монтаж металлочерепицы инструкцияЭта статья посвящена развернутому описанию процесса сборки данного кровельного покрытия. Для облегчения вашей задачи нами размещается и подробная видео инструкция по монтажу металлочерепицы.

Общие рекомендации

  1. Чтобы достичь качественного результата, убедитесь перед работами, что поверхность крыши здания ровная. Для этого проверьте, правильная ли у нее форма и размеры. По мере необходимости исправьте все дефекты.
  2. С этой целью надо измерить от угла до угла диагонали скатов. Когда они не совпадают по длине, это значит, что крыша обладает перекосом. Если его невозможно выправить, то укладывайте кровельный материал, таким образом, чтоб нижняя кромка обрешетки совпадала с линией свеса черепицы. Торцевой перекос можно закрыть доборными элементами кровли .
  3. Минимальный угол наклона крыши должен составлять 14º, если длина скатов равна 7 м.
  4. Любое жесткое финишное покрытие, которое было уложено раннее, необходимо полностью демонтировать.
  5. Крючки для фиксации желобов водостока нужно устанавливать еще до начала кровельных работ и крепить их только оцинкованными шурупами.
  6. Отдельные элементы необходимо монтировать в последовательности снизу/вверх.
  7. Чтобы предотвратить накопление влаги и ее просачивание в верхний слой теплоизоляции, нужно использовать гидроизоляционную пленку.
  8. Для защиты утеплителя от паров, исходящих из внутренних помещений, рекомендуется применять пароизоляцию.

Надобность в проветривании подкровельного пространства, т.е. – организации вентиляции, зависит от следующих факторов:

  • Степени влажности наружного и внутреннего воздуха;
  • Перепадов температур меж конструкциями крыши и уличным воздухом;
  • Уровня герметичности кровли и ее основания;
  • Толщины теплоизоляционного слоя.

Обратите внимание! Рекомендации по монтажу металлочерепицы говорят о том, что гидроизоляционный ковер при этом надо настилать, идя от карниза к коньку и внахлест. Под коньком необходимо делать вентиляционный зазор не меньше 5см, чтобы влага беспрепятственно испарялась. Особенно это важно, если чердак теплый. Обрешетку нужно монтировать, таким образом, чтоб воздух без проблем проходил от карниза до кровельного конька.

Вентиляционные отверстия надо обустраивать на самом высоком участке крыши.

Помещения складов, а также не обогреваемые чердаки должны проветриваться через торцевые оконца. В особенно важных помещениях вентиляцию необходимо делать принудительной.

  1. Погрузку и разгрузку кровельного материала необходимо производить аккуратно, чтоб не подвергать его поверхность механическим повреждениям.
  2. Перенос и подъем металлочерепицы осуществляйте, только взявшись за ее края по длине и обязательно в плотных рукавицах.
  3. Листы можно резать ножовкой и ножницами по металлу либо электропилой, имеющей твердосплавные зубья.
  4. Кромки срезов, а также найденные сколы и повреждения защитного слоя необходимо закрашивать специальной краской, чтоб предохранить металл от коррозии.
  5. Категорически запрещено применять для резки листов угловую шлифовальную машинку (болгарку) с абразивными дисками.
  6. Образовавшуюся в ходе кровельных работ металлическую стружку нужно осторожно убирать при помощи мягкой щетки. Если поверхность покрытия была загрязнена, то смойте эту грязь мягким моющим составом. Нельзя применять  чистящие средства, имеющие в составе абразивы, а также вещества на растворителях.
  7. Чтобы чистить лед и снег с металлической крыши кровли, настоятельно не рекомендуется применять лом, скребок либо снеговую лопату. Э повлечет за собой повреждения покрытия и существенно сократит срок его эксплуатации.
  8. Когда вы производите монтаж металлочерепицы своими руками – видео материал это показывает, для хождения по профилированным листам надевайте обувь, имеющую мягкую подошву. Наступайте лишь в прогибы волн, на участки, под которыми находятся брусья обрешетки. Нежелательно ходить по гребням профилей – это приведет к деформации тонких листов.

Обмер и расчет листов

За длину листов, обычно, принимается длина скатов. Когда они имеют выступы, то нужно учитывать и шаг (при этом 40см является типом №1, а 35 см — типами №2 и №3), с тем, чтобы на участках перехода на листы с другой длиной, совпадали рисунки черепицы.

Обратите внимание! Если скат обладает ступенчатой формой либо его длина больше 6метров, то при кровельных работах можно применять листы, имеющие разную длину. При настиле на скат двух и более листов, учитывайте длину нахлеста в 13см. Если ваш случай исключительный, при заказе черепицы сообщите производителю о дополнительном нахлесте.

Лист типа 1/1025 (полезная ширина в миллиметрах) в некоторых из длин обладает дополнительным поперечным изгибом. Это упрощает монтаж, а также предотвращает расползание края листа.

Учтите данное обстоятельство при заказе черепицы этого типа, имеющей разную длину и предназначенной на один и тот же скат.

Когда крыша обладает сложной конфигурацией, либо вы решили применять листы, имеющие полезную ширину в 1025мм, необходимо особенно тщательно обмерить площадь кровли.

Рассчитать количество листов можно таким образом: длина карниза делится на полезную ширину материала и округляется до полной единицы (умножается на количество скатов). При этом полезная ширина крайнего из листов ската равняется его полной ширине.

Замеряя шатровую крышу, учтите, что разрезанный профлист нельзя будет использовать на противоположном скате, вследствие рисунка, имеющего поперечную гофрированность.

Настил гидроизоляционного материала

инструкция монтаж металлочерепица
Устройство гидроизоляции

Как показывает наше видео – металлочерепица: монтаж ее нужно предварить настилом гидроизоляционной пленки. Она будет препятствовать оседанию конденсата на конструкциях кровли.

Полотнища расстилайте с нахлестом, продвигайтесь в направлении конька, а начинайте с места карнизного свеса.

Крепить пленку к стропилам можно при помощи строительного степлера. Величина перехлеста полотнищ должна составлять 15см.

Обратите внимание! Не надо сильно натягивать материал меж стропилами. Оставьте около 2/3см свободно свисающего прогиба. По обе из сторон от шатрового конька следует протянуть в перегиб примерно 15см пленки.

Уложите гидроизоляцию в районе карнизного свеса, таким образом, чтоб накапливающийся конденсат не попадал на стеновые конструкции, а воздушный поток без проблем проходил к верхним участкам настила.

В районе фронтонного свеса пленку укладывайте на расстоянии в 20см от крайней точки стеновых конструкций.

Обрешетку необходимо прибивать поверх гидроизоляционного слоя. Минимально, толщина ее досок должна составлять 3.2×5см.

Обустройство вентиляции обрешетки и настила

Сверху гидроизоляционной пленки, вдоль стропил, прибейте вентиляционные рейки (контр-обрешетку) так, чтоб от карниза поток воздуха мог беспрепятственно проходить меж настилом и кровельным материалом.

С карниза влажный воздух должен удаляться через коньковый вентиляционный элемент либо. Если конек имеет короткое строение — до 10метров, то воздушный поток должен уходить сквозь фасонный конек, через его торец.

Участок карнизного свеса должен обеспечивать беспрепятственное прохождение потока воздуха в направлении от карниза в подкровельный вентиляционный промежуток. Далее воздух должен уходить через ветровые оконца чердака.

Наша инструкция по установке металлочерепицы рекомендует в конструкциях, в которых теплоизоляционный материал уложен в направлении  по скатам до конька, гидроизоляцию не натягивать до конька и оставлять непокрытым промежуток около него около 10 см.

Попадание влаги в здание, в данном случае, должно предотвращать вентилируемое уплотнение специального доборного элемента, например, конька «Топ – Ролл» либо особый вентиляционный конек.

Чтоб предотвратить проникновение воды на обрешетку, прикрепите под конек полоску из гидроизоляционного материала. На двухскатных и шатровых четырехскатных крышах вентиляционный конек ставится таким же образом.

Нижний вентиляционный промежуток (под настилом), на всем протяжении конструкции, должен быть равен не меньше 10см.

Монтаж обрешетки

инструкция металлочерепица монтажОбрешетка под металлочерепицу

Ниже основные правила сборки обрешетки:

  1. Выбирая толщину досок для нее, принимайте в расчет высоту профилей черепицы и соответствующую ей длину крепежных элементов (если крепление будет происходить с верха волн профиля).
  2. Минимально, сечение досок конструкции должно составлять 3.2×10 см.
  3. Доска, которая выходит на карниз, должна иметь большую толщину, чем остальные. Если вы будете собирать фасонную черепицу, типов 2 и 3, то на 1 см толще, если листы, типа 1, то на 1.5 см.
  4. Шаг монтажа досок обрешетки (для фасонного кровельного материала) должен быть кратен размерам листов.
  5. Конструкцию крепите к стропилам гвоздями, оцинкованными горячим способом, имеющими размер 2.8×75мм. Их расход – 2 штуки на 1 перекрест.

Обратите внимание! Как показывает ролик «монтаж металлочерепицы: инструкция-видео», не следует прибивать конек, необходимо оставить при этом достаточный вентиляционный промежуток.

По мере необходимости, поставьте дополнительные опорные брусья и доски для сквозных выходов — для пожарного люка, вентиляционной фермы, дымоходной трубы и пр.

При монтировании двух и больше листов, применяйте брус под шов.

металлочерепица монтаж инструкцияКрепление листов
  1. При работе осторожно передвигайтесь по черепице, потому как она может не выдержать сильных нагрузок. Ходя по профильным листам, наступайте на обрешетку: вдоль — в прогибы волн, поперек же — на складки профилей.
  2. Следует учитывать, что при сборке покрытия, капиллярные пазы листов необходимо накрывать следующими за ними листами.
  3. Укладывать материал можно начинать как слева/направо, так и наоборот. При монтаже покрытия с правого края, кромка последующего листа должна подкладываться под последнюю из волн предыдущего листа (то есть — капиллярный паз располагается на волне его правого края). Это упрощает сборку и предупреждает сползание последнего из листов, вследствие его поперечного гофрирования.
  4. Материал размещайте по линии карниза так, чтобы он выступал от него на 4/4.5см.
  5. Работу начинайте, наживив первый из листов одним саморезом, посередине (у конька), в прогибе волны.
  6. Далее, положите вторую металлочерепицу. Закрепите нахлест шурупом по верхней части волны, под первой из ее поперечных складок. Убедитесь, что все поперечные складки правильно состыкованы, а нижняя кромка образует ровную линию.
  7. Оба листа зафиксируйте в нахлесте меж собой саморезами, под каждой из поперечных складок.
  8. Скрепите, подобным образом, 3/4 листа друг с другом, затем выровняйте при помощи строительного шнура их нижнюю кромку по линии карниза.
  9. Важное замечание, как стыковать листы металлочерепицы: лишь сделав это, вы можете окончательно прикрепить металл к обрешетке.
  10. Укладку последующих листов осуществляйте, прикрепив элемент сперва к предыдущему листу и лишь потом — к обрешетке.

Крепление материала

Желательные размеры шурупов-саморезов: 4.8×50 мм, 4.8×65 мм либо 4.8×80 мм, если крепление происходит по верхней части волны. Шурупы, размерами в 4.8×28 мм применяются при фиксации листов по нижней части волны, а также у карнизов, в нахлестах и для крепления всех планок.

При работе настоятельно рекомендуется применять шурупы, которые имеют уплотнители из ЭПДМ резины.

Не следует пользоваться гвоздями, потому как шурупы при креплении надежнее в два раза.

Обратите внимание! Еще один совет, как правильно прикручивать металлочерепицу: чтобы не оставлять вмятин на покрытии, не затягивайте шурупы чересчур туго. Для их ввинчивания лучше всего пользоваться электродрелью, имеющей плавное регулирование скорости вращения и обратный ход.

Средний расход саморезов при работе составляет 6 штук на 1м² покрытия.

Обработка ендовы

инструкция монтаж металлочерепицыСхема монтажа ендовы

Сначала расскажем об обычной внутренней разжелобке. Ее V-образная планка монтируется по нижеследующей схеме:

  • Начинайте монтирование с настила гидроизоляционной пленки по направлению вдоль разжелобки и закрепите ее к стропилам. Лишь потом гидроизоляция укладывается по площади всей кровли.
  • Уложите вентиляционные брусья, сечением 3.2×5см, на скат, при этом оставляя около 5см до опорного узла.
  • Деревянную контробрешетку под металлочерепицу разжелобки начинайте сбивать от этого опорного узла, от оставленного промежутка, используя доски, сечением 3.2×10см.
  • Затем смонтируйте обрешетку для примыкающих скатов с шагом, который будет соответствовать размерам черепицы.
  • Зафиксируйте несколькими саморезами от карниза на участках примыкания разжелобки к сбитой обрешетке. Нахлестывание планок под разжелобку должно быть не меньше 20см. Швы замажьте герметиком.
  • Далее прикрутите листы к смонтированной обрешетке. Не забудьте уложить уплотнитель меж ними и планками разжелобки.

Важная информация, как укладывается ендова-металлочерепица: промежуток между кромками профлистов (у разжелобки) должен составлять около 20см.

Теперь следует рассказать об устройстве внутренней разжелобки на участках сопряжения основных скатов и выступающих конструкций.

Правила монтажа при этом, следующие:

  1. Расположите профилированный лист от карниза и вдоль основного из скатов, таким образом, чтоб его верхний край пришелся выше нижней кромки разжелобки на 40см.
  2. Выровняйте кромку этой разжелобки по карнизу примыкающего к ней ската. Далее зафиксируйте металл саморезами в точках примыкания доборного элемента к обрешетке. Крыло же разжелобки, которое будет лежать на основном скате, необходимо завести на смонтированный ранее лист покрытия.
  3. И последнее, как монтируется металлочерепица–ендова. Уложите профилированные листы скатов, не забывая оформить линию разжелобки.

О сквозных выходах на кровлю

видео монтаж металлочерепицыСквозной вывод на кровлю

Доборные элементы, предназначенные для сквозных выходов на кровлю, производятся из прочных видов пластика. При этом их цвет и форму необходимо подбирать в полном соответствии с аналогичными показателями металлочерепицы.

Монтирование данных деталей максимально упрощено. Нарушить общий рисунок кровельного покрытия, при этом — практически невозможно.

В поставляемые комплекты сквозных выводов всегда входят подробные инструкции по их установке. Все возникающие зазоры и щели меж доборныи элементом и кровельным покрытием необходимо тщательно герметизировать. Для этого можно использовать стандартные строительные влагостойкие герметизирующие составы.

Канализационные вытяжки и трубы вентиляции крепятся с помощью проходных элементов. Монтирование пожарного люка необходимо производить по прилагаемой к нему инструкции.

Совет! Когда происходит монтаж металлочерепицы — видео инструкция рекомендует устанавливать сквозные выходы как можно ближе к коньку или верхнему карнизу. Вокруг вентиляционной фурмы/трубы, пожарного люка устанавливаются опорные бруски и по мере необходимости — дополнительные доски (сплошной деревянный настил). Все возникающие стыки нужно тщательно герметизировать.

Нахлест оснований вентиляционной фурмы и пожарного люка с листами кровли нужно делать также, как и между элементами покрытия.

В комплектацию сквозных выводов (выходы вентиляционной системы, VILPE-вентиляторы, воздухоочистители, канализация) включаются уплотнитель, основа с уплотнением, а также уплотнитель для кровельной проходки из атмосфероустойчивой ЭПДМ резины.

Инструкция к доборному элементу содержит рекомендации по их монтажу.

Следует учитывать, что повышенные снеговые нагрузки на вывод, нельзя допускать. По мере необходимости снег надо убирать. Если промежуток от конька до выхода составляет более 1метра, желательно поставить над ним снегоуловитель.

Снегозадержание

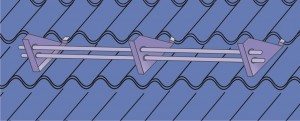

по монтажу металлочерепицы инструкцияСнегоуловитель
  • Для большей безопасности эксплуатации кровли рекомендуется устанавливать снегоуловители на участках возможного схода снеговых масс.
  • Эти дополнительные элементы ставятся в месте несущих конструкций стены.
  • До укладки листов металлочерепицы, уложите по скату, параллельно, дополнительные опорные брусья или доски, например 5×10см, для крепления основания снегоуловителя.
  • Прикрутите к опорному брусу четыре крепежные основы элемента. Монтируйте их  с промежутком в 75см друг от друга по нижней части волны, 8-миллиметровыми шурупами либо болтами с шайбой.
  • Меж листом кровельного покрытия и крепежной основой проложите уплотнительную ленту З×30.
  • Приложите овальные либо круглые трубы снегоуловителя (2 штуки на комплект) к основам и зафиксируйте их края пультами 0.8×3.5см.

Об уплотнении

Для фасонных листов металлической черепицы наименьший угол наклона равен 1:4, для трапециидальных аналогов — 1:7. При использовании данных покрытий на пологих крышах, когда озвученные уклоны меньше рекомендованных значений, желательно уплотнять вертикальные и горизонтальные нахлесты.

Уплотнители рекомендуется ставить под коньком, который монтируется параллельно карнизу, а также на коньках, ставящихся наклонно. Помимо этого уплотнители надо использовать и при монтаже ендов.

Уплотняющие элементы крепите оцинкованными гвоздями. После этого можно ставить коньковую планку.

Крепление фронтонной и коньковой планок

инструкция металлочерепицаОбустройство конька металлочерепичной кровли

Далее, о том, как правильно смонтировать металлочерепицу.

  1. Закрепите фронтонную планку на доске, чуть выше обрешетки — на высоту листа. Делайте это кровельными саморезами, с шагом около 80см. Нахлестывание планок должно быть примерно 10см.
  2. До монтажа коньковой фасонной планки, укрепите заклепками торцевую крышку. Нахлест этих планок должен быть 13см, для гладких аналогов — 10см.
  3. Соедините шурупами, размером в 4.8×28мм, по краю 3/4 планки меж собой и выставьте по направлению конька.
  4. Уложите уплотнитель меж планкой и кровельным листом.
  5. Прикрутите коньковую планку саморезами через уплотнение к черепице по верхней части каждой второй из волн. Если конек примыкает к скату, вырежьте торец планки под него и поставьте вплотную под лист.
  6. Под коньковую фасонную планку можно применить самоклеющийся уплотнитель. До его установки, укрепите дополнительную планку на гребнях стропил, для монтажа уплотнения, таким образом, чтоб край доски чуть выступал за кромки листов покрытия. Поверху доски уложите уплотнитель и зафиксируйте заклепками либо гвоздями к коньковой планке. Удалите с краев самоклеющегося уплотнителя защитную пленку и прижмите их по форме профилированного листа.
  7. К коньковой фасонной планке можно купить торцевые крышки, а также торцы для шатровой крыши, Т- и Y-образные коньковые доборные элементы, которые можно крепить под коньком шурупами.

Состыковочная и карнизная планки

Продолжаем описывать монтаж: металлочерепица – видео о примыкании к стене может вам помочь разобраться в этом вопросе более досконально.

На сопряжениях материала с вертикально расположенными поверхностями (стены, парапеты, трубы и т. д.), крепите соответствующие планки, используя шурупы. Меж листом покрытия и доборным элементом используйте самоклеящийся уплотнитель.

Состыковочную планку необходимо выгибать под уклон крыши и крепить к листам по верхней части каждой второй из волн. Если материал трапециидальный, то шаг крепления  должен составлять 40см.

Пристенная кромка планки должна оставыаться под обшивкой стен. При стыковании с кирпичной либо каменной стеной, данный край доборного элемента надо заводить в «выдру» и уплотнять специальным уплотняющим составом. Обязательно убедитесь в достаточности вентиляции стыка крыши и стены.

Соблюдайте нахлестывание планок по их длине в 10 см .

Чтобы дополнительно герметизировать эти элементы примыкания, применяйте строительный силиконовый герметик. Обклады печных труб обустраивайте при помощи гладких листов, имеющих тот же цвет, что и черепица

Карнизная планка направляет сток воды в желоб, а также не дает попадать ей на карнизные доски. Как показывает инструкция по монтажу металлочерепицы – видео урок, до монтажа ее листов необходимо прикрепить карнизную планку к нижней части обрешетки оцинкованными гвоздями.

Шаг крепления должен составлять 30см. Нахлестывайте планки друг на друга на 5см. Можете также уложить меж ними и черепицей уплотнитель.

рекомендации как правильно смонтировать, стыковать, прикручивать листы, ендова покрытия и правильно осуществлять подъем на крышу , видео от мастеров

В данной статье будет рассказано о том, как выполнить монтаж металлочерепичной кровли, приведена подробная инструкция по строительству конструкции кровли и укладке непосредственно материала.

Для более подробного ознакомления можно также просмотреть видео – инструкция по монтажу металлочерепицы. инструкция по монтажу металлочерепицы

Кровля является одной из важнейших частей всей конструкции дома. Она служит достаточно долго, не требуя при этом серьезных капиталовложений и сложного ухода в процессе эксплуатации. На долговечность кровли в первую очередь оказывает влияние отсутствие скопления влаги в виде пара и воды, что достигается путем оборудования качественной вентиляции и утепления пространства под кровлей, особенно в случае крыши с мансардой и утепленным чердаком.

В случае холодного чердака конструкция кровли чаще всего уже включает в себя достаточно качественную вентиляцию, которая тем не менее должна выполняться с соблюдением технологии, которую также описывает инструкция по монтажу металлочерепицы – видео.

Влага, входящая в состав окружающего воздуха, способна нанести конструкции наибольший вред. Суточные и сезонные перепады температур вызывают образование конденсата на металлочерепице и прочих элементах конструкции.

В зимний период разности температур в материале утеплителя могут достигать несколько десятков градусов, что также вызывает оседание влаги из содержащегося в воздухе пара. Понижение температуры приводит к повышению давления водяных паров со стороны помещений в пространство под кровлей, при этом холодный воздух удерживает меньше пара, чем теплый.

Насыщение утеплителя влагой приводит к снижению его качеств, кроме того, скопления влаги вызывают коррозию кровельной конструкции. Помимо воздуха влага может попадать в утеплитель с талой и дождевой водой. Просматривая монтаж: металлочерепица – видео, следует помимо защиты от дождя также обратить внимание на защиту от снега, который при сильном ветре может падать в горизонтальном направлении.

Поэтому очень важно прочитать данную инструкцию и посмотреть видео: металлочерепица – монтаж перед тем, как приступать к возведению кровли.

Строительство мансардной металлочерепичной кровли желательно выполнять в следующем порядке:

  1. Система стропил и промежуточная обрешетка;
  2. Мансардное помещение;
  3. Пароизоляционная пленка;
  4. Материал утеплителя;
  5. Контробрешетка под металлочерепицу и гидроизоляция;
  6. Обрешетка;
  7. Доски ветровые;
  8. Монтаж ендов;
  9. Крюки под желоба;
  10. Карнизы;
  11. Укладка металлочерепицы;
  12. Тройники, коньки и заглушки коньков;
  13. Трубы и выходы вентиляции;
  14. Выходы канализации и антенн;
  15. Планки ветровые;
  16. Переходные мостики, лестницы, снегозадержатели;
  17. Желоба и комплектующие;
  18. Вороники или приемники воды;
  19. Различные трубы и комплектующие;
  20. Очистка и окраска покрытой поверхности.

Монтаж гидроизоляции и системы стропил

монтаж металлочерепица видео

Пирог кровли:
1 – слой пароизоляции; 2 – материал утеплителя; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 11 – обрешетка; 20 – потолок

Монтаж металлочерепицы своими руками: видео рекомендует выбирать межстропильное расстояние в районе от 60 до 90 см. Увеличение данного расстояния требует в дальнейшем использования досок обрешетки большего сечения. Для изготовления стропил используют брус, минимальное сечение которого составляет 150х50 мм.

Производители рекомендуют укладывать утеплитель, используя для этого все доступное пространство, при этом производители пленки чаще всего рекомендуют выполнять между утеплителем и гидроизоляцией зазор, позволяющий проветривать теплоизоляцию, удаляя влагу.

видео металлочерепица монтаж

Гидроизоляция и обрешетка:
3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – слой гидроизоляции; 11 – обрешетка; 23 – обрешетка начальная

Монтаж металлочерепицы: видео – инструкция рекомендует поступать следующим образом:

  1. Набивают на стропилах промежуточную обрешетку, высота которой – 50 мм;
  2. Временно крепят к ней при помощи строительного степлера гидроизоляцию, окончательное крепление впоследствии выполняется при помощи реек контробрешетки, что позволяет существенно расширить выбор пленок гидроизоляции;
  3. Гидроизоляцию раскатывают параллельно карниза в горизонтальном направлении. При укладке следующего слоя соблюдают нахлест, составляющий как минимум 150-200 мм, если уклон кровли 30° и более, либо 250 мм, если угол уклона составляет 12-30°, в случае хребтов вальмовой кровли нахлест гидроизоляции следует дополнительно увеличить на 50 миллиметров;
  4. Стыки гидроизоляционной пленки располагают под контробрешеткой, выполняя нахлест как минимум в 100 мм, при этом можно не пользоваться соединительной лентой.

Важно: следует внимательно следить за тем, чтобы гидроизоляция не была закреплена «в натяг», необходимо обязательно оставлять равномерное провисание, составляющее 10-15 мм вдоль всей ширины пленки.

Пленку необходимо располагать на расстоянии как минимум 30 мм от теплоизоляционного материала, касание пленкой утеплителя не допускается.

Существенным недостатком данного способа является то, что потоки воздуха выветривают тепло из утеплителя вместе с влажными парами, поэтому лучше применять гидроизоляцию с более высокой паропропускной способностью, но способной выдержать значительное водяное давление.

Это позволяет гидроизоляции также выполнять ветроизоляционную функцию. Кроме того, при этом нет необходимости устанавливать промежуточную обрешетку и оставлять зазор при укладке гидроизоляции поверх материала утеплителя, поскольку она также будет выполнять функцию ветроизоляции.

Полезно: более сложным вариантом конструкции, рассчитанным на длительные воздействия влаги, является использование разных пленок для обеспечения гидро- и ветроизоляции.

Прежде чем выполнять монтаж металлочерепицы – инструкция: видео предписывает также проверить прямоугольность скатов стропильной системы. В случае неравенства диагоналей ската их выравнивают при помощи дополнительных проставок под доски фронтона, и только после этого начинают монтаж гидроизоляции.

Контробрешетку прибивают с помощью оцинкованных гвоздей, что позволяет окончательно закрепить пленку гидроизоляции.

монтаж металлочерепицы своими руками видео

Проверка скатов на прямоугольность

Начальную обрешетину, в отличие от остальных, следует укладывать под верхнюю «ступеньку» металлочерепицы.

Соответственно, ее высоту следует подбирать так, чтобы она была больше прочих на значение высоты ступеньки, составляющее 18 мм. Следует также следить за тем, чтобы она была прямая и располагалась горизонтально параллельно карниза.

Перед установкой обрешетки под металлочерепицу следует разметить контробрешетку так, чтобы расстояние между составляющими обрешетку досками было 35 см, первое расстояние при этом делают 28-30 см. Для изготовления обрешетки используются доски, сечение которых составляет 100х30 мм.

Важно: если шаг стропил превышает 90 см, следует увеличить сечение досок обрешетки.

В тех местах, где оборудуются печные и вентиляционные трубы, мансардные окна, люки и т.д., следует отбортовать гидроизоляцию на стенки данных выходов.

Строительство холодного чердака

монтаж металлочерепицы инструкция видео

Помещение чердака:
1 – пленка пароизоляции; 2 – слой утеплителя; 6 – гидроизоляция; 7 – листы металлочерепицы; 9 – конек крыши; 13 – слой уплотнителя; 20 – потолок

Инструкция по установке металлочерепицы требует соблюдения технологии укладки гидроизоляции и обрешетки, а также водосточной системы.

Укладка гидроизоляции является обязательной в любой ситуации, поскольку даже незначительное проникновение тепла из подкровельного пространства, особенно в зимний период, вызывает выпадение конденсата на металлочерепице. В холодном чердаке гидроизоляцию укладывают под металлочерепицей, оставляя зазор как минимум 50 мм.

Это позволяет выровнять температуры на внутренней и внешней сторонахметаллочерепичного покрытия даже в случае небольших утечек тепла из помещений. Наибольшая эффективность при этом достигается путем обустройства гидроизоляции из пленок с антиконденсатными покрытиями.

Как при обустройстве чердака, так и мансардного помещения, выполняется горизонтальная подшивка карниза, предусматривающая проникновение воздушных потоков через зазоры в материале подшивки. Общая ширина зазоров должна составлять как минимум 30 мм.

Пароизоляцию укладывают на потолке и покрывают слоем утеплителя, которым может служить пенопласт, посыпаемый дополнительно гравием, защищающим от возгорания.

Пароизоляция и теплоизоляция

монтаж металлочерепицы видео инструкция

Конструкция мансардной крыши:
1 – слой пароизоляции; 2 – материал утеплителя; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 9 – конек крыши; 10 – карниз кровли; 11 – обрешетка; 13 – слой уплотнителя; 17 – доска карнизная; 20 – потолок; 22 – решетка вентиляции; 23 – начальная обрешетка

Рекомендации по монтажу металлочерепицы требуют монтажа пароизоляции, которая предотвращает проникновение воздуха, содержащего влажные пары, из внутренних помещений, а влаги из теплоизоляционного материала – в помещения.

При укладке пароизоляции следует выполнять нахлест верхних полотен на нижние как минимум в 10 см, а в местах стыков на горизонтальных плоскостях – как минимум 20 см. Герметичность нахлестов обеспечивается путем скрепления нахлестов специальной клейкой лентой.

При использовании теплоизоляционного материала к вентиляции также предъявляются дополнительные требования:

  • Хорошая вентиляция обеспечивается циркуляцией воздуха. Как уже было сказано, при подшивании карнизов следует обеспечить свободное перемещение воздушных потоков вдоль всего периметра, используя такие элементы, как перфорированный софит или листы вагонки, уложенные с зазором;
  • В обычных условиях воздух движется от карнизов в сторону конька благодаря нагреванию крыши лучами солнца и теплом внутренних помещений, поэтому следует обеспечить выведение воздушных масс из-под конька. Вентилируемый конек будет рассмотрен ниже;
  • В случае скатов большой длины (свыше 7-10 метров в зависимости от формы и конструкции ската) требуется установка дополнительных выходов вентиляции.
    Если конструкцией ската не предусмотрен вентилируемый конек или другая вентиляция, монтаж выходов является обязательным;
  • Минимальное значение общей площади вентиляционных отверстий составляет 1 см2 на один квадратный метр крыши. В случае вентилируемых коньков на прямоугольных скатах выходы следует устанавливать на высоте, составляющей как минимум 2/3 длины данного ската, начиная с карниза, а в случае отсутствия вентиляции – на максимально возможной высоте;
  • Количество вентиляционных выходах для широких скатов рассчитывается так, чтобы воздух с от карниза двигался к ним под углом, не превышающим 45°;
  • Вентиляцию можно также улучшить путем увеличения воздушного зазора в пространстве под кровлей и монтажа в нем решетки вентиляции.

Выпадение влаги на внутренние стены помещений чаще всего являются следствием следующих ошибок:

  • Низкое качество или отсутствие пароизоляции, в результате чего влага из утеплителя попадает внутрь помещений;
  • Некачественная или недостаточная теплоизоляция, оставляющая холодными внутренние стены, что приводит к нахождению на них точки образования росы.

Основные нюансы при монтаже утеплителя

  • Перед тем, как приступать к монтажу утеплителя, необходимо внимательно ознакомиться с инструкцией к материалу, поскольку может потребоваться предварительное отлеживание материала;
  • При укладке утеплителя между различными элементами не должно оставаться щелей. В случае укладки нескольких слоев материала места стыков желательно совмещать или располагать перпендикулярно друг другу;
  • Необходимо тщательно подбирать толщину теплоизоляционного материала, поскольку неверно подобранная толщина может вызвать выпадение конденсата на пароизоляции или внутренних стенах. В средней полосе рекомендуемая толщина материала утеплителя составляет как минимум 150 мм и зависит от таких факторов, как выбранный материал, толщина стен и рекомендации производителя;
  • Для предотвращения утечек тепла плиты теплоизоляционного материала следует укладывать как можно более плотно к потолку и стенам мансарды. В случае многослойного утепления плиты прижимаются друг к другу, при этом важно не допускать их деформации;
  • Очень важно также использовать при монтаже сухой материал утеплителя и не допускать воздействия на него атмосферных осадков в процессе укладки. С этой целью обычно сначала выполняют монтаж пленки гидроизоляции, особенно в случае больших зданий, строительство которых растягивается на довольно длительный промежуток времени;
  • После завершения укладки каждого из слоев материал утеплителя должен отлежаться в течение какого-то времени.

Для утепления подкровельного пространства обычно используется три вида утеплителей:

  1. Основанные на пенопласте, например – пенополистиролэкструдированный, обладают высокими водоотталкивающими и гидроизоляционными характеристиками, не зависящими от влажности, а также устойчивостью к гниению и твердостью.
    Минусами таких материалов являются низкая рабочая температура и подверженность горению, при котором выделяются токсичные газы в значительных количествах. Возгорание предотвращают путем посыпания гравием, слой которого составляет как минимум 5 см, либо обкладыванием негорючим утеплительным материалом;
  2. Утеплители на основе стекловолокна отличаются низкой плотностью и отсутствием токсичности. При этом они менее пожаро- и влагоустойчивы, чем базальтовые плиты, а под действием влаги быстрее утрачивают теплоизоляционные характеристики;
  3. Наиболее долговечная и качественная теплоизоляция обеспечивается использованием плит, основанных на базальтовом волокне. Такие плиты имеют низкую плотность, а базальтовое волокно в них расположено ненаправленно, что дает защиту от проседания на протяжении всего срока службы.
    Данный материал способен выдержать температуру до 1100°, при этом его рабочая температура составляет 750°, что в 10 раз больше значения для пенополистирола. Базальтовые плиты не подвергаются коррозии и не впитывают влагу, являющуюся главным врагом теплоизоляции, поскольку ее теплопроводность в двадцать раз превышает теплопроводность воздуха.
    Кроме того, базальтовые плиты достаточно легко нарезаются ножом, что позволяет выполнять монтаж теплоизоляции наиболее качественно.

Полезно: шаг стропил также может зависеть от размера утеплителя, поэтому материал желательно выбрать заранее.

Укладка листов металлочерепицы

рекомендации по монтажу металлочерепицы

Укладка металлочерепицы

Рассмотрим наконец, как правильно смонтировать металлочерепицу:

  • Монтаж листов начинают в нижнем углу ската, с той стороны, которая расположена противоположно капиллярной канавке. Канавка предназначена для устранения капиллярного эффекта, возникающего при подъеме воды по образованному прижатыми друг к другу листами металлочерепицы капилляру;
  • Удобнее всего начинать монтаж в нижнем левом углу, при этом следующий лист будет накрывать предыдущий.
    Кроме того листы могут укладываться так, что следующий лист подсовывают под предыдущий, при этом возрастает риск повреждения покрытия листов;
  • Вне зависимости от сложности ската укладку листов выполняют параллельно карнизу, который выравнивается по горизонтали, при этом следует оставлять свес за карнизом около 40 мм;
  • На рисунке изображена укладка листов в оптимальном порядке, но можно выполнять укладку и порядно, двигаясь от нижнего к верхнему ряду;
  • Говоря о том, как стыковать листы металлочерепицы, следует иметь в виду, что по углам могут стыковаться до 4 листов, толщина которых составляет 0,4-0,5 мм. Поэтому смещение углов наложенных в одном ряду друг на друга листов увеличивается в случае их горизонтального расположения.
    В связи с этим при укладке металлочерепицы следует выполнять небольшой поворот по часовой стрелке для того, чтобы расположить по одной прямой правые углы листов одного ряда;
  • Крепление расположенных рядом листов осуществляется при помощи одного самореза в верхней части листа, после чего листы выравнивают и производят окончательное крепление;
  • Для того, чтобы облегчить монтаж и одновременно придать кровле более привлекательный внешний вид, наиболее длинные листы рекомендуется укладывать в нижний ряд, выравнивая их при этом как сами листы относительно карниза, так и их волны относительно соседних листов.

Крепление металлочерепицы

как стыковать листы металлочерепицы

Крепление листов металлочерепицы с ветровой планкой

Расход саморезов составляет в среднем 6-8 штук на 1 м2 или 3 штуки на один погонный метр на каждой стороне листа.

Крепление производится в каждой поперечной волне, соблюдая шаг в 350 мм, либо в продольные волны через одну (шаг составляет около 366 мм) в верхнем гребне.

Говоря о том, как правильно прикручивать металлочерепицу, следует уточнить, что наиболее подходящим инструментом является шуруповерт или дрель с медленным вращением патрона.

Сверло на конце самореза позволяет ему сверлить металл, поэтому металлочерепица может крепиться даже к обрешетке из металла.

Важно: точность крепления можно повысить, предварительно накернив отверстие.

В целом для крепления металлочерепицы действуют следующие правила:

  • Крепление всегда выполняется в нижнем гребне волны в точке прижимания к обрешетке, что позволяет избежать возникновения рычага между точками крепления и приложения силы к саморезу;
  • Крепление нижних листов к начальной обрешетине выполняется в каждой волне над ступенькой, поскольку этот край испытывает наибольшие нагрузки со стороны ветра;
  • Крепление к другим обрешетинам следует выполнять на минимально возможном расстоянии снизу к ступеньке, поскольку в данной точке металлочерепица обладает наибольшей жесткостью, а сами данные точки находятся чаще всего в тени ступеньки, что позволяет шляпкам саморезов не бросаться в глаза;
  • Крепление со стороны планки ветров осуществляют в каждой волне;
  • Все листы следует притягивать к каждой из обрешетин, крепление к каждой второй обрешетине выполняется через одну волну;
  • Наилучшее прилегание соседних листов достигается смещением центров крепежа на 55 мм в соединяемых волнах в направлении нахлеста для верхнего листа и от нахлеста – для нижнего. Это позволяет прижать нижний лист к верхнему;
  • В точках нахлеста листы крепят через одну волну. Можно также выполнить крепление в каждой волне, обеспечив наилучшее прилегание верхних листов.

Для нарезки металлочерепицы лучше всего использовать вырубные электрические ножницы, но можно также применять ручные ножницы или циркулярную пилу с крупными зубцами из победита.

Важно: резка металлочерепицы болгаркой неприемлема, поскольку высокие температуры вызывают нагрев, прожигание и отслоение защитного покрытия материала.

Наиболее качественные саморезы для металлочерепицы изготавливаются из:

  • Легированной стали с оцинковкой;
  • Нержавеющей стали с уплотнителем и порошковой окраской.
как правильно смонтировать металлочерепицу

Неверное вкручивание самореза

Саморезы обычно окрашиваются под цвет металлочерепицы, после чего обжигаются в печи. Вкручивание следует производить строго перпендикулярно обрешетинам.

Поскольку листы металлочерепицы следует притягивать к обрешетинам максимально плотно, неверное вкручивание и перекашивание уплотнителя самореза часто приводят к возникновению сквозных отверстий.

Важно: в условиях длительных воздействий щелочной или кислой среды следует использовать саморезы, снабженные пластмассовыми колпачками.

Монтаж прочих элементов

инструкция по установке металлочерепицы

Устройство вентилируемого конька:
1 – слой пароизоляции; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 8 – кровельные саморезы; 9 – конек крыши; 11 – обрешетка; 24 – коньковая заглушка

Выполняя монтаж вентилируемого конька металлочерепицы, следует учитывать, что пленка гидроизоляции должна иметь разрыв как минимум 200 мм по всей его длине. Пароизоляция, являющаяся более плотным материалом, раскладывается по сплошной обрешетки с перекрытием гидроизоляции как минимум в 150 мм, что позволяет обеспечить свободную циркуляцию воздуха из пространства под кровлей наружу.

Для этого в профилированном уплотнителе имеются отверстия, небольшой диаметр которых препятствует проникновению снега или птиц. Крепят конек через одну волну в верхнем гребне металлочерепицы по обеим сторонам, закрываясь на торце заглушками. Герметичность нахлеста уложенных коньков обеспечивают путем смыкания друг на друга его желобков.

ендова металлочерепица

Ендова:
2 – материал утеплителя, 4 – обрешетка промежуточная; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 13 – слой уплотнителя; 14 – ендова верхняя; 15 – ендова нижняя; 21 – доска ендовы

Еще один элемент, используемый, когда укладывается металлочерепица – ендова, конструкция которой показана на рисунке.

Для чего нужна ендова: металлочерепица имеет косой срез, который закрывается при помощи ендовы. Кроме того, между листом материала и нижней ендовой выполняют укладку универсального уплотнителя. Ендовы располагаются на доске ендов, которую прибивают к промежуточной обрешетке или к стропилам при ее отсутствии. Вдоль ендов раскатывается гидроизоляция.

В завершение хотелось бы сказать, что транспортировку и подъем металлочерепицы следует выполнять аккуратно, не допуская повреждения покрытия материала. После того, как монтаж завершен, следует очистить поверхность от мусора и стружек, после чего закрасить места царапин и срезов.

Через три месяца эксплуатации необходимо дополнительно подтянуть саморезы, поскольку любое крепление к древесине со временем ослабевает. Кроме того, рекомендуется ежегодно промывать металлочерепицу мыльным слабым раствором.

Руководство по монтажу металлочерепицы на крышу

  1. Главная
  2. Инструкции
  3. Инструкция по монтажу металлочерепицы
В компании Вестмет вы можете купить металлочерепицу следующих производителей:

Элементы кровли

  1. Карнизная планка.
  2. Доска обрешетки.
  3. Спадающий брус контробрешетки.
  4. Гидроизоляционная пленка.
  5. Стропило.
  6. Конек.
  7. Металлочерепица.
  8. Уплотнитель конька.
  9. Заглушка конька.
  10. Ветровая доска.
  11. Водосточная труба.
  12. Держатель трубы.
  13. Водосточный желоб.
  14. Держатель желоба.
  15. Снеговой барьер.
  16. Ендовая внешняя.
  17. Ендовая внутренняя.

Замер кровли и расчет

Изготовление металлочерепицы производится согласно размерам, указанным заказчиком. Длина листа при расчете кровли принимается равной длине ската. Монтаж к основанию выполняется так, чтобы край выступал за карниз на 40 мм. Это обеспечивает пространство для вентиляции на коньке. Расчет кровельного материала выполняется по чертежу, но рекомендуется измерить готовую обрешетку. Замеры кровли производятся также и по диагоналям – это необходимо для того, чтобы убедиться в правильной прямоугольной форме кровли.

При монтаже необходимо рассчитать нужное количество материала: длину карниза необходимо разделить на полезную ширину.

Расчет для металлочерепицы Монтеррей:

  • Полезная ширина – 1100 мм.
  • Длина карниза – 11300 мм.
  • Количество листов: 11300:1100=10,27

Соответственно, для двух скатов потребуется 11х2=22 листа.

Примечание: расчет каждой крыши индивидуален. Форма заявки на детальный расчет кровли.

Выступающий скат

Необходимо обращать внимание на то, чтобы поперечный рисунок профиля всегда образовывал у карниза единую линию. Если для устройства кровли на одном скате используются разные по длине листы, они обязательно должны быть кратны шагу волны. К примеру, шаг волны для черепицы Монтеррей составляет 350 мм.

Профиль типа «Монтеррей»

Вентиляция пространства между основанием кровли зависит от таких факторов, как:

  • влажность наружного и внутреннего воздуха;
  • толщина теплоизоляции;
  • перепад температур между температурой наружного воздуха и температурой конструкций;
  • герметичность кровли и основания.

Чтобы на внутренней поверхности кровельного материала не скапливалась влага и конденсат, чердачные помещения утепляются. Выполняется также гидроизоляция под обрешеткой, принимаются меры по обеспечению оптимальной вентиляции.

Гидроизоляционный материал (гидроизоляционная прокладка) устанавливается по направлению от карниза к коньку внахлест. Обязательно предусматривается зазор под коньком, величина которого составляет не менее 50 мм. Это необходимо, чтобы влага беспрепятственно испарялась – в тех случаях, когда чердак является теплым. Обрешетка выполняется с таким расчетом, чтобы для движения воздуха от карниза до пространства под коньком крыши не создавалось преград. В самом высоком месте кровли выполняются вентиляционные отверстия. Если чердачное помещение неотапливаемое, проветривание его осуществляется через торцевые окошки. Если в помещении постоянно наблюдается повышенная влажность, необходимо обеспечить принудительную вентиляцию.

Правила хранения и пользования

Хранение

В случае, если монтаж будет проводиться позже, листы рекомендуется прокладывать рейками. Переносить материал нужно за края по длине. Края острые, поэтому при переноске следует соблюдать осторожность.

Дополнительная обработка

Резка выполняется вручную. Для этого применяется специальный инструмент, допускается использование ножниц по металлу. В случаях, если выполняются скосы, нужна ручная электрическая пила с твердосплавными зубьями. Можно использовать также высечные ножницы.

Внимание! Использовать для резки шлифовальные машинки с абразивными кругами запрещается.

Уход за покрытием

Опилки, которые образуются при резке или сверлении металлочерепицы, необходимо удалить с поверхности. В противном случае металлическая крошка со временем ржавеет и портит внешний вид кровли. Если в процессе монтажа кровельный материал подвергся загрязнению, его можно легко удалить, используя неабразивное моющее средство.

Окраска

Даже если в процессе монтажа покрытие несколько пострадало, лист от ржавчины предохранит цинковый слой, который находится под покрытием. Царапины на поверхности можно закрасить краской соответствующего цвета.

Внимание! На места срезов, особенно тех, где обрезка производилась по месту, а также срезов в месте прогиба волны, рекомендуется нанести слой краски.

Внимание! Применение сильных моющих средств может вызвать повреждения полимерного покрытия.

Инструкция по монтажу обрешетки

Обрешетка

Для выполнения обрешетки под металлочерепицу применяются доски 25-30х100 мм. Интервал между досками устанавливается в зависимости от вида черепицы. К примеру, для профиля Монтеррей интервал профиля составляет 350 мм. Монтируя обрешетку, необходимо учесть, что толщина доски, которая выходит на карниз, должна превышать толщину остальных досок на 10- 15 мм.

Обрешетка и прокладка

Внимание! Монтаж обрешетки осуществляется только после укладки гидроизоляции.

Если имеются опасения, что под кровельным материалом вентиляция будет недостаточной, монтаж обрешетки сопровождается установкой гидроизоляционного материала. Это поможет предотвратить появление на нижней стороне листа конденсата. Поглощение влаги гидроизоляционным материалом осуществляется со стороны теплоизоляции. Гидроизоляционный материал также предотвращает попадание конденсата.

Торцевая планка

Торцевая планка выбирается с таким расчетом, чтобы она была на высоту волны выше обрешетки (величина H). Для профиля Монтеррей эта величина составляет 40 мм. Крепление досок обрешетки к стропилам выполняется с использованием оцинкованных гвоздей.

Карнизная планка

Прежде чем монтировать кровельные листы, необходимо закрепить карнизную планку RL. Нахлест при этом составляет 100 мм. Крепление карнизной планки осуществляется с помощью оцинкованных гвоздей, которые вбиваются с шагом 300 мм. Для резки применяются ножницы по жести.

Коньковая планка

Для того, чтобы крепление коньковой планки было надежным, под нее устанавливаются и прибиваются две дополнительные доски.

Монтаж кровельных листов

На двускатных крышах монтаж начинается с торца, на шатровых крышах крепление металлочерепицы начинается от самой высокой точки ската.

Материал укладывается таким образом, чтобы каждый следующий лист накрывал замок волны предыдущего. У черепицы Монтеррей эти замки находятся на левом краю. Монтаж можно начинать либо с правого, либо с левого торцов. Монтаж существенно облегчается, если начать его с левого края. В этом случае каждый последующий лист закладывается под последнюю волну предыдущего.

Край выравнивается по карнизу, крепление его производится на расстоянии 40 см от карниза. Удобно сначала скрепить между собой 3-4 листа, закрепить их на коньке с помощью одного шурупа, затем тщательно выровнять по карнизу и окончательно зафиксировать по всей длине.

После того, как первый лист кровельного материала закреплен у конька с помощью одного шурупа, укладывается второй таким образом, чтобы нижние их края находились на одной линии. С помощью шурупа под первой поперечной складкой по верху волны скрепляется нахлест. Если состыковать не удается, лист сначала необходимо приподнять, а затем слегка его наклонять и продвигаться по направлению снизу вверх, укладывая одну складку за другой и по верху волны скрепляя их шурупом под каждой поперечной складкой. Таким образом можно скрепить между собой 3-4 листа, а нижний их край тщательно выровнять по карнизу. После этого они окончательно крепятся на обрешетку.

Крепление к обрешетке

Для крепления металлочерепицы Монтеррей применяются специальные кровельные шурупы. Для удобства работы рекомендуется использовать электродрель со специальной насадкой. При монтаже этого кровельного покрытия применяются самонарезающие шурупы с уплотнительной шайбой. Шуруп ввинчивается в прогиб волны и располагается под поперечной волной, в направлении, перпендикулярном листам. Для крепления одного квадратного метра профиля применяется 8 шурупов, так как крепление по краям производится не в каждой, а в каждой второй волне.

Места нахлеста по длине

В местах, где выполняется нахлест по длине (250 мм), кровельный материал устанавливаются в соответствии с поперечным рисунком. Крепление описано выше. Каждый конкретный случай имеет особенности. Крепление в местах нахлеста выполняется под поперечным рисунком в каждую вторую волну.

Правила передвижения

При ходьбе по профилю следует соблюдать осторожность. Желательно использовать обувь с мягкой подошвой. Наступать при проведении монтажных работ разрешается на обрешетку или на листы материала в прогибе волны.

Уплотнительные ленты

Как правило, уплотнительные ленты при монтаже кровли необходимо использовать на стыках или под коньком. Применение уплотнительной ленты не требуется, если в основание крыши уложен гидроизоляционный материал, за исключением внутренних стыков. В местах, где имеются сквозные отверстия или нахлесты, допускается применение силиконовой массы или других видов герметика. Крепление уплотнительной ленты к профилю производится с использованием небольших гвоздей. После этого можно покрывать планкой стык или конек.

Внутренний стык

Для оформления внутренних стыков применяется планка для разжелобка LSJ. Планки устанавливаются с нахлестом не менее 150 мм. Шов герметизируется уплотнительной массой. Внутренний стык может быть также выполнен с использованием накладки ендовы LSPL. Крепление ее осуществляется без уплотнителей, с применением шурупов или заклепок, которые размещаются с шагом 300-500 мм по верху волны профиля.

Торцевая планка

Крепление торцевой планки LPT-250 к основанию выполняется с использованием шурупов. При правильно выполненной обрешетке торцевая планка оптимальным образом размещается поверх волны профиля на торце.

Установка коньковой планки

Только после того, как установлены и закреплена вся металлочерепица, монтируется коньковая планка LH 3. Под конек закрепляется уплотнительная лента. Коньковая планка устанавливается таким образом, чтобы она накрывала уплотнительную ленту и все шурупы. Крепление коньковой планки производится с использованием шурупов на каждой второй волне профиля. К коньку с помощью заклепок или шурупов крепятся торцы.

Снегозадержатель

Чтобы снег не скатывался с крыши над входом, рекомендуется установка снегозадержателей LE. Снегозадержатель закрепляется на расстоянии 350 мм от карниза, под вторым поперечным рисунком. Под снегозадержатель на профиле устанавливается крепление, которое фиксируется к обрешетке с помощью большого шурупа. Крепление выполняется обычными шурупами по каждой второй волне.

Сквозные отверстия

Элементы для сквозных отверстий изготавливаются из прочного стеклопластика и обрабатываются в соответствии с цветом и рисунком. Поэтому установка их не нарушает эстетической целостности кровельного покрытия. Установка элементов сквозных отверстий, пожарного люка и др., осуществляется в соответствии с прилагаемой инструкцией по монтажу. Зазоры, которые образуются после монтажа элементов сквозных отверстий, необходимо загерметизировать. При установке обрешетки необходимо помнить, что крепление тяжелых элементов (вентиляционные трубы) осуществляется через панель сквозного отверстия.

Комплектующие

  • Все доборные элементы выполняются из того же материала, что и кровельные листы.
  • Длина каждого элемента составляет 2000 мм.
  • При необходимости по заказу могут быть изготовлены нестандартные элементы по чертежам, предоставленным заказчиком. Наценка в этом случае составит 50% стоимости стандартного элемента.

Лестницы

Настенные лестницы

Крепление настенных лестниц производится так, чтобы верхняя ступенька лестницы размещалась на уровне карниза. Расстояние от первой ступеньки до земли должно составлять около 1000 мм. Расстояние между лестницей и стеной составляет минимум 200 мм. Фиксация поручней выполняется с применением специальных креплений.

Переходные мостики

Если наклон крыши превышает 1:8, удобство передвижения по ней обеспечат переходные мостики. Фиксация креплений производится с использованием металлочерепицы к дополнительному основанию, которое должно учитываться при разметке обрешетки. Для крепления применяются шурупы. Расстояние между шурупами составляет 1000 мм.

Лестницы на крыше

Лестницы на крыше крепятся сквозь кровельный лист шурупами к обрешетке. Лестница на крыше может соединяться с настенной лестницей. Соединение выполняется у основания поручней.

Монтаж системы слива воды (водосточных систем)

Системы водостоков являются необходимым элементом любого здания. Целесообразно их установить одновременно с кровельным покрытием.

Ниже представлено описание монтажа системы водостоков. Прежде, чем к нему приступить, необходимо окрасить все наружные доски, а также доски карниза. Желоба крепятся, как правило, параллельно карнизу.

Крюки под желоб

Крепление крюков под желоб осуществляется таким образом, чтобы расстояние между верхним краем желоба и линией, продолжающей лист металлочерепицы, составляло минимум 25 мм. Расстояние между крюками составляет около 900 мм. Однако необходимо принять во внимание, что повышенная прочность конструкции необходима на концах желоба, а также в месте выхода водосточной трубы и на стыках желоба.

Места соединения водосточной трубы и желоба

Отверстие для водосточной трубы вырезается в нужном месте. На желобах полукруглой формы выполняется V-образный пропил.

Места стыка на желобах

Для того, чтобы состыковать друг с другом желоба, их размещают впритык и защелкивают замком. Для герметизации шва применяются силиконовые герметики.

Концы желоба

На концы желоба устанавливаются заглушки, которые крепятся шурупами или заклепками. Швы герметизируются.

Место соединения водосточной трубы и желоба

Водосточную трубу с желобом соединяют с использованием так называемого «воротничка». В местах нахлеста по периметру примыкания используется силиконовый герметик. Применение герметика не обязательно в местах, где соединяются «воротничок» и колено.

Крепление водосточной трубы

Крепление трубы к стене производится с использованием специальных хомутов. Расстояние между ними составляет около 1900 мм. В местах стыка водосточной трубы также устанавливаются крепления. От конца водосточной трубы до земли должно быть минимум 300 мм. Закрыть замок крепления можно, легко по нему постукивая.

Изгибы

При необходимости часть трубы между коленами отпиливается. Места, где водосточная труба соединяется с коленом, необходимо надежно прикрепить к стене.

  1. Главная
  2. Инструкции
  3. Инструкция по монтажу металлочерепицы

Стыковка металлочерепицы

Очень важно правильно стыковать металлочерепицу на кровле, потому что это профильный материал. Для  крепления используются специальные кровельные саморезы с шестигранной головкой и резиновой прокладкой, которая сдавливается и таким образом закрывает герметично отверстие, сделанное шурупом. Вкручивать крепеж надо точно в обрешетку, шаг укладки которой равен шагу металлочерепицы. Последний параметр определяется формой и размерами профиля (волны), который у каждой модели свой.

Стыковка металлочерепицы производится двумя способами:

Стыковка по волнам

Основное предназначение стыковки металлочерепицы по волнам – это защита кровельного материала и самого ската крыши от негативного воздействия ветра. Для этого саморезы вкручиваются в нижнюю часть панели, расположенной ниже волны. При этом вкручивать саморез необходимо в каждую панель, где располагается нахлест двух черепиц. На рисунке ниже это хорошо видно.

  6

Выбирайте сектор крепления по волне, чтобы саморез не врезался в обрешетку. Для более жесткого соединения требуется вкручивать дополнительные крепежные изделия в обрешетку крыши. Именно таким образом можно избежать появления видимых стыков на плоскости кровельного покрытия.

Стыковка панелей металлочерепицы по рядам

Производится строго по элементам обрешетки – именно в нее и вкручиваются саморезы двумя способами:

  • По периметру каждой панели.
  • По всей площади кровельного ската.

В первом случае оптимальным решением будет крепить металлочерепицу по всему периметру с вкручиванием шурупов в каждую волну – таким образом саморез будет удерживать и верхнюю панель, и нижнюю. Это основополагающий критерий прочности покрытия крыши.

При креплении по площади чаще всего выбирают схему через две волны на третью, двигаясь от карниза к коньку или наоборот. При этом в поперечном сечении крепление производится через волну или две. Строгих правил в этом плане не существует, но практика показала, что именно данная схема лучшая. При этом можно заранее точно рассчитать необходимое количество саморезов.

Дополнительно крепить металлочерепицу надо по коньку, карнизу и вдоль торцевых планок. Обычно это При карнизном креплении саморезы чаще всего вкручиваются в линию вдоль карнизной планки выше штамповки панелей на 60-70 мм. Вкручивание производится через волну.

5

Крепление коньковой планки к панелям металлочерепицы производится к самым высоким точкам профиля кровельного материала, потому что они располагаются на большом расстоянии от обрешетки. А значит, коньковая планка не будет подвергаться деформациям со стороны изменяющихся параметров элементов обрешетки. Шаг крепления – 80 см.

Торцовые планки также притягивают шурупами к самым высоким точкам металлочерепицы – в этом случае планка не будет деформироваться. С другой стороны она крепится к фронтонной доске через каждые 80 см, что обеспечивает прочное расположение элемента на кровле.

Вышеописанные способы стыковки и крепления металлочерепицы должны выполняться строго. От этого зависит, как кровельное покрытие выдержит ветровые нагрузки, и как оно будет смотреться на крыше (будут видны стыки или нет).

5

Как отделать цоколь профнастилом

Профнастил не зря считают универсальным материалом. Им покрывают крыши, навесы, используют в качестве опалубки, обшивают стены, потолки и прочие плоскости….

5

Кровельные саморезы по дереву

Сооружение крыши – это сборка нескольких строительных систем, объединенных общими требованиями. Видимая часть крыши – кровельный материал, который крепится к…

Правила укладки металлочерепицы | Все о ремонте и строительстве

Не забудьте снять защитную пленку сразу после монтажа, если таковая имеется.

При монтаже следует аккуратно ходить по металлочерепице в мягкой обуви (либо в обуви на мягкой подошве). При ходьбе по профилированным листам следует наступать в местах обрешетки. При ходьбе вдоль листа — наступать в прогиб волны, поперек на складку профиля.

Общие правила крепления металлочерепицы (рис. 62):

  • лист крепится в прогиб волны в местах прилегания к обрешетке;
  • к начальной решетине нижние листы крепятся над ступенькой через волну;
  • к остальным решетинам листы крепятся как можно ближе к ступеньке снизу;
  • со стороны торцевой доски листы крепятся в каждую волну;
  • все листы следует притянуть к каждой решетине;
  • в местах нахлестов листов для крепления вертикального перехлеста листы крепятся между собой короткими саморезами (19 мм) в спад волны.
рис. 62. Правила крепления металлочерепицы

Другими словами, саморезы надо закручивать плотно, но не раздавливая полностью уплотнительную прокладку. По периметру ската крепеж ставится в прогиб каждой волны. Далее крепеж осуществляется к каждой решетине с шахматным расположением саморезов. Максимальное приближение к ступеньке волны делает их незаметными, так как они находятся в тени. В нахлест металлочерепицы саморезы лучше вкручивать под углом, так листы лучше подтягиваются друг к другу. Средний расход кровельных саморезов — 6–8 штук на квадратный метр и 3 штуки на погонный метр аксессуаров с каждой стороны.

Применение неоцинкованных саморезов, саморезов без шайбы с EPDM-резиной приводят к проникновению влаги в подкровельное пространство, коррозии профилированных листов и снижению прочности крепления. Неправильное крепление саморезов — к разбалтыванию крепления, неплотному прилеганию листов друг к другу и образованию заметного шва.

Аксессуары крепятся в каждую поперечную волну с шагом 350 мм или в продольную через одну волну в верхний гребень. Для закручивания саморезов лучше всего пользоваться шуруповертом или дрелью в режиме низкой скорости вращения патрона.

Для резки металлочерепицы используйте ножовку по металлу или электролобзик с лезвием для металла. Допускается резка ручными ножницами или вырубными электроножницами. Не пользуйтесь углошлифовальными машинами с абразивным кругом (болгаркой) — покрытие утрачивает свои антикоррозийные свойства вследствие прожигания покрытия и налипания металлической стружки на поверхность.

Применение болгарки с абразивным кругом для резки профилированных изделий с полимерным покрытием приводят к выжиганию оцинкованного слоя в месте среза, в результате чего увеличивается скорость коррозии на срезе и происходит отслоение полимерного покрытия, коррозия металлических частиц, прилипших к листу после резки, почернение полимера.

Пользуйтесь баллончиками для подкрашивания образовавшихся в процессе монтажа срезов, потертостей, повреждений полимерного покрытия.

Между листами металлочерепицы в местах перехлеста во время дождя может возникнуть капиллярный эффект — когда влага просачивается, поднимаясь между плотно прижатыми листами выше уровня стока воды. Для того чтобы этот эффект не возникал, на всех листах металлочерепицы делают капиллярную канавку, которая обеспечивает свободный сток попавшей под лист воды либо воды образовавшейся на внутренней поверхности листа в результате конденсирования водяного пара. Металлочерепица производится как с двойной, так и с одинарной капиллярной канавкой, как с левой, так и с правой стороны. Капиллярная канавка каждого листа должна быть накрыта последующим листом.

При многорядной укладке стыкуется до четырех листов толщиной 0,4–0,5 мм. Наложенные друг на друга в одном ряду, они получают все увеличивающееся смещение, на десятиметровом карнизе до 3 см. Поэтому металлочерепицу желательно укладывать с небольшим поворотом против часовой стрелки (по часовой — для листов с капиллярной канавкой справа), стремясь, чтобы левые (правые) углы листов в одном ряду находились на одной прямой. Величина смещения листа при повороте — 2 мм. Если листы укладываются длинными полотнищами, но в один ряд (без стыков по высоте ската), то никаких поворотов листов делать не нужно.

Укладку листов проводят после размещения первого листа как влево от него, так и вправо. Главным критерием выбора направления является удобство монтажа. Начинают со стороны, где нет скосов, срезов, необходимости обреза листа, и укладывают в сторону примыкания другого ската, то есть к косому коньку или к ендове между скатами.

При монтаже лист накрывает одну волну предыдущего листа, закрывая капиллярную канавку. При укладке с подсовыванием листа, чтобы закрыть капиллярную канавку, край следующего листа подкладывается под волну предыдущего. Это немного облегчает укладку, так как лист фиксируется другим листом, предотвращая сползание последнего листа, однако при таком варианте укладки велика вероятность повредить покрытие.

Какой бы сложной не была геометрия ската, листы выравнивают строго горизонтально по линии карниза со свесом, рекомендуемым изготовителем черепицы. Общее правило: металлочерепица собираются в блок из 2–4 листов (листы скрепляются между собой короткими саморезами) и как можно выше крепится к обрешетке одним саморезом. Таким образом появляется возможность вращать весь блок относительно этого самореза и выравнивать листы по карнизу и боковой кромке ската.

рис. 63. Последовательность укладки листов металлочерепицы в один ряд

При укладке листов в один ряд (рис. 63) разместите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом у конька (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Если покажется, что листы «не стыкуются», следует сначала приподнять лист над другим, а затем, слегка наклоняя лист и двигая снизу вверх, укладывать складку за складкой и скреплять шурупом по верху волны под каждой поперечной складкой. Таким образом уложите три или четыре листа, скрепив их между собой, выровняйте блок листов по линии карниза (не забывайте про свес) и закрепите листы к обрешетке. Последний в ряду лист не крепите, пока не разложите и не выровняете следующий блок листов.

При монтаже листов в несколько рядов (рис. 64) справа налево уложите первый лист, выровняйте по карнизу и по торцу, затем наложите второй лист (поверх первого), закрепите его временно одним саморезом у конька по центру листа, выровняйте листы и скрепите их между собой саморезами. Стык верхнего и нижнего листов фиксируется винтами в вершину волны через волну. Уложите третий лист слева от первого, скрепите листы между собой, затем уложите четвертый лист над третьим. Листы между собой соединяются короткими саморезами в верхней части перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего лист у конька крыши. Выровняйте весь блок по карнизу и торцу, а затем окончательно крепите листы к обрешетке. После укладки и закрепления первого блока из четырех листов к нему раскладывается и закрепляется следующий блок.

рис. 64. Последовательность укладки листов металлочерепицы в несколько рядов (два варианта)

Возможен и другой вариант монтажа. Уложите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом в верхней части (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Уложите третий лист поверх первого и скрепите листы между собой. Выровняйте весь блок по карнизу и торцу ската, поворачивая его при необходимости вокруг самореза, ввернутого в первый лист. После выравнивания закрепите весь блок и монтируйте к нему следующие листы металлочерепицы.

При выравнивании блока из 3–4 листов, скрепленных между собой, возможно потребуется их немного повернуть. В связи с тем, что блок держится на одном шурупе, не рекомендуются соединять в блок более четырех листов. Кроме того, большое количество листов сделает блок слишком тяжелым не только для самореза, но и для работающих.

При укладке листов на треугольном скате (рис. 65) перед началом монтажа необходимо разметить центр ската и провести через него ось. Затем отметить такую же ось на листе и совместить оси на скате и листе. Закрепить лист одним саморезом у конька. От него в обе стороны продолжить монтаж по принципам, описанным в предыдущих вариантах.

рис. 65. Последовательность укладки листов металлочерепицы на вальмовых крышах

На треугольных скатах, в ендовах, на косых хребтах необходима обрезка листов. Чтобы удобно разметить листы, можно соорудить так называемый «черток». Надо взять четыре доски, уложить две из них параллельно друг другу и скрепить их оставшимися двумя досками поперек. Крепление должно быть шарнирное, а не жесткое. Расстояние между внутренней стороной левой доски и внешней стороной правой доски делают равным рабочей ширине листа кровли — 1100 мм. Для работы инструментом обрезаемый лист укладывают на уже смонтированный, «черток» одной стороной укладывают на хребет крыши или в ендову, а по другой очерчивают линию отреза. При разметке линии отреза поперечные доски «чертка» должны быть расположены строго горизонтально.

Листы на ендовах размечаются так же. После монтажа целого листа сверху на него укладываем лист, который необходимо обрезать. Устанавливаем «черток», поворачивая шарнирно закрепленные доски. Внутренняя сторона вертикальной доски должна лежать на ендове, а поперечные доски должны быть установлены горизонтально. Если эти условия выполнены, проводим линию разметки на незакрепленном листе. Линия разметки проводится вдоль внешней стороны другой вертикальной доски, не лежащей на ендове. Снимаем лист, обрезаем по разметке и укладываем рядом с закрепленным листом. Монтаж следующих листов проводится аналогично.

Монтаж сквозных выходов на кровлю должен осуществляться с помощью проходных элементов, обеспечивающих герметичность проходов. Для этих целей оптимально подходят специальные проходные элементы, например, Vilpe, они монтируются в соответствии с прилагаемыми к ним инструкциями. Места прохождения через гидро-, тепло- и пароизоляцию необходимо загерметизировать с помощью клейкой ленты, стыки между элементами заполнить силиконовым герметиком. Обычно ленты и герметик входят в комплект проходных элементов.

Оформление выступающих слуховых окон (коротких ендов) аналогично оформлению стыков скатов. Вначале укладываются нижние ендовы (рис. 66), затем черепица, потом верхние ендовы. Так как здесь велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в узел необходимо проложить универсальный либо саморасширяющийся пористый уплотнитель. Ендовы нижние немного выводятся за линию фронтона для обеспечения стока воды. Верхние ендовы подрезают.

рис. 66. Оформление коротких ендов кровлей из металлочерепицы

Статьи построены на основе нормативных документов и инструкций фирм-изготовителей кровельного материала. Rannila, Mera System, Areco, Grand Line



как крутить, шаг крепления, схема, как правильно делать замок, узлы

Содержание:

Сейчас металлическая черепица считается одним из самых востребованных кровельных материалов, благодаря наличию у нее таких качеств как прочность, долговечность, доступная цена, хороший внешний вид и простой монтаж. Чтобы поверхность крыши получилась надежной, большое значение имеет качество крепления металлочерепицы.

как крутить металлочерепицу

Нюансы монтажа своими руками

Перед началом укладки нужно ознакомиться с информацией, как правильно крутить металлочерепицу:

  1. Из режущих инструментов используют дисковую пилу и ножницы по металлу. Специалисты не советуют пользоваться болгаркой, поскольку в процессе резки разрушаются нанесенные на материал защитные слои, предназначенные для усиления антикоррозийной устойчивости листов.
  2. Работая с шуруповертом, необходимо ограничивать вращающий момент для того, чтобы не допустить проворачивания саморезов в планках обрешетки кровли, поскольку в итоге крепление ослабнет. Результатом этого станет недостаточная степень герметизации отверстий и деформация прокладок. Нужно знать, как прикручивать металлочерепицу – после окончания вкручивания крепежа прокладка должна быть слегка сжатой.
  3. Перед тем, как укладывать металлочерепицу на крышу, необходимо подготовить обувь с мягкой подошвой. Чтобы кровельный материал не был поврежден, имеется способ передвижения по нему: наступать ногой нужно в прогибы волн, находящиеся в области расположения элементов обрешетки.
  4. Согласно инструкции производителя, в которой описывается, как крутить металлочерепицу, крепление производят перпендикулярно относительно поверхности реек.
  5. Чтобы определиться с количеством саморезов, нужно знать, что на один «квадрат» поверхности кровли требуется 8 – 10 штук или 3 штуки на один погонный метр.
  6. Если при монтаже на полимерном слое листов обнаружены повреждения, царапины, следует как можно быстрее покрыть эти места краской аналогичного оттенка из баллончика. Такую же операцию выполняют со срезами, имеющимися на листах.
  7. В качестве крепежной фурнитуры при укладке металлической черепицы используют шестигранные саморезы вместе с резиновыми прокладками того же цвета.
  8. Место, с которого начинают монтировать этот материал для крыш, зависит от их типа. Если она двускатная, тогда с торцевой стороны, а когда шатровой формы – с места, где располагается высшая точка конька.
  9. Фиксируют покрытие так, чтобы каждый последующий лист прикрывал замок металлочерепицы предыдущего.

Крепление кровельного материала к обрешетке

Основание под металлочерепицу делают из деревянных реек одинакового размера, которые располагают равноудалено друг от друга. Возле карниза и под коньком укладывают доски, имеющие большую толщину.

При фиксации листов на скате саморезы нужно закручивать по линии, которая проходит между гребнями на 10-15 миллиметров ниже штамповочной линии. При условии, что обрешетка собрана в полном соответствии с инструкцией компании — производителя и схемой, крепежные элементы разрешается вкручивать в любое место, поскольку там непременно будет располагаться основание.

шаг крепления металлочерепицы

Материал помещают на доски без зазора, поэтому металлочерепица оказывается надежно прижатой к обрешетке, при этом не происходит деформация кровельного покрытия. Важно, что при этом крепежные изделия не заметны, поскольку они располагаются под предыдущим рядом листов.

Два варианта стыковки металлочерепицы

При выполнении монтажа применяют следующие способы состыковки листов кровельного материала:

  • по волнам;
  • по рядам.

схема крепления металлочерепицы монтеррей саморезами

Когда используют первый из них, тогда решают задачи, касающиеся защиты плоскости кровельного покрытия от бокового ветра и сохранения первоначального вида скатов. Саморезы закручивают в каждом ряду ниже прохождения штамповочной линии, в промежутке между гребнем и наружной кромкой вышерасположенного листа.

При осуществлении стыковки по рядам крепежи размещают в каждой волне. Крепежные элементы располагают по всей площади скатов равномерно. Работу выполняют в направлении от карниза к коньку, а фиксацию производят в каждой третьей волне, смещаясь на одну волну в любую из сторон в случае перехода на следующий ряд с целью продолжения монтажа и крепления.

Как прикручивать по линии карнизов

Устройство карнизных узлов крепления металлочерепицы с листом, который выходит за край примерно на 50 миллиметров, применяют сегодня часто. В результате осадки после дождя направляются прямо в желоб, поэтому все элементы из натуральной древесины надежно защищены от влаги, оказывающей негативное влияние на долговечность всей кровли.

как правильно крутить металлочерепицу

Саморезы вкручивают через волну, располагая их на 70 миллиметров выше штамповочной линии. При этом нужно учитывать: для недопущения проседания нижних волн их нужно фиксировать на досках, имеющих большую толщину по сравнению с остальными пиломатериалами на 15 -20 миллиметров. Промежуток между центром первой шаговой доски и карнизной планки при 100-миллиметровой толщине должен составлять 250 миллиметров.

Узел можно сформировать иначе: нужно штатный рез черепицы размещать сверху карнизной доски. Данный способ используют в ряде случаев, которые являются для кровельщиков сложными в реализации. Например, когда работа выполняется на ступенчатых карнизах или при нарушении геометрии на отдельном участке кровли.

Как крутить металлочерепицу в районе конька кровли

В верхней точке кровельной конструкции обрешетка завершается опорной коньковой доской. В процессе выполнения данной операции требуется дополнительная установка подконьковой доски, в результате чего обеспечивается зазор от 80 миллиметров между аналогичными досками соседних скатов, который имеет большое значение при обустройстве вентиляции кровли.

Эффективным методом, позволяющим вывести планку конька на торец конструкции поверх реек, является установка опорной доски, у которой толщина на 15 –20 миллиметров больше по сравнению с другими элементами обрешетки. Благодаря данному приему удается не допустить просадки конька относительно линии расположения торцевой планки.

схема саморезов на металлочерепицу

Для фиксации коньковой планки используют саморезы, которые вкручивают в самых высоких точках кровельного материала. Шаг крепления металлочерепицы должен составлять не более 80 сантиметров. Все точки фиксации располагают на одинаковом расстоянии от обрешетки кровли, чтобы в результате затягивания крепежей планка конька не деформировалась.

Шаг крепления в торцевой части

Сначала материал необходимо зафиксировать в штатных местах по торцевым линиям скатов в каждой волне. Потом к высшим точкам листов прикрепляют через одну волну торцевую планку. Расстояние между соседними элементами не может превышать, как и в случае, с коньком,80 сантиметров.

Поскольку в этих местах крепежные элементы заметны, нужно между ними соблюдать точное расстояние. Для этого предварительно составляется монтажная схема саморезов на металлочерепицу и согласно ей делается разметка.

Схема дополнительного крепления

Необходимость выполнения дополнительной фиксации саморезами возникает в тех случаях, когда обеспечивается противодействие кровельной конструкции значительным ветровым воздействиям.

замок металлочерепицы

Для этого нужно повышать надежность крепления на определенных участках:

  • в местах соединения листов по волнам и по рядам;
  • в точках фиксации покрытия к обрешетке по линиям карниза и конька;
  • в местах крепления материала к доскам вдоль торцевой части.

Рекомендации опытных кровельщиков

Профессиональные советы для начинающих домашних мастеров не будут лишними:

  1. Когда монтаж металлочерепицы начинается с левого края, все листы нужно подводить под волну предыдущего ряда.
  2. После того, как саморезом зафиксирован первый лист у конька, следующий располагают так, чтобы в нижней части образовалась абсолютно ровная линия.
  3. Для фиксации нахлеста используют одно крепежное изделие, которое вкручивают под первой поперечной складкой в гребень волны.
  4. Если изначально верхний ряд у конька не получился ровным, тогда нужно слегка приподнять лист покрытия и постепенно наклонять его снизу вверх, укладывая материал в нужном положении. Крепят металлочерепицу по верху гребней под поперечными складками. Листы прикрепляют к обрешетке.
  5. Уплотнительные ленты укладывают у конька и в местах стыка поверхностей крыши шатровой формы. Их нужно сначала прибить к профилю, после чего планкой прикрыть конек или стык. При монтаже гидроизоляционного слоя не требуются дополнительные уплотнители.
  6. Коньковую планку устанавливают после завершения монтажа всех листов на кровельной поверхности.

Советы по укладке металлочерепицы Монтеррей

Данный кровельный материал от финского производителя пользуется большой популярностью по причине его превосходных технических характеристик. Его монтаж отличается простотой, если следовать инструкции, прилагаемой к продукции.

узлы крепления металлочерепицы

Перед тем, как приступить к укладке, нужно ознакомиться со схемой крепления металлочерепицы Монтеррей саморезами.

Если монтаж выполняется на двускатной кровле, тогда работу нужно начинать с торца. Когда у крыши шатровая конструкция, тогда металлочерепицу фиксируют, стартуя с нижней точки ската. Первое, с чего начинают укладывать изделия Монтеррей внахлест – это обустройство гидроизоляционного слоя.



как правильно монтировать, инструкция по укладке, установка, схема, как укладывать, как монтируется

Содержание:

Металлочерепица сочетает в себе прочность стали и статичность традиционной керамической кровли. Благодаря своей легкости, листы практически не оказывают влияния на конструкцию крыши, а все работы по укладке материала можно выполнить своими силами. В этой статье мы расскажем о том, как правильно монтировать металлочерепицу, и о нюансах, которые следует учитывать при возведении кровельного пирога.

как правильно монтировать металлочерепицу

Предварительный этап укладки металлочерепицы

Правилами монтажа металлочерепицы предусмотрено проведение подготовительных работ.

Полностью опираться на легкий вес металлочерепицы не стоит, нужно в любом случае предусмотреть достаточно прочную стропильную систему и установить такую обрешетку, чтобы каждый лист был надежно закреплен, и между ними не возникали протечки.

Монтаж системы стропил и обрешетки

Вначале, согласно инструкции по укладке металлочерепицы, возводят стропильную систему. Чаще всего ее делают из дерева. Если вы планируете возводить утепленную крышу, подстропильная система должна быть более мощной, так как понадобится укладывать теплоизоляцию.

Стоит отметить, что перед тем как монтировать металлочерепицу, нужно убедиться, что кровельные скаты имеют уклон как минимум в 14 градусов. Лучше, если этот показатель достигает 15-20 градусов.

как монтировать металлочерепицу

Стропильную систему сооружают по следующим правилам:

  • Промежутки между стропилами не должны быть более 90 см, а минимальный отступ – 60 см. Если нужна стропильная система с шагом, превышающим максимально дозволенные параметры, то понадобится монтаж дополнительной перпендикулярной обрешетки.
  • Для стропильной системы понадобится доска толщиной 50 мм, при этом ее высота должна составлять 100-150 мм, это будет зависеть от толщины укладываемой теплоизоляции.
  • При укладке утеплителя нужно следить, чтобы он не контактировал с гидроизоляцией. Если утеплитель имеет такую же толщину, как и высота поперечной доски, по всей длине стропил монтируют дополнительную контробрешетку рейками 30×50 или 50×50. Таким образом, можно будет предусмотреть зазор в 3-5 см.

Для обеспечения вентиляции, в боковой части стропильных ног желательно просверлить отверстия сечением 2-2,5 см.

Перед тем как возвести обрешетку, проверяют герметичность системы стропил, контролируют горизонтальный уровень свеса и конька, а также размещение наружной части стропил в одной плоскости. Такой подход к ревизии геометрии конструкции даст возможность не допустить ошибок при будущих работах.

инструкция по укладке металлочерепицы

Согласно схеме установки металлочерепицы, обрешетку монтируют по таким строгим правилам:

  • Особое внимание уделяют укладке первой рейки. Она должна быть большего сечения, чем все остальные рейки. К примеру, для нижней обрешетины можно взять рейку 50×50 мм, а для всех последующих – 30×50 мм.
  • Стартовую рейку нужно закрепить строго параллельно линии карниза.
  • Вторая рейка должна укладываться через 28-30 см, а все последующие с шагом 30, 35 или 40 см, зависит это расстояние от промежутков между волнами металлочерепицы.
  • При установке обрешетки берут во внимание сквозные проходки через кровлю, а также монтируются крепежи под трубы.
  • По периметру мансардных окон, в разжелобках, дымоходных, фановых и других трубах, монтируется сплошная дощатая обрешетка.
  • Сверху скатов к стропилам пришивают по две доски для того, чтобы получить надежное соединение карнизной планки. Доски монтируют через каждые 5 см.

Главное при всем этом, по правилам установки металлочерепицы не забыть обработать деревянные узлы антипиреновым и антисептическим средствами.

Обрешетка кроме всего прочего нужна для возможности организации каналов вентиляции, через которые воздух может без препятствий циркулировать под кровлей.

Как установить карнизные доски

Карнизные доски монтируют для усиления ската и обеспечения ему жесткости на случай, если придется устанавливать водосток под металлочерепицу или подшивать свесы гибкой кровлей. Если подшивку планируется выполнять простой доской, то в организации дощатого усиления нет надобности.

Закладывают карнизные доски по всей длине свесов в стропильные пазы, которые выбираются заранее. Размеры пазов должны равняться размерам доски, чтобы высота системы стропил и плоскость свеса остались неизменными. Если для закрепления водосточного желоба планируется устанавливать длинные крюки, тогда в доске для карниза выпиливают пазы под крепления. Крюки с короткими ножками крепятся только к лобовой доске, и используются они лишь в случаях, когда система водостока не проектировалась заранее, даже при ремонте старой кровли. Промежутки между всеми типами крюков равняются шагу стропил.

правила установки металлочерепицы

Для фиксации лобовой доски к краям стропил используют гвозди. Она применяется в случаях, когда крыша не оснащена водостоком. Торцевая доска устанавливается в качестве основы под торцевую планку. К ней крепятся различные кровельные детали и аксессуары, включая элементы при подшивании свесов. Кроме того, что конструктивная доска выполняет декоративную функцию, она еще и предотвращает дребезжание кровли.

Подшиваем свесы крыши

Многие изготовители рекомендуют подшивать свесы особыми вентилями, типа KTV или Vilpe. Подшивать карнизы лучше всего сайдингом, профлистом или виниловыми софитами. Доборы можно приобрести с полным комплектом различных соединителей, который, к тому же, комплектуется инструкцией.

Технология и схема кровельного пирога

Далее схемой монтажа металлочерепицы Монтеррей, к примеру, предусмотрено то, каким образом будет организован кровельный пирог. Самый простой вариант предусматривает укладку только слоя гидроизоляции. Если же вы планируете подшить чердачное пространство, понадобится укладка пароизоляционного барьера.

Утепление кровельного пирога проводится путем укладки следующих трех слоев материала:

  • Пароизоляция. Ее укладывают с той стороны, на которую приходится больше всего бытовых испарений – с внутренней части системы стропил. Листы пароизоляции укладываются параллельно свесам с 10-15 сантиметровым перекрытием. Фиксируют их при помощи строительного степлера, а стыкуют при помощи клейкой ленты. Для организации просвета между обшивкой чердака и пароизоляцией монтируют обрешетку.
  • Гидроизоляция. Перед тем как правильно установить металлочерепицу, должен быть корректно уложен слой гидроизоляции. Она необходима для создания барьера против атмосферных осадков. Укладывается она снаружи стропильной системы до монтажа обрешетки. Желательно делать это сразу после монтажа утеплителя, чтобы тот не успел намокнуть. Укладываются слои водоотталкивающего материала по такому же принципу, как и пароизоляция, с тем же перекрытием и методом фиксации. Гидроизоляция должна плотно перекрывать линии стен по всему периметру как минимум на 20 см. В местах, где стыкуются скаты, в ендовах, монтаж осуществляют с нахлестом в 20-30 сантиметров. Вдоль линии конька слой гидроизоляции обязательно должен иметь разрыв, дабы не препятствовать циркуляции воздушных потоков
  • Теплоизоляция. Зачастую, в качестве теплоизоляции применяют минвату, толщина которой определяется стандартами СНиП II-3-79. Материал укладывают в промежутки между стропилами. Для придания жесткости слоям теплоизоляции, их нарезают полосами, ширина которых на 1,5-2 см превышает промежутки между стропилами.

как правильно установить металлочерепицу

Стоит отметить, что гидроизоляцию для кровельного пирога под металлочерепицу нельзя делать из битумных водоотталкивающих материалов, так как она должна пропускать испарения влаги, не давая им накапливаться в утеплителе.

Разновидность водоотталкивающего слоя выбирают в зависимости от используемого материала:

  • Простая гидроизоляция в виде армированной или неармированной полиэтиленовой пленки. В данном случае нужно предусмотреть два вентиляционных зазора, один из которых должен быть сформированным системой стропил и располагаться между пленкой и утеплителем, а второй – обрешеткой, и находиться между пленкой и кровельным материалом. Размеры обоих зазоров должны равняться 3-5 см.
  • Использование супердиффузионной мембраны. Она отлично подходит для укладки в тех местах, где будет предусмотрен зазор с шириной в 3-5 см, например, между мембраной и металлочерепицей. Укладывать такую мембрану между утеплителем и гидроизоляцией нецелесообразно, так как она предназначена для того, чтобы выпускать лишнюю влагу наружу, и не давать ей попадать внутрь.
  • Применение антиконденсатных материалов. Для того чтобы их ворс смог легко проветриваться, должна быть обустроена двухконтурная вентиляция, как и при использовании классической гидроизоляции. Чаще всего прибегают к укладке такого материала при сооружении холодных крыш. Читайте также: «Порядок и схема монтажа металлочерепицы – пошаговая инструкция».

Монтаж конструкционных элементов

Перед тем как укладывать металлочерепицу монтеррей, к примеру, должны быть установлены:

  • Карнизные планки – необходимы для предотвращения попадания под кровлю пыли и мусора. Прикрепляют их к лобовой и карнизной доске поверх вентиляционных лент и ножек водосточных крюков саморезами, при этом шаг должен составлять 30 см.
  • Карнизные капельники – их устанавливают под гидроизоляционной пленкой с целью удаления влаги со слоя гидроизоляции.
  • Нижняя ендова – этот металлический уголок в виде разжелобка устанавливается поверх сплошной дощатой обрешетки для усиления защиты вогнутых углов кровли. Закрепляют нижнюю ендову саморезами с шагом в 30 см.
  • Вокруг дымоотводящих труб устанавливают защитный обвод. Делают его из металлических планок обвода, верхушки которых закрепляют к штробе в трубе, после чего место стыковки заделывается герметиком.
  • Обязательно должен быть установлен молниеотвод, который обеспечит безопасную эксплуатацию кровли, покрытой металлочерепицей. Молниеотвод состоит из трех основных частей: молниеприемника – стальной или алюминиевый прут сечением 1,2 см и длиной 0,2-1,5 метра; токоотвода – он приваривается к молниеприемнику, и представляет собой одножильный стальной или алюминиевый провод сечением 6 мм; заземление – стальная балка длиной 1,5 м (иногда используется стальной лист площадью 1 м2), которую закапывают в землю на глубину полтора метра. Укладывается токоотвод поверх обрешетки и по стенам, после чего выводится к заземлению.

Как правильно монтировать листы металлочерепицы

По чертежу металлочерепицу монтеррей следует укладывать после того, как будут обустроены лаги для перемещения материала на кровлю. Чтобы не пришлось подавать по одному листу металлочерепицы, будет не лишним наверху сделать стеллажи для возможности временного складирования. Постарайтесь обзавестись мягкой обувью, а все работы по перемещению материала по кровле и монтажу проводите с предельной аккуратностью. Наступать разрешается лишь на прогибы профилированных волн. Читайте также: «Как уложить металлочерепицу правильно – укладка и крепление дополнительных элементов кровли».

схема монтажа металлочерепицы монтеррей

Давайте рассмотрим, как правильно стелить металлочерепицу на крышу, чтобы учесть все детали и не испортить покрытие. Во время монтажа металлочерепицы перемещаться можно будет в любую сторону от стартового уложенного листа. Главное — следить при этом, чтобы закрепленный сверху лист перекрывал капиллярную канавку. Выбирая направление укладки, руководствоваться нужно лишь удобством монтажных работ. Тем не менее, проводите работы так, чтобы закрепленный сверху лист сразу подкладывался под край волны предыдущего листа, и его можно было защелкнуть капиллярной канавкой. Таким образом, он будет надежно закреплен и не сползет вниз.

Последовательность и правила установки

Во время монтажа металлочерепицы нужно строго выполнять такие правила:

  • Первые листы закрепляются к первой планке обрешетки через волну в верхней части материала, перпендикулярной ступеньки перекрытия. Нижняя часть листов должна выходить за карниз приблизительно на 5 см.
  • Остальные листы закрепляются во впадинах волн в нижней части поперечной ступеньки.
  • Как и предусматривают правила укладки металлочерепицы, по всей длине торцевой доски профиль крепят в каждую волну.

водосток под металлочерепицу

Перед тем как начать крепление листов, нужно проследить за тем, чтобы они были расположены строго по горизонтали. После этого лист в центре сверху можно прихватить одним саморезом. Далее берут следующий лист и закрепляют таким же способом. Выровненные по горизонтали листы закрепляют между собой. Аналогичным образом поступают со всеми остальными листами.

К обрешетке металлочерепицу окончательно закрепляют после того, как был уложен и временно закреплен блок из четырех листов кровельного материала. Закрепление производят во всех положенных местах – не фиксируют лишь последний лист, который будет участвовать в соединении последующих листов материала.

Инструкция по укладке листов на треугольные скаты

Металлочерепица отлично подходит для покрытия скатных кровель любой формы. Однако в данном случае методология укладки будет несколько другой.

Укладываем кровельный материал на треугольные скаты:

  • определяем средину свеса и чертим через нее центральную ось;
  • со стартовым листом проделываем то же самое;
  • складываем вместе оси ската и листа, выравнивая их по двум осям;
  • на время закрепляем лист саморезом в верхней центральной его части;
  • монтируем листы в правую или левую сторону от центра тем же способом, что и при укладке на ровный скат.

как укладывать металлочерепицу монтеррей

После того, как все листы металлочерепицы будут уложены, можно будет обрезать все излишки.

Для упрощения обрезки материала после разметки при обустройстве ендов, треугольных, трапециевидных и косых скатов, можно воспользоваться «чертком», который легко сделать самому. Делают его из четырех досок 10 сантиметровой ширины. Их укладывают параллельными парами, после чего скрепляют между собой шарнирным способом.

Финишные работы

После монтажа металлочерепицы переходят к выполнению таких завершающих мелких работ:

  • Монтируют проходные элементы вокруг труб, антенн и иных коммуникационных узлов. Все узлы кровельного пирога в местах пересечения нужно загерметизировать клейкой лентой, а швы – герметиком.
  • Прикрепляют торцевую планку к торцевой доске при помощи саморезов через каждые 50-60 см.
  • Монтируют верхнюю планку ендовы на заранее уложенный саморасширяющийся утеплительный материал.
  • Ну и напоследок, сооружаем конек. Наружная часть конька оклеивается гидроизоляционным материалом, можно взять марки Металролл или Фигароль. Каналы под вентиляцию должны быть открытыми. Закрепляют конек при помощи саморезов к обрешетке через выступающий гребень. Коньковые торцы нужно закрыть заглушками.

Осталось только по уложенному покрытию закрепить систему водостока, снегозадержатели, а также лестницы для планового обслуживания и ограждения, если таковые были запланированы.

Данного материала должно быть достаточно для того, чтобы понять, как монтируется металлочерепица, и чтобы готовая кровля в итоге прослужила как можно дольше.



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
