Заточка цепи - как правильно точить цепь бензопилы своими руками



Каждый знает, что пильную цепь, которая используется в бензопилах, требуется периодической затачивать, но не каждый знает, как это сделать правильно. Определить, что пила требует заточки цепи очень просто, для этого нужно осмотреть опилки, и если они состоят из мелкой пыли, значит, инструмент требуется заточить. Если наточить невозможно, стоит заменить её на новую.

Применение не заточенной цепи, может привести к перегреву двигателя и образованию задиров на цилиндре.

Разберем основные способы, с помощью которых можно, без проблем, заточить цепь на бензопиле.

Содержание статьи:

Как точить цепь на бензопиле своими руками

Человек, который имеет в своем хозяйстве бензопилу, должен знать, как заточить цепь бензопилы своими руками. Существует несколько способов:

  • Наточить с применением напильника (наиболее распространенный способ заточки, т.к. позволяет затачивать инструмент, непосредственно на месте проведения работ по распиловке.)
  • Заточить с использованием специального станка (этот способ применяется в сервисных центрах, но может использоваться и в личном хозяйстве)
  • Заточить с применением болгарки. Для заточки данным способом, требуется наличие определенных навыков. Малораспространенный способ, т.к. достаточно сложно провести заточку при помощи УШМ правильно.

В данном видео, можно ознакомиться с процессом затачивания, наиболее популярными способами и инструментов применяемых для этого.

Точим напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Струбцина для заточки цепи

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

Работу по заточки цепи на бензопиле, нужно обязательно проводить с использованием перчаток из грубого материала, в противном случае достаточно легко себя травмировать, т.к. рабочая поверхность зубьев очень острая.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

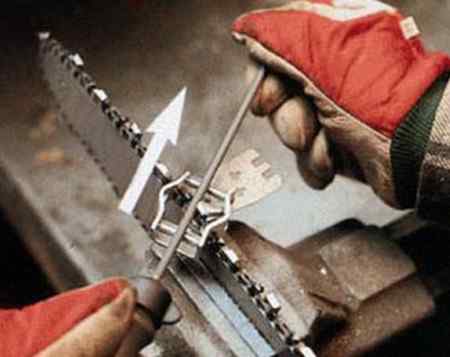

заточка цепи круглым напильником

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

ручной заточной станок для цепи

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

заточка ограничителя глубины

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

таблица углов пильных цепей

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

Электрические станки для заточки

Для правки большого количества цепей, как правило, в сервисных центрах, либо на производственных предприятиях, применяются электрические заточные станки. В зависимости от производителя, исполнение станков может различаться, но принцип работы у них один.

Пильная цепь, устанавливается в специальную направляющую, которая смонтирована на основе поворотной платформы и имеет специальный фиксатор для удержания затачиваемого зуба. Фиксатор способен перемещаться в горизонтальной плоскости. Под регулируемым углом к затачиваемому зубу установлен электрический наждак, который включается оператором нажатием на пусковую кнопку. Глубина погружения наждака, как и угол под которым производится заточка, может регулироваться. Само погружение выполняется оператором.  Правка цепи производится специальным заточным кругом, который при необходимости можно поменять.

электрический станок для заточки цепи

Как заточить при помощи УШМ (болгарки)

Способ заточки пильной цепи при помощи угловой шлифовальной машины, наименее распространенный ввиду своей не безопасности. Для того чтобы произвести правку зубьев цепи с использованием в качестве заточного инструмента болгарку, необходимо установить её в тиски и надежно зажать. Далее инструмент включается и к вращающейся поверхности диска подставляется затачиваемая кромка зуба. Заточенный таким образом зуб, может существенно отличатся от заточенного при помощи напильника, т.к. в процессе правки с применением болгарки, достаточно тяжело контролировать угол заточки.

Большим минусом можно считать возможность надреза диском болгарки ушка крепления соединительного звена цепи, что в дальнейшем приведет к разрыву, при проведении работ. Если в процессе проведения работ с применением бензопилы возникла необходимость заточки, лучше использовать специальный инструмент, нежели придумывать разные хитрости, которые могут обернуться не только финансовыми потерями, но повлечь серьезные травмы при их проведении.

Заточить цепь, не так сложно как кажется на первый взгляд. Любой человек, после изучения процесса правки цепей, способен самостоятельно наточить режущую гарнитуру своего инструмента. Даже если в первый раз получится сделать это не совсем качественно, отчаиваться не стоит, т.к. с каждой следующей попыткой, результат будет лучше и лучше.



Заточка цепей бензопил на станках и напильниками своими руками

Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание. Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции. Это связано с тем, что созданный зуб имеет необычную геометрию: состоит из двух режущих кромок, угол создается при помощи боковой и верхней плоскости. Особая сложность заточки заключается в том, что верхняя поверхность имеет угол относительно линии движения цепи, который следует выдерживать с большой точностью.

Заточка цепи бензопилы на станкеЗаточка цепи бензопилы на станке
Заточка цепи бензопилы на станке

Когда нужно проводить работу?

При интенсивном использовании бензопилы заточка проводится довольно часто, зачастую несколько раз за один день. Особое внимание следует уделять тому, что встреча цепи с грунтом значительно ускоряет процесс. Поэтому бензопилы нужно использовать так, чтобы исключить вероятность соприкосновения цепи и грунта. После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.
При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается. Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.
Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.

Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

  1. Лопатка.
  2. Основное звено.
  3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

  1. Торцевое лезвие.
  2. Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилыЗуб цепи бензопилы

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.
Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.
Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилыУстройство бензопилы

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента. В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы.

К признакам того, что пила потеряла остроту можно отнести следующие:

  1. Уменьшение размера стружки.
  2. Использование большего усилия при выполнении работы.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилыЗатупившаяся цепь бензопилы

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

  1. Напильник круглый, имеющий державку необычного вида.
  2. Плоский напильник, необходимый для регулирования ограничения глубины.
  3. Крючка.
  4. Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильникомУглы наклона при заточке напильником

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

  1. Делать следует одинаковое количество движений.
  2. Нужно контролировать силу давления на поверхность во время ее обработки.
  3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.
Станок бывает двух видов:

  1. Механический.
  2. Электрический.

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Руководство по заточке пильных цепей Stihl в формате PDF

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручнуюСхема заточки цепи вручную

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

  1. основания;
  2. лопатки;
  3. ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

ЗубьяЗубья

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента. Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования.

Что понадобится для заточки пилы в домашних условиях?

Цепь затачивают и дома. Существует два варианта выполнения этой работ. Первый способ предусматривает использование напильника. Второй способ предусматривает применение станка.

Снятие цепи с бензопилы

У каждой модели пилы могут быть свои особенности при демонтаже пилы. Перед началом этой операции необходимо тщательно ознакомится с руководством по эксплуатации.

Советы и рекомендации как заточить бензопилу в домашних условиях

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.

Заточка на станке

Если заточные работы производят достаточно часто, то необходимо применять специальное оборудование и технологическую оснастку (шаблоны). Применение шаблона на устройстве такого типа позволяет выполнить эту работу существенно быстрее. В качестве такого приспособления может выступить деревянный брусок линейка небольших размеров. Шаблон такого типа должен обеспечивать заточку под двумя углами. Заточку можно выполнять с применением точильного круга небольшого диаметра или наждачной ленты, которая может быть смонтирована на месте ременной передачи.

Станок для заточки цепей бензопилСтанок для заточки цепей бензопил
Станок для заточки цепей бензопил
Заточка цепи бензопилы станкомЗаточка цепи бензопилы станком
Заточка цепи бензопилы станком

Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.

Технические особенности точильного процесса

Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Правильная заточка цепи для бензопилы своими руками: способы

Любой инструмент нуждается в своевременном уходе. Бензопила относится к такому виду оборудования, которому нужно уделять особое внимание. Устройство представляет определенную опасность, но если цепь тупая, то риски значительно возрастают.

При интенсивной работе необходимость заточки  возникает часто. Поэтому имеет смысл научиться восстанавливать ее работоспособность, поскольку заточка цепи для бензопилы своими руками операция не сложная, но освоив ее, производительность труда повысится, так же как безопасность работы.

заточка цепи для бензопилы своими руками

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

  • стружка становится мелкой;
  • требуется прилагать значительные усилия;
  • пилу заклинивает;
  • ощущается сильная вибрация;
  • время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

заточка цепей для бензопил своими руками напильником

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Заточка напильником

Для работы понадобятся два напильника: круглый и прямой. Первый выбирают по овалу в корпусе звена. Диаметров больше 6 мм на цепях бытовых бензопилах не бывает. Обычно этот размер не превышает 5,5 мм. Использовать более габаритный напильник нельзя. Он изменит геометрию резца.

Есть две основные технологии ручной заточки. Самый простой метод, когда напильник контролируется визуально. Мастер максимально возможно соблюдает углы заводской обработки и аккуратно под полным зрительным контролем обрабатывает вертикальную грань.

Инструмент частично задевает горизонтальную кромку. Затем плоским напильником ее доводят до нужного состояния и слегка проходят по ограничителю.

приспособление для заточки цепей бензопил своими руками

Второй способ более точный и производительный, заточка цепей для бензопил своими руками напильником делается с помощью специальной державки для круглого изделия. С таким устройством заточка цепи для бензопилы своими руками делается проще.

Оно настроено так, за один проход можно обрабатывать обе грани. По вертикальной напильник движется поперек, а по горизонтальной вдоль режущей кромки. Приспособление существенно сокращает время заточки, делает ее более качественной. Ограничитель глубины убирается прямым напильником. Несмотря на технологическую разницу для обеих способов общие правила:

  • цепь обязательно фиксируется в тисках;
  • соблюдается угол напильника относительно шины (около 30°)
  • делается по 2-3 движения от себя с одинаковым усилием.

Сделать можно приспособление для заточки цепей бензопил своими руками максимум в течении часа. На фото изображение заводского устройства. Сделать такое же дома не представляет сложностей для обычного домашнего мастера.

Видео: Заточка круглым напильником

Электрические станки для заточки

Самым точным и производительным способом восстановить цепь является использование специализированного оборудования. Это станок для заточки цепей бензопил своими руками.

Стоит он достаточно много, зато полностью исключает человеческий фактор, ошибки при ручной заточке. Целесообразно приобретать его когда объемы предстоящей работ значительные. Впрочем, есть бюджетные модели, которые доступны многим владелицам загородных домов, дач.

станок для заточки цепей бензопил своими руками

Необходимо выставить угол цепи и абразивного круга и шаг звеньев. Производители предлагают несколько видов механизмов для фиксации цепи. Рекомендации по конкретной модели есть в инструкции для пользователя. Подводят к кромке устройство медленно.

Рекомендуется проход не делать более 2 секунд. Если за раз не получается сделать обработку, абразивный круг отводят и чрез короткий промежуток времени опять затачивают зуб. Таким образом удается избежать перегрева металла, сохранив его эксплуатационные качества. В паспорте изделия указывается, какой пильный диск нужно использовать для станка.

Как заточить при помощи УШМ

Метод требует навыков и умения. В отличие от заточного станка здесь нет ограничителей. От мастера требуется аккуратность и соблюдение правил техники безопасности. Пользоваться способом лучше опытным людям. Болгарка (УШМ) предварительно надежно крепится на столе или другом устойчивом месте.

Лучше сделать специальный хомут для этого. После фиксации проверяют, есть ли вибрация, включая в тестовом режиме инструмент на несколько минут. Если условия удовлетворительные можно начинать работу. Непосредственно сама заточка цепей для бензопил своими руками болгаркой осуществляется подводом звена к абразивному кругу.

заточка цепей для бензопил своими руками болгаркой

В заключении можно сказать, что как бы не делалась заточка цепи для бензопилы своими руками, главное аккуратность и точность мастера. При ручной обработке возможны ошибки углов и неравномерность стачивания металла, а при машинной возникают риски получения травм.

правильный угол и работа с инструментом

Бензопилой работать очень удобно. Несмотря на то что агрегат весит 5–7 килограммов, а то и больше, распиливая ствол дерева на чурбаки, просто удивляешься, насколько быстро это происходит, и усталости практически нет. Но вот наступает момент, когда все тяжелей и тяжелей полотно инструмента входит в древесину. Диагноз один – пила затупилась, поэтому требуется провести заточку цепи бензопилы.

Кто первый раз сталкивается с этим, немного огорчается, ведь непонятно: самому это делать или отдать инструмент специалистам в мастерскую. И какой вообще подходит способ заточки? Но на самом деле ничего страшного здесь нет, и при наличии знаний можно легко заточить цепи бензопил своими руками. Правильная стратегия решения вопроса в этом случае напрямую зависит от загруженности агрегата.

Если бензопила используется время от времени, несколько раз в году, то покупать специальный заточный станок или приспособления, возможно, не имеет смысла, проще решить задачу, воспользовавшись услугами сервисного центра. Но если бензопила – средство заработка или есть желание овладеть процессом заточки самому, то однозначно следует приобрести точило или станок и вручную провести эту нехитрую манипуляцию с цепью. Посмотрим ниже, на чем основана правильная заточка цепи бензопилы.

Заточка бензопилыЗаточка бензопилы

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

  • бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
  • во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
  • стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
  • цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

  • лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
  • перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
  • ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Цепь бензопилыЦепь бензопилы

Углы заточки и конфигурация зуба бензопилы

Чтобы уметь правильно заточить цепи, первым делом следует разобраться, из каких функциональных элементов состоит единичное звено, или режущий элемент:

  1. Основание – нижняя часть зуба, которая имеет отверстия для соединения с остальными элементами цепи и во время работы прячется в направляющий канал шины. Именно эта часть подвергается смазке.
  2. Специальный ограничитель – элемент конструкции зуба, который позволяет резцу снимать за один проход лишь определенную толщину древесной стружки. Благодаря ему цепь не застревает в волокнах, и бензопилу не клинит.
  3. Так называемая лопатка зуба – резец, состоящий из вертикальной и горизонтальной рабочих поверхностей, образующих режущие кромки.

Лезвия зуба, или режущие кромки, необходимо затачивать под определенным углом, иначе сложно будет достичь оптимальных пилящих характеристик цепи. Верхнее лезвие (горизонтальное) выполняет функцию врезания зуба в древесину и образования канавки. Боковое или торцевое лезвие (вертикальное) помогает подрезать волокна сбоку.

Самое важное при заточке бензопилы – добиться правильного угла верхнего лезвия, который должен быть в пределах 60—50 градусов. Угол торцевого лезвия соблюдается в пределах 85—60 градусов. Также стоит придерживаться угла в плане (угла заточки), а именно того, что хорошо виден, когда смотришь на звено цепи сверху – он отходит от боковой кромки по линии передней и должен составлять 10—15 градусов.

Производительность операций распила древесины в поперечном направлении возрастает, если провести увеличение угла заточки цепи бензопилы до максимально возможного и наоборот. Цепи, предназначенные для продольного раскроя ствола дерева, должны затачиваться с углом примерно 10 градусов.

Ни в коем случае нельзя трогать лишний раз ограничитель глубины: неправильное стачивание может привести к появлению вибрации при работе инструмента. Его доводку делают по специальному шаблону.

Чем ручная заточка уступает станочной

Можно приловчиться и выполнять ручную заточку цепи бензопилы без особых сложностей. Но здесь есть свои нюансы, ведь она в первую очередь не такая эффективная, как заточка при помощи станка. Самые большие минусы ручной операции затачивания цепных режущих зубьев:

  1. Сложность выдержать требуемый угол. Не нужно думать, что только при помощи одного круглого напильника можно заточить цепь бензопилы, для этой операции понадобятся еще как минимум специальная направляющая и второй плоский напильник.
  2. Низкая скорость выполнения операции. На зуб необходимо закрепить направляющую, провести манипуляции круглым напильником, проверить соответствие зазора ограничителя, если надо подправить его плоским напильником, и лишь после этого приступать к следующему зубу.
  3. Необходимость в наработке опыта. Несмотря на разные помогающие приспособления для заточки бензопилы вручную, прежде всего нужно почувствовать процесс, а для этого необходим определенный опыт.

Этапы работ при ручной заточке в домашних условиях

Наточить цепи в домашних условиях можно, используя специальный круглый напильник с державкой. Для этого соблюдают следующие этапы проведения операции:

  1. Шину с цепью фиксируют при помощи тисков таким образом, чтобы ее верхняя линия находилась в горизонтальном положении.
  2. Берут за точку отсчета наиболее короткий зуб и отмечают его маркером или нитроэмалью.
  3. Тело напильника круглого заводят под главную режущую кромку, прижимая его к углу по всей линии и одновременно придавливая державку к поверхности зуба. Благодаря державке круглый напильник автоматически примет нужное положение, выступая по отношению верхней плоскости зуба бензопилы.
  4. Уверенными ровными движениями от себя, не меняя угла подачи, два или три раза проводят напильником по скошенной поверхности верхней режущей кромки.
  5. Вращают напильник по своей оси, чтобы не произошла выработка абразивной поверхности, и повторяют операцию так до тех пор, пока зуб не заострится.
  6. После этого при помощи шаблона для заточки цепи проверяют высоту ограничителя и, если нужно, стачивают его плоским напильником.
  7. Далее через один зуб повторяют весь цикл операций, пока не дойдут до первоначально отмеченного зуба.
  8. Переворачивают шину противоположной стороной и затачивают через один все остальные зубья бензопилы.

Виды напильников и советы по выбору

Как уже стало понятным, подбирать напильник для заточки зубьев цепи бензопилы нужно круглого диаметра и плоский. Многие производители моторизованного инструмента этой специфики для удобства потребителей попутно выпускают заточные наборы, где такие напильники уже присутствуют в комплекте. Но здесь тоже важно не ошибиться: для конкретной цепи нужен напильник подходящего диаметра. Величина его определяется исходя из шага зубьев цепи.

Следуя правилам, прежде чем выбрать напильники для заточки цепи бензопилы, по маркировке цепи определяют ее точный шаг. Далее придерживаются рекомендаций:

Величина шагаДиаметр напильника, мм
0,252х2
0,3252х2,4
0,3752х2,6
0,4042х2,75

Бывают пильные цепи, где уместно применять круглые напильники с диаметром поперечного сечения, равным 2х1.6 миллиметра.

При правильном подборе инструмента для заточки зубьев бензопилы выступ его над поверхностью горизонтальной кромки зуба во время процесса не будет превышать 1/5 собственного диаметра, что может быть ориентиром при подборе напильника, когда шаг цепи невозможно определить.

Заточка цепи при помощи болгарки

В некоторых случаях можно заточить цепи бензопил болгаркой. Это актуально, когда отсутствует время на более качественную заточку напильником или в наличии нет профессионального инструмента для этих целей. Нужно сразу предупредить, что цепь, обработанная болгаркой, не будет идеально заострена, здесь нарушаются углы, но выполнять свою задачу бензопила сможет.

Для проведения операции потребуется:

  • болгарка, желательно несильно мощная и большая;
  • отрезной круг по металлу соответствующего диаметра и толщиной 2–3 мм;
  • тиски или хомут, чтобы жестко закрепить болгарку на столе.

Болгарку зажимают в тисках так, чтобы диск был расположен строго вертикально, без защитного кожуха, в направлении оператора. Искры должны лететь в сторону оператора, поэтому для работы нужно надеть защитную одежду и очки. Болгарку включают и, соблюдая угол, на глаз затачивают каждое звено цепи бензопилы.

Мы категорически не рекомендуем пользоваться таким способом заточки инструмента. Он может быть очень травмоопасным. При перегреве металла зуба (почернение) последний становится более хрупким.

Работа на станке

Самый удобный способ приведения инструмента в рабочее состояние – заточка цепей бензопилы на станке. Для этих целей производители выпускают ручные механические станки и электрические машины для заточки цепей.

Первые представляют собой систему из круглого напильника, направляющих и ограничителей. Приспособление выполнено таким образом, что непосредственно закрепляется на шине бензопилы. Оператору остается лишь несколько раз переместить напильник по направляющей и переставить его на новый зуб, все это делается без перестановки приспособлений.

Используя электрический специальный станок, работать еще проще. Цепь снимается с пилы и вставляется в специальную направляющую, над которой уже под нужным углом выставлен диск для заточки. Оператор опускает диск на каждый зуб, поочередно подвигая их в область контакта.

Обращаемся к специалистам и всем, кто умеет затачивать цепные бензопилы: поделитесь своим опытом в комментариях, напишите, какие станки и способы лучше применять в этом деле.

Чем и как заточить цепь бензопилы

Электро- и бензопилы входят в арсенал многих владельцев частных домов наряду с такими приборами, как дрель, перфоратор и прочее. У этого инструмента есть одна негативная сторона – время от времени тупится цепь. Наточить ее можно своими руками, если знать, как это правильно делать.

Не забудь поделиться с друзьями!

Содержание статьи

Как определить, что цепь затупилась

Кто хоть раз работал острой бензопилой, быстро поймет, когда цепь нуждается в заточке. Есть несколько способов это определить:

  • вместо стружки при резке древесины сыплется практически пыль;
  • увеличивается время проводимых операций;
  • чувствуется нагрузка на руки;
  • увеличивается расход топлива;
  • пила застревает, вырывается из рук;
  • спилы получаются кривыми.

Заточку надо проводить как можно скорее, и не только потому, что работать инструментом становится тяжело. При использовании ненаточенной цепи сокращается ее срок эксплуатации и механизм самой бензопилы быстрее изнашивается, выходит из строя раньше положенного срока.

Чем точить

Заточка цепи бензопилы – процесс непростой. Существует три варианта, которые сегодня используют:

  • с помощью напильника;
  • болгарки;
  • специального заточного станка.

Похожие способы применяют при заточке ножей, ножниц и другого режущего инструмента, так что ничего сверхординарного здесь не придумано. Однако есть и специальные приспособления для заточки системы PowerSharp. Они позволяют в домашних условиях быстро наточить пилы, на которых стоит специальная отметка, указывающая на особенности конструкции.

Напильник

Применение набора напильников – самый распространенный способ, который можно осуществить в домашних условиях. Но он не такой простой, как может показаться на первый взгляд. Для проведения заточки потребуются два вида напильников: круглый и плоский. У каждого из них свое предназначение.

С помощью круглого инструмента надо точить рабочую кромку пильного зуба, потому что ее конфигурация скругленная. Для бытовых бензопил используют напильник диаметром 4-5 мм, потому что зубья пилы имеют небольшие размеры. Профессиональные пилы точатся напильниками с диаметром 5,2-5,5 мм.

Плоским напильником точат ограничитель глубины реза. Если корректировку этой кромки не произвести, то цепь не будет врезаться в древесину на требуемую глубину, что снизит скорость распиливания. А это напрямую отразится и на перерасходе топлива, и на перегреве двигателя пилы.

Как правильно проводить заточку напильниками

В первую очередь электроинструмент надо подготовить. Его устанавливают на ровную поверхность, это может быть стол или верстак. Цепь натягивают по максимуму, выставляют в режим тормоза, для чего поворачивается рычаг блокировки. Производят осмотр пильных зубьев на предмет их дефектов: сколы, трещины, полный излом и прочее.

Что касается процесса заточки цепей для бензопил своими руками, то здесь есть несколько рекомендаций:

  • точить напильником зубья надо изнутри наружу;
  • на цепи есть метка, которую производитель наносит специально для обозначения градуса заточки;
  • затачиваемый зуб должен располагаться посередине цепи для удобства проведения работ;
  • заточили, сняли цепь с блокировки, продвинули следующий зуб до середины, поставили на тормоз.

Работать с пилой надо аккуратно, надев на руки защитные перчатки, потому что зубья цепи достаточно острые. Количество движений по плоскости кромки разное в зависимости от повреждений зубьев.

Вспомогательные приспособления

В строительных магазинах продаются специальные держатели, с помощью которых легко заточить цепь электро- или бензопилы, потому что на них четко указан угол заточки и глубина ограничителя. Установив приспособление на цепь, надо просто придерживаться конфигурации держателя, не выходя за рамки упоров. В принципе, это и не получится, поэтому заточные по держателю зубья обладают требуемыми параметрами угла и глубины.

Еще одно приспособление, с помощью которого облегчается заточка, это так называемый станок для правки зубьев пильных цепей. Устройство закрепляется на шину цепи специальными струбцинами, входящими в конструкцию приспособления. Направляющая выставлена под углом, определяющим градус заточки. Его можно регулировать, изменяя параметр.

Затачиваемый зуб закрепляется специальным упором, на который также укладывается напильник. Станок этого типа выпускает большое количество разных производителей. Чисто внешне инструменты могут отличаться, но конструктивно они все одинаковые.

Обратите внимание, что сначала вручную точатся рабочие кромки зубьев, а только после этого подравнивается ограничитель глубины. При этом надо строго выдерживать разницу по высоте кромки зуба и верхней плоскости ограничителя.

Система PowerSharp

Необходимо отметить, что этим приспособлением нельзя заточить все виды цепей. Для них подходят свои цепи и шины с маркировкой PowerSharp. Шина легко вставляется в любую пилу, и у нее есть одно отличие от стандартных – дополнительное отверстие в передней части.

В комплектации системы заточки есть блок из пластика, в который устанавливается заточный камень. То есть внутрь блока вставляется шина, на которую предварительно надета цепь. Она фиксируется там с помощью штырька, который просовывается как раз через дополнительное отверстие в шине. Блок закрывается крышкой. В передней части блока установлена клавиша, выполняющая функции рычага. Ее надо отогнуть, тем самым прижав абразивный камень к зубьям цепи.

После этого пилу надо упереть в землю клавишей и включить ее на максимальную скорость. Пара секунд, и пила заточена.

Заточные станки

В сервисных центрах никто уже давно не пользуется напильниками. Потому что правильная заточка цепи – это точно выдержанные параметры угла зубьев и высоты ограничителя.

Вручную этого добиться сложно, а сервисный центр гарантирует качество проводимой операции с долгосрочной эксплуатацией электро- или бензопилы.

Разнообразие заточных станков только удивляет. Здесь и обычные нехитрые механические приборы, и электрические. При этом производители предлагают небольшие по размерам станки, которые устанавливаются прямо на шину, настольные, в них цепь устанавливается без шины.

Простота производства заточной процедуры обусловлена тем, что заточный станок имеет в своей конструкции фиксатор, в котором закрепляется цепь. Он установлен так, чтобы цепь фиксировалась в нем по вертикали.

Можно корректировать место установки приспособления. Сделать это достаточно просто, потому что фиксатор может перемещаться в горизонтальной плоскости. Угол наклона определяет абразивный диск (круг), который установлен на валу электродвигателя. Таким образом точило располагается под требуемым углом, выставленным на заводе. Но и его можно менять в зависимости от требуемого градуса наклона.

Например, для распила твердой древесины необходим угол в пределах 20-25°, для мягкого дерева – 30-35°, чтобы пилить древесину вдоль волокон, можно использовать цепи с углом зубьев 10°.

Вращение диска производится электродвигателем, а вот его погружение проводится оператором вручную. Но и здесь можно выставить необходимый параметр, чтобы не увеличить глубину прореза. Кстати, диск является элементом съемным.

Заточка болгаркой

Как оказалось, болгарка – это инструмент универсальный. С ее помощью не только режут различные материалы или шлифуют поверхности. Многие мастера ими затачивают сверла, отвертки и другие инструменты. Не обошли стороной они и цепи бензо- и электрических пил.

Обратите внимание! Такой тип затачивания пилы – дело небезопасное, потому что зубья пилы подносятся руками к вращающемуся кругу, насаженному на вал болгарки.

Вал вращается с достаточно большой скоростью, от него серьезная нагрузка передается на цепь. И это не единственный минус, вот только некоторые из них:

  • неравномерное затачивание зубьев в плане соблюдения угла и толщины снимаемого слоя;
  • возможность прорезать соединительный элемент (ушко), которое скрепляет между собой звенья цепи;
  • сложность подгонки срезов под требуемые параметры.

Сам процесс заточки болгаркой заключается в том, что электроинструмент зажимается в тисках. Надо добиться того, чтобы он не шевелился и не вибрировал. Стараются закрепить болгарку так, чтобы диск оказался в вертикальной плоскости. Если есть опыт, то можно все сделать наоборот, то есть закрепить пилу в тисках, а руками к цепи подносить болгарку. И тот, и другой способ являются небезопасными.

Какой способ проще – понятно и без комментариев. Использование простых направляющих приспособлений и напильников дает возможность дома в спокойных условиях заточить цепь пилы. Но этот вариант потребует времени. Идеально и с гарантией все сделать в техническом сервисе, где зубья подточат на электрическом станке с требуемым углом наклона. Стоит такая услуга недорого, главное – чтобы такой сервис был рядом с домом.

подробно о заточке напильником, болгаркой, на станке с электрическим или ручным приводом

Рано или поздно цепь бензопилы будет нуждаться в заточке. Конечно, можно отдать пилу в сервис, где всё сделают быстро и без проблем, но многие владельцы заинтересованы в том, чтобы всегда иметь возможность наточить пилу своими руками. И поскольку сделать это можно несколькими разными способами, стоит рассмотреть их все, а также плюсы и минусы, удобство того или иного способа.

Чем грозит работа тупым инструментом?

Тупой цепью бензопилы не стоит пользоваться

Работа неисправным инструментом сама по себе чревата многими неприятными последствиями и вот некоторые из них:

  1. Снижение КПД, то есть за одно и то же время будет выполнен меньший объём работы.
  2. Механизм начинает изнашиваться, а также подвергаются риску поломки отдельные детали.
  3. Излишний расход топлива.

Как понять, что цепь затупилась?

Есть несколько признаков, по которым можно понять, что цепь на данный момент не пригодна для работы:

  1. Нужно прикладывать больше физических усилий для того же действия.
  2. Растягивание цепи.
  3. Ощущение вибрации при работе с инструментом.
  4. Неровность опилок, которые, к тому же, становятся больше похожи на пыль.

Мнение эксперта

Кузнецов Василий Степанович

По мнению многих экспертов хорошо заточенная цепь важнее мощности двигателя.

Затупится цепь может также по нескольким причинам:

  1. Неправильное обращение.
  2. Соприкосновение со слишком твёрдыми предметами, например, камнями.
  3. Чересчур объёмная и долговременная работа.

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

  • заточка напильником,
  • болгаркой,
  • электрическим станком
  • и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

  • Цепи с øдиаметром 1,3 – требуют напильник ø 4 мм (применяется гораздо чаще).
  • Цепи с диаметром 1,6 – требуют напильник ø 5,2 мм.

Как затачивать?

Процесс заточки делится на несколько этапов:

  1. Нужно убедиться, что у пилы включен цепной тормоз. После следует крепко зажать инструмент в тисках.
  2. Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз.
  3. Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок.
  4. Помимо зубьев затачивается также ограничитель. Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

  1. При отсутствии опыта лучше не начинать с дорогих цепей.
  2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
  3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
  4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

  • Одним из самых ярких плюсов является дешевизна данного способа, поскольку не каждый владелец может позволить себе каждый раз отдавать пилу на заточку. К тому же инструменты для затачивания также стоят относительно недорого.
  • Удобство и возможность не откладывать работу на следующий день. В особенности при нахождении в удалённом месте (селе, деревне и т.п.).

Минусы:

  • Необходимость присутствия некоторой физической силы.
  • Порой заточка напильником занимает много времени.
  • При заточке напильником пилы первый довольно скоро приходит в непригодное состояние, поэтому лучше брать инструмент подороже, дабы его хватило на более долгое время.

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

  1. Цепь должна оставаться на шине.
  2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
  3. Перед цепью и шиной должна стоять небольшая преграда.
  4. Угол при заточке такой же, как описано в первом способе.
  5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

  • Сравнительная быстрота по сравнению с напильником.
  • Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).
  • Практически не нужны физические усилия.

Минусы:

  • Наличие особых навыков.
  • Отсутствие безопасности.
  • Необходимо знание техники безопасности и большой опыт работы болгаркой.

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

  • Удобство и гарантированное качество.
  • Отсутствие необходимости применения большой физической силы.

Минусы:

  • Цена инструмента.
  • Отсутствие возможности наточить пилу на месте работы.

Станки с ручным приводом

Советы от профессионалов

  1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
  2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
  3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Видео: Заточка цепи бензопилы своими руками

Как заточить цепь бензопилы в домашних условиях своими руками?

Как заточить цепь бензопилы в домашних условиях своими руками?

Как заточить цепь бензопилы своими руками?

Содержание статьи

Цепь бензопилы нуждается в периодическом обслуживании — заточке. Её периодичность во многом зависит от интенсивности использования бензопилы и от того, какой по твёрдости древесину приходится распиливать данным инструментом.

Использование бензопилы с затупившейся цепью неэффективно и опасно в некоторых случаях: бар начинает застревать в древесине и бензопилу может вырвать из рук. Распознать затупившуюся пилу достаточно легко и по виду опилок — они в основном будут состоять из одной пыли.

В данной статье строительного журнала samastroyka.ru будут рассмотрены способы заточки цепной пилы своими руками.

Основные способы, как заточить цепь бензопилы в домашних условиях

Чаще всего обладатели недорогих бензопил прибегают к заточке цепи в домашних условиях. Нет, можно, конечно же, обратиться за помощью в данном случае к мастерам, но, как правило, на это нет лишнего времени. Поэтому, вооружившись напильником или болгаркой, большинство пытаются самостоятельно наточить цепь бензопилы, соблюдая при этом грубейшие ошибки.

Как заточить цепь бензопилы в домашних условиях своими руками?

Основные из них, это неправильно выдержанный угол заточки цепи, стачивание зубьев или замков (если используется болгарка). Как было сказано ранее, наточить цепь бензопилы можно используя различные инструменты для этих целей. Наиболее распространенные из них, это обычный круглый напильник, специальный станок для заточки цепей бензопил, и угловая шлифовальная машины, именуемая никак иначе в народе, как «болгарка».

Использование напильника — преимущества заточки цепей бензопилы напильником в том, что всю работу можно проделать непосредственно на самом участке, во время спиливания деревьев. Однако данный способ заточки цепей не отличается быстротой исполнения.

Специальный заточной станок — чаще всего данный способ применяют сервисные центры. Однако если купить или сделать заточной станок для цепей бензопилы своими руками, то подобную работу можно будет осуществлять и в домашних условиях. Преимущество заточных станков заключаются в том, что они позволяют более качественно выполнить заточку цепи (с соблюдением углов, наклонов и т. д.).

Заточной станок для цепных бензопил

Использование болгарки — самый быстрый, но далеко не идеальный способ заточки цепи на бензопиле. К тому же, к такому способу заточки нужно приноровиться и соблюдать особую осторожность во время его осуществления (можно, как испортить цепь бензопилы, так и навредить своему здоровью). Осуществляя заточку цепи болгаркой — нельзя забывать про соблюдение мер собственной безопасности.

Итак, пойдём по порядку, и рассмотрим каждый из вышеперечисленных способов заточки цепей бензопил, в домашних условиях, по отдельности.

Заточка цепи бензопилы напильником

Чтобы наточить цепь бензопилы напильником применяется несколько видов данного инструмента. Круглый напильник диаметром от 4 до 5,5 мм, а также надфиль, но подойдет не любой (также важно учитывать размеры инструмента).

Первое что нужно сделать, так это установить бензопилу на ровную поверхность. Далее нужно осуществить дефектовку цепи на предмет отломленных зубьев и других серьезных повреждений. При наличии таковых, заточка цепи напильником окажется бесполезной, и придется прибегать к различным другим способам восстановления цепи бензопилы.

Заточка цепи бензопилы напильником

Затем необходимо переставить тормоз бензопилы в рабочее состояние, после чего можно приступить к осуществлению заточки напильником. Для этого круглый напильник с небольшим усилием перемещается вперёд внутри зуба цепи, параллельно отметке на ней. Отметка стандартного угла заточки цепей бензопилы специально наносится производителями на изделие.

Таким образом, перемещая цепь по бару, производится заточка всех зубьев. Упростить выполнение данной работы помогут специальные держатели, на поверхность которых уже нанесен требуемый угол заточки цепи бензопилы, как для продольного, так и для поперечного реза.

Заточной станок для цепи бензопилы

Более удобным и эффективным в работе окажется заточной станок для цепи бензопилы. Посредством данного приспособления получится наточить цепь на бензопиле наиболее правильно и качественно, выдержав при этом нужные углы с двух сторон сразу.

Станки для заточки цепей бензопил могут быть, как ручные, так и электрические. Например, всем известная фирма «STIHL» выпускает два виды ручных станков для заточки цепей на бензопилах: FG 1 и FG 2 (мобильные точильные станки).

Заточной станок для цепи бензопилы

Конструкция таких мобильных точилок позволяет закрепить станок прямо на баре бензопилы, выставить рекомендуемый угол заточки, и через специальные направляющие, быстро и удобно перемещать напильник, затачивая зубья цепи. Как правило, для заточки одного зуба потребуется всего несколько движений (без соскальзывания и отклонений от угла, как в случае заточки цепей без специального станка).

Электрические заточные станки для цепей бензопил, и вовсе, дают возможность проделать всю работу, даже без необходимого опыта у оператора. Однако электрические точилки стоят на порядок дороже ручных станков для заточки цепей, поэтому их использование целесообразно в крупных сервисных центрах, когда приходится осуществлять заточку цепей в больших количествах.

Как заточить цепь бензопилы болгаркой

Самый простой и быстрый способ заточки цепей бензопил осуществляется угловой шлифовальной машиной — болгаркой. Однако у такого способа есть несколько существенных недостатков. Во-первых, качество заточки цепи оставляет желать лучшего, а во-вторых, необходим кое-какой опыт, иначе цепь можно серьезно повредить или и вовсе, испортить.

Как заточить цепь бензопилы болгаркой

Для того чтобы наточить цепь бензопилы болгаркой понадобится диск по металлу, обязательно без острых краёв. Чтобы сточить края диска и сделать их немного затупленными, можно использовать обычный камень или плитку. Очень важно чтобы бензопила при осуществлении заточки цепи болгаркой, устойчиво стояла на ровной поверхности, а её цепь была бы в неподвижном состоянии (нужно перевести ручной тормоз бензопилы в рабочее состояние).

При этом, осуществляя заточку цепи бензопилы болгаркой нужно быть максимально внимательным и осторожным, чтобы не повредить ушко крепления звеньев. Это может привести к разрыву цепи в момент распиливания древесины, и к получению серьезной травмы. Вся процедура заточки цепи бензопила болгаркой сводится к стачиванию кромки зуба посредством вращающего диска по металлу, с двух сторон, соблюдая уже имеющиеся углы  заточки.

Оценить статью и поделиться ссылкой:

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
