Каждый знает, что пильную цепь, которая используется в бензопилах, требуется периодической затачивать, но не каждый знает, как это сделать правильно. Определить, что пила требует заточки цепи очень просто, для этого нужно осмотреть опилки, и если они состоят из мелкой пыли, значит, инструмент требуется заточить. Если наточить невозможно, стоит заменить её на новую.

Применение не заточенной цепи, может привести к перегреву двигателя и образованию задиров на цилиндре.

Разберем основные способы, с помощью которых можно, без проблем, заточить цепь на бензопиле.

Как понять, что цепь затупилась

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

  • кривые спилы;
  • большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
  • увеличенный расход топлива.

Если в результате распила образуется мелкая пылевидная стружка, а сама пила заглубляется в распил с приложением больших усилий, значит, цель затупилась.

Есть и другие признаки затупления цепи:

  • скорость работы инструмента снизилась;
  • образуются неровные и острые опилки;
  • необходимо прикладывать большие усилия для распила древесины;
  • цепь растянулась или стала провисать.

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Смотрите » ТОП-3 представителя модельного ряда бензопил торговой марки MaxCut

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

  1. Закрепить цепь на струбцине.
  2. Выставить напильник для заточки цепи по шаблону.
  3. Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
  4. Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
  5. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Смотрите » Пошаговая инструкция регулировки карбюратора бензопилы Partner (Партнер)

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

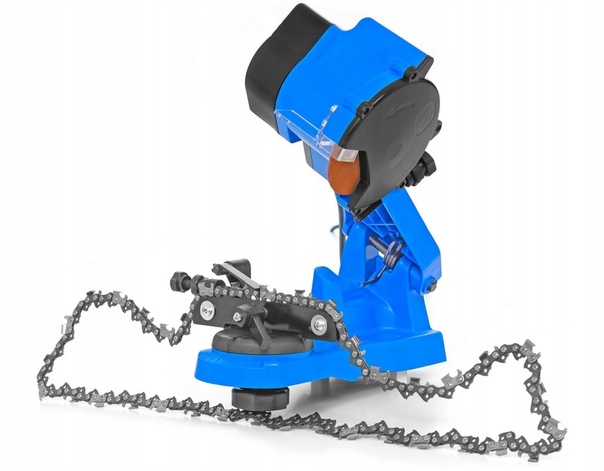

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

  1. Ослабить винт, который зажимает цепь.
  2. Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
  3. Выполнить заточку согласно всем выбранным параметрам.
  4. Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

  1. Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
  2. Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Особенности работы на ручном и автоматическом станках

Беспроводные, в частности, роликовые станки для заточки цепей менее производительные, тем не менее, обеспечивают высокое качество заточки и сохранность обрабатываемой детали.

  • Технология предусматривает надежную фиксацию цепи, определение степени и угла заточки по самому изношенному зубу.
  • Автоматическое приспособление позволяет при отличном качестве заточить цепь с существенной экономией времени. Для получения должного результата достаточно заправить цепь в прорезь станка, выставить по таблице нужный угол заточки и включить двигатель.

Массовое применение автоматизированной заточной техники в частных неспециализированных структурах ограничивается ее высокой себестоимостью.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

  1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
  2. Весь неиспользованный объем обязательно должен быть утилизирован.
  3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
  4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
  5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
  6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Смотрите » ТОП-7 модельного ряда бензопил российской торговой марки Зубр

Рекомендации профи

Перед началом работы желательно выработать последовательность операций и получить определенные навыки на заточке списанной цепи. Небольшая потеря времени компенсируется меньшим количеством наиболее типичных ошибок.

Конструкция пильной гарнитуры в принципе совершенна, производитель все нюансы уже учел, поэтому попытки что-либо усовершенствовать, скорее всего, закончатся безрезультатно. Перед первой попыткой самостоятельной заточки рекомендуется разобраться в конструкции пильного звена.

Его несложная конфигурация включает в себя две режущих кромки — боковую и скошенную верхнюю. Толщину снимаемой стружки определяет высота ограничителя. Чрезмерно низко срезанные упоры инициируют дополнительные нагрузки на двигатель, не исключается вероятность травмоопасного разрыва цепи.

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

  1. Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
  2. Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
  3. Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
  4. Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
  5. Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях. При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры.

Последовательность работы и выбор оптимального угла заточки


Фото: шаблон для заточки цепи
В процессе работы сначала правится режущая кромка, затем по шаблону подпиливается зуб ограничителя. Изменение его высоты производится через каждые 5-6 заточек режущих кромок.

  • Индекс шаблона S настраивает гарнитуру на распиловку мягкой древесины. Если планируется работа с твердой или вязкой волоконной структурой — шаблон вставляется на индекс Н.
  • Для производительной работы бензопилы в стандартных условиях рекомендуется угол заточки 30° для твердой и мерзлой древесины, а также для продольной и диагональной распиловки предпочтителен показатель угла 10°.
  • Если работа выполнена без ошибок, гарнитура будет работать плавно, а выбрасываемые опилки будут иметь явно выраженную прямоугольную форму.

Экономия, как правило, должна быть экономной, но расходовать время на заточку растянутой цепи не целесообразно. Рабочие характеристики ее восстановятся частично и на непродолжительное время. Более того, изношенная деталь утрачивает плавность хода, ускоряет износ венца ведущей звездочки и натяжного устройства.

Заточка цепи для бензопилы своими руками с помощью болгарки

Специалисты серьёзно рекомендуют не применять этот способ неопытным мастерам. Он довольно опасный.

Но если другого выхода нет, то надо соблюдать правила безопасности. Болгарку необходимо установить в тиски и надёжно зажать. После включения инструмента к вращающейся поверхности диска поднести затачиваемую кромку. Так как с применением болгарки невозможно выдерживать постоянный угол заточки, то заточенный таким образом зуб будет существенно отличаться от обработанного напильником. Кроме того, есть риск надреза диском болгарки ушка крепления зуба.


Заточка цепи болгаркой ФОТО: youtube.com

Технические особенности точильного процесса

Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Технология ручной заточки

Выбор диаметра круглого напильника определяется шагом пильной цепи Показателям 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский напильник потребуется для уменьшения высоты упоров режущих звеньев.

  • Держателем цепи может служить приспособление любого вида, которое входит в перечень стандартного заточного комплекта. Для стабильности угла заточки необходимо использовать простой шаблон, лекало или специальный калибр.
  • Максимальное превышение напильника над спинкой зуба не более 1/5 своего диаметра.
  • Во избежание одностороннего износа напильник рекомендуется периодически проворачивать на 90 градусов, удерживать по отношению к вертикальной плоскости 90 градусов и 15-30 градусов — в горизонтальной.
  • Для заточки каждого звена желательно использовать одинаковое количество рабочих проходов.

Многие домашние умельцы предпочитают работать, зажав цепь в тиски. Со стороны экспертов возражений нет, при условии, что цепь не будет деформирована.

Инструмент для заточки цепи бензопил

Полезная информация

В процессе работы цепь бензопилы неизбежно затупляется и деформируется. Для восстановления режущих свойств ее звеньев необходимо использовать специальные приспособления – наборы для заточки цепи, которые позволяют быстро и легко производить эту работу даже в домашних условиях.

В данной рубрике представлены как наборы, так и отдельные инструменты, предназначенные для заточки цепей бензопил. Современный набор комплектуется всеми необходимыми приспособлениями для выполнения заточки.

  • Напильники. Подбираются согласно шагу цепи. Например, оснастку с шагом 3/8 подтачивают инструментом диаметром не более 4 мм. В набор для заточки цепи входят круглые и плоские напильники. Круглые – подтачивают режущую кромку зубьев. Их размеры варьируются от 4 до 5,5 мм. Плоские – применяются для заточки ограничителей глубины реза, которые расположены перед зубьями.
  • Шаблоны.
    Применяются для подтачивания опорного зуба под необходимым углом при стачивании ограничителя. Любой шаблон можно использовать как с плоским, так и с круглым напильником.
  • Калибры. Они представляют  собой тонкие металлические пластины с выгравированными прямыми линиями. И помогают определить шаг цепи, а также цепной звездочки, толщину звеньев и ширину паза. Их можно приобрести как вместе с напильниками, так и отдельно.
  • Заточные станки (ручные и электрические). Позволяют без больших усилий произвести качественную и быструю заточку. Электрическая машинка для заточки цепей идеально подходит для восстановления режущих свойств сильно затупленных и деформированных звеньев. Такое  приспособление для заточки цепей бензопил работает от источника тока с напряжением 12 В.
  • Очиститель для паза шины. Представляет собой металлический крючок, благодаря которому можно легко извлечь опилки из пазов шины бензопилы.

Как точить цепь бензопилы:ликбез от дилетанта estimata

Цепь бензопилы со временем затупляется и пилить становится сложнее. Самый наглядный и гарантированный признак затупления цепи — мелкая стружка, особенно коричневого цвета. Поэтому периодически требуется заточка этой цепи.

Существует несколько способов заточки цепи бензопилы:

  • Наточить с применением напильника. Это наиболее распространенный способ заточки, т.к. позволяет затачивать цепь непосредственно на месте проведения работ по распиловке.
  • Заточить с использованием специального станка. Этот способ применяется в сервисных центрах, но может использоваться и в личном хозяйстве. Но если бензопила используется несколько раз в году то покупать специальный заточный станок или приспособления, возможно, не имеет смысла и проще решить задачу, воспользовавшись услугами сервисного центра или заточив цепь с помощью напильника.
  • Заточить с применением болгарки. Для заточки данным способом, требуется наличие определенных навыков. Малораспространенный способ, т.к. достаточно сложно провести заточку при помощи УШМ правильно.

Заточка цепи бензопилы напильником (вручную)

Этот вариант лучше всего для новичков, т.к. меньше шансов испортить цепь при неправильной заточки цепи (например, от перегрева при работе станком)… особенно если используются специальные приспособления.

Напильники

Первое что нужно для того, что бы наточить цепь или немного её подправить — специальные напильники.

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Диаметр напильника выбирается в зависимости от цепи:

  • цепи с шагом 1/4″ – требуют напильник с диаметром 4 мм (применяется гораздо чаще)
  • цепи с шагом 0,325 – требуют напильник с диаметром 4,8 мм
  • цепь с шагом 3/8″ — требуется напильник с диаметром 5,2 мм
  • цепь с шагом 0,404 — напильник 5,5 мм

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

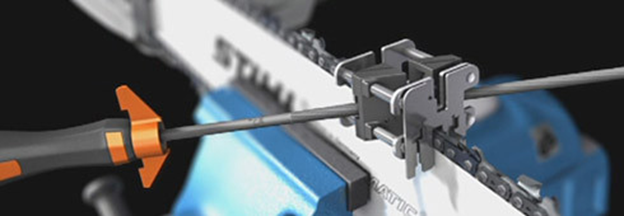

Державка напильника

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели (державки), с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.
Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Ручной станок для правки пильных цепей

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.
Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Струбцина

Струбцина позволяет удерживать шину бензопилы при заточке. Для правильного её использования процесс должен проходить непосредственно на месте распиловки. Струбцина забивается в дерево или доску, далее шина бензопилы зажимается в нее и надежно фиксируется от смещения. Приспособление можно применять для всех видов шин, в независимости от размеров.

В некоторых случаях, например, в гаражных условиях, вместо струбцины можно использовать обычные тиски, шину зажимают в них таким образом, чтобы губки тисков не мешали свободному движению цепи. Далее, производят заточку по обычному сценарию.

Применение роликового приспособления

Приспособление для заточки, при помощи которого можно быстро и качественно поправить зубья состоит из небольшого направляющего шаблона, на котором установлены два ролика.
Установив приспособление на шину, можно заточить зубья бензопилы, даже не имея опыта проведения подобных операций.

Описание ручной заточки цепи бензопилы

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких–либо дефектов (быть трещины, полностью отломленные зубья и т.п.). После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута. Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. Очень важно в этот момент сохранять правильный угол заточки. Стандартный угол составляет тридцать градусов от перпендикулярного расположения напильника к плоскости шины. Как правильно расположить показано на изображении ниже.


Некоторые производители цепей для бензопил на верхней поверхности зуба делают специальную метку для облегчения заточки (указывается стандартный угол заточки). При наличии такой метки напильник должен располагаться параллельно метки.

Затачиваемый зуб, должен располагаться примерно посредине шины: это необходимо для удобства проведения работ. В процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

Работу по заточки цепи на бензопиле, нужно обязательно проводить с использованием перчаток из грубого материала, в противном случае достаточно легко себя травмировать, т.к. рабочая поверхность зубьев очень острая.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

В процессе заточки бензопилы для нестандартного реза (например, продольного) затачиваемый угол меняется на менее острый. Как правило, он составляет не более 10°. Именно в таких случаях, для контроля угла заточки используется державка, ручные станки либо опиловочные калибры.

Корректировка глубины реза

После того как наточены рабочие зубья, необходимо плоским напильником отрегулировать высоту ограничительного зуба. Для этого опиловочный калибр укладывается на цепь таким образом, чтобы ограничительный зуб совпадал с его прорезью, после чего выступающая часть стачивается плоским напильником. Эта процедура выполняется для всех ограничительных зубов.
Корректировка глубины реза производится таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.
Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Заточка цепи бензопилы станком для заточки

Для правки большого количества цепей, как правило, применяются электрические заточные станки. В зависимости от производителя, исполнение станков может различаться, но принцип работы у них один.

Пильная цепь, устанавливается в специальную направляющую, которая смонтирована на основе поворотной платформы и имеет специальный фиксатор для удержания затачиваемого зуба. Фиксатор способен перемещаться в горизонтальной плоскости. Под регулируемым углом к затачиваемому зубу установлен электрический наждак, который включается оператором нажатием на пусковую кнопку. Глубина погружения наждака, как и угол под которым производится заточка, может регулироваться. Само погружение выполняется оператором.

  Правка цепи производится специальным заточным кругом, который при необходимости можно поменять.

Заточка цепи бензопилы болгаркой (УШМ)

Способ заточки пильной цепи при помощи угловой шлифовальной машины, наименее распространенный ввиду своей не безопасности.

Болгарку лучше взять маленькую и с регулировкой оборотов – такой удобней работать. Б/у диск с подработанной кромкой позволит произвести более точную заточку.

Алгоритм заточки болгаркой такой:

  1. включить цепной тормоз
  2. зажать шину в тиски
  3. закрепить на болгарку б/у диск толщиной не более 2 мм
  4. точить зубья под нужным углом, при необходимости ограничители

Заточенный таким образом зуб, может существенно отличатся от заточенного при помощи напильника, т.к. в процессе правки с применением болгарки, достаточно тяжело контролировать угол заточки.

Большим минусом можно считать возможность надреза диском болгарки ушка крепления соединительного звена цепи, что в дальнейшем приведет к разрыву, при проведении работ. Если в процессе проведения работ с применением бензопилы возникла необходимость заточки, лучше использовать специальный инструмент, нежели придумывать разные хитрости, которые могут обернуться не только финансовыми потерями, но повлечь серьезные травмы при их проведении.

Вот видео на эту тему

Как заточить цепь бензопилы своими руками: видеоурок

Для того, чтобы бензопила работала четко и уверенно, ее цепь должна поддерживаться в заточенном состоянии. Не стоит начинать работу по порезке древесины, не проверив заточку цепи. Острая цепь сэкономит время, топливо и нервы. Тупая же не только снижает коэффициент полезного действия бензопилы, но также приводит к увеличенному износу внутренних ее механизмов.

Процесс заточки цепи

Основной причиной затупления зубьев является интенсивная распилочная работа, попадание под режущее полотно почвы, камней. Зубцы необходимо регулярно точить.

Заточка цепей – это несложная операция, сравнимая с заточкой любого режущего инструмента. Все, что потребуется, – это знания, как точить цепь бензопилы, а также минимальный набор инструментов.

Основные способы правильно заточить цепь бензопилы своими руками

Существует два способа, как наточить цепи своими руками:

  • ручной;
  • станочный.

Самым распространенным является ручной способ заточки. Выполняется данная работа с помощью простого в исполнении ручного инструмента:

  • небольшой напильник круглого сечения;
  • плоский напильник;
  • шаблон;
  • тиски.

Самое сложное в данном способе – именно соблюдение правильных углов. Различные конструкции зубьев требуют определенных параметров заточки, а малейшие отклонения серьезно влияют на качество работы бензопилы (могут привести даже к заклиниванию или более серьезным поломкам).

Внутренняя поверхность зуба имеет округлую поверхность, поэтому она затачивается круглым напильником, зажатым в специальный шаблон. При этом желательно использовать тиски, чтобы иметь возможность работать обеими руками. На шаблоне имеются метки, по которым следует ориентироваться, подбирая угол движения напильника. Такой шаблон можно увидеть на фото.

Цепь зажимается в тиски, круглый напильник заводится во внутреннее пространство зуба таким образом, чтобы пятая часть диаметра инструмента выступала над верхней гранью зубца. Диаметр напильника подбирается под конкретный шаг цепи и находится в пределах 4-6 мм. Угол наклона напильника по вертикали должен быть соблюден строго в 90 градусов, а по горизонтали (отмечен насечкой на шаблоне) либо 30 градусов, либо 10 (используется при продольном распиле).

Виды шаблонов

В основном применяется два вида ручных шаблонов:

  • с неподвижно зафиксированным круглым напильником;
  • с подвижным напильником.

Наиболее распространены шаблоны в виде державки, в которой жестко фиксируется круглый напильник. Державка не позволяет напильнику отклоняться от заданной глубины путем упора ограничивающей пластины в верхнюю кромку зубьев, а также указывает точное направление движения напильника.

При работе с таким шаблоном, необходимо выполнять по 3-4 затачивающих движения на каждый элемент в противоположную от себя сторону без сильного нажима. Для удобства проще наточить все зубцы одного направления, а затем повторить операцию для противоположного направления. Каждый зубец должен быть проточен с одинаковым усилием равным числом движений. Чтобы правильно заточить цепь бензопилы напильником в случае наличия неодинаковых зубцов, необходимо привести их к одному размеру стачиванием до минимально сточенного зуба. После осуществления неоднократных заточек положено стачивать цепной ограничитель плоским напильником.

Другим похожим по принципу использования шаблоном является шаблон с подвижным напильником. Его конструкция серьезно отличается от первого типа за счет того, что шаблон накладывается непосредственно на цепь, а затем в прорезь шаблона вставляется круглый напильник. Движение напильника направляют ролики шаблона, по которым он должен перекатываться параллельно стенкам шаблона.

Станочный способ заточки

Для более точной и качественной заточки применяются специализированные станки. Заточить цепь бензопилы на станке гораздо проще и быстрее, чем при ручном способе. Особенно хорошо станки справляются с поврежденными зубцами после попадания режущего полотна в песчано-гравийную почву или по металлическим предметам. В таком случае напильником придется работать долго, тогда как станок справится в считанные минуты.

Станки бывают:

  • ручными;
  • электрическими.

Ручные станки представляют собой струбцину, в которой под необходимым углом закреплен круглый напильник. Каждое движение напильника на станке четко контролируется. Конструктивно подвижная часть станка выполнена в виде лучковой пилы. Станок, где можно заточить цепь бензопилы, позволяет произвести не только заточку, но также правку своими руками. Конструкция достаточно проста, поэтому стоимость такого станка значительно ниже электрического.

Электрические станки позволяют наиболее точно и быстро наточить даже самые поврежденные цепи. Обычно автоматические станки применяются на производственных предприятиях и в мастерских, где заточить цепь для бензопилы можно за определенную плату.

Электрический станок представляет собой специальные тиски, в которых зажимается заготовка, и заточной дисковый прибор. Угол наклона диска регулируется с высокой точностью, что позволяет наточить на станке своими руками цепи различных производителей.

Правильно выбираем способ

Существующие способы заточки цепей бензопил позволяют следить за производительностью устройства и эффективностью эксплуатации. Здесь можно просмотреть, как заточить цепь бензопилы на видео. Наиболее эффективным и быстрым является применение автоматических станковых систем заточки, однако стоят такие станки очень дорого и оправдывают себя лишь при больших объемах производства. Поэтому широкое применение получили именно ручные способы заточки с помощью шаблонов. Все, что потребуется, – это минимальный набор инструментов, терпение и знания, как точить бензопилу.

Как заточить цепь на Poulan WildThing | Руководства по дому

Poulan WildThing — это ярко окрашенная, зелено-пурпурная бензопила с 18-дюймовым полотном и цепью. Цепи должны быть острыми, чтобы повысить эффективность резки и снизить нагрузку на двигатель, который может заклинивать под экстремальным давлением. Признаком того, что вашу цепь нужно затачивать, является то, что при резке вместо древесной стружки образуются опилки. Заточите цепь самостоятельно с помощью нескольких инструментов, чтобы избежать дорогостоящей поездки в ремонтную мастерскую.

Наденьте кожаные перчатки, чтобы защитить руки от острых зубов бензопилы. Поместите нижнюю треть полотна бензопилы в настольные тиски и поверните ручку тисков по часовой стрелке, чтобы затянуть и удерживать бензопилу в нужном положении.

Вставьте круглый напильник в центральную полость направляющей для напильника. Поместите направляющую файла на первый зуб в верхней части цепи рядом с двигателем. Напильник вставляется в режущие зубья, а направляющая и напильник находятся под углом примерно 45 градусов к зубьям цепи.

Возьмитесь за оба конца направляющей и подпилите руками. Сдвиньте его от себя изнутри к наружной поверхности зуба. Подпилите зуб четырьмя или пятью движениями, считая их.

Возьмитесь за цепь и слегка переместите ее вперед по шине, чтобы открыть следующий зуб под кожухом двигателя. Переместите напильник и направьте его назад к следующему зубу и таким же образом заточите его. Следуя этой процедуре, заточите каждый зуб цепи.

Поверните рукоятку тисков против часовой стрелки, снимите пилу и повторно зажать ее двигателем, находящимся на противоположной стороне тисков от первого положения.Заточите каждый зуб, перемещая напильник и направляющую от себя, и продвигая цепь, как вы делали на предыдущей стороне.

Поместите граблиный калибр сверху цепи, закрывая зубья. Проведите плоской пилкой через обнаженный зуб в центре калибра, чтобы подпилить плоскую вершину каждого зуба. Переместите калибр граблей, чтобы подпилить следующий зуб, и продвигайте цепь вручную, чтобы переместить калибр граблей вниз и подпилить каждый зуб вокруг цепи.

Ссылки

Ресурсы

Советы

  • Каждый зуб становится блестящим, когда он острый, что указывает на то, что вы затачивали каждый из них круглым и плоским напильниками.Вы можете пометить первый зуб, который вы заточили, жирной ручкой или маркером, чтобы его было легче идентифицировать.
  • Использование направляющей для напильника и грабли для заточки цепи обеспечивает правильные углы заточки для достижения наилучших результатов.

Биография писателя

Мэри Луги пишет более 10 лет. Она имеет степень бакалавра по специальности «Менеджмент» и двойную специализацию по бухгалтерскому учету и информатике. Она любит писать о карьере для занятых семей, а также о семейном планировании, еде и мероприятиях для всех возрастов.

Как затачивать бензопилу с помощью направляющей для напильника

Заточка бензопилы может быть проблемой. Не найдя подходящего магазина или подходящего типа станка и дополнительной опасности, каждый раз, когда пила затупляется, может возникнуть раздражение — испытывать столько неприятностей.

Есть несколько различных способов заточки бензопилы в домашних условиях; некоторые из них немного безопаснее других. Использование файловых направляющих может быть простым и безопасным способом сделать это. Кроме того, это более дешевая альтернатива различным другим методам.Все, что вам нужно сделать, это выполнить несколько простых шагов, чтобы научиться точить бензопилу с помощью направляющей для напильника!

Как затачивать бензопилу с помощью направляющей для напильника

Отрегулируйте бензопилу

Для того, чтобы заточить бензопилу, вы должны найти хорошее место для ее зажима. Стол отлично подойдет для этой работы. При этом тиски или настольный зажим могут удерживать бензопилу, поэтому она не смещается во время заточки.

Цепь пилы также должна быть натянута. Все, что вам нужно, это повернуть винт регулировки натяжения на бензопиле, пока вы не добьетесь желаемого эффекта.

Подача документов может немного сбить с толку, если вы не можете решить, с чего начали. Итак, просто отметьте первый зуб, над которым вы будете работать, перманентным маркером, и вся проблема исчезнет.

Установка файла

Первое, что нужно сделать, это использовать держатель файла и установить угол наклона файла. Всегда не забывайте брать напильник того же диаметра, что и бензопила.

Держатель файла поможет определить, с какого угла опиливать каждую фрезу, поскольку у каждого зуба есть альтернативный угол.При подаче вы должны выбрать один тип фрез для работы, а затем вернуться и сделать все остальное.

Начать заточку!

Как только вы определите правильное положение, поместите напильник и протолкните его через резак. Сделайте это несколько раз без чрезмерного давления, но не забывайте всегда идти вперед.

Отклонение напильника назад приведет к повреждению фрезы и самого файла. Заточите каждый второй резак, начиная с первого, отмеченного, работая над каждым от 3 до 10 раз.

Когда вы закончите один набор, поверните бензопилу на 180 градусов и заточите фрезы следующего типа.

File ‘Em Down

Для этого вам потребуются плоский напильник и ограничитель глубины. Ваша задача — опустить грабли на цепи, чтобы они были на одном уровне. Измеритель покажет часть, которую вы должны отпилить.

Просто подпилите все остальные грабли на одинаковую высоту, пока все они не станут одинаковыми. Будьте осторожны, чтобы не спилить сам калибр. Как только вы закончите, снова ослабьте цепь, и у вас будет свежая рабочая бензопила.
