Как удлинить стропила правильно – Как сделать расчет соединения стропил и узлов крепления своими руками, видео инструкция как удлинить стропила, усилить хребет и ендову, Ваш Загородный Дом

Как сделать расчет соединения стропил и узлов крепления своими руками, видео инструкция как удлинить стропила, усилить хребет и ендову, Ваш Загородный Дом

Таблица расчетов узлов и соединений

Мы уже подсчитали основные параметры для того чтобы вы могли сделать такие узлы как, удлинение стропил или их усиление. Данная таблица универсальна, в ней представлены минимальные требования к узлам. Мы также рекомендуем посмотреть видео инструкцию, которая представлена выше. Вы сможете с легкостью делать любые узлы.



Размер доски Ширина Х высотуДиаметр шпилек (мм)Количество шпилек (мм)
Не менее
Длина нахлеста (мм)Шаг между шпильками (мм) Расстояние от края доски (мм)Расстояние между рядами (мм) или шахматный порядок
40х100102

(рекомендуем 3)

от 400

(рекомендуем 600)

300

 (рекомендуем 250)

50
40х150103

(рекомендуем 3)

от 600

(рекомендуем 1000)

250

(рекомендуем 300)

5060
40х200103

(рекомендуем 4)

от 800

(рекомендуем 1200)

350

(рекомендуем 360)

50100
50х100122

(рекомендуем 3)

от 400

(рекомендуем 600)

300

(рекомендуем 250)

50
50х150123

(рекомендуем 4)

от 600

(рекомендуем 1200)

350

(рекомендуем 360)

5060
50х200123

(рекомендуем 5)

от 800

(рекомендуем 1500)

350

(рекомендуем 280)

50100
50х250124

(рекомендуем 5)

от 1200

(рекомендуем 1600)

275

(рекомендуем 300)

50150
100х20014-163

(рекомендуем 5)

от 800

(рекомендуем 1500)

350

(рекомендуем 280)

50100
100х25014-164

(рекомендуем 5)

от 1200

(рекомендуем 1600)

275

(рекомендуем 300)

50150



Любой узел зависит от выбранного вами дерева. В этой таблице представлены рекомендуемые и минимальные параметры.
Для изготовления соединения стропил, вам необходимо понимать следующие параметры:

  • 1-й столбик: это размер досок, который вы используете, от этого и будет зависеть ваш узел;
  • 2-й столбик: это размер шпилек, который необходимо использовать в узле;
  • 3-й столбик: количество шпилек; здесь вы можете сами выбирать, так как есть минимальные значения шпилек, меньше которых использовать нельзя; количество нагелей зависит, от размера нахлеста, который вы выбрали;
  • 4-й столбик: длина нахлеста, зависит от диаметра доски и есть минимальное значение и рекомендуемое, от того какой нахлест вы выберете, и будет известно, сколько нагелей и какой у них будет шаг;
  • 5-й столбик: это шаг между шпильками, у них есть также минимальные значения, но мы их не приводили, так как мы написали оптимальные значения;
  • 6-й столбик: это расстояние от края дерева, тут мы привели среднее значение, выбор остается за вами;
  • 7-й столбик: это расстояние между рядами; где то стоит прочерк и это обозначает, что будет один ряд нагелей, где стоит значение то там мы рекомендуем делать шахматный порядок, и под шпилькой забивать гвоздь, как представлено в примере ниже;

Мы вам объяснили, как пользоваться данной таблицей, если у вас остались вопросы, советуем посмотреть видео инструкцию представленную выше.



Ошибки при соединение стропил встык

При соединение стропил многие допускают ошибки но которые не допустимы:
1 Не ставят под узлом упор, данное соединение не обозначает что можно делать мосты и не ставить упоры, последствия такого будет повреждение крыши и проседание ее.
2 Неправильный шаг шпилек и гвоздей: если сделать недопустимый шаг то дерево может начать разрушатся и у каждого есть допустимый и не допустимый шаг.
3 Неправильный диаметр шпилек и гвоздей, это зависит от размеров дерева а многие делают это на глаз.
4 не устанавливают уплотнитель между досок что приводит к появление в кровле мостиков холода
Это основные ошибки при изготовление данного метода.



Формулы для самостоятельного расчета соединения

Если вы решили не пользоваться готовой таблицей и хотите самостоятельно все рассчитать, то мы вас научим:

1й этап — определяем диаметр шпилек – он должен быть не менее 8мм и не более 0.25 от толщины соединяемого элемента, и при расчете учитывайте смятие и изгиб самой шпильки. Вы можете подсчитать по формуле самостоятельно размер нагели:


dш = 0.25*S

— Диаметр шпильки (но не менее 8мм)

S — Толщина одного из соединяемых элементов (толщина одной доски или бруса)

К примеру: соединяемый элемент у нас равен 50 мм это толщина дерева, и выходит, что размер нагели получается = 12


2й этап — определяем длину нахлеста узла – рекомендуемая длина должна быть больше или равна 4ем высотам стыкуемых элементов, и считается по формуле:


а> = 4h

а — Длина нахлеста

h — Высота доски

К примеру: высота доски у нас = 200мм * 4, то есть минимальный нахлест будет = 800 мм



3й этап — шаг между нагелями и расстояние от края доски – он должен быть не менее 7 диаметров шпилек, а от края дерева не менее 3х диаметров и выбирается конструктивно. К примеру: возьмем нагель 12мм, соответственно расстояние между ним будет = 7* 12 = 84мм, то есть это минимальное расстояние. Далее нам нужно сделать конструктивное решение, расстояние считается от края дерева 3*12 = не менее 36мм это минимальное значение.
Шаг шпилек рассчитывается по данной формуле:


S1 = 7d (min)


Расстояние от края доски рассчитывается по данной формуле:


S3 = 3d (min)


4й этап — нужно определить количество нагелей в узле, считаем это по следующим формулам:


nшпил = N/Т*nшв > = 2

nшпил – Количество шпилек

N – Расчетное усилие

nшв – Количество швов

Т = 0.35cd

c — Толщина доски см

d — Диаметр шпильки см


5й этап — нужен, если у вас нагели находятся более чем в один ряд, и расстояние между рядами делается не менее 3, 5;

Расстояние между рядами рассчитывается по формуле:


S2 = 3,5d (min)



Удлинение стропил с помощью таблицы


Приведем пример: возьмем дерево 50Х200 и нам нужно сделать удлинение стропил, для этого смотрим в таблицу.
Диаметр нагелей необходимо использовать 12, количество же должно быть не менее 3х. Это зависит от длины нахлеста, сам же нахлест делаем не меньше 800. Соответственно нагелей будет 3, а шаг между ними будет 350мм. Если же взять рекомендуемый размер нахлеста 1500, то шпилек будет 5 или 6, и шаг между ними уже будет 280. От края дерева отступаем не менее 40мм, но советуем 50. Далее видим такой столбик, как расстояние между рядами, где то прочерк, а где то стоят цифры. Это обозначает, что где прочерк, то нагели устанавливаются в ряд, но не на одной линии, чтобы не пошла трещина. Там где стоит цифра, мы советуем делать шахматный порядок, либо в 2 ряда. По данным параметрам и собираем этот узел, и точно также собираем узлы с другими размерами. Это удлинение стропил мы собрали, и установили нагели, пробили гвозди в шахматном порядке. Мы советуем использовать гвозди.


Усиление стропил с помощью таблицы




Далее приведем пример усиления ендовой или хребта:
По таблице берем, к примеру, размер досок 50х200 и нам нужно собрать хребет 12 метров с помощью не семетричного соединения.
Для этого мы берем шпильки 12 размера, расстояние между ними берем, к примеру, 350. Далее подсчитаем количество нагелей (так как длина нам нужна 12000мм- 100мм отступаем от края и шаг нагелей 350 = 34 шпильки). Советуем их устанавливать в шахматном порядке, и в таком же порядке пробивать гвозди. Все, мы собрали данный узел. По данной таблице, вы можете собрать почти любое не семетричное соединение. Все эти узлы делаются исходя из расчетов СНИП, и из конструктивных решений.



Часто задаваемые вопросы


Вопрос: С помощью данной таблицы, можно считать любые не семетричные соединения?

Ответ: Да, любые, только смотрите минимальные и максимальные показатели, не выходите за них и тогда у вас будут получатся любые узлы с заявленными требованиями.



Вопрос: Можно ли сделать удлинения стропил с минимальными показателями ?

Ответ: Да, можно, все показатели даже минимальные проверенные по всем нагрузкам исходя из СНИП.



Вопрос: А не проще купить дерево для хребта толще в 2 раза и не делать усиление?

Ответ: Так как при монтаже кровли, как правило, используют стандартное дерево, то многим проще сделать усиление, если вам проще купить, то лучше купите, но это выбор каждого. Мы просто предоставляем выбор.

Как удлинить стропила по длине узлом сращивания внахлест при монтаже крыши дома, пошаговая 3D видео инструкция, своими руками, Ваш Загородный Дом

Описание по удлинение стропил внахлест

Чтобы своими руками сделать удлинение стропил вам необходимо четко следовать инструкцией:

1. Для данного узла нам понадобится 2 доски, для примера возьмем 6 метров и 3, сам узел у нас будет равен 1.5 метра, соответственно стропила получится 7.5м, между досками укладываем уплотнить.






2. Прикладываем доски друг к другу, с нахлесток 1.5 метра.






3. Просверливаем отверстие для шпилек 12 мм, в шахматном порядке.






4. Монтируем шпильки и затягиваем их.






5. После чего забиваем гвозди точно с таким же шагом.





На данной инструкции мы описали, как делается удлинение стропил, если у вас остались вопросы рекомендуем посмотреть видео или пишите нам.


Часто задаваемые вопросы


Вопрос: Надежный ли данный метод?

Ответ: Да он один из самых популярных и надежных, естественно если соблюдать всю технологию его изготовления.



Вопрос: Шаг шпилек от чего зависет?

Ответ: Он зависит от размеров досок, его легко посчитать, у нас также представлена таблица и формула на сайте по расчету шага.



Вопрос: Можно ли не ставить упор под данным узлом?

Ответ: Нет нельзя, под данным узлом или рядом должен стоять упор, также все это рассчитывается.

узлы стыковки, шаг установки, подбор опоры, как удлинить накосные детали

Когда для строительства крыши необходимы длинные стропила, а в наличии их нет, то нужно произвести сращивание стропил по длине. Брус для изготовления стропил, как и сами стропила, имеют стандартные размеры. Чем больше площадь сечения стропил, тем больше их длина.

Для достижения требуемого соотношения между длиной и толщиной стропильных ног можно увеличить толщину стропил, путем присоединения дополнительных элементов (стропильные доски, брус). В этой статье мы расскажем о способах и конструкционных особенностях сращивания стропил в стропильной системе крыши.

сращивание стропил по длинеКак удлинить стропила- важный вопрос при строительстве кровли. Для того, чтобы увеличить длину стропильных ног зачастую необходимо соединить друг с другом короткие элементы конструкции (брус, доски стропильные и т.д.).

Жесткость на изгиб в местах, где происходит стыковка стропил достигается крайне редко, обычно там получаются пластичные шарниры. Для решения этой проблемы стык делают в том месте, где изгибающий момент практически равен нулю.

При устройстве пластичного шарнира, его расстояние от опоры для стропил берут как 15 процентов от шага установки стропил (длины пролета), на котором располагается соединение.

Из-за того, что длина пролетов между такими элементами, как мауэрлат и промежуточная опора для стропил, а также между промежуточной и коньковой опорами абсолютно разная, при стыковании стропил применяют равнопрочную, а не равнопрочную и равнопрогибочную схему, как при стыковании прогонов.

Гораздо важнее по всей длине создать одинаковую прочность стропилины, чем создать равный прогиб. Совсем иная ситуация возникает в коньковом прогоне. Там первоочередная задача – это обеспечение равного прогиба: тогда конек кровли останется на одной высоте.

При строительстве вальмовых крыш используют стропила, которые направлены к углам стен (внутренним или внешним). Такие стропильные ноги называются накосные стропила. Они длиннее обычных и являются опорой для укороченных стропил скатов.

Стропильная система собирается, чаще всего, из отдельных деревянных элементов – стропил, досок, бруса, бревен.

Рассмотрим следующие способы сращивания стропил:

  1. Сращивание стропил способом соединения встык. Для идеального соединения двух стропил необходимо отрезать под углом в девяносто градусов стыкуемые концы стропил ( для предотвращения прогиба места соединения двух элементов стропила срез торца каждого из элементов должен быть выдержан в девяносто градусов). Соединив срезанные торцы висячих стропил, необходимо, с помощью металлического крепежного элемента или накладки из доски закрепить соединение. Для прикрытия стыка стропил с двух сторон используются накладки из доски, каждую из которой прибивают металлическими гвоздями через один, в шахматном порядке.
  1. Наращивание стропил способом косого прируба. Метод получил свое название «косой прируб» из-за того, что подрезка соприкасающихся концов стропил происходит под углом в 45 градусов, после чего срезанные концы соединяются вместе, и скрепляются посередине болтом, диаметр которого обычно составляет 12 или 14 мм.
  1. Соединение стропил внахлест. При таком способе удлинение стропил производится следующим образом: деревянные элементы конструкции накладываются друг на друга с нахлестом в один метр и более, так что в этом случае не обязательно соблюдать точность среза торцов стропил. Дальше, как и при установке стропил методом соединения встык, производится пробивка гвоздями по всей длине соприкосновения соединяемых элементов в шахматном порядке. Иногда вместо гвоздей используют шпильки, которые с обеих сторон закрепляют гайками и шайбами.

Важно: обратите внимание, что монтаж соединенных балок в строительной системе происходит так, чтобы на места соединений нагрузка влияла как можно меньше.

Сопряжение стропил

сращивание стропилСоединение внахлест

Сопряжением называется соединение деталей, при котором детали частично или полностью входят друг в друга. В нашем случае деталями являются деревянные элементы крыши.

Стропила соединяются с балками или мауэрлатом при помощи врезки, либо зубом с шипом, образуя узлы стропил.

Верхняя часть стропильной ноги кладется на коньковый прогон с полным или частичным соединением со встречной стропильной ногой.

Стропильная конструкция, которая была собрана из досок, считается не менее прочной, чем та, которая была изготовлена с использованием жердей и деревянного бруса.

Доски наращиваются или соединяются в определенном порядке и в некоторых случаях их использование гораздо выгоднее использования тяжелого бруса, как с экономической точки зрения, так и по универсальности.

Особенно часто используется доска стропильная при строительстве крыши с холодным чердаком без утепления и дальнейшей его перестройки в мансарду.

Иногда, для увеличения длины стропил, используют стропила, которые соединены двумя досками с просветом.

Особенность данной конструкции в том, что в верхней части стропильной системы достаточно закрепить одинарные стропила, а в верхней части спаренные, которые будут раздвинуты по толщине верхнего стропила.

Находя наиболее рациональные площади сечений, данное сочетание стропил существенно экономит строительный материал и облегчает сбор конструкции соединительных узлов стропил друг с другом и ригелем-схваткой. Вкладыши из обрезков стропильных ног вставляют между стропилинами так, чтоб между ними расстояние не было более семи высот соединяемых досок.

При таких условиях гибкость стропилины спаренной между вкладышами равняется нулю, и стропильная нога работает как цельный элемент. Длина вкладышей при этом должна равняться двум высотам досок и более.

Существует две разновидности стропил из досок: спаренные и составные.

Спаренные стропила

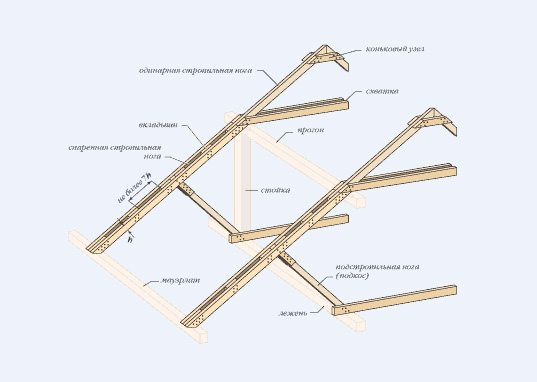

как удлинить стропилаСпаренные стропила

Спаренные стропила состоят как минимум из двух досок, которые складываются друг к другу без зазоров вплотную широкой стороной и по всей длине прошиваются гвоздями через один в шахматном порядке.

При удлинении стропил из спаренных досок, части соединяются встык и внахлест одновременно ко второй парной стропильной доске, что сохраняет прочность стропила и увеличивает его длину.

Важно: выполняя подбор стропил, необходимо следить, чтобы расстояния между стыками сплачиваемых досок соединения были больше одного метра и располагаться в шахматном порядке по стропилу, из-за чего каждый стык защищен цельной доской, а шарнирные соединения не находились напротив друг друга.

Накосные стропила являются наиболее длинными элементами стропильных систем, и спаренная стропильная доска является идеальным материалом для их строительства.

Составные стропила

удлинение стропилСоставные стропила

Для создания составного стропила две деревянные доски одинаковой длины кладутся на ребро и соединяются через третий кусок (вкладыш) между собой. Далее все три доски приколачиваются в два ряда гвоздями. Длина вкладыша должна быть больше, чем две высоты доски.

Шаг установки стропил между вкладышами должен быть меньше чем значение толщины сращиваемых досок, умноженное на семь. Первый вкладыш устанавливают в начале стропил, тогда стропильная нога будет иметь толщину трех досок.

Верхнюю часть стропила делают из одной доски, которую, как вкладыш, крепят гвоздями между боковыми досками и укладывают на коньковый брус.

Составные стропила никогда не используют как диагональные стропила.

Наращивание стропил по длине - Всё о металлочерепице

При возведении скатных кровель для изготовления стропил стараются брать цельный брус или жерди, но такая возможность у строителей есть далеко не всегда. Для стропильных ног длинных скатов и накосных стропил вальмовых крыш найти брус необходимой длины бывает очень сложно. Тем не менее, если деревянные балки требуемой длины будут найдены, их доставка на строительную площадку может оказаться невозможной или неоправданно дорогой. В таких ситуациях стропило набирают из нескольких элементов, которые соединяют различными способами.

Данный способ наращивания стропил до нужной длины заключается в следующем: два бруса подрезаются под углом в 90 градусов к продольной оси, после чего их стыкуют, совмещая торцы. Очень важно, чтобы торцы плотно прилегали друг к другу, обеспечивая таким образом сопротивление изгибу. Для закрепления соединения на него с двух сторон накладывают отрезки деревянных досок, которые прибиваются несколькими размещенными в шахматном порядке гвоздями. Вместо досок могут быть использованы металлические планки, в этом случае их следует прикручивать к стропилу саморезами.

Название данного способа обусловлено тем, что подрезку концов объединяемых балок делают не перпендикулярно, а под углом в 45 градусов. Затем балки соединяют, совмещая косо срезанные поверхности, а место соединения фиксируют болтом диаметром от 12 до 14 мм.

Два бруса, служащие составными частями будущего стропила, прикладывают друг к другу боковыми поверхностями, закрепляя получившееся соединение гвоздями. Величина нахлеста (длина перекрываемых соединением частей балок) должна составлять 1000 мм. Гвозди располагают в шахматном порядке. При желании их можно заменить шпильками или болтами. В этом случае с двух сторон крепежного элемента обязательно следует установить шайбы.

При отсутствии бруса или жердей с достаточной площадью поперечного сечения применяют спаренные стропила. Такое стропило изготавливают из двух стропильных досок, совмещенных широкой гранью и сбитых вместе гвоздями. В такую стропильную ногу гвозди, как и в предыдущем варианте, забивают в шахматном порядке. При недостаточной длине спаренные стропила также приходится сращивать. При этом используется сопряжение – такой способ соединения двух элементов, когда их конструкции частично соединяются в одну. Одна из досок спаренного стропила подрезается перпендикулярно своей оси так, что оставшаяся доска выступает за ее торец примерно на метр. Доски второго элемента также подрезаются, но в зеркальном порядке. Теперь обе части сращиваемого стропила можно соединить, при этом их выступающие доски соединятся внахлест, одновременно образуя стыковое соединение с подрезанными досками. Сопряжение закрепляют гвоздевым боем в шахматном порядке.

Применяемые на практике способы сращивания стропил не предполагают наличия в соединении жесткости на изгиб. Как правило, при сращивании отдельных элементов образуется пластичный шарнир. По этой причине место соединения рассчитывают так, чтобы изгибающий момент в нем стремился к нулю. Оптимальным считается установка соединения на таком участке, чтобы расстояние от него до опоры составляло 15% пролета стропила. При сращивании стропил стараются добиться равной прочности по всей их длине, а не равного прогиба, как это делается при монтаже конькового прогона.

Основой любой крыши с несколькими скатами является стропильная система. Стропильная система представляет собой конструкцию,

Устройство и расчет вальмовой крыши

Привлекательный внешний вид дома во многом зависит от устройства кровли. Кроме этого именно она

Сращивание стропил по длине: правильные способы

Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию. При необходимости выполняется сращивание стропил с целью увеличить длину элемента.

Расчет длины и сечения стропил, подготовка материала

В частном строительстве для возведения стропильной системы традиционно используется пиломатериал. Металлические или железобетонные конструкции встречаются значительно реже. Разработка проекта каркаса крыши подразумевает выполнение целого ряда расчетов, которые позволяют подобрать оптимальные параметры для каждого элемента стропильной системы. Стропила в процессе эксплуатации крыши принимают на себя основную внешнюю нагрузку, и к прочности данного элемента предъявляются повышенные требования.

Чтобы вычислить требуемую длину стропильной ноги, необходимо определиться с углом наклона кровли и рассчитать высоту крыши, исходя из ширины дома. Наслонные или висячие стропила при небольших размерах дома могут выполняться из цельного бруса или доски. Если длина имеющегося пиломатериала недостаточна, требуется выполнить сращивание, чтобы стропильная нога соответствовала заданным размерам.

Длина стропила зависит от размера пролета между коньком и верхней частью стены дома. Сечение стропильной ноги выбирается в зависимости от расчетной нагрузки и расстояния между ними. Усредненные значения приведены в таблице. Если в качестве кровельного покрытия предполагается использовать керамическую черепицу либо асбоцементный шифер, каркас крыши желательно возводить из пиломатериала увеличенного сечения.

Выбирая материал для изготовления стропил, предпочтение рекомендуется отдать древесине хвойных пород. Она легко обрабатывается, хорошо противостоит гниению, имеет необходимую прочность. Подготовленные к монтажу стропилины и другие элементы каркаса крыши следует пропитать огнебиозащитным составом.

При необходимости выполнить сращивание стропил по длине, важно выбрать оптимальную технологию, которая позволит обеспечить расчетную прочность конструкции. На видео представлены основные способы сращивания стропильных ног по длине.

Конструктивные особенности сращивания стропил

Увеличение длины стропильных ног производится за счет соединения коротких элементов из доски или бруса. Узел стыковки (практически при любом методе наращивания) представляет собой пластичный шарнир. Но стропилина должна иметь необходимую жесткость по всей длине, поэтому стык должен располагаться в том месте, где практически отсутствует изгибающий момент. С этой целью стык (пластичный шарнир) должен располагаться на определенном расстоянии от опоры, которое составляет 15% от длины пролета, перекрываемого стропилом .

Следует учитывать, что расстояние от мауэрлата до промежуточной стропильной опоры отличается от расстояния между этой же опорой и коньком. Это требует использования равнопрочной схемы – необходимо обеспечить одинаковую прочность по всей длине, создание равного прогиба не требуется.

Особые требования к прочности предъявляются к накосным (диагональным) стропилам вальмовых и полувальмовых крыш. Они превышают по длине стропила боковых скатов и служат опорой для нарожников – укороченных стропильных ног.

Сращивание стропил, при необходимости увеличить их длину, выполняется по следующим технологиям :

  • соединение досок встык;
  • метод «косой прируб»;
  • соединение внахлест.

Использования такого инструмента, как стусло, дает возможность отрезать концы досок строго под заданным углом, обеспечивая необходимую плотность стыков.

Соединение встык

Метод соединения встык дает возможность нарастить стропильную ногу, используя специальную накладку. Чтобы правильно выполнить соединение, требуется стыкуемые концы досок или бруса отрезать строго под углом 90°. Это позволит предотвратить образования прогиба под нагрузкой в месте стыка торцов стыкуемых стропил.

Срезанные торцы соединяются и закрепляются посредством металлического крепежа либо используются накладки из обрезков доски, устанавливаемые с обеих сторон соединения. Каждая накладка должна быть прибита гвоздями, расположенными в шахматном порядке.

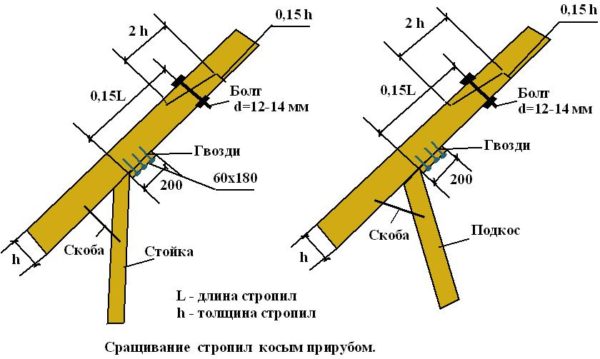

Метод «косого прируба»

Если соединение встык более всего подходит для сращивания стропильных досок, метод косого прируба идеально подходит для увеличения стропильной ноги из бруса большого сечения. Данная технология получила свое название из-за принципа подрезки элементов. Соприкасающиеся концы досок необходимо подрезать под определенным углом.

Элементы, выполненные из бруса, плотно стыкуются полученными плоскостями. В месте соединения требуется выполнить сквозное вертикальное отверстие под шпильку или болт. Важно, чтобы диаметр отверстия точно соответствовал диаметру крепежного элемента (12 или 14 мм) или был меньше на 1 мм. В этом случае крепление плотно сидит в древесине и отсутствует люфт, который может создать нагрузку на изгиб.

При установке шпилек или ботов необходимо использовать широкие металлические шайбы, чтобы крепеж со временем не повредил древесину.

Соединение внахлест

Срастить стропильные доски можно внахлест – это дает возможность создать жесткое соединение. Данный способ удлинения достаточно прост: две доски укладываются друг на друга с нахлестом, длина которого должна составлять не менее одного метра. Соединение досок выполняется при помощи гвоздей – крепежные элементы устанавливаются в шахматном порядке.

Крепление элементов внахлест – наиболее простой способ стыковки наращивания стропильных ног. В этом случае не требуется соблюдать точность подрезки элементов. Вместо гвоздей в качестве крепежа могут применяться шпильки с шайбами и гайками.

Спаренные и составные стропила из досок

В качестве удлиненных стропильных ног используются конструкции, выполненные из досок – спаренные и составные.

Спаренные выполняются из двух или более досок, соединенных широкими сторонами, которые сшиваются друг с другом с помощью гвоздей, расположенных в шахматном порядке. Чтобы увеличить длину стропильной ноги, соединенные попарно доски стыкуются внахлест и встык с другой спаренной системой. Это дает возможность создать равнопрочную конструкцию, способную выдержать высокие нагрузки. Удлиненные стропильные ноги из спаренных досок практически не уступают стропилам из цельного бруса и могут применяться для создания накосных стропил для вальмовых и полувальмовых крыш.

При удлинении стропильной ноги важно, чтобы сплачиваемые доски располагались со сдвигом не менее, чем на метр. Соединения должны располагаться в шахматном порядке, чтобы каждый стык был закрыт цельной доской.

Составное стропило изготавливается из трех досок. Основой конструкции являются две доски, имеющие одинаковую длину. Между ними укладывается третья доска, по ширине соответствующая основным. Ее длина должна обеспечить необходимую длину стропильной доски. Свободный промежуток между двумя основными досками заполняется обрезками доски, ширина которых соответствует доске-вкладышу. Вся конструкция прошивается гвоздями. Дополнительная доска должна заходить между основными не менее чем на метр по длине. Она закрепляется гвоздями, расположенными в шахматном порядке.

Надежность составных стропил существенно уступает спаренным конструкциям. Составные системы могут с успехом использоваться для возведения скатных кровель, но их нельзя применять в качестве накосных стропил вальмовых крыш.

Чтобы правильно выполнить монтаж удлиненных балок, необходимо учитывать место расположения стыков нарощенной конструкции. Они должны располагаться недалеко от опоры, что в минимальной степени подвергаться нагрузкам на изгиб. Наращивание стропил – экономически выгодный шаг, так как позволяет применять унифицированные материалы для создания конструкций необходимой длины .

Тематическое видео в статье дает возможность подробно ознакомиться с тем, как правильно выполнить стыковку элементов стропила при наращивании.

Похожие новости

Комментарии (0)

Наращивание стропил по длине: спаренные и составные стропила

Для домов большого размера нередко при создании каркаса приходится сращивать стропила, поскольку максимальная длина стропил составляет 6 метров. Чем большим является сечение изделия, тем больше и длина. Чтобы добиться оптимального соотношения толщины и длины стропильных ног, прибегают к увеличению толщины стропил путем соединения их с дополнительными элементами (брусом, досками).

Выбор стропил имеет немаловажное значение. Только качественные материалы помогут создать надежную стропильную систему, и крыша прослужит долго. Поэтому перед выбором будет нелишним изучить ГОСТ стропила.

Как увеличить длину стропил

Приступая к строительству крыши, многие интересуются, как удлинить стропила. Для этого между собой обычно соединяют короткие элементы конструкции: стропильные доски. брусья и прочее – это показано на фото. Добиться жесткости на изгиб в местах, где стыкуют стропила, получается редко – обычно там присутствуют пластинчатые шарниры. Для того, чтобы решить данную проблему, стык делают там, где возможности изгиба приближаются к нулю.

При использовании пластинчатого шарнира, расстояние от него до опоры для стропил считают как 15% от длины пролета (шага установки стропил), где и располагают соединение. Поскольку расстояние пролетов между промежуточной опорой и мауэрлатом, коньковой и промежуточной опорами разная, то при стыковке стропил используют равноправную, а не равнопрогибочную схему, которая используется при стыковке прогонов. Что касается того, как стыковать стропила, то важно обеспечить одинаковую прочность, а не создать равный прогиб. А вот в коньковом прогоне главное – обеспечить равный прогиб, чтобы конек крыши оставался на одной высоте.

При сооружении вальмовых крыш задействуют стропила, направленные к внутренним или внешним углам стен. В этом случае стропильные ноги называют накосными стропилами. Они получаются более длинными, чем обычные, и становятся опорой для коротких стропил скатов.

Стропильную систему обычно собирают из различных деревянных элементов, таких как стропила, брус, доски, бревна. Гнутые стропила позволяют построить крышу необычной формы: например, округлой.

Способы, как срастить стропила:

  • соединением встык;
  • косым прирубом;
  • соединение внахлест.

При соединении встык для того, чтобы все было надежно закреплено, у обоих стропил обрезают стыкуемые концы под прямым углом. Чтобы место соединения стропил не подвергалось прогибу, срез торца каждого элемента должен производиться под углом точно в девяносто градусов. Соединяют срезанные концы стропил металлическим крепежным элементом или накладкой из доски и закрепляют. С целью прикрытия стыка стропил с обеих сторон используют накладки из доски, для крепления которых берут металлические гвозди для стропильной системы. Прибивают их в шахматном порядке, через один.

Если используют метод косого прируба, соприкасающиеся концы стропил подрезают под углом в 45 градусов. Затем концы стропил соединяют вместе, и посередине скрепляются болтом, имеющим диаметр 12 или 14 миллиметров.

Что касается того, как нарастить стропила внахлест, то деревянные элементы накладывают друг на друга с нахлестом в метр или больше, точность среза стропил соблюдать не обязательно. Потом, как и в случае соединения стропил встык, гвозди прибивают по всей области соприкосновения сращиваемых элементов в шахматном порядке.

Вместо гвоздей можно использовать также шпильки, закрепляемые с обеих сторон шайбами и гайками. Соединение элементов стропильной системы должно происходить таким образом, чтобы на места стыка приходился минимум нагрузки. Чтобы соединять стропила с мауэрлатом, используют скобы для стропил.

Сопряжение стропил

Сопряжение – это соединение деталей, при котором они полностью или частично входят друг в друга. Стропила соединяют с мауэрлатом или балками путем врезки или с помощью зуба с шипом, создавая узлы.

Верхнюю часть стропильной ноги укладывают на коньковый прогон с частичным или полным соединением с другой стропильной ногой. Простая стропильная система, собранная из досок, оказывается не менее прочной, чем изготовленная с применением деревянного бруса и жердей. Доски наращивают или соединяют в определенном порядке, и в ряде случаев их применение оказывается более выгодным по сравнению с тяжелым брусом, как со стороны универсальности, так и экономии.

Можно привести такие примеры стропильных систем из доски, как конструкция крыши с чердаком, которые можно утеплить и переделать в мансарду. Для увеличения длины ног иногда используют стропила, соединенные при помощи двух досок с просветом. Особенность такой конструкции состоит в том, что в нижней части системы достаточно прикрепить одинарные стропила, а в верхней – спаренные элементы.

Таким способом можно сэкономить на строительном материале, а сборка стропил друг с другом и с ригелем происходит проще. Вкладыши, выполненные из обрезков ног, укладывают между стропилами таким образом, чтобы расстояние между ними составляло не больше семи высот соединенных досок. В таком случае гибкость стропила, спаренного между вкладышами, равна нулю, и оно может работать в качестве цельного элемента. При этом длина вкладышей должна составлять две высоты досок и больше (прочтите также: «Какое расстояние между стропилами, методика вычисления «).

Стропила из досок бывают двух видов: составные и спаренные.

Спаренные стропила

Спаренные стропила слагают не менее чем из двух досок, которые прикладываются друг к другу широкой стороной вплотную, не оставляя зазоров, и прошиваются по всей длине гвоздями в шахматном порядке, через один.

Удлинение стропил из спаренных досок происходит одновременным соединением частей встык и внахлест ко второй стропильной доске, благодаря чему не только увеличивается длина элемента, но и его прочность. При выборе стропил необходимо обращать внимание на то, чтобы расстояние между стыками объединяемых досок соединения были более одного метра и располагались по изделию в шахматном порядке. Шарнирные соединения не должны находиться друг напротив друга, а каждый стык должен быть защищен цельной доской.

Накосные стропила – это самые длинные элементы стропильных систем, и самым лучшим материалом для их создания является спаренная стропильная доска.

Как срастить брус по длине, смотрите на видео:

Составные стропила

Такие элементы как составные стропила никогда не используют в качестве диагональных элементов. Для их создания две доски одинаковой длины укладывают на ребро и соединяют между собой вкладышем (третьей доской). Потом три доски приколачиваются гвоздями в два ряда. Длина вкладыша должна превышать две высоты доски.

Шаг монтажа стропил между вкладышами должен быть менее величины толщины соединяемых досок, умноженной на цифру семь. Первый вкладыш должен находиться в начале стропил – в этом случае стропильная нога будет равна толщине трех досок.

Верхняя часть стропила делается из одной доски, ее, как вкладыш, прикрепляют между боковыми досками гвоздями и монтируют на коньковый брус.

В том, как зарезать стропила, нет ничего сложного. Существует несколько способов увеличить длину стропил. Главное – сделать все правильно, учитывая малейшие нюансы, чтобы крыша получилась прочной и надежной, и стропильная конструкция долгие годы не нуждалась в ремонте.

Источники: http://podkryshej.ru/vidyi-srashhivaniya-stropil-po-dline/, http://vseokrovle.com/stropilnaja/140-srashhivanie-stropil-po-dline.html, http://kryshadoma.com/stropilnaya-sistema/narashchivanie-stropil-po-dline-sparennye-i-sostavnye-stropila.html

вижео-инструкция по монтажу своими руками, как усилить, сделать замену, фото

При разработке проектов домов обязательно подбирается соответствующая конструкция крыши. Ведь именно крыша придает облику дома законченность и одновременно служит для защиты внутренних помещений от воздействия атмосферы. Несущая конструкция крыши – стропильная система – должна быть способна выдерживать нагрузки, которая оказывает на нее кровля и внешние факторы (снег, ветер). Поэтому важно правильно подобрать сечение и длину стропил, а, при необходимости, выполнить наращивание стропил.

Рассмотрим, как может быть выполнена эта работа.

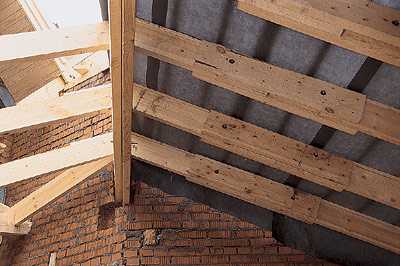

наращивание стропилПример кровли с наращенными стропилами

Как правило, в частном строительстве для изготовления стропильных систем используется доска или брус. Эти изделия имеют стандартные размеры, которые не всегда соответствуют поставленным задачам. Необходимое сечение стропил и их длина должны быть указаны в проекте, размер данных деталей определяется в зависимости от конструкции крыши, веса кровли и климатических условий в регионе строительства.

Но случается так, что подобрать необходимый материал не всегда возможно. К примеру, стандартный брус имеет длину 4,5-6,5 метров, а запроектированная длина стропильной ноги может быть больше. В этом случае, приходится решать вопрос, как нарастить стропила по длине.

Случается, что выполнить наращивание нужно и по толщине материала, для этого к брусу или доске присоединяют дополнительные элементы, которые позволяют получить стропила необходимого сечения.

Наращивание по длине

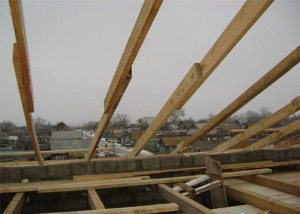

как нарастить стропилаПример стропил, наращенных в длину

При строительстве частных домов стропила, чаще всего, выполняют из древесины – бревен, досок или бруса.

Для того чтобы получить изделие необходимой длины прибегают к следующим методам наращивания:

  • Соединение бруса. Оно может быть осуществлено встык, внахлест или методом косого прируба.
  • Соединение досок. В этом случае, получаются составные или спаренные стропила.

 Наращивание, путем соединения встык

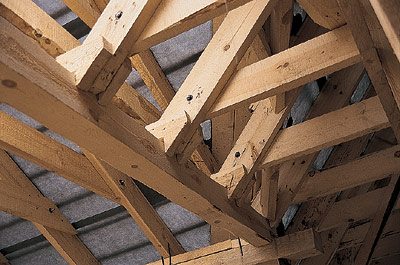

как усилить стропилаСоединение кровельных стропил внахлест

Для выполнения идеального соединения элементов необходимо выполнение следующих условий:

  • Стыкуемые концы стропил должны быть отрезаны строго под прямым углом.

Совет!
Если пренебречь этим требованием и выполнить срез торцов под углом, отличающимся от 90 градусов, то стык получится неустойчивым и, при эксплуатации системы возникнет риск образования прогиба на месте стыкования.

  • Стыкуемые стропила складываются торцами друг к другу встык, и выполняется их соединение при помощи металлической пластины с зубьями
  • Стык с двух сторон укрепляется деревянными накладными деталями, которые прибиваются гвоздями.
  • Гвозди при укреплении деревянных накладок следует прибивать в шахматном порядке.

Наращивание, путем соединения внахлест

При выполнении соединения этим способом нет необходимости выполнять срез торцов под определенным углом. Соединение внахлест производится путем накладывания элементов друг на друга так, чтобы длина перехлеста составляла не менее метра. Далее детали соединяются при помощи гвоздей, которые прибиваются в шахматном порядке.

Совет!
При таком способе наращивание вместо гвоздей можно использовать шпильки с шайбами и гайками.

Наращивание методом косого прируба

замена стропилПример наращивания кровельных стропил косым прирубом

При использовании данного способа необходимо подрезать торцы деталей строго под углом, составляющим 45 градусов. После этого, торцы деталей складываются вместе, и осуществляется их соединение при помощи болта, имеющего диаметр 12-14 мм.

Совет!
При создании стропильных систем, наращенные элементы устанавливаются так, чтобы нагрузки оказывали минимальное влияние на места соединений!

Наращивание кровельных стропил из досок

Рассмотрим, как наращивать стропила по длине, в том случае, если они собраны из досок.

  • Первый вариант – сооружаются составные стропила. Две доски, которые требуется соединить, ставятся «на ребро».
    Соединение деталей производится через «вкладыш» — дополнительный элемент из дерева, который устанавливается между досками.
    Длина вкладыша не должна быть меньше, чем две высоты доски, а расстояние между вкладышами не должно быть больше, чем высота доски, умноженная на семь. Данный вид наращенных стропил нельзя использовать, как диагональные!
  • Второй вариант – выполнить спаренные стропила. При использовании этого метода две (или более) доски складываются широкими сторонами друг к другу (без зазора) и прибиваются гвоздями, которые должны располагаться в шахматном порядке.
    Для увеличения длины изделия, дополнительный элемент присоединяется встык к первой и внахлест ко второй доске. При этом расстояние между соседними стыками должно быть не менее метра, а располагаться они по стропилу должны в шахматном порядке.
    При правильном выполнении спаренных стропил, стыки будут расположены в разбежку, и каждый из них будет закрыт цельной доской.

Усиление стропил или наращивание по толщине

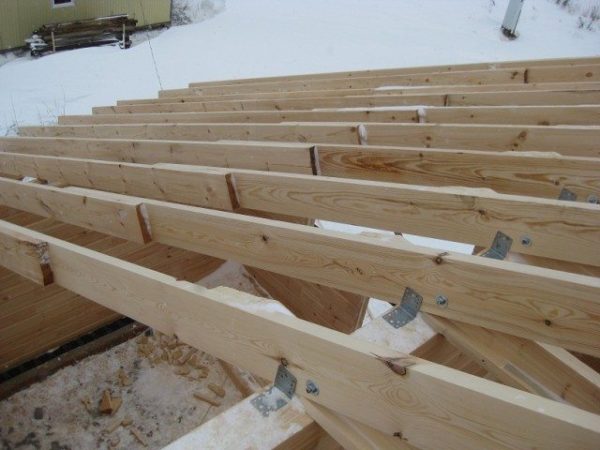

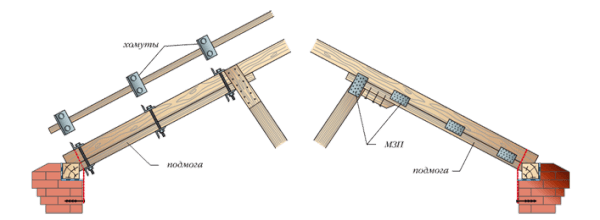

как наращивать стропилаПример усиления стропил

Нередко с проблемой, как усилить стропила, домовладельцы сталкиваются уже в процессе эксплуатации дома. Это происходит в том случае, если для создания стропильных систем были использованы брусья или доски неподходящего сечения. Если своевременно не предпринять меры, то стропила могут надломиться, что повлечет необходимость дорогого кровельного ремонта.

Способы усиления стропил

Чтобы укрепить стропила можно:

  • Увеличить толщину брусьев;
  • Увеличить ширину брусьев.

Второй вариант является предпочтительным, поскольку при одинаковом расходе материала позволяет получить конструкцию, которая обладает большим сопротивлением к нагрузкам. Поэтому, рассмотрим, именно этот способ укрепления стропил.

Для выполнения работы потребуется:

  • Гаечные ключи;
  • Торцевые головки с трещоткой;
  • Болгарка;
  • Дрель и шуруповерт;
  • Гидроцилиндр.

Совет!
Работы по усилению стропил следует выполнять с помощником.

Рекомендации по выполнению работы

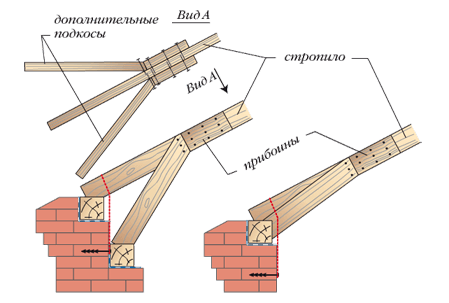

Наращивание стропил: советы кровельщиковУсиления опоры стропил
  • На первом этапе, следует обратить внимание на крепление стропил к коньку. Если в этом месте будет заметно расхождение, то, воспользовавшись домкратом, следует состыковать верхние концы стропильных ног, и укрепить их, используя металлическую ленту с перфорацией или доску толщиной два сантиметра.
  • Далее следует устранить прогиб стропил при помощи гидроцилиндра. Перед этим, следует провести упрочнение мест соединения стропильных ног к мауэрлату, для чего сбоку (при наращивании ширины стропил) или снизу (при увеличении их толщины) прикручивается доска при помощи саморезов. Эта доска должна быть прикручена и мауэрлату, чтобы в процессе работы стропильные ноги не разошлись в стороны.
  • В брусе или доске, прикрепленной на саморезы, просверливаем отверстия, которые должны пройти через обе детали – укрепляемые стропила и подшитый брус. При этом нужно следить, чтобы отверстия располагались не по прямой линии, а «змейкой».
  • Крепление деталей осуществляется при помощи шпилек с шайбами и самоконтрящимися гайками.

Замена поврежденных стропильных ног

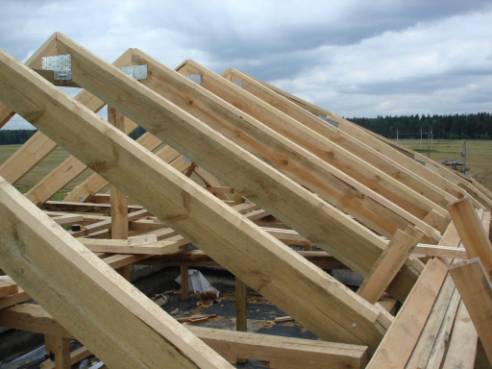

Наращивание стропил: советы кровельщиковСтропильная система кровли

Если стропила надломлены или, вследствие попадания на них влаги, часть деревянных конструкций загнила, то приходится прибегать к радикальным методам. Таким методом является замена стропил.

Вот рекомендации по выполнению этой работы:

  • Если требуется заменить сгнившие стропила, то сначала нужно снять кровельное покрытие с обеих сторон кровли дома.
  • Далее над центральной частью стропил, которые расположены по соседству с заменяемыми деталями, перепиливают бруски и осторожно удаляют гвозди.
  • На место поврежденной детали устанавливают новые стропила, прикрепляя их к старым брускам. Для крепления следует использовать гвозди длиной 12-15 см.
  • Если потребуется удаление и замена горизонтальной стяжки, то работу начинают с установки временных стоек, подпирающих горизонтально расположенные балки. Затем отделяют от поврежденной детали несущие стойки, которые будут вновь использованы после замены детали, и устанавливают новую стяжку. После окончания работы, временные подпорки убирают.
  • При необходимости замены стойки, рядом с ней устанавливают аналогичную временную стойку с упором на доску толщиной от 2,5 см. После замены поврежденной детали новой, временную подпорку удаляют.

Выводы

Стропильная система крыши – это несущая конструкция, которая в процессе эксплуатации испытывает серьезные нагрузки. Поэтому к проектированию и строительству данных систем следует подходить профессионально и ответственно. При несоблюдении технологии, возможно, возникновение различных проблем, для устранения которых потребуется трудоемкий и сложный ремонт.

Как удлинить стропила двухскатной крыши - Древология

Как удлинить стропила двухскатной крыши

Если вы участвуете в процессе строительства дома большого размера, нередко приходится задаваться вопросом о том как сращивать стропила. Так сложилось, что максимальная длина стропил составляет 6 метров, поэтому решать эту проблему можно разными путями. Если сечение изделия больше, то и длина его соответственно тоже возрастает. Специалисты добиваются поставленной цели при помощи дополнительных материалов, таких как брус или доска. Мы предложим простой способ как правильно удлинить стропила и при этом не потратить слишком много денег. Однако первым делом стоит помнить, что покупать лучше только качественные стропила, иначе конструкция не будет достаточно прочной.

Чтобы увеличить длину стропил к ним присоединяют другие деревянные конструкции, например, стропильные доски, брус. Конечно, в местах соединения стропил и досок не удается достичь нужной жесткости на изгиб, поэтому стык нужно делать там, где будет полностью отсутствовать возможность появления изгиба. Если вы будете использовать для этих целей пластинчатый шарнир, то следует отступить на 15% от длины пролета и соединение сделать именно там. Ещё один важный момент заключается в том, чтобы на всех элементах конструкции добиться одинаковой прочности, а не создавать равный прогиб. В коньковом прогоне лучше добиться появления равного прогиба, это позволит коньку крыши оставаться на одной высоте.

Создание стропил для двухскатной крыши

Многие люди также задаются вопросом как сделать стропила на двухскатную крышу самостоятельно, к счастью это довольно простая процедура, освоить которую может каждый. Как правило, такая система строится из двух компонентов, соединенных в верхней части. Это позволяет осадкам легко стекать по ней, не оставаясь на поверхности.

Специалисты утверждают, что прежде чем приступить к работе, нужно внимательно изучить компоненты, из которых будет состоять конструкция. Также перед работой необходимо произвести расчеты. Например, шаг стропил двухскатной крыши может составлять примерно 1 – 1.2 метра.

Как удлинить стропила двухскатной крыши

Первым делом выполните шаблон, в соответствии с которым вы будете производить сборку стропильных ферм. Изготовить его можно из двух досок, соединенных между собой, например, гвоздем. Затем свободные края нужно положить на основания стропил, получится угол, равный наклону крыши дома. Фиксируете конструкцию при помощи гвоздей. Затем приходит очередь другого шаблона, можно его сделать из фанеры или дерева.

После проведения этой части работ нужно соединить стропила, в результате получится конструкция, которую принято называть стропильной фермой. Её можно сразу же переносить на крышу, после чего закреплять к мауэрлату. Затем нужно между её краями протянуть веревку, являющуюся уровнем, на который вы будете ориентироваться во время работы.

Советуем прочитать статью – Установка стропил двухскатной крыши.

Затем добавляются стропильные соединения, расстояния между которыми вы предварительно рассчитали, кстати, оно не должно быть меньше 0.6 метров. В качестве дополнительных креплений рекомендуем использовать подпоры. К брусу в дальнейшем крепятся короткие стропила.

Вам будет интересно

Наращивание стропил по длине при строительстве кровле крыши дома, видео инструкция как сделать узел внахлест своими руками, Ваш Загородный Дом

Пошаговая инструкция наращивание стропила по длине методом внахлест

Для изготовление данного способа необходимо использовать 2 доски одного сечения и размеров, смысл данного метода это удлинить стропилу без потерь прочности на изгиб, для примера мы

1. прикладываем две доски с сечением 200X50мм друг к другу вплотную с нахлестом 1.6 метра, сам нахлест рассчитывается исходя из формул, чем меньше угол, тем больше нахлест и на оборот
1.1 Устанавливаем уплотнитель между 2мя досками, он нужен для того чтобы когда дерево начнет, рассыхается, образуются зазоры и вот чтобы их не было и соответственно мостиков холода для этого и устанавливается уплотнитель.






2. Устанавливаем и затягиваем шпильки ключами, чтобы шайба утопилась в дерево.






3. Забиваем гвозди в шахматном порядке, с шагом от 30см.





Мы вам описали и показали видео инструкцию как нарастить стропила по длине, если у вас есть вопросы пишите или звоните нам.


Ошибки при изготовление удлинения стропила

Очень часто при изготовление наращивание стропила методом внахлест допускают типичные ошибки:
1 Неправильная длина нахлеста досок: это приводит к потере выдерживаемых нагрузок на данный узел.
2 Упор ставят не под узлом: под данным или рядом должен быть упор, он не должен висеть в воздухе, смысл удлинения это передача равномерной распирающей нагрузки, а не делать 8 метрового моста, при таких ошибках в дальнейшем происходит разрушение и провисание кровли.
3 Не закрепляют узел нахлеста между собой: что приводит к неравномерному распределению нагрузки
4 Неправильный шаг гвоздей и шпилек: приводит к повреждению данного узла и его функция теряется.
5 Не устанавливают уплотнитель между досками: приводит к образованию мостиков холода в кровельном пироге.
Это основные ошибки при изготовление данного метода.


Преимущества и недостатки метода внахлест

Существуют несколько методов удлинение стропил, здесь мы поговорим о методе внахлест о его сильных и слабых сторонах.
1 Одно из самых главных его преимуществ это простота его изготовления
2 Данный узел очень быстро изготовить
Но также у него есть небольшие недостатки
1 Данный узел не работает на вырывание шпилек и гвоздей соответственно не передает все нагрузки на 100%
2 В данном узле рекомендуется использовать шпильки из за этого по сравнению с другими методами он стоит в изготовление по расходникам немного дороже чем его конкуренты
Это основные преимущества и недостатки данного метода


Часто задаваемые вопросы


Вопрос: А как расчитать шаг шпилек?

Ответ: Шаг шпилек зависить от размеров доски, как это расчитать вы можете посмотреть у нас на сайте, там представлена таблица а также формула для расчета, все это вы найдете у нас на сатйе в разделе сделай сам.



Вопрос: А какой диаметр шпилек необходимо использовать?

Ответ: Диаметр шпилек также зависит от размеров используемого дерева, также в разделе сделай сам у нас есть таблица.



Вопрос: Обязательно под данным узлом ставить опору?

Ответ: Да обязательно, опора должна стоять по центру или рядом с этим узлом, данный узел нужен для равномерного распределение нагрузки вдоль всей стропилы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
