Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

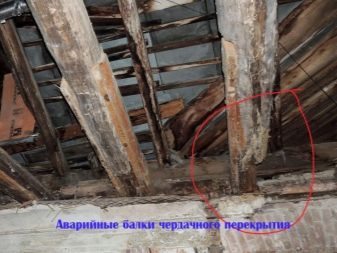

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

  • плохое состояние балочной конструкции.

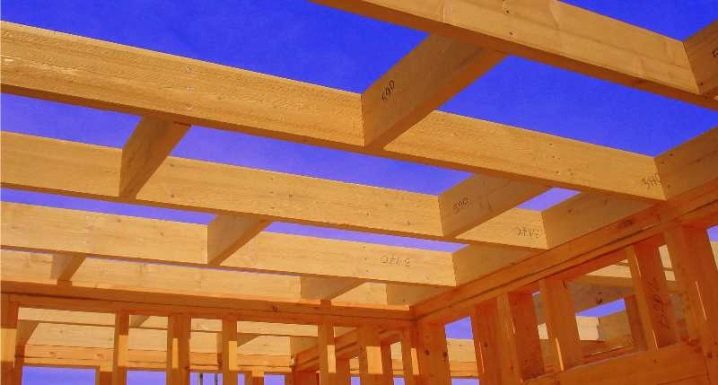

    Устройство деревянного перекрытия между этажами

    Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

  • снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
  • необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт. реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

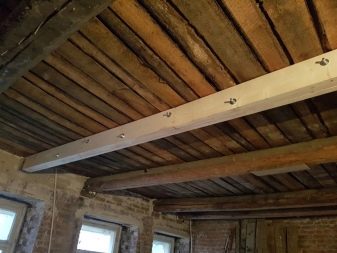

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

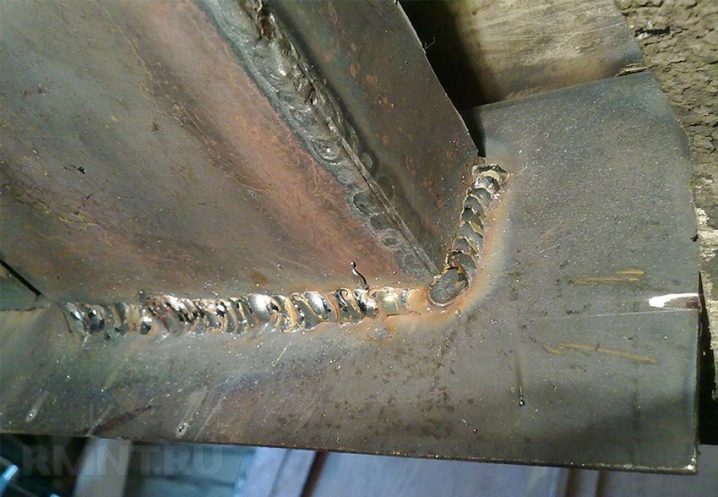

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

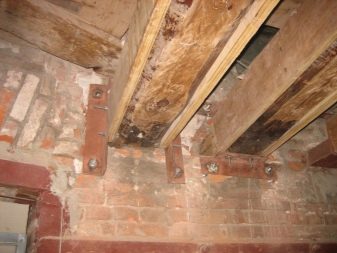

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

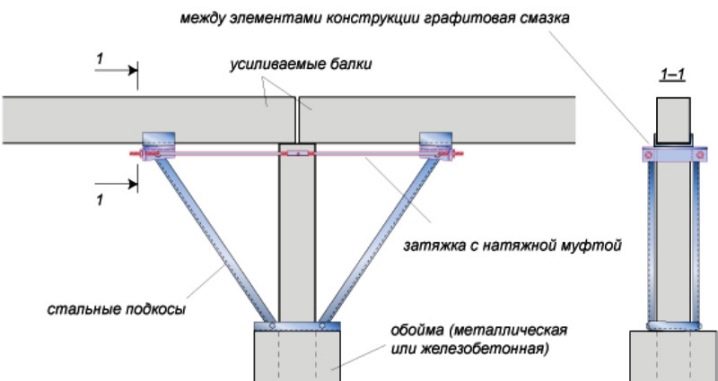

Усиление балок шпренгельными затяжками

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е. распределить нагрузку с существующих балок на дополнительно установленные элементы.

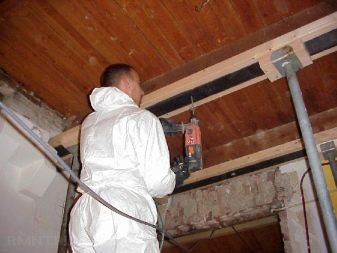

Усиление перекрытий путем установки опор под несущие балки

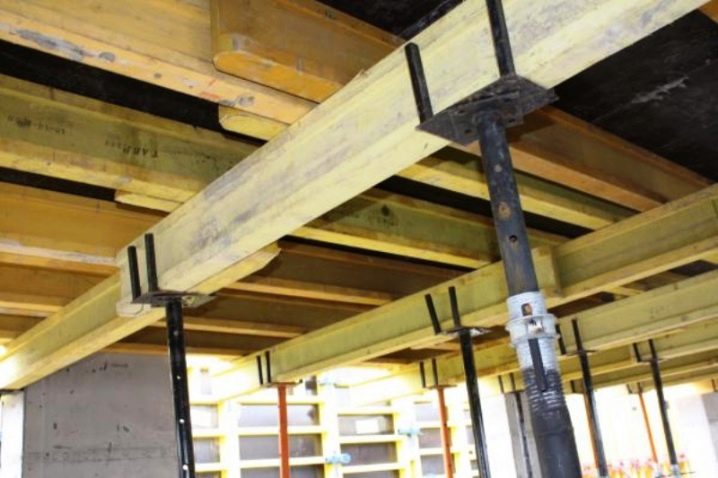

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Похожие новости

Подъём провисших потолочных балок

В деревянной части дома наблюдалась ещё одна беда: потолочные балки провисали на 10-15 сантиметров. Вероятно, подобная проблема образовалась не сразу и брёвна удерживающие доски потолка проседали с десятилетиями жизни дома. Пока в пространстве четырёхстена присутствовали межкомнатные перегородки, кривизна брёвен в глаза сильно не бросалась, и возможно, эти перегородки поддерживали балки.

При хождении по чердаку была заметна ещё одна проблема. Весь потолочный настил заметно качался и прогибался под весом человека.

Так или иначе, с этим что-то надо было делать, и на самом деле выровнять потолок можно несколькими способами.

Выравнивание металлопрофилем и гипсокартоном

О первом способе рассказал сосед (у него так и сделали). Брёвна балки остаются как есть, а кривизна выравнивается листами гипсокартона и металлопрофилем. Профиль крепится строго горизонтально ниже балок, и гипсокартон нашитый на него образует ровную поверхность потолка.

При этом способе естественно уровень потолка заметно понижается, и нам такой способ этим и не понравился. Потолок в старых деревянных домах и так ниже привычных двух-пятьдесят современных квартир, а тут ещё 15-20 сантиметров минус. Совсем землянка получится. К тому же гипсокартоном не решить проблему прогибания балок при хождении по чердаку.

Выравнивание с опорами в пол

Второй способ заключается в установке подпорок под балки в середине пролёта. То есть домкратом потолок приподымается, и в середине, с упором в пол, устанавливается столбы из деревянного бруса или кругляка. Впоследствии эти столбы прячутся в стены-перегородки.

Минусы этого способа в обязательном наличии перегородок и в дополнительной нагрузке на настил пола.

При монтаже перегородок я всё-таки ещё подыму балки, но в основном в моей реконструкции был использован третий способ.

Выравнивание потолка с привязкой к подстропильным балкам

Третий и четвёртый вариант подойдёт тем, у кого стропильная система сделана так же как у меня. В моём доме чуть выше четырёх потолочных балок проходят пять брёвен стропильной системы. За годы нагрузки на их края они тоже немного выгнулись, но в обратную сторону. Собственно эти брёвна и использовались в качестве опоры.

Между стропильными балками были установлены распорки из кругляка диаметром 8-10 сантиметров. Торцы срезались на косую с тем расчётом, чтобы кругляк точно и заподлицо упирался в стропильные балки. Распорки прибивались к брёвнам балок гвоздями.


Фото крепления распорок к подстропильным балкам.

Хомуты изготавливались из стальной полосы 20х4 мм длиной 60-80 см. На двух концах сверлились отверстия 12 мм под шурупы. На каждую балку приходилось по два хомута и две распорки.


Фото заготовок под хомуты

После установки распорок собственно и проводился подъём. Снизу на подставку из бруса устанавливался гидравлический домкрат. На него сверху с упором в потолочную балку пристраивался столб из кругяка. Дальше шла работа домкрата и потолок приподымался.

Усиление лаг второго этажа

Эта система небезопасна. При подъёме деревянный столб может вывернуть в сторону (у меня на 4 подъёма 2 случая) так что каска тут лишней не будет. Желательно столб вырезать максимальный по высоте, а не подбирать подкладки под низ. Сам домкрат желательно ставить как можно ниже, устойчивее, и лучше не на брус, а на стальную пластину. Нагрузка на него меньше чем при подъёме всего сруба, и вполне хватает шеститонника, но тем не менее…

Вверху торец столба в потолочной балке может оставить заметную вмятину, и если важен внешний вид бревна, то стоит туда подложить доску.

Балка поднимается до выгиба в обратную сторону с учётом того, что даже закреплённая она после опускания домкрата просядет. Приподнятое бревно закрепляется на чердаке к двум распоркам хомутами и шурупами (10х120 мм).


Фото закреплённого хомута.


Анимированный рисунок подъёма потолка.


Фотография того, что, в конце концов, получилось на чердаке.

Полностью устранить провисание не удалось, из 10-15 один-два сантиметра всё же осталось. Причём домкратом балки перегибались с запасом, но в итоге просели подстропильные брёвна. Придётся подправлять это дело еще при монтаже перегородок.

Тем не менее качание потолка при проходе по чердаку прекратилось

Подъём потолочных балок шпильками

Четвертый способ был использован при выравнивании такой же балки в тристене. Использовались такие же распорки в подстропильные балки, но вместо хомутов были стальные шпильки с резьбой М10. Потолочная балка и распорки сверлись насквозь. А подъём проводился не домкратом, а закручиванием гаек на этих шпильках.

Тут желательно не переусердствовать с зажимом этих гаек. Можно сорвать резьбу, можно и вообще отломать шпильку. Гайки лучше сразу закручивать по две с каждой стороны.


Подъём балок шпилькой
Фото делалось при частичной разборке чердака для заливки бетонной балки

У способа есть два минуса. Первый в том, что гайка с шайбой и обрезком шпильки оказываются в помещении, она заметна, и чем-то надо её маскировать. Второй в мостике холода, идущем по стальному стержню. Ведь один конец шпильки на чердаке и зимой там мороз, а второй в помещении и на нём будет собираться конденсат.

У нас такие шпильки стояли временно и убрались после того как потолочная балка легла на балку бетонную.

Дальше на ⇒
О сайте. Проект и планы на будущее

⇐ Назад на
Заливка цементной стяжки

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

  • плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
  • снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
  • необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт. реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки.

Как усилить деревянные балки перекрытия

Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е. распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Похожие новости

Совет 1: Как усилить деревянное перекрытие

УСТАНОВКА НОВЫХ ДОСОК

Подходящую по размерам доску подгоняют к предназначенному для неё месту, для чего:

— если доска — слишком толстая, размечают на ней положения лаг и стамеской выбирают под них пазы;

— если доска — очень широкая, простругивают кромки, скашивая их немного книзу;

— если доска — тонкая, до её крепления подкладывают на лаги плотный картон или фанеру.

Если старая доска отпилена рядом с лагой, к последней шурупами крепят опорный брусок для новой доски. (В будущем при замене доски шурупы легче удалить.)

РЕШЕНИЕ ПРОБЛЕМ С ЛАГАМИ

Множество покоробленных мест, просевший пол, треснувшие или повреждённые доски — признаки плохого состояния лаг. Проблемы с лагами чаще всего возникают на первых этажах, где велика вероятность появления влаги. Но в любом случае, если приходится поднимать более двух досок, надо проверить и состояние лаг.

Гниль и древоточцы видны сразу, и поражённые ими лаги надо ремонтировать немедленно. Потемнение или наличие на лагах участков с мягкой древесиной свидетельствуют о начале гниения из-за повышенной сырости. Лаги можно спасти, если вовремя принять меры.

Причинами провисания пола при исправных лагах могут быть:

— чрезмерная нагрузка;

— ослабление лаг из-за выборок под трубы и кабели;

— недостаточная исходная прочность лаг или материала, из которого они сделаны.

Эти дефекты можно устранить, если усилить лаги накладками или повысить их жёсткость, вставив распорки между лагами. Но для такого ремонта придётся снять значительную часть половых досок.

Если доска отпилена около лаги, к боковой стороне последней крепят шурупами брусок для опоры новой доски.

На полу первого этажа можно усилить провисшую лагу накладкой, опирающейся на ближайшие балки перекрытия.

В слишком толстой половой доске над лагами выбирают пазы. Под тонкую доску на лаги подкладывают плотный картон или фанеру.

перекрещивающиеся распорки из брусков 50×50 мм. Их крепят с шагом 600 мм между дефектной лагой и соседними лагами.

не менее 900 мм. Болты устанавливают с шагом 300 мм. Между накладкой и лагой закладывают звёздчатые шайбы.

52 Советы профессионалов №3′ 11

Балки перекрытия – одно из слабых мест в старом доме. Под влиянием времени и внешних факторов они изнашиваются, что приводит к скрипу полов на верхних этажах, прогибу перекрытия или даже его обрушению. Как справиться с проблемой и усилить балки перекрытия? Давайте разберемся.

Причины ослабления несущих способностей перекрытия

Не только течение времени может быть виновно в том, что перекрытие провисает, появляются скрипы и вибрация. Есть ряд возможных причин этого явления:

  • использование при строительстве недостаточно прочных материалов – размеры доски или бруса меньше рекомендуемых, некондиционная древесина, пиломатериалы из «мертвого леса» и т. п.;
  • увеличение нагрузки на перекрытие пот отношению к расчетной из-за изменения назначения помещений, чердак превратился в мансарду – необходимо усилить балки;
  • применение при укладке перекрытия материалов естественной влажности – в этом случае по мере высыхания бруса или доски происходит его деформация и растрескивание;
  • протечки на крыше – попадающая на плоскость перекрытий влага постепенно разрушает древесину, да еще и «открывает ворота» бактериальной флоре, плесени, грибку;
  • повреждение массива балки при монтаже или хранении;
  • некомпетентность строителей.

Также на древесину пагубно влияют любые перепады влажности и температур, отсутствие специальной антисептической обработки, попадание агрессивных химических сред и поражение насекомыми. Иногда колония муравьев может уничтожить несущие элементы перекрытия менее, чем за один летний сезон.

Совет для тех, кто только начал строиться: не допускайте перечисленных выше явлений чтобы не ремонтировать балки перекрытия досрочно. Но если неприятность уже произошла, придет провести работы по устранению последствий и укреплению перекрытия и его несущих элементов.

Чтобы определить состояние несущих балок, необходимо рассчитать предельно допустимый прогиб элемента. Норма – 1/300 часть от длины балки. То есть, при длине 3 метра прогиб в центральной части не должен превышать 10-12 мм. Если значение больше – требуется ремонт – усиление и укреплении несущего компонента перекрытия.

Способы усиления деревянной балки перекрытия

Если выяснилось, что несущих элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

  1. Наращивание площади сечения. Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.
  2. Металлические накладки. Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
  3. Прутковый протез. Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
  4. Армирование углеволоконными элементами.

    Как усилить пол в деревянном доме

    Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

Что делать, если усиление балок перекрытия невозможно?

Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.

В этом случае есть два варианта исправить ситуацию:

  • установка опор под имеющиеся элементы, не выдерживающие нагрузки;
  • установить балки-дублеры в промежутках между старыми.

Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.

В мансарде нашего дачного домика, построенного в 60-е годы прошлого столетия, прогнулся пол. Балки перекрытия нижнего этажа — доски сечением 50×150 мм, которые перекрывают пролёт шириной 3,6 м. По центру помещения их прогиб достигает 40 мм. Кроме этого, пол мансарды, когда мы по нему ходим, напоминает раскачивающийся подвесной мостик.

Нам посоветовали устранить прогиб снизу с помощью домкратов, а затем усилить балки перекрытия. Что вы можете сказать по поводу такого способа решения проблемы?

(Из письма в редакцию)

Мы бы не советовали поддаваться искушению приподнимать пол снизу. И вот почему.

Старым балкам понадобилось немало времени на то, чтобы они оказались в нынешнем положении. Опыт решения проблем в подобных ситуациях показывает, что любые попытки устранить прогиб снизу ни к чему хорошему не приводят. Доски так и остаются горбатыми, а вот концы балок обязательно отрываются от мест крепления к верхней обвязке стены и перемещаются вверх. Поэтому, лучше позволить прогнувшимся балкам оставаться в удобном для них положении, а работу по укреплению пола произвести всё-таки сверху.

Вы утверждаете, что пол не только прогнулся, но и стал зыбким. А это свидетельствует о том, что пролёт, который перекрывают балки указанного сечения — слишком большой. Из практики известно, что максимальный пролёт для балок перекрытия сечением 50×150 мм, расположенных с шагом 40 см, составляет 2,9 м (против 3,6 м в вашем доме).

Наиболее эффективный способ повысить несущие способности балок — усилить их досками того же сечения.

Как это ни хлопотно, но старые половицы для проведения такой работы придётся снять. Однако торопиться не надо. Сначала убедитесь, есть ли в вашем распоряжении качественный пиломатериал. Для такой работы нужно использовать только сухие доски — они не дадут усадки.

Безусловно, материал должен быть тщательно отобран: малейшие признаки скрученности и прочие отклонения от

ПОЛ ПРОГНУЛСЯ

геометрической формы недопустимы.

Подготовленные доски подрежьте до требуемой длины, после чего натяните шнур вдоль верхней обвязки, расположенной перпендикулярно балкам перекрытия. Зачем это нужно? Вероятнее всего, за несколько десятков лет эксплуатации в вашем домике появился не только поперечный, но и продольный прогиб.

Деревянные перекрытия как достойная альтернатива железобетонным плитам

Поэтому гораздо целесообразнее усиливающие доски крепить к балкам с небольшим превышением по высоте, что позволит отбить плоскость нового пола наверняка.

Чтобы выставить усиливающие доски на единой высоте, вставьте под концы шнура шаблоны-дощечки нужной (20..,25 мм) толщины. При установке каждой новой балки используйте такие же шаблоны.

Усиливающие доски к старым балкам лучше приклеить, а затем усилить соединение гвоздями или стяжными болтами.

Для большей уверенности стоит смонтировать между балками перекрытия распорки по центру пролёта. Они будут предохранять балки перекрытия от возможного скручивания.

И, наконец, если высота помещения позволяет, обшейте пол фанерой толщиной не менее 12 мм. Крепить её к балкам нужно саморезами. Это позволит жёстко связать конструкцию перекрытия воедино.

Крайне необходимый инструмент при проведении подобной работы — уровень.

Без него вы не добьётесь горизонтальности поверхности. Хотя от полов в старых домах не следует ожидать, что они будут идеально ровными и плоскими. В конце концов, следует помнить, что главная цель такого ремонта — укрепить пол. Если же при этом удастся добиться и того, и другого, то вам не придётся мучиться при расстановке мебели.

Распор

УКРЕПЛЕНИЕ ПОЛА

Шаблоны

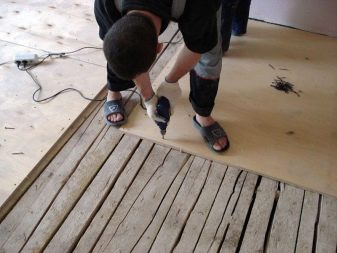

Толстая фанера, прикреплённая к балкам саморезами, существенно повышает жёсткость конструкции перекрытия

Усиливающие доски приклеены и прибиты к старым балкам перекрытия

ливающие доски тавлены гровне шнура

■ Пролёт для балок такого сечения оказался слишком большим

«Дом» 5/ 2009 45

Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины,

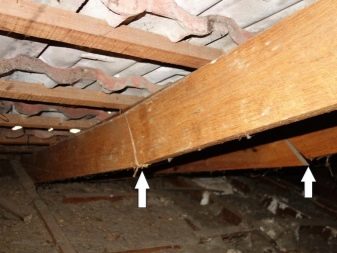

особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.



Когда нужно усиливать деревянные балки перекрытия

  • плохое состояние балочной конструкции. Является следствием

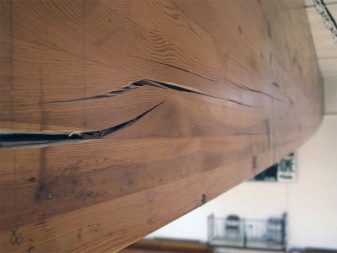

    повреждение древесины. Повышенная влажность, перепады температуры, деятельность
    различных вредителей (жуков короедов), растрескивание – все это приводит к
    деформированию балки перекрытия;
  • снижение несущей способности. Под собственным весом,
    постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно
    нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем.
    Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует
    нормальному значению прогиба. Если показатель прогиба больше – ее следует
    усилить;
  • необходимость увеличения несущей способности балки.
    Связанная, например, с перестройкой чердака под мансарду или жилое помещение.
    Такая перестройка приведет к увеличению постоянных и переменных нагрузок на
    перекрытия второго этажа, что автоматически требует изменения сечения установленных
    деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о
том, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено.
Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и
снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым
раствором. В критическом случае, если участок поврежден сильно – его лучше
удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных
выше. Металл также нужно обработать антикоррозионным раствором. Схема
устройства показана на рисунке.

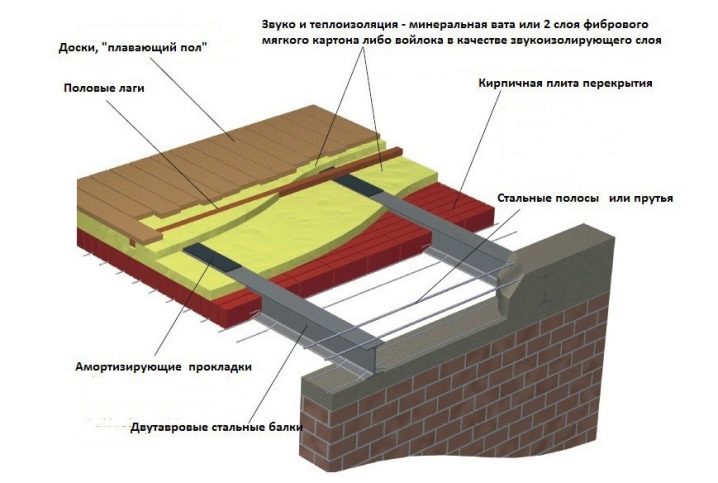

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в
несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки.
Удобство работы и легкость материала приводят к тому, что углепластик
приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокном

Усиление балок углеволокном — схема

Усиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей
стеной. Это именно то место, где, за счет перепадов температур повреждение
древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены,
    состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает
существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия,
можно попытаться их разгрузить, т.е., распределить нагрузку с существующих
балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

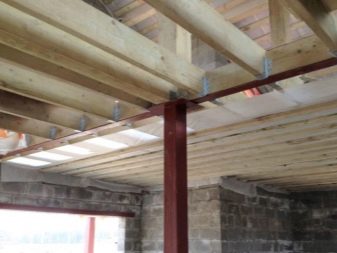

Опоры, подпирающие балки снизу, являются хорошим способом
перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

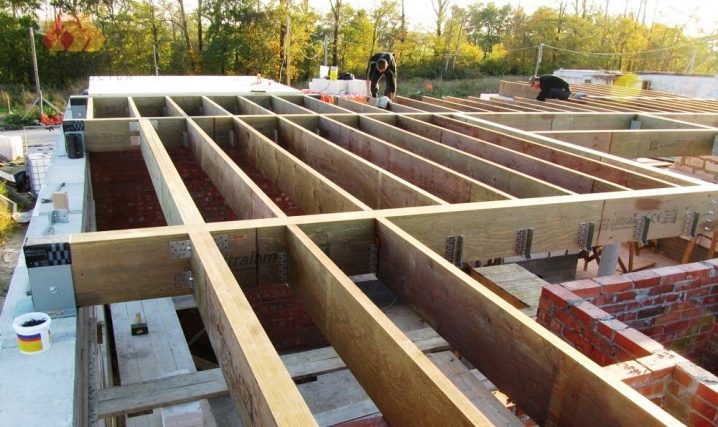

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности,
увеличить их несущую способность можно посредством увеличения их количества.
Установка дополнительных деревянных балок позволит увеличить нагрузку на
конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы
рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных
балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим
образом и с минимальными затратами.

как усилить железобетонные, металлические и деревянные балки перекрытия? Усиление прогнившей балки снизу

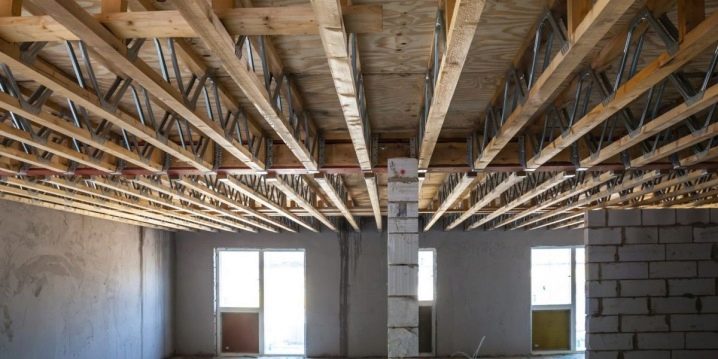

Технологический процесс строительства дома подразумевает крепление несущих балок перекрытия. Они могут быть выполнены из различных по прочности материалов, но по ряду причин требуют усиления. Почему балки приходят в негодность и как их восстановить, расскажем в этой статье.

    Особенности

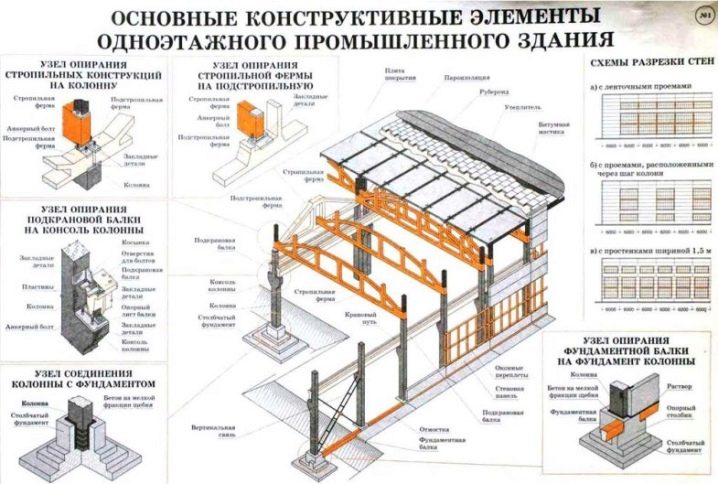

    На сегодняшний день в строительстве используются следующие основные виды перекрытий:

    • железобетонные плиты;
    • металлические конструкции;
    • перекрытия Клейна.

    Все они разнятся между собой по способам усиления и материалу, при помощи которого будет проводиться работа.

    Чаще всего повреждённые места перекрытий обнаружить очень сложно. Как правило, основания, выполненные из разных материалов, располагаются под декоративной штукатуркой или закрыты подвесными потолками, окрашены.

    Именно поэтому усиление перекрытий приходится проводить не совсем своевременно, когда начинаются явные проблемы со строительной конструкцией.

    Существует несколько причин, по которым перекрытия следует укреплять, чтобы избежать трещин плит, их гниения или прогиба.

    1. В первую очередь причиной может стать нарушение самого процесса установки перекрытий при строительстве дома.
    2. Другой причиной часто является использование материалов низкого качества.
    3. В случае с металлическими элементами возможна их ускоренная коррозия.
    4. Чаще всего усиление балок перекрытия проводят, если они выполнены из дерева. Их порча происходит главным образом в результате природного воздействия, например, при резких изменениях влажности воздуха или температуры.
    5. Усиление железобетонных перекрытий производится по причине увеличения нагрузки на несущую конструкцию, появления трещин, дефектов при монтаже или дальнейшей эксплуатации.
    6. Бывает необходимость достройки этажа дома. В результате увеличения нагрузки происходит и перераспределение силы воздействия на все составляющие части основания. Это тоже одна из причин, требующая мер по укреплению несущих конструкций дома.

    Ремонт перекрытий подразумевает замену некоторых элементов при незначительных дефектах или усиление по всей площади при критическом положении дел.

    Процесс укрепления перекрытия является довольно сложным мероприятием, поскольку все работы нужно проводить в замкнутом пространстве (внутри здания), а механизировать те или иные операции не представляется возможным.

    Много времени занимают подготовительные работы.

    Чтобы осуществить весь процесс, под конструкцией, которую будут укреплять, возводят монтажные опоры. Их располагают вертикально. Опорные элементы изготовляют из брёвен или стальных труб и фиксируют распорками или подкладками. После этого очищают поверхность, которую собираются усиливать. Убирают краску, побелку, отслоившийся бетон, прогнившие части брусьев. То есть создают оптимальные условия для удобства и безопасности перемещения под перекрытиями.

    Прежде чем приступать к подготовительным, а затем и к основным этапам работ, следует иметь определённый план усиления оснований (технологическую карту). Нужно знать величины имеющихся нагрузок и провести расчёт количества механизмов и материалов для осуществления мероприятий по реставрации существующих балок.

    Лучше всего прибегнуть к консультации опытных строителей либо доверить работу по усилению балок перекрытия бригаде специалистов.

    Что нужно учесть?

    Для каждого вида перекрытий существует ряд особенностей, которые нужно учитывать.

    Например, делая усиление растянутых или сжатых металлических балок, обязательно нужно следить за сохранением первоначального центра тяжести. Любые дополнительные элементы следует располагать таким образом, чтобы они не влияли на прочность исходной конструкции.

    Швы, образующиеся в результате сварочных работ, могут иметь деформации. Для обеспечения качественной работы дополнительных компонентов с основным усиливаемым элементом высота катета шва должна быть на уровне от 3 до 6 мм. По краям усиливаемой металлической конструкции нужно делать не прерывистые, а сплошные швы. Болты, заклёпки, усиливающие полосы и спаренные уголки, должны находиться в местах, где будет удобно проводить сварные швы.

    Нужно стараться осуществлять усиление перекрытий материалами, идентичными тем, из которых состоят основные элементы, а также иметь представление об их механических свойствах. Следует понимать, в каком напряженно-деформированном состоянии находится металлическая конструкция, как на неё влияют отдельные повреждения. Заранее выбрать способ, каким нужно выполнить усиление перекрытий и знать технологию самого производственного цикла.

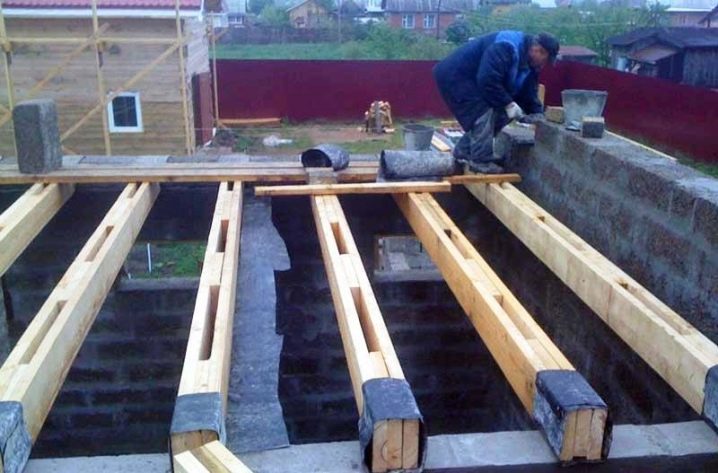

    Балки из дерева чаще всего усиливают вследствие их разрушения или прогиба. Последний образуется потому, что несущая балка может быть прогнившим элементом.

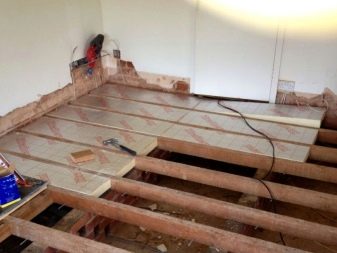

    Чаще всего проводят полную замену деревянных оснований или усиливают уже существующие элементы. Если вы планируете увеличить массу (надстроить, например, мансарду), приходящую на несущее перекрытие, то обязательно сделайте предварительные расчёты. Нагрузка на него изменится и перераспределится, поэтому необходимо скорректировать его сечение.

    Когда нет необходимости проводить полную замену, но вы обнаружили прогиб деревянных балок, нужно учесть тот факт, что нормальным считается прогиб в пределах 10 мм. Если этот параметр превышен, то усиление перекрытия надо делать обязательно.

    Какой способ подойдёт наилучшим образом для этого, может определить только опытный специалист.

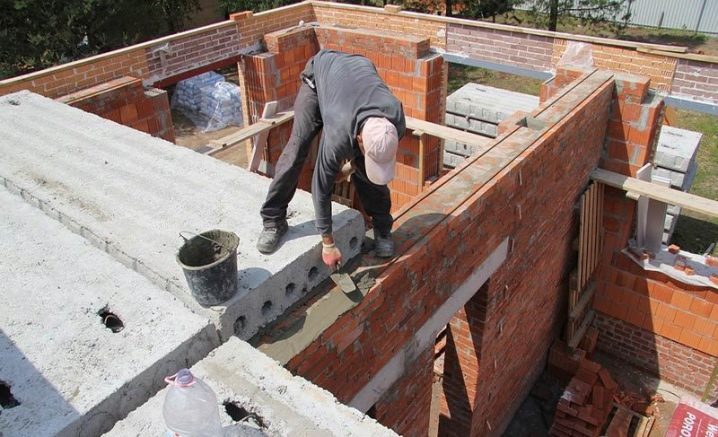

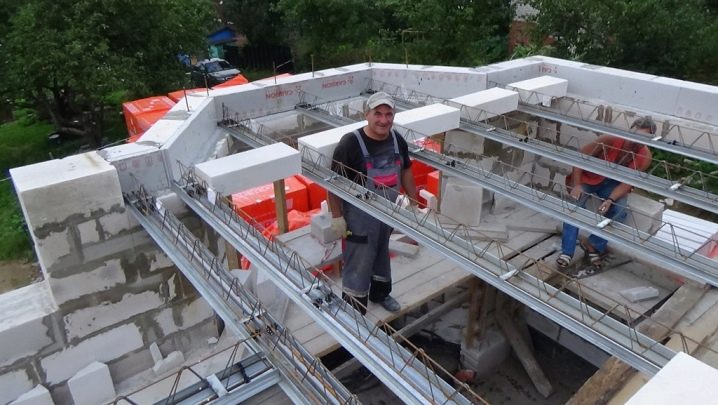

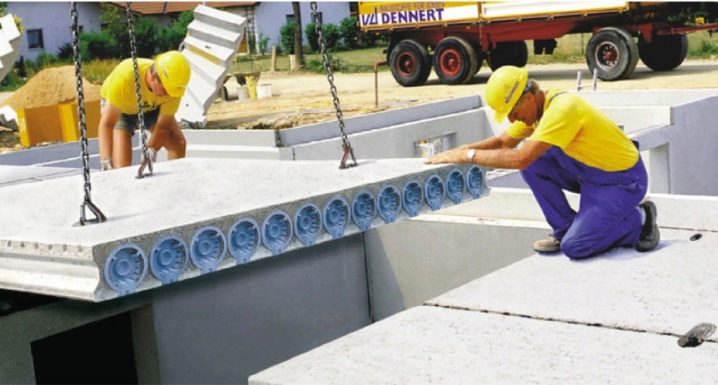

    Железобетонные плиты усилить не совсем просто, для этого нужны инженерные знания. Прежде чем приступать к самому процессу, необходимо учесть конструктивные особенности оснований. Они делятся на составные и цельные конструкции. Сборные панели обычно укладывают на стены, продольные балки либо бетонные фермы.

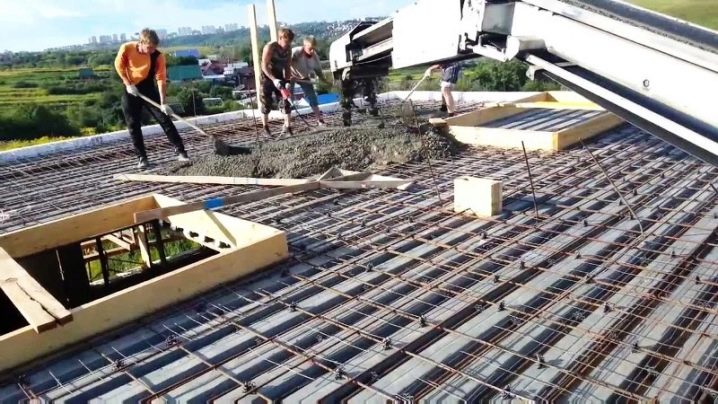

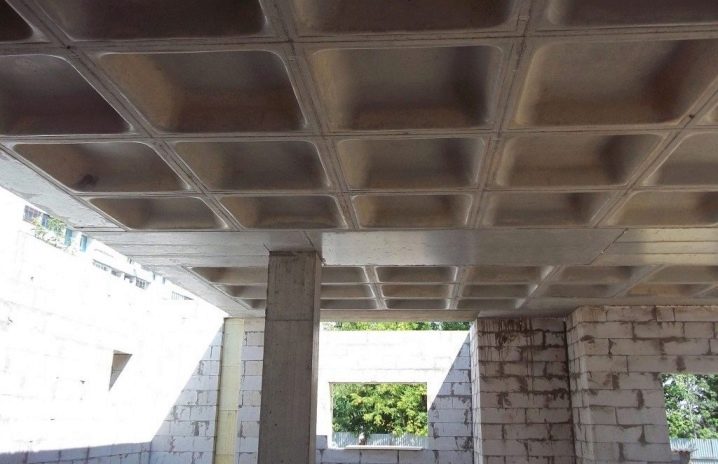

    Цельные перекрытия делают путём заливки бетона в подготовленную заранее опалубку, возведённую над арматурным каркасом. Способы восстановления нагружающей способности у разных плит отличаются между собой.

    Предварительно необходимо определить причины повреждений. Надо знать, уменьшилась ли нагружающая способность плиты из-за того, что она лопнула или этот показатель утрачен по причине дефектов, полученных в ходе монтажа, а также требуется ли полная замена перекрытия или достаточно усилить некоторые её части.

    В процессе усиления нельзя совершить новые ошибки, влекущие за собой дальнейшее разрушение перекрытий и большие финансовые траты.

    Способы

    Чтобы провести укрепление железобетонных плит в доме, строители применяют на практике ряд методов.

    • Усиливают стержни арматуры. В результате коррозии они становятся непригодными частями. Вокруг них уменьшается толщина бетона. На самой бетонной поверхности появляется ржавчина. Перед проведением усиления снимают бетонный слой, находящийся вокруг оголённых стержней. На них наносят покрытие, препятствующее образованию коррозии, после чего осуществляют грунтовку всей бетонной поверхности, ликвидируя тем самым образовавшиеся в бетоне пустоты.
    • Увеличивают толщину плит. Наносят дополнительный слой железобетона.
    • Плиты усиливают снизу при помощи арматуры из стали и бетона. Укрепляют железобетонные перекрытия в районе контакта со стенами дома.
    • Осуществляют нанесение торкрета (раствора из бетона) под давлением сжатого воздуха. Такой состав заполняет трещины и места повреждения в плитах перекрытия.
    • Снизу под отдельные повреждённые участки сооружают подпорки, в результате чего общая нагрузка на перекрытия перераспределяется.

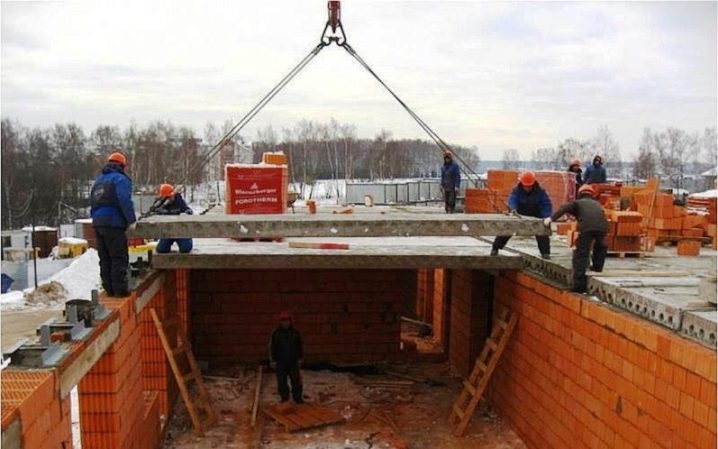

    • Если повреждение крупное, то проводят полную замену устаревших железобетонных плит.

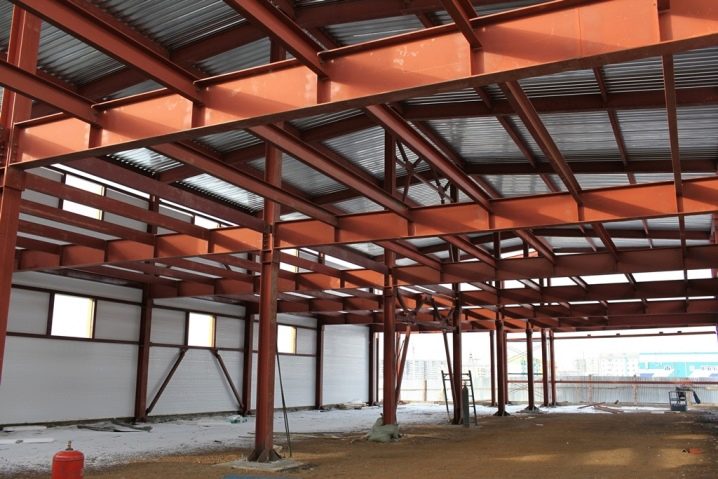

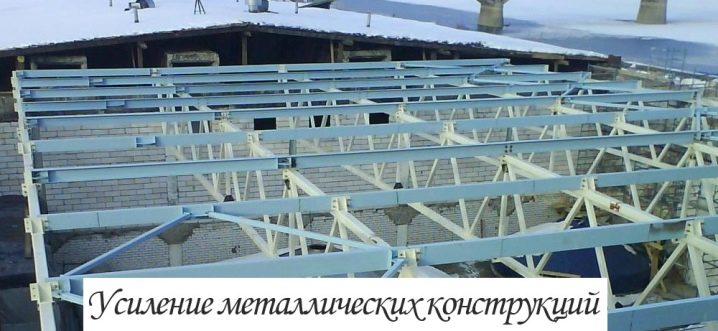

    Металлические конструкции усиливают при помощи наращивания сечений элементов, делают дополнительные связующие цепочки, наращивают элементы соединений, ставят рёбра, диафрагмы или распорки. Часто проводят монтаж дополнительных компонентов к уже существующим конструкциям или меняют конструктивную схему.

    Как показывает практика, работу проводят несколькими способами одновременно.

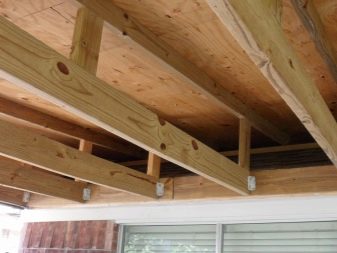

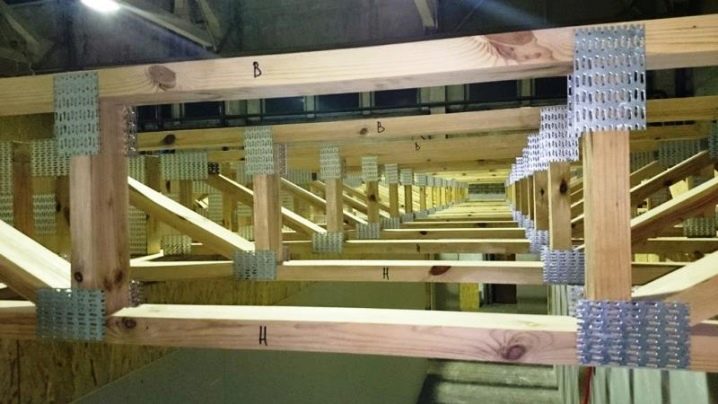

    Наиболее часто встречающимся перекрытием в частных строениях является балка, сделанная из бруса. Если у вас в доме имеется второй этаж, а пол стал скрипеть и местами прогибаться, то следует провести его укрепление.

    Перекрытия из дерева являются самыми доступными по цене конструкциями, но их срок службы по сравнению с железобетонными и металлическими основаниями ограничен временем.

    На качество древесины, помимо климатических факторов, оказывает огромное влияние её обработка. Насекомые и различные вредители (например, короеды) также способствуют сокращению периода эксплуатации деревянных балок. Материал подвергается деформации, крошению, появляются трещины.

    Существует несколько способов реконструкции деревянных перекрытий.

    • Если дерево повреждено, его обрабатывают противогрибковыми составами. После этого элементы можно усилить при помощи деревянных накладок. Их закрепляют сверху и снизу несущей балки по всей её длине при помощи болтов.
    • Усиление также проводят не деревянными, а металлическими пластинами. В качестве металла используют сталь. Саму пластину предварительно обрабатывают антикоррозийным составом. Металлические элементы фиксируют с двух сторон балки. Если имеются серьёзные деформации дерева, то рекомендуется использовать швеллер. Необходимо побеспокоиться и о гидроизоляции. Она должна быть между деревянными и металлическими конструкциями.
    • Производят крепление углепластиковыми или углеволокнистыми материалами. Это могут быть листы или пластины, ленты, ткань. С ними легко работать. Балку усиливают путём наклеивания элементов на неё. Клеят материалы слоями до того момента, пока не увеличивается жёсткость деревянной основы.
    • Концы перекрытия можно укрепить с помощью протезов, выполненных из дерева или металла. Основной упор делается на места стыка деревянного перекрытия со стенами. В результате смены погоды и постоянного изменения температуры воздуха именно на этих участках чаще всего происходит повреждение и деформация.

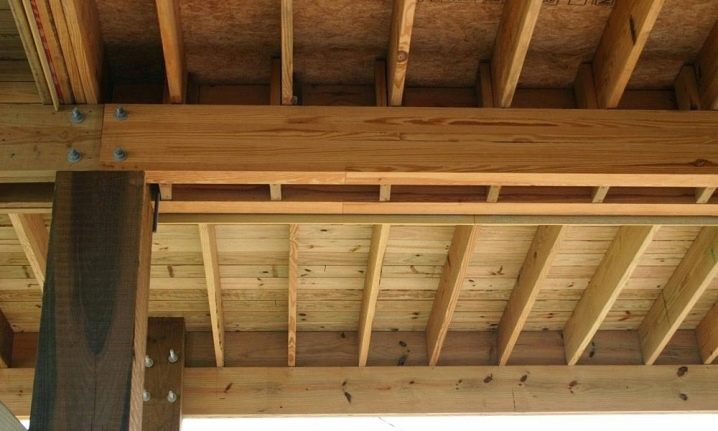

    • Чтобы провести разгрузку деревянных балок, под ними проводят установку опор из брусьев. Большую часть нагрузки с несущего элемента такие опорные стойки забирают на себя.
    • Очень часто проводят увеличение количества лаг. Дополнительные деревянные балки дают возможность повысить нагрузку на всю конструкцию, тем самым увеличивая несущую способность перекрытия. Торцы установленных лаг обязательно покрывают рубероидом во избежание их повреждений.

    Как видим, существуют различные методы по восстановлению функциональных возможностей перекрытий.

    Выбор того или иного способа работы следует проводить с учётом особенностей строения и материалов, из которых оно было возведено.

    Полезные рекомендации

    Специалисты, занимающиеся усилением перекрытий, дают советы.

    1. Потолочные основания имеют пределы нагрузок на один квадратный метр. Если в доме потолок заканчивается чердаком, то нагрузка на балки не должна превышать 100–105 кг на 1 кв. метр площади. Когда в жилище имеется второй этаж, то перекрытие может выдерживать вес до 200 килограмм на метр квадратный. Эти показатели нужно учитывать при установке лаг и балок. Вся конструкция обязана быть с прочной основой. Ещё нужно делать хорошую теплоизоляцию, заделывать тщательно швы и щели.
    2. Прежде чем выбрать древесину для сооружения перекрытий, обращайте внимание на качество её просушки. Плохо обработанное и просушенное дерево подвержено быстрому высыханию или деформации. Нельзя экономить на материале. Балки для перекрытий следует подбирать одинаковой толщины и длины. Они должны быть цельными, а не состоять из нескольких фрагментов.
    3. Конечно, всю работу можно сделать самостоятельно, но для этого вам необходимо обладать не поверхностными, а очень глубокими знаниями в области прочности строительных конструкций.

    О том, как правильно усилить балки перекрытия, смотрите в следующем видео.

    Как усилить деревянную балку перекрытия своими руками: материалы и инструменты, технология укрепления, усиление металлом

    В случае неправильного подбора строительных материалов или ошибок в конструкции может возникнуть необходимость в усилении потолочных балок и защите их от провисания и прогибов. Я хотел бы поделиться опытом того, как подобная проблема возникла у меня, а главное, каким способом удалось ее ликвидировать.

    При строительстве собственного дома в одной из комнат возникла необходимость в потолочных креплениях длиной 5 м. Для их возведения я воспользовался балками большей длины (7 м), так как из них одновременно можно будет сделать выпуск для крыши, защищающий стены и фундамент дома от подмывания снегом и дождем.

    В этой статье я расскажу, как укрепить балки перекрытия металлическим уголком.

    Усиление деревянных балок перекрытия: материалы и инструменты

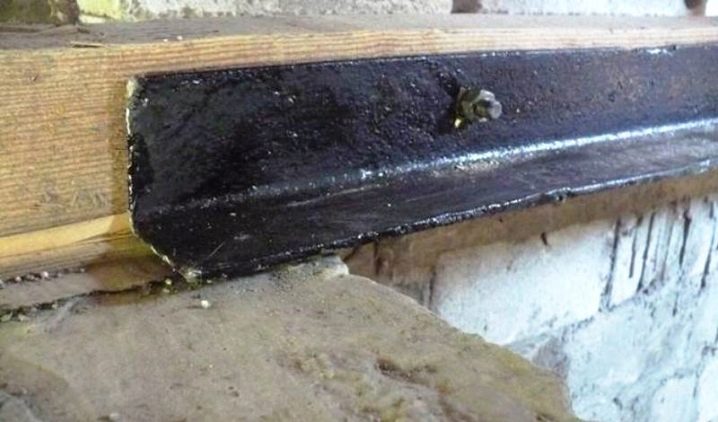

    • Уголок металлический 75×75 мм
    • Металлическая полоса толщиной 5мм и шириной 75мм
    • Болты и гайки Ф12мм
    • Дрель, сверло Д12, гаечные ключи

    В центре комнаты установил два швеллера высотой в 14 см, прикреплённых друг к другу плоской частью в виде двутавра. Далее купил 4 м балки сечением 70×100 мм (в чём и была моя ошибка, так как удобней было бы использовать балки с сечением 100×150 мм) и закрепил их в швеллере и на несущей стене.

    После монтажа крыши (использовал подпорки для стропил, которые опирались на эти балки), появился небольшой прогиб балок. Чтобы избежать дельнейшей деформации, решил усилить их уголком размерами 75×75 мм с одной стороны балки, а с другой, закрепить металлическую полосу толщиной 5 мм и шириной 75 мм.

    Для стягивания уголка и полосы к балке использовал болты Ф12 длиной 100 мм, которые крепил на расстоянии 400 мм друг от друга





    Вот таким образом усилил балки.






    Если есть необходимость дополнительно укрепить балки с сечением 50×200 мм при ширине пролета 5 м, могу порекомендовать для усиления конструкции закрепить металлическую полосу толщиной 5 мм и шириной 75-80 мм по диагонали к центру с обеих сторон балки.

    При этом сначала вдоль всей длины балки надо закрепить шнурок, и при помощи домкрата, посередине приподнять балку выше уровня шнурка и после крепить металлическую полосу.

    Если в продаже не оказалось металлической полосы с нужными размерами, можно нарезать на гильотине полосы длиной 1,5 м, и сварить их между собой, получив необходимую длину.

    В случае, если необходимо добавить дополнительные балки для усиления потолка в случаях его провисания и прогиба. Для этого необходимо подобрать балку соответствующего сечения, стянуть её уголком и прикрепим торцевой частью к стене.

    Также возможно при помощи тарлена устранить провисание и прогиб балок, закрепив его на коньковой части крыши и самой балке. При таком креплении тарлена нагрузка будет перераспределяться на стропильную часть крыши. Однако этот метод применяется только в крайних случаях, если нет возможности добавить дополнительные балки.

    Усиление деревянных балок перекрытия: схемы и способы усиления

    Вадим, чтобы выполнить усиление деревянных балок перекрытия грамотно, в первую очередь необходимо определиться со сложностью проблемы. Самая явная причина беспокойства – прогиб элементов. Здесь важно знать одну вещь: при расчетах по нормативным документам балки перекрытия рассчитываются не с учетом отсутствия прогибов, а так, чтобы их величина была не больше максимальной. Максимально допустимый прогиб зависит от двух факторов:

    • материал балки;
    • пролет.

    Для дерева величину назначают равной 1/300 пролета. Это означает, что при расстоянии между стенами 5 метров, прогиб деревянных балок перекрытия может составлять до 17 мм. При этом не возникает потерь в несущей способности и жесткости.

    Как исправить ситуацию

    Чтобы выполнить усиление балок перекрытий, можно пойти двумя путями:

    • повышение несущей способности;
    • уменьшение нагрузки.

    Первый вариант самый распространенный, поскольку снижение нагрузки означает переоборудование помещения под другое назначение, что сделать сложно и не всегда возможно. Чтобы воспользоваться вторым, нужно рассмотреть несколько вариантов усиления балки.

    К таким способам относятся:

    • Наращивание сечения. Важно отметить, что есть смысл делать накладки сверху или снизу. Дополнительная ширина не даст такого эффекта. Это можно объяснить формулами, по которым рассчитываются балки. Для наращивания используют деревянные доски, которые закрепляют на балки.
    • Установка промежуточных опор. Чаще всего здесь не рассматривается усиление стойками, поскольку их опирание будет происходить на нижележащее перекрытие. Можно использовать подкосы, но только при условии гармоничного вписания их в интерьер.
    • Металлические обоймы. Металл крепят с двух сторон. Для небольших повреждений можно применять полосовую сталь. Для серьезных деформаций лучше выбрать швеллер. Важно предусмотреть гидроизоляцию между металлом и деревом в обязательном порядке.
    • Прикрепление накладок из углепластика. Такой композитный материал – не распространенное решение, но стоит его рассмотреть. Крепление осуществляется на клей, элементы достаточно легкие для выполнения работ своими руками.

    Усиление стоит выполнять только после выбора среди предложенных вариантов наиболее оптимального для каждого случая в отдельности.

    Усиление деревянными или металлическими протезами

    Усиленеи углепластиком (углеволокном)

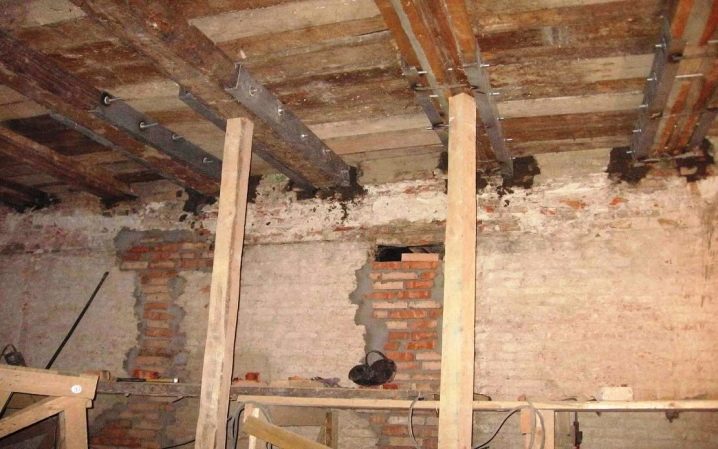

    Усиление металлическими накладками (пластинами) или прутковыми протезами

    Ремонт балки перекрытия

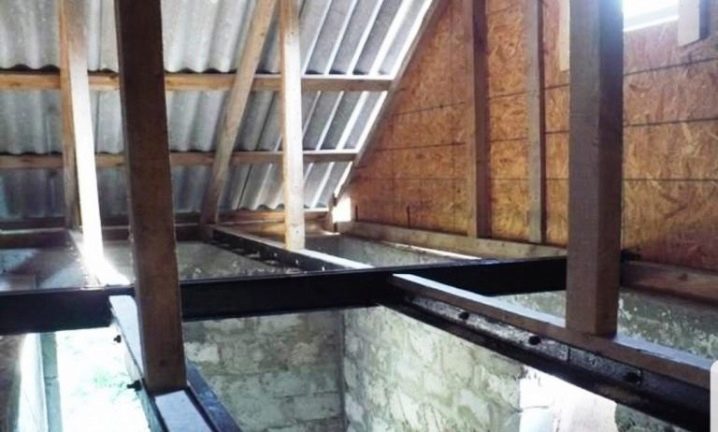

    Усиление балки швеллерами

    Удачи вам!

    Укрепление чердачного перекрытия – способы усиления деревянных балок

    Устройство мансарды в значительной степени увеличивает жилую площадь дома. Практически, в доме появляется еще один эксплуатируемый этаж. Но для его полноценного использования необходимо выполнять укрепление чердачного перекрытия, так как нагрузки на конструкцию существенно возрастают. Прежде всего, это касается деревянных балок, чаще всего применяемых при возведении частных строений.

    Специфика деревянных балок перекрытия

    Популярность использования прогонов из дерева в чердачных перекрытиях связана с их легким весом по сравнению со стальными и железобетонными аналогами. К тому же, древесина обладает низкой теплопроводностью и малой звукопроницаемостью. Но натуральный материал, к сожалению, имеет ряд недостатков, которые необходимо учитывать. Это:

    • отсутствие устойчивости к действию плесени, грызунов и насекомых;
    • высокая пожароопасность;
    • слабая прочность балок малого сечения.

    С первыми двумя недостатками можно справиться путем обработки деревянных балок антисептиками и антипиренами. Последнюю же проблему решают путем использования пиломатериалов большего сечения или посредством укрепления несущих элементов перекрытия.

    Балки чердачного перекрытия несут меньшие нагрузки по отношению к аналогичным межэтажным конструкциям.

    При устройстве мансарды требуется усиление несущих деревянных элементов перекрытия. Если мероприятия не будут выполнены, то прогоны под увеличенной нагрузкой станут прогибаться и со временем безвозвратно деформируются. Это в лучшем случае, а в худшем – произойдет их растрескивание и, как результат, разлом. Но не стоит отчаиваться и думать, что столь желанное увеличение эксплуатируемой площади останется только в мечтах. Вариантов укрепления чердачных перекрытий существует достаточно много для того, чтобы выбрать единственно правильное решение, исходя из конкретных условий эксплуатации.

    Когда требуется усиление

    Следует отметить, что укреплять балочные конструкции требуется не только при сооружении мансарды, но и по другим веским причинам. А именно – при снижении несущих характеристик деревянных балок вследствие плохого состояния древесины, произошедшего в результате:

    • неверных расчетов;
    • повышенной влажности;
    • случайного повреждения;
    • жизнедеятельности насекомых-вредителей или грызунов;
    • появления недопустимых прогибов;
    • растрескивания;
    • периодического воздействия непредусмотренных проектом временных нагрузок.

    Профессионалы не рекомендуют надолго откладывать восстановительные работы. Несвоевременное решение проблемы может привести к печальным последствиям и даже трагедии. Для грамотной оценки предстоящих мероприятий разумнее будет пригласить специалиста.

    Распространенные способы усиления деревянных балок

    Диаметр бревен или сечение бруса для чердачного и межэтажного перекрытия выбирают с учетом нагрузок, приходящихся на квадратный метр площади пола или потолка в плане. При этом учитывается:

    • ширина пролета;
    • шаг деревянных балок.

    В представленной ниже таблице можно увидеть оптимальные значения сечения бревен и пиломатериалов.

    Укрепление чердачного перекрытия производится без изменения или с изменением условий работы балочной конструкции, с применением типовых или нестандартных решений. Выбор зависит от степени деформации древесины и конкретных требований по усилению прочностных характеристик прогонов и настила в целом. Наиболее распространенные варианты укрепления балок предусматривают использование:

    • деревянных накладок;
    • металлических пластин;
    • прутковых протезов;
    • углеволокна, называемого, также, углепластиком;
    • подпоров в виде столбов.

    Деревянные накладки и металлические пластины могут устанавливаться как в пролетной части деревянных балок, так и в местах их стыков с опорной стеной. Усиливающие элементы фиксируются с обоих боков или снизу и сверху ремонтируемого прогона. При этом накладки крепко стягиваются посредством болтов, пропущенных сквозь балки. Деревянные детали предварительно обрабатывают противогрибковыми составами и антипиренами. Металлические пластины окрашивают или наносят на их поверхность специальные средства, препятствующие ржавлению материала. Кроме того, древесину от металла отделяют слоем гидроизоляции.

    Для обеспечения надежности балочной конструкции, накладки рекомендуется устанавливать по всей длине прогона.

    Торцевые усиливающие элементы монтируют на участках, опирающихся на стены. В этом случае подгнившие концы балки обрезают, а удаленные куски заменяют:

    • двойными деревянными накладками с установленными на уровне опорной части стены вкладышами, соответствующими толщине укрепляемой балки;
    • концевыми металлическими протезами, выполненными из швеллера;
    • металлическими полосами с хомутами;
    • арматурными стержнями, скрепленными швеллерной обвязкой.

    Список можно продолжить еще несколькими способами, в том числе передвижными протезами, сдвоенными системами и т.д., но они относятся к более сложным вариантам укрепления балок. Торцевое усиление имеет свою характерную особенность. Она заключается в устройстве временного подпора ремонтируемой балки столбом. После окончания работ он демонтируется.

    Прутковые протезы представляют собой систему, состоящую из металлических хомутов, наложенных в нескольких местах поврежденной балки, и соединительных элементов. Последние изготавливаются из прочного стального профиля или нескольких арматурных прутьев, переплетенных между собой по «правилу треугольника». В этом случае система остается стабильной, без каких-либо пространственных подвижек. Вариант монтажа прутковых протезов зависит от степени требуемого усиления балочного перекрытия.

    Армирование углеволокном относится к современным способам укрепления деревянных балок. Композитный материал пока еще не имеет широкого распространения, но технология, несомненно, относится к передовым методам. С нижней стороны прогона укладывается усиливающая конструкцию арматура. Далее углепластик в несколько слоев наклеивается на частично укрепленную балку, образуя корытообразный хомут. Легкость углеволокна, удобство в работе и отсутствие в конструкции малоэстетичных накладок являются несомненными преимуществами современного материала.

    В случае неисправимых деформаций, поврежденный участок балки лучше будет удалить во избежание бесполезных затрат.

    Простое решение

    Наверное, самым востребованным должен быть наиболее простой вариант усиления чердачного перекрытия, а именно – установка столба, подпирающего проблемную балку. Этот незатейливый способ решает вопрос принятия нагрузок вертикальной опорой. Работы, в данном случае, сводятся лишь к монтажу столба. В результате, основная проблема исчезает, но на ее месте появляются две другие.

    Один недостаток сводится к образованию точечной нагрузки, воздействующей на пол. Второй – связан с эстетической стороной вопроса. Дело в том, что столб, установленный посреди комнаты, будет смотреться нелепо. Но если его оригинально украсить, то опора может превратиться в интересный элемент декора, к тому же - функциональный.

    Существует еще один способ укрепления чердачного перекрытия. Но его использование оказывается эффективным лишь в тех случаях, когда потолочные балки не имеют деформаций. Несущую способность конструкции увеличивают за счет установки дополнительных прогонов с обязательной обмоткой их торцов рубероидом. Защитные меры позволяют избежать механических повреждений и помогают противостоять воздействиям влаги.

    Укрепление чердачного настила

    Если усиление балок выполняется с целью дальнейшего устройства мансарды, то подумать об обновлении напольного настила все-таки придется. Опытные мастера рекомендуют воспользоваться плитами OSP. Их укладывают по черновому полу. В дальнейшем производят отделочные работы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
