Как уложить металлочерепицу – технология и инструкция по укладке кровли, устройство крыши и вентиляции, пошаговая инструкция крепления

Как правильно укладывать металлочерепицу - Всё о металлочерепице

Самостоятельная укладка металлочерепицы

Кровельное покрытие не только отлично защищает дом от выпадения атмосферных осадков, но и украшает его, придавая любому строению законченный вид. Поэтому очень важно правильно положить этот строительный материал, в качестве которого чаще всего используют металлочерепицу, так как она долговечная, обладает привлекательным внешним видом и невысокой стоимостью.

Кровельное покрытие из металлочерепицы не только отлично защищает дом от выпадения атмосферных осадков, но и украшает его, придавая любому строению законченный вид.

Укладка металлочерепицы не требует профессиональных знаний, поэтому ее можно произвести своими руками.

Подготовительные работы

Необходимый для работы инструмент:

Для резки листов лучше всего использовать пилу по металлу или специальный электроинструмент, который предназначен для резки металлического листа, покрытого полимерным составом. Для фиксации листов применяются кровельные саморезы.

Помимо инструментов, необходимо заранее заготовить расходные материалы:

Для резки листов лучше всего использовать пилу по металлу или специальный электроинструмент.

  • карнизную планку;
  • ветровую планку;
  • конек;
  • металлочерепицу;
  • планку ендовы;
  • вентиляционные проходы;
  • гидроизоляционную и пароизоляционную пленку;
  • уплотнитель под конек;
  • софит для подшивки карнизного свеса .

Определение формы и размера крыши

Перед тем как положить металлочерепицу своими руками, нужно определить форму и размер крыши.

Перед тем как положить металлочерепицу своими руками, нужно определить форму и размер крыши. С этой целью измеряется диагональ скатов. При их совпадении проведение дополнительных работ не требуется. Если же показатели получились различными, во время работы придется выравнять линию, образующую край свеса листов и нижний край деревянной обрешетки.

На этом этапе выполняется проверка крыши на плоскостность и прямоугольность, для чего замеряются диагонали скатов. Если дефекты несущественные, их можно скрыть доборными элементы со стороны торца.

Длину листов металлочерепицы определяет ширина ската, начиная от карниза и заканчивая коньком. Ширина определяется с учетом свеса листа с карниза на 40 мм. При ширине равной 6 м, листы придется разрезать минимум на два куска. При этом укладываться они должны будут внахлест 150 мм. Если крыть крышу длинными листами, получится меньше стыков, но работать с ними неудобно.

Схема вентиляции крыши из металлочерепицы.

Во время перепадов температуры внутренняя поверхность такой крыши покрывается конденсатом. К тому же испарения, которые поднимаются из внутренних помещений, преобразуются в воду под действием холодного воздуха. Как известно, избыток влаги способствует намоканию утеплителя, что приводит к потере его технических характеристик, гниению стропил и обрешетки и образованию наледи. Этого не случится, если, перед тем как уложить металлочерепицу, устроить теплоизоляцию и защитить ее от образования конденсата посредством гидроизоляционной пленки. Cо стороны помещения крышу необходимо защитить с помощью пароизоляционной пленки.

Удалить влагу с подкровельного пространства можно с помощью естественной вентиляции. Поэтому очень важно обеспечить прохождение воздуха от карниза к коньку. Для этого между покрытием кровли и гидроизоляции с использованием обрешетки устанавливается вентиляционный зазор, высота которого должна быть не менее 40 мм.

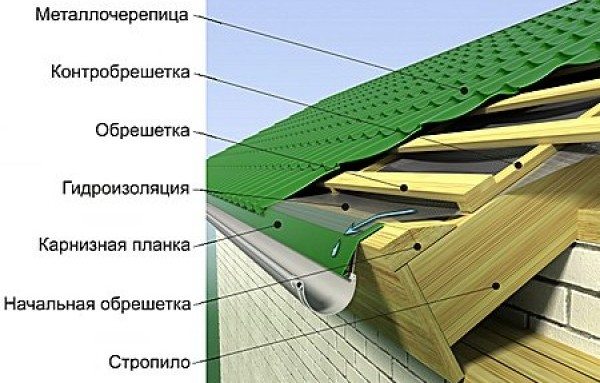

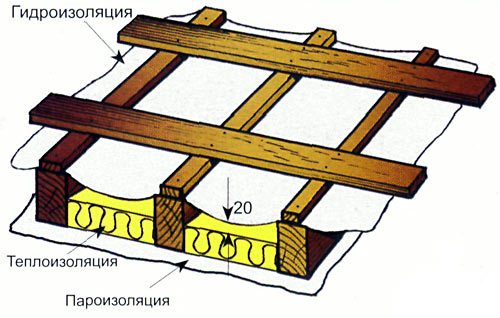

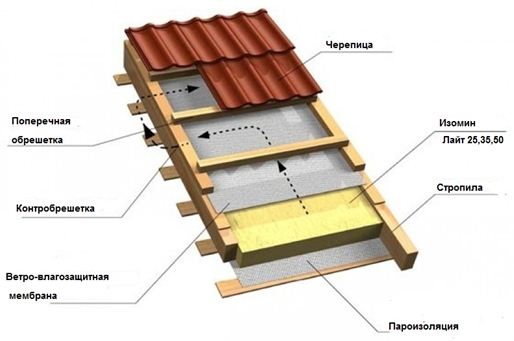

Устройство гидротеплоизоляции

Перед тем как начать класть черепицу. необходимо осуществить стяжку элементов несущей стены и позаботиться о гидроизоляции. Только после этого можно будет приступать к устройству обрешетки.

Гидроизоляционный материал, в качестве которого используют пленку, кладут на стропила под контрбруски. Между стропилами можно сделать провес не более 20 мм. Крепится пленка с помощью механических сшивателей и скоб. Вместо них можно применить оцинкованные гвозди.

Гидроизоляционная пленка с абсорбирующим покрытием укладывается над помещением. Это позволит избежать появление конденсата в нижней части металлочерепицы.

Пленка выпускается в рулонах, что значительно облегчает процесс укладки. Их раскатывают на стропилах таким образом, чтобы самый первый слой свисал с карниза на 20 мм. Все последующие слои накладываются внахлест.

Не нужно забывать о том, что крышу, для покрытия которой использовали металлочерепицу, требуется утеплить. Теплоизоляционные плиты размещаются между стропилами. В некоторых случаях выполняются вентиляционные зазоры между плитами. Утеплитель закрепляется строительным степлером.

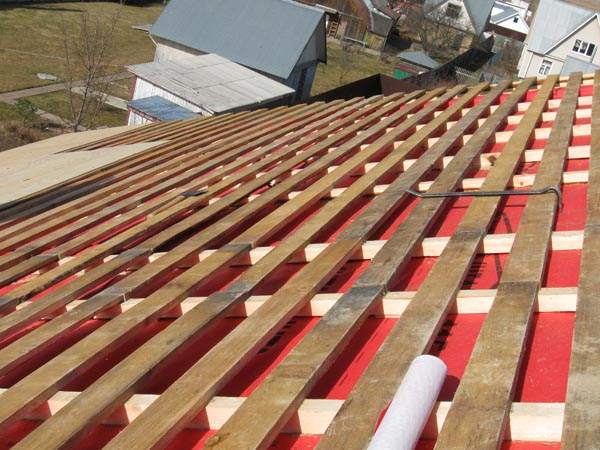

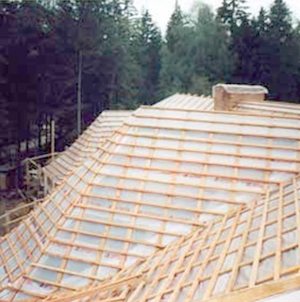

Строительство обрешетки

Чтобы правильно уложить черепицу на крышу своими руками, необходимо соорудить надежную и качественную обрешетку, для чего используются брусья сечением 50х50 или доски 30х100 мм.

Важно! Материал, используемый для устройства обрешетки, должен быть предварительно обработан антисептиком.

Схема устройства обрешетки.

Обрешетка строится следующим образом:

  1. Поверх гидроизоляционной пленки к стропилам прибиваются бруски контробрешетки, а уже к ним — брусья или доски обрешетки.
  2. Первый брус, который должен быть толще других на 10 мм, крепится от карниза.
  3. Расстояние от первого бруса до середины второго должно составлять 300 мм.
  4. Шаг по осям последующих брусьев составляет 30-40 см.
  5. По периметру мансардных окон и дымоходов обрешетка делается сплошной.
  6. Коньковая планка с каждой стороны обивается двумя дополнительными брусьями.
  7. Торцевые планки приподнимаются на высоту волны черепицы.

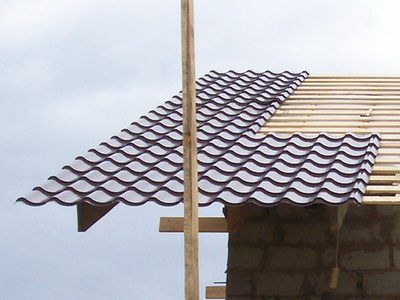

Как правильно крыть крышу металлочерепицей? Способы монтажа

После того как обрешетка будет полностью готова, можно будет приступить к укладке металлочерепицы своими руками .

От того, насколько правильно будет выполнена работа, зависит долговечность и надежность конструкции. Поэтому очень важно придерживаться определенных правил, которые помогут уложить металлочерепицу своими руками .

Первый лист покрытия необходимо выравнивать по торцу кровли.

Первый лист покрытия выравнивается по торцу кровли, после чего закрепляется возле конька саморезом. Вынос листа по отношению карниза не должен превышать 40 мм.

Следующий лист нужно уложить на крышу внахлест на первый, при этом двигаться необходимо справа налево. Также можно подложить край второго листа под край самого первого.

Металлическое покрытие соединяется между собой саморезами в верхней части нахлеста. Крепить к обрешетке их нельзя, так как они должны иметь возможность поворачиваться вместе.

Третий лист крепится аналогично второму. После того как все три листа будут скреплены между собой, правильно будет выполнить их выравнивание строго параллельно карнизу.

Для того чтобы выполнить стыковку кровельного материала по длине, необходимо для начала уложить два листа нижнего ряда, а уже поверх них — два листа верхнего. Соединение и выравнивание листов выполняется строго по торцу крыши.

Нижний лист покрытия крепится оцинкованными саморезами через одну волну в ее подошву. Все остальные ряды крепежных элементов вкручиваются в шахматном порядке через волну.

Боковые нахлесты черепицы закрепляются по гребням каждой волны. При расчете количества саморезов нужно учитывать, что на 1 кв. м крыши уходит не менее 8 штук.

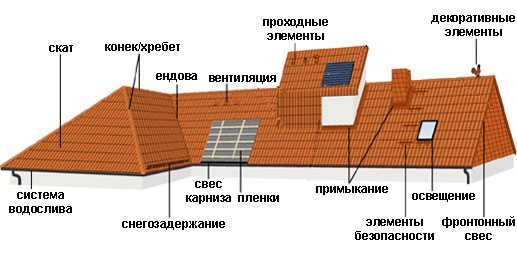

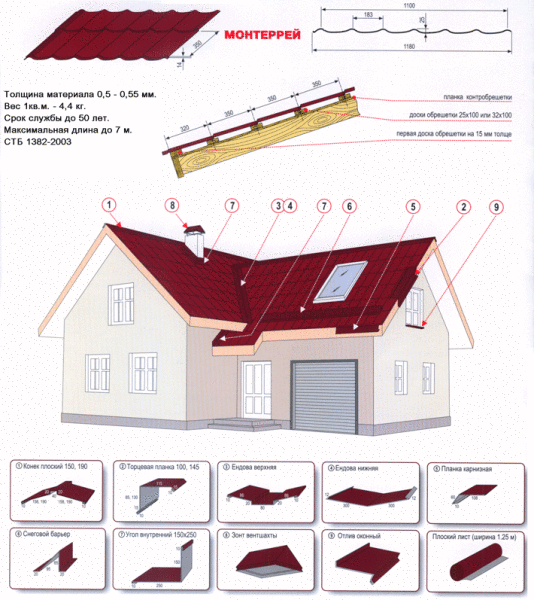

Устройство дополнительных элементов кровли

После того как на крышу будет уложена металлочерепица своими руками, нужно переходить к креплению дополнительных элементов.

Дополнительные элементы кровли, помимо своего основного предназначения, придадут ей законченный вид.

Держатели водосточного желоба правильно будет установить на металлочерепицу в соответствии с рекомендациями, которые в обязательном порядке прилагаются в инструкции к деталям водостока, согласно которой его необходимо уложить на нижний брусок обрешетки.

При креплении держателей своими руками нужно учитывать, что край желоба должен располагаться на 30 мм ниже края настила. Это позволит исключить повреждения желобов во время схода снега с кровли.

Важно! Металлочерепица — очень хрупкий материал. Поэтому ходить по нему нужно очень аккуратно. На ноги желательно одевать мягкую обувь, чтобы избежать повреждения материала.

Крепление торцевых и коньковых планок

Металлочерепицу с торцевой стороны в обязательном порядке снабжают планками. Их крепление правильно будет осуществлять с шагом в 50 см с помощью саморезов. Между ними предусматривается нахлест, равный 50 мм. При возникновении необходимости их можно будет подрезать.

Также металлочерепицу, уложенную на кровлю, дополняют коньковыми планками, которые бывают двух типов: плоского и круглого сечения. Установка доски круглого сечения нужно начинать с крепления посредством конусных заклепок или плоских заглушек. Установка коньковой планки первого типа производится без использования заглушек.

Установка доски осуществляется на фигурный уплотнитель, уложенный на конек. Предварительно в нем должны быть сделаны вентиляционные устройства. Планка должна крепиться специальными саморезами, длина которых достигает 8 см. Нахлест между ними должен быть не менее 10 см.

Чтобы обеспечить безопасное передвижение по кровельной конструкции, правильно на уровень карниза закрепить специальную решетку ограждения. Стоит отметить, что под нее необходимо выполнить сплошную обрешетку.

Как укладывать металлочерепицу: пошаговая инструкция

Металлочерепицу от других материалов, предназначенных для отделки кровельной конструкции, отличают выигрышные технические характеристики. Плюс ко всему если изучить все тонкости и особенности монтажа данного материала, то укладывать его окажется не так уж и сложно. Чтобы весь процесс прошел правильно, можно изучить видео- и фотоинструкцию, не лишней будет и подробная схема, которая позволит выполнить все работы своими руками.

Преимущества металлочерепицы

  1. Данное покрытие обладает небольшим весом, что в среднем составляет от 4 до 7 кг на один квадратный метр и многократно снижает нагрузку кровли на здание.
  2. Богатая палитра цветов позволит укладывать металлочерепицу именно в том оттенке, который будет идеально гармонировать с фасадом и отлично впишется в общий дизайн экстерьера.
  3. Материал обладает достаточно высокой прочностью, которая обеспечивается за счет толщины самого листа, а также ребрами жесткости. Так, если стропила размещать на метровом расстоянии один от другого, а шаг обрешетки сделать равным 0,3 метра, то 0,5-миллиметровая черепица сможет выдержать нагрузку до 250 кг на квадратный метр.
  4. Металлочерепица способна выдерживать различные перепады температуры, за счет того, что тепловое расширение этого материала минимально.
  5. Она не имеет в своем составе каких-либо вредных компонентов, которые бы выделялись во время ее нагревания под воздействием солнечных лучей.
  6. При необходимости в частичном ремонте привести в порядок подобную крышу не составит абсолютно никакого труда.
  7. Стоит отметить такую положительную характеристику металлочерепицы, как способность обеспечивать гидроизоляцию.

Однако, как и любой другой материал, этот также имеет свои недостатки. Единственный минус заключается в том, что монтируя металлочерепицу, стоит сразу же позаботиться и о звукоизоляции, для которой применяется какой-либо утеплитель.

Особенности монтажных работ

  1. В большинстве случаев инструкция, информирующая, как правильно укладывать данный кровельный материал, представлена в виде электронных чертежей. Как правило, такие пособия достаточно простые и доступные, поэтому разобраться с правилами проведения монтажных работ можно самостоятельно. Так, следуя пошаговым рекомендациям, возвести кровлю удастся даже новичку в этом деле. Особое внимание необходимо уделить стыковке листов, а также, какой именно стороной нужно укладывать металлочерепицу Монтеррей.
  2. Все имеющиеся срезы и царапины следует закрашивать.
  3. Особое внимание необходимо уделить возведению кровли вокруг печной трубы, если таковая имеется.
  4. Осторожность при создании покрытия посредством металлочерепицы следует соблюдать, так как она предполагает движение на профилированной кровле исключительно по вогнутым волнам, по которым идут саморезы. Ходить по крыше, где вы монтируете металлочерепицу, нужно только в обуви с мягкой подошвой, а мусор и стружку необходимо сметать мягкой щеткой, не царапающей покрытие.
  5. Следует позаботиться о заземлении такой крыши.
  6. Спустя три месяца необходимо сделать финишную подтяжку саморезов, которые могут ослабнуть в результате снега или ветра.
  7. После того как вы установите металлочерепицу, после надо соорудить еще и водосток.

Технология укладки

Чтобы разобраться с тем, как правильно нужно сооружать подобную крышу, следует руководствоваться пошаговой схемой, представленной ниже:

  • создание основания. Нет необходимости устанавливать усиленную основу, когда можно обойтись самой обыкновенной обрешеткой либо же уложить ее на старые кровли из деревянного гонта либо щепы. Листья металлочерепицы крепятся на шурупы, устойчивые к коррозии. Также нет необходимости в процессе заранее делать отверстия. Рассчитывать шаг обрешетки следует с ориентиром на размер черепицы. Он должен быть таким, чтобы можно было вкрутить шуруп в доску, а не в пустоту. Однако на данном этапе также необходимо учитывать и размещение оконных конструкций – не нужно размещать стропила прямо над окном;
  • теплоизоляция. Процесс установки черепицы подразумевает также и создание слоя теплоизоляции, позволяющей избавить жителей дома от шума дождевых капель;
  • укладка листов металлочерепицы. На этом этапе не обойтись без рулетки, шуруповерта, маркера, длинной рейки, а также молотка. Плюс ко всему понадобятся ножницы, пила дисковая, оснащенная твердосплавными зубьями, и электрический лобзик;
  • монтаж аксессуаров. Все комплектующие элементы, так же как и сами листы, монтируются внахлест. Что касается крепления необходимых деталей, которые призваны задерживать снег, то устанавливать их необходимо в каждую волну, при этом в месте самого крепления под черепицу следует проложить бруски.

Правила укладки металлочерепицы

Не забудьте снять защитную пленку сразу после монтажа, если таковая имеется.

При монтаже следует аккуратно ходить по металлочерепице в мягкой обуви (либо в обуви на мягкой подошве). При ходьбе по профилированным листам следует наступать в местах обрешетки. При ходьбе вдоль листа — наступать в прогиб волны, поперек на складку профиля.

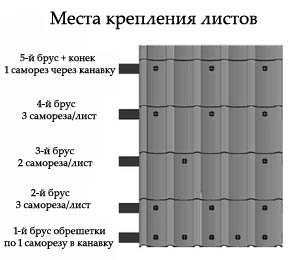

Общие правила крепления металлочерепицы (рис. 62):

  • лист крепится в прогиб волны в местах прилегания к обрешетке;
  • к начальной решетине нижние листы крепятся над ступенькой через волну;
  • к остальным решетинам листы крепятся как можно ближе к ступеньке снизу;
  • со стороны торцевой доски листы крепятся в каждую волну;
  • все листы следует притянуть к каждой решетине;
  • в местах нахлестов листов для крепления вертикального перехлеста листы крепятся между собой короткими саморезами (19 мм) в спад волны.

рис. 62. Правила крепления металлочерепицы

Другими словами, саморезы надо закручивать плотно, но не раздавливая полностью уплотнительную прокладку. По периметру ската крепеж ставится в прогиб каждой волны. Далее крепеж осуществляется к каждой решетине с шахматным расположением саморезов. Максимальное приближение к ступеньке волны делает их незаметными, так как они находятся в тени. В нахлест металлочерепицы саморезы лучше вкручивать под углом, так листы лучше подтягиваются друг к другу. Средний расход кровельных саморезов — 6–8 штук на квадратный метр и 3 штуки на погонный метр аксессуаров с каждой стороны.

Применение неоцинкованных саморезов, саморезов без шайбы с EPDM-резиной приводят к проникновению влаги в подкровельное пространство, коррозии профилированных листов и снижению прочности крепления. Неправильное крепление саморезов — к разбалтыванию крепления, неплотному прилеганию листов друг к другу и образованию заметного шва.

Аксессуары крепятся в каждую поперечную волну с шагом 350 мм или в продольную через одну волну в верхний гребень. Для закручивания саморезов лучше всего пользоваться шуруповертом или дрелью в режиме низкой скорости вращения патрона.

Для резки металлочерепицы используйте ножовку по металлу или электролобзик с лезвием для металла. Допускается резка ручными ножницами или вырубными электроножницами. Не пользуйтесь углошлифовальными машинами с абразивным кругом (болгаркой) — покрытие утрачивает свои антикоррозийные свойства вследствие прожигания покрытия и налипания металлической стружки на поверхность.

Применение болгарки с абразивным кругом для резки профилированных изделий с полимерным покрытием приводят к выжиганию оцинкованного слоя в месте среза, в результате чего увеличивается скорость коррозии на срезе и происходит отслоение полимерного покрытия, коррозия металлических частиц, прилипших к листу после резки, почернение полимера.

Пользуйтесь баллончиками для подкрашивания образовавшихся в процессе монтажа срезов, потертостей, повреждений полимерного покрытия.

Между листами металлочерепицы в местах перехлеста во время дождя может возникнуть капиллярный эффект — когда влага просачивается, поднимаясь между плотно прижатыми листами выше уровня стока воды. Для того чтобы этот эффект не возникал, на всех листах металлочерепицы делают капиллярную канавку, которая обеспечивает свободный сток попавшей под лист воды либо воды образовавшейся на внутренней поверхности листа в результате конденсирования водяного пара. Металлочерепица производится как с двойной, так и с одинарной капиллярной канавкой, как с левой, так и с правой стороны. Капиллярная канавка каждого листа должна быть накрыта последующим листом.

При многорядной укладке стыкуется до четырех листов толщиной 0,4–0,5 мм. Наложенные друг на друга в одном ряду, они получают все увеличивающееся смещение, на десятиметровом карнизе до 3 см. Поэтому металлочерепицу желательно укладывать с небольшим поворотом против часовой стрелки (по часовой — для листов с капиллярной канавкой справа), стремясь, чтобы левые (правые) углы листов в одном ряду находились на одной прямой. Величина смещения листа при повороте — 2 мм. Если листы укладываются длинными полотнищами, но в один ряд (без стыков по высоте ската), то никаких поворотов листов делать не нужно.

Укладку листов проводят после размещения первого листа как влево от него, так и вправо. Главным критерием выбора направления является удобство монтажа. Начинают со стороны, где нет скосов, срезов, необходимости обреза листа, и укладывают в сторону примыкания другого ската, то есть к косому коньку или к ендове между скатами.

При монтаже лист накрывает одну волну предыдущего листа, закрывая капиллярную канавку. При укладке с подсовыванием листа, чтобы закрыть капиллярную канавку, край следующего листа подкладывается под волну предыдущего. Это немного облегчает укладку, так как лист фиксируется другим листом, предотвращая сползание последнего листа, однако при таком варианте укладки велика вероятность повредить покрытие.

Какой бы сложной не была геометрия ската, листы выравнивают строго горизонтально по линии карниза со свесом, рекомендуемым изготовителем черепицы. Общее правило: металлочерепица собираются в блок из 2–4 листов (листы скрепляются между собой короткими саморезами) и как можно выше крепится к обрешетке одним саморезом. Таким образом появляется возможность вращать весь блок относительно этого самореза и выравнивать листы по карнизу и боковой кромке ската.

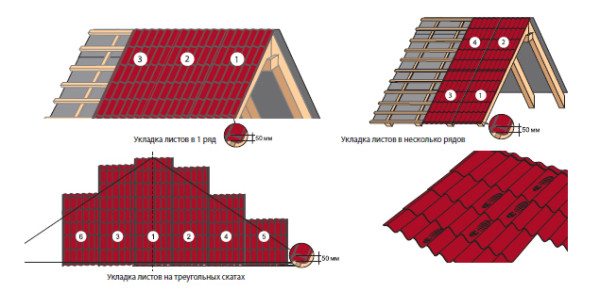

рис. 63. Последовательность укладки листов металлочерепицы в один ряд

При укладке листов в один ряд (рис. 63) разместите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом у конька (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Если покажется, что листы «не стыкуются», следует сначала приподнять лист над другим, а затем, слегка наклоняя лист и двигая снизу вверх, укладывать складку за складкой и скреплять шурупом по верху волны под каждой поперечной складкой. Таким образом уложите три или четыре листа, скрепив их между собой, выровняйте блок листов по линии карниза (не забывайте про свес) и закрепите листы к обрешетке. Последний в ряду лист не крепите, пока не разложите и не выровняете следующий блок листов.

При монтаже листов в несколько рядов (рис. 64) справа налево уложите первый лист, выровняйте по карнизу и по торцу, затем наложите второй лист (поверх первого), закрепите его временно одним саморезом у конька по центру листа, выровняйте листы и скрепите их между собой саморезами. Стык верхнего и нижнего листов фиксируется винтами в вершину волны через волну. Уложите третий лист слева от первого, скрепите листы между собой, затем уложите четвертый лист над третьим. Листы между собой соединяются короткими саморезами в верхней части перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего лист у конька крыши. Выровняйте весь блок по карнизу и торцу, а затем окончательно крепите листы к обрешетке. После укладки и закрепления первого блока из четырех листов к нему раскладывается и закрепляется следующий блок.

рис. 64. Последовательность укладки листов металлочерепицы в несколько рядов (два варианта)

Возможен и другой вариант монтажа. Уложите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом в верхней части (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Уложите третий лист поверх первого и скрепите листы между собой. Выровняйте весь блок по карнизу и торцу ската, поворачивая его при необходимости вокруг самореза, ввернутого в первый лист. После выравнивания закрепите весь блок и монтируйте к нему следующие листы металлочерепицы.

При выравнивании блока из 3–4 листов, скрепленных между собой, возможно потребуется их немного повернуть. В связи с тем, что блок держится на одном шурупе, не рекомендуются соединять в блок более четырех листов. Кроме того, большое количество листов сделает блок слишком тяжелым не только для самореза, но и для работающих.

При укладке листов на треугольном скате (рис. 65) перед началом монтажа необходимо разметить центр ската и провести через него ось. Затем отметить такую же ось на листе и совместить оси на скате и листе. Закрепить лист одним саморезом у конька. От него в обе стороны продолжить монтаж по принципам, описанным в предыдущих вариантах.

рис. 65. Последовательность укладки листов металлочерепицы на вальмовых крышах

На треугольных скатах, в ендовах, на косых хребтах необходима обрезка листов. Чтобы удобно разметить листы, можно соорудить так называемый «черток». Надо взять четыре доски, уложить две из них параллельно друг другу и скрепить их оставшимися двумя досками поперек. Крепление должно быть шарнирное, а не жесткое. Расстояние между внутренней стороной левой доски и внешней стороной правой доски делают равным рабочей ширине листа кровли — 1100 мм. Для работы инструментом обрезаемый лист укладывают на уже смонтированный, «черток» одной стороной укладывают на хребет крыши или в ендову, а по другой очерчивают линию отреза. При разметке линии отреза поперечные доски «чертка» должны быть расположены строго горизонтально.

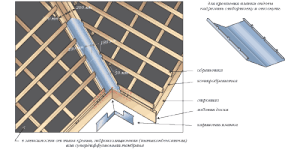

Листы на ендовах размечаются так же. После монтажа целого листа сверху на него укладываем лист, который необходимо обрезать. Устанавливаем «черток», поворачивая шарнирно закрепленные доски. Внутренняя сторона вертикальной доски должна лежать на ендове, а поперечные доски должны быть установлены горизонтально. Если эти условия выполнены, проводим линию разметки на незакрепленном листе. Линия разметки проводится вдоль внешней стороны другой вертикальной доски, не лежащей на ендове. Снимаем лист, обрезаем по разметке и укладываем рядом с закрепленным листом. Монтаж следующих листов проводится аналогично.

Монтаж сквозных выходов на кровлю должен осуществляться с помощью проходных элементов, обеспечивающих герметичность проходов. Для этих целей оптимально подходят специальные проходные элементы, например, Vilpe, они монтируются в соответствии с прилагаемыми к ним инструкциями. Места прохождения через гидро-, тепло- и пароизоляцию необходимо загерметизировать с помощью клейкой ленты, стыки между элементами заполнить силиконовым герметиком. Обычно ленты и герметик входят в комплект проходных элементов.

Оформление выступающих слуховых окон (коротких ендов) аналогично оформлению стыков скатов. Вначале укладываются нижние ендовы (рис. 66), затем черепица, потом верхние ендовы. Так как здесь велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в узел необходимо проложить универсальный либо саморасширяющийся пористый уплотнитель. Ендовы нижние немного выводятся за линию фронтона для обеспечения стока воды. Верхние ендовы подрезают.

рис. 66. Оформление коротких ендов кровлей из металлочерепицы

Статьи построены на основе нормативных документов и инструкций фирм-изготовителей кровельного материала. Rannila, Mera System, Areco, Grand Line

Источники: http://1metallocherepica.ru/montazh/kak-pravilno-polozhit.html, http://krovlyamoya.ru/cherepica/kak-ukladyvat-metallocherepicu-poshagovaya-instrukciya-2.html, http://ostroykevse.com/Krovlia/17.html

Как правильно уложить металлочерепицу - Всё о кровле

Укладка и монтаж металлочерепицы — подробное руководство

Одним из важных этапов строительства крыши является укладка металлочерепицы, на ранее подготовленную обрешетку. Сегодняшние технологии предоставляют широкий спектр материалов, что даёт возможность быстро и качественно возвести крышу любой сложности. Высокие технологии и точность в изготовлении превращают установку металлочерепицы в увлекательный процесс, который сможет выполнить даже непрофессионал.

Инструменты для монтажа кровельной системы

Перед непосредственным преступлением к работе, необходимо подготовить следующий инструмент: рулетка, монтажный нож, маркер, шуруповёрт с насадкой для саморезов, шнур, саморезы, длинная рейка, молоток, насадка на дрель для резки металла, инструменты для резки кровельных материалов.

В качестве инструментов для резки кровли выступают: электрический лобзик, ручные рычажные ножницы по металлу (прямые, правые и левые), ножовка по металлу с маленькими зубьями, ножницы электрические просечные (вырубные).

После резки профиля, места срезов необходимо закрасить с помощью специального баллончика с краской. Это защитит цинк от дальнейшей коррозии.

Резка кровельного материала абразивным кругом или болгаркой запрещается! При такой резке нарушается не только полимерное покрытие, но и сам цинк, что в дальнейшем приведёт к окислению и коррозии.

Расчет необходимого количества материалов

Чтобы подсчитать, сколько понадобится материала для укладки металлочерепицы, необходимо произвести замеры крыши и учесть все элементы и выступы, количество рядов, которые будут находиться на будущей конструкции. Для этого применяется несложная инструкция, по которой легко посчитать количество материала.

К примеру, ширина ската крыши равна 6 метров. А полезная ширина профиля (указывается производителем профиля) равна 1.11 метров (называют также эффективной длиной). Количество рядов составит (6/1.11)=5.40, что при округлении даёт нам 5 рядов.

Расчет длины листов и их количества производится путем измерения длины ската крыши от карниза до конька, плюс длина свеса, которая лежит в пределах 40-50 мм, плюс 150 мм (в случае использования нескольких рядов), которые являются минимальными при горизонтальном перехлёсте.

Например, измеренная длина ската крыши составляет 7 метров. Тогда необходимая длина будет составлять: 7+0.05+0.15=7.2 метра (при условии укладки по два листа в ряду).

Почти все производители металлочерепицы предлагают длину нарезки профиля выбрать заказчику. Максимальная длина не превышает восьми метров, но, как показала практика, удобнее всего использовать листы длиной не более 4-5 метров. Поэтому, в наших примерах выше, использована установка металлочерепицы в два ряда.

Что необходимо знать при использовании кровельного профиля

Перед тем, как класть металлочерепицу, надо знать, что выполнение необходимых простых правил обеспечит долговечную службу используемых материалов.

  • для транспортировки профиля на машине, необходимо чтобы длина кузова была больше или равна длине листа профиля;
  • спецодежда может состоять из обычного строительного комбинезона, перчаток и мягкой обуви (резиновые кеды вполне подойдут), чтобы не повредить материал профиля. При работе на крыше становится только на обрешётину и в прогиб волны;
  • при ручной транспортировке необходимо нести листы в вертикальном положении, чтобы не возникали перекосы, которые могут привести к дальнейшей деформации материала;
  • для хранения профиля металлочерепицы используются брусья толщиной 200 мм с шагом 500 мм. Если срок хранения профиля превышает один месяц, то необходимо распаковать листы от заводской упаковки и переложить рейками, с учётом максимальной высоты 70 см, получаемого штабеля;
  • необходимо произвести контрольный обмер кровли. После установки стропил осуществляют замер прямоугольности скатов. Разница двух диагоналей кровли не должна превышать двух сантиметров, а все установленные стропила должны располагаться в одной плоскости;
  • проверить минимальный угол наклона скатов, который составляет минимум 14°.

Выбор и установка саморезов

С помощью оцинкованных саморезов происходит крепление профиля к обрешётке. Поэтому к качеству саморезов необходимо отнестись со всей серьёзностью, потому как, срок службы качественных крепежных изделий соизмерим со сроком службы металлочерепицы (30-50 лет). Для этого выбирают специальные, фирменные саморезы с необходимой по цвету головкой и с прокладкой из ЭПДМ (Этилен-пропилен-диен-мономер) – резины.

Крепятся они при помощи шуруповёрта или электрической дрели с реверсом и переключателем оборотов. Если, при укладке, происходит случайное повреждение слоя материала, то необходимо на место повреждения нанести маскирующий аэрозоль баллончиком.

Закручивание саморезов должно быть достаточно плотным, но не таким, чтобы продавливать уплотнительную прокладку.

Правила крепления металлочерепицы

Перед началом монтажа, все элементы конструкции должны быть обработаны антисептическим средством. Технология укладки металлочерепицы и её крепление начинается с подъёма на кровлю по одному листу. В зависимости от высоты здания применяют специальные подъёмные ремни или лаги, которые располагают от земли до края крыши.

При длине листов металлочерепицы равной длине ската, первый лист выравнивают по торцу и карнизу крыши. Крепление профиля происходит с помощью кровельных саморезов с ЭПДМ прокладкой и цветной головкой. Размеры 4.8×28 мм (в случае с деревянной обрешёткой) и 4.8×20 мм (для металлической обрешётки). Необходимая длина саморезов, в конечном итоге, зависит от вида профиля и уточняется у поставщика металлочерепицы.

В подошву волны, в местах прилегания к обрешётке, саморезы вкручивают в шахматном порядке через одну волну. Приблизительный расход саморезов на квадратный метр профиля составляет 6-8 штук.

Если укладка металлочерепицы производится слева на право, то край второго листа подкладывают под край первого и выравнивают. Если справа налево, то правильно укладывать второй лист внахлёст на первый. Последующие профили необходимо положить аналогично предыдущим.

Первый лист укладывается на обрешётку с выносом 40-50 мм над краем карниза и крепится одним временным саморезом у края конька и у карниза саморезом к обрешетке.

Далее происходит монтаж второго листа профиля. Для этого необходимо точно и плотно состыковать листы между собой боковым продольным перехлёстом, чтобы не было зазоров и перекосов. Соединяются они между собой саморезами 4.8×20 мм через верх волны, под поперечной волной профиля. Соединение начинается от карниза и до конька.

Таким способом соединяются три-четыре листа металлочерепицы. Откручивается временный саморез, установленный на первом листе возле конька и выравнивается весь блок профилей относительно карниза.

Производится контрольный замер выноса по обеим сторонам блока. Если размеры совпадают, очевидно, лист выровнен правильно, и его необходимо ровно закрепить одним саморезом к обрешетке. Остальные листы крепятся на стыках и к обрешетке.

После проведения монтажных работ стружку от просверливания и обрезания необходимо удалить мягкой щёткой, а места повреждения подкрасить специальной краской.

В случае, когда скат крыши будет состоять из нескольких рядов, то правильно класть кровельный профиль необходимо по другому принципу. В таком случае, используется наращивание листов в порядке, указанном на рисунке ниже. Порядок монтажа определяется водоотводными канавками на продольных краях металлочерепицы, соединёнными внахлёст. При наращивании листов металлочерепицы их соединяют вдоль ската крыши с нахлёстом минимум 150 мм и крепят к обрешётке подошву продольной волны.

Фиксация поперечного профиля металлочерепицы выполняется в торец поперечной волны, либо в подошву продольной волны над поперечной волной без фиксации к обрешётке. Для данной операции используются саморезы 4.8×20 мм (по металлу).

Для вальмовой (шатровой) крыши монтаж начинается с самой верхней точки и далее равномерно по обеим сторонам по принципам, описанным выше.

Капиллярная канавка каждого профиля должна быть перекрыта предыдущим укладываемым листом.

Крепление конька

Для необходимого вентилирования чердачного пространства нужно, чтобы листы профиля не сходились под коньковой планкой. Конек крепится к кровельному покрытию с помощью саморезов, вверху каждой второй волны. При этом нахлёст планок составляет не менее 10 см по длине. Монтаж полукруглого конька на вальмовой крыше происходит с помощью накладок Y-образной формы и шатровых заглушек.

Монтаж карнизной планки

Карнизная планка предохраняет лобовую доску от атмосферных осадков и дальнейшего её разрушения. Укладываются планки с 50 мм нахлестом, оцинкованными гвоздями, с шагом 300 мм.

Установка ендовы

Планки основания для ендовы укладываются всплошную на уровне с обрешеткой. Необходимо соблюдать 20 мм зазор между планками ендовы для обеспечения вентиляции. Карнизная планка обрезается и монтируется на углы ендовы.

Далее устанавливается профиль нижней ендовы и обрезается по форме карнизной планки. Чертятся направляющие вдоль планки ендовы, как невидимые границы листов профиля. Рекомендуемое минимальное расстояние между линиями направляющих составляет 200 мм.

После укладки кровли, вдоль всей длины планки ендовы для эстетической красоты, ложится декоративная верхняя накладка ендовы. Она фиксируется в верхний изгиб волны металлочерепицы с шагом 300-500 мм.

Монтаж торцевой планки

Торцевая планка устанавливается на торцевую доску и крепится к ней саморезами с шагом 1000 мм. К обрешетке планка крепится через верх кровельных листов, саморезами, на расстоянии 400-800 мм. По окончанию установки торцевой планки необходимо, чтобы она перекрывала верхний гребень волны.

Технология установки коньковой планки и уплотнителя

Универсальный уплотнитель фиксируется перед непосредственной установкой коньковой планки. Чтобы его установить, необходимо снять предохраняющую пленку и наклеить на расстоянии 25 мм от края конька в направлении середины. Крепление конька осуществляется к кровельному листу в каждую третью продольную волну саморезами, с минимальным допустимым нахлёстом в 100 мм.

Монтаж снегозадержателей

Для долгой эксплуатации водостоков и в местах нежелательного ската снега устанавливаются снегозадержатели. Планка снегозадержателя крепится под второй поперечный рисунок профиля металлочерепицы. Опорный уголок монтируется под планку на профиле и фиксируется вместе с ней к обрешетке саморезами достаточной длины. Нижняя кромка снегозадерживающей планки крепится саморезами к кровельному листу в верхней точке через волну.

Предлагаем ознакомиться с видео, в котором содержится подробная инструкция по укладке металлочерепицы.

Похожие новости

Металлочерепица: как правильно положить. Технология укладки металлочерепицы

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Как укладывать металлочерепицу: пошаговая инструкция

Металлочерепицу от других материалов, предназначенных для отделки кровельной конструкции, отличают выигрышные технические характеристики. Плюс ко всему если изучить все тонкости и особенности монтажа данного материала, то укладывать его окажется не так уж и сложно. Чтобы весь процесс прошел правильно, можно изучить видео- и фотоинструкцию, не лишней будет и подробная схема, которая позволит выполнить все работы своими руками.

Преимущества металлочерепицы

  1. Данное покрытие обладает небольшим весом, что в среднем составляет от 4 до 7 кг на один квадратный метр и многократно снижает нагрузку кровли на здание.
  2. Богатая палитра цветов позволит укладывать металлочерепицу именно в том оттенке, который будет идеально гармонировать с фасадом и отлично впишется в общий дизайн экстерьера.
  3. Материал обладает достаточно высокой прочностью, которая обеспечивается за счет толщины самого листа, а также ребрами жесткости. Так, если стропила размещать на метровом расстоянии один от другого, а шаг обрешетки сделать равным 0,3 метра, то 0,5-миллиметровая черепица сможет выдержать нагрузку до 250 кг на квадратный метр.
  4. Металлочерепица способна выдерживать различные перепады температуры, за счет того, что тепловое расширение этого материала минимально.
  5. Она не имеет в своем составе каких-либо вредных компонентов, которые бы выделялись во время ее нагревания под воздействием солнечных лучей.
  6. При необходимости в частичном ремонте привести в порядок подобную крышу не составит абсолютно никакого труда.
  7. Стоит отметить такую положительную характеристику металлочерепицы, как способность обеспечивать гидроизоляцию.

Однако, как и любой другой материал, этот также имеет свои недостатки. Единственный минус заключается в том, что монтируя металлочерепицу, стоит сразу же позаботиться и о звукоизоляции, для которой применяется какой-либо утеплитель.

Особенности монтажных работ

  1. В большинстве случаев инструкция, информирующая, как правильно укладывать данный кровельный материал, представлена в виде электронных чертежей. Как правило, такие пособия достаточно простые и доступные, поэтому разобраться с правилами проведения монтажных работ можно самостоятельно. Так, следуя пошаговым рекомендациям, возвести кровлю удастся даже новичку в этом деле. Особое внимание необходимо уделить стыковке листов, а также, какой именно стороной нужно укладывать металлочерепицу Монтеррей.
  2. Все имеющиеся срезы и царапины следует закрашивать.
  3. Особое внимание необходимо уделить возведению кровли вокруг печной трубы, если таковая имеется.
  4. Осторожность при создании покрытия посредством металлочерепицы следует соблюдать, так как она предполагает движение на профилированной кровле исключительно по вогнутым волнам, по которым идут саморезы. Ходить по крыше, где вы монтируете металлочерепицу, нужно только в обуви с мягкой подошвой, а мусор и стружку необходимо сметать мягкой щеткой, не царапающей покрытие.
  5. Следует позаботиться о заземлении такой крыши.
  6. Спустя три месяца необходимо сделать финишную подтяжку саморезов, которые могут ослабнуть в результате снега или ветра.
  7. После того как вы установите металлочерепицу, после надо соорудить еще и водосток.

Технология укладки

Чтобы разобраться с тем, как правильно нужно сооружать подобную крышу, следует руководствоваться пошаговой схемой, представленной ниже:

  • создание основания. Нет необходимости устанавливать усиленную основу, когда можно обойтись самой обыкновенной обрешеткой либо же уложить ее на старые кровли из деревянного гонта либо щепы. Листья металлочерепицы крепятся на шурупы, устойчивые к коррозии. Также нет необходимости в процессе заранее делать отверстия. Рассчитывать шаг обрешетки следует с ориентиром на размер черепицы. Он должен быть таким, чтобы можно было вкрутить шуруп в доску, а не в пустоту. Однако на данном этапе также необходимо учитывать и размещение оконных конструкций – не нужно размещать стропила прямо над окном;
  • теплоизоляция. Процесс установки черепицы подразумевает также и создание слоя теплоизоляции, позволяющей избавить жителей дома от шума дождевых капель;
  • укладка листов металлочерепицы. На этом этапе не обойтись без рулетки, шуруповерта, маркера, длинной рейки, а также молотка. Плюс ко всему понадобятся ножницы, пила дисковая, оснащенная твердосплавными зубьями, и электрический лобзик;
  • монтаж аксессуаров. Все комплектующие элементы, так же как и сами листы, монтируются внахлест. Что касается крепления необходимых деталей, которые призваны задерживать снег, то устанавливать их необходимо в каждую волну, при этом в месте самого крепления под черепицу следует проложить бруски.

Читайте также по теме:

Источники: http://vseokrovle.com/metallocherepica/9-ukladka-metallocherepicy.html, http://fb.ru/article/158067/metallocherepitsa-kak-pravilno-polojit-tehnologiya-ukladki-metallocherepitsyi, http://krovlyamoya.ru/cherepica/kak-ukladyvat-metallocherepicu-poshagovaya-instrukciya-2.html

видео-инструкция по монтажу своими руками, фото

Кровля – наиболее важная часть конструкции любых строений. Кровлю можно сделать еще красивее – достаточно просто знать, как правильно положить металлочерепицу.

Если монтаж был произведен по инструкции, то вы получите не только красивую кровлю, но и долговечную. Металлочерепица является искусственным заменителем глиняной черепицы.

Начало работ по возведению кровли из металлочерепицы

Совет! Перед началом работы нужно подготовить спецодежду, необходимые для работы инструменты, приспособления для подъема листов материала на высоту.

В обычных условиях пачку листов металлочерепицы можно хранить на протяжении месяца, в независимости от того запечатана упаковка или нет.

Если материал нужно гранить достаточно долго, то лучше для этих целей выделить какое-нибудь проветриваемое помещение, расположить листы под некоторым уклоном, делается это для того чтобы дополнительно защитить материал от влаги. Она будет испаряться или просто стекать с поверхности черепицы.

При выгрузке или загрузке материала очень важно следить за тем, чтобы листы черепицы не терлись друг об друга. Держитесь за стыковочные края, так вы не сможете повредить целостность листов.

В качестве спецодежды можно использовать специальную обувь на мягкой подошве, перчатки и строительный комбинезон.

Необходимые инструменты при укладке металлочерепицы

Для замере листов для кровли используют рулетку, чтобы прикрепить металлочерепицу к обрешетке прибегают к использованию шуруповерта. Во время устройства ендов, вальм примыканий и прочих участков, которые нуждаются в подрезании нужно использовать специальные ножницы, высечную машину, либо любой другой инструмент, используя который края среза не будут деформироваться.

Болгарку для резки металлочерепицы использовать строго не рекомендуется. Используя такой инструмент помимо всех повреждений, вы лишаетесь гарантии от производителя материала.

Далее мы рассмотрим инструкцию, как положить металлочерепицу.

Подготовка основания

как уложить металлочерепицу

Подготавливаем основание для монтажа кровли из металлочерепицы

Любой вид кровли необходимо начинать с монтажа основания. Строго горизонтально начинаем укладывать ветро- и гидрозащитную мембрану, сначала крепим пленку от карнизов, поверх стропильной системы.

Используемый гидроизоляционный материал должен выступать от торца крыши на 200 миллиметров. Крепим материал с помощью скоб к стропилам.

Нюансы укладки

После крепления пленки скобами, дополнительно сооружаем контробрешетку из доски 25 х 40 мм. Таким образом, мы крепим изоляцию окончательно и обеспечиваем правильную циркуляцию воздуха. Укладываем слои гидроизоляции по направлению стропил.

Важно ложить пленку нужно с провисом 10-20 миллиметров по краю ног стропил, соблюдая нахлест 150 миллиметров по швам между материалом.

В результате мы получаем слой гидроизоляции, который не боится резкой смены температуры.

Монтаж горизонтальной обрешетки

как правильно уложить металлочерепицу

На картинке видим, как следует производить монтаж горизонтальной обрешетки

Для кровли, которая имеет шаг стропильных ферм 900 миллиметров или 1200 миллиметров, для обрешетки прекрасно подойдут доски с размером 30 х 100 мм.

При шаге ферм в 600 миллиметров подойдет доска 25 х 100. Торцевая обрешеточная рейка обычно всегда больше чем все остальные доски обрешетки на 10 мм. Монтаж обрешетки для листов металлочерепицы нужно начинать от начала карниза, с него потом начинается монтаж уже самого кровельного покрытия.

Это имеет очень большое значение при создании так называемого «ступенчатого карниза». Рассчитываем шаг обрешетки по длине волн металлочерепичных листов.

Карнизные и торцевые рейки

как положить металлочерепицу

На картинке изображена карнизная рейка, прикрепленная к обрешетке

После окончания монтажа обрешетки начинается крепление торцевых реек. Их нужно устанавливать с выступом на 40 миллиметров выше обрешетки.

Так же крепим карнизные рейки к стропилам. Карнизную планку крепим еще до начала работ по монтажу листов металлочерепицы, с нахлестом 100 миллиметров, фиксируем саморезами.

Чтобы поднять лист кровельного материала на крышу используйте две вертикальные опоры, в нашем случае – доски.

Подталкивайте лист двумя руками вверх, а ваш напарник снимет его с опор. Не стоит забывать, что пока лист поднимается, не стоит ходить рядом с опорами.

как правильно положить металлочерепицу

С помощью такой нехитрой конструкции можно с легкостью поднимать листы металлочерепицы наверх, не рискуя повредить материал

как положить металлочерепицу видео

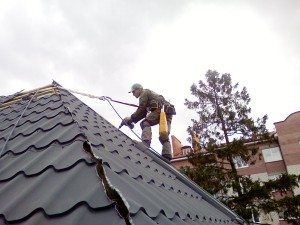

На картинке изображено начало монтажа кровли из металлочерепицы

Начинаем монтаж листов металлочерепицы

По материалу, представленному в этой инструкции, есть специальная статья (см. монтаж металлочерепицы: видео). В ней вы сможете найти видео как положить металлочерепицу, чтобы более подробно и наглядно увидеть описанные действия в данном тексте.

Выравнивать листы стоит по карнизу, начинаем укладывать длинные листы, таким образом, легче будет выровнять их под прямым углом. Первый лист монтируем там, где вам удобно, соблюдаем карнизный свес 45 миллиметров.

Крепим лист с помощью саморезов у карнизов и конька. Остальные листы кладем с нахлестом в две волны на каждый предыдущий лист металлочерепицы. Таким образом, нужно произвести укладку некоторого количества листов.

Нужно соблюдать выравнивание к карнизу, делая выступ 45 мм от края. Продолжаем монтировать листы по такому же принципу.

Укрепляем металлочерепицу на обрешетке

Закреплять листы кровельного материала нужно на обрешетке на основании волны черепицы, используя саморезы размера 4,8  х 29 миллиметров. Начинаем крепить там, где листы пересекаются в нахлесте, затем на каждой из волн металлочерепицы.

На самом ближнем листе к карнизу саморезы вкручиваются через каждые две волны рисунка профиля. Остальные саморезы нужно ввинтить выше по уровню от нижних на каждом втором рисунке и на каждой третьей волне в стороны.

Некоторые особенности укладки

Крепить листы металлочерепицы стоит в таком порядке, который вы выбрали с самого начала монтажа кровли. Производим нахлест по верхнему краю рисунка профиля не меньше чем 130 мм. Вкручивать саморезы нужно в основании волны к обрешетке возле края профиля.

видео как положить металлочерепицу

Схема крепления металлочерепицы саморезами к обрешетке

Остальные, не менее важные элементы кровли

Производя монтаж металлочерепичной кровли, не стоит обделять вниманием такие важные части кровли как ендовы, торцевые планки, коньки. Данные элементы служат свою особую роль во всей общей конструкции кровли.

Главной задачей всех этих перечисленных элементов является защита вентиляционного пространства под металлочерепицей от попаданий вовнутрь снега, дождевой воды, опадающей листвы с деревьев и прочих вещей.

Современными производителями материалов для возведения кровель разработано множество различных решений, по эффективной изоляции внутренних пространств под кровлей. Правильная установка всех этих элементов является очень важной частью процесса возведения крыши.

Правильно обустраиваем ендову

на картинке изображен очень важный элемент кровли – ендова

На картинке изображен очень важный элемент кровли – ендова

Начинаем укладывать основание ендовы. Доски основания следует укладывать на одном уровне с досками обрешетки на протяжении всей кровельной поверхности.

В процессе монтажа основы ендовы нужно оставлять зазоры размером 20 миллиметров между планками, для последующей вентиляции подкровельного пространства. Карнизная планка отмеряется по длине и подгоняется под длину карниза.

Ее монтируют прямо по углу ендовы. Потом приступаем к укладке самой ендовы, не забываем четко обозначить направляющие линии, они понадобятся нам в будущем, когда мы будем укладывать кровельные листы.

Минимально допустимое расстояние между направляющими линиями не может превышать 200 миллиметров. Следом налаживается уплотняющий материал, чтобы создать отступ от направляющих линий составлял 30 миллиметров, а расстояние между уплотняющими линиями составляло 260 миллиметров.

С самого начала желательно укладывать листы полноценного размера, потому что на данном этапе возведения кровли не стоит применять листы, которые требуют резки и подгонки. Далее измеряем участок, который потом будет занимать металлочерепичный лист рядом с ендовой.

Измеряем расстояния от направляющей линии до непосредственного места нахлеста.

Первым делом начертите ориентир, который понадобится во время укладки последующих листов металлочерепицы на смонтированную обрешетку. Лучше сделать несколько      замеров сразу. Пометив место разреза на листе металлочерепицы, разрежьте его с помощью специально предназначенных для этого ножниц.

Если вы заметили на красочном слое, какие либо повреждения, царапины или трещины, то используйте краску, одноцветную с материалом для закрашивания видимых дефектов.

Сразу после окончания     работ над предыдущим шагом выполните монтаж металлочерепицы поверх ендовы, располагая срез листа материала по ранее отмеченным направляющим линиям.

Дальше продолжайте монтировать отмеренные и обрезанные листы металлочерепицы по направляющим линиям.

Монтируем конек и торцевую планку

Крепить торцевую планку нужно по аналогии с металлочерепичными листами – по направлению от карниза к коньку, подрезка торцевой планки происходит у конька.

Чтобы закрепить торцевую планку к торцевой доске сверху листов металлочерепицы,     прибегите к использованию саморезов размером 4,8 на 70 и соблюдаемым шагом в 500 — 800 миллиметров, не забывая про нахлест.

Конек крепим прямо по кровельным листам, с помощью саморезов делая отступ через каждые две волны черепицы. Планки конька     должны иметь нахлест в 100 миллиметров.

так выглядит конек

Так выглядит конек

Внимание!

Как уложить металлочерепицу, чтобы не нарушить герметичность уплотняющего материала? Вкручивайте саморезы  так, чтобы они не имели возможности достать до него.

Таким образом, сохраняется достаточная герметичность стыков, что не дает возможности воде проникнуть в подкровельное пространство.

Важные аспекты при составлении проекта кровли крыши

Современные поставщики строительных материалов всегда поставляют именно такие материалы, которые требуются заказчику.

вот так примерно может выглядеть простой проект, с замерами в разных частях кровли

Вот так примерно может выглядеть простой проект, с замерами в разных частях кровли

Стоит перед заказом строительного материала составить небольшой проект, если у вас нет возможности составить полноценные чертежи вашего проекта, то стоит начертить, хотя бы примерную схему вашей кровли, произвести правильные замеры в нескольких местах ската крыши, чтобы потом не возникало проблем в процессе монтажа кровли из металлочерепицы.

Некоторые компании, предоставляющие услуги поставки строительных материалов могут сами выехать на ваш объект и профессионально составить проект по возведению кровли.

Они произведут расчет нужного количества материала, необходимых инструментов, если вы не обладаете такими.

Таким образом, можно значительно минимизировать потери материала при резке, просто так будет получаться намного меньше отходов.

Вот и все, наша статья-инструкция подошла к завершению.

В тексте вы могли узнать, как правильно уложить металлочерепицу, для более четкого понимания написанного и показанного на сопутствующие статью картинках предлагаем ознакомиться с видео в статье

Как правильно стелить металлочерепицу - Всё о металлочерепице

Как правильно стелить металлочерепицу: план работы, достоинства этого материала

Как укладывать металлочерепицу: необходимые инструменты, оборудование, техника работы

Актуальность применения черепицы

На сегодняшний день во всех развитых странах благодаря научно-техническому прогрессу постоянно совершенствуются и внедряются в практику все новые и новые строительные материалы. Раньше основными из них были дерево, кирпич и так далее. Сейчас же все большей популярностью пользуются полимерные материалы. Одним из них является металлочерепица. В отличие от остальных, она обладает целым рядом преимуществ. Кроме того, в настоящее время она нашла очень широкое применение в обустройстве домов, а именно в покрытии крыш домов. В отличие от обычного шифера этот материал более практичен.

Металлочерепица представляет собой полимерный материал в виде листов из стали, алюминия или меди.

Металлочерепицу можно использовать для покрытия кровли в любой климатической зоне, поэтому она и пользуется такой большой популярностью.

В зависимости от основного металла свойства их немного различаются. Черепица снаружи покрыта защитным слоем, который оберегает ее от неблагоприятных факторов внешней среды, защищает от коррозии и механических повреждений, что очень важно при строительстве и в ходе ее эксплуатации. Преимущество и в том, что ее можно использовать в любом климатическом регионе с температурой воздуха от — 50 до + 50 градусов. Рассмотрим более подробно, как правильно стелить металлочерепицу, но сперва необходимо узнать все достоинства и недостатки данного кровельного материала.

Преимущества и недостатки металлочерепицы

Последовательность монтажа листов металлочерепицы.

Перед тем как стелить металлочерепицу на крышу, необходимо знать хоть что-то про нее. Настелить ее на крышу довольно просто, но понадобятся определенные навыки и умения. Важный плюс ее в том, что она очень легкая в отличие, например, от шифера. Работа по ее укладке на крышу будет нетяжелой в физическом отношении. Она прочна, но это свойство во многом зависит от металла, входящего в нее. Если это медь или алюминий, прочность будет несколько ниже, но зато увеличивается ее устойчивость к коррозии. Очень важно, что это экологически чистый и безопасный продукт, который не содержит в себе ядовитых смол, формальдегида и при использовании не выделяет токсины в окружающую среду. Технология монтажа ее очень проста, стоимость относительно небольшая.

Кроме того, имеется большой ассортимент товара в зависимости от цвета и дизайна. Еще одно достоинство заключается в том, что укладка ее на крышу может осуществляться при низких температурах. При этом не обязательно убирать старое покрытие. Но у нее, несмотря на это, есть и отрицательные стороны. Во-первых, металлочерепица — это самый шумный материал. Особенно заметно это будет во время сильного дождя. Во-вторых, она хорошо проводит электрический ток, что небезопасно. Во избежание возгорания и травматизации делают специальные громоотводы и заземление. В-третьих, нередко наблюдается склонность к коррозии. Часто необходимо больше материала, чем ожидалось. Минусами являются и обязательное наличие в арсенале специальных инструментов и оборудования, высокая теплопроводность, окраска мест повреждений, срезов.

Монтаж металлочерепицы: подготовительные работы

Монтаж обрешетки и планок усиления: 1 — стропило, 2 — контррейка; 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — горизонтальная обрешетина, 7 — начальная горизонтальная обрешетина, 15 — утеплитель, 16 — пароизоляционная пленка.

Чтобы правильно постелить металлочерепицу на крышу, необходимо первым делом подготовить поверхность. Для этого нужно измерить все скаты, особенно это касается двускатных крыш. Делается это по диагонали. Если они одинаковые, то крыша ровная. В противном случае необходимо ее выровнять.

Следующий этап — изготовление обрешетки. Делается она из досок и брусьев, конечно же, деревянных. Размеры досок должны быть не менее 10х2 5 см, для противоположно расположенных им брусьев — 5х2,5 см. Первую доску прибивают строго по линии свеса карниза. Толщина первой доски должна быть немного больше остальных. Расстояние между досками должно быть равным примерно 35-45 см. После этого крепятся ветровая и коньковая планки. Первая устанавливается выше обрешетки, на расстоянии меньше размера листа черепицы. Конек укрепляется досками.

После этого необходимо закрепить и установить желоб для стекания воды с крыши. Для их крепежа потребуются кронштейны. Ставятся они еще до покрытия крыши черепицей на начальном этапе. Крепят их далеко друг от друга, в 50 см. Помимо этого делается небольшой уклон для желоба, чтобы вода могла спокойно стекать. Затем, после того как сделан каркас, укладывается слой утеплителя, гидроизоляция и пароизоляция. Параллельно с этим правильно выводятся трубы и вентиляция.

Укладка металлочерепицы

Для того чтобы правильно постелить металлочерепицу, понадобится набор инструментов:

Для монтажа металлочерепицы понадобятся: 1 — шуруповерт, 2 — молоток, 3 — киянка, 4 — щетка, 5 — рулетка, 6 — длинная рейка, 7 — маркер, 8 — уровень, 9 — ножницы по металлу, 10 — круглогубцы.

  • молоток;
  • прямая рейка или строительный уровень;
  • электрические ножницы;
  • шурупы;
  • шуруповерт или отвертка;
  • ножницы для металла;
  • электрический лобзик;
  • ручка или маркер;
  • ножовка для металла.

Нужны будут и шурупы, брусья и доски, металлочерепица. Если нужно постелить ее на вальмовую крышу, то начинать стоит от самой высокой точки. Если она двускатная, то начинают с левого или правого торца. Здесь важно соблюдать последовательность. Самый первый лист металлочерепицы крепится около коньковой планки у обрешетки. Следующий должен быть закреплен так, чтобы край оставался ровным. Нахлест скрепляется саморезом снаружи.

Только после того как установлено 3 или 4 листа металлочерепицы, край выравнивается и они окончательно закрепляются на шурупы. Важно, чтобы последние не врезались в обрешетку, иначе передвинуть листы уже не получится. Далее укладывают все остальные листы, при этом каждый последующий кладется под предыдущий. Интересен тот факт, что резать металлочерепицу болгаркой нельзя, она может повредиться и потеряет свои ценные свойства. Лучше использовать специальные ножницы. По окончании работы нужно правильно вывести все трубы и сделать громоотводы, так как для металлочерепицы характерна хорошая электропроводимость.

Схема монтажа металлочерепицы.

Заключение, выводы, рекомендации

Можно сделать заключение о том, что в современном мире металлочерепица — это очень востребованный и качественный материал. Чаще всего он применяется для кровли крыши. Помимо своего хорошего вида, для металлочерепицы характерно много ценных свойств, таких как теплопроводность, большой ассортимент в плане дизайна, прочность, легкость, простота в монтаже, дешевизна и многие другие.Срок службы металлочерепицы зависит от того, как ее стелят, от качества товара, условий эксплуатации.

Стелить металлочерепицу довольно просто. При этом важно соблюдать очередность работы. Первым делом подготавливают поверхность, делая деревянный каркас, то есть обрешетку. Третий слой — это утеплитель. Он нужен для поддержания теплового баланса и защиты от шума. И самый верхний слой должен быть выполнен из металлочерепицы. Именно такая последовательность должна быть.

Если вдруг что-то не получается, то лучше всего вызвать специалистов. Большое значение в этом деле имеет и ровность всей поверхности крыши, в противном случае это может стать причиной ее протекания.

Укладка и монтаж металлочерепицы — подробное руководство

Одним из важных этапов строительства крыши является укладка металлочерепицы, на ранее подготовленную обрешетку. Сегодняшние технологии предоставляют широкий спектр материалов, что даёт возможность быстро и качественно возвести крышу любой сложности. Высокие технологии и точность в изготовлении превращают установку металлочерепицы в увлекательный процесс, который сможет выполнить даже непрофессионал.

Инструменты для монтажа кровельной системы

Перед непосредственным преступлением к работе, необходимо подготовить следующий инструмент: рулетка, монтажный нож, маркер, шуруповёрт с насадкой для саморезов, шнур, саморезы, длинная рейка, молоток, насадка на дрель для резки металла, инструменты для резки кровельных материалов.

В качестве инструментов для резки кровли выступают: электрический лобзик, ручные рычажные ножницы по металлу (прямые, правые и левые), ножовка по металлу с маленькими зубьями, ножницы электрические просечные (вырубные).

После резки профиля, места срезов необходимо закрасить с помощью специального баллончика с краской. Это защитит цинк от дальнейшей коррозии.

Резка кровельного материала абразивным кругом или болгаркой запрещается! При такой резке нарушается не только полимерное покрытие, но и сам цинк, что в дальнейшем приведёт к окислению и коррозии.

Расчет необходимого количества материалов

Чтобы подсчитать, сколько понадобится материала для укладки металлочерепицы, необходимо произвести замеры крыши и учесть все элементы и выступы, количество рядов, которые будут находиться на будущей конструкции. Для этого применяется несложная инструкция, по которой легко посчитать количество материала.

К примеру, ширина ската крыши равна 6 метров. А полезная ширина профиля (указывается производителем профиля) равна 1.11 метров (называют также эффективной длиной). Количество рядов составит (6/1.11)=5.40, что при округлении даёт нам 5 рядов.

Расчет длины листов и их количества производится путем измерения длины ската крыши от карниза до конька, плюс длина свеса, которая лежит в пределах 40-50 мм, плюс 150 мм (в случае использования нескольких рядов), которые являются минимальными при горизонтальном перехлёсте.

Например, измеренная длина ската крыши составляет 7 метров. Тогда необходимая длина будет составлять: 7+0.05+0.15=7.2 метра (при условии укладки по два листа в ряду).

Почти все производители металлочерепицы предлагают длину нарезки профиля выбрать заказчику. Максимальная длина не превышает восьми метров, но, как показала практика, удобнее всего использовать листы длиной не более 4-5 метров. Поэтому, в наших примерах выше, использована установка металлочерепицы в два ряда.

Что необходимо знать при использовании кровельного профиля

Перед тем, как класть металлочерепицу, надо знать, что выполнение необходимых простых правил обеспечит долговечную службу используемых материалов.

  • для транспортировки профиля на машине, необходимо чтобы длина кузова была больше или равна длине листа профиля;
  • спецодежда может состоять из обычного строительного комбинезона, перчаток и мягкой обуви (резиновые кеды вполне подойдут), чтобы не повредить материал профиля. При работе на крыше становится только на обрешётину и в прогиб волны;
  • при ручной транспортировке необходимо нести листы в вертикальном положении, чтобы не возникали перекосы, которые могут привести к дальнейшей деформации материала;
  • для хранения профиля металлочерепицы используются брусья толщиной 200 мм с шагом 500 мм. Если срок хранения профиля превышает один месяц, то необходимо распаковать листы от заводской упаковки и переложить рейками, с учётом максимальной высоты 70 см, получаемого штабеля;
  • необходимо произвести контрольный обмер кровли. После установки стропил осуществляют замер прямоугольности скатов. Разница двух диагоналей кровли не должна превышать двух сантиметров, а все установленные стропила должны располагаться в одной плоскости;
  • проверить минимальный угол наклона скатов, который составляет минимум 14°.

Выбор и установка саморезов

С помощью оцинкованных саморезов происходит крепление профиля к обрешётке. Поэтому к качеству саморезов необходимо отнестись со всей серьёзностью, потому как, срок службы качественных крепежных изделий соизмерим со сроком службы металлочерепицы (30-50 лет). Для этого выбирают специальные, фирменные саморезы с необходимой по цвету головкой и с прокладкой из ЭПДМ (Этилен-пропилен-диен-мономер) – резины.

Крепятся они при помощи шуруповёрта или электрической дрели с реверсом и переключателем оборотов. Если, при укладке, происходит случайное повреждение слоя материала, то необходимо на место повреждения нанести маскирующий аэрозоль баллончиком.

Закручивание саморезов должно быть достаточно плотным, но не таким, чтобы продавливать уплотнительную прокладку.

Правила крепления металлочерепицы

Перед началом монтажа, все элементы конструкции должны быть обработаны антисептическим средством. Технология укладки металлочерепицы и её крепление начинается с подъёма на кровлю по одному листу. В зависимости от высоты здания применяют специальные подъёмные ремни или лаги, которые располагают от земли до края крыши.

При длине листов металлочерепицы равной длине ската, первый лист выравнивают по торцу и карнизу крыши. Крепление профиля происходит с помощью кровельных саморезов с ЭПДМ прокладкой и цветной головкой. Размеры 4.8×28 мм (в случае с деревянной обрешёткой) и 4.8×20 мм (для металлической обрешётки). Необходимая длина саморезов, в конечном итоге, зависит от вида профиля и уточняется у поставщика металлочерепицы.

В подошву волны, в местах прилегания к обрешётке, саморезы вкручивают в шахматном порядке через одну волну. Приблизительный расход саморезов на квадратный метр профиля составляет 6-8 штук.

Если укладка металлочерепицы производится слева на право, то край второго листа подкладывают под край первого и выравнивают. Если справа налево, то правильно укладывать второй лист внахлёст на первый. Последующие профили необходимо положить аналогично предыдущим.

Первый лист укладывается на обрешётку с выносом 40-50 мм над краем карниза и крепится одним временным саморезом у края конька и у карниза саморезом к обрешетке.

Далее происходит монтаж второго листа профиля. Для этого необходимо точно и плотно состыковать листы между собой боковым продольным перехлёстом, чтобы не было зазоров и перекосов. Соединяются они между собой саморезами 4.8×20 мм через верх волны, под поперечной волной профиля. Соединение начинается от карниза и до конька.

Таким способом соединяются три-четыре листа металлочерепицы. Откручивается временный саморез, установленный на первом листе возле конька и выравнивается весь блок профилей относительно карниза.

Производится контрольный замер выноса по обеим сторонам блока. Если размеры совпадают, очевидно, лист выровнен правильно, и его необходимо ровно закрепить одним саморезом к обрешетке. Остальные листы крепятся на стыках и к обрешетке.

После проведения монтажных работ стружку от просверливания и обрезания необходимо удалить мягкой щёткой, а места повреждения подкрасить специальной краской.

В случае, когда скат крыши будет состоять из нескольких рядов, то правильно класть кровельный профиль необходимо по другому принципу. В таком случае, используется наращивание листов в порядке, указанном на рисунке ниже. Порядок монтажа определяется водоотводными канавками на продольных краях металлочерепицы, соединёнными внахлёст. При наращивании листов металлочерепицы их соединяют вдоль ската крыши с нахлёстом минимум 150 мм и крепят к обрешётке подошву продольной волны.

Фиксация поперечного профиля металлочерепицы выполняется в торец поперечной волны, либо в подошву продольной волны над поперечной волной без фиксации к обрешётке. Для данной операции используются саморезы 4.8×20 мм (по металлу).

Для вальмовой (шатровой) крыши монтаж начинается с самой верхней точки и далее равномерно по обеим сторонам по принципам, описанным выше.

Капиллярная канавка каждого профиля должна быть перекрыта предыдущим укладываемым листом.

Крепление конька

Для необходимого вентилирования чердачного пространства нужно, чтобы листы профиля не сходились под коньковой планкой. Конек крепится к кровельному покрытию с помощью саморезов, вверху каждой второй волны. При этом нахлёст планок составляет не менее 10 см по длине. Монтаж полукруглого конька на вальмовой крыше происходит с помощью накладок Y-образной формы и шатровых заглушек.

Монтаж карнизной планки

Карнизная планка предохраняет лобовую доску от атмосферных осадков и дальнейшего её разрушения. Укладываются планки с 50 мм нахлестом, оцинкованными гвоздями, с шагом 300 мм.

Установка ендовы

Планки основания для ендовы укладываются всплошную на уровне с обрешеткой. Необходимо соблюдать 20 мм зазор между планками ендовы для обеспечения вентиляции. Карнизная планка обрезается и монтируется на углы ендовы.

Далее устанавливается профиль нижней ендовы и обрезается по форме карнизной планки. Чертятся направляющие вдоль планки ендовы, как невидимые границы листов профиля. Рекомендуемое минимальное расстояние между линиями направляющих составляет 200 мм.

После укладки кровли, вдоль всей длины планки ендовы для эстетической красоты, ложится декоративная верхняя накладка ендовы. Она фиксируется в верхний изгиб волны металлочерепицы с шагом 300-500 мм.

Монтаж торцевой планки

Торцевая планка устанавливается на торцевую доску и крепится к ней саморезами с шагом 1000 мм. К обрешетке планка крепится через верх кровельных листов, саморезами, на расстоянии 400-800 мм. По окончанию установки торцевой планки необходимо, чтобы она перекрывала верхний гребень волны.

Технология установки коньковой планки и уплотнителя

Универсальный уплотнитель фиксируется перед непосредственной установкой коньковой планки. Чтобы его установить, необходимо снять предохраняющую пленку и наклеить на расстоянии 25 мм от края конька в направлении середины. Крепление конька осуществляется к кровельному листу в каждую третью продольную волну саморезами, с минимальным допустимым нахлёстом в 100 мм.

Монтаж снегозадержателей

Для долгой эксплуатации водостоков и в местах нежелательного ската снега устанавливаются снегозадержатели. Планка снегозадержателя крепится под второй поперечный рисунок профиля металлочерепицы. Опорный уголок монтируется под планку на профиле и фиксируется вместе с ней к обрешетке саморезами достаточной длины. Нижняя кромка снегозадерживающей планки крепится саморезами к кровельному листу в верхней точке через волну.

Предлагаем ознакомиться с видео, в котором содержится подробная инструкция по укладке металлочерепицы.

Похожие новости

Опубликовано 24.10.2012 15:25 | Просмотров: 4814

Как стелить металлочерепицу правильно? Таким вопросом задается большинство из тех, кто сделал выбор в пользу этого не только современного, но и практичного, и долговечного материала.

Настилка металлочерепицы начинается с прибивания карнизной планки по свесу всей крыши. Если есть места ендов, если таковые имеются, проводится установка нижних ендов. Сам процесс укладки происходит, как правило, от карниза и от правой стороны крыши.

Встречаются рекомендации по различным вариациям укладки — и в шахматном порядке, и вдоль карниза, и от карниза до конька. При выборе любого из этих вариантов прибитая карнизная планка выполняет функцию направляющей. Крепить правую сторону на первом листе необходимо, отступив вниз от края карнизной планки на 2 миллиметра.

Крепление металлочерепицы на доски обрешетки идет при использовании саморезов, длина которых выбирается в диапазоне от 29 до 38 миллиметров. Процесс вкручивания этих саморезов проводят при использовании дрели с реверсом, коловорота либо какого-то сходного инструмента. Крепление элементов металлочерепицы проводится с помощью саморезов, используя шахматный порядок точек крепления через одну волну. Стыки верхних и нижних листов должны быть зафиксированы с использованием саморезов через одну волну. В процессе того, как стелить металлочерепицу, полезно держать в уме существенное правило: в отличие от настила шиферной крыши, где фиксация гвоздями идет по гребням волн материала, металлочерепицу фиксируют саморезами, которые ставятся именно в прогибы волн.

Требуемое количество саморезов для проведения работ – примерно от шести до восьми штук на квадратный метр поверхности крыши.

В процессе проведения работ нужно отслеживать, чтобы между осевыми линиями листов и карнизом всегда был бы прямой угол. Если работа будет проведена правильно, то в результате нижние кромки каждого листа сложится в общую прямую линию.

В том случае, если в каком-то месте видны торчащие зубчатые края, то это ясно показывает, что в каком- то месте не достигнут стык замков между двумя соседними листами а, следовательно, прилегание их между собой неплотное, и в образованные между листами зазоры будет постоянно попадать влага от дождя и снега. Боковой край листов металлочерепицы скрепляется с поверхностью перекрытия, и при этом шурупы должны фиксировать каждую волну.

Когда проводится расчет кровли из металлочерепицы, технические характеристики металлочерепицы даются с указанием двух типов ширины: полная ширина (общая) и рабочая ширина (полезная), которая, как правило, составляет один метр одиннадцать сантиметров.

Началом, с которого начинается устройство крыши из металлочерепицы, становятся замеры скатных поверхностей и установка того факта, являются ли торцы крыши перпендикулярными в отношении линий коньков и карнизных линий.

Строя дом, трудно сказать, какая деталь в нем самая главная и самая важная. Крыша занимает, в этом списке, не последнее место. Ведь именно она защищает дом от дождя и снега.

На сегодняшний день существует много материалов, которыми можно покрыть крышу. Благодаря качеству, ценовому разнообразию, а так, же цветовой гамме, можно подобрать материал, который полностью устроит будущих жильцов. Это могут быть.

Источники: http://legkoe-delo.ru/remont-doma/kvartira/45335-kak-pravilno-stelit-metallocherepitsu-plan-raboty-dostoinstva-etogo-materiala, http://vseokrovle.com/metallocherepica/9-ukladka-metallocherepicy.html, http://www.remontdoma-vl.ru/krysha/kak-stelit-metallocherepitsu.html

Как правильно крыть металлочерепицу - Всё о металлочерепице

Покрытие крыши металлочерепицей своими руками

На сегодняшний день металлочерепица, безусловно, одно из лучших кровельных покрытий. Прочное, не требующее особого ухода, долговечное и не слишком дорогое. К числу её достоинств относится и презентабельный внешний вид. Функциональность кровли определяется правильностью монтажа, но не стоит думать, что качественно покрыть крышу смогут только специалисты.

Внимательно изучив особенности работы с этим материалом, уложить металлочерепицу вполне возможно и своими руками. Главное – иметь чёткий план работы, не спешить и соблюдать меры предосторожности.

Основные правила при работе с металлочерепицей

Этот кровельный материал представляет собой оцинкованный стальной лист сложной конфигурации толщиной от 0,45 мм с двусторонним защитным покрытием. Лицевая (рабочая) сторона, как правило, имеет дополнительную защиту в виде целлулоидной плёнки, которая снимается перед монтажом. При работе с металлочерепицей следует:

  • Хранить материал в месте, защищённом от атмосферных осадков. Количество листов в стопке не должно превышать указанного в инструкции. Не класть на поверхность листа тяжёлые предметы.
  • Не допускать механических воздействий, избегать появления вмятин и царапин.
  • Работать в перчатках.
  • Не бросать и не тащить листы волоком.
  • Производить монтаж в мягкой обуви, наступать только в углубление волны.
  • Для крепежа использовать только специальные кровельные саморезы.
  • Быть внимательным при разметке.
  • Резать металлочерепицу ножницами по металлу, ножовкой или вырубными электроножницами. Срезы подкрасить соответствующей краской (аэрозольным путём или кисточкой).

к содержанию ↑

Подготовительные работы

Перед монтажом необходимо ещё раз проверить жёсткость соединений стропильной системы, соблюдение проектных размеров (в том числе диагоналей скатов) и то, насколько правильно она собрана – стропила должны находиться строго в одной плоскости. При необходимости – выровнять.

Деревянные элементы кровли желательно обработать специальной влагостойкой пропиткой. Следует рассчитать и приобрести все необходимые строительные материалы для устройства «кровельного пирога» (если нужно) и монтажа обрешётки.

Расчёт количества материала

Подсчитать количество материала на кровлю вполне по силам любому человеку, имеющему среднее образование. В первую очередь нужно вычислить точные площади скатов (если у вас есть подробный чертёж кровли, это элементарно). Их сумма будет общей площадью крыши. Прибавьте к полученному результату 10% и узнаете необходимое количество утеплителя, паро- и гидроизоляции.

Количество черепицы считается с учётом свеса, нахлёстов и обрезков (если крыша имеет сложную форму). Обычно рабочая ширина листа металлочерепицы – 1,1 м. После того, как вы узнали количество рядов металлочерепицы и длину волны, вам будет несложно определить количество обрешётки.

Приобретая кровельные саморезы, следует помнить, что на один квадратный метр черепицы уходит восемь саморезов.

Кровельный пирог

До того как вы приступите к укладке металлочерепицы, вам нужно позаботиться о создании

Структура кровельного пирога

оптимальных условий для функционирования кровли. Крыша вашего дома должна хорошо вентилироваться, иметь надёжную гидроизоляцию и защиту от теплопотерь.

«Кровельный пирог» обеспечивает комфортный температурный режим в доме и надёжно защищает элементы кровли от разрушения и коррозии. Если потолочное перекрытие утеплено, вы можете обойтись без утеплителя при монтаже металлочерепицы, но гидро- и пароизоляционные слои необходимо устроить в любом случае.

Подробнее об устройстве крыши под металлочерепицу узнаете здесь .

Для пароизоляции лучше использовать современные мембранные рулонные материалы. Плёнка расстилается горизонтально (поперёк стропил) со стороны чердака с нахлёстом 10-15 см и крепится к стропилам степлером. Потом между стропил плотно укладывается утеплитель. Между утеплителем и пароизоляцией необходимо оставить вентиляционный зазор (не менее 2 см).

Гидроизоляционный слой устраивается так же как и пароизоляция, но с наружной стороны стропил и крепится контробрешёткой. Гидроизоляция нужна также на потолочном перекрытии. При настиле плёнки обращайте внимание на правильное расположение – рабочей стороной наружу.

Монтаж обрешётки

Для устройства обрешётки лучше всего использовать обрезную доску не менее 2,5 см толщиной и шириной от 10 см. Самая нижняя доска обрешётки должна быть выше остальных на высоту волны металлочерепицы.

Шаг обрешётки зависит от параметров кровельного покрытия, причём расстояние между первым (нижним) и вторым рядом должно быть меньше этого значения на 10 см. Под коньки, ендовы, вентиляционные выходы и слуховые окна делается дополнительная обрешётка. Крепить обрешётку следует оцинкованными гвоздями или саморезами по дереву (с помощью шуруповёрта).

Как покрыть крышу своими руками — инструкция

Сначала нужно установить необходимые кровельные элементы. На карнизную доску крепятся специальные крюки для водосточных желобов. Затем устанавливаются карнизные планки, обеспечивающие стекание воды в жёлоб. Планки монтируются с нахлёстом 5-10 см и фиксируются

Укладка и крепление кровельных листов

оцинкованными саморезами через 30-35 см. Затем обустраиваются ендовы и «фартуки» вокруг труб и слуховых окон. В местах примыкания делается дополнительный слой гидроизоляции и уплотняется герметиком.

Перед тем как начать укладку металлочерепицы. нужно определиться с тем, как вы будете её поднимать

на крышу и в случае необходимости установить лаги из толстых досок или бруса. Можно поднять сразу несколько листов и уложить их на стеллаж в подкровельном пространстве, переложив листы деревянной рейкой.

Монтаж лучше начинать с правого нижнего угла ската, тогда каждый лист будет перекрываться сверху следующим листом.

Металлочерепица оборудована специальной капиллярной канавкой, отводящей воду, попавшую под листы в местах нахлёста. Нужно следить за правильным расположением листов (канавка должна быть внутри стыка). Независимо от того, какая форма у вашей крыши, листы металлочерепицы укладываются строго горизонтально (полностью совпадая с линией карниза) и должны находиться на одном расстоянии от стены по всей длине ската.

Существует несколько способов укладки на прямоугольных скатах:

  • В один ряд. Самый нижний лист выравнивают относительно карниза и фронтона, крепят одним саморезом в середине (не закручивая его до конца). Укладывают второй лист, выравнивают по первому и крепят листы между собой. Смонтировав нижний ряд и проверив правильность положения листов, его капитально крепят к обрешётке (кроме последнего листа. Его полностью прокручивают саморезами только после укладки второго ряда).
  • В несколько рядов. Второй лист крепят над первым, третий рядом, четвёртый над третьим. Таким образом собирается, выравнивается и крепится блок из четырёх листов. Затем в таком же порядке монтируются ещё четыре листа и т.д.
  • Лесенкой. Монтируются три нижних листа в первом ряду, два во втором над ними и крайний лист в третьем ряду. Листы выравниваются и прокручиваются саморезами. Затем в каждый ряд, начиная с нижнего, последовательно добавляется и основательно крепится лист металлочерепицы.

На трапециевидных скатах монтаж начинается с прямого угла.

Схема крепления листа металлочерепицы

На треугольных скатах устанавливают первый лист строго по центру и от него монтируют листы в обе стороны. Саморезы закручиваются через одну волну в прогиб (где металлочерепица прилегает к обрешётке), в местах нахлёста – в каждую.

Нельзя слишком сильно закручивать саморезы – они могут деформировать профиль и нарушить герметичность соединения .

Следует тщательно вымерять и аккуратно прочерчивать линию реза (далее узнаете как правильно резать листы металлочерепицы ). При необходимости можно пользоваться шаблонами или «чертками».

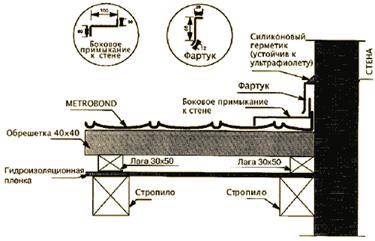

Места примыканий с вертикальными элементами кровли (слуховыми окнами, трубами, вентиляционными выходами и т. д.) нужно проклеить клейкой лентой и уплотнить силиконовым герметиком. Под жёлоб ендовы с большим углом следует проложить пористый саморасширяющийся или универсальный уплотнитель.

Подробнее о самостоятельном монтаже смотрите в видео.

Монтаж доборных элементов

  • Торцевая планка. Этот кровельный элемент, кроме своей основной функции (защиты металлочерепицы от ветра) выполняет и декоративные функции – улучшает внешний вид крыши. Монтируется торцевая планка от карниза к коньку и крепится к ветровой доске саморезами через 50-60 см. Нахлёст около 10 см. Торцевая планка должна в обязательном порядке перекрывать гребень волны.
  • Конёк. Коньковые элементы придают кровле завершённую форму и препятствуют попаданию осадков внутрь крыши. Устанавливаются они внахлёст (10-15 см) на стыке скатов и с небольшим выпуском в обе стороны. Крепятся через волну саморезами с обеих сторон.
  • Планки примыкания. Эти доборные элементы устанавливаются на изломах крыш. Очень важно, чтобы эти места были абсолютно герметичны, поэтому особое внимание нужно обратить на обрешётку и уплотнитель.
  • Снегозадержатель. Под этот кровельный элемент, не дающий снегу скатываться с крыши, нужно установить деревянный брусок, в который он будет крепиться. Лучше это сделать на стадии монтажа обрешётки. Устанавливается он параллельно карнизу и крепится с помощью резьбовых соединений.

Монтаж металлочерепицы вполне можно сделать своими силами. Но не беритесь за это дело в одиночку – без помощников вам не обойтись.

Кровля крыши металлочерепицей своими руками

Невысокая стоимость металлочерепицы и относительная простота ее укладки позволяют сделать всю работу своими руками и получить на выходе хорошую крышу без лишних затрат на строительство. Установка такой крыши допускается при любой температуре воздуха. Существенным плюсом также является многообразие расцветок и форм материала.

Какую металлочерепицу выбрать

На стоимость самих листов металлочерепицы влияет комплекс факторов. Это производитель, толщина стального листа, сложность планируемой формы кровли, а также тип защитно-декоративного полимерного покрытия. Внимание стоит обращать только на продукцию серьезных производителей. Чтобы сохранить доверие к своей марке он не будет делать металлочерепицу из неподходящего сырья.

Что необходимо знать на этапе выбора и покупки материал а

Срок эксплуатации металлочерепицы резко снижают царапины и потертости. Дело в том, что через эти повреждения коррозионным процессам будет легче добраться до самого листа. Слабую полиэстеровую защиту листа с легкостью нарушит воздействие любых агрессивных жидкостей (растворители, кислоты и т. п.). В результате сгибания листа могут образоваться отслоения и другие повреждения. Неправильная установка креплений во время осадков позволит жидкости проникнуть внутрь и вызовет коррозию.

По всем перечисленным причинам важно соблюдать правила транспортировки металлочерепицы при работе с ней:

  1. При переносе листы держатся только за продольные кромки. Нужно помнить о возможности порезов и работать в специальных перчатках.

Ни в коем случае не наступайте на металлочерепицу полной стопой

  • Запрещается снимать с листа заводскую упаковку вплоть до момента, когда вы начнете накрывать крышу.
  • Материал к месту работы необходимо поднимать очень осторожно.
  • Предохраняйте листы от контакта с абразивными и острыми предметами.
  • Если листы будут храниться в немонтированном виде более месяца, то их следует перекладывать досками или брусом .
  • Во время работы не допускайте сильных давящих нагрузок на листы. особенности – точечных нагрузок.
  • Необходимые инструменты для самостоятельного монтажа

    • рулетка
    • маркер
    • молоток
    • шуруповерт
    • длинная рейка
    • режущий инструмент (ручные ножницы или электроножницы по металлу, ножовка с мелкими зубьями)

    Для резки листов металлочерепицы категорически не рекомендуется использовать болгарку с абразивным кругом. Сильный нагрев поверхности металла этим инструментом может привести к нарушению целостности его защитного покрытия.

    Как крыть крышу металлочерепицей: пошаговая инструкция

    Конструкция стропильной системы и обрешетка

    Старайтесь укладывать металлочерепицу без повреждений или изъянов

    Стропильная система представляет собой скелет будущей крыши. Во-первых. необходимо позаботиться о том, чтобы она могла выдерживать сильные порывы ветра. Во-вторых. стоит помнить, что будущей крыше придется выдерживать скапливающийся снег. Современные строительные требования таковы, что крыша должна выдерживать нагрузку около 350 кг на площадь в один квадратный метр. При этом в расчет не берется вес самого материала.

    Итак, обрешетка – это несущая основа для листков кровли и покрытия крыши. Для ее сооружения используются бруски 50*50 мм и доски 30*100 мм. Материалы следует предварительно обработать антисептиком. К стропилам первым делом поверх гидроизоляции от конька до карниза прибиваются бруски. К ним прибивают доски обрешетки по горизонтали. Расстояние от первой доски до середины второй в зависимости от типа металлочерепицы должно составлять от 300 до 350 мм.

    Гидроизоляция

    На этом этапе самое время задуматься о гидроизоляционном слое. Его рулоны раскатываются на стропилах. При этом первый слой должен на 20-25 мм выступать за края карниза. Гидроизоляция укладывается с нахлестом в 150 мм между рядами. Провис пленки между стропилами допускается не более 20 мм. Крепление пленки можно выполнять обычным строительным степлером с оцинкованными скобами.

    Теплоизоляция

    Если чердак будет не складом ненужных вещей, а жилым помещением, то перед монтажом металлочерепицы уделите внимание утеплителю. В качестве теплоизоляционного материала наиболее подходят базальтовые маты или минеральная вата. Они размещаются между стропил. Между утеплителем и гидроизоляцией должен оставаться зазор в 20 мм. После завершения монтажа утеплителя он плотно закрывается пароизоляционной пленкой с внутренней стороны стропил.

    Как отремонтировать крышу из рубероида — инструкция для устранения различных дефектов.

    А о том, как обновить старую кирпичную кладку читайте в этой статье.

    Советы по установке водостока с крыши собраны здесь.

    Монтажные работы

    Подготовка к монтажу металлочерепицы закончена, теперь можно начать перекрывать крышу. Технология монтажа выглядит так:

    1. Необходимость еще одной обрешетки уже поверх гидроизоляции. Укладка листов в один ряд.
    2. Ряд требуется стелить справа налево.
    3. Первый лист кладется с выравниванием по карнизу .
    4. Листы крепятся в центре с помощью кровельного самореза. Его не надо ввинчивать до конца, так как вскоре саморез придется убрать.
    5. Второй лист укладывается на первый внахлест. Их надо основательно скрепить саморезами.
    6. По такой схеме кроем целый ряд.
    7. После этого металлочерепицу прикрепить к обрешетке. Исключение составляет последний лист. Его следует окончательно закрепить только тогда, когда будет выложен второй ряд.

    Если решено делать монтаж в несколько рядов, то первый, второй и третий листы укладываются по схеме выше. Четвертый же лист кладется над третьим и по этому принципу укладывается весь скат.

    Крепление дополнительных частей

    Если на чердаке жилое помещение — подумайте над утеплителем для крыши

    Казалось бы, что самый сложный этап укладки металлочерепицы позади, но силы еще понадобятся на монтаж всевозможных дополнительных элементов:

    • Ендова устанавливается с накладками в том месте, где скат примыкает к скату. Нижние края ендовы должны находиться поверх карнизных планок, сверху на планки нижней ендовы следует положить уплотнитель.
    • Торцовая планка крепится по схеме снизу-вверх. Нахлест планок – не более 10 см по длине.
    • Конек. В месте соединения конька не следует оставлять небольшие зазоры. Для этого по верхним слоям черепицы можно уложить уплотнитель, а конек прикрепить саморезами.

    Напоследок хочется обратить внимание на некоторые важные моменты. Стоит помнить, что монтаж конька осуществляется в последнюю очередь, ведь листы укладываются сверху вниз. При монтаже последующие ряды стоит обязательно подсовывать под предыдущие. Подбирать саморезы надо таким образом, чтобы они из головки соответствовали цвету материала. Металлочерепица крепкая, но легкая, так что ее легко может снести даже небольшой порыв ветра.

    При монтаже металлочерепицы НЕЛЬЗЯ

    • работать в обуви с твердой подошвой
    • наступать на гребень волны
    • брать материал голыми руками
    • ставить ногу перпендикулярно скату
    • наступать на лист полной стопой

    Процесс укладки металлочерепицы хоть и прост в плане исполнения, но очень сложен с точки зрения очередности действий. Чтобы покрыть крышу на многие годы вперед, все этапы необходимо делать правильно.

    Металлочерепица является одним из несомненных лидеров на рынке кровельных материалов. Это недорогой и долговечный материал. При правильной последовательной укладке крыша из металлочерепицы прослужит от 25 до 50 лет.

    Нравится? Поделитесь с друзьями

    Как накрыть крышу металлочерепицей: технология монтажа

    Металлочерепица — красивый и прочный кровельный материал, правильный монтаж обеспечит ему долговечность и невосприимчивость к погодным явлениям.

    Расчет количества необходимых материалов

    Началу работы предшествует расчет металлочерепицы на крышу. У каждого элемента есть полная и полезная площадь. Полная — размер с учетом нахлеста, полезная — та, что фактически покрывает крышу.

    Каждый производитель выпускает кровельный материал с отличным от других размером нахлеста:

    • 10 см, 12 см и т. д. по вертикали
    • 6 см, 8 см, 9 см — по горизонтали

    Во время расчетов учитывается только полезная площадь листа. Его длину определяет длина волны в 35 см, количество волн может быть разным. Полезная длина листа у разных производителей колеблется от 35 см до 3,5 м. В соответствии с этим показателем и рассчитывают горизонтальные ряды.

    Разнится и полезная ширина листов: от 1 м 5 см; 1 м 10 см и далее. Ширина листов — основа для определения количества вертикальных рядов.

    Если скат крыши имеет правильную прямоугольную форму, горизонтальные ряды рассчитывают простым делением ширины ската на полезную ширину одного листа. Полученное число округляют в большую сторону.

    Вертикальные ряды рассчитывают, поделив высоту ската на 35 см и тоже округлив в большую сторону. При минимальном угле наклона (менее 14 градусов), для нахлеста необходимо две волны.

    Выполняя вычисления, к полученному количеству волн добавляется число, равное количеству рядов и отнимается один. Результат вычислений — количество листов металлочерепицы в вертикальном ряду. Умножение этого числа на количество вертикальных рядов дает количество листов на один скат.

    Расчёт металлочерепицы на крышу при помощи программы

    Другие элементы кровли, количество которых необходимо рассчитать:

    • Элементы, накрывающие конек и ребра; измеряется их общая длина, к ней прибавляется еще 10% на нахлесты
    • Элементы, образующие внутренний угол в месте соединения скатов — ендовы, внешняя и внутренняя
    • Карнизная планка — желательный, но не обязательный элемент, прикрывающий концы стропил; его длина равна периметру карнизов
    • Торцевая планка — закрывая торцы обрешетки, защищает листы черепицы от отрывания ветром; ее длина равна общей длине торцов
    • Пленка для гидроизоляции — количество материала равно площади кровли плюс 15 см для нахлеста каждого ряда
    • Пористая полоса для уплотнения в местах зазоров между коньком, ендовой
    • Бруски, равные стропилам по длине, доски для обрешетки; каждый скат закрывается ими с шагом 35 см

    Задачи и кровельный пирог под металлочерепицу

    Материалы, имеющие различное назначение, монтируются во время устройства кровли послойно:

    • Теплоизоляционный слой предохраняет стропильную систему от образования конденсата
    • Пароизоляция защищает гидрофобные теплоизоляционные материалы от влаги
    • Гидроизоляционный материал
    • Контробрешетка под металлочерепицу и обрешетка
    • Металлочерепица

    Устройство кровельного пирога под металлочерепицу

    Инструменты

    • Шуруповерт и шестигранная насадка для него
    • Высечные ножницы электрические или ниблер
    • Кровельные ножницы ручные
    • Киянки
    • Лобзик, молоток, ножовка (для монтажа стропил и обрешетки)
    • Уровень, отвес, нивелир

    Инструменты для монтажа металлочерепицы

    Указанные на картинке инструменты применяются не только при монтаже металлочерепицы на крышу, но и при монтаже других элементов кровли. Например, монтаж ендовы металлочерепицы не получится без шуруповерта и электроножниц, т.к. необходимо подогнать ендову под нужную длину и затем закрепить ее.

    Карнизная планка для металлочерепицы также подгоняется электроножницами и крепится шуруповертом. Здесь подробнее описан процесс монтажа этого элемента.

    Технология покрытия крыши металлочерепицей

    Стропила для обрешетки 5х15 см располагают с шагом в 60-90 см.

    Лучшей для устройства обрешетки считается дюймовая доска шириной 10 см.

    Первая доска укладывается снизу, она толще других на 1-2 см. Вертикально направленными гвоздями 7-8 см она прибивается к стропилам.

    Следующие доски прибиваются с шагом в 35 см (равным длине волны на листе), с обеспечением фронтонного свеса.

    Шаг обрешетки для металлочерепицы

    Внутренние ендовы и карнизная планка

    Первыми, начиная снизу, закрепляют внутренние ендовы.

    Вдоль всего нижнего края фиксируется пористая уплотняющая полоса.

    До начала укладки черепицы закрепляется и карнизная планка. Она выравнивается вдоль нижнего обреза ската и фиксируется к обрешетке самосверлящими винтами. Стыкуются карнизы с нахлестом в 5-10 см.

    Укладка металлочерепицы на крышу

    Покрытие кровли крыши металлочерепицей такова: первый лист закрепляется справа внизу.

    Идеально ровный край первого ряда достигается благодаря доске, прибитой с выступом в 4-5 см к торцам стропил. Позднее она демонтируется.

    Лист выравнивают по свесу фронтона и карниза, фиксируют саморезом в первую верхнюю волну справа с помощью шуруповерта.

    Лучшими для крепежа считаются саморезы для кровли 35 мм, снабженные резиновой шайбой.

    На первый накладывается второй лист, фиксируется в месте нахлеста саморезом. Далее укладывается третий лист в нижнем ряду или первый — во втором, для обеспечения правильной геометрической формы полотнища крыши.

    Кроят листы электроножницами, фиксируют саморезом в прогиб профиля. Саморезы располагаются в шахматном порядке.

    Монтаж профиля металлочерепицы

    Монтаж конька металлочерепицы

    Когда монтаж листов металлочерепицы завершен, вдоль конька наклеивается уплотняющая полоса, поверх нее — фиксируется сам конек.

    Коньковые элементы крепятся и по ребрам с помощью специальных коньковых саморезов.

    Монтаж торцевой планки для металлочерепицы

    Торцевые планки закрепляются на заранее прибитом торцевом бруске, фиксируются сверху и по бокам. Сверху саморез входит в гребень волны металлочерепицы.

    Чтобы нарастить ветровую планку, делают нахлест в 10 см .

    Монтаж ендовы металлочерепицы

    Нижняя ендова фиксируется на обрешетке с помощью кляммеров.

    Верхняя — кровельными саморезами с шагом в 20-30 см по верхней части волны, не нарушая целостность нижней ендовы.

    Схема монтажа нижней ендовы металлочерепицы

    Снегозадержатели

    Если длина ската велика, снегозадержатели устанавливают в два ряда. Во время устройства обрешетки, для них устанавливают дополнительный брус на расстоянии в 12 см от основной доски. К брусу снегозадержатель крепится анкером сквозь лист металлочерепицы и уплотняющую резиновую прокладку.

    Оформление слуховых окон

    Выступающее слуховое окно выполняется аналогично стыкам скатов: укладывают нижние ендовы, поверх них — черепицу, затем — верхние ендовы. Узел уплотняют саморасширяющейся лентой.

    Схема оформления слуховых окон

    Теплоизоляция

    Под стропилами монтируется теплоизолирующий слой, под которым во всю длину помещения располагается пароизоляционная пленка.

    Полотна пленки начинают натягивать снизу, между рядами делают нахлест 10-15 см, который проклеивается скотчем. Фиксируют пленку строительным степлером к стропилам.

    Дойдя до конька, полотнище пленки не разрезают, переходят на следующий скат.

    Металлочерепица — легкий, негорючий кровельный материал, его жесткость позволяет монтаж на обрешетку с достаточно большим шагом. Учитывая нагрузку, разницу в толщине металла и цене, можно подобрать оптимальный вариант. Залогом долговечности кровли является соблюдение всех правил и последовательности монтажа.

    Видео о том, как правильно накрыть крышу металлочерепицей

    В видео показаны этапы работ по монтажу металлочерепицы.

    Читайте также:

    Источники: http://netosadkam.ru/krovlya/metallocherepitsa/pokryit.html, http://orcmaster.com/remont/krysha/krysha-iz-metallocherepitsy.html, http://megabeaver.ru/materials/metallocherepica/krovlya-metal/kak-nakryt-kryshu-metallocherepicej-texnologiya-montazha.html

    Как уложить металлочерепицу правильно: видео, как положить

    По окончанию устройства стропильной системы крыши актуальным становится вопрос о том, как уложить металлочерепицу. Для начала рекомендуется произвести контрольные обмеры скатов, поскольку в процессе постройки возможны незначительные отклонения от проектных значений.

    Следует выполнить проверку на плоскостность и прямоугольность крыши замером диагоналей скатов. Несущественные дефекты в прямоугольности основания могут быть скрыты с торцов доборными элементами.

    Основным размером, определяющим длину листов металлочерепицы, служит ширина ската (от карниза к коньку). Ее определяют с учетом свеса металлочерепичного листа с кровельного карниза на 40 мм.

    как уложить металлочерепицуЕсли ширина ската составляет более 6-7 м, листы разбивают на 2 или более куска, укладываемые внахлест 150 мм. Кровля из длинных листов будет иметь меньше стыков, однако работать с длинными листами менее удобно, чем с более короткими.

    При суточных перепадах температуры на внутренней поверхности такой кровли образуется конденсат. Помимо этого, испарения, которые поднимаются из внутренних помещений жилища, под действием холодного воздуха подкровельного пространства преобразуются в воду.

    Избыток влаги ведет к намоканию утеплителя и, как следствие, потере его теплотехнических характеристик, образованию наледи, промерзанию крыши, гниению обрешетки и стропил, сырости и плесени, порче отделки чердачных и внутренних помещений.

    Чтобы избежать всего этого, перед тем, как положить металлочерепицу, укладывают теплоизоляцию достаточной толщины и защищают ее со стороны черепичного настила от конденсата при помощи пленки гидроизоляции, а со стороны помещений – при помощи пароизоляционной пленки.

    Для удаления влаги из пространства под кровлей устраивают естественную вентиляцию таким образом, чтобы обеспечить беспрепятственное прохождение воздуха к коньку от карниза.

    С этой целью между гидроизоляцией и металлочерепицей с помощью контробрешетки и обрешетки устраивают вентиляционный зазор в высоту примерно 40-50 мм.

    При подшивке свесов кровли предусматривают щели в 50мм шириной, при этом в коньковом уплотнителе освобождают специальные отверстия.

    Устройство гидроизоляции

    При монтаже гидроизоляции используют специальные пленки мембранного типа, принцип действия которых заключается в препятствовании проникновению влаги в утеплитель со стороны кровельного настила и возможности пропускать в вентиляционный зазор влажный воздух из внутренних помещений.

    Рулоны гидроизоляционной пленки горизонтально раскатывают по стропилам, начиная с карниза и обеспечивая провис в 20 мм. Полотнища укладывают внахлест 150мм.

    Об устройстве утеплителя и пароизоляции мы упоминали в одних из наших предыдущих статей, поэтому сразу перейдем к устройству основания под металлочерепицу – обрешетке.

    Монтаж обрешетки

    как правильно уложить металлочерепицуОбрешетка под металлочерепицу

    На вопрос о том, как правильно уложить металлочерепицу, можно с уверенностью заявить – при помощи качественной и надежной обрешетки. Правила установки обрешетки следующие:

    • Обрешетку выполняют из обработанных антисептиком брусьев примерно 50*50 мм сечением или досок сечением 32*100 мм.
    • Сперва поверх гидроизоляции к стропилам по их длине прибивают бруски контробрешетки 50*50 мм, после чего крепят к ним брусья (доски) обрешетки.
    • Первый от карниза брус обрешетки подбирают на 10-15 мм толще других.
    • Шаг от начала первого бруса обрешетки до середины второго должен равняться 300-350 мм в зависимости от типа черепицы.
    • Шаг по осям остальных брусьев устраивают равным 350-400 мм, опять же отталкиваясь от вида черепицы.
    • При расстоянии между стропилами свыше 1000 мм, применяют брусья большего сечения.
    • Вокруг мансардных окон, дымоходов, в ендовах и т.п., обрешетку делают сплошной.
    • С каждой стороны коньковой планки прибивают по два дополнительных бруса.
    • Торцевые планки приподымают выше общего уровня обрешетки на высоту волны (профиля) металлочерепицы.

    Совет! Передвигайтесь по кровле из металлочерепицы строго в мягкой обуви, при этом наступая в прогиб волны. Кроме того, монтажник должен быть обеспечен средствами страховки и защиты.

    Устройство ендов

    как положить металлочерепицуСхема устройства кровельной ендовы

    В местах внутренних стыков кровли к сплошной обрешетке прикрепляют при помощи саморезов планку нижней ендовы. Осуществляя стыковку планок, предусматривают нахлест в 100-150 мм в зависимости от того, каков угол наклона крыши.

    Далее монтируют листы металлочерепицы, прошедшие соответствующую разметку и подрезку. Поверх стыка листов, который сам по себе имеет неприглядный внешний вид, укладывают декоративный элемент – планку верхней ендовы.

    С целью обеспечения герметичности примыкания кровли из металлочерепицы к стенам на скате, печным трубам и т.п. элементам устраивают внутренний фартук:

    • Для его изготовления применяют нижние планки примыкания. Их прикладывают к стенкам вертикальной преграды и делают отметку на ней верхней кромки планки.
    • Далее пробивают штробу при помощи болгарки по намеченной линии. По завершению процесса удаляют пыль и промывают штробу водой.
    • Внутренний фартук начинают монтировать с нижней стенки преграды. Нижняя планка примыкания подлежит подрезанию по месту, монтируется и закрепляется саморезами.
    • Аналогичным образом фартук устанавливают на остальных стенках, при этом, не забывая предусматривать нахлесты порядка 150 мм для исключения возможности протечек.
    • Край планки, который вставлен в штробу, герметизируют, после чего под нижний край внутреннего фартука заводится галстук – плоский лист, который предназначен для отвода воды. Его направляют вниз до карниза кровли либо в ендову. Посредством плоскогубцев и молотка выполняют бортик по краю галстука.
    • Над галстуком и внутренним фартуком устанавливают металлочерепичные листы.
    • По окончанию монтажа покрытия кровли вокруг вертикальной преграды, приступают к выполнению и установке внешнего декоративного фартука, состоящего из верхних планок примыкания. Фартук монтируют аналогично внутреннему, однако его верхнюю кромку не заводят в штробу, укрепляя прямо к стене.

    Теперь рассмотрим, как правильно положить металлочерепицу:

    как правильно положить металлочерепицуСхема устройства примыкания кровли к стене
    • Первый лист покрытия выравнивают по торцу кровли и закрепляют у конька одним саморезом. Вынос листа при этом относительно карниза предусматривают равным 40 мм.
    • Следующий лист кладут внахлест на первый при монтаже кровли справа налево, либо подкладывают край второго листа под край первого при выполнении установки слева направо.
    • В верхней части нахлеста листы соединяют саморезами без крепления к обрешетке таким образом, чтобы они имели возможность поворачиваться вместе относительно самореза, который удерживает первый лист возле конька кровли.
    • Третий по счету лист укладывают по аналогии со вторым. Все 3 листа, которые скреплены между собой, подлежат выравниванию параллельно карнизу.

    Совет! При наличии защитной пленки на приобретенной металлочерепице, ее в обязательном порядке необходимо снять.

    • Стыковку листов по длине (при необходимости) производят, укладывая сначала два крайних листа нижнего ряда, а после над ними два листа верхнего ряда. Соединение и выравнивание при этом выполняют по торцу крыши.
    • Низ листов металлочерепицы прикрепляют саморезами через одну волну в подошву волны. Последующие ряды саморезов ввинчивают в шахматном порядке через одну волну.
    • На боковом нахлесте листы черепицы скрепляют саморезами по гребням каждой из волн. На каждый квадратный метр кровли должно уходить по 6-8 саморезов.

    Наиболее полная иллюстрация того, как положить металлочерепицу – видео, размещено в конце данной статьи.

    Крепление дополнительных кровельных элементов

    как положить металлочерепицу видеоСтраховка при работе на крыше
    • Держатели водосточного желоба устанавливают на нижнем брусе обрешетки согласно инструкции по монтажу, прилагаемой к элементам системы водостока. При креплении держателей следует учесть, что край желоба необходимо располагать на 25-30 мм ниже края кровельного настила. Это требуется для исключения повреждений желобов при сходе снежных пластов с крыши.
    • При устройстве водосточной системы с прямоугольным сечением вставляют и закрепляют желоб в держателях. Далее прикрепляют к обрешетке планку карнизного типа, причем нижним краем планки должен перекрываться край желоба. Подкровельная пленка гидроизоляции должна быть выведена поверх карнизной планки с целью обеспечения стока конденсата с пленки в водосточный желоб.
    • При устройстве системы водостока с круглым сечением вставляют и закрепляют желоб водостока в держателях, при этом заводя кромку желоба в фиксирующий выступ держателя. Прикрепляют к обрешетке планку карнизного типа так, чтобы ее нижним краем был перекрыт край желоба. Подкровельная пленка гидроизоляции выводится аналогичным образом, как и в предыдущем случае.
    • На торцах крыши осуществляют крепление торцевых планок. Их прикрепляют с шагом в 500-600 мм при помощи саморезов. Между планками предусматривают нахлест в 50 мм. По необходимости планки могут быть подрезаны.
    • Далее устраивают коньковые планки. Они бывают двух типов: круглого и плоского сечения. Установку коньковой планки круглого сечения начинают с крепления при помощи саморезов либо заклепок конусных или плоских заглушек по ее торцам (в зависимости от формы крыши). Для коньковой планки плоского сечения заглушки не используют.

    На конек также должен быть уложен фигурный уплотнитель, на котором предварительно освобождают вентиляционные отверстия. Именно на него производят монтаж коньковой планки, которую затем закрепляют специальными саморезами 80 мм длиной на каждой второй волне металлочерепицы. Между планками конька выполняют нахлест в100 мм.

    Установка кровельного ограждения

    видео как положить металлочерепицуСхема монтажа коньковой планки

    С целью обеспечения безопасного передвижения по крыше во время проведения обслуживания, на уровне карниза крепят вертикальную решетку ограждения кровли. Обрешетку под нее выполняют сплошной.

    Опоры ограждения крепят посредством оцинкованных шурупов 8*60 в местах прогибов волн металлочерепицы сквозь прокладку из резины, лист кровли в опорный брус.

    Опору регулируют в соответствии с углом наклона крыши. Шаг между опорами предусматривают в 900 мм. После фиксации опор на них навешивают ограждение. В точках сопряжения опор с секциями ограждения высверливают отверстия в верхней и нижней перекладине секции, а также в опоре.

    Через данные отверстия осуществляют крепление секций к опорам при помощи болтов. Отверстия верхней перекладины глушат заглушками из полиэтилена, а по завершению монтажа точки сопряжения секций подлежат герметизации.

    Установка снегодержателя

    Чтобы избежать лавинных сходов снега с кровли, предусматривают монтаж специального снегодержателя:

    • Обрешетку под ним делают сплошной, при этом расстояние между кронштейнами, служащими опорами, предусматривают 1000 мм. Расстояние до концов снегодержателя составляет 500 мм.
    • Монтируют приспособление аналогично установке кровельного ограждения.
    • Снегодержатель устанавливают примерно в 350 мм от карниза кровли.
    • При ширине ската более 8 м устанавливают дополнительный снегодержатель. Помимо этого их монтаж обязателен над окнами мансардного типа.

    Совет! В качестве более экономичного варианта может быть использована только планка снегодержателя, которую крепят через одну волну с помощью коньковых саморезов к обрешетке совместно с усиливающей планкой. Нижний край приспособления крепят к листам металлочерепицы обыкновенными саморезами.

    Мы рассмотрели процесс становления кровельного настила из металлочерепицы в деталях. Если же вам необходимо более наглядное представление о выполнении данного вида работ, то вам сможет помочь тематическое видео: как положить металлочерепицу.

    видео-инструкция как укладывать своими руками, технология, схема, порядок, цена, фото

    Выигрышные характеристики металлочерепицы оставили далеко позади кровельные материалы прошлого века: керамическую, битумную черепицу, шифер.

    Укладка металлочерепицы видео предлагает простые и не требующие особого профессионализма варианты: самостоятельное качественное перекрытие крыши вполне реально.

    Монтаж кровли из металлочерепицы.Монтаж кровли из металлочерепицы.
    • Легкость покрытия: 4-7 кг/кВ м многократно снижает нагрузку на здание.
    • Богатая цветовая палитра гарантирует гармонию в дизайне дома.
    • Высокая прочность обеспечивается толщиной листа и ребрами жесткости. Если стропила находятся на расстоянии 1м друг от друга, а шаг обрешетки 0,3м, то черепица толщиной 0,5 мм выдержит нагрузку до 250кг/кВ м.
    • Металлочерепице не страшны быстрые температурные перепады: ее тепловое расширение минимально.
    • Она не содержит вредные компоненты и не выделяет их при нагревании.
    • Легкость частичного ремонта такой крыши.

    Минус: металлочерепица нуждается в звукоизоляции стекловатными или минераловатными утеплителями от дождя и града.

    Обратите внимание! Схема укладки металлочерепицы есть в компьютерных программах. Это поможет сэкономить материалы.

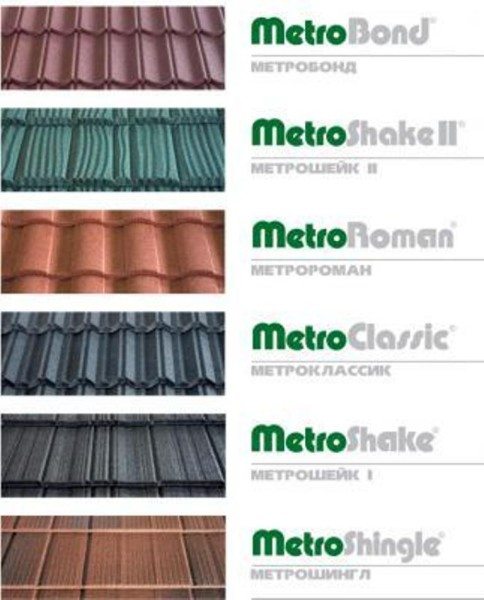

    От вида металлочерепицы зависит способ монтажа кровли.От вида металлочерепицы зависит способ монтажа кровли.

    Металлочерепица с ПП

    Металлочерепица с защищающим полимерным покрытием — это листы из алюмоцинковой или оцинкованной стали, профилированные методом проката. Именно такой метод обеспечивает правильную геометрическую форму.

    Цинк защищает от коррозии и на него наносится пассивирующий слой, предотвращающий накопление статического электричества. Также на нем прочно удерживается грунтовка и полимеры для защиты от агрессивных воздействий и придания различной окраски (до 50 цветов и оттенков).

    Ширина листов 1100 – 1200 мм, длина 800 – 8000 мм, толщина 0,45 или 0,5 мм, высота профиля от 28 до 75 мм. Причем, чем выше волна, тем прочнее, «элитнее» и дороже черепица.

    Гарантия на полимерное покрытие до 15 лет. Но если соблюдается порядок укладки металлочерепицы, она простоит более 50 лет.

    Совет!
    Чем больше толщина листа и высота волны, тем прочнее и долговечнее крыша.
    В противном случае трудно избежать деформирования, как при монтаже, так и от снега, града, дождя, сильного ветра.

    Виды покрытия полимерами

    Технология укладки металлочерепицы зависит от особенностей полимера:

    • Полиэстер – прочное, но недорогое покрытие: металлочерепица с глянцевым стойким полиэфирным покрытием толщиной 25 мкм красиво блестит на солнце и выдерживает вредные климатические влияния; матовый полиэстер, модифицированный тефлоном толщиной уже в 35мкм с повышенной механической и цветовой устойчивостью.
    • Пурал — высококачественная антикоррозийная защита, выдерживающая температуру -15 — + 120 градусов.
    • P50 (PUR/PrelaqNova, SSAB) обладает свойствами, подобными пуралу.
    • Пластизол (P200, PVC) — наиболее толстое и долговечное покрытие. Однако инструкция запрещает в ряде стран поливинилхлорид как экологически вредный.
    • PVF2 (PVDF) применяется в загрязненных промышленных районах: он устойчив к агрессивному химическому воздействию и отлично отталкивает грязь. Это наиболее долговечный и практичный, но дорогостоящий материал.

    Необходимые условия для качественного монтажа

    • Решение вопроса, как укладывать металлочерепицу, начнем с учета оптимального уклона для такой кровли — не меньше 12º.
    • Для стропил потребуются антисептированые доски. Их устанавливают с шагом от 60 до 100 см при минимальном сечении 150х50 мм.
    • Обрешетку лучше делать из досок с сечением минимум 25х100 мм и шагом 350-500 мм. Она должна соответствовать шагу волны металлочерепицы и быть без прогибов, чтобы в них не попали снег или вода.
    • Между металлочерепицей и слоем тепло- и гидроизоляции необходимо сделать зазор для вентиляции в кровельном пироге. Для гидроизоляции используют антиоксидантные пленки.
    Укладка: металлочерепица – верхний слой кровельного пирога.Укладка: металлочерепица – верхний слой кровельного пирога.

    Особенности монтажа

    • Как правило,инструкция по укладке металлочерепицы в виде электронных чертежей, каталогов выдается при покупке – производители заинтересованы в популяризации своего товара среди архитекторов, строителей и самостоятельных застройщиков. С ней можно самому разобраться со сложными узлами и креплениями конструкции, а также пошаговой технологией возведения кровли. Следует также обратить внимание на стыковку листов – у продавцов обычно есть выставка таких соединений.
    • Царапины и срезы нужно закрасить.
    • Осторожность при монтаже: металлочерепица — укладка предвидит движение кровельщиков на профилированной кровле только по вогнутых волнах, где идут саморезы — там доска внутри. Ходить по такой крыше следует в кедах или кроссовках с мягкой подошвой.Стружку и мусор надо смести мягкой щеткой, не поцарапав покрытие.
    • Необходимо и заземление для такой кровли.
    • Через 3 месяца нужно сделать окончательную подтяжку саморезов: от ветра и снега они ослабли.
    • После укладки этой кровли надо сделать водосток.

    Технология укладки

    Решить, как правильно укладывать металлочерепицу, поможет пошаговая схема.

    Технология укладки кровли из металлочерепицыТехнология укладки кровли из металлочерепицы

    Шаг 1 Основа

    Металлочерепице не требуется усиленная основа, а только обычная обрешетка или прямо на старые кровли из щепы или деревянного гонта. Листы крепят шурупами, стойкими к коррозии. При этом не надо заранее сверлить отверстия – это саморезы.

    Шаг обрешетки рассчитываем по размеру черепицы, чтобы шуруп вкрутить в доску, а не в пустоту. Но при этом надо еще учесть расположение окон: не стоит располагать стропила над окном.

    Обрешетка по размеру металлочерепицыОбрешетка по размеру металлочерепицы

    Шаг 2 Теплоизоляция

    Правила укладки металлочерепицы предполагают последующую теплоизоляцию, которая также избавит нас от шума дождевых капель. На стропила укладываем пароизоляцию – Ютафол или Изоспан. Затем настилаем утеплитель толщиной до 250 мм, который укрываем гидротеплоизоляционной антиоксидантной пленкой и закрепляем брусками к стропилам. При этом рассчитаем, чтобы конденсат всегда стекал строго в водосток.

    Уплотнитель для металлочерепицыУплотнитель для металлочерепицы

    Шаг 3 Укладка листов металлочерепицы

    • Необходимый инструмент: рулетка, маркер, шуруповерт, молоток, длинная рейка. Для резки понадобятся ножницы по металлу ручные или электрические, с мелкими зубьями ножовка, электролобзик или пила дисковая с твердосплавными зубьями, но не болгарка.
      Также нельзя резать абразивными кругами — лист нагревается и нарушает цинковое покрытие, а раскаленная стружка повредит поверхность листа, вызвав последующую коррозию.
    Схема укладки листовСхема укладки листов
    • Как укладывать: металлочерепица кладется очень просто: первые 4 листа надо закрепить, как полагается, внахлест, но только одним саморезом. Затем следует выровнять нижний край этих листов по карнизу и закрепить их полностью. Саморезы должны быть наилучшие — от них зависит срок безремонтной службы крыши.
    Крепление листов металлочерепицы.Крепление листов металлочерепицы.
    • Высококачественный саморез – это оцинкованный шуруп. Его уплотнительная головка – это этилен-пропиленовый каучук, который при закручивании герметично заполняет отверстие.
    • Крепим вниз волны для более плотного прижатия шайбы к подложке. В противном случае крепление будет непрочным, а крыша «шумной» не только от дождя, но и от ветра.
    Варианты укладки листов металлочерепицыВарианты укладки листов металлочерепицы

    Шаг 4 Установка аксессуаров

    • Комплектующие детали, как и листы, монтируются нахлестом, который составляет для наклонных 100 мм и 200 мм для горизонтальных.
    • Крепление снегозадержателя делают в каждую волну. При этом в местах крепления под металлочерепицу подкладывают бруски.
    • Чтобы кровля выглядела гармонично, стоит купить все необходимое в комплекте: металлочерепицу, водосток, заглушки, лестницы, снегозадержатели, отлив, гребень, ливнеприемник, воздуховод, карнизная и торцевая планки и другие детали. Кстати, к ним прилагаются монтажные планы и инструкции. Хотя народные умельцы делают эти аксессуары из кровельной стали, не хуже фирменных.
    Необходимая комплектация кровли.Необходимая комплектация кровли.

    Если уже куплена качественная и подходящая металлочерепица — как укладывать ее: самостоятельно или с помощью кровельщиков – решать нам самим. В любом случае, грамотно проконтролировать работу кровельщиков теперь будет легко.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
