Важнейшим параметром работы системы дымохода является тяга. Все знают, что она очень важна для работы печи или котла, но мало кто знает – а что же такое тяга? Этот параметр определяет скорость и объем движения дымовых газов по дымоходу. Она необходима для удаления газов и притока кислорода для поддержания процесса горения. Само явление тяги возникает из-за разной плотности холодного и горячего воздуха. Горячий менее плотен, и соответственно замещается холодным. Так происходит движение горячих потоков снизу-вверх.

Эффективность тяги может зависеть от нескольких параметров:

  • Внутреннее сечение дымохода. Чем меньше его диаметр, тем быстрее скорость выхода горячих газов. Но при достижении определенного минимального размера они начнут попадать вовнутрь помещения. Если же труба слишком большая, то поток холодного воздуха может сформировать так называемую обратную тягу.

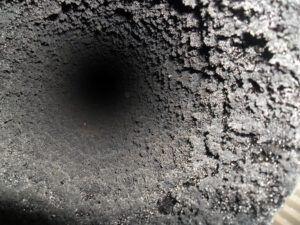

  • Количество сажи, осевшей на стенках дымохода. Она может существенно снизить полезный диаметр трубы, что приведет к потере скорости тяги.
  • Количество поворотов в дымоходе. Каждый поворот или отвод – это дополнительное препятствие для прохождения дыма.
  • Герметичность системы. Если в конструкции есть щели, то через них в систему может попадать холодный воздух, образующий холодную завесу и препятствующий прохождению дыма.
  • Погодные условия. Низкое атмосферное давление и высокая влажность уменьшают скорость замещения горячего воздуха холодным в отопительном приборе.

Несоблюдение вышеизложенных условия зачастую и является причиной плохой тяги. Но как можно определить этот показатель без специальных приборов и устройств?

Определение тяги самостоятельно

Если эффективность работы печи (котла) заметно ухудшилась, то есть несколько способов проверить тягу. Можно воспользоваться специальным прибором – анемометром, но в большинстве случаев его приобретение для домашнего пользования неэффективно в экономическом плане. Лучше всего прибегнуть к проверенным народным методам:

  1. Свеча. Если зажечь свечу, поднести ее к дымоходу и сразу же потушить,- то по направлению движения дыма можно увидеть – есть ли тяга.
  2. Степень задымленности в помещении.
  3. Тонкий листок. Степень его отклонения может говорить о наличии тяги.

После того, как проблема была определена, можно приступать к ее решению.

Способы улучшения тяги

Существует несколько способов улучшить тягу, и каждый из них по-своему эффективен. Но прежде чем приступать к реализации одного из них следует сделать ряд профилактических процедур с самой конструкцией дымохода:

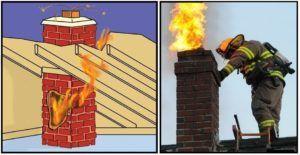

  • Чистка от сажи (об этом читайте тут). Для этого используют специальный набор, состоящий из ерша, грузила и стального канатика.

Для этого необходимо подняться на крышу и в выходную часть дымохода опустить ерш по всей протяженности трубы. Далее поступательными движениями начать прочищать стенки дымохода. При этом в печь начнут падать пласты сажи, которые потом извлекаются.

  • Полная герметизация дымохода. Пользуясь одним из вышеописанных методов необходимо проверить конструкцию на отсутствие щелей или отверстий. Данная проблема характерна для кирпичных дымоходов, когда в процессе эксплуатации происходит частичное разрушение кладки.

Если после этих мер тяга не улучшилась, то нужно прибегнуть к более радикальным способам.

Регулятор тяги

Этот прибор устанавливается на выходной патрубок дымохода.

После предварительной регулировки он компенсирует давление в трубе с внешним давлением. При этом происходит не только нормализация работы отопительного прибора, но и скорость тяги имеет величину одинаковую, независимо от внешних погодных условий.

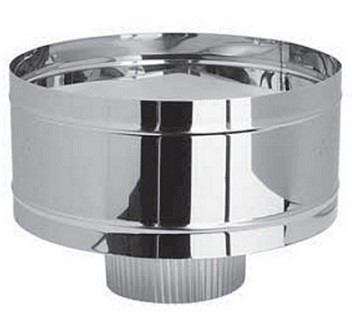

Дефлектор

Данный дополнительный элемент конструкции также ставится на внешнюю часть дымохода.

Его внешний диаметр намного превышает сечение самого дымохода. Это необходимо для возникновения эффекта падения давления при обтекании воздушным потоком препятствия. Т.е. когда конструкция дефлектора обтекается воздушным потоком, внутри его создается область низкого давления, которая способствует возникновению условий для лучшей скорости тяги.

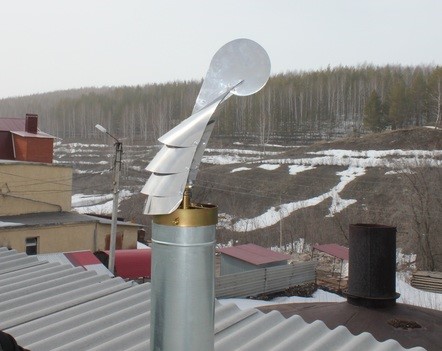

Дымоходный флюгер

Оригинальная конструкция, которая способна не только улучшить тягу , но и защитить дымоход от попадания в него атмосферных осадков.

В основе его работы лежит принцип дефлектора и вывод дымовых газов только с подветренной стороны. Это позволяет уменьшить внешнее воздушное сопротивление и тем самым нормализовать скорость тяги.

Дымовой вентилятор

Один из самых эффективных методов, который заключается в установке специального вентилятора на дымоход.

Внутри этой конструкции расположена вентиляционная система, создающая искусственный воздушный поток в дымоходе. Он создает разряженную воздушную область внутри дымохода, тем самым улучшая условия возникновения хорошей тяги. Но для его установки понадобится подключение электрической линии, что не есть совсем удобно, та как при этом необходимо будет соблюсти все правила техники безопасности.

Как видно из всего вышесказанного, улучшить тягу в дымоходе можно, причем делается это эффективно и быстро. Но для выбора оптимального метода лучше всего воспользоваться советами профессионалов, которые внимательно проанализируют состояние дымохода.

Поговорим о том, как сделать естественную вентиляцию в частном доме на стадии проектирования. А также расскажем о том, как модернизировать вентиляцию в уже построенном доме: с помощью дефлекторов, вытяжных и ПРИТОЧНЫХ УСТРОЙСТВ.

Как устроена естественная вентиляция в частном доме

Воздухообмен обеспечивается тягой в системе вытяжных воздуховодов. Начинаются они в комнатах (как правило, на кухне и в санузле, в самых «грязных» комнатах в доме). Дальше воздуховоды идут вверх, на чердак и уже оттуда – на крышу.

В этих вентиляционных каналах создается воздушная тяга. За счет нее отработанный воздух из дома выходит на улицу. А на замену ему в дом поступает свежий воздух – через окна, двери, неплотности в стенах и стеклопакетах.

Воздух движется по вытяжным воздуховодам за счет двух простых законов физики:

  • Теплый воздух стремится вверх
  • Воздух стремится туда, где давления ниже

Факторы, которые влияют на силу тяги в воздуховодах:

  • Температурная разница между вытяжным и уличным воздухом
    Зимой тяга сильнее, потому что теплый комнатный воздух стремится вверх по вытяжным воздуховодам. Летом разности температур нет, тяга нулевая – и воздухообмен практически останавливается.
  • Вертикальное расстояние между комнатой и крышей
    Вверху давление ниже, чем у поверхности земли. Поэтому чем выше заканчивается вытяжной канал, тем сильнее перепад давления. А значит, и тяга сильнее.
  • Скорость и направление ветра
    Ветер появляется, когда атмосферное давление распределяется неравномерно. Если в районе окон будет зона повышенного давления, а на выходе из вытяжной трубы окажется зона пониженного давления, то воздух будет легко входить в дом и легко выходить наружу.

Ни ветер, ни давление, ни температуру за окном мы контролировать не можем. Это главный недостаток естественной вентиляции – зависимость от погодных условий.

Но есть несколько хитростей, которые помогут правильно сделать естественную вентиляцию в частном доме своими руками. Одни из них можно применить только на стадии проектирования, другие – даже в построенном доме с чистовым ремонтом.

При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.

Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

  • применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
  • неверный монтаж и регулировка заслонки;
  • неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

  • размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
  • наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
  • преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Способы и устройства

Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение – увеличивать или уменьшать тягу.

Есть различные варианты того, как привести тягу в соответствие с нормами:

  1. удлинение дымохода;
  2. использование специальных приспособлений;
  3. задействование электрических дымососов;
  4. тяговые стабилизаторы.

Удлинение дымохода

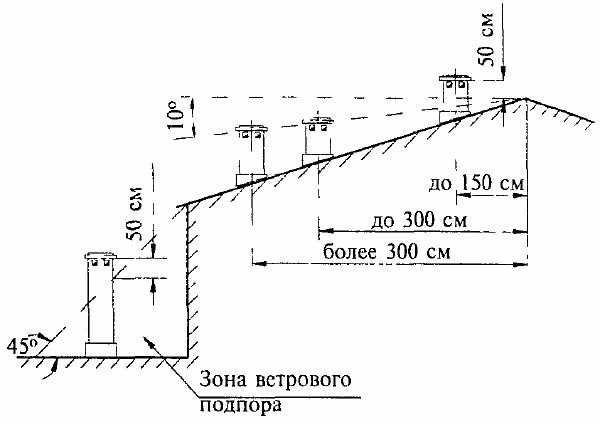

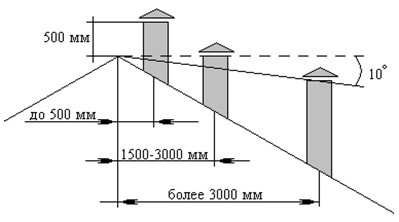

Наиболее простой способ для устранения заниженной тяги – это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.

При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.

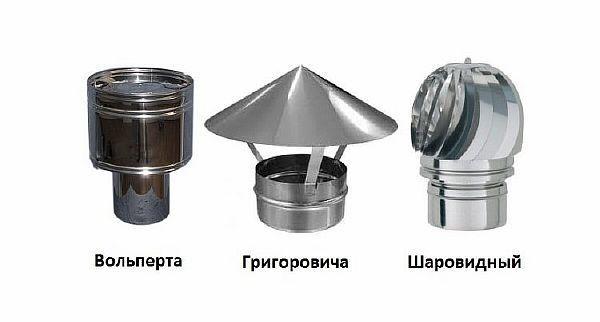

Дефлекторы

Дефлектор – это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.

Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.

При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.

Для изготовления устройства понадобятся:

  1. угольник;
  2. рулетка;
  3. ножницы по металлу или болгарка;
  4. деревянный молоток;
  5. заклепочник;
  6. ручная электродрель;
  7. набор сверл;
  8. сверлоконечные саморезы с прессшайбой 15 мм;
  9. жесть или оцинковка 0,3-0,5 мм;
  10. подручный материал для креплений.

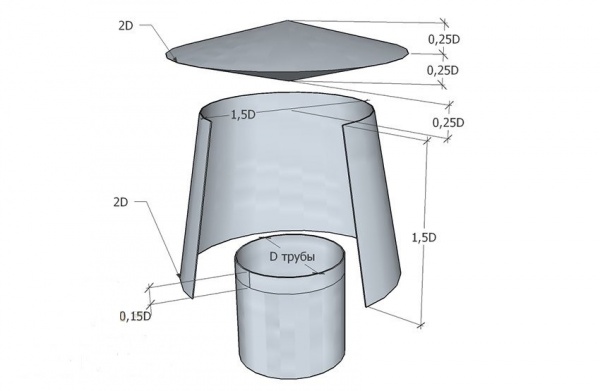

После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:

  1. вырезать все необходимые детали;
  2. свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
  3. собрать и соединить между собой оба конуса устройства;
  4. перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.

Стоит помнить, что все соединения усилителя тяги в дымоходе должны быть прочными, поскольку он может подвергаться воздействию сильного ветра. На видео полностью показан процесс создания дефлектора своими руками.

Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.

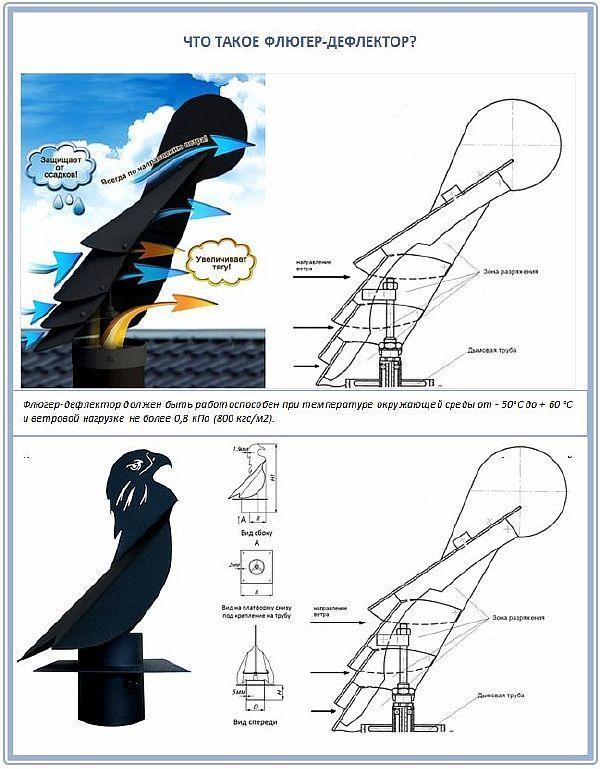

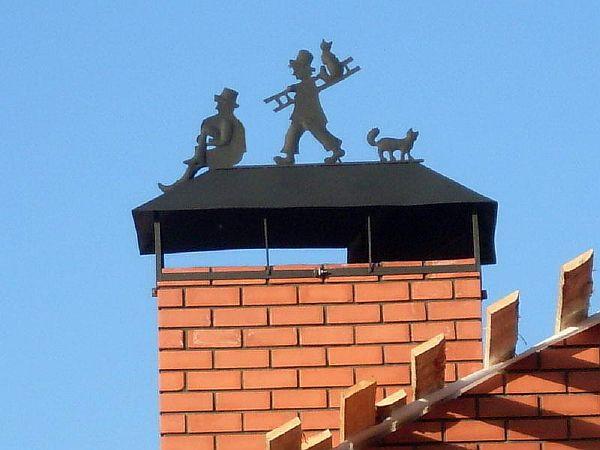

Флюгер

Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.

Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.

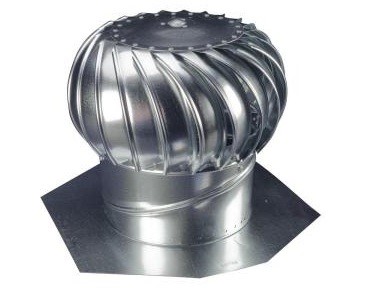

Ротационные турбины

Ротационные турбины – это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.

Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.

Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.

Дымососы электрические

В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.

Подобные устройства позволяют полностью автоматизировать работу дымоходного канала. Датчики силы потока и температуры регулируют интенсивность вращения электропривода, постоянно поддерживая, таким образом, в системе оптимальную тягу.

Выбор способа увеличить тягу зависит непосредственно от конструктивных особенностей дымовыводящего канала. Использование всех вышеперечисленных устройств для усиления тяги в дымоходе актуально лишь при определенных условиях, а именно: преобладание безветренной погоды в регионе или же невозможность устройства дымоотводящей трубы требуемой длины.

виды устройств и инструктаж по врезке

Обеспечить тягу в дымоходе независимо от погоды и температуры в доме — сложная задача. В межсезонье, когда в доме холоднее, чем на улице, дым перестает подниматься по трубе. Проблему решает или монтирование вентилятора в дымоход для улучшения тяги, или предварительный прогрев печи горячим воздухом.

Согласитесь, лучше еще на этапе строительства и монтажа оборудования позаботиться о врезке вентилятора, чем столкнуться с отсутствием тяги когда на улице лютые морозы.

В этой статье мы расскажем, когда необходимо устанавливать вентилятор, а когда без его монтажа можно обойтись. А также разберемся, как самостоятельно установить устройство.

Содержание статьи:

Проверка работы дымохода

Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.

Признаки плохой тяги легко обнаружить:

  • при работе печи дым попадает в комнату;
  • порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
  • топливо трудно разжечь;
  • даже сухие дрова сгорают медленно;
  • открытие форточки, дверей резко снижает тягу.

Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.

Дышать таким газом смертельно опасно.

Анемометр для проверки тягиАнемометр для проверки тяги

Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов

Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.

Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.

Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.

Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.

Огонь в каминеОгонь в камине

Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа

Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.

Приточный клапан для усиления тяги

Без поступления воздуха в помещение или непосредственно в печку, дымоход работать не будет. Форточка или щели в старых окнах — не лучший метод для притока воздуха.

Недостатки очевидны:

  1. Через щели в комнату поступает холодный воздух даже тогда, когда печка или камин не работают.
  2. В зимнее время воздух с улицы постоянно меняет среду в помещении. При этом относительная влажность воздуха резко падает, что вредно сказывается на здоровье. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
  3. Форточку нужно открывать и закрывать вручную.

Гораздо эффективнее обеспечить приток воздуха . Он автоматически закрывается, когда печное оборудование или газовые нагреватели не работают.

Стеновой приточный клапанСтеновой приточный клапан

Вот так выглядит стеновой приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха

Для работы нагревателей нужен клапан для котельных. Устройство имеет другие характеристики, чем аналогичные по принципу действия конструкции для проветривания комнаты.

Приточный клапан ставят по диагонали или над нагретой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород подается прямо в топку. При этом не нарушается влажность и температурный режим в помещении.

Когда нужно увеличивать производительность дымохода?

Плохая тяга не всегда является единственной причиной для работ с дымоходом. Увеличить скорость удаления угарных газов может потребоваться в случае, если к вытяжке от печки подключается дополнительное оборудование.

Разрешается использовать дымоход для подключения колонки, если оборудование находится на одном этаже. И если дымоход имеет достаточный для эксплуатации запас по объему дымоудаления.

Еще одной причиной для усиления тяги в дымоходе является установка более мощного нагревателя. Требуемые параметры дымохода указываются в паспортных данных изделия.



Плохо горят дроваПлохо горят дрова

Также стоит обратить внимание, на то, как быстро получается разжечь огонь в печке. Например, при слабой тяге сырые дрова не будут гореть

Если объемы удаляемых газов не совпадают с возможностями существующей системы, то дымоход нужно модернизировать.

Простые способы усиления тяги

Полностью меняют дымоход в крайнем случае. Начинать стоит с более простых методов.

Для начала старый дымоход нужно и грязи. Используют для этого специальные металлические ершики.

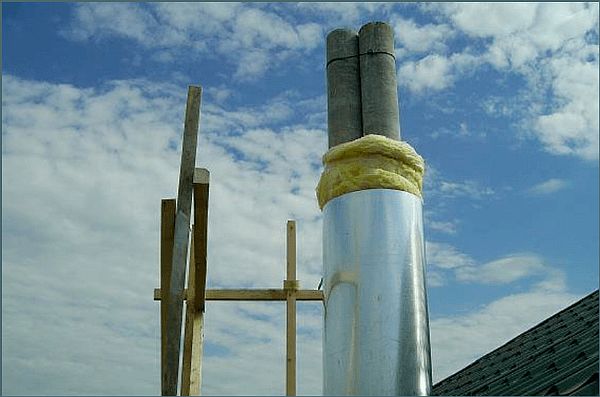

Если на этапе строительства каналы и труба не были утеплены, стоит . Теплые газы выводятся эффективнее, чем остывшие. Кроме этого, нужно исключить конвективные потоки внутри дымохода, когда по холодной стенке воздух идет вниз, создавая помехи восходящим потокам.

Еще одним действенным способом усиления тяги является уменьшение количества изгибов в системе дымоудаления. Частичная перестройка дымохода обходится дешевле полной замены системы.

Принцип работы дефлектораПринцип работы дефлектора

Популярным способом усилить тягу в дымоходе является монтаж дефлектора. Ветер становится помощником, а не создает порывы обратной тяги

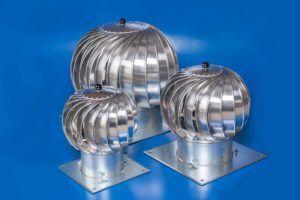

Также можно использовать ротационную турбину. Во время ветра турбина раскручивает крыльчатку, обеспечивающую дополнительное разряжение на выходе дымохода.

Не менее действенный способ усиления тяги – наращивание высоты дымохода. От высоты дымохода зависит скорость движения газов и, соответственно, производительность системы в целом.

Мы рассмотрели пассивные способы усиления тяги. Но есть еще один действенный метод, о котором ниже.

Вентилятор – преимущества и недостатки

Вытяжной вентилятор способен в 3-7 раз ускорить воздушный поток. При этом во столько же раз увеличивается объем удаляемых газов за единицу времени.

Кроме того:

  • активная система позволяет просто и с минимальными затратами усилить тягу;
  • параметры вытяжки не зависят от погоды. Не влияет на вытяжку и температура внутри помещения;
  • исключаются условия для обратной тяги;
  • появляется возможность регулировать скорость удаления дыма в зависимости от режима работы газового и печного оборудования. При уменьшении мощности нагревателей снижают обороты вентилятора.

Для удаления дыма требуется меньшее сечение воздуховодов за счет быстрого движения воздуха. Значит, активный дымоход требует меньше материала при изготовлении.

Вентилятор для дымоходаВентилятор для дымохода

Современный вентилятор для дымохода имеет защиту от дождя, листьев. Его устанавливают на трубу с помощью специальных креплений

Но есть и недостатки:

  • вентилятор потребляет энергию. За счет этого растут эксплуатационные расходы системы отопления;
  • к мотору нужно вести кабель. Это сделать не так просто. Активную вытяжку ставят на трубу, а отверстия под провод в кровле делать нежелательно;
  • необходимо предусмотреть меры защиты от осадков и заледенения крыльчаток.

Перечисленные недостатки нужно учитывать при переходе к активному удалению дыма. Тогда минусы можно нейтрализовать.

Учитывая положительные свойства активной вытяжки, дымосос устанавливают на трубах современных коттеджей, в домах, при установке каминов на дровах или брикетах.

Требования к вытяжному устройству

Не всякий двигатель с крыльчаткой подойдет для работы с угарными газами.

Дымосос должен быть:

  1. Термоустойчивым. Нужно учитывать, что при работе печи или камина дым нагревается значительно сильнее, чем в колонке. Температура газов от камина на выходе из трубы может достигать 300 °С и больше.
  2. Стойким к агрессивным газам.
  3. Экономным. Во время ветра электромотор отключается. Крыльчатка раскручивается так, как в ротационной турбине.
  4. Водостойким. Погодные условия не должны препятствовать дымоудалению.
  5. Эффективным. Вентилятор должен обеспечивать быстрое удаление печных газов при любых температурах на улице и в помещении.

Канальный вентилятор для удаления дыма встраивают в воздуховод. Но чаще используют дымосос, устанавливаемый на трубу.

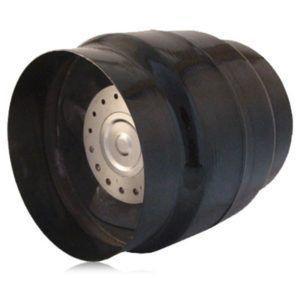

Высокотемпературный канальный вентиляторВысокотемпературный канальный вентилятор

Высокотемпературный канальный вентилятор должен работать в агрессивной среде. Поэтому его изготавливают из стойких к воздействию дыма материалов

Не нужно путать вентилятор для дымохода с наддувом в камине. Последний предназначен для розжига и поддержания горения в топке. В то время как вентилятор наддува врезают в дымоход, или устанавливают дымосос на трубу. Современные устройства для активного удаления печных газов выдерживают температуры до 600 °С.

Устройство активного дымоудаления контролирует температуру газов и их скорость с помощью датчиков. Данные используются для управления двигателем и обеспечения безопасной работы камина, печи и газового оборудования.

Монтаж вентилятора в дымоход

Перед установкой вентилятора на трубу нужно провести ряд подготовительных работ. Первым делом нужно обеспечить безопасную работу на высоте.

Монтаж вентилятора на крышеМонтаж вентилятора на крыше

Для этого на крыше устанавливают рядом с трубой специальную лестницу с возможностью закрепления страховочных элементов

Далее размечают на трубе места для крепления дымососа, и проводят кабель для питания двигателя. Прокладывают сигнальные провода от контроллеров газового оборудования и других энергоустройств.

На следующих этапах:

  • Монтируют вентилятор в сборе, устраняют щели, проверяют герметичность соединений.
  • Подключают силовой кабель, соединяют датчики с проводами.
  • Подают силовое напряжение, запускают дымосос.
  • Проверяют с помощью измерительных приборов параметры системы удаления угарных газов.
  • Завершают монтажные работы, убирают приспособления с крыши.
  • Подключают датчики к системам управления энергоустановками.
  • Включают газовое оборудование, печи, камины и проверяют еще раз эффективность дымоудаления.

Для работы дымососа, устанавливаемого сверху, проводят кабель и провода через крышу. Это не всегда удобно. Если не нужно ставить изделие с функцией ротационной турбины, покупают канальный высокотемпературный вентилятор для удаления печных газов.

Врезают устройство как можно дальше от места нагрева удаляемого воздуха. Алгоритм установки канального дымососа не отличается от рассмотренного выше.

Выводы и полезное видео по теме

Подробно о том, как смонтировать вентилятор на дымоход показано в следующем видеоролике:

Активное дымоудаление обеспечивает беспроблемное пользование камином и газовым оборудованием в любое время года. Даже летом, когда температура воздуха в помещении ниже уличной, камин не станет дымить.

С помощью вентилятора легче всего увеличить тягу, исключить обратное движение печных газов. Учитывая то, что принудительная вытяжка для дымохода снижает затраты на изготовление воздуховодов, ее используют в современных системах дымоудаления.

Возможно вам приходилось самостоятельно устанавливать вентилятор на дымоход? Пожалуйста, расскажите об этом нашим читателям. Что подтолкнуло вас к установке дымососа и с какими трудностями пришлось столкнуться во время монтажа. Оставляйте свои комментарии в расположенном ниже блоке.

Как улучшить тягу в дымоходе

Важнейшим параметром работы системы дымохода является тяга. Все знают, что она очень важна для работы печи или котла, но мало кто знает – а что же такое тяга? Этот параметр определяет скорость и объем движения дымовых газов по дымоходу. Она необходима для удаления газов и притока кислорода для поддержания процесса горения. Само явление тяги возникает из-за разной плотности холодного и горячего воздуха. Горячий менее плотен, и соответственно замещается холодным. Так происходит движение горячих потоков снизу-вверх.

Содержание статьи

Эффективность тяги может зависеть от нескольких параметров:

  • dymohoddymohodВнутреннее сечение дымохода. Чем меньше его диаметр, тем быстрее скорость выхода горячих газов. Но при достижении определенного минимального размера они начнут попадать вовнутрь помещения. Если же труба слишком большая, то поток холодного воздуха может сформировать так называемую обратную тягу.
  • Количество сажи, осевшей на стенках дымохода. Она может существенно снизить полезный диаметр трубы, что приведет к потере скорости тяги.
  • Количество поворотов в дымоходе. Каждый поворот или отвод – это дополнительное препятствие для прохождения дыма.
  • Герметичность системы. Если в конструкции есть щели, то через них в систему может попадать холодный воздух, образующий холодную завесу и препятствующий прохождению дыма.
  • Погодные условия. Низкое атмосферное давление и высокая влажность уменьшают скорость замещения горячего воздуха холодным в отопительном приборе.

Данные факторы являются основными, но не единственными. Чаще всего тяга зависит от правильного расчета конструкции дымохода – оптимальное сечение и количество угловых элементов.

Несоблюдение вышеизложенных условия зачастую и является причиной плохой тяги. Но как можно определить этот показатель без специальных приборов и устройств?

kak-uluchit-tyagu-v-dymohodekak-uluchit-tyagu-v-dymohode

Определение тяги самостоятельно

Если эффективность работы печи (котла) заметно ухудшилась, то есть несколько способов проверить тягу. Можно воспользоваться специальным прибором – анемометром, но в большинстве случаев его приобретение для домашнего пользования неэффективно в экономическом плане. Лучше всего прибегнуть к проверенным народным методам:

  1. Свеча. Если зажечь свечу, поднести ее к дымоходу и сразу же потушить,- то по направлению движения дыма можно увидеть – есть ли тяга.
  2. Степень задымленности в помещении.
  3. Тонкий листок. Степень его отклонения может говорить о наличии тяги.

После того, как проблема была определена, можно приступать к ее решению.

tyaga

tyaga

Способы улучшения тяги

Существует несколько способов улучшить тягу, и каждый из них по-своему эффективен. Но прежде чем приступать к реализации одного из них следует сделать ряд профилактических процедур с самой конструкцией дымохода:

  • Чистка от сажи (об этом читайте тут). Для этого используют специальный набор, состоящий из ерша, грузила и стального канатика.

chistka_pechnyh_trub_1chistka_pechnyh_trub_1Для этого необходимо подняться на крышу и в выходную часть дымохода опустить ерш по всей протяженности трубы. Далее поступательными движениями начать прочищать стенки дымохода. При этом в печь начнут падать пласты сажи, которые потом извлекаются.

  • Полная герметизация дымохода. Пользуясь одним из вышеописанных методов необходимо проверить конструкцию на отсутствие щелей или отверстий. Данная проблема характерна для кирпичных дымоходов, когда в процессе эксплуатации происходит частичное разрушение кладки.

Если после этих мер тяга не улучшилась, то нужно прибегнуть к более радикальным способам.

Регулятор тяги

regulyatorregulyatorЭтот прибор устанавливается на выходной патрубок дымохода.

После предварительной регулировки он компенсирует давление в трубе с внешним давлением. При этом происходит не только нормализация работы отопительного прибора, но и скорость тяги имеет величину одинаковую, независимо от внешних погодных условий.

Стоит отметить, что регулятор способствует повышению КПД работы всей отопительной системы.

Дефлектор

Данный дополнительный элемент конструкции также ставится на внешнюю часть дымохода.

deflektordeflektorЕго внешний диаметр намного превышает сечение самого дымохода. Это необходимо для возникновения эффекта падения давления при обтекании воздушным потоком препятствия. Т.е. когда конструкция дефлектора обтекается воздушным потоком, внутри его создается область низкого давления, которая способствует возникновению условий для лучшей скорости тяги.

Дымоходный флюгер

flugerflugerОригинальная конструкция, которая способна не только улучшить тягу , но и защитить дымоход от попадания в него атмосферных осадков.

В основе его работы лежит принцип дефлектора и вывод дымовых газов только с подветренной стороны. Это позволяет уменьшить внешнее воздушное сопротивление и тем самым нормализовать скорость тяги.

 Дымовой вентилятор

Один из самых эффективных методов, который заключается в установке специального вентилятора на дымоход.

ventilyatorventilyatorВнутри этой конструкции расположена вентиляционная система, создающая искусственный воздушный поток в дымоходе. Он создает разряженную воздушную область внутри дымохода, тем самым улучшая условия возникновения хорошей тяги. Но для его установки понадобится подключение электрической линии, что не есть совсем удобно, та как при этом необходимо будет соблюсти все правила техники безопасности.

Как видно из всего вышесказанного, улучшить тягу в дымоходе можно, причем делается это эффективно и быстро. Но для выбора оптимального метода лучше всего воспользоваться советами профессионалов, которые внимательно проанализируют состояние дымохода.

Принудительная вытяжка для дымохода – обзор методов

Фото - 1. Принудительная вытяжка для дымоотвода

Фото - 1. Принудительная вытяжка для дымоотводаТяга – естественное движение воздуха от теплового агрегата во внешнюю среду при  удалении продуктов сгорания топлива из жилой зоны.  От ее силы зависит процесс сжигания топлива в печи: если она недостаточна, топливо будет сгорать медленно; при слишком сильной тяге значительная часть тепловой энергии будет выбрасываться в атмосферу.

Недостаток тяги опасен еще тем, что часть продуктов сгорания может попадать в жилое помещение, вызывая серьезное отравление у проживающих, вплоть до летального исхода. Кроме того, нарушение условий вытяжки дымохода может стать причиной пожара. Температура пламени при горении сажи такова, что прогорает даже жаропрочный кирпич.

Управление вытяжкой является непременным условием безопасного, комфортного проживания в доме.

Плохая вытяжка – причины

Прежде, чем говорить об использовании приборов принудительной вытяжки для дымохода, остановимся на сути процесса, а также причинах падения тяги в трубе.

Совокупность факторов, влияющих на эффективность вытяжки дымовой трубы, можно условно разбить на три группы:

  1. Внутренние условия в доме;
    • Условия перемещения воздушных потоков внутри помещения.
    • Температура воздуха в отапливаемой зоне жилого дома.
    • Суммарный объем воздуха внутри помещений, которые увязаны с топочным отделением печи через поддувало.
    • Количество проживающих в доме других потребителей кислорода – людей или животных.

На тягу дымовой трубы могут влиять побочные факторы, зависящие от конструкции дома, а также проведенных изменениях таковой. Например, установка стеклопакетов вместо обычных окон приводит к падению силы тяги, поскольку последние являются более герметичными и снижают поступление кислорода из атмосферы в дом.

  1. Внешние факторы:
    • Влажность и температура воздуха.
    • Размер атмосферного давления.
    • Активность и сила восходящих потоков воздуха.
    • Интенсивность инверсионных воздушных течений направлением сверху вниз.
    • Энергия и направление ветровых потоков.

Комбинированное воздействие приведенных выше факторов приводит к постоянным переменам тяги дымохода, этот процесс необходимо постоянно контролировать для обеспечения оптимального режима удаления продуктов горения от печей, каминов и прочих тепловых агрегатов.

  1. Как влияют факторы конструкции дымоотвода
    • Характер расположения дымохода – наружный (пристенный) или внутренний.
      Фото - 2. Внутренний (слева) и наружный дымоотводФото - 2. Внутренний (слева) и наружный дымоотвод
    • Длина дымоотводной трубы и количество колен и переводов.
    • Характеристика качества поверхности вытяжки внутри канала – на шероховатой более активно накапливается сажа, которая является основной причиной ухудшения тяги внутри дымовой трубы.
    • Высота дымовика и положение верхней точки трубы относительно конька крыши.
    • Форма дымохода: лучше всего работает скругленный или овальной формы, хуже – в форме квадрата или прямоугольника.
    • Интенсивность теплообмена через корпус дымоотвода, чем лучше утеплены стенки трубы, тем лучше вытяжка.

Принудительная вытяжка для дымохода - обзор методов

Принудительная вытяжка для дымохода - обзор методов
Воздействие факторов первого раздела могут быть управляемыми условно, когда дело не касается уже готового дымохода.Факторы, указанные в разделе втором независимы абсолютно, но можно легко к ним приспособиться, применяя для улучшения вытяжки.

Факторы третьего раздела полностью зависимы от человека и воздействовать на них можно начиная с этапа проектирования, а при получении готовой вытяжки – недостатки можно устранить при ремонте – установкой круглого вкладыша внутрь трубы, утеплением стенок дымохода, изменением его наружной конструкции.

Профилактика состояния дымоотвода

Чтобы не возникала необходимость в использовании средств принудительной вытяжки дымохода из жаростойкого материала, необходимо использовать профилактические средства для поддержания его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности вытяжки дымовых газов является уменьшение прохода трубы накопившейся на стенках сажей, рассмотрим средства борьбы с этим явлением.

Таким способами могут быть:

  1. Сжигание в топке печи нафталина около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают внутрь топки и в дальнейшее удаляются с золой, а мелкие вылетают через трубу вместе с печными газами. Это средство нельзя применять для дымоотвода от камина и для труб открытых очагов – после него в комнатах остается характерный удушливый запах.
  2. Время от времени сжигать в топке очистки картофеля. Их предварительно просушивают. Пары крахмала разрыхляют налет сажи и он опадет в топку. Аналогично действует чистый крахмал, который подается внутрь хорошо разгоревшейся топки в количестве одной столовой ложки.
  3. Хорошим средством для чистки труб от сажи является ореховая скорлупа. Она горит при высокой температуре, сжигая налет сажи на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Периодичность применения – по мере накопления.
  4. Аналогично действуют на сажу осиновые дрова. Одно-два полена сжигают в конце последней закладки дров. Они горят при высокой температуре.

Фото - 3. Дрова осиновые как средство профилактики засаживания дымохода

Фото - 3. Дрова осиновые как средство профилактики засаживания дымоходаПериодичность применения высокотемпературных средств должна быть регулярной, не менее двух раз в неделю, чтобы сажа не успевала накапливаться. В противном случае можно вызвать нешуточный пожар, поскольку сажа горит с выделением очень большого количества тепла.

Кроме перечисленных на рынке представлены много противосажевых средств как химического, так и термического разложения сажи. Применение профилактических мероприятий может избавить от необходимости применения принудительных мер по улучшению вытяжки на дымоходе.

Принудительная вытяжка дополнительными средствами

Необходимость установки дополнительных средств принудительной вытяжки может возникнуть по естественным причинам, например – выросли деревья на участке, от чего изменились направления или интенсивность ветровых потоков.

Смотреть видео

Можно, конечно, перестроить дом или переделать дымоходы, но такой путь очень затратен и трудоемок. Проще и дешевле использовать устройства принудительной вентиляции. Чтобы улучшить вытяжку применяют следующие дополнительные устройства.

Флюгеры или флюгарки для принудительной вытяжки

Это устройство для защиты дымохода от воздействия ветра. Принцип действия его состоит в том, что он, как и любой флюгер, разворачивается по ветру, защищая оголовок дымовой трубы от ветрового потока. Обтекая это устройство, ветер сам создает разрежение над устьем дымохода, создавая, таким образом, принудительную тягу дымохода.
Фото - 4. Устройство и принцип действия флюгер-дефлектора

Фото - 4. Устройство и принцип действия флюгер-дефлектора
Термоустойчивым материалом для изготовления такой флюгарки обычно является нержавеющая сталь толщиной от 0,5 миллиметров. Вращение вокруг оси происходит на опорных подшипниках закрытого типа, которые не нуждаются в обслуживании. На корпусе устройства не происходит осаждения конденсата и не откладывается сажа.

Тем не менее, оно нуждается в обслуживании для освобождения от наледи. К недостаткам конструкции можно отнести неустойчивую работу при ветре значительной силы. При обычных условиях вентилятор-флюгер работает устойчиво и эффективно, создавая принудительную тягу внутри дымовой трубы.

Ротационные турбины для принудительной вытяжки

Фото - 5. Усилитель тяги в дымоотводе в виде ротационной турбины

Фото - 5. Усилитель тяги в дымоотводе в виде ротационной турбиныЭто механические устройства, устанавливаемые на дымовую трубу и использующие ветровую энергию для получения вращения. Производятся промышленностью под названием Турбовент, Турбомакс и другими. Направление вращения не зависит от направления ветра. Благодаря конструкции – шар, образованный системой лепестков, турбинный ротор надежно защищает выход дымовой трубы от загрязнения мусором и листьями, а также от гнездования птиц в перерывах отопительного периода.

К недостатком роторных турбин можно отнести то, что они не работают при безветренной погоде и продолжают вращаться, когда в этом нет необходимости – в межотопительный период. Часто используются для вентиляционных устройств.

Дымососы или дымовые вентиляторы


Фото - 6. Вентилятор – дымосос для круглой трубы

Фото - 6. Вентилятор – дымосос для круглой трубыЭти устройства представляют собой термоустойчивые вентиляторы, устанавливаемые в дымоходном канале с целью принудительного усиления тяги. Вентилятор-дымосос не следует путать с каминными вентиляторами, которые предназначаются для усиления тяги в камине или очаге и устанавливаются в помещении для подачи воздуха в топку. Каминные агрегаты  предназначаются для равномерного распределения нагретого воздуха в комнате.

Дымовой вентилятор представляет собой электродвигатель с питанием от сети 220 вольт с крыльчаткой. Он предназначен для создания дополнительной тяги принудительно внутри дымовых каналов от камина с уменьшенным сечением.

Сейчас появились новые модели дымососа в соединении с турбовентом. В таком агрегате он работает при отсутствии ветра, а когда ветер поднимается вновь, дымосос отключается. Когда скорость ветра недостаточна или он отсутствует, вентилятор включается и создает необходимую тягу принудительно.

Высокотемпературные вентиляторы для дымохода легко выдерживают разогрев печных газов до температуры 600 градусов.

Дефлекторы


Дымоходный дефлектор представляет собой устройство, действующее с использование законов аэродинамики. При обтекании воздушными потоками корпуса дефлектора создается разрежение воздуха над устьем дымохода, за счет чего принудительно усиливается вытяжка.

Предлагаем более подробно ознакомиться с принципом работы дефлектора, как правильно выбрать или сделать своими руками.

Фото - 7. Различные конструктивные решения дефлекторов для дымовиков

Фото - 7. Различные конструктивные решения дефлекторов для дымовиков

Что просто, то совершенно. Это утверждение полностью касается именно дефлекторов. Боковой горизонтальный ветер и поток воздуха, отражаемый от поверхности крыши, усиливают тягу дымового канала. Дефлекторы препятствуют опрокидыванию тяги от сильного ветра, выполняя роль дымоотсоса для дымохода но при безветренной погоде они не работают.

Первоначально дефлекторы разрабатывались для вентиляционных систем, но затем стали с успехом применяться и в качестве усилителей тяги в дымоходных вытяжках. Изделия из нержавеющей стали противостоят коррозии и успешно противостоят высоким температурам печных газов.

При отсутствии ветра дефлекторы работают как колпаки, снижая тягу дымохода.

Зонты, дымники и колпаки для принудительной вытяжки

Дымовые зонты, колпаки с обвесами из сетки от мусора, грибки и прочие надстройки над дымовыми трубами являются предметом творчества кузнецов и жестянщиков. Безусловно, они успешно справляются с защитными функциями для дымохода, предотвращая засорение мусором. Но любое из таких устройств становится препятствием для выхода из дымохода горячих газов и, при определенных условиях, особенно в безветренную погоду, снижают величину тяги и могут быть одной из причин ее опрокидывания.

Фото - 8. Надежный и красивый колпак на дымоходе улучшает экстерьер дома, но препятствует нормальной тяге в нем

Фото - 8. Надежный и красивый колпак на дымоходе улучшает экстерьер дома, но препятствует нормальной тяге в нем

Как сделать принудительную вытяжку собственноручно

Большинство флюгарок и дефлекторов можно выполнить самостоятельно, используя листовую сталь и обычный крепеж. Порядок расчета для привязки к размерам трубы и чертежи этих изделий изобильно представлены интернетом. Для изготовления своими руками не требуется специальный инструмент или приспособления, и достаточно среднего уровня владения слесарными навыками.

Смотреть видео


Советы и рекомендации

Из изложенного можно сделать однозначный вывод: не всякое устройство приемлемо для улучшения тяги в дымоходе. При принятии решения о способе  улучшения тяги нужно придерживаться следующих правил.

Обследовать дымоход с целью установления причин недостаточной тяги. Таковыми могут быть:

1. Засорение стенок дымохода большим количеством сажи. Фото - 9. Засаженный дымоход

Фото - 9. Засаженный дымоходИменно такое обстоятельство может ухудшить тягу вплоть до полной непроходимости дымовой трубы газового котла. Причиной может служить использование для топки дров из смолистой древесины, отходами мебельного производства (фанера, ДСП, ДВП и подобными им). Холодный дымоход вследствие отсутствия утепления трубы.

2. Излишнее количество поворотов дымохода (допускается один поворот и не более двух колен). Возможно, понадобится его вынос наружу и монтаж пристенного варианта. Также при этом допустимо применение дымоходного вентилятора.

3. Неправильное возвышение оголовка над коньком крыши, в результате чего тяга «зажимается» воздушными потоками.

4. Высота дымохода. Расстояние от топки до верхнего конца не должно быть менее 5 метров.

5. Отсутствие вблизи дома деревьев, преграждающих поток ветра.
Фото - 10 Схема превышения оголовка трубы над коньком крыши для обеспечения нормальной тяги

Фото - 10 Схема превышения оголовка трубы над коньком крыши для обеспечения нормальной тяги

Только убедившись, что такие препятствия отсутствуют, можно принимать решение об установке устройства для создания принудительной тяги.

Улучшить тягу в дымоходе котла может установка круглого вкладыша внутрь квадратной или прямоугольной трубы. Такие изделия выпускаются целенаправленно и их можно приобрести на строительном рынке. Если полученного сечения будет недостаточно для хорошей тяги, внутрь можно установить канальный дымосос для круглого дымохода подходящего диаметра.

В качестве дымоотсоса для дымохода печи нежелательно использовать дефлекторы, если по климату бывает много безветренных дней. При этом флюгарки как минимум не препятствую выходу дыма естественной тягой.

Смотреть видео

Для любого случая будет эффективен термостойкий вентилятор для дымохода, установленный в его канале.

Усилитель тяги дымохода: чертежи + фото, видео

При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.

Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

  • применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
  • неверный монтаж и регулировка заслонки;
  • неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

  • размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
  • наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
  • преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Способы и устройства

Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение – увеличивать или уменьшать тягу.

Есть различные варианты того, как привести тягу в соответствие с нормами:

  1. удлинение дымохода;
  2. использование специальных приспособлений;
  3. задействование электрических дымососов;
  4. тяговые стабилизаторы.

Удлинение дымохода

Наиболее простой способ для устранения заниженной тяги – это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.

При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.

Дефлекторы

Дефлектор – это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.

Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.

При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.

Для изготовления устройства понадобятся:

  1. угольник;
  2. рулетка;
  3. ножницы по металлу или болгарка;
  4. деревянный молоток;
  5. заклепочник;
  6. ручная электродрель;
  7. набор сверл;
  8. сверлоконечные саморезы с прессшайбой 15 мм;
  9. жесть или оцинковка 0,3-0,5 мм;
  10. подручный материал для креплений.

После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:

  1. вырезать все необходимые детали;
  2. свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
  3. собрать и соединить между собой оба конуса устройства;
  4. перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.

Стоит помнить, что все соединения усилителя тяги в дымоходе должны быть прочными, поскольку он может подвергаться воздействию сильного ветра. На видео полностью показан процесс создания дефлектора своими руками.

Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.

Флюгер

Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.

Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.

Ротационные турбины

Ротационные турбины – это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.

Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.

Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.

Дымососы электрические

В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.

Подобные устройства позволяют полностью автоматизировать работу дымоходного канала. Датчики силы потока и температуры регулируют интенсивность вращения электропривода, постоянно поддерживая, таким образом, в системе оптимальную тягу.

Выбор способа увеличить тягу зависит непосредственно от конструктивных особенностей дымовыводящего канала. Использование всех вышеперечисленных устройств для усиления тяги в дымоходе актуально лишь при определенных условиях, а именно: преобладание безветренной погоды в регионе или же невозможность устройства дымоотводящей трубы требуемой длины.

Как усилитель тяги дымохода своими руками — фото и пошаговое видео

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Содержание статьи

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

  1. По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом. Клубы дыма - верный признак наличия обратной тяги

    Клубы дыма — верный признак наличия обратной тяги

  2. По цвету пламени. Посмотрев на цвет пламени, можно проверить уровень силы тяги. Если пламя внутри топки имеет белый оттенок и потрескивает во время горения, тяга избыточно сильная. Оранжево-красный цвет говорит о недостаточной тяге. Если дымоход спроектировать правильно, пламя имеет ровный золотисто-желтый оттенок.
  3. С помощью спички. Если зажечь спичку, свечу или другой источник огня и поднести к отопительному прибору, пламя должно отклонится к топке. Если оно остается ровным, можно быть уверенным, что тяги нет. При отклонении пламени в противоположную от топки сторону, присутствует обратная тяга в дымоходе. Проверка тяги в дымоходе с помощью спички

    Проверка тяги в дымоходе с помощью спички

  4. С помощью зеркальца. Еще один метод проверить силу тяги внутри дымохода – поднести карманное зеркало к топке. Появление конденсата на его зеркальной поверхности означает, что удаление дыма затруднено.
Способы проверки тяги

Способы проверки тяги

Проверка тяги свечой

Проверка тяги свечой

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

  • Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
  • Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
  • Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
  • Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель. Факторы, влияющие на силу вытяжки

    Факторы, влияющие на силу вытяжки

  • Неправильная позиция относительно конька. Дымоходные располагают на одном уровне или выше конька крыши. Конек при наветренном положении резко уменьшает силу тяги в дымоходе.
  • Попадание в зону ветрового подпора. Если по соседству от дома стоит высокое сооружение, оно загораживает дымоход от ветра, не давая дымоходной системе нормально функционировать.
  • Погодные условия. Иногда тяга снижается из-за понижения атмосферного давления, попадания внутрь дымохода влаги из-за дождя, тумана или снега. Однако, эти изменения не страшны, так как носят временный характер. Ослабление тяги из-за погодных условий

    Ослабление тяги из-за погодных условий

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

  1. Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
  2. Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания. Нормы высоты дымоходной трубы для обеспечения тяги

    Нормы высоты дымоходной трубы для обеспечения тяги

  3. Установка ротационных турбин. Это устройство, устанавливаемое на оголовок дымохода, состоит из одного или нескольких винтов. Под воздействия ветра турбины вращаются и создают разрежение воздуха, для достижения большей разницы между внутренним и наружным давлением. Применение турбин эффективно лишь в ветреную погоду, их рекомендуют использовать, если температура дыма на выходе из дымохода не более 200 градусов. Ротационные турбины

    Ротационные турбины

  4. Использование специального дефлектора. Специальные модели дефлекторов имеют особую аэродинамическую форму. За счет свойства воздуха понижать давление при эффекте падения во время прохождения препятствия в дефлекторе создается зона разрежённости, стимулирующая дым покидать трубу. Эффективность аэродинамических дефлекторов заметна только в ветряную погоду. Аэродинамический дефлектор

    Аэродинамический дефлектор

  5. Усилитель тяги. Устройство для автоматического регулирования тяги представляет собой колпачок в виде зонтика с термодатчиком, устанавливаемый на трубу дымохода. Термодатчик анализирует температуру выходящих газов и срабатывает самостоятельно. Усилитель тяги сохраняет в дымоходе давление в пределах 10-35 Па, оптимизируя работу отопительного прибора и расход топлива.
  6. Дымосос. Если эффекта от предыдущих способов нет, на трубы устанавливают дымосос, снабжённый винтом и электромотором. В ветряную погоду винт крутится самостоятельную, если движений воздуха нет, срабатывает электрический мотор и приводит его в движение.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Видео-инструкция

Обратная тяга в дымоходе: причины и способы устранения

Камин в собственном доме – мечта любого романтика. Кто из нас не стремился зимним вечером оказаться в уютном кресле у собственного камелька, чтобы блаженно впитывать всем телом тепло, распространяемое живым огнем.

Вот только дым, заполняющий помещение и не желающий идти в дымоход, в эту идиллическую картину никак не вписывается. Обратная тяга в дымоходе – так называется это неприятное явление. Почему она возникает и как с нею бороться? Информацию об этом мы собрали для вас и предоставили в этой статье.

Также уделили внимание способам проверки тяги в дымоходе и детально рассмотрели лучшие варианты решения проблемы с тягой.

Содержание статьи:

Что такое обратная тяга?

Прежде чем разбираться в причинах этого явления, следует понять суть происходящего. Отопительное устройство, установленное в доме, совместно с дымоходом образуют вытяжную конструкцию.

Давление воздуха внутри устройства и снаружи него не одинаковое. Из-за этой разницы в давлении и возникает тяга – аэродинамический направленный поток дымовых газов.

Безопасная и эффективная работа отопительного устройства предполагает, что продукты сгорания будут перемещаться от горящего топлива по дымоотводящим путям. Воздушные массы в дымоходе имеют меньшую плотность, в результате чего и стремятся вверх. На их место поступает более холодный наружный воздух. Именно таким и должна быть смена потоков в идеале.

Визуальное проявление обратной тягиВизуальное проявление обратной тяги

Обратная тяга – это не только неприятное, но и опасное явление, последствия которого могут проявиться ухудшением здоровья людей и домашних любимцев

Но иногда возникает явление, называемое обратной тягой. В этом случае дым, образующийся в результате сгорания топлива, направляется не наружу через дымоход, а внутрь помещения.

Возникновение обратной тяги – это не просто неприятное, но и опасное явление. Проникновение продуктов сгорания в помещение приводят к серьёзным отравлениям, а угарный газ несет смертельную опасность.

Первыми признаками сбоя при перемещении воздушных масс может быть не только дым, поступающий в помещение, но и быстро закоптившееся стеклянное окошечко в дверце топки. Сначала тяга может быть просто слабой, но, если не принимать меры, со временем она станет обратной.

Порой возникает ещё одно явление, связанное с перемещением дыма, – воздушный поток на кратное время меняет своё направление на противоположное. Так возникает опрокидывание тяги.

Причины возникновения обратной тяги

Существует несколько причин для возникновения обратной тяги. Основной из них можно считать допущенные ошибки в процессе . Возможно, при её сооружении были нарушены правила применения строительных материалов.

Проблема такого рода вообще не возникнет, если конструировать дымоход с соблюдением существующих стандартов: поворот нужно делать на 90°, а отвод располагать под углом в 45°. Особое внимание следует уделять форме сечения дымохода.

Самой подходящей формой является круг. Если в конструкции будут присутствовать углы, могут возникать завихрения, препятствующие отведению газов.

Засорение дымоходаЗасорение дымохода

Профессия трубочиста, как видите, ещё не утратила своей актуальности, а, с увеличением числа частных коттеджей, даже стала ещё более востребованной

Если сравнивать кирпичные и металлические дымоходы, то тяга в последних всегда будет менее качественной. Проблема в том, что металл нагревается довольно быстро, но так же стремительно он и остывает. А холодный воздух, как известно, опускается вниз.

К часто встречающимся можно отнести следующие причины, почему нет тяги в вашем дымоходе:

  • Непроходимость дымохода. Очень может быть, что он попросту засорен мусором или закопчен в результате длительной эксплуатации. Быстрое закопчение может происходить и в том случае, если дымоход составлен из труб разного диаметра. Делать этого ни в коем случае нельзя.
  • Ошибки в расчете. Неправильно рассчитанное поперечное сечение прохода для дыма. Довольно часто при проектировании конструкции неспециалистами возникают диспропорции в размерах элементов устройства: топочной камеры и дымохода. Мощная печь, например, может производить больший объём продуктов сгорания, чем узкий дымоход способен вывести. Поэтому нужно внимательно выполнять .
  • Ошибки проектирования. Высота системы отведения дыма недостаточна для её эффективной работы. Малая протяженность дымоходной трубы может стать причиной недостаточной разницы в давлении. Оптимальная высота трубы дымохода составляет пять – семь метров.
  • Сужение дымовых каналов. В путях отведения дыма есть узкие и горизонтально направленные участки. В таких местах сажа накапливается особенно активно, что мешает свободному перемещению дыма.
  • Ветровой подпор. Дымоход расположен в области «ветрового подпора». Причиной подпора может стать, например, высокое строение, расположенное рядом с дымоходом.
  • Неправильно организованная вентиляция помещения. Отсутствие вентиляции или неграмотное ее устройство приводит к отсутствию нужного объёма приточного воздуха. Поэтому важно уделить особое внимание в частном доме.

Если конек кровли расположен выше уровня дымохода, то опрокидывание тяги может происходить при возникновении сильного ветра.

Галерея изображений

Фото из

Обратная тяга - значимый показатель нарушения работы не только системы дымоудаления, но и непосредственно связанного с ней отопительного агрегата

Появление обратной тяги может указывать на формирование наростов сажи внутри дымового канала, которые способны возгораться

Основная опасность связана с поступлением в помещение угарного газа, угрожающего серьезными отравлениями домочадцам

Для того чтобы отвод дымообразных продуктов горения производился регулярно и правильно, необходимо в процессе сооружения трубы соблюдать требования строительных нормативов

Перед сооружением дымовой трубы необходимо сделать проект и выбрать нормативное сечение дымового канала. Он должен обеспечивать полноценный вывод токсичных веществ за пределы дома

Высоту дымового канала определяют в соответствии с расстоянием от нее до конькового хребта скатной крыши. Обратная тяга неизбежна, если оно меньше 1,5, а труба ниже конька

Если из-за наростов сажи сильно сужен дымовой канал, отвод будет замедлен. В итоге тяга может упасть совсем

Расположение дымовой трубы следует планировать так, чтобы она не оказалась в зоне ветрового подпора. Его могут создать большие деревья, высокие здания рядом, конструктивные элементы самого дома

Катастрофические последствия обратной тяги

Возгорание осадка на стенках дымохода

Поступление в помещение угарного газа

Сооруженная по правилам дымовая труба

Слишком узкий дымовой канал

Недостаточная высота дымовой трубы

Заросший сажей дымовой канал

Дымоход в зоне ветрового подпора

Атмосферные показатели тоже не стоит исключать из числа причин образования обратной тяги. Высокая влажность внешнего воздуха, а так же сильные порывы ветра могут стать причиной образования обратного движения дыма.

То же явлением можно наблюдать и в том случае, когда дома воздух холоднее, чем на улице. Из-за разницы в давлении может возникать сильный запах гари.

Чтобы не допустить отравления, следует хорошо проветрить помещение. Одновременно оно хотя бы немного прогреется. Нарушить тягу способен и ветер, образующий завихрения воздушных потоков на крыше. Такому явлению способствует неправильное направление оголовка относительно конька крыши.

Монтаж отопления в банеМонтаж отопления в бане

При строительстве бани нужно так расположить топку, чтобы дымоход находился внутри помещения, потому что, если расположить его снаружи, в трубе будет образовываться конденсат

Место монтажа дымохода тоже имеет значение. Например, если речь идёт об отоплении бани, эту часть конструкции можно расположить во внутренней части постройки.

Такое решение позволит лучше прогревать помещение, обеспечивая даже в сильные морозы приличную тягу. Если же трубу разместить вдоль наружной стены, обогрев займет больше времени, а в самой трубе может образоваться конденсат.

Способы проверки тяги в дымоходе

Факт присутствия обратной тяги можно выявить ещё на ранней стадии возникновения проблемы, до того, как дым станет заполнять ваш дом.

Начнем с народных способов. Можно оторвать кусок туалетной бумаги и поднести его к отопительному прибору. Туалетная бумага – достаточно тонкий материал, чтобы хорошо реагировать на движение воздуха. Посмотрите, в какую сторону отклоняется листок. Если он колеблется в сторону помещения, то присутствует обратная тяга.

Проверка тягиПроверка тяги

Проверять тягу можно разными народными способами, в том числе и с помощью свечки: направление пламени свечи подскажет вам и вектор тяги

Точно такой же эксперимент можно произвести при помощи сигаретного дыма. Выглядит это ещё нагляднее. Сигаретный дым безошибочно укажет вам направление тяги.

Качество тяги можно определить и понаблюдав за пламенем в системе отопления. Белое пламя и гул в дымоходе говорит о слишком сильной тяге, что тоже не хорошо, так как приводит к перерасходу топлива. Хороший результат работы выглядит так: пламя имеет золотисто-желтый цвет, горение происходит стабильно и равномерно.

ВетрометрВетрометр

Анемометр (ветрометр) – это популярный прибор, которым пользуются специалисты, которые в силу своей профессии проверяют тягу функционирующего дымохода

Для проверки научными методами нам необходимо вооружиться аппаратурой. Наиболее доступным для рядовых пользователей прибором является анемометр (ветрометр). Внешний вид прибора, его разновидности представлены в видеоролике, который размещен в финальной части этой статьи.

Галерея изображений

Фото из

Нормальная работа печи и дымового канала

Закопченная топка - показатель нарушения тяги

Темно-красное пламя во время горения

Дефлектор против падения тяги

Варианты решения проблемы с тягой

Как выяснилось, причины для возникновения обратной тяги могут быть разными. Поэтому стандартных решений не существует. Нужно искать вариант, соответствующий проблеме в каждом отдельном случае.

Если выводящие пути заблокированы мусором или сажей, то потребуется . Если же пути неправильно спроектированы, конструкцию придется полностью демонтировать и собирать заново.

Если дефект заключается в медленной эвакуации продуктов горения, есть несколько способов, как улучшить прямую тягу в дымоходе. Существуют устройства, помогающие активизировать этот процесс.

Вариант #1 – дефлектор и его разновидности

В решении проблемы, как дополнительно увеличить тягу дымохода, может помочь дефлектор. Он устанавливается на верхнюю часть дымохода. Это устройство «подсасывает» дым, находящийся в шахте дымохода, используя для достижения этой цели силу ветра.

ДефлекторыДефлекторы

Дефлекторы – это целый ряд устройств, имеющих единое функциональное предназначение: улучшение тяги, предотвращение обратного движения продуктов горения топлива

На дефлектор возлагается сразу несколько функций:

  • защита шахтного канала от внешнего засорения и атмосферных осадков;
  • усиление тяги в дымоходе;
  • гашение искр, возникающих при неполном сгорании топлива.

Работа этого приспособления основана на законах физики. Когда газ перемещается по сужающейся трубе, его поток ускоряется. При этом давление, которое он оказывает на стенки шахты, уменьшается. Возникает зона разряжения.

Дефлектор, установленный на дымоход, создаёт эту зону разряжения, когда воздух проходит внутри сужающегося канала в его конструкции. Газы устремляются в разряженную зону, находящуюся в устье дымохода, и, с помощью тяги, усиленной ветром, выводятся из трубы.

Дефлектор ГригоровичаДефлектор Григоровича

Материалом для изготовления наиболее востребованных дефлекторов являются алюминий, нержавеющая сталь и оцинковка, хотя встречаются и дорогостоящие изделия из меди, хорошо противостоящей коррозии

Даже самые простые дефлекторы способны повысить эффективность отвода дыма на 20%. Наличие такого устройства создаёт огромные преимущества для отопительной системы, поскольку содействует полному сгоранию топлива и лучшей теплоотдаче. Поэтому оно пользуется заслуженной популярностью и спросом.

Обычно в состав дефлектора входят два цилиндра – верхний и нижний, а также патрубок, соединенный с нижним цилиндром, защитный колпак и кронштейны, предназначенные для фиксации деталей.

Верхний цилиндр не является обязательным элементом устройства. Модель без него состоит из следующих элементов:

  • нижний цилиндр, монтирующийся на выводящую дым трубу;
  • диффузор – элемент, рассекающий потоки воздуха;
  • два колпака – прямой и обратный.

Самые дорогие дефлекторы производят из меди. А вообще-то для их создания используют керамику и пластик, нержавейку, алюминий и оцинковку. Алюминиевые и стальные изделия считаются наиболее популярными.

Несмотря на общность функций, дефлекторы бывают очень разными. Они отличаются не только своим внешним видом, но и устройством, а также чувствительностью к воздушным потокам.

Сложный дефлекторСложный дефлектор

Сложный в изготовлении, но очень привлекательный шаровидный дефлектор смотрится весьма футуристично, хотя и является замечательным функциональным устройством

Классическими считают следующие модели дефлекторов:

  • тарельчатый;
  • вентиляционный ЦАГИ;
  • устройство Григоровича;
  • Н-образный;
  • шарообразный «Волпер».

Кроме всеми признанной классики есть и относительно новые модели, отличающиеся необычными конструктивными решениями. Это вращающаяся модель и изделие «флюгер». В основе их работы лежат всё те же законы физики, о которых уже говорилось выше.

Не хотите тратиться на покупку дефлектора? И не нужно – его вполне под силу изготовить своими руками, используя подручные материалы. А как это правильно сделать мы .

Вариант #2 – специальная заслонка-шибер

При возникновении проблем с печкой, следует проверить положение шибера. Шибер – это заслонка, которая предназначена для регулировки тяги. Устанавливают его обычно на неутепленном первом метре трубы дымохода. Эта заслонка позволяет делать работу отопительного оборудования максимально эффективным.

У этого приспособления несколько функций:

  • после прогорания топлива с его помощью перекрывают трубу, что позволяет на длительный срок сохранить тепло;
  • в качестве регулятора тяги шибер используется для изменения сечения дымохода: при избыточной тяге, например, дымовой канал можно сузить;
  • при его участии можно контролировать качество сгорания топлива.

Материалом для изготовления шибера служит, как правило, нержавеющая сталь, толщина которой составляет 1 мм. Благодаря полированной поверхности изделия с него легко удаляется сажа.

Температура, которую способна выдержать такая задвижка, не превышает 900 °C. Она достаточно прочная и обладает невысоким коэффициентом термического расширения.

Выдвижной шиберВыдвижной шибер

Выдвижная заслонка не должна полностью перекрывать створ дымохода: 85% – это тот показатель, который обеспечивает нормы безопасности при эксплуатации отопительных приборов

Шибер представлен двумя моделями:

  • горизонтальная выдвижная пластина, которую чаще всего применяют в кирпичных дымоходах;
  • поворотный шибер или дроссельная заслонка.

Дроссельной заслонкой называют всё ту же пластину, которая закреплена на вращающейся оси, помещенной внутрь дымовой трубы или патрубка.

Поворотный шиберПоворотный шибер

Контуры пластины поворотного шибера повторяют сечение дымохода, что позволяет ей почти полностью перекрывать трубу, когда отопительный прибор не работает

В виду простоты конструкции несложно своими руками. Такая самоделка в эксплуатации будет ничем не хуже покупного изделия.

Вариант #3 – стабилизатор работы дымохода

Изделие с таким говорящим именем иначе называют прерывателем. Это механизм, который автоматически и дозировано подаёт в дымоход воздух, позволяя оптимизировать работу системы отопления, не привлекая к ней человека. Чтобы не создавалось избыточное давление, прерыватель оснащен предохранительной заслонкой.

Для производства стабилизатора тяги дымохода применяют нержавеющую сталь. Максимальная температура, которую может выдержать это устройство, составляет 500 °C.

Стабилизатор тяги в печном дымоходеСтабилизатор тяги в печном дымоходе

Установленный на дымоход стабилизатор тяги необходимо отрегулировать в соответствии с теми рекомендациями, которые вы найдете в руководстве по эксплуатации вашего котла отопления

Суть работы стабилизатора заключается в том, что с его помощью происходит автоматическое добавление холодного воздуха непосредственно в дымоход. При этом температура и скорость перемещения газа внутри трубы снижаются. В результате повышается эффективность использования сжигаемого топлива без каких-либо изменений в режиме работы самого отопительного прибора.

Устанавливается прерыватель, как правило, на трубу дымохода. При этом расстояние от него до нагревательного прибора (котла) должно составлять не менее 0,5 метра. Прерыватель должен находиться только внутри помещения.

Поскольку его функционирование базируется на системе точно сбалансированных грузиков, влияние природных факторов на работу этого устройства необходимо исключить.

Настройку стабилизатора можно считать завершенной, когда на его регуляторе будет выставлено значение минимальной тяги в соответствии с данными, указанными в инструкции по эксплуатации вашего отопительного котла. Устанавливать следует либо точный параметр, либо на деление выше рекомендованного.

Кроме применения перечисленных приборов, для предотвращения обратной тяги можно удлинить трубу дымохода, максимально её выпрямив. Изгибы и резкие повороты шахты увеличивают кавитацию при выведении газов наружу.

Выводы и полезное видео по теме

Если проблема с тягой не проявляется клубами дыма по всем комнатам, это не значит, что её нет. Выявить её поможет прибор, с устройством которого можно ознакомиться, посмотрев вот этот ролик.

Это изделие, возможно, спасёт вашу жизнь, вовремя обратив внимание на проблему, поскольку угарный газ, например, не имеет ни цвета, ни запаха.

В этом ролике содержится информация о внешнем виде дефлектора ЦАГИ и его составных частях. Вы можете увидеть, как самостоятельно соорудить это приспособление.

Если вы чувствуете в себе силы для самостоятельного изготовления стабилизатора тяги, то это видео станет для вас настоящим руководством к действию.

Любой прибор, функционирующий в вашем доме, должен работать исправно и не создавать в процессе своей эксплуатации угрозы жизни и здоровью людей. Отопление в этом смысле ничем не отличается от других полезных устройств. Сделать его работу стабильной и эффективной помогут дефлектор, шибер и стабилизатор.

У вас возникла проблема с тягой в дымоходе и вы пытаетесь решить ее своими силами? Вы нашли ответы после прочтения нашей статьи? Или у вас все еще остались неразрешенные вопросы, которые мы упустили? Не стесняйтесь, задавайте их в блоке комментариев, а мы постараемся прояснить эти моменты.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
