Как самостоятельно установить сплит систему: монтаж в 3 этапа

Прежде чем рассматривать вопрос о том, как самостоятельно установить сплит систему, следует знать, в чем ее отличие от обычного кондиционера. Принцип работы этих систем заключается в работе двух, связанных между собой блоков. Один устанавливается внутри помещения, а другой снаружи. Они могут, как охлаждать, так и наоборот, обогревать помещение. Все системы обладают небольшими габаритами и шумоподавлением.

Основные нюансы при установке сплит системы

Подготовка к установке кондиционера

Продолжительный срок эксплуатации, а также эффективная работа системы напрямую зависят от того, насколько правильно выполнена установка оборудования. Установить систему можно и собственными силами. Самое главное не торопиться и внимательно разбираться в схемах. Важно при выполнении монтажных работ не повредить медные трубки, соединяющие между собой блоки и обеспечивающие их эффективную работу. Эти элементы предназначены для хладагента – фреона.

Для начала не помешает знать принцип работы системы. Для охлаждения воздуха, фреон будет поступать из наружного блока во внутренний, который находится в помещении. Включенный вентилятор, обеспечивает сильный поток охлажденного воздуха, который и нормализует температуру в комнате или офисе.

Для отвода образующегося конденсата предназначена специальная дренажная трубка, отходящая от блока, расположенного внутри помещения. Ее вполне можно вывести ее на улицу.

Прежде чем заниматься установкой оборудования, его нужно правильно выбрать. Как и кондиционеры, сплит системы различаются между собой мощностями, поэтому при выборе оборудования обязательно нужно учесть следующие факторы:

  • площадь помещения, в котором будет установлена система;
  • тип внутреннего блока – напольно-потолочный, настенный, кассетный или многозональный.
  • отсутствие или наличие принудительной вентиляции в помещении.

Необходимый инструмент

Для повышения качества работ желательно заранее подготовить необходимые инструменты, чтобы не отвлекаться в процессе монтажа. Так для того чтобы установить наружный блок, а также внутренний блок устройства, понадобятся:

  • медные трубки, имеющие диаметр 0,25 и 0,5 дюйма;
  • электрический кабель, сечением 1,5 мм;
  • шланг для дренажа – диаметр 16мм;
  • утеплитель для соединительных медных трубок;
  • дюбельные гвозди;
  • заглушки;
  • перфоратор;
  • вакуумный насос;
  • бур диаметром 55 мм;
  • вальцовки.

Установка сплит системы

Первый этап установки устройства

Перед началом монтажных работ нужно определиться, где установить сплит систему. Для определения самого оптимального места, стоит учесть некоторые факторы.

  1. Ни в коем случае нельзя устанавливать внутренний блок системы там, где циркуляция воздуха ограничена. Это возможно из-за близко расположенных шкафов, занавесок или перегородок.
  2. Расстояние между оборудованием и ближайшим препятствием не должно быть меньше 1 метра, поскольку холодный воздух, отражаясь от него, быстро вернется обратно, не изменив своей температуры. Из-за этого система будет быстро отключаться, посчитав, что нужный температурный режим достигнут.
  3. Внутренний блок системы желательно располагать вдали от того места, где люди проводят основное время.

Установить сплит систему самому несложно, главное соблюдать правильность работы при монтаже. Так при крепеже наружного блока нужно внимательно следить затем, чтобы:

  • он располагался на ровной поверхности, а поблизости не было источников тепла или пара;
  • блок устанавливался строго горизонтально, поэтому при крепеже к поверхности желательно использовать строительный уровень;
  • блок, расположенный снаружи, нельзя крепить вплотную к стене. Расстояние между устройством и стеной не должно быть меньше 10 см. Воздух должен свободно циркулировать в оставленном пространстве.

Во время монтажа внутреннего блока следует выполнять следующие правила:

  • при монтаже блока следить за тем. чтобы он располагался строго горизонтально, без уклонов;
  • стараться, чтобы расстояние между наружным и внутренним блоком;
  • не устанавливать оборудование впритык к потолку или рядом с источниками пара или тепла.

Итак, когда место выбрано, можно приступать непосредственно к монтажным работам. Начать следует с электропроводки. Подключать сплит систему к электросети следует по отдельной, специально выделенной для данного оборудования линии, с обязательной установкой дополнительного автомата в электрическом щите.

Следует иметь в виду, что, если дом или квартира построены давно, а проводка не менялась, может потребоваться ее полная замена, поскольку сплит система является мощным оборудованием, а старая проводка может не выдержать мощности и это приведет к тому, что пробки будут постоянно «вылетать».

Правильно размещение блоков

Второй этап установки сплит системы

Правильно установить внутренний блок очень важно, поскольку от этого напрямую зависит качество работы всей системы. Самый оптимальный вариант – закрепить устройство на стене саморезами, если стены отделаны гипроком, то обязательно следует вставить в него пластиковые проставки, поскольку такой материал, является достаточно рыхлым и от вибрации саморезы быстро расшатаются.

Если стена сделана из кирпича, то в просверленные для саморезов отверстия вставляются деревянные или пластмассовые «чепики», а потом саморезами крепится пластина для блока. Обязательно следует проверить с помощью строительного уровня ровность крепления пластины.

Следующим этапом необходимо с помощью перфоратора просверлить в стене сквозное отверстие, для хладопроводной трубки. Обязательно следует обеспечить уклон не меньше 15 градусов. Он должен быть наружу, а не внутрь.

Далее необходимо подсоединить медные трубки к внутреннему устройству кондиционера, а также дренажную трубку к специальному шлангу на устройстве. Теперь к оборудованию, находящемуся внутри помещения, можно подвести электрический кабель. Для сплит систем, хладопроизводительность которых составляет не более 4кВТ, следует использовать кабель, сечение которого не меньше 1,5мм (5-ти жильный).

Третий этап монтажа системы

На последнем, заключительном этапе необходимо соединить между собой внутренний и наружный блок системы. Для этого делают следующее.

  1. Сначала потребуется измерить расстояние между кранами блоков.
  2. Надеть на медные соединительные трубки специальную термоизоляцию. Обрезать до необходимой длины. Она равно замерам, которые проведены ранее.
  3. На концах соединительных трубок обязательно следует закрепить заглушки, предохраняющие попадание внутрь пыли.
  4. И последний шаг – обмотать защитными оболочками электрокабель и дренажную систему.




Как избежать ошибок при монтаже?

Недостаточно знать, как установить сплит систему следует избегать ошибок, которые могут привести к выходу устройства из строя. Именно поэтому, не нужно допускать частых перегибов трубок с фреоном на небольшом расстоянии, также недопустимо ослаблять соединения между ними. Впоследствии все это приведет к утечке фреона.

Важно следить, чтобы соединительные трубки не закручивались в кольцо, радиус которого составит менее 100 мм. Из-за этого устройству будет тяжело качать хладагент.

Заключение

Теперь вы знаете, как самостоятельно установить сплит систему. Никогда не забывайте, что при ее установке не бывает незначительных факторов. И все что сделано плохо или не доделано до конца, например, некачественная вальцовка, неплотно затянутые гайки, перегнутые трубки, грязь в них или влага – все это в конечном результате приведет к поломке системы.

Сплит система – сложное электрическое устройство. Если оно подключено неправильно, то из-за сбоя в электрической сети в нем может сгореть плата. Поэтому позаботьтесь о том, чтобы было обязательно установлено реле напряжения.

В целях профилактики для качественной и долгой работы устройства ежемесячно очищайте фильтры в системе. Не запускайте устройство зимой, если на нем не установлен зимний набор для работы при отрицательных температурах.

Перед запуском устройства проверьте дренажную систему. Обычно наливают воду в кондиционер, если под блоком не проявилось никаких протечек, то все в порядке.

При грамотном использовании и своевременном обслуживании сплит система вполне может прослужить не один год. Поэтому, если ваши соседи утверждают, что все системы кондиционеров рассчитаны на небольшой временной период, то возможно они просто не умеют правильно ими пользоваться.

Установка сплит-системы (кондиционера) своими руками: пошаговая инструкция

Монтаж сплит систем нужно делать заблаговременно, не дожидаясь летнего сезона. При этом, если приглашать специалистов, то за ее возведение нужно будет заплатить сумму, чуть меньшую, чем за саму технику. Самостоятельная установка сплит системы возможна, но существуют несколько нюансов, игнорирование которых во время выполнения монтажных работ может привести к быстрому износу оборудования. Поэтому, чтобы работа настенного кондиционера была бесперебойной, установку его нужно производить, соблюдая инструкцию и нормативы СНиП.

Как выбрать место установки

В каком месте устанавливать наружный блок

Внешний модуль желательно размещать как можно ближе к внутреннему блоку, в то же время он не должен перекрывать вид соседям, а конденсат стекать по стенке. Причем фиксировать его надо в пределах досягаемости с балкона, поскольку данный прибор необходимо периодически обслуживать.

Выносной блок нельзя устанавливать внутри закрытых балконов и лоджий, а также вплотную к стене, в противном случае его эффективность намного снижается. Если установку сплит системы своими руками приходится производить на первом этаже, то модуль воздвигать рекомендуется над окном, а выше первого этажа – под окном или сбоку.

Иногда приходится делать установку сплит системы своими руками на здании исторического значения. В этом случае получить разрешение можно лишь на невидимую установку, то есть, на крышу либо на ограждение лоджии за простенком.

Где устанавливать внутренний блок

Перед монтажом комнатного модуля сплит системы необходимо учитывать некоторые требования, предъявляемые к ним:

1. Воздушная струя не должна быть направлена на объекты отдыха и работы, то есть, на диван, кровать, игровую зону детей, а также на рабочий стол.

2. Внутренний блок нельзя размещать в нишах, к тому же на пути воздушного потока не должно быть преград в виде штор, жалюзи, шкафов и пр.

3. Комнатный модуль по нормативам СНиП необходимо размещать:

  • До боковой стены не ближе 150 мм;
  • До потолка – 150 мм;
  • От стены до корпуса блока – 50 мм.

Эти промежутки у сплит системы нужны для полного забора воздуха и для более удобного обслуживания во время эксплуатации.

4. Модуль нельзя располагать над электрическими приборами и розетками, так как на них может попасть выделяющийся конденсат в случае перелива.

5. Устанавливать как внутренний, так и внешний модуль сплит системы рекомендуется на капитальных стенах. Если их закрепить на слабых перегородках, то они будут издавать во время работы неприятные дребезжащие звуки, гул, а вибрация будет передаваться всему простенку.

Выбирая место, нужно также учитывать расстояние между блоками, но это порой зависит от условий производителя. Оно может быть как 1,5 и 2,5 метра (Daikin), так и 3 метра (Panasonic). Но у некоторых изделий наименьшая длина не обусловлена, поэтому их можно ставить друг против друга. Наибольшее расстояние между модулями желательно не превышать 6 метров, так как в ином случае потребуется дополнительное закачивание магистрали хладагентом, что вызовет немалые расходы.

Что потребуется для самостоятельного монтажа

Чтобы произвести монтаж сплит системы своими руками, надо заблаговременно приготовить все инструменты.

Чтобы качественно и без потери времени произвести установку блоков и магистрали, потребуются следующие инструменты:

  • вакуумный насос;
  • тестер;
  • индикатор;
  • труборез;
  • манометр;
  • перфоратор;
  • риммер.

Кроме этого для монтажа сплит систем может понадобиться дрель для сверления небольших отверстий, болгарка для обрезки арматуры и др.

Материалы

Сегодня оборудование для установки сплит систем имеет хороший подбор уже приготовленных трубок из меди определенной длины, а также в бухтах разного диаметра. Кроме того имеются нужные кабели в одном жгуте, при этом подбирать жилы надо с сечением не менее 2-2,5 мм. Покупать данные комплекты выгоднее, чем приобретать по отдельности.

Помимо этих комплектов для установки сплит системы необходимо приобрести следующие материалы:

  • гофрированные рукава;
  • теплоизоляционный материал;
  • кабель-каналы для проводов и короба под трубки;
  • дренажную трубку;
  • переходы для труб с одного диаметра на другой;
  • профессиональную монтажную пену;
  • крепеж.

К тому же при устройстве канальных аппаратов нужно специальное оборудование для установки сплит, состоящее из конструкций при прокладывании воздуховодов. Кроме перечисленных принадлежностей понадобятся кронштейны L-образной формы для крепления блока.

Порядок монтажа и особенности проведения работ

При самостоятельном монтаже сплит систем нет ничего архисложного, но необходимо учитывать много аспектов, которые могут оказать воздействие в дальнейшем на качество и продолжительность эксплуатации. Сначала, для того, чтобы узнать, как правильно установить сплит систему, необходимо внимательно ознакомиться с руководством по установке оборудования.

Монтаж внутреннего и наружного блока

1. Подобрав место для комнатного модуля, можно приступить непосредственно к монтажу внутреннего корпуса, для этого:

  • вначале необходимо произвести разметку под кронштейны по уровню;
  • просверлить отверстия;
  • вставить заглушки и закрепить пластины;
  • повесить корпус модуля на кронштейны, еще раз выверить по уровню.

На этой же стадии необходимо выполнить подготовительные работы по укладке трассы. Спланировать линию их расположения с уклоном 1 см на один метр длины. Затем просверлить отверстие не менее 50 мм под будущий шлейф, желательно его также делать с уклоном. Если выбрана зеркальная схема установки модулей, то необходимо проверить соответствие отверстий и в корпусе и в стене, а также размещение разъемов.

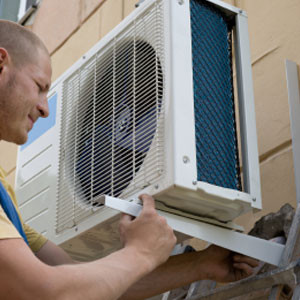

2. Монтаж наружного блока. Для его установки также потребуется вначале разметка под кронштейны, тщательная их выверка по горизонтали, затем сверление. Фиксировать крепежные пластины требуется с запасом прочности, для чего использовать анкерные болты М10×100 мм.

Во время установки промышленных сплит систем отверстия залить цементным раствором. А после вывешивания модуля и его выверки по отвесу дополнительно нужно закрепить болтами. Если наружный модуль приходится устанавливать выше первого этажа, то в таком случае понадобится автовышка.

Прокладка коммуникаций

Коммуникационную магистраль можно проложить двумя способами: в коробе по стене или в штробе (канавке). Если принято решение прятать в штробы, то перед тем, как установить шлейфы, канавки заранее нужно подготовить, для этого использовать специальный инструмент. По сути, соединение модулей осуществляется набором проводов, двух медных трубок и одной дренажной для выхода конденсата. Все элементы нужно заранее подготовить, уложить и зафиксировать.

При этом требуется соблюдать следующий алгоритм действий:

  • Вначале готовят медные трубки, для чего отрезают их труборезом с запасом 2-5 см по длине. При этом нельзя пользоваться ножовкой, иначе опилки попадут внутрь магистрали, что недопустимо.
  • Обработать края римером от заусенцев (но не напильником по выше указанной причине).
  • Весь набор трубок и кабелей обмотать монтажной лентой на расстоянии через 1 м.
  • Одеть теплоизоляционный рукав на наружном шлейфе, просунуть через отверстие весь шлейф, уложить в короб или канавку в стене и зафиксировать.

После тестового испытания штроб можно заделать гипсом, который будет легко удалить в случае ремонта.

Соединение блоков

Произвести подключение кабелей к разъемам согласно электросхеме, причем делается оно в несколько стадий, которых необходимо придерживаться.

Основные условия, предъявляемые к подсоединению модулей, следующие:

  • использование только медных проводов нужного диаметра;
  • непременное заземление в щитовом шкафу;
  • применение от перегрузок УЗО и защитных автоматов;
  • подключение кондиционера только через стабилизатор.

При проведении через стену отдельным шлейфом, провода нужно предварительно завести в металлический гофр. Если производится подключение промышленных сплит систем, то, вероятней всего для этого потребуется трехфазная электролиния.

Система циркуляции фреона

При проведении магистрали, соединения трубок к сопутствующим штуцерам сплит систем необходимо проводить наиболее тщательно, так как от этого будет зависеть их непроницаемость на утечку газа.

В связи с этим здесь также нужно придерживаться определенных правил:

  • укладку в помещении производить петлевым методом для удержания масла, которое в небольшом количестве всегда присутствует в хладагенте.
  • подсоединить одну сторону трубок к блоку;
  • после этого отрезать труборезом трубки на другой стороне с припуском 3-4 мм на вальцовку;
  • обработать края римером и завальцевать их специальной машинкой;
  • прикрутить гайками другую часть трубок к штуцерам, при этом протягивать с определенным усилием, но без излишнего усердия, чтобы не сорвать резьбу.

Тут нельзя применять прокладки, подмотку и герметик. Используемые вальцы у медных трубок при их сжатии обеспечивают нужную герметизацию.

Дренаж

Подсоединить дренажную трубку к предусмотренному технологическому патрубку на модуле и также вывести через отверстие в стене. Проводить ее рекомендуется поверх шлейфа из-за возможного засора и последующего демонтажа для очистки. В помещении трубку нужно крепить через каждый метр во избежание провисания.

При этом нужно знать, что нельзя делать трассу у сплит систем свыше 20 метров, поскольку отведение влаги происходит самотеком и на длинном участке неизбежны скапливания ее в некоторых местах. Отвод конденсата можно производить как в канализационную сеть, так и на улицу. Первый метод пока еще не нашел большого использования из-за сложности воспроизведения.

Вакуумирование для чего и как сделать

После соединения трубопровода к модулям, необходимо предварительно перед заправкой провести вакуумирование системы, для чего потребуется вакуумная установка. Эту процедуру требуется делать для того, чтобы продуть возможно занесенные посторонние частицы внутрь трубок, а также для создания безвоздушного пространства.

Вакуумный насос

Процесс вакуумирования с помощью этой установки необходимо проводить в следующем порядке:

  • С коллекторной станции одну сторону рукава подключить к наружному модулю через специальный клапан на патрубке (его нужно предварительно открутить шестигранным пробковым ключом).
  • Вторую сторону подключить к насосу.
  • Отвернуть кран на установке и включить помпу.
  • Вести наблюдение за стрелкой манометра, расположенного на станции. Дождаться, пока стрелка перейдет 0 и остановится на -1, затем нужно сразу же выключить насос.
  • Произвести выдержку не менее 30 мин., при этом показания манометра должны быть прежними. В случае хоть небольшого смещения стрелки в сторону плюсовых показаний, нужно искать утечку в системе и затем вновь проводить подобную процедуру.
  • Если протечек через полчаса не выявлено, нужно закрыть клапанный вентиль на магистрали и на станции, а затем перекинуть рукав на баллон с хладагентом.

Следующим процессом будет закачивание фреона в систему, для чего снова нужно открутить клапаны на контуре и вентиль, теперь уже, на баллоне.

Метод пшика

Иногда не удается сразу же добиться определенного давления при заправке фреоном, и оно получается избыточным. В таких случаях применяют метод пшика, то есть стравливание воздуха из контура через золотник, чтобы там остался лишь хладагент. Порой такая процедура проделывается несколько раз, при этом фреон может протекать и испаряться в воздушное пространство.

подробная инструкция от расположения блоков до пробного пуска

Сплит система для кондиционирования воздуха в помещении, представляет собой более сложную систему, нежели обычный кондиционер. Но стоит отметить, что монтаж сплит системы своими руками вполне осуществимый процесс для каждого владельца данного устройства.

Инструкция по монтажу

Монтаж сплит системы

Инструкция по монтажу сплит систем включает в себя следующие пункты:

  1. Выбор места для системы.
  2. Установка кондиционера.
  3. Установка внутреннего отсека системы.
  4. Первый, пробный пуск.

Разумеется, сегодня существует множество специализированных фирм, занимающихся установкой и обслуживанием систем для кондиционирования воздуха в помещении. Но большинство владельцев, в целях экономии предпочитают самостоятельно монтировать прибор на месте, а впоследствии и заниматься его обслуживанием, се это возможно, даже если до этого вы не имели никаких навыков и не сталкивались с данным оборудованием. Просто стоит учесть один фактор, когда вы будете устанавливать и настраивать новую систему самостоятельно, имейте в виду, что гарантия магазина на такое оборудование уже распространяться не будет.

Выбор места для системы

Система для кондиционирования воздуха должна быть расположена в таком месте, которое впоследствии не будет ничем загромождаться. Воздухозаборники и воздухораспределительные отверстия должны быть в полном свободном доступе.

Наружный и внутренний блоки должны находиться желательно на одно уровне. Если это не осуществимо, то максимальный допустимый перепад в разнице высот должен составить не больше 5 метров.

Что касается стены, на которую вы будете вешать блоки, то она должна быть достаточно ровной и крепкой для того, чтобы выдержать немаленький вес конструкции. Именно поэтому стоит избегать монтажа кондиционера на межкомнатных перегородках.

Установка внутреннего блока

Правила монтажа сплит систем полностью исключают попадание прямого солнечного света на внутренний блок устройства. Непосредственно сама конденсаторная решетка должна быть полностью защищена от попадания прямых лучей. Если устанавливаемое наружное устройство будет располагаться на крыше, то его лицевая сторона должна быть повернута в теневую сторону.

Необходимо предусмотреть и условия для устройства дренажной системы, по которой конденсат, образующийся при работе установки, будет отводить к уличному блоку.

Пластик, из которого чаще всего выполняется располагаемый в помещении блок, очень чувствителен к известным лампам дневного света, поэтому желательно проводить установку устройства в месте, которое далеко от них расположено.

И еще одно важное условие. Внутренний отсек должен находиться не ближе 1 метра от микроволновой печи, поскольку излучение, которое выдает микроволновка при работе, негативно влияет на работу установки и вызывает помехи.

Выбор места для наружного блока

При установке наружного отсека самое главное это прочное крепление. Стена должна быть ровной, крепления в виде специальных кронштейнов должны быть установлены так, чтобы максимально гасить вибрацию, возникающую в процессе работы устройства.

Провести монтаж сплит системы самому необходимо так, чтобы наружная часть системы располагалась в месте доступном для проведения последующих монтажных и обслуживающих работ. Разумеется, все воздухозаборники не должны быть чем-нибудь заставлены.

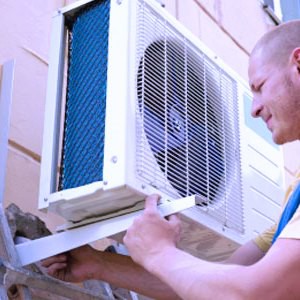

Установка внешнего блока

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

  • сверлильный молоток;
  • труборез;
  • инструмент для развальцовки;
  • насос;
  • прибор, измеряющий давление в жидкости.

Монтаж устройства включает в себя следующие операции:

  1. Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
  2. К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Монтаж дренажной системы

Шланг дренажной системы должен проходить под соединительной трубой. Он не должен перекручиваться или изгибаться. В дальнейшем шланг необходимо обернуть теплоизоляционными материалами. Там где дренажная трасса проходит впритык к стене желательно проложить вставки из теплоизоляционного материала. А саму трассу обычно оборачивают войлочной лентой.

Обязательно следует проверить надежность соединения стыков дренажной системы, поскольку впоследствии это может привести к протечкам. Далее труба проводится сквозь отверстие в стене, а блок, который будет находиться внутри помещения, вешается на стену.

Специалисты рекомендуются придерживаться следующих ограничений при подсоединении трубной линии. С внутренней стороны количество возможных изгибов трассы не должно в сумме превышать 10. радиус самого возможного изгиба не должен иметь величину большую 10 см.

Заглушку с испарительной трубки необходимо удалять только непосредственно перед монтажными работами. Сначала выпускается воздух, потом откручивается гайка на соединительной трубке испарителя. На место соединения обязательно нужно нанести масло.

Герметичность отверстий

Самостоятельный монтаж сплит системы должен обязательно сопровождаться и тщательной заделкой всех стыковочных отверстий. Все начинается с заделки отверстия в стене. Для этого подойдет обычная стандартная замазка.

Труба дренажной системы обычно плотно фиксируется с помощью специального хомута. Что касается электрического соединения и кабеля, соединяющего блоки для передачи данных, то подключать их необходимо в соответствии со специальной схемой. Обычно она прилагается к паспорту устройства. В зависимости от типа установки и производителя должно выполняться и подключение.

Кабель и линия для передачи данных подключаются к соответствующим клеммам, которые обычно имеют маркировку разного цвета. Кабели, соединяющие два блока, также должны быть закреплены при помощи специального хомута.Герметизация кондиционера

В процессе монтажа обязательно следует обратить внимание на следующие факторы:

  • Электроблок должен быть надежно зафиксирован и закрыт. Если это условие не будет выполнено, то возрастает риск поражения электрическим током или элементарного возгорания, поскольку внутрь легко моет попасть пыль, грязь или вода.
  • Электрический соединительный кабель ни в коем случае не должен идти вместе с хладотрассой. Кабель, по которому проходит фреон, в процессе работы установки нагревается, поэтому соприкосновение их следует исключить.

Как стравить воздух

Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.

  1. Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
  2. Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Отсчитав примерно 10 с. повернуть обратно и закрыть его. Потом нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
  3. Если утечек вы не обнаружили, процедуру повторяете вновь, но спустя 10 секунд не закрываете его обратно, а нажимаете на штуцер для сервисных работ. Должен пойти пар означающий, что из системы начал выходить воздух.

Дополнительная заправка фреоном

Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.

Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.

Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.

инструкция по монтажу и профилактика правильной работы

Содержание:

  • Правильный монтаж сплит-системы
  • Профилактические меры

При покупке кондиционера у многих возникает вопрос: Кто должен заняться установкой? Поручить это дело профессионалам и мастерам своего дела или, полагаясь на собственный опыт, заняться установкой самому? Правильная установка кондиционера очень важна, так как от её надежности будет зависеть работоспособность самого оборудования. Как зачастую бывает с монтажом, где нужна самостоятельная установка сплит системы любой бытовой техники – неправильная сборка и установка ведут к серьезным проблемам в будущем использовании и кондиционеры не являются исключением.

Установка сплит-системы

Если вы определились с выбором модели, вас устроила ценовая политика, и вы приобрели кондиционер, остается лишь разобраться с монтажом. В отличие от любой бытовой техники, установка внутреннего блока кондиционера требует немного больше забот, чем простое подключение к электросети, и следует руководствоваться определенными нормами и правилами.

Не стоит спешить и лучше поспрашивать знакомых и друзей, нет ли у них проверенной организации, так как от правильной и качественной установки зависит долговечность и исправная работа вашего кондиционера.

Правильный монтаж сплит-системы

Есть несколько важных моментов, которые стоит и необходимо знать перед покупкой климатического оборудования и для того, чтобы самостоятельно установить сплит систему.

  • Размеры. Будучи под впечатлением от обилия функций кондиционера, при выборе можно забыть едва ли не о самом главном – размере устройства. Уделите этому внимание в первую очередь, чтобы не пришлось, затем ломать голову, куда же пристроить покупку, габариты оборудования могут не вписаться в желаемое вами место установки.
  • Вторым, но не менее важным аспектом является энергопотребление. Убедитесь, что ваша сеть потянет, приобретаемый вами кондиционер. Этим вы избавите себя от лишних и ненужных хлопот и пощадите другую бытовую технику в доме. Качественная сплит-система
  • Внешний вид. Доброкачественная техника защищена специальным акриловым покрытием, которое предотвращает скорый износ оборудования гораздо лучше, чем стандартная краска.

С чего же начинается непосредственно процесс монтажа? Как любое устройство, пусть и небольшой мощности, требует отдельной электропроводки и наличия отдельного автомата в электрощитке. Как уже выше сказано, с напряжением лучше не шутить. Вот перечень стандартных операций при монтировании сплит-системы:

  • просверление отверстий в стенке;
  • крепеж внешнего и внутреннего блоков;
  • монтирование дренажа и установка внешнего блока;
  • монтирование трубопровода;
  • монтирование соединительных частей электрики;
  • изъятие кислорода и тестовый запуск.

Установка внешнего блока

Установку лучше осуществлять при ремонте, так как не избежать просверливания дырок в стенке. Некоторые моменты при монтировании внешнего блока кондиционера: Установка его на не застеклённом балконе предоставляет удобный доступ к блоку, в случае профилактики, которая, к слову необходима. Если не застеклённого балкона нет, следует устанавливать в пределах досягаемости.

Внешний блок сплит системы обязан находиться на расстоянии не меньше 10 см от стенки, во избежание перегрева самого мотора компрессора и как итог выхода его из рабочего состояния. Для крепежа внешнего блока просверливают дырки в стенке и используются нужные устройства крепежа, которые рассчитанного выдерживать массу прибора. На какой бы высоте не находилась сплит-система, крайне желательным является монтировка специального навеса над ней, для защиты от осадков.

Внутренний блок располагается на ножках, крепящихся к стенке или при верхней установке к потолку и должен быть монтирован относительно равномерно, иначе из него будет выливаться жидкость, которая по дренажной трубе выводиться извне, зачастую на улицу.

Не монтируется внутренний блок над источниками тепла и при высоких температурах, такое положение заставляет его трудиться через меру, что приводит к скорому выводу системы из рабочего состояния. Не стоит также заниматься монтажом при высоких уровнях вибрации и шума. Такие колебания могут сбить управление электроники, что плохо отразится на ее правильной работе.

Установка внутреннего блока

Такая самостоятельная установка сплит системы и монтаж внутреннего блока должна быть проведена при условии правильной циркуляция потока воздуха. Общее размеры по отношению к стенке и оборудованию должны составлять около 2-3 метров, иначе кислород, выходящий из прибора, “отбиваясь” от препятствий будет возвращаться с той же температурой, и настройки кондиционера будут показывать, что климат внутри помещения установлен, что приведёт к его отключению. Поберегите здоровье и не устанавливайте внутренний блок непосредственно над кроватью. Все мы прекрасно понимаем, что жара порой бывает невыносимой и как приятно поваляться под холодными дуновениями кондиционера, но вы должны отдавать себе отчёт в том, что это ни к чему хорошему не приведёт и затем придётся платить цену за минутную слабость в виде простудного заболевания. Особенно актуально, если в доме дети.

Процесс монтирования трубопровода один из важнейших шагов. Категорически запрещено гнуть трубку с фреоном. Если эти трубки закручиваются в круг, это осложнит накачку компрессора холодом, что впоследствии приведёт к неисправностям и выходу из равновесия агрегат. Для крепежа дренажного трубопровода следует использовать только армированную трубку, которая разработана именно для таких работ и будет легко сгибаться.

Трубопровод системы в необходимом порядке обязан быть сухим и чистым, без влаги и воздуха внутри, которые при совместном взаимоконтакте с фреоном оказывают неблагоприятный эффект на работоспособность устройства. Рекомендуется использовать вакуумный насос. Не стоит пренебрегать данной операцией, если хотите, чтобы ваш кондиционер долго служил.

При начальном тестовом запуске мастера включают систему и, если внешний корпус не вибрирует и всё исправно функционирует, значит всё в полном порядке.

Профилактические меры

Для того, чтобы ваша сплит-система прослужил вам как можно дольше, не нужно пренебрегать данными мерами. Как правило, организация, занимавшаяся монтажом вашего кондиционера, будет периодически давать о себе знать, предлагая услуги очистки и профилактики вашего устройства. Решение остаётся за вами – доверить дело профессионалам, что обойдётся вам в определённую сумму, но даст гарантию надёжности (если конечно вы не ошиблись с выбором персонала, который этим занимается) или же на свой страх и риск можете произвести профилактику сами.

Часто бывает так, что приобретя дорогостоящее климатическое оборудование, покупатели обращаются в сомнительные организации, которые заманивают своими, якобы, щадящими ценами за услугу установить сплит систему своими руками. Такие “мастера” зачастую обходятся самым минимумом инструментов, среди которых возможно не оказаться как раз необходимых и выполнение такой работы в скором времени отправит ваш кондиционер на свалку. Обращайтесь, опять же, в проверенные организации, с квалифицированными работниками, обладающими всеми нужными навыками и опытом.

Как правило, монтажом кондиционеров занимается специальная бригада, со своим оборудованием для подключения сплит системы к электросети без розетки.

Как правило, самыми распространёнными проблемами с работой сплит-системы являются загрязнение фильтров и утечка фреона. Фильтр, который нужен для защиты теплообменника пачкается, и время от времени на нём накапливается пыль, что мешает эффективной работе системы. Для уборки будет достаточно, достать его, вытрусить пыль и промыть водой. Все просушить и поставить обратно.

  1. При утечке фреона или его израсходовании, требуется дозаправка, приблизительно раз в год.
  2. При включении сплит-системы в зимние периоды, она может включать в себя функцию нагрева воздуха, вода в наружном дренажном трубопроводе может подвергаться заморозке и образованию в ней пробок. Для быстрого подогрева дренажного трубопровода используют специальный кабель, но как показывает практика, это делают достаточно редко. К тому же включение кондиционера зимой подразумевает крайние меры, так как жилищно-коммунальные службы порой не особо торопятся начинать отопительный сезон. Так что без особой надобности лучше воздержаться от использования кондиционера в зимний период.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
