Как установить вентилятор в дымоходе: Усилитель тяги дымохода

Усилитель тяги дымохода

Одной из самых важных характеристик бытовых дымоходных конструкций, оказывающих огромное влияние на величину образующейся в них тяги, по праву считается размер поперечного сечения трубы.
[contents]

При уменьшении сечения канала наблюдается заметное снижение тяги в дымоходе, ухудшается степень прогорания энергоносителя, а также могут поступать в помещение продукты горения.

Однако и чрезмерное увеличение сечения канала не сулит владельцу дома ничего хорошего, так как в этом случае возможно задувание огня в очаге сильными порывами ветра, а также беспрепятственный отвод в атмосферу тепла.

А поэтому многих владельцев частных домов волнует вопрос: «Как стабилизировать или улучшить тягу в дымоходе». Для того чтобы мы могли дать исчерпывающий ответ на этот вопрос, необходимо узнать, какие именно факторы влияют на силу этого явления в дымоходе.

От чего зависит тяга в дымоходе

Величина тяги зависит от следующих факторов:

  • На ее силу огромное влияние оказывает состояние внутренней поверхности стенок дымохода, а также наличие или отсутствие в просвете канала скоплений сажи,
  • Атмосферное давление: чем ниже этот параметр, тем хуже будет тяга в дымоходе,
  • Уровень влажности,
  • Интенсивность ветровых нагрузок,
  • Давление в помещении.

Уже давно замечено, что при низком атмосферном давлении или повышенной влажности окружающей среды тяга в дымоходе также снижается. Нередко такое явление может наблюдаться и спустя некоторое время после дождя. Это объясняется скоплением в дымоотводящем канале влажного воздуха.

Предупредить накопление влаги в трубе можно, если при неиспользовании отопительного оборудования держать печную заслонку слегка приоткрытой, что затруднит прохождение в ее просвет влажных воздушных масс.

Довольно часто недостаток этого параметра кроется в низком давлении помещения, и в этом случае решить возникшую проблему довольно просто. Для усиления тяги достаточно просто отрыть форточку. Иногда причиной низкого давления в помещении является работа в нем климатических установок.

В этом случае для устранения плохой тяги достаточно просто отключить вентилирующее устройство во время розжига печи.

Однако далеко не всегда удается улучшить тягу такими простыми способами, так как в некоторых случаях недостаточная тяга обусловлена конструктивными особенностями дымоотводящего канала и может быть решена только посредством демонтажа и повторной установки трубы.

Вопрос стабилизации тяги является насущным для большинства владельцев частных отопительных систем, а поэтому им на помощь в решении этого важнейшего вопроса пришли достижения современного технологического прогресса.

Как увеличить тягу

В наше время многие владельцы домов для улучшения тяги активно используют различные технические приспособления. Принудительная вытяжка и отвод в окружающую среду продуктов горения иногда является единственно возможным выходом из этой непростой ситуации.

Принудительная вытяжка возможна при использовании таких устройств, как дефлекторы, дымоходные флюгера, ротационные турбины, вентиляторы для дымохода.

Если при проектировании дымоотводящей системы были допущены ошибки, которые оказывают негативное воздействие на качество тяги, то решить эту проблему поможет установка дефлектора.

Дефлектор представляет собой специальное аэродинамическое устройство, которое устанавливается на оголовок дымоотводной трубы.

Это приспособление улучшает этот параметр за счет принудительного отклонения воздушных масс, при этом вокруг трубы наблюдается значительное снижение давление, благодаря чему и наблюдается его улучшение.

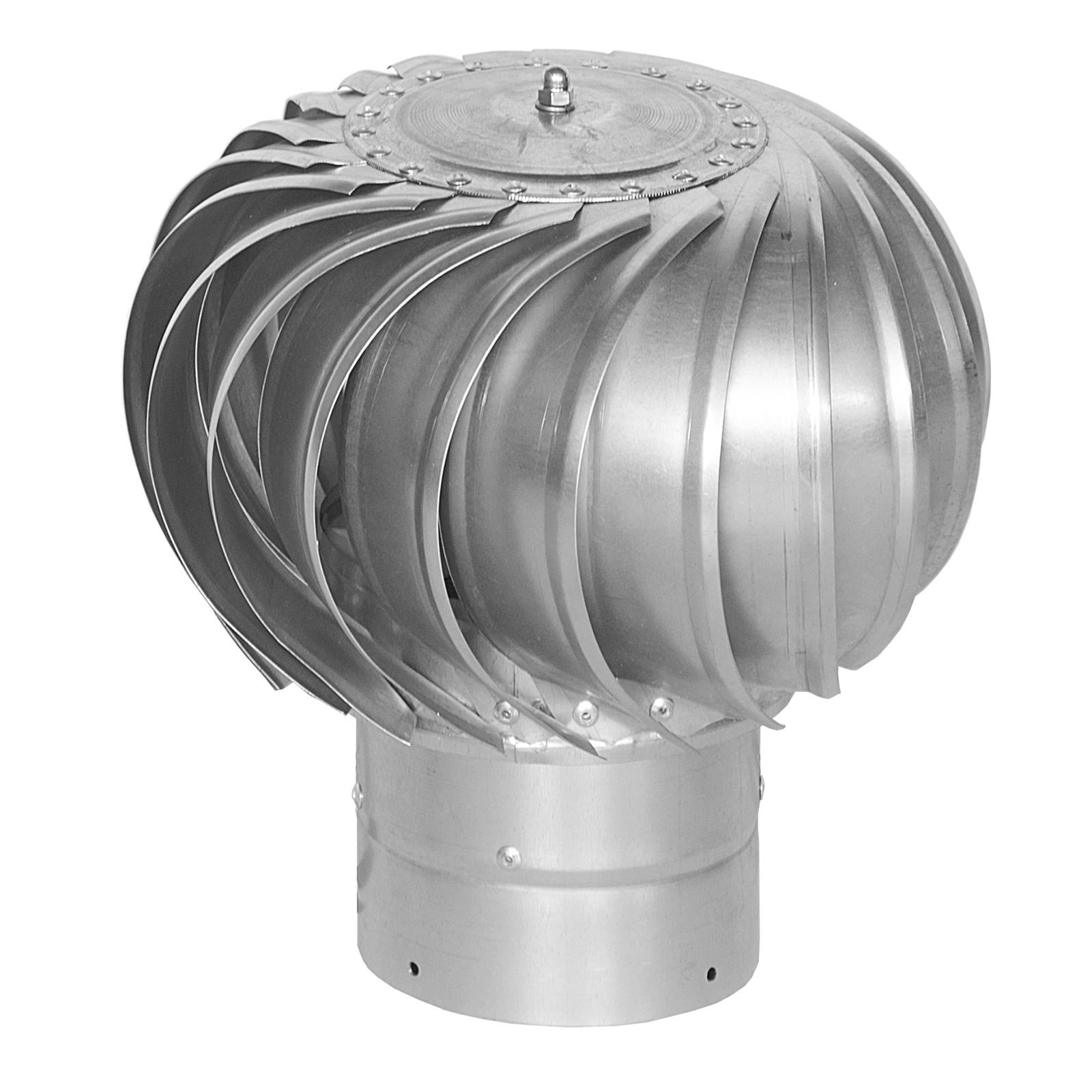

Еще одним устройством, помогающим улучшить тягу в дымоходе, по праву считается ротационная турбина, представляющая собой механическое приспособление. Работа турбины основана на улучшении тяги в трубе за счет силы ветра.

Вне зависимости от интенсивности ветра, лопасти турбины находятся в постоянном движении и вращаются в заданном направлении, формируя при этом зону низкого давления вокруг дымоотводящей конструкции, благодаря чему и наблюдается усиление этого параметра.

Не менее эффективным в вопросе усиления тяги является и дымоходный флюгер. Его конструкционные особенности таковы, что создают оптимальные условия для свободного выхода дыма из просвета трубы.

Установку прибора рекомендуется производить с подветренной стороны, что будет способствовать повышению его функциональных характеристик и усилению тяги. Эти устройства дают возможность значительно снизить влияние потоков воздуха на работу дымоходной конструкции и полностью исключают возможность задувания очага сильными порывами ветра.

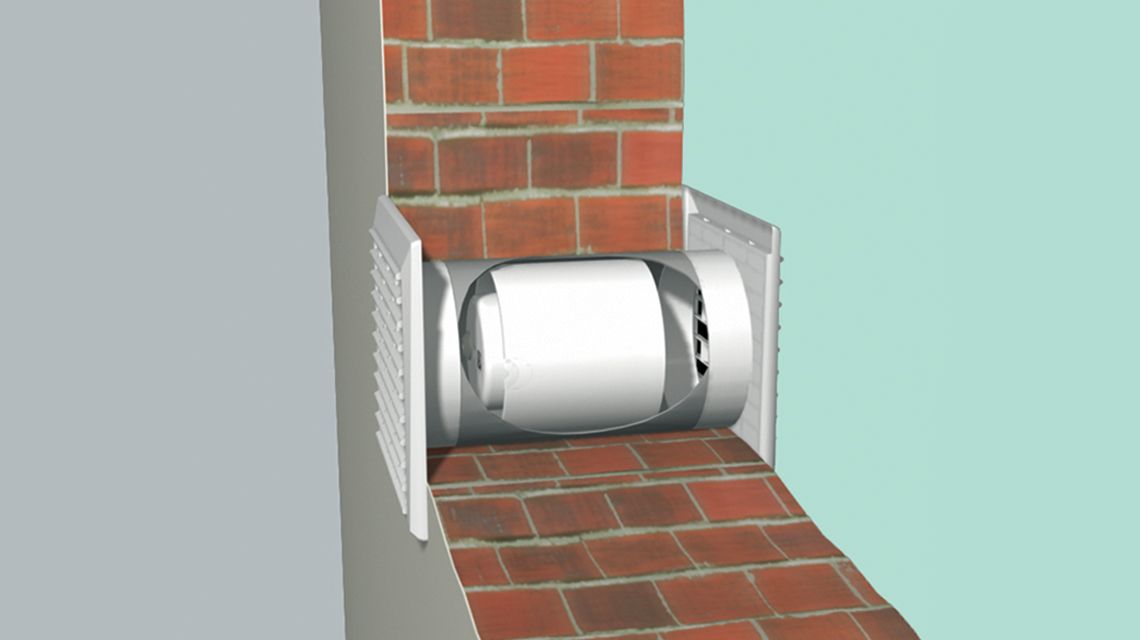

Вентилятор для дымоходного канала представляет собой не что иное, как электромотор, оснащенный вентилятором, это позволяет организовать принудительную вытяжку дыма из трубы. Существенным недостатком этих устройств является то, что они требуют обустройства отдельной линии электропитания.

Теперь вы точно знаете, как улучшить тягу в дымоходе. И если ваш дымоход не идеален, то совсем необязательно выполнять его демонтаж и тратиться на повторную установку. Достаточно просто улучшить его работу при помощи любого из вышеперечисленных устройств.

Рекомендуем почитать еще:



Принудительная вытяжка для дымохода вентилятором. Каминные вентиляторы дымососы. Разновидности тяговых вентиляторов

Тягой называется естественное передвижение воздушных масс от какого-либо теплового генератора во внешнюю атмосферу вместе с удалением опасных продуктов сгорания. Если она слабая, то топливо будет гореть очень медленно. Также это может пагубно влиять на организм человека — загазованность помещения в некоторых случаях приводит к смерти. Чтобы создать принудительную циркуляцию воздуха, устанавливают вентилятор для дымохода.

Если возникли сомнения, что тяга в дымоходе от отопительного прибора слабая, то обязательно следует произвести проверку. Наиболее простым способом считается обследование с помощью анемометра. Нормальным показателем является сила тяги в 10−20 Па. Большой недостаток таких приборов заключается в том, что недорогие аппараты имеют плохую точность измерения. Если показатель будет ниже 1 Па, то они покажут, что система совсем не выводит продукты сгорания. Профессиональные устройства стоят довольно дорого. Их применяют зачастую только печники.

Для проверки дымохода можно воспользоваться и народными методами:

Естественная циркуляция воздушных масс происходит благодаря разнице уличного и внутреннего атмосферного давления. В помещении температура гораздо выше. Холодный воздух давит на тёплый снизу, тем самым удаляя его в зону с меньшим давлением, то есть на улицу. Измерения в летний период будут менее точными.

Перед тем как говорить о применении принудительной вытяжки для дымохода, следует разобраться в самом процессе удаления продуктов сгорания. Также нужно понять причины ухудшения тяги в дымоходе. Все факторы, влияющие на это, можно разделить на три основные группы:

  1. 1. Условия внутри помещений.
  2. 2. Внешние факторы.
  3. 3. Конструкция дымохода.

К внутренним также относится температура и объём воздуха в доме, количество потребителей кислорода, условия передвижения воздушных масс. На тягу влияет и конструкция дома. Например, монтаж пластиковых окон зачастую ухудшает циркуляцию потоков воздуха. Это связано с более высокой герметичностью стеклопакетов, что снижает объёмы поступающего кислорода.

К внешним факторам можно отнести влажность воздуха на улице, его температуру, атмосферное давление, ветровые потоки, скорость течения воздушных масс. Из-за всего этого появляются постоянные изменения тяги в дымоходе. Процесс удаления угарного газа из печей и других теплогенераторов следует постоянно контролировать.

К факторам, связанным с конструкцией дымохода, относятся:

  1. 1. Расположение конструкции. Дымоход может находиться снаружи возле стены или же внутри помещения.
  2. 2. Длина трубы и количество поворотов.
  3. 3. Качество поверхностей внутренних стенок канала. Большое количество сажи сужает дымоход, что является основной причиной ухудшения тяги. На шероховатых дымоотводящих трубах она накапливается более активно.
  4. 4. Насколько высоко расположен дымовик относительно верхней точки крыши.
  5. 5. Теплоотдача материалов, из которого выполнен дымоход. Утеплённые конструкции способствуют хорошей тяге.

Все эти факторы полностью зависят от человека. На этапе проектирования можно учесть все вероятные проблемы. Если конструкция уже готова, то недостатки устраняются во время ремонта.

Как выбрать вентилятор для дымохода

Бесконечно можно смотреть на три вещи, одна из которых – как горит огонь. Довольно часто в обустройстве частных домов многие используют камины. А кто-то вынужден использовать котлы на твердом топливе, чтобы отапливать помещение зимой. В любом случае все это связано с огнем. Он создает уют и обеспечивает тепло. Однако, где огонь, там и дым. Ни одна система не может функционировать без дымохода. Бывает такое, что они не совсем справляются со своей задачей и в доме постоянно присутствует запах дыма. В таком случае поможет увеличение тяги дымохода с помощью вентилятора. Это принудительное выведение, на которое придется несколько потратиться.

Если вы столкнулись с такой проблемой, то вас может интересовать ответы на такие вопросы: какие виды изделий существуют, в чем между ними разница, как выбрать вентилятор для дымохода? Все это мы рассмотрим дальше.

Дефлекторы для вытяжки

Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.

  1. Дефлектор Вольперта.
  2. Дефлектор Григоровича.
  3. Круглый или шаровидный дефлектор.

К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.

Дымовой вентилятор

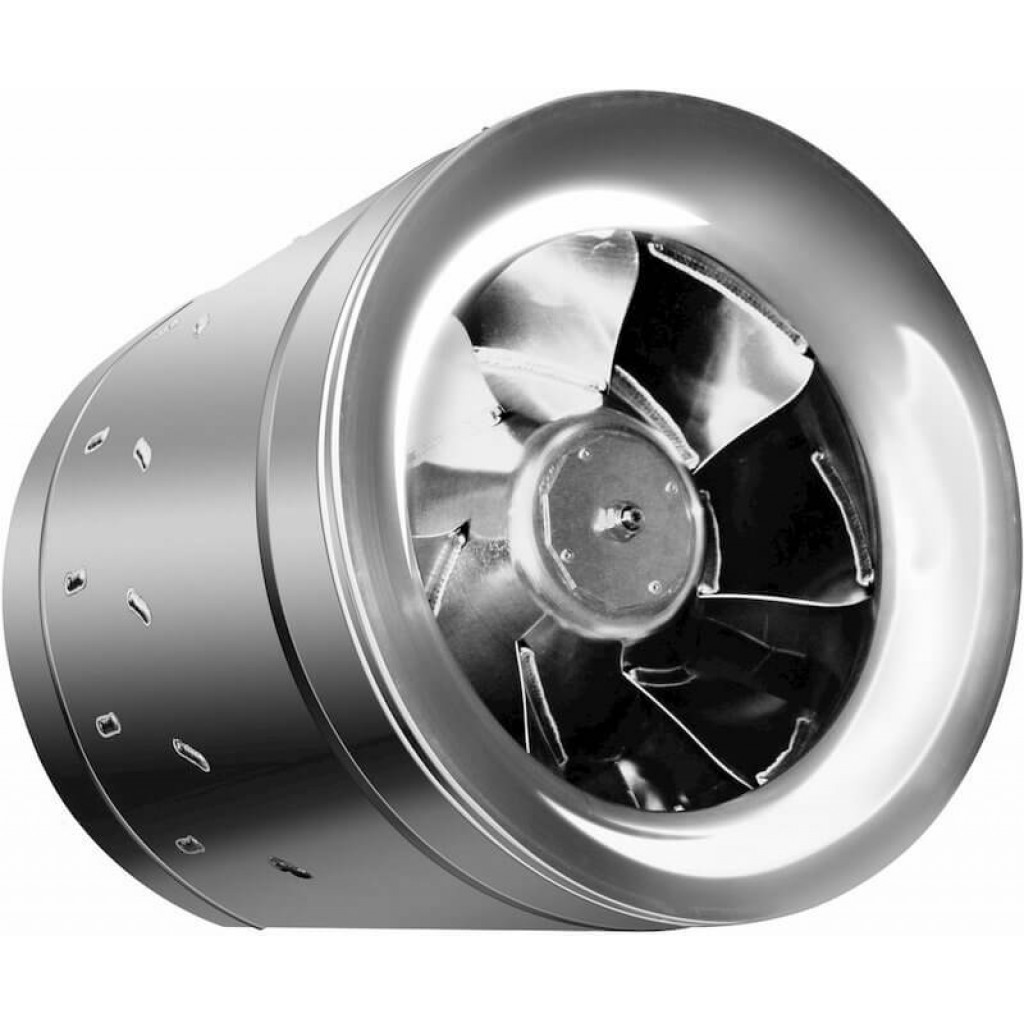

Вытяжной вентилятор для дымохода – это термоустойчивое электрическое устройство. Его монтируют непосредственно на дымоход, чтобы увеличить тягу в дымоходной трубе. Важно не перепутать вентилятор для дымохода с вентилятором для камина, который нужен для подачи воздуха для поддержания горения. Здесь принцип работы другой. Если сказать просто, то дымоходный вентилятор – это электрический мотор с лопастями, позволяющими принудительно вытягивать дым из трубы и направлять его на улицу. Для полноценной работы вентилятора потребуется питание от сети 220В.

По сути, вентилятор в дымоход для улучшения тяги чем-то напоминает дефлектор, только для его работы совершенно не требуется ветровая сила. Он работает постоянно, отлично справляясь со своей задачей. К тому же в продаже можно найти экономные модели. Они работают в двух режимах: когда на улице сильный ветер, то вращение происходит естественным путем, без применения электричества. А в безветренную погоду запускается электрический мотор. Это идеальное решение для дымохода.

Сфера использования дымоходных вентиляторов

Подобные устройства нашли применения во многих сферах жизни. Вентиляторы являются неотъемлемой частью отопительной системы. Важно понимать, что полноценно и правильно работающий дымоход – это необходимость. Только так можно не переживать за свое здоровье и здоровье членов своей семьи. Установив вентилятор для дымохода своими руками, вы обезопасите себя и близких.

Вот где могут быть использованы вентиляторы:

  • при обустройстве камина;
  • для отопительной системы;
  • при создании сауны или бани;
  • для кузни.

Особенности дымоходных конструкций

Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.

Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.

Обзоры популярных вентиляторов

MMOTORS JSC BO VO 90/25 T (+150°C)

Прекрасный вентилятор круглой формы, используемый для прерывистой или долгосрочной работы. Его производительность 60 м 3 /ч, при мощности в 16 Вт. Изделие имеет класс защиты IP44. Посадочный диаметр составляет 9,9 см, а глубина – 2,5 см. Вентилятор выдает 2,5 тыс. оборотов. Изделие можно устанавливать в каналах с небольшой длиной. Благодаря малошумному электрическому двигателю, который имеет двойно-капсулированные шариковые подшипники, устройство сможет работать целых 30 тыс. часов. При этом вентилятор можно монтировать как в вертикальном, так и в горизонтальном положении. Корпус состоит из алюминиевого сплава, что быстро охлаждается и выдерживает температуру до 150 градусов. Гарантия – 3 года. Стоимость – около 38$.

MMOTORS JSC BA VA 9/2 T (+150)

В отличие от предыдущего варианта, вентилятор имеет квадратную форму, что касается параметров, то они практически ничем не отличаются. Мощность – все те же 16 Вт, производительность, класс защиты, обороты и другие показатели такие же. А вот посадочный диаметр – 9,3х9,3, при глубине в 2,5 см. Гарантия – 3 года, стоимость – 38,5$.

MMotors ВOК 150/120 (+150°C)

Вентилятор тоже используется для дымохода круглого сечения. Она намного мощнее предыдущих вариантов. При мощности в 18 Вт, устройство имеет производительность в 240 м 3 /ч. Посадочный диаметр – 12 см. Класс защиты IP44.

Модель имеет разное сечение вдоль оси вентилятора, что позволяет адаптировать его к обычным воздуховодам. Материал термоустойчивый, а двигатель прослужит 30 тыс. часов работы. Гарантия от производителя – 3 года. Стоимость – 90$. Купив такой вытяжной вентилятор на трубу дымохода, можно забыть о слабой тяге.

Заключение

Вопрос усиления тяги в дымоходе очень важный. От этого зависит не только ваш комфорт, но и безопасность. Поэтому не стоит пренебрегать отсутствием вентилятора для дымохода в своем доме. Лучше потратиться и купить устройство, чем постоянно ощущать запах дыма в помещении. Можно с уверенностью сказать, что впоследствии вы не пожалеете о своем решении.

Виды и изготовление усилителей тяги для дымохода

Снижение тяги может привести к обратному попаданию продуктов горения в помещение и отравлению угарным газом. Для поднятия силы тяги используют специальные приспособления – усилители (стабилизаторы, вентиляторы, дефлекторы). Их можно купить или сделать своими руками.

Причины снижения тяги

Первоначально необходимо обследовать трубу на факт засорения сажей или другими посторонними объектами (чистый дымоход печи, где слой сажи не более 2 мм). Затем следует проверить тягу при помощи анемометра и сверить показатель с нормой.

Одним из факторов, влияющих на тягу, является неправильно подобранные метрические показатели дымохода:

  • слишком большой или недостаточный диаметр дымоходной трубы печи;
  • протяженность горизонтальных участков трубы или поворотных элементов;
  • неправильно подобрана длина трубы для печи;
  • неверно расположенный относительно конька крыши дымоотвод.

К факторам, влияющим на тягу, также относят нарушения герметичности в дымоходе: отсутствие элементов, выпавшие кирпичи, трещины, зазоры. Они создают дополнительную циркуляцию и поток воздуха. Как улучшить тягу в дымоходе, вам подскажут специалисты, также вы можете самостоятельно найти большой объем информации о способах и применяемых устройствах.

Способы улучшения тяги

  • Установка дефлектора. Одним из распространённых приспособлений для поднятия аэродинамических показателей дымоотвода является дефлектор. Суть его работы заключается в создании эффекта низкого давления (за счет округлой формы) в момент обтекания воздушным потоком, компенсация происходит за счет вывода из трубы печи горючих газов.

Чтобы изготовить дефлектор своими руками, понадобятся несколько листов нержавеющей стали толщиной 1 мм, болгарка, сварочный аппарат, хомут по диаметру дымохода, термостойкий герметик и другие инструменты.

Схемы и чертежи дефлектора можно найти в сети интернет, нарисовать или распечатать на бумаге и перенести на лист металла. После нужно вырезать элементы, согнуть в нужную конструкцию и сварить по стыкам. При помощи хомута конструкцию прикрепляют к верхней части трубы дымохода.

  • Установка автоматического стабилизатора. Данный регулятор тяги дымохода поддерживает уровень оптимальной тяги за счет заслонки или конструкции в виде зонтика, когда давление в трубе возрастает. Стабилизатор понижает его за счет поступления дополнительного потока воздуха из помещения. Стабилизатор может быть элементом модульной системы дымоходов для печей.

Изготовить автоматический стабилизатор можно самостоятельно, для этого понадобится лист нержавейки толщиной 8-10 мм, стальной прут, сварочный аппарат, болгарка. Подготовив заранее схему стабилизатора, вырезают отрезок стального листа и скручивают его в трубу, затем делают сварку и шлифуют стык. После делают отверстие для ограничителя, равное 15% диаметра дымоходной трубы печи.

В трубе делают два сквозных отверстия, в которые помещают стальной прут, фиксируют его с одной стороны винтами, а с другой оставляют 10 см его длины и крепят рукоятку. Затем приваривают ограничитель, который впоследствии будет закрывать проем трубы. Устанавливают стабилизатор в промежуточный участок дымохода и с двух сторон используют хомуты.

  • Дымовой вентилятор – очень эффективный способ создать дополнительную принудительную тягу. Принцип действия вентилятора заключается в его расположении и вращении лопастей, которые создают разряженную воздушную область, куда идет приток дыма.

Часто устанавливают каминный кирпичный дымоотвод, его также используют и для печей. Вентилятор требует дополнительного подключения к электросети, данный факт по технике безопасности не всегда возможен.

Применять вентилятор, как усилитель тяги, актуально для узких дымоходов печи , где аэродинамические естественные показатели очень слабые, есть необходимость увеличить эти показатели. Существуют модели вентиляторов, которые помимо работы от электричества при сильном ветре вращаются за счет механического вращения потоком.

В последнее время все большую популярность приобретают камины в интерьерах загородных домов и коттеджей.
Разнообразие линейки каминов от классики до модерна впишутся в дизайн и украсят любое помещение, создадут уютную атмосферу.
Каминные вентиляторы применяются как для удаления дыма из каминов, так и в общеобменных системах вентиляции.

Что такое каминные вентиляторы или дымососы

Каминный вентилятор помогает использовать камин или печь с максимальным комфортом и КПД.
Вентилятор, установленный на дымовой трубе, обеспечивает поддержание постоянной оптимальной тяги в дымоходе, независимо от погодных условий, атмосферного и ветрового давления, рельефа местности, длины и конфигурации дымохода.

П остоянная оптимальная тяга позволяет избежать попадания дыма, сажи и запаха в помещение, обеспечивает плавное максимальное сгорание твердого топлива и поддерживает КПД печи или камина на высоком уровне.

Существуют два вида вентиляторов: с горизонтальным и вертикальным выбросом дыма. Такие дымососы оснащены специальными двигателями с термозащитой. Разработан специальный профиль колес каминных вентиляторов, благодаря которому на них не оседает сажа и копоть.

Преимущества камина, оснащенного дымососом:

  • Помещение будет иметь дополнительную вентиляцию воздуха.
  • Срок службы камина увеличится
  • Поддержка оптимальной влажности в помещении.
  • Увеличится КПД камина.

Дымососы с вертикальным отводом воздуха

Такие вентиляторы устанавливаются непосредственно на трубу.
В процессе их работы дым выбрасывается вертикально, не создавая проблем с каминной тягой.

Дымососы с горизонтальным выбросом воздуха

Для более эффективной работы вентилятора, а так же для налаживания системы вентиляции помещения используют каминные вентиляторы с горизонтальным выбросом воздуха.
Каминные вентиляторы с горизонтальным выбросом дыма могут отводить дым в горизонтальном направлении, направляя его по сложным системам дымоотводов. За счет такого устройства можно в несколько раз увеличить теплоотдачу. При помощи вентилятора с горизонтальным выбросом тепло по специальной системе вентиляции подается в другие комнаты строения, этим обеспечивается высокая теплоотдача и снижение температуры в самом камине. Камин не перегревается, термостойкий кирпич служит намного дольше.
Благодаря применению двухкамерной конструкции изделия, он способен гонять воздух по системе отопления любой температуры без вреда приводу и схемам вентилятора.
Вентиляторы могут быть оснащены регулятором мощности, датчиком температуры.

Каминные вентиляторы созданы для повышения эффективности использования каминного тепла и позволяют снизить затраты на обогрев помещения.
Задачей каминного вентилятора является забор горячего воздуха из камина и передача его в помещения при помощи соответствующих воздуховодов.
Каминные вентиляторы создают эффективную и энергосберегающую систему отопления.

Горячий воздух проходит в обход камеры с двигателем по дополнительному кольцу далее в систему воздуховодов.

Благодаря каминному вентилятору можно смонтировать энергосберегающую систему отопления.

С помощью встроенного термостата с диапазоном 25-90 °С задается температура, при которой вентилятор автоматически включается и начинает подачу горячего воздуха в помещения.

Камины стали уже давно очень популярны в качестве обогревателей в частных домах. Прогресс не стоит на месте и привычные камины стали получать высокотехнологичную начинку. Каминный вентилятор — одно из дополнений, которое делает эксплуатацию камина еще более удобной и комфортной.

В нашем интернет-магазине вы всегда сможете купить вентилятор для камина. Большое количество моделей высокого качества позволят подобрать наиболее подходящий вариант. Каминный вентилятор предназначен для улучшения тяги и оптимизации работы камина. За счет наличия каминного вентилятора дым, чад и прочие продукты горения не попадают внутрь помещения. Также это позволит избежать значительных тепловых потерь.

Каминный вентилятор монтируется на крыше здания в дымоходе, верхней его части. Не забудьте, что установка проводится таким образом, чтобы к каминному вентилятору был постоянный доступ для его обслуживания. Все каминные вентиляторы обычно делят на две разновидности:

  • вентилятор каминный с выбросом дыма горизонтально;
  • вентилятор каминный с вертикальным выходом дыма.

Для изготовления каминного вентилятора используют обычно оцинкованную сталь. Для защиты на него наносят покрытие на эпоксидной основе. Неприятный шум убирается за счет наличия специального звукоизолирующего кожуха. Корпус каминного вентилятора имеет перфорацию. Она позволяет охлаждать вентилятор в процессе работы. У некоторых моделей каминных вентиляторов имеется терморегулятор. Он отключает прибор при достижении им максимально установленной температуры и автоматически включает его после остывания. Практически все модели каминного вентилятора имеют возможность регулировки скорости вращения лопастей. Таким образом тяга в камине будет оптимальной.

При первом запуске каминного вентилятора необходимо включать его на самой большой скорости. Таким образом вы быстро сможете убрать холодный воздух из дымохода и обеспечить качественную тягу. При определении модели каминного вентилятора для покупки необходимо рассчитать нужную мощность и производительность прибора. Стоит обратить пристальное внимание на класс защиты и устойчивость к атмосферным негативным явлениям. При выборе каминного вентилятора с вертикальным выбросом дыма стоит помнить, что он крайне прост в установке и последующей эксплуатации. Монтаж можно делать прямо на дымоход.

Если вы остановились на вентиляторе каминном горизонтальным отводом дыма, то он может обеспечить теплом остальные помещения в доме. Для этого отведенный воздух направляется в сеть вентиляционных труб, которые нагреваясь будут отдавать тепло. Каминные вентиляторы подходят для печей на любом топливе угле, дровах, паллетах, для газовых каминов и так далее. Каминный вентилятор имеет длительный срок эксплуатации, высокую надежность и удобство в применении. Наш магазин предлагает купить каминный вентилятор в любое время по приемлемым ценам. Товар всегда есть на складе. Мы можем обеспечить доставку вентилятора для камина по Москве и Московской области, а также в любой регион России.

20.09.2017
3117
Печник (Москва)

Вентиляторы для усиления каминной тяги, позволяют улучшить работу как дровяного, так и газового отопительного агрегата. Такие конструкции имеют простое и преимущественно стандартное строение, однако, несмотря на это, к выбору такой установки следует подходить со всей ответственностью и со знанием дела. Ознакомиться со всей самой точной и актуальной информацией по данной теме вы можете из материалов представленных ниже, а также просмотрев видео в этой статье.

Плюсы использования

Если вы не знаете, как повысить тягу камина , рекомендуем произвести установку специального вентилятора-усилителя. Данная конструкция имеет следующие плюсы и преимущества в эксплуатации:

  • Исправная работа без постоянного перегрева;
  • Обеспечение дополнительного источника циркуляции воздушных масс. Данный элемент исполняет роль дополнительной вентиляции;
  • Камин прослужит намного дольше, за счёт замедленного разрушения покрытия и материалов изготовления;
  • В комнате с установленной печью камином из кирпича всегда будет оптимальная влажность воздуха, которую при необходимости можно как повысить, так и уменьшить, за счёт повышения/понижения интенсивности горения в очаге пламени;
  • КПД установки будет повышен до максимального предела.

Важно: перед тем как увеличить тягу в камине, понадобится максимально подробно и детально ознакомиться с инструкцией представленной производителем и при установке, а также дальнейшей эксплуатации соблюдать все требования и правила, во избежание возникновения поломок и ухудшения работы отопительного агрегата.

Интересно знать: если нет тяги в камине , такие вентиляторы помогут решить данную проблему. Однако использовать их можно только после первоначального решения исходной проблемы и проведения диагностики печи специалистом.

Работа дымососов допускается под воздействием температурного режима вплоть до 250 градусов, а сама конструкция имеет надёжную защиту от коррозий, повреждений и ржавчины, за счёт наличия специального покрытия составом, в основе которого лежат эпоксиды.

Подробней ознакомиться с различными вариациями и моделями вы можете, просмотрев фото подборку, представленную в данной статье.

Из-за чего тяга может ухудшиться

Если вы не знаете, от чего зависит тяга в камине, и по каким причинам она может ухудшиться, важно знать о ряде самых распространённых причин, которые заключаются в следующем:

  1. Дымоход может оснащаться различными тройниками, коленами и другими соединительными элементами, расположенными по ходу канала, по которому проходит дым;
  2. Ошибки монтажа или возможное неправильное расположение задвижки;
  3. Изначально неправильно подобран диаметр и сечение дымоходной трубы;
  4. Если в камине нет тяги, возможно выход располагается ниже конька находящегося на кровле. Возможно, это уже спровоцировало «опрокидывание» данного элемента;
  5. В непосредственной близости от дымоходной трубы располагаются более высокие и крупные дома, сооружения и другие постройки. Таким образом, очень высокое или напротив низкое давление может стать причиной ухудшения работы тягового механизма.

Интересно знать: для того чтобы выполнить диагностику своими руками, достаточно просто отключить всю отопительную систему и замерять количество и слой накопившейся на стенках дымохода сажи и копоти. Толщина такого слоя не должна превышать 2-3 миллиметров.

Проведение устройства и удлинения

Для того чтобы наладить работу тягового механизма можно применить на практике один из следующих вариантов:

  • Удлинить дымоход до достижения оптимального размера и габаритов;
  • Применить дополнительную фурнитуру и детали;
  • Дополнить конструкцию покупным дымососом электрического типа;
  • Купить тяговые стабилизаторы.

Чистка и уход за изделием достаточно сложный и трудоемкий процесс

Важно: следите за тем, чтобы давление во внутренней части дымохода варьировалось в пределах от 10 до 20 Па. Для того чтобы определить данный критерий, рекомендуется использовать специальные приборы, например вы можете воспользоваться анемометром, цена на который зависит от выбранной модели и производителя.

Интересно знать: инструкция по удлинению дымохода говорит о том, что оптимальная суммарная длина данного элемента не должна быть меньше 5-7 метров, в зависимости от конструктивных особенностей и этажности дома. При этом колена и сужения должны встречаться как можно реже.

Разновидности каминных вентиляторов

В зависимости от ваших пожеланий и индивидуальных особенностей отопительной установки, вы можете купить и установить одну из следующих конструкций:

Разновидность

Описание и особенности

Дефлектор

Отличается своей прочностью, долговечностью и устойчивостью к образованию ржавчин и коррозий.

Установка выполняет роль отражателя или элемента проецирующего направленность воздушных потоков.

Тяговая сила повышается за счёт отражения потоков от крыши и боковых стенок. К недостаткам относится неэффективность вентилятора в штиль. Однако при этом полностью исключено опрокидывание такого прибора, даже при очень сильном, шквальном и порывистом ветре.

Основные критерии выбора – это соответствие диаметру дымохода и расчёт ветровой нагрузки.

Один из самых простых и недорогих вариантов. Его функциональность и влияние насилу тяги, напрямую зависит от интенсивности ветра.

Конструкция состоит из оголовка и крыла с небольшими габаритами. Также конструкция дополняется специальной лопастью, которая фиксирует и закрепляет флюгер на заданном участке дымоходной трубы.

Флюгер наиболее часто используется для повышения уровня тяги в твёрдотопливных котлах, работающих на простых поленьях или покупных брикетах.

Ротационная турбина

Работа таких механических средств осуществляется посредством вращения турбин от потоков ветра.

За счёт наличия встроенных в конструкцию особых насадок, вращение производится исключительно в одну сторону, вне зависимости от направленности самого ветра.

К преимуществам данной разновидности относится качественная защита от попадания во внутреннюю часть дымохода различной грязи, листьев, инородных предметов и осадков. Такие вентиляторы-усилители способны качественно отводить воздух, что особенно важно в неотопительный сезон.

Подходит для твёрдотопливных и газовых котлов с максимально допустимым пределом температур в 250 градусов.

Электрический дымосос

Данная вариация предназначается для печей и каминов, работающих на твёрдом топливе. К преимуществам таких устройств относится их универсальность в эксплуатации (в условиях с воздействием высоких температур, образованием большого количества конденсата, сажи и других продуктов горения).

Максимально допустимый температурный режим для таких приборов имеет предел в 800 градусов.

Работа и функционирование производится посредством специальных температурных датчиков, которые при необходимости способны как замедлять, так и увеличивать скорость вращения вентилятора.

Изготовление дефлектора своими руками

Для сборки нам нужно будет воспользоваться:

  • Ножницами для резки по металлу и угольником;
  • Рулеткой и деревянным молотком;
  • Заклепочником и ручн6ой электродрелью;
  • Свёрлами и саморезами имеющими прессшайбу в 1,5 сантиметра;
  • Лист жести или оцинкованного металла толщиной порядка 0,2-0,6 миллиметров;
  • Крепежами.

Инструкция по сборке.

При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.

Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

  • применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
  • неверный монтаж и регулировка заслонки;
  • неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

  • размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
  • наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
  • преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Способы и устройства

Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение — увеличивать или уменьшать тягу.

Есть различные варианты того, как привести тягу в соответствие с нормами:

  1. удлинение дымохода;
  2. использование специальных приспособлений;
  3. задействование электрических дымососов;
  4. тяговые стабилизаторы.

Удлинение дымохода

Наиболее простой способ для устранения заниженной тяги — это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.

При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.

Дефлекторы

Дефлектор — это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.

Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.

При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.

Для изготовления устройства понадобятся:

  1. угольник;
  2. рулетка;
  3. ножницы по металлу или болгарка;
  4. деревянный молоток;
  5. заклепочник;
  6. ручная электродрель;
  7. набор сверл;
  8. сверлоконечные саморезы с прессшайбой 15 мм;
  9. жесть или оцинковка 0,3-0,5 мм;
  10. подручный материал для креплений.

После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:

  1. вырезать все необходимые детали;
  2. свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
  3. собрать и соединить между собой оба конуса устройства;
  4. перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.

Стоит помнить, что все соединения усилителя тяги в дымоходе должны быть прочными, поскольку он может подвергаться воздействию сильного ветра. На видео полностью показан процесс создания дефлектора своими руками.

Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.

Флюгер

Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.

Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.

Ротационные турбины

Ротационные турбины — это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.

Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.

Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.

Дымососы электрические

В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.

дымоход вентилятор Для эффективной циркуляции воздуха Local After-Sales Service

О продукте и поставщиках:

Инвестиции в выдающиеся. дымоход вентилятор на Alibaba.com - это исключительно эффективный способ добавить комфорта в любое пространство с помощью приятной вентиляции. Они обладают передовыми функциями, которые обеспечивают эффективность за счет равномерного распределения воздуха и достижения желаемых температур. Они доступны в обширной коллекции, содержащей различные модели, размеры и типы. Из этого разнообразия все покупатели найдут себе подходящее. дымоход вентилятор в соответствии с их бытовыми или коммерческими потребностями.

Изготовлены из износостойких материалов, эти первоклассные. дымоход вентилятор удивительно долговечны. Они выдерживают такие факторы, как тепло и вибрация, с которыми они сталкиваются во время работы, чтобы поддерживать свой идеальный уровень производительности. Они просты в установке и обслуживании, особенно из-за их минимальной скорости выхода из строя и легкодоступных запасных частей. Это делает их подходящими и практичными для многих помещений, включая дома, офисы, учреждения и практически любые другие помещения, где требуется равномерный воздушный поток.

дымоход вентилятор, представленные на Alibaba. com, принадлежат ведущим универсальным брендам и надежным производителям. Поэтому они соблюдают строгие правила, регулирующие стандарты качества, которые гарантируют покупателям, что каждая покупка, которую они совершают на веб-сайте, дает первоклассные продукты. Их очаровательные скидки и превосходная производительность делают их невероятно доступными. Они могут похвастаться передовыми двигателями, которые потребляют умеренное количество электроэнергии, поэтому они позволяют пользователям экономить деньги на счетах за электроэнергию.

При навигации по Alibaba.com покупатели обнаруживают наиболее актуальными. дымоход вентилятор варианты, соответствующие их эффективности и финансовым целям. Они стоят каждого вложенного в них доллара, поскольку соответствуют ожиданиям пользователей и превосходят их. Их потрясающие предложения, рассчитанные на закупку в больших количествах, делают их идеальными для оптовиков и поставщиков.

Как установить канальный вентилятор | Огнерус

Канальный вентилятор устанавливают в воздуховод, чтобы обеспечить воздухообмен, а именно принудительным образом удалить отработанный воздух из помещения и заменить его свежим и чистым с улицы.

Конструкция этого устройства проста, однако, чтобы оно выполняло свои функции, необходимо обеспечить его правильную установку.

Особенности установки канального вентилятора

При установке вентилятора главная задача заключается в том, чтобы обеспечить прочность крепления, полную герметичность соединений и возможность подключения к электросети. Если вентилятор укрепить непрочно, то при его работе будет возникать вибрация и появятся посторонние шумы.

Неплотное прилегание к стенкам воздуховода может привести к потерям воздуха, в результате чего давление в системе снизится до критических размеров и воздуховод перестанет выполнять свою функцию.

Если воздуховод и вентилятор совпадают и по размеру, и по форме, то соединение происходит напрямую. Но воздуховоды бывают круглой, квадратной и прямоугольной форм, а вот канальные вентиляторы укомплектованы фланцами с квадратной формой сечения.

Если нужно установить вентилятор в воздуховод другой формы или наблюдается несовпадение по диаметру, то применяется соответствующий переходник, называемый соединительным фитингом.

Его длина должна быть не меньше максимального диаметра вентилятора. Фитинги выпускают стандартные, поэтому нужно просто подобрать соответствующий вашему случаю размер.

Чтобы избежать нагрузки на воздуховод, вентилятор крепят не к нему, а устанавливают на стальные стержни с резьбой или крепят с помощью кронштейнов. Для фланцев длиннее 400 мм нужно предусмотреть дополнительные крепления.

Чтобы вентилятор быстро подключить к сети на его корпусе предусмотрены специальные клеммы. Обычно он находится постоянно в ждущем режиме, а иногда оборудуются таймерами включения и выключения.

Хотя канальный вентилятор можно установить в любом месте воздуховода, делать этого не стоит. Важно, чтобы к нему был доступ через специально обустроенные для обслуживания воздуховодов люки.

Чтобы увеличить давление в воздуховоде, вентиляторы устанавливают один за другим, а, чтобы увеличить КПД – параллельно друг другу.

Дымоход и вентиляция в одной шахте. Как сделать проход вентиляции и дымохода через кровлю своими руками Дымоход совмещенный с вентиляцией

При строительстве частных домов прокладке вентиляционных каналов зачастую уделяется мало внимания. На системе воздухообмена экономят, заменяют её трубами и отводят недостаточно места в стене для прокладывания каналов вентиляции. Это приводит к застою воздуха и может быть небезопасным при использовании газовых котлов отопления.

Канал естественной вентиляции в частном доме: правила размещения

В частном доме из кирпича или газобетона кладка вентиляционных каналов должна быть предусмотрена для следующих комнат:

  • санузел;
  • ванная или душевая комната;
  • кухня;
  • гараж;
  • погреб;
  • котельная.

Именно в этих помещениях отмечается большое содержание влаги, тепла и различных загрязнений в воздухе. В целях безопасности, особое внимание следует уделить вентиляции котельной и прилегающих к ней комнат – в этом месте происходит накопление газа.

Воздуховоды в кирпичном доме

Вентканал представляет собой прочную вертикальную конструкцию, выходящую на отметку выше кровли. Важно организовать в шахте постоянное движение воздушных масс, для этого следует избегать поворотов и неровностей внутри воздуховода.

Кирпич для вентканалов устойчив к воздействию влаги и горячего воздуха. В качестве скрепляющего раствора используется смесь песка и цемента, разведённая водой.

Размеры составляют, как правило, 12×15 см, для кирпичных конструкций — 12×25 см. Толщина стенок не должна быть меньше 10 см. Поскольку вентшахта из кирпича имеет большой вес и создаёт сильную нагрузку, его устанавливают непосредственно на фундамент здания.

Этапы работ по кладке кирпичной вентиляции

Процесс работы по установке кирпичной кладки своими руками происходит с применением шаблона, который можно изготовить из фанеры или листа ДСП. Эта деталь имеет квадратную или прямоугольную форму, в зависимости от формы сечения будущего воздуховода. Длина шаблона составляет 8–10 кирпичей в толщину.

Кладка вентканалов из кирпича производится от угла стены. Первый воздуховод создаётся после того, как уложены 2 слоя кирпича. Чтобы ориентироваться на шаблон во время работы, его нужно установить по вертикали при помощи отвеса. Между двумя каналами следует оставлять расстояние шириной в один кирпич.

Кирпичи нужно монтировать впритык, а излишки раствора снимать с помощью шпателя. Ряды укладываются с небольшим сдвигом относительно предыдущего ряда. После выкладывания 5–7 рядов кирпичей, необходимо переносить фанерный шаблон.
Если рядом с вентканалом расположен дымоход, между ними должна быть сплошная кладка из кирпича толщиной от 40 см. Это позволит избежать смешения воздушных потоков и попадания продуктов горения в систему вентиляции.

Вентиляционная шахта в домах из газобетона и пенобетона

Вентиляция в доме из газобетона имеет свои особенности организации. Газобетон является неподходящим материалом для строительства шахты – он впитывает влагу, газы, подвержен воздействию высоких температур. Поэтому в домах из газобетона следует использовать другие материалы и приспособления для организации воздуховодов:

  • выкладывание канала и прилегающих стен из кирпича;
  • обкладка шахты устойчивыми трубами из металла, асбеста, пластика;
  • установка оцинкованного короба, обшитого блоками газобетона.

В некоторых случаях используется и другой способ изготовления воздуховодов своими руками. При этом система состоит из каналов, проложенных под потолком комнат, которые сливаются в одну шахту под крышей дома, где происходит вывод застоявшегося воздуха. Строительство такой конструкции обходится дешевле, однако она менее эффективна за счёт горизонтального направления каналов и низкой пропускной способности. Кроме того, такая схема неприменима для двух или трёхэтажных частных построек.

Требования к организации вентиляционных каналов и параметры шахты

Для эффективной и безопасной работы, вентканалы в кирпичной и газобетонной кладке должны отвечать следующим требованиям:

  • При выводе шахты над крышей рядом с коньком, вытяжное отверстие вентиляции должно находиться на полметра выше уровня конька.
  • Если отверстие вытяжки располагается в 2–3 метрах от конька, оно может находиться с ним на одном уровне.
  • Когда расстояние до конька превышает 3 метра, устье должно находиться под углом 10° относительно горизонта и с вершиной на коньке крыши.

Технические требования предполагают обязательную организацию вентиляционных каналов в тех комнатах, где нет окон (ванные комнаты, туалеты, котельные). А также рекомендуется установить вытяжку на кухню во избежание скопления пара и дыма в воздухе.

Вентканалы могут эффективно работать при температуре воздуха от +12 °C на улице и +20 °C внутри дома. При охлаждении конструкции, процесс проветривания и выведения воздуха замедляется, поэтому следует утеплять те части шахты, которые выводятся на улицу (трубы на кровле).

Сечение шахты должно быть одинаковым по всей его длине для улучшения тяги внутри конструкции. При сооружении вентканала для блоков следует избегать изгибов, угол наклона трубы не должен превышать 30° относительно стен. Если шахта сделана из кирпича, он должен быть уложен максимально ровно, а швы между рядами сглажены.

Сооружаем вентиляционные каналы в доме из кирпича и газобетона


Воздуховоды в кирпичном доме. Этапы работ по кладке кирпичной вентиляции. Вентиляционная шахта в домах из газобетона и пенобетона.

Устройство вентиляции в котельной частного дома и как ее правильно установить

Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем. Продуманное вентилирование в котельной один из самых основных вопросов.

Необходимость и функции вентиляции в котельной частного дома

Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.

Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.

Профессиональный монтаж вентиляции в котельной частного дома:

  • Продлевает срок службы на более длительный период эксплуатации;
  • Создает в доме хорошие климатические условия для проживания;
  • В помещении всегда находится достаточный объем кислорода;
  • На стенах не появляется сырость и плесень;
  • Меньше концентрация продуктов горения;
  • Котел работает с высокой отдачей.

Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная концентрация углекислоты опасно для здоровья. Благодаря обменным процессам в воздухе, в помещение поступает кислород, который необходим для жизни человека и налаженной работы газового оборудования.

Требования к вентиляции газовой котельной в частном доме и нормы согласно СНиП

При несоблюдении норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме устанавливается обособленная система вентиляция:

  1. Вытяжка за час способна трижды сменить воздух;
  2. Приток поступает суммарно в таком же количестве, как в вытяжку вместе с учетом потребности горения газа.

В верхней части потолка должно находиться вытяжное устройство. Обычно – это вытяжная труба. Диаметр трубы обозначают газовщики при создании проекта-схемы на строительство. По всем требованиям диаметр составляет 1,3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной составляет 15м 3 . За час эти пятнадцать кубов должны выйти три раза через вытяжку. То есть, 45м 3 за час должно естественным образом уйти наружу через вытяжную трубу.

Предусмотрены требования к приточному воздуху. Войти должно 45м 3 в помещение, плюс необходимое количество воздуха для горения газа. Любое котельное оборудование потребляет кислород для поддержания горения газа.

Один из нормативных документов, на который ориентируются газовые службы: СниП Газоснабжение 2.04.08-87*

Способы организации воздухообмена

Для нормальной работы вентиляции воздух должен постоянно циркулировать. Организовать процесс можно двумя способами. Приток и отток происходить самостоятельно, без установки соответствующего оборудования для принудительного обмена. Воздух в этом случае, перемещается природным (естественным) путем под воздействием ветра и других явлений. Другой вариант, не надеясь на силы природы, устанавливается искусственная (принудительная) вентиляция.

Естественная вентиляция

Котельная относится к помещению повышенного риска. Если естественная вентиляция в загородном доме находится только на кухне, в ванной и туалете — такой вариант не подходит. Для котельной проводят обособленную систему

  • Максимальная высота от пола до потолка составляет 6 метров. Чем ниже высота, тем больше кратность воздуха. На каждый метр кратность увеличивается на 25%;
  • Свежий воздух попадает в котельную через систему вентилирования. Дополнительно делаются клапаны внизу двери. Площадь рассчитывается в соотношении 8 см²/1 кВт мощности отопительного агрегата, с помещения — 30 см²;
  • Дымоход имеет 2 выхода. Верхний предназначен для вывода продуктов горения из котла, нижний очищает от мусора и грязи. Минимальное расстояние между ними — 25 см. Приточный канал размещается внизу помещения, вытяжной — в верхней части.

Недостаток системы в том, что не всегда естественная вентиляция работает в полном режиме. Большая зависимость от силы ветра.

Система принудительной циркуляции воздуха

Принудительная вентиляция используется в воздуховодах с длинным основанием. Естественная тяга отсутствует. Приточная вентиляция в котельной частного дома связана с воздухообменом всего здания, вытяжная имеет одни канал выхода на улицу.

Достоинства принудительной системы:

  • Котельную можно установить в любом месте с подходящими размерами;
  • Большой плюс не зависит от внешних условий и природных явлений.
  • Оборудование и процесс монтажа обходится дороже, чем естественная вентиляция;
  • При неисправной работе приходится производить дорогостоящую замену.

Требования к устройству дымохода

Дымоход такая же важная часть, как сам котел в отоплении.

Требования к дымоходам, которые устанавливаются снаружи

  • С улицы проводится теплоизоляция дымохода для предотвращения образования конденсата;
  • По оси котла и до оси дымохода с улицы расстояние составляет не более двух метров. Иначе тяга будет плохая;
  • Не менее одного метра должен быть прямой участок вверх от котла по трубе. Только после такого расстояния делается изгиб;
  • В любом случае, даже если не образовывается конденсат, обязательно должен монтироваться карман для очистки и отвода конденсата;
  • Если котел напольный, делается несгораемая подложка из асбестового и металлического листа. На металлический лист устанавливается котел;
  • При прохождении дымохода через стены, если они из сгораемого материала, проводится противопожарная разделка на 0,5 метра сверху и снизу.

Требования к дымоходу, который проходит вертикально через перекрытия потолка и крыши

  • По оси расстояние составляет не более двух метров;
  • Противопожарная заделка устанавливается в потолке;
  • Зона доступа холодного воздуха обеспечивается теплоизоляцией;
  • Карман для конденсата и очистки делается на расстоянии одного метра;
  • До верха трубы теплоизоляция должна заканчиваться на расстоянии не более 0,1 метра.

Расстояние от низа котла до верха дымоходной трубы составляет не менее пяти метров.

Диаметр дымохода на котле, установленный заводом-изготовителем, должен быть равен диаметру дымохода, который выходит из помещения. Встречаются котлы меньшим диаметром, порядка 80 мм. Стандартно внутренний диаметр дымохода составляет 130 мм.

По окончании монтажных работ и установки в каналы наружной трубы, внизу дымохода обязательно монтируют люк для очистки. Когда грязь и мусор собираются на уровне дымохода, тяга прекращает работать. По этой причине в нижней части устанавливают карман для очистки.

Расчет естественной системы вентиляции

Чтобы подобрать вентиляцию, необходимо знать требования к котельному помещению. В нормативных документах не указывается точная площадь помещения. Но минимальная высота в Инструкции по размещению агрегатов должна быть не менее 2,5 метров. Газовые службы, в основном, ориентируются на Инструкцию МДС 41-2.2000. В то время, как СНиП рекомендует использовать помещение 2,2 метра.

  • 0,7 метров проход,
  • плюс ширина самого котла это по санитарным нормам и правилам.
  • по инструкции 1 метр составляет ширина прохода,
  • плюс ширина котла.

В общей сложности 1,5 метра.

Если объем котельной 15 м 3 Высота потолка от плитки котельной на полу до низа перекрытия или потолка – 3 метра. Тогда площадь котельной составит 5 м2 15:3 = 5

Если высота котельной 2,5 метра, 15:2,5 = 6 м 2 Таким образом, варьируется площадь котельной внутри помещения.

  • Высота 2,5 метра;
  • Ширина 1,5 метра;
  • Объем 15 м 3
  • Объем котельного помещения;
  • Скорость прохождения воздуха по вентканалам;
  • Пропорциональность высоты котельной к коэффициенту кратности воздухообмена.

Пример расчета воздухообмена

  • Объем котельной: 33,6 м 3 ;
  • Расчет воздухообмена: (6м -2,8м) х 0,25+3 =3,8, где

6 м — оптимальная высота потолка:

2,8 м действительная высота потолка;

3м 3 увеличение кратности воздуха на каждый метр опускания потолка.

На основе этих данных, по таблице норм и правил определяется диаметр труб, необходимых для прокладки вентиляции для естественной системы не менее 200 мм.

Правильный монтаж оборудования

Причины выхода из строя газовых установок, в большинстве случаев, банальные. Не очищен дымоход, угарный газ возвращается в квартиру либо неправильно вмонтирована газовая колонка. Важно правильно подобрать и осуществить монтаж.

Каким образом обустраиваются дымоходы

  1. В стене прокладывают отверстие с выходом наружу:
  2. Со стороны улицы конструкция поднимается наверх;
  3. Соединяется со стеной — рамой, закручивается хомутами.

Внутренний дымоход поднимается от котла на крышу, не выходя из дома. Он проходит через все перекрытия и выходит на крышу. Такой дымоход обычно делают двухслойным. Между слоями закладывается изолирующий материал, чтобы исключить возможность возникновения пожара при нагреве дымохода и оградить от образования конденсата.

Устройство вентиляции в котельной частного дома и как ее правильно установить


Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного

Как сделать проход вентиляции и дымохода через

Как сделать проход вентиляции и дымохода через кровлю

Сегодня мы попробуем разобраться, как правильно выполняется один из самых сложных узлов примыканий — проход технологических трубопроводов для дымохода и вентиляции через кровлю. Не зря для этого было перепробовано множество способов, лучшими из которых мы поделимся с вами.

Стропильные системы и конфигурации дымоходов
Проход дымохода через кровлю может выполняться практически при любых наклонах ската за исключением пирамидальных и складчатых крыш с углом более 70°. Ограничения накладываются по большей части распространенными формами и типоразмерами специальной фурнитуры для изоляции — крышной разделки дымохода.
Выход трубы на кровлю должен быть расположен на плоском скате, на удалении от ребер и ендов не менее 1 метра. Во-первых, только так можно правильно смонтировать фартук и подкладку, а во-вторых, не потребуется серьезных вмешательств в стропильную систему.
Если вентканалы могут проводиться сквозь кровлю с минимальным слоем обкладки, а то и вовсе без нее, то дымоходы нуждаются в дополнительной теплоизоляции от пирога кровли. Мы коснемся этого вопроса позже, пока же нужно сделать выбор между круглым и прямоугольным сечением колодца. Быстро и качественно через кровлю можно провести сложенный из кирпича колодец, он имеет наиболее подходящую геометрию. В одном колодце можно группировать и трубы вентиляции, и дымоходный канал.
Круглый проход также возможен, но для дымохода в этом случае потребуется обсадочная труба, диаметром на 350–400 мм больше дымоходной. Возникают трудности ее закрепления в пироге кровли, к тому же не каждая крышная разделка имеет достаточно широкую манжету.

Место размещения: что нужно знать**
Оптимально, если вы сооружаете стропильную систему при уже смонтированных колодцах и трубопроводах, однако последовательность работ может быть вынужденно изменена.
Если каналы уже смонтированы, остается только правильно скомпоновать каркасную систему. Ближайшие к трубопроводам стропила должны отстоять от вентиляционных каналов на 50–70 мм, от дымоходов их следует удалять на 200–250 мм. В отопительный период тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную усушку древесины и ее коробление. Меняйте шаг установки стропил и не бойтесь располагать пары ферм ближе проектного расстояния.
Размещать дымоход лучше в 15–20 см от верхнего конька: так выступ дымохода над кровлей будет минимальным и не возникнет трудностей с герметизацией верхней части разделки. Решайте сами, как это реализовать: строить колодец как можно ближе к коньку или сделать скаты крыши неравными и сводить их прямо над дымоходом.
Разгрузка кровли

Если приходится нарушать ответственные элементы стропильной системы, что может случиться, если шаг установки стропил меньше толщины колодца, необходимо сделать разгрузку кровли. В 40–50 см от верхней и нижней границы прохода нужно подложить под стропила горизонтальные балки длиной в 5–6 пролетов. Они подпираются вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок чердачного перекрытия.
С помощью отвеса размечаются места крепления вертикальных стоек, принимающих часть нагрузки от стропил. Каждое из нарушенных стропил нужно подпирать в двух местах — выше и ниже вырезанного участка. При наличии кирпичного колодца лучше разгружать стропильную систему на него, заменив часть деревянных стоек укосами из угловой стали.
Даже если проем умещается между стропилами, их следует стянуть горизонтальными перемычками той же ширины, образуя удобный карман для закладки пояса теплоизоляции. Иногда, из соображений экономии материала, есть смысл установить и вертикальные перемычки на таком же расстоянии от трубы или колодца.
Вырезаем проем в кровле

Если возведение стропильной системы и остальные этапы монтажа выполняются при выложенном колодце или трубах, проем формируется по мере сборки крыши, что в большинстве случаев трудностей не вызывает. Если же нужно вырезать проем в уже готовой кровле, следует соблюдать определенный порядок действий:
Разгружается кровля и устанавливаются все необходимые перемычки.
Перемычки, формирующие карман для теплоизоляции, устанавливаются на удалении от труб вентиляции, равном толщине теплоизоляции кровли.
Стенки короба для не обложенных дымоходных труб устанавливаются с отступом в 200–250 мм. Для кирпичных колодцев и утепленных сэндвич-труб обкладка выполняется аналогично вентиляционным.
На обрешетку с помощью отвеса переносится профиль сквозного проема по форме трубы или колодца.
Если покрытие кровли малоустойчиво к высоким температурам, его вырезают точно по периметру кармана.
Почти любое покрытие хорошо режется электрическим лобзиком или сабельной пилой, если предварительно прикрутить к нему вырезаемые фрагменты обрешетки.
Отступ от стенок кармана позволяет резать покрытие изнутри, если же вырезка ведется по периметру, можно перенести разметку на улицу с помощью сквозных отверстий в ключевых точках.
В итоге кровля готова к установке трубы или дальнейшей защите от влаги и утечек тепла. Конкретный метод обустройства проходного канала зависит от его типа.
Вентканалы, разделки и манжеты для них

Вентиляционные проходы для холодного чердачного помещения могут вовсе не утепляться, достаточно проделать аккуратное отверстие в теплоизоляции, обрешетке и кровле. Но если по трубам проходит теплый воздух из дома или мансарды, нарушение баланса температур может привести к образованию конденсата. По этой причине вокруг трубы требуется укладка небольшого пояса из влагостойкого материала вроде ППС или ППУ. Пояс разрезается на две равные части и вкладывается в карман по обе стороны от трубы с закреплением на монтажную пену. Ей же нужно заделать швы и щели, а затем зашить карман фанерой, вырезав ее аналогичным способом и расположив перпендикулярно утеплителю.
С лицевой стороны кровли устанавливается крышная разделка под соответствующий диаметр трубы и угол наклона ската. Большинство из них монтируется поверх кровли, некоторые могут потребовать простой подрезки покрытия и уплотнения герметиком.
Обкладка дымоходной трубы — делаем безопасно

После установки дымоходных труб просвет в проеме подбивается снизу мелкой стальной сеткой. Если труба круглая, то в четырех точках проема крепится лента из оцинкованной стали, образуя обсадную гильзу. Можно избежать этого этапа, заполнив теплоизоляцией весь карман, но так уйдет больше материала: изолятор нужно набивать плотно. Для обкладки дымохода рекомендуется использовать пеностекло или каменную вату 120 кг/м3.
Преимущество обсадной гильзы — ровное и аккуратное овальное отверстие в кровле, удобное для закладки изоляции и плотно накрываемое разделкой. Для круглых дымоходов используются разделки из оцинкованной стали.
Колодцы прямоугольной формы следует облагораживать с внешней стороны с помощью сборных фартуков. Достаточно распространены специальные футляры для дымоходов разной формы, их основная задача — препятствовать попаданию косого дождя в место примыкания горловины к колодцу.

Узел прохода вентиляции через кровлю

Вентиляция – важнейшая из систем жизнеобеспечения сооружений, используемых в качестве жилых, производственных, коммерческих или административных. Ее задача заключается в выведении отработанного воздуха, насыщенного углекислым газом, загрязненного или загазованного, на улицу. Для этого труба воздуховода через перекрытия выводится на крышу дома. Неправильно смонтированный узел прохода через кровлю вентиляции зачастую является причиной протечек и проблем при работе системы. Эта статья расскажет, как правильно установить кровельную проходку, чтобы избежать этих неприятностей.

Конструкция вентиляционной системы

Вентиляционной системой называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу. Большинство частных домов оборудуется естественной вентиляцией, функционирования которой основывается на законе конвекции, свойстве нагретых газов подниматься вверх.

Производственные, административные и коммерческие сооружения, где находится большое количество людей или работает специальная техника, требуют усиленной циркуляции воздуха, обеспечить которую может только принудительная вентиляция, работающая от мощного вентилятора. Чтобы определить тип воздуховода, который подойдет конкретному сооружению, учитывают следующие факторы:

  1. Объем помещения. Чем больше площадь дома, тем больше в нем находится воздуха. Это значит, что для обеспечения циркуляции потребуется более мощная вентиляция.
  2. Коэффициент загазованности и запыленности. Эти показатели обычно вычисляются для производственных помещений, где из-за выполнения работ или использования техники, в составе воздуха появляется пыль и вредные газы.
  3. Влажность и температура внутри помещения. Вентиляция делает микроклимат в сооружении более подходящим для жизнедеятельности людей, оптимизируя показатели влажности и температуры до комфортного уровня.
  4. Количество людей. В процессе дыхания люди потребляют кислород и производят углекислый газ, поэтому чем больше в помещении находится людей, тем лучше должна работать вентиляция, удаляя отработанный воздух. Поэтому монтаж воздуховода производится прежде всего в административных и коммерческих сооружениях.

Обратите внимание! Еще один повод задуматься о необходимости оборудования вентиляции в частном жилом доме – наличие отопительного оборудования, работающего на твердом топливе. В процессе горения дров участвует кислород, из-за чего воздух в помещении «выгорает», становится душно и трудно дышать. Поэтому при установке дровяной печи или камина не только сооружают дымоход, но и оборудуют узел прохода воздуховода через кровлю.

Виды проходок

Узел прохода вентиляционной трубы через кровлю – место на поверхности крыши, где осуществляется вывод воздуховода на улицу. Оборудование прохода трубы считается важной и трудной работой, так как при выполнении этой задачи нарушатся целостность стропильной системы и покрытия крыши. Чтобы защитить узел прохода воздуховода через кровлю применяют различные проходки, упрощающие монтаж. Проходки, используемые для вывода вентиляционных труб, бывают следующих видов:

    С клапаном или без клапана. Проходки для оборудования вывода воздуховодных труб выпускают с клапаном и без. Бесклапанные модели стоят дешевле всего, но не имеет возможности перекрывать и регулировать выброс воздуха, они используются в частных домах. Проходки с клапаном имеют заслонку, которая перекрывает трубу и останавливает движение воздуха, они подходят для монтажа вентиляции в производственных и административных для систем, если они не работаю постоянно.

Важно! Часто домовладельцы не видят разницы или путают процесс оборудования воздуховода и дымохода. Температура газов в дымоходе во много раз выше обычной температуры воздуха, в твердотопливных печах она достигает 700-800 градусов, поэтому трубы нагревается. Чтобы предотвратит возгорание, место вывода дымохода оборудуют огнестойким коробом. Узел прохода через кровлю вентиляции не нуждается в огнезащите, так как температура в нем всего на 0,5-1 градусов выше, чем комнатная.

Монтаж проходки

В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:

    Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.

Профессиональные кровельщики считают, что неграмотно оборудованный узел прохода через кровлю вентиляционной трубы является причиной протечек в 2 случаях из 10. Часто это происходит из-за того, что расположения вывода вентиляции, когда вокруг не образуется снеговой карман. Снег, окружающий трубу, со временем подтаивает и проникает под кровлю. Поэтому некоторые мастера рекомендуют выводить воздуховод прямо через конек. Стоит заметить, что этот метод нарушает целостность стропильного каркаса крыши, поэтому имеет множество противников.

Узел прохода вентиляции через кровлю


Как правильно оборудовать узел прохода вентиляции через кровлю? Обзор используемых проходных элементов. Техника вывода на улицу воздуховода.

Сегодня наш рассказ будет посвящен элементам отопительной системы, с которыми связано много трагических случаев, и в первую очередь речь идет о дымоходах. Если у вас есть баня, дача или жилой дом, где используется автономный котел, значит, вы можете потенциально пострадать от плохой тяги, которая не выводит наружу продукты горения.

Накопление СО в организме способно привести к «тихой» смерти. Хотите узнать, как обезопасить себя и близких – прочитайте статью до конца.

Что вас может ждать из-за беспечности

Увы, но мы так редко обращаем внимание на забитые дымоходы и вентиляционные каналы, что могли бы уже несколько раз оказаться в «другом мире». Происходит это из-за нашей беспечности, так как мы начинаем хотя бы что-то делать тогда, когда из-за дыма в комнате не можем разглядеть картинку в телевизоре.

Однако это еще полбеды, основная опасность невидима и не ощущается нашими рецепторами – это угарный газ. Он постепенно начинает снизу вытеснять кислород, пока полностью его не вытиснит из помещения.

Совет: дымоход и вентиляция в одной трубе согласно СНиП не монтируются.

После этого остается совсем немного времени, чтобы можно было спасти человека, который даже не поймет, что с ним происходит. Казалось бы, чего проще может быть, чем вовремя чистить дымоход и вентиляционный канал, и тогда такой трагедии никогда бы не было.

Совет: определите для себя время и регулярно проводите профилактику вентиляции и дымоходов, делая процедуру самостоятельно или нанимая специалистов.

Неисправности

Ниже рассмотрим наиболее распространенные причины неисправностей дымоходов и вентканалов. Хотя их намного больше, но почти все связаны с обычной безответственностью владельцев:

Недочет проектаНередко работа приточно-вытяжной вентиляции в квартире оставляет желать лучшего из-за недочетов в проектировании системы. В тоже время, частыми бывают случаи, когда во время строительства рабочие используют дымовые и вентканалы как своеобразный мусоропровод. В засоренном виде они не смогут выполнять свои задачи в полную силу.
ЗасорБывает, что система забивается из-за инородных предметов:
  • пыли;
  • паутины;
  • истьев;
  • случайно попавших в трубу птиц.
ОтложенияЕстественные отложения на стенках дымоходов и вентканалов в виде сажи, пыли и жира. Очищать от сажи первые нужно сразу после появления подобных признаков.
ВлажностьЗасор может очень быстро появиться и после сжигания плохо высушенных, а также с большим количеством смол дров и бытового мусора. В таких случаях очистка систем вентиляции и дымоотведения обязательна.
Другие причиныИнструкция также говорит, что тяга может ослабнуть и из-за:
  • появления неисправностей в самих вентканалах или дымоходах; коррозии;
  • трещин;
  • обрушений;
  • усадки дома;
  • старения стройматериалов.

Совет: если нет тяги сразу после подключения камина или печи, следует предъявлять претензии строителям, смонтировавших .

Причиной большинства отравлений во время пожара от производных горения обычно является плохая работа вентиляции и дымоотведения. Поэтому были разработаны правила и требования, которые необходимо обязательно выполнять при эксплуатации данных систем.

Давайте узнаем о них:

  1. Каналы каминов и печей, работающие на твердом топливе, следует проверять и очищать перед началом и после завершения отопительного сезона . Когда же печь работает непрерывно, проверка должна проходить один раз в три месяца. для отвода дыма необходимо проверять каждый квартал, а также летом и зимой.

  1. Если будут выявлены во время проверки серьезные неисправности, требующие ремонта, запрещается использовать отопительные и газовые приборы до полного устранения дефекта.
  1. Производить монтаж и ремонт должны организации, обладающие соответствующей лицензией, так как их специалисты обычно имеют все необходимые для этого навыки . Начинать работу они должны лишь после составления акта проверки вентиляции и дымохода.

Совет: эти правила относятся и к владельцам частных домов, и к учреждениям, ответственными за обслуживание и содержание квартир и вентсистем в них.

Помимо вышеперечисленных общеобязательных правил, рекомендуем вам обратить внимание и на такие:

  • применяйте в печах и каминах полностью высушенные дрова, в которых низкий процент содержания смол;
  • запрещается сжигать в печах и каминах бытовые отходы, особенно любой пластик – пакеты или бутылки;
  • периодически прочищайте топку и поддувало от золы, а кровельные вытяжки – от пыли и жира;
  • приобретите крышный вентилятор, который поможет улучшить тягу в канале или трубе, его цена зависит от мощности. Особенно это необходимо сделать тем, у кого дымоходы имеют небольшое внутреннее сечение;
  • установите своими руками на дымоход защитный оголовок с сеткой, который предотвратит попадание мусора в вентиляционный канал. Зимой регулярно проверяйте данную часть системы, чтобы вовремя очистить ее от закупорки и обмерзания.

Профилактика и ремонт

Для обследования дымовых и вентиляционных каналов можно использовать два способа – классический и современный. В первом случае вам понадобится «ерш» на длинной веревке и груз. Во втором – очень много методов, в том числе видеокамера с прожекторами.

Разработанные приборы позволяют за короткое время и без особых усилий оценить довольно точно тягу в вентиляции и дымоходе. По результатам проверки составляют акт обследования каналов, оформляющийся в виде техотчета установленного образца. Затем выдается заключение, в котором содержатся рекомендации по устройству и ремонтным работам.

Проверка определяет:

  • материалы, которые были использованы для изготовления каналов, а также их сечение;
  • длину каналов, участки подключений, отводов и сужений, отметки щелей и заторов, обнаруженных в системе;

  • обособленность и плотность каналов;
  • наличие тяги, горизонтальные участки, зоны с ветровым подпором или без него;
  • люки для чистки, противопожарные разделки и оголовки;
  • герметичность патрубков;
  • состояние коробов вентканалов, вытяжных шахт, а также воздухоприемных решеток.

Вывод

Тяга в дымоходе и правильная вентиляция помещений позволяют создать в квартире и доме комфортные и безопасные условия проживания. Мы рекомендуем вам не игнорировать предложенные рекомендации и стараться их выполнять. В конечном итоге, от этого будет зависеть ваше здоровье и здоровье тех, кто с вами проживает.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Строительство дымохода отопительной системы – дело очень ответственное, требующее соблюдения всех норм пожарной и газовой безопасности. Но он вполне выполним собственными руками, если всё хорошо продумать и следовать порядку выполнения работ в согласии с проектом.

Дымоход в доме подвергается высоким температурам, поэтому важно выбрать правильный материал

Требования к современным дымоходам

Дымоходный канал отопительного котла испытывает нагрузки от высокой температуры дыма, возможного возгорания сажи внутри, воздействия продуктов горения. От его устойчивости к таким нагрузкам зависит безопасность жильцов дома, поскольку он выводит наружу продукты сгорания, ядовитые для людей.

По этой причине к их устройству предъявляется ряд требований. Они должны быть:

  • Термоустойчивыми
  • Пожаробезопасными
  • Устойчивыми к коррозии
  • Герметичными
  • Прочными
  • Конденсатоустойчивыми
  • Иметь хорошую тягу независимо от температуры на улице
  • Устойчивыми к воздействию кислот

Выбор подходящей конструкции

  1. На каком топливе печь. Например, толщину стенок дымовой трубы для твердотопливного котла подбирают в два раза больше, чем для котла на жидком топливе или на газу.
  2. Из какого материала сделан дом. Вероятность возгорания деревянного дома выше, чем из других материалов. Поэтому изоляция дымовых труб при использовании твёрдого топлива в деревянном доме должна быть 5-10 см. Жидкое и газообразное горючее имеет меньшую степень нагрева, достаточно слоя изоляции в 2.5 см.
  3. Материал, из которого будет возводиться канал для выведения дыма (стальная труба, керамика, кирпич).

Виды материалов и их особенности

Любой дымоход можно сделать своими руками, но схему-проект лучше заказать у профессионала, чтобы соблюсти все технические нормативы и не платить потом штрафы и не переделывать всё.

Из кирпича

Дымовой канал коаксиального типа подходит только к котлам, который обеспечивает постоянный выход горячего воздуха наружу, а холодного – внутрь котла. Котёл может быть газовым или твёрдотопливным.

Из нержавеющей стали

По сравнению с кирпичным, дымоход из стальной трубы своими руками сделать намного проще. Составляющие для стального дымохода выпускают разных модификаций. Большой выбор основных элементов и переходников позволяет собрать систему любой конфигурации.

Преимущества стальных дымоходов:

  • Гладкая внутренняя поверхность не задерживает сажу и копоть.
  • Просто ремонтировать.
  • Устойчивость к высоким температурам, что позволяет использовать как дымоход для твердотопливного котла.
  • Долговечность.
  • Соответствие требованиям пожарной безопасности.

Выбор дымохода в зависимости от типа устройства котла

  1. Дымоход для делают стальным, классического или коаксиального типа. Часто используют .
  2. Дымоходная труба для твердотопливного котла может быть выполнена из стали или керамики, как наиболее жаростойких материалов. Огнеупорный кирпич тоже подходит, но его реже используют из-за трудоёмкости работ по кладке.
  3. Дымоотвод для газового котла делают из любых подходящих к проекту материалов.

Правила монтажа дымоходов

Чтобы правильно установить дымоход, составляют подробную схему-чертёж (проект) будущей системы.

Толщина трубы дымохода в среднем от 15см до 90см

Расчет дымохода для твердотопливного котла, как и любого другого стоит доверить профессионалу.

В точном соответствии с проектом делают разметку тех мест в потолке, крыше и стенах, где будут проложены трубы.

По меткам делают отверстия нужного диаметра.

Производят монтаж адаптера, который соединяет патрубок котла с трубой.

К адаптеру присоединяют тройник с отделением для сбора конденсата и штуцером для его удаления.

С тройником стыкуют следующий по схеме участок системы (ровный либо «колено»).

В местах, где труба проходит через стену или перекрытие крыши, используется проходной патрубок. К стене прикрепляют лист тонкого металла с отверстием для трубы и проводят через него дымоходную трубу.

Стыки всех труб фиксируются хомутами, которые стягивают болтами.

Крепление дымовой трубы к стене делают кронштейнами примерно через каждые 2 метра.

Сверху на дымовых трубах крепят наконечник – зонт, для защиты от осадков.

В последнюю очередь делают изоляцию мест прохождения дымохода через стены и перекрытия.

Безопасность при монтаже дымохода

Чтобы избежать проблем с эксплуатацией дымоотвода и штрафов со стороны газового хозяйства, следует соблюдать ряд официальных норм по устройству дымохода:

  1. Внизу трубы установлен специальный сборщик влаги для отведения конденсата.
  2. В системе устроена хорошая тяга, во избежание попадания опасных продуктов горения внутрь жилья.
  3. хорошая вентиляция, вентканалы в частном доме нужно своевременно проверять и прочищать.
  4. Все соединения герметичны.
  5. Диаметр трубы и её сечение соответствует требованиям, указанным в инструкции к котлу.
  6. Расположение дымохода вертикальное, без уступов. Максимальный допустимый наклон 30 градусов, при сохранении диаметра.
  7. Труба, соединяющая котёл и дымоотвод не меньше 50 см длиной и обязательно с вертикальным участком.
  8. Длина всех горизонтальных участков в сумме меньше высоты помещения.
  9. Если стены дома выполнены из горючих материалов, расстояние от них до дымоотвода не меньше 20 см. И не меньше 5 см, если из негорючих.
  10. стену в деревянном доме нужно сделать прослойку между ним и стеной из негорючего теплоизоляционного материала.
  11. Высота дымохода относительно конька крыши не меньше 50см, а при плоской крыше – 1 м.

ПОСМОТРЕТЬ ВИДЕО

Чего нельзя делать при установке дымохода для газового котла:

  • Грибков трубы, выводящей дым от газового котла. Они препятствуют свободному выходу опасных продуктов горения.
  • Дымоотводные трубы не должны иметь больше 3 поворотов.
  • Прокладывание дымоотвода через невентилируемые или жилые помещения.
  • Использовать пористые материалы.

К монтажу дымохода стоит подходить серьёзно, ведь от того, правильно ли сделан дымоход, зависит жизнь и здоровье жильцов дома, а также функциональность всей системы отопления. Если монтаж дымовой трубы выполнен некачественно, продукты горения могут привести к попаданию внутрь жилья дыма или опасного угарного газа.

Для обеспечения естественной тяги в камине необходимо в первую очередь позаботиться о нормальной работе вентиляции и дымоходов в доме. Естественную тягу можно увеличить с помощью поднятия высоты дымоходной трубы или вытяжного канала. Таким образом, увеличится разность температур – потоки теплого воздуха естественным путем поднимаются по вентиляционным каналам и дымоходу, при этом создается разреженность воздуха в помещении, а воздух снаружи попадает внутрь дома. Получается, что вентиляция и дымоходы тесно связаны между собой.

Естественная тяга – это направленный воздушный поток в вентиляционных каналах и в самом камине, без разжигания огня, что происходит за счет разностей температуры воздуха и разрежения (давления) в доме и снаружи дома.

Вентиляция в помещении

Вентиляция в комнате зависит от общего воздухообмена во всем доме. Естественной циркуляции воздуха и вентиляции в доме мешают металлопластиковые окна с герметичными стекло-пакетами, двери межкомнатные с уплотнителями, кухонные вытяжки с мощными вентиляторами. Но, существуют законодательные нормы по воздухообмену в квартирах и домах. В них говорится о том, что все помещения должны быть с одинаковым давлением воздуха, а воздушные притоки должны компенсировать вытяжку.

Составляя проект дома, следует брать во внимание все устройства, которые требуют вентиляции, а именно: , газовые котлы с дымоходами, вентиляции в котельной, на кухне, в санузлах и ванных комнатах, а также приточный канал в каминном зале. В случае недостаточного количества приточного воздуха, работа вентиляционного канала нарушается и образуется обратная тяга. А исправить ситуацию не всегда удается одним лишь проветриванием с помощью окон.

Дымоходы и вентиляционные каналы

Воздвигать и размещать дымоход и вентиляцию в частном доме разрешено только при наличии проекта и соблюдении всех норм, правил и требований по проведению строительных работ. При этом должны учитываться и соблюдаться все правила и требования по пожарной безопасности, по удобству проведения монтажных и ремонтных работ, а также по обслуживанию и эксплуатации.

Вентиляционная система с естественной тягой обеспечивает удаление воздуха из помещения, где расположен камин, а за удаление продуктов горения от очага отвечает дымоходная система. Кстати, каналы для вентиляции и дымохода должны быть выполнены вертикально, допускается небольшой уклон, но без уступов. Внутренняя поверхность дымохода должна быть гладкой и одного сечения. Если грамотно спроектировать и провести монтаж дымоходов и вентиляции, то благодаря этому в помещении будет всегда оптимальный воздухообмен и исключится возможность появления обратной тяги в вент-каналах. Также, и угарного газа в гостиной с камином. Разрешается размещать единый блок в вентиляционных и дымоходных каналах, разделяя их по высоте перегородками (герметично). Рекомендуется располагать трубу для вентиляции недалеко от дымохода. Тут жесткие требования отсутствуют.

Дымоход высотой более 4 метров станет залогом хорошей тяги. Возвышающийся дымоход над кронами деревьев и соседствующих высоток, с теплоизоляцией, которая в свою очередь, поддерживает высокую температуру внутри трубы, обеспечит отведение продуктов сгорания при разных погодных условиях. Высота дымоходного оголовка камина должна быть выше выхода трубы вентилируемого канала.

Вентиляционный канал способен пропустить ограниченное количество воздуха, что зависит от сечения трубы и скорости, с которой движется воздушный поток. Качество естественной тяги может ухудшиться из-за зауженного сечения канала, засоренности внутри, неровностей внутренней поверхности трубы и сложной формы каналов – это главные факторы, которые влияют на тягу. И еще: воздушные потоки, которые проходят сквозь канал образуют шум. Сильная тяга (вентиляция через дымоход) сопровождается всегда гулом в дымоходной трубе. Для того чтобы снизить гул в дымоходе необходимо выбрать оптимальное сечение канала и тем самым будет поддерживаться низкая скорость воздушного потока.

Проверка вентиляции и дымоходов должна проводиться в строго определенное время, руководствуясь установленными нормами и здравого смысла, + проводить по необходимости их очистку. Как правило, проверяют дымоходы поквартально перед началом сезона отоплений, а вентиляционные каналы достаточно проверять 1раз за год.

Вентиляционная система и тяга

На эффективную работу естественной вентиляции влияют многие переменные факторы – давление, температура воздуха, направление и скорость ветра. В зимний период года необходимо немного прикрывать жалюзи, т.е. уменьшать силу вытяжки. В летний период года естественная вентиляция почти бездействует (не работает). Для того чтобы тяга увеличилась, Вы должны создать разрежение в вентиляционных каналах. В этом поможет монтаж специального устройства – шарообразной ротационной турбины или дефлектора на оголовке вентиляц.канала. Дефлектор-турбина будет непрерывно вращаться, и вытягивать грязный воздух из помещения на улицу, независимо от направления и силы ветра.

Камин — это мощное вытяжное устройство, способное удалять много воздуха. В случае наличия очага с открытой топительной камерой в доме, где присутствует естественная вентиляция, во время протапливания камина воздушный поток может идти из кухни, санузла, подвалов и прочих помещений в гостиную с камином. Если приточная вентиляция для камина отсутствует, то вентиляционный канал начнет работать на приток. Для компенсации удаленного воздуха из гостиной с очагом следует позаботиться о подаче воздуха снаружи или же соседнего помещения к топительной камере камина.

Наличие вентилируемых систем с побуждением удалений воздуха мешает появлению обратной тяги в вентиляц.каналах независимо от погодных условий. Поступление воздуха естественное, а выходит принудительно. Эффективность работы вытяжки зависит от вентиляторов, которые устанавливаются на оголовок вытяжной трубы или в каждый вентиляционный канал дома. Система приточновытяжной вентиляции, через утепленный канал соединенный с улицей, забирает воздух, очищает и подогревает, направляя его во все помещения с помощью воздуховода. Данная система имеет положительное влияние на эффективность работы очага, обеспечивает притоком необходимого количества воздуха, который уже имеет комнатную температуру.

Очаг и обмен воздуха

В домах, где вентиляционная система имеет естественное побуждение и в домах, где автоматическая приточно-вытяжная система, воздухообмен и естественная тяга отличаются. Камин в действии усиливает вентиляцию в комнате и требует регулярного .

Зачастую, главной ошибкой владельцев каминов является то, что они не учитывают его в общую вентиляционную систему дома. Воздухообменная система помещения взаимосвязана, и исходя из этого, следует учитывать следующее: как будет удаляться воздух через вентканалы, как будет поступать свежий воздух внутрь помещения, и сколько воздуха будет сжигаться. Поэтому устройство дымохода и вентиляции всегда должны браться во внимание еще на этапе строительства объекта.

Изображение дымоходов , труб, каналов и вентиляционных шахт на планах, согласно ГОСТ 21.201–2011 производится с использованием специальных графических изображений. При этом те условные изображения, которые приведены в таблице, не применяются при проектировании таких объектов, как трубы котельных и дымовые трубы заводов.

Вентиляция зданий

Предназначением вентиляции является создание условий для проникновения в помещения наружного воздуха, проветривания их, а так же удаления загрязненного воздуха.

От того, насколько эффективно действует вентиляция, во многом зависим качество воздуха, которым дышат люди, находящиеся в помещениях. Воздухообмен в существенной мере влияет на самочувствие и состояние здоровья людей, проживающих в квартирах.

Конструкция современных вентиляционных систем весьма разнообразна. В каждом отдельном случае она зависит от таких факторов, как характер технологического процесса, назначение того или иного помещения, вид вредных выделений и т.д. Все вентиляционные системы можно упорядочить по следующим признакам:

  • Назначение
  • Зона обслуживания
  • Конструктивное исполнение
  • Способ создания давления при котором перемещается воздух

Кроме того, вентиляционные системы подразделяют на категории и по такому критерию, как способ перемещения воздуха. В зависимости от него вентиляция бывает:

  • Естественной организованной
  • Естественной неорганизованной
  • Искусственной (механической)

Неорганизованной естественной вентиляцией называют такую, при которой в помещениях воздухообмен происходит за счет разности давлений внутреннего и наружного воздуха, а также за счет того, что открываются форточки, фрамуги и двери, неплотно прилегают друг к другу ограждающие конструкции.

Если же воздухообмен происходит при условии разности давлений наружного и внутреннего воздуха, действия ветра, однако не спонтанно, а через специально обустроенное фрамуги, которые можно регулировать, то такая вентиляция называется естественной организованной. Ее еще нередко именуют аэрацией.

Искусственной (механической) вентиляцией называют такой способ подачи воздуха в помещение или удаления его, при котором используются вентиляторы. Специалисты со знанием дела утверждают, что он более совершенен, чем вентиляция естественная, поскольку воздух перед подачей можно предварительно подготовить в отношении влажности, температуры и чистоты.

Особенности дымоходов

Сжигание искусственного или природного газа неизбежно приводит к образованию продуктов сгорания, которые состоят из таких веществ, как азот, водяные пары и углекислота. Все они остаются после того, как кислород вступил в реакцию с теми компонентами, которые являются горючими. В тех случаях, когда сжигание происходит в условиях избытка воздуха, будут образовываться продукты сгорания, в которых будет повышено содержание кислорода, который оказывается «лишним». Следует заметить, что при сжигании газа продуктов сгорания образуется достаточно немалое количество.

Газовое хозяйство обустраивается в соответствии с определенными правилами безопасности, согласно которым от печи, агрегата или другого прибора необходимо обеспечить отвод продуктов сгорания. Для этого необходимо использовать находящиеся, как правило, во внутренних стенах зданий обособленные дымоходы. Для обеспечения полного и надежного отвода через дымоход продуктов сгорания газа его необходимо правильно соорудить и эксплуатировать. Если это условие будет нарушено, то некоторая часть продуктов сгорания неизбежно попадет внутрь помещения, в результате чего возникнет серьезная опасность отравления людей.

Плотность продуктов сгорания газа, температура которых превышает +150 °С, существенно ниже чем та, которую имеет атмосферный воздух. Именно благодаря этому они обладают подъемной силой, которая увлекает их по дымоходу (вертикальному каналу) вверх, и они выводятся из помещения наружу. Согласно законам физики, чем больше та разница, которая существует между температурой наружного воздуха и температурой продуктов сгорания газа, тем выше скорость, с которой они покидают помещение по дымоходу. Именно эта величина является одной из особо важных характеристик систем отведения продуктов сгорания, характеризующая их производительность.

Еще одним важным параметром является площадь сечения. При ее увеличении или уменьшении растет или падает мощность дымохода.

Газовыми приборами сжигается разное количество газа, и поэтому продукты сгорания имеют неодинаковую температуру, да и количество их различно. Соответственно, скорость, с которой они отводятся по дымоходу, тоже разная. Поэтому для газовых приборов различных типов необходимо сооружать дымоходы, имеющие различную площадь сечения. Если она окажется заниженной, то дымоход будет просто не в состоянии пропустить через себя все продукты сгорания и, как выражаются профессионалы, «задохнется». Что касается формы сечения дымоходов, то она бывает круглой и прямоугольной.

То, как охлаждаются газы при их отведении в потоке, также оказывает существенное влияние на функционирование дымоходов. Нередко эти конструкции делают приставными и располагают снаружи внешних стен здания, Бывает и так, что при строительстве не выдерживается толщина стенок или же отсутствует утепление. В таких случаях зимой продукты сгорания газа, следующие через дымоход, будут быстро охлаждаться, разность температуры между атмосферным воздухом и ими станет уменьшаться, и поэтому мощность дымохода неизбежно упадет.

Этот эффект наиболее серьезно проявляется в особенно холодные дни. Случается, что из-за быстрого охлаждения отводимых продуктов сгорания, содержащиеся в них водяные пары, конденсируются и осаждаются на стенках дымоходов. Капли влаги замерзают, и возникает ледяная закупорка. Отводимые газы могут чрезмерно охлаждаться и по причине поступления в дымоход наружного воздуха. Причиной тому обычно служит неплотность конструкции или же чрезмерный подсос через прерыватель тяги газового прибора.

Трещины (неплотности) и даже завал дымохода – достаточно частое явление. Происходит оно чаще всего потому, что стенки конструкции постепенно разрушаются под воздействием продуктов сгорания, особенно тогда, когда они состоят из непрочных материалов. Согласно действующим нормам и правилам, для сооружения дымоходов категорически запрещается использовать шлакобетон и силикатный кирпич, а также другие пористые и неплотные материалы. Шероховатости стенок, выступы, сужения, изгибы и выемки, которые допускаются при небрежном сооружении этих конструкций, оказывают серьезное сопротивление потоку отводимых газов.

Если величина сечения дымохода завышена и при этом оно имеет вытянутую прямоугольную форму, то возникает турбулизация потоков отводимых газов. Из-за этого существенно повышается сопротивление их отведению. Специалисты утверждают, что каждый дымоход можно оценить по такому показателю, как величина разрежения, которое создается при потоке отходящих газов в самом его начале. Именно этот показатель называется тягой дымохода.

Можно ли совмещать дымоход камина и вентиляцию кухни, если да, то как?

1.Необходимость обустройства проходных узлов

2. Монтаж проходного узла для дымохода

3. Варианты устройства проходок для кровли

4. Маркировка кровельного узла прохода

5. Монтаж узла прохода через кровлю

Вентиляционная система, как известно – неотъемлемая часть практически любой постройки, будь то жилые, промышленные или хозяйственные сооружения.

Благодаря хорошей вентиляции воздух в помещениях здания сможет циркулировать, в нормальном ритме, что, безусловно, является очень важным фактором. Но для того, чтобы смонтировать хорошую вентиляционную систему, необходимо оборудовать узел прохода через кровлю.

Вариантов его обустройства существует масса, так как способ монтажа зависит, в первую очередь, от типа устройства кровли.

Каждая крыша имеет свои индивидуальные конструктивные особенности, поэтому кровельный проходной узел имеет множество схем построения в соответствии с видом кровли.

Необходимость обустройства проходных узлов

Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха.

Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия.

Оборудовать узлы прохода можно не только для вентиляции кровли, но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда именуется кровельной проходкой.

Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:

  • квадратные;
  • круглые;
  • овальные;
  • прямоугольные и др.

По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях.

В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины.

Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным.

Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:

  • показатели влажности;
  • коэффициент загазованности;
  • наименьшая и наибольшая температура воздуха внутри сооружения;
  • коэффициент запыленности и т.п.

Монтируется проходной элемент для кровли при помощи специальных систем из железобетона путем их фиксирования к анкерным болтам, которые, в свою очередь, устанавливаются в стаканы во время их конструирования.

Весь процесс установки зависит от следующих критериев:

  • угол наклона кровельного ската;
  • интервал от проходки до кровельного конька;
  • толщина кровельного перекрытия;
  • площадь, которую имеет пространство под кровлей.

В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями.

Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа проходки монтируются места, выполненные из бетона в виде монолита.

При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.

Монтаж вентиляции, подробно на видео:

Монтаж проходного узла для дымохода

Чаще всего устройство проходного узла для дымохода осуществляется на наименьшем расстоянии от кровельного конька. При таком варианте монтажа основная часть трубы дымохода должна располагаться под основанием кровли, что защитит конструкцию от появления конденсата.

Однако существует и другой вариант установки, при котором монтаж труб выполняется через кровельный конек.

Обустройство дымохода на кровельном скате чревато образованием в верхней части трубы кармана из снега, что может стать причиной протечки. Поэтому очень важно применять уплотнители кровельных проходов, а также конструировать стропильную систему, что может повлечь за собой определенные трудности.

Тем не менее, проход дымохода через кровлю имеет свои достоинства, в частности – простота монтажа и отсутствие риска появления протечек.

Нельзя также обходить стороной противопожарные мероприятия, устраивая узлы прохода дымовой трубы через покрытие из дерева, а также кровлю, которую следует обеспечить защитой от потенциального возгорания из-за перегрева трубы.

Узел прохода не следует монтировать в районе ендовы, поскольку есть вероятность плохой герметизации кровельных стыков и трубного фартука. Кроме того, этот участок в особенной степени подвержен образованию на нем наледи и снежных карманов.

Скатная кровля требует устройства деревянной системы стропил, которая, как становится понятно, имеет максимальную степень горения. Именно поэтому оборудовать все зазоры между трубой и элементами из дерева нужно в соответствии со строительными нормами и правилами (СНиП). Чтобы не допустить соприкосновения нагретой трубы с горючими материалами, следует применять специальную конструкцию.

Обычно для этого в необходимом месте монтируется проходной узел в форме прямоугольника. По внешнему виду он напоминает короб, наполненный стекловатой или любым другим материалом, являющимся негорючим.

Варианты устройства проходок для кровли

Сегодня производители изготавливают узлы прохода самых разных видов:

  • оснащенные клапаном;
  • без клапанов;
  • оснащенные утеплителем;
  • без утеплителя;
  • оснащенные технологией, управляющей открытием и закрытием клапанов.

Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости.

В состав узла с ручным управлением входят:

  • портяное полотно;
  • противовес;
  • тросик;
  • сектор управления.

Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто».

Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра.

Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров.

Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию.

Маркировка кровельного узла прохода

Современный строительный рынок готов предоставить 11 наименований узлов прохода вентиляции с разными размерами. Однако в некоторых случаях их изготовления требует нестандартного подхода.

В маркировке узлов прохода основными обозначениями являются буквы «УП», а также цифры от 1 до 10, означающие, что на узлах отсутствуют элемент, собирающий конденсат, а также клапан.

Ряд цифр от 2 до 10 сигнализирует о том, что проходник имеет в своей конструкции клапан, функционирующий при помощи управления вручную, но не имеет конденсатного кольца.

Обозначения «УПЗ-УПЗ-21» указывают на то, что узел прохода оснащен всеми элементами: ручным управлением, клапаном, конденсатным кольцом.

Монтаж узла прохода через кровлю

В конструкцию проходного узла вентиляции входит патрубок, соединенный с опорным фланцем, который, в свою очередь, должен быть зафиксирован со стаканом из железобетона на анкерные болты.

Крепление узла к кровле осуществляется с помощью расчалок, которые закрепляются такими крепежными элементами, как хомуты или кронштейны. Система также может иметь в своей основе прикрепленную к кровле юбку, основная функция которой заключается в защите от попадания влаги в пространство под кровлей.

Так или иначе, любую информацию о правильном устройстве узла прохода через кровлю с подробными видео и фото всего процесса установки всегда можно и в других статьях этого сайта.Читайте также: «Монтаж кровельных сэндвич панелей».

Назначение принудительной вентиляции крыши дома
Элементы кровельной вентиляции
Скатные дефлекторы и воздуховоды для кровли
Правила установки элементов вентиляционной системы
Естественная вентиляция кровли

Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно.

Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Назначение принудительной вентиляции крыши дома

При обустройстве кровельного пирога домовладения с жилой мансардой, специалисты соблюдают принцип полной герметичности, располагая материалы послойно, с нахлестом друг на друга.

Благодаря устройству подобной системы создается надежная защита от влаги и тепло остается внутри помещений.

Одновременно «пирог» является преградой для вытяжки через кровлю. Поэтому и делают в жилом доме систему принудительной вентиляции, которую монтируют в соответствии с требованиями, прописанными в СНиП.

Данная конструкция решает ряд задач:

  1. Выводит в атмосферу насыщенный водными парами теплый воздух, который собирается в помещениях, расположенных на нижних этажах.

    Если отсутствует эффективная вытяжка, пар начинает оседать на элементах системы стропил в виде конденсата.

  2. Не дает чрезмерной сырости и неприятному запаху появляться внутри мансардного помещения.

    Система вентиляции крыши создает приток воздуха из окружающей атмосферы, что способствует созданию в доме благоприятного микроклимата.

  3. В жаркую погоду понижает температуру нагрева кровельной поверхности. Правильно обустроенная вентиляция способна ее минимизировать.
  4. Обеспечивает защиту поверхности кровли от наслоения льда. По причине наличия разницы между температурой на улице и внутри теплого дома снежная масса начинает подтаивать.

    В итоге постоянно образуется наледь, справиться с которой непросто.

  5. Сохраняются первоначальные качества теплоизоляционного материала. Повышение уровня влажности у утеплителя на 5-10% по причине образования конденсата приводит к увеличению его теплопроводности на 35-50%. Даже в случае полного высыхания данный показатель не возвращается к своему первоначальному значению.
  6. В соответствии с положениями СНиП мансарду можно назвать пригодной для проживания, если в ней обустроена система принудительной вентиляции.

    При этом суммарная площадь вентиляционных отдушин должна составлять не меньше 1/300 кровельной поверхности.

Элементы кровельной вентиляции

Функционирует принудительная вентиляция согласно принципу конвекции: поскольку теплый воздух более легкий, его потоки перемещаются вверх, при этом освобождая место прохладным воздушным массам с большим весом.

Согласно положениям СНиП, чтобы обеспечить вытяжку, потребуются следующие элементы кровельной вентиляции:

  1. Карнизные продухи .

    Посредством них под крышу с мансардой проникает атмосферный воздух. Для изготовления продух используют недорогие пиломатериалы, которые прикрепляют с маленьким зазором, или специальные конструкции – софиты, представляющие собой металлические или пластиковые панели с частично нанесенной перфорацией. За счет этих отверстий воздух беспрепятственно проникает в помещение.

  2. Слуховые окна .

    Они служат для вытяжки и облечения доступа воздуха.

    Устройство вентиляции в доме с газовыми приборами своими руками

    Такие окна обустраивают, если мансардное помещение в доме не отапливается, и его не используют для проживания.

  3. Коньковые аэраторы . Этот элемент вентиляции, имеющий перфорацию, монтируют вдоль конька мансардной скатной крыши. Он служит для выведения нагретого воздуха наружу из помещения.
  4. Скатные дефлекторы . Данные устройства не что иное, как трубы для вентиляции. Устанавливают эти воздуховоды на кровле, на скатах.

    Они состоят из трубки сечением 20 –50 миллиметров, которую прокладывают сквозь слои изоляционного пирога. Сверху дефлекторы оснащают защитной сеточкой и колпачком.

  5. Кровельный материал модульного типа . Укладывают покрытие из отдельных плиток, оставляя зазоры для циркуляции воздушных масс. С точки зрения обустройства вентиляции данный материал является более удачным решением для крыш с теплой мансардой, чем листовая сталь или мягкая битумная черепица.

Элементы вентиляции кровли для отапливаемой мансарды и холодного чердака существенно отличаются.

Для нежилого помещения будет достаточно двух слуховых окон и карнизных продухов.

Если запроектирована жилая мансарда, тогда потребуется монтаж более сложной системы, состоящей из:

  • скатных дефлекторов;
  • карнизных продухов;
  • конькового аэратора.

Согласно СНиП, число вентиляционных отверстий определяют с учетом площади кровельной поверхности из расчета 1 — 2 штуки на 25 «квадратов».

Скатные дефлекторы и воздуховоды для кровли

Эти устройства размещают на скатах крыш, чтобы отводить из мансардного помещения нагретый воздух, а из слоев кровельного пирога влагу.

Состоят дефлекторы из таких элементов:

  1. Корпус .

    По внешнему виду он напоминает бутыль, у которого имеется две части. Его нижнюю часть помещают в изоляционный пирог на этапе обустройства, а верхнюю устанавливают в конце работы.

    Диаметр корпуса может быть равным 30 –50 миллиметрам.

  2. Защитный фильтр . Он установлен внутри корпуса дефлектора. Сетчатый или губчатый фильтр требуется для защиты вентиляционной конструкции от попадания мусора.
  3. Зонтик или грибок . Эту деталь помещают на оголовок трубы корпуса, чтобы во время дождя или снега в него не проникала влага.
  4. Фланец . Для обеспечения герметичности места примыкания дефлектора к пирогу кровли задействуют фартук из силикона или резины.

Монтируют воздуховоды на крыше на расстоянии 50 сантиметров от конька – так теплому воздуху будет легче выходить наружу.

Даже на крышах, площадь которых не превышает 25 квадратных метров, потребуется установить 2 дефлектора.

Правила установки элементов вентиляционной системы

Чтобы установленная на крышу дома вентиляция функционировала качественно, обеспечивая циркуляцию воздушных масс внутри помещения мансарды, необходимо придерживаться нескольких несложных правил:

  1. Высота труб вентиляции над крышей строения должна составлять 50 сантиметров.
  2. Когда труба выведена на расстоянии 50-150 сантиметров от конька, нужно, чтобы она возвышалась над ним на 50 сантиметров и более.
  3. Если такая труба установлена на расстоянии от конька, превышающем 3 метра, и находится близко к карнизу, то нужно, чтобы ее высота соответствовала уровню конька.
  4. Труба, выведенная на плоскую кровлю, должна возвышаться над ее поверхностью минимум на 50 сантиметров.
  5. У трубы вентиляции, располагающейся поблизости от дымохода, делают аналогичную длину.
  6. Конфигурация крыши получается тем сложнее, чем у нее больше ребер, скатов и ендов, а значит, ей требуется большее количество выходов, обеспечивающих эффективную вытяжку.
  7. В регионах с суровыми зимами вентиляционные ходы необходимо утеплять, чтобы не допустить промерзания конструкции при минусовой суточной температуре.
  8. При монтаже скатных аэраторов следует уделить особое внимание герметичности мест соединения, поскольку через них может проникать влага, которая со временем способна разрушить пирог кровли и ее стропильную систему.
  9. Надо подбирать элементы вентиляционной системы так, чтобы они были изготовлены одним производителем, и тогда изделия будут дополнять друг друга оптимально.

Естественная вентиляция кровли

Создание такой вентиляции не требует энергетических затрат, поэтому ее обустройство предпочтительней.

Однако в последнее время все чаще возводятся кровли сложной архитектуры. Им не хватает естественной вентиляции крыши и тогда возникает потребность в создании принудительной системы.

1. Действительно ли необходимо проветрить крышу?

2. Вентиляционное устройство на наклонных крышах

3. Как устанавливается вентиляция?

Хорошо спроектированное вентиляционное отверстие на крыше помогает предотвратить ненужные проблемы и защитит вас от многих повреждений крыши.

В современном мире существует много различных кровельных материалов, но мы сосредоточимся на металлических плитах — наиболее распространенных. Итак, давайте посмотрим, как это возможно через вентиляционный проход через металлическую пластину.

Вам действительно нужна вентиляция крыши?

Некоторые могут задаться вопросом: зачем вам проветривать и использовать дополнительные ресурсы, если вы можете сделать это без этих работ?

Ответ очевиден. Во-первых, вентиляция обеспечивает благоприятный микроклимат внутри крыши. Это поможет каждому из его элементов безопасно выполнять свою работу, не опасаясь разрушения. Кроме того, качество теплоизоляции зависит от вентиляции, если вы сделали это при установке крыши в соответствии с высотой трубы над гребнем.

Неправильная работа вентиляции или даже ее отсутствие могут вызвать следующие проблемы:

  • Образование на конденсационных материалах.

    Деревянные материалы, например, стропила и носители, будут разрушены или гниль преждевременно. Конденсат на металлических и других элементах приведет к затвердеванию и последующему и полному разрушению (см. Статью «Как удалить конденсат под крышу»).

  • Влажность на поверхности крыши. Это может уже привести к образованию льда и разрушению некоторых видов кровельных материалов.
  • Конденсация пара на нагревателе.

    Изоляционный слой будет влажным и, следовательно, потеряет теплоизоляционные свойства. Это означает, что нагреватель может быть хуже, чем без него.

Вентиляционное устройство на наклонных крышах

Для свежего воздуха, циркулирующего под крышей, вам необходимо установить так называемую вентиляцию под крышей в нижней части крыши. В этом случае движение воздуха обеспечит очистку пространства под крышей.

Каковы задачи вентиляционных труб на крыше:

  • Прежде всего, это временное управление водяным паром.

    Отсутствие водяного пара не допускает конденсации на некоторой поверхности и, следовательно, приведет к его разрушению.

  • Установка температуры крыши. Крышные вентиляционные крыши должны поддерживать ту же температуру на всей крыше, тогда на поверхности льда не будет льда и льда.
  • Уменьшите количество тепла после нагрева крыши солнца.

    Воздушное пространство не будет размещено в помещениях под крышей, сильно перегретой в солнечные дни, и будет поддерживать постоянную температуру воздуха в помещении.

В вентилируемом сарае или другой принудительной вентиляции должно быть предусмотрено вентиляционное соединение с крышей. Даже в любом цивилизованном доме будет канализационная система, поэтому вам нужен выход для сточных вод, поэтому в доме нет неприятных запахов.

С лифтом выходная труба вентилятора соединена с другой волнистой и снабжена переходным кольцом. Капот на отводящей трубе не должен износиться, чтобы избежать мороза (см. Также: «Дымоход на дымоходе»).

Для вентиляции под крышей вам необходимо использовать дефлектор — вентилятор крыши низкого давления. Если необходимо, дефлятор может отбеливать руки, это поможет удалить лишнюю влагу.

В современном строительстве используются различные элементы вентиляции крыши. Входы для воздушных потоков часто покрываются металлическими решетками. Если мы говорим о воздушных выходах, то они делятся на две категории: точечные и непрерывные. Точечные розетки расположены на определенных участках крыши и выглядят как губчатый гриб на крыше. Непрерывные выходы расположены по всей длине хребта и окрашены в цвет крыши, что невидимо очаровывать глаза.

Поэтому вентиляционные воронки на крыше настолько популярны.

Монтаж вентиляционных труб, профессиональный консалтинг:

Как работает вентиляционное устройство?

Разумеется, настройка выхода означает сверление отверстий в крыше.

Но без надлежащего ухода они могут превратиться в настоящие отверстия, которые впоследствии могут вызвать утечку крыши. Чтобы исключить возможность утечки крыши, вы должны приобрести специальные элементы для ввода металла для соответствия цвета для всей конструкции.

Установка вентиляционных шлангов на крыше для металлических крыш включает в себя несколько важных моментов:

  • На каждые 60 квадратных метров должна быть одна дренажная зона.
  • Расстояние от хребта до точки вентиляционного элемента должно быть менее 60 см.
  • Сложность конструкции крыши увеличивает количество выходных элементов.
  • При установке элемента вы должны использовать шаблон, который обычно входит в комплект поставки.
  • Отверстия на металлической пластине должны быть расположены на одной целевой линии.
  • Используйте винты для крепления уплотнительного резинового кольца, а затем используйте силиконовый герметик.
  • Проходной элемент расположен в точке, где штыри соединены с герметизирующими шарнирами.
  • Вся эта конструкция крепится к крыше с помощью винтов, входящих в комплект поставки.
  • На чердаке есть герметик для гидроизоляционного слоя.

    Если вентиляционные шланги на крыше проходят через слой теплоизоляции, это место должно быть дополнительно герметизировано силиконовыми герметиками и другими уплотнениями. Также читайте: «Какая вентиляция необходима на крыше дома — выберите элементы системы».

Выводы

Если вы хотите установить вентилятор на крыше, вам не нужно вкладывать много усилий для материальных целей (больше «Крышный вентилятор и его разновидности»).

Обычный вентиляционный шланг на крыше не даст вам более 5% стоимости крыши, но сэкономит драгоценное время и нервы в будущем использовании здания.

Вам нужна консультация по расположению дымохода

Фрагменты, которые могут возникнуть при неправильной установке вентиляции, очень дороги для ремонта.

Поэтому важно также учитывать детали высоты сливного шланга над крышей, поэтому вы не можете беспокоиться позже (см. «Высота шланга над крышей»). Использование качественных вентиляционных материалов и соблюдение всех требований к вентиляционным установкам уменьшит вероятность возникновения проблем.

Помните: при установке систем в доме вы никогда не должны спасать! Все работы должны выполняться в высоком качестве и согласно инструкциям, ваш дом может стать «вашей крепостью».

Где расположить дымоход
Рекомендации по размещению и отделке
Обустройство выхода дымоотводной трубы через крышу из металлочерепицы
Обустройство прохода для квадратной или прямоугольной трубы
Вывод через металлочерепицу круглой трубы

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы.

Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта.

Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж.

В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

  • Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
  • При расстоянии до конька 150-300 см трубу делают вровень с коньком.
  • Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции.

Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см.

Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе.

Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками.

Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

  • Нижнюю планку необходимо приложить к стене и провести линию карандашом.
  • Таким же образом размечают остальные элементы.
  • Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм.

    Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.

  • Готовые штробы необходимо промыть водой от пыли и высушить.
  • Вначале планки устанавливают на нижнюю дымоходную стенку.

    Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.

  • После укладки кромок доборных элементов в штробы их нужно залить герметиком.
  • Для фиксации на трубу используются кровельные саморезы.
  • Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
  • Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода.

После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию.

Как устроить качественную вентиляцию в доме?

Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы.

Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу.

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов.

Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу.

В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации.

Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

  1. Осуществляется капитальный ремонт кровли.
  2. Заменяется стропильная конструкция.
  3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Возможно.

И может иметь смысл, если вы думаете о том, как работает система …

Сначала температура около термостата превышает установленную температуру, что приводит к тому, что термостат вызывает холодный воздух.

Почему из вентиляции дует в квартиру?

Блок кондиционера срабатывает и начинает продувать прохладный воздух. Как только температура около термостата достигнет установленного значения, термостат сообщает блоку A / C отключиться.

Блок кондиционера выключается и прекращает продувку холодного воздуха.

Пока блок кондиционера дул, 30-летние вентиляционные крышки ограничивали поток воздуха из каналов. Поэтому, пока на термостате была достигнута надлежащая температура, в другие районы дома было поставлено недостаточно холодного воздуха.

Таким образом, область вблизи термостата может на самом деле достичь надлежащей температуры раньше, поскольку эта область имеет неограниченный поток воздуха и получает большую часть холодного воздуха.

Когда вы сняли крышки вентиляционных отверстий, вы позволили большему количеству холодного воздуха войти в другие области (вдали от термостата). Поэтому для области, близкой к термостату, потребовалось больше времени, чтобы достичь желаемой температуры.

Теперь, поскольку большая часть холодного воздуха была подана на другие участки (вдали от термостата), эти зоны охлаждались больше, чем площадь вблизи термостата.

В абсолютно сбалансированной системе все районы будут одновременно получать одну и ту же температуру.

Увы, мы не живем в совершенном мире. Таким образом, вы получаете горячий офис и комфортную температуру в остальной части дома, или замороженный офис и комфортную температуру в остальной части дома.

Чтобы устранить проблему, вы можете попытаться сбалансировать систему самостоятельно, или вы можете позвонить в компанию HVAC, чтобы сбалансировать ее для вас (что, вероятно, будет включать установку амортизаторов и новых крышек вентиляционных отверстий).

Мораль урока: держите термостат в области, где вентиляционные отверстия не надуваются прямо на нее и в области с большим объемом воздуха.

Если термостат охлаждается или нагревается до объема кондиционированного воздуха, все может быть неудовлетворительным. Затем остальное находится в сбалансированном воздушном потоке, поэтому периферийные помещения не становятся слишком горячими или холодными. Кроме того, без надлежащей циркуляции воздуха термостаты измеряют, насколько глубокий холодный воздух находится под переменным током, и как низко нагревается тепловой пузырь.

Хорошее перемешивание необходимо, поэтому задействован весь объем.

Главная » Полы » Дымоход и вентиляция в одной шахте. Как сделать проход вентиляции и дымохода через кровлю своими руками Дымоход совмещенный с вентиляцией

Создать тягу в котле и печи – установка дымососа и др.

Часто замечают, что тяга через твердотопливный котел бывает недостаточной или отсутствует полностью, выход ищут в установке дополнительных систем на имеющуюся систему «котел-дымоход». Правильно ли устанавливать дымосос на котел в частном доме? — как это делается и к каким результатам приводит…

В теплую погоду нет тяги в котле

Почему нет тяги, когда на улице тепло? В межсезонье естественная тяга в высоких дымоходах ослабевает, а летом пропадает вообще или появляется обратная тяга.

  • Естественная тяга зависит от разности плотностей воздуха на уровне топки котла и среза дымохода, т.е. от разности температур. Также на тягу оказывает существенное влияние ветер, который создает разрежение в дымоходе, чем больше скорость воздуха возле трубы, тем сильнее и тяга.

Летом температуры выравниваются, или вверху бывает холоднее, чем в доме, растопить котел в таких условиях не получается – дым отказывается выходить через дымоход, наполняет помещение… Что делать? Дымосос, по мнению отдельных специалистов должен выручить в подобной ситуации, когда на улице не слишком холодно.

Иногда считают, что дымосос нужен и круглый год, так как тяга «почему-то» слабая. Чем ее увеличить? – нужно ставить дымосос?

Почему бывает слабая тяга в печи и в котле

  • Большие отложения сажи в котле и в дымоходе, уменьшилось сечение, большое сопротивление движению воздуха.
  • Движение воздуха перекрывается разрушением дымохода, отслоилась стенка, обрушилась штукатурка, или есть подсос воздуха помимо котла – дыра в трубе.
  • Дымоход не соответствует СНиП – высота меньше конька (согласно нормативов должна…), диаметр не соответствует характеристикам котла.

  • Нет подачи воздуха в помещение, где установлен котел.

  • Оборудование не настроено – перекрыты заслонки, шибера.



В большинстве случаев, когда тяга плохая, причины обычные– засорилось, поломалось, не соответствует. Нужны ли дополнительные механизмы-средства, чтобы преодолеть эти преграды, или лучше их устранить?

Как работает домосос – установка

Дымососы можно встретить в больших котельных повсеместно, там создается постоянная тяга на высоких дымоход с помощью вентиляторов. Работает автоматика, контролирующая горение и количество воздуха, управляет котлами и движением воды…

  • Дымосос представляет собой вентилятор, который можно установить в дымоходе (в обводном канале для дымососа), и способный работать при больших температурах газов. Как разновидность – вентилятор, устанавливаемый в конце дымохода, в самой верхней точке. В любом случае большим недостатком дымососа является необходимость постоянной (ежедневной) чистки крыльчатки и др. от налипших зольных частиц.

Цена на дымосос для бытового котла достигает 100 у.е. Установка – по прилагаемой инструкции. За что платить такие деньги и какой результат?

Почему в домах не нужен самостоятельно установленный дымосос

Дымосос создает искусственную тягу и обеспечивает горение топлива в котле. Но, если прекращается электропитание, случается поломка техники, то большая закладка топлива перестает обеспечиваться кислородом для полного сгорания, тухнет с большим выбросом СО (угарного газа) в помещение.

  • Самостоятельная установка дымососов для котлов и печей, находящихся в жилых помещениях, весьма опасна. Попадание СО в жилую зону угрожает здоровью и жизни. Если подобная система остается без постоянного надзора, например, ночью, создается недопустимая ситуация.

Решать вопрос тяги нужно, либо устранением возможных неполадок в системе «котел-дымоход», либо приобретением заводского котла с принудительным проветриванием топочной зоны нагнетающим вентилятором.

Поможет ли нагнетающий вентилятор

Множество автоматизированных твердотопливных котлов снабжены вентиляторами, которые обеспечивают подачу воздуха в требуемом количестве на топливо, и тем самым задают интенсивность горения. Вентиляторами управляет контроллер, получающий информацию о температуре теплоносителя. Таким образом автоматика еще и поддерживает заданную мощность горения и предотвращает закипание.

Заводские конструкции котлов с нагнетательным вентиляторным проветриванием рассчитаны на ситуации, когда прекращается подача энергии (работа вентилятора), не допускают загазирования помещения продуктами горения. Любые самодельные системы не дадут гарантии на это. Поэтому и нагнетательные вентиляторы (их применение гораздо более дешевое и удобное, чем дымососов, так как они работают с чистым и прохладным воздухом) не дают гарантии безопасности при самодельном исполнении и не могут быть рекомендованы как дополнительное оборудование к котлу. Но как решить вопрос с плохой тягой?

Как растопить котел без тяги летом

Если горение в топке началось, температура повысилась, то тяга в дымоходе возникнет даже в самый жаркий безветренный день. Давно известный способ, как задать первоначальную тягу для разгорания дров.

Применяют пылесос, вентилятор, подставленные в поддувало, и нагнетающие воздух в зону горения. Таким образом, пусть даже с частичным выбросом газов горения в атмосферу помещения, но под постоянным контролем человека, обеспечивается воспламенение небольшого количества топлива (мелких дров) и прогрев камеры сжигания. После чего возникает небольшая тяга, и далее, если не форсировать докладку топлива, возникает устойчивое горение.

  • С помощью подручных воздуходуйных средств можно обеспечить первоначальную тягу и воспламенение дров в самом простом котле или в печи. Создавать постоянно работающие дымососы или нагнетающие вентиляторы не рекомендуется. За меньшую цену можно модернизировать, отремонтировать дымоход, чтобы он обеспечивал проветривание…

Как установить дымоходные вентиляторы

Дымоходы всасывают дым и дым из камина и выпускают их в воздух. Это отличный вариант для каминов, которые плохо рисуют. Вентиляторы дымохода располагаются в верхней части дымохода на крыше. Вы можете отрегулировать их, чтобы обеспечить идеальную тягу, и они потребляют примерно столько же энергии, как обычная лампочка. Следуйте этим инструкциям, чтобы установить свой.

Шаг 1 — Укладка волокнистого коврика

Отключите питание блока предохранителей.Обрежьте дымовую трубу заподлицо с короной дымохода. Измерьте внутренний диаметр дымохода и, оставив расстояние 3/4 дюйма, вырежьте соответствующее отверстие в волокнистом мате. Алюминиевая сторона фибрового мата должна быть обращена вверх, в сторону вентилятора.

Шаг 2 — Прикрепите монтажные кронштейны к вентилятору

Присоедините монтажные кронштейны к пазам на основании вентилятора с помощью прилагаемых гаек и болтов. Болты следует устанавливать с нижней стороны. Отрегулируйте кронштейны так, чтобы они входили в дымоход, но не касались стенки дымохода.

К кирпичной кладке можно прикрепить вытяжные вентиляторы. В этом случае необходимо просверлить все болты и дюбели, используемые для надежных креплений.

Шаг 3 — Установите вентилятор

Поместите волокнистый мат поверх дымохода, прорежьте в нем отверстие и поместите на него вентилятор. Отметьте расположение дюбеля и болта. Просверлите отверстие в дымовой трубе и прикрепите контровочную проволоку болтом и дюбелем. Протяните контровочную проволоку через отверстие в основании вентилятора и обратно к свободному зажиму проволоки.

Обожмите свободный зажим после того, как немного затянете контровочную проволоку. Это обеспечивает надежное крепление. Установите распределительную коробку на наружную стену дымохода. Распределительную коробку можно приклеить или прикрутить к дымоходу, в зависимости от материала дымохода. Кабелепровод должен находиться на расстоянии 10–12 дюймов от выпускного отверстия вентилятора. Проложите монтажный кабель к регулятору скорости вращения вентилятора и электросети.

Не прокладывайте кабель внутри дымохода. Он должен сбежать снаружи или в погоню.

Шаг 4 — Сделайте фланец, если дымоход слишком большой

Если верх дымохода больше основания вентилятора, используйте кусок нержавеющей стали, чтобы сделать опорный фланец. Закрепите его на короне дымохода. Если дымоходов два, можно отключить один или установить на каждый вентилятор.

Шаг 5 — Установите блок управления

Протяните провод в комнату рядом с камином и установите блок управления. Включите питание и убедитесь, что вентилятор работает. Если есть проблема, проверьте инструкции по установке, чтобы убедиться, что вы выполнили все шаги.

Дымоходные вентиляторы должны быть включены всякий раз, когда камин работает. Вы также можете запустить дымоходные вентиляторы на низкой скорости, когда камин не работает, чтобы устранить запахи или потоки воздуха из дымохода.

Дымоходный вентилятор Источник … Дымоходные вентиляторы Enervex Exhausto … идеальное решение для работы с нисходящей тягой. Установка.


ИНСТРУКЦИЯ ПО УСТАНОВКЕ

На установку вытяжного вентилятора уйдет много времени. в среднем 15 минут при установке на кирпичный или стальной дымоход.В время установки не включает: установку лестницы, подъем вентилятора наверх дымоход, обрезка дымоходной плитки и т. д. Только установка фибрового мата, монтажные кронштейны, переходник для стального дымохода, страховочный трос и распределительная коробка. включены. Откройте коробку и удалите все упаковочные материалы. Стандартный дымоход В комплект вентилятора входят: вытяжной вентилятор w. экран от птиц, кабель длиной 3-4 фута в кабелепроводе, водонепроницаемая распределительная коробка (не показана), волокнистый мат, страховочный трос с анкером, Монтажные кронштейны (комплект из 4 шт.), Регулятор скорости двигателя (не показан), установка Инструкции и карточка регистрации гарантии.

Убедитесь, что осевая заслонка вращается без шума и сопротивление. Также убедитесь, что он сбалансирован.

Установка на кирпичный дымоход.

Порядок установки одинаков для круглых дымоходов. или прямоугольный. Если установлена ​​облицовка дымохода из глиняной плитки, она может выступать на несколько дюймы. Обрежьте его так, чтобы он был на одном уровне с короной дымохода.

Шаг 1:

Подготовить место для вентилятора

Порядок установки одинаков для круглых дымоходов. или квадрат.Если установлена ​​облицовка дымохода из глиняной плитки, она может выступать на несколько дюймы. Обрежьте его так, чтобы он был на одном уровне с короной дымохода.

Измерьте внутренний диаметр дымохода, вырежьте соответствующий отверстие в волокнистом коврике, оставляя минимальное расстояние 3/4 дюйма до любой стороны волокнистый мат.

Алюминиевая фольга на волокнистом мате должна быть обращена вверх (против фан-база).

Шаг 2:

Подготовка вентилятора

Найдите монтажные скобы в пазах на нижней стороне. основания вентилятора, используя прилагаемые болты и гайки, чтобы закрепить кронштейны.Примечание что болты должны быть установлены с нижней стороны в два внутренних отверстия.

Отрегулируйте окончательное положение установочных кронштейнов, убедившись, что что между кронштейнами и стенкой дымохода есть зазор. Если скобки прикоснуться к стене дымохода, это может создать некоторый шум от вибрации.

Шаг 3:

Дымовой вентилятор готов к установке на верхней части дымовая труба.Поместите волокнистый мат на дымоход алюминиевой облицовкой. вверх и поместите вентилятор на коврик.

Шаг 4:

Определите расположение болта и дюбеля (1). Просверлить отверстие в штабеле и закрепите контровочную проволоку болтом и дюбелем.Брать контровочную проволоку через отверстие в основании вентилятора и верните ее в свободный зажим провода. Слегка затяните контровочную проволоку (2) и обожмите свободный зажим, чтобы обеспечить надежное крепление для последующей безопасной очистки и обслуживания. Установите герметичная распределительная коробка (3) на внешней стене дымовой трубы, но Убедитесь, что кабелепровод находится на расстоянии 10–12 дюймов от выхода вентилятора. Пропустите установочный кабель. к регулятору / переключателю скорости вентилятора и главному источнику питания.

Осторожно: В условиях очень сильного ветра, постоянно окружающего вершину дымоход, вытяжной вентилятор должны быть закреплены стальной проволокой или аналогичным средством.

Электропроводка вытяжного вентилятора


Особые приложения.

1. Применение при высоких температурах.

Если вентилятор используется в приложениях, где дымовые газы температура превышает 400F в точке выхода, но не превышает 650F, разбавление необходимо использовать болты. Типичные ситуации — это дымоходы высотой всего 6-8 футов.Болты разбавления будут вызывать смешивание холодного воздуха с теплым выхлопным газом, поскольку они будут выньте вентилятор из дымохода и оставьте место, чтобы внутрь мог поступать прохладный воздух.

Болты разбавления должны быть установлены во внешние отверстия в фан-база. Болты разбавления должны быть отрегулированы по высоте, чтобы дымовые газы температура не превышает 400F при разряжении через вентилятор. Однако в Чтобы свести к минимуму отложения сажи, убедитесь, что температура выше 320F. Когда при использовании болтов для разбавления фактическая мощность вентиляторов уменьшается, и вам может потребоваться более сильная модель.При использовании болтов для разбавления волокнистый мат не требуется.

2. Дымоход больше, чем фан-база.

Если размер дымохода превышает размер основания вентилятора, он необходимо переделать верх дымохода путем установки опорного фланца, выполненного из нержавеющей стали, как показано.

Опорный фланец должен быть закреплен, а отверстие в центре должен быть 12 дюймов в диаметре.

Примечание: Использование только одного дымохода может вызвать проблемы с шумом потока из-за высоких скоростей.Вентиляторы дымохода работающие в тандеме всегда должны быть одного размера.

3. Дымоход находится выше дымохода.

Во многих случаях дымоход имеет такую ​​конструкцию. вставка дымохода торчит на несколько дюймов выше верхней части дымохода. Если это несколько дюймов, вытяжной вентилятор рекомендуется устанавливать сверху, если труба обеспечит достаточную опору для вентилятора.Если поддержки недостаточно, лайнер или дымоход необходимо обрезать, чтобы он находился заподлицо с верхом дымохода и вытяжной вентилятор можно установить, как описано выше.

4. Два дымохода для обслуживания одного камина

Это решение используют многие дизайнеры при создании камина. отверстие большое, и полное отверстие дымохода должно быть больше, чем у стандартной трубы или лайнер. Установив два отдельных дымохода, строитель добился всего отверстие для дымохода достаточно большое для проема камина.При подборе дымохода для такого рода приложения, есть два способа сделать это: Один из дымоходов должен быть выключен или отключен, а вытяжной вентилятор установлен на открытом дымоходе, или Дымоход должен быть установлен на каждом дымоходе и работать в тандеме.


Вытяжные вентиляторы … окончательное черновое решение.

Можно ли добавить вентилятор к дровяному камину?

Итак, вы установили дровяной камин, чтобы придать своей комнате уютный деревенский вид, напоминающий старые добрые времена.Но, как и другие камины, вы заметите, что он не так эффективно обогревает комнату. Можете ли вы добавить к своему дровяному камину вентилятор, чтобы сделать его более эффективным?

Вы можете добавить вентилятор к большинству типов дровяных каминов. Для этого вам понадобится каминный вентилятор и огнестойкий кабель, проложенный под топкой. Если ваш камин несовместим с вентилятором, вы можете установить комплект воздуходувки, в который входит вентилятор, термостат и необходимая проводка и соединения.

Прочтите, чтобы узнать, как работает каминный вентилятор и как он может помочь вашей комнате стать теплее.Я также дам вам несколько советов, как максимально эффективно использовать дровяной камин.

Что такое каминный вентилятор и как он работает?

Вентилятор камина — это аксессуар, который максимально увеличивает тепловую мощность вашего камина. Это поможет быстрее циркулировать теплый воздух в камине.

Вентилятор можно установить вне камина или внутри него. Если положить внутрь, он должен выйти за пределы топки.

Вентилятор камина не улучшает способность устройства производить теплый воздух.Вместо этого он просто перемещает воздух, чтобы сделать воздушный поток вокруг камина и комнаты более эффективным.

Вентилятор вытягивает окружающий воздух из помещения внутри и вытесняет его из камина. По мере того как воздух циркулирует внутри камина, он нагревается и нагревает комнату. Теплый воздух поднимается к потолку и вытесняет холодный воздух, который проходит через тот же процесс, делая общий воздух теплым и приятным.

Помимо повышения температуры в помещении, он помогает циркулировать воздух внутри помещения, заменяя ранее нагретый воздух вновь нагретым.

Без каминного вентилятора вам придется полагаться на лучистое тепло камина, чтобы согреть комнату. Лучистое тепло распространяется по прямой линии. Он согревает мебель или людей на своем прямом пути, не затрагивая другие части комнаты.

Вентилятор преобразует излучаемое тепло в конвективное тепло, которое циркулирует в жидкости, например, в воздухе.

Работает ли вентилятор для дровяного камина?

Некоторые думают, что с вентилятором могут работать только газовые камины, но это не так.Практически все виды каминов поддерживают поклонников.

К дровяным каминным топкам и печам можно добавить вентилятор. Вставка представляет собой герметичную топку, которая входит в существующий кирпичный камин для повышения его эффективности нагрева. Дровяные печи — это отдельно стоящие камины с вертикальными форточками.

Даже если у вашего камина нет необходимых деталей для добавления вентилятора, вы можете добавить к нему комплект вентилятора. Вы даже можете поставить вентилятор в самодельные камины из кирпича и раствора, хотя задача немного сложнее.

Но сначала вы должны убедиться, что под камином есть электричество в виде распределительной коробки. Чтобы проверить распределительную коробку, вставьте лампу в коробку и включите и выключите ее. Если нет электричества, устраните проблему и закажите комплект.

Вам нужен каминный вентилятор, который подходит к вашему устройству. Чтобы установить комплект, вы можете следовать инструкциям в руководстве к устройству или попросить сертифицированного продавца каминов правильно и безопасно установить вентилятор.

Покупая камин, ищите камин с опцией вентилятора.Даже если сначала вы не хотите добавлять поклонников, вы можете решить сделать это в будущем. Таким образом, устройство с этой опцией дает вам возможность модернизировать его.

Некоторые камины уже оснащены вентилятором. Таким образом, у вас всегда есть возможность использовать его, если вы хотите.

Однако следует знать, что каминный вентилятор работает от электричества. Итак, если вы отключены от сети или живете в районе с частыми отключениями электроэнергии, вы не сможете много использовать свой вентилятор. В этом случае выберите камин исключительно излучающего типа или установите в своем доме источник бесперебойного питания (ИБП).

Различные части каминного вентилятора

Несмотря на то, что существует множество моделей каминных вентиляторов, все они работают в основном одинаково.

Вентиляторы имеют несколько жаропрочных металлических трубок, соединенных с двигателем. Когда вы включаете каминный вентилятор, он втягивает прохладный воздух из помещения в нижние трубы. Холодный воздух циркулирует по трубкам и нагревается огнем под трубками. Затем он попадает в комнату через верхние трубы.

Как вентилятор помогает вашему камину?

Вентилятор может повысить эффективность вашего камина.Поскольку большинство каминов используют лучистое тепло для обогрева помещений, они могут эффективно обогревать целые комнаты. Большая часть выделяемого тепла уходит из дымохода, прежде чем попадет в комнату.

Вентилятор камина может повысить эффективность процесса нагрева за счет уменьшения количества теплого воздуха, поднимающегося вверх. Некоторое количество теплого воздуха все равно выходит из дымохода, но с вентилятором его гораздо меньше. Однако, поскольку он находится вне топки, это не влияет на скорость горения или тепловую мощность. Вот почему вам не нужно беспокоиться о том, что дрова горят быстрее, чем обычно.

Еще одно преимущество каминного вентилятора заключается в том, что вам не нужно включать его всякий раз, когда вы используете камин, а это значит, что вы можете использовать камин в теплые месяцы и предохранять комнату от перегрева.

Кроме того, эти вентиляторы являются дискретными, что означает, что они не повлияют на внешний вид вашей комнаты. Вентилятор и его нижние трубы идут под камин, а верхние трубы будут вверху топки.

И если вас беспокоит шум вентилятора, вы правы. Как и любой другой вентилятор, работающий на двигателе, он генерирует некоторый уровень шума.Однако современные модели намного тише старых. Они также меньше, долговечнее и мощнее. Более того, большинство моделей поставляются с регулятором скорости, поэтому вы можете регулировать скорость вращения вентилятора и, следовательно, его шум.

Как сделать камин более эффективным

Помимо каминного вентилятора, есть и другие способы увеличить тепловую мощность камина. Вот некоторые:

Установить камин — Заливка — это металлическая вставка из чугуна или нержавеющей стали, устанавливаемая в задней части топки.Он поглощает тепло, которое может подниматься по дымоходу, и отражает его в комнату.

Когда вы добавите огонь в свой отряд, вы сразу почувствуете эффект. И чем толще или больше огонь, тем сильнее излучение, потому что оно может удерживать больше тепла в течение более длительных периодов времени.

Используйте правильную древесину — Степень тепла, производимого вашим камином, зависит от используемых вами дров. Например, древесина твердых пород обычно выделяет больше тепла, чем древесина мягких пород, потому что древесина твердых пород более плотная и может гореть дольше.

Кроме того, породы древесины менее смолистые, а это значит, что они производят меньше смолы в дымоходе. Смола также может снизить эффективность камина, что приведет нас к следующему фактору повышения эффективности.

Содержите дымоход и камин в чистоте — Со временем креозот и смола могут накапливаться в облицовке дымохода, ограничивая воздушный поток, входящий в камин и выходящий из него. Когда в камин поступает меньше воздуха, огонь будет слабым, и у вас будет меньше тепла.Поскольку вы не можете точно сказать, сколько смолы накапливается в вашем дымоходе за определенный период, лучше проводить его профессиональную проверку не реже одного раза в год.

Регулярная чистка камина также увеличивает поток воздуха за счет удаления излишков золы. Однако не удаляйте золу полностью, потому что она нужна для изоляции нового слоя раскаленных углей и увеличения его тепловой мощности.

Разводите огонь правильно — То, как вы разводите огонь, влияет на его эффективность. Положите небольшие кусочки раскрошенной газеты поверх небольших кусочков сухой растопки.Затем положите сверху поленья дров.

Не упаковывайте ничего плотно, так как это будет препятствовать воздушному потоку. Также не должно быть слишком большого промежутка между материалами, потому что воздушный поток не может эффективно передавать тепло.

Когда огонь прогреет дымоход, вы можете добавить больше поленьев, чтобы разжечь огонь.

Поместите большие части поверх меньших в перекрестном порядке, чтобы увеличить воздушный поток. Но большие куски могут быть близко друг к другу, потому что это поддерживает огонь в течение более длительного периода и увеличивает тепловую мощность, что приводит к более высокой эффективности.

Используйте сухие дрова — Всем известно, что сухие дрова горят лучше, чем сырые или влажные дрова. Хотя все виды дров содержат некоторое количество влаги, ее уровень зависит от вида.

Лучший вид дров — это высушенная в печи древесина, обработанная в горячей печи для удаления влаги из пор. Сушеные дрова не только повышают эффективность вашего камина, но и просты в использовании и имеют естественную приправу.

Заключение

Вентилятор камина может помочь согреть комнату, решив самую большую проблему каминов: недостаточное отопление.Все типы каминов полагаются на лучистое тепло для обогрева помещений, снижения их эффективности и потери большого количества тепла.

Вы можете добавить вентилятор к дровяному камину, если под ним есть электрическая коробка. Однако вы можете добавить комплект вентиляторов к другим типам, несовместимым с вентилятором, при их установке.

Источники
Объяснение

воздуходувок камина — как работают вентиляторы камина

Каминные нагнетатели и вентиляторы часто понимают неправильно.Они являются высокоэффективными инструментами для лучшего использования тепла, создаваемого камином, и подачи теплого воздуха в самые дальние уголки комнаты. В отличие от обогревателя, каминные вентиляторы работают с циркуляцией воздуха во всем помещении и повышают температуру окружающей среды, циркулируя воздух вокруг горячей топки. Ниже приведены некоторые из наиболее распространенных вопросов о том, как работают каминные вентиляторы, если вы можете добавить каминные вентиляторы после установки, и как они влияют на эффективность вашего камина (подсказка: это не так):


Что такое воздуходувка для камина?

Воздуходувка камина — это вентилятор, установленный снаружи камина или внутри агрегата, но вне самой топки.Он используется для циркуляции воздуха вокруг горячей внешней части агрегата перед его возвращением в комнату. Вентиляторы камина помогают циркулировать теплый воздух и увеличивают проникновение тепла в комнату. Однако они не увеличивают общую мощность камина в БТЕ; Вместо этого каминные вентиляторы просто перемещают воздух более эффективно, увеличивая поток воздуха вокруг камина и увеличивая температуру окружающей среды в комнате.


Как работает каминный вентилятор?

Вентилятор камина втягивает воздух из комнаты и прогоняет его через канал снаружи камина.Когда воздух движется вокруг горячего камина, он нагревается, и к тому времени, когда он попадает в комнату, воздух намного теплее, чем остальная часть комнаты. Из-за конвективных свойств теплого воздуха более теплый воздух будет подниматься в комнате, оседая у потолка и выталкивая более холодный воздух в камин.

Это движение воздуха способствует циркуляции воздуха в помещении. Весь процесс — это гораздо больше, чем просто вентилятор, нагнетающий теплый воздух обратно в комнату. Вместо этого он помогает постоянно циркулировать воздух в комнате через камин.Ранее нагретый воздух заменяется вновь нагретым воздухом, что увеличивает общую температуру воздуха и, следовательно, температуру в помещении.

Без вентилятора камин использует лучистое тепло для обогрева комнаты. Лучистое тепло — это когда камин нагревает все на своем прямом пути, включая людей и мебель (и воздух, окружающий камин), которые, в свою очередь, излучают это тепло обратно в комнату. Лучистое тепло — это то, как все камины согревают помещение. Дополнительный вентилятор / воздуходувка помогает принудительно перемещать воздух вокруг камина и по комнате, сочетая конвективное и лучистое тепло для создания непревзойденного тепла и комфорта!


Можете ли вы добавить каминную воздуходувку к существующему камину?

Да, вы можете добавить вентилятор / нагнетатель к большинству газовых и дровяных каминов, топок и печей.Вам нужно будет найти вентилятор для камина, который подойдет к вашему камину, и следовать всем инструкциям по установке, приведенным в руководстве к устройству. Вы, вероятно, захотите, чтобы сертифицированный продавец каминов установил ваш вентилятор, чтобы убедиться, что он установлен правильно, ровно и не дребезжит.

При покупке камина вы захотите найти устройство, у которого есть опция воздуходувки. Даже если вы решите не добавлять один во время первоначальной установки, камины, совместимые с вентиляторами, обеспечат большую гибкость в будущем и позволят вам добавить вентилятор через несколько лет, если вы решите, что он вам нужен.Еще лучше найти камин, в котором вентилятор входит в стандартную комплектацию устройства, и если вы не хотите или не нуждаетесь в нем, вам не обязательно, но вам не придется за это платить дополнительно! Вентиляторы входят в стандартную комплектацию всей линейки газовых каминов Regency, поэтому вам не нужно делать выбор сейчас или позже!


Могу ли я запустить камин без воздуходувки?

Да, вы можете запустить камин без воздуходувки. Поскольку вентилятор находится снаружи агрегата, он не влияет на топливную экономичность агрегата или тягу.Это инструмент, который помогает распространять тепло и обеспечивать тепло в доме. Камин без вентилятора будет безопасно и эффективно использовать лучистое тепло для обогрева комнаты и дома. Во время отключения электроэнергии все дровяные камины и камины с прямым выпуском газа, топки и печи будут продолжать безопасно работать, производя лучистое тепло без использования вентилятора. С продуктами Regency вы и ваша семья можете согреться и не беспокоиться во время зимних штормов.


Что делает дровяная печь Airmate?

Airmate — это аксессуар для отдельно стоящих дровяных печей, который направляет воздух от воздуходувки в комнату.В каминах и топках есть канал между внешней стороной топки (включая верхнюю часть) и внешней стороной камина, через которую проходит воздух. В отдельно стоящих печах этот канал не закрывает верхнюю часть, поэтому напарник действует как этот канал и помогает направлять воздух с внешней стороны печи обратно в комнату.


Влияет ли воздуходувка на ожоги моей дровяной печи?

Нет, вентилятор не влияет на КПД, время горения или тепловую мощность дровяной печи.Вместо этого он выталкивает воздух снаружи печи, нагревая ее и выпуская обратно в комнату. Воздуходувки / вентиляторы всегда устанавливаются снаружи печей и не нагнетают воздух в топку. Следовательно, это не повлияет на тягу или скорость горения печи.


Зачем мне нужна воздуходувка для камина?

Воздуходувка помогает циркулировать воздуху в комнате и выталкивает теплый воздух наружу, в то же время втягивая более прохладный воздух в воздушный канал камина. Выпускаемый воздуходувкой воздух способствует повышению температуры окружающего воздуха в комнате и, следовательно, увеличивает эффективность камина, топки или обогрева печей.Это не увеличивает тепловую мощность агрегата. Агрегат всегда будет производить одинаковое количество тепла; вместо этого теплый воздух распространяется по большей площади. Комфортная температура во всей комнате, а не в непосредственной близости от блока, где действительно жарко, а в дальнем углу комнаты намного прохладнее.


Громкие ли поклонники камина?

Вентиляторы для каминов по своей природе не более шумные, чем другие вентиляторы в вашем доме. Подумайте о вентиляторе в вытяжке над плитой или о вентиляторе в ванной — они всегда шумят и никогда не бывают полностью бесшумными.К сожалению, реальность вентилятора такова, что для его работы требуется двигатель, который будет издавать некоторый шум. Добавьте требование к тому, чтобы он пропускал через себя большое количество воздуха, был как можно меньшим и был рассчитан на нагрев, чтобы выдерживать огонь. Сегодняшние современные вентиляторы для каминов на самом деле совершенно исключительны по сравнению с теми, что были еще 10-15 лет назад. Они меньше, тише, мощнее и служат дольше, чем когда-либо прежде.


Как починить громкий вентилятор камина?

Если ваш каминный вентилятор дребезжит, вам следует обратиться в сертифицированный сервисный центр по обслуживанию камина, чтобы он приехал для осмотра устройства.Частая причина дребезга камина — вибрация самого камина. Специалист по обслуживанию каминов может отрегулировать размещение или добавить соответствующие буферы между вентилятором и камином, чтобы уменьшить шум.

Вам также может понравиться…

Как работают дымоходные вентиляторы — Блог в FireplaceMall

Дымоходные вентиляторы работают за счет использования механической вентиляции для преодоления недостатков гравитационной вытяжки камина и дымохода.При включении дымоходные вентиляторы, прикрепленные к дымоходам, создают в дымоходах частичный вакуум. Выхлопные газы из дровяного или газового камина устремляются в этот вакуум и поднимаются по дымоходу и выходят через вентиляционные отверстия вентилятора.

Разница между гравитационным и механическим вентилированием

Для вентиляции слуховых аппаратов открытого типа, например каминов, можно использовать гравитационную или механическую вентиляцию.

Гравитационная вентиляция также называется естественной вентиляцией.Для создания сквозняков гравитационная вентиляция использует разницу в силе тяжести холодного и теплого воздуха. Недостатками одной только гравитационной вентиляции является то, что она очень чувствительна к температуре в помещении и на улице, атмосферному давлению, ветру и препятствиям для воздушного потока внутри и вокруг дымохода и дома.

Механическая вентиляция использует вентилятор или нагнетатель на линии или в точке подключения для создания надлежащей тяги. Механическая вентиляция может решить любые проблемы гравитационной вентиляции и может адаптироваться к изменяющимся условиям, таким как внешний ветер или температура.Дымососный вентилятор Exhausto — Enervex — это мощный тип механической вентиляции.

Как работают дымоходные вентиляторы

Дымоходный вентилятор устанавливается в верхней части дымохода, над дымоходом. Он подключен к электрической системе дома на 110 вольт и управляется с помощью регулятора скорости, который похож на переключатель яркости. Выключатель обычно устанавливается рядом с камином, чтобы оператор мог видеть результаты внесенных им регулировок. Когда вентилятор включен, он снижает давление воздуха в дымоходе, создавая частичный вакуум.Выхлопные газы устремляются в вакуум и выходят через вентиляционные отверстия по бокам вентилятора.

Домовладелец может регулировать мощность вентилятора с помощью переключателя управления переменной скоростью. Эта умная функция позволяет по желанию увеличивать или уменьшать пламя, регулируя скорость вентилятора.

Каминный вентилятор, кстати, также служит колпаком дымохода, не позволяя дождю и снегу попасть в дымоход. Боковые стенки экрана не позволяют птицам, белкам и енотам проникать в ваш дом через дымоход и камин.

Из-за того, что требуется электропроводка, мы рекомендуем устанавливать дымоходные вентиляторы квалифицированным электриком.

Какие камины совместимы с дымоходными вентиляторами

Теперь, когда вы знаете, как работают дымоходные вентиляторы, совместим ли ваш камин и дымоход с дымоходом?

Дымоходы будут работать на каминах и дымоходах следующих типов:

  • Камины дровяные с одинарным или множественным дымоходом;
  • Камины газовые с одинарным или множеством дымоходов или с заслонками;
  • Дровяные печи и каминные топки;
  • Камины односторонние или многосторонние;
  • Камины наружные; и
  • Печи для пиццы.

Дымоходные вентиляторы Enervex гарантированно работают!

Дымоходные вентиляторы Enervex поставляются с шестимесячной гарантией возврата денег. Если проблема с тягой в дымоходе не решена, вы можете вернуть его в течение шести месяцев и получить полную компенсацию. Кроме того, дымоходные вентиляторы Enervex имеют десятилетнюю гарантию от коррозии и двухлетнюю гарантию от дефектов изготовления и материалов.

Последнее обновление: Том .

Вентиляторы для каминов, вентиляторы дымохода, вентиляторы дымохода, вентиляторы дымохода

Звоните 877-244-6349 — Устанавливаем каминные вентиляторы

Каминные вентиляторы также известны как вентиляторы enervex, вытяжные вентиляторы, каминные вытяжные вентиляторы, дымовые вентиляторы, вытяжные вентиляторы и т.д. размер дымоходов, низкая высота выводов, плохая конструкция, проблемы с отрицательным давлением и многое другое.

Преимущества вытяжных вентиляторов для камина:

  • Отсутствие дыма от камина в доме — 100% гарантия.
  • Чрезвычайно тихая работа — потребляет столько же энергии, сколько обычная лампочка.
  • Двигатель, не требующий обслуживания.
  • Может быть окрашен в различные цвета, чтобы дополнить любой внешний вид.
  • Также действует как вентилятор, очищая дом от других запахов (сигаретный дым, затхлый запах и т. Д.).
  • В Белом доме на каждом дымоходе установлен вытяжной камин.(Надежное доказательство!)

100% эффективное решение — Вытяжные каминные вентиляторы Superior Chimney решают даже сложные проблемы с дымом из дымохода, такие как угловые камины с плохими пропорциями, прозрачные камины, вытяжные камины и запахи из дымохода. Единственное 100% гарантированное решение всех проблем с дымоходом!

Вытяжные вентиляторы для каминов спроектированы с минимальным потреблением энергии. Они потребляют примерно энергии, как обычная лампочка , чтобы устранить весь дым от камина в доме.

Вентиляторы для каминов Exhausto могут быть окрашены практически в любой цвет, чтобы внешний вид вашего дома оставался однородным!

Двигатели вытяжных каминных вентиляторов полностью закрыты и не требуют технического обслуживания и оснащены шарикоподшипниками с воздушным охлаждением, предварительно смазанными и герметичными. Вытяжные вентиляторы камина имеют предварительно смонтированную распределительную коробку, решетку от птиц и регулятор скорости вращения двигателя. С помощью регулятора скорости двигателя вытяжного вентилятора камина вы можете регулировать скорость вентилятора из комнаты, где у вас есть камин.

Вытяжные вентиляторы для каминов не только решают проблему дыма в дымоходах, но и дублируют их в качестве вентиляторов. Включайте его, когда вам нужно освежить воздух в комнате, и вытяжной вентилятор камина будет вытягивать несвежие запахи, сигаретный дым и т. Д.

Вытяжной вентилятор для камина

Superior Chimney устанавливается на дымоходе и выводит дым из дымохода. Двигатель на 120 В с воздушным охлаждением не требует обслуживания. Это обеспечит отрицательное давление во всей дымоходной системе и позволит выпускать дым из дымохода горизонтально с высокой скоростью.С одним из наших каминных вентиляторов у вас больше не будет проблем с дымом из дымохода!

* Если вы никогда не могли использовать свою дровяную печь или камин из-за опасения, что дым из дымохода поднимется обратно и раздражители, переносимые воздухом, теперь можете это сделать!

Позвоните в Superior Chimney сегодня, чтобы насладиться безопасным, дымовым дымоходом
, незабываемым горением!
Звоните сейчас БЕСПЛАТНО … 877-244-6349

Установка вытяжного вентилятора в старый кухонный дымоход

23558

Мы постоянно сталкиваемся с подобными вещами.

Одной из проблем, как правило, является высота нижней части вытяжки над горящим кольцом и минимальное значение, указанное производителем вытяжки и варочной панели, и вы должны выбрать большее из двух. Если вы не следуете рекомендациям производителя, риску подвергнется не только гарантия на ваше устройство, но и расстояния до них, указанные в целях безопасности.
Так куда же, если высота проема дымохода недостаточна для удовлетворения требований производителя? Обычно не сложно установить перемычку в более высокой точке дымохода, позволяя вырезать кирпичную кладку на более высокий уровень.Вам также придется подумать о некоторых ремонтных работах, которые могут включать в себя штукатурку и т. Д. Стоимость этого не должна быть слишком высокой, но вы должны учесть некоторый бюджет для выполнения ваших обязательств по контролю за зданием, что не является бесплатным. (т.е. уведомите их о своем намерении выполнить строительные работы, а затем заплатите инспектору, чтобы он пришел и осмотрел выполненные работы по перемычке, прежде чем она будет оштукатурена.)

Еще одна проблема, которую необходимо решить, — это близость стороны и задние стенки из горящих колец.Некоторым газовым плитам требуется не менее 15 см с каждой стороны перед вертикальной поверхностью и минимум 6 см сзади, и, опять же, каждый производитель плиты указывает свои рекомендуемые безопасные расстояния. Поэтому некоторые плиты не подходят для определенных дымоходов. И определенно не думайте, что, поскольку у вас есть зазор шириной 90 см, у вас может быть дальномер шириной 90 см, когда есть вероятность, что вы сможете безопасно установить только варочную панель шириной 600 мм с 4 конфорками. 5 горелок, как правило, требуют большего зазора по бокам.

Еще одна вещь, которую следует учитывать, — это внешняя вентиляция или рециркуляция.Обычно вы можете сделать и то, и другое, и внешний вид будет зависеть от безопасного доступа к воздуховоду наружу. Однако будьте осторожны с дымоходами, так как там может быть всякая пыль и неприятности, которых лучше избегать! Кроме того, ваш воздуховод должен непрерывно выходить наружу, что не всегда возможно через дымоход. Я предпочитаю, если это безопасно, каждый раз выходить наружу, а не пытаться протолкнуть воздуховод в старый дымоход.

Наконец, если вы думаете о выемке керна снаружи, убедитесь, что вы удовлетворены тем, что выполнили свои обязательства как арендатор, и запросили разрешения на прохождение внешней стены, поскольку в некоторых местах это не допускается.

Надеюсь, что-то из этого кому-то поможет.

Росс

2013-03-21T17: 55: 03 + 00: 00

Ответ дан 21 мар 2013

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
