Как утеплить свайный фундамент деревянного дома

Утепление фундамента – неотъемлемый этап строительных работ в средней полосе нашей страны. На предстоящие работы влияют разные факторы: высота свай (относительно уровня земли), материал изготовления основания, расположение дома и другие нюансы. Для того, чтобы лучше разобраться в том, как утеплить свайный фундамент, необходимо ознакомиться с содержанием данной статьи.

Содержание статьи:

Утепление свайного фундамента в домах из дерева

В отличие от ленточного или плитного фундамента, в свайном возникает определенное пространство между поверхностью земли и нижней частью здания, что влечёт за собой значительную утечку тепла, и пол начинает промерзать.

Так, при открытом подполье возникают определенные проблемы:

Сырость после таяния снега.
Риск промерзания коммуникаций, проложенных под домом.

Утепление свайно-винтового фундамента деревянного дома поможет решить большинство из перечисленных выше проблем. Кроме того, важно помнить о вентиляции, так как от качественного воздухообмена не возникает грибков и плесени.

Нужно ли это делать

Основное преимущество свайного фундамента — скорость выполнения работ и относительно низкая стоимость. Постройка дома может осуществляться на наклонной плоскости, независимо от типа грунтового основания. Однако между домом и землей остается объем открытого пространства (при отсутствии подвала), что влечёт за собой значительные теплопотери.

Важно! Теплоизоляционные материалы следует монтировать не с внутренней стороны цоколя, а снизу, с наружной части. Каркасный способ монтажа дает лучшие результаты, сохраняя эффективность и срок службы объекта.

Теплоизоляция свайного фундамента имеет свои преимущества: сокращаются потери тепла, улучшается внешний вид строения. Если цоколь устроен без дополнительной изоляции — он будет защищать от ветра, но от потерь тепла не спасет, и его необходимо изолировать от холода.

Какой материал больше подойдет для теплоизоляции

Винтовые сваи — это стойки из металла, которые погружаются в почву. Теплоизоляция монтируется на фальш-цоколь и обвязку свай, так как данные элементы примыкают к полу жилища.

Минеральная вата или стекловата плохо зарекомендовали себя при утеплении. Такие материалы быстро намокают и портятся, а сложность монтажа требует определённых навыков и соблюдения техники безопасности. Пенопласт тоже боится влаги, так как она накапливается в структуре материала, приводя к разрушению.

Что лучше, пеноплекс или другие варианты

При выполнении работ по предотвращению теплопотерь используются следующие материалы:

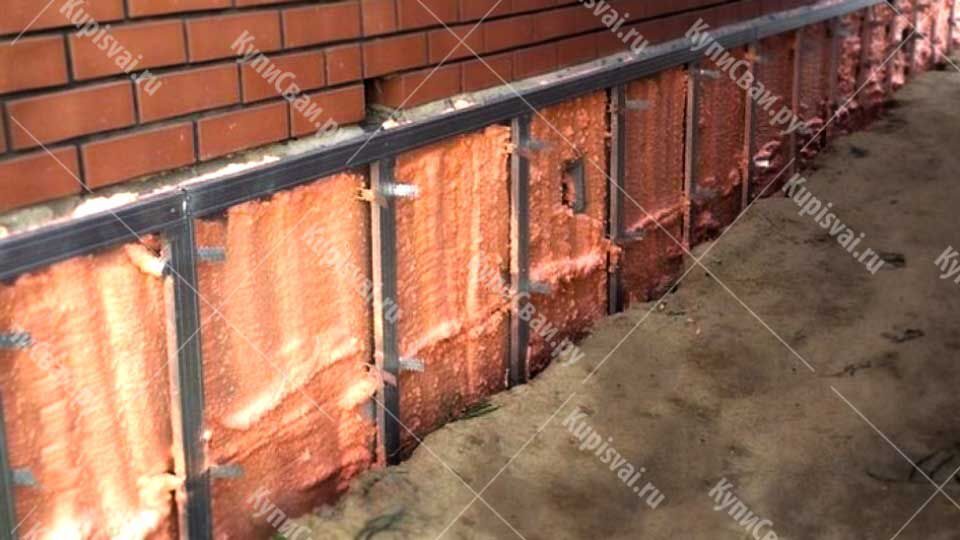

Пенополиуретан – один из самых действенных утеплителей, обладает самой низкой теплопроводностью.
Пеноплекс — имеет высокие теплоизоляционные показатели, выпускается в форме плит, просто монтируется и служит долго, позволяет утеплять подземную часть здания.
Пенополистирол – производится в листах, для упрощения работ по его монтажу. Фундамент, который будет контактировать с пенополистиролом, должен быть изолирован от влаги. Так как на материал негативно действуют солнечные лучи — внешние участки закрываются облицовочными панелями.
Керамзит – популярен из-за низкой стоимости и хороших теплоизоляционных характеристик. Обладает хорошими теплотехническими показателями, имеет малый объёмный вес, удобен в транспортировке

Дополнительная информация. Пеноплекс (экструдированный пенополистирол) — это улучшенная модификация пенопласта. В его изготовлении участвуют те же составляющие, но гранулы не прессованные, а оплавленные и залитые в формы.

Варианты утепления фундамента на винтовых сваях

Существует два основных варианта утепления и облицовки цоколя: по отдельной ленточной конструкции и по обрешетке (прикрепляется к сваям).

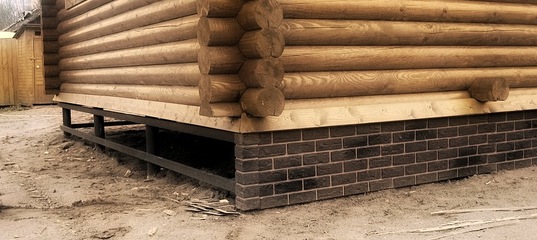

Ленточная конструкция

Монтируется из кирпича, реже – бетона (мелкозаглубленный тип). В основном, вся строительная конструкция опирается на определенную площадь грунта или основание из монолита. Такой способ утепления не рекомендован к применению в случае, когда цоколь выполнен из кирпича, а грунт, на котором построен дом обладает пучинистыми свойствами.

Работа выполняется как с дополнительным каркасом, так и без него — алгоритм зависит от типа отделки и применяемых материалов. Утеплитель закрепляется на кирпичные (бетонные) стены.

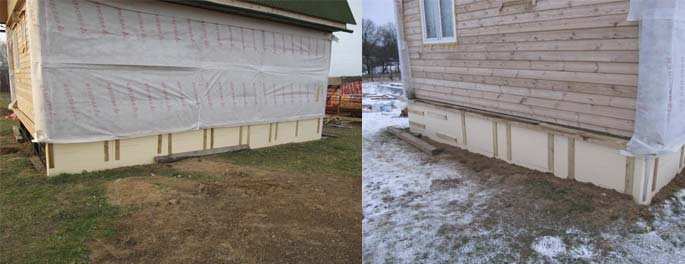

Утепление цоколя по каркасу

Наиболее оптимальный и востребованный вариант утепления фундамента. Обрешетка может быть из металла или дерева. Неплохо зарекомендовал себя монтаж специальных кронштейнов и профилей, к которым крепится обрешетка. Если в доме в качестве основания лежит плита на сваях, то в труднодоступных местах разрешается крепиться к ней при помощи дюбелей.

Обратите внимание! Для того, чтобы грунтовые воды не разрушили теплоизоляцию и отделочный слов, цоколь приподнимается над землей, минимум на 5–15 см (соблюдение демпферного зазора).

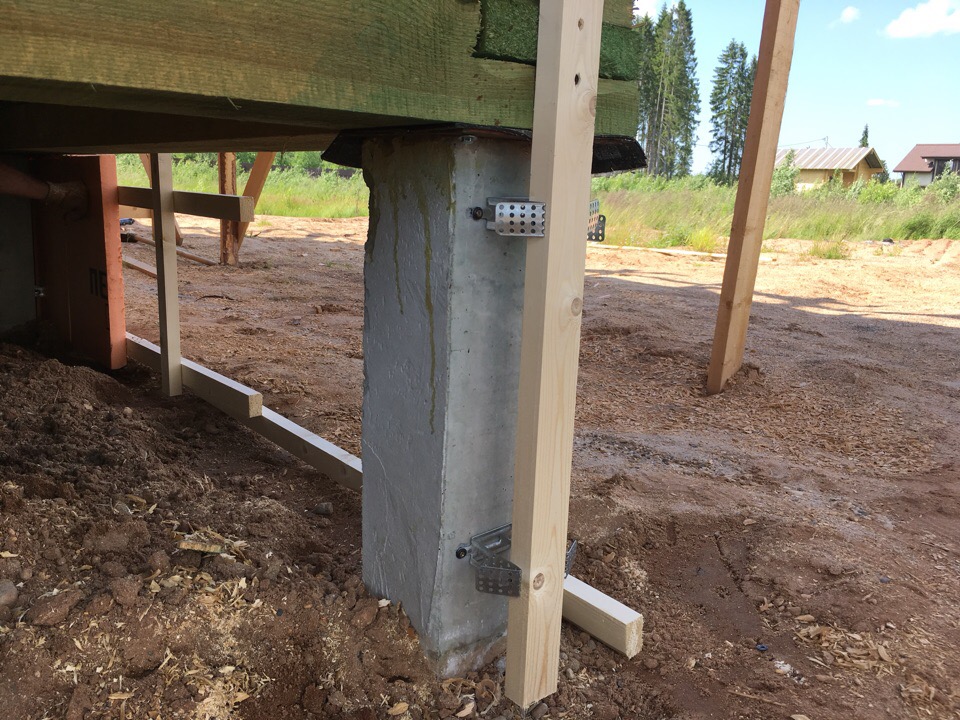

Если шаг свай большой, то устанавливаются дополнительные вертикальные стойки. Для того, чтобы качественно выполнить утепление цоколя на винтовых сваях, изолятор крепится к тому же каркасу, что и будущая отделка.

Технология термоизоляции свайно-винтового фундамента своими руками

Для быстрого решения проблемы утепления важно правильно выбрать материал, и самым практичным из всех вариантов является пеноплекс. Он максимально упрощает работу, имея высокие теплоизоляционные свойства.

Технология утепления:

Гидроизоляция свай.
Гидроизоляция и утепление ростверка.

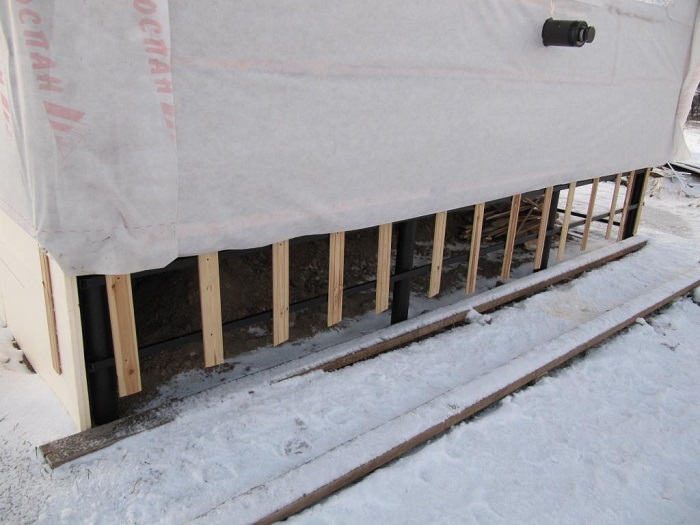

Монтаж каркаса.
Крепление теплоизоляционных материалов.
Монтаж декоративных панелей.
Засыпка нижней поверхности землей или керамзитом.

Обратите внимание! Если каркасная конструкция под будущую теплоизоляцию и отделку смонтирована правильно и качественно, то срок эксплуатации дома значительно увеличится.

Советы и рекомендации

В случае, если основные элементы фундамента выполнены из металла, большинство подготовительных работ, перечисленных выше не требуется, так как все крепления обрешётки каркаса производятся с помощью электро-дуговой сварки. Поверх металлического каркаса, как правило, устраиваются деревянные направляющие

Если утепление цоколя дома на винтовых сваях было сделано правильно, то облицовку крепят на обрешетку, собранную с деревянных реек и брусков, снаружи. Потребуются дополнительные закладные элементов, изготавливаемые из уголков и других прокатных профилей и фиксируемые при помощи сварки.

Независимо от выбора способа утепления, следует помнить о вентиляционных отверстиях в цоколе, которые препятствуют образованию конденсата и гниению конструкций.

Утепление свайного фундамента – это процедура, которую каждый хозяин может выполнить самостоятельно, однако для достижения гарантированного результата и повышенной энергетической эффективностью, стоит обратиться к профессионалам.

🔨 виды утеплителей, материалы, технология.

Свайно-винтовой фундамент является универсальным типом среди множества разновидностей опорных оснований для домов.

Он представляет собой определенное количество металлических труб, то есть свай, которые соединены с помощью специальной обвязки в единое целое.

Оглавление:

Универсальность свайно-винтового фундамента заключается в следующем:

Круглогодичный монтаж;
Возможность использования на участках со сложным ландшафтом;
Возможность использования на участке с большим перепадом уровня почвы;
Возможность использования на подвижных грунтах;
Возможность использования на грунтах, насыщенных водой;
Приемлемая стоимость в отличие от других видов фундаментов;
Возможность использования, как для каркасных, так и для брусовых и бревенчатых тяжелых коттеджей;
Простой и не занимающий много времени монтаж;
Возможность использования фундамента вторично, например, при сносе дома транспортировать их на другое место;

Возможность самостоятельного монтажа;
Долговечность эксплуатации.

Осуществив монтаж свайно-винтового фундамента, не стоит расслабляться. Впереди еще один важный момент, требующий пристального внимания и немного сил − утепление.
Дом, поставленный на свайный фундамент без отделки, словно парит над землей. Это действительно так. Между уровнем почвы и нижней частью дома спокойно гуляет ветер. С одной стороны это хорошо, так как создается хорошая вентиляция. Но с другой стороны, владельцы таких домов часто выказывают претензии на довольно холодный пол и общую прохладу в комнатах. А в прохладное время года огромные суммы улетают на отопление здания.

Рис. 1 Свайно-винтовой фундамент

Действительно, незащищенное пространство между домом и землей не может держать тепло. Следовательно, нужно задаться вопросом, как грамотно утеплить свайно-винтовой фундамент?

Работы перед началом утепления

Перед основным этапом утепления свайно-винтового фундамента важно провести подготовительные работы, заключающиеся в создании гидроизоляции. Почему это нужно?
На такой тип опоры сильно влияет сырость, как от земли и погодных осадков, так и от дома. Даже если ростверк сделан из металла, не говоря уже о дереве или бетоне, его все равно нужно гидроизолировать. Не защищенный металл со временем может подвергнуться коррозии, а дерево попросту сгнить.

Необходимые инструменты:

Молоток
Шуруповерт
Рулетка
Шпатель
Готовый раствор бетона
Аппарат для сварки
Мастика

Гидроизоляция для ростверка проводится при помощи рубероида. Его аккуратно укладывают на верхнюю часть ростверковой ленты. Получается такая прослойка между фундаментом и нижним венцом дома. Также важно не забыть про гидроизолирование свай. Для этого рубероид прокладывают между оголовком сваи и нижним уровнем ростверка.

Совет эксперта! Открытые области свай и ростверка обрабатываются битумной мастикой, чтобы создать водоотталкивающую пленку. А элементы из дерева – антисептиком. Начинать непосредственные работы по утеплению фундамента можно только минимум через неделю, когда обработанные части опоры хорошо просохнут.

Рис. 2 Устройство свайно-винтового фундамента

Итак, основной этап подготовительных работ завершен. Дальше встает вопрос, какой утеплительный материал выбрать.

Основные виды утеплителей свайно-винтового фундамента

Песок

Является временным утеплителем. Для его применения нужно выполнить одно важное условие – создать полную изоляцию от влаги. Обычно используют перлитовый песок, так как он имеет большую степень сохранения тепла, чем обычный. Но в любом случае его потребуется очень большой объем, чтобы заполнить пространство от уровня земли до пола.

Керамзит

Такой вид утеплителя наиболее популярен благодаря низкой ценовой категории и хорошим теплоизоляционным характеристикам. Имеет небольшой вес и компактность в доставке. Позволяет установить опалубку из легких материалов, не грозя сломать их. Но теплоизоляционные качества существенно снижаются, если ростверк выполнен из бетона, так как он является хорошим проводником.

Пенополистирол

Создается в виде листов, что намного упрощает его монтаж. Но перед началом работ требуется провести дополнительное гидроизолирование всех областей фундамента, которые будут контактировать с утеплителем. Также на пенополистирол негативно воздействуют солнечные лучи, поэтому придется все его внешние участки закрыть с помощью облицовочных панелей. Обладает водонепроницаемым свойством.

Пенополиуретан

Является одним из самых действенных утеплительных материалов, обладающий очень низкой теплопроводимостью. Но его применение возможно только с использованием специального оборудования.

Пеноплекс

Отличается долговечностью и маленькой степенью теплопроводности. Производится в виде плит, что упрощает монтаж.

Пенопласт

Пористый материал, который обычно выпускается в виде квадратного листа размером метр на метр. Обладает хорошими теплоизоляционными качествами, но подвержен разрушению от прямого попадания УФ и влажности.

Утепление свайно-винтового фундамента

Основной проблемой создания теплого свайно-винтового фундамента является отсутствие областей для надежного крепления утеплителя. Не стоит забывать, что дистанция между двумя стоящими сваями равняется полуметру, а в некоторых случаях может быть и больше. Тоже касается и промежутка между уровнем земли и нижним венцом дома.
Итак, нужно создать фальш-цоколь, приняв за основу сами винтовые сваи.

Последовательность действий:

В промежутке между двумя сваями выкапывается небольшая траншея, около тридцати сантиметров в глубину. На ее задней стороне устанавливается легкая стенка. Далее в траншею закладывается арматура, которая затем бетонируется.

Кирпичная стена

После основательного застывания бетона можно приступить к сборке стены из кирпича. Ее внутренняя сторона будет служить областью опоры для утеплителя. Уличный вид кирпичной стены можно преобразить с помощью различных отделочных материалов.

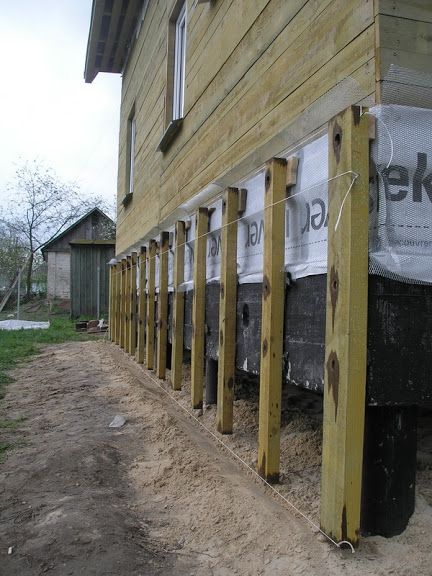

Направляющие балки и каркас

Плиточный утеплитель можно крепить непосредственно к сваям с помощью специальных направляющих, сделанных из металла или дерева. Прикрепить их к свайным столбам можно используя кронштейны. Вместо кирпичной кладки можно установить легкую каркасную стенку, которую впоследствии отделать облицовочным материалом.

Совет эксперта! Любой теплоизоляционный материал лучше крепить к внешней стороне, будь то стена дома или цоколь. Так сохраняются все качественные показатели утеплителя.

Утепляющий материал прокладывается на всю высоту фальш-цоколя, начиная от уровня земли до нижней части дома. Крепится обычно при помощи клеи или специальной мастики. Срок их высыхания варьируется в течение недели, в зависимости от погодных условий.

Работы по отделке цокольной части являются заключительным и неотъемлемым этапом в утеплении свайно-винтового фундамента. Облицовка выполняет не только функцию декорирования, но и участвует в защите утеплителя.

Совет эксперта! Этап облицовки выполняется после возведения здания, чтобы создать единое целое между стеной дома и фундаментом.

Основные варианты утепления

В целом, свайно-винтовой фундамент можно утеплить двумя способами.

Первый этап:

Вырыть траншею между оголовками свай, глубиной около двадцати пяти сантиметров. На дно уложить пятнадцатисантиметровый слой песка, то есть песчаную подушку против вспучивания грунта. Затем к свае с помощью сварочного аппарата присоединить два стержня от арматуры. Диаметр каждого стержня должен быть не менее восьми миллиметров. Все это залить раствором бетона. Общая высота должна составлять пяти миллиметров над уровнем грунта.

Второй этап:

Внутренняя стенка выкладывается обычно из керамического кирпича вплоть до оголовка сваи. Внешняя стенка при кладке обязательно должна иметь зазор, в который потом укладывается выбранный утеплитель. Все соединения пластов утеплительного материала тщательно проклеиваются с помощью клея или специальной мастики. В отдельных случаях можно использовать двухсторонний скотч. Верхняя часть готовой стенки укрывается металлическим или пластиковым сливом.

Важно! От ленточного фундамента желательно сделать отмостку, которую потом обязательно наполнить выбранным утеплителем.

Фальш-цоколь

Первый этап:

Основой служит свая, на которую привариваются два уголка. Уголки имеют полку шириной в сто двадцать миллиметров. При сваривании важно оставить зазор между уголками. Его ширина будет зависеть от толщины выбранного утеплителя.

Второй этап:

Далее на полки выкладываются стенки шириной в полкирпича, которые необходимо связать между собой с помощью нержавеющей проволоки. Внешняя обязательно из облицовочного. А уже между стенками помещается утеплитель.

Наши услуги

Наша компания базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Утепление цоколя свайно-винтового фундамента | Статьи

Цоколь для фундамента на винтовых сваях является не просто декоративным элементом, но и надежной защитой подвального помещения и конструкций здания от негативных влияний окружающей среды, например сезонных перепадов температуры, атмосферных осадков.

В случае если строение используется только в качестве временного жилья (летний вариант), можно обойтись без утепления цоколя, в остальных случаях оно необходимо для обеспечения комфортного микроклимата в помещении, предотвращения теплопотерь и экономии энергии, затрачиваемой на обогрев.

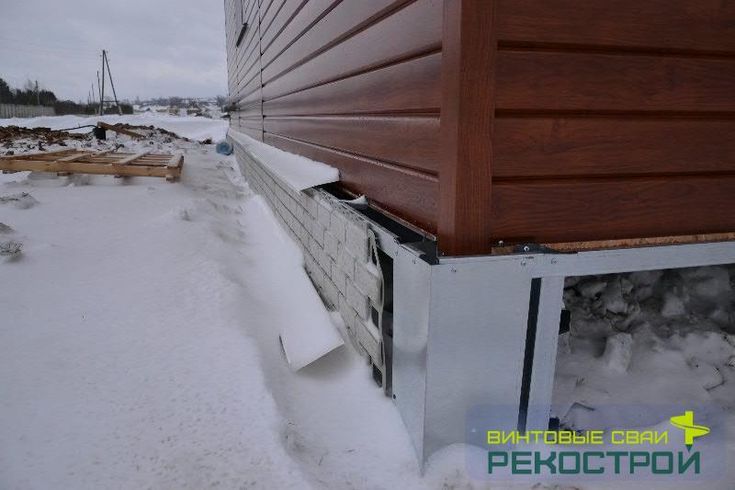

Цоколь фундамента на винтовых сваях, чаще всего, устраивается уже после разводки коммуникаций, чего, например, нельзя сказать об обвязке периметра профильной трубой, которая не только придает дополнительную целостность конструкции, но и служит основой для установки декоративных отделочных панелей.

Работы по монтажу профильной трубы под уже построенным деревянным домом в определенной степени небезопасны, особенно в летний сезон, когда и выполняется основная часть строительных работ. Обвязывать периметр винтового фундамента рекомендуется непосредственно в момент его строительства при условии, что рано или поздно это все равно потребуется сделать.

При устройстве цоколя особенно важно учитывать тот факт, что само здание и винтовые фундаментные сваи при сезонном движении грунта остаются на месте, в то время как почва на суглинках приподнимается более чем на пять сантиметров. Между грунтом и низом цоколя рекомендуется оставить небольшой зазор размером примерно 5–10 см для того, чтобы цоколь не деформировался в результате движения почвенных масс.

Порядок утепления цоколя фундамента на винтовых сваях

Гидроизоляция ростверка. Данный этап является обязательным вне зависимости от материала, из которого изготовлена конструкция.

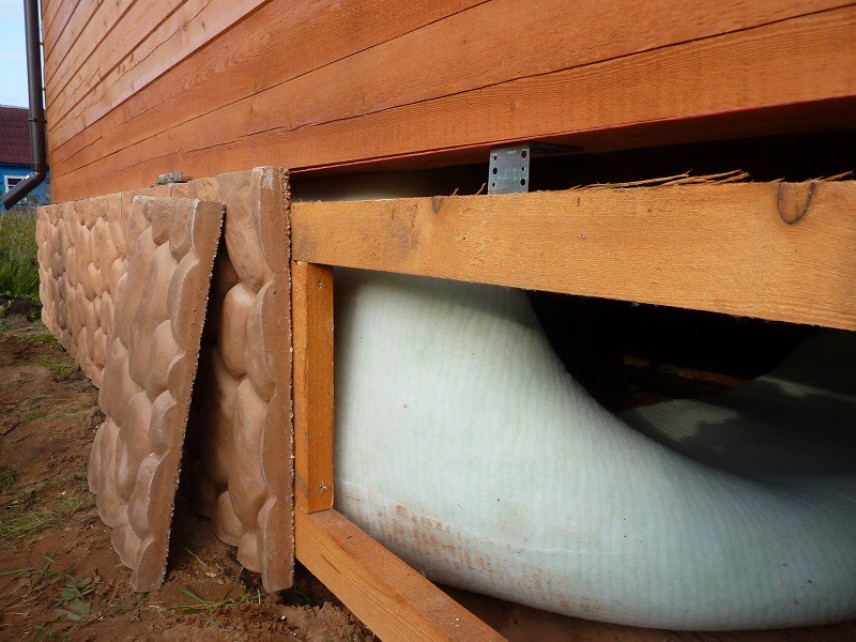

Устройство обрешетки. Она может быть сделана из дерева или металла, на нее впоследствии устанавливается утеплитель.
Монтаж изоляционного материала. Для утепления цоколя используются пенопласт, пеноплекс и другие влагостойкие плиты. Они фиксируются на специальный клей с тщательной изоляцией всех.

Остались вопросы?

Звоните, и наши менеджеры Вас проконсультируют:

8 (915) 065-59-50

как правильно утеплить своими руками, отделка, видео-инструкция, фото и цена

Занимаясь строительством дома, необходимо сразу уделить внимание и его утеплению. Причем, начинать нужно с основания – фундамента и цоколя. Далее мы рассмотрим, как правильно утеплить цоколь дома.

Утепление цокольной части дома

Зачем утеплять цоколь и фундамент

Основная часть холода проникает в помещение через фундамент, поэтому многие проекты предусматривают достаточно высокий цоколь, чтобы приподнять перекрытия пола над грунтом.

Однако, даже это в полной мере не защищает строение от холода, ведь если стены находятся в промерзшем грунте, то на поддержание теплой температуры в помещении придется затрачивать много энергии.

Поэтому утепление основания является не менее важной процедурой, чем утепление стен или крыши.

Чем и как утеплить цоколь

Утеплить основание строения можно любым водонепроницаемым теплоизоляционным материалом. Наиболее же традиционный утеплитель для цоколя дома – это пенополистирол, поверх которого выполняется оштукатуривание.

Также эффективным вариантом считается использование минеральной ваты, принцип монтажа которой не отличается от утепления полистиролом. И тот и другой материал покрывается армирующей сеткой, поверх которой наносится слой штукатурки толщиной 2-5 см.

Совет! Поверх штукатурки цоколь можно отделать искусственным камнем, плиткой или просто покрасить краской.

Экструдированный пенополистирол

Утепление экструдированным пенополистиролом

Одним из наиболее эффективных материалов является экструдированный пенополистирол. Его характеризует низкая теплопроводность и прочность на сжатие. Кроме того, благодаря однородной структуре, он хорошо защищен от влаги.

Соответственно, цоколь тоже будет защищен от переувлажнения. Низким коэффициентом водопоглощения обусловлена хорошая морозоустойчивость материала. Как утверждают производители, срок его эксплуатации составляет не менее 50 лет.

Толщина плит варьируется в пределах 30 – 120 мм.

Для определения оптимальной толщины теплоизоляции, необходимо выполнить расчеты, при которых берется во внимание:

Строительный материал, из которого сделан цоколь и толщина его стен.
Предназначение подвала.
Особенности местного климата.

Утепление экструдированным пенополистиролом

Пенополистирол монтируется поверх слоя гидроизоляции, в качестве которой можно использовать:

Рубероид;
Битум;
Рубимаст;
Полиэтилен.

Плиты приклеиваются при помощи битумно-полимерной мастики либо полиуретанового клея. Клеящий состав наносится сплошным слоем или точками. Места стыков следует замазать специальной пенкой для систем утепления.

Совет! Не рекомендуется фиксировать плиты механическим способом, так как могут появиться протечки.

Предотвратить образование мостов холода можно при помощи монтажа плит в два слоя с перекрытием стыков. При этом нижние плиты должны опираться на жесткое основание, к примеру, на выступ в фундаменте или отмостку.

Пеноплекс

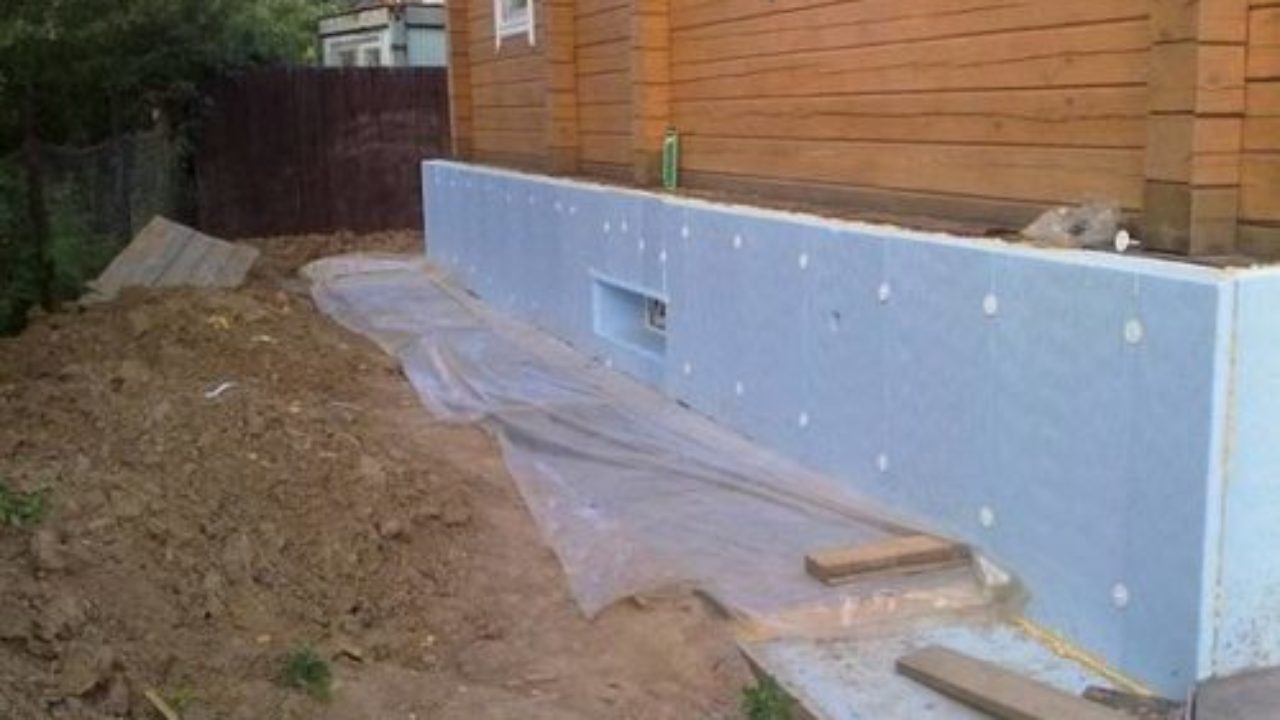

Утепление пеноплексом

Пеноплекс является еще одной разновидностью пенополистирола. Этот материал тоже плохо впитывает влагу и имеет ряд преимуществ перед другими материалами. В частности коэффициент теплоизоляции у пеноплекса на 50 процентов больше, чем у обычного пенопласта и утеплителей из минеральной ваты.

Чем толще плита, тем лучше утепление. Причем, толщина плит практически не влияет на вес утеплителя. Кроме того, материал отлично переносит большие перепады температур, что тоже важный показатель.

Инструкция по монтажу выглядит следующим образом:

В первую очередь поверхность необходимо обработать грунтовкой.
Затем пеноплекс приклеивается при помощи специального полимерного клея. Плиты необходимо укладывать встык, стараясь, чтобы между ними не было зазоров.
Монтаж усиливается при помощи пластиковых дюбелей с широкими шляпками, которые называют «зонтиками» или «грибами». Отверстия высверливаются перфоратором прямо через плиты пеноплекса.
Далее поверх утеплителя наносится стеклопластиковая армирующая сетка.
На армирующую сетку наносится слой штукатурки, как правило, в два слоя.
В последнюю очередь наносится финишное покрытие, которое можно покрасить. Вместо финишного покрытия можно использовать искусственный камень либо другие не тяжелые отделочные материалы.

Схема утепления пенопластом

Утепление пенопластом

Данный вариант является наиболее бюджетным видом утепления, так как цена на пенопласт наиболее низкая.

Однако, у него имеются некоторые недостатки:

Пенопласт не такой прочный, как вышеописанные материалы;
Чем сильнее в регионе морозы, тем более толстым должен быть пенопласт.

Совет! В процессе приклеивания плит, на стене могут возникнуть неровности. В этом случае все выступы можно затереть специальной теркой, чтобы предать покрытию идеально ровную поверхность, проверить которую можно строительным уровнем.

Если вы остановить свой выбор на пенопласте, утепляем цоколь дома по системе Ceresit:

В первую очередь стены очищаются от грязи.
Затем готовится клей из сухой смеси, которую можно приобрести в каждом строительном магазине.
Далее клеевой раствор наносится гребенкой, чтобы обеспечить лучшее сцепление пенопласта со стеной. Для качественного монтажа достаточно покрыть клеем 75 процентов площади материала.
Как и в случае с предыдущим утеплителем, необходимо выполнить дополнительное укрепление дюбелями. Каждую плиту следует фиксировать в пяти точках. Разрешается забивать дюбеля на стыках плит, таким образом, один «зонтик» будет фиксировать сразу несколько плит.
Далее необходимо поверхность пенопласта покрыть грунтовкой и уложить сетку, которая приклеивается той же смесью, что и пенопласт. При этом поверхность следует разравнять при помощи шпателя.
После застывания клея, его затирают и снова грунтуют.

Оклеивание стен пенопластом

На этом утепление цокольной части дома завершено, осталась отделка – и цоколь готов. Для отделки можно использовать фактурную штукатурку либо искусственный камень.

Совет! По вышеописанной технологии можно утеплить не только цоколь, но и все стены дома.

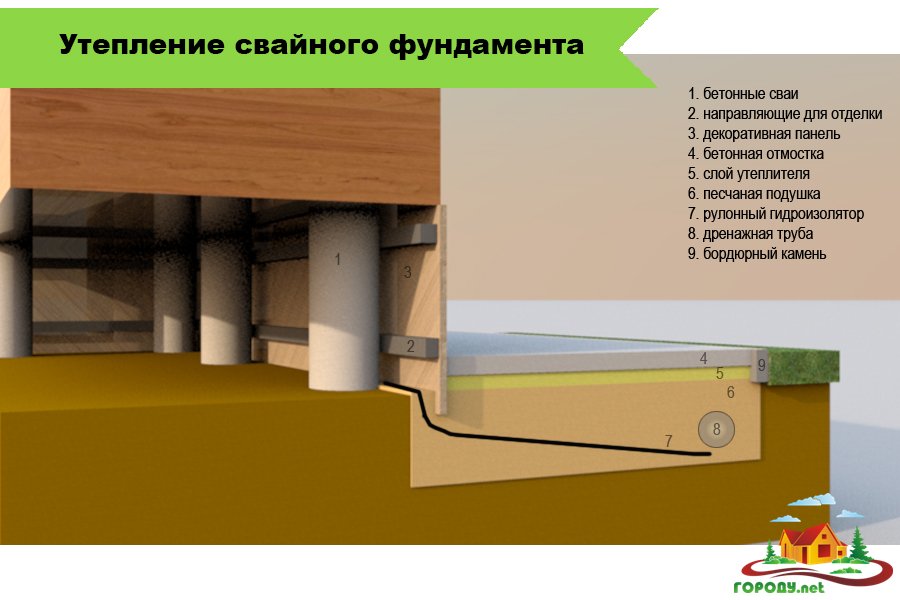

Утепление свайных фундаментов

Как правило, больше всего вопросов вызывает у застройщиков утепление нижней части дома на винтовых сваях. Связано это с тем, что такой фундамент не имеет цоколя, поэтому под строением просто свободное пространство.

На самом деле, решение очень простое – если дом не имеет цоколь,то его надо сделать своими руками. Навесная конструкция в данном случае не подойдет, поэтому придется возвести капитальный мелкозаглубленый ленточный фундамент, поверх которого следует выполнить кладку до уровня перекрытия.

Работа выполняется следующим образом:

По периметру строения выкапывается траншея глубиной около 40 см.
Затем укладывается опалубка, выполняется армирование и яма бетонируется.
Когда бетон застынет, нужно возвести кладку из кирпича или другого какого-либо материала.

На этом первый этап работы завершен, осталось выполнить утепление цоколя одним из вышеописанных способов.

На фото – утепление отмостки

Утепление отмостки

Для обеспечения максимальной эффективности, следует утеплить и отмостку.

Сделать это можно тем же пенопластом следующим образом:

Плиты укладываются на щебень или рубероид.
Стыки заполняются монтажной пеной, чтобы избежать попадания в них воды.
На плиты насыпается слой песка и затем утрамбовывается.
Сверху песок заливается бетоном. Задекорировать отмостку можно камнями.

Обратите внимание! Ширина отмостки должна составлять не менее 60 см, при этом она должна быть шире свеса на 20-30 см.

Вывод

Современный рынок позволяет выбрать наиболее подходящий по цене и характеристикам утеплитель для цоколя в каждом отдельном случае. Поэтому утепление основания дома не представляет никакой сложности. Благодаря современным технологиям, ваше жилище станет не только более комфортным, но и более долговечным (узнайте также как выбрать кирпич для цоколя).

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Отличная статья 0

Можно ли построить гараж на столбах (винтовых сваях)?

Ecohome 11 декабря 2017 г. 14:23

Пристройки и небольшие постройки часто строятся на винтовых сваях, так что вы можете это сделать. Но у него есть несколько преимуществ и недостатков, поэтому следующее может помочь вам принять решение —

Преимущества строительства винтовых свай:

Использование винтовых свай для замены фундамента, вероятно, сэкономит вам много денег за счет избежания (или, по крайней мере, значительного снижения) затрат на земляные работы.Это также может дать вам преимущество в районах, подверженных наводнениям, поскольку вы находитесь оторванным от земли. Они также могут позволить строительство на почвах, у которых отсутствует несущая способность, необходимая для фундамента и перекрытия (плита-плот также подходит для более мягких почв).

Недостатки винтовой сваи:

Пол, поднятый на винтовых сваях, оставляет дополнительную поверхность здания, открытую для ледяного зимнего воздуха, в отличие от плиты, которая находится в прямом контакте с почвой и, следовательно, в некоторой степени защищена от зимних температур из-за относительно умеренной температуры земли зимой. Таким образом, потребуется более высокий уровень изоляции в полу, чтобы соответствовать тем же стандартам эффективности и комфорта, что и плиточный пол. Кроме того, он будет более подвержен утечке воздуха, поэтому не забудьте включить в конструкцию эффективный воздушный барьер.

Учитывая, что это пол и его необходимо будет утеплить перед добавлением чернового пола, может пройти некоторое время, прежде чем здание будет закрыто и защищено от атмосферных осадков, поэтому вы должны быть очень осторожны с дизайном и выбором материала. и порядок установки.Избегайте какой-либо чувствительной к влаге изоляции (например, целлюлозы или стекловолокна), лучше подумайте о жестких плитах или минеральной вате. Для этого подождите, пока не наступит череда солнечных дней, и убедитесь, что он хорошо защищен от проникновения воды на время, необходимое для установки крыши.

Дом, немного приподнятый над землей, также может быть привлекательным и хорошо защищенным местом для диких животных, чтобы создать дом. Обязательно примите меры, чтобы животные не заходили.

Если вы планируете перепродажу в будущем, помните, что строительство на винтовых сваях обычно не считается таким прочным, как строительство на бетонном фундаменте, поэтому следует учитывать и долгосрочную ценность.

Какой бы тип здания вы ни выбрали, убедитесь, что его спроектировал инженер.

Мир спиральных свай — Что не так с этим спиральным фундаментом?

Винтовые сваи и фундаменты представляют собой отличное решение некоторых проблем проектирования, но иногда создают собственные проблемы. Эти проблемы имеют форму доступных размеров, подрядчика по установке или строительного характера. В этой статье представлены актуальные проблемы, возникающие при использовании спиральных изделий в качестве основы и закрепления в различных областях применения.Предлагаемые здесь решения использовались для предотвращения или устранения этих проблем и недостатков в Северной Америке и за рубежом.

Введение

Винтовой анкер или фундамент используются уже почти два столетия известной истории. Скорее всего, для закрепления животных и палаток использовалось какое-то грубое устройство с винтовой пластиной, поскольку кочевники блуждали по различным континентам. Хотя это и не новая технология, более недавнее расширение новых применений спирального основания привнесло новые проблемы и недостатки.Недостатки и проблемы можно разделить на несколько общих проблем: во-первых, доступность устройства фундамента; во-вторых, надлежащие средства (оборудование и персонал) для установки фундамента; в-третьих, строительство или установка винтового фундамента и, наконец, неспособность фундамента выполнять свои функции.

Проблема «доступности» выходит за рамки данной статьи и часто сводится на нет надежным поставщиком. Остальные три недостатка или проблемы будут рассмотрены в этой презентации.Хотя эти решения основаны на опыте авторов в использовании спирального фундамента внутри страны и во всем мире, они не являются исчерпывающим перечислением их совокупного более чем 70-летнего опыта или единственно возможных решений. Мы надеемся, что этот список положит начало диалогу внутри практики, который продемонстрирует, что спиральные продукты удобны для пользователя и развенчивают или демистифицируют этот очень полезный тип основания для большего блага всех практиков. Обмен знаниями расширит использование спирального фундамента, и мы все выиграем.

Мы выиграли торги!

Это отличная новость, необходимые документы уже готовы, мобилизация очевидна; что теперь? Конечно, ваш оценщик продумал процесс и поставил проект в цифру, но готова ли ваша команда? Правильная подготовка — залог успешного заключения контрактов. Надлежащая оснастка, персонал, обученный безопасным методам установки и испытания винтовых фундаментов, и соответствующая подготовка — необходимые условия для того, чтобы стать прибыльным подрядчиком. В этом отношении может оказаться полезным контрольный список в приложении.Специалисты по проектированию также должны знать, что должен сделать подрядчик для подготовки, чтобы они могли лучше реагировать на полевые ситуации и проблемы.

Здесь приводится краткий обзор процесса подготовки. Хотя они и не являются обширными, это необходимые минимальные шаги, которые необходимо предпринять для подготовки к исполнению контракта. Следующие ниже офисные процедуры предполагают, что все контрактные документы, включая геотехнический отчет, прочитаны и поняты.

А.Мобильное оборудование — имеет ли носитель подходящего размера для доступа к площадке, включая физический размер, давление на грунт, высоту над головой, радиус действия и устойчивость на площадке? Приводная головка или редуктор с гидравлическим приводом должны иметь крутящий момент, по крайней мере, на 50% больше, чем механический предел устанавливаемого продукта, и должны иметь точный метод определения монтажного крутящего момента.

B. Персонал. Численность бригады зависит от типа работы, которую они должны выполнять. Для типичного проекта фундамента бригада из трех человек подходит для большинства проектов фундамента. Сюда входят старший мастер или бригадир, оператор и земляной. Все должны пройти инструктаж по технике безопасности и правильной установке. Кроме того, бригадир отвечает за ведение соответствующих записей по установке и должен быть в состоянии сформулировать любые возникающие на местах проблемы в штаб-квартиру для быстрого решения.

C. Знать почву — Ваш опыт работы с этим профилем почвы или региональная или местная геология. По крайней мере, просмотрите отверстия относительно того, где команда планирует начать.Часто благоразумно начинать с того, что нужно, чтобы можно было проверить «ожидаемую производительность», чтобы удержать ее с фактической производительностью. Это позволит заблаговременно предупредить о потенциальных проблемах, таких как неправильная оценка глубины и другие проблемы с установкой. (При отсутствии бурения направьте вниз испытательный зонд с одной спиралью, зонд с спиралью большого диаметра лучше подходит для определения местоположения пласта почвы, а также для регистрации глубины и крутящего момента на каждом футе проникновения ниже первых пяти футов). Это может дать некоторые рекомендации при выборе окончательной конфигурации винтового фундамента.

Процесс мобилизации завершен, и начинается производство или установка. Если соответствующая подготовка была завершена, процесс запуска должен иметь довольно короткую кривую обучения, и будет быстро установлена хорошая производительность. Производство идет хорошо.

Установка винтового фундамента продвигается вдоль скважины до тех пор, пока не будет обнаружена проблема. Проблема может заключаться в продукте, установке или производительности, как указано выше во введении. Каждый из них будет рассмотрен отдельно ниже.Эти категории или функции включают продукт, установку и производительность, при этом большинство полевых проблем возникает при установке. Тем не менее, каждый аспект применения винтовых фундаментов требует рассмотрения.

1. Проблемы, связанные с продуктом. На этапе строительства винтового фундамента возникают нагрузки, которые продукт наиболее трудно выдержать. Требуют установок крутящего момента может быть приближаются к их опубликованным пределам, чтобы получить спиральную пластину подшипника до нужного подшипника слоя.Правильная центровка очень важна, чтобы не допустить изгиба вала. Напряжения в комбайне, изгиб и скручивание, могут привести к преждевременному выходу вала из строя. Это также может привести к преждевременному выходу из строя муфты. Избыточное давление прижима и перекос (приводная головка не соосна оси анкера) приведет к преждевременному выходу из строя из-за более высоких комбинированных напряжений. Очевидный ответ на это — выровнять приводной двигатель коаксиально с валом и приложить давление, достаточное для того, чтобы следовать за верхним концом винтовой основы.Использование анкера с трубчатым валом также снизит вероятность поломки.

Удары по валунам и булыжникам могут загнуть переднюю кромку спирали, что приведет к значительному снижению скорости проникновения, установочного крутящего момента и грузоподъемности. Различные производители могут предоставить более толстые и более прочные спирали для каменистого грунта, используя более толстые и / или более прочные спирали, которые помогут предотвратить эту проблему. При необходимости переднюю кромку можно выпрямить механически или удалить загнутую вверх часть спирали с помощью абразивной пилы.Если используется горелка, держите срез на расстоянии ½ дюйма от сварного шва.

Крепеж может сломаться под нагрузкой. Производители поставляют для своей продукции болты соответствующего сорта. Если вам требуется больше болтов, потому что некоторые из них были потеряны, получите их у производителя или обязательно используйте сплав, требуемый в их технических характеристиках. Болт более высокого качества может быть более хрупким, чем болт OEM.

Хотя вращение вала в приводном инструменте является проблемой инструмента, будет обсуждаться ниже.Однако предварительно эта тема кратко описана здесь, поскольку инструменты являются частью приобретенных «Продуктов». Всегда используйте инструмент подходящего размера, в хорошем состоянии, и прикрепите вал анкера к приводному инструменту, чтобы он не выскользнул, что могло бы стать опасным для земледельца. Закругленные и изношенные настолько закругленные и изношенные приводные инструменты или головки, что стержень анкера свободно входит в них, представляют опасность.

Вал выходит из строя преждевременно — производители оценивают прочность вала на основе чистого кручения, применяемого в лабораторных условиях.Характеристики, вероятно, хороши для типичной установки, но если изгиб происходит из-за расположения или досягаемости устанавливаемой машины, это может привести к отказу из-за комбинированных нагрузок. Поверхность излома может быть правильно идентифицирована по спиральной форме излома, так как чистый крутильный излом пластичного материала представляет собой плавный излом, перпендикулярный оси вала.

2. Установка имеет значение. Усилие создается за счет винтового основания, ввинчивающегося в землю. Устанавливаемое оборудование не может удерживать его, и оборудование было повреждено, если не было приложено надлежащее прижимное давление или последующее движение. С другой стороны, «прижимное давление» может быть создано установочным оборудованием путем осторожного приложения сжимающей нагрузки к верхней части надставки. Оба помогают пробить фундамент в землю. Следует также отметить, что обработка спиралей мусором или геотканями может снизить скорость проникновения и крутящий момент из-за «предсказывающего» действия ведущей секции.

Винтовой фундамент обычно устанавливается с правым поворотным движением (за исключением левого крутящего момента для подводных установок), которое обычно создается редуктором с гидравлическим приводом или «приводным двигателем», и требует постоянной крутящей силы порядка тысяч футов. фунты. Существует около дюжины производителей приводных двигателей большой мощности. Некоторые из них представляют собой гидравлические поршневые насосы с прямым приводом, но большинство — это высокопроизводительный гидравлический мотор-редуктор, приводящий в движение редуктор для тяжелых условий эксплуатации. Не имеет большого значения, кто производит приводной двигатель, если известно максимальное гидравлическое давление, поэтому уплотнения на коробке передач не раздуваются, что обычно происходит после того, как уплотнения приводного двигателя выходят из строя из-за избыточного давления в приводе. мотор. Знайте максимальное давление, на которое рассчитан двигатель. Чрезмерное противодавление (которое на экскаваторах может быть рассчитано на 600-800 фунтов на квадратный дюйм), которое может возникнуть в возвратной линии и фильтре, является наиболее частой причиной взрыва уплотнений в гидравлическом двигателе. Одна из профилактических мер, которую может сделать механик, — это удалить воздух из корпуса двигателя.Сальники мотора можно отремонтировать; профилактика проще, достаточно выпустить воздух из корпуса. В приложении показан эскиз сливного отверстия корпуса приводного двигателя. Также рекомендуется отрегулировать предохранительный клапан на двигателе так, чтобы максимальное давление не превышало предельную мощность двигателя экскаватора или бурильной колонны.

Рисунок 1 — Выдувное уплотнение двигателя

Обратите внимание, что пластиковая заглушка, которая находится непосредственно над фланцем, является сливным отверстием корпуса.Дренаж корпуса с обратным клапаном на 10 фунтов на квадратный дюйм в линии предотвратил бы этот отказ, если бы он был установлен в этом отверстии. Работа приводного двигателя под водой также может вызвать давление в обратном направлении (то есть противодавление в обратной линии). Тем не менее, они были успешно развернуты без сбоев на глубину до 285 футов.

Проблемы с инструментами. Хотя эта тема вкратце обсуждалась выше, ее следует рассмотреть еще раз. Следует использовать рекомендованный приводной инструмент, поставляемый производителем, и соблюдать его инструкции по технике безопасности, включая замену изношенного оборудования. Эти процедуры безопасности должны быть частью еженедельного совещания по безопасности. Изношенный и неподходящий инструмент может снизить производительность и, возможно, создать опасную рабочую ситуацию. Модификации инструментария производителя аннулируют гарантию и переносят всю ответственность на вашу компанию. Сценаристы осведомлены о серьезных травмах и одной смерти в результате использования неподходящего инструмента в качестве полевого средства. Все вращающееся оборудование связано с определенными опасностями и может быть очень неумолимым, если допустить небрежность.

Приводной двигатель или «головка экскаватора» обсуждалась выше. Индикатор крутящего момента является вспомогательным для головки экскаватора и должен находиться в колонне приводных инструментов, если он механический, или должен измерять гидравлический градиент на двигателе, если он гидравлический. Поскольку многие установщики слепо принимают взаимосвязь между крутящим моментом и мощностью, им надлежит иметь проверяемый точный индикатор крутящего момента. Гидравлические индикаторы крутящего момента обычно используют движение манометра Бурдона для индикации давления. Такие датчики могут быть перенапряжены и повреждены, требуя их замены.Гидравлические индикаторы необходимо время от времени откалибровать, так как это возможно повредить винтовой продукт из-за ненадежного индикатора крутящего момента, используемого в качестве критерия привода.

Также индикаторы крутящего момента должны иметь возможность непрерывно контролировать крутящий момент. Отрывные механические системы или системы сброса давления не рекомендуются, если не поддерживаются постоянная скорость и давление прижима, поскольку увеличение любого из этих аспектов может вызвать преждевременный отрыв или индикацию установочного момента.

При приложении крутящего момента для прогнозирования грузоподъемности важно установить анкер на скорости (об / мин), рекомендованной производителем. Чрезмерная частота вращения может привести к нереально высоким крутящим моментам.

Когда индикатор крутящего момента выходит из строя или в отсутствие индикатора крутящего момента, некоторые подрядчики будут полагаться на давление в системе или скручивание стального вала для установки винтовых анкеров. (Давление в системе не является хорошим показателем момента установки и здесь не рассматривается).Скручивание вала было практикой в течение многих лет, предшествовавших механическому индикатору крутящего момента. Тем не менее, это может привести к избыточной анкерной способности (обычно это означает дополнительную глубину и затраты), неожиданному выходу из строя вала и ненадежной нагрузке. Если индикатор крутящего момента не используется, было бы разумно проверить достаточное количество анкеров, скажем, 20-30% от общего количества в случае анкеров растяжения, которые легко и быстро проверяются и обычно имеют более низкий коэффициент указанная безопасность; или 2-3% от общего количества в случае опор сжатия.Помните, что критерии установки крутящего момента зависят от конкретного места.

В случае натяжных анкеров может возникнуть не такая распространенная ситуация, например, анкерные крепления для морской стены и распорки для глубоких котлованов, где угол установки анкеров достаточно плоский. Это может привести к тому, что свинцовая спираль ударится о твердый подповерхностный слой, а затем продолжит движение по границе раздела слоев, никогда не увеличивая крутящий момент, как можно было бы обычно ожидать. Иногда это заметно на лицевой стороне стены, поскольку внешний конец анкера будет пытаться опускаться ниже по стене.Извлеките заднюю часть и увеличьте длину стингера (направляющей точки) или увеличьте угол и переустановите заднюю часть в новом месте.

Винтовой фундамент может быть установлен в неправильном месте или его необходимо переместить из-за препятствия: какие возможные перемещения можно сделать? Очевидно, это может зависеть от требований к нагрузке, но что касается винтового основания, его следует отодвинуть достаточно далеко, чтобы винтовой вывод не пытался «смещаться» в прежнее место во время переустановки. Обычно для этого требуется перемещение на 3 фута или более или изменение угла, если это допустимо, на 15 градусов или более.

Иногда винтовой фундамент перестает въезжать в почву с нормальной скоростью или полностью «раскручивается», т.е. поворачивается без продвижения. Это может быть связано с несколькими причинами; во-первых, фундаментная шахта, имеющая сплошное квадратное поперечное сечение, перестала продвигаться, потому что передний конец натолкнулся на пласт настолько сильно, что нижняя спираль не может развить достаточную тягу, чтобы протолкнуть конец в пласт.В этом случае удалите фундамент и укоротите опорную точку и измените / заточите спирали, а затем переустановите, используя максимальное давление прижима, которое может быть приложено к валу на глубине, на которой фундамент остановился ранее. Следует проявлять осторожность, чтобы вал не деформировался.

Если фундаментный вал имеет круглое поперечное сечение, может быть две причины чрезмерного крутящего момента: во-первых, неадекватная тяга, как упомянуто выше, и во-вторых, потому что вал «использует» такой большой крутящий момент при поверхностном трении, что осевое усилие создается за счет ведущие спирали не могут преодолеть поверхностное трение. В последнем случае чрезмерное давление при установке машины может решить эту проблему. Добавление спиралей вдоль вала или уменьшение диаметра стержня шнура и некоторых удлинителей также эффективно. Для справки авторы обнаружили, что средняя максимальная длина фундамента вала диаметром 8 дюймов без промежуточных спиралей составляет порядка 40 футов в мягких и средних почвах. Это происходит из-за того, что тяга ведущей секции преодолевается трением по валу. На очень мягких почвах и торфяных залежах средняя длина может быть намного больше

Заданный момент установки не достигается при установке на заданную глубину, что вызовет панику в некоторых лагерях.Если у кого-то есть веские основания полагать, что спирали находятся в предписанном слое опоры, проверьте фундамент, прежде чем забивать фундамент намного глубже. Быстрый тест на натяжение даст некоторое представление о емкости, и его легко выполнить. Напомним, что крутящий момент зависит от места установки, и слепое использование значения по умолчанию обычно приводит к консервативной мощности, но, возможно, к чрезмерно консервативному значению, достижение которого требует затрат.

Гранулированный материал, где уровень грунтовых вод колеблется, например, приливные зоны, или поднимется в будущем в результате каких-либо естественных или антропогенных изменений участка, повлияет на предельную емкость спирального фундамента.Вместимость несущей плиты (плит) в песке напрямую зависит от эффективного давления покрывающих пород. Поднимающийся уровень грунтовых вод уменьшит грузоподъемность плиты, поскольку плавучесть воды снижает давление покрывающей породы. В этом случае первоначальные расчеты должны учитывать возможное долгосрочное влияние уровня грунтовых вод и снижение производительности.

Песок ниже уровня грунтовых вод и ниже морского дна может вызвать увеличение требуемого крутящего момента при установке.Спиральные основания могут «предвещать», то есть превращаться, не продвигаясь на нормальное расстояние, в рыхлый насыщенный песок, в некоторых случаях вызывая его уплотнение и фактическое увеличение его емкости по сравнению с тем, что указано с использованием значений отношения крутящего момента к емкости по умолчанию. Это аномалия, которую можно обнаружить при полномасштабном тестировании. Снова; отношение крутящего момента к мощности зависит от конкретной площадки.

Когда винтовой фундамент устанавливается в профиль грунта, который имеет очень мягкий или мягкий слой около поверхности, под нагрузкой может возникнуть коробление.Этого можно избежать, снизив осевую нагрузку до 10 тысяч фунтов, наложив на вал втулку через мягкий слой или используя так называемую микровинку Helical Pulldown®. Это запатентованный метод, на который распространяется эксклюзивная лицензия Chance. Однако трубная муфта может быть опущена вокруг вала через мягкие слои, тем самым укрепляя тонкий вал. Другой подход — это композитная спиральная трубная свая ® (CHPP ®), которая включает трубчатые секции (обычно наружный диаметр 8,625 дюйма, но может быть и больше). Нижняя секция ТЭЦ соединяется напрямую со стандартным квадратным валом или секциями со спиральными выводами HS.Секции труб сконфигурированы таким образом, чтобы их внутренняя часть оставалась открытой для бетона и арматуры, если требуется. При необходимости к участкам трубы можно также приварить спирали. Как и в случае с Micropile Helical Pulldown®, этот метод запатентован.

Влияние размера зерна и угловатости в несвязных грунтах заключается в увеличении емкости с увеличением размера зерна и угловатости. Поскольку эта информация об угловатости редко предоставляется дизайнеру, он может получить неожиданный звонок с места. Одно из возможных решений — попросить бригаду выполнить «быстрое» испытание на растяжение и действовать соответственно в соответствии с результатами испытания.Как правило, испытания на растяжение показывают, что более высокие крутящие моменты на самом деле обеспечивают более высокую нагрузочную способность винтовых оснований. Если спирали неглубоко внедряются в плотный слой, испытание на растяжение может вывести из строя якорь, но при сжатии он будет работать хорошо. Дело в том, что если винтовой фундамент выполнен из подходящего материала подшипника, без учета крутящего момента, его испытание на растяжение или сжатие может доказать, что фундамент является хорошим.

Установка винтовых свай сквозь лед для таких конструкций, как утилизаторы, и для фундаментов в вечной мерзлоте также представляет собой проблему.В некоторых деревнях коренных американцев на Аляске водопровод и канализация проходят внутри изолированных утилизаторов, которые возвышаются над поверхностью земли. Они часто сооружаются зимой через толстые слои мерзлого грунта и льда. Предварительное бурение скважины ледяной коронкой, имеющей диаметр больше диаметра вала, и / или вырезание пилотной точки и заточка спиралей значительно повысили скорость установки.

Вечная мерзлота не везде одинакова; По-разному ведут себя теплая мелкозернистая и холодная крупнозернистая мерзлота.Результаты испытаний в июне 1985 года показали, что установка спиральных якорей в вечной мерзлоте некоторых типов (например, в Прудо-Бей, Аляска) может быть чрезвычайно сложной, если не невозможной.

3. Проблемы с производительностью

Тонкий вал фундамента может прогибаться под нагрузкой, на что указывает резкое снижение грузоподъемности и / или постоянная скорость деформации при постоянном приложенном напряжении, что может происходить в мягких или рыхлых грунтах. Опыт авторов показывает, что это может произойти в мягких или рыхлых грунтах при использовании фундамента вала квадратного сечения в дюйм и половину от двадцати до двадцати пяти тысяч фунтов.(Хотя доступны валы меньшего размера, их не рекомендуется использовать в компрессионных приложениях). Если это произойдет, несколько решений приведены выше. Если не существует ни одного из предложенных выше решений, рекомендуется использование фундаментов трубчатых шахт.

При проведении глубоких земляных работ рядом с существующим зданием существующий фундамент укрепляется. Фундамент должен поддерживаться; что является первым принципом поддержки, который пропагандирует Уайт [i], для предотвращения катастрофического разрушения существующей структуры.Конструкция подпорок и стены выходит за рамки данной статьи и упоминается здесь в качестве меры предосторожности. Получите опыт работы с инженером-строителем по этой специальности, чтобы спроектировать соответствующие подпорные анкеры и стену.

Коррозия — это предмет, по которому некоторые поставщики и консультанты вошли в элегантность. Опыт авторов показывает, что винтовые фундаменты, устанавливаемые в ненарушенной земле, обычно не вызывают особого беспокойства. Работа, проделанная Романовым [ii], показывает, что это так.Общая рекомендация, которая часто используется во всех структурах, кроме институциональных, — если удельное сопротивление превышает 1000 Ом-см. а pH составляет от 4,5 до 9, срок службы фундамента должен превышать 70 лет. В агрессивной среде целесообразно затереть внутреннюю поверхность трубчатых валов. Как указывалось ранее, тема коррозии консервативно рассматривается в литературе некоторых производителей.

Если винтовой фундамент не прошел испытание фундамента, установите глубже и проверьте снова.Если фундамент будет удален и заменен на более крупный, рекомендуется переместить место установки, поскольку новый фундамент может не проникнуть достаточно глубоко за исходную испытательную глубину, чтобы можно было провести законное испытание. Если решено, что будет использоваться испытанный фундамент, уменьшите номинальные параметры основания до половины нагрузки, при которой выполнялись критерии деформации.

Показатели спиральных фундаментов при сейсмических событиях были очень хорошими, часто по сравнению с соседними традиционными фундаментами.Это сложная проблема для количественной оценки, и здесь она рассматривается как анекдотическая. Они уже более 20 лет участвуют в строительных работах в сейсмоопасных районах и с хорошими характеристиками пережили землетрясения силой R-7. Эти конструкции включают подпорные стены, коммерческие, правительственные и жилые здания. Не сообщалось о повреждениях конструкций, поддерживаемых спиральными фундаментами, из-за сейсмических событий.

Стоимость может стать непомерно высокой, если условия площадки неизвестны и требуется фундамент большой емкости.Необходимо оценить общую стоимость, включая время, материалы, нарушение работ на стройплощадке и деньги, сэкономленные за счет возможного сокращения времени строительства. Часто сообщалось, что экономия, полученная за счет сохранения продуктивного времени на объекте, на котором выполнялись работы, более чем оправдывала использование винтовых опор. Наверное, каждый подрядчик спирального фундамента может рассказать вам историю именно об этой ситуации.

Долгосрочная работа в глине — часто задаваемый вопрос. Это законное беспокойство, поскольку может произойти смягчение деформации, особенно при приложении натяжения.Размягчение при деформации может происходить, когда анкер растяжения нагружается в долгосрочной ситуации на уровне или около его предельной способности, потому что нагрузка от растяжения вызывает отрицательное поровое давление рядом с винтовой пластиной. Это отрицательное поровое давление удовлетворяется или преодолевается за счет потока поровой воды к месту спирали. Со временем вода может вызвать размягчение прилегающей почвы, позволяя почве обтекать спиральную пластину в режиме «глубокого местного сдвига». Деформационное размягчение, происходящее в нормально или слегка переуплотненных мелкозернистых почвах (OCR = 3–4), насколько известно авторам, не наблюдалось. Незарегистрированное тестирование [iii], проведенное A.B. Компания Chance на самом деле показала небольшой прирост долгосрочной предельной емкости по сравнению с предельной емкостью, обнаруженной методом «быстрого тестирования» на слегка переуплотненном грунте. Тем не менее, испытание, проведенное компанией Northern States Power [iv], показало снижение мощности анкеров растяжения, которые длительное время подвергались нагрузке на угловую конструкцию линии электропередачи сверхвысокого напряжения, примерно на десять процентов.

Установка под водой может увеличить требуемый крутящий момент при установке в случае крупнозернистого, угловатого песка.Требуемый крутящий момент для установки может быть настолько высоким, что винтовой фундаментный вал может выйти за пределы его механического предела, что приведет к поломке вала. Уменьшение размера спиралей или увеличение размера вала, а следовательно, и его прочности, являются двумя приемлемыми методами. Предварительное бурение твердой почвы, как правило, не является вариантом, так как это снизит производительность, если просверлить слишком глубоко.

Заключение

Винтовой фундамент, используемый при растяжении и / или сжатии, используется уже много лет.В прошлом это было предметом любопытства и исследований, но только недавно он стал широко использоваться на строительном рынке. Авторы считают, что это связано с двумя факторами; во-первых, мир академических кругов не принял эту концепцию в той степени, в какой она признана в учебниках и охватывается на уровне бакалавриата, а во-вторых, практикующие специалисты считают ее слишком «сложной» для решения случайных полевых задач, и им приходится полагаться на подрядчик для решения любой полевой проблемы. Применений бесчисленное множество, и подходы к решению большинства трудностей, основанные на здравом смысле, легко достижимы.Спиральное основание никуда не денется, и практикующим специалистам и строителям надлежит изучить возможность использования спиральных изделий, потому что использование спирального основания для приложений сжатия и растяжения расширяется с каждым днем.

[i] White, Lazarus-Underpinning, Columbia Press, NY, NY, 1906

[ii] Коррозия стальных свай в грунте, Монография Национального бюро стандартов № 58, 1962 г.

[iii] Случайное испытание (Bobbitt, 1974) только для внутреннего использования

[iv] Частные беседы между Боббитом и Эрлом Вайснером, инженером по передаче NSP, 1993

[PDF] Что такое QuickBase? Традиционные основы (слева) по сравнению с QuickBase (справа)

Скачать Что такое QuickBase? Традиционные основы (слева) по сравнению с QuickBase (справа)…

QuickBase — это новая инновационная система фундамента и пола для зимних садов и легких конструкций, которая была представлена в виде прототипа на прошлогодней выставке Interbuild, где она была признана «Лучшим новым продуктом для экстерьера». Непревзойденная модульная система QuickBase была разработана и впервые внедрена Shire Structures и группой компаний Wykamol и обещает высочайшее качество строительства со значительными экологическими и техническими преимуществами, а также предлагает значительную экономию времени и средств по сравнению с традиционными методами.Что такое QuickBase? Ядром системы QuickBase являются винтовые сваи Shire, которые забиваются в грунт до подходящих несущих слоев, устраняя необходимость в фундаменте из массивного бетона. Сваи обычно забиваются на минимальную глубину 4 метра (при необходимости глубже) для размещения рыхлой почвы и проблемных корней деревьев.

Традиционные фундаменты (слева) в сравнении с QuickBase (справа)

Сваи поддерживают легкие, частично переработанные пластмассовые балки грунта, соединенные с помощью ряда вставных соединений, образующих каркас.Затем заземляющая балка заполняется безусадочным раствором специальной формулы для получения высокопрочной композитной балки. Предварительно изготовленная легкая изоляционная влагонепроницаемая плита перекрытия закрепляется смолой на готовых балках пола. QuickBase — изменение облика индустрии консерваторий В 2006 году рынок зимних садов стоил 1 миллиард фунтов стерлингов на базовую сборку; с учетом арматуры и фурнитуры цифра возрастает до 2 миллиардов фунтов стерлингов. Фонды консерваторий исторически страдали от большого количества отказов, что приводило к призывам к более строгому регулированию.Внедрение методов модульного строительства будет способствовать этому потенциальному изменению. Увеличение затрат на рабочую силу и тенденция к созданию более экологичных форм строительства также делают систему QuickBase привлекательным вариантом как для строителей, так и для домовладельцев.

Преимущества QuickBase предлагает ряд огромных преимуществ по сравнению с традиционными фундаментами. a)

Cost QuickBase обеспечивает общую экономическую выгоду по сравнению с традиционными методами строительства. Не требует мокрой отделки, что снижает общие затраты на рабочую силу.

Время В большинстве случаев фундаменты QuickBase могут быть запущены и завершены менее чем за один день по сравнению с копанием глубоких фундаментов за неделю.

Environmental QuickBase — более экологически безопасный метод строительства. Балки частично сделаны из переработанных материалов, а влагонепроницаемая плита пола изолирована, что делает ее более экономичной после постройки. Это практически сухой процесс сборки, позволяющий сократить объем используемой воды. Используются менее натуральные заполнители, и, как правило, нет выкопанного материала, который можно было бы вывозить на свалки.Все комплектующие поставляются из одних рук, что снижает объем строительных перевозок.

Доступ и гибкость QuickBase идеальна для домов с ограниченным или отсутствующим внешним доступом к участку. Модульные детали можно безопасно и чисто переносить по дому, при этом не требуется тяжелого землеройного оборудования. Регулируемая глубина сваи гарантирует, что конструкция будет сидеть на подходящем несущем слое и сможет поддерживать конструкции, которые в противном случае было бы невозможно возвести. Сваю, как правило, забивают на глубину 4 метра для размещения рыхлой почвы и корней деревьев, но при необходимости ее можно забить и глубже.Запатентованное спиралевидное расположение ребер позволяет свае работать как в сыпучих, так и в связных грунтах.

Качество В системе QuickBase используются лучшие материалы и высочайшее качество конструкции, чтобы гарантировать надежность и безопасность продукта. Модульная конструкция вне строительной площадки означает качество и самые строгие допуски. Балки пола и пол устойчивы к коррозии, и утвержденные QuickBase установщики могут предоставить полную гарантию на установку.

Прочность Пластиковая балка рассчитана на то, чтобы выдерживать нагрузки вплоть до одноэтажного здания, и более высокие нагрузки могут выдерживаться за счет увеличения арматуры в грунтовой балке или за счет уменьшения центров свай.Балка заполнена высокопрочным раствором, который увеличивает ее прочность и предотвращает чрезмерное тепловое движение.

Процесс исследований и разработок Shire Stabilizers был разработан Shire Structures для работы на рынке восстановительного страхования. Потенциал использования меньших свай в легких новостройках стал очевиден, и родились сваи Shire — опоры для QuickBase. Трудный доступ часто затрудняет строительство традиционных фундаментов позади собственности.Сборная легкая фундаментная система устранит эти проблемы, и разработка системы Quickbase началась 3 года назад. Первые прототипы были представлены на выставке Interbuild 2007, и с тех пор проводится программа полевых и лабораторных испытаний. Обе плиты перекрытия (изоляция, зажатая между двумя слоями стекловолокна) и фундаментная балка (пластик, заполненный цементным раствором) представляют собой композитные секции и требуют обширных испытаний и проектирования.

Испытания грунтовой балки на разрушение в Университете Ковентри

Долгосрочные испытания панели пола

Техническая информация Сваи •

Свая состоит из трех частей: основания, ствола и головы.

•

Основание состоит из стального стержня со спиральными стальными ребрами, которые задерживают почву и увеличивают пропускную способность

•

Стержневые трубы имеют покрытие, нанесенное методом обжига и используются для передачи нагрузки от головки сваи на база.

•

Была изготовлена уникальная головка сваи, обеспечивающая регулировку как по вертикали, так и по углу.

Фундаментная балка •

Стандартная фундаментная балка состоит из прямоугольного сечения с опорой для поддержки внешней обшивки кирпичной кладки.Для внутренних балок доступны секции без ножек.

•

Доступны предварительно отформованные углы, тройники и прямые соединители. Углы можно установить под любым углом, что позволяет поддерживать сложные формы в плане.

Панели пола •

Стандартные панели пола имеют ширину 1,2 м и длину до 4 м.

•

Коэффициент теплоизоляции K составляет 0,025 wmc для стандартного пола толщиной 100 мм, что дает значение U 0,25 Вт / м2. Изоляция имеет конструкцию с закрытыми ячейками и поэтому устойчива к любой влаге.При необходимости может быть обеспечена дополнительная изоляция.

•

Две обшивки из стекловолокна создают легкую композитную конструкцию с высокой грузоподъемностью.

Реакция клиентов QuickBase использовалась для фундаментов зимних садов, пристроек, садовых комнат и эко-пристроек.

Зимние сады

Садовые комнаты

Пристройки зданий

Эндрю Рофф из Челтнема выбрал QuickBase при добавлении кухонной пристройки к своей собственности.Пристройку планировалось построить на глине, в непосредственной близости от деревьев и без прямого доступа к дороге, и Эндрю уже пришел к выводу, что сваи больше подходят для проекта, чем сплошные траншеи, заполненные бетоном. Ему рекомендовали выбрать QuickBase вместо традиционных свай для пристройки 16 м2. Всего было установлено десять свай на глубину 4,7 м, и весь процесс, включая установку панелей перекрытия, занял всего один день. «Мой строитель подумал, что это замечательно, — сказал Эндрю.«Полностью ровная, продуманная база, на которой они могут немедленно начать работу из блоков. Инспектор по строительству пришел к нам в день монтажа и, похоже, был впечатлен скоростью прогресса. Она не задавала вопросов по поводу дизайна или использованных материалов. В конце дня не было беспорядка и колеи ».

Фотографии установки показаны на следующей странице.

Системы фундамента Quickbase распространяются в Великобритании компанией Wykamol Group Unit 3, Boran Court, Network 65 Business Park, Hapton, Burnley, Lancashire, BB11 5TH Тел .: +44 (0) 845 644 0000 Факс: + (0) 845 400 3333 Электронная почта: [электронная почта защищена] Веб-сайт: www.quickbaseuk.com

Decks — Специалист по установке винтовых свай

Теперь немного о том, почему вам следует использовать винтовые сваи GoliathTech для вашего следующего проекта Deck.

Я уверен, что вы уже догадались, что мы кое-что знаем о колодах и о лучших методах построения колоды. Как уже упоминалось, более 30 лет компания Your Deck занимается установкой настилов, и поначалу стоимость винтовых свай для настила может показаться высокой. Однако если принять во внимание скорость, отсутствие почвы, которую нужно удалить, отсутствие необходимости в мусорном баке, более быстрое время производства, отсутствие грязного бетона и отсутствие повреждений из-за мороза.Вы увидите, что сваи GoliathTech — лучший выбор для основания палубы. Независимо от типа материалов, которые мы использовали для создания колоды, все они необходимы для создания прочного фундамента. Долгое время единственным выходом для нас был бетонный фундамент. Проблемы, которые у нас возникают с традиционными бетонными фундаментами, кроме морозного пучения, изначально довольно очевидны, например:

Физический труд для рытья ямы. Даже если использовалась машина, вам все равно нужно выкопать и очистить рыхлую грязь из ямы и надеяться, что дно не заполнено водой.Это отнимает много времени и утомляет.
Установите арматуру для фундамента.
Смешивание бетона и сведение к минимуму беспорядка может быть сложной задачей в зависимости от погоды.
Если вы привезли бетонный грузовик, вам все равно нужно залить бетон на задний двор, и это все еще нелегкая задача, и это пока довольно грязно.
ПОДОЖДИТЕ ……. вам нужно дождаться появления инспектора, прежде чем вы сможете заливать бетон. Он должен осмотреть ваши фундаменты, чтобы убедиться, что они достаточно глубоки, чтобы соответствовать строительным нормам.
После того, как бетон был залит и закончен. Теперь, как я уверен, вам хорошо известно. Теперь вам нужно достать мусорный бак и избавиться от лишней почвы, которая вышла из ямы. Обработайте почву во второй раз и уберите ее со двора в мусорное ведро.
Теперь вам нужно подождать несколько дней, пока бетон не затвердеет, и вы сможете начать строительство.
После всего этого вы теперь надеетесь, что даже если вы все сделали правильно … вы надеетесь, что ваш фундамент не вздымается от мороза.

Не такая очевидная проблема с бетонным фундаментом!

Это очевидные подводные камни использования бетона. Есть одна важная проблема, которая редко обсуждается и часто упускается из виду. Основная проблема, на которую не обращают внимания, — это почвенные условия, на которых вы закладываете фундамент. К сожалению, строительный кодекс требует, чтобы вы копали только определенную глубину, и все. Проблема в том, что у нас нет представления о несущей способности почвы на дне ямы.Так что даже если вы установили то, что будет считаться фундаментом правильного размера. Если у вас нет геодезической съемки для условий почвы, вы действительно не знаете, действительно ли почва способна выдержать ваш проект. В результате мы часто переоцениваем наши основы и надеемся на лучшее. Вы когда-нибудь задумывались, почему за последние несколько лет муниципалитеты увеличили размер фундаментов для ваших террас? То, что я объяснил выше, является точной причиной.

Стоимость колод резко выросла за последние несколько десятилетий.Материалы лучше, а варианты безграничны. Суть в том, что люди вкладывают большие средства в свои задние дворы, и лишь за небольшое увеличение стоимости вы можете предложить прочный, сертифицированный и точный вариант фундамента с GoliathTech, который выдержит нагрузку и не будет поврежден из-за мороза.

Как свая GoliathTech решает проблему несущей способности почвы?

Просто и сертифицировано. Когда мы устанавливаем сваю GoliathTech, мы постоянно в цифровом виде отслеживаем значения крутящего момента, которые создаются при ввинчивании сваи в землю.Как если бы вы ввинчивали шуруп в дерево. Чем глубже вы войдете, тем сложнее будет установить этот винт в древесину, следовательно, тем выше будет крутящий момент, необходимый для установки этого винта. В случае винтовой сваи более высокий крутящий момент означает более высокую грузоподъемность. Так, если, например, вы скажете мне, что вам нужно, чтобы одна свая выдерживала нагрузку в 5000 фунтов, я бы установил нашу сваю на глубину, которая создает достаточный крутящий момент для обеспечения несущей способности 5000 фунтов. Теперь мы с уверенностью знаем, что ваш фундамент выдержит нагрузку вашего проекта.Все наши значения крутящего момента контролируются и записываются в цифровом виде. Мы исключаем догадки из ваших основ.

Теперь, как винтовая свая GoliathTech может принести пользу вашему проекту палубы?

Как упоминалось ранее, мы, как компания, искали решение проблем, которые у нас были с традиционными бетонными фундаментами. Нам нужно было предложить нашим клиентам что-то лучшее и более сильное. GoliathTech смог решить все наши проблемы. Переход на использование винтовых свай GoliathTech для наших колод стал простым и очевидным выбором.Теперь мы сертифицированный установщик GoliathTech.

Установка выполняется быстро и требует гораздо меньше труда.
Погода не тормозит.
НЕТ рыхлой грязи, которую нужно было убрать после того, как мы закончим. Экономия времени и денег на утилизации почвы.
Вам не нужно ждать, пока появится инспектор по строительству. Осмотр фундамента не требуется. Мы подтверждаем информацию для каждой установленной винтовой сваи, включая грузоподъемность каждой сваи.
Вы можете начинать строительство, как только будет установлена последняя свая.
Проблем с морозным пучением нет.
Более быстрое выполнение работ и создание большего количества колод с каждым годом.

Ваши клиенты наняли вас не зря. Теперь предоставьте им лучшее решение для основы их колод.

GoliathTech упрощает фундамент!

Фундамент на винтовых сваях — надежные и экологичные фундаменты для дома

Винтовые сваи — это стальные трубы со стальными лопастями, обеспечивающие несущую способность грунта при неповрежденной конструкции, устанавливаемые ручным или механическим способом. Фундамент на винтовых сваях — современная технология быстрого монтажа надежного фундамента на винтовых трубах. Эти детали имеют лезвия, которые плотно ввинчиваются в землю, создавая надежную основу для будущего здания. Основное преимущество такого типа основания — это возможность не использовать сложное специальное оборудование. Однако нужно знать правила его заливки!

Выбор фундамента

Как начать любое строительство, дом, дачу? Ну конечно же нужно начинать с фундамента! Надежные и экологичные подвалы обеспечивают более длительный срок службы.Для нормальных условий и грунтов идеальный выбор в этой ситуации достаточно широк: ленточный фундамент, столбчатый, блочный. Для строительства дома на слабых, неустойчивых или торфяных грунтах лучшим вариантом будет основание из винтовых свай.

Технология фундамента такого типа не нова; он был разработан и запатентован около двухсот лет назад ирландским инженером Александром Митчеллом. Он изобрел и предложил использовать винтовые сваи и анкеры для установки маяков в эстуариях и песчаных отмелях.Сегодня эта технология широко применяется в сфере малоэтажного домостроения и служит основой для всех видов деревянных каркасных домов. В некоторых случаях его также используют при строительстве блочных домов.

Перед тем, как начать строительство, вы должны подумать и решить, какого типа будет ваш подвал, чтобы избежать быстрого износа, трещин, просадок или преждевременного разрушения каждого дома. Для мягкого грунта основа из винтовых свай — идеальный выбор. Он быстро и легко монтируется вне зависимости от неровностей местности и служит долго — не менее 100-150 лет, а при специальной обработке — даже 200.

Преимущества и недостатки

Несколько замечательных преимуществ:

Процесс быстрой установки.
При монтаже не нужно проводить земляные работы и выравнивать свой участок.
Сравнительно невысокая стоимость.
Высокий запас прочности деталей. Они сразу готовы принять нагрузку, предусмотренную проектом. Не нужно ждать, пока устроится подвал.
Так как эта технология используется при строительстве зданий на воде, то в случае затопления территории ваше здание не пострадает.
Возможность расширения, так как вы можете прикрепить новый фундамент к существующему.
Возможность проводить работы в любое время года и при любых погодных условиях.
Возможность одновременного запуска утилит.
Быстрый и легкий ремонт.
Детали не боятся холода, устойчивы к сейсмическим воздействиям, не требуют специальной гидроизоляции и не нарушают целостность окружающего грунта, что особенно актуально в условиях слабых грунтов.
Каждая свая выдерживает нагрузку в несколько тонн.

Однако у этого типа фундамента есть свои недостатки: при установке необходимо обращаться к профессионалам, так как каменистый грунт может повредить основные детали и, как следствие, вызвать коррозию. При недобросовестном монтаже можно случайно отклониться от конструкции здания, увеличив или уменьшив размеры подвала.

Порядок монтажа

Процесс установки прост и понятен, в большинстве случаев вы справитесь самостоятельно:

Определить местоположение дома на участке;
Крепление уголка (основания) винтовой сваи;
По вашему макету установите остальные детали;
Выполнить обрезку ворса по уровню;
Смонтируйте верхнюю часть детали сверху;
Выполните обвязку фундамента швеллером или балкой.

При устройстве подвала обязательно следите за тем, чтобы сваи занимали строго вертикальное положение, сверяя это строительным уровнем. При возведении винтового свайного основания в городе необходимо запросить карту связи, которая может проходить под вашим участком, или проверить предполагаемую площадь с помощью прибора для обнаружения кабеля. За пределами города в таких мерах предосторожности, как правило, нет необходимости.

Комфорт в районе

Фундаменты на винтовых сваях великолепны, потому что их можно использовать практически в любых условиях, не разрушая естественный ландшафт.Можно очень аккуратно построить дом на лесной поляне, не повреждая деревья, или, например, дачу на склоне холма. А также причал для катера или рыбалка в любимой заводи не повлияет на природный ландшафт и не нанесет вреда окружающей среде. А если с заболоченными участками не везет, то и других вариантов просто нет!

Вам также может понравиться

Какой тип свайного фундамента подойдет для вашего дома?

Фундамент со спиральными сваями | JLC Онлайн

Моя компания по разработке колодок строит около 50 проектов в год, от базовых до сложных.Это создает много опор, а я ненавижу рыть ямы под опоры. Линия замерзания в районе Нью-Джерси, где я строю, составляет 36 дюймов, и нам повезло со всеми каменистыми почвами, известными человеку. До того, как я переключился на винтовые сваи, я износил множество копателей и лопат, и я даже купил компактный гусеничный погрузчик со шнеком, чтобы сделать установку фундаментов палубы менее опасной.

Копать ямы было только частью удовольствия. Затем мне пришлось бы назначить инспекцию с участием строителей, неспособных указать конкретное время или день, но обладающих способностью появляться после сильного дождя, когда мои прежде нетронутые ямы превратились в грязевые болота.Иногда я получал красную бирку с пометкой: «Очистите грязь от забоя». Так что после вычистки ямы (что я бы сделал в любом случае) мне пришлось бы ждать повторной проверки.

Затем я загружал 80-фунтовые мешки с бетонной смесью в свой грузовик, разгружал их на стройплощадке и отнес к задней части дома. Затем последовали часы безрадостного микширования в тачке. Если бы мы использовали грузовик для готовой смеси, это было бы немного проще, но они дорого обходились для небольших работ, могли повредить подъездные пути и не всегда появлялись вовремя.И нам часто все равно приходилось возить тачки по бетону с улицы на задний двор.

Кроме того, мне всегда было интересно, какой вес могут выдержать мои бетонные опоры. Без отчета о грунте невозможно узнать точную несущую способность грунта, поэтому я обычно перестраиваю основание, чтобы быть в безопасности.

Каждый раз, когда я обнаруживал плохие почвенные условия во время раскопок, я привлекал инженера-грунтовика, что было дорогостоящим и требовало много времени. В последний раз, когда я делал это, домовладелец получил заказ на замену на 6000 долларов для дополнительных земляных работ, не считая гонорара инженера-почвенника.

Винтовые сваи?

Около двух лет назад я наткнулся на фотографию проекта настила, построенного не на бетонных опорах, и написал подрядчику по электронной почте, чтобы узнать, что он использовал. Его ответ — винтовые сваи — изменил мой бизнес.

Рисунок 1. Винтовые сваи представляют собой винтовые пластины, приваренные к стальному валу. Доступны различные размеры для разных почв и областей применения.

Я никогда не слышал о спиральных сваях, и мне пришлось поискать их в Google, чтобы узнать, что это такое.Я узнал, что винтовая свая — это искусственный стальной фундамент, который вкручивается в почву (рис. 1). Он имеет вывод или вал, обычно длиной 7 футов, приваренный к пластине или винтовой опоре, и колпачок, который прикрепляет вал к раме.

Рисунок 2. Толстое покрытие цинка защищает стальные сваи от коррозии.

Обычно сваи для жилищного строительства представляют собой горячеоцинкованную сталь (рис. 2). Если почва особенно агрессивна, можно использовать расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа).Однако в большинстве коммерческих и промышленных применений сваи даже не оцинкованы.

Рисунок 3. Доступны несколько типов заглушек для крепления свай к каркасу. Некоторые из них можно регулировать по высоте, чтобы точно настроить высоту палубы.

Размер спирали зависит от почвенных условий. Как правило, установщик винтовой сваи выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как свая установлена, доступны различные заглушки, чтобы привязать опору к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту (рис. 3).

Моей первой мыслью было отклонить спиральные сваи как еще одну уловку. Но оказывается, что они использовались в США более 100 лет, в основном, на тяжелых коммерческих проектах. Конструкции, гораздо более сложные, чем терраса на заднем дворе, солярий или что-то еще, полагаются на винтовые сваи в качестве фундамента. Я был так впечатлен, что купил дилерский центр и теперь устанавливаю винтовые сваи для других подрядчиков, а также для моих собственных настилов (см. «Винтовые сваи для жилых домов»).

Рис. 4. Когда водитель поворачивает сваю, она просто ввинчивается в землю, пока установщик не убедится, что она ниже линии замерзания и находится в грунте с достаточной несущей способностью.

Как они работают

Винтовые сваи ввинчиваются в землю ниже линии замерзания с помощью гидравлического оборудования (Рисунок 4). Несущая способность винтовой сваи обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера винтовой сваи, так и от несущей способности грунта.Манометр на установочной машине считывает крутящий момент, когда сваи вращается в земле (Рисунок 5).

Рис. 5. Несущая способность винтовой сваи обычно зависит от крутящего момента, необходимого для ее забивания. Манометр на машине измеряет гидравлическое давление, которое коррелирует с крутящим моментом.

Если почва слабая, манометр покажет низкие числа, что означает, что сваю нужно вкручивать глубже, чтобы получить более прочную почву. Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение по сравнению с требованиями к нагрузке конструкции, установка завершается.Это значение давления подставляется в формулу, называемую корреляцией крутящего момента, которая вычисляет фактическую несущую способность сваи.

Рис. 6. Можно приварить вал дополнительной длины и забить сваю на такую глубину, которая необходима для достижения грунта с соответствующей несущей способностью. Рис. 7. Вы не узнаете этого, глядя, но эта куча проникает примерно на 13 футов в землю. Винтовые сваи не создают груды пустой породы, как обычные опоры.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, на него приваривается удлинитель (Рисунок 6).Иногда все, что нужно, — это на фут глубже, чтобы перейти от совершенно ужасной почвы к твердой, как камень. Это особенно актуально, если вы строите отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. С бетонным основанием вы должны выкопать целинную землю на уровне фундамента дома, до 7 футов или 8 футов, если в доме есть подвал. Забить спиральную сваю на эту глубину несложно (рисунок 7).

Кроме того, с традиционным бетонным основанием никогда не знаешь, что скрывается в дюйме ниже основания котлована.Теперь, когда я занимаюсь производством спиральных свай, я часто вижу ситуации, когда, казалось бы, хорошая почва превращается в кашица в дюймах ниже того места, где я обычно установил бы бетонную опору.

А как насчет камней?

Рис. 8. Иногда сваю приходится обходить ниже уровня грунта путем перемещения стрелы машиниста. После преодоления препятствия стрела снова тянет вал по вертикали.

«Что вы делаете, когда ударяетесь о камень?» — это вопрос, который я часто слышу от подрядчиков, впервые рассматривающих винтовые сваи.Ответ: это зависит от обстоятельств. Обычно мы просто пробиваемся сквозь рыхлый камень размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически направить спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть сваю в вертикальное положение (рис. 8).

Если под линией промерзания встречается большой камень, сваю ставят поверх камня и испытывают нагрузку (см. «Испытания под нагрузкой»). Если предположить, что он проходит испытание на нагрузку — а обычно проходит — свая никогда не двинется.Если бы она не прошла испытание на нагрузку, сваю пришлось бы установить в другом месте.

Когда большая скала встречается над линией промерзания, ее можно пробурить, а стержень сваи прикрепить к скале без спирали. Однако иногда в работе бывает так много породы, что винтовые сваи просто не работают. В некоторых местах я даже не пытаюсь установить сваи, потому что все участки на улице были выбиты из коренной породы. В таких местах нужно использовать разные методы.

Преимущества

Винтовые сваи обладают рядом преимуществ по сравнению с традиционными опорами. Две большие из них заключаются в том, что они исключают копание ям для фундаментов и работу с бетоном. Но я нашел несколько других причин их использовать.

Рис. 9. Полевой отчет, заполняемый установщиком, отмечает расположение и глубину свай, а также либо их значения крутящего момента, либо величину, которую они затопили при испытании кувалдой. Отчет отправляется инженеру для проверки и печати.

Например, осмотр фундамента не требуется. Установщик записывает показания давления, глубину сваи и результаты нагрузочных испытаний для каждой сваи в полевом отчете (рисунок 9). Компания, с которой я работаю, может получить печать отчета инженера и отправить его напрямую в строительный отдел, если это необходимо. (Некоторым отделам печать не требуется. Ваш местный установщик знает, как действовать дальше.) Стоимость этой инженерной работы включена в стоимость каждой спиральной сваи, которую мы устанавливаем; другой производитель может взимать отдельную плату за технический отчет.

Рис. 10. Забивка винтовой сваи в мерзлом грунте начинается с того, что вставляют специальный нагревательный стержень в отверстие, просверленное перфоратором (вверху). Как только земля нагреется, сваю забивают в обычном режиме (справа). Фото: Дэйв Нортап Рис. 11. Было бы невозможно вырыть традиционную опору в этой земле, если бы она не была заполнена водой.

В мерзлом или влажном грунте установка традиционных опор может быть затруднена или невозможна.Для винтовых свай мерзлый грунт не является препятствием (рис. 10), поэтому в более холодном климате они упрощают управление строительными настилами круглый год. Их также можно установить там, где традиционное отверстие для фундамента заполнялось бы водой, когда оно было вырыто, что делает винтовые сваи хорошим решением для дощатых мостков, доков и настилов на берегу озера (Рисунок 11)

Рис. 12. Поскольку винтовые сваи не сильно нарушают почву, их можно устанавливать рядом с существующими элементами ландшафта. Фото: Грег ДиБернардо

В процессе установки винтовых свай большая часть земли остается нетронутой (Рисунок 12).На участке не будет грязи, которую можно потерять или унести. Спиральная куча в плохой почве может опускаться на 20 футов; подумайте о традиционных раскопках такой глубины — если бы это вообще было возможно — и о том, сколько грязи было бы поднято. С сваями почти не осталось и следа, кроме торчащей из земли трубы. Кроме того, оборудование легкое и может пересекать ухоженный газон, не повреждая его.

Спиральные сваи также экономят много времени и предлагают большую грузоподъемность при покупке.Забивка винтовой сваи в обычном грунте занимает всего около 10 минут — и она на 100 процентов готова к установке с большой несущей способностью. Самая маленькая свая, которую я устанавливаю, может выдержать нагрузку в 6800 фунтов, тогда как бетонная опора должна быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм для достижения такой же способности. Еще одним преимуществом большей вместимости является то, что вы обычно можете использовать меньше опор, хотя вам, возможно, придется использовать балки большего размера для достижения больших пролетов.

Рисунок 13.Поскольку несущая способность винтовых свай может быть проверена, часто можно использовать меньшее количество опор и большую опорную балку. В этом случае расстояние между сваями превышает 15 футов. Фото: Грег ДиБернардо

В случае спиральных свай корреляция крутящего момента в сочетании с испытанием нагрузки на сваю также означает, что нет необходимости проверять несущую способность грунта или полагаться на предположения. Вы будете абсолютно уверены в несущей способности каждой сваи (Рис. 13).

Наконец, есть ценность инженерного продукта.Это большой аргумент для домовладельцев.

Недостатки

Для моей компании преимущества винтовых свай намного перевешивают недостатки, но это может быть не так. Для начала установка винтовой сваи требует найма субподрядчика для выполнения работ, если вы не вкладываете средства в обучение и оборудование, как я. Возможно, у вас нет в наличии одежды со спиральным ворсом, но вы можете позвонить по этому поводу. Большинство установщиков, которых я знаю, преодолевают значительные расстояния, чтобы рассказать о своем продукте.

Как и в случае с любой другой субмариной, вы должны быть осторожны с тем, кого вы нанимаете. Некоторые производители продают стопки любому, у кого чек не отскакивает. Убедитесь, что ваш установщик должным образом обучен и может обеспечить техническую поддержку своей работы. Имейте в виду, что некоторые установщики используют свои сваебойные погрузчики с бортовым погрузчиком или мини-экскаваторами, которые могут повредить газоны клиентов. Кроме того, некоторые установщики привыкли выполнять более тяжелую коммерческую работу и могут взимать коммерческие цены даже за работу в жилых помещениях.

Многие подрядчики считают, что винтовые сваи слишком дороги.Стоимость может варьироваться в зависимости от региона, размера и глубины сваи, но установка нашей типичной винтовой сваи для жилых домов стоит от 150 до 250 долларов. Это включает в себя сваю, установку, инжиниринг и кронштейн для соединения сваи с конструкцией. Это меньше, чем мне стоит установить бетонный фундамент, если учесть все затраты на рабочую силу в дополнение к стоимости материалов.

Вы можете столкнуться с некоторым сопротивлением со стороны местного строительного чиновника, когда впервые предложите винтовые сваи.Скорее всего, он или она не имеют опыта работы с винтовой сваей, поэтому вам, возможно, придется предоставить подтверждающую документацию вместе со строительными чертежами. Попросите установщика предоставить эту документацию вместе со своими планами. Как правило, большинству чиновников просто нужно понимать, как работает спиральная свая, но некоторые могут усложнить жизнь. По моему опыту, когда они видят готовый продукт вместе с печатью полевого отчета, они не только верят в спиральные сваи, но и рекомендуют их другим подрядчикам.

Винтовые сваи для жилых домов

Поиск в Google по запросу «спиральные сваи» обнаружит множество производителей и установщиков. Однако у многих из них нет достаточно маленького оборудования для установки в жилых помещениях, или подрядчики настолько привыкли выполнять тяжелые работы, что могут не беспокоиться о небольших жилых проектах. Я выбрал Techno Metal Post (technometalpostusa.com) и даже купил франшизу, потому что они хорошо подходят для моего бизнеса. Их винтовые опоры доступны как по стоимости, так и по логистике.Для большинства других винтовых опор требуется бортовой погрузчик или экскаватор для обеспечения мощности их водителей, но Techno Metal Post использует запатентованное оборудование, достаточно маленькое, чтобы пройти через ворота, подняться по ступенькам и даже въехать на существующую платформу для модернизации опор. скажем, чтобы поддержать новую гидромассажную ванну.

Нагрузочное испытание

Нагрузочное испытание спиральной сваи намного проще, чем кажется. Измеряется высота сваи над уровнем земли (слева). Далее в ворс вставляется колпак, чтобы защитить его верх.По этой крышке пять раз ударяют кувалдой (справа) и снова измеряют высоту сваи. Вес саней зависит от размера сваи — для больших свай используется более тяжелый молот. Степень погружения сваи указывает на несущую способность почвы, которую проверит инженер. Динамическая нагрузка, создаваемая ударной нагрузкой, на удивление велика и коррелирует со статической нагрузкой, которую может выдержать свая.

Нагрузочное испытание, в отличие от снятия показаний крутящего момента, проводится в нескольких случаях.Один из них — когда куча достигает дна на большом камне. Другой случай — когда почва особенно скользкая — например, мокрая глина. На скользкой почве несущая способность может быть выше, чем предполагают показания крутящего момента, потому что почва смазывает спираль и снижает усилие, необходимое для ее поворота.

Работа с винтовой опорой | Строительный журнал

Моя компания по производству колодок строит около 50 проектов в год. Это много опор, особенно когда ты ненавидишь копать ямы для фундамента и перемешивать бетон так же сильно, как и я.С тех пор, как я начал строить с помощью винтовых опор, я перестал изнашивать лопаты и экскаваторы. Я больше не беспокоюсь о том, что инспектор прибудет по расписанию, чтобы посмотреть на мои ямы для ног, или о том, как они наполняются водой, если он этого не сделает. И как только пирс установлен, я точно знаю, какой вес он может выдержать.

Стальной фундамент

Спиральная опора представляет собой изготовленный стальной фундаментный штифт, который забивается в почву на глубину ниже линии замерзания с помощью гидравлического оборудования.Винтовые опоры в основном используются при тяжелых коммерческих работах, но они также хорошо подходят для настилов на заднем дворе, пристроек и ремонта фундаментов.

Два года назад я купил франшизу с Techno Metal Post (см. Врезку «Дилерский центр»). Сейчас большая часть моего бизнеса связана с установкой опор для других подрядчиков. Большинство винтовых опор приводится в движение с помощью мини-погрузчика или экскаватора, но Techno Metal Post использует запатентованную машину, которая достаточно мала, чтобы пройти через ворота и пройти туда, куда более крупные машины не могут.Я действительно могу установить буровую установку прямо на существующую палубу, если мне нужно установить дополнительные опоры для поддержки новой гидромассажной ванны.

Типичные причалы имеют 7-футовый вал с винтовой опорной пластиной, приваренной к концу и колпачок на вершине, которая крепится к обрамлению. Большинство опор, предназначенных для использования в жилых помещениях, изготовлены из горячеоцинкованной стали. Если почва особенно агрессивна, можно добавить расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений опоры даже не оцинкованы.

Диаметр спирали варьируется в зависимости от почвенных условий. Обычно установщик выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как пирс установлен, доступны различные заглушки для привязки пирса к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту.

Несущая способность

Несущая способность винтовой опоры обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера спирали, так и от несущей способности почвы.Манометр на установочной машине считывает крутящий момент, когда опора поворачивается в землю.

На более слабой почве пирс будет забиваться глубже, чтобы добраться до более прочной почвы. (Если на небольших глубинах требуется большая несущая способность или подъемная способность, инженер проекта может указать многоспиральные опоры.) Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение по сравнению с требованиями к нагрузке конструкции, установка завершено. Чтобы рассчитать фактическую несущую способность сваи, показания давления подставляются в формулу, называемую корреляцией крутящего момента.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, мы привариваем удлинитель. Иногда все, что нужно, — это на фут глубже, чтобы перейти от ужасной почвы к твердому материалу. Это особенно актуально, если мы строим отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. Если бы мы проводили земляные работы для установки обычного бетонного фундамента, нам пришлось бы копать до нетронутой земли на уровне фундамента дома — целых 7 или 8 футов, если в доме был подвал.На такую глубину пробить винтовой пирс гораздо проще.

Кроме того, с традиционной опорой вы никогда не узнаете, что скрывается в дюйме ниже нижней части котлована. Теперь, когда я занимаюсь винтовой опорой, я часто вижу ситуации, когда, казалось бы, хорошая почва превращается в кашица в дюймах от того места, где я обычно устанавливаю опору.

Скалы. Обычно мы просто проходим через рыхлый камень размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте.Иногда установщик может фактически повернуть спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть опору в вертикальное положение.

Если мы столкнемся с большим камнем ниже линии замерзания, свая будет размещена на вершине камня и подвергнется испытанию под нагрузкой (см. Врезку «Нагрузочные испытания» справа). Если предположить, что он проходит нагрузочное испытание — а обычно проходит — мы можем быть уверены, что пирс никогда не сдвинется с места. Если он не прошел нагрузочное испытание, пирс придется установить в другом месте. На критических работах часто проводится испытание почвы, прежде чем мы доберемся до места, чтобы мы знали, где находится уступ или коренная порода.

Когда мы сталкиваемся с большой скалой над линией замерзания, ее можно просверлить, а стержень пирса прикрепить к скале. Однако иногда бывает так много камней на работе, винтовые опоры просто не работают. В некоторых местах я даже не пытаюсь их установить, потому что все участки на улице были выбиты из коренной породы.

В среднем грунте забивка винтовой опоры занимает около 10 минут, после чего она готова к строительству. Пирс P2 с валом диаметром 2 5/8 дюйма — самый маленький пирс, который я установил — выдержит нагрузку в 6800 фунтов.Бетонный пирс должен быть больше 16 дюймов в диаметре в проверенном грунте под давлением 4000 фунтов на квадратный дюйм, чтобы достичь такой же производительности. Из-за более высокой несущей способности для большинства проектов требуется меньше опор, хотя для больших пролетов могут потребоваться балки большего размера.

Как утеплить цоколь на винтовых сваях: Как утеплить цоколь свайно-винтового фундамента деревянного дома

Страница не найдена — ГидФундамент

Страница не найдена — ГидФундамент

Страница не найдена — ГидФундамент

Как утеплить свайный фундамент деревянного дома

Утепление свайного фундамента в домах из дерева

Нужно ли это делать

Какой материал больше подойдет для теплоизоляции

Что лучше, пеноплекс или другие варианты

Варианты утепления фундамента на винтовых сваях

Ленточная конструкция

Утепление цоколя по каркасу

Технология термоизоляции свайно-винтового фундамента своими руками

Советы и рекомендации

🔨 виды утеплителей, материалы, технология.

Работы перед началом утепления

Основные виды утеплителей свайно-винтового фундамента

Утепление свайно-винтового фундамента

Основные варианты утепления

Наши услуги

Утепление цоколя свайно-винтового фундамента | Статьи

Порядок утепления цоколя фундамента на винтовых сваях

как правильно утеплить своими руками, отделка, видео-инструкция, фото и цена

Зачем утеплять цоколь и фундамент

Чем и как утеплить цоколь

Утепление экструдированным пенополистиролом

Утепление пеноплексом

Утепление пенопластом

Утепление свайных фундаментов

Утепление отмостки

Вывод

Можно ли построить гараж на столбах (винтовых сваях)?

Мир спиральных свай — Что не так с этим спиральным фундаментом?

[PDF] Что такое QuickBase? Традиционные основы (слева) по сравнению с QuickBase (справа)

Decks — Специалист по установке винтовых свай

Фундамент на винтовых сваях — надежные и экологичные фундаменты для дома

Выбор фундамента

Преимущества и недостатки

Порядок монтажа

Комфорт в районе

Фундамент со спиральными сваями | JLC Онлайн

Винтовые сваи?

Как они работают

А как насчет камней?

Преимущества

Недостатки

Винтовые сваи для жилых домов

Нагрузочное испытание

Работа с винтовой опорой | Строительный журнал

Стальной фундамент

Несущая способность

About Author

alexxlab

Добавить комментарий Отменить ответ

Рубрики
