Обработка стекла в домашних условиях

Обработка стекла в домашних условиях
Многие с опаской относятся к работе со стеклом и ограничиваются простыми операциями вроде ремонта разбитого окна. А ведь стекло — удивительный материал, и не все умельцы знают, что в домашних условиях его можно обрабатывать не хуже, чем на производстве. Секретами делится Олег Абрамов.

Молекулярная структура стекла позволяет его резать, пилить, сверлить, шлифовать, склеивать, гравировать, изгибать и даже вытягивать в нити!


Для резки стекла требуется стеклорез. Чаще используют роликовые стеклорезы.

А — стеклорезы с такой рукояткой выпускались уже лет сорок назад. Их достоинство — тяжелая головна, которой удобно простукивать линию реза.

Обработка стекла в домашних условиях

В и С — дешевые китайские стеклорезы. Продаются под марками Jobo, Kraftool, Stayer. Их сложно использовать для резки стекла из-за низкого качества роликов и головки стеклореза. На Kraftool хорошо видны поврежденные зубцы головки после отламывания стекла.

D — профессиональный роликовый стеклорез Silberschnitt («Зильбершнит»). Моя любимая модель. Универсальный и надежный инструмент.

Профессиональный масляный стеклорез Тоуо ТС-17 хорош для криволинейных резов. Если требуется регулярно заниматься резкой стекла, экономить на стеклорезе не стоит. Пусть профессиональные стеклорезы недешевы, но испортить стекло обойдется дороже. А самая дорогая деталь в профессиональном стеклорезе — ролик.

Ролики изготавливают из легированной нержавеющей стали. Они различаются по углу заточки, обычно это 130-165 градусов. Ролики с углом заточки 130 градусов используют для резки стекла толщиной от 1 до 3 мм, а заточенные под углом 140-150 градусов — для резки стекла толщиной 4-10 мм. Для стекла толще 10 мм используют стеклорез с роликом 155-165 градусов.

Стекло режут так. Стол для резки должен быть ровным и устойчивым. Поверхность застелена тонким изоло-ном, но в идеале — на стол наклеивают тонкий ковролин или фетр. Так и резать удобнее, и нижняя сторона стекла не поцарапается осколками, которые неизбежно образуются при резке. Стекло укладывают на поверхность стола, размечают, прижимают к нему линейку.

Верные друзья стекольщика — линейка, керосин и молоток

Обработка стекла в домашних условиях
Линейка для резки стекла представляет собой линейку с наклеенной снизу полоской тонкой резины, чтобы линейка не смещалась при резке. Либо это специальная линейка с врезанными в нее присосками. Такую можно изготовить и самостоятельно.

Итак, проводим стеклорезом линию реза.
Важно! Эту линию нельзя прерывать и проводить повторно. Она должна быть прочерчена за один проход.

Обработка стекла в домашних условиях

Затем сдвигаем стекло со стола и аккуратно простукиваем маленьким молотком линию реза — вот еще один верный друг стекольщика. Далее укладываем стекло линией реза на край стола и отламываем его, прижав доской с помощью струбцин. Струбцины особенно важны, если стекло — толстое.

Обработка стекла в домашних условиях

При некотором навыке можно растянуть линию реза пальцами, особенно если стекло — тонкое.

Обработка стекла в домашних условиях

Итак, мы научились резать прямые линии. А кривые? Для этого сначала вместо линейки вырежем лекало — например, из толстого линолеума. Остальные операции аналогичны.

Обработка стекла в домашних условиях

Можно вырезать даже круг из стекла. Для этого потребуется циркульный стеклорез или круглый шаблон подходящего диаметра. Если есть циркуль, то закрепляем на стекле присоску и проводим окружность. Разумеется, не прерывая линию реза.

Обработка стекла в домашних условиях

Затем проводим лучи от окружности до краев стекла.

Обработка стекла в домашних условиях

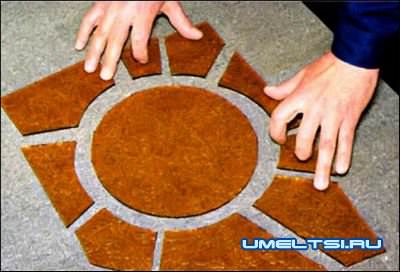

Переворачиваем стекло, ручкой стеклореза аккуратно продавливаем линию реза и лучи. Если все сделано правильно, то заготовка сама распадется на круг и боковые обломки.

Обработка стекла в домашних условиях

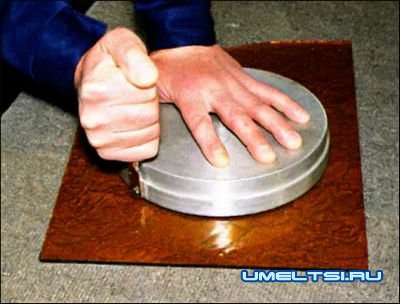

Если под рукой — только лекало-блин, то можно зафиксировать его на стекле двусторонним скотчем от смещения, а затем так же провести вокруг него линию реза.

Не только плоское стекло
Например, можно резать бутылки. Из них получаются интересные вазочки или плафоны для светильников. Для этого обычно собирают импровизированный верстак из основания и трех брусочков. Бутылку помещают между брусками и вращают ее левой рукой, в то время как стеклорезом в правой руке проводят линию реза.

Обработка стекла в домашних условиях

Затем линию реза простукивают изнутри шпилькой с утяжелителем и отделяют отрезанную часть от бутылки.

Если невозможно простучать линию реза изнутри — аккуратно прогревают ее портативной газовой горелкой. Главное условие — бутылка должна быть с гладкой поверхностью, желательно цилиндрической формы. Бутылки сложной формы, угловатые например, резать сложнее.

Обработка стекла в домашних условиях

Резать мы научились, теперь нужно обработать линию реза. Те, кто занимается витражным делом, используют портативные алмазные станочки Inland или Krištáli 2000, которыми быстро обтачивают даже неровную линию реза.

Если необходимо притупить кромки оконного стекла, можно использовать губку с алмазным покрытием или оселок для заточки ножей, предварительно его увлажнив.

Если шлифовки требуется больше, то пригодится шлифовальная насадка на дрель с водостойкой наждачной бумагой.

Сверлим стекло
Стекло нередко приходится сверлить. Например, чтобы закрепить ручку на стеклянной дверке или повесить зеркало.

Сверла для стекла бывают трубчатые с алмазным напылением или твердосплавные копьевидные.

Обработка стекла в домашних условиях

Желательно использовать сверлильный станок, ведь дрель сложно установить строго вертикально, из-за чего стекло может лопнуть при нажиме. Размещают стекло на мягкой подкладке — например, на резине или ковролине. Сверлят в водяной ванне. Для этого вокруг зоны сверления крепят пластиковое или резиновое кольцо, затем наливают в него воду и аккуратно сверлят. Сильно нажимать на стекло нельзя. Сначала сверлят до половины с одной стороны, затем стекло переворачивают, совмещают сверло и точку сверления и досверливают с обратной стороны.

Гравировка на стекпе
Для нанесения узора на стекло, обработки кромок мелких деталей или маркировки можно воспользоваться бормашинами. Их выпускают Dremel, Ргоххоп, Bort, «Калибр», «Энергомаш» и другие производители.

Обработка стекла в домашних условиях
Обработка стекла в домашних условиях

Важно правильно подобрать бормашину и насадки для нее, чтобы мощность и обороты соответствовали выполняемой операции. Для одних работ подойдут карборундовые шлифовальные насадки, а для тонких и точных работ используют насадки с алмазным напылением. Сэкономить на насадках не получится: дешевые плохо отцентрированы и быстро изнашиваются, поскольку в них использованы низкокачественные абразивные составы.

Матировка стекла
Стекло матируют полностью или локально. В первом случае — для изготовления плафона, вазочки, элемента витража или для последующей окраски. Во втором случае — для нанесения узора, ведь рисовать бормашиной на стекле еще нужно потренироваться. Как быть тем, кто не умеет рисовать? Вырезаем на пленке Огасаі узор, клеим ее на стеклянную поверхность, а затем подвергаем местному матированию.

Обработка стекла в домашних условиях
Обработка стекла в домашних условиях

Обработка стекла в домашних условиях

Способы матировки. Самый простой — в пескоструйной камере, которую можно найти в стекольных и автомастерских. Есть пасты для матировки стекла на основе фтористого аммония — Glassmoze и Glassmat. Пасту наносят лопаточкой на поверхность стекла, выдерживают некоторое время, а затем собирают обратно в емкость или смывают водой.

Склеивание
Это удивительно, но правильно склеенный шов между двумя стеклами — крепче, чем само стекло. Промышленность выпускает десятки типов клея для стекла. Вот основные.

Сверхтекучий клей используют дл: склеивания полированных поверх ностей — например, стеклянной мебели. Именно такой шов крепче самого стекла, потому что склеивание происходит на молекулярном уровне. Пример такого клея — Bohle Verifix LV 740. Для бытовых целей более доступен испанский клей CristalCeys.

Вязкий клей применяют, если не удается создать идеально прилегающие поверхности стекла, а также при склеивании шлифованных, но не полированных поверхностей. Например, UHU или DoneDeal.

Двухкомпонентные эпоксидные составы хорошо известны по склеиванию других материалов. Наиболее популярные — Kilto или Рохіроі.

Окраска стекла
Промышленность выпускает краски с хорошей адгезией к стеклу. Но при изготовлении вазочек или плафонов проще матировать поверхность стекла — и тогда на ней хорошо держится любая краска из аэрозольного баллончика.

Обработка стекла в домашних условиях

Полировка стекла
Мы не рекомендуем полировать большие стеклянные изделия в домашних условиях: это довольно грязное занятие. Но миниатюрные поверхности полируют бормашинами с полировальными насадками и полировочными пастами на основе крокуса, полирита или окиси циркония.

Обработка стекла в домашних условиях

Изделия, изготовленные вышеописанными способами.

Обработка стекла в домашних условиях
Обработка стекла в домашних условиях
Обработка стекла в домашних условиях
Чем подточить стекло в домашних условиях. Как обработать торцы стекла. Как обработать края стекла в домашних условиях. Выбор полировочной пасты

(Last Updated On: 04.10.2017)

Работы со стеклом относятся к одним из наиболее распространенных видов работ, выполняемых при домашнем ремонте – стекло сегодня весьма популярно в отделке помещений и декорировании интерьера. Работа со стеклом трудоемкая и зачастую практически невыполнимая в домашних условиях, к примеру, прямолинейная обработка кромки стекла своими руками, не говоря уж о создании кривой линии, будет задачей, с которой под силу справиться только мастеру, имеющему колоссальный опыт работы со стеклом и специальное оборудование. И все же некоторые виды обработки стекла могут быть выполнены и в домашних условиях, тем самым снижаются общие затраты на обработку.

Распространенные виды обработки стекла

Чаще всего стекло подвергается следующим видам обработки:

  • резка;
  • обработка кромки;
  • сверление.

Резка из них является наиболее распространенным видом. Резать стекло достаточно просто, однако нужно соблюдать определенную аккуратность и иметь хотя бы минимальный опыт.

Стекло следует положить на ровную и гладкую поверхность, приложить по линии отреза шаблон – это может быть линейка, деревянная рейка или изолента. Затем берется стеклорез, ставится практически вертикально в начало линии отреза. Резать нужно на себя, проводя стеклорезом только 1 раз. Не следует слишком сильно давить на стекло, также нельзя создавать точечное давление – давить следует с одинаковой силой по всей длине отреза. Если все выполняется правильно, то будет слышно характерное слабое потрескивание.

Если стеклорез не прорезает стекло, его следует намочить в керосине. Однако это допустимо только в том случае, если инструмент не потерял своей остроты. Если же ролик затупился, его можно подточить на мелкозернистом наждаке. В ситуации, если вдруг разрез не получился, не следует резать по той же линии – нужно перевернуть стекло и повторить разрез с обратной стороны.

Перед тем, как отломить отрезанный фрагмент, нужно простукать стекло снизу молоточком. Если отрез небольшой, то его удобнее отламывать с помощью специальных выемок на боках стеклореза или плоскогубцев.

Обработка кромки стекла своими руками

Обработка кромки, в том числе и прямолинейная обработка кромки стекла своими руками, в идеальном варианте должна выполняться на специальном оборудовании, однако цена такого станка очень и очень немаленькая, поэтому приобрести его могут позволить себе лишь немногие. Поэтому в домашних условиях обрабатывать кромку разрезанного листа стекла приходится с помощью напильников или точильного бруска. В зависимости от толщины стекла выбирается тип напильника:

  • для толстого стекла – личной напильник;
  • для тонкого стекла – бархатный напильник.

Во время работы напильник не должен быть сухим, в идеальном варианте его следует смачивать 10%-ным раствором камфары в скипидаре, при неимении такого раствора подойдет керосин или даже простая вода.

Прямолинейная обработка кромки стекла должна выполняться движением стекла по зафиксированному инструменту вперед-назад. При этом нужно быть предельно осторожным, чтобы не сломать стекло. Двигать стекло поперек инструмента нельзя. Нужно также учитывать, что при такой обработке инструмент быстро приходит в негодность. Поэтому неразумным будет использовать для обработки кромки стекла новый дорогостоящий инструмент – для этого лучше подойдет старый и уже неиспользуемый для точной работы напильник или брусок.

Выполнять обработку кромок стекла следует в перчатках и защитных очках, которые защитят работника от повреждения мелкими стеклянными опилками. Потому что основное требование к любой работе – это ее безопасность.

Обрабатывать кромку стекла необходимо в любом случае, потому что только так специалисты могут обеспечить безопасность и надежность использование любого стеклянного изделия. Следует отметить сразу же, что обработка кромки стекла является немаловажным процессом, для проведения которого необходимо наличие специальных инструментов и оборудования. На стекло обрабатывающем предприятии, которым является наша компания, такие станки есть в наличии, так же как и высококлассные специалисты, выполняющие все необходимые работы.

Обработка кромки стекла: выбор инструментов

Обработать стеклянные кромки вполне можно даже в бытовых условиях, правда, и масштаб мероприятия будет значительно меньшим, и качество работы гарантировать никто не сможет. Для проведения операции в домашних условиях потребуется напильник и небольших размеров точильный брусок. Выбирать напильник необходимо в соответствии с размерами и толщиной стекла, потому что для очень тонкого нужно пользоваться бархатным напильником, увеличивая зернистость в зависимости с увеличением толщины изделия. В любом случае, напильник при работе постоянно смачивается просто в воде или скипидаре. Выбор точильного бруска делается так, чтобы помнить о том, что карборундовый в смачивании не нуждается. Распиливать изделие следует вдоль его края, не сильно надавливая на резец. При работе с тонкими стеклами необходимо быть предельно осторожным, потому как такую работу смело можно назвать «ювелирной». Выполняется обработка кромки стекла таким образом, чтобы край перемещался по поверхности бруска последовательно, что обеспечит ему ровные линии. В целях экономии лучше использовать старые брусок с напильником, потому как они будут безнадежно испорчены. Наличие матерчатых перчаток обязательно!

Какими станками выполняется обработка кромки стекла?

Для проведения эффективной обработки стекольной кромки следует применять конкретное количество абразивов, зерна которых имеют разные размеры. Размеры зерен абразивного вещества выбираются в соответствии с целью, преследуемой в процессе обработки. Всего на сегодняшний день известно два станка, которыми производится обработка кромки стекла : один из них делает кромку прямолинейной, а второй используется для изготовления кромки криволинейной. Выбирая станок для первого случая, следует знать, что он обязательно должен быть с чашечными или периферийными кругами. Выбирая станок с чашечным кругом, специалист имеет возможность воспользоваться всеми его преимуществами. Во-первых, кромка своей формы практически не меняет, а это всегда важно, если потом используется метод склеивания стекла ультрафиолетом. Станок такого типа применяется для стекла любой толщины, причем заменять круги совершенно необязательно. Стоит отметить, что для обработки кромки у стекла толщиной больше 10 мм используется не меньше шести рабочих головок. Есть также и минусы, заключающиеся в ограниченности разновидностей профиля кромки стекла.

Профессиональная обработка кромки стекла дает в таком случае или плоскую кромку, или же трапециевидную. Мы, как стекло обрабатывающая компания, занимающаяся на профессиональном уровне и производством стекла и изделий из него, и даже реализацией готовой стекольной продукции, используем для работы и станки с периферийными кругами. В числе преимуществ их использования можно выделить разнообразие получаемых профилей кромок, причем форма в каждом конкретном случае зависит от формы используемого круга. Если стекло не толще 20 мм, то вполне достаточно будет использования четырех головок. К минусам можно отнести потерю профилем основной своей формы при обработке, поэтому обработка кромки стекла производится отдельными видами кругов, которые выбираются в зависимости от толщины стекла. Сотрудничество с нашей компанией всегда выгодно клиенту, потому как он получает возможность приобрести огромный ассортимент стекольной продукции, при этом заказать в нашей же организации профессиональный монтаж приобретенных изделий. Все работы специалистами компании выполняются на самом высшем профессиональном уровне, поэтому от клиентов мы получаем исключительно положительные отзывы.

Изготовление стеклянных изделий — сложный процесс, одним из этапов которого является полировка среза. От того, насколько грамотно и профессионально она будет проведена, зависит прочность и долговечность готовых материалов.

Полировка кромки стекла — обработка от профессионалов

Наша мастерская предлагает услуги полировки кромки стекла в Москве и Московской области высокого качества. Методика полировки с созданием прозрачной кромки (еврокромки) подходит для обработки любых деталей. Готовая поверхность кромки приобретает форму трапеции. Добиться высокого качества и максимальной точности позволяют современные кромочные плоскошлифовальные станки. Данная технология значительно повышает основные характеристики готовых изделий.

Полировка не только улучшит качество стекла, но и сделает его безопасным для использования

Мы предлагаем услуги полировки среза стеклянных заготовок в любых объемах нез

Как обработать кромку стекла | Sklomax

Как обработать стекло Фото

Стекло используется в современных интерьерах часто: и для украшения, и для практичного применения. Эксплуатация такого хрупкого материала требует аккуратности, поскольку при разбитии остается много мелких осколков, которыми легко пораниться. Более того, многие хенд-мейд изделия предполагают использование стекла, например, вазы из стеклянных бутылок, рамки для фотографий. Во всех этих случаях кромка нуждается в специальной обработке, чтобы предметы приобрели правильную форму и были безопасными.

Наибольше проблем доставляет обработка кромки стекла. Идеально – доверить такую щепетильную работу специалистам из мастерской стекла, поскольку они используют специальный инструментарий, быстро сделают кромку гладкой. Однако в условиях дома можно тоже попробовать самому реализовать шлифовку и полировку стеклянного торца и получить отличный результат.

Когда материал нуждается в обработке?

Стекло, которое используют для остекления окон, делают из него дверные вставки, в специфической отделке не нуждается. А вот при вырезании криволинейных изделий, изготовлении авторских вещей, оформлении столешницы сделать эстетически привлекательной и безопасной кромку придется.

Кроме этого, после обработки кромки стекла уменьшается вероятность появления сколов и трещин на стеклянном полотне.

Инструменты шлифовки и полировки стекла

Сначала фацет шлифуется, а потом – полируется, при этом линия может быть прямой или фигурной. Для реализации обработки кромки в условиях дома понадобится набор средств, выбор конкретных зависит от особенностей самого стекла и желания мастера.

Работать можно с такими инструментами:

  • дрель или болгарка, управление которых позволяет изменить скорость оборотов;
  • круги для шлифовки;
  • наждачная шкурка;
  • карбид кремния и карбидокремниевая наждачная бумага.

Шлифовка и полировка кромки с помощью дрели

Выполняется, если в наличии есть этот инструмент и шлифовальные диски с разной степенью шероховатости.

Для начала кромку обрабатывают диском, который имеет высокую степень зернистости – 100-200 мкм. Это поможет убрать существенные неровности и сгладить поверхность материала.

Затем шлифовальный диск меняют на менее зернистый для формирования нужного вида кромки – округлая, квадратная, «каскад». Мелкозернистые круги используют на последней стадии обработки.

Стоит отметить, что после шлифовки фацет приобретает матовость и шероховатость, которая убирается с помощью полировки. Для этого используют войлочный или фетровый круг. На него наносится паста, приготовленная из воды и церия. Полировать начинают на малых оборотах дрели, дальше обороты ускоряются до 1700. Полировать придется, пока кромка стекла не приобретет прозрачность.

Наждачная шкурка: как использовать для шлифовки

Материал можно приобрести в строительном магазине. Наборы включают шкурки с разной зернистостью, что позволит эффективно провести обработку кромки стекла.

Для работы потребуется небольшой деревянный брусок, который обматывается наждачной шкуркой с крупной зернистостью. Возьмите одной рукой стекло, второй – брусок. Постепенно обрабатывайте кромку, продвигаясь до конца фацета. Края получаются закругленными.

После этого, обработка осуществляется шкуркой со средней зернистостью, а потом – с мелкой.

Применение для шлифовки карбида кремния

Обработка карбидом кремния подойдет тем, кто ищет простой и быстрый способ шлифовки кромки нескольких бутылок. Метод позволит получить ровный, красивый край, уменьшится вероятность появления трещин.

Процесс проходит в несколько этапов:

  • найдите ненужный кусок стекла, например, оконного, положите его на предварительно вытертый стол;
  • рассыпьте карбид кремния равномерно по поверхности, сбрызнете его водой;
  • возьмите бутылку, расположите ее обрабатываемой кромкой на рабочем стекле и начинайте тереть;
  • нужно прилагать усилия, не отрывая руки от изделия;
  • спустя 1-2 минуты непрерывного трения посмотрите на кромку: если она ровная, матовая и гладкая, завершайте обработку.

Полировка граней осуществляется карбидокремниевой наждачной бумагой, что сделает край прозрачным и блестящим.

Во время шлифовки и полировки кромки стекла оденьте перчатки и очки. Очень вредно дышать стеклянной пылью, которая неминуемо возникнет после обработки материала, так что маска на лицо тоже не помешает. Окончив процедуру, тщательно уберите рабочее место, сделайте влажную уборку, а изделие из стекла, если позволяет размер, сполосните под проточной водой или протрите кромку мокрым полотенцем.

Помните, что работать со стеклом нужно аккуратно, придерживаясь правил безопасности. Если не уверены в своих силах или не можете соответствующе оборудовать место, обратитесь к мастерам по стеклу.

Как обработать торцы стекла. Как обработать края стекла в домашних условиях. Как обточить стекло в домашних условиях – Как обработать кромку стекла

Что бы резать стекло нужен стеклорез хорошего качества. Профессионалы работают стеклорезами, снабженными алмазным камнем. Стоимость такого инструмента находится в пределах 150 – 800 грн. При выборе стеклореза нужно руководствоваться простым правилом, — чем толще стекло, тем крупнее должен быть алмазный камень. Натуральный камень предпочтительнее искусственного, он может справиться с более толстыми стеклами.

Что бы стеклорез прослужил подольше нужно соблюдать несколько простых правил.

  • Не нужно прикасаться алмазом к любым другим предметам. Камень должен контактировать, только с объектом резанья.
  • Перед резаньем, стекло необходимо очистить от загрязнений, вымыть и вытереть насухо.
  • Когда камень с одной стороны все же подтупиться, то его можно перевернуть другой стороной. А на роликовых стеклорезах придется менять рабочий ролик.

Резка стекла

Работы по резке стекла должны выполняться в перчатках и защитных очках.

Порядок резки стекла следующий.

  • стекло очищаем от пыли, загрязнений, жира;
  • укладываем стекло на ровную горизонтальную поверхность;
  • намечаем с помощью карандаша или маркера линию резанья;
  • берем толстую линейку и прикладываем к разметке, прочно удерживаем на одном месте. Что бы линейка не двигалась по стеклу, на ее обратную поверхность можно наклеить резиновую полосу.
  • движением к себе проводим стеклорезом по намеченной линии, при этом выдерживаем одинаковое давление на инструмент и обеспечиваем неразрывность лини.

Важно. Не нужно сильно давить на стеклорез, иначе рука может задрожать. Главное провести линию без отрыва камня от материала, с равномерным умеренным усилием.

Теперь нужно отделить части стела по нанесенной борозде. Лучше предварительно молоточком простучать стекло с обратной стороны вдоль линии разреза. Затем эта линия совмещается с краем стола, и на свисающую часть стекла надавливается быстрым движением руки. В итоге, по борозде должен получится ровный излом, а свисающая часть должна остаться в руках.

Если излом получится с изъянами, то его края подравнивают, обламывая кусочки стекла плоскогубцами или приспособлением на стеклорезе.

Фигурный вырез выполнить, конечно, намного сложнее. Придется обходится без линейки, а работать стеклорезом по ранее нарисованной линии «от руки».

После резки грани стекла шлифуют, убирая острые края, неровности и придавая краям прочность и эстетический вид.

Шлифовка граней

После резки стекла его кромки остаются неровными, с острыми рваными зазубренами. При этом стекло не имеет должного вида, часто нуждается в подгонке размеров, его грани не прочные и могут крошиться. Поэтому кромки стекла после разрезания или сверления шлифуют, доводя их до гладкого состояния.


Наиболее просто эту работу можно выполнить быстровращающимися электроинструментами, оснащенными специальными шлифовальными кругами с алмазным вкраплением. Крупность зерна указывается на шлифовальных кругах в виде цифры, например — С20. Такой круг отнесен к среднезернистым. Классификация, крупности следующая:

  • 25 – 40, — крупное зерно;
  • 16 – 25, – среднее;
  • 4 – 10, — мелкое.

Лучше будет, если использовать несколько кругов с разной крупностью зерна. Тогда грани стекла можно довести до ровного, гладкого состояния и без применения мелкой наждачки и ручной работы. Для чистовой отделки применяется мелкозернистый круг, например С5.

Существуют и специальные шлифовальные машины, которые работают с применением охлаждающей жидкости.

Шлифовку можно выполнить и в ручную без применения электроинструментов. Но это весьма трудоемкий процесс. Работа выполняется с помощью водоустойчивой наждачной бумаги. Сначала применяют крупнозернистую наждачную бумагу, а затем мелкую. Поверхность стекла в процессе такой работы смачивается водой.

Как сверлить

Для сверления стекла применяются специальные твердые сверла в виде пера. Стоимость такого сверла может быть в пределах от 10 до 150 грн., а рабочая кромка сделана либо из весьма твердой стали или из алмазного камня.

Сверление стекла выполняется в следующем порядке.

  • Стекло подготавливается, очищается от загрязнений, моется и вытирается насухо.
  • Затем материал укладывается на ровную и прочную основу, лучше из дерева или ДСП.
  • На стекле намечается место сверления.
  • В продаже существуют специальные смачивающие жидкости для этого процесса, например РД-Р070. Они применяются с целью улучшить отведение тепла от точки резанья, и для облегчения всего процесса. Нужно иметь в виду, что без применения охлаждения стекло может перегреться и растрескаться. Но если нет специальной жидкости, — не беда, можно обойтись и обычной водой. Что бы жидкость не разливалась полезно сделать дамбу из пластилина вокруг отверстия.
  • Также, что бы не перегревать стекло можно воспользоваться приемом переворота материала. Просверлив наполовину, можно перевернуть стекло и сверлить с обратной стороны, особенно это необходимо делать при сверлении толстых стекол.
  • Во время выполнения работы, важно не давить на инструмент, иначе могут возникнуть сколы по краям отверстия или произойдет растрескивание материала.

Для получения отверстий большого диаметра придется воспользоваться стеклорезом. Сначала на стекле маркером вычерчиваем необходимый круг.
По центру круга дрелью с перьевым сверлом сверлим маленькое отверстие.
Затем стеклорез привязываем шнуром нужной длины, конец которого закрепляем в этом отверстии. Аккуратно и не спеша, удерживая стеклорез в строго вертикальном положении, вырезаем на стекле по отмеченной линии борозду. Весь круг, подлежащий изъятию, с помощью стеклореза и линейки исчерчиваем несколькими бороздами от центрального отверстия к окружности. Теперь осталось аккуратно лекгими ударами молотка разбить сегменты этого круга, что бы они выпали

Как обработать края стекла в домашних условиях. Как обточить стекло в домашних условиях – Как обработать кромку стекла

После того как вы отрезали нужный кусок стекла, необходимо обработать его край. Эта процедура не занимает много времени, но требует аккуратности и внимания. Так как же обработать кромку стекла?

Спонсор размещения P&G Статьи по теме «Как обработать край стекла» Как затемнить стекло Как резать стекло Как разрезать мыло

Чтобы край стекла получился как можно ровнее, необходимо его правильно отрезать. При резке держите стеклорез вертикально по отношению к стеклу, прижимая его сверху указательным пальцем. Стеклорезом проводите вдоль по ровной рейке или изоляционной ленте. Начинайте резать с дальнего конца. Ведите стеклорез на себя, равномерно нажимая на поверхность. Проводите только один раз. Перед тем как отломить стекло, подложите в конце надреза спички. Осторожно постучите молоточком по надрезу, так он превратится в ровный отлом.

После резки переходите к обработке кромки стекла. После разрезания стекло имеет выступы и зазубрины, а также острые кромки. Лучше обрабатывать край стекла на специальных станках, однако в домашних условиях этот метод применить невозможно.

Возьмите напильник, для тонкого стекла подойдет бархатный, для толстого лучше брать личной. Поставьте рядом небольшую баночку с керосином или скипидаром, чтобы постоянно смачивать напильник. Можно еще применять раствор камфары в скипидаре в отношении 1 к 10. Из точильных брусков применяйте наждачные и карборундовые; кстати, последние можно не смачивать.

Начинайте опиливать стекло вдоль его края. Работайте очень осторожно, особенно с тонким материалом. Чтобы получить прямолинейный край, стекло перемещайте взад и вперед по поверхности бруска. Постоянно смачивайте инструмент в приготовленном составе.

Для этой работы используйте старые наждачные бруски и старые напильники, так как в процессе шлифовки на брусках образуются царапины, а напильник тупится.

Для выполнения работы можно также взять деревянный брусок и обернуть его наждачной бумагой. Сначала используйте крупнозернистую, потом поменяйте ее на более мелкую. Следите, чтобы при обработке торцов не задели саму поверхность стекла, иначе на ней появятся царапины.

Работы по обработке кромки стекла обязательно надо выполнять в хлопчатобумажных рукавицах, а для защиты глаз лучше надеть защитные очки.

Другие новости по теме:

В домашних условиях довольно часто возникает необходимость работы со стеклом, которая требует некоторых знаний и навыков. Для любителей все мастерить своими руками будет полезно последовать некоторым советам по работе по стеклу, поскольку с мелкими работами достаточно накладно обращаться в

Стекло – один из наиболее практичных материалов. Изобретенное еще в древности, оно используется и по сей день, не теряя своей популярности. На сегодняшний день стекло считается универсальным материалом, который используется и в строительстве, и в отделке помещений, и в процессе изготовления

В домашних условиях иногда приходится сталкиваться с проблемой резки стекла. Используя не сложные инструменты, вы сможете это сделать. Режут стекло алмазными или роликовыми стеклорезами. Вам понадобится — стекло; — стеклорез; — стол; — ткань; — клеенка; — деревянная линейка; — керосин.

Стекло – это один из самых древних искусственных материалов. Когда-то его ценили на вес золота, а изделия из него были доступны только самым богатым людям. Сейчас нас повсеместно окружают прозрачные поверхности, но, несмотря на современные технологии, стекло остается одним из самых хрупких

Часто стекла автомобилей подвергаются незначительным повреждениям, на них образуются микротрещины, сколы и царапины. Если такие нарушения невелики, то их можно устранить с помощью шлифовки и полировки. Спонсор размещения P&G Статьи по теме «Как шлифовать стекло» Как чистить матовое стекло Как

Обработка кромки стекла — трудоемкий процесс, требующий от мастера предельной аккуратности и точности. Данная процедура может выполняться как на специальном оборудовании в специализированных цехах, так и в домашних условиях с помощью доступного инструмента. Вам понадобится — стеклорез; —

В любом доме нередко возникает потребность в ремонте, требующем работы со стеклом. Речь идет о замене разбитого стекла в окне, серванте, кухонном шкафу и т.д. Часто ситуация, когда необходимо от целого листа отрезать небольшой фрагмент, пугает хозяина, и он спешит обратиться к стекольщику –

Износ поверхности автомобильного стекла – распространенная проблема, с которой сталкиваются автовладельцы. Рано или поздно на автостеклах неизбежно образуются микроцарапины. Не стоит спешить с заменой стекла, так как если царапины неглубокие, прозрачность стекла несложно восстановить. Вам

Технологический процесс изготовления стекла весьма сложен и требует специальных условий (таких как, например, высокотемпературная печь) и специфических материалов, не говоря уже о специальных знаниях и навыках. Поэтому изготовление стекла в домашних условиях организовать весьма сложно. Однако есть

Практически любому хозяину рано или поздно приходиться брать в руки стеклорез и вырезать стекло нужного размера. Не имея специальных навыков и используя обычный инструмент, мало кому удается получить ровный срез с первого раза. Для того, чтобы разрезать стекло ровно, выполните следующие шаги: Вам

Обработка кромки стекла является довольно трудоемким процессом, который требует максимальной точности и аккуратности. В идеале для такой обработки используют специальное оборудование.

В случае, когда вырезанные стекла используются для остекления окон, дверей или вставляются в рамку, то необходимости в обработке кромки, конечно же, нет. А вот если вы планируете сделать с

Чем обработать края зеркала после резки. Как обточить стекло в домашних условиях – Как обработать кромку стекла

Если стекла вырезаются для дверей, окон, или просто вставить в рамку с портретом, то обрабатывать кромки стекол нет необходимости. Но, если они будут использоваться в качестве полочек, дверцей, столешницы для журнального столика, в качестве стенок аквариума и т.п., то обработка кромок обязательна.

Во-первых, это надо для безопасности, т.к. об острые края можно легко пораниться, во-вторых — придать изделию эстетичный привлекательный вид, а в-третьих — такая обработка стекла уменьшит вероятность образования трещин и сколов.

Обработка кромок стекол и зеркал делится на два этапа — шлифовка и полировка.

При серийном производстве, изготовлении мебели, или торгового оборудования, обработка стекол производится на специальных вертикальных станках. Но, в домашних условиях тоже можно сделать эти операции, самому, используя подручные инструменты.

Рассмотрим подробнее — как делать шлифовку и полировку стекол своими руками?

Для этого нам понадобятся такие инструменты и приспособления: дрель или болгарка с регулятором скорости вращения (нам нужны небольшие обороты, чтобы не перегреть стекло, 1200-1700 об/мин), специальная насадка с «липучкой» для крепления шлифовальных кругов, сами шлифовальные круги с водостойкой наждачной бумаги разной зернистости.

Закрепляем в дрели насадку, ставим диск, сначала более крупный (100 — 200 грит) и делаем шлифовку. Сначала убираем все неровности и зазубрины, а после этого формируем кромку, нужного нам профиля.

Шлифовку можно делать и на наждаке, закрепив специальный шлифовальный круг с алмазным напылением, имеющий определенный профиль, или просто плоский.

Кромку стела делают разной формы: полукруглую (карандаш), трапециевидную (еврокромка), трапециевидную несимметричную, или любую другую. После такой обработки боковые грани стекла становится слегка шершавыми и матовыми. Но, это еще не конец.

Обработав поверхность крупным диском, ставим диск с зернистостью 300 — 600 грит, а в конце обрабатываем кромки самим мелким — 1000 — 2000 грит.

Для лучшей шлифовки поверхность надо смачивать, лучше конечно, ее делать под тонкой струей воды. Но, опытные мастера умеют делать шлифовку хорошо и без воды.

После такой обработки боковые грани стекла надо отполировать, после чего кромки становятся гладкими и прозрачными. Хотя, в некоторых случаях, кромки все же оставляют не полированными, но это индивидуально.

Отличие полировки от шлифовки стекол в том, что она делается не абразивными дисками, а мягким войлочным кругом со специальной пастой. Можно использовать обычную полировочную пасту ГОИ.

Пасту наносим на войлочный круг и полируем кромки стекла до блеска, также используя дрель с насадкой, болгарку или поставив войлочный круг на наждак.

Стекло является очень хрупким материалом и боится перегрева, поэтому все работы надо выполнять аккуратно, без спешки и желательно в перчатках.

Данную технологию шлифовки и полировки стекол можно использовать и при ремонте автомобиля, для устранения царапин и небольших сколов на стекле. Требования к прозрачности там более высокие, поэтому используются специальные полировочные пасты. Сначала зашлифовывается царапина шлифовочным кругом, а затем полируется войлочным диском с пастой.

(Last Updated On: 04.10.2017)

Работы со стеклом относятся к одним из наиболее распространенных видов работ, выполняемых при домашнем ремонте – стекло сегодня весьма популярно в отделке помещений и декорировании интерьера. Работа со стеклом трудоемкая и зачастую практически невыполнимая в домашних условиях, к примеру, прямолинейная обработка кромки стекла своими руками, не говоря уж о создании кривой линии, будет задачей, с которой под силу справиться только мастеру, имеющему колоссальный опыт работы со стеклом и специальное оборудование. И все же некоторые виды обработки стекла могут быть выполнены и в домашних условиях, тем самым снижаются общие затраты на обработку.

Распространенные виды обработки стекла

Чаще всего стекло подвергается следующим видам обработки:

  • резка;
  • обработка кромки;
  • сверление.

Резка из них является наиболее распространенным видом. Резать стекло достаточно просто, однако нужно соблюдать определенную аккуратность и иметь хотя бы минимальный опыт.

Стекло следует положить на ровную и гладкую поверхность, приложить по линии отреза шаблон – это может быть линейка, деревянная рейка или изолента. Затем берется стеклорез, ставится практически вертикально в начало линии отреза. Резать нужно на себя, проводя стеклорезом только 1 раз. Не следует слишком сильно давить на стекло, также нельзя создавать точечное давление – давить следует с одинаковой силой по всей длине отреза. Если все выполняется правильно, то будет слышно характерное слабое потрескивание.

Если стеклорез не прорезает стекло, его следует намочить в керосине. Однако это допустимо только в том случае, если инструмент не потерял своей остроты. Если же ролик затупился, его можно подточить на мелкозернистом наждаке. В ситуации, если вдруг разрез не получился, не следует резать по той же линии – нужно перевернуть стекло и повторить разрез с обратной стороны.

Перед тем, как отломить отрезанный фрагмент, нужно простукать стекло снизу молоточком. Если отрез небольшой, то его удобнее отламывать с помощью специальных выемок на боках стеклореза или плоскогубцев.

Обработка кромки стекла своими руками

Обработка кромки, в том числе и прямолинейная обработка кромки стекла своими руками, в идеальном варианте должна выполняться на специальном оборудовании, однако цена такого станка очень и очень немаленькая, поэтому приобрести его могут позволить себе лишь немногие. Поэтому в домашних условиях обрабатывать кромку разрезанного листа стекла приходится с помощью напильников или

Витражи с припоем — создание аккуратной и гладкой кромки из бисера

Как запаять витражи из бисера края

Научиться делать витражи — значит научиться паять края витражей с бисером. Вы не хотите, чтобы неопрятная отделка испортила ваши прекрасные изделия из стекла.

Это видео и учебник по витражам показывает, как спаять прекрасный закругленный край для вашего солнечного ловца.

Паять края из витражного стекла с бисером немного сложнее, чем внутренние швы, так как вместо одной есть три поверхности, а одна из них вертикальная!

Витраж для пайки Secret

Секрет прост и касается скорости и жары.

Речь идет о , используя тепло паяльника в сочетании со скоростью , чтобы вы перемещали железный наконечник.

Слишком горячо с утюгом или слишком медленно с наконечником, и припой будет капать. Слишком низко с железом и слишком быстро с наконечником, и вы ничего не расплавите!
Практикуйтесь в использовании железного наконечника различными способами, чтобы освоить уравнение скорости / тепла. Попробуйте использовать только угол наконечника для наименьшего количества тепла, попробуйте использовать его ровно для самого горячего варианта и используйте его вертикально для среднего уровня.Вы скоро освоитесь с этим.

Что нужно для пайки витражей

Витражи из паяных бусин

1. Литье передних и задних кромок

«лужение» означает просто покрытие медной фольги тонким слоем припоя. Видите ли вы из диаграммы в верхней части страницы, что луженый край более плоский, менее приятный и более слабый, чем бисерный край?

soldering copper foil top edge Нанести флюс и олово на верхнюю поверхность тонким слоем припоя
  • Нанесите жидкий флюс через край с помощью Q-наконечника.Будьте довольно щедры с этим; слишком маленький поток остановит прилипание припоя
  • Олово верхняя часть вашего края
  • Для этого просто добавьте несколько капель припоя на фольгу и расплавьте его по верхнему краю с помощью паяльника
  • Переверни свой кусок и сделай то же самое с тыльной стороной лица.
  • Не беспокойтесь о том, что припой проливается по бокам, вы воспользуетесь этим через минуту.
Почему сначала олово края?

Вы задаетесь вопросом, почему вы сначала лужите край, если собираетесь сделать бисерный край? Это хороший вопрос.

Это похоже на подготовку почвы с питательными веществами перед посадкой куста. Луженая верхняя и задняя поверхность вашего изделия обеспечивают идеальную «основу» для бисерного края. Припой из цветного стекла выходит на луженую фольгу и завершает лакомство.

Если вы сначала не обрежете край, вы получите комковатый и неровный край. И мы этого не хотим!

beading stained glass edge олово вторая сторона и начать паять края
2. Что такое бисерный край и почему он лучше?

Бисероплетение означает создание прекрасного гладкого закругленного края с помощью припоя.Если вы ищете внутренние паяные швы, вы можете прочитать, как создать гладкие паяные швы здесь.

Бисерная кромка для паяльного витража намного прочнее луженой, потому что припой «цепляется» за края стекла, а не просто удерживается клеем из медной фольги.

Проблемы с липким клеем

Этот клей предназначен только для удержания фольги до и во время пайки. Тепло паяльника расплавляет этот клей во время процесса пайки, и припой заменяет его в качестве «клея», который скрепляет кусочек вашего витража.
Вот короткое видео об использовании тепла утюга, чтобы получить хорошие результаты здесь.

Вы заметили этот липкий остаток, когда паяете? Это происходит не всегда, но когда это происходит, это происходит в результате таяния клея и отрыва от фольги во время пайки. Обычно это происходит, если вы неоднократно переделывали одну и ту же область. Старайтесь избегать этого, если можете. Это помогает дать области остыть перед переработкой.

3. Витражи припоя — Бисер на краю

Секрет краев заключается в том, чтобы двигать витражи так, чтобы область, над которой вы работаете, оставалась как можно более плоской.Это останавливает припой к истиранию или сглаживанию.

  • Наденьте жаропрочную перчатку или вставьте витраж между двумя кубиками
  • Соедините капли, которые уже на краю, нагревая их утюгом
  • Медленно двигайтесь вперед, удерживая и поднимая, следя за тем, чтобы припой округлялся по ходу
stained glass soldered edge Припаянный бисерный край
  • Отрегулируйте солнечную ловушку по ходу так, чтобы деталь, над которой вы работаете, оставалась горизонтальной
  • Если вам нужно добавить больше припоя, положите его на кончик утюга и добавьте к краю
  • Вы можете избавиться от лишнего припоя, резко «стряхнув» его.Будьте осторожны, он сгорит там, где приземлится!

Вы всегда можете потренироваться на маленьких кусочках фольгированного витража, прежде чем начать «по-настоящему». К концу у вас будет аккуратный закругленный край и бока.

solder stained glass Стекло с закругленным припаянным краем
Finishing Off

Протрите флюсом влажное полотенце. Не беспокойтесь о том, чтобы сделать его идеально чистым, если вы собираетесь добавить кольца для прыжков. Если вы оставляете припой более чем на несколько дней, тщательно очистите его и положите в герметичную упаковку, чтобы предотвратить окисление.

Витражи с припоем — Полезные ресурсы

Этот парень Карал гений. В целом, как сделать витражное видео, это 13 минут, и я очень рекомендую посмотреть все это. Если у вас нет времени, переходите прямо к 7 минутам 25 секунд, и последовательность паяльных кромок длится одну минуту.

Отличная идея, чтобы согнуть припой таким образом и снять немного сверху. Вдохновляющие все вокруг!


Как паять края витражей с бисером, очень умело!

Теперь вы знаете, как паять края витражей с бусинами, и вы готовы к следующему шагу — «Присоединение прыжкового кольца».

Вернитесь на домашнюю страницу Все Витражи.

Паяльная медная фольга

Техника для декоративной пайки

solder stained glass

https://everythingstainedglass.com/how-to-do-stained-glasshttps://everythingstainedglass.com/wp-content/uploads/soldering01.jpghttps http://everythingstainedglass.com/wp-content/uploads/soldering01 -150×150.jpg Милли ФрэнсисКонструкция медной фольгиУроки по витражамНачок, краеугольный камень, Пайка медной фольгиКак паять витражи из бисера Научиться делать витражи — значит научиться паять края витражей с бисером.Вы не хотите, чтобы неопрятная отделка испортила ваши прекрасные изделия из стекла. Это видео и учебник по витражам покажет вам, как спаять прекрасный закругленный край … Milly FrancesMilly Francesmillyfrances@gmail.comAdministratorВсе Витражи Create beautiful things. I

Поделись любовью с витражами!

  • Create beautiful things. I
.
Создание текстового лазерного проектора своими руками / Habr Давайте узнаем, как сделать достаточно простой лазерный проектор из электроники, который вы можете найти дома.

Введение


Существует два способа создания изображения с помощью лазера — векторное сканирование и растровое сканирование.

Во время векторного сканирования лазер перемещается вдоль контуров изображения, выключаясь только при переходе от одного контура к другому. Это означает, что лазер работает большую часть времени, создавая довольно яркое изображение.

Этот метод чаще всего используется в крупных промышленных лазерных проекторах, но для быстрого перемещения лазера требуется довольно сложное электромеханическое устройство — гальванометр. Цены начинаются от 80 долларов за пару, и это очень непрактично (хотя и возможно) сделать дома.

Второй метод — растровое сканирование. Там лазерный луч перемещается из стороны в сторону, рисуя изображение построчно. Этот метод используется в старых телевизорах и мониторах с ЭЛТ.

Поскольку вертикальные и горизонтальные перемещения выполняются неоднократно, механическая настройка требует гораздо более простой процедуры, чем векторное сканирование.Кроме того, поскольку изображение разделено на отдельные элементы, его намного проще программировать.

Основным недостатком растрового сканирования является то, что луч проходит через все элементы изображения, даже те, которые не нужно освещать, в результате чего изображение становится более тусклым. Но из-за простоты этот метод я выбрал для своего лазерного проектора.

Для перемещения лазерного луча вдоль линии (по горизонтали) есть очень удобный метод: использовать зеркало, вращающееся с постоянной скоростью.Поскольку вращение непрерывно, вы можете перемещать луч довольно быстро. Но переместить луч на другую линию сложнее.

Самый простой вариант — использовать несколько лазеров, направленных на вращающееся зеркало. Недостатком является то, что количество отображаемых линий будет определяться количеством используемых лазеров, что усложняет настройку, плюс вам потребуется достаточно большое зеркало. Но есть и плюсы — единственная движущаяся часть всей системы — это зеркало (меньше ломается), а использование нескольких лазеров может сделать изображение ярче.Вот пример проектора, построенного таким образом.

Другой метод сканирования, часто встречающийся в Интернете, — это комбинирование вертикального и горизонтального сканирования с использованием вращающегося зеркального барабана, где отдельные «грани» расположены под разными углами к оси вращения. Эта конфигурация зеркала заставляет лазерный луч отражаться под разными вертикальными углами, когда зеркало вращается, создавая вертикальное сканирование.

Несмотря на то, что получившийся проектор по своей сути довольно прост (вам нужен только лазер, зеркало с мотором и датчиком синхронизации), у этого метода есть большой недостаток — очень трудно построить многогранное зеркало дома.Обычно наклон «граней» должен быть идеально отрегулирован во время строительства, а требуемый уровень точности безумно высок.

Вот пример такого проектора.

Чтобы упростить для себя, я использовал другой метод сканирования — постоянно вращающееся зеркало для формирования горизонтального сканирования и периодически колеблющееся зеркало для вертикального сканирования.

Реализация


Горизонтальное сканирование

Где можно найти быстро вращающееся зеркало? Конечно, в старом лазерном принтере! В лазерных принтерах используется многоугольное зеркало, установленное поверх бесщеточного мотора, для сканирования лазерного луча вдоль бумаги.Двигатель обычно устанавливается сверху печатной платы, которая его контролирует.

У меня уже был зеркальный модуль от старого принтера:

Я не смог найти документацию для модуля или чипа внутри него, поэтому, чтобы определить расположение выводов модуля, мне пришлось перепроектировать его. Линии электропередачи легко найти — они подключены к единственному электролитическому конденсатору на печатной плате. Но простого включения двигателя недостаточно для его вращения — вам также необходимо подать тактовый сигнал для установки скорости вращения.Сигнал представляет собой простой меандр с частотой от 20 до 500-1000 Гц.

Чтобы найти правильную линию, я взял импульсный генератор, настроенный на 100 Гц, и подключил его (через резистор) к каждой доступной линии порта лазерного модуля. Как только сигнал поступает на правильную линию, двигатель начинает вращаться. Зеркало вращается достаточно быстро для наших целей — как будет показано позже, оно вращается со скоростью более 250 об / мин. Но, к сожалению, вращение двигателя сделало его довольно шумным. Это не проблема для моих экспериментов, но, безусловно, будет заметно, когда проектор будет готов и работает.Может быть, это можно смягчить, используя более новый зеркальный модуль или просто поместив модуль в коробку.

Laser

Для предварительных испытаний я использовал лазер от дешевой лазерной указки. Модуль должен быть настроен таким образом, чтобы он имел несколько степеней свободы — чтобы правильно направить лазер на зеркало.

Поскольку мы используем растровое сканирование, лазерный свет распределяется по всей области изображения, что делает изображение довольно тусклым — оно видно только в темноте.

Итак, гораздо позже, после того, как я успешно нарисовал изображение, я заменил лазерный модуль на более мощный — лазерный диод из DVD-плеера.

Предупреждение: лазеры DVD очень опасны и могут вас ослепить! При работе с лазером всегда используйте защитные очки!

И лазер, и многоугольные зеркальные модули были установлены на вершине небольшой деревянной доски. После подачи тактового сигнала на двигатель и подачи питания на лазер, вы должны направить лазер таким образом, чтобы луч попадал на края зеркала. В результате, пока зеркало вращается, вы получаете длинную горизонтальную линию.
Синхронизирующий фотодатчик

Чтобы микроконтроллер мог отслеживать положение движущегося лазерного луча, нам нужен фотодатчик. Но для этой цели я использовал фотодиод, перекрытый куском картона с небольшим отверстием посередине. Необходимо более точно отслеживать момент попадания луча на фотодиод.

Вот система крепления для фотодиода (без картона):

При нормальной работе отраженный лазерный луч должен сначала попадать на фотодиод, и только потом — зеркало вертикального сканирования.

После установки датчика я проверил его, подавая напряжение через резистор и наблюдая за сигналом с помощью осциллографа — его амплитуды было достаточно, чтобы подключить датчик непосредственно к входу GPIO микроконтроллера.

Вертикальное сканирование

Как я упоминал ранее, я использовал периодически колеблющееся зеркало для формирования вертикального сканирования. Как ты ведешь это? Самый простой способ — использовать электромагнит. Иногда люди просто монтируют зеркала на верхнюю часть компьютерных колонок, но это не особенно желательный вариант (результаты противоречивы, слишком сложно откалибровать).

В своей сборке я использовал двигатель BLDC от DVD-плеера для управления зеркалом вертикального сканирования. Так как проектор был предназначен для вывода текста, рисовать было не так много, а это означало, что зеркало должно быть только слегка наклонено.

Двигатель BLDC состоит из трех катушек, которые вместе составляют статор. Если одна из катушек подключена к положительно заряженному источнику питания, а две другие поочередно подключены к отрицательно заряженному источнику, ротор двигателя будет колебаться.Максимальная угловая развертка определяется конфигурацией двигателя, а именно — количеством полюсов. Для двигателя DVD это не превышает 30 градусов. Поскольку этот двигатель довольно мощный и простой в управлении (требуются только две клавиши), этот двигатель очень хорошо подходит для нашей цели создания текстового лазерного проектора.

Так выглядит мотор с подключенным зеркалом:

Обратите внимание, что отражающая поверхность зеркала должна быть спереди — это значит, что она не закрыта стеклом.

Обзор

Вот как выглядит проектор в сборе:

Проекционный модуль рядом:

Полигональное зеркало движется по часовой стрелке, поэтому лазерный луч перемещается слева направо.

Мощный лазерный диод DVD уже установлен (внутри коллиматора). Зеркало вертикальной развертки настроено таким образом, чтобы проецируемое изображение было направлено — в моем случае, к потолку моей комнаты.

Как видно из рисунка, лазер и механические части проектора управляются микроконтроллером STM32F103, установленным на небольшой отладочной плате (Blue Pill).Эта плата установлена ​​в макете.

Схема устройства:

Как я упоминал ранее, для управления двигателем с многоугольными зеркалами нам нужен только один сигнал — тактовый сигнал (POLY_CLOCK), который генерируется одним из таймеров STM32, работающих в режиме ШИМ. Его частота и коэффициент заполнения остаются неизменными во время работы проектора. Для питания двигателя я использую отдельный источник питания 12 В.

Два сигнала ШИМ для управления зеркалом вертикального сканирования генерируются другим таймером микроконтроллера.Эти сигналы передаются через микросхему ULN2003A, которая управляет двигателем DVD. Таким образом, устанавливая различные коэффициенты заполнения для каналов ШИМ того времени, мы можем изменить угол поворота двигателя.

К сожалению, текущая версия проектора не предоставляет информацию о расположении зеркала. Это означает, что микроконтроллер может управлять зеркалами, но он не «знает» о своем текущем положении. Инерция ротора и индуктивность катушек вызывают некоторые задержки при изменении направления вращения.

Благодаря всему этому есть два основных последствия:

  • Плотность линий не постоянна, потому что скорость вращения зеркала не может контролироваться;
  • Многие линии не работают. Зеркало вертикального сканирования колеблется в циклах, поэтому некоторые линии могут выводиться вверх дном, а другие — вверх дном. В результате, поскольку мы не можем отслеживать положение, линии могут отображаться только тогда, когда двигатель вращается определенным образом. Поскольку отображается только половина строк, яркость изображения уменьшается вдвое.

Тем не менее, отсутствие обратной связи делает устройство довольно простым в сборке.

Процесс формирования изображения также довольно прост:

  • Каждый раз, когда лазерный луч попадает на фотодиод, микроконтроллер генерирует прерывание. При этом прерывании текущая скорость горизонтального сканирования рассчитывается MCU. После этого специальный таймер синхронизации сбрасывается.
  • Этот таймер синхронизации генерирует собственные прерывания в определенные моменты во время горизонтального сканирования.
  • В частности, через некоторое время после синхронизации должен формироваться сигнал управления лазером. Мое устройство формирует его с помощью комбинации DMA + SPI. По сути, эти модули передают строку изображения на выход MOSI SPI в нужное время, по одному биту за раз.
  • После окончания вывода изображения лазер должен быть снова включен, чтобы фотодиод мог снова принять свой луч.

Лазерная модуляция осуществляется с помощью одного из ключей чипа ULN2003A.Резистор R3 необходим для защиты лазерного диода от перегрузки по току. Он установлен прямо на конце лазерного кабеля, изолирован. Для питания лазера я использовал подвесной источник питания. Важно контролировать потребление тока лазера и убедиться, что оно находится в допустимом диапазоне для конкретного лазерного диода.

Пример изображения (высота 8 строк):

Текст несколько не пропорционален, потому что проектор направлен на стену под углом. В настоящее время каждый цикл вертикального сканирования составляет 32 шага (1 шаг означает поворот многоугольного зеркала на 1 край).

Проектор может отображать 14 различных строк: все, что после этого начинает смешиваться с другими линиями, искажая изображение.

На фотографии в начале также используется 8-строчный шрифт, который позволяет несколько хорошо отображать даже две строки текста.

Шрифты 11×7 и 6×4 также поддерживаются в коде:

Пример «бегущего текста»:


Видео заставляет изображение мерцать вертикально, но на самом деле оно не видно.

Проект на GitHub.

Как закончить край плитки в душе без буллозы | Home Guide

Автор Sarabeth Asaff Обновлено 14 декабря 2018 г.

Буллановая плитка имеет законченные края и предназначена для настенной плитки. Они обычно имеют слегка закругленный край и используются для создания перехода между плиткой и стеной. Однако не на всех плитках есть кусочки буллозы. В этих случаях один из нескольких других методов может использоваться, чтобы закончить край установки плитки.В душевой установке это включает вертикальные края в передней части кабины и, возможно, передний край потолочной плитки.

Caulk the Edge

Одна из причин, по которой плитки с закругленными углами доступны не для всех типов плиток, заключается в том, что некоторые плитки имеют возможность самостоятельно обрабатывать края. Стеклянная плитка, каменная плитка и некоторые керамогранит имеют кромки, которые не требуют отдельной кромки. Они могут быть установлены прямо до края душа и не требуют перехода к стене.

Чтобы придать краю чистую водонепроницаемую поверхность, поместите кусок маскирующей ленты на расстоянии одного шва от края последней плитки. Заполните этот зазор между плиткой и липкой лентой гладкой бусинкой. Это закончит край без дополнительных плиток.

Использование рейки

Буллезная плитка — не единственная плитка, доступная для завершения края установки. Другие края могут включать несколько типов декоративных молдингов, таких как карандашные молдинги, зубные молдинги, рельсовые молдинги и карнизы.Если возможно, используйте декоративную лепнину из того же материала и цвета, что и остальные плитки. Некоторые камни, например, могут иметь лепные украшения, которые соответствуют цвету плитки поля.

Если рельсовое литье того же цвета недоступно, рассмотрите возможность его использования в дополнительном цвете. Это может быть цвет, который улавливает акцент в другом месте комнаты или добавляет новый цвет самостоятельно. Выбор может включать в себя использование синего края плитки с белой полевой плиткой, использование мрамора Bardiglio с каррарским мрамором или использование стеклянного края плитки с установкой керамической плитки.

Используйте металлическую кромку

Если укладка плитки для душа современна, рассмотрите возможность использования металлической кромки. Металлические переходные полосы часто используются как способ закончить полосу плитки, которая не имеет законченного края. Металлическая полоса имеет форму буквы «L», длинная сторона которой расположена под последним рядом плитки, а короткая сторона поднимается, чтобы сесть рядом с краем плитки. Это скрывает край плитки и создает законченный, тонкий переход. Металлические полосы доступны в широком ассортименте вариантов отделки, а также в нескольких различных профилях.

Создайте выступ с закругленными углами

Если вы устанавливаете каменную или керамогранитную плитку на стенах душа, а выступ с закругленными углами недоступен, подумайте о том, чтобы сделать свой собственный. Плитки, такие как камень и фарфор, сделаны из одного и того же материала; можно шлифовать и отделать один край плитки, чтобы создать буллезу. Используйте плиточную мокрую пилу, оснащенную лезвием с закругленной головкой. Лезвие будет шлифовать край плитки в кривую, которая сделает плавный переход к стене.Затем используйте угловую шлифовальную машину с полировочной подушкой, чтобы усилить края, чтобы они соответствовали отделке на остальной части плитки.

Samsung Galaxy S7 края обучения замены экрана стекла — REWA

Среди популярных экранов смартфонов OLED отличается от LCD, известным представителем OLED является Samsung SUPER AMOLED. Он с яркими резкими цветами, но кажется настолько хрупким, что если вы случайно уроните свой телефон на землю, вы, вероятно, получите разбитый экран.

Чтобы исправить эту головную боль Samsung Galaxy замена стекла, это очень сложно даже для ремонтных мастерских. Обратитесь к руководству по iFixit, показатель ремонтопригодности Samsung Galaxy S7 edge составляет 3 из 10 (10 легче всего ремонтировать).Так как телефон и экран S7 edge используют тонны клея для крепления экрана, стеклянной линзы и рамки, то есть, когда кто-нибудь ломает одну из них, все три необходимо заменить. Замена только стекла является большой проблемой даже для профессионалов.
Сегодня REWA Lab приносит успех только в ремонте изогнутого стекла OLED, стремясь сделать ремонт трещины на экране понятным и легким для профессионального ремонтника. Ниже приведены подробные инструкции по ремонту экрана Samsung Galaxy S7.

Тестирование экрана с трещинами

s7-edge-glass-only-repair-guide-and-repair-training-cracked screen testing

Убедитесь, что функции дисплея и сенсорного экрана хорошо работают на экране Samsung Galaxy S7 с остеклением.

Разделительная рама

s7-edge-glass-only-repair-guide-and-repair-training-2
Во-первых, нам нужно снять крайний экран Samsung Galaxy S7 и корпус со средней рамки телефона. Используйте Pry Piece, очиститель 530 и тепловую платформу, чтобы предварительно отделить ЖК-дисплей и рамку, а затем полностью отделить их с помощью разделителя рам.

OLED Разделение

s7-edge-glass-only-repair-guide-and-repair-training-3
Samsung Super AMOLED разделение экрана отличается от ремонта экрана iPhone, здесь мы используем Frozen Separator, чтобы отключить клей, и пластиковую Pry Piece, чтобы помочь.
Поместите экран в замороженный сепаратор, заморозив 30 секунд, затем отделите ОСИД от стекла.

Удаление клея

s7-edge-glass-only-repair-guide-and-repair-training-4
С помощью 8333 растворителей и N-гексана очистите остатки клея на OLED.

ОСА Ламинирование

s7-edge-glass-only-repair-guide-and-repair-training-5
Используйте ручной ламинирующий валик OCA-пленки для ламинирования листа OCA на OLED.

Удаление пузырьков

s7-edge-glass-only-repair-guide-and-repair-training- bubble removing
Поместите его в машину для удаления пузырьков на 15 минут. Убедитесь, что ОСА не содержит пузырьков на OLED.

Ламинирование стекла

s7-edge-glass-only-repair-guide-and-repair-training Glass Laminating
Совместите переднее стекло с OLED, затем ламинируйте стекло и OLED с помощью вакуумной машины для ламинирования стекла.

Удаление пузырьков

s7-edge-glass-only-repair-guide-and-repair-training bubble removing
Снова поместите его в машину для удаления пузырьков на 15 минут. Сделайте его без пузырей после ламинирования стекла.

Ремонт отремонтированных экранов

s7-edge-glass-only-repair -testing
Проведите полное тестирование исправленной производительности экрана, сенсорных функций, все тесты хороши.

Заключение
Цель данного поста — предоставить очень подробные инструкции по замене только стеклянного экрана Samsung Galaxy S7 edge. Надеемся, что это может быть полезно для ремонта специалистов, которые занимаются профессиональными инструментами и навыками.
Между тем, REWA Lab предоставляет услуги по ремонту экрана, а также обучение ремонту для вашего бизнеса и интересов.Кстати, мы выпустили звук спикер Samsung Galaxy S8 не работает руководство по ремонту, если у вас есть аналогичные проблемы, вы можете проверить.

Смотрите подробное видео руководства здесь


Ремонт Список инструментов и материалов в Руководстве

Для получения более подробной информации и последней цены, пожалуйста, свяжитесь с нами:

ПРЕДВАРИТЕЛЬНАЯ ПРОДАЖА
Skype: rewatech
Электронная почта: sales@rewatechnology.com

ПОСЛЕ ПРОДАЖИ
Skype: support-rewatech
Электронная почта: support @ rewatechnology.ком

Рекомендую для вас:

,

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
