Пошаговая инструкция по врезке замков в межкомнатную дверь

Приветствую Вас, друзья!

Спасибо, что читаете мой блог и сегодня я хочу поделиться с вами личным опытом по врезке замков в межкомнатные двери. Большинство межкомнатных дверей продаются без замков и их установка является дополнительной платной «опцией».

Как вы знаете друзья, я не сторонник переплачивать и считаю, что установить замок — защелку самостоятельно вполне по силам даже самым отчаянным рукожопам!
Весь процесс я покажу на примере МДФ дверей, которые являются самыми хрупкими и нежными(и дешевыми:).

К установке защелки необходимо приступать лишь после сборки дверной коробки и навески дверей на петли, ну и естественно после установки двери в проем.

Необходимый инструмент

1. Молоток
2. Шуруповерт или дрель
3. Перьевое сверло ∅ 20мм
4. Стамеска на 20 мм
5. Карандаш
6. Угольник (хотя вполне можно обойтись и без него)

Как вы можете видеть — инструмент вполне нехитрый и должен присутствовать практически у каждого рукожопика! Итак, если все имеется в наличии, то можно приступать!!!

Как правильно врезать замок вмежкомнатную дверь

Первым делом стоит определиться на какой высоте будет наш замок. Стандартная рекомендуемая высота — 965 мм, но я обычно делаю так, чтобы верхняя кромка замка была 1005 мм. Разница незначительная, но мне кажется, что так более удобно.

ВАЖНО ЗНАТЬ!

При разметке замка не стоит слишком сильно выходить за рекомендуемые размеры, так как в дверях МДФ имеется специальный дополнительный брус под установку замка. И если сильно отойти от нормы, то можно испортить дверь:(

После того, как отметили высоту замка — отбиваем угольком верхнюю кромку замка.

Прикладываем к боку двери защелку так, чтобы его верхняя часть совпала с отметкой и в том месте, где будет проходить крепление ручек ставим отметку.

Далее перьевой насадкой для дрели сверлим сквозное отверстие

Сначала пытался просверлить с помощью шуруповерта, но оказалось, что он немного не тянет и пришлось прибегнуть к помощи дрели.

ВАЖНО ЗНАТЬ!

Друзья, когда будете сверлить отверстие под врезку замков в межкомнатную дверь ни в коем случае не давите на сверло или коронку (если вы устанавливаете ручку — кноб). Все дело в том, что при сильном нажатии вы рискуете вырвать кусок двери в выходной стороне сверла, поэтому сверлить необходимо потихоньку, регулируя прижим.

Далее необходимо засверлить в торце двери непосредственно под сам замок. Для этого также применяем перьевое сверло ∅ 20 мм.

На следующем фото видно, что просверленное отверстие немного мало для замка.

Стамеской расширяем отверстие, дабы не расколоть дверь. Потихоньку пристукивая молотком — достигаем нужных размеров.

Трудимся в поте лица и вуаля…

Полученный результат меня устраивает — замок свободно заходит до конца.

Зафиксировав замок (можно сразу посадить на саморезы), необходимо острым обойным ножом предельно аккуратно обвести по контуру замок. Если сомневаетесь, то можно просто хорошо заточенным карандашом. Смысл всей этой операции в том, чтобы как можно максимально точнее утопить замок вровень с поверхностью двери.

Друзья, если немного зарукожопите, то ничего страшного. С каждой дверью опыта будет все больше и больше! После того, как наметили контур — необходимо стамеской выбрать деревяшку на глубину замка. Когда замок встал заподлицо его можно прикрепить саморезами.

ВАЖНО ЗНАТЬ!

Когда работаете стамеской — всегда держите ее так, как показано на рисунке выше. Если вы перевернете стамеску, то при ударе молотка наверняка выберете материала больше, что конечно можно исправить всякими подкладываниями щепок, но это уже «джамшутинг», а нам такого не «надь»!

Теперь можно переходить к монтажу ручек. Кстати, направляющая для дверных ручек должна быть смонтирована пазом вниз.

Кстати, немного слов о замке. Использовал замок фирмы EURO.

Не самый дорогой, но и не самый дешевый. В итоге пластиковая защелка не отработала даже один день — захлопнулась и оставила закрытыми жену с моим младшеньким. Пришлось залезть к ним в комнату через окно (благо — частный дом) и открывать защелку. На следующий день приобрел замки PALLIDUM — никаких проблем.

Одеваем дверные ручки на направляющие и при помощи шуруповерта прикручиваем каждую на три самореза.

Как мы помним — направляющая установлена пазом вниз. Делалось это для того, чтобы шпилька, которая держит непосредственно саму ручку хорошо ее закрепила.

Дверные ручки установлены.

Навинчиваем на них декоративные кольца и переходим к врезке ответной планки.

Как правильно врезать ответную планку замка межкомнатной двери

Закрываем дверь и делаем отметки по месту соприкосновения язычка замка и дверной коробки.

Прикладываем ответную планку и также как и саму защелку обводим. Здесь я воспользовался карандашом.

Повторяем все операции:

1. Перьевым сверлом высверливаем дырку под язычок замка.
2. Стамеской доводим отверстие до идеала.
3. Аккуратно снимаем слой для того, чтобы утопить планку. Учитывайте тот момент, что дверная коробка МДФ — это «галимый» картон и вам придется немного попотеть, чтобы не «косяконуть».

И вот результат.

Крепим планку и замок готов.

При закрытии/открытии замка дверь должна закрывать легко. Если при открытии другой двери создается сквозняк и дверь как бы вибрирует в пазу, то вам необходимо подтянуть язычок, который расположен в ответной планке.

Ну вот и все, друзья. Надеюсь я смог дать ответ на вопрос:»Как врезать замок в межкомнатную дверь».

Теперь можно приступать к монтажу откосов и финальным шагом является установка обналичников.

Спасибо за внимание!

пошаговая инструкция, видео по самостоятельной установке » VeryDveri.ru

Все больше жителей нашей страны устанавливают в свои квартиры металлические двери. Они способны повысить безопасность жилья и защитить имущество. Но «родные» замки таких дверей являются слабым местом. Поэтому все чаще владельцы стараются сразу после установки двери заменить замок самостоятельно. А некоторые и вовсе покупают двери без запорного механизма и устанавливают его самостоятельно. О том, как это сделать расскажет эта инструкция.

Какие инструменты потребуются

Прежде чем переходить непосредственно к врезке замка, нужно удостовериться, что все необходимые инструменты имеются в наличии. Одним из основных инструментов, использующихся при такой работе, является угловая шлифовальная машина с установленным на нее отрезным кругом по металлу. Так как работать с «болгаркой» без защиты глаз нельзя проверьте наличие защитных очков или специального щитка.

Болгарка с отрезным кругом по металлу

Также для врезки замка потребуются электродрель с набором сверл и шуроповерт. Наличие последнего необязательно, но для комфортной работы этот электроинструмент предпочтительнее обычной отвертки.

Из дополнительных инструментов могут понадобиться напильники и метчик для нарезки резьбы.

Электродрель

Какой дверной замок выбрать

Любая врезка дверного замка начинается с выбора такого устройства. Тут есть несколько правил, главным из которых является установка на входную дверь двух замков различной конструкции. Хорошо дополняют друг друга цилиндрический и сувальдный замок. Кроме того нужно учитывать, что замки имеют различное качество. И один дверной замок даже среднего качества даст фору двум плохим замкам.

Внимание! Качественный замок это отличный способ оградить свой дом от непрошеных гостей. Но не стоит пренебрегать и другими способами защиты своего жилья: сигнализацией, видеонаблюдением и т.п.

При выборе дверного замка не стоит опираться только на его стоимость. Если не знаете что выбрать, пообщайтесь на специализированных форумах в сети интернет. Можно спросить совета и у продавцов такой продукции. Но можно ли быть уверенным, что они расскажут вам всю правду?

Накладной замок

Устанавливаем замок

Перед врезкой замка желательно правильно оценить свои силы. Установку запорных механизмов повышенной надежности лучше всего доверить профессионалам. Во-первых, устройства стоят достаточно дорого. А, во-вторых, ошибки при их самостоятельной установке минимизируют их высокое качество.

Замок в металлическую дверь устанавливается методом врезки. Этот способ помогает скрыть его механизмы от внешних воздействий.

• Шаг #1. Разметка

Перед врезкой запорного механизма нужно разметить место, где он будет установлен. Для начала нужно отмерить высоту. Наиболее комфортно использовать замок на расстоянии 90-110 см от пола. Размечается центр торца двери. К нему нужно приложить замок и отметить с его помощью места, где будет установлен крепеж.

С учетом толщины механизма необходимо произвести разметку на боковой части двери.

Монтаж замка

• Шаг #2. Подготовка места врезки

Для подготовки гнезда для корпуса механизма используют дрель и сверло. Для этой операции очень важно правильно подобрать диаметр сверла. Он должен быть равен толщине замка. Его корпус должен плотно входить в изготовленное с помощью сверла отверстие.

• Шаг #3. Вставка замка в подготовленное место

Вставляем замок внутрь полотна. Отмечаем отверстия под крепления. С помощью дрели делаем отверстия и нарезаем в них метчиком резьбу.

• Шаг #4. Установка замочной скважины и ручек

Определяем расположение выхода под ручки и замочную скважину с обеих сторон двери. Прикладываем замок и делаем метки. Высверливаем отверстия, устанавливаем и закрепляем все детали замка.

• Шаг #5. Изготовление места под переднюю планку

Используя разметку нужно вырезать углубление. Передняя планка устанавливается в это углубление заподлицо.

Установка запорной планки

• Шаг #6. Установка запорной планки

Установка запорной планки дело достаточно простое. Главное точно расположить ее относительно запорного механизма. Для этого нужно закрыть дверь и отметить место установки такой планки.

Внимание! На каждом этапе врезки и сборки замка необходимо проверять его работу. Даже малейший перекос в разметке или при изготовлении отверстий может нарушить работу запорной конструкции.

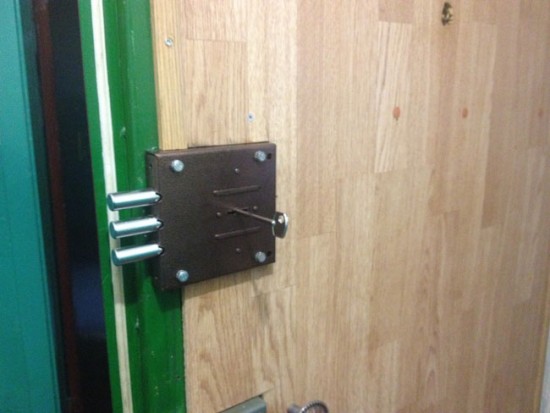

Установка накладного замка

Накладной механизм устанавливается легче врезного. Но и к его установке необходимо подойти ответственно. Тут также нужно предварительно определить место установки замка и разметить его. Накладные замки принято располагать выше врезных.

После разметки на металлическую дверь устанавливаются крепежные штифты. По предварительно сделанным отметкам высверливаются отметки под выход пружины наружу. На штифты устанавливается внутренний накладной механизм.

Сувальдный замок

Если работа замка не вызывает сомнений, то можно закрепить замок на корпусе.

Теперь нужно установить накладной блок. Он прикручивается с внешней стороны. Для его крепления нужны отверстия. Очень важно правильно разметить место под них. При несоответствии внешней и наружной частей замка его работа будет под угрозой. Ригели могут просто не заходить в изготовленные под них углубления.

Замок с внутренней стороны двери

Уход за входным замком

Главной процедурой ухода за замком входной двери является его периодическая смазка. После установки запорной конструкции делать это необязательно. В любом новом замке имеется заводская смазка. Но со временем она будет утрачена и работа механизма может быть нарушена.

Для начала нужно смазать ригеля. Для этого их необходимо максимально выдвинуть и нанести на них смазку жидкой консистенции. После чего нужно задвинуть ригеля подождать 30-45 секунд и повторить процедуру. В общей сложности таких процедур нужно осуществить 3-4.

Замок для стальной двери

Врезать замок в дверь не очень сложно. Но, как это часто бывает, без опыта с такой работой справиться с первой попытки мало кому удается. И риск тут заключается не только в том, что можно испортить запорный механизм. Можно нанести непоправимый вред самой двери. А это уже совсем другие деньги. Поэтому лучше всего доверить эту процедуру профессионалам.

Установка дверного замка: видео

Врезка замка: фото

Facebook

Twitter

Вконтакте

Google+

Врезка замка в межкомнатную дверь своими руками

Всем привет! При необходимости установить ручку — защелку на новую межкомнатную дверь или врезать в нее полноценный замок, вы можете сэкономить на вызове мастера, если имеете базовые навыки работы с инструментами. Главное соблюдать предписанную последовательность действий и работать крайне аккуратно, чтобы не испортить внешний вид двери. А как врезать замок в межкомнатную дверь правильно, мы и поговорим в данной статье.

Инструменты и материалы

Для врезки замка нам необходимо подготовить следующий инструмент:

• рулетку, карандаш и столярный угольник;
• отвертки или шуруповерт с набором бит;
• электродрель, сверла по дереву (6 мм и перьевое) + подходящие коронки двух размеров;
• стамеску и молоток;
• долото или ручной фрезер.

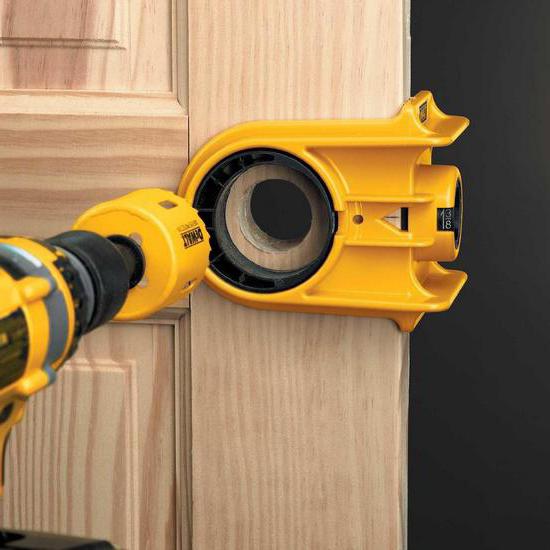

Обратите внимание: в продаже есть специальные наборы для врезки замков, куда входят подходящие по размерам сверла и коронки.

Подготовительный этап

Технология установки зависит от конфигурации выбранного замка. Проще всего врезать ручку — защелку, под компактный механизм которой нетрудно высверлить отверстие подходящего диаметра. Врезка замка с ручкой и личинкой (либо поворотным фиксатором) – более сложный процесс, поскольку придется потрудиться над гнездом в торце двери и выполнить два отверстия в полотне – под ручку и личинку.

До того, как врезать замок в новую дверь без фурнитуры, важно правильно определить высоту установки ручки. Если дверь изготовлена из дерева, никаких технических ограничений нет, выбрать можно любую удобную высоту. Каркасная дверь более капризна: чтобы не повредить конструкцию, ручку следует монтировать в месте расположения поперечного бруса, который, обычно располагается на высоте 90 — 100 см от нижнего края полотна.

Как правило, замок врезается в уже навешанное дверное полотно, но можно это сделать и заранее, до монтажа дверной системы. Если гнездо для замка предполагается вырезать при помощи ручного электрического фрезера, дверное полотно следует надежно зафиксировать в горизонтальном положении обрабатываемым торцом вверх.

Врезка ручки — защелки

Сначала рассмотрим, как установить ручку — защелку. В первую очередь следует выполнить разметку. Определившись с высотой расположения ручки, наложите механизм замка на полотно двери вровень с краем, обведите его, отметьте карандашом место, где находится проушина – именно там потребуется просверлить отверстие под штырь ручки.

Горизонтальные линии контура замка на полотне при помощи столярного угольника необходимо перенести на торец двери. При помощи рулетки найдите середины горизонтальных линий на торце и проведите карандашом вертикальную черту. Середина этой оси является центром будущего отверстия под механизм замка. Можно поступить проще и приложив сам механизм двери отметить точку расположения ручек.

Выполнив разметку, просверлите в полотне двери отверстие под ручку при помощи коронки, надетой на сверло диаметром 6 мм.

Важно! Что — бы избежать появления сколов и других повреждений декоративного слоя, выполняется сверление коронкой с двух сторон. Когда конец направляющего сверла пройдет полотно насквозь, а коронка углубится примерно на половину толщины полотна, начните сверлить с другой стороны двери, вставив сверло в проделанное отверстие. Размер коронки подбирается таким образом, чтобы ничто не мешало механизму замка нормально функционировать, при этом отверстие должно быть полностью закрыто декоративными накладками ручки — защелки.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

В торце двери отверстие под защелку высверливается перьевым сверлом подходящего размера или небольшой коронкой. При необходимости выемку можно расширить стамеской.

Затем в отверстие в торце следует вставить механизм защелки и обвести контур планки. Она должна устанавливаться заподлицо с поверхностью, поэтому под нее придется выполнить углубление при помощи стамески. У шпонированной двери в отмеченном месте предварительно снимается слой шпона.

Далее выполняется монтаж ручки — защелки. Механизм вставляется в отверстие и крепится к торцу штатным крепежом при помощи отвертки или шуруповерта. Ручку следует размонтировать согласно схеме, приложенной производителем.

Обратите внимание на расположение язычка защелки и ручки, на которой предусмотрена кнопка закрывания двери. Установив декоративные накладки, проденьте штырь через отверстие в механизме защелки и закрепите ручки, стянув их винтами (в некоторых случаях под стягивающие винты требуется просверлить дополнительные отверстия). Убедитесь, что замок — защелка функционирует исправно.

На завершающем этапе на дверной раме устанавливается ответная планка для фиксации язычка защелки. Аккуратно прикрыв дверь с выставленной защелкой, отметьте место под отверстие. При помощи стамески выполните углубление, приложите и обведите контур ответной планки – под нее также потребуется сделать выборку, чтобы установить заподлицо. Закрепите планку штатными саморезами.

Врезка механизма с «личинкой»

Установка дверного замка с «личинкой» выполняется по той же схеме. Выполнив разметку на торце, при помощи подходящего по размеру перьевого сверла следует выполнить вертикальный ряд отверстий с минимальным шагом друг от друга.

Используя долото, уберите перемычки, подготовьте аккуратное гнездо требуемого размера. В полотне двери (сверлится коронкой с двух сторон) выполните отверстия под ручку и личинку (либо поворотный ключ) замка. Далее при помощи стамески выполняется выборка под планку замка, устанавливается механизм и ручки, монтируется обратная планка.

Если у вас есть навык работы ручным фрезером, гнезда и выборку под планки можно выполнить этим инструментом, получив идеально ровные углубления. Работать стамеской и долотом необходимо крайне осторожно, особенно вырезая закругления, чтобы дверь с замком выглядела эстетично.

Видео по теме «Врезка замка в межкомнатную дверь своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Врезка замков в металлическую дверь -установка своими руками.

Во многие квартиры владельцы устанавливают входные двери из металла. Они лучше защищают жилье от вторжения посторонних лиц. Но запоры в них слабые, поэтому возникает нужда в постановке нового запорного механизма на дверь другого типа. Необходимость поставить замок на металлическую дверь может возникать и по другим причинам.

Выбираем замок

При покупке металлических дверей, утрате ключей или возникновении желания установки нового замка в дверь более качественной модели приходится искать его в магазинах. Не рекомендуется покупать дешевый механизм и дверное полотно китайского производства. Опытные специалисты советуют остановить свой выбор на изделиях испанских, израильских и итальянских производителей. Они отличаются высоким качеством, надежностью и долгим сроком службы.

Изделия делятся в зависимости от типа механизма, уровня секретности и степени надежности на:

• сувальдные;
• цилиндровые;
• дисковые;
• ригельные;
• магнитные;
• электронные.

Чаще всего устанавливаются замки в дверь с сувальдным и цилиндрическим механизмами.

Хорошие замки выпускают российские компании «Поливектор», «Герион» и «Эльбор». Изделия должны быть с дополнительной ручкой. Она фиксирует полотно двери в закрытом положении. Лучше приобрести модели с сувальдным и цилиндровым механизмами. При установке замков в металлические двери необходимо учитывать толщину полотна. По надежности следует выбирать изделия третьего, а еще лучше — второго класса.

Существует несколько категорий дверных запорных механизмов. Их принято делить на 4 класса. Самые качественные относятся к 3-4 классу безопасности. Они и стоят дороже. Изделия первого класса — самые простые для взлома. Второй и третий класс — средней степени надежности. Их можно использовать в быту. Установить замок в металлическую конструкцию лучше четвертого или третьего класса безопасности.

Замки бывают врезными и накладными. В металлические двери своими руками вставляют врезные конструкции. Сувальдные механизмы обеспечивают надежную защиту квартиры от проникновения в нее непрошеных гостей. Принцип работы основан на наличии в механизме железных пластин. В каждой пластине имеются специальные фигурные вырезы. От количества вырезов зависит степень надежности устройства.

Большой популярностью пользуются цилиндровые модели изделий. В их состав входят штифты, укомплектованные пружинами. В железную дверь чаще всего вставляют замок такого типа. Вышедший из строя сердечник можно заменить. Самые защищенные и надежные дверные запоры — кодовые. Их устанавливают в офисные двери. Кодовый набор и магнитное устройство для считывания обеспечивают высокую надежность и качество замка.

Необходимые инструменты

Чтобы самостоятельно установить замок быстро и правильно, необходимо подготовиться к работе заблаговременно. Для выполнения работы потребуются инструменты:

1. стамеска;
2. долото;
3. отвертка;
4. молоток слесарный;
5. сверла по металлу;
6. болгарка;
7. электродрель;
8. зубило;
9. угольник;
10. карандаш;
11. крепежные винты;
12. саморезы для металла;
13. напильник;
14. рулетка;
15. фрезы;
16. шуруповерт;
17. метчик.

При работе нужно выполнять правила безопасности, поэтому нужно приготовить средства защиты. В их число входят защитные очки и диэлектрические перчатки. Они пригодятся при работе с электрическим инструментом. Очками вы защитите глаза от попадания в них искр и металлической стружки.

Как врезать замок в металлическую дверь?

Врезка замков в металлическую дверь — трудное и ответственное дело. С ним может справиться человек, умеющий обращаться с измерительным и электрическим инструментом, имеющий опыт работы с металлом. Все операции производятся с большим вниманием и аккуратностью. Работа состоит из отдельных этапов.

Первый этап включает в себя подготовку нужных инструментов. Следующий этап — выбор места нахождения механизма: располагается он в 1 м от уровня пола. Можно поднять его до уровня в 1,5 м. На этом расстоянии корпус механизма прислоняется к торцу полотна и намечаются места врезки. Теперь нужно взять сверло, диаметр которого равен толщине замка, просверлить отверстия на верхней и нижней границах устройства. Болгаркой вырезается отверстие точно по разметке. Кромки обрабатываются напильником.

Основной этап подразумевает вставку корпуса в получившийся паз. Для этого необходимо наметить места для крепежных винтов. Их просверливают сверлом соответствующего диаметра и метчиком нарезают резьбу. С помощью болгарки и дрели проделываются большие отверстия под замочную скважину и ручку с 2 сторон дверного полотна. После этого механизм окончательно вставляется в паз и закрепляется винтами. Замок и все его части несколько раз приводятся в движение ключами, чтобы проверить качество выполненной работы.

После основных действий нужно размечать и устанавливать накладки. Ригели натирают мелом и плотно закрывают полотно двери. С помощью ключа шевелят ригели, чтобы остались следы мела. Они покажут места сверления отверстий для ригелей. Сверху устанавливается ответная пластина. После каждой выполненной операции нужно проверять работу механизма.

Накладной замок устанавливается реже. Делается это немного иначе. Механизм устройства находится над дверным полотном. Его нужно хорошо закрепить на поверхности полотна. Вся работа проводится в следующем порядке:

• Замок прикладывается к полотну для выполнения разметки.
• Устанавливаются крепежные штифты.
• Высверливаются сквозные отверстия для скважины.
• Механизм закрепляется на установленных штифтах, проверяется его работа.
• Замок окончательно фиксируется на полотне.
• На обратной стороне закрепляется накладка.
• Блок фиксации ригелей прикручивается к ответной стороне дверной коробки.

Если вас не пугают перечисленные условия установки запоров, можете приступать к работе. При недостатке навыков и знаний лучший выход — поручить выполнение работы мастерам.

Советы мастеров

В заключение стоит привести советы бывалых людей и мастеров, занимающихся установкой запорных устройств в двери профессионально.

1. Качественный запор — отличная защита квартиры от незваных гостей. Но вместе с ним не стоит отказываться от других методов защиты: видеонаблюдения, сигнализации и др.
2. При установке механизма следует на каждом этапе разметки и установки проверять его действие. Любое нарушение в разметке и сверлении отверстий может полностью нарушить работу дорогостоящего запорного устройства.
3. За установленным механизмом необходимо постоянно следить. Его нужно периодически смазывать, так как старое покрытие постепенно теряет свойства.
4. Ригеля обрабатываются жидкими составами в максимально выдвинутом состоянии. После этого нужно задвинуть их в первоначальное положение на 30-45 секунд. Процедура повторяется 3-4 раза.

Перед покупкой изделия следует выполнить правила выбора:

• дорогой, но качественный замок лучше 2 дешевых;
• 1 запор — мало, 3 — перебор;
• лучше устанавливать на дверь 2 разнотипных устройства;
• дешевая модель — лишняя головная боль.

Врезать в дверное полотно замок — задача несложная. Но установить замок в дверь из металла может только знающий человек с опытом работы. При установке нужно учитывать толщину металлического листа на полотне. В противном случае можно испортить как замок, так и саму дверь. А это приведет к более высоким денежным затратам. Лучше поручить выполнение этого дела профессиональным работникам.

Как врезать замок в межкомнатную дверь своими руками правильно + видео

Добавил(а): Сергей Колосов 15 октября

Если во входных дверях замок является обязательной нормой, то межкомнатные двери, как правило, замками не комплектуются. Однако достаточно часто возникает необходимость обеспечить то или иное помещение «повышенным уровнем приватности», а в этом случае без замка никак не обойтись.

Конечно, можно вызвать «специально обученных людей» и попросить их установить замок в межкомнатные двери, но зачем тратить лишние деньги, когда подобные работы можно выполнить самостоятельно. Не будем лукавить, задача эта не такая-то и простая, но тем не менее вполне осуществимая. Итак, врезаем замок в межкомнатные двери своими руками.

Разные модели замков: основные особенности

Существует несколько разновидностей замков для межкомнатных дверей.

В первую очередь они различаются по месту расположения замочной скважины. Наиболее популярными считаются замки со скважиной, расположенной под ручкой, и со скважиной, расположенной непосредственно на ней (такие замки называют нобы).

Наиболее простой замок для самостоятельной врезки

Также существуют системы без замка, а с защёлкой, которые позволяют запереть дверь только с одной стороны.

Самыми простыми для самостоятельной врезки являются замки-нобы.

Кроме этого, замки могут отличаться по способу фиксации язычка. И хотя на технологию врезки вариант фиксации не влияет, тем не менее перечислим основные из них:

• Роликовая – функционирует за счёт роликов и пружины;
• Фалевая – язычковый механизм, который фиксирует защёлку;
• Магнитная – язычок притягивает магнит, а пружина блокирует его движение.

Особенности врезки замков в двери из разных материалов

Технология врезки замка зависит не только от его конструкции, но и от материала, из которого изготовлена дверь.

Самая простая, можно сказать «классическая», технология применяется при установке замка в дверь из цельного массива дерева. В этом случае достаточно просто сделать все соответствующие выемки и отверстия, при этом особо не заботясь о различных нюансах.

Месторасположения замка при установке его в деревянную дверь не имеет значения.

При врезке замка в двери из МДФ следует обязательно учесть, что такие двери внутри полые, а специальный дополнительный брусок для врезки располагается на высоте ровно 1 метр от пола. Если вы попытаетесь сделать отверстие под замок выше или ниже, то просто испортите дверное полотно. В остальном же технология врезки замка в дверь из МДФ не отличается от «классической».

Установить врезной замок в металлические двери или двери из ПВХ профиля самостоятельно вряд ли удастся. Эта работа требует определённых навыков и специального инструмента, поэтому решение подобных задач лучше доверить профессионалам.

Необходимые инструменты

Кроме «стандартного» набора инструментов для работы с деревом вам понадобится ещё набор коронок для вырезки круглых отверстий в дереве. Без них установить замок в дверь будет если не невозможно, то очень проблематично.

С помощью коронок можно делать отверстия различного диаметра

Кроме пёрел (так называют круговые коронки) вам понадобятся следующие инструменты:

• дрель или шуруповёрт с функцией сверления;
• молоток;
• стамеска;
• отвёртка;
• рулетка;
• карандаш.

В завершение этого раздела хочется сказать, что существует специальный инструмент для врезки замков, который называется фрезер. Конечно, покупать его для установки одного, двух или даже пяти замков не имеет смысла, но если вдруг такой прибор оказался у кого-то из ваших знакомых, то он позволит существенно облегчить работу по установке замка. Фокусировать внимание на технологии работы фрезером мы не станем, а предлагаем вам просто ознакомиться с небольшим видеороликом, в котором наглядно продемонстрирована работа этого инструмента.

Видео: врезка замка с помощью фрезера

Технология врезки замка-ноба

Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.

Стандартная комплектация замка-ноба

По этой же технологии можно установить замок с односторонней защёлкой.

Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

Если следовать стандартному расположению дверной ручки, то её необходимо разместить на высоте одного метра от пола.

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.

Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.

Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.

Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.

Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

Сверление отверстия с помощью коронки

Коронка вынимается вместе с ненужной древесиной

Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.

Учтите, что если при сверлении первого отверстия небольшое расхождение по высоте со сделанной разметкой не является критичным, то второе отверстие необходимо просверлить точно на том уровне, который совпадает с центром первого. В противном случае собрать замок вам просто не удастся.

Торцевое отверстие сверлится на уровне центра первого

Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.

Разметка под выемку для торцевой накладки

Теперь осталось собрать замок.

Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.

Сборка замка

На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.

При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.

Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.

После проверки замок крепится винтами и саморезами

Как врезать замок со скважиной под ручкой

Врезка «классического» замка с замочной скважиной, расположенной под рукояткой, отличается от установки замка-ноба только размером торцевого отверстия. Оно должно быть значительно больше, чтобы поместить в себя весь механизм замка.

Удобнее всего делать такие отверстия фрезером, но если его нет, вполне можно обойтись и «подручным инструментом».

Делаем торцевое отверстие фрезером

На выбранной высоте приложите к торцу двери внешнюю накладку замка и карандашом обведите её контур. Теперь подберите коронку, которая по диаметру будет немного меньше чем ширина нарисованного контура. Далее, необходимо «высверлить» пространство, которое необходимо для вставки механизма замка. Для этого сначала делается несколько смежных отверстий на глубину равную ширине замкового механизма, после чего с помощью стамески выбирается оставшаяся на пересечении отверстий древесина.

При отсутствии коронки можно использовать обычное сверло по дереву большого диаметра.

Когда основное торцевое углубление готово, в него вставляют механизм замка таким образом, чтобы поворотная сердцевина упёрлась в торец двери.

В этом месте делают отметку и с помощью угольника через неё проводят прямую линию.

На полученном отрезке от края двери отмеряют расстояние равное расстоянию от наружного края механизма до центра сердцевины. Именно в этой точке и сверлят второе отверстие с помощью коронки.

Когда оба отверстия готовы, остаётся собрать замок в соответствии с прилагаемой к нему инструкцией.

Видео: врезка замка в межкомнатную дверь

В заключение предлагаем вашему вниманию небольшой сюжет о врезка замка в межкомнатную дверь. Надеемся, этот видеоматериал поможет вам окончательно разобраться во всех тонкостях и нюансах данной технологии.

При наличии всех необходимых инструментов врезка замка в межкомнатную дверь не является настолько сложной, как может показаться на первый взгляд. Но если вы не уверены в своих силах, рекомендуем попрактиковаться на старой двери и только потом приступать к «чистовой» врезке. Удачного вам ремонта!

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах. Оцените статью: Поделитесь с друзьями!

Как правильно врезать замок в межкомнатную дверь

Межкомнатные двери устанавливаются для визуального разделения пространства квартиры либо частного дома. Как правило, в жилых помещениях их не оборудуют замками. Но иногда появляется необходимость врезать замок в дверь. Такая ситуация возникает, если вы хотите отдохнуть в уединении либо надо обезопасить ценные вещи от маленьких детей.

Виды замков для внутренних дверей

Замок кноб В первую очередь рекомендуется обращать внимание на внешний вид замка. Большей популярностью пользуются модели врезного типа с ручкой. В межкомнатные двери устанавливаются замки двух видов:

• Шарообразной формы – кнобы. Снабжаются обычным нажимным механизмом типа язычок либо односторонним поворотным фиксатором защелкой.
• На розетке – в основном оборудуются замком под ключ с нажимной ручкой.

Особенности выбора запирающего устройства

Перед приобретением дверного замка специалисты рекомендуют обратить внимание на материал, из которого изготовлена дверь. В деревянную классическую конструкцию врезка дверных замков доступна в различном удобном месте. Но если межкомнатные двери изготовлены из МДФ, то установка запирающего механизма возможна только на высоте около 1 метра. Именно в этом месте устанавливается специальный деревянный брус для врезки дверных замков.

Так же ширина торца полотна должна быть больше 40 мм. При меньшем размере врезать замок в деревянную дверь практически не возможно.

Особенности установки

Диаметр врезки для замка Грамотная врезка замка в дверь условно состоит из нескольких операций:

1. Выполнение замеров и разметки.
2. Используя перьевые сверла и специальную коронку по дереву, высверливаем нужные отверстия.
3. С помощью стамески подгонка необходимых посадочных размеров.
4. Установка и фиксация замка.
5. Монтаж ручки.
6. Установка запорной планки.

Необходимый инструмент

Врезка замков в межкомнатные двери выполняется с использованием следующего инструмента:

• Ручной электродрели.
• Перьевые сверла.
• Отвертки.
• Коронки по дереву.
• Стамески либо долота.
• Столярный угольник.
• Рулетка.
• Карандаш либо тонкий маркер.

Установка запирающего механизма с ключом и ручкой

Легко врезать замок в деревянную дверь можно, если есть небольшие навыки работы с ручным инструментом.

Врезка и установка замка

1. Устанавливаем двери на ребро и жестко фиксируем их в этом положении.
2. На торце полотна на расстоянии около 80-90 см от нижней части ставим метку края крепежной планки дверного замка.
3. Прикладываем ее к торцу и аккуратно обводим контур.
4. Внутри этого контура размечаем отверстие под заход корпуса дверного замка.
5. Используя электродрель и перьевые сверла, просверливает несколько отверстий глубиной равной длине корпуса. Диаметр сверла нужно взять немного больше толщины корпуса запирающего механизма. Этот зазор позволит легко без усилий вставить его.
6. С помощь стамески либо долота удаляем перемычки между отверстиями, предав отверстию прямоугольную форму необходимых размеров.
7. Используя стамеску, по контуру прижимной планки снимаем слой древесины глубиной на ее толщину. Стандартно ее толщина составляет около 3 мм.
8. Приложив замок к полотну двери и отмечаем места под ручку и сердечник.
9. Используя перьевые сверла, просверливаем сквозные отверстия на полотне. Учитывая контур сердечника, под него делаем несколько отверстий меньшим диаметром.
10. Вставляем замок и фиксируем его на торце двери с помощью саморезов и крепежной планки.
11. Устанавливаем сердечник дверного замка и закрепляем его через специальное отверстие на крепежной планке.
12. Вставляем прямоугольный штырь для фиксации ручек.
13. Надеваем на него декоративные планки.
14. Используя саморезы, фиксируем их с двух сторон на полотно двери.
15. Закрепляем ручки на штырь.

Таким образом выполняется врезка замка в деревянную межкомнатную дверь самостоятельно.

Осталось на коробке межкомнатной двери установить планку для фиксации язычка замка.

1. Навешиваем полотно на петли.
2. Мелом либо зубной пастой обрабатываем язычок.
3. Закрываем дверь и с усилием поворачиваем замок. Паста или мел должны оставить метку на коробке двери.
4. Используя дрель и перьевые сверла, делаем отверстия, где будет прятаться язычки замка и ручки. Глубина их должна быть немного больше длины ригелей.
5. Прикладываем фиксирующую планку к коробке и аккуратно очерчиваем ее контур.
6. С помощью стамески снимаем слой глубиной около 3 мм. Именно такая ее толщина.
7. Устанавливаем планку на место и саморезами фиксируем ее.
8. Закрываем двери и проверяем работу замка и ручки.

Если вам удалось правильно врезать замок в межкомнатную дверь, тогда замыкание двери будет происходить плавно без заеданий.

Установка замка кноб

Врезка дверного замка типа кноб выполняется в следующей последовательности.

Установка рамка кноб

1. Отмеряем от низа полотна 960 мм. От торца двери отмечаем длину защелки запирающего механизма. Этот размер колеблется в интервале 70-60 мм. В точке пересечения этих размеров будет находиться центр будущего замка.
2. Используя специальную коронку по дереву, сверлим отверстие в полотне двери. Желательно сверление выполнять с двух сторон. Это предотвратит возможные сколы на полотне.
3. Размечаем положение язычка на торце двери.
4. С помощью перьевого сверла просверливаем отверстие для защелки.
5. Вставляем замок в получившиеся отверстие и аккуратно обводим контур планки защелки.
6. Используя стамеску, делаем выборку на глубину около 3 мм.
7. Саморезами закрепляем защелку.
8. Разобрав внутреннюю часть запирающего механизма, снимаем декоративное кольцо.
9. Вставляем замок в полотно и стягиваем его две половинки винтами.
10. Устанавливаем внутреннюю ручку и декоративное кольцо. Для этого нажимаем ее до щелчка.

Устанавливаем планку для фиксации ригеля запирающего механизма.

1. Навешиваем полотно на место.
2. С помощью обычного мела или зубной пасты оставляем метку на коробке, поворачивая с усилием механизм.
3. Используя перьевые сверла и ручную дрель, засверливаем отверстие глубиной немного больше длины ригеля.
4. Прикладываем планку к коробке и аккуратно размечаем ее контур.
5. Используя стамеску, снимаем слой глубиной около 3 мм. Именно такая ее толщина.
6. Устанавливаем планку на место и саморезами фиксируем ее.
7. Проверяем работу замка.

Вот так легко можно врезать замок в межкомнатную дверь самостоятельно.

Похожие новости

Комментарии (0)

Как самостоятельно врезать замок в межкомнатную дверь

После покупки и установки межкомнатной двери возникает необходимость во врезании замка, который сможет плотно закрывать двери и фиксировать их. Естественно, есть двери уже со встроенным замком, но они стоят достаточно дорого. Есть те двери, в которых такого замка нет, и его необходимо вмонтировать. Или же двери довольно старые, но вдруг срочно понадобился замок, который сможет решить множество проблем.

Установка замка в дверь самостоятельно выйдет дешевле, нежели покупать дверь с уже встроенным замком.

Мало кто знает, как врезать замок в межкомнатную дверь самостоятельно. Надо знать несколько простых правил.

Как правильно выбрать замок

Для того чтобы замок гармонировал в интерьере, он должен сочетаться цветом и фактурой с остальной мебелью. Но если это не принципиально, можно купить и простой замок, который не привлечет к себе никакого внимания и не испортит дизайн помещения.
Далее замок нужно будет установить в дверях. Для установки замка можно вызвать специального мастера, который запросит за работу весьма кругленькую сумму, или же можно сделать все самостоятельно без потери финансов, которые придется выложить за врезание замка в межкомнатную дверь. Поэтому рассмотрим, как правильно и просто врезать замок самому без помощи посторонних лиц.

Классификация дверных замков.

Сам замок следует обязательно детально изучить при покупке для того, чтобы не было брака. В последние года стало намного трудней выбрать такую простую деталь, как замок. Ведь производители стали все больше и больше расширять свой ассортимент и разнообразие моделей. Но можно отталкиваться от простых и стандартных моделей, к которым так все привыкли. Их несколько видов:

• замки могут быть как с рукоятками, так и без них;
• еще один вид замка – это замок-защелка, который имеет округлую форму; замок расположен на самой ручке, что очень удобно.

Кроме того, каждый замок имеет свою особенность при установке. Не забывайте про это. После выбора замка обязательно обдумайте каждый свой шаг, уровень трудности установки его и наличие инструментов, которыми будете выполнять установку защитного устройства в межкомнатные двери. Таких инструментов немного, и все они могут быть у каждого в доме.

Инструменты и материал для работы

Необходимые материалы и инструменты для врезки замка – это:

Для врезки замка в дверь понадобится специальный набор.

• сам замок;
• дверь, в которую будете его врезать;
• электродрель;
• некоторые сверла, которые работают только с древесным материалом, это может быть сверло перьевого вида или же коронка;
• для того чтобы отмечать деревянную поверхность, обязательно возьмите карандаш или цветной мел, который будет виден на поверхности дерева;
• не забудьте линейку;
• сантиметр или же рулетку, которая так удобна при измерении высоких и длинных предметов, ведь без нее не вымерить точные сантиметры, которые помогут правильно установить замок ;
• кроме канцелярии, нам еще понадобятся стамески, они потребуются для создания углублений в деревянной двери;
• еще понадобится специальный столярный ножик;
• небольшой молоточек, которым удобно работать;
• напильник и самая обыкновенная отвертка, которая есть под рукой.

Перед началом врезки замка в дверь необходимо сделать соответствующие замеры.

После приготовления всех предметов для врезки замочной скважины следует все тщательно измерить и продумать. Ведь двери ныне создаются из разнообразнейших материалов. С деревянной дверью проблем не возникнет, это самый лучший материал, который поддается любому воздействию, и еще легко и просто можно работать с ламинированными межкомнатными дверьми. А вот с дверью, которая создана из ныне популярного МДФ, будет сложней. И если дверь создана из этого материала, то обязательно следует обратить свое пристальное внимание на то, что в двери есть еще один кусочек древесины, который монтируется на метровой от пола высоте.

Детальная инструкция для работы

Пошаговая инструкция по самостоятельной установке межкомнатного замка довольно проста и доступна любому человеку.

Схема этапов врезки замка.

1. Для начала следует снять межкомнатную дверь с петель и опустить на пол, положив ее при этом по вертикали петлями вниз. Дверь следует класть там, где много места для подхода к ней с любой стороны. Ведь будет намного удобней работать с дверью, где больше пространства и подходов к ней.
2. Далее берем нашу линейку или рулетку, меряем высоту от замка сверху и снизу, отмечаем карандашом сантиметры на двери. У нас должен получиться прямоугольник. Он может быть как длинный, так и небольшой, все зависит от диаметра замка.
3. После того как мы отметили тот отрезок двери, где будет установлен замок, следует подобранным перьевым сверлом сделать выемку, где будет установлена сама сердцевина замка. Главное – не торопиться и сверлить по чуть- чуть, периодически измеряя выемку замком. Но главное – обратите свое пристальное внимание на диаметр сверла, которым будете орудовать. Диаметр сверла обязательно должен быть таким же, как и толщина самого замка, а его углубление не должно иметь отличия от замочного приспособления. Ведь потом он может попросту не подойти.
4. Поместив на торце двери очерк опорного замка, по очертанию создаем ровнейшую и точную площадь при помощи стамески. Там, где будет оборудована ручка двери, при поддержке сверла перьевого вида очень точно и не спеша создаем углубление. Это следует делать очень аккуратно и постараться не просверлить насквозь деревянную дверь. Созданное углубление следует пустить в ход для центра замка. А далее просверливание делать с иной стороны.
5. Завершив приготовления к установке замка, примеряем его. Если все подходит, то следует установить его и прикрепить саморезами, которые были подготовлены ранее, если же что-то мешает, нужно убрать лишнее и примерить снова. Саморезы следует закручивать в пространства, которые сделаны при создании замка отверткой. Они вкручиваются довольно легко и просто.
6. Далее идет завершающий процесс установки замка в межкомнатные двери. Для завершения работы с дверью необходимо вставить ручки в отверстия и поставить дверь обратно на петли.
7. Если ручки болтаются или установлены неплотно, то следует обязательно сделать специальные укрепления для них с двух сторон. Для установки укреплений рукояток понадобятся всего лишь декорированные накладки, какие прилепляются простыми саморезами. Эти простые детали помогут плотно прижать ручки к двери и не давать им разбалтываться при использовании. Далее обязательно нужно сделать фиксацию стержня, который их соединяет.
8. После этого необходимо закрыть межкомнатную дверь и очертить расположение замочного язычка для дальнейшей точной установки. Следует измерить длину самого язычка, который в дальнейшем будет фиксировать дверь, держась за дверной косяк.
9. Далее переносим измерения на дверной косяк карандашом или мелом. К очертаниям, какие мы поставили, следует приложить накладку, которая будет принимать и завершать весь этап закрытия двери. Плотно прижав к дверному косяку, обводим ее. Потом высверливаем то расположение, где будет устанавливаться накладка, и доводим ее до совершенства стамеской, периодично прикладывая накладку для точного вырезания. Подогнав под форму, берем отвертку и прикручиваем ее простыми саморезами в углубления, которые были вырезаны там при создании накладки.

И вот произошло долгожданное чудо: замок в межкомнатные двери оборудован и готов к использованию.

Но не стоит сильно радоваться.

Главное – его еще раз внимательно изучить теперь уже в период эксплуатации, выявив все недостатки и устранив их.

Ведь при выполнении и установке можно не заметить некоторые детали, которые в дальнейшем принесут неудобства при использовании замка. Это могут быть не до конца закрученные саморезы, которые будут мешать при закрытии и открытии двери, или же неплотно зафиксированные ручки, которые будут шататься и могут в итоге отвалиться. Следует проверить фиксацию накладки и саморезов, которые держат ее.

Подводим итоги

Устанавливать замок в межкомнатные двери не так уж и трудно, все довольно просто и легко. Это может сделать любой желающий, главное, готовность и трудолюбие, аккуратность и неторопливость. Необходимо подготовить все нужные инструменты заранее и подобрать замок, который будет служить защитой от непрошенных гостей, которые могут не вовремя войти в помещение. Поэтому не пугайтесь ручной работы и учитесь. Ведь все сложное – просто. Главное – изучить проблему изнутри и устранить ее, при этом не затратив колоссальные средства и нервные клетки, которые в дальнейшем пригодятся.

При установке замка необходимы внимательность, выдержка и трудолюбие, которые вознаградятся тишиной и спокойствием от различных раздражающих факторов. Ведь любая работа вознаграждается.

Врезка замка в межкомнатную дверь своими руками

Очень часто меняя двери между комнатами перед нами встает вопрос — как правильно установить дверную ручку с замком? С помощью этой статьи Вы сможете установить замок в межкомнатную дверь быстро, а главное правильно, избежав ошибок, допускаемых многими неопытными людьми. На самом деле это совсем не сложный процесс, у опытного мастера он занимает до получаса времени, но неопытный в этом деле человек может промучиться и несколько часов.

В этой статье рассмотрим установку самого распространенного по конструкции на сегодняшний день замка. Такой замок состоит из следующих частей:

1. двух ручек, которые могут быть круглыми или Г-образными;
2. цилиндрового механизма с возвратной пружиной;
3. крепежных винтов соединяющих цилиндровые механизмы;
4. защелки;
5. и двух розеток закрывающих цилиндровых механизмы.

Инструменты для врезки замка

Для установки межкомнатного замка требуется минимальный набор инструментов, часть из них скорее всего у Вас уже есть, но если и придется что-то докупить, то Вы не понесете больших финансовых затрат.

1. Рулетка и карандаш;
2. Шуруповерт или дрель;
3. Канцелярский нож;
4. Стамески на 10 и 20 мм;
5. Перьевое сверло или сверло форстнера на 23 мм;
6. Сверло на 2 мм;
7. Коронка по дереву на 54 или 50 мм в зависимости от толщины двери;
8. Малярный скотч.

Это перечень самых оптимальных инструментов которые Вам понадобятся. Продаются специальные наборы для врезки замков, они стоят относительно недорого, но ещё дешевле будет приобрести всё по отдельности. Зачастую в такие наборы включают перьевое сверло на 22 мм, оно тоже подходит, но тогда отверстие под защелку Вам придется расширять стамеской.

Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки. После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень плоскостью двери.

Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней. При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты.

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им полагается.

Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.

Установка ответной части замка

Последним этапом установки дверного замка в межкомнатную дверь будет установка ответной части на дверной проём.

Прикройте дверь и сделайте две отметки на дверном проёме ориентируясь на ширину защелки замка.

Замерьте расстояние от угла двери до начала защелки.

Такое же расстояние у Вас должно быть от края дверного проёма до начала углубления ответной части. Необходимо выдержать это расстояние для того чтобы в дальнейшем закрытая дверь не ходила вперед назад от движения воздуха в квартире и не стучала.

Если ответку требуется утопить в косяк двери, то прикладываем её по месту и карандашом очерчиваем её наружный и внутренний контур. Если же утапливать не надо, то очерчиваем только внутренний контур. Всё зависит от зазора между дверью и косяком.

Сверлом подходящего диаметра (можно и перьевым, если отверстие потом не будет выступать за пределы ответки), высверливаем отверстие под язычок замка и крепим ответку на место, засверлив предварительно сверлом на 2 мм отверстия под саморезы.

Не забудьте расширить отверстия под саморезы на глубину 2-3 мм, так как на задней стороне ответки есть выступающие части в этом месте.

Устанавливаем ответку на место притянув её саморезами и пробуем закрыть дверь, если есть лишний люфт устраняем его отгибом язычка на ответке.

Всё врезка замка в межкомнатную дверь полностью выполнена, осталось только прибрать накопившийся мусор и радоваться новым ручкам в дверях.

Врезка замка с личинкой

Очень часто возникает ситуация, когда требуется установить замок на дверь, где уже стоит ручка. Для этого подойдут любые замки с личинкой.

Такие замки имеют прямоугольную форму и поэтому процесс врезки может показаться сложным без применения специнструментов. На самом деле такие замки врезаются достаточно легко и с минимальным набором инструментов. Располагать их можно на ваше усмотрение — выше или ниже уже установленной ручки.

Последовательность установки замка:

• Проводим продольную линию на торце двери в месте куда Вы планируете установить замок;
• Приложив замок проводим линии ограничивающие отверстие по высоте замка;
• Высверливаем подходящим (лучше перьевым) сверлом отверстия по продольной линии как можно ближе друг к другу;
• Сверлом по дереву или металлу подходящей длины рассверливаем продольное отверстие подгоняя его под размеры замка или выбираем лишнюю древесину стамесками;
• Устанавливаем замок на место, закрепив его саморезами и канцелярским ножом вырезаем периметр пластины замка примерно на её толщину;
• Снимаем замок и стамесками подходящего диаметра выбираем потай для замка;
• Приложив замок к плоскости двери, ориентируясь на его расположение в ней, острым предметом отмечаем расположение личинки замка. Затем приложив личинку, обводим её контур карандашом;
• Повторяем предыдущий пункт с другой стороны двери;
• Сверлами подходящего диаметра высверливаем отверстия под личинку чуть выходя за контур разметки для свободной установки личинки.
• Ставим замок на место, крепим его саморезами, рассверлив перед этим сверлом на 2 или 3 мм отверстия под саморезы.
• Закрепляем личинку в замке, проверяем его работоспособность и ставим на место декоративные накладки на личинку, закрепив их штатными саморезами из комплекта.

Установка ответной части замка:

• На открытой двери выдвигаем регеля (выдвижная часть замка) замка, то есть ключом закрываем замок и прислонив к дверному проему отмечаем какой высоты у нас будет ответная часть, ориентируясь на края ригелей;
• Рулеткой или угольником отмеряем расстояние от края двери до середины замка и переносим это расстояние на косяк дверного проёма;
• Перьевым сверлом сверлим ряд отверстий по разметке и затем объединяем сверлом по дереву получившиеся отверстия;
• Предварительно закрепив ответную часть на косяк, канцелярским ножом надрезаем по контуру, а затем стамеской выбираем потай под ответку;
• Устанавливаем ответную часть на место и проверяем работоспособность замка ещё раз.

Так же часто такие замки идут с ручками, последовательность врезки такого замка не меняется, добавляется только операция по высверливанию отверстия под ручку.

Ну вот и всё, замок врезан!

Обязательно просмотрит видеоролик по врезке замка с личинкой, возможно в нем вы подметите какие-нибудь тонкости, которые не поняли из статьи.

Если у Вас возникнут какие-либо вопросы, Вы можете задать их в комментариях. Удач в ремонте!

No related posts.

Источники: http://stroi-x.com/remont/okna-dveri/482-kak-gramotno-vstavit-zamok-v-mezhkomnatnuyu-dver.html, http://1podveryam.ru/furnitura/kak-vrezat-zamok-v-mezhkomnatnuyu-dver.html, http://ugolok-remonta.ru/ustanovka-dverey/vrezka-zamka-v-mezhkomnatnuyu-dver-svoimi-rukami.html

Как врезать замок в межкомнатную дверь: пошаговая инструкция :: SYL.ru

Что делать в том случае, если в только что приобретенной межкомнатной двери нет замка? Это не проблема. Врезать замок в межкомнатную дверь вполне можно и самостоятельно. Далее в статье об этом будет рассказано подробно.

Общие сведения

Итак, с чего же начать? В первую очередь необходимо произвести замер ширины вертикального бруска нового полотна. После этого можно приобрести замок в межкомнатную дверь.

Важная информация

Вертикальный брус двери должен иметь определенную толщину. Она составляет не менее 40 мм. В противном случае установка замка в межкомнатную дверь не имеет смысла.

Типы изделий

В настоящее время встречается множество разновидностей замков для межкомнатных дверей. Есть модели, которые врезаются отдельно от ручек или вместе с ними. Технология, по которой осуществляется врезание замков в межкомнатные двери, зависит именно от типа изделия. Рассмотрим пример. Замки первой категории устанавливаются таким образом: сначала монтируется механизм, а затем с внешней и внутренней сторон двери монтируются ручки. Также в продаже имеются несложные закрывающиеся конструкции. Речь идет об обыкновенных ручках-защелках. Их конструкция отличается простотой. Тем не менее врезка замков в межкомнатные двери в таких случаях является довольно проблематичным занятием. Для этого понадобится определенный опыт, а также специальные инструменты.

Особенности монтажа

Самостоятельная врезка замков в межкомнатную дверь – не такая уж сложная задача. Однако рекомендуется не спешить и все делать очень аккуратно. Перед тем как врезать замок в межкомнатную дверь, необходимо подготовить инструменты. В частности, потребуется шуруповерт, стамеска, дрель со сверлом. Далее рассмотрим, как врезать замок в межкомнатную дверь традиционным способом.

Алгоритм работы

Как правило, ручка располагается примерно посередине двери. Перед тем как врезать замок в межкомнатную дверь, необходимо отмерить один метр от пола. Таким образом отмечается место для будущей ручки. Далее для работы понадобится дрель. В данном случае потребуется перьевое сверло. С помощью него в торце двери делается отверстие для замка. При этом подбирается необходимый диаметр сверла. Что касается глубины отверстия, то оно соизмеримо с длиной самого механизма. После этого на торце двери нужно разметить место для опорной пластины. В соответствии с этим контуром с помощью стамески выбирается ровная площадка. При помощи сверла делается отверстие там, где будет находиться ручка. В процессе работы необходимо соблюдать осторожность и аккуратность. Как только сверло покажется с другой стороны двери, нужно остановиться. Далее полученное отверстие используется в качестве центра. Таким образом, сверление продолжается, только уже с другой стороны двери.

Заключительный этап

Некоторые считают, что можно просверлить дверь насквозь. Однако таким образом полотно может быть сильно повреждено. Установка замка в межкомнатную дверь осуществляется на заранее подготовленное место. Далее размечаются отверстия для саморезов. Сверлить нужно только по разметкам. В полученные отверстия закручиваются саморезы, на которых и крепится механизм. После этого вставляется ручка и устанавливается накладка, предназначенная для язычка.

Особенности крепления

Дверные ручки устанавливаются с обеих сторон двери. Также необходим монтаж декоративных накладок. Последние крепятся при помощи саморезов. Далее необходимо зафиксировать стержень. Он должен иметь квадратное или шестигранное сечение. Стержень предназначен для соединения дверных ручек с обеих сторон. Затем необходимо закрыть дверь. После этого на косяке отмечается положение замочного язычка. Его длина рассчитывается при помощи линейки. Далее все замеры переносятся на дверной косяк. Принимающая накладка прикладывается к нанесенным отметкам. Все это обводится карандашом. В соответствии с данным контуром высверливаются отверстия. Далее посадочное место для накладки должно быть доведено до нужной формы. Это делается при помощи стамески. Далее устанавливается накладка и крепится посредством саморезов. Вот как врезать замок в межкомнатную дверь.

Последние штрихи

В конце следует проверить, насколько хорошо закрывается и открывается дверной замок. Если появится такая необходимость, язычок накладки подгибается или переставляется она сама. Такой процесс врезки – прекрасный вариант для простой деревянной двери. Благодаря ему механизм может быть вставлен в любое удобное место. В то же время двери, изготовленные из других материалов, требуют несколько иного подхода.

Особенности вариантов из МДФ

Для врезки замка в такую дверь необходимо обладать теоретическими знаниями и определенным опытом. Все дело в расположении дополнительного деревянного бруса (на высоте метра непосредственно от пола). При этом остальная часть дверного полотна является полой. Таким образом, при попытке установить механизм на другой высоте можно безнадежно испортить конструкцию. По этой причине данную задачу лучше всего доверить профессионалам. У них есть необходимые инструменты и опыт, которые гарантируют сохранность привлекательного внешнего вида двери.

Работа с фрезером

При помощи данного ручного аппарата осуществляется врезка замков в межкомнатные двери и монтаж петель. Встречаются фрезеры разных типов. Чаще всего врезка замка предполагает использование универсального погружного инструмента. Эта работа под силу даже человеку, который впервые взял в руки фрезер. У многих данный инструмент ассоциируется с громоздким дорогим станком. В действительности речь идет о компактной вертикальной машине. Она очень удобна для ручного применения.

При помощи фрезера может быть сделано следующее:

1. Подготовлены ниши для замков и петель.
2. Вырезаны фигурные профили.
3. Выровнены края заготовки.
4. Вырезаны пазы любой формы, а также желоба.

Что потребуется для самостоятельной установки замочного механизма в межкомнатную дверь при помощи фрезера? Вот список необходимых инструментов:

1. Стамеска.
2. Молоток.
3. Угольник.
4. Рулетка.
5. Дрель.
6. Шуруповерт.

Ход работы

Дверное полотно должно быть закреплено в вертикальном положении на боку. Это делается при помощи стапеля. Данному моменту нужно уделить должное внимание. Будет неудобно, если придется постоянно поддерживать дверь в процессе установки замка. Затем делается разметка для язычка. Замок прикладывается к дверному полотну. При этом начерченная линия должна проходить по центру отверстия. При помощи карандаша отмечается нижняя и верхняя часть планки. То же самое проделывается для установки корпуса замка. Далее на торце полотна проводятся прямые линии. Это делается при помощи угольника. Углубление для механизма выбирается ручным фрезером. Срезать больше, чем необходимо, не рекомендуется. Для этого на внешнюю сторону разметки снизу и сверху должна быть наклеена малярная лента. Она станет своеобразным ограничителем. Затем в инструмент вставляется другая фреза, которая подходит к размеру планки. Далее настраивается необходимая глубина. Она должна соответствовать толщине планки. По центру аккуратно делается углубление. Далее необходимо провести подготовку гнезда для корпуса замка. Прямая линия при помощи фрезера проводится строго по центру разметки. Затем дрелью делаются намеченные отверстия. Остатки древесины выбираются при помощи молотка и стамески. Стенки посадочного места для замка выравниваются. Необходимо проверить, насколько хорошо подходит туда механизм. Далее производится установка ручек и самого замка.

А если нет фрезы?

Врезать замок в дверь без этого инструмента вполне реально. Требуются обыкновенные инструменты, которые наверняка имеются практически у всех. Однако в некоторых случаях без фрезы произвести установку не получится. В частности, это относится к врезке замка-защелки. Такие механизмы предполагают наличие аккуратного отверстия.

Замена замков

Придется прибегнуть к ней, если ключи украдены или потеряны. Это обусловлено тем, что ими могут воспользоваться злоумышленники. Лучше предотвратить несанкционированное проникновение в квартиру.
