Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

Инструменты

  • Рулетка
  • Карандаш или маркер
  • Угольник
  • Дрель с набором сверл по дереву
  • Перьевое сверло 21-25 мм
  • Канцелярский или строительный нож
  • Стамеска
  • Молоток
  • Шуруповерт или отвертка с набором бит

Фурнитура

  • Комплект ручек на розетке
  • Врезная защелка или замок под фиксатор

Крепеж

набор крепежа.jpg
  • Квадрат сечением 8x8 мм – 1 шт.
  • Стопорные винты – 2 шт.
  • Шестигранный ключ – 1 шт.
  • Саморезы по дереву – 6 шт.
  • Стяжные винты – 2 шт.

Как ориентироваться в инструкции

Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

В инструкции рассмотрены два варианта крепления

Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

Шаг 1. Определяемся с высотой установки ручек

 высота установки.jpg

Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

Шаг 2. Размечаем отверстие под квадрат ручки

 разметка двери.jpg

Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):

 отмечаем отверстие.jpg

Шаг 3. Сверлим отверстия под квадрат ручки


Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

Шаг 4. Сверлим отверстие в торце под защелку

 засверловка продолжение.jpg

Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

Шаг 5. Намечаем контур под лицевую планку

 разметка под планку.jpg

Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

Шаг 6. Делаем выборку под лицевую планку защелки

 выборка под планку.jpg

Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

Шаг 7. Фиксируем защелку в двери


Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

Шаг 8. Берем ручки, снимаем верхние декоративные накладки

 разбор розетки ручки.jpg

Цель – получить доступ к крепежным отверстиям на розетке:

 разметка розетки ручки.jpg

Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

Шаг 9. Решаем, как будем устанавливать ручку

– На стяжных винтах (стяжках)

 стяжные винты.jpg



На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

– На саморезах


Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

Шаг 10 (А). Помечаем отверстия под стяжки

 установка ручек.jpg

Вставьте квадрат 8x8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

Наметили? Снимите ручки и вытащите квадрат.

Шаг 11 (А). Сверлим отверстия под стяжки


Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

Шаг 12 (А). Раскручиваем стяжки

 разборка стяжек.jpg

Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

Шаг 13 (А). Устанавливаем внешнюю ручку


Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:

крепление квадрата.jpg

В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий. Например, у нас.

В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

Шаг 14 (А). Устанавливаем внутреннюю ручку

 монтаж 1.jpg

Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

Шаг 15 (А). Закручиваем стопорные винты

Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

Шаг 16 (А). Накрутите декоративные накладки на ручки

 монтаж розетки.jpg

Готово!

ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

Шаг 10 (Б). Насаживаем ручку на квадрат

 монтаж квадрата.jpg

Наденьте одну ручку на квадрат 8x8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:

крепление квадрата.jpg

Шаг 11 (Б). Фиксируем ручку стопорным винтом

Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.

 работа шестигранником.jpg

Шаг 12 (Б). Устанавливаем ручки в гнездо защелки

 совмещение ручек.jpg

Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

Шаг 13 (Б). Прикручиваем ручки на саморезы

 монтаж розетки ручки.jpg

Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

Используйте все тот же шестигранник из комплекта.

Шаг 15 (Б). Накрутите декоративные накладки на ручки

Готово! Дверные ручки на своем месте.

P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).




Теги: установка дверной ручки

Установка дверной ручки на межкомнатную дверь своими руками

Разметка дверного полотна для врезки

С моделями запоров решили, теперь поговорим о том, как установить их самому в межкомнатные двери. Но для начала разберемся с инструментом, благо в обоих случаях набор один и тот же.

Чтобы установить замок в межкомнатную дверь много инструмента не понадобится, плюс весь инструмент относительно недорогой зачастую такой набор есть у каждого домашнего мастера.

  • Электродрель;
  • Шуруповерт или набор отверток;
  • Пара стамесок с жалом 10 мм и 20 мм;
  • Рулетка и карандаш;
  • Нож;
  • Молоток;
  • Перьевое сверло по дереву на 23 мм, а лучше набор перьевых сверил 10 – 25 мм;
  • Коронка по дереву диаметром 50 мм и переходник под электродрель для этой коронки.
Инструмент

Установка замков в межкомнатные двери не требует большого количества дорогостоящего инструмента.

Начинаем монтаж, как обычно, с разметки. Расстояние от нижнего края дверного полотна до сердцевины замка по правилам составляет 950 мм. В офисных зданиях его желательно придерживаться, дабы пожарник не нервничал, а дома можно поставить на любой высоте.

Стандарт для межкомнатных дверей составляет 950 мм

Стандарт для межкомнатных дверей составляет 950 мм.

Зачастую на таких защелках расстояние от боковой кромки полотна до центра механизма составляет 60 мм. Но этот параметр лучше уточнить в инструкции к механизму, потому как в разных моделях глубина врезки может отличаться.

Данные по глубине врезки замка есть в инструкции

Данные по глубине врезки замка есть в инструкции к нему.

Теперь при помощи угольника или той же рулетки переносим боковую отметку на центр торца дверного полотна и делаем отметку.

Отметку на торец полотна удобней переносить при помощи угольника

Отметку на торец полотна удобней переносить при помощи угольника.

Чтобы просверлить строго горизонтальное ровное отверстие на уже установленной двери, полотно желательно жестко зафиксировать. Проще всего вставить между полом и полотном пару клиньев с обеих сторон. После чего вставляете в дрель перьевое сверло (23 мм) и высверливаете горизонтальное отверстие по длине механизма.

Отверстие сверлится строго горизонтально в центре торца дверного полотна

Отверстие сверлится строго горизонтально в центре торца дверного полотна.

Чтобы вырезать отверстие на лицевой части полотна нам понадобится коронка по дереву. Вставляете ее в дрель и начинаете сверлить по разметке. Но вначале отверстие высверливается не насквозь, а только до того момента когда центральное сверло коронки выйдет с обратной стороны. После этого вытаскиваете коронку и то же самое проделываете с обратной стороны.

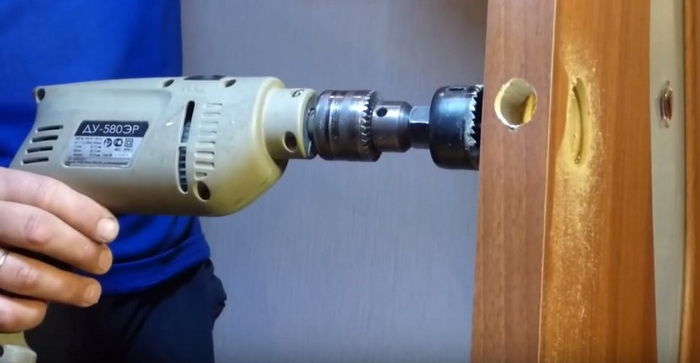

Отверстие коронкой прорезается в 2 этапа с обеих сторон

Отверстие коронкой прорезается в 2 этапа с обеих сторон.

Теперь нужно вставить замок в торцевое отверстие и обрисовать периметр замковой планки. Следите, чтобы планка находилась в строго вертикальном положении.

Торцевая разметка

Торцевая разметка.

Ложе под торцевую планку замка вырезается при помощи стамески. Следите чтобы слишком сильно не углубиться, зачастую достаточно 1 – 1,5 мм. Если нечаянно выбрали слишком глубокий паз, то под низ можно подложить кусочек картона или бумаги.

Ложе под торцевую планку замка

Ложе под торцевую планку замка.

Чтобы жестко закрепить механизм его нужно вставить в отверстие и зафиксировать двумя саморезами. Саморезы войдут гораздо лучше, если предварительно накернить точки входа шилом или просверлить отверстия тонким сверлом.

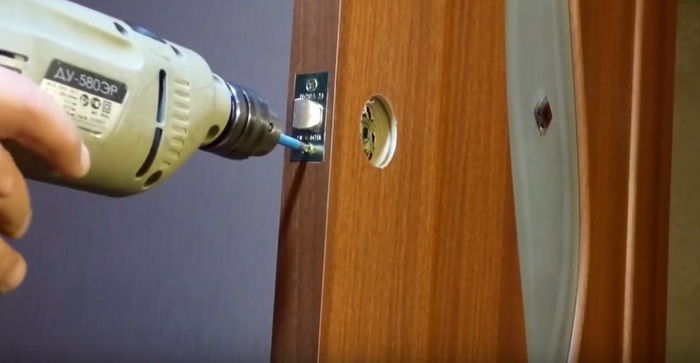

Фиксируем механизм в дверном полотне

Фиксируем механизм в дверном полотне.

В принципе монтаж замка окончен. Теперь вам остается только вставить в механизм ручку. Разборка ручки для модели замка, показанной на фото, есть в инструкции и на видео в этой статье, но такие запоры хороши тем, что под них подходит большинство моделей ручек, ассортимент таких моделей, правила выбора и установка подробно с фото и видео показаны «здесь».

Дверная ручка должна вставляться плотно

Дверная ручка должна вставляться плотно.

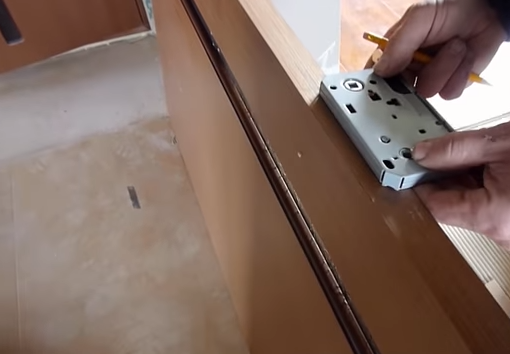

Мы не станем снова пересказывать технику разметки под этот вид замка, так как любые замки в межкомнатных дверях устанавливаются на одной высоте. Но капитальные замки на вису врезать крайне не желательно, поэтому вам нужно будет снять дверное полотно с навесов, после чего поставить и закрепить его торцом вверх.

Для врезка капитального замка полотно лучше снять с навесов

Для врезка капитального замка полотно лучше снять с навесов.

В отличие от простой защелки капитальный замок имеет довольно большой механизм. Паз под него мы будем выбирать при помощи все того же перьевого сверла, для этого нужно разметить центральную линию на торце полотна. После чего подбираем перьевое сверло по толщине замка и высверливаем ряд отверстий на глубину замка.

Заготовка под выборку замка делается перьевыми сверлами

Заготовка под выборку замка делается перьевыми сверлами.

Дальше берем пару стамесок и аккуратно вырезаем все лишнее. Работа довольно монотонная и без опыта на нее может уйти до часа. Потихоньку широкой стамеской подрезаются боковины, а узкой выбираются щепки.

Отверстие под замок выбирается стамесками

Отверстие под замок выбирается стамесками.

Когда отверстие полностью выбрано, нам остается только выбрать ложе под лицевую планку замка. Технология выборки идентичная и мы о ней уже рассказывали выше. Дальше прикручиваете замок, вставляете в него ручки и монтируете декоративные накладки.

Ложе под лицевую планку замка выбирается стамеской

Ложе под лицевую планку замка выбирается стамеской.

Техника установки ответной планки для маленькой защелки и капитального замка ничем не отличается. Если вы справились с врезкой замка в полотно, то монтаж ответной планки на лутке у вас не вызовет затруднений.

Сначала на лутке размечается и высверливается отверстие под язычок замка. После чего прикладываем ответную планку к лутке и обводим ее по периметру. Теперь остается только вырезать стамеской ложе под планку и прикрутить ее саморезами.

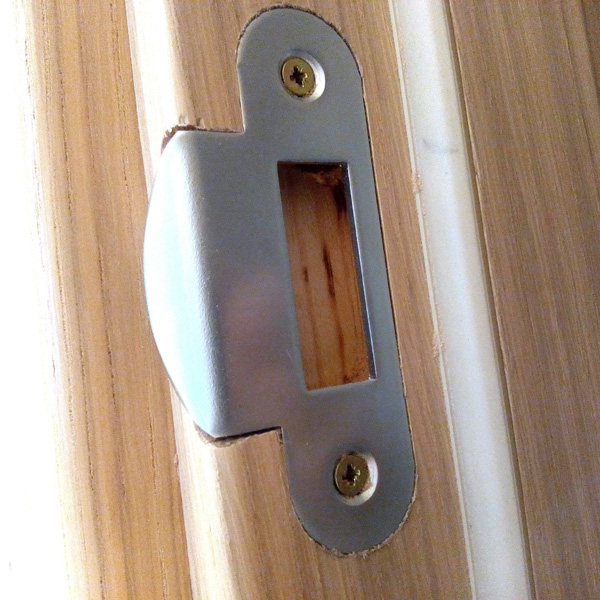

Установка ответной планки

Установка ответной планки зачастую не вызывает затруднений.

Начать следует с разметки на дверном полотне места, где будет врезана ручка с защелкой. Дверное полотно — это, собственно, сама дверь без дополнительных элементов, коробки, доборов и наличников.

Для начала решите, в какую сторону будет открываться дверь, от этого будет зависеть положение скоса язычка защелки. Теперь необходимо определить высоту, на которой будет располагаться дверная ручка. Как правило, ручку врезают на высоте 90-100 см. от пола или порога. В комнатах, конечно же, порогов не бывает. Но в ванной комнате или туалете, они очень возможны.

В коробке с дверной ручкой, почти наверняка вы найдете инструкцию с размерами, по которым необходимо сделать разметку. Нередко размеры указаны на самой коробке. Обыкновенные ручки почти всегда устанавливаются по одному и тому же образцу. В магазинах строительных инструментов продаются специальные наборы для врезки ручек в полотно межкомнатных дверей. Набор состоит из перьевого сверла, диаметром 23 мм. и коронки по дереву, диаметром 50-54 мм.

Итак, отметьте на торце дверного полотна расстояние в 95 см. С помощью угольника проведите четкую линию, перпендикулярную торцу полотна. Отметьте на ней середину и накерните. Накернить можно любым острым предметом, шилом, гвоздем или саморезом. В этом месте необходимо будет высверлить отверстие для защелки. Но не торопитесь, еще не время!

Необходимо продолжить разметку для ручки, или если говорить профессионально, для кноба. Для этого необходимо продолжить линию на торце далее на само полотно с обеих сторон. Делать это нужно строго перпендикулярно дверному полотну, используя угольник. Нелишним будет напомнить, что карандаш должен быть остро заточен.

Здесь следует обратить внимание на одну деталь. Ручку можно расположить на расстоянии 60-ти или 70-ти мм. от края. Сделать это позволяет регулируемая конструкция длины защелки. Решите, какое расстояние вам больше подходит, и отметьте нужное по обеим сторонам полотна на линиях, проведенных ранее.

Обратите внимание, что на глухом полотне, то есть на том, котором нет декоративных элементов в виде планок, стекол и прочего, расстояние от края, на котором будет врезана ручка, не имеет решающего значения. Ведь полотно абсолютно ровное и гладкое. Но наличие декоративных вставок может ограничить расположение ручки. И если вы решили врезать ручку на расстоянии в 70 мм. от края дверного полотна, обязательно убедитесь в том, что ручка не перекроет декоративные элементы. В противном случае, сделайте отметку в 60 мм. от края.

Закончив с выборкой паза, прикручиваем защелку. Уверен, что у вас все получилось аккуратно! Теперь дело за малым и самым приятным — сборкой ручки. Вообще-то, некоторые считают, что устанавливать ручку удобнее после сборки дверной коробки и навешивания полотна. В этом случае можно само дверное полотно удобно расположить на полу, как на фото, и дверная ручка не будет мешать. Но не всегда в квартире есть столько свободного места, поэтому решите сами, как вам удобнее.

Для начала ручку нужно достать из коробки и рассмотреть. Внешне ручки могут отличаться, поэтому рассмотрим установку той ручки, что на фото. Ручка с защелкой и запорной планкой. Главное условие для установки такой ручки, это правильное направление от края дверного полотна в сторону петель. При этом запирающая «пимпочка» должна оказаться внутри комнаты. Если же при правильном направлении ручки, «пимпочка» окажется снаружи, то нас это вряд ли устроит, если только вы не собираетесь запирать кого-либо в кладовке, например, нашкодившую кошку.

В этом случае необходимо разобрать ручки и поменять местами «пимпочку» и втулку с углублением для аварийного открывания двери. Все видно на фото. Соединить же обе половинки ручки и закрепить друг к другу с помощью винтов, не составит труда.

Сверлим отверстие для защелки

Переходим к следующему этапу. Вынимаем коронку из патрона дрели, не забывая о ее повышенной температуре. Зажимаем в патрон перьевое сверло диаметром 23 мм. Обратите внимание на фотографию. На ней видно, что на сверле выбит размер 25 мм. Но будьте спокойны, никакого обмана! Просто, у меня не нашлось сверла нужного диаметра, и я использовал “перку” в 25 мм., предварительно сточив “болгаркой” ее края до нужного диаметра. Такая вот, маленькая хитрость, возьмите на заметку.

Сверлить нужно строго перпендикулярно торцу дверного полотна. Сначала мне казалось, что это очень трудно контролировать. Я имею в виду, перпендикулярность. Но потом я понял, что это легко сделать, просто наблюдая за тем, насколько ровно сверло выбирает окружность. Особенно это заметно в начале сверления, а немного углубившись, уже можно почти не беспокоиться, что сверло отклонится от заданного курса. Но это вовсе не означает, что можно расслабиться и смотреть не на сверло, а на обсыпанную опилками кошку, проходящую мимо.

Ну, что же! Сверление отверстий закончено, теперь нужно утопить планку защелки в торец дверного полотна, так чтобы она была «заподлицо» с плоскостью. Профессионалы делают это с помощью ручного фрезерного станка, но такой найдется не у каждого, поэтому придется поработать молотком и стамеской.

Вставьте защелку в отверстие и обведите ее остро заточенным карандашом. Чтобы во время обводки планка оставалась на месте, я обычно сразу сверлю отверстия под шурупы крепления и слегка закручиваю их, фиксируя планку. Обведя планку, выньте защелку и беритесь за стамеску. Нужно ли говорить, что стамеска должна быть не просто острой, а очень острой?!

В качестве примера выбрана установка дверных ручек с защелкой. Круглые и продолговатые устанавливаются одинаково.

Для установки нам понадобятся:

  • ручная дрель или шуруповерт;
  • коронка по дереву диаметром 50 мм;
  • сверло по дереву диаметром 22-25 мм;
  • стамеска;
  • молоток;
  • карандаш.

Стандартом высоты расположения ручки считается 80-90 см от пола. Обычно ее устанавливают на уровне пояса. Необходимо учитывать, что для всех дверей нужно выбирать одну высоту, иначе это будет смотреться некрасиво.

Высоту необходимо отметить на дверном полотне на торце и сбоку. На торце отметьте центр, чтобы в последствии высверлить отверстие под фалевую защелку. Чтобы правильно отметить место сверления сбоку двери, отмерьте расстояние от края защелки до середины отверстия, в которое вставляется квадрат. Именно эту длину перенесите на боковую часть двери.

После разметки центров переходим к сверлению отверстий. Для этого понадобятся дрель, тонкое сверло (2-4 мм) и перьевые сверла (22 и 25 мм). Тонкое сверло нам нужно для того, чтобы задать направляющую. При сверлении перьевым сверлом насквозь со стороны выхода образуются сколы. Чтобы этого избежать, достаточно сделать отверстие пером на половину толщины двери, а затем начать сверлить с обратной стороны.

Для тех моделей, которые имеют в комплекте 3 дополнительных шурупа для крепления основания к дверному полотну, не нужно сверлить большое отверстие коронкой. Достаточно сделать отверстие под «квадрат» перьевым сверлом диаметром примерно 12 мм и отверстия под стягивающие болты. Такая конструкция прослужит дольше.

Врезка замка в межкомнатную дверь своими руками

Теперь разметьте и сделайте потай под защелку. Для этого вставьте защелку в торец и обведите контур планки. Затем нужно выбрать паз для планки. Сделать это лучше фрезерной машинкой. Если таковой не имеется, можно обойтись стамеской. Достаточно углубиться на толщину планки.

Теперь установка ручки на межкомнатную дверь не будет представлять большой сложности. Все, что остается, это собрать дверную ручку внутри дверного полотна. Для этого очистите отверстие от пыли и щепок, вставьте защелку и зафиксируйте ее саморезами. Однако не следует усердствовать и зажимать ее слишком туго, ведь в противном случае может заклинить.

Теперь проденьте квадрат в отверстие защелки. Затем наденьте ручку. В комплекте идут левая и правая рукояти, поэтому проверьте, правильно ли вы вставили их, до того как прикрутите. После установки ручки с замком прикрутите рукоять тремя саморезами к дверному полотну.

Так же монтируете вторую рукоять. После сборки проверьте все ли работает правильно, двигается ли защелка, задвигается ли она до конца и не клинит ли ее. По окончании навинчиваются декоративные колпачки, чтобы скрыть крепления. На ручке снизу, как правило, находится скрытый винтик под шестигранный ключ, чтобы зафиксировать колпаки.

Если у вас круглая ручка, вставьте в отверстие стержень. На нем имеются пазы с обеих сторон. На ручке тоже есть пазы, которые должны совпадать друг с другом. Наденьте и надавите до щелчка.

Фалевые ручки могут монтироваться как на левые, так и на правые двери. Для смены нужно вынуть цилиндровый механизм и механизм фиксации из корпуса ручек и поменять их местами в соответствии со стороной открывания двери.

При монтаже ручек для раздвижных дверей нужно иметь при себе дрель, перьевые сверла, простые сверла и фрезерный станок с фрезой в виде цилиндра. Ручка представляет из себя продолговатую вкладку, которая углубляется в дверь. Как и в предыдущем случае нужно определиться с высотой расположения. Затем обведите пластиковый вкладыш карандашом на дверное полотно.

Дрелью с перьевым сверлом 25 мм сверлите отверстия на глубину 13 мм очень близко друг к другу внутри контура. Затем выберите все стамеской или долотом. При наличии фрезерного станка сделайте это фрезой. Так отверстие будет аккуратнее. Теперь вставляете в отверстие пластиковый вкладыш и закрепляете его саморезами или шурупами. Прикладываете на нее накладку и прижимаете до щелчка.

Если у вас круглая ручка для раздвижных дв

установка дверной ручки на межкомнатную дверь в Екатеринбурге

Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

Инструменты

  • Рулетка
  • Карандаш или маркер
  • Угольник
  • Дрель с набором сверл по дереву
  • Перьевое сверло 21-25 мм
  • Канцелярский или строительный нож
  • Стамеска
  • Молоток
  • Шуруповерт или отвертка с набором бит

Фурнитура

  • Комплект ручек на розетке
  • Врезная защелка или замок под фиксатор

Крепеж

набор крепежа.jpg
  • Квадрат сечением 8x8 мм – 1 шт.
  • Стопорные винты – 2 шт.
  • Шестигранный ключ – 1 шт.
  • Саморезы по дереву – 6 шт.
  • Стяжные винты – 2 шт.

Как ориентироваться в инструкции

Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

В инструкции рассмотрены два варианта крепления

Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

Шаг 1. Определяемся с высотой установки ручек

 высота установки.jpg

Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

Шаг 2. Размечаем отверстие под квадрат ручки

 разметка двери.jpg

Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):

 отмечаем отверстие.jpg

Шаг 3. Сверлим отверстия под квадрат ручки


Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

Шаг 4. Сверлим отверстие в торце под защелку

 засверловка продолжение.jpg

Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

Шаг 5. Намечаем контур под лицевую планку

 разметка под планку.jpg

Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

Шаг 6. Делаем выборку под лицевую планку защелки

 выборка под планку.jpg

Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

Шаг 7. Фиксируем защелку в двери


Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

Шаг 8. Берем ручки, снимаем верхние декоративные накладки

 разбор розетки ручки.jpg

Цель – получить доступ к крепежным отверстиям на розетке:

 разметка розетки ручки.jpg

Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

Шаг 9. Решаем, как будем устанавливать ручку

– На стяжных винтах (стяжках)

 стяжные винты.jpg



На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

– На саморезах


Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

Шаг 10 (А). Помечаем отверстия под стяжки

 установка ручек.jpg

Вставьте квадрат 8x8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

Наметили? Снимите ручки и вытащите квадрат.

Шаг 11 (А). Сверлим отверстия под стяжки


Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

Шаг 12 (А). Раскручиваем стяжки

 разборка стяжек.jpg

Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

Шаг 13 (А). Устанавливаем внешнюю ручку


Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:

крепление квадрата.jpg

В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий. Например, у нас.

В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

Шаг 14 (А). Устанавливаем внутреннюю ручку

 монтаж 1.jpg

Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

Шаг 15 (А). Закручиваем стопорные винты

Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

Шаг 16 (А). Накрутите декоративные накладки на ручки

 монтаж розетки.jpg

Готово!

ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

Шаг 10 (Б). Насаживаем ручку на квадрат

 монтаж квадрата.jpg

Наденьте одну ручку на квадрат 8x8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:

крепление квадрата.jpg

Шаг 11 (Б). Фиксируем ручку стопорным винтом

Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.

 работа шестигранником.jpg

Шаг 12 (Б). Устанавливаем ручки в гнездо защелки

 совмещение ручек.jpg

Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

Шаг 13 (Б). Прикручиваем ручки на саморезы

 монтаж розетки ручки.jpg

Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

Используйте все тот же шестигранник из комплекта.

Шаг 15 (Б). Накрутите декоративные накладки на ручки

Готово! Дверные ручки на своем месте.

P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).




Теги: установка дверной ручки

Как установить ручки на межкомнатные двери

Двери между комнатами предполагают наличие на них ручек. Без этого, казалось бы, простого приспособления эксплуатация дверей будет кране затруднительна. Однако, ручки сегодня в продаже предлагаются в значительном разнообразии, различаться они могут по своему внешнему виду (круглые, защелки, в виде рукоятки), способу работы (защелки, рукоятки), материалу (бывают из металла, натурального камня, дерева, пластика), размеру и методу монтажа. О том, как установить ручки на межкомнатные двери, мы сегодня и расскажем.

Установка ручки на межкомнатную дверь

Разновидности ручек, используемых в межкомнатных дверях

Благодаря множеству разновидностей ручек для установки в дверях между комнатами, предлагаемых производителями, можно подобрать оптимальный вариант, подходящий для каждого дома или квартиры. Играет роль при выборе вида такой ручки вид дверей между комнатами, материал их изготовления, личные предпочтения, финансовые возможности.

Однако, при осуществлении выбора также следует учитывать особенности конструкции механизма и метод их монтажа на полотно межкомнатной двери. Различия в установке разного типа дверных ручек порой могут быть весьма существенны и методика монтажа зависит от конкретного запорного механизма.

Накладная ручка

Накладная ручка

Различия по методу монтажа

Итак, дверные ручки, которые применяются для установки в двери между комнат, подразделяют на два основных типа:

  • накладные, которые не требуют большого количества усилий при монтаже. Простота конструкции обуславливает то, что с их установкой вполне реально справиться даже самостоятельно. Ведь монтаж их состоит в фиксации на поверхности межкомнатной двери;
  • врезные. Здесь дело обстоит сложнее. Поскольку потребуется предварительный процесс высверливания отверстия. Оно потребуется для установки замка и ручки, будет располагаться в полотне.
Врезная ручка

Врезная ручка

Оба приведенных вида ручек удобны при эксплуатации. Однако монтаж их принципиально различается. Для врезных ручек существует своя классификация. Выглядит она следующим образом:

  • ручки-кнобы, по-другому называемые поворотные ручки. Этот тип имеет максимально удобную разного размера форму. Схема их действия такова: дверь открывается за счет не надавливания на полотно двери, а вследствие поворота держателя. Внутри самой конструкции может располагаться фиксатор, который будет блокировать язычок внутри замка;
  • ручки-защелки, еще их называют нажимные ручки. Они являются наиболее распространенными сегодня. Как понятно из названия, в действие они приводятся благодаря нажатию, осуществляемому на рычаг ручки.

Для шкафов-купе и дверей с похожей схемой работы используются удобные и практичные ручки открытого типа. Они позволяют максимально эффективно открывать двери-купе, не портя при этом обоев и стен.

Ручка-кноб

Ручка-кноб

При выборе дверной фурнитуры и ручек в частности следует обратить внимание на материал, из которого они изготовлены. Ручки должны подходить под общий дизайн помещения, дверное полотно.

Ручка-защелка

Ручка-защелка

На что обратить внимание

При монтаже следует грамотно рассчитывать высоту установки ручки. От этого во многом зависит степень удобства пользования межкомнатными дверьми. Нигде нет четких предписаний относительно такой высоты. Общепринятый показатель – 1 м от уровня напольного покрытия.

Эта цифра дается из расчета на взрослых и детей. Во многом данный показатель может зависеть от высоты людей, проживающих в доме или квартире. Также необходимо обратить внимание на высоту, на которой установлены ручки в других дверях: все они должны быть установлены одинаково. Таким образом, интерьер помещения приобретет гармоничность и законченность.

Высота установки ручки на межкомнатную дверь

Какие инструменты потребуются

Установка ручки вне зависимости от ее вида и размеров потребует применения некоторых инструментов. Они позволят выполнить всю работу четко и обеспечить долговременную и качественную работу выбранного устройства для межкомнатной двери.

Следующие необходимые инструменты вам потребуются во время работы:

  • простой карандаш;
  • линейка или рулетка;
  • шуруповерт;
  • угольник;
  • коронка;
  • стамеска;
  • дрель;
  • сверло.

Перед началом работы потребуется внимательно изучить инструкцию, которая обязательно прикладывается к дверной ручке. В ней будут указаны размеры самой ручки и параметры сверла и коронки, которые потребуются в процессе монтажа.

Инструменты для установки ручки на межкомнатную дверь

Последовательность работы по установке

Выбранные ручки практически любой конструкции установить в межкомнатные двери под силу любому из нас. Не следует бояться: их можно установить самостоятельно даже тем, кто весьма далек от строительства. Главное условие успешного монтажа в точном следовании предложенному ниже алгоритму действий. Выполняя приведенные последовательные шаги, вы сможете своими руками установить ручки и наслаждаться их длительной и качественной работой.

Наносим разметку

Именно с нанесения разметки на дверное полотно начинается процедура установки ручек. Необходимо выяснить, какая высота их расположения будет наиболее удобной для вас и вашей семьи.

Определите, где вам хотелось бы видеть рукоятку ручки. Сделайте на двери в этом месте отметку. Воспользоваться следует простым карандашом, уголком и рулеткой. Через отметку на плоской стороне дверного полотна прочертите ровную горизонтальную линию. Затем продлите ее на торец двери. И далее – на вторую сторону плоской поверхности.

На линии, которая будет отчерчена на торцевой части двери, отметьте середину. Именно здесь будет располагаться углубление под язычок ручки. Для самой рукоятки место расположения будет находиться в 6 см (считать следует от края двери с обеих ее сторон).

Шаблон для установки ручки с замком на межкомнатную дверь

Шаблон для установки ручки с замком на межкомнатную дверь

Высверливаем отверстия

Теперь пришла очередь просверливания отверстия. Последовательность действий на рассматриваемом этапе не слишком важна.

Для высверливания отверстия под рукоять следует использовать коронку. Чтобы отверстие получилось ровным и симметричным, потребуется сверлить и внутреннюю, и наружную поверхность двери. Глубина высверливания – 1/2 толщины дверного полотна.

Чтобы добиться максимальной точности, мастера рекомендуют пометить глубину просверливания на самой коронке. Для этих целей удобно использовать яркий фломастер. И следите, чтобы дрель в процессе работы не отходила в какую-либо сторону.

Высверливание не потерпит спешки. Уделите данному шагу наибольшее внимание. Результатом станет ровно и грамотно установленная ручка, которая вас порадует и будет работать предельно легко.

Защелка монтируется в отверстие с торца, выполнять которое следует дрелью и подходящим по размеру перьевым сверлом. Работать потребуется аккуратно: минимальное расстояние между торцовым углом и сверлом требует предельной внимательности.

Высверливание отверстия для ручки в двери

Устанавливаем замок

В готовые отверстия легко устанавливается механизм замка. Накладку следует плотно прижать к торцевой части полотна и обрисовать карандашом. Далее нам потребуется сделать углубление в торцевой части двери: оно необходимо для укрепления накладки. Для этого понадобится стамеска. С ее помощью снимается верхний слой дверного полотна. Толщина снятия равняется толщине накладки. Это обеспечит плотность установки накладки и эстетичность результата.

Далее накладка тщательно фиксируется в заготовленное под нее углубление. Используются для этого саморезы, которые закручиваются шуруповертом. Углубления для шурупов выполняются заранее.

Установка замка на межкомнатную дверь

Врезаем ручку

Теперь пора переходить к ручке. Предварительно потребуется внимательно изучить саму конструкцию, которую имеет дверная ручка. Если изделие имеет расположенные наружу болты, то его не потребуется разбирать. В отверстие устанавливается одна часть конструкции, при этом две направляющие должны попасть в отверстие для замка. Теперь устанавливается вторая часть ручки. Обе половины стягиваются при помощи болтов.

Если же шурупы спрятаны, то потребуется дополнительная разборка ручки. Использовать следует прилагающуюся инструкцию и специальный ключ. Сначала устанавливается разборная часть в подготовленное отверстие, затем монтируется сама ручка.

Монтаж ручки на межкомнатную дверь

Осуществляем разметку лутки и установку ответки

Чтобы дверь полноценно работала, необходимо выполнить максимально точно разметку лутки (дверной коробки). Тогда язычок механизма будет точно попадать в отверстие, обеспечивая качественное открывание и закрывание межкомнатной двери.

Для правильного получения метки следует плотно закрыть дверное полотно. Далее отмечаются с помощью карандаша на торце верхняя и нижняя точки язычка. Метки соединяются прямой линией, и посередине ставится отметка. Именно сюда должен попадать язычок для плотного закрывания двери.

Установка ответной части для ручки на двери

Используя подходящие инструменты, делаем в выбранном месте двери (в ее торце) отверстие. Избытки материала полотна удаляют при помощи действий стамеской.

Дверь закрывается и нужно ее немного подвигать в закрытом состоянии. Если имеется небольшой люфт и дверное полотно немного «ходит», то это нормально. Значит, после установки ответки вровень с луткой ваша дверь будет работать идеально. Если же свободный ход двери слишком велик, то после завершения монтажа можно аккуратно отогнуть небольшую металлическую часть с отверстием на ответке.

Приведенные этапы установки следует соблюдать максимально четко. Тогда и результат в виде свободно открывающейся и также свободно закрывающейся двери будет вас радовать в течение длительного времени.

Видео о том, как установить ручку на межкомнатную дверь

Как врезать ручку в межкомнатную дверь видео

Конструкция ручки-защелки

Модели этого плана состоят из двух основных элементов: самого изделия и рабочего механизма. Обе детали ручки врезаются в дверное полотно по отдельности.

Модели с защелкой выпускаются с фиксатором или без. Замок – это дополнительный поворотный механизм. Если его нет, дверь нельзя запереть изнутри барашком, а также ключом (с одной стороны размещается замочная скважина, с другой – язычок фиксатора, как на фото).

Как вставить дверные ручки для межкомнатных дверей?

Существуют разнообразные виды ручек, которые непохожи друг на друга по цвету, форме, материалу, механизму и способу монтажа. Если за основу классификации брать последний признак, то выделяют два вида ручек:

Установка изделий первого класса выполняется просто и не доставляет серьезных хлопот. Они просто фиксируются к поверхности полотна в отличие от другого типа изделий. Монтаж врезных ручек предполагает предварительное высверливание отверстия в дверном полотне.

Врезные устройства подразделяются, в свою очередь, еще на два вида:

    Поворотные или ручки-кнобы . Ими открывают дверь, не нажимая на рукоятку. Операция выполняется за счет поворота держателя. Такого рода устройство может быть оснащено фиксатором, который блокирует язычок замка. Это позволяет закрыть дверь с внутренней стороны. Ручки очень удобны в эксплуатации, так как имеют круглую форму.

Поворотная ручка удобна в эксплуатации за счет круглой формы

Нажимные или ручки-защелки . Здесь несложно догадаться, что механизм приходит в действие после надавливания на рычаг.

Нажимная ручка-защелка приводится в действие после нажатия на рычаг

При покупке фурнитуры уделите особое внимание на то, из какого сырья она произведена. Изделия бывают металлическими, деревянными, стеклянными или из природного камня. Подбирать их следует под цвет и модель полотна, а также под стиль интерьера.

Стоит отметить, что рукоятки бывают скрытого типа. Они предназначены для таких раздвижных систем, как двери-купе. При движении створок изделия не мешают, не портят обои и стены.

Чтобы вещь прослужила долгие годы, за ней нужно ухаживать. Точно так же и с фурнитурой. С годами она стареет и изнашивается, что негативно сказывается на изделии в целом. Для замедления этого процесса не забывайте заботиться о фурнитуре.

Для ухода за ручками необходимо:

  • Вытирать их от пыли водой со специальными средствами для чистки. Избегайте при этом средств, в состав которых входят кислоты, щелочь и абразивные частицы. Они могут повредить внешнее покрытие изделия, что приведет к появлению ржавчины. После мытья изделие нужно протереть сухой тканью.
  • Подкрутить разболтавшуюся рукоятку. Если этого не сделать, механизм сломается.
  • Оберегать изделие от грубых механических воздействий.

Кроме ручки, в вашей заботе нуждается также дверной замок. Под основным уходом в данном случае понимается регулярная смазка механизма специальными средствами. Иногда в качестве их замены используют подсолнечное или другое растительное масло.

Учитывая то, что до многих деталей механизма нелегко добраться, при смазке применяют специальную насадку в виде тонкой трубки. Нередко для этих целей снимают накладку или демонтируют рукоятку.

Таким образом, изучив основные тонкости монтажа ручки, вы способны без посторонней помощи осилить эту задачей. Главное при этом – верить в свои силы и тогда награда в виде качественно установленной ручки не заставит себя долго ждать.

Важным условием для монтажа с первого раза и сохранности дверного полотна является правильная разметка. Здесь актуальна поговорка «семь раз отмерь — один раз отрежь». Отмерьте необходимую высоту механизма от пола (рекомендуется располагать его на высоте 80-100 сантиметров). Для разметки можете использовать кондуктор, а можете обойтись классическими угловой линейкой и карандашом.

Высота установки

На какой высоте монтировать рукоятку, нигде однозначно не прописано. Негласно ее устанавливают в изделиях из мдф и бруса на расстоянии одного метра от напольного покрытия. Ее можно немного опустить или приподнять – все зависит от вкуса хозяина жилой площади.

Высота установки дверной ручки составляет примерно 1 м

На высоту монтажа изделия влияет рост жильцов. Как показывает практика, ручка на расстоянии 1м – это оптимальный вариант для взрослых и детей. При установке учитывайте также уровень расположения рукояток на других дверях. Изделия должны быть на одинаковой высоте.

Внутренний элемент (защелка) единообразен, поэтому устанавливается одинаково для разных ручек с защелкивающимся механизмом. Высота от низа двери и расстояние от кромки стандартные.

  • Если ручка имеет шарообразную форму, а расстояние от края двери до декоративного элемента полотна (например, остекления) превышает 140 мм, лучше зафиксировать механизм в 70 мм от края. Если установить ручку на расстоянии 60 мм, при закрывании межкомнатной двери изнутри можно удариться рукой о дверной короб.
  • При монтаже нажимного изделия отступ однозначно должен составлять 60 мм.

Монтаж изделия на межкомнатную дверь выполняется на правую или левую сторону. Для моделей с круглой рукоятью нужно только перевернуть конструкцию защелки. Язычок при этом должен смотреть в сторону закрывания межкомнатной двери. Если приспособление несимметрично, элементы нужно просто поменять местами, ориентируясь на сторону открывания.

На этом этапе у нас готовы два отверстия. Дальше действуем в следующем порядке:

  • В боковое отверстие устанавливаем защелкивающийся механизм, прикручиваем саморезами.
  • Верхнюю часть рукояти снимаем. Для этого должно быть боковое отверстие.
  • При помощи входящего в набор ключика (можно взять любой другой тонкий плоский предмет) нажимаем внутри отверстия на язычок и снимаем вверх саму ручку.
  • Убираем декоративную накладку, находим под ней крепежные отверстия.
  • Устанавливаем внешнюю часть изделия, а затем – внутреннюю половину.
  • Обе детали стягиваем винтами, которые входят в комплект.
  • Надеваем декоративную накладку и корпус ручки-защелки. При этом необходимо надавить на внутренний язычок ключиком или другим подходящим предметом.
  • Теперь дверь нужно закрыть для того, чтобы обвести место касания язычка защелки с дверной коробкой. По этой разметке выдалбливаем углубление для входа замка.
  • Устанавливаем декоративный пластмассовый кармашек, закрывающий деревянный паз.
  • Поверх отверстия под язык защелки прикручиваем металлическую накладку. На этом этапе установка ручки завершается.

Необходимые инструменты

Чтобы поставить рукоять, вооружитесь инструментами, без которых сделать это будет непросто:

  • простой карандаш;
  • угольник;
  • рулетка;
  • стамеска;
  • шуруповерт;
  • дрель;
  • сверло;
  • коронка.

Коронку и шуруповерт можно заменить другими подручными средствами, но от этого пострадает качество работы и уйдет много времени.

Приступая к установке, ознакомьтесь с инструкцией к изделию. В ней обозначены все размеры, что поможет вам правильно подобрать по радиусу перьевое сверло и коронку.

Пошаговая инструкция по монтажу

Представить процесс более наглядно поможет следующее видео.

Если вы до этого не сталкивались с подобным вопросом, не стоит бояться. С установкой рукоятки способен справиться даже тот, кто со строительством не связан. Просто нужно шаг за шагом следовать подробно описанной схеме.

Разметка полотна

Нанесение разметки – это то, с чего начинается весь процесс. Подсчитав, на какой высоте расположится рукоять, поставьте метки на двери в тех местах, где будут проделаны отверстия.

Воспользуйтесь простым карандашом, рулеткой и уголком и нарисуйте на плоской поверхности полотна линию по горизонтали. Затем перенесите ее на торец и противоположную сторону створки.

На торцовой части изделия по центру начерченной линии ставим метку. Она указывает на место, предназначенное для углубления под язычок. От края створки на расстоянии 0,6 см нарисуйте точку с обоих поверхностей двери. Это место предназначено для рукояти.

Совершенно не важно, в какой последовательности вы проделаете отверстия: вначале для ручки, а после для замка либо наоборот. Помните только, что дело не любит спешки.

Для рукояти проем высверливается дрелью и коронкой. Чтобы он получился ровным и аккуратным, сверлить надо с внутренней и внешней стороны двери на глубину, равную ½ толщины полотна.

Мастера советуют для большей точности пометить фломастером эту глубину на коронке. Придерживаясь этого правила, вы точно не повредите изделие. Чтобы отверстие получилось ровным, удерживай дрель прямо и не допускайте ее отклонения в любую из сторон.

При высверливании отверстия под ручку дрель нужно держать ровно

Для врезки защелки в межкомнатную дверь своими руками вооружитесь дрелью и пером. При этом нужно быть предельно осторожным, так как промежуток между перьевым сверлом и торцовым углом маленький.

Установка замка

Механизм надо вставить в просверленный под его проем. Прижмите накладку к торцу изделия и очертите ее карандашом со всех сторон.

Затем очистите стамеской полотно от верхнего слоя и сделайте углубление размером с толщину накладки. Это проделывается для того, чтобы вдавить ее в двери.

Углубление для накладки

Накладка фиксируется шурупами. Углубления для них делается еще до момента осуществления крепежа.

Врезка ручки

Изделия с расположенными наружу шурупами не нуждаются в разборке. Устанавливая на место одну составляющую конструкции, надо постараться попасть в отверстие защелки 2-мя направляющими, оснащенными резьбой под болты.

Схема монтажа дверной ручки

После этого вставляется вторая составляющая устройства и стягивается болтами. Завинчивать надо равномерными движениями, чтобы рукоять нормально функционировала.

Изделия со спрятанными шурупами подлежат разборке. В помощь вам будет инструкция и специальный ключ. Рукоять снимается без проблем путем нажатия на стопор ключом. Ручку устанавливают на место после того, как разборная часть будет привинчена болтами.

Разметка лутки

Выполнив монтаж рукоятки, сделайте в лутке углубление для язычка. Для этого нужно правильно нанести замеры. Точно выполненная разметка – гарантия хорошей работы замка и самой двери.

Чтобы поставить метки, прикройте полотно и пометьте на лутке расстояние от верха до низа язычка. Угольником находим середину замка и ставим «крестик» в лутке. В месте отметки пробуравим инструментами углубление и избавимся от излишков материала стамеской.

До прикручивания накладки посмотрите, как закрывается полотно. Если отсутствуют трение и другие неполадки, это значит, что паз под язычок был сделан правильно.

Закройте дверь и попробуйте ее слегка подергать. Если она шатается, то это говорит о наличии небольшого люфта. Не пугайтесь, это нормально. Когда к пазу прибавится ответная планка, все встанет на свои места.

Ответка крепится вровень с луткой. Точно так же, как при монтаже замка, ее следует утопить в лутке.

Ответная планка крепится вровень с луткой

Иногда после установки накладки люфт никуда не исчезает и двери по-прежнему шатаются. Этот дефект можно исправить, отогнув отверткой на ответке язычок с небольшой дырочкой.

Подготовка отверстий

На этом этапе делаем следующее:

  • При помощи стамески выдалбливаем углубление в 3 мм под лицевую пластинку защелки, соответствующее ее ширине. Центр лучше заранее обозначить шилом, чтобы не пришлось наносить разметку повторно.
  • С помощью полусантиметровой коронки высверливаем сквозное отверстие. Это лучше проделать с обеих сторон дверного полотна, чтобы не повредить покрытие двери на выходе коронки.
  • Теперь переходим к боковой кромке. Берем сверло по дереву (около 24 мм в диаметре). Им нужно проделать в отмеченном центре отверстие для защелки. Не стоит слишком углубляться, иначе можно продырявить полотно насквозь до самой филенки.

Поставить на двери защелку или врезать замок не так уж и сложно. При наличии инструмента (ничего сверх дорогого или необычного не нужно) управиться можно за 30-40 минут. И это без наличия опыта. О том, как врезать замок в межкомнатную дверь и как установить защелку, и будем говорить дальше.

Инструменты для врезки замков и защелок

Врезать замок в межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

  • Дрель с коронкой на 25 мм и/или перьевым сверлом на 22-23 мм (есть элементы замков и с меньшими размерами, так что может потребоваться перо/коронка на 20 мм). Этим инструментом вырезают отверстия под замок в дверном полотне.
  • Перьевое сверло на 16 мм — чтобы сделать выемку в ребре двери и ответную часть в косяке.

Коронкой лучше работать с деревянной дверью

Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, купить можно в любом строительном супермаркете или на рынке. Так как сверлить будем не камень, слишком дорогие покупать не надо — обычные коронки или сверла по дереву.

Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевое сверло, державка, коронка

Пару слов о том, что лучше — коронка или перьевое сверло. Вырезать в двери отверстие под замок проще и быстрее коронкой, стружек при этом меньше. Но в торце работать коронкой далеко не так удобно, да и отверстие получается больше чем нужно. Сверлить пером чуть дольше и стружек больше, но проще контролировать процесс. А вообще, большой разницы нет, но чаще всего, отверстие в полотне делают коронкой, а в торце — пером. Но можно везде использовать перо.

Без стамески не обойтись

Еще момент: стандартная коронка имеет диаметр 25 мм, а под замок необходимо отверстие 22-23 мм. Лишние 2 мм без проблем перекрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

  1. Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.
  2. Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия. Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

  1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
  2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

    Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

  1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
  2. По меткам при помощи треугольника проводим горизонтальные прямые.
  3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

Особенности установки защелки

Полноценный замок в межкомнатные двери ставят не так уж часто. Чаще приходится ставить защелку — ручку с язычком. Она имеет меньшие размеры и врезать ее намного быстрее и проще.

  1. Отмечаем высоту установки защелки на торце двери, переносим отметки на обе стороны дверного полотна.
  2. При помощи угольника измеряем расстояние от начала планки до центра отверстия под установку центрального штыря (квадратного сечения). При помощи угольника переносим это расстояние на отметки. Есть и второй способ — приложить корпус защелки к двери чтобы совпал центр отверстия и начерченная линия, через отверстие карандашом поставить отметку.

Измеряем расстояние от начала пластины до центра отверстия

Второй способ сделать отметку под стержень ручки

В торце двери сверлим перьевым сверлом отверстие под личинку защелки

Поставить защелку в межкомнатную дверь еще быстрее и проще, чем замок. Работы совсем немного. Справится можно за 20 минут. И это совсем без опыта.

Установку защелки в межкомнатную дверь можно выполнить своими руками при наличии необходимых инструментов и базовых навыков работы с деревом. Монтаж ручки с запорным механизмом выполняется по аналогичной схеме. Отличие заключается только в углублении для ответной планки под замок.

Инструменты необходимые для работы

Следует подготовить такие инструменты и материалы, как:

  • дрель;
  • сверла или коронки;
  • молоток и стамеска;
  • отвертка;
  • карандаш или черный маркер;
  • линейка;
  • саморезы;
  • рулетка.

Если саморезы не поставляются в комплекте с ручкой, их можно приобрести отдельно.

Как врезать защелку в межкомнатную дверь

Чтобы установить защелку, необходимо следовать такому плану действий:

  1. разметить дверное полотно;
  2. сделать отверстия для защелки и квадратного стержня;
  3. вставить механизм и собрать все детали.

Все следует делать аккуратно, поскольку повреждения устранить достаточно сложно. Чтобы было удобнее вырезать углубления, сделайте метки черным маркером.

Разметка полотна

Перед установкой ручки с фиксатором в межкомнатную дверь своими руками выполняют разметку полотна. Отмечают высоту расположения замка и его ширину. Глубину врезки определяет ширина механизма. Делать пометки лучше с внутренней стороны. Выбор высоты ручки зависит от роста хозяев, она должна располагаться на уровне пояса. Стандартом считается 1 м от напольного покрытия.

Затем прикладывают замок ко внутренней стороне двери и очерчивают его карандашом. Таким образом определяется глубина отверстий. Также отмечают положение ручки и фалевой защелки. Последняя устанавливается с торцевой стороны полотна. Разметку на нем гораздо удобней делать с помощью угольника. Место установки ответной планки определяется после монтажа ручки.

Высверливание отверстия для ручки и защелки

Следующим шагом является высверливание отверстий для квадратного стержня и фиксирующего механизма. Для установки личинки делают углубление в полотне двери с помощью перьевого или витого сверла, диаметр которого соответствует ширине механизма. Чтобы точно определить, насколько погружать сверло, на него клеят изоленту. Поэтому при создании полости должна остаться пометка сверху, чтобы не погружать инструмент ниже маркера.

Теперь сверлим ряд отверстий друг возле друга на необходимую глубину. Дрель нужно держать строго параллельно поверхности пола. Если это сложновыполнимая задача, полотно двери желательно снять с петель и положить. После этого с помощью стамески выравнивают паз. Если есть фрезерный станок, отверстие удобнее сделать им. Глубина погружения фрезы выставляется заранее.

Механизм должен входить плотно. При необходимости нужно нажать на него. Отверстия под саморезы подготавливают заранее. Для этого используют сверло маленького диаметра. Если закручивать саморезы без направляющего отверстия, может произойти раскол древесины. Также сверлят отверстие под ручку сверлом, диаметр которого соответствует размеру квадратного стержня.

Установка механизма и сборка ручки

Монтаж завершается установкой механизма, внутренней накладки и планки на лутке. Механизм ручки вставляется в углубление так, чтобы совпали отверстия. После этого продевают квадрат и надевают на него рычаги или нобы. Последней устанавливают накладку на квадратный стержень и фиксируют ее специальным винтом. Защелку закрывают другой накладкой.

После этого нужно правильно установить ответную планку на дверную коробку. Дверь прикрывают и отмечают карандашом положение защелки и запорного механизма, если таковой присутствует. С помощью стамески делают углубление до 1 см, которое закрывают планкой. Если устанавливается роликовая защелка, паз должен быть до 5 мм.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
