Установка дверной ручки на межкомнатную дверь своими руками

Вы можете представить себе обычные двери без ручки? Казалось бы, такая незамысловатая конструкция, а на самом деле очень важный атрибут. Установка дверной ручки на межкомнатную дверь – это задача, с которой сталкиваются потребители при покупке и монтаже нового полотна. Решить проблему вполне реально своими силами. Важно только не ошибиться с выбором конструкции.

Типы дверных ручек

Существуют разнообразные виды ручек, которые непохожи друг на друга по цвету, форме, материалу, механизму и способу монтажа. Если за основу классификации брать последний признак, то выделяют два вида ручек:

  1. Накладные.
  2. Врезные.

Установка изделий первого класса выполняется просто и не доставляет серьезных хлопот. Они просто фиксируются к поверхности полотна в отличие от другого типа изделий. Монтаж врезных ручек предполагает предварительное высверливание отверстия в дверном полотне.

Врезные устройства подразделяются, в свою очередь, еще на два вида:

  1. Поворотные или ручки-кнобы. Ими открывают дверь, не нажимая на рукоятку. Операция выполняется за счет поворота держателя. Такого рода устройство может быть оснащено фиксатором, который блокирует язычок замка. Это позволяет закрыть дверь с внутренней стороны. Ручки очень удобны в эксплуатации, так как имеют круглую форму.

    Поворотная ручкаПоворотная ручка удобна в эксплуатации за счет круглой формы

  2. Нажимные или ручки-защелки. Здесь несложно догадаться, что механизм приходит в действие после надавливания на рычаг.

    Нажимная ручка-защелкаНажимная ручка-защелка приводится в действие после нажатия на рычаг

При покупке фурнитуры уделите особое внимание на то, из какого сырья она произведена. Изделия бывают металлическими, деревянными, стеклянными или из природного камня. Подбирать их следует под цвет и модель полотна, а также под стиль интерьера.

Скрытая ручка
Для раздвижных систем могут устанавливаться скрытые ручки

Стоит отметить, что рукоятки бывают скрытого типа. Они предназначены для таких раздвижных систем, как двери-купе. При движении створок изделия не мешают, не портят обои и стены.

Высота установки

На какой высоте монтировать рукоятку, нигде однозначно не прописано. Негласно ее устанавливают в изделиях из мдф и бруса на расстоянии одного метра от напольного покрытия. Ее можно немного опустить или приподнять – все зависит от вкуса хозяина жилой площади.

Высота установки дверной ручкиВысота установки дверной ручки составляет примерно 1 м

На высоту монтажа изделия влияет рост жильцов. Как показывает практика, ручка на расстоянии 1м – это оптимальный вариант для взрослых и детей. При установке учитывайте также уровень расположения рукояток на других дверях. Изделия должны быть на одинаковой высоте.

Необходимые инструменты

Чтобы поставить рукоять, вооружитесь инструментами, без которых сделать это будет непросто:

  • простой карандаш;
  • угольник;
  • рулетка;
  • стамеска;
  • шуруповерт;
  • дрель;
  • сверло;
  • коронка.

Коронку и шуруповерт можно заменить другими подручными средствами, но от этого пострадает качество работы и уйдет много времени.

Приступая к установке, ознакомьтесь с инструкцией к изделию. В ней обозначены все размеры, что поможет вам правильно подобрать по радиусу перьевое сверло и коронку.

Пошаговая инструкция по монтажу

Если вы до этого не сталкивались с подобным вопросом, не стоит бояться. С установкой рукоятки способен справиться даже тот, кто со строительством не связан. Просто нужно шаг за шагом следовать подробно описанной схеме.Схема установки дверной ручки

Разметка полотна

Разметка дверного полотнаУстановку ручки начинают с нанесения разметки на двери

Нанесение разметки – это то, с чего начинается весь процесс. Подсчитав, на какой высоте расположится рукоять, поставьте метки на двери в тех местах, где будут проделаны отверстия.

Воспользуйтесь простым карандашом, рулеткой и уголком и нарисуйте на плоской поверхности полотна линию по горизонтали. Затем перенесите ее на торец и противоположную сторону створки.

На торцовой части изделия по центру начерченной линии ставим метку. Она указывает на место, предназначенное для углубления под язычок. От края створки на расстоянии 0,6 см нарисуйте точку с обоих поверхностей двери. Это место предназначено для рукояти.

Высверливание отверстий под рукоятку и замок

Совершенно не важно, в какой последовательности вы проделаете отверстия: вначале для ручки, а после для замка либо наоборот. Помните только, что дело не любит спешки.

Для рукояти проем высверливается дрелью и коронкой. Чтобы он получился ровным и аккуратным, сверлить надо с внутренней и внешней стороны двери на глубину, равную ½ толщины полотна.

Мастера советуют для большей точности пометить фломастером эту глубину на коронке. Придерживаясь этого правила, вы точно не повредите изделие. Чтобы отверстие получилось ровным, удерживай дрель прямо и не допускайте ее отклонения в любую из сторон.

Высверливание отверстия под ручку и замокПри высверливании отверстия под ручку дрель нужно держать ровно

Для врезки защелки в межкомнатную дверь своими руками вооружитесь дрелью и пером. При этом нужно быть предельно осторожным, так как промежуток между перьевым сверлом и торцовым углом маленький.

Установка замка

Механизм надо вставить в просверленный под его проем. Прижмите накладку к торцу изделия и очертите ее карандашом со всех сторон.

Разметка накладкиРазметка накладки

Затем очистите стамеской полотно от верхнего слоя и сделайте углубление размером с толщину накладки. Это проделывается для того, чтобы вдавить ее в двери.

Углубление для накладкиУглубление для накладки

Накладка фиксируется шурупами. Углубления для них делается еще до момента осуществления крепежа.

Фиксация накладкиФиксация накладки выполняется саморезами

Врезка ручки

Изделия с расположенными наружу шурупами не нуждаются в разборке. Устанавливая на место одну составляющую конструкции, надо постараться попасть в отверстие защелки 2-мя направляющими, оснащенными резьбой под болты.

Схема установки дверной ручкиСхема монтажа дверной ручки

После этого вставляется вторая составляющая устройства и стягивается болтами. Завинчивать надо равномерными движениями, чтобы рукоять нормально функционировала.

Изделия со спрятанными шурупами подлежат разборке. В помощь вам будет инструкция и специальный ключ. Рукоять снимается без проблем путем нажатия на стопор ключом. Ручку устанавливают на место после того, как разборная часть будет привинчена болтами.

Разметка лутки

Выполнив монтаж рукоятки, сделайте в лутке углубление для язычка. Для этого нужно правильно нанести замеры. Точно выполненная разметка – гарантия хорошей работы замка и самой двери.

Чтобы поставить метки, прикройте полотно и пометьте на лутке расстояние от верха до низа язычка. Угольником находим середину замка и ставим «крестик» в лутке. В месте отметки пробуравим инструментами углубление и избавимся от излишков материала стамеской.

Вырезание паза в лутке

До прикручивания накладки посмотрите, как закрывается полотно. Если отсутствуют трение и другие неполадки, это значит, что паз под язычок был сделан правильно.

Закройте дверь и попробуйте ее слегка подергать. Если она шатается, то это говорит о наличии небольшого люфта. Не пугайтесь, это нормально. Когда к пазу прибавится ответная планка, все встанет на свои места.

Ответка крепится вровень с луткой. Точно так же, как при монтаже замка, ее следует утопить в лутке.

Монтаж ответной планкиОтветная планка крепится вровень с луткой

Иногда после установки накладки люфт никуда не исчезает и двери по-прежнему шатаются. Этот дефект можно исправить, отогнув отверткой на ответке язычок с небольшой дырочкой.

Уход за дверной фурнитурой

Чтобы вещь прослужила долгие годы, за ней нужно ухаживать. Точно так же и с фурнитурой. С годами она стареет и изнашивается, что негативно сказывается на изделии в целом. Для замедления этого процесса не забывайте заботиться о фурнитуре.

Для ухода за ручками необходимо:

  • Вытирать их от пыли водой со специальными средствами для чистки. Избегайте при этом средств, в состав которых входят кислоты, щелочь и абразивные частицы. Они могут повредить внешнее покрытие изделия, что приведет к появлению ржавчины. После мытья изделие нужно протереть сухой тканью.
  • Подкрутить разболтавшуюся рукоятку. Если этого не сделать, механизм сломается.
  • Оберегать изделие от грубых механических воздействий.

Кроме ручки, в вашей заботе нуждается также дверной замок. Под основным уходом в данном случае понимается регулярная смазка механизма специальными средствами. Иногда в качестве их замены используют подсолнечное или другое растительное масло.

Учитывая то, что до многих деталей механизма нелегко добраться, при смазке применяют специальную насадку в виде тонкой трубки. Нередко для этих целей снимают накладку или демонтируют рукоятку.

Смазывание ручки двериДля смазывания труднодоступных мест рукояти используют насадку-трубочку

Таким образом, изучив основные тонкости монтажа ручки, вы способны без посторонней помощи осилить эту задачей. Главное при этом – верить в свои силы и тогда награда в виде качественно установленной ручки не заставит себя долго ждать.


установка дверной ручки на межкомнатную дверь в Москве

Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

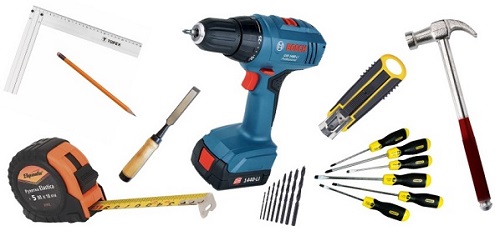

Инструменты

  • Рулетка
  • Карандаш или маркер
  • Угольник
  • Дрель с набором сверл по дереву
  • Перьевое сверло 21-25 мм
  • Канцелярский или строительный нож
  • Стамеска
  • Молоток
  • Шуруповерт или отвертка с набором бит

Фурнитура

  • Комплект ручек на розетке
  • Врезная защелка или замок под фиксатор

Крепеж

набор крепежа.jpg
  • Квадрат сечением 8x8 мм – 1 шт.
  • Стопорные винты – 2 шт.
  • Шестигранный ключ – 1 шт.
  • Саморезы по дереву – 6 шт.
  • Стяжные винты – 2 шт.

Как ориентироваться в инструкции

Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

В инструкции рассмотрены два варианта крепления

Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

Шаг 1. Определяемся с высотой установки ручек

 высота установки.jpg

Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

Шаг 2. Размечаем отверстие под квадрат ручки

 разметка двери.jpg

Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):

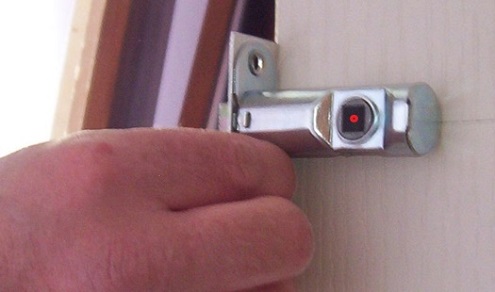

 отмечаем отверстие.jpg

Шаг 3. Сверлим отверстия под квадрат ручки


Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

Шаг 4. Сверлим отверстие в торце под защелку

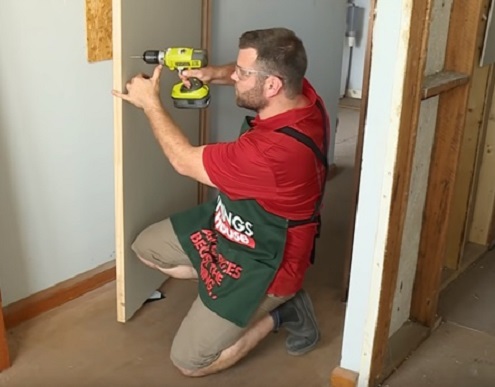

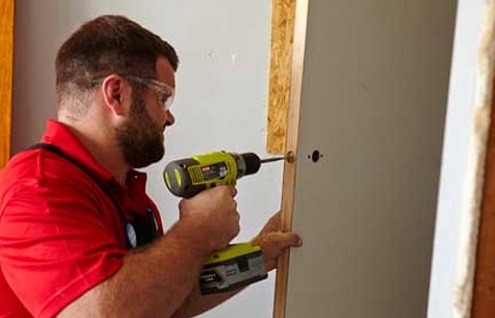

 засверловка продолжение.jpg

Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

Шаг 5. Намечаем контур под лицевую планку

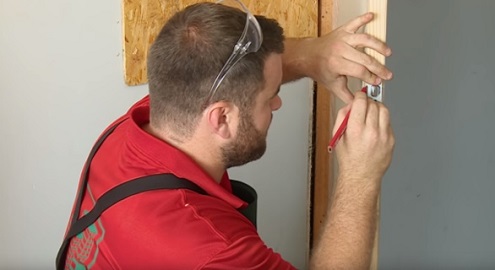

 разметка под планку.jpg

Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

Шаг 6. Делаем выборку под лицевую планку защелки

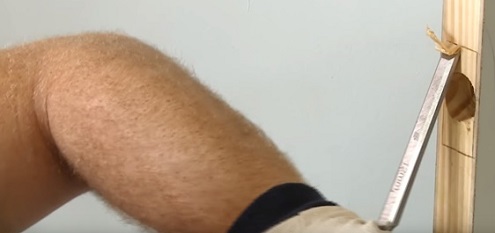

 выборка под планку.jpg

Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

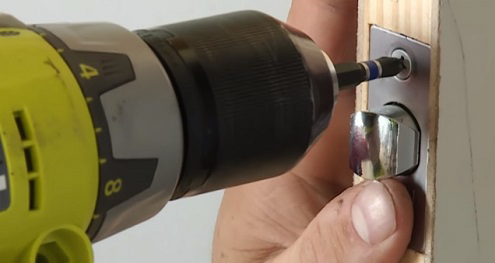

Шаг 7. Фиксируем защелку в двери


Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

Шаг 8. Берем ручки, снимаем верхние декоративные накладки

 разбор розетки ручки.jpg

Цель – получить доступ к крепежным отверстиям на розетке:

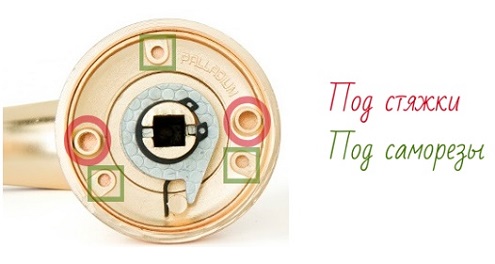

 разметка розетки ручки.jpg

Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

Шаг 9. Решаем, как будем устанавливать ручку

– На стяжных винтах (стяжках)

 стяжные винты.jpg



На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

– На саморезах


Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

Шаг 10 (А). Помечаем отверстия под стяжки

 установка ручек.jpg

Вставьте квадрат 8x8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

Наметили? Снимите ручки и вытащите квадрат.

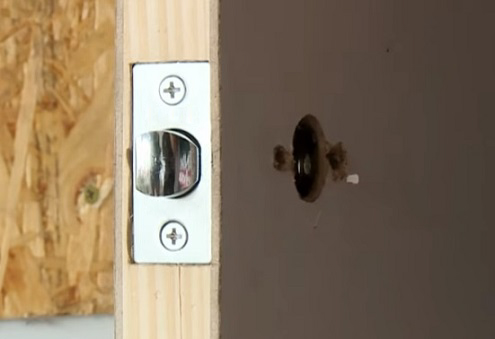

Шаг 11 (А). Сверлим отверстия под стяжки


Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

Шаг 12 (А). Раскручиваем стяжки

 разборка стяжек.jpg

Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

Шаг 13 (А). Устанавливаем внешнюю ручку


Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:

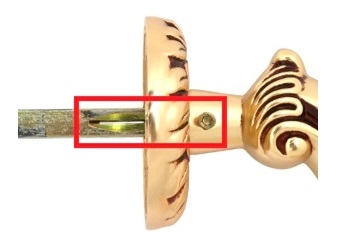

крепление квадрата.jpg

В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий. Например, у нас.

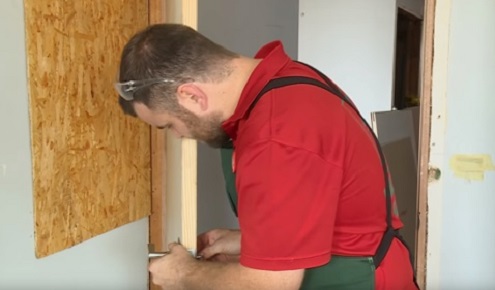

В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

Шаг 14 (А). Устанавливаем внутреннюю ручку

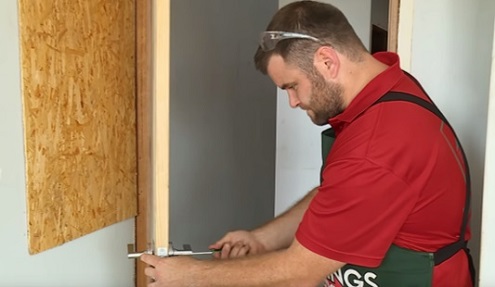

 монтаж 1.jpg

Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

Шаг 15 (А). Закручиваем стопорные винты

Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

Шаг 16 (А). Накрутите декоративные накладки на ручки

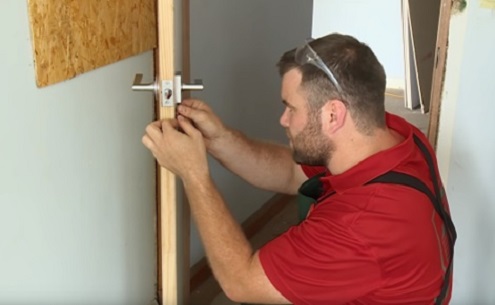

 монтаж розетки.jpg

Готово!

ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

Шаг 10 (Б). Насаживаем ручку на квадрат

 монтаж квадрата.jpg

Наденьте одну ручку на квадрат 8x8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:

крепление квадрата.jpg

Шаг 11 (Б). Фиксируем ручку стопорным винтом

Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.

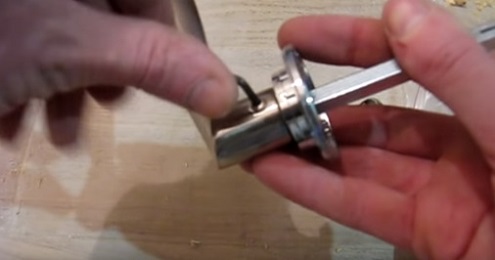

 работа шестигранником.jpg

Шаг 12 (Б). Устанавливаем ручки в гнездо защелки

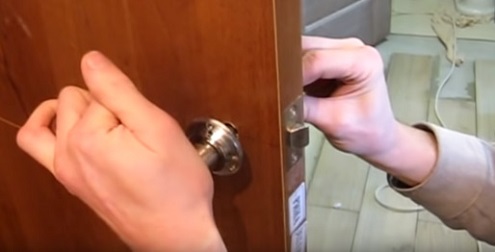

 совмещение ручек.jpg

Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

Шаг 13 (Б). Прикручиваем ручки на саморезы

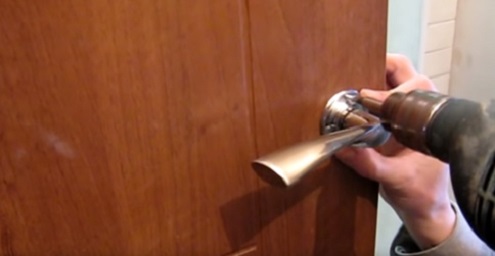

 монтаж розетки ручки.jpg

Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

Используйте все тот же шестигранник из комплекта.

Шаг 15 (Б). Накрутите декоративные накладки на ручки

Готово! Дверные ручки на своем месте.

P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).




Теги: установка дверной ручки

КАК ВРЕЗАТЬ ДВЕРНУЮ РУЧКУ | blogremont.ru

Купили вы, скажем, новую межкомнатную дверь и решили самостоятельно собрать дверную коробку и установить эту самую дверь, не имея никакого опыта. Ну, бывает так, что некоторые дела приходиться делать впервые. Самое главное здесь — не торопиться и быть внимательным к тому, что делаешь.

Когда мне в первый раз пришлось устанавливать межкомнатные двери в одной из квартир, то я, признаться, распиливая первую же коробку, допустил ошибку. В результате чего мне пришлось купить новый комплект короба. Вот с тех самых пор, я, выполняя работу по сборке и монтажу дверей очень внимателен и аккуратен.

При распиливании элементов дверной коробки нет права на ошибку, об этом нужно помнить. Как говорится, семь раз отмерь — один раз отрежь!
Итак, дверь привезена и стоит в коридоре, возможно уже вторую неделю. Больше уж откладывать некуда и пора приниматься за дело. Возникает резонный вопрос. С чего же начать?

Начать следует с разметки на дверном полотне места, где будет врезана ручка с защелкой. Дверное полотно — это, собственно, сама дверь без дополнительных элементов, коробки, доборов и наличников.

В коробке с дверной ручкой, почти наверняка вы найдете инструкцию с размерами, по которым необходимо сделать разметку. Нередко размеры указаны на самой коробке. Обыкновенные ручки почти всегда устанавливаются по одному и тому же образцу. В магазинах строительных инструментов продаются специальные наборы для врезки ручек в полотно межкомнатных дверей. Набор состоит из перьевого сверла, диаметром 23 мм. и коронки по дереву, диаметром 50-54 мм.

Необходимо продолжить разметку для ручки, или если говорить профессионально, для кноба. Для этого необходимо продолжить линию на торце далее на само полотно с обеих сторон. Делать это нужно строго перпендикулярно дверному полотну, используя угольник. Нелишним будет напомнить, что карандаш должен быть остро заточен.

Здесь следует обратить внимание на одну деталь. Ручку можно расположить на расстоянии 60-ти или 70-ти мм. от края. Сделать это позволяет регулируемая конструкция длины защелки. Решите, какое расстояние вам больше подходит, и отметьте нужное по обеим сторонам полотна на линиях, проведенных ранее.

Обратите внимание, что на глухом полотне, то есть на том, котором нет декоративных элементов в виде планок, стекол и прочего, расстояние от края, на котором будет врезана ручка, не имеет решающего значения. Ведь полотно абсолютно ровное и гладкое. Но наличие декоративных вставок может ограничить расположение ручки. И если вы решили врезать ручку на расстоянии в 70 мм. от края дверного полотна, обязательно убедитесь в том, что ручка не перекроет декоративные элементы. В противном случае, сделайте отметку в 60 мм. от края.

Первым сверлится отверстие для ручки, потом для защелки. Так удобнее. Во-первых, когда вы станете сверлить торец, вы точно будете знать, когда остановиться, а во-вторых, вся стружка при сверлении торца просто провалится вниз, и вам не нужно будет выметать или выдувать ее пылесосом, что очень неудобно.

Итак, возьмите дрель, закрепите в патрон коронку по дереву (50-54 мм.) и начинайте сверлить с одной из сторон, предварительно накернив размеченную точку. Не старайтесь просверлить все полотно «на одном дыхании». Во-первых, вам не хватит глубины самой коронки, а во-вторых, зубья коронки будут забиваться опилками, коронка будет сильно греться и прижигать дерево, и чем глубже, тем сильнее. Только пожара нам не хватало!

Просверлив 4-6 мм., не отключая дрель, потяните ее на себя, вынимая коронку из просверленного отверстия. Не нужно при этом включать реверс и вообще делать резких движений. Все должно происходить плавно, но уверенно.

Очистив зубья коронки, и при необходимости дав ей остыть, погрузите ее туда, откуда, некоторое время назад вынули, и продолжите эту важную механическую операцию для получения столь необходимого нам отверстия. Как я уже упоминал, коронка, в силу своей ограниченной глубины, не позволит пройти полотно насквозь. Просверлив до половины, следует перейти на другую сторону и повторить всю операцию заново. Тут нужно быть осторожнее. Приближаясь к середине полотна, не давите сильно, дайте себе насладиться последними секундами этого захватывающего процесса! Иначе, вы рискуете проскочить коронкой насквозь и сильно ударить дрелью по дверному полотну. А нам ведь не хочется его оцарапать или оставить вмятину, правда?

Переходим к следующему этапу. Вынимаем коронку из патрона дрели, не забывая о ее повышенной температуре. Зажимаем в патрон перьевое сверло диаметром 23 мм. Обратите внимание на фотографию. На ней видно, что на сверле выбит размер 25 мм. Но будьте спокойны, никакого обмана! Просто, у меня не нашлось сверла нужного диаметра, и я использовал “перку” в 25 мм., предварительно сточив “болгаркой” ее края до нужного диаметра. Такая вот, маленькая хитрость, возьмите на заметку.

Сверлить нужно строго перпендикулярно торцу дверного полотна. Сначала мне казалось, что это очень трудно контролировать. Я имею в виду, перпендикулярность. Но потом я понял, что это легко сделать, просто наблюдая за тем, насколько ровно сверло выбирает окружность. Особенно это заметно в начале сверления, а немного углубившись, уже можно почти не беспокоиться, что сверло отклонится от заданного курса. Но это вовсе не означает, что можно расслабиться и смотреть не на сверло, а на обсыпанную опилками кошку, проходящую мимо.

Ну, что же! Сверление отверстий закончено, теперь нужно утопить планку защелки в торец дверного полотна, так чтобы она была «заподлицо» с плоскостью. Профессионалы делают это с помощью ручного фрезерного станка, но такой найдется не у каждого, поэтому придется поработать молотком и стамеской.

Закончив с выборкой паза, прикручиваем защелку. Уверен, что у вас все получилось аккуратно! Теперь дело за малым и самым приятным — сборкой ручки. Вообще-то, некоторые считают, что устанавливать ручку удобнее после сборки дверной коробки и навешивания полотна. В этом случае можно само дверное полотно удобно расположить на полу, как на фото, и дверная ручка не будет мешать. Но не всегда в квартире есть столько свободного места, поэтому решите сами, как вам удобнее.

Для начала ручку нужно достать из коробки и рассмотреть. Внешне ручки могут отличаться, поэтому рассмотрим установку той ручки, что на фото. Ручка с защелкой и запорной планкой. Главное условие для установки такой ручки, это правильное направление от края дверного полотна в сторону петель. При этом запирающая «пимпочка» должна оказаться внутри комнаты. Если же при правильном направлении ручки, «пимпочка» окажется снаружи, то нас это вряд ли устроит, если только вы не собираетесь запирать кого-либо в кладовке, например, нашкодившую кошку.

врезной с замком, с магнитным, на дверях купе

Изначально полотно продаётся без фурнитуры. Приобрести и выполнить установку дверной ручки придётся отдельно. Работа простая. Монтаж можно осуществить самостоятельно, нужен только определенный инструмент.

Виды дверных ручек

Различаются изделия материалом изготовления, дизайном, рабочим механизмом. Фурнитуру подбирают под стиль комнаты, учитывая удобство пользования. По типу крепления бывают:

  • Накладные. Фурнитура просто прикручивается саморезами к поверхности полотна.

накладная ручка

  • Врезные. Часто идут в комплекте с замком или защёлкой. Монтаж фурнитуры предусматривает вырезание паза и сверления сквозного отверстия в теле дверного полотна.

ручка с заверткой

Все врезные модели разделяются на два типа:

  • Кнобы. Фурнитура оснащена поворотным механизмом, двигающим защёлку. Обычно сама рукоятка сделана шарообразной или дисковой формы.

ручка-кноб

  • Нажимные модели. Функционирует механизм по аналогичному принципу, только для приведения его в действие рукоятку надо нажать. Фурнитура в комплекте с замком востребована для межкомнатных и входных дверей.

нажимные дверные ручки

Нажимные модели в свою очередь делятся на два типа:

  • Механизм с ручкой и защелкой в сборе. Такие модели недорогие, но не долговечные. Быстро расшатываются и выходят из строя.

нажимная дверная ручка с защелкой

  • Ручка, защелка, завертка и сам механизм (с язычком или магнитный) подбираются отдельно в зависимости от предпочтений. Такие изделия качественней и надежней первого варианта.

врезная дверная ручка

Распространённым материалом для производства фурнитуры служат сплавы металлов или алюминий. Накладные модели могут быть сделаны из дерева. Для дорогих полотен выпускают рукоятки из камня, стекла. Самый дешёвый вариант – это пластик. Металлические элементы подвергаются хромированию или покрываются никелем.

Различаются изделия по типу замка. Простейшим запорным элементом выступает защёлка. Замок может закрываться ключом с одной или обеих сторон. В первом варианте с внутренней стороны комнаты ключ заменяет защёлка.

ручка с заверткой на двери

Необходимые инструменты

Чтобы выполнить установку ручки на межкомнатную дверь своими руками понадобится простейший столярный инструмент:

  • электродрель;
  • насадка коронка диаметром 50 мм;
  • перьевое сверло диаметром 20–25 мм;
  • карандаш;
  • отвёртка;
  • молоток;
  • стамеска.

Облегчить монтаж поможет шаблон для установки дверных ручек, продающийся вместе с изделием. Если такового не оказалось в упаковке, его можно распечатать с интернета. Шаблон представляет собой схему корпуса механизма в масштабе 1:1. Её прикладывают к полотну для разметки паза и отверстия. Если предполагается устанавливать большое количество ручек, из дерева вырезают кондуктор для сверления.

шаблон для установки дверной ручки

Как установить дверную ручку?

Определяют высоту установки ручек на межкомнатные двери по своему предпочтению, но обычно придерживаются расстояния от пола 0,9–1 м. Показатель может зависеть от роста людей, проживающих в доме. Для соблюдения эстетики рукоятки всех полотен ставят на одной высоте.

Начинают установку дверных ручек на межкомнатные двери с нанесения разметки, но сначала полотно легонько простукивают. По звуку определяют плотность. Современные двери часто идут внутри пустые. Деревянный каркас сделан только по периметру и установлены перемычки. Если фурнитура попадёт на пустоту, то закрепить её невозможно.

конструкция межкомнатной двери

Выполняется установка ручки на снятой с петель двери. Если полотно нельзя безболезненно демонтировать, то его расклинивают в открытом состоянии. Каждая модель имеет свои особенности конструкции. Поэтому перед врезкой важно ознакомиться с прилагаемой инструкцией, сделать замеры. Они помогут точно подобрать по диаметру сверлильные насадки.

Монтаж ручки защёлки

Начинают установку ручки защёлки на межкомнатные двери с выбора полнотелого места и нанесения разметки. Обычно схему производитель прилагает. При её отсутствии делают ручную разметку одновременно с врезкой:

  • Сначала от края полотна на расстоянии 60 мм ставят отметку. На торце проводят осевую линию, отмечают центр для будущего отверстия.
  • Чтобы лицевая пластина корпуса защёлки получилась заподлицо с древесиной, в торце дверного полотна стамеской выбирают гнездо глубиной 3 мм.
  • Для дальнейшей установки ручки кноб берут электродрель с коронкой и сверлят в полотне сквозное отверстие. Важно соблюдать аккуратность, чтобы избежать повреждения декоративного покрытия полотна.
  • С торца створки на отмеченном центре сверлят перьевым сверлом отверстие. Его глубина и диаметр равен размеру корпуса защёлки. Глубже сверлить нельзя, так как существует риск повреждения филёнки. Защёлку вставляют внутрь, фиксируют двумя саморезами.

установка дверной ручки

  • Чтобы установить кноб, сначала её разбирают. Сбоку имеется технологическое отверстие, внутри которого расположен фиксатор – язычок. При нажатии его ключиком рукоятка легко снимется.
  • Следующим элементом снимают декоративную накладку. Внешнюю половинку ручки вставляют в отверстие двери, а с другой стороны ставят внутреннюю и оба элемента стягивают болтами. Теперь осталось поставить на место декоративную накладку и саму рукоятку.

установка ручки кноб

  • Продолжение установки дверной ручки с защёлкой предусматривает крепление ответной планки. Створку полностью закрывают и пытаются обозначить на лудке место прилегания язычка запорного механизма. По разметке стамеской выбирают углубление, вставляют декоративный карман, сверху саморезами фиксируют стальную накладную пластину.

По окончании работ проверяют работоспособность механизма.

Монтаж ручки с замком

Установка дверной ручки с замком усложнена выдалбливанием большого паза в торце створки для корпуса запорного механизма. Работа состоит из следующих действий:

  • Замок прикладывают к торцевой поверхности полотна. Карандашом обводят заднюю часть корпуса. По разметке электродрелью сверлят отверстия, располагая их максимально плотно. Оставшиеся перемычки выбирают стамеской. Делать отверстие лучше перьевым сверлом, причём его диаметр должен быть на пару миллиметров больше толщины корпуса запорного механизма.
  • Внутрь паза вставляют замок. На торце створки карандашом обводят контур лицевой пластины, выбирают стамеской под неё углубление.
  • Приложив к боковой поверхности полотна замок, отмечают отверстие для рукояток. Ниже обозначают и проделывают отверстие под замочную скважину.
  • Замок устанавливают внутрь паза, фиксируют саморезами. Вставляют металлический квадрат, надевают декоративные накладки. На квадрат надевают рукоятки. Каждую накладку фиксируют к створке саморезами или насквозь болтами, что зависит от модели.
  • При закрытом дверном полотне выполняется разметка лудки под ответную планку. После выборки стамеской углубления саморезами фиксируют пластину.

дверная ручка с замком

После установки замка проверяют его работоспособность.

Монтаж ручек для раздвижных дверей

Для врезки ручки в межкомнатную дверь откатного типа понадобится только дрель, стамеска и отвёртка. Упростить задачу можно фрезёром. Обычно рукоятки раздвижной двери выполнены продолговатой формы. Состоят они из пластмассового вкладыша, на который защёлкивается декоративная накладка.

Происходит установка на двери купе ручки так:

  • Пластиковый вкладыш прикладывают к боковой поверхности створки. Обводят карандашом контур.
  • С помощью сверла и стамески или фрезером выбирают паз. Его глубина соответствует толщине вкладыша. Обычно достаточно 12–15 мм.

установка ручек на раздвижные двери

  • Внутрь паза вставляют вкладыш, фиксируют саморезами. Декоративную накладку, исполняющую роль ручки, просто защёлкивают сверху.
  • Аналогичное действие выполняют на обратной стороне полотна. Если форма рукоятки круглая, углубление выбирают перьевым сверлом. Фурнитура может идти в комплекте с замком. Для его врезки в торце раздвижной двери выбирают паз, а на лудке крепят ответную планку.

Монтаж ручки с магнитным замком

Чтобы вставить ручку в межкомнатную дверь с магнитной защёлкой, выполняют аналогичные действия, предпринимаемые при врезке обычного замка. Для плавного защёлкивания нужно правильно установить ответную планку.

При закрытой двери на лудке пытаются точно обозначить верхний и нижний край замка. К разметке прикладывают ответную планку, отмечают паз под магнит. Перьевым сверлом проделывают отверстие. Внутрь паза ставят магнит. Сверху саморезами прикручивают ответную планку, не заглубляя её заподлицо. Если пластину утопить внутрь выборки, со временем ослабший магнит перестанет удерживать полотно.

магнитный замок для межкомнатных дверей

Монтаж стационарных ручек

Существует две разновидности стационарных рукояток, но все они легко крепятся к двери. Накладные модели просто фиксируют саморезами к поверхности полотна. Для сквозного варианта дверь сверлят. Через отверстие вставляют резьбовую шпильку и с обеих сторон накручивают рукоятки.

Монтаж фурнитуры на дверное полотно под силу осуществить каждому хозяину. Важно изначально правильно выполнить разметку и разобраться с механизмом изделия.

установка дверной ручки на межкомнатную дверь в Санкт-Петербурге

Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

Инструменты

  • Рулетка
  • Карандаш или маркер
  • Угольник
  • Дрель с набором сверл по дереву
  • Перьевое сверло 21-25 мм
  • Канцелярский или строительный нож
  • Стамеска
  • Молоток
  • Шуруповерт или отвертка с набором бит

Фурнитура

  • Комплект ручек на розетке
  • Врезная защелка или замок под фиксатор

Крепеж

набор крепежа.jpg
  • Квадрат сечением 8x8 мм – 1 шт.
  • Стопорные винты – 2 шт.
  • Шестигранный ключ – 1 шт.
  • Саморезы по дереву – 6 шт.
  • Стяжные винты – 2 шт.

Как ориентироваться в инструкции

Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

В инструкции рассмотрены два варианта крепления

Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

Шаг 1. Определяемся с высотой установки ручек

 высота установки.jpg

Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

Шаг 2. Размечаем отверстие под квадрат ручки

 разметка двери.jpg

Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):

 отмечаем отверстие.jpg

Шаг 3. Сверлим отверстия под квадрат ручки


Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

Шаг 4. Сверлим отверстие в торце под защелку

 засверловка продолжение.jpg

Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

Шаг 5. Намечаем контур под лицевую планку

 разметка под планку.jpg

Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

Шаг 6. Делаем выборку под лицевую планку защелки

 выборка под планку.jpg

Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

Шаг 7. Фиксируем защелку в двери


Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

Шаг 8. Берем ручки, снимаем верхние декоративные накладки

 разбор розетки ручки.jpg

Цель – получить доступ к крепежным отверстиям на розетке:

 разметка розетки ручки.jpg

Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

Шаг 9. Решаем, как будем устанавливать ручку

– На стяжных винтах (стяжках)

 стяжные винты.jpg



На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

– На саморезах


Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

Шаг 10 (А). Помечаем отверстия под стяжки

 установка ручек.jpg

Вставьте квадрат 8x8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

Наметили? Снимите ручки и вытащите квадрат.

Шаг 11 (А). Сверлим отверстия под стяжки


Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

Шаг 12 (А). Раскручиваем стяжки

 разборка стяжек.jpg

Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

Шаг 13 (А). Устанавливаем внешнюю ручку


Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:

крепление квадрата.jpg

В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий. Например, у нас.

В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

Шаг 14 (А). Устанавливаем внутреннюю ручку

 монтаж 1.jpg

Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

Шаг 15 (А). Закручиваем стопорные винты

Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

Шаг 16 (А). Накрутите декоративные накладки на ручки

 монтаж розетки.jpg

Готово!

ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

Шаг 10 (Б). Насаживаем ручку на квадрат

 монтаж квадрата.jpg

Наденьте одну ручку на квадрат 8x8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:

крепление квадрата.jpg

Шаг 11 (Б). Фиксируем ручку стопорным винтом

Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.

 работа шестигранником.jpg

Шаг 12 (Б). Устанавливаем ручки в гнездо защелки

 совмещение ручек.jpg

Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

Шаг 13 (Б). Прикручиваем ручки на саморезы

 монтаж розетки ручки.jpg

Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

Используйте все тот же шестигранник из комплекта.

Шаг 15 (Б). Накрутите декоративные накладки на ручки

Готово! Дверные ручки на своем месте.

P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).




Теги: установка дверной ручки

Как прикрутить ручку к межкомнатной двери

Монтаж дверных ручек — довольно сложное занятие для обычного человека, лишь изредка берущего в руки инструмент. Для их нормального функционирования понимания того, как это все должно выглядеть в итоге необходимо разобраться с внутренним устройством такого с виду простого механизма, его разновидностях и особенностях процесса для каждой из них.

Механизм

Перед тем как установить дверную ручку в межкомнатной двери неплохо было бы узнать, как она устроена, чтобы впоследствии уметь быстро ее починить и знать, как устранить проблему, если монтаж пойдет не так.

Изображение с сайта svouimirukami.ru

Итак, стандартная дверная ручка имеет:

  • рукоятку для открытия;
  • декоративное кольцо, закрывающее болты;
  • металлический стержень, соединяющий рукоятки по обе стороны полотна;
  • розетка, являющаяся корпусом для механических частей;
  • стопоры, ограничивающее ход язычка и рукоятки.

Также в конструкцию входят язычок, непосредственно запирающий дверь, болты крепления и накладка, предотвращающая разрушение гнезда коробки. Болты могут различаться от модели к модели, а их конструкция зависит от того, пустотелые у вас двери или нет.

В первом случае болты монтируются насквозь и стягивают конструкции по обе стороны полотна, во втором — просто врезаются в материал. Некоторые ручки имеют в своей конструкции поворотный винт, и для его функционирования необходимо дополнительно смонтировать поворотный винт. Поговорим о разновидностях.

Типы механизмов

Дверные ручки монтируются различными способами в зависимости от их вида. Обычно используются такие механизмы:

  • Розеточные, или нажимные — рычаг выполнен в Г-образной форме. Просты в установке и обслуживании, не требуют особой подготовки отверстия. Механизм закрывается декоративной накладкой.

Изображение с сайта dverlife.ru

  • Нобы — так называются обычные дверные ручки круглой формы с защелкой или замочной скважиной посередине. Довольно симпатично выглядит в интерьере, за нее нельзя зацепиться, но механизм такого изделия довольно нежен и быстро выходит из строя.

Изображение с сайта atmbud.ru

  • Круглые с розеткой — примерно такие же по внешнему виду, что и нобы, но отличающиеся по устройству. В них нет запирающей защелки, а на его месте находится декоративная заглушка, под которой находится крепеж.

Изображение с сайта dvervdome.ru

Выбирая ручку, руководствуйтесь своими предпочтениями в дизайне и личными ощущениями от открытия. Межкомнатная фурнитура в основном достаточно прочная и выдерживает ежедневное использование, а основное ее назначение не предотвратить проникновение (как на входной), а обеспечить максимально легкое пользование.

Что нам потребуется

Перед установкой ручек на межкомнатные двери своими руками необходимо подготовить рабочее место (операция достаточно пыльная) и некоторый инструментарий. Мы опишем тот набор, который будет исчерпывающим для монтажа любой дверной фурнитуры: для простых механизмов вы можете ограничиться лишь некоторыми из них.

Изображение с сайта mhremont.ru

Для установки межкомнатных ручек своими руками нам понадобятся следующие инструменты:

  • электрические: шуруповерт (или отвертку), дрель;
  • механические: молоток, канцелярский или острый кухонный нож, стамеска;
  • крепеж и аксессуары: угловая линейка и карандаш, шило, рулетка, саморезы, сверла и коронки различного диаметра;

Также можете использовать кондуктор — это инструмент для точной разметки. Это необязательно но заметно облегчит процесс.

Как вставить дверные ручки для межкомнатных дверей?

Важным условием для монтажа с первого раза и сохранности дверного полотна является правильная разметка. Здесь актуальна поговорка «семь раз отмерь — один раз отрежь». Отмерьте необходимую высоту механизма от пола (рекомендуется располагать его на высоте 80-100 сантиметров). Для разметки можете использовать кондуктор, а можете обойтись классическими угловой линейкой и карандашом.

Далее алгоритм такой:

  • Просверлите на отмеченном месте сквозное отверстие в двери при помощи коронки нужного диаметра.
  • Просверлите торец сверлом-пером.
  • Установите замок с язычком и проверьте корректность его работы и плавность хода.
  • После этого очертите место монтажа крепежной площадки и аккуратно снимите стамеской слой дерева, чтобы эта площадка была вровень с полотном.
  • Закрепите детали саморезами и вложите в механизм стержень.
  • Закрепите розетку и рукоятку.
  • Скрепите элементы вместе при помощи штифта или саморезами.
  • Установите декоративную крышку.

После этого можно приступать к обустройству дверной коробки. Отметьте положение язычка на ней при закрытии, после чего проделайте углубление при помощи стамески или дрели. Закрепите металлическую накладку вровень с коробкой и завинтите болты.

Если вам интересны детали процесса, то вот видео о том, как поставить ручку на межкомнатную дверь:

Монтаж защелки

Некоторые дверные ручки включают в свою конструкцию защелки. Они монтируются примерно по такому же алгоритму, что и сама фурнитура. Рассмотрим поподробнее.

Вам придется высверлить еще одно отверстие в полотне, которое совпадает с положением защелки. После этого проденьте в механизм ось и закрепите колпачком сверху. Закрепите замок с обратной стороны, смонтируйте внутри него поворотный механизм и закрепите саморезами. Если для защелки необходим дополнительный язычок, то прорежьте для него отверстие. Если фиксируется фалевый язычок, то это не требуется.

Установить ручку на межкомнатную дверь не так уж и сложно — при должном старании и руководствуясь данной статьей, вы сможете все сделать правильно и качественно.

Как правильно установить ручку на межкомнатную и раздвижную дверь: инструкция

После того как смонтировали дверь, нужно установить дверную ручку. Несмотря на простоту изделия, устанавливать ее не так просто. Чтобы не испортить изделие и дверь, необходимо соблюдать правила и последовательность сборки, ведь каждая разновидность собирается и устанавливается по-своему.

Виды ручек

Ручки можно разделить на 2 типа:

  • стационарные;
  • работающие вместе с замком или защелкой.

Стационарные — самые простые. В них отсутствуют сложные механизмы, ручка неподвижна и двигается или прокручивается только тогда, когда расшаталась резьба или что-то сломалось. Установку такой ручки на межкомнатную дверь своими руками сделать достаточно просто. Большинство из них крепится на саморезы. Для более эстетичного вида сделайте потай для шапочек саморезов и вставьте декоративные кнопки, скрывающие головки. Сквозной тип соединения предусматривает наличие резьбовой шпильки. Нужно просто просверлить сквозное отверстие на высоте 80-90 см, вкрутить шпильку в одну ручку, просунуть в отверстие и навинтить вторую половинку ручки.

Установка ручки защелки на межкомнатные двери тем сложнее, чем сложнее конструкция запирающего механизма. Их можно разделить на 2 вида:

К первому виду относятся ручки в форме шара с самой простой защелкой. Их еще называют кнобы.

Материал и покрытие ручек могут быть любыми: пластмасса, металл, дерево, стекло. Наиболее распространенными являются металлические с напылением, хромированием, никелированием и т.п. От материала будет зависеть прочность и долговечность. Каждый может выбрать фурнитуру, удовлетворяющую его потребностям и желаниям.

Для того чтобы понять, как установить дверную ручку, нет необходимости углубляться в детали — достаточно рассмотреть процесс монтажа.

Порядок установки

В качестве примера выбрана установка дверных ручек с защелкой. Круглые и продолговатые устанавливаются одинаково.

Для установки нам понадобятся:

  • ручная дрель или шуруповерт;
  • коронка по дереву диаметром 50 мм;
  • сверло по дереву диаметром 22-25 мм;
  • стамеска;
  • молоток;
  • карандаш.

Стандартом высоты расположения ручки считается 80-90 см от пола. Обычно ее устанавливают на уровне пояса. Необходимо учитывать, что для всех дверей нужно выбирать одну высоту, иначе это будет смотреться некрасиво.

Высоту необходимо отметить на дверном полотне на торце и сбоку. На торце отметьте центр, чтобы в последствии высверлить отверстие под фалевую защелку. Чтобы правильно отметить место сверления сбоку двери, отмерьте расстояние от края защелки до середины отверстия, в которое вставляется квадрат. Именно эту длину перенесите на боковую часть двери.

После разметки центров переходим к сверлению отверстий. Для этого понадобятся дрель, тонкое сверло (2-4 мм) и перьевые сверла (22 и 25 мм). Тонкое сверло нам нужно для того, чтобы задать направляющую. При сверлении перьевым сверлом насквозь со стороны выхода образуются сколы. Чтобы этого избежать, достаточно сделать отверстие пером на половину толщины двери, а затем начать сверлить с обратной стороны. Для этого нам и нужно сделать направляющую тонким сверлом. Первым высверливается боковое отверстие диаметром 25 мм, вторым делается сбоку диаметром 22 мм.

Для тех моделей, которые имеют в комплекте 3 дополнительных шурупа для крепления основания к дверному полотну, не нужно сверлить большое отверстие коронкой. Достаточно сделать отверстие под «квадрат» перьевым сверлом диаметром примерно 12 мм и отверстия под стягивающие болты. Такая конструкция прослужит дольше.

Теперь разметьте и сделайте потай под защелку. Для этого вставьте защелку в торец и обведите контур планки. Затем нужно выбрать паз для планки. Сделать это лучше фрезерной машинкой. Если таковой не имеется, можно обойтись стамеской. Достаточно углубиться на толщину планки.

Теперь установка ручки на межкомнатную дверь не будет представлять большой сложности. Все, что остается, это собрать дверную ручку внутри дверного полотна. Для этого очистите отверстие от пыли и щепок, вставьте защелку и зафиксируйте ее саморезами. Однако не следует усердствовать и зажимать ее слишком туго, ведь в противном случае может заклинить.

Теперь проденьте квадрат в отверстие защелки. Затем наденьте ручку. В комплекте идут левая и правая рукояти, поэтому проверьте, правильно ли вы вставили их, до того как прикрутите. После установки ручки с замком прикрутите рукоять тремя саморезами к дверному полотну.

Так же монтируете вторую рукоять. После сборки проверьте все ли работает правильно, двигается ли защелка, задвигается ли она до конца и не клинит ли ее. По окончании навинчиваются декоративные колпачки, чтобы скрыть крепления. На ручке снизу, как правило, находится скрытый винтик под шестигранный ключ, чтобы зафиксировать колпаки.

Если у вас круглая ручка, вставьте в отверстие стержень. На нем имеются пазы с обеих сторон. На ручке тоже есть пазы, которые должны совпадать друг с другом. Наденьте и надавите до щелчка.

Фалевые ручки могут монтироваться как на левые, так и на правые двери. Для смены нужно вынуть цилиндровый механизм и механизм фиксации из корпуса ручек и поменять их местами в соответствии со стороной открывания двери.

Ответная планка и углубление под замок

Установка дверной ручки на межкомнатную дверь закончена. Осталось сделать лишь последний штрих, а именно, врезать в лутку ответную часть защелки. Первым делом необходимо отметить центр защелки. Для этого закройте двери не слишком плотно и проведите карандашом на необходимом уровне. Еще можно плотно закрыть дверь и несколько раз открыть и закрыть защелку, чтобы оставить следы. Теперь посередине лутки выберите паз. Глубоким его делать не стоит. Замеряйте длину защелки в самом большом месте и выберите на 1-2 мм меньше.

Под замок паз выбирается поглубже и побольше. Все зависит непосредственно от самого замка. Иногда в комплекте может идти пластмассовая накладка в паз — ее нужно вставить до закрепления планки.

Поверх паза крепится декоративная планка. Врезать ее заподлицо нет необходимости. Достаточно прикрутить саморезами или прибить гвоздиками. Осталось лишь проверить, все ли работает правильно. На этом установка ручек на межкомнатные двери полностью завершена.

Ручки с замком устанавливаются по такому же принципу. Отличие будет заключаться только в диаметре торцевого отверстия.

Монтаж на раздвижные двери

При монтаже ручек для раздвижных дверей нужно иметь при себе дрель, перьевые сверла, простые сверла и фрезерный станок с фрезой в виде цилиндра. Ручка представляет из себя продолговатую вкладку, которая углубляется в дверь. Как и в предыдущем случае нужно определиться с высотой расположения. Затем обведите пластиковый вкладыш карандашом на дверное полотно.

Дрелью с перьевым сверлом 25 мм сверлите отверстия на глубину 13 мм очень близко друг к другу внутри контура. Затем выберите все стамеской или долотом. При наличии фрезерного станка сделайте это фрезой. Так отверстие будет аккуратнее. Теперь вставляете в отверстие пластиковый вкладыш и закрепляете его саморезами или шурупами. Прикладываете на нее накладку и прижимаете до щелчка.

Если у вас круглая ручка для раздвижных дверей, тогда ваша задача значительно упрощается. Вам нужно лишь сделать отверстие с помощью сверла необходимого диаметра. Дальше все так же, как и с продолговатой ручкой. На раздвижные двери также можно установить замок или торцевой захват.

Несмотря на кажущуюся простоту, установить ручку на межкомнатную дверь может быть непросто. И если вы в чем-либо не уверены, лучше обратитесь к специалистам или к тому, кто имеет опыт в подобных делах. Ведь ошибка может испортить вам дверь или ручку.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Как прикрутить ручку к межкомнатной двери Ссылка на основную публикацию Как прикрутить ручку к межкомнатной двериКлуб Мастеров Adblock
detector
ВКонтакте:

Установка дверной ручки на межкомнатную дверь своими руками

После того как смонтировали дверь, нужно установить дверную ручку. Несмотря на простоту изделия, устанавливать ее не так просто. Чтобы не испортить изделие и дверь, необходимо соблюдать правила и последовательность сборки, ведь каждая разновидность собирается и устанавливается по-своему.

Виды ручек

Ручки можно разделить на 2 типа:

  • стационарные;
  • работающие вместе с замком или защелкой.

Стационарные — самые простые. В них отсутствуют сложные механизмы, ручка неподвижна и двигается или прокручивается только тогда, когда расшаталась резьба или что-то сломалось. Установку такой ручки на межкомнатную дверь своими руками сделать достаточно просто. Большинство из них крепится на саморезы. Для более эстетичного вида сделайте потай для шапочек саморезов и вставьте декоративные кнопки, скрывающие головки. Сквозной тип соединения предусматривает наличие резьбовой шпильки. Нужно просто просверлить сквозное отверстие на высоте 80-90 см, вкрутить шпильку в одну ручку, просунуть в отверстие и навинтить вторую половинку ручки.

Установка ручки защелки на межкомнатные двери тем сложнее, чем сложнее конструкция запирающего механизма. Их можно разделить на 2 вида:

  • поворотные;
  • нажимные.

К первому виду относятся ручки в форме шара с самой простой защелкой. Их еще называют кнобы.

Материал и покрытие ручек могут быть любыми: пластмасса, металл, дерево, стекло. Наиболее распространенными являются металлические с напылением, хромированием, никелированием и т.п. От материала будет зависеть прочность и долговечность. Каждый может выбрать фурнитуру, удовлетворяющую его потребностям и желаниям.

Для того чтобы понять, как установить дверную ручку, нет необходимости углубляться в детали — достаточно рассмотреть процесс монтажа.

Порядок установки

В качестве примера выбрана установка дверных ручек с защелкой. Круглые и продолговатые устанавливаются одинаково.

Для установки нам понадобятся:

  • ручная дрель или шуруповерт;
  • коронка по дереву диаметром 50 мм;
  • сверло по дереву диаметром 22-25 мм;
  • стамеска;
  • молоток;
  • карандаш.

Стандартом высоты расположения ручки считается 80-90 см от пола. Обычно ее устанавливают на уровне пояса. Необходимо учитывать, что для всех дверей нужно выбирать одну высоту, иначе это будет смотреться некрасиво.

Высоту необходимо отметить на дверном полотне на торце и сбоку. На торце отметьте центр, чтобы в последствии высверлить отверстие под фалевую защелку. Чтобы правильно отметить место сверления сбоку двери, отмерьте расстояние от края защелки до середины отверстия, в которое вставляется квадрат. Именно эту длину перенесите на боковую часть двери.

После разметки центров переходим к сверлению отверстий. Для этого понадобятся дрель, тонкое сверло (2-4 мм) и перьевые сверла (22 и 25 мм). Тонкое сверло нам нужно для того, чтобы задать направляющую. При сверлении перьевым сверлом насквозь со стороны выхода образуются сколы. Чтобы этого избежать, достаточно сделать отверстие пером на половину толщины двери, а затем начать сверлить с обратной стороны. Для этого нам и нужно сделать направляющую тонким сверлом. Первым высверливается боковое отверстие диаметром 25 мм, вторым делается сбоку диаметром 22 мм.

Для тех моделей, которые имеют в комплекте 3 дополнительных шурупа для крепления основания к дверному полотну, не нужно сверлить большое отверстие коронкой. Достаточно сделать отверстие под «квадрат» перьевым сверлом диаметром примерно 12 мм и отверстия под стягивающие болты. Такая конструкция прослужит дольше.

Теперь разметьте и сделайте потай под защелку. Для этого вставьте защелку в торец и обведите контур планки. Затем нужно выбрать паз для планки. Сделать это лучше фрезерной машинкой. Если таковой не имеется, можно обойтись стамеской. Достаточно углубиться на толщину планки.

Теперь установка ручки на межкомнатную дверь не будет представлять большой сложности. Все, что остается, это собрать дверную ручку внутри дверного полотна. Для этого очистите отверстие от пыли и щепок, вставьте защелку и зафиксируйте ее саморезами. Однако не следует усердствовать и зажимать ее слишком туго, ведь в противном случае может заклинить.

Теперь проденьте квадрат в отверстие защелки. Затем наденьте ручку. В комплекте идут левая и правая рукояти, поэтому проверьте, правильно ли вы вставили их, до того как прикрутите. После установки ручки с замком прикрутите рукоять тремя саморезами к дверному полотну.

Так же монтируете вторую рукоять. После сборки проверьте все ли работает правильно, двигается ли защелка, задвигается ли она до конца и не клинит ли ее. По окончании навинчиваются декоративные колпачки, чтобы скрыть крепления. На ручке снизу, как правило, находится скрытый винтик под шестигранный ключ, чтобы зафиксировать колпаки.

Если у вас круглая ручка, вставьте в отверстие стержень. На нем имеются пазы с обеих сторон. На ручке тоже есть пазы, которые должны совпадать друг с другом. Наденьте и надавите до щелчка.

Фалевые ручки могут монтироваться как на левые, так и на правые двери. Для смены нужно вынуть цилиндровый механизм и механизм фиксации из корпуса ручек и поменять их местами в соответствии со стороной открывания двери.

Ответная планка и углубление под замок

Установка дверной ручки на межкомнатную дверь закончена. Осталось сделать лишь последний штрих, а именно, врезать в лутку ответную часть защелки. Первым делом необходимо отметить центр защелки. Для этого закройте двери не слишком плотно и проведите карандашом на необходимом уровне. Еще можно плотно закрыть дверь и несколько раз открыть и закрыть защелку, чтобы оставить следы. Теперь посередине лутки выберите паз. Глубоким его делать не стоит. Замеряйте длину защелки в самом большом месте и выберите на 1-2 мм меньше.

Под замок паз выбирается поглубже и побольше. Все зависит непосредственно от самого замка. Иногда в комплекте может идти пластмассовая накладка в паз — ее нужно вставить до закрепления планки.

Поверх паза крепится декоративная планка. Врезать ее заподлицо нет необходимости. Достаточно прикрутить саморезами или прибить гвоздиками. Осталось лишь проверить, все ли работает правильно. На этом установка ручек на межкомнатные двери полностью завершена.

Ручки с замком устанавливаются по такому же принципу. Отличие будет заключаться только в диаметре торцевого отверстия.

Монтаж на раздвижные двери

При монтаже ручек для раздвижных дверей нужно иметь при себе дрель, перьевые сверла, простые сверла и фрезерный станок с фрезой в виде цилиндра. Ручка представляет из себя продолговатую вкладку, которая углубляется в дверь. Как и в предыдущем случае нужно определиться с высотой расположения. Затем обведите пластиковый вкладыш карандашом на дверное полотно.

Дрелью с перьевым сверлом 25 мм сверлите отверстия на глубину 13 мм очень близко друг к другу внутри контура. Затем выберите все стамеской или долотом. При наличии фрезерного станка сделайте это фрезой. Так отверстие будет аккуратнее. Теперь вставляете в отверстие пластиковый вкладыш и закрепляете его саморезами или шурупами. Прикладываете на нее накладку и прижимаете до щелчка.

Если у вас круглая ручка для раздвижных дверей, тогда ваша задача значительно упрощается. Вам нужно лишь сделать отверстие с помощью сверла необходимого диаметра. Дальше все так же, как и с продолговатой ручкой. На раздвижные двери также можно установить замок или торцевой захват.

Несмотря на кажущуюся простоту, установить ручку на межкомнатную дверь может быть непросто. И если вы в чем-либо не уверены, лучше обратитесь к специалистам или к тому, кто имеет опыт в подобных делах. Ведь ошибка может испортить вам дверь или ручку.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
