Топка печи – один из её основных элементов, предназначенный для горения топливных материалов.

Любая топка должна обеспечивать приток кислорода для поддержания огня, полное сгорание топлива, выход дымовых газов и удаление золы.

Конструкция топки определяется в зависимости от типа печи и вида горючего.

Как сложить топку печи своими руками

Топка печи состоит из поддувала (зольника) с дверцей, колосниковой решетки и топочной камеры (топливника) с дверцей.

Размеры определяются исходя из объема дров для одновременной загрузки. По ширине топочная камера равна её дверце или немного шире с обеих сторон.

Высота топливника должна способствовать полному сгоранию топлива, что достигается наличием в камере свободного места после загрузки дров. Рекомендуемая высота 80—100 см.

Справка. Глубина печной топки должна вмещать горючий материал по длине, иных ограничений нет.

Топочная камера соединяется с зольником посредством колосниковой решетки. Последняя предназначена для подачи воздуха во время горения и сбора золы. При установке решетки необходимо её заглубить ниже уровня топочной дверцы, чтобы не допустить выпадения на пол горящих углей.

Топливник должен иметь скосы в направлении колосников для перемещения золы в поддувало. Зазор между кладкой и колосниковой решеткой должен быть не менее 5 мм, чтобы исключить разрыв кирпича в результате разности расширений кирпичного материала и металла при высокой температуре.

Выбор материалов для кладки и перекрытия, чем обработать конструкцию

Конструкция изготавливается из глиняного красного кирпича с облицовкой (футеровкой) огнеупорным материалом. При выборе кирпичного материала необходимо обратить внимание на то, чтобы он не был пережжёным или с трещинами. Качественный кирпич, подходящий для печной кладки, имеет ровные грани, острые кромки и равномерный цвет, при постукивании раздается чистый почти металлический звук.

Внимание! Силикатный кирпич для строительства устройства не подходит.

Потребуются следующие материалы:

  • красный кирпич — для стен;
  • огнеупорный и клиновидный (шамотный) кирпич — для футеровки и формирования перекрытия;

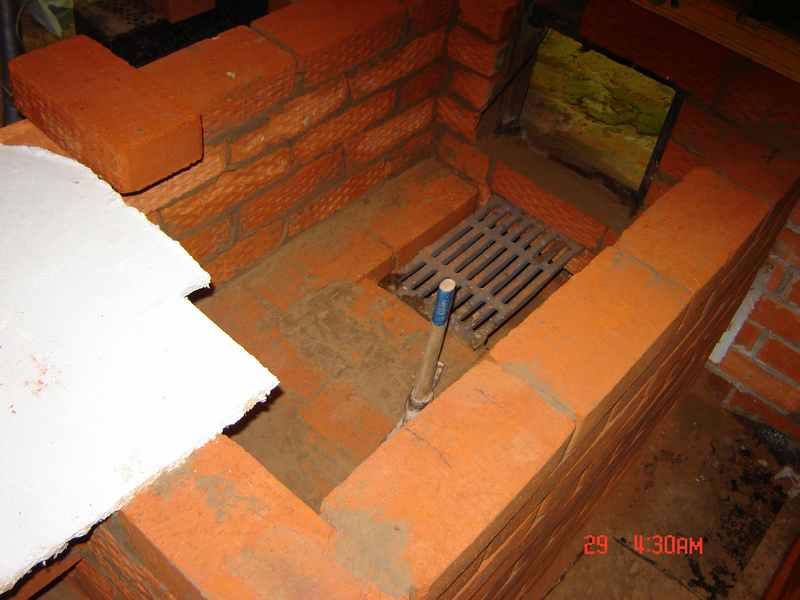

Фото 1. Огнеупорный кирпич, использующийся для кладки топки печи. Перед применением материала необходимо убедиться в его целостности.

  • глина, песок, вода — для раствора;
  • чугунная колосниковая решетка;
  • дверцы топочной камеры и поддувала;
  • стальные полосы или проволоки — для крепления дверок;
  • асбестовый лист — для несгораемой прокладки между кладкой и дверцами.

Для соединения печной кладки можно купить готовую смесь или приготовить раствор самостоятельно. В зоне высоких температур применяются составы исключительно из красной глины, песка и чистой воды. Качество раствора зависит от вязкости, пластичности и жирности глины. Песок для постройки должен быть без грязи и примесей.

Подготовка инструментов

Изготовить конструкцию своими руками позволит необходимый набор инструментов:

  • печной молоток;
  • мастерок — для нанесения раствора;
  • большая емкость — для приготовления раствора;
  • строительный уровень — для контроля правильности кладки;
  • измерительные приборы — линейка, рулетка, угольник;
  • отвесы — для определения наружного контура.

Как правильно перекрыть топку и сделать свод кирпичной печи

Для возведения топки должна быть определена точная схема будущей печи и заложен фундамент со слоем гидроизоляции.

Перед кладкой на раствор нужно собрать конструкцию без него — для точной подгонки кирпичей по размеру.

Поэтапно постройка выглядит так:

  • Готовят раствор.
  • Первый ряд укладывают на фундамент без зазоров и образуют под печи.
  • На втором ряду начинают формирование зольника и крепление его дверцы. Для этого размечают центр будущей топки и размещают поддувало строго под ним. Через отверстия в рамке дверцы пропускают гибкую проволоку и скручивают её концы жгутом. Проволочные жгуты закрепляют в слое кладки.
  • Формируют контур поддувала и место укладки колосниковой решетки.
  • Закрепляют топочную дверцу при помощи проволоки. Рамку дверцы изолируют прокладкой из негорючего материала.
  • Формируют стены топливника и свод с отверстием для подсоединения дымохода.
  • Выполняют футеровку топочной камеры огнеупорным кирпичом.

Важно! При постройке нельзя перевязывать простой кирпич и огнеупорный из-за разного коэффициента расширения. При нагревании такая кладка лопнет.

Исправление ошибок

При строительстве печной топки есть несколько распространенных ошибок, которые можно исправить в процессе работы:

  • При формировании стенок раствор нужно накладывать и разравнивать руками во избежание возникновения полостей.
  • Кирпичи во время кладки необходимо смачивать водой, чтобы они не вытягивали влагу из раствора.
  • Если один кирпичный блок сместился, нельзя передвигать его в нужное положение. Его надо снять, очистить от раствора и уложить заново.

Трещины в кладке от перепадов температур затирают раствором. Потрескавшийся кирпич из конструкции вынимают, расчищают место, смачивают его и укладывают подходящий кирпич обратно. Если крепление дверцы непрочно, её снимают, разобрав швы рядом, при необходимости заменяют кирпичные блоки на новые.

Полезное видео

Посмотрите видео, в котором рассказывается о процессе кладки топки для кирпичной печи.

Безопасность конструкции

Нарушение технологии печной кладки на любом этапе строительства может привести к опасности при использовании топки. Главной ошибкой может стать неправильная закладка фундамента.

Основные признаки неисправностей, которые возникают при неверно заложенном фундаменте:

  • Разрушается свод топливника.
  • Выпадают дверцы.
  • Высыпается горящий уголь.
  • Кирпичная кладка трескается насквозь по всей площади печи.
  • Приходят в негодность дымовые трубы.

Топить печь в таком состоянии нельзя —

высока угроза появления пожара и отравления людей дымовыми газами. Поломки, вызванные именно непригодным фундаментом, исправить невозможно. Придется разбирать печь целиком и строить все элементы заново.

из подручных средств, кирпичная без раствора и на растворе. Какой тип печки выбрать

Традиционные печки отапливают помещения путем отдачи тепла от своих стенок. Энергия, которая выделяется в процессе горения, поначалу аккумулируется в стенах печки, а впоследствии стены отдают тепло окружающему воздуху. Все это определяется конструкцией самой печки.

Виды печных работ

Давайте более подробно рассмотрим наиболее популярные виды печных работ для загородного дома, чтобы Ваша дача была максимально удобной. Первый вид — это отопительная печь, которая будет использоваться лишь для прогрева помещений. Такую печь необходимо устанавливать в передней части дома, в таком случае Вы сможете добиться оптимальной температуры по всему дому.

К таким печам относят голландские печи и стальные или чугунные времянки. Сейчас под голландской печью понимают большую отопительную печь из кирпичной кладки. Такие печи различаются по толщине стен. Каждая дача требует индивидуального подхода к выбору отопительной системы, поэтому толщина стен печи будет зависеть от конкретных условий в Вашем дачном домике.

Кроме названых двух стандартных видов печей, есть и другие, которые используются несколько по-другому. Камин на даче — вот что может завлечь в Ваш загородный домик друзей и родных. Печь-камин смотрится великолепно. Вы, собираясь всей семьей у камина в зимние выходные, проведете незабываемые вечера.


Материалы для кладки печей

Кроме того, печи отличаются материалам, из которых они изготовлены. На сегодняшний день разнообразие печей просто поражает воображение. Именно поэтому при выборе печи для загородного дома, необходимо прибегнуть к услугам профессионалов, которые помогут Вам подобрать что-то стоящее и качественное, что прослужит не один десяток лет. Помните, что дача и печь практически неотделимы друг от друга, не стоит их разлучать.

Материалы для кладки печей
НаименованиеМарка
Кирпич печной керамическийМ-200
Кирпич шамотныйШа-8
Бутовый каменьБулыжник
Глино- песчаная смесьПлитонит
Огнеупорная смесьПлитонит
Печная фурнитураЧугун
ЦементМ-500

Требования к печам

При выборе печи необходимо помнить, что она должна отвечать определенным требованиям.


Основные требования к печам:
— печь должна быть экономичной. Оптимальная температура обогрева за счет малого расхода топлива.
— прогрев печи должен быть равномерным по всей поверхности, это касается и ее нижней части. В течение дня тепло, отдаваемое печью, должно распределяться равномерно.
— температура прогрева поверхности печи должна быть оптимальной, но не превышать 70-75 градусов.
— печь должна обладать простой конструкцией, для облегчения кладки.
— простота в эксплуатации печи.
— любая печь должна соответствовать требованиям противопожарной безопасности. Основные условия, отвечающие правилам противопожарной безопасности: отсутствие трещин на печи, недопущение отвода дыма в вентиляционные каналы. Запрещается устанавливать решетки на дымовой канал.
— печь должна соответствовать санитарно-техническим требованиям. Нельзя облицовывать печь клеем или мастикой.
— компактность печи. Она не должна нарушать архитектурный вид дома.
— печь должна создавать комфорт и уют в доме.


Разновидности печей

Само тепло к стенам печки поначалу передается от открытого пламени, а затем от нагретых выхлопных газов. И если вы хотите добиться от своей печки максимального КПД, то нужно установить сложную систему дымоходов, благодаря которым горячий газ — прежде чем покинет печь — будет достаточно долго циркулировать в них, отдавая нужное тепло для отапливаемого помещения.

Традиционная русская печь является персонажем многих русских сказок. Илья Муромец, народный герой, провел на печи более тридцати лет, Емеля ездил на печи, была она и персонажем сказок с Бабой Ягой. Детство многих из нас также прошло возле уютной большой печи.

Традиционные дровяные печи широко распространены на наших просторах. С глубокой древности в деревнях кладку доверяли мастерам своего дела — печникам. Вам же нужно осуществить подготовительные работы, а также просушить печь.


Печи, которые работают на природном газе очень просты и в месте с тем удобны в эксплуатации. Перед тем, как пригласить мастера по печам, нужно определится с размером печи. Маленькая печь будет малоэффективна, сожжет много топлива и будет быстро перегреваться, а в последствии, потребует скоропостижного ремонта. Устройство газовой печи в доме требует индивидуального разрешения.


Закладка фундамента печи является подготовительной работой. Пространство между частями фундамента нужно заполнить песком. Определите оптимальное расположение печи, чтобы дымовая труба не попала в балки, которые в стене. Размер фундамента печи будет завесить от размеров печи, а именно — должен быть больше поперечного размера печи на 6-7 см. Глубина фундамента для одноэтажных и комнатных печей, 50-60 сантиметров, для двухэтажных печей — 1 метр.

Фундамент для печи следует делать из кирпича, бутового камня или из бетонных блоков. После этого, готовый фундамент вскрывают слоем цемента, а сверху укладывают несколько слоев рубероида для изоляции от влаги. До закладки печи, фундамент должен отстоятся в течении 6-8 дней.


Закончив кладку печи следует ее тщательно просушить. Правильный способ высушить печь — это естественный сушка, при которой на протяжении двух недель оставляют открытыми все двери и окна в доме. Все отверстия печи следует открыть. После того, как исчезнут сырые пятна, можно считать, что печь высохла. Существует также искусственная сушка печи, которую следует применять при соответствующих погодных условиях, когда нет возможности просушить печь естественным путем. При этом температура поверхности печи не должна быть больше 50 0С, суть этой сушки заключается в неоднократной растопке печи на протяжении 30 минут. Растапливать печь желательно небольшими деревянными поленьями. После остывания печи, проводят повторную растопку. После каждой следующей растопки, все печные отверстия оставляют открытыми. Искусственная сушка проводится в течении недели, после чего, время на топку можно увеличивать. При влажной погоде, сушка печи длится 8-10 дней. Показателем того, что печь просушена, является отсутствие клубов белого дыма (водяной пар), выходящих из трубы.


Описание работ по кладке печей

При постройке печи надо придерживаться приведенных чертежей, которые даны отдельно для каждого ряда кладки.

Печи устанавливают на фундаменте из камня или обожженного кирпича. Для проверки правиль ности кладки можно предварительно выложить печь насухо, без глины во дворе. Сначала раскладывают на ровном месте кирпичи первого ряда, потом второго ряда и так далее. Кладка «Теплушки» выше двенадцатого ряда почти не отличается от кладки обычной русской печи и затруднений не представляет. В доме печь располагают так, чтобы труба была высокой и прямой.Если на чердаке необходим боровок, то его повороты выполняют плавно закругленными с тем, чтобы не создавалось сопротивление движению дымовых газов.


Расстояние от топочной дверцы до противоположной стены должно быть не менее 1,25 м, разделка между печью и прилегающей стеной делается толщиной не менее половины кирпича плюс два слоя войлока, вымоченного в глине (то есть от внутренней поверхности печи до стены должно быть не менее 25 см).

При кладке печи из сырца кирпич должен иметь в высушенном виде следующие размеры: длину 25 см, ширину 12 см и толщину 6,5 см.

Во время кладки печи соблюдают правила перевязки кирпичей, Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда.Обычно такой шов проходит посередине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.При кладке печи проверяют правильность углов(равенством диагоналей) и граней. Отклонение от вертикали контролируется отвесом, равенство диагоналей — шнуром, горизонтальность кладки — уровнем.


Для ускорения кладки с непрерывным контролем между потолком и углами основания вытягивают вертикально четыре шнура.С внутренней поверхности печи во время кладки через каждые пять рядов счищают со швов мокрой тряпкой комки глины, так как во время топки глина отваливается и засоряет печь.

После окончания кладки через отверстия для чистки сначала удаляют из печи оставшиеся комки глины. Затем в них вставляют с глиной куски кирпича так, чтобы они немного выдавались в комнату и легко вынимались при очередной чистке. В местах,требующих более частого надзора, например у основания дымовой трубы, ставят дверцы для чистки.Во время работы печи щели в них должны быть замазаны глиной.

Швы делают не толще 0,5 см, так как в противном случае глина крошится и кладка получается непрочной. Чтобы раствор лучше схватывался с кирпичом, перед кладкой его мочат в ведре с водой.

Сухой кирпич отбирает влагу у глиняного раствора и кладка получается непрочной и воздухопроницаемой, а это отрицательно сказывается на работе печи.Огнеупорный кирпич перед укладкой только окунают в воду, так как от длительного вымачивания он быстро разрушается при высокой температуре.

Раствор приготовляют из глины, песка и воды.Вода должна составлять не более четверти объема глины. Количество песка зависит от степени жирности глины: к жирной примешивается равный объем песка, тощая требует его меньше. Из одной жирной глины раствор не делают, потому что она при усыхании растрескивается и кладка получается неплотной.

Песок должен быть мелкозернистым, без ила и извести. Его просеивают через сито с ячейками 1…2 мм. Крупный песок дает толстые швы, снижающие прочность печи.

Раствор приготовляют в корыте или на деревянном настиле и оставляют не менее чем на сутки, затем его тщательно перемешивают и освобождают откомков и камешков. Пригодность его определяют наощупь. При растирании раствора между пальцами должен чувствоваться слой песчинок. Если песка будет мало, то получится только скользкая пленка глины с отдельными песчинками. При избытке песка шов плотен, но непрочен, так как не все песчинки в нем склеены глиной. Раствор употребляют такой густоты, чтобы он легко выдавливался из-под кирпича при нажатии на него рукой. Только тогда он плотно заполнит шов.

Приборы устанавливают одновременно с кладкой кирпича, иначе они плохо подгонятся и закрепятсяч.Топочные дверцы крепят с помощью двух горизонтальных полос из обручного железа, приклепанных к рамке дверцы. Концы полос, выступающие за рамку на 100 мм, обматывают проволокой, закрепляемой в кладке. Так как топочная дверца и кирпич расширяются по-разному, то ее рамку по периметру обматывают асбестовым шнуром, а зазор между ней и кладкой (3.. .4 мм) замазывают глиной. Остальные дверцы крепят к кладке двухмиллиметровой 10 печной отожженной проволокой или с помощью лапок из полосовой стали, приклепанных к рамке дверцы.

Рамки задвижек зажимают в кладке, щели замазывают глиной. На полу перед топливником прибивают металлический лист размером 60×50 см,закрывающий участок пола под топочной дверцей.

Сложенную печь сушат, медленно прогревая кладку, в продолжение 8. ..10 сут. В первый день сжигают небольшое количество топлива, в следующие дни его расход постепенно увеличивают и доводят до нормального. Во время сушки вьюшку в трубе держат полностью открытой для свободного удаления выделяющейся из кладки влаги.

Если при топке печь дымит, нужно сначала подогреть воздух в дымовой трубе, так как тяга в ней появляется при заполнении ее дымом, имеющим более высокую температуру по сравнению с наружным воздухом. Летом же в отсыревшей холодной трубе при теплом наружном воздухе появляется обратная тяга. Во всех случаях трубу необходимо подогреть,сжигая внутри нее у основания (через дверцу для чистки) или па вьюшке бумагу или мелкие щепки.

Перед кладкой следует тщательно изучить чертежи печи и правила обращения с ней.
Если трубу необходимо сделать с правой стороны, то чертежи рассматривают с помощью зеркала, поставленного на них ребром. После постройки печи рабочие чертежи следует сохранять для возможных ремонтов.

Кладка первого ряда проводится по фундаменту, выведенному до уровня пола или выше, но не более чем на 3 см.


Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Галерея изображений

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь , которая подойдет именно вам. Наибольшую популярность приобрели:

  • голландская;
  • русская;
  • шведка.


Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

  • Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
  • Кельма.
  • Молоток-кирка.
  • Лопата для раствора.
  • Отвес.
  • Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

  • Просеянный песок.
  • Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Фото печей из кирпича

Печь своими руками, чертежи, видео, которые вы посмотрите, помогут вам получить представление о том, как делается трехканальная отопительная кухонная кирпичная печь.

Рассмотрим порядовку печи, которую будем делать своими руками:
Первый

Второй

Устанавливаем дверку поддувала размером 130х140 (мм)

Третий

Четвертый

Вместо чугунных дверок для чистки каналов, установим на ребро две половинки кирпича.

Пятый

Шестой

Укладываем колосниковую решетку размером 370х240 (мм). Для его установки спиливаем нишу в кирпичах, чтобы оставался зазор по периметру колосника размером в один сантиметр.

Седьмой

Спилим два кирпича под углом сорок пять градусов в сторону колосниковой решетки, для скатывания углей в топку.
Устанавливаем первую дымовую задвижку, которая в открытом состоянии, обеспечивает летний режим печи.
Установим топочную дверцу размером 250х180 (мм).

Восьмой

Девятый

Десятый

Сточим грани кирпича в форме овала, для лучшего прохождения газов с наименьшим сопротивлением.

Для чистки каналов, установим на ребро половинку кирпича.

Одиннадцатый

Выпилим пазы в кирпичах для установки кухонной плиты размером 300х720 (мм).

Двенадцатый

Тринадцатый

Четырнадцатый

Аналогично, двенадцатому.

Пятнадцатый

Сточим грани кирпича в форме овала.

Шестнадцатый

Семнадцатый

Восемнадцатый

Девятнадцатый

Устанавливаем вторую дымовую задвижку.
Двадцатый , порядовка как у восемнадцатого.

Двадцать первый

В дополнение, можно посмотреть видео, для полного восприятия процесса кладки

Вот так, можно собрать недорогую печь своими руками.

Устройство и схемы печей для дома

1.Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В.

Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов.

Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать.

В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой.

Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.

В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство.

В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.
У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше.

У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»).

Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпичной печи своими руками»).

Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива.

Кладка печей своими руками схемы

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту.

Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции.

Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх.

Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: «Отопительные печки на отработке».

Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака — верхний колпак и 2 большого размера камеры.

В такой отопительной конструкции можно использовать любой вид твердого топлива.
Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час.

В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: «Отопительные печи Кузнецова: чертежи и порядовка своими руками»).

Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.

Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.
Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает.

Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор.

Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В.

Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.

Состоит данное устройство печи для дома из двух частей — в нижней располагается топливник.

В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.
Она похожа на опрокинутый колпак, по форме напоминающий стакан.

Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания.

Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов.

Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро. Читайте также: «Какая кирпичная печь для дома лучше – виды, преимущества и недостатки».

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

— в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник.

Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки.

Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы.

Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: «Кирпичный щиток для металлической печи».

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров.

В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.
Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов.

Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой.

КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: «Газовая печка для дома — удобное отопление»).

Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции.

Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

Кладка печи

Кирпичи первого ряда сначала выкладываем без раствора с учетом шва согласно порядовке. Определив положение угловых кирпичей, кладем их на раствор, при помощи уровня проверяя горизонтальность. Легкими ударами киянки осаживаем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем.

Рулеткой проверяем размеры печи в плане и диагонали. Диагонали в прямоугольнике должны быть равны. Если диагонали не равны, то подбиваем угловые кирпичи, пока не добьемся их равенства, тем самым получив параллельность сторон периметра. После этого закладываем кирпичом на растворе середину первого ряда.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а потом середину второго ряда согласно порядовке.

Выложив второй ряд, забиваем в углы в шов между первым и вторым рядом гвозди длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опущен отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его.

Проверяем отвесом вертикальность шнуров. Если есть отклонения, то их устраняем подгибанием верхних гвоздей. Таким образом, получается контур печи в пространстве. Кладку последующих рядов ведем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды кладем аналогично первым двум, каждый ряд сверяя с порядовкой.

По ходу кладки внутренние и наружные поверхности очищаем от излишков выдавленного раствора мастерком. После выкладывания каждых 4-5 рядов протираем мокрой тряпкой стенки дымоходов.

Толщина шва печной кладки должна быть как можно тоньше.

Как сложить печь из кирпича своими руками

В толстых швах раствор выкрашивается и кладка становится непрочной. Раствор должен плотно заполнять шов, выдавливаясь из него. Во время кладки соблюдаем правило перевязки кирпичей. Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда.

Обычно такой шов проходит по середине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к.

он выдерживает более высокую температуру. Перевязка швов кладки из шамотного и печного кирпича не желательна из-за разного коэффициента линейного расширения.

Поэтому из шамотного кирпича выкладывают или целиком ряд, или делают футеровку топки на ребро. Между футеровкой и шамотным кирпичом оставляем зазор не менее 5 мм.

Установка прочистных и поддувальной дверок

Перед установкой дверки проверяем на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекосов, возможность фиксации закрытия их и наличие отверстий для крепления в кладке.

Обнаруженные дефекты устраняем до установки или заменяем дверку.

В отверстия дверок вставляем вязальную проволоку длиной 50-60 см, сворачиваем ее вдвое и скручиваем.

На кирпичную кладку в месте установки дверки наносим раствор. Устанавливаем дверку, проверяем вертикальность и горизонтальность и фиксируем ее при помощи кирпичей.

Затем закладываем концы проволоки в швы кладки.

Установка колосника

При установке печных приборов надо помнить, что чугун и кирпич при нагревании расширяются не одинаково.

Особенно это сказывается на поведении приборов, установленных в зоне высоких температур. Если их плотно замуровать в печную кладку, то при нагревании чугун порвет кладку. Поэтому колосник, топочную дверку и плиту следует устанавливать с зазорами. Колосниковую решетку укладываем без раствора с зазором не менее 5 мм со всех сторон. Она должна свободно выниматься для замены в случае прогорания или поломки.

Установка топочной дверки

Топочная дверца устанавливается, так же как и поддувальная, только оборачивается асбестом для заполнения температурного зазора.

Проверяем вертикальность и горизонтальность дверки и фиксируем при помощи кирпичей и доски.

При интенсивной эксплуатации печи проволока может отгореть. Чтобы предотвратить это, верхнюю часть дверки можно закрепить при помощи кляммера. Кляммер делают из полосовой стали сечением 25х2.0 мм. Ушки должны выступать за рамку дверки на 100-120 мм.

Крепится кляммер к дверке при помощи заклепок или болтов с гайками.

Перекрывается дверка навешиванием по полкирпича с каждой стороны

или кирпичом в замок.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка плиты

Ряд, на который будет устанавливаться, плита выкладываем сначала без раствора.

Кладем сверху плиту и очерчиваем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем паз раствором, кладем в него асбестовый шнур по периметру плиты, опускаем плиту на место и осаживаем ее киянкой, добиваясь ее горизонтальности по уровню.

Установка духовки

Духовку тоже оборачивают асбестом по периметру и шириной в полкирпича.

Сторона духовки, выходящая к топке, выкладывается кирпичом на ребро, а сверху ее замазывают слоем раствора 25-30 мм для предотвращения прогорания стенок духовки.

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой, а перекрытие, устраиваемое между стенами — сводом.

Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич – замковый.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется.

Нельзя применять одну форму пяты для всех арок и сводов.

На этих фотографиях показана установка кружала и кладка арочного перекрытия топки барбекю.

А на следующих фотографиях показана кладка свода для перекрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для Вас я подготовил видео-руководство «Печи своими руками», где показаны все нюансы кладки кирпичной печи в видеоформате.

Я определяю основные правила укладки плиты, которые, возможно, даже не известны печному журналисту или человеку, который решил включить печь:

Вес печи с трубой, установленной без основания, не должен превышать 750 кг.

Это около 0,5 м стен или 200 кирпичей.
Если вы положите основание плиты, вы должны проверить возможность переключения дымохода между несущими балками на чердаке и черепицей.
Основание печи не должно быть привязано к основанию дома, и конструкция печи не должна быть покрыта несущими конструкциями здания.

Вы можете позволить им находиться в местах вырезания и отека. Это делается для того, чтобы избежать повреждения плиты в случае неравного расселения дома.
Деревянные элементы дома и дыма должны быть не менее четверти метра.
Если печь не должна быть закрыта, вода для настенного раствора должна быть питьевой или дождевой воды без соли, иначе вся соль на поверхности кирпича появится в виде белого покрытия.
Песок для раствора должен использоваться карьером (а не рекой), потому что частицы песка реки имеют округлую поверхность, что делает раствор хрупким.
Плита и камин — кирпичная колонна на глиняном растворе.

И даже самые маленькие пятки или боковые удары со стороны несущих конструкций домашних трещин образуются, что может вызвать пожар.

Что нужно искать при изготовлении кирпичного кирпича

Защитите себя и убедитесь, что печь длится как можно дольше — это основная задача, состоящая в построении надежного основания, горизонтальной стены и вертикальности самого массажа.

Поэтому, после закладки фундамента, верхняя платформа должна быть тщательно спланирована. На него накладывается слой кровельного войлока, 1-2 см песка заливают сверху и выравнивают, а первый бесцветный кирпич кладется. Восстановите прокладку и нажмите молоток на выступающие кирпичи. Горизонтальность каждой строки проверяется с использованием уровня, указанного в правиле. Прямоугольность первой строки проверяется путем сравнения длины диагонали.

Когда вы размещаете каждую строку, проверьте ее плоскостность, используя правило, на стене. После установки двух типов, чтобы обеспечить вертикальность коробки печи, вам нужно вытянуть струны толщиной 1-3 мм в углах стены.

Точки крепления к потолку определяются линией буксировки. Выше, линия воды опускается таким образом, что вес падает до верхней части наружного угла печи. На полу на потолке, с которого паз опускается, гвоздь наклоняется, к нему прикрепляется веревка. На нижнем конце второй гвоздь связан и тянет веревку, вставляем гвоздь под угловой кирпич первого ряда, чтобы кабель был строго растянут вдоль угла.

Затем вертикаль веревки подвергается воздействию лотка, который в нужном направлении сгибает верхний гвоздь. Поэтому повторите все четыре угла.
Швы должны быть толщиной 5 мм. Для этого поместите полосы для укладки по краям шва, распределите раствор, поместите кирпич и поместите его на место с ударом рукоятки. После высушивания раствора удалите прокладки.
Наружные стены не должны иметь более двух видов без сшивания, иначе могут возникнуть трещины.
Доля кирпичей может быть получена с помощью болгарской, и стена должна быть сведена к минимуму, так как кирпич более подвержен разрушению.
Части сигарет расположены рядом в швах.
В области, изменяющей направление потока дымчатого дна, всегда дверь определяется как отверстие для очистки, или лучше «выталкивание кирпича», которое простирается на 5-10 мм от стены, легче понять, чем необходимая очистка дымохода.
Прокладка должна быть спланирована таким образом, чтобы кирпич не полагался исключительно на дверную раму или в духовку, и закрывался над ними или был сделан клиновидным замком или сводчатым сводом.

Это делается для упрощения замены неуспешного печного оборудования.
Зажимы (узкие металлические профили), а также другие стальные детали следует использовать меньше, поскольку металл нагревается дольше, чем глина, и больше не может разрушаться от этой муфты. Чтобы этого избежать, поместите стальные ленты свободно, без раствора или обернутых в слой асбеста.

Дверь духовки, включая печь, расположена так, что ее можно нагревать, не затрагивая стену. Если вы хотите это сделать, вы можете использовать асбест со слоем 5 мм, с которым вы соприкасаетесь с виноградником.
Решетку и чугунную пластину укладывают с минимальным шагом 5 мм со всех сторон, чтобы их можно было легко удалить для замены.

Поместите их без раствора (вы можете поместить пластину на асбест или асбестовый слой) и заполнить слоты песком.
Решетки должны быть помещены в топку под дымом дыма до 70-150 мм, чтобы не выпасть при открытии угольной двери и укладывались вдоль выемок топки, а пепел будет трудно очистить покер при приготовлении печи для последующего зажигания.
Двери и углы должны быть закреплены в стене, которая ввинчивается в отверстия и стальную проволоку с двухжильными проводами.

На других концах скручивания мимо гвоздя и потяните провод, держите его в ближайшем вертикальном шве.
Пространство между духовкой и боковой стенкой духовки должно быть покрыто кирпичами.
Длина дымохода независимо от рамы трубы не должна превышать 7 м, в противном случае осадка будет недостаточной, и дым будет происходить в дымоходе.
Стены дымоходов должны быть ровными и ровными.

К раствору в курице вертикальные каналы не попадают внутрь печи, а заглушка пены обернута в влажную ткань и подвешена внутри дымохода на проводе.

Периодически удаляйте и очищайте его, сделайте навес из канала влажной тканью.
Для пожарной безопасности расстояние от потолка духовки до потолка должно быть не менее 35 см.
Для этой же цели перекрытие должно состоять как минимум из трех типов непрерывных блоков.
Чтобы защитить пол под камином печи, поместите металлический нагревательный лист.
Приблизительное отношение размера входного отверстия камина к поверхности нагретой области составляет 1:70.
Отношение площади поперечного сечения прямоугольной трубки на высоте 5 м к площади входа в камин должно составлять примерно 13%, высота дымохода 10 м — около 10%.
В случае преобладающего ветра должен быть установлен огонь (или, как вы его называете, дымовая камера, зонтик на трубе, колпачок на трубе).

Защищает духовку от курения в ветреную погоду и защищает ее, когда идет дождь. Метки:

Знания, Домострой

Печи отопительные из кирпича

Еще с давних времен для постройки печи применялся кирпич. Благодаря современным технологиям стало возможно использовать для этих целей иные строительные материалы.

Несмотря на это, кирпич остался на лидирующей позиции среди всех кладочных материалов, апечи отопительные из кирпича пользуются большой востребованностью.

Многие возводят печи для дома самостоятельно, так как данный процесс достаточно простой.

Для строительства печи из кирпича своими руками необходимо иметь небольшое представление о строительстве. Поставить такую печь не составит особого труда, так как она не требует дальнейшей облицовки. (См. также: Печь для бани из кирпича)

Для такой работы необходимо небольшое количество инструментов, а именно:

  • Емкость для приготовления раствора.
  • Наждачный инструмент.
  • Строительный карандаш.
  • Пассатижи.

Виды печей из кирпича

В настоящее время существуют отдельные виды отопительных печей кирпича, одни из которых предназначаются для обогрева жилья, другие для приготовления вкусной и здоровой домашней пищи, третьи выполняют только декоративные функции.

Известны также модели, выполняющие сразу несколько функций, к ним относится отопительно-варочная печь из кирпича. Подобный вид печи еще называют «шведка», а в некоторых районах их называют «голландкой».

Не меньшей известностью пользуются печи-камины.

В этом случае, мнения разных людей разделяются. Некоторые считают, что камин должен стоять отдельно, других вполне устраивает встроенный в печь.

Второй вариант наиболее экономичен в плане места и использования расходных материалов. Такая печь достаточно быстро прогревает помещение. К тому же кирпичная мини-печь своими руками не требует больших знаний и умений в строительстве.

А значит, она может стать украшением абсолютно любого дома.

Печь-мангал из кирпича представляет собой простое устройство, хотя и выглядит достаточно сложно. Данную печь можно использовать в качестве альтернативы обыкновенного мангала.

Поэтому ее строительство во дворе собственного дома не составит особого труда. (См. также: Печи из кирпича для дачи)

Важно помнить: порядовки кирпичных печей, относящихся к определенному виду, разительно отличаются друг от друга.

Требования, предъявляемые к печам

Большинство сайтов, которые посвящены данной тематике, ставят перед собой задачу продать уже готовый проект печи. А что же делать людям, которые решили возвести самостоятельно печь, но у них не хватает опыта и знаний, чтобы создатьпроекты отопительных печей из кирпича.

Чтобы значительно облегчить себе работу, необходимо понять какие требования предъявляются к современным кирпичным печам.

Стоит отметить, что эти параметры используют профессиональные архитекторы при составлении проектов абсолютно всех видов кирпичных печей. В список требований входит: (См. также: Строительство печи своими руками)

  1. Экономичность.
  2. Возможность удерживать тепло продолжительное время.
  3. Соответствие нормам пожарной безопасности.
  4. Хорошее прогревание всего объема печи.
  5. Простота в эксплуатации.
  6. Удобство технического обслуживания.
  7. Долговечность.
  8. Красивый дизайн.

Подготовка к строительству печи: определение места

Кладка отопительных печей из кирпича начинается с определения ее месторасположения, исходя из их предназначения.

Отопительную печь лучше всего разместить в центре дома, так как если она хотя бы одной стороной будет примыкать к стене, выходящей на улицу, потеряется ее эффективность. Помимо этого могут возникнуть нежелательные перепады температур, которые негативно влияют на срок службы домашнего очага. А также на эффективность работы дымохода.

Комбинированная печь должна располагаться так же, как и отопительная.

Единственное условие заключается в том, чтобы кирпичные топки смотрели на кухню. А печь-камин должна располагаться камином в гостиную.

Приготовление раствора

Далее необходимо сделать цементный раствор. Для его приготовления глина заливается водой. При этом она должна быть заранее просеянной, без камней. Это позволит сделать кладку более прочной. (См. также: Печь из кирпича для дачи)

Важно: правильно приготовленный глиняный раствор является гарантией долговечности печки.

Вымоченная глина смешивается с одинаковым количеством песка.

После чего в емкость наливается вода, объем которой равен ¼ от объема глины. Раствор необходимо тщательно перемешать, чтобы не было не единого комочка. Раствор должен иметь жидкую консистенцию, чтобы при надавливании на кирпич он выдавливался со шва.

Сухая кладка

Прежде чем начать класть кирпич на раствор, рекомендуется произвести сухую кладку.

ВНИМАНИЕ: ни в коем случае не допускается, делать замеры на глаз, так как это может привести к плачевному результату.

Чтобы держать правильное направление при кладке, необходимо проверить ее вертикальность, перевязку швов, внутреннее устройство, правильность швов и горизонтальность укладки. (См. также: Как класть печь)

Возведение печи

Прежде чем начать использовать кирпич, его окунают в воду на несколько секунд. В результате он не будет впитывать влагу, которую выделяет глина.

Укладывая кирпич, необходимо как можно сильней его прижать, чтобы раствор сильно выдавился.

Таким образом, можно достигнуть более прочной постройки.Малогабаритные отопительные печи из кирпича требуют соблюдения толщины раствора из-за своих конструктивных особенностей. Она должна составлять не менее 3 и не более 5 миллиметров.

Лишний раствор убирается кельмой, это позволит его сэкономить.

Дверца печи закрепляется проволокой.

Если этим пренебречь, может образоваться люфт, что приведет к выпадению дверки. Для более надежного закрепления, проволоку вставляют в коробку и скручивают вдвое. После этого требуется сделать прорез в верхней кромке кирпичного бруска, в который будет вставляться проволока.

Важно: разъемы должны совпадать с коробкой дверцы.

Нельзя допускать образование промежутка даже в один миллиметр.

По окончанию кладки требуется просушить печь. Для этого нужно открыть все окна и двери. Печь полностью просохнет лишь по истечению 15 суток. О том, что печка готова к использованию, свидетельствует исчезновение всех сырых следов.

Подробная инструкция кладки кирпичной печки

После определения места кладется первый ряд, на который укладывается в дальнейшем лист толстой полиэтиленовой пленки, рубероида или гидроизола.

Это необходимо для устройства гидроизоляции. Размер площадки должен составлять 780 на 350 миллиметров. После этого просеивается песок, который потом насыпается слоем в один сантиметр. Чтобы избежать образования выступов, площадка тщательно выравнивается. Проверка осуществляется строительным уровнем.

Чтобы не ошибиться с построенной конструкцией, сухая кладка проверяется также строительным уровнем. На этом самый главный ряд можно считать готовым.

После этого вся поверхность заливается раствором тонким слоем и ставится поддувальная дверка, которую требуется обмотать асбестовым картоном и шнурами, изготовленными из того же материала.

Дверца закрепляется посредством отожженной проволоки, после чего можно готовиться к формированию следующего ряда.

Третий ряд необходимо выкладывать из шамотного кирпича, который окрашен желтым цветом.

На этот же ряд укладывается колосниковая решетка. Четвертый ряд укладывается на ребро. Также на этом этапе необходимо сделать специальные подставки внутри дымохода. Стоит обратить внимание, что кирпичи задней стенки кладутся без использования раствора.

За счет того, что данное пространство изготавливается под колодцы, которыми называют участки для очищения печи от сажи, их называют вышибными.

Чуть позже осуществляется установка топочной дверцы.

Чтобы она смогла открываться снизу-вверх, ее обматывают асбестовым шнуром, после чего закрепляют проволокой. Некоторое время ее подпирают кирпичами. Чтобы она установилась строго вертикально.

Изготовление задней стенки осуществляется с помощью двух кирпичей, которые кладутся на ребро.

И уже с последующего ряда слой выкладывается, начиная с трех четверок.

Схема и кладка кирпичных печей

Это позволит выполнить более прочную перевязку швов.

На восьмом ряду производится монтаж скошенного кирпича, который выступает в качестве дымового зуба. Девятый ряд необходимо сместить немного назад, чтобы обеспечить поддержку во время открывания дверцы. Перед установкой варочной панели, устанавливается асбестовый шнур, который заранее вымачивается в воде. С этого же ряда формируется дымовая труба, которая должна расширяться внутрь топливной камеры.

Это делается для того, чтобы не допустить прохода дыма внутрь помещения. В самом конце монтируется дымовая труба, которую необходимо состыковать с металлической трубой. Если она смещается в сторону, требуется выполнить перекрытие из трех рядов кирпичей.

По окончании работ через вышибной кирпич прочищается внутренняя часть печки от глины и воды.

На варочную плиту кладется кусок, вырезанный из полиэтиленового материала. Это делается для того чтобы в дальнейшем избежать появления желтизны. На этомкирпичная печь с плитой готова. Нельзя забывать о том, что пользоваться ею можно будет только после того, как она полностью просохнет.

На главнуюКарта сайта

Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды.

На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

Как чертежи с порядовками помогают выложить кирпичные печи для дома

  1. Кладка красного печного кирпича.
  2. Кладка огнеупорного (шамотного) кирпича.
  3. Топочная дверца.
  4. Поддувальная дверца.
  5. Колосниковая решетка.
  6. Металлический бак для горячей воды.
  7. Металлический бункер для банных камней.
  8. Дымовая задвижка.

Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды.

Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой каменкой, быстро нагревает парильное помещение, и в случае если камни остыли, можно сжигать топливо во время приема банных процедур.

Спецификация материалов:

  • кирпич красный, 65 х120 х 250 (мм) – 181 (шт.)
  • кирпич огнеупорный тугоплавкий, 65 х 114 х 230 (мм) – 72 (шт.)
  • глина – 60 (кг)
  • глина тугоплавкая – 35 (кг)
  • песок – 32 (кг)
  • задвижка дымовая – 140 х 270 (мм)
  • дверка топочная – 250 х 205 (мм)
  • дверка поддувальная – 250 х 135 (мм)
  • чугунная колосниковая решетка – 250 х 252 (мм)
  • бак для воды – 250 х 555 х 760 (мм), лист из нержавеющей стали толщиной 3 (мм)
  • бункер для камней – 260 х 320 х 350 (мм), лист из нержавеющей стали толщиной 3 (мм)
  • квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

Кладка печи каменки для бани конструкции Е.Я.

Коломакина.

1-й ряд. Кладка из цельного кирпича выводится на уровень пола или выше его.
2-й ряд. Устанавливают дверцу поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдают правила перевязки кирпичей.
3-й ряд. Согласно порядовке.
4-й ряд. Закладывают дверцу поддувала тремя кирпичами, грани у которых срезаны под углом, как показано на рисунке.

5-й ряд. В огнеупорных кирпичах вырезают пазы и устанавливают в них колосниковую решетку.
6-й ряд. Ставят дверцу топки и устанавливают металлический бак для горячей воды.

Справка:
Нечетные ряды кладки красного кирпича, перевязываются полосой из сварной квадратной металлической сетки.
На углах, полоса из сетки сгибается под углом 90°.

Ширина паза под колосниковую решетку, должна быть на 5…8 (мм) больше наружных размеров решетки.

7-й и 8-й ряд. Согласно порядовке.
9-й ряд. Закладывают дверцу топки тремя кирпичами, грани у которых срезаны под углом.
10, 11, 12-й ряд. Согласно порядовке.

13-й ряд. Согласно порядовке.
14-й ряд. Закладывают металлический бак для горячей воды и устанавливают металлический бункер для камней.

Чертеж металлического бункера для камней.

15, 16 ряд. Согласно порядовке.
17 ряд. В кирпичах вырезают пазы и устанавливают в них задвижку.
18 ряд. Закрывает дымовую задвижку.

Чертежи печи для бани из кирпича конструкции Е.Я.

Коломакина и схема порядовки рассмотрены в представленном материале.

Справка:
Время нагрева воды и камней составляет 150…180 (мин.)

В следующей статье, можно ознакомиться с устройством банной печи с теплообменником.

Сейчас выбор отопительных банных приборов очень велик. Но из кирпича мастера по-прежнему считают лучшим вариантом. Кирпичные конструкции отличаются мягким теплом и продолжительной теплоотдачей. А в декоративном плане у них нет альтернатив – из кирпича можно сделать архитектурные шедевры.

Печная кладка сложнее обычной. Нюансов здесь немало, поскольку это не просто постройка, а вполне технологичное сооружение. От качества кладки и точности следования схеме зависят тепловые характеристики и срок эксплуатации печи, а также комфорт и безопасность пользователей.

Но кирпичную печь для небольшой бани своими руками сделать по силам даже относительно неподготовленному человеку. Достаточно обладать кое-какими навыками каменщика и минимальным набором инструмента.

Рисунок 1. Печка в бане

Выбор кирпича для банной печи

Для кладки печи подходят красный и шамотный кирпичи. Второй вариант гораздо предпочтительней. Этот материал делают из жаропрочной глины. Но стоит он значительно дороже обычного. Поэтому обычно сочетают оба материала. Участки, которые подвергаются особенно сильному нагреву, кладут из «шамота», а прочие зоны конструкции возводят из красного кирпича.


Рисунок 2. Шамотный жаростойкий кирпич

На заметку! Кирпич должен быть полнотелым. Его маркируют литерой «М» и цифрами, указывающими предельно допустимую нагрузку на квадратный сантиметр. Минимальная марка для печной кладки – М150.

Чтобы результат оказался достойным, рекомендуется перед покупкой проверить кирпич на прочность. Целесообразно купить одну штуку и расколоть её. Качественный материал в месте скола характеризуется тональной однородностью и отсутствием посторонних вкраплений.

Важна и геометрия кирпича. Стандартные размеры – 250х120х65 мм. Допустимое отклонение – не более пары миллиметров. Кроме прочего, нужно обращать внимание на наличие или отсутствие слюдообразной плёнки, покрывающей материал. Её быть не должно – плёнка сильно ухудшает адгезию кирпича с кладочной смесью.

Кладка печи допускается из кирпича, отвечающего перечисленным требованиям. Высокая температура, как и температурные колебания, ошибок не прощают. Очень важно не полениться и не поскупиться, чтобы приобрести качественный материал, который не станет причиной проблем уже через пару лет.

Устройство фундамента под печку

Без фундамента можно делать только очень простые небольшие печи. Более-менее массивное сооружение нуждается в мощном основании.

Порядок создания фундамента:

  • роют котлован; глубина ямы зависит от климатических условий – дно ямы должно быть ниже точки грунтового промерзания; обычно копают на глубину 0,5-0,7 м; к основанию яма слегка расширяется – это компенсирует возможные сдвиги грунта;
  • на дно насыпают песок слоем в несколько сантиметров; тщательно увлажняют и трамбуют песок;
  • засыпают щебень – опять-таки, слоем в несколько сантиметров;
  • монтируют опалубку и арматуру;
  • заливают яму бетоном; верхняя точка смеси должна быть на несколько сантиметров ниже уровня пола;
  • после схватывания бетона удаляют опалубку;
  • делают гидроизоляцию, используя, к примеру, рубероид; материал должен полностью покрывать основу под печку; гидроизоляционные работы обязательны, поскольку без них влага может просочиться к кирпичу из грунта – это приведёт к постепенному разрушению кладочного материала.

Рисунок 3. Рубероид для фундамента

Должен быть строго горизонтальным. Использование строительного уровня обязательно. После устройства основания ему необходимо дать выстояться хотя бы неделю. После этого можно приступать к печной кладке.

Выбор кладочной смеси

Для кладки печи нужно использовать жаропрочную смесь. Её можно купить в строительном супермаркете или приготовить самостоятельно. Заводской вариант отличается выверенным соотношением компонентов. Раствор, приготовленный своими руками – это экономия средств.

Для подобных работ используют смеси на основе глины. Последняя, в отличие от цемента, не боится высоких температур. Напротив, под воздействием жара материал крепчает. В ход идёт либо красная, либо шамотная глина. В этом случае показатели терморасширения у кирпича и смеси будут примерно одинаковыми. А это сделает конструкцию монолитной.

Глину перемешивают с песком. Количество последнего зависит от жирности глины. Поскольку в каждом случае параметры материалов индивидуальны, раствор рекомендуется тестировать. Проверяют качество смеси по-разному. Один из способов заключается в том, чтобы слепить несколько шариков и дать им высохнуть вдали от солнечных лучей. Подсохшие шары бросают с метровой высоты. Те из них, которые не разрушатся, покажут подходящие пропорции составляющих. Диапазон пропорций – от 1:1 до 1:2 в пользу песка.

Совет! Используйте песок с фракцией не более 1,5 мм. Предпочтительна миллиметровая фракция.

Смесь должны быть прочной и пластичной. Рекомендуемая толщина кладочного шва – 5 мм. Это вдвое меньше, чем при кладке обычной постройки. Практика показывает, что увеличение и уменьшение толщины стыков ведёт к снижению эксплуатационного периода печи в доме.

Принципы безопасности

Печное отопление должно отвечать определённым принципам безопасности. Их игнорирование может привести к крайне неприятным последствиям.

Одно из основных требований заключается в том, что между печью и горючими материалами (обычно это обшивка стен) минимальное расстояние – 30-40 см. Семейные парилки обычно не отличаются большими размерами, поэтому печь для бани не должна съедать пространство.

Для сокращения минимальной дистанции делают термоизоляционную прокладку. Например, из базальтовой ваты и стального листа. Или из кирпича. В этом случае допускается вдвое меньшее расстояние между отопительной конструкцией и стенами.


Рисунок 4. Защитный металлический лист

Нужно помнить и о стыках между потолком/кровлей и дымоходом. Зазор между элементами тоже изолируют жаростойким материалом. Швы затем декорируют с помощью специальных – покупных или самодельных – накладок.

Схема кладки одного из вариантов банной печи

Сделать печь для бани можно в разном дизайнерском и техническом формате. Ниже схема одного из возможных проектов. Конструкция предполагает наличие встроенного гидробака. Сооружение подойдёт для загородного дома или для габаритной дачи. Для небольшой постройки лучше выбрать иной вариант, так как этот не самый экономный в плане площади.


Рисунок 5. Одна из вариаций расположения печки в банном пространстве

Размеры основания соответствуют количеству кирпичей – длина печи равна 5-ти, а ширина – 4-м кирпичам. В сантиметрах это – 129х102 см. Высота «прибора» – 210 см. Эти габариты и технические особенности конструкции позволяют эффективно обогревать парилку площадью 10-15 м 2 . Эффективно – значит, до 100 градусов в кульминационной фазе и до 40-50 – в фазе мытья.

Печь позволяет вмонтировать бак вместительностью 170-200 л. Отопительный эффект усиливается за счёт прокладки 6-ти труб в зоне гидробака. Они же делают более удобным размещение каменки. Согласно этому чертежу печи, выкладываемой своими руками, длина труб составляет 100-105 см. В процессе топки металлические элементы очень сильно нагреваются, что умножает и качество, и продолжительность теплоотдачи.

Пора приступать к кладке печи из кирпича.

Порядовка печной кладки

Порядовка подскажет, как сделать печь для вашей бани правильно. Схема следующая (номера списка соответствуют рядам кладки):

    1. Здесь всё просто – ряд образован сплошной кладкой.
    2. На втором ряду стартует формирование зольника. Здесь монтируют дверку его камеры. Каркас элемента должен на 10 мм быть меньше проёма под зольник. Разница необходима потому, что металлическая дверка обматывается шнуром из асбеста диаметром 5 мм. Со всех сторон дверца фиксируется проволокой. Последняя служит не только фиксатором, но и арматурой, которую после монтажа дверки обмазывают глиняной смесью.
    3. Кладка выполняется аналогичным образом – формируют камеру зольника.
    4. Шамотным кирпичом (на иллюстрации он жёлтого цвета) накрывают камеру зольника. «Шамот» одновременно служит основанием топливной камеры. На этом же ряду фиксируют решётку домашней банной печи. Для этого, скорее всего, потребуется индивидуальная подточка кирпичей.
    5. Периметр печки формируют из красного, а топливник – из шамотного жаростойкого кирпича. Топка будет полностью состоять из огнестойкого материала – это обязательное условие, иначе сооружение прослужит недолго.
    6. Продолжают кладку топливника и фиксируют дверку этой камеры.
    7. Кладку продолжают согласно иллюстрации.
    8. Порядок действий тот же.
    9. На этом ряду накрывают дверку топливной камеры.
    10. Шамотный кирпич кладут согласно схеме, образуя проёмы для труб, о которых было сказано в соответствующем разделе выше. Здесь же готовят место для гидробака. Затем на этом же ряду – после лёгкого схватывания смеси – монтируют трубы. Пространство между металлом и кирпичом нужно заделать жаростойким материалом – например, базальтовой ватой. После этого доходит очередь и до установки гидробака. Порядок действий хорошо проиллюстрирован.
    11. Трубы перекрывают красным кирпичом. Гидробак на иллюстрациях далее отсутствует, но это сделано в целях удобства читателей – так лучше видно кладку и соответствующие элементы. Но необходимо иметь в виду, что в реальном проекте бак должен присутствовать.
    12. Кладка становится выше.
    1. Порядок действий тот же – печь для бани растёт.
    2. Всё аналогично.
    3. Ещё один аналогичный ряд – над трубами уже 5 рядов красного полнотелого кирпича.
    4. Продолжается подъём стенок.
    5. Конструкция становится всё выше.
    6. Кладка растёт. На иллюстрации вновь отображена ёмкость для воды. Внутренний объём над металлическими трубами (на рисунке изображен красным прямоугольником) заполняют камнями.
    7. Над ёмкостью фиксируют пару стальных полос. Они необходимы для того, чтобы гидробак можно было накрыть кирпичом.
    8. Накрывают кирпичом ёмкость. Оставляют, согласно схеме, пустое пространство. В процессе эксплуатации через этот проём будут подливать воду на камни.
    9. Кладку выполняют таким же образом.
    10. Действия печника аналогичны – печь из кирпича приобретает характерные очертания.
    11. Порядок действий не изменяется.
    12. Всё то же самое – кладка стала выше на ряд.
    13. Завершается кладка по той же схеме. В проём вставляют дверку, через которую будут подавать воду на каменку. Дверку удобнее было установить ранее. На этом этапе монтаж тоже возможен, и отсутствие элемента на иллюстрации было обусловлено комфортом читателей. После монтажа дверцы сверху аналогично укладывают стальную полосу – в уже известных целях.
    14. На этом ряду накрывают дверку камеры каменки. Стартуют подготовительные работы по печному перекрытию. Поскольку площадь, подлежащая перекрытию, большая и, с точки зрения кладки, неудобна, снова прибегают к помощи двух металлических полос. Толщина металла должна быть не менее 10 мм. Полосы укладывают не непосредственно на кирпич, а в заранее подготовленные выемки. Под металл нужно положить огнестойкие прокладки. Кроме того, полосы фиксируют к кирпичу с двухмиллиметровым зазором, компенсирующим терморасширение материала в процессе топки печи.
    15. Делают перекрытие сплошной кладкой. Исключение – отверстие под дымоход. Рядом с отверстием – небольшая выемка под металлическую заслонку, которую на этом же этапе и устанавливают.
    16. Порядок кладки аналогичный.
    17. Ничего не меняется, за исключением высоты конструкции.
    18. На этом ряду нужно построить основу дымоотводящего канала.
    19. Продолжают кладку дымохода. Это не последний ряд – количество оставшихся рядов зависит от высоты трубы, которая, в свою очередь, определяется особенностями бани.
    20. Готовой печке нужно дать выстояться, как минимум, 5-7 дней. После этого потребуется несколько подготовительных топок. В этот период топить можно только щепой или бумагой – топливом, не создающим высокую температуру. Продолжительность таких топок около 15 минут.

      Важно! В день не более одной . Процедуру нужно повторять до тех пор, пока не перестанет образовываться конденсат, сигнализирующий об избытке влаге в сооружении.

      Заключение

      Принцип действия банных печей несложен. Сгорая, топливо образует разогретые газы, нагревающие печные стенки, камни и гидробак. Отработанные газы уходят через дымоотводящий канал.

      Как выложить печку для дачи, не отличающейся большими размерами? Аналогично. Проект потребует небольшой коррекции, в соответствии с габаритами постройки. Или можно соорудить отопительный агрегат по иной схеме.

      Качественная кладка сама по себе характеризуется наличием декоративной составляющей. Но, при желании, художественный эффект можно усилить. Отличным покрытием служит термостойкая плитка – керамический гранит, изразцы, клинкер. Облицовку можно выполнить самостоятельно, но если в своих силах уверенности нет, лучше позвать на помощь специалиста.

Как самому сложить кухонную печь

Материал нашел и подготовил к публикации Григорий Лучанский

Источник:  А. Шепелев, инженер.  Как самому сложить кухонную печь. «Сельское строительство», №2, 1978 г.



Кухонные очаги или плиты широко пользуются для приготовления пищи, нагревания воды, отопления помещений, запарки корма для скота, сушки зерна, грибов, одежды и т.д. Теплоотдача плит зависит от их габаритов и не превышает 900 ккал/час.

При кладке очага учитывают размеры рунных плит и духовок. Чугунные плиты изготовляются — отливаются промышленностью. Духовки можно изготовить самим из кровельной стали толщиной не менее 1 мм. Чем толще сталь, тем дольше срок службы духовки. Чугунные плиты отливают целиком, с одной или двумя конфорками или же делают составными из отдельных плит без отверстий либо с одним отверстием между двумя плитами. Целые плиты с одной конфоркой изготовляют двух размеров: 410х280 и 410х310 мм, а с двумя конфорками — шести размеров: длиной от 585 до 1016 мм и шириной от 310 до 610 мм. Составные плиты с отверстиями и без отверстий бывают трех размеров: шириной 185 мм, длиной от 660 до 410 мм.

Для каждой плиты требуются колосниковые решетки, дверцы, задвижки, вьюшки и др. печные приборы. Лучшие приборы — из чугуна, худшие — из стали, водогрейные коробки изготовляют из толстой стали, луженой оловом, нержавеющей стали или луженой меди.

Чтобы плита хорошо работала, необходимо ознакомиться с ее устройством, обратив внимание на разрезы и порядовки. Нужно точно соблюдать размеры газоходов или каналов.

Прежде чем приступить к кладке, надо выложить под плиту надежный фундамент.

На рис. 1 показан общий вид плиты с духовым шкафом и водогрейной коробкой и топкой, расположенной с торцевой стороны, а также разрез ее с указанием стрелками движения дымовых газов. Топка может быть расположена справа или слева в передней части плиты.

Из топки горячие газы сперва поднимаются вверх и проходят по горизонтальному каналу, который находится между настилом чугунных плит и духовкой (высота канала бывает не более 6—7 см в чистоте). Далее газы опускаются вниз по вертикальному каналу, расположенному между духовым шкафом-духовкой и водогрейной коробкой, и направляются в горизонтальный канал под духовкой и водогрейной коробкой. Отсюда газы поступают по вертикальному каналу, расположенному сзади духовки и водогрейной коробки, и выходят в дымоход, устроенный в задней стенке плиты. Дымоход обычно располагается в четвертом и пятом рядах кладки. На рисунке 1а показаны в разрезе каналы, обозначенные черными треугольниками.

Таким образом, духовка с четырех сторон хорошо обогревается горячими газами. Со стороны топки она нагревается несколько хуже, так как стенка облицована кирпичом, предохраняющим духовку от быстрого прогорания. Такое обогревание горячими газами способствует длительному сохранению тепла в духовке. Водогрейная коробка обогревается горячими газами только с трех сторон.

Кухонная плита с духовкой и водогрейной коробкой (рис. 2).

Размер плиты 115х64 см. Топка, духовка и водогрейная коробка расположены на передней ее стороне. Для изготовления такой плиты требуется 175 штук кирпича, 4 десятилитровых ведра глины, 2—2,5 ведра песка, топочная дверца размером 25х21 см, поддувальная и прочистная дверцы — 13х13 см, одна или две дымовые задвижки — 13х13 см, колосниковая решетка — 25х18 см, пять чугунных составных плит — 58х18,5 см с двумя конфорками, духовой шкаф — 35х35х45 см и водогрейная коробка размером 35х15х45 см.

На рисунке дается вид печи спереди и разрезы по А-А, Б-Б, В-В (они показаны в девятом ряду кладки). Еще раз напоминаем, что прежде всего следует внимательно ознакомиться с разрезами и порядовками.

Кладку необходимо выполнять, строго соблюдая перевязку швов. Лучшая перевязка — когда два кирпича по шву перекрываются серединой кирпича, укладываемого на них, хуже — четвертью кирпича.

Размеры должны строго соблюдаться, однако надо учитывать, что часто швы кладки могут быть тоньше или толще расчетных, да и в кирпиче возможны отклонения, в таких случаях размеры печи и отдельные каналы могут быть на 1—2 см больше или меньше. Чем лучше приготовлен глиняный раствор и тоньше швы кладки, тем прочнее печь. Самый лучший шов — толщиной 5 мм, несколько хуже — 10 мм и еще хуже — более 10 мм. Следует помнить «золотое» правило печной кладки: чем меньше в печи глины, тем выше качество кладки. Нельзя смазывать внутренние поверхности печи глиняным раствором, так как он быстро отпадает и засоряет каналы. С внутренней стороны кладки сперва снимают рукой возможно выступившую глину, а затем протирают кладку мокрой тряпкой.

Работу по кладке печи необходимо выполнять, как показано в порядовке, строго в угольник, проверяя горизонтальность и вертикальность рядов и перевязку.

Первый ряд кладется по размеру и строго по угольнику, чтобы углы были под 90°. Наружные стороны кладки могут быть выполнены из целого кирпича с заполнением середины половинками и четвертками.

Во втором ряду наружные стороны и место чистки целесообразно выложить из целого кирпича. Для внутренней кладки можно использовать половинки и четвертки.

Третий ряд кладут из целого кирпича. Для очистки газоходов от золы и сажи в передней стенке под духовкой (1) устраивают чистку (2). Место под нее не заполняется кирпичом: здесь ставят и закрепляют дверцу размером 13х13 см, Для крепления дверцы к ее ушкам или отверстиям привязывают проволоку в 2—3 стержня длиной 15—20 см с прикрепленными к концам гвоздями, которые вставляют в швы кладки.

Четвертый ряд выполняется так, как показано в порядовке. В этом ряду устраивается горизонтальный канал (Е) шириной 7—8 см с выходом к большой стенке печи, то есть в дымоход (А) шириной 15 см. Этим каналом плита подключается к дымоходу. В данном случае кирпич тыльной стенки с внутренней стороны стесывают и зачищают, чтобы место тески было гладким. Делают это для того, чтобы не было острых углов, а переход в канал был плавным. В результате обеспечивается лучшее движение газов по каналу, то есть повышается тяга.

Чисткой пользуются редко, поэтому ее с внутренней стороны закладывают на растворе кирпичом на ребро так, чтобы кирпич при необходимости можно было бы легко вынуть и поставить на место. Цель установки кирпича (5) — предотвратить попадание через дверцу дыма в помещение. В том же ряду под топкой (3) устраивают поддувало (4), в которое одновременно поступает зола, выпадающая из топки. В поддувале ставят и крепят дверцу размером 13х13 см.

Пятый ряд кладется как четвертый. В этом ряду на чертеже пунктирными линиями показано местоположение водогрейной коробки, духовки и канала (В) между ними шириной 8—9 см.

Шестой ряд кладется согласно порядовке. Здесь на тонком слое глиняного раствора устанавливают и закрепляют духовой шкаф (1) и водогрейную коробку (5) с расстоянием между ними 8—9 см, необходимым для устройства вертикального канала (В). Духовой шкаф и водогрейная коробка подняты над третьим рядом кладки на 14—15 см, то есть на 2 ряда, образуя свободное пространство или горизонтальный нижний канал (Г, разрез А-А). Пространство у задней стороны шкафа и коробки, то есть между их боковыми стенками, закладывают кирпичом, образуя перегородку, обычно квадратного сечения (Д) 8х8 или 9х9 см, длиной 25 см. При устройстве такой перегородки появляется тыльный канал (Е) шириной 7—8 см, длиной 50 см, через который будут выходить горячие газы в дымоход. При топке печи горячие газы из топливника сперва направляются по горизонтальному каналу, который находится между верхней стороной духового шкафа и чугунной плитой. Затем они опускаются по каналу (В) вниз и попадают в нижний канал (Г), откуда идут в вертикальный канал (Е), который был заложен в четвертом ряду и после устройства перегородки (Д) доведен до десятого ряда. Из канала (Е) газы направляются в дымоход (А).

Рис. 1.  1 — топливник, 2 — решетка, 3 — поддувало, 4 — духовой шкаф, 5 — водогрейная коробка

В седьмом ряду над поддувалом ставят колосниковую решетку. Укладывают ее свободно и так, чтобы выбранные для нее в кирпиче четверти были на 5 мм больше ее длины и ширины. Кладут решетку свободно без раствора, засыпая зазоры между ней и кладкой песком. Если не сделать зазоров, решетка будет нагреваться и расширяться, разрушая кладку. Решетку ставят так, чтобы она была ниже уровня топочного отверстия не менее чем на один ряд кладки плашмя, то есть на 6,5—7,5 см.

Поду топливника придают форму корыта, стесывая кирпич по его широкой стороне (показано заштрихованными линиями). Напоминаем, что решетка своими прорезями направляется по длине топливника с уклоном к дверце на 2—3 см. Духовой шкаф со стороны топки до самого верха облицовывают кирпичом на ребро, чтобы предохранить его стенку от быстрого прогревания.

Восьмой и девятый ряды кладут так, как показано на рисунке.

В десятом ряду задний канал (Е) перекрывается примерно трехчетвертками так, чтобы они вплотную примыкали к шкафу, перегородке и коробке. В этом ряду заканчивается облицовка стенки духового шкафа. Верхнюю часть облицовки, то есть кирпич, стесывают на фаску так, как показано в разрезе А-А.

Верх духового шкафа для предохранения от прогорания покрывают слоем глиняного раствора с кирпичным щебнем (Ж) толщиной 1—2 см и более, но так, чтобы между нижней частью чугунной плиты и верхом раствора было расстояние 6—7 см.

Кладка плиты завершается одиннадцатым рядом. Этот ряд должен быть как можно ровнее и горизонтальнее, так как на него будет уложен чугунный настил из пяти плит с двумя конфорками. Из порядовки видно, что остался открытым только один канал (В), который находится между духовкой и водогрейной коробкой.

Двенадцатый ряд (вид сверху) — завершающий. Кирпичная кладка здесь не производится. На внутренние кромки кладки намазывают тонкий слой глиняного раствора. На него укладывают чугунные плиты, плотно прижимая их к кладке. Излишки выдавленной глины снимают. Для прочности верхний ряд окаймляют с трех или четырех сторон обвязкой из уголковой стали сечением от 25х25х3 мм до 40х40х3 мм. Такую обвязку часто называют фаянсом.

В зависимости от того, куда подключается плита, приходится ставить одну или две задвижки. Одну из них чаще всего устанавливают у дымохода плиты. Назначение задвижки — не только закрывать дымоход, но и регулировать тягу в плите, создавая горение необходимой интенсивности.

Отработанные газы из плиты можно выпускать в различных местах задней стенки очага или с левой стороны-торца.

Рис.2

Рис.3

Рис. 4

Такой вариант показан на рис. 3. Обратим внимание на порядовки для четырех рядов: четвертого, пятого, шестого и седьмого. При выходе к дымоходу кирпичи можно сколоть (показано пунктиром), расширив тем самым канал (А). С восьмого ряда кладка производится так же, как было рассказано выше.

Таким способом кухонные плиты можно выкладывать любого размера.

Чтобы кладка печи была прочной и глиняный раствор хорошо окреп, после окончания кладки печь следует хорошо просушить в течение 7—14 дней, открыв поддувало, топочную дверцу и задвижки. Сквозные ветры постепенно осушат кладку. После этого надо слегка протопить плиту, но не закрывать задвижки, тем самым удалив пар. Такую топку надо повторить 2—3 раза.

Кухонная плита с духовкой (рис. 4).

Это — кухонный очаг без водогрейной коробки. Он имеет небольшие размеры (94х55 см) при стандартной высоте 78 см. Плита рассчитана на перекрытие, то есть укладку на нее чугунной плиты с двумя конфорками. Если этот очаг будет близко примыкать к кирпичной стене или отопительному щитку, то заднюю стенку можно будет выкладывать в четверть кирпича. Колоть кирпич не всегда удобно. Поэтому заднюю стенку почти всегда кладут в полкирпича. Плита стоит не прямо всей массой на основании или полу, а приподнята на два ряда кладки примерно на 14 см. Это делается с противопожарной целью и для того, чтобы нагретый под отдавал тепло помещению. Поэтому кладку двух нижних рядов выполняют в виде каналов.

Особенность этой плиты состоит еще в том, что стенка, отделяющая топку от духовки, не примыкает к ней вплотную, а находится от стенки на расстоянии 4 см (разрез по А-А). При этом обеспечивается равномерный прогрев духовки с пяти сторон, что весьма важно для выпечки пирожков, запеканок и других изделий.

Этот очаг состоит из топки (1), поддувала (2), духового шкафа (3), зольника (4). При кладке плиты колосниковую решетку ставят ниже порога топочной дверцы. Под должен иметь скаты к ней как спереди, так и сзади. Высота топки от колосниковой решетки до чугунной плиты или чугунного настила — около 20 см.

Топка, в основном, рассчитана на дрова, но можно применять и другие виды топлива. Для каменного угля топка может быть высотой 16—18 см. Для сжигания хвороста и различных сельскохозяйственных отходов топку делают несколько большую (28—35 см). Под топкой устраивают поддувало, а под духовкой — чистку, с помощью которой удаляются сажа и зола.

Для устройства такой плиты с задней стенкой толщиной в четверть кирпича требуются: 130 штук кирпича, 3 ведра глины, 2 ведра песка, целая чугунная плита размером 76х54 см с двумя конфорками, духовой шкаф размером 32х27х40 см (ширина, высока, глубина), колосниковая решетка — 18х25 см, поддувальная и топочная дверцы — 16х22 см, прочистная дверца размером 11х15 см и задвижка 13х13 см. В зависимости от того, куда подключается плита, можно ставить и две задвижки.

Печь работает так. Из топки горячие газы сперва проходят горизонтальный канал (высотой в чистоте 7 см), расположенный между чугунной плитой и верхом духовки. Отсюда газы по вертикальному каналу (А) шириной 9 см попадают в горизонтальный канал (5) высотой 13—14 см, попутно заполняя пространство между духовкой и стенкой топки (которую выкладывают из кирпича на ребро), а также между задней стенкой плиты и духовкой (В), показанной в седьмом ряду. И только оттуда газы направляются в дымоход, который обычно делают в четвертом и пятом рядах кладки задней стенки.

Пространство между стенкой и духовкой имеет важное значение. Для этого в кухонных очагах надо оставить необходимый промежуток. Его можно устроить в любой плите, но удлинить на 4—5 см, оставив размеры каналов, указанные в порядовках.

Первый ряд кладки выполняется размером 84х50 см так, как показано в порядовке.

Второй ряд кладется аналогично, но перекрывая средний канал целым кирпичом, чтобы в дальнейшем обеспечить лучшую привязку швов кладки.

Третей ряд кладут несколько больших размеров, чем второй — 94х55 см с напуском над предыдущим рядом во все стороны на 5 см.

Четвертый ряд выкладывают согласно порядовке. Средний кирпич стесывают, чтобы расширить выход канала к дымоходу. На чертеже (разрез В-В) этот кирпич заштрихован, а выход газа показан стрелкой.

Пятый ряд кладется с установкой дверцы для прочистки и с закладкой отверстия кирпичом так, чтобы при необходимости его можно было свободно вынуть. В том же ряду выпускают кирпич внутрь канала (Б), который необходим как основание для установки духовки и кладки стенки в виде столбика (Д). Так образуют вертикальный канал (A) между духовкой и правой торцевой стенкой. Направление газов при выходе из-под духовки в дымоход показано стрелками. Для более свободного прохождения газов края кирпича под духовкой скашивают-закругляют.

В шестом ряду дымоход покрывают кирпичом. Для более устойчивой установки духовки около стенки или с отступом от нее на 4 см можно поставить дополнительную опору — четвертку кирпича на ребро (Г) нужной высоты, примерно 13 см.

В седьмом ряду устанавливают духовку и выкладывают стенку-столбик (Д), образуя канал (В).

Восьмой ряд кладется согласно порядовке.

В девятом ряду ставятся колосниковая решетка и топочная дверца и заканчивается кладка стенки (Д). В этом ряду также указаны все разрезы плиты.

В десятом ряду перекрывают канал (B) и оставляют открытым только канал (А). Верх духовки покрывают слоем глиняного раствора с кирпичной щебенкой нужной толщины и хорошо выравнивают его.

В одиннадцатом ряду верхний кирпич стенки, отделяющий топку от духовки, тешут, придавая ему округлую форму (показано штриховкой).

12-й ряд — завершающий. Кладки здесь нет, а только укладывается чугунная плита и, если имеется возможность, верх кладки окаймляется обвязкой из уголковой стали. Под топкой любой плиты обязательно прибивают подтопочный стальной лист размером 71х71 см по войлоку, пропитанному глиной и затем подсушенному.

Печи весом не более 750 кг разрешается устанавливать непосредственно на полу с предварительной проверкой пола на прочность. Если опорные части пола ненадежны, их надо усилить дополнительными балками, кирпичными, каменными или бетонными столбиками. Половой настил — доски — должен быть прочным. Иногда для прочности под печь настилают дополнительно доски, обрезая их по ее размеру.

Печи весом, превышающим 750 кг, и коренные трубы устанавливают только на фундаментах, т.е. на массивах из бутового камня, кирпича и бетона различных составов. Кладка в сухих грунтах для легких печей может выполняться на глиняном растворе, а во влажных грунтах — на цементном растворе.

Для свободной осадки различных фундаментов между фундаментами стены и печи оставляют промежуток не менее 5 см и засыпают его песком. При кладке фундамента из бута его не доводят до уровня пола на 14 см и по нему выкладывают 2 ряда кирпичной кладки. Первый ряд выровненной кирпичной кладки, уложенной на бутовую кладку, изолируют двумя слоями толя или рубероида. Если грунт сухой, то кладку можно выполнять из кирпича. Считается более правильным не доводить кладку фундамента до уровня чистого пола на 1 ряд, т.е. 7 см. Сверху этого ряда начинается кладка массива печи.

Подошва фундамента должна опираться на плотный грунт и заглубляться в него не менее 50—60 см для одноэтажных печей и 100 см — для двухэтажных и должна быть выровнена по уровню. Если грунт неплотный, то его предварительно хорошо утрамбовывают—выравнивают и только затем начинают кладку. В случае кладки плиты на улице надо отрыть котлован на глубину промерзания грунта. От качества фундамента зависит прочность печи.

Назад в раздел

назначение, преимущества, сооружение. Материалы и другие общие моменты

Мини печь

В последние несколько лет на пике популярности находится печное отопление, которое представляет собой не только экономный вид обогрева загородного дома, но и колоритный элемент интерьера, а также является показателем вкуса владельца жилища и его достатка. Для строительства такой конструкции лучше всего пригласить профессионала, который сможет все сделать на высоком уровне. Но сегодня проблема состоит в том, что профессия печник практически позабыта, и найти настоящего мастера порой очень трудно. Поэтому, стоит задуматься над тем, чтобы возвести печку для дома своими руками, чертежи которой можно найти в интернете, а материал подобрать в строительном магазине.

Разновидности печей

Чтобы сложить печку своими руками согласно всем правилам, придется приложить немало усилий, а также ознакомиться с некоторыми тонкостями процесса, ну и, естественно, приготовиться к затратам на строительные материалы.

Перед началом процесса, стоит определиться, какая конструкция вам необходима, учесть свои потребности в отоплении, а также габариты дома.

Русская печь из кирпича

Схема кладки

Данный вариант представляет собой самую многофункциональную печную конструкцию, которая имеет место для отдыха, называемое лежанкой. Кроме лежанки, которая не столь существенна в предназначении печи, настоящая русская печь в первую очередь обустраивается варочной камерой, то есть топкой. Она располагается как раз под лежанкой, отчего так бывает приятно и тепло на этом месте. Этот элемент имеет сводчатую конструкцию, в которой получаются и прекрасный хлеб, и все блюда, требующие длительного томления. Рядом с топочной камерой находится варочная плита, а под ней уже устраивается поддувало, которое обеспечивает постоянный процесс горения дров. Кроме того, имеется специальная ниша для хранения пищи в горячем виде.

Как правило, размеры стандартной кирпичной печи достигают 2-х метров в высоту и 2,5 метров в длину, а также 1,5 метра в ширину . Такие внушительные габариты дают возможность отапливать помещение площадью более 40 квадратных метров. Минус конструкции – требуется большое количество топлива.

Схема шведки

Более компактный вариант печи, ее ширина и длина не превышают 1 метра. Назначение конструкции – обогрев помещения и приготовление пищи. Особенность такой печки заключается в том, что на кухне располагается плита, а вся остальная часть выводится в другое помещение.

Минусом шведки является высокая опасность возгорания, поэтому ее оборудуют заслонками.

«Голландка»

Чертеж Голландки

Несмотря на свое иностранное название, данный тип печей был придуман русскими мастерами. Ее основное предназначение – это отопление дома. Особенность конструкции – компактные размеры и максимальная теплоотдача, связано это с извилистым дымоходом.

Строится «голландка» только из кирпича, который быстро накапливает в себе тепло и постепенно его отдает.

Строительство печи своими руками

Независимо от выбора типа конструкции печи, она должна отвечать требованиям пожарной безопасности. В связи с чем, большое внимание уделяется подготовительному этапу:

  • Разработка подробных чертежей.
  • Выбор места для установки печи.
  • Выбор материалов для строительства.
  • Подготовка инструмента.
  • Составление сметы предстоящих расходов.

Рабочий чертеж

Самый важный этап – это подготовка чертежей, так как именно от грамотно составленной схемы будет зависеть конечный успех. Сегодня можно приобрести уже готовый проект, а также просмотреть в интернете специальные видеокурсы, чтобы сделать все своими руками и тем самым сэкономить средства.

При выборе места установки очень большую роль играет площадь помещения и тип печи. В этом деле много тонкостей, поэтому опытные специалисты рекомендуют начинающим строителям печей создать уменьшенную копию конструкции, чтобы понять все нюансы кладки и исключить ошибки.

Выбор инструмента

При кладке печи потребуются не только строительные, но еще и измерительные, а также вспомогательные инструменты:

Материалы для кладки печи

  • Совковая лопата.
  • Расшивка для уплотнения раствора в швах кладки и придания им презентабельного вида. Это в том случае, если печь в дальнейшем не будет отделываться другими облицовочными материалами или штукатуриться.
  • Болгарка.
  • Металлическое сито с ячейками не более 2 мм.
  • Кельма.
  • Перфоратор с насадкой «миксер».
  • Молоток-кирка.
  • Рулетка.
  • Отвес.
  • Печная линейка.
  • Строительный уровень.
  • Ведра, швабры с тряпками и т.д.

Подготовка материала

Все печки – это кирпичные конструкции, поэтому в первую очередь следует подобрать качественный материал. Сегодня на рынке имеется 4 вида кирпича:

  • Ручной формовки.
  • Огнеупорный
  • Силикатный.
  • Керамический.

Кирпич и раствор

Облицовка выполняется керамическим кирпичом, желательно марки М-500, который выдерживает многократные циклы нагревания и охлаждения. Для кладки топочной камеры требуется только огнеупорный кирпич.

Кроме того, понадобится:

  • Песок – обязательно без примесей, поэтому его придется просеять.
  • Глина – от ее разновидности зависят пропорции. Рекомендуется использовать материал нормальной жирности.

Фундамент

Идеальный вариант – это когда фундамент был сформирован в процессе строительства дома. Самая популярная техника его возведения – это вырыть котлован и залить его бетоном согласно размерам будущей печки, после чего выложить основание из кирпича. Фундамент должен быть шире габаритов печи на 15 см с каждой стороны . Обязательное условие – гидроизоляция при помощи двух слоев рубероида, уложенных на бетонное основание.

Процесс кладки

Приготовив раствор, можно начинать создавать печку своими руками, пользуясь при этом кельмой, но кому-то, возможно, удобнее работать шпателем или мастерком. Особенность процесса заключается в том, чтобы сделать швы между кирпичами меньшей толщины. Это сделает конструкцию прочнее и долговечнее, а также более теплоемкой.

Кирпичная кладка

Первый слой вашей будущей печки должен выкладываться с соблюдением всех рекомендаций и правил. Сначала выполняется кладка наружного слоя из кирпичей, а затем середина. Швы нужно тщательно заполнить раствором, чтобы не образовалось пустот.

Первые ряды строятся только из цельного кирпича, с обязательной перевязкой швов, ну а затем материал придется разрезать. Колотый кирпич рубленой стороной направляют вовнутрь кладки, особенно при создании дымовых каналов, чтобы не вызвать засорения дымохода.

Для наружной части трубы, в крайнем случае, можно использовать и силикатный кирпич, свойства которого позволяют выдерживать резкие температурные перепады и осадки. Но сам дымоход выполняется только из красного обожженного кирпича . Отверстие топки перекрывают специальной «замковой» выкладкой, используя металлический уголок.

Через 2-3 недели можно осуществить первую топку, созданной своими руками печки.

Заключение

Барбекю из кирпича

Звук потрескивающих дров, вид горящего огня и мерцание углей позволят снять стресс после напряженного дня. Главное, чтобы печка была возведена своими руками правильно, поэтапно, только тогда она сможет прослужить десятки лет и радовать своим теплом.

Несмотря на то, что в очень многих сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

  • сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

  • Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

  • Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.

Основная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

  • Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
  • Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
  • Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода
  • При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
  • Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

Инструменты, необходимые для кладочных работ


Для работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

  • Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
  • Молоток-кирка необходим для раскалывания и обтесывания кирпича.
  • Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
  • Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
  • Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
  • Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
  • Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
  • Чертилка — стержень, применяемый для разметок.
  • Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
  • Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
  • Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
  • Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
  • Зубило применяется для раскалывания кирпича и разбора старой кладки.
  • Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
  • (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
  • Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
  • Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
  • Емкости для замешивания раствора и чистой воды.
  • Сито с металлической сеткой для просеивания песка.

  • Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

  • Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
  • Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
  • Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.

  • Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
  • Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
  • Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
  • Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
  • Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
  • Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
  • Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1: 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1: 2: 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
  • Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
  • Залитая выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.

  • Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
  • Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
  • Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.

  • Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

Как пример использования реек, можно рассмотреть данное фото.


Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые , но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.


После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.


Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей
Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементовКоличество (шт.)Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)281÷285250×120×65
Шамотный кирпич огнеупорный марки Ш-882÷85250×120×65
Дверца топочная1210×250
Дверцы для очистных каналов2140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×130
Задвижка топки1130×130
Задвижка для варочной плиты1130×130
Колосник1200×300
Варочная панель одноконфорочная1410×340
Стальная полоса140×260×5
140×350×5
140×360×5
Стальной уголок140×40×635
340×40×510
440×40×350
Кровельное железо1380×310
Предтопочный металлический лист1500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.


На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка)Краткое описание выполняемой операции
Первый ряд — сплошной, его выкладывают согласно представленной на схеме конфигурации.
Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения.
Ряд состоит из 15 кирпичей.
Второй ряд.
На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально.
Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер.
На этом же ряду производится их установка.
Ряд выкладывается из 13 кирпичей.
В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки.
Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок.
Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.
Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
Четвертый ряд.
Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно.
Сечение каналов по всей их высоте будет составлять 80×120 мм.
Кроме этого, в этом ряду происходит перекрытие установленных дверец.
Необходимо подготовить 13 красных кирпичей.
Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки.
В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм.
Подготовленные кирпичи укладываются над поддувальной камерой.
Для кладки ряда потребуется 16 шамотных кирпичей.
После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник.
Его иногда монтируют на глиняный раствор, но часто — совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
Шестой ряд.
Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом.
Ряд состоит из 12 шамотных кирпичей.
Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок.
Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром.
Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.
Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки.
Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы.
Понятно, что кладка кирпича в рядах идет вперевязку.
При кладке девятого ряда перекрывается дверца топочной камеры.
Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚.
Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей.
На ряд потребуется 12 шамотных кирпичей.
На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие.
Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла.
Для этого ряда потребуется 11 шамотных кирпичей.
На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм.
Эта ступенька предназначена для укладки варочной панели.
Для кладки понадобится 11 шамотных кирпичей.
После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм).
Эти прокладки послужат подушкой и тепловым зазором для варочной плиты.
Затем, на подготовленное для нее место устанавливается варочная панель.
Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
С двенадцатого ряда кладка будет производиться только красным кирпичом.
На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал.
Для кладки этого ряда нужно подготовить 10 кирпичей.
13-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход.
Для этого в кирпиче делаются вырезы для углубления металлического элемента.
Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки.
Ряд выкладывается из 10 кирпичей.
14-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей.
Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов.
Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму.
Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.
19-й ряд.
Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка.
Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше.
Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.
20-й ряд выкладывают по представленной схеме.
На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов.
Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха.
Для ряда потребуется 15 кирпичей.
На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры.
Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу.
Для кладки нужно подготовить 11 кирпичей.
Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.
Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа.
С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.
На 22-м ряду кирпичной кладкой перекрывается металлическая пластина.
Далее кладка осуществляется по схеме.
Открытыми остаются только отверстия каналов.
Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры.
На кладку ряда потребуется 15 кирпичей.
23-й ряд — формируются стенки сушильной камеры.
Ее заднюю стенку делают из кирпича, устанавливаемого набок — он отделит камеру от отверстия дымоходного канала.
Используется 12 кирпичей.
На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.
25-й ряд — работа продолжается согласно схеме, кладка производится из 12 кирпичей.
Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.
26-й ряд.
На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом.
Для кладки ряда потребуется 11 кирпичей.
На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца.
Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону.
Ряд состоит из 11 кирпичей.
На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом.
А затем тремя металлическими уголками перекрывается пространство сушильной камеры.
На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой.
Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем.
Внешний кирпич срезают, делая меньше его толщину.
В обустроенное «гнездо» на глиняный раствор устанавливается задвижка.
Ряд состоит из 17 кирпичей.
30-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи.
Исключением является только дымоходное отверстие, размер которого равен половине кирпича.
На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

В доме обойдется дешевле, чем установка печи из камня своими руками, поскольку стоимость камня выше, чем кирпича. Если нет желания строить печку из кирпича или нет опыта, то можно установить печь из железа, например, буржуйку. Вместе с тем, устанавливать кирпичную печь не слишком трудно, как кажется на первый взгляд, самое главное – иметь определенную долю терпения. Подготовительный этап строительства предусматривает устройство фундамента.

Фундамент для печи должен быть уложен отдельно от фундамента для помещения.

Это необходимо для предотвращения деформации печного фундамента от основного в результате поднятия пучинистого грунта под строением. Далее возводят печь с использованием красного полнотелого кирпича.

Какими инструментами и материалами следует складывать кирпичные печи

Рисунок 1. Порядовка кирпичной печи.

Приготовить раствор для кладки можно в специальной емкости. В любом случае следует иметь под рукой строительный уровень для ровной кладки, так как каждый ряд должен иметь ровную поверхность. Среди основных материалов для подготовки печи к кладке следует выделить:

  • песок;
  • глину;
  • красный полнотелый кирпич;
  • рубероид;
  • решетку колосника;
  • трубу;
  • дерево;
  • гравий;
  • цемент.

Перед кладкой печи следует подготовить тщательно спроектированную схему строительства печи из кирпича, например, как показано на рисунке (рис. 1). Далее сразу начинают с приготовления кладочного раствора. Не следует при этом использовать бетон. Обычно глина добывается с глубины полуметра, затем она очищается, чтобы в ней не содержалось примесей с камнями. Раствор следует готовить с использованием чистого песка.

Рисунок 2. Последовательность действий при кладке кирпича: А – ложковый ряд; Б – тычковый ряд.

Глина должна быть размягченной перед ее использованием. Для этого ее помещают в воду на два или три дня, чтобы она размягчилась. В процессе приготовления раствора глину постоянно помешивают, добавляя в нее песок. Песок с глиной можно взять в равных пропорциях, то есть 1/1.

Если раствор приготовлен качественно, то он является однородным без различных камешков и комков. Качество раствора должно твердо обеспечивать приемлемый уровень надежности печи, ее прочность. Если приготовить сразу большой объем раствора, то при отсутствии необходимости в его использовании он теряет свои полезные свойства, поэтому кладочный раствор готовят несколько раз в процессе кладки.

Для качественной кладки печи обязательно делают предварительную раскладку кирпичей, что позволяет проверять качество первого ряда на отдельном фундаменте. Проведение всех работ должно быть основано на обращении к схеме разработанной конструкции печи. Осторожное использование раствора позволяет аккуратно замазать каждый шов.

Вернуться к оглавлению

Как начать строительство плиты фундамента для печи из кирпича

Рисунок 3. Виды кладки кирпича.

Тщательно спроектированную печь по соответствующему готовому чертежу выкладывают на отдельно возведенном фундаменте, как было отмечено выше. Принцип устройства плиты фундамента должен быть одним и тем же, что и для основной постройки. Заливать фундамент начинают с подготовки котлована ниже глубины, с которой начинается промерзание грунта, она может составлять около 1 метра.

Засыпать дно котлована можно, используя мокрый песок, выложив на него слой битого кирпича либо камня. Размер данного слоя должен составлять в высоту 15 см, а поверх него засыпается щебень. Для создания съемной опалубки используют специально приготовленные доски, сколоченные между собой. Опалубку следует сделать прочной, так как она должна выдерживать заливку бетоном. Уровень качества бетонной заливки будет являться определяющим для надежности всей конструкции.

Через 2 или 3 дня от застывшей бетонной заливки убирают опалубку, а ее поверхность покрывается гудроном, а также рубероидом. Все слои данных материалов должны максимально обеспечивать надежную гидроизоляцию плиты фундамента. Оставшееся пространство между фундаментом и грунтом должно быть засыпано песком с зерном крупной фракции или слоем гравия.

Вернуться к оглавлению

Как сделать кирпичную печь в доме своими руками правильно

Рисунок 4. Кладка дымохода.

Советы по укладке печи из кирпича.

Принцип кладки печи может быть основан на следующем алгоритме действий:

  1. Устройство плиты фундамента.
  2. Устройство подпечья.
  3. Кладка печи по рядам в соответствии со схемой-порядовкой.
  4. Устройство решетки колосника.
  5. Подгонка кирпичей.
  6. Устройство топочной дверцы.

Среди рекомендаций по кладке печи в доме можно выделить ряд основных. Например, монтировать колосник в печи следует без его упора во внутренние стенки печки, иначе при нагревании решетка расширяется и деформирует кладку стенок. Фундамент печи обязательно устраивают с гидроизоляцией. Основание фундамента должно выступать на расстоянии не менее 10 см. Устраиваемое подпечье обычно представляет собой определенное пространство на передней внешней стене печи, оборудованное отверстием для хранения инвентаря.

Делая ряды кирпичей, обязательно тщательно подгоняют их друг к другу, чтобы не было образования щелей между кирпичами (рис. 2), так как они должны надежно перекрывать дымовой канал с задней стены печи. При замазывании щелей глиной они все равно будут обработаны не на должном уровне.

Кирпичи сдвигают от поддувала на 3 см в боковую сторону, а вперед происходит сдвиг левого бруска на 1,5 см. Дверцу бака обычно обматывают во всех местах контактов в два слоя асбестовым шнуром. Закрепляют топочную дверцу тремя слоями оцинкованной проволоки. Избежать образования щелей в кирпичной кладке поможет использование кирпича высокого качества.

Кирпичи перед укладкой необходимо смочить водой, а на фундамент их укладывают без раствора, чтобы создать образец. Он поможет проверить качество кладки углов из кирпича и стен будущей конструкции печи. Все углы и стены делают прямыми и ровными, для чего используют строительный уровень.

Кирпичная печь своими руками – идеальное оборудование для обогрева. Очень удобно также то, что на ней можно готовить пищу. Многие из моделей печей отлично сочетают в себе функциональность и экономичность в кладке и использовании. Благодаря печи помещение не только отапливается. Она также способствует регулированию влажности воздуха . Этому способствует пористая структура кирпича: нагреваясь, он отдает влагу, а во время остывания забирает ее назад.

Самостоятельная кладка печи: что нужно учесть

Кирпичная печь всегда считалась функциональным и экономичным вариантом для отопления дома. Кирпич – практичный материал, который обладает множеством положительных качеств. Кирпич обладает «дышащей» структуре, благодаря которой воздух в помещении не теряет влажности. Именно поэтому печное отопление считается безопасным для здоровья.

Работать кирпичная печь может на любом виде твердого топлива: угле, дровах, пеллетах и т.д.

КПД некоторых печей достигает показателей от 80 до 90 процентов, что говорит о том, что печь может посоревноваться в экономичности с булерьянами. Выполнить кладку печи можно самостоятельно. Помещение должно предусматривать печную кладку. Кладка может быть выполнена по-разному.

Что нужно учесть при самостоятельной кладке печи:

  • Печь следует укладывать на независимый фундамент, если она будет состоять из 500 кирпичей и иметь свой дымоход. Важно, чтобы фундамент печи не был связан с фундаментом дома. Его нужно располагать на определенном расстоянии.
  • Невысокая печь, которая отличается большой шириной варочной плиты, имеющей отопительный щиток, может быть установлена без кладки фундамента. Важно только выполнить теплоизоляцию и укрепить пол там, где находятся добавочные лаги.
  • Важно следить за тем, чтобы потолочные балки не касались дымохода. Дымовую трубу следует располагать выше конька крыши.

Для укладки стандартной печи понадобится 1 или 1,5 тысячи кирпичей. Если в доме секционный ленточный фундамент, то печной фундамент закладывают в специально отведенном месте, желательно, под внутренними стенами. Раньше укладку печи делали в каждом доме. В наше время ее можно скорее считать экзотикой.

Печка своими руками: типы конструкций

Кирпичная печь отличается удобством в использовании и функциональностью. Она выступает в роли приспособления для отопления дома, оборудована варочными поверхностями, духовым шкафом и лежанкой. Дизайн печи может быть очень разнообразным и оригинальным.

Обычно кирпичные печи облицовывают плиткой или кафелем, превращая ее в настоящее произведение искусства.

Своими руками печь кладут, следуя инструкциям порядовок, которые сегодня можно легко найти в интернете. Порядовка показывает, как и где расположить каждый кирпич. Конечно, хорошо, если вы имеете опыт каменщика, так как кладку кирпича нужно выполнять по особой схеме. Перед началом укладки важно правильно рассчитать количество кирпичей и определиться с конструкцией печи. Для этого очень важно учитывать особенности конкретного помещения.


Типы конструкций печей:

  • Русская. Может иметь самые разнообразные размеры, славится высоким КПД.
  • Голландка и столбянка. Конструкция печи такова, что движение газов по ней способствует достижению КПД от 90 до 95 процентов. В печи почти отсутствует сажа, что сводит к минимуму ее чистку.
  • Шведка. Разновидность отопительно-варочной печи . Ее используют для приготовления пищи, обогрева помещения. Также в нее модно встроить духовой шкаф.

Каждая из печей имеет свои особенности, которые следует учитывать при выборе типа конструкции. Чтобы правильно рассчитать количество материала для укладки печи, необходимо определиться со схемой будущей конструкции. Обычно для укладки печи используют несколько видов кирпичей: керамический и огнеупорный.

Как сложить печь из кирпича своими руками

Чтобы правильно сделать кладку шведки, нужно сначала скачать чертежи конструкции в интернете. Самым важным считается кладка первого ряда. Важно следить за тем, чтобы кирпичи укладывались ровно: для этого нудно использовать уровень. Углы кладки контролируют с помощью строительного угольника.

Важно понимать, что именно первый ряд кирпичей влияет на правильную укладку остальных рядов.

Первую часть печи оснащают поддувалом, для укладки которого используют кирпич в три четверти. Укладку второго ряда начинают с монтажа дверей поддувала. Третий ряд выкладывают, следуя порядовке.

Пошаговая инструкция:

  1. В четвертом ряду занимаются установкой двери для чистки. Чтобы зольник был квадратным, кирпичи скалывают, исходя из размеров отверстия. Пятый ряд выполняется также, но отверстие зольника имеет суженую конструкцию.
  2. Для укладки шестого ряда используют огнеупорный кирпич. Перед укладкой возле колосника, делают скалывание кирпичей. Делают это для удобства закладки топлива. Важно, чтобы решетка упиралась на задний ряд кирпичей. Не следует забывать о дополнительном расстоянии между шестым рядом кладки и колосником: эта пустота будет служить для сбора золы и песка.
  3. В седьмом ряду выполняют установку топочной дверки. Восьмой и девятый ряд выкладывают похоже, но кирпичи последнего необходимо стесать с обеих сторон: это позволит газам плавно перетекать из камеры для топки в канал.

Для укладки десятого ряда используют огнеупорный кирпич. Укладку кирпича нужно строго регулировать, так как она должна ложиться строго вертикально. Для этого нужно использовать строительный уровень. В этом ряду закладку топочной дверцы выполняют сверху. Для укладки одиннадцатого ряда пользуются керамическим кирпичом. В этом ряду настилают варочную поверхность, которой перекрывают топку. В этом же ряду производят установку большой двери для варочной камеры. Продолжение инструкции можно найти в следующем разделе.

Пошаговая инструкция: как сложить печку своими руками

В двенадцатом ряду каналы объединяют, так чтобы они соответствовали прямоугольной форме. В четырнадцатом ряду занимаются установкой заслонки, которая способствует автономной работе варочной поверхности, при этом печь не нагревается полностью. Благодаря заслонке печь можно использовать летом для приготовления пищи.

Пятнадцатый ряд используют для перекрытия заслонки, а шестнадцатый перекрывает дверки варочной камеры.

Между камерой и левой камерой спереди размещают вентиляционную дверку: она помогает выводить пар и запах во время приготовления пищи. Семнадцатый ряд перекрывает вентиляционную дверку. А над варочной камерой в кладку вставляют пару стальных прутьев, которые используют для укладки следующего перекрытия.


Последующие ряды:

  • Восемнадцатым и девятнадцатым рядом выполняют перекрытие варочной камеры. План оснащен только двумя левыми каналами.
  • В двадцатом ряду кирпичи укладывают «на ребро» там, где происходит перекрытие варочной камеры. Задняя стенка находиться на расстоянии 4 см от кирпичей.
  • Двадцать второй ряд перекрывает все двери, оснащается двумя квадратными каналами.
  • В двадцать третьем ряду выполняют перекрытие двух длинных каналов, укладывая кирпичи «на ребро». Двадцать четвертый ряд укладывают аналогичным способом.
  • Укладка двадцать пятого и шестого рядов схожа с укладкой двадцать второго ряда.

Особо внимательно следует отнестись к укладке двадцать девятого ряда. Его оснащают только одним каналом. На передней стенке выполняют укладку двух кирпичей. Их утапливают наполовину и опирают на кирпичи, уложенные на ребро. Остальные ряды кладут согласно схеме.

Класть печь с хорошей теплоотдачей самому не так уж сложно. Устройство можно установить как в деревянном, так и в кирпичном доме. Выложить печь правильно можно только, если схема конструкции подобрана правильно и отвечает особенностям помещения.

Строительство печи длительного горения следует выполнять, следуя специальной инструкции, которую можно сказать в интернете.

Каменные домашние печи отличаются высоким КПД и функциональностью, если их строение выполнено по всем правилам, поэтому при самостоятельной укладке необходимо прислушиваться к советам печника. Важно делать все качественно, тогда груба прослужит долгие годы. Если печь используют долгие годы, и она стала работать неисправно, грубу можно переложить, а не строить заново.

Советы по укладке печи:

  • Если мы строим печь в доме, важно, чтобы для нее был изготовлен отдельный фундамент.
  • Постройка печи должна быть заранее продумана. Очень важно учесть особенности помещения и заранее определиться с местом расположения печи.
  • Правила и некоторые секреты укладки печи от профессиональных мастеров можно найти в интернете.

Угольную печь можно положить в доме с любой площадью, главное – правильно рассчитать ее размеры. Отопительные проекты лучше готовить еще до окончания строительства дома. Чтобы создать в доме теплую атмосферу, кладем подтопок. Именно им может быть дополнена русская или украинская печь. Для украшения печи и подтопка используют плиту.

Как сложить печь своими руками: пошаговая инструкция (видео)

Укладка печи – дело не сложное, если строго следовать инструкции. Важно внимательно отнестись к укладке топки и других важных составляющих печи. Собрать печь можно из 750 или 1100 кирпичей. Их количество зависит от размеров помещения. Для укладки голландки можно использовать колотый кирпич. Одной из самых распространенных схем для укладки печи является схема «колодцы».

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь , которая подойдет именно вам. Наибольшую популярность приобрели:

  • голландская;
  • русская;
  • шведка.


Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

  • Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
  • Кельма.
  • Молоток-кирка.
  • Лопата для раствора.
  • Отвес.
  • Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

  • Просеянный песок.
  • Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Фото печей из кирпича

Советы по установке наружной печи для мастеров и профессионалов.

Домашняя страница

Сантехника для печи

Детали и аксессуары

Установка плинтуса



Установка печи

Выберите место с твердым ровным основанием и установите четыре твердых бетонных основания. какая печка сядет. Наливная бетонная плита — тоже вариант.

Окончательная установка печи.Ватерлинии для печки. Насос проталкивает нагретую воду через красную линию Pex в дом, в то время как синий Pex подает охлажденную воду обратно в порт возврата наверху. Установка с 2 насосами и 2 линиями возврата. Заземляющий стержень можно надежно прикрепить к раме в любом удобном месте.

При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать дом или другое строение.Если вы начнете выводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

Проверяйте указатель уровня воды КАЖДЫЙ раз, когда вы наполняете печь. Попытка включить печь без достаточного количества воды вокруг топки, скорее всего, приведет к возгоранию изоляции вокруг водяной рубашки.Это не очень красивое зрелище. Это также приведет к аннулированию гарантии.

Дымоход

Совершенно приемлемо добавить удлинитель к дымоходу печи или использовать колпачок. В ситуациях, когда сильный ветер отрицательно влияет на тягу в печи, выталкивая дым обратно в печь, хорошим решением будет колпачок, отражающий направление ветра. Однако тонкая черная труба будет иметь короткий срок службы. Быстрое охлаждение выхлопного дыма приведет к образованию коррозионной конденсации внутри надставки.Таким образом, удлиняющая труба с двойной стенкой является лучшим выбором. Если вы разместите печь достаточно далеко от зданий, в пристройке все равно не будет необходимости.

Печь заказчика 7-17-19

Площадь основания печи
Поместите твердые бетонные блоки под ножки или залейте бетонную подушку.

EZ-Pro
L = 60 дюймов
W = 44 дюйма
EZ-Classic
L = 48 дюймов
W = 44 дюйма

Эти размеры указаны с внешней стороны ножек печи.Каждая ножка имеет квадрат 3 дюйма. Центрированные размеры для EZ-Pro составляют 57 ″ x 41 ″, а для EZ-Classic — 45 ″ x 41 ″.


Установленный на заводе обратный клапан в водяном насосе необходимо снять и выбросить перед установкой насоса.


Соединения сантехнического порта на задней стороне печи.

Это изображение является лишь примером установки клиента. В вашей конкретной ситуации может потребоваться несколько иное размещение возвратных линий, или вы можете использовать только один насос.Самая важная деталь — убедиться, что насосы выталкивают воду ВНИЗ в землю по направлению к дому.


Установка анодного стержня.

Можно использовать ТОЛЬКО стержень с магниевым анодом. Удалите все бумажные этикетки с нового анодного стержня перед установкой. Мы не хотим, чтобы клочки бумаги циркулировали и, возможно, забивали насосы.

Установка розетки GFCI.

Основной источник питания печи подключается сначала к переключателю, где ЧЕРНЫЙ провод подключается к одной стороне переключателя, затем другой кусок ЧЕРНОГО провода проходит с другой стороны переключателя на ЛИНИЮ. Выход GFCI.БЕЛЫЙ провод от основного источника питания также подключается к стороне НАГРУЗКИ. Затем 2 провода, которые питают переднюю электронику на плите, подключаются к стороне НАГРУЗКИ GFCI на соответствующих клеммах (черный на черном выводе, белый на белом выводе).

Не подключайте печь до тех пор, пока вы не отключите источник питания в коробке автоматического выключателя дома! Если у вас нет опыта работы с новыми электрическими цепями, всегда консультируйтесь со специалистом.


Несколько советов по продлению срока службы вашей печи

Заземляющий стержень
Правильно установленная система заземляющих стержней защитит людей от поражения электрическим током, поможет защитить дорогое электронное оборудование, предотвратить электролиз , ограничьте напряжение нейтрали относительно земли и удовлетворите требования NEC.

Электролиз воды — это разложение воды (h3O) на газы кислорода (O2) и водорода (h3) при прохождении электрического тока через воду. Свободный кислород в резервуаре для воды будет способствовать образованию ржавчины и, в конечном итоге, вызвать катастрофическую утечку и выход печи из строя.

Используйте только провод 4GA или больше с соответствующими зажимами заземления. Отшлифуйте краску в местах крепления провода к плите, чтобы получить надежное электрическое соединение. Вы можете полностью закопать верх стержня и конец троса, если хотите.

Анодный стержень

Анодный стержень обычно используется в водонагревателе для предотвращения коррозии в резервуаре. Это работает и для уличного котла. Самый простой способ установить анодный стержень в печь Ezboilers — это добавить тройник к сливному отверстию (нижнему отверстию) на задней части печи. Затем анодный стержень устанавливается в тройник прямо в водяную рубашку, а сливной запорный клапан устанавливается сбоку от тройника. Если вы сливаете воду и промываете печь один раз в год, просто снимите анодный стержень для визуального осмотра и замените его при необходимости.

Выход GFI или прерыватель GFI
Всегда используйте выход GFI или прерыватель GFI на плите. Это защитит электронику, продлит срок службы печи, а также защитит пользователя от поражения электрическим током. Используйте наружный провод 14/2 120 В для подачи питания на розетку GFCI. Трос можно проложить рядом с линиями PEX от печи до монтажной коробки. Розетка имеет сторону «Line» и сторону «Load», четко обозначенную на ней.Провода из дома в печь подключаются к стороне «Line», а провода к аквастату и соленоиду на передней панели печи подключаются к стороне «Load».

Этот заказчик отлично поработал, установив выключатель и розетку GFCI в электрическую коробку печи.

GFCI следует проверять не реже одного раза в месяц.

Информация GFCI

Нагрузка GFCI

Наружная проводка

Подземная проводка

Мы также рекомендуем установить коммутатор рядом с GFCI.Используйте обычный выключатель света, чтобы легко включать и выключать розетку GFCI, что упрощает безопасную работу с электрическими компонентами печи.

Водоочистка

Уголь и зола

Перед загрузкой вытащите золу и угли к передней части топки. Обязательно доберитесь до металла топки. Это улучшит передачу тепла к водяной рубашке и уменьшит накопление креозота, которое может привести к коррозии креозота. Сделайте своей повседневной практикой также перемещать стороны кучи пепла там, где она касается топки.Ненарушенная линия золы позволит креозоту скапливаться в одном месте, что приведет к коррозии. Это причина номер 1 выхода из строя топки. Периодически удаляйте старую золу по мере необходимости.

Смажьте соленоид
Соленоид контролирует поток воздуха в топку. При выходе из строя не будет контроля над скоростью горения, и печь не будет работать. Два-три раза за отопительный сезон смазать вал соленоида. Как и при любом техническом обслуживании электрического оборудования, сначала отключите питание.Нанесите свежее покрытие только на вал соленоида и шарниры. Используйте автомобильную смазку для осей на валу соленоида, чтобы предотвратить ржавление и обеспечить свободное движение соленоида. Это продлит срок службы соленоида и поддержит горение огня с надлежащей скоростью.

ВНИМАНИЕ! Дверца заслонки, управляемая соленоидом, рассчитана на открытие только примерно на один дюйм. Это весь воздух, необходимый для эффективного горения. Регулировка открытия заслонки на расстояние более одного дюйма вызовет нагрузку на соленоид и вызовет преждевременный выход из строя.

Конец отопительного сезона

Закройте дымоход, чтобы дождевая вода не попала внутрь топки. Очистите весь пепел и, при желании, покройте оголенный металл легким слоем масла. Это убережет топку от ржавчины в межсезонье.

Смазка соленоида

PEX Tubing

Очень легко работать, если вы знаете, как. Вот сайт с простыми инструкциями и хорошими обучающими картинками.

Как установить PEX


Вот несколько вопросов и ответов от нашего поставщика »

Q: Насколько глубоко должно быть закопано это ?

A: Только от 18 до 24 дюймов необходимо, если он не будет переезжать. Если он будет проезжать по нему, его следует закопать на 3 или более футов или поместить в ПВХ-трубу или водопропускную трубу.

Q : Для чего нужна строка?

A : Стропу, которая идет в комплекте с каждым рулоном изолированной трубы, можно использовать для протягивания электрического, термостата, электрода или чего-либо еще через гофрированную плитку.

Q : Каков внешний диаметр плитки ?

A : Плитка 4 дюйма имеет внешний диаметр 4,7 дюйма, а плитка 5 дюймов имеет внешний диаметр 5,7 дюйма

Q : Что означает «Гофрированная плитка товарного качества»?

A : Наша гофрированная плитка одобрена DOT для коммерческого использования, что означает, что она толще / прочнее, чем другие плитки, доступные для широкой публики.

Q : Как следует подготовить траншею для изолированной трубы ?

A : В траншее не должно быть камней или мусора. При наличии рифленую плитку следует засыпать песком.

Q : В чем разница между трубкой Pex « Non Barrier » и трубкой Pex « Oxygen Barrier »?

A : Non Barrier pex-трубка используется для «открытых» систем.Системы, которые не находятся под давлением без давления . Это те, в которые нужно периодически добавлять воду и которые также требуют определенной очистки воды. Oxygen Barrier Трубка pex имеет покрытие, нанесенное на внешнюю часть трубки, чтобы предотвратить проникновение кислорода в трубку. Кислородный барьер pex применяется для «закрытых» систем. Системы находятся под давлением и после заполнения не требуют добавления дополнительной воды и не требуют продукта для очистки воды.

Q : Как доставляется этот продукт ?

A : Скорее всего, груз будет доставлен полуприцепом. Обычно мы пользуемся услугами FedEx Freight Priority Service для грузовых перевозок. Для доставки на дом полуавтомат ДОЛЖЕН иметь легкий доступ к вашему местоположению, чтобы доставить ваш заказ. Если к вашему местоположению трудно добраться на полу, вам нужно будет принять другие меры (например, бизнес с погрузочной площадкой или встречу с грузовиком), чтобы получить свой заказ.FedEx Freight свяжется с вами по номеру телефона, который необходимо предоставить (обычно за 1 день до доставки), чтобы убедиться, что они могут доставить в ваше место и что кто-то будет доступен для разгрузки и расписания доставки. Всегда лучше, если заказ может быть доставлен в коммерческое место.

Q : Сколько времени до отправки заказа ?

A : Мы всегда отправляем товар в течение 24 часов с момента размещения вашего заказа, а зачастую и в тот же день.


Рекомендации по установке изолированных линий PEX зависят от почвенных условий и географического положения. В идеале он должен быть закопан ниже линии замерзания для вашего местоположения.

Линия замерзания по штатам

Однако, если в вашем районе много грунтовых вод, не позволяйте PEX оставаться в этой воде. Это ухудшит изоляцию и приведет к чрезмерным потерям тепла в землю. Мы рекомендуем минимальную глубину около 24 дюймов, и чтобы линии PEX находились внутри дренажной плитки, когда грунтовые воды являются проблемой.

Изолированная линия PEX может быть временно проложена над землей во время зимних укладок и закопана весной, когда земля оттаивает. Помните, что пластиковая плитка не может подвергаться длительному воздействию солнечных лучей без повреждений.


Домашняя страница

Видеообзор

Предотвращение коррозии

Руководство пользователя

FIreplace Insert Heat Distribution (Воздуховод через золоотвал?)

Hello All,
давний скрытень.Создал аккаунт сегодня.

У меня есть каминная топка, которую я купил б / у и установил сам (с инспекцией пожарной охраны).
Мой дом площадью 26 квадратных футов, двухэтажный, 1940-х годов, с открытой планировкой внизу, с лестницей в спальнях со среднего на второй этаж.
Кладка дымохода и камина на северной стороне дома.
В доме есть газовая печь с принудительной подачей воздуха, а воздуховоды можно регулировать независимо, чтобы регулировать распределение тепла для каждой комнаты.

Печь изготовлена ​​из лопи-ривере середины 2000-х, и я полностью изолировал свой 24-футовый дымоход.
Как только мы начали гореть на зиму, я поставил коробчатый вентилятор на 1-й этаж, включил воздуходувку вставки и подключил центральную печь, чтобы она постоянно работала на низком уровне, включив газ при температуре 60F или меньше.
Мы начали отапливать с его помощью в ноябре, и он определенно вырабатывает достаточно тепла для дома, перезагружая его каждые 6 часов или около того на черной акации.

У меня 2 проблемы, по которым я консультируюсь с племенем.
1. Даже с включенным вентилятором и центральным вентилятором, гостиная (10×26) имеет размер около 85F, чтобы остальная часть дома оставалась на уровне 70F.
2. Я прохожу больше дерева, чем ожидал. Если я выхожу на улицу и касаюсь тыльной стороны кладки, она теплая на ощупь.

У меня есть несколько предложенных решений, по которым я хотел бы получить отзывы.

Проблема 1: Существующий каменный камин довольно большой, как и золоотвал. Печь имеет полую воздушную рубашку, окружающую ее, которая находится на расстоянии 1,5 дюйма от топки (для циркуляции воздуха в помещении). Я подумываю о том, чтобы запустить возвратный воздухозаборник в мою центральную печь прямо из этой воздушной рубашки.Поскольку золоотвал достаточно большой и доступный, я думаю о том, чтобы проложить через него 4-дюймовый или 6-дюймовый канал в подвал, чтобы привязать его к печи. Это снизит теплоотдачу печи в жилую комнату и увеличит теплоотдачу непосредственно в остальную часть дома.
Предлагаемый мной план состоит в том, чтобы вырезать отверстие в воздушной рубашке вокруг топки (сразу за лицевой панелью) и вытягивать из него воздух с помощью обычных каналов из оцинкованной стали.
Я знаю, что производитель печи почти наверняка не одобрит ее по причинам ответственности.

Проблема 2: Я буду устанавливать блокирующую пластину в дополнение к моей полной перетяжке. У меня под рукой есть листовой металл, так что это бесплатно. Боюсь, что я теряю тепло в дымоходе (вокруг внешней стороны изоляционной оболочки). Я почти уверен, что это кошерный.
Я подумываю сделать изоляцию между каменной кладкой и печью с помощью roxul. Я слышал, что другие делают это без проблем, и не вижу в этом никаких проблем. Производитель не предъявляет никаких требований к зазору между каменной кладкой и печью или что-то в этом роде, поэтому они, конечно, не зависят от какого-либо воздушного охлаждения здесь (здесь внешняя сторона печи — это внешняя сторона этой стальной воздушной рубашки).

Отзыв
Может ли кто-нибудь придумать причину, по которой эти предлагаемые решения были бы плохими идеями? Я не желаю принимать паранойю, но принимаю рациональные аргументы. Может ли кто-нибудь придумать лучшую идею для улучшения моего распределения тепла?

Работа воздуховода дровяной печи по сравнению с существующим воздуховодом

Привет, друзья,

Большое спасибо за ваши ответы! Спасибо за радушный прием!

Я попытался использовать свою текущую прибыль, отрезав обратные решетки наверху и добавив одну возле текущей дровяной печи на потолке.Я оставил дверь подвала открытой и даже проделал еще одну дыру в полу над и рядом с нынешней печью и использовал вентиляторы для циркуляции воздуха. Это по-прежнему жестоко.
Это готовый подвал со спальней внизу. Прошлый год был первым годом, когда там внизу была спальня, отсюда и идея попытаться получить больше горячего воздуха наверху. Из-за перегрева буквально не переносит зимой в подвале смотреть телевизор.

Так как мой подвал в настоящее время спланирован, я не могу тактично добавлять воздуховоды туда, так как это не будет хорошо смотреться в готовом подвале вместе со многими другими проблемами.

Я хотел бы добавить дровяной котел, но у меня нет средств … Один ребенок учится в колледже, а другой будет в колледже через два года. Хотя было бы здорово провести водопровод к моей нынешней печи и через теплообменник, не знаю, доступно ли это в настоящее время.

Я действительно хочу сохранить газовую печь в качестве резерва …. когда я начинал с этой установкой, я сжигал уголь, но он стал настолько дорогим, что это больше нецелесообразно или финансово не подходящее топливо для использования . Я получаю все свои дрова бесплатно, я выкладываю около 7 шнуров в год, и это моя программа упражнений, так как большую часть я делаю вручную.Большую часть дней я сижу за компьютером, так что это мое облегчение.

Спасибо за рабочие зазоры в воздуховоде! Это сделало решение намного проще, поскольку в моем обратном канале нет зазора между горючим материалом. На моей стороне поставки действительно есть зазор в 1 дюйм по всей длине, и зазор 2 дюйма для первых 10 футов также сможет прилегать.

Итак, как я смотрю на это сейчас, мой выбор:
1. Внешний котел (в настоящее время не хотел тратить такие деньги)
2. Купите печь, разместите рядом с существующей печью, но я буду нужно установить дымоход (с таким же успехом можно купить внешний котел, думаю, с этой ценой)

или, здесь, я надеюсь, я уточнил некоторые ответы, но все еще нуждаюсь в помощи;

№ 3.Поместите печь там, где у меня есть текущая плита, проложите линию подачи к концу стороны подачи газовой печи (которая является меньшим концом воздуховода и не является «способом» ее подключения. Но это может помочь получить больше тепла наверху?
Если это сработает, мне нужно придумать способ, чтобы иметь возможность отключать или перенаправлять подачу тепла от моей дровяной печи, если газовая печь включается?
Единственная причина, по которой моя газовая печь могла бы прийти, я думаю Когда огонь в дровяной печи гаснет, верно? Я думаю, что читал, где эти печи, имеют настройку низкой температуры, при которой вентилятор выключается на 90F, звучит знакомо? Я думаю, что я бы поставил свою газовую печь на температуру около 62F что означало бы, что дровяная печь все равно гаснет…. имеет смысл или нет?

Итак, на случай, если я потерял вас в последней части из-за множества вопросов … есть ли веская причина (код или безопасность), почему я не могу кормить свой запас в обратном направлении, даже если это не лучший или самый эффективный набор вверх?

Еще раз спасибо за вашу помощь. На данный момент я отталкивался от покупки чего-либо, пока не понял, что именно мне нужно делать, и я всегда ценю отзывы других.

Дровяная печь и вентиляция камина: полное практическое руководство

Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас уже есть. Но часто люди упускают из виду одну важную часть — выход.

Правильная вентиляция жизненно важна для работающей и эффективной печи. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции. Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства.В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

Вентиляционные системы Категории

Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется схожим. На самом деле они очень сильно различаются. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением. Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух.Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

Во многих системах используются две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция позволяет оставлять не менее двух дюймов воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции, характерные для этих устройств.

Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.

Изолированные дымоходы

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно этот утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

Изолированные дымоходы отличаются от систем воздушного охлаждения еще и своим строением.Обычно это массивные конструкции, не позволяющие разделиться внутренним и внешним стенам. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

Встраиваемые высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на работу с конкретными приборами. В некоторых случаях к одному прибору подходят разные бренды, поэтому может возникнуть путаница, какой из них лучше. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть некоторые точки соприкосновения. В обеих системах используется внутренняя стенка дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

Стадия проектирования

Перед покупкой устройства вы должны определить, сколько вентиляции вам необходимо.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот по возврату и пополнению запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов для вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома — лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

Загон для дымохода

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Другой способ сделать это — использовать специально изготовленный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

Дымоходы — популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погоны должно соответствовать габаритам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать загон больше, чем требуется, чтобы он соответствовал эстетике вашего дома, но это не обязательно. Другой вариант — установить утопленные книжные полки или корпус для телевизора, встроенный в чейз.

Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может быть сложной задачей для новичка.Итак, рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и нормы. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

Без погони

В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри своего собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

Если в доме невозможно выделить место для вентиляционной трубы, можно наклонить вентиляционную трубу к внешней стене. Это позволит ему поступать в консольную вытяжную трубу, предназначенную для удерживания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему, используя корпус с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

Вентиляционные компоненты

Выбрав вентиляционный канал и устройство, проверьте свой список вентилируемых компонентов. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.

Часто все сводится к типу топлива и личным предпочтениям, которые лучше всего использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

Оцените свой план

Оцените свой план установки для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха дымохода дымохода «в установленном состоянии» до высоты «в исходном состоянии» желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и заглушки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие — нет. В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют или превышают требуемую высоту. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или проектирования, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут потребоваться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.

Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

3-2-10 Правило

После подсчета смещений и определения точки входа в крышу вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

  • 10 — Это число задает радиус, определяющий, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям по свободному пространству. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
  • 2 — После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымохода.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
  • 3 — Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.

Если есть крутая крыша или поблизости препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить сплошные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на высоте пяти футов над крышей.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

Установка камина

После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

Установка кровельного перекрытия

Камины, устанавливаемые внутри дома с кровельным перекрытием, должны быть правильно выровнены.Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

Может потребоваться смещение между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

Напротив, сплошные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 из нержавеющей стали для листового металла.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия через каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

Противопожарные и защитные экраны

В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти части располагаются там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель на место.

Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При прохождении через крышу необходимо использовать гидроизоляцию, соответствующую уклону крыши. Прибейте оклад сразу после того, как вы положили тарную бумагу или погодостойкую мембрану. Это нужно сделать и перед установкой рубероида.

Для черепицы задний край основания гидроизоляции должен находиться сверху. Итак, убедитесь, что верхний и соседний ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После того, как вы установите трубы, вы должны установить штормовой воротник вокруг верхней части мигающего конуса.

Грозовой воротник и заглушка дымохода

Штормовой воротник представляет собой узкую полосу из стали или алюминия, которая обвязана вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите полоску гидроизоляционного герметика на внешнюю стенку трубы. Вот где сидит штормовой воротник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией колпачок обычно поворачивается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

Внутренняя труба с дымоходом

Процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует вытяжную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание погона. Или они могут заключить погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

В зависимости от размера желоба он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше, затем установите сверху вниз. Перед подачей отрезка в паз закрепите каждую секцию трубы крепежными деталями. Как только это будет завершено, повторите процесс сборки штормового воротника и кепки.

Чейз-поддоны

Почти каждый дымоход закрывается на верхнюю часть вытяжного поддона или чейз-фартука.Обычно это кусок оцинкованной стали толщиной от 18 до 22, вырезанный по размеру, соответствующему внешним размерам оправы. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они будут образовывать поперечную опору по диагонали. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Из-за разнообразия размеров необходимых лотков многие производители не поставляют их.

Дымоход полностью снаружи

Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

Вы должны установить хотя бы одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местным законодательством может потребоваться больше противопожарных мер в зависимости от всего отснятого материала, поэтому учтите это в своих планах.

Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части чейза. На этом этапе остановите установку, пока завершите погоню снаружи. После этого установите поддон и установите на место штормовой воротник и колпачок.

Как установить дровяную печь сквозь стену

Установка дровяной печи означает, что вам понадобится дымовая труба. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

Дымовая труба перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, но позволяет отводить некоторое количество тепла от вентиляционного канала.От установки печи зависит конфигурация вентиляционного канала.

Вертикальный вентиляционный канал

Для печей с полностью вертикальным воздуховодом требования к вентиляции такие же, как у камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

Для установки в существующем доме проверьте расположение потолочных балок и стропил на крыше. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двойными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

Еще одна вещь, которую следует учитывать, — это количество необходимого зазора.Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной — всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Учитывайте также длину, добавленную от опорной коробки дымохода или потолочной опоры.

Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

Потолочные опорные ящики и хомуты

В печах используются потолочные опорные ящики или опорные хомуты для вентиляции. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут на себе вертикальный вес компонентов дымохода.

Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения сводчатого потолка. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы приспособить его. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

Теперь, установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных дымоходных системах используются гладкие концы. Соединение секций друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

Переходники для печных труб

Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубопровода.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжайте сборку, пока не останется только зазор между дымоходом и опорной коробкой.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его так, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но учтите, что многие производители не допускают крепления дымохода к опорной коробке.

По завершению дымохода установка дымохода почти такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Этот кусок может быть как с чердака, так и со второго этажа. Вы поверните эту деталь на место. После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. В остальном установка такая же.

Отвод от горизонтального к вертикальному отверстию

В некоторых случаях вертикальное отведение воздуха невозможно из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

Горизонтальная установка во многом похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

Настенные гильзы

Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

При горизонтальной вентиляции вы должны следовать специальным инструкциям, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей предлагают не менее 12 дюймов вертикального прохода от плиты. Это позволяет дымовым газам набирать обороты, прежде чем они столкнутся с ограничениями.

Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального пробега.

Обычно горизонтальный участок составляет не более 50% от общего вертикального участка. Каждый производитель указывает свои собственные допустимые проценты пробега.

При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это рассматривается дополнительно.

Учитывайте высоту дымохода по вертикали от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.

Тройники дымохода

После того, как горизонтальная секция установлена, используйте тройник дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый — это горизонтальная опора для установки части горизонтального дымохода. Вторая — это вертикальная ножка, от которой отводится вертикальный дымоход. Последний — это нижняя ножка с заглушкой для предотвращения утечки.

Заглушка легко снимается при подметании вертикального участка дымохода. Используйте для тройника опорный кронштейн.Он может быть предоставлен производителем или изготовлен домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

Карнизы и потолки

Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько методов борьбы с этим.

Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать смещения.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов.

Первый — это надрез в карнизе, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.

Второй вариант — встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален, так как в дымоход ставится опора.

Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет обеспечить надлежащую опору для дымохода. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Для всех применений вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

Опоры над крышей

Любая установка трубы над крышей, не поддерживаемая вытяжным желобом, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

Сильный ветер сгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

Проверьте вентиляцию

После завершения установки вы должны проверить наличие вытяжки и утечки. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно изменив положение дымохода или дымохода. Возможно, вам потребуется добавить больше креплений.

Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2.

Слишком короткий дымоход может вызвать конкуренцию со стороны дома. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь у вас хорошая вентиляция

Поначалу попытка найти подходящую вентиляцию для вашего дровяного прибора может показаться проблемой. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.

Остались вопросы о вентиляции, желобах или других проблемах с камином? Не стоит беспокоиться. Наши специалисты с сертификатом NFI рады помочь!

Об авторе

Дэни Белл

Дэни — страстный писатель, жаждущий знаний.Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

Как потушить пожар в дымоходе

Обучена и обучена ли ваша пожарная компания тушению пожаров в дымоходах?

Поздней осенью, когда листья поворачиваются, в воздухе появляется озноб, а запах горелой пыли от только что топленных печей усиливает возгорание дымоходов.Лучше начинать тренировку сейчас, пока не вспыхнул первый пожар в дымоходе.

Размер дымохода увеличен

Пожарный из Ланкастера, штат Массачусетс, работает у камина. (Фото / Скотт Лапрейд)

Пожары в дымоходах могут воспламениться со взрывом и, как правило, достаточно шумны и драматичны, чтобы их могли заметить соседи или прохожие.Жертвы их сравнивают звук пожара с тихим грохотом, как в грузовом поезде или низколетящем самолете.

Известно, что пламя вырывается из верхней части дымовой трубы в сопровождении густого дыма. Первым признаком пожара в дымоходе обычно является шум — ревущий звук, который становится громче по мере усиления огня и достигает температуры до 2000 градусов по Фаренгейту.

Объем огня, дыма и тепла от этого типа пожара может вытолкнуть горячие газы из существующих трещин в дымоходе или вызвать выход из строя внутренних соединителей.При взгляде снаружи большой объем дыма, искры и огонь могут выходить на несколько футов над дымоходом.

Накопление креозота делает возможным возгорание дымохода

Однако не все очаги дымохода видны снаружи. Некоторые из них представляют собой медленно горящие пожары, в которых не хватает воздуха или топлива, которые характерны для больших, привлекающих внимание видимых пожаров.

Но даже они имеют высокие температуры, которые могут нанести такой же вред конструкции дымохода и близлежащим горючим частям дома, как и более динамичные пожары.В общих чертах, камины и дровяные печи спроектированы таким образом, чтобы обеспечить безопасное и контролируемое возгорание с дымоходом, обеспечивающим вытеснение побочных продуктов сгорания.

Эти вещества выходят из камина и дровяной печи и постепенно поднимаются в относительно более прохладный дымоход, где происходит конденсация. Но когда продукты остывают, они могут сливаться в липкое вещество, креозот, которое прилипает к внутренней облицовке стенок дымохода.

Креозот имеет черный или коричневый цвет, имеет твердую или хлопьевидную консистенцию. Он может быть смолистым, жидким и липким или блестящим и затвердевшим. Часто все формы встречаются в одной дымоходной системе.

Независимо от физического присутствия креозота, он легко воспламеняется. Если количество креозота накопилось достаточно, можно разжечь дымоход.Хотя креозот может гореть в любом количестве, профессиональные трубочисты опасаются, когда креозот накапливается в достаточном количестве, чтобы выдержать длительный, горячий и разрушительный пожар в дымоходе.

Все дымоходы изготавливаются аналогичным образом. Побочные продукты пожара уходят вверх конвекцией через дымоход. Это обычно называют тягой огня.

Существует несколько факторов, которые могут привести к скоплению креозота, о которых следует знать жителям ваших сообществ, в том числе несоблюдение надлежащей температуры внутри дымохода, сжигание недостаточно высушенной древесины и невыполнение чистки дымохода в дымоходе. постоянная основа.

Размер очага, конструкция камина и дымохода, а также его возраст увеличивают возможное распространение огня.

Тактика возгорания дымохода для пожарных

Как и при любом пожаре, безопасность жизни должна быть в первую очередь. К счастью, большинство пожаров в дымоходах позволяют жильцам выходить из дома самостоятельно.Это значительно снижает влияние на прохождение первичного броска. Убедитесь, что люди полностью эвакуированы. А поскольку все пожары непредсказуемы, пожарные должны носить полные СИЗ, включая автономный дыхательный аппарат.

Пожары в дымовой трубе следует направлять в качестве ответных мер для всей конструкции до тех пор, пока не будут оценены размеры, местоположение и доступ. Выполните хорошее увеличение размеров, чтобы убедиться, что точное местоположение и размер очага возгорания подтверждены.

Вы не всегда будете видеть огонь из дымохода по прибытии. Отключите другой реагирующий аппарат только после того, как вы хорошо оценили дымоход и прилегающие участки.

Протяните линию предварительного соединения к передней части конструкции на случай, если возгорание окажется больше, чем предполагалось изначально. Установите командование, отслеживайте свой персонал и назначьте офицера безопасности, когда это возможно.Стратегические цели при пожаре в дымоходе состоят из:

  • Тушение пожара
  • Расширение предельного огня
  • Вентиляция по необходимости
  • Капитальный ремонт для предотвращения повторного розжига
  • Утилизация

Проверьте показания окиси углерода в доме с помощью детектора CO. И помните, что когда огонь горит, он может привести к выходу из строя внутренних опорных конструкций, позволяющих распространяться от дымохода на стены, потолки, чердаки и другие скрытые элементы конструкции.

Как только определение CO будет сделано, отправьте разведывательную группу прямо на чердак и убедитесь, что огонь не распространился на это пространство или петушиный домик. Осмотрите саму топку и как можно больше дымохода внутри дома. В это время очень полезны тепловизионные камеры.

Если огонь локализован в системе дымохода, переходите к методам тушения пожара в дымоходе.

  • Используйте подходящие лестницы, когда требуется доступ на крышу.
  • Зайдите в зону дымохода и снимите колпачок дымохода, птичьи сетки или искрогасители.
  • Осмотрите дымоход с помощью зеркала, чтобы определить степень возгорания.
  • Помните о статической нагрузке, которую вы добавляете к конструкции крыши, особенно если в последнее время на опору крыши был нанесен значительный снег.

В хорошую погоду возгорание в дымоходе случается редко, поэтому следите за тем, чтобы стоять на ногах в условиях снега или ледяного дождя.

Методы пожаротушения дымовых труб

Существует несколько различных методов тушения пожара в дымоходе, но для всех требуется сухое химическое средство тушения ABC. Независимо от способа тушения, вы значительно повысите свою способность действовать рядом с ним, если потушите пожар в топке.

Выгрузите дрова из топки, поместите их в металлическое ведро и выгружайте за пределами дома. Продолжайте делать это, пока все дрова и горячий пепел не будут выгружены из топки. Разгрузите ведро за пределами дома и смочите его из шланга, баллончика с водой под давлением или заранее подготовленной линии атаки.

Убедитесь, что дрова и раскаленный пепел больше не горят — вы не хотите, чтобы дерево или дом загорелся после того, как вы уйдете.После тушения пожара в топке (обычно с помощью водяного огнетушителя под давлением) закройте тягу, чтобы уменьшить количество воздуха, питающего огонь в дымоходе.

Что касается методов тушения пожара в дымоходе, то здесь их три.

  1. Бомба сверху
  2. Атака снизу
  3. Надуть

1.Бомба сверху

Используйте сухой химический порошок в герметичных пластиковых пакетах. Его можно сбросить сверху дымохода через уже открытый верх дымохода. В зависимости от размера дымохода вы можете пропустить через него несколько мешков. Когда пакеты падают, их вес переносит их вниз к ограничителю тяги.

Мешки расплавятся, и их сухой порошок попадет в дымоход.Как только порошок высвобождается, он становится достаточно легким, чтобы его можно было поднять вверх, и должно произойти успешное тушение.

2. Атака снизу

Этот метод требует кратковременного открытия ограничителя тяги, что может временно увеличить размер пожара. Согласуйте открытие ограничителя тяги с вводом сопла сухого химического огнетушителя за ограничитель тяги и выпуском в дымоход по направлению вверх.

Тепло огня будет уносить средство тушения вверх, чтобы помочь в тушении пожара. Известно, что этот метод вызывает небольшой беспорядок внутри дома из-за сопутствующего перемещения порошка для тушения, поэтому перед тем, как начать, подумайте о том, чтобы положить брезент для спасения. Кроме того, для двухэтажной конструкции могут потребоваться оба метода из-за длины дымохода.

3.Выдуть это

Метод мой любимый. Это требует некоторой подготовки перед вызовом, но это того стоит. Отрежьте кусок фанеры размером 4 x 4 фута и установите две ручки на одной стороне примерно на 30 см от двух параллельных сторон посередине.

Для правильной работы этого метода требуется вентилятор с положительным давлением. Перед использованием PPV убедитесь, что ваша команда обнаружила очаг пожара и не беспокоится о возгорании за пределами дымохода или топки.Убедитесь, что все другие отверстия в конструкции закрыты, за исключением отверстия, которое будет использовать PPV.

Поместите фанеру перед топкой и координируйте запуск вентилятора PPV. После того, как вентилятор PPV был запущен, сдвиньте фанеру так, чтобы с одной или другой стороны образовалось небольшое отверстие (около 1 фута шириной). Разрядите огнетушитель в отверстие и дайте вентилятору PPV протолкнуть огнетушащее вещество в зону дымохода.

Держите фанеру открытой примерно на минуту, закройте сквозняк, остановите и повторно оцените огонь с помощью тепловизора. Во всех случаях убедитесь, что пожар потушен с помощью визуальных, инфракрасных или тепловизионных методов.

В некоторых отделениях используется цепь дымохода, спускаемая с верхней части дымохода. Это устройство используется для сбивания креозота со стенок дымохода на дно топки.Это требует, чтобы персонал работал с крыши, и увеличивает риск, связанный с завершением сценария.

Рассмотрите возможность работы с платформы, чтобы повысить свой профиль безопасности, если вам необходимо выполнить этот маневр. Наш отдел не несет это оборудование и вместо этого подтверждает тушение пожара и отсутствие распространения пожара, а затем советует домовладельцам, чтобы компания по очистке дымоходов отреагировала на очистку их камина / дымохода и проверила его перед тем, как поджечь еще один пожар. их очаг.

Большинство пожаров в дымоходах можно успешно потушить одним или несколькими из этих методов. Однако есть и другие методы. Серийно выпускаемые сопла для дымохода обеспечивают малый объем воды. Это также вызывает образование лужи с водой, содержащей золу и креозот, на дне топки и, как правило, на полу перед ней.

Обслуживание клиентов и уборка

Ручки следует использовать только в крайнем случае, так как они могут необратимо повредить существующую кладку или металлические футеровки дымохода.Повысьте свои навыки обслуживания клиентов, используя беговые дорожки и огнестойкие защитные покрытия возле камина во время ремонта и ремонта. Тщательная уборка может принести вашему отделу ценные похвалы от домовладельцев

.

Многие пожарные команды регулярно разводят дымоходы, когда становится холодно. С возгоранием в дымоходе, как правило, легко справиться, если предпринять правильные действия. Ознакомьтесь с тем, как в вашем отделе предпочитают тушить дымоход.И если у вас есть другой метод тушения пожара в дымоходе, я хотел бы услышать о нем.

Дополнительные ресурсы


Эта статья, первоначально опубликованная в 2008 году, была обновлена.

Что такое печь с «герметичным сжиганием»?

Осень — это время, когда вам нужно организовать осмотр и настройку печи в вашем доме.Но также самое время подумать, нужно ли вам ставить новую печь до наступления холодов. Наши специалисты по обслуживанию могут помочь вам сделать выбор, когда они придут к вам домой для регулярного технического обслуживания системы отопления.

Если вы все же решите установить новую печь во Фресно, Калифорния, мы рекомендуем рассмотреть вариант герметичной топки. Печи этого типа являются важным достижением в технологии нагрева, которые позволили новым системам отопления получить более высокие показатели эффективности, чем раньше.И высокая эффективность — не единственное преимущество.

Основы герметичного горения

Когда мы говорим, что печь представляет собой «закрытое сгорание», это означает, что она втягивает воздух извне для использования для сжигания топлива (т. Е. Для сжигания топлива). Форсунки горелок в газовой печи должны иметь воздух для смешивания с газом, а в стандартной «атмосферной печи» этот воздух поступает из дома. Камера сгорания в печи выходит в пространство вокруг нее, поэтому печь может втягивать воздух непосредственно внутрь.

Однако закрытая топка закрыта для посещения дома. Он закрыт и забирает воздух через пластиковую трубу из ПВХ, которая соединяет его с внешней частью. Вторая труба, прикрепленная к камере сгорания, выпускает выхлоп. Процесс горения полностью изолирован от воздуха в доме.

Почему это выгодно

Возможно, вы уже понимаете некоторые причины преимущества газовой топки. Намного безопаснее изолировать процесс горения в печи от дома — и это совершенно правильно.Повышенная безопасность — важное преимущество закрытого горения. Снижается вероятность попадания вредных побочных продуктов горения в ваш дом. Атмосферные печи по своей сути не опасны (при условии, что за ними должным образом ухаживают), но герметичная печь для сжигания добавляет дополнительный уровень безопасности.

Герметичное сгорание также делает печь более энергоэффективной. Как мы уже упоминали, это одно из его самых больших преимуществ. Камера сгорания теряет меньше тепла наружу, что снижает стоимость эксплуатации печи.Сегодня печи с самым высоким КПД сочетают закрытое горение со вторым конденсационным теплообменником.

Наконец, использование герметичного топочного отопления помогает решить проблему, с которой дома часто сталкиваются с газовыми печами: более сухие условия. Как вы, наверное, слышали, печи не «сушат воздух» в доме. На самом деле происходит то, что атмосферная камера сгорания всасывает воздух изнутри дома во время работы, вызывая дефицит воздуха. Воздух снаружи — который зимой обычно суше — затем устремляется, чтобы заменить его.Герметичные топки не удаляют воздух из помещения, и это может быть большим подспорьем в поддержании баланса влажности зимой.

Хотя установка любой высокоэффективной печи будет стоить дороже, чем установка средней эффективности, окупаемость за счет экономии энергии часто окупается. Вы можете довериться нашим профессионалам, которые помогут вам сбалансировать факторы при выборе новой установки печи, чтобы в итоге вы получили лучшую новую систему отопления.

В Purl’s Sheet Metal & Air Conditioning с 1952 года «Качество — краеугольный камень нашего успеха»! Позвоните нам по поводу монтажа системы отопления уже сегодня.

Теги: Fresno, Печь, Установка отопления, Замена системы отопления
Среда, 26 сентября 2018 г., 12:37 | Категории: Отопление |

Установка дровяных печей и вставок


С дровяными печами связана романтика, которую люди не чувствуют к их газу или масляные печи.

Причины включают в себя экономику, эстетику, эффективность и экологию. обеспокоенность.Сегодня дровяные печи предлагают домовладельцам систему отопления, которая не зависит от местных коммунальных служб; плюс соблазн уютных вечеров, нежно подбадриваемых мерцающее пламя.

Выход для дыма

Если в вашей жизни (или в будущем) есть дровяная печь и у вас уже есть кладка камина в вашем доме, вполне вероятно, что вы использовали (или хотите использовать) свой дымоход камина в качестве дымохода для вашей дровяной печи или каминной топки на дровах.Такой выбор казался бы разумным и экономичным.

Однако любая система отопления работает лучше всего, когда все ее части спроектированы — при начало — работать вместе. Так же, как печь работает лучше всего, когда размер дымохода дымоход тщательно подобран в соответствии с мощностью печи, поэтому дровяная печь является самой безопасной и наиболее удобной. эффективен при присоединении к дымоходу, размер дымохода которого максимально соответствует воротнику дымохода выход из печи.

В то время как дровяные печи можно успешно подключать к каминным дымоходам (дымоход внутренняя часть дымохода и предназначена для отвода дыма и других токсичных веществ. продукты сгорания), должны соблюдаться определенные стандарты.Вот посмотрите, что они собой представляют, и почему они важны…

Современные дровяные печи и вставки

Есть два типа дровяных печей, которые можно подключать к каминным дымоходам: отдельно стоящие печи и каминные топки.

Отдельностоящие печи можно подключать к дымоходам, построенным специально для них. В дымоходы могут иметь каменную кладку или заводскую металлическую систему, которая была разработан, протестирован и внесен в список для использования с дровяными устройствами.Отдельностоящие печи также можно подключить к существующему дымоходу камина, если высота и положение печи воротник дымохода позволяет это. Когда этот тип установки будет выполнен, печи можно будет назвать очковые печи.

Каминные топки представляют собой особый тип дровяной печи и специально разработаны поместиться в топку (куда обычно попадают поленья) существующего камина и использовать каминный дымоход для вывода дыма и других побочных продуктов сгорания.Поскольку вставка должна быть меньше, чем проем камина, обычно к печь, которая расширяется вокруг камина, чтобы изолировать топку от воздуха в помещении.

С 1984 года национальные нормы и стандарты, а также инструкции по установке — требуется, чтобы соединительная труба выходила из дымохода воротник отвода печи или вставить… вверх через заслонку камина… и в первая дымовая плитка кладки дымохода.(См. Рисунок 1.)

Как работает открытый камин

Камины не предназначены для вентиляции (или отвода побочных продуктов горения) дровяные печи или дровяные топки. Они представляют собой уникально разработанную систему сжигания твердого топлива. система сама по себе. Каминная система состоит из топки, заслонки ( механизм, регулирующий воздушный поток, поднимающийся вверх по дымоходу), дымовая камера (пространство между заслонка и дымоход) и дымоход (проход внутри дымохода, через который дым поднимается).Вместе они вытягивают дым и газы, образующиеся при сжигании дров. Как хорошо их работа во многом зависит от размеров топки, дымовой камеры и дымоходы находятся в правильной пропорции друг к другу.

Применимое эмпирическое правило (которое включено во многие местные нормы и правила): отверстие топки должно быть примерно в 10 раз больше, чем площадь дымохода » внутренние габариты — соотношение 10: 1.Камины, построенные по этой формуле, редко. дым. Поскольку камины в основном декоративные, а не являются серьезным источником тепла, это важная особенность. На рисунке 2 показан типичный рисунок дыма при выходе дымовых газов из открытый камин, и как вставка нарушает этот узор.

Печи и вставки, подключенные к Камины: другое уравнение

Всякий раз, когда дровяная печь или топка вентилируются через каменную каминную систему — даже если соблюдаются требования кодекса, изложенные в 1984 году, — соотношение на На которой изначально была основана эффективная работа системы кладки, можно изменить.Для Например, размер топки вставки меньше, чем размер топки каменной кладки, поэтому существующий дымоход для каменной кладки теперь может быть пропорционально слишком большим. Дымоход слишком большого размера вызывает снижение скорости, с которой воздух выходит из дымохода. Это позволяет дыму, который выходит из дровяной печи, задерживается внутри дымохода, остывает и откладывает конденсированный креозот на внутреннюю часть дымохода.

Креозот — это легковоспламеняющийся осадок коричневого или черного цвета, выделяющийся при дыме. конденсируются — которые необходимо контролировать и вымывать, чтобы обеспечить безопасность вашей системы.

Серьезные проблемы с креозотом возникают, когда дровяные печи или вставки не соответствуют требованиям Стандарт 1984 года на «плитку первого дымохода», позволяющий выводить дым прямо в камин. Такой дым конденсируется внутри топки и дымовой камеры (см. Рис. 2) и может производить керамически-твердую глазурь из конденсированного креозота — что опасно, сложно и потенциально дорогостоящая в очистке … и которая повреждает кладочные материалы из-за коррозионное действие содержащихся в нем кислот.

Никогда не разрешайте дальнейшее использование этого типа установки, даже если ваша плита достаточно старый, чтобы инструкции производителя не требовали удлинения соединительной трубы в первую плитку дымохода. Настаивайте на безопасной установке для себя и своей семьи.

Превышение минимальных требований

Метод укладки «плитки первого дымохода» для дровяных печей и топок, вентилируемые через кладку каминов, решили многие проблемы.Для тех, кто привержен использование дровяной печи или топки для обогрева, более эффективное, простое в обслуживании и в конечном итоге доступен более безопасный метод, который может порекомендовать вам специалист по дымоходам. Этот метод требует, чтобы вентиляционный канал проходил от воротника печи до верх дымохода — создание новой облицовки дымохода внутри дымохода. (См. Рисунок 3 и 4.)

Эта новая облицовка дымохода соответствует размеру дровяной печи или топки, поэтому вытяжка дыма из системы вряд ли станет проблемой.Кроме того, это простой и экономичный способ продлить срок службы дымохода, так как новая облицовка защищает существующая конструкция от теплового износа и конденсации дыма на основе кислоты.

Типы систем футеровки

Доступны три типа протестированных и перечисленных систем футеровки: нержавеющая сталь; заливать по месту или перекачивать; и керамика.Тот, который вы выберете, может быть определен тип имеющейся у вас дровяной печи или топки, а также состояние конструкции дымохода. Специалист по дымоходам поможет вам решить, какая система подойдет вам лучше всего.

Вкладыши дымохода из нержавеющей стали — протестированы и внесены в список андеррайтеров Стандарты лабораторий (U.L.) — бегите от печи до верха дымохода и должен включать изолирующую систему для обеспечения стабильной температуры в дымоходе и помощи предотвратить передачу тепла к горючим частям дома.

Накачиваемые футеровки создают дымоход нового размера за счет перекачивания специальной шламовой смеси вокруг формы, давая ей затвердеть, а затем снимая форму. Заливные системы используйте вибрирующий «колокол», чтобы сжать смесь на месте. Смеси протестировано и внесено в список U.L. стандарты как безопасные вкладыши дымохода. В результате получается плавный, дымоход с твердым покрытием, идущий от верха дымохода к дымовой камере и иногда продолжается до заслонки.Длина соединительной трубы составляет окончательную подключение от нового дымохода к печке.

Керамическая облицовка устанавливается внутри дымохода с помощью специального установочного инструмента, и к дровяной печи продлен разъем. Вокруг лайнера заливается изолятор. В лайнер и изоляция вместе протестированы и внесены в список U.L. стандарты.

Внимание! Камины и камины заводского изготовления

Не устанавливайте дровяную печь — отдельно стоящую или врезную — в заводскую систему камина и дымохода, если только в топке, которую вы используете, были протестированы и внесены в список для этой системы … и при установке этой конкретной плита одобрена производителем дымоходной системы (а не только печи производитель).

Возможно возгорание дома в результате установки в каминную систему вставки, которая не рассчитана ни на вес, ни на интенсивное нагревание печи. Вы будете также аннулирует гарантию производителя заводского камина и дымоходная система.

При правильном выборе размеров дымохода для каменной кладки для печей & Вставки

Если вы хотите использовать камин в будущем, съемный камин из нержавеющей стали лайнер — подходящий выбор.Если правильный размер дымохода будет достигнут в более постоянный способ размещения дровяной печи или топки, будущее использование камин может зависеть от некоторых модификаций.

Эксплуатация и обслуживание

Допущенная установка дровяной печи к камину поможет обеспечить вашу безопасность.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
