крепление стропил к мауэрлату, к балкам перекрытия, к стене

Прочность крыши – это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это – целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Как вы видите, все выполнимо своими руками:

Существует два вида стропил – наслонные и висячие. Основные конструкционные особенности:

Висячие и наслонные стропильные системыВисячие и наслонные стропильные системы

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Основные узлы стропильной системыОсновные узлы стропильной системы

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

  • Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
  • Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
  • Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
  • Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть ,так может и не быть.

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Крепежные элементы для стропил
Крепежные элементы для стропил

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

Опорный брус для стропил и мауэрлата
Опорный брус для стропил и мауэрлата

И еще так:

Усиление стропил на мауэрлатеУсиление стропил на мауэрлате

Несколько ценных советов

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

  • Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
  • Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
  • В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача – сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

Вырез в стропилах для крепления с мауэрлатомВырез в стропилах для крепления с мауэрлатом

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.

Какова глубина запила стропил?
Какова глубина запила стропил?

Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам – болтовое:

  • Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
  • Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
  • Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
  • Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта – сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
  • Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

Закрепление стропил на каркасных стенахЗакрепление стропил на каркасных стенах

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

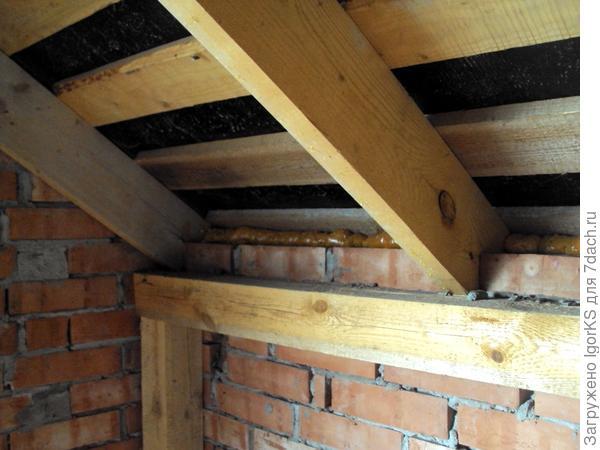

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

  • Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 – жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

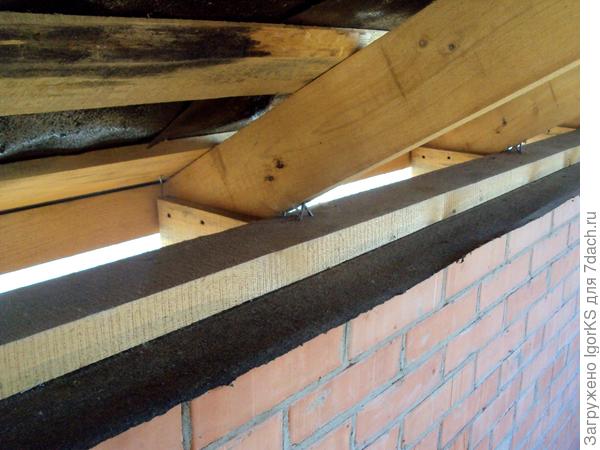

Крепление стропил к мауэрлату стальным уголкомКрепление стропил к мауэрлату стальным уголком

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Закрепление мауэрлата гвоздямиЗакрепление мауэрлата гвоздями

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

Виды крепления стропил к мауэрлатуВиды крепления стропил к мауэрлату

Способ #2 – крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Крепление стропил к мауэрлату с одной степенью свободыКрепление стропил к мауэрлату с одной степенью свободы

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

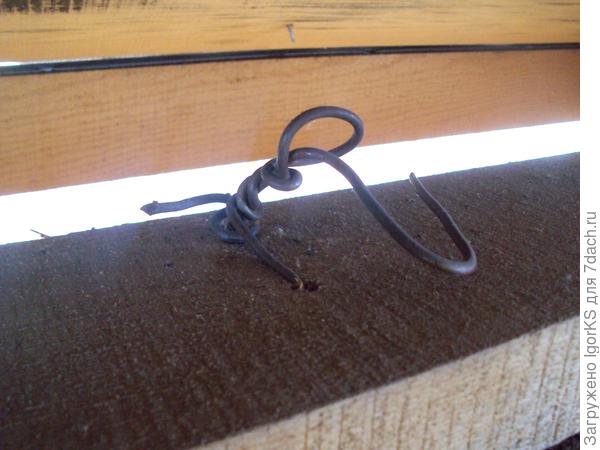

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Как закрепить стропила в мауэрлатеКак закрепить стропила в мауэрлате Как закрепить стропила в мауэрлатеКак закрепить стропила в мауэрлате

Или еще вот отличный наглядный пример:

Укладка и закрепление мауэрлатаУкладка и закрепление мауэрлата

Способ #3 – скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

Крепление к мауэрлату с двумя степенями свободыКрепление к мауэрлату с двумя степенями свободы

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 – крепление с большой степенью свободы

Это – наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Подвижное крепление стропил к мауэрлатуПодвижное крепление стропил к мауэрлату

Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 – сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

как крепить стропила к брусу, крепление балок к мауэрлату гвоздями. Чем скрепить между собой, стропильная система, как крепить правильно

Содержание:

Крепление стропил крыши дома можно выполнить различными способами, все зависит от конструктивных особенностей стропильного каркаса. Самое главное, чтобы соединение было прочным и могло выдерживать различные нагрузки, связанные с климатическими условиями местности.

как крепить стропила к брусу

Способы крепления стропил

Перед тем, как приступить к возведению крыши, важно разобраться во всех тонкостях процесса, в частности, как крепить стропила между собой. Прочно соединить элементы каркаса можно только с помощью специальных стропильных крепежей. В этом качестве могут выступать детали из дерева и металла.

К деревянным элементам, которые используются для соединения узлов стропильного каркаса, можно отнести следующее:

  • Брусья.
  • Треугольные косынки.
  • Нагеля.
  • Шипы.

крепление балок к мауэрлату

К металлическим элементам, используемым для этой цели, относят следующее:

  • Гвозди или шурупы.
  • Болты, укомплектованные гайками и шайбами.
  • Скобы и хомуты.
  • Накладки.
  • Петли.
  • Анкерные болты.
  • Гвоздевые и зубчатые пластинки.
  • Уголки.
  • Перфорированная лента.

Использование того или иного вида крепежного элемента определяется требуемой прочностью конструкции, ее геометрией, а также величиной нагрузки.

Правила соединения нижних пяток стропильных ног

Чаще всего стропила нижней частью упираются в стену, при этом связка элементов может проводиться таким образом:

  • Непосредственно к мауэрлату.
  • Через балки потолочного перекрытия.
  • С помощью затяжек и подстропильных брусьев.
  • Используя обвязку каркасного строения.
  • Присоединение к верхнему венцу дома из бревен или бруса.

крепление стропил гвоздями

Монтаж висячей стропильной системы ведется с учетом того, что жесткое крепление верхней части элементов обеспечивает распорное давление на стены здания. Чтобы снизить степень нагрузки, используют затяжки, соединяющие стропильные ноги одной фермы. В этом случае соединение стены здания происходит с безраспорным треугольником.

Если уложить балки потолочного перекрытия перпендикулярно к стенам, то можно избежать использования затяжек. Стропильная система без мауэрлата применяется при строительстве легких мансардных крыш, но с учетом того, что на стены может оказываться точечная нагрузка. Например, стены из кирпича или других штучных материалов не могут подвергаться точечным нагрузкам, в этом случае обязательно наличие мауэрлата. Для создания кровельного свеса балки должны иметь выступы за внешние стены примерно на 0,5 метра. На аналогичное расстояние выносятся и стропилины, так как их крепление выполняется на краю балки.

Не следует допускать скольжения стропил по балкам, поэтому соединение важно сделать очень прочным. Только в этом случае можно предотвратить деформации кровли под определенными нагрузками.

Методы крепления стропилин к балкам, стене, брусу

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

  • Упор в балку.
  • Зуб с упором.
  • Зуб с шипом.

чем скрепить стропила между собой

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

  • Применение врубки одинарным зубом разрешено в том случае, если скаты имеют уклон больше 35 градусов. В этой ситуации зуб с шипом располагают в пятке стропильной ноги, а в балке выпиливают упор и гнездо для шипа. Главное, чтобы гнездо не углублялось более чем на треть толщины балки. Врубку нужно расположить на расстоянии 0,25-0,35 м от края балки, который располагается за плоскостью стены. Наличие шипа не позволяет стропильной ноге двигаться в боковом направлении.
  • Для крыши со скатами небольшого уклона, до 35 градусов, монтаж стропилин предполагает увеличение площади контакта стропильной ноги и балки для увеличения опорной площади конструкции. Для этого делают врубку в два шипа, в замок, с упором и шипом или без шипа.

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

Варианты крепления стропил к мауэрлату

Крепление стропилин к стене в большинстве случаев выполняют посредством мауэрлата. Этот элемент предназначен для равномерного распределения нагрузки от кровельной конструкции на несущие стены строения и его фундамент. Существует два способа крепления стропильных ног к мауэрлату: жесткое и скользящее крепление.

Жесткое крепление

Такой способ соединения не позволяет соединенным элементам конструкции сдвигаться, изгибаться или поворачиваться. Добиться такого результата можно в следующем случае:

  • Если использовать уголки металлические для стропил, которыми будут соединяться стропила с подшивным опорным брусом. В этом случае стропильная нога жестко упирается в опорный брус и закрепляется с помощью стальных уголков, которые располагаются по бокам соединяемых элементов. Именно уголки не позволяет элементу смещаться в поперечном направлении.
  • Если выполнить запил на стропильной ноге и закрепить ее с помощью скоб, гвоздей или проволоки. При этом крепление стропил гвоздями выполняется с обоих боков узла соединения, а третий – в нижнюю часть элемента в вертикальном направлении.

В обоих случая требуется дополнительная фиксация стропил и стен дома с использованием проволоки или анкерных болтов.

стропильная система без мауэрлата

Скользящее крепление

Соединенные таким способом элементы конструкции получают возможность перемещаться относительно мауэрлата на допустимое расстояние. Такой крепеж для стропил получают в результате выполнения запила стропил и их крепление с помощью скоб или гвоздей. Кроме этого можно использовать «салазки» - специальные скользящие крепления для стропильных ног.

как крепить стропила между собой

Скользящее крепление балок к мауэрлату пользуется популярностью в деревянном домостроении, которому свойственна естественная усадка. Использование в этом случае скользящего соединения предотвращает деформацию стропильной системы. Скольжение стропильных ног позволяет подстроиться конструкции крыши под изменяющуюся форму основного строения. Монтаж остальных элементов крыши выполняется по стандартной схеме.

Крепление стропил в коньковой зоне

Стропила и конек соединяются по особой технологии, которая подразумевает следующие варианты:

  • Соединение встык - считается самым надежным вариантом. Для этого стропильные ноги в верхней части спиливают под углом, который соответствует уклону скатов будущей крыши. Местами срезов стропилины соединяют между собой и фиксируют гвоздями размером не меньше 150 мм. Крепежные элементы должны входить под определенным углом и проходить в противоположную стропилину, обеспечивая плотное соединение. Соединять стропильные ноги встык можно посредством металлических иди деревянных накладок. Они располагаются в месте соединения, при этом металлические накладки крепятся болтами, деревянные – гвоздями.
  • Крепление на коньковый брус также предполагает спил верхней части стропильных ног под определенным углом. Однако каждый стропильный элемент крепится к коньковому прогону индивидуально.
  • Соединение внахлест можно назвать самым простым способом, при котором стропильные ноги прикладывают друг к другу боковыми плоскостями, не спиливая верхние кромки. При этом важно знать, чем скрепить стропила между собой. Для фиксации используют болты или шпильки с шайбами.

крепление стропил крыши дома

Чтобы монтаж стропильного каркаса не показался слишком сложным, рекомендуется использовать заранее приготовленные шаблоны из досок. Для этого берут материал, соответствующий размерам стропил и делают на нем соответствующие вырезы. По шаблону готовят все стропильные ноги и поднимают их на крышу.

Монтаж обрешетки

Правильно смонтированная обрешетка является залогом надежной кровли. В зависимости от выбранного кровельного покрытия обрешетку можно сделать сплошной или разреженной.

В большинстве случаев для изготовления обрешетки используют бруски или доски. Фиксация брусков выполняется одним крепежным элементом в узле соединения, доска прибивается двумя гвоздями, которые располагают по краям. Не рекомендуется прибивать доску одним гвоздем, так как в этом случае может привести к выкручиванию материала под действием больших нагрузок.

правильное крепление стропил

Допускается использование короткого пиломатериала для обрешетки. Сращивание элементов нужно делать непосредственно на стропилах, фиксируя при этом концы обоих соединяемых деталей. Стыки элементов обрешетки на соседних рядах рекомендуется располагать на разных стропилах.

Для качественной установки стропильного каркаса, нужно выбрать наиболее правильное крепление стропил.



к мауэрлату, брусу, балкам двухскатной крыши

  • Виды креплений
  • Кровельные крепежные материалы
  • Методы крепления стропил к мауэрлату
  • Надежность любой строительной конструкции обеспечивается за счет двух основных факторов – нужного объема качественного материала, и определенное количество крепежей. То же касается и стропильных каркасов всех типов крыш. Однако возникает закономерный вопрос: как крепить стропила к различным элементам – мауэрлату, коньковым брусьям, подкосам и прочим? Несоблюдение правил монтажа, и недостаточное количество крепежей может привести к опасным последствиям, вплоть до разрушения всей конструкции.

    Чтобы сборка стропильной системы осуществлялась правильно стоит соблюсти все нормативные правила, прописанные в СНиПах, которые регулируют весь процесс строительства крыш, начиная с этапа проекта до крепления доборных элементов.

    Виды креплений ↑

    как крепить стропила к балкам

    Одна из задач, которую необходимо решить еще на стадии проектирования, это как наиболее равномерно распределить нагрузку на стены строения, создаваемую весом крыши, в том числе и стропилинами. От этого подбирается схема каркаса (висячая или наслонная), и уже после определяются виды крепежей.

    Однако, несмотря на выбранную схему стропильной системы, все виды фиксации отдельных деталей можно разбить на несколько основных групп:

  1. Крепеж стропилин к брусьям мауэрлата;
  2. Соединение отдельных стропил между собой при наращивании длины;
  3. Обеспечение прочностных характеристик и жесткости стропильного каркаса путем фиксации с дополнительными элементами: подкосами, бабками, прогонами и прочими.

Однако стоит знать, что, например, крепеж стропилин к мауэрлату не всегда возможен. Такая ситуация может возникнуть в нескольких случаях:

  • На сложных двухскатных или вальмовых типах крыш, когда угол наклона плоскостей скатов различный. В такой ситуации крепеж стропил осуществляют на балках перекрытия здания.
  • В ситуациях, когда проводится реконструкция старого строения и углы наклона разные. Монтаж происходит также на перекрытии здания.
  • Когда состояние стен не позволяет установить на их срезах мауэрлат (в старых строениях), а монтаж балок перекрытия более целесообразен.

С сочетанием всех этих вариантов соединений обеспечивается сборка всего каркаса крыши. Но, выполнение таких работ невозможно без использования соответствующей номенклатуры крепежей.

Кровельные крепежные материалы ↑

кровельные крепежные материалы

Наличие многочисленных точек крепления требует соответствующих объемов и разнообразия номенклатуры крепежных материалов.

Выполнить различные виды фиксации можно с использованием следующих метизов.

  • Гвозди. Наиболее старый и простой способ соединить две детали стропильной системы. Обычно вбиванием гвоздей можно прикрепить стропилины к мауэрлату, соединить их между собой, осуществить монтаж дополнительных элементов: прогонов подкосов и прочих. Наиболее ходовые метизы 150 и 200 мм, более мелкими осуществляют крепеж с помощью дополнительных крепежных материалов.
  • Скобы. Применяются для соединений стропил с мауэрлатом, между собой в коньке и другие варианты фиксации. Изготавливаются обычно из обожженной проволоки диаметром 6 мм и заточенными концами.
  • Гвоздевые полосы. Пластинки стали, с цинковым покрытием имеющие несколько рядов зубов длинной до 8 мм. Вбитые в древесину обеспечивают надежную фиксацию деталей.

Кроме того в креплениях могут использоваться нагели (в деревянных строениях), металлические шпильки для наращивания длинны стропил и прочие варианты крепежей.

Важно

При выборе крепежей важно подобрать их соответствующего качества, и с требуемыми размерами. К примеру, гвозди обеспечивают надежное соединение при вбивании их в детали минимум на 50 мм!

Методы крепления стропил к мауэрлату ↑

Один из основных креплений в процессе сборки каркаса крыши, это соединение стропил с мауэрлатом. За счет этих точек фиксации обеспечивается равномерное распределение нагрузок создаваемых конструкцией.

Метод крепежа подбирается зависимо от материала постройки, и конкретных ситуаций.

Жесткий метод крепежа ↑

жесткий метод крепежа

Второе название – крепление с вырубкой. Это наиболее распространенный метод, позволяющий создать надежный монтаж стропил на брусья мауэрлата.

Осуществляется двумя приемами, с выборкой части материала в месте крепления стропилины, либо с предварительной нашивкой подпорных брусьев. Чаще всего используется первый вариант.

На заметку

Стоит знать, что при выборке древесины с тела стропил может немного измениться угол наклона ската, однако это не столь критическая ситуация, главное чтобы все стропила в одном ряду находились на одном уровне!

Процесс выполняется поэтапно с соблюдением технологии.

1Изначально готовится шаблон, по которому будет осуществляться вырубка. Однако подготовка стропил таким способом возможна, только если мауэрлат уложен точно по уровню и не имеет никаких изъянов. В противном случае придется подгонять каждую стропилину индивидуально.

Совет

Глубина зарубки на шаблоне, и соответственно на стропилине не должно превышать 1/3 часть ее ширины!

Готовый шаблон нужно проверить, пройдясь вдоль балок мауэрлата прикладывая его к поверхности. Небольшие отступления в несколько миллиметров вполне допустимы и не повлияют на качество сборки стропильной системы.

2Готовый шаблон прикладывается к стропилу при соблюдении одинакового расстояния вырубки от коньковой части (именно от нее, длина карниза потом будет обрезаться!). 3Пропилы делаются с помощью электрической пилы или же ручной ножовки. Пиление нужно осуществлять очень аккуратно не прорезая доску больше требуемой ширины. Чтобы снизить процент брака лучше выполнять резку ручными пилами, в особенности, если опыт работы с электроинструментом отсутствует. 4Шаблоном нужно проверить все готовые посадочные гнезда на стропилах. 5Если сборка стропильных ног осуществляется на крыше, то можно подавать готовые детали наверх, где их крепят к мауэрлату скобами, гвоздями или уголками.

Жесткое крепление с подпорным брусом ↑

жесткое крепление с подпорным брусом

Подобный способ применяется для монтажа стропил на небольших деревянных строениях. С использованием такого способа намного проще монтировать стропильные пары, так как о жесткой фиксации их можно сдвигать вдоль строения выбирая необходимое положение.

Для этого к стропилам гвоздями или болтами крепятся дополнительные элементы длиной 400-500 мм, на которых делается вырубка под мауэрлат. Сечение доски может соответствовать толщине стропила, но если они более тонкие, то подпорный брус можно смонтировать с обеих сторон.

На заметку

Стоит знать, что единой системы жесткой фиксации стропил не существует, и разные мастера выполняют это крепление разными способами!

Скользящие крепления стропил ↑

rрепление скользящих стропил.

Этот метод необходимо использовать при сборке стропильных систем на деревянных срубах.

На заметку

Это обусловлено тем, что после сборки, сруб должен выстояться с готовой крышей. Вследствие того что древесина за это время усыхает здание дает значительную усадку. Если использовать жесткое крепление стропил, то в  результате данный процесс приведет к деформациям стропильной системы.

Скользящий метод монтажа заключается в укладке стропил непосредственно на венцы здания, где они и закрепляются.

Важно

Важно знать, что мауэрлат не монтируется в деревянных домах, именно верхние венцы стен выполняют его функцию!

Но, скользящие стропила укладываются только в случае наличия в схеме каркаса конькового бруса с упором на стойки. Эти опоры в свою очередь дополнительно усиливаются подпорками – бабками.

скользящий крепеж к коньковому брусу

К мауэрлату и коньковому брусу стропилины прикрепляются за счет использования уголков из оцинкованной стали, или гвоздевых пластин. Но, в первом случае элементы укладываются поверх венцов, а на коньковый брус нужно осуществить вырубку.

Уголки жестко фиксируются к мауэрлату, но за счет двухсоставной конструкции они должны обеспечить скольжение стропила (так называемая скользящая опора) с возможностью изменения углов наклона. Это и компенсирует возможные будущие подвижки всего каркаса крыши.

На коньках лучше всего для обеспечения скольжения монтировать пластинчатые шарниры.

Совет

Также иногда при строительстве бань с оцилиндрованного бруса используется скользящий  крепеж с запилом. Древесина стропила выбирается по дуге под геометрию венца сруба.

Наслонное крепление ↑

наслонное крепление

В отличие от висячего способа наслонное крепление обеспечивается упором стропила в мауэрлат, а не укладкой его поверх бруса.

На заметку

Наслонный крепеж отлично подходит для реконструкции старых конструкций, когда можно заменить один из элементов.

Выполняется такая фиксация следующим образом.

  • Нужно точно определить угол наклона стропил, и отмерить их длину с упором на мауэрлат.
  • При достаточной ширине стропила нужно сделать запил доски под упор. Такой зуб не позволит скользить элементу поперек мауэрлата.
  • Для предотвращения скольжения вдоль опоры, по бокам стропила фиксируются металлическими уголками, или скобами из обожженной проволоки.
  • Чтобы сформировать карниз в таком случае крепежа стропилин на них дополнительно монтируют кобылки, изготовленные из доски с сечением не менее 30-35 мм.
  • В коньках лучше всего выполнить крепление с упором на брус.

При наслонном креплении стропил длиной более чем 4500 мм, их нужно дополнительно усилить упорами на промежуточные опоры (прогоны, или подкосы).

Выбирая тот или иной способ крепления стропил, стоит помнить, что только достаточное количество точек крепления обеспечит прочность и жестокость конструкции. Экономия на материалах недопустима, так как и использование несоответствующих по сечению досок и брусьев. В противном случае эксплуатация такой кровли будет попросту недолговечной и опасной.

© 2020 stylekrov.ru

Как крепить стропила правильно?

Стропильная система является базой для всей кровельной конструкции. От того, насколько грамотно спроектирована эта система и насколько прочно соединены между собой ее составляющие элементы, напрямую зависит безопасность эксплуатации крыши. Не менее важен и правильный выбор строительных материалов: и древесины для самих стропил, и крепежной фурнитуры. Итак, какое конструктивное решение для организации стропильной системы выбрать, чтобы крыша успешно справлялась с воздействием ветров и тяжестью снежного покрова зимой? Как крепить стропила, чтобы не возник риск преждевременной деформации или разрушения кровли? Об основных моментах, касающихся монтажа стропил, поговорим далее.

 Основные термины

1. Стропила – это балки из бревен или брусьев, являющиеся опорой для кровельного «пирога», включающего как финишное кровельное покрытие, так и гидро- и пароизоляционные слои. Нижняя часть стропил – стропильные ноги – могут опираться как на саму стену постройки, так и на мауэрлат. Верхние части стропил соединяются между собой встык или внахлест под углом, а затем крепятся к коньковому брусу или прогону. Основные виды стропил – это:

  • Наслонные, которые подходят для крыш, имеющих промежуточные столбчатые опоры. Нижняя часть таких стропил (нога) опирается на мауэрлат, средняя – на промежуточную стену или опору, верхняя – на конек. Таким образом, стропила испытывают меньшую нагрузку.
  • Висячие, которые не имеют дополнительной опоры, а значит, работают и на изгиб, и на сжатие, а также создают существенное распирающее усилие. Чтобы укрепить конструкцию, используют затяжку – горизонтальный брус, который крепится у стропильных ног и одновременно может служить балкой перекрытия.

2. Мауэрлат – это массивная балка, обычно брус сечением не менее 15х15 см, которую укладывают на осевые стены параллельно коньку. Крепление мауэрлата к стене происходит при помощи шпилек, утопленных в армированном поясе из бетона. На выступающие части шпилек и насаживается мауэрлат, а затем крепление усиливается гайками. Мауэрлат необходим для того, чтобы нагрузка от кровельной конструкции была равномерно распределена по всей протяженности осевых стен, а не представляла собой отдельные точки. В легких конструкциях, например, домах из бруса или бревенчатых срубах допускается крепление стропил непосредственно на верхний венец или брус стены, без возведения мауэрлата. Капитальные здания из кирпича и бетонных блоков должны обязательно иметь мауэрлат.

Максимально исчерпывающую информацию о стропилах можно получить в Википедии.

 Обзор крепежной фурнитуры для монтажа стропил

Существует несколько разновидностей крепежных элементов для обустройства стропильной системы. Все их объединяет материал изготовления – металл. Самые востребованные виды крепежей – это:

  • Уголки, которые используются для усиления узлов во время монтажа стропил. Уголки не только делают крепление более прочным, но и повышают несущую способность конструкции. Еще одно их достоинство в том, нет необходимости делать углубления в древесине, то есть не нарушается целостность элементов стропильной системы. Уголки крепят гвоздями с выступами типа «ерш» на ножке или шурупами.
  • Перфорированная лента, которая также служит для придания стропильной конструкции прочности и дополнительной жесткости.
  • Кронштейны, которые изготавливаются из 2-миллиметрового оцинкованного металла и крепятся к древесине анкерными болтами, шурупами или гвоздями.
  • Крепежи LK, похожие по конструкции на кронштейны и фиксирующиеся гвоздями или шурупами.
  • Крепежи «салазки», используемые для монтажа стропильной системы деревянных домов в целях защиты кровельной конструкции от деформации в процессе усадки здания.
  • Перфорированные металлические пластины.

Другие виды креплений, которые используются при обустройстве стропильной системы, —  это болты с гайками, саморезы, стяжки из проволоки.

 Основные виды соединений, встречающиеся при обустройстве стропильной системы

Подход к тому, как крепить стропила, определяется в зависимости от местоположения узла крепления:

  • стропила и мауэрлат;
  • два бруска при наращивании длины стропила;
  • стропила и дополнительные конструктивные элементы, упрочняющие кровельную систему.

 Схема жесткого крепления стропил к мауэрлату

Жесткое крепление стропил используется тогда, когда необходимо создать прочное соединение стропильного основания с мауэрлатом. Важное требование: на крепление не должны влиять такие факторы, как крутящее, скользящее, поворачивающее и т.д. усилие.

Прочность конструкции обеспечивается за счет:

  • оснащения стропильной ноги запилом – так называемым «седлом»;
  • оснащения крепежного узла нашивкой в виде подпорного бруска.

Как правильно крепить стропила к мауэрлату данным способом? Сначала при помощи шаблона на стропильной ноге создается углубление («седло») для того, чтобы далее насадить стропило на мауэрлат. Запрещается делать какие-либо надпилы на мауэрлате, потому что нарушение целостности этого элемента может существенно снизить несущую способность всей стропильной системы!

После того, как проведена состыковка стропильной ноги и мауэрлата, производится крепление элементов при помощи трех гвоздей: два забиваются  боков стропила под углом к стропилу и друг к другу, а третий – строго вертикально посередине. Более надежный способ крепления – металлические уголки, которые фиксируют гвоздями со специальными выступами на ножке.

Еще более прочным узел сделает подпорный брусок, который монтируется под стропильной ногой и упирается в мауэрлат.

 Технология скользящего крепления стропил

О скользящем креплении захотят узнать те, кого интересует, как крепить стропила при обустройстве кровли дома из бруса или оцилиндрованного бревна. Жесткое соединение мауэрлата и стропил в данном случае не подходит, потому что деревянные дома в первые несколько лет после постройки обязательно дают усадку. Если кровле не оставить некоторый простор для движения в сторону расширения/сжатия, она может деформироваться или даже обрушиться.

При таком методе крепления мауэрлат и стропила соединяются при помощи специальной фурнитуры «салазки» или уголков с удлиненными отверстиями для гвоздей.

Фотография скользящего крепления стропил к мауэрлату

Видео о скользящем способе крепления и его монтаже:

 Монтаж стропил на балки (при обустройстве кровли без мауэрлата)

Если вы планируете обустройство простейшей кровли деревянного дома, стропила можно крепить к балкам перекрытия. Однако учтите, что распределение нагрузки от крыши будет точечным, а не распределенным, как при наличии мауэрлата. При таком конструктивном решении балки перекрытия должны выступать за контур стен примерно на 40 см. Чтобы все стропила были закреплены под одинаковым углом к балкам, поперек последних натягивают струну, которая послужит ориентиром для выпиливания пазов под установку стропильных ног.

Чтобы крепежный узел был более прочным,  пропилы выполняют и в основании стропильной ноги, и в балке перекрытия. В первом случае это «зуб с шипом», во втором – гнездо для шипа. Чтобы не уменьшалась несущая способность балки, гнездо должно иметь глубину не более 1/3-1/4  от ее ширины.

Далее вставленные в пазы стропильные ноги фиксируют на балках при помощи металлической фурнитуры: уголков или болтов с гайками.

 Крепление стропил в верхней (коньковой) части

На этом этапе можно действовать по одной из трех схем:

  • скрепить верхние части стропил, обрезанные под необходимым углом (идеально – по шаблону) встык при помощи длинных гвоздей, а еще лучше – металлических пластин;
  • скрепить стропила внахлест при помощи болта с гайкой, шпильки или гвоздей. Этот способ считается более надежным, чем первый, потому что стропила имеют большую площадь соприкосновения;
  • скрепить стропила встык и зафиксировать на коньковом прогоне. От первого способа данная схема отличается тем, что есть еще и коньковая балка. При этом «седло» делается не только на стропильной ноге, но и на верхней части, которая будет опираться на коньковый прогон. Если конек имеет значительные размеры, для него могут потребоваться дополнительные опоры, что совершенно не подходит для чердаков, которые будут использоваться как жилое помещение.
 Удлинение стропил

Как правило, стандартные пиломатериалы имеют длину до 6 м. Если скат вашей крыши имеет большую длину, необходимо провести наращивание, или удлинение стропил. Здесь тоже можно действовать по-разному:

  • методом косого прируба (под углом 45°) и соединения частей стропила болтом диаметром не менее 12 мм;
  • встык, усиливая соединение брусьями-накладками, зафиксированными гвоздями в шахматном порядке;
  • внахлест, соблюдая пересечение участков стропила длиной не менее 1 метра и расположение крепежной фурнитуры в шахматном порядке.
 Несколько аксиом, касающихся крепления стропил

Как крепить стропила, каждый строитель выбирает  сам, исходя из особенностей конструкции кровли, здания в целом, а также климатических условий региона (сила ветров, снежность зим и т.д.). Однако есть несколько правил, которые должны соблюдаться в любом случае:

  1. Используйте качественную крепежную фурнитуру. Если вы хотите, чтобы крыша была долговечной и безопасной, экономить не стоит.
  1. Самые надежные типы крепления – это металлические уголки, пластины, болтовые и шпилечные соединения. Гвозди и саморезы – это фурнитура для временного крепления стропил.
  1. При строительстве деревянного дома обязательно используйте скользящее соединение стропил с мауэрлатом или стеной, чтобы избежать деформации кровли во время усадки здания в первые несколько лет эксплуатации.
  1. Делайте запилы на стропилах аккуратно, чтобы в дальнейшем не пришлось использовать вкладыши или выпиливать лишние сантиметры/миллиметры уже на месте. Идеальный вариант – использование шаблона. Учтите, что если крыша сложная, и стропила будут крепиться к мауэрлату под разным углом, для каждого типа расположения потребуется свой шаблон. Для всех случаев действует правило: глубина запила должна составлять 1/3-1/4 ширины стропильной ноги.
  1. Если вы выбрали в качестве крепежной фурнитуры болта с гайками, обязательно используйте шайбы и другие уплотнители, не дающие головке болта «утонуть» в древесине.

Таким образом, к обустройству стропильной системы дома следует подходить предельно внимательно и ответственно. Спешке здесь не должно быть места. До того, как начнутся непосредственно монтажные работы, стропильная система должна быть спроектирована, а также должны быть определены места расположения всех крепежных узлов. В вашем распоряжении всегда должно быть достаточное количество крепежных элементов хорошего качества. Только при таком подходе можно гарантировать прочность и надежность кровли, отсутствие деформаций и серьезных разрушений во время эксплуатации дома. Стройте с умом и с душой, и вас обязательно все получится!

Как строить кровлю вы уже наверное поняли в общих чертах. А вот как не надо ее строить — посмотрите в этом видео:


 Не забудьте поделиться этой статьей с друзьями! Возможно кому-нибудь она очень пригодиться!

к срубу, к стене, к коньковому брусу, возможные способы, подробно на видео и фото

Существуют следующие способы крепления стропил к стене:

  • с использованием мауэрлата;
  • через балки перекрытий;
  • с затяжкой и подстропильными деревянными брусками;
  • соединение с верхним венцом стен из бревен;
  • с применением обвязки дома, возведенного по каркасной технологии.
крепеж для стропил При возведении частных домов используются стропила наслонные и висячие. Когда строятся здания, имеющие большую площадь крыши, обычно используют висячие стропила, которые изображены на фото.

Технология крепления висячих стропил

Стропила такого вида опираются только на стены, что является причиной появления горизонтальных распорных нагрузок на всю конструкцию. С целью погашения этих усилий, до того, как произвести крепление стропил к стене, необходимо использовать затяжку (прочитайте также: "Как сделать крепление стропил к стене – варианты и способы из практики"). Данный элемент представляет собой брус или доску, при помощи которой соединяют вместе встречные стропильные ноги в случае жесткого соединения верхней части стропил. В результате получают безраспорный треугольник, его и связывают со стеной здания.



Существует альтернативный вариант, когда используют балки перекрытий – эти элементы монтируют со стропилами в одной плоскости строго перпендикулярно стенам дома. Этот способ обычно применяют при возведении легких мансардных помещений, хотя иногда используют и перекрытие по металлическим балкам. Соединение стропил и балок вне зависимости от веса крыши желательно использовать только в том случае, когда существует полная уверенность в надежности и прочности стен строения. Дело, в том, что нагрузка оказываемая системой стропил, будет точечной, а не равномерной как при применении мауэрлата. крепеж стропильной системы

Балки для перекрытий выбирают с сечением 5х15 сантиметров. Для создания кровельного свеса они должны иметь длину, позволяющую выносить их на расстояние, которое не может быть меньше 55 сантиметров. Стропильную ногу в данном случае также выносят за стену и крепят к краю балки.

Крепеж стропил к балкам

Если стропильную ногу и балку просто скрепить, то при малейшей нагрузке на конструкцию ее конец будет скользить, что может закончиться разрушением кровли.

С целью создания надежного крепления используются такие типы соединений:

  • зуб с шипом или упором;
  • упор в конец балки.
Выполняется крепеж стропил и балки в зависимости от угла уклона стропильной ноги с помощью одного/двух зубьев. Этот способ соединения позволяет передать нагрузку от одного элемента стропильной системы к другому (прочитайте также: "Какой бывает крепеж для кровли – крепление стропильной системы"). В качестве дополнительного крепления к этому способу принято использовать металлические уголки, специально предназначенные для стропил.  крепление стропил к срубу

Метод крепления врубкой одинарными зубьями выполняется согласно следующим правилам:

  • данный вид соединений применяют, когда у кровли крутые скаты;
  • зуб с шипом делают в пятке стропила, а в балке вырезают гнездо для шипа;
  • глубина гнезда должна составлять 1/3 или 1/4 часть толщины балки. Если врубку сделать больше, произойдет ослабление балки;
  • создание гнезда выполняют на расстоянии от 25 до 40 сантиметров от края балки, который свисает, чтобы не допустить скола ее конца;
  • одинарный зуб изготавливают с шипом и упором для предотвращения сдвига стропила вбок. Читайте также: "Крепление стропил односкатной крыши".

Когда поверхность крыши имеет небольшой уклон, стропильные ноги устанавливают таким образом, чтобы максимально расширить опорную площадь на балку.

Для этого производится врубка с двумя зубцами одним из следующих вариантов:

  • упором с шипом и без шипа;
  • в два шипа;
  • с двумя шипами в замок.

Способ в два шипа предполагает вырезку шипа под один и второй зубы. В стропильной ноге вырубают проушину под шип с упором для первого зуба и упором под второй зуб. Глубину врезки для зубов делают одинаковой. Если выполняется врубка разная по глубине, тогда первый зуб с шипом врубают на 1/3, а второй – на 1/2 часть от толщины балки.

крепление стропил к стене

Существует еще один метод, когда крепление стропил к балке выполняют присоединением в конец затяжки, но он используется крайне редко. Суть его заключается в том, что зуб-упор в стропильной ноге вырезают так, чтобы одна плоскость зуба ложилась под край балки, а вторая делала упор на запил в балке, который выполняют на глубину 1/3 часть ее толщины.

С целью повышения прочности сопряжений стропил и балок, используют дополнительные соединения при помощи стропильного болта или хомутов. Затем проволочными петлями или полосками железа весь узел крепят к стене здания, а точнее к вмурованному в нее болту или костылю (прочитайте также: "Узлы стропильной системы").

В стропильной конструкции для обеспечения надежного соединения используют деревянные изделия или металлические элементы, которые имеют обобщающее название - крепеж для стропил.



Деревянные изделия представлены брусьями или вставными и накладными косынками (имеют треугольную форму).


Металлический стропильный крепеж представлен в ассортименте. Это гвозди, шурупы, болты с гайками и шайбами, петли, накладки, скобы, хомуты, всевозможные уголки, механизмы для крепления (салазки или ползунки), гвоздевые и зубчатые пластины, перфорированные ленты, анкеры и многое другое (читайте подробнее: "Балки перекрытия и стропила - способы крепления").



Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

  • скользящий;
  • жесткий.

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

крепление стропил к коньковому брусу

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

  • используя уголки для крепления стропил и опорный подшивной брус;
  • путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.
Первый из этих двух вариантов применяют при создании для стропильных ног опоры на мауэрлат с использованием бруса. Стропила при этом жестко упираются относительно линии воздействия – это становится возможным, благодаря использованию подшивного бруса, имеющего в длину до одного метра. Для недопущения поперечного смещения по бокам фиксируют специальный крепеж для стропильной системы - металлический уголок для стропил. Читайте также: "Крепление мауэрлата проволокой". Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: "Узлы крепления стропил - элементы конструкции").

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

  • при помощи запила и последующей укладки стропила местом запила на мауэрлат;
  • путем забивания с боков двух гвоздей наискосок в направлении один к другому;
  • соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
  • методом крепления при помощи скобы;
  • путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
  • при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Варианты крепления стропил крыши на дачных постройках

Рано или поздно на дачном участке появляются постройки, выполненные кладкой кирпичом или строительными блоками: домик, баня, хозяйственный блок. И вот уже готов фундамент, завершена кладка, настало время заняться крышей.

После кладки
После кладки

Иногда, в силу особенностей постройки, встает вопрос: как всё же крепить стропила? Вариантов может быть несколько, поэтому остановимся на трех способах крепления.

Через мауэрлат на стенах

Самый распространенный способ – крепление стропил к кирпичной части дома через переходную доску или брус – мауэрлат, под который кладется гидроизоляция. Но для этого и сам мауэрлат должен быть надежно закреплен на несущих стенах, а также (в некоторых конструкциях) и на средней стене. В последнем случае на средний мауэрлат (лежень) ставятся дополнительные деревянные опоры.

Мауэрлат
Мауэрлат

Сделать это можно разными способами, например, при помощи замурованных в кладке вертикальных шпилек, пропущенных через доску, с последующей подтяжкой доски или с помощью стальной проволоки диаметром от 4 мм, также вмурованной в кладку и пропущенной в нескольких местах по длине стены через доску.

Закрепление мауэрлата на стене проволокой
Закрепление мауэрлата на стене проволокой

Затем заранее соединенные затяжкой (горизонтальной доской) стропильные ноги водружают на постоянное место и закрепляют, например, с помощью гвоздей – сначала по фронтонам, с последующим выравниванием по ним по прямой линии коньковой части остальных стропил. Очевидно, что все стропильные конструкции должны быть идентичны и установлены строго вертикально. Для временной фиксации на месте используют распорные доски.

Крепление гвоздями
Крепление гвоздями

Для наилучшего контакта стропил и мауэрлата в стропилах можно изготовить пазы, которыми они лягут на мауэрлат. Делать это нужно аккуратно, с точностью рассчитав углы запила. Вся стропильная конструкция может быть как с подконьковым прогоном в виде доски или бруса, так и без него.

Конструкция без подконькового прогона
Конструкция без подконькового прогона

При большой ширине стропильную конструкцию с приподнятой затяжкой можно усилить вертикальными стойками или подкосами.

Усиление вертикальными стойками
Усиление вертикальными стойками

Элементы стропильной конструкции можно крепить между собой гвоздями, шурупами и болтами.

Место соединения
Место соединения
При наложении обрешеточной доски для наилучшего закрепления самого конькового элемента имеет смысл усилить и коньковый узел.

Коньковая часть обрешетки
Коньковая часть обрешетки

Принявшие окончательное место стропила дополнительно фиксируют к мауэрлату с помощью металлических уголков.

Заключительное крепление уголками
Заключительное крепление уголками

Выступающая за стену часть стропильной ноги образует карнизный свес. К ней прикрепляют дополнительный элемент из доски, который будет служить нижней горизонтальной частью каркаса карнизного короба. Затем к получившейся карнизной основе по всей длине стены крепятся лобовая и нижние доски. Угол спила законцовочной части всех стропил и горизонтальный выносной размер от стены должны быть одинаковыми, от этого напрямую зависит качество изготовления карнизного короба.

Устройство карнизной части крыши
Устройство карнизной части крыши

Всю конструкцию карниза можно сделать полностью деревянной или обшить снаружи пластиковой или металлической вагонкой.

Обшивка пластиковой вагонкой
Обшивка пластиковой вагонкой

При нарезке элементов вагонки следует периодически (после набранных 4-5 штук) замерять расстояние между уголковыми элементами W- и F-образного типа, корректируя ширину нарезки наборных элементов. Сами уголки правильнее крепить (крепление производится степлером и саморезами) к лобовой и нижним доскам до их (досок) непосредственной установки на место. Поверхности доски в месте крепления уголков должны быть ровными и прямыми. В этом случае можно добиться наилучшей параллельности уголков друг другу, что упростит процесс обшивки. Вагонка при наборе крепится к доскам степлером через каждые несколько штук. Наборные элементы ни в коем случае не должны входить в пазы уголков враспор.


Через мауэрлат на опорах

Также можно использовать вариант крепления стропил на мауэрлат, зафиксированный на опорах с внутренней стороны кладки. Тогда в качестве этих элементов используется брус размерами 100х100 мм.

Мауэрлат на опорах
Мауэрлат на опорах

Лаги пола второго этажа монтируются в стену.

Лаги пола второго этажа
Лаги пола второго этажа

К ним сверху крепятся вертикальные опоры из бруса, которые дополнительно фиксируются на месте, например, с помощью стальной проволоки, вмурованной в стену.

Вертикальные опоры из бруса
Вертикальные опоры из бруса

Таких опор по длине стены устанавливается несколько (через одну лагу), а сверху на них закрепляется горизонтальный брус. В этом случае он лежит на опорах жестко и не деформируется при креплении стропил.

Угловая опора
Угловая опора

Далее принцип установки стропильной конструкции аналогичен предыдущему варианту.

Крепление на лаги

Такой способ крепления стропил можно использовать для небольших построек, или если второй этаж у вас не имеет стен из кладки, за исключением фронтонов.

Баня с креплением стропил на лаги
Баня с креплением стропил на лаги

В этом случае ноги стропил закрепляются на выносной (карнизной) части лаг второго этажа или чердака, а вся конструкция фиксируется с помощью вмурованной при кладке в стену стальной проволоки диаметром от 4 мм, которая затягивается на выбранных пазах верхней поверхности стропил.

Крепление стропил
Крепление стропил

Дополнительно при кладке через лаги можно пропустить и вмуровать в стену шпильки или проволоку. Карнизный свес при этом способе получается сам собой, поэтому при напиле и установке лаг следует с точностью выдерживать одинаковый размер их выноса за стены и 90-градусный угол спила.

Карнизный узел изнутри постройки
Карнизный узел изнутри постройки

Тогда окончательная обшивка карниза не потребует дополнительных усилий и будет происходить быстро и в удовольствие.

После обшивки вагонкой
После обшивки вагонкой

То же относится и к торцевым частям обрешетки в момент спила и выравнивания законцовок досок. При аккуратно выполненных спилах обшивка фронтонной части карниза также не доставит неудобств.

Фронтонная часть
Фронтонная часть

Какие бы варианты крепления стропильной конструкции не использовались, правило простое: чем тщательнее подготовительные работы и замеры, тем легче потом работать и красивее результат.

Крепеж для стропильной системы - Всё о кровле

Крепление стропил к мауэрлату: способы соединений

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж :

  • проволочные стяжки;
  • уголки;
  • пластины;
  • кронштейны WB;
  • уголок КР;
  • крепежные элементы LK;
  • саморезы;
  • гвозди;
  • перфорированная монтажная лета ТМ;
  • болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения .

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

  • в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
  • стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
  • дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

  • стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
  • по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
  • по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
  • готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

  • модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
  • модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
  • модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа :

  • важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
  • используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

Похожие новости

Узлы крепления для стропильной системы кровли

Стропильная система — это скелет крыши. Именно она отвечает за прочность кровли, ее надежность и сопротивление нагрузкам. При самостоятельном строительстве дома необходимо знать, как правильно сделать узлы крепления стропильной системы, чтобы крыша была надежной и безопасной.

Устройство стропильной системы

Стропильная система состоит из многих элементов, каждый из которых выполняет свою задачу.

  • За распределение нагрузок на стены отвечают мауэрлаты. Эти балки принимают на себя вес всей кровли и лежат на стенах.
  • Стропильные ноги — это наклонные балки, который и создают необходимый угол наклона крыши.
  • Прогоны — это горизонтальные балки, которые скрепляют ноги между собой. Есть коньковый прогон, располагающийся вверху, и боковые, находящиеся с скатах.
  • Затяжки расположены горизонтально и не дают стропильным ногам разъехаться, образуя с ними жесткие треугольники.
  • Стойки и подкосы (подстропильные ноги) — дополнительные элементы, на которые опираются стропильные ноги. Они упираются в лежни.
  • Лежень — горизонтальная балка, находящаяся под коньком, на нее опираются стойки и подкосы. Задача лежня — перераспределить точечную нагрузку от стоек.
  • Конек — место соединения скатов кровли.
  • Обрешетка — бруски или доски, которые набивают перпендикулярно стропилам. На нее укладывают кровельный материал. Задача обрешетки — распределить его вес.
  • Свес — удлиненный край ската, защищающий стены от осадков. Если длины стропильных ног недостаточно для создания свеса, используются дополнительные элементы — кобылки.

Устройство стропильной системы показано на рисунке.

Также в устройстве крыши выделяют стропильные фермы. Это сплошной узел, состоящий из стропильных ног, растяжек, стоек и подкосов (раскосов, укосин). Ферма может быть не только треугольной, но и трапециевидной, сегментной или многоугольной. То, какой тип фермы выбрать, зависит от размеров дома. Если расстояние между стенами составляет 9-18 м, то подойдет треугольная ферма. Для домов шириной от 12 до 24 м используют трапециевидные или сегментные фермы. Если ширина здания больше (до 36 м), то используют многоугольные фермы.

Основными узлами крепления стропильной систему кровли являются это балочный, коньковый и мауэрлатный.

Виды стропильных систем

Стропила могут быть висячими и наслонными .

Висячие опираются на стены и создают распор. Чтобы уменьшить его, в основании стропил делают затяжки, которые соединяют стропила и образуют с ними треугольники. Висячие системы различных типов используются для домов шириной не более 17 м. В зависимости от ширины строения, устраивают их по-разному.

Если ширина дома не больше 9 м, то стропила поддерживаются вертикальным брусом — так называемой бабкой. Она находится под коньком.

Если ширина дома от 9 до 13 м, дополнительно устанавливают подкосы, которые одним концом упираются в стропильные ноги, а другим — в бабку.

При ширине дома 13-17 м используются две вертикальные стойки, соединяющиеся в верхней ригелем (подгоном), как на рисунке.

Наслонные стропила опираются на несущую стену или колонны внутри здания. При таком способе стропило имеет три или больше точек опоры. Наслонный тип стропильной системы создает меньшую нагрузку на стены здания и более прочен, его используют для зданий большей ширины. Такие крыши могут быть устроены по-разному, в зависимости от расположения внутренних стен, они могут быть симметричными или асимметричными.

Как соединяют части стропильной системы

Для соединения деревянных элементов между собой используются гвозди, болты, шпильки, а также металлические пластины и уголки для укрепления узлов. Дополнительно применяются деревянные бруски или пластины.

  • зубья в шип,
  • зубья в упор,
  • упор в конец перекладины.

Использование металлического крепежа не уменьшает несущую способность, так как не требуется их врезка, в отличие от крепления, например, методом зубья в шип.

Стропила могут быть не только деревянными, но и металлическими. Для крепления металлических стропил применяют различные уголки, кронштейны, монтажную перфорированную ленту, пластины, болты с гайками или саморезы.

Крепление к мауэрлату

Если стена бетонная, то в ее верхней части делают армированный пояс жесткости, в котором предусматривают шпильки. К ним и будет крепиться мауэрлат.

Стропила к мауэрлату можно крепить двумя способами: жестким и скользящим.

Первый способ более популярен. Для крепления используют специальные уголки с опорным бруском. Есть несколько способов крепления стропилины к мауэрлату.

  • Прибивают каждое стропило тремя гвоздями: два их них должны быть перекрещены, а третий расположен вертикально.
  • Крепление с помощью скобы: один ее конец забивается примерно в середину опорного бруса, а другой поворачивают на 90 градусов и забивают в стропило.
  • Крепление проволокой-катанкой: из сложенной в 4 ряда проволоки делают хомут, которым прикручивают стропило к брусу. Вместо проволоки используют также специальную перфорированную ленту. Иногда такой способ используют в дополнение к другим методам крепления.
  • С помощью уголков: уголок прикручивают шурупами к мауэрлату и стропильной ноге. Лучше применять уголки с двумя рядами отверстий и ребром жесткости.

Недостаток жесткого способа — при оседании здания возможно повреждение стен. Поэтому жесткое крепление применяют в кирпичных зданиях.

Скользящий способ подразумевает, что стропила соединены с мауэрлатом такими крепежными элементами, которые не препятствуют их движению в некоторых пределах. Этот способ используют в деревянных зданиях, которые могут оседать. С помощью особых способов крепления можно достичь того, что стропило будет иметь одну, две или три степени свободы. В последнем случае применяется специальный шарнир.

Одна степень свободы подразумевает, что стропило может поворачиваться по кругу. В этом случае они крепится одним гвоздем или шурупом. Две степени свободы — это поворот по кругу и смещение по горизонтали. Для этого стропила к мауэрлату крепятся металлическими скобами. Используются также специальные уголки-салазки.

При скользящем соединении в небольших зданиях с не очень тяжелой кровлей крепление делается без запилов. Если здание большое, рекомендуется этот узел делать с запилом на стропильной ноге.

Важно! Запил вырезают именно на стропиле, а не на мауэрлате, чтобы не повредить и не ослабить балку.

При этом фиксация может быть как жесткой (с упором в балку), так и подвижной (с зубом на внешней стороне). Иногда вместо выпиливания зуба применяют дополнительный брусок.

Коньковое соединение

После того, как стропильная нога укреплена на мауэрлате, переходят к коньковому узлу крепления. Это соединение можно сделать тремя способами: встык, к коньковому прогону и внахлест.

Для крепления встык стропила спиливают в верхней части под углом, равным наклону крыши, и соединяют гвоздями (150 мм), вбивая их в верхние плоскости стропил, так, чтобы гвозди вошли в торец противоположного стропила. Для прочности прикрепляют металлическую пластину или деревянную накладку, которую также прибивают гвоздями или прикрепляют с помощью болтов..

При креплении к коньковому прогону между стропилами дополнительно укладывается коньковая балка (прогон), этот способ более трудоемкий.

При креплении внахест стропила, находящиеся с противоположных сторон, заходят друг на друга и соприкасаются боковыми поверхностями. Их соединяют болтами, гвоздями или шпильками.

Балочный узел

К балкам стропила прикрепляются следующим образом. Главная задача крепления — не допустить скольжения стропила по балке, поэтому используются различные приемы.

  1. В пятке стропила необходимо вырезать зуб и шип, в балке вырезают соответствующего размера упор.
  2. От свисающего края балки место крепления должно отстоять на 25-40 см.
  3. Гнездо для крепления должно быть глубиной 1/4 — 1/3 толщины балки.
  4. Вместе с зубом вырезают шип, который не дает стропилу сдвинуться вбок. Такое соединение называют «зубом с шипом и упором».

Если крыша более пологая (угол ее наклона меньше 35 градусов), то стропила крепят таким образом, чтобы площадь их соприкосновения с балкой увеличилась. Тогда используют следующие способы:

  • два шипа с двумя зубами,
  • упором с шипом или без него,
  • два шипа в замок.

Общие рекомендации

При создании стропильной системы для крыши важно помнить следующее.

  • Все деревянные элементы перед установкой обрабатывают антисептиком и огнеупорным составом.
  • Толщина любой деревянной части не должна быть меньше 5 см.
  • Стропила без стоек и подкосов не делают длиннее 4,5 м.
  • Мауэрлат должен располагаться строго горизонтально.
  • Стойки и подкосы рекомендуется делать максимально симметрично.
  • Нельзя добавлять элементы в рассчитанную стропильную систему — это может привести к появлению нагрузок там, где они не нужны.
  • В местах стыка дерева с каменной (кирпичной) кладкой нужна гидроизоляция.

Правильно сделанная стропильная система — это залог надежности кровли. Именно стропила принимают на себя весь вес материалов кровли и противостоят ветровым нагрузкам. Поэтому очень важно построить стропильную систему с соблюдением технологии.

Обсудить статью на форуме

Крепеж узлов стропильной системы

Чтобы крыша имела высокую прочность и надежность, потребуется особое внимание уделить стропильной системе. Кроме правильно произведенных расчетов и чертежей, немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

Конструкция стропильной системы.

Помимо нагрузки атмосферных осадков, стропила должны выдержать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при подборе крепления.

Стропильная система является пространственной конструкцией, состоящей из следующих элементов:

Для того чтобы понять, каким образом все части стропильной системы крепятся между собой, нужно разобраться, из каких узлов она состоит, какие крепления в каждом случае используются и что они собой представляют. При сборке несущей конструкции кровли применяются крепежные элементы, как стальные, так и деревянные.

Основные узлы соединения стропильной системы

Схема крепления мауэрлата к стене.

Прежде чем соединять между собой мауэрлат и стропильную ногу, первый потребуется прочно соединить со стеной. Мауэрлат представляет собой толстую балку (15х15), уложенную по оси стены и параллельную коньку балки, на которую опираются стропильные ноги. Возложенные функции на данный элемент несущей конструкции заключаются в распределении нагрузки от стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры. Иными словами, фундаментом для всей крыши является мауэрлат. Его укладывают на ось стены и закрепляют к ней. В данном случае имеется несколько способов соединения.

Способ первый. При устройстве крыши большой площади по всей длине стены заливается армопояс, куда сразу же вмуровывают металлические штыри под резьбу м12 через каждые 2 м. В данном способе в качестве крепежа мауэрлата со стеной будут шпильки, которые насквозь проходят через балку и притягиваются к стене с помощью гайки и шайбы. При небольшой площади крыши, где нет большой нагрузки на стену, обходятся без мауэрлата и стропила крепятся непосредственно на вмурованные в процессе кладки шпильки.

Способ второй. Еще один вполне доступный способ сделать стропильную систему устойчивой – это крепить мауэрлат к стене с помощью проволоки. Для этого понадобится за 3 ряда до конца кладки уложить середину проволоки между рядами кирпичей. Ее длина должна быть достаточной, чтобы хватило обвязать и притянуть мауэрлат к стене. Также можно обойтись без мауэрлата и закрепить стропило проволокой прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность

Схема крепления стропильной ноги к мауэрлату может быть жесткой и скользящей. Тип соединения зависит от формы крыши и вида стропил, которые могут быть висячими или наслонными.

Жесткое и скользящее соединение нижней части стропил с мауэрлатом

Основные узлы стропильных ферм.

Узлы соединения в данном случае будут выполнены из дерева и могут иметь несколько видов:

  1. Зуб, имеющий только упор.
  2. Зуб, имеющий шип и упор.
  3. Упор непосредственно в балку.

Врубка одинарного зуба используется для крыши с большим углом наклона, где угол между мауэрлатом и стропильной ногой более 35º. Для этого в стропильной ноге потребуется вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Применение шипа позволяет избежать бокового смещения стропила. Врубка двойного зуба используется при монтаже более пологих крыш. Последний способ применяется крайне редко.

В последнее время все чаще деревянное крепление для стропил заменяется металлическим, поскольку позволяет не только получить более надежную конструкцию стропильной системы. но и значительно сократить работы по ее монтажу. Поэтому в качестве дополнительных крепежей используются металлические стропильные болты, скобы, пластины, хомуты, петли и различные уголки.

Пример скользящего соединения..

Наиболее используемый метод жесткого соединения – это вбивание гвоздей с боковых сторон под углом в мауэрлат. Таким образом происходит внутреннее скрещивание внутри него. Далее для окончательной фиксации соединения вбивается вертикально третий гвоздь. Еще один способ предотвращения поперечного смещения стропильной ноги – это закрепление ее по бокам металлическими уголками.

Схема для подвижного крепежа стропил в нижней части применяется для домов, построенных из оцилиндрованного бревна или бруса. Так как в процессе эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, т. е. происходит усадка здания.

Схема жесткого крепления в данном случае недопустима, поскольку такие подвижки могут привести разрушению стены. Это значит, что узлам крепления требуется обеспечить подвижность. В таких случаях используются специальные шарнирные соединения, которые называются салазки либо уголки с продолговатым отверстием под крепеж. Скользящее сопряжение в данном креплении достигает двух уровней свобод путем свободного движения одного из элементов крепежа.

Узловое коньковое соединение

Коньковое соединение стропильной системы можно получить тремя способами: встык, внахлест и на коньковую балку.

Схема конькового соединения стропильной системы.

Встык. Верхнюю часть стропильной ноги нужно обрезать под углом, равным уклону крыши. Противоположную ногу также подгоняют под соответствующий угол, но с наклоном в другую сторону. Далее они между собой соединяются в верхней точке с помощью гвоздя, который должен быть забит в торец стропил с захватом противоположного конца. Кроме гвоздей, для более прочного соединения стыков используются специальные пластины. В качестве такого крепежа может выступать как деревянная доска 30 мм, так и металлическая фиксирующая двусторонняя накладка. Для ее установки используются болты или гвозди.

Следующие два способа будут подобными первому, но имеют небольшую разницу. При креплении внахлест верхние части стропильной ноги будут соединены между собой своими боковыми сторонами. Последний вариант осуществляется путем соединения каждого стропила непосредственно к коньковой балке. В данном случае в качестве крепежей используются резьбовые шпильки с шайбами и болты.

Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам потребуется установить необходимое количество диагональных связок. Наличие раскоса и подкоса (подстропильной ноги) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка раскоса осуществляется путем упора верхней части в угол фронтона. а нижней частью он упирается в основную балку перекрытия. Подкос помогает снизить нагрузку на стропила по центру. Его монтаж ведется под углом 45º. Закрепляются диагональные связи с использованием хомутов, уголков, пластин.

Виды и особенности металлических крепежей для стропил

Если ранее в качестве таких крепежей мастера использовали деревянные элементы (бруски, накладки, нагели, металлические скобы, деревянные штыри, клинья), то сейчас такие способы уступают более современным видам. Строительный рынок имеет большой модельный ряд металлических крепежей, которые теперь намного прочнее и позволяют процесс монтажа стропильной системы сделать намного проще. В технологии изготовления данных элементов используется металл, толщина которого варьируется от 1.5…3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам в сравнении с любым другим материалом. Кроме того, крепежи стропил представлены любых размеров и позволяют с большой точностью осуществлять технологический процесс.

Виды крепежных элементов для стропил.

К металлическим крепежам стропил, которые могут быть перфорированными и гвоздевыми, относятся:

  • лента монтажная перфорированная;
  • уголки;
  • пластины;
  • опора балки;
  • опора бруса;
  • проволочная стяжка;
  • саморезы;
  • болты с гайками;
  • уголки КР;
  • кронштейны WB;
  • крепежные элементы LK.

Применение перфорированных изделий позволяет достаточно прочно закрепить стропила со всеми частями системы и обеспечить хорошую жесткость и прочность под любым углом. Для них характерно наличие множества отверстий под болты, шурупы и саморезы, с помощью которых и осуществляется крепление к дереву. Размер изделия регулируется обрезкой на нужную длину и ширину.

Также крепежные элементы могут быть гвоздевыми. Однако использование такого вида возможно только в заводских условиях методом просечки, которая отгибает конусовидную часть. Эта операция осуществляется специальными станками под давлением.

Уголки КР имеют большое количество модифицированных видов, снижающие риск обрыва болтового соединения при естественной осадке конструкции. Крепление осуществляется без применения специального оборудования с помощью шурупов и гвоздей.

Кронштейны WB используются для крепления консоли несущей балки при устройстве деревянных перекрытий в домах из оцилиндрованного бревна или бруса. При этом врезка на стропильной ноге не производится, что не ослабляет ее несущей способности. Соединение ведется с использованием анкерных болтов, гвоздей либо шурупов.

Крепеж стропила LK применим в подстропильной системе. где требуется соединить стропила и балки. Обладает теми же достоинствами, что и крепеж WB, но процесс осуществляется только шурупами либо гвоздями. Используется при строительстве деревянных домов.

Крепеж в стропильной системе играет огромную роль. Именно от него зависит прочность и длительность эксплуатации всего кровельного пирога. Поэтому к выбору типа и способа крепления следует отнестись с большим вниманием.

Поделитесь полезной статьей:

Источники: http://vseokrovle.com/stropilnaja/88-kreplenie-stropil-k-maujerlatu.html, http://bouw.ru/article/uzli-krepleniya-dlya-stropilynoy-sistemi-krovli, http://kryshikrovli.ru/elementy/stropilnaya/uzly-kreplenija.html

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
