Как соединить провод с патроном

Патрон для лампочки — промежуточный элемент, используемый для удобного и надежного соединения электропроводки и лампы. Нередко к нему крепят различные декоративные элементы современных люстр и светильников.

Устройство

Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели E-серии с резьбой Эдисона. Есть три основных элемента — наружный корпус в форме цилиндра, куда крепятся металлическая гильза с резьбой Эдисона, донышко и керамический вкладыш.

Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Чтобы повысить безопасность при эксплуатации, на центральный контакт цоколя подают фазу, что уменьшает вероятность соприкосновения с фазой.

Патроны G-серии характеризуются тем же принципом работы, но имеют более простую конструкцию и используют иной метод передачи тока на цоколь.

Маркировка

В соответствии с ГОСТ изделия с резьбой Эдисона делятся на три основные типа — E14, E27 и E40. Первые называются «миньонами» и используются в СВЧ-печах, морозильных камерах, вторые — в светильниках, последние — при организации уличного освещения. Принцип действия везде одинаков, а отличия связаны с дизайном и габаритами.

На корпусе патронов имеется маркировка. При расшифровке можно узнать характеристики изделия. E14 устанавливают в приборах с током потребления не более 2 А и мощностью до 440 Вт, E27 – до 4 А (880 Вт), E40 — до 16 А (3500 Вт). Каждая модель рассчитана на переменный ток напряжением 250 В.

Разновидности по способу установки

Фактически способ установки — то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.

Резьбовое соединение — классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.

Есть третий вариант — комбинированные приборы с цоколем GU10, используемые в современных люстрах. Сначала лампочка вставляется в патрон, затем закручивается в замке до упора. Элементы с поворотно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим/постоянным механическим воздействиям, включая вибрации.

Разновидности по типу цоколя

Выбор цоколя зависит от используемых лампочек:

  1. Практически для всех экономок, люминесцентных и обычных ламп применяют тип E27 с традиционным резьбовым соединением. Патрон подходит для светодиодных приборов бытового пользования и ряда галогенок.
  2. Небольшие лампочки могут эксплуатироваться с патронами типа E14 (миньонами). Число в маркировке указывает на диаметр — в данном случае 14 мм.
  3. G-патроны — изделия, использующие штырьковое крепление. Подходят для экономок и галогенок с такой же конструкцией.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Ремонт электрических патронов

Электрические патроны E и G серий отличаются между собой и по возможности технического обслуживания. Если первые ремонтируются, в большинстве случаев при поломке вторых требуется замена патрона в люстре.

Ремонт разборного электрического патрона Е27

Причиной частого перегорания лампочек, изменения яркости при эксплуатации осветительных приборов может быть поломка электрического патрона. На это указывают и посторонние звуки, слышимые при включении изделия.

Выкрутите лампочку из цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их нужно не просто зачистить, но и разобраться в первопричине. Часто образованию почернения предшествует плохой контакт в точке соприкосновения патрона и электрических проводов.

Разберите патрон, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и зачистите контактные пластины. В некоторых случаях для лучшего соприкосновения пластины нужно подогнуть в направлении цоколя лампочки.

Нередки случаи, когда при попытке выкрутить лампочку из патрона колба отклеивается от металлического цоколя и последний остается внутри. Если это произошло, разберите корпус и дно, чтобы вытащить цоколь лампочки. Другой вариант — возьмите в руки плоскогубцы с заизолированными ручками, попытайтесь ухватиться за край цоколя и проверните его против часовой стрелки. Действуйте осторожно, чтобы не повредить внутреннюю резьбу патрона.

Заключение

При выборе электрических патронов для осветительных приборов ориентируйтесь на надежное крепление лампочки и рассчитывайте уровень безопасности.

Изделие — важная часть вспомогательной фурнитуры светильников и люстр, элемент электрической цепи. Малейшие сбои могут привести к возникновению пожара или серьезным травмам. Избегайте покупок некачественных, дешевых изделий!

Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке. Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности. После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Маркировка электрических патронов

Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

МаркировкаМаксимальный ток нагрузки (А), мощность (Вт)Особенности патронов
Е142А, 440ВтТип – резьбовой. Миньон применяется для маломощных источников света.
Е274А, 880ВтТип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники.
Е4016А, 3500ВтТип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.
G4 – G105А, 60ВтШтыревые патроны. Применяются с маломощными лампочками.
G95А, 60ВтТип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.
GU105А, 50ВтПодключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.
G134А, 80ВтПодходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.
GX232А, 75ВтИмеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.
G242А, 75ВтИмеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.
2G72А, 50ВтОснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.
GX535А, 50ВтКонструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым.

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:

  1. Внешний корпус с гильзой, на которой резьба.
  2. Донышко.
  3. Вкладыш, на котором размещены контакты.

Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах. Во втором варианте подключения кабеля припаивают к контактам.

Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.

Внимание! Электромонтажные работы проводят при отключенном электричестве.

Обыкновенный электрический патрон

Чтобы правильно произвести подключение, нужно:

  1. К вкладышу прижмите пластинку центрального контакта, закрутите винт. Крепежный элемент не только фиксирует эту деталь, но и передает ток. Именно поэтому закручивать винт нужно до упора.
  2. Потом закрепите втору пластинку таким же способом.
  3. Согните центральную пластинку, чтобы она находилась на одном уровне с боковыми.
  4. Зачистите концы проводников (на 1.5 см), сформируйте из кончиков кольца, проденьте их через донную часть, прикрутите к стальным пластинкам.
  5. Прижмите разъемное соединение лампы к несобранной конструкции. Если при упоре в контакты по бокам, центральная пластина прогибается на 2 мм, то все правильно. Если нет – немного отогните ее вверх.
  6. Прикрутите ко дну верхнюю часть патрона.

Потом вкрутите в патрон лампу из той же серии (E или G), и подключите светильник.

Патрон с клеммами

Подключение современных моделей к проводникам осуществляют винтовыми зажимами. Так как клеммы расположены снаружи конструкции, то разбирать ее не придется, что значительно упрощает работу.

Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.

Самые популярные устройства с клеммами – Е14, Е27. Нередко их применяют для замены традиционных во время ремонта светильника.

Безвинтовой электрический

Самые современные модели патронов оснащены несколькими парными отверстиями, в которые вводятся кабеля. Внутри они фиксируются латунными пластинками с пружинным механизмом. Жилы нужно вставлять с усилием.

Контакты в выходах 1-2 и 3-4 соединены парами (на фото места их соединений показаны красными линиями). Такая конструкция позволяет без проблем параллельно подключать лампы в осветительной аппаратуре. Напряжение поступает на один патрон, к которому потом подсоединяется второй с помощью перемычек.

Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.

Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы. Одножильный кабель намного легче зафиксировать в отверстии.

Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.

После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.

При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.

Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.

На трубке

Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.

Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку. Токопроводящий кабель пропускается через отверстие этой важной детали.

В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.

Втулкой

Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.

Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.

С контактными зажимами

Соединение патрона безвинтовыми контактными зажимами отличается от классического. Разница в том, что корпус изделия соединяется с дном пластинками с пружинным механизмом, а не вкручивается.

На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.

При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.

Возможные проблемы и пути их решения

Патрон может нуждаться в ремонте, если лампочки часто выходят из строя, мигают, а при включении света слышится жжение или пахнет горелым. Снимите патрон, и проверьте соединения. Если контакты потемнели, то их нужно зачистить и заново подсоединить.

Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.

Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство. Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.

Часто происходит так, что в рожковой люстре перестали гореть несколько лампочек. Это может быть связано с тем, что контакты перегреваются, а проводники ослабляются, из-за этого они окисляются и обгорают. Чтобы решить проблему, разберите патрон, проведите зачистку жил и латунных пластинок. Затем соберите устройство и установите в светильник. После этого проблема будет решена.

Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.

Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.

В любом случае, чтобы провести качественные ремонт, нужно разобрать патрон и провести диагностику соединений.

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Наибольшее распространение на нашем рынке получили 3 вида патронов:

    карболитовые советского образца
    пластиковые самозажимные

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

    цилиндрический корпус с резьбой
    керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка "E" говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться "земля".

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

Отсоединить провод патрона для лампочки. Как разобрать пластиков видео онлайн

Видео по запросу:

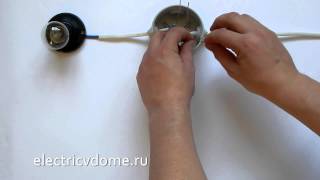

Как отсоединить провода : сделал по Вашей просьбе) Как правильно разобрать и подключ...

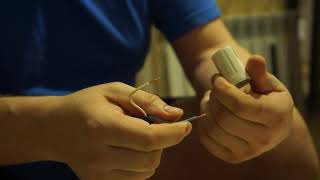

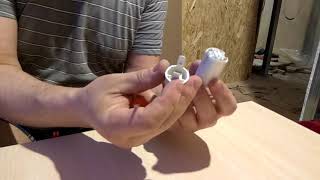

Как отсоединить провод у пластикового патрона : Проблема в разборке патрона с ...

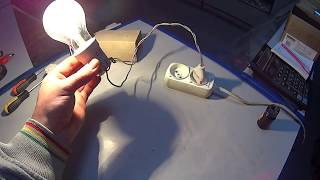

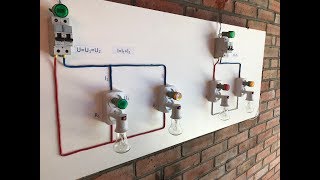

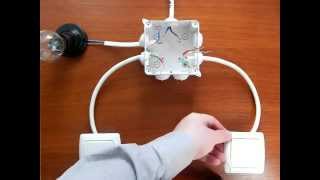

Маленькое видео для самостоятельного подключения электрического патрона к проводам. ПОДДЕРЖКА:...

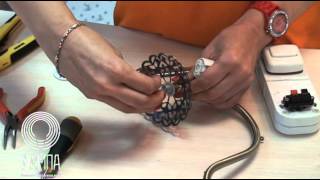

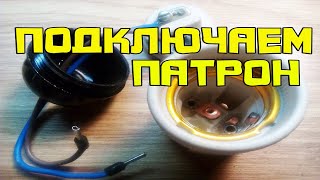

Как правильно подключить патрон. #какподключитьпатрон, #советыэлектрика Группа электрик com/ehlektrik...

Видеоролики магазина люстр и электроприборов Центр Света «Лампа», Липецк. ru.

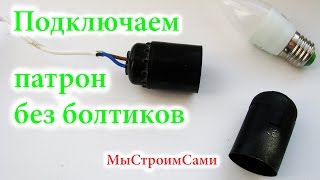

Наглядно изучаем устройство патрона без болтиков. Подключаем провода. Разбираемся, как же они там...

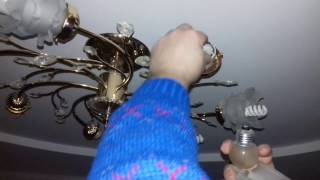

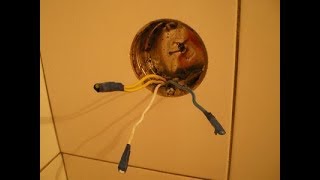

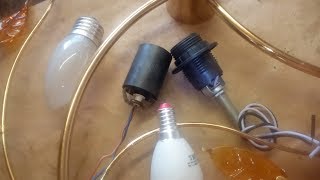

Лампочки из люстры выкрутились вместе с патронами и оборвались провода. Патроны были закруч...

Ремонт люстры своими руками.

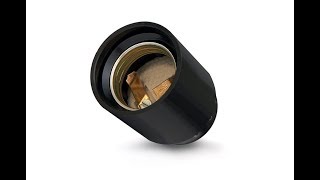

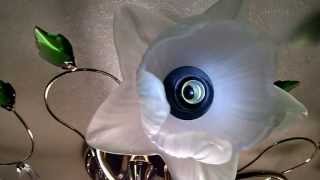

В люстре разбилась колба лампы, а цоколь остался в патроне. И вы не знаете как его от туда извлечь? В этом.

Неудачная попытка замены сгоревших ламп накаливания. Ремонт цоколей.

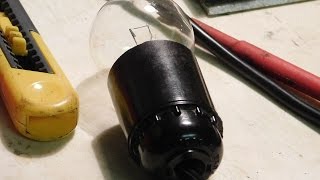

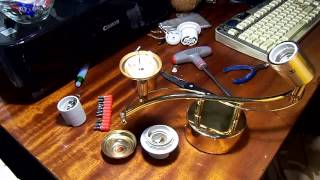

В данном видео я показал как возможно при помощи нехитрых инструментов починить люстру, а именно замени

Пластмассовые патроны для ламп с резьбой Эдисона

Пластмассовые патроны для ламп с резьбой Эдисона - это современный вид электрических патронов, попавший в СНГ из Европы. Такие патроны все чаще используются в современных осветительных приборах и без знания устройства пластмассовых патронов, поменять такой патрон и даже прикрепить провода к патрону бывает не просто.

Как и любые другие электрические патроны, пластмассовые патроны имеют маркировку, определяющую максимальное напряжение и силу тока или мощность, при которых данные патроны могут использоваться. Но, как показывает практика, даже соблюдение условий маркировки не всегда гарантирует долгую работу патрона. Никуда не денешься, мы живем в эпоху потребления, сейчас производить товар, который может использоваться более 3-5 лет экономически не выгодно. Единственный надежный способ продлить жизнь современных патронов - это вкручивать в них энергосберегающие люминисцентные лампы. Такие лампы не только экономят энергию, но и продляют жизнь электрических патронов, так как при работе греются намного меньше, чем обычные лампы накаливания.

Пластмассовые электрические патроны бывают цельные и сборные. Цельные патроны используются в основном для ламп с цоколем Е14. Выглядит цельный (литой) патрон приблизительно так:



Фотография 1                                  Фотография 2

Пластмассовые патроны для ламп с цоколем Е27 как правило разборные выглядеть они могут так:



Фотография 3                                  Фотография 4

Чтобы подключить провода к литому пластмассовому патрону, нужно просто вставить провода в соответствующие отверстия сзади патрона. Как видно на фотографии 1, можно подключить и два провода в каждому из контактов, было бы желание. Если провода не с литой, а с плетеной жилой, то концы таких проводов лучше пропаять. К разборным пластмассовым патронам провода подключаются в принципе также, только для того, чтобы подключить провода, нужно сначала снять дно патрона. Дно крепится к корпусу патрона на защелках. Чтобы отщелкнуть дно, нужно вставить простую отвертку сначала в один паз и посильнее надавить, чтобы защелка дна отошла:

Фотография 5

а потом придерживая, первую защелку надавить на вторую защелку. Когда дно будет отсоединено, Вы увидите контакты патрона, по два круглых отверстия с двух сторон, за отверстиями находятся подпружиненные контакты:

Фотография 6

Чтобы вставить или вытащить провод, нужно нажать простой отверткой на пружины зажимов (продолговатые отверстия ближе к центру патрона). Перед тем как подключить провода, на провода нужно одеть дно патрона. Дальнейшие варианты крепления патрона могут быть разными, но в принципе все также, как и для карболитовых патронов, для этого в дне патронов есть соответствующая резьба.

А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье "Записаться на прием к доктору"

Для терминалов номер Яндекс Кошелька 410012390761783

Для Украины - номер гривневой карты (Приватбанк) 5168 7422 0121 5641

Кошелек webmoney: R158114101090

Или: Z166164591614

На главную

8.2 (голосов: 5)
30565
Комментарии:
19-02-2015: Андрей

Андрей
[email protected]
89274620330
Прайс-лист с коммерческим предложением для формирования РЭН
Патрон для галогенных светильников VT 264 (200) GU 5.3
Патрон Е14Н020 М10 подвесной безвинтовой белый
Патрон Е-27
Патрон керамический
Е-40К-401 "Голиаф"


Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье "Записаться на прием к доктору" (ссылка в шапке сайта).

Как определить куда вставлять какой провод в патрон?

без разницы - тут переменный ток

Не совсем фиолетово.. . Рекомендую фазный провод присоединить к центральной клемме - меньше вероятность удара эл. током.

Ууу, чтоб вас всех током поубивало - Дураки-Советчики )) ...Синий - к винтику, который к центру идёт крути! , коричневый - к резьбе на патроне который! ) Ну и соответственно - по цвету - не перепутай их в выключателе и в других скрутках!! ! )

Если вы делаете переноску ( световую) - то без разницы какой провод идет к какому винтику. У вас же будет вилка. И чтобы заменить лампочку в патроне - достаточно просто вынуть вилку из розетки. и менять смело.

Выучите, как Отче Наш: <a rel="nofollow" href="http://electricvdome.ru/montaj-electroprivodki/cvetovaya-markirovka-provodov.html" target="_blank">http://electricvdome.ru/montaj-electroprivodki/cvetovaya-markirovka-provodov.html</a>

Без разницы. Можно сразу к розетке.

нулевой должен идти на пятак, а фаза на бок, это по правильному, если там с вилкой будет то без разницы

Без разницы. А вот провод для переноски лучше взять другой. Учитывая Вашу квалификацию Вам многожильный провод аккуратно и надежно (с сохранением всех жилок) в клеммах не закрепить. Лучше возьмите ВВГ 2*1,5 мм. Он и покрепче будет, можно подвестить патрон прям на проводе

Способы крепления проводов и кабелей к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.Монтаж кабельного канала фото

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.Использование пластиковых клипс

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:Витые провода в оболочке из шелка

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Гвоздевые скобы фотоОчень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.Дюбель-стяжка

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).Дюбель-хомутДюбель-бабочка

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Крепление электропроводки алебастром

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.Самодельная скобаСкоба из оцинкованной полосы

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:Монтажная площадка

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
