защита дымохода от схода снега

Содержание статьи

разжелок у трубы или резак для снега

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 3

1 Тема от lisbluses 2017-11-21 09:05:33 (2017-11-21 09:08:18 отредактировано lisbluses)

  • lisbluses
  • Новый участник
  • Неактивен
  • Зарегистрирован: 2017-11-21
  • Сообщений: 3
Тема: разжелок у трубы или резак для снега

Как исправленную трубу вытяжки защитить от снега?

Не придумаю, что сделать. Снегозащиту на ушах и трубах сорвет скорее всего вместе с крышей.
Ну и отчитаюсь заодно:
так было

Никак. Выводи трубу на другую сторону. Заодно поставь отвод конденсата.

ЗЫ: Это вентиляция котельной?

Седьмой год пошел, как разрешили и это в Москве не знаю, как в других местах.

Было бы правильно ее вообще заменить на принудительную, но.

Еще раз — это скат или фронтон? Если фронтон — ничего делать не надо.

Если скат — ничего не поможет.

Как бы его вместе с крышей не того. ) вот, чего более всего боюсь:)

Труба эта копеечная в сравнении с кровлей:)

А не надо бороться со снегом — надо сделать что-то навроде ножа, толщиной с трубу, длиной в метр-полтора, высотой в слой снега, который у тебя там бывал.

Чтобы сползающий снег просто разделялся и полз дальше не задевая саму трубу.

Какие есть виды снегозадержателей – характеристики, выбор подходящего типа защиты от снега

Немаловажным, пускай и необязательным элементом крыши, являются снегозадержатели. Эти элементы кровельной конструкции особенно актуальны в том случае, если здание находится в регионе с высоким уровнем снежных осадков. Снегозадержатели предотвращают лавинообразные сходы снега с поверхности крыши, тем самым защищая все объекты и людей, находящихся в данный момент под домом. Кроме того, перемещающиеся по крыше массы снега оказывают негативное влияние на кровельное покрытие и стропильный каркас.

Существует несколько видов снегозадержателей, подходящих для обустройства кровли. Выбор подходящего элемента может быть осложнен разнообразием принципов работы и функциональных особенностей каждого вида. О том, какой снегозадержатель лучше выбрать для крыши, и пойдет речь в этой статье.

Необходимость использования снегозадержателей

На отечественном пространстве снегозадержатели стали известными сравнительно недавно, несмотря на то, что в большинстве европейских стран они используются едва ли не повсеместно. Отчасти это связано с не очень удачными маркетинговыми ходами, формирующими неверное мнение о данных изделиях – большинство потенциальных покупателей по-прежнему считают снегозадержатели бесполезным приобретением.

Впрочем, большинство обывателей меняют свое мнение после приблизительных подсчетов количества снега, находящегося на крыше. При легком морозе метровый снежный наст оказывает на кровлю давление, равное 60 килограммам на 1 квадратный метр. Если же снег мокрый, то эта величина может увеличиться до 200 килограмм на квадратный метр. Показатели очень значительные, особенно если учесть вероятность того, что вся эта масса может в любой момент рухнуть на что-нибудь или кого-нибудь.

Еще один довод, которым оперируют противники снегозадержателей – крыша становится некрасивой и визуально кажется слишком загруженной. Это утверждение тоже очень далеко от истины: даже самые простые современные устройства для снегозадержания отличаются неплохими декоративными свойствами, не говоря уже об элементах, которые специально разработаны для встраивания в определенный экстерьер здания.

Кроме того, нужно понимать, что установка снегозадержателей – задача вовсе не обязательная. Во всех существующих строительных нормах нет ни одного пункта касательно того, что данные элементы нужно монтировать вне зависимости от каких-либо условий. Есть лишь рекомендации, в которых говорится о том, в каких ситуациях желательно использовать снегозадержатели.

Если свести все сказанное выше воедино, то можно вывести следующее: установка снегобарьеров на крышу не будет лишней, поэтому при наличии возможности стоит эту работу выполнить. Конечно, функционирование снегозадержателей на протяжении большей части времени остается незаметным, но в определенных ситуациях они могут спасти не только имущество, но и чью-то жизнь.

Виды и характеристики снегозадержателей

Иногда в продаже встречаются кровельные комплекты, которые включают в себя еще и снегозадержатели. Конечно, приобретение такого набора можно назвать самым простым решением, но никаких гарантий того, что крыша в итоге будет хорошо выглядеть и нормально справляться со снеговыми нагрузками, нет.

Чтобы добиться максимальной эффективности и хороших декоративных свойств снегозадержателей, нужно выбирать их самостоятельно, перед этим тщательно изучив характеристики всех разновидностей данных устройств.

В зависимости от принципа действия выделяют следующие типы снегозадержателей:

  1. Снегобарьеры. Такие устройства необходимы для полного препятствования прохождению снега. Использовать снегобарьеры, учитывая принцип их работы, целесообразно только в том случае, если количество снега, который нужно задержать, невелико.
  2. Снегорезы. Устройства данного типа работают в соответствии со своим названием – снегорезы измельчают снежную массу, обеспечивая ее постепенный сход с крыши небольшими порциями.

Представленные виды снегозадержателей имеют несколько разновидностей, которые стоит рассмотреть подробнее.

Простейшая конструкция – бревна на крючках

Снегозадержатели из обычных бревен, подвешенных к крыше на крючках – это довольно старая идея, которая на протяжении многих веков использовалась в Альпах, особенно на крышах, покрытых черепицей. Конечно, в первозданном виде такая защита дымохода от схода снега неактуальна – под бревном, висящим на крыше, при оттепели с большой вероятностью появится наледь, которая в ближайшее время станет причиной срыва самого бревна с поверхности кровли.

Для избавления от этого недостатка были разработаны современные аналоги подобной конструкции, которые и позволяют удержать снег на крыше. Более современная защита от снега на крыше отличается качественными крюками и наличием специальных металлических устройств, обеспечивающих удержание снежных масс.

Уголковый тип снегобарьеров — простая защита от снега

Следующий вид снегозадержателей, о котором пойдет речь – уголковые (пластинчатые) снегобарьеры. Конструктивно такая защита от схода снега с крыши представляет собой обычные металлические листы, которые согнуты таким образом, чтобы получался порог, задерживающий снег на поверхности крыши.

Уголковые снегозадержатели относятся к категории наименее надежных устройств, чему в немалой степени способствует небольшая толщина используемого металла и сопутствующая этому фактору низкая прочность изделий. Конечно, производители отлично знают об этой проблеме и усиливают уголок дополнительным элементом, повышающим жесткость конструкции, но на практике этого зачастую оказывается недостаточно.

Рассматриваемый вид устройств работает по принципу снегобарьера, то есть удерживает снег на крыше. Учитывая низкую прочность уголковых снегозадержателей, монтировать их целесообразно только на тех крышах, которые сами по себе обладают хотя бы небольшой способностью к удержанию снега.

Для должной эффективности уголковые снегозадержатели используются в сочетании с бугелями – небольшими стопорами, которые крепятся на скатах крыши, имеющих большой наклон. Бугели имеют небольшую высоту и удерживают снежные массы в самой нижней их части, тем самым защищая уголковые снегобарьеры от схода большого количества снега.

Конечно, снегозадержатели уголкового типа имеют и положительные качества. За счет треугольной формы сечения такие устройства имеют неплохую жесткость при поперечных и продольных нагрузках. К тому же, для штучной черепицы, керамической и песчаной крыши уголковые задержатели снега являются самым надежным устройством из возможных.

Для равномерного распределения нагрузок уголковые приспособления устанавливаются рядами, расположенными в шахматном порядке. Чтобы такая схема была достаточно эффективной, нужно знать, на каком расстоянии устанавливаются снегозадержатели. Шаг установки защитных элементов должен равняться расстоянию между черепицами, увеличенному в два раза.

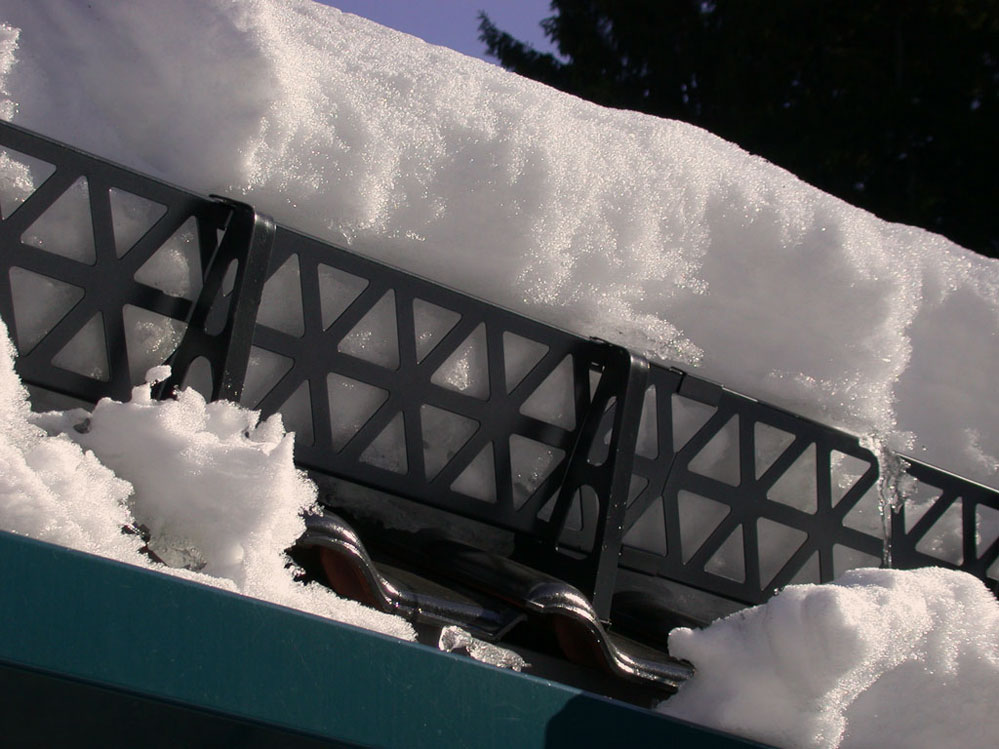

Решетчатые снегозадержатели

Решетчатые устройства для задержания снега, также называемые декоративными, устанавливаются исключительно вдоль края крыши при помощи кронштейнов.

Перечень достоинств данных устройств выглядит внушительно:

  • Универсальность, позволяющая использовать решетчатые снегозадержатели на любой крыше;
  • Безопасность для кровельного покрытия и водосточной системы;
  • Снег при использовании данного вида снегозадержателей легко сходит с крыши и разделяется при этом на небольшие части, что упрощает процесс его таяния.

Чаще всего решетчатые снегозадержатели устанавливаются на крышу из натуральной черепицы и имеют скорее декоративный характер. Конечно, удержать на поверхности кровли отколовшиеся куски плитки такая конструкция сможет, а вот выдержать большое количество снега – вряд ли. Кроме того, при срыве снегозадержатель с большой вероятностью потянет за собой еще и карниз с водостоком.

Для улучшения крепления и снижения нагрузки на опорные элементы их нужно крепить непосредственно к стропильному каркасу, а не к самому покрытию. Чтобы конструкция была максимально прочной и надежной, точки крепления желательно усилить дополнительными досками – то есть все элементы крыши, включая снегозадержатели, нужно продумывать заранее.

В общем, у решетчатых устройств есть и плюсы, и минусы, поэтому выбирать подходящие элементы нужно с умом. Вот уж в чем нельзя отказать этим снегозадержателям – так это в декоративных свойствах, которые позволяют реализовать самые нестандартные дизайнерские замыслы. Если регион, где находится здание, не характеризуется большим уровнем снежных осадков, то на решетчатые снегобарьеры стоит обращать внимание в первую очередь.

Сетевые снегозадержатели

Снегозадержатели сетевого типа, по сути, являются разновидностью решетчатых устройств, но имеют некоторые конструктивные отличия. В данном случае защита кровли от снега осуществляется не вертикальными элементами решетки, а сеткой, которая закреплена на металлической раме. Высота снегозадержателя данного типа достигает 15 см, а длина варьируется в пределах 12-25 см.

Чаще всего сетевые устройства устанавливаются на многоэтажных постройках – убирать снег на них сложнее, да и его масса на порядок выше, чем может скопиться на крыше частного дома. Такие снегозадержатели могут устанавливаться как по одному, так и конструкциями из нескольких штук (во втором случае их соединение осуществляется посредством разъемных пазов).

Зубчатая защита от схода снега с крыши

Еще один вид устройств, позволяющих решить проблему с массами снега, находящимися на крыше – зубчатые рассекатели для снега на крыше, или «зубы». Принцип их работы напрямую связан с устройством приспособлений: визуально конструкция представляет собой выгнутую планку, на конце которой имеется крюк или зуб.

Перечень достоинств таких снегорезов выглядит скромно, но при этом включает в себя все необходимые качества, среди которых:

  • Простота конструкции;
  • Надежность;
  • Неплохие декоративные свойства.

Как правило, устройства зубчатого типа монтируются на крышах, которые хорошо удерживают снег самостоятельно – например, крыши, покрытые мягкой черепицей. Чтобы защита кровли от снега была максимально эффективной, «зубы» устанавливаются вместе с решетчатыми устройствами.

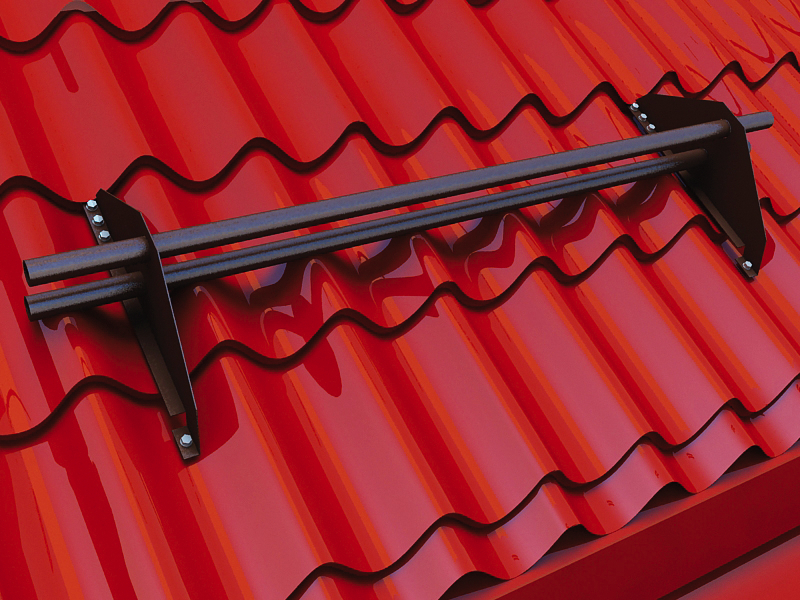

Трубчатые снегозадержатели

Чтобы предотвратить сход снега с крыши домов, можно воспользоваться трубчатыми снегозадержателями. Эти устройства являются достаточно универсальными и подходят для установки в самых трудных ситуациях, где другие типы снегозадержателей попросту не справляются.

Трубчатые устройства обеспечивают постепенный сход снега небольшими порциями, что сводит степень его опасности к минимуму. Размеры снегозадержателей на крышу выглядят так: в качестве рабочих элементов могут выступать полые трубки диаметром 11 мм или цельнометаллические трубы диаметром 10-15 мм.

Поликарбонатные снегозадержатели

Когда был разработан поликарбонат с его уникальными характеристиками, применение данного материала в строительной сфере стало вопросом времени. Конечно, поначалу его использовали как альтернативу оргстеклу, чему способствовала хорошая устойчивость к механическим нагрузкам, плотная структура и устойчивость к температурным перепадам, но постепенно материал переходил и в другие отрасли.

Относительно недавно на рынке появились поликарбонатные снегозадержатели, которые при всех своих достоинствах отличаются еще и небольшой стоимостью по сравнению с металлическими аналогами. Характерной особенностью изделий из поликарбоната является возможность монтажа только на клей, что позволяет сохранить целостность кровельного покрытия. Правда, чаще для фиксации все же используется комбинированный метод – снегозадержатели крепятся на саморезы и клей.

Поликарбонатная защита от падения снега с крыши порой является просто незаменимой – на некоторые виды покрытий невозможно установить другие устройства. Например, если сама кровля изготовлена из поликарбоната, то установить на нее снегозадержатели других типов попросту не получится из-за слишком большого шага обрешетки.

Именно в таких ситуациях на выручку придет поликарбонатная защита дымохода от снега. Крепить ее саморезами попросту бессмысленно, ведь такое соединение обеспечивается затягиванием стержня в точно высверленном отверстии. С поликарбонатом такой метод работает плохо, поэтому гораздо проще и надежнее будет воспользоваться хорошим клеевым составом.

Выбор снегозадержателей — высота, размеры

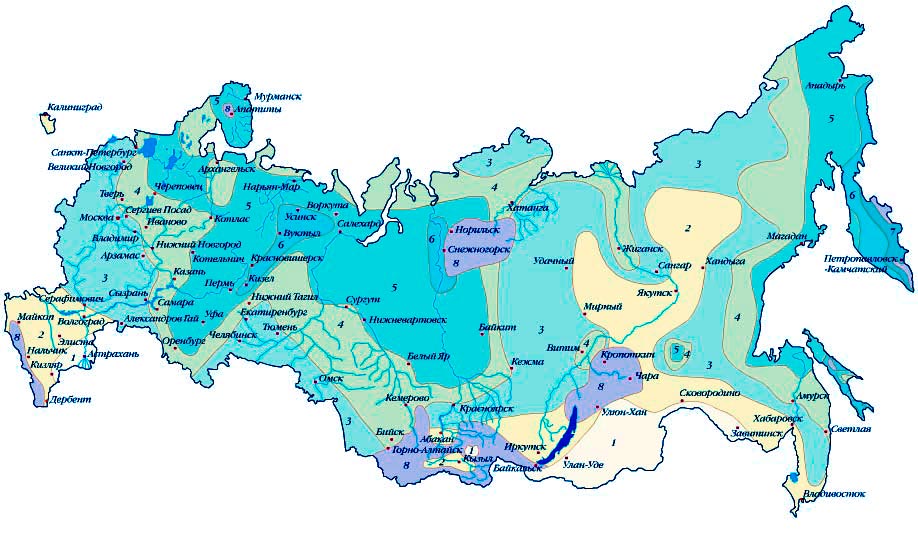

Выбирая снегозадержатели, необходимо точно знать, на какую нагрузку рассчитана стропильная система здания. Дело не в собственном весе снегозадержателей – он минимален – а в индивидуальных особенностях кровельного каркаса. Например, для здания с маленькими скатами, расположенном в регионе с небольшими снежными осадками, вполне подойдут и недорогие решения – можно даже изготовить самодельный снегозадержатель на крышу. В случае с большой площадью кровли придется использовать более прочные и изощренные решения.

При покупке устройств для задержания снега нужно обязательно обратить внимание на нагрузки, которые они могут выдержать. Логика проста – снегозадержатели, рассчитанные на усилия до 75 кг, придется ставить в два-три ряда, чтобы они могли выдерживать массу снега. Если же выбранное приспособление способно выдерживать нагрузки до 300 кг, то вполне достаточно будет единственного такого снегозадержателя.

Также нужно понимать, что есть определенная критическая масса снега, которая способна разрушить стропильный каркас. Чтобы эта масса не скопилась, снегозадержатели должны удерживать лишь часть снега, позволяя ему съезжать вниз небольшими партиями по мере накопления на кровле. Разумеется, на способность схода снежных масс влияет и кровельное покрытие – на мягких кровлях с небольшим наклоном снег будет накапливаться гораздо охотнее.

Немаловажным параметром является равномерное распределение снегозадержателей по поверхности кровли – если их будет слишком мало, то нагрузка на определенные опорные элементы возрастет, и их может попросту оторвать. По этой же причине нельзя размещать устройства для задержания снега слишком близко к карнизным свесам.

Заключение

Использовать снегозадержатели на крыше необязательно, но желательно. Чтобы система снегозадержания работала эффективно и была достаточно надежной, необходимо со всей ответственностью подойти к ее проектированию и обустройству.

Как защитить дымоход от схода снега — Про стройку и не только

25 Мар by admin

В холодное время года снег представляет большую опасность для жителей средней полосы. Собираясь на крыше в большом количестве, он лавинообразно сходит вниз и может принести ущерб как самому зданию, так и имуществу возле него. С этой проблемой поможет справиться установка снегозадержателя на крышу. Конструкция предотвратит сход снега, убережёт здание и его элементы от порчи и даст владельцу возможность не беспокоиться о возможном ущербе.

Содержание статьи:

Какую опасность может представлять снег на кровле?

Когда снег скапливается на крыше, его нижний слой начинает подтаивать. Рано или поздно это приведёт к тому, что вся масса обрушится вниз. Отсутствие защитной конструкции может привести к следующим плачевным последствиям:

  1. Разрушение покрытие кровли.
  2. Повреждение или полное разрушение стропильной системы.Происходит из-за перекоса, который вызван неравномерным распределением снежной массы и неравномерной нагрузки на отдельные участки крыши.
  3. Деформация водостоков.
  4. Повреждение имущества. Сошедший снег может повредить автомобили, зелёные насаждения или даже покалечить людей.

Установив снегозадержатели на крышу можно решить все вышеописанные проблемы. Конструкции обеспечат равномерное распределение нагрузки на кровлю, безопасность и дополнительную теплоизоляцию.

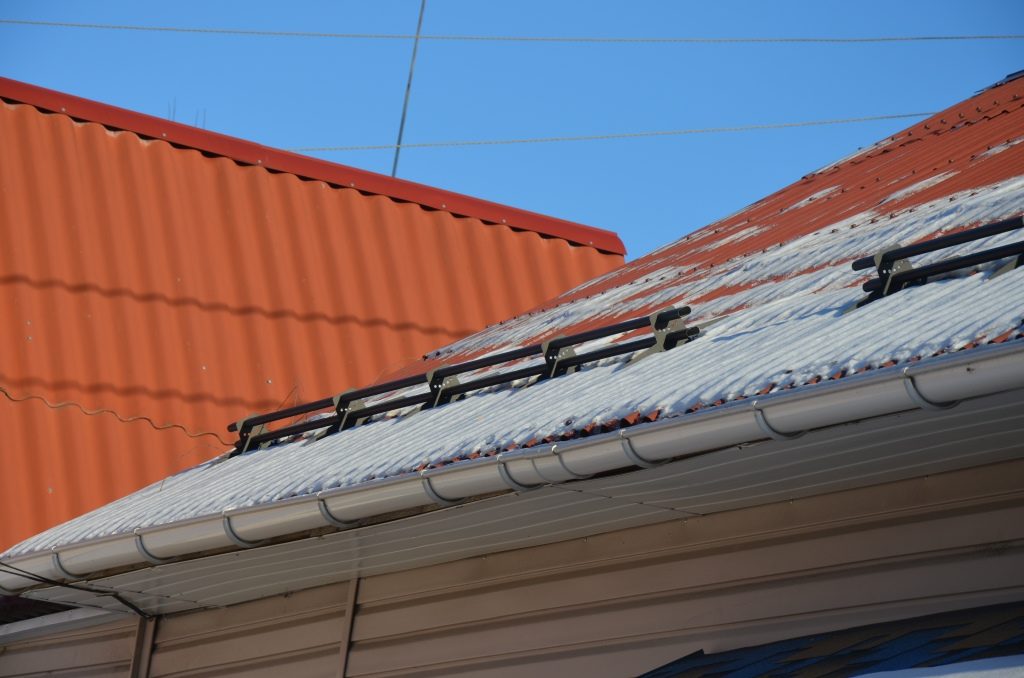

Снегозатержатели на крыше коттеджна

Типы конструкций

Есть универсальные модели, а есть такие, что подойдут только для определённого типа кровли. Основные типы конструкций:

  • трубчатые;
  • решетчатые;
  • пластинчатые;
  • уголковые;
  • бугели.

Трубчатые

Наиболее универсальный и эффективный метод предотвратить сход снежной массы, устанавливаются на кровлях с уклоном до 60°. Представляют собой два ряда труб, которые крепятся на кронштейнах. Снегозадержатель разделяет массу на две небольшие пластины, которые не нанесут вреда при падении.

Трубчатые снегозадержатели с крепежом

Решётчатые

Как и предыдущий пункт, являются универсальным решением и подходят для всех типов кровли. Представляют собой обычные решётки, закреплённые на кронштейнах или металлических уголках. Также устанавливаются на крышах с уклоном до 60°.

Уголковые

Устанавливаются в том случае, если угол крыши совсем небольшой. Имеют меньшую эффективность, чем решётчатые и трубчатые аналоги. Выглядят как небольшой лист из металла, согнутый под углом.

Пластинчатые

Монтируются на крыши с надёжным стропильным каркасом и углом не более 30° — всё из-за того, что полностью предотвращают падение снега. Выглядят как металлические конструкции в виде пластин с небольшими круглыми или квадратными отверстиями.

Пластинчатые снегозадержатели для крыши

Бугели

Наиболее простой вариант, устанавливается на кровлю из битумной черепицы или рулонных материалов. Представляет собой треугольные крючки, поставленные в шахматном порядке. Снижает скорость схода снежной массы, но полностью остановить её неспособны.

Деревянные брёвна

Крайне редкий вариант из разряда экзотики. Его можно встретить на менее редкой кровле из дерева — гонтовой или дранке. Специальные крюки крепятся к стропилам или обрешётке, на них и кладётся бревно, которое находится на высоте 2-3 см от крыши. Такой подход позволяет удерживать основную массу снега, при этом оттаявшая вода спокойно проходит под снегоупором.

Установка конструкции

Монтировать снегозадержатели для кровли лучше одновременно с самой кровлей. Что касается места установки, то всё зависит от расположения дома. Обычно их устанавливают в наиболее опасных местах — над парковками, пешеходными дорожками, балконами или мансардными окнами. Также возможен монтаж по всему периметру.

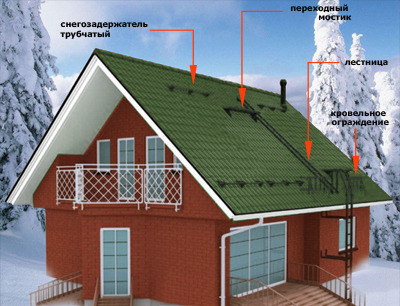

Расположение снегозадержателей на крыше здания

Нельзя устанавливать снегозадержатель вблизи карниза! Он просто не выдержит давление снежной лавины. Оптимальное расстояние — 50-80 см от карнизного свеса. В зависимости от типа кровли будут выбраны и снегоразделительные элементы.

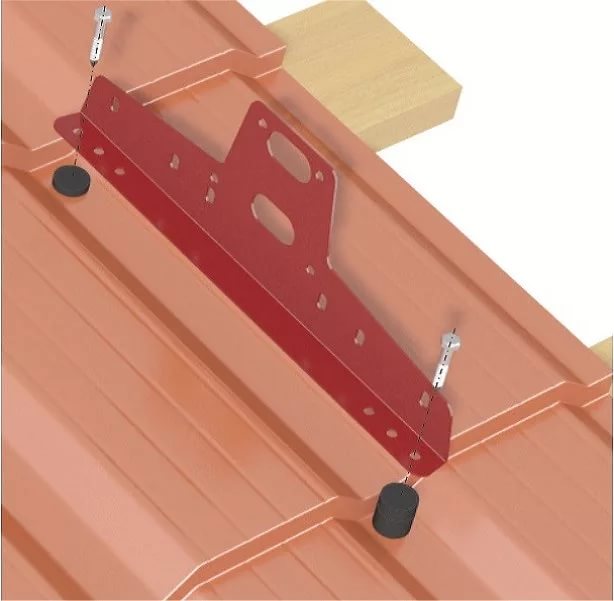

Для металлочерепицы

Лучше всего подойдут трубчатые, пластинчатые или решетчатые. Процесс установки следующий:

  1. Разметка под монтаж.
  2. Усиление обрешётки брусом.
  3. Предварительная сборка без затягивания креплений.
  4. Монтаж кровельного материала, подготовка отверстий под болты.

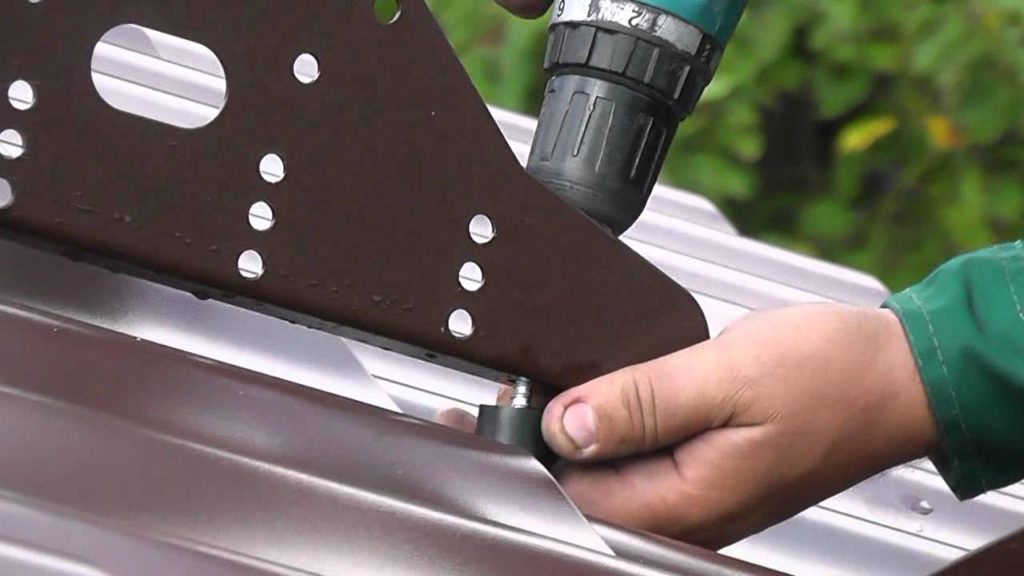

  5. Крепление кронштейнов к скату. Отверстия дополнительно уплотняют прокладками из резины.
  6. Элементы снегоразделителя вставляются в кронштейны.

Для профнастила

Используются те же модели, что и для предыдущего варианта. Монтаж также практически идентичен. Если снегозадержатели на крышу устанавливаются поверх кровли, а не одновременно с ней, придётся изменить тактику. Нужно будет снять часть кровли и укрепить обрешётку — именно поэтому рекомендуется устанавливать оба элемента одновременно. Но это не касается пластинчатых и уголковых моделей — для них укрепление обрешётки не потребуется.

Для фальцевой кровли

Устанавливаются только решетчатые и трубчатые конструкции. Главное различие в монтаже — кронштейны крепятся сразу к фальцу, не нарушая герметичности покрытия. В качестве крепежей для фальцев используют специальные зажимы, процесс следующий:

  • одеть зажим;
  • подготовить пару отверстий;
  • вставить и закрутить болты.

Снегозадержатель для фальцевой кровли

Для мягкой кровли

В данном варианте обычно применяют бугели, за редким исключением — трубчатые изделия. Установка мало отличается от предыдущих аналогов, но должна проводиться только вместе с монтажом кровельного материала. Если же монтаж осуществить поверх материала, может быть нарушена герметичность. В таком случае смогут выручить подкладки из атмосферостойкой резины.

Правильная установка поможет решить следующие проблемы:

  • крыша не деформируется и не прогнётся под снежной массой;
  • кровельные элементы и водосток останутся в целостности;
  • не будет повреждено имущество, расположенное возле дома;
  • люди не пострадают от падающего снега;
  • не будет протечек потолка в помещениях на верхних этажах;
  • наружная штукатурка не повредится.

Бугельные снегозадержатели для мягкой кровли

Обслуживание кровли в зимний период

При обильном снегопаде одних снегозадержателей будет недостаточно — придётся проводить очистку вручную. В противном случае будет повышаться нагрузка на несущие конструкции и крыша прогнётся. Другая проблема — оттепель, когда могут образоваться протечки в местах водостоков, подвесных и настенных желобов и «снежных мешков». Перепады температур от таяния до заморозков тоже несут неприятности в виде замерзания водостоков и протечек, если герметичность ливневой канализации была нарушена.

Подводя итоги

Основные выводы следующие:

  1. Снегозадержатели на крышу нужно устанавливать в наиболее опасных местах — над парковками, тротуарами, зелёными насаждениями.
  2. Они бывают разных моделей, под разный тип кровли.
  3. Выбор зависит от угла наклона и материала изготовления кровли, а также от типа климата и обилия осадков.
  4. Некоторые изделия полностью предотвращают лавинообразный сход снега, некоторые — задерживают основную массу и пропускают только безопасные части, некоторые — лишь замедляют сход до безопасной скорости.
  5. Большинство моделей снегоупоров следует осуществлять одновременно с настилом кровли, иначе придётся снимать некоторую её часть для укрепления обрешётки.
  6. Даже с установленными снегозадержателями при сильном снегопаде необходимо счищать снег вручную.



Source: stroicod.ru

Примыкание кровли к дымоходу - Всё о кровле

Примыкание кровли к трубе: особенности конструкции

Примыкание кровли к трубе – важный узел, от качества исполнения которого во многом зависит правильное функционирование кровельного пирога, надежность и долговечность всей конструкции.

Особенности монтажа дымохода

Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши. Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.

Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.

Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька. Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.

Не рекомендуется установка дымохода в пересечении с ендовой (внутренним углом, образованным скатами сложной крыши), так как неизбежны серьезные осложнения при герметизации примыканий к кровле.

Обустройство узла прохода через крышу

Надежное примыкание кровли к трубе может быть выполнено лишь при условии, что обрешетка кровли представляет собой жесткую конструкцию, на которой равномерно распределяется нагрузка от покрытия и внешних воздействий. Если дымоход устанавливается без нарушения целостности обрешетки, то жесткость внешнего настила, выполненного из листовых материалов, поможет обеспечить монтаж специальной кровельной проходки с основанием в виде металлического листа.

Возведение прямоугольного дымохода обычно связано с необходимостью частичного демонтажа обрешетки. В некоторых случаях может потребоваться убрать часть стропильной ноги. Чтобы не пострадала несущая способность стропильной системы, вокруг дымохода монтируется специальный деревянный каркас, на который закрепляется гидроизоляционный и пароизоляционный слой кровельного пирога. Полотно гидроизоляции прижимается обрешеткой и контробрешеткой, пароизоляция – элементами каркаса для монтажа отделки помещения под крышей. Размер промежутка между дымоходом и каркасом должен соответствовать требованиям СНиП, он заполняется негорючим термоизолятором – каменной ватой .

Конструкция кровельного пирога должна быть непрерывна по всей площади крыши.

При обустройстве узла прохода дымохода через крышу особое внимание уделяется герметизации стыка кровельного материала и трубы. Необходимо обеспечить отвод воды, стекающей по кровельному скату и самой трубе. Обычно при выполнении примыкания требуется монтаж фартука.

Примыкание черепичной кровли к дымоходу

Примыкание кровли к дымоходу нередко выполняется с использованием фартуков, разработанных специально для определенных кровельных материалов и продающихся в виде набора составляющих. Керамическая и цементно-песчаная черепица комплектуется эластичными лентами, выполненными из алюминиевого сплава и снабженными клеящим слоем на одной из сторон.

Чтобы герметизировать примыкание, эластичная лента приклеивается вдоль стыка, при этом одной половиной она прилегает к трубе, а второй – к крыше, повторяя изгибы черепичного покрытия. Затем верхнюю часть ленты требуется зафиксировать металлической профильной планкой. Для этого используются термостойкие дюбели. Места установки крепежных элементов и стык планки с трубой в обязательном порядке обрабатываются герметиком.

Примыкающий узел кровли из гибкой черепицы обустраивается по той же технологии, но вместо эластичной металлической ленты укладывается ендовой ковер либо рядовая черепица, которая была предварительно заведена в дымоход.

Примыкание металлочерепичной кровли

Если кровля выполнена из металлочерепицы, обычно применяется герметизирующий фартук, выполненный с использованием верхних и нижних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и отметить ее верхнюю кромку. По линии разметки выполняется штроба, глубина которой должна составлять не менее 1,5 см. По окончании работы следует убрать пыль и промыть штробу водой.

Обустройство внутреннего фартука начинается с нижней стенки дымохода.

Планки монтируются с нахлестом в 15 см, чтобы исключить опасность протечек. Верхний край доборных элементов вставляется в штробу и заливается теплостойким силиконовым герметиком. Под низ фартука следует завести плоский лист из металла с антикоррозионным покрытием, он позволит обеспечить сток воды. Направить его надо вниз до карниза кровли либо в ближайшую ендову, по краю выполняется бортик при помощи плоскогубцев и молотка.

Чтобы примыкание дымовой трубы к кровле было максимально надежным, перед монтажом внутреннего фартука на трубу следует вывести гидроизоляцию (на высоту 5 см), и приклеить ее верхний край скотчем. Изоляционный материал должен быть теплостойким.

Место печного входа рекомендуется обернуть саморасширяющейся лентой «Экобит» или аналогичным материалом, способным заполнить сквозное отверстие.

Поверх внутреннего фартука вокруг трубы укладывается металлочерепица. По окончании монтажа кровельного покрытия обустраивается внешний декоративный фартук. Для этого требуется использовать верхние планки примыкания. Монтаж выполняется по тому же принципу, что и установка внутреннего фартука, но в этом случае верхние кромки элементов крепятся к стенам дымохода без штробления. Стык необходимо заполнить герметиком.

Круглые трубы: защита стыков

Примыкание круглой трубы к кровле обычно выполняется с использованием готовых систем. Современный дымоход с круглым сечением представляет собой трехслойную конструкцию, центральный сегмент которой выполнен из теплоизоляционного материала. К ним производятся специальные примыкания для кровель, состоящие из стального плоского листа и фартука-колпака, через который проходит дымоходная труба.

Модели примыканий различаются, в первую очередь, углом наклона пластины относительно вертикально расположенной трубы. Выпускаются конструкции, рассчитанные на использование на кровлях с наиболее распространенным углом наклона скатов.

Пластина примыкания жестко закрепляется на плоскости крыши. Верхушка колпака срезается с таким расчетом, чтобы труба входила в него плотно, без зазоров. После закрепления пластины примыкания верхний край фартука прижимается к трубе с помощью стального хомута с эластичной термостойкой прокладкой. Это дает возможность герметизировать стык, предотвратить попадание влаги под фартук. Монтаж самой пластины рекомендуется выполнять с применением саморезов, снабженными резиновыми или неопреновыми прокладками .

Если угол наклона скатной кровли не позволяет установить готовую проходку стандартного типоразмера, узел примыкания кровли к трубе можно выполнить самостоятельно. Герметичный фартук вокруг дымоходной трубы с круглым сечением проще всего создать, оклеивая периметр сегментами из свинцовой или алюминиевой ленты. Можно использовать готовую деталь из свинца, она имеет овальную форму и легко профилируется по кровельному покрытию при помощи резинового или деревянного молотка.

Самоклеющийся свинцовый материал позволяет выполнить качественное примыкание. Свинец характеризуется устойчивостью к перепадам температур, ультрафиолету, коррозии.

Чтобы обеспечить высокое качество монтажа, все поверхности, на которые наклеивается данный материал, должны быть сухими, чистыми и обезжиренными.

Похожие новости

Комментарии (0)

Примыкание трубы к кровле

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

  • дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
  • если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
  • если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Все остальные вопросы касательно того как необходимо делать обход трубы на крыше остаются не регламентированными, а поэтому в решении этих задач следует полагаться на опыт и советы профессиональных строителей.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

  • в этом месте намного проще организовать примыкание трубы к кровле;
  • благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

  • стропильных ног по сторонам от трубы дымохода;
  • крепления поперечных балок на стропила.

Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:

  • полотна надрезают в форме конверта;
  • их края доводят к поперечным балкам или стропилам;
  • фиксируют материал скобами или гвоздями;
  • гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
  • пароизоляцию прижимают основанием каркаса под материал отделки чердака.

В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.

Перед тем как изолировать трубу на крыше дома. необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того, чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей. Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком.

В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: «Обход трубы металлочерепицей «).

Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: «Разуклонка плоской кровли: методы «). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам. Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить (прочитайте ещё статью: «Дымоход из асбестоцементной трубы «).

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.

Устройство примыкания кровли к трубе: особенности конструкции

Место примыкания кровли к дымовой трубе – один из важнейших элементов обустройства крыши. Качество его обустройства позволяет кровельному пирогу выполнять возложенные на него функции, а также гарантирует длительный срок эксплуатации всей конструкции.

Особенности монтажа дымохода

Примыкание кровли к трубе дымохода может производиться по нескольким разным методикам. При этом материалы, используемые для данной операции, должны соответствовать материалу покрытия крыши. Метод обустройства данного узла на крыше определяется еще на этапе подготовки проектной документации. Здесь необходимо учитывать и материал, который использовался для укладки крыши, место расположения вертикального элемента ( в этом случае, трубы), его фору, а также материал, из которого он был произведен.

Если вас интересует вопрос установки дымовой трубы, то, возможно, вам будет интересен процесс монтажа дымохода сэндвич. Перейдя по ссылке http://vse-postroim-sami.ru/building/roof/8171_uzel-primykaniya-krovli-k-stene-ustrojstvo-i-osobennosti/ вы узнаете многое об обустройстве узла примыкания кровли и стены. После установки дымохода он будет нуждаться в периодической чистке от сажи .

В достаточно редких случаях условия позволяют использовать готовые вертикальные элементы и стандартные детали для их установки.

Проще всего герметизировать отверстие трубы, которая располагается в пиковой точке крыши строения. Данная операция значительно упрощается тем, что отсутствует риск скопления значительного количества снега за объектом на крыше, что в большинстве случаев ведет к образованию протечек в крыше.

Прямоугольная труба, которая выходит наружу через конек, может быть установлена в промежутке между стропил. Также существует вариант изменения структуры конька, во время которого устанавливаются наклонные стропила и дополнительные элементы.

Труба проходит через конек крыши

Устройство примыкания кровли к трубе, которая располагается ниже уровня конька, также не очень сложное. Но если вертикальный элемент расположен в нижней части крыши, то здесь придется приложить усилия. В данном случае объект нуждается в защите от скапливающихся осадков, поэтому изделие дополнительно оснащается специальным скатным элементом.

Установка дымовых труб, которые будут пересекаться с ендовами, то есть внутренними углами, которые образованы фрагментами сложной крыши, крайне не рекомендуется. Данный процесс сложно выполнить, поскольку существует ряд проблем связанных с таким примыканием.

Обустройство узла прохода через крышу

Прочное и надежное примыкание кровли к вертикальному элементу может быть обустроено только в тех случаях, когда обрешетка является крепкой конструкцией, способной выдержать нагрузки веса материала и негативного влияния естественных факторов. Если объект устанавливался без операций с обрешеткой, то жесткость верхнего покрытия, которое выложено из листового или рулонного материала, обеспечивается установкой дополнительного элемента с основанием в виде листа металла.

В большинстве случаев обустройство прямоугольной дымовой трубы подразумевает демонтаж некоторых фрагментов обрешетки. Очень редко может понадобиться удаление стропил. Чтобы сохранить эксплуатационные характеристики системы стропил, вокруг строящегося на крыше объекта устанавливают деревянную опалубку, при помощи которой монтируется защитный слой кровли.

Дымоход проходит через мягкую кровлю

Слой гидроизоляционного материала удерживается за счет контакта с обрешеткой, пароизоляционный посредством фрагментов каркаса для установки. СНиП II-26-76* жестко регламентирует размеры промежутка между трубой и каркасом. Данный промежуток необходимо заполнить каменной ватой.

Важно знать! Структура кровли должна быть неизменной по всей крыше.

Во время создания проходного узла сквозь крышу для трубы следует уделить внимание обработке стыка листового материала и вертикального объекта. Следует также обустроить отвод дождевых и талых вод, которые будут стекать по крыше и самому дымоходу. В большинстве случаев это означает установку специального фартука.

Примыкание черепичной кровли к дымоходу

Если вы задумались о том, как сделать примыкание кровли к трубе, то нужно помнить, что очень часто для этих целей требуется установка фартука, который должен соответствовать материалу трубы. В продаже имеются специальные наборы, которые включают все необходимые для установки компоненты для отдельно взятого случая. В случае с черепицей, фартуком является гибкая алюминиевая лента с клеевым составом на одной грани.

Для проведения герметизации, данную ленту клеят вдоль стыка, одной частью она должна касаться дымохода, а второй прижиматься к черепице, повторяя ее изогнутую форму. После этого требуется закрепить верхний фрагмент ленты посредство профильной пленки из металла, которую крепят на дюбели с защитой от высоких температур. Все соединения и места дислокации крепежных деталей необходимо обработать герметиком.

Примыкание металлочерепичной кровли

Примыкание кровли из профнастила к трубе требует наличия фартука, который изготовлен посредством верхних и нижних элементов примыкания. Для герметизации один из элементов следует приложить к поверхности устанавливаемого объекта и пометить верхнюю грань. По этой отметке нужно вырезать штробу глубиной в минимум 15 миллиметров. После окончания процесса необходимо тщательно промыть штробу.

Примыкание кровли из металлочерепицы к трубе

Важно знать! Монтаж внутренней детали всегда начинается с нижнего фрагмента трубы.

Элементы фартука монтируют с нахлестом в 150 миллиметров. Это делается для улучшения гидроизоляционных свойств конструкции. Верхний фрагмент фартука устанавливается в штробу, после чего данное соединение следует обработать специальным герметиком на силиконовой основе.

Снизу фартука следует положить лист металла с антикоррозийным верхним слоем. Функцией этого элемента является отвод воды. Его направляют в сторону карниза или ендовы. По краям необходимо сделать бортики, используя молоток и плоскогубцы.

Надежный и прочный обход дымовой трубы на крыше требует оснащения фартука дополнительной гидроизоляцией. Материал, который будет использоваться для этих целей должен быть термостойким.
На установленный внутренний фартук требуется уложить кровельный стройматериал. После завершения работ можно приступать к декорированию вертикального объекта при помощи внешнего фартука. Делают это точно также, как и в случае с внутренним фартуком, только штробление не потребуется.

Круглые трубы: защита стыков

Обустройство примыкания круглых элементов к кровельному материалу осуществляется посредством готовой системы. По сути вертикальный объект для вывода дыма является конструкцией из трех слоев. Центральный слой представлен теплоизоляционным материалом.

Типы примыканий данных конструкций отличаются друг от друга углом наклона пластинки по отношению к вертикальному дымоходу.

Примыкание кровли к кирпичной трубе

Пластинка надежно закрепляется на плоскости крыши. Верхняя часть колпака удаляется, здесь важно быть осторожным и сделать все так, чтобы труба входила в колпак с усилием. После окончания установки данной детали верхний элемент фартука прикрепляется к дымоходу посредством хомута, оснащенного эластичной прокладкой из термоизоляционного материала.

Данный действия позволят значительно повысить уровень герметизации стыков, а также обеспечивают надежную защиту кровли от дождевых и талых вод. Специалисты рекомендуют проводить установки металлической пластины с помощью саморезов с уплотнителями.

Иногда уклон крыши просто не позволяет расположить на ней стандартную деталь. В таком случае можно обустроить примыкание мягкой кровли к трубе самостоятельно. Создание герметичного фартука в данном случае превращается в постепенное оклеивание периметра трубы металлическими фрагментами. Также можно применить готовый свинцовый элемент, который очень легко поддается деформации под ударами киянки.

Примыкание кровли к круглой трубе

Данный элемент отлично обеспечит надежное примыкание, поскольку металл отлично сопротивляется воздействию агрессивных факторов. Теперь вы знаете, как обустроить примыкание фальцевой кровли к трубе.

Важно знать! Главным правилом быстрого и легкого монтажа является абсолютная чистота рабочего места, деталей, а также инструментов.

Источники: http://vseokrovle.com/elementy/103-primykanie-krovli-k-trube.html, http://kryshadoma.com/dymokhod/primykanie-truby-k-krovle.html, http://vse-postroim-sami.ru/building/roof/8183_ustrojstvo-primykaniya-krovli-k-trube-osobennosti-konstrukcii/

Снегозадержатели для крыш - защита лавинного схода снега

Снегозадержатели на крыше уберегают хозяев дома от материального и физического ущерба, не позволяя сбившейся в плотный слой снежной массе нанести урон здоровью и имуществу.

снегозадержатели на фальцевой кровле

Именно он предупреждает лавинообразные сходы снега, — образовавшиеся сугробы подтаивают и стекают в виде воды, не нанося вреда.

Виды

При выборе снегозадержателя следует учитывать толщину снежного покрова в данном климатическом поясе, вид кровли и ее наклон.

  1. Точечные. Не рассчитаны на большой объем снега, их установка предпочтительна только на мягкий, шероховатый материал. Чаще всего точечные снегоупоры применяют в качестве дополнения к более серьезным конструкциям. Представляют собой пластину-крепеж, один конец которой загнут в виде треугольника. Их монтаж возможен только во время крепления кровельного материала, так как основа должна располагаться под ним, чтобы не допустить протекания.Точечные снегозадержатели на мягкой кровле

    Точечные снегозадержатели для мягкой кровли

  2. Самыми популярными считаются решетчатые снегозадержатели. Система очень проста в установке и подходит для большинства типов кровли, поэтому является самым подходящим вариантом как для многоэтажного дома, так и для небольшого коттеджа.решетчатые снегозадержатели на металлочерепице

    По решетчатым снегозадержателям удобно передвигаться

    Крепятся такие снегозадержатели на крышу универсальным кронштейном, предполагают большой выбор цветов и размеров. Решетка удерживает разную массу снега, это зависит от ее высоты – от 5 до 20см. Конструкция обеспечивает полное задержание снежного пласта, не препятствуя стеканию воды. Решетчатый снегорез особенно пригодится на длинном скате. Однако стоит учитывать предполагаемую толщину снежного массива – перегрузка прогнет пластины решетки. При покупке обязательно стоит обратить внимание на крепежный материал – он должен быть прочным и надежным, с толщиной больше чем у решетки. Отличным вариантом станет совокупность решетчатого и трубчатого устройств, когда дополнительно приварена труба. Устанавливают эти снегозадержатели на крыше вдоль карниза, дополняя при необходимости другими видами. Крепеж может быть двух видов:

    • подвесной: на обрешетку вешаются крючья-опоры, в дополнительном креплении не нуждаются;
    • прибивной: им обычно пользуются на мягких кровлях, прибивают кронштейны крепления к покрытию в области стропил.
  3. Реже всего для удержания снега применяется бревно, однако такой вариант тоже заслуживает внимания. Устанавливают его на крючьях, закрепленных на высоте 4-5см. Количество сдерживаемой массы зависит от толщины бревна. Ничто не препятствует стаявшему снегу стекать к карнизу и водосточным трубам, львиная же его доля удерживается на месте.снегозадержатель из бревна

    Крепление бревенчатого снегозадержателя

  4. Наиболее надежный вариант – трубчатые снегозадержатели на крышу. Представляют собой несколько вертикальных опор, в которые помещены две трубы диаметром до 3см. Опоры крепятся к обрешетке напрямую через кровельное покрытие. Применимы на любой кровле даже для сильной снеговой нагрузки. Их можно отнести к категории снегорезов, потому что масса не просто упирается в конструкцию, а разрезается ею на более тонкие пласты, которые при сходе не причинят никакого вреда. Если же предполагается очень большое количество снега, или скат больше 6м в длину, то устанавливается несколько трубчатых снегорезов. Расстояние между ними выдерживается в 2,5-3м. Нижний ряд располагают в полуметре от карниза, с таким расчетом, чтобы несущая стена оказалась строго под снегоупором. Кронштейн и трубы делают из стали, покрытой слоем цинка, и окрашивают. Благодаря этому в тон можно подобрать долговечную и устойчивую к коррозии конструкцию.Снегозадержатели на крыше

    Снегозадержатели на кровле из профлиста надежно удерживают снег от лавинообразного схода

  5. Если снежная масса незначительна, то будет достаточно небольших уголковых снегозадержателей. Уголок двумя гранями и полкой для крепежа устанавливается на пологую крышу. Одного ряда будет мало, поэтому добавляют еще несколько через каждый метр, и используют шахматное расположение уголков.уголок - снегозадержатель

    Снегозадержатель — уголок не выдержит больших снежных нагрузок

    Но все равно крыша будет нуждаться в периодической очистке, а при большом слое осадков уголковые снегозадержатели могут прийти в негодность – их прочность недостаточна для толстого пласта снега, так как конструкция не предполагает его отвод даже в малых количествах. Важно знать, что допустимый уклон ската – не более 30%, иначе сход снежной массы помимо прочих неудобств может нанести вред кровельному покрытию.

Нюансы установки

Если финансы не позволяют защитить весь периметр, то установка производится точечно:

  • над входной дверью;
  • над дорожками, прилегающими к зданию;
  • над окнами и балконами;
  • дополнительно можно установить в месте парковки автомобиля.

Ни в коем случае нельзя устанавливать снегозадержатель на карниз. Его расположение допустимо не менее чем в 70 см от края. В обратном случае накопившаяся снежная масса просто сломает карниз.

Монтаж на разные типы покрытия

К каждому кровельному покрытию применимы определенные снегоупоры. Правильный выбор и установка обеспечат эффективное выполнение предназначенной функции.

Металлическая кровля

Профнастил и металлочерепица сами по себе являются гладким материалом, и снежная масса на их задерживается крайне редко. Зима не в каждом регионе предполагает стабильную минусовую температуру, и часто происходит подтаивание снега и естественный его сход.

Чтобы этого избежать, оптимальна установка трубчатых или решетчатых снегорезов. Последовательность крепежа:

  • разметка, определение расположения снегореза;
  • укрепление стропил в месте установки;
  • сборка снегореза, высверливание отверстий для болтов. Важно – болты должны затягиваться через нижнюю волну, находящуюся над обрешеткой;
  • закрепление (лучше всего подойдут кровельные болты 8*60мм) с использованием резиновых шайб. Располагая кронштейны на расстоянии в 50-60 см, можно получить очень устойчивую конструкцию;
  • вставка труб или скрепление решеток.
  • Уголковые и точечные не нуждаются в укреплении обрешетки, но болты должны входить точно в нее, иначе конструкция сойдет вниз с первым же снегопадом.

Фальцевая кровля

Фальцевая кровля: применимы только решетчатые и трубчатые снегорезы. Порядок работы тот же, что и с профнастилом, разница в креплении кронштейнов – без нарушения герметичности на сам фальц.

  • на фальце устанавливают зажим и сверлят несколько отверстий;
  • в них закручиваются болты.
снегозадержатели на фальцевой кровле

Трубчатые снегозадержатели на фальцевой кровле

Обрешетку для него усиливать необязательно.

Мягкая кровля

Для мягкой кровли предпочтительнее уголковые барьеры. Основной нюанс монтажа – одновременная установка с кровельным покрытием, листы которого должны скрывать крепления и сохранять герметичность.

снегозадержатель для мягкой кровли

Отсутствие снегорезов может привести к очень неприятным последствиям:

  • сломанные и поврежденные ограды, кустарники и деревья;
  • деформация и разрушение крыши;
  • разбитые водосточные сооружения;
  • повреждение близко стоящей к дому техники;
  • физические травмы у людей и животных.
последствия падение снега с кровли на автомобиль

Последствия падение снега с кровли на автомобиль

Цена зависит от материала, типа крепления и комплектации. В среднем трубчатый снегорез с опорой в 1,5 мм и длиной 3м на фальц обойдется в сумму от 1300р за комплект. Оцинкованные трубчатые снегоупоры российского производства начинаются от 1500р,  шведская фирма-конкурент предлагает аналогичные по стоимости от 1700р.

Как защитить трубу от схода снега — Строим дом

Печные трубы старинных замков были увенчаны защитными колпаками. Называли их по-разному — грибок, флюгарка или дымник. Каждое здание венчал флюгер с фамильным гербом или вензелем владельца.

С переходом на центральное отопление эта традиция была временно забыта, но архитектурные ретро-тенденции снова популярны. Камины и печи есть в современных загородных домах.

Печные трубы отопительной системы загородного дома защищены от дождя и снега колпаками.

Печные трубы отопительной системы загородного дома защищены от дождя и снега колпаками.

Козырёк на дымоход является обязательным атрибутом кровли современных зданий. Дизайнеры предлагают стильные варианты оформления, идеально дополняющие фасад. Конфигурация зависит от материала и формы выходного отверстия газоотводного канала.

Дымник служит защитой от ветра, дождя, снега и помогает отопительной системе работать эффективно

Дымник служит защитой от ветра, дождя, снега и помогает отопительной системе работать эффективно

Содержание статьи:

Функции

Навесы на дымоход обеспечивают отвод газов, защищают внутреннюю полость от попадания дождя и снега, исключает турбулентность, вибрацию и шум.

Дополнительные функции:

  • увеличивают тягу;
  • защищают газоотводный канал от мусора и птиц;
  • сохраняют от разрушения;
  • создают привлекательный вид.

Советуем подробнее прочитать о флюгере для дымохода на нашем сайте.

Козырёк имеет оригинальный дизайн и состоит из основания (колпака) и крышечки (капельника) для отвода влаги.

Два близко стоящих газоотвода нельзя накрывать общей конструкцией. Необходимо установить отдельные дымники с разницей по высоте 50 см.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Материалы

Защитные навесы изготавливают из алюминия, стали с оцинковкой и нержавейки. Колпаки из меди самые долговечные и красивые. В некоторых случаях их дополняют декоративной защитной сеткой и отражающими тепло экранами.

Виды

Накрывка дымохода является функциональным украшением и визиткой зданий. Блестящие на солнце медные дымники с флюгером трудно не заметить.

Видео: изготовление козырька для дымохода

По форме и оформлению козырьки подразделяются:

  • на плоские;
  • с флюгером;
  • с четырёхскатной кровлей;
  • с полукруглой и открывающейся крышкой.
Этот материал отлично дополнят следующие публикации:
  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Защита дымоотводов круглого сечения

Дымопроводы круглого сечения удобно защищать грибком. Шапочку на стойках закрепляют на основании, диаметр которого на 5 мм больше трубы.

Грибок на дымоход легко закрепляется на верхушке и отлично работает в вертикальных, угловых и горизонтальных воздушных потоках. Воздушные массы скользят на поверхности грибка, захватывают дым, разогреваются и устремляются вверх. Благодаря этому тяга увеличивается, газы быстро удаляются наружу. Низовой ветер создаёт мини-вихри под зонтиком капельника. Удаление дыма немного замедляется.

Шапочка для защиты дымохода в виде грибка обязательно должна выступать за край.

Шапочка для защиты дымохода в виде грибка обязательно должна выступать за край.

Диаметр шляпки должен быть больше периметра дымопровода.

Как обеспечить постоянную тягу?

Тяга в печных трубах на крышах сложной конфигурации часто бывает непостоянной. Поток воздуха отражается от одного из скатов, задувается в газоход и уменьшает тягу. Для обеспечения постоянной тяги на крышах сложной конфигурации используются флюгарки. Они легко разворачиваются ветром, создают защиту от задувания и обеспечивают свободное удаление газов из дымового канала.

Флюгарки защищают газоотводные каналы от осадков, стекания конденсата и мусора.

Флюгарки защищают газоотводные каналы от осадков, стекания конденсата и мусора.

Вращающиеся части должны быть выполнены из прочного устойчивого к коррозии материала. В ветреную погоду конструкция испытывает повышенные нагрузки и может пострадать от скопления наледи или снега.

При отоплении зданий твёрдым топливом в северных районах имеет смысл установить дефлекторы. Для металлических дымоотводов газового отопления больше подходят зонтики из металла с капельниками. Кирпичные дымоотводы лучше защитить колпаками с защитной сеткой и широким обрамлением для всей поверхности газохода, которая находится выше кровли.

Советуем подробнее прочитать про аэродинамический расчет дымовой трубы на нашем сайте.

Защита дымохода дымниками

Дымник на дымоход простая и удобная конструкция. Верхний отражатель устройства немного приподнят над верхним краем.

Функции:

  • усиливает тягу;
  • защищает от задувания ветра;
  • не позволяют листве, мусору и птицам проникать в дымовой канал.

Встречается два типа дымников: с крышкой на колпаке или на кладке. Дымник может иметь и полукруглую крышку, закреплённую при помощи стоек на колпаке. Накрывка защищает печную трубу от разрушения и является украшением кровли.

Где заказать изготовление?

Защитные колпаки могут быть изготовлены в любой мастерской специализирующейся на ковке и гибке металла. Для изготовления одного изделия часто используется несколько материалов. Например, нержавейка, украшенная медными элементами с кованным или чугунным флюгером.

Как сделать козырёк самостоятельно?

Колпак на дымоход своими руками можно изготовить в домашней мастерской. Это несложная конструкция.

Необходимые материалы инструменты:

  • зажим;
  • молоток;
  • маркер;
  • киянка
  • ножницы для листового металла;
  • линейка;
  • приспособления для загибки;
  • уголок металлический с полками 4-5 см;
  • листовой металл
  • стойки.

Этапы изготовления

Подготовка

  • Горизонтальную поверхность дымоотвода вместе с расширением необходимо полностью защитить.

Правильное определение размеров важнейший этап изготовления козырька на дымоход.

Правильное определение размеров важнейший этап изготовления козырька на дымоход.

К величине показателей «а» и «b» добавляют 5 мм, это позволит изготовить основание с небольшим запасом. Благодаря этому колпак без особого труда наденется на дымоотвод.

  • Крылья колпака могут быть выполнены двумя способами:
  • согнутые под углом 90 градусов, в этом случае показатель «h» останется без изменений;
  • с меньшим наклоном и уменьшением показателя «h» на 20%.

Варианты оформления крыльев в местах расширения кирпичных дымоходов.

Варианты оформления крыльев в местах расширения кирпичных дымоходов.

  • Заготовки изготавливают для каждого размера («а» и «b»).

Шаблон для раскроя заготовок колпака дымохода.

Шаблон для раскроя заготовок колпака дымохода.

  • Размечают крышку.

Длина сторон:

  • a + 74 мм;
  • b + 74 мм.

На всех заготовках срезают уголочки и слегка надрезают на концах центральной линии. Это облегчает сборку.

Сборка

Собираем по образцу

Образец козырька для установки на кирпичных дымоходах.

Образец козырька для установки на кирпичных дымоходах.

  • Уголок закрепляют на краю стола. Он будет использоваться для точной загибки металла.
  • Формируют капельник подгибанием под углом 45° 1 см кромки. Начинают с краёв и постепенно продвигаются к центру. Для удобства работы пользуются уголком. Форму придают лёгкими ударами киянки.
  • В противоположную от предшествующей операции сторону под углом 90°отгибают 2 см. Получается порожек.
  • Заготовку загибают по центральной оси повторно в сторону предшествующей операции. Степень загибки зависит варианта крыльев (см. рис.5) .
  • Специальными приспособлениями для загибки фальцев прочно соединяют детали замковым гибом.
  • 15 мм загибают под углом 90°по периметру.
  • С внешний стороны крышки учётом размеров размечают прямоугольник со сторонами «c» и «d». Внутрь от намеченной линии отступают 20 мм и вычерчивают внутренний прямоугольник.
  • Внутреннюю деталь в центре вырезают. Лепестки угла шириной 20 мм надрезаем по диагонали.
  • Для защиты от затекания воды лепестки загибают вверх.
  • К готовому основанию приваривают стойки.
  • Закрепляют планки на стойки и устанавливают крышку.
  • Готовый козырёк одевают на дымоотвод и закрепляют.

Дымоходы, защищённые и украшенные козырьками, обеспечивают постоянную тягу в любую погоду.

Дымоходы, защищённые и украшенные козырьками, обеспечивают постоянную тягу в любую погоду.

Хотите придать зданию неповторимый вид? Украсьте печную трубу защитным козырьком из меди с флюгером. Дымники с флюгером придают кровле привлекательный внешний вид и обеспечивают эффективное удаление продуктов сгорания.



Source: kamin-maker.ru

Выводим дымоход через кровлю

   Дымоход, неправильно выведенный через кровлю, может создать множество конфликтов между трубой и кровельным пирогом. Избежать неприятностей поможет следование основным правилам.



   Вопрос отопления своего жилища во все времена включал в себя проблему отведения из помещения продуктов горения используемого топлива. Нашим первобытным предкам решить эту проблему было куда проще: следи за тем, чтобы дыра в крыше располагалась аккурат над племенным костром, вот и все тонкости. В современном же частном доме обустройство дымохода сопряжено с куда большим количеством нюансов, которые необходимо учесть, чтобы обеспечить эффективную и бесперебойную работу отопительной системы. Особенности материалов самого дымохода, а также перекрытия и кровли, близость к коньку крыши, вид используемого в отопительной системе топлива – всё это требует внимания строителя.



   Поскольку сегодня мы рассмотрим выход дымохода именно через кровлю, а не через стену, то сразу стоит отметить, что такой вариант чаще всего используется при проектировании нового дома, либо при серьёзном ремонте уже эксплуатируемого здания, когда в планы капремонта входит также и реконструкция крыши. Это обусловлено серьёзными конструкционными изменениями кровли, которые потенциально несёт в себе новая дымоходная труба. Если на вашем доме уже лежит исправно функционирующая, не требующая ремонта крыша, то вести дымоход, скорее всего, придётся через стену – слишком уж многое придётся разломать и переделать и слишком уж велик шанс ухудшить функциональность кровли при выведении трубы через крышу в таком случае.



   Знатоки советуют располагать трубу ближе к коньку крыши. Таковы современные строительные нормы и правила (СНиП) – оптимальное расположение точки выхода трубы на крыше на расстоянии 1,5 метра от конька. Возвышаться над крышей при этом труба должна на полметра (такой уровень возвышения предусмотрен и для плоских крыш). Чем ниже по скату крыши расположена труба, тем больше она должна над ней выступать. На расстоянии до трёх метров верхний край трубы (без учёта дымника) должен идти вровень с коньком. В случае, если труба располагается ещё ниже, то применяется следующий простой расчёт: по уровню конька проводится горизонтальная плоскость, и верхний край трубы должен быть в точке пересечения выхода трубы с линией, проведённой от точки соединения плоскости и конька под углом в 10о.



   Совершенно не важно, насколько хороша и красива была ваша крыша, если она сгорела. Поэтому самое пристальное внимание следует уделить тому факту, что очень многие материалы, составляющие пирог современной кровли, никоим образом не предназначены для пребывания в «горячих местах», не терпят высоких температур. Особенно грешат в этом отношении гидроизоляционные плёнки и паровые барьеры, часто являющиеся горючими материалами.

   Для защиты пожароопасных элементов кровельного пирога вокруг дымоходной трубы выстраивают специальный огнеупорный короб, который вбирает всё тепло в себя. Он выстраивается вверх до самой крыши и заканчивается на уровне обрешётки, защищая также и дерево, из которой она сделана. Между дымоходом и коробом оставляют расстояние в 5-7 см.

   Не забывайте также, что приобретать нужно только качественные материалы, с гарантией. На рынке много низкопробного продукта, противопожарные свойства которых никто не может даже подтвердить, не то что гарантировать.



   Трубу на крыше изолируют также для защиты её от возгорания. Асбестоцементная плита укладывается под основание выступающей над крышей части трубы. Вместо неё часто используют неорганического происхождения минеральные ваты, асбестовый бетон, и другие плиты на синтетической основе (главное, чтобы материалы не содержали битума).

   Изолирующая пластина выполняет также и другую функцию – защиты трубы от влаги. Но этой защиты будет недостаточно для действительно надёжного укрытия дымохода от влаги. «Враг №1» любого дымохода – это конденсат из кислот, смешивающихся в трубе, и влаги, выделяющейся при охлаждении трубного дыма. Образующаяся жидкость стекает по дымоходу вниз, к нагревателю, образуя в доме неприятный запах и сильно снижая длительность эксплуатации не только трубы, но и всей системы. Кладка начинает разрушаться уже через 2-3 года, появляются первые трещинки, которые со временем разрастаются. Кирпичные трубы страдают более всех прочих, они быстрее трескаются, а на внутренних стенках начинает собираться копоть, что приводит к снижению тяги.

   Главный шаг по предотвращению накапливания конденсата – это обеспечение нормальной температуры пара в трубе. Чтобы она не опускалась ниже 150 Со, дымоходы утепляют. Утепление обеспечивает быстрое нагревание трубы, что само по себе препятствует появлению конденсата, и не дает пару остыть ниже определённой отметки в верхних «этажах» дымохода. Особенно важно устроить хорошую теплоизоляцию при использовании современных нагревателей, работающих непостоянно, а в режиме поддерживания температуры. При всех своих преимуществах, они подвергают дымоходную систему ещё большим испытаниям в плане накапливания конденсата.

   Падающий с неба снег в зимнюю пору может стать серьёзной угрозой для вашей новенькой трубы. Его лавинообразный сход может попросту снести трубу подчистую, вместе с вашими стараниями по её обустройству. Это ещё один повод обустроить точку выхода трубы ближе к коньку, ведь там опасности схода снега нет. В других случаях задачу защиты от снега решают в первую очередь снегозадержатели.

  Помните, что все точки креплений вашего дымохода к кровле должны быть подвижными, эластичными. В противном случае, малейшее смещение под воздействием веса снега, порывов ветра, и порой даже простой усушки деревянных стропил, могут серьёзно повредить ваш дымоход.

   И не забывайте про дымник, это полезнейшее изобретение, которое защитит трубу от прямого попадания в неё снега, дождя, всякого мусора, поднимаемого ветром. К тому же, элегантный дизайнерский дымник прекрасно дополняет собой внешний вид кровли, если его правильно подобрать.



   Обустройство дымохода и выведение его через кровлю – очень непростая задача, правильное решение которой под силу только опытному специалисту. Если у вас нет опыта в прокладывании печных труб, то лучше не браться за такое дело самостоятельно, а доверить его профессионалу.





« назад

установка своими руками, виды снегоудерживающих систем, особенности для разных типов кровли (из металлочерепицы, профнастила), видео

Снежные массы, образующиеся зимой на крыше частного дома, становятся причиной риска для здоровья людей в связи с резким сходом снега с наклонной поверхности. Для обеспечения безопасности необходимы снегозадержатели, представляющие собой эффективное и простое устройство, способное выдержать снеговую нагрузку.

Функции систем снегозадержания

В зимний период на наклонных поверхностях крыш образуются существенные массы снега. Под влиянием ветра, потепления, дополнительных осадков снег и наледь резко скатываются вниз, угрожая здоровью людей, проходящих под кровлей. Кроме того, возрастает риск повреждения построек, расположенных близко к кровле. Для исключения таких неприятных последствий и необходимы снегозадержатели. Они представляют собой простые приспособления, обеспечивающие равномерное распределение снеговой нагрузки по кровле и исключающие риск самопроизвольного схода с неё снежно-ледовой массы.

Снегозадержатель на крыше из профнастилаСнегозадержатель на крыше из профнастила

Снегозадержатель останавливает сползающую глыбу снега и разбивает её на мелкие части

Покрытие кровли часто изготавливается из металлических материалов: профнастила, металлочерепицы, фальцевых элементов. В таких случаях особенно важно наличие снегозадержателей, которые выполняют следующие функции:

  • защита водосточных систем от повреждения снеговыми массами;
  • исключение вероятности протечек потолка внутри помещений;
  • защита покрытия кровли от царапин и трещин, деформации и повреждений;
  • предотвращение неожиданного схода снежных масс;
  • обеспечение постепенного таяния снега без резкого схода наледи.

Снегозадержатели представлены в большом разнообразии, но всегда имеют простую конструкцию. Обусловлено это тем, что приспособление не должно дополнительно нагружать покрытие кровли, а лишь обеспечивать равномерный и безопасный сход осадков.

Фотогалерея: варианты снегозадержателей

Виды снегозадержателей

Снегоуловители представлены в нескольких вариантах, отличающихся внешним видом. При этом степень эффективности, монтаж, функциональность практически одинаковы. Часто выбор основывается на внешнем виде, параметрах снегоуловителей. Это позволяет подобрать модель, которая сделает крышу эстетичной и предотвратит последствия скопления снега.

Трубчатый снегозадержатель на углу кровлиТрубчатый снегозадержатель на углу кровли

На угловых соединениях крыш снегоуловители ставятся обязательно

Большинство моделей выполнены из металла, так как приспособления должны выдерживать существенные снеговые нагрузки. При выборе учитывают тип крыши, особенности климата, материал покрытия кровли.

Трубчатые снегоуловители

Для защиты от резкого схода снега с крыши часто используют трубчатые снегозадержатели. Конструкция включает в себя 4 трапециевидные пластины, которые соединены между собой двумя трубками с овальным сечением. Изделия такого типа выполнены из металла, имеют внешнее полимерное покрытие, обеспечивающее защиту изделия от коррозии.

Трубчатый снегозадержательТрубчатый снегозадержатель

Трубчатый снегозадержатель может выдержать большую нагрузку

Трубчатые модели могут иметь длину от 1 до 3 м. При необходимости легко вставить одну трубу в другую, создавая элемент необходимой длины. Толщина стенки составляет примерно 1 мм, сверху нанесено антикоррозийное покрытие слоем в 85 микрон. Комплект пластин и труб длиной 1 м имеет вес около 3 кг.

Чертеж трубчатой модели снегоуловителяЧертеж трубчатой модели снегоуловителя

Трубчатые снегоуловители можно соединять друг с другом для создания заграждений большой длины

Снегоуловители трубчатого типа обладают хорошей пропускной способностью, поэтому снег сходит с крыши постепенно, его резкое падение полностью исключается. Подтаявшая масса умеренно стекает с кровли, не повреждая покрытия. Особенности трубчатых снегоуловителей выражены в следующем:

  • возможность установки на поверхности, имеющей значительный угол наклона, например, от 35 до 55 градусов;
  • устойчивость к статической и динамической нагрузкам при образовании и движении снежных масс;
  • доступность монтажа как на новой кровле, так и после постройки здания;
  • лёгкое формирование конструкции нужной длины путём стыковки нескольких элементов.

Этот вид снегозадержателя следует устанавливать на каждые 60 м2 площади кровли. Расположить уловители можно в несколько рядов, в шахматном порядке или в одну линию. Монтаж предполагает фиксацию элементов на саморезы, имеющие антикоррозийное покрытие. Предварительно нужно установить трубки в отверстия пластин.

Видео: рекомендации по выбору трубчатых снегозадержателей

Решётчатые снегозадержатели

Решётки с кронштейнами представляют собой снегоуловители, которые крепятся по краю крыши. Часто они выполняют роль ограждений, но эффективны и при создании условий для равномерного схода осадков. Метод установки и крепления аналогичен трубчатым приспособлениям. При этом решётчатые снегоуловители отличаются более эффектным внешним видом и большим объёмом рабочей площади. Такие элементы часто применяются на кровлях многоэтажных зданий.

Пример решётчатого снегоупораПример решётчатого снегоупора

Решётчатые снегоупоры выглядят более эффектно и способны удержать больше снега, чем другие варианты подобных конструкций

Изделия в виде длинной и узкой решётки легко крепятся на кровли с любым внешним покрытием, а цветовая палитра позволяет подобрать элемент в тон кровельному материалу. Так обеспечивается эстетичность крыши здания и защита от резкого схода снега.

Особенности решетчатых изделий:

  • прочность и устойчивость под действием существенных нагрузок, особенно при дополнительном укреплении решёток трубками;
  • возможность удлинения конструкции путём стыковки нескольких деталей;
  • пригодность для работы в условиях аномальных погодных явлений: высота решётки может составлять до 20 см;
  • способность разделить снеговые массы на мелкие части для безопасного схода наледи.

Самым оптимальным вариантом расположения решетчатых изделий является монтаж по краю крыши. Для этого нужны длинные элементы, а короткие можно разместить в шахматном порядке.

Пластинчатые или уголковые снегоуловители

Для таких кровельных материалов, как профнастил, оцинкованная сталь или металлочерепица подходят уголковые или пластинчатые снегоуловители. Они выполняются из стали толщиной 0,5 мм и имеют цветное полимерное покрытие, защищающее металл от коррозии.

Небольшой уголковый снегозадержательНебольшой уголковый снегозадержатель

Уголковые элементы выполняются из металла, окрашенного в цвет основного покрытия, и на кровле почти не заметны

Изделия обладают следующими характеристиками и особенностями:

  • рабочая толщина снежного слоя не более 10 см;
  • наличие полимерного антикоррозийного покрытия;
  • две плоскости крепления для надёжной фиксации;
  • высота элементов от 4 до 6 см;
  • расстояние между рядами при монтаже друг над другом — 50–100 см;
  • минимальный уклон крыши — 30 градусов.

Фиксация пластинчатых или уголковых снегоуловителей производится на кровельный материал с помощью саморезов. Изделия оптимальны для регионов с малым количество осадков в зимний период.

Точечные модели снегозадержателей

Крючья или бугельные снегоуловители часто называют точечными, и они являются дополнительными элементами для основных систем снегозадержания. Точечные модели хорошо дополняют решётчатые или трубчатые комплексы. Отдельно эти элементы можно использовать лишь на мягкой кровле с малым уклоном. Обусловлено это тем, что на поверхности мягкой кровли присутствует специальная посыпка, которая сама по себе затрудняет скольжение снега по крыше. На всех остальных типах кровельного покрытия точечные снегоупоры не способны задерживать большие снеговые массы.

Бугельные снегозадержатели на мягкой кровлеБугельные снегозадержатели на мягкой кровле

Бугельные элементы распределяют по всей площади кровли в шахматном порядке

Бугельные детали монтируют на расстоянии около 50 см друг от друга. При этом стоит учесть, что монтаж точечных снегозадержателей на битумной черепице возможен лишь на этапе сооружения кровли. Обусловлено это тем, что снегоуловители имеют длинную часть, которая крепится к обрешётке и скрывается по кровельным материалом. Снаружи остаётся часть в виде треугольника из металлической полосы. Крепление проводится в 80 см от края крыши здания.

Установка снегозадержателей на крышу

Монтаж решётчатых, трубчатых или пластинчатых приспособлений может проводиться как на новую крышу, так и в целях обустройства старой кровли, не имеющей дефектов и повреждений. Предварительно стоит определить места, в которых наличие снегостопперов особенно важно. Таковыми являются области крыши над выходами из здания, над окнами мансарды и дорожками, а также зоны, выходящие на близко расположенные к зданию объекты. Для достижения максимальной защиты от резкого схода снега стоит расположить элементы по всей длине ската крыши.

Снегозадержатели на двускатной крышеСнегозадержатели на двускатной крыше

Для максимальной защиты от схода снега снегозадержатели следует располагать по всей длине ската

Для монтажа необходимы саморезы с антикоррозийным покрытием, которые обеспечивают целостность материала под воздействием влаги и перепада температур. Комплект снегоуловителей включает в себя инструкцию по монтажу, элементы крепления и непосредственно систему снегостопперов. Для работы также понадобятся шуруповёрт, строительный уровень и рулетка.

Монтаж снегозадержателей на крышу из профнастила

Покрытие кровли профилированными листами — распространённый вариант. На такую поверхность легко монтировать снегостопперы различного типа. При установке в одну линию от края свеса карниза нужно отступить около 60 см. Для обеспечения ровности следует натянуть шнурок на этом уровне. Таким образом, первый ряд будет расположен правильно, а от этого зависит монтаж следующих рядов, если они необходимы.

Комплекс работ прост:

  1. Проведение разметки, то есть определение расположения первого и последующих уровней снегозадержателей.
  2. Фиксация кронштейнов на саморезы с использованием резиновых подкладок.Крепление кронштейна снегозадержателяКрепление кронштейна снегозадержателя

    Кронштейн снегозадержателя крепится к металлическому листу через резиновую прокладку

  3. Вкручивание проводится по каждой второй волне (нижней её части) к обрешётке.

Схема крепления решётчатых или трубчатых снегозадержателей максимально проста и предполагает фиксацию саморезов к обрешётке через профнастил.

Схема крепления снегозадержателейСхема крепления снегозадержателей

Важно, чтобы места крепления снегозадержателя попадали на элементы обрешётки

Перед фиксацией трубчатые элементы нужно состыковать в конструкцию необходимой длины. Монтаж в шахматном порядке также эффективен и требует соблюдения равных расстояний между снегостопперами.

Видео: монтаж снегозадержателей на крышу из профнастила

Установка снегозадержателей на кровлю из металлочерепицы

Металлочерепица также является распространённым вариантом покрытия кровли. Установить снегоуловители на такую основу просто, а для работы подходят пластинчатые, трубчатые или решётчатые модели. Фиксация приспособлений проводится через кровельный материал. Если обрешётка слабая, то её нужно усилить путём разбора части кровли и установки дополнительных брусков по линии расположения снегозадержателей.

Монтаж предполагает следующие действия:

  1. Определение расположения линии, на которой будет пролегать система приспособлений.
  2. Сборка комплекта снегозадержателей без затяжки болтов.Сборка снегозадержателяСборка снегозадержателя

    Перед установкой необходимо собрать снегозадержатель, не затягивая до конца соединительные болты

  3. Усиление обрешётки и крепление к ней металлочерепицы.
  4. Крепление собранной конструкции снегозадержателя. Производится болтами 8х60 мм, используя резиновые подкладки.Установка снегозадержателя на металлочерепицуУстановка снегозадержателя на металлочерепицу

    Кронштейн фиксируется к к поверхности металлочерепицы через резиновую проставку

  5. Шаг между кронштейнами в среднем составляет 50 см.

Если скат кровли имеет длину более 5,5 м, то лучше всего монтировать снегозадержатели в два ряда.

Трубчатые снегозадержатели на кровле из металлочерепицыТрубчатые снегозадержатели на кровле из металлочерепицы

Если снегоуловители подобраны в тон кровельного покрытия, они станут частью общего дизайна кровли

При выборе кронштейнов снегоуловителей нужно учитывать тип металлочерепицы. Некоторые варианты систем имеют специальный выступ в опорной части, что позволяет не усиливать обрешётку.

Видео: монтаж снегоуловителей на крышу из металлочерепицы

Важные особенности использования снегозадержателей

Крепление систем на разные виды кровли обладает определёнными особенностями, но общая технология универсальна. Предварительная подготовка является особенно важным этапом, предполагающим определение варианта уловителей и их параметров. Для получения одной линии требуется стыковка нескольких элементов, а для этого нужно скрепить вместе трубки или решётки в зависимости от выбранного вида системы.

Места крепления снегозадержателяМеста крепления снегозадержателя

Схема фиксации уловителей не требует обустройства дополнительных элементов обрешётки кровли

Установка этих приспособлений не освобождает владельцев дома от регулярной очистки крыши от снега. Снегоуловители нужны лишь для предотвращения резкого схода осадковых масс, а устранять сугробы на крыше нужно вручную.

Расчёт снеговой нагрузки на кровлю

Для определения снеговой нагрузки нужно рассчитать площадь крыши. Далее используется формула Q=G*s, в которой G представляет собой вес снежного покрова на плоской кровле, а s является поправочным коэффициентом, зависящим от угла наклона кровли. Более точно определить параметр s можно с учётом следующих условий:

  • наклон менее 25 градусов — s=1;

  • уклон 25–60 градусов — s=0,7;

  • наклон более 60 градусов — снеговая нагрузка не принимается в расчёт, ведь снег на такой крыше задерживаться будет слабо.

Параметр G можно определить с помощью таблицы средних показателей и карты областей снежного покрова. По номеру зоны можно определить уровень снеговой нагрузки.

Карта зон снеговой нагрузкиКарта зон снеговой нагрузки

На карте указаны зоны с одинаковым уровнем снеговой нагрузки

Таблица: средние показатели снеговой нагрузки в зависимости от зоны

Подставляя имеющиеся данные, можно быстро провести расчёт снеговой нагрузки на кровлю. Исходя из этого определяют толщину слоя осадков, от которой зависит высота удерживающих приспособлений и их толщина.

Необходимость использования снегозадержателей

Устанавливать системы снегозадержания или нет — это определяет владелец дома в индивидуальном порядке. Необходимость наличия таких комплексов отсутствует при наклоне крыши более 55 градусов, а также при очень малом количестве осадков, характерном для определённых регионов. Если же зима отличается интенсивными снегопадами, то снегозадержатели нужны для обеспечения безопасности людей и целостности прилегающих к дому конструкций.

Кровля с трубчатыми снегозадержателямиКровля с трубчатыми снегозадержателями

Снегозадержатели облегчают очистку крыши от сугробов

На тех участках ската крыши, около которых отсутствуют важные объекты (пешеходные дорожки, пристройки, теплицы), можно не устанавливать системы снегозадержания. Это позволяет избежать лишней нагрузки на кровельный материал, которая может привести к повреждению покрытия. Польза таких систем видна лишь в период максимального количества осадков, превышающего норму для определённого региона. В иных случаях эти элементы не функциональны.

Снегозадержатели — простые приспособления, выбор и монтаж которых не требуют сложных инструментов. Они создают дополнительную нагрузку на кровлю, что увеличивает риск её деформации. Поэтому перед установкой снегоуловителей стоит определить модель, необходимость её применения и технологию монтажа.

Оцените статью: Поделитесь с друзьями!

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
