Какое давление в мембранном баке системы отопления: Давление в мембранном баке системы отопления – Какое должно быть давление в расширительном бачке отопления

Какое давление в мембранном баке системы водоснабжения — MOREREMONTA

Конструкция всех гидроаккумуляторов предполагает наличие воздушной среды между стенками корпуса и мембранной грушей.

Давление воздуха необходимо поддерживать на определенном уровне, тщательно контролировать и, при необходимости, регулировать для обеспечения полноценного, безопасного и эффективного функционирования всей системы водо- или теплоснабжения.

Значения максимального и минимального давления в мембране гидроаккумулятора задаётся производителем и указывается на шильдике.

Для гидроаккумуляторов (мембранных расширительных баков) подразумевается два рабочих значения: давление в воздушной среде, и рабочее, которое может выдержать бак по подключению к воде (теплоносителю).
Как правило, эти показатели примерно одинаковы у всех производителей, и зависят от объёма аккумулирующего оборудования.

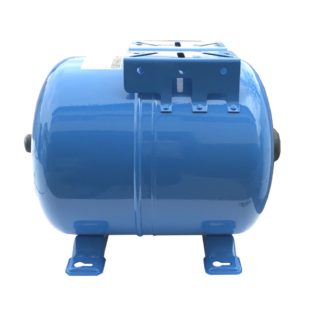

Бак для водоснабжения (синий)

Давление воздуха
Объем гидроаккумулятора, литровДавление воздуха, атм
Рабочее давление воды
Объем гидроаккумулятора, литровДавление воды, атм

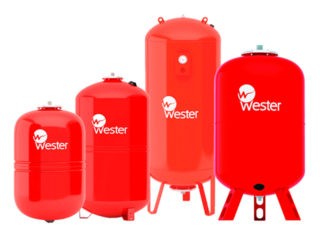

Бак для отопления (красный)

Давление воздуха
Объем гидроаккумулятора, литровДавление воздуха, атм
Рабочее давление воды
Объем гидроаккумулятора, литровДавление воды, атм

Разумеется, речь идёт об обычных баках для традиционных систем отопления.

Производятся также баки специального исполнения, давление в которых может достигать 16 или 25 бар. Но мы о них здесь говорить не будем, поскольку это – заказные позиции, они подбираются только согласно проектам, и их эксплуатация строго регламентирована.

Текущее же давление в мембране гидроаккумулятора зависит от ряда следующих факторов:

  • Характеристики системы;
  • Индивидуальные настройки системы;
  • Мощность подключённого оборудования;

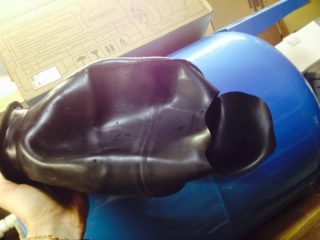

Изношенная мембрана, механические повреждения расширительного бака и наличие негерметичных стыков в системе водоснабжения могут стать причиной снижения или повышения давления, поэтому очень важно контролировать данный показатель.

Когда проводить замеры

Как определить верное значение давления

Если гидроаккумулятор вместе с реле давления управляет включениями / выключениями насоса по давлению, то значение давления в воздушной камере нужно посчитать по формуле:

где Рг – давления воздуха в мембране гидроаккумулятора;
Р вкл – давление, при котором включается насос.

Таким образом, если насос будет включаться при давлении 3 атм., то давление в гидроаккумуляторе должно составлять 2,7 атм. Изменяя параметры включения насоса, необходимо также изменять давление воздуха внутри бака.

Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.

Характеристика закрытых расширительных баков

Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.

Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:

  1. Резервуары, предусматривающие замену груши.
  2. Баки со стационарно установленной мембраной.
  3. Емкости, не имеющие в конструкции мембраны.

В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

  1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
  2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
  3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
  4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

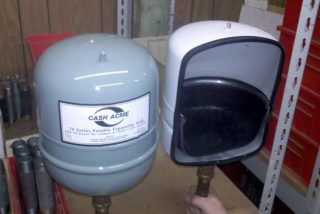

Регулировка гидробака в обвязке водонагревателя

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Правила обслуживания гидробака

Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.

Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.

Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

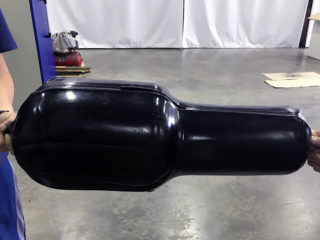

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Принцип работы гидроаккумулятора

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

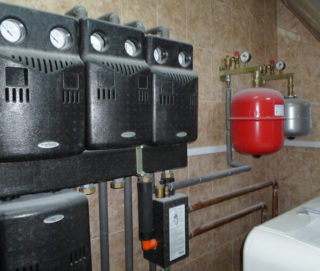

Как накачать давление в расширительном баке котла

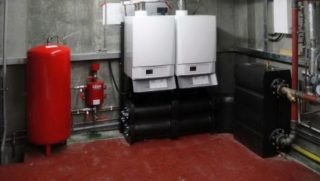

Расширительный бак в системе отопления предназначается для компенсации перепадов давления жидкого теплоносителя, которое происходит при пусках и остановках тепловой сети. Такое явление объясняется температурным расширением воды либо другого теплоносителя — антифриза.

Для того чтобы выполнять свои функции, внутренняя полость такого защитного устройства разделена на 2 части мембраной — воздушную и водяную.

Первая имеет предустановленные параметры по давлению, которые в процессе эксплуатации могут падать, поэтому пользователю нужно знать, как накачать давление в расширительном баке котла.

СодержаниеПоказать

Конструкция и назначение расширительного бака

Расширительный бак — навесной герметический металлической сосуд, внутренний объем которого поделен эластичной газоплотной мембранной на 2 области, верхнюю, наполненную воздухом или азотом и нижнюю — водяную, для сетевой воды.

В нижней части размещен патрубок для присоединения к системе. В воздушной области установлен ниппель для поддержания расчетного давления.

В этих сосудах жидкий теплоноситель не имеет контакта с воздухом, в связи, с чем снижает его коррозионная активность. Допустимое давление в сосуде допускает их успешно интегрировать в любую гидростатическую схему.

Узлы расширительного бачка

Мембрана может устанавливаться как со сменным вариантом, так по постоянной схеме. Цена первых намного выше, зато такие установки более предпочтительны, так как при разрыве мембраны не потребуется менять весь агрегат.

При покупке расширительной емкости для отопления, нужно быть внимательным, чтобы ошибочно не приобрести модификацию для водоснабжения.

Правильное давление в расширительном баке

Показатель свободного объема воздушной области, при температуре окружающего воздуха 18-20 С, равен статическому давлению в расширительном бачке водного сектора. При этом мембрана находится в равновесном состоянии, а давление воды и воздуха скомпенсированы. На   10 м   напора сети отопления необходимо около 1 атм.

Для нормального функционирования системы теплоснабжения нужно создать давление в воздушной полости равным паспортному значению расширительного устройства.

Многие агрегаты поступают в сеть с уже созданным рабочим параметром в воздушном секторе, их накачивать перед установкой не требуется.

Основной массе расширителей для хорошей работы хватает 0.9 атм. Это объясняется давлением, создаваемым мембраной в процессе использования. Её усредненный показатель равняется 1.2 атм.

Если система теплоснабжения обустраивается не по традиционной схеме, перед тем как накачать расширительный бак выполняют индивидуальные расчёты: калькулируется объем  сетевой воды  и первоначальное давление заполнения воздушной камеры.

Бак в простейшей схеме

Норма для разных моделей

Расширительные устройства используются в новейших  системах теплоснабжения и практически заменили открытые расширители.

На рынке климатической техники достаточно таких предложений по маркам, как западных, так и отечественных производителей, в основном они рассчитаны под стандартные закрытые и открытые тепловые схемы, могут быть установлены в любом месте, неприхотливы к монтажу и исключают контакт теплоносителя с воздухом.

За давлением в баке нужно следить

Наиболее популярными моделями у российских покупателей считаются следующие модификации расширительных баков:

  • Россия STOUT, материал синтетический каучук, предел - 1.5 атм.

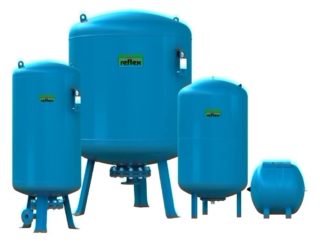

  • Германия, Reflex, материал: синтетический каучук, предел - 1.5 атм.
  • Италия, CIMM, материал: синтетический каучук, предел - 1.5 атм.
  • Россия, UNIGB, материал: синтетический каучук, предел - 1.5 атм.
  • Италия, Zilmet CAL - PRO 35 на ножках, материал: синтетический каучук, предел - 1.5 атм.
  • Россия-Нидерланды, Flamco Flexcon R 425 (FL 16416RU), материал мембраны: бутиловый каучук, предел - 1.5 атм.
  • Россия, Джилекс 80 В, материал мембраны: синтетический каучук, предел - 1.5 атм.
  • Италия, VRV 50 Aquasystem, материал мембраны: синтетический каучук, предел - 1.5 атм.

Обслуживание расширительного бака: проверка показаний, подкачка давления

На отопительной системе установлены манометры, при помощи которых проверяется давление в сети. На расширительном бачке установлен ниппель для воздуха. Он  по форме  аналогичен, установленным на автошинах.

Поэтому закачивать воздух и откорректировать давление, можно  самым простым автомобильным насосным комплектом с манометром.

Перед тем, как проверить показание давления в воздушном секторе бака или качать воздух, нужно подготовить установку и учесть разницу единиц измерения давления.

Авто манометр показывает в МПа, поэтому показатель на шкале необходимо перевести в атмосферы/бары:

1Бар=1атм=0.1МПа.

Проверка работоспособности расширителя:

  • Контроль на внешние повреждения и коррозию - 1 раз/6 мес.
  • Проверка показаний параметров среды в воздушном секторе - 1 раз/6 мес.

Накачка давления в расширительный бак: пошаговое руководство

Для накачки бака пользуются манометром на насосе, можно прокачку выполнить и специальной компрессорной станцией.

Алгоритм действий:

  1. Отключается котел.
  2. Сливают воду из него, предварительно закрыв вентиля на подаче и обратке системы.
  3. Закрывают кран подпитки.
  4. Кран ГВС котла оставляют открытым, открывают вентиль ГВС на смесителе, через который будет сливаться котловая вода. Возможно, дренировать воду через нижний специальный котловой штуцер.
  5. Контролируют процесс дренажа по стрелке на манометре, оно должно показывать "0".
  6. К ниппелю, расширительного бака подключают насос.
  7. Поднимают давление в воздушном отсеке до 80% от допустимого - 1.5х 0.8 = 1.2 атм. Если накачать больше бак работать не сможет.
  8. После это запускают систему отопления в обратном порядке.

Причины снижения давления в расширительном баке

Когда настенная расширительная емкость заполнена верно, то стрелка манометра движется плавно без каких-то скачков. Если неправильно подкачивать, лишний воздух станет вытеснять избытки горячей воды из водяного сектора, тем самым увеличивая давление в отопительной сети.

Напротив, низкие показатели в воздушном отсеке, приведут к тому, что теплоноситель просто выгнет мембрану и наполнит весь объем. В результате при росте температуры воды в сети сработает сбросной защитный клапан.

Другие способы устранения неполадок

Проверка параметров в расширителе включена в перечень ежегодного техобслуживания котла. Когда в процессе испытания через дренажный вентиль идет воздух, а стрелка манометра в газовом секторе снизилась до атмосферного, значит, в баке пробита мембрана и её нужно поменять.

Склеиваться мембрану не рекомендуют, поскольку она работает циклично на растяжение/сжатие, что вызовет повторное разрушение склеенного соединения, причем в самый неподходящий для котла момент.

Допустимые неполадки расширительного бачка:

  1. Стрелка на манометре в отопительной системе сильно колеблется и имеет высокое значение даже при низкой температуре теплоносителя из-за отсутствия воздуха в полости — необходима подкачка воздухом расширителя.
  2. Повреждена мембрана — необходима замена на оригинальную в сервисном центре.
  3. Поврежден корпус, выполняют восстановление целостности в сервисном центре.
  4. Пропускает ниппель воздушного сектора –требуется продуть, и подкачать сосуд воздухом.
  5. Малый объем расширителя — нужно выполнить новый расчет и заменить устройство на новую модификацию.
  6. Утечка теплоносителя из воздушника из-за повреждения мембраны — необходима замена на оригинальную в сервисном центре.
  7. Давление теплоносителя низкое, он не поступает в верхнюю точку сети, из-за отсутствия воздуха (азота) в расширителе — потребуется заполнить воздухом установку.

Таким образом, подведя итог, нужно отметить, что требованиями эксплуатации тепловых сетей для компенсации температурного расширения теплоносителя в системах, как закрытого, так и открытого типа положено выполнять компенсацию температурного расширения сетевой воды с применением расширительных баков.

Их предварительно рассчитываются под технические характеристики внутридомовой системы отопления. В процессе эксплуатации такие устройства должны периодически обслуживаться и заполняться рабочим агентом: воздухом или азотом.

Какое давление должно быть в расширительном бачке. Мембранный расширительный бак системы отопления: принцип работы, как выбрать.

Расширительный мембранный бак — элемент закрытой системы отопления, предназначенный для компенсации теплового расширения теплоносителя и поддержания необходимого давления.

Примечание! Помимо применения в системах отопления, мембранные баки также используются в системах водоснабжения. Они «смягчают» гидроудары, возникающие при включении/выключении насосных станций, а также поддерживают постоянное давление в системе.

Конструкция мембранного бака

Расширительный мембранный бак для отопления представляет собой герметичный стальной корпус цилиндрической формы, покрытый красным эпоксидным лаком (также существуют баки, покрытые синим лаком, но они предназначены для холодной воды). В корпусе расположены 2 камеры: газовая и водяная, которые отделены друг от друга подвижной газонепроницаемой мембраной (диафрагмой), изготовленной из бутилкаучука. Благодаря такому материалу мембрана способна стабильно функционировать при различных температурах (от -10 до +100°C) и совершать до 100 000 циклов.


Мембрана практически полностью исключает взаимодействие теплоносителя и газа. Отсутствие такого взаимодействия позволяет дольше сохранять предварительное давление в газовой камере, что положительно влияет на срок службы бака.

Примечание! Современные высококачественные мембраны не просто вытягиваются под давлением расширяющегося теплоносителя, а как бы «прилипают» к стенкам бака. Такой принцип работы позволяет увеличить срок службы мембраны.

Обе камеры имеют одинаковое давление, что позволяет сохранить герметичность этого участка отопительной системы. Воздушная камера заполняется азотосодержащей смесью. При расширении теплоносителя азот спрессовывается, позволяя теплоносителю «войти» в водяную камеру.

Большинство современных мембранных баков для отопления имеют встроенный в корпус ниппель (схожий с обычным автомобильным), при помощи которого можно «подкачать» воздушную камеру, повысив в ней давление. Это можно сделать самостоятельно в домашних условиях при помощи насоса или компрессора. Однако следует помнить, что закачивать рекомендуется именно азот, а не воздух. Дело в том, что содержащийся в воздухе кислород будет вызывать ускоренную коррозию стенок корпуса бака, что неизбежно сократит срок службы устройства. Азот же является нейтральным и не способствует коррозии.



Корпус бака обладает отводом с внешним резьбовым соединением, который упрощает процесс установки. В зависимости от модели резьба может быть:

  • У баков низкого давления (от 0,5 до 1,5 бар) – 3/4″ или 1″;
  • У баков среднего давления (1,5 бар) – 1″;
  • У баков высокого давления (от 3 бар и выше) – от 1″ до фланцевого соединения Ду 100;

Принцип работы мембранного бака

При запуске системы отопления, теплоноситель нагревается и увеличивается в объеме. Этот избыточный объем перемещается в водяную камеру расширительного бака. После остывания теплоносителя, давление в воздушной камере, выдавливает мембрану, тем самым вытесняя теплоноситель из водяной камеры обратно в отопительный контур.

Помимо этого, как уже было отмечено выше, мембранный бак поддерживает требуемое давление во всей системе отопления. Так например, если где-то произошла несущественная утечка теплоносителя, то во всей системе должно упасть давление, однако этого не происходит, т.к. давление в воздушной камере будет выталкивать мембрану, а с ней и теплоноситель обратно в систему, тем самым создавая ограниченную подпитку.


Мембранный бак с группой безопасности.

Мембрана может быть повреждена в результате неправильной эксплуатации:

  • Есть вероятность разрыва мембраны в случае, если при заполнении теплоносителем водяной камеры, не было создано необходимое давление в воздушной камере;
  • Перед спусканием газа из воздушной камеры, необходимо перекрыть и слить теплоноситель из водяной камеры.

Расчет бака

Нагрев на каждые 10°C дает увеличение объема теплоносителя в среднем на 0,3-0,4%. Исходя из этих данных рассчитывается необходимый объем бака.

Процент расширения теплоносителя (воды) в зависимости от температуры нагрева:

Важно! Любой мембранный бак для отопления оснащается шаровым краном со сливом, который позволяет перекрыть поступление теплоносителя к баку. Это необходимо для осуществления быстрой, удобной замены бака в случае его выхода из строя.

Расширительный бак открытого типа

В настоящий момент данная разновидность расширительных баков практически не используется, т.к. имеет следующие недостатки:


Открытый расширительный бак.

  1. Теплоноситель находиться в постоянном контакте с воздухом, что приводит к завоздушиванию системы и появлению воздушных пробок. Поэтому необходимо регулярно удалять воздух или требуется . В противном случае, воздух может привести к коррозии отдельных элементов системы отопления, а также к снижению теплоотдачи отопительных приборов;
  2. Из-за постоянного нахождения теплоносителя в контакте с воздухом, происходит его испарение. Приходиться регулярно добавлять теплоноситель в систему;
  3. Циркулирующие по отопительной системе воздушные микропузырьки создают неприятные шумы в трубах и радиаторах, а также приводят к преждевременному износу деталей . К тому же, микропузырьки «снижают характеристики» циркуляционного насоса;
  4. В отличии от мембранного бака, который может быть установлен в любой точке системы (рядом с котлом, в подвале,…), расширительный бак открытого типа устанавливается только в наивысшей точке. Это приводит к удорожанию системы, т.к. необходимо использовать дополнительные трубы и фитинги для монтажа бака в верхней точке.

Для любой закрытой системы отопления необходимо предусмотреть устройство для компенсации расширения теплоносителя. Это необходимо для сохранения целостности труб, радиаторов и теплообменника котла. Помимо стандартного воздухоотводчика обязательно монтируются баки мембранные для систем отопления: установка, расчет, принцип работы которых напрямую влияют на эффективность нагрева жилого дома.

Назначение и особенности мембранных баков для отопления

Сначала необходимо узнать функциональные качества этого устройства. При нагреве воды в трубах происходит естественное расширение и повышение давления. Если значение превышает нормированную величину — необходим механизм стабилизации. Именно для этого предназначены баки мембранные для систем отопления, которые могут отличаться по техническим и конструктивным характеристикам.

Они представляют собой герметичную емкость, разделенную на 2 области — водяную и воздушную камеры. Между ними располагается эластичная мембрана. Для подключения водяной предусмотрен соответствующий патрубок, а в воздушной камере располагается система нагнетания давления. Принцип работы расширительного мембранного бака для системы отопления заключается в увеличении полезного объема в результате смещения эластичной мембраны в сторону воздушной камеры. Для этого необходимо подключить водяной патрубок к трубе отопления, а в воздушной камере создать давление, величина которого не должна превышать номинальное для системы отопления.

FAQ:Вопрос-ответ

• Настройка давления в баках серии Reflex N, NG, SL, S, G для систем отопления и холодоснабжения

Давления закачки воздуха в бак (предварительное давление Ро) зависит от точки установки расширительного бака.

1. Установка бака на стороне всасывания циркуляционного насоса («до насоса»). Рекомендуемый способ.

Мы рекомендуем настраивать предварительное давление в баке Рo на 0.3 бара меньше давления в точке подключения (Ро= Р-0,3 бара). Убедитесь, что давление в нижней точке системы(«уровень 0 ») не ниже минимально возможного давления против завоздушивания, Рмин ≥ Рст [Н(м)/10] + 0,5 бар)

Н(м)- общая высота системы до верхней точки системы.

2. Установка бака на стороне нагнетания циркуляционного насоса («после насоса»).

Необходимо к настройке давления бака (пример выше) добавлять напор циркуляционного насоса.

Мы рекомендуем настраивать предварительное давление в баке Рo на 0.3 бара меньше давления после циркуляционного насоса ( Ро = Р-0,3 бара, где Р ≥ Рст [Н(м)/10] + 0,5 бар + Рцирк.нас)

Рцирк.нас- напор циркуляционного насоса.


• Настройка давления в баках серии Refix DE, DC, HW, DD, DT для систем холодного и горячего водоснабжения

1. Установка бака перед водонагревателем или накопителем ГВС Storatherm Aqua.

Необходимо настроить предварительное давление P0 на 0.2...1 бар ниже, чем в месте подключения бака.

2. Установка бака на стороне нагнетания повысительной установки («после насоса»).

Мы рекомендуем настроить предварительное давление в гидроаккумуляторе Po на 0.5-1 бар меньше давления включения насоса Рвкл.

Количество воды в баке определяется давлением включения Рвкл и выключения Рвыкл реле давления повысительной установки. Чем больше разница давлений, тем больше объем воды в баке.

3. Установка бака на стороне всасывания повысительной установки («до насосов»).

Мы рекомендуем настраивать предварительное давление Рo на 0.5-1 бар меньше минимального давления в сети водоснабжения Pмин.


• Как определить, что мембрана в баке для системы отопления или водоснабжения вышла из строя?

Существуют прямые и косвенные признаки определения разрыва мембраны, такими признаками являются

В системе отопления:
- срабатывание предохранительного клапана;
- появление шумов в системе.

В системе водоснабжения:
- частное включение насосов
- срабатывание предохранительного клапана

Для определения целостности мембраны существуют 2 метода:

1 метод (экспресс-метод):

Нажать на ниппель, находящийся в верхней части бака, в течение 3 секунд, если из него потечет вода - мембрана возможно порвалась, если выходит воздух - мембрана целая.

2 метод (если при 1 методе из ниппеля пошла вода):

- остановить систему;
- отключить расширительный бак от системы;
- слить жидкость из мембранного бака !!!;
- проверить давление воздуха в баке;
- закачать через ниппель некоторое давление в бак;
- произвести контрольное измерение давления через 3-5 мин.

Если при повторном измерении давление сохранилось - мембрана не вышла из строя.
Если давление уменьшилось - требуется замена мембраны или бака.


• Можно ли поменять мембрану, чтобы не покупать новый бак?


• Почему нельзя ставить баки от систем отопления Reflex N, NG, SL, S, G в системы ГВС и ХВС?

Расширительные баки серии Reflex модели N, NG, SL, S, G предназначены для применения в системе отопления. Данный тип баков имеет необработанные участки из черной стали, которые будут контактировать с водопроводной водой, если их использовать в системах ГВС и ХВС. Но так как в воде системы водоснабжения находится большое количество растворенного кислорода, она за короткое время создаст сквозную коррозию бака.

Для систем ХВС/ГВС используйте баки серии Refix модели DE, DC, HW, C-DE, DD, DT. Они защищены от коррозии.


• Чем отличаются баки Refix DE от Refix DT?

Бак серии Refix DE предназначены для работы в системах холодного и горячего водоснабжения (при использовании накопителей ГВС или водонагревателей косвенного нагрева). Используются в качестве гидроаккумуляторов.

Бак серии Refix DT также предназначены для работы в системах холодного и горячего водоснабжения, но имеют внутреннее покрытие и мембрану, которое соответствует немецким стандартам пищевых материалов KTW и имеют немецкий сертификат DWGV. Обладают проточной конструкцией (вода омывает мембрану за счет встроенного разделителя потока) и свойством защиты от легионеллы.


• Какая максимальная рабочая температура бака в системах ГВС /отопления?

Следует разделять максимальную допустимую температуру корпуса баков и мембраны.

Для систем отопления, баки серии Reflex, максимальная рабочая температура корпуса баков составляет 120 °С, температурный диапазон мембраны от - 10 до + 70 °С.

Возможно применение баков в системах с более высокой температурой с применением предварительной емкости Reflex V.

Для систем ХВС/ГВС, баки серии Refix, максимальная рабочая температура корпуса баков составляет 70 °С, температурный диапазон мембраны от - 10 до + 70 °С.

почему падает с циркуляционным насосом без утечки в замкнутой схеме

Система отопления закрытого типа особенно популярна, так как предусматривает полную изоляцию от атмосферных потоков, а также размещение расширительной ёмкости допускается на любом участке.

Помимо этого имеется возможность применение трубопроводов малого диаметра.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Для чего нужно давление в системе отопления закрытого типа

Нормативные значения давления способствуют эффективной и налаженной работе всей отопительной системы.

Гарантирует ей высокий коэффициент выработки и равномерное распределение теплоносителя по трубам во всех помещениях.

Уровень давления задаёт параметр скорости напора воды. От этого напрямую зависит теплообменный процесс в системе, его интенсивность и её итоговый коэффициент полезного действия.

Стабилизация давления понижает показатель потери тепла, а жидкость, поступающая во все элементы системы отопления, сохраняет такую же температуру, что и получила в результате нагрева.

Преимущества от циркуляционного насоса

Включение в состав отопительной системы такого прибора имеет следующие плюсы:

  1. В роли теплоносителя допускается использовать как воду, так и антифриз. При этом гарантировано не произойдёт промерзания всей системы.
  2. Благодаря тому, что циркулирующая жидкость перемещается с увеличенной скоростью, она не успевает остыть. При этом водогрейный котёл будет работать в среднем щадящем режиме.
  3. Такая отопительная система не перестаёт функционировать и в межсезонный период, когда снижается температурный режим теплоносителя.

    Фото 1. Циркуляционный насос модели UPS 25-60, материал - чугун, производитель - «Grundfos», Дания.

  4. Протяжённость отопительного контура определяется исключительно параметром мощности циркуляционного насоса и техническими характеристиками дополнительных приборов системы.
  5. Соединение радиаторов производится как по однотрубной, так и по двухтрубной схеме.

виды, конструкция, плюсы и минусы, установка

Содержание статьи:

При нагревании теплоносителя в закрытых системах отопления создается повышенное давление. Жидкость при температуре 90°C увеличивается в объеме на 3,55%. Чтобы избыточное количество теплоносителя не испортило радиаторы или трубы, устанавливается мембранный бак для отопления. Предохранительная конструкция из металлической емкости и гибкой мембраны принимает излишки воды, возвращая показатели давления в норму.

Устройство и принцип работы мембранного бака

Расширительный бак с резиновой мембраной внутри для накопления излишков воды при нагревании

Расширительный бак – это герметичная металлическая емкость, внутренняя часть которой поделена на две части эластичной мембраной. Один отсек заполняется воздухом, во второй будет поступать вода при расширении. Корпус бачка выполняется из стали. От коррозии металл защищает порошковое окрашивание. По типу сетей отопления устройства делятся на две группы:

  • открытые;
  • закрытые.

Расширительный резервуар открытого типа должен находиться в наивысшей точке контура. Его делают из стали, наиболее распространенной является прямоугольная форма. Бачок служит для отвода излишков жидкости и воздуха, растворенного в ней. Конструкция его очень простая – в металлическую емкость с крышкой врезаны два патрубка – для поступления и отведения воды. Бачок часто устанавливают на чердаке. В холодном помещении его необходимо утеплить пенопластом. Плюсом открытой конструкции является простая эксплуатация и низкая стоимость.

Мембранные расширительные баки для систем отопления закрытого типа должны быть герметичными. Стальной резервуар рассчитан на долгосрочную эксплуатацию. Его рабочая деталь – эластичная мембрана. Она изготавливается из специальной термостойкой резины. В зависимости от вида бачка применяется мембрана баллонного или диафрагменного типа.

Принцип работы

В водяных системах отопления циркулирует жидкий теплоноситель. При нагревании он расширяется. Излишки через соединительный патрубок поступают в мембранный бак. Эластичная резина растягивается, один отсек заполняется жидкостью, а во втором сжимается воздух. После охлаждения воды в контуре давление уменьшается. Под действием сжатого воздуха мембрана выпрямляется и выталкивает жидкость обратно в систему.

Во время передвижения жидкость не контактирует с воздухом. Это снижает вероятность развития коррозии.

Виды мембранных баков

Бак с фиксированной мембраной – не требуется замена резины

Чтобы система отопления работала с максимальной эффективностью, важно правильно выбрать мембранный бак.

Фиксированный

Конструкция с фиксированной мембраной рекомендуется для небольших систем отопления. В таких контурах давление относительно стабильное и нет резких скачков. Гибкий элемент жестко зафиксирован и не снимается для замены в случае неисправности. Плюсом варианта является низкая цена.

Фланцевый со сменной мембраной

Особенностью конструкции бачка является фиксация мембраны баллонного типа на горловине с помощью фланца. Болтовое крепление позволяет надежно удерживать резиновую деталь в процессе эксплуатации. В случае ее разрыва можно снять деталь и заменить новой. Возможность ремонта продлевает срок службы дорогостоящего бака.

Достоинства и недостатки

Резина герметично закреплена, поэтому воздух не попадает в систему

Основной плюс оборудования – предотвращение протечек и других аварийных ситуаций, возникающих при скачках давления. Бачки необходимы в контурах большой протяженности. В них находится значительный объем воды, который при расширении создает повышенную нагрузку на места соединений, радиаторы и трубы.

Достоинства оборудования:

  • исключается попадание воздуха в магистраль;
  • оборудование рассчитано на воду любого качества;
  • отсутствует испарение жидкости;
  • предотвращается аварийный рост давления;
  • установка возможна в любом месте;
  • упрощается обслуживание системы, не требуется регулярная доливка теплоносителя.

К минусам относят потери тепла и довольно высокую стоимость мембранных баков по сравнению с емкостями открытого типа.

Расчет объема

Расширительный бак по объему должен вмещать 10% всего теплоносителя в системе

Параметры бачка должны позволить предотвратить рост давления при нагревании теплоносителя. Для примерного расчета системы емкостью до 150 л можно воспользоваться формулой: объем бачка – 10% от объема системы. В случае использования антифриза параметр увеличивается до 15%. Для вычислений потребуется емкость контура. Узнать параметр можно по водомеру в процессе заполнения системы. Также его высчитывают, сложив объем всех узлов, труб, радиаторов и котла. Для расчета существуют онлайн-калькуляторы.

Более точное значение даст вычисление по формуле: V = V1 x Bt/(1-(Pmin/Pmax)), где:

  • V – объем бачка;
  • V1 – объем жидкости в контуре;
  • Bt – коэффициент теплового расширения теплоносителя, находится по таблице;
  • Pmin – заводское давление в баке;
  • Pmax – максимальное давление в системе, определяется в момент срабатывания предохранительного клапана.

Правильно подобранный объем расширительного бака помогает продлить срок эксплуатации отопительной системы.

Требования и рекомендации по установке мембранного бака

Баки маленького объема монтируются на стену

Монтаж оборудования можно выполнить самостоятельно, следуя инструкции. При работе придерживаются требований по установке:

  1. Первый этап – выбор места. Необходимо обеспечить свободный доступ к резервуару для обслуживания. Удачным местом считается участок обратной магистрали между насосом и котлом.
  2. Для безопасности закрытого контура потребуется установка предохранительного клапана, воздухоотводчика, манометра и термометра.
  3. Перед входным патрубком устанавливают дренажный кран для спуска воды из емкости.
  4. На участке, соединяющем бачок и систему отопления, нельзя устанавливать фильтры.
  5. Перед подключением оборудования проверяют давление газового пространства. При необходимости подкачивают воздух.
  6. Бак не должен располагаться в помещении с минусовой температурой.

Резервуар надежно закрепляется на стене, при этом на него не должна оказываться дополнительная нагрузка. Модели большого объема монтируются на пол. Рекомендуется схема подключения с расположением входного патрубка снизу. Специалисты советуют выполнить разъемное соединение патрубка и сливного крана перед ним. В случае необходимости расширительный бак легко демонтируется.

Производитель указывает требования по количеству антифриза в составе теплоносителя. Нельзя превышать заявленные пропорции.

Правила выбора оборудования

Важно правильно выбрать объем бака, чтобы отрегулировать давление в системе

Основные характеристики мембранного бака, на которые ориентируются при покупке:

  • объем;
  • максимальное давление;
  • материал мембраны и корпуса;
  • рабочая температура.

Эти критерии обеспечат надежность работы отопления. Недостаточный или избыточный объем резервуара не позволит наладить нормальное давление в контуре. Тип и материал мембраны и корпуса влияют на срок эксплуатации оборудования. Качественная резина выдерживает большое количество циклов расширения и сжатия. Чтобы корпус не подвергался коррозии, он должен иметь защитное покрытие. Стоит учесть габариты изделия и продумать место монтажа. Специалисты советуют покупать изделия известных производителей. Низкая стоимость продукции часто является показателем использования низкосортных материалов.

Возможные поломки

При длительном использовании мембрана может лопнуть

Во время эксплуатации оборудования владельцам рекомендуется каждые полгода осматривать корпус на протечки и повреждения. Также необходимо измерять давление в газовой камере. Проверка состояния мембраны осуществляется 1 раз в 2 года. При длительном отсутствии эксплуатации из бачка сливают воду.

Распространенные неисправности:

  • Падение давления в газовом отсеке – необходимо подкачать через ниппель воздух с помощью насоса.
  • Повреждение корпуса – механическое воздействие или коррозия могут вызвать появление трещины. Восстановить герметичность емкости можно в сервисном центре.
  • Течь из воздушного клапана – из-за высоких нагрузок и горячей воды резина может потрескаться. Лучше вовремя выполнить замену испорченной детали.

Выполнить ремонт оборудования можно своими силами. Для замены мембраны потребуется слить воду, демонтировать емкость и сбросить давление. Затем откручивают болты фланца, удерживающие резиновую деталь. Старую мембрану вынимают, заменяют новой. Все процедуры проводят в обратной последовательности.

Популярные модели

Расширительные баки марки Вестер для ГВС и отопления выкрашены в красный цвет

Российская торговая марка Wester выпускает мембранные баки для холодного и горячего водоснабжения, а также отопления. Серия WRV предназначена для компенсации расширения теплоносителя. В нее вошли модели различной емкости – от 8 до 10000 л. Корпус изделий окрашен в красный цвет.

Wester WRV 50

Устройство применяется в системах отопления закрытого типа. Его объем составляет 50 л. расположение корпуса вертикальное, монтаж напольный. Модель производится из прочной углеродистой стали. Мембрана изготавливается из пищевой синтетической резины. Она сменная, поставить и зафиксировать новую эластичную деталь позволяет фланец на горловине бачка. Конструкция рассчитана на давление до 5 бар.

Wester WRV 200 top

Баки мембранные для отопления Wester wrv200 top изготавливаются из стали сложной вытяжки. Для разделения внутренней камеры используется термостойкая эластичная резина EPDM. Деталь сменная. Диапазон рабочей температуры от -10 до +100°C. Конструкция выдерживает давление до 10 бар, ее объем составляет 200 л. Размещение напольное.

Расширительный бак – простая по конструкции, но функциональная часть системы отопления. Предотвратит поломки, вызванные резким повышением давления. Его установка обеспечит безопасную и стабильную работу всех рабочих узлов.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
