Давление в расширительном бачке отопления закрытого типа

При выполнении работ по проектированию систем теплоснабжения и подборе функциональных элементов отопительного контура важно согласовать параметры монтируемого оборудования. На стабильную и безотказную работу обогревательного контура влияет давление в расширительном бачке отопления закрытого типа, правильная регулировка которого позволяет компенсировать температурные перепады. Расширитель, регулирующий объем теплоносителя и обеспечивающий целостность магистралей и оборудования, следует правильно выбрать и профессионально смонтировать.

Как давление в расширительном бачке отопления стабилизирует работу отопительной системы

Задумываясь о создании эффективной отопительной системы, не все имеют представление, какое давление в расширительном бачке газового котла и как работает экспанзомат.

Принцип функционирования компенсационного резервуара довольно несложный:

  1. Возрастание температуры теплоносителя вызывает увеличение объема.
  2. Одновременно повышается давление жидкости в замкнутом контуре.
  3. Расширительный резервуар принимает избыток жидкости.
  4. Давление в трубах и отопительном оборудовании быстро стабилизируется.
  5. Вода в расширительном баке котла постепенно охлаждается и возвращается по трубам.

Устройство является обязательным элементом для поддержания постоянной температуры частного дома, квартиры или производственного объекта. Бачок выполняет следующие функции:

  • компенсирует объемное расширение жидкости. При возрастании температуры увеличивается объем жидкости, наполняющей замкнутый контур, – избыток воспринимает расширительный резервуар;
  • сглаживает скачки, вызванные циклической работой подающего насоса. Устройство снижает воздействие гидравлических ударов на оборудование и магистрали, обеспечивает стабильность работы.

Рабочая емкость экспанзомата выполняет функцию демпфера контура отопления и позволяет:

  • обеспечить продолжительный срок использования отопительного оборудования;
  • компенсировать воздействие температурных перепадов;
  • гарантировать безопасную работу элементов и обеспечить их высокую надежность.

Благодаря возможности накачать воздух в рабочую емкость расширителя, поддерживается стабильная и безотказная работа отопления. Устройство является обязательным элементом отопительного контура.

Разновидности агрегатов

Демпферные емкости – необходимый элемент различных отопительных контуров:

  • открытых. Циркуляция теплоносителя осуществляется естественным образом без применения специальных насосов. Конструкция расширителя позволяет, при необходимости, долить вручную или с помощью питающей магистрали испаряющуюся воду в открытую емкость. Постоянный процесс испарения требует регулярного возобновления жидкости;
  • закрытых. Герметичные контуры отопления комплектуются баками закрытого типа, представляющими герметичную емкость с расположенной посередине эластичной мембраной. Часть – занимает воздушная среда. Другая часть заполнена теплоносителем, который при возрастании объема воздействует на мембрану, уменьшая вместительность воздушной камеры.

Ранее популярные открытые резервуары, применявшиеся в системах с гравитационной циркуляцией, отличались простотой конструкции, дешевизной и легкостью изготовления. Резервуар представлял собой стальной бачок, оснащался крышкой, а также штуцерами для подключения к трубам отопления и сливной магистрали.

Сегодня устройства открытого типа редко применяются, что связано с определенными недостатками. Слабые места:

  • непосредственное контактирование воды с воздухом, что вызывает ускоренное разрушение корпуса в результате коррозионных процессов;
  • необходимость монтажа только в наиболее высокой части контура, которая достаточно часто располагается в холодном помещении;
  • потребность в постоянном возобновлении и контроле объема теплоносителя, регулярно испаряющегося при эксплуатации;
  • пониженная эффективность работы демпферного узла, требующего надежной тепловой изоляции.

Герметичные конструкции, применяемые в закрытых системах теплоснабжения, превосходят по эксплуатационным характеристикам открытые баки. Особенности:

  • повышенная устойчивость к коррозии;
  • отсутствие необходимости постоянного контроля уровня;
  • стабильное функционирование без регулярной доливки воды;
  • невозможность контакта теплоносителя с воздушной средой;
  • простота самостоятельного монтажа.

Остановимся более детально на расширительных резервуарах закрытого типа, зарекомендовавших себя с положительной стороны в системах теплообеспечения с принудительной подачей жидкости. Они эффективно компенсируют перепады давления, возникающие при возрастании объема жидкости.

Используются следующие типы резервуаров:

  • безмембранные. Конструкция устройства характеризуется отсутствием эластичной мембраны. Для функционирования резервуара необходимо подключить баллон или оборудование, нагнетающее воздух;
  • мембранные. Главной конструктивной особенностью является наличие резинового демпфера, разделяющего теплоноситель с воздушной средой, а также возможность замены эластичного элемента.

Безмембранные устройства были распространены до освоения производства надежных каучуковых мембран, отличающихся долговечностью и повышенным запасом прочности. Безмембранные аппараты характеризуются:

  • отсутствием резиновой прокладки, предотвращающей контакт антифриза или воды с газовой средой;
  • стабильностью работы только при постоянном контроле подачи воздуха и обеспечении его постоянного давления.

Мембранные агрегаты быстро вытесняют безмембранные устройства, которые не могут конкурировать по эксплуатационным показателям. Эластичная мембрана, разделяющая жидкость и газ отличаются формой и изготавливаются:

  • в виде полусферы. Тарельчатый элемент стационарно закреплен и под нагрузкой принимает радиусную форму сферы;
  • в форме баллона. Грушевидная мембрана, закрепленная на фланце, при нагрузке пытается повторить форму сосуда. При необходимости легко демонтируется.

Составные элементы тарельчатых баков:

  • вертикальный корпус, выполненный из двух герметично соединенных частей;
  • резиновая тарелка, стационарно установленная между элементами корпуса;
  • нижний штуцер, предназначенный для соединения с трубами отопления;
  • верхний ниппель, позволяющий заполнить верхнюю часть резервуара воздухом.

Теплоноситель при увеличении объема заполняет емкость и через тарельчатую мембрану воздействует на воздушную среду. При снижении температуры нагрева, соответственно, уменьшается объем жидкости, которая выдавливается воздухом. Регулировка осуществляется путем подкачки воздуха через ниппель или его открытием.

Резервуары с грушевидной мембраной включают следующие элементы:

  • емкость с фланцевым креплением для фиксации резиновой мембраны;
  • сферическую камеру для теплоносителя, зафиксированную на фланце;
  • штуцер, позволяющий подключить демпферный элемент к магистралям;
  • клапан, регулирующий подачу воздуха.

Вода заполняет резиновую емкость, которая защищает корпус от коррозии. Это положительно влияет на его долговечность.

Главные отличия такого вида резервуаров:

  • отсутствие контакта теплоносителя с металлом корпуса;
  • возможность демонтажа резиновой камеры;
  • небольшие габариты;
  • работа без подпитки;
  • функционирование при повышенной нагрузке;
  • минимальное количество теплопотерь;
  • герметичность.

Для обеспечения стабильной работы следует контролировать показания манометра и периодически подкачивать воздух.

Как выбрать экспазмомат

Выбор расширительной емкости – серьезная задача, к решению которой необходимо подойти с высокой степенью ответственности. При выборе компенсатора важно учитывать следующие моменты:

  • конструктивное исполнение;
  • материал корпуса;
  • типоразмер изделия;
  • срок эксплуатации.



В специализированных магазинах опытные консультанты помогут приобрести необходимый расширитель и подскажут, какое давление в расширительном баке системы отопления необходимо поддерживать.

Как давление в расширительном бачке системы отопления влияет на объем – методика расчета

Главная характеристика агрегата – вместительность резервуара. Рабочий объем прямо пропорционален давлению и должен превышать количество теплоносителя, вытесняемого при температурном расширении.

Емкость бака зависит от вида жидкости, применяемой в качестве теплоносителя. Для определения вместительности демпфера учитывают следующие данные:

  • объем бака равен количеству воды, находящейся в отопительной системе, умноженному на коэффициент 1,15;
  • использование антифриза требует повышенного объема резервуара, рассчитанного с учетом коэффициента 1,2.

Суммарный объем теплоносителя, циркулирующего в контуре, определяется путем сложения вместительности составляющих элементов:

  • труб;
  • батарей;
  • котла.

Рассчитав общий объем теплоносителя, необходимо умножить полученную величину на коэффициент, соответствующий определенной жидкости. Так, для системы обогрева суммарным объемом 100 литров нужен компенсирующий резервуар с рабочей емкостью 15 л – для воды и 20 л – при использовании антифриза.

Для повышенной нагрузки, создаваемой избыточным объемом теплоносителя, требуется увеличенный рабочий объем бака.



Установка и настройка расширительного бака в системе отопления

При монтаже и подключении расширительной емкости необходимо руководствоваться рекомендациями изготовителя и учитывать следующие факторы:

  • при использовании открытой системы монтаж емкости производят на максимальном возвышении;
  • в закрытом контуре резервуар подключается после циркуляционного насоса.

Последовательность действий по установке бачка для закрытого контура:

  1. Определите удобное место монтажа на подающей магистрали.
  2. Проверьте величину рабочего давления в бачке.
  3. Произведите монтаж, учитывая увеличение массы при заполнении жидкостью.
  4. Подключите демпферное устройство к трубам отопления.

При установке необходимо учитывать такие нюансы:

  • удаленность от котельной;
  • удобство доступа для обслуживания;
  • прочность крепления емкости.

Проверку емкости выполняйте следующим образом:

  1. Запустите отопительную систему при закрытом вентиле бака.
  2. Подайте теплоноситель в рабочую камеру бака при 1 атм.
  3. Проконтролируйте падение давления, которое должно составлять 0,1–0,2 атм.

Это свидетельствует об отсутствии проблем и стабильном функционировании системы. Правильное размещение и наладка бака способствует нормальной работе и облегчает выполнение сервисных мероприятий.

Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания

При обслуживании устройства необходимо обеспечить давление в баке на 0,2 атм меньше общей нагрузки в контуре.

Регулировочные операции производите по следующему алгоритму:

  1. Отсоедините устройство от системы.
  2. Слейте из него воду.
  3. Подсоедините манометр к ниппелю.
  4. Проверьте показания манометра.
  5. Накачайте, при необходимости, емкость с помощью компрессора.

В процессе обслуживания также проверьте:

  • наличие повреждений корпуса;
  • целостность эластичной мембраны.

Подводим итоги

Контролируя манометром степень заполнения воздухом рабочего отсека, можно узнать, какое давление в расширительном баке котла. Это позволит обеспечить эффективность функционирования устройства и продлит срок его эксплуатации. При неправильной регулировке ресурс использования существенно уменьшается. Работы несложно выполнить своими силами, придерживаясь рекомендаций.

Как регулировать давление в расширительном баке?

Расширительный бак является неотъемлемым элементом отопительной системы. Он играет важную роль в компенсации теплового расширения теплоносителя и нормализации напора в системе. Поэтому нужно контролировать давление в расширительном бачке газового котла.

...

Принцип работы расширительного бака

Для организации эффективного отопления требуется, чтобы система была заполнена теплоносителем. При нагреве жидкости до высокой температуры ее объем увеличивается, и ее излишки сбрасываются в расширительный бак. В разных отопительных системах требования, предъявляемые к нему, отличаются. Например, при естественном движении теплоносителя в качестве расширительного бачка достаточно установить металлическую емкость нужного размера.

В систему с принудительной циркуляцией включают герметичный бак заводского изготовления. Он представляет собой емкость, разделенную на две части эластичной мембраной. Она изготавливается из специальной резины, которая должна быть достаточно прочной. Одна часть бака заполнена воздухом или водой, другая предназначена для попадания излишек жидкости.

Обратите внимание! Если в отопительную систему не включен расширительный бак, то при нагревании вода увеличится и может просто разорвать трубопровод или котел.

Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом.

Какие задачи выполняет расширительный бак?

Расширительный бак в закрытой системе отопления выполняет две важные функции:

  1. Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
  2. Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.

Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.

...

Давление в расширительной емкости

На производстве устанавливается определенное давление воздуха в расширительном бачке газового котла. Однако оно может и не подойти для оптимальной работы агрегата. Тогда параметр давления легко перенастроить. Производители предусматривают в корпусе части бака, заполненной воздухом, золотник. Покрутив его, можно отрегулировать давление.

Учтите, что манометр показывает лишь избыток давление. То есть, если использовать понятие абсолютного давления, то к показанию следует прибавить 1 атмосферу (бар).

Пользователей интересует вопрос, какое должно быть давление в расширительном бачке газового котла? Начальный показатель в расширительном бачке устанавливают на 0,2 бар ниже давления в отопительных трубах, равное статическому напору. Его вычисляют как разница между верхней точкой отопления и серединой расширительной емкости.

Если высота отопления 7 м, то статистическое давление будет составлять 0,7 атм из соотношения 10 м = 1 атм.

...

Если давление в баке превышает оптимальный показатель, например, он составляет 2,8 бара, то при запуске насоса напор изменится, но незначительно. Высокое давление в емкости ухудшает компенсирующие свойства бака – кислород будет выталкивать поступающую жидкость обратно.

Если давление в емкости слишком низкое, то излишки теплоносителя, попав в бак, продавят мембрану и заполнят все пространство. При повышении температуры воды и, соответственно, давления будет срабатывать предохранительный клапан.

Бывают случаи, когда давление в расширительном баке настроено верно, но при увеличении температуры теплоносителя срабатывает предохранительный клапан. Скорее всего, причина в том, что расширительный бак имеет слишком маленький объем. Тогда нужно его заменить или поставить дополнительный элемент.

Как отрегулировать давление в расширительном баке?

В расширительном баке имеется золотник, вмонтированный в ниппель, предназначенный для накачки либо спуска воздуха. Он находится на стороне, обратной месту подключения теплоносителя. Ниппель емкости очень похож на автомобильный, поэтому можно добавить давление с помощью обычного насоса с манометром для авто. Выполнить это можно следующим образом:

  • выключить агрегат и подождать около 8 минут до полной остановки движения теплоносителя;
  • закрыть запорные краны трубопровода, где находится емкость, и слить воду; у бака, встроенного в котел закрывают подачу и обратку;
  • открыть ниппель и подключить к нему насосный шланг;
  • накачать воздух до 1,5 атм и подождать пока с емкости не выльется вся жидкость, после этого выпустить кислород;
  • перекрыть запорную арматуру и насосом накачать давление до необходимого;
  • снять насос, одеть колпачок на ниппель и закрыть сливной штуцер;
  • открыть перекрывающие краны и набрать воду в систему отопления;
  • проверить правильность давления в баке.

При достижении агрегатом рабочих параметров стрелка манометра не должна прыгать, а набирать показатели плавно.

Манометр автомобильного насоса имеет показатели в МПа, а не в барах. Чтобы сориентироваться, сколько МПа следует набрать, за основу принимают, что 1 Бар=1 атм=0,1 МПа.

закрытый и открытый тип системы отопления, контроль параметров

Проектирование и эксплуатация систем отопления — это сложная инженерная задача, требующая точных расчётов и соблюдения необходимых условий при эксплуатации. Один из требуемых параметров — давление в расширительном бачке отопления закрытого типа. Применение бачка связано с необходимостью компенсировать тепловое расширение теплоносителя.

бакДавление в подобном баке требует скурпулёзных расётов

Системы отопления

Системы отопления следует подразделять на открытые и закрытые. Открытые системы отопления сравнительно просты. Они не изолированы от наружного воздуха, и движение теплоносителя обусловлено естественной циркуляцией. В этих контурах циркулирует только вода, так как антифризы слишком быстро испаряются. Расширительный бачок следует устанавливать в самой высокой точке системы. Он не нуждается в изоляции от наружного воздуха.

Сейчас чаще применяются закрытые системы отопления. В них для прокачки теплоносителя применяются циркуляционные насосы. Они обеспечивают постоянную подачу теплоносителя к отопительным устройствам. Расширительный бак герметичен и может устанавливаться в любом месте.

Контур отопления должен работать при определённом напоре теплоносителя. От этого зависит, сколько атмосфер должно быть в расширительном бачке.

В этом видео вы узнаете плюсы и минусы различных видов отопления

Устройство расширительного бачка

Работа расширительного бака заключается в том, чтобы компенсировать изменение объёма теплоносителя в котле и контуре. Когда котёл нагревается, жидкость увеличивается в объёме, и часть жидкости уходит в расширительный бак. Тем самым оборудование предохраняется от резкого повышения напора и разрыва.

Конструктивно бак состоит из корпуса, разделённого внутри мембраной на две камеры. В воздушной камере имеется ниппель для подкачки или стравливания воздуха. Сюда же подключается манометр. Это устройство позволяет отслеживать, какое давление будет в расширительном бачке системы отопления. Водяная камера патрубком соединяется с отопительной системой. При тепловом расширении вода поступает в камеру для жидкости и сдавливает мембрану, увеличивая давление в воздушной камере.

При остывании жидкости объём уменьшается, и мембрана выдавливает её обратно в систему.

При выборе размеров бака нужно учитывать, что его объём должен быть не меньше 15% объёма всей жидкости, циркулирующей в системе. При применении антифриза объём бака должен быть не меньше 20% всей жидкости.

Необходимое давление

Чтобы рассчитать, какое давление должно быть в расширительном бачке, нужно знать высоту контура. Один метр водяного столба создаёт напор 0,1 бар, то есть примерно 0,1 атмосферы. Для невысоких строений это давление будет меньше 1 бара. Но оно должно быть не меньше указанного в паспорте котла. Среднее значение составляет 1,2 бара. Но это примерные показатели. Для точного расчёта давления расширительного бака в закрытой системе отопления используются следующие параметры:

  • объём жидкости в контуре;
  • коэффициент теплового расширения жидкости;
  • объём бака;
  • начальное давление в баке.

Коэффициент теплового расширения нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней добавок. Он приводится в соответствующих таблицах.

бак_комнатаСуществует несколько параметров для изменения давления в баке

Под давлением в расширительном баке имеется в виду начальное давление в воздушной камере пустого бака при комнатной температуре. Проверить его можно ручным манометром так же, как это делается в шинах автомобиля или мотоцикла. Если напор недостаточен, это может привести к остановке котла. Чтобы избежать этого, следует подкачать воздух насосом.

Если всё отрегулировано правильно, то при выходе котла на рабочие режимы стрелка манометра не прыгает, процесс происходит плавно. При неправильных настройках возможно повышение давления, аварийный выброс теплоносителя, требуется постоянная подпитка контура.

Закрытые системы встречаются сейчас гораздо чаще, чем открытые. Единственный серьёзный их недостаток — это энергозависимость. При отключениях электроэнергии не могут работать насосы, и циркуляция прекращается.

Их преимуществами можно считать:

  • коррозионная устойчивость;
  • не требуют постоянного долива воды;
  • возможность монтажа своими руками.

Недостатки открытой системы заключаются в необходимости монтажа бака в верхней части контура, потребности в постоянном пополнении теплоносителя из-за его испарения, необходимость утепления бака зимой.

Регулярное проведение осмотров и проверок технического состояния, в которые входит контроль давления расширительного бака и наблюдение за появлением коррозии или механических повреждений, поможет избежать аварийных ситуаций и увеличить период эксплуатации оборудования.

Определение и регулировка давления в расширительном бачке отопления?

В частных домах, на дачах и в других помещениях частного характера все чаще для обогрева используют водяное отопление. Это замкнутая система, состоящая из котла, трубопровода и расширительного бака. Система бывает открытой и закрытой. В открытой системе бачок сообщается с окружающей средой, благодаря чему давление в системе и атмосфере почти одинаково. В закрытой системе давление в расширительном бачке отопления выше атмосферного. Причем при работающем котле и бездействующем оно различно, во время топления тоже происходят изменения. Что поможет нормализовать его?

Расширительный бачок

Зачем нужна эта конструкция?

Будет рассматриваться домашняя система отопления с насосом прокачки. В отличие от системы открытого типа, в которой бачок устанавливается в самой верхней точке трубопровода, в отоплении закрытого типа расширительный элемент может крепиться в любом месте, так как имеет закрытую герметичную конструкцию. Главная цель всех видов расширителей – дать воде возможность менять свой объем.

Интересно. Многие тела при нагревании расширяются, а при охлаждении сжимаются. Вода уникальна в этом отношении. Наименьший объем составляет при температуре +4 градуса, а изменение температуры в любую сторону приводит к увеличению ее объема.

В отличие от газов, способных сохранять объем в замкнутом пространстве при изменении температуры, вода на это не способна, поэтому, если ей не дать места для расширения, она разорвет закрытую емкость, в которой находится. Чтобы этого не произошло, устанавливают расширитель.

Вторая причина, указывающая на необходимость применения бачка, заключается в следующем. В системе открытого типа вода при нагревании будет расширяться, и ее избыток покинет арматуру. При остывании воды объем уменьшится, и в образовавшееся пространство попадет воздух. Воздух в системе приводит к следующим последствиям:

  1. Содержащийся в воздухе кислород и теплая вода быстро начинают разъедать металл, это приводит к порче металлических изделий.
  2. Из-за разности плотности воды и газа затрудняется циркуляция, а при превышении допустимого уровня она прекращается полностью. Это приводит к закипанию воды, что еще больше увеличивает скорость уменьшения объема. В тяжелых случаях это может привести к выгоранию котла, а при использовании насоса — к перегоранию обмоток электродвигателя.

Правильное использование расширителя, особенно для отопления закрытого типа, помогает предотвратить такие опасные последствия.

Устройство и принцип действия

Корпус бачка имеет круглую, овальную или прямоугольную форму. Изготавливается из легированной или нержавеющей стали. Для предотвращения коррозии окрашивается в красный цвет. Окрашенные в голубой цвет бачки используются для водоснабжения.

Бачок в разрезе

Важно. Окрашенные в разный цвет расширители не являются взаимозаменяемыми. Емкости голубого цвета используются при давлении до 10 бар и температуре до +70 градусов. Бачки красного цвета рассчитаны на давление до 4 бар и температуру до +120 градусов.

По конструктивным особенностям баки выпускаются:

  • с использованием сменной груши;
  • с мембраной;
  • без разделения жидкости и газа.

Модели, собранные по первому варианту, имеют корпус, внутри которого располагается резиновая груша. Устье ее закреплено на корпусе с помощью муфты и болтов. При необходимости грушу можно поменять. Муфта снабжена резьбовым соединением, это позволяет установить бак на штуцер трубопровода. Между грушей и корпусом закачивается воздух под небольшим давлением. На противоположном конце бачка расположен перепускной клапан с ниппелем, через него можно закачивать газ или, при необходимости, выпускать его.

Работает это устройство следующим образом. После установки всех необходимых арматур воду накачивают в трубопровод. Заливной кран устанавливается на обратной трубе в самой ее нижней точке. Это делается для того, чтобы воздух, находящийся в системе, мог беспрепятственно подниматься и выходить через выходной кран, который, напротив, устанавливается в самой верхней точке подающей трубы.

В расширителе груша под давлением воздуха находится в сжатом состоянии. По мере поступления воды она наполняется, распрямляется и сдавливает находящийся в корпусе воздух. Заполнение бака происходит до тех пор, пока давление воды не сравняется с давлением воздуха. Если закачка системы продолжится, давление превысит максимальное, и сработает аварийный клапан.

После того как котел начинает работать, вода нагревается и начинает расширяться. Давление в системе увеличивается, жидкость начинает поступать в грушу расширителя, еще больше сжимая воздух. После того как давление воды и воздуха в бачке придет в равновесие, поступление жидкости прекратится.

Когда котел перестает работать, вода начинает остывать, ее объем уменьшается, также уменьшается давление. Газ, находящийся в бачке, выталкивает избыток воды обратно в систему, сжимая грушу, пока давление снова не сравняется. Если давление в системе превысит максимально допустимое, на баке откроется аварийный клапан и выпустит лишнюю воду, благодаря чему давление понизится.

Во втором варианте мембрана разделяет емкость на две половины, с одной стороны закачивается воздух, с другой — подается вода. Работает таким же образом, как и первый вариант. Корпус неразборный, мембрану поменять не удастся.

Выравнивание давления

В третьем варианте между газом и жидкостью нет разделения, поэтому частично воздух смешивается с водой. Во время эксплуатации периодически газ подкачивается. Такая конструкция более надежная, так как нет резиновых деталей, которые со временем прорываются.

Установка расширительного элемента

В отличие от системы открытого типа, при которой уровень жидкости в расширителе должен быть выше уровня всей системы, использование герметичного бака не требует выполнения такого условия. Тем не менее существуют правила, регулирующие его местоположение.

Например, следует учесть, что при включении насоса на его выходе создается избыточное давление, а на входе некоторое разряжение. Установка расширителя после насоса позволит компенсировать недостаток жидкости, а это облегчит его работу. На некоторых газовых котлах бак, как правило, уже установлен. Другие интересные моменты с разным способом подключения расширителя можно увидеть из этого видеоролика.

Насос устанавливают на входе котла, что облегчает его работу: меньше происходит его нагрев, уплотнители работают при меньшей температуре, чем если бы насос стоял на выходе котла. Если используется двухконтурный котел — расширители ставятся на обоих контурах, причем на первом применяется расширитель для отопления, а на втором для водопровода.

Двухконтурная система

По способу установки бачки бывают:

  • горизонтальные;
  • вертикальные.

В конструкциях горизонтального исполнения на корпусе предусмотрены крепления, они позволят зафиксировать устройство на стене. Такое расположение дает возможность экономить площадь, имеет эстетичный вид. Емкости с большим объемом изготавливаются только вертикального исполнения, устанавливаются на полу или подставках.

Для проверки давления в системе устанавливаются манометры стрелочного типа. В зависимости от сложности отопления их может быть несколько. Сам бак отсекается от системы с помощью запорного крана, снабжен предохранительным клапаном, ниппелем, через который закачивается воздух обычным велосипедным или автомобильным насосом. В сложных отопительных системах используется группа безопасности. Она состоит из манометра и аварийного клапана, от системы отделяется запорным краном и устройством, которое предотвращает случайное закрытие крана.

Бачок и группа безопасности

Во время эксплуатации необходимо проводить периодический осмотр, он проходит раз в полгода. Во время плановой проверки производят следующие действия:

  1. осматривается бак с целью определения видимых повреждений, нарушения герметизации, отслоения краски, подтеков;
  2. измеряется давление на баке при неработающем котле, оно должно соответствовать расчетному;
  3. осматривается мембрана.

В случае обнаружения неисправности ее следует немедленно устранить. При замене комплектующих используют оригинальные или совместимые. Если расширительный бак долгое время не используется, его необходимо отсоединить от системы, выпустить из него жидкость, очистить и высушить.

Почему падает давление?

При работающей системе иногда возникает неисправность в виде падения давления на магистрали трубопровода. Это может быть обусловлено двумя причинами:

  1. разгерметизация системы;
  2. неправильно отрегулирован расширительный бак.

Обнаружить утечку можно визуально. В месте протекания жидкости видны подтеки. В рабочем режиме обычно выступает жидкость. Иногда протекать может сам котел или расширитель. Если разгерметизация произошла на металлических поверхностях, их устраняют с помощью сварки или заменяют. При прорыве мембраны в бачке ее заменяют, при отсутствии возможности придется приобрести новую емкость.

Вторая неисправность проявляется в начальном временном промежутке эксплуатации либо при ошибочном удалении газа из расширителя. В этом случае необходимо повторно произвести настройку давления.

Настройка давления

Вначале необходимо отсоединить бак от трубопровода с помощью крана. Затем его откручивают и снимают. Выливают жидкость, находящуюся в нем. Как можно проверить давление? Для этого снимают колпачок с ниппеля и с помощью машинного манометра производят измерение. В паспорте указано, какое давление должно быть. Если это давление ниже требуемого, с помощью насоса его поднимают до необходимого уровня. В представленном ролике показана настройка давления нового бачка, она применима и при ремонтных мероприятиях.

Расширители закрытого типа во многом превосходят свои аналоги в открытых системах, но чтобы они хорошо и долго работали, необходим должный уход. Тогда они долгое время будут добросовестно исполнять свое назначение.

Вконтакте

Facebook

Twitter

Google+

Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

  • Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
  • Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.


Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

  • Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
  • Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

  • Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
  • расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

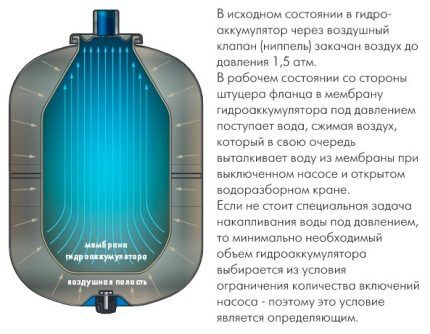

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабого места системы.

Когда в системе горячего водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по разному. Если имеется проточный нагреватель, например газовый двуконтурный котел, который нагревает струю воды непосредственно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода нагревается в замкнутом бойлере большой емкости (более 100 литров) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который надеяться не правильно, так как он вовсе не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

Как подобрать объем прибора для отопления

Основной вопрос, который возникает у пользователя — какой объем такого водо-аккумулирующего устройства нужен? При этом пользователь хочет приобрести меньший объем, так как он дешевле. Но приобретать нужно тот, который подходит по расчету.

Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давлений – предельного и установленного.
Формула для расчетов объема приведена на фото:

Объем теплоносителя указан в проектных данных, или его можно высчитать сложив все внутренние объемы элементов системы, наконец, в готовой системе его можно посчитать при заливке ведрами.

Для домашней системы — расчет объема «без лишних мучений» — 1/10 от залитого теплоносителя.

Какое предварительно давление нужно задать

На заводе-изготовителе обычно воздушную камеру заполняют азотом до давления 1,5 бар. Мембрана при этом прогибается и ее видно через штуцер подключения. Сохранность заводского давления свидетельствует о том, что мембрана целая и прибор пригоден к работе.

Но в дальнейшем мембранный бак необходимо подготовить для работы в конкретной системе. Существуют следующие правила определения давления :

  • В системе холодного водоснабжения гидроаккумулятор накачивается воздухом на 0,2 атм. меньше, чем нижняя настройка реле давления насоса. Чаще нижнее значение реле давления – 1,4 атм. (давление включение насоса) а верхнее – 2,8 атм. Соответственно первоначальное давление в приборе – 1,2 атм. Такая настройка позволит избежать гидроударов при разборе воды и быстрого износа мембраны.
  • В системе горячего водоснабжения расширительный бак накачивается воздухом до давления больше, чем давление, при котором насос выключается (верхний предел срабатывания реле давления). В этом случае бак не будет отдавать остывшую воду в систему водоснабжения. Но застоя воды бояться не стоит, прибор сделан так, что груша постоянно омывается потоком свежей воды.
  • В системе отопления – воздушная камера расширительного бака закачивается до давления на 0,2 атм. меньше, чем давление в холодной системе отопления. Обычно «холостое» давление в системе 1,5 атм, соответственно предварительно накачивается до давления 1,3 атм при холодной системе.

Как устанавливается

Обычное правило, что подключение к системе любого мембранного бака должно быть снизу, а воздушная камера сверху.

Но следует взять во внимание, что гидроаккумулятор можно разворачивать как угодно, подсоединение к водопроводу может быть, и сверху, и сбоку, ничего особенного в этом нет, если не имеется возражений производителя.

А подключение к отоплению должно быть только снизу прибора. Если это не соблюсти, и расположить воздушную камеру снизу, то при выходе из строя мембраны, при появлении в ней трещин, воздух тут же уйдет в систему отопления и завоздушит ее. Если же воздушная камера будет сверху, то и при растрескивании мембраны ничего страшного не произойдет, прибор сможет еще работать очень долгое время в обычном режиме.

На фото приведен пример схемы отопления с подключением в ней расширительного бака закрытого типа.

Давление в расширительном бачке отопления закрытого типа

При обустройстве отопительной системы необходимо уделять внимание абсолютно всем моментам, начиная от проектировки теплового блока и заканчивая его комплектацией. Среди всего многообразия функциональных элементов вакуумный расширительный бачок для отопления играет немаловажную роль в создании качественно работающего обогревательного оборудования. Благодаря этому аппарату осуществляется регулировка объема теплоносителя, что позволяет исключить разрыв тепловой магистрали, радиаторов и запорной арматуры.

Принцип работы и типы компенсаторных аппаратов

Если вы собираетесь обустраивать обогревательный блок в загородном доме, то бачок расширительный для отопления (экспанзомат) должен в обязательном порядке фигурировать в нем.

Схема работы компенсационного бака для отопления проста: при увеличении температурного режима теплоносителя, его объем (речь идет о воде, поскольку именно она чаще всего используется для обвязки обогревательных узлов) увеличивается. В силу того, что контур закрытый, жидкость не испаряется и не сжигается, что, в свою очередь, провоцирует увеличение давления в магистрали, которое необходимо уменьшить во избежание аварийной ситуации. Вот такая стабилизация давления в системе отопления именуется компенсацией и именно для этих целей используется  расширительный бак для отопления.

С этой статьей читают: Открытая система отопления с циркуляционным насосом

Виды экспанзоматов

До недавнего времени широко использовались обогревательные узлы, которые работали посредством гравитационной циркуляции теплоносителя, то есть без центробежных насосов. Для них устанавливались расширительные резервуары открытого типа. Но вместе с тем, такие приборы имели массу недостатков, поэтому сегодня их практически не применяют для обвязки тепловых блоков.

Расширительный бак отопления открытого типа

А все дело в том, что в открытые экспанзоматы попадал воздух, который провоцировал развитие коррозии на внутренних поверхностях теплообменников. Кроме этого, жидкость из системы регулярно испарялась, что требовало постоянного контроля ее количества, поскольку это могло привести к снижению эффективности функционирования всего обогревательного узла. Да и к тому же, такие баки должны располагается в наивысшей точке системы, что не всегда удобно и практично.

Современные же отопительные блоки характеризуются применением насосных установок и расширительных баков закрытого типа. В этом случае превосходство в том, что тепловой контур полностью герметичен.

Компенсатор закрытого типа

Схема работы мембранного компенсаторного резервуара системы отопления строится на следующем принципе: внутри него располагается мембрана, которая делит экспанзомат на две части. В одной половине находится воздух или газ, которые закачиваются в него под давлением. Тогда как за счет другой части осуществляется непосредственно регулировка количества жидкости. Мембрана для расширительного бачка выполняется из эластичного материала, что обуславливает сокращение воздушной камеры при попадании воды внутрь нее, давление в ней увеличивается, компенсируя тем самым повышенное давление в тепловом контуре. Когда же теплоноситель охлаждается, то происходит обратный процесс.

Экспанзоматы зарытого типа могут быть фланцевыми (со сменным мембранным блоком) и цельными (с несменной мембраной). Второй вариант является наиболее предпочтительным в силу выгодной стоимости. Но вместе с тем фланцевые компенсаторы по эксплуатационным характеристикам во много лучше, поскольку при разрыве мембраны ее можно без проблем заменить новой.

С этой статьей читают: Мембранный расширительный бак для отопления

Выбираем расширительный бачок

Выбор компенсатора системы отопления – дело достаточно важное, поэтому нужно отнестись к нему со всей серьезностью. Немаловажным аспектом выбора компенсатора является:

  • тип – закрытый или открытый;
  • типоразмер;
  • свойства мембраны:
  • устойчивость к диффузионным процессам;
  • рабочая температура;
  • эксплуатационный срок.

Все эти данные вы сможете узнать непосредственно в магазине, где будете приобретать экспанзомат.

Как рассчитать объем компенсатора?

Сперва определим зависимость требуемой кубатуры и параметров, которые на него влияют. При вычислении необходимо принимать во внимание тот факт, что чем больше будет объем теплового контура и чем выше максимально допустимый температурный режим будет в нем, тем размер компенсаторной емкости должен быть больше.

Итак, для определения объема расширительного бака можно использовать следующую формулу:

  • Ков – коэффициент, который показывает размер увеличения кубатуры теплоносителя при его нагреве.

Согласно данным исследований, на каждый 10°С повышения температуры воды в магистрали становится на 0,3% больше. В упрощенных расчетах используется показатель в 5%. В том случае, если по тепловому контуру циркулирует нерзамерзайка (антифриз), то это значение будет составлять от 8 до 10% в зависимости от типа незамерзающей жидкости.

  • Vвк – объем воды в магистрали.

Эти данные берутся из расчетов проекта, которые выполнялись на этапе составлении схемы обогревательного узла. В том случае, если вы не владеете такими данными, то придется определять кубатуру теплоносителя самостоятельно. Это можно сделать путем слива жидкости из трубопровода. Количество воды измеряется ведрами или расходомером, который устанавливается на потоке.

  • Рдк – максимально допустимое давление котла и всего контура в целом. Это значение берется из паспортных данных нагревательного элемента.
  • Рдб – показатель давления в воздушном отсеке регулятора, которое указывается производителем в техническом паспорте агрегата.

По результатам расчета вы получите точное значение.

К полученному значению специалисты рекомендуют прибавлять к полученному значению еще 3-5 единиц. Это позволит избежать нестандартных ситуаций, когда кубатура воды в магистрали будет по той или иной причине увеличена.

Монтаж и обслуживание экспанзомата

Монтаж расширительного бака системы отопления выполняется по всем правилам установки подобного оборудования, которые регламентируются проектом и инструкцией производителя техники. Установка компенсатора открытого типа осуществляется в наивысшей точке тепловой магистрали. Тогда как закрытые резервуары размещаются в любом месте, но не непосредственно после насосной установки.

При монтаже компенсирующих емкостей необходимо уделить особое внимание его крепежу, поскольку его масса вместе с жидкость достаточно велика.

Как правило, подобная техника комплектуется всеми необходимыми крепежные элементами, однако, согласно отзывам пользователей, они далеко не всегда способны обеспечить надежную фиксацию бачка.

Кроме этого, во время монтажа этого функционального прибора стоит задуматься и о том, что вам должно быть удобно им пользоваться.

Особенности обслуживания компенсирующей емкости

  • регулярные проверки на наличие коррозии, вмятин и подтеков – не реже одного раза в 6 месяцев;
  • проверка начального давления газового пространства на соответствие расчетному показателю – не реже одного раза в 6 месяцев;
  • проверка мембраны на предмет обнаружения деформаций и повреждений - не реже одного раза в 6 месяцев;
  • хранение неиспользуемого бачка осуществляется в сухом месте.

Вот, собственно и все тонкости устройства этого функционального оборудования. Надеемся, эта публикация поможет вам обустроить жилье эффективно работающей отопительной системой.

ВИДЕО: Обзор расширительных баков объемом 2-12500 литров с фиксированной и сменной мембранами и автоматические расширительные системы, управляемые компрессорами

Расширительный бак для водоснабжения: устройство гидробака, установка, расчет

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Содержание статьи:

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Галерея изображений

Фото из

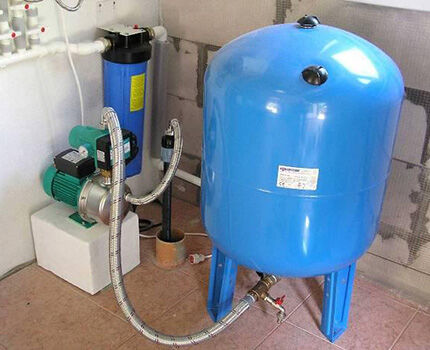

Гидроаккумулятор в системе водоснабжения

Емкость для создания резерва воды

Средство защиты от гидроудара

Устройство для автоматизации откачки

Гидроаккумулятор в насосной станции

Гидробак в паре с погружным насосом

Как дополнительное оборудование

Гидроаккумулятор и блок автоматики

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Устройство гидробакаУстройство гидробака

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Гидробак с фиксированной мембранойГидробак с фиксированной мембраной

Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Типы гидроаккумуляторовТипы гидроаккумуляторов

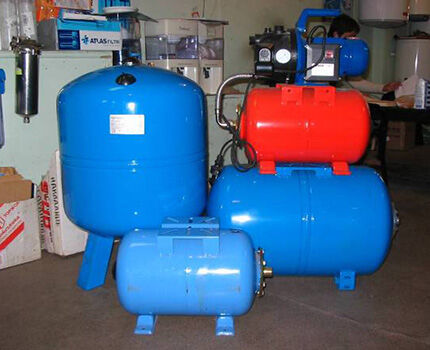

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Как работает расширительный бак для системы водоснабжения Как работает расширительный бак для системы водоснабжения

Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидроаккумулятора

Закрытые работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Устройство раширительного бака для водоснабженияУстройство раширительного бака для водоснабжения

В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Расширительный бак в системе отопленияРасширительный бак в системе отопления

Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица объем гидробакаТаблица объем гидробака

Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Галерея изображений

Фото из

Небольшой по объему гидробак

Бак с поверхностным насосом

Гидроаккумуляторы со скважинными насосами

Объем гидробаков для погружных насосов

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

где:

  • Vt — полный объем гидробака;
  • Amax – максимально возможное расходование воды в минуту, литр;
  • К – коэффициент (см. табл.), зависящий от мощности насоса;
  • Pmax – настройки реле при отключении оборудования, бар;
  • Pmin – настройки реле при запуске оборудования, бар;
  • Pвозд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициентовТаблица коэффициентов

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Как рассчитать объем расширительного бака для водоснабженияКак рассчитать объем расширительного бака для водоснабжения

Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

  • рабочее давление;
  • страна производитель;
  • больший или меньший объем;
  • сменная или нет резиновая мембрана;
  • мембрана для технической или питьевой воды;
  • материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Галерея изображений

Фото из

Вертикальный гидробак без опор

Гидроаккумуляторы средней емкости

Мембранные баки с ножками

Особенности вертикальных моделей

Схемы подключения гидробаков

Для системы горячего водоснабжения проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

  • манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
  • запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Подключение расширительного бака в системе горячего водоснабженияПодключение расширительного бака в системе горячего водоснабжения

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

  • обратный и запорный клапан;
  • группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема подключения гидробака в системе холодного водоснабженияСхема подключения гидробака в системе холодного водоснабжения

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Установка расширительного бакаУстановка расширительного бака

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1", переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Гидробак в системе водоснабженияГидробак в системе водоснабжения

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

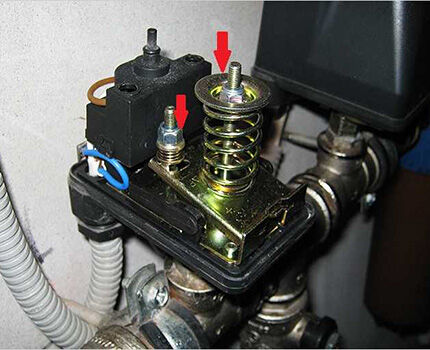

Реле давленияРеле давления

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и . Чтобы убедиться в целостности бака проводят внешний осмотр.

Измерение манометром давленияИзмерение манометром давления

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования , аккумулирования воды, а также служит в качестве расширительной камеры.

Схема подключения бака открытого типаСхема подключения бака открытого типа

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Конструкция открытого бакаКонструкция открытого бака

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
