какой шаг должен быть между стропилами

Задача правильно рассчитать расстояние между стропилами – очень ответственная. От того, насколько серьезно вы приступите к ее решению, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровельного покрытия, установка доборных элементов. Если подтасовать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель.

Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему. Вот почему вся суть в том, чтобы подобрать оптимальный шаг стропил на для всех скатов, и вот этому умению мы вас сейчас научим.

Вот хороший видео-урок, как самостоятельно рассчитать расстояние между стропилами:

Итак, расстояние между стропилами определяется такими важными факторами:

  1. Форма крыши (двускатная, односкатная или многоскатная).
  2. Угол наклона крыши.
  3. Параметры бруса, который используется для изготовления стропил (ширина, толщина).
  4. Конструкция стропильной системы (наслонная, висячая или скользящая).
  5. Совокупность всех нагрузок на крышу (вес покрытия, атмосферные явления и др.).
  6. Материал обрешетки (20х100 или 50х50) и ее параметры (сплошная, с пробелами 10 см, 20 см или сплошная из фанеры)

И каждый из этих параметров нужно брать во внимание, о чем как раз эта статья.

Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул. Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктивов крыши, сколько изучить работу таких элементов.

Например, сегодня пользуются популярностью несложные онлайн-программы, которые неплохо рассчитывают параметры стропил. Но идеально, если вы сможете самостоятельно поставить конкретные задачи и вычислить все, что вам нужно. Важно понять до мелочей, что именно происходит в стропильной системе во время эксплуатации, какие именно силы на нее воздействует и какие нагрузки. А компьютерная программа не всегда может учитывать все, то что замечает человеческий мозг. Поэтому мы советуем вам произвести все расчеты все-таки вручную.

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает на себе большую шапку снега, постоянный ветер на высоте и еще ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:

Расстояние между стропилами: принципы и примеры расчетов шага стропильной системы
Расстояние между стропилами: принципы и примеры расчетов шага стропильной системы

В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.

Подходим к главному вопросу: какое расстояние должно быть между стропилами крыши жилого дома? Вот здесь запаситесь терпением и внимательно изучите все нюансы.

Пункт 1. Длина стены и выбор шага стропил

Первым делом шаг установки стропил на крыше жилой постройки обычно выбирают конструктивно размеру здания, хотя и с учетом многих других факторов.

Например, проще всего устанавливать стропила с шагом 1 метр, поэтому для стены длиной 6 метров ставится стандартно 7 стропил. В тоже время можно сэкономить, поставив их с расстоянием 1 и 2 метра, и получится ровно 5 стропил. Можно поставить также с расстоянием 2 и 3 метра, но зато усилить обрешеткой. Но крайне нежелательно делать шаг стропил более 2 метров.

Пункт 2. Влияние снеговых и ветровых нагрузок на форму крыши

Итак, мы остановились на том, что среднее расстояние между стропилами обычной крыши – 1 метр. Но, если в местности значительная снеговая или ветровая нагрузка, или крыша более-менее пологая или просто тяжелая (например, покрыта глиняной черепицей), тогда такое расстояние необходимо уменьшить до 60-80 см. А вот на крыше с уклоном более 45 градусов его можно даже увеличить на расстояние 1,2 м-1,4 м.

Почему это так важно? Давайте разберемся. Дело в том, что воздушный поток сталкивается на своем пути со стеной под крышей здания, и там происходит завихрения, после чего ветер ударяет в карнизный свес крыши. Получается, что ветровой поток как бы огибает скат крыши, но при этом стремясь ее приподнять. И в крыше в этот момент возникают силы, которые готовы ее сорвать или опрокинуть – это две наветренные стороны и одна подъемная.

Есть еще одна сила, которая возникает от давления ветра и действует перпендикулярно склону, стараясь словно вдавить скат крыши вовнутрь. И чем больше угол наклона ската кровли, тем больше имеют значение безопасные силы ветра и меньше касательные. А чем больше угол ската, тем реже нужно ставить стропила.

Понять, делать вам высокую крышу или пологую, поможет эта карта среднего значения ветровой нагрузки:

Расчет ветровой нагрузки на крышуРасчет ветровой нагрузки на крышу

Второй момент: в российском регионе на стандартную крышу дома постоянно воздействует такое атмосферное явление, как снег. И здесь тоже вам нужно учитывать, что снеговой мешок обычно скапливается больше на какой-то стороне крыши, чем на другой.

Вот почему в таких местах, где возможен такой мешок, нужно вставлять спаренные стропильные ноги либо делать сплошную обрешетку. Проще всего определить такие места по розе ветров: с наветренной стороны ставят одиночные стропила, а с подветренной – спаренные.

Если вы впервые строите дом, тогда не найдетесь на собственное мировоззрение, а определите среднестатистическую снеговую нагрузку для своей местности согласно официальным данным:

Расчет снеговой нагрузки на крышу и стропила
Расчет снеговой нагрузки на крышу и стропила

Пункт 3. Вопрос утепления и стандартной ширины матов

Если крышу вы будете утеплять, тогда шаг стропил целесообразно ставить под стандартные размеры плит утеплителя, а это 60, 80 см и 120 см.

Современные утеплители сегодня продают стандартной ширины, обычно по такому же стандартный шаг стропил. Если потом брать их и подгонять под уже существующие параметры, тогда будет много отходов, щелей, мостиков холода и прочих проблем.

Пункт 4. Качество и прочность используемого пиломатериала

Огромное значение также имеет то, какой именно материал вы используете для строительства стропильной системы. Так, для каждой породы древесины существует своя нормативная документация, которая касается ее несущей способности:

Как самостоятельно определить шаг стропил?Как самостоятельно определить шаг стропил?

Т.к. для изготовления стропильной системы крыши в России чаще всего используется сосна и ель, их прочность на изгиб и особенности использования уже давно прописаны. Если же вы будете использовать древесину других пород, то можно будет выводить поправочный коэффициент.

Кроме того, если на стропиле будут сечения, врубки или отверстия под болты, в этом месте нужно рассчитывать несущую способность бруска с коэффициентом 0,80.

Пункт 5. Расстояние между затяжками и балками перекрытия

Еще один момент: если крыша строится со связанными между собой стропильными фермами, и их нижний пояс используется одновременно в качестве балок перекрытия, тогда расстояние между фермами нужно делать в пределах 60-75 см, чтобы учитывать конструкцию будущего пола.

Пункт 6. Нагрузки на стропильные узлы

Итак, вот основные нагрузки, которые действуют на стропильную систему крыши:

  1. Статические, куда входит вес самой стропильной системы, вес кровли, лежащего на крыше снега и доборных элементов.
  2. Динамические, куда входит сила ветра, неожиданные повреждения кровли, вес человека и техники для ремонта и им подобные факторы.

И все эти факторы способны в определенный момент воздействовать на крышу одновременно, а поэтому и существует такое понятие, как критическое значение. Это именно то значение нагрузок, при котором крыша не выдерживает и деформируется.

Поэтому, если здание строится со значительными пролетами, то обязательно применяются стальные стропильные фермы. Дело в том, что напряжение в таких стержнях уже отсутствует, и вся нагрузка приходится на узлы – здесь на таковые воздействуют сжимающие и растягивающие силы. А расстояние между такими фермами рассчитывается в зависимости от типа кровли и конструкции самой крыши.

Обычно, унифицированную ферму ставят с пролетом, кратным шести, и поэтому между узлами фермы делается расстояние, кратным полутора метрам.

Пункт 7. Вес стропильной системы и кровельного пирога

Не забывайте, что главное предназначение стропил – удерживать на себе всю крышу, и ее вес при этом имеет решающее значение:

Таблица расчета шага стропил на крыше
Таблица расчета шага стропил на крыше

Пункт 8. Удобство монтажа кровельного покрытия

Влияет на расстояние между стропилами также такой фактор, как выбранное кровельное покрытие. Чем выше уклон крыши, тем больше кровельных материалов при этом будет использовано. А чем они тяжелее, тем чаще придется ставить под них стропила. А как же сплошная обрешетка? В том-то и дело, что и она имеет свой вес:

Как самостоятельно определить шаг стропил?Как самостоятельно определить шаг стропил?

У каждого вида кровли – свой оптимальный шаг стропил. Ведь многие стандартные листы по краям нужно крепить прямо в стропило или обрешетку, и важно, чтобы они совпадали. Иначе работа по покрытию кровли легко превратится в сущий ад на высоте, поверьте.

Вот почему даже перед началом монтажа нужно обязательно сделать раскладку, все несколько раз проверить. И знать некоторые важные тонкости по каждому из видов покрытий.

Итак, мы определили, что, помимо других конструктивных факторов, на стропильную систему крыши одновременно действует целая совокупность нагрузок: вес стропильной системы, шапка из снега, давление ветра. После того, как вы сложите все нагрузки вместе, обязательно умножьте их на коэффициент 1,1. Так вы все рассчитаете на неожиданные благоприятные условия, то есть заложить дополнительную 10%-ную процентную прочность.

А теперь вам остается только разделить общую нагрузку на планируемое количество стропил и посмотреть, справится ли каждое из них со своей задачей. Если кажется, что конструкция будет хилой – смело добавьте 1-2 стропила в общее количество, и вы будете спокойны за свой дом.

Расчет точечной нагрузки на каждое стропилоРасчет точечной нагрузки на каждое стропило

Вам необходимо делать расчет на разрушение, т.е. на полную нагрузку, которая действует на крыше. Все эти нагрузки определяются по техническим характеристикам материалов и СНиПам.

Стандартная конструкция крыши – это стропила, решетчатые прогоны, и каждый из этих элементов срабатывает только на ту нагрузку, которая давит именно на него, а не на общую крышу в целом. Т.е. на каждое отдельно взятое стропило действует своя нагрузка, общая, но поделенная на количество стропильных ног, и изменением шага их расположения вы изменяете площадь сбора нагрузки на стропила – уменьшая ее, или увеличивая. И, если менять шаг стропил вам неудобно, тогда поработайте с параметрами сечения стропильных ног, и общая несущая способность крыши увеличится в разы:

Расстояние и сечение стропильных ног крышиРасстояние и сечение стропильных ног крыши

При этом расчете старайтесь добиться, чтобы самое длинное стропило было у вас в проекте не более шести с половиной метров, в противном случае – сращивайте по длине. Сейчас поясним подробнее. Так, на крышах с уклоном скатов до 30 градусов стропила так называемые «сгибаемые элементы». Т.е. они работают именно на изгиб, и к ним есть определенные требования. А возможность прогиба стропил рассчитывают по специальной формуле, и, если результат превышает норму, тогда стропила увеличивают по высоте и снова делают новый расчет.

А вот на крыше с уклоном складов более 30 градусов какие стропила уже считается «сгибаемо-сжатыми» элементами. То есть на них воздействует не только равномерно распределенная нагрузка, которая вызывает изгиб стропил, но и усилия, которые уже действуют вдоль оси стропила. Говоря простым языком, здесь стропила не только немного прогибаются под весом крыши, но и сдавливаются от конька к мауэрлату. Кроме того, на растяжение необходимо проверить и ригель, который обычно сдерживает две стропильные ноги.

Как видите, с подобными расчетами справится даже далекий от строительства человек. Главное – все учесть, быть внимательным и готовым потратить немного больше времени на проектирование, чтобы потом вся работа пошла как по маслу!

Как определить расстояние между стропилами (шаг стропил)

О важности крыши для любого строения спорить бессмысленно. Недаром за всю историю человечества было изобретено более десятка различных видов кровель от простых до достаточно сложных в проектировании и строительстве. Важным элементом при планировании возведения крыши является шаг между стропилами – прочными брусками, являющимися основой конструкции. Об этом и пойдет речь в данной статье.

Наклонные стропилаНаклонные стропила

Расстояние между основой кровельных скатов не является постоянной величиной и зависит от следующих составляющих:

  • вида кровли;
  • угла наклона ската;
  • вида предполагаемого к установке кровельного материала;
  • размеров сечения стропил.

Прежде чем приступать к процессу возведения верхней конструкции дома следует выполнить расчет, определив оптимальное, расстояние между стропилами.

Шаг стропил двускатной крыши

Наибольшее распространение в нашей стране получили двускатные крыши. Они представляют собой конструкцию, имеющую две параллельных плоскости, с углом наклона относительно горизонта от 20 до 50 градусов.

Двускатная крыша

Двускатная крыша

При недостаточном уклоне кровли двускатной крыши в заснеженных районах есть опасность скопления больших снежных масс, что может привести к разрушению конструкции. Увеличение угла скатов в регионах с преобладанием сильных ветров также чревато высокой нагрузкой и опасностью разлома не только кровли, но и всего строения в целом.

Стропильная система мансардной крыши

Большинство частных домов имеет эксплуатируемое подкровельное пространство, называемое мансардой. Такая конструкция отличается увеличенной высотой ската, что вызвано необходимостью создания жилого помещения удобной высоты. Как правило, скаты мансардной крыши ломаные, имеющие изменяющийся угол уклона. Для их установки применяют двойную стропильную систему.

Схема несущей конструкци

Схема несущей конструкци

Крутизна нижних полускатов мансардной крыши значительно превышает наклон верхних их продолжений. Плоскостная нагрузка, воспринимаемая ими, не велика. Благодаря этому стропила в нижней части могут устанавливаться с максимальным шагом. Верхние коньковые скаты рекомендуется монтировать с уменьшенным промежутком друг от друга.

Стропила в односкатной крыше

Для хозяйственных построек и некоторых домов в частном исполнении применяются крыши, имеющие один скат. В связи с ограничением угла наклона на них оказывается высокое давление. Специалисты рекомендуют для стропил односкатной крыши использовать пиломатериал увеличенного сечения, с установкой минимального шага друг от друга.

Монтаж односкатной кровли

Монтаж односкатной кровли

При расчете расстояний, на которых устанавливаются балки кровли, особое внимание следует уделить величине снеговой нагрузки в конкретной местности. При малом уклоне эта характеристика имеет большое значение. Кровельный материал для подобных крыш лучше выбирать с минимальной собственной массой, что позволит снизить изгибающую нагрузку.

Стропильная система вальмовой крыши

Наиболее сложной в строительстве считается стропильная система вальмовой крыши. Данный вид называют четырехскатной, так как кровля образуется не только боковыми, но и дополнительными торцевыми скатами, где установка стропил осуществляется не на конек, а на угловые тетивы. Это предъявляет особые требования к организации кровельного каркаса.

Вальмовая крыша

Вальмовая крыша

Под вальмовой крышей мансарду устраивают не часто. Это связано с небольшим углом наклона стропил и кровли в целом. В случае увеличения угла скатов к горизонту, расстояние между стропилами увеличивают, при уменьшении — наоборот. Дополнительным аспектом расчета служит и используемый кровельный материал.

Зависимость шага стропил от кровельного материала

Кроме снеговых и ветровых нагрузок, относящихся к переменным, на кровлю действует и постоянная (статическая), усилие которой, зависит от используемого кровельного материала. Не секрет, что различные виды кровли обладают собственной массой, которая может отличаться в 10 и более раз.

Вида кровельного материала

Вида кровельного материала

Правильный выбор материала оказывает влияние не только на верхнюю, но и на все остальные части конструкции жилого дома и других строений. Недаром, при проектировании фундамента необходимо заранее определиться с выбором кровли.

Кровля из профлиста

В настоящее время, одним из наиболее распространенных кровельных материалов, является профилированный лист, выпускающийся оцинкованным или с последующим полимерным покрытием. К отличительным особенностям профлиста отнесят следующие параметры:

  1. Высокая коррозионная стойкость;
  2. Как следствие, продолжительный (более 15 лет) срок эксплуатации;
  3. Легкий монтаж даже без необходимой квалификации;
  4. Малая масса листа (вес 1 м2 составляет 4-5 кг).

Настил профлистом

Настил профлистом

Так как данный кровельный материал не оказывает высокой нагрузки на стропильную систему, расстояние между элементами выбирается максимально возможным для того или иного угла наклона. Кроме этого профлист не требует высоких прочностных характеристик от обрешетки крыши. Все это вкупе позволяет минимизировать общую нагрузку на фундамент и стены.

Кровля из металлочерепицы

Вторым распространенным видом стальных кровельных материалов является металлочерепица. Этот вид профлиста, удачно имитирующий натуральный глиняный материал, но с меньшей массой (в 10 и более). Особенностью стропил под металлочерепицу является меньший размер сечения.

Монтаж металлической кровли

Монтаж металлической кровли

Выбирая, на каком расстоянии устанавливать стропила, в первую очередь следует руководствоваться динамической нагрузкой. Как и профлист, металлочерепица не требовательна к размерам стропильных ног и хорошо монтируется на обрешетку из дюймовой доски хвойных пород. Все это делает металлическую кровлю малозатратной.

Стропильная система под ондулин

В 21 веке на смену волнистых листовых материалов пришел более долговечный и легкий аналог – ондулин. Среди прочих — самый легковесных материал. Масса листа не превышает 6 кг.

Обрешотка под ондулин

Обрешотка под ондулин

Малая толщина листов ондулина при углах скатов менее 15о требует обустройства сплошной обрешетки из листов фанеры, например, что потребует соответствующего шага стропил. На это следует обратить внимание при расчетах.

Шиферная кровля

Не так давно, широкое распространение имел волнистый материал из асбесто-цементной смеси, называемый шифером. Высокая масса и хрупкость – основные недостатки, однако и поныне он находит своих поклонников при строительстве различных хозяйственных построек.

Шифер в строительстве

Шифер в строительстве

Высокая масса, сравнимая с весом глиняной черепицы не позволит применить ту же стропильную систему, что и под металлочерепицу. Строительными нормами определен минимальный угол уклона крыши из шифера в 22о и более. В противном случае нагрузка от самого материала и стропильной системы с обрешеткой превышает допустимые параметры. Шаг наклонных брусьев, как и их сечение выбираются индивидуально в каждом конкретном случае.

Поликарбонат на крыше

В последние годы все чаще на крышах веранд и беседок стал использоваться искусственный полимерный материал – поликарбонат. Выпускаемый в двух исполнениях – монолитный и сотовый. Первый по своим свойствам схож с обыкновенным кварцевым стеклом, но значительно превосходит его по прочности. Второй обладает меньшими механическими свойствами, но высокой теплоизоляцией и светопропускной способностью.

Расстояние между стропилами для различных видов крыш и материалов

Расстояние между стропилами для различных видов крыш и материалов

Сотовый поликарбонат стандартно значительно легче монолитного собрата. Его используют в качестве кровли без использования обрешетки при условии шага, не превышающего ½ ширины листа материала. Высокая прочность монолитного аналога также позволяет избегать поперечных стропилам элементов. Достаточная гибкость позволяет крыть полукруглые крыши на металлическом каркасе, шаг которого не превышает 0,9 метра.

Пользователи часто ищут:

Стропила под мягкую кровлю

Оригинальный узор можно получить благодаря использованию мягких кровельных материалов, стелящихся при помощи клеевого слоя. Устанавливаются которые на сплошную обрешетку из фанеры или ОСП. Шаг стропил должен позволять закрепить листы, поэтому его выбирают кратным ½ ширины. При условии стандартных размеров фанеры 1520х1520 мм, межосевое расстояние между стропилами будет равно: 1520:3=506 мм.

Обрешотка под мягкую кровлю

Обрешотка под мягкую кровлю

Шаг стропил под утеплитель

  Монтаж жилых подкровельных пространств часто совмещают с укладкой листов утеплителя в стропильном промежутке. Наиболее распространены плиты с размерами 600х1000мм. Эти параметры и используем в качестве отправных.

Утеплитель монсарды

Утеплитель монсарды

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

  1. определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
  2. длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
  3. длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Таблица расчетов

Таблица расчетов

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

  1. 16:0,6+1=27,66;
  2. округлив результат, получим 28 стропил на один скат;
  3. 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

Как видно, технология расчета не сложна, но это лишь примерная схема. Учет многих других указанных выше параметров может внести определенные коррективы.

Какое расстояние между стропилами, методика вычисления

Содержание статьи:

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Методика вычисления расстояния между стропилами

Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

  • до того, как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
  • полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
  • затем к результату прибавляют единицу, и итог округляют в большую сторону.
шаг стропил

Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

Данная несложная методика позволяющая определить, через какое расстояние ставятся стропила для крыши, не учитывает особенности используемого кровельного материала. Существуют профессиональные рекомендации относительно шага стропильной системы для наиболее популярных покрытий.

Стропильная конструкция под профнастил

Шаг стропильной системы при создании кровли из этого материала должен составлять не менее 600 миллиметров, а максимальный шаг стропил под профнастил – не более 900 миллиметров. Когда промежуток больше, тогда необходимо установить поперечные доски, имеющие большое сечение. При этом сечение самих стропил подбирают размером

расстояние между стропилами двускатной крыши

Для укладки профнастила требуется обрешетка из досок 30х100 миллиметров, ее монтируют с 500-миллиметровым шагом и более — в зависимости от толщины кровельного материала и высоты трапеции. Когда создается обрешетка для профнастила, выходящая на карниз доска должна быть на 10-15 миллиметров толще остальных. Конструкция обрешетки должна обеспечивать возможность прохода для крепления таких вертикальных элементов как вентиляционные трубы, дымоход и т.д.

Стропильная конструкция под керамическую черепицу

Особенности конструкции стропил под укладку керамической черепицы связаны с тем, что сырьем для ее изготовления является глина – материал достаточно тяжелый, ее вес больше, чем у металлочерепицы раз в 10. Таким образом, нагрузка на несущую систему кровли из расчета на один квадратный метр площади равна от 40 до 60 килограммов.

Стропила под такую каркасную систему необходимо изготавливать из хорошо высушенной древесины, влажность которой не превышает 15%. Для их производства используется брус сечением 50х150 миллиметров или 60х180 миллиметров (для надежности). При этом шаг стропильной системы составляет 80 – 130 сантиметров в зависимости от крутизны уклона кровли. Так при угле наклона, равном 15 градусам, расстояние между стропилами равно 80 сантиметрам, а при 75 градусах – 130 сантиметров.



Когда вычисляется шаг между стропилами, специалисты учитывают их длину. При максимальном значении длины элементов при выполнении работ соблюдают минимальное расстояние между ними. При коротких стропилах оно должно быть максимально большим. Безопасное передвижение по крыше с уклоном меньше 45 градусов можно совершать, если стропильный шаг не превышает 80-85 сантиметров.

через какое расстояние ставить стропила При обустройстве керамической кровли имеется еще одна особенность – это определенный размер шага обрешетки, с которым ее набивают на стропила. Он зависит от типа приобретенной черепицы. Наиболее простым способом произвести расчет шага обрешетки можно, если учесть, что в большинстве своем черепица имеет длину 400 миллиметров, а нахлест при укладке составляет от 55 до 90 миллиметров. Поэтому в данном случае шаг обрешетки равен длине черепицы минус величина нахлеста, а это 310-345 миллиметров (читайте: «Обрешетка крыши под металлочерепицу: монтаж и крепление»).


Когда крыша имеет несколько скатов как на фото, шаг обрешетки и количество рядов черепицы рассчитывают для каждого шага стропил в отдельности. Разметку рядов выполняют при помощи шнура, закрепляемого на контробрешетке, которая находится на противоположных сторонах ската крыши (читайте ещё статью: «Шаг обрешетки под профнастил»).

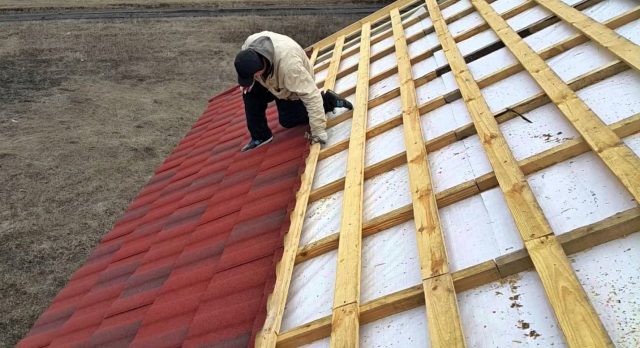

Стропильная конструкция под металлочерепицу

При строительстве загородной частной недвижимости металлочерепичную кровлю можно встретить чаще всего. Этот кровельный материал похож на настил, выполненный из глиняной черепицы, но по сравнению с ним имеет ряд достоинств. Листовую металлическую черепицу легко монтировать, поэтому возвести крышу можно в более короткие сроки, стропильная система под металлочерепицу также не отличается сложностью.

Металлочерепица легче, чем керамическая продукция, различие в весе иногда достигает 35 килограммов из расчета на квадратный метр в зависимости от толщины изделий (прочитайте также: «Устройство стропильной системы под металлочерепицу – варианты конструкции, шаг стропил»). Благодаря значительному снижению веса настила кровли появляется возможность уменьшить толщину элементов стропильной конструкции и размеры сечения брусков обрешетки, увеличить шаг установки стропил.



Под металлочерепичное покрытие стропильные ноги монтируют с расстоянием от 600 до 950 миллиметров, при этом сечение материала изготовления конструкции составляет 150 на 50 миллиметров. По мнению специалистов, в данном случае, если разместить между стропилами утеплитель толщиной в 150 миллиметров, то такая теплоизоляция позволит создать комфортные условия для пребывания в помещении мансарды. В то же самое для большей надежности желательно выбрать 200-миллиметровый утеплитель.

расстояние между стропилами на крыше

При монтаже стропил для обеспечения вентиляции пространства, которое заполнено утеплителем, в стропилах около верхней кровли сверлят отверстия, имеющие диаметр 10-12 миллиметров.

Технология создания стропильной системы под металлочерепицу не имеет существенных отличий от конструкций для других видов кровельных материалов. Единственная особенность заключается в том, что у стропил верхняя опора монтируется на коньковый прогон сверху, а не сбоку на коньковый брус. Наличие свободной зоны между стропилами обеспечивает циркуляцию воздуха под настилом кровли, а это в силу использования материала из металла понижает риск появления конденсата.

При выполнении монтажа кровли в деревянном доме, когда предусмотрена замена мауэрлата на верхний венец, если неверно рассчитать, на каком расстоянии ставят стропила, исправить ошибку будет сложно (читайте ещё: «Как рассчитать стропила на крышу»).



  Стропильная конструкция под ондулин

При создании кровли из ондулина шаг стропильной системы должен составлять не менее 600 миллиметров, а максимальное расстояние между стропилами — не более 900 миллиметров. Для стропильной системы подбирают доски 50х200 миллиметров и тем самым обеспечивают незначительный запас прочности с учетом стропильных прогонов.

Стропильная конструкция под покрытие из шифера

Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров (подробнее: «Как ставить стропила на дом»).  шаг стропильной системы

Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

Как сделать монтаж кровли из профнастила своими руками, подробная видеоинструкция:

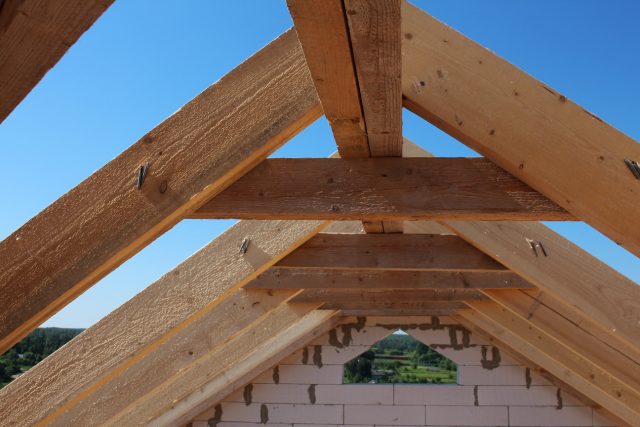

Стропила для односкатной и двухскатной кровли

При создании стропильной конструкции следует помнить о необходимости обеспечивать системе дополнительный запас прочности, учитывая при этом шаг стропил.

Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра (читайте: «Стропильная система двускатной крыши и ее составляющие»). Стропилами регулируют величину свеса кровли.

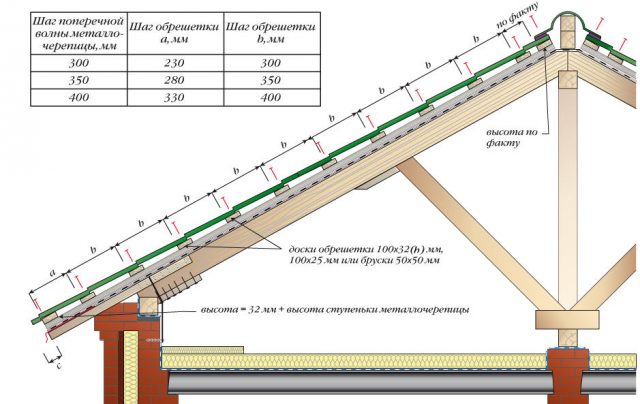

Шаг стропил под металлочерепицу: устройство стропильной системы, расстояние

Осуществляя монтажные работы, очень важно правильно определить шаг стропил под металлочерепицу. Важно понимать, что производить подобные расчеты довольно сложно и именно от того, насколько правильно все будет сделано, напрямую зависит уровень прочности кровли. Многие специалисты утверждают, что именно от уровня надежности крепления металлочерепицы к стропилам зависит эксплуатационный срок не только крыши, но и самого строения. В результате того, что металлочерепица имеет довольно большой вес, стропильная система должна быть крепкой. Кроме этого, укладывать кровельный материал новички не смогут. Для того чтобы правильно осуществить монтажные работы, рекомендуется ответственно подойти к расчету шага стропильной системы.

Устройство стропильной системы под металлочерепицу

Стропильную систему под металлочерепицу своими руками выполнить не так сложно, как произвести соответствующие расчеты. Важно понимать, что вид используемой системы полностью зависит от типа кровли. На сегодняшний день самым популярным вариантом считается стропильная система для двускатной крыши под металлочерепицу. Такие стропильные системы, как показывает практика, отлично подходят для установки металлочерепицы на крышу жилого помещения. Для обустройства стропил используют деревянные бруски разной длины – выбор, как правило, напрямую зависит от длины ног. Многие специалисты рекомендуют обратить внимание на то факт, что необходимо правильно выбрать угол наклона, который может варьироваться в пределах от 15 до 30 градусов – данное значение считается оптимальным.

Расчет расстояния между стропилами для металлочерепицы

Шаг стропилы под металлочерепицу – расстояние от одной стропильной ноги к другой, если выражаться иначе, то данное расстояние кровельщики называют шагом стропильной системы. Данное расстояние напрямую зависит от выбранного типа покрытия кровли. Как показывает практика, для всех кровельных материалов, в том числе и для металлочерепицы, данный размер варьируется в пределах от 0,6 до 1,2 м. Однако важно понимать, что лучше всего осуществлять точные расчеты расстояния для каждого материала отдельно – обязательно должен быть индивидуальный подход.

Перед тем как приступить к монтажным работам, необходимо не только определить расстояние между стропилами, но и понять, какое количество материала потребуется для ног. Чтобы узнать шаг стропил двускатной крыши под металлочерепицу либо односкатной, рекомендуется придерживаться следующих рекомендаций:

  1. Первым делом высчитывают длину ската кровли из металлочерепицы. Замеры, как правило, осуществляют по карнизу крыши.
  2. После этого имеется возможность выбрать произвольный шаг. Важно брать во внимание тот факт, что пределы шага для металлочерепицы могут варьироваться от 0,6 до 1 м. Например, изначально возникла необходимость придерживаться расстояния в 0,8 м. Длину ската стоит разделить на выбранное значение для шага стропильной системы. Допустим, что длина ската составляет 12 м, получается, что 12/0,8 и получается 15. После этого к полученному значению потребуется прибавить 1. В том случае, когда число получается дробным, то его обязательно стоит округлить в большую сторону. Таким образом, получается 15+1=16. Данное значение показывает, сколько именно на кровле должно быть установлено стропильных ног. Затем потребуется взять длину ската и разделить ее на полученное количество ног. Получается, что 12/16 и получается 0,75 м.

Многие специалисты рекомендуют доверить данные работы профессионалам, что позволит получить в дальнейшем желаемый результат. Важно понимать, что имеется высокая вероятность того, что будут допущены ошибки, что в конечном итоге негативно скажется на готовой конструкции крыши.

Внимание! Как показывает практика, такие расчеты можно использовать для любых кровельных материалов.

Расстояние между стропилами под металлочерепицу

Расстояние между стропилами под металлочерепицу

Установка стропил под металлочерепицу

Так как монтажные работы осуществляются на большой высоте, то при необходимости собрать каркас для несущей стропильной системы можно на земле, после чего поднять и зафиксировать ее на крыше. Для этих целей оптимальнее всего создать специальный шаблон либо схему стропильной системы под металлочерепицу из досок, согласно которой будет выполняться монтаж.

Весь процесс осуществляется поэтапно:

  1. Первым делом доски поднимают над стеной строения, выравнивают и фиксируют при помощи гвоздей.
    Расстояние между стропилами под металлочерепицуРасстояние между стропилами под металлочерепицу
  2. Согласно проекту должно быть осуществлено выравнивание досок под определенным углом наклона, после чего происходит надежная фиксация всех элементов.
    Расстояние между стропилами под металлочерепицуРасстояние между стропилами под металлочерепицу
  3. В конечном итоге должна быть получена конструкция, которая по внешнему виду и форме напоминает стропильную систему. Изготовление обязательно должно выполняться с учетом произведенных расчетов.
    Расстояние между стропилами под металлочерепицуРасстояние между стропилами под металлочерепицу
  4. Затем необходимо опустить шаблон на землю и установить все чистовые элементы.

Не стоит также забывать про установку опорных элементов, а именно, мауэрлата. Укладка выполняется на несущие стены в продольном положении. В качестве крепежных элементов используют специальные шпильки либо катанки.

Расстояние между стропилами под металлочерепицу

Расстояние между стропилами под металлочерепицу

Следующим этапом является монтаж конькового прогона, который используется в качестве опорной части для всех кровли. Для работ потребуется использовать брус либо отесанное бревно. В тех случаях, когда длина ската не превышает 6 м, то можно обойтись без дополнительных опорных элементов.

Расстояние между стропилами под металлочерепицу

Расстояние между стропилами под металлочерепицу

Когда установка всех элементов подошла к концу, можно приступать к монтажу и дальнейшим монтажным работам по обустройству стропильной системы согласно прилагаемому шаблону.

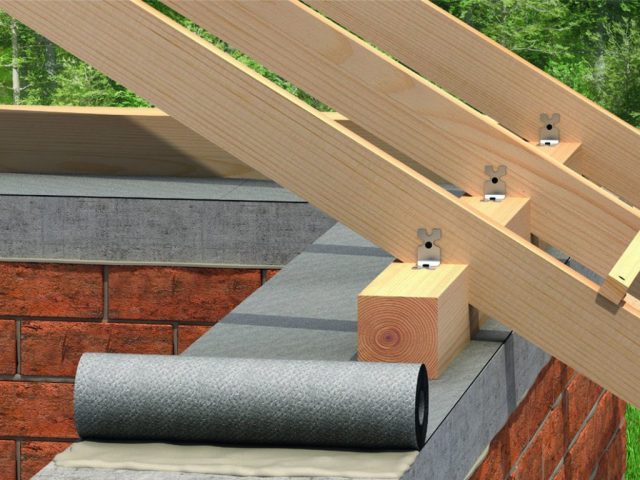

Мауэрлат можно закрепить несколькими способами:

  • жестким соединением – в данном случае должен быть использован брус либо уголки, намного реже используют гвозди и скобы, особенностью является тот факт, что потребуется дополнительно привязывать стропила к стене, используя для этих целей анкера;
  • скользящий способ – в таких случаях должно быть создано шарнирное соединение, выполнить его можно благодаря стыковке элементов с запилами.

Во время работы должно соблюдаться расстояние шага стропильной системы.

Советы и рекомендации

Выбирая шаг стропил для металлочерепицы, стоит обратить внимание, что расстояние не должно быть меньше минимально допустимого значения и больше максимально допустимого значения, то есть, оно может варьироваться в пределах от 0,6 м до 1,2 м.

Если было принято решение выбрать расстояние от 0,6 до 1 м, то длина стропил в данном случае не должна быть больше 6 м. В том случае, если она будет уменьшена, допускается сделать разбежку до 1,2 м.

Если ноги стропильной системы будут установлены чаще, чем через 0,6 м, то это будет способствовать только существенному утяжелению кровли и, как правило, увеличению расходов. При необходимости расстояние может составлять и 1,2 м, но важно понимать, что в таком случае уровень несущей способности будет существенно уменьшен, что негативно скажется на конструкции из металлочерепицы.

При необходимости можно увеличить уровень прочности, то для этого потребуется выполнить сплошную обрешетку из древесных плит. В таких ситуациях шаг может варьироваться в пределах от 0,2 до 0,3 м. Данный вариант используется крайне редко, так как для его реализации требуется намного больше вложений.

Интервал в 1,2 м практически никогда во время осуществления монтажных работ не используется. Обусловлено это тем, что несмотря на довольно высокий уровень прочности, металлочерепица начнет провисать под тяжестью снега в зимний период времени либо при сильных порывах ветра.

Немаловажным значением является и сечение используемого бруса для обустройства стропильной системы. Именно от него зависит, какое расстояние будет выбрано. Оптимальным вариантом считается выбор деревянных брусков, имеющих сечение 150*150 мм, при этом обрешетка может быть установлена с интервалом от 4 до 7 см. В данном случае рекомендуется брать во внимание шаг поперечной волны.

Расстояние между стропилами под металлочерепицу

Расстояние между стропилами под металлочерепицу

Заключение

Шаг стропил под металлочерепицу можно определить только после того, как будут осуществлены соответствующие расчеты. Важно понимать, если расстояние будет довольно маленьким, это способно существенно увеличить расход материала и бюджет проекта, а если расстояние будет сделано слишком большим, то в процессе эксплуатации кровельный материал начнет провисать, что приведет к деформации металлочерепицы.

Какое выбрать расстояние между стропилами?

Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.

Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.

Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.

Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.

Общая схема расчета стропильного шага

Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.

Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».

Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.

По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.

Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.

Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.

Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:

    собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;вес материала, которым вы планируете крыть крышу;вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;вес обрешетки;вес отделочных материалов чердака;климатические нагрузки (ветер, скопление снега).

Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.

Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.

Односкатная и двускатная крыша: разница в стропильных системах

Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.

Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.

Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.

При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.

Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.

Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.

Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.

Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.

При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.

С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.

Стропильная система под шифер

Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.

Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.

Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.

Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.

Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.

Видео:

Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.

Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).

Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.

Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.

Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.

Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.

Нюансы системы для металлочерепицы

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

Видео:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Стропильная система под профнастил и ондулин

Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.

Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.

Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.

Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.

Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.

При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.

Видео:

Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.

Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.

Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.

Чем выше градус наклона, тем большее расстояние между стропилами допускается.

На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.

В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).

Чтобы крыша получилась не только привлекательной, но и максимально надежной, необходимо внимание уделить ее конструкции.

Все расчеты должны быть проведены точно и грамотно. Учитывается не только выбор материала и крепежа, но расстояние между стропилами крыши. Именно от шага стропилзависит прочность и возможность использования определенного кровельного материала.

Схема стропильной системы крыши.

Причинами обрушений является именно нарушение такой технологии, когда параметры стропил рассчитываются не так. Универсального значения, которое бы подошло для стропильной системы любого дома, нет.

В каждом случае придется учитывать индивидуальные условия. Касается это и кровельного материала. Учитывается его вес, предполагаемые нагрузки.

Методика расчета

Таблица расчетных расстояний между стропилами.

Методика расчетов стропильной конструкции для дома довольно сложна, ее рекомендуется выполнять только с использованием специальных программ.

Для небольшого дома подобные расчеты можно проводить и своими руками, но при сложной конфигурации крыши и большой ее площади вычисления проводятся только специалистами. При проведении проектных работ предполагается, что расстояние не может быть больше 1 м. Минимальное значение равно 0,6 м, что вполне достаточно для создания прочной и надежной конструкции.

Методика расчета:

Замеряется длина ската крыши, после чего полученное значение следует разделить на единицу измерения, т. е. предполагаемый шаг стропильных ног.

Например, при шаге в 1 м полученную длину надо разделить на 1, а при шаге в 0,6 — на 0,6. Нельзя забывать, что в среднем максимальный шаг составляет 950 мм.После этого необходимо к полученному значению прибавить, результаты округляются в большую сторону. Это позволяет получить точное число стропильных ног, которые необходимы для монтажа системы.Длина ската делится на число стропильных ног, чтобы получить значение междуосевого расстояния между отдельными стропилами.

Пример расчета:

    Длина ската составляет 27,5 м, шаг между отдельными ногами будет равен 1 м.Количество стропил 27,5/1=27,5. 27,5+1=28,5. Если округлить, то получится 29 штук для одного вычисляемого ската.27,5/29 = 0,95 м — такое значение для расстояния рекомендуется при установке стропильных ног.

Стропильная система для металлочерепицы

Схема расстояния стропил для металлочерепицы.

При расчетах, какое расстояние необходимо для стропил, нужно пользоваться специальными программами. Именно они позволяют в точности определить, какие нагрузки планируется, есть ли необходимость использования усиления.

Одним из популярных материалов для кровли является металлочерепица. Это имитация настоящей керамической черепицы, но производится материал из листовой стали небольшой толщины холоднокатаным методом. После прокатки сталь покрывается слоем цинка и полимера, что придает ей не только защиту, но и привлекательный внешний вид.

Преимущества использования металлочерепицы:

    Вес металлочерепицы не такой большой, как у ее аналога из керамики, при этом прочность и другие технические характеристики намного выше.Монтаж относительно несложный.Для укладки металлочерепицы нет необходимости использовать мощную и дорогую стропильную систему.

Стропила ставятся из деревянного бруса. Сечение их должно составлять 50*150 мм, при этом шаг соблюдается в 600-950 мм. Необходимо помнить, что для кровли применяется утеплитель, толщина которого составляет 150.

Каким должно быть расстояние между стропилами? На конструкцию будет оказываться дополнительное воздействие, шаг стропил лучше ограничить значением в 600-800. Для мансард толщина утеплителя потребуется в 200 мм, шаг стропильных ног будет еще меньше, примерно до 700 мм.

Для обрешетки применяется доска с сечением в 30-50 мм, шаг ее зависит от вида металлочерепицы. В любом случае расчеты выполняются так, чтобы все листы обшивки после раскроя приходились непосредственно на брусья обрешетки. Нельзя, чтобы стыки оставались буквально «на весу».

Стропильная система для профнастила

Схема расстояния стропил для профнастила.

В качестве кровельного материала можно использовать профнастил.

Он может иметь специальное защитное покрытие из полимера выбранного цвета. Такой стальной лист с небольшой толщиной обладает высокой прочностью, устойчивостью к температурным перепадам. Крыши с покрытием из профнастила смотрятся привлекательно, для декорирования можно использовать листы различных оттенков.

Для укладки профнастила используют стропила из деревянного бруса, он укладывается с шагом в 600-900 мм. Сечение бруса может быть 50*100 или 50*150 мм.

Если шаг будет большим, то и сечение необходимо увеличить. Специалисты не рекомендуют выходить за указанные рамки, так как прочность будет снижена. Нельзя увеличивать значение, если будет использоваться утеплитель с большой массой.

Для обрешетки под профнастил применяется доска или брус, сечение которой составляет 30*100 мм, при этом шаг может составлять 500 мм. Он зависит от того, какой именно профнастил используется, какова высота волны. Доска для карниза должна подбираться примерно на 10-15 мм больше, чем толщина других досок.

Конструируя обрешетку, надо сразу предусмотреть, что потребуется дымоход, элементы вентиляционной системы, различные коммуникации.

Сегодня производители предлагают специальные подложки под листы металла, которые повторяют его профиль. Делается это для того, чтобы максимально защитить металл от механических повреждений. Плюс такая прокладка выполняет роль звукоизолятора.

Стропильная система для ондулина

Таблица расстояния стропил для ондулина.

Деревянный брус для ондулина должен иметь подходящее сечение, чтобы обеспечить необходимую надежность и прочность всей стропильной конструкции. Для укладки стропил лучше всего использовать брус, сечение которого будет прямоугольным, равным 50*200 мм.

Меньшее значение брать не рекомендуется. Можно применять обрезную доску, ее параметры должны быть аналогичными. Изделие с указанными значениями имеет необходимый запас прочности.

Шаг между стропилами должен составлять от 600 мм, это вполне достаточно для обеспечения прочности.

После того как стропильные ноги смонтированы, необходимо установить обрешетку. Для нее применяется деревянный брус 40*50 мм, шаг при укладке между осями бруса составляет 60 см. Это расстояние именно между осями, а не между краями доски, об этом обстоятельстве забывать нельзя.

Стропильная система для шифера

Схема стропильной системы для шифера.

Шифер сегодня используется для хозпостроек и небольших дачных домиков, чему способствует его низкая стоимость, хорошие характеристики. Производители предлагают варианты шифера с приятными оттенками, чтобы можно было выполнить стильную и красивую отделку крыши загородного домика.

При выборе стропильной системы для шифера необходимо брать деревянные брусья с сечением в 50*100 мм либо 50*150 мм. Шаг монтажа стропильных ног в данном случае должен составлять 600-800 мм. Для системы обрешетки крышиследует брать деревянные брусья прямоугольного сечения 50*50 мм, можно использовать и обычную обрезную доску, сечение которой составляет 25*100 мм.

Шаг для обрешетки, на которую и будет крепиться шифер, зависит от уклона крыши и рассчитывается в индивидуальном порядке. Например, если уклон скатов небольшой, то для одного шиферного листа можно использовать 4 бруса, между которыми будет соблюдаться шаг в 45 см. Если уклон большой, то надо применять 3 бруса, между ними соблюдая шаг в 63-65 см.

Во время расчета стропильной системы необходимо внимание уделить тому, какой именно кровельный материал планируется для использования. Все расчеты желательно доверять специалистам, так как именно от точности и соблюдения всех требований зависит надежность конструкции.

До возведения стропильной системы и организации кровли нужно провести ряд несложных мероприятий, которые выступят залогом целостности конструкции. Сюда входит выбор типа крыши.

Она может быть висячей или наслонной, а может быть и комбинированный вариант. Это когда два типа объединены в одном строении.

Далее следует вычислить расстояние между стропилами (шаг стропил). Этот параметр зависит от временных и постоянных нагрузок.

Временные нагрузки – это снежный покров на крыше зимой, потоки воды от дождя летом, ветер, нагрузка, которую оказывает человек, проводя сервисные работы в ходе эксплуатации крыши и др.

К постоянным нагрузкам относятся – вес самой стропильной системы, вес кровельного материала и подкровельного пирога, масса внутренней отделки, если на чердаке здания предполагается организовать мансарду.

Расчет стропильной системы

При создании проекта односкатной либо двухскатной крыши в первую очередь выбирают тип стропильной конструкции, угол наклона кровельных скатов, а также материалы для строительства конструкции. При вычислении расстояния между стропилами следует учесть нагрузки, которые будут воздействовать на крышу постройки в ходе эксплуатации.

К постоянным нагрузкам относится:

    Вес кровельного материала;
    Вес стройматериалов, из которых построен стропильный каркас крыши;
    Вес утеплителя, пароизоляции, гидроизоляции;
    Вес отделочного материала мансарды или жилого чердачного помещения.

На крышу сооружения также воздействуют следующие временные нагрузки:

    Вес работника, выполняющего обслуживание и ремонт кровли.

Для правильного расчета шага стропил нужно учитывать сечение элементов возводимой конструкции, наличие теплоизоляции крыши, тип обрешетки и кровельного покрытия. Расчеты следует выполнять на основании СНиП 2.01.85 «Нагрузки и воздействия».

Видео о том, как выполнить расчет стропильной системы:



Схема расчета расстояния между стропилами

Все подсчеты ведутся еще на стадии проектирования здания. Они выполняются инженерами-проектировщиками той организации, где заказывался проект дома.

Если же проект не был составлен и человек полагается только на опыт мастеров, которым доверено возведение кровли, то в таком случае нужно ознакомится с соответствующей документацией. Это СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85».

Там имеется подробная схема ведения подсчетов и карта климатических зон страны.

Далее определяются с типом кровельной системы и предназначением чердачного помещения. Ведь в зависимости от того, будет ли это неотапливаемый чердак или жилая комната, то и нагрузки на стропила будут разными, а, следовательно, меняется и ход вычислений.

Итак, шаг стропил – это расстояние между стропильными ногами. Оно может варьировать в пределах 0,6 м – 1,0 м.

Ход расчетов:

сначала измеряется длина ската крыши. Далее эта величина делиться на длину шага стропил выбранного материала.

Этот показатель берется из СНИПа и для каждого стройматериала он уникален и зависит также от используемого сечения балки;к результату предыдущих расчетов добавляют единицу и округляют в сторону большего числа. Таким образом, получается целая величина и она указывает на необходимое количество балок;длина ската крыши делится на полученное целое число. Результат покажет, сколько балок нужно для возведения качественной и долговечной крыши.

Специалисты указывают на следующую особенность крыш с крутым скатом. При их возведении можно уменьшить расстояние между стропилами. Это обуславливается перенесением нагрузки с балок на стену дома.

Расстояние между стропилами для разных типов кровли

Однако расчет расстояния между стропилами так однозначно проводить нельзя. Ведь данный показатель зависит и от типа используемого конструкционного материала кровли.

Расстояние между балками для кровли из металлочерепицы

Средний вес, который оказывает металлочерепица на кровлю равняется 35 кг/м². Чтобы ее выдержать крыша должна иметь шаг стропил0,6-0,9м. При этом используется брус с сечением  50х150мм.

Однако металлочерепица часто используется при строительстве загородных домов и коттеджей. А в подобных конструкциях чердачное помещение часто оборудуют под жилую комнату.

Это приводит к монтажу кровельного пирога и всевозможных утеплителей, которые, в свою очередь, оказывают на стропила дополнительную нагрузку.

Потому рекомендуется увеличивать сечение бруса для балок. Особенно это касается регионов с низкими температурами воздуха зимой. Рекомендуемые размеры стропил 50х200мм.

Кроме этого, расстояние между стропилами можно подгонять под ширину утеплителя. Это не только увеличит несущую способность крыши, но и упростит обустройство теплоизолирующего слоя, снизит расход утеплителя.

Расстояние между балками для кровли из профнастила

Рекомендуемый шаг стропил для кровли из профнастила– 0,6 м – 0,9 м. Однако здесь нужно учесть эксплуатационные характеристики самого профнастила. Если шаг будет большим, то профнастил “провиснет” под своей тяжестью, тем самым изменив геометрию крыши и ее технические характеристики.

Чтобы предотвратить подобное нужно монтировать дополнительные доски с большим сечением в качестве обрешетки. Они будут выполнять в некотором роде роль стропил.

Сечение стропил для кровли из профнастила 50х100 мм либо 50х150 мм. Обрешетку выполняют из доски, сечением 30х100 мм.

Расстояние между балками для кровли из керамической черепицы

Керамическая черепица – тяжелый материал для кровли. Он оказывает нагрузку на стропила в пределах 40-60 кг на м². Именно поэтому расстояние между стропилами в этом случае будет минимальным – 80-130 см.

Чем больше вес, тем меньше расстояние. Однако последний показатель может и уменьшится, в зависимости от угла наклона кровли. Чем он больше, тем реже можно монтировать балки.

Монтаж конструкции под ондулин

Шаг стропильных ног под ондулин должен составлять 60-100 сантиметров. Для изготовления стропил применяют пиломатериал сечением 200×50 мм. Этого достаточно для создания максимально прочного и надежного стропильного каркаса.

Следует отметить, что под этот кровельный материал нужно изготавливать сплошную обрешетку. За счет этого материал будет более качественно сопротивляться снеговым нагрузкам и солнечному воздействию.

Иногда применяется прореженный тип обрешетки.

Для ее изготовления применяют деревянный брус. Расстояние между соседними элементами должно быть менее 30 сантиметров. Этот вариант, как правило, является более затратным по сравнению со сплошной обрешеткой.

Стропильная система под шифер

Кровельное покрытие из шифера считается наиболее распространенным в России. Основная причина – низкая стоимость данного кровельного материала, легкость и быстрота выполнения монтажных работ. Также важным преимуществом является возможность замены отдельных поврежденных шиферных листов на новые.

Расстояние между стропильными ногами для кровли из шифера должно быть 80 сантиметров. Такое расстояние считается наиболее оптимальным.

При возведении стропильной системы следует помнить о постоянном запасе прочности. Он может понадобиться в случае непогоды и при механических нагрузках.

Стропильный каркас под мягкую кровлю

К мягкой кровле относят мягкую черепицу, битум-полимерные и битумные рулонные материалы, а также кровельные мембраны. К основным преимуществам кровли этого типа относят малый вес, а также отсутствие необходимости возведения массивной системы стропил.

Минимальный шаг стропил составляет 60 сантиметров, а максимальный – 150 сантиметров. При возведении стропильного каркаса под мягкую кровлю следует учитывать угол наклона скатов. Другими словами, чем меньше угон наклона кровельных скатов, тем меньше нужно делать расстояние между стропильными ногами для сплошной обрешетки.

Расстояние между стропилами также зависит от материала, из которого будет изготавливаться обрешетка. Чем больше толщина листа фанеры либо ОСП, тем больше можно делать шаг стропил.

Кровля из сэндвич-панелей

Кровля этого типа, как правило, возводится на постройках ангарного типа либо домах из сип- панелей. Сэндвич – панели обладают жесткостью на изгиб, поэтому для их установки не требуется монтаж традиционных стропильных ног.

Если пролеты от верхней части стены до конька двухскатной крыши небольшие, то сэндвич –панели монтируют без дополнительных опор.

При длине пролетов более 400 сантиметров необходимо выполнять монтаж дополнительных прогонов. При строительстве крыши из сэндвич – панелей на жилом доме достаточно часто возводят традиционный стропильный каркас. Однако в таком случае расстояние между стропильными ногами можно сделать большим, поскольку они служат опорой для прогонов.

Выбирают расстояние между стропилами отталкиваясь от длины несущих стен и длины материала для прогонов. Кровля из сэндвич – панелей способна выдерживать высокие эксплуатационные нагрузки.

Возведение стропильного каркаса под поликарбонат

В последнее время поликарбонат часто применяют при возведении кровельного покрытия. Он используется при строительстве навесов, зимних садов и беседок. Стропильный каркас и обрешетку изготавливают из металла либо дерева.

Поликарбонат отличаются по весу, который зависит от толщины листа. Шаг обрешетки под поликарбонат должен составлять от 60 до 80 см. Обрешетку, выполненную из металла или дерева крепят на стропила (прямые либо арочной формы).

Расстояние между стропильными ногами под поликарбонат, как правило, составляет 150- 230 см. Для правильного вычисления расстояния между стропилами нужно учесть площадь остекления, толщину и размеры листов. Также следует помнить о том, что листы поликарбоната монтируют с небольшими зазорами.

Похожие статьи :

Источники:

  • kroemsami.ru
  • 1poderevu.ru
  • info-krovlya.ru

Расстояние между стропилами: какое должно быть?

Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.

Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.

Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.

Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.

Общая схема расчета стропильного шага

Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.

Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».

Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.

По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.

Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.

Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.

Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:

  • собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;
  • вес материала, которым вы планируете крыть крышу;
  • вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;
  • вес обрешетки;
  • вес отделочных материалов чердака;
  • климатические нагрузки (ветер, скопление снега).

Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.

Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.

Односкатная и двускатная крыша: разница в стропильных системах

Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.

Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.

Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.

При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.

Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.

Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.

Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.

Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.

При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.

С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.

Стропильная система под шифер

Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.

Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.

Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.

Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.

Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.

Видео:

Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.

Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).

Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.

Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.

Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.

Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.

Нюансы системы для металлочерепицы

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

Видео:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Стропильная система под профнастил и ондулин

Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.

Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.

Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.

Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.

Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.

При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.

Видео:

Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.

Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.

Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.

Чем выше градус наклона, тем большее расстояние между стропилами допускается.

На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.

В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).

Расстояние между стропилами односкатной и двухскатной крыши

До возведения стропильной системы и организации кровли нужно провести ряд несложных мероприятий, которые выступят залогом целостности конструкции. Сюда входит выбор типа крыши.

Она может быть висячей или наслонной, а может быть и комбинированный вариант. Это когда два типа объединены в одном строении.

Далее следует вычислить расстояние между стропилами (шаг стропил). Этот параметр зависит от временных и постоянных нагрузок.

Временные нагрузки – это снежный покров на крыше зимой, потоки воды от дождя летом, ветер, нагрузка, которую оказывает человек, проводя сервисные работы в ходе эксплуатации крыши и др.

К постоянным нагрузкам относятся – вес самой стропильной системы, вес кровельного материала и подкровельного пирога, масса внутренней отделки, если на чердаке здания предполагается организовать мансарду.

Расчет стропильной системы

При создании проекта односкатной либо двухскатной крыши в первую очередь выбирают тип стропильной конструкции, угол наклона кровельных скатов, а также материалы для строительства конструкции. При вычислении расстояния между стропилами следует учесть нагрузки, которые будут воздействовать на крышу постройки в ходе эксплуатации.

К постоянным нагрузкам относится:

  • Вес кровельного материала;
  • Вес стройматериалов, из которых построен стропильный каркас крыши;
  • Вес утеплителя, пароизоляции, гидроизоляции;
  • Вес отделочного материала мансарды или жилого чердачного помещения.

На крышу сооружения также воздействуют следующие временные нагрузки:

  • Ветровая нагрузка;
  • Вес работника, выполняющего обслуживание и ремонт кровли.

Для правильного расчета шага стропил нужно учитывать сечение элементов возводимой конструкции, наличие теплоизоляции крыши, тип обрешетки и кровельного покрытия. Расчеты следует выполнять на основании СНиП 2.01.85 «Нагрузки и воздействия».

Видео о том, как выполнить расчет стропильной системы:



Схема расчета расстояния между стропилами

Все подсчеты ведутся еще на стадии проектирования здания. Они выполняются инженерами-проектировщиками той организации, где заказывался проект дома.

Если же проект не был составлен и человек полагается только на опыт мастеров, которым доверено возведение кровли, то в таком случае нужно ознакомится с соответствующей документацией. Это СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85».

Там имеется подробная схема ведения подсчетов и карта климатических зон страны.

Далее определяются с типом кровельной системы и предназначением чердачного помещения. Ведь в зависимости от того, будет ли это неотапливаемый чердак или жилая комната, то и нагрузки на стропила будут разными, а, следовательно, меняется и ход вычислений.



В расчетах обязательно должно учитываться климатическая зона, где проводятся работы, конструкционный материал стропил и его сечение.

Итак, шаг стропил – это расстояние между стропильными ногами. Оно может варьировать в пределах 0,6 м – 1,0 м.

Ход расчетов:

  1. сначала измеряется длина ската крыши. Далее эта величина делиться на длину шага стропил выбранного материала. Этот показатель берется из СНИПа и для каждого стройматериала он уникален и зависит также от используемого сечения балки;
  2. к результату предыдущих расчетов добавляют единицу и округляют в сторону большего числа. Таким образом, получается целая величина и она указывает на необходимое количество балок;
  3. длина ската крыши делится на полученное целое число. Результат покажет, сколько балок нужно для возведения качественной и долговечной крыши.

Специалисты указывают на следующую особенность крыш с крутым скатом. При их возведении можно уменьшить расстояние между стропилами. Это обуславливается перенесением нагрузки с балок на стену дома.

Расстояние между стропилами для разных типов кровли

Однако расчет расстояния между стропилами так однозначно проводить нельзя. Ведь данный показатель зависит и от типа используемого конструкционного материала кровли.

Расстояние между балками для кровли из металлочерепицы

Средний вес, который оказывает металлочерепица на кровлю равняется 35 кг/м². Чтобы ее выдержать крыша должна иметь шаг стропил 0,6-0,9м. При этом используется брус с сечением  50х150мм.

Однако металлочерепица часто используется при строительстве загородных домов и коттеджей. А в подобных конструкциях чердачное помещение часто оборудуют под жилую комнату.

Это приводит к монтажу кровельного пирога и всевозможных утеплителей, которые, в свою очередь, оказывают на стропила дополнительную нагрузку. Потому рекомендуется увеличивать сечение бруса для балок. Особенно это касается регионов с низкими температурами воздуха зимой. Рекомендуемые размеры стропил 50х200мм.

Кроме этого, расстояние между стропилами можно подгонять под ширину утеплителя. Это не только увеличит несущую способность крыши, но и упростит обустройство теплоизолирующего слоя, снизит расход утеплителя.

Расстояние между балками для кровли из профнастила

Рекомендуемый шаг стропил для кровли из профнастила – 0,6 м – 0,9 м. Однако здесь нужно учесть эксплуатационные характеристики самого профнастила. Если шаг будет большим, то профнастил “провиснет” под своей тяжестью, тем самым изменив геометрию крыши и ее технические характеристики.

Чтобы предотвратить подобное нужно монтировать дополнительные доски с большим сечением в качестве обрешетки. Они будут выполнять в некотором роде роль стропил.

Сечение стропил для кровли из профнастила 50х100 мм либо 50х150 мм. Обрешетку выполняют из доски, сечением 30х100 мм.

Расстояние между балками для кровли из керамической черепицы

Керамическая черепица – тяжелый материал для кровли. Он оказывает нагрузку на стропила в пределах 40-60 кг на м². Именно поэтому расстояние между стропилами в этом случае будет минимальным – 80-130 см. Чем больше вес, тем меньше расстояние. Однако последний показатель может и уменьшится, в зависимости от угла наклона кровли. Чем он больше, тем реже можно монтировать балки.

Монтаж конструкции под ондулин

Шаг стропильных ног под ондулин должен составлять 60-100 сантиметров. Для изготовления стропил применяют пиломатериал сечением 200×50 мм. Этого достаточно для создания максимально прочного и надежного стропильного каркаса.

Следует отметить, что под этот кровельный материал нужно изготавливать сплошную обрешетку. За счет этого материал будет более качественно сопротивляться снеговым нагрузкам и солнечному воздействию.

Иногда применяется прореженный тип обрешетки. Для ее изготовления применяют деревянный брус. Расстояние между соседними элементами должно быть менее 30 сантиметров. Этот вариант, как правило, является более затратным по сравнению со сплошной обрешеткой.

Стропильная система под шифер

Кровельное покрытие из шифера считается наиболее распространенным в России. Основная причина – низкая стоимость данного кровельного материала, легкость и быстрота выполнения монтажных работ. Также важным преимуществом является возможность замены отдельных поврежденных шиферных листов на новые.

Расстояние между стропильными ногами для кровли из шифера должно быть 80 сантиметров. Такое расстояние считается наиболее оптимальным.

Обрешетка под шифер должна быть прореженной. Для ее изготовления применяется доска либо брус сечением не менее 30 миллиметров. Именно такая толщина бруса или доски требуется для качественного распределения веса кровельного покрытия и зимних осадков.

При возведении стропильной системы следует помнить о постоянном запасе прочности. Он может понадобиться в случае непогоды и при механических нагрузках.

Стропильный каркас под мягкую кровлю

К мягкой кровле относят мягкую черепицу, битум-полимерные и битумные рулонные материалы, а также кровельные мембраны. К основным преимуществам кровли этого типа относят малый вес, а также отсутствие необходимости возведения массивной системы стропил.

Минимальный шаг стропил составляет 60 сантиметров, а максимальный – 150 сантиметров. При возведении стропильного каркаса под мягкую кровлю следует учитывать угол наклона скатов. Другими словами, чем меньше угон наклона кровельных скатов, тем меньше нужно делать расстояние между стропильными ногами для сплошной обрешетки.

Расстояние между стропилами также зависит от материала, из которого будет изготавливаться обрешетка. Чем больше толщина листа фанеры либо ОСП, тем больше можно делать шаг стропил.



Кровля из сэндвич-панелей

Кровля этого типа, как правило, возводится на постройках ангарного типа либо домах из сип- панелей. Сэндвич – панели обладают жесткостью на изгиб, поэтому для их установки не требуется монтаж традиционных стропильных ног.

Если пролеты от верхней части стены до конька двухскатной крыши небольшие, то сэндвич –панели монтируют без дополнительных опор.

При длине пролетов более 400 сантиметров необходимо выполнять монтаж дополнительных прогонов. При строительстве крыши из сэндвич – панелей на жилом доме достаточно часто возводят традиционный стропильный каркас. Однако в таком случае расстояние между стропильными ногами можно сделать большим, поскольку они служат опорой для прогонов.

Выбирают расстояние между стропилами отталкиваясь от длины несущих стен и длины материала для прогонов. Кровля из сэндвич – панелей способна выдерживать высокие эксплуатационные нагрузки.



Возведение стропильного каркаса под поликарбонат

В последнее время поликарбонат часто применяют при возведении кровельного покрытия. Он используется при строительстве навесов, зимних садов и беседок. Стропильный каркас и обрешетку изготавливают из металла либо дерева.

Поликарбонат отличаются по весу, который зависит от толщины листа. Шаг обрешетки под поликарбонат должен составлять от 60 до 80 см. Обрешетку, выполненную из металла или дерева крепят на стропила (прямые либо арочной формы).

Расстояние между стропильными ногами под поликарбонат, как правило, составляет 150- 230 см. Для правильного вычисления расстояния между стропилами нужно учесть площадь остекления, толщину и размеры листов. Также следует помнить о том, что листы поликарбоната монтируют с небольшими зазорами.

Похожие статьи :

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
