Какой провод для стиральной машины и какой автомат?

Готовясь к капитальному ремонту кухни или ванной комнаты очень важно загодя продумать состав и расположение электрических и иных коммуникаций. Даже если вы заранее не можете предугадать, какая техника будет установлена в этих помещения, все равно думайте на перспективу. Если вы собираетесь устанавливать стиральную машину автомат в ванной или кухне подумайте заранее о том, чтобы проложить отдельный провод для нее, да еще провод подходящего сечения. Зачем? Поговорим об этом в рамках данной публикации.

Нужна ли отдельная розетка?

Для начала ответим на закономерный вопрос пользователя о том, зачем стиральной машине автомат нужна отдельная, да еще и защищенная электрическая линия, которая идет, к тому же, не от распределительной коробки, а напрямую от щитка? Как известно стиральную машину автомат нельзя:

  • подключать к розетке через удлинитель;
  • подключать к розетке, к которой уже подключен крупный потребитель;
  • подключать к слабой розетке с ненадежной проводкой.

Почему такие ограничения? Все очень просто – стиральная машина автомат относится к крупным потребителям электроэнергии, создающим большую нагрузку на электросеть.

Самую сильную нагрузку провод испытывает в тот момент, когда у стиральной машины запускается программа отжим на высоких оборотах. В таких ситуациях алюминиевые провода розетки, к которой подключена стиралка, имеющие небольшое сечение, перегреваются и вполне могут стать причиной пожара.

Решение в данном случае только одно – заранее делая ремонт в помещении, где будет стоять стиральная машина автомат, проложить прямо от щитка отдельный провод подходящего сечения, из подходящего материала, который будет питать влагостойкую розетку. Эта розетка и будет питать вашу домашнюю помощницу. Если сделаете по другому, рискуете устроить в доме пожар или, как минимум, испортить дорогостоящую технику.

Если в этом же помещении планируется подключение, кроме стиральной, еще и посудомоечной машины, вы можете не прокладывать для нее отдельную линию, просто взять медный провод большого сечения (с запасом), чтобы потом запитать от него вторую розетку.

Проводка и иные комплектующие

Прежде всего, нужно определиться какой провод использовать. А именно, с каким он будет сечением, сколько будет иметь жил, и из какого материала будет состоять? Начнем с материала. Бывалые электрики не советуют брать для подключения крупных потребителей алюминиевые провода, да и вообще говорят о том, что провода из такого материала нужно выбирать лишь, в крайнем случае. Следовательно, выбор не велик – берем медный провод.

Далее нужно определиться с количеством жил. По техническим регламентам у любой современной стиральной машины автомат сетевой провод заземлен, значит и нам необходимо делать для стиралки заземленную розетку. Значит, нам просто необходимо взять провод с тремя жилами: одна жила – фаза, вторая – ноль и третья – земля.

Теперь необходимо рассчитать сечение этого трехжильного провода, который запитает розетку для стиральной машины. Мы, конечно, могли бы привести вам таблицу, в которой приводится сечение провода, ток и мощность, на которую рассчитан кабель соответствующей толщины, но не будем этого делать. Во-первых, средняя мощность любой современной стиральной машины автомат – 2500 кВт. Во-вторых, мы уже ранее условились, что будем брать провод, который имеет запас по мощности, мало ли что в будущем произойдет.

Следовательно, руководствуясь собственными выводами и опираясь на мнение авторитетных специалистов, берем трехжильный медный провод (сечение 2,5 мм), с хорошей изоляцией. Кроме провода нам потребуется:

  • влагостойкая розетка;
  • дифавтомат;
  • медные клеммы и подрозетник;
  • пластиковый кабель-канал.

Влагостойкая розетка нужна обязательно, поскольку стиральная машина автомат эксплуатируется в основном либо в ванной, либо в кухне, а это помещения, где царит сырость и влага. Дифавтомат обеспечит универсальную защиту от сбоев, которые периодически возникают в несовершенной российской энергосистеме. Выбрать автомат (УЗО) для стиральной машины вам поможет одноименная публикация, размещенная на сайте. Медные клеммы нужны для обеспечения надежного соединения частей электропроводки, но лучше обойтись вообще без соединений.

Ни в коем случае и никогда не стыкуйте медный провод с алюминиевым. Такая экономия, скорее всего, выведет из строя электроприборы, запитанные от данной сети, и может стать причиной пожара.

Для установки розетки, на которую предполагается большая нагрузка, берите только самые качественные подрозетники. Были случаи, когда дешевые пластиковые подрозетники становились причиной пожара. Пластиковый кабель-канал также лучше брать самого высокого качества.

Некоторые электрики не видят ничего плохого в том, чтобы закладывать кабель прямо в выштробленный в стене желоб, ведь у него есть изоляция. На наш взгляд, лучше защитить провод дополнительно кабель-каналом, мало ли какие бывают ситуации, ведь электрическая сеть будет функционировать ни один десяток лет.

Тянем электрические коммуникации

Прежде чем протянуть и подключить кабель, необходимо определить наиболее выгодное расположение розетки. Важно учитывать не только высоту, на которой будет размещена розетка, но и удаление ее от распределительного щита. Нужно понимать, что чем дальше от щита розетка тем больше затрат на комплектующие и тем больше придется штробить стену под провод, а штробление это весьма трудоемкая работа.

Проложив маршрут залегания кабеля, отметьте его маркером прямо на стене, также отметьте место, где необходимо будет высверливать отверстие для подрозетника. Дальнейшие действия будут зависеть от того из какого материала сделана стена в которой нужно выштробить желоб.

Если стена из мягкого материала, то штробление можно произвести «по старинке» с использованием молотка и зубила. Если стена из армированного бетона придется воспользоваться перфоратором и болгаркой. Перфоратором мы сверлим отверстия вдоль будущего желоба, а затем соединяем их зубилом и молотком. На пути нам обязательно попадется арматура. Под ней пропускать провод не желательно, поэтому чтобы ее частично убрать воспользуемся болгаркой.

Тянуть электрический кабель начинаем от щитка к розетке. Намечаем места подключения электрического кабеля (фазу, ноль, землю), но подключать провод пока не будем. В щитке нам придется установить еще и дифатомат. Пускаем через дифатомат нулевой и фазовый провода, а землю подключаем отдельно.

Не лишним будет напомнить о том, что все соединения должны быть тщательно заизолированы.

Выводим провод из электрического щита и тянем его вдоль выштробленного канала. Одновременно можно в выштробленный канал поместить пластиковый кабель-канал, заключив в него медный провод. Выведя провод к месту установки розетки, мы пока что оставляем его в покое и переходим к монтажу самой розетки.

  1. Перфоратором высверливаем отверстие подрозетника (для удобства можно воспользоваться специальным сверлом).
  2. Вставляем в углубление подрозетник и «садим» его на холодную сварку или герметик.
  3. Выводим концы проводов в подрозетник.
  4. Распаковываем новую влагостойкую розетку, вытаскиваем ее «потроха».
  5. Подсоединяем к соответствующим контактам розетки фазовую, нулевую жилу, а также землю.
  6. Закрепляем основу розетки в подрозетнике так, чтобы она «сидела» крепко и не болталась.
  7. Прикручиваем пластиковую часть розетки и убеждаемся, что ничего не болтается.

На этом практически все. Остается только подключить фазовый, нулевой провод и землю в электрощите и произвести проверку розетки, подсоединив к ней, например, настольную лампу. Можно воспользоваться тестером, чтобы проверить есть ли в розетке для стиральной машины электропитание. Если розетка работает нормально, то нам в финале нужно привести стену в порядок, замазав выштробленное углубление с проложенным в нем проводом и кабель-каналом.

В заключение, отметим, об электрических коммуникация для стиральной машины автомат следует заботиться заранее. При этом важно не только выбрать правильный провод, но и спланировать размещение линии, а также ее защиту.

Если вы не уверены в своих навыках работы с электрикой, лучше позовите специалиста, который поможет осуществить прокладку кабеля и подключить розетку. Удачи!

Всем доброго дня. Меня зовут Дмитрий, я автор сайта

Сегодня у нас актуальная статья на тему подключения стиральной машины к электрической сети.

Итак, Ваша машинка уже доставлена из магазина, установлена, подключена к водопроводу и канализации. Остался не менее важный момент — это подключить ее правильно к электросети. Акцентирую внимание на слове «правильно», т.к. частенько встречаю серьезные ошибки и нарушения.

Хотелось бы призвать Вас к самому главному — это соблюдать электрическую безопасность при эксплуатации стиральной машины, иначе последствия могут быть печальными. Вот несколько несчастных случаев: случай 1 и случай 2.

Как подключить стиральную машину к электросети своими руками

Для этого рассмотрим 6 критериев, которые нужно обязательно соблюдать.

1. Мощность, сечение и марка проводов

Мощность большинства стиральных машин приблизительно составляет от 2000 до 2500 (Вт). Вот стикер моей LG WD-80192S.

Стикер с техническими данными стиральной машины

Зная мощность, мы можем определить необходимое сечение питающих проводов. Вот Вам таблица в помощь.

Если у Вас питание розетки для стиральной машины выполнено двухжильным кабелем, да еще и алюминиевым, то необходимо проложить новый медный трехжильный кабель (фаза, ноль, земля), т.е. по системе TN-C-S или TN-S.

Чаще всего в квартирах на розетки прокладывают медный трехжильный кабель сечением 2,5 кв.мм, ведь помимо стиральной машины в эту же розетку может быть включена дополнительная нагрузка, например, фен, электробритва и прочее. Соответственно, для защиты этой розеточной линии необходим автоматический выключатель с номинальным током 16 (А), характеристика С и УЗО на 25 (А), 30 (мА).

Читайте в моей новой статье, что такое характеристика В, С и D.

После определения сечения, необходимо выбрать марку питающего провода (кабеля). Переходите по указанной ссылке и по своим условиям прокладки выбирайте необходимую марку кабеля или провода. И не стоит забывать о том, что применение провода ПУНП в настоящее время запрещено.

2. Заземление

Место установки стиральной машинки чаще всего выбирают в ванной, т.е. в особо опасном помещении. Поэтому последние модели имеют защиту от поражения электрическим током класса 1. Это обеспечивается защитным заземлением — обязательное условие.

Это отчетливо видно на фотографии ниже. Вилка питающего шнура имеет заземляющий контакт.

Вилка с защитным заземлением

А что делать, если в квартире отсутствует заземление?

Ничего придумывать из головы не нужно — читайте мою статью про разделение PEN проводника, и Вы решите проблему с заземлением в квартире.

3. Розетка

Из предыдущего критерия следует, что нам необходима розетка тоже с заземляющим контактом (их еще называют «евророзеткой»). Лучше использовать розетку с керамической арматурой.

Я Вам НЕ рекомендую пользоваться удлинителями, тройниками и переходниками, т.к. это может привести к пожару в случае слабого контакта или перегруза.

Если Вы предпочитаете установить розетку в ванной комнате, то Вам необходимо приобрести специальную розетку с повышенным классом защиты, предназначенную для влажных условий. А лучше прочитайте статью про требования по установке розеток в ванной.

Специальная розетка для ванной комнаты

Как поменять розетку самостоятельно читайте здесь.

4. Устройство защитного отключения (УЗО)

Еще одним обязательным средством от поражения электрическим током является устройства защитного отключения (УЗО). Про это устройство у меня на сайте посвящен отдельный раздел — изучайте. Здесь единственное скажу, что его уставка должна быть не больше 30 (мА).

Устройство защитного отключения (УЗО)

В статье как правильно выбрать и купить УЗО Вы узнаете много интересного и полезного.

5. Схема подключения стиральной машины к электросети

Желательно розетку для стиральной машины запитать в квартирном электрическом щитке отдельной группой. Как это сделать смотрите здесь.

6. Запрещено

  • корпус стиральной машины соединять с трубами отопления и водопровода, т.е. занулять (читайте статью система уравнивания потенциалов)
  • делать перемычку в розетке между нулем и заземляющим контактом — это приведет к ложному срабатыванию УЗО

P.S. Теперь Вы знаете как правильно подключить стиральную машину к электросети. А на десерт сегодня классное видео…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

сечение провода для стиральной машины

Выбираем и устанавливаем розетку для стиральной машины

Многие хозяева не обращают внимания на такую, на первый взгляд, мелочь, как розетка для стиральной машины. А ведь это очень напрасно, ведь от того, как, где и какая розетка будет установлена для стиральной машины, будет завесить ваша безопасность и безопасность ваших близких. Поэтому, мы расскажем не просто об установке розетки, а о ее выборе, а также о подключении стиральной машины через УЗО.

Какая розетка нужна для стиральной машины

Перед тем как установить розетку, необходимо определиться с тем, какую розетку ставить для стиральной машины. Если вы думаете установить туже, что вы используете в обычных комнатах, то вы ошибаетесь. Для ванны необходимо использовать специальные розетки с повышенной влагозащитой с крышкой. предохраняющей ее от попадания брызг.

Такие розетки вы сможете встретить в любом магазине электротоваров.

Мы предполагаем, что установка розетки будет происходить в ванной комнате или в другом помещении с повышенной влагой. Если вы подключаете стиральную машину в сухом помещении, на кухне, то не обязательно использовать влагозащищенную розетку, но для стиральной машины все же желательно.

Существуют розетки с УЗО для стиральных машин. которые включают в себя устройство защитного отключения, подробнее об этом устройстве мы напишем ниже. Если у вас нет возможности установить УЗО отдельно в электрощите, то такой вариант розетки будет для вас самым оптимальным.

Выбирайте такую розетку, мощность которой выдержит необходимую нагрузку. Если мощность стиральной машины не более 3 кВт, то подойдет розетка на 16А.

С выбором розетки для стиралки мы, надеемся, все понятно! Поэтому можно перейти к вопросу безопасности.

Расчет сечение кабеля для розетки в ванную

Расчет кабеля производится точно также, как и для любых других приборов. Чтобы нам знать какой провод кинуть на стиральную машину, необходимо знать ее мощность. Мощность стиральной машины вы сможете узнать в документации к ней. Если таковой у вас нет под рукой, то вы можете найти параметры своей стиралки в интернете.

Как подключить стиральную машину

Казалось бы, сейчас почти в каждой семье есть стиральная машина-автомат, но тема её подключения и установки не потеряла своей актуальности и по сей день. Ведь на самом деле далеко не у всех это выполнено с соблюдением правил техники безопасности. Более того, соблюдать эти правила нужно и при подключении холодильников, моющих пылесосов и других видов бытовой техники, у которых имеется клемма заземления на вилке.

Установка розетки в ванной комнате — это уже источник повышенной опасности. Вспомним — розетка для бритвы является безопасной, потому что она подключается через трансформатор, который, кроме того, размещён вне этого влажного помещения.

Поэтому в цепи питания стиральной машины необходимо установить устройство защитного отключения (УЗО). Предпочтение следует отдать известным производителям подобных устройств, таким как ABB, General Electric, Schneider Electric, Legrand или Hager. Для полноценной защиты желательно установить не первый попавшийся автомат (фото 3 и 4), а дифференциальный, с током отсечки от 10 до 30 мА, — устройство защитного отключения в паре с автоматическим выключателем (фото 5).

Ни в коем случае нельзя запитывать стиральную машину от обычной розетки. Во-первых, многие из них рассчитаны на токовую нагрузку не более 6 А, а потребляемая мощность современных стиральных машин — от 2 кВт и более. Для них требуется розетка, рассчитанная на 10, а то и на 16 А. Во-вторых, в старых розетках отсутствует контакт заземления.

Стоит иметь в виду и то, что в старых домах используется сеть с глухо заземлённой нейтралью. Это ведёт к соблазну упростить себе задачу и закоротить контакт нейтрали и заземления прямо в розетке, чего делать не стоит по следующей причине. В случае потери контакта рабочего ноля в распределительном щите корпус стиральной машины будет под напряжением 220 В.

Нельзя подключать провод заземления и к радиатору отопления или водопроводной трубе (фото 6). Дело в том, что ток срабатывания защитных автоматов довольно велик. И в случае пробоя изоляции и попадании фазы на корпус стиральной машины (если автомат не сработает или сработает с опозданием) и в вашей, и в соседней квартире батарея окажется под напряжением 220 В. А это чревато смертельным исходом, что повлечёт за собой ответственность по статье 143 УК РФ.

Лучше всего, конечно, провести к стиральной машине отдельный кабель от распределительного щитка, но делать это самостоятельно, при отсутствии соответствующей квалификации, очень опасно.

При наличии в доме электроплиты задача подключения стиральной машины может быть значительно упрощена. Трёхжильный кабель (обязательно все три жилы) подключают к розетке плиты. Проводка здесь рассчитана на довольно большую нагрузку — мощность электроплиты достигает 7 кВт (фото 7).

Сначала нужно вычислить необходимое сечение проводов и промерить расстояние от розетки до ванной комнаты, чтобы определить длину кабеля. Для медного провода допустимая нагрузка по току— до 8 А на квадратный миллиметр сечения, а для алюминиевого — до 6 А. Потребляемая мощность стиральной машины — от 2,0 до 2,2 кВт, что соответствует току 10 А. Поэтому в данном случае с некоторым запасом вполне подойдёт трёхжильный кабель 3×2,5 мм2 с медными проводами.

Расстояние от розетки до ванной в нашем случае — 8,5 м: при этом были учтены все повороты, углы и изгибы провода. А в конце надо приплюсовать к полученной величине ещё один метр. Лучше пусть останется немного лишнего провода, чем в результате не хватит нескольких сантиметров.

Перед проведением электромонтажных работ нужно обязательно отключить подачу напряжения в квартиру — общий автомат находится в распределительном щитке.

Исходя из того, что электропроводка в доме выполнена алюминиевым проводом, а менять её полностью не хотелось, присоединять медные провода на клеммы в розетке вместе с алюминиевыми было бы неправильно. Медные и алюминиевые провода не должны контактировать друг с другом, так как в этом случае получается электрохимическая пара, и на поверхности проводов интенсивно образуются окисные плёнки. Поэтому я сначала сделал отводы от розетки электроплиты из отрезков алюминиевого провода сечением 2,5 мм2 (фото 8 и 9), а затем с помощью ответви-тельных сжимов («орешков») присоединил к ним медные жилы (фото 10-12). Кроме того, нужно точно знать, который из проводов фазовый (фото 13).

Чтобы провести кабель из кухни по коридору в ванную комнату, потребовались кабель-каналы соответствующего размера (фото 14), где-то я просто убрал их под плинтус (фото 15). Межкомнатную дверь обогнуть было тоже несложно — просто завел провод под наличник, в зазор между стеной и дверной коробкой (фото 16, 17). Необходимо только внимательно следить, чтобы при установке наличника не передавить кабель и не повредить его саморезами.

Устройство защитного отключения я установил перед ванной комнатой (фото 18). Разумеется, когда стиральная машина не работает, розетка должна быть обесточена. Это не обязательно, но я пустил через УЗО и фазовый, и нулевой провода (известны случаи, когда жэковские электрики меняли местами фазовый и нулевой контакты в распределительном щите в подвале).

Через сквозное отверстие в стене завёл кабель в ванную комнату (фото 19). Затем установил розетку. Абы какая здесь не подходит. Нужна защищенная от влаги, с крышкой и уплотнительными прокладками. Такие розетки имеют индекс IP44 (пылевлагозащищённые — фото 20). И, соответственно, розетка должна быть рассчитана на ток 16 А и напряжение 250 В, а устанавливать её необходимо как можно дальше от ванной и от раковины.

Задумываться о способе прокладки кабеля в ванной в данном случае не пришлось, поскольку розетка установлена непосредственно в месте его входа в ванную комнату. К водопроводу и канализации стиральная машина уже была подключена. Вставляю вилку кабеля стиральной машины в розетку, включаю автомат в распределительном щитке, а затем УЗО, и — можно приступать к стирке.

Подключение стиральной машины к электросети

Как правило, в условиях гарантии на бытовую технику оговаривается, что она не распространяется на вышедшие из строя технические устройства по причине неправильного подключения.

Интересно, что при этом сами магазины предлагают воспользоваться услугой по подключению с вызовом их собственного «мастера», который может оказаться водителем, грузчиком или экспедитором, не имеющим соответствующих знаний и допуска к таким работам.

Розетка, в которую будет включаться стиральная машина, должна иметь заземляющий контакт.

Стиральные машины обычно имеют мощность позволяющую включать их в обычные бытовые электрические розетки с заземляющим контактом.

Место установки стиральной машины должно быть ровным и не скользким. Наилучшее решение – установка на пол, покрытый напольной керамической плиткой, с подложенным под машину резиновым ковриком, играющим роль амортизатора.

Требования безопасности к электропроводке и розеткам

В соответствии с ПУЭ ванная классифицируется, как влажное помещение, в котором предъявляются особые требования к электропроводке .

Во многом это связано с тем, что во влажном помещении вероятность получить удар током повышается, а кроме того, в ванной часто люди находятся в раздетом виде, что также повышает риск.

Электропроводка к розетке, в которую будет включаться стиральная машина, должна быть скрытой. Запрещается прокладывать провода с металлической оболочкой без покрытия изоляцией, а также прокладка проводки в металлических трубах или рукавах.

Все электророзетки, устанавливаемые в ванной, должны иметь степень защиты не менее IP44 и иметь крышки, закрывающие контакты, когда розетка не используется.

В ванной запрещено размещать электрощитки, распределительные коробки и выключатели.

Для защиты от удара электротоком должно предусматриваться заземление (зануление), выравнивание потенциалов или защитное отключение.

Наиболее целесообразным является устройство заземления и защитного отключения. Заземление при этом ни в коем случае нельзя выполнять с использованием водопроводных труб, так как в случае, если на трубу попадет высокое напряжение, возможен смертельный удар током. Если квартирный электрощиток заземлен, то от него следует проложить заземляющий провод до ванной комнаты. Сечение заземляющего проводника должно быть больше или равно самому большому сечению провода, используемого в квартире.

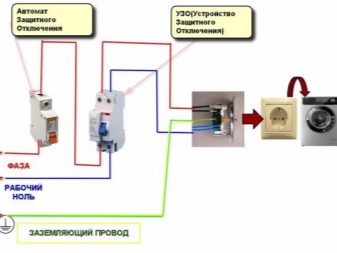

Электрическая схема подключения стиральной машины показана на рисунке ниже.

Устройство защитного отключения

Очень желательно установка устройства защитного отключения, за доли секунды обесточивающего цепь в случае прикосновения к открытым токонесущим частям проводки.

Сила тока утечки, необходимая для его срабатывания, должна быть ниже, чем на общем квартирном щитке. Это делается для того, чтобы обесточилась только ванная.

Выбирая УЗО, нужно учитывать могут ли подключаемые устройства давать постоянный ток утечки или только переменный. В первом случае используют УЗО типа А, во втором – типа АС.

Каким кабелем подключать стиральную машину к сети?

Розетка, в которую будет включаться стиральная машина-автомат, должна запитываться кабелем с медной жилой в двойной негорючей изоляции.

Медный провод долговечнее алюминиевого и имеет меньшее сечение при тех же токах. Провод не должен быть многожильным.

***

Соблюдая эти несложные правила, вы сможете подключить к электрической сети стиральную машину с соблюдением всех норм и требований безопасной эксплуатации.

Источники: />

Комментариев пока нет!

Схема подключения стиральной машины к электросети

Подключение стиральной машины к электросети


Как правило, в условиях гарантии на бытовую технику оговаривается, что она не распространяется на вышедшие из строя технические устройства по причине неправильного подключения.

Интересно, что при этом сами магазины предлагают воспользоваться услугой по подключению с вызовом их собственного «мастера», который может оказаться водителем, грузчиком или экспедитором, не имеющим соответствующих знаний и допуска к таким работам.

Поэтому прежде, чем подключать к электрической сети стиральную машину-автомат, вам следует знать, как выполняется такое подключение, чтобы проконтролировать все этапы выполнения необходимых работ. А еще лучше, найти специалиста, который выполнит подключение с соблюдением всех требований.

Общие требования к подключению стиральной машины

Розетка, в которую будет включаться стиральная машина, должна иметь заземляющий контакт.

Стиральные машины обычно имеют мощность позволяющую включать их в обычные бытовые электрические розетки с заземляющим контактом.

Место установки стиральной машины должно быть ровным и не скользким. Наилучшее решение – установка на пол, покрытый напольной керамической плиткой, с подложенным под машину резиновым ковриком, играющим роль амортизатора.

Требования безопасности к электропроводке и розеткам

В соответствии с ПУЭ ванная классифицируется, как влажное помещение, в котором предъявляются особые требования к электропроводке .

Во многом это связано с тем, что во влажном помещении вероятность получить удар током повышается, а кроме того, в ванной часто люди находятся в раздетом виде, что также повышает риск.

Электропроводка к розетке, в которую будет включаться стиральная машина, должна быть скрытой. Запрещается прокладывать провода с металлической оболочкой без покрытия изоляцией, а также прокладка проводки в металлических трубах или рукавах.

Все электророзетки, устанавливаемые в ванной, должны иметь степень защиты не менее IP44 и иметь крышки, закрывающие контакты, когда розетка не используется.

В ванной запрещено размещать электрощитки, распределительные коробки и выключатели.

Для защиты от удара электротоком должно предусматриваться заземление (зануление), выравнивание потенциалов или защитное отключение.

Наиболее целесообразным является устройство заземления и защитного отключения. Заземление при этом ни в коем случае нельзя выполнять с использованием водопроводных труб, так как в случае, если на трубу попадет высокое напряжение, возможен смертельный удар током. Если квартирный электрощиток заземлен, то от него следует проложить заземляющий провод до ванной комнаты. Сечение заземляющего проводника должно быть больше или равно самому большому сечению провода, используемого в квартире.

Электрическая схема подключения стиральной машины показана на рисунке ниже.

Устройство защитного отключения

Очень желательно установка устройства защитного отключения, за доли секунды обесточивающего цепь в случае прикосновения к открытым токонесущим частям проводки.

Сила тока утечки, необходимая для его срабатывания, должна быть ниже, чем на общем квартирном щитке. Это делается для того, чтобы обесточилась только ванная.

Выбирая УЗО, нужно учитывать могут ли подключаемые устройства давать постоянный ток утечки или только переменный. В первом случае используют УЗО типа А, во втором – типа АС.

Каким кабелем подключать стиральную машину к сети?

Розетка, в которую будет включаться стиральная машина-автомат, должна запитываться кабелем с медной жилой в двойной негорючей изоляции.

Медный провод долговечнее алюминиевого и имеет меньшее сечение при тех же токах. Провод не должен быть многожильным.

***
Соблюдая эти несложные правила, вы сможете подключить к электрической сети стиральную машину с соблюдением всех норм и требований безопасной эксплуатации.

Поделитесь этой страничкой в соцсетях:

Подключение стиральной машины к электричеству

Любую бытовую технику необходимо не только правильно выбрать и установить, но еще и корректно подключить к электросети. Чтобы подключение стиральной машины к электричеству осуществить правильно, необходимо знать некоторые важные моменты данного процесса. Любая малейшая ошибка в соединении проводки может повлечь за собой серьезную аварию, небезопасную для здоровья пользователя и окружающих. В этой статье мы расскажем, как правильно установить моющий агрегат самостоятельно без помощи мастеров.

Как подключить стиральную машину к электричеству?

В первую очередь, нужно определиться с подходящим местом расположения стиральной бытовой техники. Для этого необходимо, чтобы были доступны следующие коммуникации:

При подключении к электросети, важно предупредить вероятные аварийные ситуации. Для это со всей ответственностью отнеситесь к выбору и установке:

Розетка для стиральной машины

Многие подключают технику для стирки в уже существующую розетку или используют удлинитель. Но делать этого крайне не рекомендуется во избежание пожароопасных ситуаций, так как старая розетка и проводка может быть не рассчитана на приборы такой большой мощности.

Какие же требования существуют относительно точки подключения:

  • Розетка для стиральной машины-автомат должна быть отдельная, на 10-16 А с контактом заземления.

Важно! Провод заземления категорически запрещается подсоединять в розетке к контакту нейтрального провода, водопроводной трубе или радиатору отопления. При сбое в электросети или щитке машина для стирки, труба или радиатор окажутся под напряжением 220 В, что представляет собой очень опасную ситуацию для жизни и карается уголовной ответственностью.

  • Розетка должна иметь определенную степень защиты, о чем говорит буквенная маркировка IP и последующий ряд цифр. Именно они помогут понять, какой защитой обладает изделие. Первая цифра говорит о степени защиты от пыли, вторая — степень защиты от влаги.

Важно! Для бытовой техники такого назначения необходимо выбрать изделие с высокой защищенностью, например IP 55. Такая розетка стиральной машины-автомат имеет крышку и шторку, а в середине нее установлен дополнительный уплотнитель, оберегающий от попадания воды.

  • Существуют розетки со встроенным защитным устройством отключения. Такое приспособление понадобится на тот случай, если не удалось установить автомат.
  • Монтировать электророзетку надо так, чтобы она располагалась не близко к водо- и теплоснабжению, а также вдали ванной или прочих сантехнических установок.

Важно! Не устанавливайте розетки на холодные стены дома (выходящие на улицу или в подъезд), так как на них есть вероятность образования конденсата.

  • Также следует учитывать высоту размещение розетки. Она должна быть не ниже, чем 60 см от пола.

к содержанию ↑

Электропроводка для стиральной машины

Прежде чем перейти к выбору автомата, следует проложить отдельную электропроводку и подключить ее к электрощиту. Для этого надо учесть некоторые моменты:

  • Проводка должна подходить по всем расчетам и параметрам к устанавливаемому прибору.
  • Наилучшим вариантом считается медный трехжильный провод с сечением 2,5 мм. Такая проводка сможет выдержать большую нагрузку. Таким образом, вы избежите нежелательных поломок и аварийных ситуаций.
  • Одну жилу провода необходимо использовать в качестве заземления, подключив к заземленной нити электрощита.

Важно! Чтобы провода по квартире имели более эстетический вид и не мешали, можно спрятать их под кабель-каналы, плинтуса, в зазоры между дверной коробкой и наличником.

Какое УЗО поставить на стиральную машину?

Устройство защитного отключения (УЗО) сделает розетку для стиральной машины безопасной. Оно прекращает подачу тока в случае, когда происходит его утечка. УЗО бывает как совмещенным с автоматом защитного отключения (дифавтомат), так и отдельным. Также устройство может быть сразу встроено в розетку.

В любом случае данная деталь очень важна при подключении стиральной машины к электричеству, особенно, если оно происходит в комнате с повышенной влажностью.

Важно! УЗО предназначено для многоразового пользования. Его нет необходимости менять после возникновения утечки электричества, как в случае с плавкими предохранителями.

Состоит устройство из следующих элементов:

  • корпус;
  • трансформатор;
  • механизм, разрывающий электрическую цепь;
  • механизм, который производит самотестирование;
  • в новейших приборах присутствует также электромагнитная отсечка.

Устанавливается УЗО перед автоматом.

Важно! Для безопасного подключения стиральной машины к электричеству рекомендуется выбирать устройство защитного отключения с током отсечки в 10 мА. Рабочий ток УЗО однозначно должен быть больше, чем ток вводного автомата.

Какой автомат поставить на стиральную машину?

Помимо УЗО, необходимо также установить отдельный автомат для защитного отключения. Этот прибор защитит ваш агрегат и проводку от короткого замыкания. Чтобы понять, какой автомат нужен для стиральной машины, следует обратить внимание на такие критерии:

  • Обязательно нужно учитывать нагрузку сети, то есть выяснить, сколько приборов будут питаться одновременно от одной розетки.
  • В расчет необходимо включить также сечение кабеля.

Важно! Для агрегата такого назначения с правильно выбранной проводкой, розеткой и УЗО подойдет автомат на 16 мА. Это обеспечит безопасность использования всех подключенных приборов.

После окончательного определения, какой автомат на стиральную машину установить лучше всего, можно перейти к непосредственному подключению самого агрегата.

Применяя полезные рекомендации из этой статьи, вы сможете без особых проблем выполнить подключение стиральной машины к электричеству. Но если вы никогда самостоятельно не работали с электропроводкой, то надежнее будет пригласить в дом мастера-электрика. Помните, в подобных делах важную роль играет безопасность и качество выполненной работы, и от этого зависит не только длительность эксплуатации бытовой техники, но и жизнь всех жильцов дома.

Правильное подключение стиральной машины к электричеству

На сегодняшний день стиральная машина является важнейшим бытовым прибором в доме. Она стала помощницей практически каждой хозяйки. Именно поэтому мы считаем, что вы должны знать, как подключить стиральную машину. Если вы самостоятельно сделаете подключение стиральной машины к электросети, тогда сможете значительно сэкономить свои средства.

Вам также следует помнить, что подключение стиральной машины это ответственный шаг и вам обязательно необходимо соблюдать технику безопасности. Большая часть работ заключается в подсоединении проводов.

Мощность, сечение и марка кабеля

Большинство стиральных машин имеют небольшую мощность. Средняя мощность может достигать 2500 Вт. Показатели мощности именно своей стиральной машины вы легко сможете просмотреть на задней панели устройства. Информация также может содержаться в документах на стиральную машину. Для определения сечения кабеля вам необходимо рассчитать данные по таблице. Вот таблица с помощью которой вы быстро определитесь с необходимым сечением. При подключении вытяжки тоже используйте эту таблицу.

Вам также следует помнить о том, что нельзя применять провода марки ПУНП и АПУНП. Если в вашей квартире имеется старая двухжильная проводка, тогда ее необходимо заменить на трехжильную. Подключение стиральной машины должно осуществляться с помощью медной трехжильной проводки. Также при подключении вам обязательно необходимо использовать защитные устройства.

После определения сечения вы смело можете отправляться на рынок и выбирать необходимый провод. Мы советуем вам выбирать товары только от известных производителей.

Установка заземления

Подключение стиральной машины к электросети без заземления является невозможным. Это потому что обычно устройства располагаются в ванной. Как все уже знают ванная – это место особой опасности для электрических приборов. Многие производители уже начали выпускать продукцию, которая имеет заземление. Вилка питающего шнура уже имеет отверстие для заземляющего контакта.

Подключение стиральной машины в розетку

Если подключение вы собираетесь осуществлять в розетку, тогда она обязательно должна быть влагозащищенной. Также если машинка имеет вилку с заземлением, тогда и розетка должна отвечать этим требованиям. Вот схема подключения стиральной машины к электросети:

Розетка обязательно должна иметь высокую степень защиты. Используйте такие же розетки, как и при подключении насоса к электросети .

УЗО для стиральной машины

Если стиральная машина располагается в ванной, тогда она обязательно должна быть защищена. В этом случае вам необходимо будет установить УЗО и автоматические выключатели.

Эти устройства точно смогут обеспечить надежную защиту не только для вас, но и для вашего устройства. В результате поломки электросети устройство автоматически будет отключено от подачи тока. У нас существует раздел, который посвящен этим устройствам. Переходите в него и изучайте.

Запрещено при подключении

Вот основные рекомендации, которые не следует выполнять, когда производите подключение стиральной машины:

  • Нельзя соединять корпус стиральной машины с трубами отопления.
  • В розетке нельзя делать перемычки между нулем и заземляющим контактом.

Какой автомат ставить на стиральную машину?

В статье рассмотрено, какой автомат защиты от короткого замыкания нужно ставить на стиральную машину, на сколько ампер выбрать устройство отключения, какой нужен номинал характеристик автомата. Мы дадим советы по выбору и монтажу устройств электрозащиты.

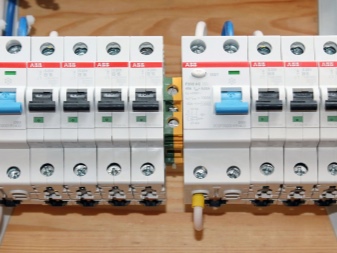

Что такое автомат для стиральной машины?

Автомат защиты – это устройство, которое предотвращает поломку оборудования при коротком замыкании и перегрузке электрической сети. Устройство состоит из нескольких основных частей:

  • корпус из изоляционного материала;
  • трансформатор;
  • механизм разрыва цепи, состоящий из подвижных и неподвижных контактов;
  • система самодиагностики;
  • колодки для подключения проводов;
  • крепления на DIN-рейку.

Когда напряжение или сила тока превысят допустимую величину, электрическая цепь разомкнется.

Зачем нужен?

Современная стиральная машина расходует много электроэнергии в режиме нагрева воды и отжима. Через сеть проходит большой ток, который нагревает провода. Вследствие этого они могут загореться, особенно когда проводка алюминиевая. Если такого не случится, может расплавиться изоляция, и тогда произойдет короткое замыкание. Датчики защиты следят, чтобы сила тока не превысила предельных значений, не произошло возгорания.

Обычно машинка устанавливается в ванной комнате, в которой большая влажность воздуха. Лишняя влага негативно влияет на сопротивление изоляторов, они начинают пропускать ток. Даже если дело не дойдет до короткого замыкания, на корпус прибора попадет опасное для жизни человека напряжение.

При касании к такому устройству будет удар током, последствия которого непредсказуемы и зависят от электрического потенциала на корпусе. Повреждения усилятся, если коснуться одновременно машинки и токопроводящего предмета, например, ванны.

Устройства защитного отключения следят, чтобы на корпус машинки не попало напряжение из питающей сети, а при его появлении немедленно отключают оборудование. Стиральные машины лучше подключать к отдельным автоматам. Дело в том, что они очень мощные потребители тока и создают сильную нагрузку на электросеть. Тогда при коротком замыкании отключится только машинка, а все остальные приборы продолжать работать дальше.

При включении мощного потребителя могут возникать скачки напряжения. Они негативно влияют на все подключенные к сети приборы. Поэтому дополнительно к устройствам защиты рекомендуется использовать стабилизатор напряжения. Так что система электрической безопасности очень актуальна. И существует целый ряд приборов для ее обеспечения.

Виды

Приборов для защиты от поражения электрическим током существует несколько видов. Они различаются по принципу действия, но схожи по схеме подключения.

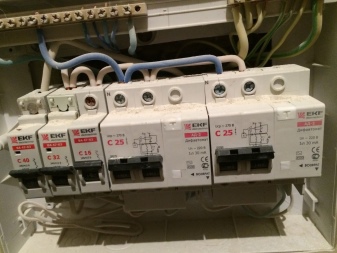

Автомат защитного отключения или АО

Представляет собой датчик, который реагирует на потребляемую мощность. При прохождении тока провод нагревается, при превышении температуры чувствительный элемент (обычно это биметаллическая пластина) размыкает цепь. Датчик нужен для мгновенного отключения прибора при коротком замыкании. Если нагрузка незначительно превышает допустимую, задержка может составлять до 1 часа.

Раньше «автомат» был обычным плавким предохранителем, который нужно было менять после каждого срабатывания. Нынешние устройства многоразовые и могут эксплуатироваться годами.

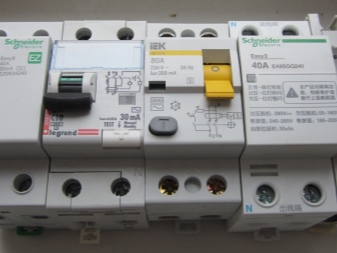

УЗО

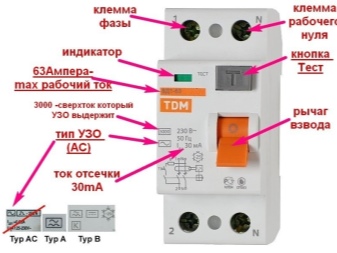

УЗО (устройство защитного отключения) контролирует токи в двух проводах силовой линии. Оно сравнивает токи в фазе и в нулевом проводе, которые должны быть равны между собой. Разница между ними называется током утечки, и если она больше определенной величины – потребитель отключается. Утечка может быть вызвана разными причинами – например, из-за влажности изоляции. В результате корпус стиральной машины может оказаться под напряжением. Основная задача УЗО – не допустить, чтобы ток утечки был выше определенной величины.

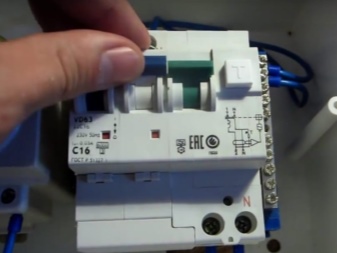

Дифавтомат

Дифференциальный автомат – это устройство, объединяющее автомат защитного отключения и УЗО в одном корпусе. Достоинства такого решения – простота подключения и экономия места на DIN-рейке. Недостаток – в случае срабатывания невозможно определить причину неисправности. Кроме того, цена такого устройства высока. На практике обычно применяется схема с отдельными АО и УЗО. Это позволяет в случае неисправности менять только одно устройство.

Как выбрать?

Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.

Мощность стиральной машины P можно найти в паспорте или на задней стенке. Обычно она равняется 2-3,5 КВт (2000-3500 Вт). Далее выводим формулу I = P/U и после расчета получаем необходимую величину. Она составляет 9-15,9 А. Округляем полученное значение до ближайшего большего числа, то есть предельная сила тока равна 16 Ампер (для мощных машинок). Теперь выбираем автомат защитного отключения по найденной силе тока.

Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.

Дадим несколько общих советов по выбору устройств защиты.

  • Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
  • Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
  • Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
  • Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
  • На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.

Теперь выбранный прибор нужно подключить.

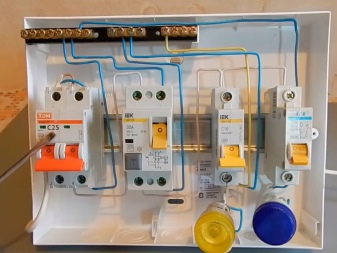

Как установить и подключить?

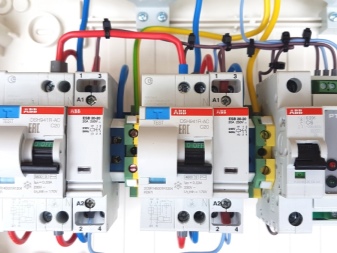

Монтаж устройств защиты не составит труда даже для неспециалистов. Нужно просто следовать схеме. Из инструментов понадобится только нож для зачистки проводов и отвертка. Устанавливать приборы лучше за пределами ванной комнаты. Проследите, чтобы тумблеры были легкодоступными. Монтаж выполняется в такой последовательности.

  1. Найдите на входном проводе фазу и ноль.
  2. Подключите при необходимости стабилизатор напряжения.
  3. Фаза проводки заводится на вход АО.
  4. Выход АО коммутируется со входом фазы на УЗО.
  5. Рабочий ноль подключается на нулевой вход УЗО.
  6. Оба выхода с УЗО подключаются к питающей розетке.
  7. Провод заземления коммутируется с соответствующей клеммой на розетке.

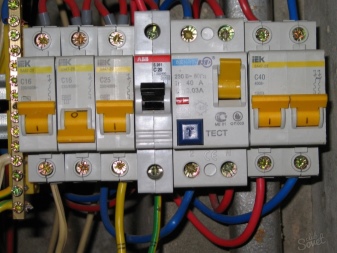

  8. Приборы устанавливаются на DIN-рейку на защелках.
  9. Проверьте, что все контакты плотные. Особенно это касается удлинителей.

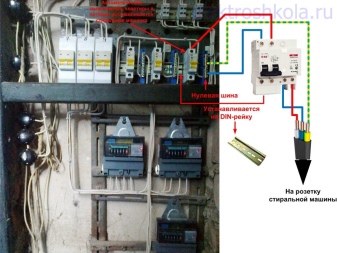

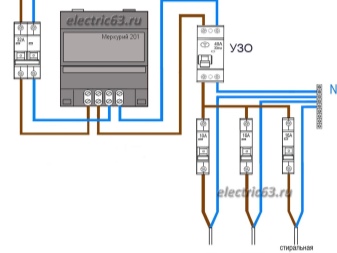

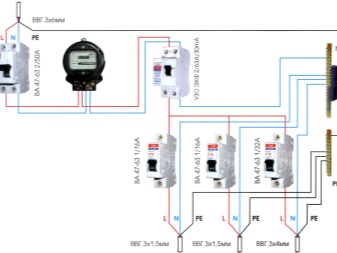

Для монтажа воспользуйтесь приведенной ниже схемой.

Никогда не ставьте выключатели в провод заземления. Не рекомендуется использовать вместо заземления зануление (это когда вывод «земля» подключается к рабочему нулю). В штатном режиме схема хорошо работает. Но при коротком замыкании ток течет по нулевому проводу. Тогда вместо отвода потенциала зануление направляет его на корпус.

Если штатного заземления нет, провод для него все равно проложите. При модернизации электросистемы он пригодится. DIN-рейка также должна быть к нему подключена.

Но иногда бывает, что при правильном подключении машина не работает, поскольку система питания обесточена.

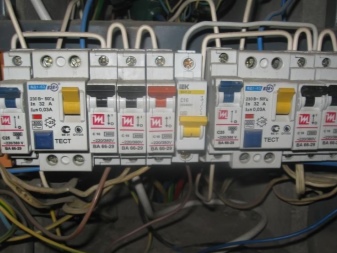

Почему отключается автомат

Устройства защиты могут без видимых причин срабатывать при включении. Причин может быть несколько.

  • Скачки напряжения при включении мощного потребителя. Для их ликвидации воспользуйтесь стабилизатором.
  • Неверное подключение устройств. Самая частая ошибка – перепутаны фаза и ноль. Проверьте все соединения.
  • Неправильный выбор приборов. Проверьте их номинальные характеристики и ваши расчеты.

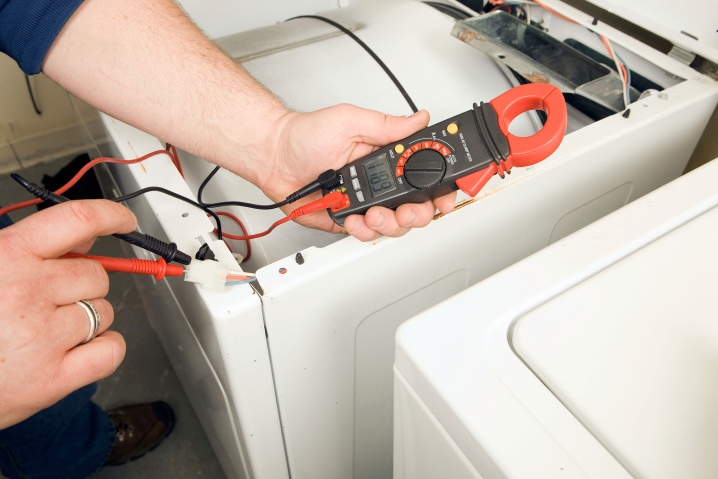

  • Замыкание в кабеле. Убедитесь, что изоляция проводов в порядке. Мультиметр должен показывать бесконечное сопротивление между двумя разомкнутыми проводами.
  • Брак устройств защиты.
  • Испортилась сама стиральная машина.

Если неисправность не найдена, лучше обратитесь за помощью к специалисту. Помните, что лучше переплатить за безопасность, чем покупать новый стиральный автомат.

О подключении стиральной машины к УЗО смотрите далее.

схема, какой провод нужен, кабель, к электричеству, своими руками

Осуществляя подключение стиральной машины к электросети, важно учитывать ряд правил и рекомендаций ✔. В противном случае прибор выйдет из строя, а возможность гарантийного обслуживания станет недействительной.

Самостоятельное подключение стиральной машины к электросети

Какой кабель и розетку выбрать

Согласно нормам ПУЭ, ванная комната является помещением с повышенной влажностью, поэтому прокладываемая электропроводка должна соответствовать особым требованиям. Это объясняется тем, что во влажной среде риск получения удара током повышается. К тому же люди находятся в этой части дома без одежды, что только усугубляет проблему.

Какой кабель и розетку выбрать для стиралки

Подключение стиральной машины к электричеству производится с помощью скрытой проводки. Нельзя использовать кабель с металлической оболочкой без изолированного покрытия или провода в рукавах и трубах из металла.

Розетки, которые будут установлены в ванной, подбираются с учетом соответствия стандарту защиты IP44. Поверхность должна закрываться защитной крышкой, которая изолирует контакты, когда розетка не эксплуатируется.

Категорически запрещено размещать в ванной щитки электросети, выключатели или распределительные коробки. Для этого нужен специально отведенный ящик в сухом месте.

Заземляющий провод

Схема подключения стиральной машины к электросети предусматривает наличие заземляющего провода. Несмотря на распространенное предположение, что током бьют исключительно старые приборы, проблема возникает и в самых новых моделях. Порой удар сопровождается легким покалыванием при контакте с поверхностью агрегата, но и может приводить к летальному исходу.

Схема подключения стиральной машины

Чтобы обезопасить себя и членов семьи от неприятного происшествия, важно позаботиться о заземляющем проводе для ванной комнаты. Его важность объясняется двумя причинами:

  1. В случае отсутствия заземления машинка будет проводить электросеть, т.к. на ее корпусе начнет накапливаться напряжение в 110 В.
  2. Вероятность повреждения незаземленной стиральной машины намного выше.

С помощью заземления электроток подается в заземлитель, а риск его удара минимизируется. Кроме того, такая защита понижает напряжение до безопасного уровня. Поэтому ключевой задачей каждого электрика является обустройство защитного контура для исключения опасностей.

Техникой какого производителя пользуетесь дома?Poll Options are limited because JavaScript is disabled in your browser.
  • Bosch 16%, 10 голосов

    10 голосов 16%

    10 голосов - 16% из всех голосов

  • LG 13%, 8 голосов

    8 голосов 13%

    8 голосов - 13% из всех голосов

  • Samsung 11%, 7 голосов

    7 голосов 11%

    7 голосов - 11% из всех голосов

  • Indesit 10%, 6 голосов

    6 голосов 10%

    6 голосов - 10% из всех голосов

  • Atlant 7%, 4 голоса

    4 голоса 7%

    4 голоса - 7% из всех голосов

  • Philips 3%, 2 голоса

    2 голоса 3%

    2 голоса - 3% из всех голосов

  • Electrolux 3%, 2 голоса

    2 голоса 3%

    2 голоса - 3% из всех голосов

  • Siemens 3%, 2 голоса

    2 голоса 3%

    2 голоса - 3% из всех голосов

  • Redmond 3%, 2 голоса

    2 голоса 3%

    2 голоса - 3% из всех голосов

  • BBK 3%, 2 голоса

    2 голоса 3%

    2 голоса - 3% из всех голосов

  • Vitek 3%, 2 голоса

    2 голоса 3%

    2 голоса - 3% из всех голосов

  • Zelmer 3%, 2 голоса

    2 голоса 3%

    2 голоса - 3% из всех голосов

  • Zanussi 3%, 2 голоса

    2 голоса 3%

    2 голоса - 3% из всех голосов

  • Haier 3%, 2 голоса

    2 голоса 3%

    2 голоса - 3% из всех голосов

  • Xiaomi 2%, 1 голос

    1 голос 2%

    1 голос - 2% из всех голосов

  • Scarlett 2%, 1 голос

    1 голос 2%

    1 голос - 2% из всех голосов

  • Beko 2%, 1 голос

    1 голос 2%

    1 голос - 2% из всех голосов

  • Candy 2%, 1 голос

    1 голос 2%

    1 голос - 2% из всех голосов

  • Hansa 2%, 1 голос

    1 голос 2%

    1 голос - 2% из всех голосов

  • Ariston 2%, 1 голос

    1 голос 2%

    1 голос - 2% из всех голосов

  • Karcher 2%, 1 голос

    1 голос 2%

    1 голос - 2% из всех голосов

  • Whirlpool 2%, 1 голос

    1 голос 2%

    1 голос - 2% из всех голосов

  • AEG 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • Smeg 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • DeLonghi 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • Liebherr 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • iLife 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • Miele 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • Gorenje 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • Kuppersberg 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • Midea 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • Dyson 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • iRobot 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • Thomas 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

  • Nord 0%, 0 голосов

    0 голосов

    0 голосов - 0% из всех голосов

Всего голосов: 61

Голосовало: 35

22.01.2020

×

Вы или с вашего IP уже голосовали.

Чтобы подключить стиральную машину к заземлению, нужно учитывать такие правила:

  1. Запрещено использовать в качестве заземлителя водопроводные трубы (раньше такой метод пользовался большой востребованностью). В процессе эксплуатации трубы сильно изнашиваются и дают протечки. К тому же современные хозяева отдают предпочтение трубам из пластика, которые не способны проводить электричество.
  2. Запрещено выводить заземление к отопительному контуру.

Болт заземления на стиральной машине

Все работы проводятся с применением следующих инструментов:

  1. Пассатижи.
  2. Инструмент для обжима и зачистки проводов.
  3. Индикаторная отвертка.

Устройство защитного отключения

Выполняя подключение к электросети стиральной машины, необходимо установить систему защитного отключения, которая сможет за считанные секунды обесточить цепь при возникновении риска замыкания.

Устройство будет срабатывать в тех случаях, когда сила тока будет ниже, чем на общем щитке.

Это позволит отключить от электричества только ванную комнату.

При выборе УЗО следует учитывать тип тока, с которым ему нужно будет работать. При постоянном токе применяют устройства А-типа, а при переменном — типа АС.

Если опыт в проведении таких работ своими руками отсутствует, лучше вызвать мастера для подключения стиральной машины к электрической сети.

Часто встречающиеся ошибки подключения

При самостоятельной установке стирального агрегата многие пользователи допускают типичные ошибки. Среди самых распространенных:

  1. Запитывание без обустройства заземляющего элемента. В таком состоянии срок службы машины будет сокращен, а риск получения удара током при прикосновении с корпусом станет высоким.
  2. Подключение без устройства защитного ограничения. Поскольку агрегат совмещается с водопроводной трубой, в случае ее прорыва произойдет короткое замыкание. Если не обесточить прибор, в ванной комнате может произойти воспламенение. Задача УЗО заключается в моментальном отключении электроснабжения.
  3. Подключение заземлителя «на ноль». Нередко пользователи планируют подключать прибор на «нулевой» провод. В результате все попытки запуска сопровождаются срабатыванием защитной системы в щитке и отключением электричества.
  4. Подключение к розеткам, которые не рассчитаны на повышенные нагрузки. Подобная ошибка вызывает появление нагара на розетке. При этом деталь может расплавиться и выйти из строя.
  5. Отсутствие регулировки машины перед первым включением. Из-за этой ошибки датчик наличия воды начнет сбоить, а внутри отсека для белья будет накапливаться жидкость. Вскоре она станет проводить статическое электричество и будет передавать его на барабан.

Хозяева часто забывают выключать стиральную машину из розетки после завершения цикла стирки. Однако такими действиями они сокращают срок службы оборудования, т.к. диодные мосты, которые препятствуют подаче электроэнергии в выключенном состоянии, со временем прогорят. Остальная энергия будет направлена на модуль управления.

Подключение стиральной машины к электричеству.

Стиральная машина-автомат уже давно перестала восприниматься простыми людьми как предмет роскоши. Ритм жизни современного человека, оставляет не слишком много времени на домашние хлопоты. Стиральная машина-автомат позволяет освободить достаточный промежуток времени на другие дела. Но свою функцию помощника, машинка начнёт выполнять лишь после момента подключения её к системам питания. Конечно, самый простой способ подключить машинку-автомат – это воспользоваться услугами профессионалов. Но сегодня мы поговорим о том, как подключить стиральную машину к электричеству своими руками.

Кто-бы не проводил такие работы, есть правила безопасности, которые необходимо соблюдать. Первый вопрос, который возникнет перед хозяином такого бытового прибора, где установить машину. Самые распространенные места – кухня и ванная комната.

Дальше начинается непосредственное подсоединение стиральной машины к системе канализации, водопровода и электросети. Больше всего нарушений встречается при самостоятельном подключении стиральной машины к электросети.

Самые бесшабашные специалисты решают возникшую проблему с помощью обыкновенного удлинителя  или «переходников» для евровилок (фото 1-2). Такое решение является весьма опасным.

Рассмотрим, как правильно произвести подключение стиральной машины  к электричеству в ванной комнате. Само наличие розетки в данном помещении небезопасно, поэтому рекомендуется устанавливать её с соблюдением всех имеющихся норм.

Для защиты стиральной машины рекомендуется в схеме подключения использовать УЗО (устройство защитного отключения) и автоматы известных производителей (фото 3-5).







Многие мастера при самостоятельном подключении данного бытового прибора   используют уже имеющиеся розетки. Делать этого не нужно. Наши старые розетки, да и вся электропроводка, не рассчитаны на приборы большой мощности.

Для машины-автомат понадобиться отдельная розетка на 10-16 А с контактом заземления.

Также категорически запрещается подсоединять провод заземления к контакту нейтрального провода в розетке, радиатору отопления или к водопроводной трубе (фото 6).

При сбое в электрощите или сети, стиральная машина, батарея, труба окажутся под напряжением 220 В. Такая ситуация смертельно опасна для окружающих и уголовно наказуема.



Подключение стиральной машины к электросети с заземлением

Подробно рассмотрим все этапы работ на конкретном примере.

Каким проводом подключать стиральную машину к электросети?

Самый лучший и безопасный вариант подключения стиральной машины с помощью отдельного кабеля (фото 7). Провести его можно от распределительного электрощита.

Если вы используете электрическую плиту, то машину можно подключить к этой розетке (фото.8).

Делаем отводы от розетки из алюминиевого провода, к которому подключена электроплита (фото 9). Как правило, они имеют достаточную мощность, чтобы выдерживать современные приборы. Рассчитываем необходимую длину кабеля и его сечение, учитывая, что допустимый ток для медного провода на 1 кв. мм. сечения — 8А, а алюминиевого — 6А. Зная мощность стиралки, можно сказать, что ток будет в пределах 10А.  С учетом всех требований и особенностей подключения подойдёт кабель 3х2,5мм2с медными проводами. Кабель обязательно используется трёхжильный.

Проводка в наших домах довольно старая и выполнена алюминиевым проводом. Поэтому, перед мастером возникает задача соединения двух видов проводов. Напоминаем, что напрямую медный и алюминиевый провода не соединяются (фото 10).

Самый удобный, надёжный способ их соединить — клеммные соединения типа «орешки» (фото 11).

Вот как это выглядит: красиво и надежно (фото 12).

При этом, обязательно определяем фазовый провод (фото 13).

Чтобы кабель подключения не мешал и выглядел достаточно эстетично, необходимо его спрятать. Для этих целей используем кабель-каналы ( фото 14),

плинтуса (фото 15),

зазоры между дверной коробкой (фото 16)

и наличником (фото 17).

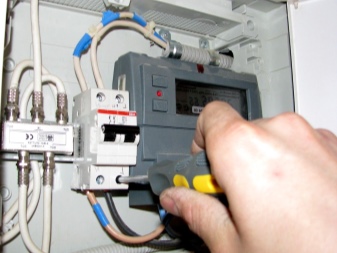

Устанавливаем УЗО, автоматы вне ванной комнаты (фото 18).  Через автоматы лучше пропустить фазовый и нулевой провод на тот случай, если местные электрики перепутают фазовый и нулевой провод, а такое случается не редко . В этом случае наша стиралка не сгорит.

Сверлим в стене сквозное отверстие и заводим кабель в ванную комнату (фото 19).

Устанавливаем розетку подальше от ванной и рукомойника, чтобы на нее не попадала вода. В данном случае необходима пыле-влагонепронецаемая розетка с защитной крышкой (фото 20).

Теперь, когда все готово, вставляем вилку в розетку, включаем тумблер на автомате и приступаем к стирке.

Надеемся, что данная статья поможет вам осуществить подключение стиральной машины к электричеству без помощи электрика.

каким проводом подключать стиральную машинку-сечение провода каким должно бытьи на сколько ставить автомат? можно ли под

Сечение не менее 4 квадратов, автомат на 50 Ампер. Провод ЭПХЛ и нет проблем

Таблица выбора сечения кабеля при прокладке проводов: Проложенные открытоПроложенные в трубе Сеч. МедьАлюминийМедьАлюминий каб., ТокW, кВтТокW, кВтТокW, кВтТокW, кВт мм2А220в380вА220в380вА220в380вА220в380в 0,5112,4 0,75153,3 1,0173,76,4 143,05,3 1,5235,08,7 153,35,7 2,0265,79,8214,67,9194,17,214,03,05,3 2,5306,611,0245,29,1214,67,916,03,56,0 4,0419,015,0327,012,0275,910,021,04,67,9 6,05011,019,0398,514,0347,412,026,05,79,8 10,08017,030,06013,022,05011,019,038,08,314,0 16,010022,038,07516,028,08017,030,055,012,020,0 25,014030,053,010523,039,010022,038,065,014,024,0 35,0 17037,064,013028,049,013529,051,075,016,028,0 Выбор сечения автомобильного провода: Номин. сечение, мм2Сила тока в одиночном проводе, А при длительной нагрузке и при температуре окружающей среды, оС 20305080 0,517,516,514,09,5 0,7522,521,517,512,5 1,026,525,021,515,0 1,533,532,027,019,0 2,545,543,537,526,0 4,061,558,550,035,5 6,080,577,066,047,0 16,0149,0142,5122,088,5 Примечание: при прокладке проводов сечением 0,5 - 4,0 мм2 в жгутах, в поперечном сечении которых по трассе содержится от двух до семи проводов, сила допустимого тока в проводе составляет 0,55 от силы тока в одиночном проводе согласно таблице, а при наличии 8-19 проводов - 0,38 от силы тока в одиночном проводе. на почту могу скинуть расчеты.

Обычно потребляемая стиральной машиной максимальная мощность (указана в техпаспорте) не превышает 2200 вт - то есть ток максимум 10 ампер. Так что самой обыкновенной квартирной проводки, рассчитанной на 16 ампер (теперь входные автоматы на такой ток общеприняты) - вполне достаточно! В наших электросетях, за исключением построенных в последние 2-3 года, провод "Земля" отсутствует, даже в щите всего 4 провода - три фазы и рабочий нуль, на квартиру дают одну из фаз и нуль. Какую бы лапшу Вам ни навешивали электрики насчёт необходимости третьего провода - они его всё равно проложат в параллель с уже имеющимся "рабочим нулём" и вместе с ним подключат к корпусу электрощита на лестнице. Есть в этом смысл? Если Вы учили в школе физику - ясно, что никакого! Еще в середине 80-х, когда у нас появились первые стиральные машины-автоматы, в инструкциях к ним как вариант подключения рекомендовалось соединить прямо внутри розетки (но, разумеется, не вилки! ) ее заземляющие контакты с клеммой "рабочего нуля". Потом какой-то вумный чинуша такое подключение запретил - этот физику в школе недоучил явно! Правда, при отсутствии настоящего заземления - хоть монтируй по нормам 80-х годов, хоть по нынешним - на корпусе машины оказывается рабочий нуль, потенциал которого иной раз отличается от потенциала земли - и при одновременном касании корпуса машины и водопроводного крана Вас будет бить током. В этом случае придется машину вообще не заземлять, сколь это ни печально. (Казалось бы, можно ее заземлить черезводопровод, но это-то действительно недопустимо: трубы на это не рассчитаны, электрические контакты в них ненадёжны, и в самом неприятном варианте - Вы можете долбануть соседа этажом выше или ниже) . Так что - я у себя на старой квартире просто поставил рядом с имеющейся обычной розеткой еще одну с заземляющими контактами ("евро"), на которые подвёл рабочий нуль с того же провода, что искони идёт к одному из гнезд розетки. На новой же - сеть имеет провод заземления (пятый провод в дополнение к четырем проводам трехфазной сети) и УЗО, а все розетки в квартире и так "евро". Питаем мы машину водой через фильтр тонкой очистки (фирмы <a rel="nofollow" href="http://www.filter.ru/index.php?act=prodlist&id=104" target="_blank" >"Новая вода"</a>), поскольку вода из крана течет ржавая - даже если на кран натянуть тряпочку, то на ткани за несколько минут получится рыжее пятно) . Чере этот же фильтр, к слову, набираем воду и в фильтр-кувшин "Барьер" - чтобы напрасно не загаживать картридж.

Розетка для стиральной машины в ванной: установка, расположение

Как и все бытовые приборы, стиральная машина требует подключения к электрической сети. В большинстве домов и квартир стирка производится в ванной комнате, поэтому к установке розетки для стиральной машины выдвигаются особые требования.

Ванная комната имеет повышенную влажность воздуха, поэтому риск получения удара тока здесь многократно выше, чем в любом другом месте. Было бы неправильно акцентировать внимание только на установке розетки для стиральной машины.

Нельзя обходить стороной такие вопросы:

  • Состояние электропроводки,
  • Наличие устройств защиты и отключения,
  • Состояние заземления.

Рассмотрим перечисленные пункты подробнее.

Требования к электропроводке

Согласно требований нормативных документов по электробезопасности (ПУЗ – правила устройства электроустановок), ванные комнаты относятся к категории помещений с повышенной опасностью. Розетки в них устанавливать вообще запрещено, но для бытовых помещений сделано исключение при соблюдении определенных требований. Одно из требований гласит, что проводка в ванной комнате должна выполняться только скрытым способом, чтобы исключить прямое попадание воды.

Розетка для стиральной машины в ванной комнатеРозетка для стиральной машины в ванной комнате

Сечение проводов должно быть рассчитано на потребляемый стиральной машиной ток с некоторым запасом.

Поскольку в паспортных данных значение тока обычно не указывается, рассчитать его можно самостоятельно, зная мощность устройства по простой формуле:

I=P/U,

где      P – паспортная мощность стиральной машины,

U- напряжение питания сети.

К примеру, если мощность стиральной машины составляет 2.2 кВт, то потребляемый ток будет равен 10 А.

Розетка для стиральной машины в ванной комнатеЭто довольно существенное значение. Слишком тонкий провод будет перегреваться вплоть до расплавления изоляции и перегорания.

Множество источников приводи объемные таблицы для определения допустимого сечения провода, но большая часть информации в них излишня. С достаточной точностью можно считать сечение провода из расчета 2 кВт мощности на 1 мм2 медного провода. Таким образом для подключения стиральной машины с мощностью до 5 кВт достаточно взять медный провод сечением 2.5 мм2 или алюминиевый сечением 4 мм2. Если дополнительно в ванной установлен бойлер или другая мощная нагрузка, то сечение надо брать больше, опять-таки, исходя из суммарной потребляемой мощности.

Наилучшим вариантом считается прокладка отдельного кабеля для розетки стиральной машины. Если выбран такой вариант, то для работы следует брать только медный провод, поскольку алюминиевый нужен с большей площадью сечения. Такой кабель довольно грубый, жесткий, с ним тяжело работать. А самое главное, его прочность намного меньше медного, который, даже будучи многожильным, очень трудно повредить, даже не имея особого опыта в монтажных работах.

Обратите внимание! В примерах и рекомендациях говорится о сечении провода, а не его диаметре! Определить сечение, зная диаметр, можно по известной школьной формуле. Для многожильных проводов общее сечение составляет сумму сечений всех элементарных жил.

Розетка для стиральной машины в ванной комнатеДля монтажа проводки нужно использовать трехжильный электрический кабель. Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления.

Устройства защиты и отключения

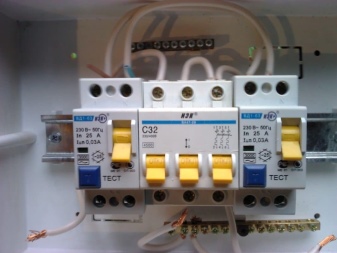

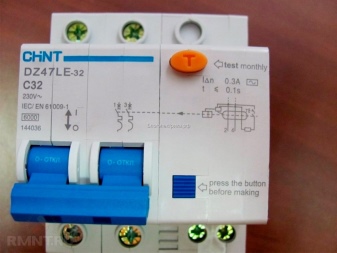

На случай аварийного отключения устройств при утечке тока (например при неполном коротком замыкании, что часто бывает при повреждении ТЭНа), стиральная машина должна подключаться через УЗО – устройство защитного отключения. Такие автоматы контролируют соответствие токов в нулевом и фазном проводах, и в случае утечки с током от 30мА и выше, мгновенно размыкают цепь питания устройства.

 УЗО – устройство защитного отключенияУЗО – устройство защитного отключения

Такая особенность подключения стиральной машины еще раз подтверждает необходимость прокладки отдельной проводки. Поскольку, если через УЗО будет подключено несколько устройств, то возможны ложные срабатывания защиты, особенно из-за устройств с большим сроком работы.

В продаже можно встретить розетки, в которых УЗО уже встроен. В некоторых случаях это может быть удобно, хотя подобные розетки имеют большие размеры и не всегда удачно вписываются в интерьер.

Многие производители бытовой техники комплектуют производимые устройства встроенным УЗО, который размещается на шнуре питания недалеко от вилки включения.

Розетка для стиральной машины в ванной комнатеКроме УЗО на щитке должен быть установлен автоматический выключатель, который должен срабатывать при коротких замыканиях в нагрузке. Ток срабатывания выключателя для стиральной машины обычно берется в пределах 16 А. подключение УЗОПодключение автомата защитного отключения и устройства защитного отключения.

Кроме автоматического выключения автомат можно использовать для быстрого отключения нагрузки, не вынимая шнур питания стиральной машины из розетки в ванной комнате. Постоянно так делать нельзя, поскольку автоматические выключатели не рассчитаны на частую коммутацию и быстро выходят из строя.

Заземление

Как и любой потребитель электроэнергии, стиральная машина должна быть заземлена. Производителями оборудования предусматривается подключение стиральной машины к розетке с заземляющими контактами, которую у нас принято называть евророзеткой.

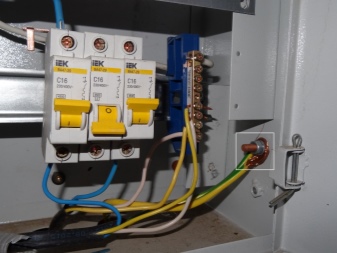

Заземляющий контакт в розетке для стиральной машины должен быть соединен с соответствующей клеммой квартирного распределительного щитка или с шиной заземления.

В многоквартирных домах состояние заземления контролирует энергоснабжающая организация. В частных домах этим вынуждены заниматься сами жильцы.

Установка розетки

Установка розетки в ванной комнате должна производиться с соблюдение минимальных расстояний от источников возможного попадания воды. К ним относятся раковины, душевые кабинки и так далее. Расстояние от раковины до места установки розетки должно составлять не менее 60 см. На такую же высоту розетки поднимаются над уровнем пола. Соответственно, категорически запрещается монтаж розеток под раковинами или ваннами. В большинстве случаев удобно разместить розетку выше уровня стиральной машины несколько в стороне от нее. Особенно это важно для машин с вертикальной загрузкой.

Если говорить строже, то размещение розетки в ванной комнате должно быть в месте с минимальным риском попадания воды, поскольку никто не застрахован от порыва труб водоснабжения или канализации, от подтопления соседями с верхних этажей.

Розетка для стиральной машины в ванной комнате должна иметь влагозащищенное исполнение. Все устройства имеют определенный класс защиты, который маркируется символами IPxx. Вместо символов х стоят цифры от 0 до 9. Первая цифра характеризует защиту от механических повреждений, а вторая именно защиту от влаги. Для ванных комнат необходимо, чтобы последняя цифра была не меньше 5.

Подобные розетки имеют откидывающуюся крышку, которая закрывает отверстия в случае отсутствия вилки. Уплотнительные прокладки защищают внутренние части от проникновения капель воды.

Розетка для стиральной машины в ванной комнатеЕще один момент, на который следует обратить внимание – максимально допустимый ток через розетку. Он указывается на корпусе и должен превосходить потребляемый ток стиральной машины.

При установке розетки требуется внимательность и аккуратность, чтобы не повредить пластиковый корпус и уплотнительные прокладки, поскольку в таком случае все преимущества влагозащищенного оборудования будут сведены на нет.

Установка стиральной машины на кухне

Кухня в качестве помещения для установки принципиально не отличается от ванной комнаты. Основной нюанс – из-за малых габаритов стандартных помещений в большинстве случаев стиральная машина может быть установлена под рабочей поверхностью кухонной мебели. В таком случае расположение розетки также должно быть в легкодоступном месте и с тем же условием минимального расстояния от кухонной раковины.

Чего нельзя делать

Категорически запрещается пользоваться в ванных комнатах удлинителями, особенно сомнительного производства. Мало того, что они никак не защищены от попадания влаги, большинство из них не имеет контакта заземления, а шнуры выполнены из провода с малым сечением.

Розетка для стиральной машины в ванной комнатеНельзя подключать заземление розетки к трубопроводам водоснабжения и канализации, батареям отопления и арматуре зданий.

Ванная комната, как говорилось выше, является помещением с повышенной влажностью, где действие электрического тока высокого напряжения особенно велико.

Цена любой ошибки в подключении электрооборудования может быть достаточно высокой, поэтому нужно строго следовать рекомендациям и не надеяться, что ничего страшного никогда не произойдет.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
