Подкровельная гидроизоляция Ютафол Д, пароизоляция кровли, мембрана

  1. Главная
  2. Гидро-пароизоляция
  3. Juta (Чехия)
  4. Руководство по монтажу
  5. Ютафол Д

Назначение

Подкровельная диффузионная пленка ЮТАФОЛ Д предназначена для защиты подкровельного пространства от пыли, копоти и влажности, возникающей вследствие дождя и снега, а в чердачных помещениях предохраняет теплоизоляцию от воздействия внешней влаги. Благодаря микроперфорации водяные пары отводятся из внутренних помещений. Предназначена только для проветриваемых систем наклонных крыш.

Спецификация

Рис.1

Есть разные типы пленок в зависимости от их плотности, степени горючести, УФ-стабилизации, цвета и т.д. ЮТАФОЛ Д Стандарт и ЮТАФОЛ Д Специал состоят из трех слоев: основного – арматурная сетка, выполненная из полиэтиленовых полос, которая с обеих сторон ламинирована полиэтиленом. Арматурная сетка придает прочность, двустороннее ламинирование обеспечивает гидроизоляционные свойства, а выполненная микроперфорация обеспечивает проницаемость для пара. Пароизоляция обладает пониженной воспламеняемостью, т. к. содержит самозатухающий реагент, не выделяет горючих капель. В эту группу входит и полипропиленовая пленка ЮТАФОЛ Д Сильвер.

На поверхности некоторых пленок на расстоянии около 12 см от края расположена цветная полоска (красная или зеленая) (рис. 2а), означающая рекомендуемую горизонтальную поверхность нахлеста с последующим полотном, а также паропроницаемый вариант исполнения.

ЮТАФОЛ Д имеет размеры 1,5 х 50 м и плотность 96 и 110 г./м2. Имеет длительный срок службы, не подвержена гниению, образованию плесени, воздействию вредителей. Для предотвращения повреждений рулон упаковывается в полиэтилен.

Продукция сертифицирована

Сертификат соответствия ГОССТРОЯ РОССИИ № РОСС
CZ.АЮ62.Н00252 от 31.07.2007 г.
Санитарно-эпидемиологическое заключение
№ 77.01.03.570.П.005444.02.07 от 02.02.2007 г.

Монтаж

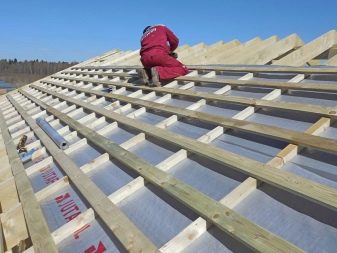

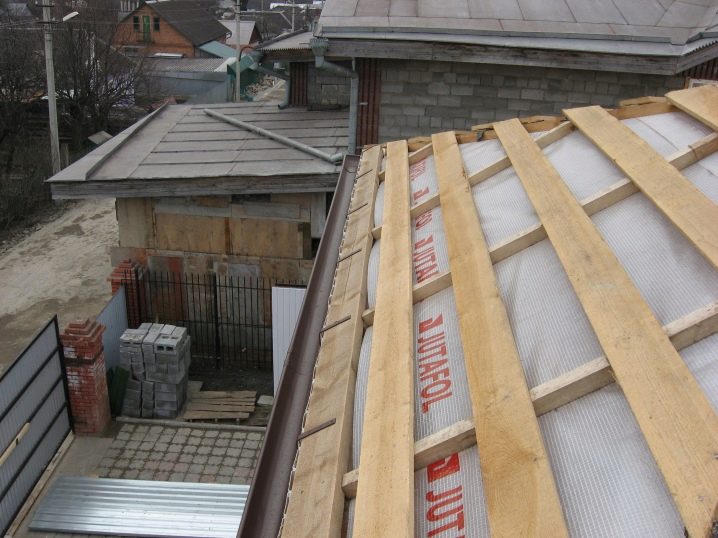

Пароизоляция ЮТАФОЛ Д закрепляется непосредственно на плоскости стропил, лаг или иных строительных элементов кровли скобами сшивателя или оцинкованными гвоздями с плоской шляпкой. Расстояние между несущими стропилами не должно превышать 1,2 м. Высота провиса должна быть не более 2 см (см. рис. 1). После закрепления на несущей конструкции кровли следует усилить крепление путем установки контрреек по стропилам. Лучше всего использовать пропитанный материал сечением 3 х 5 см, который укладывается таким образом, чтобы обеспечивалась полноценная вентиляция водяных паров из внутренних помещений (см. рис. 1). В противном случае, у кровельных покрытий может произойти ухудшение внешнего вида. Рулон с наматывается таким образом, чтобы ее легко можно было раскатать по крыше (см. рис. 2а, 2б). Нельзя путать сторону укладки пленки. Надпись и яркая сторона цветной полоски на краю полотна рулона для ЮТАФОЛ Д Стандарт и ЮТАФОЛ Д Специал означает ту поверхность, которая должна быть обращена к кровельному покрытию (для гидроизоляции ЮТАФОЛ Д Сильвер к кровельному покрытию обращена темная сторона). Если уложить пленку не той стороной, то ухудшаются как ее гидроизоляционные, так и паропропускающие свойства.

Рис. 2а

Рис. 2б

Рис. 3

Пленку нельзя укладывать непосредственно на опалубку или другие настилы, а также допускать ее соприкосновение с теплоизоляцией. На реконструируемую кровлю с опалубкой или другим настилом контррейки монтируют по скату крыши между настилом и пленкой. Расстояние между контррейками не должно превышать 1,2 м, а их сечение должно составлять 3 х 5 см. При соприкосновении материала с настилом материал теряет свои гидроизоляционные свойства, которые основаны на использовании поверхностного натяжения воды или на так называемом "шатровом эффекте". Следовательно, между пленкой и теплоизоляцией в соответствии с наклоном кровли следует обеспечить зазор 2-4 см, а также выполнить крепление кромок по коньку и низу кровли в соответствии с требованиями циркуляции воздуха (1/500 площади стороны кровли, но минимум 200 см
2
/1 пог. м.). В области конька должен быть зазор не менее 5 см для вентиляции (см. рис. 3, 6, 7), а кромка должна достигать окантовки, причем рекомендуется нижнюю кромку пленки соединять с желобом кровли. Вентиляцию в коньковой зоне кровли можно осуществить с помощью вентиляционного паропроницаемого полотна в области конька либо с помощью вентиляционных элементов в кровле вблизи конька или угла (в каждом полотне между контррейками). Если пленка заканчивается в углу, необходимо обеспечить вентиляцию во всех углах с помощью добавочных контрреек, расположенных на расстоянии 1-2 см от края угловых стропил.

Рис. 6

Рис. 7

Ютафол Д будет подсоединена к этим добавочным контррейкам (параллельным угловым стропилам и расположенным на уровне обычных контрреек) – см. рис. 8. Если пленка оканчивается в разжелобке, необходимо обеспечить вентиляцию таким образом, чтобы на расстоянии 2 см с обеих сторон от стропила в разжелобке размещались добавочные контррейки (на уровне обычных контрреек, но параллельно стропилам в разжелобке). Пленка подсоединяется к верхней стороне этих добавочных контрреек. Обычные контррейки необходимо отрегулировать таким образом, чтобы было можно инсталлировать параллельные контррейки и в то же время чтобы между добавочной и обычной контррейкой осталось пространство по крайней мере 5 см для вывода стекающей воды. Пространство под металлическим разжелобком необходимо сделать водонепроницаемым, например, с помощью ЮТАФОЛ ДТБ или битумного полотна. Более подробная информация в таблице.

Уклон крыши град.

Гориз. нахлест

Вертик. нахлест

Зазор под пленкой (стропило максимальной длины 10 м)

до 21

20 см

10 см

4 см (400 см2/1 пог.м)

22-30

15 см

10 см

3 см (300 см2/1 пог.м)

от 31

10 см

10 см

2 см (200 см2/1 пог.м)

Рис. 8

Деталь углового применения ЮТАФОЛ Д или ЮТАКОН – обеспечение вентиляции в углу при креплении кровли на рейки

  1. Угловое стропило.
  2. Теплоизоляция..
  3. Листовой кровельный желоб
  4. Подкровельная пленка ЮТАФОЛ Д или ЮТАКОН.
  5. Добавочная контррейка.
  6. Лента ЮТАФОЛ СП (соединение).

В зоне элементов, нарушающих целостность поверхности кровли, например, антенных стоек, вентиляционных труб и т.д., пленку следует разрезать и прикрепить к ближайшей нижней или верхней обрешетке (см. рис. 4).

Рис. 4

Рис. 9

Для закрепления к выступающим строительным или другим элементам кровли может быть использована двусторонняя соединительная лента ЮТАФОЛ СП 1. При небольшой толщине стропил (менее 14 см), где нет пространства для зазора между пленкой и теплоизоляцией, первый слой теплоизоляции высотой 10-12 см укладывают между стропилами, а второй слой высотой 4-6 см укладывают поперек под стропила между поперечными рейками потолка (см. рис. 9, 10). Так обеспечивается не только возможность создания зазора, но и перекрываются каналы утечки тепла через материал стропил и не возникает конденсации водяных паров на внутренней стороне стропил. Нарушение воздушной вентиляции в зазоре под пленкой в месте врезки мансардного окна устраняется устройством боковых отверстий в стропилах над и под мансардным окном (по 3 шт. диам. 1 см). Крепление к мансардным окнам осуществляется с учетом конкретного строительного решения данного окна, так как разные изготовители мансардных окон (Велюкс, Факро и Рото) предлагают различные решения крепления к своим изделиям. Пленку рекомендуется закрыть кровлей не позднее 3 месяцев. На пленку не должно попадать УФ-излучение через чердачное окно, эркер, в том числе и на пленки, инсталлированные на ближние либо на противоположные стороны кровли. Можно применять на кровле с уклоном от 17°, в случае более низкого уклона необходимо заранее получить письменную консультацию у производителя. При уклоне менее 22° рекомендуется нахлесты соединить лентами ЮТАФОЛ СП 1.

Рис. 10

Структура кровельной конструкции при малой высоте применяемых стропил в случае применения пленок ЮТАФОЛ Д или ЮТАКОН

Использование

Можно использовать для всех типов крыш (мягкая кровля, композитная черепица, металлочерепица и т.д.).

  1. Главная
  2. Гидро-пароизоляция
  3. Juta (Чехия)
  4. Руководство по монтажу
  5. Ютафол Д

технические характеристики материала Н, Д 96, варианты изделия Н 96, инструкция по применению и пароизоляция ютафолом

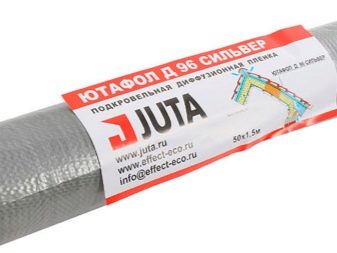

Гидроизоляционная диффузионная мембрана «Ютафол Д 96 Сильвер» (не путать с «Ютафол Н 96») является успешным продуктом компании «Юта», которая существует на рынке уже более 15 лет. Данный материал обеспечивает надежную защиту пространства от избыточной влажности, пыли, грязи и других неблагоприятных воздействий. Мембрана создана из нитей полиэтилена, которые сверху покрыты защитной пленкой. Пропускающие способности для гидро- и пароизоляции обусловлены наличием мелких отверстий. За счет этого возможно осуществление вентиляции пара.

Особенности мембраны

Данный материал отличается высоким качеством и долговечностью. Его главной отличительной особенностью является возможность применения исключительно в хорошо вентилируемых конструкциях. Из-за того, что пленка имеет перфорированную структуру, она способна обеспечивать проветриваемость внутри помещений. Если такой материал правильно установить и эксплуатировать, получится добиться с его помощью длительной и первоклассной защиты слоя теплоизоляции от проникновения лишней влаги. При этом конструкция после монтажа мембраны становится полностью воздухонепроницаемой. А значит, она будет надежно защищена от ветра и теплопотерь.

Мембрана «Ютафол Д 96 Сильвер» полностью соответствует российским и зарубежным стандартам качества. Ее эффективность тестируется, а качество материалов проходит строгий контроль. Это подтверждают соответствующие сертификаты, прилагаемые к изделию.

Мембрана данной марки полностью безопасна для окружающей среды и здоровья человека. При ее изготовлении не используется токсичное сырье. При этом стоимость такого товара доступна каждому.

Технические характеристики

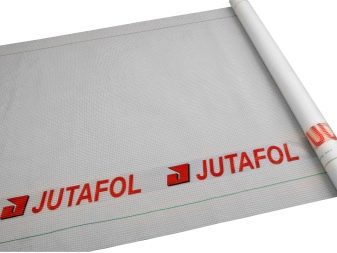

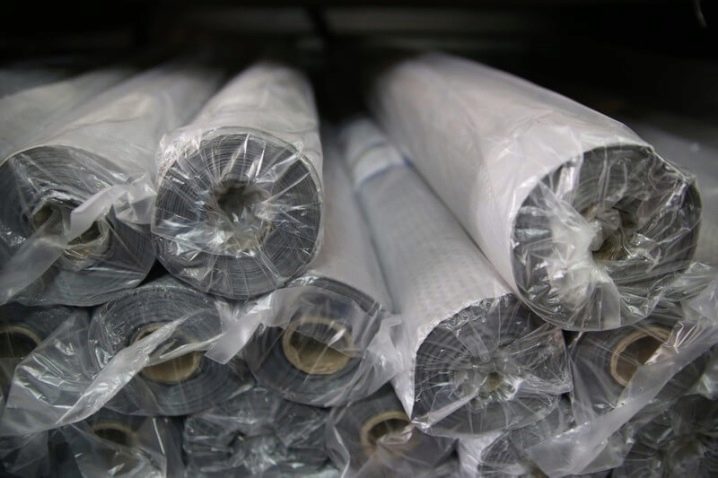

Мембрана «Ютафол Д 96 Сильвер» продается в рулонах. Физико-механические характеристики материала таковы:

  • вес составляет 7,7 кг;
  • плотность равна 96 кг на 1 кв. м;
  • ширина мембраны составляет 1500 мм, длина – 50000 мм, толщина – 0,17 мм;
  • толщина диффузии составляет 4 мм;

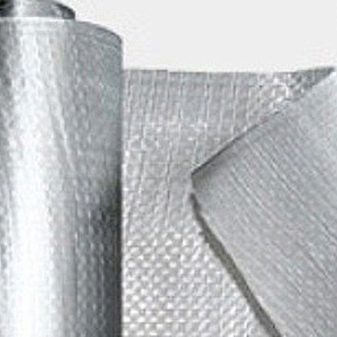

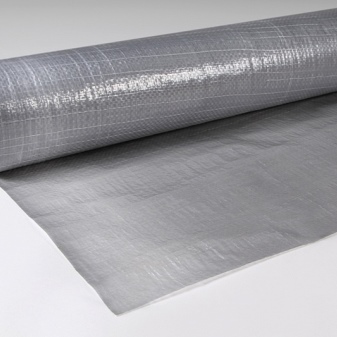

  • наружная поверхность пленки имеет серебристый цвет;
  • класс горючести – ВЗ;
  • водоупорность – W2.

Данный материал способен выдержать усилие на разрыв при протыкании в 170/160Н/20 см. При этом общие показатели прочности при растяжении составляют 250Н/5 см в продольном направлении и 240Н/5 см в поперечном направлении. Паропроницаемость мембраны составляет более 35 г на 1 м2 в сутки. Все эти показатели сохраняются при интенсивном ультрафиолетовом излучении на протяжении 3 месяцев.

Сфера использования

Данный материал разработан для использования в качестве барьера. Он препятствует проникновению пара в кровельных, напольных и стеновых конструкциях. Гидроизоляционная пленка «Ютафол Д 96 Сильвер» подходит для создания защитного слоя:

  • пространства под крышей двух- или трехскатных сооружений;
  • неотапливаемых кровель;
  • наклонных и плоских конструкций.

Пропускающие характеристики материала обеспечивают оптимальное проветривание конструкций, позволяют не допускать негативного воздействия влаги на сооружение. Мембрана эффективно применяется в отделке теплых полов, а также для помещений с высоким уровнем влажности (бань, саун, промышленных цехов, бассейнов).

Нюансы применения

Перечислим несколько нюансов, которые стоит знать при использовании гидроизоляции данного типа.

  • Лучше использовать мембрану «Ютафол Д 96 Сильвер» для изоляции изнутри помещений.
  • Если климат в регионе довольно влажный, лучше использовать для изоляции другой тип мембраны (например, «Сильвер AL»).
  • Когда работу производят в северных регионах, в которых необходимо применять сложную двухслойную изоляцию, важно знать: внутренний слой теплоизоляции должен быть примерно в 5 раз тоньше внешнего.
  • Мембрана имеет одинаковое защитное покрытие с обеих сторон, поэтому можно укладывать любой стороной. Если только речь не идет о мембране с фольгой (здесь надо укладывать пленку фольгой внутрь сооружения).

Качество гидроизоляции пленкой «Ютафол Д 96 Сильвер» напрямую зависит от того, насколько грамотно осуществляется ее монтаж. Если у вас нет опыта в проведении таких работ, лучше доверить это профессионалам. Специалисты проведут качественный монтаж в краткие сроки.

При покупке материала следует обязательно попросить у продавца сертификат, который подтверждает качество продукции. Остерегайтесь подделок, ведь их так много на современном рынке. Покупать материал нужно в проверенном магазине. Можно предварительно пролистать информацию на сайте производителя и узнать, с какими поставщиками он работает.

Инструкция по применению

После монтажа мембраны в кровельных конструкциях между ней и утеплителем обязательно должно оставаться пространство. Для фиксации стыков необходимо использовать ленту от того же производителя, что и сама мембрана. Тогда получится достигнуть максимально высокое качество работы, ведь производитель создал ленту специально для «Ютафол Д 96 Сильвер». Ни в коем случае не используйте герметики на основе клея.

Для работы выбирайте импрегнированные (покрытые антигнилостным составом) деревянные рейки. Не проводите работу в мороз. Оптимальная температура воздуха для монтажа пленки составляет не менее 5 градусов С. Данный гидроизоляционный материал подходит для использования в помещениях, где температура воздуха не бывает ниже -40 и не превышает – 80 градусов С.

В зависимости от того, какой размер и наклон крыши, горизонтальный нахлест будет колебаться от 10 до 20 см, а вертикальный – до 10 см. Около конька крыши необходимо оставить щель размером примерно 5 см. Это требуется для обеспечения продувания воздухом. Край мембраны следует опустить прямо до окантовки. Если вам нужно зафиксировать пленку возле дымохода, надрежьте ее и прикрепите к ближайшей обрешетке.

Если у вас осталась лишняя мембрана, хранить ее необходимо только в чистых помещениях. Ни в коем случае нельзя подвергать мембрану ультрафиолетовому излучению. Когда необходимо перевезти пленку в другое место, тщательно упакуйте ее, чтобы не допустить механических повреждений. Они способны впоследствии привести к ухудшению качества материала.

Отзывы покупателей

Большинство потребителей положительно отзываются о качестве мембраны «Ютафол Д 96 Сильвер». Она обеспечивает надежную гидроизоляцию. Ей не страшен снег, а также дождь, град и грязь. К тому же такой материал легко найти в продаже, его стоимость вполне доступна.

Также покупатели отмечают простоту монтажа пленки. Для этого не потребуется специальных навыков, можно даже не вызывать специалистов, провести монтаж своими руками. Лояльность покупателей вызывает еще тот факт, что материл чешской марки огнеупорен. А значит, не стоит переживать, что искры из дымохода, которые попадут на крышу, спровоцируют возгорание.

О том, как монтировать все виды пленок марки JUTA, смотрите в видео ниже.

о свойствах, применении и правильном монтаже материала

Серии пленки JUTAFOL: «Сильвер Д96» и «Сильвер Н96». Другие разновидности мембран «Ютафол», таблица с характеристиками всех видов материала, самые важные нюансы монтажа.


Изоляционная пленка «Сильвер» – продукт компании «Юта» (Juta) с опытом производства таких материалов уже более 15 лет. В линейке производителя представлены гидроизоляционные, пароизоляционные и антиконденсатные пленки. Основная сфера их применения – защита кровельной теплоизоляции от попадания влаги, что важно для сохранения свойств утеплителя. Еще мембраны «Сильвер» используют в качестве защиты от ветра и осадков (дождя и снега). Ввиду большого выбора моделей пленки можно подобрать гидроизоляцию для конкретных условий применения.

Гидроизоляционная пленка «Сильвер Д96»

Пленка «Сильвер Д96» – диффузионный материал с микроперфорацией, которая позволяет ему дышать и эффективно отводить конденсат из утеплителя наружу. Одновременно материал обеспечивает комфортный микроклимат в жилище за счет того, что влага не может попасть внутрь. Еще пленка защищает подкровельное пространство от пыли и копоти.

«Сильвер Д96» предназначена для вентилируемых скатных кровель с утепленной или неутепленной конструкцией. При укладке материала над и под ним должен быть организован вентиляционный зазор. Пленка может укладываться под любые кровельные покрытия, в том числе металлочерепицу.

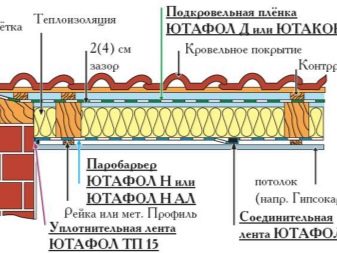

Расположение гидроизоляционной пленки в составе кровельного покрытия

Расположение гидроизоляционной пленки в составе кровельного покрытия

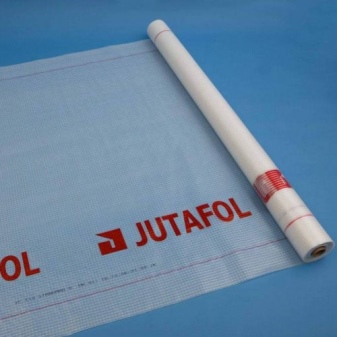

По краям материала идет маркировочная полоса, определяющая величину нахлеста полотен. Горизонтальные и вертикальные нахлесты определяются с учетом угла наклона кровли.

Уклон кровли

Величина вертикального нахлеста, м

Горизонтальный нахлест, см

До 21°

0,1

0,2

22-30°

0,1

0,15

Более 30°

0,1

0,1

Важные характеристики «Сильвер Д96»:

  • Размеры рулона – 1,5х50 м.
  • Паропроницаемость – 18 г/м2 в сутки.
  • Вес – 7,2 кг.
  • Прочность на разрыв (продольная/поперечная) – 600/450 (Н/5 см).
  • Плотность – 96 г/м2.
  • Стабильность к воздействию УФ-излучения – 3 месяца.
  • Класс огнестойкости – B3.

Кроме «Ютафол Сильвер Д96» в линейке «Ютафол Д» представлены еще 2 типа этой гидроизоляционной пленки.

Характеристика

«Ютафол Д110 Стандарт»

«Ютафол Д110 Специал»

Структура

Трехслойная: арматурная сетка, покрытая с обеих сторон полиэтиленом

Аналогичная «Ютафол Д110 Стандарт».

Размеры рулона, м

1,5х50

1,5х50

Вес, кг

7,5

7,5

Плотность, г/м

110

110

Паропроницаемость, г/м2 в сутки

41

41

Стабильность к действию УФ

3

3

Горючесть

B3

B1

Обратите внимание: в состав «Ютафол Д110 Специал» входит особый реагент, который делает материал самозатухающим и исключает выделение им горючих капель, вызывающих увеличение очагов разгорания.

Серия пароизоляционных пленок «Ютафол Н»

Пленка Silver Н96 входит в линейку «Ютафол Н Сильвер». Буквой «Н» производителем маркируются все материалы, используемые в качестве пароизоляции. Пленка предназначена для устройства пароизоляционного барьера на внутренней стороне кровли. Еще материал используют для защиты наружных стен здания. Пленка исключает проникновение пара из помещения внутрь утеплителя, тем самым продлевая срок его службы. Материал обладает сниженными показателями возгораемости. Для этого в составе материала присутствует самозатухающий реагент.

Пароизоляционную пленку закрепляют на нижней плоскости конструкций, между которыми расположена теплоизоляция. Чаще всего это стропила и лаги. Если пленку располагают между несколькими слоями утеплителя, то его толщина сверху пароизоляции должна быть в 4-5 раз меньше, чем снизу.

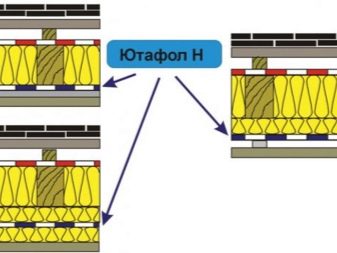

Расположение пароизоляционной пленки в составе кровельного покрытия

Расположение пароизоляционной пленки в составе покрытия

В отличие от «Сильвер Н96» пленка «Стандарт Н110» имеют трехслойную структуру. В ней представлены армирующая сетка, сверху и снизу защищенная полиэтиленовой пленкой. В составе «Специал Н110» также есть дополнительный алюминизированный слой, который позволяет экономить на отоплении за счет отражения тепла внутрь. В таблице для сравнения приведены характеристики всех пленок из этой серии.

Характеристика

«Ютафол Н96 Сильвер»

«Ютафол Н110 Стандарт»

«Ютафол Н110 Специал»

Размеры рулона, м

1,5х50

1,5х50

1,5х50

Вес, кг

7,2

8,25

8,25

Плотность, г/м2

96

110

110

Паропроницаемость, г/м2 в сутки

Ниже 1

0,9

0,9

Прочность на разрыв (продольная/поперечная), Н/5 см

650/450

220/190

220/190

Стабильность к действию УФ, месяцев

3

3

3

Советуем изучить еще один вид мембран, которые представлены гидро-и пароизоляцией: «Гидроизоляционная мембрана Tyvek: все разновидности, сферы их применения и монтаж».

Важные нюансы монтажа пленок «Сильвер»

Для монтажа пленки потребуются крепежи. В качестве них можно использовать строительный степплер со скобами или специальные гвозди с плоской головкой. На несущие конструкции мембрану фиксируют с помощью контрреек, устанавливаемых по стропилам. При монтаже материала допускается провис до 2 см. Пленку можно укладывать при шаге стропил не более 120 см. Другие правила монтажа мембраны «Сильвер»:

  • При укладке исключается прямой контакт пленки с теплоизоляционным материалом, поскольку он начинает терять свои защитные свойства. Величина зазора между утеплителем и мембраной должна быть 2-4 см.
  • Нельзя укладывать пленку на опалубку и прочие виды настилов.
  • При монтаже пленки на коньке необходимо обеспечить вентиляционный зазор от 5 см.

Как крепить пленку в области конька

Как крепить пленку в области конька

  • При окончании пленки по углам в них необходимо обеспечивать дополнительную вентиляцию, используя добавочные рейки, которые должны быть расположены с отступом 1-2 см от края угловых стропил.
  • Если пленка заканчивается в разжелобке – здесь тоже необходимо использовать добавочные контррейки. Расстояние от стропил до реек с обеих сторон должно быть не менее 2 см.
  • Над и под мансардными окнами в местах их врезки в стропилах устраивают боковые отверстия диаметром 1 см. Это позволит избежать нарушений вентиляции воздуха.
  • Для кровель с уклоном менее 22° крепление мест стыков пленки должно осуществляться с помощью двусторонней клейкой ленты.

В заключение

Пленки «Сильвер» – бюджетный тип гидро- и пароизоляции, который имеет множество положительных отзывов. Важно при ее выборе в качестве гидроизоляционного слоя учитывать возможность применения только в проветриваемых системах наклонных кровель. Мембрана ценится потребителями не только из-за невысокой цены. Для нее характерны высокая устойчивость к снегу, дождю и даже граду. Кроме того, материал очень прост в монтаже и для укладки не требует особой квалификации.

Подкровельная диффузионная плёнка ЮТАФОЛ Д

Основное назначение подкровельной диффузионной пленки ЮТАФОЛ Д - это защита подкровельных пространств от пыли, влажности и копоти, возникающей вследствие дождя и снега, а в чердачных помещениях предохраняет теплоизоляцию от воздействия внешней влаги. Возможность вентиляции водяных паров из внутренних частей помещения обеспечивается микроперфорацией. Пленка предназначается только для вентилируемых скатных крыш.





Виды пленок ЮТАФОЛ Д

Пленки ЮТАФОЛ Д Стандарт и ЮТАФОЛ Д Специал трехслойные. Основной слой – арматурная сетка, выполненная из полиэтиленовых полос, и двух внешних изготовленных из полиэтиленовой пленки. Армирование арматурной сеткой придает прочность материалу, двустороннее ламинирование обеспечивает гидроизоляционные свойства, а выполненная микроперфорация обеспечивает паропропускающие свойства. ЮТАФОЛ Д Специал содержит самозатухающий реагент, препятствующий расширению очага загорания, и поэтому обладает пониженной воспламеняемостью, не выделяет горючих капель, которые могли бы стать источником быстрого распространения огня в результате возникновения новых очагов загорания. Полипропиленовая пленка ЮТАФОЛ Д Сильвер также входит в данную группу.


Технология монтажа пленок ЮТАФОЛ Д

При паропроницаемом варианте исполнения, на поверхности пленок (около 12 см от края) наносится цветная полоса. Цветная полоса определяет рекомендуемую горизонтальную поверхность нахлеста с последующим полотном пленки. При уклоне крыши до 21 град, горизонтальный нахлест должен составлять 20 см., при уклоне крыши 30 град, горизонтальный на хлест должен быть 15 см. При уклоне крыши от 31 град, горизонтальный нахлест должен быть таким же, как и вертикальный, т.е. 10 см.


ЮТАФОЛ Д имеет размеры 1,5 х 50 м и плотность двух видов 96 и 110 г/м². Cырье, входящее в ее состав, обеспечивает пленке длительный срок службы. Материал неподвержен образованию плесени, гниению, воздействию вредителей и экологически безопасен. Рулон упаковывается в полиэтиленовую плёнку, что способствует предотвращению повреждений товара.

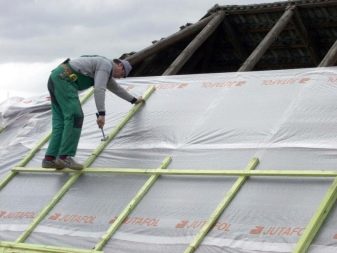

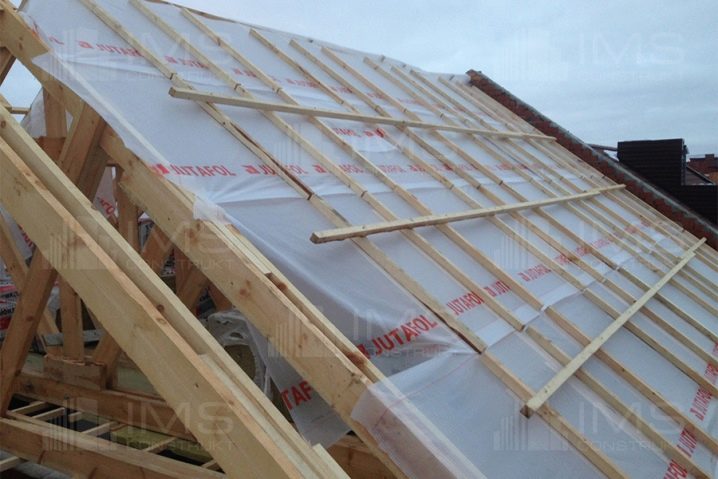

«Плёнка ЮТАФОЛ Д закрепляется прямо на плоскости стропил, лаг или других строительных элементов кровли скобами механического сшивателя или оцинкованными гвоздями с плоской головкой. Высота провиса пленки должна быть не более 2 см, расстояние между несущими плёнку стропилами не должно превышать1,2 м.» После закрепления плёнки на несущей конструкции кровли следует усилить крепление путем установки контрреек по стропилам. Лучше всего использовать пропитанный материал сечением 3 х 5 см, который укладывается таким образом, чтобы обеспечивалась полноценная вентиляция водяных паров через плёнку из внутренних помещений. У кровельных покрытий с использованием цемента может произойти ухудшение внешнего вида. Рулон с пленкой наматывается так, чтобы ее легко можно было раскатать по крыше.


Сторона укладки пленок ЮТАФОЛ

Важно не путать сторону укладки плёнки. Если уложить плёнку не той стороной, то ухудшаются как ее гидроизоляционные, так и паропропускающие свойства. Нельзя плёнку укладывать непосредственно на опалубку или другие настилы, а также допускать ее соприкосновение с теплоизоляцией. Яркая сторона цветной полоски на краю полотна рулона и надпись для пленок ЮТАФОЛ Д Стандарт и ЮТАФОЛ Д Специал означает ту поверхность, которая должна быть обращена к кровельному покрытию (для пленки ЮТАФОЛ Д Сильвер к кровельному покрытию обращена темная сторона пленки).


На реконструируемую кровлю с опалубкой или другим настилом контррейки монтируют по скату крыши, между настилом и плёнкой. Расстояние между контррейками не должно превышать 1,2 м, а их сечение должно составлять 3 х 5 см. Если плёнка соприкасается с настилом материал теряет свои гидроизоляционные свойства, основанные на использовании так называемого "шатрового эффекта" или поверхностном натяжения воды. Между теплоизоляцией и пленкой, в соответствии с наклоном кровли, должен быть зазор 2-4 см.


В зоне антенных стоек, вентиляционных труб и т.д., плёнку следует разрезать и прикрепить к ближайшей нижней или верхней обрешетке.


Соединительная лента ЮТАФОЛ СП 1

Для закрепления плёнки к выступающим строительным или иным элементам кровли может быть использована двусторонняя соединительная лента ЮТАФОЛ СП 1. Закрыть пленку кровлей рекомендуется не позднее 3-х месяцев. На пленку не должно попадать УФ излучение через чердачное окно, эркер, в том числе и на материал, инсталированный на ближние либо на противоположные стороны кровли. Материал можно применять на кровле с уклоном от 17°, в случае, если уклон более низкого уклона необходимо заранее получить письменную консультацию у производителя. При уклон меньше, чем 22° рекомендуется нахлесты пленки соединить лентами ЮТАФОЛ СП 1.

Характеристики пленок Ютафол и Ютавек для гидро- и пароизоляции

Широкое распространение для гидро- и пароизоляции скатных крыш получили пленки чешской марки JUTA. Компания предлагает широкий ассортимент, удовлетворяющий потребностям практически для любой конструкции крыши и правильной укладки кровельного пирога. Подробно рассмотрим технические характеристики и отличия каждой из пленок JUTA.

Гидроизоляционные пленки и диффузионные мембраны JUTA

Рассмотрим наиболее популярные пленки для гидроизоляции утепленных и "холодных" скатных и плоских крыш.

Гидроизоляция Ютафол Д 96 Сильвер, Д 110 Специал и Д 110 Стандарт
Гидроизоляция Ютафол Д 96 СильверЮтафол Д 96 Сильвер

Кровельная диффузионная пленка Ютафол Д 96 Сильвер предназначена для защиты подкровельного пространства (теплоизоляции, в случае утепления крыши) от влаги (дождя и снега). Пленка представляет собой армированный слой из полипропилена с микроперфорацией, благодаря которой обеспечивается вентиляция паров из помещения. Ютафол Д 96 применяется для скатных конструкций крыш, имеет поверхностную плотность - 96 г/м2. Размеры гидроизоляции 50х1,5м. Отпускается в рулонах, упакованных в полиэтиленовую пленку.

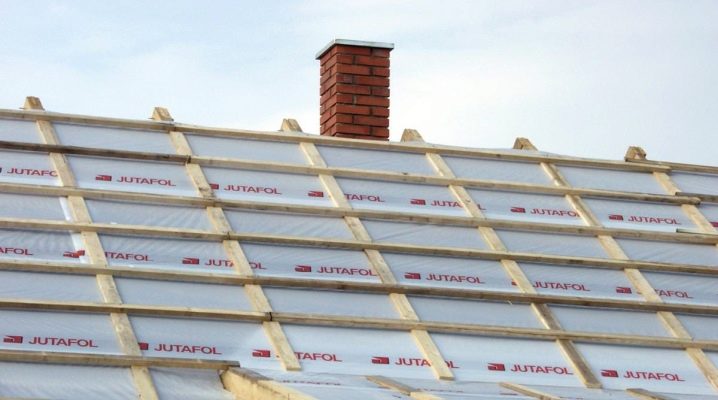

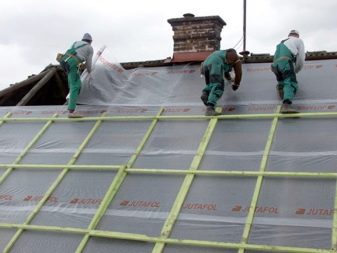

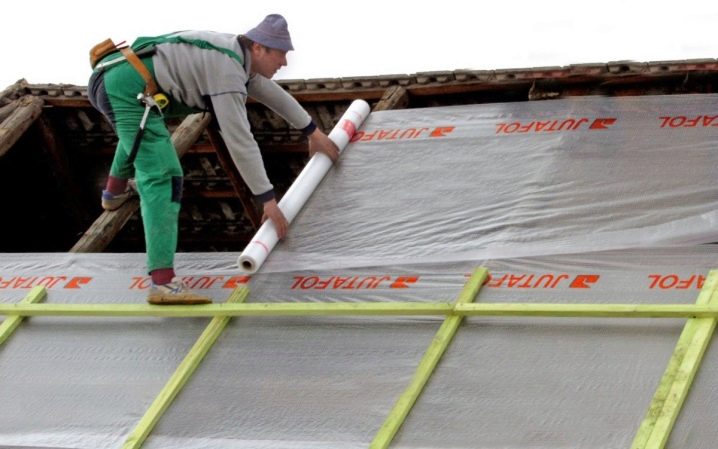

Гидроизоляция Ютафол Д 96 укладывается горизонтально снизу-вверх стороной с изображением к кровельному материалу и закрепляется к обрешетке строительными скобами. Следующий слой гидроизоляции укладывается внахлест (около 10см). Для наилучшей герметичности соединения проклеиваются специальным скотчем. Нежелательно использовать в качестве диффузионной мембраны для утепленных крыш. В случае применения необходим вентиляционный зазор между теплоизоляцией (утеплителем) и пленкой 30-40мм.

Ютафол Д 110Пленки Ютафол Д 110 состоят из трех слоев: микроперфорированная полиэтиленовая пленка с двух сторон и арматурная сетка для предания прочности и плотности (110 г/м2). По остальным характеристикам и назначению пленка аналогична гидроизоляции Ютафол Д 96.

Гидроизоляция Ютафол Д 110 Специал, плюс ко всему, обладает пониженной воспламеняемостью благодаря специальному реагенту.

Подкровельная супердиффузионная мембрана Ютавек

Пленки, именуемые "супердиффузионными мембранами", помимо защиты от атмосферных явлений обладают повышенной паропроницаемостью. Такие мембраны способны пропускать пары со стороны теплоизоляции, что позволяет защитить утеплитель, стропильную систему и обрешетку от излишней влаги (конденсата) за счет постоянной вентиляции воздуха в подкровельном пространстве.

Супердиффузионные мембраны идеально подходят для "утепленных" крыш благодаря повышенной паропроницаемости.

Супердиффузионная мембрана Ютавек 115К такому типу гидроизоляционных пленок производителя JUTA относятся мембраны марки Ютавек (JUTAVEK). Как и рассмотренные выше пленки Ютафол, супердиффузионные мембраны Ютавек отличаются между собой главным образом плотностью. Например Ютавек 100 имеет плотность - 100 г/м2, а Ютавек 115 и Ютавек 135 - 100 и 135 г/м2, соответственно. Супердиффузионная мембрана Ютавек 135Пленки представляют собой трехслойный полипропиленовый материал, состоящий из двух внешних слоев, обеспечивающих прочность и одного внутреннего, создающего супердиффузионные свойства гидроизоляции.

Ютавек в отличие от пленок Ютафол можно укладывать непосредственно на теплоизоляцию (утеплитель), т.е. дополнительный вентиляционный зазор делать нет необходимости.

Монтируйте все гидроизоляционные пленки JUTA принтом (надписью) к стороне кровельного материала, не ошибетесь 🙂

Пароизоляционные пленки JUTA

Пароизоляция используется только в случае утепления чердачных и стеновых конструкций дома. Рассмотрим популярные марки пароизоляционных пленок JUTA.

Пароизоляционная пленка Ютафол Н 96 Сильвер

Пароизоляция Ютафол Н 96 предназначена для изоляции теплого пара со стороны жилого помещения к кровельному или фасадному утеплителю, что значительно увеличивает тепловые свойства и позволяет защитить слой теплоизоляции от возникновения конденсата в результате взаимодействия теплого и холодного пара.

Пленка Ютафол Н 96 Сильвер представляет собой однослойную полипропиленовую пленку и имеет размеры 1,5х50м (75м2) и плотность 96 г/м2. Монтируется любой стороной к утеплителю.

Пароизоляционная пленка Ютафол Н 110 Специал и Стандарт

Трехслойные пароизоляции Ютафол Специал и Ютафол Стандарт состоят из арматурной сетки, ламинированной с двух сторон пароизолирующей полиэтиленовой пленкой. Плотность такой пленки - 110 г/м2. В остальном материал аналогичен Ютафол Н 96.

Ютафол Специал содержит самозатухающий реагент, в связи с чем такая пароизоляция обладает пониженной воспламеняемостью.

Пароизоляция Ютафол Н АЛ 170 Специал

Пленка для пароизоляции Ютафол Н АЛ 170 СпециалЕще одной разновидностью пароизоляционных пленок JUTA является Ютафол Н АЛ 170. Плюсом такого материала перед Ютафол Н 110 считается наличие дополнительного (четвертого) алюминиевого слоя, который выполняет теплоотражающую функцию. Также этот тип пароизоляции имеет повышенную плотность - 170 г/м2.

Укладывается отражающим слоем к внутреннему пространству. Размеры - 1,5х50м.

Монтируйте все пароизоляционные пленки JUTA как пожелаете (они ведь полностью изолированы). Исключение - Ютафол Н АЛ 170 Специал, описанная выше.

Статьи ТСК ДИПЛОМАТ

Гидроизоляционная пленка Ютафол Д 96 Сильвер (Silver) - диффузионная защита

«Ютафол Д96 Silver» — защита конструкций от влаги, известная потребителям больше, чем 15 лет. Гидроизоляция кровли «Ютафол» надежно оберегает внутреннюю атмосферу строений от избыточной мокроты, грязи, пылевых частиц, иных неблагоприятных факторов. «Ютафол D 96» от чешской компании Juta представляет собой полиэтиленовые нити, защищенные пленочным покрытием. Эксплуатационные способности пароизоляции обеспечены мелкими отверстиями, благодаря которым осуществляется вентиляция пара.

Область использования

Характеристики мембраны Jutafol «Д 96» позволяют эффективно применять пленку как барьер для проникновения пара сквозь стены, полы, кровлю. Слой «Ютафол Д 96», цена которого невысока, создает защитный барьер:

  • в крышах;
  • неотапливаемых кровлях;
  • под крышами 2-, 3-скатных конструкций.

Пленку эффективно применяют при обустройстве систем «теплый пол», в бассейнах, цехах, саунах, банях.

Какой стороной нужно уложить покрытие «Ютафол Д96 Сильвер»? Обе стороны материала оснащены идентичным покрытием, поэтому возможен монтаж любой стороной. Соединительная лента «Ютафол СП1» прикрепляет мембрану к выступающим деталям. Она соединяет пленки и другие материалы, обеспечивая паронепроницаемый стык на долгое время.

Для регионов с повышенной влажностью берут материал с маркировкой «Silver AL». Северные регионы применяют изоляцию в 2 слоя, притом внутренняя часть должна иметь толщину в 5 раз меньше, чем внешняя.

Чем особенна пленка?

Пленка «Ютафол» для крыши — долговечная гидроизоляция, которую можно применять только в вентилируемых помещениях. Мембрана за счет особой структуры гарантирует проветриваемость изнутри сооружения.

При правильной установке и эксплуатации пленка «Ютафол Д 96» создает безупречную защиту теплоизоляционной прокладки от поступления чрезмерной влажности.

После установки «Сильвер Д» абсолютно не пропускает воздух, поэтому конструкция получает 100% защиту от потерь тепла и ветра. Гидроизоляционный слой важно правильно уложить, иначе его качество существенно снизится. А также стоит остерегаться подделок на рынке стройматериалов. Покупайте товар строго у проверенных продавцов!

Технические характеристики «Ютафол Д96 Silver» отвечают требованиям к качеству, принятым в России и Европе. Характеристики материала таковы, что мембрана не вредит людям и живой природе.

Пароизоляция Jutafol, цена которой отвечает качеству, подвергается тестам на степень эффективности. Она имеет сертификаты, подтверждающие качество. Купить Jutafol можно в Москве на выгодных условиях.

Стоимость

Цена на пароизоляцию Jutafol доступна, поэтому ее может приобрести любой желающий. Недорого купить «Ютафол Д96 Сильвер» можно в нашем интернет-магазине. Уточняйте цену на Jutafol Д96 Silver у наших менеджеров.

Опытные специалисты подскажут, как купить «Ютафол Д96 Silver» еще выгоднее.

Установка: советы пользователям

Мембрана и утеплитель в кровле разделяют пространством. Стыки фиксируют с помощью ленты «Ютафол СП1».

Не применяйте клеевые герметики! Не работайте при низких температурах, для идеальной установки пленки необходимо не ниже +5 градусов по Цельсию. Применяйте рейки из дерева, обработанные средством от гнили.

При расчете материала нужно учесть габариты и угол кровли. Нахлест по горизонтали составит 10-20 см, по вертикали — до 10 см. Возле конька кровли оставляют щель 5 см для прохода воздуха.

Пользователи в отзывах указывают на легкость укладки мембраны, не требующего особых умений, а также огнеупорные свойства материала.

Ютафол. Пароизоляция. Обзор и сравнение. Технические Параметры

Пароизоляционная пленка Ютафол служит защитой теплоизоляции при обустройстве крыш, стен или других сооружений от пара и влажности. Паробарьер Ютафол помогает сохранить теплоизоляционные характеристики уложенного материала на протяжении гарантийного срока эксплуатации. Пароизоляция Ютафол эффективно противостоит атмосферным осадкам и снижает негативные последствия выпадения дождя или снега. В подвальных помещениях, пленка Ютафол надежно защищает теплоизоляционный материал от грунтовой влаги.

Пароизоляционная пленка ЮТАФОЛ Н

Современное строительное сооружение невозможно представить, без применения многочисленных видов теплоизоляции. Теплоизоляционные материалы буквально обволакивают новые объекты. Базальтовая вата, Экструдированный пенополистирол, Изолон, Керамзит, Penoplex в конце концов обычный пенопласт — все утеплители, нуждаются в собственной защите.

Пароизоляция Ютафол создает преграду и не допускает проникновение паров, препятствуя образованию конденсата воды в теплоизоляционных материалах. Пленка способствует удержанию тепла в кровельных каркасах, стеновых панелях, цокольных конструкциях и других строительных сооружениях.  Она значительно повышает их герметичность и помогает сохранить тепло во внутреннем пространстве. Обеспечивает отличную защиту от негативного ветрового воздействия.

Стоит заметить, что Чешский бренд JUTAFOL выпускает под своей маркой различные мембраны и пленки для обеспечения: гидроизоляции, ветровой защиты, всевозможные пленки для садового участка, дома, и даже для устройства фасада. Наш обзор посвящен паронепроницаемой мембране.

Пароизоляцию производитель маркирует индексом “Н”. Мембрана представляет из себя слоенную конструкцию полипропиленовых пленок, армированных арматурной сеткой. Кроме того, существует пароизоляция с  дополнительной маркировкой “AЛ” покрытая отражающим фольгированным алюминием, такая пленка успешно дополняет теплоизоляцию, наращивая положительные свойства и усиливая технические показатели.

Пароизоляция Ютафол технические характеристики

  • Водяная непроницаемость, позволяет эффективно справляться даже с проливным дождем;
  • Эластичность пленки помогает обойти сложную геометрию крыши;
  • Не разрушается от прямого попадания ультрафиолетового излучения в течении трех месяцев;
  • Высокая сопротивляемость атмосферным осадкам;
  • Экологическая безопасность, Ютафол не выделяет вредных веществ;
  • Не представляет опасности для здоровья человека. Не несет ущерб окружающей среде;
  • Горючесть в зависит от марки и встречается класс:

— B1 — трудновоспламеняемые (schwer entflammbar)
— B3 — легковоспламеняемые (leichtentflammbar)

  • Выдерживает высокую температуру в диапазоне от — 60 °C до + 80 °C;
  • Легкий материал с плотностью от 96 до 110 г/м2 в зависимости от назначения;
  • Не подвержен гниению или образованию плесени;
  • Противостоит воздействию насекомых и прочих вредителей.

Ютафол инструкция по применению:

Пароизоляция Ютафол в зависимости от области применения различается по маркам и обладает разными свойствами согласно строительным требованиям. Сложно структурированная мембрана паровой изоляции Ютафол обеспечивает соответствующие технические характеристики согласно наименованию. Производитель классифицируют свои изделия буквенно-цифровыми индексами в сочетании с броскими наименованиями. Всего мы знаем четыре основных пароизоляционных материала Ютафол:

Н 96 Сильвер;
Н 110 Специал;
Н 110 Стандарт;
Н АЛ 170 Специал.

Сочетание названий, цифр и буквенных индексов обеспечивают необходимое разнообразие использования Ютафола в строительных элементах. Каждое новое обозначение несет в себе информацию, определяющую область применения, которую необходимо учитывать в обустройстве и сооружении собственного жилища. Частое применение материал находит как:

  • Защитный пароизоляционный слой защиты теплоизоляции при монтаже крыш, в перегородках стен, в напольных и прочих строительных конструкциях.
  • Фольгированная отражающая паронепроницаемая броня.

Пароизоляционная пленка Ютафол Н 96 Сильвер

Пленка Ютафол Н 96 Сильвер наделена всеми свойствами классической пароизоляции. Состоит из двух слоев полипропилена. Буквой «Н» производитель обозначает все свои материалы, которые служат для создания защиты от пара, цифра в аббревиатуре указывает на плотность материала. Так Ютафол Н, смотанный в рулон имеет размеры 1,5 х 50 метров и плотность 96 грамм на метр квадратный. Ультрафиолетовая стабильность обеспечивается на протяжении 3 месяцев, таким образом, пароизоляция требует обязательного укрытия от солнца. Относится к легковоспламеняемой группе B3.

Технические характеристики пароизоляции Ютафол Н 96 Сильвер:

  • Пленка толщиной до 0,22 мм.
  • Плотность 96 г/м².
  • Размер рулона: длина 50 м, ширина 1,5 м.
  • Масса рулона – 7,7 кг.
  • Паропроницаемость ниже 1,0 г/м²/24 часа. Показатели справедливы для условий эксплуатации при которых: значение влажности воздуха не превышает 85%, температура в пределах +23 °C.
  • Пленка сопротивляется прямому УФ излучению до трех месяцев.
  • Температурный режим эксплуатации лежит в пределах от -40 °C до +80 °C.
  • Прочность поперечного разрыва – 450 Н/5 см.
  • Прочность продольного разрыва – 650 Н/5 см.
  • Легковоспламеняемый материал, требует повышенной осторожности при работах с огнем класс горючести соответствует «В3».
  • Монтаж должен осуществляться при температуре окружающего воздуха выше +5 °C.

Основное применение Ютафол Н 96 Сильвер находит в обустройстве скатных и плоских крыш, расстелется с внутренней стороны помещения перед слоем теплоизоляционного материала. Также материал используют во внутренних стеновых перегородках. Стыки пленки обязательно должны быть герметично проклеены лентой JUTAFOL. Часто можно слышать вопрос, о том какой стороной укладывать пароизоляцию Ютафол? На самом деле укладывать пленку Ютафол можно абсолютно любой стороной, так как с обоих сторон находится одинаковое защищающие покрытие – полиэтиленовой пленки.

Пароизоляционная пленка Ютафол Н 110 Специал

Пленка Ютафол Н 110 Специал содержит три слоя:

— верхний и нижний слой полиэтиленовой пленки;
— в середине армирующая сетка, изготовленная из полиэтиленовых полосок;

Ютафол

Армирование увеличивает прочностные характеристики, а двустороннее ламинирование полиэтиленом создает мощный барьер пару, обеспечивая полную непроницаемость. Пленка Ютафол Н 110 Специал, в отличии от Сильвер, содержит в своем составе специальный реагент способствующий самозатуханию при воспламенении. Из-за реагента пленка получила класс горючести B1 и относится к трудновоспламеняемым продуктам. На поверхности пароизоляции Ютафол Н 110 Специал с отступом от края 12 см нанесена черная полоса, обозначающая рекомендуемую величину нахлеста на следующий слой при укладке.

Трехслойная пароизоляция JUTAFOL N 110 SPECIAL представляет собой пароизоляционный барьер 110 г / м², который предназначен для создания высокоэффективных пароизоляционных слоев на внутренней стороне теплоизоляции. Паровой барьер способствует долговременной и правильной работе теплоизоляции. Паровой барьер должен быть склеен в внахлест и соединен клейкой лентой с последующими слоями. Для соединения пленок производитель рекомендует использовать само- клеящийся скотч Ютафол СП 1 и СП АЛ для соединения фольгированного слоя.

Ютафол Н 110 Специал технические характеристики

  • Масса пленки, (плотность) 110 г/м2;
  • Рулон шириной 1,5 м;
  • Длина составляет 50 ±0,3 метра;
  • Низкая горючесть соответствует классу В3
  • Низкая паропроницаемость в пределах 0,9 грамм на квадратный метр за 24 часа;
  • Прочность на разрыв продольная/поперечная 220/190 в Н/5 см
  • Высота столба воды, мм 14/22
  • Ультрафиолетовая стабилизация составляет 3 месяца и требует укрытия.

Ютафол Н 110 Стандарт технические характеристики

Буквально два слова мы скажем об этом материале. Основное отличие Ютафол Н 110 Стандарт от серии специал характеризуется отсутствием реагента затухания. Остальные показатели, характеристики, свойства и состав соответствуют рассмотренной нами выше серии. Незначительно снижен вес рулона и плотность пленки.

Сфера применения совпадает с маркой Ютафол Н 96 Сильвер, но этот материал более плотный и обеспечивает лучшую герметичность и защиту. Серию Н 110 Стандарт выбирают как правило, если необходимо обеспечить более прочностные и изоляционные характеристики по сравнению с серией Сильвер. Отрицательным моментом пленки является не высокая группа огнестойкости.

Пароизоляционная пленка ЮТАФОЛ Н АЛ 170 Специал

Пленка Ютафол Н АЛ Специал состоит из четырех слоев:

— два слоя полиэтиленового материала ламинируют сетку;
— третий слой в середине в виде армирующей сетки, из полосок полиэтилена;
— четвертый, фольгированный алюминием слой с отражающим эффектом;

Армирующий каркас повышает прочность. Зламинированный с двух сторон и фольгированный алюминиевый слой при соответствующим настиле, способствуют повышению значений паронепроницаемых показателей. Кроме того, фольга отражает тепловую энергию во внутрь помещения, сохраняя драгоценное тепло в зимний период.

Ютафол

Алюминиевая фольга предназначена для формирования высокопаростойкого слоя на внутренней стороне теплоизоляции. Ютафол Н АЛ Специал создает паровой барьер и способствует долговременной и правильной работе теплоизоляции. Благодаря встроенному отражающему алюминиевому слою сопротивление пара значительно увеличивается. Сохранение безвоздушного слоя между внутренней стороной и пароизоляцией поддерживает высокую функцию отражающего слоя.

Ютафол основные функции

Мембрана гарантирует пролонгацию оптимальных показателей теплоизоляции в сооружениях где они были использованы. Поддерживая главным образом, необходимые значения равновесия процесса диффузии, сохраняя тепловое сопротивление и придавая водонепроницаемые свойства конструкции.

Опираясь на свои характеристики, мембраны гарантируют вывод образующегося пара во внешнюю среду помещения. Таким образом, снег или дождь, задуваемые ветровыми потоками, а также конденсационные накопления не попадут из кровли на уложенную теплоизоляцию.

Использование мембраны препятствует увлажнению теплоизоляционных материалов, что благоприятно сказывается на их свойствах. Влажность приводит к разрушению материала и увеличению теплопроводности. Следовательно, пленки продлевают гарантийный срок службы теплоизоляции. Не считая того, что повышается воздушная непроницаемость сооружения и сокращается утечка тепла.

Частый вопрос, который можно услышать от покупателей: что лучше Изоспан или Ютафол. Сравнивая эти мембраны, можно однозначно сказать, что они имеют одинаковое назначение. Тем не менее, как нам показалось, во материалу Изоспан больше информации и инструкций по укладке. Впрочем Изоспан немного дороже, но кто будет смотреть на цену, когда на кону крыша нашего жилища? Поверьте, переделка встанет намного дороже. Смотрим видео:



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
