Какую печь лучше поставить в баню? Рассмотрим варианты

В любой русской или финской бане должна быть печка для нагрева воздуха. Поэтому выбор печи для бани должен быть ответственным и серьезным. Для этого следует ориентироваться на пожелания хозяина парильного помещения, его финансового состояния, а также особенности и классификации печной конструкции.

В первую очередь нужно выбирать оборудование, которое обеспечивает пожарную безопасность, является удобным и имеет подходящие размеры. Кроме того, печка должна иметь достаточную мощность для прогревания помещения. Предпочтение следует отдать сооружениям, которые нагреваются за короткий срок и остывают достаточно медленно.

Виды банных печей

Выбор банной печи

Для русской бани лучше всего подойдет дровяная печка, так как она создает соответствующие условия, очень быстро и равномерно прогревает воздух в парном помещении. Помимо обычной каменки, существуют и другие современные печные аналоги.

Чтобы грамотно и удачно выбрать печь для бани, нужно разобраться в возможных классификациях оборудования, а также рассмотреть все возможные варианты. Ниже представлен небольшой обзор по видам существующего оборудования, которые отличаются по некоторым параметрам.



Электрическая каменка

В бане также можно использовать электрические варианты печного оборудования. К преимуществам можно отнести быстрое прогревание парильного помещения. Кроме того, можно контролировать температуру и уровень влажности, при необходимости, этот процесс можно автоматизировать. К недостаткам относятся большие расходы на электроэнергию. Для того чтобы прогреть 1 кубический метр, нужен 1кВт электрической энергии. Любители русской бани не станут принимать водные процедуры в помещении с таким оборудованием.

Газовая печь

Такая конструкция представляет собой водонагревательный котел. К плюсам можно отнести удобное обслуживание, эксплуатацию, а также автономное функционирование. Прежде чем поставить такую печку, нужно подсчитать расход топлива, так как для этого придется потратить значительную сумму денег.

Металлическая печь

Металлическая банная печьТакже можно поставить каменку из металла. Такие конструкции являются практичными и представлены в большом ассортименте. Металлическая печка нагревается достаточно быстро, поэтому к приятным процедурам можно приступить уже через полчаса после растопки.

По сравнению с кирпичными вариантами, не требуется возведение фундамента. Для изготовления используются железные листы, минимальная толщина которых должна составлять пять миллиметров. Важно отметить, что такая конструкция является очень экономичной, так как обладает хорошей теплоотдачей.

Печное оборудование из металла быстро нагревается, но и остывает также скоротечно. Поверхность прогревается неравномерно, поэтому после того, как закончена топка, уже через полчаса в бане невозможно будет париться. Чтобы исправить эту ситуацию, металлическую печку рекомендуется обложить кирпичом, оставив небольшой воздушный зазор. Камеру изнутри рекомендуется обложить кирпичом с хорошими огнеупорными характеристиками. Наличие колосника обеспечивает печь необходимым количеством кислорода.

Особенность оборудования

Особенность оборудованияЧтобы понять, как правильно выбрать печь для бани, нужно обратить свое внимание не только на наличие основных опций, но и дополнительных. В русской бане конструкция должна выполнять следующие функции:

  • Быстро прогревать воздух в парилке до 45 градусов, и не меньше 80 градусов на уровне потолка.
  • Быстро нагревать камни для поддержания температурного режима, необходимого для появления пара.
  • В банном помещении не должно быть дыма и угарного газа.

Как минимум, банные печки бывают двух видов: открытого и закрытого типа.

  1. Помещение с установленным открытым оборудованием прогревается при помощи камней. Они могут нагреваться до 250 градусов, это позволяет добиться сухого и качественного пара. Это самая лучшая конструкция для парного помещения, которое посещает большое количество людей в течение дня.
  2. Закрытая печка отличается наличием заслонки. Она предназначена для того, чтобы закрыть верхний ряд камней, что позволяет увеличить время нагревания парного помещения. Поэтому такой вариант чаще используется в русской бане, так как воздух прогревается равномерно. Но процесс нагревания следует начинать примерно за три часа до посещения парного помещения, в результате чего тепло может сохраняться до трех дней.

Специфика нагрева бани


Самые лучшие печные конструкции для банного помещения – те, которые способны сохранять тепло длительное время, при этом не требуют большого расхода топлива. Поэтому во время покупки необходимо учитывать тип нагрева парильного помещения.

  • Горячая печь. Данный вариант оборудования нагревает помещение благодаря теплым каналам воздуха, которые подаются к стенкам оборудования. Такая конструкция на самом деле является горячей, так как ее температура составляет не меньше ста градусов. Такой тип лучше всего подходит для парного помещения. К недостаткам можно отнести то, что существует опасность получения ожога и достаточно сложно контролировать температуру. Такую печку не рекомендуется ставить в деревянную баню.
  • Холодная печка. Стенки такой конструкции прогреваются почти до 50 градусов. Парная комната прогревается благодаря циркуляции каналов.

Выбор печи для бани зависит от вида помещения, а также от продолжительности его использования. При необходимости можно проконсультироваться с профессионалом, который поможет подобрать лучшие печные конструкции.

Выбор камней

Камни для бани - как выбратьЛюбая печка для бани должна обладать определенными характеристиками: отсутствие радиоактивности, достаточная плотность, хорошая теплоотдача. Многое зависит от камней, их основными функциями являются: аккумулирование тепла, равномерное его распределение, хорошая переносимость высокой температуры, а также возможность не растрескиваться от подачи воды.

Чаще всего для каменки используют жадеит и базальт. Их можно приобрести в специализированных магазинах. Чтобы проверить камни на прочность, нужно ударить по ним обычным молотком. Если он не растрескался и издает глухой звук, то это качественный камень, который следует использовать для прогрева банного помещения.

Также необходимо проверить величину и однородность состава. Если камни укладываются на электропечь, то они должны располагаться между тенами. Для дровяной конструкции лучше выбрать средние и крупные фракции. Внизу укладываются крупные камни, затем средние, и последний ряд должен также состоять из крупных фракций. Перед укладкой их нужно обязательно промыть обычной водой.

Перед покупкой печного оборудования следует учитывать, что помещение должно соответствовать необходимым характеристикам. Печка должна обеспечить баню качественным паром. Поэтому определиться с конструкцией рекомендуется на стадии строительства бани или сауны. Температура воздуха не должна превышать 85 градусов.


Поэтому пар должен быть легким и мелкодисперсным. Этого можно добиться в том случае, если нагретую до 500 градусов поверхность брызнуть водой. Но так можно получить ожоги. Для этого современные производители устанавливают в дровяном оборудовании специальный парообразователь. Он представляет собой камеру, которая быстро нагревается.

В России самым востребованным оборудованием является дровяная каменка. Однако за ней сложно ухаживать и эксплуатировать, поэтому многие люди не решаются поставить ее в своей бане. Ведь нужен определенный опыт, чтобы правильно затопить парное помещение.

Современные варианты печек легче эксплуатировать, так как производители стараются облегчить процесс использования конструкции.

Обзор возможных вариантов поможет сделать правильный выбор. Но если сложно определиться, то следует обратиться к квалифицированным мастерам, которые знают обо всех нюансах, которые обычный человек может не учитывать.

разновидности, преимущества, плюсы и минусы, а также видео-инструкция кладки кирпичной банной печки

Главная страница » Печи для бани » Виды банных печей » Какая из печей для бани с баком для воды подойдет для вашей парилки

Одна из наиболее востребованных комплектаций банной печи включает в себя бак для нагрева воды. Давайте вместе разберемся, насколько выгодна подобная конструкция, какие у нее есть разновидности и как выбрать оптимальную для своей бани.

Кому нужны?

Ответ очевиден: тем, у кого нет подключения к сети горячего водоснабжения, а такое у нас, к сожалению, не редкость. Но в каждом конкретном случае горячая вода может использоваться для мытья или для обогрева, или для того и другого, поэтому под конкретные обстоятельства нужны печи с емкостью для воды разных типов.

Кроме того, в самой парилке тоже есть необходимость в горячей воде – нехорошо поддавать на камни холодную воду

, потому что они охлаждаются резко, могут потрескаться; потом температура – она от этого понизится, а пока снова наберется – это время. Так что, пусть небольшой, но бачок для горячей воды в парилке уместен даже в случае наличия водопроводных сетей.

Принцип действия

Тут ничего сложного. Вода относится к наиболее теплоемким веществам, поэтому для ее нагрева нужно много энергии. Эту энергию мы можем отобрать либо у корпуса печи, либо с дымохода.

Кирпичная печка для бани с баком для воды

Понятно, что внутри печки тепло «рабочее», идущее на обогрев парилки, а в дымоходе оно уже относится к числу потерь, потому что газы не успевают охладиться, проходя через трубу, и в таком виде уходят в атмосферу.

Из этого следует, что идея приобрести печку для бани с баком для воды может быть полезной для увеличения КПД печи – для этого нужно брать модель, у которой бак на дымоходе.

Виды

В зависимости от расположения бака относительно печи, они делятся на следующие подвиды:

С наставным баком

Дровяная печь Жара-Малютка 700ПУ. Фото Добросталь

Наиболее древний способ нагрева: печь делалась таким образом, чтобы на ее верхней поверхности оставалось свободное место или даже делалось специальное углубление под емкость с водой.

Вода хорошо прогревалась, располагаясь в емкости непосредственно над топкой. А каменка при этом находилась по соседству с ней.

Сегодня в вашем распоряжении множество моделей печей, позволяющих при необходимости устанавливать верхний бак, который, кстати, чаще всего можно приобрести у производителя одновременно с печкой.

В качестве примера можно назвать печь «Жара-Малютка» 700ПУ. Она комплектуется наставным баком для воды на 50 литров (есть вариант 30 литров).

С навесным или приставным

Банная печь с баком для воды – навесная разновидность бака

Расположение в данном случае одинаковое, а крепление может быть разным. Такой резервуар получает тепло от боковой стенки печи. При этом производители предоставляют владельцу решать, с какой именно стороны печки будет располагаться резервуар для воды – это существенно для бань с небольшим пространством парилки.

Боковой бак можно либо повесить на специальных крючках, либо же просто приставить на приступочку – теплообмен будет идти в любом случае, но не шибко.

Пример – печи «Ермак», которые предполагают возможную комплектацию баками навесными.

Со встроенным

Сложно вынести такие резервуары в отдельную разновидность, потому что на практике это все тот же расположенная сбоку емкость, только без возможности ее удаления. Некоторые производители продолжают делать подобные конструкции. В качестве примера приведем печь «Сибирь», которую делает НМК.

pech-na-fundamente

Печь в баню с баком для воды Kastor – встроенный бак

С выносными

Независимо от того, в какое именно помещение будет вынесен резервуар для горячей воды, конструкция будет одна и та же. Если все предыдущие баки так или иначе соприкасались непосредственно с печью, то эта разновидность находится на значительном удалении, поэтому нагрев производится с помощью теплообменника.

О разновидностях теплообменников вы можете прочитать на нашем сайте в посвященной им статье.

Чаще всего выносные баки используются для того, чтобы не только снабдить моечную горячей водой, но и обогреть помещение, в котором расположен бак. А вариантов, кстати, несколько:

  • одни предпочитают выносить бак в моечную;
  • другие ставят его в предбаннике;
  • третьи оставляют в парилке;
  • четвертые выносят на чердак.

Если первые три мало чем отличаются друг от друга, то последний вариант имеет функциональную значимость. Вы наверняка знаете, что для гравитационного напора нужно поднять резервуар с водой как можно выше. Если просто повесить бак на стену, вряд ли вы сможете помыться под душем. А вот если поднять бак на чердак, то привычное для горожанина мытье в душе становится вполне возможным.

СОВЕТ! Теплопотери не изолированного бака на чердаке будут чересчур велики. Поэтому обычно такой бак

обкладывают тем или иным теплоизолятором, можно даже с фольгой.

Примеров выносных баков весьма многочисленны. Они есть практически у каждого производителя вместе с теплообменниками.

pech-na-fundamente

Печи для бани на дровах с баком – выносная разновидность резервуара.

С баком на дымоходе

pech-na-fundamente

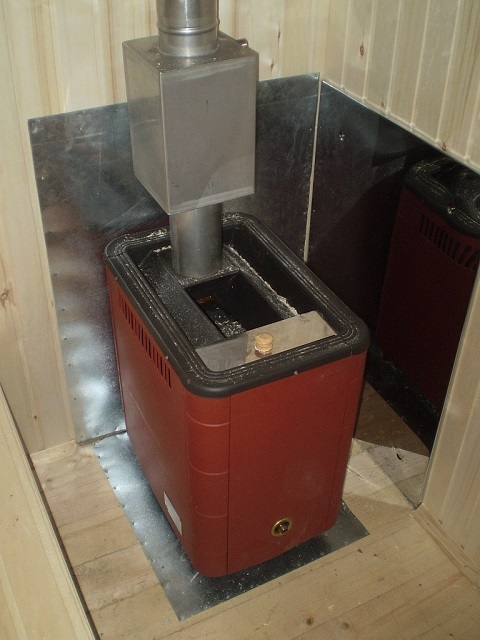

Печка для бани с баком на дымоходе.

Выше мы уже упоминали достоинство подобных баков. Теперь пришло время внести ясность по поводу их конструкции. Дело в том, что у вас всегда есть выбор: крепить к дымоходной трубе полноценный резервуар на десятки литров или небольшой по объему на 5-10 литров, который будет выполнять функцию теплообменника, то есть передавать тепло дальше, к большому резервуару.

Оба варианта повышают КПД печи, но какие-то теплопотери при передаче к удаленному резервуару все-таки будут.

Плюсы и минусы разных конструкций

В зависимости от обстоятельств отдельные достоинства могут перевешивать недостатки. Понятно, что если бак расположен на печи или пристроен сбоку, то из этого следует три неприятные вещи:

  • постоянный нагрев воды приведет к образованию пара, но это будет не тот разогретый свыше 100 градусов пар, который зовется легким – тот получают только с перегретых камней. А из емкости будет валить обычный тяжелый пар, от которого в парилке тяжело находиться.
  • использовать нагретую воду для мытья проблематично, если парная не совмещена с парилкой. Придется носить горячую воду в моечную и мыться так, как предки мылись).
  • у баков, пристроенных на боку печи нагрев происходит хуже всего, потому что стенки печи прогреваются не так сильно, как верх или дымоход
    . Плюс еще стенка самого бака со временем потеряет теплопроводность из-за накипи, а стенка печи – из-за окалины. Поэтому вода прогревается плохо, внизу остается холодной, ее надо перемешивать вручную.

Однако есть и достоинства у подобных конструкций – их легко заливать водой именно потому, что емкость расположена не высоко. Но это если нет холодного водоснабжения тоже. В противном случае плюс нивелируется.

Кстати! Чем больше площадь соприкосновения емкости с водой и печи, тем быстрее нагрев. Но не всегда к этому стоит стремиться – зачем вам клубы тяжелого пара в непрогретой бане?

Конечно, возможность устроить душ с любого бака у вас все-таки есть. И, хоть печники и не советуют пользоваться насосом, принудительная циркуляция жидкости в системе спокойно заберет воду хоть с наставного, хоть с приставного бака. Главное – не забывать подливать.

Насос не нужен только при

правильно организованной гравитационной и конвекционной циркуляции между теплообменником и выносным баком. (Советуем прочитать статью, где дана схема.) Но и тут, если выносной резервуар расположен не слишком высоко, помыться получится разве что со шланга. А поднимете на чердак, может нарушиться правило, говорящее, что длина соединений не должна превышать трех метров. То есть все строится на нюансах и на конкретных обстоятельствах.

Сами мы считаем оптимальной систему, в которой резервуар крепится на дымоходе. А будет это большой бак или теплообменник – зависит от того, как вам привычнее или удобнее мыться. Ну, или от того, будет в системе насос или нет.

pech-na-fundamente

Фото: теплообменник самоварного типа

Однако и у оптимальной системы есть свои недостатки. В частности, торговцы признаются, что соединение бака и трубы на входе внизу

может сильно страдать от перегрева, например, в ситуации, когда вода наливается уже после растопки печи. Тогда шов расходится и надо заваривать. Другой недостаток – это выгорание трубы при сильном разогреве печи.

Обращайте внимание и на размеры заливного отверстия. У одних резервуаров оно большое, это даже откидная крышка, а у других – маленькое круглое. Все-таки вам придется заливать десятки литров, а также время от времени мыть бак изнутри!

На заметку! Печь вообще не стоит топить на пределе ее возможностей. Это сокращает срок службы металла, который неизбежно окисляется и превращается в окалину, а потом она осыпается и остаются дыры. Нижний кусок дымохода тоже прогорит, если так топить. Если не хотите подобного, вставьте внутрь кусок черной трубы из конструкционной стали нужного диаметра. Она и часть тепла заберет, и прочности конструкции добавит.

Полезное видео

В этом ролике объясняется подробнее про укрепление дымохода обрезком трубы:

Больше узнать о недостатках навесного и крепящегося на дымоходе резервуара можно из следующих видеороликов:

https://youtu.be/S5TRvRjgmLs

Как выбрать оптимальную конструкцию

В сущности, мы уже ответили на этот вопрос в предыдущей главе, но ответ отсылал к конкретике той или иной бани.

Давайте еще раз посмотрим на определяющие пункты:

Как рассчитать нужный объем емкости? Исходите из того, что для одного моющегося нужно не менее 10 литров воды.

Как предполагается отапливать смежные помещения? Если нет других вариантов, можно использовать для этой цели выносной резервуар. Само собой разумеется, что в этом случае его не стоит теплоизолировать. Как другой вариант, можно использовать печь для нагрева антифриза в отдельной отопительной системе.

Готовы ли вы к созданию принудительной циркуляции? Если да, то никаких препятствий к выбору любой из описанных конструкций не имеется. В этом случае вы получите не только душ, но и, при желании, отопление через радиаторы. Правда, придется организовывать систему по всем правилам.

К примеру, не забывайте о необходимости установки расширительного бачка, который принимает избыток жидкости в системе.

Как установить печь на дровах с баком

Если печь не самодельная, то подробности ее установки описываются в паспорте. На всякий случай напомним, что есть существенная разница между подготовкой к установке металлической печи и кладкой кирпичной.

pech-na-fundamente

Печь для бани с водой: теплообменник на трубе

В первом случае делается относительно легкое основание, без отдельного фундамента, которое призвано обеспечить и устойчивость, и пожарную безопасность. Это 1-3 ряда кирпичей, которые укладываются ниже уровня чистового пола.

Поверх основания кладется лист огнеупора, следом – железный лист, существенно выступающий перед топкой, чтобы избежать возгорания от вылетающих искр.

Если топка выносная, то канал проводится через стену и должен быть теплоизолирован. Для этого между каналом и стеной оставляется зазор, куда вставляется теплоизолятор (не любой, а только тот, который выдерживает очень высокие температуры). Сама стена делается из негорючего материала, например, из кирпича. Подробнее про выносные топки тут, также вам может понадобиться материал про порталы и про печи-камины.

После установки печи (см. здесь и тут) монтируется дымоход. Это отдельная тема. Нас интересует только случай, когда бак находится на дымоходе. Внутри него уже есть дымоходная труба, поэтому его просто ставят на выходной участок трубы из печки, а сверху монтируют обычный дымоход.

В остальных случаях бак либо ставится/вешается на борт, либо к штуцерам встроенного теплообменника крепятся трубы/шланги, которые соединят его с выносным баком, закрепленном в моечной или предбаннике.

Установка бака не должна вызывать больших затруднений, особенно, когда это не выносная модель. Навесной, как следует из названия, просто навешивается с помощью крючков на борт печки, наставной – ставится сверху. Баки на дымоходе просто ставятся на выходной кусок трубы из печи. Для большей надежности стоит предусмотреть более прочное крепление, если нет желания уронить бак весом в полцентнера, а то и больше.

Выносной бак может иметь петли для крепления на стену: посмотрите короткий ролик, где они показаны.

Безопасная эксплуатация

Мы уже упоминали об опасности опрокинуть на себя установленный на дымоходе бак, если его не закрепить дополнительно.

Не менее важно соблюдать следующее правило эксплуатации системы нагрева воды:

ВАЖНО! Проверяйте наличие воды в системе перед тем, как начать топить печь. По крайней мере в этом случае вы можете рассчитывать на более продолжительную эксплуатацию оборудования.

В зимнее время особенно актуальным становится правило о сливе воды в системе:

ОПАСНОСТЬ! Сливайте воду перед уходом, чтобы она не промерзла и не разорвала трубы.

Ну и не стоит пренебрегать следующим советом:

СОВЕТ! Стыки и соединения – самые ненадежные места любых конструкций, поэтому они требуют хорошей изоляции и постоянного внимания в дальнейшем.

Боритесь с тяжелым паром, заливая неполный бак, чтобы потом можно было долить холодной воды и ликвидировать пар.

Как кладутся кирпичные печи с баком для воды

Кирпичные банные печи с баком для воды могут иметь различную конструкцию. Общее будет то, что бак располагается либо над топкой, либо сбоку от нее, рядом с каменкой. Обычно под бак, который имеет прямоугольную форму, делается соответствующих размеров выступ.

Для самостоятельной работы по возведению кирпичной печи нужен опыт. «Рецепт» может показаться простым, но эта простота обманчива. Подробнее про кирпичные печи тут.

Начинается все с выбора конструкции, а их довольно много. Когда выбор сделан и порядовки найдены (например, в интернете), рассчитывается количество кирпича и вес печи со всеми составляющими – от этого параметра зависит глубина заложения фундамента. Если вес готовой печи будет более 700 кг (а он точно будет больше и не забудьте вписать бак доверху налитый водой), то фундамент автоматически обязателен. О том, как делаются фундаменты под печи, читайте на нашем сайте.

Подготовив основание, можно приступать к кладке. Но сначала надо приготовить правильный раствор.

ВАЖНО! Для кладки печей не используется цементный раствор. Только глина и песок. Еще есть кладка без раствора.

Сначала надо замочить глину. Для этого возьмите равные количества воды и глины и замешайте их. Через пару дней протрите раствор через мелкую решетку (3х3 мм годится). Затем возьмите песок, просейте его и добавьте в смесь так, чтобы получилось что-то вроде густой сметаны. Раствор для кладки не должен быть ни слишком жирным, ни слишком тощим.

Как вариант, можно купить готовую глиняно-песчаную смесь в мешках в строительном магазине, ее достаточно развести водой и можно класть печь (соблюдайте инструкцию на мешке).

Сама кладка представляет собой следование порядовке выбранной конструкции печи. Понадобятся два вида кирпича: обычный полнотельный и шамотный. В помощь тем, кто решится сделать это своими руками, мы подобрали ролик, где как раз объясняются существенные нюансы (голос нудный, но потерпеть можно):

Рекомендуем также полезные материалы про печи:

***

Что ж, тема раскрыта достаточно полно, чтобы вы смогли определиться в выборе нужного типа бака, его объема и расположения. Успехов при установке!

Где купить

Как видно из статьи ассортимент печей с баком для воды достаточно обширен. Ознакомиться с полным ассортиментом оборудования для бани возможно на сайтах компаний, которые собраны в разделе «Где купить печи».

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail

Как правильно установить печь каменку в бане и сауне

Домашнему мастеру, решившему установить печь для бани и сауны, необходимо знание способов защиты деревянных стен от высоких температур, пошаговая инструкция установки каменки и дымохода и понимание правильного места для постройки. От качества печи для бани и правильности ее монтажа зависит не только уютная атмосфера в парной, но и пожарная безопасность здания, а главное — здоровье человека.

Приобретать печь для бани мы рекомендуем только у проверенного производителя, например, в интернет-магазине Теплодар, а как установить печь, расскажем ниже.

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

Металлическая печь для бани и сауны.

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

Как правильно выбрать печь для бани

Конструкция простая:

  • топка с закладкой дров;
  • зольник с поддувалом и колосниковой решеткой;
  • отделение для укладки камней;
  • дымоход.

Как правильно выбрать печь для бани

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

Кирпичная печь для сауны и бани.

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Печь с камином

Особенности конструкции топочного отсека печи для бани и сауны.

Независимо от материала печи, требуется определиться с конструкцией ее топки:

1. Закладка дров производится непосредственно в парилке – это самый испытанный и популярный вариант. Здесь можно в любой момент подбросить дрова и повысить температуру.

Схема расположения печи в сауне

Если до оборудовать простую самоделку дверцей из жаропрочного стекла – печь превращается в камин. Но такая конструкция имеет свои отрицательные качества:

  • в парной потребуется выделить место для запаса дров, что не добавит пространства и чистоты помещению;
  • такая конструкция способствует быстрому выгоранию кислорода при открывании и закрывании дверцы.

2. Постепенно вытесняет традиционный способ закладки дров, выносной тип топочного отсека. Топка выносится в помещение предбанника сквозь перегородку с помощью соединяющего короба:

  • теперь уровень кислорода в парной не изменен;
  • конструкция обеспечивает чистоту полов и сохраняет общую площадь парилки;
  • еще одно достоинство становится очевидным при отрицательных температурах – удлиненный топочный отсек способен отапливать не только парную, но и комнату отдыха.

Схема расположения печи в бане

3. Вариант, который применяется только при оборудовании походных или для обогрева однокомнатных бань – приемная часть топки выносится сквозь стену на улицу.

Схема расположения печи в бане с выносом топки на улицу

Неудобство заключается в ослаблении конструкции и невозможности повысить температуру и подкинуть дрова из теплого помещения.

Важно! В продаже бывают каменки, оснащенные переносными дверцами, которые можно устанавливать с разных боков топки. При самостоятельном изготовлении этот фактор следует обязательно учитывать.

Правила выбора места монтажа печи для бани и сауны.

Русские бани – это строение из бруса или кирпича с деревянной отделкой внутренней части здания. Поэтому место установки – это основной этап подготовительных работ. Это касается в основном стальных печей, но и для кирпичных каменок существуют правила СНиПа.

Критерии выбора точки установки или строительства печи.

Перед началом работ важно ответственно подойти к выбору места установки печи, а также к выбору самой печи для парной по следующим критериям:

  • мощность агрегата. Эта характеристика влияет на габариты топки, общей конструкции и величины закладки камней. Для расчета пользуются простым правилом – для отопления каждого м2 потребуется мощность печи, равная 1кВт/час;
  • конструкцией топки и места выхода дымохода. Горизонтальный отрезок трубы отвода отработанных газов должен быть не более 1 м;
  • материал стен, потолка и пола. От этого зависит выбор материала и расстояние от печи до легковоспламеняющихся поверхностей;
  • материал, из которого изготовлена каменка. Минимальное расстояние до деревянной стены от кирпичной печи – 30-40 мм.

Требования СНиПа при установке печи.

Где установить печь в бане – правила требуют выдерживать минимальные отступы от легковоспламеняющихся поверхностей при установке металлических конструкций:

1. Минимальный отступ от деревянной или другой стены из легковоспламеняющихся материалов до стальной стенки незащищенными предохранительными экранами – от 800 мм.

2. При проходе топки сквозь стену, она должна быть выполнена из негорючего материала и защищена слоем теплоизоляции от 120 мм.

3. Минимальный размер от оштукатуренного потолка до верхней части каменки – 800 мм. Этот размер увеличивается до 1200 мм, если потолок выполнен из горючих материалов.

4. Расстояние от нижней грани печи до деревянного пола, защищенного защитным экраном со слоем теплоизоляции – 130 мм.

5. При монтаже стальной каменки, фундамент или защитный экран для пола должен превышать габариты печи – минимум на 100 мм.

6. 1250 мм – это минимальный размер от дверки топочного отсека до противоположной стены.

Схема расположения печи каменки в бане

Если печи оборудованы водонагревательными баками, которые установлены на трубу дымохода или навесными сетками с камнями, расстояние до стен измеряется от этих приборов.

Важно! Не рекомендуется устанавливать отопительный прибор в глубокие ниши – такие условия значительно сокращают срок службы агрегатов.

Покупатель должен обязательно проверить сертификаты качества и паспорт на отопительную технику, в которой должен быть указан производитель, номер партии и специальный голографический знак.

С теоретическими вопросами все ясно, теперь необходимо ознакомится с ответом на основной вопрос статьи — как правильно установить печь в бане?

Пошаговая инструкция правильной установки печи каменки в бане.

Домашнему мастеру понадобится выполнить работу в несколько этапов:

  • обустройство фундамента или негорючего основания;
  • установка каменки;
  • вывод трубы дымохода на крышу;
  • обустройство защитных экранов.

Разберем каждую операцию подробно.

Оборудование фундамента для печи.

В этом вопросе требуется знать приблизительную массу отопительного прибора, водонагревателя и массу закладки камней. Если печь кладется из кирпича, для расчета потребуется по схеме порядовки рассчитать количество кирпичей, умножить на массу отдельного блока. При этом обязательно учитывается количество керамических и огнеупорных шамотных кирпичей.

При массе конструкции менее 700 кг, обустраивать ее отдельным фундаментом не потребуется. Достаточно будет уложить несколько рядков строительного кирпича на прочную основу, которая крепится к лагам.

Схема фундамента для металлической печи для бани

Разберем подробнее вариант оборудования основания для стальной печи с массой менее 700 кг:

  • измерив, габариты каменки, к размеру добавляют 100-150 мм, так чтобы не приходилось колоть кирпичи;
  • размечают на выбранном участке контуры плиты, по углам высверливают отверстия для прохода полотна электро лобзика;
  • отрегулировав глубину реза, вырезают проем в полу. Здесь важно вытащить все гвозди и не повредить лаги;
  • на лаги укладывают лист ЦСП и сплошным слоем на цементно-песчаный раствор выкладывают 2 ряда кирпичей;
  • минимальная высота над уровнем пола 120 мм, поэтому придется использовать толстый слой раствора или первый рядок укладывают на ребро. По свежему, не застывшему слою выполняют расшивку швов, но можно обойтись и без этого просто оштукатурив основание.

Теперь основанию необходимо дать время на осадку и застывание раствора, и только после этого можно приступать к установке отопительного прибора.

Пошаговая инструкция установки защитных экранов на стены и каменки.

Разберем вариант установки печи с выносной топкой:

1. На поверхности стены размечают место прохода удлинителя топочного отсека. Паз должен быть больше натуральных габаритов детали на 200-300 мм. По углам высверливают отверстия большим сверлом и вырезают полость по черте разметки.

Установка печи в бане

2. На месте прохода дымохода сквозь конструкцию крыши выполняют паз для установки проходной муфты. Можно вывести трубу сразу сквозь стену на улицу, но это не всегда возможно и удобно.

3. На размеченные места размещают отдельные детали печи и корректируют отверстия в стене и крыше. Затем размечают места крепления топки и муфты дымохода, высверливают тонким сверлом для захода саморезов.

4. По уровню устанавливают печь, в комнате отдыха саморезами закрепляют приемную часть выносной топки с дверцей. Отдельные части скрепляют между собой. Отверстие в перегородке обкладывают керамическим или простым кирпичом и заполняют оставшееся пространство до металла слоем теплоизоляции. Не рекомендуют использовать плиты асбеста – при нагреве и высокой влажности, материал выделяет вредные вещества для здоровья человека.

5. На поверхности стен и перегородок с помощью саморезов по дереву закрепляют обрештовку, заполняют свободные расстояния базальтовой ватой и крепят защитные экраны с зеркальной наружной поверхностью или кладут простую керамическую плитку. Зеркальная поверхность будет отражать тепло, способствовать быстрому обогреву парной. Но можно просто обложить стены кирпичом, плиткой, плитами ЦСП и другими материалами – главное, чтобы они не боялись сырости.

Важно! При строительстве кирпичной каменки работы ведутся по схеме – порядовке, но минимальный отступ от стен в 40 мм оставляют обязательно. Это способствует проветриванию поверхностей и не вызывает деформацию деревянных деталей.

Монтаж трубы дымохода печи для бани.

Эта работа потребует выполнить несколько операций:

1. Для работы используют современные сэндвич-трубы. Они монтируются с помощью раструбных соединений. Основное достоинство – каждая деталь состоит из внутренней и наружной стальной трубы и внутреннего теплоизоляционного слоя. Первую трубу соединяют с патрубком дымохода, выходящим из печи. Детали закрепляют с помощью специальных хомутов.

2. Трубу выводят сквозь конструкцию крыши в подготовленное заранее отверстие, заводят специальный стакан или муфту с внутренним слоем теплоизоляции. Стакан должен плотно насаживаться на трубу.

3. Дымоход и стакан закрепляют с помощью специального хомута к деревянным стропилам на саморезы.

4. Сверху одевают защитную юбку, превышающую размер отверстия на 100-150 мм, поверхность крыши закрывают слоем теплоизоляции, затем накладывают покрытие и сверху монтируют юбку. Ее внутреннюю поверхность обрабатывают герметиком, плотно прижимают защиту к поверхности крыши и фиксируют саморезами, для герметичности места крепления под головки подложены резиновые прокладки.

5. Теперь важно предварительно проверить герметичность монтажа. Для этого выше места выхода трубы выливают несколько ведер воды и проверяют соединение внутри бани. Если есть дефекты, их снова обрабатывают герметиком, закрепляют и выполняют повторный пролив.

6. Труба дымохода должна выступать над коньком крыши на 1000 мм. Сверху ее закрывают специальным колпаком.

Установка дымохода печи в бане

Установка защитных экранов печи.

Металл при сгорании твердого топлива нагревается и вызывает сильные ожоги при касании печи телом. По этой причине и для равномерного распределения тепла конструкцию закрывают защитными экранами. Это может быть кирпичные стены или панели из прочного теплоизоляционного материала. Каждый способ имеет свою пошаговую инструкцию.

Установка защитных экранов печи

Независимо от способа и материалов, эта работа должна проводиться с учетом требований безопасности:

  • защитный экран устанавливается не ближе 150 мм от стены;
  • расстояние от печи до защиты – 80-150 мм;
  • максимально возможная высота должна превышать габариты каменки на 250 мм;
  • в нижней части экрана должны быть изготовлены отверстия или пазы для лучшей вентиляции помещения.

В заключение отметим.

Как правильно установить печь в бане? Главное в этом вопросе аккуратность, внимательность, ответственность и знание основных моментов и этапов работы. Правильно подобрав и установив отопительный прибор в безопасном месте, и защитив его с помощью экранов — любители русской бани получают надежный и производительный агрегат. От этого зависит безопасность близких и родных людей и сохранность вашего строения.

Видео инструкция этапов монтажа банной печи и дымохода.

Печь для бани своими руками

Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.

Печь для бани своими руками

Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной.  В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

Виды банных печей

Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.

1. По материалу изготовления

  • С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.
Кирпичные банные печи создают в парилке особенно благоприятную атмосферу

С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь, хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

 Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.

  • Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от традиции, но зато обладают целым рядом преимуществ:

— Ее установка не занимает длительного времени и не потребует много места.

— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню.

— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п.

Металлические печи намного проще в монтаже

В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

Дополнительная информация о печах от StroyDay.ru:

Рекомендуем Вам прочитать материалы по строительству печи шведка своими руками, возведению печи голландка — здесь, печь своими руками из металла — вот здесь.

Кроме этого, считаем, что Вам будет полезна информация о том, как обложить печь из металла кирпичем — тут. Ну и разумеется про рейтинг банных печей и какую печь установить в бане.



Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.

  • Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.

Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже, то есть процесс возведения стенок достаточно прост.

Комбинированный вариант — металлическая печь, обложенная кирпичом

Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.

2. По используемому энергоносителю

Подавляющее большинство банных печей предназначено для топки их дровами. Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

Для бани оптимальным топливом были и остаются дрова

Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

3. По расположению топки

И кирпичные, и металлические банные печки могут иметь разные компоновки:

Печь вместе с топкой полностью расположена в парной

В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.

Дверца топки может быть вынесена в соседнее помещение

С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

4. По способу нагрева каменки

Наконец, банные печи различаются по способу нагрева камней.

  • В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости, приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне.  Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.
Печка постоянного нагрева с наружной каменкой

Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.

  • Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы каменка не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.

По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.

Похожие материалы на нашем портале

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.



Схемы таких простейших печек периодического действия будут рассмотрены ниже.

  • Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.
В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее  непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.

Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя  конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

  • «Жара-Экстра 400»;
  • «Жара-Люкс 20».

Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м3 . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м3.

Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

  • сделать тягу более равномерной;
  • сэкономить топливо.

К слову, дымоход в любой момент можно разобрать для очистки.

 В комплектацию к устройствам входят:

  • колосниковые решетки;
  • декоративные элементы;
  • чугунная дверка
  • закрытая каменка с воронкой для подачи воды;
  • совок;
  • подробное руководство по монтажу.

Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

Рассматриваемая модель оснащена:

  • каменкой закрытого типа;
  • системой парогенерации.

Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

  • традиционную русскую баньку;
  • финскую сауну для настоящих викингов;
  • хаммам для любителей восточных удовольствий.

Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

Видео: советы по выбору печки для бани

Цены на камины и печи

Камины и печи

Как сделать металлическую печь для бани самостоятельно

Вариантов металлических банных печей – бесчисленное множество, и, по большому счету, любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели. В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.

Печка периодического нагрева для небольшой семейной парилки
Один из простейших в изготовлении вариантов печки периодического нагрева

Это, наверное, один из самых простейших вариантов. Чтобы изготовить подобную печь потребуется металлический лист толщиной порядка 5 мм (сталь Cт3). Из более тонкого листа в данном случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.

  • Габариты печки невелики – всего 900 мм длина, 800 – высота вместе с ножками, и ширина по фронту – 600 мм. Ее можно разместить даже в совсем небольшой парилке.
  • Для патрубка дымохода понадобится обрезок трубы диаметром 115 мм. Длина его может быть различной – некоторые предпочитают короткий патрубок с фланцем для подключения дымохода, другие вваривают достаточно длинный отрезок, на который можно надеть водогрейный бак.
  • Чтобы все швы отличались прочностью, лучше их делать на металлический уголок с полкой 30 × 30 ×3 мм. Этот же профиль понадобится и для полок кронштейнов для внутренних решетчатых перегородок.
  • По высоте пространство печки делится на три неравных отсека. Нижний, самый узкий – это зольник (1) с дверцей поддувала. Размер этой дверцы обычно небольшой, в 2 – 2,5 раза меньше топочного отверстия.
  • Между зольником и топкой (3) на кронштейнах из уголка устанавливаются чугунные колосники.
В идеале лучше использовать чугунные колосники
  • Если их найти не удалось, то придётся сварить решетку из параллельно расположенных прутков диаметром не менее 10 —12 мм. Расстояние между прутками выдерживается одинаковым – порядка 10 мм.
  • Верхний отсек – это каменка, через которую осуществляется отвод продуктов сгорания во время протапливания печи (5). Газы свободно проходят через решетку (4), раскаляют камни и отводятся в дымоходную трубу (6).
  • Дверцы топочной камеры и поддувала-зольника вещаются на привариваемые петли и обязательно оснащаются задвижками-щеколдами.
  • Задняя часть каменки на одну треть заваривается металлическим листом (300 × 600 мм), по центру которого вырезано отверстие, куда вваривается дымоотводный патрубок, который опускается вниз на 100 – 120 мм.
  • На схеме не показана крышка, которой накрывают каменку во время топки банной печи. Ее несложно изготовить из тонкого металла (0,8 – 1,0 мм) с таким расчетом, чтобы она полностью перекрывала каменку и слегка находила вниз на стенки корпуса. Эта крышка не даст камням быстро остыть, а в процессе предварительной топки бани предотвратит прямой выход продуктов сгорания в помещение, направив их в патрубок дымохода. Безусловно, для этого должна быть обеспечена хорошая тяга.

Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается в открытом положении. Впрочем, иногда предусматривают и откидной лючок, который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.

  • Когда печка будет полностью сварена, производят тщательную зачистку и проверку швов, удаления заусенец и неровностей металла. Рекомендовано покрыть конструкцию снаружи жаростойким лаком, специально разработанным для каминов и печей.

Укладка камней в предназначенный для них отсек производится позже, уже после установки печи по месту в бане и подключения ее к дымоходу. Об этом речь пойдет несколько позже.

Жара от такой печки после ее протапливания должно вполне хватить на полноценную банную процедуру для 2 – 3 человек.

Металлическая печка периодического нагрева с дополнительными кирпичными стенками

Еще один вариант печки открытого типа, который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее – значительно выше.

Металлическая печь с внутренней кирпичной кладкой

Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 – 2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить ее в соответствии с инструкцией по приготовлению.

  • Для начала готовится основание с приваренными к нему ножками с подпяточниками для того, чтобы конструкция печи стояла устойчиво.
  • Затем на этом основании выкладывается первый сплошной ряд кирпича. Все остальные ряды выполняются в «полкирпича» в районе топки, и в «четверть» — в зоне дымоходных каналов.
  • После того, как будет выложена камера зольника-поддувала (1), между ней и топкой (2) устанавливают чугунный колосник. Для оставления проемов для поддувала и загрузочного окна при кладке модно использовать перемычки из металлического уголка 20 × 20, но только так, чтобы не нарушать ровность межрядовых швов.
  • Выше топочной камеры устанавливается решетка из металлических прутьев (Ø 12 мм), на которую впоследствии будут укладываться камни.
  • С левой или правой стороны каменной кладки на уроне каменки оставляют окошко (5), которое послужит для загрузки камней, для регулярного их осмотра и очистки, а в процессе банных процедур – для парообразования – именно в него будет плескаться вода из ковшика.
  • Извилистый дымоходный канал способствует наиболее полному прогреву всей конструкции печи и полному дожигу всех продуктов сгорания. В тыльной части этого канала, на уровне поворота его вверх, оставляют ревизионное окошко, куда затем будет вмонтирована задвижка для максимального сохранения тепла после проведенной топки.
  • Верхних два ряда кирпича делаются сплошными, только с окном для выхода продуктов сгорания – в этом месте затем будет ввариваться патрубок дымохода.
  • Когда с кирпичной кладкой закончено, а раствор достаточно хорошо схватился, можно к основанию последовательно приваривать стенки металлического корпуса, который в данном случае играет роль своеобразного «футляра». Чтобы облегчить эту задачу, и вместе с тем добиться герметичности сварных швов, по стыкам сверху можно пустить уголок 20 × 20 мм.
  • При разметке заготовки для передней стенки сразу намечаются и вырезаются проемы для зольника и окна загрузки топочной камеры. После того, как передняя стенка будет установлена на место, привариваются петли, на которые вешаются дверцы обеих камер с запорными устройствами. Сами полотна дверец должны быть на 10 – 15 мм в каждую сторону шире врезанных окошек, чтобы обеспечивалось плотное закрывание. Нелишней станет установка асбестового уплотнения по периметру или даже по всей площади внутренней поверхности дверцы топки.
Простейшие дверцы топки и поддувала
  • В процессе установки боковой стенки со стороны оставленного в кладке парового окна также вырезается проем и устанавливается металлическая дверца с уплотнителем. Ее лучше сделать откидывающейся вниз и оснастить «холодной» рукояткой чтобы можно было открывать во время мытья для поддачи пару.
  • Последней вваривается крышка печки с заранее вырезанным отверстием под патрубок дымохода. Затем вваривается отрезок трубы диаметром 100 мм.
  • Загрузка печи камнями будет производиться после ее установки в бане на подготовленное место.
Печки постоянного нагрева с открытой каменкой

Соорудить такие печки из металлического листа или иных доступных материалов еще проще.

Достаточно простая печка из металлической трубы

На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.

Сама полость трубы разделена на два отсека колосниковой решеткой. Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения подачи воздуха и проведения очисток.

Ближе к дальнему, полностью заглушенному торцу трубы вваривается патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной трубы с каменкой значительно увеличится.

Изогнутое колено дымохода значительно увеличит теплоотдачу на каменку

Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.

Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен на задней заглушке, которая одновременно является и стенкой емкости для воды.

Варианты размещения водогрейных баков на корпусе печки

При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.

Еще одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной трубе специального теплообменного бака.

Водогрейный бак-теплообменник, устанавливаемый на дымоходный канал

Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет трубу определенного стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.

 Может Вас это заинтересует

 Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Такие баки могут сами по себе иметь достаточный объем, либо служить лишь теплообменником и подключаться к основному водному резервуару.

Видео: интересная несложная конструкция металлической печки для бани

Подготовка места для установки печки

Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее установки непосредственно в помещении.

Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее собственной массе вес каменной укладки и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее собственный фундамент.

Фундамент для банной печки
  • Для этого в выбранном месте отрывается небольшой котлован (до 500 мм глубиной).
  • На дно укладывается песчаный слой до 100 мм, затем, после трамбовки, еще 200 мм гравийно-щебеночной засыпки.
  • Укладывается слой отсечной гидроизоляции – обычно для этого применяется рубероид.
  • Затем до уровня грунта заливается бетонный раствор с наполнением из песка и мелкого гравия.
Поверх фундамента обязательно устраивается кирпичная кладка
  • После полного застывания этой площадки (не менее 3 недель) сверху нее укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
  • Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 – 150 мм выше, сооружая таким образом приподнятый подиум для установки печки.

Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.

От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером» – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.

Изовер — отличный материал для термоизоляции стен бани в месте установки печки

Очень часто металлические печи «одевают» в кирпичную кладку. Это дает ряд преимуществ – меньше риск обжечься о раскаленные стенки, плюс к этому кирпичная кладка будет являться еще одним достаточно емким аккумулятором тепла.

Один из вариантов обкладки железной банной печи кирпичом

Подробнее об этом процессе можно узнать из специальной статьи нашего портала. Здесь же – только несколько важных замечаний:

  • Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм.  Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.
Примерная схема обкладки металлической каменки кирпичом
  • Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости.
  • Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.
Цены на огнеупорный кирпич

Огнеупорный кирпич

Укладка камней

Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.

Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться  на 80 — 100 кг.

Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.

Гранит для банной печи абсолютно непригоден. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.

Жадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид, базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.

Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.

Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара. При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.

Схема правильной укладки камней

Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.

Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя, возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.

Видео: как правильно укладывать камни в банную печь

Цены на различные виды камней для печей

Камни для печей

Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.

Установка печи в бане с выносной топкой

Баня всегда была для россиян традиционным местом, где человек отдыхает, как говорится, «очищает дух и тело», получает заряд бодрости и здоровья на всю предстоящую рабочую неделю. Но чтобы баня оправдывала возлагаемые на нее ожидания, для нее необходима хорошая печь. Неважно, будет этот отопительный агрегат приобретен в готовом виде или же выстроен собственноручно — главное, чтобы он был способен создать в помещениях необходимую специфическую атмосферу и был максимально безопасен в эксплуатации.

Установка печи в бане с выносной топкойУстановка печи в бане с выносной топкой

Существует два основных способа монтажа этого отопительного прибора:

— Установка печи в бане с выносной топкой.

— Размещение всей конструкции в помещении парной.

Каждый из предлагаемых вариантов имеет свои положительные и отрицательные стороны, но определиться с выбором способа установки желательно еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. Однако, если решено произвести реконструкцию уже готовой бани, то вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы печи в предбанник.

Достоинства расположения печи с выносным топливным каналом

Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.

Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:

  • При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
  • Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
  • Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
  • В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
  • Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
  • Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
  • Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного. Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.

Однако, необходимо учитывать, что современные приборы заводского изготовления снабжаются системой охлаждения стекла, установленного в топочной дверце. Поэтому предбанник не будет прогреваться должном образом. И для того, чтобы тепло интенсивнее поступало в предбанник, придется приоткрыть дверцу топочной камеры — этот фактор тоже необходимо учитывать, выбирая место для установки печи. Если прибор невозможно установить так, чтобы открытая дверца не мешала свободному проходу, то в зимний период для этой комнаты потребуется дополнительный обогрев.

Цены на печь в баню

банная печь

В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»

Выносной топливный канал может быть прямоугольным, или же иметь зауженную около топки форму. Панорамное жаростойкое стекло, установленное в дверце, не только позволяет контролировать процесс горения топлива, но и придает конструкции эстетичный внешний вид камина. Если предбанник используется в качестве комнаты отдыха, то перед этим «камином» можно установить кресла, и отдыхая после посещения парилки, любоваться игрой пламени.

Система, охлаждающая стекло, также исполняет функцию его очистки, поэтому на внутренней поверхности не скапливается копоть, и оно всегда остается прозрачным.

Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.

Топливный канал банной печи может быть даже вынесен и на улицу. Обычно это делается в следующих случаях:

  • Когда помещения парной и предбанника имеют уж совсем небольшую площадь.
  • Если печь планируется отапливать углем, от которого традиционно остается много грязи, а продукты его сгорания — достаточно токсичны.
  • В том случае, когда баня эксплуатируется в коммерческих целях, то есть на время сдается посторонним людям. А ее владелец выступает в роли истопника, совершенно не мешающего клиентам своим присутствием.
В ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицуВ ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицу

В других случаях печь, установленную таким способом, эксплуатировать будет крайне неудобно, особенно в зимний период. Согласитесь, мало радости в том, когда для того чтобы подбросить в топку дрова, приходится выскакивать на улицу.

Единственными достоинствами выноса топки банной печи на улицу является отсутствие мусора в помещениях и то, что топливо не придется заносить внутрь бани.

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

  • Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).
  • Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
  • Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.
В показанном варианте хозяин предпочел заложить проем кирпичомВ показанном варианте хозяин предпочел заложить проем кирпичом
  • При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
  • Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
  • От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
  • Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Цены на пеностекло

пеностекло

Установка банной печи с выносной топкой

Фундамент под банную печь

Нужен ли фундамент под металлическую модель печи? Этот вопрос возникает у многих собственников, решивших построить баню. Поэтому сразу необходимо отметить, что если вес отопительного прибора не превышает 400 кг (естественно, с учетом каменной закладки), а полы планируется изготовить из доски толщиной не менее 40 мм, то вполне можно обойтись без обустройства фундаментной основы. Такой вес имеют печи, изготовленные из нержавеющей стали, а чугунные и кирпичные модели отличаются большей массой.

Если приобретается стальная модель банной печи, и ее планируется установить непосредственно на деревянные полы, то место его установки должно быть тщательно подготовлено.

На полы укладывается керамическая плитка, или же сначала настилается лист из асбеста или минеральной ваты, который накрывается стальным листом.

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать. Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.

Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.

Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.

Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.

Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.

ИллюстрацияКраткое описание выполняемых операций
Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал.
Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции.
Далее, по линиям разметки в стене вырезается необходимый проем.
После этого демонтируется часть деревянного пола.
Затем в грунте подполья выкапывается котлован под фундамент.
Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора.
Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм.
После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать — его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм.
Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид.
Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.Сверху гидроизоляционного материала или щебня монтируется арматурный каркас. Для этой конструкции подойдет арматурный прут сечением в 7÷8 мм, который связывается между собой решёткой с помощью вязальной стальной проволоки.
Вполне подойдут и сварные арматурные сетки, которые можно приобрести в магазине в готовом виде.
Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.Бетонная стяжка заливается заподлицо с поверхностью грунта подполья или же поднимается до уровня пола бани.
Если выбирается последний вариант, то от грунта, на всю высоту бетонной плиты, монтируется временная деревянная опалубка.
В подготовленный армированный котлован заливается бетонный раствор марки не менее М200. После заливки и выравнивания поверхности фундамента, его оставляют до полного просыхания и набора прочности — этот период составляет не менее 28÷30 дней.
Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.Следующим шагом, на бетонную поверхность настилается два слоя гидроизоляционного материала — в этом случае применяется только рубероид.
Сверху рубероида выкладывается кирпичный подиум, состоящий из одного или двух рядов кирпича.
Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.В результате должна получиться примерно такая конструкция, как представлена на иллюстрации.
Далее можно переходить к изоляции торцов деревянных стен, то есть к защите их от воздействия высоких температур, до которых может нагреваться корпус печи вовремя эксплуатации.

Особенности установки печи

Установка печи может быть произведена по-разному, в зависимости от того, когда производится ее монтаж. Если фундамент обустраивается в готовом строении бани, то в стене вырезается проем согласно названным выше параметрам.

Цены на асбест

асбест

Безусловно, удобнее сначала установить печь, а потом уже заниматься возведением перегородки. Но так получается очень нечасто.Безусловно, удобнее сначала установить печь, а потом уже заниматься возведением перегородки. Но так получается очень нечасто.

При другом варианте выполнения работ, который считается более правильным, перегородка между двумя комнатами возводится после возведения фундамента, установки печи на постоянное место и ее обкладки кирпичом. Однако, такой монтаж возможен только на этапах постройки бани, или же если производится капитальная реконструкция помещений, имеющих большую площадь.

Если устанавливается отопительный прибор заводского изготовления, то стоит внимательно изучить паспорт, прилагаемый к изделию, в котором производитель указывает рекомендуемые параметры расстояние горючих поверхностей от печи. Как правило, для агрегата, имеющего максимальную мощность, расстояние между деревянной стеной и печью составляет 250 мм, если печь оснащена термоизоляцией корпуса, и 400 мм, если она отсутствует.

Обкладка просвета между топочным каналом и стенками проема кирпичомОбкладка просвета между топочным каналом и стенками проема кирпичом

Параметры проема не зависят от длины выносного канала, но стена должна быть изолирована от металла печи термоизоляционным материалом на всю свою толщину, а затем стальным листом, закрепляемым между кирпичной кладкой и слоем изоляции.

Термоизоляция проема и окружающих его стенок плитами минеральной ваты. Их затем можно закрыть стальным листом или (со стороны предбанника) жаропрочным гипсокартоном.Термоизоляция проема и окружающих его стенок плитами минеральной ваты. Их затем можно закрыть стальным листом или (со стороны предбанника) жаропрочным гипсокартоном.

Между основной конструкцией печи и деревянной стеной должен оставаться зазор размером не менее 50 мм. Если изоляция проема ограничивается слоем асбеста или минеральной ваты, то поверхность перегородки, выходящая в сторону печи, должна быть облицована жаростойким материалом — это может быть лист асбеста, специального гипсокартона, прессованная минеральная вата или другие стойкие к высоким температурам материалы.

Топливный канал, проходящий через проем, вырезанный в деревянной стене, необходимо обложить кирпичной кладкой. При этом необходимо учитывать, что кирпич должен быть отделен от металла печи тепловым зазором не менее 20÷25 мм. Это расстояние необходимо соблюсти, чтобы обеспечить необходимую «степень свободы» для расширения металла при его нагревании. Просвет необходимо заполнить термостойким эластичным материалом — асбестовым шнуром или каменной ватой.

Термоизоляционный материал, отделяющий деревянную стену от кирпичной кладки.Термоизоляционный материал, отделяющий деревянную стену от кирпичной кладки.

Если кирпичная кладка, обрамляющая топочный канал, получилась неаккуратной, и ее планируется закрыть деревянной вагонкой, то между ней и печью необходимо оставить зазор размером в 100 мм с каждой из сторон.

В случае если проход для топочного канала делается близко к деревянной стене, и печь планируется установить вдоль нее, то перед монтажом прибора на место следует обложить стену кирпичом.

Вариант установки печи вдоль бревенчатой стены бани – выполняется сплошная кирпичная кладкаВариант установки печи вдоль бревенчатой стены бани – выполняется сплошная кирпичная кладка

Основную часть отопительного прибора, которая будет расположена в парной, в целях безопасности, следует обложить кирпичом (соорудить защитный кирпичный экран). Однако, чтобы кладка не перекрывала жар, идущий от стенок печи, ее делают не сплошной, оставляя между кирпичами зазоры.

Разреженная кирпичная кладка вокруг основной части печи.Разреженная кирпичная кладка вокруг основной части печи.

Кладка такого типа не только будет свободно пропускать тепло, выработанное в печи и предотвратить получение случайных ожогов, но и не столь утяжелит фундамент. Кроме того, на обустройство этой защитной стены потребуется меньше кирпичей и раствора.

Разреженная кирпичная кладка вокруг основной части печи.Сложно ли самостоятельно обложить металлическую печь кирпичом?

Надо сказать, что подобная практика очень распространена, технология хорошо отработана и проверена, так что особых проблем эта операция доставить не должного. Как обложить металлическую печь кирпичом своими руками – читайте в специальной публикации нашего портала.

Надо сказать, что и вынос топки в предбанник, и использование кирпичной, каменной или керамической облицовки, в том числе стен или пола в парилке – все это сказывается в определённой мере и на тепловой мощности банной печи. Стало быть, планировать тот или иной вариант размещения каменки, ее термоизоляции от стен и последующей отделки следует заблаговременно. Просто чтобы затем не столкнуться с ситуацией, что мощности, казалось бы, правильно изначально подобранной печки после окончания монтажных работ и запуска в ее эксплуатацию – вдруг оказывается недостаточно.

Ниже размещен калькулятор, который позволит правильно оценить этот параметр.

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Калькулятор расчета условной мощности банной печи

Перейти к расчётам



Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ БАННОЙ ПЕЧИ»



РАЗМЕРЫ ПАРИЛКИ

Ширина, метров

Высота потолка, метров



ОСОБЕННОСТИ ОБУСТРОЙСТВА ПАРИЛКИ

Стены в парной:

Расположение печи:

Тип двери в парилку:

Есть ли окно в парной?

Площадь окна, м²

Есть ли на стенах (полу) участки кирпичной кладки, облицовки камнем или керамической плиткой?

Суммарная площадь подобных облицованных участков, м²

Несколько пояснений по проведению расчета.
  • Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
  • Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
  • Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
  • Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
  • Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
  • Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
  • Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

  • Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.
Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

  • Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
  • Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

  • Кирпичные дымоходы могут используются для отвода продуктов горения из банных металлических печей только в редких случаях. Коренные дымоотводы достаточно трудоемки в постройке, возводить их есть смысл, если требуется отведение дыма от двух или более печей.
  • Керамический дымоход не пользуется популярностью у собственников бань с металлическими печами, так как имеют достаточно большой вес, что усложняет монтаж, а также высокую стоимость. Однако, керамика обладает отличными характеристиками и прослужит длительный срок. Материал стоек к коррозийным процессам и высокой температуре, имеет низкую теплопроводность, а значит, не будет перегреваться. Кроме того, внутренние поверхности керамических труб имеют идеальную гладкость, поэтому дым будет беспрепятственно выходит наружу, благодаря чему на стенках не возникнет толстых отложений сажи.
  • Металлические дымоходы доступны по цене и просты в монтаже, но они быстро нагреваются до высоких температур, что может привести к возгоранию деревянных конструкций. Кроме того, горячий воздух, попадая в холодную часть, трубы, расположенную на улице, спровоцирует процесс обильного образования конденсата. Поэтому металлическую трубу необходимо обязательно одеть в термоизоляцию как снаружи, так и внутри строения.
  • Отличной альтернативой металлическому варианту дымохода стали сэндвич-трубы, которые имеют трехслойное строение — металлический внутренний и внешний слой, а между ними прокладка из минеральной ваты, которая служит хорошим теплоизолятором. Сэндвич-трубы легко монтируются, производители этих изделий предусмотрели широкий ассортимент необходимых для качественного монтажа деталей. Благодаря этому, они легко собираются в единую конструкцию. Поэтому для дымохода металлических банных печей чаще всего выбирается именно этот вариант.
Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

  • Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

  • Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

 Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.Ответственная задача – монтаж дымохода для банной печи

Это достаточно трудоемкий процесс, требующий тщательного соблюдения всех установленных норм и требований. Безусловно, он заслуживает отдельного рассмотрения. Так что если возникает вопрос, как произвести эти работы правильно и добиться необходимой степени безопасности эксплуатации, то стоит обратиться за подробной информацией к статье «Дымоход для бани своими руками», опубликованной на нашем портале.

Цены на сэндвич-трубы

сэндвич-трубы

*  *  *  *  *  *  *

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Видео: Пример монтажа банной дровяной печи с выносной топкой

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
