Расчет теплопотерь дома: калькулятор онлайн теплотехнического расчета

На чтение 11 мин. Просмотров 3.4k. Обновлено

Для того, чтобы спроектировать систему отопления, которая удовлетворяла бы как требованиям комфортного проживания в доме, так и оптимального расходования ресурсов семьи, необходимо сначала рассчитать его возможные теплопотери.

Расчет теплопотерь — это способ, определить примерное количество теплопотерь, которое теряет дом через ограждающий контур за конкретное время, в самый холодный период пятидневки. Единица измерения теплопотерь — Ватты.

Полученный результат приблизительный, и требует экспериментальной проверки, так как не реально учесть все моменты, которые влияют на тепловые потери: неправильная конструкция перегородок, разница между температурой внутри и снаружи, действие осадков, солнечной радиации и ветра. Зная данные показатели, можно выбирать модель системы отопления нужной мощности для любого дома.

Калькулятор онлайн

Логика расчета

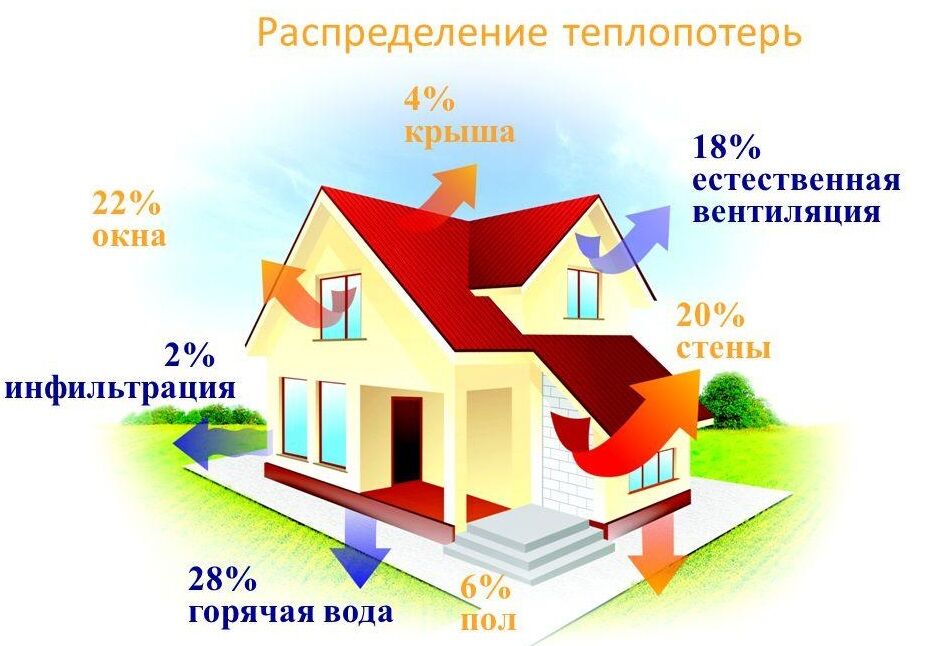

Процентное соотношение теплопотерь дома через элементы его конструкции, указанное на картинке, весьма приблизительно, поскольку сильно зависит от их устройства и используемых материалов. Потери тепла на инфильтрацию происходят в результате утечки воздуха через щели, некачественное уплотнение дверей и окон, принудительной и естественной вентиляции помещений. Уносимое с воздухом тепло приходится компенсировать более интенсивной работой системы отопления.

Расчет теплопотерь в данной программе выполняется отдельно для каждой стены, пола и потолка с учетом общих для всех элементов помещения условий. Это сделано исходя из следующих предположений:

  • стены могут как непосредственно соприкасаться с атмосферным воздухом, так и выходить в нетапливаемое или плохо отапливаемые помещения;
  • исходя из этого толщина стен и используемый для них материал могут отличаться;
  • конструкция окон также может быть неодинакова.

Для расчета теплопотерь помещения в общем случае необходима площадь рассматриваемых элементов, характеристики теплопроводности или сопротивления теплопередаче используемых материалов и их толщина, а также разница между температурой воздуха внутри помещения (20-22 градуса) и температурой воздуха снаружи.

Температура атмосферного воздуха должна приниматься по самому холодному периоду отопительного сезона и указывается в общих условиях для расчета; если для какой-то стены она другая, введите ее в поле “температура воздуха снаружи помещения”. Для потолка температура, отличная от атмосферной, может быть введена в поле “температура над”, а для пола – “температура снизу”(вводится обязательно). Температура над потолком зависит от наличия или отсутствия утепления чердачного помещения; под полом – от наличия или отсутствия подвала и его типа (чаще всего принимается 0-7+ градусов).

Наружные двери могут выходить прямо на улицу или в неотапливаемое помещение; последнее обстоятельство учитывается в программе умножением рассчитанных теплопотерь через дверь на коэффициент 0. 7.

Расчетные потери тепла на инфильтрацию воздуха можно регулировать варьируя значения, вводимые в поле “доля объема воздуха в помещении, подлежащая ежечасному обмену”; дело в том, что требуемый СНИПом ежечасный обмен всего объема воздуха, находящегося в доме, на практике считается завышенным и приводящим к большим затратам на отопление.

Коэффициенты теплопроводности используемых в строительстве материалов берутся из соответствующих таблиц или по данным изготовителей. Это касается и сопротивления теплопередачи стеклопакетов и им подобных конструкций. Что касается стеклопакетов, то при их выборе следует обращать внимание на обозначение.

Например, в обозначении стеклопакета 4-10ap-4: 4 -толщина стекла; 10-расстояние между стеклами; ap – указывает, что это пространство заполнено инертным газом аргоном, что повышает его сопротивление теплопередаче.

В обозначении 4-14-4-14-4и “и” указывает,что стекла имеют мягкое низко эмиссионное покрытие; к-стекло имеет более твердое покрытие, защищено от мелких повреждений, его покрытие низко эмиссионное; pi – на стекло нанесена энергосберегающая пленка и др.

Приведенная в правой части рисунка схема относится к случаю, когда под домом нет подвала (“пол на грунте”) для упрощения решения сложной задачи определения теплопотерь через пол в грунт применяется методика разбиения площади ограждающих конструкций на 4 зоны.

Каждая из четырех зон имеет свое фиксированное сопротивление теплопередаче в м2·°с/вт:r1=2,1 r2=4,3 r3=8,6 r4=14,2. Зона 1 представляет собой полосу (при отсутствии заглубления грунта под строением) шириной 2 метра, отмеренную от внутренней поверхности наружных стен вдоль всего периметра; зоны 2 и 3 имеют также ширину 2 метра и располагаются за зоной 1 ближе к центру здания; зона 4 занимает всю оставшуюся центральную площадь.

В действительности же зоны 3 и 4 при небольших размерах дома могут отсутствовать. В заключение следует указать, что в программе используются следующие общепринятые коэффициенты:

  • 23 – коэфф. теплоотдачи от стен к наружному воздуху
  • 8.7 – коэфф. теплоотдачи от внутреннего воздуха к стенам
  • 6 – коэфф. теплоотдачи от внутреннего воздуха к полу
  • 12 – коэфф. теплоотдачи от потолка к наружному воздуху если неотапливаемый чердак,
  • 1.18 – поправочный коэфф. при расчете теплопотерь пола не на грунте (по снип).

А также доступные в калькуляторе коэфф. теплоотдачи от пола к наружному воздуху/грунту для различных видов подвалов. Необходимо также отметить,что по правилам обмера зданий для расчета теплопотерь длина стен определяется по его наружному периметру, а их высота – от поверхности чистового пола до верхней плоскости потолочного перекрытия. Эту величину следует указывать в поле “высота помещений hp”.

Общие замечания по порядку расчета

  • Сначала рассчитываются теплопотери через двери, стены и окна, все сразу, то есть после ввода всех данных по ним, или по отдельности – после ввода параметров, например по одной из стен или двери; затем рассчитываются таким же образом теплопотери через потолок, пол и потери на инфильтрацию.
  • Каждый элемент может быть пересчитанный повторно после корректировки его параметров; при этом следует учесть, что если вы изменяете количество слоев материалов, сами материалы, наличие или отсутствие окон, перед всеми этими действиями следует нажать кнопку “сброс входных данных”.
  • Расчет теплопотерь через пол, потолок и инфильтрацию возможен только после расчета потерь через стены.
  • “Температура воздуха снаружи” (для стен) и “температура над” (для потолка) вводятся в случае, если они отличаются от температуры, указанной в общих условиях для расчета.
  • Перед расчетом теплопотерь через стены из их площади вычитается площадь окон и двери.

Потери тепла через наружную оболочку

Значительно повышается экономия тепловой энергии при качественном утеплении контура дома и крыши. Необходимость в энергосберегающем ремонте возникает, когда в течение года тратится 100 кВт электрической энергии или 10 кубов природного газа, из расчёта на 1 кв. метр отапливаемой площади, с учётом перегородок.

Энергосберегающее здание — дом, имеющий сплошную теплоизоляцию по всему каркасу нагретой поверхности. В качестве теплоизолирующего материала отлично подходит пеностекло, фанера, пенопласт, гипсокартон. Металл (сталь), также является отличным проводником тепловой энергии. Приобретая стройматериалы, обязательно нужно обращать внимание на коэффициент теплопроводности, который указан в паспорте.

Варианты выхода нагретого воздуха:

  • Крыша — толстый слой теплоизоляционного кровельного материала значительно уменьшит теплопотери.
    К сведению: Если строение деревянное, то укладка теплозащиты на крыше затруднительна, так как происходит набухание древесины, и она может повредиться от влажности.
  • Стены — добиться снижения теплопотерь можно также используя специальное наружное покрытие. При утеплении изнутри, особенно если повышенная влажность, будет образовываться конденсат за изоляцией.
  • Пол — в данном случае, практичнее делать утепление изнутри.
  • Фундамент — его контакт с холодным грунтом значительно увеличивает теплопотерю на первом этаже.
  • Термические мосты — наружные теплопроводники, не редко через них уходит большая часть нагретого воздуха. К ним относятся: бетонное половое покрытие, которое продолжается на балконе, дверные проёмы и окна, особенно классические, двойные. Есть также мосты, относящие к временным, когда перегородки крепятся на металлические элементы.

Современные окна — это стеклопакеты однокамерные и двухкамерные, имеющие специальную отражающую поверхность, что понижает потери излучения. Многослойное остекление более эффективно сохраняет тепло, чем обычное двойное окно.

Тепловые потери на вентиляцию

Обычно, у дома есть воздушные утечки — это оконные и дверные проёмы, и крыша, что создаёт воздухообмен. Но в зимнее время, этот вариант приводит к значительному выходу тёплого воздуха, поэтому с помощью новых технологий были разработаны конструкции уменьшающие утечку нагретых воздушных масс наружу.

Современные дома нуждаются в постоянном вентилировании, так как они имеют высокую воздухонепроницаемость. Для уменьшения теплопотерь связанных с вентиляцией, которые составляют от 10 до 40%, используются новейшие модели вентиляционных систем. Калькулятор теплопотерь дома делается по каждой комнате отдельно, Далее, определяется тепловой расход на вентиляцию — его объём и сколько раз происходила его смена в здание.

Рассчитывая теплотехнические вентиляционные потери, при помощи онлайн калькулятора, нужно учитывать предназначение дома. Для ванной комнаты и кухни требуется повышенный уровень вентиляции.

Минимальное утепление наружных стен

Для проведения онлайн теплотехнического расчёта для внешних стен существует несколько сложных методик, с учётом конвекционного обмена, излучения и т. д., но эти данные часто бывают излишними и не влияющими на итог.

Однако, есть более простой теплотехнический онлайн калькулятор для расчёта теплопотерь дома. Для большей точности, к данному показателю допустимо добавить 1 — 5%.

Важно! Применяя теплотехнический калькулятор, при расчёте потерь тепла дома, следует учитывать время пребывания человека в каждой комнате, чем оно меньше, тем за основу берутся меньшие температурные показания.

Есть два способа рассчитать расход тепла в доме:

  • Метод усреднённых величин — получается приблизительный результат. Расчёт делается по специальной таблице, которая составлена для разных областей с учётом особенностей их климата и средних характеристик здания.
  • Теплотехнический онлайн расчёт потерь тепла дома по периметру здания — площади всех внешних перегородок суммируются, и отнимается размер окон и дверей. Отдельно учитывается площадь крыши и пола, стройматериала и штукатурки. В дальнейшем калькулятор, для определения теплопотерь дома выглядит так: Q = S x ΔT/R, где S – размер полученной площади; ΔT – сведения о температурной разнице, внутри и снаружи; R – показатель сопротивления передачи тепла. R = n/λ;, где n – показатель толщины стен; λ – уровень удельной теплопроводности (Вт/м °C). Данное значение следует брать из таблицы, для необходимого стройматериала.

Материал

Коэффициент теплопроводимости

Толщина стен в мм

Пенополистирол

0,042

124

Минеральная вата

0,046

135

Дерево, брус или бревно (сосна, ель, дуб)

0,18

530

Керамические блоки уложенные на теплоизоляционный клей

 0,17

575

Керамический пустотный кирпич плотностью 1000 кг/м. кв.(Гост 530) уложенный на цементно-песчаный раствор

0,52

1530

Силикатный кирпич на цементно-песчаном растворе

0,87

2560

Железобетон

2,04

602

Полученные результаты, отдельно рассчитанные для перегородок, полового покрытия и крыши, суммируются, прибавляются вентиляционные потери, и данные об утечке тепла через фундамент. В калькулятор теплотехнического расчёта для фундамента заносится меньшая температурная разница.

Данный метод поможет выбрать мощность котла, но не даёт возможность рассчитать необходимое количество радиаторов для каждой комнаты. Приблизительное минимальное качество утеплителя для стен снаружи в мм. выглядит так.

МАТЕРИАЛ Высокое Среднее Низкое
Слой из дерева
плюс пенополистирол или слой каменной ваты
300:100 300:50


Дерево     200
Газо и
пенобетонный материал
500 400 200
Газоблок и
пенобетонный пласт плюс полистирол или каменная вата
300:100 300:50
Газовый и
пенобетонный блок плюс кирпичная кладка
    100:120
Слой
керамзитобетона плюс полистирол или пласт каменной ваты
400:100 200:100
Слой
керамзитобетона
    300
Кирпичная
кладка и полистирол или каменная вата
250:200 250:100
Силикатный кирпич     250

Точка росы

Под точкой росы подразумевается температура воздуха, до которой он должен охладится, чтобы начать насыщаться и преобразовываться в росу. На данный показатель влияет давление воздуха.

Необходимо стараться избегать образования точки росы. Если это невозможно, следует сместить её к наружным пластам, кроме того требуется хорошая вентиляция этих слоёв.

Решение проблемы точки росы

Основная причина образования точки росы — это высокий уровень пустотелов во внутренних пластах, что приводит к повышению давления водяных паров в холодных слоях конструкции. Решить проблему можно путём добавления менее паронепроницаемого материала внутрь конструкции, или сделать вентиляционный зазора с наружной стороны.

Это позволит сдерживать водяные поры и не даст проходить им сквозь стены. Однако, если переусердствовать, то накопившиеся пары понизят качество воздуха внутри дома. Если здание эксплуатируется в суровых условиях (-20 и выше градусов), то следует сделать принудительное поступление прогретого воздуха в дом, используя теплообменники или нагреватели. В этом случае применение герметичных строительных пароизоляционных материалов не приведёт к ухудшению микроклимата в помещение. Использование онлайн расчёта облегчит процесс определения размера теплопотерь.

Онлайн калькулятор расчёта теплопотерь даёт возможность узнать коэффициент теплопроводимости стен дома или отдельного помещения, и правильно выбрать материал для простой или многослойной теплоизоляции. Кроме того, точность результата важна для при выборе бойлера, для выделения эффективного тепла без перегрева дома.

Онлайн калькулятор расчета теплопотерь здания

Правильное утепление дома позволяет экономить на расходе ресурсов для отопления, создавать оптимальные условия проживания. Главным показателем сохранения заданных температур является коэффициент теплопотерь. Он позволяет выяснить, насколько качественно проведено отопление и остекление, внешняя или внутренняя защита от холода. Поможет в получении точных данных онлайн калькулятор теплопотерь здания.

Как рассчитать теплопотери дома?

В большой мере на сохранение температур влияет надежность установленных окон и само расположение помещения относительно всей постройки. При указании нужного типа остекления стоит знать, что обычные стекла, а не стеклопакеты могут быть главной причиной теплопотерь. Отсутствие теплоизоляции стен в кирпичном строении недопустимо за счет неплохого сохранения температур материалом, способным поддерживать нужный режим в комнатах. Обычные помещения из железобетонных плит или бетонных блоков в недостаточной мере задерживают тепло.

Специальный калькулятор расчета теплопотерь стен дома учитывает и соотношение площади окон относительно площади пола. Чем выше получаемый процент, тем больше коэффициент потерь тепла. Подсчет производится суммированием площади всех окон в комнате и определением их процентного соотношения относительно площади пола.

Температура снаружи учитывается по средним показателям во время зимнего периода. Количество стен, которые выходят наружу, напрямую сказываются на сохранности заданных температур: именно через стены происходит наибольшая отдача тепла. Поэтому точный расчет теплопотерь дома можно получить только при правильном задании параметров комнаты.

Указание типа помещения, размеров стен, пола и потолка необходимы для корректного расчета потери тепла для каждой плоскости. Это позволит калькулятору провести суммирование и, опираясь на дополнительные данные (количество и тип остекления окон, утепление стен) получить правильный результат.

Зачем нужен точный расчет теплопотерь здания?

Каждый владелец дома должен не только знать, как рассчитать теплопотери, но и чем именно будут полезны полученные сведения. Сравнивая данные калькулятора теплопотерь по разным комнатам, можно определить насколько продуктивным является использование обогревательных систем. При получении оптимальных показателей для нескольких помещений и неудовлетворительных результатов по остальным комнатам можно сделать полезные выводы.

Полученный коэффициент укажет на необходимости дополнительного утепления или замены окон. В помещениях, защищенных от холода, следует установить термостат на систему обогрева. Это позволит регулировать температуру и создать нужные условия для комфортного проживания. Также пригодится точный расчет и владельцам коммерческих построек офисного типа, которые желают создать оптимальную рабочую атмосферу в зимние периоды для своих коллег и подчиненных.

Расчет теплопотерь — калькулятор онлайн

Возможности технологии Flash

Общеизвестный факт — для обеспечения тепла и комфорта мало установить современные агрегаты и оборудовать систему отопления новейшей техникой. Необходимо еще и правильно рассчитать мощностные и другие показатели инженерной сети.

Расчет отопления — сложная процедура, проходящая в несколько этапов. Важнейшим среди них остается расчет теплопотерь, а калькуляторы, онлайн-сервисы и программное обеспечение способны существенно облегчить эту работу.

Нормы и требования

Важно! Нормы и требования по теплосбережению дома регламентируются СНиП II-3-79. В соответствии с этим нормативным документам определяются основные параметры, влияющие на сопротивление теплопередаче.

Этот параметр рассчитывается исходя из двух критериев:

  • Тепловой режим, необходимый для комфорта в доме.
  • Обеспечение условий эффективного энергосбережения.

Как показывает практика, большинство домов строится с нарушением этих норм, поэтому необходимо определить реальные тепловые потери. С этой целью можно использовать как табличные методики, так и онлайн-калькуляторы.

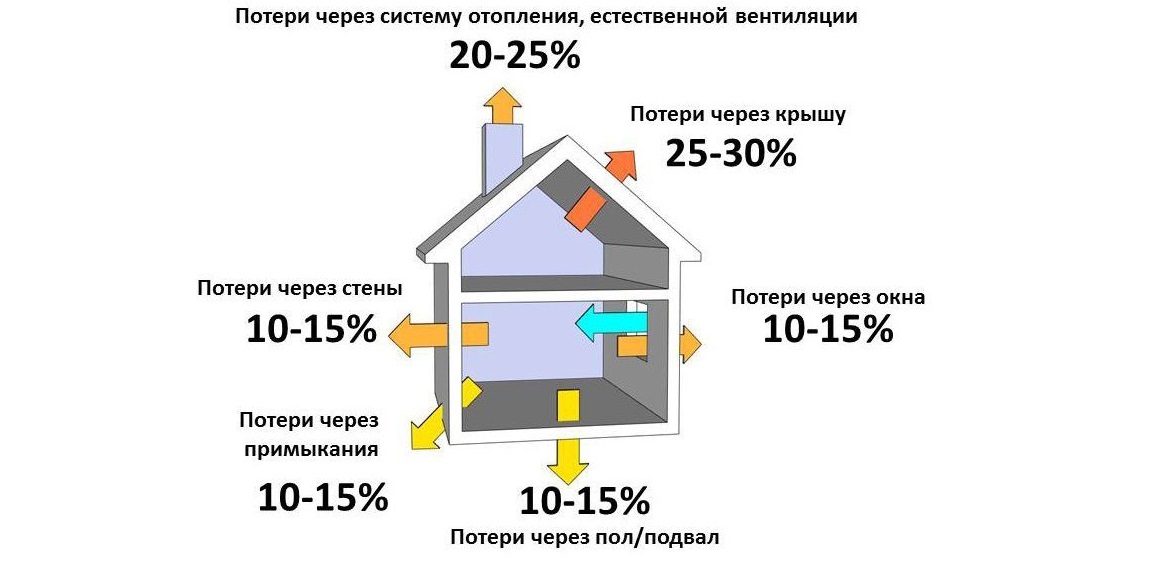

Куда уходит тепло?

Тепло из дома может уходить разными «путями». Основные из них:

  • Ограждающие конструкции — стены, крыша, пол, подвальное помещение и т. п.
  • Окна.
  • Двери.
  • Системы вентиляции.
Потери тепла

Суммарные теплопотери при этом могут быть очень велики. Существует несколько причин потерь тепла в доме:

  1. Разница температур внутри дома и на улице.
  2. Недостаточная теплозащита ограждающих конструкций — малое сопротивление теплопередаче.

Сопротивление строительных конструкций теплопередаче — важнейший параметр, который необходимо знать, выполняя расчеты. Именно он оказывает максимальное влияние на потери тепла, а значит, и на необходимую мощность отопительной системы. Этот параметр показывает количество тепла, пропускаемое 1 кв. метром рассчитываемой конструкции при определенном перепаде температур. Определяется он по формуле: R = ΔT/q.

Энергосберегающие стеклопакеты

Теряемое 1 кв. метром конструкции количество тепла обозначается буквой q и измеряется в Вт/м. ΔT — разница между внутридомовой и уличной температурой. Используя эту формулу для расчетов «многослойной» конструкции, например, деревянных стен, обложенных кирпичом, необходимо учитывать суммарное сопротивление — древесины, кирпича и воздуха.

При выполнении расчетов теплопотерь необходимо использовать данные по самым неблагоприятным периодам года, когда наблюдаются сильные морозы или ветра. Практически во всех справочниках, применяемых специалистами для оценки уровня теплопотерь здания, термосопротивление стройматериалов обязательно указывается с учетом этого требования и климатических условий разных регионов. Температура внутри помещения, как правило, берется усредненная, составляющая 20 °С. В этом случае для средней полосы России в условиях морозной зимы ΔT составит 50 °С.

Точные расчеты

Программа расчета

Пользуясь только этой формулой, мы получим усредненные показатели потерь тепла через стены, окна, двери и т. д. Суммировав же эти величины, мы найдем общие цифры. На самом деле они все равно будут не очень точными. На уровень потерь тепла существенное влияние оказывают и другие параметры, в частности, расположение помещения внутри здания.

Например, для угловых помещений уровень теплопотерь будет выше, чем для комнат, расположенных внутри здания. Также увеличатся потери, если комната примыкает к неотапливаемому помещению. Для получения объективной картины необходимо учесть все факторы.

Онлайн-сервисы и калькуляторы расчета теплопотерь удобны как раз тем, что позволяют учесть данные, не включенные в стандартные формулы. Не являясь специалистом, обычный домовладелец может просто не знать, что они способны оказать влияние на микроклимат в доме.

Заключение

Итоги предварительных расчетов

Важнейший вывод — необходимость проведения расчетов, в которых учитывается множество параметров, критериев и факторов. Правильно выполненный расчет теплопотерь легко станет тем «китом», на котором базируется энергоэффективное здание. Эти данные являются основными в определении мощности котла, количества секций радиаторов и других параметров отопительной сети.

Неспециалист может сделать такие расчеты, пользуясь формулами, но результаты далеко не всегда получаются точными и объективными. Лучший вариант — использование онлайн-калькуляторов для расчета. В это программное обеспечение изначально заложены все параметры, способные оказать влияние на сбережение тепла в доме.

Расчет теплопотерь дома онлайн

Калькулятор для расчета теплопотерь для дома онлайн позволит в точности определить количество тепла, которое нужно для отопления одной комнаты. На основе самостоятельного расчета тепловых потерь вы сможете подобрать оптимальное отопление, чтобы оно обогревало помещение лучшим образом. Данный калькулятор можно смело назвать уникальным, благодаря нему вы сможете, вы сможете учитывать все особенности комнаты, к примеру:

  1. Количество стеклопакетов.
  2. Особенности стен.
  3. Размеры площади.
  4. Температуру, которая царит на улице и какая должна быть в помещении.
  5. Также стоит учитывать высоту и общую площадь.

Окна

Тройной стеклопакет Двойной стеклопакетОбычное (двойное) остекление

Стены

Хорошая теплоизоляцияДва кирпича или 150 мм утеплителяПлохая теплоизоляция

Соотношение площадей окон и пола

10%20%30%40%50%

Температура снаружи помещения

-10C-15C-20C-25C-30C-35C

Число стен выходящих наружу

ОднаДвеТриЧетыри

Тип помещения над рассчитываемым

Обогреваемое помещениеТеплый чердакХолодный чердак

Высота помещения

2,5 метра3 метра3,5 метра4 метра4,5 метра

Теплопроизводительность котла

Все эти значения позволят вам произвести расчет теплопотерь дома онлайн всего за несколько минут. Эти данные вы смело можете учитывать во время ремонта или строительства будущего дома. Также вы сможете и сэкономить на отоплении, ведь так можно определить, сколько окон можно доставить или использовать другие способы утепления. В конечном результате вы сможете существенно сэкономить свои деньги на отоплении и получить по-настоящему шикарный результат.

Обратите внимание! Все данные после самостоятельного расчета теплопотерь помещения являются приблизительными. Для полной точности нужно использовать специальные программы, где нужно указывать толщину кирпича, скорость ветра и многое другое. Однако для примерного расчета этого будет более чем достаточно.

Посмотрите калькулятор для расчета труб для теплого пола.

Расчет теплопотерь здания – готовимся к зимнему периоду

Многие, строя загородный дом, забывают о приближении зимних холодов, из-за чего расчет теплопотерь здания делают в спешке, и в итоге отопление не создает комфортный микроклимат в помещениях. А ведь сделать дом теплым не сложно, нужно лишь учесть ряд нюансов.

На чем основывается расчет теплопотерь здания

Таким свойством, как теплопроводность, обладает любой материал, различается лишь уровень термического сопротивления, то есть пропускная способность. Из любого дома, даже с устроенной по всем правилам термоизоляцией, тепло уходит через окна, двери, стены, пол, потолок (крышу), а также через вентиляцию. При разнице внешней и внутренней температур обязательно возникает так называемая «точка росы», со средним значением. И только от микроклимата в помещениях, материала и толщины стен, а также характеристик термоизоляции зависит, где окажется эта точка: внутри, снаружи или непосредственно в стене, а также какая в ней будет температура.

Если ответственно подходить к задаче и выполнять расчет теплопотерь здания по всем правилам, это займет у вас немало часов и придется составить множество формул, вычисления займут целую тетрадь. Поэтому определим интересующие нас показатели упрощенным методом, либо обратившись за помощью к СНиП и ГОСТам. И, поскольку решено делать подсчеты не слишком углубленно, оставим в стороне определение среднегодовых температуры и влажности по самой холодной пятидневке за несколько лет, как того требуется по СНиП 23-01-99. Просто отметим наиболее морозный день за последний зимний сезон, допустим, это будет -30 оС. Также не будем принимать во внимание среднесезонную скорость ветра, влажность в регионе и длительность отопительного периода.

Калькулятор теплопотерь здания

Укажите размеры и типы стен.
Распечатать

Однако из чего же складывается микроклимат в жилой комнате? Комфортные условия для жильцов зависят от температуры воздуха tв, его влажности φв и движения vв, возникающего при наличии вентиляции. И еще один фактор влияет на уровень тепла – радиационное излучение тепла или холода tр, свойственное нагреваемым (охлаждаемым) естественным путем предметам и поверхностям в обстановке. По нему определяется результирующая температура tп, с помощью формулы [tп = (tр + tв)/2]. Все эти показатели для разных помещений можно рассмотреть в приведенной ниже таблице.

Оптимальные параметры микроклимата жилых зданий по ГОСТ 30494-96 [2]

Период годаПомещение

Температура внутреннего воздуха tв , °С

Результирующая температура tп , °С

Относит. влажность внутреннего воздуха φв, %

Скорость движения воздуха v в , м/с

Не более

ХолодныйЖилая комната

20-22

19-20

45-30

0,15

То же, в районах с t 5 от -31 °С

21-23

20-22

45-30

0,15

Кухня

19-21

18-20

НН

0,15

Туалет

19-21

18-20

НН

0,15

Ванная, совмещенный санузел

24-26

23-27

НН

0,15

Помещение для отдыха и учебных занятий

20-22

19-21

45-30

0,15

Межквартирный коридор

18-20

17-19

45-30

0,15

Вестибюль, лестничная клетка

16-18

15-17

НН

0,2

Кладовая

16-18

15-17

НН

НН

ТеплыйЖилая комната

22-25

22-24

60-30

0,2

Буквами НН обозначаются ненормируемые параметры.

Делаем теплотехнический расчет стены с учетом всех слоев

Как уже было сказано, каждому материалу свойственно сопротивление теплопередаче, и чем толще стены или перекрытия, тем выше это значение. Однако не стоит забывать и про термоизоляцию, при наличии которой ограждающие помещение поверхности становятся многослойными и намного лучше препятствуют утечке тепла. У каждого слоя свое сопротивление прохождению тепла, и сумма всех этих величин обозначается в формулах как ΣRi (здесь буква i определяет номер слоя).

Поскольку составляющие ограждения помещений материалы с разными свойствами имеют некоторое возмущение температурного режима в своей структуре, высчитывается общее сопротивление теплопередаче. Формула у него следующая: [Ro = Rв + ΣRi + Rн], где Rв и Rн соответствуют сопротивлению на внутренней и наружной поверхностях ограждения, будь то стена или перекрытие. Однако утеплители вносят в теплотехнический расчет стены коррективы, которые базируются на коэффициенте теплотехнической однородности r, определяемом формулой [r = r1 + r2].

Показатели с цифровыми индексами являются, соответственно, коэффициентами внутренних крепежей и соединения расчетного ограждения с любым другим. Первый, то есть r1, отвечает как раз за фиксацию утеплителей. Если коэффициент теплопроводности последних λ = 0,08 Вт/(м·°С), значение r1 будет большим, если же теплопроводность термоизоляции оценивается как λ = 0,03 Вт/(м·°С), то меньшим.

Значение коэффициента внутренних крепежей уменьшается по мере возрастания толщины слоя утеплителя.

В целом, картина складывается следующая. Допустим, термоизоляция монтируется прямым анкерным креплением на трехслойной ячеистобетонной стене, снаружи облицованной кирпичом. Тогда при слое утеплителя в 100 миллиметров r1 соответствует 0,78-0,91, толщина в 150 миллиметров дает коэффициент внутреннего крепежа 0,77-0,90, тот же показатель, но в 200 мм, определяет r1 как 0,75-0,88. Если внутренний слой также из кирпича, то r1 = 0,78-0,92, а если стены помещения железобетонные, то коэффициент смещается до 0,79-0,93. А вот оконные откосы и вентиляция дают значение r2 = 0,90-0,95. Все эти данные следует учитывать в дальнейшем.

Некоторые сведения о том, как рассчитать толщину утеплителя

Для того чтобы приступить к расчету термоизоляции, нам необходимо, прежде всего, высчитать Ro, затем узнать требуемое термическое сопротивление Rreq по следующей таблице (сокращенный вариант).

Требуемые значения сопротивления теплопередаче ограждающих конструкций

Здание/ помещение

Градусо-сутки отопительного периода D d , °С·сут

Приведенное сопротивление теплопередаче ограждений R req , м2·°С/Вт

стены

покрытия

чердачного перекрытия и перекрытия над холодными подвалами

окна и балконной двери, витрины и витража

1

2

3

4

5

6

1. Жилое, лечебно-профилактическое и детское учреждение, школа, интернат

2 000

2,1

3,2

2,8

0,30

4 000

2,8

4,2

3,7

0,45

6 000

3,5

5,2

4,6

0,60

8 000

4,2

6,2

5,5

0,70

10 000

4,9

7,2

6,4

0,75

12 000

5,6

8,2

7,3

0,80

а

0,00035

0,005

0,00045

b

1,4

2,2

1,9

2. Общественное, административное, бытовое и другие помещения с влажным или мокрым режимами

2 000

1,8

2,4

2,0

0,3

4 000

2,4

3,2

2,7

0,4

6 000

3,0

4,0

3,4

0,5

8 000

3,6

4,8

4,1

0,6

10 000

4,2

5,6

4,8

0,7

12 000

4,8

6,4

5,5

0,8

а

0,0003

0,0004

0,00035

0,00005

b

1,2

1,6

1,3

0,2

Коэффициенты a и b необходимы для тех случаев, когда значение D d , °С·сут отличается от приведенного в таблице, тогда R req , м2·°С/Вт рассчитывается по формуле R req = a D d + b. Для колонки 6 первой группы зданий существуют поправки: если значение градусо-суток менее 6000 °С·сут, a = 0,000075, а b = 0,15, если тот же показатель в диапазоне 6000-8000 °С·сут, то a = 0,00005, b = 0,3, если же более 8000 °С·сут, то a = 0,000025, а b = 0,5. Когда все данные будут собраны, приступаем к расчету термоизоляции.

Теперь выясним, как рассчитать толщину утеплителя. Здесь придется обратиться к математике, поэтому будьте готовы поработать с формулами. Вот первая из них, по ней определяем требуемое условное сопротивление теплопередаче Roусл. тр = R req/r. Данный параметр нам нужен для определения требуемого сопротивления теплопередачи утеплителя Rуттр = Roусл. тр – (Rв + ΣRт. изв + Rн), здесь ΣRт. изв является суммой термического сопротивления слоев ограждения без учета теплоизоляции. Находим толщину утеплителя δут = Rуттр λут (м), причем λут берется из таблицы Д.1 СП 23-101-2004 [7], и округляем полученный результат в большую сторону до конструктивного значения с учетом номенклатуры производителя.

Оцените статью: Поделитесь с друзьями!

Теплопотери дома — Способы расчетов, онлайн калькулятор

Каждый хозяин квартиры или загородного дома желает создать оптимальную температуру для проживания + 20 градусов. Безусловно, при таком микроклимате каждый будет чувствовать себя комфортно. Но, как известно любое здание через свои ограждения пропускает тепловую энергию. Поэтому, при проектировании отопительной системы важно грамотно высчитать теплопотери дома. Это объясняется тем, что при достоверно полученных данных можно будет избежать неоправданных расходах при эксплуатации отопительной системы и в то же время наслаждаться желаемым микроклиматом.

Способы расчетов тепловой энергии

Некоторые жильцы для расчета теплопотерь пользуются простым методом. Он заключается в том, что при условии высоты потолка – 2,5 м., площадь помещения умножается на 100 Вт. (при другой высоте потолка, вводится поправочный коэффициент). Но полученный результат при этом способе настолько не достоверный, что его можно смело прировнять к нулю.

Такое утверждение объясняется тем, что на теплопотери влияют несколько важных факторов, такие как:

  • ограждающая конструкция;
  • площадь окон и вид их остекленения;
  • внутренняя температура;
  • кратность теплообмена и др.

Помимо этого даже при равных условиях значений вышеперечисленных факторов, теплопотери у маленьких домов и больших зданий будут разные. Поэтому, чтобы более точно определить теплопотери, были разработаны следующие специальные методики:

  1. Ручной подсчет. В этом случае все расчеты выполняются самостоятельно при помощи специально выведенных формул и таблиц.
  2. Онлайн — калькулятор. Здесь достаточно будет ввести все указанные данные, в вычислительную программу, после чего она самостоятельно произведет расчет и выдаст итог.

При использовании этих способов, можно будет не только достоверно рассчитать теплопотери, но и правильно подобрать отопительную систему, при использовании которой не возникнет неоправданных затрат.

расчет теплопотерь

Итак, чтобы не допустить ошибок, рассмотрим каждый вычислительный способ более подробно.

Ручной расчет теплопотерь

Чтобы рассчитать теплопотери дома ручным способом, понадобится найти значения утечки тепла через ограждающую конструкцию, вентиляцию и канализационную систему.

Теплопотери через ограждающую конструкцию

У любого здания окружающая конструкция состоит из разных слоев материала. Поэтому для более точного расчета, необходимо найти теплопотери для каждого слоя отдельно. Вычисляются они по следующей формуле – Q окр.к. = (A / D) *dT, где:

  • D – сопротивление теплового потока;
  • dT – разность наружной и внутренней температуры помещения;
  • А – площадь здания.

Все значения измеряются соответствующими приборами, а для нахождения сопротивления теплового потока, применяется формула — D = Z / Кф., где: Кф. – коэффициент теплопроводности материала (он производителями указан в паспорте материала), а Z – толщина его слоя.

Если здание состоит из нескольких этажей, посчитать ручным способом теплопотери через ограждающую конструкцию будет достаточно долго и неудобно. В связи с этим, можно будет воспользоваться следующей таблицей, где специалисты вывели средние

Данные окружающей конструкцииУличная
температура.
°С
Утечка тепла Вт
1 этаж2 этаж
Комната, у которой угол граничит с улицей.Неугловая
комната.
Комната, у которой угол граничит с улицей.Неугловая
комната.
Кирпичная стена шириной — 67 см. и с внутренней отделкой. штукатурки.-25
-27
-29
-31
77
84
88
90
76
82
84
86
71
76
79
81
67
72
76
77
Кирпичная стена шириной — 54 см.
с внутренней отделкой.
-25
-27
-29
-30
92
98
103
104
91
97
101
102
83
87
92
94
80
88
90
91
Деревянная стена шириной — 25 см
с внутренней обшивкой.
-25
-27
-29
-30
62
66
68
70
61
64
66
67
56
59
61
62
53
57
58
60
Деревянная стена шириной — 20 см
с внутренней обшивкой.
-25
-27
-29
-30
77
84
88
89
77
82
85
87
70
76
79
80
67
73
76
77
Каркасная стена шириной — 20 см. с утеплителем.-25
-27
-29
-30
63
66
69
71
61
64
67
69
56
59
62
63
55
57
60
62
Пенобетонная стена шириной — 20 см
с внутренней отделкой.
-25
-27
-29
-30
93
98
102
105
90
95
99
102
88
89
91
94
81
85
89
91

Утечка тепла через вентиляцию

У каждого помещения через ограждающую конструкцию, циркулирует поток воздуха. Чтобы рассчитать, сколько происходит теплопотерь при вентиляции, используется формула тепловых зданий:

Qвент. = (В* Кв / 3600)* W * С *dT, где:

  • В — кубические метры длинны и ширины помещения;
  • Кв — кратность подаваемого и удаляемого воздуха помещения за 1 час;
  • W — плотность воздуха = 1,2047 кг/куб. м;
  • С — теплоемкость воздуха = 1005 Дж/кг*С.

В зданиях с паропроницаемыми ограждениями, воздухообмен происходит – 1 раз в час. У зданий, которые выполнены по «Евростандарту», кратность подаваемого и удаляемого воздуха увеличивается до – 2. Таким образом, обмен воздуха за 1 час происходит 2 раза.

Утечки тепла через канализацию

Для комфортного проживания жильцы домов нагревают воду для быта и гигиены. Также частично от окружающей среды нагревается вода в бочке и сифоне унитаза. Все полученное тепло после эксплуатации вместе с водой уходит через стоки трубопровода. Поэтому очень важно рассчитать теплопотери дома, расчет производится по следующей символической формуле:

Qкан. = (Vвод.  * T * Р * С * dT) / 3 600 000, где:

  • Vвод. — общий потребляемый кубический объем воды за 30 дней;
  • Р — плотность жидкости = 1 тонна/куб. м;
  • С — теплоемкость жидкости = 4183 Дж/кг*С;
  • 3 600 000 — величина джоулей (Дж) в 1-м кВт*ч.;
  • dT — разность температуры между поступающей и нагретой водой.

Подсчет dT проводится следующим образом. Допустим, при поступлении в помещение вода имеет температуру +8 градусов, после нагрева ее температура составляет + 30 градусов. Следовательно, чтобы найти разницу, нужно из 30 вычесть 8. Получившийся итог 21 градус и следует принимать за dT.

Полученные результаты теплопотерь через вентиляцию, ограждающие конструкции и канализацию необходимо сложить вместе. Получившаяся сумма и будет примерное количество теплопотерь дома.

Расчет онлайн — калькулятором

Онлайн — калькулятор – это сайт – сервис, воспользовавшись которым можно более точно, быстро и удобно произвести необходимые расчеты. Данная программа может производить не только простые, но и сложные операции над числами, выполнить действия с квадратными уравнениями, решать задачи с дробями и процентами.

Приведем наглядный пример онлайн — калькулятора для расчета теплопотерь дома.

Рассмотрев и изучив способы расчета теплопотрерь дома, рассчитать утечку тепла сможет даже новичок строительно – монтажных работ. Выбор метода зависит от индивидуальных предпочтений потребителя. Но как показала практика, лучше воспользоваться онлайн – калькулятором, так как программа не только может рассчитать теплопотери, но и подсказать какой строительный материал и обогревающая система оптимально подойдет для здания.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Описание калькулятора отопления — ЕвроДорСтрой

Калькулятор состоит из трех разделов:
1. Расчет теплопотерь здания (общая часть)
2. Вариант №1: расчет стоимости системы отопления регистрами из стальных труб
3. Вариант №2: расчет стоимости системы отопления тепловентиляторами

Расчет теплопотерь здания
В качестве исходных данных вводятся:
• Температура наружного воздуха в самую холодную пятидневку года
• Температура воздуха внутри помещения
• Длина, ширина и высота строения
• Помечаются боковые грани строения, граничащие с наружным воздухом
• Тип заполнений оконных проемов в стенах, граничащих с наружным воздухом (3 варианта)
• Общая площадь оконных проемов
• Тип наружных стен (выбор из предоставленного списка)
• Количество ворот в здании
• Послойная конфигурация полов согласно предлагаемому списку
• Вид кровельного покрытия на выбор из списка
• Информация о наличии или отсутствии естественной вентиляции
• Информация (да/нет) о том, стоит ли учесть в расчете теплопотерь влияние освещения, работы оборудования, бытовых приборов и т. п.

В итоговой строке по данному разделу выдается величина суммарных теплопотерь здания склада (в Ваттах).

Вариант №1: расчет стоимости системы отопления регистрами из стальных труб
Для расчета вводятся:
• Длина регистра
• Диаметр трубы секции регистра
• Средняя температура теплоносителя на входе и на выходе системы
На основании этих данных и рассчитанной ранее величины теплопотерь вычисляется и выводится количество регистров, количество секций в одном регистре, а также итоговая стоимость системы отопления, которая включает в себя стоимость изготовления и монтажа регистров, магистральных и подводящих трубопроводов, а также стоимость и монтаж запорной и измерительной арматуры.

Вариант №2: расчет стоимости системы отопления тепловентиляторами
Для расчета вводится (Температура теплоносителя на входе/Температура теплоносителя на выходе) (из списка), на основании которых и рассчитанной ранее величины теплопотерь вычисляется и выводится итоговая стоимость системы отопления, которая включает в себя стоимость монтажа тепловентиляторов, магистральных и подводящих трубопроводов, а также стоимость и монтаж запорной и измерительной арматуры.

Перейти к расчетам в онлайн-калькуляторе

Калькулятор нагрузки

HVAC — Оцените размер вашей системы отопления / охлаждения (в БТЕ)

Калькулятор ОВК

Этот калькулятор нагрузки HVAC (также известный как калькулятор BTU) обеспечивает точную оценку реальной тепловой нагрузки для как для обогрева, так и для охлаждения . Кроме того, он дает рекомендации по оборудованию (тип системы отопления / охлаждения, подходящий для вашего дома) и рассчитывает стоимость установки оборудования, включая труд и материалы!

Мы используем запатентованный алгоритм расчета BTU, который НЕ ЗАВЕРШАЕТ переоценку единичной мощности.Большинство онлайн-инструментов дают вам более высокую оценку тепловой нагрузки, чем вам на самом деле нужно, чтобы ваш дом мог продать вам более дорогое оборудование.

Оценить нагрузку на систему отопления, вентиляции и кондиционирования сейчас:

Расчетная нагрузка Охлаждение / нагрев: 0 БТЕ

Рекомендуемое оборудование Рассчитайте, чтобы увидеть результаты

Посмотреть цены в вашем районе Начните здесь — введите свой почтовый индекс

Как пользоваться калькулятором тепловой нагрузки

МАССИВНОЕ ОБНОВЛЕНИЕ (24 июня 2020 г.): Мы выпустили обширное обновление калькулятора, на разработку которого ушло более 150 часов, и теперь оно содержит более 900 строк кода! В этом новом выпуске представлены расчеты цен и HVAC Equipment алгоритм рекомендаций, который предлагает рекомендации на основе вашего климатического региона, размера вашего дома, наличия (или отсутствия) воздуховодов и / или радиаторов плинтуса в вашем доме.

Хотя расчет тепловой нагрузки в BTU производился до этого обновления, многие домовладельцы не были уверены, какая система отопления и охлаждения им лучше всего подходит. Именно здесь наш новый алгоритм может дать разумную рекомендацию, которая включает как производительность системы (для отопления и охлаждения), соответствующий тип системы, так и затраты на энергию / топливо.

СОВЕТ ОТ ПРОФЕССИОНАЛА: Улучшение теплоизоляции дома (стен и чердака) и герметизация / изоляция воздуховодов окажет значительное влияние на нагрузку в БТЕ вашей системы охлаждения / обогрева.Экономия затрат на энергию для охлаждение и отопление может достигать 15-25%!

Мы также рекомендуем, ЕСЛИ вы планируете использовать результаты этого расчета тепловой нагрузки для принятия решений о покупке, вам СЛЕДУЕТ проверить результаты с помощью этого подробного онлайн-оценщика Manual J.

Несколько систем отопления / охлаждения: Еще одна важная новая функция — это расчет стоимости нескольких систем отопления / охлаждения, устанавливаемых в больших домах (более 3000 кв.футов), и указав систему (ы) HVAC с наибольшей возможной величиной в БТЕ, а затем систему наименьшего размера для оставшейся части общей нагрузки в БТЕ.

Например, если ваша тепловая нагрузка составляет 150 000 БТЕ, а максимальный размер центрального кондиционера в жилых помещениях составляет 60 000 БТЕ (5 тонн), тогда вам понадобятся два компрессора 60 000 БТЕ и система 30 000 (2,5 тонны). Алгоритм калькулятора выберет полноразмерную систему (ы) и систему наименьшего размера, чтобы покрыть остальную требуемую нагрузку в БТЕ, чтобы дать вам наиболее экономичную оценку.

Оценка стоимости установки: инструмент оценит общую стоимость установки для вашей новой системы HVAC, которая основывается на стоимости оборудования, и в среднем по стране труд + накладные расходы + прибыль, которые сантехники / подрядчики HVAC взимают за каждый тип системы.

Запланированные новые функции: Теперь, когда механизм рекомендаций по оборудованию и расчет стоимости полностью функционируют, мы планируем добавить две последние функции:

1) Ориентировочная стоимость установки новых воздуховодов (при необходимости).
2) Ориентировочная стоимость установки нового плинтуса или настенных радиаторов ИЛИ теплых полов (при необходимости).

Как рассчитать нагрузку HVAC


Важно, чтобы вы вводили точные / подходящие данные в калькулятор БТЕ.Этот инструмент максимально приближает вас к сложной ручной оценке J. В противном случае вы можете получить слишком большую или слишком маленькую систему.

Шаг 1 (климатический регион): Выберите свой климатический регион, используя карту региона в верхней части калькулятора. Например, если вы живете в Нью-Йорке или Нью-Джерси, выберите Регион 3 (желтый). Если вы живете в Техасе, выберите регион 5 (красный) и т. Д.

Шаг 2 (Размер площади): Введите квадратные метры для вашего дома / здания или определенной площади, для которой вы делаете расчеты.

Этот шаг Критический для точной оценки годовых нагрузок на отопление / охлаждение ваших систем отопления, вентиляции и кондиционирования воздуха! Если вы оставите все настройки по умолчанию и измените только регион с 1 на 5 и обратно, вы увидите огромное изменение нагрузки охлаждения / нагрева в БТЕ.

Шаг 3 (Помещения / Зоны): Введите количество Помещений / Зон, в которых вы хотите установить новую систему отопления / охлаждения.

Если вы планируете использовать центральную систему кондиционирования + воздушную печь (канальную) или центральный котел для отопления, количество зон не очень важно с точки зрения оценки тепловой нагрузки.

Это значение наиболее полезно для определения того, какой тип системы Ductless Mini-Split использовать.

Кроме того, в нашем руководстве по установке Mini Split DIY мы обсуждаем плюсы и минусы использования многозонной системы по сравнению с установкой нескольких однозонных систем с тепловым насосом без воздуховода.

Шаг 4 (Высота помещения): Выберите среднюю высоту потолка вашего дома. В большинстве случаев это значение должно быть равно 8 футам. Однако, если у вас высокие потолки или соборные / сводчатые потолки, ОБЪЕМ вашего пространства будет выше.

Для соборных / сводчатых потолков сложите наименьшую высоту стены + высоту пика и разделите на 2, чтобы получить среднее значение. Например:

Ваша внешняя стена имеет высоту 8 футов, а самая высокая точка на потолке — 12 футов. В этом случае средняя высота потолка составляет 10 футов:
(12 + 8) / 2 = 10

.

Шаг 5 (класс изоляции): Большинство домов в США, построенных между 1978 и 2000 годами, будут иметь 4-дюймовые стойки с изоляцией стен R-13 и изоляцию крыши / чердака R-38.Если это соответствует вашему дому, оставьте это значение по умолчанию (Средняя изоляция стен R-13).

Если у вас новый дом с 6-дюймовыми стойками, в нем будет изоляция R-18. В этом случае выберите значение «Больше среднего».

В большинстве случаев вам не следует использовать значение «Очень хорошо изолировано», если только у вас нет дома с «супер изоляцией».

Если у вас дом частично изолирован, выберите «Менее среднего» или «Плохо изолирован».

Эти два значения являются наиболее важными с точки зрения отопления, где потери тепла будут самыми высокими.Если ваша основная причина для установки новой системы отопления, вентиляции и кондиционирования воздуха — охлаждение, мы рекомендуем использовать значение «Меньше среднего», чтобы не перегружать ваше охлаждающее оборудование.

Шаг 6 (Windows): Выберите среднее количество окон в вашем доме. Если у вас ~ 1 окно или меньше, на каждые 8 ​​футов длины внешней стены выберите «Среднее количество».

Если у вас более 1 окна, на каждые 8 ​​футов длины внешней стены выберите «Больше среднего»

Шаг 6 (Герметичность окон / дверей): Выберите соответствующий уровень изоляции окон / дверей.В большинстве случаев оставьте это значение по умолчанию «Среднее».

Понимание результатов расчета нагрузки HVAC

В отличие от других онлайн-калькуляторов HVAC, мы предоставляем расчетную тепловую нагрузку (размер системы в БТЕ / ч) для как для отопления, так и для охлаждения , а также рекомендуемый тип и размер оборудования HVAC!

Вы получите ДВА результата:

1) Нагрузка на охлаждение и обогрев в БТЕ — это фактическое рассчитанное количество БТЕ в час и Тонны, необходимые для обогрева / охлаждения вашего помещения.
2) Тип оборудования для обогрева / охлаждения, наиболее подходящего для ваших нужд.

1) Расчетная тепловая нагрузка

Вы получите приблизительную нагрузку в БТЕ / тонны для вашего дома на основе информации, введенной вами в калькулятор, и вашего региона. Результаты как для отопления, так и для охлаждения рассчитываются с использованием нашего оптимизированного алгоритма расчета в BTU, который является более «консервативным», чем вам могут дать большинство подрядчиков по ОВКВ и продавцов оборудования.

В среднем эти значения будут на 20-30% ниже, чем «оценка подрядчика».Однако мы рекомендуем использовать меньшие числа по причинам, описанным выше.

2) Рекомендация по оборудованию HVAC

Наш калькулятор пытается предоставить наилучшее соответствие / рекомендации для оборудования, подходящего для вашей конкретной ситуации, на основе вашего климатического региона и других исходных данных.

Рекомендации по оборудованию нуждаются в дополнительных разъяснениях, поскольку ситуация у каждого человека индивидуальна. В идеале этот калькулятор идеально подходит для нового строящегося дома, где у вас есть полный контроль над дизайном и спецификациями типа оборудования HVAC, которое будет использоваться.Однако большинство домовладельцев в США имеют дело с уже существующими домами, что накладывает определенные ограничения.

Прежде всего, если у вас есть система воздуховодов в вашем доме, центральная печь горячего воздуха AC + будет для вас наиболее рентабельной системой. В очень жарком климате печь можно заменить электронагревательной спиралью, которая будет обеспечивать теплый воздух в редкие холодные дни / ночи.

Если у вас нет воздуховодов и вы живете в климатических зонах 1, 2 или 3, лучшая система для отопления — это бойлер с принудительной горячей водой (с плинтусами, настенными радиаторами или лучистым напольным отоплением), а лучшая система охлаждения — это мульти -зональные бесканальные (мини-сплит) кондиционеры, которые экономичны и чрезвычайно эффективны.

В регионах 3, 4 и 5 очень редко бывает очень холодно. В этих областях зимы очень мягкие, а средняя низкая температура выше 0 градусов по Фаренгейту. Следовательно, высокоэффективная бесканальная (мини-сплит) система с тепловым насосом может (и должна) использоваться как для отопления, так и для охлаждения. Это наиболее экономичный * тип обогрева / охлаждения, который вы можете получить.

Тепловые насосы

Ductless могут как обогревать, так и охлаждать ваш дом при температуре окружающей среды до -15 градусов по Фаренгейту, и они довольно хорошо справляются с обоими задачами. Поскольку они могут обеспечивать отопление и делают это с использованием довольно небольшого количества электроэнергии (в 3-4 раза меньше, чем у электрических обогревателей), вам может не потребоваться установка дополнительной системы отопления, будь то печь или бойлер, что сэкономит вам около 7000-12000 долларов + на установку.

Однако они не должны быть вашим ЕДИНСТВЕННЫМ источником тепла в климатических зонах 1 и 2, где зимой очень низкие температуры и часты перебои в подаче электроэнергии, поскольку бесканальные тепловые насосы работают на электричестве. Если у вас есть резервная система отопления (например, старый котел или газовая печь / печь на гранулах, и которая может проработать несколько дней без электричества в случае отключения электроэнергии, то вы можете использовать тепловые насосы в качестве основного источника отопления даже в более холодных регионах.

Большим преимуществом является то, что бесканальные системы являются «модульными» и работают на уровне зоны.Так что, если вы проводите большую часть дня в гостиной, нет необходимости охлаждать или обогревать весь дом! Вам нужно всего лишь запустить 1 зону. Ночью вы можете выключить зону гостиной и включить зоны в спальне (ах).

Более того, бесканальные системы также примерно в 2 раза более эффективны, чем даже современные высокоэффективные системы центрального кондиционирования, а это означает, что ваши счета за электроэнергию будут в 2 раза меньше! Фактически даже больше, чем в 2 раза, из-за зонирования, которое практически невозможно сделать с центральными системами кондиционирования воздуха.

* В то время как в большинстве южных штатов затраты на электроэнергию очень низкие (около 0,10–0,13 доллара США за кВтч), в таких местах, как Калифорния, затраты на электроэнергию часто превышают 0,30 доллара США за кВтч, а цены на PEAK могут достигать 0,50 доллара США за кВтч, a Бесканальная система кондиционирования / отопления идеальна, поскольку они часто в 2 раза более эффективны, чем центральная система кондиционирования, и вы можете кондиционировать только те части вашего дома, где вам действительно нужен прохладный или теплый воздух, вместо охлаждения / обогрева всего дома, в то время как вы сидите в гостиной!

Pro Подсказка: Если в вашем доме в настоящее время нет воздуховодов, а ваш дом одноуровневый (ранчо / мыс), то на чердаке можно установить воздуховоды и печь AC +, используя гибкие изолированные воздуховоды.Это намного дешевле, чем традиционные воздуховоды из листового металла, которые необходимо устанавливать из подвала и распространять на все ваши комнаты, особенно если ваш дом состоит из нескольких уровней.

В этом случае установка Central AIR значительно дешевле, чем бесканальные тепловые насосы. Однако из-за огромной разницы в эффективности бесканальная система быстро покроет начальную разницу в расходах, сэкономив в среднем 40% эксплуатационных расходов!

Руководство по выбору размеров HVAC

Выбор системы HVAC подходящего размера для вашего дома / здания имеет важное значение для обеспечения достаточной мощности для обогрева или охлаждения вашего жилого помещения.Если ваша система отопления или охлаждения слишком мала, вы не получите достаточного количества БТЕ, и пространство не будет комфортным.

Если вы приобретете слишком большую систему, вам придется переплатить за дополнительную емкость: Большая система = более высокая стоимость установки. Вы также будете слишком много платить за эксплуатационные расходы (будь то газ, электричество или нефть) в будущем.

Большинство подрядчиков по отоплению, вентиляции и кондиционированию воздуха / сантехнике не хотят тратить время на то, чтобы правильно рассчитать (с использованием ручного метода J) тепловую нагрузку и теплопотери вашего дома (или отдельных комнат).Таким образом, вместо того, чтобы прикрыть свои «основы», 99% профессионалов указывают на негабаритные системы (которые, как объяснялось выше, стоят дороже в установке и эксплуатации).

ПРИМЕЧАНИЕ: Большинство подрядчиков и дистрибьюторов оборудования используют НАДУТАННЫЕ значения БТЕ / ч при расчете тепловой нагрузки и размера блока (в тоннах / БТЕ), в первую очередь, чтобы прикрыть свою спину.

В нашем калькуляторе используются более низкие значения БТЕ / ч как для обогрева, так и для охлаждения, чтобы получить более «реальную» оценку тепловой нагрузки. Тем не менее, мы настоятельно рекомендуем , чтобы вы (или ваш подрядчик) выполнили ручной расчет тепловой нагрузки J вашего дома или определенного района, прежде чем принимать какие-либо решения о покупке!

Этот калькулятор предназначен для использования только в информационных целях!

Стоимость установки ОВК

Стоимость установки

HVAC варьируется в зависимости от региона и зависит от прожиточного минимума.Однако цены на оборудование в большинстве штатов примерно одинаковы. Вот типичные цены на системы центрального кондиционирования (центральный кондиционер + печь с горячим воздухом), водогрейные котлы или бесканальные системы Mini-Split.

Обратите внимание на , что центральная печь переменного тока и печь горячего воздуха могут быть установлены вместе или по отдельности. Однако, если у вас есть только центральный кондиционер, вам также понадобится система отопления. Поскольку система центрального кондиционирования и печь штабелируются, они отлично работают вместе друг с другом.

Мы используем дом размером 2300 кв. Футов (в среднем по США для существующих односемейных домов), чтобы представить нашу смету расходов.

  • CENTRAL AC COST: 4-тонный, 14 SEER Central Air стоит от $ 5 595 до $ 7 837 . Система оснащена электронагревателем. Включает удаление старого центрального конденсатора переменного тока и змеевика, а также повторное использование существующих медных линий и электрических соединений. Обновление до 16 SEER обойдется примерно в 800-1200 долларов.
  • ЦЕНТРАЛЬНЫЙ ВОЗДУХ (кондиционер + ПЕЧЬ): Комбинированная система центрального воздуха стоит от 7 976 долларов до 11 171 долларов США за 4-тонный центральный кондиционер на 14 SEER с газовой печью 80 тыс. БТЕ и КПД 96%.Включает удаление старого центрального конденсатора переменного тока и змеевика, а также повторное использование существующих медных линий и электрических соединений.
  • БОЙЛЕР (лучистое тепло): Котлы с принудительной подачей горячей воды, запуск 4683 — 6 130 долларов за обычный газовый / масляный котел ИЛИ 6 934 — 10 623 долларов за конденсационный котел со встроенным безбаквальным водонагревателем, например Navien, Bosch, Viessmann. Включает удаление старого котла и повторное использование существующих радиаторов / водопроводов.
  • БЕСПРОВОДНЫЕ ТЕПЛОВЫЕ НАСОСЫ: Мини-сплит-система для всего дома на 4-5 зон будет стоить 13 876 — 18 058 долларов .Эти системы могут очень эффективно обогревать и охлаждать ваш дом. Включает установку новых медных линий хладагента и электрическое соединение 240 В с 1 внешним компрессором и 4-5 внутренних «настенных агрегатов». Напольные, тонкие воздуховоды, потолочные кассетные внутренние блоки будут стоить дополнительно 300-400 долларов за каждую зону. Оцените мини-сплит-стоимость в вашем районе.

Если вы хотите получить расценки на HVAC в вашем районе, позвоните некоторым местным установщикам HVAC, которых вы знаете, или ваша семья / друзья могут порекомендовать или запросить бесплатные оценки через нашу реферальную программу.

Выбор лучшей системы HVAC для вашего дома

Используйте следующие рекомендации, чтобы выбрать лучшую систему отопления / охлаждения для вашего дома.

Как упоминалось выше, если вы живете в северных климатических регионах, мы рекомендуем газовый котел для отопления и бесканальный (мини-сплит) кондиционер для охлаждения. Если у вас уже есть воздуховоды, в краткосрочной перспективе будет дешевле использовать центральную печь переменного тока + горячего воздуха.

Однако в некоторых случаях вы получите рекомендацию Mini Split как для охлаждения, так и для нагрева, но размер BTU будет другим.

Мы знаем, что эта часть сбивает с толку. Итак, давайте посмотрим на это подробнее:

Большинство мини-сплит-секций рассчитаны на основе их ОХЛАЖДАЮЩЕЙ способности. Мини-сплит мощностью 12000 БТЕ (1 тонна) будет иметь номинальную мощность, близкую к 12000 БТЕ / ч. Однако эти же агрегаты могут также НАГРЕВАТЬСЯ! И большинство более дорогих устройств Mini Split будут иметь гораздо более высокую теплопроизводительность!

Пример: 9000 БТЕ Fujitsu RLS3H (одна зона) имеет максимальную мощность нагрева 21000 БТЕ ! Поэтому, если вы живете в зонах 3,4 и 5 и планируете установить бесканальную систему для всего дома, используйте размер ОХЛАЖДЕНИЯ при выборе оборудования.В большинстве случаев тепловых единиц будет более чем достаточно!

В регионах 1 и 2 вам необходимо внимательнее изучить технические характеристики вашего устройства. Однако в большинстве случаев в более крупных системах (2-8 многозонных установок) разница в BTU для нагрева и охлаждения не такая большая, как в приведенном выше примере. Следовательно, вам придется либо немного увеличить размер, либо установить несколько однозонных блоков по всему дому, чтобы получить максимальную эффективность и доступную мощность.

Если вы не уверены, какой тип системы отопления или охлаждения установить в вашем доме, получите 3–4 бесплатных оценки от местных профессионалов в области HVAC.

Мини-колена для холодного климата: хорошо ли греют?

Многие домовладельцы, желающие добавить эффективную систему отопления, которую можно было бы использовать в холодные месяцы года, очень скептически относятся к установке мини-сплит-теплового насоса. В конце концов, они в первую очередь используются для охлаждения. Однако реальность такова, что если вы приобретете мини-сплит-тепловой насос, РАЗРАБОТАННЫЙ для холодной погоды, он будет нагревать ваше пространство так, что вас удивит — вам будет очень тепло и приятно!

Вместо того, чтобы перечислять все «за» и «против», а также возможные сценарии, я приведу пример.Пять лет назад начальная школа Нью-Брук в Ньюфане, штат Вермонт, установила бесконтактные тепловые насосы + солнечные панели для ОТОПЛЕНИЯ и охлаждения здания с резервным пропановым котлом (только в дни с температурой ниже -4F). Это был беспрецедентный выбор отопления для школьного здания в этом районе, и многие люди были против. Однако обновление было окончательно одобрено и работает очень эффективно по сей день.

Это означает, что тепловые насосы могут производить достаточно тепла в холодном климате и быть экономичными! Соедините это с солнечной батареей на крыше, и вы получите бесплатное отопление через 5-8 лет.

Однако, если у вас пропадет электричество, вы можете остаться без тепла! Поэтому важно иметь запасной план, если вы живете в северном климате и хотите использовать для отопления мини-сплит-тепловые насосы!



Калькулятор нагрузки HVAC — Highseer

Простой в использовании инструмент HVAC для расчета необходимой тепловой мощности (в БТЕ)

Этот инструмент основан на методе квадратных футов, с добавленными вычислениями для наиболее важных включенных значений, таких как изоляция, окна и другие факторы.

Система предварительно настроена на внутреннюю температуру 72 градуса и наружную температуру 95 градусов.

Выберите свой регион и введите высоту зоны, а также площадь (длина, умноженная на ширину). В инструменте предварительно установлены различные коэффициенты с наиболее часто используемыми значениями, но их можно изменить по желанию, нажав кнопку «Дополнительные факторы», чтобы открыть эти дополнительные поля.

Так как большинство кондиционеров предоставляются с шагом ½ тонны (6000 БТЕ / час), эта система должна быть достаточно близка к фактическим единицам, которые будут использоваться.

Примечание : Этот инструмент предоставляется строго как быстрый метод вычисления общих условий размера и стоимости. Методы квадратного фута считаются практическим правилом для использования в быстрых вычислениях. Точную тепловую нагрузку можно определить с помощью анализа полной тепловой нагрузки.

Заявление об отказе от ответственности

Рекомендуемые нагрузки в БТЕ были определены добросовестно и предназначены только для общих информационных целей. Мы не несем ответственности и не гарантируем полноту, надежность или точность этой информации.В некоторых приложениях может быть несколько других уникальных факторов, которые существенно влияют на эти значения или даже искажают их. Вы всегда должны консультироваться с лицензированным инженером-проектировщиком для получения наиболее точных измерений и значений, которые могут быть действительно получены только после того, как будет проведена тщательная проверка рабочей площадки и определены все связанные факторы.

Разрешить сценарии!

ЕСЛИ ВЫ ВИДИТЕ ЖЕЛТУЮ ПОЛОСКУ ПОД АДРЕСНОЙ БЛОКОЙ, ВЫ ДОЛЖНЫ НАЖАТЬ ЕГО, ЧТОБЫ РАЗРЕШИТЬ СЦЕНАРИИ. Этот сценарий не причинит вреда вашему компьютеру и не регистрирует никакой информации о вас. Для использования этого калькулятора в вашем браузере должен быть включен JavaScript.

Калькулятор тепловых потерь (способ использования возобновляемых источников энергии) — Green Square

Как и большинство вещей, старый способ расчета тепловых потерь был довольно простым. Фактически, в наши дни вы даже можете сделать это самостоятельно онлайн. Расчеты теплопотерь производились от комнаты к комнате, где ширина, длина и высота были взяты и умножены на коэффициент. Полученное число позволило инженеру выбрать радиатор наилучшего размера для помещения.У домовладельца будет много горячей воды, и в доме будет тепло; Работа выполнена.

К сожалению, этот метод не очень точен, поэтому домовладелец обычно получает огромную систему, в которой он не нуждается. И это тоже стоит дороже.

При использовании возобновляемых источников энергии все возможные измерения принимаются и учитываются в расчетах.

Специалист по возобновляемым источникам энергии в зеленом квадрате измерил бы площадь каждой комнаты так же, как и традиционный инженер, но также посмотрел бы на ткань, из которой состоит эта комната:

  • Из чего сделана стена — утеплена ли она и если да, то в каком размере и в каком виде?

  • Сколько там окон и дверей, с двойным или одинарным остеклением?

  • Что выше потолка, а что ниже пола?

  • Какая температура должна быть в комнате и при какой температуре она должна быть снаружи?

Затем мы могли бы включить вентиляцию или «воздухообмен».Для этого нам нужно понимать различную интенсивность вентиляции, которая влияет на воздухообмен. Как правило, в ванных комнатах и ​​кухнях, где используются вентиляторы, происходит до 3-х воздухообменов в час, тогда как в спальне может быть только 1 или меньше.

Вычислители отопления были значительно усовершенствованы с помощью технологии отопления с использованием возобновляемых источников энергии. Для таких вещей, как наземный тепловой насос , солнечные тепловые насосы или воздушные тепловые насосы , , точность должна быть точной.

Расчет потерь тепла — лучший способ правильно определить размер теплового насоса.Пиковая тепловая нагрузка может быть рассчитана на основе таких вещей, как температура самого холодного дня в году (в данном географическом месте), в сравнении с теплопотери тканью и вентиляцией помещения.

Поскольку ASHP и GSHP работают при гораздо более низких температурах, чем традиционный котел, и потребляют электроэнергию, очень важно правильно выбрать размер радиаторов или полов с подогревом. Увеличение размеров системы, хотя это легко сделать, не дает эффективной системы и обходится домовладельцу дороже, чем это необходимо.

Калькулятор БТЕ | Калькулятор Simplex

БТЕ | Симплекс

1. Количество квадратных футов

Рассчитайте количество кубических футов для обогрева

2.Фактор разницы температур

Рассчитайте коэффициент разницы температур (˚C)

3. Коэффициент изоляции

Рассчитайте коэффициент изоляции обогреваемого помещения

Результат

Рассчитайте необходимое количество БТЕ

1.Количество квадратных футов

0 Пи

2. Фактор разницы температур. 0

3. Коэффициент изоляции 0

Требуемое количество БТЕ 0

Мы используем файлы cookie, чтобы предоставить вам наилучшие возможности.

Принимать

Подписывайтесь на нашу новостную рассылку

Подписывайтесь на нашу новостную рассылку

Расчет тепловой нагрузки — приток тепла для расчета размеров кондиционера

W.Tombling Ltd.

Wembley House
Dozens Bank
West Pinchbeck
Spalding
Lincolnshire
PE11 3ND
UK

Телефон
+44 (0) 1775 640 049

Факс
+44 (0) 1775 640 05087

Электронная почта 900 [email protected]

Вы здесь: — главная > индекс охлаждения > индекс кондиционирования > определение необходимого размера кондиционера

Здание или комната получают тепло от многих источников.Внутри пассажиров, компьютеры, копировальные аппараты, оборудование и освещение выделяют тепло. Теплый воздух от наружу проникает через открытые двери и окна или как «утечка» через структура. Однако самым большим источником тепла является солнечное излучение, бить по крыше и стенам, проливать через окна, нагревать внутренние поверхности.

Сумма всего тепла источников известен как приток тепла (или тепловая нагрузка) здания и выражается либо в БТЕ (Британские тепловые единицы) или кВт, (киловатт).

Чтобы кондиционер охладил комнату или здание, его мощность должна быть больше, чем приток тепла. это перед покупкой кондиционера важно выполнить расчет тепловой нагрузки, чтобы убедиться в этом. достаточно большой для предполагаемого применения.

Расчет тепловой нагрузки

Есть несколько разных методов расчета тепла. нагрузка на заданную площадь:

Быстрый расчет для офисов

Для офисов со средней изоляцией и освещением 2/3 жильцов, 3/4 персональных компьютеров и копировальный аппарат, следующие расчетов хватит:
Тепловая нагрузка (БТЕ) ​​= Длина (фут.) x Ширина (фут) x Высота (фут) x 4

Тепловая нагрузка (БТЕ) ​​= Длина (м) x Ширина (м) x Высота (м) x 141

За каждого дополнительного пассажира добавьте 500 БТЕ.

При наличии дополнительных значительных источников тепла для например, окна от пола до потолка, выходящие на южную сторону, или оборудование, которое производит много тепла, вышеуказанный метод занижает тепловую нагрузку. В этом случае Вместо этого следует использовать следующий метод.

Более точный расчет тепловой нагрузки для любого типа помещения или здания

Тепловыделение помещения или здания зависит от:
Размер охлаждаемой зоны
Размер и положение окон, а также наличие у них затенения
Количество людей
Тепло, выделяемое оборудованием и механизмами
Тепло, выделяемое освещением
Путем расчета тепловыделения от каждого отдельного предмета и сложив их вместе, можно определить точное значение тепловой нагрузки.

Шаг первый

Вычислите площадь охлаждаемого пространства в квадратных футах и ​​умножьте на 31,25
.
Площадь БТЕ = длина (фут) x ширина (фут) x 31,25

Шаг второй Рассчитайте приток тепла через окна. Если окна не затенены, умножьте результат на 1,4
Северное окно BTU = Площадь окон, выходящих на север (кв.м.) x 164

Если нет затенения, северное окно BTU = Северное окно BTU x 1,4

Южное окно BTU = Площадь окон, выходящих на южную сторону (кв.м.кв.) x 868

Если затенение отсутствует, Южное окно BTU = Южное окно BTU x 1,4

Сложите результаты вместе.
Общее окно BTU = северное окно + южное окно

Шаг третий Подсчитайте тепло, выделяемое жителями, из расчета 600 БТЕ на человека.
Житель БТЕ = количество человек x 600

Четвертая ступень Рассчитайте количество тепла, выделяемого каждым элементом оборудования — копировальными аппаратами, компьютерами, печами и т. Д. Найдите мощность в ваттах для каждого предмета, сложите их и умножьте на 3.4
BTU оборудования = общая мощность оборудования x 3,4

Шаг пятый Рассчитайте количество тепла, выделяемого освещением. Найдите общую мощность для всего освещения и умножить на 4,25
BTU освещения = общая мощность освещения x 4,25

Шаг шестой Сложите вышеперечисленное, чтобы найти общую тепловую нагрузку.
Общая тепловая нагрузка БТЕ = Площадь БТЕ + Общее окно БТЕ + Житель БТЕ + Оборудование БТЕ + Освещение БТЕ

Шаг седьмой Разделите тепловую нагрузку на холодопроизводительность кондиционера в БТЕ, чтобы определить, сколько кондиционеров нужно.
Требуемое количество кондиционеров = Общая тепловая нагрузка БТЕ / Холодопроизводительность
БТЕ

Онлайн-калькулятор тепловыделения

Расчет размера необходимого кондиционера вручную может показаться сложная задача. Чтобы упростить процесс, мы создали онлайн-калькулятор, для доступа к нему щелкните изображение калькулятора напротив. Заявление об ограничении ответственности.
Если у вас есть сомнения по поводу размера кондиционера требуется, вам следует обратиться к надежному инженеру по кондиционированию воздуха.
Указанные выше методы расчета упрощены; такие факторы поскольку уровни изоляции и конструкция здания не учитывались. Над следует рассматривать только как приблизительный метод расчета. В. Томблинг Ltd. не принимает на себя никаких обязательств или претензий, связанных с их использованием.

Вы здесь: — главная > индекс охлаждения > индекс кондиционирования > определение необходимого размера кондиционера

Если вы нашли эту страницу полезной, найдите,
, момент, чтобы рассказать о ней другу или коллеге.


Авторское право 2003/6, W. Tombling Ltd.

БТЕ Калькулятор

Калькулятор БТЕ переменного тока

Используйте этот калькулятор для оценки потребностей в охлаждении типичной комнаты или дома, например для определения мощности оконного кондиционера, необходимого для многоквартирного помещения или центрального кондиционера для всего дома.


Калькулятор БТЕ переменного тока общего назначения или отопления

Это калькулятор общего назначения, который помогает оценить количество БТЕ, необходимое для обогрева или охлаждения помещения.Желаемое изменение температуры — это необходимое повышение / понижение температуры наружного воздуха для достижения желаемой температуры в помещении. Например, в неотапливаемом доме в Бостоне зимой температура может достигать -5 ° F. Чтобы достичь температуры 75 ° F, требуется желаемое повышение температуры на 80 ° F. Этот калькулятор может делать только приблизительные оценки.

Что такое БТЕ?

Британская тепловая единица или BTU — это единица измерения энергии. Это примерно энергия, необходимая для нагрева одного фунта воды на 1 градус по Фаренгейту.1 БТЕ = 1055 джоулей, 252 калории, 0,293 ватт-часа или энергия, выделяемая при сжигании одной спички. 1 ватт составляет примерно 3,412 БТЕ в час.

БТЕ часто используется в качестве ориентира для сравнения различных видов топлива. Несмотря на то, что они являются физическими товарами и измеряются соответствующим образом, например, по объему или баррелям, их можно преобразовать в БТЕ в зависимости от содержания энергии или тепла, присущего каждому количеству. БТЕ как единица измерения более полезна, чем физическая величина, из-за внутренней ценности топлива как источника энергии.Это позволяет сравнивать и противопоставлять множество различных товаров с внутренними энергетическими свойствами; например, один из самых популярных — это природный газ к нефти.

БТЕ также можно использовать с практической точки зрения как точку отсчета для количества тепла, которое выделяет прибор; чем выше рейтинг прибора в БТЕ, тем выше его теплопроизводительность. Что касается кондиционирования воздуха в домах, хотя кондиционеры предназначены для охлаждения домов, БТЕ на технической этикетке относятся к тому, сколько тепла кондиционер может удалить из окружающего воздуха.

Размер и высота потолка

Очевидно, что меньшая по площади комната или дом с меньшей длиной и шириной требуют меньшего количества БТЕ для охлаждения / обогрева. Однако объем является более точным измерением, чем площадь для определения использования БТЕ, потому что высота потолка учитывается в уравнении; каждый трехмерный кубический квадратный фут пространства потребует определенного количества использования БТЕ для охлаждения / нагрева соответственно. Чем меньше объем, тем меньше БТЕ требуется для охлаждения или нагрева.

Ниже приводится приблизительная оценка холодопроизводительности, которая потребуется системе охлаждения для эффективного охлаждения комнаты / дома, основанная только на площади помещения / дома в квадратных футах, предоставленной EnergyStar.губ.

16 12000 904 904 904 904 904
Охлаждаемая площадь (квадратных футов) Необходимая мощность (БТЕ в час)
100 до 150 5000
150 до 250 6000
от 250 до 300
300–350 8000
350–400 9000
400–450 10000
450–550
от 700 до 1000 18000
от 1000 до 1200 21000
от 1200 до 1400 23000
от 1400 до 1500 24000 1,500
от 2000 до 2500 34000

Состояние изоляции

Термическая изоляция определяется как уменьшение теплопередачи между объектами, находящимися в тепловом контакте или в диапазоне радиационного воздействия.Важность изоляции заключается в ее способности снижать использование БТЕ за счет максимально возможного управления неэффективным ее расходом из-за энтропийной природы тепла — оно имеет тенденцию течь от более теплого к более прохладному, пока не исчезнет разница температур.

Как правило, новые дома имеют лучшую изоляционную способность, чем старые дома, благодаря технологическим достижениям, а также более строгим строительным нормам. Владельцы старых домов с устаревшей изоляцией, решившие модернизировать, не только улучшат способность дома к утеплению (что приведет к более дружественным счетам за коммунальные услуги и более теплым зимам), но также оценят ценность своих домов.

R-значение — это обычно используемая мера теплового сопротивления или способности теплопередачи от горячего к холодному через материалы и их сборку. Чем выше R-показатель определенного материала, тем более он устойчив к теплопередаче. Другими словами, при покупке утеплителя для дома продукты с более высоким R-значением лучше изолируют, хотя обычно они дороже.

Принимая решение о правильном вводе условий изоляции в калькулятор, используйте обобщенные допущения.Бунгало на пляже, построенное в 1800-х годах без ремонта, вероятно, следует отнести к категории бедных. Трехлетний дом в недавно построенном поселке, скорее всего, заслуживает хорошей оценки. Окна обычно имеют более низкое тепловое сопротивление, чем стены. Следовательно, комната с большим количеством окон обычно означает плохую изоляцию. По возможности старайтесь устанавливать стеклопакеты для улучшения теплоизоляции.

Повышение или понижение желаемой температуры

Чтобы найти желаемое изменение температуры для ввода в калькулятор, найдите разницу между неизменной наружной температурой и желаемой температурой.Как правило, температура от 70 до 80 ° F является комфортной температурой для большинства людей.

Например, дом в Атланте может захотеть определить использование БТЕ зимой. Зимой в Атланте обычно бывает около 45 ° F с шансом иногда достигать 30 ° F. Желаемая температура обитателей — 75 ° F. Следовательно, желаемое повышение температуры будет 75 ° F — 30 ° F = 45 ° F.

Дома в более суровых климатических условиях, очевидно, потребуют более радикальных изменений температуры, что приведет к увеличению использования БТЕ.Например, для обогрева дома зимой на Аляске или охлаждения дома летом в Хьюстоне потребуется больше БТЕ, чем для обогрева или охлаждения дома в Гонолулу, где температура обычно держится около 80 ° F круглый год.

Прочие факторы

Очевидно, что размер и пространство дома или комнаты, высота потолка и условия изоляции очень важны при определении количества БТЕ, необходимого для обогрева или охлаждения дома, но следует учитывать и другие факторы:

  • Количество проживающих в жилых помещениях.Тело человека рассеивает тепло в окружающую атмосферу, поэтому требуется больше БТЕ для охлаждения и меньше БТЕ для обогрева комнаты.
  • Постарайтесь разместить конденсатор кондиционера в самой тенистой стороне дома, обычно к северу или востоку от него. Чем больше конденсатор подвергается воздействию прямых солнечных лучей, тем тяжелее он должен работать из-за более высокой температуры окружающего воздуха, который потребляет больше БТЕ. Помещение его в более тенистое место не только повысит эффективность, но и продлит срок службы оборудования.Можно попробовать разместить вокруг конденсатора тенистые деревья, но имейте в виду, что конденсаторам также необходим хороший окружающий воздушный поток для лучшей эффективности. Убедитесь, что соседняя растительность не мешает конденсатору, блокируя поток воздуха в агрегат и блокируя его.
  • Размер конденсатора кондиционера. Единицы слишком большие, крутые дома слишком быстро. Следовательно, они не проходят запланированные циклы, которые были специально разработаны для работы вне завода. Это может сократить срок службы кондиционера.С другой стороны, если агрегат слишком мал, он будет работать слишком часто в течение дня, а также переутомляясь до изнеможения, потому что он не используется эффективно, как предполагалось.
  • Потолочные вентиляторы могут помочь снизить потребление БТЕ за счет улучшения циркуляции воздуха. Любой дом или комната могут стать жертвой мертвых зон или определенных участков с неправильной циркуляцией воздуха. Это может быть задний угол гостиной за диваном, ванная без вентиляции и большого окна или прачечная. Термостаты, помещенные в мертвые зоны, могут неточно регулировать температуру в доме.Работающие вентиляторы могут помочь равномерно распределить температуру по всей комнате или дому.
  • Цвет крыш может повлиять на использование БТЕ. Более темная поверхность поглощает больше лучистой энергии, чем более светлая. Даже грязно-белые крыши (с заметно более темными оттенками) по сравнению с более новыми, более чистыми поверхностями привели к заметным различиям.
  • Уменьшение КПД отопителя или кондиционера со временем. Как и у большинства бытовых приборов, эффективность обогревателя или кондиционера снижается по мере использования.Кондиционер нередко теряет 50% или более своей эффективности при работе с недостаточным количеством жидкого хладагента.
  • Форма дома. В длинном узком доме больше стен, чем в квадратном доме такой же площади, что означает потерю тепла.

HeatCAD — Программа для расчета тепловых потерь

HeatCAD 2021 г. это программа на основе чертежей для быстрого и точного расчета жилого тепловые и охлаждающие нагрузки. Professional Edition поддерживает стандарты ASHRAE и CSA для жилых помещений. расчет теплопотерь. Модель MJ8 Edition соответствует требованиям ACCA и reg — Одобрено. Руководство J & reg (8-е издание) расчеты для отопления и охлаждения жилых помещений грузы (подробнее о Руководстве Дж…). HeatCAD обеспечивает расширенные функции проектирования, включая интегрированный расчет нагрузки, автоматический обнаружение неотапливаемых поверхностей и 3D-изображения в САПР. Попробуйте сейчас бесплатно в течение 30 дней.

HeatCAD доступен в двух различных версиях, которые наилучшим образом соответствуют вашим потребностям.Для Список функциональных возможностей и новых возможностей в каждой редакции см. в PDF-файле «Сравнение функций». Видео Демо предоставляет краткое введение и обучающие уроки обеспечивают более глубокий взгляд.

Профессиональный
Версия
  • Чертеж и импорт плана этажа (PDF, AutoCAD, JPG)
  • Автоматический расчет потерь тепла при рисовании
  • Расчет потерь тепла в жилых домах по ASHRAE и CSA
  • Файлы, совместимые с LoopCAD® для лучистого дизайна
  • 3D-виды чертежа
MJ8 Edition
  • Все функции Professional Edition, плюс…
  • ACCA-Approved Manual J (8-е издание) расчет отопительной и холодильной нагрузки жилых помещений (больше информации…)
Чертеж плана этажа
Создание чертежей плана этажа происходит очень быстро, используя заранее определенные комнаты, двери, окна. и другие объекты.Размер комнат можно изменять, перетаскивая стены или углы, и они легко стыковаться для создания сложных планов этажей. Формы комнаты могут быть быстро редактируется для создания очень сложных форм, вы также можете использовать произвольные инструменты рисования для создания более сложных форм. HeatCAD также позволяет импортировать существующие AutoCAD *, PDF ** или отсканированные чертежи для использования в качестве шаблона.
Расчет тепловых потерь
HeatCAD автоматически рассчитывает теплопотери для каждой комнаты при построении плана этажа.И вы можете выбрать наиболее подходящий для вашего проекта метод расчета жилого фонда. — ASHRAE, CSA или Manual J. HeatCAD автоматически определяет комнаты выше или ниже и даже поддерживает расчеты холодных перегородок между комнатами.
Расчет охлаждающей нагрузки
Версия MJ8 обеспечивает расчет как тепловой, так и охлаждающей нагрузки. для жилых помещений.Полная поддержка Manual J 8th Edition, включая блокировку нагрузки, нагрузки по комнатам, инфильтрационные и вентиляционные нагрузки, подробные данные о воздействии анализ разнообразия и оценки ОВЛХ помещений.
ACCA
& reg — Утвержденное руководство J & reg HeatCAD MJ8 одобрен ACCA для использования в жилых помещениях с Руководством J (8-е издание). расчет тепловой и охлаждающей нагрузки.Это упрощает прием ваших заявок. местными властями, требующими программных расчетов, одобренных ACCA. Нажмите здесь, чтобы узнать больше подробности.
3D-виды CAD
HeatCAD создает трехмерные виды вашего здания, которые вы рисуете в 2D.Новые 3D-виды являются мощным помощником для обеспечения точных расчетов тепловой нагрузки, а также очень эффективен для передачи вашей дизайнерской работы. Проверка размещения и размеров окон, дверей и стен стало намного быстрее и точнее с 3D видами.
Системные требования
Операционная система: Microsoft Windows 10, 8 или 7 (SP1), с Internet Explorer 9 или выше, а также с Microsoft и регистром .NET Framework 4.7
Процессор: Рекомендуется 1,5 ГГц или выше
ОЗУ: Минимум 2 ГБ, рекомендуется 8 ГБ или более
Дисковое пространство: 60 МБ (Microsoft и регистр .NET Framework может потребоваться до 4,5 ГБ)
Видео: SVGA или выше (рекомендуется разрешение 1920×1080 или выше)
Мышь: Внешняя мышь с колесом прокрутки (не рекомендуется использовать встроенные коврики для мыши)
.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
