Легкий каракат 4х4

Легкий каракат  4х4
Вес вездехода составляет 250 килограмм. максимальная скорость до 50 километров в час. На вездеходе установлены спаренные камеры от камаза. Установлена коробка переключения передач от автомобиля шкода. Вездеход способен преодолевать подъемы в 50 градусов на четвертой передаче. Создавался для охоты и рыбалки. Именно поэтому вездеход может преодолевать и водные преграды вплавь.

Материалы, детали и агрегаты использованные для строительства этого караката:
1) Двигатель от скутера объемом в 150 см3
2) камеры от камаза
3) Коробка переключения передач от шкоды
4) мосты от ваз 2103
5) профильная труба
6) диски от классического ваза
7) редуктора от ваз 2101
8) редуктор от газели

Рассмотрим более детально конструкцию вездехода, а так же основные работы проводимые автором.

Узел перелома вездехода выполнен из самодельной трубы, а втулка выточена на токарном станке под развертку кусок сошки от рулевого ваза и затем соединено при помощи сварки.

Ниже приведена фотография, где можно увидеть каким образом был выполнен узел перелома:

Легкий каракат  4х4Легкий каракат  4х4

Затем автор приступил к работе над дисками вездехода. Для этого были взяты стандартные диски от классического ваза, через прорезы из восьми частей были приварены изготовленные т-образно полоски из арматуры по краям. На диски были одеты камеры от камаза, которые для увеличения сцепления модернизированы при помощи лент из пожарного шланга с приклепанными обрезками трубы пвх размером 40 мм.

Легкий каракат  4х4

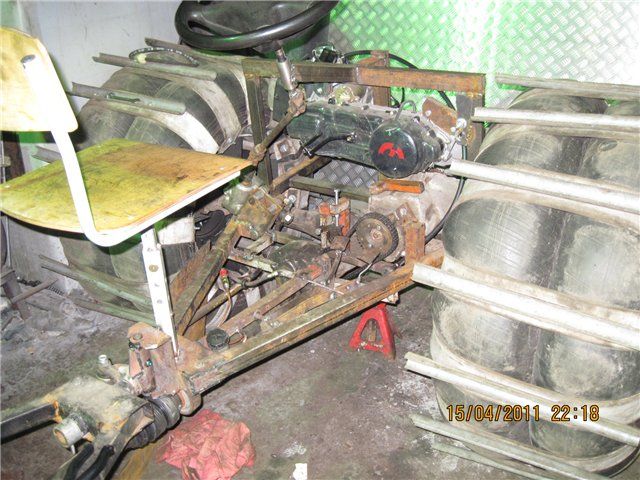

Была установлена коробка переключения передач от шкоды, которая имеет четыре передачи и реверс. Она соединена с двигателем от скутера при помощи привода из цепей от распределительного вала ваза.

Легкий каракат  4х4

Вездеход способен плавать, но плывет плохо, так как вес смещен на переднюю ось вездехода, поэтому мордой вездеход погружен на больше половины колеса, а задние колеса значительно меньше. По этой же причине передвижение в воде очень медленно и слабо поддается управлению. Плывет плохо перегрузил ему морду . погружается больше пол колеса мордой а зад меньше пол колеса. медленно гребет и практически не управляется на воде.
В будущем автор планирует установить гребной винт сзади вездехода, который должен решить эти проблемы.

Были установлены редуктора от ваз 2101, а так же редуктор от газели в качестве рулевого.

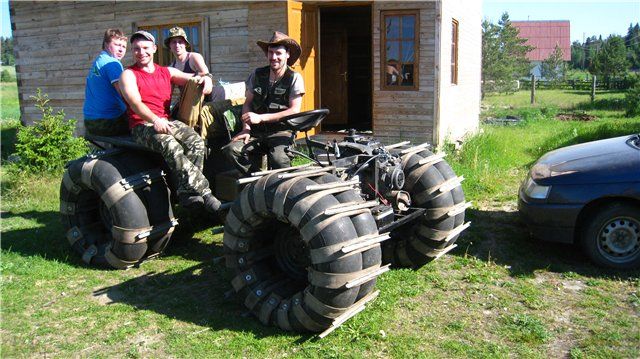

Затем автор приступил к испытаниям вездехода. При 30 километрах пути и нагруженной массе на вездеход в виде четырех человек и груза в 90 килограмм, вездеход потратил примерно 15 литров топлива, причем основная трасса пролегала через болота и бездорожье. Вездеход ехал на пределе своих мощностей в основном на первой и второй передачах.

Легкий каракат  4х4
Видео испытаний вездехода:

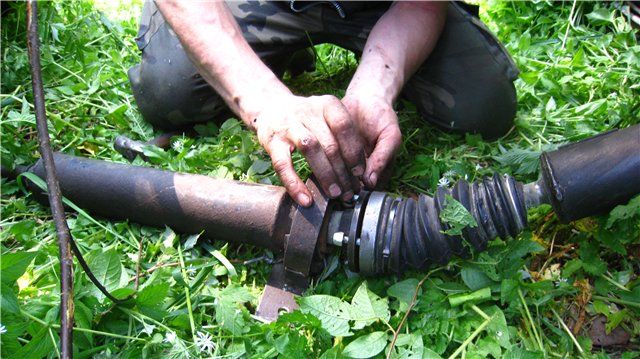

Во время одних из испытаний вездеход был перевернут вверх колесами, что привело к поломке подвесного подшипника:
Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4
Был установлен ограничитель, чтобы подобная ситуация не повторилась.

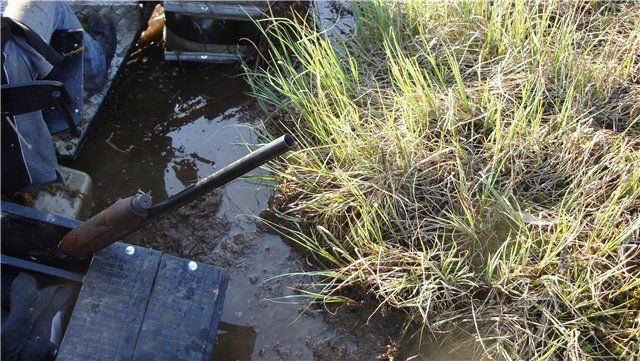

После ремонта автор приступил к работам над плавучестью вездехода. Для увеличения плавучести был прикреплен пенопласт в колеса, а для большей скорости передвижения и контроля управления был сделан гребной винт. Для проверки он был приварен напрямую, но в процессе испытаний выяснилось, что такой способ крепления мешает заднему ходу, а так же уменьшает клиренс вездехода, а так же сложно заехать на глубину и тем более выезжать на берег.

Поэтому дальше автор стал рассматривать другие варианты креплений, в итоге был сделан подъемный рычаг с натяжкой, чтоб была возможность в воде отпускать винт, а при выезде на берег поднимать его.

От винта скорость на воде увеличилась на 3-5 километров.

Еще был рассмотрен вариант крепления винта на карданный вал, но главный недостаток подобной конструкции в том, что колеса будут вращаться вместе с винтом. Карданный вал вращается со скоростью 800 оборотов на 4 передаче, стоят шестерни грм 1 к 2, поэтому скорость вращения винта будет под 1600 оборотов. Следовательно необходима установка промежуточного вала, либо дополнительных шестерен с цепями, что загромождает конструкцию, поэтому автор решил оставить версию с подъемом винта.

Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4
Произошла еще одна поломка при движении на третьей передаче с полной нагрузкой. был сломан вторичный вал коробки переключения передач. Причиной тому очень большой крутящий момент порядка 50 килограмм на метр.

Машину пришлось вывозить из леса на прицепе и чинить в гаражных условиях.
В следующий раз поломалась вторая передача на коробке передач, на этот раз автор разобрал коробку на месте и смог доехать своим ходом еще 17 километров пути до дома, где был совершен полномасштабный ремонт.

Так же вышло из строя рулевое управление от жигулей, которое впоследствии было заменено на рулевое от газели.
Если про поломки, то рулевое сломали жигулевское поменяли на газелевское.

Из незначительных поломок были пробиты камеры, которые были успешно заклеены на месте.

На задний мост вездехода был установлен дифференциал шариковый повышенного трения, из-за чего появилась излишняя нагрузка на коробку переключения передач и приводной вал кардана. Основная нагрузка шла боковая цепью, поэтому была переделана задняя крышка и установлен внутрь подшипник.

Легкий каракат  4х4

Фотографии готового вездехода:

Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4
Легкий каракат  4х4
В таком состоянии вездеход автора полностью устроил и он не стал прибегать к дальнейшим модернизациям, единственное иногда меняет двигатели со 125 см3 на 150 см3, так как зимой не хватает мощности. Но все же даже это не позволяет ездить по глубокому снегу на высокой скорости из-за конструкции самого вездехода. Скорость по глубокому снегу составляет всего 2 километра в час, так как не хватает сцепления с грунтом.

Видео испытаний вездехода:

Автор вездехода: Андрей с ником "Dyst" из города Санкт-Петербург.


Источник Легкий каракат  4х4 Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

4-х колёсный Каракат Пневматик из Урала

Многие любят заниматься рыбалкой, а некоторые еще и строительством вездеходов. Выдалась короткая зима и ребята не могли проехать на своем уже построенном вездеходе по льду, так как этот вездеход слишком тяжел. Но так как стремление к зимней рыбалке непреодолимо, было решено соорудить каракат полегче. Построить вездеход было решено на базе мотоцикла урал.
Вот построенный каракат отдельно:
4-х колёсный Каракат Пневматик из Урала
Вот для сравнения два вездехода принадлежащих авторам:
4-х колёсный Каракат Пневматик из Урала

Как видно каракат намного легче , чем тот что слева, и на таком будет более безопасно передвигаться по льду.

Набор наиболее важных деталей использованных при строительстве караката:
1) Двигатель внутреннего сгорания взяли от мотоцикла урал.
2) А вот коробку передач раньше принадлежала классическому ВАЗу
3) Собственно так же как и задний мост
4) Еще были взяты колеса камеры 1300-480-533
Собрав все необходимое ребята приступили к постройке.
Для начала сварили раму собственноручно и прикинули как будет стоять двигатель:

4-х колёсный Каракат Пневматик из Урала
Вот тут уже покрашенная рама с поставленным движком:
4-х колёсный Каракат Пневматик из Урала
А вот таким образом реализовано рулевое управление через переднее шасси:
4-х колёсный Каракат Пневматик из Урала

Тут видно крепление колеса:
4-х колёсный Каракат Пневматик из Урала
Установлено сиденье и бензобак, кстати родные от мотоцикла урал:
4-х колёсный Каракат Пневматик из Урала
Тут можно более детально рассмотреть реализацию коробки передач:
4-х колёсный Каракат Пневматик из Урала
Кстати ей стоит уделить особое внимание. дело в том, коробка передач от ВАЗа крутится в обратном направлении, но на легком каракате( как раз такой строят ребята) на нее приходится очень мало нагрузки. Поэтому не стоит ждать проблем с ней. А вот генератор слабоват. Охлаждение же реализовано через два кулера от ВАЗ 2110.
4-х колёсный Каракат Пневматик из Урала
А тут видно крепление тормозов, из установка не заняла много времени и была довольно простой:
4-х колёсный Каракат Пневматик из Урала
Таким образом реализовано рулевое управление:
4-х колёсный Каракат Пневматик из Урала
На изображении снизу показаны педаль сцепления и рычаг переключения передач, расположены довольно удобно:
4-х колёсный Каракат Пневматик из Урала
Соответственно педаль газа находиться с другой стороны, там же где и рычаг:
4-х колёсный Каракат Пневматик из Урала
Простенькая панель управления и защита от ветра в виде лобового стекла:
4-х колёсный Каракат Пневматик из Урала
Тут видно как идет электрическая проводка к двигателю:
4-х колёсный Каракат Пневматик из Урала
А вот с другой стороны:
4-х колёсный Каракат Пневматик из Урала

Вот такой вот вышел каракат-снегоход-вездеход!

4-х колёсный Каракат Пневматик из Урала
Вот на что способна страсть к рыбалке автора вездехода "Vasilii" из Волгодонска!
Источник 4-х колёсный Каракат Пневматик из Урала Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный цельнорамный вездеход на подвеске ЧЕБОКА


Какой красавец, не правда ли? Тогда давайте разберемся, как этот вездеход строил автор, на форуме Луноходов.нет его ник mishanya68.

Характеристики и компоненты вездехода: полноприводный 4х4, цельнорамный на подвеске, двигатель и кпп от оки, раздатка от нивы, мосты с пневмоблокировками, колеса кразовские безкамерки ободрыши. Подвеска – А-образный + тяга панара, стойки с пружинами. Ход подвески в пределах 25 – 30 см, кузов открытый.

Эскиз крепления А-рычага к мосту


Рычаг крепится к мосту, как клюшки на пружинной подвеске, к раме через ШС. Пунктиром – панара.

Рисунок протектора шин был выбран следующий, т.к. вездеход будет ходить в основном по лесным дорогам, кустарникам. На воде будет держаться уверенно.

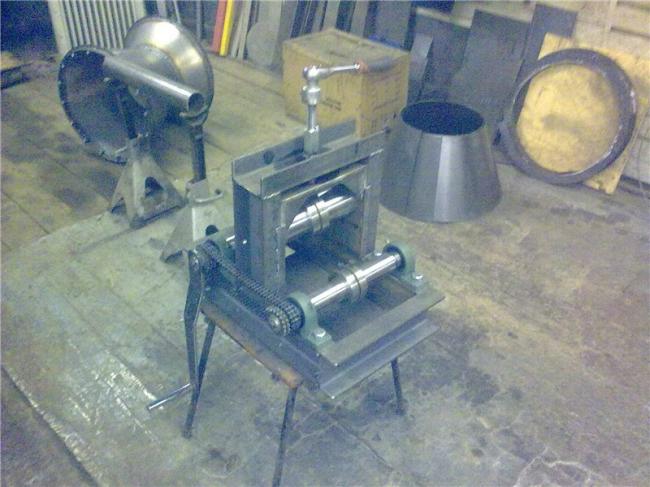

Вот такой профиле гиб сделал автор для гибки заготовок на бедлоки

Заготовка для конусов

Конус с бедлоком в сборе

Готовый диск

Колесо в сборе


Довариваем остальные конусы и можно приступить к капиталке двигателя и коробки, переборке и перечулковке мостов. И только после этих действий приступаем к основному строительству.

Рама ЧЕБОКИ цельная и вот как он выглядит на колесах:

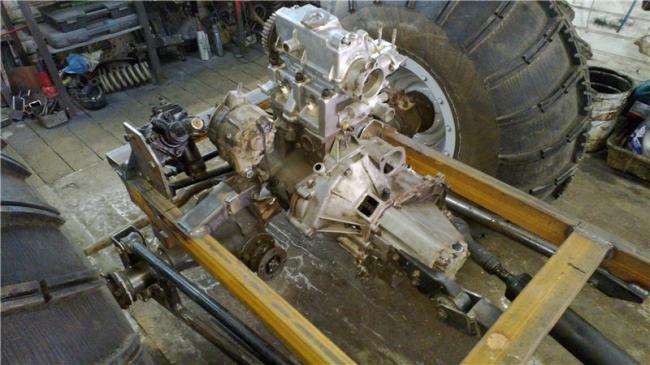

Ставим мотор


Немного конкретики: клюшки взяты от нивовских тяг, саленблок у рамы с задней стойки 2108. Чулок переднего моста пришлось переделать, чтобы сместить редуктор на сторону водителя - это дает возможность более удобно разместить раздатку и карданы.

Чтобы избежать спуска колес (напомню они у нас безкамерки) в каждое необходимо залить 2,5л логвея и 2,5л тосола, в вывешеном состоянии прокручиваем минут 5. После проделанных манипуляций, держат минимум 3 недели.

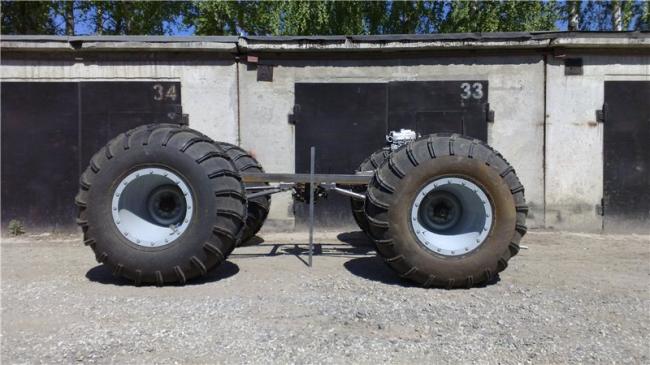

Ставим раздатку, на фото подвеска в среднем положении, для ориентира приставлена 1 метровая линейка.


Проверяем ход подвески – поднимаем колеса по диагонали на 220 м от земли и видим, что ход стоек почти исчерпан и ограничен штатными отбойниками.

Ставим все агрегаты на раму и занимаемся дальнейшим строительством корпуса

Передние тормоза

Обшиваем листовым алюминием

Первый выезд ЧЕБОКИ

Подводим небольшой итог проделанной работы над созданием вездехода



Агрегат получился довольно огромным, в гараж еле помещается, от верха до потолка 5 см.

ЧЕБОКА на просторах

Здесь хорошо видна работа блокировок

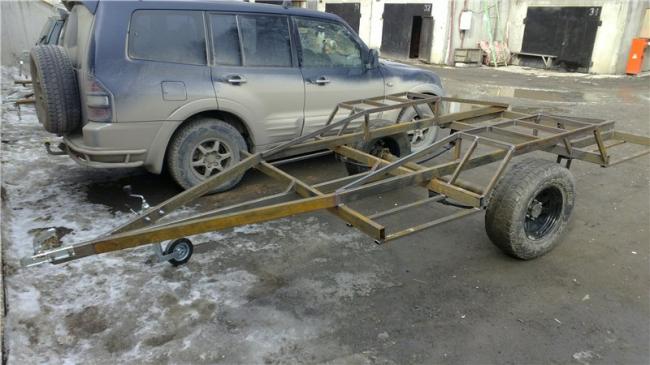

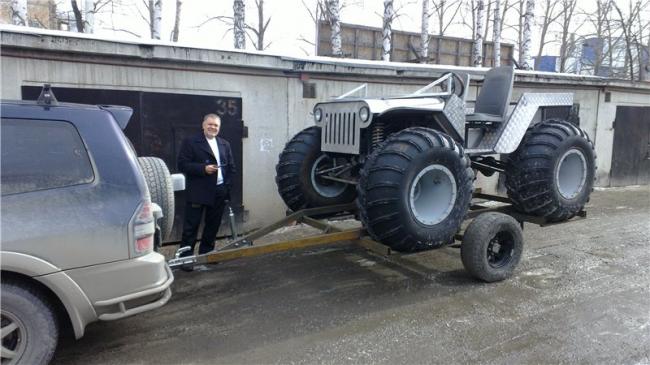

Еще автор сварил прицеп для перевозки вездехода:


Немного видео







Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный каракат своими руками (28 фото)

Каракат самоделка сделанный из мотоцикла ИЖ Юпитер 5.

Умелец собрал своими руками трёхколёсный вездеход каракат, для поездок на рыбалку, а также в лес по грибы, ягоды.

Для постройки трицикла использованы материалы:

  • Мотоцикл ИЖ Юпитер 5.
  • Двигатель родной от ИЖа, мощностью 24 л.с.
  • Задний мост переделан из моста ВАЗ классики.
  • Колёса сделаны из камер от УАЗа и транспортёрной ленты.
  • Передняя вилка и задний мост съёмные, можно разобрать и обратно сложить мотоцикл.
  • Профильная труба.

Самодельный вездеход каракат представлен на фото.

Автор самоделки: Альберт Прохоров.

Поделиться в соц. сетях

Вездеход каракат своими руками | Авто самоделки

Самодельный вездеход каракат 4х4 построил умелец из Пермского края. Далее фото и описание самоделки.

Конструкция вездехода представлена на фото. Самоделка имеет полный привод на все четыре колеса. Установлен китайский бензиновый двигатель «Lifan», КПП и редуктор от грузового мотороллера «Муравей».

На переднюю и заднюю оси, идёт цепной привод.

Изготовлены самодельные колёса, шины низкого давления сделаны из камер от грузового авто и стянуты резиновыми поясами. Диски ВАЗ, доработаны под камеры.

Каракат отлично передвигается по грязи и болоту, можно ездить по бездорожью, на рыбалку, охоту, по грибы и ягоды. Самодельный вездеход развивает максимальную скорость около 30 км/ч.


Автор самоделки: Андрей. Пермский край.
