Карнизный свес кровли из металлочерепицы: размеры, устройство, монтаж

Построить карнизный свес кровли из металлочерепицы нужно будет до укладки кровельного покрытия. Защитить деревянные детали кобылок и обрешетки можно и последующей подшивкой софитов, но такой способ оказывается более трудоемким, поэтому лучше закрыть карнизы заранее, когда ничего не мешает набивке профилированной планки.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Что такое карнизный свес металлочерепицы

В просторечии его называют карнизом или концевой планкой. Профессиональные кровельщики, когда говорят о карнизном свесе металлочерепицы, имеют в виду нижнюю часть листа на скате, которая выходит за пределы периметра стен здания.

Карниз металлочерепицы — это не 50 мм поверхности, свешивающихся с карнизной доски. В состав узла свеса входят:

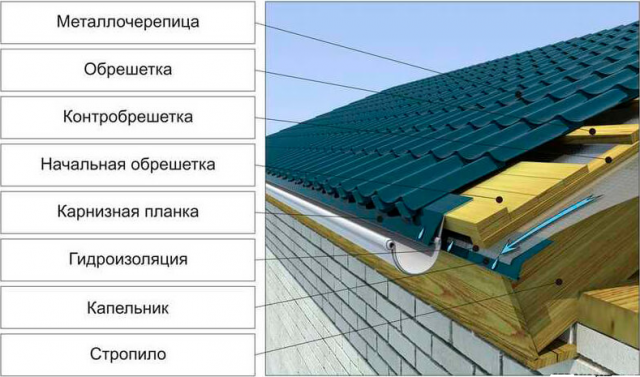

  • Нижняя кромка листа металлочерепицы;
  • Ветровая или карнизная доска каркаса ската;
  • Капельник;
  • Карнизная планка.

Важно! Кроме перечисленных деталей, к устройству свеса можно отнести и крюки с водосточными желобами, защитную сетку и софиты.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Все они устанавливаются на свесах под металлочерепицей и оказывают существенное влияние на долговечность и надежность кровли. Непосредственного влияния на работу карнизной планки они не оказывают, но некоторые из доборных элементов приходится устанавливать до монтажа защитной накладки, поэтому всегда приходится учитывать место их размещения и размеры доборов.

Нужна ли карнизная планка для металлочерепицы

Разумеется, можно обойтись и без оборудования свеса металлочерепицы. Для некоторых типов крыш используют упрощенный вариант оформления нижней кровельной кромки. В этом случае оставляют вылет нижнего края металлочерепицы на расстоянии 50-60 мм от плоскости стены. Чтобы удалять влагу, металлическую кромку подшивают на стену профилированной планкой – желобом, наподобие той, что устанавливается на фронтонных накладках металлочерепицы.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Подобный случай — скорее исключение из правил, используется он крайне редко. Для обычных двухскатных крыш ставят карнизный свес под металлочерепицу с целью обеспечения:

  • Защиты мауэрлата и опорной части стены от дождя и ветра;
  • Отведения дождевой и талой воды от отмостки фундамента;
  • Организации устойчивого притока воздуха в вентиляционные каналы под металлочерепицей.

В отличие от профнастила, у которого волнистое профилированное сечение уже образует каналы, по которым притекающий воздух может частично убирать пароконденсат, у металлочерепицы такой возможности нет. Поэтому эффективная вентиляция утеплителя и кровли может быть обеспечена только за счет правильного выбора схемы обустройства карнизного свеса.

Виды карнизных свесов для металлочерепицы

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

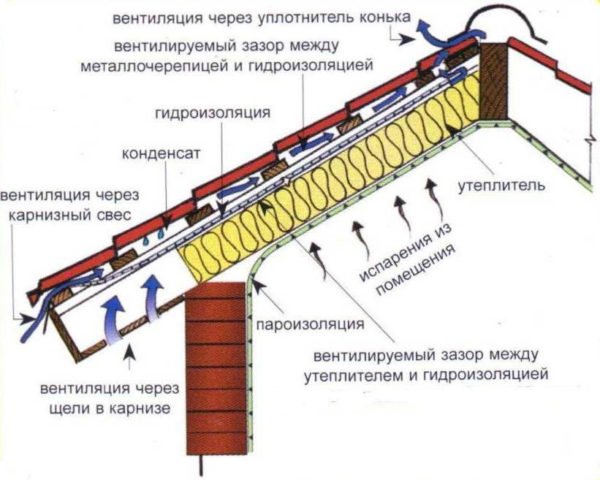

Внутреннее отведение влаги с карнизного свеса

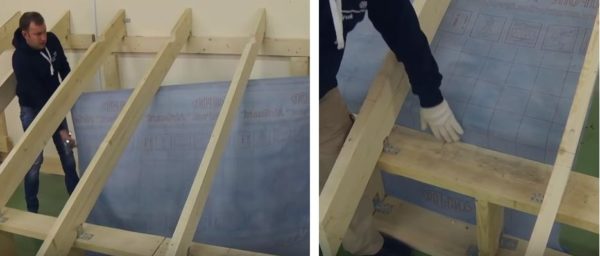

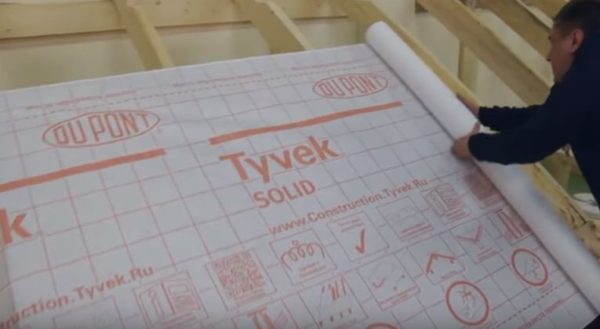

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

Классический вариант карнизного свеса под металлочерепицей

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

Устройство карниза металлочерепицы

Конструктивно карнизный свес представляет собой пакет из слоя гидроизоляции, обрешетки пароизолирующего полотна и кровельного покрытия из металлочерепицы.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

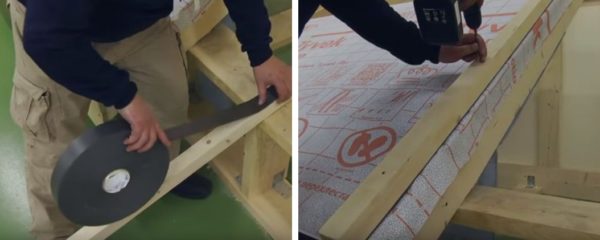

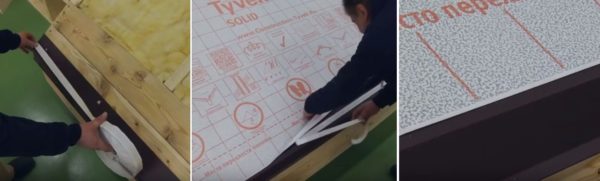

Кромка материала пароизоляции выводится и укладывается на планку капельника. Между кровельным покрытием и контробрешеткой образуются вентканалы для притока воздуха. Поверх приемных окошек установлена карнизная планка. Завершающим элементом свеса является система водосточных желобов, уложенных на монтажные крюки.

Размеры карнизной планки для крыши из металлочерепицы

На вертикальной торцевой поверхности свеса устанавливается накладка из оцинкованного тонколистового материала. Планка выполнена в виде Г-образного профиля, вертикальная полка которого нашивается на торец, горизонтальная набивается на деревянную подшивку краевой зоны стропил контробрешетки.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

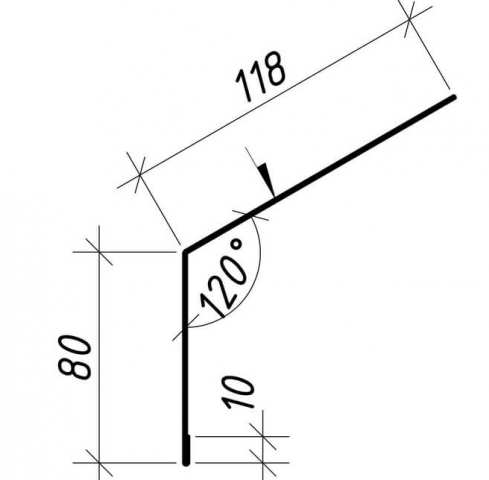

Стандартные размеры карнизной планки для металлочерепицы равны 118х80 мм, угол раскрытия профиля равен 120о. По нижней кромке выполнен усиливающий загиб, равный 10 мм. Планка для свеса изготавливается из оцинковки толщиной 0,8 мм.

Монтаж карниза для металлочерепицы

К обустройству карнизного узла приступают после завершения работ по установке стропильных балок. Для того чтобы карниз получился ровным, без волны и уклонов по горизонту, стропила зачищают и выравнивают под набивку планок контробрешетки.

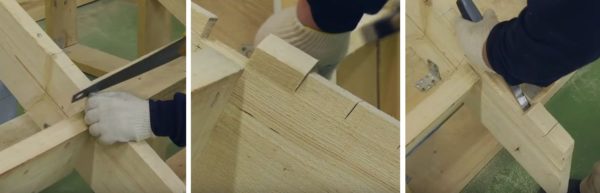

Монтаж деревянного основания

К сборке карнизного свеса можно приступать после того, как будут усилены концы стропил, для этого по линии свеса нашиваются без зазора две горизонтальные доски.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

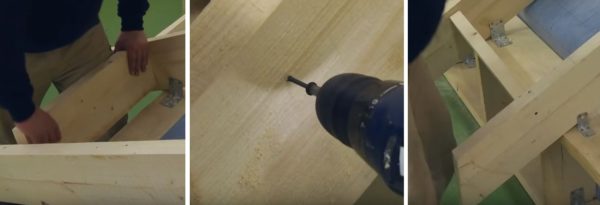

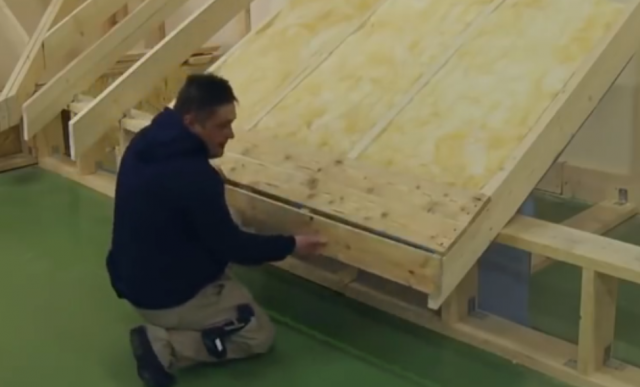

Вертикальную поверхность торцов стропил зашивают лобовой доской.

Важно! Все детали карнизного свеса крепят только столярными саморезами.

Установка главных деталей карнизного свеса

После того как лобовая доска установлена на свое место, необходимо набить металлическую планку капельника. Это главный элемент карниза, так как по капельнику из-под металлочерепицы удаляется избыток конденсата.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

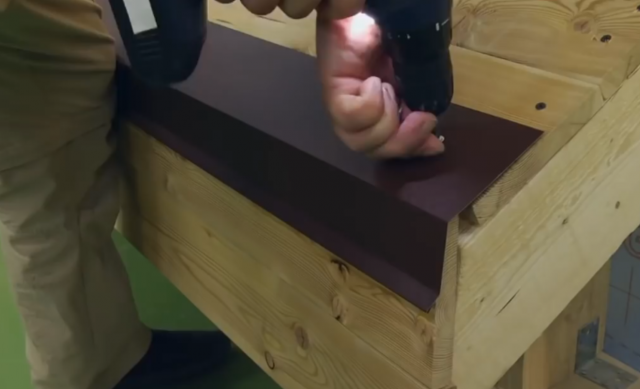

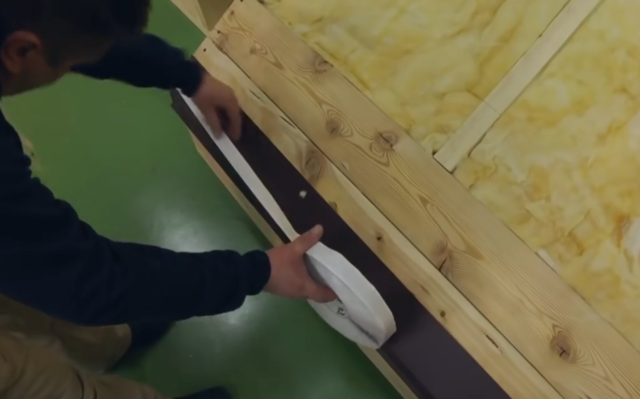

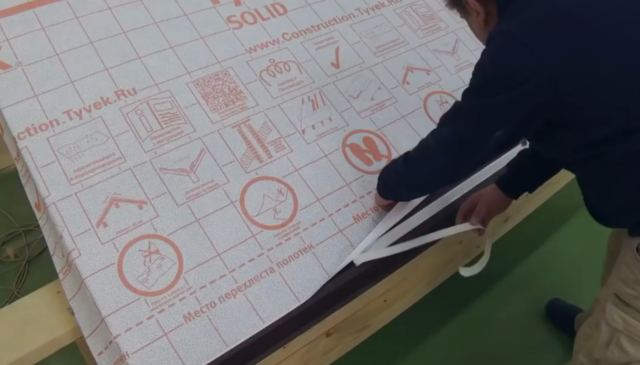

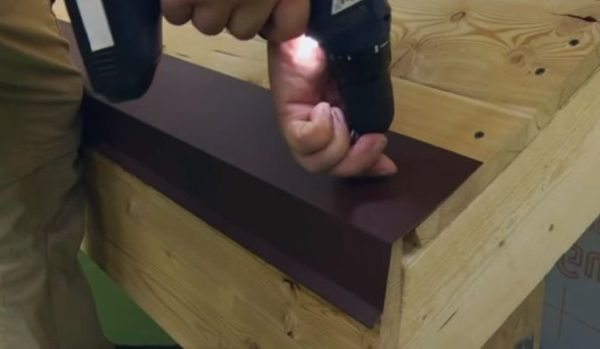

Планку укладывают на лобовую доску и обрешетку отогнутой кромкой вниз и крепят к деревянному основанию саморезами и шуруповертом. Следующим этапом на поверхность основания укладывается пароизоляционная мембрана, ее край должен полностью заходить на отогнутую полку капельника. Полотно крепят на двухсторонней клейкой ленте.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

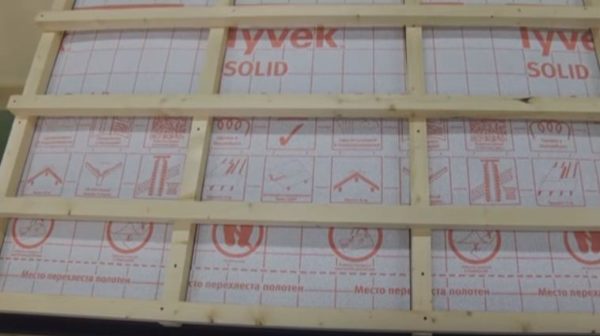

Поверх пароизоляции укладывают рейки контробрешетки, чтобы древесина не порвала полотно, опорную поверхность планок подшивают ленточным уплотнителем.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

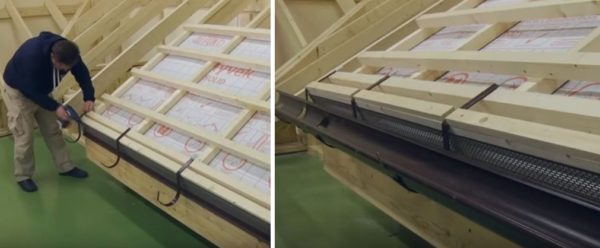

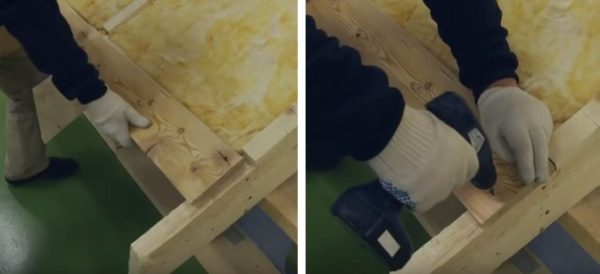

Далее вдоль нижней кромки карнизного свеса нашивают две горизонтальные планки или брусы, того же сечения и размеров, что и элементы контробрешетки.

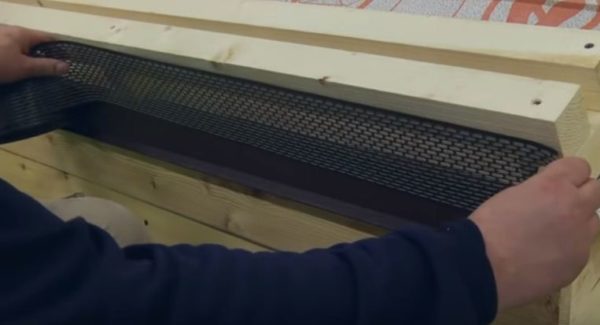

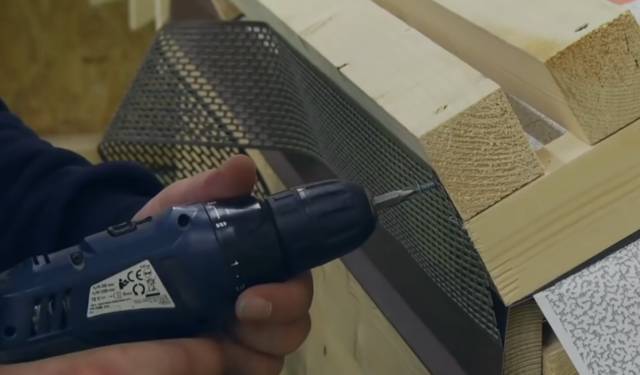

Важно! Входные окна образовавшихся вентиляционных каналов необходимо зашить полимерной сеткой, препятствующей проникновению насекомых и птиц под металлочерепицу.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Этот этап завершается укладкой реек обрешетки, и можно приступать к установке креплений водостока и карнизной планки.

Завершающий этап

Так как изготовление системы водоотведения требует подвеса приемных желобов, перед установкой карнизной планки на свес необходимо закрепить монтажные крюки. Они крепятся саморезами прямо к двум нижним рейкам обрешетки карнизного свеса.

Понятно, что уложенные на бруски держатели будут выступать над поверхностью обрешетки, чтоб спрятать их, приходится укладывать еще один ряд деревянных реек. На крюки крепится водоотводящий желоб, а поверх только что уложенных брусков-накладок устанавливается карнизная планка кровли из металлочерепицы.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

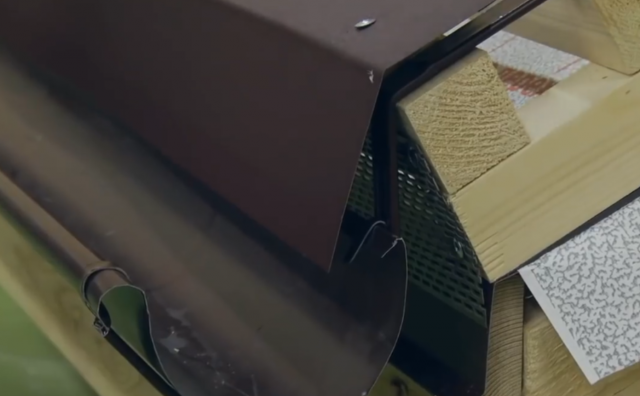

Нижний край добора заводится внутрь желоба. Остается лишь уложить металлические листы кровли и закрепить их на обрешетке.

Советы и рекомендации

Больше всего ошибок допускается на этапе укладки полотна пароизоляции и установки капельника. Обычно полотно стараются не заводить на планку капельника, а поднять и уложить на уровне карнизной металлической накладки. В этом случае капельная система остается сухой, а большая часть конденсата стекает и собирается лужей под металлическим листом кровли, так как преодолеть подъем через дополнительный деревянный брус вода не в состоянии.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Идея сливать конденсат в желоб хороша, но она работает только в сухом и жарком климате. При сильных морозах такая дренажная система карнизного свеса должным образом не работает, а скопившийся водный конденсат рано или поздно проникнет в толщу утеплителя, и карнизный свес будет постепенно прогибаться под собственным весом. В этом случае приходится вскрывать гидроизоляцию и отводить конденсат через подшивку софитами.

Второй распространенной ошибкой является укладка пароизоляции без клеевой ленты. Впоследствии полотно либо съезжает к нижнему торцу стропил, либо проседает и оголяет край утеплителя для сконденсированных водяных паров. Если нет ленты, полотно можно наклеить на любом водостойком клее или герметике. Понятно, что полотнище гидроизоляции необходимо укладывать на рейки с запасом по 50-60 мм с каждой стороны. Это необходимо, чтобы скомпенсировать провис и деформацию материала.

Заключение

Для того чтобы правильно установить карнизный свес кровли под металлочерепицей, не нужно экономить на материалах и пытаться упрощать схему, использовать свои идеи и рацпредложения. Общее устройство узла было разработано специалистами и испытано многократно, поэтому лучше, чем профессионалы, сделать кровельный свес не получится. Любая импровизация или переработка конструкции, пусть даже с самыми благими намерениями, только ухудшит гидроизоляцию кровельного покрытия.

Монтаж карнизной части кровли из металлочерепицы

Влага под металлической крышей образуется при любой толщине утеплителя и в любое время года. Это результат конденсации воздуха на обратной стороне кровельного покрытия. Необходимо предусмотреть надёжную гидроизоляцию и вентиляцию подкровельного пространства.

Отправная точка крыши

Не одни лишь просчёты в устройстве теплоизоляционного слоя приводят к его намоканию. Дело в том, что влага под металлической крышей образуется при любой толщине утеплителя и в любое время года. Она является результатом конденсации воздуха на обратной стороне любого металлического кровельного покрытия.

Металл за счёт своей высокой теплопроводности нагревается и остывает намного быстрее, чем воздух под крышей. Возникает эффект «точки росы», который можно наблюдать при запотевании стекол в автомобиле или зеркал в ванной комнате. Сделать с этим решительно ничего нельзя - физика есть физика. Поэтому гидроизоляционные мембраны или плёнки при устройстве утеплённой кровли попросту необходимы.

Гидроизоляция и вентиляция металлической кровли

Слой такой гидроизоляции должен быть сплошным. Совсем не обязательно его проклеивать, как пароизоляцию - просто гидроизоляционный материал нужно укладывать с необходимым перехлёстом, чтобы с верхнего полотна влага стекала на нижнее и далее, а не подтекала под него.

Кстати, именно поэтому в утеплённой кровле не рекомендуется использовать гидроизоляционные плёнки с микроперфорацией - намокая, они перестают выполнять свои функции и влага может попасть в утеплитель в любом месте.

Другой важный момент в том, что конденсировавшаяся под крышей влага должна быть оттуда удалена, для чего между кровельным металлом и слоем подкровельной гидроизоляции оставляют некоторый зазор под вентиляцию.

Такой вентиляционный зазор должен быть непрерывным по длине всего ската начиная с карниза вплоть до конька, иначе в нём попросту не будет смысла.

На карнизе должен быть обеспечен вход воздуха в подкровельное пространство для его эффективной вентиляции.

Наличие вентилируемого канала обеспечивается контробрешёткой, которая монтируется поверх гидроизоляции, на стропильные ноги. Она же служит основанием для обрешётки. Для защиты стропил от влаги, проникающей через места крепления контробрешётки, закреплённой поверх гидроизоляционной мембраны, рекомендуется использовать уплотнительную самоклеящуюся ленту из вспененного полиэтилена.

Требование вентиляции подкровельного пространства проще соблюсти при наличии простой двухскатной крыши. В этом случае поток воздуха, попадающий туда, естественным образом проходит между соседними брусками контробрешётки снизу вверх.

Куда сложнее продумать и воплотить условия для качественной вентиляции подкровельного зазора на замысловатых крышах, характерных для большинства утеплённых мансард. Да ещё при наличии мансардных окон и других конструкций, проходящих сквозь кровельный пирог и полностью блокирующих вентзазор.

В подобных ситуациях монтаж контробрешётки осуществляют с разрывами. Воздушный поток идёт по более замысловатой траектории (змейкой). Однако при этом сохраняется возможность удалять из подкровельного пространства максимальное количество влаги.

Ещё один важный момент - монтаж лобовой доски. Порой её крепят под самый срез кровельного покрытия, закрывая вентиляционный зазор, образуемый контробрешёткой. Лобовая доска должна крепиться на торце по уровню среза стропил, но не выше.

Стоит также добавить, что различные дополнительные компоненты кровельной системы, элементы кровельной вентиляции (аэраторы, защитные ленты, вентиляционные выходы) - вовсе не модные аксессуары, а необходимые для её правильного функционирования изделия.

Карнизный свес как отправная точка крыши

Карниз отводит воду от стен дома и является важным архитектурным элементом здания. Кроме того, устройство карнизного свеса крайне важно с точки зрения обеспечения хорошей вентиляции подкровельного пространства. Можно сказать, что качество и долговечность утеплённой крыши в целом закладываются конструкцией карниза.

Что делать с гидроизоляционной мембраной на карнизной части крыши? Чуть ли не у каждого доморощенного мастера свои «решения», которых не найдешь ни в какой инструкции. И с большой долей вероятности этот узел, выполненный такими «универсальными» специалистами, будет обустроен неправильно.

Однако непродуманная конструкция карниза может привести к плачевному результату. Если вентиляционный зазор будет перекрыт скоплением снега или льда, крыша наверняка будет испытывать проблемы даже в том случае, когда остальные элементы окажутся выполнены безупречно.

Если постараться, то можно найти целый спектр возможных вариантов (над стеной, у лобовой доски, на лобовой доске, в водосточном желобе, где-то в карнизной подшивке). Однако стоит озадачиться вопросом, для чего это нужно - и всё встаёт на свои места.

Некоторые технические руководства рекомендуют заводить гидроизоляцию в водосточный жёлоб. Мало того, что эта попросту недостижима. Ведь жёлоб устанавливают с уклоном в 3 мм на погонный метр, то есть его положение по отношению к лобовой доске, над которой выпущена гидроизоляция, непостоянно.

Заправить полотно мембраны в водосток достаточно проблематично, а на начальном его отрезке и вовсе невозможно. Там жёлоб расположен выше уровня мембраны. В самой нижней своей точке водосток находится порой значительно ниже выхода мембраны. Придётся частично заправить мембрану в жёлоб где возможно, а где невозможно - просто обрезать по торцу лобовой доски?

Но и это ещё не всё. Такой вывод гидроизоляции попросту создаёт «ступеньку», которая уже сама по себе препятствует стоку конденсата, а самое главное - практически перекрывает вентиляционный зазор между утеплителем и кровельным покрытием.

Кроме того, водосток зимой вполне естественно забит снегом, а значит и вентзазор тоже будет перекрыт сугробом. К чему может привести такое закупоривание? Стекать конденсату будет некуда - на карнизе снег. Вскоре образуется ледяная пробка. И подкровельная вентиляция не работает, и до повреждения гидроизоляционной мембраны недалеко.

На самом деле оптимальное техническое решение следующее: необходим специальный металлический элемент - капельник конденсата на торце лобовой доски, на который и будет отводиться конденсат и талая вода с гидроизоляционной мембраны.

Однако здесь порой и начинается путаница, когда капельником называют карнизную планку, которая подытоживает укладку кровельного покрытия и обеспечивает сток воды в жёлоб. Главное же отличие и предназначение капельника в том, что на нём заканчивается гидроизоляция. Точнее, она к нему приклеивается герметизирующей лентой.





Правильная конструкция карниза с карнизной планкой и капельником представлена на схеме.

Невооруженным глазом видно, что данное решение обеспечивает беспрепятственный заход воздуха в вентилируемый зазор подкровельного пространства и оптимальным образом организует отвод талой воды, осадков и конденсата. Для защиты от птиц и насекомых его рекомендуется закрыть карнизной вентиляционной лентой.

Нельзя не упомянуть и про другой, «скандинавский» вариант устройства вывода гидроизоляции, когда подкровельная мембрана не доводится до карниза и обрывается где-то в области вентилируемой подшивки на расстоянии 200 мм от края стены. Капельник в этом случае не используется. Такой вариант внешне выглядит более эстетично и также хорошо обеспечит вентиляцию крыши.

При этом подшивка в данном случае должна обеспечивать свободный доступ воздуха и выполняться только обрезной доской с достаточным (не менее 10 мм) зазором между досками. А конденсат может капать из щелей и образовывать не особо эстетичного вида сосульки и из-под подшивной доски.

Конечно, капель или сосульки на капельнике также периодически наблюдаются - это показатель того, что конденсат из подкровельного пространства удаляется. Но при этом вода гарантированно отводится не только от стен дома, но и от подшивки карнизных свесов, а это не одно и тоже, что капель или сосулька на подшивке карниза.

Таким образом, именно схему с капельником можно уверенно назвать наиболее практичной и оправданной в нашем климате. При этом карнизная планка, которая крепится только под листом кровельного материала, обуславливает прямой вывод непосредственно в жёлоб только осадков и талой воды.

Она должна заходить в жёлоб в верхней точке примерно на одну треть. Для чего это нужно? Во-первых, вода с крыши будет течь в жёлоб даже при боковом ветре, а в зимнее время планка будет защищать вентиляционный зазор от снега. Само собой разумеется, что в нижней точке жёлоба карнизная планка может оказаться выше его края. Тогда под неё можно проложить полосу из того же металла. Видно её не будет, а польза несомненна.

Многие из перечисленных неприятностей могут быть исключены в случае использования готовых кровельных систем, которые разработаны специалистами и учитывают все детали технологии и особенности конструкции кровли из металлочерепицы.

При наличии всего необходимого знание задачи способствует интуитивному пониманию того, что и куда «цеплять», даже если отсутствовало изначальное представление о функциях того или иного элемента.

Начало: Правила качественного монтажа кровли из металлочерепицы

 ДОМ ИДЕЙМеталл профиль



Свес металлочерепицы над капельником

Декабрь 22, 2016

Кровельное покрытие, было создано для защиты домов от природных осадков. Но, любое покрытие, не прослужит долго и качественно, без доборных элементов. Параллельно с коньковыми планками, важнейшую роль играют и капельники для металлочерепицы, именно эта деталь защищает фронтон и карниз от воды и продляет срок службы кровли.

Кратко о капельнике

В современном мире, каждый строительный материал создан для выполнения определенной задачи. К таким элементам относится и капельник для металлочерепицы. Он монтируется под кровельный материал у самого карниза. Карнизная планка, другое название  капельника, представляет собой неширокий лист металла, согнутый под тупым углом, по всей длине.

Карнизные планки применяют не только под металлочерепицу, а и для других кровельных материалов.

Данная деталь, защищает стены и кровлю дома от дождя и снега, направляя эти осадки в сточные желоба. Помимо этого, планка, повышает устойчивость чердачного покрытия от сильных порывов ветра и предупреждает гниение стропильной системы, сделанной из дерева. При этом контур здания, становится более четким и ровным, и все благодаря маленькой, но очень многофункциональной детали, капельник.

Важно: Когда дело касается укладки металлочерепицы, осуществить данную манипуляцию без этой детали, невозможно. Поскольку именно капельник, является защитником стен и крыш домов от осадков.

Какие виды бывают?

На данный момент, существует два вида данного элемента, которые предназначаются для разных мест крепления, а именно:

  • карнизная планка;
  • фронтонная планка.

Карнизная планка, предназначена для монтажа на карнизы здания. Она имеет два изгиба. Первый, находится между юбкой и фартуком, разделяя их. А второй, предназначен для увеличения жесткости «собственного тела».

Если конструкция выполнена правильно, то она будет с  водостоками. Перед монтажом, на данную деталь, надевают крепежные крюки. Затем, вместе с ними, выполняют установку капельника. Эту работу, делают еще до укладки кровельного покрытия. А сами планки, необходимо крепить внахлест около 20 мм.

Фронтонными планками, пользуются при укладке черепицы. Такие детали, рассчитаны защитить свес фронтона, от дождя и снега. Закрепляется  капельник наверху, подкладочного ковра, в месте, где он соединяется с карнизной планкой.

Правильный монтаж

Планки крепят в конце строительства крыши, но до начала укладки кровельного материала. Во время монтажа, нужно учитывать одну особенность, Данная деталь, сверху покрыта полимерным слоем, и если используется болгарка, он может сгореть. Поэтому, если появилась необходимость укоротить строительный элемент, лучше это сделать ножницами по металлу.

Изначально, крепят крюки под желоба водосточной системы. На данном этапе работ, закрепляют карнизную часть обрешетки, во избежание ее деформации наряду с кровельным покрытием от внешних осадков. Затем, начинают укладывать карнизные планки, таким образом, чтобы они не болтались.

Когда планки уложены, приступают к их фиксации с помощью само резов, шагом в 200 мм. Как только первая планка закреплена, за ней внахлест в 20 мм, укладывается следующая. Фиксируется тем же способом. А чтобы через отверстия не попадала влага на деревянную обрешетку, под шляпки само резов, укладывают резиновый уплотнитель. Таким образом, не грозит скапливание конденсата. Если ребра жесткости мешают стыковать элементы, а такое иногда случается, их просто срезают ножницами по металлу.

Каждый производитель, наносит на капельники покрытие в виде пленки. Делается это для того, чтобы уберечь детали от царапин при транспортировке. Перед установкой, защитную пленку снимают. И только потом приступают к монтажу.

Когда каждый элемент зафиксирован само резами, специалист, делает контрольный осмотр, чтобы убедиться что каждая деталь плотно прилегает. Практически все строители со стажем, используют листовую резину в качестве подкладки под капельник. Такой способ дает гарантии, что влага не попадет под планку.

Таким способом, крепятся все планки под металлочерепицу, и только потом, приступают к укладке кровельного материала.

Важно: Капельник, устанавливают на фронтоне, таким образом. Чтобы не было помех для вентиляции подкровельного пространства.

Рекомендации по монтажу

Монтируя карнизные планки, не стоит использовать дисковые электроинструменты. Поскольку можно повредить защитное покрытие. Укорачивание планки, выполняется ручными инструментами.

Каждое место среза, обрабатывается специальной краской, которая есть в наборе. Не стоит бить капельник гвоздями, необходимо использовать саморезы. Они всегда идут в комплекте.

Исключать из общей конструкции кровли один из видов планок, запрещено, Поскольку только оба вида, смогут обеспечить длительную службу кровли.

Установка планок выполняется на высоте. В этом случае, должны применяться только надежные стремянки.

Все работы, делаются только в безветренную погоду и с монтажными поясами.

Габариты капельников

Перед покупкой планок, нужно просчитать количество, которое потребуется на весь дом. Для этого необходимо иметь представление о длине данной детали. У любого капельника есть стандартный размер, который составляет от 1 до 2 метров. Но существуют еще и промежуточные модели, длиною в 1.5 метра. И от размера капельника, зависит его цена.

Заключение

При строительстве, каждый этап очень важный. Но особое внимание, необходимо уделять всем мелким деталям. Благодаря таким элементам как капельник, можно на порядок повысить изоляционные функции кровли.

Монтаж металлочерепицы состоит не только из укладки профилированных стальных листов, как представляется непрофессионалам. Немаловажными этапом кровельных работ является установка вспомогательных элементов. Они составляют всего 2-5% площади крыши, но выполняют важные функции, увеличивая срок эксплуатации, повышая надежность конструкции. Опытные мастера утверждают, что доборные элементы, в том числе капельники для металлочерепицы, обязательно нужно использовать при сооружении кровли. В этой статье мы расскажем, как их правильно выбрать, а затем установить.

Виды

Капельники – доборные элементы, с помощью которых выполняется монтаж металлочерепицы. Они представляют собой изогнутые планки, необходимые для защиты конструкции от попадания атмосферной влаги или конденсата. Установка этих планок производится во время выполнения кровельных работ. Различают 2 вида этих доборных элементов:

  • Карнизные. Они предназначаются для карниза представляют собой металлическую планку, имеющую 2 загиба. Один загиб разделяет капельник на фартук, который прикрепляют к карнизной доске, и юбку, направляющую влагу в водосточный желоб. Второй загиб придает краю детали жесткость.

    Карнизный

  • Фронтонные. Они предназначаются для фронтонов имеют более сложную конструкцию, они представляют собой металлическую планку с тремя загибами. Они состоят из фартука, с помощью которого выполняют монтаж элемента, ступеньки, юбки.

    Фронтонный

Важно! Установка капельников служит в первую очередь практическим целям, однако, они также придают эстетичность, законченность внешнему виду покрытия. Основная задача этих элементов – защита лобовой и карнизной доски от попадания талой или дождевой воды.

Материал

Капельники изготавливают из того же материала, что и металлочерепица, то есть из оцинкованной стали с полимерным покрытием. Они обладают высокой прочностью, устойчивостью к воздействию влаги, перепадам температуры. Эти изделия изготавливаются на специальных станках – листогибах. Существует 3 критерия выбора этих важных элементов кровли:

  1. Толщина металла. Капельники изготавливают из листов оцинкованной стали толщиной 0,35-0,5 мм. Чем толще металл, тем больше устойчивость детали к коррозии и дольше срок эксплуатации.
  2. Вид покрытия. В качестве покрытия доборных элементов применяют краску и полимеры. Доборные элементы, покрытые краской, стоят дешевле, но они менее долговечны, менее устойчивы к коррозии. Полимерное напыление из пурала, пластизола или полиэстера усиливает защиту изделия от ржавчины, влаги, механическим повреждениям.
  3. Цвет и блеск. Производители выпускают глянцевые или матовые капельники, а цвет изделия подбирают в тон к металлочерепице.

Опытные кровельные мастера утверждают, что капельники можно изготовить своими рукам из листовой стали с помощью листогиба. Однако, монтаж самодельных элементов кровли влечет за собой частый ремонт и протечки, так как они не имеют полимерной защиты.

Стандартные размеры

Монтаж кровли обязательно выполнять с использованием капельников, чтобы защитить карнизные и лобовые доски от намокания в результате контакта с атмосферной влагой. Стандартные размеры этих элементов зависят от возможностей оборудования и габаритов металлических заготовок. Листогиб может выполнять гиб длиной 1,25-4 м в соответствии с величиной станка. Стандартными считаются следующие размеры:

  • Длина элемента составляет 2 метра.
  • Полезная длина элемента составляет 1,8-1,9 м, в соответствии с величиной нахлеста, на который выполняется монтаж.
  • Из стандартного листа стали шириной 1250 мм без отходов изготавливают 8 карнизных капельников, длина которых составляет 2 м.
  • Из стандартного листа стали шириной 1250 мм без отходов изготавливают 6 фронтонных капельников, длина которых составляет 2 м.

Учтите, что 2 метра – оптимальная длина капельников, при которой достигается необходимая жесткость элемента. Крепление деталей больше длины вызывает неудобства и риск деформации капельника.

Размеры капельника фронтонного

Размеры карнизного капельника

Установка

Монтаж капельников без труда можно выполнить своими руками, так как для этого не требуются специальные инструменты. Установить эти доборные элементы для металлочерепицы можно, используя ножницы по металлу, молоток, оцинкованные гвозди с широкой шляпкой или саморезов и шуруповерта. Установку капельников выполняют согласно следующей технологии:

  1. С лицевой стороны детали снимают защитную пленку, предотвращающую механические повреждения во время хранения и транспортировки.
  2. Карнизные капельники устанавливают после сборки каркаса, но перед настилом кровельного материала. Доборные элементы закрепляют с помощью гвоздей ли саморезов с нахлестом 10-20 см.
  3. Фронтонные капельники прикрепляют после настила металлочерепицы. Монтаж начинают не с конька, а с края фронтонного свеса. Нахлест между элементами также делают 10-20 см.

Схема установки

Процесс монтажа

Обратите внимание! Многие мастера между карнизной или лобовой доской и капельником укладывают резиновый уплотнитель или гидроизоляционную пленку для защиты деревянных элементов от влаги, конденсата и механических повреждений.

Видео-инструкция

Монтаж кровли из металлочерепицы – это не только укладка стального профнастила, как считают люди, ни разу не сталкивавшиеся с проведением подобных работ. Немаловажным этапом монтажа металлочерепицы является установка различных вспомогательных составных частей. Они занимают максимум 5% всей кровли, но при этом призваны выполнять немаловажные функции, благодаря которым срок службы крыши значительно увеличивается. Согласно мнению опытных специалистов в области проведения кровельных работ, различные доборные элементы, в том числе и капельники для металлочерепицы, нужно использовать в обязательном порядке. Если этого не делать, то первые неприятности с кровлей возникнут в самое ближайшее время.

Капельники конденсата – это непонятный для многих людей строительный термин. В связи с этим необходимо разобраться не только, как он изготавливается и устанавливается, но и что это вообще такое, и для каких целей требуется его использование в процессе монтажа и эксплуатации кровли из металлочерепицы. Именно об этом пойдет речь в статье.

Доборные элементы кровли из металлочерепицы для отвода конденсата

Капельники для металлочерепицы – это доборные элементы, используемые для монтажа кровли из профнастила. Конструктивно они являются изогнутыми планками, отвечающими за защиту кровли от атмосферной влаги и конденсата. Монтаж капельника осуществляется в процессе проведения кровельных работ.

Существует два вида капельников для крыш из металлочерепицы:

  • Карнизные. Подобные доборные элементы крыши – это металлические планки с двумя загибами. Первый загиб делит капельник на фартук, прикрепляемый к карнизу, и юбку, отвечающую за перенаправление влаги к желобу. Второй загиб предназначен для придания краю детали дополнительной жесткости.
  • Фронтонные. Установка капельника подобного типа осуществляется на фронтонах. Подобные доборные элементы имеют более сложную конструкцию с тремя загибами. Планка капельника для фронтона состоит из фартука, ступеньки, юбки и элемента, с помощью которого осуществляется ее установка.

Задавась вопросом, как правильно установить капельники на крышу, должны знать, что эти доборные элементы кровли призваны выполнять не только практичную функцию, но и эстетическую. В связи с этим капельники должны быть изготовлены из того же сырья, что и металлочерепица и не отличаться от нее по цвету.

Материал из которого изготовлены доборные элементы

Капельники для крыши изготавливаются из оцинкованной стали, имеющей полимерное покрытие. Благодаря этому они отличаются высокими эксплуатационными характеристиками, а именно: прочностью, устойчивостью к воздействию влаги и скачкам температур.

Капельники изготавливаются на специальных станках, называющихся листогибами. Сделать этот конструктивный элемент кровли из металлической черепицы вручную, даже имея необходимые размеры, непросто. Поэтому лучше приобрести готовую конструкцию в строительном магазине. Этот доборный элемент кровли стоит недорого.

Существует три основных критерия выбора капельников, которым следует уделить особое внимание:

  • толщина металла. Чем она больше, тем лучше. От этой характеристики напрямую зависит срок службы детали. Чем она тоньше, тем быстрей коррозия приведет ее в негодность. Как правило, на современном рынке строительных материалов представлены капельники толщиной от 0.3 до 0.5 миллиметра;
  • вид покрытия. Как правило, капельники покрываются либо краской, либо полимерными смесями. Первый вариант имеет меньшую цену, но и служит значительно меньше. Второй, может похвастаться усиленной защитой от ржавчины, влаги и механических повреждений. Зачастую в качестве полимерных покрытий выступает резиновая кровля, отличающаяся наличием массы положительных характеристик;
  • третий критерий выбора – это цвет и блеск. Капельники могут быть глянцевыми и матовыми. Цвет доборного элемента выбирается под металлочерепицу, использованную для монтажа кровли.

Если по какой-либо причине возникла необходимость сделать капельник своими руками, то нужно учитывать, что скорее всего его монтаж приведет к необходимости устранения протечек в самое ближайшее время. Таким образом при первой возможности следует заменить этот доборный элемент на произведенный на заводе.

Размеры капельника

Люди, задающиеся вопросом, как установить капельник прекрасно знают, что его монтаж позволит защитить карнизные и лобовые доски от воды. В связи с этим обустройство кровли из металлочерепицы редко, когда осуществляется без применения этих доборных элементов.

Стандартные размеры этих доборных элементов крыш, покрытых металлической черепицей, напрямую зависят от характеристик производственного оборудования и габаритов заготовки. Как правило, листогибы способны работать с заготовками длинной от 1.25 до 4 метров. Говоря о стандартных капельниках следует озвучить следующие присущие им характеристики:

  • длина равна двум метрам;
  • полезная длина каждого элемента капельника (если для обустройства кровли необходимо несколько составных частей) равна 180-190 сантиметрам. Монтаж осуществляется с нахлестом в 10-20 сантиметров;
  • стандартный лист профнастила имеет ширину, равную 125 сантиметрам, таким образом из него можно изготовить 8 карнизных капельников или 6 карнизных, имеющих больше загибов.

Стандартная длина капельника равная 200 сантиметрам – это оптимальный вариант. При таких размерах установленный капельник будет иметь оптимальные показатели жесткости. Увеличение длины детали кровли, может привести к ее деформации. Таким образом лучше сделать сборный капельник, чем однородный.

Основные правила монтажа

В отличие от изготовления, монтаж капельника можно легко выполнить своими руками. Для проведения работ подобного типа не нужны специальные инструменты. Монтаж можно произвести, используя: ножницы по металлу, молоток, гвозди с широкой шляпкой или подкладкой, или саморезы и шуруповерт (фигурную отвертку). Когда все необходимые инструменты и средства крепежа готовы, устанавливаем капельник конденсата согласно следующей технологии:

  • с лицевой (окрашенной) стороны доборного элемента крыши из металлической черепицы снимается пленка, используемая для защиты от механических повреждений в процессе хранения и транспортировки;
  • капельники для карниза устанавливаются непосредственно после сборки каркаса, но перед началом монтажа металлической черепицы. Эти доборные элементы крепятся с помощью заблаговременно подготовленных гвоздей и саморезов. Как и было сказано выше, нахлест составных частей должен быть не меньше 10 сантиметров;
  • фронтальные доборные элементы, отвечающие за отвод влаги к желобам, устанавливаются после того, как произведен монтаж металлочерепицы. Монтаж нужно начинать не с конька, а от края свеса;
  • ножницы по металлу используются, если имеется необходимость отрезать лишний кусок доборного элемента кровли из металлической черепицы, но если он не сильно велик, то лучше этого не делать. Альтернативой резки может стать больший нахлест. Если по какой-либо причине деталь была обрезана, то ее заводской край должен «смотреть» наружу, а только что сделанный, внутрь.

Говоря о правилах монтажа, дополнительно следует упомянуть и о том, что многие мастера в области проведения кровельных работ, рекомендуют подкладывать между карнизной или лобовой доской и доборным элементом крыши из металлической черепицы слой резины, выступающей в качестве уплотнителя и гидроизоляции. Подобная дополнительная защита древесины от влаги и механических повреждений никогда не будет лишней.

Из всего вышесказанного следует сделать следующий вывод: капельники не надо делать самостоятельно, лучше приобрести готовые доборные элементы, они стоят недорого. В то же время, монтаж можно выполнить своими руками. Эти работы по силам любому человеку, хотя бы раз державшему в руках строительные инструменты. Соблюдая вышеперечисленные правила и используя представленные подсказки, можно осуществить монтаж в кратчайшие сроки.

Кровля служит защитой помещения от различных климатических факторов: дождь, снег и прочие осадки. Естественно само кровельное покрытие защищают доборные элементы – это коньковые планки и капельники. Такие детали отводят воду от карнизов и фронтонов, а затем система направляет воду в одну точку. Благодаря капельникам, все кровельные детали сохраняют срок службы на много дольше.

Предназначение капельника

На сегодняшний день производятся различные кровельные детали и каждая из них предназначена для определенных целей. Капельник не является исключением. Карнизная планка устанавливается у карниза и выгладит в виде металлической полосы с умеренной шириной, деталь обязательно должна быть согнута по всей длине. Капельник подходит как для металлочерепицы, так и для мягкой кровли и других видов покрытий.

Эта деталь предоставляет защиту стенам от снега и дождя, а затем осадки перенаправляются в систему сточного желоба. Карнизная планка не только отводит осадки, но и предотвращает нежелательные последствия, к примеру: гниение деревянного стропильного каркаса и задувание ветра под кровлю, чтобы воздушные порывы не сорвали с крыши кровельный материал. Капельники также подчеркивают контур дома, тем самым, добавляя постройке красивый внешний вид. Деталь, конечно, с виду очень простая, но достаточно многофункциональная.

На заметку! При монтаже металлочерепицы, карнизная планка должна быть установлена в обязательном порядке.

Виды планок

Существует всего 2 вида данной кровельной детали, и они монтируются под разные места крыши:

  • фронтонная планка;
  • карнизная планка.

Фронтонная планка

Предназначается для монтажа черепицы. Эта деталь выполняет функцию защиты свесов фронтона от снега и дождя. Установка капельника осуществляется поверх подкладочного покрытия и закрепляется в месте, с карнизной планкой.

Карнизная планка

Используется для установки на карнизы домов. Деталь оснащена двумя изгибами. Первый угол разделяет фартук, и юбку, находясь между ними. Второй угол необходим для дополнительной жесткости. Перед установкой, на это изделие надеваются специальные крюки, далее монтируется капельник. Планки закрепляются внахлест с перекрытием на 2 см. Работа делается перед самой укладкой кровельного покрытия на крышу.

Параметры капельников и их структура

Обычно изделия производятся по одному размеру – 200 см в длину. Но бывает так, что карниз сконструирован немного по другим параметрам, в этом случае капельник изготавливается по индивидуальным размерам. Поэтому желательно сооружать карнизы под стандартную кровельную комплектацию, чтобы не тратить лишние деньги.

Цвет можно подобрать по стандарту металлочерепицы, естественно, можно сделать заказ на разную расцветку и контрастность кровельного изделия, тем самым придать дому еще большей уникальности. Сталь имеет толщину от 0,4 до 0,5 мм, она с двух сторон защищена алюмоцинком или цинком. Поверх оцинкованного покрытия наносится защитный антикоррозийный слой из фосфата, далее выполняется обработка грунтовкой, которая имеет свойства адгезии к металлам. Затем наносится полимерное покрытие (полиуретан), а в конце осуществляется обработка с помощью лака. Строение полосы для металлочерепицы:

  • стальной лист;
  • двухсторонняя цинковая защита;
  • антикоррозийная защита;
  • обработка грунтовкой;
  • полимерный слой – пластизол, полиуретан, полиэстер;
  • покрытие защитным лаком.

Как правильно установить капельник на крышу

Правильный монтаж по технологии:

  1. Планки необходимо крепить перед самой установкой металлочерепицы или другого кровельного покрытия. Следует знать некоторую особенность данной детали – поверх изделия нанесен полимерный слой, а значит, если материал нарезается с помощью болгарки, то такое защитное покрытие может сгореть. В этих целях используются специальные ножницы по металлу.
  2. Вначале крепится карниз под желоба водостока — находится в нижней части крыши, далее закрепляются крюки, затем выполняется монтаж планок. Все кровельные элементы не должны болтаться, поэтому их следует закреплять прочно. Доска для карнизной обрешетки подбирается сухая, ровная и без кривизны. Если доска влажная, то из-за этого может произойти деформация конструкции.
  3. Капельники фиксируются при помощи саморезов с интервалом 20 см, вначале монтируется первая планка, а за ней вторая, внахлест на 2 см. Шурупы рекомендуется покупать вместе с резиновым уплотнителем, тогда вода не сможет проникать в отверстия под шляпки саморезов. Если не использовать резиновый уплотнитель, то из-за этого вода будет проникать на деревянную обрешетку и тогда произойдет гниение всей конструкции крыши. Иногда случается, что, из-за ребер жесткости не получается выполнить стыковку двух деталей, в этом случае необходимо их срезать ножницами по металлу.
  4. Все производители кровельных элементов наносят пленку на материал. Это необходимо для того, чтобы избежать нежелательных царапин во время перевозки. Но вначале самой установки пленку следует удалить, от погодных условий она не защитит, а через некоторое время начнет слазить с капельников и топорщиться, что в свою очередь негативно повлияет на внешний вид крыши.
  5. Опытные кровельщики после монтажа делают легкий осмотр, чтобы изделие было плотно закреплено. В качестве подкладочного материала под капельник применяется листовая резина – этот способ существенно обезопасит дерево от попадания воды и образования конденсата.
  6. По такому принципу проводится монтаж всех капельников, а после их установки выполняется кровельное покрытие (см.видео).

Надо знать! На фронтоне капельник надо устанавливать так, чтобы не произошло нарушения вентиляции из под крыши.

Дополнительные советы по установке

Эти советы помогут продлить срок службы капельников:

  1. Не рекомендуется применять при монтаже дисковые электроинструменты – это принесет существенный вред защитному покрытию. Для работы необходимо использовать ножницы по металлу.
  2. Их ни в коем случае нельзя прибивать гвоздями, для этого предназначены саморезы с резиновой прокладкой, которые продаются в комплекте с материалом.
  3. Места среза планок следует закрашивать краской, которая также предоставляется к общему кровельному набору.
  4. Нельзя комбинировать капельники разных видов, рекомендуется проводить монтаж планок только по одному виду.
  5. Для работы на высоте применяется стремянка, строительные леса и монтажные пояса со специальным альпинистским снаряжением. Желательно выполнять работу в отсутствие ветра.

Заключение

При монтаже кровли необходимо уделять внимание каждому этапу, особенно мелким деталям. Благодаря капельнику повышаются изоляционные свойства, и срок службы кровли существенно увеличивается. Не стоит забывать про технику безопасности, ведь работа происходит на высоте и будь то лестница или леса, они должны быть надежными как и страховочный пояс, без которого высотные работы не допускаются.

Видео «Капельник для металлочерепицы»

Монтаж металлочерепицы своими руками: пошаговая инструкция

Металлочерепица прочно заняла лидирующие позиции при выборе покрытия кровли как в среде профессионалов, так и у индивидуальных застройщиков. Монтаж металлочерепицы своими руками – реально выполнимая задача. Нужно только немного старания и внимательное отношение к каждому этапу создания крыши. Наша инструкция поможет правильно выполнить монтаж.

Выбор и комплектование металлочерепицы

Первое, что необходимо сделать для заказа комплекта покрытия кровли – это обмер готовых конструкций кровли. Результаты обмера наносятся на эскиз крыши в плане. Измеряются следующие величины:
  • Длина ската крыши – расстояние от конька до обреза карнизной доски. Измерение рекомендуется выполнить трижды: по краям свеса и в его центральной части. Начальная и конечная точки отсчёта – внешний край ветровой доски и середина конька.
  • Длины карнизов, длины коньков – измерять по всему периметру строения.
  • Длины всех внутренних углов (ендов) и внешних углов (хребтов).
  • На эскиз крыши нужно нанести все вентшахты, слуховые и мансардные окна, дымовые трубы, антенны.
По плану кровли с нанесенными на него результатами измерений продавцы произведут расчет количества и листов металлочерепицы, погонажных изделий, крепежа, необходимых аксессуаров.

Подготовка конструкций крыши

Перед тем как начать монтаж металлочерепицы своими руками, необходимо убедиться, что все элементы стропильной системы смонтированы правильно. Обрешетка, контробрешетка на своих местах, целостность изоляционных мембран не нарушена. Геометрия свесов крыши также должна быть проверена. Шаг обрешётки должен соответствовать указанному в сопроводительной документации к металлочерепице. Расчет сечения обрешетки производится в зависимости от шага стропил и снеговой нагрузки. Толщина первой от карнизного свеса доски обрешетки может быть другого сечения. Рекомендуемое сечение обрешетки обычно указано в проектной документации. При отсутствии проекта, расчет сечения, возможно, помогут сделать поставщики металлочерепицы. Величина шага стропил, сечение стропил и сечение обрешетки существенно отличаются в Краснодарском крае и в Архангельске. Если шаг стропил на кровле более 900 мм или строительство ведется в районе с большой снеговой нагрузкой, в карнизной части следует сделать между досками дополнительную обрешетку либо сплошной настил для крепления элементов безопасности крыши (снегозадержатели, ограждение кровли).
В коньковой части крыши также следует смонтировать одну дополнительную доску для крепления коньковых элементов, а в ендовах (внутренних углах крыши), если такие имеются, набить между основной обрешеткой дополнительные доски для усиления этих углов и предотвращения деформации металлочерепицы.
Особое внимание, когда выполняется крыша из металлочерепицы своими руками, следует уделить вопросу обеспечения вентиляции подкровельного пространства. В карнизной части воздух должен свободно поступать, из коньковой части удаляться, обтекая, проветривая и просушивая изнаночную часть листов покрытия, на которых скапливается конденсат. На кровле не должно быть застойных для воздуха зон и тупиковых полостей. Нарушение этого правила может привести к образованию наледи под металлочерепицей на скатах и в карнизной части стен, протечек в периоды постоянного оттаивания и замораживания, скоплению льда и сосулек в районе водосточной системы, очень быстрому разрушению обрешетки и прочим негативным последствиям. Технология монтажа металлочерепицы в инструкциях различных производителей предусматривает несколько способов организации отвода конденсата в карнизных узлах. Наиболее правильный узел, с точки зрения обеспечения вентиляции, когда воздух проникает в две полости: зазоры для воздуха предусмотрены в полостях между досками обрешетки и в полостях между контробрешеткой. Таким образом, вентилируются и листы металлочерепицы и гидроизоляция. Когда выполняется кровля из металлочерепицы своими руками, не следует забывать: все деревянные конструкции надлежит обработать огне-биозащитными составами. Наиболее бюджетный состав – обычное известковое молоко. Наши предки окрашивали деревянные конструкции известковым молоком на протяжении столетий. Современная строительная индустрия предлагает множество легко наносимых и эффективных огне-биозащитных покрытий.

Складирование и хранение листов

Металлочерепица поставляется, как правило, мерной длины листами до 7,5 метров. Хранить листы нужно на ровной поверхности на деревянных брусках-прокладках, установленных с шагом 500 мм. Стопку листов необходимо накрыть и сделать пригруз, например, одним — двумя мешками с песком. Это предотвратит листы от перемещения под внезапными порывами ветра. Подъем листов на кровлю выполняется по двум направляющим доскам. Держать листы металлочерепицы следует за боковые края в местах штамповки волн.

Необходимые инструменты

Монтаж металлочерепицы выполняют при помощи следующих инструментов:
  • Шуруповерт.
  • Молоток.
  • Киянка с резиновым оголовком.
  • Мягкая щетка.
  • Рулетка с тканевой мерной лентой.
  • Рейка с уровнем.
  • Маркер.
  • Одно из приспособлений для резки профильных листов:
    • Ручная дисковая пила. Используется для раскроя листов при большом объеме резки.
    • Электролобзик с внушительным запасом мелкозубчатых пилок.
    • Специальная насадка для резки металла для электродрели.
    • Ножницы для резки металла.
ВНИМАНИЕ! ИСПОЛЬЗОВАТЬ БОЛГАРКУ ЗАПРЕЩАЕТСЯ. При резке этим инструментом полимерное покрытие нарушается как в области реза, так и по всей плоскости листа, когда горячие опилки попадают на полимерное покрытие и прожигают его. Производители аннулируют гарантию на листы, разрезанные болгаркой.

Монтаж пошагово

  1. С шагом не более 700 мм следует смонтировать кронштейны для водосточной системы (если она предусматривается).
  2. Сделать крепление карнизных планок оцинкованными гвоздями из расчёта 3 крепления на метр (шаг 300 мм). Нахлест планок должен быть 100-150 мм. Гидроизоляционную мембрану следует напустить НА планку, но НЕ СЛЕДУЕТ оставлять ее свисающей в водосточной желоб или торчать за пределами карниза. Под воздействием ультрафиолета плёнки разрушаются. Подрежьте гидроизоляцию на карнизной планке.
  3. Монтаж металлочерепицы можно начинать с любого фронтона. В зависимости от расположения капиллярной канавки на листах, при стыковке листов боковой край предыдущего листа нужно либо приподнимать, либо просто накладывать край следующего листа. Первый лист нужно тщательно выровнять по скату крыши и временно закрепить у конька и у карниза (по одному самонарезающему винту 4,8×25 мм). Оптимальная величина свеса листов в карнизной части 40 мм. Больший свес может привести к деформации края листа.
  1. Продолжая подъем и установку листов металлочерепицы, временно закрепить еще 3 листа, выровняв их по линии карниза и между собой. Произвести крепление листов между собой, обеспечив ровный и плотный стык.
  1. Еще раз выверить расположение листов, проверить свес листов в карнизной части (40 мм), при необходимости выровнять относительно карниза. Выравнивание блока листов относительно карниза можно выполнить путём вращения вокруг закрепления первого листа у карниза. Временный коньковый саморез нужно при этом снять.
  2. Закрепить блок листов металлочерепицы самонарезающими винтами к обрешетке. Крепление металлочерепицы следует производить самонарезающими винтами с уплотняющей прокладкой. При креплении листов между собой применяют саморезы 4,8×19, а крепление листов к обрешетке производят саморезами 4,8×25 мм. Предварительно, общий расход саморезов можно принять из расчёта 7–10 штук на квадратный метр. Крепление листов между собой нужно производить под углом, близким к 90°, при этом не следует направлять саморез именно в капиллярную канавку. К обрешетке листы крепятся на расстоянии 15 мм под волной, через две волны. В карнизной, коньковой и фронтонной части – через одну волну. Перед завинчиванием самореза убедитесь, что он попадёт в центр обрешетки, а не вызовет скалывание древесины по краю доски обрешетки.
  1. Повторить все операции еще с тремя - четырьмя листами, и далее по всему скату крыши. Если прикольные листы не мерной длины и нужна стыковка листов по вертикали, то установка производится по так называемой схеме «2+2»: сначала по вертикали соединяется один ряд из двух панелей, а на него накладывается следующий ряд. Величина нахлеста вертикального стыка листов – 100 мм.
  1. В коньковой части кровли нужно прибить дополнительную доску, сечением на 10 мм выше рядовой обрешетки. Для обеспечения вентиляции подкровельного пространства, расстояние от центральной оси конька до края кровельного профиля должно быть не менее 80 мм. По верхней части листов металлочерепицы установить вентиляционную ленту конька. Коньковые планки следует крепить саморезами в самых высоких точках профилей. Шаг установки саморезов от 300 до 800 мм, нахлест коньковых планок не менее 100 мм. При наличии штампованных канавок, соединение производится по ним.
  1. Торцевую (фронтонную) планку установить таким образом, чтобы она накрывала верхнюю грань волны. Закрепить торцевую планку с шагом 300–600 мм. Монтировать фронтонные планки следует снизу вверх, от карниза к коньку. Нахлест между планками 50–100 мм.

Устройство ендов и примыканий

Оформление внутренних углов производится после окончания укладки всех полноразмерных листов металлочерепицы.
  1. В ендовах следует выполнить установку дополнительных досок обрешетки, а при большой снеговой нагрузке и вероятности образования снежных мешков в ендовах, сделать сплошную обрешетку из досок. При этом между досками необходимо оставить вентиляционные зазоры 20 мм.
  2. Снизу вверх от карниза к коньку уложить желоб ендовы из гнутого плоского листа. Нахлест на стыке листов по вертикали – 200 мм, ширина желоба – 500 мм от оси ендовы в каждую сторону.
  3. На расстоянии 100 мм от оси ендовы в каждую сторону провести маркером линию разметки, по которой впоследствии выполнить раскрой листов, примыкающих к ней.
  4. Закрепить на желобе ендовы универсальный уплотнитель.
  5. Обрезку листов нужно вести по результатам замеров и расчета расстояния от линии стыка до маркерной линии на ендове.
  6. Подрезанные листы крепить к обрешетке на расстоянии не менее 250 мм от оси ендовы в ближайшее место на расстоянии 15 мм под штамповкой волны.
  7. Если край обрезанной металлочерепицы получился неровным, ендовы можно накрыть декоративными накладками. Уплотнители под декоративную накладки не использовать!

Обделка труб

Для пропуска через кровлю единичных элементов, таких как вентиляционные шахты и дымовые трубы, используются фартуки из плоских оцинкованных листов с полимерным покрытием. Установку фартуков ведут изнутри, со всех сторон. Нахлест фартука из оцинкованной стали на стенку трубы с любой стороны должен быть не менее 150 мм. Примыкание фартуков к трубе уплотняют герметиками. Для отвода воды, попадающей под металлочерепицу, выполняется установка «галстука» – плоского листа с небольшой отбортовкой, соединяющий фартук и карниз. После монтажа фартука, галстука и листов металлочерепицы, на стык дополнительно устанавливают планки примыкания. Схема устройства примыканий к стенам предусматривает монтаж планок примыкания как в штробу в стене (прорезанная или оставленная в кладке канавка), так и непосредственно на плоскую стену с герметизацией стыка.

Монтаж аксессуаров

При необходимости сделать выпуски вентиляции, лестницы, переходные мостики, ограждения кровли, их следует крепить непосредственно к обрешетке через листы металлочерепицы и с применением универсальных синтетических прокладок. Технология установки аксессуаров подробно указана в инструкциях к ним.

Техника безопасности

Монтаж металлочерепицы необходимо выполнять в защитных перчатках, защитных очках (при резке металлочерепицы), в обуви с мягкой нескользящей подошвой. Работая на высоте, следует использовать страховочный пояс и верёвку. Не рекомендуется монтировать металлочерепицу во время сильного ветра и дождя.

Уход и обслуживание

По инструкции обслуживание кровли из металлочерепицы заключается в ежегодном ее осмотре, очистке ендов, приёмных воронок, желобов водостока и вентиляционных зазоров от листвы и мусора. При обнаружении ослабления креплений листов металлочерепицы и погонажных изделий следует подтянуть самонарезающие болты и дополнительно закрепить карнизные, торцевые и коньковые планки. Царапины на кровле необходимо обработать ремонтными полимерными составами. Снежный покров не задерживается на металлочерепице надолго, но при условии скопления на свесах снега слоем более 150 мм, крышу нужно очистить. Не следует прибегать к услугам «профессионалов» по очистке кровли от снега ломами. Соблюдение несложной технологии монтажа металлочерепицы и правил надлежащего обслуживания кровли обеспечит вашему дому надёжную крышу на несколько десятилетий.

инструкция, уплотнитель для ендовы, стыковка по длине, как стыковать

Содержание:

Распространенность кровель из металлочерепицы объясняется тем, что в этом материале надежность и функциональность органичным образом сочетается с внешней эстетичностью. Обустройство покрытия имеет некоторые нюансы, которые необходимо учитывать при его укладке.

монтаж кровли из металлочерепицы инструкция

Что потребуется для работы

Перед началом монтажа следует запастись такими инструментами:

  • Приспособлением для порезки листового металла. Для этого подойдет дисковая пила с победитовым диском, электролобзик, ножницы по металлу ручного или электрического типа.
  • Шуруповертом с возможностью регулировать скорость оборотов.
  • Рулетка.
  • Прямой рейкой хорошей длины. Для этих целей подойдет гипсокартонный профиль.
  • Фломастером для разметки.
  • Пистолетом для герметика.

Отсутствие в перечне необходимых инструментов болгарки объясняется тем, что ее абразивные листы запрещено применять для раскроя листов металлочерепицы. Однако данное приспособление желательно иметь под рукой, так как оно пригодится для других операций. Те же штробы в стене для установки внутренней планки примыкания удобнее всего сделать именно болгаркой.

уплотнитель для ендовы металлочерепицы

Чтобы соорудить полноценную кровельную конструкцию из металлочерепицы, наряду с листами покрытия необходимо также иметь:

  1. Коньковую планку плоского или полукруглого типа. В последнем случае понадобится также специальная заглушка.
  2. Карнизную и торцевую планки.
  3. Ендовы внутреннего и наружного типа.
  4. Разжелобки, планки примыканий.
  5. Уплотнитель для ендовы металлочерепицы.
  6. Вентиляционные трубы и выходы.
  7. Выходы под антенны.
  8. Переходник для дымоходной трубы.
  9. Кровельные саморезы. Их головки должны быть окрашены в тон металлочерепицы. В комплект шурупов входят также резиновые уплотняющие шайбы, с помощью которых обеспечивается герметичность точек крепления. Рекомендуется отдавать предпочтение фирменным крепежным элементам, срок службы которых на порядок выше.

Приведенные списки необходимых материалов и инструментов могут несколько корректироваться в зависимости от конструкции крыши.

Порядок проведения монтажа - схема

Инструкция монтажа кровли из металлочерепицы предписывает строгое соблюдение очередности этапов. Первым делом потребуется соорудить стропильную систему, с учетом разработанного проекта. После этого проводят проверку горизонтальности конька и карнизов, а также правильность конфигурации скатов. Для этого проводят контрольные замеры: все выявленные дефекты необходимо сразу же устранить, используя доборные элементы. Имея готовую стропильную систему, можно переходить к непосредственной укладке металлочерепицы.

стыковка металлочерепицы по длине

В процессе монтажа покрытия предстоит сделать следующее:

  1. Рассчитать расходный материал – металлочерепицу, саморезы, комплектующие, гидроизоляционный и теплоизоляционный материал.
  2. Установить карнизную и лобовую доску, служащие основой для фиксации крюков водосточного желоба.
  3. Подшить кровельный карниз.
  4. Уложить гидроизоляционный слой и обустроить контробрешетку.
  5. Соорудить обрешетку, усилив наиболее уязвимые участки. Речь прежде всего идет о местах пересечения скатов, области выхода дымохода, возле окон мансарды.
  6. Установить карнизную планку.
  7. Зафиксировать внутренние ендовы и фартуки.
  8. Уложить кровельное покрытие согласно схеме монтажа металлочерепицы.
  9. Смонтировать коньковую и торцевую планки.
  10. Установить наружные ендовы, фартуки, внешние планки примыканий.
  11. Закрепить все указанные в проекте аксессуары (антенные и вентиляционные выводы, кровельные лестницы, снегозадержатели и т.п.)
  12. Установить водосточные элементы.
  13. Регулярно проводить обслуживание кровельного покрытия в процессе его эксплуатации. Это подразумевает его регулярную чистку и окрашивание.

Каждый из этапов требует более детального рассмотрения

Как рассчитать расходный материал

Для проведения расчета необходимо иметь на руках точные параметры площади кровли, длины и ширины ее скатов. Приступая к вычислениям, выясняют показатели эффективной или рабочей ширины листы металлочерепицы. Чаще всего речь идет о величине 1,1 м. Информация о длине ската и рабочей ширине материала поможет довольно просто подсчитать количество листов для укладки в длину. К примеру, при длине ската 6 м необходимо 6 листов металлочерепицы (6 делится на 1,1, а полученный результат округляется в большую сторону.

Согласно прилагаемой инструкции, укладку материала можно проводить в один или более рядов. Хотя и существует возможность изготовления по индивидуальному заказу очень длинных листов свыше 8 метров, работать с такими громоздкими элементами не очень удобно. Очень длинные листы нередко повреждаются при перевозке, разгрузке и установке. Укладывать длинномеры также очень сложно. Рекомендуемая производителем длина листов находится в пределах 4-4,5 м.

стыковка металлочерепицы

Чтобы подсчитать количество требуемого гидроизоляционного материала и утеплителя, используют величину площади кровли. При этом учета требует тот факт, что пленка укладывается не в натяжку, а свободно. На стыковочных участках предусматривается перехлест до 20 см. Подсчитывая, сколько потребуется саморезов, отталкиваются от необходимости фиксировать 1 м2 кровельного покрытия на 8 шурупов. Такое же количество крепежа уходит на один погонный метр торцовых, коньковых и карнизных планок.

Как монтируется лобовая и карнизная доски

Данные элементы сообщают дополнительную жесткость кровельной конструкции. Лобовой доской оформляются торцевые части выступающих стропилин. Для укладки карнизной доски в стропилах имеются специальные углубления. Кроме этого, ее дополнительно оснащают пазами, в которые будут вставляться длинные крепежные крюки для водостоков. Местом крепления коротких крюков выступает лобовая доска: в таком случае карнизную доску можно не применять.

как стыковать металлочерепицу по длине

Как укрепить длинные крюки:

  1. С помощью длинных крюков обеспечивается большая надежность монтажа водостоков, поэтому они применяются чаще коротких. Местом их монтажа являются специальные углубления на поверхности карнизной доски. В некоторых случаях они крепятся прямо на стропилины. Частота расположения крюков совпадает с шагом стропильных ног. Расстояние между крюками находится в промежутке 600-900 мм. Увеличивать этот интервал довольно рискованно, так как это грозит обрушением водостоков под давлением снега.
  2. Для ускорения отведения воды с поверхности крыши при креплении желоба необходимо делать определенный уклон (от 5 мм/м погонный). Для этого предусматривается вертикальное смещение при установке крюков на карнизной доске.
  3. Чтобы рассчитать величину смещения, используется формула H = 0.005 x L: литерой L здесь обозначено расстояние между двумя крайними крюками.
  4. Монтаж начинают с первого и последнего крюка. Их размещают с учетом высчитанного показателя смещения. Далее, натянув между ними строительный шнур, по нему производят установку остальных крюков.

Как подшить карнизы

 На кровлях из металлочерепицы для этих целей рекомендуется применять металлический профиль, покрытие которого идентично с покрытием кровельного материала. Некоторые хозяева используют обычную доску, однако такое оформление заметно уступает в эстетичности предыдущему.

водостоки под металлочерепицу монтаж

Перед тем, как проводить подшивку, под лобовой доской обустраивается основания из бруса: данный каркас заметно облегчает проведение работы. Также нужно обязательно предусмотреть вентиляционные зазоры между отдельными элементами подшивочного материала.

Укладка гидроизоляционного материала

Слой утеплителя нуждается в вентиляции, поэтому укладку гидроизоляционной пленки обычно проводят на контробрешетку. Ее набивают на стропилины из доски толщиной 50 мм. Для фиксации пленки на рейки удобно применять строительный степлер: окончательное крепление проводится с помощью наружной контробрешетки. Гидроизоляционный материал удобнее всего настилать вдоль стропилин, предусматривая между отдельными полотнищами перехлест от 200 мм (если крыша обладает уклоном более 30 градусов). Пологие скаты оснащаются зазорами в 250 мм.

схема монтажа металлочерепицы

Пленку ни в коем случае нельзя укладывать в натяжку: она должна лежать свободно. Допускается даже незначительное провисание гидроизоляции, до 15 мм. Для современных гидроизоляционных пленок с паропропускными способностями характерен высокий уровень прочности, что позволяет им выдерживать значительное давление воды. Такой материал не нуждается в наличии дополнительного зазора между утеплителем, поэтому контробрешетка в этом случае не нужна.

Сооружение обрешетки

В качестве материала для обрешетки рекомендуется использовать доску 32х100 мм. Первую от карниза перемычку делают несколько толще – 50х100 мм. Дистанция между первыми двумя перемычками выбирается в пределах 280-300 мм. Для определения общего шага обрешетки за ориентир берут размер волны металлочерепицы. Чаще всего речь идет о дистанции 35 см. Самые уязвимые участки оснащаются сплошной обрешеткой.

схема монтажа металлочерепицы

Речь идет о таких местах:

  • Пересечение ската с внутренними углами.
  • Участки прохода сквозь поверхность кровли дымоходной или вентиляционной трубы, антенны и т.п.
  • Там, где находятся кровельные аксессуары – лестницы, снегозадерживающие элементы и пр.

Чтобы усилить обрешетку, обе ее стороны оформляются коньковой планкой.

Как установить карнизную планку

Местом ее монтажа выступают крепежные крюки для водостоков. Карнизная планка крепится в натяжку: в таком случае не будет возникать шум из-за сильного ветра. В качестве крепежных элементов используются саморезы, из расчета 8 штук на погонный метр.

Крепление нижних ендов и внутренних фартуков

Внутренние кровельные углы оформляются ендовами, входящими в комплект кровельных элементов. Местом крепления этой планки выступает сплошная обрешетка, с дистанцией между винтами 30 см. Стыкуются ендовы внахлест 10 см. Место выхода кирпичного дымохода оснащается внутренним фартуком: сделать это желательно до укладки металлочерепицы.

схема монтажа металлочерепицы

Порядок монтажа:

  1. Подбирается подходящая по размеру планка примыкания.
  2. Поверхность трубы оснащается штробами, для чего обычно применяют болгарку.
  3. Гидроизоляционный материал выводят на поверхность дымохода, используя для приклеивания самоклеящуюся ленту.
  4. Штробы заполняют силиконовым герметиком.
  5. В него погружают конец планки: для ее крепления используются саморезы.
  6. По периметру дымоход оснащается внутренним фартуком.
  7. Сделанный «галстук» необходимо направить в ближайший водосток

Монтаж металлочерепицы - инструкция

На двухскатных крышах работу можно начинать от любого из торцов. Если работу начать справа, то это позволит проводить стыковку металлочерепицы методом перекрытия каждым следующим листом последней волны предыдущего. При движении слева следующий лист просто подсовывают под предыдущий. Наиболее проста в реализации однорядная укладка, так как стыковать металлочерепицу по длине здесь не потребуется. Чтобы избежать перекосов, вначале к обрешетке фиксируется только первый лист, а все остальные скрепляются только между собой. Уложив 4 элемента, их выравнивают по карнизной линии, после чего крепят к обрешетке.

схема монтажа металлочерепицы

Важно понимать, что такой способ применим только на коротких скатах. В случае с длинными скатами первые два листа укладываются, как обычно.  Монтаж третьего элемента проводится над первым, а четвертого – над вторым, со стыковкой металлочерепицы по длине. Выровняв полученный блок из 4-х листов, проводят его фиксацию на каркас. Наиболее сложно оформить треугольные скаты, ведь листы в таком случае потребуют подрезки. Укладка такого ската начинается с середины, с движением влево и вправо. По достижению кровельного среза размечают лист по месту при помощи самодельного инструмента («чертка»).  Размеченный лист спускают вниз и обрезают по нанесенной линии.

Точкой посадки саморезов всегда выбирается место прилегания нижнего гребня и обрешетки. В районе свесов крепежи устанавливают в каждую вторую волну, из-за значительной ветровой нагрузки. Для обеспечения плотного прилегания листов, практикуется смещение центров крепежа на 3-5 мм на участках с нахлестом.

Как крепятся коньковые и торцовые планки

Торцовая планка совмещает в себе декоративную и защитную функцию, сохраняя материал от ветровой нагрузки. Ее крепят по направлению от карниза к коньку крыши на саморезы с шагом 50 см. Стыковочный нахлест здесь – 10 см: важно добиться перекрытия верхнего гребня волны материала, иначе под кровлю попадет вода. Коньковую планку укладывают в верхней точке волны с шагом 200-300 мм. Под нее обычно укладывают уплотнитель.

схема монтажа металлочерепицы

Верхние ендовы и наружные фартуки

При помощи верхних ендов осуществляется отвод воды со стыков соседних скатов. Проводя их крепление, важно избегать попадания самореза в центр нижней ендовы: это приводит к нарушению гидроизоляции. Место выхода дымохода оформляется внешним фартуком, монтаж которого проводится точно так же, как нижнего.

Аксессуары и их стыковка на кровле

Кровля обычно оснащается снегозадерживающими элементами, предотвращающими внезапное обрушение снеговых масс при наступлении оттепели. Места их монтажа обозначаются в проектной документации: под ними необходимо устанавливать дополнительные планки. Как гласят строительные нормы, снегозадержатели крепятся под второй волной от низа. Длинные кровли потребуют обустройства нескольких рядов этих приспособлений.

Вывод через кровельную поверхность вентиляционных труб осуществляется благодаря готовым проходам, обеспечивающим максимальную герметичность по линии прилегания. Данные элементы тонируются в цвет кровельного материала, что обеспечивает их полную незаметность.

схема монтажа металлочерепицы

Установка водостока

Перед тем, как класть металлочерепицу, карнизная планка или стропилины оснащаются длинными крюками для фиксации водоотводного желоба. В противном случае придется использовать компактные крюки, прикручивая их к лобовой доске. Это не самый лучший вариант монтажа водостоков под металлочерепицу, заметно уступающий в надежности первому. Установка водосточных воронок проводится из расчета 1 шт/120 м2 кровли.

Советы по эксплуатации кровли из металлочерепицы

Существует несколько рекомендаций, которые позволят продлить срок службы нового покрытия:

  • Если в процессе укладки металлические листы были поцарапаны, места повреждений нужно обязательно закрасить.
  • Через 3 месяца после монтажа проводится подтяжка саморезов.
  • Чистить кровлю рекомендуется два раза в год, убирая с ее поверхности опавшие листья и другой мусор. В качестве уборочного инструмента необходимо использовать мягкую щетку или струю воды.



Карнизный свес кровли: инструкция по монтажу


Warning: Use of undefined constant WPLANG - assumed 'WPLANG' (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Строительство крыши состоит из нескольких этапов, каждый из которых по-своему важен. Все они оказывают большое влияние на долговечность и эффективность эксплуатации строения. Рассмотрим устройство карнизного свеса, являющегося обязательным элементом большинства стропильных систем.

Карнизный свес – часть ската, которая выступает за пределы фасадных стен здания и предназначена отводить влагу от коробки и улучшать внешний вид. Минимальная величина свеса 50–60 см, но эти значения могут изменяться в широких пределах с учетом строительных традиций в данной местности. К примеру, некоторые проекты домов в Финляндии используют карнизный свес в качестве навеса для веранды, а это довольно большая конструкция, требующая высокой квалификации строителей.

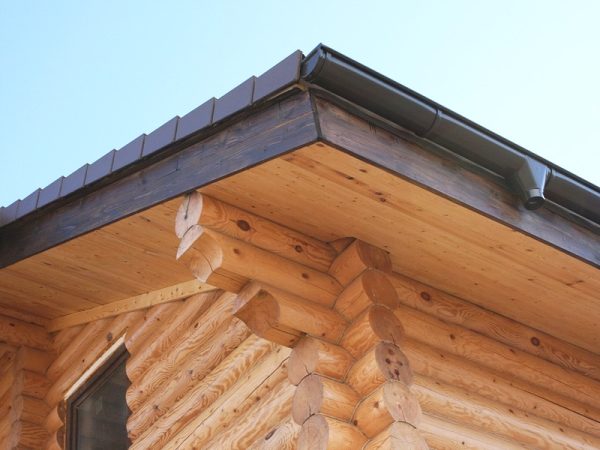

Карнизный свес кровли

Карнизный свес кровли

Содержание статьи

Виды карнизных свесов

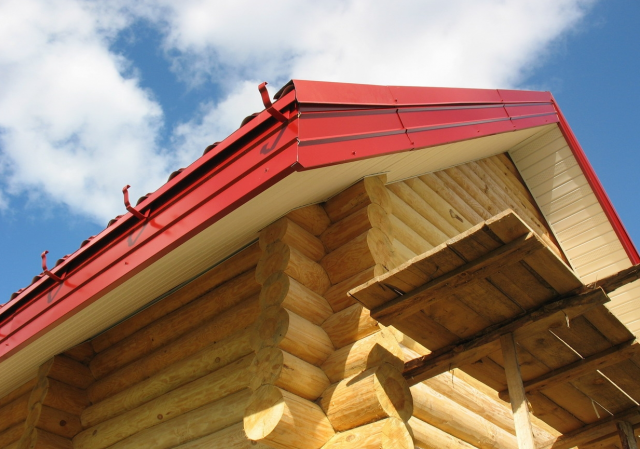

Финишное оформление свесов зависит только от желания застройщика. На функциональность оно никакого влияния не оказывает, но лишь в том случае, когда строго выполняются все рекомендации строительных норм и правил.

Таблица. Типы конструкций карнизного свеса

Вид свесаКраткое описание
Открытый

Открытый

Самое простое оформление, чаще всего применяется на неутепленных крышах. Стропильные ноги не обшиваются, используется только карнизная доска или металлическая планка для защиты торцов от попадания влаги. На кобылках делается сплошная обрешетка. Такой вариант рекомендуется применять на крышах с мягкой кровлей или плоских конструкциях.
Закрытый

Закрытый

Более сложный и красивый свес, полностью защищает подкровельное пространство от проникновения влаги, птиц и больших насекомых. В настоящее время применяется не только как конструктивный, но и как декоративный элемент, может служить основанием для монтажа осветительных приборов.

Перед окончательным выбором нужно проконсультироваться с профессионалами, при этом следует принимать во внимание внешний вид и необходимость обеспечения рекомендованных условий эксплуатации крыши.

Цены на различные виды строительных досок

Доски строительные

Материалы для подшивки

Финишная отделка карнизных свесов выполняется различными строительными материалами, среди которых есть как бюджетные, так и эксклюзивные варианты. При выборе рекомендуется учитывать стиль здания и рядом расположенных строений.

  1. Сайдинг. Наиболее популярный в настоящее время материал. Главное достоинство – низкая цена и простота монтажа. Пластиковые панели легко режутся, при необходимости их можно немного сгибать. Промышленность предлагает покупателям специальные панели для подшивки, это так называемый сайдинг для карнизов. Его отличие от обыкновенного – наличие перфорированных вентиляционных отверстий. Сайдинг можно приобрести различных размеров и цветовых решений. Сайдинг для карнизов отличается наличием перфорации

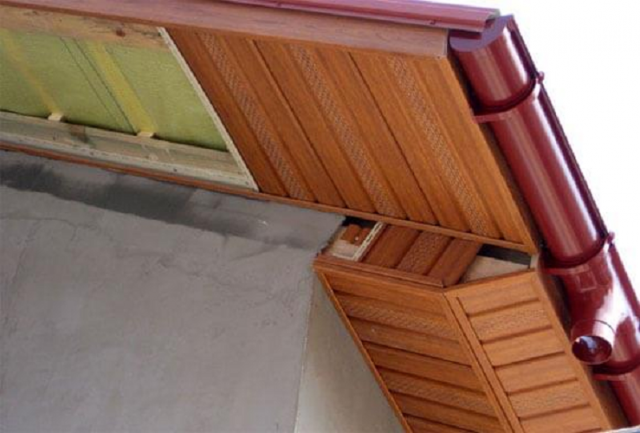

    Сайдинг для карнизов отличается наличием перфорации

  2. Натуральные доски. Второй по известности материал, рекомендуется применять на традиционных деревянных постройках. Доски в обязательном порядке должны пропитываться эффективными антисептиками и покрываться устойчивыми лаками или красками для наружных работ. Для подшивки можно использовать вагонку, обыкновенную обрезную доску или специальную подшивную доску. Технология не представляет трудностей даже для неопытных строителей. Но во время работ всегда следует помнить о естественной вентиляции и оставлять продух для обеспечения движения воздушных потоков. Натуральная вагонка - отличный вариант для подшивки карниза

    Натуральная вагонка — отличный вариант для подшивки карниза

  3. Оцинкованная сталь. Довольно неплохой материал для оформления свесов, при условии, что стальные листы покрыты декоративными полимерными красками. Металлические панели можно приобретать в магазине готовыми или изготавливать самостоятельно из кровельных профлистов. Оцинкованная сталь тоже применяется для подшивки свесов, но встречается такой вариант нечасто

    Оцинкованная сталь тоже применяется для подшивки свесов, но встречается такой вариант нечасто

  4. Медь. Используется очень редко, по большей части на культовых и исторических зданиях. Но есть варианты установки такой обшивки и на престижных загородных коттеджах. Медная подшивка карниза смотрится очень эффектно и дорого

    Медная подшивка карниза смотрится очень эффектно и дорого

Цены на сайдинг

Сайдинг

Как правильно делать карнизный свес

Довольно часто концы стропил незначительно выступают за пределы несущих стен и карнизный свес получается слишком узким. В таких случаях стропила удлиняют с помощью досок сечением 100 на 50 мм. Называются эти элементы кобылками.

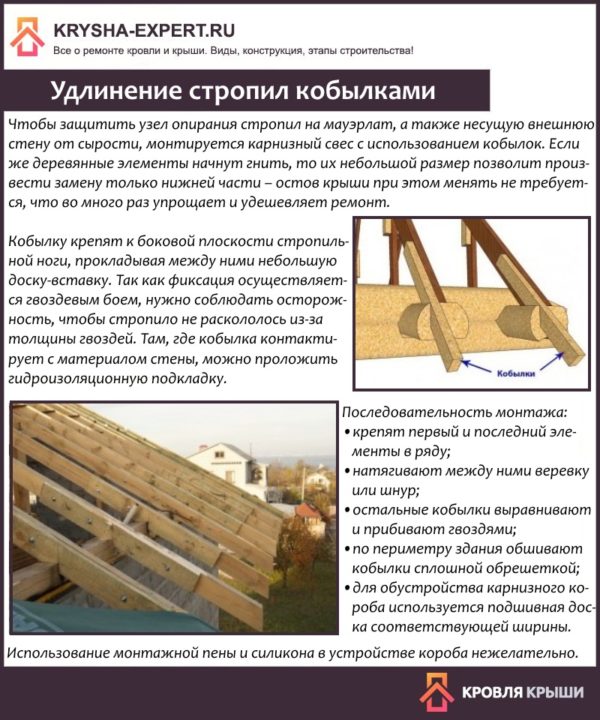

Удлинение стропил кобылками

Удлинение стропил кобылками

Калькулятор расчета удлинения стропил для карнизного свеса

Перейти к расчётам

Для примера мы рассмотрим самый сложный вариант – крыша утеплена минеральной ватой и требует эффективной вентиляции для удаления конденсата. Для создания пароизоляционного слоя применяется пленка на основе этилен-бутилакрелата с двумя парозадерживающими слоями полипропилена и сополимера.

Шаг 1. Закрепите мембрану с внутренней стороны чердачного помещения. Пленки вначале фиксируются степлером, в дальнейшем будут использоваться технологии в зависимости от метода обшивки стен мансардных помещений. Стыки плотно приклеиваются, выходы дымоходов и вентиляционных труб дополнительно герметизируются. Внутренняя пароизоляция не может переходить на карнизный свес, она фиксируется либо к стенам, либо к кровельному перекрытию.

С внутренней стороны стропил крепят защитную мембрану

С внутренней стороны стропил крепят защитную мембрану

Шаг 2. Установите опорную доску между стропильными ногами. Она должна быть в одной плоскости с фасадными стенами, ширина элемента отвечает шагу стропильных ног, а он учитывает размеры утеплительных материалов. За счет такого соответствия размеров минвату нет необходимости разрезать для подгонки по ширине ниш, работы намного облегчаются и ускоряются, качество утепления значительно увеличивается. Опорные доски прикручиваются к стропильным ногам саморезами или прибиваются гвоздями, нужно по два крепежных элемента на каждую сторону.

Устанавливают опорные доски между стропилинами

Устанавливают опорные доски между стропилинами

Шаг 3. Подготовьте ровное основание для укладки ветрозащитной и гидрозащитной мембраны, уменьшите высоту стропил на длину холодного свеса. Делается это в несколько этапов.

  1. Сделайте пропилы на стропильной ноге свеса. Глубина пропилов должна быть такой, чтобы плоскость прибиваемых в дальнейшем к ним досок располагалась на одном уровне с целыми стропильными ногами.
  2. Стамеской или долотом аккуратно уберите лишние куски, выровняйте поверхность стропилин. Делать ее идеально ровной нет надобности, эти места все равно закрываются досками. Обращайте внимание, чтобы их поверхность располагалась на одном уровне или немного ниже стропильных ног.
Делают срезы на концах стропил

Делают срезы на концах стропил

Некоторые неопытные застройщики не уделяют внимания уровню расположения досок на свесах и прибывают их прямо к стропильным ногам. В таком положении они располагаются выше плоскости, мембрана в этом месте загибается вверх. Конденсат не может беспрепятственно удаляться, в месте примыкания постоянно скапливается большое количество воды. Такие условия эксплуатации стропильной системы оказывают крайне негативное влияние на долговечность деревянных конструкций.

Практический совет. Карнизный свес утеплять не нужно, утепление должно заканчиваться на опорной доске. А она устанавливается напротив мауэрлата или фасадной стены.

Шаг 4. Оформите карнизный свес обрезными досками. Они прибиваются к подготовленным участкам стропильных ног. Во время работы проверяйте положение, если доски выступают над плоскостью ног, то ниши следует углубить. Еще раз напоминаем, что конденсат не должен длительное время быть на мембране, это очень важно. Со временем вода начет протекать, стропильная система намокнет.

Прикручивают доски к стропилам

Прикручивают доски к стропилам

Доски можно прикручивать саморезами, но намного быстрее и легче фиксировать их гладкими гвоздями. Нагрузка на этот элемент ничтожная, любые метизы гарантируют достаточную прочность фиксации.

Шаг 5. Прикрутите на место лобовую (карнизную) доску. Ее нужно крепить к торцам стропильных ног. Во время монтажа стропильной системы торцы ног выравниваются по веревке и располагаются строго в одной плоскости. Если обнаружились несоответствия по длине, то между доской и ногами можно подкладывать деревянные подставки. Только надо следить, чтобы они были сухими и имели достаточные размеры. В противном случае слишком маленькие подставки могут трескаться при забивании гвоздей, а сырые усыхать – появляются нежелательные щели.

Устанавливают лобовую доску

Устанавливают лобовую доску

Шаг 6. Прибейте капельник. Он выполняет две задачи: отводит воду за пределы стен и удерживает нижний край гидрозащитной мембраны. Капельник изготавливается из листовой оцинкованной стали, толщина 0,45 мм, верхние поверхности имеют полимерное покрытие. Нахлест элементов примерно пять сантиметров, направление стыков не имеет значения.

Сверху прикручивают капельник

Сверху прикручивают капельник

Шаг 7. Приступайте к укладке гидроизоляционной ветрозащитной мембраны. В зависимости от типа материала она может укладываться непосредственно на утеплитель или необходимо оставлять зазор для облегчения испарения влаги. Работы ведутся снизу вверх к коньку, нахлест примерно 10 см, места соприкосновения желательно проклеивать. Некоторые мембраны имеют специальные полосы с клеящими составами, с них снимается защитная бумага и все готово к проклейке.

Укладывают защитную мембрану

Укладывают защитную мембрану

Для крепления мембраны к капельнику следует применять специальную ленту. Профессионалы рекомендуют пользоваться материалами на основе бутил-каучука, он длительное время сохраняет первоначальные параметры адгезии и гарантирует надежное сцепление. Мембрана фиксируется в следующей последовательности.

  1. Очистите капельник от пыли, его поверхность должна быть чистой, сухой и обезжиренной
  2. Прикрепите к кромке элемента ленту. Не допускайте искривлений, лента не должна провисать на изгибе металлической планки.
  3. Снимите защиту, при этом немного заверните край мембраны в обратную сторону.
  4. Выровняйте полотно и в таком положении максимально плотно приклейте его к ленте.
Нижний край мембраны должен плотно приклеиваться к планке капельника

Нижний край мембраны должен плотно приклеиваться к планке капельника

Точное соблюдение рекомендованных технологий дает гарантию длительного и беспроблемного пользования стропильной системой. Для всех случаев жизни универсальных советов не существует, многие решение должны приниматься мастером на месте в зависимости от конкретных особенностей конструкции.

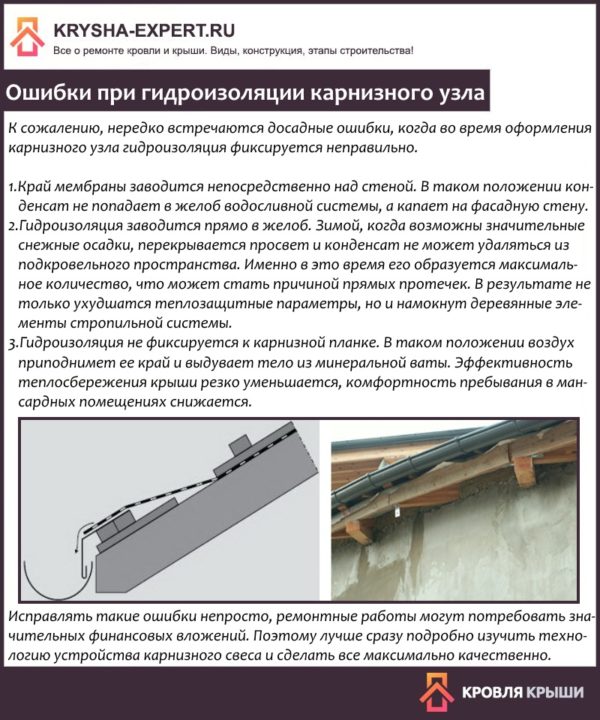

Ошибки при гидроизоляции карнизного узла

Ошибки при гидроизоляции карнизного узла

Цены на материал для пароизоляции

Материал для пароизоляции

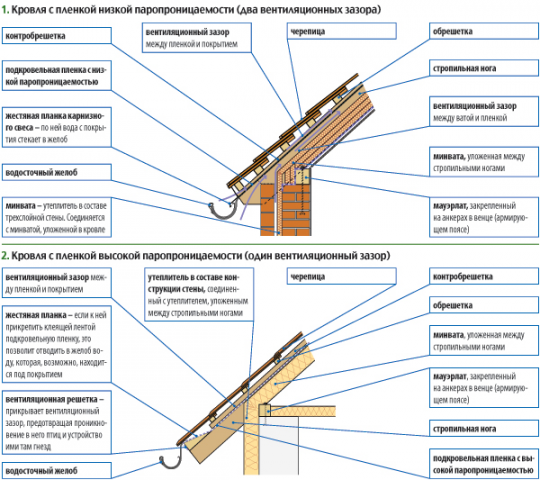

Теперь осталось сделать вентиляцию подкровельного пространства, ее эффективность во многом зависит от правильности оформления карнизного свеса.

Правильная вентиляция обеспечивает долговечность стропильной системы и теплоизоляционного материала

Правильная вентиляция обеспечивает долговечность стропильной системы и теплоизоляционного материала

Устройство вентиляции

Для создания вентиляционных каналов в подкровельном пространстве надо использовать бруски толщиной не менее 5 см — только такой зазор обеспечивает необходимую скорость движения воздушных потоков.

Шаг 1. Прибейте вертикальные бруски контробрешетки к стропилам. Не надо брать длинные пиломатериалы, делайте разрывы через каждые 1–1,5 м. За счет этого улучшается вентиляция, воздух имеет больше возможностей обходить препятствия. Мембрана фиксировалась к стропильным ногам степлером, в этих местах появились небольшие отверстия. С целью их герметизации можно к одной плоскости приклеить уплотнительную ленту.

На бруски предварительно крепят уплотнительную ленту

На бруски предварительно крепят уплотнительную ленту

Практический совет. Как утверждают опытные строители, отверстия от степлера никакого негативного влияния не оказывают. Сквозь них никогда не попадает влага.

Шаг 2. Установите горизонтальные рейки обрешетки, шаг зависит от технических параметров кровельных материалов. Для мягких покрытий нужно делать сплошную обрешетку из плит ОСП или листовой фанеры. Через карниз происходит забор воздуха, и если не обеспечить его беспрепятственную подачу, то естественная вентиляция не сможет эффективно функционировать. Такое состояние крыши становится причиной возникновения очень неприятных проблем.

Поверх вертикальных реек крепят обрешетку

Поверх вертикальных реек крепят обрешетку

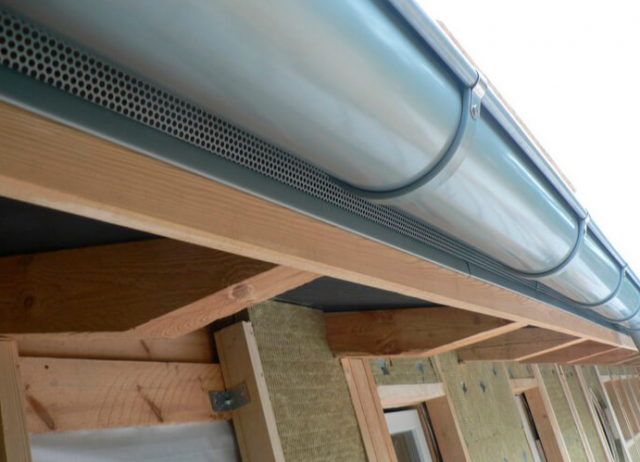

Шаг 3. Закройте вентиляционный канал специальной защитной перфорированной лентой. Она почти не оказывает негативного влияние на скорость движения воздуха и не допускает проникновения в канал птиц и насекомых. Ленты могут быть металлическими или пластиковыми, значения не имеет, в эти места не проникают УФ-лучи.

Зазор закрывают специальной лентой

Зазор закрывают специальной лентой

Шаг 4. Закрепите на место желоб водосливной системы. Он может фиксироваться длинными металлическими крюками к обрешетке или пластиковыми держателями к карнизной доске.

Выполняют монтаж кронштейнов и водосточного желоба

Выполняют монтаж кронштейнов и водосточного желоба

На этом работы по оформлению карнизного узла закончены. Если все сделано правильно, то крыша будет выполнять свои задачи, а утепление обеспечивать комфортные температуры в мансардных помещениях.

Видео — Карнизный свес кровли

Выполняют монтаж кронштейнов и водосточного желобаВы уже знаете, как сделать правильный карнизный свес кровли. Это один из важных узлов крыши, отнеситесь к его обустройству с должным вниманием. Теперь можно браться за кровельные работы самостоятельно. Многие желают строить мансардные помещения, а такие конструкции требуют теплой крыши. У вас уж есть начальные знания, следует их углубить и расширить. Как делается мансардная крыша – читайте на страницах нашего сайта.

Монтаж кровли из металлочерепицы: правила и важные рекомендации

Металлочерепица - наиболее популярный кровельный материал, удачно совмещающий в себе не только надежность и долговечность, но и эстетическое восприятие строения. Монтаж кровли из металлочерепицы требует строгого соблюдения технологии работ.

Крыша из металлочерепицы

Когда монтаж крыши из металлочерепицы завершен, удалите мягкой щеткой строительный мусор и обработайте места срезов и царапин с помощью краски из баллончика.

Из спецодежды вам понадобятся:

  • перчатки;
  • защитные очки;
  • обувь с мягкой подошвой.

Из инструментов необходимо подготовить:

  • шуруповерт;
  • степлер строительный;
  • молоток;
  • рулетку с тряпичной лентой;
  • электролобзик;
  • ножовку с мелкими зубьями;
  • ножницы по металлу ручные или электрические высечные;
  • ручную дисковую электропилу с твердосплавными режущими элементами.

Внимание: при работе с металлочерепицей запрещено использование болгарки и любых отрезных устройств с абразивными режущими элементами, поскольку это ведет к выгоранию и отслаиванию защитного полимерного слоя листа!

В противном случае вы не только снижаете эксплуатационные свойства крыши, но и автоматически теряете гарантию производителя металлочерепицы.

Выполнение замеров и расчет материалов

Схема монтажа кровли из металлочерепицы

Схема монтажа кровли из металлочерепицы

Лист металлочерепицы имеет верхний и нижний рез, то есть расстояние от соответствующего края листа до гребня волны, равные обычно 50мм. Площадь волн без учета верхнего и нижнего реза является полезной площадью листа. Чтобы посчитать количество рядов необходимых листов по горизонтали необходимо наибольшую длину ската по коньку или по карнизу разделить на полезную ширину листа, учитывая нахлест в одну волну. Количество листов в ряду можно вычислить путем деления общей длины листов в ряду на полезную длину листа. Общая длина листов равна длине ската от конька до карниза с учетом свеса на 40-50мм. В местах примыканий скатов, ендов, наклонного конька длина должна полностью покрывать все скосы.

При выборе длины листа учите, что на коротких длинах коэффициент расширения металла меньше, соответственно, меньше натяжение металла и вероятность срыва саморезов, разбалтывания отверстий и разрушения в этих местах металла. Рекомендуемая специалистами длина листа металлочерепицы - 4-4,5м.

Для минимизации отходов до покупки металлочерепицы сделайте чертеж крыши, разложите по полученной схеме листы с учетом стыков таким образом, чтобы волны составляли единое полотно по всей площади кровли.

При расчете количества рулонов гидроизоляции общая площадь кровли делится на покрываемую площадь рулона с учетом перехлестов 15-20см.

При расчете количества утеплителя общая площадь кровли умножается на 0,2м (рекомендуемая толщина утеплителя).

При расчете доборных элементов необходимо учитывать величину горизонтального нахлеста в 10см (для нижней ендовы - 30см).

Количество саморезов планируется исходя из нормы расхода 8 штук на 1м2 металлочерепицы/1м погонный доборных элементов.

Все расчеты производят с округлением в большую сторону.

Правила возведения стропильной системы

Схема висячих стропил

Схема висячия стропильная система двухскатной крыши.

При планирование стропильной системы учитывают особенности формы кровли, ветровую и снеговую нагрузку. Для крыши из металлочерепицы специалисты рекомендуют расстояние между стропилами 600-900мм. В качестве материала для стропил подойдут древесные породы с влажностью не более 18-22%. Предварительно все деревянные элементы стропильной конструкции, включая обрешетку и дополнительные усиливающие планки, необходимо обработать противопожарным и антисептическим составами.

Если планируется утепление кровли, для создания дополнительной межстропильной вентиляции в боковой верхней части стропил с шагом в 30см сверлятся отверстия диаметром до 2,5см.

Старая стропильная конструкция также может являться основой для крыши из металлочерепицы.

До возведения стропильной системы (в том числе если монтаж металлочерепицы будет осуществляться на старую кровлю) убедитесь в прямоугольности крыши, сравнив длины скатов по диагоналям, проверьте горизонтальность карниза, конька, изломов. Монтаж стропил осуществляют с учетом выявленных погрешностей.

Минимальный уклон крыши из металлочерепицы по строительным нормам - 14°. В условиях снежных зим и дождливого климата рекомендуемый угол наклона - 20-30°.

Монтаж карнизной и лобовой досок, подшивка карниза

Обычно монтаж кровли предполагает наличие либо карнизной, либо лобовой доски.

Схема подшивка карниза

Варианты узлов карнизного свеса черепичной кровли.

Карнизная доска усиливает жесткость конструкции и крепится в специальных пазах, выпиленных в стропилах во избежание увеличения высоты стропильной конструкции. Если монтаж водостока предполагает использование длинных крюков, на карнизной доске необходимо выпилить под них соответствующие пазы. Установка длинных крюков осуществляется до монтажа металлочерепицы. Короткие крюки обычно используют, если монтаж металлочерепицы завершен. Их крепят на лобовую доску, которая прибивается к торцу стропил. Этот элемент выполняет усиливающую и защитную функции.

Для подшивки карниза на стену на уровне нижнего края лобовой доски горизонтально набивается брусок. Затем между ним и лобовой доской выполняется обрешетка в виде поперечных брусков, на которую затем крепится подшивочный материал (совпадающий по цвету и материалу с металлочерепицей профнастил, сайдинг или софиты).

Основное правило при подшивке карниза - обеспечение свободного притока воздуха в подкровельное пространство за счет вентиляционных зазоров. Рекомендуемое соотношение общих площадей вентиляционных зазоров и кровли составляет 1/100, распределение зазоров по кровле осуществляется пропорционально площадям отдельных ее элементов.

Вентиляционные зазоры предусматривают либо между панелями подшивки (за исключением софитов, имеющих перфорацию), либо оставляют один сплошной зазор между стеной и крайней подшивочной панелью. Во избежание попадания в подкровельное пространство птиц и насекомых зазоры закрывают решеткой с мелкими ячейками.

Укладка гидроизоляции

Укладка гидроизоляции

При укладке гидроизоляции необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков.

Гидроизоляционная пленка защищает подкровельное пространство от проникновения влаги и грязи, обладая при этом паропроницаемостью. Запрещено при устройстве крыши из металлочерепицы применять в качестве гидроизоляционного материал на битумной основе!

При укладке гидроизоляции необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков от карниза до вентилируемого уплотнителя конька крыши за счет вентиляционных зазоров между металлочерепицей и гидроизоляцией, а также между гидроизоляцией и утеплителем (двухконтурная вентиляция).

Гидроизоляционную пленку раскатывают, не переворачивая, от карниза к коньку внахлест (не менее 150мм, а в местах стыка скатов - не менее 200мм) и крепят строительным степлером. Места перехлеста необходимо изолировать специальной лентой на клейкой основе. Обратите внимание, чтобы места нахлестов приходились на деревянные элементы стропильной конструкции и обрешетки.

Чтобы исключить натяжение и обрыв пленки вследствие уменьшения ее размеров от холода и «игры» стропил, необходимо укладывать ее с провисом 10-20мм по краю ног стропил. Если вы используете гидроизоляцию антиконденсатного или классического типа, необходима двухконтурная вентиляция с зазором 30-50 мм в каждом контуре. При использовании супердиффузионных мембран достаточно одноконтурной вентиляции - между мембраной и металлочерепицей.

Слой гидроизоляции должен на 200мм выступать за линию стен, а по торцам покрывать торцевые доски. Нахлест на стены таких элементов крыши, как печные и вентиляционные трубы, должен быть не менее 50мм с укладкой дополнительного слоя вокруг.

Устройство обрешетки, монтаж нижней ендовы

Схема расположения планки ендовы

Схема расположения планки ендовы.

Для кровли с межстропильным шагом 900мм для обрешетки подойдут доски с сечением 30х100мм, а с шагом 600мм - с сечением 25х100мм. В случае увеличения расстояния между стропилами при устройстве обрешетки используют поперечные доски большего сечения - 50x100мм или 50x150мм. Высота сечения самой нижней (начальной) планки обрешетки должна быть больше высоты остальных планок на высоту волны листа, так как на нее ложится верх ступени металлочерепицы. Она крепится строго параллельно карнизу. Вторая обрешетина крепится с шагом 280мм, а все последующие - с шагом 350мм.

Место крепления коньковой планки необходимо усилить двумя дополнительными планками с шагом 50мм. Толщина подконьковой доски должна быть на 10-15мм больше толщины остальных досок обрешетки для создания вентиляционного зазора.

Вокруг выступающих элементов кровли делают сплошную обрешетку. В местах стыка скатов (ендовах) обрешетка тоже должна быть сплошной на расстоянии 300мм от оси в обе стороны и совпадать по уровню с остальной обрешеткой. По образованному досками желобу укладывают гидроизоляцию, поверх которой крепят ендову саморезами на расстоянии 300мм друг от друга. Нахлест при стыке ендов не должен быть менее 100мм. Нижняя ендова должна выходить на карнизную доску.

Монтаж листов металлочерепицы

Схема монтаж листов металлочерепицы

Схема монтажа листов металлочерепицы.

Подъем листов металлочерепицы на крышу осуществляют с помощью веревок по двум направляющим лагам, скрепленным поперечными досками. В процессе монтажа хождение по металлочерепице допускается исключительно в местах прогиба волны и только по контуру обрешетки.

Каждый лист металлочерепицы имеет капиллярный паз для стока воды, который при монтаже накрывается последующим листом. Обычно начинают укладку с той стороны, где не нужно обрезать лист. Монтировать листы можно как слева направо, так и наоборот с наложением в одну волну, закрывая капиллярный паз с левой стороны листа.

Основные правила укладки металлочерепицы

  1. Стыковка «по волнам» для защиты крыши от бокового ветра. Саморезы в месте стыковки вкручивают в гребень стыкуемой волны чуть ниже линии штамповки. В первую очередь затягивают продольные стыки.
  2. Стыковка «по рядам» с креплением саморезами в каждую волну.
  3. Независимо от того, насколько крыша геометрически сложна, все листы металлочерепицы выравниваются строго по линии карниза со свесом 45-50мм. Стыкуемые листы следует сперва соединить между собой, лишь слегка «прихватив» верхний край каждого к обрешетке одним саморезом. Только убедившись в корректном наложении прямоугольника на скат, следует вкрутить остальные саморезы и окончательно закрепить состыкованный ряд.

Важные рекомендации по креплению металлочерепицы

Монтаж контробрешетки и обрешетки

Монтаж контробрешетки и обрешетки.

Для крепления металлочерепицы используют кровельные саморезы с ЭПДМ прокладкой и защитным слоем в тон кровли стандартных размеров 4,8х28мм. Вкручивание производят в местах прилегания листа к обрешетке в основание волны перпендикулярно обрешетке до состояния слегка сжатой прокладки, стальную стружку удаляют щеткой с мягкой щетиной.

К начальной планке обрешетки листы крепят над ступенькой через волну, а к последующим обрешетинам - через продольную волну в каждую вторую поперечную максимально близко к линии штамповки. Листы со стороны торцевой доски крепят в каждую волну. Коньковую планку крепят к металлочерепице в гребень волны саморезами с шагом 800мм.

Образующуюся при стыковке четырех листов точку утолщения убирают либо срезав часть угла, либо слегка выпрямив капиллярный паз.

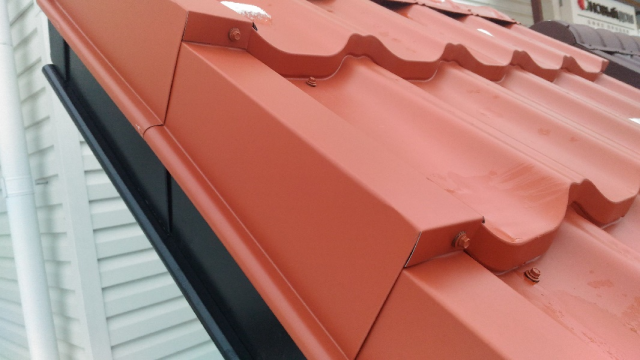

Установка торцевой планки, верхней ендовы и планок примыкания

Схема крепления торцевой планки

Схема крепления торцевой планки.

Гидроизоляционный слой укладывается на торцевую доску, а его край закрывается торцевой планкой, которая крепится к торцевой доске саморезами от карниза к коньку с шагом 350мм и с нахлестом 100мм.

Торцевая планка крепится таким образом, чтобы перекрывать верхний гребень волны. Если в процессе монтажа получилось, что на фронтон пришелся нижний гребень, можно подогнуть края листа вверх.

Осуществляя монтаж верхней ендовы, соблюдайте основное правило - саморезы вкручиваются таким образом, чтобы исключить их прохождение через середину нижней ендовы. В противном случае гидроизоляционный слой будет нарушен. Между ендовой (планками примыкания) и металлочерепицей укладывают саморасширяющийся уплотнитель.

Монтаж коньковой планки и снегозадержателя

Гидроизоляционный слой вдоль всего подконькового пространства должен иметь разрыв не менее 50мм для беспрепятственного испарения влаги. В местах точечных вентиляционных отверстий обязательно ложится уплотнитель. Монтировать коньковую планку следует с нахлестом в 100мм от торца на торцевые планки с выступом края на 20-30мм путем крепления в верхний гребень и обрешетку через волну. Во избежание задувания снега под конек между листами металлочерепицы и коньковой планкой устанавливают аэроролик, а торцы закрывают заглушками.

Для предотвращения лавинообразного схода с крыши снега необходима установка снегозадержателя. Еще на стадии устройства обрешетки предусмотрите в предполагаемых местах крепления этого элемента опоры, подложив под гребень волны специальные бруски. Монтаж снегозадержателя осуществляют параллельно карнизу с креплением под второй поперечной ступенью листа металлочерепицы.

Кровля из металлочерепицы также нуждается в заземлении в целях обеспечения безопасности всего строения в целом.


Когда монтаж крыши из металлочерепицы завершен, удалите мягкой щеткой строительный мусор и обработайте места срезов и царапин с помощью краски из баллончика. Через 3 месяца эксплуатации кровли проверьте состояние саморезов, в случае необходимости подтяните расшатавшиеся.

About Author


admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
