Устройство карниза крыши: конструктивные особенности и монтаж

Возведение крыши предполагает проведение ряда масштабных работ, которые достаточно ответственны и требуют кропотливого подхода. К их числу можно отнести, к примеру, устройство стропильной системы или кровельного пирога. Однако установка крыши на этом не завершается, так как следом приходит черед столь же важных, но более мелких мероприятий.

Чтобы полноценно защитить кровлю, стены и пограничное с фундаментом пространство, нужно разобраться, что это такое карниз крыши здания и для каких целей он служит.

Для чего нужен карниз крыши дома ↑

В архитектуре карнизы для дома (фото ниже) определяются как элементы кровельной конструкции, которые выступают за плоскость фронтальных стен и защищают их таким образом от воздействия атмосферных осадков. Свес карниза не дает проникнуть влаге и холоду в подкровельное пространство при сильном ветре.

Однако защитная не единственная функция, которую выполняет кровельный карниз. Под ним удачно скрываются малопривлекательные элементы несущей конструкции, а эстетичная обшивка придает крыше привлекательность.

Этот элемент обеспечивает дополнительную вентиляцию. Устройство принудительного воздухообмена на свесах кровли полностью безопасно, поскольку через данный воздуховод не может проникнуть ни грязь, ни влага. Существует несколько вариантов устройства вентиляции. Самый простой из них – зазор между стеной и свесом. Можно также установить решетки в профили обшивки или перфорированный материал при использовании софитов. Вентиляция через наружные карнизы помогает справиться с конденсатом, скапливающимся на верхних уровнях строений, к примеру, в банях или двухэтажных домах.

Карнизы зданий фактически продолжают крышу, поэтому помимо защиты кровли от разрушительного воздействия влаги. Устройство этой конструкции придает ей необходимую жесткость.

Карнизный свес кровли, как видно на фото, дополнительно поддерживает водосток, причем это касается как внутренней, так и наружной системы.

Конструкция ↑


Под карнизом кровли фактически поминают часть стропильных ног, выступающую за границы фасада здания. Иначе говоря, это свешенный наружу участок крыши.

В идеале его длина должна равняться 0,5–0,6 м. Если кровельная конструкция не позволяет обеспечить такую ширину свеса крыши, то прибегают к принудительному удлинению стропил, используя для этого кобылки.

Устройство карнизов и свесов возможно в двух основных вариантах:

    простые; с выносом.

Фронтальные и боковые карнизы: преимущества и недостатки ↑

По месту расположения свесы делят на фронтальные и боковые. Устройство карниза крыши для каждого вида имеет определенные отличия.

    Фронтальный. Он необходим для защиты фасадной части дома. Свес образуется боковыми краями наклонных кровельных скатов, поэтому на вальмовой крыше, имеющей четыре ската, таковой отсутствует.

Свес можно выполнить совместно со стропилами. Чтобы внешние стропила имели основу, необходимо вынести за стены несущие элементы, скажем, опорный коньковый брус и горизонтальные перекладины. Желательно, чтобы сечения горизонтальных брусков и стропил совпадали. Затем с торцов закрепляют карнизную доску.

Полученная конструкция будет достаточно надежной, чтобы обеспечить значительный вынос свеса (а он может в этом случае достигать 1 м) даже для кровель с тяжелым покрытием типа натурального шифера или керамической черепицы.

Еще один вариант устройства свеса на выпуске обрешетки. При этом стропила не выводятся за фронтонные стены. Этот вариант устройства больше подходит для покрытий из металлочерепицы, ондулина, битумной черепицы или других легких кровельных материалов. Фронтальный свес не должен быть слишком большим, чтобы избежать возможных прогибов. Обычно ширина карниза в этом варианте не более полуметра.

    Боковой. Свес оформляют за счет стропил, выступающих за стены дома. Его глубина составляет порядка 0,5–0,7 м и рассчитывается индивидуально для каждого конкретного здания в зависимости от таких параметров дома, как его высота и ширина отмостки, а также климатических особенностей местности.

Эффективность функционирования кровли во многом обусловлена качеством обустройства карниза.

Виды по форме ↑

    Укороченные. Это идеальное решение практически для всех типов крыш, включая нестандартные: шале, мансардные и другие. Коробочные. Устройство карниза крыши возможно на одно- или двухскатной, а также на вальмовой конструкции. Необходима внутренняя обшивка рубероидом и теплоизоляционным материалом. Подшитые. Это одно из возможных вариантов устройства для двухскатных и вальмовых крыш. Это доски, которыми обшивают выступающие стропила. Эти свесы можно подшивать как по вертикали, так и по горизонтали. Чаще всего их устанавливают на фронтон. Неподшитые. Они представляют собой продолжение скатов, поэтому составляют единое целое с кровельной поверхностью. Применимы для скатных и вальмовых крыш. Конструкцию не нужно дополнительно облицовывать.

Устройство ↑


Основные типы устройства ↑

    Заподлицо. Концы стропильных ног не выходят за пределы несущих стен. Принудительное удлинение выполняют за счет сливной доски, закрепленной горизонтально к краю стропильных брусьев. На ней в дальнейшем будут установлены водосточные желоба. Для деревянного дома длина свеса должна превышать 55 см, для кирпичного – он может быть чуть короче. Такая конструкция имеет существенный недостаток, поскольку не позволяет полноценно защитить верхние участки стен от разрушения под воздействием влаги и низкой температуры. Закрытого типа. Подходит для стропил, на выступающей части которых с внутренней стороны имеются специальные пазы. Они нужны для фиксации элементов обшивки. Такой свес нужно обеспечить вентиляцией, особенно если на крыше обустроен теплый чердак. Открытый. Самый востребованный вариант в частном строительстве. Длина свеса варьируется в промежутке 50–60 см. При их устройстве желоба водостока проходят по его верхней кромке. Фронтонный. Здесь в принципе нет ограничений, все зависит от дизайнерской мысли. Единственное обязательное требование – обшить незащищенную поверхность карнизного свеса.

Рекомендации по установке ↑


Это, как правило, заключительный элемент в строительстве. Именно по этой причине нужно сначала позаботиться о наружном утеплении стен. В противном случае часть стены, оставшаяся под коробом, останется неутепленной, и она может промерзать.

Способ крепления зависит от материала стен.

    Карниз деревянного дома крепят на специально врезанные кронштейны. Доски для конструкции обрабатывают антипиренами и средствами биозащиты. Первую доску выбирают примерно на 30–50 мм шире остальных. Фактически она выступает в качестве капельника, который препятствует попаданию воды на нижнюю поверхность обшивки.

Можно просто обшить концы балок. Если стропила по длине не превышают пределы стен, их следует нарастить кусками досок.

    При оформлении кирпичного здания создают профили, выполненные из штукатурки. Слой ее достаточно тонкий – не более 50 мм, поэтому раствор наносят на заранее подготовленную конструкцию. Это может быть:
    каркас из дерева; специальный выступ из кладки; каркас из металла, армированный сеткой.

Для деревянного каркаса выбирают доски, имеющие двойную окантовку. Профильную доску располагают под углом в 45˚, чтобы правильно состыковать ее с углом.

После окончания монтажа отштукатуренную конструкцию можно декоративно отделать: покрыть ее гранитной или мраморной крошкой, кварцевым песком либо битым стеклом.

Штукатурка под декоративным слоем имеет три слоя:

  • обрызг из жидкого раствора для повышения адгезии штукатурки с основанием;
  • грунтовка;
  • лицевой.

Свес нужно правильно закрепить, чтобы он не повредился в процессе эксплуатации, к примеру, под весом снежных масс.

Нужно позаботиться и том, чтобы дом приобрел привлекательный и законченный вид.

Как сделать карнизный свес кровли из профнастила

Когда завершается возведение крыши, то наступает период выполнения подшивки свесов. Ее часто именуют просто подшивкой. Подшивка свеса крыши относится к заключительным этапам монтажа. Она обеспечивает строению окончательный привлекательный внешний вид.

Каждая кровля должна обладать выступами за стены. Именно эта выступающая часть называется свесом.

Свес бывает фронтального или карнизного типа. Фронтальный выступает за фронтоны сооружения в любом типе крыши, а карнизный – это удлиненная сторона ската крыши, выступающая за стены по бокам. Про карнизный свес кровли из профнастила далее.

Конструкция и назначение карнизного свеса

Основной функцией конструкции является защита от осадков, которые стекают с крыши. Именно они играют особую роль. Вся жидкость, стекающая с кровли, движется по скату и попадает в желоб водостока или же сразу на землю. В этом случае, чем лучше жидкость будет отводиться от стен, тем менее они будут намокать даже при значительных ветрах.

Карнизы формируются выступами оснований стропил за стены сооружения. По общепринятым рекомендациям считается, что оптимальным расстоянием карниза является 50-70 см. Если скаты кровли крутые, то эту длину уменьшают, однако в этом случае возможно промокание стен при косом дожде.

На карнизный свес практически не прикладывается нагрузка. Из-за этого чаще всего выпускают не сами стропила, а дополнительный элемент – «кобылки». Они представляют собой отрезки досок, крепящихся к стропилам. Причем допускается их сечение подбирать меньшее, чем стропильное. Кобылки соединяют с помощью брусков обрешетки. По их торцевой стороне подбивается лобовая доска. К ней в последующем будет фиксироваться карнизная планка. По завершении монтажа карнизных планок сооружение каркасной части для подшивания крыши профнастилом считается оконченным.

Карнизные планки свесов – это важные элементы при защите кровельных элементов. Именно они обеспечивают сохранность от влияния влаги деталей из дерева свесов и позволяет обеспечить отвод появляющейся влаги в желоба.

Сверху планки в обязательном порядке должна монтироваться мембранная гидроизоляция. Иначе образующийся внутри конденсат не будет попадать в водосточную систему.

Кроме защитных функций от повышенной влажности карнизы необходимы для вентилирования подкровельных пространств. Вентиляция необходима как для помещений с мансардами, так и для пространств, которые не отапливаются.

Поднимающийся с земли воздух, обязан без трудностей проникать сквозь карнизную часть и забирать образующуюся влагу и выходить у конька.

Особенности обустройства

Начинать задумываться о том, какова будет подшивка свеса крыши следует при завершении возведении стропил и когда планируется обустраиваться обрешетка. Конструкция обладает следующими особенностями:

  • До того как свесы подшить и начинать с ними работать, стропильные ноги должны быть выровнены по одной плоскости. Стоит заметить, что эта плоскость должна быть параллельна к плоскости стены.
  • Обшивка в основном производится досками. Внешняя составляющая станет зависеть от того, насколько получится одинаковая ширина на разных участках стены. Если одинаковость ширины не получится соблюсти, то качественной подшивки не получится.
  • Торцы стропильных ног обязаны быть отпилены вертикально. Концы должны зашиваться точно так же, как и вся подшивочная система.
  • По завершении отпиливания торцов стропильных ног в одной плоскости, по ней набиваются начальные доски обрешетки. Первая будет ориентировать направление в последующих работах.

Какие существуют варианты?

Помимо основной защитной функции карнизы, как и крыша в целом, обязаны обладать привлекательным и оконченным внешним видом. По завершении монтажа кровельного покрытия, производится подшивка свесов крыши профлистом или другими материалами.

В основном используются два метода:

  • Подшивание по кобылкам и стропильным ногам;
  • Создание карнизов в форме коробов.

Первый вариант применяется в основном для кровель, имеющих малый наклон. Главным минусом является то, что сложно создать ровную плоскость на нижней границе стропильных ног. Для облегчения монтажа применяются обрезки, фиксируемые к кобылкам и стропильным ногам.

Во втором способе монтаж более сложный. Он применяется в крышах с большими уклонами. В этом случае подшивка крепится к специальной каркасной части. Для ее создания используются обрезные доски 40 миллиметров. Она одним боком фиксируется к стропильным ногам или кобылкам. Другой стороной доски монтируется к дополнительно установленному брусу возле стены сооружения. Подобные карнизы могут быть в простом исполнении или же выноситься к уровню фронтонного свеса.

Материал для подшивки может выбираться любой. Сейчас активно используют пластиковую, металлическую или деревянную вагонку. Часто применяются специальные софиты с перфорированной плоскостью. Однако наиболее распространенным вариантом является профилированный лист различной расцветки.

Выбор профнастила обусловлен многими преимуществами. Он устойчив к коррозийным воздействиям, легок и его с легкостью можно обработать. Помимо этого, ему доступна широкая цветовая палитра, которая позволяет подобрать к цвету любого кровельного материала или фасадной отделке.

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.

Установка карнизной подшивки из профнастила

Карнизы этим материалом отделываются по следующей технологии:

1. Профнастил прикручивается с помощью саморезов на подготовленную каркасную часть около стен и по плоскости карниза.

2. В точке стыкования стен с отделочными элементами монтируются лобовые планки и уголки внутреннего типа. Уголки прикручиваются к профилированным листам, а планки – к закрепленным лобовым доскам.

3. Уголки наружного типа устанавливаются во внешних точках стыковки профлиста.

4. Затем крепятся уголки и торцевые планки. Для большего удобства монтажа и лучшего вентилирования профильные листы лучше подготавливать на пару сантиметров меньше ширины свесов.

Для того чтобы процесс стал более понятен стоит посмотреть видеообзор на эту тему.

Карниз крыши – назначение, устройство и способы отделки

Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

  1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
  2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
  3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия. Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

Многих домовладельцев интересует, можно ли оформить карниз для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

  • Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
  • Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

  1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
  2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

Оптимальный размер

Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения. При выборе длины карниза учитываются следующие факторы:

  • Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
  • Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
  • Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

    Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

  • Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
  • Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.

Видео-инструкция

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Построить карнизный свес кровли из металлочерепицы нужно будет до укладки кровельного покрытия. Защитить деревянные детали кобылок и обрешетки можно и последующей подшивкой софитов, но такой способ оказывается более трудоемким, поэтому лучше закрыть карнизы заранее, когда ничего не мешает набивке профилированной планки.

Что такое карнизный свес металлочерепицы

В просторечии его называют карнизом или концевой планкой. Профессиональные кровельщики, когда говорят о карнизном свесе металлочерепицы, имеют в виду нижнюю часть листа на скате, которая выходит за пределы периметра стен здания.

Карниз металлочерепицы — это не 50 мм поверхности, свешивающихся с карнизной доски. В состав узла свеса входят:

  • Нижняя кромка листа металлочерепицы;
  • Ветровая или карнизная доска каркаса ската;
  • Капельник;
  • Карнизная планка.

Все они устанавливаются на свесах под металлочерепицей и оказывают существенное влияние на долговечность и надежность кровли. Непосредственного влияния на работу карнизной планки они не оказывают, но некоторые из доборных элементов приходится устанавливать до монтажа защитной накладки, поэтому всегда приходится учитывать место их размещения и размеры доборов.

Нужна ли карнизная планка для металлочерепицы

Разумеется, можно обойтись и без оборудования свеса металлочерепицы. Для некоторых типов крыш используют упрощенный вариант оформления нижней кровельной кромки. В этом случае оставляют вылет нижнего края металлочерепицы на расстоянии 50-60 мм от плоскости стены. Чтобы удалять влагу, металлическую кромку подшивают на стену профилированной планкой – желобом, наподобие той, что устанавливается на фронтонных накладках металлочерепицы.

Подобный случай — скорее исключение из правил, используется он крайне редко. Для обычных двухскатных крыш ставят карнизный свес под металлочерепицу с целью обеспечения:

  • Защиты мауэрлата и опорной части стены от дождя и ветра;
  • Отведения дождевой и талой воды от отмостки фундамента;
  • Организации устойчивого притока воздуха в вентиляционные каналы под металлочерепицей.

В отличие от профнастила, у которого волнистое профилированное сечение уже образует каналы, по которым притекающий воздух может частично убирать пароконденсат, у металлочерепицы такой возможности нет. Поэтому эффективная вентиляция утеплителя и кровли может быть обеспечена только за счет правильного выбора схемы обустройства карнизного свеса.

Виды карнизных свесов для металлочерепицы

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

Внутреннее отведение влаги с карнизного свеса

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

Классический вариант карнизного свеса под металлочерепицей

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

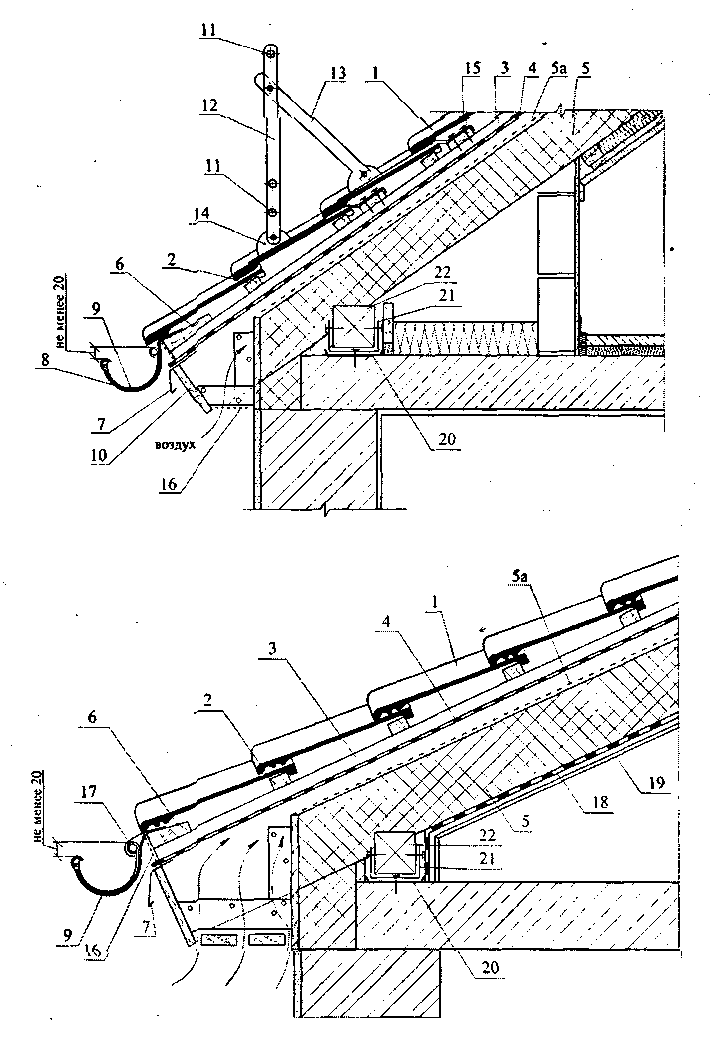

Устройство карниза металлочерепицы

Конструктивно карнизный свес представляет собой пакет из слоя гидроизоляции, обрешетки пароизолирующего полотна и кровельного покрытия из металлочерепицы.

Кромка материала пароизоляции выводится и укладывается на планку капельника. Между кровельным покрытием и контробрешеткой образуются вентканалы для притока воздуха. Поверх приемных окошек установлена карнизная планка. Завершающим элементом свеса является система водосточных желобов, уложенных на монтажные крюки.

Размеры карнизной планки для крыши из металлочерепицы

На вертикальной торцевой поверхности свеса устанавливается накладка из оцинкованного тонколистового материала. Планка выполнена в виде Г-образного профиля, вертикальная полка которого нашивается на торец, горизонтальная набивается на деревянную подшивку краевой зоны стропил контробрешетки.

Стандартные размеры карнизной планки для металлочерепицы равны 118х80 мм, угол раскрытия профиля равен 120 о . По нижней кромке выполнен усиливающий загиб, равный 10 мм. Планка для свеса изготавливается из оцинковки толщиной 0,8 мм.

Монтаж карниза для металлочерепицы

К обустройству карнизного узла приступают после завершения работ по установке стропильных балок. Для того чтобы карниз получился ровным, без волны и уклонов по горизонту, стропила зачищают и выравнивают под набивку планок контробрешетки.

Монтаж деревянного основания

К сборке карнизного свеса можно приступать после того, как будут усилены концы стропил, для этого по линии свеса нашиваются без зазора две горизонтальные доски.

Вертикальную поверхность торцов стропил зашивают лобовой доской.

Установка главных деталей карнизного свеса

После того как лобовая доска установлена на свое место, необходимо набить металлическую планку капельника. Это главный элемент карниза, так как по капельнику из-под металлочерепицы удаляется избыток конденсата.

Планку укладывают на лобовую доску и обрешетку отогнутой кромкой вниз и крепят к деревянному основанию саморезами и шуруповертом. Следующим этапом на поверхность основания укладывается пароизоляционная мембрана, ее край должен полностью заходить на отогнутую полку капельника. Полотно крепят на двухсторонней клейкой ленте.

Поверх пароизоляции укладывают рейки контробрешетки, чтобы древесина не порвала полотно, опорную поверхность планок подшивают ленточным уплотнителем.

Далее вдоль нижней кромки карнизного свеса нашивают две горизонтальные планки или брусы, того же сечения и размеров, что и элементы контробрешетки.

Этот этап завершается укладкой реек обрешетки, и можно приступать к установке креплений водостока и карнизной планки.

Завершающий этап

Так как изготовление системы водоотведения требует подвеса приемных желобов, перед установкой карнизной планки на свес необходимо закрепить монтажные крюки. Они крепятся саморезами прямо к двум нижним рейкам обрешетки карнизного свеса.

Понятно, что уложенные на бруски держатели будут выступать над поверхностью обрешетки, чтоб спрятать их, приходится укладывать еще один ряд деревянных реек. На крюки крепится водоотводящий желоб, а поверх только что уложенных брусков-накладок устанавливается карнизная планка кровли из металлочерепицы.

Нижний край добора заводится внутрь желоба. Остается лишь уложить металлические листы кровли и закрепить их на обрешетке.

Советы и рекомендации

Больше всего ошибок допускается на этапе укладки полотна пароизоляции и установки капельника. Обычно полотно стараются не заводить на планку капельника, а поднять и уложить на уровне карнизной металлической накладки. В этом случае капельная система остается сухой, а большая часть конденсата стекает и собирается лужей под металлическим листом кровли, так как преодолеть подъем через дополнительный деревянный брус вода не в состоянии.

Идея сливать конденсат в желоб хороша, но она работает только в сухом и жарком климате. При сильных морозах такая дренажная система карнизного свеса должным образом не работает, а скопившийся водный конденсат рано или поздно проникнет в толщу утеплителя, и карнизный свес будет постепенно прогибаться под собственным весом. В этом случае приходится вскрывать гидроизоляцию и отводить конденсат через подшивку софитами.

Второй распространенной ошибкой является укладка пароизоляции без клеевой ленты. Впоследствии полотно либо съезжает к нижнему торцу стропил, либо проседает и оголяет край утеплителя для сконденсированных водяных паров. Если нет ленты, полотно можно наклеить на любом водостойком клее или герметике. Понятно, что полотнище гидроизоляции необходимо укладывать на рейки с запасом по 50-60 мм с каждой стороны. Это необходимо, чтобы скомпенсировать провис и деформацию материала.

Заключение

Для того чтобы правильно установить карнизный свес кровли под металлочерепицей, не нужно экономить на материалах и пытаться упрощать схему, использовать свои идеи и рацпредложения. Общее устройство узла было разработано специалистами и испытано многократно, поэтому лучше, чем профессионалы, сделать кровельный свес не получится. Любая импровизация или переработка конструкции, пусть даже с самыми благими намерениями, только ухудшит гидроизоляцию кровельного покрытия.

Карниз крыши – назначение, устройство и способы отделки

Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

  1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
  2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
  3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия. Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

Многих домовладельцев интересует, можно ли оформить карниз для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

  • Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
  • Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

  1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
  2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

Оптимальный размер

Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения. При выборе длины карниза учитываются следующие факторы:

  • Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
  • Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
  • Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

    Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

  • Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
  • Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.

Видео-инструкция

Ошибки монтажа металлочерепицы от производителя.

Главная > О компании > Статьи о кровле > Ошибки монтажа металлочерепицы от производителя

Автор: специалист по кровле, инженер Максюта Вячеслав Александрович

К анализу существующих инструкций по монтажу металлочерепицы разных производителей меня заставили обратится частые споры с кровельщиками, которые, аппелируя к той или иной инструкции, пытались облегчить свою работу в ущерб качеству работ.

С другой стороны выступали заказчики, каждый со своей распечатанной «от производителя» инструкцией монтажа.
Для монтажа металлочерепицы я уже давно пользуюсь собственной инструкцией, по которой работают бригады нашей компании. В ней я постарался выбрать самые приемлемые варианты из уже существующих инструкций, плюс добавил свои наработки.

Инструкция по монтажу металлочерепицы собственного приготовления зарекомендовала себя уже более чем на ста объектах. Основной оценкой ее эффективности является отсутствие выездов по гарантии после монтажа. Гарантия на кровельные работы на данный момент составляет 5 лет.

Я изучил некоторое количество инструкций по монтажу металлочерепицы разных производителей и, к сожалению, они в большинстве своем дублируют общие ошибки , которые были опубликованы первым производителем металлочерепицы. Некоторые добавили свои, ошибочные ноу-хау. Попробуем разобраться с одной из частей монтажа кровли из металлочерепицы – карнизным свесом.

Рассмотрим инструкции, вернее некоторые части инструкций, производителей металлочерепицы России (в нашем случае Московский регион) и не только России.

"МЕТАЛЛ ПРОФИЛЬ" Россия, "GRAND LINE" Россия, "RUUKKI" Финляндия, "УНИКМА" Россия (кстати, самая обширная инструкция на данный момент), а также небольшие производители "Inter Profil" и СКА-2 (слабенькие инструкции, но легко вводящие в заблуждение благодаря своей красочности)

Карнизный свес


Здесь представлены схемы карнизных свесов, надписи соответствуют производителям. Как видите, гидроизоляционная пленка у разных производителей выходит или под карнизную планку, или на нее.
При этом, предыдущие схемы одного и того же производителя противоречат последующим схемам. В данном случае компания "GRAND LINE" предлагает сначала установить капельник непосредственно под гидроизоляцию с выпуском в водосточную систему, заметьте под контробрешетку, затем, каким-то чудесным образом этот же капельник оказывается сверху на шаговой обрешетке (рисунок справа), а гидроизоляция просто свисает в водосточный желоб, рискуя при порыве ветра завернутся под обрешетку. Здесь разработчики инструкции монтажа для "GRAND LINE" явно сделали реверанс в сторону старейшему производителю металлочерепицы "RANILA" (нынешняя "RUUKKI"), у которого в инструкции была та же схема.

В случае с "МЕТАЛЛ ПРОФИЛЬ" ситуация ничем не лучше (рисунок слева). Гидроизоляция, находящаяся между карнизной планкой и свесом металлочерепицы, сводит на нет возможность подкровельной вентиляции в принципе. Ведь известно, что основной принцип вентиляции - это соответствие входного (приточного) и выходного отверстия. То есть выйти через конек (о них разговор тоже будет) сможет ровно столько паров, сколько воздуха зайдет через карниз. Если входное отверстие равно нулю, соответственно с большим успехом можно было набить частую обрешетку, прямо по стропилам, без гидроизоляции и контрбруска и надеяться на то, что обрешетка адсорбирует конденсат в себя. Хоть они изобразили жирную синюю стрелку упорно ползущего воздуха между капельником и металлочерепицей, на самом деле это просто желаемое, которое оторвано от действительности.

Нет там вентиляции, неоткуда ей там взяться.

Мало того, даже на схеме виден провис гидроизоляции, который является емкостью для сбора конденсата. Уйти от этого водохранилища можно путем натягивания гидроизоляции, тем самым создавая более мелкие водохранилища вверх по скату, или увеличением уклона стропильной системы не менее 400.
Фирма "УНИКМА" предложила на выбор два варианта: 1-слив конденсата под карниз и 2- установка двух капельников.

Само собой разумеется, что не каждому понравится сливать (громко сказано) конденсат на подшивку карниза. Хотя этот способ обеспечивает хороший приток воздуха, и при достаточном сечении выхлопа на коньке конденсата не будет вообще, при любой погоде. Тем более "RANILA" изначально этот способ предлагала, но очень странным образом: на рисунке у них гидроизоляция выходила на капельник, а в текстовом описании рекомендовалось обрезать гидроизоляцию по стене. Второй способ - самый оптимальный из всех предложенных производителями. Этот способ уже давно разрабатывают разные производители композитной и натуральной черепицы. В результате доработок в полевых условиях, этот узел у меня превратился в карнизный свес. Здесь же он представлен в сыром исполнении. Условия для ухода конденсата созданы идеальные, а вот с приточным воздухом для вентиляции подкровельного пространства немного не доработали. Все дело в зазоре между вторым капельником и водосточным желобом.

Во первых при таком исполнении вентзазор меньше сечения контрбруса минимум в два раза, во вторых в зимних условиях отяжелевшие от льда желоба ложатся на карниз, плюс наледь, которая любит образовываться в зазоре между желобом и лобовой доской, тем самым уменьшая вентзазор до минимума. А как известно хорошая вентиляция подкровельного пространства в зимнее время актуальна как никогда.
Еще одна из частей инструкций по монтажу металлочерепицы – это крепление листов саморезами, рассмотрим теперь эту часть.

Крепление листов металлочерепицы саморезами.


У моих стажеров очень часто возникает вопрос, под каким углом к плоскости кровли крепится саморез. И если несколько лет назад таких вопросов не возникало, то в последнее время они задаются очень часто.
Всему виной желание производителя внести свою лепту в усовершенствование технологии и "веские" доводы монтирующих организаций о невозможности скрепить листы металлочерепицы без видимых стыков. Проще говоря, собственные ляпы при монтаже кровельщики пытаются объяснить некачественным материалом, поэтому и придумали крепление шурупа под углом к поверхности металлочерепицы. Самое обидное в этой ситуации, что производители пошли на поводу у монтирующих организаций, и в своих инструкциях указывают решение, которое ведет к еще большему ухудшению внешнего вида металлочерепицы.

Варианты крепежа от производителя.



Так как надо прикручивать металлочерепицу?

У крепежа под углом есть несколько существенных недостатков:
Во-первых: Все производители дружно "пробивают" водосборную канавку, служащую для разрыва капиллярного подсоса, в ней реально во время дождя скапливается некоторое количество воды.
Во-вторых: многие производители попросту не прокатывают водосборную канавку, и плотно сжатые листы осуществляют капиллярный подсос, который происходит между двумя листами. Таким образом, осуществляя крепеж под углом, мы тем самым уменьшаем высоту непробитой волны, тем самым увеличивая возможность протечек. Аргументация, что якобы таким образом мы подтягиваем листы металлочерепицы друг к дружке не выдерживает ни какой критики.

Теперь попробую все по полочкам разложить.

Производители рекомендуют крепить шуруп под углом к плоскости кровли, для, якобы, лучшей стыковки листов. Реально, в жизни, происходит следующее действие - кровельщик не подгоняет как следует листы, а они у качественного производителя ложатся как влитые друг к дружке, и с чистой совестью загоняет саморез под углом, надеясь хоть как то скрыть свой "ляп". Качественно подогнанная черепица не требует углового крепежа саморезов, наоборот таким крепежом можно добиться смещения листов по отношению друг к другу. Ведь сверло самореза должно пройти два листа метала по очереди, то есть первый метал оно проходит легко, так как еще острое, а второй слой уже с трудом и со смещением от оси. При большом зазоре между листами получается смятие верхнего листа.

Одним словом, если листы подогнаны друг к другу, то им все равно под каким углом крепится саморез. Самые первые инструкции "RANILLA" рекомендовали только вертикальный крепеж под 90 градусов к плоскости кровли, и я с ними согласен.

Рекомендации "Inter Profil" по поводу сложной схемы крепежа наискосок лучше рабочим кровельщикам вообще не показывать. Есть четкое понимание почему саморез  крепит метал к обрешетке под 90 градусов - для равномерного распределения сжатия ЭПДМ прокладки.

Следуя логике разработчиков инструкции монтажа для "Inter Profil", закрепленные наискосок саморезы поднимают волну одного листа и прижимают волну второго листа, тем самым прижимая листы друг к другу. То есть нарушается принцип монтажа самореза под 90 градусов, ЭПДМ прокладка будет где-то пережата, а где-то вообще не прижата. Сразу оговорюсь, что протечки под саморезы не доставят никаких неудобств во время эксплуатации кровли, так как они минимальные и обрешетка в большинстве случаев впитывает в себя всю поступившую влагу. Но постоянное присутствие влаги в месте крепежа ведет к загниванию самой обрешетки, и как правило через 2-3 года саморез уже ничего не держит, так как место крепежа сгнило вчистую.



Разработчики от "Inter Profil" - https://startgames.info/moneyslots/skachat-prilozhenie-kazino-na-telefon просчитали движение волны в месте стыка листов, а вот то, что в соседних волнах произойдет поднятие и опускание черепицы, они забыли. При монтаже по такой схеме происходит принудительное понижение одной волны и подъем другой волны, соответственно вся черепица лежит не сплошным ровным ковром, а волнообразно.
Еще раз оговорюсь, цель моей работы не выявление недостатков в инструкциях для дальнейших критических высказываний, а именно поиск тех приемов и рекомендаций, которые действительно жизнеспособны.
Еще одна часть инструкций, которые мы рассмотрим – это монтаж примыканий к трубе.

Примыкание к дымовой трубе


Примыкание к трубе является самым "протекаемым" местом на кровле, поэтому этот участок работ должен выполнятся очень тщательно и по надежной схеме.
Давайте посмотрим, как производителя металлочерепицы в своих инструкциях рекомендуют выполнить монтаж этого участка.
Основное правило распространения воды по кровельному покрытию под уклоном - это вниз по скату и немного в стороны. "Немного в стороны" зависит от уклона кровли. Чем больше уклон - тем меньше распространение воды по сторонам и наоборот.

Фирма "УНИКМА" и "МЕТАЛЛОПРОФИЛЬ" предложили очень хорошие варианты за некоторым исключением.

Инженеры "УНИКМА" оставили возможность боковых протечек. То есть, когда идет спокойный дождик, в безветренную погоду, их примыкание работает надежно. Но когда большой ветер и немалое количество воды - боковых протечек не избежать.
"МЕТАЛЛОПРОФИЛЬ" пошел другим путем. Чтобы не ломать аккуратность узла примыкания, так сказать загладить и разравнять, они решили всю воду, собираемую вокруг трубы, пустить под верхним покрытием. Не берется в расчет ни ширина трубы, ни высота ската над трубой. То есть любой поток воды должен аккуратно пройти по лотку под металлочерепицей, минуя все поперечные профили покрытия.



По моему мнению, здесь выдается желаемое за действительное.

Как ни странно, этот вид монтажа по прежнему живет, и многие используют эту схему. Спасает всех от массовых протечек только гидроизоляция. На самом деле в подкровельном пространстве происходят неконтролируемые процессы. При большем дожде происходит перелив через бортики лотка и в лучшем случае происходит смачивание обрешетки и контрбруса, соответственно вымывается вся биозащита и происходит загнивание древесины. В зимний период при переходе температуры воздуха через ноль происходит образование льда между лотком и металлочерепицей,  которому ничего не мешает перейти через отбортовку лотка и расположится на обрешетке и гидроизоляции.



"GRAND LINE" и " Inter profil" предлагают упростить до минимума все работы при монтаже и растянуть их равномерно на весь срок эксплуатации кровли. И если на боковых примыканиях эта схема работает, то в случае с верхним примыканием наклейка производится в противоток, и это только вопрос времени, когда пропадет герметичность. "Экобит" - очень хороший материал, но только там, где сама схема предусматривает практически полный водоотвод, а "Экобит" и ему подобные ленты только увеличивают надежность всей схемы.



карнизный свес металлочерепицы

Содержание статьи

Свесы кровли – классификация и этапы монтажа, конструктивные отличия, фото

В нашем обзоре подробно будет рассказано о важном конструкционном элементе любого дома, который носит название карнизный свес кровли. Приведена подробная информация о разновидностях карнизов и основных вариантах их устройства. Так как свес крыши выступает за пределы крыши и подвергается значительным снеговым и ветровым нагрузкам, важно знать строительные нормы и правила устройства этого элемента. В статье можно ознакомиться о том, как сделать минимальный допустимый отступ от стены, о рекомендуемых нормах устройства свесов для крыши из наиболее часто применяемых кровельных материалов. Подробно описано о важном моменте – организации вентиляции подкровельного пространства, образуемого после подшивки карнизов.

Закрытый свес крыши это не только красиво но, тепло на чердаке или мансарде

Разновидности свесов

Свес крыши обеспечивает защиту стены от попадания талой воды, косого дождя, а также затеняется дом от жарких солнечных лучей.

В строительстве карнизный свес классифицируется по своим конструкционным разновидностям:

Фронтальный. Данная конструкция служит для защиты наружных фасадов здания и, по сути, является продолжением крыши, выступающей за наружные границы скатных кровель. Длина фронтального карнизного свеса может быть от 400 до 1000 мм и зависит от места расположения карнизного выпуска. В отдельных случаях длина может быть увеличена, до необходимого размера. Фронтальный свес в отличие от бокового, почти всегда выполняют закрытого типа и подшивают различными материалами.

Боковой. Обычно используется при двускатных кровлях и располагается по бокам кровли здания. Длина боковых свесов варьируется в пределах от 500 до 600 мм.

Свес кровли по нормам в обязательном порядке оборудуется ограждением и обеспечивает задержку снежного массива.

Монтаж бокового свеса крыши На нашем сайте Вы можете найти контакты строительных компаний, у которых налажен полный цикл производства комплектующих для строительства и ремонта. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Основные варианты устройства свесов

Визуально выступ крыши над стенами увеличивает площадь дома и зрительно уменьшает высоту здания или дома. Различают несколько основных вариантов устройства этого элемента кровли:

Дома с мансардой. Конструкции крыши с мансардой предусматривает максимальную ширину карнизных свесов. Это связано не только для создания эстетических дизайнерских пропорций, но и для организации защиты вертикальных поверхностей фасадов под выступающими скатами мансарды.

Дома, расположенные в спокойной климатической зоне. Если постройка находится в районах со слабой ветровой нагрузкой, то в таких случаях потоки дождя ветром не будут «задуваться» на наружные стены фасада. Поэтому нередко в таких местах встречаются здания без карнизных свесов. Примером может служить архитектурная классика – особняк в английском стиле с каменными стенами и оборудованный черепичной кровлей с крошечным узким карнизом. Такое минималистическое решение карниза вполне оправдано: каменные стены, и узкие оконные проемы не нуждаются в особой защите от непогодных условий.

Если дом находится в «тихой» зоне ему не нужны большие свесы

Узкие свесы. Дом, оборудованный узкими свесами, визуально выглядит компактно за счет того, что узкий карнизный свес опирается на выступ стены. Получается, что свес расположен на карнизе здания, а сама конструкция карниза как бы «завернута» во фронтон здания. За счет этого внешний облик здания приобретает изящность и воздушность конструкционных линий и пропорций стремящихся вверх. Узкие свесы кровли отлично подходят для зданий, расположенных черте города с плотной застройкой, при наличии небольшого по площади приусадебного участка или при его отсутствии. В таких случаях дома с карнизами минимальных размеров за счет своей практичности идеально вписываются в окружающую застройку.

Широкие карнизы. Свесы крыши большой ширины создают комфортное и защищенное пространства под ними. Под наружными стенами дома, оборудованного широкими карнизами, создается уютное место, в которых так и хочется поставить скамейки и кресло-качалку, украсить вазонами и подвесными кашпо с красивыми цветущими растениями. В загородном доме под широким навесом можно поместить садовый инвентарь, летнюю кладовую, место для складирования дров. Дом, оборудованный широкими карнизами, в окружении цветов, зеленых газонов, лужаек, привлекает к себе внимание неповторимым стилем и эстетичным дизайном.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительных работ в рассрочку и работают с материнским капиталом. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Выбор конструкции карнизного свеса влияет на энергоэффективность здания. Чтобы снизить перегрев дома и создать комфортные условия проживания в летнее жаркое время года в зданиях с южной и юго-восточной ориентации, окна на первом этаже часто оборудуются защитными маркизами или ставят рольставни с затеняющими козырьками. Таким образом, можно снизить затраты на охлаждение внутренних помещений, связанные с избыточным летним нагревом жаркого солнца

Козырек над окнами защитит от избытка солнца летом

Размеры свесов

Величина карнизных свесов могут варьироваться по ширине от 0,6 до 1,5 метра. Для того чтобы точно установить на какую длину следует выпускать свес крыши следует ознакомиться с техническими нормами СНиП II.II-26-76 с рекомендованными размерами карнизных свесов в зависимости от технических характеристик кровельной конструкции. Кроме того, строительными нормами регламентируется вид конструкции свеса в зависимости от их назначения и вида.

Размеры свесов подбираются в зависимости от формы крыши и погодной нагрузки

Но если разобраться, строгого регламентирования проекции вылета кровельного свеса на горизонтальную поверхность строительные нормы не предусматривают. Есть общие рекомендации по устройству минимальных размеров свесов в зависимости от материала покрытия кровли:

Шифер (асбестоцементные волнистые листы) – минимальный размер вылета не меньше 50 мм.

Черепица из керамики – минимальный свес должен быть не меньше 70 мм.

Стальные кровли, профлист – не меньше 100 мм.

Для частных домов выбирается карниз, сочетающий архитектурную выразительность, эстетическую красоту и защитные функциональные особенности. Хотя и устройство такого карнизного свеса финансово затратное и технически более сложно, многие владельцы сознательно идут на это удорожание строительства, так как в процессе эксплуатации такой карнизный свес вполне оправдает себя.

Конструкция карнизных свесов

В зависимости от конструктивных видов, свесы подразделяются на следующие виды:

свесы, выполненные вровень со стенами наружного фасада;

открытые конструкции свесов;

Открытые свесы являются продолжением стропильных ног, выходящих за вертикальную плоскость наружных стен. При таком расположении удобно монтировать водоотводящую подвесную систему, которую крепят на боковую часть стропильной системы или на верхнюю сторону стропил.

Система открытых свесов

Чаще всего такая открытая система свесов применяется в индивидуальном строительстве.

Карнизные открытые свесы предоставляют широкие дизайнерские возможности для создания неповторимого архитектурного облика здания. Открытая нижняя часть кровли, подшитая сплошной доской и «торчащие» стропильные ноги широких свесов выглядят эффектно и броско.

Высотные и многоэтажные дома, как правило, открытыми карнизами не оборудуются.

В настоящее время в строительстве чаще всего применяют закрытые карнизные свесы, с помощью которых придается зданию аккуратный и эффектный современный вид. Для удобства эксплуатации закрытые свесы оборудуются софитами, которые создают дополнительное освещение в темное время суток. Для подшивки кровельных свесов чаще всего выбирается специальный сайдинг, имеющий перфорированную конструкции в виде крошечных дырочек, помогающих решить актуальный вопрос вентиляции подкровельных пространств.

При выборе конструкции карнизного свеса важно учесть возможные нагрузки от снега, ветра и собственного веса. Если этого не сделать, то может произойти перегрузка карнизного свеса, что может привести к необратимой деформации карнизных элементов.

При обустройстве карнизов нужно учесть максимальную нагрузку, которая может быть возложена на них зимой Это может быть интересно! В статье по следующей ссылке читайте про лестницы для крыши.

Значимым элементом является также места закрепления и соединения карнизных свесов с элементами стропильной системы, а также организация правильного вентилируемого подкровельного пространства и карнизной сплошной подшивки.

Организация вентиляции

Если свес кровли полностью закрывается, важно продумать его вентиляцию. Если фронтонные карнизы не требуют устройства дополнительных отверстий для вентиляции и подшиваются «в сплошную», то карнизные подшитые свесы должны предусматривать естественную организацию вентиляции неэксплуатируемых чердачных и подкровельных пространств. Поступаемые воздушные потоки движутся снизу вверх, и чтобы теплый воздух выходил и не оседал в виде конденсата на конструкциях стропильной системы, в верней части крыши делаются специальные небольшие отверстия – продухи, а для притока в карнизных свесах выполняются приточные воздушные отверстия.

Вентиляция не последний элемент при организации кровли

Для расчета количества приточных вентиляционных отверстий руководствуются техническими рекомендациями: размер отверстий зависит от общей проекции площади крыши и принимается равным 1/500 всей площади. Размер приточных вентиляционных отверстий, естественно, должен быть равен количеству продухов в верхней части крыши. Чтобы под карниз крыши не залетали мелкие птицы и различные насекомые, вентиляционные отверстия закрываются защитными сетками.

Заключение

В заключение отметим, что помимо функционального назначения, карнизный свес может использоваться как архитектурный элемент здания и если творчески подойти к выбору материала подшивки и отделки свесов, а такие их пропорции по отношению к внешнему облику здания, можно кардинально изменить внешний облик дома и придать зданию свою интересную оригинальную «изюминку».

Карнизный свес кровли

Строительство крыши состоит из нескольких этапов, каждый из которых по-своему важен. Все они оказывают большое влияние на долговечность и эффективность эксплуатации строения. Рассмотрим устройство карнизного свеса, являющегося обязательным элементом большинства стропильных систем.

Карнизный свес – часть ската, которая выступает за пределы фасадных стен здания и предназначена отводить влагу от коробки и улучшать внешний вид. Минимальная величина свеса 50–60 см, но эти значения могут изменяться в широких пределах с учетом строительных традиций в данной местности. К примеру, некоторые проекты домов в Финляндии используют карнизный свес в качестве навеса для веранды, а это довольно большая конструкция, требующая высокой квалификации строителей.

Карнизный свес кровли

Виды карнизных свесов

Финишное оформление свесов зависит только от желания застройщика. На функциональность оно никакого влияния не оказывает, но лишь в том случае, когда строго выполняются все рекомендации строительных норм и правил.

Таблица. Типы конструкций карнизного свеса

Перед окончательным выбором нужно проконсультироваться с профессионалами, при этом следует принимать во внимание внешний вид и необходимость обеспечения рекомендованных условий эксплуатации крыши.

Материалы для подшивки

Финишная отделка карнизных свесов выполняется различными строительными материалами, среди которых есть как бюджетные, так и эксклюзивные варианты. При выборе рекомендуется учитывать стиль здания и рядом расположенных строений.

Сайдинг.

    Наиболее популярный в настоящее время материал. Главное достоинство – низкая цена и простота монтажа. Пластиковые панели легко режутся, при необходимости их можно немного сгибать. Промышленность предлагает покупателям специальные панели для подшивки, это так называемый сайдинг для карнизов. Его отличие от обыкновенного – наличие перфорированных вентиляционных отверстий. Сайдинг можно приобрести различных размеров и цветовых решений.

Сайдинг для карнизов отличается наличием перфорации

Натуральная вагонка — отличный вариант для подшивки карниза

Оцинкованная сталь тоже применяется для подшивки свесов, но встречается такой вариант нечасто

Медная подшивка карниза смотрится очень эффектно и дорого

Как правильно делать карнизный свес

Довольно часто концы стропил незначительно выступают за пределы несущих стен и карнизный свес получается слишком узким. В таких случаях стропила удлиняют с помощью досок сечением 100 на 50 мм. Называются эти элементы кобылками.

Удлинение стропил кобылками

Калькулятор расчета удлинения стропил для карнизного свеса

Для примера мы рассмотрим самый сложный вариант – крыша утеплена минеральной ватой и требует эффективной вентиляции для удаления конденсата. Для создания пароизоляционного слоя применяется пленка на основе этилен-бутилакрелата с двумя парозадерживающими слоями полипропилена и сополимера.

Шаг 1. Закрепите мембрану с внутренней стороны чердачного помещения. Пленки вначале фиксируются степлером, в дальнейшем будут использоваться технологии в зависимости от метода обшивки стен мансардных помещений. Стыки плотно приклеиваются, выходы дымоходов и вентиляционных труб дополнительно герметизируются. Внутренняя пароизоляция не может переходить на карнизный свес, она фиксируется либо к стенам, либо к кровельному перекрытию.

С внутренней стороны стропил крепят защитную мембрану

Шаг 2. Установите опорную доску между стропильными ногами. Она должна быть в одной плоскости с фасадными стенами, ширина элемента отвечает шагу стропильных ног, а он учитывает размеры утеплительных материалов. За счет такого соответствия размеров минвату нет необходимости разрезать для подгонки по ширине ниш, работы намного облегчаются и ускоряются, качество утепления значительно увеличивается. Опорные доски прикручиваются к стропильным ногам саморезами или прибиваются гвоздями, нужно по два крепежных элемента на каждую сторону.

Устанавливают опорные доски между стропилинами

Шаг 3. Подготовьте ровное основание для укладки ветрозащитной и гидрозащитной мембраны, уменьшите высоту стропил на длину холодного свеса. Делается это в несколько этапов.

  1. Сделайте пропилы на стропильной ноге свеса. Глубина пропилов должна быть такой, чтобы плоскость прибиваемых в дальнейшем к ним досок располагалась на одном уровне с целыми стропильными ногами.
  2. Стамеской или долотом аккуратно уберите лишние куски, выровняйте поверхность стропилин. Делать ее идеально ровной нет надобности, эти места все равно закрываются досками. Обращайте внимание, чтобы их поверхность располагалась на одном уровне или немного ниже стропильных ног.

Делают срезы на концах стропил

Некоторые неопытные застройщики не уделяют внимания уровню расположения досок на свесах и прибывают их прямо к стропильным ногам. В таком положении они располагаются выше плоскости, мембрана в этом месте загибается вверх. Конденсат не может беспрепятственно удаляться, в месте примыкания постоянно скапливается большое количество воды. Такие условия эксплуатации стропильной системы оказывают крайне негативное влияние на долговечность деревянных конструкций.

Практический совет. Карнизный свес утеплять не нужно, утепление должно заканчиваться на опорной доске. А она устанавливается напротив мауэрлата или фасадной стены.

Шаг 4. Оформите карнизный свес обрезными досками. Они прибиваются к подготовленным участкам стропильных ног. Во время работы проверяйте положение, если доски выступают над плоскостью ног, то ниши следует углубить. Еще раз напоминаем, что конденсат не должен длительное время быть на мембране, это очень важно. Со временем вода начет протекать, стропильная система намокнет.

Прикручивают доски к стропилам

Доски можно прикручивать саморезами, но намного быстрее и легче фиксировать их гладкими гвоздями. Нагрузка на этот элемент ничтожная, любые метизы гарантируют достаточную прочность фиксации.

Шаг 5. Прикрутите на место лобовую (карнизную) доску. Ее нужно крепить к торцам стропильных ног. Во время монтажа стропильной системы торцы ног выравниваются по веревке и располагаются строго в одной плоскости. Если обнаружились несоответствия по длине, то между доской и ногами можно подкладывать деревянные подставки. Только надо следить, чтобы они были сухими и имели достаточные размеры. В противном случае слишком маленькие подставки могут трескаться при забивании гвоздей, а сырые усыхать – появляются нежелательные щели.

Устанавливают лобовую доску

Шаг 6. Прибейте капельник. Он выполняет две задачи: отводит воду за пределы стен и удерживает нижний край гидрозащитной мембраны. Капельник изготавливается из листовой оцинкованной стали, толщина 0,45 мм, верхние поверхности имеют полимерное покрытие. Нахлест элементов примерно пять сантиметров, направление стыков не имеет значения.

Сверху прикручивают капельник

Шаг 7. Приступайте к укладке гидроизоляционной ветрозащитной мембраны. В зависимости от типа материала она может укладываться непосредственно на утеплитель или необходимо оставлять зазор для облегчения испарения влаги. Работы ведутся снизу вверх к коньку, нахлест примерно 10 см, места соприкосновения желательно проклеивать. Некоторые мембраны имеют специальные полосы с клеящими составами, с них снимается защитная бумага и все готово к проклейке.

Укладывают защитную мембрану

Для крепления мембраны к капельнику следует применять специальную ленту. Профессионалы рекомендуют пользоваться материалами на основе бутил-каучука, он длительное время сохраняет первоначальные параметры адгезии и гарантирует надежное сцепление. Мембрана фиксируется в следующей последовательности.

  1. Очистите капельник от пыли, его поверхность должна быть чистой, сухой и обезжиренной
  2. Прикрепите к кромке элемента ленту. Не допускайте искривлений, лента не должна провисать на изгибе металлической планки.
  3. Снимите защиту, при этом немного заверните край мембраны в обратную сторону.
  4. Выровняйте полотно и в таком положении максимально плотно приклейте его к ленте.

Нижний край мембраны должен плотно приклеиваться к планке капельника

Точное соблюдение рекомендованных технологий дает гарантию длительного и беспроблемного пользования стропильной системой. Для всех случаев жизни универсальных советов не существует, многие решение должны приниматься мастером на месте в зависимости от конкретных особенностей конструкции.

Ошибки при гидроизоляции карнизного узла

Теперь осталось сделать вентиляцию подкровельного пространства, ее эффективность во многом зависит от правильности оформления карнизного свеса.

Правильная вентиляция обеспечивает долговечность стропильной системы и теплоизоляционного материала

Устройство вентиляции

Для создания вентиляционных каналов в подкровельном пространстве надо использовать бруски толщиной не менее 5 см — только такой зазор обеспечивает необходимую скорость движения воздушных потоков.

Шаг 1. Прибейте вертикальные бруски контробрешетки к стропилам. Не надо брать длинные пиломатериалы, делайте разрывы через каждые 1–1,5 м. За счет этого улучшается вентиляция, воздух имеет больше возможностей обходить препятствия. Мембрана фиксировалась к стропильным ногам степлером, в этих местах появились небольшие отверстия. С целью их герметизации можно к одной плоскости приклеить уплотнительную ленту.

На бруски предварительно крепят уплотнительную ленту

Практический совет. Как утверждают опытные строители, отверстия от степлера никакого негативного влияния не оказывают. Сквозь них никогда не попадает влага.

Шаг 2. Установите горизонтальные рейки обрешетки, шаг зависит от технических параметров кровельных материалов. Для мягких покрытий нужно делать сплошную обрешетку из плит ОСП или листовой фанеры. Через карниз происходит забор воздуха, и если не обеспечить его беспрепятственную подачу, то естественная вентиляция не сможет эффективно функционировать. Такое состояние крыши становится причиной возникновения очень неприятных проблем.

Поверх вертикальных реек крепят обрешетку

Шаг 3. Закройте вентиляционный канал специальной защитной перфорированной лентой. Она почти не оказывает негативного влияние на скорость движения воздуха и не допускает проникновения в канал птиц и насекомых. Ленты могут быть металлическими или пластиковыми, значения не имеет, в эти места не проникают УФ-лучи.

Зазор закрывают специальной лентой

Шаг 4. Закрепите на место желоб водосливной системы. Он может фиксироваться длинными металлическими крюками к обрешетке или пластиковыми держателями к карнизной доске.

Выполняют монтаж кронштейнов и водосточного желоба

На этом работы по оформлению карнизного узла закончены. Если все сделано правильно, то крыша будет выполнять свои задачи, а утепление обеспечивать комфортные температуры в мансардных помещениях.

Вы уже знаете, как сделать правильный карнизный свес кровли. Это один из важных узлов крыши, отнеситесь к его обустройству с должным вниманием. Теперь можно браться за кровельные работы самостоятельно. Многие желают строить мансардные помещения, а такие конструкции требуют теплой крыши. У вас уж есть начальные знания, следует их углубить и расширить. Как делается мансардная крыша – читайте на страницах нашего сайта.

Ошибки монтажа металлочерепицы «от производителя»

Автор: специалист по кровле, инженер Максюта Вячеслав Александрович

К анализу существующих инструкций по монтажу металлочерепицы разных производителей меня заставили обратится частые споры с кровельщиками, которые, аппелируя к той или иной инструкции, пытались облегчить свою работу в ущерб качеству работ.

С другой стороны выступали заказчики, каждый со своей распечатанной «от производителя» инструкцией монтажа.
Для монтажа металлочерепицы я уже давно пользуюсь собственной инструкцией, по которой работают бригады нашей компании. В ней я постарался выбрать самые приемлемые варианты из уже существующих инструкций, плюс добавил свои наработки.

Инструкция по монтажу металлочерепицы собственного приготовления зарекомендовала себя уже более чем на ста объектах. Основной оценкой ее эффективности является отсутствие выездов по гарантии после монтажа. Гарантия на кровельные работы на данный момент составляет 5 лет.

Я изучил некоторое количество инструкций по монтажу металлочерепицы разных производителей и, к сожалению, они в большинстве своем дублируют общие ошибки , которые были опубликованы первым производителем металлочерепицы. Некоторые добавили свои, ошибочные ноу-хау. Попробуем разобраться с одной из частей монтажа кровли из металлочерепицы – карнизным свесом.

Рассмотрим инструкции, вернее некоторые части инструкций, производителей металлочерепицы России (в нашем случае Московский регион) и не только России.

«МЕТАЛЛ ПРОФИЛЬ» Россия, «GRAND LINE» Россия, «RUUKKI» Финляндия, «УНИКМА» Россия (кстати, самая обширная инструкция на данный момент), а также небольшие производители «Inter Profil» и СКА-2 (слабенькие инструкции, но легко вводящие в заблуждение благодаря своей красочности)

Карнизный свес

Здесь представлены схемы карнизных свесов, надписи соответствуют производителям. Как видите, гидроизоляционная пленка у разных производителей выходит или под карнизную планку, или на нее.
При этом, предыдущие схемы одного и того же производителя противоречат последующим схемам. В данном случае компания «GRAND LINE» предлагает сначала установить капельник непосредственно под гидроизоляцию с выпуском в водосточную систему, заметьте под контробрешетку, затем, каким-то чудесным образом этот же капельник оказывается сверху на шаговой обрешетке (рисунок справа), а гидроизоляция просто свисает в водосточный желоб, рискуя при порыве ветра завернутся под обрешетку. Здесь разработчики инструкции монтажа для «GRAND LINE» явно сделали реверанс в сторону старейшему производителю металлочерепицы «RANILA» (нынешняя «RUUKKI»), у которого в инструкции была та же схема.

В случае с «МЕТАЛЛ ПРОФИЛЬ» ситуация ничем не лучше (рисунок слева). Гидроизоляция, находящаяся между карнизной планкой и свесом металлочерепицы, сводит на нет возможность подкровельной вентиляции в принципе. Ведь известно, что основной принцип вентиляции — это соответствие входного (приточного) и выходного отверстия. То есть выйти через конек (о них разговор тоже будет) сможет ровно столько паров, сколько воздуха зайдет через карниз. Если входное отверстие равно нулю, соответственно с большим успехом можно было набить частую обрешетку, прямо по стропилам, без гидроизоляции и контрбруска и надеяться на то, что обрешетка адсорбирует конденсат в себя. Хоть они изобразили жирную синюю стрелку упорно ползущего воздуха между капельником и металлочерепицей, на самом деле это просто желаемое, которое оторвано от действительности.

Нет там вентиляции, неоткуда ей там взяться.

Мало того, даже на схеме виден провис гидроизоляции, который является емкостью для сбора конденсата. Уйти от этого водохранилища можно путем натягивания гидроизоляции, тем самым создавая более мелкие водохранилища вверх по скату, или увеличением уклона стропильной системы не менее 400.
Фирма «УНИКМА» предложила на выбор два варианта: 1-слив конденсата под карниз и 2- установка двух капельников.

Само собой разумеется, что не каждому понравится сливать (громко сказано) конденсат на подшивку карниза. Хотя этот способ обеспечивает хороший приток воздуха, и при достаточном сечении выхлопа на коньке конденсата не будет вообще, при любой погоде. Тем более «RANILA» изначально этот способ предлагала, но очень странным образом: на рисунке у них гидроизоляция выходила на капельник, а в текстовом описании рекомендовалось обрезать гидроизоляцию по стене. Второй способ — самый оптимальный из всех предложенных производителями. Этот способ уже давно разрабатывают разные производители композитной и натуральной черепицы. В результате доработок в полевых условиях, этот узел у меня превратился в карнизный свес. Здесь же он представлен в сыром исполнении. Условия для ухода конденсата созданы идеальные, а вот с приточным воздухом для вентиляции подкровельного пространства немного не доработали. Все дело в зазоре между вторым капельником и водосточным желобом.

Во первых при таком исполнении вентзазор меньше сечения контрбруса минимум в два раза, во вторых в зимних условиях отяжелевшие от льда желоба ложатся на карниз, плюс наледь, которая любит образовываться в зазоре между желобом и лобовой доской, тем самым уменьшая вентзазор до минимума. А как известно хорошая вентиляция подкровельного пространства в зимнее время актуальна как никогда.
Еще одна из частей инструкций по монтажу металлочерепицы – это крепление листов саморезами, рассмотрим теперь эту часть.

Крепление листов металлочерепицы саморезами.

У моих стажеров очень часто возникает вопрос, под каким углом к плоскости кровли крепится саморез. И если несколько лет назад таких вопросов не возникало, то в последнее время они задаются очень часто.
Всему виной желание производителя внести свою лепту в усовершенствование технологии и «веские» доводы монтирующих организаций о невозможности скрепить листы металлочерепицы без видимых стыков. Проще говоря, собственные ляпы при монтаже кровельщики пытаются объяснить некачественным материалом, поэтому и придумали крепление шурупа под углом к поверхности металлочерепицы. Самое обидное в этой ситуации, что производители пошли на поводу у монтирующих организаций, и в своих инструкциях указывают решение, которое ведет к еще большему ухудшению внешнего вида металлочерепицы.

Варианты крепежа от производителя.

Так как надо прикручивать металлочерепицу?

У крепежа под углом есть несколько существенных недостатков:
Во-первых: Все производители дружно «пробивают» водосборную канавку, служащую для разрыва капиллярного подсоса, в ней реально во время дождя скапливается некоторое количество воды.
Во-вторых: многие производители попросту не прокатывают водосборную канавку, и плотно сжатые листы осуществляют капиллярный подсос, который происходит между двумя листами. Таким образом, осуществляя крепеж под углом, мы тем самым уменьшаем высоту непробитой волны, тем самым увеличивая возможность протечек. Аргументация, что якобы таким образом мы подтягиваем листы металлочерепицы друг к дружке не выдерживает ни какой критики.

Теперь попробую все по полочкам разложить.

Производители рекомендуют крепить шуруп под углом к плоскости кровли, для, якобы, лучшей стыковки листов. Реально, в жизни, происходит следующее действие — кровельщик не подгоняет как следует листы, а они у качественного производителя ложатся как влитые друг к дружке, и с чистой совестью загоняет саморез под углом, надеясь хоть как то скрыть свой «ляп». Качественно подогнанная черепица не требует углового крепежа саморезов, наоборот таким крепежом можно добиться смещения листов по отношению друг к другу. Ведь сверло самореза должно пройти два листа метала по очереди, то есть первый метал оно проходит легко, так как еще острое, а второй слой уже с трудом и со смещением от оси. При большом зазоре между листами получается смятие верхнего листа.

Одним словом, если листы подогнаны друг к другу, то им все равно под каким углом крепится саморез. Самые первые инструкции «RANILLA» рекомендовали только вертикальный крепеж под 90 градусов к плоскости кровли , и я с ними согласен.

Рекомендации «Inter Profil» по поводу сложной схемы крепежа наискосок лучше рабочим кровельщикам вообще не показывать. Есть четкое понимание почему саморез крепит метал к обрешетке под 90 градусов — для равномерного распределения сжатия ЭПДМ прокладки.

Следуя логике разработчиков инструкции монтажа для «Inter Profil», закрепленные наискосок саморезы поднимают волну одного листа и прижимают волну второго листа, тем самым прижимая листы друг к другу. То есть нарушается принцип монтажа самореза под 90 градусов, ЭПДМ прокладка будет где-то пережата, а где-то вообще не прижата. Сразу оговорюсь, что протечки под саморезы не доставят никаких неудобств во время эксплуатации кровли, так как они минимальные и обрешетка в большинстве случаев впитывает в себя всю поступившую влагу. Но постоянное присутствие влаги в месте крепежа ведет к загниванию самой обрешетки, и как правило через 2-3 года саморез уже ничего не держит, так как место крепежа сгнило вчистую.

Разработчики от «Inter Profil» просчитали движение волны в месте стыка листов, а вот то, что в соседних волнах произойдет поднятие и опускание черепицы, они забыли. При монтаже по такой схеме происходит принудительное понижение одной волны и подъем другой волны, соответственно вся черепица лежит не сплошным ровным ковром, а волнообразно.
Еще раз оговорюсь, цель моей работы не выявление недостатков в инструкциях для дальнейших критических высказываний, а именно поиск тех приемов и рекомендаций, которые действительно жизнеспособны.
Еще одна часть инструкций, которые мы рассмотрим – это монтаж примыканий к трубе.

Примыкание к дымовой трубе

Примыкание к трубе является самым «протекаемым» местом на кровле, поэтому этот участок работ должен выполнятся очень тщательно и по надежной схеме.
Давайте посмотрим, как производителя металлочерепицы в своих инструкциях рекомендуют выполнить монтаж этого участка.
Основное правило распространения воды по кровельному покрытию под уклоном — это вниз по скату и немного в стороны. «Немного в стороны» зависит от уклона кровли. Чем больше уклон — тем меньше распространение воды по сторонам и наоборот.

Фирма «УНИКМА» и «МЕТАЛЛОПРОФИЛЬ» предложили очень хорошие варианты за некоторым исключением.

Инженеры «УНИКМА» оставили возможность боковых протечек. То есть, когда идет спокойный дождик, в безветренную погоду, их примыкание работает надежно. Но когда большой ветер и немалое количество воды — боковых протечек не избежать.
«МЕТАЛЛОПРОФИЛЬ» пошел другим путем. Чтобы не ломать аккуратность узла примыкания, так сказать загладить и разравнять, они решили всю воду, собираемую вокруг трубы, пустить под верхним покрытием. Не берется в расчет ни ширина трубы, ни высота ската над трубой. То есть любой поток воды должен аккуратно пройти по лотку под металлочерепицей, минуя все поперечные профили покрытия.

По моему мнению, здесь выдается желаемое за действительное.

Как ни странно, этот вид монтажа по прежнему живет, и многие используют эту схему. Спасает всех от массовых протечек только гидроизоляция. На самом деле в подкровельном пространстве происходят неконтролируемые процессы. При большем дожде происходит перелив через бортики лотка и в лучшем случае происходит смачивание обрешетки и контрбруса, соответственно вымывается вся биозащита и происходит загнивание древесины. В зимний период при переходе температуры воздуха через ноль происходит образование льда между лотком и металлочерепицей, которому ничего не мешает перейти через отбортовку лотка и расположится на обрешетке и гидроизоляции.

«GRAND LINE» и » Inter profil» предлагают упростить до минимума все работы при монтаже и растянуть их равномерно на весь срок эксплуатации кровли. И если на боковых примыканиях эта схема работает, то в случае с верхним примыканием наклейка производится в противоток, и это только вопрос времени, когда пропадет герметичность. «Экобит» — очень хороший материал, но только там, где сама схема предусматривает практически полный водоотвод, а «Экобит» и ему подобные ленты только увеличивают надежность всей схемы.

Карниз кровли из металлочерепицы

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Построить карнизный свес кровли из металлочерепицы нужно будет до укладки кровельного покрытия. Защитить деревянные детали кобылок и обрешетки можно и последующей подшивкой софитов, но такой способ оказывается более трудоемким, поэтому лучше закрыть карнизы заранее, когда ничего не мешает набивке профилированной планки.

Что такое карнизный свес металлочерепицы

В просторечии его называют карнизом или концевой планкой. Профессиональные кровельщики, когда говорят о карнизном свесе металлочерепицы, имеют в виду нижнюю часть листа на скате, которая выходит за пределы периметра стен здания.

Карниз металлочерепицы — это не 50 мм поверхности, свешивающихся с карнизной доски. В состав узла свеса входят:

  • Нижняя кромка листа металлочерепицы,
  • Ветровая или карнизная доска каркаса ската,
  • Капельник,
  • Карнизная планка.

Все они устанавливаются на свесах под металлочерепицей и оказывают существенное влияние на долговечность и надежность кровли. Непосредственного влияния на работу карнизной планки они не оказывают, но некоторые из доборных элементов приходится устанавливать до монтажа защитной накладки, поэтому всегда приходится учитывать место их размещения и размеры доборов.

Нужна ли карнизная планка для металлочерепицы

Разумеется, можно обойтись и без оборудования свеса металлочерепицы. Для некоторых типов крыш используют упрощенный вариант оформления нижней кровельной кромки. В этом случае оставляют вылет нижнего края металлочерепицы на расстоянии 50-60 мм от плоскости стены. Чтобы удалять влагу, металлическую кромку подшивают на стену профилированной планкой – желобом, наподобие той, что устанавливается на фронтонных накладках металлочерепицы.

Подобный случай — скорее исключение из правил, используется он крайне редко. Для обычных двухскатных крыш ставят карнизный свес под металлочерепицу с целью обеспечения:

  • Защиты мауэрлата и опорной части стены от дождя и ветра,
  • Отведения дождевой и талой воды от отмостки фундамента,
  • Организации устойчивого притока воздуха в вентиляционные каналы под металлочерепицей.

В отличие от профнастила, у которого волнистое профилированное сечение уже образует каналы, по которым притекающий воздух может частично убирать пароконденсат, у металлочерепицы такой возможности нет. Поэтому эффективная вентиляция утеплителя и кровли может быть обеспечена только за счет правильного выбора схемы обустройства карнизного свеса.

Виды карнизных свесов для металлочерепицы

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

Внутреннее отведение влаги с карнизного свеса

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

Классический вариант карнизного свеса под металлочерепицей

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

Устройство карниза металлочерепицы

Конструктивно карнизный свес представляет собой пакет из слоя гидроизоляции, обрешетки пароизолирующего полотна и кровельного покрытия из металлочерепицы.

Кромка материала пароизоляции выводится и укладывается на планку капельника. Между кровельным покрытием и контробрешеткой образуются вентканалы для притока воздуха. Поверх приемных окошек установлена карнизная планка. Завершающим элементом свеса является система водосточных желобов, уложенных на монтажные крюки.

Размеры карнизной планки для крыши из металлочерепицы

На вертикальной торцевой поверхности свеса устанавливается накладка из оцинкованного тонколистового материала. Планка выполнена в виде Г-образного профиля, вертикальная полка которого нашивается на торец, горизонтальная набивается на деревянную подшивку краевой зоны стропил контробрешетки.

Стандартные размеры карнизной планки для металлочерепицы равны 118х80 мм, угол раскрытия профиля равен 120 о . По нижней кромке выполнен усиливающий загиб, равный 10 мм. Планка для свеса изготавливается из оцинковки толщиной 0,8 мм.

Монтаж карниза для металлочерепицы

К обустройству карнизного узла приступают после завершения работ по установке стропильных балок. Для того чтобы карниз получился ровным, без волны и уклонов по горизонту, стропила зачищают и выравнивают под набивку планок контробрешетки.

Монтаж деревянного основания

К сборке карнизного свеса можно приступать после того, как будут усилены концы стропил, для этого по линии свеса нашиваются без зазора две горизонтальные доски.

Вертикальную поверхность торцов стропил зашивают лобовой доской.

Установка главных деталей карнизного свеса

После того как лобовая доска установлена на свое место, необходимо набить металлическую планку капельника. Это главный элемент карниза, так как по капельнику из-под металлочерепицы удаляется избыток конденсата.

Планку укладывают на лобовую доску и обрешетку отогнутой кромкой вниз и крепят к деревянному основанию саморезами и шуруповертом. Следующим этапом на поверхность основания укладывается пароизоляционная мембрана, ее край должен полностью заходить на отогнутую полку капельника. Полотно крепят на двухсторонней клейкой ленте.

Поверх пароизоляции укладывают рейки контробрешетки, чтобы древесина не порвала полотно, опорную поверхность планок подшивают ленточным уплотнителем.

Далее вдоль нижней кромки карнизного свеса нашивают две горизонтальные планки или брусы, того же сечения и размеров, что и элементы контробрешетки.

Этот этап завершается укладкой реек обрешетки, и можно приступать к установке креплений водостока и карнизной планки.

Завершающий этап

Так как изготовление системы водоотведения требует подвеса приемных желобов, перед установкой карнизной планки на свес необходимо закрепить монтажные крюки. Они крепятся саморезами прямо к двум нижним рейкам обрешетки карнизного свеса.

Понятно, что уложенные на бруски держатели будут выступать над поверхностью обрешетки, чтоб спрятать их, приходится укладывать еще один ряд деревянных реек. На крюки крепится водоотводящий желоб, а поверх только что уложенных брусков-накладок устанавливается карнизная планка кровли из металлочерепицы.

Нижний край добора заводится внутрь желоба. Остается лишь уложить металлические листы кровли и закрепить их на обрешетке.

Советы и рекомендации

Больше всего ошибок допускается на этапе укладки полотна пароизоляции и установки капельника. Обычно полотно стараются не заводить на планку капельника, а поднять и уложить на уровне карнизной металлической накладки. В этом случае капельная система остается сухой, а большая часть конденсата стекает и собирается лужей под металлическим листом кровли, так как преодолеть подъем через дополнительный деревянный брус вода не в состоянии.

Идея сливать конденсат в желоб хороша, но она работает только в сухом и жарком климате. При сильных морозах такая дренажная система карнизного свеса должным образом не работает, а скопившийся водный конденсат рано или поздно проникнет в толщу утеплителя, и карнизный свес будет постепенно прогибаться под собственным весом. В этом случае приходится вскрывать гидроизоляцию и отводить конденсат через подшивку софитами.

Второй распространенной ошибкой является укладка пароизоляции без клеевой ленты. Впоследствии полотно либо съезжает к нижнему торцу стропил, либо проседает и оголяет край утеплителя для сконденсированных водяных паров. Если нет ленты, полотно можно наклеить на любом водостойком клее или герметике. Понятно, что полотнище гидроизоляции необходимо укладывать на рейки с запасом по 50-60 мм с каждой стороны. Это необходимо, чтобы скомпенсировать провис и деформацию материала.

Заключение

Для того чтобы правильно установить карнизный свес кровли под металлочерепицей, не нужно экономить на материалах и пытаться упрощать схему, использовать свои идеи и рацпредложения. Общее устройство узла было разработано специалистами и испытано многократно, поэтому лучше, чем профессионалы, сделать кровельный свес не получится. Любая импровизация или переработка конструкции, пусть даже с самыми благими намерениями, только ухудшит гидроизоляцию кровельного покрытия.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Построить карнизный свес кровли из металлочерепицы нужно будет до укладки кровельного покрытия. Защитить деревянные детали кобылок и обрешетки можно и последующей подшивкой софитов, но такой способ оказывается более трудоемким, поэтому лучше закрыть карнизы заранее, когда ничего не мешает набивке профилированной планки.

Что такое карнизный свес металлочерепицы

В просторечии его называют карнизом или концевой планкой. Профессиональные кровельщики, когда говорят о карнизном свесе металлочерепицы, имеют в виду нижнюю часть листа на скате, которая выходит за пределы периметра стен здания.

Карниз металлочерепицы — это не 50 мм поверхности, свешивающихся с карнизной доски. В состав узла свеса входят:

  • Нижняя кромка листа металлочерепицы,
  • Ветровая или карнизная доска каркаса ската,
  • Капельник,
  • Карнизная планка.

Все они устанавливаются на свесах под металлочерепицей и оказывают существенное влияние на долговечность и надежность кровли. Непосредственного влияния на работу карнизной планки они не оказывают, но некоторые из доборных элементов приходится устанавливать до монтажа защитной накладки, поэтому всегда приходится учитывать место их размещения и размеры доборов.

Нужна ли карнизная планка для металлочерепицы

Разумеется, можно обойтись и без оборудования свеса металлочерепицы. Для некоторых типов крыш используют упрощенный вариант оформления нижней кровельной кромки. В этом случае оставляют вылет нижнего края металлочерепицы на расстоянии 50-60 мм от плоскости стены. Чтобы удалять влагу, металлическую кромку подшивают на стену профилированной планкой – желобом, наподобие той, что устанавливается на фронтонных накладках металлочерепицы.

Подобный случай — скорее исключение из правил, используется он крайне редко. Для обычных двухскатных крыш ставят карнизный свес под металлочерепицу с целью обеспечения:

  • Защиты мауэрлата и опорной части стены от дождя и ветра,
  • Отведения дождевой и талой воды от отмостки фундамента,
  • Организации устойчивого притока воздуха в вентиляционные каналы под металлочерепицей.

В отличие от профнастила, у которого волнистое профилированное сечение уже образует каналы, по которым притекающий воздух может частично убирать пароконденсат, у металлочерепицы такой возможности нет. Поэтому эффективная вентиляция утеплителя и кровли может быть обеспечена только за счет правильного выбора схемы обустройства карнизного свеса.

Виды карнизных свесов для металлочерепицы

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

Внутреннее отведение влаги с карнизного свеса

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

Классический вариант карнизного свеса под металлочерепицей

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

Устройство карниза металлочерепицы

Конструктивно карнизный свес представляет собой пакет из слоя гидроизоляции, обрешетки пароизолирующего полотна и кровельного покрытия из металлочерепицы.

Кромка материала пароизоляции выводится и укладывается на планку капельника. Между кровельным покрытием и контробрешеткой образуются вентканалы для притока воздуха. Поверх приемных окошек установлена карнизная планка. Завершающим элементом свеса является система водосточных желобов, уложенных на монтажные крюки.

Размеры карнизной планки для крыши из металлочерепицы

На вертикальной торцевой поверхности свеса устанавливается накладка из оцинкованного тонколистового материала. Планка выполнена в виде Г-образного профиля, вертикальная полка которого нашивается на торец, горизонтальная набивается на деревянную подшивку краевой зоны стропил контробрешетки.

Стандартные размеры карнизной планки для металлочерепицы равны 118х80 мм, угол раскрытия профиля равен 120 о . По нижней кромке выполнен усиливающий загиб, равный 10 мм. Планка для свеса изготавливается из оцинковки толщиной 0,8 мм.

Монтаж карниза для металлочерепицы

К обустройству карнизного узла приступают после завершения работ по установке стропильных балок. Для того чтобы карниз получился ровным, без волны и уклонов по горизонту, стропила зачищают и выравнивают под набивку планок контробрешетки.

Монтаж деревянного основания

К сборке карнизного свеса можно приступать после того, как будут усилены концы стропил, для этого по линии свеса нашиваются без зазора две горизонтальные доски.

Вертикальную поверхность торцов стропил зашивают лобовой доской.

Установка главных деталей карнизного свеса

После того как лобовая доска установлена на свое место, необходимо набить металлическую планку капельника. Это главный элемент карниза, так как по капельнику из-под металлочерепицы удаляется избыток конденсата.

Планку укладывают на лобовую доску и обрешетку отогнутой кромкой вниз и крепят к деревянному основанию саморезами и шуруповертом. Следующим этапом на поверхность основания укладывается пароизоляционная мембрана, ее край должен полностью заходить на отогнутую полку капельника. Полотно крепят на двухсторонней клейкой ленте.

Поверх пароизоляции укладывают рейки контробрешетки, чтобы древесина не порвала полотно, опорную поверхность планок подшивают ленточным уплотнителем.

Далее вдоль нижней кромки карнизного свеса нашивают две горизонтальные планки или брусы, того же сечения и размеров, что и элементы контробрешетки.

Этот этап завершается укладкой реек обрешетки, и можно приступать к установке креплений водостока и карнизной планки.

Завершающий этап

Так как изготовление системы водоотведения требует подвеса приемных желобов, перед установкой карнизной планки на свес необходимо закрепить монтажные крюки. Они крепятся саморезами прямо к двум нижним рейкам обрешетки карнизного свеса.

Понятно, что уложенные на бруски держатели будут выступать над поверхностью обрешетки, чтоб спрятать их, приходится укладывать еще один ряд деревянных реек. На крюки крепится водоотводящий желоб, а поверх только что уложенных брусков-накладок устанавливается карнизная планка кровли из металлочерепицы.

Нижний край добора заводится внутрь желоба. Остается лишь уложить металлические листы кровли и закрепить их на обрешетке.

Советы и рекомендации

Больше всего ошибок допускается на этапе укладки полотна пароизоляции и установки капельника. Обычно полотно стараются не заводить на планку капельника, а поднять и уложить на уровне карнизной металлической накладки. В этом случае капельная система остается сухой, а большая часть конденсата стекает и собирается лужей под металлическим листом кровли, так как преодолеть подъем через дополнительный деревянный брус вода не в состоянии.

Идея сливать конденсат в желоб хороша, но она работает только в сухом и жарком климате. При сильных морозах такая дренажная система карнизного свеса должным образом не работает, а скопившийся водный конденсат рано или поздно проникнет в толщу утеплителя, и карнизный свес будет постепенно прогибаться под собственным весом. В этом случае приходится вскрывать гидроизоляцию и отводить конденсат через подшивку софитами.

Второй распространенной ошибкой является укладка пароизоляции без клеевой ленты. Впоследствии полотно либо съезжает к нижнему торцу стропил, либо проседает и оголяет край утеплителя для сконденсированных водяных паров. Если нет ленты, полотно можно наклеить на любом водостойком клее или герметике. Понятно, что полотнище гидроизоляции необходимо укладывать на рейки с запасом по 50-60 мм с каждой стороны. Это необходимо, чтобы скомпенсировать провис и деформацию материала.

Заключение

Для того чтобы правильно установить карнизный свес кровли под металлочерепицей, не нужно экономить на материалах и пытаться упрощать схему, использовать свои идеи и рацпредложения. Общее устройство узла было разработано специалистами и испытано многократно, поэтому лучше, чем профессионалы, сделать кровельный свес не получится. Любая импровизация или переработка конструкции, пусть даже с самыми благими намерениями, только ухудшит гидроизоляцию кровельного покрытия.

Карнизная планка для металлочерепицы: размеры, устройство, способы монтажа

Построить карнизный свес кровли из металлочерепицы нужно будет до укладки кровельного покрытия. Защитить деревянные детали кобылок и обрешетки можно и последующей подшивкой софитов, но такой способ оказывается более трудоемким, поэтому лучше закрыть карнизы заранее, когда ничего не мешает набивке профилированной планки.

Что такое карнизный свес металлочерепицы

В просторечии его называют карнизом или концевой планкой. Профессиональные кровельщики, когда говорят о карнизном свесе металлочерепицы, имеют в виду нижнюю часть листа на скате, которая выходит за пределы периметра стен здания.

Карниз металлочерепицы — это не 50 мм поверхности, свешивающихся с карнизной доски. В состав узла свеса входят:

  • Нижняя кромка листа металлочерепицы,
  • Ветровая или карнизная доска каркаса ската,
  • Капельник,
  • Карнизная планка.

Все они устанавливаются на свесах под металлочерепицей и оказывают существенное влияние на долговечность и надежность кровли. Непосредственного влияния на работу карнизной планки они не оказывают, но некоторые из доборных элементов приходится устанавливать до монтажа защитной накладки, поэтому всегда приходится учитывать место их размещения и размеры доборов.

Нужна ли карнизная планка для металлочерепицы

Разумеется, можно обойтись и без оборудования свеса металлочерепицы. Для некоторых типов крыш используют упрощенный вариант оформления нижней кровельной кромки. В этом случае оставляют вылет нижнего края металлочерепицы на расстоянии 50-60 мм от плоскости стены. Чтобы удалять влагу, металлическую кромку подшивают на стену профилированной планкой – желобом, наподобие той, что устанавливается на фронтонных накладках металлочерепицы.

Подобный случай — скорее исключение из правил, используется он крайне редко. Для обычных двухскатных крыш ставят карнизный свес под металлочерепицу с целью обеспечения:

  • Защиты мауэрлата и опорной части стены от дождя и ветра,
  • Отведения дождевой и талой воды от отмостки фундамента,
  • Организации устойчивого притока воздуха в вентиляционные каналы под металлочерепицей.

В отличие от профнастила, у которого волнистое профилированное сечение уже образует каналы, по которым притекающий воздух может частично убирать пароконденсат, у металлочерепицы такой возможности нет. Поэтому эффективная вентиляция утеплителя и кровли может быть обеспечена только за счет правильного выбора схемы обустройства карнизного свеса.

Виды карнизных свесов для металлочерепицы

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

Внутреннее отведение влаги с карнизного свеса

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

Классический вариант карнизного свеса под металлочерепицей

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

Устройство карниза металлочерепицы

Конструктивно карнизный свес представляет собой пакет из слоя гидроизоляции, обрешетки пароизолирующего полотна и кровельного покрытия из металлочерепицы.

Кромка материала пароизоляции выводится и укладывается на планку капельника. Между кровельным покрытием и контробрешеткой образуются вентканалы для притока воздуха. Поверх приемных окошек установлена карнизная планка. Завершающим элементом свеса является система водосточных желобов, уложенных на монтажные крюки.

Размеры карнизной планки для крыши из металлочерепицы

На вертикальной торцевой поверхности свеса устанавливается накладка из оцинкованного тонколистового материала. Планка выполнена в виде Г-образного профиля, вертикальная полка которого нашивается на торец, горизонтальная набивается на деревянную подшивку краевой зоны стропил контробрешетки.

Стандартные размеры карнизной планки для металлочерепицы равны 118х80 мм, угол раскрытия профиля равен 120 о . По нижней кромке выполнен усиливающий загиб, равный 10 мм. Планка для свеса изготавливается из оцинковки толщиной 0,8 мм.

Монтаж карниза для металлочерепицы

К обустройству карнизного узла приступают после завершения работ по установке стропильных балок. Для того чтобы карниз получился ровным, без волны и уклонов по горизонту, стропила зачищают и выравнивают под набивку планок контробрешетки.

Монтаж деревянного основания

К сборке карнизного свеса можно приступать после того, как будут усилены концы стропил, для этого по линии свеса нашиваются без зазора две горизонтальные доски.

Вертикальную поверхность торцов стропил зашивают лобовой доской.

Установка главных деталей карнизного свеса

После того как лобовая доска установлена на свое место, необходимо набить металлическую планку капельника. Это главный элемент карниза, так как по капельнику из-под металлочерепицы удаляется избыток конденсата.

Планку укладывают на лобовую доску и обрешетку отогнутой кромкой вниз и крепят к деревянному основанию саморезами и шуруповертом. Следующим этапом на поверхность основания укладывается пароизоляционная мембрана, ее край должен полностью заходить на отогнутую полку капельника. Полотно крепят на двухсторонней клейкой ленте.

Поверх пароизоляции укладывают рейки контробрешетки, чтобы древесина не порвала полотно, опорную поверхность планок подшивают ленточным уплотнителем.

Далее вдоль нижней кромки карнизного свеса нашивают две горизонтальные планки или брусы, того же сечения и размеров, что и элементы контробрешетки.

Этот этап завершается укладкой реек обрешетки, и можно приступать к установке креплений водостока и карнизной планки.

Завершающий этап

Так как изготовление системы водоотведения требует подвеса приемных желобов, перед установкой карнизной планки на свес необходимо закрепить монтажные крюки. Они крепятся саморезами прямо к двум нижним рейкам обрешетки карнизного свеса.

Понятно, что уложенные на бруски держатели будут выступать над поверхностью обрешетки, чтоб спрятать их, приходится укладывать еще один ряд деревянных реек. На крюки крепится водоотводящий желоб, а поверх только что уложенных брусков-накладок устанавливается карнизная планка кровли из металлочерепицы.

Нижний край добора заводится внутрь желоба. Остается лишь уложить металлические листы кровли и закрепить их на обрешетке.

Советы и рекомендации

Больше всего ошибок допускается на этапе укладки полотна пароизоляции и установки капельника. Обычно полотно стараются не заводить на планку капельника, а поднять и уложить на уровне карнизной металлической накладки. В этом случае капельная система остается сухой, а большая часть конденсата стекает и собирается лужей под металлическим листом кровли, так как преодолеть подъем через дополнительный деревянный брус вода не в состоянии.

Идея сливать конденсат в желоб хороша, но она работает только в сухом и жарком климате. При сильных морозах такая дренажная система карнизного свеса должным образом не работает, а скопившийся водный конденсат рано или поздно проникнет в толщу утеплителя, и карнизный свес будет постепенно прогибаться под собственным весом. В этом случае приходится вскрывать гидроизоляцию и отводить конденсат через подшивку софитами.

Второй распространенной ошибкой является укладка пароизоляции без клеевой ленты. Впоследствии полотно либо съезжает к нижнему торцу стропил, либо проседает и оголяет край утеплителя для сконденсированных водяных паров. Если нет ленты, полотно можно наклеить на любом водостойком клее или герметике. Понятно, что полотнище гидроизоляции необходимо укладывать на рейки с запасом по 50-60 мм с каждой стороны. Это необходимо, чтобы скомпенсировать провис и деформацию материала.

Заключение

Для того чтобы правильно установить карнизный свес кровли под металлочерепицей, не нужно экономить на материалах и пытаться упрощать схему, использовать свои идеи и рацпредложения. Общее устройство узла было разработано специалистами и испытано многократно, поэтому лучше, чем профессионалы, сделать кровельный свес не получится. Любая импровизация или переработка конструкции, пусть даже с самыми благими намерениями, только ухудшит гидроизоляцию кровельного покрытия.

Цены на услуги

Монтаж металлочерепицы – от 350руб

Монтаж фальцевых картин – от 550руб

+7 (495) 799-12-31

Гарантия до 7-ми лет

Без лишних хлопот

Компания «ПРОФИКРОВ» предлагает своим заказчикам доступные, обоснованные и абсолютно прозрачные цены на монтаж кровли и ремонтные работы. Расценки на основные работы представлены в нашем подробном прайсе. На их основе составляются индивидуальные комплексные сметы.

Стоимость монтажа или ремонта крыши зависит от текущего состояния кровли и конструктивных особенностей здания, от степени сложности предстоящего монтажа или реконструкции, от типа используемых кровельных материалов и вспомогательных аксессуаров.

Рекомендуем ознакомиться с интересной системой скидок и спецпредложений, которая позволит выгодно реализовать самые масштабные и неординарные проектные решения.

В разделе «АКЦИИ и СКИДКИ» Вы также можете узнать условия получения СКИДКИ!

  • Оплата наличными денежными средствами
  • Безналичный расчет
  • Оплата банковскими картами

Как выбрать компанию для проведения кровельных работ

Основное предназначение дома – быть надежным и безопасным пристанищем для человека, но эта функция невыполнима без прочной и правильно установленной крыши. Именно поэтому работы по монтажу кровли так важны в процессе постройки жилых объектов.

Значение монтажа кровли в строительстве

Установка крыши имеет большое значение при строительстве здания, так как кровля оберегает жилище от неблагоприятных погодных условий, атмосферных осадков, температурных перепадов, механической нагрузки, радиации, а также от воздействия огня, вредных и токсичных веществ, пыли, микроорганизмов и многого другого.

Основными качествами хорошей кровли являются:

  • длительный срок эксплуатации,
  • износоустойчивость,
  • влагонепроницаемость.

Под воздействием климатических условий качественная кровля:

  • не деформируется,
  • не подвергается короблению,
  • не трескается,
  • не начинает пропускать влагу

Поскольку монтаж кровли чрезвычайно важен и ошибки на данном этапе строительных работ могут в дальнейшем обернуться неприятными последствиями, правильным решением будет доверить кровельные работы специалистам. К тому же установка кровли является довольно трудоемким процессом, требующим определенного опыта, знаний и навыков.

Комплексные работы по установке крыши включают в себя такие важнейшие этапы, как монтаж системы стропил, установка обрешетки и контробрешетки, устройство теплоизоляции, пароизоляции и гидроизоляции, укладка кровельного покрытия, монтаж вентиляционной системы и системы водослива, отделка свеса и прочих элементов кровли.

Выбрать компанию, которая поможет решить вопрос с монтажом крыши непросто, так как в строительной сфере достаточно много фирм, предлагающих подобные услуги. Но если подойти к делу с пониманием того, как важна для вашего дома кровля, работа по ее установке будет выполнена максимально качественно.

Правильный выбор компании по монтажу кровли

Специалисты компании «ПРОФИКРОВ» готовы оказать вам полный спектр кровельных работ: от предложения оптимального покрытия для крыши до его надежной укладки. Мы выполняем монтаж кровли на строительных площадках любого уровня: хозяйственные постройки на приусадебном участке, городские многоэтажные дома, загородные коттеджи, элитные евро-особняки. Вне зависимости от того, каков формат объекта, специалисты нашей компании готовы профессионально и качественно подходить к рабочему процессу.

Сотрудничество с нами может происходить по одному из нескольких сценариев:

  • Если вы имеете определенные знания в строительной сфере и желаете контролировать выполнение кровельных работ, то при взаимдействии снами у вас будет возможность принимать определенное участие в каждом этапе процесса. За вашим проектом будет закреплен сотрудник нашей компании, который сможет ответить на все ваши вопросы.
  • При отсутствии знаний в области кровельных работ или при дефиците времени вы можете полностью довериться высококвалифицированным специалистам нашей компании.

    Какому варианту вы бы ни отдали предпочтение, компания «ПРОФИКРОВ» гарантирует вам качественный результат. Главное – нужно помнить о том, что установка такого важнейшего элемента дома, как кровля – работа для настоящих профи.

    Еще одним значимым фактором при установке крыши является использование специалистами высококачественного технического оснащения. Для достижения безупречного результата мы применяем только надежное дорогостоящее оборудование.

    Итак, если вам нужна качественная кровля, работу по ее монтажу лучше всего доверить квалифицированным специалистам.

    Как мы работаем

    С вами созванивается специалист и подбирает удобное время для визита

    Карниз крыши – назначение, устройство и способы отделки

    Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

    К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

    Устройство и функции

    Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

    1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
    2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
    3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

    Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия. Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

    Многих домовладельцев интересует, можно ли оформить карниз для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

    • Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
    • Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

    Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

    Способы формирования

    Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

    1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
    2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

    Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

    Оптимальный размер

    Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения. При выборе длины карниза учитываются следующие факторы:

    • Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
    • Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
    • Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

    Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

    Материл для подшивки

    Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

      Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

    Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

    Способы подшивки

    Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

    • Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
    • Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.


    Теги: #Карниз кровли из металлочерепицы

  • устройство и оптимальные размеры, длина и узел по нормам, подшивка

    На чтение 7 мин. Просмотров 239 Опубликовано Обновлено

    Свес кровли – элемент крыши, выступающий за пределы фронтальной стены, образуя своего рода козырек. Такой карниз защищает фасад от воды и мороза, препятствует попаданию холода в пространство под крышей и служит частью вентиляционной системы.

    Устройство и конструктивные особенности свеса кровли

    Свес кровли образуется стропильной системой, выходящей за контуры дома

    Свешенный наружу фрагмент крыши образует стропильная система, часть которой выходит за пределы стен. Стандартная длина – 0,5-0,7 м. Если по каким-то причинам конструкция крыши этого не позволяет, стропильные ноги удлиняют, устанавливая на них кобылки.

    Главная задача свеса – защита подзеркального пространства. Поэтому его размеры и устройство зависят от погодных условий региона и особенностей здания:

    • Дом с мансардой – ширина максимальна, так как края должны защитить вертикальные поверхности фасада.
    • В регионах со слабыми ветрами можно обойтись и вовсе без свеса, например, классическая черепичная крыша предполагает карниз минимальной ширины.
    • Более эстетичное решение для таких же условий – вариант, опирающийся на выступ стены. Свес есть, но сам карниз как бы «завернут» во фронтон.

    На конструкцию и величину элемента влияет устройство вентиляции, водостока и стиль здания.

    Разновидности свесов

    Конструкция зависит от устройства крыши. Для односкатного варианта существует только одно решение – боковой свес. Двускатная или многоскатная крыша предполагает появление фронтона и боковых стен. Появляется фронтальный карниз. На вальмовой крыше, которая включает 4 ската, также возможен только боковой свес.

    Фронтальный

    Фронтальный свес защищает фасад здания от дождя и снега

    Защищает фронтон – завершающую, обычно треугольную часть стены, которая появляется между двумя скатами. Образуется карниз за счет вылета обоих скатов. Ширина карниза – от 40 до 100 см. Различают 2 типа такой конструкции.

    Свес крыши может быть образован стропилами. Для этого нужно вывести за границы периметра горизонтальные перекладины и конек. Используют деревянный брус того же сечения, снизу карниз подшивают доской. Такой вариант очень прочен и надежен, так что длина его может достигать 1 м. Для кровли допускается использовать тяжелый материал: керамическую черепицу, шифер.

    Более легкая конструкция получается при выносе только обрешетки. Такой карниз не превышает 50–60 см, обшивается легким материалом, наподобие металлочерепицы, ондулина, мягкой черепицы. Фронтальный свес почти всегда относится к закрытым и подшивается досками, вагонкой.

    Боковой

    Боковой карнизный свес кровли

    Выступ ската над стеной здания, размещается по бокам крыши. Длина в пределах 50–70 см. Его размеры обусловлены погодными условиями региона, шириной отмостки, высоты дома.

    Длина карниза может превышать указанные параметры, но делать свес уже нерационально. В этом случае он не сможет защищать стены от дождя, а чердак от продувания.

    Узел карнизного свеса

    Узлы кровли из металлочерепицы и конструкция с подшивкой для формирования технического пространства заметно отличаются. Разделяют конструкцию на 4 основных типа.

    Изготовленный вровень

    Свес кровли, изготовленный вровень

    В этом случае длина стропильных ног не выходит за периметр здания. Но так как карниз все же необходим, производится принудительное удлинение: горизонтально к краю стропильного бруса устанавливают сливную доску. После настила кровли здесь монтируют водосток. В деревянном доме такой свес должен быть не менее 55 см, в кирпичном длина может быть уменьшена до 40 см.

    Существенный недостаток решения – отсутствие защиты. Дождь и снег попадает на стены, а ветер свободно проникает в подкровельное пространство.

    Открытый

    Самый простой вариант: свес образуют стропильные ноги, желобок водостока монтируют на верхнюю кромку кровли. Образованный карниз не подшивается, так что лишних затрат не потребуется. Длина достаточная – 55–65 см, поэтому он хорошо защищает стены, особенно при крутом наклоне ската.

    Закрытый

    Свес кровли, подшитый профнастилом

    Также образован выступом стропил. С внутренней стороны балок проделывают пазы, в них фиксирует обшивку. Конструкция более сложная, так как в этом случае потребуется обустроить вентиляцию. Между карнизом и стеной оставляют вентиляционные щели или же делают в подшивке отверстия и закрепляют в металлопрофиле решетку или перфорированные ламели. В этом случае воздух свободно проходит через щели, а в вентиляционную систему не попадает грязь и вода.

    Вентиляция через свес позволяет избавиться от конденсата, появляющегося на верхних этажах и на чердаке здания.

    Фронтонный

    Никаких ограничений в конструкции нет. По нормам свес кровли может быть подшитым и неподшитым. Но на деле лучше отделать карниз подходящим материалом, чтобы защитить стропильные ноги и брусья.

    Оптимальные размеры

    Типичные размеры свеса кровли

    По нормативам ГОСТ и СНиП свес крыши от стены имеет вполне определенные размеры. Зависит это от характера материала, использованного для кровли:

    • если используется асбестоцементный шифер, длина карниза составляет не менее 25 см;
    • величина конструкции из оцинкованной стали, в том числе и профлиста – 12 см;
    • если настилают гибкую черепицу, допускается минимальный размер – 5–7 см.

    Помимо требований СНиП и ГОСТ учитывают особенности здания и конструкцию свеса. Если предполагается освещение фронтона, светильники обычно монтируют именно в карниз. Это означает, что его длина должна быть достаточной, чтобы разметить довольно массивные корпуса осветительных приборов.

    Учитывается также размещение окон и балконов. Нередко карниз выступает частью затенения проемов и в этом случае длина его увеличивается.

    Стандартом считается угол наклона свеса под 45 градусов. На деле угол может быть заметно меньше, так как карниз нередко делают преломленным.

    Подшивочный материал и особенности монтажа

    Свес кровли, подшитый деревом

    Закрытый свес отделывается снизу подходящим материалом. Он должен быть легким, водостойким и прочным. Выбор большой.

    • Доски – самый очевидный вариант, особенно для деревянного загородного дома. Используют специально подшивную доску, вагонку, обрезную доску. Материал предварительно обрабатывают антисептиками и покрывают лаком или краской, устойчивой к действию воды. Это обязательно, так как под влиянием влажности древесина начинает гнить. Необходимо предусмотреть хорошую вентиляцию короба, так как при накоплении конденсата он придет в негодность.
    • Подшивка крыши профлистом – второй по популярности вариант. Профилированный лист покрывается слоем цинка, который защищает сталь от коррозии. Бороздки и углубления облегчают отвод дождя и конденсата. Профнастил довольно легкий, крепится на саморезы. Служит отличной основой для монтажа осветительных приборов.
    • Оцинкованная сталь – для подшивки на крышу из профлиста можно использовать и плоский лист. Такой вариант удобнее при сооружении коробчатых карнизов.
    • Сайдинг – пластиковый или деревянный. Чаще используется первый, так как пластик устойчив к действию воды, не гниет, не поддается коррозии. Требования к вентиляции в этом случае минимальны. Обходятся без вентиляции, если покупают перфорированный сайдинг.
    • Медный профиль – решение дорогое и эксклюзивное. Медные пластины выглядят красиво, не боятся воды, мороза, солнца. Создают эффект золотой подсветки стены и кровли.

    Есть и более трудоемкий вариант, образованный напуском камней. В этом случае стену под свес расширяют так, чтобы стропильная нога осталась в пределах периметра, а над стеной выступает лишь фрагмент кровли. Кирпичную подшивку армируют сеткой.

    В комплект фасадной отделки нередко входят все необходимые элементы для монтажа: пластиковые панели, J-профиль, планки софитов и прочее.

    Организация вентиляции

    Вентиляционная лента для свеса

    Чтобы подшить свес кровли и оборудовать вентиляцией максимально быстро и качественно, соблюдают следующие рекомендации:

    • Работать лучше в теплое время года, с апреля до октября. Коэффициент теплового сжатия у разных материалов разный и этот момент нужно учитывать.
    • Заранее выбирают положение водостоков. От этого зависит конструкция свеса.
    • Материал для подшивки выбирают не только по красоте и практичности, но также по простоте ухода и долговечности.
    • Вентиляцию располагают как можно дальше от края, чтобы предупредить возможное попадание воды в систему.
    • Отделку карниза выполняют после утепления стены. Иначе часть под коробом останется неизолированной и дом будет терять тепло.
    • В деревянном здании карниз крепят на кронштейны. Для отделки берут доски с двойной окантовкой.

    Продлить срок эксплуатации деревянного каркаса можно, если готовую конструкцию оштукатурить и покрыть слоем мраморной или гранитной крошки.

    Подшивка карнизов крыши - чем подшить свес кровли

    Завершающей стадией обустройства здания является подшивка крыши, установка водостоков и снегоочистителей. Благодаря проведению этих работ вы сможете придать зданию завершенный вид, защитить его от воздействия окружающей среды. Такие работы также сопряжены с обустройством вентиляции в подкровельном пространстве.

    Содержание:

    1. Для чего нужна подшивка свесов крыши?

    2. Подшивка карниза крыши: варианты

    3. Как подшить крышу своими руками

    4. Подшивка кровли софитом

    5. Подшивка карниза крыши профнастилом

    6. Подшивка свесов крыши вагонкой

    7. Подшивка кровли фанерой

    8. Видео

    Свесом крыши называют выступающие стропила за границы фасада здания. По своей конструкции они бывают фронтонными и карнизный свесы. Карнизный свес образуется благодаря склону стропил и с его помощью осуществляется вентиляция чердачного помещения. Если не выполнять, подшив кровли, то туда могут пробраться мыши, птицы, различные насекомые. Также стропила будут контактировать с влагой и разрушаться. Фронтонный свес образуется боковой частью склона, здесь необходимо позаботиться о том, чтобы не было щелей, и влага не попала на утеплитель крыши.

    Для чего нужна подшивка свесов крыши?

    Подшивка крыши позволяет защитить дом, а также придать ему законченный внешний вид. Благодаря оформлению карниза свеса конструкция дома приобретает завершенность, это позволяет сократить потери тепла в помещении, защитить все конструкции кровли от воздействия внешних факторов, помогает регулировать температурный баланс внутри помещения.

    Важно: подшивать необходимо все карнизы независимо от угла их наклона и величины выступов.

    Подшивка карниза крыши: варианты

    Вы думаете, чем подшить карниз? Материал, который будет использоваться для подшивки крыши должен сохранять свои характеристики под воздействие перепады температур, высокой влажности. Самыми распространенными материалами для подшивки являются вагонка, софиты, профнастил, сайдинг.

    Деревянная вагонка или обрезная доска.

    Древесина, которой будет осуществляться обшивка карниза крыши должна быть толщиной не менее 2 см средней влажности. Главными недостатками такого материала является недолговечность, изменение характеристик под действием погоды.

    Профнастил

    Профнастил - оцинкованная сталь, обработанная слоем полимера, который защищает металл. Панели из профлиста можно нарезать необходимого размера, для вентиляции делают зазоры между листами и стеной здания.

    Софит

    Софиты - это специальные пластиковые панели, которые изготовляют для оформления карнизов крыши. В их конструкции предусмотрены отверстия для вентиляции. Софит для подшивки обладает устойчивостью к перепадам температур, воздействию солнца, влаги. В зависимости от материала, который используют при производстве софиты бывают на основе меди, ПВХ, алюминия. Медные софиты самые дорогие по стоимости, но они не горючи, долговечны и имеют неповторимый внешний вид. Софиты для подшивки из ПВХ имеют специальную замковую систему, которая позволяет упростить процесс монтажа. Такие софиты выпускаются сплошными и перфорироваными. Оцинкованные софиты самые тяжелые по конструкции, что усложняет процесс установки. Алюминиевые софиты имеют все преимущества софитов, единственный их недостаток в том, что они выпускаются только белого и коричневого цветов.

    Фанера и ОСП

    Фанера - это многослойный материал в основе которого находится волокна древесины, скрепленные между собой клеем. Для придания влагостойкости в составе клея находится фенолформальдегид, который может выделяться со временем в окружающую среду.

    Сайдинг

    Сайдинг - это материал, изначально предназначенный для обшивки стен здания. Им можно подшить карниз крыши, однако он бует иметь неэстетичный вид. Дополнительно требуется свердение отверстий для вентиляции. Сайдинг из оцинкованного металла со временем ржавеет, так как происходит скопление конденсата и нет защитного покрытия. Так что такой вариант используется крайне редко.


    Как подшить крышу своими руками?

    При выполнении работ по подшивке крыши своими руками необходимо обращать внимание на конструкцию кровли, а также кровельный материал. В соответствии с этим обшивка карниза крыши может быть выполнена двумя способами:

    - по стропилам. В этом случае угол наклона будет равен углу подшивки. Этот метод монтажа применяют на плоских крышах или с небольшим уклоном. Сложности подшивки крыши своими руками потребуют от вас знание определенных навыков, чтобы создать ровную поверхность.

    Подшивка кровли софитом

    Подшивка кровли софитом от вас не потребует значительных навыков, так как они оснащены специальным замковым соединением. Изначально делают установку J-профиля непосредственно на доску, которая прикреплена к стене. Устанавливаем софит для подшивки в профиль. После чего крепим на противоположную сторону F-профиль. Окончательный этап монтажа свеса производится креплением L-профиля по внешней стороне края стропил.

    Важно: софит для подшивки необходимо устанавливать под углом в 90 градусов.

    Подшивка карниза крыши профнастилом

    Подшивка карнизов крыши профильным листом начинается с крепления бруска на уровне окончания стропил. Второй брус прикрепляют вдоль стропил. После чего необходимо подготовить профлист. Его разрезают на полоски необходимой ширины, после чего саморезами прикрепляют к брускам. Оставляют небольшое пространство для циркуляции воздуха. Отделка стыков производится специальными рецками.

    Подшивка свесов крыши вагонкой

    Подшивка карниза крыши осуществляется вагонкой хвойных пород дерева. Перед началом работы проверяют длины выступающих стропил. Она должна быть одинакова. Стропила параллельны друг другу. Установку начинают с формирования короба, к которому уже непосредственно будет крепится вагонка. Для крепления можно использовать специальные гвозди либо саморезы. Для вентиляции подкровельного пространства через равные промежутки устанавливают специальные вентиляционные решетки, которые будут способствовать прохождению воздуха и задерживать мусор.

    Важно: после проведения всех работ древесину следует обработать специальными средствами, которые ее защитят от воздействия влаги, а также различных насекомых.

    Подшивка кровли фанерой

    Подшив карниза крыши можно осуществить с помощью влагостойкой фанеры или листов ОСП. Из них оформляют деревянную коробку. Фанерные плиты достаточно удобны в монтаже своими руками. Большой размер позволяет сразу закрывать широкие участки. Для вентиляции в плиты вмонтируют специальные решетки. Такие свесы требуют дополнительного окрашивания.

    Видео

    чтобы не было щелей, и влага не попала на утеплитель крыши. Normal 0 false false false UK X-NONE X-NONE

    Добавить комментарий

    Свесы кровли. Карнизные свесы | Стоительство и дома под ключ

    Свесы кровли. Карнизные свесы

    Карнизные свесы – важный элемент в строительстве дома. Дом человека – сплав техники и искусства, поэтому не удивительно, что на облик дома влияет и страна, и местность, где он построен. Все связано, и, если дом, построенный в Карпатских горах, имеет очень широкий свес крыши при крутых скатах – причина этому традиции, укоренившиеся в результате природных условий. Широкие карнизные свесы защитят и стены, и окна от атмосферной воды и снегопада, примут на кровельное покрытие струи косого дождя, сильный ветер. Стены и цоколь дома должны намокать как можно меньше – это правило действует для всех конструкций и для очень многих, если не для всех стеновых строительных материалов, а также отделок стен.

    Высокие окна одноэтажных домов предохраняют от дождей и снега широкими карнизами, летом – карнизы дают тень, защищая комнаты от излишнего зноя. Кроме того, отделки и подшивки карнизных свесов исключительно выразительны в архитектурном плане, они могут кардинально изменить облик и настроение дома, изменив его пропорции. Зрительно свес карниза увеличивает площадь здания, при этом уменьшая его высоту. Ширина свеса может достигать 0,8 и более, даже более метра, такое решение связано с конструкцией стропильной системы. Для домов с мансардами ширина свеса выбирается в большую сторону, не только из соображений привлекательных пропорций, но и для защиты вертикали стен под мансардными скатами. В местностях со спокойным климатом и редкими несильными ветрами не редкость дома, не имеющие карнизных свесов вообще. Исключение – классический каменный английский дом с черепичной крышей и крошечным карнизным свесом, но это тоже объяснимо - каменные стены и небольшие окна и не нуждаются в особой защите от непогоды.

    Как увеличить фронтонный свес крыши. Фронтонный свес

    Фронтонный свес – это выступающий элемент скатов крыши, обрамляющий торцевой фронтон по бокам и переходящий в карниз. Ширина свеса не регламентируется строительными нормами, обычно этот параметр варьируется в районе 0,4-0,7 м. Чем шире фронтонный свес, тем лучше он защищает отделку стены от попадания влаги. Однако, важно, чтобы этот элемент гармонировал с общим архитектурным замыслом. Сделать фронтонный свес можно следующими способами:

    Схема расположения фронтонного свеса

    Формирование свеса за счет стропильной системы

    Чтобы материал свеса сам не страдал от воздействия влаги, с нижней стороны его необходимо подшить. Для отделки используют древесину, сайдинг, софиты, профнастил. Опытные кровельщики советуют подшивать свесы специализированными софитами с перфорацией, чтобы не ограничивать проникновение воздуха в толщу кровельного пирога.

    Источник: https://dom-na-vodah.ru/novosti/sves-krovli-svesy-krovli-tipy-i-osobennosti-podshivki

    Маленький свес крыши. Свесы кровли: типы и особенности подшивки

    Свесы – это элементы кровли, предназначенные для защиты наружных стен постройки от воздействия атмосферных осадков.Они являются конструкцией, выступающей за пределы стен здания.Наша статья расскажет об особенностях устройства и монтажа свесов, их разновидностях, способах обшивки и обеспечения вентиляции.

    Разновидности

    Выделяют два основных типа карнизных свесов:

    • боковой;
    • фронтальный.

    Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом. Фронтальный может быть как выступающим, так и выполненным заподлицо.Этот момент зависит от дизайнерской задумки.При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания.Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются.Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки.Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида. Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства.В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил.Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска.Рекомендуемый размер боковых свесов – 40 — 60 см.Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

    Карнизный свес кровли из металлочерепицы. Возведение стропильной системы

    Расчет стропильной системы обычно производится на стадии проектирования кровли с учетом всех особенностей выбранной Вами формой кровли, а также ветровой и снеговой нагрузки для каждого региона. Для средней полосы суммарная (ветровая и снеговая) нагрузка на кровлю составляет 200 кг/м2. Следует учесть, что правильно рассчитанная стропильная система - залог хорошей крыши, и ошибки в расчете недопустимы. Например, если Вы выбрали тяжелую натуральную черепицу, и при этом не рассчитали соответствующее сечение и шаг стропил, то, скорее всего, крыша в скором времени просядет.

    Для металлочерепицы рекомендуемое специалистами компании Вира-Трейдинг расстояние между стропилами составляет 600-900 мм, при увеличении рекомендованного расстояния следует использовать поперечные доски (обрешетку) большего сечения, как правило, используются стропила сечением 100x50 мм либо 150x50 мм.

    В боковой части стропил желательно просверлить отверстия диаметром 2-2,5 см с шагом 30 см, ближе к верхней части кровли, это позволит создать дополнительную горизонтальную (межстропильную) вентиляцию - при условии, что кровля будет утепляться.

    Следует учесть, что влажность используемого материала (древесных пород) не должна превышать 18-22%. Перед возведением стропильной системы специалисты по монтажу металлочерепицы компании Вира-Трейдинг обрабатывают бруски антисептическим и противопожарным составами.

    Перед началом работ следует проверить длины скатов крыши по диагоналям (смотрите рисунок), чтобы убедиться в прямоугольности кровли, а также необходимо проверить горизонтальность конька карниза и переломов скатов, плоскостность скатов. После выравнивания (если в этом возникнет необходимость), можно приступать к дальнейшему монтажу.

    Минимальный уклон крыши должен быть не менее 14° (т.е. высота кровли должна укладываться не более 4 раз по скату), это обеспечивает лучший сток влаги в период дождей и схода снега.

    Видео как удлинить карнизные свесы кровли. Кровмонтаж.

    Установка собственной металлической крыши: «Привет, ребята, пара вопросов, прежде чем я что-нибудь накрутил ...» - Гость (15.12.2001) | Сделай сам - Сделай сам | Архив

    Привет народ, Всего пара вопросов, прежде чем я что-то сильно облажаюсь на своей крыше. Я устанавливаю металлическую крышу поверх существующей крыши. В настоящее время я поставил 1x4 на существующую крышу, чтобы на ней сидел металл. Я немного не уверен, с чего начать. я должен начать с одной стороны? Кроме того, у меня есть веранда с другим уклоном.есть ли что-нибудь сложное в переходе? похоже, что это определенно будет самая сложная часть. наконец, как далеко за краю дома я должен начинать кровлю ... пару дюймов? извините за все вопросы, просто не хочу наделать слишком много ошибок ... ха-ха Тейлор .. Остин Текс

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/422/find/
    Типичная установка будет происходить слева направо. Для большинства переходов между уклонами потребуется оклад, который проходит под более высокой крышей и над нижней крышей. Вам может потребоваться помощь в местном магазине листового металла, чтобы согнуть этот оклад в соответствии с вашими потребностями.В большинстве случаев вы должны начинать карнизный конец панелей даже с края водосточного края. Я настоятельно рекомендую найти производителя вашей кровли и получить от него полную информацию по установке. Один из лучших онлайн-источников информации об установке, о котором я знаю: http://www.mtlsales.com/products/5V-Crimp.pdf Удачи. Всего найлучшего.

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/423/find/
    Инспектору HUD в моем районе требуется мин. При установке металлической панели крыши выступ на 1 дюйм за капельницу (металлическую кромку). Это кажется мне неуместным, особенно для старых конструкций, которые имеют тенденцию иметь перекос. Я утверждаю, что, поскольку защита от воды / льда также требуется, если щиток установлен поверх водоотводящей кромки (допускающий откос в 1 дюйм), а металлическая крыша перекрывает обе стороны (оставляя от четверти до полудюйма), то капельный край сохраняет чистую прямую линию от с точки обзора земли (квадратной или нет), а установка должна быть защищена от мороза и водонепроницаема.Если вместо этого металлические панели крыши нависают над водосливной кромкой, как утверждает инспектор, они должны быть установлены идеально под прямым углом, иначе они оставят зубчатую кромку, если смотреть с земли, не говоря уже об острых краях и углах, которые могут быть опасны при проведении технического обслуживания. обязательный. Мне не кажется, что этот метод установки был бы более водонепроницаемым или защищающим от мороза, и, скорее, сводит на нет необходимость использования капельного края. Итак, я высказал свое мнение, теперь, пожалуйста, скажите мне, что такое стандарт и почему? Дэвид Патноде-генеральный подрядчик-Нью-Йорк

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/424/find/
    Может быть, что-то мне не хватает, но я понятия не имею, откуда этот парень из HUD. я я не знаю ни одного строительного кодекса, который требует он просит. Кроме того, это не соответствует я знаю, что требуются отдельные производители.Я бы выследил производителя вашей крыши и попросите их отправить этому парню письмо с объяснением правильная деталь карниза на их продукте. То, что он предлагает, по крайней мере, для большинства металлических кровельных профилей, было бы некрасивым, склонным к возможному поднятию ветра или другим повреждениям и мешало бы дренажу в желоба. Если кто-то еще знает что-то отличное от того, что я говорю, пожалуйста, добавьте сюда свои два цента!

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/425/find/
    Я устанавливаю свою вторую металлическую крышу с использованием 16-дюймовых панелей Skyline компании IMSA. Я установил свою первую крышу в 1996 году над двухэтажным дуплексом. Крыша этого здания, выходящая на восток, ежегодно испытывала довольно сильные ветры зимой и весной, вплоть до 80 миль в час, без признаков подъема.IMSA требует 1-дюймового свеса. Единственные открытые крепежи на этой крыше - это шурупы по металлу №14 x 1 по дереву, 8 дюймов, примерно 2 дюйма от карниза. Что касается прямоугольной формы крыши, я не обнаружил, что это слишком проблематично. Вы просто начинаете с квадратного края фронтона и удлиняете его по длине карниза. Как только вы определите степень отклонения от карниза, вы отрегулируете свес. Если свес особенно велик, вы можете установить подкладку отливной кромки облицовки по всей длине крыши, чтобы устранить проблему.

    Поделиться

    Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/426/find/
    Я хотел бы знать, могу ли я разместить металлическую крышу над крышей из гудрона и гравия 3/12, используя пенополистирол толщиной 3/4 дюйма в качестве изоляционной прокладки.

    Поделиться

    Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/427/find/
    Шаг 3:12 подходит практически для всех металлических крыш.Однако, по моему опыту, большинство производителей не одобрят установку их продуктов поверх листов пенополистирола (также известного как «пенополистирол»), потому что пена сжимается при ходьбе по кровле, что может привести к повреждению кровельной системы. Есть некоторые системы, которые можно установить поверх жестких изоляционных листов из уретана. Меня беспокоит вентиляция в этом доме - есть ли вентилируемый чердак? Действующие строительные нормы и правила требуют вентиляции, чтобы избежать чрезмерного нагрева и накопления влаги в домах.Использование «структурного» стиля металлической крыши, которая может быть установлена ​​на рейках и воздушном пространстве, может быть очень эффективным с точки зрения энергии из-за создаваемого ею вентилируемого воздушного пространства. Я бы подумал об установке вертикальных распорок 2 x 4 и, возможно, частичном заполнении между ними жестким уретаном, а затем наложением горизонтальных реек поверх них, а затем кровли. Вам нужно будет поработать вентиляционное отверстие у карниза, а затем установить вентиляционное отверстие конька. Найдите производителя металлической кровли, которая вам нравится, а затем поработайте с ним, чтобы рассказать, чего вы хотите достичь.Они будут работать с вами, чтобы разработать детали продукта, который вы хотите установить у себя дома.

    Поделиться

    Или скопируйте этот URL: https://www.metalroofing.com / spirit / comment / 428 / find /
    Да, хотелось бы знать, куда ставить шурупы на коньке или нет. Спасибо Дэвид Брок

    Поделиться

    Или скопируйте этот URL: https: // www. metalroofing.com/spirit/comment/429/find/
    Я предполагаю, что вы имеете в виду размещение винтов при креплении панелей крыши 5V Crimp. Насколько мне известно, основные производители говорят, что винты не должны заходить в углубления между V на панелях. Вместо этого они должны выходить на плоские участки или вершины.Производители предлагают предварительно просверлить отверстия под крепеж с обратной стороны кровельных листов.

    Поделиться

    Или скопируйте этот URL: https://www.metalroofing.com / spirit / comment / 430 / find /
    Размещенный вами веб-сайт не является правильным. Он попал на какой-то другой сайт, не имевший ничего общего с металлическими крышами.

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/431/find/
    Ой! Ну, я сам пробовал и понимаю, что вы имеете в виду. Однако указанный мной URL-адрес верен. Я думаю, что проблема связана с тем, что на самом деле он ссылается на файл .pdf. На этом этапе я предлагаю перейти на домашнюю страницу производителя www.mtlsales.com, а затем перейдите по ссылке, чтобы загрузить информацию о том, какая из их продуктовых линеек наиболее актуальна для вас.

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/432/find/
    можно ли установить металлическую крышу над деревянными сотрясениями, не снимая их. можно ли это сделать, когда крыша мокрая.

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/433/find/
    У некоторых производителей, таких как мы, есть металлические кровельные системы, разработанные, испытанные и одобренные для установки на деревянной черепичной / шатровой крыше. Я бы сначала промыл крышу мягким раствором отбеливателя и мыла для солнечного света, чтобы убить любой грибок. Обычно деревянные крыши устанавливались на обшивку пространства, и поэтому вам нужно сначала обрезать края дерева и заблокировать его.Затем над стропилами установите вертикальную обвязку, закрепив ее на стропилах вниз. Затем установите гидроизоляцию, горизонтальную обвязку и металлическую крышу. Если вы установите самовентилирующую систему или проветрите воздушную камеру, влажная деревянная черепица высохнет быстро, однако важно сначала убить грибок.

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/434/find/
    Я вот-вот готова построить бревенчатый дом. Балки крыши находятся на расстоянии 24 дюйма друг от друга после того, как я нанесу защитное покрытие, если оно будет 3/4 или 5/8, каков следующий шаг, я знаю, что мне понадобится изоляция какой толщины Есть ли в книге или биграмме шаги перед установкой металлической крыши?

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/435/find/
    Для начала нужно выбрать металлическую кровельную систему, отвечающую вашим потребностям. Некоторые из них применяются непосредственно к деке, а некоторые - к обвязке. Затем вы должны рассмотреть свои потребности в энергии с учетом значений изоляции и вентиляции в соответствии с местными правилами.Мне нужна дополнительная информация, чтобы дать правильный совет, и если вы захотите связаться со мной напрямую, и я посмотрю, что я могу сделать, чтобы помочь

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/436/find/
    Я хотел бы знать, нужно ли мне откладывать 1 на 4 полоски прежде чем я положу свою банку на крышу из гонтовой черепицы

    Поделиться

    Или скопируйте этот URL: https: // www. metalroofing.com/spirit/comment/437/find/
    Я хотел бы знать, нужно ли мне класть полоски 1x4 перед тем, как поставить банку?

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/438/find/
    Металлическая кровля доступна во многих стилях и субстратах. Мы описываем это как вертикальное ребро, которое может быть закреплено на сквозной или скрытой основе, металлические панели, которые обычно представляют собой горизонтальные панели, и металлическую черепицу, которая обычно соединяется крючком. Обычно они выпускаются с покрытием из стали и алюминия с покрытием Galvalume или из стали с гальваническим покрытием.Жесть не использовалась для кровли уже много лет. Некоторые системы подходят только для обвязки, некоторые - прямо на палубу, а большинство - и того и другого. Я предлагаю вам проконсультироваться с производителем выбранного вами продукта. Сказав, что вам действительно нужно следить за тем, используете ли вы плоские листы непосредственно над черепицей, поскольку рисунки могут телеграфировать, и вы должны как минимум положить слой 30-фунтового войлока, чтобы разделить материалы.

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/439/find/
    Я хотел бы знать, нужно ли класть полоски 1х4 т прибейте мою металлическую кровлю, у меня уже есть крыша из гонтовой черепицы

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/440/find/
    Это действительно зависит от того, какой продукт вы используете. Некоторые из них приемлемы для использования на токарных станках или прогонах, а другие требуют твердого настила.

    Поделиться

    Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/441/find/

    Капельная кромка: действительно ли это важно для металлической крыши?

    Капельная кромка незаменима для асфальтовых крыш и теперь требуется большинством строительных норм. Но как насчет использования водостока на металлической крыше? Мы попросили CertainTeed (www. sureteed.com), которая сейчас производит металлическую кровельную систему под названием Matterhorn, дать рекомендации в этой последовательности вопросов и ответов:

    Капельная кромка помогает сохранять карнизы и грабли сухими и защищать от повреждений водой.Фото любезно предоставлено CertainTeed

    В: Я могу понять, зачем асфальтовой крыше нужен капельный край, но зачем металлической крыше?

    A: Отстойник не всегда требуется местными строительными нормативами, но установка отстойника - хорошая идея, особенно если дом находится в районе, который подвергается сильному ветровому дождю. Это применимо независимо от того, работаете ли вы с асфальтом или металлом, потому что кромка капель позволяет воде стекать с облицовки. Это помогает сохранить такие места, как карнизы и грабли, сухими и не поврежденными водой.Грабли более визуально открыты, поэтому повреждение граблей, нанесенное водой, легко заметить без подтеков. Кроме того, капельный край помогает закрыть любые зазоры, которые могут существовать между настилом крыши и облицовкой, и предотвращает ненужное перемещение между ними.

    Q: Можно предположить, что металлическая крыша не нуждается в водосточных желобах, особенно если вы используете водосточную кромку - это правильно?

    A: Многие фальцевые металлические крыши спроектированы таким образом, чтобы отводить воду без использования желобов.Однако было бы неверно утверждать, что во всех домах с металлической крышей или водосточным краем водосточные желоба не нужны. Панельная металлическая кровля, такая как продукт CertainTeed Matterhorn, устанавливается во многом так же, как и асфальтовая кровля, поэтому желоба могут быть предпочтительны в зависимости от погодных условий, наклона крыши, расположения бедер и впадин и т. Д. Наиболее важно, чтобы система не пропускала воду. от фасции и, что более важно, от фундамента. Края водостока могут помочь водосточным желобам отводить воду от важных систем и сооружений.

    В: Всегда ли CertainTeed включает в себя отливную кромку с системой Matterhorn или ее нужно заказывать отдельно? Это стандарт для большинства конкурентов?

    A: Металлические кровельные системы Matterhorn поставляются с водосточной кромкой, предназначенной для установки на уклоне до 12/12 без модификации. На более крутых крышах отливную кромку можно согнуть с помощью сайдингового тормоза для облегчения установки и более плотной посадки. Мы не можем говорить о том, что это стандартная функция для других систем, но мы считаем, что кромка для отвода капель дополняет внешний вид и функциональность нашей системы.

    Q: Некоторые подрядчики гнут собственный металл. Есть ли какие-либо меры предосторожности, которые следует дать тем, кто изгибает собственный капельный край для использования в системе Маттерхорн?

    A: Кромка отлива предназначена для удержания нижней части первого ряда металлических панелей. При установке убедитесь, что отливная кромка расположена прямо и перпендикулярно плоскости крыши и не следует за волнами на фасции (для этого может потребоваться линия мела). Обрежьте и согните облицовку оттока снаружи, чтобы она соответствовала переднему краю, внутреннему и внешнему фронтону.При соединении частей капельного края срежьте переднюю часть под углом, чтобы обеспечить плотное перекрытие и хорошее прилегание. Иногда необходимо подрезать нижний край, чтобы обеспечить плотную посадку. После того, как отливная кромка будет полностью установлена ​​на карнизе, установите синтетическую высококачественную гидроизоляционную черепицу, такую ​​как WinterGuard HT, поверх отводной кромки в соответствии с местными строительными нормами, чтобы обеспечить водонепроницаемость системы.

    CertainTeed предлагает водоотводную кромку с металлической кровельной системой под названием Matterhorn, которая выглядит как черепица, тряска и шифер.Фотография любезно предоставлена ​​CertainTeed

    В. Капельный край выглядит так, как будто он изготовлен довольно стандартно. Есть ли различия в типах водосливной кромки - по качеству или типу используемого металла, глубине и т. Д.?

    A: Кромки водостока обычно продаются длиной 10½ дюймов (а иногда и меньшей длины). Длина свеса обычно составляет от 2 дюймов до 5 дюймов. Края капель могут быть изготовлены из различных пластиков, винила, стекловолокна или коррозионно-стойких металлов. Чаще всего используются отливы из алюминия, оцинкованной стали и меди.Алюминий часто является предпочтительным металлом, поскольку он податлив, устойчив к коррозии и бывает разных цветов. Сталь прочнее, но она должна быть оцинкована, так как отливные края предназначены для контакта с водой. Три основных типа отливов - это классическая «L-образная» (называемая «L-образным» или «типом-C»), «T-образная» («T-образная» или «D-металлическая»), и «Фартук с желобом» или «F-стиль». Т-образная форма удерживает воду дальше от фасада и обычно используется в системах Matterhorn для карнизов.Фартуки водосточного желоба обычно используются при установке новых водосточных краев поверх существующей черепицы или граблей.

    Q: Какие ошибки обычно допускают установщики? Каковы правильные методы установки?

    A: Перед размещением металлических панелей необходимо установить впадины, кромки карниза / водостока, грабли, торцевую стену и гидроизоляцию боковой стены. Для подрядчиков, занимающихся укладкой асфальта, это может показаться нелогичным, но это необходимо при установке металлических панелей. При обрезке панелей до нужной длины начинайте резку с верхней части панели, сокращая ее по направлению к предварительно сформированному изгибу внизу.Это обеспечивает максимально чистый сдвиг и сохраняет закрученную кромку нетронутой для оптимальной фиксации. Для систем Matterhorn всегда устанавливайте панели справа налево, затем снизу вверх, начиная с правого нижнего угла настила крыши. При работе с металлическими панелями переносите панели на краях, а не на горизонтальной поверхности, чтобы они не сгибались или деформировались при транспортировке. Постарайтесь максимально снизить посещаемость и наденьте чистую обувь с мягкой подошвой и без следов при ходьбе по установленным панелям крыши.

    Q: Некоторые установщики выбирают неправильный инструмент? И какие инструменты лучше использовать?

    A: Инструменты для установки металлической кровли, включая водосточные края, довольно просты.Вашими основными инструментами будут аккумуляторный шуруповерт для сверления компонентов, ножницы для жести и ручной закаточный станок для резки металла и работы с ним, меловая леска для обеспечения точности, перчатки из листового металла для защиты и прокладка из пеноматериала для безопасности. Тормоз для листового металла, механические ножницы, настольная пила или циркулярная пила могут упростить установку, но не обязательно. При скромных вложениях в инструменты квалифицированный подрядчик может выполнить большинство работ по установке металлических кровель.

    Сколько нужно свесов для металлической кровли сарая? -

    Сколько свеса для металлической кровли сарая?

    У вас должен быть свес на металлической крыше не менее 2 дюймов.Это число может варьироваться в зависимости от личных предпочтений, но вам понадобится выступ не менее 1 дюйма.

    Металлическая крыша изготавливается из оцинкованного алюминия или стали. Хотя размеры металлических крыш могут варьироваться в зависимости от материала, из которого изготовлены панели, оба металла имеют две основные формы кровельных панелей, то есть фальцевую и гофрированную. Большинство металлических кровель устанавливаются с минимальным выступом на краях или краях фронтонов, так как они имеют тенденцию гнуться при больших нагрузках.Типичная металлическая крыша может быть от 2 до 4 дюймов в высоту или даже меньше. Металл обычно устанавливается на полосовой сайдинг или стропила, а не на твердую поверхность, используемую под другими типами материалов.

    Крыши с более низкими уклонами более подвержены повреждению снегом, чем крутые склоны, и поэтому они, как правило, имеют почти безопорный или небольшой свес, который может прогнуться. Некоторые металлические крыши имеют карнизы из деревянных каркасов, которые выступают на несколько дюймов или футов за пределы дома или стены сарая, чтобы поддерживать металлическую крышу. Это отодвигает линию капель льда и снега от стен здания без риска прогиба металлической крыши под весом.

    Идеальный свес металлической кровли навеса

    Большая часть металлических кровель устанавливается с небольшими выступами по краям или без них или без них. Вы можете думать об этом логически; просто вероятность дождя намного выше, особенно в ветреную погоду. Разместите угловые части там, где панели будут встречаться с изгибами на краю потолка. Резка металлических поверхностей Никогда не используйте циркулярную пилу или другие приспособления, которые разбрасывают стружку горячего металла по области, которую вы режете.

    Вот несколько полезных советов, которые расскажут об идеальном свесе металлической крыши навеса.

    • Идеальный свес зависит от назначения покрытия, микроклимата и расположения здания.
    • Накладка для защиты пользователя сарая в дождливую ночь может быть относительно небольшой, в то время как выступ, обеспечивающий затененное пространство перед сараем, чтобы сохранять внутреннюю часть сарая прохладным, был бы намного больше.
    • Когда дело доходит до защиты от дождя зданий с карнизом высотой 8 футов, достаточно 150 мм выступа карниза.Это защищает соединяющуюся стену и дверные / оконные перемычки.
    • Типичный свес составляет максимум 2 фута. Национальные кровельные подрядчики используют гвозди диаметром 1 1 4 дюйма, чтобы покрыть каркас потолка полосами металлического карниза.
    • Листы должны перекрываться не менее чем на четыре дюйма, добавьте валик уплотнения там, где он перекрывается, и на другом конце здания убедитесь, что есть 2-дюймовый выступ.

    Если в карнизе установлены водосточные желоба, они должны мигать так, чтобы выступать над краем водосточного желоба примерно на 1 2 дюйма.Хотя большинство из них прилипают из-за непоследовательности, тарелка прямая; он проходит сквозь металл, чтобы он выглядел прямым. Большинство подрядчиков по кровельным работам рекомендуют метод предотвращения образования льда на металлических поверхностях. Они образуются, когда ширина плавится, а затем замерзает по краям крыши, которые обычно получают меньше тепла изнутри здания.

    Варианты карниза

    - металлическая крыша со стоячим фальцем

    Выберите один из следующих вариантов для борьбы со снегом и льдом, связанным с карнизом:

    Система карниза SFP

    SFP-6 (выступ 0–9 дюймов): Карнизная кровельная панель SnoFree ™ 6 дюймов - это эффективный метод борьбы с ледяными плотинами, которые могут образоваться на здании с вылетом до 9 дюймов.

    SFP-12 (свес 9–14 дюймов): панель карниза SnoFree ™ 12 дюймов представляет собой эффективный метод борьбы с ледяными плотинами, которые могут образовываться на здании с вылетом до 14 дюймов.

    SFP-18 (свес 14–20 дюймов): 18-дюймовая панель карниза SnoFree ™ представляет собой эффективный метод борьбы с ледяными плотинами, которые могут образовываться на здании с вылетом до 20 дюймов.

    SFP-24 (свес 20–30 дюймов): панель карниза SnoFree ™ 24 дюйма представляет собой эффективный метод борьбы с ледяными плотинами, которые могут образовываться на здании с вылетом до 30 дюймов.

    SFP-36 (свес 30–40 дюймов): панель карниза SnoFree ™ 36 дюймов - это эффективный метод борьбы с ледяными плотинами, которые могут образовываться на здании с вылетом до 40 дюймов.

    SFP-48 (свес 40–50 дюймов): Карнизная кровельная панель SnoFree ™ 48 дюймов - это эффективный метод борьбы с ледяными плотинами, которые могут образовываться на здании с вылетом до 50 дюймов.

    SFP-SSP (Система панелей со стоячим фальцем): Система панелей со стоячим фальцем SnoFree ™ с подогревом должна использоваться на кровле со стоячим фальцем.SFP-SSP легко прикрепляется к каждому ребру, создавая большой открытый канал для проточной воды, которая легко может уходить с крыши.

    SFP-RIB (Система ребер с подогревом): Система ребер с подогревом SnoFree ™ предназначена для использования на фальцевых кровлях. SFP-RIB легко прикрепляется к каждому ребру, создавая открытый канал для проточной воды, которая легко может уходить с крыши.

    Только сосульки

    SFP-Drip Edge : Линия для отвода воды с подогревом SnoFree ™ должна использоваться, когда нет желобов для отвода воды от здания.

    Общая терминология кровли | металлическая крыша

    Общая терминология кровли

    Ниже вы найдете иллюстрации и краткое описание основных компонентов крыши.

    Балка

    Длинный кусок дерева или стали, поддерживающий крышу.

    Карниз

    Свисающая часть крыши, выступающая за стены.

    Покрытие

    Степень защиты от атмосферных воздействий, обеспечиваемая кровельным материалом.Чаще всего встречаются битумная черепица, древесная тряпка, металлическая крыша, черепица или шифер.

    Профнастил или обшивка

    Обычно фанера, которая обеспечивает плоскую поверхность, покрывающую ваш дом.

    Дормер

    Двускатная пристройка, выступающая из наклонной крыши для окон в раме.

    Слуховые окна

    - это, по сути, конструкция вокруг окна, которое выступает из наклонной крыши. Эта конструкция установлена ​​вертикально на скате крыши и имеет собственную крышу.

    Дренаж

    Форма, расположение и уклон кровли для снега и воды.

    Капельный край

    Это кусок металла, пластика или винила, который прибивается к нижней части края крыши или карниза для облегчения надлежащего отвода воды. Это позволяет воде стекать в желоба или чисто с крыши, а не стечь по краю крыши и по фасции, что в конечном итоге приведет к гниению. Кромка отлива - одна из первых вещей, прикрепляемых к крыше, и ее следует установить под кровлей из фетра с выступом примерно на дюйм, выходящим за лицевую панель и свисающим прямо над желобами.Кромка капельницы может быть разной по материалу и толщине.

    Карниз

    Части крыши, которые выступают за лицевую поверхность стены у нижнего края крыши или выходят за нее.

    Карнизный желоб

    Они также известны как желоба. Они обеспечивают метод, с помощью которого вода, капающая с крыши, улавливается и уносится вниз по желобам в подходящее место для смывания.

    Экспозиция

    В частности, воздействие погодных условий.

    Фасция

    Фасция крепится ниже линии крыши и соединяется с потолком, а часто и там, где водосточные желоба прикреплены к дому.

    Войлок

    Строительная бумага на прочной, прочной основе, пропитанной асфальтом.

    мигающий

    Кусочки металла, используемые для предотвращения просачивания воды вокруг любых пересечений или выступов на крыше, таких как вентиляционные трубы, дымоходы, впадины и стыки на вертикальных стенах.

    Фронтон

    Торцевая стена здания, переходящая в треугольную точку под скатной крышей; также известен как разновидность кровли.

    бедра

    Внешний угол, образованный соединением двух наклонных концов крыши от конька до карниза; также известен как разновидность кровли.

    Вентиляционная труба

    Вертикальная труба относительно небольших размеров, которая проходит через крышу для вентиляции.В некоторых случаях после установки поверхности крыши вентиляционная труба закрывается вентиляционным отверстием. Эта техника позволяет получить красивую и эстетичную отделку.

    Стропила / Фермы

    Основной каркас всех крыш, обычно сгруппированный по форме треугольника, который поддерживает крышу. Часть стропильной фермы. Стропила опираются на верхнюю часть стены здания и наклонены вверх, чтобы встретиться с коньком или другим стропилом, к которому они прикреплены. Стропила будут размещены через каждые 16-48 дюймов в зависимости от конструкции крыши.Стропила часто выходит за пределы стены (свес), образуя карниз здания, чтобы защитить сайдинг и окна зданий, а также гарантировать, что вода от дождя и / или снега будет стекать с крыши дальше от крыши. фундамент дома.

    Обычные стропила - общие для всех типов, эти балки проходят под прямым углом от плиты до конька крыши. Их используют как основу для выкладки стропил другого типа.

    Hip Rafters - балки крыши, которые проходят от угла плиты до конька.

    Стропила долины - балки крыши простирались от плиты до конька вместе с пересечением двух крыш.

    Jack Rafters - / вальмовая / кровельная балка, которая простирается от плиты до вальмового стропила.

    - / Емкость / балка крыши, простирающаяся от конька до впадины

    - / искалечить / балку крыши, которая помещается между шатровым и ендовым стропилами. он не касается конька, крыши или плиты.

    Грабли

    Наклонный край скатной кровли над торцевой стеной.

    Ридж

    Это самая высокая точка крыши, которая проходит по всей длине крыши. Ридж - это место, где стороны встречаются, образуя угол, и он должен быть накрыт гребневым колпаком, чтобы вода не попадала на чердак.

    Конь Вентс

    / вентилируемые заглушки конька / часто устанавливаются для помощи в вентиляции чердака и могут проходить по всей длине конька.Эти вентиляционные отверстия позволяют теплому воздуху выходить с чердака, втягивая прохладный воздух через вентиляционные отверстия в потолке. Важная часть поддержания температуры чердака ближе к температуре наружного конькового вентиляционного отверстия помогает защитить от накопления влаги и образования ледяных плотин.

    Вентиляционные отверстия конька обычно закрываются крышкой конька для поддержания постоянного внешнего вида и видны наверху крыши.

    Софит

    Это горизонтальная область под свесом крыши, когда она была закрыта для более законченного вида.Он покрывает пространство между концом карниза и домом.

    Квадрат

    Количество кровельного материала, необходимое для покрытия 100 квадратных футов (10 футов x 10 футов) поверхности крыши.

    Подложка

    Слой защиты от влаги между настилом и наружным кровельным покрытием. В северном климате MFM Ice and Water Shield помогает свести к минимуму проблемы, связанные с повреждением льда.

    Долина

    Определяется как область, где два поля крыши соединяются под углом вверх.

    Кровельные впадины как очень частое место разрушения кровли, и важно позаботиться о впадинах (долинах) вашей крыши, убедившись, что ветки, грязь, листья и т.д. Когда это происходит, дренаж затрудняется, и вода может начать скапливаться под черепицей, что в конечном итоге приведет к утечке. Лучшим методом является использование металлических окладов, которые обычно обеспечивают более длительный срок службы крыши.

    Наклон

    Является ли мера того, насколько «крутая» крыша? Например, если крыша имеет диаметр 4 на 12 дюймов, крыша поднимается на 4 дюйма на каждые 12 дюймов по горизонтали.Уклон крыши является определяющим фактором, определяющим виды материалов, которые можно использовать, и долговечность крыши. Обычно более крутая крыша (более высокий уклон) прослужит дольше из-за ее лучших дренажных свойств.

    Какие части металлической крыши?

    Из чего состоит металлическая крыша? Есть гидроизоляция, гребни, впадины, карнизы и прочее. Где все это на крыше и для чего? Читайте дальше, пока мы разбираем остальную металлическую крышу.


    СЛОВО НЕДЕЛИ: Дормер

    ПРОИЗВОДСТВО: \ ˈdȯr-mər

    ЧАСТЬ РЕЧИ: СУЩЕСТВИТЕЛЬНОЕ

    ПРЕДЛОЖЕНИЕ: // Слуховое окно представляет собой конструктивный выступ с основной крыши.Обычно он остроконечный и обычно имеет окно. Слово слуховое окно относится ко всей проекции, а не только к окну.

    Если говорить конкретно о самом окне, его можно назвать «слуховым окном». Оно происходит от латинского слова dormitorium , что означает «спальная комната».

    Word De-Construction

    СЛОВО НЕДЕЛИ: Капельная кромка - (более известная как карнизная планка при обозначении металлических крыш)

    ПРОИЗВОДСТВО: \ ˈdrip | \ ˈEj

    ЧАСТЬ РЕЧИ: Существительное

    ПРЕДЛОЖЕНИЕ: \\ Термин отливной край - это кусок металла, помещенный на карниз крыши, чтобы помочь контролировать и направлять поток воды в желоб.Он предназначен для защиты подстилки и карниза. Правильно установленный водослив будет способствовать стеканию воды с крыши в сторону от дома, а не прямо по сторонам. Чаще всего эту область называют «карнизом», «карнизом» или «облицовкой». Вся территория называется «деталью карниза». Это включает в себя: оклад, складывание и окончание панелей крыши и желоба (если применимо - поскольку не все крыши имеют желоба).

    СЛОВО НЕДЕЛИ: Eave Overhang

    ПРОИЗВОДСТВО: / ēv /; / ˈŌvər | haNG /

    ЧАСТЬ РЕЧИ: Существительное

    ПРЕДЛОЖЕНИЕ: \\ Карнизный свес - это часть или край крыши, которая нависает над зданием за его боковую стену.Карнизы помогают направить поток воды с крыши; но они также обеспечивают климат-контроль в вашем доме. Поскольку окна являются самым большим источником потока тепла в дом, установка карнизов обеспечит затенение и охладит дом. В то же время хорошо расположенный карниз может помочь вам получить солнечный свет и в зимнее время. Не все здания имеют значительные карнизы, но все легкие конструкции имеют карнизы.

    СЛОВО НЕДЕЛИ: Fascia - Eave Fascia and Rake Fascia

    ПРОИЗВОДСТВО: / ˈfeɪʃə /; / ēv /; / rāk /

    ЧАСТЬ РЕЧИ: Существительное

    ПРЕДЛОЖЕНИЕ: \\ Лицевая панель представляет собой линейную вертикальную деталь, которая закрывает каркас между верхней частью крыши и нижней (нижней) областью граблей или свесов карниза.Вы также можете использовать фасцию, чтобы повесить водосточные желоба вдоль карниза. Карниз облицовка и облицовка граблей обычно состоят из дерева и имеют соответствующий металлический выступ из-под покрытия крыши и поверх облицовки. Облицовка может быть также покрыта металлическим окладом или лепниной.

    СЛОВО НЕДЕЛИ: Мигает

    ПРОИЗВОДСТВО: \ ˈfla-shiŋ

    ЧАСТЬ РЕЧИ: Существительное

    ПРЕДЛОЖЕНИЕ: \\ Гидроизоляция - это листовой металл, который используется для гидроизоляции периметров и выступов, впадин и других соединяющихся или пересекающихся участков кровельной системы.

    СЛОВО НЕДЕЛИ: Фронтон

    ПРОИЗВОДСТВО: \ ˈgā-bəl

    ЧАСТЬ РЕЧИ: Существительное

    ПРЕДЛОЖЕНИЕ: \\ Фронтон , также известный как грабли, представляет собой край крыши, идущий от карниза до конька.

    СЛОВО НЕДЕЛИ: Шаг

    ПРОИЗВОДСТВО: \ ˈpich

    ЧАСТЬ РЕЧИ: Существительное

    ПРЕДЛОЖЕНИЕ: \\ Шаг обозначает крутизну или наклон крыши - подъем (высоту) в соотношении или «над» пробегом (длиной).Крыша с крутым скатом - это, как правило, любой уклон, превышающий 3:12, также выражаемый как 3/12. (Крыша поднимается на три дюйма на каждые 12 дюймов пробега).

    СЛОВО НЕДЕЛИ: Ридж

    ПРОИЗВОДСТВО: \ ˈrij

    ЧАСТЬ РЕЧИ: Существительное

    ПРЕДЛОЖЕНИЕ: \\ Конек - это место, где два ската крыши пересекаются или сходятся вместе, образуя горизонтальную линию.Именно эта верхняя часть проходит по всей длине крыши, разделяя две противоположные стороны.

    СЛОВО НЕДЕЛИ: Valley

    ПРОИЗВОДСТВО: \ ˈva-lē

    ЧАСТЬ РЕЧИ: Существительное

    ПРЕДЛОЖЕНИЕ: \\ Впадина - это водоносный угол, где встречаются две наклонные плоскости крыши.


    КАКИЕ ТОВАРЫ ДЕЛАЕТ С-5! ПРЕДЛОЖЕНИЕ: В S-5! ® мы думаем, что каждая крыша должна быть металлической.Долговечность, экологичность и универсальность - вот лишь некоторые из причин, по которым металл занимает первое место в нашем списке. Наша линейка непроникающих зажимов и открытых крепежных кронштейнов означает, что вы можете прикрепить практически все к металлической крыше.

    Какое крепление вы ищете? Мы предлагаем различные варианты крепления снегозадержателя , солнечный и вспомогательное приспособление . Свяжитесь с нами , чтобы найти идеальное решение.


    С-5! Решения для зажимов и кронштейнов

    https: // www.s-5.com/products/clamps-brackets/brackets/


    Не забудьте подписаться на наш блог!


    Прочтите наши другие слова недели!


    Слово недели: что такое гофрированная металлическая кровельная панель?

    Слово недели: что входит в список UL?

    Слово недели: что такое непроникающий монтаж на крыше?

    Слово недели: что такое лавина на крыше? [видео]

    Слово недели: что такое фотоэлектрическая солнечная технология?

    Слово недели: что такое Snow Guard или Snow Retention?


    Нужна ли капельная кромка для металлической кровли? - уооз.com

    Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

    Вы устанавливаете новую металлическую крышу и хотите знать, нужна ли вам водоотводящая кромка? Мы выяснили, для чего нужен водослив и нужно ли оно для всех домов.

    Для металлической кровли водосточная кромка не требуется. Если вы убедитесь, что ваша металлическая кровля свешивается хотя бы на дюйм, то капельный край не нужен на карнизах и граблях. Если металлическая крыша свисает более чем на дюйм, вода в любом случае будет направлена ​​в сторону от фасции, если под уклоном.Тем не менее, настоятельно рекомендуется установить капельницу, чтобы в дальнейшем избежать повреждения водой.

    В этой статье объясняется, как работает водоотвод и как его установить с металлической крышей. Есть много веских причин, по которым вы должны его установить; однако это не обязательно на все сто процентов. Продолжайте читать, чтобы узнать больше об установке водостока на металлическую крышу и о том, как это может принести пользу вашему дому.

    Преимущества оттекания металлической кровли

    Даже если на металлической крыше водоотводящий край не нужен, вы можете установить его.Некоторые думают, что это выглядит аккуратнее, чем большая крыша. Это также создает барьер, удерживающий маленьких тварей от гнездования в укромных уголках и трещинах и от проникновения на чердак дома.

    Причины установки водостока на металлическую крышу:

    • Предотвращает гниение фасций за счет перенаправления воды
    • Заделывает проемы чердака
    • Защищает внешний вид дома
    • Более аккуратный внешний вид

    Перенаправление воды

    Кусок металла, известный как капельный край, гарантирует, что вода, стекающая с крыши, попадет в водосточный желоб.Затем желоб позволяет воде уноситься от дома или строения на землю. Это удерживает воду, лед и снег от фасада здания, что предотвращает гниение и порчу дерева или конструкции. Вода в конечном итоге разрушает древесину, заставляя ее расслаиваться и становиться слабой.

    Герметизирует проемы чердака

    Если снаружи вашего дома есть чистые отверстия на чердаке, то отводной край может помочь закрыть их. Многие животные, такие как летучие мыши, птицы и даже белки, могут стать проблемой, если попадут к вам на чердак.Даже если это не требуется, добавление капельного края поможет закрыть отверстие, чтобы предотвратить потенциальную угрозу для животных. Это особенно важно в более прохладные месяцы, когда животные ищут тепла.

    Защищает внешний вид дома

    Защита экстерьера вашего дома всегда является главным приоритетом. Добавив капельницу, вы можете быть уверены, что вода будет направлена ​​от самой конструкции. Это предотвратит гниение и распад фасции. Когда дерево постоянно забивается водой, льдом и снегом, оно рано или поздно разрушается.Край капель предотвратит это попадание в ваш дом.

    Более аккуратный внешний вид

    Добавление водостока на металлическую крышу в целом будет выглядеть аккуратнее. Это обеспечит чистый, законченный вид лучше, чем удлинение металлической кровли более чем на дюйм. Он будет отлично смотреться, обеспечивая дополнительную защиту вашему дому или зданию.

    Установка оттекателя

    1. При покупке отливной кромки убедитесь, что она не менее 36 калибра. Металл не должен подвергаться коррозии.Алюминий - это наиболее распространенный водослив, используемый для дома.
    2. Убедитесь, что крыша чистая от грязи и мусора. Подготовьте все свои инструменты и материалы.
    3. Для правильной работы нижний край крыши должен составлять не менее 3/4 дюйма. Затем на нижний обод, сделанный из листового металла, необходимо установить водосливной колпачок.
    4. Вставьте широкую боковую часть крышки под металлическую кровлю до конца. Внешний край должен выходить за то место, где будет располагаться желоб.
    5. Затем вы должны заделать оклад к крыше, капнув кровельный цемент на металл при нажатии.

    Посмотрите это видео на Youtube, демонстрирующее, как установить водослив на металлическую крышу.

    Связанные вопросы

    У вас могут возникнуть дополнительные вопросы, которые мы не рассмотрели выше. Продолжайте читать ниже, чтобы получить дополнительную информацию, которая может помочь вам с вашими потребностями в нанесении кромок.

    Можно ли покрасить металлическую кромку потека?

    Конечно, можно! Любой металлический отлив можно окрасить в любой цвет. Убедитесь, что ваша краска устойчива к атмосферным воздействиям и предназначена для металла и использования вне помещений.Тщательно очистите край и приступайте к покраске.

    Следует ли устанавливать водосточные желоба под кромкой оттока?

    Да! Водосточные желоба следует устанавливать непосредственно под отливным краем. Они будут установлены под наклоном, поэтому вода будет направлена ​​в сторону от самого дома. Затем вода будет направлена ​​на землю, подальше от конструкции.

    В чем разница между кромкой капель и кромкой?

    Отливная кромка будет установлена ​​вдоль желоба карниза, а передняя кромка будет размещена вдоль торцов фронтона.Фотография ниже может помочь вам визуализировать различия, поскольку на ней изображен кровельщик, устанавливающий металлический профиль для водостока.

    Насколько далеко должна выступать кромка свеса металлической кровли?

    Типичный свес металлической крыши составляет от 2 до 4 дюймов. Во много раз меньше. Тем не менее, настоятельно рекомендуется, чтобы был какой-то свес. Это делается вместе с установленным окладом, чтобы вода не попала под металлическую кровлю. Вода может вызвать гниение дерева под ним, что приведет к повреждению дома.

    Как всегда, можно обратиться за профессиональной помощью. Кровельщики, которые делают это каждый день, могут также ответить на дополнительные вопросы.

    Заключить

    Капельная окантовка не всегда применяется на металлической крыше. Это не обязательно, но настоятельно рекомендуется. В конечном итоге это поможет уберечь дом от воды. Это сохранит вашу структуру прочной и красивой на долгие годы. Наряду с тем, что древесина будет сухой и безопасной, это придаст вашей крыше законченный вид.В конечном итоге вы решаете, устанавливать ли водосточную окантовку на крышу вашего дома.

    У вас есть еще вопросы о желобах? Ознакомьтесь с этими замечательными статьями ниже!

    .

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
