Устройство карнизного свеса мягкой кровли

Карниз для крыши с мягкой кровлей

Карниз крыши представляет собой один из элементов ее конструкции выступающей за пределы домовых стен. Он предназначен для защиты всего здания и близлежащей территории от скопления воды. Устройство крыши из мягкой кровли и методы устройства карнизов для нее достаточно просты и понятны.

При его выполнении строителю нужно врезать или прикрепить специализированные профильные кронштейны на четыре стороны крыши. При этом необходимо предусмотреть, чтобы двор не располагался с северной стороны. После чего к данным кронштейнам крепят доски, прошедшие предварительную обработку смолой или антисептическим составом таким образом, чтобы первая доска была шире остальных на 4-6 сантиметров. Это позволит легко заменять капельник при необходимости в будущем.

Существует множество способов украшений карниза. Одним из самых популярных дизайнов является декоративная сквозная резьба или обшивка балок тесом. Однако подобные работы требуют определенной сноровки, поэтому ее исполнение лучше доверить опытным специалистам, у которых цена ремонта мягкой кровли в Москве и обустройства карнизов находится в разумных пределах.

При этом карнизы обязательно нужно обработать специальным раствором. Он может наноситься исключительно на подготовленные поверхности, сюда относятся:

  • деревянные конструкции из досок;
  • металлические каркасы обтянутые сеточной проволокой;
  • подготовленные выносные кладки.

Как правильно обшивать свесы, основанные на мягкой кровле

Правила обшивки свесов для крыш с мягкой кровлей

В зимний сезон на кровельный навес должен выдерживать большое скопление снежного покрова. В случае если конструкция не прочная подобная ситуация может привести к обрушению как самого навеса так и стен здания. Поэтому устройство карнизного свеса мягкой кровли должно быть осуществлено согласно технологии.

При минимальном размере свеса необходимо обустроить карниз точно по технологии, потому что неправильное устройство карниза на крыше со временем приводит к разрушению наружной поверхности стены. Если дом построен из дерева, то это может спровоцировать гниение сруба.

Именно поэтому нужно осуществлять своевременную профессиональную гидроизоляцию. Дело в том, что без кровельного карниза обшивка строения, покрытая краской, очень быстро потрескается и потеряет привлекательный вид, поэтому установка свеса на мягкой кровле очень важна. Она позволяет, устранить линию соединения верхней части несущей стены и внутренней конструкцией кровельного ската.

Такая конструкция отлично вентилирует пространство под кровлей, придает фасаду здания ухоженный законченный вид, а также хорошо защищает внешние стены дома от дождевых осадков, снегопада и других погодных катаклизмов.

Помимо обустройства крыши из мягкой кровли и изготовления карнизов для нее, наша фирма осуществляет обустройство и ремонт фальцевой кровли в Москве, а стоимость устройства мембранной кровли за квадратный метр у нас одна из самых низких.

Карниз кровли – карнизный свес

Карнизный свес кровли: виды, материалы изготовления, размеры

Карнизный свес представляет собой конструкцию, выступающую за линии несущих стен здания на конкретную длину. Его основная роль заключается в защите несущих конструкций от воздействия снега, дождя и талой воды, которые стекают по крыше.

Карнизы: классификация и основные виды

Существует следующая классификация свесов:

  • Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
  • Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
  • Укороченные. Применяются на каждой из основных кровельных конструкций.

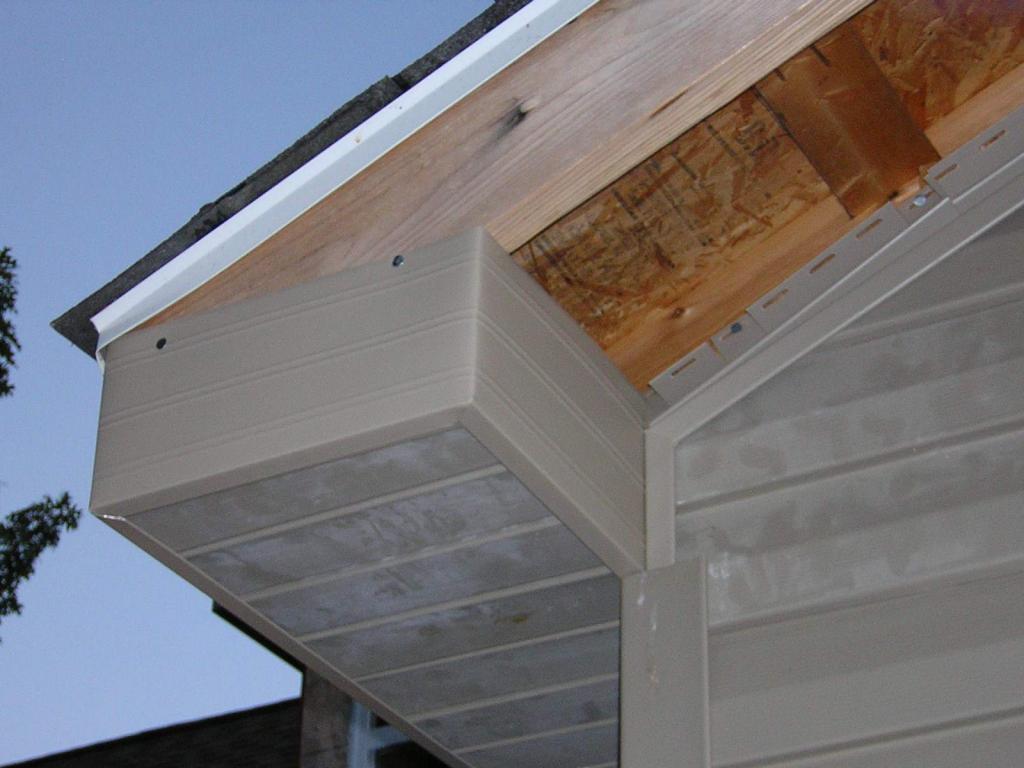

  • Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

  • Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
  • Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
  • Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
  • Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

Размер карнизного свеса

Ширина свеса крыши определяется с учетом его расположения. Минимальное значение ширины составляет 40 см, а в случае не организованного водоотвода — не менее 60 см. Для боковых свесов на практике выпуск конструкций за границы здания достигает значения 50-60 см, для фронтальных — до 1 м.

В доме из дерева длина свесов должна быть от 550 мм, из кирпича и в панельных домах — до 550 мм. Но, существует и минимальный свес кровли — длина может составлять 400 мм, а в отдельных случаях размер достигает даже 1200 мм.

Варианты подшивки карниза

Подшивка карнизного свеса может осуществляться по следующим вариантам:

  • Подшивка сайдингом.

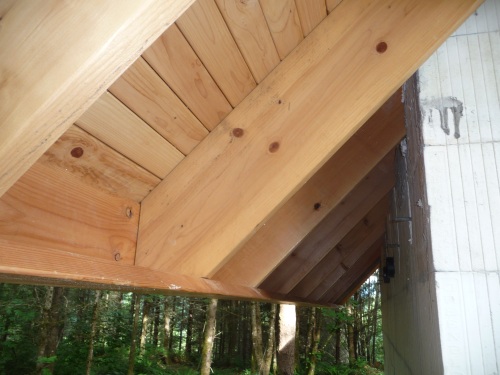

  • Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
  • Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

  • Величину вылета карнизного свеса от несущей стены. Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
  • Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
  • Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

Монтаж карнизных свесов, видео:

Монтаж софитов Vox, видео:

Оптимальные карнизные свесы

Назначение

Главная функция и карнизных, и фронтонных свесов одна – защита стен от воды. В данном случае речь идет и о воде собираемой на кровле, и о косом дожде. Максимальный эффект достигается при максимальном размере свесов. Есть еще и декоративная функция, но основной она не является.

В отличие от фронтонных свесов, карнизные задействованы еще и в вентиляции кровли.

Оптимальный размер

В строительстве определение любых параметров – это компромисс между функциональностью и стоимостью. Это поиск необходимого и достаточного. Есть определенный лучший размер свеса. Его уменьшение влечет увлажнения стены.

Превышение оптимума увеличивает затраты на кровлю по материалам. Увеличение площади означает рост ветровой и снеговой нагрузок. Есть еще и такое явление, как обледенение.Рассчитываться следует на сумму этих факторов. Потребуется увеличение запаса прочности кровли, а значит дополнительные денежные вливания.

Архитектурный стиль может стать главным критерием выбора длины свесов. На снимке альпийские шале. По традиции, вынос кровли от 1.5 до 3 метров.

Нормативные требования

Когда-то в СНиП был такой норматив. Для одно и двухэтажных домов разрешался наружный неорганизованный сток воды с выносом карниза не меньше 60 см.

О СНиП строители не знали, но размерчик выдержали.

Там же упоминалось, что с системой водоотвода можно сделать карниз – 40 см.

Эти нормы сохранились в строительных правилах Белоруссии СНБ 3.02.04-03: «5.15 Крыши в жилых зданиях следует проектировать с организованным водостоком. Допускается предусматривать наружный неорганизованный водосток со скатных крыш одно и двухэтажных зданий при условии выноса карниза не менее чем на 0,6 м».

Критерий – здравый смысл

На фотографии — дом, у которого свесы кровли отсутствуют. Задача защиты стен от влаги решена иначе. Водосток с кровли есть, но скрыт за навесным фасадом, который сам является защитой стен от воды.

Для любой строительной фирмы существует два подхода.

  • Первый. Заказчик принес свой проект и подрядчик его построит.
  • Второй. Подрядчик предложит свой вариант. Компания «Кейль строй» предлагает проверенное. Логика наших действий проста. Мы основываемся на практике.

Есть у компании четкая позиция. Свесы – нужны. Делаем их не менее 500 мм. 200-300 мм конкурентов считаем ошибкой и заказчика, и исполнителя. Мотивация – нормальные свесы увеличат стоимость постройки на 0.1%, но это будет правильный дом.

Есть еще один аргумент. Вполне возможно, что когда-то может возникнуть вопрос об утеплении или дополнительной облицовке. Свесы станут еще меньше.

Классификация

Обычно рассматривают 4 варианта свесов.

  • Неподшитый. Хорош для вальмовых, одно и двускатных крыш.
  • Подшитый. Распространен для двускатных и вальмовых кровель.
  • Коробчатый. Область использования аналогична неподшитому.
  • Укороченный. Удобный для строителей, но плохо выполняющий функцию защиты от воды.

Существуют конструктивные решения для увеличения несущей способности свесов припомощи кронштейнов или аналогичных конструкций. Принцип — создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе любая жесткость – проблема.

Всегда карнизный стеновой свес основа для крепления отливов.

Стеновые свесы

Стеновые свесы делают двумя способами.

  • Первый – свесы являются частью стропильных ног.
  • Второй применяют, когда стропила заканчиваются на уровне стены. К ним крепятся доски, называемые кобылками. По сути, стропильные ноги удлиняют. Иногда кобылки устанавливают не параллельно стропилам, а более горизонтально. В этом месте скат крыши будет казаться изломанным. Получается своего рода трамплин для воды, и она отбрасывается от стен дальше.

Фронтонные свесы

Способы монтажа во многом определяются весом кровли.

  • Распространенный и слабый вариант, когда основа свеса – доски обшивки.
  • Хороший вариант мауэрлат, прогоны и коньковый брус, выступающие из стены на величины свеса.
  • Можно ко второму варианту добавить стропила, которые уже будут вне здания. Будет жестче.

Материалы подшивки

Можно использовать большинство листовых и деревянных пагонажных материалов. Требования — морозо- и водоустойчивость.

Традиционные материалы для подшивки свесов – вагонка, сайдинг и софитные панели. Требования к вагонке – хвойные породы, должна быть сухой и обработанной антисептиками.

Сайдинг может быть виниловым или металлическим. Работа и с тем и сдругим проблем не представляет. Удобство софитных панелей в том, что этот материал предназначен именно для свесов. Продаются панели полностью или частично перфорированные и целые.

О вентиляции

И при теплом или холодном чердаке вентиляция понадобится. Приток воздуха происходит на свесах, отток в районе конька. При неправильной постройке именно на подшивке свесов возможно образование наледи изнутри в несколько сантиметров толщиной.

Частота запросов

В Яндексе есть хороший сервис, которая показывает частоту запросов по конкретным словосочетаниям. Запросов: «свес короткий» — 75 в месяц, «увеличить свес» — 58 в месяц.

Разумеется, существуют и другие словарные формулировки проблемы. Существуют другие поисковые системы, где тоже есть такая статистика. Важно другое – есть проблема коротких свесов.

Решение компании «Кейль строй» очень простое. Мы не делаем свесов короче 50 см.При заказе кровли с короткими свесами копеечной экономии достичь можно. Выиграть нельзя.

Вас беспокоят какие-то моменты, из-за которых вы не решаетесь начать строительство своего нового загородного дома? Обращайтесь в «Кейль строй»! Мы подробно ответим на все ваши вопросы и разъясним все интересующие вас моменты на бесплатной, ни к чему не обязывающей консультации!

Как сделать карнизный свес кровли из профнастила

Когда завершается возведение крыши, то наступает период выполнения подшивки свесов. Ее часто именуют просто подшивкой. Подшивка свеса крыши относится к заключительным этапам монтажа. Она обеспечивает строению окончательный привлекательный внешний вид.

Каждая кровля должна обладать выступами за стены. Именно эта выступающая часть называется свесом.

Свес бывает фронтального или карнизного типа. Фронтальный выступает за фронтоны сооружения в любом типе крыши, а карнизный – это удлиненная сторона ската крыши, выступающая за стены по бокам. Про карнизный свес кровли из профнастила далее.

Конструкция и назначение карнизного свеса

Основной функцией конструкции является защита от осадков, которые стекают с крыши. Именно они играют особую роль. Вся жидкость, стекающая с кровли, движется по скату и попадает в желоб водостока или же сразу на землю. В этом случае, чем лучше жидкость будет отводиться от стен, тем менее они будут намокать даже при значительных ветрах.

Карнизы формируются выступами оснований стропил за стены сооружения. По общепринятым рекомендациям считается, что оптимальным расстоянием карниза является 50-70 см. Если скаты кровли крутые, то эту длину уменьшают, однако в этом случае возможно промокание стен при косом дожде.

На карнизный свес практически не прикладывается нагрузка. Из-за этого чаще всего выпускают не сами стропила, а дополнительный элемент – «кобылки». Они представляют собой отрезки досок, крепящихся к стропилам. Причем допускается их сечение подбирать меньшее, чем стропильное. Кобылки соединяют с помощью брусков обрешетки. По их торцевой стороне подбивается лобовая доска. К ней в последующем будет фиксироваться карнизная планка. По завершении монтажа карнизных планок сооружение каркасной части для подшивания крыши профнастилом считается оконченным.

Карнизные планки свесов – это важные элементы при защите кровельных элементов. Именно они обеспечивают сохранность от влияния влаги деталей из дерева свесов и позволяет обеспечить отвод появляющейся влаги в желоба. Сверху планки в обязательном порядке должна монтироваться мембранная гидроизоляция. Иначе образующийся внутри конденсат не будет попадать в водосточную систему.

Кроме защитных функций от повышенной влажности карнизы необходимы для вентилирования подкровельных пространств. Вентиляция необходима как для помещений с мансардами, так и для пространств, которые не отапливаются.

Поднимающийся с земли воздух, обязан без трудностей проникать сквозь карнизную часть и забирать образующуюся влагу и выходить у конька.

Особенности обустройства

Начинать задумываться о том, какова будет подшивка свеса крыши следует при завершении возведении стропил и когда планируется обустраиваться обрешетка. Конструкция обладает следующими особенностями:

  • До того как свесы подшить и начинать с ними работать, стропильные ноги должны быть выровнены по одной плоскости. Стоит заметить, что эта плоскость должна быть параллельна к плоскости стены.
  • Обшивка в основном производится досками. Внешняя составляющая станет зависеть от того, насколько получится одинаковая ширина на разных участках стены. Если одинаковость ширины не получится соблюсти, то качественной подшивки не получится.
  • Торцы стропильных ног обязаны быть отпилены вертикально. Концы должны зашиваться точно так же, как и вся подшивочная система.
  • По завершении отпиливания торцов стропильных ног в одной плоскости, по ней набиваются начальные доски обрешетки. Первая будет ориентировать направление в последующих работах.

Какие существуют варианты?

Помимо основной защитной функции карнизы, как и крыша в целом, обязаны обладать привлекательным и оконченным внешним видом. По завершении монтажа кровельного покрытия, производится подшивка свесов крыши профлистом или другими материалами.

В основном используются два метода:

  • Подшивание по кобылкам и стропильным ногам;
  • Создание карнизов в форме коробов.

Первый вариант применяется в основном для кровель, имеющих малый наклон. Главным минусом является то, что сложно создать ровную плоскость на нижней границе стропильных ног. Для облегчения монтажа применяются обрезки, фиксируемые к кобылкам и стропильным ногам.

Во втором способе монтаж более сложный. Он применяется в крышах с большими уклонами. В этом случае подшивка крепится к специальной каркасной части. Для ее создания используются обрезные доски 40 миллиметров. Она одним боком фиксируется к стропильным ногам или кобылкам. Другой стороной доски монтируется к дополнительно установленному брусу возле стены сооружения. Подобные карнизы могут быть в простом исполнении или же выноситься к уровню фронтонного свеса.

Материал для подшивки может выбираться любой. Сейчас активно используют пластиковую, металлическую или деревянную вагонку. Часто применяются специальные софиты с перфорированной плоскостью. Однако наиболее распространенным вариантом является профилированный лист различной расцветки.

Выбор профнастила обусловлен многими преимуществами. Он устойчив к коррозийным воздействиям, легок и его с легкостью можно обработать. Помимо этого, ему доступна широкая цветовая палитра, которая позволяет подобрать к цвету любого кровельного материала или фасадной отделке.

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

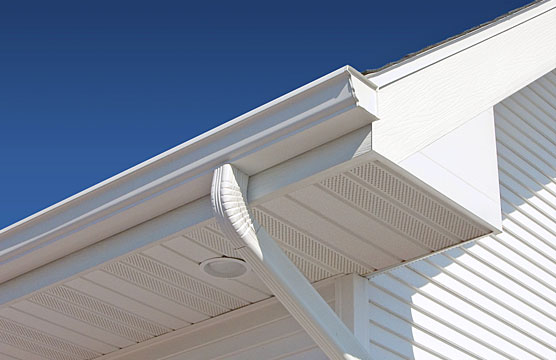

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.

Установка карнизной подшивки из профнастила

Карнизы этим материалом отделываются по следующей технологии:

1. Профнастил прикручивается с помощью саморезов на подготовленную каркасную часть около стен и по плоскости карниза.

2. В точке стыкования стен с отделочными элементами монтируются лобовые планки и уголки внутреннего типа. Уголки прикручиваются к профилированным листам, а планки – к закрепленным лобовым доскам.

3. Уголки наружного типа устанавливаются во внешних точках стыковки профлиста.

4. Затем крепятся уголки и торцевые планки. Для большего удобства монтажа и лучшего вентилирования профильные листы лучше подготавливать на пару сантиметров меньше ширины свесов.

Для того чтобы процесс стал более понятен стоит посмотреть видеообзор на эту тему.

Карниз крыши.

По типу устройства карниз крыши разделяется на несколько основных категорий:

1. С выполненным заподлицо карнизным свесом. Данный карниз крыши имеет стропила, не выведенные за границы стен. По краю стропил обычно горизонтально крепится сливная доска с прикрепленными к ней водосточными желобами. Он имеет один существенный недостаток – отсутствует защита верхних элементов стен от влаги, из-за чего более рано потребуется проведение косметических ремонтных работ.

2. Открытый свес нашел широкое применение в частных домах. Для крепления водосточной системы используются верхние кромки или нижний край стропил. Для расчета количества ступеней лестницы на крышу воспользуйтесь калькулятором онлайн расчета ступеней лестницы.

3. В закрытом свесе для закрытия концов стропил используется карниз со специальным пазом. К нему с внутренней стороны крепится софит. Если конструкция дома предусматривает утепленный чердак, такой карниз крыши должен иметь вентиляционные отверстия.

4. Свес фронтонного типа по конструкции зависит исключительно от фантазии специалиста, разрабатывающего дизайн. Он может быть устроен заподлицо или же выступать за пределы стен. При этом выступающую область необходимо подшивать. Ширина подшивки не должна быть меньше 50 см.

При подсчете необходимой длины карнизного свеса учитываются региональные погодные условия и тип постройки. Например, для кирпичного и панельного дома она должна составлять до 55 см, для деревянного – от 55 см. Минимальный порог составляет 40 см, максимальный – 120 см.

Характеристики карнизных свесов.

Соорудить карниз крыши можно самостоятельно, поскольку эта задача не является наиболее сложной в строительстве. Самое главное – перед началом работ разобраться и понять, какие бывают виды конструкций. Среди них можно выделить два типа:

1. Фронтальный состоит из выступающих наклонных краев скатов крыши. Они защищают фронтон дома от влияния атмосферных осадков. Карниз крыши может иметь края длиной до 1 м.

2. Боковые свесы имеют длину до 60 см. Из названия можно понять, что расположены они по бокам постройки.

Для определения величины свеса карниза обязательно следует учитывать высоту постройки и ширину отмостки. Чем выше постройка, тем длиннее должен быть карниз крыши. Если стропильная система не имеет выходящих за границы стен постройки выступов, для наращивания стропильных ног используются обрезки бруса, к которым крепится карнизная доска. Обязательно следует учитывать, что карниз крыши должен обеспечивать долговечность и защиту фронтона постройки, поэтому важно, чтобы ширина свеса была рассчитана максимально правильно. Чтобы избежать проникновения влаги и сделать крышу более эстетичной, для обшивки нижних краев свесов используются доски или другие материалы.

Как сделать карниз крыши своими руками.

Чтобы не просто установить карниз крыши, а сделать это максимально правильно, потребуются определенные строительные и технические навыки, наличие всех необходимых инструментов, также обязательно необходимо соблюдать технику безопасности. Карнизные свес скатной кровли монтируется с использованием стропил. Порядок проведения работ будет зависеть от того, какие были выбраны отделочные материалы и каким образом они будут крепиться.

Фронтальный карниз крыши образуется за счет выпуска на необходимую длину конькового бруса. К нижней выступающей доске и коньку в натяжку крепится шнур, который служит для того, чтобы концы досок можно было обрезать на одинаковую длину. Следующим шагом должно будет крепление к выступающему торцу бруса и поперечным доскам карнизной доски. Ее еще называют ветровой. Кровельный материал укладывается на карниз крыши одновременно с креплением на кровлю общего настила. Точно так же обрезаются края стропил, выступающие за пределы стен.

Далее устанавливается карниз крыши из обрезных досок или металлического профиля. В зависимости от типа материала, выбранного для подшивки свеса, следует выбирать и материал, который будет использован для карниза. Например, для подшивки сайдинга используются металлически или виниловые профили, а для деревянной вагонки следует использовать каркас из дерева.

Прежде чем устанавливать карниз крыши, необходимо определиться с еще одним нюансом – какой будет карнизная коробка. Она может быть двух видов:

1. Горизонтальная – короба крепятся к самой низкой точке стропил и к доске, которая расположена в стыке стены постройки.

2. Вертикальная – для обшивки используются выступающие за грани стены постройки стропила. Использовать этот метод стоит только в том случае, если кровля имеет небольшой уклон.

Важно помнить, что карнизный свес должен быть подшит под прямым углом к стене постройки. Для его изготовления используется сайдинг, древесина, софит или вагонка.

На что следует обратить внимание при выборе подшивочного материала для карниза крыши?

Если карниз крыши изготовлен правильно, он не только будет иметь привлекательный внешний вид, но еще и будет служить надежной защитой пространства под кровлей от влаги, холода и ветров. Поэтому материал для его изготовления следует выбирать особенно тщательно. На сегодняшний день есть несколько наиболее востребованных материалов:

1. Хвойные породы древесины, такие как ель, сосна или лиственница. Доски должны иметь толщину около 17-22 мм и обладать оптимальной влажностью, чтобы избежать деформацию (обычно для этого доски хранят на улице). Древесина должна быть обработана антисептическими средствами, предотвращающими ее гниение и возгорание. Укладываемые перпендикулярно короткие доски крепят по краям, а более длинные – параллельно стене к коробке, при этом шаг между креплениями составляет 1 м. Прошивочные доски крепятся с зазором в 1-2 см, чтобы карниз крыши вентилировался должным образом.

2. Сайдинг это та же пластиковая вагонка, но с повышенными показателями прочности. Бюджетным вариантом является сайдинг из винила – он достаточно практичен, но при этом стоит дешевле аналогов, изготовленным из других материалов, например, металлического сайдинга.

3. Вагонка из ПВХ является доступным кровельным материалом, однако изготовленный из нее карниз крыши будет иметь более недостатков, чем преимуществ. Этот материал быстро потускнеет и потеряет свой привлекательный внешний вид под воздействием атмосферных факторов, а из-за отсутствия вентиляционных отверстий пространство под кровлей не будет вентилироваться.

4. Софиты – более современный и модный тип карниза крыши. Его конструкция предусматривает наличие перфорированных вентиляционных отверстий. Карниз крыши, изготовленный из этого материала, будет экологически чистым и будет обладать более высокой устойчивостью к механическому воздействию, чем сайдинг. Данный материал долговечен, обеспечивает эстетический внешний вид, и его довольно легко монтировать.

Правильно устроенный и смонтированный карниз крыши не будет деформироваться даже если будет покрыт тяжелым снежным покровом. Для большей надежности желательно установить специальную систему антиобледенения карниза и водостоков. А если карнизные свесы обшиты древесиной, их необходимо каждые 3-5 лет обрабатывать специальными составами. Еще одним фактором, благодаря которому карниз крыши будет эксплуатироваться максимально долго, является качественная система вентиляции, состоящая из зазоров, решеточных свесов и щелей между несущими стенами и подшивочным материалом.

Карниз крыши – назначение, устройство и способы отделки

Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

  1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
  2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
  3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия. Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

Многих домовладельцев интересует, можно ли оформить карниз для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

  • Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
  • Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

  1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
  2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

Оптимальный размер

Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения. При выборе длины карниза учитываются следующие факторы:

  • Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
  • Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
  • Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

    Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

  • Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
  • Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.

Видео-инструкция

назначение, устройство, виды и инструкция по монтажу

Кровельный свес является не самой главной частью крыши, однако его можно использовать для широкого спектра разных задач. При условии правильно сделанного расчета, карниз будет выгодно подчеркивать уровни и плоскости скатов, а также выполнять ряд полезных функций. В современных домах подобным элементам уделяется много внимания еще на этапе проекта. Как сделать карнизный свес кровли, чтобы он был максимально практичным и эстетически привлекательным? Для этого нужно сначала определить его конфигурацию, затем параметры и возможности для декоративного оформления.

Какие задачи выполняет карниз?

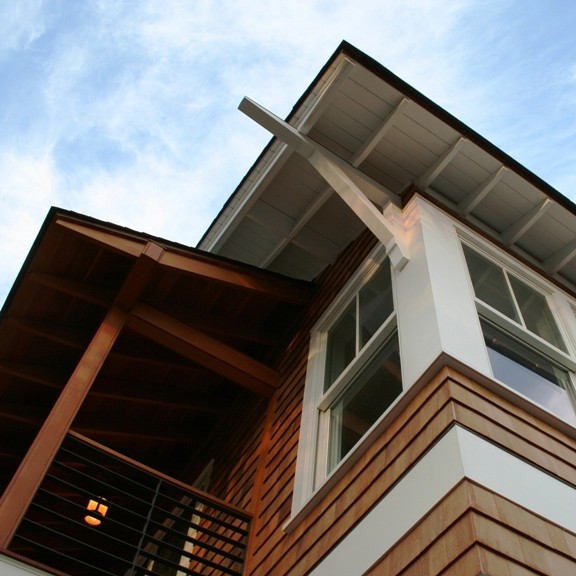

Дом с карнизными свесами по скатам

Пропорции карниза могут менять визуальный образ дома, повышая или понижая его выразительность. Не стоит отбрасывать и стилистические акценты, характерные для конкретного региона. Архитектурные традиции сегодня возрождаются именно в частном жилом секторе, где собственники стремятся подчеркивать особый стиль конкретной местности. Что касается инструментариев достижения того или иного образа, то значение будут иметь и размеры, и форма карнизного свеса. Фото кровли, представленное выше, к примеру, демонстрирует преимущества массивного свеса применительно к маленькому дому. Визуально конструкция становится ниже и шире, что добавляет восприятию сооружения ощущения надежности и добротности.

Функциональные задачи главным образом будут выражаться через конструкционные возможности. В части карниза можно прокладывать коммуникации, устраивать выводы для вентиляции и дымохода, монтировать другие инженерные и технологические каналы. Ширина свеса также повлияет на микроклиматические свойства дома. Дело в том, что длинный вылет карниза затеняет окно, вбирая в себя тепловую энергию. Если речь идет о металлической кровле, то аккумуляция будет происходить очень быстро, пассивно прогревая все покрытие крыши. Данный эффект можно по-разному использовать зимой и летом.

Устройство кровельного карниза

Конструкция карнизного свеса

Свес как таковой представляет собой конструкционный узел, в котором сходится скат и горизонтальное перекрытие. В качестве последнего может выступать лишь карнизная планка, выходящая из точки крепления мауэрлата к наружной стене. Конфигурации сопряжения частей стропильной системы могут отличаться, поэтому единого принципа определения элементов данного узла быть не может. Так или иначе, в любой конструкции важную роль будет играть кровельный пирог, образующий свес. Это часть ската, которая выходит за уровень наружной стены по горизонтали в сторону, а в некоторых вариантах может и опускаться значительно ниже уровня чердачного перекрытия по горизонтали.

Теперь стоит перейти к материалам карнизных свесов. Устройство кровли определяется сочетанием несущей базы ската с деревянными (или тонкими металлическими) балками, обрешеткой и наружным покрытием. Внешний слой может быть представлен мягкой кровлей, профнастилом, черепицей и т. д. В сущности, эта комбинация и обеспечит внешний защитный каркас для карниза. Сам карниз образуется за счет нижней планки, которая соединит наружную стену и скат. Она тоже чаще выполняется из древесины, но встречается и пластик.

Разновидности карнизного свеса

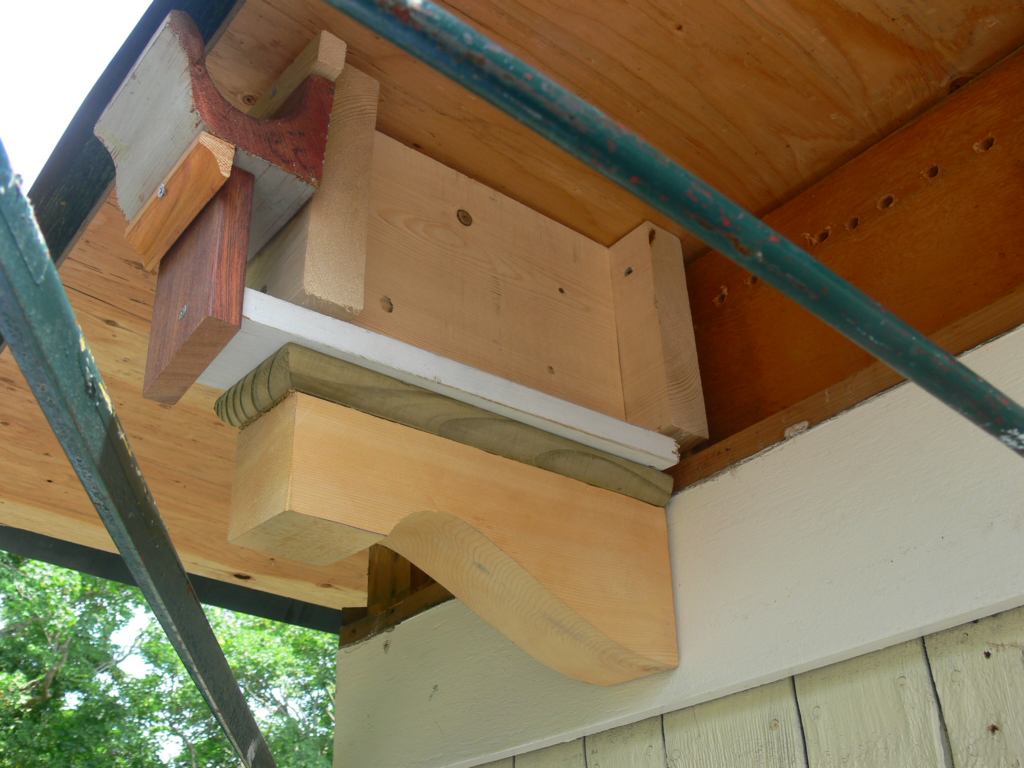

Деревянный карнизный свес

Можно выделить несколько вариантов исполнения кровельного карниза, которые отличаются по конструкции и функциональным возможностям. Наиболее распространен обычный замкнутый карниз, в котором предусматривается средний по наклону и длине вылета скат и горизонтальная планка, формирующая софит. Более простая конструкция вовсе обходится без планки. Также по наклонной направляется свес, однако никаких прикрытий с нижней стороны нет – получается открытая конструкция, у которой есть существенные плюсы и минусы. Во-первых, это типовой карнизный свес фальцевой кровли с металлическим настилом. Покрытие довольно хлипкое и малофункциональное, поэтому с таким скатом нет смысла устраивать карнизные закрытые короба. Во-вторых, данное решение требует более высокой степени изоляции в точке схождения мауэрлата и кровли.

Особую группу карнизных свесов представляют кирпичные конструкции. Вместо деревянной планки нижнюю часть от свеса в данном случае будет закрывать кирпичная (или каменная кладка). Применяется этот вариант нечасто, но с его помощью можно создавать оригинальные дизайны фасада.

Особенности карнизов на мягкой кровле

Опорный карнизный свес

Данный тип кровельного настила является одним из самых проблемных в том смысле, что материал тяжелый и дает существенную нагрузку на скат. Соответственно, ориентироваться следует на укрепление конструкции снизу и сбоку. Оптимальное устройство карнизного свеса для мягкой кровли может включать подшивку из обрешетки с применением деревянных брусков и металлических крепежей. Силовая основа будет обеспечиваться анкерными соединениями по всей длине крепления обрешетки, а также металлическими уголками и монтажными пластинами, которые выступят в качестве дополнительных фиксаторов.

Особенности карниза плоской кровли

В данном случае конструкция упрощается, так как отпадает необходимость создавать наклонный угол ската с соответствующими оформлениями с нижней части. То есть поддержка и обшивка снизу будет, но реализовывать ее по горизонтали гораздо проще. В простейшем исполнении карнизный свес плоской кровли можно оформить как сочетание прямого ската и перекрытия. Грубо говоря, чердачный пол получит вылет в сторону за границы наружной стены. На верхнем уровне также выйдет кровельный пирог на скате. Далее остается лишь замкнуть обе конструкции сбоку пластиковой или деревянной обшивкой. В итоге получится достаточно функциональный короб правильной формы.

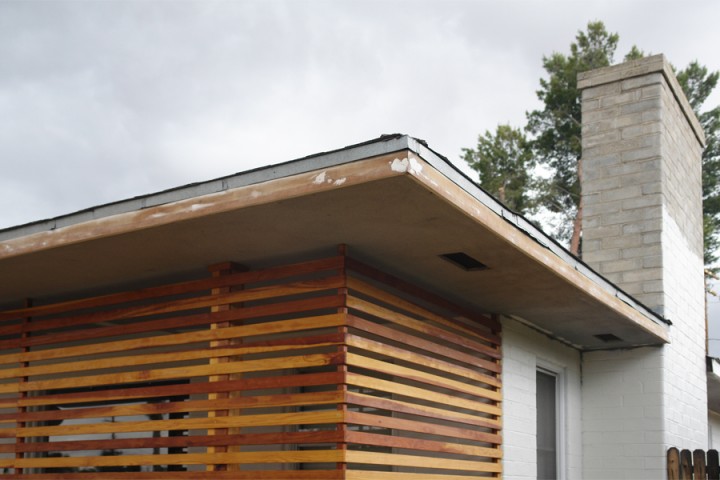

Карниз кровли для плоской крыши

Параметры карнизного свеса кровли

Как и раньше, так и в наше время оптимальным способом расчета ширины карниза является угол свеса. Он может быть разным в зависимости от наклона ската. В среднем же российские дома проектируются с крышами, уклон которых варьируется от 30 до 45 градусов. Какой вылет будет оптимальным? Существует специальный регламент, определяющий диапазон размеров карнизного свеса кровли по ширине от 10 до 70 см. Далее все будет зависеть от типа кровельного материала. Так, самые короткие карнизы используются на крышах из металлопроката – от 10 см. Оцинкованные стальные листы позволяют устраивать свесы минимальной длиной от 15 см. А волнистые асбестобетонные панели делают с шириной от 25 см.

Монтаж карниза

Установка данного элемента по большей части сводится к тыльной обшивке деревянными планками, пластиковыми панелями или сайдингом. Главное - не использовать в этой части металл, поскольку вывод конденсата через софиты создает благоприятные условия для коррозии. Как монтировать карнизный свес кровли? Когда контуры ската и мауэрлата определились и их конструкции готовы, можно приступать к инсталляции несущей обрешетки для подшивки. Желательно использовать мелкоформатный брус. Опорные части фиксируются шурупами к стене или мауэрлату – как позволит конструкция. По линиям несущих планок крепится ряд мелких планок с отступами примерно 20-30 см. На заключительном этапе по всей площади с тыльной стороны карниза выполняется обшивка – пластиком или деревянной вагонкой.

Система карнизной вентиляции

Пластиковый карниз

Еще на этапе разработки схемы карниза будет не лишним определить способ реализации системы проветривания. Циркуляция воздуха в подкровельном пространстве необходима для борьбы с сыростью, которая вредна для деревянной стропильной системы. Простейший способ устройства вентиляции в карнизном свесе кровли заключается в изначальном использовании для обшивки перфорированных пластиковых панелей. Они специально разрабатываются как софиты под карниз для организации воздуховода. Если же используются деревянные планки, то предварительно необходимо оставить место для зазоров. Иногда для таких целей просто выдерживают пространство между планками обшивки в несколько миллиметров. Собственно, достаточно, чтобы короб свеса не был полностью герметичным.

Заключение

Карнизный свес кровли

Карниз – значимая и ответственная часть крыше, но очень деликатная в исполнении. Многое в реализации этого элемента будет зависеть и от соседних материалов конструкции. Например, карнизный свес мягкой кровли невозможно монтировать без учета характеристик покрытия, которые зачастую ограничивают мастеров в выборе технических решений. Для такой крыши лучше обратиться к специальным доборным софитам, которые справятся с нагрузками от тяжелой кровли и обеспечат необходимое пространство для возможной прокладки коммуникаций в коробе.

Если же скат покрыт легким профнастилом, то можно и вовсе обойтись без капитальной поддержки с формированием обшивки. Достаточно позаботиться о механической защите узла и обеспечении свободной циркуляции воздуха в стыковых местах. Но, с другой стороны, отсутствие монтажного короба само по себе исключает целый ряд конструкционных возможностей, также связанных с монтажом элементов водостока и снегозадержателей. По этой причине, рассчитывая на многолетнюю эксплуатацию крыши, стоит продумать роль карниза с точки зрения самых разных аспектов применения.

Карниз кровли, как сделать монтаж карнизной планки для мягкой кровли и гибкой черепицы, фотографии и видео

карнизная доска

Выполнение свесов кровли – заподлицо, открытые, закрытые и фронтонные.

Заподлицо — выполнение, связанное с тем, что стропила не выходят за границу стен. Карнизный узел плоской кровли должен быть зашит доской для слива. Это защищает стены от влаги. Деревянный дом потребует длины не менее 55 сантиметров, кирпичный – длину несколько короче (читайте: "Узлы деревянных крыш: особенности крепления").

Открытым свесом называют выход стропил за пределы стен. Длина такого свеса составляет от 50 до 60 сантиметров. Крепление водосточных желобов осуществляется на верхние кромки карниза.

Свесы закрытого типа применяются при наличии специального паза у стропил, которые выходят за границы стены. Он используется для крепежа составляющих обшивки. Рекомендуется прокладывать вентиляцию закрытого карниза. Читайте также: "Чем обшить фронтон крыши".

Устраиваем обшивку и подбираем материалы

Основной материал при обшивке свесов крыши – дерево. Как правило, это ель, лиственница или сосна. Важный момент: выполнение обшивки только сухими досками. Если этого не учесть, то произойдет сушка материала. В результате этого образуются щели. Толщина обшивочных досок должна составлять от 17 до 22 миллиметров. Длина высчитывается, исходя из длины свеса, а ширина – может быть произвольной.

Крепеж досок осуществляется с двух сторон при учете шага в 1 метр. Рекомендуется произвести обработку досок при помощи влаго- и пожарозащитных составов. При этом вы увеличите срок эксплуатации деревянных материалов и снизите расходы на дальнейшее обслуживание сооружения. Защитные составы могут содержать краску или лак для деревянных покрытий.

карнизная планка для мягкой кровли

Особой популярностью пользуется обшивка карниза вагонкой. При этом необходимо оставлять зазор в 10-15 миллиметров для создания естественной вентиляции.

Сегодня можно встретить материалы для обшивки из поливинилхлорида или, как его еще называют, «винилового софита» (прочитайте: "Монтаж софитов на карниз крыши").

Карнизная доска из этого материала и его преимущества:

  • доступная цена;
  • надежность;
  • хорошая вентиляция;
  • защита от насекомых и грызунов;
  • эстетичность;
  • совместимость с материалами для кровли.

Укрепляем и защищаем кровельный свес

Для предотвращения деформации и провесов обшивки – соедините ее с деревянной конструкцией. Обязательные условия: крепеж «коробочек» и соединительных элементов стропил для всех вариантов подшивки карнизов крыши. карнизная планка для гибкой черепицы

Другой вид защиты – это установка нагревательных элементов в желоба для стока воды. Это поможет быстрому таянию снега и льда, что предотвратит давление на свес.

Создаем вентиляционные отверстия

Вентиляция кровли – обязательная процедура для устранения ряда проблем. Например, повреждение слоя гидроизоляции, возникновения сырости и т.д.

Существует 2 вида вентиляции свесов. Для первого типа вам необходимо оставить зазор между обшивкой и стеной. Второй способ предполагает установку решеток разной формы для вентиляции. Они должны быть аккуратно вставлены в софиты для кровли. При использовании натуральной черепицы – установите специальные черепичные листы, которые должны иметь вентиляционные отверстия. Материал должен располагаться в пятом ряду от карнизного свеса.

Как подшить карниз изнутри, пример на видео:

Помните, что монтаж карнизной планки должен начинаться с создания вентиляционных отверстий. Они, в свою очередь, должны быть открытыми. Читайте также: "Софиты для подшивки кровли".
Помимо практического значения, свес кровли является и эстетическим элементом дома. Поэтому кровельный карниз внешне должен быть достаточно привлекательным.  В целом, карнизная планка для мягкой кровли, устанавливается достаточно легко. При этом советуем изучить фото- и видеоматериалы по монтажу капельника. Если вы чувствуете, что вам не под силу осуществить все монтажные работы самостоятельно – то рекомендуется обратиться к специалистам.

«Типовая технологическая карта на устройство и ремонт металлической кровли»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
