Карта районирования территории рф по весу снегового покрова – СП 20.13330.2011 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*. Приложение Ж (рекомендуемое). Карты районирования территории Российской Федерации по климатическим характеристикам, СП (Свод правил) от 27 декабря 2010 года №20.13330.2011

Карты районирования РФ по климатическим характеристикам

Как известно, при проектировании систем светопрозрачных конструкций необходимо учитывать множество климатических факторов, влияющих на основные прочностные и эксплуатационные характеристики конструкции. К таким факторам относятся:

  • среднемесячная температура воздуха в зимний и летний периоды,
  • отклонение средней температуры воздуха наиболее холодных суток от среднемесячной,
  • расчетное значение веса снегового покрова земли,
  • средняя скорость и давление ветра,
  • местоположение объекта относительно ветровых, снеговых, сейсмических районов,
  • толщина стенки гололеда.

На данной странице вы можете посмотреть/скачать карты районирования территории РФ по климатическим характеристикам, достаточных для оценки вышеуказанных факторов при проектировании светопрозрачных конструкций в соответствии с СНиП 2.01.07-85.

Скачать карты районирования территории РФ по климатическим характеристикам (JPG 30Мб, zip)



  • Вес снегового покрова и толщина стенки гололеда

  • Давление ветра

  • Среднемесячная температура в июле

  • Средняя скорость ветра за зимний период

  • Толщина стенки гололеда

  • Отклонение средней тепрературы воздуха наиболее холодных суток от среднемесячной температуры в январе

  • Расчетное значение веса сногового покрова земли

  • Среднемесячная температура в январе


СНиП 2.01.07-85. Нагрузки и воздействия (СП 20.13330.2011 Актуализированная редакция) регламентирует следующие районы РФ (36Мб, pdf)

-Возможно, Вам будет интересно -

    СП 20.13330.2011 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*. Приложение Ж (рекомендуемое). Карты районирования территории Российской Федерации по климатическим характеристикам, СП (Свод правил) от 27 декабря 2010 года №20.13330.2011


    СП 20.13330.2011

    НАГРУЗКИ И ВОЗДЕЙСТВИЯ

    Актуализированная редакция
    СНиП 2.01.07-85*



    Приложение Ж (рекомендуемое). Карты районирования территории Российской Федерации по климатическим характеристикам



    КАРТА 1. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ВЕСУ СНЕГОВОГО ПОКРОВА


    КАРТА 1. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ВЕСУ СНЕГОВОГО ПОКРОВА



    КАРТА 2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ СКОРОСТИ ВЕТРА, М/С, ЗА ЗИМНИЙ ПЕРИОД


    КАРТА 2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ СКОРОСТИ ВЕТРА, М/С, ЗА ЗИМНИЙ ПЕРИОД



    КАРТА 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА


    КАРТА 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА



    КАРТА 4. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ТОЛЩИНЕ СТЕНКИ ГОЛОЛЁДА


    КАРТА 4. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ТОЛЩИНЕ СТЕНКИ ГОЛОЛЁДА



    КАРТА 5. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЕ ВОЗДУХА, °С, В ЯНВАРЕ


    КАРТА 5. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЕ ВОЗДУХА, °С, В ЯНВАРЕ



    КАРТА 6. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЕ ВОЗДУХА, °С, В ИЮЛЕ


    КАРТА 6. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЕ ВОЗДУХА, °С, В ИЮЛЕ



    КАРТА 7. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ОТКЛОНЕНИЯМ СРЕДНЕЙ ТЕМПЕРАТУРЫ ВОЗДУХА НАИБОЛЕЕ ХОЛОДНЫХ СУТОК ОТ СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЫ, °С, В ЯНВАРЕ


    КАРТА 7. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ОТКЛОНЕНИЯМ СРЕДНЕЙ ТЕМПЕРАТУРЫ ВОЗДУХА НАИБОЛЕЕ ХОЛОДНЫХ СУТОК ОТ СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЫ, °С, В ЯНВАРЕ



    ДОПОЛНЕНИЯ К КАРТАМ 1 И 4. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО РАСЧЕТНОМУ ЗНАЧЕНИЮ ВЕСА СНЕГОВОГО ПОКРОВА И ТОЛЩИНЕ СТЕНКИ ГОЛОЛЁДА



    ДОПОЛНЕНИЯ К КАРТЕ 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА

    Электронный текст документа
    подготовлен АО "Кодекс" и сверен по:
    / Министерство регионального развития РФ. - М., 2011 год

    СП 20.13330.2011 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*. Приложение Ж (рекомендуемое). Карты районирования территории Российской Федерации по климатическим характеристикам, СП (Свод правил) от 27 декабря 2010 года №20.13330.2011


    СП 20.13330.2011

    НАГРУЗКИ И ВОЗДЕЙСТВИЯ

    Актуализированная редакция
    СНиП 2.01.07-85*



    Приложение Ж (рекомендуемое). Карты районирования территории Российской Федерации по климатическим характеристикам



    КАРТА 1. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ВЕСУ СНЕГОВОГО ПОКРОВА


    КАРТА 1. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ВЕСУ СНЕГОВОГО ПОКРОВА



    КАРТА 2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ СКОРОСТИ ВЕТРА, М/С, ЗА ЗИМНИЙ ПЕРИОД


    КАРТА 2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ СКОРОСТИ ВЕТРА, М/С, ЗА ЗИМНИЙ ПЕРИОД



    КАРТА 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА


    КАРТА 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА

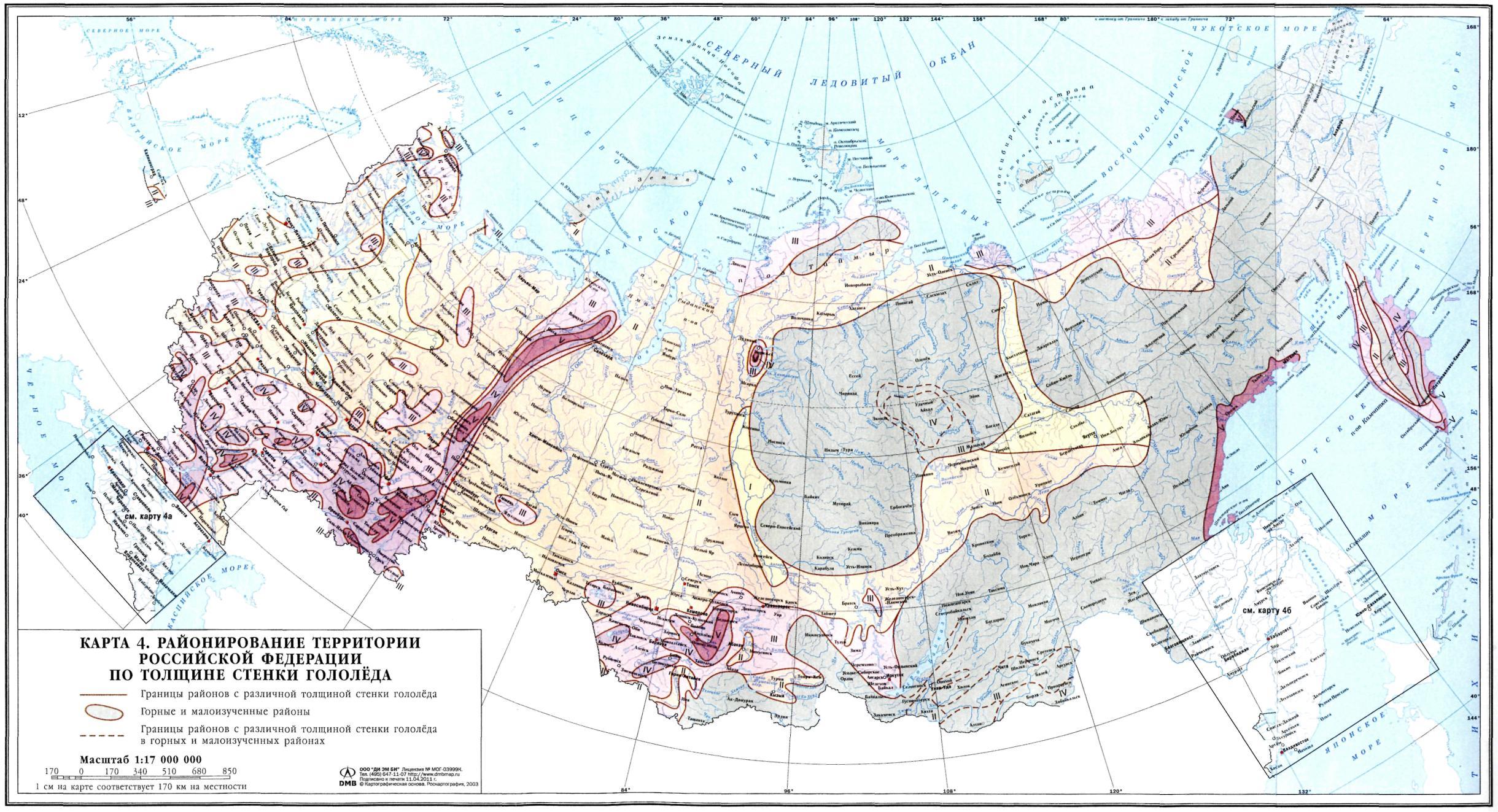

    КАРТА 4. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ТОЛЩИНЕ СТЕНКИ ГОЛОЛЁДА


    КАРТА 4. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ТОЛЩИНЕ СТЕНКИ ГОЛОЛЁДА



    КАРТА 5. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЕ ВОЗДУХА, °С, В ЯНВАРЕ


    КАРТА 5. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЕ ВОЗДУХА, °С, В ЯНВАРЕ



    КАРТА 6. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЕ ВОЗДУХА, °С, В ИЮЛЕ


    КАРТА 6. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЕ ВОЗДУХА, °С, В ИЮЛЕ



    КАРТА 7. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ОТКЛОНЕНИЯМ СРЕДНЕЙ ТЕМПЕРАТУРЫ ВОЗДУХА НАИБОЛЕЕ ХОЛОДНЫХ СУТОК ОТ СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЫ, °С, В ЯНВАРЕ


    КАРТА 7. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ОТКЛОНЕНИЯМ СРЕДНЕЙ ТЕМПЕРАТУРЫ ВОЗДУХА НАИБОЛЕЕ ХОЛОДНЫХ СУТОК ОТ СРЕДНЕЙ МЕСЯЧНОЙ ТЕМПЕРАТУРЫ, °С, В ЯНВАРЕ

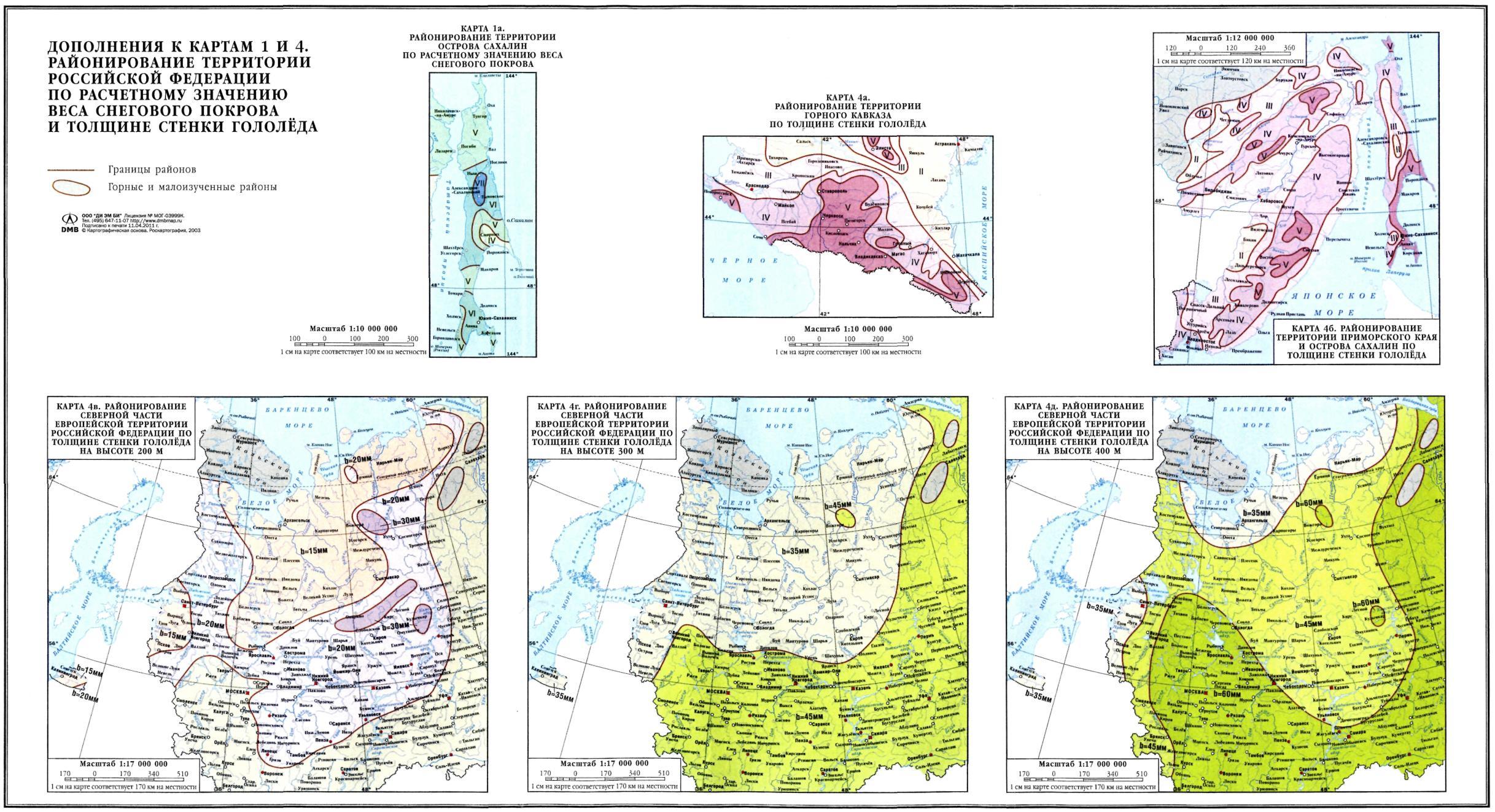

    ДОПОЛНЕНИЯ К КАРТАМ 1 И 4. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО РАСЧЕТНОМУ ЗНАЧЕНИЮ ВЕСА СНЕГОВОГО ПОКРОВА И ТОЛЩИНЕ СТЕНКИ ГОЛОЛЁДА



    ДОПОЛНЕНИЯ К КАРТЕ 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА

    Электронный текст документа
    подготовлен АО "Кодекс" и сверен по:
    / Министерство регионального развития РФ. - М., 2011 год

    Приложение ж (рекомендуемое)

    Карты районирования территории Российской Федерации по климатическим характеристикам

    (Издано отдельной брошюрой)

    Ключевые слова: нагрузка, воздействие, сочетание нагрузок, постоянная, длительная, кратковременная, особая нагрузка, прогиб, перемещение.

    Министерство регионального развития Российской Федерации

    СВОД ПРАВИЛ

    СП 20.13330.2011

    НАГРУЗКИ И ВОЗДЕЙСТВИЯ

    Актуализированная редакция

    СНиП 2.01.07-85*

    Приложение Ж (рекомендуемое)

    Карты районирования территории Российской Федерации по климатическим характеристикам

    Москва 2011

    Карта 1

    Районирование территории Российской Федерации по весу снегового покрова

    Карта 2

    Районирование территории Российской Федерации по средней скорости ветра, м/с, за зимний период

    Карта 3

    Районирование территории Российской Федерации по давлению ветра

    Карта 4

    Районирование территории Российской Федерации по толщине стенки гололеда

    Карта 5

    Районирование территории Российской Федерации по средней месячной температуре воздуха, °С, в январе

    Карта 6

    Районирование территории Российской Федерации по средней месячной температуре воздуха, °С, в июле

    Карта 7

    Районирование территории Российской Федерации по отклонениям средней температуры воздуха наиболее холодных суток от средней месячной температуры, °С, в январе

    Дополнения к картам 1, 3 и 4

    Карта 1

    Районирование территории Российской Федерации по весу снегового покрова

    Карта 2

    Районирование территории Российской Федерации по средней скорости ветра, м/с, за зимний период

    Карта 3

    Районирование территории Российской Федерации по давлению ветра

    Карта 4

    Районирование территории Российской Федерации по толщине стенки гололеда

    Карта 5

    Районирование территории Российской Федерации по средней месячной температуре воздуха, °С, в январе

    Карта 6

    Районирование территории Российской Федерации по средней месячной температуре воздуха, °С, в июле

    Карта 7

    Районирование территории Российской Федерации по отклонениям средней температуры воздуха наиболее холодных суток от средней месячной температуры, °С, в январе

    Дополнения к картам 1, 3 и 4

    Карта ветровых районов

    Вернуться на страницу «Климатология»

    Согласно СП 20.13330.2016 (приложение Е):

    КАРТА 2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА.

    ТЕПЕРЬ МОЖНО СМОТРЕТЬ КАРТЫ В ХОРОШЕМ КАЧЕСТВЕ.

    Для увеличения — нажмите на карт

    Карта 2а. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПРИМОРСКОГО КРАЯ И ОСТРОВА САХАЛИН ПО ДАВЛЕНИЮ ВЕТРА

    Карта 2б. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПОЛУОСТРОВА КАМЧАТКА ПО ДАВЛЕНИЮ ВЕТРА

    Карта 2в. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КОЛЬСКОГО ПОЛУОСТРОВА ПО ДАВЛЕНИЮ ВЕТРА

    Карта 2г. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАВКАЗА ПО ДАВЛЕНИЮ ВЕТРА

    Карта 2д. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАЛИНИНГРАДСКОЙ ОБЛАСТИ ПО ДАВЛЕНИЮ ВЕТРА

    Карта 2е. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РЕСПУБЛИКИ КРЫМ ПО ДАВЛЕНИЮ ВЕТРА


    ВНИМАНИЕ! СП 20.13330.2011 — БОЛЬШЕ НЕ ДЕЙСТВУЕТ!


    Согласно СП 20.13330.2011 (приложение Ж):

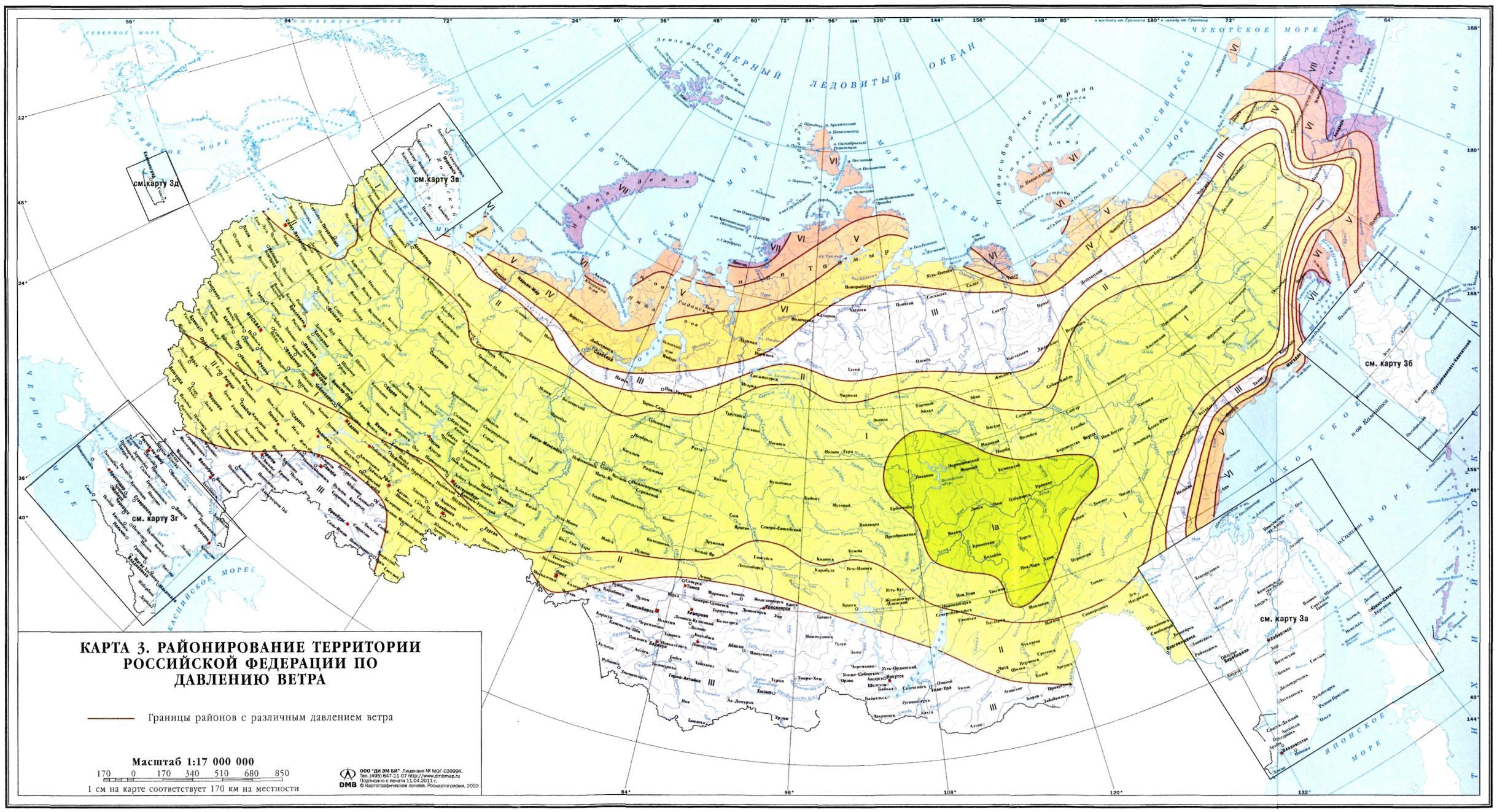

    КАРТА 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА.


    Значения ветровых нагрузок в зависимости от района смотри на странице ВЕТРОВЫЕ НАГРУЗКИ


    Для увеличения — нажмите на карту.

    Дополнения:

    Карта 3а. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПРИМОРСКОГО КРАЯ И ОСТРОВА САХАЛИН ПО ДАВЛЕНИЮ ВЕТРА.

    Карта 3б. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПОЛУОСТРОВА КАЧТАКА ПО ДАВЛЕНИЮ ВЕТРА.

    Карта 3в. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КОЛЬСКОГО ПОЛУОСТРОВА ПО ДАВЛЕНИЮ ВЕТРА.

    Карта 3г. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАВКАЗА ПО ДАВЛЕНИЮ ВЕТРА.

    Карта 3д. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАЛИНИНГРАДСКОЙ ОБЛАСТИ ПО ДАВЛЕНИЮ ВЕТРА.

    Добавить комментарий Отменить ответ

    Ваш e-mail не будет опубликован. Обязательные поля помечены *

    Комментарий

    Имя *

    E-mail *

    Сайт

    Лимит времени истёк. Пожалуйста, перезагрузите CAPTCHA.  +  три  =  12

    Районирование территории Российской Федерации по весу снегового покрова

    Город

    Субъект федерации

    Снеговой район

    Абакан

    Хакасия

    2

    Альметьевск

    Татарстан

    5

    Ангарск

    Иркутская область

    2

    Арзамас

    Нижегородская область

    4

    Артем

    Приморский край

    3

    Архангельск

    Архангельская область

    4

    Астрахань

    Астраханская область

    1

    Ачинск

    Красноярский край

    4

    Балаково

    Саратовская область

    3

    Балашиха

    Московская область

    3

    Барнаул

    Алтайский край

    4

    Батайск

    Ростовская область

    2

    Белгород

    Белгородская область

    3

    Бийск

    Алтайский край

    4

    Благовещенск

    Амурская область

    1

    Братск

    Иркутская область

    3

    Брянск

    Брянская область

    3

    Великие Луки

    Псковская область

    3

    Великий Новгород

    Новгородская область

    3

    Владивосток

    Приморский край

    2

    Владикавказ

    Северная осетия

    2

    Владимир

    Владимирская область

    3

    Волгоград

    Волгоградская область

    2

    Волгодонск

    Ростовская область

    2

    Волжский Волгогр. Обл

    Волгоградская область

    2

    Волжский Самарск. Обл

    Самарская область

    4

    Вологда

    Вологодская область

    4

    Воронеж

    Воронежская область

    3

    Грозный

    Чеченская Республика

    2

    Дербент

    Дагестан

    2

    Дзержинск

    Нижегородская область

    4

    Димитровград

    Ульяновская область

    4

    Екатеринбург

    Свердловская область

    3

    Елец

    Липецкая область

    3

    Железнодорожный

    Московская область

    3

    Жуковский

    Московская область

    3

    Златоуст

    Челябинская область

    4

    Иваново

    Ивановская область

    4

    Ижевск

    Удмуртия

    5

    Иркутск

    Иркутская область

    2

    Йошкар-Ола

    Марийская Республика

    4

    Казань

    Татарстан

    4

    Калининград

    Калининградская область

    2

    Калуга

    Калужская область

    3

    Каменск-Уральский

    Свердловская область

    3

    Камышин

    Волгоградская область

    3

    Кемерово

    Кемеровская область

    4

    Киров

    Кировская область

    5

    Киселевск

    Кемеровская область

    4

    Ковров

    Владимирская область

    4

    Коломна

    Московская область

    3

    Комсомольск-на-Амуре

    Хабаровский край

    4

    Копейск

    Челябинская область

    3

    Кострома

    Костромская область

    4

    Красногорск

    Московская область

    3

    Краснодар

    Краснодарский край

    2

    Красноярск

    Красноярский край

    3

    Курган

    Курганская область

    3

    Курск

    Курская область

    3

    Кызыл

    Тыва

    2

    Ленинск-Кузнецкий

    Кемеровская область

    4

    Липецк

    Липецкая область

    3

    Люберцы

    Московская область

    3

    Магадан

    Магаданская область

    5

    Магнитогорск

    Челябинская область

    4

    Майкоп

    Адыгея

    2

    Махачкала

    Дагестан

    2

    Миасс

    Челябинская область

    3

    Москва

    Московская область

    3

    Мурманск

    Мурманская область

    5

    Муром

    Владимирская область

    3

    Мытищи

    Московская область

    3

    Набережные Челны

    Татарстан

    5

    Находка

    Приморский край

    2

    Невинномысск

    Ставропольский край

    2

    Нефтекамск

    Башкортостан

    5

    Нефтеюганск

    Ханты-Мансийский автономный округ

    4

    Нижневартовск

    Ханты-Мансийский автономный округ

    5

    Нижнекамск

    Татарстан

    5

    Нижний Новгород

    Нижегородская область

    4

    Нижний Тагил

    Свердловская область

    4

    Новокузнецк

    Кемеровская область

    4

    Новокуйбышевск

    Самарская область

    4

    Новомосковск

    Тульская область

    3

    Новороссийск

    Краснодарский край

    2

    Новосибирск

    Новосибирская область

    4

    Новочебоксарск

    Чувашия

    4

    Новочеркасск

    Ростовская область

    2

    Новошахтинск

    Ростовская область

    2

    Новый Уренгой

    Ямало-Ненецкий автономный округ

    5

    Ногинск

    Московская область

    3

    Норильск

    Красноярский край

    5

    Ноябрьск

    Ямало-Ненецкий автономный округ

    5

    Обниск

    Калужская область

    3

    Одинцово

    Московская область

    4

    Омск

    Омская область

    3

    Орел

    Орловская область

    3

    Оренбург

    Оренбургская область

    4

    Орехово-Зуево

    Московская область

    3

    Орск

    Оренбургская область

    4

    Пенза

    Пензенская область

    3

    Первоуральск

    Свердловская область

    4

    Пермь

    Пермский край

    5

    Петрозаводск

    Республика Карелия

    2

    Петропавловск-Камчатский

    Камчатский край

    7

    Подольск

    Московская область

    3

    Прокопьевск

    Кемеровская область

    4

    Псков

    Псковская область

    3

    Ростов-на-Дону

    Ростовская область

    2

    Рубцовск

    Алтайский край

    3

    Рыбинск

    Ярославская область

    4

    Рязань

    Рязанская область

    3

    Салават

    Башкортостан

    5

    Самара

    Самарская область

    4

    Санкт-Петербург

    Ленинградская область

    3

    Саранск

    Мордовия

    3

    Саратов

    Саратовская область

    3

    Северодвинск

    Архангельская область

    4

    Серпухов

    Московская область

    3

    Смоленск

    Смоленская область

    3

    Сочи

    Краснодарский край

    2

    Ставрополь

    Ставропольский край

    2

    Старый Оскол

    Белгородская область

    3

    Стерлитамак

    Башкортостан

    5

    Сургут

    Ханты-Мансийский автономный округ

    4

    Сызрань

    Самарская область

    3

    Сыктывкар

    Республика Коми

    5

    Таганрог

    Ростовская область

    2

    Тамбов

    Тамбовская область

    3

    Тверь

    Тверская область

    4

    Тобольск

    Тюменская область

    4

    Тольятти

    Самарская область

    4

    Томск

    Томская область

    4

    Тула

    Тульская область

    2

    Тюмень

    Тюменская область

    3

    Улан-Удэ

    Бурятия

    1

    Ульяновск

    Ульяновская область

    4

    Уссурийск

    Приморский край

    2

    Уфа

    Башкортостан

    5

    Ухта

    Республика Коми

    5

    Хабаровск

    Хабаровский край

    2

    Хасавюрт

    Дагестан

    2

    Химки

    Московская область

    3

    Чебоксары

    Чувашская Республика

    4

    Челябинск

    Челябинская область

    3

    Череповец

    Вологодская область

    4

    Чита

    Забайкальский край

    1

    Шахты

    Ростовская область

    2

    Щелково

    Московская область

    3

    Электросталь

    Московская область

    3

    Элиста

    Калмыкия

    2

    Энгельс

    Саратовская область

    3

    Южно-Сахалинск

    Сахалинская область

    4

    Якутск

    Якутия

    2

    Ярославль

    Ярославская область

    4

    Интерактивные карты по СП 20.13330.2011

    Команда engineer-tools.com с гордостью представляет свое детище - интерактивные карты к СП 20.13330.2011. Идея создания подобного сервиса возникала у любого, кто так или иначе сталкивался с необходимостью сбора нагрузок на здание или сооружение, то есть у всех без исключения конструкторов.

    Карта №1 СП 20.13330.2011 Районирование территории Российской Федерации по весу снегового покрова.

    Предвосхищая вопросы.

    Зачем нужны электронные карты?

    Бумажные карты, которые являются графическим приложением к СП 20.13330.2011, до сегодняшнего дня были единственным источником информации о величине нагрузки на здание или сооружение в каком-либо населенном пункте. Разумеется, в большинстве случаев бумажная карта содержит в себе однозначную информацию о величине нагрузок, принимаемых в расчет, в зависимости от расположения площадки строительства. Однако, количество населенных пунктов в Российской Федерации значительно превышает число обозначенных на картах районирования, и для тех, которые не обозначены на картах к СП 20.13330.2011, порой трудно определить принадлежность к какому-либо району. В этом случае на помощь приходит электронный эквивалент карты, обладающий возможностью неограниченного масштабирования и удобным поиском.

    Можно ли считать данную карту эквивалентом бумажной карты представленной в СП 20.13330.2011?

    Оцифровывая эти карты, мы ставили задачу не только в точности воспроизвести бумажный вариант карты, но и по возможности максимально свести на нет все возможные противоречия бумажного варианта путем постепенного уточнения границ районов. Качество привязки карты можно оценить на изображении ниже.

    Почему районы не имеют четких границ и между районами есть незакрашенные места?

    Оригинал карты – это растровое изображение, имеющее свой предел точности. Толщина линии, разделяющей районы, в реальном масштабе составляет около 3-6 км. Мы решили отказаться о соблазна навязать свое мнение о принадлежности пограничных территорий к тому или иному району, поэтому мы будем корректировать их принадлежность какому-либо району только на основании официальных документов. На рисунке ниже хорошо видно, каким образом строились границы районов.

    Что делать, если на карте есть ошибка?

    Под каждой картой есть форма, в которой вы можете оставить нам сообщение об ошибке. Все без исключения сообщения об ошибках и неточностях будут обработаны, и, в случае необходимости, внесены на карту.

    Поделись ссылкой на эту страницу с коллегами и друзьями:

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
