Кирпичная кладка толщина: как выбрать толшину стен дома

зависимость прочности несущей стены от вида кирпича. Какая должна быть толщина стен при кладке в 2 слоя по ГОСТу?

Атмосфера уюта в доме зависит не только от красивого интерьера, но и оптимальной температуры в нем. При хорошей теплоизоляции стен в доме создается определенный микроклимат, который постоянно поддерживается и позволяет человеку насладиться комфортными условиями проживания на протяжении всего года. Поэтому при строительстве жилья необходимо особое внимание уделять такому показателю, как толщина внешних и внутренних перекрытий.

Что обеспечивает?

Любая постройка здания начинается с проектирования и закладки фундамента.

Именно на этом этапе работ требуются выполнить правильные расчеты для выкладки стен, основанные на технологическом анализе. Одним из главных параметров в строительстве считается толщина кирпичной стены, так как от нее зависят следующие эксплуатационные характеристики будущего объекта.

  • Шумо- и теплоизоляция. Чем толще перекрытие, тем лучше будут защищены помещения от внешнего шума. Кроме этого, дом будет радовать теплом в холодное время года и прохладой летом. Чтобы обеспечить жилье определенным микроклиматом и сэкономить семейный бюджет на приобретении дорогих стройматериалов, достаточно выложить стены стандартной толщины и дополнительно их утеплить.
  • Устойчивость и прочность конструкции. Перегородки должны не только иметь устойчивость к общему весу всех перекрытий, но и дополнительных этажей, пристроек. Помимо этого, необходимо иметь устойчивость к неблагоприятному воздействию внешней среды. Поэтому толщина стен в данном случае напрямую влияет на долговечность здания.
    Самыми толстыми нужно делать несущие перекрытия, так как именно на них приходится наибольшая нагрузка. Что же касается несущих перегородок, то их можно делать с минимальной толщиной, применяя более дешевый материал.

Чтобы кирпичные конструкции надежно прослужили долгий срок, перед выбором их толщины важно учитывать климатические условия региона, где планируется постройка дома. Например, перекрытия в Сибири следует делать толще, чем в южных поясах, где даже зимой минимальный показатель температуры не опускается ниже 0 С. Также толщина стен зависит от особенностей проектирования. В многоэтажных постройках важно точно рассчитывать нагрузку на перекрытия и класть несущие конструкции разной толщины. Немаловажную роль играет и эстетический вид постройки, чтобы скрыть массивность стен, рекомендуется использовать разные способы кладки кирпича.

Взаимосвязь параметра

Толщина кирпичных стен зависит от многих параметров, поэтому перед тем как начать самостоятельно строительство жилья, следует рассчитать не только его общую площадь, нагрузку на фундамент, но и эксплуатационные характеристики материала. Для высоких и больших помещений перекрытия делают толстыми, что же касается строительного материала, то в последнее время для возведения домов чаще всего выбирают кирпич.

Он считается самым надежным, но каждый его вид может отличаться уровнем прочности. Кроме этого, блоки могут выкладываться по различным схемам, которые обеспечивают дому не только тепло сохранность, но и эстетический вид. Обычно первый слой конструкции составляет силикатная кладка (она хорошо выдерживает силовую нагрузку), второй – теплоизоляционный материал, а третий – декоративная отделка.

С видом кирпича

Несущие стены зданий обычно выкладывают кирпичом. Он выпускается во многих видах, каждый из которых отличается структурой и размером. Поэтому от особенностей и качества данного материала зависит толщина перекрытий.

Например, полнотелые блоки по сравнению с дырчатыми превосходят в теплопроводности, прочности и стоят дорого. Изделия же с полостями внутри намного дешевле, но их эксплуатационные характеристики ниже.

По размерам кирпич может быть одинарным, полуторным и двойным. Одинарные изделия производятся стандартных размеров 250×120×65 мм, полуторные (утолщенные) – 250×120×88 мм и двойные – 250×120×138 мм. Учитывая вышеуказанные размеры, можно сказать, что строительный материал одинаков по длине и ширине, единственным его отличием является толщина. Именно от этого последнего параметра и зависит толщина стен. Поэтому для строительства массивных конструкций лучше всего приобретать двойной кирпич, а несущие блоки и межкомнатные перегородки выкладывать одинарными или полуторными блоками.

С типом кирпичной кладки

На сегодняшний день для возведения кирпичных зданий применяют несколько вариантов кладки, каждый из которых зависит от конструктивных особенностей объекта и определяет толщину стен. Если выбрать кладку в полкирпича, то толщина перекрытий составит 120 мм, в один кирпич – 259 мм, в два кирпича – 510 мм (помимо блоков учитывается и 10 мм цементного раствора, который заполняет слои) и в 2,5 кирпича – 640 мм. Чтобы выбрать тип кирпичной кладки, следует учитывать условия проектирования здания. Например, несущие стены могут быть выложены в несколько кирпичей, а несложные перегородки, на которые не будут оказываться силовые нагрузки, в один блок.

Минимальный показатель

Строительный рынок представлен огромным ассортиментом материалов, но многие из них не универсальны, поскольку не могут отвечать всем требованиям. Поэтому когда планируется строительство нового дома, специалисты рекомендуют отдавать предпочтение кирпичу. Он имеет типовые размеры, которые стандартно составляют 250×120×65 мм и позволяют выкладывать стены определенной толщины. Для кирпичной кладки жилых объектов важно учитывать нагрузки на каркас и фундамент, поскольку от этого зависит их надежность и безопасность эксплуатации.

Чтобы стены выдержали не только вес основных элементов, но и другие виды перекрытий, перегородок и кровлю, их минимальная толщина должна быть 25 см. Такой показатель получается кладкой в один кирпич, считается допустимой для прочности конструкции и обеспечивает нормальную теплосохранность.

Оптимальная величина и нормы по СНиП

Толщина стены кирпичного дома считается одним из главных параметров при строительстве, поэтому она регламентируется стандартами по ГОСТу и должна соответствовать всем нормам. На сегодняшний день действуют стандарты ГОСТ Р 55338-2012 (для строительства наружных конструкций) и ГОСТ 2 4992-81 (для кладки межквартирных кирпичных стен). Согласно нормативным требованиям стандартная толщина стен может составлять от 0,12 до 0,64 м. Самой тонкой является кладка в 0,5 кирпича, ее толщина не превышает 0,12 м. Это оптимальная величина, которая чаще всего выбирается для строительства межкомнатных перегородок и небольших ограждений.

Кладка в 1 кирпич обеспечивает стенам толщину 0,25 м, она подходит для возведения сараев и других вспомогательных пристроек. Перегородки в один или полтора слоя также часто устанавливают между квартирами и в домах, размещенных в южных районах страны, где климатические условия не требуют дополнительного утепления. В данном случае ширина стен не превышает 0.38 м. Самой прочной и надежной является кладка в 2 (0,51 м) и два с половиной кирпича (0,64 м), она предназначена для объектов, размещенных в суровых климатических условиях. Кроме этого, для высокоэтажных зданий по ГОСТу рекомендуется также делать толщину всех несущих конструкций в два слоя.

Для внешних стен

Поскольку кирпич является прочным материалом, то для строительства внешних конструкций целесообразно выбирать оптимальную толщину в 38 см. Это объясняется тем, что дополнительно утеплить и усилить постройку намного выгоднее, чем увеличить толщину перегородок. Тяжелые же конструкции существенно увеличивают нагрузку на фундамент и обходятся намного дороже в приобретении материала. Их, как правило, выкладывают в два кирпича при сооружении промышленных крупных объектов.

Компенсировать минимальную толщину внешних стен в 38 см можно путем дополнительного монтажа сайдинга и облицовочным утеплением фасада при помощи штукатурки. Кладку кирпича в данном случае лучше всего выполнять по типу «колодца», благодаря которому между двумя перегородками будет создаваться слой теплоизоляции.

Для внутренних несущих конструкций и перегородок

Стены внутри дома предназначены для разделения общей площади на отдельные комнаты и должны выполнять функции тепло- и шумоизоляции.

Поэтому внутренние конструкции, которые не являются несущими, можно делать толщиной 12 см. Кирпичи выкладывают «ребром». Кроме этого, можно также выполнить выкладку в 6,5 см, в этом случае получится тонкая перегородка с незначительной звуко- и теплоизоляцией, но она позволит сэкономить семейный бюджет. Чтобы снизить силовую нагрузку на стены толщиной 0,12 м, необходимо применять силикатные пустотелые или пористые блоки, которые в дальнейшем можно утеплить.

Рекомендации специалистов

В последнее время многие владельцы земельных участков предпочитают строить дома самостоятельно, поскольку это позволяет значительно сэкономить финансы. Чтобы постройка получилась прочной и прослужила не один десяток лет, необходимо не только правильно составить проект, использовать качественный строительный материал, но и точно рассчитать толщину внешних и внутренних перекрытий.

Начинающим мастерам в этом помогут следующие советы специалистов.

  • Толщина стен состоит из внутренней, средней и наружной части. Поэтому чтобы правильно выложить перегородки, нужно уделять особое внимание углам. Для этого выбирается основная точка и от нее расставляются маяки. Кирпич необходимо класть с перевязкой, применяя определенную схему. После каждого выложенного ряда следует проверять стены на вертикальность. Если этого не сделать, то возможно появление кривизны в плоскости и толщина будет неодинаковой.
  • Ширину несущих конструкций рекомендуется рассчитывать исходя из особенностей климатической зоны, в которой планируется разместить дом. При этом она не может быть менее 38 см. В северных же районах толщину перекрытий нужно увеличивать до 64 см.
  • Для экономии материала и получения оптимальной толщины стен необходимо выкладывать блоки «колодцем». В итоге получится две отдаленные друг от друга перегородки шириной от 140 до 270 см. Пространство между ними можно заполнить опилками, легким бетоном или шлаком.
  • Поскольку внутренние стены делаются тоньше, чем внешние и не требуют дополнительной теплоизоляции, их необходимо выкладывать на толщину минимум 25 см. Чтобы нагрузки на такие конструкции распределились равномерно, места стыков внутренних и наружных стен следует армировать специальной сеткой или арматурой через каждые пять рядов кладки. Что же касается простенков, то их толщина может составлять 51 см и их также армируют. При кладке в 1,5 кирпича подставляются дополнительные опоры сечением 38×38 см.
  • Для межкомнатных перегородок, которые не являются несущими и только зонируют пространство, можно подбирать любую толщину. Например, между комнатами и в санузле можно сделать кладку в 0,5 кирпича, а для кладовки и других вспомогательных помещений подойдет кладка в «ребро» с толщиной в 65 мм. Такие конструкции через каждые 2-3 ряда кладки следует армировать проволокой. Если же увеличить толщину кладки, то помещение приобретет более высокую тепло- и звукоизоляцию, но при этом повысятся расходы на приобретение материала.
  • Если внешние стены возводятся «под расшивку», то их эстетический вид будет зависеть от состава и качества цементного раствора. Толщина всех швов в данном случае должна быть одинаковой, поэтому раствором нужно равномерно заливать все пустоты и полости. Так как подобные конструкции не очень толстые, повысить их теплосохранность поможет изоляционный материал и хорошая отделка с применением облицовочных плит.
  • При строительстве стен важно также помнить, что любое отклонение в их толщине может спровоцировать непредсказуемые последствия. Поэтому нельзя во время кладки допускать изменения в их высоте, а также уменьшать расстояния между проемами или увеличивать их количество.

О кирпичной кладке угла в один кирпич вы узнете из видео ниже.

фото, видео, виды и технология кладки стен из кирпича

Кирпичная кладка стен – один из самых древних способов кладки искусственных камней. Первые образцы обнаружили при раскопках на территории современного Белуджистана: в деревне Мергарх здания были выложены из камней, подобных современному кирпичу. Проведя анализ, оказалось, что простейшую технологию кладки стен из кирпича наши далекие предки использовали ещё при неолите, ведь не зря же эту эпоху назвали «новый камень».

Преимущества и минусы кирпичных стен

Главное преимущество кирпичных стен в том, что они обладают высокой прочностью. Кроме того, красный кирпич не подвержен гниению и воздействию микроорганизмов. Стены из кирпича позволяют применять железобетонные плиты перекрытия. Это необходимо, если вы хотите перекрыть большой пролет между стенами. Малые размеры кирпичей позволяют строить из них стены сложных конфигураций, выкладывать декоративные элементы фасада. При кирпичной кладке стены дома обладают большой тепловой инерцией — летом за ними прохладно в любую жару, зимой — тепло.



Есть у кирпичных стен и минусы: если зимой дом долго не отапливался, прогревать его придется в течение нескольких суток. При сезонной эксплуатации здания уже через 25 лет стены потребуют серьезного ремонта. Кирпичные стены весьма тяжелы и не терпят деформаций, поэтому для них необходим ленточный фундамент на глубину промерзания. Для обеспечения должной теплоизоляции кирпичные стены должны иметь большую толщину (в Подмосковье — 51 см). Следовательно, в доме с полезной площадью 50 м2 они займут 17 м2 — 1/3 площади, для дома площадью 200 м2 это соотношение будет 1/6.

Технология и толщина кладки облегченных кирпичных стен

Однородные стены сложены из обыкновенного пустотелого или легкого строительного кирпича.

В неоднородных, облегченных стенах часть кирпичной кладки заменяет по толщине стены с термоизоляционными плитками и воздушной прослойкой.

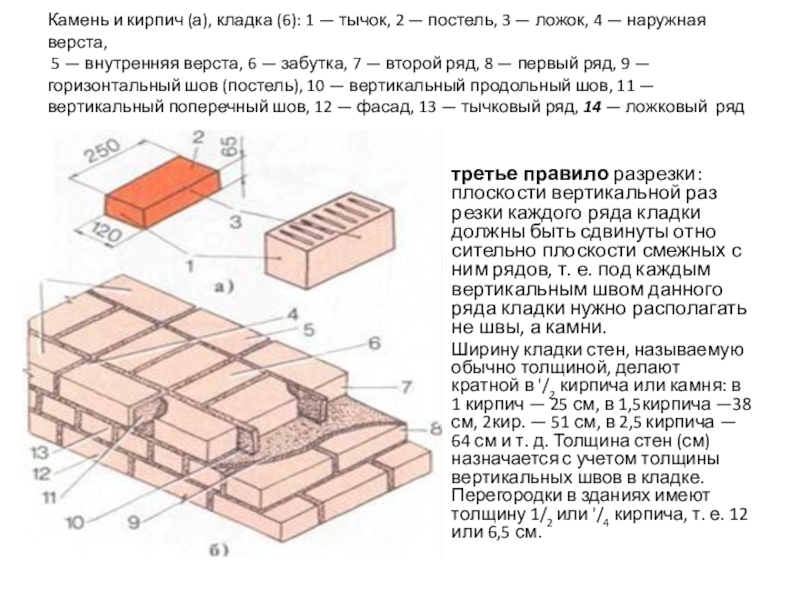

Стены возводят толщиной в 1/2, 1,1 1/2, 2,2 1/2, 3 кирпича и более, учитывая толщину вертикальных швов, равную 10 мм. Соответственно, толщина стены при кирпичной кладке составляет 120, 250, 380, 510, 640, 770 мм и более. Толщина горизонтальных швов принята 12 мм, тогда высота 13 рядов кладки должна составлять 1 м.



Кирпичная кладка стен бывает двух видов: двухрядная (цепная) и шестирядная (ложковая).

В двухрядной системе кладки тычковые ряды чередуются с ложковыми. Поперечные швы в этой системе перекрываются на 1/4 кирпича, а продольные — на 1/2 кирпича.

Как видно на фото, шестирядная кирпичная кладка стен предполагает чередование пяти ложковых рядов с одним тычковым:

В каждом ложковом ряду поперечные вертикальные швы перевязывают в полкирпича, продольные же вертикальные швы, образуемые ложками, перевязываются тычковыми рядами через пять ложковых рядов. Каменная кладка по шестирядной системе проще, чем по двухрядной. Для уменьшения воздухопроницаемости стен лицевые швы кладки уплотняют специальным инструментом, придавая швам форму валика, выкружки или треугольника. Такой способ носит название расшивки швов.

В условиях среднего климатического региона кирпичная кладка наружных стен выполняется толщиной в 2 1/2 кирпича. Кладка из пустотелого кирпича позволяет уменьшить толщину на 1 /2 кирпича.

Недостатком обыкновенного полнотелого кирпича, глиняного или силикатного, является его большой объемный вес и, следовательно, большая теплопроводность.

Стены толщиной в 2 кирпича, выложенные из пустотелого кирпича с 32 или 78 отверстиями при объемном весе 1800 кг/м3, имеют общее сопротивление теплопередаче удовлетворяющее требованиям среднего климатического района.

Боковые и верхние плоскости проемов — притолки, имеют четверти, т.е. выступы, закрывающие снаружи зазор между кладкой и оконной коробкой.

В настоящее время наиболее распространены сборные плитные или брусковые железобетонные перемычки. Перемычки по несущей способности подразделяют на 2 группы. К первой группе относятся несущие перемычки, воспринимающие нагрузку от собственного веса, кладки над ними, междуэтажных перекрытий и от других элементов здания.



Сборные железобетонные не несущие перемычки маркируются: на брусковые — буквой Б, плитные буквами Бп.

Брусковые перемычки выпускают шириной 120 мм, высотой 65 мм при длине 1,2; 1,6; 2,0 м, и высотой 140 мм при длине 2,4; 2,6; 2,8; 3 м.

Не несущие плитные перемычки выпускают высотой 220, 300 мм и шириной 120 и 250 мм при длине от 1,4 до 3,2 м.

Не несущие перемычки закладывают в стены на опорах не менее, чем на 125 мм, а несущие — на 250 мм. При укладке брусковых перемычек один брусок у наружной поверхности стены укладывают на 75 мм ниже остальных для образования четверти. К последней примыкает коробка оконного блока.

Дымовые и вентиляционные каналы устраивают, как правило, при кирпичной кладкевнутренних стен, поскольку в каналах, размещенных в наружных стенах, зимой нарушается тяга из-за охлаждения их стенок. Если же без устройства каналов в наружных стенах невозможно обойтись, стену утолщают настолько, чтобы расстояние от внутренней поверхности канала до наружной поверхности стены было не менее минимальной толщины стены, отвечающей климатическим условиям.



Сечение дымовых каналов отопительных печей и кухонных очагов принимают размером в 1/2 х 1 кирпич. Дымовые каналы малых печей, например, ванных колонок, и вентиляционные каналы допускают сечением в 1/2 х 1/2 кирпича.

Венчающий карниз, кирпичной кладки стены при небольшом его выносе — до 300 мм и не более х/2 толщины стены, можно выкладывать из кирпича путем постепенного выпуска рядов кладки на 60—80 мм в каждом ряду. При выносе более 300 мм карнизы устраивают из сборных железобетонных плит, заделанных в стены.

Внутренние концы железобетонных плит перекрывают сборными продольными железобетонными балочками, которые прикрепляют к кладке при помощи заделанных в нее стальных анкеров, с помощью чего обеспечивают устойчивость карниза.

Облегченные кирпичные стены, в которых кирпич частично освобожден от несвойственных ему теплоизолирующих функций путем замены части кладки менее теплопроводимыми материалами, позволяют значительно сократить расход кирпича, повышая тем самым экономию материала.

Облегченные кирпичные стены подразделяют на 2 группы. К первой группе относят конструкции, состоящие из двух тонких продольных кирпичных стен, между которыми укладывают термоизоляционный материал, ко второй группе — конструкции, состоящие из одной кирпичной стены, утепленной термоизоляционными плитами.



Стены с засыпкой состоят из двух стенок толщиной по 1/2 кирпича, пространство между которыми перекрывается через каждые 4 ряда двумя горизонтальными рядами сплошной кладки. Эти два ряда разделяют кладку по высоте на неглубокие полости, заполняемые шлаком по мере возведения стены. Засыпка при этом почти не дает осадки.

При кладке облегченных кирпичных стен прочность им придают сплошные горизонтальные ряды, но ухудшают ее теплотехнические качества, создавая участки с большой теплопроводностью. Стены с засыпками устраивают при высоте дома не более двух этажей.

Стены с заполнением легким бетоном отличаются от стен со шлаковой засыпкой тем, что пространство между ограждающими стенками в 1/2 кирпича заполняется легким бетоном. Для стенок с заполнением через каждые 3-5 ложковых рядов выкладывают один тычковый ряд кирпичей, входящих в бетон.

При этом тычковые ряды располагают в одном ряду, в стенах толщиной 510 мм и толще, или в шахматном порядке, в стенах толщиной 380 мм. Минимальная толщина таких стен составляет 380 мм, максимальная — 650 мм.



Во внутренних стенах диафрагма образуется перекрывающими друг друга тычковыми рядами на растворе. Пустоты внутренних стен заполняют легким или обычным бетоном, а также засыпают кирпичным боем с заливкой раствором, т.е. делают забутовку.

Преимущество кирпично-бетонных стен по сравнению со стенами с засыпкой заключается в том, что сцепление бетона с кладкой обеспечивает более надежную связь между кирпичными стенками и, кроме этого, бетон воспринимает часть нагрузки, передаваемой на стену. Кирпично-бетонные стены возводят при постройке дома, имеющего высоту до 6 этажей.

При производстве работ в зимнее время трудоемкость работ повышается, поскольку высыхание кладки замедляет внесение в стену с бетонной смесью большого количества влаги.

Посмотрите видео кладки кирпичных стен, чтобы лучше понять технологию процесса:

Конструкция кирпичных стен с утеплителем и термовкладышами

Конструкция кирпичной стены с утеплителем из теплоизоляционных панелей состоят из несущей части — каменной кладки, толщина которой определяется только из условий прочности и устойчивости стены, и теплоизолирующей части — пенобетонных, гипсовых или гипсошлаковых панелей.



При кирпичной кладке стен утеплитель рекомендуется располагать «на откосе», оставляя между стеной и утеплителем воздушную прослойку толщиной 20-40 мм, выполняющую роль дополнительного утеплителя.



В плоскости междуэтажных перекрытий панели 4 опирают на конструкции перекрытия. Панели прикрепляют к кирпичной кладке гвоздями 7, их забивают в заделанные в стену 5 деревянные пробки 6, покрытые антисептиком. Преимущество стен с утеплителем из панелей заключается в том, что не нужно делать внутреннюю штукатурку.



Стены с термовкладышами состоят из двух кирпичных стенок: на 1/2 кирпича каждая, между которыми закладываются готовые малотеплопроводные блоки, называемые термовкладышами. Через каждые 3-5 рядов между ограждающими стенками осуществляется связь посредством стальных плоских проволочных скоб или тычковых рядов кладки. Термовкладыши изготовляют из эффектных теплоизоляционных материалов -пенобетона, пеносиликата и других.



Преимуществами таких стен по сравнению с кирпично-бетонными являются меньшее количество влаги, вносимой при заполнении пустот в стену, а также возможность их возведения в зимнее время.

Стены колодцевой кладки возводят из двух стенок толщиной по 1/2 кирпича, связанных между собой вертикальными кирпичными стенками — диафрагмы жесткости. Колодцы, образующиеся в кладке, заполняют утеплителем.



Поперечные кирпичные стенки толщиной в 1/2 кирпича устраивают на расстоянии от 53 до 105 см, т. е. равные 2-4 кирпичам. Колодцы заполняют засыпкой, легким бетоном или легкобетонными вкладышами. Для предупреждения осадки засыпки, снижающей теплозащитные качества стены, через 400-500 мм по высоте стены устраивают горизонтальные диафрагмы толщиной 15 мм из раствора того же состава, что и раствор кладки. Стены этого типа возводят толщиной от 380 мм до 560 мм.

Конструктивные детали кирпичных стен и кладка проемов

Основными конструктивными деталями кирпичных стен являются цоколь, карнизы, дымовые и вентиляционные каналы.



Цоколь кирпичных стен представляет собой сплошную кирпичную кладку высотой не менее 400-500 мм над уровнем земли. Гидроизоляционный слой устраивают по общим правилам.



Карнизы выполняют из обыкновенной кладки или сборными. Перемычки над оконными и деревянными проемами делают из сборного железобетона. Железобетонные плиты, распределяющие нагрузку на две стенки, накладывают под концы балок перекрытий, опирающихся на стены толщиной в 1/2 кирпича.



Дымовые и вентиляционные каналы устраивают во внутренних стенах, которые делают из сплошной кирпичной кладки. Для устройства каналов применяют также бетонные блоки.



Для установки дверных и оконных коробок в кладке оставляют проемы, которые перекрывают сборными железобетонными, рядовыми кирпичными или клинчатыми перемычками. При устройстве рядовых перемычек на уровне верха проема устанавливают опалубку из досок толщиной 40-50 мм, на которую расстилают раствор слоем до 2 см и укладывают арматуру (пачечную сталь, круглую 4-6 мм) из расчета 1 стержень на 1/2 кирпича толщины стены.



Концы арматуры должны заходить в стены на 25 см. При кладке проемов в кирпичных стенах клинчатые перемычки устраивают также по предварительно уложенной опалубке, укладывая кирпич на ребро от краев к середине перемычки и с наклоном у краев для образования распора (клина). Допускается устройство перемычек из просмоленных досок толщиной 5-6 см, концы которых должны заглубляться в простенки на 15-25 см.

Какой кирпич лучше выбрать для стен

В этом разделе статьи вы узнаете, какой кирпич для стен лучше и в чем заключаются особенности кладки из разных видов кирпича.

Как кирпичи подразделяются по назначению?

То, какой кирпич выбрать для стен, зависит от назначения материала. Рядовой кирпич используется для внутренних рядов кладки или для внешних рядов, но с последующей штукатуркой.



Рядовой кирпич может иметь на боковой стороне, вдавленный геометрический рисунок (для лучшего сцепления со штукатурным раствором.



Лицевой кирпич — однородного цвета, имеет две гладкие, ровные лицевые поверхности «тычок» и «ложок» Он, как правило, пустотелый, что делает стену из такого кирпича теплей.



К облицовочным относится фактурный кирпич с рельефным рисунком на лицевой поверхности. А фасонный, или фигурный, профильный предназначается для кладки сложных форм: арок, столбов и т. п.

Каковы особенности работы с различными видами кирпича?



У пустотелого кирпича масса меньше и в результате меньше нагрузка на фундамент. Но при кладке отверстия могут забиться раствором, и он станет более «холодным». Чтобы этого избежать, нужно брать кирпич с пустотами меньшего диаметра и более вязкий раствор. Кирпич можно сделать еще более «теплым» за счет внутренней пористости. Такой кирпич называют поризованным. Для экономии времени и денег лучше покупать не обычный кирпич, а полуторный. А вот цвет можно выбирать по вкусу — на качество кирпича это не влияет.

Как делают поризованный кирпич?



Для уменьшения массы кирпича, а также для повышения его теплозащитных свойств, в процессе производства в сырьевую массу добавляют опилки, которые, выгорая при обжиге, создают микропоры. Кирпич становится более «теплым» за счет внутренней пористости материала. По сравнению с обычным кирпичом, поризованный кирпич обладает более низкой плотностью, благодаря чему у него лучшие показатели по тепло- и звукоизоляции. Кроме кирпичей, выпускаются также поризованные камни (в т. ч. крупноформатные -510x260x219мм), предназначенные для кладки наружных стен.

Какой марки кирпич нужен для стен

Какой марки нужен кирпич для стен и на что указывает марка кирпича?

Если прочность — это способность материала сопротивляться напряжениям и деформациям не разрушаясь, то марка — это показатель прочности. Обозначается она буквой «М» с цифровым значением. Цифры показывают, какую нагрузку на 1 см2 может выдержать кирпич.



Например, марка 100 (М100) обозначает, что кирпич гарантированно выдерживает нагрузку в 100 кг на 1 см2. Кирпич может иметь марку от 75 до 300.



В продаже чаще всего встречается кирпич М100, 125, 150, 175. Например, для строительства многоэтажных домов используют кирпич не ниже М150. А вот для коттеджа в 2-3 этажа достаточно и «сотки» (то есть М100).

Какой кирпич следует использовать для строительства коттеджа?

Любому застройщику полезно знать, что: для строительства в московском регионе нужен кирпич с морозостойкостью не менее 35 циклов, а еще лучше 50; кирпич полусухого прессования с морозостойкостью 15 циклов не годится для облицовки стен и кладки фундамента.



Отличить его от кирпича пластического формования можно по «постели» (самой большой стороне): у него она гладкая, на ней имеются конусные несквозные пустоты. Такой кирпич лучше всего использовать только для внутренних перегородок. Если все-таки его использовали для облицовки, то надо немедленно оштукатурить дом.



Штукатурка, конечно, не создаст полной гидроизоляции, но на какое-то время защитит кирпичные стены; для строительства двух-, трехэтажного дома необходим кирпич М100—125; лицевой кирпич следует покупать той же марки, что и строительный, потому что вся стена должна быть одинаковой прочности; двойной кирпич дешевле одинарного, к тому же дополнительно экономится раствор и время кладки; поризованный кирпич «теплее» простого пустотелого; весь лицевой кирпич целесообразно покупать разом, одной партией, чтобы вся облицовка была однородной по цвету; цвет глины не связан с качеством кирпича, поэтому покупайте кирпич того цвета, который вам понравился; для окон, арок, подоконников, заборов и т. п. существует специальный фасонный кирпич; из силикатного кирпича не рекомендуется устраивать фундамент: он нестоек к влаге. Нельзя класть из него печи и трубы — он начинает разлагаться под действием высоких температур. И штукатурить его тяжело (он очень гладкий), поэтому раствор к нему плохо прилипает.

Выгодней ли приобретать кирпичи непосредственно у производителя?

Разумеется, покупка на кирпичном заводе, обойдется дешевле, хотя немало придется заплатить за транспорт. В торговых фирмах кирпич стоит в среднем на 15% дороже, чем на заводе, но в эту цену входит и доставка до места. К тому же фирмы практикуют скидки. На строительных рынках, где можно купить кирпич поштучно, его цена может быть раза в два выше, чем на заводе. Учтите, что чем выше марка, тем кирпич дороже. Например, кирпич М125 дороже, чем М100, примерно на 10%. Разница в цене между «сотой» и «двухсотой» марками может составить 20-30%. Выгоднее покупать керамические камни или двойной кирпич. Зависимость здесь приблизительно такая: увеличение размера кирпича на 50% увеличивает его цену на 20%.

Как определить бракованный кирпич?



По ГОСТу браком являются пережог и недожог, и такой кирпич не рекомендуется для продажи. Как узнать, правильно ли обожжен красный кирпич? Если сердцевина кирпича — более насыщенного цвета, чем «тело», и при ударе звенит, то это — кирпич хорошего качества. Недожженный кирпич имеет характерный горчичный цвет и при ударе издает глухой звук. У недожженного кирпича низкая морозостойкость и он боится влаги. Пережженный кирпич чернеет, оплавляется, теряет четкость линий и размера, его «распирает» изнутри. Но специалисты говорят, что если кирпич не нарушил своей формы, а черной у него оказалась только сердцевина, то он, наоборот, становится просто железным. Он применяется для кладки в сырых местах.

Наружные стены из силикатного кирпича и их морозостойкость

Что представляет собой силикатный кирпич и где применяется?

Силикатный кирпич состоит из смеси песка (около 90%), извести (около 10%) и различных добавок. Он применяется для кладки каменных и армокаменных наружных и внутренних стен зданий и сооружений, а также для их облицовки. Не используется силикатный кирпич для стен в условиях повышенной влажности, поскольку хорошо впитывает влагу, а также для кладок, подвергающихся воздействию высоких температур, так как при этом происходит разложение его составляющих.



Силикатный кирпич обладает высокой прочностью и теплопроводностью (выше, чем у керамического кирпича). По прочности силикатные изделия изготовляются следующих марок: 75, 100, 125, 150, 175, 200, 250, 300. Так же, как и керамические кирпичи, силикатные изготовляют лицевыми и рядовыми.

Что означает понятие «морозостойкость кирпича»?

Морозостойкость — это способность материала выдерживать попеременное замораживание и оттаивание в мокром состоянии. Морозостойкость кирпича для наружных стен (обозначение — «Мрз») измеряется в циклах. Во время стандартных испытаний кирпич опускают в воду на 8 часов, потом помещают также на 8 часов в морозильную камеру (это один цикл). Итак, до тех пор, пока кирпич не начнет терять массу и прочность. Тогда испытания останавливают и делают заключение о морозостойкости кирпича. Для московских строек нужно использовать кирпич морозостойкостью не менее 35 циклов, а лучше — 50.

Виды перевязки рядов кирпича в кладке: однорядная и многорядная

Что такое перевязка кирпича в кладке стен зданий?

Для придания кирпичной кладке прочности и монолитности используется определенный порядок укладки кирпичей относительно друг друга, которая и называется перевязка. Различаются перевязки вертикальных, продольных и поперечных швов.



Перевязка продольных швов необходима для предотвращения «расслаивания» стены по вертикали и для более равномерного распределения нагрузок по длине стены.



Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки. Наиболее часто встречающиеся виды перевязки кирпича — однорядная (цепная) и многорядная.



Однорядная перевязка кирпича характеризуется чередованием ложковых и тычковых рядов кирпичной кладки. При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные — на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда.



При многорядной перевязке кирпичной кладки тычковые ряды кладутся в несколько ложковых рядов.

Всегда ли сохраняется указанный порядок перевязки рядов кирпича при кладке?

Существуют ограничения по количеству ложковых рядов между тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) — один тычковый ряд на шесть рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) — один тычковый ряд на пять рядов кирпичной кладки. При этом вертикальные швы в четырех ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены не менее чем в кирпич.

Способы укладки кирпича « в прижим» и «впритык»

Что представляет собой способ укладки кирпича «в прижим»?

Существует несколько способов укладки кирпича, основные из них: «в прижим» и «впритык». Они определяются степенью пластичности раствора.



Способ «в прижим» пригоден для кладки с использованием жесткого раствора (7-9 см осадки конуса) с полным заполнением и последующей расшивкой швов. В этом случае раствор расстилается с отступом 10—15 мм от лицевой поверхности стены и затем разравнивается кельмой по направлению от ранее уложенного кирпича в целях подготовки растворной постели для нескольких кирпичей. После чего ребром кельмы часть раствора подгребается к ранее уложенному кирпичу и прижимается к его вертикальной грани. Очередной кирпич опускается на постель и прижимается к полотну кельмы. После этого кельма резко вынимается, и раствор фиксируется между вертикальными гранями кирпичей. Далее Кирпич осаживается на постели, и лишний раствор подрезается кельмой. В результате получается прочная кирпичная кладка с полным заполнением швов.

Как выглядит способ укладки кирпича «впритык»?



Способ «впритык» применяется при кладке на подвижном растворе (12-13 см осадки конуса) с неполным заполнением швов с лицевой стороны стены, т. е. впусто-Шовку. При этом раствор загребается с грядки непосредственно гранью кирпича, начиная на расстоянии 8—12 см от ранее уложенного кирпича. Кирпич прижимается к постели, и часть раствора, снятая с нее, заполняет вертикальный шов. Далее кирпич осаживается на постели. Раствор при этом расстилается с отступом 20—30 мм от лицевой части стены и при кладке не выжимается наружу. Наиболее трудоемкой является кладка «в прижим», наименее — «впритык».

Особенности технологии кладки стен из кирпича

Когда можно приступать к кладке кирпичной стены?



Сначала по заранее размеченному периметру кладки разложить кирпичи с примерным соблюдением размеров шва, который может быть от 8 до 12 мм. Кладку начинают с одного из углов. На нем укладывают 3—4 первых кирпича под углом 90°.



На противоположном углу по направлению кладки ставят 2—3 кирпича-маяка. В зазорах между кирпичами начального угла кладки и Кирпичами-маяками вставляют гвозди, на которых натягивается шнур на расстоянии 2—3 мм от внешнего края.



Если в строении есть внутренние стены, то в соответствующих местах по фундаменту закладываются кирпичи, служащие основанием для примыкания стен. Очень важно правильно и равномерно положить первый ряд кладки.

Какие особенности технологии при кладке стен из кирпича во втором и последующих рядах?



Технология кладки имеет несколько вариантов. Одни мастера выводят по первой стороне ряд высотой 2-4 кирпича, затем выкладывают следующий угол, переносят кирпичи-маяки на следующий угол и таким образом последовательно проходят все стороны кладки. Другие мастера в первую очередь стремятся выложить первый ряд кирпичей по всему периметру, тщательно выверяют прямоугольность кладки в плане и только после этого «идут» в высоту.

Как добиться прочности и устойчивости тонкой кирпичной стены?



Если кирпичная кладка выполняется в половину или в четверть кирпича, ее необходимо армировать металлической сеткой или арматурной проволокой. Укладывают в швы через 4—6 рядов.

Необходимый строительный инструмент для кладки кирпича

Какой необходимый строительный инструмент для кладки кирпича использует каменщик?

Основные инструменты для кладки кирпича – это кельма (мастерок), молоток-кирочка и расшивка кельма (стальная лопатка с деревянной ручкой).



Она применяется для разравнивания раствора, заполнения им вертикальных швов кирпичной кладки и подрезки лишнего раствора. Если возникает необходимость разрубить целый кирпич на части, используют молоток-кирочку.



Для контроля качества кирпичной кладки применяются отвес, правило, уровень, шнур-причалка и порядовка. Отвес служит для проверки вертикальности кирпичной кладки. Уровень применяется для контроля горизонтальности поверхности кладки.



С помощью правила (гладкой деревянной рейки длиной 1,2-2 метра) контролируется лицевая поверхность кирпичной кладки.



Шнур-причалка — крученый шнур (диаметром 3 мм), который натягивается между порядовками. Он используется для обеспечения прямолинейности и горизонтальности рядов кирпичной кладки, а также для контроля толщины горизонтальных швов.



Порядовка — это две деревянные или металлические рейки, на которые через 77 мм (для одинарного кирпича) нанесены засечки. Это расстояние складывается из толщины кирпича (65 мм) и толщины шва (12 мм). Применяется порядовка для разметки рядов кирпичной кладки, а при наличии проемов — для определения их габаритов на кирпичной кладке порядовка закрепляется специальными стальными держателями-скобами с поперечной планкой.

Какого качества раствор нужен для кирпичной кладки

Какой раствор нужен для кирпичной кладки, чтобы обеспечить прочность постройки?

Для скрепления кирпичей между собой применяется строительный раствор для кирпичной кладки, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (малоподвижен).

Как определить качество раствора для кладки и его необходимую вязкость?

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7-14 см осадки конуса). При кладке пустотелого кирпича применяется раствор с подвижностью не более 7-8 см осадки конуса. При кладке полнотелого кирпича в жаркую погоду подвижность раствора следует доводить до 12-14 см осадки конуса. Чтобы сохранить все качества раствора перед кирпичной кладкой его необходимо тщательно перемешать, так как с течением времени тяжелые частицы оседают, раствор расслаивается и приобретает неоднородность.

Как укладывается раствор при кладке кирпичей?



Для качественного выполнения кирпичной кладки необходимо обратить особое внимание на равномерность распределения раствора на постели. От правильности расстилания зависит прочность шва. При выполнении ложкового ряда раствор расстилается слоем (грядкой) шириной 80-100 мм, для тычкового 200-220 мм. Толщина грядки должна составлять 15-20 мм, что обеспечивает толщину шва 10—12 мм. Перед кладкой кирпичи на некоторое время замачивают в воде, так как сухой кирпич забирает воду из раствора, что приводит к снижению прочности кирпичной кладки.

Пустошовка и расшивка швов кирпичной кладки, борьба с высолами

Зачем выполняется расшивка швов?



После укладки некоторого количества рядов, но до высыхания раствора, производится расшивка швов. Это необходимо для придания поверхности кирпичной кладки четкого рисунка и уплотнения раствора в швах кирпичной кладки. Для таких операций применяются расшивки швов кирпичной кладки с рабочей частью различной конфигурации. При этом получаются прямоугольная заглубленная, выпуклая, вогнутая, треугольная двухсрезная и др. формы швов кирпичной кладки

Что такое «пустошовка»?



Если стены будут в дальнейшем штукатуриться, то кладку следует вести впустошовку, т. е. не заполняя раствором швы у поверхности стены, подлежащей оштукатуриванию. Пустошовка в кирпичной кладке обеспечивает более прочное сцепление штукатурки с поверхностью стены.

Что такое высолы?



Вероятно, многим приходилось видеть белесые разводы на кирпичных стенах зданий. Это следы солей кальция, магния и др., изначально содержавшихся в составе глины. Это и есть высолы на кирпичной кладке, а интенсивность их проявлений зависит от количества содержавшихся в кирпичах солей.

Как уберечься от высолов?

Способов борьбы с высолами на кирпичной кладке много, ниже перечислены некоторые из них:

  • использовать густой раствор;
  • не размазывать раствор по фасадной части кирпича;
  • не класть кирпич во время дождя и закрывать свежую кладку на ночь;
  • как можно быстрее подводить дом под крышу;
  • покрыть фасад защитным составом.

Кладка в один кирпич.



   Для каждой определённой части сооружения существует оптимальный метод кладки. Например для несущих стен подходит кладка в два кирпича, а перегородки можно выполнить и в один кирпич.

Кирпичная кладка несущих стен в один кирпич часто используется при возведении небольших хозяйственных строений, но в целях увеличения прочности всё-таки используется кладки в полтора кирпича.

● При стандартных размерах кирпича 250×120×65 мм толщина стены при кладке в один кирпич будет составлять 25 см, что обеспечит достаточную прочность небольших построек — сарая, гаража или летней веранды. При строительстве стен в полтора кирпича толщина стены будет составлять 38 см.

Несмотря на видимую простоту однокирпичной кладки это достаточно трудоёмкий и ответственный процесс. При отсутствии практического опыта, несоблюдении определённых правил и рекомендаций вполне вероятны появления негативных последствий, в частности — к возникновению трещин.

Правильная кладка в один кирпич может быть выполнена несколькими способами. Каждый способ имеет свои особенности и нюансы. При наиболее часто используемом способе укладка первого и последнего рядов выполняется поперёк основной кладки. А основная кладка делается попеременно — ряд поперёк кладки, ряд — вдоль. Данный способ кладки придаёт необходимость прочность всей конструкции.

Увеличения прочности кирпичной стены можно добиться путём размещения армирующей сетки через каждые пять рядов кладки — это не только укрепит стену, но и улучшит сцепление между составляющими её кирпичами. Швам следует уделить особое внимание.

• Возведение кирпичной стены необходимо выполнять таким образом, чтобы вертикальные швы в соседних рядах не совпадали. Несоблюдение принципа перевязки относится к грубейшим ошибкам, из-за которой всё строение будет считаться ненадёжным, а его эксплуатация — опасной.

Возведение и соединение углов в кирпичной кладке относится к наиболее ответственным этапам строительства. Угловые конструкции являются основными элементами, которые отвечают за скрепление и прочность всей строительной системы.

● Независимо от количества рядов в кладке в ней используется классический цементный раствор, состоящий из трёх основных элементов — цемент, песок, вода.

• Пропорции этих составляющих зависят от марки выбранного цемента. При использовании цемента с маркой до М200 соотношение песка и цемента будет 1:1. Если применяется цемент с маркой выше М200, то соотношение цемента к песку будет 1:3.

● При приготовлении раствора для кладки сначала смешиваются сухие составляющие и уже потом добавляется вода. Приготовленный раствор не должен быть слишком жидким или густым, но должен обладать достаточной пластичностью для того, чтобы его можно было легко наносить на кирпичную поверхность, но при этом не растекаясь по ней.

• Увлажнение кирпича непосредственно перед нанесением раствора повышает его сцепление с цементом, не допуская при этом слишком быстрого застывания кладочной смеси.





Два основных метода возведения стены в один кирпич
● Способ, называемый «впритык», нуждается в приготовлении несколько более жидкого раствора, чем метод «вприжим», который считается более сложным. До того, как уложить на густой раствор кирпич, необходимо сделать вертикальный шов, уложить при этом раствор с торцевой части элемента. В процессе кладки раствор необходимо придерживать кельмой — она вынимается после того, как шов будет сформирован.
● Способ кладки «впритык» включает в себя формирование канавок в местах вертикальных швов. Для этого метода кладки приготавливается более жидкий раствор, который прижимается кирпичом к поверхности предыдущего ряда. После этого благодаря использованию жидкого раствора кирпич выравнивается на поверхности и утрамбовывается ручкой кельмы.

• После использования этого метода кладки, как правило, стена подвергается отштукатуриванию. В сочетании со штукатуркой кирпичная стена будет представлять достаточно прочную конструкцию, не нуждающуюся в использовании армирующей сетки.

● Эти два способа кладки выполняются с таким расчётом, чтобы толщина горизонтального шва составляла 8-15 мм, а вертикального 8-12 мм.

• Исходя из этих данных 1 м² кирпичной кладки из керамического кирпича будет состоять из 13 рядов. Кладка из силикатного кирпича имеет другие параметры.


Расчёт количества кирпича при кладке
Единица измерения Размер кирпича Без учёта
растворный швов, шт.
С учётом
растворных швов, шт.
1 м³ кладки 1
1,5
2
512
378
242
394
302
200
1 м² кладки в 0,5 кирпича;
толщина стены 12 см
1
1,5
2
61
45
30
51
39
26
1 м² кладки в 1 кирпич;
толщина стены 25 см
1
1,5
2
128
95
60
102
78
52
1 м² кладки в 1,5 кирпича;
толщина стены 38 см
1
1,5
2
189
140
90
153
117
78
1 м² кладки в 2 кирпича;
толщина стены 51 см
1
1,5
2
256
190
120
204
156
104
1 м² кладки в 2,5 кирпича;
толщина стены 64 см
1
1,5
2
317
235
150
255
195
130

Для кладки в один кирпич расчёт материала производится в кубических метрах. Для 1 м³ кирпичной стены в один ряд необходимо будет около 400 шт. керамического кирпича. Почему использовано слово «около» — потому что заранее невозможно точно рассчитать количество боя при транспортировке.

● Во время кладочных работ необходимо периодически проверять горизонтальность кладки при помощи строительного уровня, а также контролировать толщину швов, которая должна быть одинаковой на всём своём протяжении. Выполнить кладочный работы самостоятельно вполне возможно — важно соблюдать рекомендации специалистов и придерживаться правильной последовательности выполняемых действий.



Как строятся кирпичные стены

Стены из полнотелого кирпича отличаются высокой прочностью и долговечностью, повышенной звукоизоляцией. Но они обойдутся дороже, чем из других популярных материалов, а также требуют теплоизоляции. Дороговизна обуславливается в первую очередь большой трудоемкостью работ по возведению кирпичных стен. Так же и сам кирпич – не самый дешевый штучный строительный материал.

Толщина кирпичных стен

Толщина кирпичных стен определяется проектом в зависимости от их функций и нагруженности.

При строительстве частного дома толщина кирпичных стен обычно кратная размерам кирпича. Поэтому толщину стен чаще определяют как количество целых частей кирпича.

  • Половина — 120 мм.
  • Один – 250 мм.
  • Полтора – 380 мм.
  • Два – 510 мм.

Обычно стены частного дома строятся следующей толщины:

  • Наружные несущие стены.
    Чаще применяется кладка в полтора кирпича. Реже в два кирпича.
  • Внутренние несущие стены.
    Кладка в один кирпич или полтора кирпича. При выборе толщины учитывается нагрузка от перекрытий и наличие проемов в стенах.
  • Внутренние перегородки – обычно полкирпича. Такие простенки устойчивые вне зависимости от длины, имеют достаточную звукоизоляцию при относительно небольшой массе. Но для перегородок длиной до 2 метров по устойчивости можно применить кладку и в четверть кирпича.
  • Колонны, – чаще в один кирпич. Если колоны нагруженные – 1,5 кирпича.
  • Парапеты, ограждения, – полкирпича.

Расчет количества кирпича для строительства дома

Приведено необходимое количество кирпича на 1 квадратный метр кладки.
Расчет выполнен для обычного кирпича с размерами 65х120х250 мм.
Учтены швы стандартной толщины, горизонтальный – 12 мм, вертикальный – 10 мм.

Какая кладка используется:

  1. пол кирпича (толщина стены 12 см) – 51 шт.
  2. один кирпич (толщина стены 25 см) – 102 шт.
  3. полтора кирпича (толщина стены 38 см) – 153 шт.
  4. два кирпича (толщина стены 51 см) – 204 шт.
  5. два с половиной кирпича (толщина 64 см) – 255 шт.


Количество кирпичей в одном кубическом метре кладки – 394 шт.

Методы укладки кирпичей


Каждая грань кирпича имеет свое название (рисунок).

При кладке несущих стен все кирпичи кладутся на постель.
В ненагруженных простенках и ограждениях допускается укладка кирпичей на ложок.

Кладка кирпича может выполняться несколькими методами, например «врисык», «вприжим». Выбор зависит от подвижности раствора и желания получить тот или иной шов. Наиболее простая кладка выполняется следующим образом. На уложенный ряд кельмой наносится слой раствора, кирпич кладется на раствор на расстоянии 10 см от уже уложенного в ряду. Затем кирпич сдвигается по раствору к соседнему, при этом на тычок кирпича набирается раствор и заполняет вертикальный шов.

Далее, кирпич выравнивается и пристукивается киянкой, для формирования ровного шва. Лишний выдавленный раствор подбирают мастерком и укладывают на место следующего кирпича.
Впоследствии, для нескольких уложенных кирпичей выполняется расшивка швов.

Формирование швов

Швы между кирпичами классифицируются по заполняемости раствором (расшивка швов — рисунок). Чаще используется расшивка впустошовку, при которой оставленная пустота между кирпичами впоследствии заполняется штукатурным раствором, благодаря чему слой штукатурки надежно связывается со стеной.

Обычная толщина цементно-песчаного раствора:
— в горизонтальном шве – 12 мм;
— в вертикальном шве – 10 мм.

Важно что бы все кирпичи были уложены ровно и аккуратно, с одинаковой толщиной шва между ними. От этого зависит не только эстетика, но и прочность стены.

Перевязка швов

В процессе кладки соблюдается перевязка швов. Т.е. кирпичи в стене укладываются по особой схеме, при которой каждый кирпич перекрывает швы между кирпичами сверху и снизу.

Основные схемы перевязки швов следующие: ложковая, цепная, крестовая. Но также существует и множество других. О них хорошо осведомлены профессиональные каменщики. Каждая из перевязок создает свой рисунок расположения кирпичей на фасаде. Выбор схемы перевязки, как правило, произволен, и определяется желанием получить тот или иной рисунок швов, или по усмотрению каменщика.

В сложных местах кладки (арки, скругления, углы с примыканиями) как раз и проявляется мастерство каменщика в выборе оптимальной для данного узла перевязки.
О различных вариантах перевязки швов также можно узнать из справочной литературы по строительству.

Кладка может вестись порядно или ступенчато.

Порядная кладка подразумевает последовательное выкладывание рядов кирпича. Она применяется при однорядной схеме перевязки швов.
При ступенчатой кладке ведут одновременно несколько рядов ступенями, при этом осуществляется многорядная перевязка швов.

Необходимо отметить, что кирпичная кладка бывает не только сплошной, но и облегченной. В облегченной кладке между крайними верстами (рядами кирпича) оставляется пустое пространство. При этом версты связываются между собой металлом или кирпичем. Но такую кладку можно выполнять, если толщина стены более 380 мм и в ненагруженных местах, — под оконными проемами. Применение такой кладки диктуется необходимостью экономией материала, снижением нагрузки на фундамент, увеличением теплозащиты.

Дополнительно можно узнать О кладке кирпича.

Армирование кладки


В отдельных случаях, проектами предусматривается армирование кирпичных стен стальными прутьями или сеткой. Армировка укладывается в горизонтальные швы между кирпичами и утапливается в растворе, в каждый 3 – 6 ряд. Обычно армируют с целью повышения прочности и распределения нагрузки по длине стены при весьма длинных стенах, над перемычками, в местах сопряжений с внутренними стенами…

Утепление кирпичных стен

Утепление несущих кирпичных стен обязательно, так как кирпич не обладает достаточными теплосберегающими свойствами. Наиболее простое и надежное решение по утеплению – выполнить сплошную кладку несущих стен и утеплить здание снаружи слоем утеплителя. Рекомендуется применять утеплители с очень большим сроком службы, что бы обеспечить их безремонтную эксплуатацию на долговечной кирпичной стенке. По срокам годности лучше подходят каменно-ватные плиты. Чаще, согласно расчету, для несущей кирпичной стены достаточно утеплителя толщиной 100 мм. Пенопласт не столь долговечен – через 20 лет стену придется ремонтировать.

Возведение кирпичных стен

Стены из кирпича огнестойки, биостойки, прочны и долговечны. Возведение кирпичных стен оправдано.

При правильно выполненной кладке срок службы превышает 100 лет.

Для 1-2-этажных домов кирпичные стены, как правило, предпочитают или с применением эффективной дырчатого кирпича, или из полнотелого кирпича с утеплителем.

Применение сплошной кирпичной кладки для наружных стен малоэтажных зданий из полнотелого кирпича толщиной более 38 см экономически нецелесообразно и допускается только для сырых помещений (ванная, прачечная, баня) с влажностью воздуха более 75%. )

Внутренние несущие стены и перегородки 1-2-этажных домов выкладывают из полнотелого (глиняного или силикатного) кирпича практически любой марки, выпускаемой заводом, цвета кирпича не важны

Для участков стен, имеющих повышенную нагрузку (простенки несущих стен длиной 38-64 см), и несущих столбов применяется полнотелый кирпич марки не ниже 75.

Толщина внутренних несущих стен не менее 25 см (один кирпич), сечение столбов и простенков не менее 25×38 см.

Для кладки вентиляционных и дымовых каналов применяют глиняный (красный) кирпич без трещин и сколов.

Кирпичные перегородки выкладывают толщиной 12 см (1/2 кирпича) и 6,5 см (кирпич «на ребро»). При длине перегородок, выложенных из кирпича «на ребро», более 1,5 м их армируют проволокой диаметром 2-4 мм через 2-3 рядами по высоте.

Для успешной кладки кирпичных стен необходим специальный инструмент: кельма или штукатурная лопатка для укладки и разравнивания раствора, молоток-кирочка для колки и тески кирпича, расшивка для обработки швов между кирпичами, порядовка с делениями через 75 мм (при толщине шва 10 мм) или 100 мм (при заключении «полуторной» кирпича высотой 88 мм и толщине шва 12 мм) для контроля рядов кладки по высоте, шнур-причалка, которая натягивается по маякам между по-рядовки для соблюдения строгой горизонтальности рядов кирпичной кладки, и склон (грузик) для проверки вертикальности стен.

Стены возводят после устройства фундаментов и цоколя. Если цоколь кирпичный, то кирпичную кладку начинают с него.

Во всех случаях первые ряды кирпичей укладывают на поверхность, выровненную раствором по вертикали и горизонтали.

Рис. 1. Начало кирпичной кладки наружных стен при выступающем (а) и западающей (б) цоколе:                                                     1 — кладка, 2-гидроизоляция, 3 — цоколь, 4 — слив из оцинкованной ‘стали.

Если кирпичная кладка начинается выше уровня планировочной отметки земли, то между ней и основанием (верхний обрез фундамента, цоколь или рост-верк) укладывается гидроизоляция из 1-2 слоев толя или рубероида или из цементного раствора 1:2 толщиной 2 см.

При выступающем цоколе по периметру дома устраивают слив из оцинкованной кровельной стали. Его верх заделывают в кирпичную кладку.

При западающем цоколе необходимости в сливе нет, но в этом случае первый нависающий ряд кирпича укладывают «на тычок».

Для прочности кирпичную кладку ведут с перевязкой швов, используя при этом не только целый кирпич, но и ее части (3/4, 1/2, 1/4).

В необходимых случаях для усиления несущих простенков и столбов кирпичную кладку армируют сеткой из проволоки диаметром 3-6 мм с ячейками 5-10 см через 4-6 рядов.

Если кирпичная стена для отделки штукатуриться с двух сторон, следует стремиться к перевязке швов в каждом ряду в продольном и поперечном направлениях. Для интерьера не играет никакой роли

При кладке стен из расшивкой швов перевязка лицевых кирпичей подчиняется принятому рисунку кирпичной кладки, однако и в этом случае облицовочный ряд кирпичей должен быть перевязан со стеной не реже, чем через пять рядов.

В строительстве используют различные схемы кладки.

Одной из старых схем является цепная кладка с перевязкой швов в каждом ряду. Эта кладка требует большого числа 3/4-х кирпичей и высокой квалификации каменщика.

Значительно проще кирпичная кладка со сплошной перевязкой всех швов через 4, 5 или 6 рядов.

Рис. 2. Сплошная кирпичная кладка наружных стен толщиной 250, 380, 510 и 640 мм с образованием прямого угла и четвертей оконных и дверных проемов при цепной перевязке швов.

Как показывает практика, при обычных условиях эксплуатации прочность обеих схем кладок практически одинакова.

В тех случаях, когда требуется повышенная прочность стены, наибольший эффект обеспечивает горизонтальное армирование кирпичной кладки проволочной сеткой. Для столбов сечением 380×380 мм возможен вариант кладки «корзинкой» с заполнением средней части кирпичным боем на растворе.

Если внутрь поместить вертикальный металлический стержень из обрезков старых труб, то прочность столба значительно возрастет.

В малоэтажном строительстве стены обычно выкладывают сплошной кладкой из эффективного (облегченной) кирпича (дырчатого, щелевидную и др..). При недостаточной морозостойкости таких изделий рекомендуется сочетать их с внешней лицевой кладкой из обычного кирпича или с облицовкой стен фасадными плитками.

Рис. 3. Фасады кирпичных стен при кладке влияют на дизайн: а — цепной б — с четырехрядной перевязкой швов в — с наружной облицовкой.

Стены с воздушной прослойкой характеризуются более высокими теплозащитными свойствами по сравнению со сплошной кладкой (на 15-20%) и выполняются при использовании как полнотелого, так и эффективного кирпича. При этом виде кладки лицевые (ложковые) ряды имеют перевязку с основной стеной благодаря укладке через 4-6 рядов тычкового ряда кирпичей или установке металлических связь.

Чтобы предотвратить повышенной инфильтрации наружного воздуха в воздушную прослойку стены, фасад здания, как правило, оштукатуривают или выполняют расшивку наружных швов, строго контролируя качество работ.

Рис. 4. Стены с воздушными прослойками из обычной и эффективного кирпича: а — с металлическими связями б — со связями из кирпича.

Оптимальная конструктивная толщина стены с воздушной прослойкой 50 мм составляет 420 мм. Наибольший тепловой и экономический эффект достигается, когда стену из полнотелого кирпича облицовывают изнутри теплоизоляционными плитами, изготовленными, например, на основе древесных отходов (фибролита, арболита, опилкобетона), или плитами из легких бетонов объемной массой до 1000 кг/м3.

Рис. 5. Стены колодезной кладки: а — кладка глухой участка стены, б — вертикальный разрез по колодцу; в — угол наружных стен: 1 — утеплитель, 2 — поперечные стенки 3 — продольные стенки (версты).

Плиты из органических материалов устанавливают по маякам по откосу, неорганические утеплители крепят к стене непосредственно на растворе или неорганических клеях.

При эффективных утеплителях толщину наружных стен выбирают исходя из их несущей способности. Для 1-2-этажных домов она равна 25 см.

С целью экономии кирпича наружные стены 1-2-этажных домов иногда выполняют облегченными.

Наиболее распространенным видом облегченной кладки является так называемая «колодезная» кладка с тонкими (1/2 кирпича) вертикальными продольными и поперечными стенами. В мой адрес о ней часто говорят

Образованные кладкой колодцы обычно засыпают шлаком, керамзитом или другими неорганическими утеплителями.

По сравнению со сплошной кладкой облегченная позволяет в 1,5-2 раза сократить расход кирпича, но по прочности она уступает всем другим видам кладки и может быть применена в стенах и простенках, не испытывают такой большой нагрузки, как основные стены.

Физико-механические характеристики кирпича и сфера его применения
КирпичРазмер,мм

Объемная  масса,кг/м3

Условия  применения

Глиняный  обыкновенный пластического  прессования250х120×651700—1900Без ограничения
То же, полусухого  прессования250х120×651600-1800Кроме наружных стен, ванной комнаты без дополнительной защиты
Глиняный пустотелый пластического прессования

250х120х65

250х120х88

1200-1400Без ограничений
То же, полусухого прессования

250х120×65

250х120х88

1100-1300Кроме наружных стен ванных комнат без дополнительной защиты.
Строительный легкий (трепельный)250х120х65900-1100При наличии облицовки
Силикатный250х120х65 250х120×881600-1800Кроме наружных стен ванных комнат без дополнительной защиты

толщина по госту. кирпичная кладка. Нюансы строительства стен из пустотелого кирпича Кладка стен из пустотелого кирпича

Другое название пустотелого кирпича щелевой , дырчатый и эффективный . Такие названия он получил за счет наличия в своем теле прорезей – пустот, именно по ним довольно просто отличить кирпич пустотелый от обычного строительного кирпича. Такая особенность не является декоративным элементом или же необоснованным желанием строителей. Пустоты имеют особую, причём, очень важную функцию, поэтому стоит разобраться в этом более подробно.

Практически на всей территории нашей огромной родины в течение года довольно часто происходят значительные перепады температур. Зимой у нас метель и жуткие морозы, а летом мы порой не знаем, куда нам деться от изнурительной жары. Но, безусловно, каждый хочет, чтобы его дом был защищен от любого внешнего дискомфорта, поэтому строители вынуждены утолщать стены, чтобы хоть таким образом добиться лучшей теплоизоляции домов. Ну а если стена должна быть толще, то, соответственно, и кирпича должно уходить больше, а это негативно отражается на общей стоимости возводимого объекта.


Применение пустотелого кирпича

К тому же уже доказано практикой, что чем толще стены, тем сильнее они давят на конструкцию фундамента, что может очень пагубно сказаться на результатах строительства, да и нередко просто опасно. Однако решить эту проблему оказалось не так уж и тяжело. В наши дни для кладки несущих стен и перегородок применяется не обычный керамический кирпич, а именно пустотелый кирпич .

Отличия пустотелого кирпича от керамического

Основными отличиями пустотелого кирпича от керамического строительного аналога являются пониженная теплопроводность и меньший вес. То есть стены из такого кирпича гораздо тоньше и легче, что не влияет негативно на его основные свойства поглощать тепло и звуки. Также стены из пустотелого кирпича, если сравнивать его с полнотелым керамическим вариантом, со временем практически не теряют свою прочность.

Преимущества пустотелого кирпича

Наряду с удобством использования пустотелого кирпича для строительных работ можно выделить ряд других преимуществ . При возведении стен из него затрачивается гораздо меньше материала, также уменьшаются затраты, ведь необходимость в материале и топливе снижается, и вероятность того, что возникнет дефицит пустотелого кирпича сводится практически к нулю, чего не скажешь о полнотелом кирпиче, ведь срок его изготовления гораздо меньше.

Особенности пустотелого кирпича

Материал, из которого изготавливаются пустотелые кирпичи – это легкоплавкие глины. Для того, чтобы отличить кирпич пустотелый от полнотелого не нужно обладать особыми знаниями. Ведь основное отличие – это наличие у щелевого кирпича прорезей. Прорези бывают различной формы — от круга до квадрата, но наиболее распространен кирпич с узкими прямоугольными щелями. Узкие прорези обеспечивают то, что кладочный раствор не сможет забиться в них, следовательно, полезные свойства кирпича останутся прежними. В среднем прорези в общем объеме пустотелого кирпича составляют 36%, минимальный показатель – 13%, максимум – 1/2. Усредненный показатель считается наиболее благоприятным для сохранения основных эксплуатационных свойств пустотелого кирпича, а вот чем больше объем щелей, тем ниже прочность кирпича.

Прочность пустотелого кирпича

Если говорить о прочности, то пустотелый кирпич вполне пригоден для кладки стен и межкомнатных перегородок. Чего нельзя сказать о возможности кладки из него элементов фундамента или несущих стен — тут его нельзя использовать. Для таких целей лучше подойдет кирпич полнотелый, который обладает способностью выдержать большие нагрузки. Ну а в целом пустотелый кирпич является экологически чистым и недорогим строительным материалом, он обладает отличными эксплуатационными характеристиками и практически универсален.

Несмотря на интенсивное развитие строительных технологий и появление новых стройматериалов, кирпич по-прежнему остается наиболее популярным и востребованным. Объяснить это просто: он обладает непревзойденными эксплуатационными характеристиками и долговечностью. Возведенная по всем правилам кирпичная стена, толщина которой рассчитана с учетом типа и назначения постройки, сможет прослужить десятки, а то и сотни лет.

Достоинства кирпича

Прежде всего, кирпич — очень надежный материал. Если имеет нужную толщину и выполнена с соблюдением технологий, она сможет без проблем выдерживать значительные нагрузки от этажей и кровельной конструкции. Помимо этого, данный строительный материал обладает такими качествами, как низкая теплопроводность, хорошая звукоизоляция, высокая стойкость к деформации и изгибу.

Рассчитанная в соответствии с установленными стандартами кирпичная кладка не требует массивного фундамента, при этом она будет обладать отличной несущей способностью.

Стандартные показатели толщины кирпичной стены

Толщина стен строения может варьироваться в довольно значительном диапазоне — от 12 до 64 см. Толщина кладки в два кирпича является самой распространенной в малоэтажном строительстве, так как способна обеспечить высокую устойчивость и надежность строения. Помимо этого, такие стены смогут гарантировать максимальную прочность даже жилым сооружениям высотой до 5 этажей. Толщина кирпичных стен, по ГОСТу, для строений в пределах этой этажности, расположенных в зонах умеренного климата, составляет минимум 51 см, а это и есть кладка в два кирпича.

Выбор типа кладки

При выборе толщины кладки обязательно учитываются следующие факторы:

. Помимо этажности строения, большую роль играет функциональное значение кладки, то есть нужно определиться, будет ли это наружная кирпичная стена, или внутренние несущие либо ненесущие перестенки.
  • Климатические условия . При строительстве любого здания обязательным условием является его способность обеспечивать необходимые температурные показатели. Другими словами, когда возводится кирпичная стена, толщина ее должна быть такой, чтобы она не промерзала и сохраняла тепло в помещении в холодное время года без использования отопительных приборов.
  • Четкое соответствие стандартам . Расчет кирпичной стены должен производиться в строгом соответствии с действующими ГОСТами, чтобы сооружение было полностью безопасным при эксплуатации.
  • Эстетическая составляюща . Различные виды кладки смотрятся по-разному. Наиболее элегантно выглядит тонкая кладка.
  • Виды и функциональное предназначение различных кладок

    • Внутренние несущие кирпичные стены должны иметь толщину не менее 25 см. Это соответствует длине одного кирпича.
    • Перегородки, служащие для разделения помещения на зоны, согласно установленным стандартам, могут иметь толщину 12 см (кладка в полкирпича). Дополнительная жесткость таким конструкциям придается путем армирования швов с помощью обычной проволоки.
    • В регионах с холодными зимами сохранение тепла в жилых помещениях является приоритетной задачей. В таких случаях оптимальная толщина кирпичной стены составляет 64 см. При этом следует учесть, что общая масса строения увеличивается, поэтому фундамент должен быть более мощным.
    • При строительстве сооружений в южных регионах вполне применима кладочная схема в 1,5 кирпича.
    • Для постройки сараев и прочих подсобных помещений достаточная толщина кладки — один кирпич.

    Габариты кирпича

    Современный рынок строительных материалов предлагает различные виды кирпича :

    • Одинарный. Типоразмеры: длина — 25 см, ширина — 12 см и высота — 6,5 см.
    • Полуторный — 25 х 12 х 0,88 см.
    • Двойной — 25 х 12 х 13,8 см.

    С экономической точки зрения, наиболее эффективными вариантами являются полуторные и двойные кирпичи. Их размеры позволяют сооружать несущие стены или цоколь зданий большой толщины с использованием меньшего количества раствора, нежели требуется при строительстве аналогичных конструкций из одинарного кирпича. Внутренние ненесущие перегородки целесообразно строить из половинчатого либо одинарного кирпича. Согласно действующим стандартам, минимальная толщина внутренних кирпичных стен должна составлять 1/20-1/25 от высоты одного этажа. Например, при высоте этажа в 3 метра внутренние стены должны иметь толщину не менее 15 см.

    Параметры, зависящие от правильного расчета толщины кирпичных стен

    • Прочность, устойчивость и надежность строения . Следует учесть, что, когда строится несущая внутренняя или несущая кирпичная стена, толщина ее должна быть достаточной для обеспечения устойчивости дома. При этом стены должны выдерживать не только вес всех этажей и перекрытий, но и отрицательное внешнее воздействие природных явлений, таких как дождь, снег и ветер.
    • Долговечность строения. Данный параметр обеспечивают многие факторы, в том числе и правильный подбор материалов, соблюдение технологий строительства с учетом особенностей грунта и климата и т. д. Однако толщина и прочность стен стоят в этом списке на первом месте.
    • Тепловая и звуковая изоляция. Когда возводится кирпичная стена, толщина ее должна быть рассчитана таким образом, чтобы она могла оптимально обеспечивать изоляцию от внешних звуков и холода. Таким образом, чем толще стены, тем они эффективнее защищают от этих факторов. Однако, принимая во внимание стоимость строительных материалов, сооружать стены толще, чем предусматривают стандарты для определенных климатических зон, попросту нерационально.

    Разновидности кирпича

    По своей структуре кирпичи подразделяются на пустотелые и полнотелые.

    Пустотелый кирпич имеет воздушные карманы. На его изготовление идет меньше материала, поэтому стоимость таких изделий ниже. При этом прочность пустотелого кирпича не хуже, чем у полнотелого, а теплосберегающие свойства даже выше из-за наличия воздушных пустот.

    Полнотелый кирпич является более дорогостоящим вариантом по сравнению с пустотелым. Он характеризуется высокими прочностными характеристиками и низкой теплопроводностью.

    Подбор оптимальной толщины кладки

    Казалось бы, достаточно сделать стены толще, и вопросы звукоизоляции и сохранения тепла в будущем доме будут решены. Однако следует учесть, что кроме внешних кирпичных стен в строениях большой площади должны быть возведены еще и внутренние несущие стены, а также не несущие перестенки. Толщина этих конструкций должна находиться в определенном соотношении с параметрами внешних несущих стен. Таким образом, расчет толщины всех планируемых стен должен производиться на стадии проектирования дома, а не в процессе строительства.

    При выборе оптимальной толщины внешних стен учитывают такие факторы:

    • особенности климатической зоны;
    • характеристики места расположения будущего строения;
    • размер и планировка дома;
    • бюджет строительства.

    При этом следует понимать, что толщина внешних стен не может быть менее 38 см, что соответствует кладке в полтора кирпича. В холодных климатических зонах рекомендуемая толщина кладки составляет 51-64 см.

    Способы уменьшения толщины несущих стен при одновременном улучшении теплоизоляции

    Любого человека, планирующего строительство собственного дома, волнует цена вопроса. Естественным желанием является удешевить этот процесс, но сделать это так, чтобы экономия не сказалась на долговечности, надежности и теплоизоляционных свойствах постройки.

    Способ такой существует. Данная технология называется колодцевидной кладкой. Принцип ее заключается в строительстве несущих стен в два ряда, между которыми остается пустое пространство в 25 см, которое потом заполняется определенным пористым материалом. В качестве такого заполнителя используют:

    • легкую бетонную смесь;
    • шлак;
    • органический утеплитель;
    • керамзит;
    • пенополистирол.

    Такая конструкция несущих стен позволяет сократить количество требуемого кирпича, снизить общий вес постройки, повысить уровень шумо- и теплоизоляции. Стены получаются толстыми, прочными и надежными.

    Дополнительная теплоизоляция

    Для создания непреодолимого барьера для холода рекомендуется соорудить вентилируемый фасад с помощью специальных теплоизоляционных панелей, различных облицовочных материалов либо штукатурки.

    При отделке наружной стены облицовочным кирпичом с внутренней стороны ее необходимо утеплить. Выполняется эта операция по следующей схеме:

    • Внутренние поверхности несущих наружных стен обшивают утеплителем.
    • На слой утеплителя монтируют пароизоляционную пленку.
    • Полученную конструкцию покрывают армирующей металлической сеткой и штукатурят (в качестве отличной альтернативы штукатурке можно применить гипсокартон).
    • Окончательным этапом является декоративная отделка внутренних стен. Выбор отделочных материалов обусловлен лишь вкусовыми предпочтениями владельцев дома.

    Такая технология обеспечивает дому высокие эксплуатационные характеристики и при этом позволяет сократить расходы на строительство. Используя колодцевидную кладку наружных несущих стен с последующим дополнительным утеплением, удается снизить первоначальную себестоимость объекта в среднем на 20 %.

    Кирпич — долговечный, прочный материал, обладающий высокой огнестойкостью. Кирпич — наиболее распространенный строительный материал размером 250x120x65 мм, без учета допусков 3—5 мм. Кирпичи укладывают длинной стороной (25 см) вдоль фасада (вдоль стены) и называют ложками или короткой — поперек стены и называют тычками. Промежутки между кирпичами, заполненные раствором, называют швами. Нормальная толщина горизонтального шва (между рядами) — 2 мм, вертикального (между кирпичами) — 10 мм. Применение значительно более толстых швов крайне нежелательно, ибо это уменьшает теплозащитные качества и прочность стены и нарушает модульность размеров.

    В коттеджном строительстве применяют полнотелый кирпич обыкновенный или глиняный красный, обожженный, объемным весом 1700—1900 кг/м3 и менее дорогой силикатный или белый (объемный вес — 1800— 2000 кг/м3). Для удобства работы вес одного (полнотелого) кирпича от 3,2 до 4 кг. Толщина однородных (сплошных) кирпичных стен всегда кратна половине кирпича и возводиться в 1/2; 1; l/2; 2; 2/2 кирпича и т. д. С учетом толщины вертикальных швов 10 мм кирпичные стены имеют толщину 120, 250, 380, 510, 640 мм и более.
    Кирпич по своим теплозащитным качествам уступает многим материалам, например, при расчетной температуре наружного воздуха — 30°С (центральная часть России) наружные стены из полнотелого кирпича сплошной кладки должны иметь толщину 640 мм (2/2 кирпича), что в 2,5—3 раза больше деревянных.
    Отечественной промышленностью выпускается в основном шесть видов кирпича.
    Рядовой полнотелый кирпич, обычно красного цвета, обладает морозостойкостью, пористость от 6—8% до 20%.
    Пористость кирпича определяет прочность его сцепления с кладочным раствором, теплопроводность стен и впитывание влаги при перемене погоды.
    Обычно рядовой кирпич имеет непривлекательную грубую поверхность, вследствие чего возведенные из него внутренние и наружные стены впоследствии нужно штукатурить.
    Кирпич пустотелый — для возведения наружных стен с повышенной теплоизолирующей способностью. Цвет: бледно-красный, темно-красный, коричневый, желтый.
    Пустотелый кирпич применяется для сокращения толщи стен. Наличие пустот в кирпиче уменьшает потребность в сырье, затраты на транспорт, облегчает обжиг, повышает морозостойкость. В целях сокращения расхода кирпича, уменьшения массы стен и нагрузки на фундамент наружные стены иногда можно полностью выкладывать из пустотелого кирпича.
    Пустотелый кирпич изготовляют со сквозными и несквозными круглыми, щелевидными, овальными или квадратными пустотами. Благодаря тому, что диаметр сквозных пустот не превышает 16 мм, а ширина щели — 12 мм, в процессе кладки раствор незначительно заполняет пустоты, и кладка обладает пониженной теплопроводностью. Кирпич может быть пластического или полусухого прессования: при пластическом прессовании кирпич изготовляется со сквозными пустотами, а при полусухом — с несквозными (еще его называют пятистенным и укладывают пустотами вниз).
    Кирпич облицовочный — практически для всех видов наружных работ. Цвет в зависимости от сырья колеблется от светло-желтого до темно-красного. Выдерживает воздействие воды и мороза.
    Некоторые виды облицовочного кирпича, применяемые для наружной отделки печей, каминов, на внешней поверхности имеют отпечатанные красивые орнаменты, придающие им дополнительный декоративный эффект.
    С применением облицовочного кирпича стоимость стен возрастает, но разница примерно равна стоимости оштукатуривания фасада.
    Красивы облицовочные кирпичи светлых тонов, желтые и кремовые, из светложгущихся глин, на цвет уже обожженного кирпича в большей мере влияет содержание в глине различных соединений, и прежде всего окиси железа.
    Своеобразный эстетический эффект достигается при использовании профильного лицевого кирпича. В старину профильные кирпичи получали при обтесывании обычных кирпичей или в специальных формах.
    Кирпич фигурный — в основном для внешней отделки. Цвет— красно-коричневый, обладает высокой морозо- и влагостойкостью.
    Фигурный кирпич, как правило, применяется для внешней отделки дома.
    Зарубежные фирмы предлагают широкий выбор фигурного кирпича различной формы и цветовой гаммы.
    Кирпич глазурованный — для облицовки внутренних и наружных стен. Цвет — различная гамма цветов.
    Глазурованный кирпич относится к облицовочному кирпичу и предназначен в основном для оригинальной облицовки. Получают глазурованный кирпич, добавляя в глиняную массу различные химические растворы, которые в процессе обжига сырца образуют цветной стекловидный слой. Причем декоративный слой имеет хорошее сцепление с основной массой и обладает повышен¬ной морозостойкостью.
    По основным своим свойствам глазурованный кирпич аналогичен клинкерной керамике, однако по сравнению с другими видами облицовочного кирпича является наиболее хрупким, что в значительной мере ограничивает область его применения. Интересно его использование для различного рода панно и мозаичных картин как на фасадах домов, так и в помещении.
    Керамический клинкерный модульный кирпич применяют для облицовки наружных стен. Цвет: белый, серый, светло-черный, красный, обладает низким влагопоглощением, термостойкий, морозостойкий.
    Особенности керамического клинкерного кирпича заключаются в его морозостойкости (выдерживает не менее 50 циклов нагрев-охлаждение), термостойкости, низком уровне влагопоглощения (0,2%). Это достигается как выбором исходных материалов, так и особой технологией обжига (при температуре 1800°).
    Кирпич имеет гладкие торцевые стенки, как у керамической плитки, и нестандартный размер — больший, чем у обыкновенного облицовочного кирпича (в связи с этим он и носит название «модульный»). Поэтому за счет меньшего количества требуемых кирпичей в возводимой стене можно сократить время кладки.
    Для сокращения расхода кирпича, уменьшения массы стен и нагрузки на фундамент наружные стены выкладывают из пустотелого кирпича или полнотелого, но с образованием пустот, колодцев, использованием утеплителей, теплых растворов и т. д.
    Наиболее нерациональна сплошная кладка из полнотелого кирпича, более экономична кладка с образованием замкнутых воздушных прослоек шириной 5—7 см. При этом на 15-20% сокращается расход кирпича, но необходима наружная штукатурка. Воздушные прослойки заполняются минеральным войлоком, пенопластом. Эффективно также применение теплых кладочных растворов на основе заполнителей из шлака, керамзита, туфа и др.
    Самая распространенная экономичная конструкция наружных кирпичных стен колодцевой кладки, при которой стену фактически выкладывают из двух самостоятельных стенок толщиной в полкирпича, соединенных между собой вертикальными и горизонтальными кирпичными мостиками с образованием замкнутых колодцев. Колодцы по ходу кладки заполняют шлаком, керамзитом или легким бетоном. Такое решение хорошо защищает утеплитель от внешних воздействий, хотя и несколько ослабляет конструктивную прочность стены.
    При сплошной кладке экономично устройство кирпичных стен с наружным или внутренним утеплением. В этом случае толщина кирпичной стены может быть минимальной, исходя лишь из требований прочности, то есть быть во всех климатических районах равной 25 см, а тепловая защита обеспечивается толщиной и качеством утеплителя. При расположении утепляющего слоя изнутри его защищают от водяных паров пароизоляцией, при расположении снаружи — защищают экраном или штукатуркой от атмосферных воздействий.
    Кирпичные стены имеют большую тепловую инерционность: они медленно прогреваются и также медленно остывают. Причем эта инерционность тем больше, чем толще стена и больше ее масса. В кирпичных домах температура внутри помещений имеет незначительные суточные колебания, и это является достоинством кирпичных стен. Вместе с тем в домах периодического проживания (дачи, садовые дома) такая особенность кирпичных стен в холодное время года не всегда желательна. Большая масса охлажденных стен требует каждый раз для своего прогрева значительного расхода топлива а резкие перепады температуры внутри помещений при¬водят к конденсации влаги на внутренних поверхностях кирпичных стен. В таких домах стены изнутри лучше обшить досками.
    Внутренние несущие стены обычно выкладывают из полнотелого (глиняного или силикатного) кирпича. Минимальная толщина внутренних несущих стен — 25 см, сечение столбов — не менее 38×38 см, простенков — не менее 25×51 см. При больших нагрузках несущие стол¬бы и простенки армируют металлической сеткой из проволоки диаметром 3—6 мм через три-пять рядов по высоте.
    Перегородки выкладывают толщиной 12 см (в полкирпича) и 6,5 см (кирпич «на ребро»). При длине перегородок, выложенных «на ребро», более 1,5 м их также армируют проволокой через два-три ряда по высоте.
    Фасады лучше всего облицовывать лицевым керамическим кирпичом. По внешнему виду, фактуре и допускаемым отклонениям в размерах он наиболее качественен.
    Кирпичные стены обычно выкладывают на цемент- но песчаном, цементно-известковом или цементно-глиняном растворах. Цементно-песчаный раствор при любой марке цемента получается излишне прочным и жестким, поэтому лучше, если в него добавить известковое или глиняное тесто. Раствор от такой добавки станет пластичным и удобно-укладываемым, а расход цемента уменьшится в 1,5—2 раза.
    Известковое тесто, применяемое в качестве добавки к цементно-песчаному раствору, готовят из гашеной из-вести. Если имеется негашеная известь в виде отдельных кусков (кипелка) или порошка (пушонка), ее необходимо погасить водой в творильной яме, обшитой досками, и выдержать в таком состоянии не менее двух недель. Чем больше срок выдержки, тем лучше. Однородность состава и прочность известкового теста при длительной выдержке повышаются.
    Глиняное тесто для кладочных растворов также целесообразно приготовить заранее. Куски глины замачивает водой и выдерживают в таком виде до полного растекания три-пять дней. Затем добавляют воду, Перемешивают, процеживают, после отстоя сливают лишнюю воду и употребляют в дело.
    Срок хранения глиняного теста неограниченный.
    Прочность стены обеспечивается перевязкой швов. Существуют две системы перевязки швов — однорядная цепная и многорядная, возможна также многорядная смешанная перевязка.
    При однорядной вязке чередуются и тычковые ряды.
    Более распространены двух-, трех-, шестирядные системы перевязок кладки.
    Прочность кирпичной кладки, выполненной с перевязкой вертикальных швов в каждом ряду или через три шесть рядов, практически одинакова. Она значительно увеличивается, если независимо от системы кладки в горизонтальных швах через три-пять рядов проложить арматурную сетку с ячейками шириной 6—12 см из проволоки диаметром 3—6 мм.
    Довольно широкое применение получили в индивидуальном строительстве кладки с трехрядными диафрагмами и конечно же смешанные кладки.
    Облицовка фасадов, как уже упоминалось, производится керамическим кирпичом (камнем), но это успешно можно осуществить и утолщенным кирпичом с пустотами и, наконец, бетонным камнем.
    Несомненный интерес представляет облегченная кладка с горизонтальными диафрагмами.
    Такая кладка представляет собой две параллельные стены толщиной в 1/2 кирпича, связанные через каждые пять рядов кладки горизонтальными тычковыми рядами. Последние иногда заменяют прутками арматуры толщиной 6 мм, которые укладывают через каждые 50 см длины стены. Концы прутков загибают под прямым утлом. Общая длина прутков должна быть такой, чтобы в кладке они были на глубине 8-10 см.
    При возведении таких стен сначала выкладывают две стенки на высоту пяти рядов. Затем пространство между ними засыпают сухими заполнителями или заливают «теплым» бетоном (саманом) слоями толщиной 15 см и тщательно все уплотняют. Последний слой выравнивают на уровне кладки.
    Если диафрагмы кирпичные, то целые кирпичи кладут на раствор с нижней и верхней сторон, обеспечивая их прочное связывание. Чтобы применяемые прутки защитить от ржавления, в засыпке против мест, где они укладываются, кельмой выбирают борозды глубиной и шириной 3—4 см. Такой же ширины борозды и длиной 5—6 см выбирают около стен. И те, и другие заполняют раствором (лучше цементным, состава 1:4 или 1:5) на такую высоту, чтобы укладываемая арматура утапливалась в нем или на половину своей толщины, или полностью. После выведения первого ряда прутки сверху накрывают слоем раствора такой же толщины. Затем кладут еще пять рядов, засыпают заполнитель или заливают раствор, укладывают прутки и т. д. По ходу кладки через каждые два ряда пустоты заполняют «теплым»»бетоном на легких заполнителях. Выпущенные тычки кирпича также прочно связывают бетоном. Такая кладка снижает стоимость стен на 25—30% и уменьшает потребность в кирпиче. Облегченная кладка допустима при возведении домов не выше двух этажей.
    Для трех- четырехэтажного особняка рекомендуется кирпично-бетонная анкерная кладка.
    Она представляет собой две параллельные кирпичные стены, в пространстве между которыми укладывают легкий бетон. Тычковые кирпичи выступают внутрь кладки в бетон и являются своего рода анкерами, соединяющими бетон и кирпич в единую конструкцию. Глухие части стен можно связывать через 2—3 м сплошными вертикальными диафрагмами толщиной в 1/2 кирпича.
    Следует дополнить перечень типов кладки наиболее прочной — английской — перевязкой, в которой ложковые и тычковые ряды чередуются через ряд. То есть кирпичи двух соседних по высоте рядов ложатся крест-накрест по отношению друг к другу.
    При фламандской перевязке в одном ряду чередуются ложковые и тычковые кирпичи.

    В зависимости от применяемого строительного материала, стены дома подразделяются на кирпичные, бетонные, каркасные, деревянные, каменные и другие. Наиболее распространенными в России являются кирпичные стены .

    Виды кирпичных стен

    Выделяют два вида кирпичных стен: и — выбрать подзаголовок или читать про .

    Сплошные кирпичные стены, толщина

    Лучше кладку начинать с углов, подняв их на 7-8 рядов, а далее между ними производить кладку стен. Необходимо все время следить за тем, чтоб ряды были уложены ровно по горизонтали, а так же за правильностью перевязки. Прежде чем произвести укладку кирпича, его поверхность желательно смочить водой, это обеспечит лучшую сцепку с раствором. Если в последующем планируется штукатурить стену, то укладка проводиться таким образом, что швы не заполняются раствором у поверхности стены где-то на 1 см.

    Используя деревянные бруски, имеющие толщину от 10 до 15 см, изготавливаются перемычки. Для этого концы бруска покрывают слоем рубероида или битума и заглубляют в стену примерно на 20-25 см.

    Возможно, так же изготовить железобетонные перемычки. Для этого нужно сделать опалубку, соответствующую толщине кирпичных стен, а длину на 50 см больше, чем ширина оконного или дверного проема. Далее, в опалубке размещается арматурная сетка, приподнятая на небольших возвышенностях. Раствор, которым заливается сетка, должен иметь толщину 7 см при проеме, имеющем ширину меньше 120 см, при большей ширине – 14 см.

    Пустотелые стены из кирпича, толщина

    Пустотелые стены из кирпича имеют вид двух стенок толщиной в полкирпича, которые скрепляются вертикальными вкладками, имеющими такую же толщину, через каждые 70-100 см. Пространство между стенами заполняется с помощью шлаков или иных материалов, применяемых для утепления.

    На уровне , а так же снизу проемов и сверху выполняются горизонтальные перемычки из кирпича. Пустотелые кирпичные стены имеют толщин у не менее 40 см , при морозах до -15, если температура воздуха опускается до -20, то около 50 см, а при более низких показателях, например, -30 толщина кирпично стены должна быть не меньше чем 60 см .

    Пустоты засыпаются наполнителем слоями, имеющими размер примерно 15 см, каждый слой следует утрамбовать, а через 3 слоя залить раствором цемента.

    Стены из кирпича огнестойки, биостойки, прочны и долговечны . Возведение кирпичных стен оправдано.

    При правильно выполненной кладке срок службы превышает 100 лет.

    Для 1-2-этажных домов кирпичные стены, как правило, предпочитают или с применением эффективной дырчатого кирпича, или из полнотелого кирпича с утеплителем.

    Применение сплошной кирпичной кладки для наружных стен малоэтажных зданий из полнотелого кирпича толщиной более 38 см экономически нецелесообразно и допускается только для сырых помещений (ванная, прачечная, баня) с влажностью воздуха более 75%.)

    Внутренние несущие стены и перегородки 1-2-этажных домов выкладывают из полнотелого (глиняного или силикатного) кирпича практически любой марки, выпускаемой заводом, цвета кирпича не важны

    Для участков стен, имеющих повышенную нагрузку (простенки несущих стен длиной 38-64 см), и несущих столбов применяется полнотелый кирпич марки не ниже 75.

    Толщина внутренних несущих стен не менее 25 см (один кирпич), сечение столбов и простенков не менее 25×38 см.

    Для кладки вентиляционных и дымовых каналов применяют глиняный (красный) кирпич без трещин и сколов.

    Кирпичные перегородки выкладывают толщиной 12 см (1/2 кирпича) и 6,5 см (кирпич «на ребро») . При длине перегородок, выложенных из кирпича «на ребро», более 1,5 м их армируют проволокой диаметром 2-4 мм через 2-3 рядами по высоте.

    Для успешной кладки кирпичных стен необходим специальный инструмент: кельма или штукатурная лопатка для укладки и разравнивания раствора, молоток-кирочка для колки и тески кирпича, расшивка для обработки швов между кирпичами, порядовка с делениями через 75 мм (при толщине шва 10 мм) или 100 мм (при заключении «полуторной» кирпича высотой 88 мм и толщине шва 12 мм) для контроля рядов кладки по высоте, шнур-причалка, которая натягивается по маякам между по-рядовки для соблюдения строгой горизонтальности рядов кирпичной кладки, и склон (грузик) для проверки вертикальности стен.

    Стены возводят после устройства фундаментов и цоколя. Если цоколь кирпичный, то кирпичную кладку начинают с него.

    Во всех случаях первые ряды кирпичей укладывают на поверхность , выровненную раствором по вертикали и горизонтали.

    Рис. 1. Начало кирпичной кладки наружных стен при выступающем (а) и западающей (б) цоколе: 1 — кладка, 2-гидроизоляция, 3 — цоколь, 4 — слив из оцинкованной ‘стали.

    Если кирпичная кладка начинается выше уровня планировочной отметки земли, то между ней и основанием (верхний обрез фундамента, цоколь или рост-верк) укладывается гидроизоляция из 1-2 слоев толя или рубероида или из цементного раствора 1:2 толщиной 2 см.

    При выступающем цоколе по периметру дома устраивают слив из оцинкованной кровельной стали. Его верх заделывают в кирпичную кладку.

    При западающем цоколе необходимости в сливе нет, но в этом случае первый нависающий ряд кирпича укладывают «на тычок».

    Для прочности кирпичную кладку ведут с перевязкой швов, используя при этом не только целый кирпич, но и ее части (3/4, 1/2, 1/4).

    В необходимых случаях для усиления несущих простенков и столбов кирпичную кладку армируют сеткой из проволоки диаметром 3-6 мм с ячейками 5-10 см через 4-6 рядов.

    Если кирпичная стена для отделки штукатуриться с двух сторон, следует стремиться к перевязке швов в каждом ряду в продольном и поперечном направлениях. Для интерьера не играет никакой роли

    При кладке стен из расшивкой швов перевязка лицевых кирпичей подчиняется принятому рисунку кирпичной кладки, однако и в этом случае облицовочный ряд кирпичей должен быть перевязан со стеной не реже, чем через пять рядов.

    В строительстве используют различные схемы кладки.

    Одной из старых схем является цепная кладка с перевязкой швов в каждом ряду. Эта кладка требует большого числа 3/4-х кирпичей и высокой квалификации каменщика.

    Значительно проще кирпичная кладка со сплошной перевязкой всех швов через 4, 5 или 6 рядов.

    Рис. 2. Сплошная кирпичная кладка наружных стен толщиной 250, 380, 510 и 640 мм с образованием прямого угла и четвертей оконных и дверных проемов при цепной перевязке швов.

    Как показывает практика, при обычных условиях эксплуатации прочность обеих схем кладок практически одинакова.

    В тех случаях, когда требуется повышенная прочность стены, наибольший эффект обеспечивает горизонтальное армирование кирпичной кладки проволочной сеткой. Для столбов сечением 380×380 мм возможен вариант кладки «корзинкой» с заполнением средней части кирпичным боем на растворе.

    Если внутрь поместить вертикальный металлический стержень из обрезков старых труб, то прочность столба значительно возрастет.

    В малоэтажном строительстве стены обычно выкладывают сплошной кладкой из эффективного (облегченной) кирпича (дырчатого, щелевидную и др..). При недостаточной морозостойкости таких изделий рекомендуется сочетать их с внешней лицевой кладкой из обычного кирпича или с облицовкой стен фасадными плитками.

    Рис. 3. Фасады кирпичных стен при кладке влияют на дизайн: а — цепной б — с четырехрядной перевязкой швов в — с наружной облицовкой.

    Стены с воздушной прослойкой характеризуются более высокими теплозащитными свойствами по сравнению со сплошной кладкой (на 15-20%) и выполняются при использовании как полнотелого, так и эффективного кирпича. При этом виде кладки лицевые (ложковые) ряды имеют перевязку с основной стеной благодаря укладке через 4-6 рядов тычкового ряда кирпичей или установке металлических связь.

    Чтобы предотвратить повышенной инфильтрации наружного воздуха в воздушную прослойку стены, фасад здания, как правило, оштукатуривают или выполняют расшивку наружных швов, строго контролируя качество работ.

    Рис. 4. Стены с воздушными прослойками из обычной и эффективного кирпича: а — с металлическими связями б — со связями из кирпича.

    Оптимальная конструктивная толщина стены с воздушной прослойкой 50 мм составляет 420 мм. Наибольший тепловой и экономический эффект достигается, когда стену из полнотелого кирпича облицовывают изнутри теплоизоляционными плитами, изготовленными, например, на основе древесных отходов (фибролита, арболита, опилкобетона), или плитами из легких бетонов объемной массой до 1000 кг/м3.

    Рис. 5. Стены колодезной кладки: а — кладка глухой участка стены, б — вертикальный разрез по колодцу; в — угол наружных стен: 1 — утеплитель, 2 — поперечные стенки 3 — продольные стенки (версты).

    Плиты из органических материалов устанавливают по маякам по откосу, неорганические утеплители крепят к стене непосредственно на растворе или неорганических клеях.

    При эффективных утеплителях толщину наружных стен выбирают исходя из их несущей способности. Для 1-2-этажных домов она равна 25 см.

    С целью экономии кирпича наружные стены 1-2-этажных домов иногда выполняют облегченными.

    Наиболее распространенным видом облегченной кладки является так называемая «колодезная» кладка с тонкими (1/2 кирпича) вертикальными продольными и поперечными стенами. В мой адрес о ней часто говорят

    Образованные кладкой колодцы обычно засыпают шлаком , керамзитом или другими неорганическими утеплителями.

    По сравнению со сплошной кладкой облегченная позволяет в 1,5-2 раза сократить расход кирпича, но по прочности она уступает всем другим видам кладки и может быть применена в стенах и простенках, не испытывают такой большой нагрузки, как основные стены.

    Физико-механические характеристики кирпича и сфера его применения
    КирпичРазмер,мм

    Объемная масса,кг/м3

    Условия применения

    Глиняный обыкновенный пластического прессования250х120×651700-1900Без ограничения
    250х120×651600-1800Кроме наружных стен, ванной комнаты без дополнительной защиты
    Глиняный пустотелый пластического прессования1200-1400Без ограничений
    То же, полусухого прессования1100-1300Кроме наружных стен ванных комнат без дополнительной защиты.
    Строительный легкий (трепельный)250х120х65900-1100При наличии облицовки
    Силикатный250х120х65 250х120×881600-1800Кроме наружных стен ванных комнат без дополнительной защиты

    Кирпичная кладка | Статьи

    Кирпичная кладка – это конструкция из уложенных в определенном порядке и скрепленных между собой строительным раствором кирпичей. Кирпичная кладка может выполняться как из керамического, так и из силикатного кирпича. Силикатный кирпич обладает более высокой теплопроводностью и гигроскопичностью. Кроме того, различают полнотелый и пустотелый кирпич. Пустотелый имеет сквозные или закрытые полости, что уменьшает его теплопроводность и вес выполненных из него конструкций. Кирпич различается и по размерам. Наиболее распространенным является кирпич обыкновенный (одинарный), его размеры – 250х120х65 мм, и кирпич модульный (утолщенный) – 250х120х88 мм.


    При кладке стен толщиной в кирпич, т. е. 250 мм наружу будут обращены как ложковые, так и тычковые части кирпичей. Толщина кирпичных стен может быть и в полкирпича (наружу обращена ложковая часть), и в четверть кирпича (наружу обращена постель), что уменьшает расход материала и потери площади.

    Например, при длине 4 метра разница в потере площади помещения при стенах, возведенных в кирпич и в полкирпича, достигает почти 1 кв. м, а при стенах, выполненных в кирпич и в четверть кирпича, – более 1,5 кв. м.

    Строительный раствор

    Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен).

    По сравнению с известковыми или смешанными цементно-известковыми и цементно-глиняными растворами, цементный раствор менее подвижен. Применение высокопластичного раствора при выполнении кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты, имеющиеся в теле кирпича. Вместе с тем, чем менее подвижен раствор, тем труднее его расстилать и разравнивать.

    Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7–14 см осадки конуса). При кладке пустотелого кирпича применяется раствор с подвижностью не более 7–8 см осадки конуса.

    При кладке полнотелого кирпича в жаркую погоду подвижность раствора следует доводить до 12–14 см осадки конуса. Перед использованием раствор необходимо тщательно перемешать, так как с течением времени тяжелые частицы оседают, раствор расслаивается и приобретает неоднородность.

    Перевязка швов

    С целью придания кирпичной кладке прочности и монолитности используется система перевязок – определенный порядок укладки кирпичей относительно друг друга. Различаются перевязки вертикальных, продольных и поперечных швов.

    Перевязка продольных швов необходима для предотвращения «расслаивания» стены по вертикали и для более равномерного распределения нагрузок по длине стены. Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки.

    Наиболее часто встречающиеся системы перевязки – однорядная (цепная) и многорядная. Однорядная перевязка характеризуется чередованием ложковых и тычковых рядов кирпичной кладки.

    При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные – на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда. При многорядной перевязке кирпичной кладки тычковые ряды кладутся через несколько ложковых рядов.

    Существуют ограничения по количеству ложковых рядов между тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) – один тычковый ряд на шесть рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) – один тычковый ряд на пять рядов кирпичной кладки.

    При этом вертикальные швы в четырех ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены не менее, чем в кирпич.

    Если кирпичная кладка выполняется в половину или в четверть кирпича, ее необходимо армировать. Для этого используются металлическая сетка или арматурная проволока, которые укладываются в швы через 4–6 рядов.

    Инструменты

    Основные инструменты, используемые при ведении кирпичной кладки, – кельма (мастерок)., молоток-кирочка и расшивка. Кельма – стальная лопатка с деревянной ручкой. Она применяется для разравнивания раствора, заполнения им вертикальных швов кирпичной кладки и подрезки лишнего раствора.

    Если возникает необходимость разрубить целый кирпич на части, используют молоток-кирочку. Расшивки различных видов служат для выполнения одноименных операций.

    Для контроля качества кирпичной кладки применяются отвес, правило, уровень, шнур-причалка и порядовка . Отвес служит для проверки вертикальности кирпичной кладки. Уровень применяется для контроля горизонтальности кирпичной кладки.

    С помощью правила (гладкой деревянной рейки длиной 1,2–2 метра) контролируется лицевая поверхность кирпичной кладки. Шнур-причалка – крученый шнур (диаметром 3 мм), который натягивается между порядовками. Он используется для обеспечения прямолинейности и горизонтальности рядов кирпичной кладки, а также для контроля толщины горизонтальных швов.

    Порядовка – это две деревянные или металлические рейки, на которые через 77 мм (для одинарного кирпича) нанесены засечки. Это расстояние складывается из толщины кирпича (65 мм) и толщины шва (12 мм).

    Применяется порядовка для разметки рядов кирпичной кладки, а при наличии проемов – для определения их габаритов. На кирпичной кладке порядовка закрепляется специальными стальными держателями-скобами с поперечной планкой.

    Порядок кирпичной кладки

    Для качественного выполнения кирпичной кладки необходимо обратить особое внимание на равномерность распределения раствора на постели. От правильного расстилания раствора зависит плотность и прочность шва. При выполнении ложкового ряда раствор расстилается слоем (грядкой) шириной 80–100 мм, для тычкового – 200–220 мм. Толщина грядки должна составлять 15–20 мм, что обеспечивает толщину шва 10–12 мм.

    Перед кладкой кирпичи на некоторое время замачивают в воде, так как сухой кирпич забирает воду из раствора, что приводит к снижению прочности кирпичной кладки.

    Способы ведения кирпичной кладки

    Существует несколько способов ведения кирпичной кладки. Основные из них – вприжим и впритык. Они определяются степенью пластичности раствора.

    Способ вприжим пригоден для кладки с использованием жесткого раствора (7–9 см осадки конуса) с полным заполнением и последующей расшивкой швов. В этом случае раствор расстилается с отступом 10–15 мм от лицевой поверхности стены и затем разравнивается кельмой по направлению от ранее уложенного кирпича с цель подготовки растворной постели для нескольких кирпичей. После чего ребром кельмы часть раствора подгребается к ранее уложенному кирпичу и прижимается к его вертикальной грани.

    Очередной кирпич опускается на постель и прижимается к полотну кельмы. После этого кельма резко вынимается, и раствор фиксируется между вертикальными гранями кирпичей. Далее кирпич осаживается на постели, и лишний раствор подрезается кельмой. В результате получается прочная кирпичная кладка с полным заполнением швов.

    Способ впритык применяется при кладке на подвижном растворе (12–13 см осадки конуса) с неполным заполнением швов с лицевой стороны стены, т. е. впустошовку. При этом раствор загребается с грядки непосредственно гранью кирпича, начиная на расстоянии 8–12 см от ранее уложенного кирпича.

    Кирпич прижимается к постели, и часть раствора, снятая с нее, заполняет вертикальный шов. Далее кирпич осаживается на постели. Раствор при этом расстилается с отступом 20–30 мм от лицевой части стены и при кладке не выжимается наружу.

    Способ впритык с подрезкой является комбинацией двух вышеописанных методов кирпичной кладки. При этом стена получается с полным заполнением швов. Раствор расстилается так же, как при кладке вприжим, но сама кладка производится впритык. Необходимая для этого подвижность раствора составляет 10–12 см осадки конуса. Наиболее трудоемкой является кладка вприжим, наименее – впритык. Способ впритык с подрезкой по сложности находится между ними.

    Расшивка швов кирпичной кладки

    После укладки некоторого количества рядов, но до засыхания раствора, производится расшивка швов. Это необходимо для придания поверхности кирпичной кладки четкого рисунка и уплотнения раствора в швах кирпичной кладки. Для таких операций применяются расшивки с рабочей частью различной конфигурации. При этом получаются прямоугольная заглубленная, выпуклая, вогнутая, треугольная двухсрезная и др. формы швов кирпичной кладки (см. рис. 8).

    После окончания кладки и расшивки швов кирпичная стена может быть дополнительно облицована. Простейший вариант такой облицовки – покрытие штукатуркой с последующей огрунтовкой и окраской. Кроме того, возможно применение различных декоративных отделочных материалов.

    Какова толщина кирпичной стены

    Кирпичная стена толщиной 4,5 дюйма предназначена только для перегородок и не должна превышать 7 футов в высоту. Поэтому я рекомендую, чтобы все стены были толщиной не менее 9 дюймов. Стены толщиной 4,5 дюйма не являются конструктивно безопасными, если они превышают 7 футов в высоту или несут некоторую нагрузку.

    Какова толщина одной кирпичной стены?

    Кирпичи скрепляются цементным или известковым раствором, обычно толщиной 10 мм для горизонтальных (закладных) швов и шириной 10 мм для вертикальных (перпендикулярных) швов.Кирпичные стены могут быть прямыми, изогнутыми, зигзагообразными и т. Д. В плане и обычно имеют толщину от 102,5 мм и выше.

    Какой толщины у стены из двух кирпичей?

    Условные обозначения толщины стены относятся к длине кирпича. Это может показаться нелогичным, но, поскольку давно установившееся отклонение от него приведет к путанице. И так далее, далее идет стена из 2 кирпичей (стена 18 дюймов), а затем стена из 2½ кирпича (стена 22 дюймов).

    Какая стандартная толщина стенки?

    Средняя ширина внутренних стен Большинство внутренних стен построены с обрамлением 2 на 4, и каждая 2 на 4 имеет номинальную ширину 3 1/2 дюйма.Гипсокартон обычно покрывает обе стороны, и он обычно имеет толщину 1/2 дюйма, что делает толщину стены 4 1/2 дюйма.

    Сколько кирпичей можно построить 5 комнат?

    Сколько кирпичей нужно, чтобы построить дом с 5 спальнями? Допускается 1,86 м2 кирпичной кладки / линейный метр стены с учетом окон и дверей из расчета 50 кирпичей на квадратный метр = 3906 кирпичей, но допускается 4000.

    Сколько стоит каменщик в день?

    Каменщики могут взимать дневную ставку или фиксированную цену за определенное количество здания — обычно за 1000 кирпичей или от 10 до 12 квадратных метров.Дневная ставка для опытного каменщика может составлять от 150 до 200 фунтов стерлингов в день.

    Какой толщины у внутренней стены?

    Большинство внутренних стен построено из цельного кирпича, шириной 110 мм, с известковой штукатуркой с обеих сторон, что позволяет стенам достигать толщины около 150 мм. Вы можете найти более толстые стены на уровне земли и там, где есть воздуховоды или дымоходы. Эти стены простираются от фундамента до крыши.

    Сколько стоит каменщик на 1000 кирпичей?

    Контрольный список стоимости кирпичной кладки Средняя стоимость 1000 кирпичей составляет 800 фунтов стерлингов.На стоимость будут влиять такие факторы, как тип кирпича, местоположение, спрос и предложение, а также производственный процесс. Каменщики взимают среднюю дневную ставку в размере 400 фунтов стерлингов.

    Какой толщины стены с сантехникой?

    Для обычной водопроводной стены она должна быть около 6 дюймов в ширину. Для чугуна водосток должен иметь диаметр 4 5/8 дюйма. Если в водопроводной системе используются пластиковые трубы, то стены в 4 дюйма будет достаточно.

    Сколько кирпичей может уложить каменщик за день?

    Работая со средней скоростью, один хороший каменщик может положить 600 кирпичей в день.Таким образом, 1200 кирпичей между бандами составят 20 м² однослойной кирпичной кладки (60 кирпичей на м²).

    Сколько стоит положить 1000 кирпичей?

    В среднем облицовочный кирпич стоит 6–10,50 долларов за установленный квадратный фут. Ваш бюджет на 1000 кирпичей может составлять от 340 до 850 долларов. Какова средняя цена на кладку кирпича?

    Среднее значение 9 долларов за квадратный фут
    Низкое 6 долларов за квадратный фут
    Высокое 10 долларов за квадратный фут

    Сколько мешков с цементом мне нужно для 4 спальный дом?

    Для средней или средней квартиры с 4 спальнями для постройки достаточно 3100 блоков и 176 мешков цемента.

    Какой должна быть толщина стены?

    Стеновая балка два на четыре имеет ширину 3 ½ дюйма, а внутренняя стена обычно имеет ½-дюймовый гипсокартон, установленный с обеих сторон, в результате чего толщина стены составляет 4 ½ дюйма. Однако стены, в которых установлена ​​сантехника, например стены за раковинами, должны быть толще стандартных стен.

    Как рассчитать, сколько кирпичей мне нужно для стены?

    Сколько кирпичей мне нужно? Для одноуровневой кирпичной стены умножьте длину стены на высоту, чтобы получить площадь.Умножьте эту площадь на 60, чтобы получить необходимое количество кирпичей, а затем добавьте 10% для потерь. Это краткий ответ, предполагающий «стандартные» размеры кирпича и раствора.

    Как измерить толщину стенок?

    Разделите общую толщину стенки трубы на два. В результате получается размер или толщина одной стенки трубы. Например, если общая ширина обеих стен составляет 1 дюйм, размер одной стены будет 1/2 дюйма — 1/2 = 1/2.

    Сколько кирпичей мне нужно для дома с 3 спальнями?

    Строительство квартиры с 3 спальнями — это очень хорошо… Если для строительства средней квартиры с 2 спальнями потребуется около 2200 блоков, то для средней квартиры с 3 спальнями потребуется около 2650 блоков.

    Какая толщина 1,5 кирпичной стены?

    Что касается стен, то их толщина может составлять 51 см, и они тоже армированные. При кладке 1,5 кирпича заменяют дополнительные опоры сечением 38 × 38 см. Для межкомнатных перегородок, не несущих и только зонирующих пространство, можно выбрать любую толщину.

    Сколько мешков с цементом нужно, чтобы уложить 1000 кирпичей?

    Уложить 1000 кирпичей = 3 мешка цемента + 0,6 куб. м. песок.

    Какой толщины у стандартной внешней стены?

    Толщину стены можно измерить у двери или окна.Сплошная стена будет иметь толщину 23 см (9 дюймов) плюс внутренняя штукатурка и внешняя штукатурка (если есть), а полая стена 30 см (11,5 дюймов) плюс штукатурка и штукатурка (если есть).

    Могут ли внешние стены быть 2х4?

    В современном традиционном жилищном строительстве обычно используются пиломатериалы 2 × 4 (верхняя линия вверху, вторая слева) при возведении наружных стен. Вам понадобятся расширенные оконные косяки, чтобы вместить большее пространство на внешней стене. Вам также понадобятся дверные косяки большего размера и дополнительная изоляция, чтобы соответствовать раме 2 × 6.

    Какова толщина стен в метрах?

    Обычно толщина внешней стены жилого дома составляет 9 дюймов (0,23 м) или 6 дюймов (0,15 м), а толщина внутренней стены составляет 4 дюйма (0,10 м).

    Какой дешевле кирпич или блок?

    По словам Ратиша Кумара, управляющего директора Beacon Projects, на самом деле блочная кладка дешевле и, следовательно, более экономична, чем кирпичная. В настоящее время рыночная стоимость кирпичной кладки (за кубический метр) составляет рупий. 8 500, в то время как кирпичная кладка стоит рупий.На 1500 дешевле.

    Технические характеристики кирпичной кладки первого класса

    от админ Оставить комментарий

    Технические характеристики кирпичной кладки первого класса

    • Все кирпичи должны быть первого класса.
    • Посмотрите характеристики первоклассного кирпича.
    • Замачивание кирпича перед использованием должно производиться путем погружения в резервуар.
    • Замачивание следует продолжать до тех пор, пока пузырьки воздуха не исчезнут.
    • Перед использованием следует замачивать на 12 часов.

    Технические характеристики раствора для первоклассной кирпичной кладки

    • Материал раствора должен быть стандартных технических условий.
    • Для раствора цемент должен быть свежим обычным портландцементом стандартных технических условий.
    • Песок должен быть острым и не содержать органических и посторонних частиц.
    • Если мы хотим получить густой раствор, песок должен быть крупным или средним.
    • Для слабого раствора можно использовать местный мелкий песок.
    • Соотношение цементно-песчаного раствора в растворе должно составлять от 1: 3 до 1: 6, как указано.
    • Чтобы получить требуемую пропорцию, материалы раствора следует отмерить с помощью мерной коробки.
    • Строительный раствор следует предварительно перемешать в сухом виде, чтобы получить однородный цвет.
    • Платформа должна быть чистой для перемешивания раствора.
    • Перемешать не менее трех раз.
    • Затем постепенно добавляйте воду для достижения консистенции.
    • Раствор должен быть свежеприготовленным.
    • Не использовать старый раствор.
    • Раствор следует смешать с водой в течение одного часа, чтобы раствор можно было использовать перед схватыванием.

    Раствор Сурхи извести

    • Если указано, раствор для сурхи извести следует смешать в соотношении от 1: 2 до 1: 3, как указано, путем измельчения в ступковой мельнице в течение не менее трех часов для использования в тот же день.
    • Лайм должен быть свежим и просеивать.
    • Следует использовать свежий раствор.
    • Для небольших работ допускается ручное перемешивание, как и в случае цементно-песчаного раствора.

    Кладка первоклассной кирпичной кладки

    • Кирпичи следует укладывать английской связью, если не указано иное.
    • Каждый ряд кирпича должен быть горизонтальным.
    • Стена должна быть по-настоящему отвесной.
    • Вертикальные швы последовательного кирпичного слоя не должны заходить друг на друга.
    • Вертикальные стыки очередного кирпичного слоя должны перекрывать друг друга.
    • Доводчики должны быть из чистого кирпича.
    • Доводчики следует размещать на концах стен, но не на другом крае.
    • Для облицовочных работ следует использовать кирпич лучшей формы.
    • Швы строительного раствора не должны превышать 6 мм или 0 мм.5 дюймов в толщину.
    • Стыки должны быть полностью заполнены раствором.
    • Кирпичи следует укладывать крестовинами вверх, за исключением верхнего слоя кирпича.
    • В верхнем ряду кирпичной кладки лягушка укладывается вниз.
    • Кирпичная кладка должна производиться на высоте 1 метр или 3 фута за раз.
    • Если нужно отодвинуть одну часть стены, то шаг нужно делать под углом 45 градусов.
    • Выступы не должны превышать 1/4 кирпича за один проход.
    • Все стыки должны быть обработаны граблями, а грани стены должны быть очищены в конце каждодневной работы.

    Отверждение первоклассной кирпичной кладки

    • Кирпичная кладка должна оставаться влажной не менее 10 дней.
    • Верх стен следует залить водой в конце рабочего дня, сделав небольшую окантовку из непрочного раствора, чтобы в ней оставалась вода глубиной не менее 2,5 см или 1 дюйма.

    Прочие рекомендации по первоклассной кирпичной кладке

    • Кирпичная кладка должна быть защищена от воздействия солнца, дождя, мороза и т. Д., во время строительства.
    • Для облегчения строительства кирпичной кладки должны быть предусмотрены подходящие строительные леса.
    • Строительные леса должны быть достаточно прочными, чтобы выдерживать все ожидаемые нагрузки.

    Обмер кирпичной кладки первого класса

    • Кирпичная кладка должна измеряться в кубических метрах или кубических футах.
    • Разные виды кирпичной кладки на разном растворе следует выделить в отдельный пункт.
    • Толщину стены следует принимать кратной половине кирпича.
    • Например, толщина стены в половину кирпича принимается равной 10 см или 4,5 дюйма.
    • Полная толщина кирпичной стены принимается равной 9 дюймов или 20 см и так далее.
    • Ставка должна быть за всю работу, включая строительные леса и все используемые инструменты и растения.

    Подано в: Гражданское строительство Строительство

    Взаимодействие с читателями

    Этот сайт использует Akismet для уменьшения количества спама. Узнайте, как обрабатываются данные вашего комментария.

    Эволюция строительных элементов

    2 Наружные стены

    Ранняя кирпичная кладка

    В 1700-х годах производство кирпича претерпело ряд улучшений.Смешанный глины, улучшенная техника формования и более равномерный обжиг дали большую консистенцию в форме и размере кирпича. Мода диктовала кирпичный цвет: красные и пурпурные популярные в конце 1600-х уступили место более мягким коричневым тонам в 1730-х. К 1800 г. производство желтых лондонских акций давало не так много кирпичного цвета отличается от натурального камня. Отмена налога на кирпич в 1850 году дала кирпичной промышленности новый импульс. Усовершенствованные смесительные и формовочные машины вместе с лучшими технологиями обжига, позволил производству кирпича достичь новых высот.Кирпичи теперь доступны в диапазон цветов, форм и сильных сторон, который был бы немыслим за 100 годами ранее. Более совершенные методы разработки карьеров позволили добывать более глубокие глины, из которых получаются очень прочные и плотные кирпичи; жизненно важен для строительных работ такие как каналы, эстакады, коллекторы и мосты.

    Кирпичная кладка

    К концу 19 века большинство домов имели стены как минимум из одного кирпича. толщина. Дома более трех этажей часто имели более толстые стены, что обычно уменьшало толщиной на каждом уровне верхнего этажа.Сама кирпичная кладка (по крайней мере кирпичная кладка на вид) в целом была выложена на очень высоком уровне. Большинство домов были построены на фламандском бонд, хотя задние стены или стены, скрытые штукатуркой, часто укладывались в садовый бонд (обычно английский).

    Каменная кладка

    Камень часто использовался для строительства престижных зданий или в местах, где это естественно. произошел. В горных районах (на севере и западе) камень часто был очевидным выбором для здание, потому что оно было легко доступно (а до железных дорог они были часто участки, где кирпич был дорогим).Есть 3 группы камня; магматические, осадочные и метаморфические. В Осадочная группа, которая включает известняк и песчаник, составляет большую часть камня, используемого для строительства в Великобритании.

    Стены из щебня встречаются во множестве стилей. По самой дешевой цене он включает грубая каменная кладка, построенная в виде двух внешних листьев и связанных между собой обильными количества известкового раствора. Более дорогая работа представляла собой квадратный щебень, возможно, установленный против кирпича. поддержка. В большинстве случаев каменная стена должна быть толще кирпичной.Так, тогда как стена толщиной в 1 кирпич (215 мм или около того) может подойти для двух или трех многоэтажный дом, каменная стена скорее всего будет 325мм и даже больше. Большинство стен из щебня были заострены заподлицо или слегка утоплены. Направляющая на ленту, которую так часто можно увидеть в наши дни, нетрадиционна и не особенно прочна.

    Каменная кладка, обработанная и / или мелко обрезанная, часто называется размерной камень. Иногда его называют камнем. Это означает, что с ним можно работать (вырезать, профилировать и отшлифовать) долотом и пилой в любом направлении.Оно имеет мелкозернистая, без явных расслоений и выраженных плоскостей напластования. В 18 веке целые города строились (некоторые перестраивались) из камня. Не было экономически выгодно построить всю стену из камня и подложки материал из щебня или кирпичной кладки почти всегда можно найти. Только в некоторых домах передний фасад будет построен из каменного камня, а боковые стороны и задняя часть будут построены из щебня или кирпича. Чтобы соединить две половинки стены вместе, Использовались «сквозные» или скрепляющие камни.

    Если камень уложен с очень тонкими стыками, почти невидимыми из-за чем в нескольких футах, работа известна как каменная кладка. В некоторых частях страны камни были обрезаны конусом, чтобы было легче образовывать стыки. Клинья сделаны от кусочков древесины или даже устричных раковин часто вставляли в спину, чтобы обеспечивают устойчивость по мере схватывания раствора. Эти здания были построены на известковом растворе. которые затвердевали очень медленно. Гидравлическая известь не была известна, но ее было меньше. обычные и более дорогие.Кроме того, они часто слишком быстро затвердевают, что приводит к высокий уровень отходов на месте.


    Раствор

    Растворы извести были распространены до 1930-х годов в некоторых частях Великобритании, даже потом. Известняк или мел сжигали с углем для образования негашеной извести. Обожженная известь известна как кусковая известь. Затем негашеную известь гасили водой. и затем смешанный с мелкими заполнителями (в настоящее время песок), чтобы сформировать строительный раствор. Для полного схватывания известковой штукатурки может потребоваться много месяцев.Тогда процесс известен как карбонизация. У некоторых лаймов есть гидравлический набор (немного похоже на слабый цемент). Это может быть вызвано добавлением пуццоланов, содержащих диоксид кремния. Другой вариант — использовать известь, которая естественным образом содержит диоксид кремния (обычно доля глины). Гидравлический «набор» быстрее и сильнее карбонизации. Некоторые из очень крепких видов гидравлической извести не отличаются от современного цемента; сделано из конечно, из мела и глины.

    В 1930-1940-х годах цементные растворы постепенно вытесняли известковые.Лайм часто добавлялся в смесь для улучшения ее работы, качества и долговечности. Более подробную информацию можно найти ниже на странице.

    Указывая

    В начале 1900-х годов швы обычно заканчивались заподлицо или слегка утопленный. Там, где использовались кирпичи очень хорошего качества, часто возникали стыки. всего 8мм, а то и меньше. Это, вместе с использованием кирпичной крошки в растворе, означало, что миномет мало повлиял на внешний вид зданий.Жилища рабочего класса обычно заделывались известковым раствором, в который входили местные промышленные отходы в виде мелкого заполнителя. Возможно, ясень был самым общий. На фотографиях ниже показаны три образца кирпичной кладки XIX века хорошего качества.

    Тук-пойнт обычно использовался для работы самого высокого качества. Так указывает в основном состоит из двух частей: строительный раствор, часто содержащий заполнители, соответствующие цвет кирпича или каменной кладки и тонкая лента извести, указывающая на закончить стык.Издали заостренная стена кажется мелко сочлененный. Примеры вытачки можно найти под стенами. раздел этого веб-сайта.

    Стены пустот

    Во второй половине 19 века было построено несколько домов с стены полости. Однако только в 1920-х годах это стало общепринятым форма конструкции. Стены полостей было дешевле строить, чем их сплошные стены. аналоги. Кроме того, они предлагают улучшенную теплоизоляцию и лучшую защита от непогоды.Большинство стен состояло из двух полукирпичных листов с 50-миллиметровым полость. Две половинки стены были связаны через равные промежутки стальной или стенные стяжки из кованого железа. Наружный лист кирпичной кладки уложен в облицовочный кирпич, внутренний лист в общем. Несколько ранних полых стен имели внешний лист толщиной в один кирпич. и, в некоторых ранних формах конструкции, DPC проходил прямо через полость.



    К началу 1900-х годов широко использовались

    DPC (для предотвращения повышения влажности).Они может быть изготовлен из свинца, пека, асфальта и сланца. Только в середине 1920-х гг. вертикальные ЦОДы становятся стандартной деталью вокруг проемов.

    1930-1960-х годов

    За это время стенки полости мало изменились. Постепенно мортиры стали на основе цемента, а не на основе извести, потому что более быстрый раствор означал более быстрое строительство. Кладка стала обычным материалом для внутреннего полотна. пустотелые стены — блоки обычно делались из каменного или промышленные отходы (обычными были клинкер и мелочь).Несколько домов, обычно Дома в стиле модерн с оштукатуренной отделкой строились со стенами из массивной блочная кладка (т.е. без полости).

    Отметим, что в 1950-х и начале 1960-х годов было построено несколько тысяч домов. в нетрадиционном строительстве. Они часто строились из сборного железобетона. рамы или панели; в некоторых случаях панели на месте. Некоторые системы были основаны на древесина. Для получения дополнительной информации перейдите в раздел «Построение системы» на веб-сайте.

    1970-1980-х годов

    В 1970-е годы стандарты изоляции постепенно улучшались.Максимальное значение U 1.70 был введен в 1972 году (мера способности стен пропускать тепло. — поясняется далее в разделе «Стены»). Достижение этого стандарта было относительно легко; кирпичный внешний лист, полость 50 мм и плотный блочный внутренний лист отделана облегченной штукатуркой 13мм, только что сделал порог 1,7. В 1980 г. максимальное значение U упало до 1; для этого потребовались легкие блоки во внутренней лист. С этого периода и до наших дней были изготовлены самые легкие блоки. из газобетона.Они были (и остаются) из цемента, извести, песка, пылевидная зола и алюминиевая пудра. Как только эти материалы смешаны с горячей водой алюминиевый порошок реагирует с известью, образуя миллионы крошечные карманы с водородом. Однако есть несколько других материалов для блочные работы, которые недолго пользовались популярностью. К ним относятся бетонные блоки облицованные утеплителем, пустотелые блоки, содержащие гранулы полистирола и блоки из пемзы или бетона без мелких фракций.

    Современные полые стены

    В 1990-е годы максимальное значение U упало до 0,45; для этого обычно требовалось очень толстый легкий внутренний лист или изоляция полости. Есть три распространенных варианта, для большинства из которых требуется легкий или вентилируемый. блоки во внутреннем полотне. Это:

    • прозрачная полость с изолированной сухой футеровкой
    • изоляционные плиты, которые частично заполняют полость
    • изоляционные войлоки, заполняющие полость.

    Еще можно строить сплошные стены, но это непрактично с использованием кирпич. Только газобетон даст приемлемый уровень теплоизоляции.



    На момент написания (2006 г.) значения U должны быть меньше 0,3, поэтому современная полая стенка имеет значение U В 5-6 раз лучше, чем его собрат 1920-х годов. В приведенных выше примерах немного более толстая изоляция даст значение U 0,30. В современной строительной полости ширина значительно превысила 50 мм, которые были распространены 80 лет назад.Если используется изоляция плит, требуется свободный зазор 50 мм . Обычно для этого требуется полость шириной 90 мм.

    Стены

    Стеновые анкеры теперь в основном из нержавеющей стали. Существуют различные шаблоны; в Шайба, показанная ниже, предназначена для удержания изоляционных плит в положении напротив внутренней лист. Все эти конкретные галстуки сделаны Анконом.

    Современные минометы

    Современные растворы изготавливаются из цемента и песка.Гашеная известь (т. Е. В мешках лайм) часто добавляют в смесь, чтобы придать ей более пластичный вид и сделать его более работоспособным. Известь также улучшает способность раствора выдерживать с тепловым движением и движением влаги. В последние годы стало обычным использование готовых строительных смесей. Эти доставляется на объект в запечатанной таре, готовой к эксплуатации. Обычно они содержат замедлитель схватывания, поэтому их можно использовать в течение 36–48 часов или около того. В конце этого период они развивают свою прочность так же, как и обычные минометы.

    Лицевая сторона стыка может быть отделана несколькими способами, три наиболее распространенных показаны ниже. Замазанные суставы (где раствор прижимается к кирпичной кладке) предлагают лучшую погоду защита, потому что инструмент сглаживает и сжимает соединение.

    Это копия из более старого «раздаточного материала» по эволюции — вы можете найти его полезным. изображения являются доказательствами перед публикацией от House Inspector.

    Допуски в кирпичной кладке и штукатурке

    ТЕХНИЧЕСКОЙ КОМАНДЫ IN TECHNICAL — РАЗМЕЩЕНА 03/08/2020

    При строительстве из кирпича и блоков очень часто встречаются отклонения в размерах.Только в процессе изготовления кирпичи могут отличаться по размеру на пару миллиметров, что приводит к неравномерным размерам кирпичной кладки.

    Приемлемые допуски, разница между целевым измерением и фактически достигнутым измерением, поэтому используются, чтобы предоставить строителям гибкость для достижения стандартов. Сделайте поправку на отклонение, но при этом убедитесь, что оно не повлияет на общую отделку застройки.

    Ниже кратко излагается техническое руководство Premier Guarantee по допускам для кирпичной кладки и штукатурки, приведенное в версии 13 нашего технического руководства. Щелкните здесь, чтобы загрузить полную версию стандартов.

    Прямолинейность сечения

    Максимальное отклонение составляет 10 мм при высоте стены 2,5 м.

    Используя промежуточные блоки шириной 25 мм, линия кладки должна находиться на расстоянии 15-35 мм от контрольной линии

    Прямолинейность по плану

    Максимальное отклонение составляет +/- 10 мм для любой стены шириной 5 м.На любой длине стены должно быть максимальное отклонение до 5 м.

    Отвес стены: общая высота

    Максимальное отклонение общей высоты стены должно составлять 20 мм.

    Отвес стены: Высота этажа

    Максимально допустимое отклонение составляет 10 мм при высоте этажа примерно 2.5м. Используя дистанционный блок шириной 50 мм, отвес должен находиться на расстоянии 40-60 мм от стены.

    Уровень стыков станины

    Рекомендуется отклонение 10 мм для стен длиной 5 м (пропорциональный допуск применим для стен длиной менее 5 м) и максимальное отклонение 15 мм для стен длиной более 5 м. Не должно быть периодических колебаний уровня линии стыка ложа.

    Толщина стыков станины

    Толщина отдельного стыка ложа не должна отличаться от среднего значения любых 8 последовательных стыков более чем на 5 мм.

    Перпендикулярное выравнивание

    Вертикальное выравнивание перпендикулярных швов не должно отклоняться от перпендикуляра до такой степени, которая ухудшает структурную устойчивость стены.

    В результате производственного процесса не все кирпичи имеют одинаковую длину. Следовательно, не все перпендикулярные стыки будут совмещены. Однако не должно происходить коллективного смещения перпендикулярных стыков в стене.

    Стены оштукатуренные (гладкие)

    Если не указано иное, нанесите слой штукатурки, чтобы получить как можно более ровную поверхность, и при необходимости проверьте поверхность, измерив расстояние между лицевой стороной и любой точкой по 1.Напротив него положена прямая кромка длиной 8 м. Ровность визуализированной отделки будет зависеть от точности, с которой был построен фон, указанной толщины визуализации, а также от того, предусмотрены ли основания и подкладки и закреплены ли они на истинной плоскости.

    Для рендера толщиной менее 13 мм предел допуска невозможен. Значительные трещины на штукатурке или другие повреждения, такие как сколы и отметины диаметром более 15 мм, считаются неприемлемыми.

    Кирпичная и блочная кладка облицовочная

    Кладка с гладкой облицовкой должна быть завершена до разумного уровня, обеспечивая согласованность текстуры, отделки и внешнего вида.Разумный внешний вид однослойных кирпичных стен толщиной 102,5 мм должен заключаться в том, чтобы отделанная сторона была только с одной стороны. На другую сторону следует нанести аккуратную отделку.

    Усадка из-за высыхания может привести к растрескиванию не оштукатуренных стен из блоков, хотя трещины до 3 мм, как правило, являются нормальным явлением из-за теплового движения и усадки при высыхании.

    Плитка подвесная

    Необходимо поддерживать однородный внешний вид панелей для навешивания плитки, особенно на примыканиях.

    Приведенное выше руководство было взято из версии 13 Технического руководства по гарантии Premier, выпущенного в апреле 2020 года.

    Как оценить материалы для кирпичной стены толщиной 5 дюймов

    Типы стен

    По своему назначению все стены являются несущими или ненесущими. Несущая стена является частью конструкции здания — она ​​поддерживает здание.Ненесущая стена — это всего лишь перегородка, разделяющая различные комнаты здания. Можно снести стену, если она ненесущая; нельзя сдвинуть или снести несущую стену.

    Непрофессионалу непросто определить, является ли стена несущей или нет. Вы должны полагаться на совет опытного лицензированного инженера-строителя.

    Большинство современных многоэтажных зданий построены с несущими каркасами и ненесущими стенами.Большинство жилых домов в США и почти все здания с деревянными каркасами построены с несущими стенами каркаса платформы или каркаса баллонного типа.

    Кирпичная стена

    Кирпичная стена используется для отделения пола от другого полезного пространства. Например, спальня, гостиная, туалет, кухня, магазин и т. Д.

    Для этого мы используем кирпич разной толщины. Толщина может быть 3 дюйма, 5 дюймов и 10 дюймов. Обычно мы делаем кирпичную стену толщиной 10 дюймов по периферии и кирпичную стену толщиной 5 дюймов в качестве внутренней перегородки.

    Кем бы вы ни были: домовладельцем, инженером-строителем, надзирателем, строительным подрядчиком или строителем, вам следует оценить необходимое сырье для кирпичных стен, которые вы планируете построить.

    Характеристики материалов для кирпичной стены 5 дюймов

    Кирпичные стены толщиной 5 дюймов построены во внутренних стенах. Кирпичная стена толщиной 3 дюйма редко встречается на полу здания. В следующих шагах вы узнаете, как измерить материалы для кирпичной стены толщиной 5 дюймов.

    Для возведения кирпичной стены толщиной 5 дюймов требуются следующие три материала:

    1. Кирпич
    2. Цемент
    3. Песок

    Кирпич: Для возведения кирпичных стен используются первоклассные кирпичи. Стандартный размер кирпичей — 9,5 ″ X 4,5 ″ X 2,75 ″.

    Цемент: Портландцемент обычно используется в кирпичной кладке. Вес цементного мешка составляет 50 килограммов, что эквивалентно 1,25 кубических футов.

    Песок: Обычно лучше всего подходит средний песок.

    Как рассчитать кирпичи для кирпичной стены толщиной 5 дюймов?

    Для нашего оценочного проекта возьмем кирпичную стену длиной 10 футов и высотой 10 футов. Тогда площадь нашей стены

    .

    10 футов X 10 футов = 100 квадратных футов.
    Поскольку толщина нашей стены составляет 5 дюймов, объем стены составляет
    100 кв. Футов. x 5 дюймов = 41,67 куб. футов.
    5 ″ = 0,42)
    = 42 кубических фута

    Расчет объема кирпича (включая раствор)

    Стандартный размер кирпича 9.5 ″ X 4,5 ″ X 2,75.

    Когда мы делаем кирпичную стену, мы обычно используем раствор толщиной ½ дюйма между кирпичами для соединения. Включая этот растворный шов, размер кирпича будет 10 ″ x 5 ″ x 3 ″.

    Итак, объем кирпича (включая раствор) равен
    = 10 ″ x 5 ″ x 3 ″
    = 0,83 ’x 0,42’ x 0,25 ’
    = 0,087 кубических футов.

    Теперь мы можем рассчитать количество кирпичей для нашей предполагаемой кирпичной кладки.
    Количество кирпичей = Объем кирпичной кладки / Объем кирпича (включая раствор)
    = 42/0.087
    = 482 номера

    Из-за потерь во время переноски и работы мы принимаем это число за 500. Итак, необходимое количество кирпичей для кирпичной кладки площадью 100 квадратных футов составляет 500.

    Расчет и формула кирпичной кладки

    Чтобы рассчитать объем раствора, сначала нужно получить общий объем кирпича, из которого сделаны кирпичные стены. Затем нужно от объема кирпичной кладки отнять объем кирпича.

    Объем раствора = объем кирпичной стены — объем кирпича.

    Мы используем 482 кирпича, чтобы сделать нашу кирпичную стену.
    Итак, объем этих кирпичей составляет
    = 482 x 9,5 ″ x 4,5 ″ x 2,75 ″.
    = 482 x 0,79 ’x 0,37’ x 0,23 ’
    = 32,40 кубических футов.

    Объем кирпичной стены, который мы рассчитали выше, составляет 42 кубических фута.
    Итак, объем раствора
    = 42 — 32,40
    = 9,60 кубических футов

    Цемент Пропорция песка

    Обычно используемое соотношение цемента и песка для изготовления кирпичных стен толщиной 5 дюймов составляет 1: 4. Объем раствора, который нам необходим для строительства кирпичной стены, составляет 9,60 кубических футов, что мы рассчитали выше.

    Для анализа цементно-песчаного объема нам нужно получить сухой объем этого влажного объема.

    Сухой объем раствора составляет
    = влажный объем раствора x 1,30
    = 9,60 x 1,30
    = 12,48 кубических футов.

    Как рассчитать сухой объем раствора
    Известно, что сухой объем раствора равен
    = влажный объем раствора x 1,30
    = 10 x 1,30
    = 13,00 кубических футов.

    Процесс измерения объема цемента и песка в растворе
    Соотношение цемента и песка в растворе составляет 1: 4.Это означает, что одна единица цемента будет смешана с четырьмя единицами песка.

    Всего элементов в ступке 1 + 4 = 5.
    Объем цемента равен,
    = (сухой объем раствора ÷ сумма соотношений) × доля цемента в растворной смеси.
    = (12,48 ÷ 5) × 1
    = 2,50 кубических футов.
    Для мешка с цементом на 50 кг объем мешка с цементом составляет 1,25.
    = (2,50 ÷ 1,25) = 2
    Таким образом, нам потребуется 2 мешка цемента для предполагаемого кирпичного проекта.
    Объем песка равен
    = (сухой объем раствора ÷ сумма соотношений) × доля песка в растворной смеси.
    = (12,48 ÷ 5) × 4
    = 10 кубических футов.

    Окончательная резолюция

    Таким образом, чтобы рассчитать материалы для кирпичной стены толщиной 5 дюймов, сначала нужно увидеть количество кирпичной кладки, а затем подсчитать количество кирпичей, необходимое в проекте. После этого рассчитайте объем необходимого количества кирпичей и объем предполагаемой кирпичной кладки. А затем от объема кирпичной кладки вычесть объем кирпича, чтобы получить требуемый объем раствора. Во-первых, получите точный объем раствора, как только вы получите объем раствора, получите его сухой объем.Последний шаг — найти соотношение цементного песка, которое дополнительно оценивает количество цементного песка.

    Фундамент под садовую стену

    ПРИМЕЧАНИЕ. Эти рекомендации предназначены только для легких садовых стен.

    Самая важная часть любой стены — это ее фундамент, и если они не соответствуют действительности, у вас будет тяжелая работа по изготовлению хорошей стена.

    Фундамент должен быть как минимум в 3 раза шире половины кирпичной стены (т.е. 34 см / 13,5 дюйма) или, по крайней мере, в два раза больше ширины одна кирпичная стена (т.е. 45 см / 18 дюймов).

    Для опор фундамент должен иметь отступ со всех сторон не менее половины кирпича (т.е. 11 см / 4,5 дюйма).

    Один из самых простых способов разметить фундамент перед рытьем траншеи — это использовать «песчаную линию». Когда-то положение определились с фундаментом, на каждом конце вбейте в землю колышки, протяните линию между ними и встряхните песок вдоль линии. Удаление лески перед тем, как начать копать, предотвратит попадание линии на пути или ее повреждение.Всегда вырубайте фундамент горизонтально, на наклонной поверхности это может потребовать ступеньки в соответствии с уклоном (см. Ниже).

    Начните копать в самой нижней части и спускайтесь вниз, пока не найдете твердую землю. Для легкой садовой стены достаточно траншеи глубиной 30 см (12 дюймов), если почва твердая и хорошо дренированная. Но на неустойчивом или слабом грунте сделайте его глубиной 46 см (18 дюймов).

    После того, как траншея будет вырыта, вставьте штифт в дно с одного конца так, чтобы верх штифта был на уровне необходимой глубины бетона (минимум 15 см (6 дюймов)).Затем вставьте дополнительные колышки вдоль траншеи с помощью спиртового уровня, чтобы удерживать верхнюю часть колышков на одном уровне; переверните спиртовой уровень между чередующимися парами колышков, чтобы любой дефект уровня имел минимальный эффект.

    После того, как траншея будет зашита по всей ее длине, заполните дно траншеи бетоном (6 к 1, полный балл для цементирования) до верха колышков. Всегда кладите фундамент по всей длине за один сеанс и следите за тем, чтобы бетон хорошо закрепился.

    Фундаменты на склоне.

    Если земля находится на склоне, при рытье траншеи требуется немного больше усилий. Снова начните копать в самой низкой точке и прорежьте горизонтальные ступеньки на склоне, работая вверх по склону. Постарайтесь, чтобы ступени равнялись целому количеству кирпичей плюс раствор по длине и высоте (т.е. 22,5 см (8,75 дюйма) и 7,5 см (3 дюйма)) — это упростит укладку кирпичей, поскольку потребуется разрезать меньше кирпичей. и курсы будут выстраиваться по мере возведения стены.

    Выколотка траншеи аналогична одноуровневой траншеи, за исключением того, что перед каждой ступенькой необходимо устанавливать опалубочные плиты для создания ступенек.Когда бетон заливается в траншею, начните с вершины склона и продолжайте работать вниз, вы можете обнаружить, что верхние ступеньки просели к тому времени, когда нижние ступени будут заполнены и выровнены, в этом случае вернитесь к верхним ступенькам. , добавьте больше бетона и продолжайте движение вниз еще раз.

    Подпорные стены

    При возведении стен, удерживающих грунт, высота стены должна быть не более чем в 4 раза больше толщины. Таким образом, для одиночной кирпичной стены 22,5 см (9 дюймов) это ограничивает высоту до 90 см (36 дюймов).

    Чтобы вода вышла из удерживаемого грунта за стеной, можно засыпать за стеной гравий (или аналогичный материал) и встроить в стену дренажные трубы.

    Как оценить материалы для кирпичной стены толщиной 5 дюймов ????

    Кирпичная стена используется для разделения пола в другое полезное пространство. Например, спальня, гостиная, туалет, кухня, магазин и т. Д.

    Для этого мы используем кирпичную стену разной толщины. Толщина может составлять 3 дюйма, 5 дюймов и 10 дюймов.Обычно мы делаем кирпичную стену толщиной 10 дюймов по периферии и кирпичную стену толщиной 5 дюймов в качестве внутренней перегородки.

    Кем бы вы ни были: домовладельцем, инженером-строителем, надзирателем, строительным подрядчиком или строителем, вам следует оценить необходимое сырье для кирпичных стен, которые вы планируете построить.

    В этом посте я покажу вам, как оценить необходимое сырье для кирпичной стены толщиной 5 дюймов. Сырье, которое мы используем для изготовления кирпичной стены, — это кирпич, цемент и песок.

    Давайте возьмем кирпичную стену длиной 10 футов и высотой 10 футов для нашего оценочного проекта. Тогда площадь нашей стены составляет

    10 футов x 10 футов = 100 квадратных футов.

    Поскольку толщина нашей стены составляет 5 дюймов, поэтому объем стены составляет

    100 квадратных футов x 5 дюймов = 41,67 кубических футов (5 дюймов = 0,42)

    Как мы знаем, мы делаем кладку кирпичной стены на цементно-песчаном растворе. Соотношение раствора, которое мы используем для кирпичной стены толщиной 5 дюймов, составляет 1: 4.

    Вы должны прочитать следующие посты, чтобы узнать больше об этом —

    * Типы строительных швов, используемых для изготовления кирпичной стены.

    * Как сделать каменную стену на полу здания

    Размер кирпича, который мы используем, чтобы сделать кирпичную стену, составляет 9,5 ″ x 4,5 ″ x 2,75 ″, что будет 10 ″ x 5 ″ x 3 ″ после соединения с раствором.

    Объем одного кирпича с раствором 10 ″ x 5 ″ x 3 ″ = 0,08715 кубических футов. (1 дюйм = 0,08 фута)

    Итак, необходимое количество кирпичей для нашей стены:

    объема стены делятся на один объем кирпича.

    То есть

    41,67 / 0,08715 = 478 шт. Это обязательные кирпичи для нашей стены.

    А теперь прикинем необходимый миномет.Если мы вычтем объем не замазанного кирпича из объема нашей стены, это будет объем нашего раствора.

    Давайте посмотрим —

    Объем стены составляет 41,67 кубических футов,

    Общий объем кирпича (без учета раствора) составляет

    478 x 9,5 дюймов x 4,5 дюйма x 2,75 дюйма = 32,52 кубических футов.

    Итак, объем раствора

    41,67-32,52 = 9,15 куб. Фута.

    Это влажный объем раствора. Сухой объем раствора составляет

    9,15 x 1,50 = 13,73 кубических футов.

    Как известно, соотношение цемент-песок 1: 4, тогда содержание цемента в сухом растворе

    13.73 / (1 + 4) x 1 = 2,75 кубических футов

    Поскольку цемент измеряется мешком, и мы знаем, что 1 мешок содержит 1,25 кубических футов цемента,

    2,75 кубических футов цемента равно 2,75 / 1,25 = 2,20 мешка цемента.

    Если вычесть объем цемента из объема сухого раствора, то получим объем песка.

    Это означает, что

    13,73 — 2,75 = 10,98 кубических футов.

    Необходимые материалы для кирпичной стены 10 ‘x 10’, мы нашли —

    Кирпич — 478 шт., Мы можем предположить, что это 500 шт.

    Цемент — 2,16 мешка, можно считать это 2 мешка.

    Песок — 10,98 кубических футов, можно предположить, что это 11 кубических футов.

    Вот и все.

    Вот полный процесс расчета,

    Объем стены,

    10 ′ x 10 ′ x 5 ″ = 41,67 cft (5 ″ = 0,42, cft означает кубический фут).

    Объем одного кирпича с раствором,

    10 ″ x 5 ″ x 3 ″ = 0,08715 куб. Фута. (1 дюйм = 0,08 фута)

    Требуемый кирпич,

    41,67 / 0,08715 = 478 шт.,

    Общий объем кирпича (без учета раствора) составляет,

    478 x 9,5 ″ x 4,5 ″ x 2,75 ″ = 32,66 куб. Фута.

    Мокрый объем требуемого раствора составляет,

    41,67-32,52 = 9,15 куб. Фута.

    Сухой объем раствора составляет,

    9,15 x 1,50 = 13,73 куб.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
