Кладка цоколя из кирпича: видео-инструкция по монтажу, схема, технология, сколько стоит, цена, фото

Цоколь дома из кирпича — цена кладки. Как ложить кирпич для цоколя дома

Кирпич для цоколя дома необходимо подбирать тщательно. Это должен быть красный обожжённый кирпич марки прочности не ниже М100, с морозостойкостью выше F35. Естественно, кирпич для цоколя фундамента должен быть целым, без сквозных трещин (трещин толщиной более 1 мм, проходящих на сквозь). При этом ГОСТ 530-2012 «Кирпич и камень керамические» допускают включение волосяных трещин (это несквозные трещинки толщиной 0,05 мм или толще).

Перед началом обустройства, необходимо рассчитать кирпич на цоколь. Для этого необходимо вооружиться размерами имеющегося ленточного фундамента, размерами полнотелого кирпича (120*250*65 мм) и толщиной стандартного кладочного шва (это 10 мм). Зная по проекту или эскизу, на какую высоту и ширину должен быть поднят цоколь рассчитайте количество рядового кирпича, необходимого для проведения работ.

Для расчета понадобится понимание будущей толщины стены. Кирпичную кладку под цоколь можно сделать толщиной 25 см (кладка в один кирпич), 38 см (в полтора кирпича), 51 см (кладка в два кирпича). При желании, вы можете воспользоваться калькулятором кирпича на цоколь или позвонить нам, а мы произведем расчёт по телефону.

ЦОКОЛЬ ПОД КИРПИЧ: ГИДРОИЗОЛЯЦИЯ

Важным моментом обустройства цоколя является устройство гидроизоляции. Фундамент проводит воду из почвы, и если не препятствовать этому явлению (так называемый «капиллярный подсос»), то влага будет накапливаться в кирпиче. Для этого используют гидроизоляцию между первым рядом кладки цоколя из кирпича и фундамента. После возведения всех рядов цоколя, перед кладкой стены необходимо еще раз провести гидроизоляцию цоколя. Уже между цоколем и стеновым материалом.

В качестве гидроизоляции используются рулонные паронепроницаемые материалы. Поэтому в качестве горизонтальной гидроизоляции (отсечки) от капиллярной влаги подойдут рулонные материалы (пергамин, толь или рубероид).

Можно использовать современные синтетические материалы – стеклохолст, стеклоткань или полиэстер. Битумная мастика применима в сочетании с другими материалами, т.к. она используется в качестве клеящего состава.

НЕ ТОЛЬКО РАССЧИТАТЬ КИРПИЧ НА ЦОКОЛЬ, НО И ПРАВИЛЬНО ЕГО ПОЛОЖИТЬ

Даже если вы сами собственноручно не планируете вести кладочные работы, вам не помешает знать пару приемов чтобы контролировать бригаду кладочников в Уфе. Основное правило заключается в применении строительного уровня. Вертикальность и горизонтальность рядов (промежуточный результат или конечный) всегда нужно неукоснительно соблюдать. В конечном результате никаких отклонений не допускается. Швы в соседних рядах не должны совпадать. По всей длине цоколя необходимо обустраивать вентиляционные квадратные продухи размерами от 15 до 25 см через каждые 3 метра. Кирпич укладывается на цементный раствор и при необходимости используется армирующая сетка с ячейками 50*50 м.

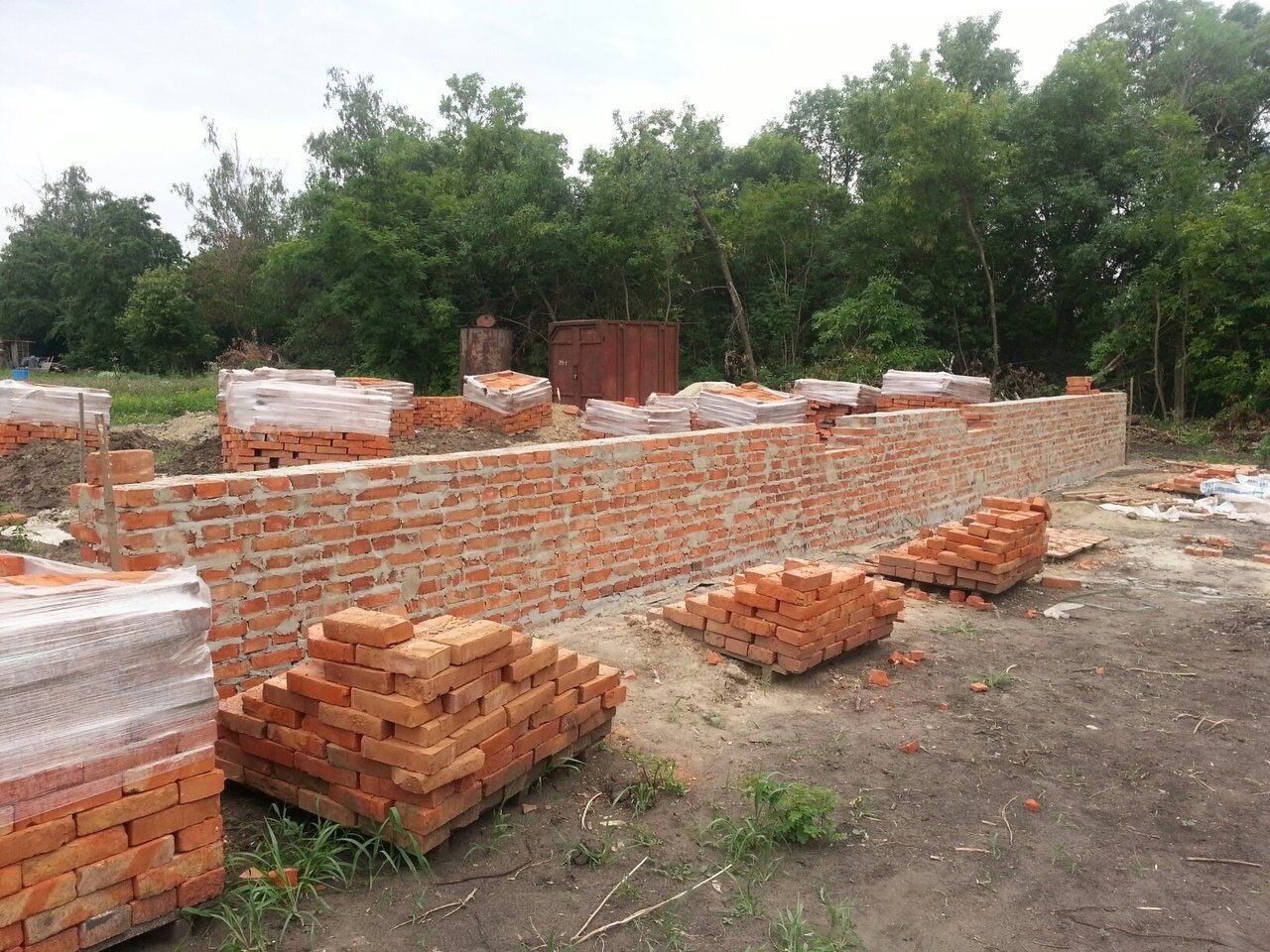

Кладка цоколя из кирпича

Оглавление:

Устройство цоколя в зависимости от фундамента
Виды цоколей по отношению к стене
Материал цоколя
Устройство кирпичного цоколя
Кладка кирпичного цоколя
Расчет потребности в кирпиче
Гидроизоляция цоколя
Отделочные работы

Цоколем называется нижний фрагмент стены, ограждающий подпольное пространство и устроенный непосредственно над фундаментом. Как правило, верхняя часть цоколя находится на уровне пола первого этажа. Устройство цоколя придает всему зданию большую устойчивость.

Устройство цоколя в зависимости от фундамента

Существуют различные типы цоколей.

Если при строительстве возводится ленточный фундамент, то цоколем становится верхняя часть такого фундамента, которая находится выше уровня земли или отмостки.

При столбчатых фундаментах между столбами возводятся стены, которые еще называют забиркой. Существует еще вариант, когда стены устраиваются над столбами. В этом случае стены называются ростверком. Забирки служат для утепления подпольного пространства и защиты его от воздействия влаги и пыли. Для дополнительного утепления с внутренней стороны забирок используют шлак, песок и пр. Для изготовления забирок обычно применяют тот же материал, что и для столбов фундамента здания. Забирку из кирпича шириной в кирпич или половину кирпича опускают в грунт на глубину до 50 см. Для глинистых грунтов необходимо под забиркой подготовить песчаную подушку толщиной слоя 150 – 200 мм.

После окончания работ выполняют штукатурку цоколя цементным раствором. При строительстве здания на столбчатых фундаментах особое внимание следует уделить устройству цоколя, так как это очень трудоемкий и ответственный процесс.

На пучинистых грунтах возведенный цоколь является перемычкой между столбами, которая в нижней части армируется металлическими стержнями сечением 8—12 мм. При устройстве сборного или монолитного типа цоколя, он не должен опираться на пучинистый грунт непосредственно. В пространстве между опорами необходимо оставить зазор между грунтом и цоколем высотой 10—15 мм, который в дальнейшем закрывается по бокам плоскими асбестоцементными листами либо досками, тщательно обработанными антисептиком.

Неправильное решение конструкции и исполнения цокольного узла приводит к его деформации, а, следовательно, к последующей деформации других конструкций. Поэтому не рекомендуется делать цоколи или забирки между столбчатыми опорами отдельных легких сооружений. Например таких, как веранды, террасы, крыльца или сараи. Отсутствие цоколя в таких конструкциях оправдано, как по эксплуатационным, так и экономическим соображениям. Хорошее проветривание открытого подполья уменьшает влажность воздуха под полом и продлевает срок эксплуатации деревянных конструкций.

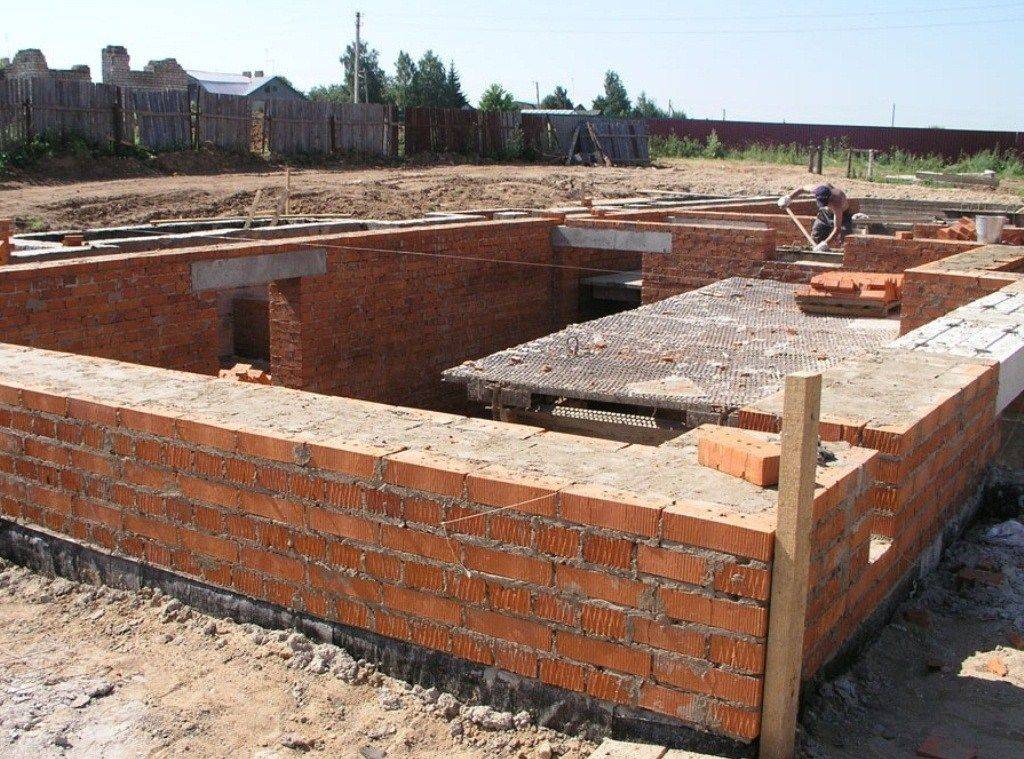

Для проветривания подпольного пространства в цоколе делают по одному отверстию для вентиляции сечением 15х15 см с каждой стороны дома. Отверстия должны располагаться не ниже 150 мм от уровня грунта. Накануне заморозков вентиляционные отверстия следует аккуратно заложить кирпичом и герметизировать глиной.

Виды цоколей по отношению к стене

По отношению к плоскости наружной стены цоколи подразделяются на:

Западающие;
Выступающие;
Находящиеся в одной плоскости со стеной.

В современных условиях наиболее эффективным считается западающий цоколь, при котором, во время косых дождей вода имеет возможность стекать со стен, не попадая непосредственно на фундамент.

Кроме этого, такой вид цоколя дополнительно предохраняет от попадания влаги в гидроизоляционный слой, специально устроенный для защиты стен здания снизу от проникновения грунтовой влаги, а также от случайных механических повреждений.

Западающий цоколь выглядит вполне эстетично.

Выступающий цоколь применяют в зданиях, у которых тонкие наружные рубленные или каркасные стены, а также в которых есть теплый подвал. В этом случае толщина цоколя немного больше толщины наружных стен.

Применять устройство цоколя, при котором он находится в одной плоскости с наружной стеной при использовании идентичных материалов для цоколя и стены нецелесообразно, так как при этом гидроизоляционный слой плохо защищен от воздействия влаги.

Материал цоколя

При выборе материала для обустройства цоколя следует обратить особое внимание на его долговечность и надежность.

Так как цоколь часто подвергается воздействию атмосферных осадков, а также механическим воздействиям, обычно используют хорошо обожженный красный кирпич для цоколя, естественный камень или бетон. При устройстве забирки на сухих непучинистых грунтах применяется бетон, кирпич, камень или дерево. Причем внешняя поверхность цоколя по фактуре и по форме должна быть однородной по всему периметру.

При выборе материала для цоколя стоит обращать внимание на эстетическую сочетаемость с отделочными строительными материалами стен здания. К примеру, цоколь из кирпича или камня привлекательно смотрится с относительно гладкой поверхностью стены.

Для дома с кирпичными стенами лучше всего подходит цоколь из хорошо обожженного обыкновенного кирпича. Цоколь из силикатного кирпича желательно применять только при устройстве цоколя над гидроизоляционным слоем. Причем, его необходимо облицевать снаружи атмосферостойкими строительными материалами.

Конструкции цоколей для зданий с кирпичными стенами можно разделить на следующие группы:

Цоколь, с облицовкой хорошо обожженным полнотелым кирпичом с морозостойкостью F- 50;
Цоколь из фундаментных бетонных блоков c облицовкой плиткой из природного камня твердой породы;
Железобетонный цоколь.

При устройстве ленточных фундаментов иногда применяются бетонные блоки с высотой не менее высоты цоколя. От габаритов бетонных блоков зависит их вес, а значит и способ их дальнейшего монтажа. При наличии в блоках монтажных петель, некоторой вспомогательной техники и приспособлений масса блоков может достигать 300—500 кг. При ручной кладке масса блоков должна быть не более 80—100 кг.

Самым практичным и долговечным является цоколь из монолитного бетона. При этом не образуются вертикальные и горизонтальные швы по всему периметру здания. Для усиления конструкции цоколя и повышения ее прочности изготовляют арматурный каркас, используя для этого трубы, уголки и проволоку. Если толщина цоколя достаточно существенная, с внутренней стороны для опалубки используют кирпичную стенку.

Устройство кирпичного цоколя

Рассмотрим более подробно, как выполняется устройство цоколя из кирпича. Стоит отметить, что кирпич не является самым лучшим материалом для обустройства цоколя, так как он проигрывает монолитному бетону по показателям влагостойкости и долговечности. Тем не менее, огромное количество застройщиков вынуждено по различным причинам выбирать кирпич для цоколя, полностью осознавая предполагаемые недостатки, но, все же, рассчитывая, что они смогут придать конструкции цоколя достаточную гидро- и теплоизоляцию.

Детализируем, как правильно производится кладка цоколя из кирпича, на какие нюансы технологии выполнении работ следует обратить особое внимание, и какой кирпич нужен для цоколя.

Прежде всего, давайте определимся, какой кирпич для цоколя можно назвать оптимальным. При кладке цоколя на цементный раствор М75 следует использовать только полнотелый кирпич с маркой не ниже М200. Категорически не рекомендуется использовать пустотелый кирпич, так как в пустотах будет скапливаться конденсатная влага, которая в дальнейшем будет проникать в сам кирпич. В зимнее время, под воздействием резкого периодического перепада температуры наружного воздуха, кирпич будет замерзать и оттаивать. Наличие при этом процессе влаги в кирпиче приведет к тому, что всего через несколько лет кирпич начнет разрушаться, что неизбежно приведет к деформации конструкции и плачевным последствиям.

Отвечая на вопрос, «какой кирпич лучше для цоколя», следует помнить, что для цоколя ГОСТ 530-2007 «Кирпич и камень керамические» рекомендует использовать обожженный в печи кирпич с высокими техническими характеристиками: не менее М-200 и F-50, где качественные характеристики кирпича обозначают:

M – прочность и стойкость на изгиб, сжатие;
F – морозостойкось (устойчивость против резкого перепада температур).

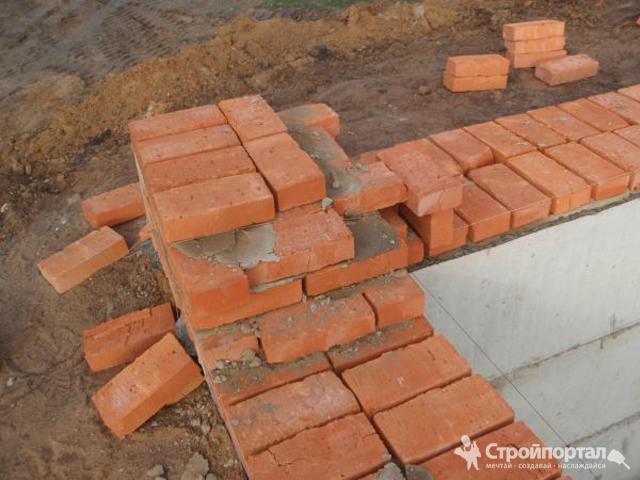

Кладка кирпичного цоколя

Кирпичная кладка цоколя не требует применения каких-то специальных технологических приемов. Пожалуй, стоит порекомендовать застройщикам тщательно заполнять вертикальные и горизонтальные швы раствором, а также обязательно армировать кладку через каждые 4 ряда. При изготовлении армировочной сетки с размером ячейки 50х50 мм использовать проволоку ВР-I сечением 4 мм. Это придаст цоколю дополнительную прочность и пространственную жесткость.

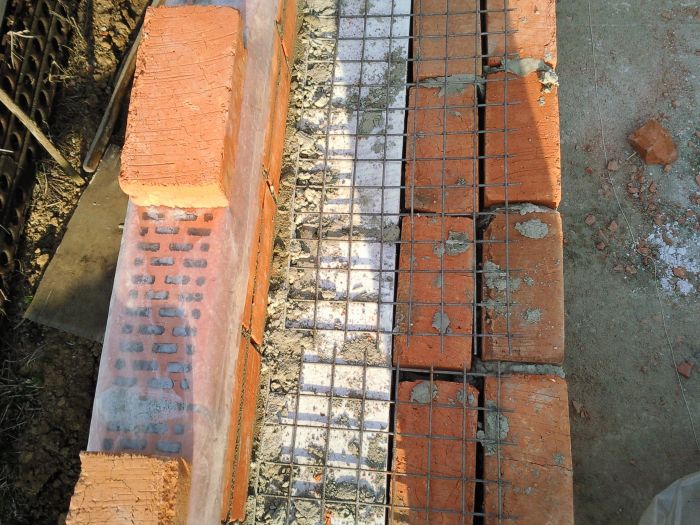

Остановимся подробнее на кладке первых рядов дома с композитными стенами. Особенность такой конструкции состоит в том, что стена возводится из керамических блоков со слоем минераловатного утеплителя, а снаружи выполняется облицовка цоколя кирпичом.

Для прочности одноэтажного дома вполне достаточно кладки толщиной 25 см. Для обеспечения должного теплосбережения слой утеплителя должен иметь толщину не менее 80 мм. Чтобы в утеплителе не накапливался влажный воздух, который при определенных обстоятельствах превращается в конденсат, необходимо предусмотреть небольшой зазор между утеплителем и кладкой из облицовочного кирпича. Для циркуляции воздуха в этом пространстве во 2-м ряду кладки снизу, а также в любом из верхних рядов с интервалом в 75 см вертикальные швы между кирпичами не заполняются раствором. Во избежание проникновения грызунов в пространство стены, швы закрываются мелкой оцинкованной сеткой с тыльной стороны.

При креплении минераловатного утеплителя применяются специальные дюбели-грибки, которые гарантируют надежную фиксацию минеральной ваты. Для увязки облицовочного ряда с кладкой стены используется кладочная сетка, которая изготавливается из проволоки диаметром 3 мм. Укладка сетки в кладку осуществляется через каждые 6 рядов кладки таким образом, чтобы она на 15 см проникала в черновую кладку.

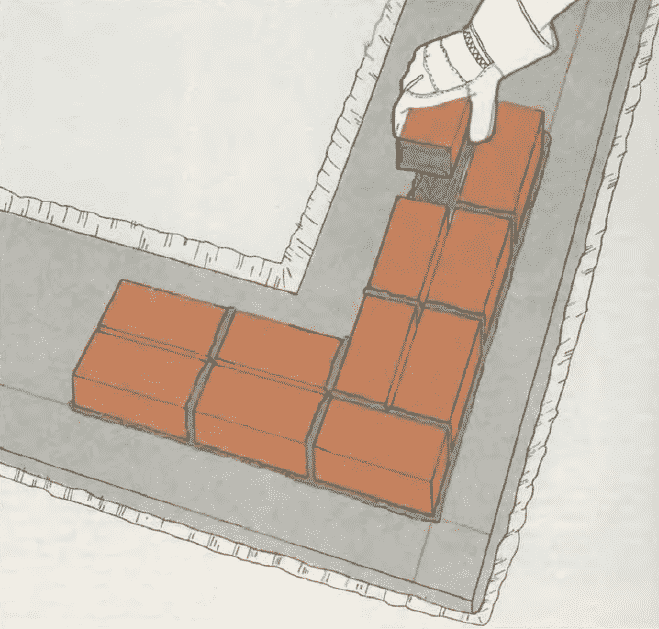

Перед укладкой первого ряда кирпича на горизонтальную поверхность цоколя сверху гидроизоляционного слоя хорошо выравнивается слой цементного раствора М-75 толщиной 20мм, в который вкладывается кладочная армирующая сетка размером ячейки 50х50 мм из проволоки ВР-I сечением 4 мм. Только после этого выполняется кладка кирпича.

В случае, если ширина стены больше ширины фундамента, при кладке первого ряда стены кирпич рекомендуется укладывать тычками. Дополнительную прочность нижнему ряду придаст установка небольшой вспомогательной опалубки на уровне верхнего края цоколя. Такая простая опалубка существенно упрощает работу при укладке первого ряда кирпичной кладки.

Расчет потребности в кирпиче

Чтобы произвести расчет кирпича на цоколь, необходимо знать размеры цоколя, а далее воспользоваться таблицей расхода кирпича:

В графе «Размер кирпича» приведены обозначения:

1 – одинарный кирпич;
1,5 – полуторный кирпич;
2 – двойной кирпич.

Рассмотрим пример дома размером 7 на 10 метров с высотой цоколя 1м, на основе которого можно легко подставить свои данные и выстроить гараж. Расчет производится в несколько этапов:

Определим периметр цоколя: 10+7+10+7=34м.
Определим площадь наружных стен цоколя, для чего полученный периметр умножим на высоту цоколя, т. е. 34х1=34м².
Выбираем толщину кладки кирпича. Например, в 2½ кирпича, для заполнения которого будем применять кладку в 2 кирпича и двойной рядовой кирпич, а еще для одного ряда толщиной в ½ кирпича – одинарный фасадный кирпич.
Произведем расчет потребности кирпича, для чего площадь наружных стен умножим на усредненное количество кирпичей в 1 м² кладки согласно таблице.

Таким образом, всего нам понадобится двойного рядового кирпича: 34х104=3536 штук, а облицовочного одинарного кирпича: 34х51=1734 штук.

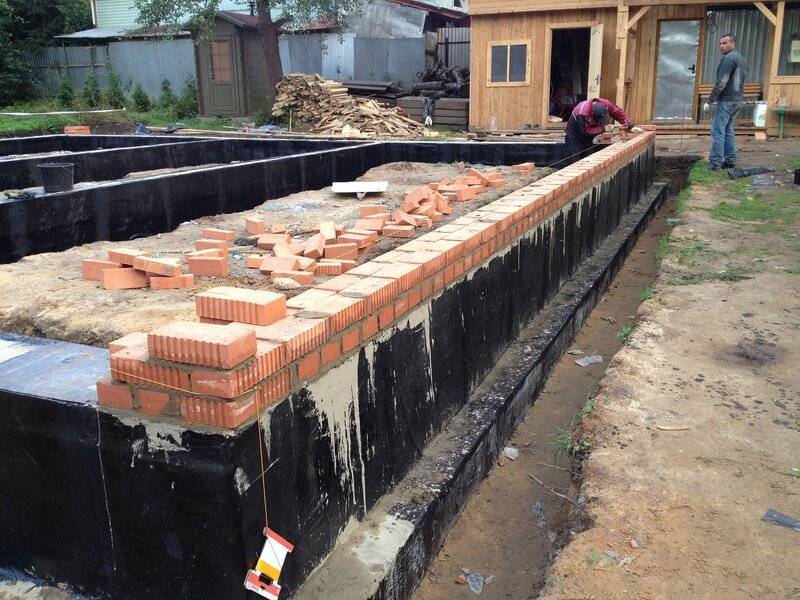

Гидроизоляция цоколя

При кладке цоколя устраивают горизонтальный гидроизоляционный слой, который размещается примерно на высоте 20 см от уровня отмостки. Гидроизоляцией служат два слоя рубероида на мастике либо слой цементного раствора. Гидроизоляционный слой противостоит проникновению грунтовой и атмосферной влаги снизу вверх по стене. Второй ряд гидроизоляционного слоя устраивают сверху цоколя на высоте нижней части цокольного перекрытия.

Иногда для защиты цоколя от влияния атмосферных осадков по его периметру устанавливается защитный цоколь-экран из железобетонных плит либо асбоцементных листов малой толщины. Из-за малого поперечного сечения такой экран практически не сопротивляется пучению грунта.

Отделочные работы

В процессе эксплуатации дома цоколь подвержен влиянию сырости и случайных механических воздействий. По этой причине для облицовки поверхности цоколя используют прочные и долговечные материалы с хорошими гидроизоляционными свойствами. Кроме этого, эти материалы должны быть морозостойкими и устойчивыми к различным климатическим и атмосферным воздействиям.

В первую очередь, к таким материалам можно отнести керамическую плитку, натуральный и искусственный камень, а также штукатурку. Для крепления отделочных материалов к поверхности экструдированного пенополистирола применяется технология мокрого утепления.

Особенности и правила кладки цоколя из кирпича

11. 12.2017

Цоколь – это сектор, в котором фундамент переходит в здание. Очень важно, чтобы этот элемент строился по правильно продуманному проекту, а сам процесс выполнялся аккуратно и качественно.

Особенности кирпичного цоколя

Надземная, несущая часть постройки над ленточным фундаментом чаще всего строится из кирпича. Важно выяснить, сколько будет весить здание, чтобы верно произвести расчет нагрузки.
Высота цоколя – около пятидесяти сантиметров, при некоторых особенностях ландшафта она должна быть больше. Параметр цокольного этажа может достигать двух метров.
Необходимо улучшить влагоотталкивающую способность конструкции, так как кирпич может пропускать влагу.
Сооружение просто укладывать, оно не нуждается в сложной отделке .
Цоколь из кирпича получается теплым.
Кирпич – наиболее экономичный выбор для такого сооружения.

Гидроизоляция

Уложите горизонтальный изоляционный слой на фундамент и скрепите битумной мастикой.
Повторите два раза, причем последний слой уложите на высоте нижнего перекрытия.
Сделайте вертикальную изоляцию, используя мастику, полимерные составы или рулонные материалы.
После этого приступайте к кладке.

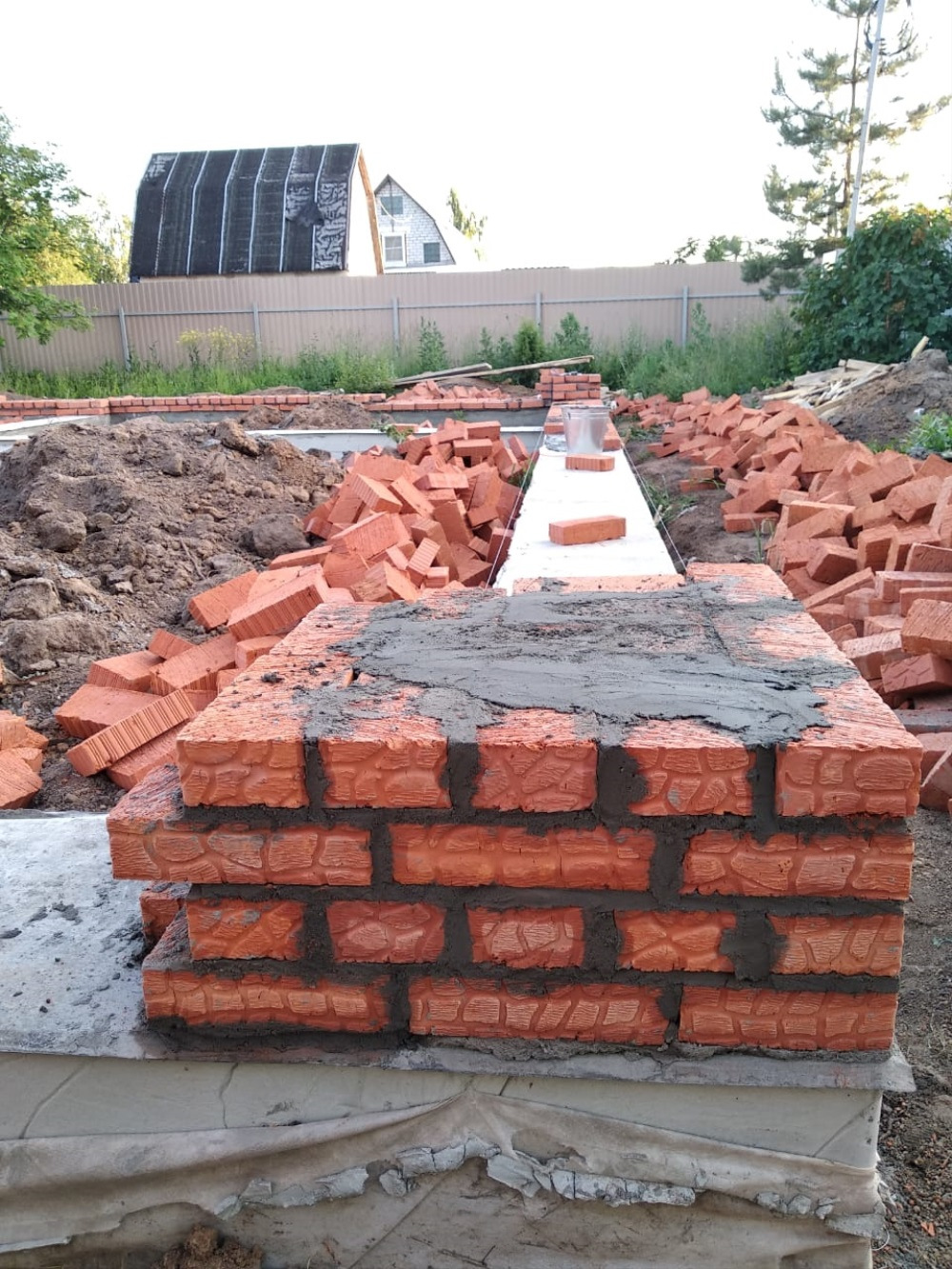

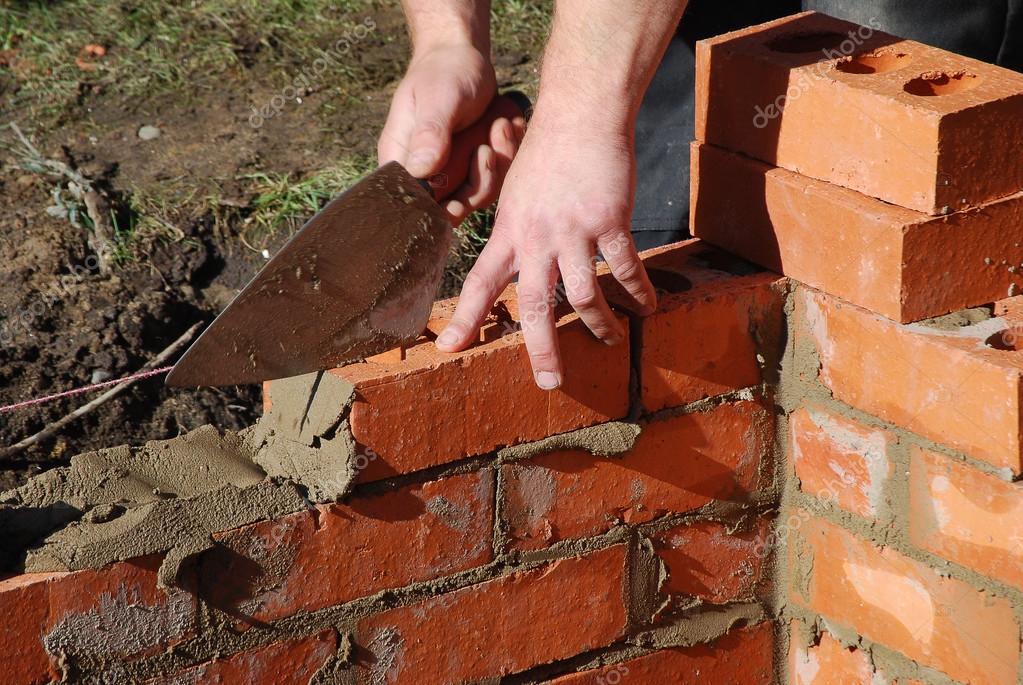

Правильная кладка цоколя

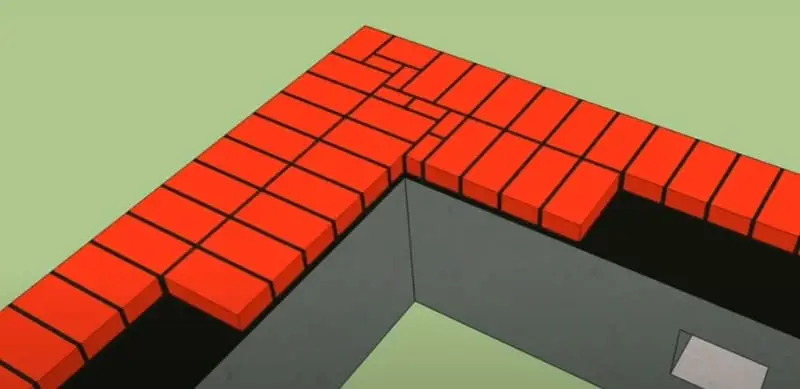

Кладите кирпичи горизонтальными рядами, возможно комбинирование тычковых и ложковых слоев. Чередуйте направление от ряда к ряду.
Проверяйте, чтобы швы соседних рядов хорошо подходили друг к другу, а угол между элементами из противоположных рядов был прямым.
Правильный размер вентиляционных продухов – от 15 до 26 сантиметров, подходящее расположение – через каждые три метра на уровне пятнадцать сантиметров от земли.
Толщина стенки должна быть кратной параметрам кирпича, а ее высота – не менее 35 сантиметров.
После этого можно переходить к сооружению отмостки и отделочным работам.

Этот этап относится к завершающим. Лучше всего использовать для работы пенополистирол.
Прикрепите утеплитель на внешней стороне стен, используя штукатурку, холодную мастику или клей без растворяющих веществ.

Возврат к списку

какой кирпича подходит, как правильно выложить на ленточный фундамент, цокольный этаж своими руками, как класть, зачем нужен

Кладка цоколя должна выполняться без нарушений технологии. От качества и степени надежности основания зависит длительность эксплуатации объекта. Кроме того, правильно произведенные работы позволят сохранить бюджет и оттянуть выполнение ремонта наружных поверхностей.

Разновидности используемого в строительстве цоколя

Основание объекта может располагаться по-разному относительно несущих стен:

Цоколь, который выходит за пределы коробки дома. В данном случае по периметру постройки можно увидеть небольшую ступеньку на уровне линии стыка основания объекта и стен. Причины возведения такого цоколя из кирпича на ленточном фундаменте: увеличение теплоустойчивости постройки в условиях сильных морозов, улучшение внешнего вида частного жилья. Чтобы предотвратить попадание осадков между основанием и стенами, на этом уровне по всему периметру устанавливается козырек, соответствующий ширине ступеньки.
Цоколь из кирпича возводится вровень с несущими конструкциями. Расположение обеих частей стены в одной плоскости не имеет существенных преимуществ, поэтому данный вариант применяется намного реже. Его выбирают, если по каким-то причинам нет возможности произвести монтаж одного из других видов основы.
Утопленный вариант. В этом случае над цоколем нависает часть несущей конструкции. Рекомендуемое расстояние между наружными поверхностями основы и стены составляет 6 см. Утопленное расположение цоколя позволяет дольше сохранять свойства гидроизоляции. При таком способе монтажа основы объекта можно пропустить этап организации системы стоков.

Цоколь возводится на ленточном, плитном или столбчатом фундаменте. От этого будут зависеть параметры конструкции.

Ширина и высота цоколя

Если планируется возводить надземную часть основания дома на ленточном фундаменте, его ширина должна быть такой же, что и подземная часть. Кроме того, габариты определяются типом используемого материала. Например, ширина цоколя может составить 30 см, если планируется применять газосиликатный кирпич. В данном случае высота 1 изделия достигает 20 см.

Если дополнительно планируется защищать конструкцию от теплопотерь с помощью изоляционного покрытия, к указанному значению добавляют еще 8 см. Когда в качестве отделочного материала используется кирпич, к обозначенным ранее показателям добавляют еще 22 см. В общей сложности ширина основы объекта может достигнуть 60 см.

Кладка цоколя в полтора кирпича или одинарный вариант производится с применением другого материала. В этом случае предпочтение отдают красному керамическому кирпичу. Его габариты:

одинарный: 250х120х65 мм;
полуторный: 250х120х88 мм.

При определении высоты главные параметры материала, используемого при возведении основы, являются второстепенными. В данном случае основным фактором считается средний показатель выпавших за несколько последних лет осадков. Кроме того, необходимо принять во внимание и декоративные свойства объекта. В большинстве случаев верхняя грань основания дома соответствует уровню пола. Такой вариант конструкции обеспечивает более эффективную защиту стен от воздействия негативных факторов.

Виды кирпича для цоколя

Возможные варианты:

силикатный материал;
клинкерный кирпич для цоколя;
керамические изделия;
глиняные.

Кирпич первого из видов подвержен воздействию влаги. Это делает его менее предпочтительным для возведения цоколя. Если конструкция из силикатного кирпича на протяжении длительного периода регулярно контактирует с водой, вскоре она начнет разрушаться. Цоколь из силикатного кирпича возводится только в местности с сухим климатом. В остальных случаях поверхность должна тщательно защищаться от воды с помощью гидроизоляционных материалов.

Клинкерные изделия считаются наиболее предпочтительным вариантом для возведения основания дома, что обусловлено их прочностью. Кирпич данного вида отличается привлекательностью, что позволяет сократить расходы на отделочные работы. Кроме того, материал является водонепроницаемым, а значит, при монтаже нет необходимости защищать конструкцию гидроизоляцией. Срок службы клинкерных изделий продолжительный.

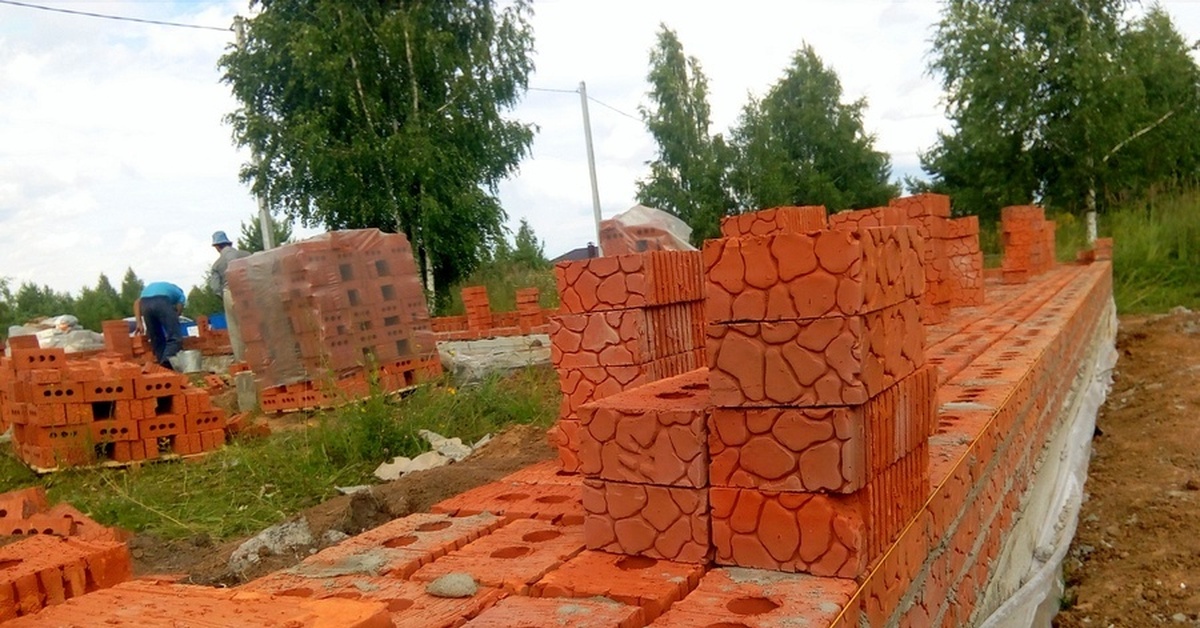

Красный кирпич для цоколя используется часто, причем оба варианта: полнотелый и пустотелый. Его применяют и при возведении фундамента. Среднее количество циклов заморозки/разморозки — 50. При этом данный материал не теряет свои свойства. Благодаря такой особенности красный кирпич применяют для возведения объектов на местности с влажным, холодным климатом.

Необходимые инструменты и материалы

Если уже решено, какой кирпич нужен для цоколя, на следующем этапе подготавливают инструменты. Для работы понадобится:

кельма;
молоток;
лопата;
порядовка;
шнур;
строительный уровень;
расшивка;
металлические прутья;
отвес;
емкость для замешивания цементного раствора или бетономешалка.

Чтобы возвести цоколь из кирпича на ленточном фундаменте, используют вспомогательные материалы:

цемент;
песок;
воду;
пластификатор для упрочнения раствора;
армировочную сетку.

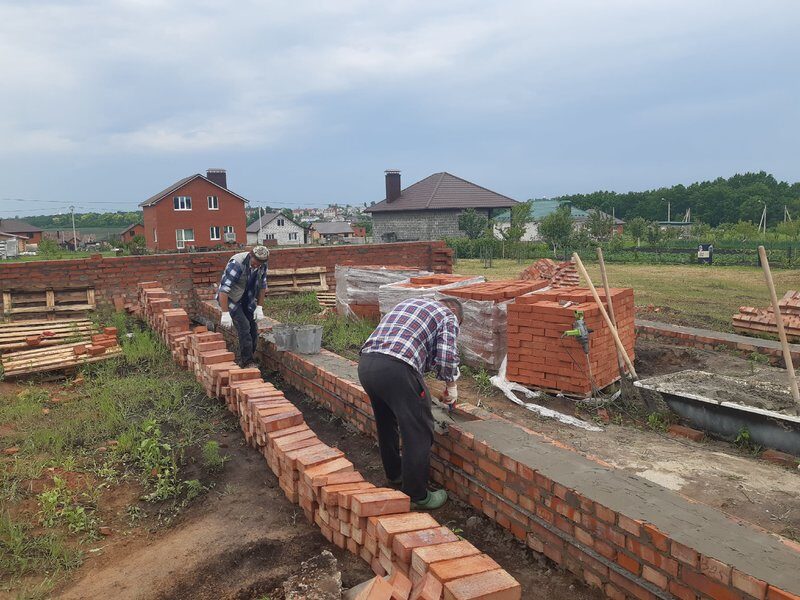

Пошаговая инструкция по укладке цоколя

Работы начинают с проверки фундамента на качество. Так, если при возведении основы объекта не были удалены некоторые неровности, то после застывания бетона придется заново производить заливку, но слой раствора будет небольшим. Чтобы определить степень искривления поверхности фундамента, используют гидроуровень. Затем выполняется монтаж опалубки, после чего заливается верхний слой основания. Когда раствор полностью высохнет, начинают работы по укладке кирпича. Предварительно выполняется гидроизоляция горизонтальной поверхности основания.

Для возведения данной части несущей конструкции объекта подготавливают раствор. Понадобится 3 части песка и 1 часть цемента. Вода к этим компонентам добавляется постепенно, пока раствор не приобретет равномерную кашицеобразную консистенцию. Кладка цоколя в 1 кирпич выполняется реже. Такой вариант выбирают для облицовки бетонной конструкции, предварительно защитив ее гидроизоляцией от воздействия воды.

Чтобы возвести более надежное основание дома, выполняется монтаж несущих стен в 1,5 кирпича. При этом производится перевязка: изделия каждого следующего ряда укладываются с поворотом на 90°. В процессе возведения основы объекта используют инструменты, способствующие определению точности изменений. Горизонтальные элементы проверяют с помощью строительного или гидроуровня, а вертикальная поверхность конструкции оценивается посредством отвеса.

Кладка цоколя в 2 кирпича выполняется по тому же принципу. Важной особенностью является необходимость смещения швов. Так, продольные шовные соединения сдвигаются на полкирпича, а поперечные — на ¼ часть изделия. Нужно контролировать толщину шва. Она не может превышать 1,5 см. После укладки первых 4 рядов используют армировочную сетку. Она располагается в горизонтальной плоскости поверх кирпича. Сверху укладывается следующий ряд с применением цементного раствора.
