Кладка из кирпича наружных стен – СП 327.1325800.2017 Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта

фото, видео, виды и технология кладки стен из кирпича

Кирпичная кладка стен – один из самых древних способов кладки искусственных камней. Первые образцы обнаружили при раскопках на территории современного Белуджистана: в деревне Мергарх здания были выложены из камней, подобных современному кирпичу. Проведя анализ, оказалось, что простейшую технологию кладки стен из кирпича наши далекие предки использовали ещё при неолите, ведь не зря же эту эпоху назвали «новый камень».

Преимущества и минусы кирпичных стен

Главное преимущество кирпичных стен в том, что они обладают высокой прочностью. Кроме того, красный кирпич не подвержен гниению и воздействию микроорганизмов. Стены из кирпича позволяют применять железобетонные плиты перекрытия. Это необходимо, если вы хотите перекрыть большой пролет между стенами. Малые размеры кирпичей позволяют строить из них стены сложных конфигураций, выкладывать декоративные элементы фасада. При кирпичной кладке стены дома обладают большой тепловой инерцией — летом за ними прохладно в любую жару, зимой — тепло.



Есть у кирпичных стен и минусы: если зимой дом долго не отапливался, прогревать его придется в течение нескольких суток. При сезонной эксплуатации здания уже через 25 лет стены потребуют серьезного ремонта. Кирпичные стены весьма тяжелы и не терпят деформаций, поэтому для них необходим ленточный фундамент на глубину промерзания. Для обеспечения должной теплоизоляции кирпичные стены должны иметь большую толщину (в Подмосковье — 51 см). Следовательно, в доме с полезной площадью 50 м2 они займут 17 м2 — 1/3 площади, для дома площадью 200 м2 это соотношение будет 1/6.

Технология и толщина кладки облегченных кирпичных стен

Однородные стены сложены из обыкновенного пустотелого или легкого строительного кирпича.

В неоднородных, облегченных стенах часть кирпичной кладки заменяет по толщине стены с термоизоляционными плитками и воздушной прослойкой.

Стены возводят толщиной в 1/2, 1,1 1/2, 2,2 1/2, 3 кирпича и более, учитывая толщину вертикальных швов, равную 10 мм. Соответственно, толщина стены при кирпичной кладке составляет 120, 250, 380, 510, 640, 770 мм и более. Толщина горизонтальных швов принята 12 мм, тогда высота 13 рядов кладки должна составлять 1 м.



Кирпичная кладка стен бывает двух видов: двухрядная (цепная) и шестирядная (ложковая).

В двухрядной системе кладки тычковые ряды чередуются с ложковыми. Поперечные швы в этой системе перекрываются на 1/4 кирпича, а продольные — на 1/2 кирпича.

Как видно на фото, шестирядная кирпичная кладка стен предполагает чередование пяти ложковых рядов с одним тычковым:

В каждом ложковом ряду поперечные вертикальные швы перевязывают в полкирпича, продольные же вертикальные швы, образуемые ложками, перевязываются тычковыми рядами через пять ложковых рядов. Каменная кладка по шестирядной системе проще, чем по двухрядной. Для уменьшения воздухопроницаемости стен лицевые швы кладки уплотняют специальным инструментом, придавая швам форму валика, выкружки или треугольника. Такой способ носит название расшивки швов.

В условиях среднего климатического региона кирпичная кладка наружных стен выполняется толщиной в 2 1/2 кирпича. Кладка из пустотелого кирпича позволяет уменьшить толщину на 1 /2 кирпича.

Недостатком обыкновенного полнотелого кирпича, глиняного или силикатного, является его большой объемный вес и, следовательно, большая теплопроводность.

Стены толщиной в 2 кирпича, выложенные из пустотелого кирпича с 32 или 78 отверстиями при объемном весе 1800 кг/м3, имеют общее сопротивление теплопередаче удовлетворяющее требованиям среднего климатического района.

Боковые и верхние плоскости проемов — притолки, имеют четверти, т.е. выступы, закрывающие снаружи зазор между кладкой и оконной коробкой.

В настоящее время наиболее распространены сборные плитные или брусковые железобетонные перемычки. Перемычки по несущей способности подразделяют на 2 группы. К первой группе относятся несущие перемычки, воспринимающие нагрузку от собственного веса, кладки над ними, междуэтажных перекрытий и от других элементов здания.



Сборные железобетонные не несущие перемычки маркируются: на брусковые — буквой Б, плитные буквами Бп.

Брусковые перемычки выпускают шириной 120 мм, высотой 65 мм при длине 1,2; 1,6; 2,0 м, и высотой 140 мм при длине 2,4; 2,6; 2,8; 3 м.

Не несущие плитные перемычки выпускают высотой 220, 300 мм и шириной 120 и 250 мм при длине от 1,4 до 3,2 м.

Не несущие перемычки закладывают в стены на опорах не менее, чем на 125 мм, а несущие — на 250 мм. При укладке брусковых перемычек один брусок у наружной поверхности стены укладывают на 75 мм ниже остальных для образования четверти. К последней примыкает коробка оконного блока.

Дымовые и вентиляционные каналы устраивают, как правило, при кирпичной кладкевнутренних стен, поскольку в каналах, размещенных в наружных стенах, зимой нарушается тяга из-за охлаждения их стенок. Если же без устройства каналов в наружных стенах невозможно обойтись, стену утолщают настолько, чтобы расстояние от внутренней поверхности канала до наружной поверхности стены было не менее минимальной толщины стены, отвечающей климатическим условиям.



Сечение дымовых каналов отопительных печей и кухонных очагов принимают размером в 1/2 х 1 кирпич. Дымовые каналы малых печей, например, ванных колонок, и вентиляционные каналы допускают сечением в 1/2 х 1/2 кирпича.

Венчающий карниз, кирпичной кладки стены при небольшом его выносе — до 300 мм и не более х/2 толщины стены, можно выкладывать из кирпича путем постепенного выпуска рядов кладки на 60—80 мм в каждом ряду. При выносе более 300 мм карнизы устраивают из сборных железобетонных плит, заделанных в стены.

Внутренние концы железобетонных плит перекрывают сборными продольными железобетонными балочками, которые прикрепляют к кладке при помощи заделанных в нее стальных анкеров, с помощью чего обеспечивают устойчивость карниза.

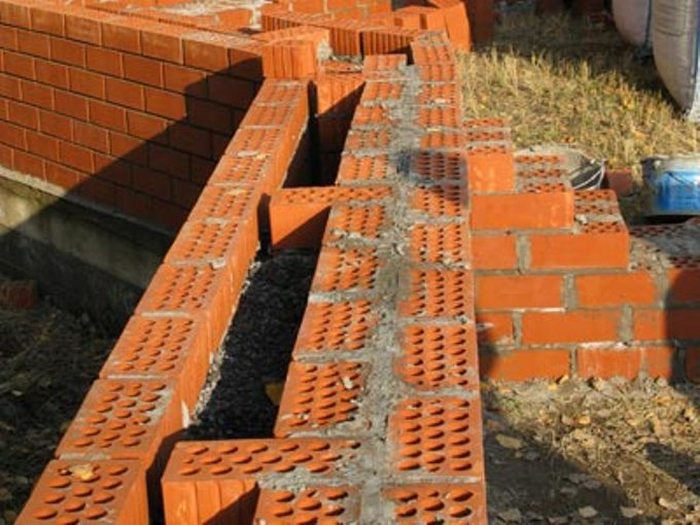

Облегченные кирпичные стены, в которых кирпич частично освобожден от несвойственных ему теплоизолирующих функций путем замены части кладки менее теплопроводимыми материалами, позволяют значительно сократить расход кирпича, повышая тем самым экономию материала.

Облегченные кирпичные стены подразделяют на 2 группы. К первой группе относят конструкции, состоящие из двух тонких продольных кирпичных стен, между которыми укладывают термоизоляционный материал, ко второй группе — конструкции, состоящие из одной кирпичной стены, утепленной термоизоляционными плитами.



Стены с засыпкой состоят из двух стенок толщиной по 1/2 кирпича, пространство между которыми перекрывается через каждые 4 ряда двумя горизонтальными рядами сплошной кладки. Эти два ряда разделяют кладку по высоте на неглубокие полости, заполняемые шлаком по мере возведения стены. Засыпка при этом почти не дает осадки.

При кладке облегченных кирпичных стен прочность им придают сплошные горизонтальные ряды, но ухудшают ее теплотехнические качества, создавая участки с большой теплопроводностью. Стены с засыпками устраивают при высоте дома не более двух этажей.

Стены с заполнением легким бетоном отличаются от стен со шлаковой засыпкой тем, что пространство между ограждающими стенками в 1/2 кирпича заполняется легким бетоном. Для стенок с заполнением через каждые 3-5 ложковых рядов выкладывают один тычковый ряд кирпичей, входящих в бетон.

При этом тычковые ряды располагают в одном ряду, в стенах толщиной 510 мм и толще, или в шахматном порядке, в стенах толщиной 380 мм. Минимальная толщина таких стен составляет 380 мм, максимальная — 650 мм.



Во внутренних стенах диафрагма образуется перекрывающими друг друга тычковыми рядами на растворе. Пустоты внутренних стен заполняют легким или обычным бетоном, а также засыпают кирпичным боем с заливкой раствором, т.е. делают забутовку.

Преимущество кирпично-бетонных стен по сравнению со стенами с засыпкой заключается в том, что сцепление бетона с кладкой обеспечивает более надежную связь между кирпичными стенками и, кроме этого, бетон воспринимает часть нагрузки, передаваемой на стену. Кирпично-бетонные стены возводят при постройке дома, имеющего высоту до 6 этажей.

При производстве работ в зимнее время трудоемкость работ повышается, поскольку высыхание кладки замедляет внесение в стену с бетонной смесью большого количества влаги.

Посмотрите видео кладки кирпичных стен, чтобы лучше понять технологию процесса:

Конструкция кирпичных стен с утеплителем и термовкладышами

Конструкция кирпичной стены с утеплителем из теплоизоляционных панелей состоят из несущей части — каменной кладки, толщина которой определяется только из условий прочности и устойчивости стены, и теплоизолирующей части — пенобетонных, гипсовых или гипсошлаковых панелей.



При кирпичной кладке стен утеплитель рекомендуется располагать «на откосе», оставляя между стеной и утеплителем воздушную прослойку толщиной 20-40 мм, выполняющую роль дополнительного утеплителя.



В плоскости междуэтажных перекрытий панели 4 опирают на конструкции перекрытия. Панели прикрепляют к кирпичной кладке гвоздями 7, их забивают в заделанные в стену 5 деревянные пробки 6, покрытые антисептиком. Преимущество стен с утеплителем из панелей заключается в том, что не нужно делать внутреннюю штукатурку.



Стены с термовкладышами состоят из двух кирпичных стенок: на 1/2 кирпича каждая, между которыми закладываются готовые малотеплопроводные блоки, называемые термовкладышами. Через каждые 3-5 рядов между ограждающими стенками осуществляется связь посредством стальных плоских проволочных скоб или тычковых рядов кладки. Термовкладыши изготовляют из эффектных теплоизоляционных материалов -пенобетона, пеносиликата и других.



Преимуществами таких стен по сравнению с кирпично-бетонными являются меньшее количество влаги, вносимой при заполнении пустот в стену, а также возможность их возведения в зимнее время.

Стены колодцевой кладки возводят из двух стенок толщиной по 1/2 кирпича, связанных между собой вертикальными кирпичными стенками — диафрагмы жесткости. Колодцы, образующиеся в кладке, заполняют утеплителем.



Поперечные кирпичные стенки толщиной в 1/2 кирпича устраивают на расстоянии от 53 до 105 см, т. е. равные 2-4 кирпичам. Колодцы заполняют засыпкой, легким бетоном или легкобетонными вкладышами. Для предупреждения осадки засыпки, снижающей теплозащитные качества стены, через 400-500 мм по высоте стены устраивают горизонтальные диафрагмы толщиной 15 мм из раствора того же состава, что и раствор кладки. Стены этого типа возводят толщиной от 380 мм до 560 мм.

Конструктивные детали кирпичных стен и кладка проемов

Основными конструктивными деталями кирпичных стен являются цоколь, карнизы, дымовые и вентиляционные каналы.

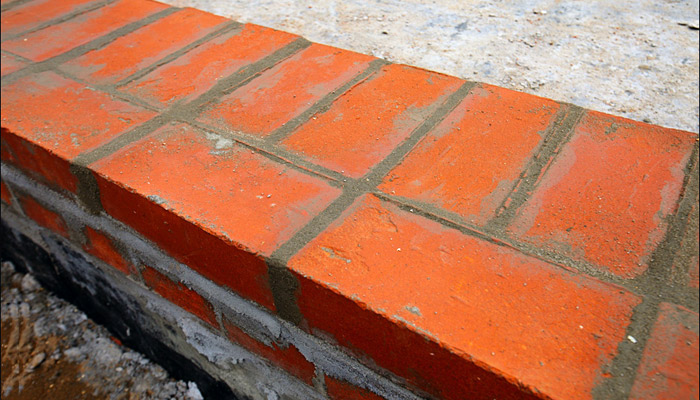

Цоколь кирпичных стен представляет собой сплошную кирпичную кладку высотой не менее 400-500 мм над уровнем земли. Гидроизоляционный слой устраивают по общим правилам.



Карнизы выполняют из обыкновенной кладки или сборными. Перемычки над оконными и деревянными проемами делают из сборного железобетона. Железобетонные плиты, распределяющие нагрузку на две стенки, накладывают под концы балок перекрытий, опирающихся на стены толщиной в 1/2 кирпича.



Дымовые и вентиляционные каналы устраивают во внутренних стенах, которые делают из сплошной кирпичной кладки. Для устройства каналов применяют также бетонные блоки.



Для установки дверных и оконных коробок в кладке оставляют проемы, которые перекрывают сборными железобетонными, рядовыми кирпичными или клинчатыми перемычками. При устройстве рядовых перемычек на уровне верха проема устанавливают опалубку из досок толщиной 40-50 мм, на которую расстилают раствор слоем до 2 см и укладывают арматуру (пачечную сталь, круглую 4-6 мм) из расчета 1 стержень на 1/2 кирпича толщины стены.



Концы арматуры должны заходить в стены на 25 см. При кладке проемов в кирпичных стенах клинчатые перемычки устраивают также по предварительно уложенной опалубке, укладывая кирпич на ребро от краев к середине перемычки и с наклоном у краев для образования распора (клина). Допускается устройство перемычек из просмоленных досок толщиной 5-6 см, концы которых должны заглубляться в простенки на 15-25 см.

Какой кирпич лучше выбрать для стен

В этом разделе статьи вы узнаете, какой кирпич для стен лучше и в чем заключаются особенности кладки из разных видов кирпича.

Как кирпичи подразделяются по назначению?

То, какой кирпич выбрать для стен, зависит от назначения материала. Рядовой кирпич используется для внутренних рядов кладки или для внешних рядов, но с последующей штукатуркой.



Рядовой кирпич может иметь на боковой стороне, вдавленный геометрический рисунок (для лучшего сцепления со штукатурным раствором.

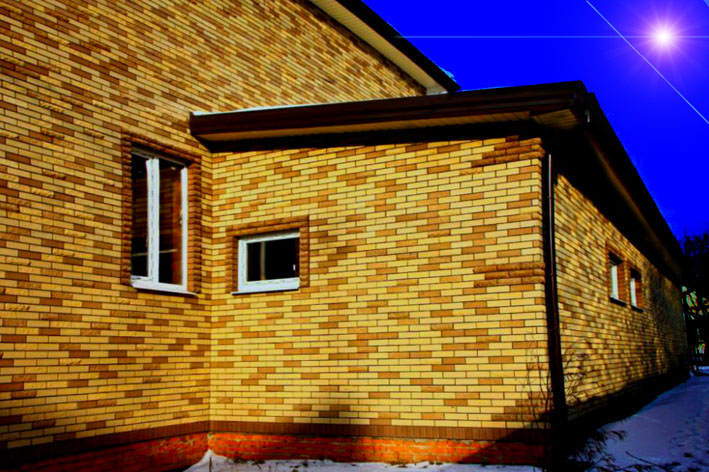

Лицевой кирпич — однородного цвета, имеет две гладкие, ровные лицевые поверхности «тычок» и «ложок» Он, как правило, пустотелый, что делает стену из такого кирпича теплей.



К облицовочным относится фактурный кирпич с рельефным рисунком на лицевой поверхности. А фасонный, или фигурный, профильный предназначается для кладки сложных форм: арок, столбов и т. п.

Каковы особенности работы с различными видами кирпича?



У пустотелого кирпича масса меньше и в результате меньше нагрузка на фундамент. Но при кладке отверстия могут забиться раствором, и он станет более «холодным». Чтобы этого избежать, нужно брать кирпич с пустотами меньшего диаметра и более вязкий раствор. Кирпич можно сделать еще более «теплым» за счет внутренней пористости. Такой кирпич называют поризованным. Для экономии времени и денег лучше покупать не обычный кирпич, а полуторный. А вот цвет можно выбирать по вкусу — на качество кирпича это не влияет.

Как делают поризованный кирпич?



Для уменьшения массы кирпича, а также для повышения его теплозащитных свойств, в процессе производства в сырьевую массу добавляют опилки, которые, выгорая при обжиге, создают микропоры. Кирпич становится более «теплым» за счет внутренней пористости материала. По сравнению с обычным кирпичом, поризованный кирпич обладает более низкой плотностью, благодаря чему у него лучшие показатели по тепло- и звукоизоляции. Кроме кирпичей, выпускаются также поризованные камни (в т. ч. крупноформатные -510x260x219мм), предназначенные для кладки наружных стен.

Какой марки кирпич нужен для стен

Какой марки нужен кирпич для стен и на что указывает марка кирпича?

Если прочность — это способность материала сопротивляться напряжениям и деформациям не разрушаясь, то марка — это показатель прочности. Обозначается она буквой «М» с цифровым значением. Цифры показывают, какую нагрузку на 1 см2 может выдержать кирпич.



Например, марка 100 (М100) обозначает, что кирпич гарантированно выдерживает нагрузку в 100 кг на 1 см2. Кирпич может иметь марку от 75 до 300.



В продаже чаще всего встречается кирпич М100, 125, 150, 175. Например, для строительства многоэтажных домов используют кирпич не ниже М150. А вот для коттеджа в 2-3 этажа достаточно и «сотки» (то есть М100).

Какой кирпич следует использовать для строительства коттеджа?

Любому застройщику полезно знать, что: для строительства в московском регионе нужен кирпич с морозостойкостью не менее 35 циклов, а еще лучше 50; кирпич полусухого прессования с морозостойкостью 15 циклов не годится для облицовки стен и кладки фундамента.



Отличить его от кирпича пластического формования можно по «постели» (самой большой стороне): у него она гладкая, на ней имеются конусные несквозные пустоты. Такой кирпич лучше всего использовать только для внутренних перегородок. Если все-таки его использовали для облицовки, то надо немедленно оштукатурить дом.



Штукатурка, конечно, не создаст полной гидроизоляции, но на какое-то время защитит кирпичные стены; для строительства двух-, трехэтажного дома необходим кирпич М100—125; лицевой кирпич следует покупать той же марки, что и строительный, потому что вся стена должна быть одинаковой прочности; двойной кирпич дешевле одинарного, к тому же дополнительно экономится раствор и время кладки; поризованный кирпич «теплее» простого пустотелого; весь лицевой кирпич целесообразно покупать разом, одной партией, чтобы вся облицовка была однородной по цвету; цвет глины не связан с качеством кирпича, поэтому покупайте кирпич того цвета, который вам понравился; для окон, арок, подоконников, заборов и т. п. существует специальный фасонный кирпич; из силикатного кирпича не рекомендуется устраивать фундамент: он нестоек к влаге. Нельзя класть из него печи и трубы — он начинает разлагаться под действием высоких температур. И штукатурить его тяжело (он очень гладкий), поэтому раствор к нему плохо прилипает.

Выгодней ли приобретать кирпичи непосредственно у производителя?

Разумеется, покупка на кирпичном заводе, обойдется дешевле, хотя немало придется заплатить за транспорт. В торговых фирмах кирпич стоит в среднем на 15% дороже, чем на заводе, но в эту цену входит и доставка до места. К тому же фирмы практикуют скидки. На строительных рынках, где можно купить кирпич поштучно, его цена может быть раза в два выше, чем на заводе. Учтите, что чем выше марка, тем кирпич дороже. Например, кирпич М125 дороже, чем М100, примерно на 10%. Разница в цене между «сотой» и «двухсотой» марками может составить 20-30%. Выгоднее покупать керамические камни или двойной кирпич. Зависимость здесь приблизительно такая: увеличение размера кирпича на 50% увеличивает его цену на 20%.

Как определить бракованный кирпич?



По ГОСТу браком являются пережог и недожог, и такой кирпич не рекомендуется для продажи. Как узнать, правильно ли обожжен красный кирпич? Если сердцевина кирпича — более насыщенного цвета, чем «тело», и при ударе звенит, то это — кирпич хорошего качества. Недожженный кирпич имеет характерный горчичный цвет и при ударе издает глухой звук. У недожженного кирпича низкая морозостойкость и он боится влаги. Пережженный кирпич чернеет, оплавляется, теряет четкость линий и размера, его «распирает» изнутри. Но специалисты говорят, что если кирпич не нарушил своей формы, а черной у него оказалась только сердцевина, то он, наоборот, становится просто железным. Он применяется для кладки в сырых местах.

Наружные стены из силикатного кирпича и их морозостойкость

Что представляет собой силикатный кирпич и где применяется?

Силикатный кирпич состоит из смеси песка (около 90%), извести (около 10%) и различных добавок. Он применяется для кладки каменных и армокаменных наружных и внутренних стен зданий и сооружений, а также для их облицовки. Не используется силикатный кирпич для стен в условиях повышенной влажности, поскольку хорошо впитывает влагу, а также для кладок, подвергающихся воздействию высоких температур, так как при этом происходит разложение его составляющих.



Силикатный кирпич обладает высокой прочностью и теплопроводностью (выше, чем у керамического кирпича). По прочности силикатные изделия изготовляются следующих марок: 75, 100, 125, 150, 175, 200, 250, 300. Так же, как и керамические кирпичи, силикатные изготовляют лицевыми и рядовыми.

Что означает понятие «морозостойкость кирпича»?

Морозостойкость — это способность материала выдерживать попеременное замораживание и оттаивание в мокром состоянии. Морозостойкость кирпича для наружных стен (обозначение — «Мрз») измеряется в циклах. Во время стандартных испытаний кирпич опускают в воду на 8 часов, потом помещают также на 8 часов в морозильную камеру (это один цикл). Итак, до тех пор, пока кирпич не начнет терять массу и прочность. Тогда испытания останавливают и делают заключение о морозостойкости кирпича. Для московских строек нужно использовать кирпич морозостойкостью не менее 35 циклов, а лучше — 50.

Виды перевязки рядов кирпича в кладке: однорядная и многорядная

Что такое перевязка кирпича в кладке стен зданий?

Для придания кирпичной кладке прочности и монолитности используется определенный порядок укладки кирпичей относительно друг друга, которая и называется перевязка. Различаются перевязки вертикальных, продольных и поперечных швов.



Перевязка продольных швов необходима для предотвращения «расслаивания» стены по вертикали и для более равномерного распределения нагрузок по длине стены.



Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки. Наиболее часто встречающиеся виды перевязки кирпича — однорядная (цепная) и многорядная.



Однорядная перевязка кирпича характеризуется чередованием ложковых и тычковых рядов кирпичной кладки. При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные — на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда.



При многорядной перевязке кирпичной кладки тычковые ряды кладутся в несколько ложковых рядов.

Всегда ли сохраняется указанный порядок перевязки рядов кирпича при кладке?

Существуют ограничения по количеству ложковых рядов между тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) — один тычковый ряд на шесть рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) — один тычковый ряд на пять рядов кирпичной кладки. При этом вертикальные швы в четырех ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены не менее чем в кирпич.

Способы укладки кирпича « в прижим» и «впритык»

Что представляет собой способ укладки кирпича «в прижим»?

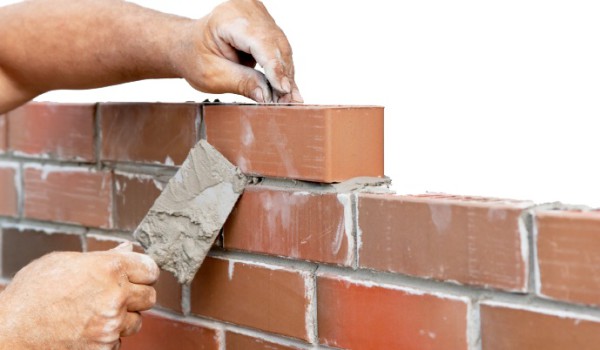

Существует несколько способов укладки кирпича, основные из них: «в прижим» и «впритык». Они определяются степенью пластичности раствора.



Способ «в прижим» пригоден для кладки с использованием жесткого раствора (7-9 см осадки конуса) с полным заполнением и последующей расшивкой швов. В этом случае раствор расстилается с отступом 10—15 мм от лицевой поверхности стены и затем разравнивается кельмой по направлению от ранее уложенного кирпича в целях подготовки растворной постели для нескольких кирпичей. После чего ребром кельмы часть раствора подгребается к ранее уложенному кирпичу и прижимается к его вертикальной грани. Очередной кирпич опускается на постель и прижимается к полотну кельмы. После этого кельма резко вынимается, и раствор фиксируется между вертикальными гранями кирпичей. Далее Кирпич осаживается на постели, и лишний раствор подрезается кельмой. В результате получается прочная кирпичная кладка с полным заполнением швов.

Как выглядит способ укладки кирпича «впритык»?



Способ «впритык» применяется при кладке на подвижном растворе (12-13 см осадки конуса) с неполным заполнением швов с лицевой стороны стены, т. е. впусто-Шовку. При этом раствор загребается с грядки непосредственно гранью кирпича, начиная на расстоянии 8—12 см от ранее уложенного кирпича. Кирпич прижимается к постели, и часть раствора, снятая с нее, заполняет вертикальный шов. Далее кирпич осаживается на постели. Раствор при этом расстилается с отступом 20—30 мм от лицевой части стены и при кладке не выжимается наружу. Наиболее трудоемкой является кладка «в прижим», наименее — «впритык».

Особенности технологии кладки стен из кирпича

Когда можно приступать к кладке кирпичной стены?



Сначала по заранее размеченному периметру кладки разложить кирпичи с примерным соблюдением размеров шва, который может быть от 8 до 12 мм. Кладку начинают с одного из углов. На нем укладывают 3—4 первых кирпича под углом 90°.



На противоположном углу по направлению кладки ставят 2—3 кирпича-маяка. В зазорах между кирпичами начального угла кладки и Кирпичами-маяками вставляют гвозди, на которых натягивается шнур на расстоянии 2—3 мм от внешнего края.



Если в строении есть внутренние стены, то в соответствующих местах по фундаменту закладываются кирпичи, служащие основанием для примыкания стен. Очень важно правильно и равномерно положить первый ряд кладки.

Какие особенности технологии при кладке стен из кирпича во втором и последующих рядах?



Технология кладки имеет несколько вариантов. Одни мастера выводят по первой стороне ряд высотой 2-4 кирпича, затем выкладывают следующий угол, переносят кирпичи-маяки на следующий угол и таким образом последовательно проходят все стороны кладки. Другие мастера в первую очередь стремятся выложить первый ряд кирпичей по всему периметру, тщательно выверяют прямоугольность кладки в плане и только после этого «идут» в высоту.

Как добиться прочности и устойчивости тонкой кирпичной стены?



Если кирпичная кладка выполняется в половину или в четверть кирпича, ее необходимо армировать металлической сеткой или арматурной проволокой. Укладывают в швы через 4—6 рядов.

Необходимый строительный инструмент для кладки кирпича

Какой необходимый строительный инструмент для кладки кирпича использует каменщик?

Основные инструменты для кладки кирпича – это кельма (мастерок), молоток-кирочка и расшивка кельма (стальная лопатка с деревянной ручкой).



Она применяется для разравнивания раствора, заполнения им вертикальных швов кирпичной кладки и подрезки лишнего раствора. Если возникает необходимость разрубить целый кирпич на части, используют молоток-кирочку.



Для контроля качества кирпичной кладки применяются отвес, правило, уровень, шнур-причалка и порядовка. Отвес служит для проверки вертикальности кирпичной кладки. Уровень применяется для контроля горизонтальности поверхности кладки.



С помощью правила (гладкой деревянной рейки длиной 1,2-2 метра) контролируется лицевая поверхность кирпичной кладки.



Шнур-причалка — крученый шнур (диаметром 3 мм), который натягивается между порядовками. Он используется для обеспечения прямолинейности и горизонтальности рядов кирпичной кладки, а также для контроля толщины горизонтальных швов.



Порядовка — это две деревянные или металлические рейки, на которые через 77 мм (для одинарного кирпича) нанесены засечки. Это расстояние складывается из толщины кирпича (65 мм) и толщины шва (12 мм). Применяется порядовка для разметки рядов кирпичной кладки, а при наличии проемов — для определения их габаритов на кирпичной кладке порядовка закрепляется специальными стальными держателями-скобами с поперечной планкой.

Какого качества раствор нужен для кирпичной кладки

Какой раствор нужен для кирпичной кладки, чтобы обеспечить прочность постройки?

Для скрепления кирпичей между собой применяется строительный раствор для кирпичной кладки, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (малоподвижен).

Как определить качество раствора для кладки и его необходимую вязкость?

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7-14 см осадки конуса). При кладке пустотелого кирпича применяется раствор с подвижностью не более 7-8 см осадки конуса. При кладке полнотелого кирпича в жаркую погоду подвижность раствора следует доводить до 12-14 см осадки конуса. Чтобы сохранить все качества раствора перед кирпичной кладкой его необходимо тщательно перемешать, так как с течением времени тяжелые частицы оседают, раствор расслаивается и приобретает неоднородность.

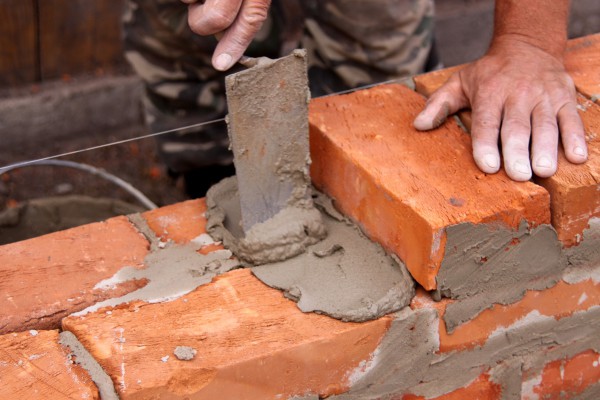

Как укладывается раствор при кладке кирпичей?



Для качественного выполнения кирпичной кладки необходимо обратить особое внимание на равномерность распределения раствора на постели. От правильности расстилания зависит прочность шва. При выполнении ложкового ряда раствор расстилается слоем (грядкой) шириной 80-100 мм, для тычкового 200-220 мм. Толщина грядки должна составлять 15-20 мм, что обеспечивает толщину шва 10—12 мм. Перед кладкой кирпичи на некоторое время замачивают в воде, так как сухой кирпич забирает воду из раствора, что приводит к снижению прочности кирпичной кладки.

Пустошовка и расшивка швов кирпичной кладки, борьба с высолами

Зачем выполняется расшивка швов?



После укладки некоторого количества рядов, но до высыхания раствора, производится расшивка швов. Это необходимо для придания поверхности кирпичной кладки четкого рисунка и уплотнения раствора в швах кирпичной кладки. Для таких операций применяются расшивки швов кирпичной кладки с рабочей частью различной конфигурации. При этом получаются прямоугольная заглубленная, выпуклая, вогнутая, треугольная двухсрезная и др. формы швов кирпичной кладки

Что такое «пустошовка»?



Если стены будут в дальнейшем штукатуриться, то кладку следует вести впустошовку, т. е. не заполняя раствором швы у поверхности стены, подлежащей оштукатуриванию. Пустошовка в кирпичной кладке обеспечивает более прочное сцепление штукатурки с поверхностью стены.

Что такое высолы?



Вероятно, многим приходилось видеть белесые разводы на кирпичных стенах зданий. Это следы солей кальция, магния и др., изначально содержавшихся в составе глины. Это и есть высолы на кирпичной кладке, а интенсивность их проявлений зависит от количества содержавшихся в кирпичах солей.

Как уберечься от высолов?

Способов борьбы с высолами на кирпичной кладке много, ниже перечислены некоторые из них:

  • использовать густой раствор;
  • не размазывать раствор по фасадной части кирпича;
  • не класть кирпич во время дождя и закрывать свежую кладку на ночь;
  • как можно быстрее подводить дом под крышу;
  • покрыть фасад защитным составом.

Технология кладки стен из кирпича

При возведении стен и столбов основанием под кирпичную кладку служит обрез фундамента. При возведении перегородок и некоторых ненесущих конструктивных элементов кладка может быть возведена на установленном перекрытии этажа. Наиболее сложными являются работы по подготовке основания под кирпичную кладку фундамента: обычно основанием в данном случае служит уплотненный грунт и песчано-гравийная подушка.

Основание под кладку должно быть ровным, этот показатель проверяют с помощью горизонтального уровня, а на больших площадях — с использованием нивелира (специального прибора для измерения перепадов высот).

Кроме этого, основание должно быть очищенным и увлажненным. Увлажнение необходимо для того, чтобы материал основания не впитывал влагу из кладочного раствора. В случае, если кладка начинается на обрезе фундамента, покрытом гидроизоляционным материалом, основание не нуждается в увлажнении.

На подготовленном основании с помощью измерительных приборов делают точную разметку всех углов и примыканий стен, разметку столбов в соответствии с проектом.

Установка порядовок

Установка порядовок необходима для соблюдения геометрической правильности кладки. Однако перед установкой необходимо возведение штраб (маяков) по углам здания и с интервалом 4—5 м на прямых участках, поскольку порядовки закрепляют в швах кирпичной кладки.

Штрабы для первичного закрепления порядовок выкладывают, ориентируясь на к штрольно-измерительные инструменты и разметку основания.Порядовки устанавливают строго вертикально (проверяя положение с помощью отвеса) в углах кладки, на пересечении стен и с интервалом не более 4—5 м на ровных участках стены. Вместо промежуточных порядовок, которые необходимы для того, чтобы шнур-причалка не провисал на слишком большом расстоянии, можно устанавливать маяки — отдельные кирпичи, выступающие за край стены. Интервал между промежуточными порядовками или маяками может варьироваться, главное условие — чтобы шнур-причалка, натянутый по этим маякам, не провисал.

Деления на порядовке должны соответствовать проектным отметкам швов кладки. Порядовки устанавливают вдвоем. В процессе выполнения кладки порядовки периодически приходится переставлять на новую высоту.

Определив нужное положение для очередной порядовки, рабочие закрепляют ее в швах кладки с помощью специальных скоб с винтовым зажимом (скоб-струбцин) или крюков. Крепления заводят в специальные отверстия.

Для одной порядовки требуется два крепления. Скобы вставляют в горизонтальные швы через каждые 6—8 рядов кладки по высоте, строго друг над другом. Когда над второй (верхней) скобой выложены один или два ряда кирпичей, в держатели вставляют порядовку и закрепляют ее в нужном положении.

После установки креплений проверяют вертикальность порядовки. Удобно, если порядовка или ее крепления оборудованы регулировочными винтами для корректировки ее положения и лучшего прижатия к кладке. В ином случае принято пользоваться деревянными клиньями.

Порядовку устанавливают лицевой стороной (той, на которую нанесены деления) к рабочему месту каменщика (как правило, это внутренняя сторона стены).

При необходимости снять порядовку (для переноса на новое место или при завершении работ) осторожно ослабляют крепление скобы или крюка и вытаскивают его из шва кладки.

Натягивание причалок

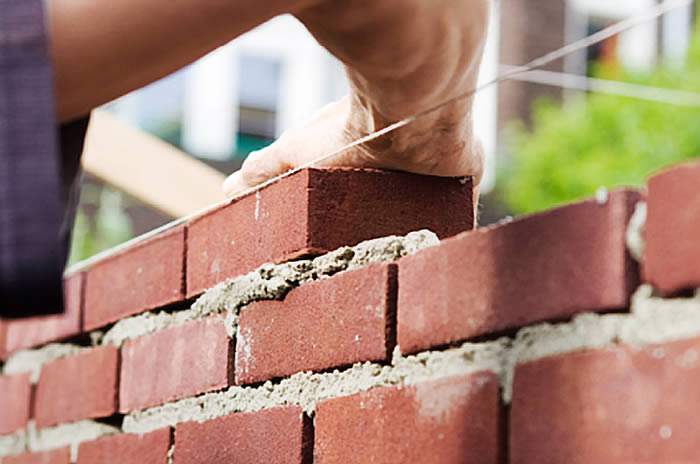

Шнур-причалка необходим для обеспечения правильности укладки рядов и кирпичей в ряду.

Шнур натягивают по порядовкам и маякам, закрепляя на специальных скобах-держателях или на гвоздях, заглубленных в шов или закрепленных на порядовке. По ходу работ шнур перестанавливают вместе с держателями (если держатель не закреплен стационарно на порядовке). Чтобы «безболезненно» вынуть скобу из растворного шва, порядовку с держателем аккуратно раскачивают от стены и к стене, постепенно вытаскивая из схватившегося раствора.

Шнур натягивают только после проверки вертикальности установленных порядовок. Причалку натягивают для каждого ряда кладки.

Если толщина стены превышает 30 см, шнур натягивают с обеих сторон кладки (наружной и внутренней). Причалку устанавливают таким образом, чтобы между будущей кладкой и шнуром оставался зазор в 2 мм. При отсутствии этого зазора (если кирпичи будут укладываться вплотную к причалке) поверхность кладки может получиться неровной из-за случайного сдвига причалки кирпичами.

Подача кирпичей

Кирпичи подают на стену (или другую возводимую конструкцию) из складской зоны рабочего места и раскладывают по стене. На этом этапе необходимо подготовить неполномерные кирпичи, если они нужны в кладке данного участка.

При изготовлении неполномерных камней из пустотелых кирпичей следует брать только кирпичи без видимых повреждений (трещин, выбоин). Звук при простукивании целого кирпича должен быть чистым. Линию разлома обозначают на всех четырех гранях пустотелого кирпича, молотком каменщика пробивают щели, затем с помощью долота или зубила раскалывают внутреннюю часть перегородок кирпича, и только потом — углы.

Полнотелые кирпичи не так хрупки, однако и здесь требуется предосторожность. Линии разлома тоже отмечают на всех четырех гранях, каждую из них слегка надбивают, затем отделяют нужную часть резким точным ударом.

Для наружной версты лицевой кладки применяют только целые кирпичи (без сколов), с ровными ребрами и углами.

Подготовка, расстилание и разравнивание раствора

Строительный раствор для кладки смешивают непосредственно перед выполнением работ. Если он был приготовлен чуть раньше, перед укладкой на стену его перелопачивают (тщательно перемешивают растворной лопатой в ящике). На стену раствор подают растворной лопатой, затем разравнивают кельмой.

Раствор, уложенный на стену под дальнейшую укладку кирпича, называют грядкой. Грядка имеет форму прямоугольника со скругленными углами или овала. Под укладку ложкового ряда раствор кладут боковой гранью лопаты и расстилают на ширину 7—10 см.

Для тычкового ряда ширина грядки 20—22 см. Высота растворной грядки в обоих случаях принимается равной 1,5—3 см (чтобы обеспечить оптимальную толщину горизонтального шва в 10 мм), а длина не должна превышать 70—80 см. От лицевой поверхности кладки для нанесения раствора делают отступ в 2 см.

При необходимости горизонтальные швы армируют через каждые 4—6 рядов, помещая в них арматуру в виде прутьев или металлической сетки. Такой способ усиления применяют, например, при возведении стен в половину или в четверть кирпича, а также при устройстве капитальных строений высокой прочности.

Кладка кирпича

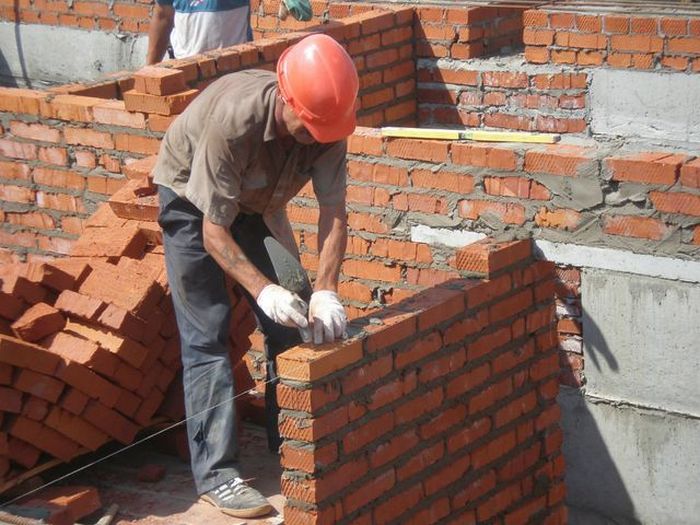

Кладку стен здания начинают с наружных конструкций, а именно — с углов наружных стен, концов стен, от дверных и оконных проемов. В зависимости от способа ведения работ, на углах, а также с интервалом 4—5 м возводят штрабы. По этим маякам устанавливают порядовки и натягивают причалки.

Кладку производят при температуре воздуха не ниже 5 С°. Кирпичи укладывают по уложенной растворной грядке слева направо. Перед укладкой на место их увлажняют.

Сначала при выполнении ряда производят кладку верст, затем — забутки. Работу проводят поэтапно: расстилают раствор под наружную версту; укладывают; расстилают раствор под внутреннюю версту; укладывают внутреннюю версту; расстилают раствор под забутку; укладывают забутку. Эта последовательность может быть изменена в зависимости от системы перевязки кладки и способа организации работ.

В перерывах между работами верхнюю часть кладки необходимо закрывать полиэтиленовой пленкой для защиты от атмосферной влаги (даже если погода стоит без осадков). Чем дольше перерыв без надлежащего укрытия, тем больше влаги может проникнуть в кладку через незащищенную часть, постепенно приводя к разрушению конструкции.

Кирпич, уложенный на грядку, подбивают (осаживают) рукояткой кельмы или тупой стороной молоточка каменщика, устанавливая точно по месту: в соответствии с натянутой причалкой и нормативной толщиной вертикальных и горизонтальных швов. Кирпичи укладывают по шнуру-причалке так, чтобы верхняя грань кирпича находилась на одном уровне со шнуром, натянутым для текущего ряда.

В ходе укладки кирпича на поверхности кладки может появляться лишний раствор. Его убирают кельмой и укладывают поверх кирпича или в незаполненные вертикальные швы.

Проверка качества кладки

С помощью контрольно-измерительных инструментов проверяют качество выполненного участка или целого ряда кладки и при необходимости проводят корректировку.

В процессе выполнения кладки периодически проверяют правильность перевязки швов, качество швов и поверхностей, вертикальность и горизонтальность поверхностей и углов кладки, правильность установки закладных деталей.

Проверку углов проводят угольником, горизонтальность и вертикальность кладки и ее элементов — правилом, уровнем и отвесом.

Проверять качество кладки необходимо через каждые 50—60 см высоты стены: в таком случае ошибку, при ее обнаружении, несложно исправить при дальнейшей работе. Двигать кирпичи можно только в том случае, если раствор еще не схватился, иначе качество кладки будет нарушено. Поэтому, несмотря на периодический контроль, сам процесс кладки должен проходить при постоянном ориентировании на порядовки, причалки и отвесы.

Периодическую проверку горизонтальности рядов проводят с помощью правила (длинной прямой рейки) и уровня: правило кладут на поверхность ряда, на него ставят строительный уровень.

Для проверки толщины горизонтальных швов измеряют высоту 5—6 рядов кладки и вычисляют среднюю величину шва в этих рядах (для этого необходимо вычесть из полученного измерения общую высоту кирпичей в этих рядах и разделить разность на количество горизонтальных швов в замеренном участке кладки). Таким же способом измеряют среднюю толщину вертикальных швов в пределах одного ряда.

После возведения каждого этажа верхние ряды кладки проверяют на горизонтальность. По возможности это лучше сделать с помощью нивелира: измерения будут точнее, чем при использовании строительного уровня.

Обнаруженные отклонения в кладке, если они не превышают допустимые значения, устраняют в уровне перекрытия или (при возможности) по ходу кладки.

Расшивка швов

Шов в кирпичной кладке должен быть обработан, особенно если кладка лицевая (не под последующую отделку). Не расшитые швы сокращают срок службы кладки. Шов необходимо заделывать, когда раствор в нем еще не затвердел, иначе потребуется сцепление нового раствора с уже засохшим.

При плохом сцеплении раствор из расшивки швов может со временем отвалиться. Заделку раствором и расшивку производят, выложив очередные 3—4 ряда кладки (при условии непрерывной работы). То есть выкладывают 3—4 ряда, обрабатывают швы в этих рядах и приступают к укладке следующих рядов.

Шов заполняют раствором, ставят в него выбранный инструмент (расшивку или подручное приспособление) перпендикулярно плоскости кладки и проводят вдоль шва с некоторым постоянным усилием.

Первыми расшивают вертикальные швы, затем — горизонтальные. Как правило, если шов делают заглубленным относительно лицевой поверхности кирпича, это заглубление составляет не более 2 мм. Остатки раствора счищают с наружных частей кирпича до того, как раствор затвердеет.

Советы по кладке кирпича

Кирпичная кладка представляет собой кирпич, уложенный в правильном порядке и соединенные раствором.

При возведении стен в 1 кирпич, т. е.

250 мм, наружу будут смотреть и ложковые, и тычковые стороны. Толщина кирпичной стены может равняться и половине кирпича, когда наружу смотрит только ложковая часть, и в 1/4 кирпича, когда наружу смотрит постель. В последнем случае сильно уменьшается расход материала и увеличивается внутрення площадь.

Например, если длина стены равна 4 метра, то разница в площади внутри здания при стенах, построенных  в один кирпич и в 1/2 кирпича составляет около 1 кв.

м, а при стенах, выполненных в один кирпич и в 1/4 кирпича, свыше 1,5 кв. м.Строительный раствор.Для соединения кирпича между собой используют строительный раствор. Чаще всего его готовят из смеси цемента и  просеянного песка.Большая составная доля цемента приводит к уменьшению пластичности (подвижности) готового раствора.

Более подвижными в данном случае являются известковыми и цементно-глиняными растворы, которые легче расстилать и разравнивать. Но их применение неэкономично в данном случае вследствие затекания раствора в кирпичные пустоты.Подвижность строительного раствора измеряется с помощью специального эталонного конуса, который погружают в готовый раствор на 7-14 см. Для пустотелого кирпича осадка конса в растворе должна быть в пределах 7-8 см.

Однако в жарку погоду этот показатель следует увеличить до 12-14 см, а сам раствор тщательно перемешивать перед применением.Перевязывание швов.Для получения прочной кирпичной кладки используется так называемая система перевязок, суть которой в определенном порядке укладки кирпича. Различают следующие перевязки:- вертикальных,- продольных – предотвращает вертикальное “расслаивания” стены по вертикали и равномерно распределяет нагрузку по всей длине стены.- поперечных швов – создает продольную связь между кирпичем и равномерно распределяет нагрузку по всей ширине стены.Чаще всего встречаются однорядная (цепная) и многорядная системы перевязки.Однорядная перевязка представляет собой чередование ложковых с тычковыми рядами, когда поперечные швы в соседних рядах сдвинуты на 1/4 кирпича относительно друг друга, а продольные – на 1/2 кирпича. Вертикальные швы ряда, который расположен ниже, полностью перекрываются кирпичами верхнего ряда.

В случае многорядной перевязки тычковые ряды чередуют через несколько ложковых.В зависимости от толщины кирпича, есть ограничения в кол-ве ложковых рядов между тычковыми. Если кладка ведется из одинарного кирпича размером в 65 мм, то один тычковый ряд приходится на 6 рядов кирпичной кладки. Для утолщенного кирпича размером в 88 мм  число рядов кирпичной кладки уменьшается до пяти.Вертикальные швы в 4-х ложковых рядах перекрывают ложками соседних рядов на 1/2 кирпича, а швы ряда, расположенного сверху, перекрывают тычками 6-го ряда на 1/4 кирпича.

Такая кладка носит название пятирядной и осуществима только при толщине стены не меньше, чем в один кирпич.В случае выполнения кладки в 1/2 или в 1/4 кирпича она должна быть армирована металлической сеткой или арматурной проволокой, заложенной в швы через 4-6 рядов.Инструменты.Основными инструментами для ведения кирпичной кладки являются кельма (в народе – мастерок), молоток-кирочка и расшивка. Кельма имеет вид небольшой стальной лопатки с деревянной ручкой и используется для разравнивания, заполнения раствором вертикальных швов кладки и срезки лишнего раствора.В случае необходимости деления облицовочного кирпичана части используется молоток-кирочка.Для контроля качества выполненной кладки используют такой набор интсрументов: отвес, правило, уровень, шнур-причалка и порядовка. Отвесом проверяется вертикальность кладки, а уровнем – горизонтальность.Правило – деревянная рейка по длине около 1,2-2 метра – проверяет лицевую поверхностьШнур-причалка – крученый шнур в диаметре около  3 мм – натягивается между порядовками и обеспечивает контроль за прямолинейностью и горизонтальностью рядов, а также за толщиной горизонтальных швов.Порядовка – две деревянные (металлические) рейки, со стальными держателями и с засечками через 77 мм, в которых 65 мм – это толщина кирпича и 12 – толщина шва.

Используется для разметки рядов кладки и для определения размеров проемов.Порядок кладки.Важным моментом в процессе кладки является равномерность распределения раствора, от чего напрямую зависит плотность и прочность шва. Ложковый ряд требует раствор слой шириной около 80-100 мм, тычковый – 200-220 мм. Высота слоя должна быть в пределах 15-20 мм, чтобы обеспечить толщину шва в 10-12 мм.Перед кладкой кирпич рекомендуют замочить в воде, чтобы он не забирал воду из раствора, во избежание снижения прочности кладки.Способы ведения кладки.Основными способами ведения кладки являются – вприжим и впритык.Вприжим применяют для кладки с жестким раствором с показателем осадки конуса в 7-9 см.Швы полностью заполняются и впослдествии расшиваются.

Раствор расстилают с учетом отступа в 10-15 мм от лицевой поверхности стены, после чего разравнивается в направлении от ранее уложенного кирпича так, чтобы получить рабочую поверхность – постель сразу для нескольких кирпичей. Ребром мастерка часть раствора подвигается к предыдущему кирпичу и прижимается к его вертикали.Следующий кирпич укладывается на постель и прижимается к мастерку, после чего он резко вынимается и раствор остается между вертикалями кирпича. После чего кирпич уплотняется на постели, а излишки раствора убирают мастеркомВпритык применяют для кладки с подвижным раствором с показателем осадки конуса в 12-13 см.

Швы с лицевой стороны заполняются неполностью. Раствор берется с грядки самой гранью кирпича, начало примерно на расстоянии 8-12 см от предыдущего кирпича.Кирпич прижимают к постели, а часть раствора, которая была снята кирпичем, заполняет вертикаль. Далее кирпич уплотняют на постели.

Раствор укладывается в данном случае на 20-30 мм дальше от лицевой части стены, что позволяет ему не выдавливаться наружу под воздействием кирпича.Впритык с подрезкой – это комбинация двух вышеупомянтых методов кладки, при котором заполнение швов – полное. Раствор применяют как в вприжимном методе, а кладка – методом впритык. Подвижность раствора должна равняться 10-12 см осадки проверочного конуса.По трудоемкости кладки стоят в таком порядке: вприжим, впритык с подрезко, впритык.Расшивка швов кладки.Расшивка швов производится после укладки определенного количества рядов, еще до высыхания раствора.

Она необходима для четкости рисунка кладки и уплотнения раствора в ее швах. Для этого используют расшивки различной конфигурации, позволяющие получить следующие формы швов:- прямоугольная заглубленная,- выпуклая, вогнутая,- треугольная двухсрезная и др.Технология кладки стен из силикатного кирпича полностью идентична кладочным работам с применением кирпича керамического. Кстати, в конце статьи, можно будет просмотреть небольшой, 4 – х минутный, видеоролик по данной теме.В интернете имеется уже много информации о том, как правильно сделать кирпичную кладку, какова технология кладки стен и так далее, поэтому останавливаться на теоретических познаниях я не стану, а затрону лишь некоторые моменты чисто практического характера.

Толщина кирпичной кладки

Перед началом возведения стен следует определиться с их толщиной и типом кирпичной кладки. То есть, надо решить для себя, будете ли Вы делать лицевую (облицовочную) кладку или стены Вашего дома в последствие будут штукатуриться, или «обшиваться» другим материалом.

Касаемо толщины стен, стоит сразу определиться какого размера они у Вас будут: в кирпич (250 мм), в полтора кирпича (380 мм), в два кирпича (510 мм) или в два с половиной кирпича (640 мм). Так же подумайте, будете ли Вы использовать утеплитель во время кладки стен дома.

Кладку толщиной в кирпич (250 мм) без дальнейшего применения утеплителя делать нельзя, так как такая кирпичная кладка легко промерзнет в зимнее время. Но использовать такой тип кладки стен, с последующим креплением к ним с наружной стороны утеплителя, и дальнейшей облицовкой разного рода отделочными материалами, вполне приемлемо.

Слоистая кладка

Кстати, утеплитель можно закладывать и вовнутрь кирпичной кладки. Но про такую кладку уже не скажешь, что она выполнена в кирпич, так как толщина ее будет более 250 мм и выполняется она немного другим образом.

В данном случае технология кладки стенвыглядит так: кладка как бы состоит из двух отдельных стен толщиной в полкирпича (12 мм), между ними оставляется зазор равный толщине утеплителя, куда и закладывается этот теплоизоляционный материал. Для большей надежности и устойчивости такой стены, ведется перевязка с помощью кладочной сетки.

Перевязка сеткой производиться через каждые 4 – 5 рядов. Мешающий перевязке утеплитель просто обрезается, а его куски можно использовать в другом месте.

Такой же способ утепления стен стоит использовать и при кладке в полтора кирпича, так как стены с такой толщиной также могут промерзать при низких температурах. Особенно это характерно для тех районов, которые расположены ближе к Северу и средней полосы России.

Для Среднерусской равнины, стены толщиной в два и более кирпича можно строить и без утеплителя. Но тут стоит заметить, что чем толще стены, тем они тяжелее, и соответственно тем больше возрастает нагрузка на фундамент здания. Да и в плане материальных затрат, стены такой толщины обойдутся гораздо дороже, чем возведенные с применением утеплителя.

Наиболее распространенным видом утеплителя является обыкновенный пенопласт.По утверждению некоторых строителей, лист пенопласта толщиной 2 см, по своим характеристикам в плане сохранения тепла сравним с кирпичной кладкой толщиной в полкирпича (12 мм).

При строительстве стен дома, в качестве утеплителя, а также с целью снижения нагрузки на фундамент, часто применяют строительные блокина основе различных пенобетонов. Такие стены, как правило, тоже облицовывают кирпичом, а связка ведется с помощью кладочной сетки.

Технология кирпичной кладки

В первую очередь всегда возводят углы будущего строения.

Сначала каждый такой угол поднимают на три – четыре ряда. Для точности возведения используют простой строительный уровень. Кладку углов лучше заканчивать убегающей штрабой (напоминает ступеньки здания).

Затем между двумя углами натягивается шнурка (чалка, причалок). Концы шнурки крепятся, например, к гвоздям размером 100 мм. Гвозди, с прикрепленной чалкой (шнуркой), вставляются в шов, только что выполненной кладки углов.

Шнурка должна быть хорошо натянута, то есть не должна провисать. Под шнурку подставляют уровень и приблизительно определяют, если уклон в какую – либо сторону. Такой уклон часто бывает, когда основа фундамента или как еще выражаются в народе, его “подошва”, залита не ровно.

В этом случае, необходимо первыми двумя или тремя рядами, суметь выровнять последующую кладку стен. Если уклон не большой, то это делают с помощью раствора, то есть в нужных местах растворный шов делают немного толще, или на оборот тоньше.

Когда же кривизна (отклонение от горизонтали) приличная, то ее исправляют при помощи кирпича. Там где зазор между кирпичом и шнуркой большой, то кирпич можно положить на ребро, а где кирпич на оборот выступает за шнурку, делают его подколку, то есть раскалывают его продольно. Не забывайте про то, что каждый шов предыдущего ряда кирпичной кладки должен перевязываться кирпичом следующего ряда.

После того, как кладка будет выровнена, надо начинать следить за аккуратностью выполнения лицевой стороны стен Вашего дома.

Для аккуратности выполнения лицевой кладки надо использовать не очень жидкий цементный раствор. Как лучше приготовить цементный раствор можете прочитать здесь. В идеале, он должен быть, как густая сметана.

Если раствор будет жидкий, то он будет вытекать из шва наружу в момент пристукивания (осадки) кирпича и перепачкает всю лицевую сторону кладки, а с густым раствором очень тяжело работать, особенно начинающему каменщику.

Тут есть одна не большая хитрость, чтобы раствор не выползал сильно на лицевую сторону, можно, после того как Вы его постелите по кирпичу, сделать мастерком небольшую продольную канавку по середине этой «постели». Тогда, после осадки кирпича в момент его пристукивания, часть раствора будет заполнять эту канавку, тем самым, не давая ему “выползать” на лицевую сторону стены и пачкать ее.

Не забывайте после истечения небольшого промежутка времени, когда раствор только самую малость подсохнет, расшивать кладочные швы. Расшивка швов не только придает эстетику стенам, но и уплотняет шов.

Расшивка бывает разная.

Бывает расшивка, которая удаляет несколько миллиметров раствора, делая шов немного внутренним (притопленным). Такая расшивка обычно имеет прямоугольную форму. Так же часто используют расшивки и полукруглой формы.

По – мимо лицевой, необходимо следить и за внутренней стороной кладки, и периодически контролировать ее размер. Часто начинающие каменщики, увлекшись лицевой стороной, на внутренней стороне кирпичной кладки стен, делают или выпуклости или на оборот, если так можно выразиться вогнутости.

Когда такие неровности имеют не большие размеры, то в принципе ни чего страшного нет. Все это скроется под слоем штукатурки, а вот большие «косяки» скрыть будет сложнее.

Во избежание этого, можно просто натянуть шнурку и с внутренней стороны стены тоже, или хотя бы время от времени контролировать размер при помощи рулетки.

Доставка силикатного кирпича и его хранение

Часто случается, что привезенный на стройку силикатный кирпичимеет много брака. Поэтому его необходимо предварительно перебрать. Наиболее целый кирпич, лучше использовать для лицевой кладки.

Что касаемо брака, который встречается в силикатном кирпиче (половняк, трещины, отбитости), то это в основном результат его некорректной транспортировки и выгрузки.

Особенно много такого брака можно обнаружить, если кирпич привозить не на поддонах, а, так сказать валом, в кузове самосвала, а так же с помощью опрокидывания кузова самосвала его выгружать.

Исходя из собственного строительного опыта, могу смело заверить, что ни чего страшного в этом нет. Весь кирпич, в том числе и колотый, найдет свое достойное место на Вашей стройке. Обычно такой кирпич используют для забутовочной кладки, то есть той, которая в последствие будет штукатуриться.

Если Вы собираетесь с помощью обыкновенного силикатного кирпича выполнить также и облицовку здания, то лучше всего, кирпич привозить на поддонах и выгружать автокраномили манипулятором. Такая доставка обойдется, конечно подороже, но кирпич будет намного целее.

Хотя должен заметить, что в период большого спроса на силикатный кирпич, его отпускают с завода еще горячим. Он просто не успевает остывать. Тогда в нем можно обнаружить брак, даже если он привозился на поддонах и выгружался автокраном, так как при тряске во время перевозки, он тоже может трескаться и раскалываться.

Хранить силикатный кирпич лучше всего под навесом, а также можно просто накрыть его полиэтиленовой пленкой или листами старого шифера, железа и т.д.

Кладка кирпичной стены – видеоДополнительная полезная информация:

Бригада частных строителей из Москвы, быстро и без особых проблем, построит для Вас недорогой каркасный дом в пределах Московской области. С технологией и ценами на строительство, можно ознакомитьсяздесь.

Технология кладки стен из силикатного кирпича, его доставка и хранение с фото и видео. Как сделать своими руками

Ниже вы встретите полезное видео о строительстве.

А теперь давайте посмотрим, что думают наши читатели про этот вид строительства. Если у вас есть вопрос или вы хотите поделиться опытом, пишите свои комментарии используя форму ниже. Также не забывайте поделиться этой статьей с другими.

Источники:

  • www.uniexo.ru
  • www.budhaus.kiev.ua
  • xn--80aaaad7aiadpf8at3a1id.xn--p1ai

Кирпичные стены - все о кладке кирпича

Кирпич - прочный и долговечный материал. Стена толщиной 25 см (в один кирпич) способна нести любую равномерно распределенную нагрузку, возникающую в одно-, двухэтажных домах от вышерасположенных конструкций, в том числе от железобетонных перекрытий. Срок службы кирпичных стен при надежных фундаментах и правильно выполненной кладке практически не ограничен.

Вместе с тем кирпич, особенно полнотелый, обладая высокой прочностью, по своим теплозащитным качествам, уступает многим другим стеновым материалам. Например, при расчетной температуре наружного воздуха -30 °С  (большинство районов центральной части России) наружные стены сплошной кладки из полнотелого кирпича должны иметь толщину 64 см (2,5 кирпича). В то же время толщина деревянных брусчатых стен может быть лишь 16-18 см.

Для того чтобы сократить расход кирпича, уменьшить массу стен и нагрузку на фундаменты, наружные стены следует выкладывать либо из пустотелого, либо из полнотелого кирпича, вести кладку с образованием пустот, колодцев, уширенных швов, а также применять эффективные утеплители, теплые кладочные и штукатурные растворы. Применение сплошной кладки из полнотелого кирпича толщиной более 38 см (1,5 кирпича) экономически нецелесообразно. При заполнении воздушных, полостей минеральным войлоком (битуминизированная минеральная вата) тепловая эффективность кирпичной стены увеличивается на 30-40 %, а при использовании пенопласта - на 200 %. Применение теплых кладочных растворов (на основе мелких заполнителей из шлака, керамзита, туфа, трепела, перлита, опилок и т. п.) также повышает теплозащитные качества стен на 10-15 %.

Типы кладок кирпичных стен

Распространенной и экономичной конструкцией наружных кирпичных стен является так называемая колодцевая кладка, при которой стену выкладывают из двух самостоятельных стенок толщиной в полкирпича, соединенных между собой вертикальными и горизонтальными кирпичными мостиками с образованием замкнутых колодцев. Колодцы по ходу кладки заполняют утеплителем: шлаком, керамзитом, легким бетоном. Колодцевая кладка хорошо защищает утеплитель от внешних воздействий, хотя несколько и ослабляет конструктивную прочность стены.

При сплошной кладке экономичным решением является также устройство кирпичных стен с утеплением их снаружи или изнутри помещений. В этом случае толщину кирпичной стены можно принять минимальной исходя лишь из требований прочности, т.е. во всех климатических районах она может быть равной 25 см. Тепловая защита при таком решении обеспечивается толщиной и качеством утеплителя.

При расположении утепляющего слоя изнутри его защищают от водяных паров пароизоляцией, при расположении снаружи защищают от атмосферных воздействий экраном или штукатуркой. При использовании пустотелого (многодырчатого) кирпича возможны все перечисленные выще варианты устройства наружных стен, в том числе и сплошная. кладка без утепления, при которой толщина стены будет примерно на 0,5 кирпича меньше, чем при кладке из полнотелого кирпича.

Кирпичные стены имеют большую тепловую инерционность: они медленно прогреваются и также медленно остывают, причем инерционность тем больше, чем толще стена, чем больше ее масса. В кирпичных домах температура внутри помещений имеет незначительные суточные колебания, и это является достоинством кирпичных стен. Вместе с тем в домах периодического проживания (дачи, садовые домики) это свойство кирпичных стен не всегда желательно, особенно в холодное время года. Большая масса охлажденных стен требует каждый раз для своего прогрева значительного расхода топлива, а резкие перепады температуры внутри помещений приводят к конденсации влаги на внутренних поверхностях кирпичных стен. В таких домах стены изнутри лучше обшить досками.

Виды кирпича

Для кладки стен малоэтажных зданий пригодны практически все виды кирпича, выпускаемые промышленностью.
Красный (глиняный) обыкновенный и пустотелый кирпич пластического прессования применяют без ограничения. Тот же кирпич полусухого прессования и силикатный нельзя применять без дополнительной защиты в наружных стенах ванных комнат, душевых и постирочных. Внутренние несущие стены обычно выкладывают из полнотелого (глиняного или силикатного) кирпича любой выпускаемой промышленностью марки. Минимальная толщина внутренних несущих стен 25 см, сечение столбов не менее 38х38 см, простенков не менее 25х51 см.

При больших нагрузках несущие столбы и простенки армируют металлической сеткой из проволоки диаметром 3-б мм через 3-5 рядов кладки по высоте. Перегородки выкладывают толщиной 12 см (вполкирпича) и 6,5 см (кирпич «на ребро»). При длине перегородок, выложенных «на ребро», более 1,5 м их также армируют проволокой через 2-3 ряда кладки по высоте. Для облицовки фасадов лучше всего использовать лицевой керамический кирпич. По внешнему виду, фактуре и допустимым отклонениям в размерах он является наиболее качественным.

Кладка кирпича

Кладку кирпичных стен ведут на цементно-песчаном, цементно-известковом или цементно-глиняном растворе. Цементно-песчаный раствор практически при любой марке цемента получается излишне прочным и жестким, поэтому лучше, если в его состав добавить известковое или глиняное тесто. Раствор от такой добавки станет более пластичным и удобоукладываемым, а расход цемента уменьшится в 1,5-2 раза. Марка раствора для несущих стен и столбов, а также для штукатурки фасадов - 25, для несущих стен и перегородок - 10.


Марка цемента

Марка раствора

25

10

Соотношение частей раствора

( цемент : [известь либо глина] : песок )

400

1 : 2 : 12

1 : 4 : 20

300

1 : 1,5 : 10

1 : 3 : 16

200

1 : 1 : 8

1 : 2 :12

100

1 : 0,5 : 4

1 : 1 : 6

Известковое тесто, применяемое в качестве добавки к цементно-песчаному раствору, готовят из гашеной извести. Если имеется негашеная известь в виде отдельных кусков (кипелка) или порошка (пушонка), ее необходимо погасить водой в творильной яме, обшитой досками, и выдержать в таком состоянии не менее двух недель. Чем больше срок выдержки, тем лучше, так как повышаются однородность состава и прочность известкового теста.


Глиняное тесто, используемое для кладочных растворов, также целесообразно приготовить заранее. Для этого куски глины замачивают в воде и выдерживают их до полного размокания (3-5 сут). Затем добавляют воду, перемешивают и процеживают смесь, после отстоя сливают лишнюю воду и употребляют тесто в дело. Срок хранения глиняного теста неограниченный.

Раствор для кирпичной кладки приготавливают непосредственно перед началом работ и используют его в течение 1,5-2 ч.

Толщину вертикальных швов принимают в среднем равной 10 мм. Горизонтальные швы при использовании раствора с пластифицирующими добавками (известь или глина) выкладывают также толщиной 10 мм, без добавок - 12 мм. Максимальная толщина швов 15, минимальная - 8 мм.

Кладку наружных стен начинают с углов здания, на каждом из которых делают маяки высотой в 6-8 рядов кирпича в виде наклонных штраб. Затем между ними, с отступом от вертикальной плоскости стены на 3-4 мм, на уровне верха укладываемых кирпичей натягивают шнур-причалку. Кладку кирпичей всегда начинают с наружной стороны. Для прочности ряды кирпичной кладки ведут с перевязкой вертикальных продольных и поперечных швов, используя при этом не только целый кирпич, но и его части: 1/4, 1/2 и 3/4. Если кирпичную стену штукатурят с двух сторон, следует стремиться к перевязке швов в каждом ряду. При кладке стен с расшивкой наружных швов перевязка лицевых кирпичей подчиняется принятому рисунку кирпичной кладки, однако и в этом случае необходимо, чтобы облицовочный ряд кирпичей был перевязан со стеной не реже чем через 5 рядов.

На рисунке показана сплошная кладка наружных стен толщиной 25, 38 и 51 см с системой полной перевязки вертикальных швов как в каждом ряду, так и через 3 или 5 рядов.

При чередовании только первого и второго рядов получается однорядная перевязка швов, если же после второго ряда уложить третий, снова второй, затем первый и т. д. (показано в аксонометрии), то получится трехрядная перевязка. При двойном чередовании второго и третьего рядов полная перевязка вертикальных швов произойдет через пять рядов.

Прочность кирпичной кладки, выполненной с перевязкой вертикальных швов в каждом ряду или через 3-5 рядов, практически одинакова. Она значительно увеличивается, если независимо от системы кладки в горизонтальных швах через 3-5 рядов проложить арматурную сетку с ячейками шириной 6-18 см из проволоки диаметром 3-6 мм.
Ненесущие перемычки над оконными и дверными проемами при их длине до 1,5 м могут быть рядовыми, т. е. выполненными на месте, по ходу кладки, путем устройства армированного пояса из высокопрочного цементно-песчаного раствора толщиной слоя 3-5 см, уложенного по деревянной опалубке. Рядовую перемычку можно усилить прокладкой дополнительной арматуры в 2-3 нижних рядах кладки из проволоки диаметром 4-6 мм с заведением ее отогнутых концов в кладку на 1-1,5 кирпича в каждую сторону от проема.

Брусковые сборные железобетонные перемычки при толщине (высоте) 7-14 см могут перекрывать пролеты длиной соответственно до 1,8-2,3 м. Если на такую перемычку опираются балки перекрытия, то с внутренней стороны стены ее высота должка быть 22-29 см. Для крепления коробок столярных изделий по ходу кладки устанавливают деревянные антисептированные (покрытые битумом и обернутые рубероидом) пробки, кратные по размеру кирпича: в оконных проемах по две, в дверных - по три с каждой стороны проема.

Стены с воздушной прослойкой устраивают при использовании как полнотелого, так и эффективного кирпича. При этом виде кладки лицевые (ложковые) ряды перевязывают с основной стеной через 4-6 рядов тычковыми рядами кирпичей либо металлическими связями. С наружной стороны такие стены во избежание продувания обычно оштукатуривают или выкладывают с расшивкой швов при строгом контроле качества работ.

  1. воздушные прослойки
  2. металлические связи
  3. наружная верста из тычковых кирпичей

Металлические связи (анкеры из проволоки диаметром 4-6 мм) защищают от коррозии битумом, цементным раствором или эпоксидной смолой. Тепловая эффективность таких стен значительно увеличивается, если воздушную прослойку заполнить теплым раствором, минеральной ватой или пенопластом.
Особенно эффективен пенопласт. При его использовании общую толщину наружной стены можно уменьшить до 29 см (12+5+12), причем такая стена по теплозащитным качествам эквивалентна сплошной кирпичной кладке из полнотелого кирпича толщиной 64 см.

Кирпичные стены с внутренним или наружным утеплением упрощают процесс кирпичной кладки и позволяют вести работы по их утеплению во вторую очередь. При утеплении стек изнутри можно использовать фибролит, арболит, опилкобетон, мягкие древесно-волокнистые плиты, а также термоизоляционные блоки из легкого бетона. Плиты из органических материалов устанавливают по маякам на относе, неорганические утеплители крепят к стене непосредственно на растворе или неорганических клеях.
Для наружного утепления лучше всего использовать минеральную вату или пенопласт.

  1. утеплитель
  2. воздушная прослойка
  3. маяки из раствора
  4. дощатая обшивка

Стена колодцевой кладки состоит из двух продольных стенок толщиной в полкирпича, расположенных одна от другой на расстоянии 14-27 см и соединенных между собой через 65-120 см вертикальными поперечными стенками.
Колодцы между продольными и поперечными стенками заполняют утеплителем слоями толщиной 10-15 см с послойным трамбованием. Для предупреждения усадки утеплители через 30-60 см по высоте устраивают горизонтальные диафрагмы из армированного цементно-песчаного раствора или тычковых рядов кирпича.

Колодцевую кладку применяют в тех случаях, когда имеется в достаточном количестве относительно легкий и малотеплопроводный материал для заполнения внутреннего пространства стен: шлак, керамзит, щебень или песок легких горных пород, древесные опилки и т. п. Минеральные материалы (не поддающиеся биологическому разрушению) можно использовать в виде сухой засыпки, органические - обязательно в виде легких бетонов на основе неорганических вяжущих: цемента, извести, гипса или глины.



Кладка стен из кирпича: технология и устройство

Технология кирпичной кладки стенНа сегодняшний день есть много информации, которая поможет не только сделать ремонт своими руками, но и построить целый дом. Если тщательно изучить процесс кладки кирпича, то может сразу показаться, что это очень сложная работа, которую лучше отдать профессионалам.

На практике, за подобный труд, нужно будет заплатить немало денег, поэтому лучше узнать, как делается кладка стен из кирпича своими силами. Придерживаясь всех правил и советов, выполнить работу можно самостоятельно.

Важная информация о кладке

Цепная кладкаКрепость конструкции зависит от соблюдения технологии укладки

Если в процессе кладки кирпича соблюдать все правила, то конструкция получится крепкая, монолитная и будет стоять не один десяток лет.

Перед началом работ следует узнать виды кладки стен, ознакомиться с которыми можно в таблице:

Вид кладкиОписание
1Сплошной.Можно добиться монолитной конструкции, которая выполняется по ширине в половину кирпича. Работа проводится вдоль наружной грани стен, а каждый ряд выполняется из половины кирпича, в строительстве метод так и называется «в полкирпича».
2Облегченный.Часто используется для возведения многоэтажных построек. Подобная кладка выполняется из пары стен шириною в полкирпича. Выкладывают стены параллельно одна другой, а полученное пространство служит для утеплительных материалов.
3Армированный.Применяется метод для дополнительного усиления стен. Арматура монтируется во время кладки наружных стен в горизонтальных и вертикальных швах. Может быть использована специальная армирующая сетка, которую нужно монтировать каждые 3-5 рядов.
4Декоративный.Такие виды часто применяются для облицовки зданий. Кладка может быть разной.

класть кирпичКроме описанных видов в строительстве есть еще очень много методов, как можно выкладывать кирпич:
  1. Цепная кладка, которая заключается в чередовании всех рядов.
  2. Крестовый метод содержится в кладке горизонтальных швов, а перевязка выполняется с ложковыми швами.
  3. Не менее популярная «голландская» кладка, которая делается с чередованием тычковых и других рядов.

Виды кладок очень обширны, но для работы своими руками рекомендуется использовать самые экономные и простые способы. Одним из них является колодцевый, в нем строительство стен делается в полкирпича, после чего проводится соединение горизонтальным или вертикальным мостиком.

Пространство между стенами рекомендуется заполнять пенопластом, чтобы добиться максимально качественного утепления дома, но можно использовать и другие утеплители.

Подготовка перед кладкой

расчет кирпичаРасчет толщины стен доверьте специалистам

Прежде чем возводить стены дома, нужно выполнить ряд подготовительных работ. Подготовка заключается в правильном просчете кирпича. Рекомендуется покупать материал с небольшим запасом на случай боя, брака и прочих неприятностей.

Для правильного расчета кирпича для кладки стен нужно вычислить толщину будущей постройки. Рекомендуется для этого воспользоваться услугами специалистов.

Еще до начала возведения дома из кирпича фундаментное основание нужно выровнять. Для этого можно использовать уровень, ведь важно получить горизонтальную плоскость. Все перепады могут быть заполнены обычным раствором на цементно-песочной основе.расчет кирпичной кладки

Устраняются даже перепады, которые на 2 м фундамента составляют 1 см.

кирпич красныйВозведение стен из кирпича невозможно без использования раствора. Для его приготовления используется пропорция 1:4. Иными словами, нужно положить в миксер песок (4 части) и цемент (1 часть). Перед началом работ лучше просеять весь песок, чтобы в нем не оказалось сторонних крупных примесей.

Если есть возможность, то сразу можно перемешать цемент и песок в большом объеме, при этом воду не нужно добавлять. По необходимости готовая смесь будет готова, и она просто разбавляется в воде до необходимой консистенции.

Для экономии времени и сил лучше сразу положить определенное количество кирпича по ходу движения. Это позволит постоянно не бегать за новой партией материала.

Кладка первых кирпичей

Кладка первых кирпичейПервый слой кирпичей кладется на подложку из рубероида

Технология кирпичной кладки стен выглядит следующим образом:

  1. Перед закладкой первого кирпича следует на фундамент уложить пару слоев рубероида, который будет выступать гидробарьером между стеной и фундаментом.
  2. Первый ряд кладется сразу на гидроизоляционный материал, при этом раствор можно не применять. Вес будущих стен позволит постройке устойчиво стоять на месте. Скрепление раствором должно проводиться исключительно по торцевой части кирпичей.
  3. Начало работ должно быть от угла постройки, а камни нужно располагать поперек фундамента. В таком случае при толщине более 250 мм изнутри можно будет положить еще один ряд.
  4. Кирпичную кладку наружных стен необходимо контролировать по горизонтали. Для упрощения задачи следует сразу натянуть леску или нить. Чтобы сделать процедуру, нужно в разных углах положить по кирпичу, а между ними протянуть маячок. В процессе кладки не потребуется пользоваться уровнем, ведь все будет видно по леске.
  5. По аналогии укладываются все ряды, но уже с промазыванием кирпича раствором. Для контроля вертикальной плоскости используется отвес.

Кирпичная кладка стен должна с каждым новым рядом сдвигаться на полкирпича.

Оконные и дверные проемы

проем оконныйДля верхней части проема используют бетонные перемычки

Для правильного устройства кирпичной кладки нужно знать особенности формирования проемов в здании, ведь все они нарушают прочность и целостность. Правила создания проемов следующие:

  • верхняя часть проемов должна делаться не из кирпичей, а используя для этих целей перемычки из железобетона. Перемычки можно заменять швеллерами из металла или очень прочными уголками;
  • линии проемов должны проверятся, используя для этого не только уровень, но и отвес;
  • над проемом камень нужно класть по аналогии с кладкой внешней сплошной части.

Главные правила возведения

тычком наружуТехнология кладки стен из кирпича требует от работника выполнения некоторых правил. Если их соблюдать, то здание будет прочным и простоит много лет. Главные правила следующие:

  1. Первый ряд укладывается тычком наружу, остальные 5 рядов нужно располагать вдоль фундамента. Такая перевязка должна повторяться каждые 5 рядов. В углах перевязка делается по аналогии, но швы не должны быть в одной линии.
  2. Вертикальность можно проверить только отвесом, который прикладывается по кирпичной кладке к обеим стенам. Для упрощения контроля рекомендуется использовать порядовки.

Стены зданий могут быть разными по толщине. Если делается простенка из кирпича, то принято класть ее в полкирпича. Здания для хозяйственных нужд, которые не будут отапливаться, возводятся в один кирпич или же в 25 см. Для жилых построек используется кладка в 1,5, 2 и 2,5 кирпича. Подробнее о правильном возведении стен смотрите в этом видео:

Раствор, который наносится на кирпич, должен заполнить все пустоты между ним. Максимальный шов может составлять 1,2 мм, а его разделка зависит от личных предпочтений.

При временной остановке работы незавершенные стены нужно закрывать пленкой, которая сможет противостоять дождю и воде. В противном случае могут появиться высолы.

возведение стенИспользуя инструкции и советы, приведенные в статье, можно будет возвести дом или дачу своими силами.

В самом начале своей строительной карьеры следует поучиться немного, сделать небольшую постройку в виде курятника или сарая.

Это позволит понять, как производится кладка, и сразу выявить все сложности работы.

Кирпичные стены и толщина кладки по СНиП: бетонные перекрытия


Кирпич является наиболее популярным, надежным и долговечным строительным материалом. Построенный дом из этого изделия всегда смотрится красиво и богато. Благодаря различным технологиям кладки можно построить дом на любой вкус.

Основные критерии в строительстве стен

кирпичные стены

Чтобы дом получился теплым и надежным, необходимо учитывать толщину кирпичной стены

Чтобы дом получился теплым и надежным, необходимо учитывать толщину кирпичной стены. Как правило, толщина кирпичной кладки рассчитывается исходя из климатических условий. Согласно СНИП, за толщину несущей конструкции принято считать ширину кирпичного изделия, т.е. 25 см или 250 мм. В кирпичных домах несущие конструкции играют важную роль. Именно она способна выдержать нагрузку, а также вес перекрытий и перегородок. Некоторые внутренние перегородки также могут быть несущими. Их ширина не должна составлять менее 250 мм, иначе конструкция не выдержит нагрузки перекрытия в кирпичном доме. Кирпичные стены могут быть внутренними и наружными. Для каждого вида есть своя оптимальная толщина. Например, для внутренней части она составляет 0,5 строительного материала. А вот для наружной части, учитывают погодные, климатические условия и используемый утеплитель. По сути, толщина строения может быть небольшой, главное выполнить качественное утепление дома.

Виды кирпичной кладки

толщина стен из кирпича

Кирпичные стены имеют несколько видов кладки, благодаря которой можно украсить дом необычным рисунком

Кирпичные стены имеют несколько видов кладки, благодаря которой можно украсить дом необычным рисунком. Специалисты выполняют настоящие шедевры. Популярные виды кирпичной кладки.

Сплошной вид. Укладывают его в виде монолитной конструкции, ширина составляет 0,5 строительного материала.

Облегченный колодцевый вид. Данный метод применяют при строительстве небольших строений. Конструкция состоит из нескольких перегородок в 0,5 строительного материала, уложенных между собой. Колодцевый вид кладки предполагает использование целого строительного материала, а его простенок принято заполнять теплоизоляцией.

Армированный вид кладки. Применяется для зданий, подверженных сильной нагрузке. Арматуру фиксируют в горизонтальном и вертикальном швах, толщиною в 4 мм.

Декоративный вид. Данный метод пользуется большой популярностью при облицовке строений. Вариантов декоративной кладки очень много. Довольно часто в процессе облицовки используют керамический и силикатный строительный материал.

Рекомендуем к прочтению:

Выполнение кладки в полтора и два кирпича

толщина кирпичной кладки

Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию

Кирпичная кладка выполняется согласно определенных правил. Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию. Суть перевязки заключается в правильном распределении нагрузки и увеличении прочности строения. Перевязку можно выполнить тремя способами:

  • поперечный шов, препятствующий соединению смещения кирпичей по всей конструкции;
  • перевязка вертикального шва;
  • продольный шов, препятствующий расслоению и смещению строительного материала, распределяет равномерную нагрузку.

Кирпичные стены выкладывают двумя способами: многорядным или однорядным. Для однорядного типа характерно выложить ряд наружу ложковой стороной, а второй ряд выкладывают наружу тычковой поверхностью. В итоге, получается, каждый поперечный шов сдвигается на ¼ строительного материала, а продольный шов на 0,5.

Для многорядного типа характерно чередование через несколько ложковых.

Строительство в полтора изделия. Толщина стен дома из кирпича может составлять и 380 мм. Такой метод кладки достаточно распространённый и называется в полтора кирпича. Изделие начинают выкладывать из углов, первые кирпичи располагают перпендикулярно. Первый ряд выкладывают с помощью строительного шнура, который фиксируют по высоте первого и второго кирпича. Тычковую поверхность располагаем по внешней стороне, а внутреннюю сторону располагаем ложковой частью. Следующий ряд выкладывается противоположно первому, таким образом, получается зеркальное отражение. Толщина стены, устроенная в полтора кирпича, способна выдержать нагрузку крыши и перекрытия между этажами. Особенность этого метода заключается в том, что вертикальный шов не совпадает, он полностью перекрыт поверхностью других кирпичей.

Важно! Ширина шва является важным показателем. Если его величина стала больше, это означает, образовалось отклонение направления всей кладки.

Строительство в два изделия. Способ кладки в 2 кирпича или в 500 мм выполняют в местах с сильными перепадами температур. Такая толщина стен из кирпича не требует использование утеплительных материалов. Качество конструкции напрямую зависит на долговечность строения и его термоизоляцию.

Основные этапы возведения внутренних конструкций

перекрытия в кирпичном доме

Внутренние перегородки — немаловажная часть общего строительства

Для того, чтобы толщина стен из кирпича была достаточной необходимо выполнить следующие действия:

  • высыпаем раствор и разравниваем его кальмой;
  • берем изделие и кладем его в нужное место, для качественного выполнения работы, следует следить за совпадением разметки и верхнего ребра строительного материала;
  • далее осаживаем, т.е. фиксируем изделие и при помощи резинового молотка стучим по нему сверху до тех пор, пока ребро не станет на ранее установленную шнуровку;
  • в завершении убираем лишний раствор, его можно выкладывать сверху строительного материала или между его торцами.

Совет специалиста! Если вы не уверены в правильности толщины стен из кирпича, используйте мел или карандаш из воска, это поможет избежать ошибок в процессе работы.

Расчет толщины конструкции

перекрытия в кирпичных домах

Перед строительством дома, проектировщик определяет, какая будет толщина кирпичной стены

Перед строительством дома, проектировщик определяет, какая будет толщина кирпичной стены. Для оптимального варианта кладки внутренних и наружных перегородок учитывают следующее:

Рекомендуем к прочтению:

  • марка, размер и вид изделия;
  • погодные условия;
  • величину нагрузки строения.

Вычисление проводят по формуле

R= S/k или

Теплосопротивление стен = Толщина материала / на коэффициент тепло проводимости.

Для строительства стен в частном доме толщину берут следующую:

  • укладка в пол изделия (12 см) = 51 шт.;
  • в одно изделие (25 см) = 102 шт.;
  • в полтора (38 см) = 153 шт.;
  • в два (51 см)= 204 шт.

Как видим, существует много способов строительства внутренних и внешних конструкций в доме. Процесс и технология не сложны, и их вполне можно выполнить самостоятельно.

важные принципы и особенности, инструкция по строительству

Кладка в один ряд на профессиональном языке называется в полкирпича. Потому что ширина оценивается по длине ложковой части. То есть кладка стены толщиной в кирпич состоит из двух слоёв. Мы начнём с рассмотрения кирпичной кладки именно в один ряд. Именно так с перевязкой швов выполняется облицовка фасада с вентилируемым зазором. Это наиболее ответственная часть, потому что на кону стоит внешний вид здания. А теперь поговорим про то, как выполняется кладка стен из кирпича своими руками.

Кладка кирпичной стены

Принципы строительства кирпичных домов

В подвальной части рекомендуется использовать тяжёлый бетон большой марки прочности. Он плохо пропускает влагу и пар. За счёт этого цокольная часть здания не будет отсыревать. Но далеко не каждый хочет связываться со всеми сложностями заливки бетона в опалубку, поэтому во многих случаях обходятся кирпичом. При этом необходимо провести внешнюю гидро- и теплоизоляцию сооружения. В противном случае при морозном пучении грунтов может разорвать стены. Дополним к тому, что необходимо соорудить дренажную систему. Но нас сейчас интересует именно кладка.

Уже на этапе возведения фундамента цокольной части желательно позаботиться о том, чтобы габариты периметра были кратны кирпичу. Для этого нужно знать несколько простых фактов:

Обязательно подготовьте кирпичи

  1. Облицовочный кирпич выбирается заранее, чтобы были точно известны его размеры вдоль тычковой, ложковой и пастельной части. Поскольку кладка выполняется с перевязкой швов, то приходится чередовать ряды, начинающиеся с продольной или поперечной установки кирпича. Между собой габариты связаны. Обычно ложковая часть по длине чуть больше двух тычковых. Это сделано специально для того случая, когда ведётся кладка стены в 1,5 кирпича. При этом две тычковые грани, разделённые двумя швами, должны быть равны одной ложковой грани и шву. Поэтому типичная длина кирпича составляет 25 см, а глубина 12 см. Таким образом, толщина шва получается равной 10 миллиметров. Но эти соображения на практике не разделяются строителями. Они берут толщину шва по горизонтали и вертикали равной 8 миллиметров. При этом кладка на фасад идёт в один ряд. Пользуясь этими соотношениями, нужно вычислить правильную длину и ширину периметра фундамента. При этом нужно учесть, что фасадная часть обычно выкладываются заподлицо с цоколем. Но последний затем отделывается штукатуркой, в результате чего в нижней части здания получается небольшой выступ. Это не строго обязательный алгоритм действий.

    Заливка бетона

  2. При заливке бетона никаких проблем не возникает. Габариты фундамента целиком зависят от размеров опалубки. Поэтому предсказать длину и ширину цоколя ничего не стоит. Сложнее дело обстоит в том случае, когда мы решили выложить цоколь в 1,5 кирпича. В этом случае придётся руководствоваться габаритами каждого блока. А значит, шов у нас будет иметь толщину 10 миллиметров. Как быть в этом случае, чтобы угодить на размеры облицовки? Подгонка размеров производится за счёт углов. Ниже мы помещаем рисунок, который позволит реализовать эту идею на практике. Там же обозначены тычок, ложок и пастель. Вы видите, что присутствует перевязка швов, причём грани кирпича не совпадают во внутреннем ряду и внешнем. При таком строительстве неизбежно придётся раскалывать блоки на части. Подгонка длины сторон ведётся за счёт угловых элементов. Из рисунка видно, что в этих местах лежат не цельные блоки, а кусочки. Кроме того толщина шва не строго должна быть равна 10 мм. Как правильно собрать такую кладку? Все начинается с угла, в оригинальном варианте укладывается два куска длиной по три четверти. При этом, ни о какой подгонке размера пока речи не идёт. Мы же должны просчитать заранее получающуюся длину и при необходимости эти доли укоротить или удлинить. По определению нам не нужно корректировать свои размеры более чем на половину ложковой части. Поэтому на практике эти изменения будут составлять порядка 5 см. Причём набрать их можно не только корректировкой долей на угловых частях, но и изменяя толщину швов на всем протяжении цоколя.

У многих возникает вопрос, почему бы нам не ввести корректировку толщины швов в период укладки облицовочного кирпича на фасад? Ответ прост. Технически это сложно сделать. По той простой причине, что у нас должны быть строгой одинаковые швы. От этого зависит внешний вид здания. И чтобы такие характеристики обеспечить, применяется специальная методика, которую мы рассмотрим ниже. Если потребуется регулировать толщину слоя, то это несравненно увеличит время проведения работ. Либо качество станет ниже. Поэтому гораздо проще подогнать размеры относительно небольшого по высоте цоколя. Тем более, что там аккуратность не так важна.

Технология кладки кирпича

На youtube имеется видео, где узбек набрасывает цементный раствор лазерным диском. Это ничего само по себе не говорит нам, за исключением того, что особая точность при выполнении черновых работ не требуется. В обязательном порядке каждый кирпич выравнивается по уровню. Доводится до горизонтального положения постукиванием молотка или киянки. При этом активно используется отвес, чтобы стена не ушла от вертикального положения. Особенно критично это на углах. Чтобы они не заваливались.

Раствора берётся столько, чтобы выдержать толщину швов. Кладка внутренних стен других требований не предъявляет. О том, как замешать цементный раствор, мы поговорим как-нибудь в другой раз. Это и выбор песка, оценка марки прочности бетона, его подвижности, подбор правильной фракции гравия и многое другое. Для работы с кирпичом обычно используется мастерок. Раствор за раз набрасывается под небольшое количество блоков. Обычно это от одного до четырёх. Сначала покрывается пастельная часть предыдущего ряда. Затем наносится немного раствора на тычковую часть уже лежащего кирпича в этом ряду. Новый блок ставится по месту, пристукивается, выравнивается по уровню.

Устройство прочной стены

Теперь поговорим о том, как производится кладка наружных стен из кирпича на фасад:

  • В этом случае очень важно выдержать одинаковую толщину швов. Для этого мастера рекомендуют применять один из двух методов. Мы рассмотрим тот, который называется под рейку. Для проведения всех работ понадобятся две идеально ровные рейки квадратного сечения со стороной 8 миллиметров. Одна из них по длине равна чуть более 4 ложковых граней кирпича. То есть это получается что-то в районе метра. К искомой длине не забудьте приплюсовать 3 толщины шва. То есть 25 миллиметров. Вторая рейка будет служить для формирования вертикальных швов. Длина её немного превышает высоту одного кирпича. То есть это буквально 15 сантиметров.
  • Будем считать, что кладка у нас начинается с цоколя. Мы не забыли провести горизонтальную гидроизоляцию, поэтому вся поверхность у нас покрыта, например, рубероидом. Процесс создания кладки начинается с примерки. Выше был озвучен тот факт, что геометрические размеры цоколя, точнее его периметра, должны быть согласованы с габаритами облицовочного кирпича. Но на практике возникают различные погрешности, поэтому и производится примерка. Для этого блоки выкладываются по сухому. Чтобы выровнять кирпич так, как он будет лежать, применяется короткая рейка толщиной 8 миллиметров. Начиная от угла, кладётся кирпич, затем откладывается при помощи рейки зазор на шов, после чего ставится соседний блок. Так нужно обойти весь периметр, убедиться, что кладка кратна габаритам, а перевязка швов не нарушается. Поясним этот момент более подробно. Длина любой стороны цоколя должна быть кратна стороне кирпича, плюс одна его тычковая часть с учётом толщины швов 8 миллиметров. Например, для блока на 25 см это может быть 25 х 20 + 12 + 20 х 0,8 = 528 см. Или 5 метров и 28 см. Мы предполагали, что длина кладка состоит из 20 кирпичей и одного положенного тычком на углу.

    Строительство стен своими руками

  • Как только примерка успешно завершена, можно начинать класть первые ряды. Процесс начинается с углов. За раз кладётся обычно не один ряд, а три. Для этого на углу нужно создать базис. Это выглядит следующим образом. В первом ряду вдоль одной стороны кладётся два кирпича, один из которых заходит тычковой гранью на примыкающую стену. Во втором ряду количество блоков уменьшается на один. Они ставятся буквой Г с перевязкой швов относительно предыдущего ряда. Наконец, верхний слой состоит всего из одного кирпича. Это начальный ориентир, от которого можно двигаться дальше. Кирпичи тщательно выравнивается не только уровнем, но и отвесом. Зато укладка всех остальных блоков производится максимально быстро, некоторые каменщики дополнительно для ориентации натягивают нитку.
  • Кладка стен из кирпича производится по рейкам толщиной 8 миллиметров. Для первого ряда одна из них кладётся вдоль произвольной стороны, одним концом упираясь в созданный угол. Заходит заподлицо с фасадом. Технология кладки предполагает нанесение раствора на пастельную часть. Внешняя сторона ограничена нашей планкой, а за внутренние стороны раствор может немного вылезать. Теперь набрасывается мастерком раствор на тычковую часть углового кирпича. Для ограничения используется короткая вертикальная рейка. Она ограничивает тычковую грань снаружи. Изнутри раствор может немного вылезать. Кирпич кладётся и лёгкими постукиваниями выравнивается до горизонтального положения. Вниз ему не даёт уйти горизонтальная рейка. С боковой стороны блок ограничен вертикальной рейкой. Это во многом упрощает выравнивание. Кладка производится по три-четыре кирпича в ряд, либо можно сразу выложить ряд между углами полностью.

В следующий раз мы расскажем, как производятся кладка стен в 1 кирпич, кладка стен в 2 кирпича. Также будет рассмотрена технология затирки и дана инструкция, как самостоятельно выполнить операцию при помощи обычной малярной кисти. На самом деле виды кладки очень многочисленны. Перечислить их все мы не имеем возможности.

105 фото подробного описания технологии кладки

Для создания кирпичной кладки надёжной и долговечной, необходимо не только обладать самыми качественными материалами и инструментами, но и соблюдать основные нормы и правила кладки. Фото кладки стен вы могли увидеть и в интернете и на страницах строительных изданий.

Правила и технология кладки стен отличаются друг от друга в зависимости от строительного материала, который используют при кладке.

Выбор материала

Для возведения кладки чаще всего выбирают кирпич. Кирпич для кладки популярен двух видов – это керамический и силикатный. Если совместить работу из двух этих видов, то можно получить хороший и креативный результат. Инструкции как класть стены своими руками четко прописаны в интернете.

Красный кирпич для кладки можно изготовить и в домашних условиях. Для этого потребуется специальное видообразование глины, которая выливается в специальную форму и запекается при высокой температуре. Смесь перестает поглощать влагу и поры в ней герметизируются (за счет чего кирпич и застывает).


Для кладки внутренних стен используют кирпичи универсальных размеров. Кладка несущих стен может предусматривать как стандартные кирпичи, так и специально подобранные.

В современно время в строительстве лучше всего использовать кирпичные блоки. Такие блоки по своему размеру намного больше обычного кирпича. Это значит, что процесс кладки с такими блоками будет проходить намного меньше по времени и лучше по качеству.

Чтобы построить кладку ровную и без дефектов, следует приобрести качественный материал без изъянов:

  • известка;
  • цемент;
  • цемент-известь;

Компонент, который всегда является обязательным, вне зависимости от основы – это песок. Во время изготовления раствора следует четко знать необходимые пропорции и соблюдать их соотношения между собой. Если неграмотно отнестись к этому вопросу, то качество раствора будет на худшем уровне.

Но на качество, кроме пропорций, влияет также и стоимость и марка материалов, используемых для создания раствора.


Инструментарий

Для того, чтобы построить кладку кирпичную, нужно под рукой иметь все требуемые инструменты – это:

  • Большая тара для смешивания раствора и подготовки смеси;
  • Ненужные целые ведра для носки раствора;
  • Специальная строительная леска;
  • Специальные инструменты для расшивки;
  • Уровень;
  • Средства для разделения кирпичей;
  • Углы для сверки;

Перед выкладкой начального ряда на смесь, требуется провести определенные расчеты. Это делается для того, чтобы в ряду находилось, как можно больше целых кирпичей. Самый первый ряд разрешено провести без смеси, на основание выкладывают кирпичи и просто делается разметка.


Свойства и характеристики

Кладка из обычного кирпича будет толщиной в половину кирпича. Если дело касается внешних стен, то толщина достигает до одного кирпича. Это, обычно, 20-25 сантиметров. Внутренние работы, к примеру, установка перегородки и тому подобное делается тоже в пол кирпича.

Стоит заранее отметить, что такие конструкции будут не самой высшей прочности. Опытные строители дополнительно армируют её. Армирование проходит по наружным стенкам. Усиление проводится через каждые 3-4 ряда.

Кладка над дверями или окошками осуществляется крайне внимательно. Следует усилить такие ряды металлическим уголком стандартного размера 100х100. Также можно отдать предпочтение армирующей стенке.


При установке колонн могут использовать не только горизонтальное, но и вертикальное закладывание арматуры. Арматура закладывается именно внутри кладки из кирпичей.

Расстановка кирпичей всегда начинается с нижних углов. Для начала работы необходимо выкладывать пару рядов в высоту. С помощью такого хода можно огладить ряды по специальной натянутой леске.

Вариации кладки могут быть двух видов:

  • кладка в прижим, то есть когда ваша смесь слишком жесткая. Для укладки смеси в этом случае нужно обзавестись кельмой. Излишние частички смеси, которые выступают из-под швов, необходимо удалить осторожно;
  • кладка впритык, когда смесь пластичная и удобная в работе. Каждый укладываемый блок прижимается к предыдущему. Части в торце тоже следует обработать смесью. Стыки тоже необходимо заполнить при требовании.

Фото процесса кладки стен

Также рекомендуем посетить:

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
