Рекомендации по кладке стен из блоков

Транспортировка и хранение твинблоков на стройплощадке

     Перевозка твинблоков, упакованных на поддоне, осуществляется автомобильным транспортом. Используемый автотранс­порт должен иметь кузов с горизонталь­ной поверхностью, открывающиеся или съемные борта, а также съемные стойки. При транспортировке изделий необходимо обеспечить их защиту от механических пов­реждений и увлажнения. Для предотвраще­ния повреждения блоков, каждый ряд под­донов с продукций необходимо закрепить к платформе машины крепежными ремнями.



     Для разгрузки поддонов с твинблоками следует применять мягкие стропы, обес­печивающие надежную фиксацию груза и исключающие порчу кромок изделий. Ис­пользование для этой цели металлических строп приводит к разрушению продукции.





     Твинблоки следует хранить на под­донах, которые должны быть разме­щены на специально подготовленных ровных площадках. В целях защиты твин- блоков от дождя и снега при хранении не рекомендуется снимать полиэтиле­новое полотно с верхней части поддона.

Подготовительные мероприятия

Кладка твинблоков начинается на предварительно подготовленный фун­дамент. В большинстве случаев, при малоэтажном строительстве фунда­ментом служит железобетонная плита, толщина и техническое решение кото­рой определяется конструктивными осо­бенностями возводимого здания. После того как фундамент набрал прочность, приступают к возведению стен. Перво­начально производится разметка мест расположения наружных и внутренних стен, а также намечают места установ­ки угловых блоков. Далее, для предо­твращения проникновения влаги между фундаментом и опорным первым рядом выполняют гидроизоляцию. Последняя осуществляется с помощью гидроизоля­ционного раствора (гидроизоляционной мастики, проникающей гидроизоляции и др.), наносимого на фундамент в несколь­ко слоев. Также, для этой цели может быть использована рулонная гидроизоля­ция (рубероид 1-2 слоя), укладываемая по слою цементно-песчаного раствора толщиной 10 мм. Во всех случаях шири­на гидроизоляционного покрытия должна быть несколько больше ширины стены.

Приготовление клеевого раствора

   Для кладки твинблоков применяется тонкослойный клеевой раствор на ос­нове сухой смеси, состоящей из порт­ландцемента, тонкомолотого песка и добавок,предназначенный для кладки из­делий из ячеистого бетона. Для приготов­ления клеевого раствора сухую смесь за­творяют водой тщательно перемешивают с помощью миксера (лопастная мешалка, приводимая во вращение электродрелью). Приготовление клеевой смеси должно осу­ществляться строго в соответствии с инс­трукцией производителя. Важное значение для клеевой кладки имеет консистенция клеевой смеси. Считается, что смесь имеет требуемую консистенцию если при ее нане­сении на вертикальную поверхность твин- блока она не уплывает и не обваливается кусками. При работе с клеем необходимо строго соблюдать рекомендации по приме­нению, разработанные производителем.

Кладка первого ряда

По слою гидроизоляции укладывает­ся слой цементно-песчаного раствора толщиной 10-15 мм, на который устанав­ливаются угловые блоки первого ряда. Между угловыми блоками натягивается контрольный шнур. Далее, укладывают­ся остальные блоки первого ряда. По­ложение блока проверяется с помощью уровня, при необходимости его коррек­тируют с помощью резиновой киянки.

Правильность закладки углов зда­ния контролируется уголком. Первый ряд - самый важный, так как он будет обеспечивать точность укладки пос­ледующих рядов. Цоколь здания дол­жен быть выполнен «западающим», т.е. вышележащий ряд блоков должен свисать над цоколем на 40-50 мм, при высоте цо­коля не менее 500 мм от уровня отмостки.

Ликвидация неровностей

Обычно при кладке блоков даже самой идеальной геометрии, образуются неров­ности величиной 1 - 3 мм. Каждый такой выступ предыдущего ряда обязательно внесет свой вклад в неровности последу­ющего, а за счет клеевого слоя толщиной 1-3 мм выровнять образовавшиеся высту­пы и впадины практически невозможно. Поэтому неровности в уложенных бло­ках устраняются теркой, шлифовальной доской или рубанком, затем удаляется пыль и мелкие осколки. Устранение не­ровностей кладки позволит снизить рас­ход клея и повысить прочность кладки.

Нанесение клея

Приготовленный клей при помощи зуб­чатой кельмы или шпателем (величина зубьев гребенки 4-5мм), подбираемой в зависимости от толщины блоков, рав­номерно наносится на горизонтальную и вертикальную поверхность твинбло­ков слоем 1-3 мм. Клеевую смесь следу­ет наносить на всю горизонтальную по­верхность не оставляя свободных зон.

     На вертикальную поверхность на­носится раствор согласно схеме.

•    Нанесенный раствор на блоке должен иметь бороздообразную форму. Проме­жутки между пазом и гребнем, а также между захватными карманами для рук не заполняются. Летом, перед нанесением клеевого раствора, рекомендуется не­много смочить поверхность блоков водой.

Изготовление доборных блоков

     Доборные блоки легко выпиливаются при помощи ручной или электрической пилы. Для обеспечения точности реза­ния блоков и соблюдения прямых углов применяется металлический угольник.

Кладка второго и последующих рядов

 После того, как выложен первый ряд блоков, осуществляется кладка второго ряда. После нанесения клея, блок с мак­симальной точностью устанавливается по месту, его положение контролируется при помощи уровня и при необходимос­ти корректируется резиновым молотком. При выполнении кладки необходимо до­биться полного заполнения шва. Незапол­ненные швы или их отдельные участки могут привести к возникновению трещин усадочного характера. Выступающий из шва раствор не затирается, а удаляется с помощью мастерка. Толщина шва между твинблоками не должна превышать 3 мм.

Вертикальность поверхностей стен и углов кладки проверяется уров­нем и отвесом. Кладку следу­ет вести с перевязкой в полблока. Кладка последующих рядов осу­ществляется в соответствии с реко­мендациями, приведенными выше.

Армирование кладк

     При возведении конструкции из твин- блоков необходимо предусматри­вать конструктивное поперечное ар­мирование в плоскости кладки стен:

• в уровне перекрытий;

• в подоконных зонах;

• на глухих участках стен, а также во всех случаях по высоте кладки при рассто­янии в свету между перекрытиями до 3 м в одном уровне по высоте, при расстоянии более 3 м в 2 уровня по высоте.

Для армирования нужно использовать ар­матуру класса А 400 с площадью сечения:

• не менее 0,785см2 при армировании подоконной зоны;

• не менее 2,26см2 при конструировании армопояса в уровне перекрытия;

•  не менее 150мм2 на 1 м2 вертикального поперечного сечения стены, при армиро­вании глухих участков стен и во всех слу­чаях при высоте кладке при расстоянии в свету между перекрытиями более 3м. Арматура укладывается в заранее про­резанный в кладке паз (рекомендуе­мый размер 25х25). Паз выполняется с помощью специального штрабореза. После нарезания необходимо удалить образовавшуюся пыль из паза. Далее, в паз закладывается клеевой раствор, ис­пользуемый для кладки блоков. После этого следует уложить и максимально вдавить арматурные стержни в раствор. Необ­ходимо обеспечить, чтобы арматура была полностью покрыта клеевым раствором.

     Число арматурных стержней по ширине кладки не менее 2 (двух). При невозмож­ности размещения двух стержней по шири­не, допускается их располагать в соседних по высоте швах или армировать кладку од­ним стержнем эквивалентной площадью сечения. Все металлические элементы, ус­танавливаемые в кладку, должны изготав­ливаться из нержавеющей стали или обыч­ной стали с антикоррозионным покрытием.

     Подробные вопросы армирования рас­смотрены в альбоме УралНИИАС.

Монтаж перемычек

    Перемычка подбирается в соответствии с толщиной стены. Высота перемычки должна совпадать с высотой твинбло- ка, глубина опирания должна составлять не менее 25-30 см с каждой стороны. В некоторых случаях для этой цели может быть использован металлический уголок.

Сопряжение наружных и внутренних стен рекомендуется осуществлять перевязкой твинблоков или с помощью металлических анкеров. В качестве металлических анке­ров можно использовать металлические скобы диаметром 10-12 мм, Т-образные анкеры из полосовой стали толщиной 3 мм. и др. варианты. Связи между про­дольными и поперечными стенами долж­ны быть установлены, в уровне подокон­ников и в уровне перемычек над окнами. Кроме того, для сопряжения наружных продольных и поперечных стен в уровне перекрытия предусматривается армопояс. Площадь сечения арматуры в армопоясе, должна составлять не менее 2,26см

2 и не ме- нее2-хстержнейдиаметр 12мм класса А400.

     Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой, прочность сварного шва должна быть выше прочности металла по основному сечению стержней. Под торцами плит перекрытия, опирающихсянастену,арматурныестержни должны проходить внутри монолитной же­лезобетонной подушки. По краям монолит­ной подушки устанавливаются закладные детали к которым привариваются стержни армопояса. Стержни армопояса, прохо­дящие внутри железобетонной подушки, привариваются снизу закладной детали, а стержни, проходящие по продольным стенам, привариваются сверху закладной детали. Стержни армопояса в продольных стенах укладываются в специально про­резанные пазы на стеклосетку, так, чтобы она попадала под стержни и прижимались ими к твинблоку, пазы заполняются клеем.

    В большинстве случаев для устройства перекрытия используется железобетон­ная пустотная плита. Для предотвращения разрушения ячеистого бетона, опирание железобетонных плит перекрытия на сте­ну должно осуществляться через железо­бетонную монолитную подушку толщиной 120 мм и шириной 250 мм, которая вы­полняется на всю длину опирания диска перекрытия на стену. Плиты перекрытия должны опираться на стену не менее чем 120 мм через железобе­тонную подушку. Во внутренних несу­щих стенах железобетонная подуш­ка устраивается на всю ширину стены. Железобетонная подушка армируется сетками из арматуры диаметр не менее 10 мм класса А400. Ячейка сетки должна иметь размеры 100x100 мм. Для изготов­ления монолитной подушки необходимо использовать бетон класса В15. Подуш­ка должна заходить в продольные сте­ны на глубину 200-250 мм с обеспечени­ем теплоизоляции торца подушки слоем твинблока толщиной не менее 140 мм.

     От торца плиты перекрытия до наружной грани стены здания должен оставаться слой из ячеистого бетона толщиной не ме­нее 140 мм. Между стеной и торцом плиты должен оставаться пустой зазор толщи­ной 1-2 см для восприятия температурных деформаций здания. Зазор между торцом плиты перекрытия и стеной может допол­нительно утепляться эффективным утеп­лителем. При утеплении торцов плит утеп­лителем укладка кладочных арматурных стеклосеток в горизонтальный шов клад­ки под плитой и над плитой обязательна. Паз глубиной 20 мм, образовав­шийся под и над плитой перекры­тия рекомендуется заделывать легко деформируемым материалом: древесно­волокнистой рейкой или цементно-извес- тковым-песчаным раствором марки М25.

Крепление к стенам

Газобетон легко гвоздится дюбелем или специальным гвоздем для ячеистого бето­на, стандартным гвоздем. Для больших на­грузок рекомендуются инъекционные или расклиниваемые дюбеля. Для предотвра­щения разрушения бетона под резьбой при использовании саморезов необходимо избегать высокой скорости закручивания.





Устройство скрытой проводки

Перед отделочными работами выпол­няют каналы под электропроводку, тру­бопроводы специальным штраборезом или штепсельной фрезой (сверлом). Вы­емки и отверстия для розеток, выключа­телей, трубопроводов выполняют дре­лью со специальной фрезой (сверлом).

Отделка

    Отделка фасада здания из твинблоков может быть выполнена из кладочных мате­риалов (лицевой керамический кирпич, си­ликатный кирпич), изделий с механическим креплением (вентилируемые фасады, сай­динг), а также штукатурными и окрасочными составами. Во всех случаях выбранный вид отделки, должен обеспечивать влагонеп- роницаемость конструкции из твинблоков, но в тоже время быть паропроницаемым. Для внутренней отделки могут быть ис­пользованы как штукатурные и окрасочные составы, так и изделия на основе гипсо- картона, отделочных плит и др. Наносить отделочные составы следует в соответс­твии с рекомендациями производителя.



Инструмент для кладки и монтажа твинблоков

Ленточная пила

Предназначена для распиловки ячеисто­го бетона. Прямой привод. Автоматичес­кое отключение. Вес 125 кг, высота 175 см.

Ручная пила

Предназначена для ручной резки ячеис­того бетона. Имеет твердосплавные зу­бья и высокую степень износостойкости.



Сверло для стен

Сверление ячеистого бетона для трубных разводок. Длина 300 мм, 020 мм или 030 мм





Винтовое сверло

Выполнение отверстий для труб­ных разводок. Длина 300 мм, 050 мм.

Сверло

Подготовка выемок в стенах из яче­истого бетона для распределитель­ных коробок, выключателей, розеток.



Ручной специальный штраборез

Выполнение в стенах из ячеистого бетона штраб для труб и электропроводки. Приме­ним для бетона В2,5

Долото

Выполнение в стенах из ячеистого бето­на штраб для труб и электропроводки.

Применим для бетона <2,5.

Рубанок

Предназначен для снятия фа­сок с изделий из ячеистого бетона



Лопастная мешалка

Применяется для перемешивания клеевых составов, как сменное обо­рудование к электрической дрели



Ковш

Применяется для быстрого нанесения и разравнивания клея при кладочных ра­ботах. Изготавливается для всех тол­щин стен, то есть 100, 200, 300 и 400 мм.



Резиновый молоток

Применяется для рихтовки блоков с це­лью предотвращения их повреждения.



Шлифовальная доска

Предназначена для ликвидации неров­ностей на поверхности ячеистого бетона.





Угольник

Предназначен для обеспечения точностирезания блоков на доборные элементы.

Дом из твинблока своими руками

Ячеистый бетон набирает популярность все больше. Выбирая, из чего строить свое жилище, многие застройщики предпочитают как раз ячеистый либо газобетон. На другими словами множество обстоятельств, фундаментальная из которых – свойства материала. Одним из разновидностей газобетона есть твинблок. Его изготавливают в автоклаве при температуре 180?C под давлением в 12 атмосфер. Данный высокотехнологичный материал соответствует всем стандартам и современным требованиям и употребляется в строительных работах разных зданий. Дабы сделать дом из твинблока своими руками, вам не потребуется глубоких профзнаний и навыков в строительных работах. Одним из преимуществ этого стройматериала есть простота в работе. Рассмотрев технологию и изучив подробности строительства, вы сможете выстроить таковой дом самостоятельно.

Преимущества стройматериала

При постройке дома все желают сделать его быстро, как следует, дабы он был прочный, теплый и стоял много лет. Всего этого возможно достигнуть, применяя твинблок. Давайте рассмотрим его основные качества и преимущества:

  1. Прочность. Данный материал имеет высокую конструктивную плотность, исходя из этого твинблок возможно смело применять для постройки несущих стен. Они выдержат кроме того нагрузку дома в 2 либо 3 этажа, причем перекрытие возможно делать из тяжелых цементных плит. А в то время, когда в замыслах строительство каркасно-монолитного варианта, то стенки возможно возводить значительно выше.
  2. Теплоизоляция. Твинблок имеет пористую структуру, что разрешает сохранять тепло в доме и пропускать воздушное пространство. А материалы, каковые входят в состав, существенно повышают характеристики постройки. К примеру, в зимний период вы сможете экономить на отоплении помещения, поскольку твинблок имеет высокие теплоизоляционные свойства, а летом в вашем доме будет прохлада, поскольку прямые лучи солнца не будут очень сильно прогревать дом, создавая хороший микроклимат.
  3. Совершенные геометрические формы. Благодаря такому показателю, строить ровные стенки будет значительно легче.
  4. Легко обрабатываем. Блокам легко придавать желаемую форму и обрабатывать, причем делать это возможно простой ножовкой. Их легко резать и сверлить вручную. В случае если при постройке вы планируете сделать сложные архитектурные конструкции, то это не составит особенного труда. направляться подчернуть, что это свойство полезно не только при возведении дома, но и в то время, когда проводятся внутренние работы. Так как если вы желаете сделать каналы для электропроводки либо трубопровода, воспользуйтесь шлифовальной машинкой с отрезным кругом.
  5. Огнеупорность и морозоустойчивость. В составе твинблока материалы, каковые не горят, имеют первую степень стойкости к огню. А благодаря своей устойчивости к минусовым температурам, его возможно применять в районах с жёстким климатом.
  6. Звукоизоляция и экологичность. Если вы живёте в шумном городе либо около рынка, дороги либо вокзала, то стенки из твинблока будут защищать вас от посторонних шумов. А значительно лучше то, что в их составе нет веществ и тяжелых металлов, каковые смогут оказывать негативное влияние на ваше здоровье.
  7. Маленький вес. При своих размерах, каковые значительно больше кирпича, вес твинблока не так уж и велик. Это разъясняется пористой структурой, исходя из этого работать с материалом будет легко, а для устройства фундамента необязательно его усиливать и углублять на пара метров. Возводить стенки значительно стремительнее и легче, чем из кирпича, тем более что переме

Рекомендации по кладке стен из твинблока | Хаус Эксперт

Транспортировка и хранение твинблоков на стройплощадке

Перевозка твинблоков, упакованных на поддоне, осуществляется автомобильным транспортом. Используемый автотранспорт должен иметь кузов с горизонтальной поверхностью, открывающиеся или съемные борта, а также съемные стойки. При транспортировке изделий необходимо обеспечить их защиту от механических повреждений и увлажнения. Для предотвращения повреждения блоков, каждый ряд поддонов с продукций необходимо закрепить к платформе машины крепежными ремнями.

Для разгрузки поддонов с твинблоками следует применять мягкие стропы, обеспечивающие надежную фиксацию груза и исключающие порчу кромок изделий. Использование для этой цели металлических строп приводит к разрушению продукции.

Твинблоки следует хранить на поддонах, которые должны быть размещены на специально подготовленных ровных площадках. В целях защиты твинблоков от дождя и снега при хранении не рекомендуется снимать полиэтиленовое полотно с верхней части поддона.


Подготовительные мероприятия

Кладка твинблоков начинается на предварительно подготовленный фундамент. В большинстве случаев, при малоэтажном строительстве фундаментом служит железобетонная плита, толщина и техническое решение которой определяется конструктивными особенностями возводимого здания. После того как фундамент набрал прочность,приступают к возведению стен. Первоначально производится разметка мест расположения наружных и внутренних стен, а также намечают места установки угловых блоков. Далее, для предотвращения проникновения влаги между фундаментом и опорным первым рядом выполняют гидроизоляцию. Последняя осуществляется с помощью гидроизоляционного раствора (гидроизоляционной мастики, проникающей гидроизоляции и др.), наносимого на фундамент в несколько слоев. Также, для этой цели может быть использована рулонная гидроизоляция (рубероид 1-2 слоя), укладываемая по слою цементно-песчаного раствора толщиной 10 мм. Во всех случаях ширина гидроизоляционного покрытия должна быть несколько больше ширины стены.


Приготовление клеевого раствора

Для кладки твинблоков применяется тонкослойный клеевой раствор на основе сухой смеси, состоящей из портландцемента, тонкомолотого песка и добавок,предназначенный для кладки изделий из ячеистого бетона. Для приготовления клеевого раствора сухую смесь затворяют водой тщательно перемешивают с помощью миксера (лопастная мешалка, приводимая во вращение электродрелью). Приготовление клеевой смеси должно осуществляться строго в соответствии с инструкцией производителя. Важное значение для клеевой кладки имеет консистенция клеевой смеси. Считается, что смесь имеет требуемую консистенцию если при ее нанесении на вертикальную поверхность твинблока она не уплывает и не обваливается кусками. При работе с клеем необходимо строго соблюдать рекомендации по применению, разработанные производителем.


Кладка первого ряда

По слою гидроизоляции укладывается слой цементно-песчаного раствора толщиной 10-15 мм, на который устанавливаются угловые блоки первого ряда. Между угловыми блоками натягивается контрольный шнур. Далее, укладываются остальные блоки первого ряда. Положение блока проверяется с помощью уровня, при необходимости его корректируют с помощью резиновой киянки.

Правильность закладки углов здания контролируется уголком. Первый ряд – самый важный, так как он будет обеспечивать точность укладки последующих рядов. Цоколь здания должен быть выполнен «западающим», т.е. вышележащий ряд блоков должен свисать над цоколем на 40-50 мм, при высоте цоколя не менее 500 мм от уровня отмостки.


Ликвидация неровностей

Обычно при кладке блоков даже самой идеальной геометрии, образуются неровности величиной 1 - 3 мм. Каждый такой выступ предыдущего ряда обязательно внесет свой вклад в неровности последующего, а за счет клеевого слоя толщиной 1-3 мм выровнять образовавшиеся выступы и впадины практически невозможно. Поэтому неровности в уложенных блоках устраняются теркой, шлифовальной доской или рубанком, затем удаляется пыль и мелкие осколки. Устранение неровностей кладки позволит снизить расход клея и повысить прочность кладки


Нанесение клея

Приготовленный клей при помощи зубчатой кельмы или шпателем (величина зубьев гребенки 4-5мм), подбираемой в зависимости от толщины блоков, равномерно наносится на горизонтальную и вертикальную поверхность твинблоков слоем 1-3 мм. Клеевую смесь следует наносить на всю горизонтальную поверхность не оставляя свободных зон. На вертикальную поверхность наносится раствор согласно схеме.

Нанесенный раствор на блоке должен иметь бороздообразную форму. Промежутки между пазом и гребнем, а также между захватными карманами для рук не заполняются. Летом, перед нанесением клеевого раствора, рекомендуется немного смочить поверхность блоков водой.


Изготовление доборных блоков

Доборные блоки легко выпиливаются при помощи ручной или электрической пилы. Для обеспечения точности резания блоков и соблюдения прямых углов применяется металлический угольник.


Кладка второго и последующих рядов

После того, как выложен первый ряд блоков, осуществляется кладка второго ряда. После нанесения клея, блок с максимальной точностью устанавливается по месту, его положение контролируется при помощи уровня и при необходимости корректируется резиновым молотком. При выполнении кладки необходимо добиться полного заполнения шва. Незаполненные швы или их отдельные участки могут привести к возникновению трещин усадочного характера. Выступающий из шва раствор не затирается, а удаляется с помощью мастерка. Толщина шва между твинблоками не должна превышать 3 мм.

Вертикальность поверхностей стен и углов кладки проверяется уровнем и отвесом. Кладку следует вести с перевязкой в полблока. Кладка последующих рядов осуществляется в соответствии с рекомендациями, приведенными выше.


Армирование кладки

При возведении конструкции из твинблоков необходимо предусматривать конструктивное поперечное армирование в плоскости кладки стен:

  • В уровне перекрытий;
  • В подоконных зонах;
  • На глухих участках стен, а также во всех случаях по высоте кладки при расстоянии в свету между перекрытиями до 3 м в одном уровне по высоте, при расстоянии более 3 м в 2 уровня по высоте.

Для армирования нужно использовать арматуру класса А 400 с площадью сечения:

  • не менее 0,785см² при армировании подоконной зоны;
  • не менее 2,26см² при конструировании армопояса в уровне перекрытия;
  • не менее 150мм² на 1 м² вертикального поперечного сечения стены, при армировании глухих участков стен и во всех случаях при высоте кладке при расстоянии в свету между перекрытиями более 3м.

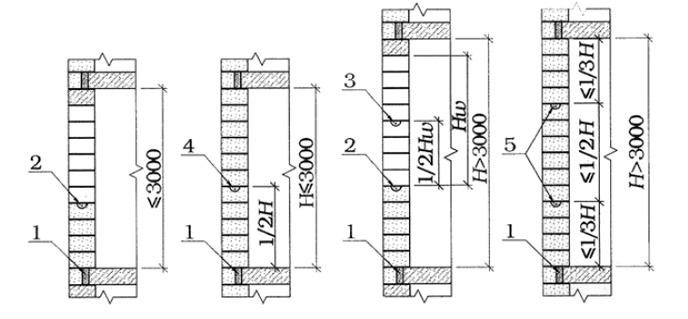

Армирование кладки из твинблока

Конструктивное армирование кладки по высоте стен:

  1. Обвязочный пояс;
  2. Конструктивное армирование кладки подоконной зоны;
  3. Конструктивное армирование кладки в пределах высоты простенка;
  4. Конструктивное армирование кладки глухого участка стены при расстоянии между перекрытиями в свету на более 3 м;
  5. Конструктивное армирование кладки глухого участка стены при расстоянии между перекрытиями в свету более 3 м.

Арматура укладывается в заранее прорезанный в кладке паз (рекомендуемый размер 25х25). Паз выполняется с помощью специального штрабореза. После нарезания необходимо удалить образовавшуюся пыль из паза. Далее, в паз закладывается клеевой раствор, используемый для кладки блоков. После этого следует уложить и максимально вдавить арматурные стержни в раствор. Необходимо обеспечить, чтобы арматура была полностью покрыта клеевым раствором. Число арматурных стержней по ширине кладки не менее 2 (двух). При невозможности размещения двух стержней по ширине, допускается их располагать в соседних по высоте швах или армировать кладку одним стержнем эквивалентной площадью сечения. Все металлические элементы, устанавливаемые в кладку, должны изготавливаться из нержавеющей стали или обычной стали с антикоррозионным покрытием. Подробные вопросы армирования рассмотрены в альбоме УралНИИАС.


Монтаж перемычек

Перемычка подбирается в соответствии с толщиной стены. Высота перемычки должна совпадать с высотой твинблока, глубина опирания должна составлять не менее 25-30 см с каждой стороны. В некоторых случаях для этой цели может быть использован металлический уголок.


Сопряжение стен

Сопряжение твинблоков

Сопряжение наружных и внутренних стен рекомендуется осуществлять перевязкой твинблоков или с помощью металлических анкеров. В качестве металлических анкеров можно использовать металлические скобы диаметром 10-12 мм, Т-образные анкеры из полосовой стали толщиной 3 мм. и др. варианты. Связи между продольными и поперечными стенами должны быть установлены, в уровне подоконников и в уровне перемычек над окнами. Кроме того, для сопряжения наружных продольных и поперечных стен в уровне перекрытия предусматривается армопояс. Площадь сечения арматуры в армопоясе, должна составлять не менее 2,26см² и не менее 2-х стержней диаметр 12мм класса А 400.

Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой, прочность сварного шва должна быть выше прочности металла по основному сечению стержней. Под торцами плит перекрытия, опирающихся на стену, арматурные стержни должны проходить внутри монолитной железобетонной подушки. По краям монолитной подушки устанавливаются закладные детали к которым привариваются стержни армопояса.


Сопряжение твинблоков

Стержни армопояса, проходящие внутри железобетонной подушки, привариваются снизу закладной детали, а стержни, проходящие по продольным стенам, привариваются сверху закладной детали. Стержни армопояса в продольных стенах укладываются в специально прорезанные пазы на стеклосетку, так, чтобы она попадала под стержни и прижимались ими к твинблоку, пазы заполняются клеем.

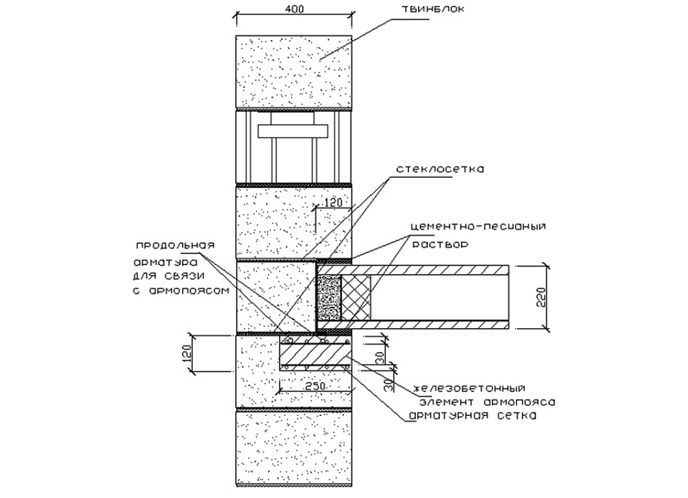

Монтаж перекрытий

Монтаж перекрытий на кладку из твинблока

В большинстве случаев для устройства перекрытия используется железобетонная пустотная плита. Для предотвращения разрушения ячеистого бетона, опирание железобетонных плит перекрытия на стену должно осуществляться через железобетонную монолитную подушку толщиной 120 мм и шириной 250 мм, которая выполняется на всю длину опирания диска перекрытия на стену. Плиты перекрытия должны опираться на стену не менее чем 120 мм через железобетонную подушку. Во внутренних несущих стенах железобетонная подушка устраивается на всю ширину стены. Железобетонная подушка армируется сетками из арматуры диаметр не менее 10 мм класса А400. Ячейка сетки должна иметь размеры 100х100 мм. Для изготовления монолитной подушки необходимо использовать бетон класса В15. Подушка должна заходить в продольные стены на глубину 200-250 мм с обеспечением теплоизоляции торца подушки слоем твинблока толщиной не менее 140 мм.

От торца плиты перекрытия до наружной грани стены здания должен оставаться слой из ячеистого бетона толщиной не менее 140 мм. Между стеной и торцом плиты должен оставаться пустой зазор толщиной 1-2 см для восприятия температурных деформаций здания. Зазор между торцом плиты перекрытия и стеной может дополнительно утепляться эффективным утеплителем. При утеплении торцов плит утеплителем укладка кладочных арматурных 14 стеклосеток в горизонтальный шов кладки под плитой и над плитой обязательна. Паз глубиной 20 мм, образовавшийся под и над плитой перекрытия рекомендуется заделывать легко деформируемым материалом: древесноволокнистой рейкой или цементно-известковым-песчаным раствором марки М25.


Крепление к стенам

Газобетон легко гвоздится дюбелем или специальным гвоздем для ячеистого бетона, стандартным гвоздем. Для больших нагрузок рекомендуются инъекционные или расклиниваемые дюбеля. Для предотвращения разрушения бетона под резьбой при использовании саморезов необходимо избегать высокой скорости закручивания.


Устройство скрытой проводки

Перед отделочными работами выполняют каналы под электропроводку, трубопроводы специальным штраборезом или штепсельной фрезой (сверлом). Выемки и отверстия для розеток, выключателей, трубопроводов выполняют дрелью со специальной фрезой (сверлом).


Отделка

Отделка фасада здания из твинблоков может быть выполнена из кладочных материалов (лицевой керамический кирпич, силикатный кирпич), изделий с механическим креплением (вентилируемые фасады, сайдинг), а также штукатурными и окрасочными составами. Во всех случаях выбранный вид отделки, должен обеспечивать влагонепроницаемость конструкции из твинблоков, но в тоже время быть паропроницаемым. Для внутренней отделки могут быть использованы как штукатурные и окрасочные составы, так и изделия на основе гипсокартона, отделочных плит и др. Наносить отделочные составы следует в соответствии с рекомендациями производителя.


Инструменты, рекомендуемые для использования при ведении кладки из блока

Кельма для нанесения клея на пеноблок

Для упрощения работы по нанесению клеевых составов при ведении кладки из пеноблоков используют специальные кельмы. Ширину кельмы подирают под ширину укладываемых блоков.

Ножовка по газобетону

Ножовка имеет крупные зубья с шагом 16 мм, выполнена из высокоуглеродистой толстой стали.

Рубанок для газобетона

Предназначен для выравнивания верхнего слоя газоблоков / пеноблоков.

Уголок для резки пеноблоков

Предназначен для облегчения резки пеноблоков под углом 90о

Штроборез для газоблоков / пеноблоков

Предназначен для изготовления штроб в пеноблоке для последующей укладки арматуры (изготовления армопоясов).


Бригада для кладки коробки из твинблока в г. Екатеринбург недорого

  • 5 000 руб

    Сборка шкафа купе

    Есть детали от шкафа купе. Часть деталей нужно изготовить по размерам, потому-что не все детали в наличии. Найти где изготовить желательно, но для начала нужно промерить размеры разумеется. Т. Е. Работа...

    Кирилл К. улица Демьяна Бедного, 4к1, Москва

  • 100 000 руб

    Сделать ремонт в ванной и туалете

    Площадь ванной 3,7 метра, туалета 2,8 метра. Высота стен 2,8 метра. Нужно положить плитку на пол и стены, сделать разводку сантехники, установить ванну и короб под водопроводные трубы.

    Smirnov I. Заводской проспект, Голицыно

  • 700 руб

    Услуги электрика

    Проверить электрику в ванной. Свет включается если и снаружи и внутри щелкнуть выключателем, а они (выключатели) не должны быть связаны между собой.

    Artem I. улица Крутицкий Вал, Москва

  • 2 500 руб

    Перевесить межкомнатную дверь

    Необходимо перевесить дверь на кухне: Застройщик сделал так, что дверь открывается в самую неподходящую сторону - во внутрь кухни и в открытом состоянии закрывает доступ к выключателю. Нужно, чтобы дверь...

    Albert I. 23-й километр, 11к 2, Киевское шоссе, поселение Московский, Москва, Россия

  • 2 000 руб

    Вырезать нарды, шахматы

    Ищу резчика по дереву для сотрудничества. Необходимо уметь изготавливать нарды, шахматы, ножи, шкатулки стандартные и по индивидуальным размерам и эскизам. Можно в &quot;зоновском&quot; стиле. С пределах...

    Валентина К. Москва, Россия

  • Строительство дома из твинблока: порядок проведения работ

    Твинблок – это высокотехнологичный строительный материал, который приобретает всё больше популярности. Благодаря компонентам, входящим в его состав и простоте работы, дом из твинблока можно построить своими руками, не имея особых навыков. Главное, чтобы был необходимый материал и инструменты для работы.

    Производство



    Строительный материал твинблок



    Твинблоки производятся по всем стандартам строительных технологий. Каждый блок в обязательном порядке проходит автоклавную обработку. Производится она при температуре в 180°С и обязательно под давлением, составляющим 12 атмосфер. Благодаря таким процессам материал приобретает высокую прочность за счёт стабилизации структуры пор.

    Преимущества твинблока

    Прочность. Благодаря конструктивной плотности материала (В3 или B5), твинблоки применяются для возведения несущих стен. Можно смело возводить здание в 2–3 этажа и использовать для перекрытия бетонные плиты. Если же использовать каркасно-монолитный вариант, то вы вполне сможете возводить более высокие стены.



    Двухэтажный дом из твинблока



    Теплоизоляция. Благодаря материалам входящим в состав, а также пористой структуре блоков, вы значительно повысите эксплуатационные характеристики здания. Так, зимой вы будете меньше тратиться на отопление, потому что дома из твинблока тепло держат намного лучше.

    Кроме этого летом стены из такого материала не будут сильно прогреваться под прямыми лучами солнца, и внутри помещения будет хороший микроклимат для комфортного проживания.

    Лёгкая обработка. Твинблоки очень легко обработать и придать им необходимую форму механическим способом. Их просто разрезать обычным домашним инструментом, благодаря чему при укладке вы сможете придать им необходимую конфигурацию, а зданию архитектурную выразительность.



    Строительство дома из твинблока



    Помимо положительных сторон в возведении стен, вы не встретите особых препятствий и при внутренних работах. Так, для прокладки каналов электропроводки вам понадобиться только шлифмашинка с отрезным кругом.

    Пожаробезопасность и морозостойкость. Состав твинблоков – это негорючие материалы, которые имеют 1 степень огнестойкости. А устойчивость к низким температурам обеспечивает капиллярно-пористое строение, это позволяет строить здания даже в самых суровых северных районах.



    Разновидности твинблока



    Экологичность и звукоизоляция. При производстве твинблоков не используются химические вещества или тяжёлые металлы, которые запрещены для строительства жилых зданий санитарно – эпидемиологическими нормами. Также стены или перегородки их таких блоков надёжно защитят вас от лишних шумов, это возможно благодаря используемым материалам и их структуре.

    Лёгкость работ. Твинблоки легкие, а это значит, что значительно упрощается процесс доставки и перемещения блоков на строительной площадке. Соединение, которое осуществляется благодаря конструктивной особенности (паз-гребень), производиться быстрее и легче. Все эти качества ускоряют весь процесс постройки зданий.

    Подведя черту под всеми вышеописанными качествами, можно смело говорить, что твинблоки объединили в себе свойства нескольких материалов:

    • огнеупорность и прочность бетонных изделий;
    • экологические качества и простоту в обработке, которые присущи дереву;
    • тепловые качества и лёгкость ( можно не использовать при строительстве дополнительные теплоизоляционные материалы).

    Порядок проведения работ

    Как и при использовании других материалов, строить дом из твинблока нужно с подготовки фундамента. Для возведения стен из таких блоков хорошо подойдут монолитный или столбчатый варианты.

    Оба этих варианта достаточно экономичны, не требуют привлечения специальной техники и предназначены в основном для лёгких сооружений. Столбчатый вариант организуется путём симметричного размещения по периметру строения бетонных столбов. Между ними нужно проложить кирпичную кладку.



    Установка столбов для фундамента



    Один минус такого фундамента – это невозможность обустройства подвального помещения.

    Обратите внимание! Обустройство столбчатого фундамента невозможно на подвижных грунтах, это нужно учесть и перед началом работ провести проверку места на их наличие.

    Монолитный фундамент также хорошо подойдёт для строительства дома из твинблока, его можно обустроить практически на любом грунте и без использования спецтехники.

    Кладка



    Кладка блоков



    Вначале на фундамент укладывается слой гидроизоляции. Начинать кладку нужно с угла. Наносим на гидроизоляцию слой раствора (7-12 мм) и устанавливает угловые блоки. Таким образом нужно сделать все углы несущих стен. Затем, натянув между ними контрольный шнур, выкладывается первый ряд. Ровность кладки нужно контролировать с помощью уровня.

    Обратите внимание! Первый ряд закладки самый важный и от него зависит весь процесс строительства. Для правильности углов используйте строительный уголок, а сам первый ряд нужно выполнить с небольшим «выпадением», то есть выдвинуть кладку на 10 см во внешнюю сторону.

    После укладки первых двух рядов нужно дать им просохнуть, и только после этого приступать к дальнейшей кладке. Важно заметить, что первые ряды обязательно нужно уложить на цементный раствор, а для последующих работ следует использовать специализированный клеевой состав.



    Оконные проемы в доме из твинблоков



    Для организации оконных и дверных проёмов используются вставки или другие подручные материалы.

    Как наносить клей



    Нанесение клея



    Правильно наносить клей нужно неровными слоями. Это можно сделать обычным шпателем или специальным зубчатым. Слой клея должен покрывать всю поверхность твинблока и его торцевую часть. Для лучшей фиксации толщина слоя наносимого клея должна быть не меньше 2–4 см.

    Выравниваем стену

    Даже при работе с лёгким и идеально ровным материалом вам не удастся сделать идеально ровную стену. Каждый ряд будет образовывать 2-3 мм неровностей, которые будут увеличиваться с каждым рядом. Но справиться с такой проблемой при строительстве дома из твинблоков можно с помощью обычной шлифовальной машины или электрорубанка.

    Обратите внимание! Лучше проверять и исправлять неровности кладки после каждого третьего ряда. Это позволит сэкономить на клеевом составе при дальнейшей работе.

    Отделка фасада



    Облицовка дома кирпичом



    Отделочные работы можно проводить при использовании любых материалов (кирпич облицовочный). Можно также использовать и другие виды облицовки с механическим креплением (сайдинг, вагонка).

    Видео

    Предлагаем вашему вниманию видеоролик, посвященный строительству из твинблоков. В видео речь идет о строительстве бани, но все равно вы сможете почерпнуть информацию, которая наверняка пригодится вам.

    Рекомендации по кладке стен из твинблока | Хаус Эксперт

    Транспортировка и хранение твинблоков на стройплощадке

    Перевозка твинблоков, упакованных на поддоне, осуществляется автомобильным транспортом. Используемый автотранспорт должен иметь кузов с горизонтальной поверхностью, открывающиеся или съемные борта, а также съемные стойки. При транспортировке изделий необходимо обеспечить их защиту от механических повреждений и увлажнения. Для предотвращения повреждения блоков, каждый ряд поддонов с продукций необходимо закрепить к платформе машины крепежными ремнями.

    Для разгрузки поддонов с твинблоками следует применять мягкие стропы, обеспечивающие надежную фиксацию груза и исключающие порчу кромок изделий. Использование для этой цели металлических строп приводит к разрушению продукции.

    Твинблоки следует хранить на поддонах, которые должны быть размещены на специально подготовленных ровных площадках. В целях защиты твинблоков от дождя и снега при хранении не рекомендуется снимать полиэтиленовое полотно с верхней части поддона.


    Подготовительные мероприятия

    Кладка твинблоков начинается на предварительно подготовленный фундамент. В большинстве случаев, при малоэтажном строительстве фундаментом служит железобетонная плита, толщина и техническое решение которой определяется конструктивными особенностями возводимого здания. После того как фундамент набрал прочность,приступают к возведению стен. Первоначально производится разметка мест расположения наружных и внутренних стен, а также намечают места установки угловых блоков. Далее, для предотвращения проникновения влаги между фундаментом и опорным первым рядом выполняют гидроизоляцию. Последняя осуществляется с помощью гидроизоляционного раствора (гидроизоляционной мастики, проникающей гидроизоляции и др.), наносимого на фундамент в несколько слоев. Также, для этой цели может быть использована рулонная гидроизоляция (рубероид 1-2 слоя), укладываемая по слою цементно-песчаного раствора толщиной 10 мм. Во всех случаях ширина гидроизоляционного покрытия должна быть несколько больше ширины стены.


    Приготовление клеевого раствора

    Для кладки твинблоков применяется тонкослойный клеевой раствор на основе сухой смеси, состоящей из портландцемента, тонкомолотого песка и добавок,предназначенный для кладки изделий из ячеистого бетона. Для приготовления клеевого раствора сухую смесь затворяют водой тщательно перемешивают с помощью миксера (лопастная мешалка, приводимая во вращение электродрелью). Приготовление клеевой смеси должно осуществляться строго в соответствии с инструкцией производителя. Важное значение для клеевой кладки имеет консистенция клеевой смеси. Считается, что смесь имеет требуемую консистенцию если при ее нанесении на вертикальную поверхность твинблока она не уплывает и не обваливается кусками. При работе с клеем необходимо строго соблюдать рекомендации по применению, разработанные производителем.


    Кладка первого ряда

    По слою гидроизоляции укладывается слой цементно-песчаного раствора толщиной 10-15 мм, на который устанавливаются угловые блоки первого ряда. Между угловыми блоками натягивается контрольный шнур. Далее, укладываются остальные блоки первого ряда. Положение блока проверяется с помощью уровня, при необходимости его корректируют с помощью резиновой киянки.

    Правильность закладки углов здания контролируется уголком. Первый ряд – самый важный, так как он будет обеспечивать точность укладки последующих рядов. Цоколь здания должен быть выполнен «западающим», т.е. вышележащий ряд блоков должен свисать над цоколем на 40-50 мм, при высоте цоколя не менее 500 мм от уровня отмостки.


    Ликвидация неровностей

    Обычно при кладке блоков даже самой идеальной геометрии, образуются неровности величиной 1 - 3 мм. Каждый такой выступ предыдущего ряда обязательно внесет свой вклад в неровности последующего, а за счет клеевого слоя толщиной 1-3 мм выровнять образовавшиеся выступы и впадины практически невозможно. Поэтому неровности в уложенных блоках устраняются теркой, шлифовальной доской или рубанком, затем удаляется пыль и мелкие осколки. Устранение неровностей кладки позволит снизить расход клея и повысить прочность кладки


    Нанесение клея

    Приготовленный клей при помощи зубчатой кельмы или шпателем (величина зубьев гребенки 4-5мм), подбираемой в зависимости от толщины блоков, равномерно наносится на горизонтальную и вертикальную поверхность твинблоков слоем 1-3 мм. Клеевую смесь следует наносить на всю горизонтальную поверхность не оставляя свободных зон. На вертикальную поверхность наносится раствор согласно схеме.

    Нанесенный раствор на блоке должен иметь бороздообразную форму. Промежутки между пазом и гребнем, а также между захватными карманами для рук не заполняются. Летом, перед нанесением клеевого раствора, рекомендуется немного смочить поверхность блоков водой.


    Изготовление доборных блоков

    Доборные блоки легко выпиливаются при помощи ручной или электрической пилы. Для обеспечения точности резания блоков и соблюдения прямых углов применяется металлический угольник.


    Кладка второго и последующих рядов

    После того, как выложен первый ряд блоков, осуществляется кладка второго ряда. После нанесения клея, блок с максимальной точностью устанавливается по месту, его положение контролируется при помощи уровня и при необходимости корректируется резиновым молотком. При выполнении кладки необходимо добиться полного заполнения шва. Незаполненные швы или их отдельные участки могут привести к возникновению трещин усадочного характера. Выступающий из шва раствор не затирается, а удаляется с помощью мастерка. Толщина шва между твинблоками не должна превышать 3 мм.

    Вертикальность поверхностей стен и углов кладки проверяется уровнем и отвесом. Кладку следует вести с перевязкой в полблока. Кладка последующих рядов осуществляется в соответствии с рекомендациями, приведенными выше.


    Армирование кладки

    При возведении конструкции из твинблоков необходимо предусматривать конструктивное поперечное армирование в плоскости кладки стен:

    • В уровне перекрытий;
    • В подоконных зонах;
    • На глухих участках стен, а также во всех случаях по высоте кладки при расстоянии в свету между перекрытиями до 3 м в одном уровне по высоте, при расстоянии более 3 м в 2 уровня по высоте.

    Для армирования нужно использовать арматуру класса А 400 с площадью сечения:

    • не менее 0,785см² при армировании подоконной зоны;
    • не менее 2,26см² при конструировании армопояса в уровне перекрытия;
    • не менее 150мм² на 1 м² вертикального поперечного сечения стены, при армировании глухих участков стен и во всех случаях при высоте кладке при расстоянии в свету между перекрытиями более 3м.

    Армирование кладки из твинблока

    Конструктивное армирование кладки по высоте стен:

    1. Обвязочный пояс;
    2. Конструктивное армирование кладки подоконной зоны;
    3. Конструктивное армирование кладки в пределах высоты простенка;
    4. Конструктивное армирование кладки глухого участка стены при расстоянии между перекрытиями в свету на более 3 м;
    5. Конструктивное армирование кладки глухого участка стены при расстоянии между перекрытиями в свету более 3 м.

    Арматура укладывается в заранее прорезанный в кладке паз (рекомендуемый размер 25х25). Паз выполняется с помощью специального штрабореза. После нарезания необходимо удалить образовавшуюся пыль из паза. Далее, в паз закладывается клеевой раствор, используемый для кладки блоков. После этого следует уложить и максимально вдавить арматурные стержни в раствор. Необходимо обеспечить, чтобы арматура была полностью покрыта клеевым раствором. Число арматурных стержней по ширине кладки не менее 2 (двух). При невозможности размещения двух стержней по ширине, допускается их располагать в соседних по высоте швах или армировать кладку одним стержнем эквивалентной площадью сечения. Все металлические элементы, устанавливаемые в кладку, должны изготавливаться из нержавеющей стали или обычной стали с антикоррозионным покрытием. Подробные вопросы армирования рассмотрены в альбоме УралНИИАС.


    Монтаж перемычек

    Перемычка подбирается в соответствии с толщиной стены. Высота перемычки должна совпадать с высотой твинблока, глубина опирания должна составлять не менее 25-30 см с каждой стороны. В некоторых случаях для этой цели может быть использован металлический уголок.


    Сопряжение стен

    Сопряжение твинблоков

    Сопряжение наружных и внутренних стен рекомендуется осуществлять перевязкой твинблоков или с помощью металлических анкеров. В качестве металлических анкеров можно использовать металлические скобы диаметром 10-12 мм, Т-образные анкеры из полосовой стали толщиной 3 мм. и др. варианты. Связи между продольными и поперечными стенами должны быть установлены, в уровне подоконников и в уровне перемычек над окнами. Кроме того, для сопряжения наружных продольных и поперечных стен в уровне перекрытия предусматривается армопояс. Площадь сечения арматуры в армопоясе, должна составлять не менее 2,26см² и не менее 2-х стержней диаметр 12мм класса А 400.

    Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой, прочность сварного шва должна быть выше прочности металла по основному сечению стержней. Под торцами плит перекрытия, опирающихся на стену, арматурные стержни должны проходить внутри монолитной железобетонной подушки. По краям монолитной подушки устанавливаются закладные детали к которым привариваются стержни армопояса.


    Сопряжение твинблоков

    Стержни армопояса, проходящие внутри железобетонной подушки, привариваются снизу закладной детали, а стержни, проходящие по продольным стенам, привариваются сверху закладной детали. Стержни армопояса в продольных стенах укладываются в специально прорезанные пазы на стеклосетку, так, чтобы она попадала под стержни и прижимались ими к твинблоку, пазы заполняются клеем.


    Монтаж перекрытий

    Монтаж перекрытий на кладку из твинблока

    В большинстве случаев для устройства перекрытия используется железобетонная пустотная плита. Для предотвращения разрушения ячеистого бетона, опирание железобетонных плит перекрытия на стену должно осуществляться через железобетонную монолитную подушку толщиной 120 мм и шириной 250 мм, которая выполняется на всю длину опирания диска перекрытия на стену. Плиты перекрытия должны опираться на стену не менее чем 120 мм через железобетонную подушку. Во внутренних несущих стенах железобетонная подушка устраивается на всю ширину стены. Железобетонная подушка армируется сетками из арматуры диаметр не менее 10 мм класса А400. Ячейка сетки должна иметь размеры 100х100 мм. Для изготовления монолитной подушки необходимо использовать бетон класса В15. Подушка должна заходить в продольные стены на глубину 200-250 мм с обеспечением теплоизоляции торца подушки слоем твинблока толщиной не менее 140 мм.

    От торца плиты перекрытия до наружной грани стены здания должен оставаться слой из ячеистого бетона толщиной не менее 140 мм. Между стеной и торцом плиты должен оставаться пустой зазор толщиной 1-2 см для восприятия температурных деформаций здания. Зазор между торцом плиты перекрытия и стеной может дополнительно утепляться эффективным утеплителем. При утеплении торцов плит утеплителем укладка кладочных арматурных 14 стеклосеток в горизонтальный шов кладки под плитой и над плитой обязательна. Паз глубиной 20 мм, образовавшийся под и над плитой перекрытия рекомендуется заделывать легко деформируемым материалом: древесноволокнистой рейкой или цементно-известковым-песчаным раствором марки М25.


    Крепление к стенам

    Газобетон легко гвоздится дюбелем или специальным гвоздем для ячеистого бетона, стандартным гвоздем. Для больших нагрузок рекомендуются инъекционные или расклиниваемые дюбеля. Для предотвращения разрушения бетона под резьбой при использовании саморезов необходимо избегать высокой скорости закручивания.


    Устройство скрытой проводки

    Перед отделочными работами выполняют каналы под электропроводку, трубопроводы специальным штраборезом или штепсельной фрезой (сверлом). Выемки и отверстия для розеток, выключателей, трубопроводов выполняют дрелью со специальной фрезой (сверлом).


    Отделка

    Отделка фасада здания из твинблоков может быть выполнена из кладочных материалов (лицевой керамический кирпич, силикатный кирпич), изделий с механическим креплением (вентилируемые фасады, сайдинг), а также штукатурными и окрасочными составами. Во всех случаях выбранный вид отделки, должен обеспечивать влагонепроницаемость конструкции из твинблоков, но в тоже время быть паропроницаемым. Для внутренней отделки могут быть использованы как штукатурные и окрасочные составы, так и изделия на основе гипсокартона, отделочных плит и др. Наносить отделочные составы следует в соответствии с рекомендациями производителя.


    Инструменты, рекомендуемые для использования при ведении кладки из блока

    Кельма для нанесения клея на пеноблок

    Для упрощения работы по нанесению клеевых составов при ведении кладки из пеноблоков используют специальные кельмы. Ширину кельмы подирают под ширину укладываемых блоков.

    Ножовка по газобетону

    Ножовка имеет крупные зубья с шагом 16 мм, выполнена из высокоуглеродистой толстой стали.

    Рубанок для газобетона

    Предназначен для выравнивания верхнего слоя газоблоков / пеноблоков.

    Уголок для резки пеноблоков

    Предназначен для облегчения резки пеноблоков под углом 90о

    Штроборез для газоблоков / пеноблоков

    Предназначен для изготовления штроб в пеноблоке для последующей укладки арматуры (изготовления армопоясов).


    Рекомендации по кладке стен из твинблока | Хаус Эксперт

    Транспортировка и хранение твинблоков на стройплощадке

    Перевозка твинблоков, упакованных на поддоне, осуществляется автомобильным транспортом. Используемый автотранспорт должен иметь кузов с горизонтальной поверхностью, открывающиеся или съемные борта, а также съемные стойки. При транспортировке изделий необходимо обеспечить их защиту от механических повреждений и увлажнения. Для предотвращения повреждения блоков, каждый ряд поддонов с продукций необходимо закрепить к платформе машины крепежными ремнями.

    Для разгрузки поддонов с твинблоками следует применять мягкие стропы, обеспечивающие надежную фиксацию груза и исключающие порчу кромок изделий. Использование для этой цели металлических строп приводит к разрушению продукции.

    Твинблоки следует хранить на поддонах, которые должны быть размещены на специально подготовленных ровных площадках. В целях защиты твинблоков от дождя и снега при хранении не рекомендуется снимать полиэтиленовое полотно с верхней части поддона.


    Подготовительные мероприятия

    Кладка твинблоков начинается на предварительно подготовленный фундамент. В большинстве случаев, при малоэтажном строительстве фундаментом служит железобетонная плита, толщина и техническое решение которой определяется конструктивными особенностями возводимого здания. После того как фундамент набрал прочность,приступают к возведению стен. Первоначально производится разметка мест расположения наружных и внутренних стен, а также намечают места установки угловых блоков. Далее, для предотвращения проникновения влаги между фундаментом и опорным первым рядом выполняют гидроизоляцию. Последняя осуществляется с помощью гидроизоляционного раствора (гидроизоляционной мастики, проникающей гидроизоляции и др.), наносимого на фундамент в несколько слоев. Также, для этой цели может быть использована рулонная гидроизоляция (рубероид 1-2 слоя), укладываемая по слою цементно-песчаного раствора толщиной 10 мм. Во всех случаях ширина гидроизоляционного покрытия должна быть несколько больше ширины стены.


    Приготовление клеевого раствора

    Для кладки твинблоков применяется тонкослойный клеевой раствор на основе сухой смеси, состоящей из портландцемента, тонкомолотого песка и добавок,предназначенный для кладки изделий из ячеистого бетона. Для приготовления клеевого раствора сухую смесь затворяют водой тщательно перемешивают с помощью миксера (лопастная мешалка, приводимая во вращение электродрелью). Приготовление клеевой смеси должно осуществляться строго в соответствии с инструкцией производителя. Важное значение для клеевой кладки имеет консистенция клеевой смеси. Считается, что смесь имеет требуемую консистенцию если при ее нанесении на вертикальную поверхность твинблока она не уплывает и не обваливается кусками. При работе с клеем необходимо строго соблюдать рекомендации по применению, разработанные производителем.


    Кладка первого ряда

    По слою гидроизоляции укладывается слой цементно-песчаного раствора толщиной 10-15 мм, на который устанавливаются угловые блоки первого ряда. Между угловыми блоками натягивается контрольный шнур. Далее, укладываются остальные блоки первого ряда. Положение блока проверяется с помощью уровня, при необходимости его корректируют с помощью резиновой киянки.

    Правильность закладки углов здания контролируется уголком. Первый ряд – самый важный, так как он будет обеспечивать точность укладки последующих рядов. Цоколь здания должен быть выполнен «западающим», т.е. вышележащий ряд блоков должен свисать над цоколем на 40-50 мм, при высоте цоколя не менее 500 мм от уровня отмостки.


    Ликвидация неровностей

    Обычно при кладке блоков даже самой идеальной геометрии, образуются неровности величиной 1 - 3 мм. Каждый такой выступ предыдущего ряда обязательно внесет свой вклад в неровности последующего, а за счет клеевого слоя толщиной 1-3 мм выровнять образовавшиеся выступы и впадины практически невозможно. Поэтому неровности в уложенных блоках устраняются теркой, шлифовальной доской или рубанком, затем удаляется пыль и мелкие осколки. Устранение неровностей кладки позволит снизить расход клея и повысить прочность кладки


    Нанесение клея

    Приготовленный клей при помощи зубчатой кельмы или шпателем (величина зубьев гребенки 4-5мм), подбираемой в зависимости от толщины блоков, равномерно наносится на горизонтальную и вертикальную поверхность твинблоков слоем 1-3 мм. Клеевую смесь следует наносить на всю горизонтальную поверхность не оставляя свободных зон. На вертикальную поверхность наносится раствор согласно схеме.

    Нанесенный раствор на блоке должен иметь бороздообразную форму. Промежутки между пазом и гребнем, а также между захватными карманами для рук не заполняются. Летом, перед нанесением клеевого раствора, рекомендуется немного смочить поверхность блоков водой.


    Изготовление доборных блоков

    Доборные блоки легко выпиливаются при помощи ручной или электрической пилы. Для обеспечения точности резания блоков и соблюдения прямых углов применяется металлический угольник.


    Кладка второго и последующих рядов

    После того, как выложен первый ряд блоков, осуществляется кладка второго ряда. После нанесения клея, блок с максимальной точностью устанавливается по месту, его положение контролируется при помощи уровня и при необходимости корректируется резиновым молотком. При выполнении кладки необходимо добиться полного заполнения шва. Незаполненные швы или их отдельные участки могут привести к возникновению трещин усадочного характера. Выступающий из шва раствор не затирается, а удаляется с помощью мастерка. Толщина шва между твинблоками не должна превышать 3 мм.

    Вертикальность поверхностей стен и углов кладки проверяется уровнем и отвесом. Кладку следует вести с перевязкой в полблока. Кладка последующих рядов осуществляется в соответствии с рекомендациями, приведенными выше.


    Армирование кладки

    При возведении конструкции из твинблоков необходимо предусматривать конструктивное поперечное армирование в плоскости кладки стен:

    • В уровне перекрытий;
    • В подоконных зонах;
    • На глухих участках стен, а также во всех случаях по высоте кладки при расстоянии в свету между перекрытиями до 3 м в одном уровне по высоте, при расстоянии более 3 м в 2 уровня по высоте.

    Для армирования нужно использовать арматуру класса А 400 с площадью сечения:

    • не менее 0,785см² при армировании подоконной зоны;
    • не менее 2,26см² при конструировании армопояса в уровне перекрытия;
    • не менее 150мм² на 1 м² вертикального поперечного сечения стены, при армировании глухих участков стен и во всех случаях при высоте кладке при расстоянии в свету между перекрытиями более 3м.

    Армирование кладки из твинблока

    Конструктивное армирование кладки по высоте стен:

    1. Обвязочный пояс;
    2. Конструктивное армирование кладки подоконной зоны;
    3. Конструктивное армирование кладки в пределах высоты простенка;
    4. Конструктивное армирование кладки глухого участка стены при расстоянии между перекрытиями в свету на более 3 м;
    5. Конструктивное армирование кладки глухого участка стены при расстоянии между перекрытиями в свету более 3 м.

    Арматура укладывается в заранее прорезанный в кладке паз (рекомендуемый размер 25х25). Паз выполняется с помощью специального штрабореза. После нарезания необходимо удалить образовавшуюся пыль из паза. Далее, в паз закладывается клеевой раствор, используемый для кладки блоков. После этого следует уложить и максимально вдавить арматурные стержни в раствор. Необходимо обеспечить, чтобы арматура была полностью покрыта клеевым раствором. Число арматурных стержней по ширине кладки не менее 2 (двух). При невозможности размещения двух стержней по ширине, допускается их располагать в соседних по высоте швах или армировать кладку одним стержнем эквивалентной площадью сечения. Все металлические элементы, устанавливаемые в кладку, должны изготавливаться из нержавеющей стали или обычной стали с антикоррозионным покрытием. Подробные вопросы армирования рассмотрены в альбоме УралНИИАС.


    Монтаж перемычек

    Перемычка подбирается в соответствии с толщиной стены. Высота перемычки должна совпадать с высотой твинблока, глубина опирания должна составлять не менее 25-30 см с каждой стороны. В некоторых случаях для этой цели может быть использован металлический уголок.


    Сопряжение стен

    Сопряжение твинблоков

    Сопряжение наружных и внутренних стен рекомендуется осуществлять перевязкой твинблоков или с помощью металлических анкеров. В качестве металлических анкеров можно использовать металлические скобы диаметром 10-12 мм, Т-образные анкеры из полосовой стали толщиной 3 мм. и др. варианты. Связи между продольными и поперечными стенами должны быть установлены, в уровне подоконников и в уровне перемычек над окнами. Кроме того, для сопряжения наружных продольных и поперечных стен в уровне перекрытия предусматривается армопояс. Площадь сечения арматуры в армопоясе, должна составлять не менее 2,26см² и не менее 2-х стержней диаметр 12мм класса А 400.

    Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой, прочность сварного шва должна быть выше прочности металла по основному сечению стержней. Под торцами плит перекрытия, опирающихся на стену, арматурные стержни должны проходить внутри монолитной железобетонной подушки. По краям монолитной подушки устанавливаются закладные детали к которым привариваются стержни армопояса.


    Сопряжение твинблоков

    Стержни армопояса, проходящие внутри железобетонной подушки, привариваются снизу закладной детали, а стержни, проходящие по продольным стенам, привариваются сверху закладной детали. Стержни армопояса в продольных стенах укладываются в специально прорезанные пазы на стеклосетку, так, чтобы она попадала под стержни и прижимались ими к твинблоку, пазы заполняются клеем.


    Монтаж перекрытий

    Монтаж перекрытий на кладку из твинблока

    В большинстве случаев для устройства перекрытия используется железобетонная пустотная плита. Для предотвращения разрушения ячеистого бетона, опирание железобетонных плит перекрытия на стену должно осуществляться через железобетонную монолитную подушку толщиной 120 мм и шириной 250 мм, которая выполняется на всю длину опирания диска перекрытия на стену. Плиты перекрытия должны опираться на стену не менее чем 120 мм через железобетонную подушку. Во внутренних несущих стенах железобетонная подушка устраивается на всю ширину стены. Железобетонная подушка армируется сетками из арматуры диаметр не менее 10 мм класса А400. Ячейка сетки должна иметь размеры 100х100 мм. Для изготовления монолитной подушки необходимо использовать бетон класса В15. Подушка должна заходить в продольные стены на глубину 200-250 мм с обеспечением теплоизоляции торца подушки слоем твинблока толщиной не менее 140 мм.

    От торца плиты перекрытия до наружной грани стены здания должен оставаться слой из ячеистого бетона толщиной не менее 140 мм. Между стеной и торцом плиты должен оставаться пустой зазор толщиной 1-2 см для восприятия температурных деформаций здания. Зазор между торцом плиты перекрытия и стеной может дополнительно утепляться эффективным утеплителем. При утеплении торцов плит утеплителем укладка кладочных арматурных 14 стеклосеток в горизонтальный шов кладки под плитой и над плитой обязательна. Паз глубиной 20 мм, образовавшийся под и над плитой перекрытия рекомендуется заделывать легко деформируемым материалом: древесноволокнистой рейкой или цементно-известковым-песчаным раствором марки М25.


    Крепление к стенам

    Газобетон легко гвоздится дюбелем или специальным гвоздем для ячеистого бетона, стандартным гвоздем. Для больших нагрузок рекомендуются инъекционные или расклиниваемые дюбеля. Для предотвращения разрушения бетона под резьбой при использовании саморезов необходимо избегать высокой скорости закручивания.


    Устройство скрытой проводки

    Перед отделочными работами выполняют каналы под электропроводку, трубопроводы специальным штраборезом или штепсельной фрезой (сверлом). Выемки и отверстия для розеток, выключателей, трубопроводов выполняют дрелью со специальной фрезой (сверлом).


    Отделка

    Отделка фасада здания из твинблоков может быть выполнена из кладочных материалов (лицевой керамический кирпич, силикатный кирпич), изделий с механическим креплением (вентилируемые фасады, сайдинг), а также штукатурными и окрасочными составами. Во всех случаях выбранный вид отделки, должен обеспечивать влагонепроницаемость конструкции из твинблоков, но в тоже время быть паропроницаемым. Для внутренней отделки могут быть использованы как штукатурные и окрасочные составы, так и изделия на основе гипсокартона, отделочных плит и др. Наносить отделочные составы следует в соответствии с рекомендациями производителя.


    Инструменты, рекомендуемые для использования при ведении кладки из блока

    Кельма для нанесения клея на пеноблок

    Для упрощения работы по нанесению клеевых составов при ведении кладки из пеноблоков используют специальные кельмы. Ширину кельмы подирают под ширину укладываемых блоков.

    Ножовка по газобетону

    Ножовка имеет крупные зубья с шагом 16 мм, выполнена из высокоуглеродистой толстой стали.

    Рубанок для газобетона

    Предназначен для выравнивания верхнего слоя газоблоков / пеноблоков.

    Уголок для резки пеноблоков

    Предназначен для облегчения резки пеноблоков под углом 90о

    Штроборез для газоблоков / пеноблоков

    Предназначен для изготовления штроб в пеноблоке для последующей укладки арматуры (изготовления армопоясов).


    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
