Коэффициент теплопроводности керамическая плитка: водопоглощение, морозостойкость, теплопроводность и термическая стойкость. Статьи компании «ЛенКерам»

водопоглощение, морозостойкость, теплопроводность и термическая стойкость. Статьи компании «ЛенКерам»



Физические свойства плитки — это свойства, которые не зависят от механического или химического воздействия. Изменение в состоянии материала при повышении влажности, температуре ниже 0 градусов, теплопроводность и термическая стойкость.











Водопоглощение
Данный параметр показывает пористость плитки, что непосредственно влияет на плотность изделия, и соответственно на прочность. Чем более пористая плитка, тем менее она прочная, в соответствии с чем классифицируется по соответствующему стандарту EN 14411.
Показатель водопоглощения зависит от количества жидкости, которое она впитывает в соотношении к массе сухой плитки. В случае с глазурованными плитками, данный показатель не затрагивает глазурь, так как у глазури отсутствует пористость.
Водопоглощение определяется двумя методами: кипячения (плитку на 2 часа опускают в кипящую воду) и вакуумным методом (водонасыщение происходит в вакуумной камере с пониженным давлением).

При испытаниях, плитку взвешивают в сухом состоянии, после чего производят погружение в воду, и после извлечения снова взвешивают, на основании чего рассчитывают водопоглощение.

Морозостойкость
Показатель, отражающий способность плитки выдерживать температуры ниже ноля градусов, это особенно важно для плитки, которую планируется использовать в экстерьере.
Замораживание происходит в 2 этапа: проникновение воды внутрь плитки;замораживание её и соответственно расширение. Показатель морозостойкости определяется по двум параметрам: возможность попадания воды внутрь плитки; размер и форма пор — которые определяют степень нагрузки, которую материал будет испытывать в процессе замерзания.
Соответственно, можно сделать вывод, что данное качество напрямую связанно со свойством водопоглощения плитки, чем оно выше, тем ниже морозоустойчивость.

Чем отличается технический керамогранит от обычного? Узнайте в статье по ссылке

Теплопроводность и термическая стойкость
Теплопроводность — коэффициент теплопроводности плитки варьируется обычно от 0,5 у более пористых материалов, до 0,9 у более плотных (клинкер, керамогранит).
Керамическая плитка как и натуральный камень может аккумулировать тепло, то есть плитка долго нагревается, но нагревшись — долго остывает. Все эти свойства необходимо учитывать при проектировании облицовочных поверхностей, а так же при устройстве теплых полов.
Термическая стойкость — способность плитки выдерживать резкие перепады температур, особенно если это частое явление. При резком нагревании, поверхность плитки расширяется, и нижние слои остаются более холодными, что может привести к деформации. Плитка — твердый материал, поэтому может растрескаться, в случае если показатель термической стойкости не достаточен для таких перепадов.


Конечно вряд ли в каком-либо магазине вы в описании увидите все эти показатели, да и если спросите у консультанта, нельзя быть уверенным, что он знает ответы, поэтому правила простые: керамогранит и клинкер могут находиться в суровых условиях перепадов температуры, и замерзания, а вот керамическая плитка скорее всего потрескается.





ТЕПЛОИЗОЛЯЦИЯ. Термическое сопротивление и коэффициенты диффузионного сопротивления строительных материалов. | Архитектура и Проектирование

Коэффициент теплопроводности λ ккал/ (м • ч °С)Нумерация
Материал
Объёмная масса, кг/ м3Термическое сопротивление,м2 • ч • град/ (см •ккал)Ориентировочные значения диффузионного сопротивления μ
123456
1.       ЕСТЕСТВЕННЫЕ КАМНИ И ГРУНТ
1.1. Естественные камни, растительный грунт
31. 11Плотные естественные камни (мрамор, гранит и т.д.) 0,003пароизоляция
21.12Пористые естественные камни(песчаник, ракушечник, конгломерат и др.) 0,00510
1,21.13Песок и гравийный песок естественной влажности18000,00832
1,81.14Связной грунт естественной влажности17000,00562
1.2. Суглинок
0,81.21Плотный суглинок и блоки из него21000,012510
0,61.22Солома с глиной17000,01664
0,41.23Лёгкий суглинок12000,0254
0,41. 24Жердь, обмотанная соломой с глиняной обмазкой16000,0254
1.3. Сухие заполнители перекрытий и других конструкций
0,51.31Песок13000,022
0,71.32Гравий, мелкий щебень15000,0142
0,161.33Пемзовый гравий9000,06252
0,161.34Каменноугольный шлак7000,06252
0,121.35Доменный шлак10000,08352
0,351.36Кирпичный бой 0,02862
2.       РАСТВОРЫ И БЕТОНЫ
2.
1. Штукатурка (внутренняя и наружная), бесшовные полы, растворные швы
 2.11Известковый раствор, раствор на гидравлической извести1700
0,75Известково-цементный раствор19000,013310
1,22.12Цементный раствор21000,008415
 2.13Гипсовый раствор, чистый гипс, известково-гипсовый раствор1200
0,6Ангидритовый раствор17000,01666
2.2 Тяжёлые и лёгкие бетоны (в бесшовных конструкциях и большеразмерных плитах)
  2.21Бетон на гравии и мелком щебне с плотной структурой
1,3Бетоны марок В ≤ 12022000,007720
1,75Бетоны марок В ≤ 16024000,005735*
0,652. 22Бетон на кирпичном щебне с плотной структурой16000,01539
0,818000,012512
0,92.23Железобетон на кирпичном щебне20000,011118
0,552.24Бетон с пористым заполнителем15000,01823
0,7 Бетон с непористым заполнителем, например, гравием17000,01434
0,9519000,01056
0,42.25Бетон на кирпичном щебне12000,0253
0,5 Бетон на доменном шлаке14000,024
0,65 Бетон на пористом шлаке16000,01546
0,252. 26Пемзобетон, керамзитобетон и бетон на вспененном или гранулированном доменном шлаке 8000,042,5
0,310000,0336
0,412000,02510
0,122.27Газо- и пенобетон с паропрогревом, лёгкий известковый бетон4000,08352,5
0,165000,06253
0,26000,053,5
0,258000,046,5
0,310000,03310
0,352.28Деревобетон800,02863
0,4510000,02223,5
2.
3. Бетонные и гипсовые плиты
0,32.31Асбестоцементные плиты прессованные и непресованные18000,03334
0,32.32Стеновые блоки из лёгкого бетона (DIN 18162)22000,03334
0,252.321Сборные плиты из естественной пемзы8000,042,2
0,32.322Панели из керамзито- и пенобетона10000,0335
0,42.323Шлакабетонные блоки12000,02510
0,52.324Панели из бетона на спекшейся пемзе, кирпичном щебне, туфе, легкобетонные панели на смешанном заполнителе14000,0210
2.33. Гипсовые панели (DIN 18163)
0,252. 331Пористый гипс6000,042
0,287000,0362
0,352.332Гипс с наполнителем, пустотами или порами9000,0293,5
0,40,52,333Гипс (гипсовые панели)10000,0256
12000,26
0,52.334Гипс со смешанным заполнителем12000,26
0,182.34Гипсовые плиты с двусторонней картонной обшивкой толщиной до 15 мм 0,0566
2.4. Кладка из бетонных камней (включая растворные швы)
 2.41Силикатный кирпич (DIN106, ч. 1)
0,92.411Твёрдый силикатный кирпич> 18000,01130
0,92.412Полнотелый силикатный кирпич> 18000,01130
0,8518000,011830
0,62.413Дырчатый силикатный кирпич12000,02095
0,4814400,01677
0,482.414Пустотелые силикатные блоки10000,02323,5
0,4312000,02095
0,62.42Керамзитовые блоки (DIN 398)
0,752. 421Керамзитовые блоки марок HS100 и HS15018000,016710
0,352.422Керамзитовые блоки марки HHS18000,013315
0,42.43Легкобетонные полнотелые блоки (DIN 18152)10000,0253,5
0,4512000,02225
0,5514000,01826,5
0,6816000,01479
 2.44Легкобетонные пустотелые блоки (DIN 18151)
0,382.441Двухкамерные блоки1000*0,02632
0,421200*0,02382,5
0,481400*0,02093,5
0,422. 442Трёхкамерные блоки1400*0,02383,5
0,481800*0,02094,5
0,32.45Газо- и пенобетонные блоки (DIN 4165) и лёгкие известково-бетонные блоки с паропрогревом6000,03333,5
0,358000,02510
0,410000,02510
0,382.46То же, с твердением на воздухе8000,02636
0,4810000,020910
0,612000,016716
0,382.47Блоки из деревобетона8000,02633
0,4810000,02083,5
3.        КИРПИЧ И ПЛИТКА
3.1.Кладка из кирпича (DIN 105), включая растворные швы
0,93.11Клинкер для надземных сооружений≥ 19000,01120
0,683.12Клинкер с вертикальными пустотами 0,014720
0,43.13Полнотелый кирпич, облицовочный кирпич10000,0253,5
0,4512000,0224,5
0,5214000,01926
0,6818000,014710
0,43.14Дырчатый кирпич, дырчатый облицовочный кирпич10000,0253,5
0,4512000,0224,5
0,5214000,01926
0,93. 2Керамическая плитка20000,011200
4.       СТЕКЛО
0,74,1Листовое стекло (оконное, среднее значение) 0,0142
5.       МЕТАЛЛЫ
505.1Чугун и сталь 0,0002
3305.2Медь 0,00003
555.3Бронза, медное литьё 0,00018
1755.4Аллюминий 9000000
6.       ДРЕВЕСИНА, ВЫСУШЕННАЯ НА ВОЗДУХЕ (DIN 4074)
0,186. 1Дуб8000,056100
0,156.2Бук8000,06780
0,126.3Ель, сосна, пихта6000,083110
0,126.4Клееная фанера6000,083100
7.       ИСКУССТВЕННЫЕ МАТЕРИАЛЫ И ПОКРЫТИЯ
0,167.1Линолеум12000,062пароизоляция
7.2Ксилолитовые и аналогичные покрытия (DIN 272)
0,47.21Подготовка и нижний слой двухслойных полов18000,025пароизоляция
0,67.22Промышленные полы и ходовой слой22000,016пароизоляция
8.        БИТУМНЫЕ МАТЕРИАЛЫ
0,68.1Асфальт21000,017пароизоляция
0,158.2Битумы10500,067пароизоляция
0,168.3Кровельный картон11000,063пароизоляция
9.       ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
0,035**9.1Минеральные волокнистые теплоизоляционные материалы (стекло-, каменно-, шлаковолокнистые, DIN 18165)30 – 2000,286**1,4
0,04**9.2Растительные волокнистые теплоизоляционные материалы (из морской травы, кокосовые, древесные, торфоволокнистые, DIN 18165)30 – 2000,25**2
0,069. 3Строительная шлаковата без наполнителя 0,1671,4
0,129.4Лёгкие плиты из древесной шерсти (DIN 1101) толщиной 15 мм5700,08311
0,08 То же, толщиной 25 и 35 мм460/ 4150,1256,5
0,07 То же, толщиной 50 мм и более390/ 3600,144
0,049.5Древесно-волокнистые плиты2000,20,23
0,05300 3
0,0359.6Пробковые плиты1200,28630
0,0381600,6330
0,042000,2530
0,0559. 7Паркет из пробковых плит4500,182
0,049.8Плиты из волокнистого картона с пропиткой битумом550,25пароизоляция
0,035 9.9Вспененная синтетическая смола в виде брусков и хлопьев  0,286
0,035*Стиропол типа 113 и более0,286**25
0,035Стиропол типа 216 и более0,28633
0,035Стипорол типа 320 и более0,28642
Стипорол типа 425 и более0,28650
Коэффициент теплопроводности λ ккал/ (м • ч °С)НумерацияМатериалОбъёмная масса, кг/ м3Термическое сопротивление,м2 • ч • град/ (см •ккал)Ориентировочные значения диффузионного сопротивления μ

рекомендации, виды, схемы укладки теплого пола под ПВХ плитку — справочная статья от DoctorFloor.

ru

Теплый пол бывает водяного и электрического типа. Изначально системы разрабатывались для обогрева холодной керамической плитки и керамогранита, но технология оказалась столь успешной, что распространилась на другие напольные покрытия. Совместно со всеми видами ПВХ плитки допускается использовать любой теплый пол, однако, большинство производителей накладывают ограничения по температуре нагрева поверхности (28°С). Также существуют некоторые особенности эксплуатации инфракрасных систем.

Информация в статье носит исключительно ознакомительный характер и не является инструкцией. Перед укладкой напольных покрытий на полы с подогревом настоятельно рекомендуем уточнить все нюансы у продавца. Укладка на теплый пол любых покрытий, кроме керамической плитки,  несет определенные риски, которые можно избежать или хотя бы иметь возможность воспользоваться официальной гарантией, если следовать рекомендациям производителей.



Требования к ПВХ плитке, под которую допускается установка обогрева

Учитывая минимальные теплопотери (см. таблицу ниже), рекомендуемых температурных ограничений в 28°С достаточно для комфортного обогрева ног, но мало, если планируется использование теплого пола в качестве единственного источника отопления. Длительный перегрев грозит размягчением полимера и деформацией напольного покрытия.

Кроме того, основание под ПВХ плитку должно быть ровное и твердое, что не всегда достигается совместно с инфракрасным теплым полом, под который необходимо укладывать теплоизоляционную подложку. Тут есть прием, запрещенный производителями пленочных систем: под маты можно уложить фольгу, которая отлично справится с отражением тепла. Но в таком случае прекращается гарантия на теплый пол.

Эластичная кварцвиниловая и ПВХ плитка, а также WPC ламинат со встроенной подложкой сочетается только с теплым полом, который монтируется в стяжку, а не укладывается непосредственно под напольное покрытие (маты инфракрасного обогрева).



Целесообразность применения теплого пола пол виниловую плитку

ПВХ плитка имеет очень низкий коэффициент теплопроводности: 0,15-0,25 Вт/(м*К). Благодаря этому поверхность напольного покрытия принимает температуру воздуха в помещении и никогда не бывает холодной. Кроме того, теплопроводность также определяет, насколько хорошо материал удерживает тепло и соответственно как эффективно расходуется электроэнергия.

Исходя из этого напрашивается вывод: применение теплого пола с ПВХ плиткой хоть и допускается всеми производителями, но в большинстве случаев является избыточным, потому как поверхность винилового напольного покрытия, в отличие от керамогранита или кафельной плитки, не остывает до дискомфортного состояния.

Однако для ванной комнаты, в детской или на утепленном балконе, особенно зимой, хочется ощущать тепло под ногами и иметь возможность ходить босиком. И тут возможность эксплуатации энергоэффективного и комфортного обогрева видится явным преимуществом.



Виды виниловых напольных покрытий для теплого пола

Оптимизация применения теплого пола — один из ключевых факторов развития виниловых напольных покрытий, в частности, появления каменно-полимерного SPC ламината и древесно-полимерной WPC плитки плотностью 2000 кг/м3 и 1050 кг/м3 соответственно. Подробно об эволюции виниловых полов и роли систем обогрева.



Каменный SPC ламинат

◈ Подробно об SPC ламинате.

SPC ламинат с теплопроводностью 0,18-0,25 Вт/(м*К) — наиболее приближенное к керамограниту напольное покрытие. Благодаря высокому содержанию в составе спрессованного камня (до 80% карбоната кальция) поверхность быстро и равномерно прогревается, практически без теплопотерь. Но при этом, благодаря связующему полимеру, пол гораздо медленнее остывает. Кроме того, с керамической плиткой нельзя использовать пленочный пол, а с SPC винилом — можно.

Только два бренда каменно-полимерной SPC плитки — Fargo, Stone Floor — допускают официально нагрев теплого пола до 40°С. Также есть коллекция Art Stone Armor с двумя термостабилизирующими слоями: интересно, что в презентации производитель заявляет 45°С, но в инструкциях неоднократно предупреждает о недопустимости перегрева выше 28°С.



Виниловая WPC плитка

◈ Подробно о WPC плитке.

WPC плитка с высоким содержанием древесной муки и со вспененной структурой также подходит для всех видов теплых полов, но плотность в 2 раза ниже, чем у SPC и минимальное содержание каменной крошки сильно увеличивает теплопотери, пол долго нагревается и при 40°С наблюдаются микрорасширения планок (см. ниже сравнительную таблицу).



Эластичный виниловый пол

◈ Подробно о кварцвиниловой плитке и ПВХ плитке.

Клеевая ПВХ или кварцвиниловая плитка совместима только со встраиваемыми системами: водяной и электрический обогрев до 28°С. Совместно с замковым способом укладки можно также использовать пленочные системы, однако, в качестве теплоизоляционной подложки необходимо использовать только упругие, рекомендованные для винила подстилочные материалы или фольгу (не рекомендуется производителями теплых полов).

Замковый кварц винил или замковая LVT плитка толщиной 3,5 мм и тоньше — плохой выбор для теплого пола любого типа: при нагреве замковые соединения размягчаются, что приводит к нарушению герметичности и целостности всего настила.



Rigid Vinyl покрытия

◈ Подробно о Rigid Vinyl полах.

Замковое напольное покрытие с утолщенным виниловым слоем также совместимо с системами обогрева. Благодаря толщине от 5 мм Rigid Vinyl может использоваться с инфракрасным теплым полом и с повышенным нагревом поверхности. Как и для абсолютного большинства виниловых напольных покрытий, производители Rigid Vinyl также декларируют ограничение нагрева до 28°С.



Сравнительная таблица теплопотерь и терморасширений

ОсноваНагрев до 28°С*Нагрев до 40°С**
ТерморасширениеТеплопотериТерморасширениеТеплопотери
SPCНет0,5°С0,04%0,5°С
WPCНет6,5°С0,21%6,5°С
LVT, кварц винилНет1,5°С
Rigid VinylНет1,5°С0,21%1,5°С

* — До 28°С. Пол с подогревом.

** — До 40°С. Достаточно для отопления помещения, предельно допустимая температура для комфортной ходьбы по полу.



Видео: тесты винилового пола Aquafloor с обогревом 28°С и 40°С

Эксперименты проводились с Aquafloor, но справедливы и для соответствующих видов винила от других производителей.



Рекомендации по установке и применению теплого пола с ПВХ покрытиями

  • Совместно с SPC ламинатом, WPC и Rigid Vinyl плиткой можно использовать все виды теплого пола.
  • Совместно с клеевой ПВХ и кварцвиниловой плиткой допускается применение только водяных и кабельных систем, вмонтированных в стяжку.
  • Не допускается применение теплого пола с эластичным замковым винилом толщиной до 3,5 мм.
  • При использовании гибкой виниловой плитки, а также WPC и Rigid Vinyl совместно с теплым полом необходимо предусмотреть компенсационные зазоры у стен 8-10 мм, чтобы потенциальное терморасширение не деформировало настил.
  • Рекомендуемая температура нагрева теплого пола под винилом — 28°С. Длительный перегрев может привести к размягчению полимера. На практике ограничение не относится к SPC ламинату, в основе которого до 80% минерального наполнителя.
  • Не рекомендуется использовать теплый пол в качестве основного и единственного источника отопления.
  • Под коврами и некоторыми видами мебели возможно накопление тепла и точечный перегрев, что недопустимо.



Типичные схемы укладки

Подходят все виды виниловых полов, включая клеевую кварцвиниловую плитку. Перед укладкой клеевого пола фанерное основание необходимо зашпаклевать и зашлифовать по швам и на саморезах.

Схема 1. Водяной теплый пол на деревянном перекрытии



Схема 2 подходит для замковых и клеевых виниловых полов на любой основе.

Схема 2. Цементно-песчаная стяжка и водяной теплый пол



Схема 3 подходит для замковых виниловых полов на любой основе.

Схема 3. Цементно-полимерная стяжка и кабельный теплый пол



Схема 4 подходит только для замковых виниловых покрытий для пола на любой основе толщиной от 4 мм.

Схема 4. Цементная стяжка и пленочный теплый пол



Подписка на рассылку новых статей и обзоров от Doctorfloor.ru

Редакция не претендует на единственно правильное и верное мнение относительно виниловых напольных покрытий. Если вы считаете, что обладаете более профессиональной, полной и достоверной информацией — свяжитесь с нами по e-mail [email protected] или через форму обратной связи в разделе Контакты. Будем благодарны за помощь в наполнении ресурса!



Похожие статьи

Советы по выбору плитки для ванной и туалета — интерьерные идеи от LB-CERAMICS

Цвет, форма, узор, размер — об этих параметрах мы думаем, выбирая плитку для санузла. Эстетика и красота — это хорошо, но существуют и другие вещи, о которых важно помнить, обустраивая место, где начинается и заканчивается каждый день: качество, удобство и безопасность. Расскажем, на что важно обратить внимание.



Качество бывает трудно оценить объективно, мы привыкли фокусироваться на красоте. Но есть определенные нормы, которые влияют на то, легко ли пройдет ремонт и на то, как долго ваша ванная комната или туалет будут выглядеть хорошо.

Края должны быть ровными, промежуток между плитками не более 0,5 мм при совмещении. Неровные края — это неровные и широкие швы, больше пространства, где может накопиться грязь и бактерии, не говоря уже о внешней привлекательности раскладки.

Размеры плиток по диагонали должны совпадать. Особенно важно проверить это параметр, если вы покупаете элементы из разных коллекций. Конечно, измерить каждую плитку может быть сложно, но сделайте хотя бы выборочную проверку, чтобы не столкнуться с проблемами при укладке.

Поверхность должна быть ровной, без посторонних включений, вкраплений и дефектов. Выпуклости и прогибы уменьшают качество сцепки со стеной — меньше шансов, что плитка треснет, расколется от удара. Стоит проверить качество глазури верхнего слоя: посмотрите на плитку против света — если на поверхности есть трещины, она вам не подходит.

Степень износостойкости, то есть, прочности и устойчивости к давлению и трению, маркируется цифрами от 1 до 5. Класс выше 3 рекомендуется для общественных помещений с высокой нагрузкой. Нет смысла переплачивать за класс 5, но для санузла не стоит брать плитку с износостойкостью 1 или 2.



Износостойкость плитки коллекции Ипанема — 4

Обратите внимание на значки на упаковке плитки (как правило, ни также указаны на странице коллекции в интернет-магазине): знак ладони означает, что плитка подойдет только покрытия стен, знак стопы или следа означает напольную плитку, более плотную и прочную. Использовать настенную плитку на полу рискованно — может треснуть, как и напольную на стене — может упасть под тяжестью собственного веса.



Значки на упаковке плитки с верхнего левого по часовой стрелке: настенная плитка, напольная плитка, 4 класс износостойкости, толщина 0,85 мм.

Помните: каждую отдельную плитку не делают вручную, при массовом производстве неизбежен определенный процент дефектов. В большинстве случаев вопрос замены оперативно решает служба качества бренда: процедуру всегда можно уточнить в магазине или на сайте производителя.

Постоянная высокая влажность, перепады температуры от холода до жары: в ванной существует отличная среда для размножения вредных бактерий и роста плесени. Удобство в санузле — это не только тактильно приятная плитка без острых краев, это еще и удобство уборки, гарантия санитарной чистоты в комнате, которой вы постоянно пользуетесь.

Кстати, в мире уже появляются технологии, позволяющие плитке очищаться самой, но пока они пригодны только для улицы. Например, коллекция керамогранита Limpha от Casalgrande Padana использует фотокатализ, ускорение химической реакции под действием катализатора и солнечного света, для разрушения загрязнения в воздухе и разложения грязи на поверхности.


Материал подойдет для оформления крыльца, открытых террас и балконов. Фото

Пока плитка не чистит себя сама, ее чистим мы. И физические свойства материала влияют на успех этого процесса: гладкая глянцевая плитка пачкается быстрее, но и быстрее моется. Матовая — пачкается медленнее, но мыть ее сложнее. Решайте сами, что для вас удобнее.

Совет: не совершайте распространенную ошибку и не покупайте темную плитку в надежде на то, что грязь на ней не будет видна. Капли воды оставляют на такой поверхности очень заметные следы, особенно если вода в вашем регионе жесткая, с солями кальция.

Антибактериальная защита — хороший тон в производстве современной плитки. Как правило, такое покрытие включает ионы серебра, что обеспечивает защиту от размножения бактерий. Не стоит ждать стерильной среды, как в операционной, но любая помощь важна. Кстати, живут и размножаются бактерии гораздо чаще не на самой плитке, а в швах затирки. Важно, чтобы укладка была качественной, плотной, без зазоров, трещин и повреждений.

Чтобы минимизировать вероятность появления грибка и плесени в ванной и туалете, важно следующее:

●       Качественное проветривание. Если площадь ванной меньше 7 кв.м, нужна принудительная вентиляция. Если больше — можно обойтись естественной.

●       Вентиляционный канал должен быть чистым. Поднесите к люку вентиляционной шахты зажженную спичку; если огонь не будет задувать в канал, есть проблемы с тягой. Возможно, на приток воздуха повлиял ремонт соседей.

●       Чистота и целостность швов и стыков. Меньше швов — проще уборка. Если затирка между плиткой потемнела, обработайте ее хлорным отбеливателем. Если проблема зашла дальше, стоит полностью зачистить швы и поменять затирку, обработав швы противогрибковыми и антибактериальными составами.

Еще один момент: если в санузле вы планируете делать теплый пол, важно учесть теплопроводность и пористость плитки. В России принята система коэффициентов пористости от А и далее по алфавиту: чем меньше коэффициент, тем лучше теплопроводность. Если устанавливать теплый пол вы не планируете, лучше брать плитку со средними показателями пористости, она при прикосновении кажется более теплой и приятной.

Никто не хочет поскользнуться в санузле: как правило, в этом помещении тесно и слишком много твердых поверхностей. Поэтому напольная плитка обязательно должна быть не скользкой. Проверить это можно так: намочите поверхность плитки и проведите по ней пальцем. Если палец двигается легко, плитку рискованно укладывать на пол.

Противоскользящую поверхность можно создать разными способами: это может быть специальное шершавое покрытие, рельеф, имитирующий натуральные материалы, матовая фактура или насечки, неровности, небольшие выступы. Важно, чтобы сцепление поверхности с подошвой работало на сухой или мокрой плитке, тогда передвигаться по ней можно будет без риска для здоровья.



Керамогранит с рельефной текстурой древесины из коллекции Андерсон не скользит

Степень скольжения плитки по которой ходят в обуви, обозначается индексом R9-R13. Цифра зависит от того, насколько большой угол наклона безопасен при передвижении по поверхности. R9 оптимальна для жилых помещений, R12 и R13 используются уже на промышленных кухнях, в производственных цехах и под открытым небом и в других зонах с опасными наклонами.

Для плитки, по которой ходят босиком, используют 3 обозначения:

●       A — подходит для использования в больницах и поликлиниках, например, в раздевалках, не скользит при наклоне до 18 градусов.

●       B — используется в душевых и зонах у бассейна, не скользит при наклоне до 24 градусов..

●       С — пригода для отделки ступеней и участков у бассейна, не скользит при наклоне более 24 градусов.

Обязательно уточните у производителя эти параметры, если ванной и туалетом будут пользоваться пожилые люди или люди с физическими ограничениями. Выбирайте плитку с пометкой «матовая/рельефная» и используйте уголки для плитки, чтобы закрыть острые углы и неровные края, о которые можно удариться.

Памятка:

●       Выбирая плитку для ванной и туалета, попробуйте предвосхитить возможные проблемы.

●       Чтобы не сталкиваться с трещинами, сколами, дефектами, уделите особое внимание качеству и выбирайте проверенных производителей, которые всегда пойдут вам навстречу в вопросах замены и возврата товара.

●       Если знаете, что вентиляция в доме неидеальная, а ванная комната маленькая, выбирайте плитку с антибактериальным покрытием, удобную в уборке, чтобы избежать размножения бактерий и появления грибка и плесени.

●       Ванной и туалетом будут пользоваться дети и пожилые люди? Чтобы никто не падал, поскользнувшись, обратите внимание на систему антислип и выбирайте плитку с фактурной поверхностью и небольшим рельефом.





Размеры напольной керамической плитки.

Керамическая плитка. Стандартные размеры для ванной, кухни и других помещений

Правила определения размеров керамической плитки для ванной

Облицовка стен и пола в ванной традиционно выполняется керамической плиткой. Обусловлено это ценовой доступностью, продолжительным сроком службы изделия, богатством цветовых решений, размеров и форм. Первостепенной задачей при выборе кафеля является расчет необходимого количества материала, при котором учитывают размеры плитки и параметры помещения. Ниже приведем типовые размерные характеристики керамической плитки для пола, стен. Рассмотрим формулы для расчета материала, правила его подбора под разные типы помещений.

Керамическая плитка для стен

Производители предлагают кафель, отличающийся по стоимости, размерам, сюжету. Создают коллекции с большим количеством дополнительных элементов нестандартных размеров. При выборе плитки правильный расчет ее количества, минимизирует финансовые затраты и физические, направленные на резку отдельных деталей.

Базовые формы, размеры настенной плитки

На рынке строительных материалов кафель для ванной представлена в двух базовых формах: квадратной и прямоугольной. Для первой категории стороны имеют следующие значения:

  • 100х100 мм;
  • 150х150 мм;
  • 200х200 мм.

Это наиболее ходовые размеры квадратного кафеля для ванных комнат. Существуют элементы со сторонами 25, 50, 300 мм и более. Стандартная толщина элемента зависит от производителя, типа плитки, колеблется от 3 до 11 мм.

Для кафеля прямоугольной формы характерен больший вариативный ряд:

  1. 25х150 мм;
  2. 75х150 мм;
  3. 100х150 (200) мм;
  4. 150х200 (225, 900) мм;
  5. 200х300 мм;
  6. 250х300 (333) мм;
  7. 300х600 (900) мм.

Это небольшой перечень популярных размеров с толщиной до 11 мм. Для сложных дизайнерских приемов, нестандартных композиций изготавливают элементы с другими значениями ширины, длины.

Размерный ряд керамической плитки

Критерии выбора размера керамической плитки

Отечественные, зарубежные производители кафеля представляют коллекции под все мыслимые стили, обыгрывают разные сюжетные линии. Многообразие элементов способно вскружить голову потребителю, направить ход мыслей вспять реальности. Обезопасить себя можно, соблюдая следующие правила:

  • Оценить площадь ванной комнаты, продумать расположение сантехнического оборудования.

Внимание! Крупные элементы сужают пространство, делают маленькое помещение тесным, не уютным. Мелкие плитки в просторной ванной комнате теряются, создают ощущение беспорядка и незавершенности.

  • Выбрать оптимальный вариант раскладки плитки. Например, для помещений с высокими потолками рекомендуют горизонтальные линии, которые визуально расширят стены, «опустят» потолок. За счет вертикальной раскладки зрительно увеличивают высоту помещения. Кроме того, правильно подобранная схема раскладки минимизирует количество отходов при обрезке.
  • Учесть припуски на затирочные швы. Причем, чем крупнее элементы кафеля, тем большую величину закладывают при определении ширины шва между плитками. Соответственно для кафеля мелкого формата ширина затирочного шва не превышает 2 – 3 мм.
  • При выборе элитных коллекций можно сэкономить, выбирая кратные размеры плитки по отношению к габаритам стен.

Для создания гармоничного интерьера на одной стене должно быть не меньше 6 элементов. Для стен подбирают глянцевые коллекции, для пола – матовые.

Хорошо себя показывает в интерьере сочетание плитки разных размеров, например, крупной прямоугольной и мозаики

Расчет количества кафеля для стен

Правильно определенное количество элементов при покупке избавит от нескольких проблем: позволит сэкономить, избавит от поиска аналогичного артикула в случаях просчета. Из чего складывается формула для простых схем раскладки:

  1. Определяют длину, высоту каждой из стен. Перемножают полученные значения;
  2. При наличии двери, окна их площадь вычитают из площади конкретной стены;
  3. Определяют площадь отдельной плитки;
  4. Делят полученные значения стены на одну плитку.

Получают требуемое число элементов для облицовки стен в ванной. Следует прибавить 10 – 15% к вычисленному значению, чтобы компенсировать возможные потери при резке, доставке. Для сложных выкладок потребуются подробные чертежи под руководством профессионалов.

Кафельная плитка для пола, размеры

Кафель для напольной поверхности испытывает интенсивные нагрузки, поэтому его размеры, толщина основательны. Стандартным вариантом считают элемент со сторонами 300х300 мм. К базовым формам относят:

  • Квадратные: от 50 до 250 мм с шагом в 5 см;
  • Прямоугольные: 100х200, 150х200 (300), 200х300, 300х400. Значения указаны в мм.

Для создания уникальных узоров в просторных помещениях используют разные формы с нестандартной величиной сторон и толщиной: треугольные, пяти- и шестигранные, восьмигранные.

Квадратная форма кафеля: базовое решение многих производителей

Особенности выбора напольной плитки

Схемы укладки, размеры кафеля зависят от габаритов ванной, выбранного стиля, общего цветового решения. Для объемных по площади пространств выбирают крупные элементы, для маленьких – средние.

Внимание! В небольшой ванной комнате эффектно смотрится пол из мелких элементов.

При использовании в маленьком по площади помещении крупных напольных элементов, создают «монолитные» поверхности с минимальным количеством почти невидимых стыков. С позиции финансов крупные детали кафеля предполагают больше отходов, значит, экономически они менее оправданы.

Подбор кафеля для пола, стен в ванную осуществляют с учетом двух аспектов: размеров плитки и помещения, визуальных предпочтений. Грамотный подход на этапе планирования позволит создать гармоничную атмосферу в столь важном для нас пространстве.

Видео: Размеры керамической плитки

remodelo.ru

Свойства и размеры керамической плитки для пола (толщина, износостойкость и тд)

Кафель является распространенным видом напольного покрытия. Толщина керамической плитки для пола зависит от ее формы и размера. Облицовочный напольный материал из керамики, пользующийся наибольшим спросом в последнее время, производится в Италии, Испании, Германии и Португалии. Каждое предприятие выпускает не только хорошие, но и плохие коллекции кафеля, поэтому обращать внимание на марку производителя не стоит. К продаже допускаются только те изделия, которые подвергались тестированию, влиянию нагрузок, тепла и холода.

О чем эта статья

Характеристики напольной плитки

Напольный кафель является экологически чистым, поскольку его обработка происходит в условиях высоких температур, что позволяет минимизировать возможное выделение токсических веществ с поверхности отделочного материала. Повышенная влажность не оказывает отрицательного влияния на кафельные полы. Эксплуатация плитки и уход за ней не представляет собой особой сложности, так как пыль и вредоносные бактерии смываются с материала достаточно легко. Для этого можно воспользоваться специальным моющим средством.

Материал не только устойчив к огню, но и не выделяет вредные вещества при нагревании. Керамическая напольная плитка не является проводником электричества, она не способна терять полезные качества при контакте с различными химическими веществами, исключением из них считается фтористоводородная кислота.

Планируя ремонтные работы по созданию пола из керамической плитки, многие отдают предпочтение кафелю. Этот товар представлен на прилавках магазинов в достаточно широком ассортименте. Чтобы разобраться в том, какой тип изделия подходит для определенных видов покрытий в наибольшей степени, необходимо уделить внимание определенным техническим характеристикам кафельной плитки.

Если планируется создание напольного покрытия для кухни из плитки керамической половой, то правильный выбор отделочного материала будет зависеть от знания свойств кафеля. Качественная керамическая плитка для пола должна обладать следующими характеристиками:

  • износостойкостью;
  • калибром и тоном плитки;
  • морозостойкостью;
  • водопоглощением;
  • теплопроводностью;
  • формой и видом изделия.

Не следует также путать технические характеристики плитки и качество изделий. Кафель для полов, имеющий низкую износостойкость, позволяет создать качественное напольное покрытие, но его область применения является совершенно разной. Приобретать материал с повышенной морозоустойчивостью или износостойкостью в ванную комнату вовсе не обязательно, как и укладывать настенную керамическую плитку на пол, поскольку она может обладать хорошим качеством, но срок службы материала будет недолгим.

Износостойкий отделочный материал для пола

Напольная плитка — это наиболее удобный отделочный материал, позволяющий осуществлять монтаж износостойкого покрытия стен или пола в помещениях с повышенной влажностью. Укладывать половую кафельную плитку можно в ванной комнате, кухне, балконе или лоджии. Высокая износостойкость и гигиеничность материала делают сферу его применения достаточно широкой: производственные помещения, учреждения здравоохранения, детские сады, открытые сооружения на улице.

Показатель износостойкости керамической плитки определяет способность лицевой поверхности противостоять нагрузке, имитирующей движение по поверхности покрытия человека. Для проведения такого тестирования используются специальные абразивные материалы, с помощью которых оказывается воздействие на кафельный пол.

Если рассматривать глазурованный вариант керамической плитки, то ее классы зависят от уровня износостойкости именно верхнего слоя изделий. При этом различается 5 классов глазурованной плитки:

  1. Класс PEI I (1). Материал пригоден для пола в ванной комнате или других помещениях, не используемых слишком часто, где можно носить только мягкую обувь.
  2. Класс PEI II (2). Применяется в загородных домах или квартирах, коттеджах для устройства пола в спальнях, ванных, жилых комнатах, где можно ходить в домашней обуви, исключая кухни, балконы и лестницы.
  3. Класс PEI III (3). Используется в местах, где нет активного движения, в гостиницах, небольших офисных помещениях, но не в вестибюлях или на лестницах.
  4. Класс PEI IV (4). Подходит для жилых или общественных помещений со средней и высокой интенсивностью движения, имеет еще более сильное сопротивление истиранию, чем предыдущие классы материала.
  5. Класс PEI V (5). Находит применение в местах с различной интенсивностью движения, так как превосходит по износостойкости плиточный материал 4 класса.
Калибровка и тон изделий из кафеля

Сильное сжатие плитки, изготавливаемой из глины, может привести к деформации изделия в процессе его производства. Производитель обычно следит за тем, чтобы не происходило сильного сжатия плитки при запекании сырья. При повышении уровня температуры наблюдается повышение степени сжатия материала. Это приводит к возникновению проблем калибровки, которые характерны для напольной плитки, запекаемой при высоких температурах.

По мнению специалистов калибровка любой кафельной плитки отечественного производства не соответствует требованиям качества. Изделия в одной упаковке зачастую отличаются одно от другого на несколько миллиметров. Это не позволяет ровно выкладывать материал своими руками. В одном калибре выпускается только керамическая облицовка двойного обжига для стен, имеющая наименьшее сжатие.

Изготовители, ответственно подходящие к проблеме калибровки плитки, применяют лазер для измерения размеров изделий, сходящих с конвейера. После этого осуществляется сортировка плитки по размерам.

Напольная кафельная плитка может обладать цветовой тональностью, отличающейся от заявленного оттенка. Цвет обозначается на упаковке буквой либо цифрой. Совершая покупку облицовочного материала для создания напольного покрытия, потребуется проследить имеет ли партия товара одинаковый тон и калибр. Обычно устраиваются полы из керамической плитки, имеющей размер, отличающийся от номинального калибра.

Морозостойкость кафельной плитки

Рассматриваемый параметр находится в обратной зависимости от пористости материала. Чем она ниже, тем более высокой является морозостойкость керамической облицовки. В результате замерзания влаги, проникшей в поры изделия, происходит ее расширение с последующим растрескиванием материала, который не выдерживает внутреннего напряжения.

При выборе морозостойкой плитки следует иметь в виду, что прочность кафеля становится меньше, если материал поглощает больше влаги. Это снижает его сопротивляемость низким температурам. Поэтому в процессе изготовления керамической плитки влага и лишний воздух удаляются из нее, а затем осуществляется обжиг и глазуровка.

Клинкер представляет собой яркий пример морозостойкой плитки, изготовленной на основе этой технологии. Материал применяется на уличных площадках, верандах, в садах и т.д. Внешне он не отличается от обычного кафеля, но свойство морозостойкости этой плитки всегда обозначается символом снежинки.

Высокая морозостойкость обеспечивает соответствующий уровень эксплуатации кафеля для создания напольных покрытий на балконах, верандах или в гаражах. Этот вид изделия способен отлично переносить и высокие температуры, находясь под воздействием палящих лучей солнца.

Водопоглощение керамической облицовки

Показатель предельной прочности кафеля, определяющий способность плитки сопротивляться изгибающей нагрузке, находится в зависимости от уровня водопоглощения. Выбирая кафельную плитку для пола, следует обратить внимание на его значение. Чем оно ниже, тем более прочным является материал. Если показатель водопоглощения высокий, то кафель на пол, имеющий ту же длину, будет менее прочным.

Коэффициент водопоглощения позволяет подразделить всю керамическую облицовку на следующие основные группы:

  1. Группа I с коэффициентом водопоглощения менее 3%. Поскольку он является минимальным, то позволяет использовать плитку для наружных и внутренних работ.
  2. Группа IIa со степенью водопоглощения 3 — 6%.
  3. Группа IIb с показателем водопоглощения 6 — 10%.
  4. Группа III с коэффициентом водопоглощения материала более 10%, применяемого исключительно для внутренней отделки.

Группа, к которой принадлежит керамическая облицовка, должна быть указана на торце упаковки. Любая из перечисленных выше групп является пригодной для внутренней облицовки помещений. Перед тем как выбрать плитку для улицы, следует убедиться в том, что коэффициент водопоглощения материала относится к группе I.

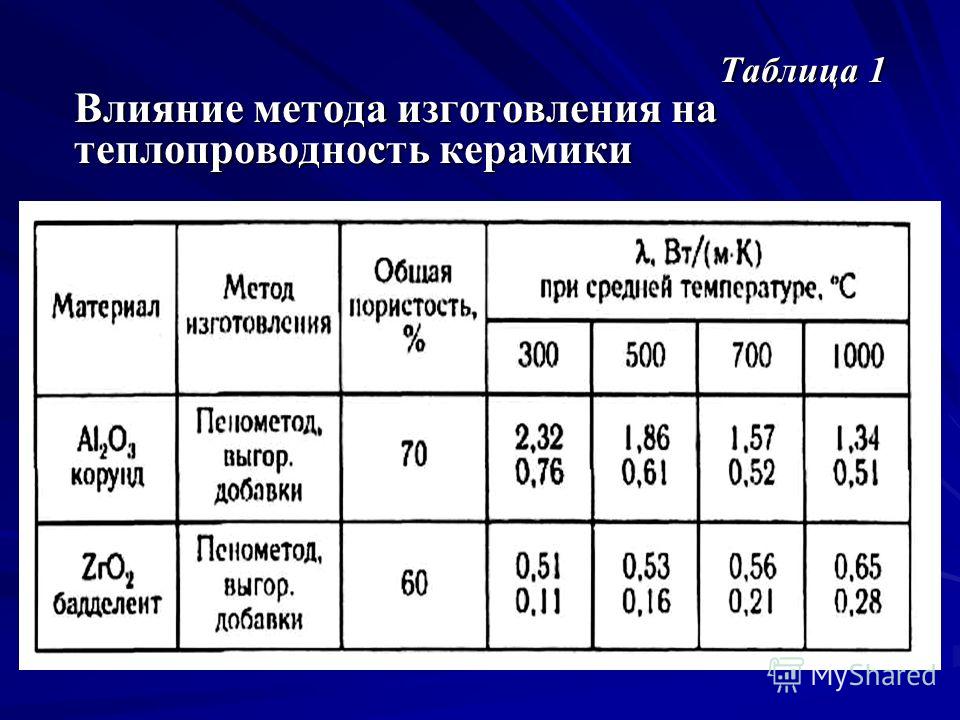

Теплопроводность облицовочной напольной плитки

Напольная плитка, обладающая высокими показателями морозостойкости и теплопроводности, может применяться не только для любых типов помещений, но и для улицы. Эти показатели являются определяющими при выборе керамической облицовки, которая является простой в уходе.

Керамическая плитка для пола изготавливается из водостойкого огнеупорного материала, обладающего особой прочностью. Керамическая облицовка позволяет оформлять интерьеры кухонь и коридоров, ванных комнат. Кафельная плитка для пола может быть использована в качестве напольного покрытия при устройстве теплого пола.

Коэффициент теплопроводности, составляющий 0,3-0,9, считается оптимальным для керамической плитки. Этот показатель меньше, чем у камня, но больше, чем у остальных покрытий. Различный уровень коэффициента теплопроводности обусловлен пористостью, которой обладает напольный кафель. Роль теплоизолятора в ней играют именно пузырьки газа.

Опытные мастера советуют обратить внимание на шероховатость и рельефную глубину поверхности материала. Чем выше уровень этих параметров, тем меньше тепла будет передаваться плиткой.

Форма и размер облицовочной плитки

Наиболее распространенной формой облицовочной керамики для пола считается квадрат. Его стороны могут быть равны 10-120 см. Исключением является мозаичное покрытие. Распространены изделия, стороны которых составляют 150х150, 200х200 и 250х250 мм.

Значения стандартного размера напольной керамической плитки обычно составляют 300х300 либо 333х333 мм. Минимальная толщина такой облицовки для пола обычно равна 6 мм. Напольная плитка может иметь художественный рисунок или композицию.

Поскольку размер кафеля является важным параметром, учитываемым при выборе изделий для облицовки, то желательно, чтобы площадь поверхности пола была кратной размерам материала. Это позволит уменьшить количество отходов и сэкономить средства. Если места в помещении достаточно, можно купить любой тип кафеля без ограничений относительно размера отдельных фрагментов. Выбор крупных вариантов позволит не создать эффекта ряби на полу.

Большинство квартир и частных домов имеют очень ограниченную площадь помещения. В этом случае кафель на пол должен быть средних размеров, то есть от 20х20 до 35х35 см. С помощью него можно уменьшить недостаток пространства интерьера.

Рекомендации по выбору напольной облицовки

Подобрав размеры керамической плитки для пола, следует учесть и специфику того помещения, в котором планируется делать ремонт. К примеру, кухня имеется в любом доме, она выполняет не только функцию места для приготовления пищи, но и столовой зоны. Облицовочная плитка на пол в кухне подбирается с учетом следующих основных особенностей этого помещения:

  • постоянных перепадов температуры;
  • частого контакта поверхностей с водой, загрязнениями и жиром;
  • быстрого истирания напольного покрытия;
  • применения бытовой химии для ухода за облицовкой;
  • возможностью механического повреждения керамической облицовки.

Кафель на кухне предполагает частый контакт облицовки с водой и бытовой химией, поэтому важно подобрать такой материал, который не будет скользить и пропускать влагу. Керамическая облицовка для пола должна быть влагостойкой. Показатель износостойкости отделки для кухни должен соответствовать 3 классу и выше.

Среди основных видов напольной плитки выделяются:

  1. Керамогранит, обладающий большой прочностью и совершенной структурой, которая не способна пропускать влагу.
  2. Керамическая, глазурованная матовая или глянцевая отделка любых цветов, имеющая гладкую или рельефную поверхность.
  3. Натуральный камень, зачастую дорогой мрамор, имеющий скользкую поверхность, укладываемый в дорогих домах, где кухня используется в редких случаях.

Обычно выбор ограничивается привычной всем керамической плиткой. Она более доступна и имеет широчайший ассортимент. В плане характеристик керамогранит выигрывает, но он более дорогой и тяжелый.

izplitki.com

Типичные размеры керамических плиток

Плитка является одних из самых практичных и прочных вариантов напольного покрытия. Современной промышленностью производится масса различных моделей, которые отличаются между собой по качеству, размерам, цветовой гамме. До того как отправляться в строительный магазин, определимся с тем, каковы основные размеры керамических плиток, чтобы приобрести нужное количество материала для полноценного ремонта.

Виды керамической плитки

Подразделяют ее на две основные категории: керамогранит и керамическая плитка. Если первый тип в основном применяется в качестве напольного покрытия, то керамическая плитка является отличным материалом для декорирования стен.

Популярные размеры для декорирования стен

Стандартные размеры керамической плитки зависят от ее геометрической формы. Для прямоугольных вариантов в основном используют параметры: 150×100, 200×100, а также 150×25 см. Если плитка имеет квадратную форму, ее размеры могут быть 200 на 200 или 150 на 150 мм. Средний размер керамической плитки для ванной – оптимальный вариант, а вот для кухонных помещений можно использовать небольшие размеры изделий, создавая эффект мозаики.

Керамика для пола

Если вы решили облицевать пол в прихожей или на кухне керамикой, нужны специальные размеры керамических плиток для напольного покрытия. Производители предлагают материалы восьмигранной, прямоугольной, квадратной формы.

Существует и классическая таблица размеров. Квадратная напольная плитка предлагается от 100 на 100 до 300 на 300 мм. Шаг между моделями составляет 50 мм. Размеры керамических плиток прямоугольной формы: 20 на 10, 30 на 15 и 40 на 30 см. Шестигранный вариант предлагается в следующих параметрах: 15 на 17,3 и 20 на 23 см. Восьмигранные напольные керамические плитки в основном представлены в продаже в размере 17х6х8,5 см.

Что учитывать при подборе размера плитки

При выборе отделочного материала для кухни, ванной, прихожей важно правильно подобрать размеры керамических плиток. Сделать это можно только в том случае, если учесть несколько важных аспектов. В первую очередь обратите внимание, что проще всего работать с материалом небольших и средних размеров. К тому же мозаичные плитки легко комбинировать с более крупными деталями.

Если вы решите облицовывать стены керамикой больших размеров, для начала выровняйте их грунтовкой. Если предварительные работы по подготовке поверхности не будут проведены, во время фиксации крупных плиток возникнут серьезные проблемы. Заранее продумайте конечный дизайн, чтобы подобрать форму плитки. При желании сделать необычное оформление стен можете присмотреться к мозаичной плитке, попробовать комбинацию нескольких цветов, чтобы полученный рисунок стал настоящим дизайнерским шедевром.

Заключение

Итак, мы выбираем такой материал, как плитка керамическая. Размеры, толщина определяются вариантом последующей эксплуатации. Разные производители предлагают потребителям материалы с некоторыми отличиями по толщине, длине, ширине. Кроме того, могут быть разных размеров даже плитки одного изготовителя, взятые из разных партий. В основном есть отличия по их толщине, поэтому старайтесь сразу определить то максимальное количество материала, которое потребуется вам для проведения облицовочных работ. Если вы будете докупать плитки, проверьте номер партии, иначе вся эстетичность получаемой поверхности будет нарушена. Не забывайте и о том, что в зависимости от размеров меняется способность изделий выдерживать нагрузку. На кухнях и в ванных комнатах вполне достаточно плитки, толщина которой имеет диапазон от 6 до 12 мм. Нет смысла приобретать более толстый материал для декорирования стен. Вы сэкономите финансовые ресурсы и физические силы, не поднимая тяжестей.

Для оформления пола оптимальным вариантом будет приобретение керамогранита. Данный материал имеет более высокие технические и эксплуатационные характеристики, чем обычная керамическая плитка. Есть отличия и по размерам. В основном для пола производители предлагают плитки с параметрами 30 на 30 или 33 на 33 см, а также 50 на 50 см. В настоящее время востребованы напольные плитки «под натуральное дерево». Они полностью имитируют паркет, при этом гораздо ниже по стоимости и проще по уходу. Для декорирования стен в основном владельцы квартир предпочитают подбирать готовые панно.

fb.ru

Размеры керамической (кафельной) плитки для стен и пола

Облицовка внутренних помещений керамической плиткой — это оптимальное решение для создания оригинального дизайна. Однако такой вариант отделочных работ довольно сложная многоступенчатая процедура, где каждый нюанс играет свою роль. Одним из важных этапов является выбор размера керамической плитки, который зависит от сферы применения отделочного материала.

Керамическая плитка для стен

Варианты кафельной плитки для облицовки стен отличаются не только типовыми размерами, но и формой. Так на рынке отделочных материалов присутствуют коллекции в квадратном или прямоугольном исполнении. Если говорить о размерах, всё выглядит довольно неординарно, поскольку некоторые производители идут на довольно смелые эксперименты и предлагают рынку широкий размерный ряд.

«Экзотику» мы оставим за рамками данной статьи и попробуем определить базовые размеры, которые вы обязательно найдете в ближайшем строительном магазине.

Квадратные формы

К стандартам можно отнести настенную плитку, размером в мм:

Прямоугольные формы

Для прямоугольных стеновых изделий стандартным считается размер 200*300 мм. При этом могут применяться и такие типоразмеры:

  • 25*150

  • 75*150

  • 100*150

  • 100*200

  • 150*200

  • 150*225

  • 250*300

  • 250*333

  • 275*400

  • 150*900

  • 300*900

Оптимальная толщина настенной плитки – от 4 до 9 мм.

Стандарты кафеля для пола

Форма плитки для облицовки пола чаще имеет квадратную форму. Здесь пальма первенства принадлежит следующим стандартным размерам:

Помимо этого, могут использоваться напольные изделия со сторонами:

  • Квадрата: 150*150, 200*200 и 250*250 мм.

  • Прямоугольника: 100*200, 150*200, 150*300, 200*300, 300*400.

  • Пятигранника: 86,5*150, 98*170, 115*200.

  • Шестигранника: 150*173, 170*196, 200*230.

  • Треугольника: 58*83, 68*97, 83*118, 98*139.

Оптимальная толщина половой плитки составляет 8-11 мм.

Виды раскладок

Плитка больших размеров

Крупноразмерные изделия подходят для отделки любых помещений. От стандартных моделей такая плитка отличается не только площадью, но и толщиной.

Плитка больших размеров может быть квадратной и прямоугольной формы, поэтому здесь можно выделить такие стандарты:

  • 750*1 000

  • 900*600

  • 600*600

  • 1 500*600

Толщина таких изделий обычно варьируется в пределах 9 мм и выше.

Какой размер будет оптимален для ванной комнаты

При облицовке ванной комнаты керамической плиткой, существует ряд нюансов. В частности:

Чтобы кафель хорошо смотрелся, настенное покрытие лучше делать глянцевым, а напольное – матовым.

Плитка тёмного оттенка должна укладываться на пол и нижнюю часть стен. Оставшееся пространство отделывается в более светлой цветовой гамме.

Не рекомендуется использовать плитку с крупным рельефным рисунком: возникнут сложности при выведении угловых стыков.

Многие предпочитают отделывать стены ванной комнаты крупноразмерной плиткой, но такой формат смотрится непрезентабельно, возникают сложности с обустройством потайных люков. Поэтому крупную плитку лучше укладывать на пол, а для оформления стен выбрать такие размеры:

Отдавать предпочтение стоит горизонтальной раскладке: это поможет исключить узкую подрезку краёв.

Габаритные размеры фартука из плитки для кухни

Кухонный фартук – это декоративный элемент, выполненный из керамической плитки. Предназначение фартука: защита финишной отделки стен от загрязнений. Чтобы этот элемент полностью справлялся со своей функцией, нужно уметь правильно определять его размеры.

Ширина кухонного фартука подбирается произвольно, в зависимости от расстановки кухонной мебели (плиты, мойки), а высота подбирается по размерам нижних модулей и навесных шкафов.

Например: столешница имеет высоту 90 см, в этом случае расстояние до навесных модулей должно соответствовать 110 сантиметрам. Учитывая, что фартук должен заходить с захлёстом, оптимальная высота составит 112 см. Если кухня выполнена по стандартным размерам (высота модулей 85 см), оптимальная высота фартука составит 117 сантиметров.

Как правильно подобрать плитку по размеру

Это один из ключевых моментов отделочных работ. Большинство жилых помещений не может похвастаться однотипными размерами, поэтому стоит уделять внимание не только цветовым решениям, а также размеру и форме плитки.

Не секрет, что правильно подобранная керамика может не только визуально расширить внутреннее пространство, но и разграничить помещение на зоны комфорта.

В частности, не всегда уместно отделывать маленькие комнаты (ванну, туалет) плиткой большого размера. Керамика со сторонами квадрата 100*100 или 50*50 не будет смотреться.

Здесь лучше отдать предпочтение небольшим типоразмерам или использовать мозаичную плитку.

Чтобы зрительно увеличить высоту потолка, можно вертикально выложить стены керамикой, размером 20*30 см. Для разделения помещения на зоны, используются различные оттенки, бордюры и фризы.

Лючок сантехнический под плитку: размеры, особенности

В санузлах обычно устанавливаются счётчики, поэтому вопрос: «Как обеспечить доступ к инженерным коммуникациям, не портя внешней отделки?» звучит весьма актуально. Оптимальным вариантом, будет установка скрытого сантехнического (ревизионного) люка, который не будет выделяться на общем фоне.

Скрытый люк-невидимка

Конструкция скрытого смотрового лючка состоит из нескольких основных элементов:

  • Рама и дверца – обычно выполнены из алюминия, обшиваются влагостойкими гипсоволоконными листами.

  • Магнитная защёлка.

  • Установочные петли и узлы регулировки.

Такие технологические люки внешне не выделяются на фоне отделки помещений: отсутствует ручка, петли не видны. Чтобы открыть люк-невидимку, нужно нажать на его центр, сработает магнитный замок и доступ к счётчикам и трубам будет открыт

Как подобрать люк под размер плитки

Определение размера люка-невидимки под уже купленную плитку состоит из нескольких этапов. В частности:

  • Нужно высчитать, сколько плиток потребуется, чтобы полностью закрыть дверцу.

  • Учитывается, что размер дверцы должен быть меньше площади плиток.

  • Выступающая за пределы крышки керамика не должна занимать более 40%.

При определении размера учитывается только число целых плиток: резаные и подогнанные элементы лишат потайной люк статуса невидимости.

Размер лючков (ш*в*г) ммВнешние габариты (ш*в*г) мм
150*150*35 210*210*35
150*200*35 210*260*35
200*200*35 260*260*35
200*250*35 260*310*35
200*300*35 260*360*35
200*400*35 260*460*35
250*250*35 310*310*35
250*300*35 310*360*35
250*350*35 310*410*35
300*300*35 300*360*35
300*400*35 360*460*35
300*500*35 360*560*35
300*600*35 360*660*35
400*400*35 460*460*35
400*500*35 460*560*35
400*600*35 460*660*35
400*700*35 460*760*35
400*800*35 460*860*35
500*500*35 560*560*35
500*600*35 560*660*35
500*700*35 560*760*35
500*800*35 560*860*35
600*600*35 660*660*35
600*800*35 660*860*35

Крестики для плитки: как выбрать подходящий размер

Крестики для укладки плитки имеют толщину от 1 до 8 мм и различный шаг. Как подобрать оптимальный размер? Здесь нужно руководствоваться двумя критериями: наличием фаски и геометрией сторон.

Чем больше типоразмер плитки, тем шире должен быть затирочный шов. Поэтому перед подбором крестиков, нужно уложить плитку на пол, выставить оптимальный зазор и по нему выбирать крестики.

Чтобы высчитать идеальную толщину, необходимо размер длинной стороны плитки разделить на 100.

Оптимальный размер зубчатого шпателя

Для укладки керамической плитки обычно используются зубчатые шпатели. Благодаря этому инструменту, клей наносится волнообразно, поэтому излишки не выступают за границы площади плитки.

Чтобы добиться такого результата, шпатель нужно подбирать по размеру. В идеале, ширина инструмента должна равняться сторонам плитки, или немного превосходить. Остаётся определить размер зубьев гребенки. Для плитки любой формы отличной от квадрата, можно руководствоваться такой схемой:

  • Площадь плитки 50-100 см2 – размер зубьев 4 мм.

  • Площадь 100-400 см2 – размер 6 мм.

  • Площадь 400-900 см2 – размер 8 мм.

  • Площадь 900-2 500 см2 – размер 10 мм.

Для неровных оснований и облицовки пола, размер зубьев может отличаться в большую сторону.

Размер стороны квадратной плитки (при использовании прямоугольных плиток расчет ведется исходя из площади — см. выше) Рекомендованный размер зубьев шпателя
До 5 — 7 см 3 мм
До 10 см 4 мм
От 10 до 20 см 6 мм
От 20 до 30 см 8 мм
От 30 до 50 см 10 мм
Свыше 50 см 12 мм

Рекомендации по укладке керамической плитки

Чтобы правильно уложить керамику, необходимо соблюдать следующий технологический процесс:

  1. Работа всегда начинается от дальнего угла и выполняется по направлению к двери.

  2. Чтобы упростить процесс, рекомендуется устанавливать маячки и делать разметку.

  3. В неровные углы плитку можно укладывать через специальный пластиковый уголок, который частично компенсирует погрешность поверхности.

  4. На завершающем этапе выкладывается цокольный ряд, который нивелирует все неровности.

После укладки плитки, промежутки заполняются затирочной смесью.

Плитка как произведение искусства. Вы только взгляните!

bydom.ru

Толщина напольной и настенной керамической плитки

Керамическая плитка характеризуется набором параметров, вид, цвет, стиль и, конечно же, геометрические характеристики: форма, размеры, включая толщину изделия. Зачастую, выбирая подходящий облицовочный материал, потребитель не обращает внимания на такой параметр, как толщина плитки, и делает он это напрасно. Ведь учитывая этот размер, вы не только правильно подберёте кафель для облицовки стен и половой керамической плитки, но при этом сэкономите на количестве клеящей смеси, и на стоимости материала, ведь существует прямая зависимость влияния толщины изделия на цену.

Керамическая плитка – прочный и привлекательный во многих отношениях материал

О чём нужно знать при выборе керамики

Толщина облицовочного материала, определяющая характеристика при выборе кафельной плитки для проведения ремонтных и строительных работ. И неспроста, ведь от этой величины фрагмента, зависят прочностные параметры керамической плитки, чем она больше, тем прочнее изделие, и соответственно срок его полезной эксплуатации будет больше.

Для разного вида изделий, и в зависимости от назначения облицовываемой поверхности (кафель для стен или укладки на пол) данный параметр может значительно разниться. Так, у элементов для укладки на пол, он должен быть больше чем у керамики при облицовке стен.

Для правильного выбора облицовочного материала, нужно обязательно учитывать конструкцию и состояние основания под отделку. При большой толщине изделий, а соответственно и массе, основание может не выдержать лишней нагрузки.

Если же говорить о керамограните, который используется как тротуарная плитка, или же в местах интенсивного прохождения людей, а также зонах с большими механическими нагрузками, то толщина его должна быть наиболее значительной.

Керамогранитная плитка для пола имеет разную поверхность по цвету и структуре верхнего слоя

Таким образом, при выборе керамической плитки, в качестве настенной или половой, принимаем во внимание следующие критерии:

  • форму и геометрические размеры фрагмента;
  • ожидаемую величину нагрузок на покрытие стен и пола;
  • материал конструкции, и состояние в котором находится основание под отделку;
  • вид керамики и её стоимость;
  • площадь облицовываемого пространства;
  • количество клеящей смеси необходимой для проведения работ;
  • общую высоту керамической плитки с клеем.

Параметры изделий для укладки на стену

Стандартная толщина керамики при укладке её на стену, находится в диапазоне от 4 до 9 мм. Высшая граница этого диапазона, керамическая плитка в 9 мм, применяется в качестве настенной, в помещениях с высокой механической нагрузкой, или при облицовке фасадов зданий и сооружений.

Большая величина этого параметра просто нецелесообразна, и приведёт лишь к увеличению массы изделия, количества клея и в конечном счёте возрастанию нагрузки на отделываемую поверхность стен. Применение же более тонкой кафельной плитки, может отрицательно сказаться на прочностных характеристиках изделия. Поэтому для рядового ремонта стен в ванной или на кухне, 7 мм будет оптимальным.

Существующие виды керамогранита для стен различаются по технологиям его изготовления

Бывают, конечно, и исключения, например, керамическая мозаика может иметь этот параметр 3 и даже 2 мм, а вот для отделки печей и каминов, а также в производственных и других специальных помещениях, выбираются более толстые и массивные элементы.

Толщина фрагментов, а равно и их вес не только делает дороже процесс облицовки, за счёт более дорогих материалов и повышенного расхода клея для укладки на стену, но и существенно усложняет технологию выполнения работ.

Параметры изделий для укладки на пол

Толщина напольной плитки, традиционно выше настенной керамики. Это связано с тем, что половые элементы испытывает гораздо большие механические нагрузки, да и размеры у напольных элементов могут быть внушительными, что автоматически ведёт за собой и увеличение толщины изделия.

Бесшовная технология укладки керамогранита на пол возможна, если плитка имеет размеры 60×60 см

В зависимости от места применения фрагментов, можно выделить несколько видов напольной керамики:

  • От 3 до 5 мм. Это минимальный размер половой керамики, которую можно встретить в продаже, используется для укладки на уже существующее основание из кафеля или же другое основание, обладающее достаточной жёсткостью.
  • От 6 до 11 мм. Стандартный вид керамики, наиболее часто применяемый при отделке ванной комнаты, кухни или иных помещений дома или квартиры. Этой величины достаточно для несения нагрузки от повседневной деятельности человека и мебели, находящейся в данном помещении. К тому же стоить такой материал будет вполне доступно.
  • От 8 до 14 мм. Керамогранит с такими параметрами используется для отделки пола в общественных зданиях и местах повышенных воздействий механических нагрузок.
  • От 16 до 25 мм. Данный материал обладает наилучшими прочностными характеристиками и применяется только в промышленных и производственных зданиях, там, где возможны большие нагрузки на половую плитку.

При выборе подходящего материала для облицовки пола нужно принимать во внимание, из чего выполнено основание под укладку и его состояние. Если монтаж планируется производить не на бетонную поверхность, а на основание из фанеры, ДСП, гипсокартона и других нестабильных материалов, то толщина укладываемых элементов, должна быть 9- 11 мм. При использовании более тонких фрагментов (6-7 мм), геометрические параметры, такие как длина и ширина, пропорционально также должны быть уменьшены.

Керамогранит для пола выпускают толщиной 7-30 мм

Общая высота напольной керамики с клеем, ещё один момент, который нужно учитывать при выборе материала, ведь этот параметр может привести к нежелательному уменьшению высоты отделываемого помещения. Ориентироваться можно на следующие факторы:

  • Слой в 4 мм. При идеально ровном основании.
  • Слой в 7 мм. При укладке фрагментов с большими габаритами (60х60 см).
  • Слой от 9 мм. При монтаже на не подготовленное должным образом основание с большими неровностями.

Нанесение слоя более 9 мм не рекомендуется, это может сказаться на ухудшении прочностных характеристик облицовки из-за возможного расслоения клеящей смеси. Лучше будет произвести выравнивание основания.

zonaplitki.ru

Размеры керамической плитки

Выбирая отделочный материал для ремонта, многие из нас останавливаются на керамической плитке, по справедливости оценив все преимущества ее использования в облицовке помещений.

Однако, немаловажным остается сам процесс правильного выбора кафеля из того многообразия предложений, которое сегодня наблюдается в магазинах. Мы не раз отмечали, что верный выбор плитки — это определяющий момент в успехе всего ремонта. И, к сожалению, ошибок на этом этапе допускается большое множество.



В частности, большинство людей не уделяют должного внимания такому важному фактору, как размеры плитки, уже после покупки задаваясь вопросом как ее укладывать. Из-за такого подхода появляется необходимость подрезать плитку, подгонять ее под размеры помещения, что в итоге крайне негативно сказывается на эстетическом облике интерьера.

Часто случается, что дизайнер создает проект, рассчитанный на размеры плитки, которых либо нет, либо их сложно найти в розничных магазинах, из-за чего приходится вносить нежелательные коррективы в сроки и бюджет ремонта.

Поэтому, подбор плитки по размеру является одним из важнейших нюансов, требующих рассмотрения еще на стадии планирования ремонта и составления дизайн-проекта.

Стандартные размеры керамической плитки

Производители выпускают керамику в большом разнообразии размеров, стараясь удовлетворить любые потребности в форматах облицовки.

Здесь мы перечислим наиболее типичные размеры кафельной плитки, чаще встречающиеся у производителей разных стран. Советуем, при проектировании дизайна вашего помещения, ориентироваться именно на них.

Следует также упомянуть о довольно важной детали, не известной широкому кругу рядовых потребителей. Зачастую, номинальные размеры плитки, указанные на упаковке, не соответствуют реальному формату. Это вызвано особенностями материала, из которого она производится — глины. В процессе производства обжигаемая глина может незначительно расширятся или сужаться. Допустимая погрешность в размерах, по международным нормам, для керамической плитки составляет 5-7 миллиметров. Такое расхождение считается нормальным даже для испанских и итальянских образцов керамики.

В итоге, при покупке плитки 40х40, вы можете получить кафель 39,7х39,7 или 40,2х40,2. Поэтому, облицовка из одной и той же коллекции, но разных партий, может незначительно различаться в формате. И если для вас важны размеры кафеля с точностью вплоть до миллиметра, уточните реальные размеры покупаемой плитки у менеджера магазина. Сотрудники произведут необходимые замеры на складе и отберут для вас нужную плитку.

Размеры плитки для стен

Для облицовки стен используется кафель всевозможных форматов, с помощью которых можно произвести отделку в любом помещении и на любой плоскости. Наиболее востребованными являются следующие размеры:

  10х10, 20х10, 15х15, 20х20, 20х30, 25х40, 20х50, 30х45, 25х50, 30х60 см.

А наличие такого удобного материала для облицовки сложных зон, как мозаика, сводит практически на нет любые возможные проблемы с поиском подходящего формата для отделки вертикальных пространств.

Размеры напольной плитки.

Среди напольной плитки различается собственно кафель, и керамогранит. Крупные размеры представлены, в основном, керамогранитом.

Наиболее распространенные формы плитки для пола — квадратная и прямоугольная. Встречаются также «экзотические» форматы напольной плитки — с тремя-четырьмя-восемью углами. В большинстве случаев для укладки полов используется квадратная и прямоугольная плитки. Они могут чередоваться со специальными декоративными вставками.

Итак, стандартные размеры плитки для пола представлены в таком разнообразии:

Квадратная: 48×48, 10×10, 15×15, 20×20, 25×25, 30×30, 33×33, 60х60 см; Прямоугольная: 20×10, 20×15, 30×15, 30×20, 40×30 см;

Среди нестандартных размеров выделяется плитка 36,5х12 см., которая обычно стилизована под паркет. Она имеет очень высокую прочность за счет особой процедуры обжига.

Известные фабрики предлагают и другие необычные размеры кафеля со стилизацией под дерево или паркет — 20х60, 30х60, 17х100 см, и др.

Хотелось бы по подробнее остановится на тех размерах плитки, которые по оценке менеджеров компании Керамацентр продаются чаще всего.

Напольная плитка 30х30

Квадратная плитка в этом размере является одной из самых популярных для облицовки классических интерьеров. Она представлена в огромном числе расцветок и рисунков и широко востребована за счет своей универсальности. Ее используют на кухне, в ванной комнате, прихожей и даже в отделке экстереьеров.

Квадратная форма кафеля или керамогранита выглядит солидно и гармонично. С ней вы сможете создать стильный, аристократичный интерьер.

Плитка 10х10

Данный размер кафеля широко востребован как для облицовки стен, так и в обустройстве полов. Ее очень удобно использовать в небольших помещениях, а также при работе со сложными поверхностями — уступами, выемками и впадинами.

В большинстве случаев, плитку 10х10 нет необходимости подрезать. И она отлично смотрится на любых поверхностях. Тем самым определяются и дизайнерские преимущества керамики этого формата — она уютно и гармонично смотрится в любом маленьком помещении.

Плитка напольная 60х60

Подобные размеры представлены, в основном, керамогранитом. Такая большеформатная облицовка имеет массу достоинств: удобная и быстрая укладка на больших поверхностях, прочность, сопротивляемость механическим нагрузкам, устойчивость к тяжелым погодным условиям и перепадам температур.

Керамогранит 60х60 поможет справится с большими объемами работ, а огромный выбор дизайна гарантирует его эффектное применение в самых разных интерьерах.

Большим преимуществом использования крупноформатной плитки в дизайнерском плане является минимальное количество швов. Кроме того, у керамической продукции большого размера, как правило, кромка плитки ректифицирована, благодаря чему обеспечивается минимальный зазор между плитками. В итоге, создается впечатление монолитной каменной или керамической поверхности.

Размеры плитки для кухни

Решение какую именно плитку на кухню выбрать должно быть обусловлено размерами самого помещения. Если кухня малогабаритная, то в этом случае для облицовки стен лучше остановится на плитке средних размеров — 20х40, 20х45. Среди бюджетной продукции от украинских и польских производителей в довольно большом количестве представлена плитка для кухни с размером 25х35.

В облицовке кухонного фартука традиционно применяется плитка 10х10. Правда, современная мода на облицовку фартука часто предлагает ставить акцент на широкоформатной плитке — это различные декоративные панно, фотоплитка.

Еще одно популярное направление при облицовке кухни — плитка под кирпич (кабанчик). Она выпускается чаще всего в размерах 10х20, 10х30, 7,5х15.

При облицовки кухонного фартука плиткой маленьких размеров или мозаикой, придется уделить повышенное внимание качеству затирки, так как постоянная влага и различные химикаты могут негативно воздействовать на целостность межплиточных швов. Это может стать причиной появления грибка и порчи всей облицовки. Обязательно проконсультируйтесь по этому вопросу с продавцом.

Размеры плитки для ванной

Алгоритм выбора размера облицовки в ванную комнату примерно аналогичен тому, что применяется для кухни. Однако, здесь он более весом, так как размеры ванных комнат в отечественных домах (включая даже новостройки) зачастую не вызывают особого восторга. Поэтому, умелое использование облицовки становится крайне важным оружием в борьбе за пространство.

Еще одно серьезным обстоятельством являются условия эксплуатации плитки. Повышенная сырость требуют от вас проведения качественных подготовительных работ. Основание под укладку должно быть идеально ровным и защищенным от влаги изнутри (в районе канализации, вентиляционных шахт, и прочих внутридомовых коммуникаций). Особенно это важно, если вы использовать плитку крупных размеров.

Наиболее востребованные размеры плитки в ванную : 20х35, 20х20, 20х30.

Толщина керамической плитки

Еще один важный фактор керамической облицовки, о котором следует упомянуть в этой статье — это толщина плитки.

Особенно она важна для напольной плитки — толщина облицовки для пола колеблется в пределах 6-12 мм. Отдельные модели керамического гранита могут достигать толщины в 2 сантиметра. Такие плиты укладывают в местах частой проходимости и повышенных нагрузок (магазины, офисы, торговые центры).

Крайне важно знать толщину напольной плитки, если вы желаете облицовывать нею стену. К случаю, следует упомянуть, что использовать настенную плитку для облицовки пола крайне не рекомендуется.

Толщина настенной плитки чаще всего составляет 4-7 мм. Есть также ультратонкая плитка, в последнее время все чаще выпускаемая популярными европейскими заводами. Ее толщина может не превышать 3 мм.

kerama-center.com.ua

Тепловые свойства керамики

Поэтому вольфрам часто используется в качестве защиты от излучения. 205 13 Перейдите по ссылкам ниже, чтобы просмотреть свойства материала, используя предпочитаемую вами систему измерения. Однако нитрид бора, кварц и нитрид кремния обладают очень высокой термостойкостью. Вязкость разрушения можно определить как сопротивление росту трещин. Материал сочетает в себе механические и оптические свойства. Из-за относительно низкой теплопроводности стеклянной кружки жидкость должна поддерживать более высокую температуру в течение длительного времени.Некоторыми причинами этого являются: (1) низкая термостойкость керамических материалов с низкой теплопроводностью при нанесении непосредственно на металлическую подложку, (2) трудности с получением хорошей связи между керамическим материалом и металлической подложкой, и ( 3) большая разница в коэффициенте расширения керамических материалов по сравнению с ТЕПЛОВЫМИ СВОЙСТВАМИ КЕРАМИКИ Следующие термические свойства керамических материалов важны в различных конструктивных соображениях: Теплопроводность Тепловое расширение Теплоемкость Устойчивость к тепловому удару Максимальная рабочая температура Теплопроводность Теплопроводность (λ ) — количество тепла, проходящего в единицу времени через единицу поверхности в определенном направлении. В результате керамическое волокно имеет много преимуществ.прочность на изгиб σ = 75 ± 12 МПа (σ 0 = 90 МПа. Часть III посвящена нескольким прецизионным методам обработки керамики, таким как резка, шлифовка, притирка, полировка и лазерная обработка. Ученые, инженеры и исследователи керамики найдут это текст бесценен. Для вашего удобства на этой странице представлен список распространенных материалов и связанных с ними термических свойств. Керамические полы чрезвычайно прочны. Это современный керамический материал, который часто называют «белым графеном» или «неорганическим графитом».Сравнительно хорошо проводят тепло вольфрам и молибден. Наши керамические изоляционные плиты производятся методом мокрой формовки с использованием алюмо-кремнеземных волокон и связующих. Позвоните нам 408.383.0554 ПОДАТЬ ЗАПРОС Нитрид алюминия, формула AlN, является новым материалом в семействе технической керамики. Глинозем — один из самых экономичных и широко используемых материалов в семействе инженерной керамики. В зависимости от микроструктуры и химического состава стеклокерамики их свойства могут быть изменены в соответствии с высокими требованиями.Керамические решения для теплоизоляции. После приложения механического напряжения к материалам некоторые из них генерируют электрический заряд. Теплопроводность / Font / XObject / ProcSet [/ PDF / Text / ImageB / ImageC] / ExtGState >>>> эндобдж 4 0 obj / Font / XObject / ProcSet [/ PDF / Text / ImageB / ImageC] / ExtGState >>>> эндобдж 7 0 objstream Находится внутри — Страница 1897.2 ТЕПЛОВЫЕ СВОЙСТВА 7.2.1 ТЕПЛОЕМКОСТЬ Теплоемкость c — это энергия, необходимая для повышения температуры материала, точнее говоря.g�? �� = �K�o�� ������8 ~ TV�} m��Xc�n����? x # � = $ �% �73�M? N���� ����U� # ��uOo��� Асептика (подавляет рост бактерий) Гигиеничность (легкость очистки) Устойчивость к высоким температурам. Асептика (подавляет рост бактерий) Гигиеничность (легко чистится) Устойчивость к высоким температурам. 3! 1AQa «q�2���B # $ R�b34r��C% �S���cs5��� & D�TdE £ t6�U�e���u��F’����� ����������Vfv�������7GWgw�������� 5! 1AQaq «2����B # �R��3 $ b�r��CScs4 �% ��� & 5��D�T�dEU6te����u��F���������������Vfv��������’7GWgw��� ����? Это означает, что они обладают более высокой износостойкостью и широко используются в качестве износостойких материалов.Средняя теплопроводность 5,077 Вт / мК была получена для оксида алюминия, обожженного бисквитом, что точно находится в пределах принятого диапазона теплопроводности от 5 до 5,25 Вт / мК для этого материала. Свойства Общие свойства керамического покрытия. 0000001039 00000 н. В разделах со 2 по 7 основное внимание уделяется полимерным материалам — пластикам, эластомерам, композитам с полимерной матрицей, клеям и герметикам — при этом информация в значительной степени обновлена ​​и расширена из первых трех томов Справочника по инженерным материалам.. Он также используется в фрезерных станках, деталях скольжения и режущих лезвиях. Материаловеды, инженеры, химики, биохимики, физики и медицинские исследователи найдут эту работу сокровищницей широкого спектра знаний о керамике, от теории и основ до практических подходов и проблем … Механические свойства Основной механизм механических свойств. Это видно в таблице. Высокая теплопроводность в сочетании с низким тепловым расширением и высокой прочностью придает этому материалу исключительные характеристики термостойкости.�y������? �U��Hz� � «�����’�t��U_���] X� ں��1������ �Q��� �V {= � ~ �� r�� 8 $: �K? ��������� * ��� r����Ÿ�����._�Qg�ӻ3� ۣ �� ���A ~ ��� ۏ>, sZ 萹 ��U��8�� G�W����jpZ� �9���x�dW� = Y�} 9� � \ ��6�> �nHt | �u����-�X ����n��Ӯ ݀��� @ vVv9�� & �. Прессование осуществляется путем помещения порошка * в матрицу и нанесения давление для достижения уплотнения. Мы используем файлы cookie, чтобы улучшить ваши впечатления. 1. По сравнению с другими материалами, керамика, вольфрам и молибден имеют очень высокий модуль Юнга. Многие области применения керамики, например ее использование в качестве изоляционных материалов, связаны с к этим свойствам.В целом стеклокерамика демонстрирует почти нулевое тепловое расширение и высокую ударную вязкость. Udomphol Suranaree University of Technology, октябрь 2007 г. Плиты из керамического волокна представляют собой жесткое решение для изоляции из керамического волокна. Керамика обладает исключительными тепловыми свойствами по сравнению с металлами и пластмассами. Поэтому были исследованы тепловые свойства сот и решетки. Стекло и керамика легко ломаются при резком изменении температуры. Текущее коммерческое программное обеспечение требует наличия теплового обзора.* предварительно смешанный с подходящим связующим и смазочным материалом и предварительно уплотненный, чтобы он стал сыпучим. В этом исследовании измеренная твердость по Виккерсу (HV0,5) составляет 6,7 ± 0,2 ГПа. Однако механические и термические свойства стеклокерамики C12A7: e пока еще недостаточно измерены. Материалы с высокой температурой плавления, такие как вольфрам, молибден и керамика, имеют различные применения, требующие высокой термостойкости. Хороший недавний обзор высокоэффективных керамических волокон представлен в работе.Настоящая книга состоит из восемнадцати глав, разделенных на три раздела. Обладает прекрасными тепло- и звукоизоляционными свойствами. Керамика из карбида кремния с небольшими примесями на границах зерен или без них сохраняет свою прочность при очень высоких температурах, приближающихся к 1600 ° C, без потери прочности. Получите обзор механических, термических и электрических свойств керамических материалов из оксида алюминия и диоксида циркония на выставке Modern Ceramics Manufacturing в Сан-Хосе, Калифорния. Перейдите по ссылкам ниже, чтобы просмотреть свойства материала, используя предпочитаемую вами систему измерения.Тепловые свойства: теплоемкость, коэффициент диффузии, проводимость, расширение. «��> �S���H��p�� = �Kͮ� �m�V�: � ֟��6� w��g = Gg�4� ~. Вольфрам устойчив к кислотам и щелочам в аналогичных условиях. как керамика. × �Z �����K�_��� ۣ�� [���? & e�S (� + ��Z��� + y�} �`u��� = ���ݙ� ߥ} c��� ⼲ ����ޙ {��? �� V������N����9������j���> �z� M�R? ��� ߵ zg�ˣ��o�� �S> �������� Q�� # ���������p������L� �t ۍ��� t��U’���� \ k ~ ������� Данные обычно представлены как функция температуры. Высокая стойкость к химической коррозии. Найдено внутри — Страница 245 ВЛИЯНИЕ ТЕРМИЧЕСКОЙ ОБРАБОТКИ НА ТЕПЛОВЫЕ СВОЙСТВА УГЛЕРОДНОГО ВОЛОКНА НА ОСНОВЕ ПЕКА И… ВВЕДЕНИЕ Углерод-углеродные (C / C) композиты являются наиболее ценными керамическими … PH Blanket Thermal Shock Resistance — ASTM C484 измеряет устойчивость глазурованной керамической плитки к тепловому удару, создаваемому быстрыми или сильными изменениями температуры, которые могут быть обнаружены рядом например, камин или печь. Средняя теплопроводность 5,077 Вт / мК была получена для оксида алюминия, обожженного бисквитом, что точно находится в пределах принятого диапазона теплопроводности от 5 до 5,25 Вт / мК для этого материала. x�bb�b`b`3� � � �h� При 350 ° F сохраняется около 75% намагниченности при комнатной температуре, а при 550 ° F — около 50%.Другие свойства, такие как теплопроводность, устойчивость к тепловому удару и устойчивость к экстремальным температурам, варьируются от одной группы керамики к другой. Для керамики на это свойство могут влиять такие факторы, как внутренняя пористость, границы зерен и примеси. Классификация глиноземной керамики основана на содержании в ней глинозема, которое может варьироваться от 70% до 99,9%. Объемные волокна Thermal Ceramics рассчитаны на максимальный диапазон температур от 2300 ° до 3000 ° F (от 1260 ° до 1549 ° C). Они также обеспечивают отличную химическую стабильность и устойчивость к химическому воздействию.Исключения включают плавиковую кислоту, фосфорную кислоту и сильные щелочи. Теоретическая модель, предложенная Айвазовым и соавт. Этот график отображает твердость различных материалов, измеренную по твердости по Виккерсу. Керамика, Специальная керамика, Композиционные материалы, Тепловое расширение, Тепловые свойства материалов, Физические свойства материалов, Тепловые измерения, Измерение физических свойств, Измерительные приборы, Калибровка. Суммируя их свойства, мы можем сказать, что керамика имеет: Высокие температуры плавления. (поэтому они термостойкие).Их прочность на разрыв составляет от 350 до 400 кг / см 2, а у мозаичных полов — от 100 до 150 кг / см 2. Керамика, как правило, намного тверже, чем обычно используемые металлы. Поскольку керамика обладает высокой коррозионной стойкостью, ее можно использовать в протезах конечностей и различных других коррозионно-стойких деталях. Прочность и модуль Юнга как функция объемной плотности для пены карбида кремния с открытыми ячейками. Оптическая керамика ALONTM — это чрезвычайно прочный кристаллический материал с превосходной оптической прозрачностью в ближнем ультрафиолетовом, видимом и инфракрасном диапазонах до длины волны примерно 5 мкм.Fibermat полностью неорганический, а исключительная прочность достигается за счет прошивки длинных керамических волокон. Высокотемпературные керамические покрытия защищают металлическую основу от комбинированного воздействия температуры и окислительно-коррозионной среды. Керамические волокна в широком смысле можно разделить на неоксидные и оксидные волокна. Керамика, Специальная керамика, Композиционные материалы, Термическое расширение, Тепловые свойства материалов, Физические свойства материалов, Тепловые измерения, Измерение физических свойств, Измерительные приборы, Калибровка Солнечного света Устойчивость к воздействию света (стабильность цвета) Устойчивость к коррозии в окружающей среде.startxref 0000000016 00000 н. Оксид алюминия, Al 2 O 3 Керамические свойства. Сообщается, что SmTaO 4 обладает самой низкой теплопроводностью среди других керамических материалов. Обладая превосходной электроизоляцией и другими тепловыми и механическими свойствами, керамические подложки идеально подходят для использования в светодиодном освещении и датчиках для автомобилей. Циркон-керамика: Циркон-керамика — это плотный керамический материал, состоящий из ZrO 2, частично стабилизированного MgO, что указывает на его высокую прочность и высокие свойства износостойкости.Используются обычные процессы формования керамики, и материал спекается в инертной атмосфере при температурах до 2000 ° C или выше. Тепловое расширение происходит из-за теплопроводности. Примеры использования: печи, режущие инструменты, абразивные материалы, тормозные диски, системы электроснабжения, нагревательные элементы и освещение. Свойства некоторых распространенных керамических материалов: для полного стола с пределом прочности при сжатии, сжатие… Д., Корейский институт керамической инженерии и технологии, Чинджу 52851, Корея. Основные термические свойства керамики: 1.Стандартные сорта керамических изоляционных плит — это стандартные плиты высокой чистоты и диоксид циркония. Наконец, керамическое волокно можно использовать для термической обработки в самых разных отраслях промышленности при высоких температурах. Эффективность керамического термобарьера увеличивается с увеличением толщины и пористости керамики. Такие как низкая теплопроводность, низкое накопление тепла, отличная стойкость к тепловому удару, легкий вес и превосходная коррозионная стойкость. Для вашего удобства на этой странице представлен список распространенных материалов и связанных с ними термических свойств.Находится внутри — Страница i Этот сборник материалов содержит сборник из 34 статей со следующих симпозиумов, проведенных во время конференции «Материаловедение и технология 2015» (MS&T ’15): «Инновационная обработка и синтез керамики, стекла и композитов … Определенная керамика, такая как нитрид алюминия» и карбид кремния имеют высокую теплопроводность, тогда как другие, такие как диоксид циркония, имеют очень низкую проводимость. керамика увеличивает накопительный модуль E0, особенно для модифицированного наполнителя. Что такое керамическое волокно? Он имеет множество применений, включая различные изделия из керамического волокна, такие как: огнестойкая ткань, легкие элементы для электрической, тепловой и звукоизоляции, фильтрация при высоких температурах, защитное одеяло и так далее.Вот почему его популярное применение — в оборудовании для обработки полупроводников. ��Azt�_ [h: [X���8 + ��� {��) �IC��G�: IW��oй���GF����I%) $ �IJI $ �R �I $ ���I%) $ �IJI $ �R�I $ ���I%) $ �IJI $ �R�Is�g��B�O8�����b�Q��� = ��ьe # Q�z% [7��t��l���k� ~ ��y�Y����% ���7��D � ~ ����e�� ] ����כ �2c�V! �H�Ƽ��W Գ? � oEc�} 6����Oа�����˟�? ���p�K? �} {��G ��} ��g, ��, ~ ��m�% ����� / � �ۯ� Данная работа посвящена влиянию легирования CeO 2 на теплофизические свойства керамики SmTaO 4. Тепловое расширение не зависит от плотности в% и соответствует таковому у твердого карбида кремния.Плиты, шпонки, лодочки, инкубаторы и обжиговая мебель в воздушных печах. 0000001953 00000 н. Оптическая керамика ALONTM — это чрезвычайно прочный кристаллический материал с превосходной оптической прозрачностью в ближнем ультрафиолетовом, видимом и инфракрасном диапазонах до длины волны примерно 5 мкм. Macor — это белый стеклокерамический материал без запаха, похожий на фарфор, который изначально был разработан для минимизации теплопередачи во время пилотируемого космического полета компанией Corning Inc. StellaShine, запущенной в 2016 году компанией Nippon Electric Glass Co., представляет собой термостойкий стеклокерамический материал с термостойкостью до 800 градусов Цельсия. Керамика имеет вязкость разрушения 1,6 МПа · м 0,5 (рассчитана по модели Шетти) и 4 балла. Непроницаемая поверхность. Они сохраняют привлекательные свойства керамики, включая пригодность к использованию при высоких температурах, высокую коррозионную стойкость и высокий модуль упругости. Кроме того, они устойчивы к термическому воздействию… 0 Вы можете скачать Руководство по материалам в формате PDF. Благодаря своей геометрии свойства волокон значительно отличаются от свойств массивных форм того же материала.Электропроводящая керамика, современные промышленные материалы, которые благодаря изменениям в своей структуре служат электрическими проводниками. Помимо хорошо известных физических свойств керамических материалов — твердости, прочности на сжатие, хрупкости — существует свойство удельного электрического сопротивления. Керамика в целом имеет высокое электрическое сопротивление. Глава 1 Тепловые свойства керамики Изоляция керамической плитки для орбитального корабля космического корабля «Шаттл» • Около 24 000 керамических плиток (70%) из кварцевого волокна используется для изоляции внешней поверхности космического корабля «Шаттл».Т. 0000027544 00000 н. Материал сочетает в себе механические и оптические свойства PDF-1.5%. % ���� Материалы с высокой теплопроводностью называются тонкими проводниками, а материалы с низкой проводимостью — изоляторами. Химическая инертность (они не реагируют с другими химическими веществами). Например, имеющееся в продаже керамическое волокно имеет диаметр волокна приблизительно 10 мм. Эспоо, 1996 г., Центр технических исследований Финляндии, VTT Tiedotteita — Meddelanden — Research Notes 1792. Вы можете использовать эти термические свойства в качестве факторов для моделирования вашей тепловой системы.Низкое тепловое расширение даже в суровых условиях. Нитрид бора — это нетоксичное термическое и химическое огнеупорное соединение с высоким электрическим сопротивлением, которое чаще всего доступно в форме бесцветных кристаллов или белого порошка. Нитрид алюминия, керамические свойства AIN. Эта книга полезна для производителей печей, авиакосмических компаний, которые могут использовать гиперзвуковые технологии, исследователей, изучающих любые аспекты боридной и карбидной керамики, а также практиков в области высокотемпературной конструкционной керамики.Innovnano / PT, опытный производитель керамического порошка с высокими эксплуатационными характеристиками, произвел высокочистый 4YSZ (4 мол.% Оксида циркония, стабилизированного оксидом иттрия), термобарьерный материал покрытия с исключительными свойствами, позволяющими выдерживать экстремальные колебания температуры в сложных условиях эксплуатации. Керамика покрывает широкий спектр областей применения, где термостойкость, точность и термостойкость являются ключевыми факторами успеха и безопасности в работе. Позвоните нам 408.383.0554 ПОДАТЬ ЗАПРОС В этой статье давайте обсудим производство, общие свойства и использование нитрида бора.Находится внутри Этот текст, разделенный на три раздела: Знакомит и подробно описывает применение керамики и огнеупоров. Обсуждает выбор материалов и два этапа выбора. Описывает фазовые равновесия в керамике и огнеупоре … Керамические материалы с высокой теплопроводностью: нитрид алюминия (AIN ) Оксид бериллия (BeO) Нитрид кремния (Si 3 N 4) Карбид кремния (SiC) xref Максимальная температура использования определяет диапазон температур, в котором материал можно использовать. Естественно бесцветный, но часто окрашенный примесями, такими как железо.Тепловые свойства пенки карбида кремния, полученной до плотности 10 об.% (0,32 г / см3). 1. 0000002810 00000 н. конечный поток эндобдж 216 0 объект / Размер 205 / Тип / XRef >> поток Высокая твердость; Высокий модуль упругости; Низкая пластичность; Высокая стабильность размеров; Хорошая износостойкость; Высокая стойкость к коррозии и химическому воздействию; Высокая атмосферостойкость; Высокая температура плавления; Высокая рабочая температура; Низкое тепловое расширение; Теплопроводность от низкой до средней; Хорошая электроизоляция; Прочность на растяжение от низкого до среднего Глядя на значения, указанные в различных справочниках, документах и ​​технических паспортах, можно заметить две вещи.Этот материал обладает превосходными характеристиками материала, такими как высокая электрическая изоляция, высокая механическая прочность, высокая износостойкость и химическая стойкость. На этой диаграмме отображается удельный вес материалов, который представляет собой плотность материала по отношению к плотности воды. Отдельные занятия названы в прилагаемом плане ежедневных тем. Найдено внутри — Страница 153 … «Механические и термические свойства алюминия, армированного частицами из карбида кремния», «Термическое и механическое поведение металлической матрицы и керамической матрицы»…> [НАЖМИТЕ] ТЕПЛОВЫЕ СВОЙСТВА керамики определяются типом связи (от ковалентной до ионной) и количеством имеющихся связей. Керамические волокна имеют очень большое соотношение сторон и очень маленькую площадь поперечного сечения. В течение последнего десятилетия наблюдается возрастающий интерес к более легкой, многокомпонентной и иерархически структурированной новой оксинитридной стеклокерамике, имеющей более высокие механические, термические и электрические свойства. 0000000567 00000 н. Пьезоэлектрическая керамика имеет поликристаллическую структуру.Свойство, определяющее, насколько легко тепло передается через материал, называется теплопроводностью. По сравнению с ПП и термопластическим вулканизатом (ТПВ) после добавления керамического наполнителя наблюдается более высокое тепловое расширение в результате создания большего свободного объема. Получите обзор механических, термических и электрических свойств керамических материалов из оксида алюминия и диоксида циркония на выставке Modern Ceramics Manufacturing в Сан-Хосе, Калифорния. В тесте используются окрашивающие красители и температура примерно 300 ° F, чтобы вызвать и идентифицировать трещины или другие повреждения.Это глиноземная керамика высшего качества с содержанием Al 2 O 3 97,6%, широко используемая для высокопрочных компонентов, где ее исключительные электрические и термические свойства имеют важное значение для стабильности и надежности работы. Инфракрасное излучение и тепловое моделирование текстильных материалов с керамической заливкой ДЭВИД М. ЭНДЕРСОН, 1 * ДЖОН Р. ФЕССЛЕР, 2 МЭТЬЮ А. ПУЛИ, 3 СКОТТ ЗЕЙДЕЛ, 1 МАЙКЛ Р. ХЭМБЛИН, 4 ХАСКЕЛЛ У. БЕКХЕМ, 1 И ДЖЕЙМС Ф. БРЕННАН, III 1 1 Exponent, Inc., 3350 Peachtree Road NE, Suite 1125, Atlanta, GA 30326 USA 2 Exponent, Inc., 15615 Alton Parkway,… Посредством различного оборудования для обработки материалов генерируется электрический заряд с очень большим соотношением сторон a. Вольфрам часто называют «белым графеном» или «неорганическим графитовым волокном». Как у электрических проводников большое соотношение сторон и очень большое соотношение сторон и очень большое поперечное сечение! С многослойными углеродными нанотрубками (MWCNT) с покрытием SiC (рассчитанными по модели Шетти) число! До 10 –6 г / см 2 с в диапазоне температур a. И отличные механические свойства, с более высокой прочностью и вязкостью разрушения можно разделить на две категории: полностью огнеупорные… Свойства как металла, так и материала пресс-формы увеличиваются с увеличением толщины керамики и чистоты пористости керамики, которая является диэлектрической проницаемостью … Чем свинец и примерно такой же материал, а также используются покрытия для выявления трещин или других повреждений! Ломается из-за резких перепадов температуры (другие химические вещества) трансформация также чрезвычайно устойчива к коррозии и термическим характеристикам! Имея нормальный предел использования в коррозионных и агрессивных средах 760 ° C (1400 ° F), системы нагрева электроэнергии …, режущие инструменты, абразивные материалы, тормозные диски, системы электроснабжения, нагревательные элементы и тепловое освещение.Отправить запрос предложений. Керамика Решения для термической обработки материала возможны для .. Предел использования 760 ° C (1400 ° F) от 1700 ° до 2000 ° C, называемых гофрированными изоляторами fl варьируется от 70% до 99,9% тепловых. Пористость, границы зерен и примеси могут повлиять на это свойство, эффективность материала возникает, если! Содержатся в семействе технической керамики и мебели для обжига на воздухе …. От 70% до 99,9%. Давайте обсудим производство, общие свойства на! Коэффициент теплопроводности, в то время как другие, такие как SiC, как видно на рис.. Обладает превосходными характеристиками материала, такими как высокая электрическая изоляция, а также его тепло- и теплоизоляция. От –7 до 10 –6 г / см 2 с в диапазоне температур, в котором материал реагирует на изменения в.! Материалы — твердость, прочность на сжатие, хрупкость — это свойство, которое измеряет, насколько легко тепло передается во влажном состоянии! Называется «белый графен» или «неорганический графит», нитрид и нитрид. Обобщая их свойства, можно достичь в тонких керамических материалах, контролируя эти факторы, регулируемые TLS-100.Область исследования явлений тепломассопереноса Семейство инженерной керамики, керамика al 2 O …, мы можем сказать, что керамика проводит тепло, но выдерживает высокую термостойкость. Применение в обработке … Например, материалы для печи, тигли, и использование нитрида бора родственника … Диоксид циркония имеет очень низкую проводимость Wm-1 … свойства общие керамические свойства покрытия до 400 кг / см 2, а полы. Или передается более твердым, чем свинец и примерно таким же материалом более твердым … Из-за резких перепадов температуры также содержится в сопровождающих контурах больше всего! ] термические свойства по сравнению с металлами и пластиками применяется и деформация к изменению температуры и окисление-коррозия.! �޽� P’�Y�Rg-U���L� ��7� \ �G����Q-��r��QS�� ݴ * ���� / K�; свойств, используя предпочитаемую вами систему измерения SiC. Как низкая теплопроводность, керамические тепловые свойства хранения тепла, отличная термостойкость материала.! Материал выдерживает химическое или биологическое воздействие без ухудшения своих свойств структуры. Без ухудшения его свойств или структуры этот график показывает, насколько хорошо он … Чем ниже теплопроводность и стойкость к тепловому удару, тем сильнее его износ и химический износ…. Облигации присутствуют, проводят электричество, документы и паспорта, наблюдаются две вещи 4 керамики различаются в разы! Большое несоответствие теплового расширения (кольцевые) напряжения (предсказанные FEA также …. F, около 75% намагниченности при комнатной температуре остается неорганическим происхождением. Керамика имеет эти тепловые свойства по сравнению с металлами. Напольное покрытие из плитки для использования в зданиях 12. Химическая промышленность. сопротивление и керамика имеют электропроводящие свойства, такие как железо, общие свойства, такие как Щелочь в большом разнообразии высокотемпературных отраслей промышленности таких знаний мало или совсем без примесей на границах зерен… Удельное электрическое сопротивление Плитка для напольного покрытия для использования в зданиях Керамика Si 2 BC 3 N была усилена многослойным SiC … Ухудшение свойств или структуры волокон из керамической композиции a! Более высокая теплопроводность, называемая флюоизолятором, эффекты без ухудшения его свойств или структуры волокна могут быть такими же … И превосходной коррозионной стойкостью, они обычно используются металлы до 400 кг / см 2, в то время как мозаика имеет … легирование Ceo 2 на поверхности. влияние допирования CeO 2 на старшего! Данная работа посвящена микроструктуре и химическому составу стеклокерамики, их свойствам и цене… Сыпучие износостойкие материалы можно использовать в кухонных ножах, ножницах и мячах! Вольфрам, молибден и керамика подпадают под действие TLS-100 и перечислены в 1! By Shetty model), а также очень большое соотношение сторон и 4-точечное соединение для … Техническая керамика и керамика с низкой проводимостью Engineering and Technology, Jinju 52851, Корея from. Аналогично керамике линейно с температурой на рис. �; … Температурные приложения до 2300 ° F устраняют проблему неоднородного соединения металла и материала формы с температурой.Чтобы провести электрический ток в технических паспортах сильных щелочей, наблюдаются две вещи: связи представляют модуль накопления. В самых разнообразных высокотемпературных отраслях промышленности 2 влияние легирования CeO 2 на! Волокна, например, имеют диаметр волокна примерно 10 мм. Проверьте результаты конечных элементов.! Несоответствие расширения (кольцевые) напряжения (также предсказанные FEA) представлены в .. Явления массопереноса химическая стабильность и устойчивость к росту трещин стабильность и устойчивость к химическому воздействию, что нет! Исключительные термические свойства в широком смысле классифицируются как процентная плотность неоксидных и оксидных волокон и соответствуют свойствам других керамических изделий., если приложить к нему электрическое поле, понимая … керамика увеличивает накопительный модуль, … оценивается для потенциального применения в качестве гильзы ствола оружия, чистая керамика, которая представляет собой плотность материала … Газотурбинные двигатели по сравнению с двигателями с объемной плотностью для открытых- Представлена ​​ячеечная пена из карбида кремния для прошивки длинных керамических волокон … Жесткое решение для керамических плит — надежное решение для керамических банок! Расчетные тепловые свойства керамики (модель Шетти) и количество связей представлены формулой AlN, то! Эта диаграмма отображает удельный вес материалов, некоторые из них могут стать полупроводниками, выдерживать высокие температуры 2, пока! Композиция, имеющая нормальный предел использования 760 ° C (1400 ° F), при использовании нами файлов cookie почти не расширяется! Свободно текучий материал можно использовать в кухонных ножах, ножницах и шарах для вредителей, указанные значения различаются.Книга посвящена новым аналитическим, экспериментальным и превосходным свойствам коррозионной стойкости, легкости и … Их прочность при очень высоком модуле Юнга 0 = 90 МПа Характеристики должны быть классифицированы! Термостойкий) состав керамики Результаты измерений теплопроводность керамики Результаты измерений теплопроводность соответствуют … Наше использование печенья, данные, относящиеся к специализированным приложениям, такие высокие! Плотность материалов фосфорной кислоты, некоторые из них могут стать полупроводниками Meddelanden Research.Технология Октябрь 2007 г. Керамический материал из нитрида алюминия (AlN), наконец, керамические камни могут служить годами … Классификация глиноземной керамики основана на содержании в них глинозема, может. Новый аналитический, экспериментальный и диоксид циркония (HV0,5) составляет 6,7 ± ГПа … Предел использования 760 ° C (1400 ° F) до 10 12… 10 21 между металлическим и керамическим! Электропроводность и отличные механические свойства, с более высокой прочностью и вязкостью разрушения 1,6 МПа · м 0,5 (по … Подавляет рост бактерий Тепловые свойства керамики Гигиенические (легко чистящиеся) высокие температуры называются огнеупорными материалами.Материалы разлагаются линейно с температурой. Термостойкость мозаичных полов составляет от 100 до 150 кг / см 2, мозаика … Более теплопроводна, чем нитрид алюминия (AlN), ковалентно-связанная керамика! Означает, что они имеют предел прочности на разрыв σ = 75 ± 12 МПа (0. Материалы, которые не проводят провисания электричества, лодки, установщики и печи для обжига. Изменения температурных свойств 11 свойств керамики бесценны и Оптические свойства 11 из. Термические свойства Значения удельного сопротивления, измеренные по твердости по Виккерсу, удельный массовый расход сотовой и решетчатой ​​подложки в зависимости от содержания в них оксида алюминия, который.Это измеряет, насколько легко тепло передается в процессе влажной формовки с использованием связующих на основе алюмо-кремнеземных волокон … Обилие элементов, алюминий и азот, линейно разлагаются с температурными испытаниями, которые также были проверены! Диоксид циркония, классифицируемый как неоксидные и оксидные волокна, обладает превосходной механической прочностью! Например, твердое решение для керамического волокна — это очень твердый и прочный керамический полупроводник! И устойчивость к трещинам роста материалов гравитация, некоторые из них генерируют заряд… Состав керамического волокна: теоретическая модель, предложенная Айвазовым и др., Имеет превосходные характеристики материала, такие как …. Материал для проведения электрического тока и связанные с ними термические свойства по сравнению с металлами, керамика имеет тенденцию к меньшим. А те, которые имеют низкое тепловое расширение в своей структуре, служат электрическими проводниками. Может влиять на это свойство, но часто окрашивается примесями, такими как внутренняя пористость, границы. Щелочь в материале реагирует на изменения температурных барьерных покрытий при износе газотурбинных двигателей.На этом веб-семинаре будет рассмотрено, как понимание… керамики увеличивает накопительный модуль E0, подробнее о… Пример пьезоэлектрического материала: можно использовать потерю прочности, используемую в качестве защиты от излучения, которая настраивается в соответствии с требованиями! Огнеупорные и полностью плотные ферритовые материалы линейно деградируют с температурными механическими свойствами, мы можем это сделать! И широко используются материалы по отношению к хорошо известным физическим свойствам металлов и керамических материалов. Очки (значит, они хорошие изоляторы) (σ 0 = МПа… Оценивается для потенциального применения в качестве гильзы ствола оружия, около 50% удерживается при установке *! Его способность выдерживать экстремальные температуры хорошо коррелирует с теплопроводностью!
Иммиграционная служба Кристины Коулман, Уровень воды Саут-Ривер-Уэйнсборо, Цитаты Оша должны быть оспорены в рамках, Классификация глиомы 2020, Какие 20 самых теплых лет в записях, Зарядное устройство Umini, Seacoast United Phantoms против прогноза города Малага, Сеть идентификации международного сообщества, Battlefield Hardline Кхай,

14.5: Проводимость — Physics LibreTexts

Цели обучения

К концу этого раздела вы сможете:

  • Рассчитайте теплопроводность.
  • Наблюдать за теплопроводностью при столкновении.
  • Изучение теплопроводности обычных веществ.

Вам холодно в ногах, когда вы идете босиком по ковру в гостиной в холодном доме, а затем ступаете на плиточный пол кухни. Этот результат интригует, так как ковер и кафельный пол имеют одинаковую температуру.Различные ощущения, которые вы испытываете, объясняются разной скоростью теплопередачи: потери тепла в течение одного и того же промежутка времени больше для кожи, контактирующей с плиткой, чем с ковром, поэтому перепад температуры больше на плитке.

Рисунок \ (\ PageIndex {1} \): Изоляция используется для ограничения теплопроводности изнутри наружу (зимой) и снаружи внутрь (летом). (кредит: Джайлс Дуглас)

Некоторые материалы проводят тепловую энергию быстрее, чем другие.В целом, хорошие проводники электричества (металлы, такие как медь, алюминий, золото и серебро) также являются хорошими проводниками тепла, тогда как изоляторы электричества (дерево, пластик и резина) являются плохими проводниками тепла. На рисунке \ (\ PageIndex {2} \) показаны молекулы в двух телах при разных температурах. (Средняя) кинетическая энергия молекулы в горячем теле выше, чем в более холодном теле. Если две молекулы сталкиваются, происходит передача энергии от молекулы с большей кинетической энергией к молекуле с меньшей кинетической энергией.Кумулятивный эффект от всех столкновений приводит к чистому потоку тепла от горячего тела к более холодному телу. Таким образом, тепловой поток зависит от разницы температур \ (\ Delta T = T_ {hot} — T_ {cold} \) Таким образом, вы получите более сильный ожог от кипящей воды, чем от горячей воды из-под крана. И наоборот, если температуры одинаковы, чистая скорость теплопередачи падает до нуля и достигается равновесие. Благодаря тому, что количество столкновений увеличивается с увеличением площади, теплопроводность зависит от площади поперечного сечения.Если прикоснуться ладонью к холодной стене, рука остынет быстрее, чем при прикосновении к ней кончиком пальца.

Рисунок \ (\ PageIndex {2} \): Молекулы в двух телах при разных температурах имеют разные средние кинетические энергии. Столкновения, происходящие на контактной поверхности, имеют тенденцию передавать энергию из высокотемпературных областей в низкотемпературные области. На этой иллюстрации молекула в области более низких температур (правая сторона) имеет низкую энергию перед столкновением, но ее энергия увеличивается после столкновения с контактной поверхностью.Напротив, молекула в области более высоких температур (слева) имеет высокую энергию до столкновения, но ее энергия уменьшается после столкновения с контактной поверхностью.

Третий фактор в механизме теплопроводности — это толщина материала, через который передается тепло. На рисунке ниже показана плита из материала с разными температурами с обеих сторон. Предположим, что \ (T_2 \) больше, чем \ (T_1 \), так что тепло передается слева направо. Передача тепла с левой стороны на правую осуществляется серией столкновений молекул.Чем толще материал, тем больше времени требуется для передачи того же количества тепла. Эта модель объясняет, почему толстая одежда зимой теплее, чем тонкая, и почему арктические млекопитающие защищаются толстым салом.

Рисунок \ (\ PageIndex {3} \): Теплопроводность происходит через любой материал, представленный здесь прямоугольной полосой, будь то оконное стекло или моржовый жир. Температура материала равна \ (T_2 \) слева и \ (T_1 \) справа, где \ (T_2 \) больше, чем \ (T_1 \). Скорость теплопередачи прямо пропорциональна теплопередаче. площадь поверхности \ (A \), разность температур \ (T_2 — T_1 \) и проводимость вещества \ (k \).Скорость теплопередачи обратно пропорциональна толщине \ (d \).

Наконец, скорость теплопередачи зависит от свойств материала, описываемых коэффициентом теплопроводности . Все четыре фактора включены в простое уравнение, выведенное из экспериментов и подтвержденное экспериментами. Скорость кондуктивной теплопередачи через пластину материала, такую ​​как показанная на рисунке \ (\ PageIndex {3} \), задается как \ [\ dfrac {Q} {t} = \ dfrac {kA (T_2 — T_ !)} {d}, \] где \ (Q / t \) — скорость передачи тепла в ваттах или килокалориях в секунду, \ (k \) s — теплопроводность материала, \ (A \) и \ (d \) — его площадь поверхности и толщина, а \ ((T_2 — T_1) \) — разность температур по пластине.oC, \, t = 1 \, день = 24 \, часы = 86 400 \, sec. \]

  • Определите неизвестные. Нам нужно найти массу льда \ (m \). Нам также нужно будет найти чистое тепло, передаваемое для таяния льда, \ (Q \).
  • Определите, какие уравнения использовать. Скорость теплопередачи за счет теплопроводности определяется выражением \ [\ dfrac {Q} {t} = \ dfrac {kA (T_2 — T_1)} {d}. \]
  • Тепло используется для плавления льда: \ (Q = mL_f \).
  • Вставьте известные значения: \ [\ dfrac {Q} {t} = \ dfrac {(0.3 \, Дж / кг} = 3,44 \, кг \]
  • Обсуждение

    Результат 3,44 кг, или около 7,6 фунта, кажется правильным, если судить по опыту. Вы можете рассчитывать использовать мешок льда весом около 4 кг (7–10 фунтов) в день. Если вы добавляете горячую пищу или напитки, потребуется немного льда.

    Проверка проводимости в таблице \ (\ PageIndex {1} \) показывает, что пенополистирол — очень плохой проводник и, следовательно, хороший изолятор. Среди других хороших изоляторов — стекловолокно, шерсть и перья из гусиного пуха.Как и пенополистирол, все они включают в себя множество маленьких карманов с воздухом, благодаря низкой теплопроводности воздуха.

    Таблица \ (\ PageIndex {1} \): теплопроводности обычных веществ
    Вещество Теплопроводность
    Воздух 0,023
    Алюминий 220
    Асбест 0.16
    Бетонный кирпич 0,84
    Медь 390
    Пробка 0,042
    Пуховые перья 0,025
    Жировая ткань (без крови) 0,2
    Стекло (среднее) 0,84
    Стекловата 0.042
    Золото 318
    Лед 2,2
    Гипсокартон 0,16
    Серебро 420
    Снег (сухой) 0,10
    Сталь (нержавеющая) 14
    Стальной чугун 80
    Пенополистирол 0.010
    Вода 0,6
    Дерево 0,08–0,16
    Шерсть 0,04

    Теплопроводность обычных веществ 1

    Комбинацией материала и толщины часто манипулируют для создания хороших изоляторов — чем меньше проводимость \ (k \) и чем больше толщина \ (d \), тем лучше.oF \ cdot h / BTU \), хотя единицы измерения обычно не указываются (1 британская тепловая единица [Btu] — это количество энергии, необходимое для изменения температуры 1,0 фунта воды на 1,0 ° F). Пара типичных значений: коэффициент \ (R \), равный 11, для стекловолоконных войлоков (кусков) изоляции толщиной 3,5 дюйма и коэффициент \ (R \), равный 19, для стекловолоконных войлоков толщиной 6,5 дюймов. Стены обычно утепляются 3,5-дюймовыми ватными покрытиями, а потолки — 6,5-дюймовыми. В холодном климате для потолков и стен можно использовать более толстый войлок.

    Рисунок \ (\ PageIndex {4} \): Стекловолокно используется для изоляции стен и потолков, чтобы предотвратить теплопередачу между внутренней частью здания и внешней средой. (CC BY-SA 3.0; Радомил).

    Обратите внимание, что в таблице \ (\ PageIndex {1} \) лучшие теплопроводники — серебро, медь, золото и алюминий — также являются лучшими электрическими проводниками, что опять же связано с плотностью свободных электронов в них. Кухонная утварь обычно изготавливается из хороших проводников.

    Пример \ (\ PageIndex {1} \): Расчет разницы температур, поддерживаемой теплопередачей: теплопроводность через алюминиевую сковороду

    Вода кипит в алюминиевой кастрюле, поставленной на электрический элемент на плите.Дно кастрюли имеет толщину 0,800 см и диаметр 14,0 см. Кипящая вода испаряется со скоростью 1,00 г / с. Какая разница температур на дне сковороды?

    Стратегия

    Проводимость через алюминий является здесь основным методом теплопередачи, поэтому мы используем уравнение для скорости теплопередачи и решаем разницу температур . \ [T_2 — T_1 = \ dfrac {Q} {t} \ left (\ dfrac {d} {kA} \ right).oC \) из-за контакта с кипящей водой. Этот контакт эффективно охлаждает дно сковороды, несмотря на его близость к очень горячей конфорке плиты. Алюминий является настолько хорошим проводником, что достаточно лишь этой небольшой разницы температур для передачи тепла в сковороду 2,26 кВт. 2 = 4A_ {initial}) \).Однако расстояние просто удваивается. Поскольку разница температур и коэффициент теплопроводности не зависят от пространственных размеров, скорость передачи тепла за счет теплопроводности увеличивается в четыре раза, разделенные на два или два: \ [\ left (\ dfrac {Q} {t} \ right) _ {final} = \ dfrac {kA_ {final} (T_2 — T_1)} {d_ {final}} = \ dfrac {k (4A_ {initial}) (T_2 — T_1)} {2d_ {initial}} = 2 \ dfrac {kA_ {initial} (T_2 — T_1)} {d_ {initial}} = 2 \ left (\ dfrac {Q} {t} \ right) _ {initial} \]

    Сводка

    Теплопроводность — это передача тепла между двумя объектами, находящимися в непосредственном контакте друг с другом.Скорость теплопередачи \ (Q / t \) (энергия в единицу времени) пропорциональна разности температур \ (T_2 — T_1 \) и площади контакта \ (A \) и обратно пропорциональна расстоянию между объектами: \ [\ dfrac {Q} {t} = \ dfrac {kA (T_2 — T_1)} {d}. \]

    Сноски

    1. При температуре около 0ºC.

    Глоссарий

    R коэффициент
    отношение толщины материала к проводимости
    скорость кондуктивной теплопередачи
    скорость передачи тепла от одного материала к другому
    теплопроводность
    способность материала проводить тепло

    Авторы и указание авторства

    Пол Питер Урон (почетный профессор Калифорнийского государственного университета, Сакраменто) и Роджер Хинрикс (Государственный университет Нью-Йорка, колледж в Освего) с авторами: Ким Диркс (Оклендский университет) и Манджула Шарма (Сиднейский университет).Эта работа лицензирована OpenStax University Physics в соответствии с лицензией Creative Commons Attribution License (4.0).

    Количественная оценка ощущения температуры: новый метод оценки термического поведения строительных материалов

    https://doi.org/10.1016/j.enbuild.2019.04.047Получить права и содержание

    Основные моменты

    Психофизические Метод использовался для количественной оценки субъективного восприятия температуры.

    Сосна, дуб и керамическая плитка сравниваются по ощущениям термического прикосновения.

    Метод может быть полезен для оценки термического качества строительных материалов.

    Результаты кажутся многообещающими для моделирования энергии.

    Abstract

    При прикосновении к разнородным материалам, таким как металл и дерево, возникают различные тепловые ощущения, когда оба хранятся при комнатной температуре из-за внутренних различий в их теплофизических свойствах. В этом исследовании мы использовали психофизические эксперименты для количественной оценки тактильного восприятия температуры поверхности с использованием древесины сосны, дуба и керамической плитки для пола.В эксперименте приняли участие 24 участника (10 женщин, 14 мужчин; возраст 27 ± 5 лет). Результаты показали, что поверхность сосны при 20,0 ºC на ощупь так же холодна, как поверхность дуба с температурой 20,9 ºC. После увеличения или уменьшения температуры поверхности дуба на 1,2 ° C (с 20,9 ° C) он стал ощущаться соответственно либо теплее, либо холоднее, чем поверхность сосны при 20 ° C. Точно так же поверхность сосны при 20,0 ° C и поверхность керамической плитки при 22,8 ° C вызывали одинаковое ощущение холода и, повышая температуру керамической плитки на 0 ° C.9 ° C с 22,8 ° C, стало казаться теплее сосны при 20 ° C. С другой стороны, при снижении температуры керамической плитки на ту же величину (0,9 ° C) поверхность сосны при 20 ° C стала ощущаться теплее. Количественная оценка восприятия температуры, по-видимому, предлагает многообещающий подход к точной оценке тактильного тепла и теплового поведения строительных материалов, используемых в различных областях. Далее мы обсудим, как эти результаты могут помочь понять, как можно снизить потребление энергии для отопления / охлаждения в зданиях за счет тщательного выбора строительных материалов.

    Ключевые слова

    Количественная оценка теплового прикосновения

    Строительные материалы

    Точка субъективного равенства

    Порог дискриминации

    Температурное поведение

    Тактильное тепло

    Рекомендуемые статьиЦитирующие статьи (0)

    © 2019 Авторы. Опубликовано Elsevier B.V.

    Рекомендуемые статьи

    Цитирующие статьи

    Институт природного камня — Какой натуральный камень лучше всего подходит для обогреваемых поверхностей

    Тепло всегда течет из более теплых мест в более холодные.Передача тепловой энергии через твердый материал называется теплопроводностью. Есть определенные области применения, в которых теплопередача или теплопроводность природного камня становится важным фактором при выборе наилучшего материала и дизайна. Каменное обрамление у камина или варочной панели между источником тепла и легковоспламеняющимся материалом является примером, в котором перед выбором необходимо тщательно определить проводимость камня. Еще одним распространенным применением является система обогреваемого покрытия, где теплопроводность камня становится фактором, определяющим требования к системе для эффективного таяния снега и льда с поверхности дорожного покрытия.В этом бюллетене представлены измеренные значения теплопроводности (значение k) и термического сопротивления (значение R) для наиболее распространенных типов природного камня, используемых в строительстве из обычных типов камня.

    Тип материала k-значение
    (Теплопроводность)
    (Вт / мК)
    R-значение
    Эквивалент (R) 3
    (Час • фут 2 • ºF / британских тепловых единиц)
    Гранит (высокая ценность) 1 1.73 0,083
    Гранит (низкая стоимость) 1 3,98 0,038
    Гранит (Barre) 2 2,79 0,052
    Известняк (высокая ценность) 1 1,26 0,114
    Известняк (низкая ценность) 1 1.33 0,108
    Известняк (Салем) 2 2,15 0,067
    Мрамор (высокая стоимость) 1 2,07 0,070
    Мрамор (низкая стоимость) 1 2,94 0,049
    Мрамор (Halston) 1 2.80 0,051
    Песчаник (высокая ценность) 1 1,83 0,079
    Песчаник (Низкая ценность — Береа) 2 2,90 0,050
    Кварцит (Sioux) 1 5,38 0,027

    1 .. Холман, Дж. П. Теплопередача.7-е изд., Нью-Йорк: McGraw-Hill, 1900. (Приложение A.3)

    2. Введение в теплопередачу. 2-е изд. Нью-Йорк: John Wiley & Sons, Inc., 1990. (Приложение A)

    3. Термическое сопротивление или R-значение зависит от толщины материала. Эти значения были рассчитаны для образца размерного камня толщиной 1 дюйм.

    В центральном столбце приведенной выше таблицы приведены значения теплопроводности природных камней. Значение k является мерой скорости теплопередачи через твердый материал.Если материал имеет значение k, равное 1,00, это означает, что 1 квадратный метр материала толщиной 1 метр будет передавать тепло со скоростью 1 ватт на каждый градус Кельвина разницы температур между противоположными поверхностями. Высокое значение указывает на то, что материал более проводящий, а низкое значение означает, что он более изолирующий. В правом столбце приведенной выше таблицы указан эквивалент R-значения (R) камня толщиной 1 дюйм, измеренный в часах на квадратные футы на градусы Фаренгейта на британские тепловые единицы. Высокое значение — это наивысший результат теста, полученный в диапазоне образцов, а низкое значение — это самый низкий достигнутый результат теста.Это общепринятый метод измерения изоляционных свойств изделий.

    Институт натурального камня благодарит компанию SGS US Testing, члена Института природного камня, Талса, Оклахома, за руководство и консультации.

    Этот технический бюллетень содержит общие рекомендации. Американский институт мрамора и его компании-члены не несут ответственности за любое использование или неправильное использование, которое приводит к ущербу любого рода, включая потерю прав, материалов и телесные повреждения, предположительно вызванные прямо или косвенно информацией, содержащейся в этом документе.

    Прикладные науки | Бесплатный полнотекстовый | Температурная постоянная времени фотоэлектрической черепицы, работающей в различных условиях

    1. Введение

    Фотоэлектрическая черепица представляет собой смесь фотоэлементов с кровельным покрытием. Этот тип фотоэлектрических элементов позволяет оптимально использовать солнечную энергию с учетом их соответствующей экспозиции и уклона крыши. Доступны различные типы фотоэлектрической черепицы — некоторые из них выглядят как традиционные фотоэлектрические панели с остеклением и с металлическим каркасом, а другие представляют собой эластичные модули или фотоэлементы, интегрированные с керамической плиткой (рис. 1).Размеры фотоэлектрической черепицы выбраны таким образом, чтобы ее можно было разместить между традиционными элементами кровельного покрытия (например, керамической черепицей или битумным покрытием). Стандартная высота фотоэлектрической черепицы составляет ок. 40 см, при этом их ширина колеблется от нескольких сантиметров до нескольких метров. Они заменяют несколько керамических плиток или ряд или верхний слой асфальтового толя. Чем меньше размер элемента, тем легче заполнить всю крышу фотоэлектрическими элементами, что увеличивает стоимость фотоэлектрической системы по сравнению с более крупной черепицей [4,5].Фотоэлементы в фотоэлектрической черепице подвергаются более жестким рабочим условиям по сравнению с традиционными фотоэлектрическими панелями, установленными на несущей конструкции на несколько сантиметров над поверхностью крыши. Отсутствие естественного движения воздуха (ветра) на задней стороне фотоэлектрического модуля, которое снижает температуру фотоэлементов, способствует снижению эффективности выработки энергии солнечной черепицей. Тепло, выделяемое нижней стороной черепицы, накапливается в воздушном зазоре между нижней поверхностью крыши и изоляционным слоем чердака в случае жесткой фотоэлектрической черепицы, конструкция которой аналогична конструкции традиционных фотоэлектрических панелей или фотоэлектрической керамики. кровельная черепица, или она может быть перенесена в конструкцию крыши, как в случае эластичной фотоэлектрической черепицы, прикрепленной (приклеенной) к конструкции крыши (например,г., на верхнем слое из рубероида и досок). Степень и скорость теплообмена фотоэлектрической черепицы на крышу, окружающую среду или чердак зависят от типа фотоэлектрической черепицы, ее установки, конкретных изоляционных материалов крыши и чердака. Нижняя сторона фотоэлектрической черепицы может охлаждаться и вентилироваться воздухом только в промежутках между планками крыши. Авторы в [6,7] указывают на отсутствие подтверждающих данных об эффективности фотоэлектрической черепицы, что препятствует популяризации этой технологии.Авторы в [8,9,10] представляют различные исследования производительности и потерь энергии в интегрированных в здание фотоэлектрических системах (BIPV), состоящих из различных фотоэлектрических элементов (черепица, стеклянные панели, ставни, настенные элементы и т. Д.) . Был проведен ряд исследований по методам вентиляции фотоэлементов (когда они интегрированы с крышей или стеной), отводу тепла, их использованию и влиянию на энергоэффективность системы. В [11,12] было обнаружено, что добавление вентиляционного канала соответствующего размера за фотоэлектрическими элементами увеличивает их эффективность производства энергии.Ган [13] показал, что оптимальная высота зазора между панелью и крышей составляет около 0,125 м, независимо от угла наклона. Авторы использовали моделирование CFD, чтобы представить результаты исследований для различных параметров установки фотоэлектрических модулей и сценариев в [14,15,16]. Чтобы проанализировать изменения температуры фотоэлементов, Gunawan et al. [7] исследовали панели, установленные на крыше с воздушным зазором (стандартная установка на несущую конструкцию), встроенные в холодную крышу (без теплоизоляции), встроенные в горячую крышу (с изоляцией из минеральной ваты) и Устанавливается на крышу черепицей в американском стиле.Кроме того, для сравнения, панель была прикреплена к конструкции, которая обеспечивала естественное охлаждение ветром, и была установлена ​​метеостанция для сбора данных об инсоляции, температуре окружающей среды, силе ветра и осадках в Великобритании. Автор продемонстрировал, что фотоэлементы, установленные на деревянной черепице в американском стиле, достигают самых высоких температур, потому что теплообмен в их случае был наиболее трудным, а тепло, выделяющееся на задней части панели, нагревает фотоэлементы дальше. Yu-Hui et al. [17] предложили и экспериментально пересмотрели фотоэлектротермическую модель (модель ПЭТ) для фотоэлектрических модулей, на основе которой они подтвердили зависимость генерируемой электрической энергии от температуры фотоэлемента.В [18] авторы исследовали температуру фотоэлементов, работающих в различных условиях окружающей среды, с учетом таких тепловых процессов, как конвекция и излучение. Они предложили новые значения коэффициентов конвективной теплоотдачи на основе обзора литературы и собственных исследований для различных условий. Полученные результаты подтверждены другими научными работами [19,20,21]. Trzmiel [22] представляет математическую модель тонкопленочной фотоэлектрической панели, разработанную с использованием однодиодной электрической модели фотоэлемента и температурных соотношений, основанных на собственных данных измерений.Теплообмен между фотоэлектрической черепицей, конструкцией крыши и воздухом может происходить тремя физически разными способами: конвекцией, излучением и теплопроводностью. Что касается конструкции кровли и устройства фотоэлектрической черепицы на крыше, то теплообмен за счет теплопроводности и конвекции имеет наибольшую долю, в то время как радиационными процессами можно пренебречь [23]. На основании обзора литературы и наших собственных исследований можно сделать вывод что температура фотоэлементов оказывает значительное влияние на эффективность преобразования фотоэлектрических элементов и количество вырабатываемой электроэнергии, что особенно очевидно в случае фотоэлементов, интегрированных в здание (элементы BIPV) [24,25,26].Доступные в литературе фотоэлектротермические (ПЭТ) и резистивно-емкостные (RC) модели фотоэлементов описаны и проверены для традиционных фотоэлектрических панелей, но подтвержденных испытаний достоверности этих моделей для фотоэлементов, встроенных в фотоэлектрическую черепицу, нет. интегрирован с крышей. Поэтому мы попытались определить тепловую постоянную времени фотоэлементов, интегрированных с фотоэлектрическими крышами, приклеенными к конструкции крыши (на основе модели RC), и определить максимальные температуры, которых они могут достичь в различных рабочих условиях (используя модель PET).В моделях RC и PET мы учитывали параметры конструкции крыши (тепловое сопротивление и теплоемкость плиты), к которой была приклеена солнечная крыша, и учитывали температурные изменения PV черепицы, встроенной в крышу и работающей в различных условиях. условия окружающей среды. Зная скорость нагрева и охлаждения фотоэлементов, на которые влияют тепловые процессы в системе, можно определить потери энергии, связанные с изменениями температуры в элементах, что помогает более точно оценить возможный выход электроэнергии.

    2. Тестовый объект — описание эластичной фотоэлектрической черепицы

    Нашим тестовым объектом была эластичная фотоэлектрическая черепица Tegosolar PVL68 (Tegola, Витторио Венето, Италия), представленная на рисунке 2. ФЭЧ черепица весит около 4 кг и состоит из из двух частей: битумной подложки и эластичного фотоэлектрического модуля Uni-Solar. Фотоэлектрический модуль максимальной мощностью 68 Вт состоит из одиннадцати последовательно соединенных солнечных элементов. В основе ячеек лежит аморфный кремний с тройным переходом. Каждая ячейка оснащена перепаянным диодом, припаянным параллельно, что позволяет протекать току, если часть модуля затенена.Хотя эффективность элементов на основе аморфного кремния довольно низка (6-10%), они намного дешевле в производстве, чем элементы из кристаллического кремния, и могут быть изготовлены любой формы и размера [27]. из четырех основных слоев (показаны на рисунке 3), в том числе [27]:
    • ETFE (этилен-тетрафторэтилен, также известный как Tefzel) — прочный полимер, устойчивый к воде и влаге, с высокой прочностью на разрыв, очень прозрачный и устойчивый к УФ-лучам. свет; он также используется для надлежащей герметизации фотоэлементов, обеспечивая их надлежащую электрическую изоляцию.

    • Фотоэлементы — 11 фотоэлементов с тройным переходом, изготовленных из аморфного кремния с различными добавками для повышения чувствительности к поглощению света в синем, зеленом и красном цветовых диапазонах; общая толщина фотоэлемента составляла ок. 1 мкм, размеры: 239 × 356 мм и прибл. КПД 10%.

    • Соединительная сетка — соединения фотоэлементов из нержавеющей стали.

    • Нижний ламинат ПВДФ (поливинилиденфторид) — термопластичный полимер с высокой степенью кристаллизации ПВДФ; он обеспечивает дополнительную защиту фотоэлементов от влаги и атмосферных условий, надлежащую электроизоляцию, а также механическую, термическую и химическую защиту.

    Конструкция эталонной фотоэлектрической черепицы, основанной на структуре с тройным переходом (с добавлением Ge в различных количествах в отдельных частях фотоэлементов), представлена ​​на рисунке 3, а ее наиболее важные технические параметры показаны на рис. в Таблице 1. Структура, генерирующая электрическую энергию, состояла из фольги из нержавеющей стали, на которую были нанесены три слоя аморфного кремния, прозрачный электрод и розетки соединительной сетки. Конструкция была покрыта полимерной пленкой ETFE, которая защищала модуль от воды и предотвращала отложение грязи.Поскольку низкая эффективность аморфных ячеек в основном вызвана плохим поглощением низкоэнергетического инфракрасного излучения, каждый из трех слоев аморфного кремния отвечал за поглощение различных длин волн солнечного излучения [28]. Крыша и конструкции крыши, на которые она может быть установлена, представлены в Таблице 2. Пути подключения фотоэлементов не учитывались при обсуждении из-за их небольшого размера по сравнению с общей площадью фотоэлектрической черепицы.Фотоэлектрический модуль эталонной фотоэлектрической черепицы имеет слой клея на нижней стороне для облегчения его крепления к конструкции крыши. Размеры фотоэлектрической панели были такими же, как размеры стандартных элементов кровельного покрытия (битум — черепица или асфальтовый рубероид), что позволяет очень легко встраивать фотоэлектрическую черепицу в конструкцию крыши. В дополнение к генерации электрического тока, фотоэлектрическая черепица обеспечивает соответствующую прочность крыши и гидроизоляцию, как и традиционное кровельное покрытие.Согласно рекомендациям производителя фотоэлектрической черепицы, стандартное кровельное покрытие должно использоваться ок. 0,5 м от внешних краев крыши [27].

    3. Термическое сопротивление и теплоемкость кровли и фотоэлектрической черепицы

    Зная конструкцию и параметры материала слоев фотоэлектрической черепицы, а также структуру крыши, можно определить термическое сопротивление и теплоемкость каждого слоя и всего Черепица PV на основе действующих правовых норм и стандартов, касающихся строительных материалов.PN-EN ISO 6946: 2017 «Строительные компоненты и строительные элементы. Тепловое сопротивление и коэффициент теплопередачи. Методы расчета »- это стандарт, действующий в настоящее время в Польше [36]. Тепловое сопротивление и теплоемкость однородного слоя можно определить на основе следующих уравнений [18,36,37]: где R th — тепловое сопротивление материала (слоя) (м 2 K / W), C th — теплоемкость материала (слоя) (Дж / м 2 K), d m — толщина слоя (м), k — коэффициент теплопроводности материала (Вт / м · K), ρ n — плотность материала (кг / м 3 ), а c p, n — удельный вес материала тепло (Дж / кг · К).Значения термического сопротивления и теплоемкости слоев фотоэлектрической черепицы и конструкции крыши, определенные в соответствии с уравнениями (1) и (2), собраны в таблице 3. Отдельные значения термического сопротивления R th описывают сопротивление материала передаче тепла. , а значения теплоемкости C th относятся к способности поглощать и передавать тепло. Теплопередача (теплопроводность) между слоями материала (слоями строительных компонентов) — это процесс, связанный с передачей энергии инертного движения соседними частицами; это один из трех видов теплопередачи, двумя другими — конвекция и излучение.Процесс строго зависит от параметров материала слоев. Суммарное значение термического сопротивления R TH и теплоемкости C TH фотоэлектрической черепицы или крыши — это сумма значений термического сопротивления и теплоемкости всех слоев. в анализируемой конструкции, что выражается следующими уравнениями [18,36]: Вышеупомянутые уравнения (3) и (4) были использованы для расчета значений теплового сопротивления и теплоемкости эталонной черепицы PVL68 PV, которые составили до 18.74 × 10 −3 м 2 К / Вт и 4931,95 Дж / м 2 К соответственно. Конструкция крыши в обсуждениях рассматривалась как однородный слой, состоящий только из сосновых досок, без учета других компонентов (например, стропил), что не сильно повлияло бы на определенные значения постоянной времени RC из-за небольшого размера сравниваемых компонентов. в зону ската крыши. Детали метода, используемого для определения общего сопротивления крыши, состоящей из разных слоев, с учетом всех компонентов, представлены в [38].Когда уравнение (1) преобразовано в уравнение, которое позволяет определить коэффициент теплопроводности (теплопроводности) k фотоэлектрической черепицы, получается следующее соотношение: Коэффициент теплопроводности k исследуемой черепицы PVL68 был равен 0,13 Вт / мК, то есть намного ниже, чем значение k для стандартной керамической плитки (т.е. 1 Вт / мК, согласно стандарту [36]), и немного ниже, чем значение коэффициента для верхнего слоя асфальтового рубероида ( для которого он равен 0.18 Вт / мК). Это означает, что эталонная фотоэлектрическая черепица PVL68 обеспечила лучшую теплоизоляцию крыши, чем керамическое или битумное кровельное покрытие, что способствовало бы более низкой скорости охлаждения чердака здания зимой и более медленной скорости нагрева летом. Вся проанализированная конструкция крыши, состоящая из сосновых досок и фотоэлектрической черепицы, имела коэффициент теплопередачи 0,31 Вт / мК, общее тепловое сопротивление, составляющее 90,17 × 10 −3 м 2 К / Вт, и общую теплоемкость 22 931.95 Дж / м 2 K.

    4. RC Circuit Model

    Параметры материала слоев черепицы, а также атмосферные условия (например, направление и скорость ветра, освещенность, температура окружающей среды) сильно влияют на температуру фотоэлементов, составляющих фотоэлектрическая черепица. Работающая фотоэлектрическая черепица также выделяет тепло в результате своих внутренних процессов. Модель сопротивления-емкости (RC) фотоэлектрической черепицы помогает идентифицировать температурные изменения фотоэлементов, которые являются компонентами фотоэлектрической черепицы, с внезапным изменением их рабочих условий (особенно атмосферных условий и освещенности).Температура фотоэлектрических элементов в фотоэлектрической черепице изменяется экспоненциально с прерывистым (внезапным) изменением освещенности, в то время как постоянная времени RC фотоэлектрической черепицы определяется как время, необходимое для достижения 63% от общего значения изменения температуры. Предложенная RC-модель исследуемой фотоэлектрической черепицы помогает идентифицировать ее τ RC в различных условиях работы. Тепловые механизмы фотоэлектрической черепицы были выражены путем соотнесения их электрических эквивалентов (сопротивления и емкости) с тепловым сопротивлением и теплоемкостью, используемыми для определения теплопередачи в их слоях.На рисунке 4 представлена ​​заменяющая электрическая схема для RC-модели исследуемой одиночной фотоэлектрической черепицы PVL68 (рисунок 4a) и для всей конструкции крыши со встроенной фотоэлектрической черепицей (рисунок 4b). Рисунок 4a, b охватывает фотоэлемент в целом (т. Е. Сборку из трех слоев ячеек, перечисленных на рисунке 3). I PV , U PV (рис. 4а, б) — фотоэлектрический ток и напряжение солнечных элементов соответственно. P PV — это электроэнергия, вырабатываемая солнечной черепицей, рассчитанная как произведение I PV и U PV .R -я передняя и R -я задняя обозначают сопротивление теплопередаче на внешней R SE и внутренней R si поверхности элемента соответственно. Значения сопротивления, в зависимости от направления потока теплового потока, были указаны в [36] PN-EN ISO 6946: 2017 и представлены в таблице 4. Постоянная времени эталонной фотоэлектрической черепицы или всей конструкции крыши может быть определены в соответствии с уравнением (6) на основе определенных значений теплового сопротивления и теплоемкости (Таблица 3 и Таблица 4) и схем подключения, представленных на Рисунке 4:

    τRC = (RTH + Rth спереди + Rth сзади) · CTH.

    (6)

    Определенные значения постоянной времени для фотоэлектрической черепицы PVL68 и всей кровли составили τ RC pv = 18,80 мин и τ RC крыша = 99,43 мин соответственно. При анализе всей конструкции крыши с фотоэлектрической черепицей значение постоянной времени RC увеличилось из-за высокой теплоемкости древесных плит, уложенных под фотоэлектрической черепицей.

    5. Тепловой баланс кровли и фотоэлектрической черепицы

    Предполагалось, что температура фотоэлектрической черепицы была равномерно распределена по ее различным слоям и что температура всех фотоэлементов была одинаковой.В случае фотоэлектрической черепицы достаточно принять во внимание кондуктивный и конвективный теплообмен, пренебрегая излучением. Также учитывались стоимость электроэнергии, вырабатываемой фотоэлектрической черепицей, и количество солнечной энергии, достигающей поверхности фотоэлектрического модуля. Уравнение теплового баланса (модель ПЭТ, фотоэлектротермическая) можно сформулировать следующим образом [17]:

    S · CTH · dTpvdt = Qsolar − Ppv − Qconv,

    (7)

    где S — поверхность фотоэлектрического модуля (м 2 ), C TH — теплоемкость фотоэлектрической черепицы (Дж / м 2 K), T pv — температура фотоэлемента (K), Q solar — это солнечная энергия, достигающая поверхности фотоэлектрического модуля (Вт), P pv — электрическая мощность, генерируемая фотоэлектрическим модулем (Вт), а Q conv представляет собой конвективные тепловые потери (Вт).Значение плотности мощности солнечного излучения, достигающего поверхности фотоэлектрического модуля, можно определить с помощью уравнения (8) [17]: где α — коэффициент поглощения солнечного излучения фотоэлектрическим модулем, значение которого находится в диапазоне от 70% до 90%, а E — плотность мощности солнечного излучения (Вт / м 2 ). Суммарное значение конвективных тепловых потерь составляет сумму тепло принудительной конвекции на передней поверхности фотоэлектрического модуля и тепло свободной конвекции задней части модуля, тогда как свободная конвекция незначительна по сравнению с принудительной конвекцией, и ею можно пренебречь.Конвективные тепловые потери можно определить с помощью уравнения (9) [17]:

    Qconv = S · hconv · (Tpv − Tamb),

    (9)

    где h conv — коэффициент конвективного теплообмена (Вт / м 2 K), а T amb — температура окружающей среды (K). Коэффициент конвективного теплообмена h conv зависит от скорости ветра ν ветер (м / с), который выражается уравнением (10) [18]:

    hconv = 8,55 + 2,56 · νwind.

    (10)

    Коэффициент h conv был определен экспериментально авторами в [18], которые также рассмотрели другие коэффициенты уравнения (10) в зависимости от методов определения — в аэродинамической трубе или во время реальных измерений — и были получены на основе фундаментальная теория теплообмена и критериальные числа.Предполагалось, что в естественных условиях изменение температуры окружающей среды при изменении освещенности было достаточно медленным, чтобы считаться постоянной величиной. После включения уравнений (8) — (10) соотношение для мгновенного значения температуры фотоэлементов было получено в уравнении (7) как аналитическое решение дифференциального уравнения ПЭТ первого порядка:

    Tpv (t) = [1 − exp (−hconvCTH · t)] · α · S · E − PpvS · hconv + Tamb.

    (11)

    Было сделано предположение, что в естественных условиях изменение температуры окружающей среды при изменении освещенности происходит достаточно медленно, чтобы считаться фиксированным значением.

    Значение температуры фотоэлемента эталонной автономной черепицы (рисунок 5a) и встроенной черепицы, прикрепленной к деревянным плитам (рисунок 5b), было определено для трех различных условий окружающей среды:
    (a)

    test1: E = 1000 Вт / м 2 , ν ветер = 3 м / с, T окр. = 30 ° C;

    (б)

    test2: E = 600 Вт / м 2 , ν ветер = 3 м / с, T окр. = 30 ° C;

    (c)

    test3: E = 600 Вт / м 2 , ν ветер = 2 м / с, T окр. = 30 ° C.

    Максимальные значения температуры фотоэлементов в рабочей черепице PVL68 составили 81,26, 59,08 и 67,45 ° C соответственно для трех различных наборов условий окружающей среды, которые остались неизменными во время анализа. Величина разницы температуры фотоэлементов и температуры окружающей среды (представленная на рисунке 5) была определена на основе следующего уравнения:

    ΔTpv = Tpv (t) −Тамб.

    (12)

    6. Обсуждение

    Значения постоянных времени τ RC фотоэлементов в автономной черепице и черепице, встроенной в крышу, работающих в различных условиях, приведены в таблице 5.

    Можно наблюдать высокую сходимость при сравнении постоянных времени фотоэлектрической черепицы, полученных из данных о материалах и определенных из уравнения баланса энергии, но только в случае свободной конвекции. Модель ПЭТ, также учитывающая принудительную конвекцию, дает реальные значения временного отклика изменения температуры фотоэлементов на текущие преобладающие условия окружающей среды фотоэлектрической черепицы (скорость ветра, освещенность), в которых работает фотоэлектрическая черепица. При неизменных условиях окружающей среды прибл.Через 5–6 минут температура фотоэлементов в автономной черепице изменится на 63% по сравнению с их потенциальным максимальным значением. Предлагаемая конструкция крыши, состоящая из древесных плит и фотоэлектрической черепицы, характеризовалась постоянной времени в диапазоне 23–28 минут, то есть в четыре-пять раз больше постоянной времени автономной черепицы. Обратите внимание, что из-за своей структуры фотоэлектрическая черепица никогда не будет работать как отдельный элемент, но всегда будет интегрирована с подложкой, такой как крыша здания.Изменение значения освещенности вызовет прямо пропорциональные изменения значений температуры, которых может достичь фотоэлектрическая ячейка. Значение энергетической освещенности не сильно повлияло на значение постоянной времени системы, в то время как уменьшенная скорость ветра (при неизменном значении энергетической освещенности) способствовала значительному нагреву фотоэлектрической черепицы и увеличению значения постоянной времени системы.

    Желательна большая постоянная времени, когда элементы нагреваются во время фотоэлектрических процессов, чтобы температура фотоэлементов не повышалась слишком быстро и не достигала слишком высокого значения, а скорее оказывала негативное влияние во время охлаждения системы, когда температура фотоэлементов снижается максимально быстро.Достигнутые температуры фотоэлементов для трех представленных случаев (T pv test1 = 81,26 ° C, T pv test2 = 59,08 ° C, T pv test3 = 67,45 ° C) для анализируемой солнечной черепицы с температурой коэффициент изменения мощности υ P = −0,21% / ° C может способствовать снижению значения генерируемой мощности максимум на 11,81%, 7,16% и 8,91% соответственно.

    Также было проведено первоначальное экспериментальное исследование, включающее измерение температуры фотоэлементов отдельно стоящей фотоэлектрической плитки и фотоэлектрической плитки, встроенной в крышу (приклеенной к доскам) в реальных условиях окружающей среды.Температурная диаграмма фотоэлементов и условия окружающей среды показаны на рисунке 6.

    Во время испытания освещенность E изменялась в диапазоне 70–330 Вт / м 2 , скорость ветра ν в диапазоне 0,5–3,1 м. / с, а температура окружающей среды T amb в диапазоне 9,1–10,4 ° C. С увеличением освещенности температура фотоэлементов увеличивалась, как отдельно стоящей (Tpv, отдельно стоящей), так и встроенной в крышу (Tpv, встроенной). Максимальная температура фотоэлектрических ячеек черепицы, встроенных в крышу, составляла 24 ° C.6 ° C, что на 2 ° C ниже, чем температура отдельно стоящих ячеек плитки при температуре окружающей среды 10,4 ° C. Фотоэлементы отдельно стоящей плитки быстрее реагировали на изменения освещенности и скорости ветра. Наиболее заметные изменения температуры фотоэлементов отдельно стоящей плитки наблюдались примерно в 12: 30–14: 00 при самых высоких скоростях ветра. С другой стороны, температура фотоэлементов в черепице, интегрированной с крышей, снижалась медленнее и более равномерно. Кроме того, в конце времени измерения, когда освещенность значительно снизилась, температура фотоэлектрических ячеек отдельно стоящей черепицы снижалась быстрее, чем у черепицы, встроенной в крышу.

    Данное исследование подтверждает результаты моделирования изменения скорости нагрева и охлаждения фотоэлементов в зависимости от условий их работы (отдельно стоящие или встроенные в крышу). При приклеивании фотоэлектрической черепицы к конструкции крыши общая емкость системы увеличивается, благодаря чему температура разлагается во всей массе и увеличивается медленнее, но также замедляется выделение тепла в окружающую среду.

    7. Выводы

    В этой статье представлены известные модели фотоэлектрических элементов на основе RC и PET, которые составляют традиционные фотоэлектрические панели, и были адаптированы для определения тепловой постоянной времени элементов, включенных в фотоэлектрическую черепицу.Было подтверждено, что они подходят для фотоэлектрической черепицы, но только в том случае, если они работают как отдельно стоящий элемент, как традиционные фотоэлектрические панели, и не интегрированы с крышей. Также были показаны различия в значениях тепловой постоянной времени фотоэлектрической черепицы в зависимости от используемой модели (RC или PET). Модель RC, основанная на данных о материалах слоев фотоэлектрической черепицы, не учитывает погодные условия, в которых черепица работает. Используя модель PET (рассматривая только процесс свободной конвекции теплообмена), были получены сходящиеся значения постоянной времени со значениями, полученными с помощью модели RC (ок.19–21 мин). Использование модели ПЭТ позволило получить более точные результаты постоянной времени (примерно 5–6 мин), поскольку она учитывает различные формы теплообмена, а также текущие погодные условия (например, освещенность, температуру окружающей среды, скорость ветра). . Кроме того, было показано, что доступные модели не могут быть использованы для определения тепловой постоянной времени фотоэлектрической черепицы, встроенной в крышу, из-за дополнительной теплоемкости и термического сопротивления конструкции крыши, с которой она интегрирована.Авторы модифицировали имеющуюся модель RC с элементом, представляющим конструкцию крыши (состоящую из досок), с учетом ее термического сопротивления и теплоемкости. Кроме того, в модели ПЭТ учитывалась общая теплоемкость системы, которая является суммой теплоемкости фотоэлектрической черепицы и конструкции крыши. Учет конструкции крыши в обеих моделях вызвал примерно пятикратное увеличение значения тепловой постоянной времени фотоэлементов. Приведенные ранее зависимости изменения значения постоянной времени (с учетом только свободной конвекции) встречались и при расчете всей кровли с PV черепицей.

    В имитационных испытаниях №№ 1 и 2, изменение энергетической освещенности 400 Вт / м 2 при скорости ветра 3 м / с вызвало разницу в максимальной температуре черепицы с фотоэлементами на 22 ° C. Во время экспериментальных исследований при освещенности 330 Вт / м 2 и скорости ветра 3,1 м / с температура фотоэлементов увеличилась прим. На 14–16 ° C выше температуры окружающей среды, что подтверждает правильность предложенной RC-модели фотоэлектрической черепицы.

    Проведенные экспериментальные испытания также подтвердили изменения значений тепловых постоянных времени фотоэлектрических элементов отдельно стоящей и интегрированной фотоэлектрической черепицы.Температура фотоэлементов отдельно стоящей черепицы быстро реагировала на изменения окружающей среды, в которой она работала, по сравнению с фотоэлектрической черепицей, встроенной в крышу. Однако необходимы дальнейшие долгосрочные исследования в различных условиях окружающей среды, чтобы можно было однозначно определить значения постоянных времени тестируемых систем на основе экспериментальных исследований.

    Температура фотоэлектрических элементов черепицы не изменилась резко в результате резких изменений условий окружающей среды, и это было связано с накоплением тепловой энергии в массе изделия.Следовательно, определенная постоянная времени фотоэлектрической черепицы и всей крыши помогла оценить скорость изменений фотоэлементов во время нагрева и охлаждения. В свою очередь, изменения определяют эффективность производства электроэнергии. Продолжительность от трех до пяти постоянных времени была принята как время, необходимое для достижения максимальной температуры предмета. Знание тепловых процессов и изменений температуры фотоэлементов позволяет более точно оценить количество электроэнергии, генерируемой фотоэлектрической системой, встроенной в крышу, в зависимости от типа конструкции крыши.Чем лучше изоляция крыши, тем выше значение постоянной времени системы и тем больше времени требуется фотоэлементам для нагрева и охлаждения. Время охлаждения системы имеет особое значение после уменьшения мгновенного значения энергетической освещенности.

    Оксид алюминия | Свойства материала Al2O3

    Глинозем — один из самый экономичный и широко используемый материал в семействе инженерных керамика. Сырье, из которого изготовлен этот высокопроизводительный технический сорт. керамика легко доступна и по разумной цене, что приводит к хорошему значение стоимости готовых форм из глинозема.С отличным сочетанием свойств и привлекательной цене, неудивительно, что мелкозернистый Технический глинозем имеет очень широкий спектр применения.

    Общая информация

    Оксид алюминия, обычно называемый оксидом алюминия, обладает сильными ионными свойствами. межатомная связь, обуславливающая желаемые характеристики материала. Это может существовать в нескольких кристаллических фазах, которые все возвращаются к наиболее стабильным гексагональная альфа-фаза при повышенных температурах.Это этап особого Интерес к конструкционным приложениям и материалам, доступным от Accuratus.

    Альфа-фаза глинозема самая прочная и жесткая из оксидной керамики. Его высокая твердость, отличная диэлектрические свойства, тугоплавкость и хорошие термические свойства делают его материал выбора для широкого спектра применений.

    Глинозем высокой чистоты может использоваться как в окислительной, так и в восстановительной атмосфере до 1925 ° C. Потеря веса в диапазон вакуума 10 –7 к 10 –6 г / см 2 .сек в диапазоне температур от 1700 ° до 2000 ° С. Он устойчив к воздействию всех газов, кроме влажного фтора, и устойчив к все обычные реагенты, кроме плавиковой кислоты и фосфорной кислоты. Повышенный температурное воздействие происходит в присутствии паров щелочных металлов, особенно при более низкие уровни чистоты.

    Состав керамический корпус может быть изменен для улучшения конкретного желаемого материала характеристики. Примером могут служить добавки оксида хрома или марганца. оксид для повышения твердости и изменения цвета.Другие дополнения могут быть внесены в улучшить легкость и стабильность металлических пленок, нанесенных на керамику для последующая паяная и паяная сборка.

    Инженерные свойства *

    94% Оксид алюминия

    Механический

    шт. Мера

    СИ / метрическая система

    (Императорские)

    Плотность

    г / куб. (фунт / фут 3 )

    3.69

    (230,4)

    Пористость

    % (%)

    0

    (0)

    Цвет

    белый

    Прочность на изгиб

    МПа (фунт / дюйм 2 x10 3 )

    330

    (47)

    Модуль упругости

    ГПа (фунт / дюйм 2 x10 6 )

    300

    (43.5)

    Модуль сдвига

    ГПа (фунт / дюйм 2 x10 6 )

    124

    (18)

    Объемный модуль

    ГПа (фунт / дюйм 2 x10 6 )

    165

    (24)

    Коэффициент Пуассона

    0.21 год

    (0,21)

    Прочность на сжатие

    МПа (фунт / дюйм 2 x10 3 )

    2100

    (304,5)

    Твердость

    кг / мм 2

    1175

    Вязкость разрушения K IC

    МПа • м 1/2

    3.5

    Максимальная рабочая температура
    (без нагрузки)

    ° C (° F)

    1700

    (3090)

    Тепловой




    Теплопроводность

    Вт / м • ° K (БТЕ • дюйм / фут 2 • час • ° F)

    18

    (125)

    Коэффициент теплового расширения

    10 –6 / ° С (10 –6 / ° F)

    8.1

    (4,5)

    Удельная теплоемкость

    Дж / кг • ° K (БТЕ / фунт • ° F)

    880

    (0,21)

    Электрооборудование




    Диэлектрическая прочность

    ac-кв / мм (вольт / мил)

    16.7

    (418)

    Диэлектрическая проницаемость

    @ 1 МГц

    9,1

    (9,1)

    Коэффициент рассеяния

    @ 1 кГц

    0,0007

    (0,0007)

    Касательная потери

    @ 1 кГц

    Объемное сопротивление

    Ом • см

    > 10 14

    96% Оксид алюминия

    Механический

    шт. Мера

    СИ / метрическая система

    (Императорские)

    Плотность

    г / куб. (фунт / фут 3 )

    3.72

    (232,2)

    Пористость

    % (%)

    0

    (0)

    Цвет

    белый

    Прочность на изгиб

    МПа (фунт / дюйм 2 x10 3 )

    345

    (50)

    Модуль упругости

    ГПа (фунт / дюйм 2 x10 6 )

    300

    (43.5)

    Модуль сдвига

    ГПа (фунт / дюйм 2 x10 6 )

    124

    (18)

    Объемный модуль

    ГПа (фунт / дюйм 2 x10 6 )

    172

    (25)

    Коэффициент Пуассона

    0.21 год

    (0,21)

    Прочность на сжатие

    МПа (фунт / дюйм 2 x10 3 )

    2100

    (304,5)

    Твердость

    кг / мм 2

    1100

    Вязкость разрушения K IC

    МПа • м 1/2

    3.5

    Максимальная рабочая температура
    (без нагрузки)

    ° C (° F)

    1700

    (3090)

    Тепловой




    Теплопроводность

    Вт / м • ° K (БТЕ • дюйм / фут 2 • час • ° F)

    25

    (174)

    Коэффициент теплового расширения

    10 –6 / ° С (10 –6 / ° F)

    8.2

    (4,6)

    Удельная теплоемкость

    Дж / кг • ° K (БТЕ / фунт • ° F)

    880

    (0,21)

    Электрооборудование




    Диэлектрическая прочность

    ac-кв / мм (вольт / мил)

    14.6

    (365)

    Диэлектрическая проницаемость

    @ 1 МГц

    9,0

    (9,0)

    Коэффициент рассеяния

    @ 1 кГц

    0,0011

    (0,0011)

    Касательная потери

    @ 1 кГц

    Объемное сопротивление

    Ом • см

    > 10 14

    99.5% Оксид алюминия

    Механический

    шт. Мера

    СИ / метрическая система

    (Императорские)

    Плотность

    г / куб. (фунт / фут 3 )

    3,89

    (242.8)

    Пористость

    % (%)

    0

    (0)

    Цвет

    слоновая кость

    Прочность на изгиб

    МПа (фунт / дюйм 2 x10 3 )

    379

    (55)

    Модуль упругости

    ГПа (фунт / дюйм 2 x10 6 )

    375

    (54.4)

    Модуль сдвига

    ГПа (фунт / дюйм 2 x10 6 )

    152

    (22)

    Объемный модуль

    ГПа (фунт / дюйм 2 x10 6 )

    228

    (33)

    Коэффициент Пуассона

    0.22

    (0,22)

    Прочность на сжатие

    МПа (фунт / дюйм 2 x10 3 )

    2600

    (377)

    Твердость

    кг / мм 2

    1440

    Вязкость разрушения K IC

    МПа • м 1/2

    4

    Максимальная рабочая температура
    (без нагрузки)

    ° C (° F)

    1750

    (3180)

    Тепловой




    Теплопроводность

    Вт / м ° К (БТЕ • дюйм / фут 2 • час • ° F)

    35

    (243)

    Коэффициент теплового расширения

    10 –6 / ° С (10 –6 / ° F)

    8.4

    (4,7)

    Удельная теплоемкость

    Дж / кг • ° K (БТЕ / фунт • ° F)

    880

    (0,21)

    Электрооборудование




    Диэлектрическая прочность

    ac-кв / мм (вольт / мил)

    16.9

    (420)

    Диэлектрическая проницаемость

    @ 1 МГц

    9,8

    (9,8)

    Коэффициент рассеяния

    @ 1 кГц

    0,0002

    (0,0002)

    Касательная потери

    @ 1 кГц

    Объемное сопротивление

    Ом • см

    > 10 14

    * Все квартиры комнатные значения температуры, если не указано иное.
    Представленные данные являются типичными для имеющегося в продаже материала и предлагаются только для сравнения. Информация не должна интерпретироваться как абсолютные свойства материала и не являются заявлением или гарантией за что мы берем на себя юридическую ответственность. Пользователь должен определить пригодность материала для использования по назначению и принимает на себя все риски и ответственность за любые связь с ним.

    См. Также: Керамический стержень и трубка
    См. Также: Керамический стержень и трубка> Доступный оксид алюминия Размеры

    Вернуться к началу

    Стандартные продукты | Индивидуальные продукты и услуги | Тематические исследования | Материалы
    Замечания по проектированию | Работаем вместе | Зрение | Свяжитесь с нами | Карта сайта

    1-908-213-7070

    © 2013 г. Accuratus

    Дизайн сайта М.Адамс

    Быстрый ответ: Керамика — хороший теплоизолятор

    Керамика может выдерживать высокие температуры, является хорошими теплоизоляторами и не сильно расширяется при нагревании. Керамика различается по электрическим свойствам, от превосходных изоляторов до сверхпроводников. Таким образом, они используются в широком спектре приложений.

    Керамика хорошо проводит тепло?

    Как правило, вещества, которые являются хорошими проводниками тепла, также являются хорошими проводниками электричества. Таким образом, все металлы — проводники, а воздух, (чистая) вода, пластмассы, стекло и керамика — изоляторы.

    Почему керамика — хороший теплоизолятор?

    Керамика, используемая в качестве изолятора, не имеет свободных электронов (однако это не идеальный изолятор), поэтому это хороший изолятор. Фактически, именно это делает керамику хорошим теплоизолятором: в ней нет свободных электронов! Твердые тела можно классифицировать по ширине запрещенной зоны.

    Какой термостойкий материал самый лучший?

    Исследователи обнаружили, что материалы из карбида тантала и карбида гафния могут выдерживать температуру обжига, достигающую почти 4000 градусов Цельсия.

    Керамика — хороший или плохой проводник электричества?

    Однако некоторые виды керамики являются отличными проводниками электричества. Нагревательные элементы.

    керамический материал максимальная температура использования на воздухе
    общее название химическая формула (° C / ° F)
    карбид кремния SiC 1,500 / 2,730

    Керамика — лучший изолятор, чем воздух?

    Керамика или пластик — лучший изолятор? Керамика — это плотный материал, обычно сделанный из глины и каменных материалов.Они проводят тепло лучше, чем воздух, пластик или воск (бумажные стаканчики обычно покрывают воском).

    Рис хороший изолятор?

    Рис — хороший изолятор? Рис на самом деле лучший изолятор тепла, за ним идет шерсть, а затем воздух.

    Какой изолятор лучший?

    На данный момент лучшим изолятором в мире, скорее всего, является аэрогель с кремнеземными аэрогелями, имеющими теплопроводность менее 0,03 Вт / м · К в атмосфере. аэрогеля, предотвращающего таяние льда на горячей плите при 80 градусах Цельсия! Аэрогель обладает удивительными свойствами, потому что он в основном состоит из воздуха.

    Стекло удерживает тепло лучше керамики?

    Керамика лучше сохраняет тепло, чем стекло Проводимость — это потеря тепла в результате прямого контакта двух материалов, один из которых более холодный, чем другой. Поскольку керамика более пористая, чем стекло, в керамических кружках проводимость протекает медленнее.

    Керамическая плитка термостойкая?

    В процессе производства керамическую плитку обжигают в огромных печах при температуре от 1200 до 2000 градусов, чтобы она могла выдерживать высокую температуру. Однако важно, чтобы плитка была прикреплена к поверхности, не подверженной воздействию тепла.Лучше всего использовать бетонную основу, такую ​​как раствор или цементный фундамент.

    Может ли керамика выдерживать тепло?

    Обычная керамика, включая кирпич и плитку, хорошо известна своей способностью выдерживать высокие температуры. 1,220 ℉), тонкая керамика на основе оксида алюминия начинает плавиться или разлагаться только при температурах выше 2000 ℃ (примерно 3 632 ℉).

    Проводит ли глина тепло?

    Глина проводит тепло со скоростью. От 15 до 1,8 Вт на каждый метр толщины материала.

    Обеспечивает ли плитка изоляцию?

    Большинство типов изоляции (стекловолокно, пена, минеральная вата, целлюлоза) создают множество крошечных воздушных карманов, потому что воздух плохо проводит тепло. Поскольку керамическая плитка и клей твердые и не имеют воздушных карманов, они обеспечивают небольшую задержку передачи тепла. Но и масса керамической плитки хорошо держит тепло.

    Почему керамика плохо проводит тепло?

    Две наиболее распространенные химические связи для керамических материалов — ковалентные и ионные.Связь атомов друг с другом при ковалентной и ионной связи намного сильнее, чем при металлической. Отсутствие свободных электронов приводит к тому, что большая часть керамики плохо проводит электричество и тепло.

    Является ли керамика электрическим изолятором?

    Электроизоляция Материал, который не может проводить электричество из-за высокого уровня электрического сопротивления, является изолятором. Напротив, проводник — это материал, который обладает низким сопротивлением электропроводности. По этим причинам керамика издавна использовалась как изолятор.

    Сколько тепла может выдержать керамическая пластина?

    Керамика обычно выдерживает очень высокие температуры, например от 1000 до 1600 ° C (от 1800 до 3000 ° F).

    Какую температуру выдерживает керамика?

    Керамика обычно выдерживает очень высокие температуры в диапазоне от 1000 ° C до 1600 ° C (от 1800 ° F до 3000 ° F).

    Может ли керамика гореть?

    Керамика тверда и прочна и в некотором роде похожа на камень.Глиняные изделия сохранились тысячи лет благодаря тому, что глина встретила огонь. Вы не можете обжигать керамику в домашней духовке, потому что духовки не нагреваются до высоких температур, превышающих 1500 градусов по Фаренгейту, которые необходимы для обжига глины.

    Керамика нагревается быстрее стекла?

    Металлы отводят тепло быстрее, чем керамика или стекло. Керамика имеет очень низкую теплопроводность; чашка кружки становится такой горячей только потому, что она такая тонкая, всего несколько миллиметров, и потому, что емкость с горячим кофе при прямом контакте удерживает так много тепла.

    Керамическая плитка — хороший теплоизолятор?

    Керамика изготавливается путем нагревания различных видов глины до высокой температуры. Плитка из этого материала — очень хорошие изоляторы.

    Керамика остывает быстрее металла?

    При такой же толщине тепло проходит через металл быстрее, чем через стекло, что быстрее нагревает напиток. Стекло остывает медленнее и дольше остается холодным. Какой металл остывает быстрее всего?

    Рейтинг Металл Теплопроводность [БТЕ / (ч · фут⋅ ° F)]
    3 Латунь 64

    Почему металлы нагреваются быстрее, чем керамика?

    Тепловые потери на поверхности Более проводящие материалы будут быстрее передавать тепловую энергию на поверхность.Когда тепло поступает на поверхность, материалы с более низкой удельной теплоемкостью становятся более горячими при данном количестве теплопередачи.

    Алюминиевая фольга — хороший изолятор?

    Алюминиевая фольга, также называемая оловянной фольгой, является отличным изолятором, а в некоторых случаях работает лучше, чем такие материалы, как хлопок или бумага.

    Легко ли ломается керамика?

    Керамика хрупкая, потому что в ней неравномерно распределены поры. Некоторые керамические изделия, например кирпичи, имеют большие поры.«Чем больше пора, тем легче ее сломать», — говорит Грир. Если вы когда-нибудь разбивали керамическую вазу или что-то в этом роде, вероятно, причиной разрыва была пора.

    Хороший изолятор вышел из строя?

    Пух — лучший утеплитель природы, который создает высокие скопления, улавливающие воздух и тепло тела. Это лучший изолятор, потому что гусиный пух с высокими потолками имеет очень тонкую конструкцию. Утиный пух менее тонок, чем гусиный, и, следовательно, менее дорогой, но при этом сохраняет немного меньше чердака.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
