Конек из битумной черепицы

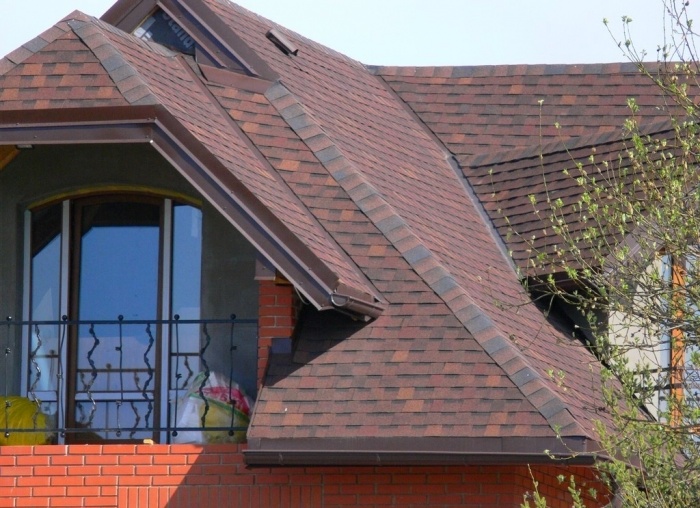

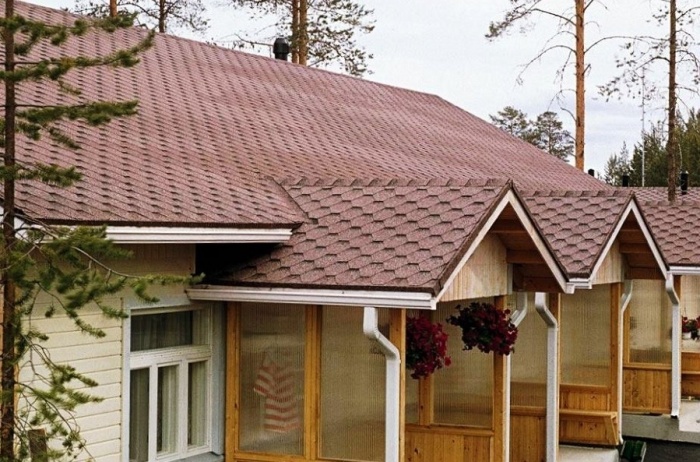

Крыши, обработанные битумной черепицей, выглядят ничуть не хуже тех, которые украшает натуральная керамика. Современные технологии позволяют получить качественный кровельный материал на основе полимерно-битумной мастики и каменной крошки. В итоге, покрытие выглядит однородным, черепица окрашена плавными цветовыми переходами, поэтому выглядит эффектно и совсем не дешево.

Сама по себе укладка гибкого кровельного материала не представляет серьезной сложности. Но на каждой крыше есть проблемные места, неправильная обработка которых может привести к протечкам и нарушению целостности кровельного «пирога». Одним из таких участков является конек – место состыковки двух противоположных скатов крыши.

Особенности гибкой кровли

Популярность битумной черепицы вполне обоснована, ведь этот материал превосходит многие другие по качеству и долговечности. Красоту появившегося не так давно кровельного материала переоценить сложно, эффектность покрытия лишний раз подтверждают фото готовых домов и коттеджей.

Другие достоинства материала:

  1. Благодаря небольшим размерам элементов черепицы, в процессе монтажа образуется минимальное количество обрезков и отходов.
  2. Длительный срок эксплуатации – крыша прослужит, как минимум, 50 лет.
  3. Многообразие текстур и оттенков позволяет подобрать материал кровли для дома, построенного в любом стиле. В продаже есть черепица, поверхность которой имитирует камень, деревянный гонт или керамическую черепицу.
  4. Удобство монтажа обеспечивает структура материала – черепицу из битума можно подгибать, обрезать, что позволяет обрабатывать ею крыши любой конфигурации и сложности, производить обработку сложных участков (ендов, коньков, карнизов и печных труб).
  5. Доступная стоимость, по сравнению с другими кровельными материалами.
  6. Стопроцентная герметичность делает кровли из битума самыми надежными – они не протекают и не пропускают холод. Под воздействием тепла пласты черепицы спаиваются между собой, образуя бесшовное цельное покрытие.
  7. Кровля способна выдержать незначительные деформации, которые могут спровоцировать усадки древесины или других конструкций дома.
  8. На крыше из битумной черепицы не образуется конденсат, ее поверхность шероховатая, что позволяет ходить по кровле для выполнения монтажных или ремонтных работ. А еще мягкий битум отлично гасит шумы, в доме не будут слышны звуки дождя или ветра.
  9. Малый вес материала позволяет существенно сэкономить на стропильной системе, фундаменте дома и других конструкциях. Квадратный метр черепицы весит всего 7-8 кг.

Внимание! Единственное, к чему кровля из гибкой черепицы «предъявляет» серьезные требования – основание. Оно должно быть сплошным, прочным и гладким. Выполняют основание из листов влагостойкой фанеры или плит OSB.

Все эти качества сделали черепицу из полимерно-битумных материалов одним из самых популярных кровельных материалов. Ее используют для перекрытия жилых малоэтажных домов, загородных коттеджей, хозяйственных построек и беседок.

Монтаж битумной черепицы на крышу

Выполнить укладку гибкой черепицы достаточно просто. Здесь придется больше внимания уделить подготовительным работам, ведь для монтажа гибкого материала нужно прочное и жесткое основание.

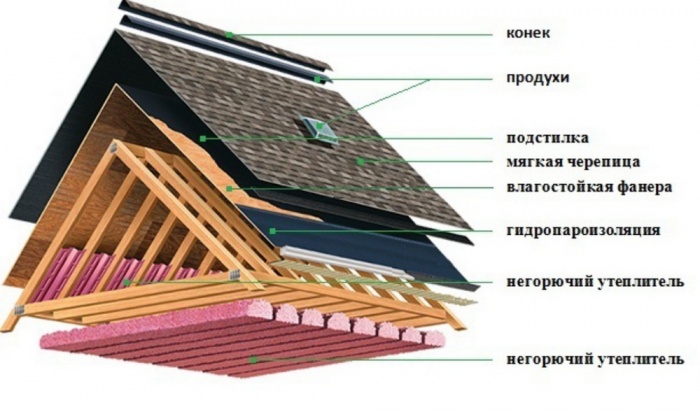

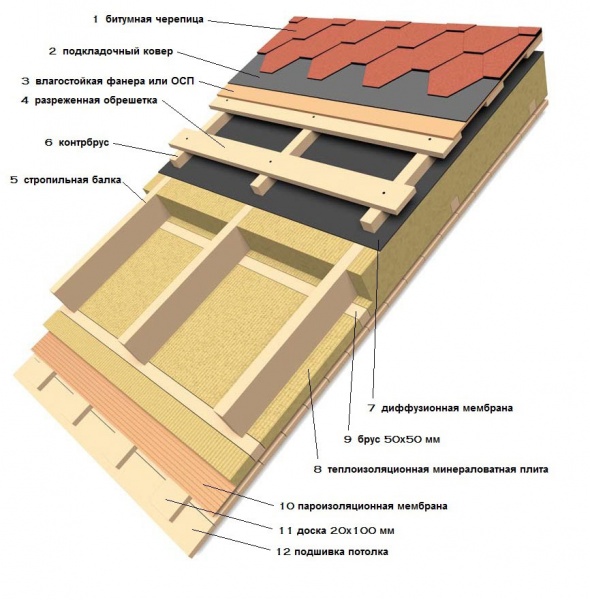

Весь процесс укладки кровельного материала можно разделить на несколько этапов:

  1. Обустройство стропильной системы с расчетом шага и сечения стропильных ног (рекомендуется не увеличивать шаг больше 100 см). На этом этапе необходимо предусмотреть зазор по линии конька, который нужен для вентиляции чердака и всех слоев крыши.
  2. Укладка утеплителя, пароизоляции и гидроизоляционной пленки, являющиеся частями кровельного «пирога» и необходимые для отапливаемых жилых строений. Этот этап профессиональные строители называют самым сложным и ответственным – неправильное выполнение может привести к нарушению тепло- или гидроизоляции, появлению плесени и нездоровому микроклимату в доме.
  3. Набивание обрешетки из деревянных брусьев с учетом размеров листов или досок, из которых будет монтироваться жесткое основание.
  4. Монтаж жесткого основания для битумной кровли с тщательным выравниванием по уровню.
  5. Укладка кровельного ковра обязательна при уклоне скатов меньше 18 градусов. В этом случае битумно- полимерные рулонные материалы расстилают параллельно карнизу с нахлестом в 8-10 см между соседними полосами. Крепят ковер оцинкованными гвоздями. Если скаты имеют уклон больше 18 градусов, монтаж подкладочного ковра необязателен, укрепить нужно только сложные участки (карнизы, фронтоны, ендовы, конек и прочие). Подкладочный ковер повысит герметичность кровли из битумной черепицы, укрепит ее до этапа полного спаивания отдельных фрагментов в единое полотно.
  6. Вентиляция крайне важна для крыш из битумной черепицы, ведь этот материал не пропускает воздух. Для циркуляции воздуха используют коньковое пространство, а так же, дополнительные вентиляционные элементы.

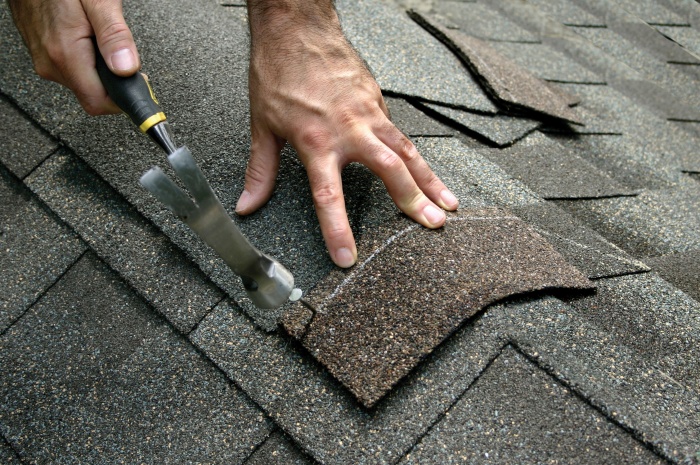

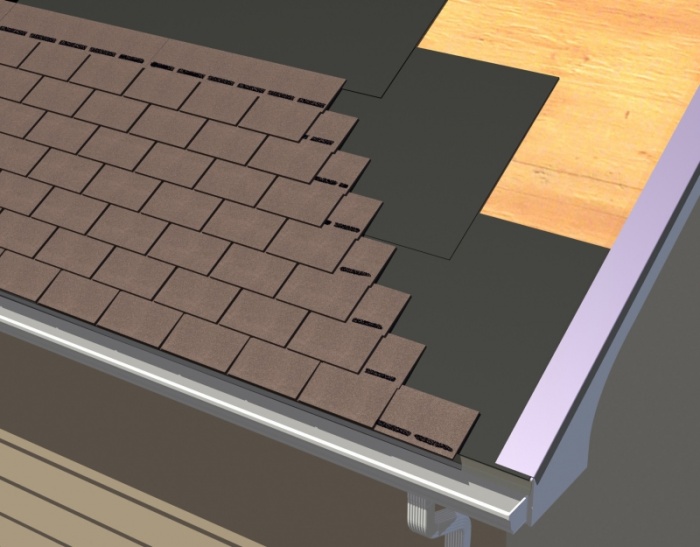

  7. Укладка черепицы равномерными рядами выполняется от карниза к коньку. Перед работой материал из разных упаковок перемешивается. С каждого фрагмента снимается защитная пленка, открывшимся клеевым крем черепицы крепятся к основанию. Каждый следующий слой накладывается с нахлестом, линия которого обозначена на самой черепице. Примерно третья часть предыдущего фрагмента должна быть скрыта последующим рядом – это существенно повышает гидроизоляцию крыши.
  8. Обрабатывают черепицей сложные участки кровли, при этом, используют клеевой состав на основе битумной смолы.

Совет! Набивая основание для гибкой кровли из ОСП, фанеры или обрезной доски, необходимо оставлять компенсационные зазоры между листами, примерно, в 3 мм. Это позволит крыше не деформироваться под влиянием температурных перепадов и уровня влажности. Если зазоры не предусмотреть, крышу может «повести», что нарушит ее герметичность и эстетичный вид.

Монтаж гибкой кровли на конек крыши

Конек из битумной черепицы – это отдельные фрагменты, которые нужно приобретать вместе с остальным кровельным материалом. Выпускаются они, как правило, в виде цельной полосы, разделенной перфорацией на небольшие прямоугольники. Для отделки коньковой части длинное полотно гибкой черепицы разделяют по линиям перфорации и перегибают по центральной линии.

Важно! Оттенок битумного кровельного материала из разных упаковок может несколько отличаться. Поэтому, монтируя черепицу на кровлю, необходимо чередовать элементы из нескольких упаковок. В этом случае, вся кровля будет неоднородного цвета, зато переходы тонов будут равномерными, это не нарушит общее впечатление.

Отделка конька выполняется после того, как выполнен монтаж гибкой кровли на скаты и обработаны все сложные участки крыши. Выполнять обработку этого участка необходимо с учетом ряда особенностей коньковой зоны:

  • для вентиляции подкровельного и чердачного пространства в коньке крыши выполняют вентиляционные отверстия. Это необходимо для того, чтобы тепло из дома не конденсировалось в воду, которая может скапливаться на слоях утеплителя, потолке или внутренней стороне кровли.
  • вентиляционное отверстие может проходить по всей длине конька или занимать только его часть. Оптимальный размер вентиляционного зазора – 50-100 см.
  • расстояние между скатами в коньковой части должно составлять, как минимум, 20 мм. Этот зазор учитывается еще на стадии изготовления стропильной системы. Если же, по каким-то причинам, вентиляционное отверстие не было выполнено заранее, его можно вырезать с помощью лобзика на уже покрытых мягкой черепицей скатах.
  • для усиления вентиляционных потоков рекомендуется использовать специальные аэраторы для коньков или перфорированные коньковые элементы.
  • зачастую, вентиляции в коньковой части крыши недостаточно для нормальной циркуляции воздуха в подкровельном пространстве, особенно с учетом того, что битумная черепица абсолютно герметична и не пропускает воздух. Поэтому для хорошей аэрации устанавливают несколько отдушин на всей площади крыши.

Важно! Полосы клея на элементах битумной черепицы недостаточно для надежной фиксации кровельного материала. Поэтому каждый фрагмент необходимо дополнительно крепить двумя гвоздями. В процессе эксплуатации гибкая кровля размягчается под воздействием солнечного тепла, и слои крыши «намертво» спаиваются между собой. То есть, с каждым годом, кровля из черепицы становится еще надежнее.

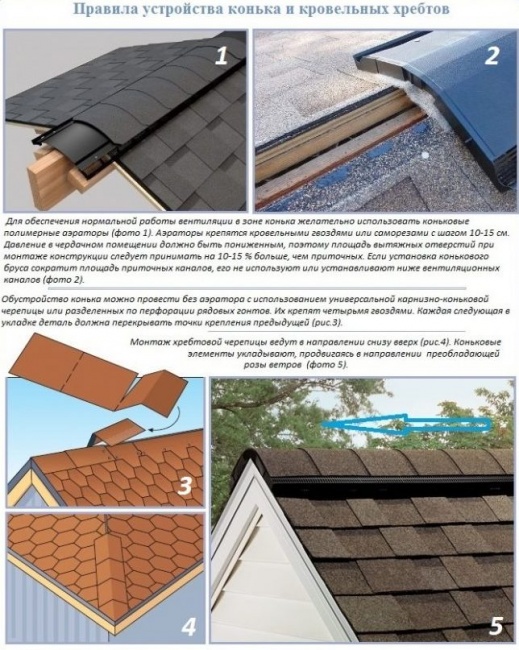

Процесс обработки конька кровельным материалом на основе битума состоит из нескольких этапов:

  1. В зависимости от величины вентиляционного просвета выбирается аэратор конька.
  2. Выбранный аэратор необходимо закрепить на коньке с помощью гвоздей или нержавеющих саморезов.
  3. Поверхность аэратора можно оставить такой как есть, или задекорировать битумной черепицей. К этому вентиляционному устройству черепица крепится битумной мастикой или специальным клеем, дополнительную фиксацию выполняют оцинкованными гвоздями, забивая их в шахматном порядке с двух сторон от конька.
  4. Если на крыше нет аэратора или он занимает не всю длину конька, свободную часть также обрабатывают гибкой черепицей. Отдельные фрагменты перегибают и фиксируют в 50 мм от линии конька – эти минимальный нахлест, с которым должен крепиться кровельный материал в коньковой зоне. Прибивают элементы специальными гвоздями с крупными шляпками.

Внимание! Аэраторы не только вентилируют подкровельное пространство, эти устройства предотвращают попадание в зазор мусора, влаги, задувание ветра – все это возможно, благодаря специально разработанной конструкции приборов аэрации.

Заключение

Грамотный монтаж битумной черепицы позволяет эксплуатировать кровли более пятидесяти лет. Если все этапы укладки материала выполнялись правильно, никаких проблем с герметичностью, теплоизоляцией кровли и вентиляцией подкровельного пространства возникать не должно.

Как сделать конек из битумной черепицы

Битумная черепица – это современный кровельный материал, который широко применяется в наше время для настила кровли жилых домов и других зданий. Многие ценят этот материал из-за его привлекательного внешнего вида и это действительно так, поскольку битумная черепица имеет довольно большое разнообразие не только в цветовой гамме, но и отличается рельефным рисунком и разнообразными 3D- оттенками. Крыши домов, перекрытые данным материалом, обладают особой изюминкой, ведь такая крыша дает всему зданию непревзойденный оригинальный внешний вид.

Монтаж битумной черепицы выполняется довольно просто и не несет за собой особо сложных работ. Однако, у всех типов крыши есть свои проблемные места, неправильное перекрытие которых представляет опасность для всего дома. Одним из таких сложных мест является конек – это место где стыкуются две противоположных стороны крыши.

Монтаж основания под кровельный настил

Для того чтобы качественно и правильно уложить мягкую черепицу нужно изготовить основание которое будет гарантировать надежность крепления черепицы к основе дома, а также ее идеально ровную укладку. При укладке битумной черепицы хозяевам дома не придется переделывать кровельную основу, если предварительно на ней был закреплен другой материал. Монтаж черепицы может выполняться на решетчатую или сплошную обрешетку. В наше время такую обрешетку, да и всю стропильную систему, как правило изготовляют из дерева. Это один из самых удобных и дешевых материал для изготовления кровли. В том случае, когда применяется решетчатая обрешетка, рекомендуется применять струганные хвойные доски толщиной от 20- 25 миллиметров.

Если монтаж черепицы будет выполняться на сплошную обрешетку, то лучшим вариантом для ее изготовления будут такие материалы:

  • влагостойкая ДСП;
  • влагостойкая фанера;
  • обрезные шпунтовые доски.

Крепление перечисленных выше материалов выполняется простым и обычным для всех нас способом, с помощью саморезов или гвоздей. Благодаря такому способу крепления, экономится немало денег, поскольку саморезы или гвозди не являются дорогостоящими материалами. Однако выполняя работу с деревом, помните о том, что этот материал имеет свойство впитывать в себя влагу и расширятся, что является его недостатком. Однако не стоит волноваться, так как при креплении отдельных деталей нужно всего лишь соблюдать маленькое расстояние в пару миллиметров. Благодаря этому вы поспособствуете сохранности основы кровли. Зазоры между древесиной не нужно соблюдать только в том случае, когда кровля будет регулярно подвергаться технической сушке.

Для увеличения эксплуатационного срока службы, материал нуждается в обработке специальным антисептиком. Наносить это вещество проще всего перед установкой.

Монтаж битумной черепицы на конек крыши

Стоит отметить, что конек из битумной черепицы – это один из фрагментов кровли, который необходимо покупать вместе с другими кровельными компонентами. Как правило, производители выпускают такие коньки в виде сплошной полосы, разделенной на небольшие прямоугольники. Для того чтобы отделать конек данным приспособлением необходимо согнуть эту полосу на линии перфорации, однако, нужно быть внимательными и выполнить сгиб строго по центру полосы. В зависимости от типа кровли коньки отличаются между собой, они могут отличаться шириной, длиной, жесткостью, формой (некоторые коньки могут быть как с острым углом, так и закругление), цветом или фактурой и многим другим. Именно по этой причине стоит заранее сделать заказ дабы, выбранный вами конек, идеально подошел для кровли вашего дома.

Совет! Оттенок битумной черепицы из разных коробок может отличаться друг от друга. По этой причине мы советуем вам при установке материала чередовать его, выбирая черепицу из разных упаковок. Таким образом, материал другого оттенка не будет бросаться в глаза, так как он будет разбросан по всей площади, а переходы практически не будут заметны.

Отделка конька является одним из последних этапов покрытия кровли, она выполняется после монтажа битумной черепицы на скаты кровельного настила, а также после отделки всех сложных участков поверхности. Выполняя отделку коньковой зоны необходимо учитывать присущие ему особенности, а именно:

  • для качественной вентиляции чердачной комнаты в коньке изготовляют специальные отверстия. Для чего служат такие отверстия? Как правило, из-за тепла, которое поднимается из нижних комнат дома, на поверхности скатов крыши образуется конденсат, который может быть вредным для кровельных материалов;
  • нужно учитывать то, что вентиляционное отверстие может быть разной длины, оно может проходить как по всей длине конька, так и некоторой из его частей. Вентиляционный зазор может быть от 50 до 100 сантиметров;
  • расстояние между скатами крыши в коньковой зоне должно быть как минимум 2 сантиметра. Во время изготовления и монтажа стропильной системы строители должны учитывать это расстояние. В том случае, когда это расстояние не было соблюдено и на поверхность кровли уже установлено покрытие, то используя строительный лобзик необходимо вырезать это отверстие;
  • для нормальной циркуляции воздуха, вентиляции, изготовленной в коньковой зоне может быть недостаточно, кроме того битумная черепица не пропускает воздух, а тщательно зашитая основа кровли никак не будет способствовать хорошему обмену воздуха. Для нормальной аэрации нужно дополнительно установить несколько отдушин по всему периметру кровли.

Совет! Для более качественного крепления битумной черепицы, полос клея может быть недостаточно, ведь даже этот специальный клей может не выдержать влажности и не удержать материал. Поэтому рекомендуется дополнительно крепить каждую из деталей двумя гвоздями. Однако хотелось бы отметить, что гибка черепица – это очень надежный материал, так как под воздействием солнечных лучей кровля нагревается и в некоторой мере расплавляется, из-за чего она приклеивается друг к другу.

Процесс отделки конька представляет собой выполнение работ в несколько этапов, таких как:

  1. Крепление аэратора.  Для начала необходимо определиться с выбором аэратора, его нужно выбирать, учитывая расстояние вентиляционного просвета. После того как вы определитесь с выбором материала, приступите к его креплению на поверхность. Закрепить эту деталь необходимо с помощью саморезов или гвоздей.
  2. Отделка аэратора. В зависимости от личных предпочтений, хозяева помещения могут решить оставить конек таким как он есть или отделать его битумной черепицей, причем необязательно того же оттенка что и вся поверхность кровли. Для крепления черепицы к этой важной детали, используйте специальный клей или битумную мастику. Для более качественного крепления по обе стороны аэратора зафиксируйте его гвоздями, однако, их стоит забивать в шахматном порядке, помните об этом.
  3. Отделка свободной части конька. В тех местах, где нет аэратора или там где он установлен не на всю длину конька, необходимо заделать битумной черепицей. Фрагменты кровли необходимо выпускать внахлест до 0,5 сантиметров от линии конька. Этот элемент крепится специальными гвоздями с широкой шляпкой.

Стоит помнить что применение аэратора является важным не только в целях вентиляции, но и для того чтобы защитить зазоры от попадания в них различного мусора, такого как листья деревьев, грязь, защиты от проникновения насекомых и грызунов, а также от сильного задувания ветра и попадания влаги. По этой причине применение такого компонента является обязательным.

Достоинства мягкой кровли

В наше время мягкая кровля становится все более популярным способом настила поверхности крыши. Ее применяют не только для перекрытия жилых домов, но и для частных предприятий, а также некоторых хозблоков, расположенных возле дома.

Существует довольно большое разнообразие этого материала, однако, все они отвечают высоким эксплуатационным и физико- технологическим характеристикам. Вот некоторые из них:

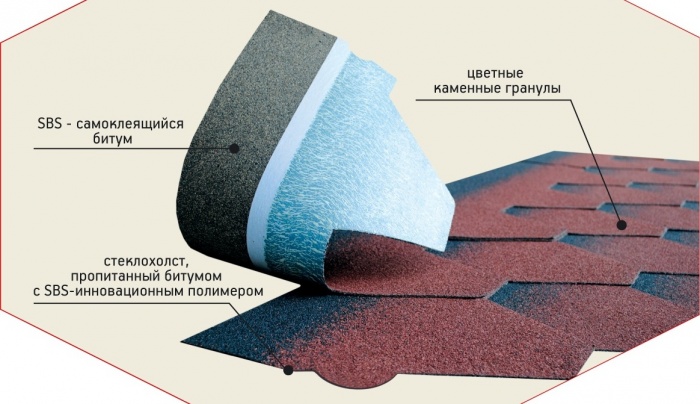

  1. Многослойная структура. Благодаря тому, что битумная черепица имеет многослойную структуру, она является хорошей защитой в качестве гидроизоляции поверхности. Перед перекрытием крыши битумной черепицей необязательно применять мембранную подстилку.
  2. Стойкость при перепадах температуры. Данное покрытие не становится хрупким при солнечном нагревании и сильном морозе. Благодаря эластичности этого материала он способен выдержать резкие перепады температур и при этом компенсирует все термические расширения.
  3. Стойкость при механических воздействиях. Как упоминалось выше, материал является довольно эластичным, из-за этого его трудно пробить или проломать, наступив на него ногой.
  4. Испытан годами. При установке покрытия с соблюдением всех технологий, материал способен  оставаться практически неизменным многие годы, не теряя при этом своих ценных характеристик и оставаясь таким же привлекательным.
  5. Диэлектрические свойства. Материал изготовлен таким образом, что он не притягивает к себе электрических зарядов, образовавшихся во время грозы.

Недостатки

Как и у всех других кровельных материалов, битумной черепице есть свои недостатки, одним из таких недостатков является сложный монтаж. Есть еще несколько моментов, которые могут быть проблемными для хозяев помещений, в которых выполняется данная работа.

  1. Для того чтобы выполнить работу качественно нужно следовать всем требованиям и чертежам. При перекрытии кровли этим материалом допускаются самые незначительные погрешности, а ошибка может быть в несколько миллиметров. Этот момент существенно усложняет процесс работы.
  2. Мягкая кровля устанавливается на сплошную твердую основу, что в свою очередь, требует больших финансовых вложений. Именно поэтому перекрытие данным настилом подойдет не для всех.

Как вы заметили положительных моментов намного больше, чем отрицательных, поэтому проанализировав, эту информацию, вы сможете решить, подойдет ли битумная черепица для перекрытия вашего дома.

Заключение

Эта статья дала ответ, на вопрос который интересовал многих хозяев частных домов, а именно как сделать конек из битумной черепицы. При строгом соблюдении всех правил перечисленных в этой статье вы сможете быстро и что самое главное качественно выполнить данную работу.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Вентилируемый конек для мягкой кровли: монтаж, размеры, виды

Устраивая кровлю из гибкой черепицы, нужно понимать, что битумный материал герметичен, то есть влага через него не проходит ни внутрь, ни наружу. Таким образом, конденсат, осевший на чердаке, там и останется, причем надолго. Вентилируемый конек для мягкой кровли обеспечит вентиляцию.
Чтобы образующийся конденсат не нанес немало вреда: прогнивание стропильной системы, образование гнили, разрушение утеплителя, протекание крыши и т.д.

Теплый воздух, скопившийся зимой под кровлей, создает большую разницу температур под и вне поверхности кровли. Это вызывает периодическое подтаивание снега с последующим образованием наледи и сосулек. Гибкая черепица начинает протекать, материал отсыревает и растрескивается.

Ситуацию кардинально может изменить вентиляция подкровельного пространства.

вентилируемый конек для мягкой кровли

Вентилируемый конек для мягкой кровли это именно то, что необходимо для организации правильной вентиляции пространства под кровлей.

Вентилируемый конек обустраивают на том же месте, что и обычный, а именно на верхнем ребре кровли, расположенном по горизонтали. Разница лишь в том, что для вентиляции конька крыши должны быть предусмотрены сквозные отверстия, через которые теплый воздух будет выходить наружу. Зазоры перекрываются коньковым элементом, перфорированным по бокам. С одной стороны он защищает пространство под кровлей от просачивания влаги и проникновения насекомых, а с другой – не препятствует теплому воздуху выходить наружу.

Принцип работы коньковой вентиляции для мягкой кровли ↑

принцип работы коньковой вентиляции для мягкой кровли

Действие вентиляции конька для мягкой кровли основано на принципе перемешивания (конвекции) воздушных масс. Из внутренних помещений идет насыщенный влагой теплый воздух. Он поднимается вверх в сторону пересечения скатов и стремится выйти наружу. Выход он находит через зазоры в коньке.

Однако, одной лишь перфорации недостаточно, чтобы добиться полноценного проветривания чердака. Чтобы система вентиляции начала работать, необходимо наличие не только вытяжки воздуха, но и его притока. Вытяжку обеспечивает вентилируемый коньковый элемент, в то время, как за приток холодного воздуха отвечают зазоры, оставленные на свесах карнизов.

вентиляция конька крыши под металлочерепицу

вентиляция конька крыши под металлочерепицу

Совет

Диаметр отверстий на коньке должен быть больше диаметра приточных примерно на 10%. Только в этом случае под кровлей формируется тяга, и запускается циркуляция воздуха.

Холодный воздух с улицы заходит под кровлю через продухи (зазоры) в свесах. Там он не только нагревается, но и насыщается паром. Нагревшийся воздух поднимается в сторону верхнего горизонтального ребра скатной крыши и через него выходит наружу. Создавшаяся тяга втягивает новую порцию холодного воздуха через карниз, и процесс повторяется снова и снова. То есть происходит непрерывный круговорот воздуха, и подкровельное пространство, таким образом, проветривается.

вентилируемый конек

вентилируемый конек на фальцевой кровле

Создание принудительной вентиляции, в том числе и коньковой особенно актуально для подкровельных пространств, где заложен утеплитель, скажем, мансард или теплых чердаков. Что же касается холодных чердаков, то для их вентиляции достаточно наличия слуховых окон.

Таким образом, вентилируемый конек для мягкой кровли с мансардой или теплым чердаком – обязательный элемент, поскольку позволяет проветривать пространство под ней по всей ее протяженности.

Вентилируемый конек для мягкой кровли двух вариантов ↑

Готовый аэратор – простейший вариант устройства вентиляции этого типа. Это элемент из пластика, верхняя часть которого цельная, а боковая – перфорированная. Имеющийся внутри фильтр защищает чердак от попадания осадков, пыли и другого.

Длина аэратора колеблется в пределах 50–122 см. Аэраторы присоединяют друг к другу вдоль всей длины линии сопряжения скатов, обеспечивая непрерывность вентилируемого элемента. Пластиковая поверхность абсолютно незаметна, так как по окончании укладки ее покрывают гонтами мягкой черепицы.

вентилируемый конек для мягкой кровли

Вентилируемый конек для мягкой кровли своими руками. Изначально формируют вентиляционный зазор в кровле. Над ним укладывают бруски, на которую набивают треугольную конструкцию из фанеры либо ОСП. По бокам, таким образом, образуются зазоры – места выхода теплого воздуха. Как и в предыдущем случае конструкцию покрывают битумной черепицей.

вентиляция конька крыши своими руками

Каким бы ни был вариант исполнения, коньковая вентиляция должна иметь следующие свойства:

  • Через нее беспрепятственно должны проходить воздушные пары. Вентиляционный зазор для этого должен иметь достаточную ширину – обычно это 4-5 см, а коньковый элемент, который перекрывает зазор должен иметь продухи по бокам.
  • Защищает чердак от проникновения осадков и просачивания талого снега, а также предотвращает попадание пыли, мелких грызунов и насекомых.
  • Дает испариться лишней влаге.

Как же устанавливают вентилируемый конек на мягкой кровле ↑

Рассмотрим, устройство вентилируемого конька на примере готового аэратора.

устройство вентилируемого конька

Устройство вентиляции в этом случае достаточно простое.

  • Изначально формируют вентиляционный зазор шириной 4–5 см. При наличии конькового бруса по двум его сторонам производят пропилы шириной 2–2,5 см. И в том, и в другом случае прорези должны оканчиваться, не доходя до краев на 15 см, чтобы не нарушилась карнизная обрешетка.
  • Затем подготовленный зазор очищают. Аэратор устанавливают точно по его центру. На нем предусмотрены специальные отверстия под крепеж. Конструкцию фиксируют на длинные оцинкованные кровельные гвозди. Их длины должно хватить для крепления к обрешетке.
  • Как правило, крепление начинаю с одного из концов конька заподлицо с кромкой карниза фронтона и заканчивают с другого. Таким образом, хотя зазор выполнен не до краев, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев аэратор располагают по протяженности всего конька.

На заметку

Конечно, аэратор можно установить только над вентиляционном зазором, и работать он будет ничуть не хуже. Однако он будет значительно заметнее на крыше.

  • Затем поверх аэратора монтируют коньковую черепицу.

В случае крыш сложной конфигурации для формирования зазоров используют другую технологию.

  • Вальмовая крыша. По обе стороны коньковой доски прорезают два зазора по 20 мм. Общая длина прорези – 40 мм. Неразрезанными оставляют два промежутка по 150 мм с обоих концов конька.
  • L- и T-крыша. Вентиляционный зазор длинного конька выполняют аналогично, то есть с отступами в 15 см от краев. Зазор короткого конька заканчивают на расстоянии 30 см от длинного и 15 см до карниза.
  • Наличие дымовой трубы. Зазор заканчивают на расстоянии 30 см до дымохода. Сам же аэратор устанавливают до самой дымовой трубы, чтобы сохранить ровную линию.

Как изготовить вентилируемый конек самостоятельно ↑

вентилируемый конек для мягкой кровли своими руками

  • В коньке прорезают вентзазор. Он не должен доходить до края самое меньшее на 15 см. Ширина прорези составляет 3-5 см,
  • На скатах с обеих сторон крепят полосы сетки из оцинковки для защиты от попадания внутрь насекомых или пыли.
  • Через конек на оба ската набивают бруски сечением 50 на 50. С одной стороны они будут выполнять роль обрешетки под поверхность коньковой вентиляции, а с другой – формируют вентиляционные продухи по бокам.
  • Полосы штукатурной сетки подворачивают через бруски и поверх набивают листы OSB либо влагостойкой фанеры, ширина – 45-50 см.

Совет

Чтобы система фильтрации работала надежнее, сетку дополнительно закрепляют еще и поверх вентзазора.

  • Листы OSB (фанеры) по бокам перекрывают карнизной планкой.
  • Затем сплошную поверхность покрывают подкладочным ковром, а поверх набивают лепестки коньково-карнизной битумной черепицы. Для крепления используют кровельные гвозди.

Популярные бренды ↑

коньковый аэратор Ridge-Master

Эффективность работы аэратора во многом зависит от его правильного выбора. Чтобы не ошибиться, лучше выбирать конструкции известных производителей, скажем, Ridge Master.

Основные плюсы Ridge Master Plus:

  • На изделии имеется специальная разметка, которая значительно облегчает установку. Аэратор отличает высокая прочность и простой монтаж, жесткость и эластичность. Он способен выдерживать массу человека, принимать форму любой кровли.
  • Полосы имеют длину в 122 см, что позволяет максимально сократить потери. Их можно довольно просто соединять друг с другом.
  • Форма рассчитана очень точно на компьютере и отлично функционирует даже в сложных условиях. К примеру, скорость ливня может достигать 140 км в час, а снега – 200 км в час.
  • Специальный фильтр ограждает от проникновения насекомых в дом.

© 2020 stylekrov.ru

вентилируемый конек под гибкую черепицу

Содержание статьи

Вентилируемый конек

Вентилируемый конек на гибкой кровле не портит внешний вид и обеспечивает правильную вентиляцию подкровельного пространства, что увеличивает срок службы всей кровельной конструкции.

За счет конька вентиляция происходит по всей площади кровли. Это особенно важно если подкровельное пространство разделено на изолированные участки — отпадает необходимость использовать кровельные аэраторы.

Постоянный поток воздуха в подкровельном пространстве подсушивает деревянную конструкцию и верхний слой утеплителя, улучшает теплоизоляцию и охлаждает пространство под крышей летом.

Если на профилированных кровлях — металлочерепица, профнастил — вентиляция осуществляется с помощью рельефа материала, то гибкая черепица нуждается в вентилируемом коньке. Он незаметен под коньковой плиткой и даже придает кровельному покрытию дополнительный объем.

Инструкция по монтажу

Перед установкой

По коньку нужно подготовить прорезь шириной около 3,5см. Если вдоль конька идет коньковый брус, то с обеих сторон оставляются прорези примерно по 1,5см.

Вентилируемый конек должен плотно закрывать прорезь, которая оканчивается за 15см до края ската.

Его всегда устанавливают начиная с внешней стороны.

Подкладочный ковер должен выступать из под мягкой черепицы на 10см. После монтажа гибкой черепицы ковер загибается на нее и получается ровное основание для установки. Подкладочный ковер подрезается по краю конькового вентиля, чтобы не закрыть отверстия.

На сложных кровлях с несколькими коньками вентилируемый конек монтируется по самому высокому коньку.

Установка на старую битумную кровлю

С помощью вентилируемого конька можно улучшить вентиляцию уже используемой битумной кровли. Сначала нужно расчитать необходимое количество элементов на заданную площадь и конфигурацию подкровельного пространства.

Для правильной организации тяги сквозь коньковый вентиль старые вытяжные отверстия для исходящего воздуха заделываются, а приточная вентиляция должна работать.

Если не было подкладочного ковра — используется полоса из него или кровельный клей.

Монтаж вентилируемого конька

1. Место установки по возможности освобождается от всего лишнего — битумной черепицы, подкладочного ковра и т.д.. Ширина прорези отмечена на самом коньке. Линия прорези отмечается с помощью нитки.

2. Прорезь делается с внутренней стороны отмеченной линии. При этом должна сохраняться выверенная прямая по коньку. Отверстие очищается от стружки и пыли.

3. Конек монтируется от края фронтона по центру сделанного отверстия в сторону центра ската. При этом нужно следить, чтобы он плотно ложился на поверхность — без щелей.

4. Отдельные полосы крепятся длинными саморезами или гвоздями к поверхности через специальные отверстия. Если монтаж мягкой черепицы происходит при низких температурах, то между полосами конька оставляют зазор в 3 мм — для возможного теплового расширения.

5. Последняя полоса вентиляционного конька отрезается вровень с краем фронтона. При сложной геометрии кровли его можно подогнать по месту или не устанавливать до места соединения.

6. Поверх конька устанавливается коньковая плитка или полоса в цвет с основной мягкой черепицей. Нижняя пленка удаляется и коньковая плитка прижимается клеющимся слоем. Стыки коньковой плитки не должны попадать ны стыки конька.

Шатровая кровля

Ширина прорези — 4см (по 2см с каждой стороны от центральной линии) Прорезь начинается и заканчивается за 15 см от края фронтона или от точки пересечения коньков.

В остальном, монтаж битумной черепицы и вентилируемого конька идет согласно с инструкцией.

L- и T-кровля

Основной конек монтируется по инструкции, с необходимыми отступами по 15 см от края фронтонов.

Прорезь короткого конька не доходит до точки пересечения с длинным на 30 см.

Дымовая труба

С обеих сторон прорезь заканчивается за 30 см от дымовой трубы.

При этом коньковые элементы можно выкладывать до самой трубы — для сохранения ровной линии.

Вентилируемый конек — презентация производителя.

Монтаж коньков и вальм

Монтаж коньков и вальм для мягкой кровли, битумной или гибкой черепицы.

Монтаж коньковой черепицы.

Для коньков используется та же черепица что и для карнизов. По перфорации гонт карнизной черепицы делится на три штуки (коньковых черепички). Поэтому эта черепица называется КоНьково-Карнизной или просто КНКа.

Предварительно с КНКа удаляют защитную плёнку с нижней стороны черепицы. Ведут монтаж конька со стороны противоположной привелегирующим ветрам. Битумный конёк перегибают пополам и монтируют перегибом по коньку крыши. Крепится 4-мя кровельными гвоздями (по два гвоздя с каждой стороны конька). Нахлёст коньковой черепички делают по уровню самоклеющейся основы.

Последнюю черепичку монтируют по следующему правилу:

От черепички отрезают часть без самоклеющейся основы, затем часть с клеющей основой проклеивают на своё место при помощи битумного клея, строительного фена или пропановой горелки. Кровельные гвозди при монтаже последней черепички конька использовать не рекомендуется.

Более сложной задачей выглядит монтаж вальм. Вальмы как правило просматриваются с земли. Неровно сделанную вальму легко заметить — это довольно таки сильно бросается в глаза, поэтому к монтажу их стоит относится со всей серьёзностью.

Как же их делают. — Вальмы на мягкой кровле исполняют из карнизно-коньковой плитки (КНК). Ведут монтаж снизу — вверх. Для ровности используют капроновую шнурку.

Теперь подробней по этапам:

Внизу вальмы — перегибают пополам КНК-плитку и ложат её центром по ребру вальмы. С боку по краю плитки забивают кровельный гвоздь 35 мм так, чтоб он был недобит примерно 1-1,5 см. Затем забивают гвоздь вверху вальмы, так же перегнув одну коньковую плитку пополам и уложив её центром по вальме. По этим двум гвоздикам натягивают капроновую шнурку, которая является боковой осью вальмового конька. По шнурке ведут один бок вальмы.

После того как шнурку натянули ведут монтаж вальмового конька. Самую нижнюю (первую) плитку выдвигают так чтоб она всей своей шириной вышла на карниз. Выступившие за карниз части этой плитки аккуратно обрезают кровельным ножом по карнизу. Далее придерживаясь краями коньковой плитки по шнурке, монтируют всю вальму. Так один край вальмы получается ровным, а на втором присутствуют еле заметные смещения, которые создаются из-за нахлёстности.

После монтажа вальмы шнурку снимают, а гвоздики вытягивают. В дырки где были забиты гвозди наносят аккуратно клей и притрушивают крошкой от кровельной плитки.

После монтажа коньков и вальм, чтоб избежать «взъерошивания» коньковой черепицы, нужно пройтись аккуратно и прогреть (проклеить) строительным феном или лучше всего кровельной горелкой.

Прогревать нужно аккуратно, чтоб не перегреть кровельную плитку (до температуры, не большей чем при нагревании её при производстве).

Ставим вентилируемый конёк для мягкой кровли

Долгий срок службы мягкой кровли напрямую зависит от качества выполнения работ по обеспечению вентиляции подкровельного пространства. Битумная черепица отличается своей герметичностью и не пропускает влагу не только внутрь, но и наружу. Конденсат, скапливающийся под кровлей, способен разрушить деревянные элементы стропильной системы.

Одним из главных способов борьбы с этим — вентилируемый конёк, который для мягкой кровли может быть изготовлен самостоятельно или использован стандартный элемент. Рассмотрим его устройство и способ монтажа.

Устройство вентиляции под мягкой черепицей

Избежать возникновение конденсата под гибкой черепицей невозможно, так как это естественный физический процесс. Но возможно избежать отрицательных последствий излишней влажности под кровлей. Это возможно двумя способами:

  1. Вывод конденсата из-под кровли;
  2. Организация свободного хождения воздуха под кровлей для просушки элементов.

С первым пунктом справляются капельник на карнизах крыши и применение подкладочного ковра. Для решения второго момента необходимо обеспечить циркуляцию воздуха от карниза к коньку крыши.

Оставить в коньке отверстия для подобной вентиляции будет неразумно: туда без труда попадут дождь, снег, насекомые, поэтому при создании кровли из мягкой черепицы применяются специальные элементы для обустройства конька. В строительном лексиконе они носят название аэратора или дефлектора. Назначение этого элемента в том, чтобы давая свободное хождение воздуха, сохранить герметичность крыши.

Верно организованная подкровельная вентиляция характеризуется рядом признаков:

  • В зимний период нет наледи на карнизах крыши, так как все тепло, попавшее под кровлю из жилого помещения удаляется через конек;
  • В жаркую погоду теплый воздух из-под крыши не проникает в дом, так как удаляется вентиляционными потоками.

Различные типы аэраторов

Современные аэраторы удобны в монтаже и продуманы по функционалу. Если составить картину кровельного аэратора, то он обладает рядом характеристик:

  • Изготавливается из прочного пластика с долгим сроком службы, более 50 лет;
  • Рассчитан на разброс температур от -50 до +60 °С и сильные порывы ветра;
  • Оснащены защитой от попадания в подкровельное пространство мусора, насекомых и мелких птиц;
  • Форма выпуска – в виде полос, которые сцепляются друг с другом;
  • По правилам монтажа аэратор закрывается гибкой черепицей и потому незаметен на кровле.

Вентилируемый конек для мягкой кровли различается двух видов:

  • Сплошной. Выпускается в виде профиля, который производится из полиэтилена. Сверху подобный аэратор закрывается гонтами черепицы. Конструкция подобного аэратора предусматривает наличие ребер жесткости и уплотнитель, который оберегает подкровельное пространство от попадания мусора.
  • Точечный. Представляет собой вытяжки, которые монтируются с определенным шагом друг от друга. Использование подобного рода вытяжек, как правило, идет в комплекте со сплошным аэратором, так как обеспечить хорошую циркуляцию воздуха только с помощью точечных аэраторов весьма проблематично.

Создание вентилируемого конька при помощи готовых элементов

Монтаж кровли до этапа набивания сплошного основания под кровельное покрытие ведется без изменений. При строительстве сплошной обрешетки под гибкую черепицу конек остается незакрытым, ширина отверстия достигает 20-30 см. Готовые элементы крепятся над оставленной прорехой при помощи саморезов или гвоздей.

Готовые элементы коньковой вентиляции при необходимости надставляются. Для надежной фиксации и герметичности они оснащены специальными замками, которые позволяют быстро и надежно создать монолитное целое из несколько элементов путем их наставления.

Создание аэратора своими руками

Создать вентилируемый конек возможно собственными силами.

  • Для этого вдоль конька на расстоянии 15 см от краев кровли в основании под мягкую кровлю делается разрез шириной 3-5 см.
  • От сделанного разреза необходимо освободить крышу от кровли до 15 см в обоих направлениях.
  • Чтобы избежать попадания в подкровельное пространство мусора над отверстием укладывается металлическая сетка, ячейки которой не более 2 см в диаметре.
  • Перпендикулярно отверстию монтируется контробрешетка в виде бруса 5*5 см. Одна их часть зажимает гибкую черепицу, другая – сетку.
  • На набитую контробрешетку монтируется сплошная обрешетка шириной до 50 см;
  • Низ обрешетки также укрывается сеткой.
  • Далее производится стандартная укладка мягкой черепицы.
  • Коньковые гонты монтируются последними с нахлестом в 10 см. Все стыки надежно промазываются мастикой.

Подведем итоги

Монтаж крыши из гибкой черепицы подразумевает создание вентилируемого конька, который обеспечивает циркуляцию воздуха под кровлей и избавляет подкровельное пространство от излишней влаги.

При создании вентиляции возможно прибегнуть к готовым элементам типа аэратор, или создать коньковую вентиляцию своими руками при помощи обычных строительных материалов, применяющихся при возведении кровли.

Не стоит забывать о необходимости создания вентиляционных каналов, по которым воздух будет циркулировать от карниза крыши до ее конька.

Конек из гибкой черепицы своими руками. Инструкция по монтажу мягкой кровли — подробная технология качественной установки покрытия

Последние:
  • Куда поехать зимой в россии
  • Рецепты алкогольных коктейлей для домашней вечеринки
  • Как засушить яблоки в домашних условиях?
  • Какие программы я устанавливаю на новый компьютер
  • Кратчайший пересказ «Алые паруса

Установка хребтовых и коньковых битумных черепиц

Коньковая или хребтовая черепица получается при делении коньково-карнизной черепицы на 3 части по местам перфорации либо выкраивается из рядовой черепицы специальным способом (рис. 119).

Рис. 119. Выкройка коньковых или хребтовых битумных черепиц из рядовых

Рядовая черепица, выходящая на хребет вальмы, подрезается так, чтобы между покрытиями смежных скатов была прорезь шириной 0,5 см. Шнуркой отбиваются габариты будущего хребта (две полосы вдоль хребта). Укладка хребтовой черепицы ведется снизу вверх. Черепица укладывается длинной стороной поперек хребта. Фиксируются черепицы четырьмя гвоздями (по два с каждой стороны) так, чтобы нахлест 5 см вышележащей черепицы перекрывал гвозди.

Укладка конька ведется со стороны, противоположной преобладающей розе ветров в данном районе. В остальном монтаж коньков аналогичен способу монтажа хребтов.

Для форм нарезки Трио, Соната, Танго и Джаз коньково-карнизная черепица вырезается из рядовой черепицы. При этом для черепицы Соната часть (А) закрывается, часть (В) делается видимой.

При укладке выкройки коньковой черепицы тыльная часть в местах отсутствия самоклеящегося слоя дополнительно промазывается мастикой ТехноНиколь. В остальном монтаж ребер/коньков с использованием выкройки коньковой черепицы аналогичен монтажу коньково-карнизной черепицы (рис. 120).

Рис. 120. Монтаж коньковой битумной черепицы

Для предотвращения образований трещин в холодное время года при температуре ниже +5°С рекомендуется производить изгиб черепицы на металлической искусственно подогретой трубе диаметром примерно 10 см.

Для увеличения срока службы подкровельной конструкции необходимо предусматривать вентиляцию, особенно над эксплуатируемым мансардным этажом. Нормальную вентиляцию скатной крыши обеспечивают три основные элемента: отверстия для притока наружного воздуха, каналы над теплоизоляцией для его циркуляции и вытяжные отверстия в верхней части кровли. Нормы по площади сечения приточно-вытяжной вентиляции составляют 1/300–1/500 от площади утепления. Давление в чердачном помещении должно быть пониженным, поэтому площадь вытяжных отверстий следует принимать на 10–15% больше, чем приточных. Это необходимо для создания тяги воздуха.

Вход воздуха в подкровельное пространство обеспечивается карнизным узлом. Его конструкция аналогична приведенным в предыдущих главах узлам.

Рис. 121. Устройство конька с вентиляционным выходом на кровле из мягкой черепицы

Выход воздуха из вентиляционных продухов устраивается с помощью дополнительной деревянной контробрешетки либо использованием аэроэлементов конька ТехноНиколь (рис. 121).

Устройство изломов крыши

Внутренний перелом мансардных крыш делается с установкой ковра ендовы. Внешний — с установкой стартовой полосы (рис. 122).

Рис. 122. Внутренний и наружный изломы кровли из битумной черепицы

Выполнение куполов и конусов

Существует два рекомендованных способа установки черепицы Шинглас на криволинейные поверхности: сегментный и бесшовный. Первоначально укладывается подкладочный ковер ТехноНиколь согласно выбранной форме нарезки черепицы. Первый способ предусматривает деление купола или конуса на равные сегменты при помощи отбивки. Каждый сегмент укладывается рядовой черепицей в отдельности, и стыки перекрываются коньковой черепицей аналогично ребрам и конькам крыши. Причем размеры сегментов и ширина коньковой черепицы должны соответствовать масштабу покрываемой кровельной поверхности.

Бесшовный метод требует особого внимания к разметке ската. По основанию крыши делают меловые насечки равные половине лепестка гибкой черепицы и соединяют их с вершиной криволинейной поверхности. Затем необходимо раскроить рядовую черепицу на отдельные лепестки и смонтировать первый ряд. Выше лежащие ряды смещаются на половину нижележащего лепестка черепицы с предварительной подрезкой. Подрезку черепицы производят согласно меловым линиям, сделанным предварительно. Как только ширина рядового лепестка становиться меньше первоначальной в два раза, возвращаемся к исходному геометрическому размеру черепицы. В такой последовательности монтаж ведут до вершины кровли. Завершение крыши оформляют при помощи металлического колпака (рис. 123).

Рис. 123. Кровля из мягкой черепицы на конусной крыше

Рекомендации по уходу за кровлей из битумной черепицы

Состояние кровли необходимо проверять в весенний и осенний периоды. Удалять листья, ветки и другой мелкий мусор с крыши рекомендуется мягкой щеткой. Использование острых инструментов недопустимо. Предметы на кровле с острыми углами необходимо удалять вручную. Для обеспечения свободного стока воды с крыши необходимо по мере засорения производить чистку водосточных желобов и воронок.

В случае угрозы образования большого слоя снега, его необходимо счищать, используя неострые деревянные лопаты. Удалять снег с крыши нужно слоями, оставляя на кровле защитный слой толщиной около 10 см.

С целью профилактики необходимо выполнять проверку и в случае необходимости ремонт монтажных проемов, отверстий, трещин и частей из металлических листов.

        далее »

Источник: «Современные кровли. Устройство и монтаж» А. А. Савельев

Вентилируемый конек для мягкой кровли

Вентиляция – это процесс, состоящий из вытяжки и притока воздуха. Коньковая вентиляция обеспечивает поступление холодного воздуха снизу через оставленные зазоры в области карнизного свеса и его выход сверху через вентилируемый конек.

Воздух перемещается по всему подкровельному пространству, благодаря чему там создается благоприятный микроклимат.

Вентилируемый конек для мягкой кровли представляет собой «вторую дублирующая крышу», приподнятую над основной с зазором для выхода воздуха. Это отверстие шириной не менее 5 см на верхушке конька по всей его длине, над которым установлена крышка. Второе его название – коньковый аэратор.

Функциональное назначение

  • он обеспечивает воздухообмен в подкровельном пространстве;
  • предотвращает образование конденсата;
  • отводит пары влаги;
  • исключает застой воздуха.

Вентиляция должна быть сбалансированной: вместе с устройством проветриваемого конька предусматривают приточный забор воздуха в карнизной области.

Правильная работа вентиляции:

  1. зимой полностью исключает образование наледи на карнизах и свесах, удаляя избыточное тепло, которое проникает из дома в подкровельное пространство;
  2. летом удаляет жаркий воздух, предотвращая чрезмерный нагрев мансарды.

При монтаже мягкой кровли устройство вентилируемого конька возможно двумя способами – покупка и установка готового аэратора или его самостоятельное изготовление.


youtube

Коньковый аэратор для мягкой кровли

Производители кровельных вентиляционных систем и материалов предлагают удобные и практичные аэраторы, в которых предусмотрено все необходимое для их монтажа и функционирования.

  • Аэраторы изготовлены из прочного пластика, срок службы которого до полувека.
  • Способны выдерживать колебания температур от -50 до +60° C и порывы ураганного ветра.
  • Их можно монтировать на крышу любой конструкции, для крепления применяют кровельные гвозди.
  • Выпускаются полосами, которые имеют удобную систему сцепления между собой.
  • Они имеют защиту от попадания насекомых, мелких птиц, мусора.

Сверху аэраторы накрываются мягкой кровлей по общим правилам и становятся практически незаметными.

Читайте также: как правильно укладывать мягкую черепицу.

Самостоятельное изготовление

По всей длине конька, отступив 150 мм с каждого края крыши, делается прорезь в сплошном основании под мягкую черепицу. Ее оптимальная ширина – 30 – 50 мм.

  1. От прорези по скатам поверхность освобождается от мягкой кровли на расстояние 10–15 см с каждой стороны.
  2. По длине отверстия натягивают оцинкованную металлическую сетку с размером ячеек 2*2 мм. Ширина полосы – 250 мм, прибивают ее гвоздями.
  3. По скату набиваются бруски контробрешетки 50*50 мм параллельно друг другу, перпендикулярно прорези. Снизу они прижимают гонты мягкой черепицы, сверху располагаются над металлической сеткой.
  4. На бруски устанавливается сплошная обрешетка из OSB плит (шириной 460 – 500 мм). Вся конструкция придает объем коньку.
  5. Низ обрешетки закрывают сеткой ПВХ, чтобы защитить отверстие от насекомых, мелких птиц и листвы.
  6. На обрешетку укладывают подкладочный ковер, а затем гонты мягкой кровли.
  7. Последней укладывают плитку коньковой черепицы, внахлест 10 см, начиная от торца. Детали прибивают гвоздями, герметизируют мастикой.

Вентиляционная система должна удовлетворять строительным нормам – этого требуют все производители кровельных материалов. В противном случае застой воздуха и скапливание влаги будет разрушать строительные материалы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
