6 способов правильного крепления стропил к коньковому брусу

Узел крепления конька и стропил — одна из ключевых частей наслонной стропильной системы. Нижний край стропильных ног в такой системе опирается на мауэрлат или прямо на стену, а верхний — на коньковый прогон. Именно конек связывает стропильную систему в единое целое, придает ей большую, чем у висячей конструкции, жесткость, делает устойчивой. Поэтому очень важно, чтобы крепление стропил к коньковому брусу и их сращение друг с другом было правильным. Иначе прочность всей стропильной системы окажется под угрозой.

Как это часто бывает в строительстве, крепление конькового бруса к стропилам можно выполнить не одним, а сразу несколькими способами. Причем у каждого метода есть особенности, а у некоторых — еще и довольно узкая сфера применения. В статье мы подробно рассмотрим все основные способы крепления стропил к коньку и расскажем об их преимуществах и недостатках, чтобы вы смогли выбрать тот метод, который будет оптимальным в вашем случае. Но, для начала, остановимся на крепеже, который используют для монтажа стропильных ног.

Крепление стропил к коньковому прогону выполняется с помощью трех видов крепежей: крепежные метизы, деревянные соединительные элементы и металлические крепежные детали.

Крепежные метизы

Крепежные метизы — это все, что вбивается или ввинчивается непосредственно в дерево. Чтобы соединить стропила с коньковым брусом используют:

  1. Ершенные гвозди длиной 150-200 мм. Самый старый и простой тип крепления, который применяют при возведении практически каждой стропильной системы.
  2. Кровельные скобы — П-образный крепеж с заостренными плечами длиной 60 мм, который изготавливают из проволоки или прута диаметром 8-12 мм. Очень надежный и простой тип крепежа.
  3. Саморезы и шурупы для крепления металлических соединительных элементов. Заменять длинными саморезами ершенные гвозди нежелательно, поскольку такой узел менее надежен.
  4. Болты для сквозных креплений. Болты М16 нужны для создания шарнирного соединения стропил, болты М10 или М12 — для установки соединительных элементов, в основном, деревянных.

Металлические зубчатые пластины (МЗП), которые часто используют для соединения висячих стропильных ног, для крепления стропил на конек стропильной системы не подходят. Для их монтажа нужен специальный пресс, который создаст усилие, достаточное для того, чтобы все шипы пластины плотно зашли в дерево. Создать такое усилие просто молотком невозможно, поднять пресс к коньку — тоже.

Деревянные соединительные элементы

К этой категории относятся:

  1. Косынки — треугольные накладки, которые по форме повторяют узел крепления конька и стропил.
  2. Ригели — деревянные доски-накладки, у которых края подрезаны на угол, равный наклону стропил.
  3. Нагели — деревянный крепежный элемент, работающий на сдвиг. Деревянные нагели в строительстве сейчас практически не используют, за исключением устройства срубов по традиционной технологии.

Деревянные накладки, как и вся стропильная система, «дышат» — меняют свои размеры при изменении влажности. Поэтому для домов из бруса лучше, когда стропильная система с коньковым прогоном связана именно с помощью подвижных деревянных накладок, а не закреплена металлическими пластинами.

Металлические крепежные детали

Для строительства стропильных систем современных домов практически всегда применяют крепежи из металла. Они прочны, долговечны, выдерживают очень большую нагрузку и менее трудоемкие в использовании, по сравнению с традиционными видами крепежных элементов.

Крепление конькового прогона и стропил к нему выполняют с помощью таких металлических деталей:

  1. Усиленные уголки для дерева. Металлический уголок с перфорированием, по центру усиленный продавленным ребром жесткости. Все способы крепления стропил к коньковому брусу без вырубки требуют использование таких уголков.
  2. Перфорированные металлические пластины. Нужны для крепления стропил в месте стыка, заменяют собой деревянные накладки.
  3. LK-крепления. Металлический ассиметричный уголок со сдвинутыми плечами, форма которого напоминает цифру 4. Используется для крепления стропил к коньковому брусу без вырубки. Устанавливаются сбоку, а не сверху прогона.

Как правило, металлический крепеж делают из оцинкованной стали. Но для большей надежности ставят пассивированные соединительные элементы, поскольку они лучше защищены от коррозии.

Вырубка — это запилы на стропилах, глубиной в четверть или треть доски и шириной в половину ширины коньковой балки. Они повторяют форму бруса конька и нужны для предотвращения продольного скольжения стропильных ног по коньковому прогону.

По традиционной технологии крепление стропил к коньку всегда выполняется с вырубкой. Кроме надежной фиксации стропильных ног на коньковом брусе, благодаря запилу стропила опираются на конек не по линии ребра, а прилегают к нему по всей ширине. Следовательно, и нагрузка распределяется не по тонкой линии, а по куда большей площади.

Соединение стропил с коньком с вырубкой

Теперь о том, как запилить конек на крыше. Важно понимать, что вырубку делают только на стропилах. Коньковый прогон ни в коем случае нельзя ослаблять запилами. Вырубку на стропильных ногах обычно делают на земле по заготовленному шаблону.

Шаблон вырубки изготавливают из короткого отреза той же доски, что используется для стропил. Отрезок прикладывают к торцу конькового прогона, и выставляют так же, как будут установлены стропила: под тем же углом, на той же глубине запила. Карандашом на доске размечают контуры конькового бруса и делают по этой линии вырез. Затем доску с вырубкой снова прикладывают к коньку, чтобы убедиться, что запил плотно прилегает к прогону, а наклон такой же, как должен быть у стропил. Если все правильно, то шаблон готов.

Несмотря на сложности, связанные с выполнением запила, к этому способу крепления стропил к коньковому прогону прибегают все еще довольно часто. Хотя, в основном, это связано с кровельными традициями — сейчас есть альтернативные методы фиксации стропильных ног. Причем эти методы часто даже более надежные: вырубка уменьшает ширину доски, что закономерно снижает ее прочность, а любой способ крепления, когда запил не нужен, лишен этого недостатка

. Например, установка коньковой доски и крепление стропильных ног с помощью металлических уголков и пластин позволяет надежно зафиксировать соединение без ослабления стропил вырубкой.

Но учитывайте, что при строительстве домов из оцилиндрованного бревна, сделать стропильную систему без запилов, скорее всего, не получится. На круглом коньке хорошо закрепить стропильные доски с помощью только металлического крепежа сложно.

Для круглых коньков срубов почти всегда делают вырубку

Если вы решили отказаться от вырубки, при креплении стропил к коньку следуйте правилам:

  1. Стропильные ноги должны быть и соединены друг с другом, и закреплены к брусу конька. Исключение одно: шарнирное крепление стропил.
  2. Дерево для стропильной системы должно быть хорошо высушено, иначе при жестких креплениях стропила может повести.
  3. Стропила должны опираться на коньковый брус, а не висеть на саморезах или гвоздях и креплениях.

Последнее правило должно соблюдаться при любом способе крепления. Даже если стропила соединены металлическими планками на шарнире, они все равно должны лежать на коньковом брусе, передавая на него нагрузку.

В отличие от висячих стропил, наслонные можно крепить и встык, и внахлест.

Крепление встык считается более надежным, поскольку стропила торцами опираются друг на друга и нагрузка на сжатие передается на всю доску. Но выполнить его сложнее: нужно точно подрезать стропильные ноги, чтобы их торцы плотно соприкасались по всей площади. Этот способ крепления стропил оптимален для домов из кирпича, газоблока, ракушняка и других подобных материалов.

У крепления внахлест тоже есть свои преимущества. Не нужно подгонять стропила друг к другу, что облегчает монтаж стропильных ног. Кроме того, крепление стропил к коньковому прогону внахлест — подвижное, а не жесткое. Поэтому этот метод хорошо подходит для домов из бруса или оцилиндрованного бревна — для них жестко закрепленная стропильная система противопоказана. Но нужно учитывать, что нагрузка на крепления стропильных ног при их соединении внахлест увеличивается. И для фронтонов такое решение не подходит: если стропила установлены со сдвигом, то необходимо набивать еще брус, чтобы получить ровную плоскость для обшивки фронтона или для установки ветровой доски.

Если упростить, то крепление стропил внахлест — хороший выбор, если дом деревянный или монтировать стропильную систему вы будете сами. Во всех остальных случаях лучше крепить стропила встык.

Закрепить стропила на коньковой балке можно как минимум шестью способами. И хотя металлические пластины и уголки в последние годы используют все чаще, начнем с традиционного метода — крепления гвоздями и скобами.

Крепление стропил к коньку гвоздями и скобами

Этот способ крепления «работает» только в сочетании с врубкой при монтаже встык. Это значит, что перед тем, как крепить стропила к коньковому прогону, их надо подогнать друг к другу. Для этого уже запиленные по шаблону стропильные ноги устанавливают внахлест и выравнивают по уровню до нужных углов наклона. Затем стропила скрепляют струбциной, намечают карандашом строго вертикальную линию будущего стыка, и по ней разрезают доски пилой. После этого стропила устанавливают на место и получают идеальную линию стыка, по которой доски плотно прилегают друг к другу.

Дальше все просто:

  1. В верхнюю плоскость каждой стропильной ноги наискось вбивают кровельный гвоздь так, чтобы он зашел в торец соседнего стропила. Гвозди должны как бы перекреститься внутри досок.
  2. Коньковая балка стропильной системы соединяется с обеими стропильными ногами кровельными скобами.

Гвоздевое соединение простое и надежное, если сделано правильно. Вот только при таком способе крепления очень многое может пойти не так. Например, ровно вбить в торец доски гвоздь, длинной 150-200 мм не так просто. А если его перекосит, узел уже будет не таким надежным. Еще неаккуратный удар может привести к растрескиванию древесины, причем не сразу, а спустя месяцы и годы, когда заметить это уже будет сложно. Поэтому гвоздевое крепление стропил к коньковому брусу — вариант, который для стропильных систем современных домов почти не используют.

Монтаж стропил с накладкой

Деревянная накладка из ригеля или косынки — еще один классический способ, как закрепить коньковый брус и стропила в один конструктивный узел. Накладки всегда устанавливают с обеих сторон стропил и соединяют либо длинными саморезами, либо болтами. Запилы при этом не делают. Второй вариант надежнее, поскольку, во-первых, болт намного толще самореза, а, во-вторых, при большой нагрузке шуруп может вырвать из дерева, в то время как срыв болтового соединения в условиях бытовых нагрузок принципе невозможен.

Обычно каждую пару стропил укрепляют только накладкой сверху. Ригель соединяет концы стропил и прилегает к коньковому брусу, опираясь на него. К коньку конструкцию крепят любым удобным способом: уголками, кронштейнами, скобами.

Но есть и усиленный вариант. В этом случае одной парой накладок стропила скрепляют сверху конькового прогона, а вторую устанавливают сразу под брусом, как бы зажимая его. Такой узел позволяет обойтись даже без жесткого крепления стропил к коньковому брусу. Главное, чтобы и верхние, и нижние накладки плотно прилегали к прогону.

Метод крепления с накладками очень надежен. Но он довольно трудоемок и требует повышенного расхода пиломатериалов. Поэтому деревянные накладки используют, в основном, при монтаже стропильных систем домов из дерева, для крыш большой площади или при возведении здания с пологой кровлей в регионе с большой снеговой нагрузкой.

Крепление стальными уголками и пластинами

Это не один метод фиксации стропил, а сразу несколько. Все эти способы крепления конькового бруса к стропильным ногам объединяет только одно: использование металлических соединительных элементов.

Чаще всего стропила к брусу крепят металлическими уголками, а между собой — перфорированной пластиной. Такое соединение получается очень надежным и элементарным в монтаже — даже новичок вряд ли допустит ошибку. И пластины, и уголки устанавливают с обеих сторон стропильных ног, что еще сильнее повышает прочность узла крепления конька и стропил.

Вместо уголков для крепления стропил к коньковому прогону можно использовать LK-кронштейны. Их верхнее плечо привинчивают к широкой стороне доски, нижнее — к коньковому брусу. Установленные с обеих сторон стропил, LK-крепления не только соединяют стропильные ноги с коньком, но и мешают их продольному сдвигу. При этом если уголок крепится прямо под пластиной, LK-крепления устанавливаются чуть дальше, что снижает вероятность растрескивания стропил.

Намного реже для крепления стропил между собой используют не пластину, а перфорированную металлическую ленту. Ее крепят по верхней плоскости стропил в шахматном порядке, захватывая 20-25 см верха каждой доски. Поскольку при таком соединении саморезы ввинчиваются в доску с торца, лента надежнее пластины стягивает стропила вместе. Но лента скрепляет только стропила, с коньковым брусом их обязательно соединяют уголками или LK-кронштейнами. Поскольку особых преимуществ у перфорированных лент перед пластинами нет, а ставить их сложнее, чаще всего, выбор делают не в их пользу.

Если стропила и коньковый прогон соединяются любой комбинацией металлических крепежных элементов, вырубки обычно не делают.

Соединение врубкой вполдерева

По своей сути этот вид соединения напоминает крепление стропил внахлест. Только вместо полной ширины «нахлестывается» только половина: в стропилах делают выборку так, чтобы при их соединении доски были в одной плоскости. Скрепляются стропильные ноги болтами или несколькими гвоздями.

Крепление врубкой вполдерева — одно из самых трудоемких. Поэтому такое соединение стропил используют, в основном, при строительстве срубов по традиционной технологии. Только болт в этом случае заменяют деревянным нагелем.

Примыкание стропил к коньковому брусу

Очень редкий в России способ монтажа стропил. Зато он очень распространен в США и Канаде, откуда и пришел к нам вместе с технологией быстровозводимых домов из SIP-панелей. При таком методе крепления стропила не опираются на прогон, а упираются в него. Это принципиально меняет схему распределения нагрузок в коньковом узле кровли, поэтому при монтаже стропил примыканием нужно очень точно следовать проектным чертежам.

При примыкании стропил к коньковому брусу их обычно крепят сразу в трех плоскостях:

  • устанавливают стропила на кронштейны или на LK-крепления;
  • соединяют стропильные ноги металлической перфорированной полосой по верхней плоскости досок или 2-3 длинными гвоздями, забивая их наискось так, чтобы они зашли глубоко в коньковый брус;
  • по бокам от стропил с обеих сторон конька устанавливают доски того же сечения, что и стропильные ноги.

Для крыш небольшой площади можно ограничиться только двумя крепежами: кронштейнами и досками-фиксаторами. Соединять стропила гвоздями или полосой в этом случае не нужно.

Учитывая сложность монтажа и неясные преимущества метода перед стандартными способами крепления стропил, его практически не применяют для строительства домов по индивидуальному проекту. Но в готовых проектах такая стропильная система встречается.

Шарнирный узел крепления стропил к коньку

Срубы и дома из бруса после возведения дают усадку. Даже если она равномерная, угол наклона стропил может немного измениться. А если скаты крыши разной длины или стены дома усаживаются неодинаково, это изменение может быть очень значительным. Поэтому жесткое крепление стропил в деревянных домах недопустимо: в лучшем случае после усадки такое соединение ослабнет, в худшем — стропильные доски могут выгнуться и растрескаться, что приведет к необходимости срочного капитального ремонта крыши. Поэтому в домах из бруса или оцилиндрованного бревна узел крепления стропил к коньку делают подвижным — шарнирным.

В качестве шарнира в таких соединениях всегда выступает болт М16 или шпилька, зафиксированная гайками с двух сторон. В этом случае при изменении наклона стропильных досок они просто поворачиваются вокруг болта без появления микротрещин или других дефектов.

Шарнирное соединение делают двумя способами: с помощью удлинения стропил металлическими пластинами или простым монтажом стропильных досок внахлест.

При использовании пластин, перед тем как крепить диагональные стропила к коньковому брусу, их подрезают так, чтобы в нижней точке торца был небольшой зазор — 5-10 мм. Край доски обычно срезают под 90°, поэтому при установке стропил получается выемка треугольной формы. Но допустим и вертикальный срез, хотя в этом случае зазор делают шире — минимум 20 мм. Дальше на стропила устанавливают металлические пластины с двух сторон и закрепляют их 1-2 болтовыми соединениями и шурупами. Пластины должны выступать за стропила и перекрещиваться примерно над средней линией конька. В этом месте их соединяют болтом-шарниром.

Дальше есть два варианта, как крепить коньковый брус к стропилам с подвижным соединением. Первый — это обычная врубка, как на фото:

Второй способ — это подвешивание стропил на уголке. При таком креплении болтом-шарниром пластины соединяют не только друг с другом, но и еще с уголком, который, в свою очередь, привинчивают к коньковому брусу:

Этот метод дает большую свободу соединению, но используют его, в основном, для небольших домов и бань. Слишком большую нагрузку стальной уголок может просто не выдержать.

Иногда стропильные ноги вообще не крепят к коньковому брусу. Но тогда они должны плотно опираться на конек. Причем не только сразу после постройки дома, но и после его усадки.

При укладке стропил внахлест и креплении их болтом также получается шарнирное соединение:

Как и пластинчатый шарнир, соединенные внахлест болтом стропила либо фиксируют на коньке вырубками, либо подвешивают на уголках. Все подвижные виды соединений хорошо показаны на рисунке:

Способ крепления вполдерева тоже относят к шарнирному типу соединений, но, кроме трудоемкости, у него есть еще один существенный недостаток — относительно небольшая свобода соединения. Если уклон скатов измениться значительно, стропильные ноги будут сдавливаться, что может привести к деформации досок и трещинам.

В статье подробно рассказано, как правильно крепить стропила к коньку, начиная от обзора видов крепежа до подробного описания каждого способа крепления. Крепить стропильные ноги к коньку можно:

  1. С вырубкой — традиционный способ, и без нее — более простой метод монтажа, который стал возможен благодаря современному металлическому крепежу.
  2. Встык — более надежный, но и более сложный метод крепления, который подходит для домов из газоблока, кирпича, бетона, или внахлест — более простой метод, который хорош для срубов и домов из бруса.
  3. Гвоздями и скобами — устаревший метод, который менее надежен, чем другие способы крепления.
  4. С помощью деревянных накладок, которые надежно связывают стропила и коньковую балку в один узел.
  5. С помощью металлических крепежных элементов — оптимальный на сегодня метод крепления, который обеспечивает прочное соединение и очень прост в реализации.
  6. Вполдерева — очень трудоемкий способ, который обычно используют при монтаже стропильной системы по традиционной технологии.
  7. Примыканием к коньковому брусу — метод крепления родом из Северной Америки. Редко используется, поскольку у него нет особых преимуществ перед стандартными способами монтажа стропил, а сложность работ — высокая.
  8. На шарнирах — не один, а сразу несколько методов соединения стропил, которые объединяет одно: подвижное крепление, которое выдерживает изменение уклона крыши во время усадки сруба или дома из бруса.

Все перечисленные методы крепления надежны и проверены. Поэтому для обычного дома, который строится на юге и в средней полосе России, рекомендуем выбирать метод крепления стропил к коньковому прогону исходя из критерия простоты монтажа. В большинстве случаев, это соединение стропил перфорированной пластиной, а стропильных ног и конька — металлическими уголками. Для деревянных домов нужны шарнирные соединения, а для зданий в северных регионах с большой снеговой нагрузкой — усиленные методы крепления стропильных ног, которые способны выдержать сотни килограмм снеговой нагрузки.

Коньковый брус – конёк строительства

Особенным «коньком» в умении строителей можно считать установку конькового бруса – верхней перекладины, предназначенной для крепления стропил в некоторых моделях крыши. Зачастую и сам брус требует установки дополнительных подпорок, особенно, когда коньковая часть чердачного помещения имеет расчётную длину более 4,5 метра.

 Тем не менее, при любой конструкции конькового бруса важным для него остаётся решение задач:


  • равномерно распределить общий вес крыши на фронтоны;
  •

  • равномерно распределить площадь и силу давления по боковому периметру;
  •

  • придать жесткость конструкции стропильной системы.

Для конькового бруса важна ещё и задача поддерживать геометрию крыши, особенно при длине более 4, 5 метров, чтобы иметь возможность монтировать стропила без использования шаблона. Стропила ложатся верхней частью на коньковую балку, а нижней частью – на мауэрлат.



Древесина для конькового прогона

 Строительство деревянных домов из профилированного бруса предусматривает использование стропильной системы в соответствии с конструктивными особенностями здания. С учётом того, что коньковый брус несёт на себе большую эксплуатационную нагрузку, он производится из надёжных пиломатериалов. Вес конькового бруса не должен увеличивать общий вес крыши, а по прочности он должен быть таким, чтобы долгие годы эксплуатации безукоризненно выполнять возложенные на него функции. Поэтому для конькового бруса, так же как и для всей стропильной системы, выбирается сосновый пиломатериал, чтобы брус вышел сечением не менее 20х20 см.

В вершине стропильной конструкции любой крыши укладывается коньковый прогон

Для строительства жилого дома 8х8 из бруса, у которого крыша будет покрываться шифером или гибкой черепицей, все составные части стропильной системы, включая коньковый прогон, изготавливаются из хорошо просушенной сосновой древесины. В строительстве бани, где горячий пар может повредить деревянной конструкции, для стропил используются пиломатериалы из лиственницы. К тому же, бане требуется тяжелая крыша, оптимально задерживающая тепло. Лёгкая сосна здесь не подходит, нужна более прочная и тяжёлая лиственница.

 Лиственница для производства конькового прогона используется и в том случае, когда жилому дому планируется тяжелая черепичная крыша, под которую требуется сооружать очень прочный и такой же тяжелый стропильный каркас. Здесь расчёты учитывают, чтобы нагрузку от общего веса крыши выдерживали стены дома.

 Выбор материалов, используемых в конструкции стропильной системы, зависит от конструкции строения. Поэтому квалифицированное решение могут принять только профессионалы.



Коньковый прогон в стропильной системе

 Когда стропилам требуется центральная опора, используется установка конькового прогона. Он упирается двумя сторонами на параллельные несущие стены.

 Высота монтажа конькового бруса определяется по:


  • проектной ширине дома;
  •

  • среднегодовому количеству зимних осадков;
  •

  • наличию сильных ветров.

Особенность монтажа конькового бруса заключается в том, чтобы исключить его сверление и забивание гвоздей. Это необходимо для:


  • предотвращения образования трещин;
  •

  • сохранения целостности бруса;
  •

  • обеспечения надёжности стропильной системы.

Конструкция двухскатной крыши требует обязательной установки конькового прогона. В дальнейшем он служит коньком крыши. При строительстве дома из бруса 6 на 6 коньковый прогон готовится из цельного бруса или бревна, который конструктивно опирается на два фронтона, без использования дополнительных опор. Если проектная длина дома превышает 6 метров, используется составной коньковый прогон и строительные фермы. Не зависимо от проектной длины дома, длина конькового бруса определяется таким образом, чтобы он точно лежал на выступах наружных фронтонов.


  • теплый угол ласточкин хвост

Строительство деревянных домов предполагает использование несколько видов соединения брусьев. Современное строительство выходит на высокий уровень экологичности и надёжности жилья, когда даже соединения между брусьями в конструкции дома являются практичными, прочными. Их задача – сделать дом тёплым.

Прогон на кровле


Прогон и другие балки в строительстве крыш – назначение и виды конструкций

Прогон в строительстве крыш – это горизонтально размещенная балка между несущей конструкцией и обрешеткой кровли. Его ключевые функции – передача нагрузки от кровельного покрытия, ее равномерное распределение в стропильной системе, а также обеспечение жесткости обрешетки.

Прогоны изготавливают из дерева, стали и железобетона и используют при возведении крыш промышленных зданий и частных домов. Также их устанавливают в качестве оснований для плит перекрытий и для укрепления проемов.

Прогон в стропильной системе

Устройство кровли и строительные балки ↑

Перед началом строительства изучите разновидности балок, чтобы представлять, как устроена крыша. Каждая балка имеет свое назначение и занимает определенное место в системе перекрытий.

Перекладины для крыш производят из металла, цельного дерева или склеенных между собой ламелей. Гнуто-клееные брусья изготавливают согласно ГОСТ. Они легки в обработке, мало подвержены воздействию погодных условий и используются, чтобы увеличить промежутки между прогонами. Сечение элементов может быть прямоугольным, Т-образным или двутавровым. Форма двутавра (Н) гарантирует жесткость балки, уменьшает изгибающий момент практически до нуля.

Схема ломанной кровли с прогоном

Виды деревянных строительных балок в опорной системе крыши:

  • мауэрлат – квадратный брус, уложенный на стены для опоры стропил;
  • конек – опорный брус вверху кровли;
  • стропильный брус – формирует угол уклона крыши;
  • затяжка и ригель – соединяют стропила противоположных скатов;
  • кобылка – удлиняет стропила, образуя свес крыши;
  • подкос – располагается под углом к вертикальным элементам и подпирает стропила;
  • прогон.

Схема обрешетки из деревянных элементов

Прогоны закрепляют на опорах на расстоянии 4-5 метров от конька, а между ними помещают распирающие опоры. Если нужно удлинить стропила, стык располагают над прогонной балкой.

Структура и виды металлических балок для кровель:

  • нижний пояс
  • верхний пояс
  • решетка.

Решетку собирают из стоек и раскосов и крепят к поясам с двух сторон с помощью фасонных элементов.

Схема металлической крыши

Типы прогонов для возведения кровли ↑

Прогонные опоры классифицируются по месту расположения в системе перекрытий крыши, а также по форме и материалу.

Виды по месту применения в стропильной системе ↑

Выделяют три вида прогонных опор – боковую, конек и мауэрлат.

Коньковый прогон – это наивысшая балка крыши, его монтируют в верхние части фронтонных стен, а края оборачивают водонепроницаемым материалом. При необходимости конструкцию усиливают стойками. На конек верхним концом опираются стропила.

Конек, закрепленный во фронтонах стен

Мауэрлат или матица – толстый брус сечением 150х150 мм, который укладывают на несущие стены параллельно коньку, чтобы одинаково распределить нагрузку от кровли. Доски мауэрлата именуют фундаментом крыши и крепко закрепляют анкерными болтами на стенах, предварительно подстелив гидроизоляционный материал. В кирпичных строениях матицу устанавливают в заранее подготовленный армопояс из железобетона на арматуре.

Мауэрлат, уложенный на стену из бетона поверх гидроизоляционного материала

Боковой прогон соединяет стропила посередине – с его помощью усиливают кровлю, уменьшая нагрузку стропил на изгиб. Чтобы передать нагрузку на перекрытие, под боковые прогоны устанавливают вертикальные стойки.

Классификация балок по материалу ↑

Как упомянуто выше, по материалу прогонные опоры классифицируют на железобетонные, металлические и деревянные. Металлические прогоны производятся промышленным путем и могут быть однородными или решетчатыми. Первые выполняют из швеллеров и двутавров – они просты в производстве и установке, стоят на 10% дешевле решетчатых. Недостаток прогонов-решеток – высокая стоимость и большое количество сложных узловых элементов. Преимущество – малый вес.

Прогоны могут быть:

Составные балки применяют, когда необходимо покрыть крышу большой площади, чтобы избежать искажения от изгибающих нагрузок.

Категории деревянных опор по конструкции ↑

Конструктивно прогоны классифицируются на:

  • неразрезные;
  • разрезные;
  • с подкосами;
  • консольно-балочные;
  • с подбалками.

Разрезные представляют собой ряды деревянных опор, закрепленных на скатах крыши и опирающихся на несущие конструкции – стойки. Часто закрепляются подкосами и распорками.

Схема консольно-балочного и неразрезного прогонов

Консольно-балочные – это анфиладные ряды досок длиной менее 6,5 м, стыки которых расположены за пределами опорных балок. При этом в средних промежутках образуются две консоли, а в крайних – одна. Консольные балки применяют при строительстве крыш с шагом несущих конструкций до 4-5 м.

Неразрезные прогонные брусья годятся для крыш с уклоном до 15° и покрытием из легких материалов – рубероида или гибкой черепицы. При большем уклоне тонкие балки не выдерживают изгибающих нагрузок и ломаются.

Для упрочнения конструкции в строительстве используют подкосы и подбалки:

  • Подбалка – это небольшой брусок, установленный на опорную стойку. На нее опирается несущая балка обрешетки.
  • Подкос – наклонный брус, поддерживающий горизонтальные балки и работающий на сжатие.

Подкосы способствуют равномерному перераспределению нагрузок с покрытия на опорные элементы.

Группировка железобетонных прогонов по профилю ↑

Прогоны из железобетона маркируются по форме сечения и нагрузке. По сечению прогоны бывают:

Железобетонный блок прямоугольный

Балки таврового типа делятся еще на две группы:

  • балки с металлом, перпендикулярно прикрепленным к ребрам прогона – устанавливаются на кровли с уклоном до 25%;
  • опоры, выдерживающие угол уклона крыши более 25%.

Тавровые опоры применят при возведении крыш неотапливаемых помещений большой площади, а также в сейсмически активных регионах. Они выдерживают минусовые температуры до -50°С. Ключевая особенность тавровых железобетонных опор – наличие отверстий для крюков и других захватных устройств, обеспечивающих удобство монтажа.

Опоры прямоугольного сечения – высокие и тонкостенные, прочные за счет отгибов. Они классифицируются на сплошные и решетчатые.

Градация металлических составляющих по профилю ↑

Сплошные металлические прогоны – это балки гнутого профиля нескольких видов:

  • С-образного;
  • двутаврового;
  • Z-образного;
  • таврового;
  • швеллерного.

Тавровый профиль в сечении напоминает букву T, двутавровый – Н, а швеллер – букву П.

Виды металлических балок с решетчатым профилем:

  • прутково-шпренгельная с нижним поясом и решеткой из круглой стали;
  • трехпанельная.

Трехпанельный прогон принят в качестве типового, благодаря меньшему числу узлов и простоте в изготовлении. Верхний пояс балки выполняют из двойного швеллера, а решетку – из выгнутых одиночных швеллеров.

Маркировка изделий промышленного производства ↑

Прогоны в строительстве – это ответственные конструкции, их изготавливают в строгом соответствии с ГОСТ и маркируют. Чтобы выбрать балки, соответствующие назначению кровли, нужно ориентироваться в маркировке продукции.

Железобетонные блоки для кровли ↑

Железобетонные прогоны маркируют буквами и цифрами, вкладывая в значение информацию о габаритах и опорной нагрузке изделий. Буквы обозначают серию и конструктивные особенности прогонной балки:

  • ПР – балка в форме тавра с бортиком;
  • П – прогон цельный;
  • ПРГ – опора прямоугольного сечения.

Цифры обозначают длину, ширину и высоту прогона, а последняя – нагрузку, которую он способен выдержать, в тоннах. Также в маркировку могут быть включены значения об армировании изделия. Прогоны бывают ненапряженными, усиленными стальным каркасом либо предварительно напряженными, с дополнительными продольными стержнями арматуры для увеличения несущей способности.

Габариты изделия учитывают при маркировке

Также в производстве железобетонных конструкций используют маркировку вида:

  • 1ПР – для плоских крыш с арматурой без усиления;
  • 2ПР – для плоских крыш с усиленной арматурой;
  • 3ПР – для сооружений с уклоном до 5%;
  • 4ПР – для крыш с уклоном до 25%;
  • 5ПР – с диагональной полкой для крутых кровель.

Пример маркировки железобетонного прогона с расшифровкой: ПРГ 48-2-5-4тAIII-1. Это прогон прямоугольного сечения с габаритами 4800х200х500 мм и допустимой нагрузкой 4 тонны. Он предварительно-напряженный, усилен дополнительной арматурой. Подходит для возведения отапливаемых и неотапливаемых ответственных конструкций в районах с плохими погодными условиями и сейсмически активных зонах.

Металлические элементы крыш ↑

Металлические балки маркируют по профилю, конструкции, материалу и габаритам.

Классификация и маркировка двутавров:

  • Ш – с широкой полкой;
  • К – колонные;
  • Б – обычные.

Номер перед буквой обозначает условную высоту балки в мм, остальные размеры выбираются в соответствии с ГОСТ. Например, для опоры 30Б1 высота составляет 296 мм, а буква «Б» обозначает нормальную балку. Размеры балок находятся в пределах 10-100 мм.

Производство горячекатаных прогонов

Металлические балки для прогонов изготавливают из стали путем сварки или горячей прокатки – для каждого способа изготовления предусмотрен ГОСТ, где описана маркировка изделий.

Преимущества и недостатки прогонов в зависимости от материала ↑

Собираясь возводить крышу, сравните положительные стороны и недостатки каждого материала. Например, металл не обеспечивает достаточную энергоэффективность здания, зато он долговечен. А дерево подвержено гниению, но сохраняет тепло.

Металлические балки в строительстве

Список плюсов и минусов для металлических прогонов.

Преимущества:

  • выдерживают значительную нагрузку;
  • пожаробезопасны;
  • долговечны;
  • при установке отсутствуют отходы, благодаря высокой точности деталей.

Недостатки:

  • промерзают при низких температурах;
  • сложности в транспортировке;
  • большой вес относительно дерева;
  • дорогостоящий материал.

Металл подвержен коррозии

Список положительных и отрицательных характеристик деревянных балок.

Преимущества:

  • экономичны;
  • просты в установке;
  • сохраняют и передают тепло.

Недостатки:

  • необходима ежегодная обработка антисептиками;
  • есть риск возгорания кровли.

Ниже приведены плюсы и минусы изделий из железобетона.

Стропильная система из дерева

Преимущества:

  • повышенная пожаробезопасность;
  • экологичность;
  • прочность и долговечность;
  • не подвержен коррозии и гниению.

Недостатки:

  • большой вес;
  • трудоемкость установки и закрепления элементов.

В частном домостроении стропильные системы чаще всего производят из дерева, а металлическими элементами – прогонами или ригелями, дополнительно усиливают конструкцию. Железобетонные блоки используют при строительстве крыш зданий промышленного назначения.

Надежность кровли не допускает экономии, поэтому обязательно проконсультируйтесь со специалистом, чтобы уточнить все нюансы и получить консультацию именно по своей стройке.

Какие детали и узлы формируют устройство крыш

Сегодня будем разбираться в теме – устройство крыши. Предоставленная нами информация даст возможность Вам разобраться со всеми элементами кровельной конструкции, в которой есть основные позиции и второстепенные. В некоторых крышах какие-то элементы отсутствуют, в других присутствуют в обязательном порядке, как важные узлы. Это обязательно будем упоминать, говоря о разных кровельных сооружениях. Разберетесь в теме досконально, сможете, так сказать, на одной волне разговаривать с подрядчиками строительной компании.

Из каких узлов и деталей состоит кровельная конструкция

Из каких конструктивных элементов состоит крыша

За основу разбора возьмем двускатную крышу, которая больше остальных конструкций используется в частном домостроении. Обязательно дополним информацию элементами, которые присутствуют в других крышах.

Итак, строение крыши двускатной. Что входит в ее конструкцию:

Это брус, на который упираются стропильные ноги. Именно он формирует верхнюю часть крыши, называемую коньком. Сам прогон упирается или в опорные стойки, располагаемые равномерно на одинаковом расстоянии друг от друга, или на фронтоны, собранные из кирпича или блоков. В любом случае под брус устанавливают промежуточные стойки. Кстати, надо отметить, что коньковый прогон не обязательно сооружается из бруса. Можно использовать толстую доску (не меньше 50 мм): одну или сдвоенную.

Коньковый прогон на кровле

Это несколько брусов, уложенных по периметру дома, на которые упираются стропила своими нижними краями. Предназначение мауэрлата – распределить равномерно нагрузки от кровельной конструкции на стены строения. Главная задача производителя работ – правильно провести крепления мауэрлата к торцам стен. Делают это при помощи шпилек, проволоки, металлических скоб и прочих крепежных элементов.

Мауэрлат, уложенный под стропильными ногами

Именно с их помощью создают форму крыши, формируют скаты. Именно на них ложится основная нагрузка от кровельного материала и снежного покрытия. Укладывают их всегда под наклоном от конькового прогона до мауэрлата.

В строительстве используют две разновидности стропильных ног: наслонные и висячие. Друг от друга они отличаются лишь тем, что первые своими верхними краями упираются в коньковый прогон. Вторые упираются друг в друга. То есть в крышах с висячими стропилами коньковый прогон отсутствует.

Необходимо отметить, что если пролет здания не превышает 4,5 м, то стропильная система собирается только из стропил. Если пролет выше обозначенного параметра, то под стропильные ноги устанавливаются дополнительные элементы. Какие – разбираем ниже.

Висячие и наслонные стропила На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов, бань, беседок, гаражей и прочих построек, от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

По сути, это опоры из досок или брусов небольшого сечения, которые устанавливают под каждую стропилу, где-то посередине длины пролета.

Это те же доски или бруски, которые устанавливают под наклоном к стропилам. Очень часто два элемента (стойки и подкосы) используют одновременно, увеличивая несущую способность стропильной системы.

Чтобы уменьшить количество стоек, по нижним краям стропильных ног (поперек них) устанавливают брус, где-то посередине пролета. То есть, стопила будут упираться на него. Но под сам брус монтируют стойки. Их количество уменьшают в два или три раза.

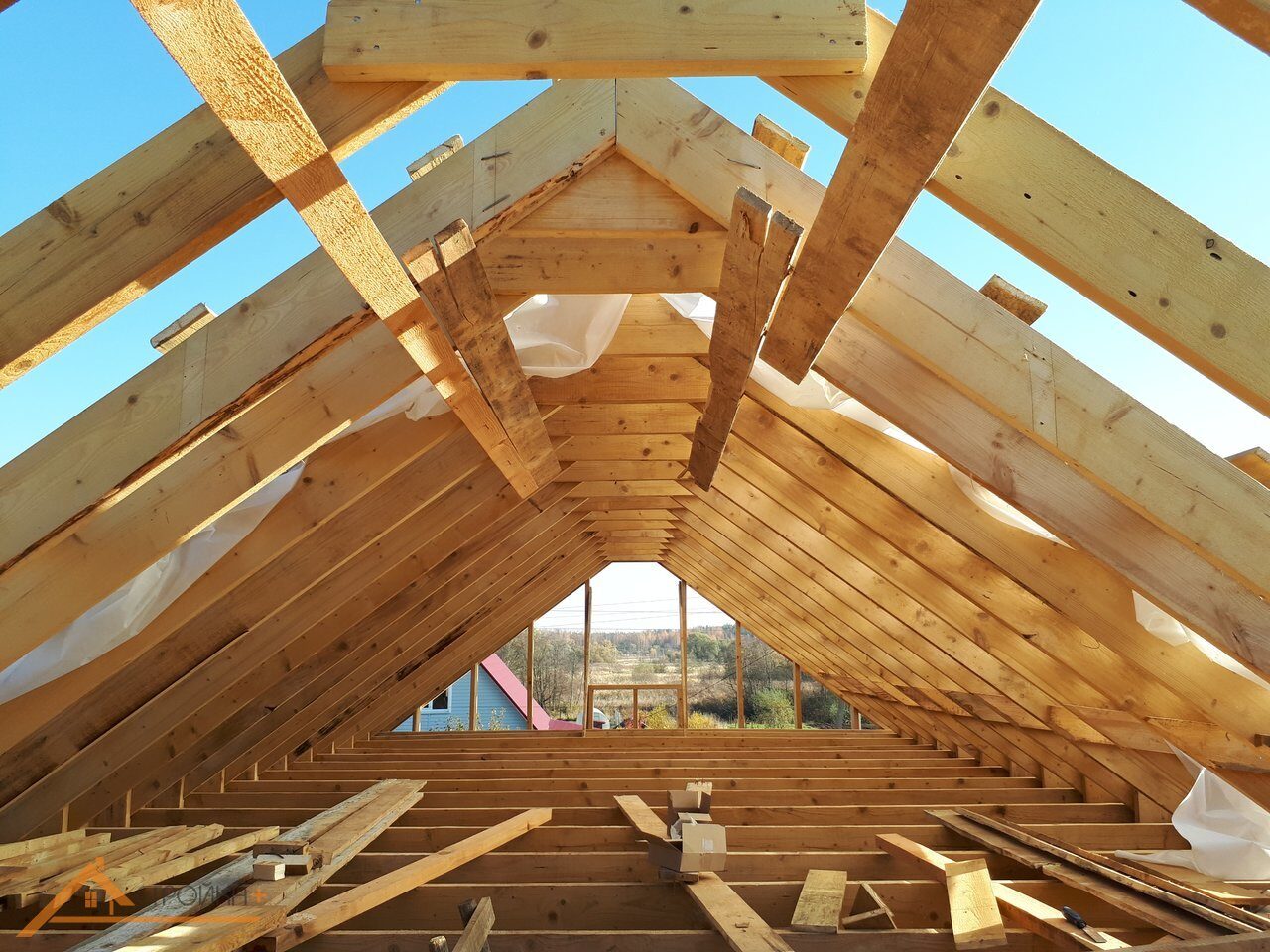

Стропильная система двускатной крыши

В принципе, они выполняют стандартную для опор функцию – поддерживают конек. Изготавливают их из бруса, бревен или сдвоенных досок. Надо отдать должное, что стойки этого типа нагружаются достаточно сильно. Поэтому выбирать их надо с большим сечением.

Это брус, устанавливаемый под стойки, на которые упирается коньковый прогон. По сути, это конек только в нижней части крыши. И располагается он параллельно последнему. Единственное отличие – большее сечение, потому что на лежень действуют большие нагрузки. Необходимо добавить, что лежней может быть много. К примеру, их устанавливают под промежуточные стойки, устанавливаемые по стропильные ноги.

Этот элемент соединяет между собой две стропильные ноги, расположенные друг против друга. Назначение затяжки – не дать стропилам разъехаться в разные стороны. Расположение затяжки может быть разным: у нижних краев стропил, посередине их длины, ближе к коньку.

Это продолжение стропилы, которое формирует свес крыши. Его используют нечасто. Только в тех случаях, если длины стропильной ноги не хватило, чтобы создать карниз кровли.

Кобылка – удлинение стропильной ноги На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и строительства частных домов, и используют для этого мощности своего производства. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Это доски или рейки, монтируемые поперек стропильной системы. Их назначение – основа для кровельного материала. Сегодня на крышах используют обрешетку разряженную и сплошную. Вторую разновидность собирают не только из досок. Применяют плитный или листовой материал: фанеру, ОСП, ДСП. Главное – оставить зазор между плитами в размере 1 см на случай теплового расширения деревянного покрытия.

Это бруски, уложенные по верхним краям стропил, вдоль. Назначение – создать вентилируемый зазор между кровельным материалом и теплоизоляционным пирогом. На холодных крышах не используется. Ширина брусков должна быть не больше ширины стропильных ног.

Это доска, которую укладывают между стропилами параллельно карнизу. Она закрывает проем между стеной и кровельной конструкцией, чтобы ветер с пылью и мусором не проникал в чердачное помещение.

В видео показано, из каких элементов сооружается стропильная система двухскатной крыши

Как видите, конструкция крыши частного дома (имеется в виду двускатная) в своем составе имеет достаточно большое количество элементов. Есть еще одна плоскость или конструкция, которая состоит из нескольких элементов. Это фронтон, он же щипц.

В конструкции двускатной крыши фронтон выполняет функции завершения общего сооружения по бокам кровельной системы. Эти плоскости защищают подкровельное пространство от осадков и ветра. Необходимо отметит, что закрывают фронтов досками, любыми плитными или листовыми материалами. Нередко собирают его из кирпича или блоков, как показано на фото ниже.

Фронтон крыши из кирпича Это может быть интересно! В статье по следующей ссылке читайте про покраску крыши дома.
Элементы четырехскатной крыши

Надо обозначить, что устройство крыши частного дома, имеется в виду четырехскатной, сильно отличается от предыдущей. Основное отличие – четыре ската, которые соединяются между собой боковыми стропилами. Их называют накосными или диагональными.

Все дело в том, что конек четырехскатной вальмовой крыши короткий. Потому что он формирует лишь трапециевидные скаты. Но в его торцы упираются наслонные стропила, которые формируют треугольные скаты. Они же являются опорой для коротких стропильных ног, которые формируют треугольные скаты. Кстати, эти короткие ноги называют нарожниками.

Есть в конструкции вальмовой крыши и еще один немаловажный элемент. Его называют шпренгель. По сути, это небольшой высоты стойка, которая подпирает наслонную стропилу. Обратите внимание на фото ниже, где показана схема кровли вальмового типа. На ней показаны все элементы конструкции.

Устройство вальмовой крыши с обозначением элементов

Что касается шатровой крыши, то в ней отсутствует коньковый прогон. А значит, вся система построена на четырех висячих стропилах, которые в верхней точке стыкуются своими верхними концами.

Если кровля большая, то под коньковый узел, так называют соединение четырех стропил, устанавливают опору, которая сама должна упираться в лежень. Или монтируют под всю стропильную систему прогоны, которые опираются на стойки. Под последние все равно устанавливают лежни.

Если крыша небольшая, то стропила упираются друг в друга. Здесь главное – собрать стропильную систему так, чтобы не было перекосов в одну из сторон. Только так можно сдержать, чтобы кровельная конструкция не завалилась.

Коньковый узел шатровой крыши без опор Это может быть интересно! В статье по следующей ссылке читайте про особенности устройства и возведения мансардных крыш.
Элементы мансардной кровли

Это очень интересная конструкция строения крыши частного дома. На каждом скате сдвоенная стропильная система, хотя мансардные крыши не всегда так сооружаются. Есть и двускатные классические модели. Но суть не в этом, ведь наша задача – разобраться со всеми кровельными конструкциями. А так как о двускатной уже было сказано, поэтому рассмотрим классическую мансардную кровлю.

Обратите внимание на фото ниже, и Вы сразу поймете, о чем мы хотим сказать. Это так называемая ломаная крыша, которая с каждой стороны состоит из двух скатов: один крутой (верхний), нижний пологий. Соответственно и стропильная система у них собирается под разными углами. Хотя надо обозначить, что верхняя часть – это традиционная кровля в два ската. Так сказать, не больше и не меньше. И, как во всех двускатных конструкциях, в этой стропила могут устанавливаться на коньковый брус или без него.

Ломаная мансардная крыша

Хотелось бы обратить Ваше внимание на тот факт, что такие крыши, как и все остальные, могут собираться двумя способами.

  1. Последовательно используют все элементы, собираемые один за другим.

  2. Собирают стропильные фермы на земле, а затем их поднимают на крышу, где устанавливают на мауэрлат, соединяя между собой.

Как готовые стропильные фермы поднимают на крышу с помощью подъемного крана в видео:

Это может быть интересно! В статье по следующей ссылке читайте про калькулятор двускатной крыши.

Итак, какие элементы входят в состав мансардной кровли (начиная снизу):

  • мауэрлат;

  • лежни под стойки;

  • стойки, формирующие опору для верхних стропил;

  • верхняя обвязка стоек;

  • стропила нижней системы;

  • затяжки, устанавливаемые на стыки верхних и нижних стропильных ног;

  • верхние стропила.

Элементы мансардной кровли
Элементы многощипцовой крыши

Не будем вдаваться в подробности схемы крыш. Что она собой представляет, хорошо видно на фото ниже. У этой конструкции есть один элемент, которого нет у других. Это ендова, то есть внутренний угол, который образуется за счет стыковки двух скатов.

Скажем прямо, это важный элемент многощипцовой кровли. Он является не только несущим, но и подверженным большой нагрузке со стороны природных осадков. Именно по ендове вода стекает с двух скатов.

Если смотреть на этот элемент чисто конструктивно, то это обычная стропила, но она располагается под углом к основной части стропильных систем двух скатов. Ведь часть стропильных ног упираются как раз в ендову. Поэтому все строители говорят о том, что в кровельной конструкции важнейший элемент – ендова. Даже конек с ней не сравниться.

Дом, покрытый многощипцовой крышей Это может быть интересно! В статье по следующей ссылке читайте про современный каскадный дом в Bailer Hill.

Заключение по теме

Итак, мы рассмотрели основные виды кровельных конструкций и перечислили все входящие в них элементы. Необходимо отметить, что список достаточно внушительный. Хотя все детали и узлы собираются из практически одинаковых пиломатериалов. Но надо обозначить и тот факт, что каждая деталь внутри крыши имеет точные свои размеры. У каких-то элементов они большие, потому что нагрузки на эти детали значительные. У других поменьше, потому что они выполняют лишь дополнительные функции.

В некоторых конструкция какие-то элементы присутствуют, в других их нет. Но это не значит, что можно пренебрегать расчетами, которые делают проектировщики, создавая проект крыши. Без расчетов нет гарантии, что крыша прослужит долго, не создавая проблем. Поэтому все внимание размерным показателям каждого элемента.

Прочитать позже
Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Прогон — 3 типа элементов и описание их особенностей

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться. Прогон служит опорой для стропильной системы

Прогон в строительстве — это способ усиления конструкции с минимальными затратами времени и средств. Я расскажу о видах изделий, используемых при укреплении кровельных систем. На основании моих рекомендаций вы сможете подобрать лучшее решение для своего дома.

Металлические прогоны — это основной элемент конструкции в быстровозводимых ангарах

Виды конструкций

Разберемся, что такое прогон. В строительстве эти элементы играют роль ребер жесткости, не давая стропилам прогнуться и повышая прочность конструкции. Продольные опоры обязательны в крышах большой длины и с большой массой.

Если посмотреть толковый словарь, то там прогон определен как опорная балка в сооружениях. То есть он может использоваться как на кровлях, так и при сооружении перегородок.

Он может быть трех типов:

  1. Бетонный;
  2. Металлический;
  3. Деревянный.

Разберем каждый из вариантов отдельно.

Тип 1: бетонные изделия

Изготавливаются из бетона и усиливаются железобетонным каркасом. Можно выделить такие виды изделий:

ИллюстрацияОписание
Прямоугольный прогон. Имеет квадратное или прямоугольное сечение. По краям могут присутствовать выемки для упрощения процесса монтажа.

Основные параметры таковы:

  • Высота до 50 см;
  • Ширина до 40 см;
  • Длина от 278 см.

В зависимости от размеров варьируется и вес, он может составлять от 150 кг до полутора тонн.

Прогон с полкой. Этот вариант имеет специальный выступ, на который могут опираться другие элементы конструкции. Монтаж подобных опор удобнее, но они подходят только там, где нужен упор только с одной стороны.
Прогон таврового сечения. Самый популярный вариант ввиду высокой прочности и удобства монтажа. Этот вариант хорошо подходит несущим конструкциям перегородок и железобетонных кровель в ангарах.

Такие элементы нечасто используются в частном строительстве из-за того, что для монтажа требуется наличие грузоподъемной техники. Зато цена этого варианта невысока.

Тип 2: металлические изделия

Этот тип изделий имеет такие преимущества:

  • Высокая прочность. Сталь намного надежнее бетона и дерева, поэтому с ее помощью можно усилить сооружение очень эффективно. Важно, чтобы поверхность была покрыта антикоррозионным составом, иначе со временем прочность может снизиться;
Прогон из стали обладает большим запасом прочности
  • Небольшая масса. Если сравнивать соотношение веса и надежности, то этот вариант выигрывает у любого аналога. Поэтому такие конструкции очень хорошо подходят там, где важно ограничить нагрузку на строение и при этом обеспечить прочность;
  • Простота монтажа. В металлических элементах делаются проушины или сверлятся отверстия, через которые их очень легко зафиксировать на любых поверхностях. Главное — подобрать надежный крепеж.

Прогоны можно изготовить и самостоятельно, если у вас есть необходимые материалы и сварочный аппарат для соединения элементов.

Прогон из металла может быть следующих видов:

ИллюстрацияОписание
Сплошной прогон. Самый прочный и надежный вариант, для которого используется швеллер или двутавр. Вам нужно просто разрезать элементы на куски требуемого размера и покрыть их антикоррозионным покрытием.

Затем в нужных местах сверлятся отверстия и можно проводить монтаж. Металлические балки — это самый прочный вариант.

Гнутые элементы. Этот тип изделий изготавливается из оцинкованного профиля путем выгибания на специальных станках. Полученный профиль универсален, он может применяться и как прогон, и как ригель. Его основное преимущество — небольшой вес, благодаря этому элементы можно крепить и своими руками.

Изготавливаются и элементы крепления, и соединители (показаны на фото), они еще больше упрощают рабочий процесс.

Решетчатый прогон. Этот вариант сваривается из профильной трубы или уголка. Между верхней и нижней перекладиной размещаются перемычки и раскосы, придающие надежность конструкции. При небольшом весе получается очень прочный узел, который может иметь длину 10 и более метров.

Металлические изделия можно использовать и в деревянных конструкциях. Они удобны тем, что с помощью уголков на них можно быстро зафиксировать деревянные стропила.

Металлические опоры хорошо подходят для деревянных строений
Тип 3: деревянные изделия

Самый распространенный вариант ввиду следующих преимуществ:

  • Доступность. Для использования в качестве опор подходит брус или доска, которую можно купить во всех строительных магазинах. Главное — подобрать элементы нужного сечения, чтобы обеспечить необходимую надежность;
  • Простота монтажа. Элементы закрепляются саморезами, специальными шурупами, резьбовыми шпильками или специальными скобами. Особых требований к типу крепежа нет, главное — обеспечить надежное соединение, способное выдержать высокие ветровые нагрузки и вес конструкции;
Если прогон опирается на стену здания, то его называют мауэрлат
  • Выбор вариантов. Если бетонный прогон имеет четкие параметры, то деревянный подбирается по ситуации. Вы можете использовать как одинарный элемент, так и скрепить несколько досок или брусков.

Инструкция по проведению монтажа проста:

  • Боковой прогон проще всего крепить уголками. В качестве опоры могут использоваться деревянные балки, а можно закрепить между стропилами ригель, который будет фиксировать элемент;
С боковыми продольными опорами стропильная система становится намного прочнее
  • Коньковая опора крепится между стропилами. Для этих целей можно использовать доску толщиной 50 мм или брус. Чтобы усилить конек между стропильными элементами, с обеих сторон дополнительно прибиваются доски так, как показано на фото ниже;
Так усиливается коньковый прогон
  • Если используются гнутоклееные конструкции, то продольные опоры служат как несущая часть крыши. Они крепятся с верхней стороны, и на них укладывается кровельное покрытие.
В гнутоклееных системах продольные балки крепятся с верхней стороны

Вывод

Вы узнали, каких типов бывает прогон, и сможете без труда выбрать лучший вариант для своей кровли. Видео в этой статье поможет разобраться в теме еще лучше, при возникновении вопросов задавайте их в комментариях.

Прогоны в строительстве промышленных зданий

Прогоном называют один из компонентов построения. Представлено в виде балки расположенной в горизонтальном положении. Данная балка обычно опираются на основные конструктивные строения, являющиеся несущими колонн, стенового построения, фермы, и так далее. В данном случае он способен поддерживать другие балочные конструкции, а также само кровельное сооружение. Обычно разрабатывается из прочного металла, железобетона, также может быть и деревянным. Предназначены для строительства объектов разного направления, основным его восприятием является нагружение от кровельной установки.

Предназначение

Итак, они используются для строения объектов, а также других объектов предназначенных для жилого и даже промышленного направления, изготовленные из металлического каркаса. В стальном каркасе построения он обычно служит в виде удобного крепежа всех оградительных конструкций, кровельных, а также стеновых каркасных конструкций. Он же считается усиливающим предметом для подстропильной конструкции, воспринимающаяся на себя практически все погодные нагрузки. Они обычно способны в равном количестве распределить практически все нагружения с кровельного построения на основные несущие, а также стропильные конструкции сооружения, ими могут быть: рамы, колонны, стены, фермы.

Оборудование для сооружения прогона

Прогон из металлического материала представлен в виде обычно балки, изготовленной в горизонтальном расположении, считающейся компонентом системы связевого каркаса. Основная конструкционное построение полностью зависит от параметров крыши, от формы, а также любых погодных нагрузок в области эксплуатации. Если здание было построено с огромной крышей, тогда основная конструкция прогона должна быть усилена общей систематизацией подбалок, в том числе подкосов, в результате которых может быть достигнута невероятно высокая стойкость, а также система жесткости в любом продольном исполнении.

Для разработки используются прокатные стальные профиля и только после очередного выполнения определенных расчетных актов, который основан на общих информативных данных, определяющий основной вес всех балочных конструкций, кровельной массы, нагрузки ветряных усилий, также снежного покрова.

Прогоны и крыша с выдавливанием

Помимо всего этого их частенько используют для прокладывания между инженерными сетями, при этом наделен значительно большой высотой на опорных сооружениях, а также в пролетах. Установка выполняется только в узлах на верхней части пояса некоторых стропильных ферм с помощью коротышей, расположенных в уголках, планках, также в гнутых стальных листах. Прокладки в виде плоских накладок заметно снизят перепады, возникающие между всеми смежными такими конструкциями. Крепежные элементы  соединяются с каркасом сооружения и производятся согласно по техническим характеристикам к различным построениям, соединенные при помощи сварочного аппарата, но или высокопрочных болтов.

Прогоны в форме решеток и сплошных компонентов

В резервуарном заводе они  производятся только нескольких типов, это сплошные, а также решетчатые, их еще называют сквозными. Хотя в другой промышленности варианты стараются увеличивать и согласно современным технологиям виды металлоконструкций получают более усовершенствованную конструкцию.

  • Прогоны (сплошного происхождения) изготавливаются из прокатного швеллера, состоящего из гнутого профиля модели Z и С. Вся верхняя конструкция решетчатых моделей представлена в качестве обычного горизонтального пояска. А вот нижняя конструкция сделана в виде ломаного, и даже треугольного пояска, состоящей из специальных углов, в том числе швеллеров. Обычно они решетчатой формы считаются тяжелее, чем сплошные, отчего лучше всего их применять в каркасных сооружениях при расстоянии стропильных ферм не больше 6 метров.
  • Сплошные же металлические каркасные прогоны подразделяются на несколько основных видов, это: разрезаные, а также неразрезные. Первый вариант в виде сплошных прогонов используются чаще всего, только из-за того, что данная форма при установке производятся намного проще, а также равномерно разделяют все нагружение на фермы.

Второй тип обычно применяются при построении скатных кровлей. Для данной системы обычно создается определенная нагрузка симметрично скату. Для того чтобы повысить жесткость кровельного построения  они крепятся при помощи металлических утяжений, это полностью снижает количество всех пролетов. Если соблюдать расстояние между фермами в размере 6 метров монтируются в один и тот де ряд, расположенных между основными прогонами. При увеличении расстояния между фермами или же в кровлях округленного утяжения могут монтироваться в несколько рядов, а точнее только в два ряда.

Стальные прогоны из профиля ЛСТК с решетчатым сечением оснащены усиленной конструкцией. Благодаря чему они способны реагировать при сжатии изгибов, в результате воспринимают только продольные нагружения одновременно с другими.

Но производство данной конструкции имеют существенный недостаток, и это то, что:

  1. составная часть изготовлена из нескольких конструкций;
  2. монтажные работы требуют огромные затраты рабочей силы, а также потребления энергии.

Благодаря этому оптимально выгодным методом создания стоечных решетчатых моделей оказывается прогон в виде трехпанельных конструкций, где имеются верхние пояса (где имеются два основных швеллерных каркасных балок), решетки (в качестве одиночных швеллеров гнутой формы), а также раскосы.

Они в частности используются в сельском хозяйстве, складов, ангаров, спортивных сооружений, торговых центров, магазинов, цехов и так далее.

Виды

Разрабатываются в зависимости от кровельного построения, а также подразделяются на три вида:

  • коньковые;
  • боковинные;
  • мауэрлат.

Коньковые прогоны обычно служат для дальнейшего опирания при помощи него кровельного конька. Поддержка стропил в виде дополнения выполняется с помощью боковых прогонов, устанавливающиеся между определенным коньком, а также ее основным компонентом. У самого стропиловых оснований по всей верхней части настенной конструкции монтируется мауэрлат.

Основная схема построения

Схема любого построения с прогоновым креплением состоит:

  • стропил;
  • балок;
  • мауэрлата;
  • конькового бруска;
  • прогона;
  • подкоса;
  • затяжки;
  • подпорки.

Каждый прогон обработан антикоррозионным средством, за счет чего повышается общий срок службы каркасного сооружения. При разработке  стальной материал подвергается горячему оцинковочному процессу, после чего наносится высокодисперсный порошок. В данном случае они считаются компонентами двухстороннего каркаса сооружения, к ним же могут быть предъявлены особенные требования по безопасности.

Установка прогонов крыши

После того как возведены стены здания, установлены балки перекрытия, и устроено само чердачное перекрытие, фаза строительных работ переходит к монтажу стропильной системы и кровли здания. Установка прогонов крыши, как силовых несущих элементов, производится в соответствии с расчетной нагрузкой от веса самой кровли. Для прогонов могут использоваться калиброванные бревна или брус нужного сечения.

Существует несколько типов кровли — от простой двускатной до сложной ломаной. Выбранный тип кровли и определяет особенности ее монтажа.

Установка прогонов крыши своими руками

Простая односкатная крыша может иметь только коньковый прогон. А более сложные конструкции нуждаются в установке дополнительных боковых прогонах. Если конструкция кровли спроектирована с коньковым прогоном, то его установка производится на специальные несущие стойки. Последовательность монтажа кровли с коньковым прогоном начинается с установки вертикальных стоек. Стойки должны устанавливаться строго вертикально в двух плоскостях и закрепляться вспомогательными элементами.

Между стойками устанавливаются распорные элементы из обрезной доски толщиной пять сантиметров, или из бруса толщиной до десяти сантиметров. Один конец распорной доски (бруса) крепится к нижней чести первой стойка, а второй конец этой же доски (бруса) крепится к верхней части второй стойки, и так далее. В результате получается очень жесткая конструкция, состоящая их треугольников, где коньковый прогон и стойка являются катетами этого треугольника, а распорная доска – гипотенузой.

Если высота стоек более двух метров, то для их установки и установки конькового прогона рекомендуется сооружать леса. При наличии лесов монтажные работы будут более удобны и безопасны. К тому же к лесам можно будет временно крепить несущие стойки и, по не необходимости, другие элементы кровли. По завершению монтажа леса и закрепленные на них технологические элементы демонтируются. Установка прогонов крыши должна производиться с особой тщательностью и строго горизонтально, так как прогоны по своему назначению являются несущими элементами для всей кровельной системы. Так же при расчетах нагрузки на прогоны необходимо учитывать не только вес кровли, но и вес снежных масс, которые могут скапливаться на крыше в зимнее время года.

После установки прогона можно приступать к монтажу стропильной системы. Стропила могут предварительно собираться на земле, а затем в собранном виде подниматься и устанавливаться. Такой способ установки стропил может использоваться при наличии подъемного крана или достаточного количества рабочих. Если нет возможности поднять собранные стропила к месту их установки, то можно осуществлять их сбору на месте. При таком способе монтажа стропильные ноги устанавливаются попарно и стазу же крепятся к коньковому прогону болтами или саморезами. Затем монтируются остальные элементы кровельной системы.

Стропила небольших двускатных крыш могут собираться и устанавливаться без прогонов. Если скат крыши не более шести метров, то при монтаже вначале устанавливаются уже собранные крайние стропила. Затем они надежно закрепляются временными вспомогательными элементами и, между ними, от каждого края к середине, устанавливаются остальные стропила. Недостатком такого способа монтажа является то, что сначала стропила закрепляются вспомогательными элементами, а после того, как будут прибиты бруски обрешетки, которые и свяжут все стропила между собой, эти элементы нужно будет удалить.

Установка прогонов крыши и стропильной системы и монтажа кровли требует кропотливых расчетов и точности выполнения работ. Особенно не допустимы погрешности, если в качестве кровельного материала используется металлочерепица.

Facebook

Twitter

Вконтакте

Google+

Конструкции прогонов.

Конструкции покрытия

Покрытие производственных зданий состоит из:

- кровельных конструкций (слоев)

- несущих элементов – прогонов, ферм

- связей

В зависимости от технологических особенностей

производства кровельные покрытия бывают

Теплыми

Холодными.

В зависимости от конструктивного решения кровельные покрытия разделяют на:

Покрытия по прогонам

Беспрогонные покрытия

Выбор конструкции кровли должен производиться на основании технико-экономической оценки вариантов с учетом:

− стоимости материалов

− стоимости изготовления конструкций

− стоимости монтажа конструкций

− стоимости перевозки.

Кроме того должны учитываться

- назначение здания;

- технологические особенности производства

- температурно-влажностный режим среды

- район строительства и наличие в районе производственных мощностей по выпуску конструкций;

- условия транспортировки;

- обеспечение монтажными механизмами.

Состав покрытия

№ пп Слои покрытия Материал
Защитный слой Бикрост, филиизол
Водоизоляционный слой. Унифлекс,
Выравнивающий слой. Цементно-песчанная стяжка, асфальтно-песчанная стяжка
Утеплитель.   Минероловатные плиты, пенобетон, пенополистирол, пеносиликат, газосиликат, керамзитобетон
Пароизоляция. Фольгоизол 1 слой
Несущие элементы кровли
  6.1. Кровля по прогонам -прогон сплошной -прогон сквозной -профилированный стальной настил -плоский стальной лист -волнистые стальные листы -асбоцементные волнистые листы
  6.2. Беспрогонные кровли -каркасы стальных панелей - керамзитобетонные плиты - железобетонные плиты
Стропильные фермы и связи по покрытию

Кровля по прогонам

Прогоны устанавливают с шагом 1,5 или 3 м

на верхний пояс ферм в их узлах

или на верхний пояс балок.

Кровля по прогонамзначительно легче, экономична по расходу металла, но более трудоемка при монтаже.

Обычно в качестве прогонов применяют

При шаге 6 м прокатные или гнутые профили.

При шаге 12 м целесообразнее применять сквозные конструкции.

По прогонам укладывается стальной профилированный настил или мелкоразмерные армоцементные, керамзитобетонные, асбоцементные плиты.

Опирание прогонов на ферму

Профилированный настил укладывают на прогоны расположенные через 3 м.

При шаге стропильных ферм 4 м- настил может укладываться между фермами.

Профилированный лист

Профилированный настил изготавливается из тонкой оцинкованной рулонной стали толщиной t=0,8-1 мм

Листы типа «Н» предназначены для настилов покрытий. Листы типа «С» предназначены для обшивки стен.

В обозначении профилированного листа первая цифра – высота гофры – h; вторая – ширина листа – B1; третья – толщина листа. Например –Н 57-750-0,7– настил покрытия, у которого высота фибры – 57 мм; ширина листа без учета нахлеста – 750 мм; толщина листа – 0,7 мм.

Длина профилированного листа до 12 м.

Конструкции прогонов.

Прогоны воспринимают нагрузку от кровли и передают ее на стропильные фермы.

Прогоны бывают сплошного сечения и решетчатые.

Сплошные прогоны применяются при шаге стропильных ферм- 6м. Они тяжелее решетчатых, но проще в изготовлении.

В качестве прогонов при шаге ферм 6 м используют прокатные балки, гнутые профили (С-образные или Z-образные). z- образные сечения очень удобны в перевозке.

Гнутые профили можно применять и при шаге ферм 12 м., но в случае небольших снеговых нагрузок они не допустимы

В качестве прогонов могут применять двутавры с перфорированной стенкой.

При шаге ферм 12 м используют сквозные решетчатые прогоны (небольшие фермы пролетом 12 м)

Верхний пояс решетчатых прогонов выполняют из двух гнутых или прокатных швеллеров.

Сечение решетки принимают из одиночного гнутого или прокатного швеллера.

Могут быть и другие конструктивные фермы решетчатых прогонов.

Расчет сплошных прогонов.

При малых уклонах кровли работа прогона ничем не отличается от работы обычной прокатной балки на двух опорах.

При кровле с большим уклоном прогоны работают на изгиб в двух плоскостях.

q=qкр+qсн+qпр

где qкр − расчетная нагрузка от веса кровли;

qсн;− расчетная нагрузка от снега

qпр− расчетная нагрузка от самого прогона

Хотя скатная составляющая мала, напряжения от нее в прогоне получаются большими вследствие малой жесткости прогона относительно оси Y.

Поэтому, чтобы уменьшить изгибающий момент от скатной составляющей прогоны распределяют тяжами, из круглой стали диаметр 18-22 мм.

В панелях у конька тяжи крепятся к стропильной ферме или к коньковому прогону. В этом случае коньковый прогон должен иметь большую горизонтальную жесткость.

Узел крепления тяжа к прогону

В зависимости от технологических особенностей производства кровельные покрытия бывают теплыми и холодными.

В качестве утеплителя-

Применяют плиты из минеральной ваты, стеклоизолы,

В качестве теплоизоляции используют различные ячеистые плиты─ ячеистый бетон,пенобетон, пеносиликат, керамзитобетон,цементный фибролит.

Синтетические материалы- вспененный полиуретан- пенополиуретан; фенолформальдегидные пенопласты.

Теплоизоляционный слой- защищает внутреннее помещение от внешних температурных воздействий. Толщина утеплителя определяется теплотехническим расчетом.

Выравнивающий слой- цементная стяжка, асфальтовая стяжка ─ является основанием для гидроизоляционного ковра и создает необходимый уклон в случае плоской кровли.

Уклон кровли

В зависимости от принятого типа покрытия устанавливается необходимый уклон кровли для обеспечения водостока:

-в кровлях с гравийной защитой принимается уклон- 1,5%;

- при кровле из рулонных материалов без гравийной защиты-1/8-1/12;

-при кровле из асбестоцементных или армоцементных листов-1/4 -1/6.

-Пароизоляционный слой-

Пароизоляция препятствует проникновению паров воздуха из помещения в утеплитель.

Пароизоляция укладываемого на несущие элементы пред утеплителем.

Пароизоляция –фольгоизол, 1слой пергамина

Беспрогонные покрытия

Между фермами укладывают железобетонные или металлические панели или крупноразмерные плиты.

В последнее время наиболее широко стали применяться металлические панели. Ширина панелей -1.5 – 3 м.

Панели совмещают функции ограждающих и несущих конструкций

Панели покрытия полностью изготавливают на заводе.

Они просты в монтаже, однако они тяжелее кровли по прогонам, особенно если применять железобетонные панели.

Ж.б. панели приводят к повышенному расходу материалов на нижерасположенные несущие конструкции - фермы, колонны, фундаменты.

Продольные ребра плит опираются в узлах ферм на верхний пояс.

В том случае когда ширина плиты 1,5 м в фермах делают шпренгели, во избежание вне узловой передачи нагрузки.

Масса железобетонной плиты -2-2,5 кн/м.

Наиболее распространенными являются железобетонные ребристые плиты покрытия.

Длина плит 6 и 12 м.

Ширина 1,5 и 3 м.

Плиты укладывают на верхние пояса ферм и приваривают к фермам сваркой закладных деталей.

Узел опирания железобетонной панели на фермы

Снижение веса достигается путем предварительного напряжения железобетонных конструкций или при применении сводчатых покрытий.

Трехслойные панели покрытий «сэндвич»

Состоит из верхнего облицовочного слоя:

− профилированного настила с крупным профилем;

− оцинкованного железа t=1 мм;

Среднего слоя

- утеплителя из полиуретана t=50-80 мм;

Дата добавления: 2016-05-25; просмотров: 5899; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

ПОСМОТРЕТЬ ЕЩЕ:

СТРОИМ БАНЮ. ЧАСТЬ 5: Стропильная система

В прошлый раз мы занимались лагами пола и каркасом бани. Сегодня говорим о стропильной системе.


Из чего состоит стропильная система

Части стропильной системы:

  • стропила;
  • стойки;
  • подкосы;
  • ригель;
  • мауэрлат;
  • лежень;
  • коньковый прогон;
  • обрешетка.

Все составляющие стропильной системы - это брус. Для крыши бани возьмем брус сечением 50*150 мм. Перед сборкой брус обрабатываем огнебиозащитой.



Стропила - балки, из которых собирается треугольник кровли. Функция стропил - несущая.

Стойки - балки, на которые опираются стропила. Стойки размещают вертикально.

Подкосы - балки, которые соединяют стропила и несущие конструкции.

Ригель - балка, которую монтируют горизонтально. Ригель соединяет два стропила.

Мауэрлат - балка, которую устанавливают вдоль несущих стен. Она распределяет нагрузку от крыши на стены.

Лежень - балка, которую кладут на внутреннюю несущую стену. На нее через стойки передаётся вес стропильной системы на внутреннюю стену.

Коньковый прогон - горизонтальная балка, на которую опирается верхняя часть стропильной системы.

Обрешетка - балки или доски, которые кладут перпендикулярно стропилам. Обрешетка скрепляет стропила.

Не все части стропильной системы нужны. В нашей бане мы не будем использовать подкосы, но установим ригель.

Расчет стропильной системы


Для нашей бани расстояние между стропилами возьмем 100 см.

Сборка стропильной системы

Этапы сборки стропильной системы:

1.На верхнюю обвязку крыши крепим мауэрлат.

2. На внутреннюю несущую стену монтируем лежень.

3. На лежень выставляем стойки.
Расстояние между стойками такое же, как и между стропилами.

4. На стойки монтируем коньковый прогон.

5. Монтируем стропила.

Для этого делаем запилы. Запиливаем так, чтобы стропила упирались в мауэрлат плоскостью запила, а не ребром. Такой упор надежнее.


Чтобы было проще делать запилы, сделаем шаблон. Шаблон - доска с размерами запила стропил. По этому шаблону будем готовить остальные стропила для креплению к мауэрлату.

Шаблон с запилом

6. Укладываем гидроветрозащитную мембрану поверх стропил. Для бани не нужен теплый чердак, поэтому крышу не утепляем.

7. Поверх гидроветрозащиты вдоль стропил укладываем бруски контробрешетки. Размеры досок контробрешетки - 25*100 мм.

8. Покрытием крыши будет металлочерепица. Для металлочерепицы нужно уложить обрешетку. Укладываем ее поперек и поверх досок контробрешетки. Шаг между досками обрешетки - 250 мм.

9. Соединяем ригели и стропила шпилькой, которую закрепляем с двух сторон гайками.

Под гайки подкладываем шайбу.

10. Поверх обрешетки будем укладывать металлочерепицу.

Стропильная система собрана. Следующий этап - укладка кровли. Для нашей бани мы используем металлочерепицу, о которой поговорим в 6 части этого цикла материалов.



Стропильная система мансардной крыши

На крышу дома идет высокая нагрузка. От ветра, снега, отделки внутри – все оказывает давление. Его принимает и распределяет стропильная система. Чем качественнее она сделана, тем дольше и лучше прослужит дом.

Рассказываем важные моменты создания стропильной системы мансардной крыши:

  • как оценить затраты на проект;
  • из чего строить;
  • какое устройство у стропильной системы;
  • какие виды бывают;
  • какие нюансы возникают из-за материалов дома.

Узнайте, как сделать надежную крышу, которая выдержит затяжной снегопад и шквальный ветер.

Прикидываем цену стропильной системы еще до строительства

Начнем с главного – бюджета. Его можно прикинуть до первых чертежей и расчетов.

Представьте будущий загородный дом:

  • Какая у него крыша? Большая, с множеством эркеров, выступами в разных местах, непонятной формой – увеличит стоимость стропильной системы. Простая, двухскатная, без излишеств – снизит. Сложнее крыша – дороже расчеты, материалы, строительство и эксплуатация.
  • Какое финишное покрытие? Чем тяжелее, тем больше нагрузка на стропильную систему и выше расходы. Мягкая кровля и металлочерепица экономят деньги. Цементно-песчаная или керамическая черепица тяжелая, поэтому придется делать более массивную и дорогую конструкцию.
  • Какой угол наклона кровли? Все зависит от баланса между ветровыми и снеговыми нагрузками. Чем больше угол наклона, тем быстрее скатывается снег и меньше давления от него. Но растет парусность и нагрузка от ветра. Вам важно знать, что чем больше всего давит на крышу, тем надежнее и дороже нужна стропильная система.
  • Как выглядит мансарда – везде балки стропил или они закрыты для красоты? Декоративная отделка – это расходы сами по себе и нагрузка на стропильную систему. Без нее будет дешевле.
  • Какие свесы у крыши? Чем они короче, тем меньше расходы. Потому что ниже нагрузка на стропила.
  • Какой размер дома? Больше 6 метров в ширину и хотите мансарду без опор – тогда нужны фермы. Их расчет, проектирование и производство будут дороже.

Если коротко – чем сложнее конструкция крыши, тем больше платить. Убираете каминные трубы, эркеры, снижаете наклон скатов и экономите. Но не всегда, поэтому нужно смотреть расчеты.

Материалы для стропильной системы мансардной крыши

Сделать стропильную систему двухскатной или ломаной мансардной крыши можно из дерева, готовых ферм и клееных балок, металла. Подходящий вариант выбирают с учетом нагрузок, стен дома, бюджета.

Дерево – стандартный выбор. Обычно берут сосну или ель. Они недорогие и прочные.

Брать нужно дерево без сучков, гнили, обзола, трещин. У дерева с пороками низкая прочность. Пару лет стропила прослужат и сломаются.

Дерево предварительно нужно высушить. Лучше взять материал камерной сушки, где влажность точно ниже 20%. Такое дерево не меняет геометрию.

Если взять слишком влажную древесину, то ее усушит или скрутит при высыхании. Это деформирует кровлю. Придется все делать заново и потратить больше денег.

Фермы и клееные балки – дороже, но проще и надежнее. Их изготавливают на заводе по чертежам. Каждая деталь точно соответствует тому, что нужно. Так исключают ошибки при подгонке пиломатериала прямо на строительной площадке.

Фермы рассчитывают, чтобы они ложились на наружные стены. Им не нужны дополнительные опоры, так что вы выигрываете пространство в мансарде.

Фермы приезжают уже готовыми деталями. Все пронумеровано и с инструкцией по сборке. Остается поставить стропильную систему на стены, сделать обрешетку, кровельный пирог и саму кровлю.

Фермы до 6 метров устанавливают вручную. Если строите широкий дом, то здесь ждут дополнительные расходы. Потому что для больших ферм нужно заказывать подъемник. Вручную их поднять не получится.

Некоторые заводы делят большие фермы на несколько элементов. Потому что иначе их не довезти до строительной площадки. Выбирайте качественную бригаду для сборки таких ферм. Потому что любая ошибка снизит прочность стропильной системы.

Металл – непопулярный материал. Он прочнее дерева, не боится гниения и грибка. Но высокая теплопроводность перекрывает эти преимущества. Быстрый нагрев и остывание требуют хорошей теплоизоляции. Иначе из-за разности температур на поверхности металла появится конденсат и испортит дом.

Для создания металлической стропильной системы можно использовать легкие стальные тонкостенные конструкции. Это каркас с низким весом, который дает малую нагрузку на стены.

Он долговечный. Производители заявляют до 100 лет службы без какого-либо ухода.

Его просто монтировать. На строительную площадку приезжают готовые к сборке элементы с одинаковым размером.

Но такой же качественной теплоизоляции, как с деревянными стропилами не получится. Можно поэкспериментировать с термопрофилем, который создан специально для защиты от промерзания. Это дорого, но зато сможете использовать металл в крыше мансарды.

Продлеваем срок службы стропил

Обрабатывайте все поверхности, чтобы стропильная система двухскатной мансардной крыши из дерева прослужила долго.

Покрывайте все антисептиками. Они дезинфицируют дерево и останавливают процесс гниения. Производители заявляют срок службы антисептиков от 20 до 35 лет. Все это время дерево должно простоять без гнили.

Используйте антипирены. Они замедляют распространение огня и увеличивают огнестойкость дерева. Обычная балка потеряет прочность через 15-20 минут горения. Обработанная – через 40-50 минут. В 2 раза больше времени на спасение в пожаре.

Обрабатывать желательно все деревянные конструкции. Но особенно хорошо пройдитесь по стропилам рядом с источниками высоких температур: горячими трубами, дымоходами.

Средний срок службы антипиренов от 30 до 40 лет. Потом их нужно обновить.

Необходимые термины

Небольшой блок с пояснениями про основные узлы мансардной крыши, без которого дальше идет что-то на непонятном языке.

  • Мауэрлат. Это такая балка из дерева, которая лежит на стене. Она создает переход от деревянной конструкции стропил к кирпичной стене. Используют в домах, которые не из дерева, чтобы равномерно распределить нагрузки.
  • Лежень. Принимает на себя нагрузку от стоек и перераспределяет ее. Это защита от точечного давления. Принцип действия, как у снегоступов – чем больше площадь воздействия, тем меньше шанс провалиться под снег. Лежень точно также не дает пробить стойке пол.
  • Прогон. Горизонтальная балка для поддержки стропил. Не дает им прогнуться от давления со стороны кровли. Увеличивает жесткость обрешетки, чтобы она оставалась на месте при нагрузках.
  • Стойки и подкосы. Держат прогон, чтобы не прогнулся уже он. Передают нагрузку дальше на лежни.
  • Затяжка. Используется в висячей стропильной системе. Стягивает стропила, чтобы они не разъехались в стороны от нагрузок.

Теперь идем дальше. Вы поймете, почему заниматься конструкцией стропил мансардной крыши должен опытный строитель.

Виды стропильных систем мансардных крыш

Есть два вида стропильных систем мансардной крыши: наслонные и висячие.

Наслонные стропила универсальны. Неважно, какого размера дом – они подойдут.

Особенность конструкции в использовании лежня и стоек. Лежень – кладут параллельно мауэрлату, если его используют. На него опирают стойку. В результате нагрузка перераспределяется. Появляется дополнительная поддержка стропильных ног.

Наслонная система простая, но в центре комнаты будут стойки. Придется их обыгрывать при создании интерьера.

Посмотрите на картинку, чтобы понять, как все это работает. Чтобы представить финальный вариант, мысленно  закройте все наклонные поверхности кровлей снаружи и отделкой внутри.

Висячие стропила подходят для крыш с шириной до 6 метров. Для больших размеров не хватит прочности. Нужно использовать фермы, если хочется мансарду без стоек.

Висячие стропила крепят на несущие стены и коньковый прогон. В результате на них воздействует распирающее усилие. То есть они всегда стремятся разъехаться в разные стороны.

Чтобы держать стропильную систему мансардной крыши на месте, устанавливают затяжки. Они скрепляют ноги между собой и компенсируют распирающее усилие.

Чем выше ставите затяжку, тем прочнее она должна быть. Иначе давление порвет дерево. Крыша сломается.

Иллюстрация, чтобы вы представили висячую стропильную систему.

Полезный совет для шага стропил мансардной крыши

Планируете использовать утеплитель, который привозят в рулонах или матах? Тогда подбирайте шаг стропил мансардной крыши так, чтобы он был на 1 сантиметр меньше утеплителя.

Это упрощает укладку материала. Нет свободного места – не появится зазоров. Это дополнительная защита от появления мостиков холода и росы в кровле. Так что ваша крыша прослужит дольше.

Для мансардного этажа наклон стропил от 35 градусов

Помните об угле наклона стропил больше 35 градусов. Он нужен вне зависимости от выбранного типа стропильной системы.

Если сделаете меньше, то получите холодный чердак. На нем невозможно сделать мансарду, так как высота этажа будет слишком маленькой.

Советы профессионалов: Рекогносцировка на скатной кровле. Разбираемся, что такое мауэрлат, шпренгель, кобылка и другие элементы.

Элементы стропильной системы

Не только начинающему строителю, но и профессионалу бывает нелегко разобраться в счете на оплату материалов, спецификации или проекте при возведении скатной кровли. Непонятные для обывателя ендова, мауэрлат, кобылка, щипец, и другие незнакомые слова, могут поставить в ступор или посеять сомнения в искренности исполнителя заказа. Чтобы такого не происходило в статье собраны основные специальные понятия и определения.

Основой скатной кровли является стропильная система в виде треугольника. Почему именно треугольник? Это наиболее жесткая и экономичная конструкция для такой задачи.

В качестве материала для системы стропил в частном строительстве используют дерево, брус и доски. Для более серьезных сооружений каркас делается из металла. В первую очередь рассмотрим основные элементы стропильной системы и узнаем для чего они нужны.

Для примера взята вальмовая кровля, т.к. ее конструкция позволяет показать максимум элементов стропильной системы.


Стропило или стропильная нога принимает на себя основную нагрузку кровельного покрытия и снега с ветром. Эта нагрузка идет на мауэрлат, который в свою очередь передает ее на несущие стены. Чем больше нагрузка, чем чаще нужно ставить стропила.

Диагональные стропила (накосные ноги) используются в вальмовых крышах и устанавливаются в количестве 4-х штук. Нижняя часть досок упирается в углы дома, верхние сходятся к торцам конькового прогона.

Коньковый прогон – это вершина стропильной конструкции крыши и основа для конька. Брус делают из бревна широкого сечения или сколачивают вместе две доски толщиной от 50 мм.

Подкос помогает снизить нагрузку со стропил и частично передать ее на затяжку.

Затяжка применяется в висячих стропильных системах и представляет собой балку перекрытия, которая держит стропильные ноги, образуя треугольник.

Шпренгель, шпренгельная ферма или стойка (от нем. sprengen — распирать) устанавливается в нижней части накосного стропила и используется в основном в конструкциях с большими пролетами. Этот элемент служит в качестве усиливающих опор и для уменьшения прогиба диагональных стропил.

Нарожники представляют собой укороченные стропила, которые соединяют диагональные стропила с мауэрлатом.

Мауэрлат принимает на себя основную нагрузку стропильной системы и передает ее на несущие стены. Брус прокладывается на гидроизоляцию и идет по периметру строения. Монтируется к несущем стенам анкерным крепежом.

Ветровая балка защищает стропила от сдвига при сильном ветре и монтируется по диагонали от чердака к низу стропильной ноги. Устанавливается в регионах сильно подверженных ветрам.

Кобылка продолжает стропильную ногу и устанавливается в том случае, когда длины стропила недостаточно для создания карнизного свеса. В случаях, когда кобылка остается видимой она может украшаться резным рисунком.

Стойки используются для передачи нагрузки от конька на несущую стену здания.

Лежень перераспределяет нагрузку на перекрытия от опор. С помощью лежня нагрузка из точечной переходит на более обширную площадь. Устанавливается строго горизонтально. Выполняется из деревянного бруса хвойных пород.

Все эти элементы в совокупности составляют скелет кровли, на который собирается вся кровля в том числе тепло-, паро-, гидроизоляция и кровельное покрытие.

Основные элементы скатной кровли

Поверх стропильной системы укладывается основное покрытие, выполняются узлы примыканий и защита кровельного пирога.


Кровельный скат самая большая и объемная часть кровли, представляет собой плоскость крыши. Именно для по этой плоскости выбирают тип кровельного покрытия, цвет, фактуру.

Конек- это горизонтальная линия, которая образуется в результате пересечения двух скатов. Часто в коньковой части предусматривают проходы для организации вентиляции подкровельного пространства. Само понятие «конек» пошло еще со времен язычества, когда самую высшую точку на избе украшали резной головой коня в качестве оберега. Таким образом, хозяева показывали, что они почитают и уважают богов.

Наклонные ребра идут от карниза и заканчиваются или вершиной. Например, кровля в виде башни из треугольных секторов. Представляют собой внешний угол, который образует соединение двух смежных скатов.

В местах где образуется встречный водному потоку внутренний угол, например, печная труба прямоугольного сечения, устанавливается разжелобок, который разрезает водный поток и отводит в обход трубы. Это одно из самых уязвимых мест на кровельном скате и поэтому нуждается в особом внимании.

Фронтонная стена или фронтон завершает фасадную часть здания и ограничена с двух сторон кровельными скатами и карнизом.

Фронтоны (щипец, торцы) – торцевая часть ската со стороны фронтонов. Фронтоны оформляются фронтонными элементами (фронтонная черепица, фронтонная планка, щипцовый элемент), которые защищают стропила, торцевую доску и фасад здания от воды. Фронтон еще могут называть щипец или просто торец.

От ширины карнизного свеса зависит будут ли попадать дождь или капель со ската на фасад дома, подхватываемые ветром, или нет. Желательно чтобы карнизный свес был 500мм, а для кровель с неорганизованным водостоком не менее 600мм.

На домах с разноуровневыми крышами как правило встречаются места где кровельный скат упирается в фасад. Узел сопряжения кровли с вертикальной стеной называется примыкание. В таких случаях узел выполняют при помощи металлических угловых планок, которые монтируются поверх профилированных жестких материалов (металлочерепица, профлист и т.п.). Если кровля из битумной черепицы, покрытие укладывают с заходом на примыкающую стену и крепят рейкой.

Ендова – это внутренний угол, который образуется пересечением двух скатов. При устройстве ендовы на мягкой кровле, на обрешетку из ОСП сначала укладывают подкладочный ковер, затем по оси фиксируют специальный ендовный ковер. После этого укладываются гонты битумной черепицы.

Лобовая доска- крепится к торцам стропильных ног в карнизной части. Лобовая доска защищает стропильные ноги от намокания, а также к ней крепят кронштейны желоба водосточной системы.

Нижнюю часть карнизного свеса зашивают софитными планками. Софит служит архитектурным элементом и защищает подкровельное пространство от задувания осадков, пыли, листвы, а также попадания насекомых и птиц. Часто в качестве софитов выбирают готовые специальные сайдинг-панели, которые могут быть сплошными или с перфорацией. Софиты с перфорацией обеспечивают приток воздуха для обеспечения вентиляции подкровельного пространства.

Если перед вами стоит задача где купить кровлю и возвести её, то вы всегда можете обратиться к специалистам нашей компании для консультации по кровельным материалам, за расчетом материалов и организации поставки всего кровельного пирога.

Стропильная система крыши с ендовой: особенности конструкции, монтаж


«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Источник: «Конструкции крыш. Стропильные системы» Савельев А.А.

Г-образная крыша дома с равными фронтонами.

Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша» .

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

Крыша Г-образного дома

По всей видимости, российские строители не хотят нести риски связанные с возможностью обрушения под снеговой нагрузкой. Тут надо смотреть, делают ли такие кровли на Аляске, о то ведь Америка большая, где-то вообще снега не бывает.

У меня изначально типовой проект каркасного дома, предпологал односкатную крышу. Снеговую нагрузку, металлочерепица выдерживает.

Содержание статьи 1 Плюсы и минусы 2 Устройство односкатной крыши 3 Стропильная система односкатной крыши 4 Выбор угла наклона кровли 5 Определяем высоту, на которую требуется поднять стену 6 Фотоотчет со стройки: односкатная крыша на доме из газобетона 7 Проекты и фото домов с односкатной крышей. Односкатная крыша для сарая.

Вариант сращивания стропил. Как высчитать параметры односкатной крыши. Пример рисунка в ScratchUp. Идея дома под односкатной крышей.

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов. Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

  • нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
  • верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

  • Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
  • Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

  • открытый;
  • метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

  • Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.
  • При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

  • рядовую черепицу укладывают на КЕ до центральной оси;
  • все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
  • расстояние от оси до крепежного элемента должно быть больше 0,3 м;
  • далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
  • гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
  • перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
  • если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
  • ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

  • укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
  • аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
  • после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
  • это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

  • На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
  • На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
  • Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
  • По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
  • Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
  • После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
  • И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

  • Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
  • Кровельные прогоны второстепенных кровель связаны.
  • Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
  • По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы

:

  • правильный выбор конфигурации стропильной системы;
  • прочность соединений в узлах конструкции;
  • точность инженерных расчетов при проектировании крыши;
  • правильный выбор и качество материалов;
  • качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется

:

  • проектируемой формой крыши;
  • размерами перекрываемого пространства;
  • наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся

:

  • узел опирания стропильных ног;
  • коньковый узел;
  • узел «стропило-подкос-стойка»;
  • узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы

:

  1. Укладка мауэрлата
    . Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

    Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

  2. Установка фронтальных (крайних) стропил
    . Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.

    В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

  3. Установка промежуточных стропильных ног
    . Рекомендуется готовить пары стропильных ног по шаблону, а потом подгонять их по месту монтажа. Принцип установки стропил (со свесом или без свеса, с промежуточными опорами или с ригелями), а также шаг стропил зависит от проекта крыши.
  4. Монтаж кровельного пирога
    . Очередность укладки слоев может варьироваться в зависимости от особенностей выбранных материалов. Обычно, в первую очередь укладывается гидроизоляционный слой, затем по стропилам набивается контробрешетка, а на нее монтируется обрешетка под финишное кровельное покрытие. На сплошную или разреженную обрешетку укладывается кровельный материал, и монтируются все необходимые элементы кровли. Со стороны чердака между стропил крепится утеплитель и пароизоляция. На заключительном этапе может выполняться декоративная обшивка.

Прежде чем приступать к самостоятельным работам, рекомендуется ознакомиться с тематическим видео.

Требования к участникам и день гонки

Есть еще несколько вещей, которые необходимо от вас сделать, прежде чем мы позволим вам начать. Читайте дальше, чтобы узнать всю важную информацию о необходимых встречах перед гонкой, о том, как и когда добраться до точки старта, что происходит на каждой контрольной точке гонки и что вы можете ожидать от помощи.

Есть также несколько предложений по одежде / снаряжению и информация о вечеринке после гонки! И да, большая часть этой информации повторяется в информации о курсе и на картах. Это так важно.

Информация перед гонкой:

Ознакомительное собрание по курсу будет проводиться (дата и время будут определены) на трассе M Trailhead.

M Trailhead расположен примерно в 2 милях к северу от Бозмана на шоссе № 86 в штате Монтана, около 4-й мили. Из центра города Бозман сверните на Роуз-стрит с Мейн-стрит - идите на север - и вы увидите дорожный знак «M» для пикников ».
Вот где будут проходить все встречи. Выберите встречу, которая лучше всего подходит вашему расписанию.Каждая встреча продлится один час. Трейл-голова M также является финишной чертой гонки.

Все первые бегуны должны иметь ТРЕБУЕТСЯ для участия в ознакомительном собрании по курсу. Ваше имя будет отмечено в нашем списке после того, как вы получите персонализированные маршруты, брифинги, предупреждения и карты. Если вы бегаете впервые, вы ДОЛЖНЫ посетить одно из этих собраний. Пожалуйста, позаботьтесь о поездке, чтобы вы могли быть в Бозмане на одной из этих встреч. Они будут краткими.

К сожалению, мы теряем несколько человек каждый год, и они обычно теряются в одних и тех же местах! Мы больше этого не хотим! Хотя мы говорим, что не несем ответственности за тех, кто заблудился, мы определенно чувствуем ответственность и должны искать вас, если вы заблудились. Спасибо за то, что помогли нам улучшить бег!

На этих встречах мы будем сообщать номера мобильных телефонов персоналу гонки, который будет на трассе во время гонки. Если у вас есть личный мобильный телефон, вы можете получить эти номера и использовать их в экстренных случаях.Это действительно помогло женщине, которая сильно вывихнула лодыжку, и смогла получить помощь более своевременно.

Снаряжение и одежда:

Погода может быть экстремальной, стоять опасно, и между закусками и водой очень далеко. Возьмите с собой собственное снаряжение для холодной погоды - на случай, если оно вам понадобится (на Сакаджавеа намного холоднее, чем на «М»). Возьмите с собой дождевик, перчатки, вязаную шапку, карту, воду и закуски. В продаже есть отличные ремни с мягкой подкладкой для переноски этих предметов.

Вы можете начать гонку в рубашке с длинным рукавом, чтобы согреться до восхода солнца, поверх майки / футболки с номером. Предпочтения в обуви очень индивидуальны. Вам нужна хорошая поддержка и амортизация. Лучше всего подойдет хорошая походная обувь, а не походные ботинки. Задолго до гонки бегайте по похожей местности для тренировок, чтобы узнать, что лучше всего подходит для вас.

Информация о дне гонки:

Старт: старт будет в начале тропы Fairy Lake, ведущей к вершине Sacajawea Peak ровно в 7:00!

Все бегуны дали нам примерное время финиша, которое поместит каждого в одну из 5 стартовых «волн».Каждая волна будет начинаться с интервалом в 5 минут. Любой, кто думает, что сможет победить в возрастной группе 50-59 лет, должен запросить участие в волне 1.

Бегунов предлагается проехать на машине до Fairy Lake от финиша на стоянке «M» возле 4-й мили на Бриджер-Каньон-роуд. Это неформальное мероприятие с автостоянкой - сделайте себя заметным и постучите в несколько окон. Планируйте выйти из «М» около 5:30 утра. Если вы покинете стоянку «М» в 6 утра, то не успеете вовремя!

Мы должны учитывать всех участников на старте, поэтому бегуны должны быть на озере Фей, готовыми к бегу не позднее 6:45 утра.На пути к началу тропы через дорогу будет установлен шлагбаум - здесь вы регистрируетесь и получаете свой стартовый номер. Это единственный способ узнать номер вашей гонки, и это единственный способ узнать наверняка, кто на самом деле начинает гонку.

Совершенно точный подсчет необходим для того, чтобы иметь возможность отслеживать, кто идет на курс. Все имена, собранные в начале, затем передаются по радио на различные контрольно-пропускные пункты. Мы несем ответственность за то, чтобы позаботиться о вас на хребте! Запуск будет НЕ отложен.

Вся одежда / сумки / личные вещи для разминки будет доставлена ​​в зону финиша.

Контрольно-пропускные пункты

Ваши гоночные номера ДОЛЖНЫ быть полностью видны на вашей передней стороне при прохождении 4 контрольных точек. Гонка рассчитана на финиш в 15:00 или 8 часов бега. Любое более позднее время ставит гонку и добровольцев в затруднительное положение в отношении послеполуденных гроз.

Нам нужно вывести весь персонал с хребта к 15:00. Чтобы это произошло, строго соблюдается время отсечки СТРОГО .Если вы не уложитесь в срок, вас попросят остаться на контрольно-пропускном пункте и спуститься с горы с гонщиками. Вас проводят к финишу, и официальные лица гонки могут отметить, что вы официально сошли с горы. Любое несоблюдение любого из этих «правил» приведет к невозможности участвовать в каких-либо будущих забегах по гребням.

Чтобы продолжить гонку, вы должны быть на следующих контрольных точках в следующее время:

  • Sacagawea - 1:15 с начала плюс 20 минут для 5 волн (8:35)
  • Ross Pass - 3:00 от старта плюс 20 мин на 5 волн (10:20)
  • Bridger Bowl - 4:15 с начала плюс 20 минут для 5 волн (11:35)
  • Финиш - 15:00

Помощь - станции водоснабжения

Эти пункты помощи являются дополнением к тому, что вы уже носите с собой.Каждый должен начинать гонку с полными бутылками / верблюжьими спинами и большим количеством своих закусок.

Есть 3 официальных пункта помощи:

  1. Перевал Росс
  2. Бриджер Bowl
  3. Mt. Лысый

В них будет достаточно воды - достаточно, чтобы выпить и наполнить ваши бутылки с водой - по крайней мере, на полную кварту. Утром в день забега добровольцы принесут в Сакаджавеа ограниченное количество воды - чашка за штукой.

Есть также то, что мы называем «станцией неотложной помощи» на 1/2 пути вниз от горы.Лысый. Здесь у нас будет вода, Gatorade, печенье, конфеты - в помощь тем, кто борется за последние пару миль. Тем, кому не нужны припасы, просто бегите к этой станции. На основных станциях у нас будет более 70 галлонов воды, а здесь всего около 20 галлонов.

Будут доступны основные принадлежности для оказания первой помощи, но вы несете ответственность за правильное использование этих материалов. Бегуны могут оставить лишнюю одежду / снаряжение добровольцам, чтобы они понесли их, но получение таких вещей на вечеринке после забега всегда под вопросом.

Безопасность

Безопасность - наша главная забота. Сзади будет команда зачистки, и между этой командой, контрольно-пропускными пунктами и директором гонки будет поддерживаться радио- или телефонный контакт.

Если вы получили слишком серьезную травму, чтобы продолжить движение, оставайтесь на отмеченной тропе и ждите команду зачистки. У них будет все необходимое, чтобы помочь вам.

Ни при каких обстоятельствах бегун не должен покидать дистанцию, кроме как под руководством обслуживающего персонала гонки. .

Если вы можете комфортно ходить, но чувствуете, что не можете финишировать в гонке, идите к следующему медпункту. Не пытайтесь финишировать, если вы серьезно травмированы.

В случае суровой погоды (гроза, сильный ветер, сильный холод, скопление снега) держитесь подальше от вершины хребта, но оставайтесь в пределах видимости трассы. Если вы заблудитесь после перевала Росс, вернитесь на вершину гребня - вы должны быть в пределах видимости отряда зачистки, когда они идут. Перед перевалом Росс продолжайте искать тропу Предгорья на бозменской стороне хребта.

Директор гонки оставляет за собой право отменить или остановить мероприятие в случае экстремальных погодных условий. Если поблизости ударит молния, слезайте с вершины хребта! Ваша главная забота всегда должна заключаться в следующем: правильный ритм, соответствующая одежда, надлежащее потребление жидкости / калорий.

ПОЖАЛУЙСТА, , если ваше физическое состояние 9 августа вызывает какие-либо сомнения, не участвуйте в гонке !!

После вечеринки

Post Race Party будет проходить на финишной линии около 15:00, а награды и случайные розыгрыши призов начнутся около 16:00.

Мы будем подавать местные бургеры из говядины и другие блюда и напитки местного производства, начиная с полудня и до церемонии награждения. Mountain Hot Tub предоставит вам горячую и холодную ванну для принятия ванн. REI обеспечивает большую часть еды и готовит еду вместе с едой из Nova Cafe, Sola Cafe и Wheat Montana.

Мы всегда хотели сделать зону финиша «M» более зрелищным мероприятием, помимо того, чтобы вокруг спотыкались полуоглушенные измученные бегуны.

Присоединяйтесь к вечеринке!

Информация о курсе и карты | Ветряки Big Sky

Ваши гоночные номера ДОЛЖНЫ быть полностью видны на вашей передней стороне при прохождении 4 контрольных точек. Гонка рассчитана на финиш в 15:00 или 8 часов бега. Любое более позднее время ставит гонку и добровольцев в затруднительное положение в отношении послеполуденных гроз. Нам нужно убрать весь персонал с хребта к 15:00. Для этого СТРОГО соблюдается время отключения.Если вы не уложитесь в срок, вас попросят остаться на контрольно-пропускном пункте и спуститься с горы с гонщиками. Вас проводят к финишу, и официальные лица гонки могут отметить, что вы официально сошли с горы. Любое несоблюдение любого из этих «правил» приведет к невозможности участвовать в каких-либо будущих забегах по гребням.

Чтобы продолжить гонку, вы должны быть на следующих контрольных точках в следующее время:

  • Sacagawea - 1:15 с начала плюс 20 минут для 5 волн (8:35)
  • Ross Pass - 3:00 от старта плюс 20 мин на 5 волн (10:20)
  • Bridger Bowl - 4:15 с начала плюс 20 минут для 5 волн (11:35)
  • Финиш - 15:00

Помощь - станции водоснабжения:

Эти пункты помощи являются дополнением к тому, что вы уже носите с собой.Каждый должен начинать гонку с полными бутылками / верблюжьими спинами и большим количеством своих закусок. Есть 3 официальных пункта помощи: Ross Pass, Bridger Bowl и Mt. Лысый. В них будет достаточно воды - достаточно, чтобы выпить и наполнить ваши бутылки с водой - по крайней мере, на полную кварту. Утром в день забега добровольцы принесут в Сакагавеа ограниченное количество воды - по чашке на каждую. Есть также то, что мы называем «станцией неотложной помощи» Â 1/2 пути вниз от горы. Лысый. Здесь у нас будет вода, гаторэйд, печенье, конфеты - в помощь тем, кто борется за последние пару миль.Тем, кому не нужны припасы, просто бегите к этой станции. На основных станциях у нас будет более 70 галлонов воды, а здесь всего около 20 галлонов. Будут доступны базовые принадлежности для оказания первой помощи, хотя вы несете ответственность за правильное применение этих материалов. Бегуны могут оставить лишнюю одежду / снаряжение добровольцам, чтобы они понесли их, но получение таких вещей на вечеринке после забега всегда под вопросом.

Снаряжение и одежда:

Погода может быть экстремальной, стоять опасно, и между закусками и водой очень далеко.Возьмите с собой собственное снаряжение для холодной погоды - на случай, если оно вам понадобится (в Сакагавеа намного холоднее, чем в точке «М»). Возьмите с собой дождевик, перчатки, вязаную шапку, карту, воду и закуски. В продаже есть отличные ремни с мягкой подкладкой для переноски этих предметов. Вы можете начать гонку в рубашке с длинным рукавом, чтобы согреться до восхода солнца, надев майку / футболку с прикрепленным номером. Предпочтения в обуви очень индивидуальны. Вам нужна хорошая поддержка и амортизация. Лучше всего подойдет хорошая походная обувь, а не походные ботинки.Задолго до гонки бегайте по похожей местности для тренировок, чтобы узнать, что лучше всего подходит для вас.

Безопасность:

Безопасность - наша главная забота. Сзади будет команда зачистки, и между этой командой, контрольно-пропускными пунктами и директором гонки будет поддерживаться радио- или телефонный контакт. Если вы получили слишком серьезную травму, чтобы продолжить движение, оставайтесь на отмеченной тропе и дождитесь команды зачистки. У них будет все необходимое, чтобы помочь вам. Ни при каких обстоятельствах бегун не должен покидать дистанцию, кроме как под руководством обслуживающего персонала гонки.Если вы можете комфортно ходить, но чувствуете, что не можете закончить забег, идите к следующей станции помощи. Не пытайтесь финишировать, если вы серьезно травмированы. В случае суровой погоды (грозы, сильного ветра, сильного холода, скопления снега) держитесь подальше от вершины хребта, но оставайтесь в пределах видимости трассы. Если вы заблудитесь после перевала Росс, вернитесь на вершину гребня - вы должны быть в пределах видимости отряда зачистки, когда они идут. Перед перевалом Росс продолжайте искать тропу Предгорья на бозменской стороне хребта.Директор гонки оставляет за собой право отменить или остановить мероприятие в случае экстремальных погодных условий. Если поблизости ударит молния, слезайте с вершины хребта! Ваша главная забота всегда должна заключаться в следующем: правильный ритм, соответствующая одежда, надлежащее потребление жидкости / калорий. ПОЖАЛУЙСТА, если ваше физическое состояние в день гонки вызывает какие-либо сомнения, не участвуйте в гонке !!

Бегущий по хребту | За пределами Бозмана

Самая известная трасса Бозмана.

Они проходят сквозь туман, сквозь утренний туман: двести рыскающих крестоносцев, стальные глаза и мокрые от пота, мчатся вперед, как стадо диких лошадей - шагают боком по валунам, преодолевают упавшие бревна и продвигаются вперед, сундуки вздымаются по крутой и каменистой местности.

Это бегуны по гребням, отряд разношерстных терранавтов, которые следующие несколько часов будут сражаться с сомнительной погодой и суровой топографией - не говоря уже друг о друге - бегая, карабкаясь и ковыляя с одного конца гор Бриджер. к другому. Большинство из них пересечет финишную черту менее чем за шесть часов; некоторые займут весь день; некоторые вообще этого не сделают. Но каждый почувствует боль, усталость и абсолютное волнение, которое приходит с бегом - да, бегом - на двадцать миль по горам, в одной из самых легендарных традиций юго-запада Монтаны: беге Эда Анакера Бриджера по хребту.

«Ridge Run - это дедушка трейловых рангов», - говорит Джоэл Фишер, уроженец Бозмана и давний участник забегов. Он начал бегать по гребню почти 10 лет назад и хорошо помнит свой первый раз. «Я тренировался довольно усердно, но все же я не был готов к этому. К седьмой миле я был израсходован. Я чувствовал, что собираюсь потерять сознание. Однако каким-то образом мне удалось продолжить движение. финиш, пять часов спустя, я слишком устал, чтобы моргать ».

Рассказ Фишера - обычное дело.Каждый год почти половина участников - наглые новички, которые появляются в день соревнований с разной степенью подготовки. Некоторые из них являются серьезными конкурентами, ранее участвовавшими в гонках на выносливость; другие - бегуны-любители, ищущие непростых задач; и еще другие, бесстрашные, но плохо подготовленные дилетанты, которые думают: «Как это может быть сложно?» - и которые позже обнаруживают, что сталкиваются с довольно ясным ответом, лежа лицом вниз на массажном столе, ноги обернуты марлей, а ноги пропитаны Беном Гаем.

Но болит он или нет, измучен или нет, редко вы встретите бегуна по гребню, который сожалеет о своем предприятии.«Трейлраннинг заставляет вас чувствовать себя сильным и быстрым, как дикое животное, пробирающееся через лес», - говорит Тай Урлинг, новичок 1999 года. «После бега по хребту я почувствовал, что могу сделать что угодно. И знаете что? Я все еще делаю это».

Для Урлинга и других новичков «Бег по хребту» - это необыкновенное путешествие на испытательный полигон, где воля человека противопоставляется стихиям, невзирая ни на что, и к абсолютной невероятности того, что человеческое тело может справиться с такой огромной трудностью. расстояние по такой пересеченной местности.Если воля сломается и тело пошатнется, вы вернетесь к нормальной жизни, как ни в чем не бывало. Но если воля преобладает, вы найдете высшую награду: достижение двойного порога боли и восторга. «Вы уходите другим человеком», - говорит Урлинг.

На другом конце спектра - закаленные ветераны, горные козлы: эта редкая порода сверхъестественных лоперов, чьи бионические тела летят по гребню, словно невосприимчивые к усталости, судорогам и мышечному отказу. Один из них - Скотт Крил, профессор экологии МГУ и правящий властитель Ридж-Ран.Крил побил рекорд дистанции более чем на минуту в свой первый год - существенный подвиг, учитывая, что большинство беговых соревнований выигрываются и проигрываются за считанные секунды.

«Я не знал, чего ожидать в первый раз, - вспоминает Крил, член сборной США по летнему биатлону, - но у меня была идея, что, возможно, я смогу выиграть». Что ж, он сделал это в том году, а затем снова в 1999 году, на этот раз установив новый рекорд трассы и пересек финишную черту почти на 30 минут впереди следующего ближайшего спортсмена. Но Крил, который в какой-то мере признает свое удовлетворение от соревнований, смотрит на хребет Ридж совсем иначе, чем на свои биатлоны.«Ridge Run на самом деле не о соревнованиях, не о попытках превзойти других бегунов. Это о соревнованиях против самих себя, чтобы увидеть, на что вы способны. Ridge Run настолько сложен, что вы не можете сосредоточиться ни на чем другом».

«Более того, - добавляет Крил, - когда ты тренируешься, ты находишься в красивом месте, бегая по трассам каждые выходные». Как и многие бегуны по пересеченной местности, Крил считает, что все, что регулярно ставит вас в горы, само по себе должно быть хорошо.

Однако не все бегуны разделяют позитивные взгляды Криля. Есть те, кто считает, что бег по хребту слишком прост. «Это было ... запятнано», - говорит Роб Джордан, бегун по гребню 1989 года из Белграда. Джордан считает, что ужесточение ограничений и расширение сети поддержки - возможно, вызванное страхом судебного разбирательства - привели к значительному снижению трудностей и рисков. Может быть, он прав - хорошо укомплектованные и частые пункты помощи, обилие жидкости и энергичная моральная поддержка - это роскошь, которой не было у первых бегунов по гребню.Некоторые «старшеклассники» смеются над этой модернизацией, вспоминая старые добрые времена, когда перелом ноги, обезвоживание и безнадежная потеря были вполне реальными возможностями.

Но 20 миль - это 20 миль, и, несмотря на станции помощи, сегодняшние бегуны по гребням по-прежнему преодолевают весь горный хребет пешком. Случайно потерявшийся бегун и вывихнувшая лодыжку - свидетельство того, что бег по хребту неуклонно усерден.

Есть и другие преимущества, которые не изменились.«The Ridge Run - это самопознание, - размышляет Джеки Барнс, - по крайней мере, первое, во всяком случае. Вы так много узнаете о том, что ваше тело может и не может делать, о том, как далеко вы можете подтолкнуть себя до физических ограничений. - реальные ограничения, а не те, в которых убеждает вас чрезмерно защищающий мозг, - мешают вам двигаться дальше ».

Именно эти ограничения заинтриговали Эда Анакера почти 20 лет назад, когда он и его жена переехали в Бозман из Нью-Йорка и впервые увидели горы Бриджер.После завершения жестокого забега на выносливость Western States в 1982 году, Анакер решил начать свой собственный пробег по бездорожью, причем на своем заднем дворе. С «огромной помощью» Universal Athletics в Бозмане в 1985 году стартовал первый Ridge Run. С тех пор Big Sky Wind Drinkers - местный беговой клуб Бозмана - помогли организовать это мероприятие. На протяжении многих лет Ridge Run привлекал многих известных личностей: покойный великий альпинист Алекс Лоу был одним из первых участников, даже разметив курс за год до того, как был создан единственный медпункт; и Дон Энген, трехкратный олимпийский участник соревнований по биатлону, который участвовал в забеге по хребту и выигрывал его в первый же год своего существования.

Теперь, пятнадцать лет спустя, Ридж-Ран стал почти легендарным. Большая часть местного и регионального благоговения происходит от бега via dolorosa, присущей ему склонности вызывать физические и психические страдания: участники Ridge Run должны подняться на 5000 вертикальных футов (это почти миля по прямой) и спуститься по осыпи. нагруженные, ломающие колени 7000 футов, прежде чем они закончили - все это время выдерживая жар палящего августовского солнца и ярость подсознательного крика: «Я сказал тебе не делать этого!»

Но, в конце концов, вся боль, царапины на коленях и искривленные лодыжки, вся кровь, пот и слезы - это небольшая плата за чистое возбуждение, которое приходит с пересечением финишной черты.«В конце бега по хребту есть удивительная аура», - объясняет Барнс. «Нет никакой конкурентной горечи, никакого гнева, никакого негатива. Даже сильная болезненность вашего тела кажется маленькой и далекой проблемой. Все шутят, смеются и чувствуют себя непринужденно. Это похоже на выпускной: вы чувствуете, что совершили что-то действительно значимое. . А теперь, когда вся работа окончена, пришло время вечеринки ".

2-й ежегодный спуск на хребет Такшанук

Гонка:

Ищете вызов? Takshanuk Ridge Run - ведущая осенняя гонка в Хейнсе, Аляска.Этот сложный маршрут длиной 11,5 миль проходит через тропический лес с умеренным климатом, вдоль знаменитого альпийского хребта и в конечном итоге заканчивается в центре Хейнса. Присоединяйтесь к нам на второй ежегодный пробег между морем и небом в столице приключений на юго-востоке Аляски! 100% выручки от гонки пойдут на помощь школьной команде по кроссу в создании фонда для командных разминок и покупке такого снаряжения, как кроссовки, для нуждающихся спортсменов!

Где: Парковка в 7 милях Сэддл-Трейлхед.

Когда: В целях соблюдения мер предосторожности, связанных с COVID, гонщикам будет назначено время старта в зависимости от их ожидаемой скорости следа. Начиная с 8:00, небольшие группы гонщиков будут отправляться каждые 30 минут. Пожалуйста, выберите подходящее время начала, так как 2:00 - это ожидаемое время окончания. 8:00, 8:30, 9:00, 9:30, 10:00, 10:30 или 11:00. Самое быстрое время в прошлом году было всего около 3 часов. В пятницу, 11 сентября, в 19:00, перед гонкой состоится обязательная трансфокационная встреча, на которой будет обсуждаться трасса, безопасность, время старта и меры предосторожности.

Льготы: Футболка и купон на мороженое для тех, кто завершил гонку.

Правила:

1. В контексте текущей пандемии COVID-19 забег на хребет Такшанук 2020 открыт только для жителей Чилкатской долины. Директор гонки рассмотрит исключения для недавних путешественников или нерезидентов, которые могут предъявить доказательство 14-дневного карантина и / или 2 отрицательных тестов на COVID-19 в течение 10-14 дней до начала гонки.

2. Гонщики должны пройти предварительную оценку симптомов COVID-19 утром в день гонки.

3. Гонщики с любыми симптомами COVID-19 перед гонкой должны оставаться дома, изолироваться и рассмотреть возможность сдачи анализов.

4. Гонщики должны продезинфицировать руки по прибытии на старт и финиш.

5. Гонщики должны минимизировать контакт и поддерживать соответствующее социальное дистанцирование на старте, на трассе и на финише.

6. Гонщики должны носить маску и / или защитную маску, которые являются обязательными на старте, при необходимости на трассе и на финише.

7.Гонщики с любым симптомом COVID-19, который развивается во время гонки, должны остановиться, изолировать себя от других бегунов, самостоятельно спуститься к своему автомобилю, сообщить об этом директору гонки и подумать о прохождении тестирования.

8. Мы находимся в пустыне и путешествуем по стране медведей. Позаботьтесь о природе.

9. В горной местности погода и условия могут быстро меняться. Принесите оборудование, которое, по вашему мнению, вам понадобится для обеспечения безопасности. Только ветровка, еда и вода, маска для лица, дезинфицирующее средство для рук, мешок для мусора и спрей для медведя являются обязательной экипировкой для гонок.

10. Гонщики должны иметь при себе мешок для мусора и вывозить мусор.

11. Уважайте других бегунов и волонтеров. Они готовы помочь вам.

12. Гонка полуавтономная. Учитывая нынешние обстоятельства пандемии, в этом году медицинских пунктов не будет. Подумайте и принесите необходимую еду и жидкость.

13. За исключением аварийной ситуации, никакая внешняя помощь не разрешается, кроме того, что гонщики могут носить с собой.

14. В случае травмы или опасности для другого бегуна, вам нужно будет принять соответствующие меры предосторожности COVID и помочь до прибытия спасателей.

15. Директор гонки имеет право изменить маршрут, перенести и / или отменить гонку в случае плохих условий или изменения местных пандемических обстоятельств.

16. Если вы решили остановить гонку, вам необходимо сообщить об этом волонтеру гонки или директору гонки.

17. Без допинга.

Нарушение любого из этих правил приведет к дисквалификации с гонки.

Ответственность: TRR и CVCRC не несут ответственности в случае несчастного случая, небрежности, заражения и / или потери предметов каждого участника.Участники несут ответственность за любой ущерб, который может быть причинен им самим или другим лицам.

BAPA’s Ridge Run предлагает темпы и забеги для всех бегунов;

BAPA’s Ridge Run предлагает темпы и забеги для всех бегунов;

Парад в День поминовения следует за гонками в Ридж-парке

Ассоциация планирования территории Беверли (BAPA) приглашает бегунов всех возрастов, темпов и дистанций принять участие в 42-м ежегодном забеге по хребтам в День памяти, понедельник, 27 мая.Бегуны могут побороться за долю в размере 1800 долларов в виде денежных призов или просто побороться за места в возрастных категориях от 6 до 80 лет или побить свое личное лучшее время.

The Ridge Run, долгое время считавшаяся любимым забегом в окрестностях Чикаго, проводит участников по историческому району Ridge, чтобы пробежать дистанцию ​​10 км, 5 км и пешую прогулку, а также маршруты Youth Mile. Ликующие зрители выстроились вдоль маршрута, подбадривая бегунов, наполняя их водой и энергией. Гонки стартуют и финишируют в Ridge Park, 9625 S. Longwood Dr.

Бегунов, которые готовятся к Чикагскому марафону, также рекомендуется записаться на дистанцию ​​10 км, поскольку завершение забега на 6,2 мили к июню является эталоном в марафонской подготовке.

Церемония памяти мужчин и женщин из вооруженных сил США, отдавших свои жизни на службе нашей стране, состоится в 9 часов утра в Ридж-парке. Церемония включает возложение венка, постукивание и торжественное воспоминание истинного значения Дня памяти.

За беговыми соревнованиями следуют парады в честь Дня памяти Беверли-Хиллз / Морган / Маунт-Гринвуд, которые начинаются со 110-го места и идут на север по Лонгвуд Драйв, чтобы присоединиться к фестивалю после забега Ridge Run в Ridge Park.Зрители и участники бега и парада приглашаются насладиться едой, напитками, информацией от спонсоров мероприятия, Team Town и многим другим. Детская зона, спонсируемая Marquette Bank, будет включать в себя посещение Капитана Америки, популярного Tot Trot, прыжковых домов и многого другого.

Настоящим спонсором Ridge Run является Little Company of Mary Hospital and Health Care Centers (LCMH), Evergreen Park, которая щедро предоставляет все необходимое для здоровья, включая врача и палатку для оказания первой помощи, а также предоставляет общую информацию о здоровье.Больница была жизненно важным ресурсом здравоохранения для общества в течение почти 90 лет и продолжает получать похвалы за качество благодаря своим революционным медицинским технологиям и услугам как у себя дома, так и в других местах. LCMH недавно был назван одной из лучших больниц по версии U.S. News and World Report.

Ridge Run продолжается до дня забега для участников, записавшихся на дистанцию ​​10K, 5K или безлимитную прогулку, Ridge Run Challenge 5K и 10K, а для детей в возрасте до 12 лет - untimed Youth Mile.Зарегистрируйтесь до 1 мая, чтобы гарантированно получить футболку Ridge Run. Зарегистрируйтесь онлайн до 20 мая на сайте www.bapa.org, затем зарегистрируйтесь и заберите пакеты гонок до 26 мая (полное расписание регистрации см. На сайте www.bapa.org). Увеличиваются сборы за регистрацию в день соревнований, которая открывается в 6:30

. Для помощи в беге по хребту требуется

добровольцев, и доступны различные даты и задания. Зарегистрируйтесь на сайте www.bapa.org на странице Ridge Run или позвоните по телефону 773-233-3100 для получения дополнительной информации.

Парад в День памяти

Парад памяти Беверли / Морган / Маунт-Гринвуд, запланированный и представленный BAPA, около 10 часов утра.м. В параде представлены различные подразделения, в том числе военные машины, старинные автомобили, поплавки, разведчики, оркестры, Джесси Уайт Тамблеры и Блюзмобиль.

Житель Беверли / Морган Парк Тим Нунан, основатель Чикагского совета матерей золотой звезды (CCGSM), возглавит парад в качестве Гранд-маршала. Центр программы Road Home для ветеранов и их семей при Медицинском центре Университета Раша является спонсором парада.

Несколько лет назад Нунан сформировал CCSGM с миссией восстановления и сохранения забытого памятника, воздвигнутого почти столетие назад в честь чикагцев, отдавших свои жизни на службе в Первой мировой войне.Его неустанные усилия привели к реставрации этого памятника, который был установлен прошлой осенью на почетном месте в лесу Дэна Райана и вновь освящен на официальной церемонии, приуроченной к 100-летию перемирия, положившего конец Первой мировой войне.

CCCSM полагался на то, что Нунан назвал «слепой верой», чтобы завершить проект. Они заказали новую бронзовую пластину у производителя из Чикаго, который, по словам Нунана, использовал те же методы, что и для давно утерянной оригинальной пластины. Международный союз каменщиков и ремесленников-союзников руководил руками начинающих каменщиков в восстановлении памятника, также используя вековые методы, с оригинальными камнями, дополненными местными камнями, собранными Нунаном.Район лесных заповедников округа Кук построил новый бетонный фундамент для мемориала.

CCGSM продолжает сбор средств для покрытия расходов на восстановление мемориала и затрат на его сохранение, а также на установку скамеек и удобств для посетителей. Для получения дополнительной информации об истории памятника, усилиях по реставрации и о том, как сделать пожертвование, посетите Чикагский совет матерей золотой звезды на Facebook.

Спонсор парада

, программа «Дорога домой», предоставляет индивидуальную помощь ветеранам и их семьям, чтобы помочь залечить «невидимые раны войны».«Программа помогает ветеранам, возвращающимся домой, решать проблемы со здоровьем и психическим здоровьем, связанные со службой и боевыми действиями, а также семейные проблемы. Услуги предоставляются независимо от платежеспособности. Сосед Беверли / Морган Парк Моди Лавин является координатором по работе с населением; позвоните ей по телефону 312-942-8354.

Регистрация для участия в параде в День памяти продолжается до 20 мая. Заявки доступны на сайте www.bapa.org на странице Ridge Run. Вы также можете запросить бумажную заявку, отправив заявку по электронной почте bapa @ bapa.орг.

Спасибо всем спонсорам Ridge Run: Little Company of Mary Hospital, Mike Haggerty Buick-GMC-Volkswagen, Beverly Bank, Marquette Bank, Whole Foods, The Road Home, CIBC, Beverly Hills Animal Hospital, Southtown Health Foods, Берлшир Hathaway Home Services - Biros Real Estate, Smith Village, County Faor, Молодежный фонд 19-го прихода, Original Rainbow Cone, The Beverly Review, Running Excels, State Farm Insurance - Agent John Harrell, Home Run Inn Pizza, 670- The Score, Meijer, Beverly Records, Calabria Imports, Chicago Park District,

.

Для получения дополнительной информации о беге по хребту или параде в День памяти обращайтесь в Ассоциацию планирования территории Беверли, 773-233-3100, bapa @ bapa, org или www.bapa.org.

Shut-In Ridge Trail Race в Эшвилле

Обновления COVID

Из-за Covid-19 проведение Shut-In Ridge Trail Race 2020 года будет виртуальной гонкой. Регистрация будет проходить на Ultrasignup.
Лимита участников не будет.
Участники не обязаны участвовать в гонке сами по себе. Участники могут участвовать в гонках вместе, хотя мы призываем людей сохранять небольшие размеры групп из-за Covid-19.
Финишеров смогут засчитать гонку в этом году на «Количество завершенных закрытий» в будущих лотерейных годах.

Регистрация

Регистрация ЗАКРЫТА 15 октября 2020 г.

Время отсечки

В связи с виртуальным характером этого мероприятия, времени не будет.

ВЫ несете ответственность за свое собственное время курса и должны записывать время финиша с помощью устройства отсчета времени (данные GPS не требуются). Ваше зарегистрированное время будет совокупным / общим временем, которое вам понадобится на пробежку / поход от НАЧАЛА до ФИНИША. Вы начнете свое время на СТАРТЕ и ОСТАНОВИТЕ его на ФИНИШЕ.Как и в любой другой год, ваши часы / таймер не «останавливаются» на время перерывов в воде, перерывов на мочу, пересечений дорог и т. Д. Чтобы ваши достижения считались «завершением», вы должны загрузить свое время с помощью функции самоотчета на Ultrasignup (тот же веб-сайт, который вы использовали для регистрации) до КОНЕЦ ДНЯ 16 НОЯБРЯ. Участники могут получить доступ к странице записи в своей истории регистрации (для участников) и / или по электронной почте (для всех остальных). Только зарегистрированные бегуны смогут записывать результаты. Результаты не являются окончательными и публикуются до тех пор, пока вы их не подтвердите.Мы работаем по коду чести и нам не нужны данные GPS.

Награды / Подарки

Все финишеры получат футболки закрытого финишера. С 19 ноября (начало в 10:00) до 25 ноября (окончание в 16:00) финишеры гонок смогут получить свою рубашку финишера с длинным рукавом лично в Jus 'Running в часы работы магазинов (523 Merrimon Ave, Asheville, NC. 28804). Футболки, которые не востребованы в течение этого периода, будут отправлены по почте на адрес регистрации участников после этого момента.

Окно гонки

Зарегистрированные бегуны должны с 12:00 30 октября до 23:59 15 ноября завершить свой «виртуальный» забег. Бегуны могут завершить свой «забег» в любое время дня в течение этого 16-дневного окна.

Курс

* Новые временные изменения курса на 2020 год *
Предыстория: хотя мы предпочли бы вместе пройти обычную дистанцию ​​Shut-In Ridge, виртуальный характер этого события позволил нам вернуться на ORIGINAL Shut-In Ridge. Курс.Мы взволнованы и очень хотим иметь возможность использовать оригинальный маршрут, потому что он представляет собой настоящую тропу Shut-In Ridge Trail (тропа, построенная Джорджем Вандербильтом в 1890 году, которая позволила ему и семье отправиться в поход к Pisgah Ridge, месту его охотничья будка).

* ВНИМАНИЕ: ОЧЕНЬ ВЫЗЫВАЮЩАЯСЯ ТЕРРИТОРИЯ *

Обратите внимание, что эта гонка предназначена для хорошо подготовленных и опытных трейловых бегунов, стремящихся получить по-настоящему сложный опыт. Это ~ 17 миль чрезвычайно сложной местности.Это НЕ хорошая «первая» трейловая гонка. *

Детали трассы: Первые ~ 2,5 мили маршрута Shut-In были изменены, чтобы упростить начало гонки и избежать участка внутри Bent Creek Experimental Forest (на этом участке много поворотов). Это привело к тому, что общая протяженность дистанции (16,3 мили) стала примерно на 1,4 мили короче, чем в последние годы. Не позволяйте немного более короткой дистанции ввести вас в заблуждение, эта модифицированная трасса добавляет в гонку дополнительный крутой подъем на 1/2 мили.

НАЧАЛО: Курс 2020 года начнется в начале * оригинальной * трассы Shut-In Trail, которая расположена на въезде на Brevard Road в сторону Blue Ridge Parkway, примерно в 75 ярдах в гору от главного входа в NC Arboretum.В земле стоит деревянный столб 4х4 с круглым белым следом на нем. Официальный старт 41-й ежегодной гонки Shut-In Ridge Trail Race (виртуальная версия). Бегуны будут запускать свои устройства хронометража, стоя на въездной рампе Blue Ridge Parkway прямо у входа в NC Arboretum, лицом к тропе Mountains to Sea (круглые белые тропы на деревьях) (Blue Ridge Parkway будет слева от вас. Вход NC Arboretum должен быть Справа от вас. Французская широкая река должна быть позади вас).Есть ~ 10-дюймовый участок травы, который бегуны будут пересекать между тротуаром и фактической грунтовой тропой. Бегуны будут следовать по этой тропе до конца трассы Shut-In, которая расположена там, где однопутная трасса встречается с травой на стоянке Upper Mount Pisgah (это то же самое, что и финиш в предыдущие годы).

ФИНИШ: Официальный финиш гонки останется таким же, как и в последние годы. Это то место, где грунтовая однопутная трасса Shut-In Trail / Mountain-to-Sea-Trail достигает скошенной травы у Верхней горы.Парковка Фасги. Бегуны должны остановить свои устройства хронометража, как только их ноги коснутся травы и выйдут из леса.

ВЫСОТА: Согласно данным GPS GAIA, в этом году курс включает 6764 'подъема и 3838' спуска на общую дистанцию ​​16,3 мили (на 1,5 мили короче, чем в последние годы из-за альтернативного старта). Перейдите по ссылке на карту курса, чтобы увидеть интерактивный профиль высоты (снимок экрана здесь).

2019 Run Ridge Run 25K - Аргайл-оборотень

8 апреля 2019 г.

Когда: 23 февраля 2019 г.

Мои результаты: 4:22:20 официальный, 4:22:29 Apple Watch + Strava

Три больших подъема, три больших спуска, самые большие снежинки, которые я когда-либо видел, и лучшая гонка, в которой я когда-либо участвовал.

Почему эта гонка?

Run Ridge Run (RRR) - это гонка серии Coast Mountain Trail, организованная теми же людьми, что и Diez Vista 50k (DV50). Элейн Фанг порекомендовала мне 25-километровую дистанцию ​​еще в ноябре как хорошую предварительную гонку для DV50, которую я собираюсь провести завтра, и она оказалась в выигрыше.

Обучение

Эта гонка прошла чуть больше половины моей подготовки к DV50, так что она не получила особого внимания сама по себе. Я уже прошел большую часть дистанции на предыдущих длинных забегах, и я преодолел его конкретный 25-километровый маршрут, чтобы заполнить пробелы во время моих последовательных длинных беговых выходных в январе.За несколько недель до RRR я боролся с легкой травмой, которая немного помешала моей умственной игре, но я знал, что если я смогу держать ноги в движении и держать голову под контролем, мои тренировки DV50 будут быть более чем достаточно, чтобы довести меня до финиша.

Одна вещь, к которой меня не подготовили мои тренировки, - это перспектива бега по заснеженной ледяной трассе. За две недели до дня гонки наша теплая и сухая зима утонула под удивительно большим количеством снега. Он забил улицы в западной части долины Фрейзер и полностью похоронил горы.Я остался на беговой дорожке после того, как начал накапливаться снег - из-за этого мои бедра и квадрицепсы испортились - но когда наступила неделя гонок, было очевидно, что от скользких вещей не уйти, поэтому мне удалось кое-что достать. шипы за два дня до гонки. Оглядываясь назад, я должен был подобрать их, чтобы познакомиться с ними, когда начался снег. Это тоже удержало бы меня от беговой дорожки. Принято считать, что не стоит возиться со своим снаряжением прямо перед гонкой, но, как назло, нескольких коротких пробежек по моему району и 2-километровой разминки в день гонки было достаточно, чтобы мне было комфортно бегать. тяга на льду.

Как добраться

Старт находится на пляже Уайт-Пайн у озера Сасамат, к северо-востоку от Коквитлама. В зимние месяцы до него можно добраться только на машине. На стоянке на холме над пляжем есть автобусная остановка, но я почти уверен, что она ходит только летом. Я приехал рано, потому что мне нужно было забрать свою майку, и я хотел избежать пробок. Несмотря на остановку на кофе и узкие извилистые дороги между Коквитламом и пляжем, мне потребовалось всего 45 минут до Лэнгли. Я приехал немного позже семи утра, и волонтеры стоянки направили меня к месту на почти пустой стоянке F прямо у лестницы, ведущей на пляж.

Шестерня

Помимо шипов для сцепления, мое гоночное снаряжение было именно тем, что я носил на каждом длинном беге во время тренировки DV50.

  • Обувь: Salomon Sense Rides, балансирующая между понятиями «потертость» и «потертость».
  • Тяга: Kahtoola NANOspikes. Надежный и незаменимый. Я надел их для разминки и оставил на месте, пока не вернулся к своей машине после гонки. За исключением нескольких незначительных корректировок в течение первых 5 км, во время которых мои шаги в гору втягивали снег в кончики пальцев и заставляли их странно сидеть, мне вообще не пришлось с ними возиться.
  • Верхняя часть: классическая майка «холодного кота» - начинает немного изнашиваться - под приталенной курткой MEC Stride. На собственном опыте я убедился, что это хорошее количество слоев для условий, близких к замерзанию. Еще у меня была пара дешевых синих перчаток, которые они раздают на выставке BMO Marathon.
  • Нижняя часть тела: обычные черные беговые брюки MEC и черные носки Endur (которые были в подарочной сумке с прошлогодней Fall Classic).
  • Рюкзак
  • : мой Salomon Agile 6 с обычным снаряжением - мини аптечка, налобный фонарь, аккумулятор и зарядный кабель Lightning, красный колпачок и три геля Hammer.Еще два геля пошли в карман моих штанов для употребления во время первой половины гонки.
  • Watch: это была моя последняя гонка с использованием Apple Watch Series 3. Я думал о замене их с тех пор, как они не смогли записать точки трека GPS во второй половине длительного забега, и ребята в палатке Suunto перед началом соревнований гонка дала мне несколько веских причин (не последней из которых была хорошая скидка) на Suunto 9. Во время этой гонки Apple Watch показали отличные результаты.
  • Музыка и фотографии: у меня был с собой iPhone 7 и несколько проводных наушников, но я не слушал музыку на этой гонке и взял телефон только для нескольких фотографий, когда снежная обстановка стала слишком дикой, чтобы сопротивляться.
  • Другое снаряжение: моя шляпа с глюком Endur, производство которой прекращено (поиск в Google приводит к моему собственному веб-сайту), и пара очков по рецепту (хорошее восприятие глубины было необходимо для навигации по снежному покрову белого на белом).

Питание

Я отказался от низкоуглеводной диеты еще в декабре, еще не достигнув уровня адаптации к жиру, необходимого для выдерживания 4- или 5-часовой продолжительной пробежки без сбоев. Это позволило мне насладиться мультизерновым бубликом с арахисовым маслом Fatso примерно за два часа до гонки.Я остановился в нашем местном Starbucks сразу после того, как вышел из дома, и, узнав, куда я направляюсь, дамы подарили мне бесплатный вент-американо с надписью на боку.

На трассе нет туалетов, поэтому я воспользовался своим ранним прибытием на Уайт-Пайн-Бич, чтобы убедиться, что они мне не понадобятся во время гонки. Достаточно сказано.

После некоторых проб и ошибок в декабре я остановился на гелях Hammer в качестве топлива для работы. Они не слишком сладкие, мне не надоели четыре вкуса, которые я использую (лесной шоколад, ваниль, ежевика и малина), мой желудок не обращает на них внимания, и, самое главное, они действительно поддерживают меня.Я принес пять из них, хотя планировал съесть только четыре, полагая, что могу оставить последнюю в качестве резерва на случай, если она мне действительно понадобится. В итоге я съел только три, по одному каждые 45 минут после начала гонки - два других я отдал другому гонщику, который сильно бился на Лейквью Трейл. Я не узнал ни его имени, ни номера стартового номера, но не удивился бы, если бы он упал на единственную станцию ​​помощи на гонке на 18-м километре - он выглядел грубым, и я был рад, что у меня хватило гелей, чтобы дать ему. Я заполнил недостающие калории на медпункте небольшим количеством колы, горсткой картофельных чипсов и мягкой фляжкой, наполненной электролитным напитком.

Я очень доволен тем, как мое питание изменилось во время гонки, даже с пропущенными гелями. Я чувствовал прилив энергии на протяжении почти всего забега, несмотря на повышенное сжигание калорий, вызванное трудностями по снегу, и я просто голодал на финише, а не голодал катастрофически.

Музыка

Это первая гонка, где я вообще ничего не слушал. Я даже наушников не достала из рюкзака. Что-то в этом дне мешало моему желанию изолироваться от большого мира во время гонки.В предыдущих соревнованиях я склонялся к тому, чтобы уйти в мысленный туннель, отделенный от других бегунов, зрителей и моих болей и болей стеной, построенной из усилий и музыки. Характер этой гонки - в значительной степени переданный организаторами и другими участниками - был таким, что было приятно присутствовать в данный момент, улыбаться и делиться коротким словом с другими бегунами, поблагодарить многих маршалов трассы, погреться в странно-общинном смысле, проистекающем из осознания того, что весь горный отрог между Индейским Рукавом и озером Бантцен был полон восхищенных, стремящихся психов, таких же, как я.

Так что да, музыки нет.

Логистика и организация

Спасибо, CMTS и Bridge Brewing, за то, что познакомили меня с единственным пивом, которое мне действительно нравится!

Ребята из серии Coast Mountain Trail установили невероятно высокую планку для всех будущих гонок. Волонтеры и расположенные на линии старта / финиша были организованы, счастливы и эффективны. У меня был нагрудник, и я рылся в щедрой сумке с подарками (содержащей, среди прочего, банку пива Bridge Brewing Prime Time и соответствующий пивной бокал) всего через несколько минут после открытия палатки для регистрации.Там была палатка с закусками, разносившая горячий кофе и позволяющая людям укрыться от плотного снежного покрова, который позже превратится в снег. Линия старта была четко обозначена - трудно пропустить большую черную надувную арку Salomon - и 15-минутная задержка старта как на 13 км, так и на 25 км (я полагаю, из-за того, что предварительные бегуны были очень осторожны) была четко и многократно объявляется через громкоговоритель. Я ожидал некоторой неразберихи и общего беспокойства перед гонкой, но атмосфера до RRR была чистым азартом.

Директор гонки

Гэри Роббинс провел подробный инструктаж по технике безопасности прямо перед началом гонки, включая наглядный глоссарий разметки дистанций и легко запоминающееся правило, позволяющее узнать, какой маршрут выбрать, когда маршруты 13 км и 25 км расходятся («если вы» При прохождении длинного курса вы всегда идете налево, и в гору . ”Ну и дела, спасибо, Гэри). Вся трасса была великолепно обозначена, с множеством ярко-розовых флажков и лент, плюс знаки, показывающие, по каким тропам идти, а каких избегать.

Особого упоминания заслуживают маршалы трассы, те храбрые и стойкие люди, которые размещаются на сложных участках трассы, чтобы направлять бегунов и подбадривать их. Я потерял счет тому, сколько маршальных очков набралось в этой гонке, но я был благодарен за каждую, особенно за те, которые находились далеко на тропе Diez Vistas, в местах, для достижения которых, должно быть, потребовался час или больше серьезных пеших прогулок в зимних условиях. . Они были полны радости и предоставили ценную информацию об условиях тропы впереди.

Курс

Бегуны поднимаются по ледяной тропе Сахарной горы, когда начинает падать снег
км 0 - км 6: Шаффл Сахарная гора

И курс RRR, и курс DV50 в течение первых 6 км проходят почти по одним и тем же маршрутам, огибая озеро Сасамат против часовой стрелки, прежде чем подняться по лесной дороге на восток к тропе Buntzen Ridge. Это становится тропой Сахарной горы, прежде чем она дойдет до перекрестка, где 13керы спускаются вниз и направо, к озеру Бантцен, в то время как мы, обжоры для наказания, следуем правилу Гэри слева и в гору на тропу Diez Vistas.

Я ехал по служебной лесной дороге чуть более агрессивно, чем если бы земля была голой - свежего снега было достаточно даже в этом месте, чтобы тропинка шириной в два фута была протоптала на трассе. впереди бегуны, и мы все выстроились в один ряд. Я использовал все возможности, чтобы пробиться вперед по более толстому снегу на плечах, не специально для того, чтобы уступить кому-либо еще, но чтобы оставаться верным пословице Родерика на Линии «продолжай двигаться и уходи с дороги».Ненавижу ощущение, будто я кому-то мешаю! Я съел гель прямо перед водной станцией на ответвлении Diez Vista и старался не торопиться, готовясь к часу или двум тяжелым лазаниям.

км 7 - км 11: Diez Vistas Snow Dream

Тропа Diez Vistas - это труднопроходимый поход по дикой природе с участками подъема и спуска, изнурительными в самых лучших условиях. Под завесой все более тяжелого снега, с шестью дюймами под ногами и снежинками размером с псих, застрявшими в моих очках, это было определенно потусторонним.Цепной путь по тропе Сахарной горы превратился в своего рода поезд, основанный на инерции, все бегуны в один ряд, терпеливо выстраивающиеся в линию во время первого подъема на вершину гребня. Я был в группе из примерно дюжины бегунов, которые подтягивались вверх по корням и камням, нос к щиколотке, через вертикальный мир скопления снега и черных стволов деревьев. Я не чувствовал здесь нетерпения, несмотря на мои предыдущие попытки продвинуться вперед, где мог. Эта поездка безмолвно задыхающихся бегунов не только не помешала мне, но и подтолкнула меня к самому сложному подъему гонки в темпе, с которым я еще не мог сравниться сегодня.

На вершине хребта мы разошлись, и я, почти одинокий, погрузился в одно из самых сюрреалистических переживаний в моей жизни. Самый тяжелый снег, который я когда-либо видел, нарастал быстро, огибая края узкой дорожки, проложенной бегунами впереди меня. К этому моменту на гребне длинные подъемы наверх закончены, и курс становится относительно проходимым, если вы знаете, по какой линии идти через поляны и более широкие участки. В простых условиях тренировочных пробежек мне приходилось полагаться на свой неопытный расчет, чтобы найти лучший путь через эти изменчивые области, но во время этой гонки мне вообще не приходилось об этом думать.Все впереди меня решили коллективным договором. Я просто бегал, смотрел на снег, и бегал, и дивился.

Спуск на северном конце тропы Diez Vistas был отмечен каналом через снег, таким же чистым, как и канал на гребне (плюс множество флажков), но преодоление их на автопилоте было бы быстрым путем к вывихнутая лодыжка или сломанная нога, даже если снег смягчил падение. Перед тремя крутыми спусками стояли маршалы - такие сюрреалистичные и восхитительные, что встретить яркое улыбающееся лицо в монохромном мраке - предупреждали о коварном пути впереди.Несмотря на все это, я спустился к озеру в PR-темпе, всего один раз упав и невредимым отскочив в сугроб.

Вид на обрыв линии электропередачи (не на озеро!) С южного конца тропы Лейквью
км 12 - км 18: Лейквью, Forever

В этой гонке есть два восхитительно жестоких перехода курса, и первый - на северной оконечности озера Бантцен, где вы спускаетесь с Diez Vistas с трясущимися квадроциклами и обжаренными нервами и обнаруживаете, что путешествуете на юг вдоль озера по относительно плоской ширине. тропы.Как только вы привыкаете к такому стабильному темпу, и ваши ноги начинают прощать вам наказание за последние 5 км, ой, ха-ха, вы снова идете вверх, обратно на тот же гребень, по которому вы только что бежали. Однако на этот раз вы не доберетесь до вершины. Тропа Лейквью пересекает хребет примерно на треть пути вверх, который находится достаточно высоко над озером, чтобы неровность берега озера не подходила, а многие ручьи, спускающиеся сверху, вырыли себе симпатичные небольшие овраги. Тропа достаточно широкая и ухоженная, чтобы на каждом этапе пути я думал: «Я должен бежать по ней», но между постоянными перепадами высоты и снегом, цеплявшимся за мои ноги и толкающим сучья мне в лицо, это было непросто. утомительный.Я встретил здесь больше бегунов, чем в предыдущем разделе, включая безымянного чокнутого, и было много бессловесных кивков и болезненных взглядов солидарности. Для меня это была самая низкая точка гонки. Я не был несчастным, но мне не было весело ... по крайней мере, до тех пор, пока Лейквью внезапно не сбросил меня на тропу озера Бантцен, прямо вдоль озера. Я помню, как сказал: «Черт возьми, я уже здесь?» несмотря на странную вечную рутинную работу, из которой я только что вышел.

Отсюда до медпункта трасса представляет собой гравийно-грунтовую дорогу с несколькими медленными подъемами, но без больших холмов, покрытых во время гонки меньшим количеством снега, чем в более высоких точках трассы, но достаточно, чтобы задеть ногу. с каждым шагом.Я догнал другого бегуна, высокого парня с наушниками в наушниках, и он вздрогнул от смеха, когда заметил меня слева от себя. Он вынул наушники, и мы немного поболтали, пока я искал впереди в поисках медпункта. Он заметил мой нагрудник и с удивлением спросил, не идет ли забег. Так получилось, что он был на тренировочном заезде и ничего не знал о гонке, так как приехал с восточной стороны озера Бантцен по трассе, которая лишь ненадолго пересекала гонку около входа в Лейквью.Я описал ему RRR, и он сказал мне, что готовится к DV50. Я сказал ему, что увижу его там, и пожелал ему всего наилучшего, когда мы прибыли на медпункт, после чего он помахал растерянному маршалу регистрации и повернул на восток по мосту на восточную сторону озера. Как и в случае с парнем, которому я дал свои гели, я не узнал его имени, но надеюсь, что увижу его на DV50.

КМ 19 - КМ 25: F U Gary, Oh Hi Gary

Палатка медпункта находилась на пересечении тропы озера Бунцен, моста и южного конца тропы Диез Вистас, по которой я скоро пойду.Мои воспоминания смутны, но добровольцы все еще были в режиме вечеринки, несмотря на то, что пробыли там по крайней мере три часа. Кто-то наполнил одну из моих фляг электролитным напитком, пока я закусывал чипсами и кока-колой, и тогда я ушел. Меня воодушевили передышка, разговор с парнем, который тренировался в сильном снегу, и осознание того, что я близок к финишу. Принимая во внимание погоду и мою потенциально проблемную ногу, я поставил себе отличное время финиша 4 часа 30 минут, но я был бы счастлив прийти меньше чем за 5 часов.Я покинул медпункт через 3 часа 23, прошедших с начала, и я чувствовал, что финиш в 4:30 был в пределах моей досягаемости.

Мой оптимизм умерил второй неудачный переход трассы гонки. Сразу после выхода из медпункта вы идете прямо к началу тропы Diez Vistas, которая ведет к пересечению с Sugar Mountain, жестокому подъему на 1,5 км с прозвищем вне книги, разработанным, чтобы заставлять вас ругать директора гонки каждый раз, когда вы скажи это. Сделанный со свежими ногами, это потребует больших усилий, но приближаясь к концу гонки, это садистское испытание того, насколько хорошо вы сохранили свою энергию на предыдущих километрах.Я знал, что он приближается, и погрузился в него с головокружительным фатализмом, когда кто-то прыгает из сауны в ледяную ванну. На самом деле это было всего около 20 минут силового пешего похода, но когда я оказался на вершине, вернувшись на то место, где несколько часов назад находились поворот на Diez Vistas и водная станция, я почувствовал все усилия, накопленные за гонку. вибрирует в ступнях, квадрицепсах, бедрах и пояснице.

С этого момента все идет почти полностью под гору (в хорошем смысле), первые 5 км гонки возвращаются задним ходом.В тот день, чтобы добраться до финиша, нужно было просто держать ноги в движении, на цыпочках спускаться по нескольким рыхлым каменистым участкам, наполовину засыпанным пылью снега, и ехать накатом через проходимые участки и обратно, взбивая грязную землю, как замороженный домовой. тесто. Усиленный голос на озере Сасамат, объявляющий бегунов, пересекающих финишную черту, вдохновил меня немного ускорить темп, что дало мне мой самый быстрый общий километр гонки. Я шлепал по слякоти на Уайт-Пайн-Бич - намного белее, чем когда я стартовал - и добивался финиша за 4 часа 22 минуты.

Старт и финиш на пляже Уайт-Пайн на озере Сасамат

После гонки

Гэри Роббинс и я

Каждой гонкой CMTS руководит Гэри Роббинс, который обнимает или дает пять каждому, кто пересекает финишную черту. Я получил крепкие объятия от Гэри, и после того, как я отдышался и просмотрел суши за столом с едой (я упоминал, что гонки CMTS имеют суши на финише?), Я вернулся, чтобы представиться ему должным образом. К моему удивлению, он узнал меня, и у нас состоялась беседа, которая началась с того, что я был просто поражен звездой, и закончился тем, что я почувствовал, что нашел - и был принят в - удивительное сообщество бегунов.Он попросил у меня фотографию, которая была дикой, и я тоже ее сделал.

К этому моменту боли и боли гонки настигли меня, и влажность и холод оседали на мне, поэтому я попрощался и направился обратно к машине.

Заключение

Run Ridge Run - первоклассный забег, проводимый первоклассной организацией. Все было тщательно спланировано и выполнено с осторожностью, от информационного письма перед гонкой до цвета бумаги, используемой для указателей маршрута, до множества еды и напитков на медпункте.Каждый доброволец был бодрым, веселым и заинтересованным, и эта энергия передавалась бегунам и зажигала всю гоночную трассу. В такой обстановке неудивительно, что я прекрасно провел время.

Несмотря на погоду и панику, которую я испытывал из-за боли в ногах, я поставил спектакль, которым очень горжусь. Мое питание было на должном уровне, мой темп был настроен так, чтобы я не загорелся и не оставил ничего в резервуаре, я побил свой лучший результат, помог некоторым людям и нашел друзей.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
