Конструкция фахверка - особенности и преимущества технологии



Фахверк – это один из самых известных в Европе стилей, который зародился в XV столетии, постепенно развивался и совершенствовался, а сегодня он становится популярным и на территории России. Вопрос первоначального места появления стиля остаётся открытым, однако его родиной принято считать Германию, именно от немецкого языка и произошло название, обозначающее решетчатую конструкцию каркаса. Изначально фахверковые дома имели определенный вид и строились по заданному стандарту, но со временем стиль претерпевал различные изменения: улучшались материалы и обновлялись технологии. Современный фахверк, безусловно, отличается от тех типов построек, которые встречались ранее, но архитектурная форма и особенности внешнего вида, которые выделяют его среди других, по-прежнему остаются неизменными.

Элемент конструкции фахверкового домаЭлемент конструкции фахверка фахверкаКонструкция фахверка

Особенности конструкции фахверкового дома

Спустя столетия качество фахверкового строительства повышалось, что происходило благодаря активной работе над совершенствованием материалов и технологий возведения зданий. На изготовление каркаса элитного фахверка идет прочный клееный брус. Вся основная тяжесть здания держится на каркасе, и, в случае ремонта, если Вы решите заменить стеновые панели, которыми заполнена деревянная конструкция, Вы можете не беспокоиться за устойчивость каркаса, т.к. это не поспособствует его ослаблению. В фахверковом строительстве практически не используются гвозди - в качестве соединения используются металлические крепежи. Специфика строения допускает использование мелкозаглубленного фундамента, что, безусловно, сказывается на сниженной стоимости готовой постройки в целом.

Конструкция фахверка

Преимущества стиля

  • Экономичность. Во-первых, в этом типе возведения домов стены не играют роль несущих элементов, т.к. основную нагрузку берёт на себя каркасная конструкция. Эти особенности предполагают использование сравнительно недорогого мелкозаглубленного фундамента. Во-вторых, в качестве стеновых панелей используются утепленные материалы, пропитанные сэндвич-панели и энергосберегающие стеклопакеты, что позволяет сэкономить теплоэнергию.
  • Являются экологически безопасными.
  • Каркас выполняет не только функцию основной конструкции здания, но также он является и частью дизайнерского решения, ведь вся конструкция остаётся видимой, что относится к обязательному требованию и отличительному признаку стиля. Благодаря конструкции фасад разделяется на секции, и позволяет воплотить в жизнь любые дизайнерские решения.
  • Долговечность. Благодаря специальным способам обработки материала и современным технологиям строительства, деревянные дома имеют достаточно длительный срок эксплуатации. Об этом могут повествовать постройки, сохранившиеся по прошествии нескольких столетий и не утратившие своей стойкости и прочности.
  • Как правило, дома строятся за довольно короткие сроки, т.к. каркас изготавливается заранее, с использованием новейшего оборудования, после чего происходит наполнение уже готовой основы дома.

Проекты домов фахверк

Shale Style

Заполнение клееным брусом дома фахверк в стиле «шале»

Fachwerkhaus

Заполнение клееным брусом дома фахверк в немецком стиле

Pagano Style

Элитный итальянский фахверковый дом из клееного бруса

Стоит отметить, что помимо строительства, которое осуществляется по всем правилам и стандартам, различают также и отделку дома под стиль фахверк, которая предполагает лишь оформление фасада здания, построенного по абсолютно любой технологии. Преимущество состоит в том, что внешне фахверковый дом не будет отличаться от постройки, выполненной по всем правилам и стандартам, а также её легко можно осуществить своими силами.



Фахверковые дома — технология строительства

Фахверковые дома являются разновидностью каркасных домов. Здание построенное по такой технологии легко узнать по характерной расшивке стен. Больше всего такое строительство распространено в Европе. В нашей стране такая технология еще не очень популярна.

Однако фахверковое строительство завоевывает все больше сторонников, что не удивительно. Продуманная конструкция, использование природного экологически чистого материала — далеко не все причины по которым количество фахверковых домов увеличивается с каждым годом.

Особенности фахверковых домов

Фахверк (нем. Fachwerk — каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок.

Эти балки видны с наружной стороны дома и придают зданию характерный вид; пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появился в XV веке в Германии и стал очень популярным в Европе, особенно в северной части (от Британии до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

Источник: Википедия

Фахверковая технология относится к малоэтажному строительству, чаще всего такие дома имеют 1 — 2 этажа и реже 3 — 4. В ней могут сочетаться несколько материалов: дерево, камень, стекло. Основой здания служит каркас из клееного бруса. При этом брус соединяется под разными углами, что придает каркасу дополнительную жесткость.

Видео: Строительство каркасного фахверкового дома

Заполнение промежутков выполняется самым разнообразным материалом. Поначалу заполнение производилось саманом, теперь же используют кирпич, стекло, OSB и т.п.

Стены в фахверковых домах не являются несущими, нагрузку принимает каркас, который не скрывается под облицовкой, а наоборот выделяется и является главным архитектурным элементом.

Здание построенное по  фахверковой технологии получается теплым за счет использования утеплителя. Дополнительным бонусом является возможность безграничной перепланировки. Так как стены несущие, то их можно передвигать или убирать без риска обрушения.

Монтаж такого дома довольно сложный, но при наличии опыта работы с деревом вполне можно справиться самостоятельно. Конечно профессионалы с такой задачей справятся быстрее и можно быть уверенным в качестве и надежности конструкции.

Возведение фахверкового здания

Фахверковое строительство начинается с проекта. Поэтому возведение домов по такой технологии лучше доверить специалистам. Так как в каркасе используются соединения характерные только для данного типа строительства, то и сделать самостоятельные расчеты будет сложно.

Для того, чтобы правильно расположить такие соединения как: ман, полуман, угловой ман, вильдерман или андреевский крест необходимо хорошо знать этот стиль и обладать знаниями пространственной геометрии.

Фундамент и сборка каркаса

Когда проект уже на руках, можно приступать к заливке фундамента и подготовке материала для каркаса. Эти два действия лучше выполнять одновременно — пока на участке идет заливка фундамента, на заводе делают детали каркаса.

Дом построенный по технологии фахверк не тяжелый, поэтому фундамент можно использовать мелкозаглубленный. После того, как основание готово, на него укладывается гидроизоляция и делается обвязка.

Для обвязки используется деревянный брус который крепится анкерными болтами. Затем производится соединение остальных элементов в строгом соответствии с проектом.

Материал для стен

После установки каркаса можно приступать к заполнению промежутков, то-есть монтировать стены. Для этих целей подойдет любой материал который вам нравится: кирпич, пенобетонные или газосиликатные блоки, камень, цементно — стружечные плиты, OSB, гипсоволокно, вагонка (блокхаус) и другие.

Главное, чтобы они подходили под такие требования как:

  • влагостойкость;
  • хорошие показатели теплосбережения;
  • прочность;
  • малый вес;
  • экологичность.

При использовании материалов с большим весом, фундамент должен быть соответствующим. Делая стены стоит учитывать, что каркас фахверковых зданий должен быть открытым снаружи.

С фасада можно сделать отделку декоративными пластиковыми плитами с имитацией кирпича, но чаще всего производится используется декоративная штукатурка.

Крыша

Из всех видов крыш для фахверковых строений чаще всего используется двускатная. Отличительной особенностью такой крыши является отсутствие чердака или мансарды, и большие свесы. Широкие свесы защищают стены от дождя, а помещение от лишнего солнечного света.

Материалом для кровли может служить: ондулин, металлочерепица и другие легкие материалы. Керамическая черепица фахверковым домам не подходит, ввиду своего большого веса.

Преимущества фахверковых построек

Фахверковый дом имеет большое количество достоинств:

  1. не требуется массивный фундамент — конструкция получается легкой, поэтому достаточно сделать мелкозаглубленную ленту;
  2. здание не дает большую усадку — поэтому нет риска перекоса;
  3. технология фахверк позволяет скрыть любые коммуникации в нишах стен или пола;
  4. эстетика — главное преимущество, дом выглядит как будто сошел с картинки какой то сказки.

Именно по этим причинам сегодня все больше людей обращают внимание на фахверковое строительство.

Недостатки

Конечно не стоит забывать и о недостатках:

  • Высокая цена проекта и монтажа конструкции;
  • Каркасу требуется постоянная защита от атмосферного воздействия, плесени и огня;
  • В регионах с холодным климатом придется делать дополнительную теплоизоляцию, что повлечет удорожание.

Технология строительства фахверковых домов — считается самой сложной, поэтому возвести такой дом самостоятельно очень сложно. Поэтому для строительства фахверка лучше пригласить специалистов.

Посмотрите видео: СБОРКА КАРКАСА ФАХВЕРК

Строительство домов фахверк и технология стройки своими руками

Понятие фахверковый дом моментально вызывает в памяти красивые «пряничные» строения из Германии. Действительно, этот вариант домостроения пришел именно оттуда и довольно широко распространился уже по всему миру. Практичные и удобные жилые дома покоряют своим внешним видом, а если вспомнить, как несложно возвести фахверковые дома своими руками, ценность технологии многократно возрастает. Сегодня производители предлагают огромное количество подходящих материалов, а застройщики радуют разнообразием проектов фахверка, но стоит разобраться – что именно представляет собой данный вариант строения, чем отличается от хорошо известных и насколько прост в реализации.

Особенности фахверковых домов

строительство домов фахверк

Это сооружение, имеющее деревянный каркас, состоящий из вертикально направленных стоек, горизонтальных балок и диагональных раскосов

Понятие переводится как решетчатая или ячеистая конструкция. Именно поэтому технология дома фахверк отличается от прочих способов. Это сооружение, имеющее деревянный каркас, состоящий из вертикально направленных стоек, горизонтальных балок и диагональных раскосов – вот такая геометрия.

Предварительно обработанный пиломатериал является основой здания, как правило, это прочный клееный брус. Пространство между стойками оснащается панелями или кладкой из штучного материала – этот способ придает технологии некоторое сходство с нашими «каркасниками».

Важно! Строительство дома может быть исполнено с применением цементно-стружечных плит, материала, который по своим качественным характеристикам показывает высокие нормативы плотности, звуко-, теплоизоляции. Более того, входящие в состав изделий стабилизаторы и процедура прессования с портландцементом позволяют говорить об уникальной прочности плит, что гарантирует долгий срок эксплуатации жилых домов частного характера.

Неплохо зарекомендовали себя и теплосберегающие стеклянные панели, которые выкладываются в месте стеновых конструкций. Достаточность освещения, необычность вида и высокие эстетические качества гарантированы. Но вот жить в таком «аквариуме», не имея занавесок или в зоне плотной застройки, немного дискомфортно.

фахверковые дома технология строительства

Кровля в фахверковых домах преимущественно двускатная или четырехскатная

Кровля в фахверковых домах преимущественно двускатная или четырехскатная. Располагается крыша достаточно низко, что является данью исторической традиции, как и расположение деревянного каркаса на виду. Поэтому для «коробки» чаще всего используются очень прочные сорта древесины: бук, дуб, граб или хвойные породы дерева. Именно эти штрихи позволяют легко отличить дома, выстроенные в технологии фахверк от любых других.

Рекомендуем к прочтению:

Совет! Чтобы облегчить возведение собственного дома и ускорить процесс, можно применять готовые сендвич-панели. При этом снижаются трудозатраты, что позволяет неплохо сэкономить на всем объеме работ.

Главное требование для домов – тщательная обработка всех деревянных поверхностей и элементов, которых фахверк требует немало. Пиломатериалы применяются для внешней обработки, поэтому особенно важно пропитать всю конструкцию защитными составами, изготовленными на натуральных масляных основах. Такие смеси отлично защищают дом от выгорания, излучений и паразитов. Не стоит забывать о противопожарных пропитках, предупреждающих горение древесины.

Плюсы и минусы фахверковых домов

технология строительства фахверковых домов

Осевая конструкция домов имеет огромное преимущество – в них можно спланировать помещение любой формы без необходимости возведения внутренних несущих стен

Представляя строение легким и изящным, пользователь не ошибется, если подумает о массе достоинств такого дома. В частности, это скорость возведения, минимальные трудозатраты, небольшие финансовые вложения, прочность и долговечность дома. В доказательство последнего можно привести факты: в Германии до сих пор стоит дом, выстроенный по фахверковой технологии, а дому уже почти 500 лет, что, согласитесь, совсем немало. Даже учитывая климатические особенности региона, минимальный срок использования строения примерно 150 лет. Кроме того, есть дополнительные преимущества:

  1. Осевая конструкция домов имеет огромное преимущество – в них можно спланировать помещение любой формы без необходимости возведения внутренних несущих стен.
  2. Основная нагрузка приходится на вертикальные деревянные стойки, что обеспечивает прочность строений, при этом делает всю постройку легкой. Такая технология позволяет сэкономить на типе фундамента.
  3. Дома не дают усадки, что ускоряет процесс окончательной отделки и снижает цену строительства.

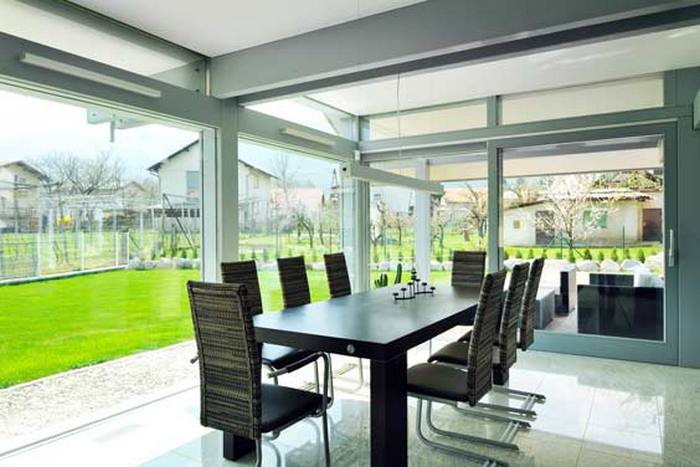

  4. Большая площадь остекления – возможность сэкономить на осветительных приборах. Однако применение стекла связано с дополнительными условиями – подходит только специальное энергосберегающее остекление с достаточным показателем теплоизоляционных свойств.
  5. Каркасное строительство – одно из самых быстрых и недорогих, чему отвечают и дома фахверкового типа.

Минусы данных строений немногочисленны:

  • Необходимость смены утеплителя каждые 25-30 лет.
  • Обязательная пропитка пиломатериалов защитными составами.

Пожалуй, это все недочеты, в которых можно «обвинить» дома. Плюсов намного больше, поэтому продумывая строительство дома, стоит обратить внимание на данную технологию.

Дом своими руками

строительство дома фахверк

Покупая готовый проект, застройщик получает все детали и элементы конструкции в упаковке с нумерацией

Прежде, чем начинать проектирование, продумайте все этапы строительства:

Рекомендуем к прочтению:

  1. Предварительная пропитка пиломатериалов.
  2. Монтаж каркаса.
  3. Заполнение каркасной коробки теплоизоляционными материалами.
  4. Монтаж кровельного покрытия.
  5. Наружная и внутренняя отделка.

А теперь чуть подробнее обо всем. На самом деле выстроить свой фахверкхаус не так уж и сложно. Но, несмотря на то, что профессионалы гарантируют окончание работ за 2 недели, берясь за постройку своими руками, придется потратить больше времени.  Наличие готовых элементов упростит задачу, поэтому либо стоит заказать готовый комплект, либо заранее купить все материалы.

Покупая готовый проект, застройщик получает все детали и элементы конструкции в упаковке с нумерацией. Соединение в этом случае производится посредством соединительных швов, заранее сделанных в каждом элементе. Процесс напоминает сборку деревянного конструктора, в результате получается идеальный фахверкхаус. Этапы работы мало отличаются от обычного «каркасника», однако, имеют некоторые особенности:

  1. Создается облегченный фундамент, так как технология строительства не подразумевает использования тяжелых материалов. Достаточно мелкозаглубленного ленточного основания шириной до 0,5 м. Особенно важна жесткость конструкции, связанная с вертикальным способом установки стоек – дом отлично противостоит ветрам и бурям.
  2. Верх фундамента перед брусом нижней обвязки обязательно покрывается гидроизоляцией. Лучше использовать лист рубероида, укладывая его на битумную смазку.
  3. Обвязочный брус скрепляется металлическими анкерами для прочности и затем только возводится каркас.
  4. Используется клееный брус, причем вертикальные и горизонтальные элементы соединяются довольно просто и закрепляются раскосами.
  5. Внутренние перегородки монтируются из бруса меньшего сечения, а к полу прикрепляются рамными дюбелями.
  6. Остов каркаса вверху соединяется со стропильной системой.
  7. Стеновые панели фахверкхауса крепятся таким образом, чтобы на виду оставались элементы конструкции, то есть заполняют каркас изнутри.
  8. Внутренние перегородки монтируются из любого материала.
  9. Утеплитель используется с высокими показателями прочности, практичности, неподверженности деформации. Например, это базальтовая вата или материалы на основе пенополистирольного сырья.

Совет! Если предполагается строительство домов фахверк с широким остеклением, необходимо дополнить строение системой теплый пол или обеспечить конвекционную теплопередачу рядом со стеклопакетами.

  1. Инженерные коммуникации распределяются как внутри каркаса, так и под полом.
  2. Кровля, как правило, делается из керамической черепицы, но допускается металлочерепица или листовое железо.
  3. После всех работ наступает процесс отделки. Если оштукатурить и покрасить светлой краской, получится идеальный дом с фахверковым колоритом.

Совет! Даже для регионов с холодными зимами технология строительства не будет лишней. Благодаря применению панельных готовых элементов, утепления пола, энергосберегающих стекол фахверкхаусы доступны для строительства в любой температурной зоне.

Отделка дома в стиле фахверк

фахверковые дома своими руками

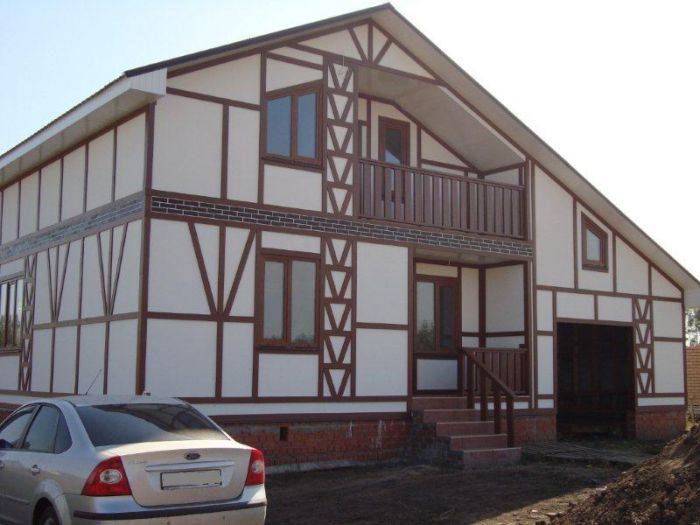

Не всегда есть возможность выполнить точность технологии, но даже простой каркасный дом будет выглядеть как «пряничный», если его правильно отделать

Не всегда есть возможность выполнить точность технологии, но даже простой каркасный дом будет выглядеть как «пряничный», если его правильно отделать. Итак, чтобы получился фахверкхаус, пригодятся следующие советы:

  • Применение плитного материала, например ЦСП – это прочное и практичное изделие, имеющее долгий срок эксплуатации. При этом, отделывая свой дом, хозяину не придется долго думать над распиловкой – плиты прекрасно разрезаются болгаркой и закрепляются на стеновых конструкциях шурупами.
  • Штукатурка стен. Это процесс долгий, но его стоит применить для увеличения теплосберегающих свойств здания – толстая штукатурка прекрасно защитит от ветра, промерзания.
  • Строительство фахверковых домов в условиях особенно суровых зим потребовало замены стеклопакетов другими материалами. Например, это может быть декоративная полиуретановая панель и брус сечения 150*150. Имитация стиля идеальна, никто не скажет, что дом выстроен не по фахверковой технологии. Панели приклеиваются к фасаду обычным строительным клеем или присаживаются жидкими гвоздями.

Вариантов сделать из собственного обычного дома «пряничный» немало. Преимуществами имитации является еще и тот факт, что можно возводить строение из кирпича, камня, сип-панелей или блоков, а финальную отделку выполнить в стиле фахверкхауса.

Русский Фахверк: фахверк. конструкция и материалы

Художник декоратор Борис Симкин рассказывает о конструктивных особенностях классического немецкого фахверка.
Основой объёмно-пространственной конструкции фахверкового дома является каркас из деревянного бруса, собранного в различные комбинации из конструктивных элементов. За долгую историю существования фахверка сложилась стройная и разнообразная система элементов конструкции со своими названиями и функциями. Можно с большой уверенностью сказать, что это – народная архитектура. А  народное творчество всегда лаконично, конструктивно и при всём этом имеет яркий декоративный окрас. Ведь даже название основного вертикального несущего элемента – Человек (Mann – нем. "человек" ).
Внутренние горизонтальные несущие балки перекрытий называются прогоны. А основу конструкции  каркасной фахверковой стены образуют верхние и нижние балки обвязки, соединённые вертикальными стойками – манами. Между стойками находятся короткие горизонтальные балки – ригели. Ригели служат для усиления конструкции и возможности врезки в панель стены дверей и окон. Они имеют названия: подоконный ригель, крестовая перемычка, промежуточный ригель. Крепятся конструктивные элементы при помощи различных пазов и деревянных гвоздей-нагелей. Всё чётко, ясно, без излишеств.
Элементы фахверковой конструкции предназначены для придания каркасной стене жесткости и устойчивости. Фигура ман обычно устанавливается в центре каркасной стены, угловые маны укрепляют углы строения. Андреевский крест,  можно увидеть в пространстве между нижней обвязкой и подоконным ригелем, а также во фронтоне. Раскосы несут функцию распорок, соединяя нижнюю и верхнюю обвязки. Подкосы служат подпорками для стоек.Обратные подкосы, уголки-подпорки, поддерживают висячие балки и их выступающие части.

Мастера-строители в своей вековой практике разработали разнообразные комбинации вертикальных, горизонтальных и наклонных элементов стенового каркаса. Каждый из них имеет свое название и назначение и представляет собой составляющую определенного фахверкового стиля. Появилось даже понятие "декоративно-конструктивный элемент" фахверка, который выполняет две функции, соответствующие своему названию.

Дома строили из очень прочного и долговечного дуба. Нередко использовали хвойные породы дерева. Стены в ячейках каркаса заполняли саманом (глиной, смешанной с соломой или камышом, чтобы она не распадалась на отдельные куски). Чтобы саман держался в стене и не выпадал, под него готовили плетеное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. Однако в результате высыхания глины образовывались щели между заполнением и элементами каркаса. Эти щели в старину заделывали шерстью, смешанной с известью. Затем поверхность самана штукатурили известковым раствором и окрашивали.

Иногда  каркас заполняли глиняным кирпичом, как обожженным, так и сырцом, кирпич-сырец обязательно штукатурили. Применяли обычную или декоративную кладки. Старый  способ крепления кирпича к каркасу заключался в использовании трехгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах под рейку вырезался паз.
Часто конструктивные элементы фахверковых строений украшали резьбой, иногда довольно скромной, иногда богато орнаментированной – здесь все зависело от содержимого кошелька владельца дома. На угловые маны нередко помещали резные деревянные скульптуры.
Зачастую постройку фахверкового дома сравнивают  с изготовлением мебели, только большого размера. И это недалеко от истины, ведь дома, построенные по этой технологии, исключительно качественные, технически совершенные сооружения.

О фахверковых домах я знаю не понаслышке и, понимая многие их недостатки (в этом подлунном мире не существует совершенства), хочу в заключении сказать, что философия архитектуры этого рукотворного чуда-чудесного вызывает великое уважение, заставляет снять шляпу и низко поклониться.
...
