Косоуры лестничные – Лестницы на косоурах – самый традиционный вариант обустройства межэтажного пространства. Гласстрой

Косоуры для лестниц что это такое

Косоур — что это такое? Лестничный марш. Косоур стальной

В своем собственном доме хочется делать все так, чтобы глаз радовался. Ощущение уюта и комфорта при этом должно присутствовать везде. Поэтому к созданию интерьера следует подойти со всей основательностью. А может, у вас есть особняк в несколько этажей? Или на входе в дом стоит красивая лестница, которую в скором времени потребуется отремонтировать? Тогда в такой ситуации следует основное внимание уделить косоурам. Именно о них и пойдет речь в данном обзоре.

Что скрывает под собой термин?

Те, у кого возникла необходимость в ремонте своего собственного жилья, могут задаться одним простым вопросом: косоур – что это такое? Под данным термином скрывается самая популярная разновидность опор, которая используется в конструкции лестниц. Она имеет вид балки и располагается на каждом лестничном марше, крепящем к себе ступеньки. В целом вся эта конструкция служит в качестве опоры для лестницы. Необходимо более подробно рассмотреть этот элемент, отвечая на вопрос: «Косоур – что это такое?»

Что можно использовать кроме косоура?

За счет такой детали есть возможность придать красоту и оригинальность всей лестнице в целом. Помимо всего прочего, имеется и еще один вид похожих сооружений. Носит он название тетивы. Она очень похожа на косоуры, однако монтаж проступи происходит с внутренней стороны. Соединение, которое крепит всю конструкцию в целом, происходит за счет затяжек.

Кроме того, от тетивы косоуры деревянные отличаются как размерами, так и видами. Эти параметры полностью зависят от форм ступеней, а также от той нагрузки на лестницу, которая является допустимой. Все эти факторы играют достаточно важную роль. И необходимо отметить, что одновременная нагрузка на междуэтажные и входные лестницы не должна быть более 250 килограмм.

Важный этап, связанный с расчетной частью

Следует основательно подойти к такой процедуре, как расчет косоура. В среднем он не должен быть менее 50 мм в ширину. Это в том случае, если ширина одного марша не превышает одного метра. Если же этот параметр равен 1,25 метра, то ширина самого косоура должна достигать 60 мм. При ширине марша, равной полутора метрам, косоур должен быть 70 мм. В этом пункте также требуется отметить, что при использовании тетивы ширина лестничного пролета гораздо больше, чем в случае с косоуром.

Как происходит производство деревянных элементов?

Нельзя не отметить способы производства, отвечая на вопрос: «Косоур – что это такое?» Различают два варианта производства.

  1. Принимая во внимание длину марша, необходимо сформировать балки (заготовки). Такие параметры, как толщина и ширина косоуров, не должны быть слишком большими. Кроме этого, создается треугольная форма гребенки (это место, на котором происходит фиксация ступеней). Ее размеры следует подбирать в зависимости от шага подъема. Надо также учитывать ширину проступи вместе с толщиной балки. Крепление ступеней и косоуров в такой ситуации происходит за счет шкантов. Они фиксируются в специально созданных пазах посредством использования клея. В результате всех этих действий будет получена красивая лестница с элегантными косоурами. Такая технология позволяет сэкономить на приобретении дорогостоящего материала.
  2. В этом случае ширина заготовки должна превышать габаритную ширину самого косоура. Ее длина же должна соответствовать длине всего марша в целом, а толщина быть равной толщине будущего косоура. Поэтому важно в такой ситуации заранее разобраться, какой размер должен быть у конечного изделия. Чтобы точно соблюсти все размеры, стоит воспользоваться такой процедурой, как фрезерование. Данная технология от первой отличается более высокой скоростью производства.

Какие виды косоуров можно выделить?

Следует отметить, что, в отличие от тетивы, деревянные косоуры — более легкие. Кроме того, они занимают меньше места. В связи с этим во многих особняках используются именно косоуры, особенно если лестничная шахта небольшая.

Различают несколько разновидностей деревянных косоуров. Прямые элементы применяются в случае использования точно таких же маршей. Гребенка необходима в том случае, если на ней планируется разместить накладные ступеньки. Округлые косоуры требуются в том случае, если есть желание придать округлость всей лестнице.

В каких случаях требуется ограждение?

Лестницы, в которых используется тетива, могут оснащаться ограждением в следующих случаях:

  1. Когда балясина монтируется непосредственно на тетиву.
  2. Когда большие размеры характерны для балясины, а не для тетивы. В этом случае на лестничный элемент крепится подбалясная доска, которая способствует расширению тетивы примерно на 25 мм. Впоследствии балясина также монтируется на эту доску.
  3. С боковых сторон тетивы происходит крепление балясин, длина которых в таком случае увеличивается. Однако такая методика способствует освобождению ширины марша. Для лестничного прохода освобождается дополнительное свободное пространство.

Выше были перечислены преимущества, которые характеризуют крепление косоуров во многих домах. Бытует мнение, что эти элементы придают большую надежность всей конструкции в целом. Лестницу с тетивой же сделать можно в более короткие сроки.

Какой параметр является определяющим?

Главной характеристикой, которой обладает косоур, является прочность. И следует отметить, что этот параметр специфический. Необходимо понимать, что данный элемент должен спокойно выдерживать вес людей и тех грузов, которые человек будет поднимать по лестнице. Однако никаких ненужных вибраций быть не должно. Знайте, что тот косоур, который дрожит или качается, не является качественным. Скорее всего, где-то была допущена ошибка.

В последнее время стала пользоваться популярностью лестница на металлическом косоуре. Она обладает очень высокой прочностью и надежностью. Все необходимые элементы можно приобрести на металлобазе. Их изготовление происходит способом сварки из швеллера или трубы прямоугольной формы достаточно большого размера.

Если нет опыта, то лучше довериться профессионалам

Чтобы изготовить косоур металлический, необходимо иметь опыт работы в данной сфере. В том случае, если ранее вы не работали с ним, рисковать не надо. Вероятность брака в такой ситуации достаточно высока. Ведь на сегодняшний день есть возможность приобрести абсолютно любой косоур, какого угодно типа и из любого материала, на строительном рынке.

Можно ли использовать одну балку в лестничном пролете?

В том случае, если вы планируете использовать один косоур, который будет размещен в центре марша, то вместо древесины лучше использовать металл. Косоур стальной сделает лестницу более устойчивой, чем в случае использования дерева. К тому же не будут прогибаться ступеньки на концах. Чем плоха древесина, так это тем, что на ней нельзя будет установить какие-либо дополнительные системы крепления. В случае использования металла это проделать будет очень просто. Элемент из стали способен стать единственным во всей конструкции, а также достаточно легко сдерживать всю нагрузку. Для дополнительной устойчивости ступени надо укрепить за счет специальных пластин. Хотите посмотреть, как в такой ситуации будет выглядеть лестничный марш? Фото вам это наглядно продемонстрирует.

Элементы из металла производятся посредством использования сварных частей. Также следует воспользоваться двутавром, швеллером или трубой прямоугольной формы. Кроме того, косоуры из металла могут принимать самые разные виды. Совершенно необязательно использовать прямые элементы. Довольно часто можно увидеть лестницы, которые закручиваются вокруг одной опоры. Ступени при этом выполняются по такому типу, как «гусиный шаг».

Все-таки использовать лучше несколько металлических элементов

В масштабных лестничных пролетах все-таки следует использовать два косоура. Они положительно влияют и на внешнее оформление, так как более легко воспринимаются с визуальной стороны. В таких ситуациях лестница выглядит более легкой и воздушной. Чтобы достигнуть такого эффекта, производители используют при создании косоуров металл определенной фактуры и цвета. Кроме того, он смотрится более изящно в конструкции, нежели древесина.

Желание владельца является определяющим в выборе лестничного элемента

Выбор такого элемента, как косоур, во многом будет зависеть от вкусов и предпочтений владельца дома. Красивую конструкцию можно сделать как из древесины, так и из металла. Кроме того, при выборе такого необходимого элемента необходимо руководствоваться и теми целями, для которых была создана лестница. Не меньшую роль играет и ее форма. Так что, выбирая косоуры и материал для их изготовления, необходимо посоветоваться со специалистами. Именно они проконсультируют вас относительно использования в конструкции такого сложного и важного элемента.

Заключение

В данном обзоре была сделана попытка разобраться в вопросе: косоур – что это такое? Надеемся, что статья помогла вам понять, что представляет собой этот элемент и какую роль он выполняет в лестничном пролете.

Обнаружен новый тип фантомной памяти? Общеизвестно, что существуют два типа памяти. Но исследования ученых подвели их к выводу, что существует особый третий тип, который имеет отношение к.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Косоуры для лестниц из дерева и металла — что это такое?

При строительстве собственного дома во всем хочется создать уют, комфорт и надежность. Поэтому к созданию интерьера необходимо подойти со всей основательностью. Если дом в несколько этажей, то при входе должна стоять красивая лестница. Чтобы она была надежной, лестничный пролет должен быть хорошо прикреплен к несущим балкам. Наиболее распространены виды лестниц, ступени которых расположены поверх опорных конструкций, называемых косоурами. Чтобы понять, как строятся такие лестницы, следует разобраться, что такое косоуры.

Косоуры – это один из самых популярных видов опор. использующихся в конструкциях лестниц. Несущая балка должна обладать достаточной мощностью.

Так как лестницы бывают различных видов, то и их основу может составлять одна балка или несколько опор:

  • одна опора применяется для легких и небольших лестниц;
  • чаще всего для лестничной основы используются две боковые опорные балки;
  • для широких лестниц с большими нагрузками применяются три косоура – два по бокам и один посередине. Средняя опора выступает в качестве страховочного средства.

Для изготовления косоуров используются только долговечные и надежные материалы. Чаще всего изготавливаются они из дерева или металла.

Виды деревянных косоуров

Изготавливаются деревянные балки из клена, бука или дуба. Для этого берутся доски шириной от двадцати до тридцати сантиметров и толщиной не менее шести-восьми сантиметров. Доски не должны иметь дырок, трещин и сучков, а также не должны гнуться. Так как идеально ровный и гладкий массив найти достаточно трудно, то можно применять клееные доски.

Если ширина и толщина досок меньше оптимальной, то для надежности лестничной конструкции рекомендуется изготовить центральную опору.

Ступенчатые косоуры из дерева

Ступенчатые опоры – это монолитные фигуры, которые повторяют форму лестничного пролета. Для изготовления такой конструкции с помощью трафаретов в подготовленных досках на одинаковом расстоянии выпиливаются треугольники, на которые в последующем будут укладываться ступени.

Недостаток этого метода в том, что распиленные доски становятся тоньше. а значит, и менее надежными.

Косоуры с кобылками

Для изготовления такой более сложной конструкции выпиливаются несколько элементов:

  • косоур;
  • кобылки – элементы, на которых будут держаться ступени;
  • шканты, с помощью которых кобылки крепятся к балкам.

После того как все элементы будут подготовлены, их следует сложить вместе по типу «Лего». Преимущество такой конструкции в том, что

доски для косоуров не пилятся. а, значит, сохраняют свою надежность.

Прочные и легкие косоуры из металла

Если планируется в основе лестничной конструкции поместить только одну балку, то лучше всего сделать ее из металла. Крепится один косоур посередине лестничного пролета, поэтому металлическую основу приделать будет легче.

Лестничный марш с одним косоуром будет прогибаться на концах. поэтому к металлическим основам нужно будет прикрепить дополнительные элементы крепления. К дереву такие элементы приделать затруднительно.

Косоур из стали будет нести всю нагрузку, поэтому ступени дополнительно укрепляются пластинами. Для этого к кобылкам привариваются широкие уголки или пластины. на которые будут укладываться проступи.

Для изготовления металлических косоуров можно применять прямоугольные трубы, швеллеры или двутавр. Марш необязательно должен быть прямым, поэтому металлическим заготовкам можно придавать различную форму.

Чаще всего для поддержания лестницы используются две металлические балки. За счет фактуры металла, его цвета и сечения, металлические косоуры визуально облегчают лестничную конструкцию. которая делается буквально воздушной.

Лестницы на косоурах

Лестничная конструкция на косоурах, кроме своей основной функции, послужит еще и прекрасным украшением дома. Тем более построить ее достаточно просто.

Преимущества изготовления лестницы на косоурах:

  • не нужно врезать ступеньки. Они просто кладутся на балку, а их крепления закрываются с помощью заглушек;
  • изготовить ступени можно самостоятельно из подручного материала;
  • есть возможность сделать лестницу как в каталоге, заказав для этого сосновые косоуры, дубовые ступени и покрасив все в белый или темный цвет;
  • при необходимости ступени можно легко заменить;
  • устанавливаются ступени и ограждения достаточно легко;
  • ширину и высоту лестничной конструкции легко можно подогнать под нужные размеры;
  • установив косоуры ближе к центру ступеней, можно обойти подоконник или батарею;
  • существует возможность создать индивидуальный стиль лестничной конструкции.

При изготовлении деревянной лестницы важно помнить, что все элементы конструкции должны быть выполнены из одной породы дерева.

Изготовление лестницы на косоурах

В первую очередь следует подготовить материалы и инструменты, которые понадобятся во время работ:

  • доски шириной в тридцать сантиметров и толщиной в четыре сантиметра;
  • шканты;
  • кобылки;
  • трафарет из реек и фанеры;
  • пилы по дереву;
  • молоток;
  • дрель;
  • шлифовачную машинку;
  • дюбеля, шайбы, болты, шурупы.

Этапы работ по изготовлению лестницы с забежными ступенями.

  1. В первую очередь следует каждую ступень разметить в отдельности. Для этого измеряется угол наклона и ширина проступи. Размеры подступенка не изменяются.
  2. После установки разметок к внутренней стороне конструкции крепятся ступени с зауженной поступью.
  3. С внешней стороны лестницы устанавливаются поступи с широкой частью.
  4. Должна получиться лестничная конструкция с крутым подъемом, который находится с ее внутренней стороны.
  5. Визуально косоуры относительно друг друга будут находиться в параллельном положении.
  6. Если для изготовления косоуров будут применяться кобылки, то их следует вытачивать по форме треугольника и устанавливать поверх продольной кромки балки.
  7. К опоре кобылки крепятся шкантами, которые устанавливаются в пазы прилегающих элементов конструкции и закрепляются с помощью клея.
  8. Проступи и подступеньки необходимо скреплять шурупами и клеем. Соединять их нужно в паз, использовав для этого треугольную рейку.

Если будет выбрана конструкция лестницы, где опора будет располагаться по центру, то для изготовления косоура нужно будет взять брус размером 34х20 сантиметров.

Если лестничная конструкция будет вспомогательной, то балки следует расположить очень круто. В этом случае верхняя часть косоура крепится к поддерживающей конструкцию балке, а нижняя – к полу. Все монтируется при помощи болтов и дюбелей-гвоздей.

Треугольные элементы косоура изготавливаются при помощи трафарета. После этого все края и срезы изделий обрабатываются шлифовальной машинкой. Готовые косоуры с помощью шайб с болтами или саморасклинивающихся дюбелей крепятся к площадочной балке и полу.

Под лестницей на косоурах между маршами и полом остается свободное пространство, которое можно использовать для устройства различных подсобных помещений — антресолей, кладовок, стенных шкафов.

Сергеев Андрей Николаевич

Понятие косоуры для лестниц: что это такое?

Не раз встречается понятие косоуры для лестниц, что это такое? Многие, кто занимается ремонтом в частном доме, задаются таким вопросом. И чтобы сделать правильный выбор и выполнить весь фронт работ соответствующе, необходимо знать ответ.

Узлы соединения ступеней для косоуров любого типа.

Главная задача, которая стоит перед рабочими при изготовлении лестницы, состоит в том, чтобы обеспечить ее надежность и долговечность. Наиболее распространенный вид конструкции — с креплением тетивы и косоуров. Сами эти элементы достаточно схожи между собой, однако есть одно весомое различие. Тетива предусматривает крепление ступеней в специальные пазы, располагаясь по обе стороны от них. Второй случай предусматривает, что располагаются лестницы по косоурам. То есть основание располагается под всеми ступенями, являясь своеобразной опорой. Такая конструкция имеет специальные прорези, в которые устанавливаются проступи. Также необходимо обеспечить надежный крепеж.

И все же, что такое косоур? Можно утверждать, что это несущая балка, которая располагается в основании лестничных маршей. Лестница может иметь в ассортименте один или более косоуров. Сами балки могут изготавливаться из различных материалов в зависимости от того, какая нагрузка будет на них осуществляться.

Количество балок

Конструкции деревянных лестниц на одном косоуре.

Как уже было сказано ранее, косоур — это несущая балка, которая служит опорой для всего лестничного марша. Основная задача заключается в обеспечении прочности и надежности. В зависимости от лестничного пролета, может использоваться различное количество опорных элементов.

В основном используется количество опор, которое колеблется в пределах от 1 до 3.

Максимальное значение используется для массивных пролетов, на которые воздействуют большие массы. Для обычных частных домов будет достаточно и одного элемента.

Стоит более подробно рассмотреть каждое количество опор. Одна балка используется для наиболее легких конструкций. Она располагается посередине всего пролета и оснащена дополнительными крепежами, чтобы снизить вероятность расшатывания проступи.

Наиболее распространенным считается использование двух элементов. Они позволяют обеспечить наибольшую надежность и избежать дополнительного крепежа, так как являются надежной опорой.

Схема модульной винтовой лестницы на цепном косоуре.

Располагаются косоуры по бокам лестницы. Этот вариант является золотой серединой, который рекомендуют большинство специалистов.

3 балки используются для наиболее широких пролетов, которые будут взаимодействовать с большой нагрузкой. Что касается расположения, то здесь совмещаются предыдущие два варианта. Имеются 2 опоры по краям и 1 — в середине лестницы.

Количество опорных элементов зависит от типа материала, из которого они изготовлены.

Именно поэтому стоит более подробно рассмотреть основные материалы, к которым прибегают при выполнении данного типа работ.

Деревянные основания лестницы

Механизмы крепления ступеней к лестнице.

Когда принято решение изготовить лестницу по деревянным косоурам, в первую очередь стоит обратить внимание на тип древесины. Специалисты рекомендуют использовать наиболее твердые виды дерева. К ним можно отнести: клен, дуб или же бук. Чаще всего, лестница из дерева изготавливается на 2 опорах. Толщина каждой не должна быть меньше 60 мм, а ширина должна составлять приблизительно 30 см. Соблюдать данные размеры необходимо для того, чтобы опорные балки не прогнулись под весом самого марша и выдержали дополнительную нагрузку в виде людей.

Есть еще одно условие, которое необходимо соблюдать при выборе древесины. Доска должна иметь ровную плоскость соприкосновения с маршем без изъянов, вроде трещин и сучков. Все эти недостатки могут сказаться на надежности элемента. Так как найти ровную доску достаточно сложно, можно использовать клееные варианты. Они ничем не хуже по своим техническим характеристикам.

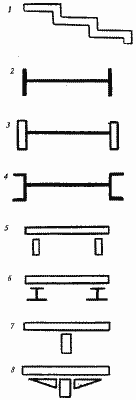

Выделяются 2 вариант косоуров, которые, в основном, используются при строительстве:

Расположение косоуров.

  1. С кобылками. Это такое исполнение опоры, которое имеет в цельной доске прорези под определенным углом. Величина углов выбирается из расчета наклона самой опоры. Обязательным является то, чтобы сами проступи, установленные в опору, имели горизонтальное положение. Изготовление данного элемента — значительно более долгий и сложный процесс.
  2. Ступенчатый. Представляет собой конструкцию, которая напоминает лестничный пролет. Короткие элементы древесины крепятся между собой, повторяя внешний вид марша. В последствие на них будут установлены доски, которые и будут служить ступеньками.

Таковы основные особенности, которые стоит знать при работе с древесиной.

Железные основы для лестницы

Косоур с кобылками.

Металлические опоры отлично заменяют деревянные, обеспечивая большую жесткость и надежность. Однако наиболее целесообразно использовать их в том случае, когда существует необходимость установить лишь одну центральную опору.

Помимо прочности, у металла есть еще одно преимущество. Оно заключается в том, что при помощи сварки к нему можно приделать дополнительные крепежные элементы. Надежно зафиксированные, они будут обеспечивать дополнительную защиту лестничного пролета. Однако стоит отметить, что работать с данным материалом своими руками куда сложнее. Это связано как с весом элемента, так и с надобностью владения специальным оборудованием.

В основном, специалисты рекомендуют использовать стальные элементы. Так как данный материал отличается высоким показателем прочности и устойчивостью к различным коррозиям. Лестницы по косоурам из металла могут изготавливаться на основе следующих элементов:

  1. Двутавры.
  2. Металлические трубы большой толщины.
  3. Швеллера.

Каждый из элементов обладает своими преимуществами и недостатками, однако они отлично заменяют друг друга, имея собственные сильные стороны.

Видео об изготовлении простой лестницы на косоурах.

В определенных ситуациях можно использовать 2 металлических косоура. Это актуально для тех случаев, когда присутствует большая физическая нагрузка.

Источники: http://fb.ru/article/144251/kosour—chto-eto-takoe-lestnichnyiy-marsh-kosour-stalnoy, http://lestnica.guru/materialy/derevyannye/kosoury-dlya-lestnic-iz-dereva-i-metalla-chto-eto-takoe.html, http://stupenimaster.ru/lestnitsyi/kosoury-dlya-lestnic-chto-eto-takoe.html

Лестницы на косоурах – самый традиционный вариант обустройства межэтажного пространства. Гласстрой

Лестницы - необходимый атрибут двух-, трех- или многоэтажных домов. Они соединяют между собой этажи, позволяют спуститься в подвал, погреб, забраться на чердак. Кроме своей функциональности лестницы в частном доме решают важную эстетическую задачу, украшая интерьер при помощи дополнительных элементов: балясин, перил, опорных столбов и пр. Лестницы могут располагаться вдоль стен, по центру помещения и даже снаружи дома.Декор в вашем доме

Разновидности

Можно различить 5 основных видов лестниц:

  1. на косоурах;
  2. тетиве;
  3. больцах;
  4. обсадной трубе;
  5. выдвижные и складные.

Чтобы лестничный пролет хорошо и надежно крепился к несущим балкам, они должны быть сделаны из надежного и прочного материала. Наиболее распространены лестницы на косоурах и на тетивах. Различаются они тем, что при использовании тетивы, ступени крепятся в пазы и, таким образом, оказываются внутри каркаса, а их торцы прикрыты опорными балками. Если лестница на косоуре, то ступени накладываются сверху и их торцы открыты. Косоуры могут быть расположены близко к краю или чуть ближе к центру. Фигура такого пролета получается идентичной с конфигурацией лестницы.Лестница как модное решение

Что такое косоур

Это несущая или опорная балка, обладающая достаточной мощностью, прочностью и долговечностью. Опорные балки могут быть деревянными, бетонными и металлическими. Совершенно не обязательно, чтобы ступени были из такого же материала: лестницы могут быть комбинированными. Опорные балки для частного дома и коттеджа чаще изготавливаются из дерева. В общественных зданиях обычно устанавливаются лестницы на металлических косоурах или железобетонные опоры. Косоуры можно купить в специализированных магазинах, заказать по индивидуальному заказы по своим размерам или сделать самостоятельно. Сложно делать только бетонные косоуры, но они в основном используются в многоэтажном строительстве.

Косоуры различаются на варианты с кобылками и ступенчатые (гребенчатые).

  1. Кобылки - это специальные элементы для поддержки ступеней, они позволяют преобразовать прямую балку в гребенчатую конструкцию благодаря добавлению элементов возвышения. К самой опоре они крепятся деревянными брусками - шкантами. Такие кобылки могут устанавливаться на железобетонные модели или свариваться из швеллеров.
  2. Ступенчатые (гребенчатые) косоуры более распространены для деревянных конструкций - это цельные каркасы, повторяющие по форме лестничный пролет. В доске выпиливаются треугольные вырезы по предварительно изготовленному трафарету из фанеры или картона.

Косоуры различаются размерами, своей формой, формой ступеней, а значит вырезов для них, нагрузкой, наличием изгиба. Они должны быть не менее 50мм шириной, с шириной марша до 1м или при ширине до 1,25м – минимум 60мм. Если же марш достигает полутора метров, то ширина опорной балки должна быть не менее 70мм.Как создать лестницу?

Лестницы и косоуры

Лестницы могут быть устроены на одном косоуре, двух и трех:

  1. На одном чаще устраиваются небольшие и легкие лестницы. Исключение составляют металлические опоры, которые могут выдержать основательный вес. Косоур устанавливается по центру ступеней. Единственная балка может устанавливаться не только по центру, но и вдоль опорной стены - если она металлическая: тогда лестница получается парящей в воздухе.
  2. Самые популярные и распространенные модели - на двух косоурах.
  3. 3 косоура, как правило, применяются для очень широких лестниц, чтобы исключить прогиб ступеней.

Лестницы на косоурах могут быть изготовлены во всем разнообразии форм: прямые, с поворотом, округлые, винтовые, спиралевидные. Если балки опоры прямые, то лестничный марш будет прямым. Изогнутые варианты изготавливаются на закругленных балках. У зубчатого косоура балки сверху вырезаны в виде зубцов, в которые вставляются т.н. накладные ступени. Виды лестниц на косоурах

Схема как сделать лестницу?

Очень популярна лестница на одном косоуре под названием утиный шаг. Это специальный тип лестницы, по которой человек идет несколько вразвалочку благодаря особой форме ступеней. Она удобна благодаря своей компактности. Походка задается особыми клинообразными или же прямоугольными ступенями, которые располагаются в порядке очередности — левая, правая.

Главной особенностью косоура принято считать его прочность. Он должен выдерживать не просто все нагрузки: людей, грузы, переноску мебели, но и не должен вибрировать под нагрузкой и тем более качаться. Это говорит об ошибках в технологии изготовления или установке.

Деревянные косоуры

В 90% случаев лестницы делают из древесины. Надежные долговечные деревянные балки изготавливаются из дуба и бука, однако эта древесина довольно сложна для обработки. Самые простые для обработки и недорогие по цене опорные брусья изготавливаются из сосны и других хвойных пород. Выглядят они красиво, дорого, респектабельно. Дерево придает помещению особый уют. Деревяная лестница Однако есть у них некоторые недостатки:

  • они очень тяжелые, особенно если учитывать всю конструкцию, украшения, перила, балясины;
  • рано или поздно начинают скрипеть ступени.

Для одного косоура расположенного по центру используется прочная, хорошо просушенная балка. На неё будет достаточно большая нагрузка, поэтому стоит взять балку сечением не меньше 30х15см. Если не подшивать подступенки, то смотреться такая лестница будет не хуже, чем на стальной опоре.

Для двух боковых можно взять доску. Найти подходящую по длине, прямую, без сучков не просто. Поэтому используются клееные. Сверху на неё крепятся кобылки, уже на которые сверху кладутся детали ступеней. Они устанавливаются на верхнюю кромку и крепятся при помощи шкантов. Шканты устанавливаются в специально выбранные пазы и фиксируются клеем. Так как любые запилы означают ослабление сечений, которые могут привести к разрушению, то лучше использовать узлы с креплением при помощи стальных крепежей: болтов, угольников, хомутов.

Нижняя часть досок опирается на балки пола. При расчете нужно отталкиваться только от чистового уровня пола, а не чернового. Эта часть лестницы может лежать на балках, направленных как продольно, так и поперек по отношению к лестнице. При опирании косоура на балки лежащие поперек может быть запилен сам косоур или балка. Если он попадает на на продольные балки, их можно смонтировать упором к запиленным в балку и закрепленным балясинам. Или 2 продольные балки можно соединить между собой поперечным бруском, а в него упереть нижнюю часть косоуров. Если лестница примыкает к стене, боковой косоур можно прикрутить к ней болтами.

Как крепить ступени? Можно сделать лестницу только со ступенями без подступенников. Тогда они будут крепиться гвоздями или шурупами. Шурупы устанавливаются впотай: в месте, где будет располагаться шуруп высверливается отверстие, диаметром равное шляпке шурупа, глубиной 1–1,5см. После установки шурупа в отверстие вбивается деревянная пробка, а её верхний торец состругивается заподлицо со ступенью.Создания красивой лестницы

Если приходится изготавливать сборное, поворотное изделие, то лучше деревянные детали соединять между собой при помощи столярных шиповых соединений, которые нужно обязательно склеивать. Для склейки подойдут любые столярные клеи, в том числе и эпоксидные.

Металлические косоуры

Стальная косоура используется, как правило, одна. Она удобна благодаря прочности и долговечности, изготавливается из профильной трубы, двутавра или швеллера покрытого порошковой краской. Зрительно стальные модели смотрятся более облегченно и воздушно, хорошо комбинируются со стеклянными ступенями. Обычно такие модели устанавливаются в интерьерах в стиле хай-тек или в классических, с установкой кованых декоративных элементов, деревянных перил и пр.

К балке крепится опорная пластина для ступеней, на которую можно крепить ступени из любого материала при помощи болтовых соединений. Не смотря на то, что такая лестница смотрится легко и затейливо, этот каркас представляет собой одно из самых надежных соединений. Стальные конструкции свариваются. Если требуется обустроить гребенчатый косоур, нужно профиль нарезать на отрезки и сварить их между собой под прямым углом. Ступени будут крепиться сверху.

При монтаже косоур крепится на торце перекрытия, закрепляется на полу. Он может хорошо монтироваться к стенам, обеспечивая очень высокие прочностные характеристики. Для крепления используются монтажные фланцы, не требующие проведения сварочных работ. В конструкции могут присутствовать и другие дополнительные усиления или опорные столбы. Чтобы закрепить балку к железобетонному перекрытию к срезанным под углом торцам нужно приварить стальные пластины с отверстиями. Площадка будет стыковаться при помощи болтов, если она будет крепиться к стальной балке или анкеров, если к жб плите.

Стальные сварные изделия идеально подходят для длинных маршевых прямых лестниц. Монтаж может производиться на стену из любого материала: кирпича, дерева или даже хрупкого пено- или газоблока, а также по центру комнаты.

Расчет

При разработке проекта лестницы и заказе косоура нужно вычислить необходимые параметры. И для деревянных изделий и для стальных расчет ведется по одному и тому же принципу.

Для определения длины нужно вспомнить теорему Пифагора. Нужно найти квадрат гипотенузы, после извлечения из него корня это будет значение длины планки. Катетами здесь выступают высота пролета от уровня пола 1-го этажа до 2-го и расстояние от нижней ступени до верхней площадки. Угол определяется наклоном конструкции. Расчет формы производится исходя из способа крепления ступеней. При использовании кобылок планка берется немного меньшего размера или к ней нужно добавить высоту проступи. Если ширина лестницы больше полутора метров, кроме боковых косоуров нужно будет установить еще один.Просто и со вкусом

Преимущества лестниц на косоурах

Преимущества этих моделей перед иными конструктивными решениями:

  1. Простота сборки - ступени просто кладутся сверху на балку и закрепляются.
  2. Можно изготовить косоур самостоятельно, можно купить и собрать всю конструкцию своими руками.
  3. Ступени можно поменять, когда они износятся.
  4. Можно изготовить любой тип лестницы, подогнав её под индивидуальные требования помещения.
  5. Подходят для любых помещений и для наружнего оформления дома.
  6. Можно купить деталь в любой ценовой категории.

Лестница на металлическом косоуре: особенности наклонов. Изготовления косоуров и ступеней

Когда речь заходит о домашнем капитальном ремонте или строительстве, то наиболее востребованными оказываются лестницы на металлических косоурах, причём очень часто их делают своими руками. Техника сборки здесь не является слишком сложной, так как чаще всего это происходит при помощи электросварки, иногда с использованием больцевых соединений для балясин и поручней.

Во время ремонта смонтирована лестница на центральном металлическом косоуреВо время ремонта смонтирована лестница на центральном металлическом косоуре

Но конструкционные особенности всегда будут иметь решающее значение для комфорта и безопасности, поэтому о них и пойдёт речь ниже, а также вашему вниманию будет предоставлено видео в этой статье.

Конструкционные особенности металлических лестниц на косоурах

Металлический косоур для лестницы с несколькими маршамиМеталлический косоур для лестницы с несколькими маршами

Наверное, в первую очередь, следует уяснить для себя, что такое косоур и архитектурный словарь определяет это как наклонную балку между площадками, на которой крепятся лестничные ступени. Такая балка может быть с гребёнкой по размеру ступеней, но также проступи могут располагаться не сверху, а между наклонными балками и в таком случае их обычно называют тетивой.

Тем не менее, назначение в обоих случаях аналогичное, так как вне зависимости от названия они выполняют одинаковую функцию, и если вы назовёте тетиву косоуром, то большой ошибки в этом не будет.

Наклоны и ступени

Используемый уклон для лестницИспользуемый уклон для лестниц

По схематическому рисунку, расположенному выше вы сможете определить произвести расчет металлического косоура лестницы, от которого будет зависеть не только уклон и удобство спуска-подъёма, но и ширина маршей. Обратите внимание, какой угол приемлем для различных ситуаций, а также возьмите в расчёт физические способности проживающих в доме людей. Вам следует учитывать, что довольно популярный уклон 40⁰-45⁰ полностью приемлем только для человека спортивного типа – остальных на таком подъёме может подстерегать одышка, а для пожилых зачастую это вовсе оказывается непреодолимым барьером.

Тем не менее, из-за экономии свободной площади или же её отсутствия, приходится идти на такие жертвы и даже делать наклон ещё круче. Но в любом случае вам нужно обеспечить самую приемлемую высоту и ширину ступеней, а для этого за основу берётся длина шага человека ростом от 160 до 180 см, которая официально составляет 60-64 см.

Для того чтобы человек чувствовал себя уверенно, его стопа должна примерно на 70% находится на твёрдом основании, а это в среднем 25-30 см, поэтому такой размер является наиболее оптимальным для ширины проступи. Но этот размер нужно совмещать с высотой подступенка, чтобы две таких высоты в сумме с шириной соответствовали длине среднего шага. Для этого производим несложное арифметическое вычисление по формуле dпроступи+2Lподступенка≈60≈64 см, например, 23+20*2=63 см, что вполне приемлемо для невысоких крутых лестниц в доме.

Забежные ступениЗабежные ступени

Но что делать в тех случаях, когда из-за крутизны уклона невозможно дотянуть ширину проступи даже до 20 см? Для таких ситуаций существует такое понятие, как забежные ступени, это когда верхняя проступь пересекает подступенок и нависает над нижней ступенью. Нависающий сектор не следует увеличивать более 5 см, чтобы он не мешал при спуске и носок не цеплялся за него при подъёме.

Раскладная лестницаРаскладная лестница

Совет. Там где невозможно использовать металлические лестницы на косоурах из-за элементарной нехватки места, используют прикладные и раскладные конструкции, но если вы её делаете своими руками, то опять-таки вам придётся позаботиться об оптимальном расстоянии между горизонтальными перекладинами (щабелями). Если для обычных конструкций необходима длина среднего шага человека, то здесь вполне достаточно половины этой величины – 30-35 см, чтобы обеспечить удобный спуск-подъём.

Параметры ширины: а) минимальные; б) рекомендуемые; в) комфортныеПараметры ширины: а) минимальные; б) рекомендуемые; в) комфортные

Ширина лестницы по металлическим косоурам может различаться, ведь балка может быть в единственном числе, так и в двойном, поэтому ширину пролёта можно регулировать, конечно, ели это позволяет сделать размер помещения. Так, минимальная ширина пролёта может составлять от 60 до 80 см и такие конструкции чаще всего применяются для малоиспользуемых сообщений типа чердаков, но могут быть обустроены также при нехватке места  в комнате. Наиболее часто используемая и рекомендуемая ширина может колебаться от 90 до 110 см, и вы постоянно сталкиваетесь с такими параметрами в подъездах домов, а вот для роскошных апартаментов более подойдёт марш в 125-150 см.

Обустройство косоуров и ступеней

Тетивы м косоуры: 1) тетива пилообразная; 2) тетива из листового металла; 3) тетива зубчатая; 4) тетива швеллерная; 5) коробчатый косоур; 6) косоур без кронштейнов; 7) косоур с кронштейнамиТетивы м косоуры: 1) тетива пилообразная; 2) тетива из листового металла; 3) тетива зубчатая; 4) тетива швеллерная; 5) коробчатый косоур; 6) косоур без кронштейнов; 7) косоур с кронштейнами

На верхнем рисунке вы видите способы из уготовления и типы материалов для лестничных тетив и косоуров. Как видите, лестница металлическая на одном косоуре и на тетивах может быть смонтирована своими руками. Бетонные лестничные марши обычно располагаются на двух балках из-за сложностей крепления.

Бетонная лестница своими руками: советы и рекомендацииБетонная лестница своими руками: советы и рекомендации

Существует два вида обустройства бетонной лестницы на металлических косоурах – с фризовой ступенькой и без неё. Разница заключается в том, что фризовая ступень врезается в лестничную площадку, являясь её продолжением, а без фриза приходится их стыковать так, чтобы площадка получилась в виде буквы Г, но такой способ делает лестницу длиннее, что не всегда удобно. Если такую ступень врезать в площадку, то последнюю нужно делать по высоте подступенка, а это, как минимум, 14-17 см – а это означает, что увеличивается вес и цена изделия.

Последовательность сборки лестниц из железобетона на стальных косоурахПоследовательность сборки лестниц из железобетона на стальных косоурах

Косоуры для такого типа лестниц делаются исключительно из двутавра или швеллера, а на места перегибов привариваются кронштейны или подставки из стального листа. Из аналогичного профиля делаются балки для площадок, их устанавливают на проектной высоте, стыкуя с косоурами, при этом навариваются коротыши из уголка, в котором заранее высверливаются отверстия под болты. Лестничные клетки монтируются нишами на балки и выравниваются по проектным меткам так, чтобы у них не было возможности сползти на бок, но замоноличивание производится не сразу, а только после окончательной сборки лестницы.

Монтируются металлические косоуры для лестниц краном или вручную, если для этого достаточно двух пар рабочих рук и установка начинается снизу. То есть, нижняя часть наклонной балки наживляется на болт, к площадочной горизонтальной балке, а затем заводится верхний конец и крепится таким же способом, при этом подплощадочные профили могут корректироваться по горизонтали или вертикали. Замоноличивание производится только после тщательной проверки всех размеров и соединений в соответствии с проектной документацией.

Крепёж косоуров при помощи болтов носит временный характер и служит лишь для точного выставления всех размеров при соединении, а окончательная фиксация осуществляется при помощи электросварки. Возможен также вариант без применения болтов вообще – просто делаются «прихваты» сваркой, которые легко сбиваются в случае необходимости, но при этом конструкция должна всё время быть зафиксированной стропами крана, которые снимаются только после окончательной установки. Финальная сварка косоура осуществляется как по торцевому шву, так и по периметру монтажного уголка, что прибавляет механическую прочность лестнице.

Бетонная лестница на металлических косоурахБетонная лестница на металлических косоурах

Как правило, для таких конструкций используются стандартные железобетонные ступени с размерами 310×140, 300×150, 290×160, 280×170 мм, длиной 1100, 1200, 1400 мм, а для лестниц класса “Элит” они могут быть изготовлены из натурального камня. Несмотря на вес от 60 до 80кг с укладкой таких ступеней без особого труда справляются два рабочих, устанавливая их снизу вверх. Где элементы держатся за счёт пазов и собственной массы.

При монтаже на край нижней ступени набрасывают мастерком цементно-песочный раствор и сразу устанавливают следующую деталь и так до верха, но кроме этого в нижней части каждой ступени имеется закладная из металла, которая приваривается к косоуру. Если ступени впоследствии будут облицованы какой-либо плиткой, то в таких ситуациях нужно учитывать толщину проступи при заливке площадки.

Сами площадки могут быть заготовлены заранее, то есть, закупаются железобетонные плиты нужного размера, либо такие блоки заливаются непосредственно на строительной площадке. Заливка производится только на арматурный каркас, который делается из прута 10 мм с шагом сетки (ячейкой) 200 мм, при этом нижнии слой бетона для защиты металла от коррозии должен быть не менее 20 мм.

Элитные лестницы: красота, которая стоит уплаченных за нее денегЭлитные лестницы: красота, которая стоит уплаченных за нее денег

При обустройстве лестниц с фризовыми ступенями боковое ограждение опалубки, как правило, не обязательно, так как эту функцию выполняют стены лестничной клетки. Для этого длина фризовых ступеней должна быть больше, чем у рядовых, что позволяет им смыкаться для образования ровной площадки, как продолжения лестничной.

Деревянные ступени на стальном косоуреДеревянные ступени на стальном косоуре

Заключение

По сути, любая железобетонная, деревянная или металлическая лестница на косоурах выстраивается по готовому каркасу, от которого зависит её окончательная конфигурация. Поэтому монтаж такого основания в любом случае будет определяющим и решающим фактором, как для внешнего вида, так  и механической прочности и вытекающей отсюда безопасности всего изделия (узнайте также о достоинствах приставных деревянных лестниц).

Деревянные ступени на стальном косоуре

Подписка на дзен канал

что это такое, расчеты, как сделать :: SYL.ru

Современные элементы дизайна многоуровневых жилых или нежилых помещений часто предполагают использование косоуров для лестниц. Что это такое, можно понять, если тщательно рассмотреть различные лестничные сооружения, окружающие нас практически повсеместно. Косоуры – это специальные элементы конструкции связи между этажами. Они выполняют функции несущей основы лестницы, на которую укладываются ступени. Подобные модели считаются одними из самых простых, но при этом очень надежных и прочных конструкций.

косоуры для лестниц что это такое

Основные элементы межэтажных лестниц

Любая лестница, установленная в жилом или нежилом помещении, состоит из многочисленных деталей, задача которых выполнять как основные технические функции, так и вносить в конструкцию декоративный оттенок интерьера. К обязательным элементам лестницы, к которым предъявляются особо жесткие требования в отношении эргономичности, безопасности и прочности, являются:

  • Ступени. Представляют собой детали, состоящие из горизонтальной части, называемой поступью, и вертикальной, называемой подступенком. Он считается основой поступи, хотя в конструкциях некоторых моделей лестничных пролетов они могут быть вовсе не предусмотрены.
  • Опорные балки. Данные элементы конструкции могут быть выполнены в двух вариантах. Это может быть конструкция с тетивой или лестница на косоурах (фото этих деталей лестницы приведены чуть ниже). Несмотря на некоторые визуальные отличия, они выполняют одну и ту же функцию.
  • Лестничные перила – часть конструкции, которая обеспечивает дополнительную безопасность при использовании сооружения. Однако некоторые модели могут быть спроектированы и без них.
  • Баласины выполняют функции опор для перил. Безусловно, кроме своей основной задачи могут служить украшением лестницы.лестница на металлическом косоуре

Виды опорных балок лестницы

Сегодня существуют монолитные балки, поддерживающие ступени с их торцов, а также несущие опоры, фиксирующие ступени снизу. Первый вариант называют тетивой. Обычно в плоскости тетивы уже выпилены специальные пазы, в которых будут крепиться ступени. Второй вид основы называют косоуром для лестницы. Что это такое? Это балка, по форме напоминающая пилу. Одна сторона каждого «зуба» пилы будет являться опорой ступени, а к другой стороне обычно монтируют подступенок.

расчет лестницы на косоурах

Внешний вид косоуров

Основными задачами косоурных опорных балок является придание жесткости и прочности конструкции лестницы. Традиционно их располагают по бокам ступеней, используя два косоура. Но в последнее время все большую популярность приобретают модели лестниц с одним косоуром, установленным по центру ступеней.

Иногда эти главные детали лестницы могут быть изготовлены с декоративными элементами и различными вставками. Тогда конструкция приобретает необычный внешний вид, прекрасно вписывающийся в интерьер дома. Такие лестницы на косоурах своими руками делают опытные умельцы, хорошо разбирающиеся в плотницком деле.

Многие фирмы, специализирующиеся на изготовлении изделий из дерева и металла также предлагают массу очень красивых и оригинальных элементов подобных сооружений, в том числе и косоуров. Ничем не уступают им и детали лестницы из бетона. Профессионально выполненные элементы придают изделию легкость и невесомость.

На самом деле, деревянную лестницу на косоурах может собственноручно сделать каждый желающий. Конечно, для этого придется прочитать массу строительных пособий. Чтобы сэкономить ваше время, мы постарались собрать в этой статье некоторую информацию, которая позволит изготовить и смонтировать конструкцию на косоурах самостоятельно.

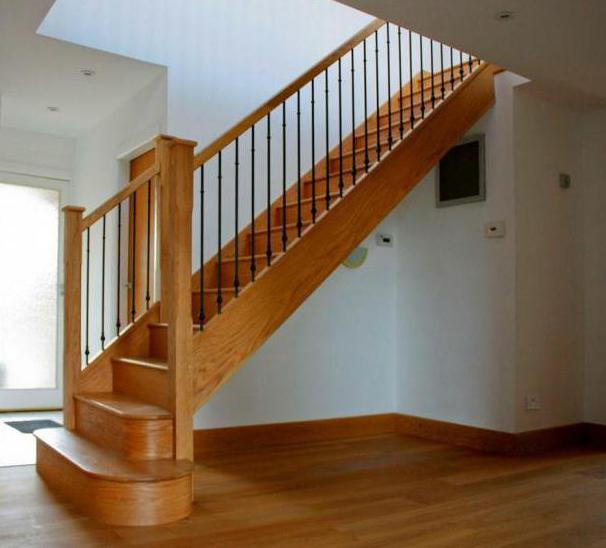

деревянная лестница на косоурах

Зачем нужен расчет лестницы

На косоурах или на тетиве – неважно, какая лестница будет, но производить ее расчет все равно необходимо, ведь обычно самой основной помехой для монтажа этих конструкций является дефицит пространства в помещении. Более того, если сооружение окажется неспособным выдержать большие нагрузки, это приведет к быстрому выходу его из строя. Да и безопасность пользователей устройства стоит далеко не на последнем месте. Именно поэтому для определения оптимальных габаритных размеров несущих элементов лестницы необходимо провести правильный расчет.

Общепринятые размеры

Принимаемые габариты будущей лестницы условны и подгоняются под размер проема. Тем не менее в строительстве существуют определенные правила, которых следует придерживаться. Речь, прежде всего, идет о высоте и ширине проступи, при этом следует помнить, что косоуры для лестницы это такие элементы, расстояние между которыми можно регулировать в соответствии с размером лестничного проема.

Согласно общепринятым в строительстве нормам, высота проступи обычно принимается не более 15 – 20 сантиметров, а ширина ступеней – не менее 22 сантиметров. При этом оптимальный угол подъема лестничного марша, ширина которого должна быть не менее 90 сантиметров, следует принимать не более 45˚. Эти параметры обеспечивают удобство пользования сооружением и безопасность эксплуатации. При отклонении от этих размеров могут возникнуть травмоопасные ситуации.

Итак, одна характеристика нам уже точно известна – это высота подъема лестницы Н, которая учитывает расстояние между поверхностями пола соседних этажей.

лестница на косоурах фото

Расчет ступеней

Для расчета ширины ступени, в первую очередь, необходимо установить ее высоту. Согласно строительным нормам, принимаем высоту ступени, например, 17 сантиметров. Теперь можно посчитать, сколько ступеней будет у нашей лестницы. Если высота подъема, например, равна 240 см, то произведя расчет 240/17, получим количество проступей, равное 14,11 шт. Округлим эту цифру до 14. Таким образом, наша лестница на второй этаж на косоурах будет иметь 14 ступеней. Зная их количество, мы знаем и число требующихся подступенков, а чтобы определить их точную высоту, разделим 240 на 14 и определим, что высота ступени (или ширина подступенка) равна 17,14 см. С этими формулами можно поэкспериментировать: играя на количестве ступеней, можно определить оптимальные размеры сооружения для конкретного помещения.

Однако здесь не стоит забывать и об оптимальной ширине проступи: минимальная ширина ступени должна быть не менее 22 сантиметров, но оптимальной для комфортной эксплуатации лестничных маршей, считается ширина проступи, равная 27 см.

Длина лестничного марша

Чтобы вычислить нужную длину лестницы и узнать, хватит ли места для ее монтажа в помещении, необходимо перемножить выбранную ширину ступени на их количество. В нашем случае она может иметь минимальное значение при ширине проступей 22 см (22 * 14 = 308) - 308 см или максимальное значение 14 * 27 = 378 см. Таким образом, минимальная длина марша будет равна 308 см, а максимальная – 378 см.

Расчет высоты косоуров для лестницы

Что это такое, мы уже выяснили. Теперь необходимо узнать, хватит ли места для монтажа сооружения в проеме. Для этого нужно начертить линию пола второго этажа на просчитанных значениях габаритов лестничного марша и посмотреть, хватает ли данного расстояния. Иногда на этом этапе становится понятно, что выбранная конструкция сооружения совсем не подходит и ее приходится видоизменять.

Чтобы во время эксплуатации лестницы не получить травму головы, следует определить достаточное ли расстояние до перекрытия. Уровень пола второго этажа приходится на третью ступень лестницы. В этот момент высота, на которой будет находиться человек, равна 3 * 17,14 (высота ступени) = 51,42 сантиметра. Здесь необходимо помнить, что расстояние между головой и перекрытием не должно быть менее 20 см.

лестница на второй этаж на косоурах

Расчет длины лестницы

Как сделать косоур для лестницы, чтобы конструкция оставалась прочной, надежной, безопасной и при всем этом удобной в эксплуатации? Для этого необходимо рассчитать оптимальную длину основы, учитывая ее угол подъема. Самым простым и надежным считается сооружение с углом наклона лестницы в 45˚. В этом случае, чтобы узнать длину косоура, необходимо воспользоваться теоремой Пифагора. Для расчета нужного габарита, воспользуемся формулой:

h² + l² = k², где

  • h² - квадрат значения расстояния между поверхностями поля двух соседних этажей;
  • l² - квадрат длины лестничного марша;
  • k²- квадрат длины косоура.

Конкретно для нашего случая, эта формула приобретет вид:

k = √2,40² + 3,78² = 5,76 + 14,29 = √20,05 = 4,47 м,

то есть длина каждого косоура должна быть не менее 4,47 м, округлим ее до 4,5 метров. Таким образом, если конструкция лестничного сооружения предусматривает использование двух несущих балок, то необходимо приобрести два косоура, длиной 4,5 метра. В случае если проектируемая лестница имеет одну основу, то достаточно ограничиться одним косоуром.

Почему не учтена толщина ступеней

Проводя расчет конструкции на число проступей, мы проигнорировали толщину ступеней. Однако, зная, что она каждый раз остается одинаковой, высота ступени каждый раз будет увеличиваться на одну и ту же величину, кроме ступени, которая находится в самом начале лестницы. Поэтому следует снизить высоту первой проступи на ее толщину, отрезав при этом нижнюю часть косоура.

Как скреплять

В изделиях с двумя косоурными балками, основные несущие элементы лестницы должны полностью совпадать, иначе сооружение будет небезопасным для эксплуатации. Поэтому после изготовления первого косоура, его необходимо использовать как шаблон. Каждая проступь должна монтироваться сразу на обе детали. В этом случае несовпадение косоуров можно сразу исправить.

лестница на косоурах своими руками

Из чего можно изготовить косоур

Кроме традиционного дерева, в последние годы широко начали использовать и другие строительные материалы. Так, особую популярность в последнее время получили лестницы на металлическом косоуре. Несмотря на кажущийся тяжелый вес конструкции, такие сооружения смотрятся очень элегантно и воздушно. Порой при взгляде на лестницы с одним металлическим косоуром возникает ощущение, будто лестница абсолютно невесома и словно парит в воздухе.

Принцип расчета основных размеров металлического основания производится так же, как и для деревянного. Однако для изготовления подобных элементов лестницы понадобятся определенные знания и умения сварщика, а также специальное оборудование. Поэтому, чтобы изготовить и смонтировать металлический косоур, целесообразно обратиться к профессионалам.

Из какого материала могут быть выполнены косоуры?

Деревянная лестница на косоурах является самым распространенным типом данной конструкции. Эти балки с гребенкой – не что иное, как разновидность лестничной тетивы, то есть несущие детали марша, определяющие прочность всей конструкции. Косоуров в зависимости от конфигурации лестницы может быть один или два, изготавливают их либо методом сборки, либо методом раскроя.

ИЗ КАКОГО МАТЕРИАЛА МОГУТ БЫТЬ ВЫПОЛНЕНЫ КОСОУРЫ?

Чаще всего монтируют лестницы на косоурах из сосны и дуба, реже они изготавливаются из кедра, лиственницы, красного дерева, орегонской и бразильской сосны. Дубовая древесина обладает высокой плотностью, поэтому лестница, выполненная из этого материала, будет прочной и надежной.

Хвойная древесина мягче дубовой, но у нее есть свое преимущество — ее удобнее обрабатывать. Не рекомендуется использовать хвойные породы дерева, особенно ель, для изготовления ступеней, так как из-за мягкости древесины срок эксплуатации лестницы будет довольно небольшим.

Влажность древесины, применяемой для возведения лестницы, должна соответствовать влажности воздуха в помещения, в котором конструкция будет монтироваться.

О том, как сделать косоуры для лестницы своими руками, и о том, как смонтировать конструкцию, вы узнаете в данном материале.

МОНТАЖ ЛЕСТНИЦЫ НА ДВУХ КОСОУРАХ ИЗ ДЕРЕВА

Технология изготовления косоуров осуществляется двумя способами: методом сборки и методом выпиливания (или раскроя). В первом случае изготавливают балку в соответствии с проектными размерами. Отдельно изготавливают треугольники, размеры которых обусловлены шагом подъема и шириной проступи. После этого треугольники соединяют с балкой и в итоге получается косоур.

Технология методом сборки позволяет сэкономить материал. Во втором случае выпиливают косоур из заготовки необходимого размера. Данный способ позволяет изготовить сразу две симметричные несущие детали лестничной конструкции из одной заготовки.

Для изготовления косоура деревянной лестницы используются доски толщиной 50-70 мм и шириной не менее 250-300 мм. Так как найти ровную и без сучков доску такой ширины, к тому же выполненную из единого массива древесины, довольно трудно, для изготовления косоуров рекомендуется использовать клееные доски, которые не имеют сучков, не подвергаются скручиванию и растрескиванию, а ширина их достаточна для того, чтобы произвести запилы.

Проступи из сплошных одинарных или двух узких шпунтованных досок необходимо укладывать на ступенчатые вырезы в косоурах лестницы в доме, толщина проступи будет зависеть от ширины марша.

Для ступени длиной 800, 1000, 1200 мм следует выбирать доски толщиной 40, 50 и 60 мм соответственно. Отношение толщины проступи к ширине марша составляет примерно 1 : 20.

Чтобы сделать косоуры для лестницы как можно более прочными, учитывайте, что отклонение от этой пропорции допускается только в сторону утолщения проступи (либо под ступенями можно увеличить количество косоуров до 3-4 штук).

Допускается выступание передней кромки проступи до 50 мм относительно плоскости подступенка. При этом желательно, чтобы выступ был закруглен. Торцы проступей необходимо подшить строганым бруском, зашпатлевать и окрасить либо облицевать шпоном.

Особых требований к древесине подступенков нет, они должны быть выполнены из строганых досок толщиной 18-25 мм. Торцы досок получатся открытыми, а для придания им более красивого вида рекомендуется подпилить их под углом 45°. Выполнять проступи и подступенки лучше всего из древесины одной породы.

Главное в устройстве косоуров лестницы — их надежность. Из одной заготовки можно выпилить разные по геометрии косоуры. Те из них, которые в местах опирания на площадочные балки не имеют запилов, надежнее, так как в них меньше ослабленных сечений и, следовательно, не произойдет скола древесины в месте опирания.

Но для монтажа подобных косоуров лестницы необходима более высокая площадочная балка, чтобы не произошло сокращения высоты прохода под лестницей. Наличие в лестнице верхней фризовой ступени облегчает задачу при проектировании. Эта ступень может полностью повторять по размерам рядовую ступень, быть уже или ее может не быть вовсе.

Таким образом, верхнюю фризовую ступень вместе с косоурами для лестниц из дерева можно как бы задвинуть в площадочную балку. Следовательно, не меняя уклона лестничного марша, появляется возможность варьировать горизонтальные размеры лестницы.

Но при этом увеличивается высота площадочной балки, усложняется выполнение узлов крепления и сокращается высота прохода под лестницей. Поэтому при наличии в конструкции верхних фризовых ступеней чаще всего используют косоуры, верхний конец которых имеет запил. Таким образом, частично компенсируется рост высоты площадочной балки.

Нижняя часть косоуров опирается на балки пола нижнего этажа. В случае устройства двухмаршевой лестницы опора осуществляется на балки междуэтажной площадки. Эта часть лестницы может быть расположена на балках, которые находятся по отношению к лестнице как в продольном, так и в поперечном направлении.

Если опирание косоура приходится на поперечные балки, то вопрос с узлом решается аналогично верхней части, т. е. можно запилить или косоур, или балку.

При изготовлении косоуров для лестниц в случае попадания их на продольные балки они могут быть смонтированы в упор к предварительно запиленным в балку и прочно закрепленным балясинам.

Также можно соединить между собой две продольные балки с помощью дополнительного поперечного бруска, в который должна упираться нижняя часть этой несущей косоуров.

Необходимо учитывать, что любые врезки (запилы) деревянных элементов на самом деле могут привести к ослаблению первоначальных сечений.

Некачественно выполненный узел нередко становится причиной разрушения сооружения. Если есть выбор из различных конструктивных решений узлов, то от врезок лучше отказаться, а применять узлы со стальными крепежами (угольниками, хомутами, болтами и т. д.).

Косоуры деревянной лестницы, возводимой своими руками, могут упираться как верхней, так и нижней частью в строительные конструкции перекрытий. При этом можно вообще не использовать крепеж. Но данный вариант возможен только при условии, что упоры в верхней и нижней части косоуров являются абсолютно жесткими и не предполагают никаких подвижек, что в большинстве случаев трудно осуществить.

Как правило, лестницы возводятся по безраспорному варианту, аналогично схемам наслонных стропильных систем.

ИЗГОТОВЛЕНИЕ И КРЕПЛЕНИЕ ДЕРЕВЯННЫХ КОСОУРОВ ДЛЯ ЛЕСТНИЦ

Для изготовления косоура лестницы своими руками понадобится ровная доска толщиной не менее 40 мм и шириной не менее 300 мм.

При создании прямолинейных лестничных маршей, которые имеют одинаковые косоуры, для обозначения вырезов под ступени рекомендуется использовать трафарет. Его можно самостоятельно сделать из небольшого листа фанеры и двух деревянных реек. От угла листа фанеры нужно отмерить расстояния, соответствующие ширине проступи и высоте подступенка.

Полученные точки следует соединить прямой, по которой с обеих сторон листа будут установлены и скреплены гвоздями рейки. Далее с помощью данного трафарета в косоуре необходимо разметить и вырезать соответствующие пазы.

При изготовлении лестниц с забежными деревянными ступенями косоуры с двух сторон конструкции будут иметь разную форму. В таком случае вырезы должны быть размечены по размерам каждой ступени.

При этом следует помнить, что высота подступенков остается прежней, зато наблюдаются изменения в ширине проступи, следовательно, меняется и угол наклона лестницы. С ее внутренней стороны располагают ступени с узкой частью проступи, а с внешней стороны — с широким ее участком.

С внутренней стороны конструкции подъем будет более крутым, чем с внешней, но при этом косоуры лестницы по-прежнему будут параллельны друг к другу, изменения коснутся только длины запила, от которой зависят размеры проступи ступени. Шаблон для разметки должен иметь подвижные направляющие. К тому же его необходимо перенастраивать каждый раз при разметке очередной забежной ступени.

Если запилы в косоурах будут слишком глубокими, что приведет к ослаблению конструкции лестницы, рекомендуется установить под ступенями три или четыре косоура. Количество косоуров необходимо увеличить и в том случае, если в качестве проступей используются тонкие доски. Это нужно для того, чтобы не допустить их прогиба под воздействием эксплуатационной нагрузки.

Для изготовления ступенчатых косоуров проблематично подобрать достаточно широкие, прямые и без сучков доски, поэтому можно воспользоваться другим вариантом.

Поверх косоура рекомендуется установить дополнительные деревянные элементы — кобылки, на которых нужно закрепить детали ступеней.

Кобылки могут быть треугольной формы и установлены непосредственно на верхнюю продольную кромку косоура. Крепление кобылок на косоурах производится на шканты, которые должны быть установлены в заранее выбранных прилегающих элементах пазов и зафиксированы с помощью клея.

Для прочности крепления кобылок к косоурам деревянной лестницы рекомендуется использовать более сложную схему, согласно которой в косоуре нужно выпилить небольшой вырез и выбрать кобылки сложной формы. Кроме того, для крепления кобылок на косоуре можно воспользоваться шкантами и клеем.

Проступи и подступенки рекомендуется соединять с использованием шурупов и клея, так как гвоздевое соединение со временем становится слабее. Крепление проступи и подступенка производится с помощью шурупов, дополнительной треугольной рейки или в паз.

Также для соединения деревянных частей лестницы рекомендуется применять различные накладные планки и металлические уголки. Надежность и прочность соединения обеспечивается безгвоздевым соединением — с использованием деревянных нагелей.

При соединении деталей из твердых пород дерева применяются нагели из мягких пород, а нагели из твердых пород древесины, соответственно, необходимы для соединения деталей из мягких пород. Иначе нагель вместо соединения деталей, наоборот, расколет их.

Далее вы узнаете, как сделать центральный косоур для деревянной лестницы.

ЛЕСТНИЦА С ДЕРЕВЯННЫМИ СТУПЕНЯМИ НА ОДНОМ ЦЕНТРАЛЬНОМ КОСОУРЕ

Лестница также может быть выполнена и на одном надежном мощном косоуре. Доски, используемые для изготовления проступей, должны быть оструганными и отшлифованными наждачной бумагой. Лестница с центральным косоуром не сокращает пространства помещения, она становится украшением интерьера.

Центральный косоур является единственной опорой сооружения. Обычно он делается из бруса сечением 340 х 200 мм. Своими руками косоур для лестницы из дерева можно выполнить следующим образом: сначала необходимо склеить несколько досок и поместить их под пресс. Затем склеенные доски нужно укрепить поперечными деревянными шкантами или болтами.

В качестве материала для этой конструкции и отделки подходит древесина дуба, лиственницы, сосны. Существует вариант крутого расположения косоура, когда лестница в частном доме используется в качестве вспомогательной (например, на чердак).

В таком случае крепление нижнего конца косоура производится к полу, а верхнего (с использованием болтов и дюбелей) — к балке, которая поддерживает конструкцию площадки.

Для такой лестницы не требуется производить запилы, способ ее установки похож на тот, с помощью которого происходит установка приставной лестницы стремянки. Таким образом, основной задачей является укрепление низа конструкции (во избежание ее сползания) и верха (чтобы лестница не заваливалась в сторону).

Смотрите также:
  • Пол в деревянном доме
  • Ламинат водостойкий
  • Ламинат класс 33
  • Чем отличается чернозем от перегноя?
  • Дворцовый паркет
  • Керамзитобетонные блоки
  • Тетива или косоур, что лучше выбрать? (пример монтажа)

    Устанавливая лестницу в собственном доме, хозяева всегда встают перед выбором типа конструкции сооружения. Выбираются не только форма и габариты лестницы, но и способ крепление ступеней. Самыми популярными, пожалуй, являются тетива и косоур. Каждый из них имеет свои характерные черты и достоинства. Обо всём этом мы расскажем подробно в нашей статье.

    Тетива

    Это классический элемент лестниц, имеющих маршевую форму. Специалисты считают именно эти лестницы самыми безопасными. Тетивы являются парными элементами. Ступени крепятся на них в специальные базы. Для большей прочности дополнительно используются штыри, шурупы или клинья. Нередко также применяют и различные клеевые составы.

    Тетива

    Основные достоинства тетивы:

    • максимальная надежность,
    • удобство и хорошие эксплуатационные характеристики,
    • безопасность конструкции,
    • высокий уровень грузоподъемности,
    • простота в плане уборки.

    Лестница на тетивах имеет абсолютно классический внешний вид. Такие сооружения просты, элегантны, смотрятся добротно и роскошно. Они легко могут вписаться в совершенно любой интерьер. Однако заметим, что для лестницы на тетивах необходимо несколько больше места, чем для конструкции на косоуре.

    Крепление ступеней на тетиве

    Косоур

    Лестница на косоуре имеет в своей основе несущую балку, на которой определённым образом закреплены ступени. Безусловным достоинством косоуров является то, что они очень компактны, могут стать превосходным решением в условиях дефицита пространства и при этом способны выдерживать достаточно высокую нагрузку.

    Косоур

    Чаще всего в качестве несущих элементов используют металлические косоуры. Однако нередко можно встретить и деревянные.  Если вы сделали свой выбор в пользу дерева, то лучше всего использовать такие прочные и твердые породы, как дуб или бук. Лучше всего подойдет клееная доска, так как сплошные плашки могут треснуть во время использования.

    Толщина досок должна составлять не менее 5 см. А рабочая поверхность должна иметь ширину минимум 30 см.

    Лестницы на косоурах отличаются простотой монтажа. Для того чтобы собрать такую лестницу, достаточно минимального набора инструментов. А процесс изготовления будет менее сложным.

    Крепление ступеней на косоуре

    Тетива или косоур: что лучше?

    Достаточно сложно однозначно ответить на этот вопрос. Оба варианта конструкции используются достаточно широко. Основное преимущество косоура, конечно, в том, что для такой лестницы необходимо меньше пространства. Однако лестницу на тетивах профессионалы считают более прочный.

    В связи с этим в небольшом помещении имеет смысл конструкция на косоуре. Такой тип крепления позволит сэкономить не только место, но также материалы и трудозатраты.  Если площадь и  бюджет на установку лестницы позволяют, то выбор обычно делают в пользу лестницы на тетивах. Она очень надежна, имеет высокий уровень грузоподъёмности и смотрится более внушительно.

    В любом случае, чтобы вы ни выбрали — косоур или тетиву, не стоит экономить на качестве материалов. Любая лестница должна быть максимально комфортной и безопасной.



    Лестница из Металла с Одним Косоуром: Виды и Чертежи, Фото

    Однокосоурная межэтажная лестница

    Однокосоурная межэтажная лестница

    Косоур – это наклонная конструкция с опорами для ступеней лестницы. В классическом варианте их два, по одному с каждой стороны. Но в современных интерьерах все чаще встречается лестница из металла с одним косоуром. Визуально она занимает меньше места, не загромождая помещение, и выглядит легкой и прозрачной.

    Содержание статьи

    Расчетные параметры для монокосоурной лестницы

    Прочность и безопасность лестницы на одном косоуре не вызывает сомнений, если при её проектировании были учтены возможные нагрузки, и правильно подобраны материалы.

    Основные расчетные параметры стандартные: это глубина проступей, расстояние между ступенями по вертикали, ширина, высота и длина лестницы, угол её наклона к горизонтали. Они должны соответствовать рекомендуемым.

    Основные параметры для проектирования лестницы

    Основные параметры для проектирования лестницы

    Обратите внимание. Для лестницы на одном металлическом косоуре существуют ограничения по высоте пролета: она должна быть не более 2 метров. Остальные параметры те же, что и для прочих конструкций.

    Сопоставив все параметры, делают чертеж в масштабе с указанием размеров.

    Лестница на одном косоуре: чертеж прямой одномаршевой конструкции

    Лестница на одном косоуре: чертеж прямой одномаршевой конструкции

    Далее, исходя из предполагаемых нагрузок, рассчитывается несущая балка – её несущая способность должна быть с большим запасом прочности. Также подбирается способ крепления ступеней к косоуру и способ придания жесткости всей конструкции.

    Она не должна «гулять» под весом двигающегося человека. И добиваться жесткости путем монтажа лестничных ограждений большая ошибка: лестница на одном металлическом косоуре должна быть устойчивой и без них. А ограждение служит только для обеспечения безопасности.

    Виды лестниц с одним косоуром

    Четкой классификации таких лестниц не существует, они очень разнообразны, а в одну группу их объединяет только наличие единственной опорной балки. Но она может проходить по центру конструкции или быть смещенной. Сам косоур тоже бывает разных видов, как и способ крепления к нему ступеней.

    Попробуем условно разделить металлические лестницы на монокосоуре по этим признакам.

    По расположению косоура

    Итак, опорная балка может быть установлена в одном из двух положений:

    • По центру. Это наиболее распространенный вариант, делающий лестницу максимально «прозрачной», так как косоур практически скрывается ступенями, создавая ощущение парящей конструкции.
    Спиральная лестница на металлическом центральном косоуре

    Спиральная лестница на металлическом центральном косоуре

    • Под торцами ступеней. Как правило, такая однокосоурная лестница располагается вдоль несущей стены, и противоположные торцы крепятся к ней.
    Конструкция со смещенным косоуром и дополнительным креплением ступеней к стене на уголки

    Конструкция со смещенным косоуром и дополнительным креплением ступеней к стене на уголки

    Для справки. В качестве дополнительного крепления могут использоваться и больцы – штыри или декоративные болты, соединяющие ступени друг с другом.

    Лестница на одном косоуре и больцах

    Лестница на одном косоуре и больцах

    По способу изготовления косоура

    Опорная балка монокосоурной лестницы должна обладать очень высокой прочностью и износостойкостью. Для её изготовления чаще всего используют стальные изделия – швеллеры, двутавры, толстостенные профильные трубы.

    По способу изготовления лестницы на одном стальном косоуре бывают сварными и модульными:

    • Сварные конструкции обладают большой жесткостью и прочностью независимо от типа конструкции. Это могут быть как прямые опорные балки с приваренными к ним вертикальными опорами под ступени, так и ступенчатые гребенки. Одним концом они опираются на пол, другой надежно крепится к перекрытию. После сварки все стыки тщательно шлифуются, после чего каркас грунтуется и окрашивается специальной краской.
    • Модульные конструкции хороши тем, что из одного набора модулей можно собрать и маршевую, и угловую, и винтовую лестницу. Или конструкцию сложной изогнутой формы, совмещающую в себе несколько конфигураций. Для этого не потребуется сложных расчетов и трудоемких процессов гибки металла, так как модульные металлические лестницы с одним косоуром относятся к универсальным системам.

    Собираются они из однотипных литых или сварных деталей и стягиваются болтами, а получившийся каркас внешне напоминает хребет гигантской рыбы, поэтому такие лестницы часто называют хребтовыми. Конструкцию легко собрать своими руками, совмещая длинную трубку одного модуля с короткой трубкой другого.

    Затем эти детали путем поворота устанавливаются в нужное положение относительно друг друга, и оно фиксируется затягиванием болтов. Все модульные конструкции однотипны, к ним прилагается подробная инструкция по сборке.

    Обратите внимание. Модульные конструкции должны обязательно иметь промежуточные опоры в виде опирающихся на основание стоек или закрепленных на несущей стене кронштейнов. Без них можно обойтись только в том случае, если хотя бы один край ступени крепится к стене анкерами или уголками.

    Опорные стойки устанавливаются через каждые 4-7 модулей

    Опорные стойки устанавливаются через каждые 4-7 модулей

    Модульная лестница с одним косоуром из металла и креплением к стене

    Модульная лестница с одним косоуром из металла и креплением к стене

    По стилю и оформлению

    Если для изготовления опорной балки используются преимущественно прочные стальные сплавы, то ступени и ограждения монокосоурных лестниц изготавливаются из самых разных материалов. Они подбираются в зависимости от требований дизайна.

    Ступени чаще всего делают из дерева, но встречаются и бетонные, каменные и даже стеклянные проступи. Никаких ограничений нет и на материалы для изготовления перил. Лучше тысячи слов вам расскажут о том, какими бывают лестницы на одном косоуре видео и иллюстрации, приведенные ниже.

    Преимущества однокосоурных металлических лестниц

    У такого рода конструкций можно найти множество преимуществ:

    • Стальные несущие балки гораздо надежнее деревянных или бетонных. Они не рассыхаются со временем, на них не появляются трещины, а при качественной наружной отделке даже наружные лестницы не ржавеют.
    • Сечение металлических косоуров меньше при равной прочности аналогов из древесины и железобетона. Это значит, что вся конструкция будет выглядеть легче и изящнее.
    • Оригинальный внешний вид также можно отнести к достоинствам таких лестниц. Как и то, что они визуально не загромождают пространство. Для небольших помещений это огромный плюс.
    Прозрачная конструкция совершенно не мешает воспринимать пространство целиком

    Прозрачная конструкция совершенно не мешает воспринимать пространство целиком

    • В отличие от полностью деревянных лестниц, модели на стальном каркасе не скрипят.
    • Цена монокосоурных лестниц ниже за счет меньшего расхода материала. Хотя стоимость, конечно, зависит ещё и от дизайна и материала ступеней и поручней.
    • Отремонтировать стальную конструкцию проще, чем деревянную. Обычно ремонт заключается только в замене ступеней.

    Заключение

    Если вы посмотрите видео в этой статье, то получите представление о самостоятельном изготовлении этих оригинальных конструкций. И при наличии опыта в сварочных работах сможете сделать это сами.

    Если же вы не планируете самостоятельное изготовление, но металлическая лестница на одном косоуре вам понравилась, можно заказать её по своим эскизам или купить модульную систему.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
