Котлован — это… Что такое Котлован?

        выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и др. инженерных сооружений. К. обычно разрабатывается с поверхности земли (см. Земляные работы), а в отдельных случаях при помощи опускных колодцев (См. Опускной колодец) или кессонов (См. Кессоны). Размеры К. в плане и его глубина устанавливаются проектом сооружения в зависимости от условий эксплуатации последнего, уровня залегания грунтов, способных выдержать нагрузку от сооружения, глубины промерзания грунта и др. факторов. При строительстве на вечномёрзлых грунтах дополнительно учитывается тепловое взаимодействие сооружения и грунта. Для обеспечения устойчивости К. последние сооружают с откосами, крутизна которых определяется углом естественного откоса, в свою очередь зависящим от угла внутреннего трения и сцепления, объёмной массы, влажности грунта и др. условий. Угол естественного откоса для различных грунтов составляет от 15 до 50°. При большой глубине К. откосам придают переменную крутизну. При наличии неустойчивых грунтов откосы К. удерживаются от обвалов и оплывания шпунтовыми ограждениями, распорками и др. способами. Удаление грунтовых вод из К. (водоотлив) производится насосами: применяется также Водопонижение. В сложных инженерно-геологических условиях неустойчивые грунты закрепляются искусственно — замораживанием, силикатизацией, битумизацией (см. Закрепление грунтов). К. под здания и сооружения разрабатывают различными видами землеройного оборудования (экскаваторы, скреперы, бульдозеры и др.). На обводнённой местности разработку К. производят землесосными снарядами (См. Землесосный снаряд), Гидромониторами. Для рытья К. под отдельные опоры и столбы применяют специальные машины, работающие по принципу бурения.

         Лит.: Технология и организация строительного производства, под ред. И. Г. Галкина, М., 1969; Строительные нормы и правила, ч. 3, раздел Б, гл. 1. Земляные работы, М., 1971.

         Л. Б. Гисин.

Разработка и рытье котлованов — 5 этапов подготовки проведения работ, формула определения глубины рытья

Процесс строительства зданий и сооружений начинается с разработки и рытья котлованов или траншей под фундамент. Этот процесс достаточно сложный и требует не только значительных технических, физических и денежных затрат, но и подготовку важной документации. Поэтому многие строительные организации и частные лица предпочитают не заниматься этим самостоятельно, а привлекать к работе ответственных и квалифицированных исполнителей – компании, которые имеют достаточный опыт по проведению предстоящих работ.

В данной статье мы поговорим, как осуществить разработку и рытье котлованов, и какие этапы необходимо пройти для успешного завершения дела.Разработка и рытье котлованов

Когда лучше рыть котлован?

Устройство котлована регламентируется СНиП 3.02.01-87, а что касается сезонности – специалисты утверждают, что лучше начинать работы весной. С наступлением первых теплых дней грунт начинает оттаивать, поэтому при рытье снижаются трудоемкость и временные затраты.

Иногда работы осуществляются в зимний период года, но в таком случае следует учитывать – при низких температурах обустройство бетоном фундамента усложняется. Необходимо также хорошо подумать прежде, чем начинать работу с котлованом осенью. Скорее всего, весной все равно придется производить выемку почвы, так как вместе с талым снегом стенки котлована начинают оплывать и сползать.

В процессе разработки котлованов необходимо провести следующие мероприятия:

  •  – Разработать проект, планировку территории и получить разрешительные документы.
  •  – Расчистить территорию от помех, включая деревья, постройки и лишний грунт.
  •  – Перенести в другое место инженерные коммуникации, которые пролегают на территории.
  •  – Произвести обустройство котлована с последующим вывозом грунта на утилизацию.
  •  – Укрепить откосы и стенки котлована, произвести прокладку новых коммуникаций.
  •  – Осуществить обратную засыпку и подготовить насыпь.

Когда лучше рыть котлован ?

В целом, такие земляные работы, как разработка котлованов, предусматривают пять этапов. Об этом далее поговорим подробнее.

Этап №1: Подготовка к проведению работ

В строительной среде принято классифицировать котлованы на отдельные подвиды по таким параметрам, как наличие креплений по углам и наклонным стенам, количество или полное отсутствие откосов. От последнего фактора зависит выбор котлована ленточного или плиточного типа. Важно учитывать такие проблемы, как заболачивание почвы, подмывание грунта, перекос здания и другие факторы. Чтобы их избежать важно придерживаться трех правил:

  1.  – Непрерывный контроль качества.
  2.  – Сверка с планом.
  3.  – Своевременная корректировка процесса.

Подготовка к проведению работ

Важно определить глубину рытья, и для этого строители используют формулу: v= н/6 (2а + а1) в + (2а1 + а) в1, где:

  • v – глубина;
  • н – параметр высоты;
  • а1 и в1 – длина относительно верхней части;
  • а и в – габариты всех сторон.

После этого определяется объем засыпки – необходимо вычесть общую массу из объема выбранного типа котлована. Важным показателем также является давление сооружения на фундаментные перекрытия. Вычисление габаритов и особенностей котлована осуществляются одновременно с проведением проектно-исследовательских работ, включая геодезическую съемку, ландшафтные работы, вертикальное планирование территории, определение типа почвы и другое.

Как видите, сложности могут подстерегать уже на подготовительном этапе, поэтому лучше всего обратиться за помощью к высококвалифицированным специалистам. Компания «МСК-Регион» проводит разработку и рытье котлованов с высоким качеством, а цена на земляные работы – установлена на доступном уровне для каждого клиента.

Этап №2: Расчистка площадки для котлована

Прежде чем приступать к рытью котлована или траншей, нужно расчистить площадку от различных помех природного или не природного происхождения. Это могут быть кусты или деревья, ненужные строения, дорожки из асфальта, кирпича и другое. Для выполнения задачи требуется привлекать не только специализированную технику, но и квалифицированный труд рабочих.

Расчистка площадки для котлована

На представленной схеме видно, как правильно осуществлять разбивку котлована (а) и траншеи (б). Она может проводится на местности без поперечного уклона (в), на косогоре (г) и с определением отметки дна котлована (д).

Важно также заранее определиться с тем, куда будет вывозиться строительный мусор или грунт. Желательно, чтобы полигон для утилизации находился в максимальной близости – это позволит сэкономить транспортные расходы на привлечение крупногабаритной и мощной автотехники.

Этап №3: Рытье и перенос инженерных коммуникаций

Перед тем, как приступить к процессу рытья – нужно определить места залеганий труб, электросетей и канализации, а также их технические особенности. Коммуникации следует отключить, произвести их демонтаж и перенос на другое место. В этом случае, без согласования проводимых работ с ответственными органами не обойтись.

Рытье и перенос инженерных коммуникаций

После получения разрешения на демонтаж инженерных коммуникаций, технический процесс подлежит внесению в общий план строительства. Сверяются проект и смета, уточняются объемы и план проведения работ, после чего составляется и утверждается соответствующий акт.

Приступая к рытью, устраняется дерн, а грунт разрыхляется. Организация уступов необходима на косогорах в месте основания насыпи – они производятся под уклоном до 0,02, направляясь по уровню падения косогора, и имеют габариты до 4 метров по ширине. Если насыпи характеризуются высокой влажностью, необходимо осушение или проведение противолавинных мероприятий.

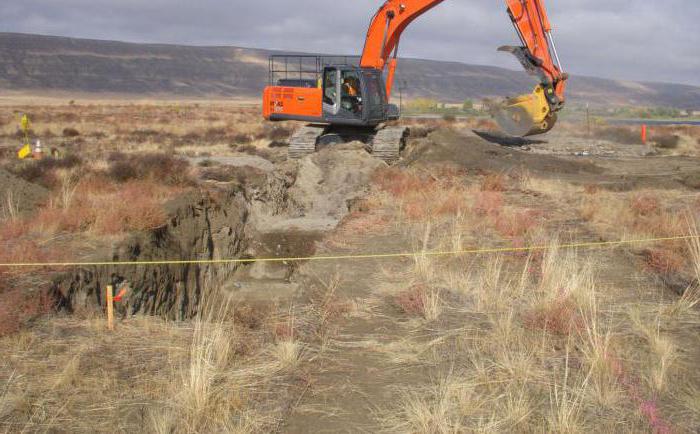

Способы рытья котлована

Процесс рытья котлована осуществляется двумя способами:

  1.  – Ручной. Проводится на участках, где нет подъездных путей для техники. Обычно такие работы осуществляются для небольших по размерам котлованов. Применяемые инструменты – заступы, лопаты, тачки для вывоза грунта и тромбователи.
  2.  – Механизированный. Если строительная площадка имеет подъездные пути, то используется такая техника, как экскаваторы, грузовики, бульдозеры и погрузчики. Данный способ позволяет сократить время и усилия на обустройство котлована – в среднем, работа занимает около двух дней, в зависимости от размеров котлована.

В процессе выемки почвы под котлован нужно учитывать особенности грунта:

  •  – если он плотный – допустима глубина до 2 метров;
  •  – для суглинистых и глинистых почв – до 1,5 метров;
  •  – до 1,25 метра допускается выемка в супесчаной почве;
  •  – если грунт песчаный или гравелистый – только до 1 метра.

После осуществления рытья котлована необходимо позаботиться о надёжном укрепление стен.

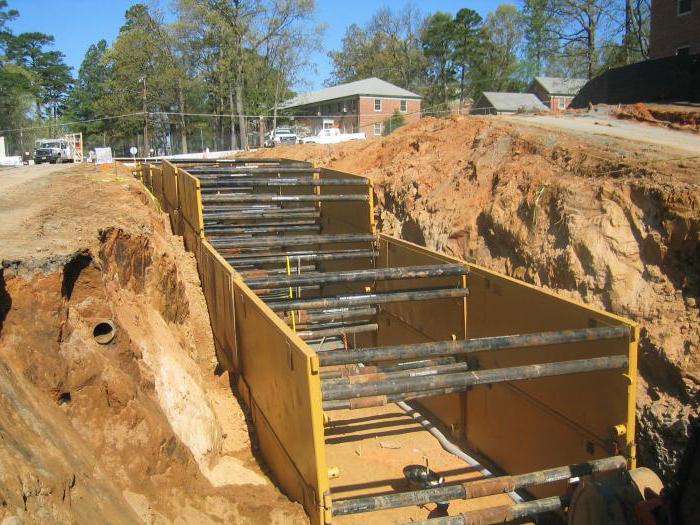

Этап №4: Укрепление стен котлована

Это обязательное мероприятие для любого котлована, особенно если грунтовые воды на строительном участке имеют высокий уровень. Именно от надежного укрепления будет зависеть качество фундамента, долговечность и безопасность здания.

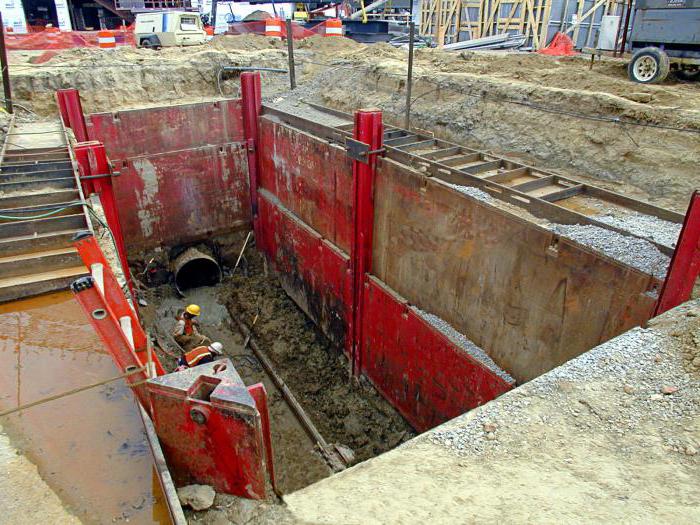

Укрепление стен котлована

На схеме показана разметка фундамента по горизонтали.

Для укрепления стен используются следующие способы:

  •  – Цементовка – применяется в плотной застройке, если сооружения находятся друг от друга в непосредственной близости. Благодаря данному способу исключается разрушение фундамента вследствие вибраций от рядом находящихся зданий.
  •  – Шпунтовое укрепление – подходит для песчаных и ослабленных грунтов, заболоченной местности, на берегах водоемов, а также если наблюдается высокий уровень грунтовых вод. Для этого используется шпунт Ларсена, который до выемки земли погружается в почву и служит укреплением стен котлована.
  •  – Буронабивные сваи – наиболее распространен и считается самым современным методом. Роль ограждающих и несущих выполняют сборные конструкции, которые закладываются в железобетон или бетон. Благодаря данному способу можно проводить возведение фундамента на максимальной глубине.
  •  – Метод «стена в почве» — похож на предыдущий способ. Используется арматура продольного вида с оптимальным сечением, а укрепление происходит с помощью армированных окружностей небольшого диаметра.

Разметка фундамента по горизонтали

После укрепления стен проводится обратная засыпка, которая необходима для того, чтобы влага не попадала под фундамент и не разрушала его.

Этап №5: Засыпка

После сооружения фундамента, процесс засыпки проводится в непрерывном режиме. Когда производится засыпка подвальных отверстий – осуществляется укладка перекрытий. Грунт укладывается слоями, которые не должны превышать 10 см. Проводить засыпку можно двумя способами:

  1. С помощью навесных вибротрамбующих или пневматических трамбующих установок.
  2. Вручную, используя трамбовки ручного типа, молотки и тележки для перевозки грунта.

Следует помнить, что все работы по обустройству котлована и фундамента должны предусматривать непрерывный контроль качества, корректирующие мероприятия и внимательную сверку с ранее утвержденной документаций. Только так можно возвести здание, которое безукоризненно прослужит долгие годы!

Засыпка котлована или траншеи

В данной статье мы рассмотрели особенности и этапы работы с котлованами в процессе строительства. Можно сделать вывод, что процесс этот – сложный, ответственный и трудоемкий. Поэтому в большинстве случаев разумным решением становится обратиться в специализированную компанию, которая занимается разработкой и рытьем котлованов на профессиональном уровне. Это сэкономит ваше время, деньги и силы.

В компании «МСК-Регион» вы можете заказать разработку и рытье котлованов любого уровня сложности. Большой опыт работы, квалифицированный коллектив, наличие мощной современной техники, годами налаженная работа с ответственными органами, быстрое оформление необходимой документации – станут гарантией того, что котлован будет обустроен в максимально сжатые сроки, а качество работ не оставит после себя разочарований.

Читайте также:

Механизированная уборка снега в Москве;

Гранитная крошка для посыпки дорог: как выбрать?;

Зачем нужен конструктор на стройке?;

Формула расчета кубатуры щебня;

Типы котлованов. Глубина, дно, этап, размеры, объем котлована. — «СК ЭлементСтрой»

Котлован — это выемка в грунте, которая предназначается для закладки фундамента и дальнейшего проведения строительных работ. Его разработка представляет собой один из самых ответственных и важных этапов, к которому необходимо подойти максимально серьезно, не допуская даже малейшей погрешности. Ведь именно от котлована под фундамент напрямую зависит долговечность будущей конструкции.

На сегодняшний день не существует какой-то строгой классификации, однако специалисты выделяют несколько типов котлованов.

Какие бывают типы котлованов — открытый вопрос

Как правило, первый критерий, по которому разделяют типы — размеры (см. также фото котлованов). Как показывает практика, они могут поражать воображение своей величиной. С каждым годом человечество возводит всё новые и новые здания и конструкции, которые занимают ТОП-места в рейтингах самых больших и высоких построек.

Сооружение высотою в несколько сотен метров и весом в сотни тысяч тонн нуждается в крепком фундаменте, чтобы не деформироваться и стоять уверенно и надежно. Поэтому при строительстве современных зданий вырытые котлованы могут достигать поистине внушительных размеров. При этом формы, которые они могут принимать, могут быть самые разнообразные, но зачастую сводятся к простым геометрическим фигурам (квадрат, прямоугольник).

Виды фундаментов

На сегодняшний день существует пять основных видов фундаментов:

  • ленточный,
  • столбчатый,
  • плитный,
  • свайный,
  • комбинированный.

Для каждого из них в подавляющих случаях необходима разработка котлована. За исключением свайного фундамента (в том случае, если проект сооружения не предполагает подвального помещения, который по умолчанию требует раскопки грунта ниже отметки нуля). Необходимо сначала определиться с видом фундамента, перед тем, как выбирать тип; этап земляных работ полностью зависит от первоначальных расчетов.

Глубина

Очевидно, что один из самых главных параметров, который нужно рассматривать в первую очередь в том случае, если Вы ищете подходящие под Ваше сооружение это оптимальная глубина котлована, она рассчитывается в ходе геодезических работ.

Она зависит от двух значений: уровня промерзания грунта и высоты грунтовых вод. Интересно, что эти два параметра «спорят» друг с другом во время проведения земляных работ. Потому что при раскопке котлована дно обязательно должно быть ниже точки промерзания грунта на 30-40 сантиметров.

При этом, когда Вы выбираете тип, вода — один из самых коварных врагов. Потому что, копни Вы глубже к уровню залегания грунтовых вод, придется как следует позаботиться о надежной гидрозащите будущего фундамента, что автоматически увеличит стоимость проекта (см. также стоимость котлована).

Профессиональные геодезические расчеты позволят избежать проблем на данном этапе.

Дно сооружения

Распространенный вопрос у застройщиков, рассматривающих типы — объем земляных работ и необходимость дополнительного устройства подушки основания котлована.

Наиболее распространенными подушками под фундамент являются следующие:

  • песчаные,
  • грунтовые,
  • бетонные,
  • из щебня.

Выбирая, чем засыпать дно котлована, следует учитывать множество факторов: вес и высоту несущего остова конструкции, самого фундамента, структуру и состав почвы. Вы сами решаете, из какого материала выполнять основание по фундамент. Главное, чтобы оно выполняло свои основные функции и соответствовало нагрузкам, передающимся от веса конструкции.

Компания «СК ЭлементСтрой»: земляные работы, план работ и подробная отчетность на каждом этапе

Компания «СК ЭлементСтрой» предлагает Вам услуги по проведению земляных работ любой сложности в Казани и регионе. Мы разрабатываем любые типы котлованов, и за все время нашей деятельности «подняли» порядка полумиллиона кубометров грунта.

Нам по силам любые типы, схема работы нашей команды максимально прозрачна. Мы предоставляем подробные отчеты по Вашему требованию на любом этапе работы, Ваш персональный менеджер сопровождает проект от Вашего первого звонка до сдачи участка.

Позвоните нам прямо сейчас по одному из указанных телефонов и получите БЕСПЛАТНУЮ консультацию специалиста на расчет котлована. «СК ЭлементСтрой» — стройте Ваше будущее вместе с нами!

Технология разработки котлована под фундамент — СамСтрой

Способы разработки грунта принимаются в зависимости от конструкции и глубины заложения фундамента. Грунты под малозаглубленные ленточные и столбчатые фундаменты могут разрабатываться вручную, а выемка грунта под заглубленные фундаменты и фундаменты с цокольным (подвальным) этажом разрабатывается механизированным способом. Учитывая то, что ширина индивидуального дома редко превышает 12—15 м, разработку котлована можно вести экскаватором, оборудованным обратной лопатой, с ёмкостью ковша 0,25—0,65 м3 на гусеничном или колесном шасси или экскаватором-погрузчиком (рис. 1).

Рис. 1. Схема разработки котлована экскаватором: 1 — экскаватор; 2 — грунт для обратной засыпки; 3 — недобор грунта экскаватором 10—15 см Рис. 2. Крутизна откосов котлованов и траншей в грунтах естественной влажности: а — песчаный грунт; б — супесь; в — глины и суглинки

Недобор грунта разрабатывается вручную перед устройством фундамента. При разработке грунта в радиус действия экскаватора не должны попадать провода линии электропередач. Грунт, выбираемый из котлована (траншеи), необходимо размещать на расстоянии не менее 1 м от края разработки. Рытье котлована и траншей с вертикальными стенками без крепления можно производить только в грунтах естественной влажности и при отсутствии грунтовых вод.

Глубина выемки, м, не должна превышать:

  • в песчаных и гравелистых грунтах — 1;
  • в супесчаных — 1,25;
  • в глинах и суглинках — 1,5;
  • в особоплотных грунтах — 2,0.

Работы по сооружению фундамента в траншеях без креплений следует производить сразу же за отрывкой грунта во избежание его осыпания или сползания. Если в траншее будут находиться люди, ширина ее должна быть не менее 0,7 м с учётом креплений.

Соблюдение правил производства земляных работ позволит избежать выполнения дополнительных работ из-за обрушения и сползания откосов, перебора выемки грунта и др.

Разработка котлована и траншей на глубину, превышающую пределы, указанные выше, производится с откосами или с креплением вертикальных стенок. Допустимая крутизна откосов котлованов и траншей в грунтах естественной влажности показана на рис. 2.

Минимальная ширина траншей должна удовлетворять следующим требованиям:

под ленточные фундаменты и конструкции подвального этажа — с учётом размеров конструкции, опалубки и ее крепления с добавлением 0,2— 0,3 м с каждой стороны;

под трубопроводы — не менее наружного диаметра трубы с добавлением 0,5 м при укладке отдельными трубами.

При наличии в период производства работ подземных вод мокрыми следует считать грунты, расположенные выше или ниже уровня грунтовых вод на величину капиллярного поднятия:

  • 0,3—0,5 м — для песков, от пылеватых до крупных;
  • 1,0м — для суглинков и глин.

Разработку грунта в котлованах или траншеях при переменной глубине заложения фундаментов следует вести уступами (рис. 3).

Рис. 3. Схема котлована с переменной глубиной заложения фундамента Рис. 5. Схема обратной засыпки пазух фундамента: 1 — фундамент; 2 — стена подвала; 3 — гидроизоляция; 4 — асбестоцементные плоские листы; 5 — бетонный пол подвала; 6 – зона уплотнения грунта вручную; 7 — граница засыпки дренажа песком; 8 — дренажная труба; 9 — засыпка дренажа щебнем; 10 — слои грунта, уплотняемые легкими механическими трамбовками; 11 — отмостка; 12 — вентиляционный короб; 13 — перекрытие подвального этажа; 14 — утепленная кирпичная стена. Примечание. Толщина отсыпаемого слоя грунта принимается до 0,25 м.

Отношение высоты уступа к его длине должно быть не менее: при связных грунтах — 1:2; при несвязных грунтах — 1:3. Это соотношение — упрощенный вариант, позволяющий без расчета границы сжимаемой зоны и несущей способности грунта сохранить устойчивость основания.

Защита котлована от грунтовых вод

Многие застройщики начинают строительство дома без проведения инженерно-геологического исследования участка. При наличии высокого уровня грунтовых вод в разработанный котлован может просочиться вода и воспрепятствовать сооружению фундамента. При возведении монолитного фундамента на слабопроницаемых грунтах уложенная в конструкцию бетонная смесь будет подмываться и вымываться грунтовыми водами, что приведёт к разрушению сооружения. В таких случаях приходится срочно принимать меры по защите основания от замачивания. Даже круглосуточная откачка воды не остановит приток грунтовых вод.

Защитить основание можно искусственным понижением уровня грунтовых вод с помощью специального водопонизительного оборудования: электроосушением с использованием установок типа ЛИУ; вакуумированием с применением установок типа УВВ-1, УВВ-2 и ЭВВУ (эжекторных вакуумных водопонизительных установок) или другого оборудования. Но эти дорогостоящие и сложные способы защиты котлована редко используют даже специализированные фундаменто строительные организации. Устраивать противофильтрационные диафрагмы способом «набивного шпунта» или «стена в грунте» тоже трудозатратно и еще дороже. Стоимость водопонижения может приблизиться к стоимости строительства фундамента, что значительно дороже стоимости гидрогеологических изысканий строительной площади.

Рис. 4. Вариант защиты котлована от грунтовых вод: 1 — фундамент; 2 — песчаная подушка; 3 — канава для сбора воды; 4 — гравийная пригрузка; 5 — шпунтовая стенка; 6 – верхний слой водоупора; 7 — уровень земли

В слабопроницаемых грунтах наиболее предпочтительным является способ открытого водоотлива в тех случаях, когда отсутствует опасность суффозии (разрушение структуры грунта). Котлован можно оградить шпунтовыми стенками (деревянными или металлическими) (рис. 4). Однако такой способ требует наиболее пологих откосов и увеличивает объем земляных работ.



Засыпка пазух траншей и котлованов



Обратная засыпка пазух грунтом производится после проверки устройства фундаментов, прокладки трубопроводов, их испытания и сдачи по акту. Засыпка и послойное уплотнение грунта должны выполняться с обеспечением сохранности гидроизоляции фундаментов и стен подвала. Засыпку пазух доводят до отметок, гарантирующих надежный отвод поверхностных вод.

Обратную засыпку траншей, на которые не передаются дополнительные нагрузки, можно выполнять без уплотнения грунта, но с отсыпкой по трассе траншеи валика, размеры которого должны учитывать последующую осадку грунта. Узкие пазухи лучше засыпать малосжимаемыми грунтами (щебнем, песчано-гравийной смесью). Запас на осадку грунта без уплотнения принимается в процентах от высоты засыпки до 4 м для грунта:

  • мелкий песок — 2;
  • супесь и легкий суглинок — 3;
  • глина тяжелая, суглинок, щебенистый грунт — 8.

При обратной засыпке пазух фундамента и стен подвала необходимо соблюдать нижеприведенные рекомендации с тем, чтобы давление грунта засыпки не повлияло на их устойчивость.

Засыпку пазух производят послойно. При этом толщина отсыпаемого слоя должна быть не более 25 см и число проходов не менее 4. Грунт уплотняют вручную, начиная с зон возле конструкций фундамента, стен подвала, мест ввода коммуникаций (рис. 5), а затем двигаются по направлению к краю откоса, применяя, если есть возможность, электротрамбовки типа ИЭ-4505, ИЭ-4502А. Верхний слой грунта уплотняют до отметки устройства отмостки. Чтобы уберечь гидроизоляцию стен подвала, ее закрывают плоскими асбестоцементными листами.

Земляные работы. Устройство котлованов

Фундамент выступает в качестве одной из основных частей любого здания, поэтому от качества его возведения будет зависеть срок эксплуатации постройки. На первом этапе возведения основания необходимо вырыть котлован. Его форма зависит от типа фундамента.

Разновидности котлованов

устройство котлована

Прежде чем заняться устройством котлована, необходимо рассмотреть его основные разновидности. На сегодняшний день известны критерии, по которым котлованы классифицируются на отдельные подвиды. С ними следует ознакомиться:

  • необходимость наличия угловых креплений;
  • количество откосов или их отсутствие;
  • наличие наклонных стенок траншеи или котлована.

Последний фактор определяется основанием, которое может быть плитным или ленточным. Если на участке планируется возводить ленточный фундамент, то котлован будет иметь вид траншеи, располагающейся по периметру и в тех местах, где будут несущие стены.

Если вы планируете возведение плитного фундамента с подвалом, то котлован должен располагаться по периметру дома и в том месте, где будет находиться цокольный этаж. Перед началом работы необходимо осуществить земляные работы, они предусматривают:

  • определение типа почвы;
  • проведение анализа здания;
  • выполнение расчета глубины котлована;
  • проведение анализа климатического состояния региона.

Тип почвы определяется специальной экспертизой. Этот этап является обязательным, ведь с его помощью можно определить глубину основания, что обеспечит надежность и прочность здания в процессе эксплуатации. Можно осуществить ещё и анализ здания, которое будет выстраиваться на участке. Необходимо знать вес постройки, а также нагрузку на фундамент. Важно предусмотреть наличие самых мелких деталей, вплоть до материалов отделки полов, стен и кровли.

Разработка котлована

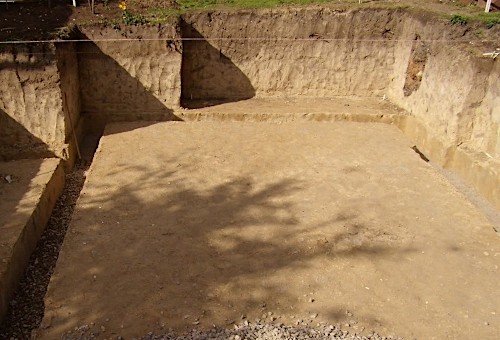

устройство котлована под фундамент

Перед устройством котлована проводится его разработка. Если работами вы планируете заняться самостоятельно, то понадобится много времени, терпения и сил. Но это позволит сэкономить. Работы следует начинать с определения глубины котлована. Для того чтобы узнать, каков будет объем котлована, необходимо воспользоваться формулой v= н/6 (2а + а1) в + (2а1 + а) в1. Высота котлована определяется буквой н, тогда как размеры сторон – это а и в. Длина котлована по верхней части – это а1 и в1. А вот коэффициент откоса обозначается буквой т.

Как только удастся определить объем котлована, необходимо рассчитать объем засыпки. Для этого из объема котлована вычитается общий объем. Глубину можно определить по грунту, а не по черновой отметке. Перед выемкой почвы следует определить глубину, на которой будет осуществляться копка. Это значение определяется составом почвы и нагрузкой от самого дома. Для определения давления здания на фундамент следует использовать формулу а = f/a (мн/m*m). При этом нагрузка от здания будет разделена на площадь нижней части основания. Как только размеры котлована были определены, можно приступать к его выкапыванию.

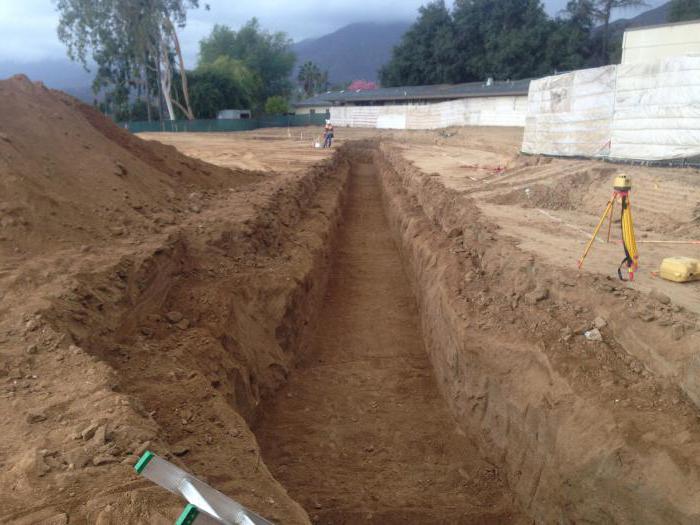

Процесс выполнения рытья

устройство котлована снип

Устройство котлована осуществляется по определенному алгоритму. На первом этапе подготавливается участок, с него снимается верхний слой, при этом углубиться необходимо примерно на 40 см. Если имеется дополнительная влага, то ее следует отвести от участка.

Специальные опоры в виде брусьев позволят исключить сползание грунта по стенам котлована, когда будет осуществляться удаление почвы на заданную глубину. Это верно для 125 см. Если же это значение увеличивается до 500 см, то в котловане обустраиваются ступени, а их глубина определяется специалистами.

Подробное рассмотрение технологии земляных работ

устройство дна котлована

Устройство котлована является довольно сложным процессом. Для его выполнения одного человека недостаточно. Высокой сложностью отличаются работы в глубине земли, ведь необходимо принять меры по предотвращению сползания почвы. На первом этапе снимается плодородный слой грунта, ведь он отличается высокой биологической активностью и не может выполнять роль несущего основания. Время от времени он изменяется в объеме, поэтому не может служить надежным основанием для фундамента здания.

Для удаления этого слоя рекомендуется использовать специальную технику или обычные инструменты. Выбор конечного варианта будет зависеть от материальных возможностей. Устройство котлована под фундамент будет предусматривать необходимость выемки грунта по всей площади дома, если здание будет иметь подвальное помещение. Специальная техника при этом используется в обязательном порядке.

Выемка грунта осуществляется постепенно, а строительное оборудование устанавливается на 80 см от начала фундамента. Почву следует располагать вблизи оборудования. Если устройство котлована под фундамент не предусматривает наличия подвала, то достаточно будет ленточного основания. Такие работы обходятся дешевле, чем те, что предусматривают обустройство плитного фундамента.

Особенности рытья

ттк устройство котлована

Рытье котлована осуществляется с особой осторожностью. Если грунт состоит из гравия и песка, то минимальная закладка должна быть равна 100 см. Углубиться предстоит на 125 см, если работать вы будете с супесчаной почвой. Глина и суглинки предполагают углубление на 150 см. Плотный грунт предусматривает наличие более глубокого фундамента, который закладывается на 2 м.

Для того чтобы исключить осыпание почвы, необходимо обеспечить уклон на стенах. Если высота стен фундамента будет равна примерно 150 см, то необходимо применить следующие значения. Когда работа осуществляется на песчаной почве, то уклон должен быть равен 60°. При уклоне почвы в 45° соотношение будет равно один к одному. Иногда разработка и устройство котлована предполагают работу на почве с большим количеством супесей. При этом уклон достигает 75°, а соотношение будет равно 1 к 1/4. Когда работать предстоит с глинистой почвой или той, что имеет высокую твердость, то соотношение будет равно 1 к 0 при уклоне в 90°.

Перед началом заливки для исключения сползания грунта необходимо использовать опоры из дерева. Соорудить их самостоятельно очень просто. Важно предусмотреть процесс засыпки пазух. Он является важным, так как проводится при минимальном давлении грунта. Засыпка осуществляется постепенно, материал при этом хорошо уплотняется. Оптимальная толщина каждого слоя при засыпке равна 20 см. Уплотнение грунта следует осуществлять ручным способом.

Отмостка должна изготавливаться от начала уплотнения. Важно позаботиться о наличии гидроизоляции котлована, что делается ещё до начала установки опалубки. Для этого обычно используется рубероид или материал из асбестоцемента.

Рекомендации по устройству котлована

разработка и устройство котлованов

Технология устройства котлованов может предусматривать заглубление основания на 3 м и больше. При этом обустраивается специальное ограждение из стали, его диаметр должен составить 30 см. Когда глубина достигает 6 м, требуется наличие специальной подземной стены, ее толщина должна составить 60 см. Когда глубина превышает 7 м, толщина стены должна достигать 1 м.

Устройство дна котлована предполагает его уплотнение, если почва достаточно мягкая. Для этого засыпается подушка из гальки или щебня. Стены приобретут при этом дополнительную стойкость. Когда грунт отличается высокой влажностью, рабочие должны позаботиться о наличии дренажа в виде слоя щебня. Нужно обратить внимание еще и на надежность откосных углов и частей. От начальной части основания котлована устанавливается подпорка. Следует надёжно укрепить подкосы.

Для того чтобы исключить проскальзывание и обеспечить фиксацию подкосов, нужно использовать обвязочный брус или скобы. Устройство траншей и котлованов, которые будут заглубляется больше чем на 5 м, предполагает проведение работ по защите стен от осыпания. Для этого устанавливаются скобы, а для крепления конструкции используется обвязочный брус, укрепляемый на стенах с помощью накладок и болтов. Это позволяет исключить ещё и усадку почвы.

Анкерные затяжки позволяют фиксировать котлован, который устраивается при возведении фундамента здания с подвалом. Анкеры должны находиться в месте двойной высоты установки откосов. Крутизна откоса определяется заглубленностью фундамента и типом грунта. Например, если при строительстве здания на грунте насыпного типа будет обустраиваться котлован на 150 см в глубину, то нижний участок откоса должен находиться в одном метре от стен котлована.

От глубины залегания основания и типа почвы будет зависеть степень крутизны. Наиболее подходящее значение этого показателя равно пределу от 25 до 60°. От увеличения угла обустройства откоса зависит объем земляных работ. Чем выше угол уклона откоса, тем больше средств потребуется на земляные работы. Устройство котлованов лучше осуществлять в летнее или осеннее время. При этом уровень влажности грунта окажется минимальным.

Вырытый зимой котлован имеет более высокую стоимость, как и строительство фундамента. Весной или поздней осенью уровень подземных вод находится максимально высоко, поэтому данные периоды не подходят для проведения работ по рытью.

Типовая технологическая карта на работу над котлованом

устройство траншей и котлованов

ТТК на устройство котлована составляется в момент проектирования здания. Если работы проводятся в мокрых грунтах второй группы, то глубина залегания может быть равна пределу от 2,5 до 9,1 м. Работы лучше осуществлять в летнее время. При составлении разбивочного чертежа необходимо нанести отметки дна котлована. Данные чертежа переносятся на обложку, которая имеет в составе столбы, прочно закопанные в землю. К ним прибивают доски, установленные на ребро с внешней стороны.

При разбивке котлована для больших фундаментов определяется контур на местности и на углах устанавливается обноска. Между противоположными обносками натягивается проволока. На обносках указывается глубина котлована. Перед началом рытья траншеи или котлована с откосами вешки устанавливаются от оси и вдоль бровок.

Если использовать одноковшовый экскаватор, то по мере увеличения плотности почвы производительность будет снижаться. Она зависит ещё и от способа разработки грунта. На этот показатель влияет еще и вместимость ковша. Производительность экскаватора повышается, если угол поворота стрелы будет уменьшен.

Экскаватор должен располагаться на рабочем месте, которое называется забоем. Его формы и геометрические размеры будут зависеть от оборудования и параметров, а также видов транспорта и размеров выемки. Устройство котлованов в грунтах, которые имеют повышенную влажность, предусматривает расположение транспортных средств и экскаватора таким образом, чтобы средний угол поворота оборудования от места заполнения ковша до места выгрузки оказался минимальным. Это требование обусловлено тем, что на поворот стрелы расходуется примерно 70 % рабочего времени цикла.

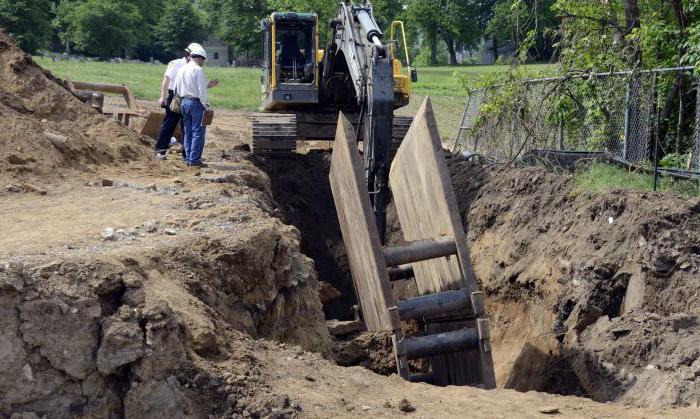

Особенности крепления котлованов

Устройство и крепление котлованов проводятся в обязательном порядке, если глубина залегания основания для крупнообломочной почвы составляет больше 1 м. Для грунтов высокой плотности этот параметр равен 2 м. Если вышеуказанная глубина не превышена, но работа осуществляется во влагонасыщенной почве с высоким уровнем грунтовых вод, то укрепление котлована в области откосов проводится в обязательном порядке.

На сегодняшний день известно два метода укрепления откосов, первый предполагает создание ограждающих шпунтовых сооружений, тогда как второй — отдельное укрепление с цементацией стенок. Для крепления используют не только шпунты, но и трубы. Наиболее надежный способ – это цементация откосов, но данный метод имеет один важный недостаток, который выражен в высокой стоимости.

Метод используется в тех случаях, когда соседние здания располагаются слишком близко, чтобы исключить вибрационное воздействие. Для этой цели можно использовать ещё и бурение с погружением свай шпунтового ограждения. Этот метод сводит к минимуму вибрации при погружении опор. Для укрепления откосов в некоторых случаях использование шпунта практичнее, чем цементация. Это обусловлено тем, что шпунтовые сваи после завершения работы можно извлечь и использовать повторно.

Особенности устройства фундамента

Устройство котлована (СНиП 3.02.01-87 регламентирует этот процесс) после завершения данного этапа предусматривает закладку основания. Если речь идёт о ленточной конструкции, то на дно котлована укладывается подушка, которая будет обеспечивать надежность, долговечность и прочность здания. В качестве неё выступает бой кирпича, щебень или песок. Можно использовать еще и гравийную подушку. Ее толщина составляет 200 мм или больше.

Если речь идет о песке, то для его уплотнения используется холодная вода. Сверху закладывается щебень или бой кирпича. Верхний слой подушки должен получиться максимально ровным, для проверки этой характеристики нужно использовать уровень. Закладывая подушку, вы должны обеспечить гидроизоляцию, для того чтобы при затвердевании бетона влага сохранялась максимально долго.

Устройство фундамента в котловане на следующем этапе предполагает установку опалубки и заливку бетона. Однако для начала необходимо осуществить армирование. Опалубка выполняется из досок или металлического профиля. Можно использовать любые подручные средства, главное, чтобы поверхность изнутри была ровной, ведь это скажется на внешнем виде бетонной конструкции.

На этом этапе предусматриваются отверстия, например под водопровод, вентиляцию и канализацию. Для этого в указанных местах перед заливкой устанавливаются трубы соответствующего диаметра. Заливка бетона выступает в качестве заключительного этапа. Для этого подготавливается раствор из цемента, щебня и песка. Рекомендуемые пропорции: 1: 3: 3.

Заключение

При самостоятельной разработке и устройстве траншей необходимо осуществить множество работ, в том числе подготовительные. Они предусматривают получение разрешения на строительство, а также проведение геодезических исследований. Если работами по устройству котлована вы планируете заняться самостоятельно, то это позволит сэкономить дополнительные денежные средства.

Котлован (повесть) — Википедия

«Котлова́н» — философская повесть Андрея Платонова (1930), содержащая элементы гротеска, притчи и экзистенциального романа. Некоторые критики воспринимают повесть как антиутопию[1] и жёсткую сатиру на СССР времён первой пятилетки[2].

Повесть начинается с того, что тридцатилетнего рабочего Вощева увольняют с механического завода из-за патологической «задумчивости». В поисках средств к существованию он приходит в соседний город и нанимается землекопом на рытье котлована под строительство будущего «общепролетарского дома». Земляными работами руководит Никита Чиклин, а инженером строительства является Прушевский. Мастеровые артели, в которой работает Вощев, «существовуют без всякого излишка жизни». Строители лишены энтузиазма. Угрюмый артельщик Козлов «ночью под одеялом сам себя любит», а инженер Прушевский мечтает о смерти, сетуя, что им пользуются, но ему «никто не рад». Для поднятия настроения Сафронов включает установленную по инициативе окрпрофсовета трубу радио «для заслушанья достижений и директив». По предложению кормящегося от артели безногого инвалида Жачева Сафронов берет на баланс строителей девочку-сироту Настю, которая, несмотря на юный возраст, идеологически подкована и знает «товарища Ленина». Строители балуют девочку, а Чиклин выделяет реквизированный из соседней деревни гроб для хранения игрушек.

Зимой работы на котловане приостанавливаются. Приехавший на автомобиле председатель окрпрофсовета товарищ Пашкин направляет Сафронова и Козлова в соседнюю деревню для проведения «классовой борьбы против деревенских пней капитализма», где те гибнут от неизвестных, что ужесточает «мероприятия по сплошной коллективизации». Чиклин и Вощев едут на телеге в злополучный «колхоз имени Генеральной Линии». Скот обобществляют, а оставшихся единоличников либо записывают в колхоз, либо изгоняют посредством сплава на плоту вниз по реке. Крестьяне проявляют покорность, поскольку строителям котлована помогает волшебный медведь. Тем временем из района прибывает всадник с директивой с критикой местного активиста, который завел колхоз в «левацкое болото правого оппортунизма». Чиклин и Вощев забивают местного активиста до смерти. Тем временем Настя, ставшая для строителей котлована живым воплощением надежды на светлое будущее, заболевает и умирает.

Герои Котлована страдают от синдрома эмоционального выгорания, застряв на пути от капитализма к коммунизму. Они сомневаются в своей полезности, ощущают «общую грусть жизни и тоску тщетности».

  • Вощёв — задумчивый главный герой 30 лет.
  • Жачев — безногий инвалид, «урод империализма».
  • Козлов — «худой мастеровой», погибает от рук кулаков.
  • Настя — сирота, девочка-талисман артельщиков Котлована, которая умирает в конце. В колхозе её величают «барышней».
  • Пашкин — «председатель окрпрофсовета», перемещается в автомобиле и посещает с супругой театры.
  • Прушевский — инженер, «кадр культурной революции».
  • Сафронов — артельный активист с рыжими усами, социалист, «вождь ликбеза и просвещения». Погибает от рук кулаков.
  • Никита Чиклин — стареющий силач-землекоп, лидер артельщиков. Некогда сидел в тюрьме за грабежи и погромы.

Несмотря на гротескность описания и иносказания в тексте, в повести отражены многочисленные элементы реального быта в эпоху Сталина.[3]. В частности, в повести описаны марширующие босые девочки-пионерки в матросках и красных беретах, родившиеся после «социальной войны». Музыкальный фон создает уличный духовой оркестр, создававший «дребезжащее состояние радости». Главным средством массовой информации является радио. Товарищи из района перемещаются на автомобилях. Источниками освещения являются керосиновые лампы. Заводы работают по плану треста. Упомянуты Москва и СССР.

Описание деревни соответствует южным регионам России, где двор огораживаются плетнем, а избы кроются соломой.

При заброшенной церкви доживает свой век отрекшийся от бога поп, стриженный под фокстрот. Люди в повести носят ситцевые рубахи, пиджаки, стеганные кофты, штаны, картузы, валенки и армяки. Женщины носили платки и юбки.

На окраине города расположена пивная, где в кружки наливают пиво. Из еды упомянуты хлеб, говядина, отварная картошка, яйца, укроп, каша из чугуна, кипяток из чайника и бутерброды. Девочка Настя ест также фруктовую пастилу и пирожные.

Повесть изобилует философской лексикой экзистенциального характера и имеет характер притчи, где главный герой занят мучительным поиском смысле жизни, который также выступает как истина, счастье и «общий план жизни». Отсутствие смысла жизни приводит к ощущению скуки, падению «темпов труда», увольнению и потере средств к существованию. В повести содержится аллюзия на знаменитое выражение Декарта cogito ergo sum, когда Вощев говорит, что он не существует, а только думает. Он то и дело оказывается в пространстве среди всеобщего грустного, терпеливого и безответного существования «без излишков жизни».

Мастеровые артели, строящей котлован, обладают смыслом жизни, однако они измождены и угрюмы. Торжественная маршевая музыка духового оркестра сообщает «ликующее предчувствие» и радость, однако она лишена мысли. Таким образом, обнаруживается дихотомия смысла жизни и радости.

Один из героев Котлована (Козлов) вообще сомневается в необходимости счастья, заявляя, что от него «только стыд», тогда как грусть подразумевает сопричастность всему миру. Другой герой (Сафронов) подозревает, что истина есть классовый враг. Активист из колхоза считает истину несущественной, так как «пролетариату полагается движение».

Из этических установок ценится беззаветность и энтузиазм, а халатность и отсталость порицаются.

Поэтика повести построена на причудливом вплетении революционной риторики в описание быта. Так появляются «уроды империализма», «шкура капитализма», «обобществленные лошади», «пролетарская совесть», «социалистические дети» и «рассол социализма». Герои Котлована «ликвидируют» любовь, отказываются от «конфискации» ласк, «аннулируют» скорбь, ходят «в инстанцию» и сдерживают инициативу, боясь отклониться от генеральной линии. Из района к ним спускают директивы, а в ответ они пишут отчёты и рапорты.

Повесть не была опубликована при жизни Платонова. Первая публикация в СССР — журнал «Новый мир», № 6, 1987 год. До публикации распространялась самиздатом[4]. Хранившие её подвергались репрессиям.

На английский язык повесть вначале была переведена Миррой Гинзбург, а потом несколько раз англичанами, Робертом и Элизабет Чендлер. Последний перевод вышел в 2009 году при помощи Ольги Меерсон[5].

Издания[править | править код]

  • Andrei Platonov The Foundation Pit. Котлован. Ann-Arbor: Ardis Publishing, 1973. (Предисловие И. А. Бродского)
  • Платонов А. П. Котлован; Ювенильное море. — М.: Художественная литература, 1987. — 192 с. С.4-114
⚙️   Тематические сайты

Котлован под фундамент: ленточный, плитный, столбчатый

Как сделать котлован под фундамент

Котлован под фундамент определяет надежность строения. От правильности проведения предварительных работ зависит все строительство. Именно поэтому к расчету и рытью подходят ответственно, со знанием дела. Все работы легко произвести своими руками, но при этом следует учитывать требования нормативных документов.



Время для проведения работ

Рытье котлована предусматривает выборку большого объема грунта на достаточно большую глубину. Зимой копать промерзшую землю достаточно сложно, даже с использованием техники. Большие проблемы возникают при сильном увлажнении, что характерно при таянии снега весной. Не рекомендуется вести работы в периоды, когда отмечаются значительные перепады температур между ночью и днем, разными днями.

Для земляных работ наиболее подходит сезон, когда стабилизируются погодные условия, паводковые воды не мешают. Оптимальный период — лето, а также осенние месяцы, до наступления заморозков и осенней распутицы. В это время рытье стоит дешевле, а вывоз излишек грунта проще.

Расчет длины, ширины, глубины, выбор формы котлована

Котлован проектируется с учетом выбранного и рассчитанного конкретного фундамента для сооружения. Учитываются следующие условия: тип основания, глубина расположения грунтовых вод, промерзания почвы, тип грунта, габариты, вес сооружения. Земляные работы начинаются только после проведения геологических изысканий и анализа климатических условий местности. Рытье осуществляется с учетом норм СНиП 3.02.01.

Форма котлована зависит от типа фундамента. Основные разновидности:

  • одна большая, прямоугольная яма для монолитного, плитного основания;
  • траншея под ленточный фундамент;
  • отдельные, квадратные или круглые ямы при возведении столбчатого;
  • скважины для свай.

Глубина выбирается с учетом нескольких факторов:

  1. Промерзание почвы. Дно котлована опускается ниже его уровня на 25-40 см.
  2. Расположение грунтовых вод. Они лимитируют максимальную глубину котлована, т.к. его дно располагается на 40-50 см выше уровня залегания водного пласта.
  3. Тип грунта. Для песчаника или гравелистой структуры — от 1,1 м, супесчаников — от 1,3 м, глинистых почв и суглинков — от 1,4 м, для плотного грунта — от 1,8 м.

Указанные правила устанавливаются для типового, заглубленного фундамента. При возведении мелкозаглубленного основания глубина выбирается в пределах 0,4-0,7 м независимо от приведенных выше факторов.

Площадь зависит от несущих способностей грунта и габаритов самого строения. В расчете площади основания учитывается полная нагрузка (полный вес сооружения во время эксплуатации с учетом внутреннего обустройства, а также ветровой и осадочной нагрузки) и допустимое удельное давление на грунт. Размеры котлована выбираются так, чтобы его дно превышало длину и ширину строения на 40-60 см, что позволяет устанавливать опалубку и укрепление стенок.

Стенки котлована не должны осыпаться, создавая риск для строителей. Могут потребоваться работы по формированию откосов или ступенек, установке противоосыпного крепления. По форме стенки могут быть вертикальными, наклонными и ступенчатыми. Уклон помогает предотвратить их осыпание. С учетом параметров почвы он выбирается в таких пределах: песчаники — до 45°, супеси — 25-40 °, глины и плотные грунты — 0-20°.

Для планирования земляных работ важно заранее рассчитать объем выемки грунта (V) и обратной засыпки (Vз). Используется формула V = H / 6 (ab + cd + (a + c) (b+d), где: Н — глубина, а, b — ширина и длина дна, с, d — ширина и длина котлована на поверхности. Объем обратной засыпки определяется, как Vз = V — Vб, где Vб — объем бетонной заливки фундамента.

Порядок работ над котлованом для ленточного основания

Под ленточныйПри возведении фундамента ленточного типа роются траншеи по периметру сооружения и в местах строительства внутренних стен (перегородок). Глубина выбирается по общим правилам. Ширина траншеи превышает ширину ленты минимум на 30 см, при этом максимальная ширина не нормируется. Ее надо выбирать с учетом технологии монтажа опалубки под фундамент. Минимальная ширина бетонной ленты составляет 40 см, а значит, траншея не может быть меньше 70-80 см.

Порядок рытья траншеи:

  1. Подготовительные работы. Они включают очистку площадки от мусора и растительности. Затем, снимается плодородный слой почвы на глубину 20-30 см. При необходимости обеспечивается дренаж и осушение рабочего участка с отводом воды с поверхности грунта.
  2. Разметка фундамента. Вначале забиваются угловые колья по периметру строения, а также в местах стыка внутренних стен. Отмечается нужная ширина траншеи, натягиваются 2 параллельных шнура, отмечающих минимальные границы котлована.
  3. Рытье начинается с самого высокого угла. Заглубление осуществляется постепенно, равномерно по всей площади. Контроль глубины производится с помощью вех, которые устанавливаются на углах, формируя профиль котлована.
  4. По мере заглубления траншей производится укрепление стенок. При глубине более 70 см устанавливаются боковые щиты с распорками. Их в последующем используют для монтажа опалубки.

Рытье траншей может осуществляться вручную с помощью лопат, лома, кирки. Отсутствие ограничения по максимальной ширине траншеи позволяет использовать экскаватор. Для разметки используется рулетка и металлическая линейка. В качестве контролирующих инструментов потребуется строительный уровень и отвес.

Для плитной конструкции

Под плитныйКотлован под фундамент в виде монолитной бетонной плиты роется по определенным правилам. По сути, это прямоугольная яма. При мелкозаглубленном варианте (глубина до 40 см) ее размеры соответствуют размерам строения, а стенки делаются вертикальными.

Для заглубленного фундамента применяется ступенчатая технология проведения работ. Грунт снимается слоями толщиной 50 см. Используется правило: каждый последующий слой вынимается с образованием ступеньки, шириной 25 см. Для примера можно привести порядок рытья котлована глубиной 1 м:

  1. На поверхности размечается прямоугольник, размеры которого на 50 см превышают размеры строения (по 25 см на каждую сторону).
  2. По разметке вынимается грунт на глубину 0,5 м. Формируются вертикальные стенки.
  3. На дне размечается следующий прямоугольник с отступом от стенок на 25 см.
  4. Вынимается грунт по новой разметке на глубину 50 см.

Аналогично осуществляется рытье более глубоких котлованов. Их размеры на поверхности определяются по простой формуле L = l + 25H/50, где L — длина или ширина, l — длина или ширина сооружения, H — глубина котлована (в см).

Выемка грунта производится от центра, площадка выравнивается после выемки каждого слоя почвы. Устройство котлованов большого размера обеспечивается только с помощью экскаватора. Выравнивание поверхности осуществляется вручную с помощью лопаты. Контроль глубины проводится вехами, а качество выравнивания — строительным уровнем.

Для столбчатого основания

Под столбчатыйФундамент столбчатого типа включает опоры в форме углубленных в землю столбов, которые соединены между собой ростверком (элемент для равномерного распределения нагрузки на столбы) по всему периметру сооружения. С учетом специфической конструкции рытье котлована столбчатого основания осуществляется в таком порядке:

  1. Подготовительные работы — очистка, выравнивание участка, снятие плодородного слоя.
  2. Разметка. По периметру всего сооружения размечается траншея и места возведения опорных столбов. Они устанавливаются обязательно по углам, а также в местах стыка внутренних и несущих стен, а также по периметру сооружения с шагом 1,6-2,2 м.
  3. Рытье траншеи для ростверка глубиной 30-40 см по всей площади строения. Ширина — 80-100 см.
  4. В размеченных местах роются квадратные ямы с размером стороны 50-70 см для возведения столбчатых опор. Глубина определяется по общим правилам для заглубленного фундамента.
  5. Закрепление стенок ям при необходимости с помощью деревянных щитов.

Работы по устройству котлована под столбчатый фундамент чаще производятся вручную с помощью лопаты, а при тяжелом грунте — с использованием лома и кирки.

Общие рекомендации по проведению работ

Рытье котлованаПри устройстве любого котлована существуют общие правила проведения подобных работ. Они включают такие обязательные этапы:

  1. Исследования и анализ. Без получения достоверных данных по составу грунта, его подвижности, пучинистости, уровню грунтовых вод и промерзания или паводковой обстановке рыть котлован и возводить заглубленный фундамент очень опасно. На первом этапе необходимо проведение геолого-изыскательских мероприятий, анализа климатических наблюдений, оценки сейсмической обстановки.
  2. Проведение расчетов, разработка проекта. На этой стадии нужно выбрать тип конструкции и параметры фундамента.
  3. Подготовительный этап. От него во многом зависит качество всего строительства. Площадка должна быть тщательно выравнена с использованием нивелира. Растительность необходимо полностью удалить, а корни деревьев выкорчевать. Снятие плодородного слоя производится на глубину до 30 см.
  4. Рытье котлована. Прежде всего, исходя из финансовых и физических возможностей, определяется способ проведения работ. Конечно механизация процесса облегчает труд и ускоряет строительство, но она требует значительных затрат, а также организации подъездных путей. Важно особое внимание уделить технике безопасности. При значительной глубине обрушение стенок может привести к травмам, поэтому их укрепление становится необходимым этапом.
  5. Избавление от лишнего грунта. Объем обратной засыпки легко оценить уже на стадии проектирования. Весь остальной грунт нужно куда-то утилизировать. Обычно приходится его вывозить, для чего следует заранее проработать подъезд и маршрут специальной техники.

С учетом всех этапов подготовки котлована следует реально оценить свои силы. Если нет возможности все сделать своими руками, то можно нанять специализированную организацию. Примерная стоимость земельных работ составляет 550-600 руб/м³. Следует также приплюсовать затраты на вывоз земли — в среднем 200-300 руб/м³.

Рытье котлована под фундамент только кажется простым мероприятием. Этот этап строительства требует внимательного подхода, анализа условий и проведения необходимых расчетов. Только правильное осуществление работ с учетом действующих норм и правил обеспечит возведение надежного основания для любого сооружения.

Популярное


About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
