Главной особенностью конструкции однорычажного смесителя является наличие рычага для регулирования напора и температуры воды,в отличие от простого смесителя,в котором имеется две регулирующие кран-буксы.Поворачивая ручку можно с легкостью задать необходимый напор воды и выбрать одновременно нужный температурный режим.Но напор подаваемой воды можно изменить при этом сохранив температуру, так как за разное функционирование однорычажного смесителя отвечают повороты рукоятки.Так за напор – вниз-вверх,а за температуру – право-влево.

Длительный срок эксплуатации однорычажных смесителей можно объяснить отсутствием в их конструкции трущихся металлических деталей ,а также различных резиновых уплотнителей между подвижными деталями.Вместо металлических деталей используются аналогичные,выполненные из прочной керамики.Но в то же время внутренние керамические элементы таких смесителей подвержены износу из-за механических примесей содержащихся в изобилии в водопроводной воде.Чтобы избежать выхода из строя керамического смесителя рекомендуется установить перед ним фильтр для очистки воды.

                                Ремонт однорычажного смесителя.
Если смеситель не закрывается и пропускает воду,то скорее всего дело в том,что керамические диски истерлись-поэтому требуется их замена.Перед тем как начинать ремонт однорычажного смесителя необходимо в первую очередь перекрыть подачу воды по трубам,потому как не выполнив это действие можно попасть в неприятную ситуацию-например затопить соседей снизу.

Прежде всего необходимо снять пластмассовую заглушку.Для ее снятия лучше всего воспользоваться острым предметом,так как пластмассовая заглушка очень плотно входит в паз.Сняв заглушку вы обнаружите паз с запорным винтом,с помощью которого ручка крепко фиксируется на основании смесителя.Отвернув немного запорный винт снимите рычаг.Запорный винт обычно изготавливается под плоскую отвертку,реже под крестовую или под шестигранный шлиц-отверстие.

Сняв рычаг смесителя аккуратно отверните декоративную гайку,затем накидную гайку,которая прижимает плотно картридж к седлу смесителя.Для снятия хорошо подойдет разводной ключ,если такой отсутствует,то подойдет обыкновенный газовый ключ.Неисправный картридж вынимают.На его место устанавливается новый картридж.Установку следует произвести так, чтобы все отверстия картриджа совпали с отверстиями на седле смесителя.Чтобы не было смещения картриджа в его конструкции имеются небольшие выступы,которые располагаются на днище. При установке они совпасть должны с углублениями на смесителе.

После установки нового картриджа в обратной последовательности заворачивают гайки-сначала прижимную,затем декоративную.Устанавливают ручку-рычаг и закрепляют запорным винтом,после чего устанавливается на место заглушка.Таким способом быстро и легко можно выполнить ремонт однорычажного смесителя.

Произведя ремонт — включите подачу воды,затем проверьте смеситель с установленным картриджем.Если все сделано правильно,то смеситель не будет пропускать воду,а это значит,что все сделано качественно.Успехов вам и пусть ваш  смеситель функционирует долго без всяких ремонтов!

Еще полезные статьи по теме:

Понравилась статья?!Поделись ею со своими друзьями:

Закрытый кран течет: как устранить неполадку?

Даже самая качественная сантехника спустя некоторое время ломается. Однако далеко не все способны самостоятельно решить проблему и починить протекающий кран. Не стоит откладывать ремонт надолго. Ведь протечка увеличивает расход воды, портит внешний вид сантехники некрасивыми подтеками и следами ржавчины. Починить кран можно самостоятельно. Что для этого требуется и как провести ремонт?

Подготовка сантехники

Если кран течет, то починить его можно самостоятельно. Для начала следует все подготовить. Если сохранилась упаковка от смесителя, то ее стоит отыскать. Как правило, в ней будет находиться подробная инструкция, описывающая строение аксессуара и некоторые рекомендации по его ремонту. Помимо этого в упаковке могут лежать инструменты, необходимые для починки крана.

Перед началом ремонта следует отключить воду. Для этого стоит перекрыть вентиль. При этом нужно отключать подачу не только холодной, но и горячей воды. Для сбора жидкости потребуется глубокая емкость, например тазик. Под рукой во время ремонта следует иметь сухие тряпочки или губки для вытирания брызг.

Что потребуется для ремонта

После подготовительных работ можно приступить к устранению неполадок в смесителе. Если закрытый кран течет, то для его починки потребуются специальные инструменты. Их нужно подготовить заранее. Для устранения неполадок потребуется:

1. Гаечный ключ.
2. Плоская отвертка.
3. Разводной ключ.
4. Крестовая отвертка.
5. Деталь для замены.
6. Уплотнительная лента либо лен.
7. Мягкий материал.
8. Сухие тряпочки.
9. Глубокая емкость.

Этого несложного набора инструментов, как правило, хватает, чтобы устранить течь. Если нет времени бежать за новыми прокладками, то их можно изготовить из кожи или резины. Обычно кран течет из-за изнашивания данной детали. Мягкий материал требуется для защиты мойки от повреждений. Ведь инструмент может выскользнуть из рук. В итоге изделия из керамики могут разбиться, а на металлических потрескается эмаль.

Двухвентильный кран: замена прокладки

Почему течет кран? Чаще всего у таких аксессуаров изнашивается вкладыш или прокладка. Для ее замены требуется:

1. Выкрутить корпус вентиля. Для этого деталь нужно повернуть против часовой стрелки.
2. Теперь можно удалить поврежденную прокладку.
3. Из куска плотной кожи или же резины следует изготовить новую деталь. За образец стоит взять изношенную прокладку.
4. Новую деталь необходимо аккуратно установить на место старой.
5. На упорную кромку стоит намотать немного уплотнительной ленты. Можно использовать лен.
6. В завершение стоит установить на прежнее место корпус вентиля. Чтобы это сделать, деталь следует вращать по часовой стрелке.
7. Установленный вентиль нужно хорошо затянуть. Для этого можно использовать гаечный ключ.

Если кран течет давно и требуется быстрая замена, то новую прокладку можно пробрести в специализированном магазине. Это позволит сэкономить время. Что касается самодельной детали, то она подходит больше для кратковременного устранения поломки.

Как заменить вкладыш сальника

Двухвентильный кран течет по нескольким причинам: пришедшая в негодность прокладка или же износ уплотнительного вкладыша сальника. При необходимости обе детали можно заменить самостоятельно. Распознать износ вкладыша сальника можно по струящейся воде между стержнем вентиля и гайкой сальника. Чтобы исправить поломку, необходимо:

1. Открутить гайку самого сальника. Сделать это можно при помощи отвертки с соответствующим наконечником.
2. Из уплотнительной фторопластовой ленты стоит изготовить новый вкладыш по образцу старого.
3. Износившуюся деталь нужно аккуратно удалить.
4. Новый вкладыш стоит намотать на стержень вентиля.
5. В завершение следует закрутить гайку.

Если все сделано правильно, то течь прекратится. При этом поворачиваться вентиль будет более плавно.

Как заменить прокладку душевого шланга

Нередко течь появляется в том месте, где происходит соединение душевого шланга и смесителя. Основная причина подобной поломки – износ кольцевой прокладки. Эту деталь можно без труда заменить. Для этого стоит:

1. Отсоединить при помощи разводного ключа от смесителя душевой шланг. Делать все нужно очень аккуратно, чтобы не повредить резьбу. В противном случае потребуется замена самого шланга.
2. Теперь можно удалить изношенную деталь.
3. На место старой кольцевой прокладки следует установить новую.
4. В завершение остается прикрутить душевой шланг на место, действуя аккуратно и не пережимая его.

Для устранения подобной протечки специалисты рекомендуют использовать силиконовую кольцевую прокладку. Детали, выполненные из резины, недолговечны и быстро изнашиваются.

Если при переключении потока воды на душевой шланг все ровно течет кран, то требуется замена запорного элемента. Называется данная деталь «кран-букса». Располагается запорный элемент в ручке смесителя. Приобрести кран-буксу можно в специализированном магазине.

Основные причины поломки однорычажного шарового крана

Если протекает кран, то устранить неполадку необходимо быстро и качественно. В противном случае вода может вызвать больше разрушений и окончательно испортить сантехнику. Однорычажные изделия шарового типа могут прийти в негодность:

1. Из-за износа уплотнительной прокладки.
2. Сколов и трещин на корпусе, которые возникли в результате механических повреждений.
3. Проржавевшего аэратора.
4. Скопления большого количества грязи.
5. Засора между шаром и седлами.

Дефект на корпусе можно устранить, применив холодную сварку или герметик. Однако это только временная мера. Спустя некоторое время потребуется полная замена конструкции.

Если причина кроется в заржавевшем аэраторе, то его следует снять, а затем вычистить. Сделать это можно при помощи старой зубной щетки. Стоит отметить, что после чистки напор воды станет сильнее.

Если сломался шаровой кран

Шаровой кран обладает более сложным строением и отличается от двухвентильного. Чаще всего такие изделия ломаются из-за грязи, скопившейся внутри корпуса. Именно она и нарушает работу смесителя. Если течет вода из крана, то его необходимо разобрать, хорошо вычистить и собрать заново. Для этого требуется:

1. Выкрутить при помощи отвертки с соответствующим наконечником винт, фиксирующий рычаг.
2. Осторожно снять рычаг и выкрутить отверткой резьбовой винт.
3. Затем стоит удалить уплотнитель из пластика и купол смесителя.
4. Прокладку следует тщательно осмотреть, а затем очистить от налета. Если имеются явные повреждения, то стоит ее заменить.
5. Теперь можно вынуть шар и осмотреть его. Если деталь повреждена, то стоит заменить ее. Приобрести шар можно в любом сантехническом магазине.
6. Используя тонкую отвертку, нужно очень аккуратно поддеть уплотнитель, фиксирующий шар. При необходимости уплотнительную прокладку стоит заменить.
7. Все уплотнители перед сборкой крана следует обработать специальным составом, рекомендуемым изготовителями.
8. В завершение остается собрать кран, действуя в обратном порядке.

Проблемы с новым краном

Что делать, если течет кран? Как починить новый смеситель? Как правило, такие изделия не поддаются ремонту. Основная причина их протекания – заводской брак. Для устранения неполадок следует демонтировать новый смеситель и отнести его обратно в магазин. Испорченное изделие вам обязаны заменить. Главное — не выбрасывать чек и документы до первой пробы смесителя. Отремонтировать кран, имеющий заводской брак, в домашних условиях может только профессиональный сантехник.

Можно ли избежать поломки

При желании смеситель в ванне или же на кухне можно починить самостоятельно. Это позволит сэкономить приличную сумму. Однако не всегда ремонт позволяет восстановить полностью функции крана. В большинстве случаев требуется полная замена смесителя. Чтобы в дальнейшем избежать частых поломок, стоит внимательно отнестись к выбору аксессуара. Следует учесть:

1. Конструкции, изготовленные из тяжелых металлов, например латуни, самые долговечные.
2. Самыми ненадежными и хрупкими являются смесители из силумина от турецких и китайских производителей.
3. Однорычажные краны намного удобнее. Открыть воду такое изделие позволяет одной рукой. К тому же ремонт подобных аксессуаров можно провести самостоятельно. В составе однорычажного смесителя значительно меньше деталей.
4. Избежать частых поломок крана можно. Основная причина выхода из строя сантехники – загрязнения, которые поступают из водопроводной магистрали. Чтобы это предотвратить, следует устанавливать фильтр, предназначенный для грубой очистки. Подобное приспособление позволит содержать кран в целостности на протяжении длительного времени.

В завершение

Текущий кран в ванной или на кухне – это неприятно. Постоянно капающая вода раздражает и портит внешний вид сантехники. Устранить неисправность можно самостоятельно. Главное — четко представлять себе строение конструкции и иметь под руками необходимые инструменты. Ремонт изделия зависит также и от его разновидности. Чаще всего из строя выходят шаровые и двухвентильные смесители.

Защита от потопа с датчиком протечки и реле Xiaomi Aqara и электрокраном

Здравствуйте друзья

Сегодня мы с вами рассмотрим вариант построения системы защиты от затопления с использованием электрического крана, датчиком воды и двухканальным реле от Aqara. Главная цель этого обзора — принцип работы такой системы, так как вариантов реализации может быть очень много.

Где купить ?

Средний уровень цен на Aliexpress

Электрокран

Основным элементом системы антипротечки — является электрический кран, в задачу которого входит перекрытие входной трубы с водой. Правильный выбор — электрокрана задача очень важная, я сознательно не буду давать рекомендации по конкретным моделям, так как не являюсь специалистом по водозапорной арматуре. Для этого обзора я использую достаточно бюджетную модель, которую купил только для тестирования.

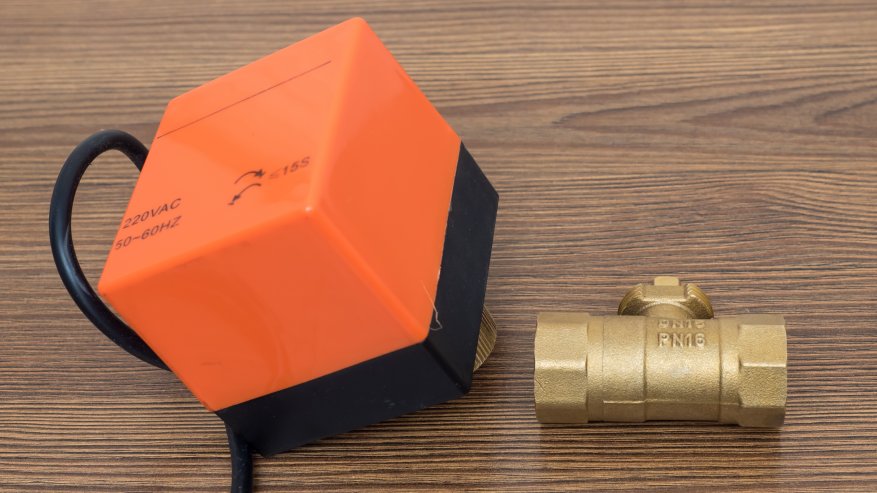

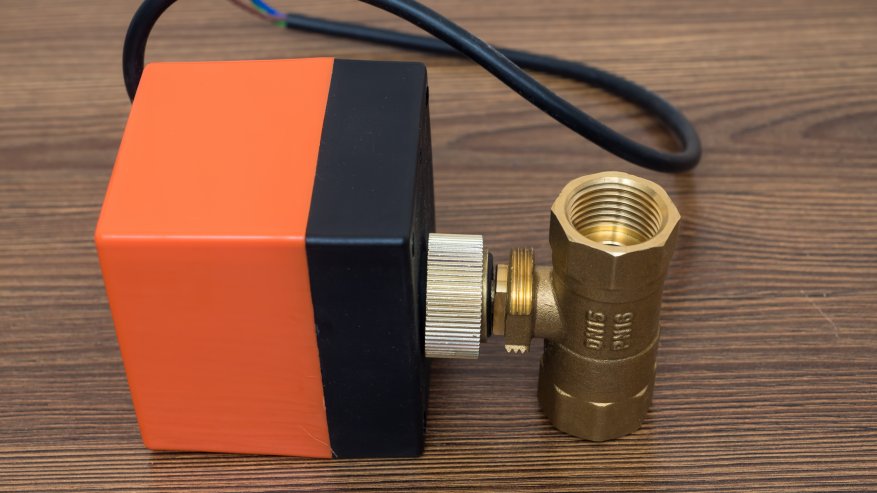

Электрический кран состоит из двух элементов — собственно самого шарового крана и электродвигателя.

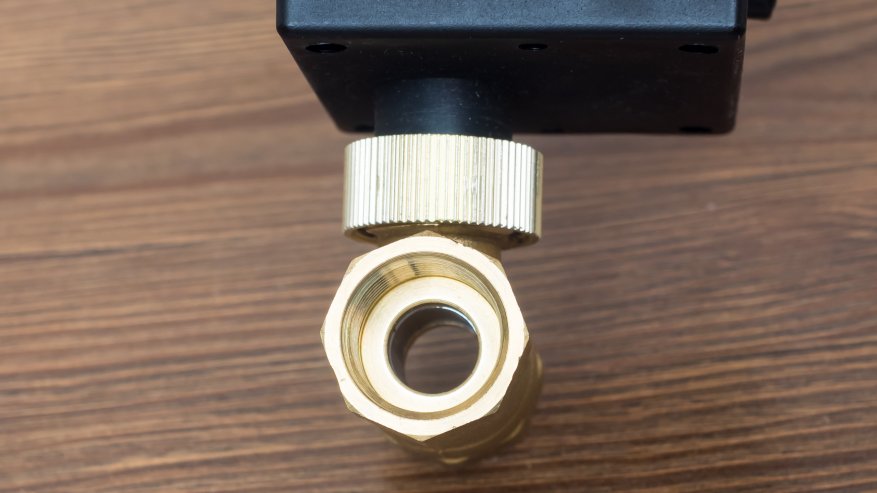

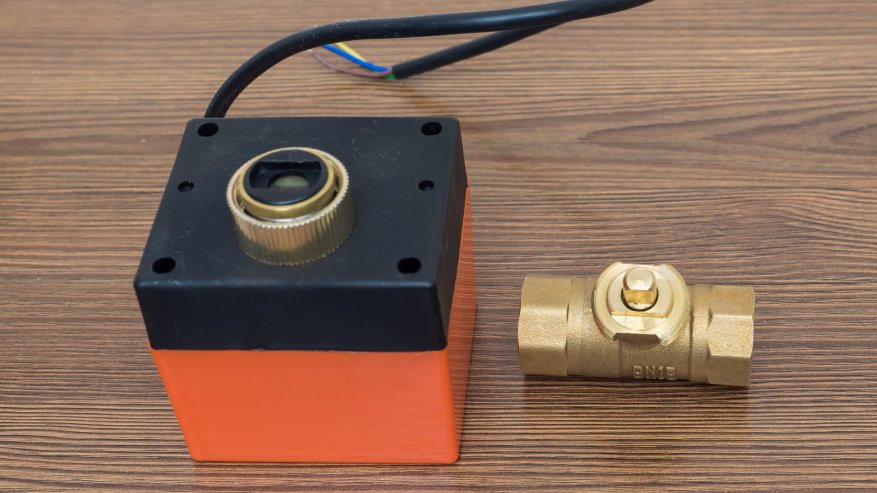

Электродвигатель подключается к шаровому через специальную муфту, определение положения закрыто — открыто, осуществляется при помощи концевиков на плате управления двигателем.

Кроме этого существуют варианты двигателей — актуаторов, которые могут управлять обычным шаровым краном.

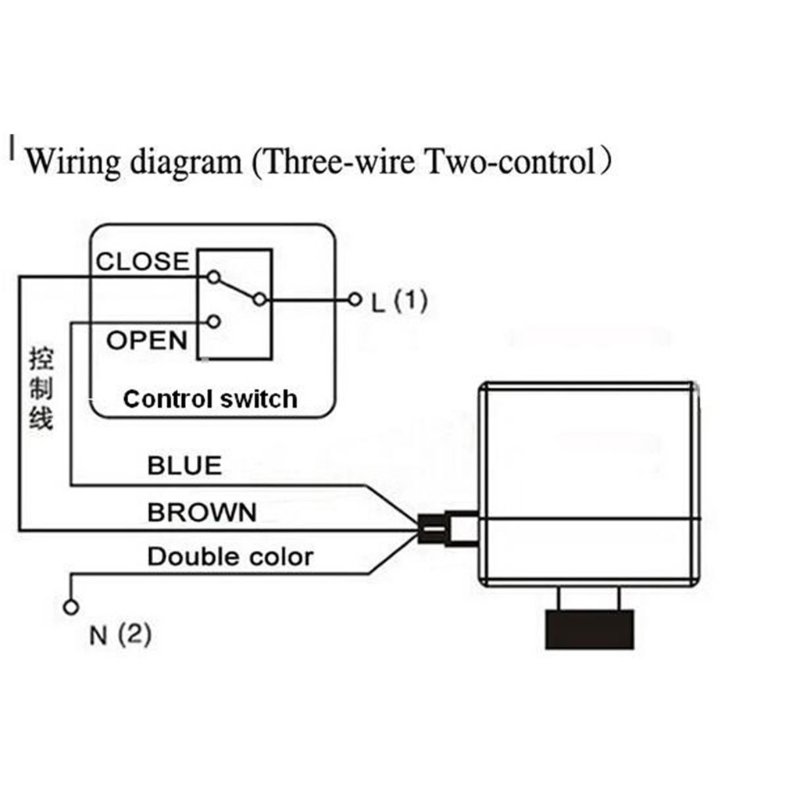

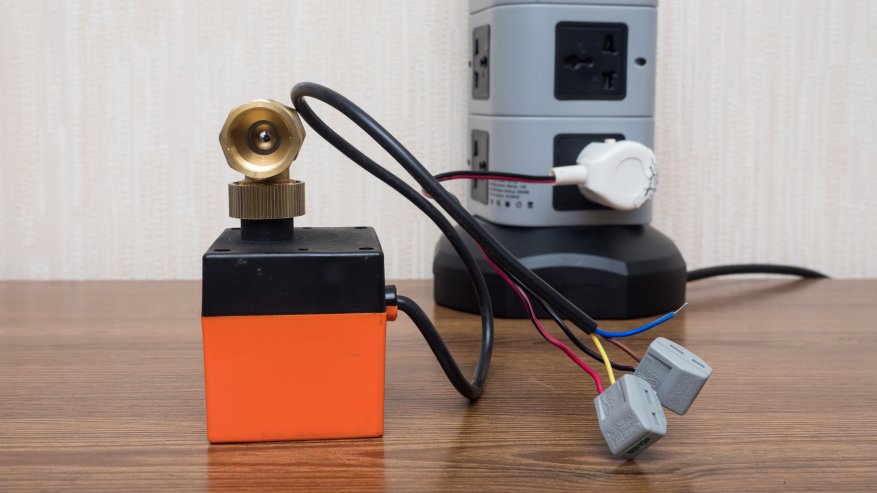

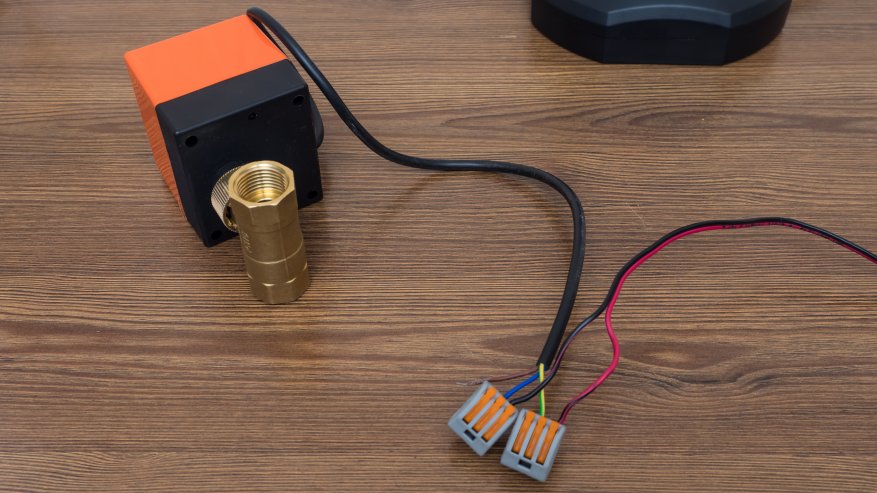

Этот электрокран имеет трехпроводное управление от сети переменного напряжения 220В. Один из проводов — ноль, он подключен всегда, два других — управляющие фазы, для открытия и закрытия.

Проверка работы

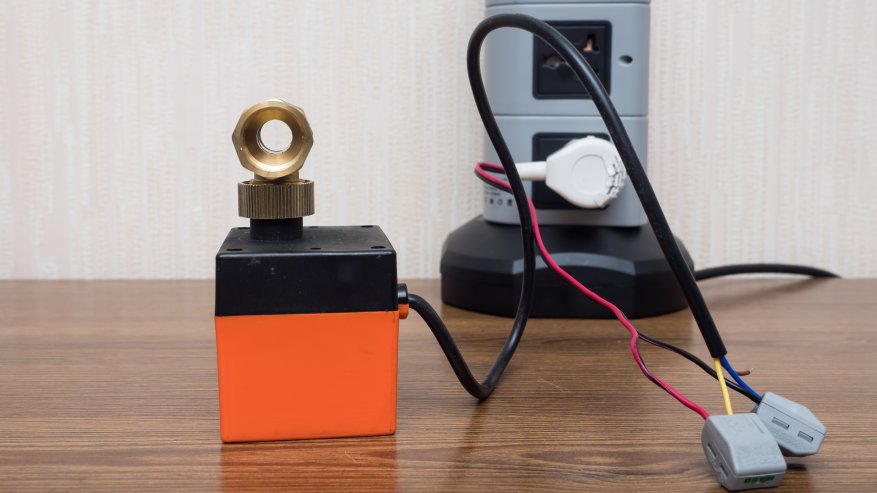

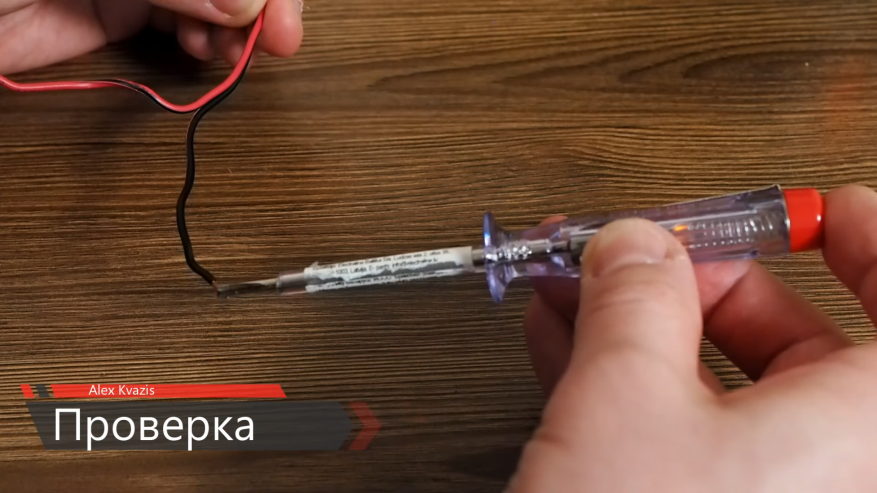

Для того, чтобы все работало корректно и безопасно, очень важно точно определить фазовый провод, это легко сделать при помощи индикаторной отвертки. Подробнее — в видео версии обзора

Кадр из видео:

Теперь можно проверить работоспособность крана и убедится в том, какая из управляющих фаз отвечает за открытие, а какая — за закрытие.

В моем случае подача питания на коричневый провод — приводит к закрытию крана

Подача питания на синий провод — к открытию крана. Если питания будет подано на обе фазы — взрыва не произойдет, просто кран будет попеременно открываться и закрываться.

Процесс в динамике — см. в видео версии обзора

Реле Aqara

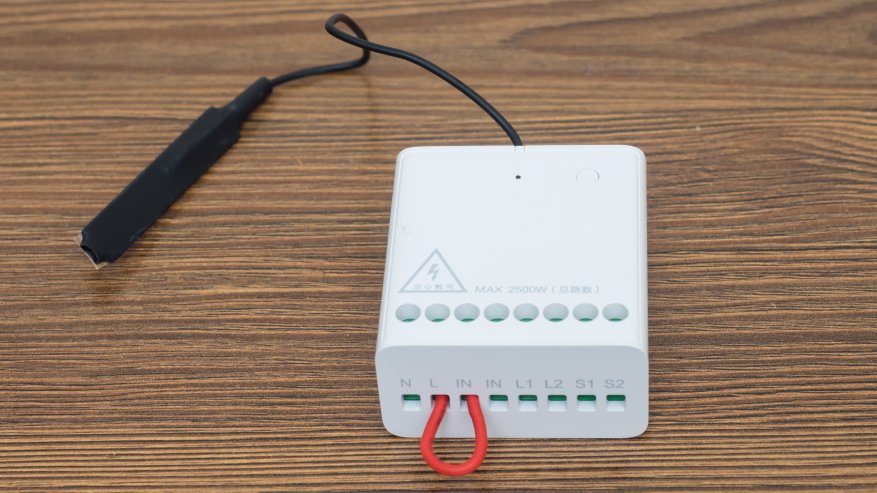

Для управления краном — возьмем двухканальное реле Aqara. Также можно использовать, например, двухклавишный выключатель Aqara — это облегчит интеграцию в альтернативные системы.

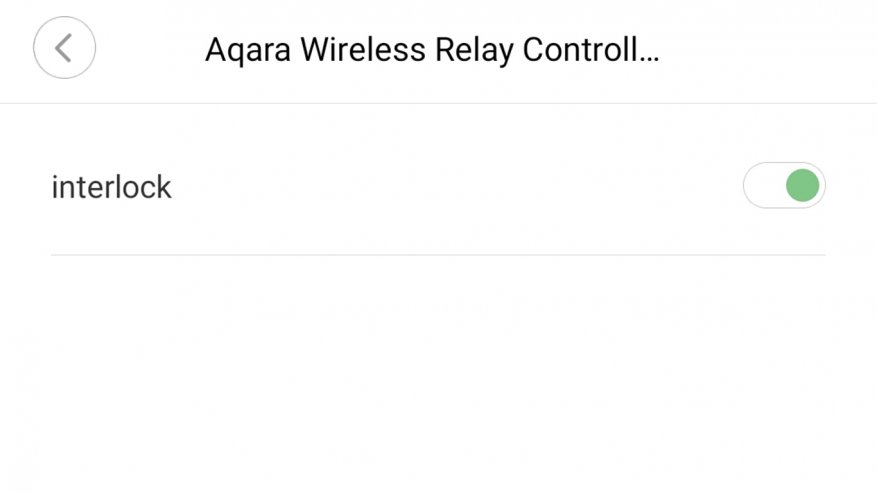

Для работы в таком режиме у реле есть специальный режим interlock, для его активации — необходимо чтобы в этот момент один из каналов реле — был включен.

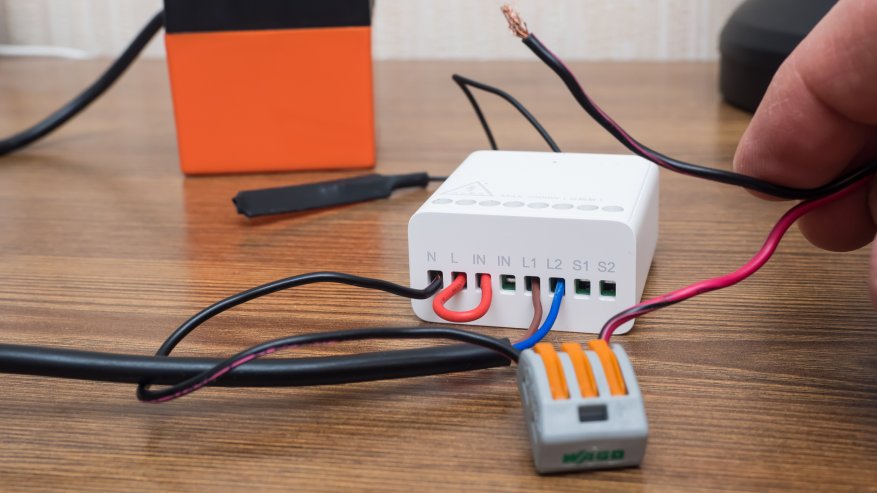

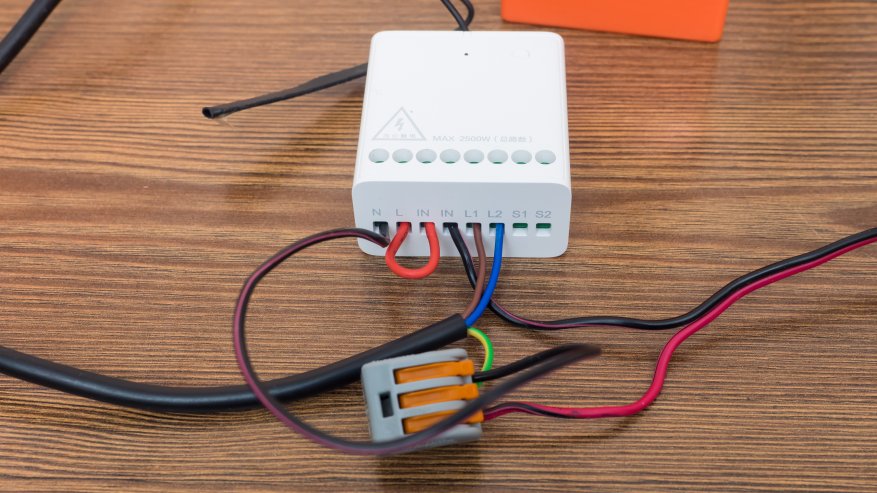

Нулевой провод — общий и для реле и для электрокрана, на слайде он подключен в тройной клеммник Wago, два других провода из него подключены к электрокрану и контакту N реле

Далее подключаем два провода — управляющие фазы, к выходам L1 и L2 — благодаря режиму интерлок, в один момент времени, активным может быть только один из них.

Остается подключить входящую фазу на вход IN реле и система управления краном — собрана.

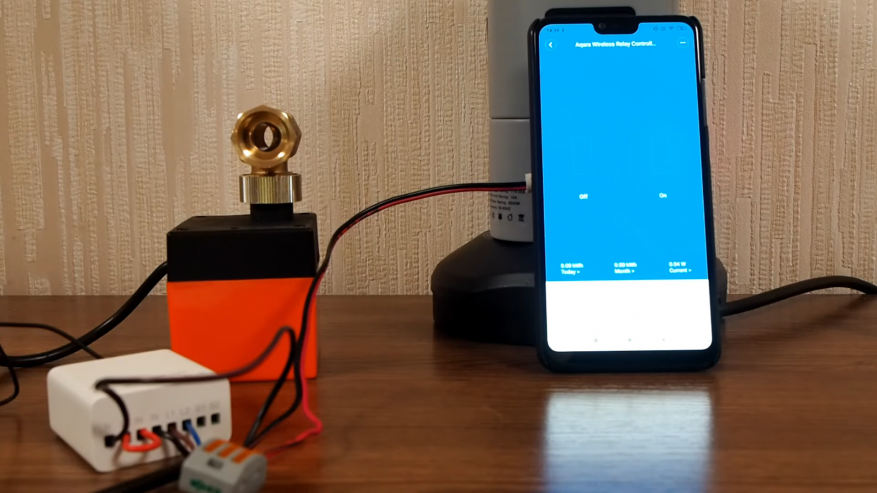

Проверяем работу — первый канал теперь закрывает кран, второй канал открывает — причем если еще включен канал один, он автоматически выключается.  Подробнее — в видео версии обзора

Кадр из видео:

Выключатель

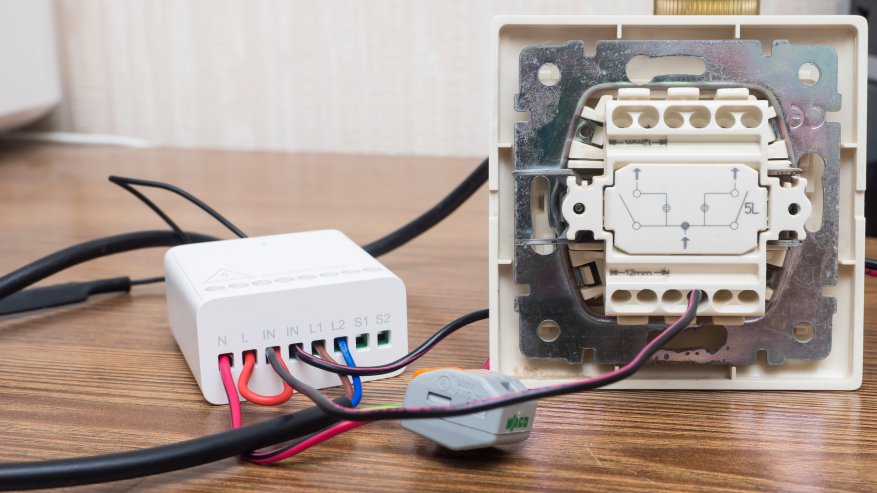

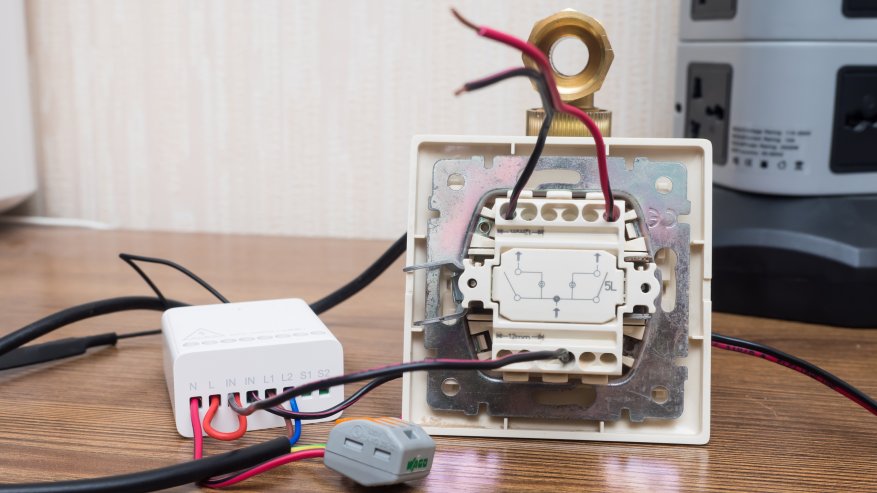

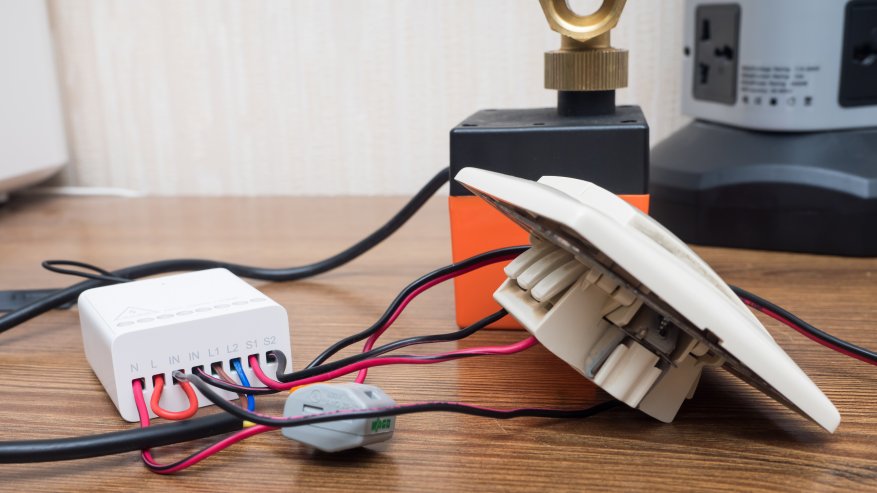

Напомню что данное реле позволяет использовать и обычный механический выключатель, причем он будет управлять реле и без интернет и wi-fi. Согласно штатной инструкции — подключаем вход выключателя к разъемому IN

Подключаем два провода на выходы выключателя

И соединяем их с управляющими контактами S1 и S2

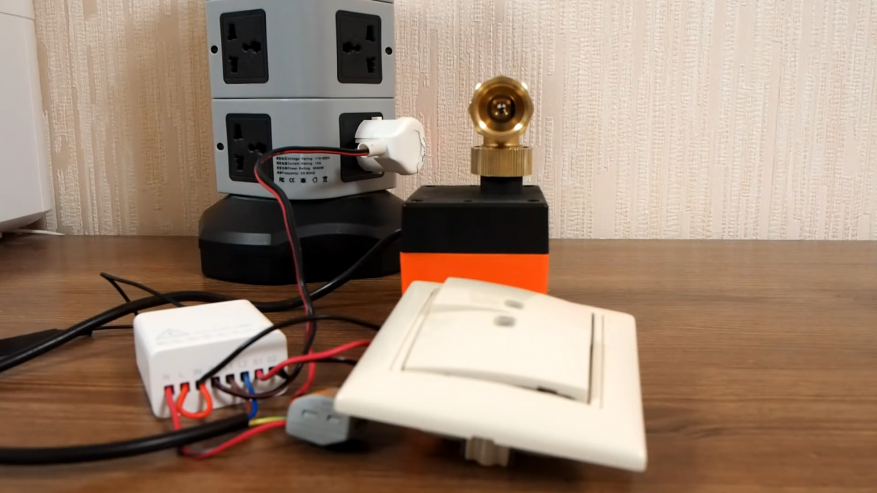

Убеждаемся что все работает корректно. Подробнее — в видео версии обзора

Кадр из видео:

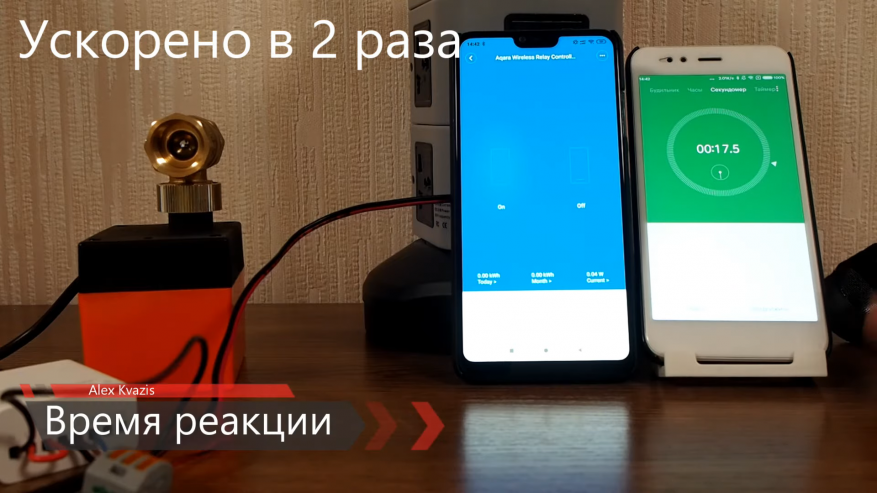

Время работы

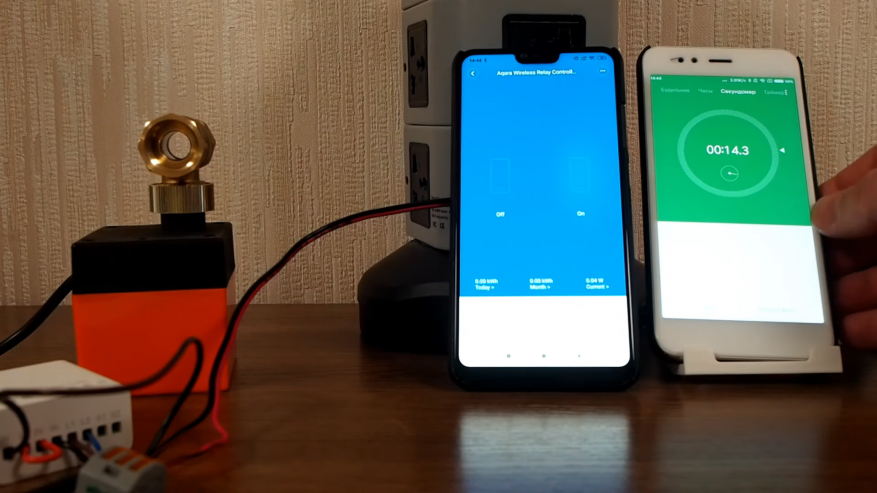

Еще один момент — питание на двигатель нужно подавать только для открытия или закрытия крана, постоянно это делать не нужно. Поэтому измеряем время нужное для его закрытия — около 17 секунд.

Кадр из видео:

Открытие происходит немного быстрее — около 15 секунд.

Кадр из видео:

Датчик протечки

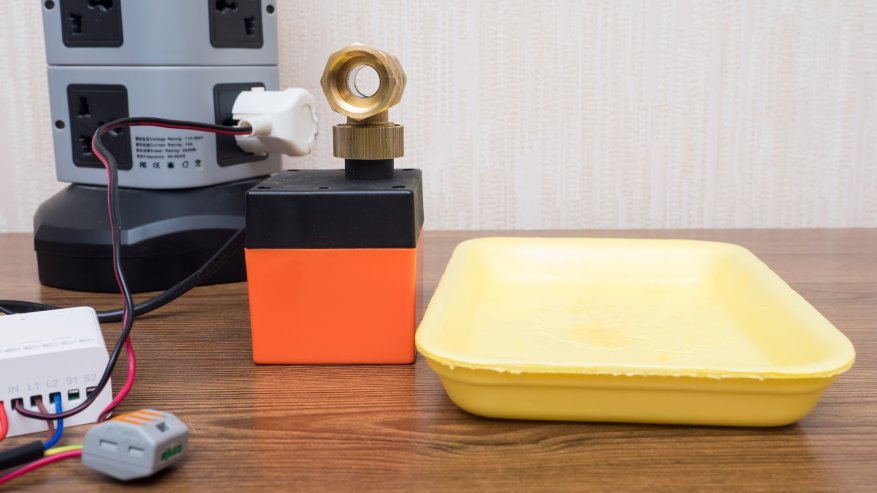

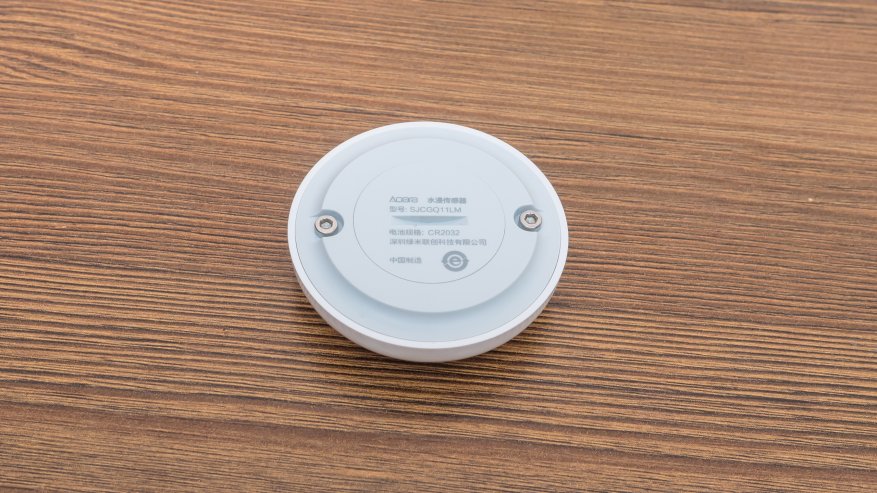

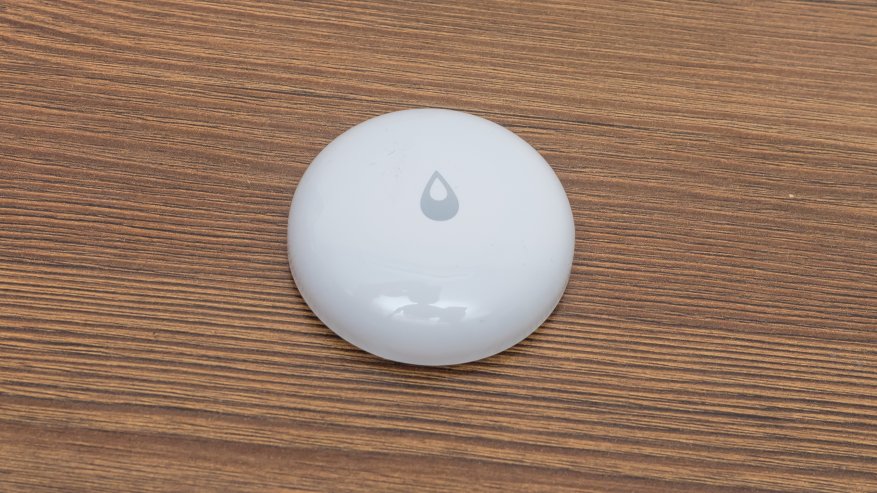

Для того чтобы зафиксировать факт протечки — нужен соответствующий сенсор. У Aqara есть и такой.  На его нижней части находятся два контакта, если они замыкаются лужей вода — сенсор срабатывает.

Автоматизация

Для автоматического перекрытия крана создаем сценарий — условием которого служит обнаружение протечки. Действия — Включение питания на канал 1, который закрывает кран и через 20 секунд, с запасом, отключение питания.

При желании — можно создать и второй сценарий — на открытие крана, по условию — протечка устранена, по тому же принципу но на второй канал. Хотя для перестраховки — открывать кран лучше только вручную.

В рамках тестирования рассмотрим обе автоматизации и на закрытие и на открытие.

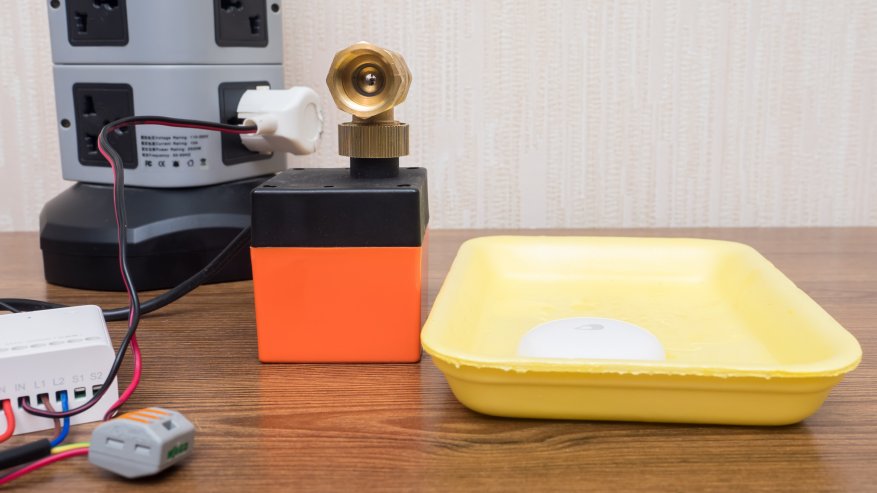

При попадании датчика протечки в лужу воды — срабатывает сценарий закрытия крана,

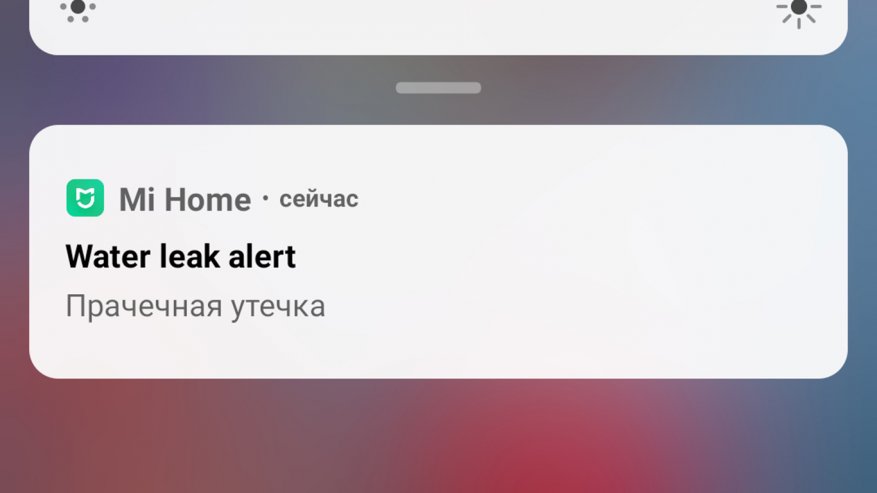

mihome при этом шлет и уведомление на телефон.

Если датчик вытереть насухо — срабатывает второй сценарий — на открытие крана.

Видео версия



Надеюсь этот обзор помог вам понять принцип работы системы антипротечки. Это конечно не панацея, такая система например ничем не поможет если вас будут заливать соседи сверху — вы только получите уведомление на телефон когда вода дойдет до датчика. Но я считаю лучше с такой системой чем без нее, с условием того, что на трубах будут установлены качественные краны.

Спасибо за внимание.

Что делать, если заклинило шаровой кран — способ реанимации — Город мастеров

Не поворачивается барашек шарового крана, не удается закрыть или открыть воду, как вернуть крану работоспособность? Есть простой и проверенный способ устранить поломку, но, оговорюсь сразу — делать это надо осторожно, т.к., если рубашка крана тонкая или отлита из силумина (все китайское барахло делают из этого псевдометала) шаровой кран просто лопнет и если давление воды не сняли, она соответсвенно хлынет во все стороны.

Шаровой кран перестает поворачиваться, через несколько лет бездействия, просто «закипает», если вы разберете такой кран, увидите известковый налет и ржавчину, это основная причина заклинивания. Если, хотя бы 1-2 раза в год, вы будете закрывать и открывать вентиль шарового крана — он будет работать долго и не заклинит.

Конструкция шарового крана

Шаровой кран или по науке вентиль, гениальное в своей простоте устройство. Полый шар в зависимости от положения оси, перекрывает или открывает воду. Осью можно считать шток, с плоской лопаткой на конце, который входит в паз на самом шаре.

Как повернуть заклинивший кран?

Открутите винт крепления и снимите барашек, с помощью ключа ослабьте сальниковую гайку на ½ оборота и одев обратно ручку постарайтесь «от руки» несколько раз повернуть шток. Если удастся, кран отремонтирован, можно опять подтянуть сальниковую  гайку и прикрутить барашек. В случае, если не удалось восстановить работоспособность вентиля, нужен рожковый или разводной ключ, с помощью которого (на свой страх и риск) продолжайте попытки повернуть шток. Избегайте использовать плоскогубцы или пассатижи в работе, материал из которого делают шаровые краны, очень мягкий и хрупкий (латунь, бронза, силумин), вы изаметить не успеете, как сорвете шлицы на гайке или штоке — ВСЕ работы только ключами!
