Крепеж панелей: Скобы крепежные для стеновых панелей №3 100 шт

Как выбрать крепеж для монтажа сэндвич-панелей?

Одно из правил качественного монтажа сэндвич-панелей – правильно подобранные крепежные элементы. Выбор крепежа зависит от разновидности каркаса здания, толщины панели и расчетной нагрузки на конструкцию.

Каркас здания (опорные конструкции) может быть выполнен из металла, бетона, кирпича, дерева или же представлять комбинацию этих материалов. Наиболее прочным и сейсмоустойчивым является каркас из металлопроката. Для крепления панели к металлическим опорам следует использовать самонарезающие шурупы, оснащенные шайбой с прокладкой EPDM. Крепежные элементы в зависимости от толщины подконструкции могут использоваться с предварительным сверлением или без. В настоящее время на рынке крепежа имеются самосверлящие шурупы способные без предварительного сверления проходить подконструкции толщиной до 25 мм. Затяжку самосверлящего шурупа важно выполнять до плотного прилегания шайбы, но без чрезмерного давления на ограждающую конструкцию. Все соединительные элементы должны располагаться под углом в 90 градусов. Для крепления сэндвич-панелей следует использовать специализированный монтажный инструмент.

Монтаж сэндвич-панелей к бетонным, кирпичным (из полнотелого кирпича) конструкциям осуществляется только с предварительным сверлением. В этом случае можно использовать дюбеля типа «spike» и специальные шурупы по бетону, оснащенные шайбой с прокладкой EPDM. Крепление к деревянным конструкциям может осуществляться как без предварительного сверления с использованием самосверлящих шурупов с шайбой и прокладкой EPDM, предназначенных для тонкостенных металлических конструкций (до 5 мм), так и с предварительным сверлением с использованием специальных шурупов по бетону.

«Мы не рекомендуем использовать крепление сэндвич-панелей непосредственно на бетонные опоры. Зачастую такие конструкции далеки от совершенства и не обеспечивают всех требований для монтажа сэндвич-панелей. На бетонных каркасах часто встречаются такие проблемы, как отклонения от вертикали фасада, выступы по перекрытиям, наплывы. Кроме того, при креплении в бетонные опоры, есть риск попадания крепежным элементом в армирование бетонной конструкции. Это затрудняет, а порой даже делает невозможным, монтаж сэндвич-панелей, для которого одним из основных факторов является расположение подконструкций в одной плоскости. В связи с этим, необходим ряд мероприятий для подготовки Ж/Б каркаса к монтажу панелей (выравнивание, оштукатуривание в плоскость и т.п.). На проблемных бетонных каркасах рекомендуется дополнительно использовать системы металлического фахверка, которым можно компенсировать дефекты каркаса и обеспечить качественную плоскость для монтажа», - подчеркивает Роман Филимонов, начальник Бюро технических решений и сервиса АО «Теплант».

Несущая способность резьбовых соединений зависит как от типа и диаметра используемого крепежа, так и от характеристик подконструкции. Дополнительные технические характеристики и параметры использования систем крепления, необходимо уточнять у производителей.

Требуемое количество крепежных элементов определяется расчетом. Необходимо учитывать нагрузки, действующие на панель, вид панели (стеновая, кровельная), толщину панели, тип подконструкций и их расположение.

Предварительный расчет заказа сэндвич-панелей можно сделать на нашем сайте в разделе «Электронный калькулятор» https://teplant.ru/calculate/

Чем и как крепить панели пвх к стене

Гусевский Андрей Анатольевич

На фотографии мы видим процесс крепления пвх панелей к стене с помощью кляймеров

Экономия, часто становится основным фактором при выборе отделочных материалов для ремонта. Именно этим и объясняется такая популярность панелей пвх. Производителям удалось совместить на первый взгляд несовместимые вещи. Такие как внешняя привлекательность и демократичная цена. А добавьте к этому простоту монтажа и получаем практически идеальный отделочный материал.

В этой статье мы поговорим о том, как крепить панели пвх к стене, и расскажем о трёх способах, как это сделать своими руками.

Содержание статьи

Выбираем способ монтажа

Мы видим пример крепления панелей пвх на обрешётку, заранее смонтированную под них

Выбор способа, как прикрепить панели пвх к стене зависит от многих факторов. Здесь и влажность стены и помещения и коммуникации и даже необходимость экономии пространства, что особенно актуально, если речь идёт об отделке туалета или ванной комнаты, которые традиционно имеют небольшие размеры.

Ненужно отталкиваться от соображений экономии. Самый дешёвый способ, не всегда самый качественный.

Ниже мы подробно поговорим о том, какое крепление панелей пвх на стену лучше подходит под ту или иную ситуацию, а пока давайте выясним, какие трудности могут встретиться нам в процессе ремонта:

  • Влажность стен и мостики холода. Пластик совершенно не боится воды и может находиться с ней в постоянном контакте, но он совершенно не обладает паропропускной способностью, а значит, со временем, скапливающаяся под отделкой влага начнёт перерастать в грибок или плесень.
  • Наличие коммуникаций. Электропроводку ещё можно спрятать в стену или наоборот её отодвинуть, а вот водопроводные трубы (см. Как штробить стены под трубы несколькими способами) или системы отопления спрятать гораздо сложнее, а иногда и вовсе невозможно.

Если вам надо дополнительно утеплить стену, на которую вы собираетесь крепить пвх панели, то это легко сделать, создав дополнительный каркас под их монтаж

  • Экономия пространства. Ниже мы расскажем про крепление панелей пвх к стене через брусок. И этот способ может существенно сократить площадь помещения. Перед тем, как приступить к работе, подумайте, готовы ли вы пожертвовать несколькими заветными сантиметрами или нет.
  • Кривизна стен. Зачастую встречаются настолько кривые стены, что выполнить на них отделку очень сложно. Здесь придётся или выравнивать поверхность, или жертвовать сантиметрами и выбирать крепление через брус.

Теперь, когда основные трудности определены, осмотрите своё помещение, в котором собираетесь делать ремонт, и внимательно дочитайте статью до конца, чтобы точно знать, какое крепление пвх панелей к стене подходит вам больше.

Способ 1: Жидкие гвозди

Если стены ровные, то крепление пвх панелей на стену можно осуществить с помощью жидких гвоздей

Наиболее простое и дешёвое крепление к стене пвх панелей, но только при условии, что у вас идеально ровные стены. Жидкие гвозди, это неофициальное название специального силиконового клея, который очень быстро сохнет и надёжно скрепляет не только пластик, но и стекло и дерево.

Жидкие гвозди наносятся на панели ровными полосами, после чего она прикладывается к стене. Время застывания клея всего несколько минут, поэтому весь ремонт не займёт много времени.

Не смотря на то, что клеевой способ монтажа является самым экономичным и быстрым, не всегда он подходит, да и специалисты советуют его применять с осторожностью. Всё дело в том, что панели находятся в непосредственном контакте со стеной, и как мы уже говорили выше, на них будет постоянно скапливаться конденсат, которому просто некуда испаряться из-под пластика.

Создавая обрешётку под крепление на стену пвх панелей, вы можете создать более эстетичный вид помещения, спрятав трубы, провода и другие коммуникации

Так же существенной преградой могут стать коммуникации.

В случае с креплением на брус, они могут остаться под отделкой. Здесь же их придётся или убирать внутрь стены, или немого отодвигать и пускать над поверхностью панелей, что не всегда красиво смотрится.

Важно! крепление трубы пвх к стене так же можно осуществить при помощи жидких гвоздей, но выбирать необходимо специальный, термоустойчивый клей, которые не разжижается при смене температуры.

Ровность стен то же может стать преградой для такого способа крепления. Перепад должен быть не более двух сантиметров, или поверхность стен придётся выравнивать штукатуркой, а это дополнительные финансовые затраты.

Способ 2: Гвозди, степлер, саморезы

Мы видим пример крепления панелей пвх на деревянный каркас с помощью саморезов

Каждая пвх панель имеет небольшой язычок под пазом. Именно в него и производится крепление. Использовать можно любой удобный крепёж, будь то мелкие сапожные гвозди или строительный степлер. Кстати сказать, работать степлером гораздо быстрее и удобнее.

Существенной сложностью встаёт необходимость строительства каркаса, к которому крепятся панели. Конечно, если вы владелец деревянного дома и ваши стены хорошо защищены от конденсата, то можно обойтись и без него.

Перед монтажом пвх панелей на стену, её необходимо обработать специальными составами, независимо от материала, из которого она состоит

Каркас как правило изготавливают из деревянных брусков. К ним легче закрепиться любым удобным способом, но в качестве альтернативы можно использовать профиль для гипсокартона, но тут уже придётся работать только саморезами, так как ни гвозди, ни скобы в металле держаться просто не будут.

Итак, первое, что нам необходимо, это закрепить к стене бруски. Сделать это можно при помощи дюбелей с пластиковыми гильзами. Просто прикладываете брус горизонтально к стене и сквозь него сверлите отверстие в стене. Забиваете дюбель и повторяете операция с шагом примерно 30-50 сантиметров.

Если вы делаете деревянный каркас под панели пвх, то незабывайте, что их необходимо дополнительно обработать специальными составами, дабы они прослужили как можно дольше

Важно! Перед тем как начать крепить брусок, обязательно обработайте его защитными пропитками, которые уберегут дерево от воздействия влаги, гниения и жучка.

Чем лучше будет пропитанно дерево, тем дольше оно прослужит.

Расстояние между брусьями так же должно быть не более 50 сантиметров, чтобы на панелях не образовывался прогиб, и они крепко выдерживали вес, если на стену кто-нибудь облокотится.

Когда обрешётка готова, можно переходить к креплению панелей. Начинают, как правило, с правого угла комнаты. Первая панель крепится гребнем к углу, и в паз забивается крепёж. Точно так же фиксируется и вторая сторона. Теперь вставляем следующую панель, и крепим ее, но уже только в паз, так как со стороны гребня она у нас уже зафиксирована.

Вот и всё, далее таким же образом закрываются все стены, и напоследок остаётся только зафиксировать декоративные уголки, которые сажаются на специальный клей, или всё те же жидкие гвозди.

Способ 3: Кляймеры

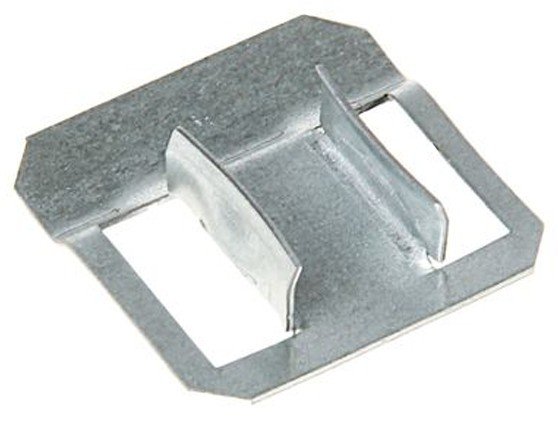

Кляймеры это крепёжные клипсы из оцинкованного железа, с помощью которых легко прикрепить панели пвх к любой стене

Кляймеры – это специальные скобы, которым крепят любые пазо-гребневые отделочные материалы.

Как видно на фото, кляймер имеет специальный фиксирующий язычок, и отверстие под саморез или гвоздь. Работать с ними очень быстро и удобно. Более того, это единственный доступный способ фиксации в новом доме.

Стены, построенные меньше года назад, будут давать усадку. Глазу оно незаметно, а на отделке может отразиться очень сильно. Кляймеры не фиксируют панель, что называется, намертво, и дают возможность для небольшого искривления. В результате, стены могут просаживаться, а панели останутся на месте.

Если вы не совсем поняли, как прикрепить к стене панели пвх, то предлагаем вам посмотреть видео в этой статье, на котором наглядно показан весь процесс. Итак, с тремя способами мы разобрались, но для того чтобы произвести качественное крепление к стене панели пвх, этих знаний мало.  Существую много нюансов и тонкостей процесса, о которых мы и расскажем вам далее.

Несколько полезных советов

С помощью каркаса под пвх панели можно выровнять стены или спрятать коммуникации

 Итак:

  • Если вы решили обработать брусок для обрешётки пропиткой, предварительно нарежьте его в нужный размер.
    Так вы сможете покрыть все части, и даже те, которые появляются после резки.
  • Перед тем, как прикрепить к стене пвх панели при помощи жидких гвоздей, убедитесь, что поверхность тщательно очищена от пыли. И самое главное устраните все жировые или масляные пятна.
  • Выбирая панели пвх в магазине, обязательно обратите внимание на их запах. Если панели пахнут химией, ищите другого производителя. Избавится от такого амбре, будет невозможно.

Мы видим пример разнообразия пвх панелей, которые можно найти в любом строительном магазине или рынке

  • Если вы используете для крепления саморезы, берите только те, что имеют прижимную шляпку. Они не рвут пластик и надёжно фиксируют его к основанию.
  • Пластик имеет незначительные термические расширения, поэтому при монтаже панелей оставляйте небольшие зазоры возле пола и потолка. Для компенсации деформации достаточно 3 миллиметров, которые полностью перекроются декоративным уголком.

Используя эти нехитрые правила, вы без труда сделаете ремонт в своём доме, который будет радовать вас долгие годы.

И напоследок хотелось бы добавить: в этой статье мы лишь поверхностно описали способы крепления, но если вам нужна подробная инструкция, как прикрепить панель пвх к стене, то она уже наверняка есть на нашем сайте.

Крепеж для стеновых панелей и вагонки №4 Зубр, 100шт 3075-04 - цена, отзывы, характеристики, фото

Дополнительные технические характеристики:

  • Толщина паза - 4 мм.
  • Материал - оцинкованная сталь.
  • Количество в упаковке, шт 100

Комплектация *

  • Скоба - 100 шт (4 мм).
  • Гвоздь оцинкованный - 100 шт (1.2 х 18 мм).

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,17

Длина, мм: 180
Ширина, мм: 35
Высота, мм: 110

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

Отзывы о крепеже для стеновых панелей и вагонки Зубр №4 100 3075-04

Оставить свой отзыв На данный момент для этого товара нет расходных материалов

Способы получения товара в Москве

Доставка

Вес брутто товара: 0.17 кг
Габариты в упаковке, мм: 180 x 35 x 110

В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАлыкельАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль

Самовывоз: бесплатно

  • м. Академическая, г. Санкт-Петербург, ул. Бутлерова, д. 42 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Василеостровская, г. Санкт-Петербург, Малый проспект В.О., д. 52 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Выборгская, г. Санкт-Петербург, Лесной проспект, д. 32 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Девяткино, г. Санкт-Петербург, п. Мурино, ул. Тихая, д. 14 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Дыбенко, г. Санкт-Петербург, проспект Большевиков, д. 27А По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Звездная, г. Санкт-Петербург, Дунайский проспект, д. 27к1Б По предзаказу на 22 апреля, после 12:00 В корзину
  • м. Кировский завод, г. Санкт-Петербург, пр-т Стачек, д. 32 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Комендантский проспект, г. Санкт-Петербург, пр-т Испытателей, д. 33 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Купчино, г. Санкт-Петербург, ул. Будапештская, д. 102 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Ладожская, г. Санкт-Петербург, Заневский проспект, д. 38 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Ленинский проспект, г. Санкт-Петербург, Ленинский проспект, д. 114 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Лиговский проспект, г. Санкт-Петербург, ул. Боровая, д. 8 По предзаказу на 22 апреля, после 12:00 В корзину
  • м. Ломоносовская, г. Санкт-Петербург, пер. Матюшенко, д. 12 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Международная, г. Санкт-Петербург, ул. Бухарестская, д. 72к1 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Московская, г. Санкт-Петербург, ул. Типанова, д. 21 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Парнас, г. Санкт-Петербург, ул. Михаила Дудина, д. 6к1 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Площадь Мужества, г. Санкт-Петербург, 2-й Муринский проспект, д. 38 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Рыбацкое, г. Санкт-Петербург, Шлиссельбургский проспект, д. 17Б По предзаказу на 22 апреля, после 12:00 В корзину
  • м. Удельная, г. Санкт-Петербург, проспект Энгельса, д. 70/1 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Черная речка, г. Санкт-Петербург, ул. Савушкина, д. 11 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Электросила, г. Санкт-Петербург, ул. Благодатная, д. 12 По предзаказу на 22 апреля, после 12:00 В корзину
  • г. Всеволожск, проспект Всеволожский, д. 61 По предзаказу на 22 апреля, после 12:00 В корзину
  • г. Гатчина, пр-т 25 Октября, д. 42 По предзаказу на 22 апреля, после 12:00 В корзину
  • г. Колпино, проспект Ленина, д. 79 По предзаказу на 22 апреля, после 12:00 В корзину
  • г. Кронштадт, проспект Ленина, д. 13 По предзаказу на 22 апреля, после 12:00 В корзину
  • п. Шушары, Московское шоссе, д. 70к4В По предзаказу на 22 апреля, после 09:00 В корзину
  • п. Шушары, пр-т Новгородский, д. 10 По предзаказу на 22 апреля, после 12:00 В корзину
  • г. Санкт-Петербург, пр-т Ударников, д. 28/32 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.проспект Просвещения, г. Санкт-Петербург, проспект Просвещения, д. 54 По предзаказу на 22 апреля, после 12:00 В корзину
  • г. Санкт-Петербург, ул. Адмирала Трибуца, д. 7 По предзаказу на 22 апреля, после 12:00 В корзину
  • м.Академическая,

    г. Санкт-Петербург, ул. Бутлерова, д. 42

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Василеостровская,

    г. Санкт-Петербург, Малый проспект В.О., д. 52

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Выборгская,

    г. Санкт-Петербург, Лесной проспект, д. 32

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м. Девяткино,

    г. Санкт-Петербург, п. Мурино, ул. Тихая, д. 14

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Дыбенко,

    г. Санкт-Петербург, проспект Большевиков, д. 27А

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Звездная,

    г. Санкт-Петербург, Дунайский проспект, д. 27к1Б

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Кировский завод,

    г. Санкт-Петербург, пр-т Стачек, д. 32

    пн.  –  вс. : 10:00 – 20:00

    В корзину
  • м.Комендантский проспект,

    г. Санкт-Петербург, пр-т Испытателей, д. 33

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Купчино,

    г. Санкт-Петербург, ул. Будапештская, д. 102

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Ладожская,

    г. Санкт-Петербург, Заневский проспект, д. 38

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Ленинский проспект,

    г. Санкт-Петербург, Ленинский проспект, д. 114

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Лиговский проспект,

    г. Санкт-Петербург, ул. Боровая, д. 8

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Ломоносовская,

    г. Санкт-Петербург, пер. Матюшенко, д. 12

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м. Международная,

    г. Санкт-Петербург, ул. Бухарестская, д. 72к1

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Московская,

    г. Санкт-Петербург, ул. Типанова, д. 21

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Парнас,

    г. Санкт-Петербург, ул. Михаила Дудина, д. 6к1

    пн.  –  вс.: 10:00 – 22:00

    В корзину
  • м.Площадь Мужества,

    г. Санкт-Петербург, 2-й Муринский проспект, д. 38

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Рыбацкое,

    г. Санкт-Петербург, Шлиссельбургский проспект, д. 17Б

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Удельная,

    г. Санкт-Петербург, проспект Энгельса, д. 70/1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Черная речка,

    г. Санкт-Петербург, ул. Савушкина, д. 11

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Электросила,

    г. Санкт-Петербург, ул. Благодатная, д. 12

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • г. Всеволожск, проспект Всеволожский, д. 61

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Гатчина, пр-т 25 Октября, д. 42

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • г. Колпино, проспект Ленина, д. 79

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • г. Кронштадт, проспект Ленина, д. 13

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • п. Шушары, Московское шоссе, д. 70к4В

    пн.  –  пт.: 9:00 – 21:00

    сб.  –  вс.: 9:00 – 18:00

    В корзину
  • п. Шушары, пр-т Новгородский, д. 10

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • г. Санкт-Петербург, пр-т Ударников, д. 28/32

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.проспект Просвещения,

    г. Санкт-Петербург, проспект Просвещения, д. 54

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Санкт-Петербург, ул. Адмирала Трибуца, д. 7

    пн.  –  вс.: 10:00 – 21:00

    В корзину

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты. ру.

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центрыАдресКонтакты
СЦ "Зубр" МСК

Средний срок ремонта — 14 дней

ул. Библиотечный пр-д, д. 1А +7 (495) 730-34-00
Может понадобиться

Фасонные элементы и крепеж - RKpanel

     Если Вы строите здание из сэндвич-панелей, Вам обязательно потребуется специальный крепеж для них, а также различные декоративные нащельники - фасонные элементы.



 ФАСОННЫЕ ЭЛЕМЕНТЫ

     После этапа монтажа сэндвич-панелей здание уже имеет стены и кровлю, но остаются незащищенными и неэстетичными стыки панелей, углы здания, свесы кровли, примыкание стен к кровле и к фундаменту, проемы дверей, ворот и окон. Для облицовки этих узлов изготавливаются фасонные элементы, типовые по форме, но уникальные по размерам для каждого объекта.

     Ниже приведены рисунки наиболее часто используемых фасонных элементов

Фото ФЭ1             Фото ФЭ2

КРЕПЕЖ

     Номенклатура крепежа очень простая - это пенополиэтиленовая лента, герметизирующая примыкание сэндвич-панели к металлокаркасу, и подобранный под толщину панели самосверлящий самонарезающий резьбу саморез.

     Лента клеится на все металлоконструкции, находящиеся в контакте с сэндвич-панелями. Если при монтаже стен панели стыкуются на колонне, на нее наклеивается две полосы ленты, - под каждую панель.

     Количество необходимой ленты в метрах обычно рассчитывается так. Для стеновых панелей берется их количество из спецификации и умножается на 3. Для кровельных панелей считается суммарное количество прогонов, умножается на длину здания и прибавляется к полученному результату перерасход 10%.

     Согласно строительным нормам в каждую стеновую сэндвич-панель должно быть вкручено по 5 саморезов с каждой стороны при горизонтальной раскладке. На практике количество необходимых саморезов зависит от длины монтируемых сэндвич-панелей и вида утеплителя (минвата или полистирол). Но в любом случае их должно быть не менее 3-х с каждой стороны. Ниже приведена таблица для подсчета количества саморезов, необходимых для крепления одной стеновой панели с одной стороны в зависимости от длины панели и вида утеплителя. К полученному результату надо не забыть добавить 10% на перерасход.

 До 3-х метровОт 3-х до 5-ти метровСвыше 5-ти метров
Минвата345
Пенополистирол334

     Количество саморезов для крепления кровельных панелей берется как произведение количества всех прогонов на количество всех кровельных панелей + перерасход 10%. Эта формула работает, когда на один скат укладывается целиковая панель на всю длину ската.



     КРЕПЕЖ ДЛЯ ФАСОННЫХ ЭЛЕМЕНТОВ

     Фасонные элементы крепятся на:

  • короткие кровельные саморезы с прессшайбой
  • самосверлящие саморезы по металлу с широкой шляпкой "мухи"
  • алюминиевые заклепки





  Приведенный крепеж может быть использован как оцинкованный так и окрашенный. Конечно же смотрится эстетичнее когда цвет крепежа подобран под цвет фасонных элементов, а самым лучшим вариантом (но самым трудоемким) является использование окрашенных заклепок.

     Для грубого подсчета в штуках количества необходимого крепежа для фасонных элементов надо умножить общее число погонных метров на 6.





Крепление для пластик.панелей к пласт.обрешетке 75шт Европартнер

  • Материал:

    сталь электрооцинкованная

  • Производитель:

  • Страна происхож.:

    Россия

  • Торговая марка:

  • Вес:

    0.169 кг

Торговый дом "ВИМОС" осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Цена, описание, изображение (включая цвет) и инструкции к товару Крепление для пластик.панелей к пласт.обрешетке 75шт Европартнер на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Крепление для пластик.панелей к пласт.обрешетке 75шт Европартнер в магазине Санкт-Петербург вы можете в интернет-магазине "ВИМОС".

Монтаж панелей из массива дерева по технологии «шип-паз»

Монтаж панелей из массива дерева по технологии «шип-паз»

Для монтажа вам понадобится: шуруповерт, измерительная рулетка, бита для закручивания саморезов, ножовка по металлу или электрический лобзик, отвертка с плоским концом, монтажный клей для дерева с эффектом моментального застывания и нагрузкой до 10-15 кг., саморезы «клопы», а также самый важный элемент – кляймер (высотой 3,5-4 мм).

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА: Декоративные панели обязательно перед установкой должны отлежаться минимум в течении 7 дней, непосредственно в той комнате, в которой планируется их монтаж!!! Хранение панелей в это время только в горизонтальном положении, на ровной поверхности! Запрещается хранить панели складывая их друг на друга! Необходимо это для адаптации материала под температурные условия комнаты и степени ее влажности. В зимний период, когда разница температуры на улице и в помещении может достигать нескольких десятков градусов, панели должны лежать не менее 10 дней. При нарушении этого правила панель может деформироваться и стать непригодной к дальнейшему использованию.

Важно!!! Влажность воздуха в помещении, где будет производиться монтаж, должна соответствовать — 45-60% при температуре 18-25°С.

Изделия из дерева не выносят повышенной влажности, поэтому их нельзя хранить в помещении, где проводится ремонт с использованием штукатурки, шпаклевки и цементной стяжки, так называемых «мокрых» строительных материалов.

Поверхность, где будут крепиться панели, должна быть ровной, без масляных пятен, старой краски и разрушающейся штукатурки!

Один из вариантов подготовки стены для обклейки панелями - предварительно обшить стену ОСП плитами или фанерным листом. Монтировать панели из массива дерева (Ясень, Дуб, Бук, Сосна) мы рекомендуем, используя высококвалифицированных специалистов.

Монтаж панели можно осуществить через разные крепежные элементы:

  • Крепление с помощью клея - в данном случае специальный клеевой состав наносится на панель, и она плотно прижимается к стене. При выборе монтажного клея важно подобрать клей с учетом поверхности места монтажа.
  • Крепление на обрешётку - в случае если у вас неровные стены, или технологически не получится воспользоваться клеевым методом, для монтажа собирается дополнительная обрешетка из деревянной рейки или металлического профиля. Монтируя конструкцию, мы выравниваем плоскость, в итоге получаем каркас. Дальше крепление панелей к стене происходит с помощью стыковки панелей между собой, при этом к самому каркасу материал прибивают маленькими гвоздиками или используют скобы (кляймеры).
  • Каркас из металлического профиля - данный способ является наиболее приемлемым в настоящее время. Что касается металлического каркаса, то по сравнению с деревом такую конструкцию никогда не поведет. Но для того чтобы закрепить панель на готовой конструкции нужно в обязательном порядке использовать специальный крепеж: кляймер.

Варианты крепления панелей выбирайте на свое усмотрение, в зависимости от характеристик вашего помещения, а также температурных факторов.

Инструкция по креплению панелей на стену с помощью монтажного клея (жидкие гвозди) с направляющими планками между панелями и дополнительной фиксацией с помощью кляймеров:

Каждая стеновая панель из массива дерева изначально имеет по бокам пазы для скрепления с последующей панелью, и направляющие планки (в комплекте по 2 шт. в одной цветовой гамме с основной панелью).

  1. До начала установки панелей на стену, необходимо разложить панели на полу в той последовательности, как предстоит крепить на стену. Выберите места возможного реза панелей с учётом вашего дизайна!

    ВАЖНО!!! Панели необходимо устанавливать в шахматном порядке, относительно направления ламелей с тыльной стороны панелей, чередуя горизонтально и вертикально. Благодаря такому методу каждая следующая панель, будет препятствовать изгибу соседней при перепаде комнатных температур.

  2. Установить направляющую планку в углы панелей встречным образом, при этом устанавливать планки нужно со сдвигом. Технический зазор между панелями должен составлять минимум 3 миллиметра.

  3. Затем на тыльную сторону панели нанести клей по периметру панели и крестообразным образом, и прикрепить панель на стену. Устанавливать панели мы рекомендуем снизу-вверх, а для фиксации панелей вы можете установить временную опорную планку, которая позволит зафиксировать конструкцию.

  4. Начинать монтаж панелей следует с угла, обычно с левого. С помощью строительного уровня выставляем полосу вертикально ровно.

  5. Для надежной фиксации панелей на стенах, необходимо дополнительно использовать скобы или кляймеры (в комплект к панели не поставляются и приобретаются отдельно).

    Важно!!! подбирать крепеж нужно в соответствии с толщиной пазов панелей, где у кляймера присутствуют зубцы и именно ими крепеж врезается в пазы отделочного материала.

    Для закрепления панели на каркасе, берем крепеж, и заводим зубья в паз, плотно прижимая её. Нужно отметить, что по технологии крепления на каждую панель хватает двух кляймеров, но если у вас возникают сомнения в прочности конструкции, число креплений можно увеличить. Когда крепеж установлен на месте, его нужно закрепить. Внимание, во время работы шуруповертом саморез может провернуть клипсу, и руками ее плотно не удержишь, в противном случае можно даже получить травму. Для того чтобы этого не произошло, с помощью отвёртки прижмите и удерживайте крепеж на месте. Крепим клипсы по всей длине панели, закручивая саморезы.

    Для выполнения такого монтажа нужно иметь соответствующие навыки, поэтому монтаж панелей должны осуществлять квалифицированные специалисты.

    Чтобы установить панели правильно вам нужно: начинать крепить панели от угла. Первую панель в углу нужно зафиксировать гвоздями. Шляпки крепежей в дальнейшем будут спрятаны под декоративным уголком (бруском). Если покупать уголок нет желания, попросту откусите шляпки с помощью бокореза.

  6. Продолжайте фиксировать панели, пока не будет выполнена облицовка всей запланированной поверхности. Работайте, соединяя один элемент с другим с помощью направляющей планки и поочередно фиксируя.

  7. Торцевую часть инсталляции по желанию можно будет закрыть декоративным бруском (приобретается отдельно).

Основные способы крепления стеновых панелей

Стеновые панели – отличный способ улучшения вида различных помещений. Это пластины из различных видов материалов с имитацией рисунка. Благодаря неприхотливому уходу и хорошей влагоустойчивости их применение уместно и в местах общественных, и в ванных, и кухнях. Возможность крепления панелей на стены любой неровности за достаточно короткий срок сделали их очень популярным элементом декора.

Типы панелей

  • Внешние. Предназначены для наружной отделки и отличаются более прочной структурой, устойчивостью к выгоранию и перепадам температур.
  • Внутренние. Высокие показатели экологичности и теплопроводности позволяют их применять для внутреннего декора помещений.

Виды стеновых панелей

  1. Пластиковые. Изготавливаются из ПВХ, материала долговечного и легкого, влагоустойчивого, с хорошей теплопроводностью.
  2. Панели-ДВП. Сделанные из прессованных волокон дерева под воздействием высокой температуры, они экологически чистые, но имеют плохую влагоустойчивость.
  3. Панели-МДФ. Прессованная древесная пыль, входящая в их состав, делает их прочными, влагоустойчивыми и поддающимися шлифовке.
  4. Гипсокартонные. Обладают отличным соотношением цены и качества. Рекомендуются только для жилых помещений.

Преимущества

  • Легкость установки при экономии времени и трудозатрат.
  • Незначительный вес.
  • Долговечность.
  • Влагоустойчивость отдельных видов.
  • Низкая шумопроводность.
  • Отличная теплоизоляция.
  • Возможность скрытия изъянов стен.

Способы установки декоративных панелей

  • Крепление пластиковых панелей. Обрешетка – основа, на которую присоединяются панели. Этот способ хорош, если есть необходимость скрыть неровности стен или некачественное покрытие штукатуркой. Чтобы установить декоративные стеновые панели из пластика, делают монтаж обрешетки. На заранее присоединенные крепежные детали крепят первую панель. Нижнюю ее часть пристреливают скобами к обрешетке. Далее вставляют вторую панель тем же способом. Последняя панель вставляется в крепеж, далее – предпоследняя.
  • Крепление ДВП-панелей. Существуют три способа. Укладка их на обрешетку происходит так же, как у пластиковых панелей. Можно клеить панели прямо на стены после их выравнивания, очистки и высушивания. Как альтернатива, крепление с помощью саморезов. Понадобится точная разметка на стене, проделывание отверстий и вставка дюбелей.
  • Крепление МДФ-панелей. Здесь применимы способы крепления ДВП, но предпочтительнее установка с обрешеткой. Между собой такие панели скрепляются посредством замка, нижняя часть его присоединяется к обрешетке.
  • Крепление гипсокартонных панелей. Их обычно либо просто приклеивают на стену с помощью гипсового клея для монтажа, либо устанавливают с помощью каркаса. Его собирают из специальных профилей с прямыми подвесами.

Советы по установке

  1. Если панели приклеиваются на стену, стоит после тщательной очистки поверхности дождаться ее полного высыхания, а лишь потом их прикреплять.
  2. Клей должен быть универсальным, подходящим и для самих панелей, и для основы.
  3. Панели, прикрепляемые на каркас, можно монтировать вертикально, горизонтально или елочкой.
  4. Процесс монтажа лучше осуществлять при комнатной температуре.

Различные крючки, шурупы, предназначенные для установки мебели, должны быть прикреплены не к панелям, а к каркасу или стене.

Сделать помещение уютным можно с помощью имитации рисунка панелей под натуральный камень, дерево или кирпич.

Купить такие панели можно в любом строительном магазине, а также заказать на проверенном сайте.

Руководство по крепежу для панелей | Центр знаний

5 минут | 15 ноя 2019

Почти на протяжении всего периода строительства существовала необходимость прикреплять панели к какой-либо опоре или каркасу. Во времена деревянных парусных кораблей это часто делали деревянными колышками или коваными гвоздями.

Однако в сегодняшнем современном производстве застежки для панелей бывают самых разных форм, размеров и материалов. Они полезны в различных приложениях и отраслях:

  • Автомобильная промышленность
  • Аэрокосмическая промышленность и авиастроение
  • Судостроение
  • Электроника
  • Ящики для электрических кабелей
  • Столярное дело

Прочные заклепки с круглой головкой использовались веками, еще в бронзовом веке.Эти заклепки, часто используемые при строительстве судов и мостов, состоят из вала с круглой головкой на одном конце. После нагревания до нужной температуры их помещают в отверстия, соединяющие панели с каркасом. Открытый конец вала забивают молотком, чтобы сплющить его, образуя прочное и надежное крепление.

Вот интересный исторический факт: мост Золотые Ворота, который пересекает залив Сан-Франциско в Калифорнии, имеет примерно 600 000 заклепок на башню.

К счастью, вам, вероятно, не понадобится такое количество заклепок для ваших инженерных проектов. И большую часть времени вы будете использовать застежки для панелей из нейлона, пластика или других синтетических материалов.

При выборе крепежа необходимо учитывать одно или несколько из следующих условий и требований:

  • Материалы сопрягаемых поверхностей
  • Толщина панели и конструкции, к которой она прикреплена.
  • Окружающая среда, в которой он будет находиться (мокрая или влажная, кислая или едкая, высокая или низкая температура)
  • Как часто (если вообще когда-либо) панель нужно будет снимать
  • Требуемая прочность соединения на сдвиг и растяжение
  • И конечно эстетика или внешний вид застежки

Давайте рассмотрим несколько примеров.

Крепежные элементы скрытых панелей доступа и крепления быстрого доступа

Возможно, вы проектируете шкаф для электронного оборудования, к которому не требуется немедленный доступ. Например, аудио / видео или компоненты безопасности. Вам нужен случайный доступ, но вы все равно хотите скрыть их от обычного просмотра.

Не нужно, чтобы застежки были видны как с эстетической точки зрения, так и с точки зрения потенциальных проблем конфиденциальности / безопасности. В этом случае лучшим вариантом могут быть скрытые застежки для панелей, также называемые скрытыми застежками для панелей.Сборка состоит из двух частей: штифт прикреплен к панели, а гнездо для него установлено на каркасе шкафа. Две части соединяются, используя сжатие, чтобы удерживать их вместе. Просто потяните наружу панель, чтобы освободить ее.

Эти скрытые крепления панелей - лишь один из вариантов, доступных, когда требуется или необходим доступ к внутренней части шкафа.

Еще один вариант закрепления панели или крышки, позволяющий при этом обеспечить легкий доступ, - это застежки на четверть оборота.Он также состоит из двух частей и может соединять одну фиксированную панель и съемную. Основание защелкивается на неподвижной поверхности, и винт с прорезью вставляется через съемную панель в основание застежки. С помощью простого поворота на четверть оборота панели фиксируются или ослабляются для снятия.

Зажимы для удержания панели

При проектировании деревянной мебели, такой как шкафы, вы можете легко включить другие материалы, такие как стекло или пластиковые панели.Фиксаторы дверной панели упрощают установку, а также позволяют отправлять хрупкие панели отдельно в более надежной упаковке.

Есть еще одна особенность фиксаторов дверной панели шкафа, которая полезна как для вас, так и для вашего клиента. Ваш покупатель может быть влюблен в общий дизайн шкафа, но не в восторге от панели-вставки. Используя фиксаторы панели шкафа вместо клея или других более прочных креплений, вы можете предоставить своему клиенту выбор из нескольких панелей или даже индивидуальной панели.

Отслеживание до заклепок

Может быть, вы строите не мост или мощный паровой лайнер. Но ваш проект все же может выиграть от использования заклепок. В наши дни у вас есть множество возможностей. У этих креплений есть варианты как для стационарной, так и для съемной установки панелей.

Для постоянного крепления к металлическим поверхностям часто используются глухие заклепки. Их называют «слепыми», потому что для их установки не требуется доступ к обеим сторонам заклепки. Иногда их называют «вытяжными» заклепками, но на самом деле это торговая марка глухих заклепок.

Заклепки глухие состоят из цельного металлического корпуса или оболочки с фланцем и металлической оправки с шариком на конце. При сжатии шар втягивается в оболочку, чтобы исказить конец и закрепить заклепку.

Существуют также выталкивающие заклепки, обычно изготавливаемые из синтетического материала, такого как нейлон. Однако вместо того, чтобы вытягиваться, оправка вбивается в оболочку, расширяя ее.

Пластиковые карабины также являются глухими.Однако их легче установить и они снимаются. Эти пластиковые или нейлоновые заклепки легко вставляются в монтажные отверстия, а большая круглая головка позволяет легко закрепить заклепку. Помимо простой установки, их еще одним преимуществом является то, что вы можете снять их, приподняв головку и вытащив оправку.

Вот несколько других типов вставных заклепок, каждая из которых предназначена для легкого извлечения.

Ребристая вставная заклепка, как следует из названия, опускает стержень заклепки вниз.Ребра, также называемые конфигурацией «елочка», направлены назад к головке заклепки. При вдавливании они препятствуют легкому втягиванию заклепки. Они часто используются при установке автомобильных запчастей, например, дверных панелей.

Заклепки с защелкивающимся соединением состоят из двух отдельных частей, одна из которых вставляется в другую. Их часто используют в декоративных целях. Однако они могут прикрепить две панели друг к другу. У другого типа карабина есть стержень на одной части, на которую надевается другая головка.Если вам нужно соединить две панели вместе, это простой в использовании вариант.

Заклепка с зазубринами похожа на заклепку с ребрами жесткости, но зазубрины больше. Также известные как монтажные зажимы, они надежно удерживают панели.

Раскладывающаяся заклепка может быть съемной. Ввинчиваемые заклепки имеют резьбовой стержень, который при ввинчивании расширяет стержень заклепки для фиксации панели. Когда необходимо снять панель, как это часто бывает для шкафов охранного оборудования, оправка вывинчивается и заклепка снимается вместе с панелью.

Бывают ситуации, когда может потребоваться прикрепить элементы отделки или даже другую панель к панели, которую вы проектируете. Однако ваша панель, скорее всего, слишком тонкая, чтобы на ней можно было нарезать резьбу и постучать, чтобы в нее можно было вставить винт или крепежный болт.

Решением является установка крепежа краевой панели на краю или краях панели из листового металла. Чтобы использовать эти оригинальные застежки, на боковой стороне панели вырезается прорезь, соответствующая ширине и глубине застежки.

Пазы на крепежном элементе позиционируют его в паз панели.Затем застежка скручивается, чтобы зафиксировать ее. Резьбовая вставка теперь принимает винт с машинной резьбой.

Очевидно, что существует множество полезных вариантов крепления панелей к шкафам, шкафам и даже друг к другу.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Обязательно просмотрите нашу подборку заклепок с защелкой, фиксаторов панели и пластиковых защелок для панелей.

Оптимизируйте свой дизайн, загрузив бесплатные САПР интересующих вас решений.Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами крепежи для панелей именно то, что вам нужно. Если вы не совсем уверены, какое решение лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас. Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вам также могут понравиться следующие статьи:

Крепежные детали для авиационных панелей - Интернет-магазин Skybolt

Skybolt® - один из крупнейших в мире производители крепежа для панелей из нержавеющей стали и Skytanium®, быстросъемных креплений, и невыпадающие крепежи.Наши запатентованные конструкции охватывают все, что только можно вообразить применение из авиации общего назначения в основных аэрокосмических приложениях, обороне, промышленное и морское применение.

Последние инновации Skybolt® включают -

Крылышки, складные кольца и складные Крепеж крыла

Регулируемые застежки

Nutsert установлен Крепежный элемент

Diamondhead ® CLoc® Rc 27 Крепежи из нержавеющей стали соответствуют требованиям NASM5591 Chart II для стали - прошли независимые испытания.

Skytanium® - преимущество в весе до 50% с учетом свойств стали

Quad-Lead - Структурное крепление - Надежный фиксатор Skyloc

Цель Skybolt - стать контрактным производителем панелей с самым высоким рейтингом в мире. Крепеж. Мы вводим новшества. Мы инженеры. Мы доставляем.

Skybolt производит три варианта стандартных-образных крепежных элементов панелей, созданных по образцу Camloc®, Dzus® и Airloc®.Термин «Дзус» стал общий для крепежа панелей, однако наиболее распространенная конструкция - «Camloc» застежка-молния. Крепления Airloc® обычен на самолетах Бука. Наше производство в первую очередь специализируется на материалах 300 нержавеющих и Skytanium®. Большинство ¼-образных креплений Skybolt® Skyloc® имеют дизайн рейтинги прочности, которые соответствуют значениям NASM5591 Chart II для стали или превышают их. Это избавляет от необходимости использовать A286 или 400. Серия нержавеющая, обладающая нежелательными коррозионными свойствами. Skytanium® дает нам до 50% веса экономия на значениях прочности стали. Вы найдете крепления Skybolt CLoc® Skytanium® от Airbus до NASCAR. и не только - функциональная застежка с невероятным весом.

Если вы плохо знакомы с крепежом для панелей, в зависимости от вашего приложения используйте следующую таблицу, чтобы помочь вам к самому быстрому решению. Если ты не можешь Найдите именно то, что вы задумали, Skybolt® готов воплотить вашу идею или проект через стадию проектирования; весь путь до производства; обычно в 30 дни; в зависимости от поддерживающих компонентов. Примерно половину времени мы тратим на конкретные дизайн-проекты, а половину - на время улучшить наши производственные стандарты, чтобы сохранить все-образные крепежные детали Skybolt® на одно, два, три или более поколения впереди любого конкурента.

Типичный самолет Приложение - Панель с ограниченным доступом (1)

CLoc® 2500

Типичный самолет Применение - Стандартная панель (2)

CLoc® 2600/2700/2800

Типичный промышленный Приложение

CLoc® 4000/5000/6000

Не очень типичная защита Применение (броня)

Наземные автомобили

CLoc® 5400 5500

на основе полета Роторный / фиксированный / ракетный

CLoc® 2000/4000/5000/6000

Бук типичный Bonanza

CLoc® 4000 и ALoc®

Морской

CLoc® 2000

Типичный NASCAR

CLoc® 2800

Типичный спринт Автомобиль / Овальная направляющая

ZLoc® 6 серии

Типичная гонка NHRA Drag Race В машине

ZLoc® 6 серии

Примечание 1: Ограниченное перекрытие панелей или зазоры. Примечание 2: Стандартная панель перекрытие (0,500 и более)

Самозакрывающиеся крепежные детали для панелей

>> Самозаклинивающиеся панельные крепления

Щелкните изображение для увеличения

Самостоятельная защелкивающаяся застежка марки «Невыпадающая застежка» - это решение, в котором инженеры-проектировщики хотят использовать подпружиненный крепежный элемент панели в тонких панелях, чтобы их можно было легко собирать и снимать при сборке.Самозакрывающиеся панели Captive Fastener часто используются в панелях доступа для электронных шкафов и в консолях оборудования. Крепеж панели доступен из нержавеющей стали серии 300 и пассивирован в соответствии с ASTM A967. Самозаклепывающиеся застежки панели обеспечивают низкую стоимость установки и обеспечивают прочную многоразовую резьбу в листах толщиной до 0,060 дюйма / 1,53 мм. Для правильной установки самозажимных подпружиненных креплений панелей они должны быть достаточно твердыми, чем панели, в которые они будут устанавливаться.Плунжеры из нержавеющей стали могут быть установлены в стальные или алюминиевые панели с максимальной твердостью HRB 70.

Установка крепежа панели доступа

Самоклеющиеся крепежные элементы панели должны устанавливаться в пластичный материал, который позволяет металлу, в который установлен крепеж, течь в обжимной профиль стойки и обеспечивать постоянную многоразовую резьбу в сборке. . Поскольку крепеж панели фиксируется при сборке, можно не беспокоиться о потере винтов во время обслуживания в полевых условиях.Каждый самозажимной фиксатор панели устанавливается в отверстие подходящего размера в сопрягаемой панели, а затем прижимается к месту с помощью усилия сжатия. Рекомендуемые размеры отверстий и рекомендуемое усилие установки доступны в нашем каталоге на сайте www.captive-fastener. com. Панельные крепления серии CPFC2 исключают возможность ослабления крепежа при сборке, что является очень важной особенностью для инженеров-проектировщиков, особенно в корпусах для электроники и шкафах. При правильной установке самозажимные крепления панели обеспечивают отличные значения выталкивания, которые соответствуют или превышают отраслевые стандарты.Значения характеристик легко доступны на нашем веб-сайте www.captive-fastener.com. Конструкция застежки панели позволяет застежке сохранять свою размерную целостность во время процесса обжима. Зажимные застежки, в отличие от зажимных застежек или заклепок, не деформируются вокруг панели, но материал в панели обтекает профиль обжимной застежки.

Самоклинивающиеся застежки CPFC2 соответствуют требованиям REACH и RoHS. Если требуются 2D- или 3D-распечатки, их можно скачать с нашего сайта.

Avibank - Крепеж для строительных панелей

Система крепления E-Nut®

Система крепления E-Nut® - это саморасширяющаяся, самоустанавливающаяся и быстро снимаемая система крепления сверху вниз, которая заменяет наклепанные и безклепанные гайки. Эта конструкция позволяет использовать рукоятки различной длины и допускает угловое смещение. Крепежную систему E-Nut® можно устанавливать в композитные, алюминиевые, нержавеющие и титановые конструкции.

Крепеж для панелей с внешней резьбой (ET)

Крепежная система «ET» предлагает уникальную конструкцию внутреннего кольца, которое имеет внутреннее запечатанное закрытое удерживающее кольцо, которое исключает повреждение удерживающего кольца во время установки шпильки в панель и во время зацепления шпильки с гнездом. Функция удержания шпильки позволяет легко установить панель как на изогнутых, так и на плоских поверхностях. Используется на металлических или композитных панелях доступа.

Крепеж для панелей с внутренней резьбой (IT)

«это» Закрепление система предлагает внутренний дизайн резьбы с двумя нитями свинца, который показывает внутреннее пленила не подвергавшееся воздействием стопорного кольца, что исключает повреждение стопорного кольца во время установки. Втулка исключает износ и удлинение отверстия в панели. Используется на металлических или композитных панелях доступа.

Элемент кольцевого типа (RT) для крепления на панели

Крепежная система «RT» имеет шпильку с внешней двойной резьбой для ускорения работы. Трехзубая стопорная шайба обеспечивает высокую нагрузочную способность и правильную ориентацию во время установки и снятия. Уникальная конструкция втулки помогает исключить износ и удлинение крепежных отверстий в металлических или композитных панелях .

Панельный крепеж с коническим хвостовиком (MT)

Крепежная система «MT» имеет конический хвостовик с внутренней двойной резьбой для быстрой установки. Конический хвостовик улучшает возможности центровки и сводит к минимуму износ отверстий. Болт втулки с внутренней резьбой исключает повреждение резьбы болта втулки или панели во время установки.

Крепежная деталь панели принудительного замка

Крепежная система AVILOK® предлагает уникальную конструкцию храпового механизма с использованием четырехзаходной резьбы, которая обеспечивает быструю установку и снятие, но в то же время имеет надежную фиксацию. Множественные пружины в гнезде предохраняют от случайного срабатывания при сильной вибрации.

Крепеж для расширяющихся панелей

Система крепления панелей CF предлагает как радиальный, так и осевой зажим за одну простую операцию. Во время установки крепежный элемент расширяется в отверстии основания конструкции и создает радиальные силы заданной величины на стенках отверстия основания конструкции. Полное разложение в каркасного отверстие обеспечивает правильную структурную нагрузку между дверной панелью и подструктуры.

Переход к невыпадающим винтам панели

by Леон М. Аттариан, директор по глобальному маркетингу, PennEngineering

Узлы крепления панели, такие как невыпадающие винты панели, обеспечивают многократный доступ к оборудованию, сводя к минимуму незакрепленное оборудование.

Узлы крепления панелей, которые включают невыпадающие винты и постоянно крепятся к сборке, могут надежно прикреплять панели оборудования, крышки, ящики, стойки и аналогичные компоненты, обеспечивая при этом последующий и многократный доступ к оборудованию. Кроме того, эти технологии крепления могут минимизировать количество незакрепленного оборудования в системе.

Это семейство креплений в конечном итоге может способствовать эффективному обращению с оборудованием и его установке, обеспечивать контролируемый доступ к оборудованию при необходимости и устранять возможность повреждения внутренних компонентов в будущем из-за винтов, которые могут ослабить и выпасть.

Цветные пластиковые колпачки доступны для крепежных деталей, чтобы помочь с брендированием и обслуживанием путем обозначения уровней обслуживания или инструкций по эксплуатации или обслуживанию.

Процесс выбора подходящего невыпадающего винта для панели для конкретного применения лучше всего начать с определения того, подойдет ли конкретный стиль крепления крепежа для данного приложения.

Варианты монтажа
Существуют три основных стандартных стиля монтажа невыпадающих винтов панели: самозажимной, отбортованный или плавающий / отбортованный. (Для приложений с печатными платами дополнительные стили монтажа включают версии для поверхностного монтажа и с протяжкой. В данной статье основное внимание уделяется трем основным стилям монтажа, которые подходят для самых разнообразных приложений.)

Самозаклинивающиеся типы устанавливаются заподлицо (при использовании самой короткой длины шурупов) на задней стороне панели - без выступов на стороне листа, противоположной установке - и требуют минимальной подготовки панели. Никаких дополнительных операций не потребуется, что может помочь максимизировать производительность на линии. Крепеж вставляется в отверстие надлежащего размера в монтажном листе и, прилагая достаточное усилие сжатия от пресса, становится постоянной частью сборки. В результате листовой материал, окружающий отверстие, вдавливается в поднутрение крепежа, защищая от осевого перемещения и вращения вытеснителя.

Пример самозаклинивающегося типа в этом семействе застежек. На схеме-вставке показаны «расстегнутый» и «застегнутый» режимы.

Для любого самозажимного крепежа решающее значение будет иметь соотношение между крепежом и листовым материалом. Для успешного результата потребуются три основных требования:

• Металлические листы, в которые будет устанавливаться фиксирующий элемент панели, должны обладать достаточной пластичностью, чтобы смещенный листовой материал мог холодно течь в поднутрение.
• Металлические листы, в которые будет устанавливаться крепеж, должны быть достаточно мягче, чем крепеж, чтобы сам крепеж не деформировался в процессе установки.
• Листы должны соответствовать минимальной толщине листа, требуемой для конкретного крепежа. Например, для одного базового типа узла винта невыпадающей панели требуется минимальная толщина листа 0,036 дюйма (0,92 мм). Как правило, не указывается максимальная толщина, необходимая для соединения листов. Однако толщина листа может быть рассмотрена в зависимости от длины винта крепежа.

Крепеж панелей с отбортовкой и невыпадающими винтами можно выбрать для использования практически в любом тонком материале любой твердости. В отличие от самозажимных версий, хвостовик раструбного крепежа эффективно меняет форму во время установки (без удара о панель) и требует минимального усилия при установке. Они также будут устанавливаться заподлицо на задней стороне панели и, в отличие от самозажимных крепежных элементов, будут подходить для приложений, близких к центральной линии к краю, и для использования в окрашенных панелях, поскольку толщина краски не будет препятствовать прикреплению (в отличие от самозаклеивающихся креплений). процесс скрепления), и во время установки не будет царапин.(Примечание: для монтажного отверстия потребуется дополнительная зенковка, чтобы расширяющаяся часть не выступала на задней стороне панели.)

Крепежные элементы

с плавающим / отбортованным креплением могут устанавливаться в любой материал тонких панелей (включая печатные платы), независимо от твердости панели. Они похожи на раструбные типы в том, что они меняют форму во время установки, требуют минимального усилия сжатия с пуансоном и упором (для развальцовки фиксатора) и служат в качестве практичного оборудования для приложений, близких к центральной линии и кромке. Дополнительное преимущество: они могут компенсировать перекос сопрягаемой резьбы, обеспечивая поплавок до 0,81 дюйма (2,06 мм) в монтажном отверстии.

Сужение поля
После выбора подходящего стиля монтажа крепежа панели с невыпадающим винтом для панели дизайнеры могут обратить свое внимание на различные конструктивные и эксплуатационные соображения или требования, чтобы помочь сузить область в соответствии с параметрами применения. К ним относятся срабатывание, конфигурация привода, конструкция крышки, целостность резьбы и установочные штифты.

Привод - В зависимости от типа крепеж панели с невыпадающими винтами был разработан для активации вручную и / или с помощью инструмента или только с помощью инструмента. Особо следует отметить, что несколько типов были специально одобрены UL для работы только с инструментами и оснащены полностью утопленными головками и приводами Phillips. Эти застежки идеально подходят для приложений, в которых могут возникнуть проблемы с безопасностью.

Доступ только для инструментов фактически стал первоочередной проблемой из-за директивы ЕС (Европейская) по машинному оборудованию, налагающей строгие требования безопасности для защиты машин и эргономики операторского оборудования.(Невыпадающие винты панели PennEngineering для доступа только для инструментов специально соответствуют Директиве по машинному оборудованию 200642 / EC, которая требует, чтобы такие крепежные детали оставались прикрепленными к неподвижным ограждениям или оборудованию при снятии ограждений, а это означает, что ослабленные винты больше не приемлемы.)

Конфигурация привода - В зависимости от крепежа разработчики могут выбирать, среди прочего, одну из комбинаций Phillips / слота, только Phillips и только дисководы. Как и все функции, имеющиеся в распоряжении дизайнера, наиболее подходящий выбор будет зависеть от приложения

.

Конструкция колпачка - Среди конструкций колпачков (для самозажимных, развальцованных или плавающих типов крепления) металлические версии с большими рифлеными головками упрощают работу вручную; гладкие металлические заглушки без накаток больше подойдут для ограниченного ручного доступа; а металлические колпачки с дополнительным покрытием DuraBlack (также наносимым на винтовой компонент) защищают от царапин и улучшают внешний вид сборки.

В качестве альтернативы металлическим колпачкам были разработаны версии из цветного пластика (ПК / АБС) для повышения требований к техническому обслуживанию, функциональности и / или брендинга. Пластиковые колпачки могут быть черного, красного, оранжевого, желтого, зеленого, синего, фиолетового или металлического цвета, могут быть поставлены стандартные или нестандартные цвета. Цвета предлагают возможность обозначать уровни доступа к обслуживанию для оборудования, справочные цвета, инструкции по эксплуатации и / или обслуживанию, или соответствовать эстетическим требованиям конечного использования, среди других возможностей.

Целостность резьбы - Самозаклинивающиеся винты с развальцовкой и плавающие невыпадающие панели могут быть сконструированы с использованием запатентованной технологии предотвращения перекрещивания резьбы, которая легко исправляет установку под углом, выравнивает компоненты и скользит через забитую внутреннюю резьбу. Спецификация этой функции может сэкономить время и деньги за счет исключения отказов, ремонта, брака и простоев, связанных с повреждением резьбы.

Вот как работает эта технология: во время начального зацепления, когда резьба входит в контакт, функция предотвращения перекрестного нарезания резьбы начинает кулачок по внутренней резьбе.После этого две спирали резьбы будут идеально совмещены, и крепежные детали будут двигаться нормально и быстро с меньшим усилием.

Позиционирующие штифты - Самозажимные, подпружиненные плунжерные узлы предлагают решения для невыпадающих панелей, которые служат в качестве позиционирующих штифтов для быстрого и простого перемещения стоек, направляющих ящиков, панелей доступа и консолей оборудования, среди прочего, в новые положения без использования инструментов. Стандартные версии включают уникальную функцию блокировки, удерживающую подпружиненный плунжер крепежа втянутым до тех пор, пока штифт плунжера не опустится в окончательное положение.Достаточно повернуть застежку на четверть оборота, чтобы разблокировать и заблокировать втянутом состоянии. (Крепежные детали также могут поставляться без функции блокировки. )

Варианты конструкции крепежа
Хотя подавляющее большинство креплений панелей с невыпадающими винтами были спроектированы как подпружиненные узлы, были представлены типы без пружин, предлагающие относительно недорогие конструктивные решения.

Ознакомьтесь с различными типами крепления панелей с невыпадающими винтами.На вставке показан пример типа, который может приводиться в действие вручную и / или инструментом.

В качестве недорогой альтернативы многокомпонентным узлам крепежа вращающийся клинковый болт с неразъемным невыпадающим винтом может стать практическим решением. Эти крепежные элементы для металлических панелей выигрывают от контролируемого зажимного действия во время установки, которое навсегда захватывает винт, позволяя ему свободно вращаться в основном металлическом листе. Они обеспечивают надежное крепление без использования фиксатора или шайбы (что способствует снижению производственных затрат) и могут поставляться с шейкой без резьбы для осевого поплавка или с домкратом или пружиной для самовведения. Как и в случае с некоторыми другими типами, они подходят для приложений, расположенных близко от центральной линии к краю.

Мир невыпадающих винтов для панелей продолжает расширяться за счет новых вариаций и инноваций. Привлечение поддержки и ресурсов надежного поставщика на ранней стадии проектирования в конечном итоге может способствовать правильному выбору и успешным результатам.

Информация о перепечатке >>

PennEngineering
www.pemnet.com

Панельные зажимы | Панельный монтаж | Съемные крепления

Заполните форму ниже, чтобы подтвердить подписку на нашу маркетинговую рассылку.Мы будем отправлять вам ежемесячные обновления по электронной почте о продуктах и ​​проектах Fastmount. Вы можете отказаться в любое время.

Выберите CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Кокосовые) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D'ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreat BritainGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard Остров и острова Макдоналд Святое море (город-государство Ватикан ) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСао Томе А й PrincipeSaudi ArabiaSenegalSerbia И MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабских EmiratesUnited Штаты Экваторияльные IslandsUnited Штаты AmericaUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U. s.Wallis And FutunaЗападная СахараЙеменЗамбияЗимбабвеab… сухопутные острова

Выберите секторМорская промышленностьАвиационная промышленностьРегулируемые автомобилиАрхитектурная промышленность

American Fastener - Крепежные элементы для невыпадающих панелей

6-32
6-32
6-32
6-32
6-32
6-32
6-32
6-328-32
8-32
8- 32
8-32
8-32

10-32
10-32
10-32
10-32
10-32
10-32
10-32
10-32

.45
.45
.45
.45
.45
.45
.45
.45,51
.51
.51
.51
.51

.51
.51
.51
.51
.51
.51
.51
.51

.209
.209
.209
.209
.209
.209
.209
.209.262
.262
.262
.262
.262

.262
.262
.262
. 262
.262
.262
.262
.262

.218
.218
.218
.218
.218
.218
.218
.218.271
.271
.271
.271
.271

.271
.271
.271
.271
.271
.271
.271
.271

.04
.04
.04
.04
.04
.04
.04
.04.05
.05
.05
.05
.05

.05
.05
.05
.05
.05
.05
.05
.05

.27
.27
.27
.27
.27
.27
.27
.27.33
.33
.33
,33
,33

.33
.33
.33
.33
.33
.33
.33
.33

.05
.05
.05
.05
.05
.05
.05
.05.05
.05
.05
.05
.05

.05
.05
.05
.05
.05
. 05
.05
.05

.058
.058
.058
.058
.126
.126
.188
.188.058
.058
.058
.058
.188

.058
.058
.058
.058
.126
.126
.188
.188

.125
.125
.125
.125
.187
.187
.250
.250.125
.125
.125
.125
.250

.125
.125
.125
.125
.187
.187
.250
.250

.070
.070
.070
.070
.135
.135
.197
.197.070
.070
.070
.070
.197

.070
.070
.070
.070
.135
.135
.197
.197

.02
.02
.02
.02
.06
.06
.13
.13.02
.02
.02
.02
.13

.02
.02
.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2021 © Все права защищены.
