Крепление анкерами к кирпичной стене: виды крепежа для кирпичной кладки

виды крепежа для кирпичной кладки

Кирпич на протяжении долгого времени является одним из самых популярных строительных материалов, и конструкции из него можно встретить в подавляющем большинстве как старых, так и современных зданий. Для монтажа различных предметов на таких конструкциях используются крепежные изделия разных типов, но наиболее эффективными и надежными из них являются анкерные болты, специально разработанные для кирпича – с учетом прочностных характеристик и особенностей внутренней структуры этого строительного материала.

Разновидности анкеров

Что собой представляют анкерные болты для кирпичной кладки

Анкер для кирпича – это универсальное крепежное изделие, которое одинаково успешно используется как в сфере капитального строительства, так и при выполнении несложных работ по ремонту и благоустройству зданий и помещений различного назначения. При помощи такого крепежа, представляющего собой болт специальной конструкции, на поверхности стены из кирпича можно надежно зафиксировать предметы и элементы, отличающиеся даже значительным весом.

Такими анкерными болтами, в частности, могут быть закреплены предметы мебели и интерьера, светильники и люстры, подвесные потолки, фасады навесного типа и многое другое.

Конструктивные особенности болта данного типа и принцип, по которому он действует, заложены в его названии: анкер в переводе с немецкого означает «якорь». Элементом, обеспечивающим надежное сцепление такого крепежа с внутренними стенками предварительно просверленного в кирпиче отверстия, выступает специальная гильза. Помещенная в отверстие в стене, она при закручивании головки анкерного болта начинает увеличиваться в диаметре, распирая внутренние стенки отверстия и входя с ними в надежное зацепление.

Для того чтобы сцепление гильзы анкерного болта со стенками отверстия в кирпиче было еще более надежным, на боковые части ее наружной поверхности наносится специальная насечка.

Основные виды крепежа для кирпичных стен

Анкеры, специально предназначенные для монтажа в строительных конструкциях из кирпича, отличаются не только своими размерами, различия также могут состоять в конструкции и технических характеристиках. Соответственно, различаются и сферы применения такого крепежа, каждая из разновидностей которого предназначена для решения определенных монтажных задач. Именно поэтому, чтобы обеспечить высокую надежность крепления предметов, которые фиксируются на поверхности из кирпича, подходить к выбору анкерных болтов следует очень ответственно.

Специалисты, работающие в сфере современного строительства и ремонта, часто сталкиваются с необходимостью выполнения монтажных работ на конструкциях из кирпичной кладки. Эта задача решается при помощи анкерных болтов нескольких типов:

  1. забивных;
  2. клинового типа;
  3. типа MSA;
  4. двухраспорных;
  5. крепежей, верхняя часть которых вместо стандартной шестигранной головки оснащена кольцом;
  6. работающих по принципу химического крепления.
Каждый из вышеперечисленных типов крепежа, используемого для выполнения монтажных работ на стенах из кирпича, заслуживает того, чтобы остановиться на нем подробнее.

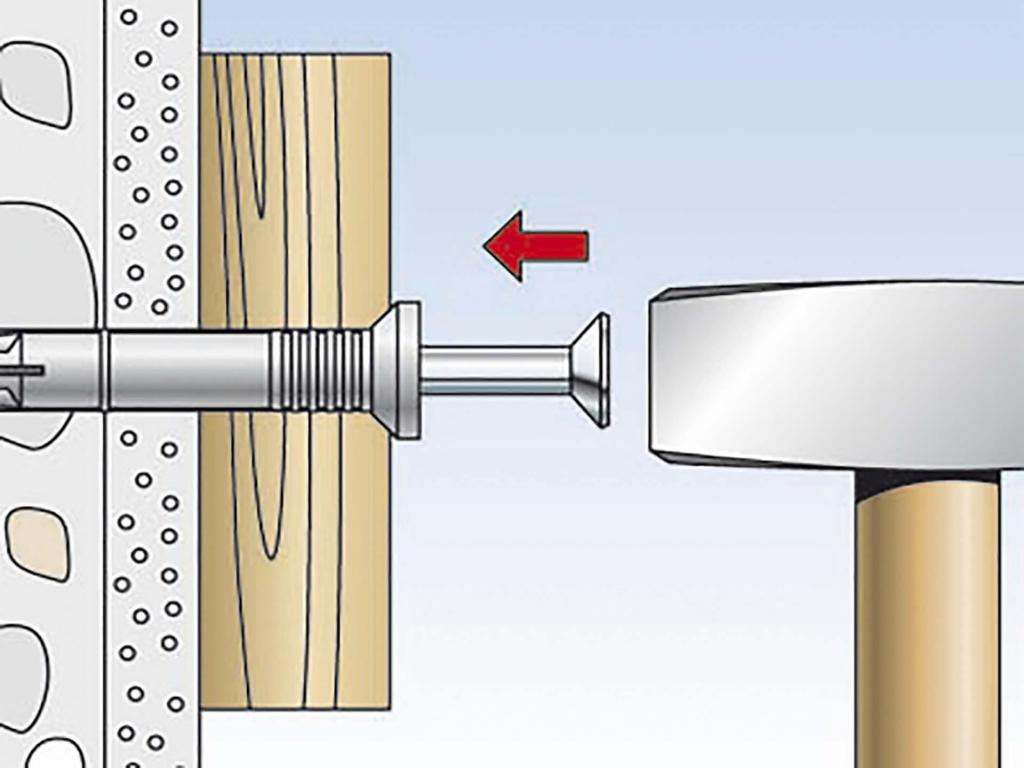

Анкерные крепежные элементы забивного типа

Такие анкерные болты относятся к самому простому виду крепежных элементов подобного типа. Используют забивные анкеры для выполнения крепежа на строительных конструкциях из полнотелого кирпича. Принцип работы такого анкерного болта заключается в том, что после установки в предварительно подготовленное и тщательно очищенное отверстие в стене, в нем приводят в действие распорный элемент, который и обеспечивает надежную фиксацию крепежа. После того как забивная часть болта надежно закрепляется в кирпиче, в него вкручивают резьбовой элемент.

Параметры и монтаж забивного анкера

Анкерный крепеж клинового типа

В конструкции такого анкерного болта, как понятно уже из его названия, имеется специальный элемент, который расклинивается в процессе установки. Расширяясь в отверстиях, выполненных в кирпичной кладке, клиновой элемент надежно фиксирует крепеж на строительной конструкции. Чаще всего крепежные изделия данного типа оснащают винтами, имеющими головку утапливаемого типа.

Характеристики анкер-болтов клинового типа

Анкерные крепежные изделия, относящиеся к типу MSA

Особенностью анкерных болтов данного типа является наличие в их конструкции гильзы из латуни. На боковой части такой гильзы выполнены продольные прорези, которые делят ее на отдельные лепестки, расширяющиеся в процессе монтажа крепежного элемента. Чтобы обеспечить значительное расширение распорной гильзы в процессе вкручивания в нее резьбового элемента, внутреннее отверстие в ней выполняют в форме конуса, а не цилиндра.

Размеры и параметры анкеров MSA

Анкерные болты, работающие по химическому принципу

Эти анкерные болты, фиксируемые в предварительно подготовленном отверстии при помощи специального клеевого состава, являются самым надежным типом крепежа для стен из пустотелого кирпича и пористых материалов. Клеевой состав, используемый для крепежа химического типа, заполняет внутренние полости в пустотелом и пористом материале, тем самым надежно фиксируя болт в отверстии.

Химический анкер в стене

Правила монтажа таких крепежных элементов достаточно просты и заключаются в следующем: в кирпичной кладке или в конструкции из пористого материала высверливается отверстие, которое необходимо тщательно очистить. В отверстие помещается капсула с клеем (или клеевой состав нагнетается в него из специальной тубы), а затем вставляется болт.

Естественно, что для полного застывания клеевого состава, используемого для монтажа химических анкеров, требуется определенное время, которое зависит как от состава клея, так и от температуры окружающего воздуха. Производители, занимающиеся выпуском таких анкеров для кирпича, обязательно указывают в рекомендациях к ним период, необходимый для полного застывания клеящего состава.

Инжекционная масса химического анкера может находится внутри капсулы или в отдельной тубе

Анкерные крепежные изделия с кольцом

Кольцо, которое вместо стандартной шестигранной головки присутствует в конструкции таких анкерных болтов, предназначено для более удобного монтажа различных предметов: светильников и люстр, кабельных трасс, элементов коммуникаций различного назначения и др. Производители такого крепежа выпускают его с кольцами разных размеров, чтобы потребители могли выбирать болт в зависимости от веса и габаритов фиксируемых с его помощью предметов. Разновидностью такого анкерного болта является крепеж с крюком вместо кольца, что позволяет снимать с него закрепленный предмет, если в этом возникает необходимость.

Характеристики анкерных болтов с кольцами

Двухраспорные анкерные изделия

Анкерные болты данного типа, в конструкции которых имеется распорная втулка, разжимающаяся в процессе монтажа не в одном, а сразу в двух местах, позволяют выполнить надежный крепеж в том числе и в пустотелом кирпиче. Высокая надежность использования таких изделий объясняется тем, что хотя бы один из его распорных элементов придется не на пустотелую часть кирпичной кладки, а на твердую часть ее внутренней структуры.

Параметры двухраспорных анкеров (нажмите для увеличения)

В приведенном выше обзоре перечислены лишь наиболее популярные виды анкерных изделий, применяемых для выполнения крепежа в кирпиче. На самом деле современная промышленность выпускает и другие анкеры, которые могут быть использованы для кирпича и формировать с таким строительным материалом надежные соединения. Различаются такие крепежные изделия не только по своим конструктивными особенностями и техническими характеристиками, но и по стоимости, что обязательно следует учитывать при их выборе.

Как правильно выполнить монтаж анкера в кирпичной кладке

Анкерные изделия, используемые для крепления различных предметов на конструкциях из кирпича, разработаны таким образом, чтобы их монтаж не вызывал никаких сложностей. Выполняется он в следующей последовательности.

  • В конструкции, на которой необходимо выполнить крепеж, просверливается отверстие. Его диаметр должен соответствовать диаметру анкерного изделия.
  • После тщательной очистки отверстия в кирпич вбивается, вставляется или ввинчивается анкерный болт.
  • Затягивая головку болта, необходимо добиться максимального разжимания распорной втулки, о чем будет свидетельствовать надежная фиксация крепежного элемента в кирпичной кладке.

Принцип установки анкера

Выбирая место для сверления отверстия, следует обращать внимание на то, чтобы оно не приходилось на промежуток между кирпичами, заполненный цементным раствором. Выполнять это отверстие надо только в теле самого кирпича.

Необходимо также уделить внимание состоянию материала, из которого выполнена строительная конструкция, потому что трещины в нем могут значительно ослабить формируемое соединение.

Анкера для кирпичной стены: крепление мауэрлата к стене

Монтажные работы на основании из глины принято производить с помощью анкеров для кирпичной стены. Данные метизы не только не разрушают кладку, но и надежно фиксируют элементы за счет наличия особенных расширяющихся деталей.

Анкера для кирпича способны выдерживать нагрузку более 100 кг. Они широко используются не только в процессе строительства зданий, но и в быту, когда к кирпичным перекрытиям необходимо прикрепить полки, светильники, подвесные потолки и т. п.

Принцип работы и виды анкеров

Сегодня потребителям предлагается несколько видов крепежных деталей данного типа. Все они оснащены своеобразной гильзой, располагающейся в нижней части метиза. После установки в просверленное отверстие гильза расширяется, увеличивая трение между анкером и кирпичом. Затем в анкер вкручиваются основные крепежные элементы — шурупы, шпильки, винты и т. д.

Для работ по кирпичной стене используется несколько видов анкеров, различающихся не только параметрами, но и техническими характеристиками. Они могут быть:

  1. Забивными, применяющимися для монтажа на полнотелый кирпич.
  2. Клиновыми, оснащенными специальными деталями в виде клина и винта с утапливаемой головкой. В первую очередь метиз устанавливается на кирпичной поверхности, затем производится закручивание винта. По мере закручивания клин расширяется и прочно закрепляет метиз в стене. Как правило, клиновые элементы используются при необходимости сквозного монтажа.
  3. Химическими, или клеевыми. Данный вид крепежных элементов считается не только самым современным, но и надежным. На сегодняшний день химический анкер не имеет аналогов на рынке метизов. Принцип действия деталей основан на химических процессах. В просверленное в кирпичной поверхности отверстие закладывается ампула с полиэфирными смолами и пробуривается специальной шпилькой. Смолы вытекают из ампулы и прочно фиксируют крепежный элемент в полости кирпича. Срок застывания смолы зависит от температуры окружающей среды. Так, при температуре около 20оС нагрузку на крепежный элемент можно оказывать уже через 20-30 минут.
  4. MSA, оснащенными латунной гильзой в форме конуса. Внутри гильзы располагается полость, сужающаяся к основанию. При вкручивании винта в анкер конус расширяется, фиксируя метиз в стене.
  5. С кольцами или крюками. Метизы данного вида имеют головки в виде колец или крюков. Их установка необходима в том случае, когда к перекрытиям будут крепиться канаты, цепи, ворота, люстры и другие съемные конструкции с большим весом. Элементы способны удерживать груз массой около 100 кг.
  6. Двухраспорные, имеющие расширяющие гильзы не только на конце, но и в центральной части корпуса. Применение таких анкеров обычно требуется при креплении арматуры к кирпичу. Они обладают повышенной прочностью, удерживая элементы даже в том случае, когда одна из гильз ослабевает.
Некоторые разновидности анкеров

Кроме выше описанных существует множество других видов метизов, но они используются несколько реже. Цена изделий в основном зависит не столько от вида, сколько от материала, из которого изготовлен крепеж. Так, анкера из латуни будут стоить дороже стальных.

Правила крепления анкеров

Чтобы закрепить анкера, необходимо придерживаться нескольких основных правил. Во-первых, следует помнить о том, что анкеровка не должна производиться в швы кладки. Это объясняется невысокой прочностью кладочного раствора. Расклинивание метиза может привести к повреждению целостности застывшей смеси, результатом чего станет выпадение крепежа и порча поверхности.

Как и дюбеля из пластика, анкеры из металла должны закрепляться только в теле кирпича. Это гарантирует длительный срок эксплуатации изделий и их надежность.

Во-вторых, следует учитывать толщину слоя штукатурки, уложенной на стену. При излишне толстом слое необходимо использовать более длинные крепежные детали.

Анкера из материалов, подверженных коррозии, нельзя устанавливать в помещениях с повышенной влажностью. В ином случае появление ржавчины может привести к порче крепежного элемента.

Отверстие для установки крепежа должно просверливаться строго перпендикулярно к поверхности. Анкер должен располагаться под углом в 90о.

Фото с этапами установки метизов даст ответ на вопрос о том, каков общий принцип крепления анкеров.

К нюансам относят необходимость выбора правильной точки крепления и глубины размещения анкеров в кирпичной кладке, обязательно учитывается толщина штукатурного слоя или другого отделочного материала (при их наличии). Любой уклон приводит к ослаблению крепежа. При установке забивных анкеров рекомендуется подкладывать деревянный брусок, а не стучать по латуни или стали молотком. Непосредственно перед размещением крепежа отверстие аккуратно прочищается щеткой с небольшим диаметром или продувается.

Монтаж химических анкеров Хилти проводится по аналогичной схеме, при наличии комплексной системы инструментов он не составит труда. Для сверления отверстий в кирпичных стенах в этом случае используются специальные аккумуляторные перфораторы с пустотелыми бурами, для расчистки – продувочный пистолет и круглые щетки. Сам анкер Хитли устанавливается с помощью дозатора и модульных сетчатых гильз с центрирующими кольцами. Стандартная длина устройств предварительного крепежа составляет 85 и 50 мм, при необходимости они соединяются.

Анкера для кирпичной стены: виды, технология использования

При возведении любого здания, промышленного или частного, особое внимание всегда уделяется качеству крепежных элементов. Ведь именно от этого напрямую зависит долговечность и надежность всего сооружения в целом. Если говорить о строительстве с использованием кирпичной кладки, то самыми лучшими крепежами здесь выступают анкера. Анкера для кирпичной стены способны длительное время выдерживать нагрузку более чем в 100 кг.

Анкера для кирпичной стены

Основное преимущество использования анкеров – универсальность, что делает возможным их использование не только в процессе возведения зданий, но и в быту. С их помощью можно закрепить на кирпичной стене любую тяжелую конструкцию (шкафы, люстры, потолки, навесные фасады.

Анкер переводится с немецкого как «якорь». И уже только этим можно легко объяснить принцип его «работы». Анкерный болт для кирпича сцепляется с основанием стены посредством специальной гильзы, которая присутствует в каждом крепеже такого типа. Гильза устанавливается в заранее просверленное отверстие, где расширяется, вызывая тем самым силу трения между ней и кирпичной кладкой. Сюда и вставляется затем основной крепежный элемент – шуруп, винт, бор, шпилька.

Рекомендуем эти статьи:

Каков расход смеси на кладку кирпича?

Какой размер красного полнотелого кирпича?

Виды анкеров

Анкера для кирпичной стены могут отличаться по своей конструкции – иметь разные габаритные размеры и технические характеристики. Соответственно, и сфера применения анкерных систем будет отличаться в каждом конкретном случае. От того, какой именно вы выберите крепеж, будет в дальнейшем зависеть прочность и надежность всего сооружения.

Для монтажных работ с кирпичным основанием строителями используются несколько видов анкеров – забивные, химические, клиновые, типа MSA, с кольцом, двухраспорные. Рассмотрим анкерные болты для кирпича более подробно.

Забивной. Это самая простая разновидность анкеров, применяющаяся, как правило, при работах с полнотелым кирпичом. Монтируется крепеж в просверленное на определенную глубину и тщательно очищенное от пыли отверстие. После установки анкера, он разжимается посредством особого приспособления, обеспечивая тем самым надежное крепление. И уже после этого в анкер вкручивается болт.

Клиновый. Такой анкер для кирпича оснащен клином, расширяющимся в процессе установки крепежа. Он подходит больше для сквозного монтажа. Как правило, клиновый анкер оснащен винтом с утапливаемой головкой. По мере его вкручивания клин надежно фиксируется в кирпичном основании.

MSA. Гильза из латуни в данном типе анкера оснащается конической формы внутренней полостью, сужающейся к основанию. Как раз именно за счет этого сужения, по мере затягивания винта гильза расширяется и закрепляется внутри отверстия.

Химический (клеевой). Современные технологии постепенно сменяют устаревшие, вот и химический анкер для кирпича сейчас буквально не имеет аналогов. Это самый надежный вариант крепежа при работе с пустотелым кирпичом. Принцип действия прост – в просверленное отверстие вставляется ампула с полиэфирной смолой, а затем пробуривается шпилькой, в результате чего возникают физико-химические процессы фиксации. Для полного затвердевания состава потребуется определенное время. Например, химические анкера для пустотелого кирпича при температуре окружающей среды в 20 ˚C готовы к работе уже спустя 20 мин.

С кольцом. Такой анкер предназначен для подвешивания к кирпичной стене различных конструкций (канатов, люстр, цепей, ворот). Кольца спокойно выдерживают нагрузку в несколько десятков килограмм. Но если требуется закрепить к основанию съемную конструкцию, строителями используется анкер с крюком, поскольку тогда становится возможным снимать «груз» со стены. Анкер для кирпичной кладки такого типа представляет собой шпильку, на одной стороне которой имеется резьба для ввинчивания в основание, а на другой – кольцо или крюк.

Двухраспорный. Этот крепеж представляет собой крепежное изделие с конусом, имеющим на конце резьбовую нарезку, шайбу и гайку. Надежное крепление здесь осуществляется благодаря расклиниванию элементов как в самом начале болта, так и по его центру. Именно благодаря этому, при сильных нагрузках анкер ослабляется лишь частично – другая его часть будет продолжать держаться. С помощью данного типа крепежа, как правило, производится анкеровка арматуры в кирпичную кладку.

Мы обозначили лишь приблизительную классификацию анкеров, подходящих для работ с кирпичной кладкой. На самом деле, номенклатура крепежей просто огромна – в специализированных строительных магазинах можно увидеть десятки видов. Цена же их между собой не сильно разнится. На стоимость изделий влияет даже не тип самого анкера, а тот материал, на основе которого он изготовлен. Совершенно естественно, что латунные изделия будут стоит несколько дороже, чем те же стальные.

Технология надежного монтажа с использованием анкеров

Монтаж анкера для кирпича

Еще почитать:

Как правильно утеплить кирпичные стены снаружи?

Выполняем расчет количества раствора для кладки кирпича.

Анкеровка кирпичной поверхности, в следствие излишней хрупкости материала, должна осуществляться по всем правилам и нормам. Особенно это касается тех случаев, когда применяется анкер для пустотелого кирпича. Монтаж крепежа несложен – справится даже новичок в строительном деле. Технология такова:

  • Просверливается отверстие в стене определенной глубины.
  • Сюда вбивается, вставляется или завинчивается анкер.
  • Болт ввинчивается до самого основания в резьбу – пока не началось расширение. Для образования прочного сцепление между крепежом и поверхностью потребуется прикладывать чуть больше усилий.

Осуществляя монтаж, предельно важно просверлить отверстие строго перпендикулярно к стене и не допустить его расположения на цементном шве между кирпичами.


Анкерное крепление – один из самых прочных вариантов крепления. Но анкерный болт для пустотелого кирпича со временем может ослабнуть. Чтобы этого не произошло, нужно соблюдать определенные требования:

  • В кирпичных блоках не должно быть никаких трещин и сколов.
  • На каждый тип анкера ГОСТ устанавливает допустимо возможную нагрузку, а потому этот показатель в процессе эксплуатации конструкции не должен быть превышен.
  • Во избежание образования на анкере ржавчины нельзя допускать воздействие на конструкцию химических веществ и избыточной влажности.

Анкер для кирпича: установка, виды крепежных систем

Кирпич считается одним из наиболее популярных строительных материалов. Прикрепить к кирпичной стене какую-либо конструкцию позволяет специальный анкер для кирпича, обеспечивающий фиксацию посредством расширяющихся элементов. Выделяют несколько видов таких крепежей в зависимости от их назначения и особенностей кирпичной кладки. Монтаж дополнительных конструкций на стены будет надежным, только если анкерные болты правильно подобраны.

Что это такое?

Анкера — универсальные крепежные средства, которые используют для капитальных ремонтов и несложного благоустройства отдельных помещений или зданий в целом.

Анкера применяют для крепления предметов мебели, люстр, подвесных потолков, навесных фасадов, козырька над дверью и т. п. Тяжелая конструкция крепко держится на стене из облицовочного, полого, огнеупорного и других видов кирпича благодаря своему устройству. Крепежом выступает особая гильза, которую вставляют в заранее приготовленное отверстие. В ходе монтажа анкера гильза расширяется и посредством силы трения надежно сцепляется с кирпичами. Затем в зафиксированную часть вставляется основное крепежное средство, которым может выступать шпилька, винт, шуруп. Анкеровка кирпичной кладки подразумевает определение необходимого вида крепежного устройства и его установку. Из-за неправильного подбора размера, материала и типа анкера сцепление ослабевает. Пренебрежение правилами установки провоцирует образование трещин в стенах, разрушение креплений и установленных конструкций в целом.

Вернуться к оглавлению

Чем анкерная система отличается от дюбеля?

Чтобы дюбель распирал стену, нужно вкрутить в него саморез.

Работа обеих крепежных средств основана на принципе распирания материала стены. Но если в дюбель вкручивают саморезы или забивают гвозди, то устройство анкеров значительно сложнее. Анкерные системы состоят из 2-х частей. Одна из них распорная, другая — нераспорная, вкручивающаяся в первую. Когда винт закручивается в распорный элемент, внутри стены раскрываются его «лепестки», благодаря чему обеспечивается надежное сцепление, похожее на действие якоря.

Дюбеля и анкера для кирпичной стены имеют одно и то же назначение: фиксация на стенах тяжелых предметов. Однако дюбель гвоздь выдерживает меньшую нагрузку. Анкерные системы позволяют закрепить устройства массой более 100 кг. С их помощью удается обеспечить сквозное крепление на несущей стене швеллера, балок и реек из металла. Их используют для работы с навесными фасадами.

Вернуться к оглавлению

Виды крепежных систем

Химический дюбель или анкер чаще всего применяют для установки в полый кирпич. Особенность этой разновидности крепежа ― высокая устойчивость к негативному воздействию щелочей и воды.

Каждый из видов такого крепежа применяется в определенной ситуации.

Чтобы крепить различные предметы на стены из кирпича и газобетона, применяют несколько типов анкеров. Различие между крепежами составляет их размер и технические параметры. Каждый вид анкера соответствует определенным задачам. Выбирая анкерную систему, важно учитывать специфику связки и кирпича, из которого сложена стена. Так, например, глиняный кирпич прочнее силикатного, а преимущества поризованного стройматериала включают в себя все качества кранного кирпича и газоблока. Облицовкой может служить кладка из клинкерного камня, и к нему нужно подобрать определенный тип анкеров.

Вернуться к оглавлению

Забивной тип

Анкерные системы этого вида считаются наиболее распространенными и простыми в установке. Их применяют, чтобы зафиксировать профильную трубу или любую конструкцию на стены из полнотелого и щелевого кирпича. Особенность забивного анкера в том, что после его установки в стену задействуется распорная часть, обеспечивающая сцепление. Только после этого в гильзу вставляют дополнительный крепеж с резьбой с помощью гайки, которая в конце работы снимается. Вместо нее может использоваться уголок, крюк или кольцо.

Вернуться к оглавлению

Клиновой вид

Такой крепеж подойдет и для фиксации швеллера из металла.

Такой анкер для кирпичной кладки обладает специальным элементом, расклинивающимся в ходе монтажа. Благодаря расширению внутри стены этот крепеж удерживает тяжелые предметы. С его помощью удается закрепить на стене даже металлический швеллер. Зачастую подобные анкерные системы имеют винты с утапливаемыми головками. Лучше использовать клиновые анкера, если нужно осуществить монтаж сквозь фиксируемый объект.

Вернуться к оглавлению

Крепеж типа MSA

Анкера изготавливаются из латуни и обладают специальной насечкой, улучшающей уровень сцепления со строительным материалом. Внутренняя гильза имеет коническую форму с сужением к основанию. Такое строение позволяет расширяться анкеру и закрепляться устройству в стене по ходу вкручивания болта. Подобные крепежи применяют для навешивания не тяжелого оборудования.

Вернуться к оглавлению

Химический крепеж

Подходит этот анкер для пустотелого кирпича и полнотелого, но в работе с щелевым стройматериалом химические анкера незаменимы. После того как будет проведен необходимый расчет, в подготовленное отверстие устанавливают ампулу полиэфирной смолы. Затем проводится пробуривание с помощью шпильки, что обеспечивает физико-химический способ крепежа. Чтобы используемый состав затвердел, требуется время. Для щелевого кирпича не меньше 20-ти минут.

Для надежного соединения составляющих многослойных конструкций с воздушными каналами и облицовкой используется гибкая связка анкер с волнообразными изгибами. Расчет необходимого количества прост: на 1 м² приходится 4―5 штук гибких связей-анкеров.

Вернуться к оглавлению

Двухраспорная система

Такой крепеж обычно применяется для кирпича пустотелого типа.

Анкер или дюбель для пустотелого кирпича имеет распорную втулку сразу в 2-х местах. Это гарантирует надежную фиксацию. Этот вид крепежа подходит и для полнотелых строительных материалов, но наиболее популярно его применение для щелевых кирпичей. При наличии 2-х распорок велика вероятность, что хотя бы одна из них попадет на твердую часть. Хорошо себя показывает в расчете на вырыв.

Вернуться к оглавлению

Как проводится установка?

Чтобы установить крепеж для пустотелого кирпича, рекомендуется придерживаться следующих правил:

  • Диаметр подготовленного отверстия должен быть равен диаметру крепежной системы.
  • Прежде чем установить в стену гильзу, нужно освободить отверстие в кирпиче от пыли и мусора.
  • Затягивание внутреннего болта должно обеспечить полное расширение внутренней части анкера. Это гарантирует надежность крепежа.
  • Анкерную систему вставляют только в тело кирпича, а не в прослойку из цементного раствора.
  • Кирпичная стена должна быть прочной и без повреждений. Трещины ослабляют соединения.

Анкерные системы применяют в рамках внешних и внутренних работ. Для фиксации нужен предварительный расчет количества связок, прочности кладки на срез и уровня сопротивления, особенностей принципа крепления относительно вида кирпича и т. д. Порой возникает необходимость в использовании дополнительных приспособлений, например, уголка под анкерную систему.

Выбираем анкера для кирпичной стены — 1pokirpichu.ru


Кирпич на протяжении долгого времени является одним из самых популярных строительных материалов, и конструкции из него можно встретить в подавляющем большинстве как старых, так и современных зданий. Для монтажа различных предметов на таких конструкциях используются крепежные изделия разных типов, но наиболее эффективными и надежными из них являются анкерные болты, специально разработанные для кирпича – с учетом прочностных характеристик и особенностей внутренней структуры этого строительного материала.

Разновидности анкеров

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.


Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.


При анкерном креплении нагрузка распространяется по небольшому участку

Чем анкерная система отличается от дюбеля?

Работа обеих крепежных средств основана на принципе распирания материала стены. Но если в дюбель вкручивают саморезы или забивают гвозди, то устройство анкеров значительно сложнее. Анкерные системы состоят из 2-х частей. Одна из них распорная, другая — нераспорная, вкручивающаяся в первую. Когда винт закручивается в распорный элемент, внутри стены раскрываются его «лепестки», благодаря чему обеспечивается надежное сцепление, похожее на действие якоря.

Дюбеля и анкера для кирпичной стены имеют одно и то же назначение: фиксация на стенах тяжелых предметов. Однако дюбель гвоздь выдерживает меньшую нагрузку. Анкерные системы позволяют закрепить устройства массой более 100 кг. С их помощью удается обеспечить сквозное крепление на несущей стене швеллера, балок и реек из металла. Их используют для работы с навесными фасадами.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.


Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические: – закладной; – распорный; – забивной; – клиновой; – болт с кольцом или крючком; – рамный; – шпилька; – фасадный; – потолочный; – пружинка.
  2. Химические: – крепеж-монолит; – для наружных и внутренних работ; – для крепежа в рыхлых и тонкостенных основах; – стойкие к вибрациям; – долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.


Подобрать подходящий вид не составит труда

Радикальные методы


Кроме «интеллектуальных» способов удаления метиза из стены, существуют и более радикальные. Чаще всего, чтобы изъять анкер без хлопот, его просто высверливают. Для этого используют сверла по металлу из высококачественной стали. Как правило, разрушив распорный резьбовой механизм изделия, можно легко его вынуть из отверстия. Второй, более грубый способ, наиболее «травматичен» для конструкции. Чтобы вынуть болт, шпильку забивают обратно в обойму, после чего бетон вокруг анкера разрушают перфоратором или зубилом и молотком, на глубину около 1 сантиметра. После того, как обойма выступит над поверхностью бетона, ее нужно захватить плоскогубцами и попытаться вытащить из стены.

Используя два последних способа демонтажа распорных анкеров, вы должны быть готовы к тому, что стена или потолок вокруг крепежа получат повреждения. Поэтому, приступая к такой работе, не забудьте запастись шпаклевкой и шпателем.

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

– просверлить в стене отверстие дрелью или перфоратором; – установить в отверстие болт; – распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.


Такие болты очень просты в применении

Правила крепления

Сегодня фиксация анкеров выполняется по упрошенной технологии, но предусматривает соблюдение таких правил:

  1. Сверлить отверстия нужно в специальном режиме сверления (если он имеется). В противном случае хрупкая кирпичная поверхность может деформироваться или растрескаться.
  2. Нельзя делать отверстия в швах цементной стяжки, поскольку это приведет к непоправимым последствиям. По мере роста нагрузок смесь начнет крошиться, а подвесные элементы рухнут на напольное покрытие.
  3. В процессе сверления важно следить за горизонтальным размещением бура. Отклонение от правильной геометрии повысит вероятность выпадения анкера.
  4. При использовании молотка под болт необходимо подложить специальную прокладку. Это может быть небольшая доска из дерева, которая защитит резьбу шпильки от деформации.
  5. Перед любыми монтажными работами необходимо убедиться в чистоте поверхностей.

Соблюдение перечисленных правил позволит предотвратить неприятные последствия и обеспечить максимальную надежность фиксации.

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.


Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.


Анкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.


Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.


С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.


Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.


Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.


Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Что это такое?

Анкера — универсальные крепежные средства, которые используют для капитальных ремонтов и несложного благоустройства отдельных помещений или зданий в целом.

Анкера применяют для крепления предметов мебели, люстр, подвесных потолков, навесных фасадов, козырька над дверью и т. п. Тяжелая конструкция крепко держится на стене из облицовочного, полого, огнеупорного и других видов кирпича благодаря своему устройству. Крепежом выступает особая гильза, которую вставляют в заранее приготовленное отверстие. В ходе монтажа анкера гильза расширяется и посредством силы трения надежно сцепляется с кирпичами. Затем в зафиксированную часть вставляется основное крепежное средство, которым может выступать шпилька, винт, шуруп. Анкеровка кирпичной кладки подразумевает определение необходимого вида крепежного устройства и его установку. Из-за неправильного подбора размера, материала и типа анкера сцепление ослабевает. Пренебрежение правилами установки провоцирует образование трещин в стенах, разрушение креплений и установленных конструкций в целом.

распорные для пустотелой и для полнотелой кирпичной стены, размеры анкеров для кладки. Как их крепить?

Ведение строительных работ – неотъемлемая часть жизни всех жителей планеты. Данный вид деятельности дает возможность создать максимально комфортные условия для жизни и усовершенствовать быт. Для сооружения жилых и промышленных построек специалисты используют большое количество строительных материалов, но лидирующую позицию на протяжении многих лет продолжает занимать кирпич. Несмотря на простоту использования данного строительного материала, во время возведения конструкций специалисты рекомендуют использовать специальные крепежные элементы – анкеры. Производители разработали несколько вариантов изделий, которые отличаются размером и конструктивными особенностями.

Что это такое?

Анкер для кирпича – востребованный вид фиксирующего элемента, который можно использовать как во время строительства, так и в процессе проведения ремонтных и восстановительных работ. Данное изделие внешне напоминает обычный строительный болт, но имеет конструктивные особенности, которые позволяют надежно соединить все кирпичные элементы, а также зафиксировать на их поверхности детали разного веса.

Фиксирующий элемент необходимо размещать в заранее подготовленном отверстии, при этом в процессе заглубления специальная гильза начинает увеличиваться, что создает максимальный уровень сцепления между предметом и стеной.

Производители искусственно повышают уровень сцепления на анкерах за счет нанесения на них специальных зазубрин.

Обзор видов

Высокий уровень спроса на фиксирующие элементы и их широкая область применения заставили производителей разработать широкий ассортимент деталей, что отличаются размером, конструкцией и техническими характеристиками. Данные особенности оказывают непосредственное влияние и на специфику эксплуатации элементов, а некоторые детали предназначены для решения узкого круга задач повышенной сложности. Распорные анкеры для кирпичной стены и кладки могут применяться для полнотелого, пустотелого и полого строительного материала, а также для силикатного и облицовочного кирпича. Для того чтобы более тщательно изучить все виды, лучше рассмотреть каждый в отдельности.

Двухраспорные

Новый вариант фиксирующих устройств – анкерные двухраспорные элементы, которые имеют распорную втулку, раскрывающуюся в двух направлениях.

Данная особенность позволяет усилить фиксирующий эффект не только в обычных кладках, но и в изделиях из пустотелого материала.

Забивные

Наиболее распространенное крепежное изделие, которое используется для работы с полнотелым кирпичом. Принцип действия забивного анкера – раскрытие распорного элемента в заранее подготовленном отверстии с последующим вкручиванием резьбовой детали в забивную часть.

Клиновые

Клиновые крепежи – специальные фиксирующие элементы, которые оснащены особой расклинивающей деталью.

Отличительная характеристика – надежная фиксация после полного расширения в подготовленном отверстии, наличие винтов и утапливаемой головки.

MSA

Изделия типа MSA являются усовершенствованными фиксирующими устройствами, которые оснащены специальными гильзами из латуни. Конструктивная особенность – наличие продольных разрезов, которые разделяют поверхность изделия на отдельные расширяющиеся элементы.

Для максимального расширения распорной гильзы внутренняя часть имеет цилиндрическую форму.

Болты с шестигранной головкой

Анкерные болты с шестигранной головкой – фиксирующий элемент, в котором вместо стержня и гайки используется классический болт. Отличительная черта – закрепление элемента в кирпичной полости в момент закручивания гайки, которое приводит к деформации гильзы.

Производители выпускают также и модели, которые можно закручивать отверткой.

Химические

Анкерные изделия, принцип работы которых основан на химической реакции, является востребованным и популярным приспособлением для работы с пустотелыми и пористыми кирпичами. Отличия – заполнение клеящим составом высверленного отверстия после расположения внутри него анкера. Достоинства – высокий фиксирующий уровень. Недостаток – невозможность использования конструкции до полного застывания клея. Данный промежуток времени зависит от компонентов и особенностей состава, должен быть обязательно указан производителем в инструкции.

Капсула с клеем может располагаться как внутри изделия, так и в отдельном флаконе.

Материалы

В связи с тем что анкерные стержни на монолитной облицовке используются в том случае, когда невозможно выполнить обвязку с несущей стеной, производители используют для изготовления фиксирующих элементов базальтопластик и стеклопластик. Данные материалы имеют не только высокий уровень прочности, но и способны выдержать широкий температурный диапазон, а также обладают низким коэффициентом теплопроводности, что значительно уменьшает вероятность формирования островов холода. В процессе эксплуатации лучше всего себя ведут стеклопластиковые изделия.

Специалисты не рекомендуют приобретать стальные анкера, которые в процессе эксплуатации способны накапливать конденсат, что неизбежно спровоцирует коррозийные процессы.

Размеры

На полках строительных магазинов можно увидеть широкий ассортимент анкерных болтов различных диаметров и размеров. Выбор модели зависит от ее назначения и функциональной нагрузки.

Стальные изделия с метрической резьбой, диаметр которых составляет от 6 до 24 мм, а длина значительно варьируется, используются при выполнении стандартных ремонтных работ.

Крепление

Для создания надежных строений специалисты рекомендуют усиливать конструкции специальными фиксирующими элементами – анкерами. Анкерные фиксирующие детали – простые изделия, установка и крепеж которых не должен вызвать сложностей даже у начинающих строителей. Несмотря на простоту процедуры, прежде чем крепить деталь, необходимо сделать расчет на вырыв и соблюдать все рекомендации специалистов, для того чтобы получилось надежно закрепить.

Основные правила

Для получения максимального результата опытные мастера рекомендуют в процессе монтажа анкеров учитывать ряд правил и технологических особенностей. Размер высверленного отверстия должен строго соответствовать диаметру крепежного изделия. Нельзя устанавливать маленькие анкера в большие отверстия.

Категорически запрещается устанавливать анкера на стыках между кирпичами, которые заполнены цементным раствором. А также нежелательно выбирать для работы слабые участки с большим количеством трещин и сколов.

Для защиты резьбы от деформации специалисты рекомендуют избегать прямого контакта молотка с металлом и использовать деревянные или резиновые прокладки.

Перед началом работ необходимо точно провести разметку рабочего участка с определением месторасположения анкера. Категорически нельзя просверливать углубления близко друг к другу, так как структура кирпича пористая и хрупкая, что обязательно спровоцирует разрушение конструкции. При проведении утеплительных работ фиксаторы можно приобрести отдельно.

При необходимости можно провести не только горизонтальное усиление, но и вертикальное – главное, избегать появления даже минимального скоса.

При выборе фиксирующего устройства специалисты рекомендуют придерживаться следующих норм:

  • длина гильзы не должна быть меньше 6 см;
  • оптимальный уровень вхождения стержня в стену – 9 см;
  • рекомендуемое количества анкеров на 1 м2 составляет 4 шт.;
  • участки возле проемов и на стыках необходимо обязательно усиливать.

Неправильный подбор размера, типа и материала фиксирующего элемента может спровоцировать ослабевание конструкции, а также появление на стенах трещин и разломов.

Удалить из углубления мусор и пыль помогут специальные щетки, пылесос или любые удобные подручные средства.

Технология

Для того чтобы получить надежную и долговечную конструкцию, специалисты рекомендуют соблюдать следующую последовательность действий:

  • проведение разметочных работ и точное определение месторасположения фиксаторов;
  • высверливание отверстия необходимого диаметра на выбранном рабочем участке;
  • полная очистка углубления от пыли и постороннего мусора;
  • монтаж фиксирующей детали;
  • полное затягивание головки болта.

Важный момент – глубина отверстия не должна учитывать толщину отделочного слоя, который не позволит создать максимальный уровень фиксации.

О том, как пользоваться химическим анкером, вы можете узнать из видео ниже.

Лучшие кирпичные анкеры — Concrete Fastening Systems, Inc.

Якорь, самец или женщина?

  • Для анкеров с внутренней резьбой потребуется установить анкер, а затем установить приспособление на отверстия. Когда используется более одного анкера, может быть трудно правильно выровнять все отверстия для установки. Анкеры с внутренней резьбой также требуют просверливания большого отверстия, поскольку размер отверстия равен внешнему диаметру анкера. Анкер с внутренней резьбой придаст более законченный вид, потому что тип головки и тип используемого болта не будут выступать на большом расстоянии от поверхности.
  • Анкеры с наружной резьбой позволяют просверлить отверстие, не вставляя приспособление. Крепеж, который будет вставлен в приспособление, можно закрепить непосредственно в просверленном в кирпиче отверстии. Поскольку размер отверстия равен размеру анкера, для диаметра используемого анкера с наружной резьбой требуется меньшее отверстие по сравнению с отверстием большего размера, требуемым для анкера с внутренней резьбой. Доступен широкий выбор стилей головок в зависимости от диаметра и типа выбранного крепежа.

Типы анкеров для кирпича

    Гильзовые анкеры
  • — это анкеров с наружной резьбой , которые производятся в диаметрах от 1/4 ”до 3/4” и доступны разной длины для соответствия разной толщине материала.Анкерные гильзы универсальны и могут использоваться в полнотелом кирпиче, кирпиче с отверстиями или в строительном растворе. Анкеры с гильзой обеспечивают самый широкий выбор стилей головок и бывают с круглой головкой с прорезью, плоской потайной головкой Phillips, головкой желудя или стандартной шестигранной гайкой. Анкеры с оцинкованными муфтами следует использовать в сухих помещениях, а анкеры с муфтами из нержавеющей стали следует рассматривать для использования вне помещений. Все анкеры-гильзы поставляются предварительно смонтированными и готовыми к использованию. Отверстие, которое необходимо просверлить в кирпиче, имеет тот же диаметр, что и используемый анкер-гильза.Для просверливания отверстия в кирпиче необходимо использовать перфоратор с твердосплавным наконечником.

  • Tapcons® — это торговая марка и наиболее широко известное название самореза для кирпича, производимого в США. Они бывают с шестигранной шайбой, шлицевой головкой и плоской потайной головкой Phillips, и доступны в диаметре 3/16 дюйма и диаметре 1/4 дюйма . Оба диаметра имеют длину 1-1 / 4 дюйма, 1-3 / 4 дюйма, 2-1 / 4 дюйма, 2-3 / 4 дюйма, 3-1 / 4 дюйма, 3-3 / 4 дюйма и 4 дюйма. ”; диаметром 1/4 дюйма также имеет длину 5 и 6 дюймов. Перед тем, как вставить винт, необходимо просверлить в кирпиче отверстие. Резьба Tapcon ударяет по кирпичу, обеспечивая отличные удерживающие свойства. Единственная проблема, которая может возникнуть при использовании тапкона в кирпиче, заключается в том, что когда используется очень твердый абразивный кирпич, способность выводной резьбы постукивать по кирпичу может быть уменьшена до того, как головка тапкона будет плотно прижата к закрепляемому приспособлению. Когда это происходит, ответвитель перестает постукивать, и, если приложить постоянный крутящий момент, ответвитель может срезаться.Просверленное отверстие в кирпиче немного меньше диаметра устанавливаемого тапкона; кран 3/16 дюйма требует отверстия 5/32 дюйма, а кран 1/4 дюйма требует отверстия 3/16 дюйма. Шурупы по бетону марки Tapcon выпускаются со стандартным синим покрытием Climaseal® или из нержавеющей стали 410 с серебряным покрытием Climaseal®. При установке Tapcon необходимо использовать перфоратор с битой с твердосплавным наконечником.

  • Nylon-Nail-its — это кирпичный анкер облегченного типа, имеющий нейлоновый корпус со стальным гвоздем.Они устанавливаются в кирпич, забивая гвоздь молотком в корпус анкера, и корпус анкера расширяется относительно стенок отверстия в кирпиче. Нейлоновый гвоздь — его легко установить. I t доступен в двух диаметрах: 3/16 дюйма и 1/4 дюйма, а длина — от 3/4 дюйма до 3 дюймов. Нейлоновые гвозди бывают трех типов: грибовидная, плоская и круглая. Не все стили головок бывают обоих диаметров или любой длины. Некоторые размеры доступны с нейлоновым или алюминиевым гвоздем. Нейлоновый гвоздь с нейлоновым гвоздем или алюминиевым гвоздем отлично подходит для использования там, где критически важна устойчивость к ржавчине.Имейте в виду, что нейлоновый гвоздь — это анкер для очень легкого режима работы, и его следует использовать только в тех случаях, когда закрепляемое приспособление не имеет большого веса.

    Якорь с молотковым приводом
  • похож на нейлоновый гвоздь, потому что он работает по тем же принципам. Корпус анкера изготовлен из сплава цинка, алюминия, магния и меди с гвоздем из стали или нержавеющей стали. Якорь для привода молота имеет грибовидную головку, которая представляет собой низкопрофильную головку диаметром около 1/2 дюйма, обеспечивающую отличную опорную поверхность для закрепляемого материала.Корпус анкера относительно мягкий и податливый, что позволяет ему прилегать к неровной поверхности отверстия в кирпиче. После установки анкеры для привода молота не снимаются. Головка сконфигурирована так, чтобы гвоздь после установки находился на уровне верхней поверхности головки анкера. Молотковые приводы бывают двух диаметров: 3/16 дюйма и 1/4 дюйма. Набор молотков диаметром 3/16 дюйма поставляется только одной длины — 3/4 дюйма. Диаметр 1/4 дюйма бывает разной длины от 3/4 дюйма до 3 дюймов.

    Одинарные и двойные распорные анкеры
  • — анкеры с внутренней резьбой , которые подходят для любых болтов с крупной национальной резьбой диаметром 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. Одинарный распорный анкер используется для более твердого кирпича, а двойной распорный анкер в основном используется для кирпича, который может быть не самого высокого качества. Одиночное расширение работает за счет одной распорной гайки, которая поднимается вверх, расширяя корпус анкера относительно кирпича в одной точке. Анкер двойного растяжения имеет две гайки, которые расширяют корпус анкера по всей его длине. Как одинарный, так и двойной распорный анкер хорошо работают как в кирпичном, так и в строительном шве. Единственный отрицательный аспект обоих анкеров касается диаметра отверстия, которое требуется просверлить в основном материале, т.е.е. 1/4 дюйма требует просверливания отверстия 1/2 дюйма в кирпиче.

  • Lag Shields– доступны в короткой или длинной версии. Короткая версия предназначена для очень плотного и твердого кирпича, а более длинная версия — для менее плотного и мягкого кирпичного материала. Увеличенная длина экрана с удлиненной изоляцией позволяет более глубоко врезаться в кирпич, что создает потенциал для лучших удерживающих характеристик. Оба защитных экрана имеют диаметр 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма, 3/4 дюйма и требуют использования стопорного винта для расширения анкера после его установки в кирпич.Щиты могут быть установлены в кирпич или растворный шов, и, поскольку конструкция универсальна, они допускают широкий диапазон расширения. Имейте в виду, что для расширения анкера необходимо использовать стопорный винт, а стопорные винты доступны только с шестигранной головкой.

Вы можете узнать больше обо ВСЕХ наших кирпичные и бетонные анкеры.

21 февраля 2019 Майк Писторино

Самый прочный анкер для каменной кладки, Крепежные элементы округа Олбани

Сегодня доступно множество типов кладочных анкеров.Проблема для многих состоит в том, чтобы определить, какие из этих якорей им нужны для выполнения работы. Ниже перечислены некоторые из наиболее распространенных крепежных изделий, используемых в кладке.

Забивные анкеры

Забивной анкер для кирпичной кладки в основном используется в заливном бетоне. Они используются в высокопрочных приложениях, закрепляя болт во внутренней резьбе анкера. Они также доступны с нарезкой на катушку (более грубая резьба для стержня с катушкой). Некоторые анкеры для каменной кладки имеют выступ, чтобы анкер не упал слишком глубоко в бетон.

Для установки забивного анкера просверлите отверстие того же диаметра, что и анкер, и глубиной не менее самого анкера. Затем опустите анкер в отверстие и вставьте в него установочный инструмент. Затем ударьте молотком по установочному инструменту. Нижняя часть анкера деформируется, что приведет к заклиниванию анкера, который невозможно удалить.

Анкеры с защитным экраном

Бетонный анкер Lag Shield используется в сочетании с винтом с растягиванием для создания анкера в бетоне. Защитные экраны состоят из двух частей, и когда винт запаздывания вбивается в экран, он расширяется, в результате чего в бетоне образуется плотный клин.

Анкеры

Lag Shield очень похожи на анкеры с откидной крышкой, но разработаны специально для установки винта с отстойником. Анкеры со шурупами также не требуют установочного инструмента для установки.

Шурупы по бетону

Винты по бетону

, иногда также называемые Tapcons, вероятно, являются наиболее распространенным используемым крепежом для бетона. Шурупы по бетону легко отличить по ярко-синему покрытию. Они используются для крепления дерева или металла к разным материалам кладки. Они доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).

Установить саморез по бетону очень просто. Сначала просверлите отверстие в обоих материалах, а затем просто вверните в него винт. Убедитесь, что вы используете винт достаточной длины, чтобы можно было протянуть оба материала, иначе у вас не будет надежной фиксации.

Подвесные анкеры Sammys

Винты Sammys

— это распространенный анкер, используемый для подвешивания. Эти анкеры, которые чаще всего устанавливаются вертикально или горизонтально, имеют отверстие с резьбой, используемое для установки стержня с резьбой.Sammys обычно используются в приложениях HVAC для подвешивания воздуховодов. Термин Sammys, как и Tapcon, является торговой маркой. Доступно множество типов этих подвесных анкеров.

Чтобы установить винт Sammys, сначала просверлите отверстие в материале и с помощью гаечного ключа или торца вбейте анкер в материал. После установки на серебряную головку снимите гаечный ключ и вверните кусок стержня с резьбой.

Анкер с забивным ударником

Анкер с забивным стержнем — это небольшой анкер, который в основном используется для крепления фанеры к бетону.Эти анкеры очень просты в использовании. У них есть выступ на головке, что делает его совместимым с отверстиями, которые могли случайно попасть слишком глубоко в материал.

Чтобы установить один из этих анкерных болтов, просверлите отверстие в обоих материалах и опустите анкер в отверстие. Как только выступ сядет на верхнюю часть материала, ударьте молотком по оголенному штифту. Штифт продвигается вниз через середину застежки, выталкивая обе стороны клином, удерживая застежку на месте.

Якоря с перекидным крылом

Якорь с откидным крылом используется при наличии полой стены. Это обычное дело, когда шлакоблоки используются для создания стен здания. Они также обычно используются в гипсокартоне. Не рекомендуется использовать тяжелые анкеры для этих анкеров, особенно для гипсокартона, поскольку они могут прорезать материал.

Чтобы установить один из этих анкеров, сначала необходимо просверлить отверстие достаточно большого размера, чтобы через него могла протолкнуться коленчатая часть анкера. Попав в полую часть стены, крыло клевант расширится.Затем с помощью крестообразной отвертки или отвертки с шлицевой головкой болт вбивается в крыло коленчатого рычага, прижимая его к другой стороне стены. Это позволяет болту затягивать подвешиваемый материал.

Анкер с двойным расширительным экраном

Анкеры с двойным расширительным экраном

используются в основном в кирпиче и блоках. Когда винт ввинчивается в анкер, он начинает тянуть вниз к середине, в результате чего анкер расширяется. Эти якоря только расширяются. Причина этого — предотвратить растрескивание кирпича.

Чтобы установить анкер с двойным расширительным экраном, просто просверлите отверстие достаточно большого размера, чтобы анкер мог упасть, а затем установите винт в анкер. Когда вы затягиваете винт, он потянет нижнюю часть к середине и прижмет верхнюю часть к середине. Результат — ограниченное, но эффективное расширение якоря. Предел расширения значительно снижает вероятность растрескивания кирпича или блока.

Анкер-гильза

Анкеры с гильзой

довольно просты в использовании и в основном используются в кирпиче или блоке.Их можно использовать в бетоне, но они не считаются такими прочными, как клиновой анкер. Таким образом, для креплений от легких до средних, анкер с гильзой — хороший выбор. Существует два распространенных типа анкеров-гильз. Это гайка, которая обычно используется для дополнительной прочности, и плоская головка с комбинированным приводом и крестообразным шлицем, которая используется, когда требуется поверхность заподлицо.

Чтобы установить гайку с приводом, просверлите отверстие и поместите в него анкер-втулку. Затем наденьте шайбу и гайку на открытую резьбу и начните затягивать гайку.Когда анкер вытягивается из бетона, гильза вокруг него начинает расширяться, вклинивая анкер в отверстие внутри отверстия. Вы можете установить комбинированную плоскую головку почти таким же образом, за исключением того, что вы используете диск Phillips, и установка будет оставлять верхнюю часть заподлицо с поверхностью установочного материала.

Анкеры клиновые

Клиновые анкеры

чрезвычайно популярны и являются одними из самых надежных анкеров для прочности фиксации. Клиновые анкеры выглядят и функционируют как анкерные гильзы, но имеют втулку гораздо меньшего размера в нижней части анкера.

Чтобы установить клиновой анкер, просто просверлите отверстие того же диаметра, что и анкер, и поместите его в отверстие. После размещения материала, удерживаемого на бетоне на открытой части, поместите шайбу и навинтите крепеж на анкер. По мере того, как гайка затягивается против шайбы, она начинает тянуть анкер вверх. Это приведет к тому, что клиновидная юбка зацепится за бетон и расширится и углубится в бетон при вытягивании анкера.

Как прикрепить 2×4 к кирпичной стене?

Забейте анкер в стену

Используя гаечный ключ на перфораторе, установите анкер на место.Забейте анкер в предварительно просверленное отверстие до тех пор, пока головка не будет на одном уровне с монтажным кронштейном (или самим деревянным ). Повторите это с другой стороны и вуаля! Вы успешно прикрепили дерево к кладке .

Нажмите, чтобы увидеть полный ответ

Можно также спросить, как прикрепить дерево к кирпичной стене?

Для этого метода вам также понадобится перфоратор, потому что вам нужно просверлить глубоко в кладку.

  1. Шаг 1 — Просверлите отверстие.Измерьте древесину и с помощью перфоратора проделайте в кирпичной кладке отверстие на четверть дюйма глубже, чем толщина дерева.
  2. Шаг 2 — Отметьте дерево.
  3. Шаг 3 — Вставьте фиксатор.

Далее возникает вопрос, почему я не могу просверлить кирпичную стену? Ваш ответ одним словом — твердость. Камень тверже стали, поэтому на самом деле невозможно просверлить без бит, пропитанных алмазом или карбидом. Станки, такие как сверло , долота затачиваются шлифовальными камнями, а не наоборот.Теперь кирпич и другая кладка хрупкие, поэтому они могут легко расколоться или потрескаться.

Так как же прикрепить решетку к кирпичной стене?

Установите ударное сверло с коронкой 3/16 дюйма. Удерживая доску на месте в пределах отметок на стене , вставьте насадку для кладки через отверстия в решетке в кирпич . Просверлите отверстия глубиной примерно 1 1/4 дюйма в кирпиче .

Что лучше сверлить в кирпиче или растворе?

Мы рекомендуем сверлить в растворе вместо кирпича по нескольким причинам. Просверлить непосредственно в кирпич сложнее, чем сверлить в раствор , и существует риск повредить кирпич . Также легче отремонтировать раствор , если вы просверлите не в том месте или решите снять декоративный элемент.

Что можно и чего нельзя делать с якорями для каменной кладки — Masonry Magazine

Сентябрь 2015

Анкеры, соединители и крепежные детали

Пол Кертис
Рисунок 1

Я всю свою жизнь занимался каменными анкерами.Мой дедушка начал производство анкеров 92 года назад. Я постоянно занимаюсь этим бизнесом в течение последних 36 лет и стал свидетелем создания множества необычных каменных зданий. Меня также попросили высказать свое мнение о многих проблемных зданиях. На протяжении многих лет я получал фотографии от инспекторов и владельцев зданий, которые спрашивали о некоторых анкерных установках, которые казались сомнительными.

Рис. 2a.

Строительство каменной кладки здания представляет собой комбинацию трех групп: проектировщиков, производителей продукции и монтажников.

Проектировщики (архитекторы / инженеры) будут выбирать продукты для использования в своих зданиях на основе структурных характеристик этих продуктов. Любые отклонения от выбранных продуктов должны пройти процедуру «изменения порядка», по которой дизайнеры принимают окончательное решение.

У производителей продукции есть набор систем крепления, которые дизайнеры могут указать.

Рисунок 2b

Установщики будут покупать анкеры либо у производителей, либо у их дистрибьюторов.

  • Общие проблемы
    Подрядчики хватают то, что у них есть на грузовиках, и используют их
    Если это не подходит, подгоняют
    Закопано в стене, никто не увидит
    У меня неправильные анкеры, но нам нужны возвести эту стену сегодня

Физика: Кладочные анкеры передают боковые нагрузки между облицовкой и опорой. Эти анкеры должны передавать 400 фунтов растяжения и сжатия (требуется 100 фунтов с коэффициентом запаса прочности 4).При использовании регулируемой системы два анкера не могут отклоняться от плоскости более чем на 1 ¼ дюйма. Установщики должны знать об этом требовании. Стандартные конфигурации кабельных стяжек были проверены на их пропускную способность. Ниже приведены некоторые ситуации, когда неправильная длина анкеров была «изменена» на строительной площадке. Все приведенные ниже модификации могут вызвать проблемы с безопасностью жизни. Если не подходит, купите подходящие анкеры!

Рисунок 3a

Рисунок 3b

Рис. 4

Воздушное пространство: Я большой сторонник двухдюймового воздушного пространства.Код TMS 402 требует минимального воздушного пространства в один дюйм. Если вы укажете воздушное пространство в один дюйм, то погрешность будет нулевой. Я видел здания, в которых построена конструкция и ограждающая конструкция, а у каменщика остается полдюймового воздушного пространства. Это связано с небольшими отклонениями по длине стен. Указание двухдюймового воздушного пространства поможет решить незначительные проблемы с допусками.

Рисунок 5

Стеновые гофрированные анкеры: Вероятно, это самые часто используемые анкеры в нашей отрасли.Они также являются наименее дорогими и часто заменяются на стройплощадке без согласования. Их можно использовать только в деревянных опорных конструкциях с максимальным воздушным пространством в один дюйм. Я вижу такие стены по всей стране. Гофрированные стенные анкеры нельзя использовать с резервными копиями CMU. Они не в курсе!

Кодекс требует, чтобы анкеры для наружных стен были оцинкованы горячим способом после изготовления или из нержавеющей стали. Проблема с гофрированными стеновыми стяжками — это горячее цинкование после изготовления.Эти анкеры привинчиваются или прибиваются к опоре, изгибаются на 180 °, чтобы можно было укладывать кирпичи, а затем изгибаются на 90 °, чтобы они вошли в шов строительного раствора. По сути, они производятся в полевых условиях путем изгиба, который иногда приводит к растрескиванию горячего цинкования в критической точке, где нагрузки сжатия и растяжения передаются между облицовкой и опорой. Я рекомендую использовать гофрированные стенные анкеры из нержавеющей стали.

Каменные анкеры: Каменные облицовки требуют проектирования анкеров.Я не могу сказать, сколько раз нам звонили с строительной площадки: камень доставлен и готов к установке, нам нужны анкеры через два дня. Они не знают, какие якоря и сколько, но им нужно поднять камень.

Рис. 6. Каменные анкеры

Камень необходимо проанализировать, чтобы определить размещение анкера для равномерного распределения нагрузок. Необходимо проанализировать резервную копию, чтобы определить, как и где конструкция будет принимать эти нагрузки. Наконец, анкеры предназначены для эффективной передачи этих нагрузок.Камень и расстояние от опоры требуют, чтобы анкер был определенной длины. Анкер усиливается за счет увеличения толщины, ширины и условий крепления к опоре. Я видел, как работы откладывались на несколько недель, пока выполнялись инженерные работы и изготавливались анкеры. Были ситуации, когда, согласно анализу, камень не соответствовал критериям, потому что он слишком тонкий, и все в конечном итоге пытаются найти решения, пока работа приостанавливается.

Рисунок 7а.Армирование проволоки — 4-дюймовая изоляция с 2-дюймовым воздушным пространством
Проволока диаметром 3/16 дюйма охватывает всю 6-дюймовую полость

Каменный анкер должен быть продуман задолго до того, как камень прибудет на строительную площадку. Я видел случаи, когда инженерные работы выполнялись инженером-строителем проекта, производителем камня или являлись обязанностью каменщика. Если анкеры не спроектированы проектировщиками, то ответственность должна быть определена до того, как проект будет подан на торги.Проекты были приостановлены, пока все спорили, кто будет платить за разработку.

Рисунок 7b. Винты с цилиндрической головкой — 4-дюймовая изоляция с 2-дюймовым воздушным пространством
Винт с цилиндрической головкой большого диаметра проходит через 4-дюймовую изоляцию
Кабельные стяжки диаметром 3/16 дюйма проходят через 1 ¾ дюйма воздушного пространства

Полости более 4,5 дюймов: TMS Кодекс 402 гласит, что анкеры должны быть спроектированы, когда расстояние между опорой и внутренней стороной кирпича превышает 4,5 дюйма. При использовании непрерывной изоляции (CI) и новых энергетических кодексов такая ситуация возникает довольно часто.Использование анкеров с цилиндрическими винтами помогает решить проблему крепления виниров с широкими полостями. Проволочные стяжки в шве из раствора не могут быть больше половины толщины шва. Для соединения диаметром 3/8 дюйма длина стяжки не должна превышать 3/16 дюйма. Боковые винты, представленные на рынке, обычно имеют диаметр от 5/16 до 3/8 дюйма. Если у вас 2,5 дюйма оболочки и два дюйма воздушного пространства, вы находитесь в пределах диапазона 4,5 дюйма. Проволочная стяжка 3/16 дюйма обычно покрывает 1 ¾ дюйма этого воздушного пространства.

Рисунок 7c.Винты с цилиндрической головкой — 2-дюймовая изоляция с воздушным пространством 2 дюйма
Винт с цилиндрической головкой большого диаметра проходит через 2-дюймовую изоляцию потерпеть неудачу около 1400 фунтов. Этот отказ вызван выдуванием стяжки из раствора или короблением стяжки. Если у вас есть полость, которая имеет 4,5 дюйма изоляции и два дюйма воздушного пространства, вам нужно будет спроектировать системы анкеровки.Диаметр винта цилиндра теперь будет 4,5 дюйма, а проволочная стяжка будет по-прежнему охватывать только 1 ¾ дюйма в воздушном пространстве. Отказ при сжатии будет таким же, как и для полости диаметром 4,5 дюйма, потому что проволочная стяжка диаметром 3/16 дюйма охватывает воздушное пространство того же размера. При использовании армирования проволокой сжимающие нагрузки на проволоку диаметром 3/16 дюйма охватывают всю полость 6,5 дюйма и будут значительно уменьшены.

Техническая нота BIA 44B: Техническая нота 44B Ассоциации производителей кирпича рекомендует указывать стяжки с максимальным прогибом менее 0.05 дюймов при испытании на осевую нагрузку 100 фунтов при растяжении или сжатии. Это часто указывается в спецификациях как требование для регулируемых анкеров. В техническом примечании 44B также указано, что максимальный люфт в соединении между штифтом и анкером составляет 1/16 дюйма, что является частью кода TMS402.

Рисунок 8а.

Рисунок 8b.

Максимальный прогиб 0,05 дюйма является рекомендательным.Это не часть кода. Если между иглой и глазом есть расстояние 1/16 дюйма, вы можете перемещать иглу вперед и назад с усилием в несколько фунтов. Один шестнадцатый дюйм равен 0,0625 дюйма, что на 0,0125 дюйма больше рекомендованных 0,05 дюйма для 100 фунтов. Если вы укажете отклонение 0,05 дюйма в своей спецификации, то ни один регулируемый анкер не будет технически соответствовать. Как только штифт прижат к глазу, вы получите максимальное отклонение 0,05 дюйма для первых 100 фунтов с штифтами 3/16 дюйма и проушинами.

Те из нас, кто занимается каменной кладкой, хотят видеть построенные качественные здания, которые прослужат всю жизнь. Очень важно, чтобы мы все работали вместе для достижения этой цели.


Пол Кертис является членом с правом голоса в двух комитетах Строительного кодекса MSJC TMS402 и президентом / владельцем Heckmann Building Products Inc.

Продукт для просмотра

Диссипативный анкер от Cintec

Анкер, который может помочь защитить исторические здания в районах с высокой сейсмической активностью

CINTEC International, компания, специализирующаяся на усилении, ремонте и консервации структурной кладки, разработала новый тип рассеивающего стенового анкера.Новый якорь решает вопросы защиты исторических зданий в некоторых из наиболее сейсмоопасных частей мира. Этот продукт представляет собой рассеивающий анкер, разработанный для использования с системой стеновых анкеров Cintec.

Стандартная анкерная система Cintec состоит из корпуса анкера из нержавеющей стали, заключенного в тканевый носок. В здании просверливаются алмазные отверстия, и каждый анкер помещается в отверстие. К дальнему концу анкера закачивается специализированный раствор, заполняя его сзади вперед, пока весь носок не надувается, как воздушный шар.После того, как анкер был накачан, стены были надежно укреплены, не влияя на внешний вид здания.

В зданиях, подверженных регулярным землетрясениям, существует вероятность повреждения при выскальзывании у основания анкеровки. Этот якорь решает эту проблему, позволяя небольшое движение за счет скользящего механизма.

Рассеивающий анкер Cintec состоит из набора пластин из нержавеющей стали, на которые четыре болта оказывают давление, создавая регулируемое трение.Имеются встроенные упоры для ограничения движения скольжения и соединители, которые соединяются со стандартными анкерными стержнями Cintec. Анкер обеспечивает контролируемый и ремонтопригодный дрейф стен, управляя количеством сейсмической энергии, подаваемой в конструкцию, и, следовательно, сводя к минимуму повреждение здания.

Разработка этого якоря стала результатом участия Cintec в европейском проекте NIKER. В 2011 году Cintec была выбрана как единственная британская коммерческая компания, которая активно участвует в этом проекте, цель которого заключалась в защите художественной ценности объектов культурного наследия от повреждений, вызванных землетрясением.С тех пор Cintec работает в сотрудничестве с Университетом Бата над созданием и испытанием рассеивающего якоря, и теперь запатентовала готовый продукт.

Якоря

Cintec использовались для укрепления и восстановления исторически значимых сооружений по всему миру, включая пирамиды Египта, Виндзорский замок и даже Белый дом.

Для получения дополнительной информации посетите www.cintec.com.

Анкеры для шпона для кирпича | MASONPRO

Применение металлических шпилек:

СТАНДАРТНЫЙ, 2 ПРЕДМЕТА (поверхностный монтаж с изоляцией полости)

RJ711

(металлический стержень для полости)

Накладной / анкерный в натянутом состоянии / с жесткой изоляцией.

Доступен в:

Стандартная длина изоляционной ножки:

  • Применение неизолированной полости
  • Жесткая изоляция полости 1 ″
  • Жесткая изоляция полости 1-1 / 2 ″
  • Жесткая изоляция полости 2 ″
  • Жесткая изоляция полости 2-1 / 2 ″
  • Жесткая изоляция полости 3 ″

Стандартная отделка:

Лист данных

— StandardSDS Hot Dip LEED

Лист данных — сейсмостойкость
* Примечание: сейсмостойкость больше не требуется по нормам!

СТАНДАРТНЫЙ, 2 ПРЕДМЕТА (положительный контакт с изоляцией полости)

SURETIE Thermal — Стандартный


SureTie Thermal — Металлический каркас

— Обеспечивает положительный контакт с опорой стальной шпильки
— Сжимающие и растягивающие нагрузки в облицовке передаются на опору стальной шпильки

— Помогают удерживать изоляцию на месте

Лист технических данных


SureTie Thermal — CMU / бетон
— Обеспечивает положительный контакт с CMU / бетон
— Сжимающие и растягивающие нагрузки в облицовке передаются на опору
— Помогают удерживать изоляцию на месте

Лист технических данных


SureTie Thermal — Деревянный каркас
— Обеспечивает положительный контакт с деревом
— Сжимающие и растягивающие нагрузки в фанере передаются на деревянную стойку
— Помогают удерживать изоляцию на месте

Лист технических данных


Термошайба SureTie — Дополнительно
Диаметр 2 дюйма.шайба со сплошной крышкой (без замочных скважин).
-Предотвращает проникновение воздуха, ветра и влаги.

Лист технических данных


SURETIE Thermal — широкий разъем (WS)


SureTie WS Thermal — Металлический каркас

— Разработан с широким пазом для установки двойного регулируемого крюка WS
— Обеспечивает положительный контакт с опорой стальной шпильки
— Сжимающие и растягивающие нагрузки в облицовке передаются на опору стальной шпильки
— Помогает удерживать изоляцию на месте

Лист технических данных


SureTie WS Thermal — Tapcon CMU / бетон
— Разработан с широким пазом для установки двойного регулируемого крюка WS
— Обеспечивает положительный контакт с CMU / бетоном
— Сжимающие и растягивающие нагрузки в облицовке передаются на опору
— Помогает удерживать изоляцию на месте

Лист технических данных


SureTie WS Thermal — Деревянный каркас Tapcon
— Разработан с широким пазом для установки двойного регулируемого крюка WS
— Обеспечивает положительный контакт с деревом
— Сжимающие и растягивающие нагрузки в фанере передаются на деревянную стойку
— Помогают удерживать изоляция на месте

Лист технических данных


Термошайба SureTie WS — Дополнительно
Диаметр 2 дюйма.шайба со сплошной крышкой (без замочных скважин).
-Предотвращает проникновение воздуха, ветра и влаги.

Лист технических данных


Pos-I-Tie

Накладная стяжка Pos-I-Tie обеспечивает надежный контакт с металлическими стойками, деревом, CMU и бетоном с жесткой изоляцией.

Доступен в:

  • Ствол диаметром 3/8 дюйма x длина до комплекта

Стандартные длины:

  • 1/2 дюйма, 5/8 дюйма, 1 дюйм, 1-1 / 2 дюйма, 2 дюйма, 2-1 / 2 дюйма, 3 дюйма, 4 дюйма и 4-1 / 2 дюйма

Стандартная отделка галстука:

Данные о продукте — Стандартный Pos-I-Tie
Данные о продукте — Pos-I-Tie с тепловым зажимом
Данные о продукте — Сейсмостойкость
* Примечание: сейсмостойкость больше не требуется для кода!

Паспорт безопасности данных LEED


Тип III X

(Винтовой анкер или сейсмическая система)

Быстро и легко устанавливается на внешние стены, облицованные кирпичом.Обеспечивает надежный контакт с металлическими шпильками. Передает сжимающие нагрузки на опору стальной шпильки.

Доступен в:

Стандартная длина изоляционной ножки:

  • Применение неизолированной полости
  • Жесткая изоляция полости 1 ″
  • Жесткая изоляция полости 1-1 / 2 ″
  • Жесткая изоляция полости 2 ″
  • Жесткая изоляция полости 2-1 / 2 ″
  • Жесткая изоляция полости 3 ″

Стандартная отделка:

Технические данные продукта

— Стандартный паспорт безопасности материалов для горячего погружения LEED

Лист данных — сейсмостойкость
* Примечание: сейсмостойкость больше не требуется по нормам!


HCL 711

(металлический стержень для полости)

Накладной / зубчатый положительный контакт со шпилькой с жесткой изоляцией.

Доступен в:

Стандартная длина изоляционной ножки:

  • Применение неизолированной полости
  • Жесткая изоляция полости 1 ″
  • Жесткая изоляция полости 1-1 / 2 ″
  • Жесткая изоляция полости 2 ″
  • Жесткая изоляция полости 2-1 / 2 ″
  • Жесткая изоляция полости 3 ″

Стандартная отделка:

Технические характеристики изделия

— стандартная SDS горячего погружения LEED

Лист данных — сейсмостойкость
* Примечание: сейсмостойкость больше не требуется по нормам!

ВИНТ

Металлический стержень

(стандарт)

# 10 X 1-1 / 2 ″ Самосверлящая головка с шестигранной шайбой (Tek) с прикрепленной неопреновой шайбой.

Отделка:

Паспорт продукта SDS


Металлический стержень

(410 винтов из нержавеющей стали)

# 10-16 x 1-1 / 2 ″ Шестигранная шайба. Самосверление с прикрепленной неопреновой шайбой.

Отделка:

Лист технических данных


Деревянный каркас

Tru-Grip GT

# 9 X 2 ″ Шестигранная шайба с прикрепленной неопреновой шайбой. Крепление анкеров для облицовки кирпичом.

Отделка:

Паспорт продукта SDS

Новое строительство — Шпон на литом бетоне:
Существующая конструкция — облицовка CMU или литой бетон:

СТАНДАРТ, 2 ПРЕДМЕТА (поверхностный / неизолированный)


RJ711
(стандарт)

Привязка кирпичной фанеры к CMU или бетонному основанию без жесткой изоляции.

Доступен в:
Размер 14 X

  • ABV2002 для стандартной облицовки с узкой полостью диаметром 3/16 дюйма. игольчатый галстук

Отделка:

Паспорт продукта SDS Hot Dip LEED

Для получения паспорта изделия — сейсмостойкость, пожалуйста, позвоните
* Примечание: сейсмостойкость больше не требуется для кода!


Расширительные штифты для бетона / CMU-

Zamac Hammer-Screw (Литой)

Этот уникальный анкер с одноступенчатым приводом с крестообразной головкой и резьбовой резьбой для использования в бетоне, блоке, кирпиче или камне.

Доступен в:

  • 1/4 ″ X 1-1 / 4 ″ Анкер ударный

Отделка:

Лист данных продукта LEED

СТАНДАРТНЫЙ, 2 ПРЕДМЕТА (поверхностный монтаж с изоляцией полости)

RJ711

(жесткая изоляция полости)

Привязка кирпичной фанеры к CMU или бетонному основанию с жесткой изоляцией полости.

Доступен в:
Стандартный размер 14 X

  • Жесткая изоляция полости 1 ″
  • Жесткая изоляция для полостей 1-1 / 2 ″
  • Жесткая изоляция полости 2 ″
  • Жесткая изоляция полости 3 ″

Отделка:

Паспорт продукта SDS Hot Dip LEED

Для получения паспорта изделия — сейсмостойкость, пожалуйста, позвоните
* Примечание: сейсмостойкость больше не требуется для кода!


Расширительные штифты для бетона / CMU-

Zamac Hammer-Screw (Литой)

Этот уникальный анкер с одноступенчатым приводом с крестообразной головкой и резьбовой резьбой для использования в бетоне, блоке, кирпиче или камне.

Доступен в:

  • 1/4 ″ X 1-1 / 4 ″ Анкер ударный

Отделка:

Лист данных продукта LEED

Деревянный каркас (до 28′-0 ″):

Выбор анкерного крепления к стене — Решения для строительного раствора Решения для строительного раствора

Анкеровка и армирование используются в каждом проекте, будь то реставрация или новое строительство. Типы анкеров обычно зависят от закрепляемого шпона, веса этого шпона, состояния основания и проблем, возникающих при установке анкеров.

Много лет назад, до появления пустотелой стены, многослойные стены были успешно построены из 2-11 рядов кирпича, из которых 11 — это самое большое количество кирпичей, которое я когда-либо видел. Несмотря на то, что многие из них еще стоят, не рекомендуется использовать верхний кирпич в качестве галстука. Это происходит из-за теплового движения внутри стены. Движение между витками кирпича может привести к тому, что часть кирпичей может сломаться, что приведет к появлению связи между витками, которая приобретает характеристики, отличные от того, когда они были построены.

Хотя эти характеристики распространены среди старых стен, они демонстрируют важность выбора правильного анкерного крепления и армирования стены для вашего проекта. То, что мы узнали при ремонте стен этого типа, помогло разработать различные типы армирования и анкеровки кладки.

Стеновая арматурная проволока имеет две основные конфигурации при заделке в бетонную кладку, стену, ферму и лестничную проволоку, которые стали стандартом. Настенный провод обычно состоит из трехпроводной системы.Внешние провода обычно больше внутренних.

Лестничная проволока обычно используется с вертикально армированными стенами. Анкерная проволока обычно не используется со стенами, которые вертикально армированы и залиты раствором, если специально не указано иное. Арматурная проволока доступна в нескольких коммерческих типах. В местах, где влажность чрезвычайно постоянна, например, в нататории, доступна стенная проволока из нержавеющей стали.

Для наружных стен доступна горячеоцинкованная или плавленая эпоксидная смола.Для внутренних стен доступна стандартная оцинкованная проволока. Использование стенной проволоки с штырями с крючками позволяет подрядчику, который возводит как внутреннюю, так и внешнюю кладку, использовать проволоку для усиления и закрепления за простой набор шагов.

Конструкция с крючками и проушинами позволяет правильно закрепить облицовку, независимо от того, совмещены ли стыки станины каждой из сторон в одной плоскости. Крюк и проушина допускают различное перемещение между различными слоями материалов, такими как усадка CMU и характеристики расширения кирпича.Эта способность к саморегулированию стабилизирует систему полой стены для безопасной установки, контролируя при этом боковые силы, действующие на облицовку. Это экономичное использование стенной проволоки, крючки для правильной поддержки стены и облицовки для обеспечения качественного армирования для стандартной конструкции.

Что мне следует сверлить: кирпич или раствор? (для ТВ-крепления, анкеров, кабелей ..)


Сверление твердых материалов, таких как дерево, пластик или металл, например, может выполняться стандартным сверлом.Это связано с тем, что такие материалы прочные, твердые и при просверливании имеют тенденцию оставаться нетронутыми при создании отверстий. Этого нельзя сказать о кирпиче или строительном растворе, поскольку они обладают другими свойствами по сравнению с такими материалами, как дерево, пластик или металл.

Что делать: сверлить в кирпиче или строительном растворе?

Всегда лучше просверлить кирпич, так как кирпич может выдерживать большую нагрузку, а анкерная пробка остается очень надежной. Единственное исключение — когда кирпич старый и треснувший или когда вам нужно передать только легкий предмет.В таких случаях лучше просверлить раствор, потому что его легко просверлить и отремонтировать поврежденный раствор.

Прежде чем вы возьмете дрель и начнете сверлить стену, вы должны знать, что обычная аккумуляторная дрель не подходит для сверления в кирпиче или кирпичной кладке. Вместо этого вам понадобится перфоратор для этого. Но сначала давайте выясним, достаточно ли прочности у кирпича или раствора, чтобы удерживать вещи на месте.

Могу ли я установить телевизор, кронштейны или катушки для шлангов в кирпич или строительный раствор?

Ответ — да, но это сложнее, чем просто взять стандартное сверло со стандартным сверлом.Это связано с тем, что стандартные сверла и сверла предназначены для работы с твердыми материалами, которые удерживаются при сверлении.

Кирпич и раствор твердые, но состоят из более мелких частиц, которые удерживаются вместе с помощью другого процесса, чем дерево, пластик или металл. Кроме того, есть различия между кирпичом и раствором, используемым для удержания кирпичей на месте. Кирпич — это строительный материал, который должен быть прочным, прочным и относительно недорогим по сравнению с другими строительными материалами.Строительный раствор — это вещество, которое скрепляет кирпичи и удерживает их на месте.

Поскольку кирпичи и раствор предназначены для двух разных целей, они требуют другого подхода, когда вы планируете просверливать в них отверстия. Это означает, что вам нужно будет использовать подходящие сверла и сверла для выполнения той задачи, которую вы хотите достичь.

Какой тип сверла использовать?

Можно ли использовать обычное сверло для сверления кирпича или раствора? Предпочтительным сверлом для кирпича или раствора является перфоратор или перфоратор.Это тип сверла, которое как поворачивает сверло, так и вбивает его в материал. Само сверло перемещается вперед и назад в импульсном режиме, чтобы вбить наконечник сверла в кирпич, раствор или бетон. Приложение силы таким образом помогает пробить чистые отверстия в кирпиче или растворе, чтобы можно было установить точки крепления.

Инструмент
на рис: доступная ударная дрель SKIL 7 AMP — Нажмите, чтобы увидеть цену

Конечно, чтобы использовать перфоратор для кирпича или раствора, вам нужно будет выбрать сверло по камню.Как правило, это долота с более широкими канавками для обработки пыли, образующейся при просверливании отверстий в кирпиче или строительном растворе.

Что следует учитывать перед сверлением в кирпиче или строительном растворе?

Конечно, есть и другие факторы, которые следует учитывать перед началом бурения. Даже с правильными инструментами вам нужно будет учесть следующее, прежде чем начинать бурение.

  • Вид и возраст кирпича
  • Глубина и диаметр отверстия
  • Тип используемого анкера
  • Вес, прилагаемый к крепежным деталям

Обязательно сначала учитывайте все факторы, чтобы принять наиболее обоснованное решение о том, что использовать при сверлении отверстий.

Сверлильный кирпич

Чем тяжелее объект, который вы хотите удерживать, тем прочнее должен быть материал, чтобы удерживать его на месте. В большинстве случаев кирпич предпочтительнее строительного раствора, потому что он прочнее и прочнее. Кирпич может выдерживать значительный вес благодаря своей прочной конструкции. Когда вы добавляете вес раствора и окружающих его кирпичей, это означает, что вы можете без особых усилий прикрепить тяжелые предметы к самому кирпичу.

Но есть некоторые проблемы с кирпичом, начиная с трудностей с подбором цветов при заполнении отверстий, оставленных сверлом.Это может не быть проблемой, если вам не важен цвет пятен. Или, если кирпич был покрашен, так как его можно просто закрасить.

Однако, если кирпич довольно старый и хрупкий или рассыпчатый, вы можете подумать о растворе, полагая, что он в хорошей форме. Это связано с тем, что треснувший или состаренный кирпич больше не обладает упругостью, чтобы выдерживать тяжелые предметы или сопротивляться растрескиванию при просверливании каменной коронкой.

Буровой раствор

Раствор легче просверлить, потому что он мягче кирпича.Кроме того, строительный раствор легче ремонтировать по сравнению с кирпичом, поэтому это может быть предпочтительнее в зависимости от размера отверстий и веса объекта, который вы хотите закрепить.

Однако недостатком является мягкость самого материала, что означает, что тяжелые или большие, громоздкие предметы не подходят для закрепления в строительном растворе.

Размер и расположение

Следующее соображение — это точное место, где вы хотите просверлить отверстия. Сначала вы должны произвести некоторые измерения, чтобы определить высоту вдоль стены, где будет происходить сверление.Он должен быть в желаемом месте или совсем рядом. Например, если вы подвешиваете катушку для садового шланга к внешней кирпичной стене дома, она должна быть на высоте, удобной для вас и членов вашей семьи, и при этом быть достаточно низкой по отношению к земле, чтобы ее можно было легко разматывать.

При установке тяжелых предметов, например телевизоров с большим экраном, убедитесь, что винты входят в стойку или твердый кирпич для максимального сцепления.

Далее, очень важен размер отверстий. В идеале они должны быть достаточно большими, чтобы установить ваши якоря, но не слишком большими, чтобы создавать смещение или движение при размещении объекта.Еще одно соображение — это тип используемых анкеров.

Типы анкеров

Существует несколько типов анкеров, некоторые из которых используются для бетона, но не для кирпича. Самыми распространенными анкерами для кирпича или раствора являются шурупы для каменного бетона или, как их иногда называют, Tapcons.


Вверху: Анкеры Tapcon для кирпича и бетона — Нажмите для получения подробной информации

Тапконы

легко идентифицировать, так как они ярко-синего цвета. Они выглядят как обычные винты и доступны в исполнении с плоской головкой или Philips.Оба типа имеют шестигранные головки, которые также можно повернуть с помощью соответствующего приспособления. Просто просверлите отверстие и вбейте винт. Винт должен быть достаточно длинным, чтобы удерживать объект должным образом. К другим типам анкеров для кладки относятся следующие.

  • Подвесные анкеры Sammys: используются для тяжелых предметов, таких как кондиционеры
  • Анкеры с двойным расширительным экраном: ограничивают вероятность растрескивания кирпичей
  • Анкеры-рукава: лучше всего подходят для фиксации легких предметов

Это самые распространенные анкеры, используемые для кирпича и раствора.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
