Керамогранит фасадный: технология монтажа пошагово

Хотя материал на строительном рынке существует несколько десятилетий, для некоторых застройщиков он до сих пор малоизвестен. Для того чтобы можно было осознанно делать выбор, нужно ознакомиться с керамогранитом более подробно.

Фасадный керамогранит

Монтаж вентилируемого фасада

Технология изготовления и основные виды

Искусственный камень изготавливается из порошков методом прессования под большим давлением с последующим обжигом. Давление прессования до 500 кг/см², температура обжига до +1300°С. В состав порошка входит кварцевый песок, глина, каолины, полевые шпаты и минеральные красители. Для придания оригинального внешнего вида могут применяться иные добавки. Вначале керамогранит применялся только как техническая плитка, в дальнейшем его стали использовать для изготовления половых покрытий, сантехнического оборудования. В последнее время керамогранитными плитками облицовывают фасады различных зданий и строений.

Керамогранитные плиты позволяют реализовывать сложные архитектурные проекты

Один из вариантов керамогранитной отделки

В отличие от половых покрытий, толщина керамогранитных плит для фасада не превышает десяти миллиметров. В противном случае большой вес конструкций оказывает негативное влияние на фундамент зданий. Кроме того, повышаются требования к несущим показателям фасадных стен, не все из них подходят под обшивку таким материалом. Стандартных габаритных размеров не существует, производители руководствуются собственными ТУ. Но для фасадов не рекомендуется применять слишком маленькие или большие плитки, размер должен быть не менее 40×40 см и не более 80×80 см.

Керамогранит для фасада

Облицовочная плитка из керамогранита

К сожалению, отечественные компании («Керабуд», «Estima» и другие) еще не могут выпускать для отделки фасадов качественные плитки больших размеров. Профессиональные строители настоятельно рекомендуют приобретать товары испанских или итальянских компаний: Alfa Ceramiche, AO Ceramicas Aparici и пр.

С китайцами не стоит иметь дело, поверхность фасада из-за проблем с точностью плит будет неровной. Материал относится к категории дорогих, не нужно выбрасывать большие деньги и в итоге иметь кривые фасады, пусть и из модного керамогранита.

Таблица вариантов внешних поверхностей

Вид поверхности	Особенности и технология изготовления
Матовая	Наиболее дешевый вариант, плиты керамогранита после обжига не полируются, а только шлифуются.
Глянцевая (полированная)	Более дорогой вариант, после шлифовки выполняется полировка поверхностей. Для изготовления требуется сложное оборудование. На поверхности не накапливается пыль, но заметны микроцарапины. Рекомендуется для использования на престижных строениях.
Сатинированная	Перед обжигом на поверхность напыляется минеральная соль – за чет технологи одна плита может иметь различные цвета. Сатинированный керамогранит дает возможность создавать на фасадных стенах оригинальные геометрические узоры. По стоимости относится к среднему сегменту.
Полуполированная	Во время полировки применяются более крупные фракции полировочных материалов, технология несколько проще, уменьшаются потери по толщине камня, сокращаются прямые производственные расходы. За счет этого понижается стоимость.
Структурированная	Поверхность имеет матовый вид и имитирует различные виды натурального камня.

Особенности керамогранитной плитки для фасадов

Компании производят мозаичный, глазурованный и иные виды керамогранитных плиток, но для отделки фасадов они не используются из-за очень высокой стоимости. Для того чтобы края искусственного камня имели идеальные размеры, во время изготовления они обрезаются высокоточными станками. Чем выше качество плитки и меньше отклонения от размеров, тем легче с ним работать. Но такой материал доступен не всем потребителям из-за высокой цены.

Физические характеристики керамогранита

Наименование	Показатели
Морозоустойчивость	Не менее 100 циклов замерзания/размерзания. По этим показателям плиты можно использовать во всех без исключения климатических регионах нашей страны.
Водопоглощение	Высокая плотность материала и отсутствие микропор значительно минимизирует способность впитывать воду. Водопоглощение не превышает 0,05%, это один из самых низких показателей среди всех используемых материалов для отделки фасадных стен.
Твердость	По Моосу показатели в пределах 8–9, больше значения только у стекла. Но высокая твердость становится недостатком – отсутствует пластичность, материал становится хрупким.
Износостойкость	По международным стандартам материал разделяется на пять групп. Для фасадов применяется первая группа, по износостойкости занимает последнее место среди всех видов керамогранита. За счет этого заметно понижается стоимость облицовки поверхностей фасадов, а для них износостойкость не играет никакой роли.
Коэффициент трения	Регламентируется DIN 51130, минимальный коэффициент R9, максимальный R13. Для облицовочных плит коэффициент трения не принимается во внимание.

Фасадный вентилируемый керамогранит с эффектом дерева

Цены на различные виды керамогранитных плиток

~~Керамогранит~~

Преимущества керамогранитных фасадных плит

Относительно высокая стоимость облицовочного материала вполне оправдывается его отличными эксплуатационными характеристиками.

Материал полностью не поддерживает горение, пожарными организациями рекомендуется для создания барьеров.
Материал абсолютно не горючий
Минимальный срок эксплуатации 50 лет. Но при условии соблюдения рекомендаций производителей срок намного увеличивается.
Отличные технологические характеристики. Его легко резать, он не дает трещин и сколов. Во время облицовки зданий непродуктивные отходы приближаются к нулю.
Удельный вес меньше, чем у натурального камня, при этом по внешнему виду лицевых поверхностей материалы отличить может только профессиональный строитель. За счет низкого веса расширяется сфера использования плит, их можно монтировать не только на новых зданиях, в которых такой вид отделки предусмотрен проектом, но и во время капитального ремонта старых. Конечно, остаточная несущая способность стен должна выдерживать дополнительную нагрузку. Это же требование касается и фундаментов.

Быстрота монтажа. За счет применения специальных крепежных конструкций, технологичности и небольшого удельного веса производительность труда рабочих возрастает минимум на 40% по сравнению с отделкой фасадов натуральным камнем.
Широкий ассортимент фактуры внешних поверхностей, многообразие цветовых решений. Архитекторы и дизайнеры за счет использования этого материала могут создавать фасадные стены в различных стилях.
Оригинальные фасадные решения
Простота ухода. Керамогранит угнетает размножение различных микроорганизмов, на нем не растут мхи и лишайники.

Химическая устойчивость. Материал не боится воздействия агрессивных химических соединений, городского смога. Поверхность не впитывает влагу – керамогранит не изменяет первоначальных свойств после многократных замерзаний/размерзаний.
Экологичность. В отличие от материалов из пластика, керамогранит не выделяет в воздух опасные для здоровья окружающих химические соединения. Его можно без ограничений применять как для внешних, так и для внутренних работ.
Свойства вентфасада

По всем показателям керамогранит для облицовки фасадов превосходит традиционные материалы. Единственная проблема – цена, но если учесть дополнительную экономию на обслуживание поверхностей и отличные дизайнерские показатели, то высокая стоимость оправдана.

Керамогранит для фасада на данный момент — самое прочное решение по облицовке зданий

Бело-черный экстерьер, отделка керамогранитом

Пошаговая инструкция по монтажу фасадных керамогранитных плит

Важно.
Монтаж фасадных керамогранитных плит – очень ответственная работа. Если у вас нет никакого опыта – не беритесь. Некачественное исполнение приведет к потере значительных финансовых средств. Кроме того, упавшая с высоты плита может стать причиной серьезных травм. Беспрекословно выполняйте все рекомендации изготовителей, используйте только те крепежные элементы, которые рассчитаны на конкретный вес.

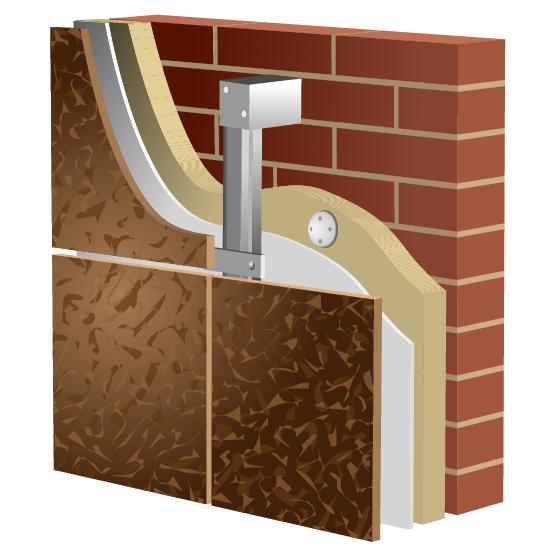

Облицовка стен плитами (вентилируемая фасадная система) состоит из нескольких конструктивных элементов:

несущей системы. В нее входят крепежные кронштейны, вертикальные и горизонтальные направляющие. Изготавливаются из толстолистовой оцинкованной стали, для регулировки пространственного положения предусмотрены специальные отверстия. Должны не только выдерживать вес керамогранитных плит, но и ветровую нагрузку;
слоя термоизоляции, если таковой планируется устанавливать. Все современные здания в обязательном порядке должны теплоизолироваться, это предусмотрено действующими нормативными постановлениями.
На старых зданиях решение о дополнительном утеплении стен принимается каждым владельцем индивидуально;
облицовочных финишных плит. Размеры и внешний вид керамогранита подбирается с учетом планируемого дизайна фасадных стен.

: Разрез монтажного элемента на 4 плитки

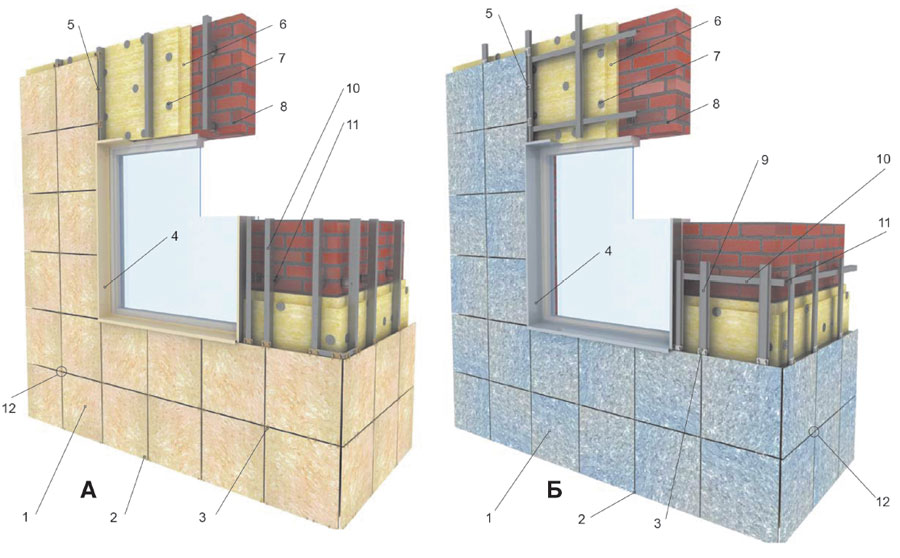

: Схема керамогранитного фасада

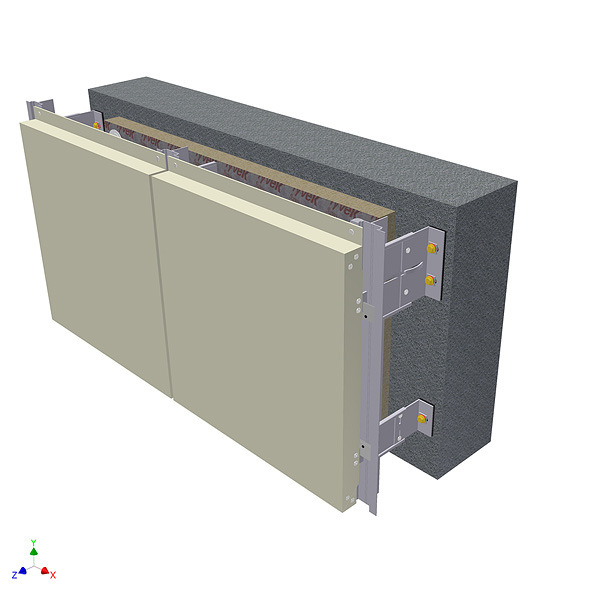

Фасадная система

Для производства работ потребуется электрическая дрель с перфоратором, устройство для установки заклепок (если несущий каркас собирается с их помощью), гаечные ключи, отвес и длинный точный уровень. Если есть лазерный уровень – отлично, разметка сделается намного быстрее и точнее. Если нет – придется пользоваться гидроуровнем.

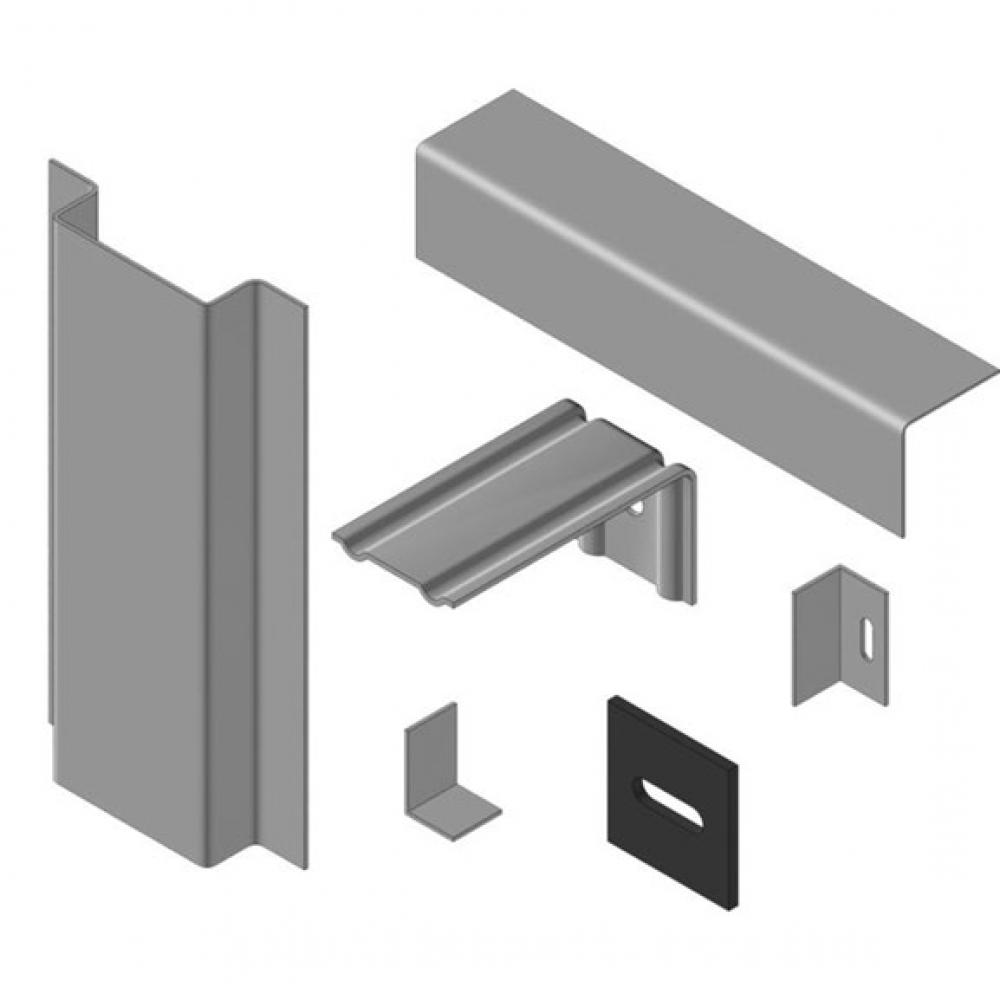

Крепежи для монтажа керамогранита

Перед началом монтажа уберите возле стены, соберите леса, продумайте места складирования материалов. Обязательно работайте вдвоем, а лучше втроем. Конечное количество людей определяется с учетом размеров и веса плит. Желательно нарисовать на бумаге стену, указать ее размеры и предварительно продумать план размещения кронштейнов с учетом линейных размеров плит и способа их крепления. Определите места фиксации кронштейнов, рассчитайте их количество и погонные метры горизонтальных и вертикальных реек. С учетом веса выберите дюбели или анкера, чем тяжелее плиты, тем прочнее должны быть метизы.

Схема сборки элементов подконструкции и плит керамогранита. Вариант 1

Вариант 2

Во время предварительного планирования подсчитайте количество оконных проемов и дверей, определите места входа/выхода инженерных коммуникаций. К ним должен быть доступ для оперативной ликвидации аварийных ситуаций.

Любой монтаж вентфасада нужно сначала правильно просчитать

Шаг 1. Разметка стены. Нужно сразу обозначить месторасположение кронштейнов на стене. Чертежи по размещению кронштейнов входят в став документации на вентилируемые фасады. По ним определите крайние контрольные точки.

Важно. Кронштейны должны быть на расстоянии не менее 10 см от угла здания, оконных и дверных проемов, в противном случае появляются риски нарушения прочности каркаса.

Закрепите два самых верхних кронштейна, от них опустите длинный отвес и обозначьте крайние нижние точки. Веревкой с синькой отбейте вертикальные линии.

Узел крепления кронштейна к стене здания

Шаг 2. С учетом размеров керамогранитных плит и инструкции производителя отбейте остальные вертикальные линии на рекомендуемом расстоянии. Для большинства случаев отделки фасадов керамогранитными плитами вертикальные расстояния между кронштейнами до 1000 мм, горизонтальные до 800 мм. Во время подсчета количества по всей стене округляйте полученные значения с учетом размеров фасадной стены.

Шаг 3. Лазерным или гидроуровнем сделайте горизонтальные метки по углам стены, веревкой с синькой отбейте параллельные линии. После разметки на стене дома должна появиться сетка с одинаковыми размерами ячеек. Проверьте их по всем параметрам, все нормально – начинайте сверлить отверстия. Имейте в виду, что по периметру оконных и дверных проемов также надо монтировать несущие кронштейны.

Шаг 4. Пользуйте перфоратором с победитовым сверлом. Глубина отверстий должна на несколько сантиметров превышать длину дюбелей или анкеров. Для керамогранитных плит рекомендуется пользоваться анкерами, они выдерживают значительные усилия. С дюбелями работать небезопасно.

Разметка и сверление отверстий

Установка дюбеля

Цены на популярные модели перфораторов

~~Перфораторы~~

Шаг 5. В зоне досягаемости сразу устанавливайте кронштейны, внимательно проверяйте прочность фиксации. Для предупреждения появления мостиков холода можно между стеной и кронштейнами устанавливать прокладки. Используйте только паронитовые, они обладают большей прочностью и не деформируются под длительным воздействием нагрузок. Пластиковые могут прогибаться, что крайне негативно влияет на прочность всей конструкции. Конструкция кронштейнов имеет специальные отверстия для регулировки их точного положения.

Кронштейн Г-образной формы под установку направляющих

Крепление кронштейна

Шаг 6. После того как закреплены все кронштейны, приступайте к утеплению стен. Строительные нормы и правила позволяют пользоваться только негорючими материалами, разрешены только те пенопласты, которые не поддерживают открытого огня. Но и его лучше не применять, во время горения он выделяет смертельно ядовитые вещества. Для потери сознания достаточно всего несколько раз вдохнуть дым. Оптимальное решение – прессованная минеральная вата.

Принципиальная схема установки утеплителя

Принципиальная схема установки двухслойного утеплителя

Практический совет. Для утепления берите листы толщиной не менее 10 см, более тонкие дают незначительный эффект, а затраты труда такие же. Но окончательное решение зависит от показателей стены по теплопроводности.

Стекловата крепится специальными дюбелями с большими шляпками. Плотно прижимайте маты друг к другу, устанавливайте их в шахматном порядке, не допускайте образования щелей. Любые нарушения технологии приводят к значительному снижению эффективности теплосбережения. На один мат стандартного размера должно быть не менее пяти точек фиксации. Помните, что зазор между стекловатой и стеной в 2–3 см понижает эффективность теплосбережения минимум на 60%. В зазоре происходит конвекция воздуха за счет разности температур, теплый воздух уходит на улицу, а стена охлаждается поступающим холодным.

Установка утеплителя

Последовательность фиксации плит

Крепление утеплителя дюбелями

Монтаж утеплителя

Важно. Не вырезайте больших отверстий в местах расположения несущих кронштейнов, не создавайте дополнительных участков потери тепла. Прикиньте, в каком месте будет выходить кронштейн и только здесь разрежьте мат вдоль или крестообразно. Как конкретно резать зависит от особенностей кронштейна.

Цены на минеральную вату

~~Минеральная вата~~

Минеральную вату следует надежно защитить от попадания воды. Закройте ее влагонепроницаемой тканью, их сегодня в продаже огромный выбор. Полиэтиленовую пленку не применяйте, под ней будет накапливаться влага, а зимой появляться конденсат. Минеральная вата увлажняется, при повышении показателей относительной влажности стремительно понижаются значения теплосбережения.

Схема установки ветрогидрозащитной мембраны

На этом первая часть монтажа плит из керамогранита закончена, можно приступать ко второму этапу.

Шаг 1. Начинайте установку вертикальных и горизонтальных профилей. Это очень ответственный момент, если все элементы не будут располагаться строго в одной плоскости, то во время фиксации плит возникнут большие трудности. Как правильно устанавливать элементы?

Установка направляющих

Регулировка

Строго по уровню закрепите два крайних несущих профиля, отрегулируйте их положение по отношению к стене. Еще раз проверьте пространственное положение.
Натяните между ними веревки и по ним монтируйте остальные вертикальные элементы. Мы уже упоминали, что фиксация может делаться заклепками или болтами. Никогда не покупайте элементы, которые крепятся саморезами, они изготовлены из тонкой стали и не рассчитаны на большие нагрузки.
После того как выставлены вертикальные рейки, фиксируйте к ним горизонтальные. Чем чаще проверяете их положение, тем меньше разочарований ожидает во время монтажа керамогранитных плит.

Шаг 2. Монтируйте плиты. Они фиксируются при помощи металлических кляймеров.

Схема крепления керамогранита

Вот так выглядят кляммеры для монтажа керамогранита

Крепление стартовых кляммеров

Закрепите два нижних кляймера, поставьте на них плиту и зафиксируйте два верхних. Один кляймер имеет по два ушка, они должны удерживать две соседние плиты. За счет такой технологии автоматически регулируется их положение, грани будут лежать строго на одной линии.

Установка керамогранитной плиты

Установка плит керамогранита

Важно соблюдать зазоры между плитами

Расстояние между боковыми гранями плит контролируется визуально, но некоторые виды кляймеров имеют специальные упоры. С ними работать быстрее и легче, а внешний вид фасадной стены улучшается.

Узел крепления керамогранита в направляющей

Узел крепления керамогранита на внутреннем углу фасада

Узел крепления феода на наружном углу здания

Шаг 3. Если на стене есть выходы труб или электрических кабелей, то в этих местах в керамогранитных плитах следует делать технологические отверстия.

На правильно установленном каркасе работы выполняются быстро. Помните, что потерянное время на разметку и монтаж несущих элементов всегда возвращается во время монтажа.

Заключительные рекомендации профессионалов

Перед тем как выбрать конкретный способ установки керамогранитных плит, принимайте во внимание следующие факторы:

размеры дома;
климатические особенности – температурный фактор, преобладающее направление ветра, среднегодовое количество осадков;
дизайнерский вид и возможности личного бюджета.

Несущие элементы каркаса должны быть изготовленными из одного металла, в противном случае в местах контакта появятся токи, ускоряющие коррозию. Никогда не экономьте на прочности кронштейнов, всегда покупайте самые надежные. Керамогранит имеет большой вес, нужно постоянно помнить об этом.

Работайте только при хорошей погоде, если есть вероятность дождя – защищайте конструкции от попадания воды. Производители уверяют, что монтировать конструкции можно при температуре воздуха до -15°С, но мы не советуем прислушиваться к ним. Не потому, что конструкции не выдержат, а потому, что работать в таких условиях очень сложно. Как следствие – возможно нарушение технологии, ошибки во время разметки или фиксации элементов каркаса. Кроме того, снег, попавший на минеральную вату, обязательно когда-нибудь растает. А повышение влажности утеплителя всего на 5% повышает теплопроводность на 50%. Минеральная вата быстро намокает, но долго сохнет. Тем более, если она защищена фасадными мембранами.

Для керамогранитных плит обязательно устанавливайте вертикальные и горизонтальные несущие профили. Комбинированный каркас равномерно перераспределяет нагрузки на изгиб и кручение, сжатие и растяжение. Конструкция становится очень надежной и долговечной. В случае нарушения прочности фиксации вертикальных профилей нагрузку воспринимают горизонтальные и наоборот. Недостаток комбинированной системы – увеличение стоимости. Но на безопасности экономить не стоит.

Схема установки оконного обрамления

Узел примыкания фасада к оконному проему , нижний

Узел примыкания фасада к оконному проему , боковой

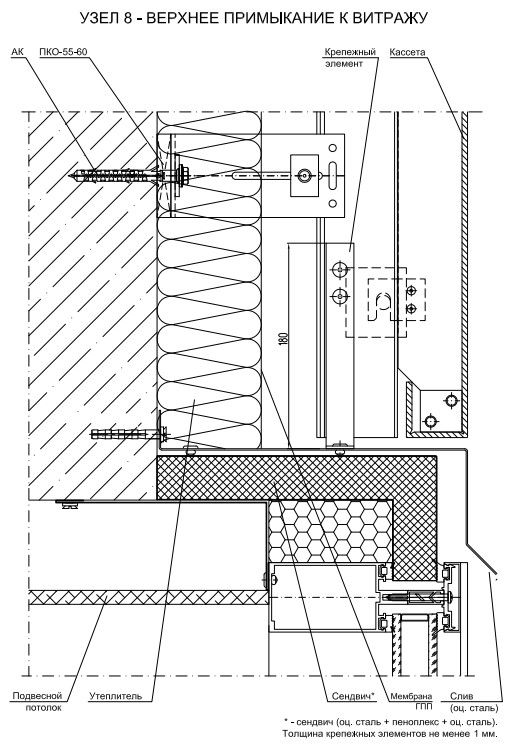

Узел примыкания фасада к оконному проему, верхний

Аккуратно делайте примыкания и обрамления, боковые торцы закрывайте только сплошными плитами. Особое внимание обращайте цоколю и местам примыкания к кровле. Исключите вероятность попадания влаги, но не закрывайте вентиляцию. По результатам инспектирования бракованных фасадов обнаружилось, что 55% проблем из-за неправильного монтажа керамогранитных плит, 40% из-за неправильной разметки и 5% из-за непрофессионального подбора несущих элементов.

Отделка фасада — фото

Так выглядит вентилируемый фасад из керамогранита

Видео – Монтаж вентилируемого фасада из керамогранита

Крепление керамогранита 600х1200 — Вентилируемые фасады Силма

Крепление керамогранитных плит на кляммеры видимым или скрытым способом подразумевает наличие определенной схемы. Одним из самых популярных размеров керамогранитных плит считается 600*1200 мм. При этом, во время крепления керамогранита 600*1200 мм видимым способом крепления, элементы крепежной системы, как правило, выступают за границы облицовочного материала. В данном случае кляммер – это основной крепёжный элемент крепежной системы, который надежно фиксирует все керамогранитные плиты. Поэтому он является просто незаменимым и очень важным элементом в составе всей системы навесного фасада. Кляммер представляет собой стальную пластину с зажимами, которые выгнуты особым способом. Для того, чтобы обеспечить единообразие цветового решения, все кляммеры окрашиваются таким образом с наружной стороны, чтобы зажимы, которые выходят за границы облицовочных плит, были оптимально близки по своему колеру к облицовочному материалу.

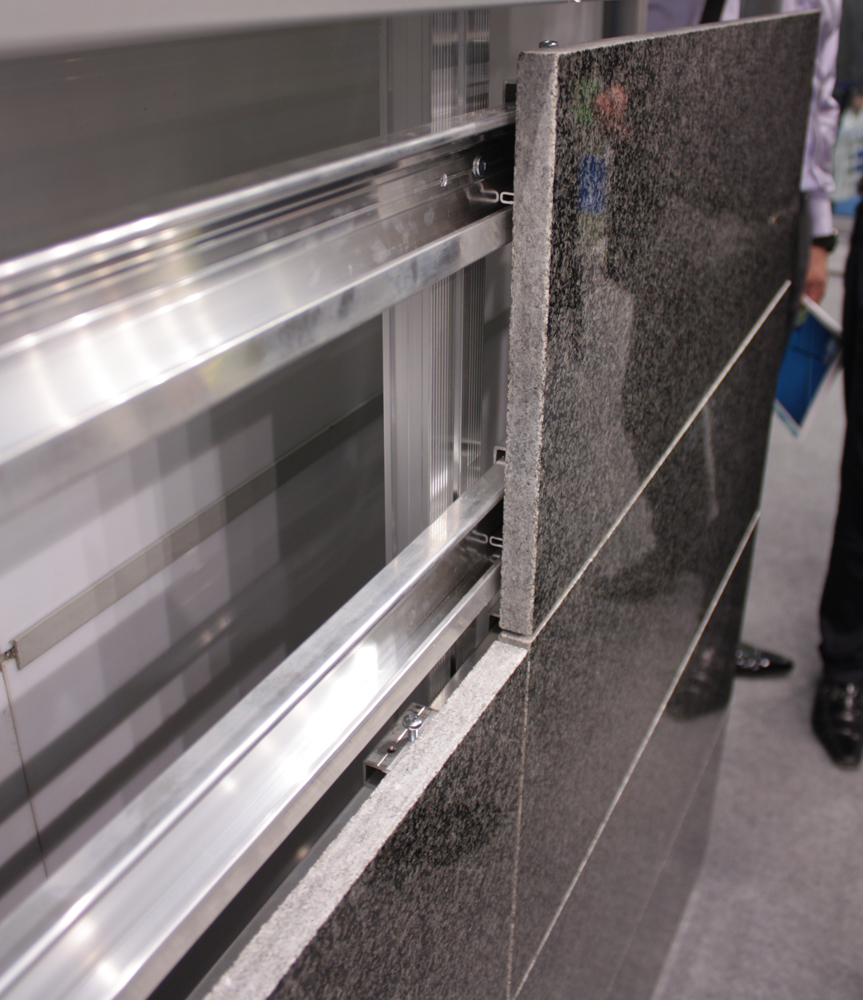

Плиты из керамогранита на вентфасады крепятся к направляющим профилям с помощью кляммеров. Как правило, используют 4 типа кляммера, благодаря чему можно выполнять крепление керамогранитных плит, толщина которых от 8 до 13 мм, при этом сохраняя толщину межплиточного шва от 6 до 8 мм. Фиксацию кляммера выполняют посредством заклепок, которые крепятся к направляющим различного сечения, в нашем случае это профиль:

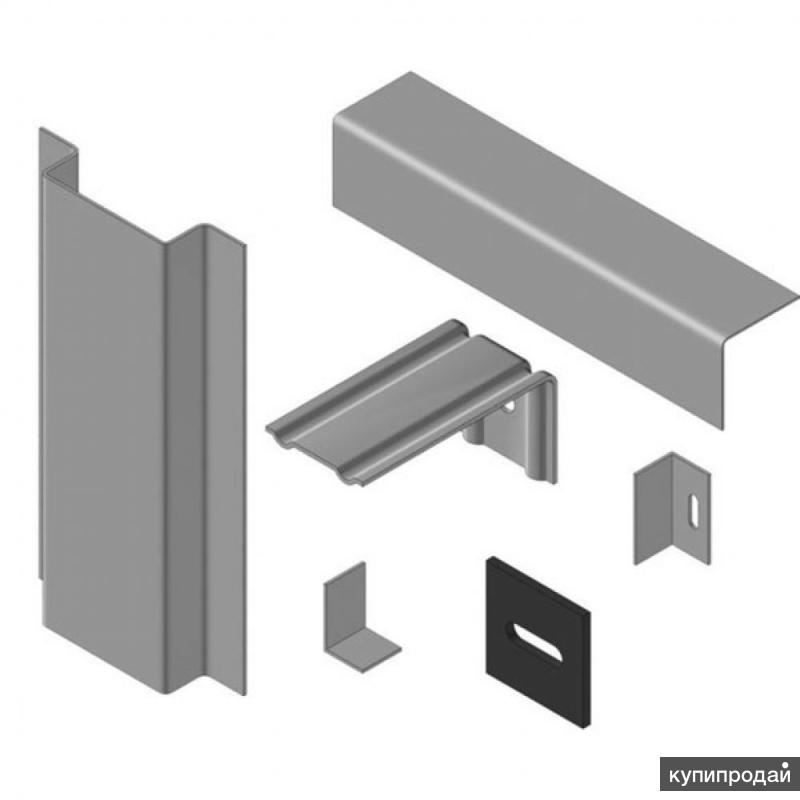

Направляющие для керамогранита

С- образный 60*30, 60*50, 80*30, 80*50
Т-образный 65*30, 65*50, 80*30, 80*50
Г-образный 60*40, 80*40.
П-образный 60*20*20,80*20*20
Межэтажный профиль С— образный 90*60,5*10мм 80*50*10мм.
Вставка межэтажного профиля:88*57,9*10мм. (400мм.)

* Для вставки межэтажного профиля, основной задачей является обеспечение совместимости между направляющими.

Технически обоснованно применение таких рядовых фасадных систем, в которых шаг крепления кронштейнов с помощью фасадного анкера по вертикали не превышает 600 мм и с помощью химического анкера не превышает 800 мм. Слишком большое число кронштейнов, расположенных на одном квадратном метре, ведет к снижению теплотехнической неоднородности, теплотехнических характеристик фасада и увеличению стоимости всей подконструкции фасада.

Кляммера под керамогранит 600*1200

Кляммера под керамогранит 600*1200 должны быть выполненны перимущественно из нержавеющих сталей марки AISI 304 и AISI 204, также возможно применение стали марки AISI 430. Данное требование относится как к стойкости самого металла к атмосферному воздействию и коррозии металла в дальнейшем, так и к противопожарным требованиям в принципе. Кляммера в редких случаях применяются и из оцинкованного металла, данные изделия окрашиваются полимерным покрытием в камерах, проходят сушку, окрашиваются в RAL согласно цвета керамогранита. В местах оконных обрамлений,ставится дополнительный ряд кляммеров, в торцах плит 1200*600, также по центру плиты, ставится дополнительный кляммер и крепится он на направляющую различного сечения. Как правило для оптимизации стоимости фасада, возможна оптимизация центральной направляющей самой плиты, что позволяет не переплачивать за направляющие более сложного* сечения.

Вентфасады и фасадные системы — Узлы крепления керамогранит Декот-XXI

Любой капитальный ремонт фасада из керамогранита или строительство новостройки не обходится без узлов крепления фасадных систем, причём не важно какой из производителей фасадной подсистемы, по составу металлокаркаса из имеющехся нержавеющих и оцинкованных систем, алюминиевых и комбинированных вентфасадов установить — узлы подсистемы крепления фасада несомненно важны как с керамогранитными плитами или панелями из керамогранита известных торговых марок: kerama marazzi, estima, cf-systems, или уральский керамогранит, керамин и. т.д

Узлы керамогранит

Узлы фасадной системы керамогранит останутся практически не изменными с различными производителями и заводами производителями панелей плитки. При разработке проектной документации меняется лишь комплектующие системы, профили и кронштейны рассчитываются при проектировании фасадной системы по типу крепления, и привязываются маркировкой к узлам к вертикальной или горизонтально-вертикальной (перекрёстной), межэтажной и опорно-несущей где изменения узлов по альбому коснуться или конструктива системы — что касается изменения элемента фиксатора кляммера для плитки керамогранита, или же отдельных узлов с примыканиями внешнего угла, конструкции колонны при её наличии, конструкции металлической при её формировании. Узел в вертикальном разрезе показывает положение направляющей и тип кронштейна с маркировкой по проекту к примеру кронштейн усиленный ККУ, КРУ-2Р, или рядовый КК, профиль вертикальный Т-образный или горизонтальный или вертикальный уголок по типу системы. В основном применяются системы керамогранита:

Узел вертикальной системы
Узел горизонтальной системы
Улез перекрёстной или межэтажной системы

Керамогранит узел крепления

Узлы основные облицовки керамогранитом, по сути те же узлы крепления фасада керамогранита как в альбоме технических решений системы или каталоге в целом — останутся не изменными и лишь немного дорабатываются инженером-проектировщиком. Так почему же от изменения керамогранита, а в частности производителя зависит финальный узел системы ? Ответ простой — у каждого производителя есть своя толщина керамогранитных плит, к примеру kerama marazzi при производстве плитки применяет толщину 12 мм., производитель Estima — 10,5 мм., CF-Systems — 8-10 мм., что влияет как на изменение самих кляммеров, так и на статический расчёт системы.

Состав узлов системы следующий:

1. Кронштейн с прокладкой

2.Направляющая вертикальная или горизонтальная

3.Соединительная пластина

4.Кляммера

5.Заклёпки для фиксации кронштейнов с профилем и кляммеров с профилем

Керамогранит толщина облицовки

Толщина панелей облицовки керамогранитных плит, влияет на общий вес облицовки фасада, что влияет и на колличество кронштейнов при раскладке системы, а при размерах керамогранита облицовки плиток 1200*300, широкий формат керамогранита, устанавливаются и дополнительные кляммера фиксаторы. Кляммер как фиксатор керамогранита может быть как скрытый — на пропил или декоративнвый скрытый, или же открытого крепления кляммер рядовый, кляммер стартовый, угловой и финишный кляммер. Узлы крепления в скрытом креплении креамогранита показывают также пропилы и их диагональ, градус пропила на кляммера и глубину запила для фиксаторов, с указанием дополнительных мероприятий по устройству герметизации шва*. Основные производители керамогранита:

1. Эстима

2. Керама Марацци

3.Уральский керамогранит

Керамогранит вентфасад типовые узлы систем

Вертикальная система крепления керамогранита, самый применяемый конструктив при разработке проектной документации на фасадные системы, керамогранит типовые узлы систем фасада применяют производители по сей день, но не вертикальная система с керамогранитом на рынке появилась одной из первых. Градоначальником систем является перекрёстная или горизонтально (уголок) вертикальная (шляпный П-образный профиль) система, со схемой наращивания при выносных плоскостях система крепления керамогранита. Системы Премьер, Каменный пояс, ИСМ-Фасад, Градо, ЗИАС, Альт Фасад или АРКАДА, появились уже после системы ДЕКОТ-21, и являются по сути аналогами оцинкованных систем, на базе ДЕКОТ-21. Узлы системы в DWG возможно запросить у нас, отправив запрос на почту, или попросить нас разработать проект фасада на системы вентфасада Олма, Диат, UKON и «РУСЭЕСП» и другие по аналогии с системами.

Вентилируемый фасад из керамогранита: преимущества, особенности и монтаж

В последние годы в строительстве прочно закрепился новый стандарт красоты – фасады с облицовкой из искусственного камня. Керамогранитом украшают торговые центры, жилые комплексы, учреждения и производственные здания. Такой фасад долгие годы сохраняет привлекательность благодаря насыщенному цвету и интересному фактурному рисунку. Но это далеко не все его преимущества.

Керамогранит и его преимущества

Керамогранит – искусственный камень, которому нашли применение во многих областях строительства в качестве отделочного материала. Его ценят за эффектный внешний вид (за схожесть с натуральным камнем – гранитом) и за высокие эксплуатационные характеристики:

феноменальная прочность, устойчивость к механическим повреждениям, к воздействию химикатов и атмосферных явлений,
экологичность,
долговечность,
надежность в эксплуатации,
не подверженность УФ-лучам (не выгорают),
негорючесть,
устойчивость к перепадам температур, к морозам,
низкий коэффициент водопоглощения,
не требует особого ухода,
не высокая цена.

Какие керамогранитные плиты выбрать для фасада

Керамогранитные плиты для вентилируемого фасада покупают в таком объеме, чтобы превышал площадь стен на 10-15%. Именно с таким запасом следует закупать облицовочный материал (на случай резки или боя керамогранита).

Керамогранит для фасада производят разных размеров – от 30х30 см до 600х600 см. При этом большие части всегда можно разрезать (гидроабразивная резка). Популярен вариант – 300х300 см. Чем больше плита, тем меньше будет швов. Маленькие легче монтировать.

При выборе ориентируются на вкусовые предпочтения. Выбирают не только цвет, но и фактуру (матовые, полированные, на 20% зеркальные, шлифованные, искусственно состаренные).

Что представляет из себя система вентилируемого фасада

Вентилируемый фасад – это конструкция. Система состоит, как правило, из несущих горизонтальных и вертикальных элементов, кронштейна, паронитовой прокладки (для изоляции кронштейна от внешней среды), кляммеров (крепежный элемент). И, конечно, включает сам керамогранит. Т.е. в конструкции предусмотрено три элемента: крепежная система, изоляция и облицовка.

Возведение вентилируемого фасада предполагает создание каркаса на стенах, на который крепятся плиты керамогранита. Но сначала в глубину каркаса укладывают утеплитель и гидроизоляционный слой. Между теплоизоляцией и облицовкой оставляют пространство. Фиксируют плиты либо с помощью видимых элементов (заклепки на профилях и кляммеры), либо скрытых (болты и защелки).

Благодаря устройству вентилируемых фасадов достигается такой эффект: при минусовой температуре на улице (в зимний период) внутри системы образуется тепловой поток. Поток воздуха направляется от теплой части стены к холодной, нагревая материалы на 1-3 градуса. Летом действует обратный эффект. Так вентилируемый фасад сохраняет тепло зимой и обеспечивает прохладу жарким летом.

Преимущества облицовки фасада керамогранитом

За годы эксплуатации бесчисленного количества вентилируемых фасадов выявлено не мало плюсов такой конструкции.

1. Простота сборки.

2. Подходит для всех типов строительных объектов.

3. Применяют вентилируемые фасады на разных этапах: при строительстве нового здания, при реконструкции старого и при капитальном ремонте.

4. Есть возможность комбинировать части вентилируемого фасада и удешевить стоимость квадратного метра.

5. Воздухопроницаемость, благодаря которой происходит сбережение тепла и естественная вентиляция здания. Лишняя влага не скапливается внутри конструкции, а выводится наружу.

6. Отличные показатели тепло- и звукоизоляции.

7. Вентилируемый фасад – надежная защита от неблагоприятных атмосферных явлений.

8. Скрывает все дефекты стен.

9. Монтаж можно проводить в любое время года.

10. Надежность конструкции. Длительный срок эксплуатации – 50 лет. В течение этого времени не требуется проведение ремонтных работ.

Заказать вентилируемый фасад из керамогранита в Липецке

В компании «Артель-Строй» вы можете заказать монтаж вентилируемого фасада из керамогранита и других облицовочных материалов.

Фасадные работы выполняют специалисты высокого класса, на счету которых не мало успешно завершенных проектов. Работу свою знают и выполняют ответственно. Грамотные консультанты всегда готовы сориентировать в ассортименте материалов и услуг компании «Артель-Строй».

Работаем в Липецке и по области. Возможен выезд в соседние регионы.

Фотогалерея вентилируемых фасадов

Крепление керамогранита на клей на фасад

Монтаж вентилируемого фасада из керамогранита с использованием высокопрочного клея-герметика Merbenit XS55

Смотрите также

Илл. 1. Облицовка фасада керамогранитными плитами

Главные преимущества керамогранита:

Долговечность
Высокая прочность и износостойкость
Устойчивость к влаге и перепадам температур
Стойкость окраски
Пожаробезопасность

При устройстве вентилируемых фасадов плиты располагают на металлическом каркасе с помощью специальных замков, которые крепятся к плите клеем высокой прочности (Илл. 2). Использование для этой цели цементных растворов недопустимо, так как сильные морозы, перепады температур и воздействие атмосферной влаги приводят к отслоению и разрушению клеевых соединений.

Клей для фиксации замков на керамогранитной плитке должен обеспечивать высокую прочность, обладать хорошей адгезией к керамограниту и металлам, из которых изготавливаются замки, быть устойчивым к резким перепадам температур и влаге.

Перечисленным требованиям отвечают высокопрочные клеевые материалы, которые доказали свою эффективность в мировой практике (Илл. 3). Однако нормы безопасности эксплуатации зданий постоянно повышаются, поэтому разрабатываются новые специализированные составы для керамогранита и металла.

Высокопрочный клей-герметик Merbenit XS55, предназначенный для склеивания деталей с различными тепловыми коэффициентами линейного расширения, идеально подходит для монтажа вентилируемых фасадов из керамогранита.

Клей-герметик Merbenit XS55 представляет собой однокомпонентный состав, полимеризующийся под воздействием атмосферной влаги (при температуре +23 °C и относительной влажности воздуха 50 % скорость полимеризации ˃3,5 мм/сутки). Как и другие материалы этого бренда, он изготовлен по особой гибридной технологии на основе MS-полимеров, что позволяет ему совмещать свойства полиуретанов и силиконов. По сравнению с другими клеевыми и герметизирующими составами, гибридные более устойчивы к нагрузкам, вибрациям и УФ-излучению. По качеству и прочности соединения MS-полимерные герметики превосходят традиционные механические крепления, снижая при этом общий вес изделий и конструкций.

Merbenit XS55 обладает отличной адгезией к широкому спектру материалов, в том числе металлам и керамике, устойчив к различным атмосферным воздействиям, ударам и вибрациям, не разрушается со временем.

Испытания, проведенные в испытательной лаборатории динамикки и прочности машин на базе ФГБОУ ВПО “БГТУ”, показали, что по сравнению с другими клеями-герметиками Merbenit XS55 обладает более высокой адгезией к алюминию и керамограниту. При испытаниях на сдвиг разрушение образцов происходило не в месте клеевого соединения, а по керамограниту (Илл. 4).

Илл. 4. Образцы с клеевым составом Merbenit XS55. Разрушение по керамограниту.

Значения разрушающей нагрузки и разрушающего напряжения, которые выдерживает Merbenit XS55, более чем в два раза превышают аналогичные показатели других клеев-герметиков, применяемых для монтажа вентилируемых фасадов (см. таблицу).

Таблица. Результаты исследований прочностных характеристики клея-герметика Merbenit XS55 при сдвиге для материалов керамогранит и алюминий.

Merbenit XS55	Герметик 1	Герметик 2
Среднее арифм значенгие разрушающей нагрузки, Н	909,1	331,9	211,7
Среднее арифм значенгие разрушающего напряжения, МПа	2,865	1,101	0,7049
Характер разрушения	разрушение керамогранита	адгезионное	агезионное/когезионное

Таким образом, благодаря уникальному сочетанию свойств Merbenit XS55 обеспечивает надежную фиксацию керамогранитной плитки и металлического (чаще всего алюминиевого) каркаса, что позволяет рекомендовать его к применению при устройстве вентилируемых фасадов зданий.

Присоединяйтесь

Облицовка керамогранит на клее

Вы хотите отремонтировать наружные стены или внутренние помещения старого загородного или частного дома? Или у вас новая вилла и есть желание, чтобы она выглядела современно? Предлагаем поговорить о таком новом способе, как облицовка фасада керамогранитом.

Его используют как для внутренней, так и для внешней отделки. Это искусственный материал, аналогом которого является натуральный природный гранит. Но керогранит превосходит его не только по техническим свойствам, а что немаловажно – по цветовой гамме.

Процесс производства и состав

Что такое керамогранит и как его получают?

Уникальность свойств такой облицовки обусловлена ее составом и технологией изготовления. Это материал особой прочности, получаемый на основе белых глин (каолиновая и иллитовая), с добавлением размельченных горных пород (шпат, кварц) и минеральных красителей. Сам процесс производства делится на два этапа: компоненты прессуют в специальных формах под большим давлением, а затем обжигают при 1300 0 С – это самая высокая температура при получении керамического продукта.

Такая обработка на молекулярном уровне меняет структуру составляющих и получается прочный монолит. Процесс похож на формирование камня в природе, только происходит намного быстрее под контролем и по желанию человека. Это позволяет добиться отличных эксплуатационных свойств, нужных размеров и цвета.

Свойства и разновидности

Несмотря на то, что керамический гранит появился в 70-тых годах прошлого столетия, он популярен сегодня и выгодно отличается от остальных фасадных материалов: защищает постройки от разрушения, уменьшает расходы на его эксплуатацию, а также помогает создать благоприятную обстановку внутри построек.

К достоинствам относятся:

Способность выдерживать большую нагрузку (до 450 кг), практически не подвержен механическому воздействию, истиранию.
Практически не впитывает воду из-за плотной структуры. Коэффициент поглощения влаги равен 0,05%. Поэтому им можно облицевать стены во влажных помещениях: ванная, сантехнический узел, бассейн и т. д.
Устойчив к перепадам температур от минус до плюс 50-ти градусов.
Не горит.
Не поддается химическим воздействиям: бытовым загрязнителям, кислотам и щелочам.
Экологичен – безвреден для здоровья людей и окружающей среде.
Долговечен.

Есть и недостатки:

Большой вес, что существенно утяжеляет всю постройку.
Высокая цена.

Существует несколько видов керамического гранита для декорирования зданий (см. ниже на фото):

Глазурованный. Получается путем нанесения специального состава после первого обжига с дальнейшим запеканием в печи. Это придает дополнительную прочность, но чтобы сохранить красоту плитки, монтаж лучше проводить в местах, где нет механического воздействия: внутренние стены, фасады зданий, цоколь и т. д.
Матовый. Поверхность после обжига не полируется.
Полированный. После обжига полируется до зеркального блеска. Стоит он дороже матовой. Со временем полировка блекнет и становится похожей на матовую, если монтировать его, например, на пол. Лучше использовать для вертикальных основ: стен, цоколей и т. д.
Структурированный. Поверхности изделия придается различный рельеф: под натуральный камень, дерево, ткань, кожу и т. д.
Сатинированный. На основу перед обжигом наносятся минеральные соли, которые на выходе придадут изделию блеск. Такую плитку еще называют «обработанная воском». Коэффициент трения у нее выше, поверхность меньше скользит. Но для облицовки пола нежелателен – истирается при механической нагрузке.
Технический. Декоративный изразец имитирует необработанный натуральный гранит. Никаких дополнительных процессов не проходит, что положительно сказывается на его цене.

Универсальность в применении

Применять для отделки наружных стен, полов, фасадов, террас керамогранит можно как на новых постройках, так и для уже существующих зданий:

Полы и стены в помещениях с высокой влажностью: кухни, ванные комнаты, санузлы.
Фасады зданий.
Офисные помещения.
Напольные покрытия в помещениях, где есть большая механическая нагрузка: вокзалы, супермаркеты, рестораны и т. д.
Облицовка керамогранитом бассейнов и помещений, в которых есть постоянный контакт с водой.
Террасы и поверхности, находящиеся на открытом воздушном пространстве.

О размерах и калибре

Самые популярные размеры керогранита, занимающие на рынке больше 80%:

300х300 – (длина х ширину, в мм).
400х400 – (длина х ширину, в мм).
500х500 – (длина х ширину, в мм).

Существуют и другие форматы:

120х60 – (длина х ширину, в мм).
20х20 – (длина х ширину, в мм).
90х60 – (длина х ширину, в мм).
180х120 – (длина х ширину, в мм).

Толщина изделия колеблется от 7 до 30 мм.

Обычно керамогранит не подгоняют в точные геометрические параметры, поэтому наблюдается расхождение на 1-2 мм. Солидные компании, заботящиеся о своем имидже, проводят дополнительную обработку плит: подрезается кромка и изразцы выходят в точный размер, так называемый калибр, что немаловажно при бесшовном способе обшивки. Такую плитку называют ректифицированной.

О способах и правилах декорирования керогранитом

Способы крепления керамического гранита:

Клеевой

Все преимущества предлагаемого материала можно реализовать, если правильно выбран клей и соблюдены все правила и инструкции по укладке. Если не выполнить эти условия или пренебречь одним из них, материал начнет отставать от стен или пола через небольшой промежуток времени.

Такой способ облицовки керамогранитом мало чем отличается от укладки обычного кафеля. Из-за малой адгезии (высокая плотность) он плохо держится на клеях, содержащих воду, поэтому использовать цементный или цементно-песчаный растворы в таких случаях недопустимо.

Чтобы надежно клеить керамогранитные плиты на какую-либо поверхность используют безводные клеи, которые состоят из двух компонентов:

Цементно-песчаная смесь.
Синтетические вещества – акрил или латекс, которые обеспечивают необходимое сцепление с отделочным материалом, особенно это важно при декорировании стен.

Такой клей очень эластичен, морозоустойчив, хорошо переносит перепады температур.

При выборе клея обращайте внимание на данные, которые обычно указываются на упаковке. Керамогранит достаточно тяжел, особенно крупных размеров, соответственно клей должен выдерживать большую нагрузку.

При монтаже плит из керамогранита на фасад, пол, террасу дома и т. д. следует придерживаться правила: толщина сцепляющего слоя и укладываемого изделия должны быть одинаковыми.

Механический

Используется метод вентилируемого фасада. Плюсом является возможность дополнительного утепления здания.

На кирпичных, многоэтажных и офисных зданиях монтируют металлические профили, создавая каркас под облицовочный материал. Чтобы обшить деревянное здание, возводят обрешетку, используя рейку или брусок. Плиты на конструкцию крепятся с помощью специальных устройств – кляймеров.

Два способа крепления плит:

Видимый – фиксаторы выступают за края.
Скрытый – кляммеры не видны за плитами.

Сооружение обрешетки увеличивает объем работ и стоимость такой технологии выше. Но вложив один раз деньги, сэкономите на отоплении в зимний период года.

Комбинированный

Часто оба вышеописанных способа совмещают. Например, цоколь обшивают с применением клея, а наружные стены – используя обрешетку. К тому же этот способ монтажа предусматривает небольшой зазор между керамогранитом и утеплителем, что позволяет вентилировать стены под обшивкой.

О клее

Выбирать клей нужно с учетом климата и условий эксплуатации:

Если температура меньше 15 градусов – используется клей с повышенной схватываемостью.
И наоборот, при высоких температурах длительность «жизни» нанесенного слоя должна быть дольше, чтобы успеть положить плитку.
Учитывать нужно какая поверхность будет декорироваться: бетон, кирпич, дерево и т. д.

О расходе и марках

От чего зависит расход клея?

Во-первых, от марки, выбранного керамогранита. Чем больше размер плитки, тем больше потребуется клея для крепежа, так как это связано с толщиной наносимого состава. Также расход зависит от подготовки основы, которая будет декорироваться.

И во-вторых – от состояния основы. Поверхность должна быть ровной, от этого зависит не только расход клея, но и прочность, и срок службы покрытия.

Рассчитать количество материалов учитывая реальные расценки, и при необходимости составить смету можно с помощью программы Дефсмета (DefSmeta).

Существует множество видов сцепляющих смесей разных производителей. Выбор зависит от условий, в которых проводится монтаж, от типа помещения, обшиваемой основы и т.д.

Ceresit CM-11 – используют для отделки помещений с повышенной влажностью, для достаточно плотных основ (поглощение влаги выше 3%), и толщиной наносимой смеси до 10 мм.

Геркулес – применяют для больших размеров используемого материала, так как он обладает хорошей адгезией. Одним из достоинств этого продукта является его цена.

Юнис Гранит – используют для крепления тяжелых плит, наружного и внутреннего облицовывания, при толщине слоя не больше 10 мм.

Кнауф – предназначен для размеров не более 300х300.

Обычно клей в виде смесей расфасовывается в мешки, но есть и образец плиточный для керамогранита: Ивсил профит.

Монтаж керамогранита таким способом проводится в теплое время года с положительной температурой окружающей среды.

Облицовка фасада керамогранитом: два способа установки

Фото: Instagram diskont_estima_ceramica

Что такое керамогранит

Материал появился в конце прошлого века. Это искусственный композит со свойствами, максимально приближенными к натуральному граниту. Коэффициент его водопоглощения почти нулевой, что дает материалу высокую устойчивость к воздействию осадков. Процесс его производства приближен к естественному «рождению» гранита, только ускорен в разы, и на выходе получается готовая к использованию плитка с характеристиками натурального камня.

Керамогранит отличается высокой устойчивостью к стиранию, износу и инертностью к любым агрессивным веществам. Он очень прочен, нечувствителен к ударам и сильному давлению на плиту. Легко выдерживает температурные перепады в диапазоне 100°. При этом материал выпускается в самой широкой цветовой гамме, разных отделках и текстурах. Его основной недостаток — это, пожалуй, значительный вес. Это следует учесть при проектировании здания.

Способы облицовки керамогранитом

Для укладки керамогранита на фасад используется два разных метода. Рассмотрим подробно каждый из них.

Клеевой способ установки

Самым простым вариантом считается закрепление керамогранитных плиток на клей. Работы проводятся почти аналогично наклеиванию обычной керамической облицовки внутри помещения. Основание должно быть ровным, без трещин и других дефектов. На пластины из керамогранита накладывается клей и распределяется по поверхности. После чего плитка прижимается к месту установки. Излишки клея немедленно убираются.

Фото: Instagram enkira.by

Основная сложность этого метода заключается в грамотном выборе клеящей смеси. Керамогранит отличается значительным весом. Клей должен удерживать его на месте в течение длительного времени, иначе по прошествии 5-7 лет плитка начнет отслаиваться от основания и потребуется ремонт. Кроме этого, стоит обратить внимание на устойчивость состава к перепадам температур, которые неизбежны при эксплуатации.

Монтаж вентилируемого фасада

Конструкция представляет собой систему, собранную из облицовочных, изоляционных материалов и креплений. Предполагает наличие четырех составляющих:

ветровая защита;
теплоизоляционное покрытие;
крепления;
облицовочная плитка.

Фото: Instagram enkira.by

В качестве ветровой защиты используется специальная мембрана, предотвращающая контакт теплоизоляции или основания с окружающей средой. Если утеплитель не укладывается, мембрана все равно должна присутствовать. Чаще всего теплоизоляция монтируется, это может быть пенополистирол, ватные материалы и др. Изолирующий слой значительно снижает уровень теплоотдачи конструкции, что позволяет в дальнейшем экономить на отоплении.

Для системы креплений используются направляющие и кронштейны. Последние закрепляются анкерами на основание таким образом, чтобы оставался промежуток между облицовкой и стеной. Последовательность монтажа вентилируемой конструкции такова:

Проводится подготовка основания: удаляются фрагменты осыпающейся штукатурки, заделываются трещины и полностью выравнивается поверхность.
Осуществляется разметка основания, выставляются маячки, устанавливаются несущие и опорные кронштейны. Производится сборка каркаса.
Укладывается и закрепляется теплоизоляционный материал.
Поверх утеплителя монтируется мембрана, крепится специальными дюбелями в виде зонтиков.
Выставляются металлические направляющие.
С помощью специальных крепежных элементов устанавливаются керамогранитные плиты.

Готовый вентилируемый фасад выдерживает любые атмосферные воздействия, обладает хорошими тепло и звукоизоляционными характеристиками, служит более 30 лет.

Фото: Instagram enkira.by

Особенности крепления плит вентилируемого фасада

Пластины керамогранита на направляющих могут быть закреплены двумя способами. Чаще всего используется способ с открытым креплением, его еще называют видимым. В этом случае клипсы-кляммеры ставятся поверх плиты, поэтому заметны. По окончанию работ их окрашивают порошковой термоэмалью в цвет облицовки.

Достоинствами открытого способа считаются высокая скорость и простота монтажа, а так же меньшая стоимость. Помимо этого открытые швы дают возможность воздуху беспрепятственно поникать под облицовку на любом участке конструкции. Это обеспечивает максимально эффективную циркуляцию воздушных масс внутри фасада.

Облицовка цоколя керамогранитом

Цоколь испытывает негативное воздействие от атмосферных осадков и механических повреждений. При повреждении гидроизоляции фундамента его цокольная часть быстро темнеет, на ней появляются белые солевые разводы. Избежать всего этого можно, произведя его чистовую отделку.

Для отделки цоколя используется штукатурка, натуральный камень, сайдинг и керамический гранит. Материалы отличаются по свойствам и стоимости за квадратный метр. Керамогранит для облицовки цоколя занимает достойное место по своим физическим и эксплуатационным характеристикам.

Теоретическая часть

Перед началом выполнения работ по облицовке надо иметь общее представление об объекте отделки и используемом материале.

Цоколь -это надземное продолжение фундамента дома, который состоит из железобетонных блоков или керамического красного кирпича. Он защищает стены здания от грунтовых вод, сохраняет тепло и распределяет нагрузку.

Важно! Перед началом облицовки цоколя надо проверить гидроизоляцию. Она должна закрывать как подземную, так и надземную части здания.

Цоколь дома бывает трех видов:

Выступает за плоскость основной стены, образуя ступеньку. Вода с крыши попадает на ступень, поэтому ее закрывают оцинкованным отливом.
Стена и цоколь расположены в одной плоскости. Такой вариант предпочтительнее при устройстве единого фасада от земли до крыши.
Цоколь углублен за плоскость наружной стены. Особых действий по защите не требуется.

Во всех трех моделях расположения нужна система водостоков для удаления атмосферных осадков с крыши.

Керамический гранит

Это искусственный камень из глины, песка и других заполнителей, спрессованный при высокой температуре и под большим давлением. Для облицовки цоколя используются квадратные и прямоугольные плитки толщиной от 3 мм до нескольких сантиметров.

По внешней структуре он подразделяется:

Керамогранит, покрытый глазурью. У него очень низкий коэффициент водопоглащения;
Керамогранит без глазировки. Самый прочный из искусственных камней;
С рельефной поверхностью. Имитирует натуральные отделочные материалы;
Керамогранит, покрытый воском. Редко используется для отделки;
С полированной поверхностью;
С матовой поверхностью.

Важно! Керамический гранит на цокольной стене не испытывает значительных механических нагрузок. Можно использовать плитку небольшой толщины.

Преимущества

Укладка керамогранит на цоколь позволяет получить ряд преимуществ по сравнению с отделкой другими материалами:

Стойкость к износу. Плитка не выгорает на солнце, не выветривается и не деформируется.
Стойкость к перепадам температур и их максимальным значениям.
Низкий коэффициент водопоглащения.
Длительный срок эксплуатации.
Легкость в обслуживании. Благодаря мелкопористой структуре внешней поверхности плитка практически не абсорбирует грязь. Поэтому она легко моется с помощью подручных средств.

Технология проведения работ по облицовке

Вполне возможно провести установку керамогранита на цоколь самостоятельно. Есть два основных способа:

Вентилируемый цоколь из керамогранита.
Облицовка цоколя керамогранитом на клею.

Рассмотрим каждый из них в отдельности:

Вентилируемый цоколь из керамогранита

Особенность технологии – это наличие небольшой отступ между плиткой и слоем утеплителя, по которому циркулирует воздух. Цоколь постоянно проветривается, утеплитель не намокает и не загнивает. Крепление керамогранита к цоколю осуществляется по каркасу. Обычно таким способом отделывается весь фасад, а не отдельные его участки. Технология редко используется для отделки коттеджей.

Порядок проведения работ

Ремонт поверхности. Удаляются все наплывы раствора, заделываются выбоины. Можно обработать поверхность цоколя антисептиком для предотвращения развития грибка.
Разметка. С помощью лазерного уровня и рулетки на стену наносятся вертикальные и горизонтальные линий с точками крепления кронштейнов. Если профиль устанавливается вертикально, то расстояние между кронштейнами по горизонтали зависит от размера керамической плитки, обычно 300-800 мм. Расстояние между кронштейнами по вертикали 600-1200 мм. Если профиль устанавливается горизонтально, то всё наоборот. Минимальное расстояние установки кронштейнов от угла 100 мм.
Монтаж кронштейнов. Под каждый элемент сверлиться отверстие. Затем кронштейн прижимается к стене, вставляется пластиковой дюбель. В него заворачивается шуруп. Можно использовать крепежные элементы с изменяемой длинной, нивелирую неровности стены.
На кронштейны с помощью саморезов по металлу крепится Т-образный или П-образный несущий профиль.
В ячейки между профилями вставляется базальтовая минеральная вата. Она крепиться на специальный клей с дополнительной фиксацией пластиковыми дюбелями.
Весь цоколь закрывается мембранным защитным материалом, который пропускает пар изнутри, но задерживает влагу снаружи.
Плитка крепится на каркас с помощью кляймеров.

Облицовка цоколя керамогранитом на клею

Востребованный способ отделки надземной части фундамента. Его можно применять как в составе комплексной отделки фасада, так и отдельно.

Облицовка цоколя керамогранитом можно проводить по утеплителю или без него. При утеплении добавляется несколько этапов.

Порядок проведения работ

Поверхность цоколя очищается от пыли и грунтуется. Грунт повышает адгезионные свойства камня.
Если основание неровное, то наносится слой штукатурки на основе цемента. Можно использовать как обычную цементно-песчаную, так и специальную фасадную. Толщина слоя 20-30 мм. При более значительном перепаде стена армируется оцинкованной штукатурной сеткой, которая закрепляется на дюбель-саморезы. Оштукатуренная поверхность будет готова к облицовке плиткой через 48 часов.
Монтаж утеплителя. Используется экструдированный пенополистирол. На каждый лист по всей поверхности зубчатым шпателем наносится специальный клей. Затем лист прикладывается к стене и фиксируется на 10 секунд. Для того чтобы тяжелый керамический гранит не обвалил утеплитель, каждый лист дополнительно фиксируется на 5 дюбелей с круглой шляпкой. Клей наберёт прочность через 48 часов.
Утепленная стена грунтуется и оклеивается сеткой-серпянкой.
Затем клеим керамогранит на цоколь. В нижней части цоколя можно установить профиль, на который будет опираться облицовка из искусственного камня. Укладка плитки начинается с нижнего угла. Сначала проходят первый ряд, затем остальные.

На внутреннюю поверхность плитки с помощью гребенчатого шпателя наносится специальный клей. Затем плитка крепится на основание стены. Для соблюдения одинакового расстояния между плитками вставляются крестики.

Если керамический гранит кладётся без утеплителя, то после выравнивания цоколь грунтуется и облицовывается плиткой, способом, описанным выше.

Важно! Клей наносится на всю плитку, а не только в середину. Если этого не делать, то между стеной и керамическим гранитом образуются пустоты, которые негативно сказываются на прочностных характеристиках отделанной поверхности.

Подготовка цоколя под керамогранит не занимает много времени, Укладку плитки можно выполнить своими руками, а результат оправдывает все усилия. Красивая и прочная нижняя часть здания из камня долго не потускнеет и не потеряет внешний вид.

Плитка керамогранита стала использоваться повсеместно: от облицовки . Иногда керамогранит садят на раствор, таким образом можно облицевать цоколь, входную группу, край, первый этаж. В этом случае, чем легче плитка, тем.

Облицовка цоколя дома камнем выполняет сразу две основные функции – защитную и декоративную. Цокольная основа дома постоянно находится под воздействием.

Каким бы не строили дом, он всегда стоит на фундаменте, который принимает на себя всю весовую нагрузку. Зачастую фундамент немного приподнят над землей.

Цоколь – это нижняя часть здания до пола первого этажа. Как правило, он выступает за плоскость несущей стены, образуя ступеньку.

Облицовка фасада керамогранитом обеспечивает здание презентабельным . Керамогранит – искусственный материал, который производят из смеси измельченных природных минералов методом прессования при.

Цоколь, как продолжение фундамента, является частью основы частного дома, несущей всю нагрузку от конструкции здания.

Монтаж керамогранита на фасад: технология монтажа

Содержание статьи:

Облицовка фасада – это заключительный этап в создании индивидуального архитектурного облика. Для выполнения работ могут использоваться разные материалы, но поговорим сегодня о том, что собой представляет монтаж керамогранита и почему этот материал часто применяют, когда необходимо отделать фасад дома на заключительной стадии.

Керамогранитный фасад отвечает требованиям как в отношении эстетичного внешнего вида, так и в отношении тепло- и звукоизоляции. Керамогранит позволяет обеспечить дополнительную защиту стенам от механических повреждений, перепадов температур, влаги и солнечных лучей, автоматически продлевая их эксплуатационный срок. Более того, фасад, облицованный плитами керамогранита, выглядят стильным, современным и респектабельным.

Крепление керамогранита на фасад дома редко кто проводит своими руками, учитывая, то технология установки не из простых и потребует определенных знаний и опыта в этой сфере. Ведь речь не просто об установке плит, но и о создании конструкции вентилируемого фасада с использованием утеплителей и зазором, обеспечивающим циркуляцию воздуха.

Характеристики плит керамогранита как облицовочного материала

Керамогранит – это новый, высокотехнологичный материал, демонстрирующий следующие характеристики: повышенную прочность, устойчивость к перепадам температур и механическим повреждениям.

Кроме того, керамогранит не подвержен воздействию влаги, имеет следующие технические характеристики:

устойчивость у природным воздействиям;
монолитность изделий;
отсутствие вредных компонентов в составе;
повышенную прочность;
твердость;
негорючесть.

Все эти технические характеристики позволяют говорить о том, что монтаж керамогранита на фасад здания в качестве облицовочного материала – одно из самых правильных и оправданных со всех точек зрения решений.

Достоинства отделки фасада керамогранитными плитами

Установка керамогранита на фасад дома неизменно сопровождается сегодня созданием конструкции вентилируемого фасада.

Что дает такое решение?

Первое. Простота ремонта и отсутствие конденсата

Крепление керамогранитных плит на обрешетку позволяет устроить зазор для природной циркуляции воздуха, что в свою очередь позволяет не допускать увлажнения стен, утеплителя и облицовки и избегать появления плесени и грибков. Все это в совокупности приводит к увеличению срока службы фасада здания.

В случае необходимости замены керамогранита, например, если покрытие будет нуждаться в ремонте или владельцу дома придет в голову поменять его стиль или цвет, материал просто и быстро можно демонтировать с установкой нового. Конструкция вентилируемого фасада при этом останется невредимой.

Второе. Изоляция

Промежуток между облицовкой из керамогранита и основанием заполняется утеплителями, что в свою очередь на порядок повышает показатели теплоизоляцию здания и позволяет ощутимо сократить расходы на отопление в осенне-зимний период.

Конструкция с отделкой из керамогранита надежно защищена от природных воздействий, а прослойка из утеплителя способствует созданию в доме комфортного для жизни микроклимата. Летом здесь будет прохладно, а зимой тепло, сухо и уютно.

Третье. Эффектный внешний вид

Фасад дома, облицованный плитами керамогранита позволяет сформировать современный и красивый облик здания. Отдельно стоит отметить способность материала к самоочищению.

Пыль и грязь практически не оседают на плитах, а те загрязнения, которые успели появиться легко удаляются при первом же дожде. Помимо того, что керамогранит имеет внушительные технические характеристики, он представлен в широкой цветовой гамме, поэтому каждый владелец дома может выбирать нужный ему оттенок, не ограничивая фантазию.

Дополнительно к преимуществам керамогранитной отделки можно добавить факт быстрого монтажа. Если действовать согласно рекомендации специалистам, учитывая технические характеристики материала и особенности создания вентилируемой конструкции, керамогранит можно смонтировать своими руками.

Для проведения монтажа потребуется набор инструментов и материалов, в который входят:

кронштейны;
утеплители;
кляммеры;
профиля;
крепежи;
мембраны для защиты утеплителя.

Технология монтажа фасада из керамогранита разделяется на несколько этапов, на каждом из которых выполняются определенные действия. Начинают с монтажа несущего профиля, после чего переходят у монтажу утеплителя, креплению кронштейнов и облицовке плитами керамогранита. Обратите внимание на важность создания зазора между утеплителем и слоем керамогранитной облицовки.

Что касается вариантов монтажа, то их всего два – это видимый и невидимый. Первый характеризуется выступанием элементов крепления за облицовку, при этом каркас в таких случаях чаще всего изготавливают из металла. Для монтажа плит керамогранита применяют саморезы, клипсы, кляммеры. Крепления после окончания работ закрашивают в тот же цвет, что и керамогранит.

Скрытое крепление подразумевает собой монтаж плит на несущие профили с помощью клеевой смеси. Также скрытое крепление выполняется с помощью отверстий в плитах или использования плит с пропилами для крепления на профиля.

Самым надежным и практичным является комбинированное крепление, когда для того, чтобы закрепить керамогранит используют клей и дополнительные крепежные составляющие.

Монтаж керамогранита – инструкция

Технология монтажа керамогранита не представляет собой ничего сложного, если действовать строго по инструкции, соблюдая правила техники безопасности. Начинается установка с подготовки основания. Речь не идет о стандартном выравнивании основания, работы нужно будет на этот раз сосредоточить на монтаже каркаса, который в свою очередь замаскирует даже ощутимые неровности поверхности стены.

Следующим этапом станет проект с последующей разметкой маяков. Согласно проекту выполняется монтаж обрешетки. Далее можно переходить к теплоизоляции, для этого подойдут плиты минеральной ваты, которые крепят к стене с помощью специального клея и термостойких дюбелей с крупными шляпками. Дополнительно минеральная вата защищается мембраной, которая предотвратит выветривание материала.

Заключительный этап – установка керамогранита, для крепления которого чаще всего используют именно кляммеры, впрочем, описанные ранее варианты монтажа также не исключаются.

Соблюдайте рекомендации и действуйте последовательно для того, чтобы готовая облицовка из керамогранита оправдала ожидания и затраченные средства, прослужив много лет, не требуя ремонта.

Вентилируемые фасады / вентилируемые фасады — Технологии

Технологии

Particolare assonometrico della sottostruttura e spaccato di facciata ventata realizzata con il sistema A.G.V. Аксонометрический вид подконструкции и поперечный разрез вентилируемого фасада с конструкцией A.G.V. система.

Анкерные системы

A.G.V. Система Первая система, выпущенная Marazzi, остается очень популярным выбором из-за ее простоты и доступности.Детали внешней поверхности поддерживаются крюками из нержавеющей стали AISI3I6Ti в стандартной (для четырех пластин) или базовой конфигурации (для двух пластин) и приклепываются к несущей конструкции из вертикальных профилей из экструдированного алюминия. Они крепятся к стене с помощью кронштейнов, разнесенных на предварительно заданные расстояния, которые учитывают размер плиты. A.G.V. Система может использоваться как для плоских, так и для вертикальных поверхностей и даже для наклонных или изогнутых (многоугольных) поверхностей. Стандартные размеры тарелок: 60×120 см, 60×60 см и 30×60 см, все они могут быть квадратными.Также можно использовать другие размеры, вырезав стандартные размеры.

Технологии

Particolare assonometrico della sottostruttura e spaccato di facciata ventata realizzata con il sistema A.G.S. Аксонометрический вид подконструкции и поперечное сечение вентилируемого фасада с помощью A.G.S. система.

Анкерные системы

A.G.S. Система Эта система стала следующим шагом в развитии вентилируемого фасада и является идеальным решением, когда предполагаемый окончательный внешний вид облицовки требует минимальных технических ограничений.На задней стороне пластин закреплен ряд крючков с профилем «c», которые фиксируются с помощью специальных анкерных болтов, которые входят в конические отверстия, сделанные с помощью процесса фрезерования с помощью специальных инструментов с алмазными наконечниками. Затем пластина зацепляется за несущую основу, сеть горизонтальных направляющих, сечение которых соответствует крючкам, прикрепленным к пластинам, и к вертикальным стойкам. Стойки изготовлены из алюминиевого профиля, соединенного с внешней стеной здания алюминиевыми угловыми скобами.Чрезвычайная простота A.G.S. Система позволяет легко разместить любые детали, в том числе углы, дверные и оконные рамы. Совместимые размеры такие же, как у A.G.V. система: 60×120 см, 60×60 см и 30×60 см, снова в квадрате, и другие размеры, сделанные путем вырезания.

Технологии

Particolare assonometrico della sottostruttura e spaccato di una facciata ventata realizzata con il sistema Modul Panel. Аксонометрический вид каркаса и поперечного сечения вентилируемого фасада с системой Modul Panel.

Анкерные системы

Модульная система панелей. Это более инновационная и экономичная версия A.G.S. система. Накладки предварительно устанавливаются на панели путем прикрепления металлических секций в форме «Ω», которые крепятся к пластинам с помощью специальных анкерных болтов. Собранная панель затем монтируется на ту же опорную конструкцию, которая использовалась для A.G.S. система. За счет предварительной сборки пластин на панели это решение помогает сократить использование соединительных материалов (количество используемых крючков и анкерных заглушек), частей основания (меньшее количество горизонтальных направляющих на площадь поверхности), время подготовки (меньше отверстий и меньше крючков). и, наконец, время установки на месте.Модульная панель была разработана специально для длинных и узких форматов (30×120 см, 30×90 см), что делает их использование более экономичным.

Технологии

Particolare assonometrico della sottostruttura e spaccato di una facciata ventata realizzata con il sistema Key Panel. Аксонометрический вид каркаса и поперечного сечения вентилируемого фасада с помощью системы Key Panel

Система клавишных панелей. Эта система была вдохновлена той же философией, что и система Modul Panel, поскольку прямоугольные пластины предварительно собираются вертикально, прикрепляя их к открытым горизонтальным секциям с помощью анкерных болтов.Затем они прикрепляются к подструктуре, идентичной A.G.S. система. Доступность системы Key Panel объясняется теми же соображениями, что и Modul Panel.

Технологии

Particolare assonometrico della struttura di supporto e spaccato di una facciata venata realizzata con il sistema Sika Tack® Panel. Аксонометрический вид несущей конструкции и поперечное сечение вентилируемого фасада с системой Sika Tack® Panel.

Анкерные системы

Система Sika Tack® Panel. В этой технологии используются высокоэффективные клеи последнего поколения, используемые в строительной индустрии. Накладки крепятся к тому же основанию с помощью вертикальных стоек, что и A.G.V. система с использованием полиуретанового клея.

Основным преимуществом этой системы является отсутствие какого-либо механического крепления, поэтому она становится особенно доступной. Он чрезвычайно универсален и совместим с основными материалами, используемыми для наружной облицовки: керамогранитом, фиброцементом, алюминием и ламинатом.

Продукты

Красота технических решений, выраженная в узлах и оптимальных деталях, простота и удобство монтажа

— Заводское изготовление изделий — 95%, что сводит к минимуму монтажное влияние человеческого фактора

— Соблюдение режима лечения дает преимущество в производительности

— Отсутствие вертикальной деформации кронштейнов под действием весовых нагрузок

— Возможность прикрепить короткую направляющую на одну руку

— Возможность крепления несущих кронштейнов только в плитах перекрытия при слабой несущей способности ограждающей конструкции.

— Экструдированные элементы системы не требуют дополнительной обрезки и всегда соответствуют заданным размерам, видимость расчетов и очевидное решение — результат многолетней эволюции фасадостроения ведущих европейских компаний.

— Срок безремонтной эксплуатации фасадной системы 50 лет.

— Максимальный вынос облицовочного материала (экрана) ограждающей конструкции — 500 мм.

— Применение к различным зданиям всех уровней ответственности, степени огнестойкости и классов функциональной и конструктивной опасности

— Система классов пожарной опасности — R0

— Надежность системы подтверждена опытом использования системы на объектах до 260 м.

Классическая система крепления NordFox

— В нем минимум деталей, алюминий легко обрабатывается, поэтому система проста и удобна в установке.

— Развитие поперечного сечения пяточной скобы позволяет снизить нагрузку на анкерную опору и большую возможность увеличения вертикальной пяточной скобы по сравнению с другими системами.

— Набор различных профилей сечения для выбора оптимального варианта для каждого конкретного случая.

— Возможность крепления элементов системы друг к другу заклепками и винтами.

— Кронштейны ячеек поперечного сечения XFOX придают большую жесткость системе или позволяют установить ее горизонтально.

Крепеж для плитки | plantas.lt

Алюминиевый кронштейн	Удлинители кронштейна	Профили	Крепеж для плитки
Подробнее	Подробнее	Подробнее	Подробнее
Крепеж угловой	Базовые профили	Шайба теплоизоляционная	Анкеры / саморезы
Подробнее	Подробнее	Подробнее	Подробнее
Заклепки	Саморез	Штыри
Подробнее	Подробнее	Подробнее

Универсальный крепеж для плитки предназначен для крепления облицовки к каркасу вентилируемого фасада.Крепеж изготовлен из сертифицированной нержавеющей стали толщиной 1,2 мм. Изготовлен из нержавеющей стали: AISI 304.

Преимущества:

Устойчив к коррозии, вызванной естественным атмосферным воздействием;
Низкая видимость делает их универсальными для крепления облицовки любого цвета, так как они не оказывают визуального воздействия на фасад;
Конструкция небольших амортизационных крыльев позволяет крепежам идеально адаптироваться к толщине облицовочного элемента и удерживать его на месте, даже если толщина элемента сильно различается.

Крепеж для плитки односторонний применяется для облицовки толщиной 7,5 — 11,5 мм. Используется в конечных рядах, при начале и завершении монтажа облицовки или между краями двух элементов облицовки.

Крепеж для плитки двусторонний применяется для облицовки толщиной 7,5 — 11,5 мм. Используется для крепления плитки на четырехсторонних угловых стыках или на промежуточных расстояниях между двумя элементами облицовки.

Важно: , если крепеж для плитки должен быть установлен на алюминиевой раме, следует использовать только саморезы из нержавеющей стали, заклепки из нержавеющей стали или алюминиевые заклепки с корпусом заклепки из нержавеющей стали.

Крепеж для плитки устойчив к естественным атмосферным воздействиям, но нержавеющая сталь подвержена коррозии, если ее поверхность покрыта электролитами, в которых концентрация хлоридов может превышать критическую норму. Существуют различные источники хлоридов, например.например, очистители, содержащие соляную кислоту (HCl) или релаксирующие хлорид в газообразной форме (Cl2), который становится хлорид-ионом Cl ¯ при взаимодействии с металлической поверхностью. Это может привести к коррозии пассивной пленки, покрывающей поверхность металла и защищающей ее от воздействия окружающей среды. Поэтому перед началом очистки поверхности фасада, на котором используются такие крепежные элементы или где такие крепежные элементы устанавливаются с химически агрессивным продуктом, следует принять во внимание вышеупомянутые свойства нержавеющей стали.

Керамическая плитка для вентилируемых фасадов и архитектурных проектов

ЧТО ТАКОЕ ВЕНТИЛИРУЕМЫЙ ФАСАД?

Вентилируемый фасад — это метод строительства, при котором создается физическое разделение между внешней стороной фасада и внутренней стеной здания. Это разделение создает открытую полость, обеспечивающую обмен воздуха между стеной и внешней облицовкой. Полость обеспечивает ряд тепловых, акустических, эстетических и функциональных преимуществ, которые повышают ценность продукта.

ТЕПЛОВЫЕ ПРЕИМУЩЕСТВА

Внутренний тепловой поток : изоляция внешней части стены и конструкции пола предотвращает образование тепловых мостиков по всему фасаду. Потери тепла наружу зимой блокируются, как и тепло, поступающее снаружи летом, что приводит к экономии энергии от 15% до 35% как в плане отопления, так и кондиционирования воздуха.

Внешний тепловой поток: Кроме того, изоляция внешней части стены и конструкции пола обеспечивает зданию большую тепловую массу.Это увеличивает тепловую инерцию здания, тем самым обеспечивая значительную экономию энергии и создавая более комфортную атмосферу. Настенная плитка действует как экран, отражающий большую часть солнечного излучения и предотвращающий его попадание в здание.
ДОСТУПНЫЕ СИСТЕМЫ
Grespania предлагает четыре различных системы крепления, которые подходят как эстетическим, так и функциональным потребностям клиента.

VISIBLE CLIP

1-Anchorage
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Крепежный зажим
6- Керамогранит

HIDDEN CLIP

1-Anchorage
2 3- Изоляция
4- Т-образный профиль
5- Крепежный зажим
6- Керамогранит

ХИМИЧЕСКАЯ КЛЕЕВАЯ СИСТЕМА QUMICO

1-Крепление
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Клей
6- Керамогранит

KARRAT SYSTEM

1-Крепление
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Горизонтальный профиль
6- Профиль Karrat
7- Фарфор плитка

ДОСТУПНЫЕ УСЛУГИ Благодаря своей профессиональной команде технических решений, Grespania может предоставить подробное исследование предлагаемого фасада, которое включает в себя: Модуляция фасада

Анализ нагрузки для металлического каркаса

Deta iled budget

СВЯЗАННЫЕ ПРОЕКТЫ
ПРЕДЛАГАЕМЫЕ СЕРИИ ДЛЯ ВЕНТИЛЯЦИОННЫХ ФАСАДОВ

Imola Porcelain Façade System — Multipliciti

ПРОЧНЫЙ, ПРОЧНЫЙ И ЛЕГКИЙ

Система воссоздает визуализацию натурального камня или готовых бетонных панелей без лишнего веса и чрезмерно прочных несущих систем.При толщине менее 1 дюйма вся система может иметь вес менее 6 фунтов. на квадратный фут, но без ущерба для прочности и долговечности.

ИНЖЕНЕРНЫЙ ФАРФОР

Спроектированные фарфоровые панели, которые Imola приносит в ваш мир, работают так же, как гранит, при испытании на удар, водопоглощение и способность противостоять тепловым изменениям.

ГИБКОСТЬ В ПОЛЕВЫХ УСЛОВИЯХ

Кроме того, системы предлагают гибкость в полевых условиях для адаптации к изменяющимся условиям здания.Большинство наших систем поставляется с предварительно вырезанными и просверленными отверстиями для облегчения установки, а некоторые панели используются для выполнения необходимых регулировок.

РАЗМЕРЫ ПАНЕЛИ
2 ’x 4’, 4 ’x 4’, 2 ’x 6’, 4 ’x 8’ и 30 ’x 5’

УСТАНОВКА

СИСТЕМА СКРЫТОГО КРЕПЛЕНИЯ

Скрытая система включает обработку плитки, которая позволяет прикрепить ее к конструкции с элементами, невидимыми снаружи.

СИСТЕМА ВИДИМОГО КРЕПЛЕНИЯ

«Видимая» система обеспечивает опору для керамических фарфоровых плит и заглушек, которые можно раскрасить в соответствии с цветовой схемой плитки.

Использование керамогранита на стенах — как это предусмотрено в нормах UNI EN 14411: 2016 и ISO 13006: 2018 — гарантирует следующие 12 преимуществ

— Высокая механическая прочность (модуль упругости) ≥ 35 Н / мм2)
— Высокая устойчивость к резким перепадам температуры
— Чрезвычайно низкое водопоглощение (≤ 0,5%)
— Высокая устойчивость к замерзанию (без повреждений)
— Низкая линейное тепловое расширение (≤ 6,7 × 10-6K)
— Незначительное расширение от влаги
— Невоспламеняющееся (класс А1)
— Цвета, устойчивые к солнечному свету и старению
— Устойчивость к завариванию и смогу
— Устойчивость к атмосферным воздействиям
— Легкий вес и проста в установке
-Легко отремонтировать в случае актов вандализма или граффити

Узнайте больше о фарфоре: https: // bit.ly / 30iEKLj
Обратитесь к концепциям облицовки для консультации по адресу: https://bit.ly/3bfMtQR

Viviendas de nueva construcción con revestimiento para fachadas Ventiladas de gres porcelánico

Одним из районов с наибольшим ростом жилищного и офисного строительства является район Побленоу в Барселоне (Испания). И именно здесь Sistema Masa реализует один из своих последних проектов. На этот раз это здание из 32 домов, в которых будут применены новейшие технологии энергоэффективности, в том числе фасады с облицовкой из керамогранита.

Особенности проекта

Этот новый проект состоит из уникального здания из 32 домов с общими частями с бассейном и зоной отдыха на крыше здания. Дизайн собственности разумно использует все возможности строительства и дает большой простор проекту, давая ему много света. Кроме того, его отделка отличается высоким качеством и придает авангардный вид эстетике здания.

Керамогранит Roca Traveler

Один из самых авангардных элементов этого здания — облицовка фасадов, поврежденных керамогранитом.Это стандартная облицовка 120×60, которую мы адаптировали к существующим проемам в работе. Чтобы достичь высоты между растениями, на каждом этаже размещены два специальных яруса меньшего размера на высоте стандартного материала.

Облицовка из керамогранита ROCA Traveler представлена в двух тонах: серый керамогранит Roca Traveler и керамогранит Traveler Marengo.

Этот тип облицовки вдохновлен свободными движениями и является эксклюзивной серией Roca.Благодаря сочетанию двух тонов это идеальное покрытие для широких и динамичных пространств.

Система крепления фасадов GR-AM-NEW

Для крепления фасадов мы выбрали решение GR-AM-NEW, специальный зажим для облицовки раствором, рассчитанный на средние нагрузки и помогающий добиться большей жесткости и прочности. Эта модель зажима обеспечивает более незаметное крепление, идеально подходящее для облицовки фасадов из керамогранита.

Проект, о котором мы сегодня говорим, является еще одним примером облицовки керамогранитом для клееных фасадов.Если вас интересует этот вид отделки, вы также можете ознакомиться с одной из наших последних работ, в которой мы сочетаем три вида керамической облицовки фасада.

Вентилируемые фасады — VIVES Ceramica

ОПИСАНИЕ И ПРЕИМУЩЕСТВА СИСТЕМЫ

Использование керамогранита Vives на фасадах дает множество преимуществ.

ФАСАДЫ Использование соответствующей системы нанесения в сочетании с неотъемлемыми преимуществами керамических изделий VIVES позволяет достичь оптимальных результатов для фасадов как с технической, так и с эстетической точки зрения.

Вентилируемый фасад — это система покрытия стен, которая включает вентилируемую полость между покрытием и изоляцией. В европейских академических кругах этот тип фасада считается наиболее эффективной системой утепления зданий, поскольку он устраняет нежелательные тепловые мосты и проблемы конденсации, что приводит к отличным термогигрометрическим характеристикам.

В этом предложении «Технические решения от VIVES» представлены строительные решения с превосходными техническими характеристиками для вентилируемых фасадов и панельных фасадов .

Экономия энергии 25-35%: благодаря теплоизоляции, создаваемой воздушной полостью между внешней и внутренней частью здания.

Снижение шума на 10-20%: система включает установку изоляционного слоя, который действует как шумозащитный барьер.

Защита от атмосферных агентов: система предотвращает фильтрацию воды через стены, что снижает износ фасада и снижает затраты на обслуживание.

Современный дизайн фасадов: эстетическое и техническое разнообразие керамических изделий VIVES сочетает в себе технологии с современными и авангардными архитектурными стилями.

КОМПОНЕНТЫ И ИСПОЛЬЗОВАНИЕ СИСТЕМЫ

Правильная установка системы делает фасады более прочными.

КОМПОНЕНТЫ СИСТЕМЫ В системах с видимым или скрытым зажимом система состоит из алюминиевых Т-образных профилей, прикрепленных к опоре с помощью консолей. Утеплитель устанавливается на опору за профилями. Затем покрытие прикрепляется механически с помощью отдельных зажимов, которые могут быть видимыми или скрытыми.

Эти системы крепления принимают на себя нагрузку, создаваемую покрытием, и передают ее на несущую стену.

СХЕМА ПРИМЕНЕНИЯ СИСТЕМЫ

Диапазон подконструкции
Крепление к стене
Установка кронштейнов
Установка вертикальных профилей
Проекция водоотталкивающего раствора
Установка утеплителей
горизонтальных профилей

ИСПОЛЬЗОВАНИЕ ВЕНТИЛИРУЕМЫХ ФАСАДОВ:

Существуют разные категории использования вентилируемых фасадов:

В зависимости от типа конструкции:

В зависимости от использования здания:

Общественное
Коммерческое
Жилое
Industrial

СИСТЕМА СКРЫТЫХ ЗАЖИМОВ (Rediwa CAT.3)

Для облицовки вентилируемого фасада Hidden Clip представляет собой скрытую продольную систему химического и механического крепления. Скрытое механическое крепление выполнено с помощью зажима из нержавеющей стали, прикрученного к вертикальной конструкции. Плитка удерживается на месте этими стальными зажимами, так как их фланцы вставляются в пазы, предварительно сделанные на краю плитки. Эти слоты производятся на промышленном оборудовании с соблюдением высочайшего уровня безопасности, чтобы гарантировать, что глубина и ширина слотов соответствуют стандартам.

На критической поверхности между тыльной стороной плитки и вертикальным основанием по длине закреплен эластичный клейкий шнур типа MS, обеспечивающий химическую продольную фиксацию системы.

Кроме того, использование этого эластичного клея позволяет поглощать движения плитки, вызванные ветром (устраняются «движения плит» или вибрации керамической плитки), и поэтому плитка не находится в прямом контакт со структурой, поэтому клей поглощает различные расширения между различными материалами.

Кроме того, эта продольная керамическая фиксация конструкции позволяет, в случае случайного разрушения керамогранита в результате удара того или иного типа, большая часть плитки остается приклеенной к несущей конструкции без отслаивания.

НЕПРЕРЫВНАЯ СКРЫТАЯ СИСТЕМА (REDIWA CAT. 1)

Интегральная система Rediwa CAT 1 представляет собой смешанную механическую и химическую скрытую продольную систему фиксации, которая работает за счет сжатия, оказываемого системой на тыльную сторону плитки.Две пары пазов на обратной стороне плитки позволяют вставлять алюминиевые профили, которые, закрепленные винтами из нержавеющей стали, образуют прочную конструкцию.

Система избегает возможного риска отслоения в случае поломки из-за натяжения, оказываемого фиксирующим элементом на плитку, совпадающую с частями, с которыми были выполнены манипуляции, путем оказания контролируемого давления на область, окруженную конусами напряжения. По этой причине эта система может считаться самой безопасной системой на рынке.Кроме того, предусмотрена замена при необходимости только одной плитки.

СКРЫТО-СМЕШАННАЯ НЕПРЕРЫВНАЯ СИСТЕМА (REDIWA CAT. 6)

Эта система является результатом достижений нашего технического отдела, который рассматривает инновации как фундаментальный инструмент для достижения дифференциации с вентилируемыми фасадами.

Крепление керамогранита на фасад: Монтаж керамогранита на вентилируемый фасад. 3 вида кляммера ?

Керамогранит фасадный: технология монтажа пошагово

Цены на различные виды керамогранитных плиток

Цены на популярные модели перфораторов

Цены на минеральную вату

Видео – Монтаж вентилируемого фасада из керамогранита

Крепление керамогранита 600х1200 — Вентилируемые фасады Силма

Вентфасады и фасадные системы — Узлы крепления керамогранит Декот-XXI

Вентилируемый фасад из керамогранита: преимущества, особенности и монтаж

Керамогранит и его преимущества

Какие керамогранитные плиты выбрать для фасада

Что представляет из себя система вентилируемого фасада

Преимущества облицовки фасада керамогранитом

Заказать вентилируемый фасад из керамогранита в Липецке

Крепление керамогранита на клей на фасад

Монтаж вентилируемого фасада из керамогранита с использованием высокопрочного клея-герметика Merbenit XS55

Смотрите также

Главные преимущества керамогранита:

Таблица. Результаты исследований прочностных характеристики клея-герметика Merbenit XS55 при сдвиге для материалов керамогранит и алюминий.

Присоединяйтесь

Облицовка керамогранит на клее

Процесс производства и состав

Свойства и разновидности

Универсальность в применении

О размерах и калибре

О способах и правилах декорирования керогранитом

Клеевой

Механический

Комбинированный

О клее

О расходе и марках

Облицовка фасада керамогранитом: два способа установки

Что такое керамогранит

Способы облицовки керамогранитом

Клеевой способ установки

Монтаж вентилируемого фасада

Особенности крепления плит вентилируемого фасада

Облицовка цоколя керамогранитом

Теоретическая часть

Керамический гранит

Преимущества

Технология проведения работ по облицовке

Вентилируемый цоколь из керамогранита

Порядок проведения работ

Облицовка цоколя керамогранитом на клею

Порядок проведения работ

Монтаж керамогранита на фасад: технология монтажа

Характеристики плит керамогранита как облицовочного материала

Достоинства отделки фасада керамогранитными плитами

Первое. Простота ремонта и отсутствие конденсата

Второе. Изоляция

Третье. Эффектный внешний вид

Монтаж керамогранита – инструкция

Вентилируемые фасады / вентилируемые фасады — Технологии

Технологии

Технологии

Технологии

Технологии

Технологии

Продукты

Красота технических решений, выраженная в узлах и оптимальных деталях, простота и удобство монтажа

Классическая система крепления NordFox

Крепеж для плитки | plantas.lt

Керамическая плитка для вентилируемых фасадов и архитектурных проектов

Imola Porcelain Façade System — Multipliciti

Viviendas de nueva construcción con revestimiento para fachadas Ventiladas de gres porcelánico

Особенности проекта

Керамогранит Roca Traveler

Система крепления фасадов GR-AM-NEW

Вентилируемые фасады — VIVES Ceramica

ОПИСАНИЕ И ПРЕИМУЩЕСТВА СИСТЕМЫ

КОМПОНЕНТЫ И ИСПОЛЬЗОВАНИЕ СИСТЕМЫ

СИСТЕМА СКРЫТЫХ ЗАЖИМОВ (Rediwa CAT.3)

НЕПРЕРЫВНАЯ СКРЫТАЯ СИСТЕМА (REDIWA CAT. 1)

СКРЫТО-СМЕШАННАЯ НЕПРЕРЫВНАЯ СИСТЕМА (REDIWA CAT. 6)

About Author

alexxlab

Добавить комментарий Отменить ответ

Рубрики
