Лестничная тетива и косоуры примыкают непосредственно к лестничной площадке и потолочному перекрытию. По этой причине как перекрытия, так и лестничные площадки должны выдерживать нагрузку, которая передается от тетивы и косоуров.

Если тетива и косоур будут неправильно закреплены, возможно появление глубоких трещин.

Трещины при использовании метода соединения в замок

Лестница представляет из себя статическую систему, где балки расположены на двух опорах. Нельзя не учитывать и тот факт, что лестница всегда наклонена. По этой причине на нижнюю опору приходится нагрузка как горизонтального, так и вертикального типа.

В свою очередь, на верхнюю опору воздействуют исключительно вертикальные силы лишь в том случае, когда тетивы либо косоур опираются на перекрытие или площадку только горизонтальной плоскостью.

Нагрузка по разному воздействует на опоры. Если косоур находится на верхней опоре, необходимо гарантировать его защиту от опрокидывания. Риски опрокидывания наиболее актуальны для тех лестниц, у которых есть только один центральный косоур.

Если нагрузка приходится на соединения в замок, появление трещин становится более чем актуальным. Метод соединения в замок, который используется для лестничной тетивы на верхней опоре, можно использовать исключительно для установки верхней ступени в тетиву и прием вертикальной нагрузки.

В свою очередь, верхнее соединение в замок выдерживает лишь вертикальную нагрузку в ситуации, когда лестничная тетива либо косоур не прилегают вертикальным торцом к потолку либо площадке лестницы. В такой конструкции между деталями может быть расстояние в 10 мм.

Далее представлены некоторые варианты крепления лестничной тетивы и косоуров к потолку и лестничной площадке.

Чтобы предотвратить появление трещин в верхней опоре, следует применять подвесные уголки изогнутого типа, при условии, что на данную конструкцию воздействует лишь вертикальная нагрузка. При этом соединение в замок вообще нельзя использовать для нижней опоры.

Размер косоура

Косоур и ступени: виды крепления

  • Как крепят косоур к верхней площадке или перекрытию
  • Способы крепления деревянного косоура
  • Методика крепления ступеней на шкантах к деревянному косоуру
  • Укрепляем ступени на зубчатой тетиве

Косоур или тетива – это элемент лестницы, который несет на себе основную нагрузку всей конструкции. При правильном монтаже всех ее составляющих можно избежать несчастных случаев, которые бывают при нарушениях технологии сборки лестницы. Тетива бывает разного вида, но при ее устройстве всегда используется наклонная балка, на которую крепят ступени. Их монтаж проводят по верху гребня косоура. Если посмотреть сбоку, то края лестницы будут свободными и хорошо видны с торца. Подъемные сооружения с применением тетивы выглядят более компактными и легкими, потому что не обременены лишними деталями и более просты в исполнении.

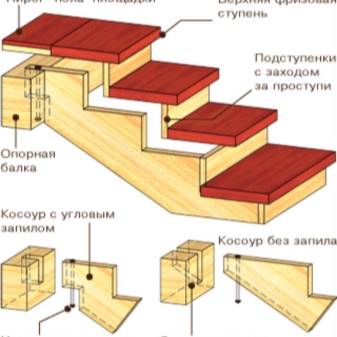

Установка косуоров без запила и “задвигание” верхней фризовой ступени.

Крепление косоура к площадкам или перекрытиям второго этажа может осуществляться различными способами.

Как именно закрепить его, зависит от толщины площадок, опорных балок и прочих особенностей конструкции лестницы. Зубчатые и простые косоуры требуют разной методики к монтажу ступеней, которые закрепляют при помощи шурупов или шпонок.

Как крепят косоур к верхней площадке или перекрытию

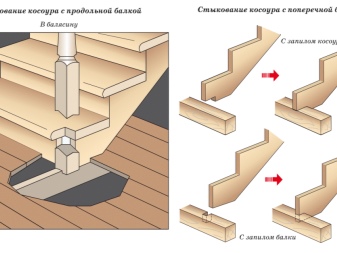

Варианты опираний нижних концов косоуров.

Крепление косоура к площадке и перекрытию второго этажа зависит от его типа, которое может быть деревянным или металлическим. В верхней части косоур, выполненный из любого материала, крепят анкерами или болтами. Его крепление осуществляется к стальным балкам или железобетонному перекрытию с помощью сварки, болтов или анкеров. При монтаже металлической тетивы ее торцы срезаются под нужным углом и к ним привариваются стальные пластины или уголки, в которых заранее просверлены отверстия. Полученные площадки на краю тетивы стыкуются со стальной балкой при помощи болтов. Можно использовать анкер, который лучше всего подходит для крепления косоура к перекрытию из железобетона. Внизу лестницы тетиву можно прикрепить к торцу площадки или оставить опираться на горизонтальную верхнюю плоскость площадки.

Если лестница имеет боковую тетиву, то это позволяет расположить ступени тем удобным способом, который более всего подходит для данного помещения. Такая лестница будет более компактной и удобной. Обычно это лестницы с металлическими ступенями, облегченной конструкции. Тетива в них крепится на закладных, вмонтированных в стену, и наверху закрепляется с помощью приваренных к краям пластин за балку.

Вернуться к оглавлению

Способы крепления деревянного косоура

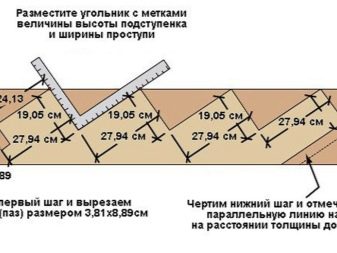

Разметка косоуров при различных способах крепления проступей и подступёнков.

Крепление деревянного косоура в верхней своей части имеет множество способов. Одним из самых надежных и распространенных способов монтажа к проему является устройство запила в опорной балке, куда затем вставляют край косоура. Иногда прямоугольный запил делают и в балке, и в косоуре. Удобнее бывает наклонный запил выполнить только в балке, который будет соответствовать уклону тетивы. Запил не должен быть слишком большим, потому что это ослабляет его поперечное сечение.

Монтаж деревянного косоура можно осуществить с помощью металлического крепежа. Используя уголки, балочные опоры и болты, край тетивы можно закрепить на балке с большой степенью надежностью. Лучше всего это получится в случаях, если лестница имеет небольшие или легкие марши, крутой уклон или перенос большей части нагрузки на нижнюю точку опоры. Если сооружается тяжелый марш, с толстыми ступенями, подступенками, подшивкой и массивными перилами, то лучше устраивать непосредственную опору косоура на балку при помощи запилов.

Лестницы на косоурах имеют разновидности. Тетиву могут располагать по краям или же могут делать один центральный косоур посередине лестницы. Балюстрада или ограждение с применением косоура монтируется непосредственно на ступени.

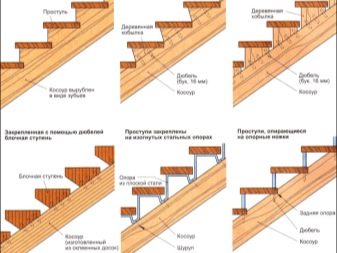

Крепление ступеней и подступенков к тетиве можно осуществлять при помощи клея, нагелей, шурупов и других крепежных элементов. Как крепить ступени в конкретном случае, решают в зависимости от тяжести лестницы, ее формы и угла наклона. Нельзя для монтажа использовать гвозди, потому что со временем они расшатываются и соединение их с деревом ослабевает.

Вернуться к оглавлению

Методика крепления ступеней на шкантах к деревянному косоуру

Крепление ступеней можно осуществлять разными способами. Наиболее эффективный способ работы по дереву – это закрепление элементов с помощью инструментов и приемов столярного производства.

Косоур с кобылками.

  • киянка;
  • измерительная лента;
  • деревянные палочки длиной не менее 50 мм;
  • нож;
  • столярный клей или клей “Момент” по дереву;
  • электродрель;
  • ограничитель глубины по дереву;
  • отметчики 21 мм.

Изготовление шкантов и правильная их установка часто используется в монтаже внутренних деревянных лестниц, ведущих на второй этаж.

  1. Для крепления ступеней к косоуру используют шканты. Для этого требуется просверлить в балке отверстие глубиной в 20 мм, применяя сверло с заточкой по дереву с ограничителем глубины.
  2. Для каждой ступени делают по 2-3 отверстия, которые продувают и вставляют в них отметчики, высотой 21 мм.
  3. Начинаем накладывать ступени, обстукивая их киянкой так, чтобы отметчики оставили метки для отверстий, в которые будут вставляться шканты.
  4. Все отпечатавшиеся на ступенях отметки засверливают на глубину 30 мм.
  5. Продувают и очищают отверстия и смазывают их клеем для дерева.
  6. Забивают в проделанные отверстия шканты с заостренными концами, длиной 45 мм.
  7. Выступающую часть шканта смазывают клеем и набивают на нее ступень.

Излишки клея, который налит в отверстия, выйдут легко, если край шканта будет заострен.Чтобы ступень полностью села на шканты, надо продавить ее, простучать киянкой или положить на нее вес в 200 кг на 10-15 минут. Этого будет достаточно, чтобы при большой нагрузке она не деформировалась.

Вернуться к оглавлению

Укрепляем ступени на зубчатой тетиве

Крепить ступени на зубчатой тетиве можно, делая на каждом зубе пропил, в который устанавливается площадка, на которую будет установлена ступенька. Опорная площадка под ступеньку также имеет соответствующий пропил. Стыки должны быть исполнены особенно тщательно. У них должна быть плотная посадка для обеспечения прочного соединения деталей сборки. После установки всех площадок и их укрепления с использованием фиксации начинают укладывать ступени, которые закрепляют снизу при помощи шурупов или внутренних шпонок. Правильный монтаж лестниц с креплением ступеней на тетиве гарантирует безопасность работы домашнего сооружения для связывания помещений 1 и 2 этажей.

Какой бы способ укрепления деталей лестницы ни выбрали при ее монтаже, надо тщательно рассчитать нагрузки, которые будет она нести, чтобы сооружение прослужило как можно дольше и не расшатывалось со временем.

Способы крепления косоура к перекрытию

Процесс монтажа лестницы обязательно подразумевает устройство косоура к перекрытию. Те из них, которые не оснащены пропилами в местах крепления на балки площадки, считаются наиболее прочными. Они содержат минимум тонких, а значит ослабленных, участков. Кроме того, у них не возникают сколы пиломатериалов на тех участках, которые опираются на балку перекрытия .

Лестницы на косоурах очень респектабельны и выглядят довольно солидно, в зависимости от того, какой формы балка, пролеты выглядят по-разному.

Схема новой лестницы на косоурах.

Если говорить о недостатках такой конструкции, то можно отметить, что для ее устройства нужна более высокая площадная балка. В обратном случае несущая балка в пропил целиком не поместится. А поскольку площадная балка увеличится по высоте, то автоматически уменьшится проход под маршем. Также можно задвинуть ступеньку вкупе с косоуром в балочную площадку. Таким образом, существует возможность изменения горизонтальных размеров на несущей балке. Однако движение ступеней способно привести к усложнениям крепежных узлов, в последующем это грозит новым уменьшением высоты прохода под лестничным маршем.

Поэтому, если лестница оснащена выходной ступенью в своей конструкции, специалисты рекомендуют сделать несущую балку с пропилом в его верхней части. Это позволит компенсировать увеличение площадки по вертикали.

Что может потребоваться для крепления косоура:

Крепление «гусиный шаг»

Если планируется произвести компактную лестницу, то лучше всего выбрать конструкцию со ступенями «гусиный шаг». Ступени изготовлены в этом случае из отфугованных досок. После выполнения разметки проделывают отверстия с фасками под крепление. Каждая ступенька «гусиного шага» закрепляется к косоуру либо дополнительной поперечной балке впотай 4 болтами. Дополнительную балку крепят к нему в полдоски.

Для повышения надежности и избежания вероятности выскакивания можно сделать крепление поперечной балки к косоуру несколькими деревянными нагелями.

Читайте также: Изготовление входной лестницы из бетона

Поворотные ступени

Крепление поворотными ступенями.

Когда помещение ограничено в плане площади для монтажа обычной лестницы, то прибегают к варианту конструкции с поворотными забежными ступенями. Это своеобразная комбинация винтовой и двух одномаршевых лестниц. В подобной конструкции опорная стойка имеет дополнительную роль: служит стойкой ограждения лестничных прямых маршей. В центральный опорный столб должны быть врезаны узкой частью забежные ступени. В эту опору также врезают внутренние косоуры прямых маршей. Для реализации подобной конструкции без утраты надежности нужно произвести центральную опору увеличенного сечения по отношению к сечению рядовых стоек ограждения.

Косоуры наружные прямых маршей и винтового участка желательно соединить на зубчатый либо потайной шип. Для потайного потребуется увеличенный косоур по толщине. Каждая врезка независимо от части лестницы должна быть сделана очень тщательно с дополнительным усилением клеем. Прямые участки на комбинированной лестнице могут быть сделаны как на косоурах, так и на тетивах.

Крепление для однокосоурной лестницы

Косоур с кобылками.

Когда лестница имеет один косоур в 60°, то делать запилы не имеет смысла. Устанавливают ее так же, как и стремянку. Существует лишь один момент: нужно хорошо сделать крепление нижней опорной части. А верх крепить с помощью дюбелей и саморезов к поддерживающей балке.

В процессе установки нужно следить за тем, чтобы основание косоуров опиралось на балки нижнего этажа. Относительно лестничного марша они могут быть как в продольном, так и в поперечном направлении. Когда балка располагается относительно косоура перпендикулярно, то соединительный узел делают таким же образом, как и в верхний (либо в косоуре, либо в балке). Если она относительно косоура расположена параллельно, то последний крепят к ней с помощью запила в стойке балясины (лестничное заградительное ограждение).

Читайте также: Инструкция по заливке стяжки пола своими руками

Возможен и такой вариант. Две продольные балки соединяются посредством поперечного бруска, в него будет упираться нижняя часть лестничного косоура к перекрытию. Подступеньки и проступи лучше всего соединить друг с другом с помощью клея и саморезов. Гвозди желательно не использовать, поскольку подобное соединение не отличается долговечностью.

Бывает несколько методов крепления проступей и подступеней:

  • с использованием нагелей из дерева;
  • с помощью металлического уголка;
  • на клею в паз;
  • с применением треугольной рейки;
  • впотай шурупами и на клею.

Следует помнить: когда осуществляется соединение элементов из дерева мягкой породы посредством нагелей, то они должны быть повышенной твердости. И наоборот, если вся конструкция из твердой породы дерева, то нагель – из мягкой. При несоблюдении данного условия нагель расколет деталь из древесины, вместо того чтобы ее соединить.

Источники: http://onsteps.ru/info/kreplenie-tetivy-i-kosoura/, http://1polestnicam.ru/elementy/kreplenie-kosoura.html, http://1pobetonu.ru/montazh/kreplenie-kosoura-k-perekrytiyu.html

Крепление косоура к перекрытию - Всё о лестницах

Лестничная тетива и косоуры примыкают непосредственно к лестничной площадке и потолочному перекрытию. По этой причине как перекрытия, так и лестничные площадки должны выдерживать нагрузку, которая передается от тетивы и косоуров.

Если тетива и косоур будут неправильно закреплены, возможно появление глубоких трещин.

Трещины при использовании метода соединения в замок

Лестница представляет из себя статическую систему, где балки расположены на двух опорах. Нельзя не учитывать и тот факт, что лестница всегда наклонена. По этой причине на нижнюю опору приходится нагрузка как горизонтального, так и вертикального типа.

В свою очередь, на верхнюю опору воздействуют исключительно вертикальные силы лишь в том случае, когда тетивы либо косоур опираются на перекрытие или площадку только горизонтальной плоскостью.

Нагрузка по разному воздействует на опоры. Если косоур находится на верхней опоре, необходимо гарантировать его защиту от опрокидывания. Риски опрокидывания наиболее актуальны для тех лестниц, у которых есть только один центральный косоур.

Если нагрузка приходится на соединения в замок, появление трещин становится более чем актуальным. Метод соединения в замок, который используется для лестничной тетивы на верхней опоре, можно использовать исключительно для установки верхней ступени в тетиву и прием вертикальной нагрузки.

В свою очередь, верхнее соединение в замок выдерживает лишь вертикальную нагрузку в ситуации, когда лестничная тетива либо косоур не прилегают вертикальным торцом к потолку либо площадке лестницы. В такой конструкции между деталями может быть расстояние в 10 мм.

Далее представлены некоторые варианты крепления лестничной тетивы и косоуров к потолку и лестничной площадке.

Чтобы предотвратить появление трещин в верхней опоре, следует применять подвесные уголки изогнутого типа, при условии, что на данную конструкцию воздействует лишь вертикальная нагрузка. При этом соединение в замок вообще нельзя использовать для нижней опоры.

Размер косоура

Способы крепления косоура к перекрытию

Процесс монтажа лестницы обязательно подразумевает устройство косоура к перекрытию. Те из них, которые не оснащены пропилами в местах крепления на балки площадки, считаются наиболее прочными. Они содержат минимум тонких, а значит ослабленных, участков. Кроме того, у них не возникают сколы пиломатериалов на тех участках, которые опираются на балку перекрытия .

Лестницы на косоурах очень респектабельны и выглядят довольно солидно, в зависимости от того, какой формы балка, пролеты выглядят по-разному.

Схема новой лестницы на косоурах.

Если говорить о недостатках такой конструкции, то можно отметить, что для ее устройства нужна более высокая площадная балка. В обратном случае несущая балка в пропил целиком не поместится. А поскольку площадная балка увеличится по высоте, то автоматически уменьшится проход под маршем. Также можно задвинуть ступеньку вкупе с косоуром в балочную площадку. Таким образом, существует возможность изменения горизонтальных размеров на несущей балке. Однако движение ступеней способно привести к усложнениям крепежных узлов, в последующем это грозит новым уменьшением высоты прохода под лестничным маршем.

Поэтому, если лестница оснащена выходной ступенью в своей конструкции, специалисты рекомендуют сделать несущую балку с пропилом в его верхней части. Это позволит компенсировать увеличение площадки по вертикали.

Что может потребоваться для крепления косоура:

Крепление «гусиный шаг»

Если планируется произвести компактную лестницу, то лучше всего выбрать конструкцию со ступенями «гусиный шаг». Ступени изготовлены в этом случае из отфугованных досок. После выполнения разметки проделывают отверстия с фасками под крепление. Каждая ступенька «гусиного шага» закрепляется к косоуру либо дополнительной поперечной балке впотай 4 болтами. Дополнительную балку крепят к нему в полдоски.

Для повышения надежности и избежания вероятности выскакивания можно сделать крепление поперечной балки к косоуру несколькими деревянными нагелями.

Читайте также: Изготовление входной лестницы из бетона

Поворотные ступени

Крепление поворотными ступенями.

Когда помещение ограничено в плане площади для монтажа обычной лестницы, то прибегают к варианту конструкции с поворотными забежными ступенями. Это своеобразная комбинация винтовой и двух одномаршевых лестниц. В подобной конструкции опорная стойка имеет дополнительную роль: служит стойкой ограждения лестничных прямых маршей. В центральный опорный столб должны быть врезаны узкой частью забежные ступени. В эту опору также врезают внутренние косоуры прямых маршей. Для реализации подобной конструкции без утраты надежности нужно произвести центральную опору увеличенного сечения по отношению к сечению рядовых стоек ограждения.

Косоуры наружные прямых маршей и винтового участка желательно соединить на зубчатый либо потайной шип. Для потайного потребуется увеличенный косоур по толщине. Каждая врезка независимо от части лестницы должна быть сделана очень тщательно с дополнительным усилением клеем. Прямые участки на комбинированной лестнице могут быть сделаны как на косоурах, так и на тетивах.

Крепление для однокосоурной лестницы

Косоур с кобылками.

Когда лестница имеет один косоур в 60°, то делать запилы не имеет смысла. Устанавливают ее так же, как и стремянку. Существует лишь один момент: нужно хорошо сделать крепление нижней опорной части. А верх крепить с помощью дюбелей и саморезов к поддерживающей балке.

В процессе установки нужно следить за тем, чтобы основание косоуров опиралось на балки нижнего этажа. Относительно лестничного марша они могут быть как в продольном, так и в поперечном направлении. Когда балка располагается относительно косоура перпендикулярно, то соединительный узел делают таким же образом, как и в верхний (либо в косоуре, либо в балке). Если она относительно косоура расположена параллельно, то последний крепят к ней с помощью запила в стойке балясины (лестничное заградительное ограждение).

Читайте также: Инструкция по заливке стяжки пола своими руками

Возможен и такой вариант. Две продольные балки соединяются посредством поперечного бруска, в него будет упираться нижняя часть лестничного косоура к перекрытию. Подступеньки и проступи лучше всего соединить друг с другом с помощью клея и саморезов. Гвозди желательно не использовать, поскольку подобное соединение не отличается долговечностью.

Бывает несколько методов крепления проступей и подступеней:

  • с использованием нагелей из дерева;
  • с помощью металлического уголка;
  • на клею в паз;
  • с применением треугольной рейки;
  • впотай шурупами и на клею.

Следует помнить: когда осуществляется соединение элементов из дерева мягкой породы посредством нагелей, то они должны быть повышенной твердости. И наоборот, если вся конструкция из твердой породы дерева, то нагель – из мягкой. При несоблюдении данного условия нагель расколет деталь из древесины, вместо того чтобы ее соединить.

Как осуществить крепление косоуров к элементам лестницы

Лестница на косоурах — распространенный тип устройства интерьерных лестниц. Такое устройство наиболее просто в изготовлении, потому что требуется меньшее количество технологических операций. Косоур представляет собой несущую наклонную опору ступеней. Бывает в виде балки с гребенчатыми выпилами, на которые укладываются проступи, или зигзагообразной формы.

При монтаже ступеней на элемент с боковой стороны видны торцы ступеней, в отличие от конструкций на тетивах. Такой тип более легкий визуально, для устройства нет необходимости делать лестничную шахту или подшивать нижнюю сторону марша. Лестницы на косоурах имеют оригинальный внешний вид и украшают интерьер. Ступени, выполненные на косоурах, могут не иметь подступенков, что так же облегчает внешний вид.

Для лестничных пролетов стандартной ширины обычно устраивают два элемента, которые поддерживают ступень в первой трети и второй трети ее ширины. Для широких лестниц, — более полутора метров, используют третий центральный элемент. Возможна установка ступеней и при помощи одного косоура, расположенного по центру ступеней. В этом случае используют дополнительную деталь — площадку под ступень, для распределения нагрузки.

Косоуры изготавливают из дерева, металла, армированного бетона. Деревянные элементы изготавливают из досок, толщиной не менее 50 мм и достаточной ширины, чтобы при устройстве выпилов под ступени, ширина оставшейся части доски была не менее 120 мм в самой узкой части. Возможно различное, в зависимости от устройства.

Немного теормеха

С точки зрения теоретической механики, лестница — статичная система, имеющая две опоры. Наклонное положение приводит к тому, что на нижнюю опору действуют как вертикальные силы, так и силы, направленные горизонтально, на сдвиг. Балки косоуров опираются на перекрытие или лестничную площадку, поэтому опоры должны выдерживать нагрузки, передающиеся от элементов. Для создания устойчивой структуры крайне важно не только надежно закрепить балки косоуров, но и создать устойчивую механическую систему.

Лестница не должна висеть на крепеже: конструкция будет устойчива только в том случае, если будет стоять «сама по себе», а крепеж должен просто удерживать ее от сдвига и опрокидывания. В противном случае, какой бы ни был надежный крепеж, со временем он разболтается, а на постоянно испытывающих нагрузку деревянных элементах могут появиться трещины.

Для закрепления можно использовать металлические крепежные элементы или соединение частей элемента и деревянных элементов перекрытий и площадок при помощи замков с дополнительной фиксацией металлическими стяжками, шпильками или деревянными нагелями, шпонками. Второй способ надежнее, но требует достаточно большого сечения деревянных конструкций и косоура, потому что вырезы для образования замка ослабляют балки. Возможен комбинированный способ, когда вырез делается небольшим, для усиления применяются крепежные элементы из металла.

Способы закрепления косоура в нижней части

Технология закрепления косоура на верхней и нижней площадке может быть различной.

На это влияет толщина деревянных деталей перекрытия, устройство самого элемента, и прочие технические особенности.

Как уже говорилось выше, нижний конец балки испытывает действие двух сил — вертикально направленной и горизонтальной. Опора должна принимать нагрузку элемента сверху и предотвращать возможность сдвига его по горизонтали. Для закрепления нижней части можно применять два способа.

  1. Выпил в нижней части косоура. Делается угловой вырез нижней части косоура. Ответный ему вырез делается в балке перекрытия. При монтаже вырезы соединяются в замок и дополнительно фиксируются при помощи металлических крепежных уголков или вертикальных шпилек.
  2. Выпил в балке перекрытия. В случае, если балки перекрытия или площадки имеют достаточную толщину, вырез можно сделать только в опорной балке перекрытия, не делая выреза в элементе.
  3. При помощи упора. Если позволяет устройство нижней площадки, делают упор, в который встанет нижний конец элемента. Этот способ показан на фото.

Как закрепить верхнюю часть косоура

На верхнем перекрытии крепление косоура так же может осуществляться путем устройства запилов в элементе и в балке. Проблемы изготовления запилов те же самые, что и в нижней части: выпилы ослабляют, поэтому поперечное сечение балок должно быть достаточным. Увеличение же толщины перекрытия уменьшает высоту потолка под площадкой. Частично это нарастание высоты площадки можно решить использованием фризовой (верхней) ступени.

Проблема ослабления вырезами в верхней части еще более актуальна, потому что направление действующих сил вертикально и действует на излом вырезанной части.

Наиболее устойчивым является соединение, при котором вырез делается только в балке перекрытия, причем угол запила совпадает с углом наклона элемента. Возможно крепление и при помощи металлических крепежных элементов — уголков. В этом случае, косоур опирается на балку только в вертикальной части. Такой способ более прост и требует меньше времени на изготовление, но не обладает достаточной прочностью, поэтому пригоден для устройства небольших лестниц, испытывающих малые эксплуатационные нагрузки.

Какой бы способ устройства лестницы на косоурах вы не избрали, продуманная конструкция поможет построить лестницу, которая будет верой и правдой служить владельцам, украшая интерьер.

Источники: http://onsteps.ru/info/kreplenie-tetivy-i-kosoura/, http://1pobetonu.ru/montazh/kreplenie-kosoura-k-perekrytiyu.html, http://2ladders.ru/kreplenie-kosourov-k-elementam

Устройство лестниц на деревянных косоурах

Деревянные лестницы изготавливают из сосны и дуба, реже — из кедра, лиственницы, красного дерева, орегонской сосны и араукарии (бразильской сосны). Дубовая древесина высокой плотности — прочна и надежна. Хвойная древесина мягче дуба, но более удобна в обработке. Для изготовления ступеней хвойные породы дерева, особенно ель, лучше не применять, по причине мягкости они быстро изнашивается. Влажность древесины используемой для изготовления лестницы должна соответствовать влажности помещения, в котором она будет находиться.

Косоуры обычно делают из досок толщиной 50–70 мм, шириной не менее 250–300 мм. Найти ровную и без сучков доску такой ширины из единого массива древесины крайне затруднительно. Поэтому для изготовления косоуров лучше всего использовать клееные доски, они не имеют сучков, не подвергаются скручиванию и растрескиванию, а ширина их достаточна для устройства запилов.

Проступи из сплошных одинарных или двух узких шпунтованных досок укладывают на ступенчатые вырезы в косоурах. Толщина проступи зависит от ширины марша. Для ступени длиной 800, 1000, 1200 мм используют доски толщиной 40, 50 и 60 мм соответственно. Толщина проступи относится к ширине марша, примерно, как 1 к 20. Отклонение от этой пропорции возможно только в сторону утолщения проступи либо под ступенями увеличивается количество косоуров — до трех или четырех штук. Так же лестницу можно сделать и на одном надежном мощном косоуре. Доски, применяемые для изготовления проступей, острагивают и шлифуют наждачной бумагой. Передняя кромка проступи может выступать до 50 мм относительно плоскости подступёнка, этот выступ обычно закругляют. Торцы проступей подшивают строганным бруском, шпаклюют и окрашивают либо облицовывают шпоном.

К древесине подступёнков особые требования не предъявляются, их выполняют из строганых досок толщиной 18–25 мм. Торцы досок подступёнков, как и торцы проступей, получаются открытыми, чтобы придать им более красивый вид, их подпиливают под углом 45°. Проступи и подступёнки рекомендуется делать из древесины одной породы.

Особое внимание следует уделять надежности косоуров. Из одной заготовки можно выпилить различные по геометрии косоуры. Косоуры, не имеющие в местах опирания на площадочные балки запилов (рис. 34) надежнее, так как в них меньше ослабленных сечений и отсутствует вероятность скола древесины в месте опирания. Но такие косоуры требуют для своей установки более высокой площадочной балки, что уменьшает высоту прохода под лестницей. Наличие в лестнице верхней фризовой ступени развязывает руки застройщику при проектировании лестницы. Эта ступень может полностью повторять, по размерам рядовую ступень, быть уже ее или вообще отсутствовать. Иными словами, верхнюю фризовую ступень вместе с косоурами можно как бы задвигать в площадочную балку, а это означает что, не меняя уклона лестничного марша, появляется возможность варьировать горизонтальными размерами лестницы. Однако при этом растет высота площадочной балки, усложняются узлы крепления и уменьшается высота прохода под лестницей. Поэтому при наличии в лестнице верхних фризовых ступеней чаще применяют косоуры, верхний конец которых делают с запилом, частично компенсируя, таким образом, рост высоты площадочной балки.

рис. 34. Зависимость высоты площадочной балки либо толщины всей лестничной площадки от способа опирания верхней части косоура или устройства на нем верхней фризовой ступени

Нижняя часть косоуров опирается на балки пола нижнего этажа или в случае применения двухмаршевой лестницы — на балки междуэтажной площадки. Эта часть лестницы может оказаться на балках, направленных по отношению к лестнице, как в продольном, так и в поперечном направлении. При опирании косоура на поперечные балки узел решается аналогично верхней части, то есть может быть запилен или косоур, или балка (рис. 35). В случае попадания косоуров на продольные балки они могут быть смонтированы в упор к предварительно запиленным в балку и надежно закрепленным балясинам. В другом варианте две продольные балки соединяются между собой дополнительным поперечным бруском, в который упирают нижнюю часть косоуров.

рис. 35. Варианты опираний нижних концов косоуров

Важно обратить внимание на то, что любые врезки (запилы) деревянных элементов на практике означают ослабление первоначальных сечений. Некачественно выполненный узел может привести к разрушению конструкции. При наличии выбора из различных конструктивных решений узлов от врезок лучше отказаться в пользу узлов с применением стальных крепежей (угольников, хомутов, болтов и т. д.). Косоуры можно упереть верхом и низом в строительные конструкции перекрытий, при этом можно вообще отказаться от какого-либо крепежа (куда они из распора денутся), но этот вариант возможен только при условии, что упоры в верхней и нижней части косоуров абсолютно жесткие и не предполагают никаких подвижек, что во многих случаях, практически невозможно осуществить. Обычно лестницы строятся по безраспорному варианту, аналогично схемам наслонных стропильных систем.

Для изготовления косоура требуется ровная доска толщиной от 40 и шириной от 300 мм. При изготовлении прямолинейных лестничных маршей (с одинаковыми косоурами) для разметки вырезов под ступени используется трафарет. Его можно изготовить из небольшого листа фанеры и двух деревянных реек. От угла листа фанеры отмеряются расстояния, соответствующие расчетным: ширине проступи и высоте подступёнка (рис. 36). Полученные точки соединяются прямой, по которой с обеих сторон листа устанавливаются и скрепляются гвоздями рейки. Далее, по этому трафарету в косоуре размечаются и вырезаются соответствующие пазы.

рис. 36. Разметка косоуров при различных способах крепления проступей и подступёнков

При изготовлении лестниц с забежными ступенями косоуры с двух сторон лестницы получаются различной геометрии. В этом случае вырезы в косоурах размечаются по размерам каждой ступени. При этом следует учесть, что высота подступёнков остается неизменной, а ширина проступи изменяется, следовательно, изменяется и угол наклона лестницы. С внутренней стороны лестницы устанавливаются ступени с узкой частью проступи, а с внешней — с широким участком проступи. Лестница получается с внутренней стороны с более крутым подъемом, чем с внешней стороны, но при этом ее косоуры остаются параллельными друг другу, в них изменяется только длина запила, характеризующая проступь ступеньки. Шаблон для разметки нужно изготавливать с подвижными направляющими и перенастраивать его всякий раз при разметке следующей забежной ступени.

Если запилы в косоурах получаются слишком глубокими и ослабляют конструкцию лестницы, целесообразно установить под ступеньками три или четыре косоура. Количество косоуров увеличивают также и при использовании в качестве проступей тонких досок, во избежание их прогиба под эксплуатационной нагрузкой.

Найти достаточно широкие, прямые и без сучков доски для изготовления ступенчатых косоуров довольно трудно, поэтому существует другое конструктивное решение. Поверх косоура устанавливаются дополнительные деревянные элементы — кобылки, на которых в свою очередь крепятся детали ступеней. Кобылки могут иметь треугольную форму и устанавливаться прямо на верхнюю продольную кромку косоура. Крепление кобылок на косоурах осуществляется при помощи шкантов, которые устанавливаются в заранее выбранные в прилегающих элементах пазы. Шканты фиксируются в пазах с помощью клея. Для повышения надежности крепления кобылок к косоурам используют более сложную схему. В этом случае в косоуре выпиливается небольшой вырез и применяются кобылки сложной формы (рис. 37). Для крепления кобылок на косоуре по этой схеме также применяются шканты и клей.

рис. 37. Косоур с кобылками

Проступи и подступёнки лучше соединять (рис. 38) шурупами и клеем, поскольку гвоздевое соединение со временем ослабевает. Проступь и подступёнок крепятся шурупами впотай, в паз или при помощи дополнительной треугольной рейки. Помимо этого, для скрепления деревянных частей лестницы можно использовать всевозможные накладные планки и металлические уголки. Надежное и прочное соединение получается при безгвоздевом соединении — деревянными нагелями. При сплачивании деревянных деталей из твердых пород дерева используют нагели из мягких пород и наоборот, нагели из твердых пород древесины используют для сплачивания деталей из мягких пород. В противном случае нагель, вместо того чтобы соединить детали, расколет их.

рис. 38. Узлы соединения ступеней для косоуров любого типа

Лестница с центральным косоуром (рис. 39) не загромождает помещение и может стать украшением интерьера. Единственную опору лестницы составляет центральный косоур, сделанный из бруса сечением 340×200 мм. Самостоятельно брус можно сделать, склеив несколько досок и положив их под пресс. Затем склеенные доски укрепляются поперечными деревянными шкантами или болтами. В качестве материала для этой конструкции и ее отделки подходит древесина дуба, лиственницы, сосны. При крутом расположении косоура, когда лестница используется в качестве вспомогательной (например, на чердак или антресоли), нижний конец косоура крепится к полу, а верхний, при помощи болтов и дюбелей, к балке, поддерживающей конструкцию площадки. Такая лестница не нуждается в запилах, способ ее установки близок к способу установки приставной лестницы-стремянки, то есть главная задача — укрепить низ лестницы от сползания и верх от заваливания в сторону. При снижении угла наклона косоура верх лестницы лучше крепить по одному из способов, приведенных на рисунках 34,38.

рис. 39. Конструкции деревянных лестниц на одном косоуре

Треугольные фрагменты косоура выпиливают по шаблону так, чтобы соблюсти параллельность площадок, на которые будут установлены ступени. Срезы и углы выравниваются рашпилем или шлифовальной машиной, затем косоур устанавливается на место, прикрепляется к полу и к балке площадки саморасклинивающимися дюбелями и болтами с шайбами, утопленными в дерево впотай.

Для вспомогательной лестницы могут быть использованы ступени «утиный шаг». Ступеньки делаются из отфугованных досок. После разметки сверлятся отверстия с фасками для крепежа. Каждая ступенька крепится впотай четырьмя болтами с шайбами к косоуру или к дополнительной поперечной балке. Поперечную балку в свою очередь крепят к косоуру вполдерева. Для перехватывания выдергивающего момента при возникновении нагрузки на консоли поперечной балки эти балки дополнительно к запилу укрепляют к косоуру четырьмя деревянными нагелями. Фаски с утопленными головками болтов замазывают синтетической мастикой или шпаклевкой по дереву того же цвета, что и основная конструкция, а затем все сооружение покрывают слоем бесцветного лака.

При недостаточности площадей, выделенных под лестницу, возникает необходимость в устройстве забежных поворотных ступеней (рис. 40). Сложность строительства такой лестницы резко возрастает. По сути, эта лестница представляет собой гибрид двух прямых одномаршевых лестниц и элемента винтовой лестницы.

рис. 40. Комбинированная деревянная лестница на косоурах, состоящая из двух элементов прямых лестничных маршей и одного элемента винтовой лестницы

Центральная опорная стойка фрагмента винтовой лестницы одновременно является балясиной для ограждения прямолинейного марша. Забежные ступени врезают узким концом в тело центральной опоры, поэтому размер ее поперечного сечения принимают несколько увеличенным по сравнению с обычными балясинами. Кроме ступеней в центральную опору врезают внутренние косоуры прямых элементов лестниц. Внешние косоуры прямых лестниц и косоуры винтовой лестницы сращиваются между собой на зубчатый шип, а при достаточной толщине косоура на потайной шип. Все врезки и сращивания деревянных лестниц выполняются с особой тщательностью и обязательно с применением клея.

Следует добавить, что практически все вышесказанное относительно лестниц на косоурах можно применять к лестницам на тетивах и наоборот.



Способы крепления косоура к перекрытию

Процесс монтажа лестницы обязательно подразумевает устройство косоура к перекрытию. Те из них, которые не оснащены пропилами в местах крепления на балки площадки, считаются наиболее прочными. Они содержат минимум тонких, а значит ослабленных, участков. Кроме того, у них не возникают сколы пиломатериалов на тех участках, которые опираются на балку перекрытия.

Лестницы на косоурах очень респектабельны и выглядят довольно солидно, в зависимости от того, какой формы балка, пролеты выглядят по-разному.

Схема новой лестницы на косоурах.

Если говорить о недостатках такой конструкции, то можно отметить, что для ее устройства нужна более высокая площадная балка. В обратном случае несущая балка в пропил целиком не поместится. А поскольку площадная балка увеличится по высоте, то автоматически уменьшится проход под маршем. Также можно задвинуть ступеньку вкупе с косоуром в балочную площадку. Таким образом, существует возможность изменения горизонтальных размеров на несущей балке. Однако движение ступеней способно привести к усложнениям крепежных узлов, в последующем это грозит новым уменьшением высоты прохода под лестничным маршем.

Поэтому, если лестница оснащена выходной ступенью в своей конструкции, специалисты рекомендуют сделать несущую балку с пропилом в его верхней части. Это позволит компенсировать увеличение площадки по вертикали.

Что может потребоваться для крепления косоура:

  • болты;
  • дюбеля;
  • клей;
  • саморезы;
  • нагели.

Крепление «гусиный шаг»

Если планируется произвести компактную лестницу, то лучше всего выбрать конструкцию со ступенями «гусиный шаг». Ступени изготовлены в этом случае из отфугованных досок. После выполнения разметки проделывают отверстия с фасками под крепление. Каждая ступенька «гусиного шага» закрепляется к косоуру либо дополнительной поперечной балке впотай 4 болтами. Дополнительную балку крепят к нему в полдоски.

Для повышения надежности и избежания вероятности выскакивания можно сделать крепление поперечной балки к косоуру несколькими деревянными нагелями.

Поворотные ступени

Крепление  поворотными ступенями.

Когда помещение ограничено в плане площади для монтажа обычной лестницы, то прибегают к варианту конструкции с поворотными забежными ступенями. Это своеобразная комбинация винтовой и двух одномаршевых лестниц. В подобной конструкции опорная стойка имеет дополнительную роль: служит стойкой ограждения лестничных прямых маршей. В центральный опорный столб должны быть врезаны узкой частью забежные ступени. В эту опору также врезают внутренние косоуры прямых маршей. Для реализации подобной конструкции без утраты надежности нужно произвести центральную опору увеличенного сечения по отношению к сечению рядовых стоек ограждения.

Косоуры наружные прямых маршей и винтового участка желательно соединить на зубчатый либо потайной шип. Для потайного потребуется увеличенный косоур по толщине. Каждая врезка независимо от части лестницы должна быть сделана очень тщательно с дополнительным усилением клеем. Прямые участки на комбинированной лестнице могут быть сделаны как на косоурах, так и на тетивах.

Крепление для однокосоурной лестницы

Косоур с кобылками.

Когда лестница имеет один косоур в 60°, то делать запилы не имеет смысла. Устанавливают ее так же, как и стремянку. Существует лишь один момент: нужно хорошо сделать крепление нижней опорной части. А верх крепить с помощью дюбелей и саморезов к поддерживающей балке.

В процессе установки нужно следить за тем, чтобы основание косоуров опиралось на балки нижнего этажа. Относительно лестничного марша они могут быть как в продольном, так и в поперечном направлении. Когда балка располагается относительно косоура перпендикулярно, то соединительный узел делают таким же образом, как и в верхний (либо в косоуре, либо в балке). Если она относительно косоура расположена параллельно, то последний крепят к ней с помощью запила в стойке балясины (лестничное заградительное ограждение).

Возможен и такой вариант. Две продольные балки соединяются посредством поперечного бруска, в него будет упираться нижняя часть лестничного косоура к перекрытию. Подступеньки и проступи лучше всего соединить друг с другом с помощью клея и саморезов. Гвозди желательно не использовать, поскольку подобное соединение не отличается долговечностью.

Бывает несколько методов крепления проступей и подступеней:

  • с использованием нагелей из дерева;
  • с помощью металлического уголка;
  • на клею в паз;
  • с применением треугольной рейки;
  • впотай шурупами и на клею.

Следует помнить: когда осуществляется соединение элементов из дерева мягкой породы посредством нагелей, то они должны быть повышенной твердости. И наоборот, если вся конструкция из твердой породы дерева, то нагель – из мягкой. При несоблюдении данного условия нагель расколет деталь из древесины, вместо того чтобы ее соединить.

Лестница на деревянных косоурах: конструкция и размещение

Автор Optimist На чтение 9 мин. Опубликовано

Деревянные лестницы изготавливают из сосны и дуба, реже — из кедра, лиственницы, красного дерева, орегонской сосны и араукарии (бразильской сосны). Дубовая древесина высокой плотности — прочна и надежна. Хвойная древесина мягче дуба, но более удобна в обработке. Для изготовления ступеней хвойные породы дерева, особенно ель, лучше не применять, по причине мягкости они быстро изнашивается. Влажность древесины используемой для изготовления лестницы должна соответствовать влажности помещения, в котором она будет находиться.

Косоуры обычно делают из досок толщиной 50–70 мм, шириной не менее 250–300 мм. Найти ровную и без сучков доску такой ширины из единого массива древесины крайне затруднительно. Поэтому для изготовления косоуров лучше всего использовать клееные доски, они не имеют сучков, не подвергаются скручиванию и растрескиванию, а ширина их достаточна для устройства запилов.

Проступи из сплошных одинарных или двух узких шпунтованных досок укладывают на ступенчатые вырезы в косоурах. Толщина проступи зависит от ширины марша. Для ступени длиной 800, 1000, 1200 мм используют доски толщиной 40, 50 и 60 мм соответственно. Толщина проступи относится к ширине марша, примерно, как 1 к 20.

Отклонение от этой пропорции возможно только в сторону утолщения проступи либо под ступенями увеличивается количество косоуров — до трех или четырех штук. Так же лестницу можно сделать и на одном надежном мощном косоуре.

Доски, применяемые для изготовления проступей, острагивают и шлифуют наждачной бумагой. Передняя кромка проступи может выступать до 50 мм относительно плоскости подступёнка, этот выступ обычно закругляют. Торцы проступей подшивают строганным бруском, шпаклюют и окрашивают либо облицовывают шпоном.

К древесине подступёнков особые требования не предъявляются, их выполняют из строганых досок толщиной 18–25 мм. Торцы досок подступёнков, как и торцы проступей, получаются открытыми, чтобы придать им более красивый вид, их подпиливают под углом 45°. Проступи и подступёнки рекомендуется делать из древесины одной породы.

Особое внимание следует уделять надежности косоуров. Из одной заготовки можно выпилить различные по геометрии косоуры. Косоуры, не имеющие в местах опирания на площадочные балки запилов надежнее, так как в них меньше ослабленных сечений и отсутствует вероятность скола древесины в месте опирания. Но такие косоуры требуют для своей установки более высокой площадочной балки, что уменьшает высоту прохода под лестницей. Наличие в лестнице верхней фризовой ступени развязывает руки застройщику при проектировании лестницы.

Эта ступень может полностью повторять, по размерам рядовую ступень, быть уже ее или вообще отсутствовать. Иными словами, верхнюю фризовую ступень вместе с косоурами можно как бы задвигать в площадочную балку, а это означает что, не меняя уклона лестничного марша, появляется возможность варьировать горизонтальными размерами лестницы.

Однако при этом растет высота площадочной балки, усложняются узлы крепления и уменьшается высота прохода под лестницей. Поэтому при наличии в лестнице верхних фризовых ступеней чаще применяют косоуры, верхний конец которых делают с запилом, частично компенсируя, таким образом, рост высоты площадочной балки.

Лестница на деревянных косоурах: конструкция и размещение

Нижняя часть косоуров опирается на балки пола нижнего этажа или в случае применения двухмаршевой лестницы — на балки междуэтажной площадки. Эта часть лестницы может оказаться на балках, направленных по отношению к лестнице, как в продольном, так и в поперечном направлении. При опирании косоура на поперечные балки узел решается аналогично верхней части, то есть может быть запилен или косоур, или балка.

В случае попадания косоуров на продольные балки они могут быть смонтированы в упор к предварительно запиленным в балку и надежно закрепленным балясинам. В другом варианте две продольные балки соединяются между собой дополнительным поперечным бруском, в который упирают нижнюю часть косоуров.

Важно обратить внимание на то, что любые врезки (запилы) деревянных элементов на практике означают ослабление первоначальных сечений. Некачественно выполненный узел может привести к разрушению конструкции. При наличии выбора из различных конструктивных решений узлов от врезок лучше отказаться в пользу узлов с применением стальных крепежей (угольников, хомутов, болтов и т. д.).

Лестница на деревянных косоурах: конструкция и размещение

Косоуры можно упереть верхом и низом в строительные конструции перекрытий, при этом можно вообще отказаться от какого-либо крепежа (куда они из распора денутся), но этот вариант возможен только при условии, что упоры в верхней и нижней части косоуров абслютно жесткие и не предполагают никаких подвижек, что во многих случаях, практически невозможно осуществить. Обычно лестницы строятся по безраспорному варианту, аналогично схемам наслонных стропильных систем.

Для изготовления косоура требуется ровная доска толщиной от 40 и шириной от 300 мм. При изготовлении прямолинейных лестничных маршей (с одинаковыми косоурами) для разметки вырезов под ступени используется трафарет. Его можно изготовить из небольшого листа фанеры и двух деревянных реек.

От угла листа фанеры отмеряются расстояния, соответствующие расчетным: ширине проступи и высоте подступёнка. Полученные точки соединяются прямой, по которой с обеих сторон листа устанавливаются и скрепляются гвоздями рейки. Далее, по этому трафарету в косоуре размечаются и вырезаются соответствующие пазы.

Лестница на деревянных косоурах: конструкция и размещение

При изготовлении лестниц с забежными ступенями косоуры с двух сторон лестницы получаются различной геометрии. В этом случае вырезы в косоурах размечаются по размерам каждой ступени. При этом следует учесть, что высота подступёнков остается неизменной, а ширина проступи изменяется, следовательно, изменяется и угол наклона лестницы. С внутренней стороны лестницы устанавливаются ступени с узкой частью проступи, а с внешней — с широким участком проступи.

Лестница получается с внутренней стороны с более крутым подъемом, чем с внешней стороны, но при этом ее косоуры остаются параллельными друг другу, в них изменяется только длина запила, характеризующая проступь ступеньки. Шаблон для разметки нужно изготавливать с подвижными направляющими и перенастраивать его всякий раз при разметке следующей забежной ступени.

Если запилы в косоурах получаются слишком глубокими и ослабляют конструкцию лестницы, целесообразно установить под ступеньками три или четыре косоура. Количество косоуров увеличивают также и при использовании в качестве проступей тонких досок, во избежание их прогиба под эксплуатационной нагрузкой.

Найти достаточно широкие, прямые и без сучков доски для изготовления ступенчатых косоуров довольно трудно, поэтому существует другое конструктивное решение. Поверх косоура устанавливаются дополнительные деревянные элементы — кобылки, на которых в свою очередь крепятся детали ступеней. Кобылки могут иметь треугольную форму и устанавливаться прямо на верхнюю продольную кромку косоура. Крепление кобылок на косоурах осуществляется при помощи шкантов, которые устанавливаются в заранее выбранные в прилегающих элементах пазы.

Шканты фиксируются в пазах с помощью клея. Для повышения надежности крепления кобылок к косоурам используют более сложную схему. В этом случае в косоуре выпиливается небольшой вырез и применяются кобылки сложной формы. Для крепления кобылок на косоуре по этой схеме также применяются шканты и клей.

Проступи и подступёнки лучше соединять шурупами и клеем, поскольку гвоздевое соединение со временем ослабевает. Проступь и подступёнок крепятся шурупами впотай, в паз или при помощи дополнительной треугольной рейки. Помимо этого, для скрепления деревянных частей лестницы можно использовать всевозможные накладные планки и металлические уголки.

Лестница на деревянных косоурах: конструкция и размещение

Надежное и прочное соединение получается при безгвоздевом соединении — деревянными нагелями. При сплачивании деревянных деталей из твердых пород дерева используют нагели из мягких пород и наоборот, нагели из твердых пород древесины используют для сплачивания деталей из мягких пород. В противном случае нагель, вместо того чтобы соединить детали, расколет их.

Лестница с центральным косоуром не загромождает помещение и может стать украшением интерьера. Единственную опору лестницы составляет центральный косоур, сделанный из бруса сечением 340×200 мм. Самостоятельно брус можно сделать, склеив несколько досок и положив их под пресс. Затем склеенные доски укрепляются поперечными деревянными шкантами или болтами.

Лестница на деревянных косоурах: конструкция и размещение

В качестве материала для этой конструкции и ее отделки подходит древесина дуба, лиственницы, сосны. При крутом расположении косоура, когда лестница используется в качестве вспомогательной (например, на чердак или антресоли), нижний конец косоура крепится к полу, а верхний, при помощи болтов и дюбелей, к балке, поддерживающей конструкцию площадки.

Такая лестница не нуждается в запилах, способ ее установки близок к способу установки приставной лестницы-стремянки, то есть главная задача — укрепить низ лестницы от сползания и верх от заваливания в сторону. При снижении угла наклона косоура верх лестницы лучше крепить по одному из способов, приведенных на рисунках выше.

Треугольные фрагменты косоура выпиливают по шаблону так, чтобы соблюсти параллельность площадок, на которые будут установлены ступени. Срезы и углы выравниваются рашпилем или шлифовальной машиной, затем косоур устанавливается на место, прикрепляется к полу и к балке площадки саморасклинивающимися дюбелями и болтами с шайбами, утопленными в дерево впотай.

Для вспомогательной лестницы могут быть использованы ступени «утиный шаг». Ступеньки делаются из отфугованных досок. После разметки сверлятся отверстия с фасками для крепежа. Каждая ступенька крепится впотай четырьмя болтами с шайбами к косоуру или к дополнительной поперечной балке. Поперечную балку в свою очередь крепят к косоуру вполдерева.

Лестница на деревянных косоурах: конструкция и размещение

Для перехватывания выдергивающего момента при возникновении нагрузки на консоли поперечной балки эти балки дополнительно к запилу укрепляют к косоуру четырьмя деревянными нагелями. Фаски с утопленными головками болтов замазывают синтетической мастикой или шпаклевкой по дереву того же цвета, что и основная конструкция, а затем все сооружение покрывают слоем бесцветного лака.

При недостаточности площадей, выделенных под лестницу, возникает необходимость в устройстве забежных поворотных ступеней. Сложность строительства такой лестницы резко возрастает. По сути, эта лестница представляет собой гибрид двух прямых одномаршевых лестниц и элемента винтовой лестницы.

Лестница на деревянных косоурах: конструкция и размещение

Центральная опорная стойка фрагмента винтовой лестницы одновременно является балясиной для ограждения прямолинейного марша. Забежные ступени врезают узким концом в тело центральной опоры, поэтому размер ее поперечного сечения принимают несколько увеличенным по сравнению с обычными балясинами. Кроме ступеней в центральную опору врезают внутренние косоуры прямых элементов лестниц.

Внешние косоуры прямых лестниц и косоуры винтовой лестницы сращиваются между собой на зубчатый шип, а при достаточной толщине косоура на потайной шип. Все врезки и сращивания деревянных лестниц выполняются с особой тщательностью и обязательно с применением клея.

Следует добавить, что практически все вышесказанное относительно лестниц на косоурах можно применять к лестницам на тетивах и наоборот.

Как Крепить Лестницу к Перекрытию: Алгоритм Выполнения Работ

Лестничная конструкция должна быть прочно и надежно закреплена

Лестничная конструкция должна быть прочно и надежно закреплена

Индивидуальное строительство домов практически никогда не обходится без использования лестниц. Главным требованием ко всем видам этих конструкций является безопасность передвижения по ним.

Лестничные сооружения должны быть прочными и устойчивыми. Поэтому вопрос, как крепить лестницу к перекрытию, очень актуален в любом частном доме. Рассмотрим более подробно различные варианты фиксации лестничных конструкций в зависимости от их вида.

Содержание статьи

Виды лестниц и варианты их крепления

Лестничное сооружение во время эксплуатации подвергается различного рода постоянным и временным нагрузкам. Кроме собственного веса оно также должно выдерживать вес человека и перемещаемых по ней предметов. Поэтому вопрос прочного крепления таких сооружений в доме очень важен.

Лестничные конструкции обычно фиксируются к:

  • Полу;
  • Плите или балке верхнего этажа;
  • Межмаршевым площадкам;
  • Стенам – конструкцию рекомендуется крепить только к несущим стенам, выполненным из бетона, бруса или кирпича. Толщина стенки должна быть не менее 25 см.

Важно! Нельзя закреплять изделия к асбоцементным, гипсокартонным стенам, или выложенным в один кирпич перегородкам.

Лестницы могут крепиться к нескольким поверхностям

Лестницы могут крепиться к нескольким поверхностям

Способ крепления во многом зависит от:

  • Типа лестничной конструкции;
  • Материала, из которого она изготовлена;
  • Веса изделия;
  • Его габаритов;
  • Материала пола, перекрытия и стен.

Основными типами лестничных конструкций являются:

  • Маршевые – могут состоять из одного или нескольких маршей.
  • Винтовые с опорой на тетивы, косоуры, опорный столб или больцы. Чаще всего применяются комбинированные опоры.
  • Сложные конструкции – сочетание маршей и винтовых участков, нескольких маршей с поворотами под разными углами.
Способ фиксации конструкции зависит от многих факторов - фото

Способ фиксации конструкции зависит от многих факторов — фото

Наибольшее распространение в частных домах имеют маршевые конструкции, выполненные из дерева. Одномаршевое изделие может иметь самое простое крепление – к полу и перекрытию. Оно является очень надежной и устойчивой системой, не требующей дополнительных промежуточных креплений.

Если присутствуют два или более маршей, то необходима дополнительная фиксация сооружения. Сложные модели могут иметь комбинированные крепления, в зависимости от формы и вида опоры.

Проемы под установку лестничной конструкции

Проем под лестницу в перекрытии должен быть предусмотрен еще на стадии проектирования здания.

Его размеры зависят от:

  • Габаритов будущей конструкции;
  • Типа лестницы;
  • Вида перекрытия.

Отверстие в перекрытии под лестницу должно иметь ширину, равную ширине марша с добавлением зазоров, необходимых для крепления конструкции и ее отделки. Длина проема во многом зависит от угла наклона изделия.

Но в целях безопасности использования отверстие в перекрытии для лестницы должно позволять спуск и подъем человека в полный рост. Проемы выполняются прямоугольной, квадратной или круглой формы.

Фиксация лестниц к различным видам межэтажных перекрытий

Качество материала лестничной конструкции имеет большое значение для ее надежности и безопасности. Но прочность фиксации всех ее элементов между собой, а также правильное крепление лестницы к перекрытию, межмаршевым площадкам, полу и стенам играют гораздо большую роль.

Надежное крепление лестницы – залог ее безопасности

Надежное крепление лестницы – залог ее безопасности

Межэтажное перекрытие при устройстве лестницы может быть выполнено из различных материалов:

  • Дерево – наиболее распространены перекрытия по деревянным балкам.
  • Железобетонные плиты.
  • Стальные балки – в частном строительстве используются редко.

В зависимости от типа несущих конструкций перекрытия, возможны разнообразные способы фиксации на них лестничных конструкций.

Межэтажные перекрытия по деревянным балкам

Если в доме полы выполнены по деревянным балкам, то лестничный пролет должен укладываться на балку без перекосов. Его фиксация осуществляется при помощи специальных крепежных систем в зависимости от материала лестницы и вида ее опор.

Деревянная лестница с опорой на тетивы

Деревянная лестница с опорой на тетивы

Опоры лестничной конструкции в виде тетивы или косоура непосредственно примыкают к перекрытию или площадке между пролетами, передавая на них все нагрузки.

  • При неправильном креплении в деревянных элементах опор могут образовываться трещины. Это довольно часто происходит при фиксации тетивы или косоура с балками и плитами в замок.
  • На нижнюю опору конструкции действуют как вертикальные, так и горизонтальные нагрузки. То же самое происходит и при плотной фиксации опоры на перекрытии.
  • Если же тетива или косоур будут опираться на перекрытие только горизонтальной частью, то верхняя опора подвергнется лишь вертикальным нагрузкам от лестницы. Следовательно, риск возникновения трещин в марше сводится к минимуму.
  • Между вертикальным торцом опорного элемента и несущими конструкциями пола необходим зазор около 1 см.

Фиксация деревянных косоуров к продольным или поперечным балкам из дерева может осуществляться с запилом на опоре лестницы, либо на балочном элементе.

Вариантов фиксации лестничных конструкций к деревянным балкам достаточно много. Часто выбор конкретного способа зависит от различных нюансов самого изделия и того, как выполнен проем в перекрытии под лестницу.

Особенности крепления лестниц с металлическими косоурами

Лестничные конструкции на металлических опорах отличаются устойчивостью и прочностью. Если межэтажные несущие конструкции выполнены из железобетонных балок, то металлическая опора может быть просто приварена к ним.

Но возможен и другой вариант:

  • Грань косоура, которой он будет крепиться к балке или плите потолка, срезается под необходимым углом.
  • К торцам опоры привариваются стальные пластины или уголки.
  • Крепление косоура к железобетонной конструкции производится при помощи болтов или анкеров.
Соединение стального косоура с железобетонной плитой

Соединение стального косоура с железобетонной плитой

Для фиксации стальной лестницы к деревянной балке можно установить на верхний торец косоура специальную металлическую пластину со сквозными отверстиями.

  • Крепление опоры к ней осуществляется через эти отверстия. Толщина металла должна быть не менее 5 мм.
  • Для того, чтобы пластина в дальнейшем не мешала декоративной отделке, ее необходимо утопить в балку. Это можно сделать, вырезав паз в материале балки в виде прямоугольника по размеру пластины.
  • Своими руками с помощью стамески и молотка такую работу выполнить можно, но процесс будет весьма трудоемким. Гораздо проще вырезать паз, применив фрезер. Ширина и высота посадочного места должна быть на 3-5 мм, чем размеры пластины.
  • При выборе подходящих метизов для крепления металлического косоура, необходимо учитывать постоянные и временными нагрузки. Постоянная нагрузка – это вес самой лестничной конструкции, переменные нагрузки — вес человека и перемещаемых предметов.
  • Например, масса металлического изделия составляет 140 кг, средний вес человека – 90 кг. Следовательно, минимальная нагрузка составит 230 кг.

Если в качестве крепежа использовать саморезы-«глухари» размером 10 х 120 мм, каждый из которых способен выдерживать нагрузку в 100 кг, то применение 8 метизов дает возможность максимальной нагрузки на крепеж в 800 кг. Запас прочности при таком креплении обеспечен достаточный.

Из-за большого разнообразия вариантов, наиболее подходящее крепление лестницы к перекрытию должно подбираться с учетом всех индивидуальных особенностей конструкций. Если вы не уверены в своих силах, то такую работу лучше доверить профессионалам.

Цена на их услуги будет во многом зависеть от сложности монтируемого изделия. Но не стоит экономить на этом – безопасность всей конструкции играет очень большую роль.  Больше информации по теме «Правильный монтаж лестницы к перекрытиям различного типа» можно получить из видео в этой статье.

что это такое, сооружение на металлической балке и на центральном монокосоуре, расчет конструкции на одном элементе из металла и крепление ступеней

Красивый дом – это прежде всего правильно спроектированные детали. Уют и комфорт должны присутствовать в каждом уголке пространства, вот почему к созданию интерьера стоит подходить основательно, продумывая каждую мелочь.

Лестница должна не только соответствовать в таком доме требованиям строительных норм, но и быть привлекательной. Вот почему косоурам уделяется особое внимание в ее конструкции.

Из чего состоит сооружение?

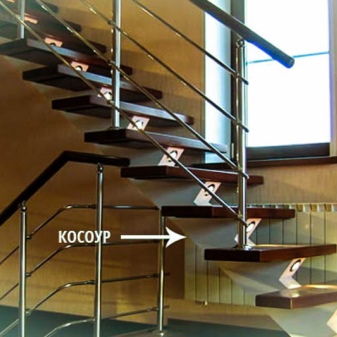

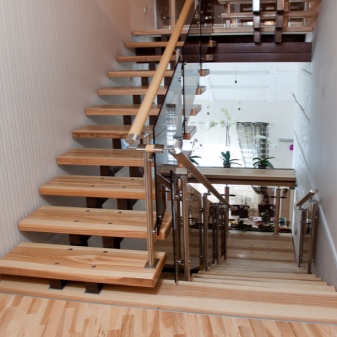

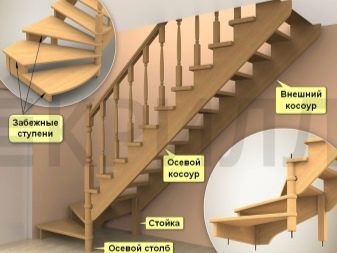

Не все знают, что такое косоур, поскольку не предполагают, что лестница – это особое сооружение, состоящее из нескольких элементов. Нарушение взаимодействия между ними приводит к снижению уровня безопасности.

Опоры играют важную роль при организации пролетов между первым и вторым этажами. Именно их и называют косоурами. Элемент представлен в виде лестничных балок, расположенных на каждом марше, к которым крепятся ступеньки. При виде сбоку на всю конструкцию можно увидеть их торец.

Деталь помогает создать особый стиль, наделить оригинальностью простую лестницу. Зачастую этот элемент используется в конструкции вместо тетивы, но выполняемая функция у них одна. Именно косоуры помогают визуально уменьшить лестницу, делают ее не такой крупногабаритной.

Элемент должен по нормам выдержать вес человека и даже поднимаемых на второй этаж предметов, ни о каких вибрациях и речи быть не может. Если при подъеме ощущается, что косоур дрожит или качается, значит, при его возведении допустили грубейшую ошибку.

Отличие элемента от тетивы

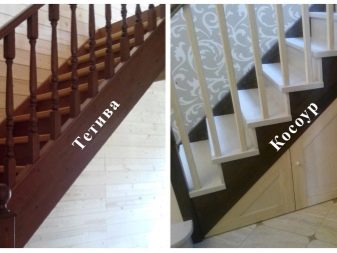

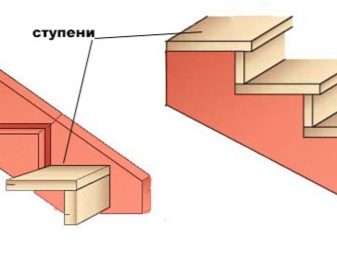

Тетива с виду очень похожа на косоур, но главным отличием является способ монтажа. Поступь формируется с внутренней стороны, а такое соединение представляет собой стяжку, на которой держится конструкция. Гребенки не выпиливаются, как в косоуре, а выбираются, то есть фрезеруются.

Отличают от тетивы косоуры размеры. Форма зависит от вида будущих ступеней и степени нагрузки. Эти факторы нельзя не принимать во внимание, поскольку они играют важную роль. По строительным нормам допустим вес до 250 килограммов на лестницу.

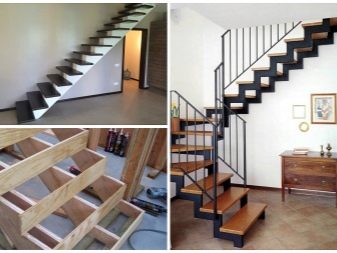

Классификация и виды

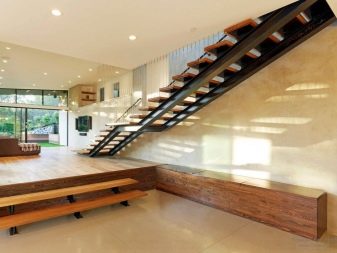

Играя роль опоры для лестницы, косоуры дублируют промежутки и шаг конструкции. Элементы располагаются параллельно или в соответствующих точках, их еще называют гнездами. Если рассматривать классификацию с конструктивной стороны, то они могут быть:

  • прямыми;
  • ломаными;
  • винтовыми.

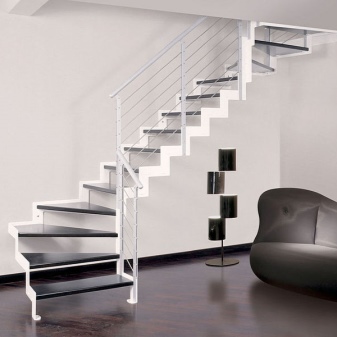

У прямых есть накладки для ступеней, на ломаных поворот до 90 градусов и площадка, то есть между 1 и 2 этажами лестница имеет две разные половины.

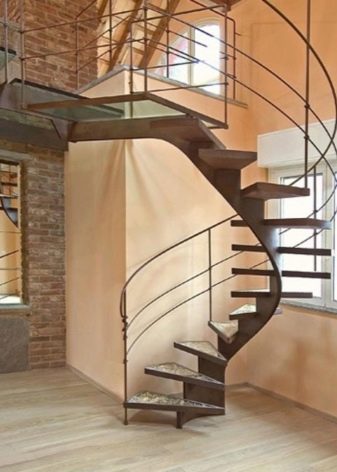

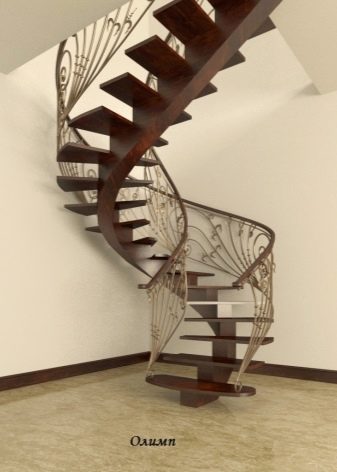

Винтовые всегда имеют спиралеобразную форму, привязка осуществляется на центральной оси, в качестве которой нередко выступает столб. Если усиление хорошее, такая опорная ось является условной.

Площадка – это пространство между лестничными маршами, которая представляет собой горизонтальную поверхность, посредством которой происходит разграничение между первой и второй половиной конструкции. Она необходима, поскольку за счет нее второй лестничный марш может выйти на заданную по чертежу точку, при этом сохраняя не только угол наклона, но и пропорции. Нередко основа стоит на двух балках или имеет жесткую привязку к вертикали.

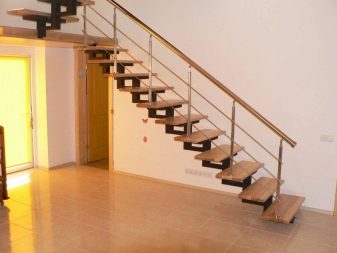

Монокосоур стоит на одной балке. Его допустимо устанавливать к центру или торцам проступей, но в этом случае обязательно дополнительно закреплять элемент к стене. Особые требования к балке, которая должна быть износостойкой, поэтому лучше использовать стальную трубу. Возводить такую лестницу можно только с разрешения надзора по строительству.

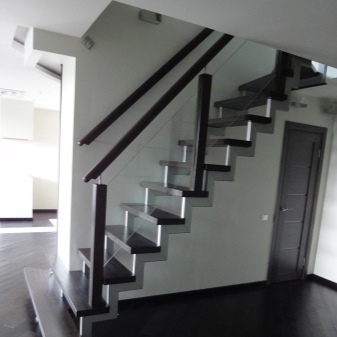

Косоуры можно поделить и на две большие группы: ступенчатые и с кобылками. Последние представляют собой треугольный элемент, прикрепляемый к балке. На них производится установка проступи. Конструкция считается сложной в исполнении, но наиболее надежной.

Деревянные косоуры имеют собственную классификацию:

  • прямые;
  • гребенка;
  • округлые.

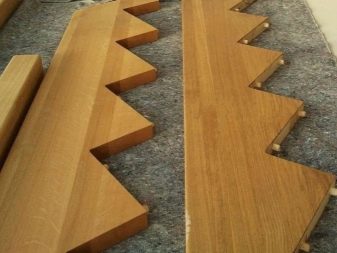

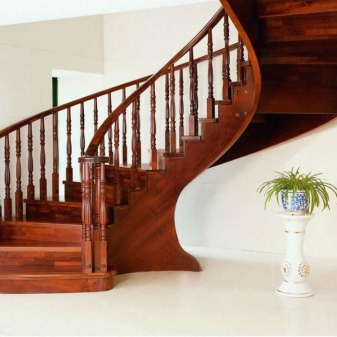

Прямые используются в конструкции подобных маршей, при возведении накладных ступеней применяют гребенку, а округлые идеально подходят лестнице этой же формы.

Материалы исполнения

Есть несколько материалов, которые можно использовать для создания косоуров, не нарушая при этом технологию строительства.

Косоурные лестницы могут изготавливаться из дерева, что делает их лучше тетивы, поскольку вес значительно уменьшается. Это может быть бревно, брус или доска. При небольшой лестничной шахте вариант является преимущественным. Кроме дерева, необходимо выделить несколько видов материалов.

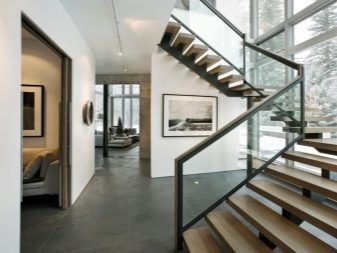

Металл

  • профилированная труба;
  • металлопрофиль;
  • двутавр.

Полимеры

  • пластик, в составе которого находится древесное волокно;
  • металлопластик.

Композитный материал

  • дерево-металл;
  • металл-полимер.

Железобетон

Небольшая стоимость и надежность сделали металл и дерево наиболее востребованными при организации лестниц. Комбинированные модели необходимы при формировании сложной конструкции, когда проект нельзя назвать стандартным, а его внешняя привлекательность не перекрывает требования к безопасности. Стальные конструкции пользуются особой востребованностью благодаря прочности и надежности.

Массивные конструкции из железобетона формируются во время отделочных работ. Они обладают большим весом, поэтому основание под них необходимо рассчитать еще на этапе создания проекта. Впоследствии оно будет размещено параллельно тому, как закладывается фундамент.

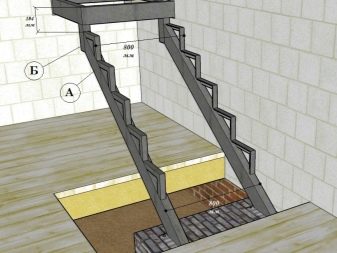

Расчёт конструкции

Перед возведением лестницы необходимо рассчитать основные величины и только потом создавать проект. Обязательно надо знать:

  • высоту лестницы;
  • ширину и высоту проемов;
  • длину, сколько составляет проекция по полу;
  • высоту подступенков;
  • глубину, которую имеют проступи;
  • общее количество ступеней.

Общая высота определяется от пола первого этажа, до пола второго. Она не должна быть менее 2 метров.

Проекция определяется как габариты отведенного пространства под лестничную конструкцию. К глубине нет определенных требований, эта величина, как правило, произвольная и подбирается исходя из личных предпочтений, главное, чтобы она была удобной пользователю. Чаще всего это 25-30 см.

Стоит уделять особое внимание высоте ступеней, которые не должны быть более 22 см. Чем меньше этот показатель, тем меньше усилий необходимо прикладывать, чтобы подняться на второй этаж. Общее количество ступеней в конструкции лестницы определяется, принимая во внимание длину косоура и высоту подступенка.

Если высота лестницы 250 см, длина 400 см, а глубина проступи 28 см, то количество ступеней можно найти, разделив длину конструкции на глубину. В данном случае получается 14 штук.

Высота подступени находится делением высоты на полученное количество ступеней.

Определить длину несущей конструкции можно по теореме Пифагора, то есть к квадрату длины прибавляем квадрат высоты и получаем размер косоура в длину.

Надежность косоура зависит во многом от правильно подобранных балок, если речь идет о дереве. Только твердые лиственные породы обеспечат необходимую прочность. Заготовки обязательно зашкуривают. Прекрасно подходят:

От высоты лестницы зависит толщина несущей балки. Здесь действует одно требование: чем выше, тем толще.

Ступенчатый косоур устанавливается быстро и просто, достаточно изготовить вырезы в виде треугольника. В результате выходит лестничная проекция.

Катет выпиливаемого треугольника будет определяться как высота подступенка и глубина проступи. Линейка в виде этой геометрической фигуры необходима для нанесения разметки на балке. По установленным меткам лишние места срезаются циркулярной пилой.

Деревянный косоур используется в большинстве случаев с боков. Единственным минусом можно считать распил, поскольку он снижает толщину несущей балки, что негативно сказывается на прочности каркаса в целом.

Прямой/ломаный косоур должен иметь наклон в 30-45 градусов, высоту ступеней от 15 до 24 см, а проступи, то есть отступы от опорного элемента на основании – 25-32 см.

Если опора изготовлена из двух или трех балок, стоит обратить особое внимание на торцы несущего основания лестницы. Они должны не только крепиться к другим контактирующим элементам, но и между собой. Такое соединение создает особое усилие, благодаря которому в процессе эксплуатации нет разбалтывания отдельных частей.

Количество балок в конструкции опоры не всегда одинаковое. На него влияет ширина ступеней. Если показатель до 1,2 метра, тогда достаточно и одного усиления, если выше, но до 1,5 м, тогда конструкция лестницы должна находиться на двойном основании. Тройное необходимо при ширине ступни более 1,5 метра.

В соответствии со строительными нормами, когда лестница представляет собой громоздкое сооружение даже с неширокими ступеньками, дополнительное усиление понадобится. Учитывается дополнительная фиксация к стене, потолку, особенно в местах переломов.

Площадь соприкосновения элементов по бокам и высота подъема при расчете винтовых косоуров как основных величин привязаны к углу раскрытия ступени. Опорная длина неотделима от диаметра вращения конструкции. Наносят разметку строго в горизонтальной плоскости от точек, расположенных по центру и только по средней линии.

Изготовление

Опорные лестничные балки производятся в большом разнообразии. Конструктивное решение можно сделать своими руками или посмотреть, что предлагают специалисты. Как вариант можно вырезать забежные ступеньки. В итоге выбранный вариант зависит от личного предпочтения и возможностей.

Перед тем как принимать окончательное решение, важно определить, поместится ли лестница в отведенном для нее проеме, только тогда можно начинать монтаж. Чтобы это сделать, необходимо вычертить линию второго этажа на уже подсчитанном значении лестничного марша. Именно в этот момент становится понятно, что выбранный вид лестницы не может быть установлен, приходится прибегать к изменениям в проекте.

В момент эксплуатации конструкции можно легко получить травму головы, если не будет обеспечено должное расстояние до пола второго этажа. В полный рост человек достигает его уровня уже стоя на третьей ступени. Расстояние от головы до потолка 2 этажа не должно быть менее 20 сантиметров.

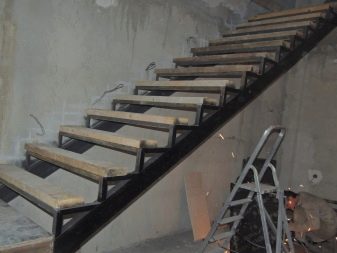

На металлических балках: способы крепления ступеней

Варианты использования металлических балок предполагают разные типы крепления. Если это разборная конструкция, тогда используется «стакан», когда на косоур наваривается труба, а опорный элемент, имеющий ось, равную внутреннему диаметру трубы, крепится к ступени.

Качественная фиксация обеспечивается использованием болтов. Это позволит выставить необходимый поворот для ступени и ее высоту. К сожалению, у метода есть один существенный минус – быстрый износ во время эксплуатации. В данном случае жесткая фиксация выигрывает в долговечности.

Крепление допустимо производить в паз. Если это неразборная конструкция, тогда большая устойчивость достигается благодаря тому, что стыки подогнаны под угол в 45 градусов. Между собой элементы соединяют сваркой.

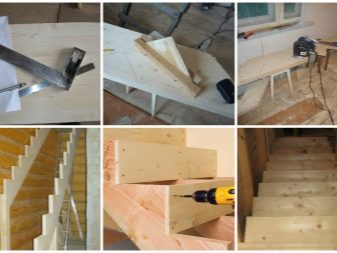

Из дерева: последовательность

Лучшим вариантом изготовления деревянного лестничного марша является 2-х или 3-х опорная конструкция. На доске или бруске делается разметка, по которой впоследствии делают обрезку.

Чтобы пазы точно совпадали, можно приложить друг к другу заготовки, затем доработать недочеты по всей длине. Есть и другой вариант выравнивания опоры. Для этого приготавливают накладные элементы, которые после разметки устанавливают на балку и проверяют соответствие этому типу сборки.

На бетонных: разновидности

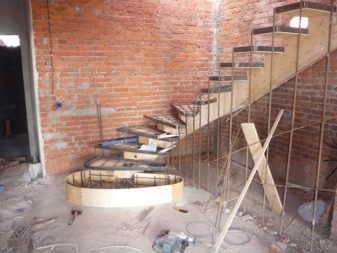

Опалубка является основой этого типа лестниц. Ее обязательно делают влагонепроницаемой, чтобы бетонная смесь оставалась внутри созданного деревянного каркаса, а не вытекала из него. Внутрь укладывается арматура, связанная между собой в виде сетки, и только на нее заливается бетон.

Чтобы не было пустот, стоит утрамбовывать цемент. Для этого используется специальный инструмент, или делается вся работа вручную. Только после полного застывания можно приступать к декоративной отделке. Наборные ступени изготавливаются в соответствии с ГОСТом.

Примеры дизайна

Лестница обязана вписываться в созданный интерьер в доме, поскольку она иногда выступает отдельным элементом, принимая все внимание на себя. Оформление ступеней, перил иногда более затратное дело, чем создание конструкции в целом.

  • В качестве основного примера можно вспомнить классику с многочисленными элементами декора. Это всегда сложные дизайнерские проекты, особенно если речь заходит о дереве. Резьба и фигурные элементы безупречно вписываются практически в любой интерьер, они нередко сами по себе оказываются главным украшением.
  • Для тех, кто предпочитает уют и простоту, стоит подумать над стилем кантри, в котором может быть изготовлена лестница. Ступени возможно сделать из керамики или натурального камня, очень хорошо смотрится искусственное состаривание. Как основное украшение, используют цветочные мотивы и предметы домашней утвари.
  • Если нравится современный минимализм в дизайне, тогда стиль хай-тек – это то, что вы искали. В нем преобладает много стекла, металла и самые простые формы, четкие прямые линии. Прекрасно смотрятся в этом исполнении винтовые и маршевые лестничные конструкции. Стекло можно использовать в перилах, ступенях или элементах оформления.

Выбор материала необходимо начать еще до того, как будут проводиться работы по возведению конструкции. Стоит учесть особенности, индивидуальные характеристики, назначение лестницы и возраст жильцов дома. Там, где есть дети, к конструкции предъявляются особые требования безопасности.

Сегодня нет предела человеческой фантазии, достаточно только понять, что именно хочется увидеть в конце. Необычная форма все больше привлекает, изысканность не теряет популярности, но деловой стиль завоевывает больше внимания.

Преимущество лестницы на косоуре в том, что она прекрасно просматривается. Кроме функциональной составляющей, такой элемент стал все больше нести декоративную нагрузку в общем интерьере. Стало популярно закреплять каждую ступень на отдельном элементе, который находится на опорной балке. В данном случае, если уложить два косоура, можно обойтись без подступенков. Крепление деревянной ступени происходит посредством саморезов, совсем незаметно и очень надежно. Если со временем появляется дефект, то замены требует только один элемент конструкции, реставрация становится менее затратной.

Металлические косоуры избавляют от скрипа при движении. Все потому, что каркас жесткий и прочный, в основе находится сварной стержень. Даже при повышенной влажности металл не деформируется, а каркас не расшатывается с годами.

Стоимость такой лестницы несильно отличается от деревянной, но можно добиться повешенной прочности. Можно использовать тонкие доски, поскольку ступени не испытывают несущей нагрузки, а поэтому прекрасно выдерживают необходимый вес.

О том, как построить лестницу для террасы на косоурах, смотрите в видео ниже.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
