Крепление мауэрлата к кирпичной стене: как установить и закрепить

От того, насколько грамотно выполнено крепление мауэрлата к кирпичной стене, зависит прочность и устойчивость крыши. Нельзя крепить тяжелый деревянный каркас из стропил непосредственно к верхнему ряду кирпичей, в лучшем случае на поверхности появятся трещины, а в худшем кирпичная кладка просто рассыплется под ударами стропил. Узел крепления мауэрлата к кирпичной стене должен обеспечивать надежное удержание кровельных скатов, даже если выпадет двойная норма снега, или дуют запредельно сильные ветры.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

Особенности крепления мауэрлата к кирпичной кладке

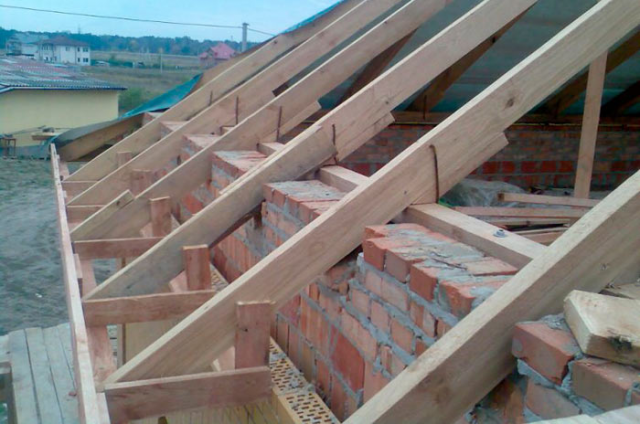

В строительной механике проектированию элементов крыши уделяют наиболее пристальное внимание. Сложнее элемента, чем стропильный каркас, в доме не существует, поэтому к подготовке и обустройству всех деталей, связанных с креплением его на кирпичных стенах, необходимо подходить максимально взвешенно:

  • Во-первых, мауэрлат, или, по-другому, переходной брус от поверхности кирпичной стены к стропилам, необходимо крепить с максимальным запасом прочности. Неважно, какой из способов крепления мауэрлата к кирпичной стене будет выбран, каждая точка крепежа должна быть рассчитана на пятикратную перегрузку, прежде всего по давлению ветра;
  • Во-вторых, мауэрлатный брус на кирпичных стенах нужен для того, чтобы скомпенсировать, выровнять и распределить нагрузки по всей поверхности коробки здания. Поэтому укладка мауэрлата на кирпичную стену выполняется с небольшим зазором, компенсирующим напряжения из-за колебаний влажности и температуры.

К сведению! Для мауэрлата используют только деревянные доски или брус. Делается это потому, что каркас крыши, стропила, распорки и подкосы также изготавливаются из строительной хвойной древесины.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

Точки и методы крепежа древесины на кирпичной стене позволяют ей расширяться на считанные миллиметры, этого вполне достаточно, чтобы избежать выдавливания мауэрлатной доски. Благодаря такому решению мауэрлат кирпичного дома практически не испытывает усилий в горизонтальной плоскости, основная нагрузка направлена вертикально. Поэтому мауэрлатная прокладка на бетонных, каменных и бутовых стенах может быть намного меньше, чем для газобетонных или пеноблочных зданий. Обычно это тонкий брус, доска 50 мм или пакет из нескольких досок.

Как установить мауэрлат на кирпичную стену

Способ установки мауэрлата на кирпичную стену зависит от устройства верхнего ряда коробки. Традиционно верхняя кромка кладки заканчивается по двум схемам:

  • Выкладывается плоская горизонтальная поверхность из кирпича, на которой достаточно просто можно закрепить мауэрлат и стропильные балки любого размера, ограничений по ширине опоры нет;
  • Горизонтальная поверхность может выполняться уступом, который и используется для устройства мауэрлата к кирпичной стене.

Это наиболее сложный, но и одновременно самый надежный и прочный тип крепления. Мауэрлат получает дополнительную опорную поверхность на кирпичном бортике, соответственно, количество точек крепления может быть уменьшено вдвое.

Как крепить мауэрлат к кирпичной стенеКак крепить мауэрлат к кирпичной стене

Кроме того, наличие дополнительного ряда кирпичной кладки существенно уменьшает эффект от мостиков холода и препятствует попаданию дождевой воды под гидроизоляцию стен. Решение оказалось настолько удачным, что подобные варианты армопояса из кирпича под мауэрлат часто используют на бетонных и шлакоблочных типах стен. Разумеется, перед тем как крепить мауэрлат, нужно будет уложить гидроизоляцию на кирпичную поверхность.

Как закрепить мауэрлат к кирпичной стене

Выбор конкретного способа крепления мауэрлата к кирпичному основанию определяется конструкцией крыши и способом устройства стропильной системы здания. Обычно используется следующее правило: чем длиннее стены здания, тем большей подвижностью должна обладать система крепления.

Например, для небольшого шлакоблочного сарайчика или баньки размером 3х4 м мауэрлат на стенах можно крепить достаточно жестко, парусность крыши невелика, и жесткая заделка не приведет к обрыву анкеров или шпилек, или, еще хуже, к разрушению бруса. Для полноразмерных кирпичных строений с двускатными крышами можно использовать комбинированные способы. Для невысоких односкатных вариантов кровли можно ограничиться скользящей посадкой мауэрлата на каменной основе.

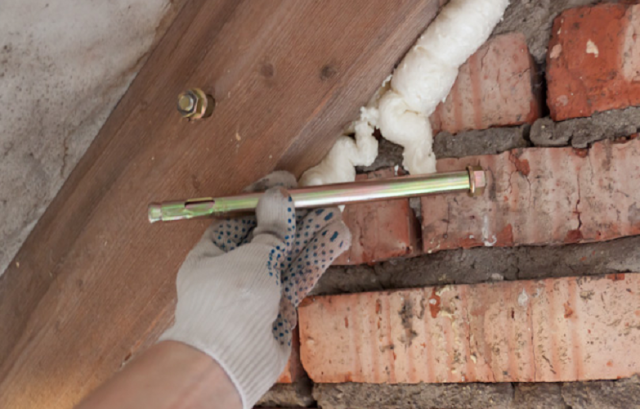

Крепление мауэрлата к кирпичной стене анкерами

Проще всего закрепить деревянный брус на горизонтальной части стены с помощью анкерных болтов с металлической резьбовой втулкой распорного типа. Для монтажа потребуется лишь перфоратор с твердосплавным сверлом, гаечный ключ и клей. Анкер для крепления мауэрлата к кирпичной стене несколько отличается от традиционных втулок и болтов, применяемых для фиксации в толще бетона.

Крепление обладает большей поверхностью контакта, сам анкер длиннее и тоньше. Для нормального сцепления с кирпичной кладкой необходимо, чтобы стержень вошел в кирпич на глубину не менее 12 см.

Если размеры стены не позволяют использовать длинномерные анкера, то лучше всего в дополнение к кирпичной кладке залить армирующий бетонный пояс толщиной до 5 см. Чтобы армопояс не отслоился от кирпича, перед заливкой в кирпичную кладку забивают несколько десятков отрезков арматуры. В свободных местах устанавливают короткие резьбовые пробки будущих анкерных креплений. После застывания бетона армирующая лента оказывается «намертво» сцепленной с кирпичной кладкой.

Иногда можно встретить мнение, что анкерный способ крепления лучше всего подходит для тяжелых крыш с большой парусностью. На самом деле это не совсем точное утверждение. Анкерное крепление, выполненное по приведенной выше схеме, отлично работает для кирпичных зданий со стальным каркасом крыши.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

К сведению! Иногда анкера используют для усиления на особо ответственных участках крепления мауэрлата, например, в угловых зонах или в местах стыковки наружных и внутренних стен.

Если в большом каменном здании планируется классическая крыша с деревянными стропилами, то мауэрлат лучше крепить проволокой и скобами. Использование только анкеров в этом случае приводит к деформации стропильного каркаса, изгибу и надлому горизонтальных распорок, а иногда и выпиранию обрешетки и контробрешетки. Крепление проволокой, скобами и даже шпильками обеспечивает более мягкое и пластичное соединение постоянно движущихся деревянных стропил с твердыми, как гранит, кирпичными стенами.

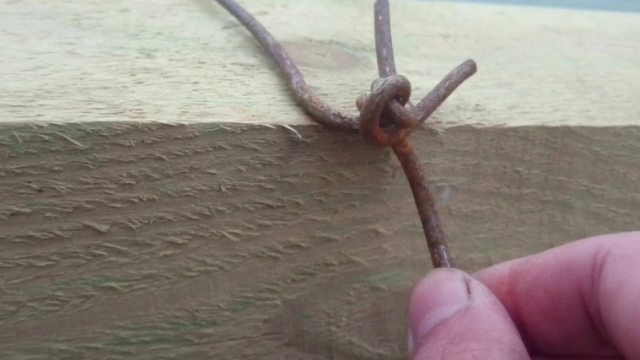

Крепление мауэрлата к кирпичу проволокой

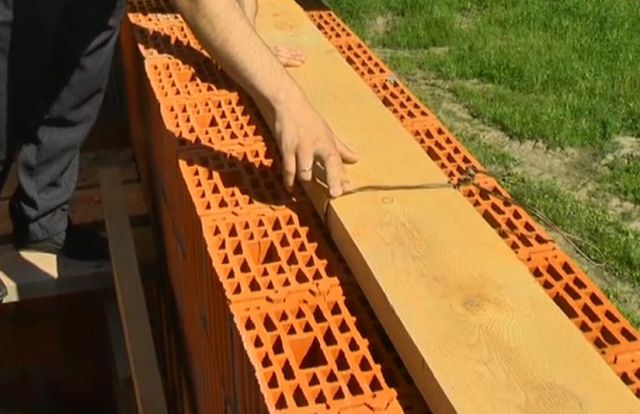

Монтаж мауэрлатного бруса с помощью строительной катанки считается одним из наиболее простых и доступных. Крепление проволокой обычно доверяют подсобным рабочим.

К сведению! Проволочный крепеж – единственный, при котором не сверлится и не ослабляется отверстиями брус или доска мауэрлата, поэтому риск получить трещину вдоль волокон практически равен нулю.

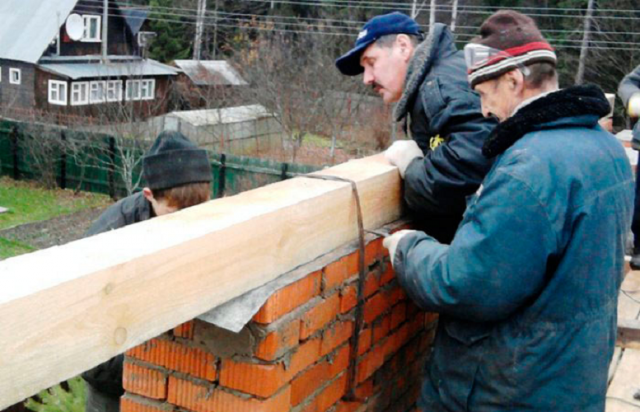

Мало того, если правильно привязать – притянуть брус проволокой к кирпичной стене, то через несколько месяцев древесина деформируется и примет профиль горизонтальной поверхности.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

Для крепления отдельные куски проволоки, сплетенные косичкой, длиной 1-1,5 м, закладывают в третий-четвертый ряд от верха еще на этапе выкладки кирпичной стены. Отверстия можно сверлить, но такой способ крепления обычно приводит к сильному ослаблению, как кирпичной кладки, так и самой проволоки.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

После наклейки рубероида на стену укладывается брус или пакет из двух сбитых гвоздями досок, и нагружают мауэрлат кирпичным гнетом по четыре-пять штук через каждые 60-70 см. Далее, концы проволоки поднимают над брусом, перехватывают и затягивают ломом до врезания металла в дерево. «Усы» отгибают и забивают молотком в брус.

Крепление мауэрлата к кирпичной стене скобами

Для фиксации деревянного бруса используют загнутые в виде буквы П куски арматуры, толщиной 8 мм. Концы каждой скобы срезают ножовкой, но чаще болгаркой под острым углом. Чтобы согнуть арматуру, металл предварительно разогревают пропановой горелкой в местах сгиба. Подрезать металл, чтобы облегчить процесс гибки, нельзя, гнуть нужно целую арматуру. В противном случае металл быстро ржавеет на стене, особенно под слоем декоративной отделки или утепления.

Как крепить мауэрлат к кирпичной стенеКак крепить мауэрлат к кирпичной стене

Надрезать концы будущего крепления необходимо только с наружных сторон П-профиля, отклоненные вовнутрь острия при забивке скобы в древесину создают стягивающее усилие.

Для крепления мауэрлата в толщу кирпичной стены заделывают деревянные пробки. По сути, это обрезки бруса 20-25см длиной, уложенные в кладку на третьем-четвертом ряду. Пробки могли также закладываться на верхней кромке последнего ряда кирпичей.

Чтобы избежать образования трещин, в точках забивки крепления предварительно засверливают отверстия диаметром 4 мм. Скобы забивают в мауэрлат, двигаясь по периметру кирпичных стен, последовательно переходя от точки к точке.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

В процессе монтажа крепления мауэрлат необходимо выравнивать и прижимать к поверхности кирпичной стены в момент забивания скобы. Это наиболее некомфортный этап, поэтому скобы забивают в брус на треть до выкладки мауэрлата на стену. И лишь выровняв древесину на опорной поверхности, забивают скобы в пробки тяжелым молотком через прокладку.

К сведению! В креплении мауэрлатного бруса на скобах существует определенный риск брака. При неправильном выборе материала пробки или точки на поверхности бруса древесина будет расколота, что приведет к непредвиденным расходам.

Кроме того, неправильное крепление скобой может стать причиной выхода из строя мауэрлатного бруса на уже собранной и перекрытой крыше. Придется заменять заложенные в стену пробки новыми, демонтировать или перекрывать мауэрлат досками.

Крепление мауэрлата к стене из кирпича шпильками

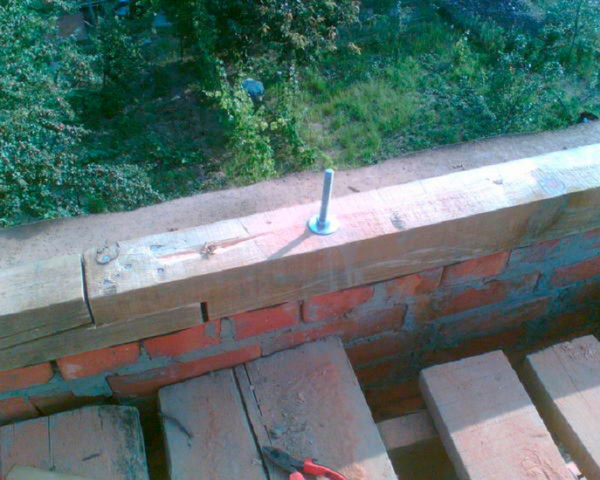

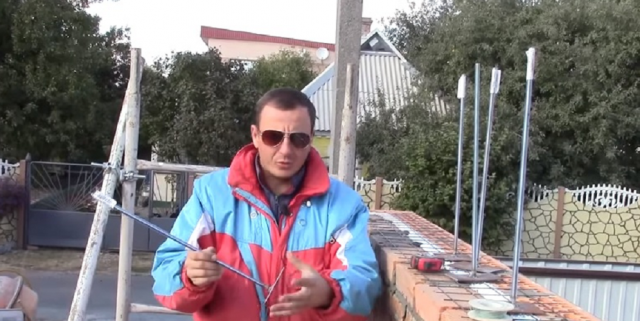

Установка деревянного мауэрлатного бруса на резьбовом крепеже выглядит наиболее надежным из всех доступных вариантов. Можно использовать удлиненные шпильки, до 60 см, с гайкой и шайбой или приваренной на торце стальной пластиной.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

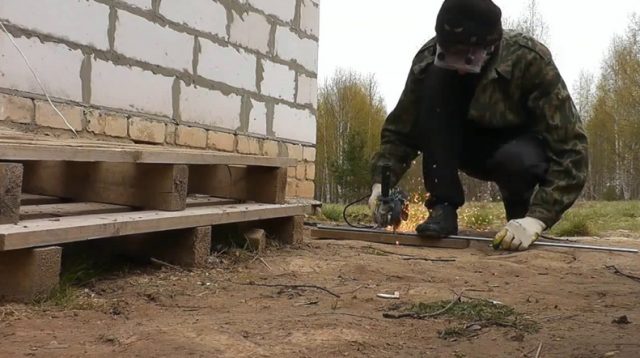

Если использовать для крепления стержни с приваренной стальной пяткой, то устройство нужно будет закладывать в кирпичную стену еще на этапе выкладки завершающих трех рядов кладки.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

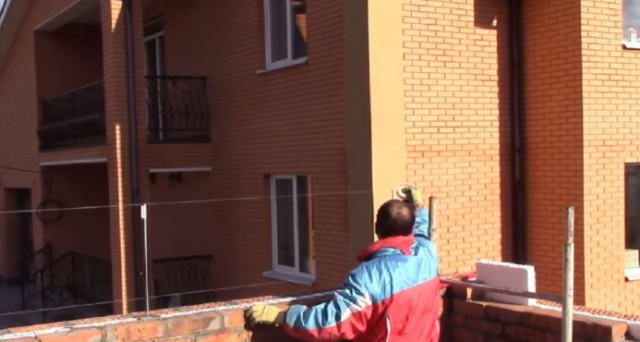

Чтобы не ошибиться с разметкой, потребуется по периметру стен здания натянуть малярный шнур, на уровне установки будущего мауэрлата можно поставить лазерный уровень. Шпильки с приваренными площадками расставляются по периметру стен и прикладываются кирпичами на кладочном растворе. В блоках, используемых для кирпичной кладки следующих рядов, приходится сверлить отверстия. После наклейки рубероида можно переходить к креплению мауэрлата.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

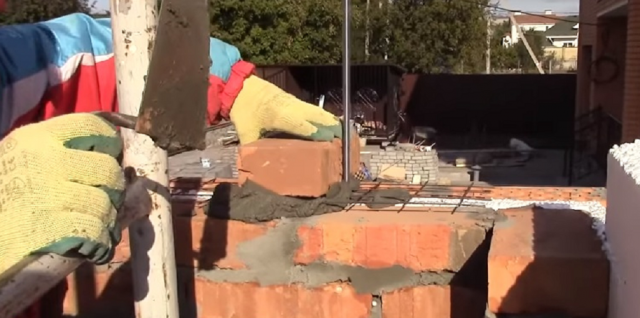

На кирпичных стенах толщиной в полтора камня можно использовать более простой способ фиксации мауэрлатной доски. Для крепления на шпильках в точках установки высверливаются шурфы, диаметром в 40 мм и глубиной до 50 см. На резьбовой штырь надевают широкую шайбу, наворачивают гайку и устанавливают в шурф.

Как крепить мауэрлат к кирпичной стенеКак крепить мауэрлат к кирпичной стене

Далее будущее крепление выравнивают относительно горизонтальной поверхности, и отверстие заливают смесью на основе акриловой смолы и промытого песка. Такая пробка удержит мауэрлат намного лучше скобы.

Советы и рекомендации

В использовании шпилек есть определенные преимущества:

  • Крепление в виде длинного стального стержня с резьбовой поверхностью стягивает несколько верхних рядов кирпичной кладки;
  • Шпилька расположена на осевой линии мауэрлата, поэтому брус не выворачивает и не опрокидывает, как в случае использования скоб.

Как крепить мауэрлат к кирпичной стене

Как крепить мауэрлат к кирпичной стене

Кроме того, использование гайки для затяжки бруса на стене здания дает возможность точно отрегулировать усилие прижатия и тем самым обеспечить равномерное прилегание к гидроизоляции. Понятно, что отверстия в древесине должны быть на 20% больше диаметра стержня.

Заключение

Крепление мауэрлата к кирпичной стене шпильками можно считать относительно удачным способом крепления, необходимо лишь использовать качественный заливочный состав для фиксации стержня в шурфе. Это один из немногих вариантов крепежа, при котором можно снимать и ремонтировать детали основания крыши без последствий для бруса.

Крепление мауэрлата к кирпичной стене: способы фиксации

  • Чем так важен мауэрлат
  • Как выполняют крепление
  • Способы крепления
  • Обеспечить надежность скатной кровли без такого важнейшего элемента кровельной конструкции, как мауэлат, практически невозможно . Выступая в качестве опоры под стропила, он противостоит и равномерно распределяет усилия, оказываемые кровельным покрытием, снегом и напором ветра.

    Чем так важен мауэрлат ↑

    для чего нужен мауэрлат

    Мурлат фактически выступает в роли некоего переходного звена, в котором все усилия, вес крыши и различные боковые нагрузки, взаимно компенсируют друг друга.

    Мауэрлат изготавливают из готового бруса (как правило, его сечение равно 150 на 150) или двух досок, предпочтительнее из сосны. Последние должны иметь соответствующий размер, и соединяются друг с другом посредством гвоздей. Влажность пиломатериалов не может превышать 22%.

    Способ крепления зависит от таких параметров, как

    • материал, используемый для возведения дома;
    • ее площадь;
    • отличительные черты конструкции.

    Внимание!

    Отметим: в отличие от стропильной системы, для данного элемента использование подвижного крепежа недопустимо.

    Что очень важно, основание под крышу должно быть расположено в строго горизонтальной плоскости с ровной поверхностью. Чтобы исключить ослабление конструкции, упорные прорези могут выполняться исключительно со стороны стропильных ног.

    При расчетах особое внимание уделяют способу установки системы стропил на опору. Отметим их:

    • Скользящее. При опоре на брус ноги стропил сохраняют определенную степень свободы. Для обеспечения жесткости используют дополнительные ригели. На опорном брусе их удерживают за счет крепления стропильных досок.
    • Упорное. Упором для стропил служат выпиленные в них зубы, или дополнительный брусок. Такая система более жесткая, однако, из-за этого боковые усилия будут максимальными.



    Как выполняют крепление ↑

    Кладка из кирпича хотя и отличается очень хорошей вертикальной прочностью на сжатие, однако, чувствительна к воздействию боковых нагрузок . Это особенно касается его верхней части, для которой порой небольшого расширяющего усилия бывает достаточно, чтобы значительно разрушить ее. Поэтому замкнутый пояс мауэрлата помимо перераспределения нагрузок должен дополнительно обеспечивать связывающий эффект.

    Рекомендуем

    Это не касается крыш домов с кирпичной кладкой, фронтоны которых также выполнены из этого материала. Они значительно разгрузят конструкцию, поскольку частично возьмут на себя нагрузку от боковых усилий. Поэтому в подобных конструкциях можно ограничиться устройством мурлата на боковых стенах

    В доме с кирпичной кладкой большую устойчивость системе обеспечивают за счет особого расположения мауэрлата:
    • его укладывают по периметру стен, расположив балки ближе к внутренней стороне. При этом он не должнен опираться на декоративный слой с внешней стороны кладки.
    • необходимо оставить также небольшой выступ, который дополнительно защитит конструкцию. Даже в случае воздействия на кровлю неравномерных нагрузок он не допустит случайного сбрасывания стропил.

    схема крепления мауэрлата

    Крепление мауэрлата к кирпичной стене требует определенной подготовки еще на этапе возведения стен.

    Помимо основных материалов, а именно, бруса и гидроизоляции, необходимо запастись такими инструментами:

    • строительным уровнем;
    • молотком;
    • разводным ключом;
    • дрелью;
    • болтами, гвоздями и другими крепежными элементами, выбор которых зависит от способа установки опорного бруса.

    Способы крепления ↑

    обвязка мауэрлата проволокой из стали

    Обвязка проволокой из стали ↑

    Это предельно простая технология. Берут 0,5–0,6- сантиметровую проволоку, многократно закручивают и укладывают в кладку, расположив ее на расстоянии примерно пяти рядов от предполагаемого уровня опорного бруса. После затвердения цементного раствора остается лишь продеть проволоку через брусья и закрутить, пока полностью не придавят его к стене.

    Обратите внимание на длину проволоки, поскольку ею не только обвивают брус, но и оставшимися длинными концами надежно фиксируют элемент.

    крепление мауэрлата на строительные шпильки

    Строительные шпильки ↑

    Для небольших строений, где нагрузка на крышу не столь значительна, для фиксации мурлата можно воспользоваться строительными шпильками. Это элементы из металла Г-образной формы, которые вмуровывают вглубь где-то на 450 мм, оставив выступать над брусом по крайней мере на 30 мм на контргайку.

    Внимание!

    Заливку бетонного раствора выполняют с максимальной осторожностью. Дело в том, что если в процессе резьба шпилек будет загрязнена, то закручивание гаек затруднится.

    Сначала делают разметку: опорный брус укладывают поверх шпилек и бьют по нему специальным молотком. По полученным отметинам просверливают отверстия требуемого размера. При использовании данного способа до начала устройства на шпильки накалывают гидроизоляционный материал.

    Армопояс и анкерные болты ↑

    устройство армпояса под мауэрлат

    Для зданий с особо большой нагрузкой на стены идеальным вариантом служит армпояс из железобетона. Для его заливки устанавливают опалубку. Внутрь по всей длине закладывают хорошо обвязанную конструкцию из арматуры и заливают качественным бетоном. Заливку выполняют вкруговую за раз, чтобы обеспечить монолитность конструкции.

    Рекомендуем

    Самый распространенный вариант – это конструкция из 12-мм арматуры, связанной поперечными 6-мм перемычками.

    В процессе установки армпояса к нему через вязальную проволоку привязываются резьбовые анкера.

    Причем при этом соблюдают следующие условия:

    • анкерные болты выставляют вдоль одной линии по возможности ровнее;
    • при этом важно, чтоб они занимали положение, максимально перпендикулярное к горизонтальной плоскости.

    Число анкерных креплений по крайней мере должно совпадать с количеством стропил. Следует также проследить, чтобы места крепления анкеров и стропильных ног не совпадали.

    установка анкерных болтов

    На анкеры сверху накручивают шайбы. Последние можно заменить на кусочки арматуры, которые наваривают на болты.

    После того как бетон схватится анкера вмуровываются в армпояс и намертво привязываются к арматурному каркасу, образуя таким образом крепление, которое по сравнения со всеми другими возможными получается значительно прочнее и жестче.

    Мауэрлат насаживают на анкеры, на отверстия, проделанные в нем в соответствии с расположением болтов. На анкеры сверху накручивают шайбы. Последние можно заменить на кусочки арматуры, которые наваривают на болты.

    Рекомендуем

    Разметку раскладки болтов можно упростить, используя ровную доску. Ее накладывают на анкеры и выполняют разметку. Следующим шагом доску совмещают с нижней частью опорного бруса и просверливают соответствующие отверстия.

    Минусом данной технологии считается высокая стоимость анкеров. Вот почему многие мастера предпочитают поступать по-другому. В брусе проделывают отверстия и накладывают на застывший армпояс, продолжая углубляться в него примерно на 200 мм. Затем берут отрезки арматуры большей длины, забивают в глубь отверстия и загибают оставшиеся концы.

    Деревянные пробки ↑

    крепление мауэрлата на деревянные пробки

    Подготавливают деревянные пробки размером в один кирпич, обрабатывают их антисептиком и закладывают в кладку либо ниже на один ряд от места установки опорного бруса, либо рядом с ним, расположив ближе к наружной поверхности стен. Брусья крепят к пробкам посредством металлических скоб.

    Обратите внимание на количество креплений – их должно быть по крайней мере столько же, сколько и стропильных ног.

    Технология крепления

    Независимо от способа крепления предварительно подготавливают место: полностью очищают поверхность и укладывают гидроизоляцию между кирпичной кладкой и будущим мауэрлатом, к примеру, рубероид, полиэтилен или более дорогой изолон.

    Алгоритм действий в случае использования шпилек или анкеров одинаков:

    • разметка будущих отверстий для насадки при помощи ровной доски;
    • доску прикладывают к брусу и просверливают отверстия;
    • мурлат аккуратно насаживают на крепежные элементы;
    • крепят опорный брус, закручивая гайки или шайбы.
    При использовании проволоки процедура упрощается:
    • в брусьях просверливают отверстия на расстоянии 250–300 мм друг от друга;
    • через них продевают концы проволоки, закрепленные заранее в кладке и скручивают.

    Крепление пробками, как правило, никаких затруднений не вызывает.

    © 2020 stylekrov.ru

    Крепление мауэрлата - способы и возможности

    Содержание статьи:

    Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.

    На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега. Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте. Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.

    Способы крепления мауэрлата к стене

    Крепление мауэрлата

    Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

    Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

    • Кованными скобами;

    Способы крепления мауэрлата к стене

    • Деревянными или металлическими нагелями;

    Способы крепления мауэрлата к стене



    • Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

    Способы крепления мауэрлата к стене

    Способы крепления мауэрлата к стене



    Способы крепления мауэрлата к стене

    • Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

    Способы крепления мауэрлата к стене

    Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

    Крепление к стене из дерева

    Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

    Способы крепления мауэрлата к стене

    Крепление к кирпичной стене

    На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

    В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

    • Крепление проволокой. Она должна быть заложена между кирпичами еще за 3 ряда до конца стенки. Она замуровывается в кирпичную кладку. Длина проволоки должна подбираться таким образом, чтобы ее хватило на обвязку бруса. Количество точек с закладными проволоками должно быть соответственно количеству стропильных ног.
    • Крепление деревянными пробками. В кирпичную кладку замуровываются деревянные пробки, которые равны по длине 1 кирпичу. Эти закладки в обязательном порядке необходимо обрабатывать антисептиками. Пробка может быть заложена за один ряд кирпича до окончания кладки или непосредственно под конструктивным элементов. Выполнять это нужно поближе к внешней плоскости стены. Фиксируется он к этим пробкам металлическими скобами. И в этом способе крепления количество точек для фиксации обязано соответствовать количеству стропильных ног.
    • Крепление арматурными анкерами. В кладку, не менее чем за 3 ряда до ее окончания, замуровывается арматура. Арматура подбирается диаметром не менее 10 мм и изгибается в форму буквы «Г». Короткий край этой арматуры должен быть не менее 25 см. Именно этой стороной она и закладывается в кладку. Вертикально будет торчать из стены длинный край. Арматура размещается в точках осевой разметки мауэрлата. Вертикальный кусок арматуры должен быть такой длины, чтобы его было достаточно, чтобы он прошел через весь брус и выступал на 25 см. В брусе проделываются отверстия, через которые и будет вдеваться арматура. После этого она загибается и фиксируется гвоздями. Как и в вышеописанных способах, точек креплений должно быть столько же, сколько и стропильных ног.

    Крепление к армопоясу

    Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

    Способы крепления мауэрлата к стене

    Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

    Обращаем внимание! В самом идеальном случае крепление мауэрлата на газобетон должно находиться точно посередине между стропильными ногами. Поэтому необходимо следить и избегать совпадений мест креплений бруса с местами установки стропильных ног.

    Если будет интересно изучить сразу и технологию кладки стен из газобетона.

    До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

    Обращаем внимание! Не важно, какой способ крепления мауэрлата вы выбрали. В обязательном порядке под него нужно укладывать гидроизоляционный слой из какого-либо материала, например, рубероида. Сам деревянный брус нужно обрабатывать антисептиком несколько раз. Эти несложные операции помогут вам создать конструкцию, которая будет устойчива в воздействию пара и влаги.

    Способы крепления мауэрлата к стене

    Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.


    Советуем почитать:






    что это такое, крепление к газобетону и кирпичной стене

    Неотъемлемой составляющей частью технологии возведения скатных крыш является устройство мауэрлата.  Сегодня мы разберем зачем нужен мауэрлат, что он из себя представляет и как правильно его надо устанавливать.

    Что такое мауэрлат

    Мауэрлат – это длинная балка, закрепленная по верхнему краю стены. Основные задачи, для решения которых необходим этот элемент:

    • перераспределение точечной нагрузки, передаваемой от стропильных ног и балок перекрытия, по всей длине стены;
    • привязка кровли к стенам здания.

    У многоскатных крыш он может выглядеть как замкнутый периметр, для двускатной крыши достаточно балки, проложенной вдоль каждого ската. Такое различие связано с тем, что стропильный каркас двухскатной крыши опирается только на две стены.

    Изготавливается этот элемент кровли из того же материала, что и стропила, поэтому чаще всего встречается деревянный мауэрлат (и он обязательно обрабатывается антисептиком). Для крыши с металлическим каркасом применяется швеллер, двутавровая балка и другие виды проката.

    Виды и размер мауэрлата

    Сечение мауэрлата зависит от предполагаемых нагрузок – чаще всего это брус с размерами 100х150, 150х150 и 150х200 мм. Прямоугольная форма бруса придает ему устойчивость, однако подойдет и бревно, если стесать его с одной стороны в плоскость.

    Брус для мауэрлата различного сечения

    Вместо бруса для мауэрлата можно взять несколько досок шириной 150 мм и толщиной 50 мм и соединить их вместе. Данный способ удобен тем, что доски проще нарастить, если требуется сделать удлинение, легче переносить и поднимать на высоту. Обычно берут две или три доски, но иногда строители обходятся и одной.

    Данный вариант применим только для легких и небольших кровель. При значительных ветровых и снеговых нагрузках на кровлю такая толщина мауэрлата будет явно недостаточной.

    В деревянных домах мауэрлатом служит верхний ряд бревен или бруса, поэтому сечение соответствует параметрам материала, из которого возведены стены постройки.

    Крепление мауэрлата к газобетону

    Основные способы крепления мауэрлата к газобетону – это применение закладных шпилек и анкерных болтов. Кроме того, крепить мауэрлат к газобетону можно с помощью перфорированных анкерных пластин, саморезов по бетону и вязальной проволоки.

    Важно! Перед тем как крепить мауэрлат, поверх стены необходимо обустроить армопояс – его отсутствие может привести к разрушению стен строения.

    Устройство армопояса

    Армопояс  – это монолитный железобетонный пояс, заливаемый для увеличения прочности верхней части стены при восприятии горизонтальных распорных нагрузок от крыши, особенно сильно проявляющихся в зимнее время года. Таким образом, главное, для чего нужен армопояс (еще называют сейсмопоясом) – это предохранение блочной кладки от трещин.

    Монтаж армопояса начинают с установки опалубки. Возможны три варианта:

    1. Съемная опалубка. Выполняется из листового материала (фанера, ОСП, ЦСП) с непременным усилением по верхнему краю доской дюймовкой или из деревянных щитов. Закрепить опалубку можно путем прикручивания саморезами прямо к газоблоку. Сверху внешний и внутренний контур дополнительно стягиваются поперечной доской или перфолентой.
    2. Несъемная опалубка. Состоит из внутреннего и внешнего ряда узких пеноблоков, между внешним рядом и армопоясом может быть уложен дополнительный слой утеплителя. Вместо узких пеноблоков можно установить широкий блок с выпиленным П-образным желобом либо приобрести готовый U-блок. Для усиления конструкции внешний и внутренний ряд блоков стягивают бруском.
    3. Смешанная опалубка. С одной стороны устанавливают съемную опалубку, а с другой – несъемную из узких пеноблоков, поверху стягивают доской или бруском.

    Затем прямо в опалубке связывается каркас из стальной или стеклопластиковой арматуры диаметром 8–12 мм. Из кладочной сетки вырезается ячейка либо изготавливается рамка из прутка, и к ней вязальной проволокой по углам крепится арматура.

    После монтажа опалубки и каркаса производится заливка армопояса, при необходимости устанавливаются шпильки (если мауэрлат планируется крепить этим способом). Рекомендуемый состав бетонного раствора при выполнении работ своими руками:

    • цемент – 1 ведро;
    • песок – 3 ведра;
    • щебень – 4 ведра;
    • вода – 8–10 литров;
    • жидкое мыло – 30 граммов.

    Первый способ – установка шпилек

    Чтобы закрепить мауэрлат на газобетон, потребуются шпильки диаметром М10 и более, желательно М12–М16. Длину шпилек выбирают с таким расчетом, чтобы после монтажа армопояса еще остался необходимый запас под установку мауэрлата и накручивание гайки. В расчетах следует быть внимательным, так как после заливки армопояса исправить сделанную ошибку уже не удастся. Обычно берется метровая шпилька и разрезается пополам.

    Часть шпильки со срезом погружают в раствор, а ровный конец оставляют для гайки – тогда при ее накручивании не придется зачищать заусенцы.

    Шпильки устанавливаются на одинаковом расстоянии с шагом примерно 0,6–1 м в промежутках между стропильными ногами, выравниваются по одной линии, а также по вертикали, чтобы балка легко села после засверливания в ней отверстий.

    Закладную шпильку можно устанавливать как до укладки раствора, так и на стадии бетонирования:

    • В первом случае положение шпильки фиксируют с помощью сварки с металлическим каркасом, путем пропускания через стягивающий опалубку брусок, приваривания опорной пластины;
    • Во втором случае шпильку погружают в уложенный бетонный раствор и выравнивают оставшийся на поверхности конец.

    Чтобы шпильку не вытягивало из армопояса, ее стопорят. Наиболее распространенные способы:

    • пластина (пятка) на конце, являющаяся одновременно опорой, ориентировочный размер пятки 100х100 мм;
    • загиб конца шпильки под углом 90 градусов;
    • накрученная гайка с шайбой;
    • приваренный кусок арматуры.

    Следующее видео демонстрирует технику закладки шпилек (как для кирпичной стены, так и для газобетона):

    После затвердевания армопояса, мауэрлат кладут на шпильки и простукивают сверху киянкой – благодаря чему на нем останутся отметины, по которым можно сверлить отверстия (обязательно строго перпендикулярно плоскости балки). Затем мауэрлат сажают на шпильки, накидывают шайбы с гайками и затягивают, оставшуюся лишнюю часть шпильки срезают, оставив над гайкой небольшой кончик.

    Верхнюю часть шпилек во время заливки бетона ( и до момента закрепления мауэрлата), нужно обмотать стрейч-пленкой или скотчем для защиты от раствора, чтобы не иметь потом проблем с посадкой балки и закручиванием гаек.

    Второй способ – крепление мауэрлата на анкера

    При анкерном креплении необходимо правильно установить мауэрлат на армопояс, наметить и просверлить отверстия в брусе с дальнейшим заглублением в бетон.

    Длина анкера подбирается в соответствии с толщиной мауэрлата

    Анкер забивается в отверстие и затягивается. Для увеличения площади опирания анкера используется шайба.

    Крепление мауэрлата к газобетону анкерами используется реже, чем с помощью шпилек.

    Если о надежности крепления каждым из указанных способов можно спорить, то по стоимости шпильки обойдутся гораздо дешевле. Способ крепления анкерами будет хорошим выходом из ситуации, если при обустройстве армопояса шпильки не были заложены или их неправильно установили, а также если решено делать мауэрлат из нескольких досок.

    Очень подробно данный способ освещен на видео ниже:

    Крепление мауэрлата к кирпичной стене

    Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:

    • проволоки;
    • скобами к деревянным пробкам.

    Использование проволоки

    При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.

    Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:

    Применение скоб

    Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.

    Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.

    Как нарастить мауэрлат

    В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.

    Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.

    Балку сращивают из частей бруса примерно равной длины, а не из длинного куска и обрезка, т.е. соединение нужно делать примерно по центру, а не с краю стены.

    Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.

    Необходимость применения подложки и гидроизоляции

    При непосредственном контакте между стеной и мауэрлатом из-за разной теплопроводности материалов образуется конденсат, поэтому обязательно проводится укладка отсечной гидроизоляции (иначе древесина начнет гнить).

    На практике гидроизоляция мауэрлата чаще всего выполняется из рубероида или любого другого рулонного битумно-направляемого материала в два слоя. Рубероид можно раскатать по поверхности стены либо прикрепить к мауэрлату с помощью скоб и степлера, полоска нужной ширины отмечается и отпиливается от рулона обыкновенной ножовкой.

    Сверху на гидроизоляцию для плотного прилегания и дополнительной теплоизоляционной прокладки рекомендуется уложить льняной или джутовый межвенцовый уплотнитель.

    Другой возможный вариант – установка мауэрлата на подложку из вспененного полиэтилена, обладающего как утепляющими, так и гидроизолирующими свойствами.

    Вот вроде бы и все, о чем я хотел рассказать в этой статье. Как всегда, приглашаю читателей к обсуждению нюансов в комментарии.

    Крепление мауэрлата к кирпичной стене проволокой, шпильками и анкерами

    Крыша часто подвергается большим нагрузкам под воздействием внешней среды. Крепление мауэрлата к кирпичной стене способствует увеличению прочности конструкции. В результате все нагрузки на несущие элементы сооружения распределяются одинаково. Мауэрлатный пояс выполняет функцию кровельного основания. После его установки начинают крепление стропил.

    Предназначение

    Мауэрлат — замкнутый деревянный прямоугольный элемент кровельной системы. Устанавливается на кирпичной кладке наружных несущих стен по периметру дома. Для кровельного пояса подходит брус из твердой крепкой древесины с низким уровнем влажности. Дерево можно заменить железными швеллерами. Важно правильно подобрать ширину опорного пояса, чтобы не было большой нагрузки на несущие элементы. Функции основания:

    • увеличение уровня прочности крыши;
    • обеспечение устойчивости конструкции к переменным нагрузкам;
    • фиксация кровельных опорных элементов;
    • увеличение уровня жесткости конструкции;
    • предотвращение деформации кладки.

    Устройство мауэрлата необязательно, если под наклонной балкой будет установлена опорная подушка, что значительно увеличит затраты труда.

    Вернуться к оглавлению

    Предварительные работы

    Для проведения работ понадобятся брусья.

    Кирпич и дерево имеют разные физико-технические характеристики. Важно установить между кладкой и предполагаемым опорным поясом гидроизоляцию из пропитанных битумом материалов. Чтобы прикрепить мауэрлат к стене из кирпича, следует подготовить инструменты и материалы, такие как:

    • брусья из древесины;
    • фиксаторы;
    • бетонная смесь;
    • молоток и гвозди;
    • гидроуровень;
    • дрель;
    • болты и гайки.

    Чтобы правильно закрепить деревянное основание, нужно соблюдать такие требования:

    • Ширина бруса должна составлять третью часть толщины стены.
    • Если вдоль стены необходимо соединять несколько брусьев, они обязательно должны иметь одинаковую длину.
    • Установка мауэрлата происходит на ровной горизонтальной поверхности.
    • Брусья предварительно обрабатывают защитным веществом.
    • Мауэрлат на кирпичной стене должен быть целостным без сквозных прорезей.
    Вернуться к оглавлению

    Как прикрепить основание?

    Для монтажа стропильной системы могут потребоваться ригеля.

    По окончании подготовительных работ следует выбрать метод фиксации мауэрлата. Есть разные способы установки основания кровли. Выбор зависит от физико-технических параметров используемых материалов и особенностей конструкции. Важно учесть метод фиксации стропильных ног на древесный брус. При скользящей установке монтируют дополнительные ригеля. Такой способ предусматривает создание малой доли свободы кровельной системы. Ригеля монтируют для поддержания уровня прочности. Для упорной фиксации к стропилам крепят бруски или делают в них зубья.

    Вернуться к оглавлению

    Фиксация проволокой

    Устройство мауэрлата с помощью такой технологии займет немного времени. Простой способ, который подходит для небольших площадей. Этапы проведения работ:

    1. Подготовить отрезки проволоки необходимой длины.
    2. Положить проволоку перед устройством последних рядов кладки.
    3. Сделать отверстия в деревянном основании.
    4. Протянуть проволоку после высыхания цемента.
    5. Закрутить и зафиксировать.
    Вернуться к оглавлению

    Крепление шпильками

    В роли крепежа для бруса могут быть шпильки.

    Способ фиксации подойдет для кровли с большими нагрузками. Шпилька крепится непосредственно в кладку. Можно установить фиксатор в железобетонный пояс, что увеличит затраты труда и времени. Чтобы правильно установить материал в кладку, необходимо провести такие работы:

    1. Заложить шпильки в стену на глубину до 0,5 м.
    2. Залить бетонным раствором, не загрязнив резьбу фиксаторов.
    3. Надеть на шпильки гидроизоляционный материал.
    4. Сделать отверстия в деревянном основании, соблюдая шаг закладки шпилек.
    5. Установить мауэрлат.
    6. Зафиксировать брусья гайками на концах шпилек.
    Вернуться к оглавлению

    Деревянные пробки

    Укладка с помощью таких фиксаторов отличается низкой себестоимостью. Можно заложить пробки перед последним рядом кладки или под деревянным основанием. Чаще всего их устанавливают за мауэрлатом около наружной части стены. Последовательность работ:

    1. Подготовить деревянные бруски, размер которых соответствует параметрам использованных для кладки кирпичей.
    2. Уложить заготовки в кладку на гидроизоляционное покрытие.
    3. Соединить пробки и мауэрлатом, используя металлические скобы.
    Вернуться к оглавлению

    Крепление анкерами

    Анкера нужно монтировать на некотором расстоянии от стропил.

    Способ подходит для установки мауэрлатного пояса на большой площади. Основание крепят анкерами на бетонную подушку. Метод фиксации сравнительно дорогой. Нельзя в одном месте крепить стропила и устанавливать анкера. Если болты крепят по пустотелому кирпичу, для верхнего ряда кладки используют специальный заполнитель для пустот или жидкие гвозди. Этапы проведения работ:

    1. Установить опалубку.
    2. Заложить арматурный каркас.
    3. Установить болты.
    4. Залить опалубку с анкерами бетоном.
    5. Снять опалубку после высыхания бетона.
    6. Провести монтаж гидроизоляции.
    7. Сделать отверстия в деревянных блоках, соблюдая шаг анкерных болтов.
    8. Прикрепить мауэрлат на анкер, прижав гайками.
    Вернуться к оглавлению

    Монтаж армопояса

    Способ крепления выполняется по периметру здания непрерывно. Такой вид крепления предназначен для распределения высоких нагрузок по большой площади конструкции. Без армопояса не возводят кровлю высотных домов. Рекомендуется устанавливать такое крепление в домах из газобетона для повышения уровня жесткости. Арматурный пояс предотвращает деформацию стен при проседании почвы. Процесс установки состоит из следующих этапов:

    Чтобы равномерно распределить нагрузку на всю площадь конструкции, необходимо сделать армопояс.
    1. Соорудить опалубку.
    2. Поместить крепко обвязанную арматурную конструкцию из продольных и поперечных прутьев.
    3. Укрепить опалубку упорными брусками или диагональными креплениями для предотвращения деформации во время работы с бетонной смесью.
    4. Прикрепить шпильки к арматурной конструкции вертикально. Можно использовать сварку или вязальную проволоку.
    5. Залить бетоном.
    6. Установить мауэрлат после застывания бетонного слоя.
    Вернуться к оглавлению

    Сращивание мауэрлата

    Важно правильно соединять брусья между собой. Это необходимо, если стены длиннее деревянных отрезков. Производят брусья преимущественно длиной 6 м. Два элемента соединяют между собой внахлест, подпилив по высоте. Обязательно фиксируют гайками или скобами. Менее надежный способ — соединение торцевыми сторонами на металлическом основании. Брусья должны иметь одинаковую длину.

    Вернуться к оглавлению

    Краткий вывод

    Установка кровли — завершающий этап возведения здания. Этот процесс требует строгого соблюдения правил и норм. Надежность крыши зависит от физико-технических характеристик мауэрлата. Правильно сконструированные прогоны основания повышают прочность конструкции. Пояс служит связующим элементом между крышей и самим сооружением. Важно правильно выбрать способ монтажа и не навредить чрезмерной нагрузкой или слишком быстрым методом установки.

    Крепление мауэрлата к кирпичной стене

    Строительство дома — это трудоемкий процесс, который потребует от вас не только капиталовложений, но и определенных знаний. Наиболее часто вопросы возникают при монтаже крыши. Нужен ли мауэрлат? Как его установить? Какой кровельный материал выбрать и многое другое. Разберемся во всем по порядку.

    Содержание:

    1. Мауэрлат и его назначение

    2. Подготовительный этап

    3. Крепление мауэрлата к кирпичной стене

    4. Видео

    В зависимости от конструкции кровли, выбранного кровельного материала, будет зависеть нагрузка на стены и фундамент дома. Также следует учитывать ветровую нагрузку и средне годичный показатель атмосферных осадков. Так как большой снежный покров, который будет лежать на кровельной поверхности, значительно увеличит вес всей конструкции. Чтобы распределение этой нагрузки было равномерным по всей длине стены устанавливают мауэрлат.

    Мауэрлат и его назначение.

    Мауэрлат является "фундаментом" крыши. Это деревянный брус или бревно, которое закрепляют вдоль капитальных стен здания, и на которые опираются стропильные ноги. Для этого используют хвойные породы деревьев, чаще всего сосну. Древесина должна быть хорошо высушена. С помощью мауэрлата происходит равномерное распределение всех действующих сил на фундамент и несущие части дома. Кроме того, он позволяет привязать крышу к стенам здания. Все это делает конструкцию более жесткой и надежной. Размер бруса зависит в первую очередь от ширины стены дома, а также нагрузок, которые будут на него действовать. Чаще всего для этого используют брус сечением 100х150, 150х150, 150х200 мм

    Важно: деревянный брус для мауэрлата перед установкой необходимо обработать специальными антисептическими средствами для предотвращения гниения.

    Правильное крепление мауэрлата позволяет продлить срок службы используемых материалов, а также увеличить надежность всей крыши. В зависимости от материалов которые используются в строительстве дома, фиксация может быть выполнена несколькими способами. Самым распространенным материалом для строительства стен в нашей стране является кирпич. Поэтому на обустройстве мауэрлата к кирпичной стене мы остановимся более подробно.

    Подготовительный этап

    Устройство мауэрлата требует проведения ряда подготовительных работ кирпичной стены перед его установкой. Изначально необходимо очистить поверхность стены от мусора, выровнять ее. Если есть необходимость, то дополнительно укладывают слой цементного раствора. С внешней стороны делается кирпичный выступ, который будет защищать мауэрлат от воздействия окружающей среды.

    После этого необходимо обеспечить гидроизоляцию между кирпичом и древесиной. Для этого используют рубероид, полиэтилен, гидроизол и другие материалы. Которые выстилают на очищенную поверхность стены в несколько слоев.

    Крепление мауэрлата к кирпичной стене

    Кирпичная поверхность выдерживают высокие вертикальные нагрузки, но может легко разрушаться под воздействием распирающих сил. Поэтому мауэрлат на кирпичной стене, будет не только распределять усилия, которые на нее приходятся, но и придаст ей большую прочность. Место укладки на кирпичной стене необходимо подготовить заранее. При этом мауэрлат укладывают ближе к внутреннему краю, защищая его с внешней стороны кирпичной кладкой.

    Самыми распространенными способами крепления мауэрлата являются:

    Крепление скобами

    Для этого метода фиксации необходимо подготовить предварительно деревянные пробки. Которые по размеру должны быть как кирпич. Их обрабатывают антисептиком или битумом, заворачивают в несколько слоев рубероида. Это предотвратит гниение древесины. После чего их укладывают вместе с кирпичами при строительстве стены. Их можно расположить как за несколько рядов до мауэрлата, так и непосредственно под ним. Количество таких крепежей не должно быть меньше, чем количество стропил. В данном случае установка и закрепление деревянного бруса осуществляется с помощью кованых скоб, один конец которых забивается в пробку, а второй в брус.

    Крепление мауэрлата стальной проволокой

    Это самый простой способ. Он не потребует от вас значительных затрат. В работе используется стальная проволока сечение 0,5 мм, которую располагают в кирпичной кладке несущей конструкции. Длина проволоки берется из расчета, что ее середина устанавливается в стене на три-четыре ряда ниже уровня расположения мауэрлата. Также дополнительно учитывается прибавка в ширину бруса и длину, которая позволит соединить и закрепить концы проволоки друг с другом. Для такого вида соединения в брусе необходимо предварительно просверлить отверстия, в которые непосредственно будет продеваться проволока. Установка мауэрлата осуществляется после окончательного застывания и высыхания цементной смеси. Между местами соединения оставляют расстояние не более 70 см, так как в противном случае возможно обрушение верхних рядов стены.

    Важно: стоит уделить особое внимание просчету длины проволоки.

    Крепление шпильками

    В малоэтажном строительстве для фиксации используют специальные шпильки, которые вмуровывают непосредственно в кладку в кирпичной стене на глубину 450мм. Шпильки имеют Г-образную форму с резьбой на верхних концах. Такой способ установки потребует от вас значительных затрат сил и точности. Так как шпильки располагают вертикально минимум на три ряда ниже мауэрлата. Закрепляют их с помощью цементно-бетонного раствора.

    Важно: резьбу шпилек необходимо замотать строительным скотчем, для предотвращения ее загрязнения во время монтажных работ.

    Чтобы наметить места крепления и расположения шпилек на брус. Необходимо его уложить сверху них и постучать молотком. В местах где появились отметины, необходимо сделать отверстия с помощью дрели. Прежде чем произвести окончательную укладку мауэрлата, необходимо простелить несколько слоев рубероида. Фиксация будет осуществляется с помощью гаек с шайбой. Расположение шпилек в бетоне похоже с монтажом анкерных болтов в армопоясе.

    Устройство армопояса

    Армопояс является самым надежным способом крепления бруса для стропил к стене. Наиболее чаще такой метод используют в строительстве зданий большой площади. А также при обустройстве жилых мансард, так как потребуются значительные финансовые затраты. Армированный пояс не только укрепляет несущие стены здания, но и позволяет выровнять их высоту по горизонтали. Установка армопояса начинается с устройства опалубки, в которую закладывают металлическую арматуру, обвязанную между собой. В середине этой металлической конструкции располагают анкерные болты. Они должны находится на одной линии. И закреплены, для большей надежности конструкции, чтобы составлять единое целое со всей опалубкой и стеной. Это все необходимо для того, чтобы в момент заливания бетона не произошло смешения болтов. Конструкцию заливают бетоном в один заход

    Важно: анкерные болты должны перпендикулярно располагаться относительно стен здания.

    Количество анкерных крепежей должно совпадать с количеством стропил. Но места их крепления не должны быть на одном уровне с креплением стропильных ног. После укладки мауэрлата, на анкерах закрепляют гайку и контргайки. Это гарантирует надежность крепления во время эксплуатации.

    Важно: брусья для мауэрлата необходимо подбирать максимальной длины. Для соединения брусьев между собой используют косой срез с дополнительной фиксацией с помощью болтов или гвоздей. В угловых соединениях дополнительно используют металлические скобы или уголки.

    Видео

    Добавить комментарий

    анкерами к армопоясу, шпильками, скобами

    Строительство дома предполагает создание прочного и устойчивого фундамента, возведения стен и сооружения надежной кровли. При формировании стропильной системы требуется обязательно пользоваться мауэрлатом, за счет которого нагрузки от кровли и разных воздействий распределяются по стенам строения. Поэтому крепление данного элемента должно выполняться аккуратно и правильно. Для этого можно пользоваться разными способами.прикрепленный мауэрлат к кирпичной стене

    Предназначение мауэрлата

    Мауэрлат на кирпичной стене выполняет сразу несколько функций:

    • фиксация стропильных ног;
    • предоставление возможности для работы всех стропил одновременно, что положительно сказывается на прочности и надежности всей системы;
    • распределение нагрузок от крыши и разных факторов воздействия по всем стенам строения, читайте подробнее: что такое мауэрлат.

    Важно! Допускается не пользоваться мауэрлатом, но для этого под каждою балку ската крыши укладывается специальная опора, причем этот процесс отличается сложностью и специфичностью, поэтому выполнить его самостоятельно достаточно трудно.мауэрлат на кирпичной стене

    Подготовка перед работой

    Перед тем, как крепить мауэрлат к кирпичной стене, следует выполнить определенные подготовительные работы. Они осуществляются непосредственно в процессе кладки стен строения. К этим подготовительным действиям относится:

    • заканчивается кладка либо на одном уровне, либо со специальным уступом;
    • формируется сверху стен качественный гидроизоляционный слой, причем обычно для этого используется рубероид или толь.

    Таким образом, грамотное выполнение подготовительных работ гарантирует получение стен, на которые далее без проблем и быстро крепится мауэрлат.подготовка кирпичной стены перед укладкой

    Основные методы фиксации

    Крепление мауэрлата к кирпичной стене выполняется разными методами. Выбор определенного способа зависит от того, какие предполагаемые нагрузки будут воздействовать на конструкцию, а также какие материалы имеются в распоряжении.

    Важно! Стены из кирпича считаются наиболее прочными, поэтому легко справляются с многочисленными существенными нагрузками, что позволяет не пользоваться для них монолитным дорогостоящим поясом.

    Установка может выполняться разными методами, причем каждый имеет свои особенности:

    1. Фиксация на проволоку. Процесс крепления при использовании данного материала считается простым. Крепить таким способом мауэрлат рекомендуется для небольшого строения, в котором и стропильная система не обладает значительным весом. Для работы используется качественная и прочная проволока «катанка», причем желательно, чтобы ее диаметр был не меньше 6 мм. Укладка проволоки осуществляется непосредственно в кирпичные стены, а для этого выбирается 4 ряда до обреза. Длина определяется таким образом, чтобы проволоки было достаточно для захвата выпуска из стены, а также для возможного увеличения мауэрлата. После того, как проволока будет закреплена, необходимо подождать, пока застынет раствор, используемый для кладки стен дома. Далее можно закрепить  мауэрлат, для чего проволока закручивается ломом. В мауэрлате делаются оптимальные по размеру отверстия в необходимых участках, а именно через них продевается проволока. Далее выполняется закручивание крепления, причем выполняется работа до момента, пока мауэрлат не будет закреплен надежно и прочно к стене дома. Обычно шаг крепления равен шагу стропильных ног.крепление мауэрлата к кирпичной стене проволкой

    2. С помощью деревянных пробок. Такая укладка мауэрлата на кирпичную стену используется достаточно часто. Она предполагает использование специальных деревянных брусков, причем их размер должен быть равен габаритам кирпичей, используемых для кладки стен дома. Перед установкой следует тщательно подготовить деревянные элементы, поэтому они обрабатываются антисептиками. Пробки закладываются непосредственно в процессе кладки стен, причем они так же должны покрываться гидроизоляционными материалами. В тех местах, где деревянные элементы соприкасаются с кирпичом, их следует покрыть битумом или рулонными пленками. Расстояние между пробками оставляется таким же, как и шаг стропил. К пробкам мауэрлат надо крепить с помощью качественных металлических скоб. Деревянные пробки могут располагаться под мауэрлатом, за ряд до обреза или за мауэрлатом. В первом случае необходимо приобретать достаточно большие по размеру пробки.крепление мауэрлата к кирпичной стене скобами

    3. С применением строительных шпилек. Этот способ используется, если нагрузки на стены строения являются значительными. Шпильки допускается использовать непосредственно в кладке или в заранее сделанный монолитный пояс из железобетона. Второй метод считается трудоемким и длительным, но за счет наличия армопояса обеспечивается значительное усиление мауэрлата и его надежное закрепление, поэтому он легко справляется даже с высокими нагрузками. Для стандартных одноэтажных домов с двускатной крышей часто применяются шпильки в кладке, для чего первоначально приобретается нужное количество этих элементов. Их диаметр рассчитывается в зависимости от планируемых нагрузок на мауэрлат. Для кровли обычно применяются элементы с диаметром 12 мм. Крепить их необходимо непосредственно в кладку, после чего кладется сверху слой гидроизоляции, причем обычно применяется рубероид, надевающийся на шпильки. Производится укладка мауэрлата на эти шпильки, причем сверху он тщательно простукивается с помощью молотка в местах, где имеются крепежи. Создаются отверстия в местах нахождения шпилек, после чего на них завинчиваются гайки.

    Видео по теме:

    4. С использованием анкеров. Крепление мауэрлата к кирпичной стене анкерами используется достаточно часто. Этот вариант считается идеальным для больших по размеру домов, на которых формируется сложная стропильная система. Непременно для этого делается армопояс под мауэрлат, причем работы считаются достаточно сложными. Для этого первоначально для пояса устанавливается деревянная опалубка, в которую закладывается арматура. Закрепляются анкерные болты, причем желательно, чтобы их диаметр не был меньше 10 мм. Производится заливка пояса, причем выполнить этот процесс надо за один раз. Надо подождать оптимальное количество времени, чтобы бетон набрался прочности. Далее снимается опалубка, если использовалась съемная конструкция. Сверху укладывается гидроизоляционный слой. На мауэрлат наносится разметка, определяющая места расположения отверстий под анкеры. Высверливаются отверстия, после чего фиксируется надежно мауэрлат накручиванием шайб. К минусам этого способа относится значительная трудоемкость и увеличение срока возведения крыши, так как требуется подождать застывания бетона. Дополнительно качественный раствор обладает высокой стоимостью, поэтому придется потратить на такую фиксацию значительное количество средств. Но в результате получается действительно прочная и долговечная конструкция.крепление мауэрлата к кирпичной стене анкерами и шпильками

    Важно! Если дом обладает большими размерами, то для надежного крепления мауэрлата требуется создавать армопояс.

    Если используется для фиксации мауэрлата армированный пояс из железобетона, то требуется после заливки смеси обязательно подождать ее полного застывания, поэтому работы продолжаются исключительно после того, как бетон наберет не меньше 70 процентов плотности.

    Как сращивать отдельные элементы мауэрлата?

    Для создания данной конструкции используются деревянные балки, длина которых обычно не превышает 6 м (читайте подробнее: размеры мауэрлата), а вот стены дома обладают значительной длиной. Поэтому требуется соединять эти деревянные элементы. Для этого можно пользоваться способами:

    • соединение торцами, а для дополнительной фиксации элементов используются пластины из металла;
    • крепление в зуб, предполагающее выпиливание балок по высоте наполовину, после чего они соединяются внахлест и фиксируются шпильками.

    Наиболее надежным методом считается второй вариант.примеры сращивания мауэрлата для монтажа на кирпичную стену

    Таким образом, к кирпичным стенам дома мауэрлат может фиксироваться разными способами. Выбор определенного метода полностью зависит от того, какие нагрузки будут воздействовать на крышу и кирпичные стены строения. При использовании любого крепежа требуется защищать все деревянные элементы с помощью антисептиков и гидроизоляционных материалов. При грамотном выполнении работы гарантируется надежное закрепление мауэрлата, поэтому он легко выдерживает серьезные нагрузки, распределяющиеся по стенам дома.

    Посмотрите еще статьи:

    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
