Крепление наружного блока кондиционера к стене чертеж: Установка кондиционера своими руками — пошаговая инструкция, как правильно и самостоятельно сделать монтаж в квартире и что для этого понадобится – Инструкция по монтажу наружного блока кондиционера — Moy-Instrument.Ru

Сравненим кронштейны для крепления наружного блока кондиционера

При выборе кондиционера, большинство потребителей смотрит на его технические характеристики, а также на эргономичность. При этом мало кто задаётся вопросом об установке, особенно наружного блока, который и ведёт всасывание обрабатываемого воздуха. Там же может проходить и трубка для сливания конденсата. Поэтому крайне важно уделить внимание именно кронштейнам – . Во многом именно от них зависит долговечность и работоспособность всего оборудования, а также слив конденсата на улицу. В данном материале будут рассмотрены нюансы выбора кронштейнов под наружный блок кондиционера, а также особенности их .

Для чего кондиционерам нужны кронштейны?

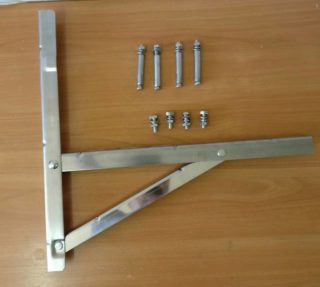

Одна из разновидностей кронштейнов для крепления наружного блока кондиционера

Поскольку по-прежнему является самым востребованным устройством для охлаждения воздуха в квартире, число производителей и типов оборудования стремительно растёт. Для обычных, напольных систем, не потребуется никаких креплений, но они могут занимать много места в комнате. По этой причине большинство потребителей отдают предпочтения настенным кондиционерам либо тем, что вешают под потолок.

Обычные кондиционеры состоят из следующих элементов:

  • Внутренний блок, принимающий на себя все испарения и подающий охлаждённый воздух в помещение.
  • Внешний блок. Предназначен для закачки воздуха в кондиционер и устанавливается с помощью кронштейнов на фасад здания.
  • Фреоновая магистраль, объединяющая оба блока

У внутреннего блока есть своя крепёжная пластина, идущая в комплекте с устройством, поэтому с его закреплением на стене никаких проблем не возникнет. Однако внешний блок не имеет никаких крепежей, поэтому

Основные требования к кронштейнам для установки наружного блока кондиционера:

  • Кронштейн должен быть прочным, но не тяжёлым и выдерживать вес наружного блока кондиционера. А также он должен подходить по диаметру отверстий.
  • В зависимости от веса оборудования, кронштейны должны иметь соответствующий запас прочности. Минимально допустимая цифра – вдвое выше веса самого наружного блока.
  • Отвечать требованиям ГОСТ для климатической техники. Материал должен выдерживать любой температурный режим и обладать антикоррозионным и антиокислительным покрытием.

Наружный блок, закреплённый на прямоугольных кронштейнах

В последнее время всё большее число производителей прибегает к изготовлению кронштейнов из нержавеющей стали, ввиду подверженности металла коррозии от попадания воды на их поверхность.

к оглавлению ↑

Наиболее распространённые типы кронштейнов, применяемые при монтаже кондиционеров

Компании, занимающиеся реализацией подрядов на установку кондиционеров, используют кронштейны нескольких типов. Среди них можно выделить следующие:

  • Крепления под прямым углом, изготовленные из сваренных между собой прямоугольных металлических уголков толщиной 2-2,5 миллиметра
к оглавлению ↑

Прямоугольные кронштейны

Кронштейны данного типа характеризуются простотой изготовления, оттого и стоят они дешевле своих более толстых и прочных собратьев. Однако данный тип креплений не является довольно надёжным и пригодным для длительной эксплуатации, поскольку у него довольно маленький запас прочности. При вибрации он испытывает сильную нагрузку, что может повредить защитный шов. Когда антикоррозионное покрытие начнёт расходиться, кронштейны станут уязвимыми для пагубного влияния воды и других частиц, способных нарушить целостность металлической конструкции.

  • П-образные металлические крепежи, соединённый между собой. Как и предыдущий образец, они имеют прямой угол в 90 градусов. Толщина материала составляет 2-2,5 миллиметра и скрепляется с помощью специальных болтов.
к оглавлению ↑

П-образные крепления, соединённые между собой болтами

Данная конструкция стоит дороже обычных прямоугольных кронштейнов, однако она является более надёжной. Вибрация распространяется только на соединительный элемент, в то время как нагрузка на остальные части конструкции остаётся минимальной. В то же время оцинкованные болты не подвержены коррозии и окислению. Покрытие кронштейнов надёжно противостоит вредному воздействию влаги и других атмосферных частиц.

  • П-образная металлическая конструкция с удлинённым корпусом, скреплённая снизу дополнительным отрезком швеллера. Толщина металлических элементом составляет 2 миллиметра.
к оглавлению ↑

Укреплённая П-образная конструкция

На вид данная конструкция кажется самой надёжной из всех представленных. Несмотря на небольшую толщину металлических элементов, конструкции с успехом выдерживают блоки практически любого веса. Они не деформируются при постоянной вибрации, что гарантирует долгий срок службы кронштейнов. Покрытие надёжно защищает конструкцию от негативных атмосферных воздействий, препятствуя деформации, коррозионным и окислительным процессам в металле.

  • Прямоугольная конструкция из двух прямых металлических уголков толщиной в 2-2,5 миллиметра
к оглавлению ↑

П-образные конструкции, скреплённые планкой

Данный тип кронштейнов практически полностью копирует первый образец. Разница между ними в том, что здесь оба уголка скреплены между собой соединительной металлической планкой, что значительно упрочняет кронштейны, позволяя им выдерживать блоки практически любого веса. Все элементы соединяются друг с другом с помощью болтов. Планка облегчает нагрузку на крепежи, а покрытие надёжно препятствует возникновению коррозионных и окислительных процессов вследствие негативного воздействия влаги и атмосферных осадков. Соединительная планка значительно упрощает монтаж кронштейнов.

к оглавлению ↑

Схема устройства креплений

Все вышеперечисленные образцы практически любых наружных блоков. Размер кронштейнов для кондиционеров традиционно составляет около 40 сантиметров в длину для вертикальных секций крепления.

к оглавлению ↑

Как выбрать кронштейн для кондиционеров?

К выбору кронштейна для крепления внешнего блока кондиционера следует подходить максимально ответственно. В первую очередь, удостоверьтесь, что грузоподъёмность кронштейна в два раза превышает вес внешнего блока. Это необходимо, поскольку наледь, периодически покрывающая блок, существенно увеличивает вес оборудования.

Отверстия на крепежах должны соответствовать болтам и прочим приспособлениям для закрепления кронштейнов. Категорически не рекомендуется просверливать дополнительные отверстия: это может повредить защитный слой элементов, а также снизить их грузоподъёмность, что ускорит коррозионные и окислительные процессы в результате негативного влияния влаги и атмосферных осадков. Но также это чревато перекосом или обвалом всей конструкции под тяжестью веса внешнего блока кондиционера.

А также обратите внимание на антикоррозионное покрытие. Традиционно используемая эмаль хотя и надёжно защищает металл от негативного влияния влаги и атмосферных осадков, через год-полтора теряет свои свойства, что может способствовать деформации и коррозии металлической конструкции. Более надёжным является полимерное покрытие: оно более глубоко проникает в материал и лучше защищает металл от коррозии.

Среди всех антикоррозионных средств, лучшим признано цинкование металла. Специалисты гарантируют, что оцинкованные кронштейны прослужат не менее десяти лет. Примерно столько же может прослужить сама сплит-система.

к оглавлению ↑

Практические советы по выбору кронштейнов

Выше мы разобрали, какие бывают виды кронштейнов и в чём их основные преимущества. Приобрести качественный кронштейн и не прогадать с выбором, помогут несколько практических советов:

  • Приобретая кронштейны самостоятельно, не забудьте удостовериться в том, сертифицирован ли сам товар. По закону продавец обязан предоставить соответствующие документы. Если товар не сертифицирован, лучше воздержитесь от его приобретения – есть вероятность контрафакта или некачественной обработки. В этом случае надёжность фиксации существенно понижается, что может привести к обрушению самой конструкции и установленного на ней внешнего блока
  • Крепления должны соответствовать по площади длине и ширине устанавливаемого блока. Максимально допустимая нагрузка должна быть вдвое выше массы самого блока, что убережёт кронштейны от обрушения при образовании наледи на самом блоке
  • Среди всех одинаковых изделий, ориентируйтесь на соотношение цены и качества. Если блок довольно лёгкий, а уровень вибрации низкий, то для вас подойдут обычные прямоугольные кронштейны. Для более тяжёлых блоков пригодится укреплённая снизу П-образная конструкция. Здесь вам может помочь продавец-консультант, который подскажет, какой из типов кронштейнов больше подойдёт для вашего кондиционера
  • Чем проще изделие, тем легче оно в установке и тем оно прочнее. Если вы самостоятельно устанавливаете кронштейн, то вам подойдёт прямоугольный кронштейн, чьи секции скреплены между собой металлической планкой. Такие кронштейны лучше всего подходят для тех, кто ставит кронштейны в одиночку

Таким образом, для внешнего блока подходят практически любые кронштейны. Чем выше допустимый уровень нагрузки, тем надёжнее сама конструкция. При грамотной эксплуатации крепления прослужат вам не менее десяти лет, что сопоставимо со сроком эксплуатации самих сплит-систем.

Какие кронштейны для крепления наружного блока кондиционера вы предпочтете?Poll Options are limited because JavaScript is disabled in your browser.
  • П-образные конструкции, скреплённые планкой 37%, 7 голосов

    7 голосов 37%

    7 голосов — 37% из всех голосов

  • П-образные крепления, соединённые между собой болтами 26%, 5 голосов

    5 голосов 26%

    5 голосов — 26% из всех голосов

  • Укреплённая П-образная конструкция 26%, 5 голосов

    5 голосов 26%

    5 голосов — 26% из всех голосов

  • Прямоугольные кронштейны 11%, 2 голоса

    2 голоса 11%

    2 голоса — 11% из всех голосов

Всего голосов: 19

21.05.2018

×

Вы или с вашего IP уже голосовали. Голосовать

Кронштейны для крепления наружного блока кондиционера

Содержание статьи:

Сплит система состоит из двух блоков: наружного и внутреннего. Вынесение конструктивного модуля, выполняющего функцию конденсатора, избавляет от шума компрессора в помещении. Монтаж блока осуществляется на стене, крыше и балконе. Надежность установки обеспечивают кронштейны. Крепежные элементы подбираются в соответствии с типоразмером и весом кондиционера.

Основные виды кронштейнов

Распространенный вариант инсталляции наружной части сплит-системы – монтаж на стене здания. Установка осуществляется на специальные кронштейны, предлагаемые в трех модификациях:

Кронштейны с горизонтальной планкой более надежны в эксплуатации

  1. Опорная конструкция, изготовленная из двух металлических уголков, сваренных под углом 90°. Толщина стали 2-2,5 мм. Модель популярна благодаря доступной стоимости и возможности самостоятельного изготовления. Сварной шов – слабое место конструкции. Под действием погодных факторов (влаги, мороза) в нем начинаются коррозийные процессы. Уголки не имеют дополнительных ребер жесткости, значительный вес модуля приводит к деформации.
  2. Уголки с резьбовым соединением деталей. Конструкция собирается перед монтажом. Комплект включает 2 настенных и 2 горизонтальных швеллера. По прочности не уступает сварному шву. Крепеж проходит заводскую обработку от коррозии.

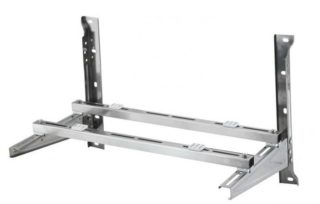

  3. Кронштейн для крепления наружного блока кондиционера с горизонтальной планкой. Дополнительный элемент усиливает конструкцию, позволяет равномерно распределить нагрузку. Универсальная система упрощает монтаж, достаточно выровнять планку по горизонтали. Единственный недостаток – высокая цена.

Требования к креплению

Для установки кондиционера требуется два кронштейна, изготовленных из П-образного или Г-образного профиля. Опорные элементы состоят из вертикальной и горизонтальной стойки. На них в заводских условиях выполнены отверстия круглой и овальной формы. Сквозь них осуществляется крепление опоры к стене. Перфорация отличается точной геометрией. На вертикальной стойке ряд отверстий под анкера, фиксирующие опору к фасаду здания. Горизонтальная планка имеет паз для крепления наружного блока сплит-системы.

Кронштейн, удерживающий внешний модуль кондиционера, постоянно подвергается статической нагрузке. К нему предъявляются требования по прочности и коррозийной устойчивости:

  • Технические характеристики кронштейна должны соответствовать весу и габаритам наружного блока кондиционера. Минимальная толщина металла 1,5 мм. Стойки меньшего размера могут прогнутся под нагрузкой. Длина и ширина вертикальной и горизонтальной планки имеют стандартные значения для различных моделей кронштейнов. Несоответствие им приводит к снижению прочности опоры.
  • Обработка поверхности – защита креплений от влажности и негативного воздействия погодных условий продлевает срок эксплуатации. Возникновение коррозии ослабляет металл, теряется надежность опорных элементов. Покрытие должно быть устойчиво к механическому воздействию, иначе в процессе монтажа появятся царапины. Нарушение целостности слоя краски ведет к появлению ржавчины. Качественная антикоррозийная обработка наносится равномерно, обеспечивает гладкую поверхность.
  • Монтаж крепления выполняется через имеющиеся отверстия. Не допустимо сверление дополнительных пазов. Разрушение защитного покрытия деталей приводит к скорой коррозии и потере прочности.
  • Поверхность стоек должна быть ровной, края отверстий тщательно обработанными. Зазубрины и выступы препятствуют качественной установке наружного блока.

Материалы для производства и покрытие

Стальные кронштейны наиболее устойчивы к погодным условиям

Кронштейны изготавливаются из стали и полиамида. В первом случае применяется сортовой металл толщиной от 1.5 мм. В качестве покрытия используется:

  • Эмаль – недорогой вариант, который обеспечит аккуратный внешний вид и защиту от влаги на 2-3 года.
  • Оцинковка – покрытие наносится на заводе гальваническим методом.
  • Порошковая полимерная краска – долговечный вариант, обеспечивающий эстетическую привлекательность и антикоррозийную защиту. Покрытие устойчиво к истиранию, механическому и химическому воздействию, солнечному свету. Распространенные цвета: белый, серый.
  • Производители снабжают кронштейны сертификатом качества. Изделия, прошедшие проверку и соответствующие стандартам безопасности, имеют такой документ. От покупки несертифицированных деталей лучше отказаться.

Лучшими техническими характеристиками обладает кронштейн для сплит-системы, изготовленный из нержавеющей стали. Он прочный, не поддается коррозии, исключает появление ржавых потеков на фасаде. Минус – цена изделий в 2-3 раза выше уголков из окрашенной стали.

Крепеж из полиамида рекомендуется при монтаже кондиционера на каркасные дома. Пластик не подвержен коррозии, его устанавливают в регионах с морским климатом. Материал хорошо гасит вибрацию, устойчив к ультрафиолету и смене температуры. Производством полиамидных конструкций занимаются в Италии. К недостаткам изделий относится стоимость, превышающая в 5 раз цену стальных уголков. Этот минус препятствует популярности пластиковых кронштейнов.

Критерии выбора крепления для кондиционера

При выборе кронштейнов учитывают следующие факторы:

  • Особенности стены здания. Наличие утеплителя или вентилируемого фасада требует удлинения крепежа. Пенопласт и другой теплоизоляционный материал не является надежным основанием для установки техники. Потребуются металлические шпильки.
  • Крепеж для кондиционера подбирается в соответствии с материалом стены. Фасад из газобетона обладает низкой устойчивостью на разрыв. Для монтажа используются специальные анкера и дюбеля из металла или полиамида. Поверхность стены должна быть ровной, это обеспечит плотное прилегание стоек и уменьшит уровень вибрации.
  • В характеристиках кронштейнов указывается рекомендованная нагрузка. Она должна соответствовать весу инсталлируемого кондиционера. Значение максимальной нагрузки в 2 раза превышает номинальное значение. Запас прочности необходим для исключения перегрузки при намерзании льда в зимний период.
  • Для наружных блоков весом более 120-150 кг требуются усиленные кронштейны. Опоры изготавливаются из металла толщиной 3 мм.
  • При покупке нужно обратить внимание, предусмотрены ли в комплекте метизы. В зависимости от модели потребуется 4-6 дюбелей, 4-6 винтов диаметром 10-12 мм. Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб.
  • Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире. Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.

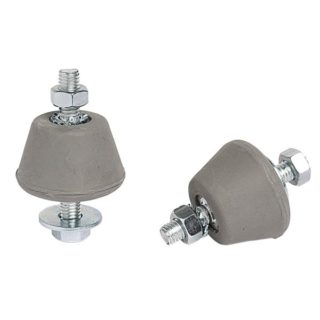

Виброгасители необходимы для снижения уровня шума

Размеры планок подобраны под климатическую технику различной мощности и габаритов. Большинство бытовых сплит-систем монтируется на кронштейны размером 450×450 мм или 450×500 мм. Метизы выбираются в соответствии с нагрузкой, вес наружных блоков колеблется в пределах 36-150 кг. Кондиционеры высокой мощности требуют большей опорной площади крепежа, для них рекомендуются изделия размером 1000×700 мм, 1200×1000 мм.

Бесперебойность и долговечность работы кондиционирующей системы зависит от соблюдения правил монтажа. Внутренний блок устанавливается на специальную пластину, закрепленную четко по горизонту. Внешняя часть размещается с северной или восточной стороны (вдали от солнечных лучей). При выборе размеров крепления учитывается требование по установке наружного модуля на расстоянии в 10-15 см от стены. Промежуток необходим для свободного отвода горячего воздуха.

Инструкция по монтажу

  1. Кронштейны прикладываются к стене в месте установки кондиционера. Положение деталей выравнивается по строительному уровню.
  2. Сквозь перфорацию выполняется разметка.
  3. Стойки убираются. Дрелью высверливаются отверстия в стене. Забиваются дюбеля.
  4. Опорные элементы возвращаются на место и закрепляются болтами. Проверяется плоскость монтажа и прочность соединения.

От правильного выбора и монтажа кронштейна зависит эффективность работы климатического оборудования. Не менее важно обеспечить безопасность людей, припаркованной техники и других предметов, находящихся под блоком. Выбор опорной консоли основывается на характеристиках кондиционера.

Кронштейн для кондиционера: виды, требования, выбор, монтаж

Кронштейн для кондиционера: виды выпускаемых изделий и, каким требованиям они должны удовлетворять. Как выбрать качественное и недорогое крепление под наружный блок сплит-системы.

Внутренний и наружный блоки кондиционеров крепятся к поверхностям с помощью кронштейнов

Крепления для наружных блоков кондиционеров

Каждый человек стремится создать максимально комфортный микроклимат у себя в помещении. В летнюю жару этого можно добиться только, установив климатическую систему. Надёжное крепление наружного блока такой системы поможет обеспечить специальный кронштейн для кондиционера.

Несмотря на простоту конструкции данного крепления, оно должно соответствовать целому ряду требований по обеспечению надёжности и удобству фиксации на нём наружного блока системы. В настоящее время налажено производство нескольких видов кронштейнов, отличающихся друг от друга не только ценой, но и способом установки на них кондиционеров.

Основные виды креплений для наружно блока кондиционера

Кронштейны для кондиционеров, которые можно купить в магазине климатической техники, выпускаются в трёх основных модификациях:

  • В виде сваренных между собой стальных уголков. У этого вида креплений для кондиционера низкая цена. Однако и надежность у него небольшая, поскольку коррозия может разрушить металл в местах выполнения сварочного шва, а отсутствие дополнительных рёбер жёсткости может привести к скручиванию металла под тяжестью блока.
  • В виде уголков, соединённых болтами.
  • Как универсальная конструкция для любого типа блока, оборудованная горизонтальной полкой, благодаря которой получается усиленный вариант крепления. Это самый надёжный способ размещение на стене наружного блока, но и самый дорогостоящий.

Каждый кронштейн под кондиционер должен обеспечивать надёжное крепление блока на стене сооружения, поэтому он должен соответствовать целому ряду требований, предъявляемых к крепежу сплит-систем.

Блок кондиционера закрепленный на стене

Требования, предъявляемые к креплению

Кронштейн компрессора кондиционера (в магазине можно встретить и такое название крепления для наружного блока климат-системы) должен иметь следующие эксплуатационные характеристики:

  1. Его антикоррозийное покрытие должно быть очень качественным и устойчивым не только к воздействию агрессивной внешней среды, но и к механическим нагрузкам. Только так кронштейн под кондиционер будет надёжно защищён от разрушения.
  2. Толщина металла, из которого выполнено крепление, должна соответствовать весу блока, который кронштейну придётся выдерживать в процессе эксплуатации.

Кроме того, необходимо соблюдать и ряд требований, когда кронштейн под кондиционер будет устанавливаться на поверхности стены:

  1. Ни в коем случае нельзя просверливать дополнительные отверстия в кронштейнах для кондиционера, поскольку вы повредите антикоррозийное напыление на них, что приведёт к коррозии металла и дальнейшему его разрушению.
  2. Крепёж, которым кронштейн под кондиционер фиксируется на стене, должен быть не только высококачественным, но и соответствовать весу устанавливаемого блока.
  • Учитывая всё вышесказанное, необходимо правильно выбирать кронштейн под кондиционер во время покупки в магазине.
  • Монтаж креплений и установку на них наружного блока климатической системы должен выполнять специалист сервисного центра, строго придерживаясь предварительно составленного и утверждённого чертежа.

Чертеж крепления

Как правильно выбрать кронштейн

  1. Приобретая в магазине кронштейн под кондиционер, не поленитесь узнать у продавца, сертифицирован ли этот товар. Если се

Типовые варианты монтажа кондиционера

Исходя из особенностей того или иного помещения, в котором предполагается установка бытового кондиционера, избирается определенный вид монтажа сплит-системы. При этом учитываются этажность и наличие балконов (в многоэтажном здании), размещение окон и их количество, ширина межоконного стенного проема и другие не менее важные параметры.


Схема № 1. Установка внутреннего блока кондиционера на правой стене, наружный под окном

Это наиболее часто применяемая схема установки кондиционера. Внутренний блок сплит-системы устанавливается на стене, примыкыющей к фасадной, а наружный блок вывешивается под окно. Удобство данной схемы наряду с простотой монтажа и дальнейшего обслуживания кондиционера в том, что внутренний блок создает направленный поток вдоль окна, не затрагивая в большинстве случаев зону постоянного нахождения людей. Межблочные коммуникации, если кондиционер устанавливается в процессе ремонта квартиры, рекомендуется уложить в стену, выштробив в ней необходимое углубление. Если в квартире уже сделан ремонт, то магистраль можно закрыть декоративным коробом.


Схема № 2. Установка внутреннего блока кондиционера на правой стене, наружный между окнами.

Данная схема обладает всеми достоинствами варианта № 1. Кроме того, межблочные коммуникации предельно малы и не создают проблем как интерьеру помещения, так и фасаду дома. Снаружи такой вариант монтажа выглядит очень аккуратно и естественно. Минусом является большая стоимость работ по установке (с учетом высотных работ) и неудобства при обслуживании и ремонте.


Схема № 3. Установка внутреннего блока кондиционера на правой стене, наружный возле балкона.

Данная схема по функциональности аналогична варианту № 1. Большим плюсом ее является то, что наружный блок кондиционера абсолютно не загараживает вид из окна. Однако балкон должен быть либо не застеклен, либо иметь открывающиеся с торца окна. В противном случае как при монтаже, так и при обслуживании кондиционера потребуются услуги промышленного альпиниста.


Схема № 4. Установка внутреннего блока кондиционера на правой стене, наружный на балконном ограждении.

В данной схеме наружный блок кондиционера устанавливается непосредственно на балконном ограждении. Единственное условие — балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным.


Схема № 5. Установка внутреннего блока кондиционера на правой стене, наружный на балконном ограждении.

Если монтаж кондиционера осуществляется до ремонта, то трассу можно спрятать под балконную обшивку. Единственное условие — балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным.


Схема № 6. Установка внутреннего блока кондиционера на левой стене, наружный под окном.

Это наиболее часто практикуемая схема установки кондиционера. Внутренний блок сплит-системы устанавливается на стене, примыкыющей к фасадной, а наружный блок вывешивается под окно. Удобство данной схемы наряду с простотой монтажа и дальнейшего обслуживания кондиционера в том, что внутренний блок создает направленный поток вдоль окна, не затрагивая в большинстве случаев зону постоянного нахождения людей. При установке внутреннего блока на левой стене не получится максимально близко приблизить этот блок к углу комнаты, т.к. при таком монтаже приходится выгибать фреоновые коммуникации.


Схема № 7. Установка внутреннего блока кондиционера на левой стене, наружный возле балкона.

Большим плюсом данной схемы является то, что наружный блок кондиционера абсолютно не загараживает вид из окна. Однако есть и тонкий момент — даже если балкон не застеклен высока вероятность того, что потребуются услуги промышленного альпиниста. Также нужно понимать, что при установке внутреннего блока на левой стене не получится максимально близко приблизить этот блок к углу комнаты, т.к. при таком монтаже приходится выгибать фреоновые коммуникации.


Схема № 8. Установка внутреннего блока кондиционера на левой стене, наружный на балконном ограждении.

Если монтаж кондиционера осуществляется до ремонта, то трассу можно спрятать под балконную обшивку. Единственное условие — балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным. Также нужно понимать, что при установке внутреннего блока на левой стене не получится максимально близко приблизить этот блок к углу комнаты, т.к. при таком монтаже приходится выгибать фреоновые коммуникации.


Схема № 9. Установка внутреннего блока кондиционера между окнами, наружный под левым окном.

Данный вариант хорош тем, что воздушный поток от кондиционера равномерно распределяется по помещению и способствует созданию однородной температурной среды в любой его части. Для монтажа внутреннего блока требуется достаточный ширины межоконный проем и отсутствие в этой части штор. Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней, т.к. именно сюда будет направляться основной поток охлажденного воздуха. Наружный блок кондиционера устанавливается под окном, что, как и в о всех подобных случаях, несет удобство в его обслуживании.


Схема № 10. Установка внутреннего блока кондиционера между окнами, наружный под правым окном.

Данный вариант хорош тем, что воздушный поток от кондиционера равномерно распределяется по помещению и способствует созданию однородной температурной среды в любой его части. Для монтажа внутреннего блока требуется достаточный ширины межоконный стенной проем и отсутствие в этой части штор. Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней, т.к. именно сюда будет направляться основной поток охлажденного воздуха. Наружный блок кондиционера устанавливается под окном, что, как и в о всех подобных случаях, несет удобство в его обслуживании.


Схема № 11. Установка внутреннего блока кондиционера между окнами, наружный между окнами.

Аналогичная предыдущему варианту схема размещения комнатного блока кондиционера с установкой наружного блока сбоку от окна, целью которого является уменьшить межблочное расстояние и максимально сократить длину магистрали. Надо сказать, что такая схема очень хорошо впишется в уже отремонтированное помещение, т.к. не потребует закладки коммуникаций в штробы или применение для этого декоративных коробов. Монтаж кондиционера осуществляется, как говорят установщики, «блок в блок». Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней, т.к. именно сюда будет направляться основной поток охлажденного воздуха.


Схема № 12. Установка внутреннего блока кондиционера возле окна, наружный сбоку от окна.

Такая схема рациональна, если между окном и примыкающей стеной достаточно места для крепления внутреннего блока кондиционера и не планируется использование штор по всей длине оконной стены. В зоне воздушного потока не должны при этом оказаться рабочие столы, кресла, кровати и т.п. Вполне удобно так расположить внутренний блок сплит-системы, если у вас, например, по стене, вдоль которой будет направляться поток, установлена аудио/ видео аппартаура.


Кронштейн для кондиционера: виды, требования, выбор, монтаж

Кронштейн для кондиционера: виды выпускаемых изделий и, каким требованиям они должны удовлетворять. Как выбрать качественное и недорогое крепление под наружный блок сплит-системы.

Внутренний и наружный блоки кондиционеров крепятся к поверхностям с помощью кронштейнов

Крепления для наружных блоков кондиционеров

Каждый человек стремится создать максимально комфортный микроклимат у себя в помещении. В летнюю жару этого можно добиться только, установив климатическую систему. Надёжное крепление наружного блока такой системы поможет обеспечить специальный кронштейн для кондиционера.

Несмотря на простоту конструкции данного крепления, оно должно соответствовать целому ряду требований по обеспечению надёжности и удобству фиксации на нём наружного блока системы. В настоящее время налажено производство нескольких видов кронштейнов, отличающихся друг от друга не только ценой, но и способом установки на них кондиционеров.

Основные виды креплений для наружно блока кондиционера

Кронштейны для кондиционеров, которые можно купить в магазине климатической техники, выпускаются в трёх основных модификациях:

  • В виде сваренных между собой стальных уголков. У этого вида креплений для кондиционера низкая цена. Однако и надежность у него небольшая, поскольку коррозия может разрушить металл в местах выполнения сварочного шва, а отсутствие дополнительных рёбер жёсткости может привести к скручиванию металла под тяжестью блока.
  • В виде уголков, соединённых болтами.
  • Как универсальная конструкция для любого типа блока, оборудованная горизонтальной полкой, благодаря которой получается усиленный вариант крепления. Это самый надёжный способ размещение на стене наружного блока, но и самый дорогостоящий.

Каждый кронштейн под кондиционер должен обеспечивать надёжное крепление блока на стене сооружения, поэтому он должен соответствовать целому ряду требований, предъявляемых к крепежу сплит-систем.

Блок кондиционера закрепленный на стене

Требования, предъявляемые к креплению

Кронштейн компрессора кондиционера (в магазине можно встретить и такое название крепления для наружного блока климат-системы) должен иметь следующие эксплуатационные характеристики:

  1. Его антикоррозийное покрытие должно быть очень качественным и устойчивым не только к воздействию агрессивной внешней среды, но и к механическим нагрузкам. Только так кронштейн под кондиционер будет надёжно защищён от разрушения.
  2. Толщина металла, из которого выполнено крепление, должна соответствовать весу блока, который кронштейну придётся выдерживать в процессе эксплуатации.

Кроме того, необходимо соблюдать и ряд требований, когда кронштейн под кондиционер будет устанавливаться на поверхности стены:

  1. Ни в коем случае нельзя просверливать дополнительные отверстия в кронштейнах для кондиционера, поскольку вы повредите антикоррозийное напыление на них, что приведёт к коррозии металла и дальнейшему его разрушению.
  2. Крепёж, которым кронштейн под кондиционер фиксируется на стене, должен быть не только высококачественным, но и соответствовать весу устанавливаемого блока.
  • Учитывая всё вышесказанное, необходимо правильно выбирать кронш

Особенности установки наружного блока сплит-системы

ВАЖНО: стоимость стандартной установки кондиционера



— 99% всех кондиционеров устанавливают на фасадные стены, при этом всегда необходим свободный доступ к фасадной стене здания;

— наружный блок сплит системы устанавливается на специальные кронштейны, которые в свою очередь крепятся к стене на анкерные болты. В зависимости от слоя утеплителя может варьироваться  длина анкерных болтов;

— необходимо учитывать, что от стены до задней стенки наружного блока должно быть расстояние не менее 15 см, это для эффективного теплообмена в противном случае велик риск перегрева и остановки работы кондиционера;

— если в комнате окно витражного типа, то установка наружного блока усложняется выбором места для крепления кронштейнов, необходим выезд специалиста компании для точного определения места, так как зачастую необходимо прибегнуть к услугам автовышки или альпиниста.



— Необходимо наличие открываемых створок окна (если открывается только одна створка, то она шириной должна быть 500мм). Если нет возможности установить наружный блок под открывающуюся створку окна, то перед установкой мы делаем распакечивание глухой створки, это дополнительная услуга;

— Если под окном кухни располагается  «зимний холодильник» , то установка наружного блока возможна с применением удлиненных шпилек, которые  проходят насквозь стены и крепятся болтами внутри «зимнего холодильника».

— установка под окно наружного блока мощностью свыше 12000 Btu (18-е, 24-е модели) возможна только с использованием гидроподъемника (вышки) или альпиниста, это связано с большим весом наружного блока и риском в случае установки наружного блока кондиционера без спец. средств;

— если фасад здания выполнен из обычного облицовочного кирпича, то кронштейны наружного блока крепятся на специальные анкерные болты.



— облицовка дома керамогранитной плиткой усложняет работы по установке наружного блока кондиционера. Мы аккуратно вырезаем в плитке отверстия под кронштейны, либо в некоторых случаях вынуждены снимать всю плитку целиком. Так же, при установке, мы  используем специальные удлиненные кронштейны и анкера большей длины, для крепления их непосредственно к стене здания (сквозь утеплитель).

— Облицовка выполненная из  металла (металлосайдинг), так же осложняет установку кондиционера. Зачастую, в этом случае, кронштейны наружного блока кондиционера крепятся на кровельные метизы к профилю конструкции обшивки.

— Облицовка дома «мокрый фасад» предполагает слой утеплителя, отштукатуренный и покрашенный, что несколько усложняет установку кронштейнов из-за применения дополнительных расходных материалов, для крепления кронштейнов в этом случае мы используем удлиненные анкерные болты.



— перед монтажом вам необходимо освободить пространство на балконе (убрать цветы, громоздкие вещи, разобрать полки) иначе все это помешает монтажникам протянуть межблочную трассу;

— наружный блок устанавливается на балконный парапет под открывающейся створкой окна. В отсутствии открывающейся створки установка наружного блока осложняется путем распакечивания глухой створки окна.

— если балконный парапет выложен из одного кирпича (пол-кирпича), то установка осложняется применением дополнительных расходных материалов и, в частности, просверливаются отверстия и устанавливаются шпильки, которые крепятся с внутренней части балконного парапета. В противном случае велик риск обрушения блока и части парапета.

— Если  балконный парапет выполнен из железного каркаса и обшит профлистом или шифером, то установка осложняется креплением кронштейнов.  Для такой установки потребуются дополнительные расходные материалы.

— ЗАПРЕЩЕНО устанавливать наружный блок кондиционера на стену дома внутри застекленного балкона с закрытыми окнами: очень быстро блок кондиционера «задохнется» и отключится, сработает защита от перегрева. По инструкции от завода-изготовителя воздух вокруг наружного блока должен вентилироваться.

Полезно почитать

Установка кондиционера в квартире своими руками с фото и видео

В последние несколько десятилетий бытовые кондиционеры прочно вошли в нашу жизнь и превратились в обыденную бытовую технику, как это раньше произошло с иными бытовыми приборами — холодильниками, кухонными комбайнами и т.д. Кондиционер относится к сложным техническим устройствам, установку которого обычно доверяют специалистам. Однако в ряде случаев, когда услуги специализированных организаций недоступны, а хозяин жилища обладает достаточными навыками, установку этого агрегата можно произвести самостоятельно.

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

  • Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.
Оконный кондиционерОконный кондиционер

Установка оконного кондиционера уменьшает площадь окна

  • Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.
Напольный кондиционерНапольный кондиционер

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

  • Дешевизна в сочетании с длительным сроком службы.
  • Простота конструкции и эксплуатации.
  • В этих системах достигается максимально возможный КПД.
  • Быстрое охлаждение воздуха.
  • Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

  • Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
  • Высокий уровень шума.
  • Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
  • В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

  • Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.
Внутренний блок сплит-системыВнутренний блок сплит-системы

Фен сплит-системы может быть установлен в любом месте стены дома

  • Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.
Напольно-потолочная сплит-системаНапольно-потолочная сплит-система

Внутренний блок напольно-потолочной сплит-системы

  • Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.
Мультисплит-системаМультисплит-система

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

  • Низкий уровень шума.
  • Функция очистки воздуха от бактерий и пыли.
  • Наличие функции обогрева в холодное время года.

 Это интересно: довольно часто функция обогрева предусматривается производителями и в современных моноблочных системах, как оконных, так и мобильных.

  • Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
  • Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

  • Стоимость их выше по сравнению с моноблочными моделями.
  • Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Способы установки кондиционеров в квартире

  • Моноблочные модели оконных кондиционеров в настоящее время приобретаются все реже. Причиной тому — значительное увеличение процента установки в жилищах пластиковых и иных окон со стандартными стеклопакетами. Изменить геометрию оконного проёма становится затруднительно, ведь такие кондиционеры устанавливаются непосредственно в оконный блок, чтобы тыльная часть с компрессором находилась за пределами помещения. Такая система может быть установлена как в нижней части окна, в этом случае она опирается на подоконник, так и в верхней, с использованием крепления при помощи кронштейнов к потолку или стене.
  • Мобильные системы крепления не требуют. Место их установки выбирается исходя из возможности вывода за пределы помещения мягкой гофрированной трубы воздуховода. Техническое решение этой проблемы оставляется на усмотрение покупателя.
  • Варианты установки сплит-систем более многообразны. Это связано с многочисленными вариантами взаиморасположения внутреннего и внешнего блоков и зависит как от пожеланий владельца относительно места крепления внутреннего блока, так и от технической возможности закрепить в конкретном месте как внешний, так и внутренний блоки. Немаловажное значение имеет возможность прокладки коммуникаций между блоками. В основе оптимального решения обычно ложится схема, в которой расстояние между внешним и внутренним блоками минимально. Такое решение позволяет минимизировать объем работ, связанных с прокладкой коммуникаций и позволяет экономить энергию, уменьшая нагрев, возникающий при циркуляции хладагента.

Фото: наиболее часто применяемые схемы расположения внешнего и внутреннего блоков сплит-системы



Готовим инструменты

Если решение о самостоятельной установке сплит-системы принято окончательно, в первую очередь следует проверить наличие необходимых инструментов и расходных материалов. Для полного проведения работ понадобятся:

  • Перфоратор с буром сечением 40–45 мм и длиной не менее 800 мм.
  • Набор победитовых свёрл диаметром 6–12 мм.
  • Шуруповёрт с набором бит.
  • Ножницы по металлу и ример.
  • Линейка, карандаш и строительный уровень.
  • Разводной ключ.
  • Виниловая изоляция, малярный скотч и полиэтиленовые пакеты.
  • Кронштейны для крепления наружного блока, болты с дюбелями длиной 120 мм.

Принимая решение о самостоятельном монтаже, стоит учесть степень доступности к месту монтажа внешнего блока. Если он будет крепиться на значительной высоте, придётся включать в расходы аренду автовышки.

Как установить сплит-систему своими руками

  • На первом этапе производится монтаж фена сплит-системы, то есть внутреннего блока. Стальная перфорированная панель, на которой он крепится, снимается с задней стенки и прикладывается к стене в месте будущей установки. Очень важно произвести точное выравнивание по уровню, после чего размечаются отверстия под крепления. Наличие уклонов не допускается, так как это повлечёт выливание конденсата из корпуса на пол помещения. Ещё один важный момент — расстояние до потолка следует оставлять не менее 7 см. Перфоратором высверливаются отверстия в стене, после чего пластина крепится при помощи саморезов и пластиковых дюбелей. Обычно используются дюбели сечением 8 мм длиной не менее 32 мм. После навешивания на защёлки блока фена ещё раз с использованием уровня проверяется точность крепления по горизонтали.
Монтаж внешнего блока кондиционераМонтаж внешнего блока кондиционера

Фен навешивается на стальную фигурную пластину

  • На следующем этапе подготавливаются коммуникационные каналы. Если будет использоваться скрытая прокладка, придётся делать штробы с использованием ударного перфоратора. Однако такое решение влечёт за собой производство косметического ремонта в комнате. Поэтому в настоящее время чаще всего коммуникации скрываются при помощи пластикового короба подходящего сечения. При помощи перфоратора и бура проделывается отверстие в наружной стене для выведения к наружному блоку электрокабелей питания и управления, трубки из ПВХ для отвода конденсата и трубок фреонового контура. Разметка производится при помощи линейки и уровня. Важный момент: в целях обеспечения отвода конденсата следует обеспечить небольшой наклон выводного отверстия в сторону улицы. Во время сверления стоит использовать пылесос и закрепить непосредственно под отверстием полиэтиленовый пакет при помощи малярного скотча, чтобы избежать значительных загрязнений на мебели и стенах. Если длины бура будет недостаточно, сверление производится с двух сторон. В современных домах толщина стены редко превышает 1 м.
Использование перфоратора для прокладки коммуникацийИспользование перфоратора для прокладки коммуникаций

Отверстие сверлится с наклоном в сторону улицы

  • После этого начинается самый тяжёлый этап — установка уличного блока. Так как в этом блоке размещён компрессор, весит он более 20 кг, при этом часто установка производится на значительной высоте. Поэтому не стоит забывать о мерах безопасности, в частности, использовать страховочное оборудование. Чаще всего наружный блок монтируется на стену с использованием Г-образных кронштейнов. Вначале производится разметка расположения кронштейнов на стене и сверлятся отверстия. Затем производится крепление болтами и гайками с использованием шайб. На кронштейны болтами крепится внешний блок сплит-системы, при этом под лапки монтируются прокладки из толстой резины для уменьшения вибрации и шума.
Кронштейны для установки внешнего блока сплит-системыКронштейны для установки внешнего блока сплит-системы

Наружный блок монтируется на Г-образные кронштейны

  • В качестве возможного варианта используется установка внешнего блока на крышу здания или непосредственно на грунт. В этом случае используются П-образные кронштейны или рамные металлические подставки. Такое решение может значительно увеличить протяжённость коммуникаций и применяется при невозможности произвести монтаж блока на стену, например, при недостаточной прочности материалов поверхности стены.
Внешний блок кондиционера на крышеВнешний блок кондиционера на крыше

При монтаже на крыше используются П-образные кронштейны



  • Следующий этап — наиболее ответственный. В ходе него производится соединение коммуникациями внешнего и внутреннего блоков. Сначала на внешнем блоке снимается пластиковая защитная крышка и в соответствии со схемой изготовителя на клеммы при помощи болтов подключаются кабели питания и управления, идущие от внутреннего блока. Затем измеряется длина фреоновой магистрали и производится обрезание медных трубок с запасом в 10 см. Концы трубок вальцуются и при помощи римера снимается фаска. Подключение медного трубопровода производится сначала к внешнему блоку, потом — к фену разводным ключом при помощи накидных гаек, накручиваемых на штуцера в обоих блоках. Перед тем, как медные трубки будут пропущены через отверстие в стене, на них надевается виниловая теплоизоляция, концы изолируются скотчем, чтобы внутрь не попал мусор. Также производится монтаж дренажной сливной трубки, она изготавливается из гофрированной пластиковой трубы ПВХ, которая крепится к блоку пластиковыми хомутами.
Схема установки сплит-системыСхема установки сплит-системы

Общая схема монтажа сплит-систем одинакова для всех моделей

Фото: Особенности подключения

Справка: опытные мастера рекомендуют отводить дренажную трубку не на наружную стену, а в канализацию. Это помогает предотвратить образования ледяных пробок при эксплуатации оборудования зимой, а также избежать жалоб соседей.

  • Последний этап — ввод фреона в холодильный контур. Сначала газ выводится из контура путём открытия вентиля, следом производится вакуумизация. Хладагент находится во внешнем блоке кондиционера. Вентили, при помощи которых осуществляется ввод фреона в систему, находятся там же. Если протяжённость контура равна или меньше данным, указанным в техпаспорте, введение дополнительного объёма не потребуется. Опытные мастера перед данной операцией производят вакуумирование контура с использованием специального насоса с манометрами, позволяющими контролировать потерю давления. Эти действия позволяют не только проверить герметичность системы, но и способствуют максимальному удалению из системы влаги и воздуха, что уменьшает нагрузку на компрессор.
Запуск холодильного контураЗапуск холодильного контура

Перед вводом фреона в систему профессионалы производят вакуумирование контура

  • По окончании работ собранная сплит-система проверяется на всех режимах работы. Какие-либо вибрации должны отсутствовать, вентиляторы на внутреннем и внешнем блоках должны вращаться. Не должно быть посторонних запахов, дренаж должен отводить влагу. Разумеется, кондиционер должен выполнять свои функции как охлаждения, так и обогрева.

Видео: монтаж сплит-системы без использования автовышки

Трудно представить квартиру, в которой бы не было кондиционера. Как видно из написанного, даже эту сложную технику при необходимости можно установить самостоятельно, без привлечения специалиста.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
