Что такое ригель: определение и назначение

Содержание статьи

Вообще, само слово «ригель» многозначное. Это и немецкая фамилия, и община в Германии, и название звезды, и еще много чего. Есть ригеля и в конструкции дома. Но многие часто затрудняются ответить, что именно это такое. Ригель в строительстве — это часть опорной конструкции здания. Представляет собой горизонтальный элемент, соединяющий вертикальные стойки. С ригелем уже стыкуются остальные элементы конструкции. То есть, строительный ригель всегда расположен горизонтально между двумя стойками (при большой длине может иметь подпорные стойки). Они могут быть вертикальными или наклонными.

Ригель в строительстве — это горизонтальный элемент, связывающий стойки

Задачи ригеля — механически соединять стойки, связывая их в единую систему, придавать устойчивость конструкции. Также, связывая части конструкции, он перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.

Все горизонтальные перемычки на этой картинке — это ригеля

Он встречается в любой части здания. Есть ригеля в некоторых типах фундаментов (свайно-ростверковый, столбчатый и другие, где есть отдельные опоры), каркасе стен, перекрытиях, кровельной системе скатного типа.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.

Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек, а изгибающие нагрузки не несут. Поэтому их обычно не рассчитывают. Закладывают стандартные решения, с определенным запасом прочности.

Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель. Других вариантов нет.

Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

Где применяется

Итак, ригель в строительстве — это горизонтальная часть конструкции, которая соединяет вертикальные или наклонные части системы:

• Соединяет стойки строительных рам.
• В каркасах объединяет между собой опоры, колонны.
• В стропильной системе — стропила.

  Так надо их хранить

Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала. Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

• С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными.
  • Для опоры одной плиты:
    • РОП — пустотной;
    • РОР — ребристой.
  • Для лестниц:
    • РЛП — лестничного пролета;
    • РЛР — лестничных клеток.

      Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц
• С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:
  • для стоек и колонн под укладку плит разного типа:
    • РДР — ребристые;
    • РДП — пустотные;
  • РКП — консольные — для опирания пустотных плит балконов.
• Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:
  • РБР — ребристых;
  • РБП — пустотных;
• Просто буква «Р» — железобетонный ригель с прямоугольным сечением.

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования. Форма же совпадает.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

• В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
• Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
• Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

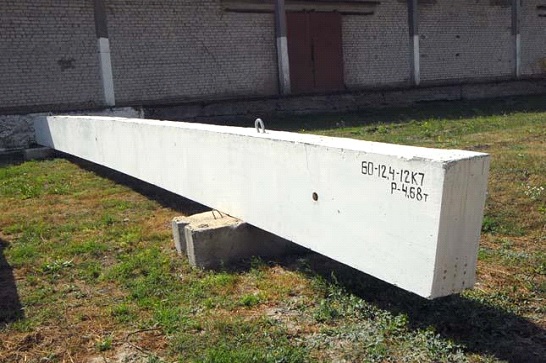

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

• РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
• 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
• На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

Что такое Ригель в строительстве? Подробное описание и все определения +Фото

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Что такое ригель

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

Две вертикальные опоры хорошо соединены друг с другом, и такой соединительный элемент распределяет вес плит или перекрытия на колонны, которые устанавливают под краями ригеля.

А так же ригелем называют множество деталей, применяемых в разных областях.

Например, так называют :

• некоторые строительные детали;
• часть замка;
• ювелирный инструмент;
• а также это довольно распространённая немецкая фамилия.

Ригель в ювелирном деле

Ригель в ювелирном деле применяют для того чтобы выровнять или уменьшить размеры браслетов и колец. Инструмент выполнен из стали и имеет измерительную шкалу.

Этот инструмент так же применяют для производства цепочек и других изделий.

Ювелирный ригель различную форму в сечении, к примеру, квадратную, прямоугольную, круглую.

Ригель так же используется в не таких специфических сферах, например, в дверных замках.

Ригель — часть замка

Когда вы закрываете дверь ключом, то им делаете оборот и появляется закрывающий штырь. Этот штырь и есть ригель замка.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с  частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель — это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть дверной коробки и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый  в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Возведение двускатной крыши дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой материал как дерево, металл, железобетон. От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

  Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является строительным перекрытием;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены ГОСТом, номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

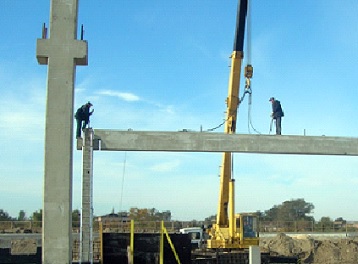

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают бетоном, чтобы конструкция была монолитной. Благодаря соединению «ригель и колонна» можно возводить строения любой высоты и большой площади.

 Но при таком варианте строительства существуют некоторые недостатки, например, добиться, очень ровного горизонтального положения в стыке нескольких колонн за счёт поперечных ригелей почти не удаётся, поэтому возникают перекосы. Из – за этих перекосов надёжность здания оказывается на низком уровне.

Ну, вот в этой статье мы рассказали про такую деталь как «Ригель», надеемся, что эта информация вам пригодиться. Удачи и терпения!

Что такое ригель — СамСтрой

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Что такое ригель

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

Две вертикальные опоры хорошо соединены друг с другом, и такой соединительный элемент распределяет вес плит или перекрытия на колонны, которые устанавливают под краями ригеля.

А так же ригелем называют множество деталей, применяемых в разных областях.

Например, так называют :

• некоторые строительные детали;
• часть замка;
• ювелирный инструмент;
• а также это довольно распространённая немецкая фамилия.

Ригель в ювелирном деле

Ригель в ювелирном деле применяют для того чтобы выровнять или уменьшить размеры браслетов и колец. Инструмент выполнен из стали и имеет измерительную шкалу.

Этот инструмент так же применяют для производства цепочек и других изделий.

Ювелирный ригель различную форму в сечении, к примеру, квадратную, прямоугольную, круглую.

Ригель так же используется в не таких специфических сферах, например, в дверных замках.

Ригель — часть замка

Когда вы закрываете дверь ключом, то им делаете оборот и появляется закрывающий штырь. Этот штырь и есть ригель замка.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель — это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть дверной коробки и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Возведение двускатной крыши дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой материал как дерево, металл, железобетон. От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является строительным перекрытием;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены ГОСТом, номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают бетоном, чтобы конструкция была монолитной. Благодаря соединению «ригель и колонна» можно возводить строения любой высоты и большой площади.

Но при таком варианте строительства существуют некоторые недостатки, например, добиться, очень ровного горизонтального положения в стыке нескольких колонн за счёт поперечных ригелей почти не удаётся, поэтому возникают перекосы. Из – за этих перекосов надёжность здания оказывается на низком уровне.

Ну, вот в этой статье мы рассказали про такую деталь как «Ригель», надеемся, что эта информация вам пригодиться. Удачи и терпения!

Ригель в каркасном доме / Каркасный дом своими руками

Очень часто мне приходится отвечать на вопросы о необходимости ригеля в каркасном доме. Обычно эти вопросы задают те, кто уже начитался «жёлтой прессы» и наслушался «горе строителей», вопросы звучат примерно так: «Почему в СП или у Лари Хона в проёмах, как правило, везде сдвоенные стойки, а у вас в KarkasDom они только в нагружаемых проёмах? Почему бы не поставить сдвоенные стойки везде? Неужели вы не знаете, что так надо делать?» Отвечаем: всегда строительство (если мы говорим о правильном строительстве) идет не по тому, как сделал сосед или, как делают в Америке с древесиной 38х89мм, а из расчета нагрузок и российской древесины сечением от 50х100 и более. Итак, все по порядку.

Документ, на который обычно ссылаются те, кто задает подобные вопросы — это наш любимый и рабочий свод правил — СП 31-105 2002. Но, если внимательно посмотреть, то в нем указана древесина не российских размеров, например:
38х89мм (сечение 0,338кв/дм) или 38х140 (0,532) и 38х184 (0,70)
в России же древесина:
50х100мм (сечение 0,500кв/дм) или 50х150 (0,750) и 50х200 (1,00)
Таким образом, дерево, которое используется в России, больше сечением в 1,5 раза!, а по несущей нагрузке в 2-2,5раза.

В Америке ставят стойки с шагом 400, у нас 600, то есть на пролёт 2400 у них будет 7 стоек с сечением 0,338х7=236, у нас 5 стоек с сечением 0,500х5=250, это уже больше на 5%, а ввиду того, что у них стойки тоньше, и их несущая нагрузка до выгибания доски в 1,5-2 раза меньше российской, то наши стены выдерживают нагрузку намного больше американской стены сходной длины.

Для лучшего понимания рассмотрим пример: представим, на ветру 7 тонких деревцев и 5 в 1,5 раза толще, совершенно очевидно, что 7 тонких будут раскачиваться сильнее, чем 5 толстых, хотя ветровая нагрузка у них одинаковая. Также, следует понимать, что, когда в Америке ставят по бокам проема две сдвоенные доски сечением 38х89мм, то при пролёте 1м, из двух сдвоенных стоек, они имеют общее сечение (1,35кв/дм). В России такой доски нет, и когда мы ставим по одной доске 50х100мм, то мы на тот же пролёт будем иметь общее сечение (1,00кв/дм), что всего на 25% меньше, но при этом наша доска выдерживает, за счет своего сечения, на 50% больший вес (нагрузку до прогиба или искривления). Таким образом, в нашем варианте не сдвоенные, а одинарные стойки выдерживают сходную нагрузку, и мы можем ставить сдвоенные стойки и ригеля обязательно только в нагружаемых проёмах, а не во всех, как делают американцы.

С верхней обвязкой, все обстоит точно так же, у нас она в 1,5 раза больше сечением, а по несущей нагрузке выше в 3 раза(!), так как, чем шире/выше балка, тем больше она держит нагрузку! И, в этом случае, общее сечение не так важно, при том, что по высоте балки идёт не линейное увеличение нагрузки, а пиковое.

Например, балка длиной 3000мм, шириной 100мм, нагрузка 300кг:
высота балки 50мм прогиб 151мм(!) 15,1см!
высота балки 100мм прогиб 19мм менее 2см(!) разница более чем в СЕМЬ раз!
высота балки 150мм прогиб 6мм
высота балки 200мм прогиб 2мм!
При увеличении первого сечения всего вдвое, мы выигрываем в несущей способности почти в 8 раз!

Резюмируя первую часть, становится очевидно почему мы строим именно таким образом, или, как говорится, что русскому хорошо, то американцу… Если я вас не убедил, давайте считать дальше.

После того, как мы разобрались с сечениями и размерами, указанными в СП и применяющимися Америке, давайте посчитаем нагрузку крыши, на стойки и обвязку. Для примера возьмем наш самый популярный проект кд-21, 6х10м-120м2. Аттиковая стена в этом доме 10м длинной, стойки в данной стене стоят под стропилами, которых 16шт, плюс 2 сдвоены и 2 дополнительные, для крепления перегородок к стене. Для простоты расчета будем считать, что стоек не 20, а всего 16, как и количество стропил, нагрузку которых они передают на стену первого этажа и фундамент.
Площадь крыши данного дома: длина стропил 4,4м, ширина дома 10, крыши 11м, 4,4х11=48,4м2 на 2 ската, итого 96,8м2.
Вес снега по СПб макс. 200кг/м2, итого 19 360кг.
Вес самой крыши 50кг/м2, итого 4 840кг.
Запомним эти две цифры: вес снега 19 360кг, вес крыши 4 840кг, итого порядка 24 000кг в полностью снаряженном состоянии (для справки: такого количества снега на крышах домов по статистике не было более 50лет).

Из опор крыши у данного дома мы имеем: 4 стены поперек (2 несущих фронтона и 2 несущих перегородки (все стоит на фундаменте) и одна подконьковая вдоль. Если не брать 4 поперечные стены, развесовка 50% это приходится на центральную стену и по 25% на надстройку (аттиковую стену). Вернёмся к весу крыши со снегом, это 24 тонны, из них 12 приходится на подконьковую стену и по 6 тонн на аттиковую. Если брать средний вес снега за 50 лет, то это не более 12-16 тонн, возьмем среднее значение в 14 тонн, из них 7 на подконьковую стену и по 3,5 на аттиковую.

Считаем дальше. У нас в аттиковой стене 16 стоек, из них на около фронтонные и 2 средние перегородки приходится по 10% веса крыши, то есть 4 из 16 стоек держат 40% веса крыши и еще 12 стоек остальные 60% веса, делим вес 6т или 3,5т на 12/60%, то есть каждая стойка 5% веса, получаем точечную (сосредоточенную) нагрузку, которая приходится на нижнюю обвязку верхней стены, это 300кг (было 50 лет назад) или 175кг стандартный вес, а без снега и того меньше, всего 60кг.

Таким образом, нагрузка с которой может давить стойка будет составлять:
с небывалым снегом 300кг
с редким 175кг
с обычным 120-130кг
без снега всего 60кг

Далее, на картинке ниже, наш любимый оконный проем. Снова считаем процент давления от места установки стойки. Первый вариант, если проём 1м стойка давит ровно по центру макс. 300кг (обычный не более 150кг).
Если стойка стоит не далее 1/3, то уже не 300кг, а 150кг, и обычно 180кг и 90кг, соответственно.
Если стойка стоит не далее 1/4, то уже всего 150кг или 75кг, соответственно.
Если на проем приходятся 2 стойки или он шире 1,2м, то мы всегда ставим двойные стойки и сверху ригель.

Из цифр следует, что нагрузка на стойку от 75 до 150кг, что не очень много и совсем некритично. Даже если бы мы просто поставили стойку на окно поверх бруска в 1,2м, то даже в этом случае окно бы не заклинило и не перекосило.
Разбираемся дальше. Несущая способность сдвоенного под стойками бруса равняется 50х150х2=100х150 (это, так называемая, обвязка, выделена синим цветом на картинке выше) она держит на длине 1200мм до 500кг с прогибом менее 1мм, у нас вес как мы высчитали выше, бывает не более 300кг, а обычно не более 150кг. Для справки: разрушающая нагрузка более 2000кг, запас по прогибу в 2-3раза, по разрушению 6-12раз.

То есть, если мы не ставим ригель или хедер, то нагрузка на окно менее 0,3мм при весе снега 300кг, а при весе 150кг её просто нет, но это не все. Чтобы развеять последние сомнения скептиков, на картинке ниже, так называемый коробчатый ригель. Роль ригеля или коробки выполняет ОСБ прибитая по фасаду. Для лучшего понимания приведу пример, который, в свою очередь, мне привел один заказчик. Он сказал: «Помните, 20-30 лет назад приходили посылки в фанерных ящиках? Там фанера была 3мм и щепки по бокам, которые все это держали на маленьких гвоздиках, но на удивление такой ящик мог выдержать наезд легкового автомобиля и не сломаться.» В данном случае та же ситуация. Первый вариант в оригинале с нормативным документом, второй — перевод, третий — расчёт пролета и его обшивки, и, это с учетом доски шириной 38мм, в нашем варианте при доске 50мм (+33%) размеры длинны могут быть значительно больше. Ниже оригинал документов, с которого переводили наш СП 31-105-2002 — это Code таблица R602.7.2

Не стоит забывать, что сдвоенные стойки, это мостики холода, а с учётом того, что их все не подумав ставят в каждое окно и дверь, то по зиме по дверной коробке и по раме окна может выпадать иней и наледь. Чтобы этого не происходило сдвоенные стойки надо ставить с умом и осторожностью, и желательно подальше от проемов, а не в них.

Возвращаясь к Америке, там 99% таких домов, как и технологий идет по широте Крыма и теплее, где температура зимой надолго не опускается ниже нуля, а то и ниже +10 +15 градусов. Поэтому, нам было бы лучше обратиться к опыту скандинавов, они пошли немного другим путем. При широкой доске стоек они впиливают сплошной ригель со стороны улицы или дома по всей длине стены под верхнюю обвязку. Такой ригель снимает нагрузку от верхних стен и/или крыши и передает ее на фундамент, минуя двойные стойки в проемах, так называемые мостики холода.

Надеюсь, теперь множество вопросов отпадет само-собой, как и необоснованных утверждений, о необходимости установки ригеля всегда и везде.

Что такое ригель и его применение

Само слово «Ригель» пришедшее к нам из немецкого словаря в переводе на русский язык означает — поперечина или поперечная балка. То есть само название уже указывает на расположение и предназначение этого элемента.

Чаще всего такие несущие конструкции в каркасе здания располагаются горизонтально. Жестко соединяя две вертикальных опоры, такой соединительный элемент передает вес плит перекрытия или прогонов на колонны, установленные под краями поперечины.

Промышленность выпускает для этого, изделия разной длины из общедоступных материалов, обладающих необходимыми свойствами. Это крепкие и надежные материалы, как:

• железобетон,
• дерево,
• металл.

В сечении такое поперечник может иметь Т-образную форму, что позволяет надежно закреплять всю раму. Связующие звенья устанавливают для соединения таких элементов, как:

• стойки в рамах,
• опоры в постройках,
• стропил при возведении крыш.

Предназначение ригеля

Передача нагрузки на стойки происходит при установке изделия на вертикальные конструкции любого типа. Ригель при возведении построек является опорой для междуэтажных плит или крыш над промышленными и складскими помещениями. Обустройство плоского покрытия с опорой на поперечную балку чаще всего встречается при возведении помещений с большим внутренним объемом. На определенном по проекту расстоянии устанавливается вертикальная стойка. И опираясь на нее и наружную несущую стену, укладывается ригель.

Можно устанавливая опоры через заданные промежутки установить верхние плиты над достаточно большой площадью. Такой способ укладки плит часто применяется при перекрытии больших торговых помещений. После установки связки такого типа на колонны, на нее производится укладка междуэтажных плит.

Строительство из древесины

В деревянном домостроении при обустройстве скатных крыш, балка подобного типа связывает стропила и образует с ними единый жестко закрепленный каркас. Часто в малоэтажных постройках при помощи выносных ригелей обустраивается терраса.

Устанавливаются выносные стойки и опирание происходит только на наружную стену и выносной вертикальный брус. На верхней части этого каркаса вполне возможно обустроить еще одну комнату. По форме такие соединительные детали имеют вид бруса.

Из металла или железобетона промышленность выпускает, как правило, поперечины сплошного, прямоугольного, линейного или двутаврового типа. Их сечение определяется несущей нагрузкой. Такие виды метеллических или железобетонных изделий  применяются при монтаже зданий любой этажности разного предназначения.

Особую популярность в многоэтажном строительстве имеют поперечные железобетонные конструкции. Надежность и прочность таких форм способствует их длительному сроку эксплуатации. Также для потребителей является привлекательной и цена. Невысокая стоимость делает ригели из железобетона доступной строительной деталью при возведении построек любого назначения.

Ригели из металла в основном используются при монтаже мостов или других подобных сооружений. Установка балок поперечного назначения способствует устойчивости всего каркаса постройки.
