Кровля мансардная двухскатная – устройство и утепление кровли мансарды в частном доме, что это такое, покатая и двускатная конструкция, какой утеплитель лучше выбрать

Двухскатная мансардная крыша своими руками, фото

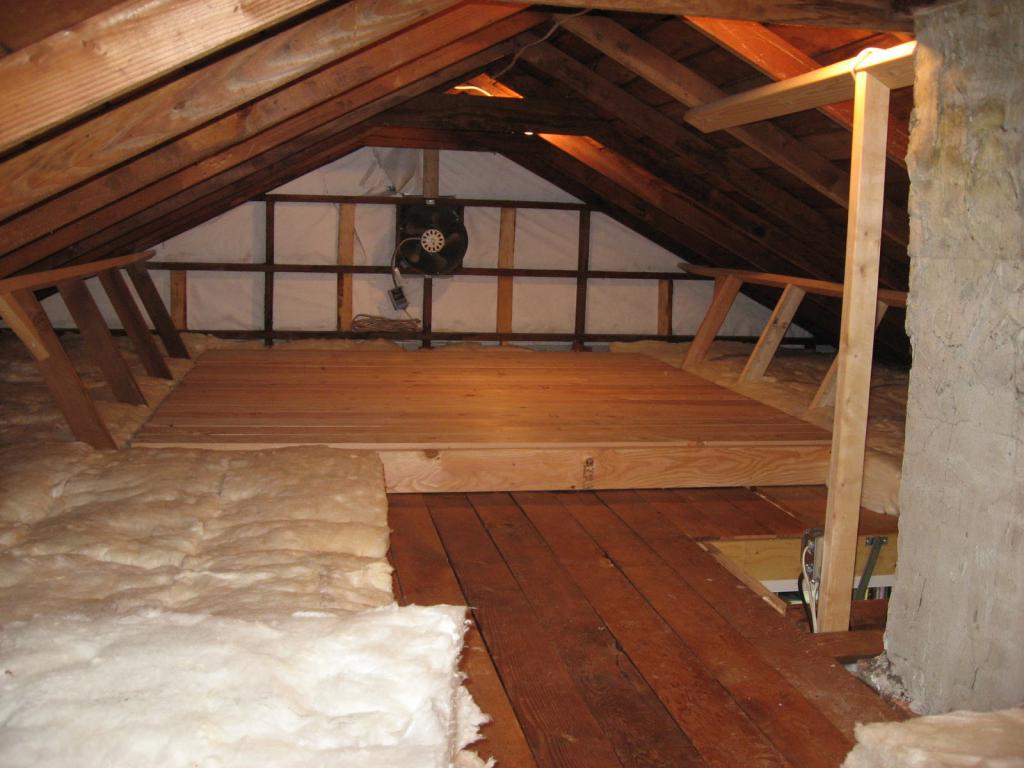

Мансарда – это чердачное помещение, предназначенное для жилья или хранения домашней утвари. В отличие от плоской кровли в многоэтажных жилых домах, мансардная крыша бывает двускатной и многоскатной. Для строительства коттеджей, в соотношении цена – качество, наилучшим вариантом является двухскатная крыша.Коттедж, при строительстве которого использовалась технология мансардной кровли

Общее описание

Мансардная кровля – это деревянная конструкция в форме треугольника или многоугольника. Она состоит из стропил и стропильных балок. Сверху она закрывается «пирогом» из утеплителя, паро- и гидроизоляции. Стропильные ноги держат всю массу кровли. Стропильная балка выступает в роли дополнительной связи и опоры.

Крайние пары стропил образуют фронтон. Он бывает треугольной и трапециевидной формы, которая зависит от типа мансардной конструкции. Внутри располагается жилое помещение с прямыми или ломаными стенами.

Основные достоинства и недостатки

У любой строительной конструкции есть характерные положительные и отрицательные свойства. Знание этих особенностей поможет при выборе кровельной системы.

Достоинства

  • Сроки изготовления и монтажа. Двускатная система давно изучена, составлены подробные пошаговые инструкции по ее проектированию и строительству. Поэтому работы можно провести своими руками, за короткий промежуток времени.
  • Высокий уровень защиты внутренних помещений от снега и дождя. Все элементы кровли располагаются под определенным углом. Это делает невозможным образование на поверхности крыши снежных шапок и маленьких водяных луж.
  • Высокий уровень защиты стыков между стеной и кровлей от ветра. Концы двускатной кровли нависают над стенами, тем самым защищая стыки от продувания ветром.
  • Увеличение общего жилого пространства. Мансардные помещения подходят для создания дополнительных спален, гардеробов или игровых комнат для детей.

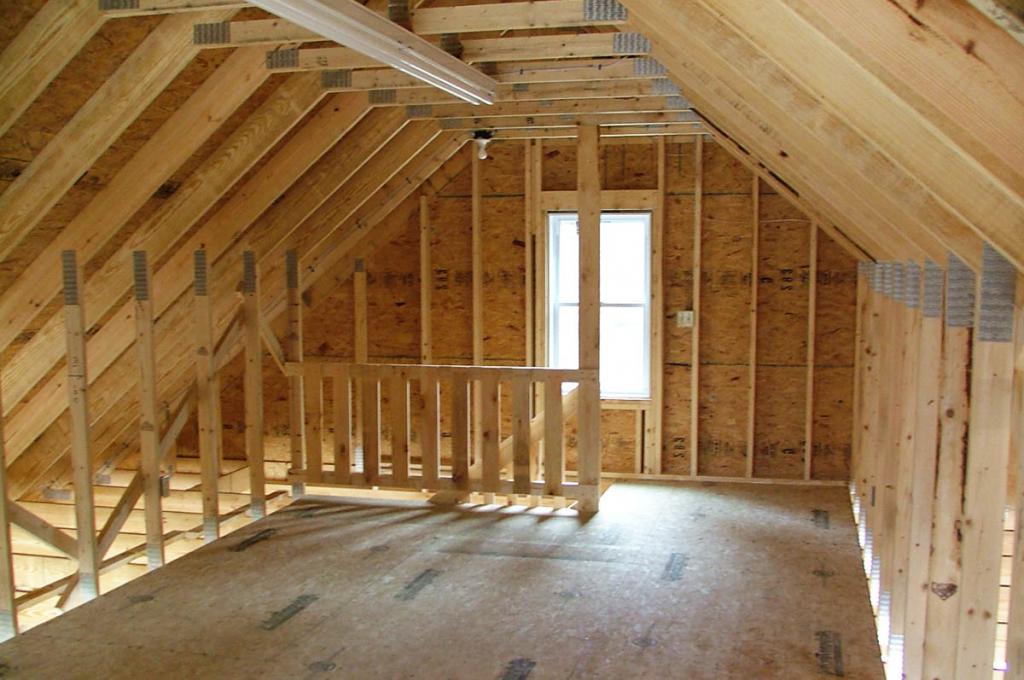

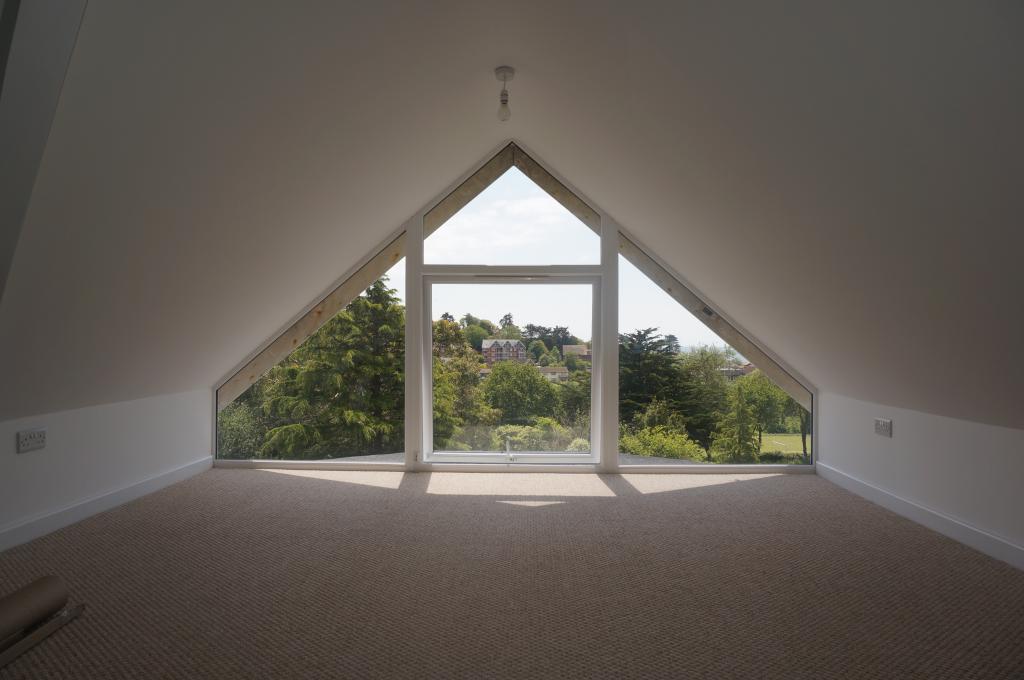

Наглядный пример полноценного жилого помещения в мансардной крыше
  • Стоимость. Материалы для возведения двухскатной крыши можно найти в любом строительном магазине по приемлемым ценам.
  • Эстетическая красота. Двускатная мансардная крыша выглядит привлекательно. Она украсит любое жилое строение.

Недостатки

  • В некоторых случаях для строительства может потребоваться значительное количество материалов.
  • Если необходимо переоборудовать чердачное помещение в жилое, то потребуются дополнительные строительные материалы для усиления существующей конструкции.

Типы мансардных крыш

Основные виды мансардных крыш

Есть несколько конструктивных видов мансардных двухскатных крыш, которые могут различаться по форме скатов, быть симметричными или асимметричными, находиться на разных уровнях относительно земли.

По форме скатов различаются:

  • Двухскатная ровная мансардная крыша – это традиционная форма для малоэтажного строительства. Она представляет собой классический треугольник. Такую конструкцию легко монтировать и обслуживать. Она стоит недорого.
Классическая двухскатная крышаСхема расположения элементов у классической двухскатной крыши

Ровная мансардная крыша не всегда подходит для сооружения жилых помещений. Это связанно с её конструктивными особенностями.

Важно! Оптимальный наклон скатов 35°-40°. Такой угол даёт равномерное распределение нагрузок. При таком угле наклона невозможно создать полноценное мансардное помещение. Именно поэтому чаще используют скаты ломаной формы

  • Двускатная ломаная мансардная крыша. У неё каждый скат состоит из двух частей, скрепленных между собой под углом. Благодаря такому излому появляется возможность создать полноценное мансардное помещение. При одинаковом размере основания дома ломаная кровля позволяет получить на 40-50% больше полезного жилого пространства, чем при использовании традиционной двускатной.

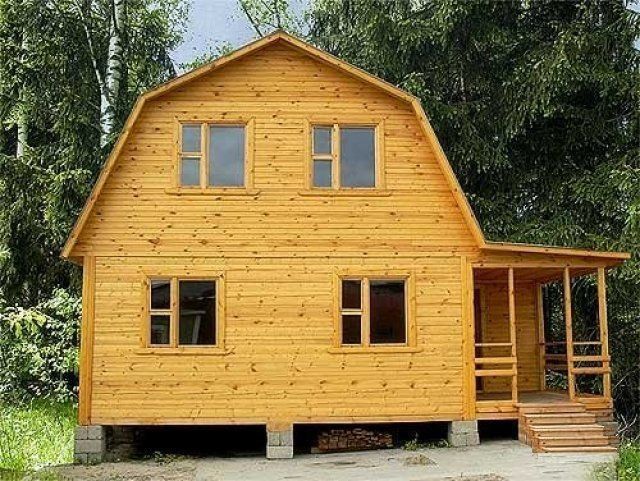

Общий вид ломаной мансардной крыши

Для наглядности ломаную двухскатную систему можно разделить на три треугольника. Два прямоугольных треугольника составляют боковые скаты. Внешняя линия скатов будет их гипотенузой. Верхняя часть кровли состоит из одного равнобедренного треугольника, который ложится на два прямоугольных.Схема расположения несущих элементов в ломанной мансардной крыше

Важно! В боковых треугольниках ломаной мансардной системе используют только наслонные стропила. В верхнем треугольнике можно применять как наслонные, так и висячие.


По расположению различают:

  • Симметричные скаты – это классический вариант, где две половины крыши дома являются зеркальным отражением друг друга. В такой двухскатной системе используется максимальная площадь подкровельного пространства. Симметричная крыша выглядит органично. Такие дома рекомендуются поклонникам проверенной и надёжной классики.
Мансардная крыша с симметричным скатом
  • Асимметричные скаты – более смелый вариант. Линия конька не совпадает с центральной линией всего дома. Длины скатов могут сильно разниться. При таком устройстве кровли уменьшается плошать мансардного помещения. Дома с такой кровлей рекомендуются для поклонников современной несимметричной архитектуры.
Мансардная крыша с асимметричными скатами

Скаты, расположенные на разных уровнях

У них отсутствует конёк. Скаты на мансарде не соединяются между собой, а как бы нависают друг над другом. Дома с таким типом устройства кровли выглядят необычно и не получили широкого распространения в нашей стране.Общий вид дома со скатами на разном уровне

Вальмовые и полувальмовые кровли

Эти мансардные кровли образуют отдельный вид из-за того, что скаты у них располагаются не только по бокам, но полностью или частично заменяют собой фронтоны.

  • Вальмовые. Классический вариант из четырех скатов. Два основных боковых имеют трапециевидную форму. Вместо фронтонов – «вальмы». Все четыре ската опоясывают стены на одном уровне от земли.
Вальмовая крышаКонструкция вальмовой крыши
  • Полувальмовые. Их конструкция специально разработана для районов с повышенной ветровой нагрузкой. У этого типа самая сложная форма из всех двухскатных. Боковые скаты имеют форму многоугольника. Вальмы заканчиваются примерно на середине боковых скатов. Такой тип кровли подходит для создания полноценного жилого второго этажа.

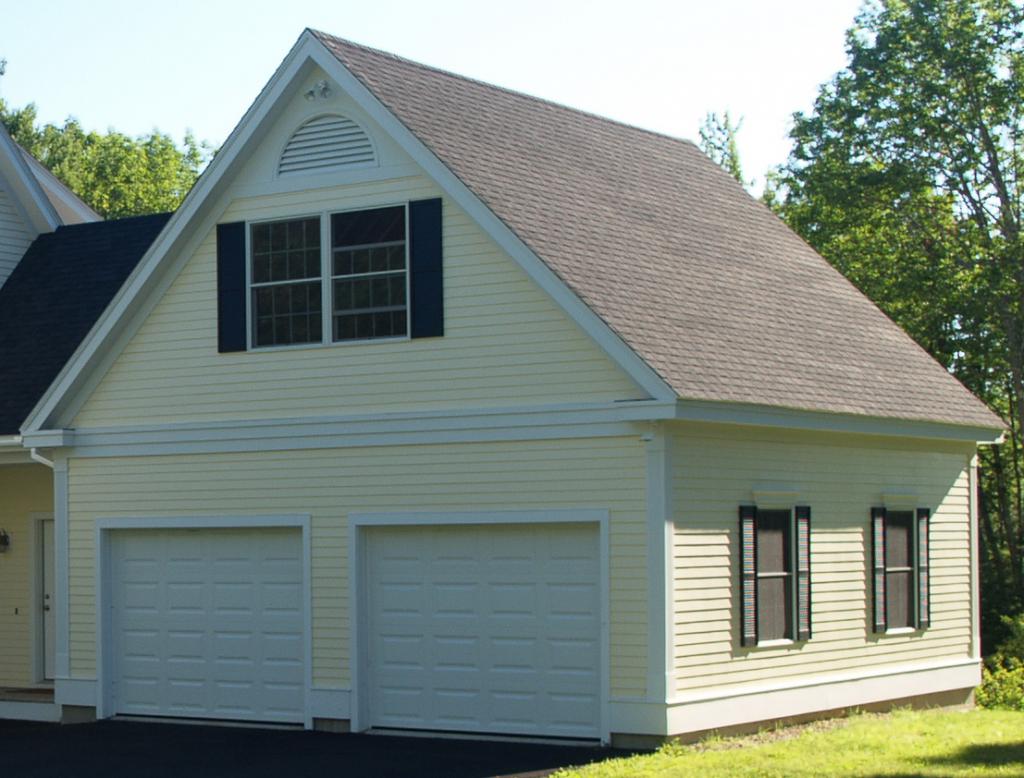

Коттедж с полувальмовой мансардной кровлей

Важно! В некоторых справочниках вальмовые и полувальмовые кровельные конструкции называют четырёхскатными. Суть и принцип работы системы от этого не меняется.

Общие принципы устройства

Любая строительная конструкция состоит из скелета и оболочки. Кровельная или стропильная системы не являются исключением. От их прочностных и эксплуатационных характеристик зависит комфортное и безопасное проживание владельцев жилья, а также сроки безаварийной эксплуатации.

Скелет двухскатной мансардной крыши – это деревянная стропильная конструкция. Она должна соответствовать нескольким основным требованиям:

  • Прочность. Выдерживать вес снега и воды, а также ветровые и другие виды динамических нагрузок.
  • Лёгкость. Чем легче каркас, тем меньше себестоимость всего дома.
  • Функциональность. Стропила должны равномерно распределять нагрузку на несущие элементы не перегружая отдельные участки.

Покрытие двускатной кровли – это оболочка, которая защищает внутренние помещения от жары, холода, влаги, снега и ветра. Она должна соответствовать нескольким основным требованиям:

  • Лёгкость. Чем меньше вес кровельного покрытия, тем ниже нагрузка на стропильную систему. От этого зависит конечная стоимость всего строения.
  • Надёжность. Кровельное покрытие – это первый и главный рубеж на пути агрессивной внешней среды.
  • Эстетическая красота. Кровля– это один из самых видных элементов здания. На него в первую очередь обращают внимание.

Все стропильные конструкции кровли состоят из однотипных составных частей:

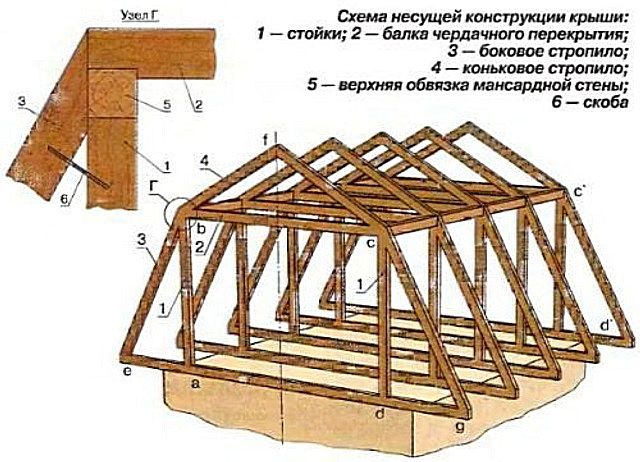

Основные конструктивные элементы двускатной мансардной кровли

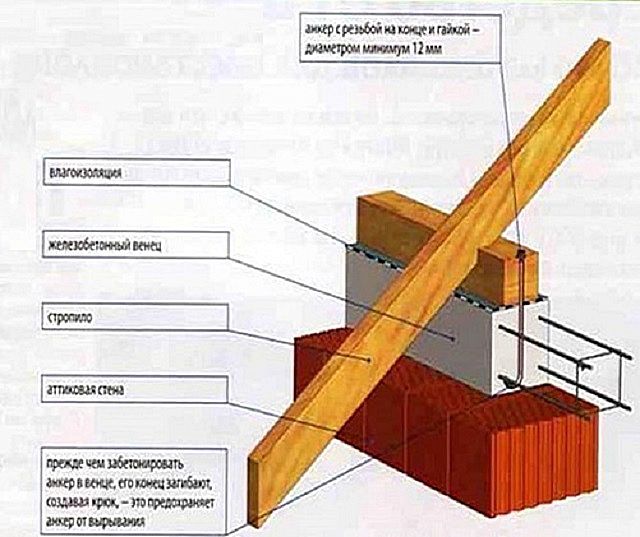

  • Мауэрлат – это прямоугольный или квадратный деревянный брус. Он связывает между собой несущие стены и стропила, распределяя нагрузку по всему периметру здания. Мауэрлат укладывается вдоль стен и крепится с помощью анкеров или арматуры. Сверху на него устанавливаются стропила.
  • Стропильные ноги – основа кровельной системы. На них ложится вся нагрузка. Стропила изготавливаются из деревянного бруса квадратного или прямоугольного сечения. Одним концом они опираются на мауэрлат, а другим соединяются между собой. По способу крепления стропильные ноги бывают наслонные и висячие.
  • Коньковый брус – конструктивный элемент квадратного или круглого сечения. Он располагается сверху и на него опирается верхняя часть стропильных ног.

Эти три элемента составляют основу любой мансардной двухскатной кровли. Из них можно построить простую стропильную систему. Для более сложных сооружений существует ряд доборных элементов:

  • Подкос – это брус, который поддерживает стропила и устанавливается под углом к ним. Внизу подкос опирается на балку перекрытия.
  • Стойка – это брус, который служит для поддержки стропильной ноги. Она устанавливается под прямым углом к перекрытию.
  • Схватка – это брус, который соединяет два вертикальных несущих элемента. Его основная функция – гасить растягивающие усилия в больших стропильных системах.
  • Ригель – это брус, который дополнительно связывает между собой стропила. Он не дает им разъехаться.
  • Обрешётка – это брус, который является основанием для установки кровельного покрытия. Её изготавливают их досок и крепят с определенным шагом поперек стропил.

Количество и частота установки этих элементов зависят от проектной нагрузки на мансардную двухскатную кровлю. Надо помнить – чем больше элементов, тем дороже и тяжелее вся конструкция. Тем меньше места останется для мансардного жилого помещения. Поэтому прежде чем строить, надо всё внимательно просчитать, а лучше сделать полноценный строительный чертёж со всеми выкладками.

Мансардная крыша своими руками - расчеты и монтаж

Дом с мансардой — это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все равно создает мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

Мансардная крыша своими рукамиМансардная крыша своими руками

Мансардная крыша своими руками, в принципе, может быть построена, но только с помощью опытного, знающего мастера, так как это — достаточно сложная и массивная конструкция.

Мансардное помещение может быть устроено под разными типами крыш, но самыми популярными являются двускатная или ломаная конструкции. По схеме своего строения они несколько различаются между собой.

Чтобы определиться, какая из конструкций в большей степени подходит для определенного дома и будет проще в монтаже, нужно подробнее рассмотреть оба этих самых применяемых варианта.

Кроме этого, мастер, который будет строить мансарду должен разобраться, какую из двух существующих видов конструкций стропильной системы выбрать.

Виды стропильных систем

Любая крыша относится к одному из двух видов стропильных систем — это висячая и наслонная конструкции. Каждая из них имеет свою особенность, и какую из них выбрать — будет зависеть от того, как расположены несущие стены строения.

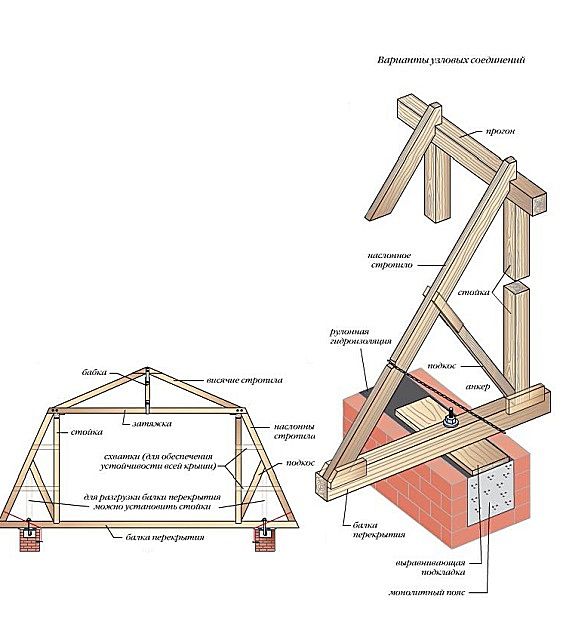

Висячая конструкция

Висячей конструкцией называют систему стропил, которая опирается только на крайние капитальные стены. Это происходит тогда, когда в самом здании, кроме внешних стен дома, нет больше капитальных перегородок.

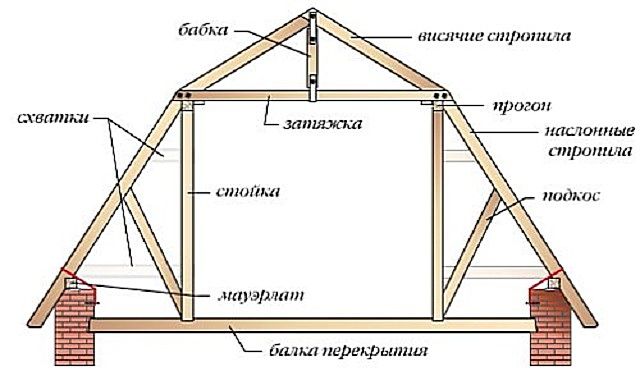

Схема висячей стропильной системыСхема висячей стропильной системы

Такую конструкцию можно использовать только в том случае, если между двумя капитальными стенами расстояние будет не больше 8 метров, так как эта система дает большую нагрузку на фундамент несущих стен.

Чтобы ослабить эту нагрузку, в висячей системе используют различные элементы, такие, как бабки и затяжки, ригели и подкосы.

Например, подкосы, как бы подтягивают балки перекрытия к стропильным ногам, а бабка подвешивает затяжку к коньковому соединению.

В висячей системе используют для балок перекрытия достаточно толстые бруски или отесанные бревна, устанавливающиеся на ребро. Их сечение должна быть не менее 100 × 200 мм. Чтобы не ошибиться в параметрах, так как пол в мансардном помещении должен быть очень надежным, рекомендовано расчеты поручить сделать специалисту.

 Возводите мансардную крышу своими руками?

Стропильная система Рекомендуем в обязательном порядке ознакомиться с материалом — про то, как сделать стропила своими руками, кроме этого Вам нужно прочитать, как производится расчет стропил.

Кроме этого рекомендуем прочитать статью про то, как рассчитать угол наклона крыши.

Наслонная система

В отличие от висячей системы, наслонная держится не только на двух внешних несущих стенах, но и на капитальных перегородках, которые установлены на фундаменте. Поэтому, планируя постройку мансарды, нужно заранее продумать конструкцию фундамента, если устраивается его ленточный вариант, на котором будут возводиться капитальные перегородки. Наслонная система идеально подходит для устройства под ней мансарды, так как выдерживает значительно большие нагрузки, чем висячий вариант. Она дает надежную основу для балок перекрытия, а значит – и для пола мансарды.

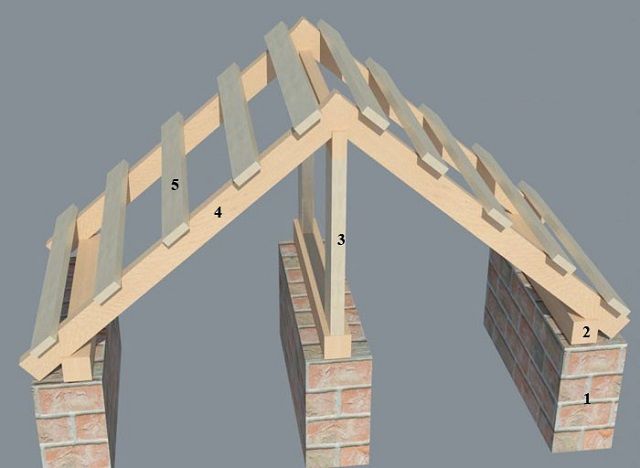

Наслонная система имеет дополнительную опору на капитальные перегородкиНаслонная система имеет дополнительную опору на капитальные перегородки

Если же возводить ломаный вариант мансардной крыши, то может быть использована комбинированная система устройства кровли, т.е. коньковые стропила устраивается в виде висячей системы, а боковые — по наслонному типу.

Типы крыш с мансардным помещением

При строительстве дома из кирпича или блоков с мансардой очень часто ее фронтальная сторона сразу возводится из того же материала. Это очень удобно потому, что не придется рассчитывать параметры этих элементов крыши и собирать их из брусков, а затем поднимать на стену. Однако, нужно помнить о том, что стены строения должны стоять на надежном фундаменте и иметь должную толщину, так как такой фронтон дает очень большую нагрузку на основное строение.

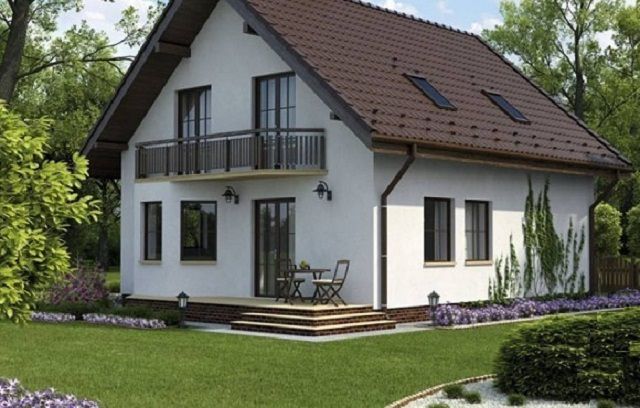

Дом с двускатной мансардной крышейДом с двускатной мансардной крышей

Если же мансарда будет исполнять роль еще одного этажа дома круглогодично, то сложенная из кирпича или пеноблоков фронтонная стена — это идеальный вариант для создания под крышей жилого помещения.

Чтобы мансардные комнаты при двускатной крыше  имели нормальную высоту и просторные комнаты, угол скатов крыши должен составлять примерно 45—50 градусов, в зависимости от ширины торцевой части строения. Если брать угол меньше – существенно уменьшится полезный объём помещения. Увеличение крутизны скатов приведет к неоправданно высокой крыше, ее утяжелению, большей парусности при сильной ветровой нагрузке, перерасходу материалов.

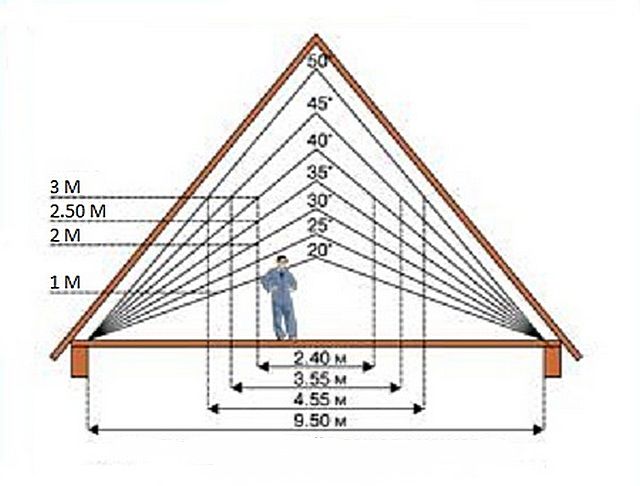

Зависимость размеров мансардного помещения от угла двускатной крышиЗависимость размеров мансардного помещения от угла двускатной крыши

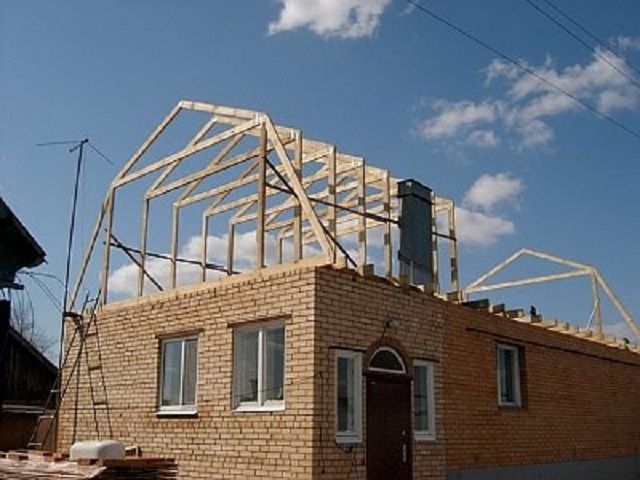

Монтаж двускатной крыши, безусловно, проще, чем ломаная конструкция, так как используются ровные стропила от обреза стен и до конька, безо всяких перегибов и дополнительных связей. Однако, ломаная конструкция дает возможность сделать помещения в этой части дома более просторными, а потолки — более высокими.

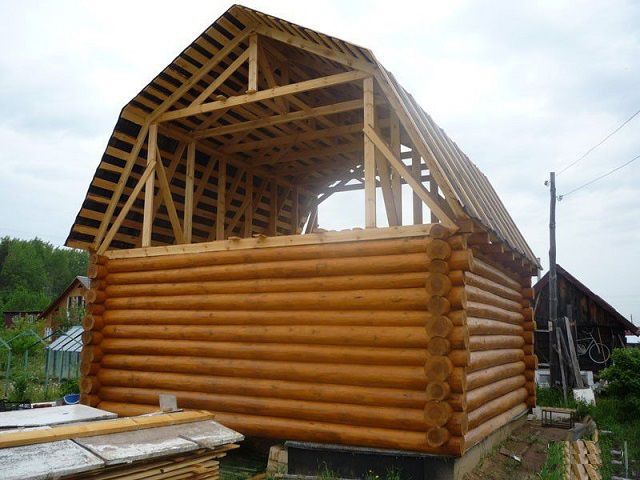

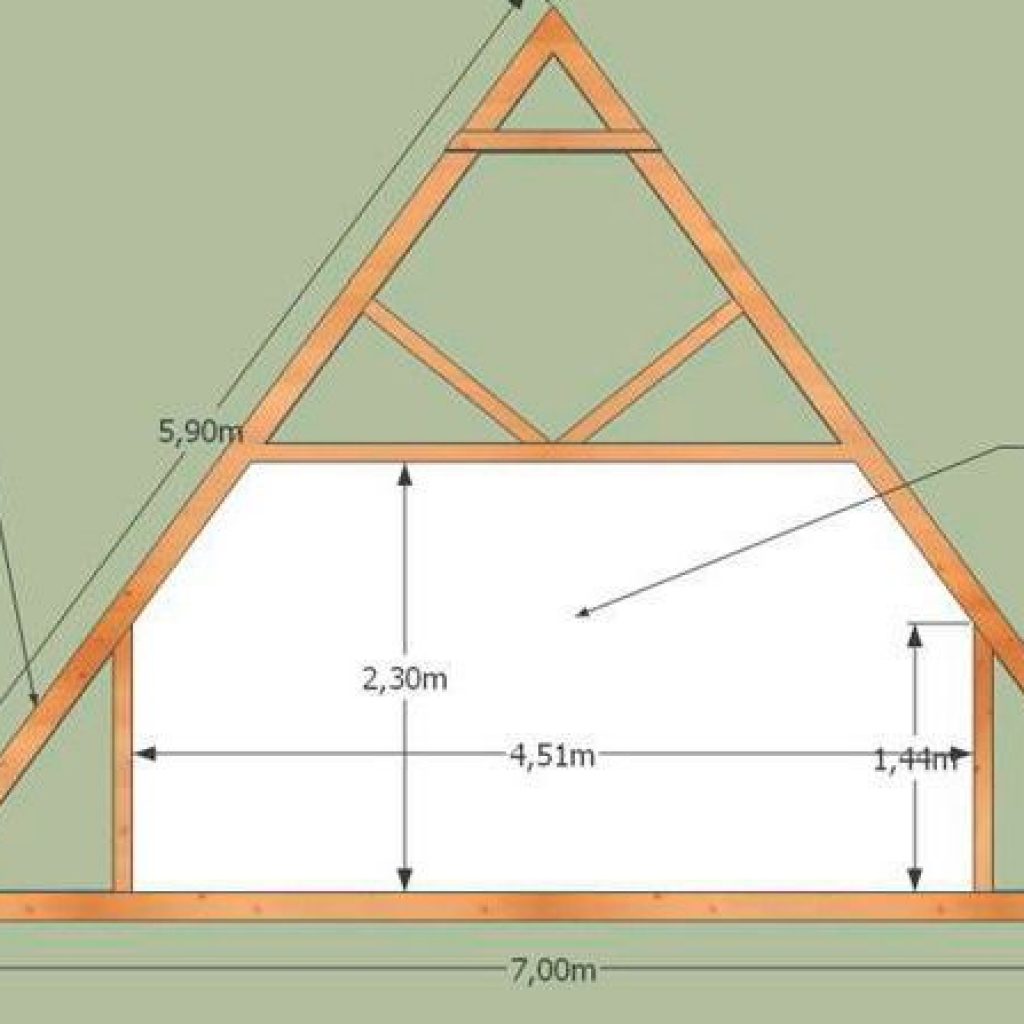

Ломаная стропильная мансардная системаЛоманая стропильная мансардная система

Ломаная система стропил и в расчетах, и в исполнении, и в настиле кровельного покрытия значительно сложнее, но она не только создает под крышей более просторное пространство, но и придает всему строению солидность.

Сложность ломаной системы состоит в большем количестве достаточно сложных связующих узлов. Все связки должны быть выполнены по существующим правилам — только в этом случае крыша будет устроена устойчиво и надежно.

При ломаной системе - большое количество сложный соединений деталейПри ломаной системе — большое количество сложных соединений деталей

Если стены выстроены из камня или кирпича, то, как и в первом варианте мансарды, фронтальные части могут быть выложены заранее, в процессе общей кладки. В этом случае, чтобы создать стропильную систему, останется, ровняясь на готовые фронтоны, установить промежуточные стропила и подпорные крепления к ним.

Видео: стропильная система мансардной ломаной крыши

Прежде чем закупать и готовить материал для любой из представленных систем, необходимо составить проект конструкции с проставленными размерами – он станет основным руководящим документом для подготовки и сборки всех элементов в процессе монтажа.

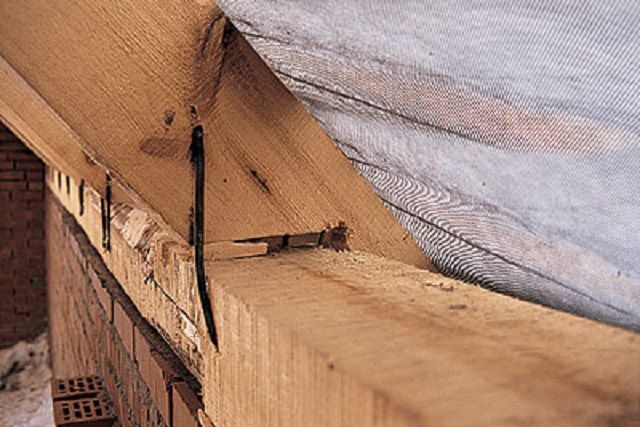

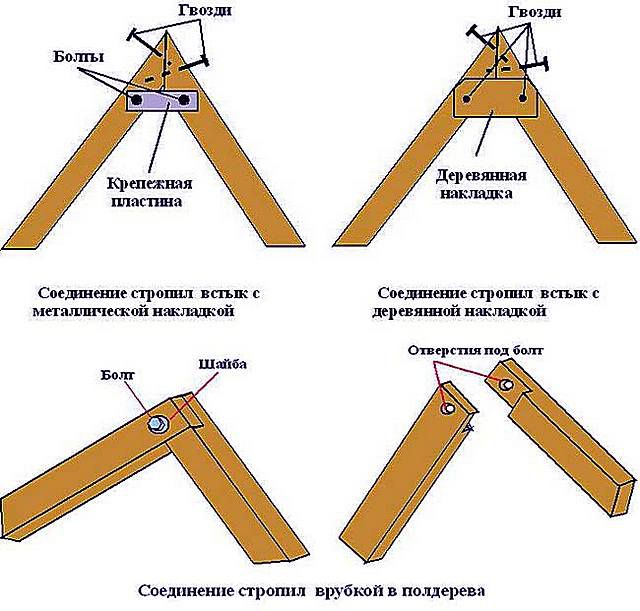

 Крепление стропил к мауэрлатуКрепление стропил к мауэрлату

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — ссылка на материал.

А про, то как крыть крышу профнастилом — читайте на нашем портале.



Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Высота стоек и длина затяжек предопределят высоту и ширину жилого мансардного помещенияВысота стоек и длина затяжек предопределят высоту и ширину жилого мансардного помещения

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

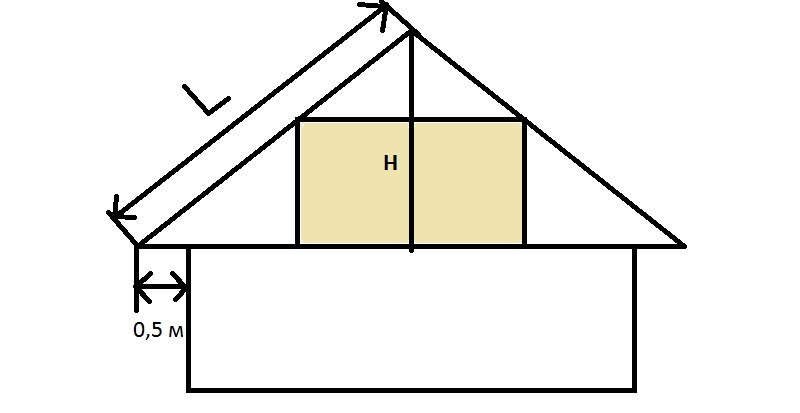

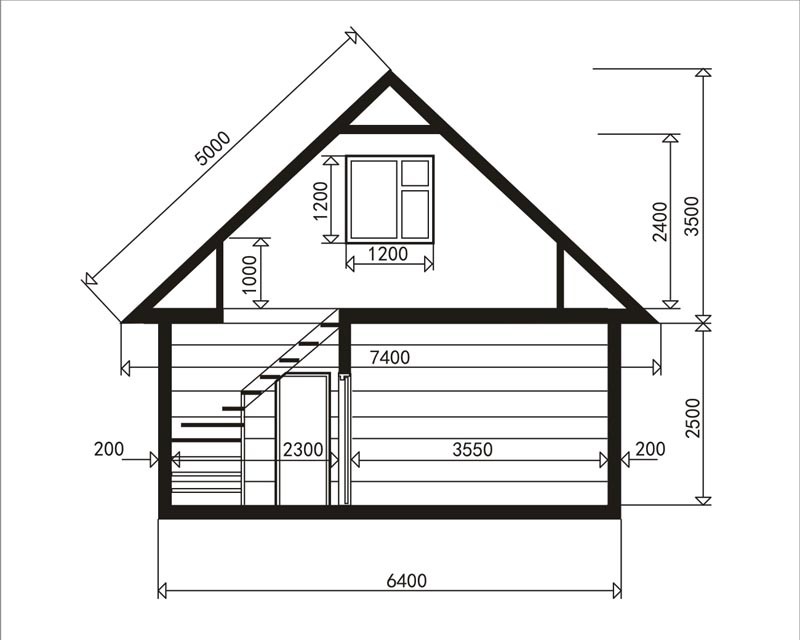

Минимальная высота от пола до конька должна составлять 2,5—2,7 м, если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП.

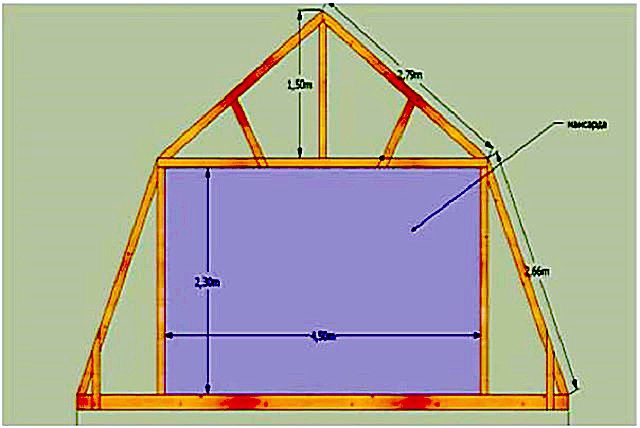

Возможные размеры для двускатной мансардной крышиВозможные размеры для двускатной мансардной крыши

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж.

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

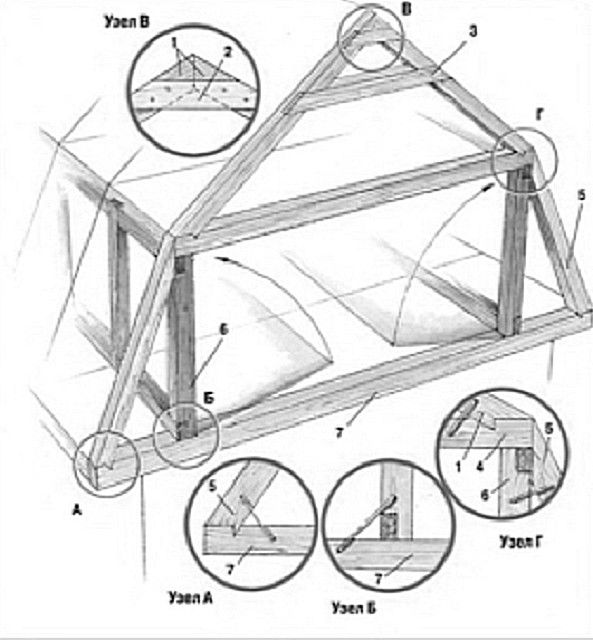

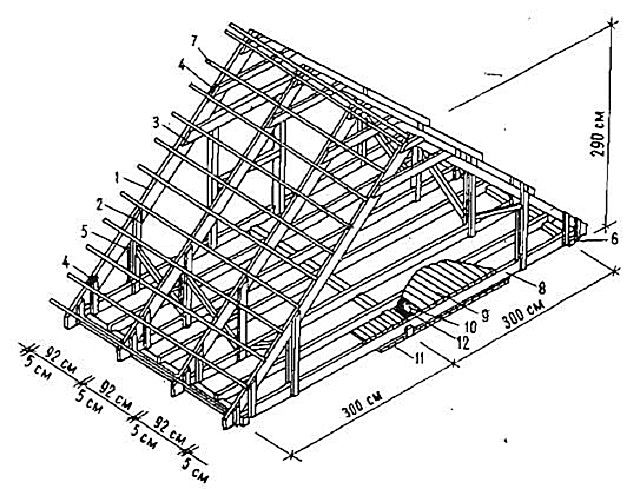

Основные элементы стропильной системы мансардной крышиОсновные элементы стропильной системы мансардной крыши

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

  • Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
  • Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — конек, а стропила, образующие стены мансарды, называют боковыми.
  • Коньковая доска или брус — обязательный элемент для двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
  • Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
  • Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
  • Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
  • Балки чердачного перекрытия применяются во всех вариантах мансарды —  ими связывают стойки, и они же являются каркасом для устройства потолка.
  • Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно, нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши  с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных на нем размеров, можно просчитать количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами, которые снизят горючесть материала. Итак, для строительства понадобится:

  • Доски для стропильных ног. Их сечение — подбирается по результатам специальных расчетов – об этом будет рассказано подробнее чуть ниже.
  • Брус, имеющий сечение в 100×150 или 150×200 мм — для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
  • Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата.
  • Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
  • Необрезная доска для настила чернового пола и некоторых крепежных элементов.
  • Проволока стальная отожженная диаметром 3—4 мм — для скрепления между собой некоторых деталей.

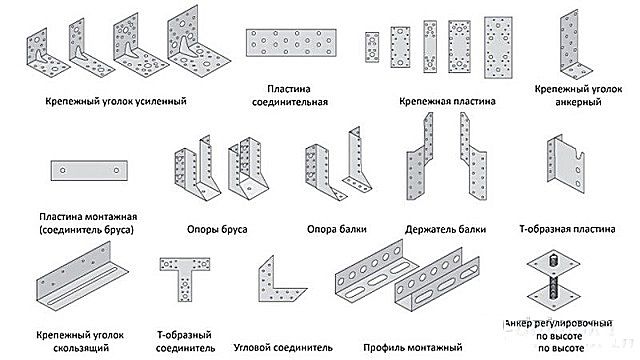

  • Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные элементы.
  • Металлический лист толщиной не менее 1 мм — для вырезания накладок.

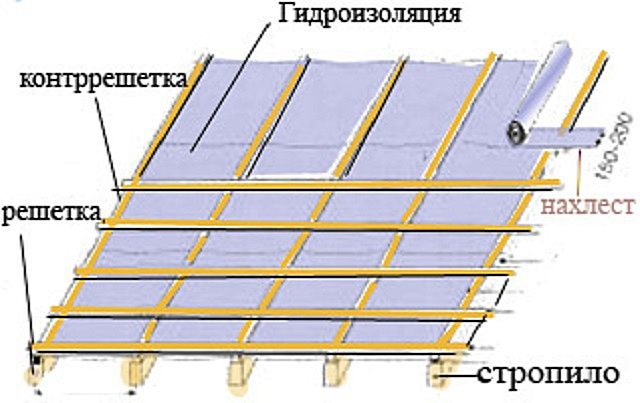

  • Пиломатериалы для обрешетки и контробрешетки для кровельного материала – в зависимости от выбранного типа кровли.
  • Утеплительные материалы – для термоизоляции кровли.
  • Гидроизоляционные и пароизоляционные мембраны.
  • Кровельный материал и крепежные элементы для него.
Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется обратиться к справочным материала и провести некоторые подсчеты.

Снеговая нагрузка

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

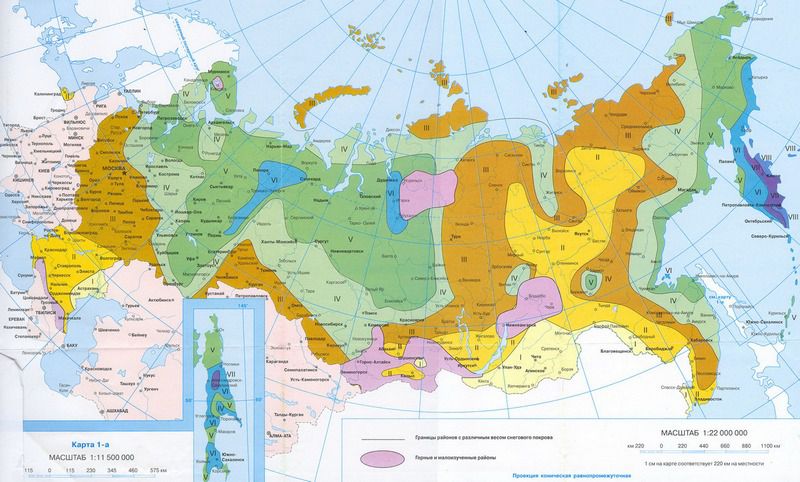

Карта рассчитанных снеговых нагрузок на территории Российской ФедерацииКарта рассчитанных снеговых нагрузок на территории Российской Федерации

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Районирование по величине
снеговой нагрузки
Значение в кПаЗначение в кг/м²
I0.8 кПа80 кг/м²
II1.2 кПа120 кг/м²
III1.8 кПа180 кг/м²
IV2.4 кПа240 кг/м²
V3.2 кПа320 кг/м²
VI4.0 кПа400 кг/м²
VII4.8 кПа480 кг/м²

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

  • Если угол ската – мене 25°, то μ=1,0
  • При крутизне от 25 до 60° — μ=0,7
  • Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется.

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

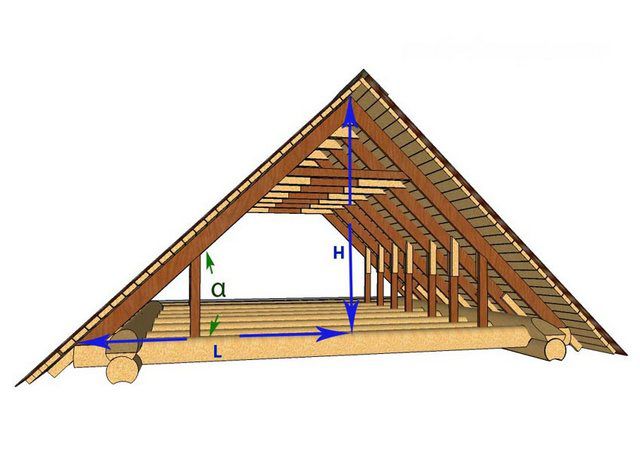

Угол уклона крыши несложно прикинуть по соотношению высоты конька и ширины пролетаУгол уклона крыши несложно прикинуть по соотношению высоты конька и ширины пролета

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета):

Отношение высоты ската
к проекции ширины ( H/L)
Приблизительный
угол ската (α)
0.2715°
0.3620°
0.4725°
0.5830°
0.735°
0.8440°
145°
1.250°
1.455°
1.7360°
2.1465°

Ветровая нагрузка

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

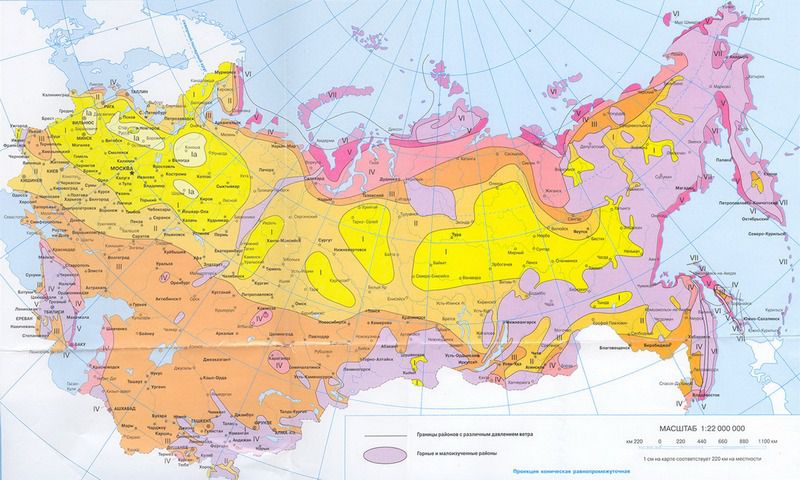

Зонирование территории Российской Федерации по среднему уровню ветровой нагрузкиЗонирование территории Российской Федерации по среднему уровню ветровой нагрузки

И вновь для расчета вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Районирование ветровой
нагрузки на территории России
1234567
Табличное значение
ветрового давления, кг/м² (W)
243242536784100120

Расчет для конкретного здания будет проводиться по формуле:

Wp = W × k × c

W – табличное значение, в зависимости от региона

k – коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу)

Высота строения (z)Зона АЗона БЗона В
не более 5 м0.750.50.4
от 5 до 10 м10.650.4
от 10 до 20 м1.250.850.55

В таблице буквами указаны следующие зоны:

  • зона А – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
  • зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
  • зона В – плотная городская застройка со средней высотой зданий выше 25 метров.

с – коэффициент, зависящий от преимущественного направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет возникающих подъемных сил.

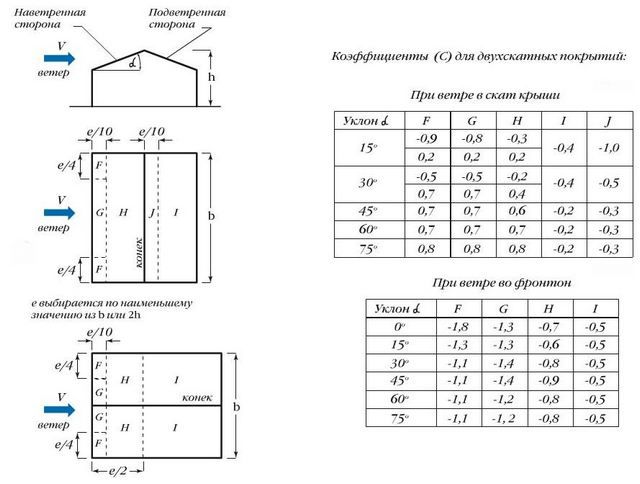

Схемы и таблицы распределения ветровой нагрузки по участкам крышиСхемы и таблицы распределения ветровой нагрузки по участкам крыши

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета.

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа (Килопаскалях). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять: 1 кПа ≈ 100 кг/м².

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

 сечение стропил (мм)Расстояние между соседними стропилами (мм)
300600900300600900
суммарная величина снеговой и ветровой нагрузки1.0 кПа1.5 кПа
высший40×893.222.922.552.812.552.23
40×1405.064.604.024.424.023.54
50×1846.656.055.285.815.284.61
50×2358.507.726.747.426.745.89
50×28610.349.408.219.038.217.17
1 или 240×893.112.832.472.722.472.16
40×1404.904.453.894.283.893.40
50×1846.445.855.115.625.114.41
50×2358.227.476.507.186.525.39
50×28610.009.067.408.747.666.25
340×893.062.782.312.672.391.95
40×1404.674.043.303.953.422.79
50×1845.684.924.024.804.163.40
50×2356.956.024.915.875.084.15
50×2868.066.986.706.815.904.82
суммарная величина снеговой и ветровой нагрузки2.0 кПа2.5 кПа
высший40×894.023.653.193.733.392.96
40×1405.284.804.194.904.453.89
50×1846.746.135.356.265.694.97
50×2358.217.466.527.626.925.90
50×2862.472.241.962.292.081.82
1 или 240×893.893.533.083.613.282.86
40×1405.114.643.894.744.313.52
50×1846.525.824.756.065.274.30
50×2357.806.765.527.066.114.99
50×2862.432.111.722.211.911.56
340×893.483.012.463.152.732.23
40×1404.233.672.993.833.322.71
50×1845.184.483.664.684.063.31
50×2356.015.204.255.434.713.84
50×2866.525.824.756.065.274.30
Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

  • Электродрель, шуруповерт.
  • Строительный уровень и отвес, рулетка, угольник.
  • Топор, стамеска, долото, молоток
  • Циркулярная пила, электролобзик, ножовка.
  • Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата, на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на настеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент строения.

Один из вариантов крепления мауэрлата на стены домаОдин из вариантов крепления мауэрлата на стены дома

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь стены не менее, чем на 150 — 170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции
  • Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр строения и за счет этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.
Балки перекрытия,закрепленные поверх мауэрлатаБалки перекрытия, закрепленные поверх мауэрлата (рис . А)
  • В другом случае они могут укладываться на гидроизолированные стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант применяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.
Другой вариант - к мауэрлату крепятся лишь стропильные ногиДругой вариант — к мауэрлату крепятся лишь стропильные ноги
  • Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
  • Стойки должны быть расположены на одинаковом расстоянии от отмеченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
  • Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса, и только потом закрепляют капитально, с расчётом на будущие нагрузки.

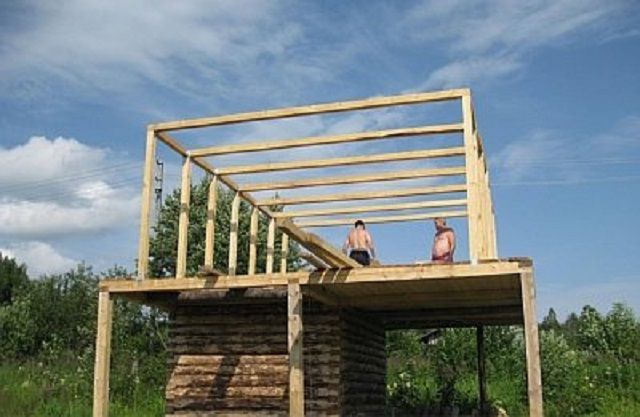

Монтаж стоек и соединяющих их затяжекМонтаж стоек и соединяющих их затяжек
  • Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с помощью специальных металлических уголков.
Фасонные металлические уголки для надежного крепления деталей стропильной системыФасонные металлические уголки для надежного крепления деталей стропильной системы
  • После закрепления затяжки получится П-образная конструкция. На нее по бокам устанавливаются наслонные стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
  • На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью металлических скоб.
Крепление стропильной ноги к мауэрлату скобойКрепление стропильной ноги к мауэрлату скобой
  • Для жесткости конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
  • Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
  • Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями — это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.
Взаимное соединение стропильных ног в области конькаВзаимное соединение стропильных ног в области конька
  • После их установки, к коньку и середине затяжки крепится бабка.
  • Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость, и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.
Монтаж ведется постепенно, с установкой и обвязкой стропильных пар.Монтаж ведется постепенно, с установкой и обвязкой стропильных пар.
  • Сначала устанавливаются боковые детали системы в сборе, а затем — промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.
Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее утеплительными и сопутствующими им материалами.

  • Первым покрытием, которое должно быть закреплено сразу поверх стропил, станет гидроизоляционная и ветрозащитная пленка. ее крепят к стропилам с помощью скоб и степлера, начиная от карниза. Полотна настилаются внахлест на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
  • Сверху гидроизоляции, на стропила набивается контробрешетка, которая надежнее зафиксирует пленку на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.
Гидроизоляционная и ветрозащитная пленка, обрешетка и контробрешетка на поверхности крышиГидроизоляционная и ветрозащитная пленка, обрешетка и контробрешетка на поверхности крыши
  • Перпендикулярно контробрешетке закрепляются обрешетка, на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом требуемого для него нахлеста
  • Если же выбрана мягкая кровля, то на контробрешетку чаще всего закрепляются фанерные листы.
Монтаж кровельного покрытия

На подготовленную обрешетку или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово, от одного из краев – в зависимости от вида кровли. Кровельные листы монтируются внахлест. Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные элементы обычно подбираются по цвету к кровельному материалу.

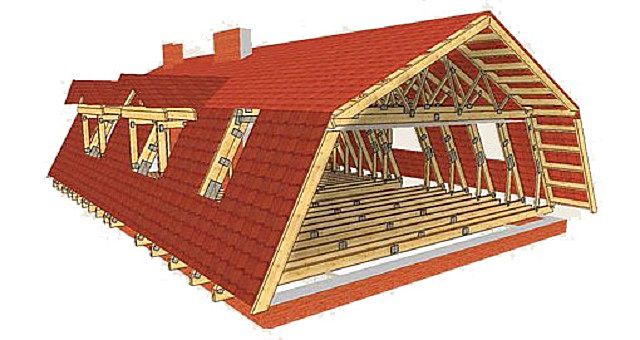

Создание мансардной крыши завершается настилом кровельного материалаСоздание мансардной крыши завершается настилом кровельного материала

Самое сложное в покрытии мансардной ломаной крыши — это переход от наслонных боковых стропил к висячим коньковым стропилам. Могут быть определенные сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит дымоходная труба, для нее необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле  — устройство вокруг трубы надежной гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на нашем портале, там предусмотрен целый раздел «крыша и кровля», в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.

Двухскатная (мансардная) крыша своими руками

22 марта, 2015. Прочитано 15192 раз(а)

Сегодня все чаще люди предпочитают обустроиться в собственном доме, где можно создать полноценный комфорт и уют для всей семьи. Еще лучше, когда этот дом создан по собственному проекту и своими руками. Однако, в этом случае необходимо знать каждый нюанс от заложения фундамента и до возведения крыши. Данный вид двухскатной кровли позволяет создать дополнительные жилые квадратные метры для обустройства гостиной, спальни, кабинета или другого помещения. В данной статье рассмотрим устройство двухскатной мансардной крыши, и пошаговый процесс ее возведения.

Общая информация

Помните. Все инструкции есть ознакомительными. Для возведения крыши советуем воспользоваться услугами и консультациями специалистов, т.к. каждый случай есть специфический.

Перед тем как начать строительство дома, необходимо сделать весь проект и чертеж крыши с готовыми размерами, высотой крыши, количеством скатов и т.д. На данном примере мы рассмотрим возведение классической двухскатной мансардной крыши, которая является наиболее популярной в наше время.

Сегодня можно встретить разные типы двухскатных мансардных крыш.

image002 image-5222

А) и Б) классические двухскатные крыши;

В) ломанная крыша с переменным наклонным углом;

Г) односкатная крыша с выносными консолями;

Д) двухъярусная крыша со смещенными шипами опирания.

Однако вы можете разработать собственный проект, который бы максимально подходил под ваши параметры и запросы.

Внимание! Перед началом работ, вы можете рассчитать приблизительную стоимость работ и количество материалов для возведения крыши. Для этого у нас на сайте представлены специально разработанные онлайн приложения:

Монтаж мауэрлата

Брусья мауэрлата служат надежной опорой для будущей стропильной конструкции, которая будет надежно фиксировать весь каркас.

image003 image-5223

Мауэрлат необходимо использовать в месте наклона стропил. Если крыша двускатного типа, то мауэрлат устанавливаем по двум сторонам, если крыша четырехскатная, то по периметру всей крыши.

Правильней всего для крепления мауэрлата использовать монолитную заливку бетона со шпильками нужной длины и тол

Дизайн мансарды с двускатной крышей: 22 фото + видео

Вы мечтали в детстве о домике на дереве, куда можно было бы забраться подальше от людей и обустроить гнездышко?

Девочки грезили о домике для игр в дочки-матери. Мальчики – о жилище викинга, Маугли, пиратской хижине.

Но только теперь у вас появился дом своей мечты. Вот это везение! В нем есть чердачное помещение. Убираем оттуда весь мусор, облагораживаем его и прорабатываем дизайн интерьера мансарды с двускатной крышей.

С нашими советами, фотоподборкой и видео по ее обустройству (ссылку на видео выложим в конце статьи) это будет сделать совсем несложно.

дизайн мансарды с двускатной крышей

Особенности мансарды под двускатной крышей

Мы уже описывали множество вариантов преображения мансарды в частном доме. Поэтому повторяться не будем. Отметим только, что чаще всего обладатели этого многогранного помещения задумываются над тем, как с пользой использовать углы между крышей (она же потолок и стена) и полом.

Но об этом мы тоже рассказывали – там можно хоть небольшую гардеробную поставить.

В доме с двумя скатами в разные стороны возможностей больше. Особенно, если крыша высокая. То есть опирается не на перекрытие, являющееся для помещения полом, а на стены. Тогда комната будет казаться просторней и вместительней.

Но будь крыша вальмовой, мансардной или с фронтонами – можно выгодно использовать мансарду. А проекты проще рисовать не на ватмане, а в одном из специальных приложений или программ для дизайна интерьера.

Варианты двускатных крыш

Варианты двускатных крыш

В общих чертах мы ранее рассказывали о материалах, текстиле, мансардных изюминках, как обыграть балки и скаты. Сейчас хотелось бы более предметно остановиться на таких вариациях мансардного помещения – спальни и детской.

Предполагается, что подготовительные работы по шумо- и гидроизоляции, утеплению и вентиляции уже проведены.

Делаем из мансарды спальню

Спальня – наиболее оптимальное решение для подобного помещения. В ней вы отдыхаете, то есть проводите время в горизонтальном положении. Поэтому скатная кровля не станет помехой для комфортного пребывания в комнате.

Осталось довести дизайн мансарды с двускатной крышей до совершенства.

  • Двуспальную кровать можно поставить к окну изголовьем. Посмотрите на фото. В зависимости от того, как стоит крыша, кровать ставится либо к вертикальной стене, либо к скату крыши.

дизайн интерьера мансарды с двускатной крышей

Лежа в кровати можно любоваться на звезды

дизайн мансарды с двумя скатами в разные стороны

Просыпаемся с первыми лучами солнца

Чтобы солнце сквозь окно не слепило глаза, занавесьте его римскими или рулонными шторами (об их выборе мы писали).

  • Кровати можно поставить на возвышение, тогда появится место для хранения книг, постельных принадлежностей и прочих вещей.
  • По бокам кровати тумбочки.
  • Противоположную сторону мансарды отвести под зону красоты: туалетный столик, ширма для переодевания, стойка для одежды, комод или сделать фальшстену с телевизором.
  • А если крыша опирается на стену, то в этой части мансарды оборудовать гардеробную линейного типа.

Фальшстена в спальне на мансарде

Фальшстена в спальне на мансарде

Площадь мансарды позволила сделать спальню мечты

Площадь мансарды позволила сделать спальню мечты

Если спальня уже есть, то из мансардного помещения можно сделать дополнительную гостевую комнату. Отличие лишь в размещении кроватей – их ставят под скатами вдоль всей крыши.

Гостевая на 4 спальных места

Гостевая на 4 спальных места

Сюда можно убежать от домашних дел

Сюда можно убежать от домашних дел

Важно! Помните о цветовой гамме и ее влиянии на помещение. Думается, что спальня с белой мебелью – хорошая идея. Разбавив белоснежный интерьер яркими акцентами, получится не скучно – еще раз прочитайте статью об использовании в интерьере белого цвета.

Спальня вместе с ванной

Этот вариант хорош для продолговатых домов.

Часть комнаты отводится под спальню. Поскольку под кровом только отдыхают и расслабляются, места должно хватить на шкаф-купе, само ложе, туалетный столик, тумбочку.

Во вторую половину нужно будет провести водопроводные и канализационные трубы. А остальное: душевую кабинку или ванну, раковину, унитаз уже подобрать в соответствии с размерами получившейся гигиенической комнаты.

Собственная ванная комната в спальне – это так удобно

Собственная ванная комната в спальне – это так удобно

Таким же способом можно из мансардного помещения сделать спальню и рабочий кабинет или библиотеку. Только проводить потребуется уже другие коммуникации.

В спальне удалось выделить рабочий уголок

В спальне удалось выделить рабочий уголок

Детская на мансарде с двускатной крышей

Кому-то может показаться, что сделать детскую на мансарде – опрометчивое и неосторожное решение. Но, если вы позаботились о безопасности детей, установили хорошую и надежную лестницу, то все не так уж и ужасно.

Совет: на мансарде можно сделать детскую комнату для двух разнополых детей, применив зонирование при помощи разных оттенков.

Преимущество детской комнаты на мансарде в том, что малышам не нужна такая же высота помещения, как и взрослым. А дети будут счастливы, получив отдельную комнату – ведь она находится высоко, а через мансардное окно видны звезды. К тому же они обожают собственные укромные закутки, «халабуды», каморки – здесь они ощущают себя настоящими хозяевами.

Дети будут счастливы жить в такой комнате

Дети будут счастливы жить в такой комнате

У каждого из детей будет свой уголок

У каждого из детей будет свой уголок

  • Часть комнаты с наибольшей высотой отводится под зону игр.
  • Там, где крыша опускается к полу, оборудовать различные места для хранения: стеллажи, сундуки, комоды, шкафы.
  • На стену вокруг окна можно повесить полки для книг и коллекции кукол или машинок.
  • Возле окна поставить один или два стола для занятий уроками или творчеством.

Кровати можно расположить различными способами:

  • друг напротив друга под скатами кровли;
  • одну кровать там, где идет скос крыши, вторую у торцевой стены;
  • кровати у противоположных торцевых стен;
  • поставить двухъярусную кровать;
  • установить двойную кровать, где второе спальное место выезжает из-под первого.

Чтобы комната была светлой, стоит заменить мансардные окна среднего или маленького размера на большие. И использовать в интерьере белые, светлые тона. А яркие детали: текстиль, фасады мебели, стулья, полки, светильники, добавят контрастности и сделают комнату не такой скучной.

dizajn-mansardy-s-dvuskatnoj-kryshej11

7 важных нюансов при разработке дизайна мансарды

Мансарда – довольно специфическое помещение. Поэтому нужно тщательно продумать каждую деталь.

  1. Большое внимание нужно уделить изоляционным и инженерным работам. От этого зависит уровень комфортности пребывания в комнате.
  2. Использовать в отделке желательно светлые тона – они добавляют простора.
  3. Яркий или темный интерьер может «давить». Однако мансарда в эко-стиле или лофт будет смотреться уместно, если использовать светлую гамму и гладкую фактуру.
  4. Стандартная мебель может не подойти по габаритам, поэтому придется ее заказывать.
  5. Используйте многоуровневое освещение.
  6. Большие панорамные окна предпочтительней маленьких. А от излишка света можно укрыться за жалюзи или римскими шторами.
  7. Помещение наверху более закрыто, чем внизу – старайтесь не использовать синтетических материалов.

dizajn-mansardy-s-dvuskatnoj-kryshej12

dizajn-mansardy-s-dvuskatnoj-kryshej13

dizajn-mansardy-s-dvuskatnoj-kryshej14

dizajn-mansardy-s-dvuskatnoj-kryshej15

dizajn-mansardy-s-dvuskatnoj-kryshej16

dizajn-mansardy-s-dvuskatnoj-kryshej17

dizajn-mansardy-s-dvuskatnoj-kryshej18

dizajn-mansardy-s-dvuskatnoj-kryshej19

dizajn-mansardy-s-dvuskatnoj-kryshej20

dizajn-mansardy-s-dvuskatnoj-kryshej81

Чердак таит в себе массу возможностей. И главная из них – увеличить полезную площадь дома без капитальной перестройки, достройки дополнительных комнат и надстройки второго этажа. Используйте этот шанс. И обещанное видео.

115 фото устройства крыши особого типа

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды. Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.


Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

Перед началом строительства необходимо рассчитать степень прочности дома, поскольку крупное сооружение создаст дополнительное давление на фундамент. Этот этап лучше доверить квалифицированному специалисту.

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.


Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

При правильном монтаже размещение шнура должно быть строго горизонтальное. В случае отклонений, арки нужно исправить, либо переделать. Если арки размещены правильно, их нужно зафиксировать при помощи гвоздевых пластин.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Завершаем работу

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.


Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Фото мансардной крыши


Также рекомендуем посетить:

проект, расчет денежных средств, идеи дизайна и фото

Многие частные домовладения становятся куда более привлекательными, если в проект добавить двухскатную крышу с мансардой. Это неплохая идея использования свободного пространства под крышей. Вы получите не только дизайнерскую и архитектурную привлекательность дома, но и дополнительные комнаты для проживания. Но составление проекта таит и много проблем – например, нужно правильно произвести расчет кровли и выбрать удобное устройство. Именно о том, как сделать мансарду с двухскатной крышей, мы и расскажем в нашей статье. Но немного затронем и ломаную конструкцию, так как она является одной из распространенных.

Особенности крыши с мансардой

Мансарда – это такое сооружение, в котором проживают люди. Назначение ее, прямо скажем, специфическое. Поэтому и крыша будет обладать такими особенностями:

  1. Форма кровельной системы будет особая, она сильно отличается от «классической».
  2. В крыше приходится делать большое количество окон.
  3. Обустраивается полноценный теплоизоляционный слой, который позволяет обеспечить комфортное проживание людей внутри.
  4. Обязательно придется прокладывать внутренние коммуникации в мансардном этаже.

В статье мы приведем проекты домов с двухскатной крышей и мансардой, которые чаще всего используют люди при строительстве. Но всегда нужно помнить, что, кроме типовых проектов, существуют индивидуальные – их всегда можно заказать у архитектора, но придется заплатить определенную сумму.

Конструкция стропильной системы крыши

Самый важный элемент мансарды – это стропильная конструкция. Если вы правильно ее сделаете, то сможете не только верно реализовать обустройство мансарды, но и обеспечите нормальную эксплуатацию всего дома. Если ориентироваться на практику, обустроить мансардный этаж можно в любом варианте кровли. В статье мы привели фото домов с двухскатной крышей с мансардой. Также вы можете увидеть ломаную конструкцию кровли и увидеть различия двух систем.

мансарда двухскатной крыши фото

В зависимости от того, какой проект здания, можно использовать даже односкатную конструкцию кровли. Допускается также применение вальмовых или многощитовых крыш. Другими словами, все зависит от ваших возможностей, желания и проекта. Стоит все же отметить, что конструкция ломаной стропильной системы обладает рядом преимуществ – она позволяет увеличить свободное пространство под крышей за счет того, что изменяется угол наклона.

Такой вариант будет почти идеальным, если только не учитывать большие расходы на строительство. Увеличивается, причем существенно, расход материалов. Но и нельзя не упомянуть о том, что технически исполнить такую кровлю сложнее, нежели простую двускатную. В ее конструкции имеются такие элементы:

  1. Коньковые и боковые стропила.
  2. Обрешетка коньковых и боковых стропил.
  3. Подкосы.
  4. Стойки.

Стропила бывают висячие и наклонные. Последние используются в том случае, если в проекте присутствуют промежуточные несущие стены. Другими словами, одна из сторон стропил должна упираться в мауэрлат по наружной, а вторая по внутренней стене. Что касается висячих стропил, то у них есть два яруса – нижний (боковые) и верхний (коньковые). Для того чтобы придать жесткость конструкции, устанавливают стойки и перемычки.

С чего начинать строительство мансардной крыши?

Сразу нужно отметить, что расчет мансарды под двухскатной крышей – это первый шаг, который обязательно нужно выполнить перед началом работ. Обычно строительство мансарды входит в общий план работ. Но иногда домовладельцы меняют кровлю и на этом этапе они понимают, что хотят от жилища чего-то большего.

мансарды фото внутренние проекты с двухскатной крышей

Например, увеличения пространства для проживания. Для того чтобы правильно организовать строительные работы, нужно разработать чертеж и план. И впоследствии нужно четко следовать этим документам. Начнем с самого начала – с расчета мансарды.

Как рассчитать параметры мансардного этажа

Необходимо придерживаться определенной последовательности при расчете двухскатной стропильной крыши с мансардой. Правила проведения следующие:

  1. На первом шаге вам нужно выбрать схему стропильной конструкции.
  2. Теперь понадобится рассчитать параметры мансардной комнаты.
  3. Проводите расчет количества материалов и предельно допустимых нагрузок.
  4. Составляете подробный план проведения строительных работ.

Обязательно нужно ко всем расчетам подходить предельно внимательно, чтобы все показатели были вычислены правильно. В противном случае может нарушиться целостность конструкции при эксплуатации.

Как правильно рассчитать показатели

При расчете плана мансарды и воплощением его в жизнь важное место занимает то, насколько правильно были найдены все показатели. Сначала нужно найти значение площади мансардного этажа. Обратите внимание на то, какие размеры у него являются наиболее оптимальными:

  1. Высота этажа – 2 м.
  2. Оптимальная ширина – 3 м.

Если вы сделаете мансардную комнату с такими размерами или больше, вы обеспечите комфортное проживание в ней. Обязательно нужно определить и глухую площадь этажа. В статье приведено фото мансарды двухскатной крыши и ломаной. У них имеются отличия, в частности, в полезной площади этажа.

Основное правило при расчете полезной площади заключается в том, что нужно учитывать расстояние от изгиба потолка до поверхности пола. Рекомендуется придерживаться значения в 0,9 м или больше. Остальную площадь мансардного этажа можно считать глухой, ее использовать для проживания попросту нерационально.

Чтобы выполнить расчет площади кровли, нужно сложить соответствующие величины отдельных элементов. Другими словами, если мансарда под двухскатной крышей, то нужно сложить площади двух скатов. Если же конструкция ломаная и симметричная, то нужно сложить площади конькового и бокового скатов, после чего умножить на 2. На фото мансарды с двухскатной крышей видно, какие имеются отличия от ломаной конструкции.

утепление мансарды двухскатной крыши

А теперь давайте поговорим о том, как произвести расчет параметров стропильной системы:

  1. Высчитываете углы наклона боковых и коньковых стропил.
  2. Рассчитываете количество материала, который необходим для изготовления стропильной системы (коньковой и боковых частей).
  3. Определяете параметры обрешетки.
  4. Считаете, какое количество материала нужно потратить для изготовления обрешетки.
  5. Сводите все данные и составляете полный список материалов.

И на последнем шаге придется посчитать затраты на материалы. Все зависит напрямую от размеров конструкции и варианта исполнения. Также нужно учесть затраты на изготовление – если вы будете нанимать работников, то приготовьтесь отдать еще как минимум 75% от стоимости материала.

Углы наклона стропил

При составлении проекта мансарды с двухскатной крышей нужно учесть угол наклона боковых элементов. Конечно, все зависит от конкретного дома и значение может быть любым. Например, при проведении расчетов угла наклона боковых стропил ломаной крыши нужно принимать минимальное его значение в 60 градусов. При расчете следует опираться на следующие способы:

  1. Наиболее простым и надежным является геометрический. При проведении расчетов достаточно использовать теорему Пифагора.
  2. Можно использовать справочники для определения угла наклона.
  3. Методика, основанная на геометрических построениях. При этом строится план в масштабе, затем вычисляются все нужные параметры.
  4. Можно использовать строительные калькуляторы, которые предлагают фирмы, занимающиеся монтажом кровли.

Если решите ставить ломаную кровлю, то необходимо придерживаться угла наклона коньковых стропил в 30 градусов. Это наиболее оптимальное значение. При изготовлении мансарды с двухскатной крышей своими руками это значение не учитывается. О параметрах двускатной конструкции мы поговорим далее.

Как вычислить площадь крыши

Для того чтобы приобрести кровельный материал, утеплитель, обрешетку, панели для отделки, нужно произвести правильны расчет площади крыши. Для удобства нужно разбивать всю поверхность на простые составляющие. Так, в случае с двускатной крышей необходимо разбить ее на два одинаковых элемента. Чтобы вычислить площадь одного, нужно длину умножить на ширину. Полученное значение умножаете на 2 и получаете общую площадь поверхности.

двухскатная крыша с мансардой

Но это для случая, когда делаете двускатную крышу на доме с мансардой. Если же вы решите делать ломаную кровлю, то придется разбивать всю поверхность на 4 участка. Чтобы вычислить площадь одного ската, нужно сложить соответствующие параметры боковой и коньковой частей. Суммарное значение площади можно получить, умножив этот результат на 2.

Вычисление площади мансардной комнаты

Параметры мансардного этажа определяются тем, какая площадь у помещения на нем. Для того чтобы вычислить площадь, нужно определить линию стен. Чтобы произвести расчет площади, нужно длину комнаты умножить на ее ширину. В случае если стенки мансардной комнаты проходят по линиям стоек, то нужно прибегнуть к иному способу вычисления. Необходимо умножить длину на расстояние между противолежащими стойками.

Если же комната имеет сложную форму, то нужно разделить ее на более простые участки (треугольники, квадраты, прямоугольники) и вычислить сначала их площади. Затем все полученные значения нужно просуммировать.

Как вычислить массу кровельного материала

Конечно, точность расчетов достаточно низкая, но примерную массу можно все же вычислить. Эти данные вам пригодятся при расчете максимальной нагрузки и выборе материала для стропильной системы. Так, 1 кв. м имеет такую массу:

  1. Мягкие виды черепицы – от 9 до 15 кг.
  2. Шифер – от 11 до 13 кг.
  3. Металлочерепица – от 5 до 6 кг.
  4. Черепица из керамики – от 50 до 60 кг.
  5. Жесть оцинкованная – от 3 до 6,5 кг.

Сколько нужно изоляционного материала

При утеплении мансарды двухскатной крыши можно использовать как рулонные, так и плитные материалы. Применять насыпные (например, керамзит) не стоит. Мы остановимся на рулонных материалах, так как они наиболее удобны в работе. Когда проводите расчет, нужно учитывать нахлест в 10 см. Стандартные размеры рулонных утеплителей: в длину - 10-15 м, в ширину - 1 м.

устройство двухскатной крыши с мансардой

Обязательно перед покупкой нужно узнать, какие размеры у материала на самом деле. В зависимости от того, какой производитель, размеры могут отличаться. Ведь технические условия изготовления различны у всех производителей. Зная размеры рулона, можно посчитать его площадь. Чтобы найти количество рулонов, нужно площадь кровли разделить на аналогичную величину утеплительного материала. Но необходим запас – не забывайте про нахлест.

Как посчитать нагрузку на стропила

Необходимо принимать среднее значение нагрузки – около 200 кг на каждый погонный метр. Если сделать стропила с учетом этой нагрузки, ваша кровля сможет выдержать воздействие ветра и снега. При проведении расчетов рекомендуется использовать справочные данные и таблицы с коэффициентами снеговой и ветровой нагрузок. Например, в различных регионах нашей страны нагрузка, создаваемая снегом (максимальная), может быть 220 кг или немного больше. 220 кг – это среднее значение для всех регионов РФ.

При проведении расчетов конкретной конструкции нужно учесть поправочные коэффициенты, которые зависят от того, какой угол наклона у кровли:

  1. Более 60 градусов – коэффициент не нужно учитывать.
  2. 25-60 градусов – коэффициент 1,25.
  3. Менее 25 градусов – коэффициент 1.

Следовательно, при проведении расчетов нагрузки, создаваемой слоем снега нужно учитывать как среднее значение (220 кг), так и поправочные коэффициенты. Так, если угол коньковой части 30 градусов, то нужно 220 умножить на коэффициент 1,25. Получится 275 кг на каждый квадратный метр.

При расчете длины и ширины крыши нужно использовать простейшие математические формулы. Чтобы проводить расчеты было проще, всю конструкцию разделяете на простые составляющие.

Длины стропил

В устройстве двухскатной крыши с мансардой имеются стропила. Они расположены непосредственно на стенах дома. Обязательно нужно делать вынос за пределы стен порядка полуметра. Посмотрите пример конструкции двускатной крыши с мансардой.

проект мансарда двухскатная крыша

На картинке заливкой выделено мансардное помещение. Н – это высота от поверхности пола комнаты до конька, L – длина стропильной ноги. Вынос за пределы внешних стен – 0,5 м. Чтобы найти L, нужно воспользоваться теоремой Пифагора (треугольник-то у вас прямоугольный получиться должен). Но потребуется знать длину двух катетов – эти данные есть в проекте. В статье также приведены фото внутренней мансарды. Проекты с двухскатной крышей являются наиболее привлекательными, так как они проще в изготовлении. Например, у вас высота 3 м, а второй катет равен тоже 3 м. Формула для вычисления такая:

L2=H2+A2

L=(H2+A2)1/2

L=(9+9)1/2

L=4,24 (м).

Несколько иначе проводится расчет ломаной конструкции. Происходит это ввиду того, что форма у стропил несколько отличается. В системе также присутствуют коньковые стропила.

Сколько нужно стропил?

При расчете количества стропил нужно учитывать, какие линейные размеры у дома, а также какая площадь кровли. Обязательно стропила устанавливаются на одинаковом расстоянии. Стандартные стропила из древесины сечением 50 х 100 мм монтируются на расстоянии 70-80 см. При условии, что длина ноги свыше 6 м. Если же длина ноги стропил 3-6 м, то нужно ставить их на расстоянии 1,2 м.

При расчете ломаных и двускатных крыш нужно придерживаться следующих параметров – сечение как у боковых, так и у коньковых элементов должно быть от 50 х 100 мм. При проведении расчетов нужно брать средний показатель плотности дерева при относительной влажности 18%. Это 500 кг на 1 куб. м.

Обрешетка

Но не все еще учтено, перед тем как сделать мансарду с двухскатной крышей, нужно рассчитать количество материала для обрешетки. Учтите такие данные:

  1. Для мягкого типа кровельного материала можно делать обрешетку из OSB-плит или фанеры.
  2. Если используются полужесткие материалы, то лучше всего монтировать уплотненную или разреженную обрешетку.
  3. Если кровельный материал жесткий (например, шифер), нужно делать разреженную обрешетку.
  4. Для полужесткого крупноразмерного материала нужно делать сплошную обрешетку.

Для того чтобы найти число рядов, нужно использовать такие рекомендации:

  1. Для кровли с маленьким уклоном (менее 12 градусов) нужно делать обрешетку сплошного типа.
  2. При уклоне менее 60 градусов обрешетку нужно укладывать с шагом 0,2-0,23 м.
  3. Если уклон более 60 градусов, то обрешетка монтируется с шагом 0,6 м.

Обычно обустраивают обрешетку из обрезных досок шириной 0,2 м. Укладывают их на расстоянии 0,2-0,3 м друг от друга.

Сколько нужно рядов обрешетки?

Итак, допустим, вы решите для изготовления обрешетки использовать обрезную доску 200 х 20 мм, а расстояние между соседними рядами выбрали 200 мм. Следовательно, на одном метре нужно уложить три ряда обрешетки. Но если увеличить расстояние между соседними рядами (например, сделать 300 мм)? На одном метре уместится всего два ряда. Если проводите расчет ломаной системы, то нужно будет добавить еще два ряда – карнизный и коньковый.

Расстояние между рядами нужно выдерживать одинаковое, чтобы прочность была максимальной. Ведь нужно учитывать тот факт, что вся система должна выдерживать как массу кровельного материала, так и воздействие снега, ветров. А самое главное – при одинаковом расстоянии между рядами обрешетки у вас получится максимально качественно смонтировать теплоизоляционный пирог.

Количество досок для изготовления обрешетки

Пиломатериалы используются стандартные, для изготовления обрешетки можно использовать как лиственные, так и хвойные породы. Стандартные пиломатериалы:

  1. Из хвойных пород – длина 4,5 и 6 м.
  2. Из лиственных пород – не больше 5 м.
  3. Из хвойных пород для спецнужд – 9 м длиной.

Исходя из этого, можно сказать, что для дома 8 х 10 м на скат кровли длиной 10 м нужно две доски по 6 м. Обязательно нужно учитывать выступ не менее 20 см.

Но ведь все доски продаются обычно не штуками, а кубометрами. Чтобы найти объем, выполните такие действия:

  1. Посчитайте число досок, необходимых для изготовления обрешетки.
  2. Переведите все линейные размеры в метры для дальнейших расчетов.
  3. Перемножьте число досок на все размеры одной.
как сделать мансарду с двухскатной крышей

Например, вам нужно 10 одинаковых досок размером 200 х 20 мм и длиной 6 м. 200 мм – это 0,2 м, 20 мм – это 0,02 м. Нужно найти произведение 0,02х0,2х6х10=0,24 (куб. м).

Суммарную массу древесины, из которой изготавливается обрешетка, тоже вычислить можно и это не составит труда. Так, при относительной влажности 18% кубометр имеет такую массу:

  1. Ель обыкновенная – 450 кг.
  2. Кедровая сосна – 440 кг.
  3. Обыкновенная сосна – 510 кг.
  4. Сибирская пихта – 380 кг.
  5. Кавказская пихта – 440 кг.

Рекомендуется при расчете использовать среднее значение массы стропил и обрешетки – 500 кг на 1 куб. м. Следовательно, если на изготовление обрешетки нужно потратить 10 досок (из расчета выше), то их масса будет равна 0,24 х 500 = 120 кг. Это суммарная масса всей конструкции обрешетки.

Немного о дизайне и расчетах

При строительстве мансарды (проекты с двухскатной крышей и фото внутреннего пространства приведены в статье) нужно придерживаться общего дизайна здания. Обязательно нужно составить подробный план кровельной системы, постройте максимально детальный чертеж с указанием всех размеров в масштабе. Рекомендуется опираться на стандартные размеры строительных материалов, которые выпускаются промышленностью. Например, нужно учитывать, что доски будут иметь стандартную длину – 4,5 или же 6 м.

При проведении отделочных работ вам также понадобятся данные, которые были получены на этапе проектирования. Ведь количество материала для обшивки стен можно вычислить, обратившись к данным о площади крыши. Все эти расчеты нужно произвести максимально точно, чтобы при изготовлении двускатной крыши с мансардой не оставалось большого количества "лишнего" стройматериала.

конструкция двускатной мансардной кровли дома, устройство этажа, как сделать проект

Содержание:

Основная функция двухскатной крыши – защита домовладения от холода, ветра и выпадающих осадков. При наличии мансарды у хозяев имеется возможность увеличить полезную площадь, которая никогда не бывает лишней.

мансарда с двускатной крышей

Откуда идея

Известна двухскатная крыша с мансардой давно. Первоначально помещение, расположенное под кровлей, использовалось для прислуги или в качестве места хранения старых вещей. Условия для проживания там были некомфортными, поскольку отсутствовали окна, не существовало отопления, и над головой нависал потолок.

В свое время архитекторы нашли способ, как сделать это пространство полезным и теплым. Теперь мансардный этаж с двухскатной крышей по уровню комфорта может не уступать жилым помещениям, расположенным на нижних этажах.

мансардная крыша двухскатная конструкция

Если правильно спроектировать дом, то это помещение можно сделать:

  • с потолками стандартной высоты;
  • с окнами обычного размера:
  • с комфортной для проживания температурой.

Достоинства и недостатки конструкции

У двухскатной крыши с мансардой имеются преимущества и недостатки, о которых владельцу недвижимости желательно знать заранее.

К плюсам кровли, полученной в результате соединения двух скатов, относятся следующие моменты:

  1. Отсутствие необходимости в усилении фундамента, что упрощает строительство и оптимизирует финансовые расходы. Обустроить мансардное помещение можно даже в уже возведенном доме, для чего потребуется кровлю перестроить и теплоизолировать.
  2. Простота монтажных работ. Конструкция мансардной двухскатной крыши отличается легкостью сборки и поэтому с такой работой способны справиться несколько начинающих кровельщиков.
  3. Рациональность. Имеющимся под крышей пространством можно воспользоваться эффективно, оборудовав библиотеку, рабочий кабинет, комнату для гостей и т.д. Не отапливаемая мансарда с двускатной крышей отлично подойдет для хранения собранного урожая.
  4. Доступность стройматериалов. Все, что требуется для постройки, можно приобрести в специализированных магазинах.
  5. Низкая цена. Один «квадрат» жилой площади при самостоятельном устройстве двухскатной крыши с мансардой будет стоить дешевле, чем строительство еще одного полноценного этажа или возведение пристройки.

дома с двускатной крышей и мансардой

У кровли с двумя скатами имеются и отрицательные характеристики:

  1. Чтобы самостоятельно обустроить просторное помещение, нужно выстроить высокую крышу, а ее конструкция будет более сложной.
  2. С увеличением уклона кровли возрастает расход стройматериалов, а значит и стоимость работ, даже если их планируется делать своими руками.
  3. Конструкционное устройство не исключает возможных теплопотерь во время отопительного сезона.
  4. В жаркую посуду имеет место повышенный нагрев, как кровли, так и мансардного помещения.

Разнообразие конструкционных решений двускатной крыши с мансардным этажом

Несмотря на то, что конструкция двухскатной крыши с мансардой относится к традиционным решениям, существует несколько ее исполнений:

  1. Классический вариант. Двускатная крыша с мансардой имеет треугольную форму, которая образуется стропильными ногами и балками перекрытий. Считается наиболее простым решением, поскольку количество необходимых материалов минимально. Стропильную систему усиливают стойками, смещенными к краям, и высокой затяжкой. Недостаток данного варианта заключается в том, что наклон скатов, равный 40-45 градусам, исключает возможность сделать высоту потолков комфортной. Кроме этого, у конца стропильных ног наблюдается значительная потеря свободного пространства.
  2. Крыша с асимметричными скатами. Конек такой двухскатной кровли можно смещать, скаты разрешается делать с разными уклонами и длиной. Стропильная система в данном случае более сложная, что забирает у помещения полезную площадь. Невзирая на то, что дом с двускатной мансардной асимметричной крышей смотрится эффектно, помещение под кровлей не получится просторным.
  3. Вариант с ломаными скатами. Является рациональным способом обустройства мансарды. Такая крыша обладает формой классического пятиугольника, образованного за счет скатов с изменяемой величиной наклона. В верхней части угол равен только 10-20 градусов, а в нижней – 40 - 45 градусов. Усиливают стропильную конструкцию стойками, ригелем и иногда укосами. Подобное изменение угла позволяет достаточно эффективно использовать пространство под кровлей с целью устройства помещения.
  4. Полувальмовая крыша. Она считается переходным вариантом между кровлями -  двухскатной и вальмовой - ее фронтон делают в форме трапеции. По причине наличия скошенных элементов мансарда с полувальмовой крышей получает защиту от косо идущего дождя и сильного ветра. Внешний облик дома с такой кровлей получается привлекательным.

Элементы стропильной системы

Самый важный момент в том, как сделать двухскатную мансарду, связан с обустройством стропильной системы, которую нужно сделать прочной, способной противостоять нагрузкам.

Она состоит из следующих элементов:

  1. Мауэрлат. Является основанием для кровли. Его закрепляют заподлицо на несущих стенах вдоль верхнего периметра. Обычно мауэрлат делают из бруса, величина его сечения зависит от веса крыши. Для крепления задействуют арматуру или металлические шпильки. Для гидроизоляции мауэрлата используют рубероид.
  2. Стропила. Для их монтажа берут доски размером 50х150 или 100х150 миллиметров. Их устанавливают под углом. В своей верхней части доски сходятся в конек, при этом их нижние концы упираются в мауэрлат. Ноги стропил являются основным опорным элементом конструкции, и именно благодаря их наличию крыша имеет треугольную форму. Между ними оставляют промежуток от 60 до 120 сантиметров.
  3. Конек. Так называют угол треугольника крыши с двумя скатами. Он образуется в месте стыковки двух стропильных ног.
  4. Растяжки и ригели. Данные усиливающие элементы горизонтального расположения монтируют между стропилами с целью погашения распирающей нагрузки. Чем выше они располагаются, тем толще для них подбирают брус.
  5. Бабки и стойки. Служат для передачи нагрузки с конька на несущие внутренние стены. Стоящие вертикально опоры располагают под коньком или центром стропила.
  6. Подкос. Отводит нагрузку от стропил на несущую перегородку. Представляет собой угловые подпирающие элементы, подстропильные ноги.
  7. Лежень. По своему назначению это аналог мауэрлата, который располагают сверху внутреннего несущего перекрытия. Его изготавливают из бруса квадратного сечения.
  8. Схватка. С помощью этого горизонтального бруска гасят распирающую нагрузку между вертикальными опорами крыш, имеющих большие размеры.
  9. Обрешетка. Является основанием для настила кровельного покрытия. Ее делают из необрезной доски или листов влагостойкой фанеры. Проект мансардной двухскатной крыши должен предусматривать устройство сплошной или решетчатой обрешетки в зависимости от кровельного покрытия.

Поэтапность монтажа двухскатной крыши с мансардой

При необходимости сэкономить на строительстве оптимальным выбором станет возведение дома с двускатной крышей и мансардой. Своими руками такой тип кровли можно сделать за несколько недель, а бригада профессионалов справится гораздо быстрее.

мансардный этаж с двухскатной крышей

Поэтапно работа выполняется следующим образом:

  1. Выполняют укладку нижних балок. Их не используют лишь тогда, когда имеется деревянное перекрытие.
  2. Далее устанавливают стойки – «скелет» мансарды. Их фиксируют скобами или шипами и для большей устойчивости подпирают временными раскосами.
  3. Потом приступают к установке мауэрлата – на этот элемент крепят ноги стропил, изготавливаемых из прямых досок без сучков.
  4. Сначала стропильные ноги монтируют у фронтонов, а потом по всей протяженности стен с интервалом 60-120 сантиметров. Эта величина зависит от ширины теплоизоляционного материала и веса кровельного покрытия.
  5. Укладывают слои гидро- и пароизоляции, обрешетку и контробрешетку. Когда мансардное помещение планируется делать жилым, его утепляют минватой на базальтовой основе, пенопластом или эковатой.
  6. Обшивают любыми пиломатериалами фронтоны и свесы, а полученную поверхность покрывают, например, еврошифером или ондулином.

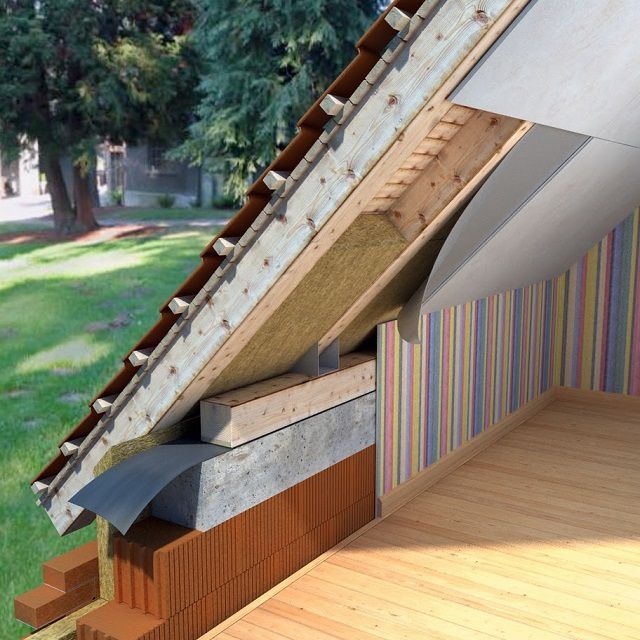

конструкция двухскатной крыши с мансардой

В результате мансардный дом с двухскатной крышей позволяет увеличить площадь для проживания в нем примерно в 1,5 раза.



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
