Кровля мягкая ендова – что это такое (фото), монтаж соединения двух ендов на скате (верхняя и нижняя), устройство обрешетки и стропил

что это такое, схема устройства кровли и тонкости монтажа

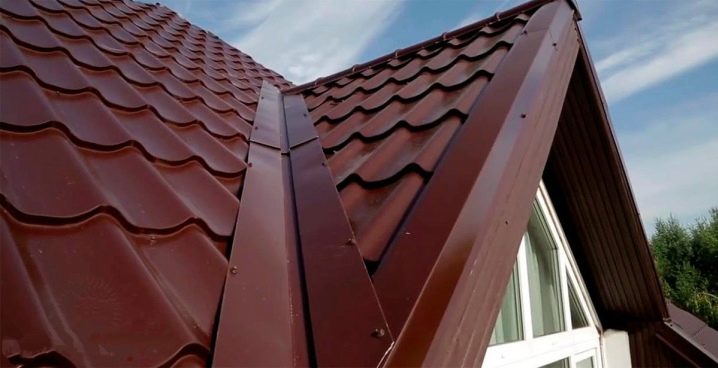

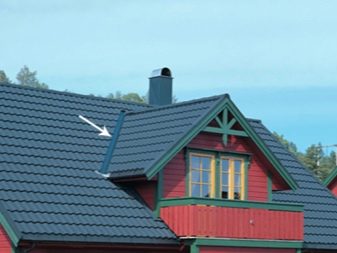

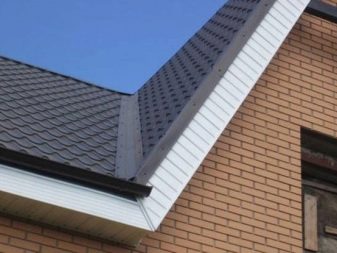

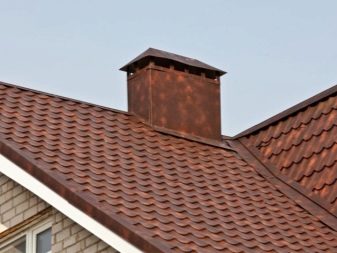

Ендова – внутренний угол кровли, который является фактическим местом стыковки пары скатов. Если такой угол в конструкции крыши образуется, он считается ключевой составной частью всей кровельной системы.

Определение

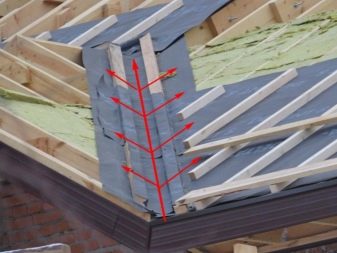

По сути, ендова является отводом для атмосферных осадков, которые попадают на скаты. Поэтому эта составная часть подвергается значительным нагрузкам. Воздействие, связанное с погодными условиями, на этот элемент оказывается большее, чем на все остальные части кровли.

Ендовая часть конструкции еще называется разжеблоком — это часть сооружения, которая комплектуется специальными деталями, отвечающими за внешний вид и функциональную составляющую. Каждую составляющую надо исследовать по отдельности.

Например, в стропильной конструкции ендова представляет собой деревянный брус, который закладывается в системе в точке стыковки скатов, обычно под внутренним углом. Если ендова большая, то брус применяют усиленный.

Профессионалы рекомендуют использовать в стропилах два бруса, которые важно правильно состыковать между собой.

Лучшим материалом для устройства самой ендовы считается оцинковка в виде стальных листов. Свойства этого материала позволяют значительно продлить период эксплуатации не только ендовы, но и крыши. Чаще всего ендовы представляют собой обычные планки оцинковки, которые собираются в единую систему. Профессионалы выделяют планки нижней или верхней ендовы.

Нижняя планка – это та, что устанавливается на внутренней части углов, которые еще называются отрицательными. Монтаж этой детали выполняется в первую очередь — до установки основного кровельного материала.

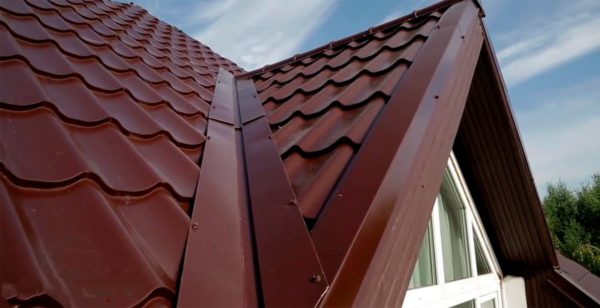

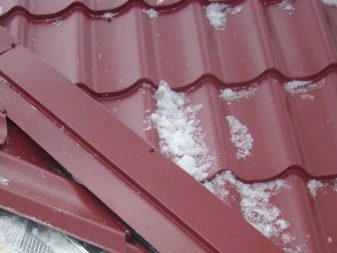

Верхняя ендова играет роль декоративной детали. Благодаря ей стыки обретают более законченный вид, а кровля получает завершенный внешний лик. Эта часть укрепляется уже после того, как закреплен настил или другое финишное кровельное основание.

Форма ендовы может быть различной и выбирается в зависимости от выбранной кровельной основы. Например, деталь прямой формы предназначается для профнастила, а полукруглая деталь — для металлочерепицы. Рассмотрим другие особенности ендовы кровли подробнее.

Особенности и назначение

Несколько видов разных скатов обычно присутствует в сложных схемах крыш. С конфигурацией кровельной системы связано количество ендов, а конфигурация бывает крестообразная, буквой Т или Г. Еще число этих элементов связано с наличием таких составляющих, как мансардные и слуховые окошки или прочие элементы украшательства кровли.

Планки ендовы должны быть согнутыми под углом, совпадающим с примыкающими уклонами. Верхний декоративный элемент в некоторых вариантах может быть и неустановленным. Связано это с типом основания кровли, а также с особенностями кровли. Одна нижняя ендова способна обеспечить надежную гидроизоляцию конструкции. Главное — грамотно выполнить устройство.

Например, открытая ендова допустима в конструкциях крыш с небольшим углом ската. В открытой конструкции обязателен монтаж гидроизоляционного слоя.

Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.

Если скат кровли крутой, а его края расположены близко к желобу, к применению обязательна ендова закрытого типа. Стыки такой конструкции будут защищены лучше, и вид кровля получит более красивый. Основное преимущество открытого стока – обеспечение быстрого схода любого объема воды.

Существует еще один вид ендовы – переплетенный. Внешний вид устройства сходен с вариантом закрытого типа. Однако точки стыков могут перекрещиваться, образуя сплошную поверхность. Главный недостаток переплетенной конструкции – сложность в монтаже. Установка разжеблока займет больший период. Кровля будет накапливать сор. А в период весеннего таяния снега на кровле будут образовываться ледяные корки.

Любые виды ендовы делаются из той же основы, что и покрытие крыши. Например, если крыша шиферная, для ендовы нужен асбоцемент. Если крыша из металлической черепицы или профлиста, должна применяться листовая сталь, которая может быть оцинкованной или окрашенной.

Если на производстве кровельного покрытия применяется слой защиты для материала, ендова должна быть обеспечена такой же составляющей. То есть все элементы кровли в сборе должны смотреться единым целым. В редких случаях доборные элементы из одного вида материала применяются для кровли из другого вида изделий.

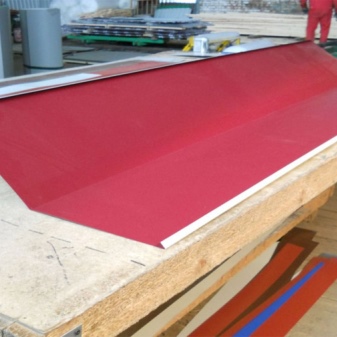

Основной для внутренней ендовы, к примеру, может быть оцинкованная сталь. При этом уровень оцинковки должен в достаточном объеме обеспечить герметичность стыка на длительный период времени. Ендову с полиуретановым защитным слоем применяют для крыш из металлочерепицы. Также такая верхняя ендова подходит в качестве верхнего покрытия разжелоба кровли из полиэстера.

Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.

Любой изгиб станет причиной отслоения защищающего основания покрытия, что запустит коррозию. Планки быстро разрушатся, герметизация кровли будет нарушена. Все элементы кровельного покрытия важно использовать правильно. Слой, который образуют ендовы, должен быть герметичным, надежно защищающим внутренности крыши от атмосферных явлений.

Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли. Для правильного обустройства ендовы нужно провести подготовительные работы. Изучим схему обустройства стропильной конструкции для крыши с ендовой подробнее.

Описание

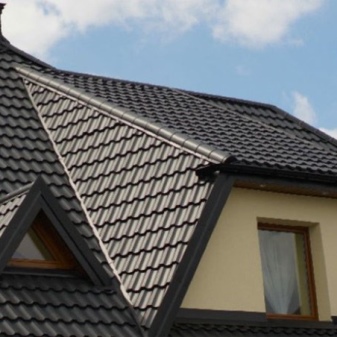

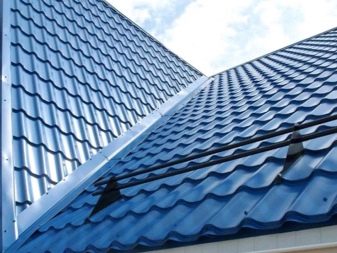

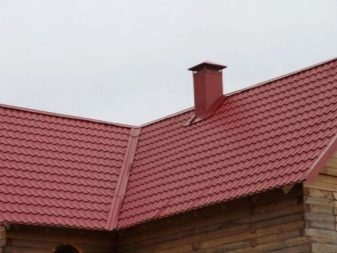

Ендова – обязательный элемент зданий с крышей Т-, Г- или крестообразной схемы. Еще разновидности каркасного основания подразделяются на сочлененный и закрытый, а также открытый. Первый вариант нужен, когда угол наклона большой. Также он подходит для вариантов, на которые будут укладываться гибкие материалы, например мягкий ондулин. Для закрытой сочлененной ендовы обязательно нужна дополнительная гидроизоляция.

Определенный угол крепежа выбирается в зависимости от угла скатов. Способ крепления всегда связан с размерами стропильных деталей. Если стропила двухметровые или меньшего размера, можно воспользоваться гвоздями. Если все иначе, нужны специальные накладки из металла, которые усилят составляющие детали. В местах большей нагрузки можно будет установить подпорную укосину.

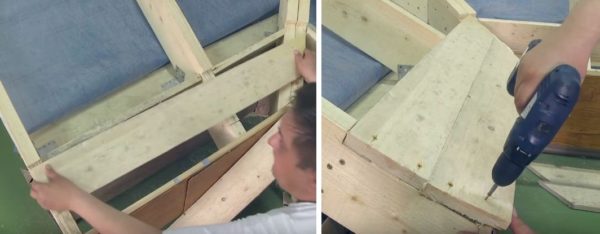

Устройство усиленной решетки потребуют места схода скатов. Вид выбирается в зависимости от типа кровельного покрытия. Например, металлочерепица требует дополнительных частей между частями основной обрешетки, которую закрепляют в самом стыке. Шаг обрешетки в месте стыка уменьшается вдвое.

Длина самой решетки должна быть больше, чем ширина ендовы.

Если на крыше планируются профлист, черепица или шифер, то вдоль оси сочленения монтируются дополнительные доски шириной около 10 см. Количество досок будет связано с шириной подложки. Возможно, досок нужно будет несколько с каждой стороны.

Если в качестве покрытия крыши выбирается ондулин, то потребуется по одной доске с каждой стороны ската, которые крепятся с примерным отступом в 75 см. В получившееся пространство должен поместиться элемент, называемый разжелобком.

Если кровельное покрытие выбирается мягкое, решетка из брусьев должна быть сплошной, поэтому усиления такая система не потребует. Еще важно выбрать вариант крепления стропильных ног. Они закрепляются под определенным углом в зависимости от угла уклона ската.

Стропильную часть кровли для ендовы несложно установить самостоятельно. Прежде чем начать работы своими руками, нужно выбрать брус правильной толщины, а также учесть надежность крепления. Крыша с ендовой, собранная по всем правилам, прослужит несколько десятилетий.

Как сделать самостоятельно?

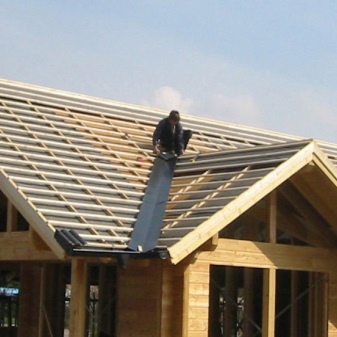

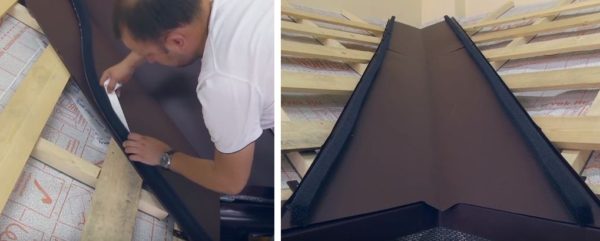

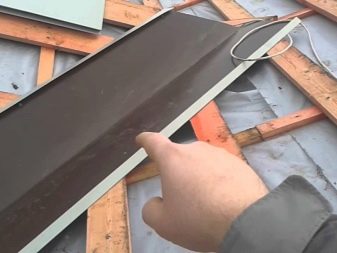

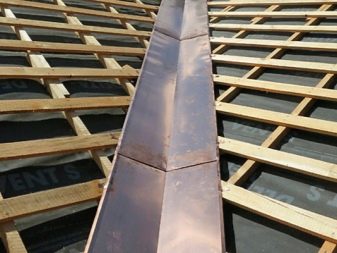

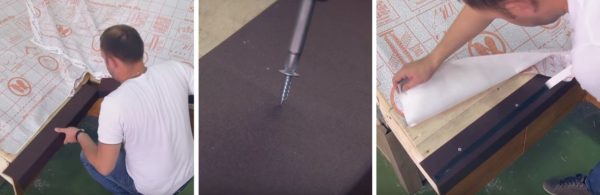

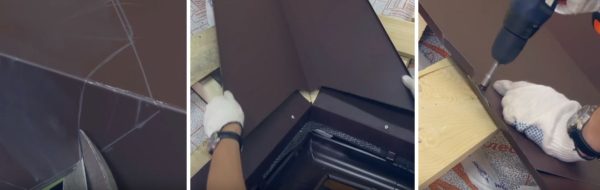

На подготовленную конструкцию обрешетки монтируется нижняя деталь ендовы. Как уже говорилось выше, это листовая сталь со сгибом в центральной части и бортами с краю. Деталь можно отнести к доборным составляющим, и обычно она продается двухметровыми кусками.

Устанавливается планка по правилам снизу. Важно завести край составной детали за свес крыши. Должно получиться около 2–3 см ниже края. Из лишнего материала нужно сформировать отбортовку.

На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.

Если длины одной детали мало, последующая деталь ложится сверху встык на 20–30 см. Это место промазывается герметизирующими веществами или битумом. Важно промазать весь стык. Планка должна быть уложена на всю длину желоба, поэтому наверняка потребуется несколько листов. Лишние метры обрезают около конька. Оставшуюся часть нужно закрепить в виде желоба.

Для крепления используют специальные кровельные саморезы, а также кляймеры, которые цепляются за бортик. Главная задача ендовы – обеспечение герметичности. Крепление кляймерами выгоднее с точки зрения обеспечения непроницаемости. После этой работы не останется дырок в материале, пусть и защищенных заглушкой из резины.

Нижняя деталь должна быть обязательно с бортами. Примерная высота бортов около 2 см. Благодаря бортикам вода с уклона крыши не попадет под основное кровельное покрытие. Оно должно лечь так, чтобы до центральной части ендовы оставалось 6–10 см.

Ближе к центральной части ендовы располагать кровельные изделия не рекомендуется. Чтобы осадки не попадали под ендову, от места перегиба приклеивается специальная защитная лента. Она представлена в продаже на клеящейся основе, поэтому перед установкой достаточно снять покрытие и наклеить ленту на основу.

Если кровельный материал, обрезанный по краям, выглядит достаточно привлекательно, конструкцию можно оставить в получившемся виде. Если вид обрезанных частей не устраивает, применяется декоративная накладка. Она называется верхней ендовой и отвечает лишь за свое назначение. Достаточно часто деталь не применяют.

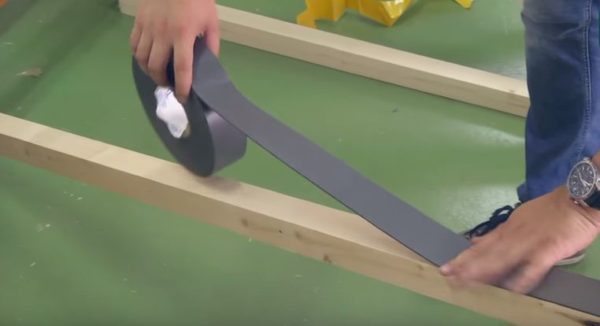

В некоторых вариантах уплотнительную герметичную полоску дополняют другими видами гидроизоляции. Она особенно не помешает, если в выступах покрытия кровли есть волны и в точках перегиба остается свободное место. Оно часто забивается сором зимой или подтаявшим снегом весной.

Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.

Чтобы декоративная деталь, укладывающаяся поверх, играла еще и герметизирующую роль, ее не нужно закреплять к решетке гвоздями. При этом стыковать элементы нужно так, чтобы по линии ендовы совсем не оставалось зазора.

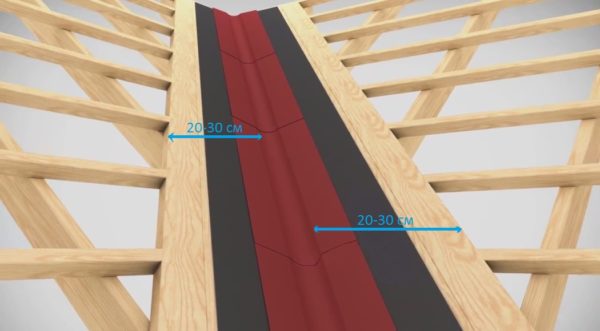

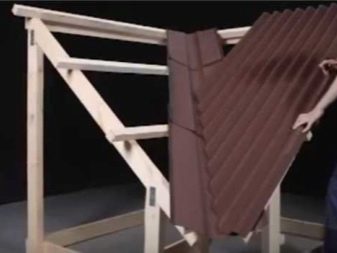

Если ендова из ондулина, укладывать ее нужно так, чтобы получился своеобразный желоб. К этому желобу затем вровень прикладывается кровельное основание. Нахлест листов на нижнюю ендову должен быть не менее 15 см. Уложенные ондулиновые листы достаточно закрепить специальными кровельными гвоздями, которые должны быть покрашены, как покрытие. Гвозди должны быть закреплены как можно дальше от линии желоба ендовы.

Рекомендации по установке

Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.

К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.

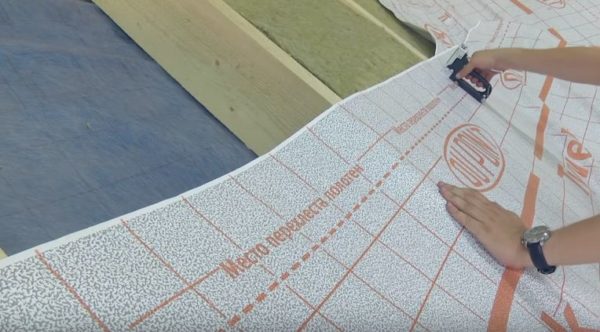

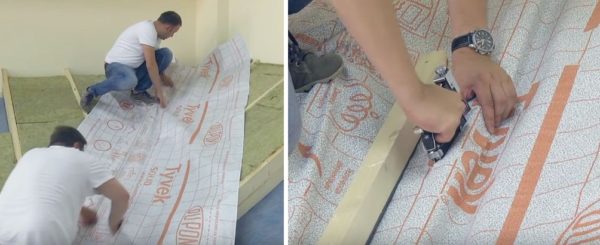

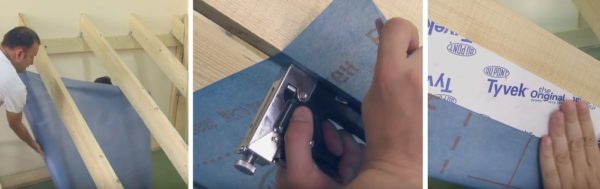

Первая мембранная гидроизоляция раскладывается вдоль ендовы поверх обрешетки.

Это слой защитит древесину при образовании конденсата. Мембранный материал можно укрепить с помощью скоб. Этот слой нужно аккуратно обрезать по краю капельника (нижнего бортика ендовы). Далее мембрана раскладывается по скатам, а разные куски материала склеиваются двухсторонним скотчем.

Особенное внимание стоит уделить проклейке мембраны по краю желоба. Если эта работа будет сделана плохо, материал со временем растрепит ветер. Для гидроизоляции ендовы допускается использование рубероида. Подойдут другие материалы, которые обеспечат должный уровень защиты.

Общая схема монтажа будет выглядеть следующим образом:

  • кровельный материал;
  • обрешетка;
  • учащенный тип обрешетки;

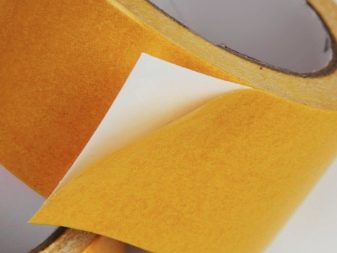

  • уплотняющая лента;
  • гидроизоляционный материал;
  • накладка ендовая;
  • уплотнитель с универсальными качествами;
  • ендова плоская;
  • ендовые бруски.

Подготовьте заранее необходимые для вас инструменты. В соответствующих магазинах представлен широкий выбор товаров. Инструменты бывают ручные, полуавтоматические, автоматические.

Для монтажа ендовы могут потребоваться:

  • устройства измерения;
  • карандаши;
  • обивочная лента;
  • маленький шпатель;
  • молоток;
  • резак;
  • строительная сушилка;
  • монтажный пистолет;
  • различные крепежи;
  • бруски;
  • гидроизоляционные ленты;
  • шуруповерты;
  • резак по металлическим основам;
  • нивелир.

Выбирайте качественные инструменты, ведь успешность выполнения работ во многом связана с качеством используемых деталей. Например, полуавтоматической закаточной машинкой удобнее работать с бортиками ендовы. Машинку можно настроить для работы с материалом разной толщины. Бортики получатся качественными на всей протяженности листа. Полуавтоматическая машинка особенно эффективна, если предстоит работать с длинными скатами крыш.

Резак по металлу нужен с крупными или средними зубьями. Длина полотна должна быть больше толщины самой детали. Обычно применяют ножовку, полотно которой 45–50 см. Ножовку можно заменить современным электроинструментом. К примеру, электролобзик значительно облегчит работу.

При монтаже кровли важно использовать качественные разметочные инструменты. Удобны в применении специальные разметочные рейки. Ее можно сделать самому из подходящего не очень широкого бруска. Потребность в других инструментах определяется особенностями крыш.

Полезные советы

  1. Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
  2. Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
  3. Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
  4. Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
  5. После установки ендовы не стоит задерживать выполнение остальных работ надолго.
  6. При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
  7. Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
  8. Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
  9. Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.

Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.

Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства. Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции.

Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.

О монтаже ендовы смотрите в следующем видео.

устройство, покрытие, инструмент, инструкция монтажа своими руками пошагово, советы специолистов

Устройство крыши включает в себя множество элементов. Ендова не только является средством придания крыше выразительного облика. От того, насколько правильное устройство имеет ендова, зависит герметичность крыши.

В современном архитектурном дизайне крыша – не просто функциональный элемент. Она во многом определяет облик здания. Такая крыша может состоять из нескольких плоскостей, подходящих друг к другу под различными углами. Места контакта с положительными углами оформляют коньком, с отрицательными – ендовой. От правильности монтажа ендовы зависит, будет ли на чердаке здания сухо или нет. Разберемся, как соорудить крышу с ендовой своими руками.

Ендовые крыши

Ендова – это внутренний угол между двумя скатами крыши. Конструирование ендовы крыши отличается большей сложностью и ответственностью исполнения. Вот функции, которые должна выполнять эта деталь:

  • В отрицательных углах крыши под действием сила тяжести собирается дождевая вода и другие виды осадков. Задача ендовы – надежно обеспечивать сбор и транспортировку воды к трубам водоотведения.
  • Снег также склонен сползать под действием силы тяжести по скатам крыши. Скопившийся в ендовах снег имеет довольно большую массу. Она создает нагрузку на стропила. Ендова должна выдерживать эту нагрузку и перераспределять ее по стропильной системе. Если она сконструирована неправильно, крыша может просто провалиться под весом снега.
  • Соединения скатов должны быть выполнены максимально герметично. Только в этом случае можно быть уверенным, что осадки не пройдут сквозь кровлю. Вот почему от правильности монтажа ендовы (еще эту деталь крыши называют разжелобок) так много зависит.

Высокая ответственность побуждает многих не связываться с сооружением разжелобка самостоятельно, а приглашать профессиональных строителей. Однако если основательно разобраться в том, как устроена ендова, и выполнить все работы аккуратно и качественно, вполне можно создать герметичную кровлю и самому.

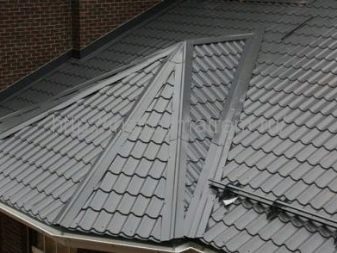

Количество ендов крыши зависит от общей планировки (Г-образная, Т-образная, крестообразная) и от архитектурных элементов, из которых состоит здание. Создание мансарды, слуховых окон и других деталей усложняет конструкцию и увеличивает количество разжелобков.

Устройство

Для изготовления ендовы применяются те же материалы, что и для создания кровли в целом. Но чтобы обеспечить высокую надежность крыши, придется отнестись внимательно ко все ее элементам: стропильной системе, обрешетке и покрытию.

Особенности системы стропил

Соединение стропил при создании ендовы может производиться под различными углами. Это зависит от того, под каким углом установлен каждый образующий ендову скат. Вдоль линии контакта скатов ставится стропильная нога. Стропила прикрепляют к ноге. Если они не слишком длинны (до 200 см), допускается использовать для крепления гвозди (с каждой стороны вбиваются по 2 штуки). Если же стропила имеют большую длину, точки соединения снабжают накладками их металла для усиления. В самом широком месте, где нагрузка наиболее велика, стропильную ногу подпирают укосиной.

В местах, где происходит переход одной плоскости в другую, стропильная система должна образовывать максимально ровную линию. Чтобы этого добиться, в местах, где будут находиться линии соединения (их называют прогоны) натягивают шнур.

Обрешетка

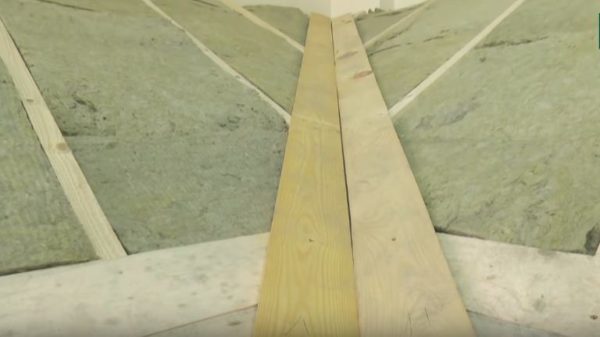

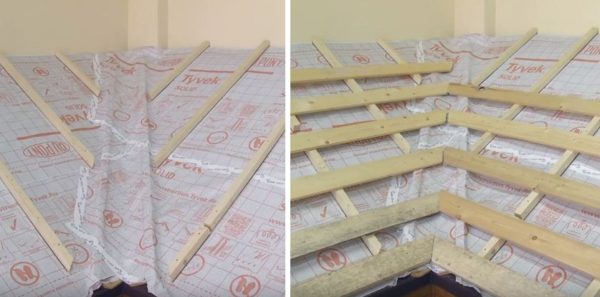

Там, где смыкаются два ската, требуется усиливать не только стропильную систему, но и обрешетку. Это достаточно сложный момент, поскольку в зависимости от типа кровельного материала усиление обрешетки проводят по-разному:

  • Если в качестве кровельного материала взят профлист, шифер или другой листовой материал, для усиления обрешетки используют широкие доски (не менее 10 см шириной). Их прибивают вдоль всего стыка, вплотную. С каждой стороны нужно разместить по две или три доски.
  • Если кровельным материалом станет ондулин, доски для усиления обрешетки также прибивают продольно. Но размещают их уже не вплотную к прогону, а на расстоянии в 10-15 см друг от друга. В проем укладывается ендовный желоб. Количество досок также уменьшено: их уже не 2-3 с каждой стороны, а по одной.
  • Для металлочерепицы усиление обрешетки выполняют другим способом. Между планками обрешетки набивают дополнительные планки. Длина усиленной зоны должна быть больше, чем ширина ендовы в нижней части. В усиленной зоне планки будут идти в два раза чаще, чем в остальной обрешетке.
  • Если применяется мягкая кровля, на скатах делается сплошная обрешетка. В этом случае не возникает необходимости усиливать ее под ендову.

Приведенные рекомендации являются наиболее общими и неконкретными. Нередко производитель конкретной марки кровельного материала расширяет и детализирует эти требования. Поэтому если решение о выборе кровельного материала уже принято, стоит внимательно изучить требования к усилению стропильной системы и обрешетки и придержаться при монтаже именно требований производителя кровельного материала.

От качества обрешетки во многом зависят качества будущей кровли. Поэтому к работам по усилению стоит подойти ответственно.

Материал покрытия

Каждый кровельный материал выдвигает свои требования к монтажу ендовы. Поэтому стоит исходить из того, какое покрытие выбрано для крыши.

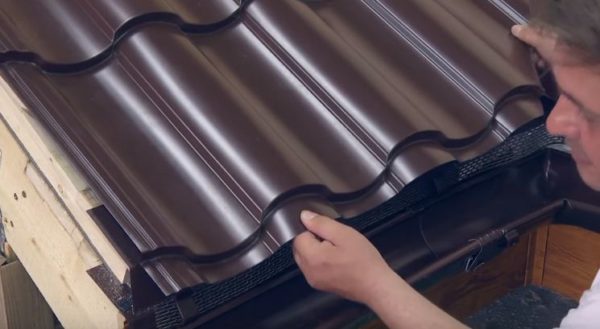

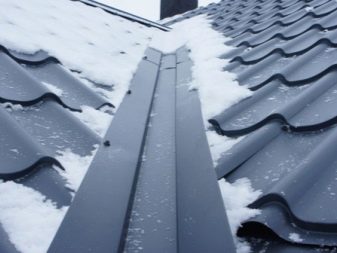

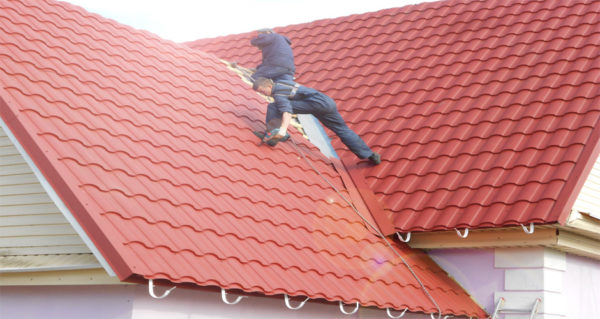

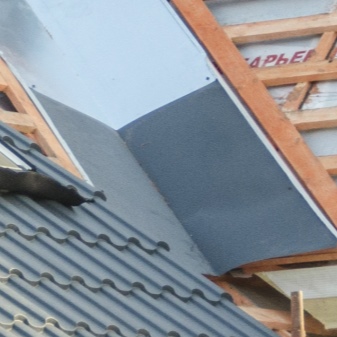

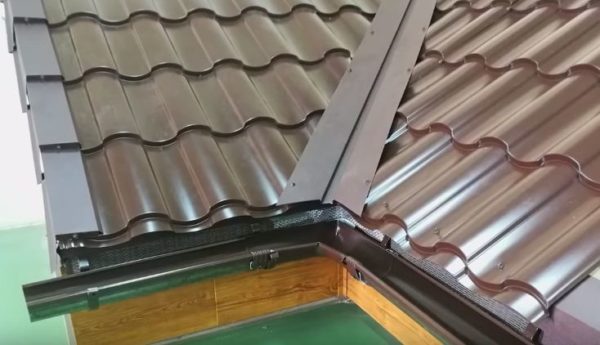

Если крыша покрывается металлочерепицей, создание ендовы начинается с укладки на обрешетку нижней планки. Этот материал относится к доборам. Он выпускается отрезками по 200 см. Представляет собой нижняя плана полосу оцинкованной стали, которая снабжена по краям бортиками, а в середине имеет линию сгиба. Окрашивается планка в один оттенок с основным материалом кровли.

Планка может крепиться клаймерами за бортик или саморезами ближе к краю. Второй способ требует создания отверстий в детали, что чревато нарушением герметичности. Специальные саморезы способны обеспечить изоляцию, но способ с клаймерами большинство мастеров признает более надежным. После монтажа планки нужно наклеит на нее уплотнительную ленту.

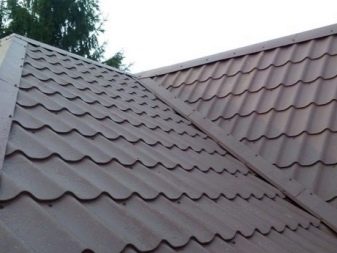

Когда планка установлена, укладывают металлочерепицу. Края ендовы при этом должны оказаться под листами кровельного материала так, чтобы центр находился в 6-10 см от края листа. Помещать края ближе друг к другу большинство производителей не позволяют. После монтажа металлочерепицы кровля можно считать законченной. Однако открытая ендова выглядит не слишком привлекательно, поэтому обычно сверху крепят декоративную верхнюю планку.

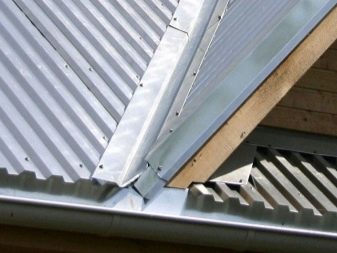

Способ укладки ендовы при использовании профнастила отличается незначительно. Однако с двух сторон от места перегиба кровли следует нанести не только уплотнительную ленту, но и герметик. Листы могут обрезаться на расстоянии в 6-10 см от центра желоба или стыковаться вплотную. Возможно и переплетенное исполнение ендовы, однако выполнить его своими руками довольно сложно.

Подготовительные работы

Если стропильная конструкция в целом уже готова, то подготовка к созданию ендовы не будет долгой. Прежде всего, нужно провести проектные работы. Чтобы представить, как именно пойдет ендова, придется сделать чертеж крыши. А на стропильной конструкции нужно отметить положение каждого разжелобка натянутым шнуром.

Кроме того, понадобится приобрести комплект доборных элементов для создания ендов. Для каждого типа кровельных материалов выпускаются свои доборные элементы. Так, желоб нижней ендовы для металлочерепицы или профнастила имеет вид уголка, а для черепичной крыши доборные элементы выпускаются в виде полукруглых желобов.

Важно, чтобы купленные детали не только подходили к типу кровельного материала, но и соответствовали определенным требованиям:

  • Обладали устойчивостью к коррозии.
  • Имели высокую металлическую прочность.
  • Были способны прослужить длительное время, не нуждаясь в замене.

Раньше желоба для изготовления ендов не выпускались промышленностью, а изготавливались на месте из обрезков кровельного материала. Но сегодня в такой самодеятельности уже нет нужды. Не стоит экономить на покупке доборного комплекта, ведь самодельные детали наверняка не будут обладать нужным качеством

Необходимый инструментарий для работы

Набор инструментов, нужный для работы не отличается кардинально от того, что требуется ля кровельных работ. Вот что понадобится для самостоятельного монтажа ендовы кровли:

  • Для разметки: карандаш, рулетка, строительный уровень и отвес, шнур.
  • Для обрезки материалов: резаки по дереву и металлу, ножовка.
  • Для закрепления материалов на месте: молоток, монтажный пистолет, шуруповерт, отвертки.
  • Для изоляции: герметик, гидроизоляционная и обивочная лента.

Стоит также позаботиться о нормальном, надежном основании, на котором можно стоять во время работы. Понадобятся надежные леса или козлы.

Ендова кровли своими руками. Пошаговая инструкция

Итак, все необходимое для работы собрано и можно приступать. Вот порядок выполнения действий:

  1. Проведение работ по разметке, натяжение шнуров в месте смыкания скатов кровли.
  2. Укрепление стропильной системы.
  3. Учащение обрешетки или иной способ создания подкладки, которая не позволит желобку ендовы деформироваться под весом снега
  4. Укладка нижней ендовы, закрепление ее на месте, оклеивание гидроизоляционной лентой.
  5. Выведение желобков ендовы в водосточную систему крыши.
  6. Установка листов кровельного материала.
  7. Эстетическое оформление разжелобка, установка декоративных деталей.

Монтаж не представляет особых трудностей. Но каждый этап требуется выполнять с максимально аккуратностью.

Советы профессионалов

Еще на стадии укрепления ендовы лучше позаботиться о возможных протечках. Вес места, которые вызывают подозрение, стоит обработать специальным герметиком.

Также мы рекомендуем просмотреть обучающие видео. Увидев все этапы монтажа своими глазами, вы легко выполните установку ендовы самостоятельно:

Выполнить самому работу по монтажу разжелобка вполне возможно. Главное – выполнять каждый шаг с максимально возможной аккуратностью и не приступать к работе, пока хоть какой-нибудь момент технологии не будет понятен.

что это такое, фото, схема, устройство

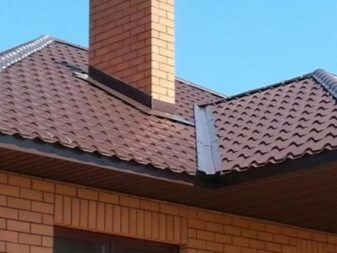

Чтобы вода не попадала под кровлю, используется специальный элемент под названием ендова.

На простой двухскатной крыше устанавливать его нет необходимости. Если кровля имеет сложную конфигурацию, то планки ендовы устанавливаются в обязательном порядке.

Этот конструктивный элемент необходим, чтобы обеспечить отвод осадков за пределы кровельной системы.

Назначение ендовы

Высокие темпы индивидуального жилищного строительства сформировали повышенный спрос на кровельные материалы и оригинальные проекты крыш.

Нередко, чтобы дом обладал индивидуальными особенностями, проектируется крыша сложной формы.

Собственнику дома приходится вникать и разбираться, что такое ендова кровли и каким способом такие элементы устанавливаются.

Важно уяснить, что при обустройстве внешне привлекательной крыши ендовы или разжелобки приходится устанавливать в обязательном порядке.

Несложный расчет показывает, что чем сложнее конструкция кровли, тем большее количество разжелобков приходится монтировать.

На этапе проектирования необходимо уделить особое внимание кровельной системе.

Монтажники на основе представленных чертежей должны однозначно представлять, как правильно установить ендовы в обозначенных узлах конструкции.

Любая кровельная система с полным основанием называется ендовая, когда у нее присутствует соединение скатов.

Чаще всего встречаются следующие виды примыканий, вид сверху:

  • Г-образное;
  • крестообразное;
  • Т-образное.

Конкретная схема выбирается при проектировании дома.

Видео:

При этом важно, чтобы стропильная система обладала достаточной жесткостью, иначе кровля будет постепенно расшатываться и пропускать дождевые и талые воды.

Применяемые конструкции

Кровля считается одним из основных элементов любого здания. Чем интереснее и привлекательнее внешние очертания крыши, тем сложнее ее монтировать.

Под стропильную систему выбирается определенное устройство ендовы.

На разжелобок, который расположен на стыке двух кровельных плоскостей, действует более высокая нагрузка, чем на другие участки крыши.

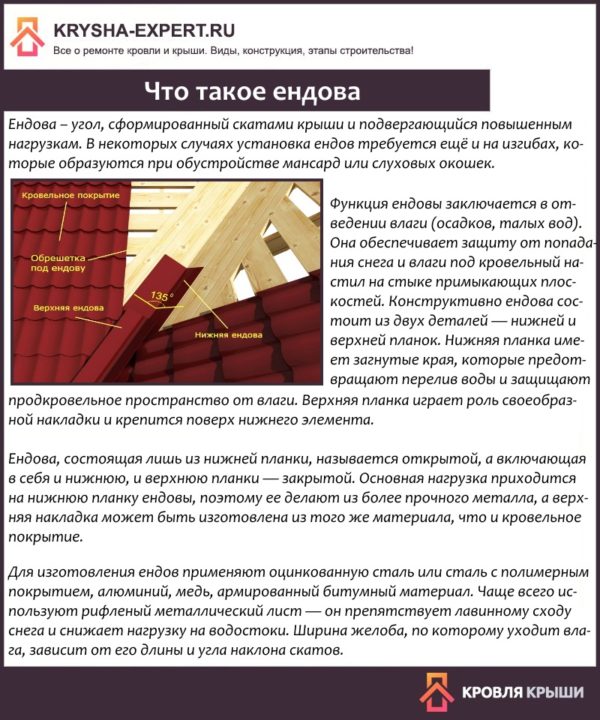

Чтобы обеспечить достаточную надежность кровли, применяются два вида этого элемента – ендова нижняя и верхняя.

Нижний элемент представляет собой пластину, которая имеет тот же угол сгиба, что и сопряжение кровельных скатов.

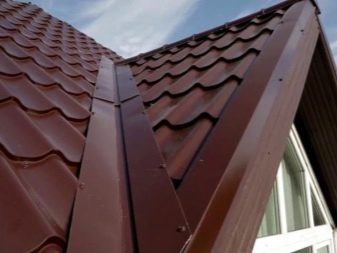

Ендова верхняя крепится на завершающем этапе и служит декоративным элементом.

Для изготовления ендовы чаще всего используется тот же материал, из которого собирается крыша. Если кровельным материалом выбран шифер, то изделие формуют из оцинкованного железа.

При монтаже кровельной конструкции используются ендовы следующие вида:

  • закрытая;
  • открытая;
  • переплетенная.

Установка ендовы закрытого типа выполняется на кровлях со скатами под большим углом наклона. При таком решении дождевая и талая вода равномерно стекает с крыши без помех и задержек.

Важно отметить, что в желобах, по которым отводятся потоки воды, не скапливается опавшая листва и прочий мусор, препятствующий нормальному водоотведению.

Устройство ендовы открытого типа обеспечивает сток воды по пологим скатам крыши (см. фото).

Как правило, стыки кровельных плоскостей имеют минимальный зазор. На всей длине стыка под кровельный материал укладывается и крепится разжелобок.

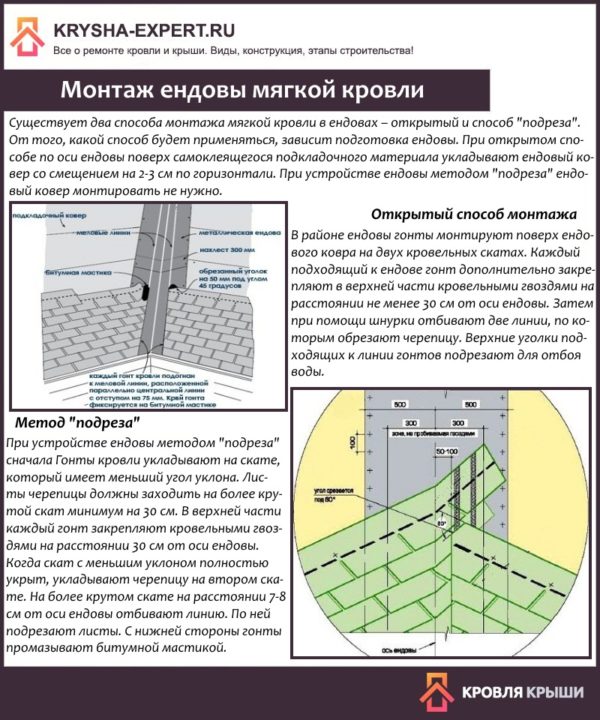

Когда крепится ендова для мягкой кровли, то специалисты рекомендуют проложить дополнительный гидроизоляционный слой из рубероида.

Когда кровельные листы переплетаются один с другим, применяется соответствующий тип разжелобка.

И при этом конструктивном решении гидроизоляция укладывается в обязательном порядке. Вид устройства ендовы крыши выбирается на этапе проектирования кровельной системы.

Монтажные работы

Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.

Весь процесс разделяется на следующие этапы:

  • установка стропильной системы;
  • фиксация обрешетки и крепление ендовы;
  • монтаж кровельного материала.

Эта классическая последовательность действий при возведении любого индивидуального дома.

В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.

Установка стропил

Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.

Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.

На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.

В процессе установки и крепления стропил особое внимание уделяется на участки примыкания мансардных окон, террасы или веранды.

Именно на этих местах и укладывается ендова, что важно помнить производителю работ.

Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.

С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.

Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.

Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.

Видео:

При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.

Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.

Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.

Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.

Монтаж кровли

Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.

Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.

Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.

Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.

По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.

Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.

Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.

Затем на этот желоб крепится нижняя ендова.

При монтаже выдерживается необходимая величина нахлеста и тщательно герметизируются стыки.

Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.

Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.

В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.

На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.

Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.

Видео:

Важные нюансы

Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями. Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.

Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.

Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.

Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.

Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.

Видео:

Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.

Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.

Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.

Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.

Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.

Укладка битумной черепицы в ендовах и вокруг труб

Устройство открытой ендовы

Рядовая черепица укладывается поверх ковра ендовы (рис. 114) до оси ендовы. Верхний угол каждой черепицы, накрывающей ендову, дополнительно фиксируют гвоздями. Не прибивайте гвозди на расстоянии ближе чем 30 см от центральной оси ендовы. Таким образом собирают две поверхности ската относительно ендовы и по окончанию отбивают при помощи шнурки (отбивки) две мелованные черты, означающие линии подреза. Затем рядовая черепица прорезается по этим линиям. При подрезке под черепицу подкладывается дощечка, чтобы не повредить целостность гидроизоляционного ковра. Для отбоя воды в ендову необходимо подрезать каждую черепицу и перед окончательным закреплением в местах отсутствия самоклеящегося слоя промазывать битумной мастикой с тыльной стороны в виде ленты или пятна шириной около 10 см. Если уклон скатов разновелик и водопоток со скатов существенно отличается, то желоб ендовы необходимо смещать в сторону меньшего водопотока для компенсации подмыва воды стыка рядовой черепицы и ковра ендовы. Ширина желоба ендовы варьируется от 5 до 15 см в зависимости от месторасположения здания. Если объект строительства находится в чаще леса, увеличьте ширину желоба для беспрепятственного смывания листвы.

Рис. 114. Устройство открытой ендовы кровли из мягкой черепицы

Устройство закрытой ендовы методом подреза

Первоначально монтаж рядовой черепицы выполняют на скате с меньшим уклоном с заходом не менее чем 30 см на более крутой скат (рис. 115). Верхний угол каждой черепицы дополнительно фиксируют гвоздями. Таким образом укрывают весь скат крыши с меньшим уклоном. Затем, на более крутом скате «отбивают» меловую линию, означающую место подреза черепицы. Расстояние от меловой линии и центральной оси ендовы делают равным 7–8 см. Черепицу с более крутого ската подрезают по меловой линии. Для отбоя воды в ендову необходимо подрезать каждую черепицу, перед окончательным закреплением промазывать битумной мастикой в местах отсутствия самоклеящегося слоя с тыльной стороны лентой или пятном шириной около 10 см.

Рис. 115. Устройство закрытой ендовы кровли из мягкой черепицы

Выполнение примыканий

В местах стыков ската кровли со стенами (рис. 116) набивается треугольная рейка, на которую заводится рядовая черепица. В качестве треугольной рейки может быть деревянный брус 50×50 мм, распущенный по диагонали, либо обычный деревянный плинтус. Если поверхность вертикальной стены кирпичная, то ее предварительно штукатурят и обмазывают битумным праймером. Поверх рядовой черепицы монтируют полосы ковра ендовы ТехноНиколь шириной не менее 500 мм с проклейкой битумной мастикой (мастика наносится на всю тыльную поверхность выкройки ковра ендовы). На стену полоса заводится не менее чем на 300 мм, а в климатических зонах с повышенными снеговыми нагрузками эта величина может быть увеличена. Верхняя часть примыкания закрывается металлическим фартуком с заводкой в штробу, который закрепляется механически и герметизируется силиконовым, тиоколовым или полиуретановым герметиком.

Рис. 116. Примыкания кровли из битумной черепицы к стене

Для герметизации дымовых и вентиляционных труб делают выкройку либо из ковра ендовы (рис. 117), либо из металла с антикоррозийным покрытием. Полученные выкройки сгибают или надрезают в определенных местах.

Рис. 117. Примыкания кровли из битумной черепицы к трубе (размеры в мм)

Сначала монтируется лицевая выкройка с заводом на рядовую черепицу. Затем монтируется левая и правая, которые заводятся под черепицу. В последнюю очередь монтируется тыльная выкройка. Слева, справа и с тыльной стороны необходимо выполнить желоб шириной 8 см. Места сопряжения рядовой черепицы следует проклеить битумной мастикой ТехноНиколь в местах отсутствия самоклеящегося слоя на величину 10 см и отрезать уголки для отбоя воды.

Для предотвращения скапливания снега за дымовыми и вентиляционными трубами, если их сечение превышает 500×500 мм и они расположены поперек ската, рекомендуется устанавливать разжелобок аналогично изображенному на рисунке 99.

Герметизация нижних частей кровельных проходок (юбки), антенн, труб коммуникаций осуществляется с помощью специальных проходных элементов для Шингласа. Проходные элементы фиксируются гвоздевыми соединениями. Ряды гонтов укладываются на проходку, обрезаются и приклеиваются к фланцу битумной мастикой ТехноНиколь. Далее, на проходной элемент монтируется необходимый кровельный выход (рис. 118).

Рис. 118. Герметизация проходных элементов кровли из битумной черепицы

« назад           далее »

Источник: «Современные кровли. Устройство и монтаж» А. А. Савельев

Ендова крыши. Что это такое, виды, инструкция по монтажу

Чем сложнее с инженерной точки зрения крыша, тем больше различных элементов она имеет и тем проблематичнее ее делать герметичной. Самыми оригинальными и красивыми считаются мнгощипцовые варианты кровель, но при этом они и наиболее трудоемкие в изготовлении. Большое количество различных по площади и геометрии скатов стыкуются под неодинаковыми углами, а в процессе эксплуатации крыши в этих местах собирается больше всего воды и снега, концентрируются динамические и статические нагрузки. Такие стыки называются ендовами, и монтаж их имеет свои особенности.

Ендова крыши. Что это такое

Ендова крыши. Что это такое

Содержание статьи

Виды ендов

Ендова – внутренний угол, образованный двумя сопряженными скатами. Это непонятное иностранное слово имеет более приятный русский заменитель – разжелобок.

Что такое ендова

Что такое ендова

Строго говоря, сама ендова считается элементом стропильной системы и не имеет никаких разновидностей. Могут, конечно, использоваться различные технологии ее строительства, но от этого назначение и функциональные задачи не изменяются. Классификация по видам носит весьма условный характер и применяется, в большинстве случаев, для характеристики внешнего вида кровельных покрытий в местах ендов. В отдельных случаях монтаж ендовы требует использования дополнительных доборных элементов и специальных материалов.

Таблица. Разновидности ендовы крыши

Вид ендовыКраткое описание особенностей и эксплуатационных характеристик
Открытая

Открытая

Самый простой вариант обустройства ендовы, в настоящее время применяется только на хозяйственных пристройках. Стык скатов закрывается металлической планкой, поверх которой монтируется кровельное покрытие. Планка не закрывается, внешний вид крыши ухудшается, виден неровный срез кровельных материалов. Современных застройщиков не удовлетворяет такой вариант кровель.
Закрытая

Закрытая

В отличие от вышеописанного варианта, здесь срез кровельных материалов прячется специальной так называемой внешней ендовой. Она не выполняет никаких технических задач, кроме декоративных. Это самый распространенный способ оформления ендов.
Переплетенная

Переплетенная

Может применяться только на покрытиях из мягкой битумной черепицы. Открытая функциональная металлическая ендова закрывается гонтами материала, которые оригинально переплетаются. Излишки в дальнейшем аккуратно подрезаются. Ендова очень красиво смотрится и становится настоящим украшением крыши. Сама металлическая планка используется как элемент страховки, основная вода отводится по переплетенной гибкой черепице.

Надо помнить, что сложное устройство ендов создает трудности во время выявления протечек. Часто их замечают слишком поздно, когда деревянные конструкции стропильной системы получили критические повреждения. Это значит, что к обустройству ендов надо подходить очень внимательно и ответственно, ошибки или отклонения от рекомендованной технологии дорого обходятся.

Ремонт ендовы - сложный и дорогостоящий процесс

Ремонт ендовы — сложный и дорогостоящий процесс

Особенности устройства ендов в стропильных системах

В этих местах несущие элементы имеют максимальные нагрузки, что следует предусматривать на этапе создания стропильной системы. Вместо обыкновенных стропильных ног устанавливаются накосные стропилины, для их изготовления используются сдвоенные доски толщиной не менее 50 мм каждая. Рекомендуется гвозди заменять болтовыми соединениями, удваивать количество металлических уголков.

В ендове стропила крепятся с уклоном по отношению к линии стыка скатов

В ендове стропила крепятся с уклоном по отношению к линии стыка скатов

В местах примыкания делается только сплошная обрешетка, шириной не менее тридцати сантиметров. К ней в дальнейшем фиксируются гидроизоляционные материалы и металлические планки. Для гидроизоляции применяются специальные мембраны, которые монтируются поверх обыкновенных покрытий. Это так называемые мягкие покрытия, на следующем этапе они закрываются металлическими желобками.

В местах примыкания скатов делают сплошную обрешетку из досок

В местах примыкания скатов делают сплошную обрешетку из досок

Цены на различные виды строительных досок

Доски строительные

Пошаговая инструкция обустройства ендовы

Узел требует повышенного внимания во время строительства стропильной системы, монтажа подкровельной изоляции и кровельного покрытия. Как укладывать гидроизоляционные слои, чтобы они обеспечивали максимальную герметичность?

Шаг 1. Начните с монтажа пароизоляции, она не допускает намокания минеральной ваты. Узел ендовы очень сложный по геометрии, здесь надо очень внимательно следить за размещением мембраны. Устанавливать пароизоляционный слой надо со стороны чердачного помещения, не жалейте соединительной ленты, обеспечьте плотное примыкание мембраны к накосной стропилине. Приклеивать можно двусторонней бутилкаучуковой лентой или односторонним акрилом. Первый материал лучше, обеспечивает более прочное приклеивание, но стоит намного дороже.

Начинают с крепления паробарьера

Начинают с крепления паробарьера

Шаг 2. Прибейте или прикрутите опорную доску для карнизного свеса. Ее размеры могут меняться в зависимости от технических характеристик кровельных материалов.

Крепят опорную доску для карнизного свеса

Крепят опорную доску для карнизного свеса

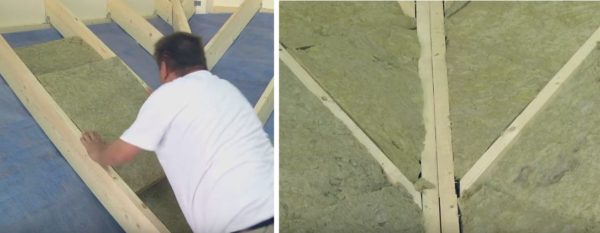

Шаг 3. Утеплите ендовный узел. Здесь надо по углам подрезать все плиты минеральной ваты. Точно снимайте размеры, не допускайте появления щелей. Если размеры сняты неправильно, то зазоры между деревянными конструкциями и утеплителем надо обязательно закрывать небольшими кусочками материала или запенивать монтажной пеной.

Плотно укладывают утеплитель между стропилинами

Плотно укладывают утеплитель между стропилинами

Важно правильно определить толщину утеплителя. Для региона Москвы она должна быть не менее 10 см, в северных районах нашей страны толщина увеличивается до 15 см. Всегда учитывайте данный параметр, поскольку при недостаточной толщине эффективность теплоизоляции будет слишком незначительной.

Также очень важно обеспечить полную герметизацию минеральной вате, чтобы исключить ее намокание вследствие проникновения конденсата. Влажная минвата длительный период времени имеет прямой контакт с деревянными элементами стропильной системы, и дерево начинает гнить, даже несмотря на защитную обработку различными пропитками. Вследствие порчи стропильная система уменьшает свои первоначальные несущие способности и требует сложного ремонта.

Шаг 4. Подготовьте разжелобок. Первыми закрепите ендовные доски вдоль примыкания скатов. Толщина досок 25 мм, ширина 200 мм.

По линии примыкания скатов крепят доски ендовы

По линии примыкания скатов крепят доски ендовы

Шаг 5. К торцам досок прикрутите опорные бруски 40×40 мм. Фиксировать деревянные элементы можно саморезами или гвоздиками. Следите, чтобы все пиломатериалы плотно примыкали друг к другу.

Прикручивают к доскам опорные бруски

Прикручивают к доскам опорные бруски

Подготовка к гидроизоляции ендовы закончена. Можно приступать к укладке мембраны.

Монтаж мембраны ендовы

Цены на популярные модели шуруповертов

Шуруповерты

Пленки надо выбирать в зависимости от типа крыши и вида материала для теплоизоляции. В нашем случае утеплитель минеральная вата, это очень капризный материал, который требует к себе особого отношения. Гидроизоляция узла должна выполнять следующие задачи:

  • не позволять пару накапливаться в минеральной вате, быть для него прозрачной. Дело в том, что нет вариантов полной герметизации парозащитным барьером утеплительного слоя, в любом случае появятся незначительные щели. Минвата быстро впитывает влагу, но плохо избавляется от нее. Мембрана не должна препятствовать высыханию, поэтому надо покупать дорогие современные инновационные материалы; Структура строительной мембраны

    Структура строительной мембраны

  • не допускать увлажнения теплоизоляционного слоя и деревянных конструкций ендовы каплями конденсата. Он образуется на обратной стороне кровли, мембрана должна быть полностью герметичной для воды; Мембрана обеспечивает защиту от конденсата, который образуется на кровельном покрытии

    Мембрана обеспечивает защиту от конденсата, который образуется на кровельном покрытии

  • не позволять потокам воздуха удалять тепло из минеральной ваты. Этот материал очень легко продувается, что считается одним из недостатков. В подкровельном пространстве обязательно обустраивают эффективную естественную вентиляцию для удаления конденсата — только она гарантирует, что все элементы эксплуатируются в благоприятных условиях. Воздушные потоки быстро уносят тепло из утеплительного слоя, эффективность сложной и дорогой крыши резко снижается. Пленка должна защищать минвату от ветра. Важным условием при обустройстве теплой крыши является наличие естественной вентиляции

    Важным условием при обустройстве теплой крыши является наличие естественной вентиляции

Одновременно эти сложные и очень важные задачи может выполнять только специальная трехслойная мембрана.

Цены на ПВХ мембраны для кровли

ПВХ мембрана для кровли

Шаг 1. Параллельно оси ендовы уложите первый слой гидрозащитной мембраны. Отрежьте от рулона кусок требуемой ширины и степлером прикрепите его к доскам. Монтаж начинайте снизу и поднимайтесь верх к коньку. Нахлесты слоев шириной не менее десяти сантиметров. Не допускайте появления складок, скобы вбивайте в верхнюю часть полотна, не делайте лишние проколы на участках, по которым может стекать вода.

На ендову крепят гидрозащитную мембрану

На ендову крепят гидрозащитную мембрану

Шаг 2. После того как гидроизолирована ендова, можно начинать монтаж мембраны по всему скату крыши. Работы выполняются по обыкновенной технологии, некоторые отличия есть только в зоне примыкания скатов. Здесь длина перехлестов от оси ендовы по обе стороны разжелобка должна быть не менее 30 см. Как вы помните, все остальные нахлесты делаются по 10 см.

Укладывают мембрану на скаты

Укладывают мембрану на скаты

Практический совет. Для полного исключения вероятности появления протечек нужно стыки дополнительно проклеить специальной лентой. Она продается в комплекте с мембраной. Не рекомендуется в целях экономии заменять ленту обыкновенным скотчем, его технические параметры не отвечают существующим требованиям.

Шаг 3. Установите на место металлические капельники. Двусторонней самоклеящейся лентой зафиксируйте к ним мембрану.

Монтируют металлические капельники

Монтируют металлические капельники

Переходите к следующему этапу обустройства ендов.

Монтаж контробрешетки

Как мы уже упоминали, без эффективной естественной вентиляции узел ендовы быстро выходит из строя из-за уменьшения несущих возможностей деревянных элементов.

Шаг 1. К одной стороне реек контробрешетки прикрепите специальную ленту для герметизации отверстия от скоб. Элементы прикручивайте саморезами или фиксируйте гвоздями. Толщина реек не менее пяти сантиметров, в противном случае параметры вентиляции не удовлетворяют требования строительных норм и правил.

К рейкам контрообрешетки приклеивают уплотнительную ленту

К рейкам контрообрешетки приклеивают уплотнительную ленту

Важно. Рейки контробрешетки не доводите до боковых брусков ендовы примерно на 10 см, этот зазор нужен для циркуляции воздушных потоков в узле.

Шаг 2. Установите обрешетку. Если кровельный материал мягкий, то вся обрешетка должна быть сплошной. Обычно применяются плиты ОСП, реже клееная фанера и совсем редко обрезные доски. На выбор вариантов главное влияние оказывает стоимость, по эксплуатационным характеристикам перечисленные материалы почти не имеют отличий.

Монтируют обрешетку под кровельное покрытие

Монтируют обрешетку под кровельное покрытие

Установка металлических планок ендовы

У нас покрытие из металлочерепицы, дополнительные элементы подбираются в зависимости от цветового решения кровельного материала.

Шаг 1. Установите на место лист нижней ендовы. Его изготавливают из оцинкованной тонколистовой стали толщиной 0,45 мм. Для повышения антикоррозионной защиты поверхности покрываются устойчивыми полимерными красками, за счет этого существенно увеличивается срок эксплуатации и улучшается внешний вид. Перед монтажом в нижней части предварительно вырезается специальный профиль для четкого примыкания в углу ендовы и капельника. Работать надо ножницами по металлу, пользоваться болгаркой с абразивным диском категорически запрещается. Болгаркой иногда режут профилированные листы, но только в тех местах, которые в дальнейшем закрываются и на них не оказывают негативного влияния осадки. В данном случае место среза открытое, пользоваться разрешается только ножницами.

Устанавливают нижнюю планку ендовы

Устанавливают нижнюю планку ендовы

Шаг 2. Закрепите лист метизами, дальнейшая укладка делается снизу вверх. К местам стыков скатов к креплению ендов существуют дополнительные требования.

  1. Нахлест металлических элементов должен быть не менее тридцати сантиметров. Если в обычных узлах он составляет 10 см, то в ендовах параметр увеличивается почти в три раза.
  2. На малых углах наклона узла рекомендуется использовать дополнительную герметизацию мест нахлеста. Применять можно любой состав, на него не воздействуют ультрафиолетовые лучи, заводское качество сохраняется весь период эксплуатации.
  3. В местах захода на ендову металлических кровельных листов надо устанавливать уплотнитель. Он предупреждает перелив воды на деревянные элементы стропильной системы во время сильного потока воды.
По краям планки приклеивают уплотнитель

По краям планки приклеивают уплотнитель

Профессионалы настоятельно рекомендуют выполнять все эти условия для повышения надежности герметизации ендовы. Такие работы отнимают намного меньше времени, чем ремонт вышедших из строя конструкций.

Шаг 3. Устанавливайте кровлю на скатах, подрезайте листы в местах расположения ендовы. Выполняйте требования производителей кровельных материалов.

Выполняют монтаж покрытия на скатах

Выполняют монтаж покрытия на скатах

Шаг 4. Саморезами прикрепите верхний декоративный элемент ендовы. Он скрывает нервности срезов, защищает кромки от намокания водой. Декоративный элемент значительно улучшает внешний вид крыши.

В завершение крепят верхнюю планку ендовы

В завершение крепят верхнюю планку ендовы

Саморезы надо вкручивать в верхние волны металлического покрытия. Не перетягивайте метизы, не деформируйте поверхность декоративной ендовы, строго соблюдайте линейность. Если верхний элемент кривой, имеет вмятины и бугры, то он не украшает крышу, а наоборот, значительно ухудшает ее внешний вид. Всегда помните об этом и работайте очень аккуратно. Если все делать согласно разработанным технологиям, то кровля получится не только красивой, но и прочной и долговечной.

Монтаж ендовы мягкой кровли

Монтаж ендовы мягкой кровли

Мы привели пошаговую инструкцию обустройства ендовы под металлические покрытия. Все остальные варианты принципиальных отличий не имеют, этот узел по технологии герметизации можно назвать универсальным. Внешний вид кровли на строительную технологию почти никакого влияния не оказывает.

Видео — Ендова крыши: что это такое

Монтаж ендовы мягкой кровлиЕндова является важным, но далеко не единственным элементом крыши. Стропильная система – сложная инженерная конструкция, с большим количеством отдельных архитектурных элементов. Из каких именно частей она состоит, их особенности и конкретное назначение – все эти сведения есть в статье на страницах нашего сайта.

Стропильная система крыши с ендовой: особенности конструкции, монтаж

  • Виды ендовы
  • Монтаж для мягкой кровли
  • Устройство
  • Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.
    Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

    Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

    ендова

    Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды.

    Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

    Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

    • нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
    • верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

    На заметку

    Как правило, для изготовления используют тот же материал, что и для кровли. Его нередко заменяют на металлические листы, желательно, из оцинкованной стали, так как она продлевает эксплуатационный срок кровли. А чтобы готовая кровля не утратила свою привлекательность, нужно правильно подобрать оттенок материала.

    Виды ендовы ↑

    конструкция схематически

    Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

    В зависимости от способа монтажа различают:

    • Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы. Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
    • Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

    Монтаж для мягкой кровли ↑

    Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

    Подготовительные работы ↑

    Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

    • открытый;
    • метод подреза.

    Основание подготавливают в зависимости от выбранного варианта.

    • Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой, скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.

    Важно

    Если нет возможности уложить его сплошным полотном, что очень желательно, то укладку выполняют с продольным нахлестом в 300 мм, тщательно проклеивая.

    • При использовании варианта «подрез» КЕ не нужен.

    Монтаж открытым способом ↑

    монтаж открытой ендовы

    • рядовую черепицу укладывают на КЕ до центральной оси;
    • все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
    • расстояние от оси до крепежного элемента должно быть больше 0,3 м;
    • далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
    • гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
    • перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
    • если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
    • ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

    Монтаж способом «подреза» ↑

    монтаж зарытый

    • укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
    • аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
    • после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
    • это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

    На заметку

    Переплетенной способ предполагает выполнение тех же этапов, что и при «подрезе» с той лишь разницей, что рядовую черепицу при укладке на примыкающий скат переплетают.

    Устройство ↑

    стропильная система крыши с ендовой

    Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

    Для формирования различных типов крыш: щипцовой, шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

    Совет

    Чтобы изменить геометрическую форму крыши достаточно удлинить или укоротить длину прогонов.Что же касается высоты конька, то ее регулируют, изменяя уклон ендов.

    Стропильная система с ендовами Г-образной кровли ↑

    стыкование двух крыш

    • Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
    • Кровельные прогоны второстепенных кровель связаны.
    • Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
    • По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.
    диагональные

    Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат, старается распрямить угол, под которым стыкуются мауэрлатные балки. Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

    Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

    Внимание!

    Отметим, если расположить схватку высоко, то она будет действовать как сжатый ригель, что помешать схватке полноценно выполнить свою функцию.

    Так выполняется сборка. Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.

    © 2020 stylekrov.ru

    Что такое ендова на крыше

    Что такое ендова, особенности устройства

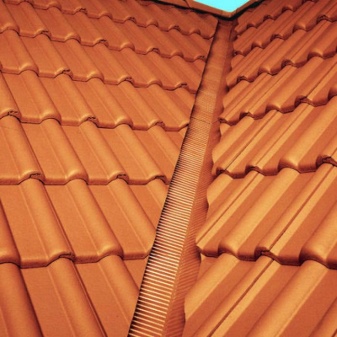

    Ендова — это деталь конструкции крыши, обрамляющая внутренний угол между двумя скатами. Этот элемент выполняет следующие задачи:

    • герметизация крыши. Кровельные материалы отлично защищают внутреннюю часть здания от атмосферных осадков и ветра. Однако угловые стыки являются слабым местом. Для их герметизации используются дополнительные конструкции, в частности, ендова;
    • быстрое и полное удаление атмосферных осадков. Снег и дождевая вода не должны скапливаться на крыше, в противном случае это может привести к её протечке или обрушению. Некоторые виды крыш проектируется с таким расчётом, чтобы основная масса осадков стекала в сторону внутренних углов, и затем по ендове попадала в систему водостока;
    • повышение прочности крыши. Внутренние углы кровли подвергаются большим нагрузкам из-за скапливающегося снега. Ендова придаёт конструкции дополнительную прочность;
    • улучшение дизайна экстерьера. Ендова должна решать не только практические задачи, но и гармонично вписываться во внешний вид здания.

    Виды конструкции ендовы:

    • открытая — между листами кровли на стыке скатов делается зазор, в котором и располагается ендова. Сначала к обрешётке крепится её основная внутренняя деталь, а затем декоративная — внешняя. Монтаж открытой ендовы требует меньше времени, с её поверхности быстрее удаляется снег.
    • закрытая сооружается, если скаты образуют острый угол, у здания слишком крутая крыша и при использовании некоторых видов кровельных материалов. Закрытая конструкция сложнее в реализации, требует более надёжной гидроизоляции, поскольку внешний жёлоб отсутствует и осадки дольше остаются на крыше.

    Для сложных пересечений скатов, используется переплетённая ендова, одна из разновидностей закрытой конструкции.

    Принцип монтажа

    Ендова укладывается на сплошную обрешётке. Брус или обрезная доска крепится вдоль будущей ендовы, параллельно стропилам. Нижний край обрешётки должен выходить примерно на 4 см за кровлю — это облегчит последующую установку водостоков.

    Данная конструкция обеспечивает высокую прочность и облегчает последующее крепление гидроизоляции. Если площадь крыши небольшая, можно использовать разреженную обрешётку из бруса 5 х 5 см, который крепится с интервалом в 30 — 50 см.

    Для ремонта или замены ендовы приходится частично или полностью разбирать кровлю прилегающих скатов. Чтобы не пришлось выполнять столь масштабные работы, соблюдайте ряд правил:

    • брус для обрешётки должен быть без сучков, повреждений или признаков гниения;
    • древесину рекомендуется покрыть защитным составом, для защиты от плесени и паразитов.

    Ендовый ковёр применяют для дополнительной гидроизоляции, это материал на основе полиэстера, пропитанный битумом с посыпкой из мелких каменных гранул. Его прибивают к обрешётке гвоздями, через каждые 20 см.

    Для большей надёжности можно уложить двойной слой материала, а в качестве крепежа использовать мастику и гвозди. Полотна настилаются с нахлёстом не менее 10 сантиметров.

    Нижние планки ендовы укладываются снизу вверх с напуском в 15 -20 см между планками. Для крепления используют саморезы с шагом в 30 см, стыки промазывают герметиком.

    Кровельный материал надёжно фиксируется к обрешетки. В зависимости от конструкции крыши и типа покрытия крепёж размещается по каждой волне кровли или с промежутками около 30 см.

    Верхняя часть ендовы выполняет больше декоративную функцию, крепится при помощи саморезов. В условиях температурных колебаний и повышенной влажности металл корродирует и быстро разрушается, рекомендуется использовать детали, имеющие защитное полимерное покрытие.

    Некоторые кровельные материалы предполагают особую конструкцию ендовы, монтаж которой отличается от приведённой инструкции.

    Элемент кровли — ендова. Крыша: схема и устройство

    November 7, 2016

    На очень сложной по конфигурации кровле обычно присутствует такой элемент, как е ндова. Крыша, схема стропильной системы которой разработана подобным образом, должна изолироваться от осадков и талой воды максимально тщательно. Е ндовой называют элемент кровли, закрывающий место стыка двух скатов, образующих внутренний угол. В такие желоба всегда сливается очень много дождевой воды. А поэтому при обшивке кровли именно им следует уделять максимум внимания.

    Особенности конструкции ендовы

    Для того чтобы избежать протекания кровли, желоб стыка скатов перед установкой основного материала следует хорошенько гидроизолировать. В большинстве случаев для обшивки этого значимого места кровли используется три основных элемента:

    • гидроизолятор;
    • нижняя ендова;
    • верхняя ендова.

    Обустройство сплошной обрешетки — процедура, с помощью которой, помимо всего прочего, может быть обеспечена надежность такого элемента, как ендова. Крыша, схема которой предполагает наличие подобных элементов, а вернее, ее каркас, собирается по особой технологии.

    В качестве гидроизолятора для ендовы может использоваться рубероид или специальный самоклеящийся ковер. Последний вариант считается более предпочтительным. Обходится специальная лента дороже рубероида, но и стык от влаги она защищает гораздо надежнее. Верхняя и нижняя планки ендов обычно идут в комплекте с кровельным материалом. Но иногда их приходится делать и самостоятельно. В этом случае используется оцинкованная жесть либо листы алюминия или меди.

    Особенности сборки стропильной системы

    Относительная сложность сборки каркаса — это то, чем отличается крыша с ендовой. Стропильная система (схема такой конструкции представлена ниже) в данном случае монтируется с использованием дополнительных элементов.

    Обрешетка под ендову обычно набивается после установки основной скатной. На первом этапе в месте излома монтируется стропильная нога. Там, где на нее приходится наибольшая нагрузка, устанавливается стойка с укосинами. Далее к основному стропилу под нужным углом подводятся короткие.

    На следующем этапе набивается обрешетка самих скатов. Для этого используется не слишком толстая доска. Ч тобы сделать желоб ендовы, между элементами уже набитой обрешетки просто устанавливаются дополнительные такой же толщины. Таким образом желоб обычно обустраивается под металлочерепеицу.

    Под ондулин чаще всего монтируется немного другая ендова. Крыша, схема стропил которой в данном случае такая же, как и при использовании металлочерепицы, в месте излома обшивается не по сплошной обрешетке, а по двум длинным доскам, проложенным от конька к карнизу. Ширина этих элементов обычно превышает 10 см. Укладывают доски по скату сверху вниз, оставив в районе основной стропильной ноги по оси стыка промежуток шириной в 15 см.

    Как сделать нижнюю планку для металлочерепицы

    Этот элемент ендовы изготавливается обычно из жести. Ширина сплошной обрешетки под планку чаще всего равна 60 см (по 30 см с каждой стороны стыка). В зависимости от конструкции крыши, величины угла и т.д. этот показатель может быть большим или меньшим. В любом случае вырезанная из жести нижняя планка д олжна быть примерно на 10 см шире обрешетки. Для того чтобы стекающая вода не попадала на стропильную систему и утеплитель кровли, по обеим ее сторонам под острым углом отгибаются края. За эти же бортики в последующем с использованием кляймеров производится фиксация нижней ендовы к стропильной системе.

    Нижняя планка для ондулина

    Под этот материал, как уже упоминалось, обустраивается немного другая ендова. Крыша, схема которой предполагает использование в качестве обрешетки стыка двух вертикальных досок, также может получиться довольно надежной. Но планку в этом случае, конечно же, нужно делать немного по-другому. Для ее изготовления посередине вырезанной из жести полосы выгибают желоб. Размеры его должны соответствовать ширине промежутка между опорными досками (15 см).

    Устройство ендовы крыши: верхняя планка

    Этот элемент чаще всего делают из металлических листов, покрытых полимерным слоем. При подборе последних следят за тем, чтобы их цвет не отличался от цвета самого кровельного материала. При несоблюдении этого правила готовая крыша будет выглядеть неаккуратно. Выгибают верхнюю ендову в соответствии с конфигурацией угла стыка скатов.

    Гидроизоляция желоба

    Эта процедура должна проводиться как можно тщательнее при обустройстве такого важного элемента, как ендова. Крыша, схема которой предполагает использование под нижнюю планку сплошной обрешетки, обычно получается надежной. Но только в том случае, если гидроизолятор на желоб смонтирован правильно.

    Рубероидную полосу к сплошной обрешетке стыка скатов крепят на битумную мастику. Для дополнительной фиксации при использовании такого материала могут применяться также гвозди с широкими шляпками. Их набивают по верхним углам каждой рубероидной полосы таким образом, чтобы в последующем они оказались под нахлестами. Ширина последних должна быть равна минимум 10-15 см.

    Монтаж нижней и верхней планок

    После того как гидроизолятор будет закреплен, можно приступать к сборке самой ендовы. Кляймеры нижней планки устанавливаются на расстоянии, равным шагу основной обрешетки. Укладку полос планок начинают снизу. Горизонтальные нахлесты между элементами, как и при монтаже гидроизолятора, делают на 15 см.

    Листы металлочерепицы заводятся в желоб таким образом, чтобы их края не доходили до центральной оси на 6-10 см. Ондулин предварительно обрезается по крайним линиям выгнутого в нижней планке желоба. Верхнюю ендову устанавливают снизу. Крепят ее в волну с шагом примерно в 20 см.

    Другие виды ендов

    Описанная выше технология обшивки желоба стыка скатов является самой простой. Именно так обычно и выполняют работы своими руками. Однако ендовы кровли могут обшиваться и другими способами. На крутых скатах, к примеру, часто устраивают закрытый узел. При использовании такой методики получается максимально надежная ендова крыши. Металлочерепицы в этом случае может уйти чуть больше, чем при применении открытой технологии. Дело в том, что при таком способе обшивки желоба листы соединяются встык.

    При использовании в качестве кровельного материала гибкой черепицы обычно применяют переплетенную технологию обустройства ендовы. В этом случае элементы кровельного материала заводят прямо через желоб на противоположный скат.

    Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

    Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

    11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

    9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

    Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

    Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

    Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

    Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров. выпадающих осадков или солнечных лучей.

    Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

    Любые недочеты в оформлении кровли означают возможность попадания внутрь воды. образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

    Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

    Кровельные покрытия делятся на две группы:

    • Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
    • Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

    При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

    Что такое ендова

    Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

    Ендовы (в общем смысле) бывают трех видов:

    • Открытая .Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
    • Закрытая. Стык плотный и прямой.
    • Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

    Отличие этих способов не в функциональности. а чисто внешнее.

    Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

    Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

    Ендовы как доборный элемент тоже делятся по способу установки:

    • Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли. поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
    • Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

    Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов. полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

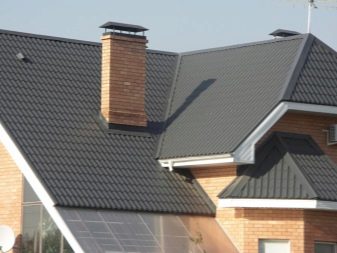

    Что такое ендова кровли: фото

    Из чего делают ендовы и для каких кровельных материалов их используют

    Для изготовления ендов служит тот же материал, что и для основного покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.

    Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты .

    То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

    Монтаж нижней планки производится под кровлей и исключает возможность ее увидеть, поэтому соответствия материалов в этом случае не требуется.

    Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

    Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали. позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

    Схема стропильной системы в месте установки ендовы

    Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

    Устройство соединения двух ендов на скате может быть следующих видов:

    • Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
    • Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

    Стропильная система под ендову

    Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

    Конструкция стропил в местах перехода плоскостей требует повышенной прочности. Необходимо усиление дополнительными стойками и распорками.

    Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

    Любой изгиб вызовет отслоение защитного покрытия. что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

    К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

    Монтаж ендовы

    Как правильно установить доборный элемент:

    • Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции. Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
    • Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка. Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
    • Производится монтаж нижней планки. Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
    • Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
    • Устанавливается верхняя планка.

    Как сделать ендову на крыше

    Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.

    Другие виды доборных элементов

    Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

    Существуют следующие виды доборных элементов:

    Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

    Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

    Полезное видео

    Наглядное видео пособие по монтажу ендовы:

    Источники: http://roof-project.com/elementy/endova.html, http://fb.ru/article/275552/element-krovli—endova-kryisha-shema-i-ustroystvo, http://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/endova.html

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
